OPTOMA EW762 User Manual

1

Español

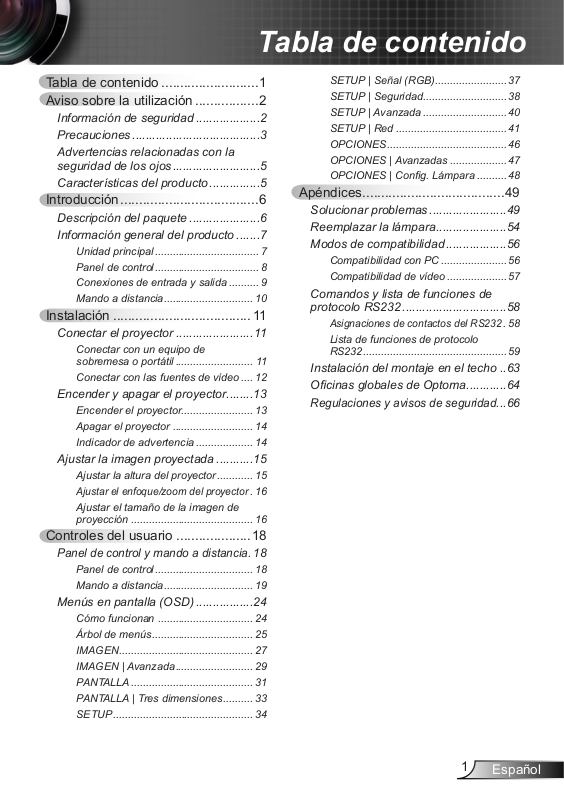

Tabla de contenido

Tabla de contenido ..........................1

Aviso sobre la utilización .................2

Información de seguridad ...................2

Precauciones ......................................3

Advertencias relacionadas con la

seguridad de los ojos ..........................5

Características del producto ...............5

Introducción .....................................6

Descripción del paquete .....................6

Información general del producto .......7

Unidad principal ................................... 7

Panel de control ................................... 8

Conexiones de entrada y salida ..........9

Mando a distancia ..............................10

Instalación ..................................... 11

Conectar el proyector .......................11

Conectar con un equipo de

sobremesa o portátil .......................... 11

Conectar con las fuentes de vídeo .... 12

Encender y apagar el proyector ........13

Encender el proyector ........................13

Apagar el proyector ...........................14

Indicador de advertencia ...................14

Ajustar la imagen proyectada ...........15

Ajustar la altura del proyector ............ 15

Ajustar el enfoque/zoom del proyector Ajustar el tamaño de la imagen de

proyección .........................................16

. 16

Controles del usuario ....................18

Panel de control y mando a distancia . 1

Panel de control ................................. 18

Mando a distancia ..............................19

Menús en pantalla (OSD) .................24

Cómo funcionan ................................24

Árbol de menús ..................................25

IMAGEN .............................................27

IMAGEN | Avanzada ..........................29

PANTALLA ......................................... 31

PANTALLA | Tres dimensiones .......... 33

SETUP ............................................... 34

SETUP | Señal (RGB) ........................37

SETUP | Seguridad ............................38

SETUP | Avanzada ............................40

SETUP | Red .....................................41

OPCIONES ........................................ 46

OPCIONES | Avanzadas ................... 47

OPCIONES | Cong. Lámpara ..........48

Apéndices ......................................49

Solucionar problemas .......................49

Reemplazar la lámpara .....................54

Modos de compatibilidad ..................56

Compatibilidad con PC ...................... 56

Compatibilidad de vídeo .................... 57

Comandos y lista de funciones de

protocolo RS232 ...............................58

Asignaciones de contactos del RS232 Lista de funciones de protocolo

RS232 ................................................ 59

Instalación del montaje en el techo ..63

Ocinas globales de Optoma ............64

Regulaciones y avisos de seguridad

8

. 58

...66

2

Español

Aviso sobre la utilización

Información de seguridad

El símbolo de rayo dentro de un triángulo equilátero pretende alertar al usuario de la existencia de “voltaje peligroso” no aislado en el interior

del producto, cuya magnitud puede ser lo sucientemente grande como

para constituir un riesgo de descarga eléctrica para las personas.

El símbolo de exclamación dentro de un triángulo equilátero pretende alertar al usuario de la existencia de importantes instrucciones de funcionamiento y mantenimiento (servicio técnico) en la documentación que acompaña al aparato.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGAS ELÉCTRICAS,

NO EXPONGA ESTE APARATO A LA LLUVIA NI A LA HUMEDAD. EN EL INTERIOR HAY COMPONENTES CON ALTO VOLTAJE. NO ABRA LA CARCASA. REMITA LAS REPARACIONES SÓLO AL PERSONAL DE SERVICIO TÉCNICO CUALIFICADO.

Límites de emisiones de Clase B

Este aparato digital de Clase B cumple todos los requisitos de las Normas de equipos de interferencias de Canadá.

Instrucciones de seguridad importantes

1. No bloquee las aperturas de ventilación. Para garantizar un funcionamiento

able del proyector y para evitar que se sobrecaliente, es recomendable

instalarlo en una ubicación que no bloquee la ventilación. A modo de ejemplo, no coloque el proyector en una mesa llena de objetos, un sofá, una cama, etc. No coloque el proyector en un lugar cerrado como una estantería o armario

que restrinja el ujo de aire.

2. No utilice el proyector cerca del agua o en entornos con mucho polvo. Para reducir el riesgo de incendio o descargas eléctricas, no exponga el proyector a la lluvia ni a la humedad.

3. No coloque el aparato cerca de fuentes de calor, como por ejemplo radiadores,

hornillos u otros aparatos como amplicadores que produzcan calor.

4. Límpielo únicamente con un paño seco.

5. Utilice únicamente accesorios especicados por el fabricante.

6. No utilice la unidad si se presenta algún daño físico. Como daños físicos se entienden los siguientes (sin limitarse a):

 La unidad se ha dejado caer.  Cable o enchufe de alimentación dañado.  Líquido derramado en el proyector.  El proyector se ha expuesto a la lluvia o a la humedad.  Algo se ha caído dentro del proyector o está suelto.

No intente reparar la unidad por sí mismo. Si abre o retira las tapas puede quedar expuesto a voltajes peligrosos y a otros riesgos. Llame a Optoma antes de enviar la unidad para que la reparen.

7. No permita que ningún objeto o líquido entre en el proyector. Podrían entrar en contacto con punto de voltaje peligroso y cortocircuitar componentes, lo que podría originar un incendio o descargas eléctricas.

8. Consulte la carcasa del proyector para obtener instrucciones relacionadas con la seguridad.

9. La unidad solamente debe ser reparada por personal de servicio técnico

cualicado.

3

Español

Aviso sobre la utilización

Precauciones

Siga todas las advertencias, precauciones y procedimientos de mantenimiento recomendados en esta guía del usuario.

▀■ Advertencia- No mire por la lente del proyector cuando la lámpara está

encendida. El brillo de la luz puede dañarle los ojos.

▀■ Advertencia- Para reducir el riesgo de incendio o descargas eléctricas,

no exponga el proyector a la lluvia ni a la humedad.

▀■ Advertencia- No abra o desmonte este proyector, ya que se podrían

producir descargas eléctricas.

▀■ Advertencia- Cuando cambie la lámpara, deje que la unidad se enfríe.

Siga las instrucciones descritas en las páginas 54-55.

▀■ Advertencia- Este proyector detectará la vida de la lámpara automática-

▀■ Advertencia- Reinicie la función “Restablecer lámpara” del menú OSD

▀■ Advertencia- Cuando apague el proyector, asegúrese de que el ciclo de

▀■ Advertencia- No use la tapa de la lente mientras el proyector está en

▀■ Advertencia- Cuando se aproxime el n del ciclo de vida de la lámpara,

▀■ Advertencia- No mire al puntero láser del mando a distancia ni apunte

mente. Asegúrese de cambiar la lámpara cuando aparezcan los mensajes de aviso.

“OPCIONES | Cong. lámpara” después de reemplazar el módulo de la lámpara (consulte la página 48).

enfriamiento se ha completado antes de desconectar la alimentación. Deje que transcurran 90 segundos para que el proyector se enfríe.

funcionamiento.

el mensaje “Advertencia de la lámpara: Se agotó la vida útil de la lámpara.” aparecerá en la pantalla. Póngase en contacto con su distribuidor local o con el centro de servicio local para cambiar la lámpara tan pronto como sea posible.

con él a los ojos de nadie. El puntero láser puede dañar la vista de por vida.

4

Español

Aviso sobre la utilización

Debe:

  Apagar la unidad y desconectar el enchufe de alimentación

de la toma de CA antes de limpiar el producto.

  Usar un paño suave seco con detergente suave para limpiar

la carcasa de la pantalla.

  Desconectar el enchufe de la corriente de la salida de CA si

no va a usar el producto durante un prolongado período de tiempo.

No debe:

  Bloquear las ranuras y aberturas de ventilación de la unidad

proporcionadas para la ventilación.

 Utilizar limpiadores abrasivos, ceras o disolventes para

limpiar la unidad.

 Utilizar el producto bajo las siguientes condiciones:

- En ambientes muy calurosos, fríos o húmedos.

Asegúrese de que la temperatura ambiente se



encuentre entre 5 - 40°C.

Asegúrese de que la humedad relativa sea del 80%



como máximo, sin condensación con una temperatura de 5 - 40°C.

- En áreas donde el polvo y la suciedad se acumulen con facilidad.

- Cerca de cualquier aparato que genere un campo magnético fuerte.

- Bajo luz solar directa.

5

Español

Aviso sobre la utilización

Advertencias relacionadas con la seguridad de los ojos

▀■ No mire al haz del proyector en ningún momento. Dé la

espalda al haz siempre que sea posible.

▀■ Cuando el proyector se utilice en un aula, supervise a los

alumnos cuando les pida que señalen algo en la pantalla para que lo hagan correctamente.

▀■ Para minimizar la energía de la lámpara, haga uso de las

cortinas de la sala con el n de reducir los niveles de luz

ambiente.

La conexión

directa al monitor sólo se admite en VGA1-In/SCART/ YPbPr.

Características del producto

▀■ Resolución nativa WXGA (1280 x 800)

▀■ Compatible con HD (admite 1080p)

▀■ Bucle en monitor VGA

(funciona en el modo de espera > 1 W)

▀■ Tecnología BrilliantColor™

▀■ Barra de seguridad y bloqueo Kensington

▀■ Control RS232

▀■ Apagado rápido

▀■ Altavoces integrados ▀■ Estado de Red

6

Español

Introducción

POWER

?

Descripción del paquete

Desempaquete e inspeccione el contenido de la caja para asegurarse de que contiene todos los componentes enumerados a continuación. Si alguno de ellos falta, póngase en contacto con el centro de atención al cliente más cercano.

Debido a las

diferentes aplicaciones de cada país, algunas regiones pueden tener accesorios diferentes.

Proyector con la tapa del

objetivo

Documentación:

Manual del usuario



Tarjeta de garantía



Tarjeta de inicio rápido



Tarjeta WEEE



(solamente para EMEA)

Cable de alimentación de

1,8 m

2 pilas AAACable USB de 1,8 m

Cable VGA de 1,8 m

Manto a distancia por

infrarrojos

7

Español

Introducción

VGA1-IN / YPbPr

/

VGA2-IN

/

SCART

/

YPbPr

VGA-OUT

S-VIDEO VIDEO

AUDIO-OUT

(VGA1)

AUDIO1-IN

RS-232

USB

(VGA2)

AUDIO2-IN

HDMI

RJ-45

(S-VIDEO/VIDEO)

AUDIO3-IN

?

POWER

12V OUT

POWER

?

Información general del producto

Unidad principal

5

1

2

3

5

4

6

9

8

1. Panel de control

2. Anillo del zoom

3. Anillo de enfoque

4. Lentes del zoom

5. Receptores de infrar-

rojos (IR)

7

6

6. Pie de ajuste de inclinación

7. Barra de Seguridad

8. Conexiones de entrada y salida

9. Toma de alimentación

8

Español

Introducción

POWER

?

Panel de control

1

12

7

8

9

1. Ayuda

2. Menú

3. Fuente

4. Entrar

5. Resincronización

6. Fuente de Alimentación

7. Corrección de distorsión trapezoidal

8. Botones de selección de cuatro direcciones

9. LED de Standby/Encendido

10. LED de Fallo de la lámpara

11. LED de temperatura

12. Receptor de infrarrojos (IR)

10

62 4 53

11

9

Español

Introducción

VGA1-IN / YPbPr /

VGA2-IN

/

SCART / YPbPr

VGA-OUT

S-VIDEO VIDEO

AUDIO-OUT

(VGA

1)

AUDIO1-IN

RS-232

USB

(VGA 2)

AUDIO2-IN

HDMI

RJ-45

(S-VIDEO/VIDEO)

AUDIO3-IN

12V OUT

1 3

Conexiones de entrada y salida

5

87642

9

Salida de

12V

La conexión

directa al monitor sólo se admite en VGA1-In/SCART/ YPbPr.

17

10

12

11

13

14

15

16

Conector de red RJ-451. Conector USB (conectar a su PC para la función de ratón 2. remoto) Conector HDMI3. Conector de Entrada VGA1-In/YPbPr/ 4. (Señal analógica del PC/Entrada de vídeo compuesto/HDTV/YPbPr/llave inalámbrica) Conector de Salida VGA (Salida Directa del Monitor desde 5. VGA1-In) Conector de entrada de S-Vídeo6. Conector de entrada de vídeo compuesto7. Conector de salida de audio (miniconector de 3,5 mm)8. Conector de transmisión de 12 V con disparador (12 V, 750 mA)9. Conector de Entrada VGA2-In/SCART/YPbPr (Señal 10. analógica de PC/Entrada de vídeo de componentes/HDTV/ SCART/YPbPr) Conector RS-232 (9 patillas)11. Conector Entrada de audio 3 (miniconector de 3,5 mm) 12. (para S-Video/Vídeo) Conector Entrada de audio 2 (miniconector de 3,5 mm) 13. (para VGA2)

(para VGA1)

Conector Entrada de audio 1 (miniconector de 3,5 mm) 14.

Puerto de bloqueo Kensington™15. Barra de Seguridad16. Toma de alimentación17.

10

Español

Introducción

Mando a distancia

1

2

12

13

14

15

16

17

18

19

20

21

1. Indicador LED

2. Encender y apagar

3. Botones de selección de cuatro direcciones

4. Clic con el botón se-

24

cundario del ratón

5. Retroceder página

6. Resincronización

3

7. Avanzar página

8. Volumen +/-

4

9. Tres dimensiones

5

10. Silenciar AV

6

11. Vídeo

12. Control de PC y del

7

8

9

ratón

13. Clic con el botón principal del ratón

14. Entrar/Ayuda

10

15. Fuente

16. Corrección trapezoidal

11

+/-

17. Menú

2322

18. Brillo

19. HDMI

20. S-Video

21. Teclado numérico (para inserción de contraseña)

22. Congelar

23. VGA

24. Puntero láser

11

Español

Instalación

VGA1-IN / YPbPr /

VGA2-IN

/

SCART / YPbPr

VGA-OUT

S-VIDEO VIDEO

AUDIO-OUT

(VGA

1)

AUDIO1-IN

RS-232

USB

(VGA 2)

AUDIO2-IN

HDMI

R-J45

(S-VIDEO/VIDEO)

AUDIO3-IN

E62405SP

R

MOLEX

12V OUT

Conectar el proyector

Conectar con un equipo de sobremesa o portátil

Debido a las

diferentes aplicaciones de cada país, algunas regiones pueden tener accesorios diferentes.

(*) Accesorio

opcional

3

Salida de audio

5

4

8 9

Salida de +12V

1

2

6

7

1...................................................................................Cable de alimentación

2.....................................................................................................Cable VGA

3.................................................................................................*Cable de red

4.....................................................................................................Cable USB

5...........................................................................................*Cable DVI/HDMI

6................................................................................................*Cable RS232

7...........................................................................*Cable de entrada de audio

8....................................................................................*Cable de salida VGA

9..............................................................................*Cable de salida de audio

12

Español

Instalación

VGA1-IN / YPbPr /

VGA2-IN

/

SCART / YPbPr

VGA-OUT

S-VIDEO VIDEO

AUDIO-OUT

(VGA

1)

AUDIO1-IN

RS-232

USB

(VGA

2)

AUDIO2-IN

HDMI

R-J45

(S-VIDEO/VIDEO)

AUDIO3-IN

E62405SP

R

12V OUT

Conectar con las fuentes de vídeo

Reproductor de DVD,

descodicador, sintonizador

de HDTV

Salida de vídeo

compuesto

8

Debido a las

diferentes aplicaciones de cada país, algunas regiones pueden tener accesorios diferentes.

(*) Accesorio

opcional

910

6

Salida de +12V

3

5

1

2

4

8

7

Reproductor de DVD, descodi-

cador, sintonizador de HDTV

Salida de S-Video

1...................................................................................Cable de alimentación

2.....................................................................................................Cable VGA

3.......................................................................... *Cable de vídeo compuesto

4.........................................................................................*Cable de S-Vídeo

5......................... *Adaptador de 15 contactos a Componentes 3 RCA/HDTV

6...........................................................*Cable de vídeo componentes 3 RCA

7............................................................ *Adaptador EUROCONECTOR/VGA

8.................................................................*Conector de cable de audio/RCA

9..................................................................................................*Cable HDMI

10...............................................................................................*Cable de red

13

Español

Instalación

Si el modo de

POWER

?

alimentación (Standby) está ajustado a Eco (< 1 W), la salida VGA, la salida/ entrada directa de audio y el RJ45 se desactivarán cuando el proyector esté en standby.

Encender y apagar el proyector

Encender el proyector

1. Retire la tapa de la lente. 

2. Conecte de forma segura el cable de alimentación y el de señal. Una vez conectado, el LED de FUENTE DE ALIMENTACIÓN/ ESPERA se iluminará en ámbar.

3. Encienda la lámpara presionando el botón “ ” situado en la parte superior del proyector o en el mando a distancia. El FUENTE DE ALIMENTACIÓN/ESPERA ahora cambiará a verde. 

La pantalla de inicio se mostrará al cabo de 10 segundos

aproximadamente. La primera vez que utilice el proyector, se le pedirá que seleccione el idioma preferido y el modo de ahorro de energía.

4. Encienda y conecte la fuente que desee mostrar en la pantalla (equipo, portátil, reproductor de vídeo, etc.). El proyector detectará la fuente automáticamente. En caso contrario, presione el botón de menú y vaya a “OPCIONES”. Asegúrese de que la opción “Bloqueo de fuente” se ha establecido en “Apagado”.

Si conecta varias fuentes simultáneamente, presione el botón

“FUENTE” del panel de control o los botones de fuente directos del mando a distancia para cambiar las entradas.

Encienda el

proyector primero y, a continuación, seleccione las fuentes de señal.

Fuente de Ali-

2

mentación

1

Tapa de la lente

14

Español

Instalación

Apagar el proyector

1. Presione el botón “ ” del mando a distancia o del panel de control para apagar el proyector.

Se mostrará el siguiente mensaje en la pantalla.

Presione de nuevo el botón “ ” para conrmar. Si no lo hace

el mensaje desaparecerá al cabo de 15 segundos. Cuando presione el botón “ ” por segunda vez, el proyector mostrará el temporizador de cuenta atrás y se apagará.

2. Los ventiladores de refrigeración continuarán funcionando durante aproximadamente 10 segundos para completar el ciclo de enfriamiento y el FUENTE DE ALIMENTACIÓN/ ESPERA parpadeará en verde. Cuando el FUENTE DE ALIMENTACIÓN/ESPERA se ilumina permanentemente en ámbar, el proyector habrá entrado en el modo de espera.

Si desea encender de nuevo el proyector, debe esperar que

éste haya completado el ciclo de enfriamiento y haya entrado en el modo de espera. Cuando esté en el modo de espera, simplemente presione el botón “ ” para reiniciar el monitor.

3. Desconecte el cable de alimentación de la toma de corriente eléctrica del proyector.

4. No encienda el proyector inmediatamente después de un procedimiento de apagado.

Póngase en



contacto con el centro de servicio técnico más cercano si el proyector muestra estos síntomas. Consulte la página 64-65 para obtener más información.

Indicador de advertencia

Cuando los indicadores de advertencia (consulte la información

que gura a continuación) se iluminen, el proyector se apagará

automáticamente:

 El indicador LED “LÁMPARA” se ilumina en rojo y el indicador

“FUENTE DE ALIMENTACIÓN/ESPERA” parpadea en ámbar.



El indicador LED “TEMP” se ilumina en rojo y el indicador “FUENTE DE ALIMENTACIÓN/ESPERA” parpadea en ámbar. Esto indica que el proyector se ha sobrecalentado. En condiciones normales, el proyector se puede volver a encender.

 El indicador LED “TEMP” parpadea en rojo y el indicador

“FUENTE DE ALIMENTACIÓN/ESPERA” parpadea en ámbar.

Desenchufe el cable de alimentación del proyector, espere 30 segundos e inténtelo de nuevo. Si el indicador de advertencia se ilumina de nuevo, póngase en contacto con el centro de servicio técnico más cercano para obtener ayuda.

15

Español

Instalación

Ajustar la imagen proyectada

Ajustar la altura del proyector

El proyector está equipado con un pie elevador para ajustar la altura de la imagen.

1. Localice el pie ajustable que desea modicar en la

parte inferior del proyector.

2. Gire la anilla ajustable en el sentido de las agujas del reloj para elevar el proyector o en el sentido contrario de las agujas del reloj para bajarlo. Repita el proceso con el resto de los pies según sea necesario.

Pie de ajuste de inclinación

Anillo de ajuste de inclinación

16

Español

Instalación

Ancho

Alto

Diagonal

Vista superior

Vista lateral

Distancia de proyección (D)

Pantalla

Pantalla (W)

Pantalla (H)

Offset (Hd)

POWER

?

Ajustar el enfoque/zoom del proyector

Puede girar el anillo de zoom para acercar o alejar la imagen. Para enfocar la imagen, gire el anillo de enfoque hasta que se vea clara.

Series WXGA: El proyector enfocará a distancias de 3,93 a



32,8 pies (1,2 a 10,0 metros).

Ajustar el tamaño de la imagen de proyección

Series WXGA: Tamaño de la imagen proyectada de 36,3” a



362,0” (0,9 a 9,2 metros).

Anillo del zoom

Anillo de enfoque

17

Español

Instalación

WXGA

Tamaño de la

longitud diago-

nal (pulgada) de la pantalla

16:10

44.00 0,95 0,59 37,40 23,23 1,20 1,50 3,94 4,92 0,07 0,24

60.00 1,29 0,81 50,79 31,89 1,70 2,00 5,58 6,56 0,10 0,33

70.00 1,51 0,94 59,45 37,01 1,90 2,30 6,23 7,54 0,12 0,38

80.00 1,72 1,08 67,72 42,52 2,20 2,60 7,22 8,53 0,13 0,44

90.00 1,94 1,21 76,38 47,64 2,50 3,00 8,20 9,84 0,15 0,49

100.00 2,15 1,35 84,65 53,15 2,80 3,30 9,18 10,82 0,17 0,55

120.00 2,58 1,62 101,57 63,78 3,30 4,00 10,82 13,12 0,20 0,66

150.00 3,23 2,02 127,17 79,53 4,10 5,00 13,45 16,40 0,25 0,82

180.00 3,88 2,42 152,76 95,28 5,00 6,00 16,40 19,68 0,30 0,98

250.00 5,38 3,37 211,81 132,68 6,90 8,30 22,63 27,22 0,42 1,37

302.00 6,50 4,07 255,91 160,24 8,30 10,00 27,22 32,80 0,50 1,66

Tamaño de la pantalla W x H Distancia de proyección (D)

(m) (pies) (m) (pies)

Ancho Alto Ancho Alto ancho tele ancho tele (m) (pies)

 El usuario debe considerar que esta tabla es una mera referencia.

Offset (Hd)

18

Español

Controles del usuario

POWER

?

Panel de control y mando a distancia

Panel de control

Utilizar el panel de control

Encendido

RESINCRONIZACIÓN

Entrar

FUENTE

Menú

Botones de selección de cuatro direcciones

Corrección trapezoidal

AYUDA

LED de la lámpara

LED de temperatura

LED de FUENTE DE ALIMENTACIÓN / ESPERA

Consulte la sección “Encender y apagar el proyector” en las páginas 13-14.

Permite sincronizar automáticamente el proyector con la fuente de entrada.

Permite conrmar la opción seleccionada.

Presione el botón “FUENTE” para seleccionar una señal de entrada.

Presione “Menú” para mostrar el menú en pantalla OSD. Para salir del menú OSD, vuelva a presionar “Menú”.

Utilice para seleccionar las opciones o realizar ajustes en su selección.

Utilice para ajustar la distorsión de la imagen causada por la inclinación del proyector. (±40 grados)

Menú de ayuda (consulte la página 21).

?

Indica el estado de la lámpara del proyector.

Indica el estado de la temperatura del proyector.

Indica el estado del proyector.

19

Español

Controles del usuario

Mando a distancia

Utilizar el mando a distancia

Encendido

Láser

Botón L (izquierdo) Botón principal del ratón.

Botón R (derecho) Botón secundario del ratón.

Página + Use este botón para retroceder una página.

Página - Use este botón para avanzar una página.

Entrar / Ayuda

Fuente

RESINCRONIZACIÓN

Botones de selección de cuatro direcciones

Corrección trapezoidal + / -

Volumen +/- Permite subir o bajar el volumen

Consulte la sección “Encender y apagar el proyector” en las páginas 13-14.

Pulse para utilizar el puntero de láser.

Permite conrmar la opción seleccionada.

? Menú de ayuda (consulte la página 21). Presione el botón “Fuente” para seleccionar una

señal de entrada.

Permite sincronizar automáticamente el proyector con la fuente de entrada.

Utilice para seleccionar las opciones o realizar ajustes en su selección.

Permite ajustar la distorsión de la imagen causada por la inclinación del proyector.

Brillo Permite ajustar el brillo de la imagen.

Tres dimensiones

Menú

HDMI

Presione el botón “Tres dimensiones” para activar o desactivar el menú OSD Tres dimensiones.

Presione “Menú” para mostrar el menú en pantalla OSD. Para salir del menú OSD, vuelva a presionar “Menú”.

Presione el botón “HDMI” para elegir la fuente HDMI.

20

Español

Controles del usuario

Utilizar el mando a distancia

Congelar

Silenciar AV

S-Video

VGA

Vídeo

Presione “Congelar” para pausar la imagen de la pantalla. Presione este botón de nuevo para desbloquear la imagen.

Permite desactivar y activar momentáneamente el audio y vídeo.

Presione “S-Video” para elegir la fuente de S-Video.

Presione “VGA” para elegir las fuentes VGA.

Presione “Vídeo” para elegir la fuente de vídeo compuesto.

21

Español

Controles del usuario

POWER

?

POWER

?

Utilizar el botón AYUDA

La función AYUDA garantiza una configuración y uso sencillos.

Pulse el botón “?” del mando a distancia o pulse el botón



“HELP” en el panel de control para abrir el menú de ayuda.

22

Español

Controles del usuario

El botón del menú Ayuda solamente funciona cuando no se



detecta una fuente de entrada.

Consulte la sección

“Solucionar problemas” en las páginas 49-53

para obtener más detalles.

Si se detecta una fuente de entrada y se presiona el botón Ayuda,



aparecerán las siguientes páginas para ayudarle a diagnosticar cualquier problema.

23

Español

Controles del usuario

24

Español

Controles del usuario

Menús en pantalla (OSD)

El proyector tiene menús en pantalla (OSD) que permiten

realizar ajustes en la imagen y cambiar la conguración. El

proyector detectará la fuente automáticamente.

Cómo funcionan

1. Para abrir el menú OSD, presione el botón “Menú” del mando a

distancia o del teclado del proyector.

2. Cuando el menú OSD aparezca, utilice los botones

seleccionar cualquier opción del menú principal. Mientras selecciona una opción en una página determinada, presione el botón o “Entrar” para entrar en el submenú.

3. Utilice los botones

ajuste la conguración mediante el botón .

4. Seleccione la opción siguiente que desee ajustar en el submenú y

ajústela según se describió anteriormente.

5. Presione el botón “Entrar” para conrmar y la pantalla volverá al

menú principal de inmediato.

6. Para salir, vuelva a presionar “MENÚ”. El menú OSD se cerrará y

el proyector guardará automáticamente la nueva conguración.

para seleccionar la opción que desea y

para

Menú principal

Submenú

Conguración

25

Español

Controles del usuario

Main Menu Sub Menu

Modo Display Gamma / Brillo / Modo película / sRGB /

Pizarra / Aula / Usuario / Tres dimensiones Brillo -50~50 Contraste -50~50 Nitidez 1~15

#1

Color -50~50

#1

Matiz -50~50 Color Gamma Película / Vídeo / Gráficos / PC

BrilliantColor™ 0~10 Temp.de Color Caliente / Medio / Frío Config color Ganancia Rojo / Ganancia Verde /

Ganancia Azul / Bias Rojo / Bias Verde /

Bias Azul / Cián / Magenta / Amarillo /

Restablecer / Salir

Espacio de color AUTO / RGB / YUV Fuente de entrada

#2

AUTO / RGB (0-255) / RGB (16-235) /

YUV

Image AI VGA1 / VGA2 / Vídeo / S-Video / HDMI Salir

Formato

#3

4:3 / 16:9 or 16:10 / LBX / Nativa / AUTO Máscara de Borde 0~10 Zoom -5~25 (80%~200%) Posición H. -50~50 Posición V. -50~50 Trapezoidal V -40~40 Tres dimensiones Tres dimensiones Apagado / DLP-Link / IR

#4

Inv. sincr. 3D Encendido / Apagado Salir

Idioma English / Deutsch / Français / Italiano /

Español / Português / Svenska /

Nederlands / Norsk/Dansk / Polski /

Suomi / Русский / ελληνικά / Magyar /

Čeština / ﯽﺳرﺎﻓ / ﻲﺑﺮﻋ / 繁體中文 /

简体中文 / 日本語 /한국어 / ไทย / Türkçe

#3

Tipo de Pantalla 16:10 / 16:9 Proyección

Localización menú

#5

Señal AUTOMÁTICO Encendido / Apagado

Fase (VGA) 0~31 Frecuencia (VGA) -5~5 Posición H. (VGA) -5~5 Posición Vertical (VGA) -5~5 Salir

Seguridad Seguridad Encendido / Apagado

Settings

Imagen

PANTALLA

SETUP

Árbol de menús

26

Español

Controles del usuario

Main Menu Sub Menu

Settings

ID de Proyector 0~99 Silencio Encendido / Apagado Volumen 0~10 Entrada de Audio Por defecto / AUDIO1 / AUDIO2 / AUDIO3

AVANZADA Logotipo Optoma / Neutro / Usuario

Captura de Logotipo

Salir RS232 RS232 / Red Red Estado de Red

DHCP

Dirección IP

Mascara de Subred

Puerta de Enlace

DNS

Aplicar Sí / No

Salir Inalámbrico Encendido / Apagado Bloqueo de fuente Encendido / Apagado Gran altitud Encendido / Apagado Información Oculta Encendido / Apagado Bloqueo teclado Encendido / Apagado Color de fondo Negro / Rojo / Azul / Verde / Blanco AVANZADA Encendido Directo Encendido / Apagado

Apagado Automático (min)

0~180

Modo ahorro de energía (min)

0~995

Modo de Energía (Standby)

Eco. / Activo

Salir Config. Lámpara Duración Lámpara

Aviso de lámpara Encendido / Apagado

SETUP

OPCIONES

Tenga en cuenta que los menús en pantalla (OSD) varían de acuerdo al

tipo de señal seleccionado y al modelo del proyector que esté utilizando.

(#1) “Color” y “Matiz” solamente se admiten en el modo Vídeo. (#2) Solo para la fuente HDMI. (#3) 16:9 o 16:10 dependiendo de la conguración del “Tipo de Pantalla”. (#4) La función “Inv. sincr. 3D” solamente está disponible cuando la función

Tres dimensiones está habilitada.

(#5) “Señal” solamente es compatible con la señal Analógica VGA (RGB).

27

Español

Controles del usuario

IMAGEN

Modo Display

Hay muchas preconguraciones de fábrica optimizadas para

varios tipos de imágenes.

Presentación: color y brillo adecuados desde la entrada de PC.



Brillo: color y brillo máximo desde la entrada de PC.



Modo película: para cine en casa.



sRGB: color preciso estandarizado.



Pizarra:



conguración de color óptima cuando se proyecta en una pizarra

(verde).

Aula:



Usuario: Conguración del usuario.



3D: Conguración recomendada para el modo 3D habilitado.



Cualquier otro ajuste que realice el usuario en 3D se guardará en este modo para su futuro uso.

Este color se debe seleccionar para lograr una

Este modo está recomendado para la proyección en un aula.

Brillo

Permite ajustar el brillo de la imagen.

Presione para oscurecer la imagen.



Presione para iluminar la imagen.



Contraste

El contraste controla el grado de diferencia entre las partes más

oscuras y las más claras de la imagen.

 Presione para disminuir el contraste.

Presione para aumentar el contraste.



28

Español

Controles del usuario

Nitidez

Ajustar la nitidez de la imagen.

 Presione para disminuir la nitidez.  Presione para aumentar la nitidez.

Color

Las funciones

“Color” y “Matiz” solamente se admiten en el modo Vídeo.

Ajusta la imagen de vídeo desde blanco y negro a un color

totalmente saturado.

 Presione para disminuir la cantidad de color de la imagen. Presione para aumentar la cantidad de color de la imagen.

Matiz

Ajusta el balance de color entre rojo y verde.

 Presione el botón para para aumentar la cantidad de verde

en la imagen.

 Presione para aumentar la cantidad de color de la imagen.

29

Español

Controles del usuario

IMAGEN |

Avanzada

Gamma

Permite elegir una tabla de gamma que se haya ajustado para

proporcionar la mejor calidad de imagen para la entrada.

 Película: para cine en casa.

Vídeo: para fuente de vídeo o TV.



Grácos: para fuente de imagen.



 PC: para fuente de PC o de un equipo.

BrilliantColor™

Este elemento ajustable utiliza un nuevo algoritmo de

procesamiento de color y nuevas mejoras de nivel del sistema

para habilitar mayores brillos al tiempo que proporciona colores

más vibrantes y reales en la imagen. El rango está comprendido

entre “0” y “10”. Si preere una imagen todavía más mejorada,

ajuste la conguración hacia el máximo. Para una imagen más

suave y natural, ajuste hacia la conguración mínima.

Temp. de color

Si la temperatura se ajusta a frío, la imagen parecerá más azul

(imagen fría)

Si la temperatura se ajusta a caliente, la imagen parecerá más

roja (imagen cálida)

Cong color

Pulse en el siguiente menú como se muestra abajo y utilice

o para seleccionar el elemento deseado.

 Rojo/Verde/Azul/Cian/Magenta/Amarillo: Utilice o para

seleccionar los colores Rojo, Verde, Azul, Cian, Magenta y Amarillo.

 Restaurar: Seleccione “Sí” para restaurar la conguración pre-

determinada de fábrica para los ajustes del color.

30

Español

Controles del usuario

Espacio de color

Seleccione un tipo de matriz de color apropiado para AUTO, RGB o

YUV.

Fuente de entrada

Utilice esta opción para habilitar y deshabilitar fuentes de entrada.

Presione para entrar en el submenú y seleccionar las fuentes

necesarias. Presione “Aceptar” para finalizar la selección. El

proyector no buscará las entradas que no estén seleccionadas.

31

Español

Controles del usuario

PANTALLA

Formato

Puede utilizar esta función para establecer el tipo de relación de

aspecto.

4:3: Este formato es para fuentes de entrada de 4 x 3.



16:9: este formato se utiliza con fuentes de entrada 16 x 9,



como HDTV y DVD, mejoradas para TV panorámica.

16:10: Este formato se utiliza con fuentes de entrada 16 x 10,



como las pantallas de pantalla ancha.

LBX: este formato se utiliza para fuentes de formato de cine



(LTB) que no son 16 x 9 y para los usuarios que utilizan lentes 16 x 9 externas para conseguir una relación de aspecto de 2,35:1 a resolución completa.

Nativa: este formato muestra la imagen original sin aplicar



ningún ajuste. AUTOMÁTICO: selecciona automáticamente el formato de



pantalla adecuado.

Pantalla 16:10 480i/p 576i/p 1080i/p 720p PC

4:3 1066 x 800 centro

16:10 1280 x 800 centro

LBX

Nativa

1280 x 960 centro, conseguirá centrar la imagen

a 1280 x 800 que desea visualizar.

Mapeo Centrado

1:1.

Pantalla de

Mapeo 1:1

1280 x 800

1280 x 720

centro

Centrado

Mapeo

1:1.

32

Español

Controles del usuario

Pantalla 16:9 480i/p 576i/p 1080i/p 720p PC

4:3 960 x 720 centro

16:9 1280 x 720 centro

1280 x 960 centro, conseguirá centrar la imagen

a 1280 x 720 que desea visualizar.

Mapeo Centrado

1:1.

Cada I/O tiene

una conguración

diferente de “Máscara de Borde”.

“Máscara de

Borde” y “Zoom” no pueden utilizarse a la vez.

LBX

Nativa

Máscara de Borde

La función Máscara de Borde elimina el ruido de una imagen de

vídeo. Aplique la función Máscara de Borde a la imagen para

eliminar el ruido de codicación de vídeo en los bordes de la fuente

de vídeo.

Zoom

 Presione para reducir el tamaño de una imagen.  Presione para ampliar el tamaño de la imagen en la pantalla

de proyección.

Posición H.

Desplaza horizontalmente la posición de la imagen proyectada.

Posición V.

Desplaza la posición de la imagen proyectada verticalmente.

Pantalla de

Mapeo 1:1

1280 x 720

centro

Mapeo

Centrado

1:1.

Trapezoidal V

Presione o para ajustar la distorsión de la imagen

verticalmente. Si la imagen presenta un aspecto trapezoidal, esta

opción puede ayudarle a hacer la imagen más rectangular.

33

Español

Controles del usuario

PANTALLA | Tres

dimensiones

Tres dimensiones

Apagado: Seleccione “Apagado” para desactivar los ajustes 3D



para las imágenes 3D. DLP Link: Seleccione “DLP Link” para utilizar los ajustes

Las opciones de

“IR” pueden variar dependiendo del modelo.

“Inv. sincr. 3D” solo

está disponible cuando está activado la “Tres dimensiones” y este modo 3D solo es para el cristal DLP Link.

Para la

visualización en 3D se requiere una fuente 3D, contenido 3D y gafas de obturación activa compatibles.



optimizados paras las imágenes 3D DLP Link. IR: Seleccione “IR” para utilizar los ajustes optimizados para



las imágenes 3D basadas en IR.

Inv. sincr. 3D

 Presione “Activar” para invertir el contenido del marco izquierdo

y derecho.

 Presione “Desactivar” para establecer el contenido

predeterminado del marco.

34

Español

Controles del usuario

SETUP

Idioma

Puede mostrar el menú OSD multilingüe. Presione o en

el submenú y, a continuación, utilice el botón o para

seleccionar su idioma preferido. Presione “Aceptar” para nalizar

la selección.

Posterior-

Escritorio y Posterior-Techo se utilizan con una pantalla traslúcida.

Tipo de Pantalla

Seleccione el tipo de pantalla entre 16:10 o 16:9.

Proyección

 Frontal-Escritorio

Se trata de la selección predeterminada. La imagen se proyecta en línea recta en la pantalla.

 Posterior-Escritorio

Con esta opción la imagen aparecerá invertida.

35

Español

Controles del usuario

 Frontal-Techo

Con esta opción la imagen aparecerá al revés.



Posterior-Techo

Con esta opción la imagen aparecerá invertida y al revés.

Localización menú

Escoja la localización de menús en la pantalla.

ID de Proyector

La denición de identicación se puede establecer por menú (en-

tre 0 y 99) y permitir que el usuario controle un proyector individual

mediante RS232. Consulte la página 59~62 para obtener una lista

completa de comandos RS232.

Silencio

Elija “Encendido” para activar el silencio.



Elija “Apagado” para desactivar el silencio.



Volumen

 Presione para disminuir el volumen.

Presione para aumentar el volumen.



Entrada de audio

La conguración de audio predeterminada se encuentra en el

panel posterior del proyector. Utilice esta opción para reasignar

cualquiera de las entradas de audio (1, 2 ó 3) a la fuente de

imagen actual. Cada entrada de audio se puede asignar a más de

una fuente de vídeo.

Audio 1: VGA 1.



Audio 2: VGA 2.



Audio 3: S-Vídeo/Vídeo.



Por defecto: Ajusta la Entrada a la fuente de vídeo por defecto.



36

Español

Controles del usuario

SETUP

RS232

RS232: permite el control RS232 de un proyector individual.

“Inalámbrico” sólo

funciona con el conector VGA.



Red: permite controlar el proyector mediante un explorador



Inalámbrico

Seleccione “Encendido” para activar el Inalámbrico.

(Conguración predeterminada)

Web (Internet Explorer) a través de la red.

Advertencia: El VGA cableado no funciona y es posible que el proyector se cierre si se activa Inalámbrico.

37

Español

Controles del usuario

SETUP | Señal

“Señal” solamente

se admite con la señal Analógica VGA (RGB).

(RGB)

Automático

Selecciona automáticamente la señal. Si utiliza esta función, los elementos de frecuencia y Fase se marcarán en gris. Si la señal no es automática, los elementos de frecuencia y la fase aparecerán para que el usuario sintonice manualmente y se guardará

en conguraciones para que se pueda utilizar una vez que se

apague el proyector y vuelva a encenderse.

Fase

Sincroniza la frecuencia de la señal de la pantalla con la tarjeta

gráca. Si la imagen parece ser inestable o parpadea, use esta

función para corregirla.

Frecuencia

Cambia la frecuencia de datos de la pantalla para hacerla coincidir

con la frecuencia de la tarjeta gráca de su ordenador. Utilice esta

función solamente si la imagen parece parpadear verticalmente.

Posición H.

Presione para mover la imagen hacia la izquierda.



Presione para mover la imagen a la derecha.



Posición Vertical

Presione para mover la imagen abajo.



Presione para mover la imagen arriba.



38

Español

Controles del usuario

SETUP |

Seguridad

Encendido: elija “Encendido” para utilizar la vericación de

El valor

predeterminado de la contraseña es “1234” (primera vez).



Apagado: elija “Apagado” para encender el proyector sin la



Temporiz. Seg.

Utilice esta función para congurar cuanto tiempo (Mes/Día/Hora)

puede utilizarse el proyector. Pasado este tiempo se le pedirá que introduzca su contraseña de nuevo.

Cambiar Contraseña

Primera vez:



1. Presione “ ” para establecer la contraseña.

2. La contraseña tiene que tener 4 dígitos.

3. Utilice los botones numéricos del mando a distancia para

especicar la nueva contraseña y, a continuación, presione

el botón “ ” para conrmar la contraseña.

Cambiar contraseña:



1. Presione “ ” para introducir la antigua contraseña.

2. Utilice los botones numéricos para especicar la

contraseña actual y, a continuación, presione “ ” para

conrmar la operación.

3. Introduzca la nueva contraseña (de 4 dígitos de longitud) usando los botones numéricos del mando a distancia. Luego presione “ ” para conrmar.

seguridad cuando se encienda el proyector.

vericación de la clave.

39

Español

Controles del usuario

4. Introduzca otra vez la nueva contraseña y presione “ ”

para conrmar.

Si introduce la contraseña incorrecta 3 veces, el proyector se



apagará automáticamente. Si ha olvidado la contraseña, póngase en contacto con la



ocina local para obtener ayuda.

40

Español

Controles del usuario

SETUP | Avanzada

Logotipo

Use esta función para establecer la pantalla de inicio que desee. Los cambios realizados se aplicarán la próxima vez que encienda el proyector.

Optoma: La pantalla de inicio por defecto.



Neutro: Pantalla de inicio neutro.



Usuario: se utiliza la imagen memorizada de la función

Para obtener una

captura correcta del logo, asegúrese de que la señal de entrada no sobrepasa la resolución nativa del proyector. (WXGA: 1280 x

800).



Captura de Logotipo

Pulse para capturar la imagen que se muestra actualmente en la pantalla.

“Captura de Logotipo”.

41

Español

Controles del usuario

SETUP | Red

Estado de Red

Muestra el estado de la conexión de la red.

DHCP

Puede utilizar esta función para seleccionar la pantalla de inicio

que desee. Si cambia la conguración, cuando salga del menú OSD, la nueva conguración entrará en vigor la próxima que se

abra dicho menú.

Encendido: permite asignar una dirección IP al proyector del



Apagado: permite asignar una dirección IP manualmente.



Dirección IP

permite seleccionar una dirección IP.

servidor DHCP externo automáticamente.

Máscara de Subred

permite seleccionar el número de máscara de subred.

Puerta de Enlace

permite seleccionar la puerta de enlace predeterminada de la red conectada al proyector.

DNS

permite seleccionar el número DNS.

Aplicar

Presione “ ” y, a continuación, elija “Sí” para aplicar la selección.

42

Español

Controles del usuario

Cómo utilizar el explorador Web para controlar el proyector

1. Active la opción DHCP para permitir que el servidor DHCP asigne automáticamente

una dirección IP, o especique

manualmente la información de red necesaria.

2. A continuación, elija Aplicar y presione el botón “ ” para completar el proceso de

conguración.

3. Abra el navegador web y escriba la dirección IP del proyector en la pantalla OSD LAN. La página web aparecerá de la siguiente forma:

Si utiliza la dirección IP del proyector,

no podrá comunicarse con el servidor de servicio.

4. Los ajustes de control de Crestron aparecen en la pestaña [herramientas]. (Consulte la imagen). Tenga en cuenta que cada uno de los campos sólo puede contener un número limitado de caracteres, como se muestra en la tabla siguiente. (espacios y otros signos de puntuación incluidos):

Categoría Elemento

Control de Crestron

Proyector

Conguración de

la red

Contraseña del usuario

Contraseña del administrador

Dirección IP 15

Identicador de la IP 2

Puerto 5

Nombre del proyector 10 Ubicación 9 Asignado a 9 DHCP (Habilitado) (No aplicable) Dirección IP 15 Mascara de Subred 15 Puerta de enlace

predeterminada Servidor DNS 15 Habilitado (No aplicable) Nueva contraseña 15 Conrmar 15 Habilitado (No aplicable)

Nueva contraseña 15

Conrmar 15

Longitud (carac-

teres) - entrada

15

43

Español

Controles del usuario

Cuando realice una conexión directa entre su PC y el proyector

Paso 1: Busque una dirección IP (192.168.0.100) en la función LAN del proyector.

Paso 2: Seleccione Aplicar y presione el botón “Entrar” para hacer efectiva la función o

Paso 3: Para abrir Conexiones de red,

Paso 4: En la cha General, en Esta

Paso 5: Haga clic en Utilizar la siguiente

presione el botón “Menú” para salir.

haga clic en Inicio, seleccione

Panel de control, haga clic en Conexiones de red e Internet

y, a continuación, haga clic en Conexiones de red. Haga clic en

la conexión que desee congurar

y, a continuación, en Tareas de red , haga clic en Cambiar la

conguración de esta conexión.

conexión utiliza los siguientes elementos, haga clic en Protocolo de Internet (TCP/IP)

y, a continuación, haga clic en “Propiedades”.

dirección IP y escriba la siguiente información:

1) Dirección IP: 192.168.0.100

2) Más cara de subred:

255.255.255.0

3) Puerta de enlace predeterminada: 192.168.0.254

Paso 6: Para abrir el cuadro de diálogo

Opciones de Internet, abra el explorador Web IE, haga clic en Opciones de Internet, seleccione la cha Conexiones y haga clic en “Conguración de LAN...”

Paso 7: Aparecerá el cuadro de diálogo

Conguración de red de área

local (LAN). En el área Servidor proxy, desactive la casilla Usar un servidor proxy para la LAN y, a

continuación, haga clic en el botón “Aceptar” dos veces.

Paso 8: Abra IE, escriba la dirección IP

192.168.0.100 en la dirección URL y, a continuación, presione el botón “Entrar”. Aparecerá la página Web que se muestra a continuación:

44

Español

Controles del usuario

Herramienta de control de Crestron RoomView

Crestron RoomView™ proporciona una estación de control central para más de 250 sistemas de control en una única red Ethernet (pueden ser más; el número depende de la combinación del

identicador de la IP y de la dirección de la IP). Crestron Room

View controla cada uno de los proyectores, incluyendo el estado de conexión del proyector, la alimentación del sistema, la vida útil de la

lámpara, la conguración de la red, los errores de hardware, además de cualquier atributo personalizado denido por el Administrador.

El Administrador puede añadir, suprimir o editar información de la habitación, información de contacto y eventos, que los usuarios pueden registrar automáticamente mediante el software (Interfaz de funcionamiento como la imagen siguiente)

1. Pantalla principal

2. Editar Habitación

La compatibilidad

con la función Crestron Room View depende de los modelos

45

Español

Controles del usuario

3. Editar Atributo

4. Editar Evento

Para más información, visite http://www.crestron.com & www.crestron.com/getroomview.

46

Español

Controles del usuario

OPCIONES

Bloqueo de fuente

Encendido: el proyector solamente buscará en la conexión de

Si instala el

ltro para el polvo,

deberá activar el modo Gran altitud.

El ltro para el

polvo es opcional y es posible que no sea necesario en algunas regiones.



Apagado: el proyector buscará otras señales si la señal de



Gran altitud

Si esta opción está establecida en “Encendido”, los ventiladores girarán a gran velocidad. Esta función resulta de gran utilidad en áreas ubicados a gran altitud donde el aire es más escaso.

Información Oculta

Encendido: elija “Encendido” para ocultar los mensajes de



información. Apagado: elija “Apagado” para mostrar el mensaje “Buscando”.



entrada actual.

entrada actual se pierde.

Para desactivar

el bloqueo del teclado numérico, mantenga presionada el botón “Entrar” que se encuentra sobre el proyector durante 5 segundos.

Bloqueo teclado

Cuando se encuentra activada la función de bloqueo de teclado, se bloqueará el panel de control pero el proyector podrá seguir siendo utilizado a través del mando a distancia. Si selecciona “Apagado”, podrá reutilizar el panel de control.

Color de fondo

Use esta función para mostrar una pantalla en “Negro”, “Rojo”, “Azul”, “Verde” o “Blanco” cuando no hay señal disponible.

Restablecer

Elija “Sí” para devolver los parámetros de pantalla a las

conguraciones por defecto de fábrica en todos los menús.

47

Español

Controles del usuario

OPCIONES |

Avanzadas

Encendido Directo

Elija “Encendido” para activar el modo Encendido directo. El proyector se encenderá automáticamente cuando se suministre alimentación CA, sin tener que presionar el botón “Encendido” del panel de control del proyector o el botón “ ” del mando a distancia.

Apagado Automático (min)

Establece el intervalo de cuenta atrás del temporizador. El temporizador de cuenta atrás comenzará a contar cuando no se esté enviando ninguna señal al proyector. El proyector se apagará

automáticamente al nalizar la cuenta atrás. (en minutos)

Si el modo de

alimentación (Standby) está ajustado a Eco (< 1 W), la salida VGA, la salida/entrada directa de audio y el RJ45 se desactivarán cuando el proyector esté en standby.

Modo ahorro de energía

Establece el intervalo de cuenta atrás del temporizador. El temporizador de cuenta atrás comenzará independientemente de si se envía o no una señal al proyector. El proyector se apagará

automáticamente al nalizar la cuenta atrás. (en minutos)

Modo de Energía (Standby)

Eco.: elija “Eco.” para ahorrar consumo de energía (< 1 W).



Activo: elija “Activo” para regresar al modo de espera. El puerto



de salida VGA se habilitará.

48

Español

Controles del usuario

OPCIONES |

Cong. Lámpara

Duración Lámpara

Muestra el tiempo de proyección.

Aviso de lámpara

Elija esta función para mostrar u ocultar el mensaje de advertencia cuando aparezca el mensaje de cambio de la lámpara. El mensaje aparecerá 30 horas antes del momento en el que se recomienda cambiar la lámpara.

Modo Brillo

STD: Elija “STD” para atenuar la lámpara del proyector que



Cuando la

temperatura ambiente supere los 40°C en funcionamiento, el proyector conmutará al modo STD automáticamente.

permitirá reducir el consumo de energía y extender la vida útil de la lámpara.

Brillo: elija “BRILLO” para aumentar el brillo.



Restablecer Lámpara

Permite reiniciar el contador de horas de la lámpara después de reemplazarla por una nueva.

49

Español

Apéndices

Solucionar problemas

Si detecta algún problema con el proyector,

consulte la siguiente información. Si el problema no se resuelve, póngase en contacto con su proveedor local o con el centro de servicio técnico.

No aparece ninguna imagen en la pantalla

Asegúrese de que todos los cables y conexiones de alimentación



estén bien conectados, tal y como se describe en la sección “Instalación”.

Asegúrese de que ninguno de los contactos de los conectores esté



doblado o roto.

Compruebe si la lámpara de proyección esté bien instalada.



Consulte la sección “Reemplazar la lámpara”.

Asegúrese de haber quitado la tapa de la lente y de que el



proyector esté encendido.

Asegúrese de que la función “Silencio AV” no esté encendido.



La imagen mostrada es parcial, se desplaza o es incorrecta.



Presione el botón “RESINCRONIZAR” del mando a distancia.

Si utiliza su PC:



Para Windows 95, 98, 2000, XP, Windows 7:

1. Abra el icono “Mi PC”, la carpeta “Panel de control” y luego haga doble clic en el icono “Pantalla”.

2. Seleccione la pestaña “Conguración”.

3. Compruebe que el valor de la resolución de la pantalla es inferior o igual a UXGA (1600 x 1200).

4. Haga clic en el botón “Propiedades avanzadas”.

Si el proyector sigue sin proyectar toda la imagen, también necesitará cambiar la pantalla del monitor que esté utilizando. Consulte los pasos siguientes.

5. Compruebe que la conguración de resolución sea inferior o

igual a UXGA (1600 x 1200).

6. Seleccione el botón “Cambiar” en la pestaña “Monitor”.

50

Español

Apéndices

7. Haga clic en “Mostrar todos los dispositivos”. Después,

8. Compruebe que la conguración de la resolución del monitor

Si utiliza un portátil:



1. En primer lugar siga los pasos anteriores para ajustar la

2. Presione los botones adecuados indicados a continuación para

seleccione “Tipos de monitor estándar” bajo el cuadro SP; elija el modo de resolución que necesite bajo el cuadro “Modelos”.

sea inferior o igual a UXGA (1600 x 1200).

resolución del equipo.

su fabricante de portátil para enviar una señal de salida desde su portátil al proyector. Ejemplo: [Fn]+[F4]

Acer  [Fn]+[F5] Asus  [Fn]+[F8] Dell  [Fn]+[F8] Gateway  [Fn]+[F4]

Mac Apple: Preferencias del sistema  Imagen  Disposición  Pantalla duplicada.

Si tiene problemas para cambiar la resolución o el monitor



muestra imágenes congeladas, reinicie todo el equipo, incluido el proyector.

La pantalla del equipo portátil o PowerBook no muestra su

IBM/Lenovo  [Fn]+[F7] HP/Compaq  [Fn]+[F4] NEC  [Fn]+[F3] Toshiba  [Fn]+[F5]

presentación:

Si utiliza un PC Portátil:



Algunos PCs portátiles pueden desactivar sus propias pantallas si se está utilizando un segundo dispositivo de visualización. Cada uno tiene una forma diferente de reactivar su pantalla. Consulte el manual del equipo para obtener información detallada.

La imagen aparece inestable o parpadeante

Use “Fase” para corregirlo. Consulte la página 37 para obtener



más información.

Cambie la conguración de color del monitor de su PC.



La imagen tiene una barra vertical que parpadea

Use “Frecuencia” para hacer un ajuste. Consulte la página 37



para obtener más información.

Compruebe y recongure el modo de pantalla de su tarjeta



gráca para que sea compatible con el proyector.

51

Español

Apéndices

La imagen está desenfocada

Asegúrese de que la tapa de la lente se encuentre abierta.



Ajuste la lente del proyector con el anillo de enfoque.



Asegúrese de que la pantalla del proyector se encuentra a la



distancia requerida. Consulte la página 16.

La pantalla se alarga al mostrarse en un título de DVD 16:9.

Si reproduce un DVD anamórco o un DVD 16:9, el proyector



mostrará la mejor imagen cuando su modo de visualización esté establecido en 16:9 en los menús OSD.

Si reproduce títulos de DVD en formato 4:3, cambie el formato a



4:3 en el menú OSD del proyector.

Si la imagen todavía está alargada, también necesitará ajustar el



rango de aspecto de la siguiente manera:

Por favor, congure el formato de la pantalla con el tipo de



relación de aspecto 16:9 (ancho) en su reproductor de DVD.

La imagen es demasiado pequeña o demasiado grande

Mueva el proyector para acercarlo o alejarlo de la pantalla.



Presione el botón “Menú” del mando a distancia o panel del



proyector, diríjase a “PANTALLA  Formato” y pruebe con una conguración diferente.

No se

recomienda hacer uso de la corrección trapezoidal.

Los lados de la imagen están inclinados

Si es posible, vuelva a situar el proyector de forma que esté



horizontalmente centrado en la pantalla y por debajo de la parte inferior de ésta.

Presione el botón “Keystone +/-” del mando a distancia o presione



“ / ” en el panel del proyector hasta que los laterales estén verticales.

La imagen está invertida

Seleccione “SETUP  Proyección” en el menú OSD y ajuste la



dirección de proyección.

52

Español

Apéndices

El proyector deja de responder a todos los controles

Si es posible, apague el proyector y, a continuación, desenchufe



el cable de alimentación. Espere al menos 60 segundos antes de conectar de nuevo la alimentación.

Compruebe que la opción “Bloqueo teclado” no está activada



intentando controlar el proyector con el mando a distancia.

La lámpara se apaga o emite un sonido de explosión

Cuando la lámpara alcance el nal de su ciclo de vida, se apagará



y es posible que emita un sonido de pequeño estallido. Si se da esta circunstancia, el proyector no volverá a funcionar hasta que se reemplace el módulo de la lámpara. Para reemplazar la lámpara, siga el proceso indicado en la sección “Reemplazar la Lámpara” en las páginas 54-55.

Mensaje mediante iluminación del LED

Luz permanente  No hay luz 

Mensaje

Estado de espera (cable de alimentación

de entrada)

Encendido (Calentamiento)

Iluminación de la lámpara

Apagado (Refrigeración)

Error (Exceso de temperatura)

Error (Fallo de Ventilador)

Error (Fallo de la lámpara)

＊ El LED de FUENTE DE ALIMENTACIÓN / STANDBY estará encendido cuando apar-

ezca el OSD y se apagará cuando desaparezca el OSD.

FUENTE DE

ALIMENTACIÓN/

ESPERA

(Verde/Ámbar) (Rojo) (Rojo)

Ámbar

Verde

intermitente

Verde

intermitente

Ámbar

intermitente

Ámbar

intermitente

Ámbar

intermitente

LED de

temperatura

Intermitente

LED de

lámpara

53

Español

Apéndices

Mensajes en pantalla

Advertencia de temperatura:



Fallo del ventilador:



Advertencia de la lámpara:



Imagen fuera de rango.



Si el mando a distancia no funciona

Compruebe que el ángulo de operación del mando a distancia está



dentro de un ángulo de ±15°, tanto horizontal como verticalmente, de uno de los receptores IR del proyector.

Asegúrese de que no hay ningún obstáculo entre el mando a



distancia y el proyector. Acérquese a una distancia de 7 m (±0°) del proyector.

Asegúrese de que las pilas estén correctamente insertadas.



Reemplace las pilas si están agotadas.



54

Español

Apéndices

Reemplazar la lámpara

El proyector detectará automáticamente la vida de la

lámpara. Cuando la vida de la lámpara se aproxime a su nal,

aparecerá un mensaje de advertencia.

Cuando aparezca este mensaje, póngase en contacto con su distribuidor local o con el centro de servicio local para cambiar

la lámpara tan pronto como sea posible. Asegúrese de que el proyector se ha enfriado durante al menos 30 minutos antes de cambiar la lámpara.

Advertencia: si se realiza el montaje en el techo, tenga

cuidado cuando abra el panel de acceso a la lámpara. Se recomienda utilizar gafas de seguridad si se realiza el cambio de la lámpara cuando el proyector se encuentra montado en el techo. “Se debe tener cuidado de evitar que cualquier parte suelta se caiga desde el proyector.”

Advertencia: ¡la temperatura del compartimento es muy

elevada! ¡Deje que se enfríe antes de cambiar la lámpara!

Advertencia: para reducir el riesgo de daños personales, no

deje caer el módulo de la lámpara ni toque la bombilla. Si la bombilla se deja caer, puede hacerse añicos y provocar daños personales.

55

Español

Apéndices

Los tornillos de la

1

2

3

4

tapa de la lámpara y la propia lámpara no se pueden quitar.

El proyector

no se puede encender si la tapa de la lámpara no se ha vuelto a colocar en el proyector.

No toque el área

de cristal de la lámpara. La grasa de las manos puede destrozar la lámpara. Utilice un paño seco para limpiar el módulo de la lámpara si toca la lámpara sin querer.

Procedimiento para reemplazar la lámpara:

1. Apague la alimentación del proyector presionando el botón de “ ”.

2. Deje que el proyector se enfríe durante, al menos, 30 minutos.

3. Desconecte el cable de alimentación.

4. Desatornille los dos tornillos de la tapa. 1

5. Levante la tapa y quítela. 2

6. Desatornille los dos tornillos del módulo de la tapa. 3

7. Levante el asa de la lámpara y extraiga el módulo de esta lentamente y con cuidado. 4 Para volver a colocar el módulo de la lámpara, siga los pasos anteriores en orden inverso.

8. Encienda el proyector y use la opción “Restablecer Lámpara” cuando el módulo de

Restablecer Lámpara: (i) Presione “Menú”  (ii) Seleccione “OPCIONES”  (iii)

ésta haya sido reemplazado.

Seleccione “Cong. Lámpara”  (iv) Seleccione “Restablecer Lámpara”  (v) Seleccionar “Sí”.

56

Español

Apéndices

Para resolución

panorámica (WXGA), la compatibilidad admitida depende de los modelos de portátil y PC.

Las señales

de entrada de 120 Hz pueden necesitar compatibilidad con tarjetas

grácas.

Tenga en cuenta

que si utiliza resoluciones diferentes a la nativa 1024 x 768 (modelo XGA) o 1280 x 800 (modelo WXGA) se podría perder claridad en la imagen.

Modos de compatibilidad

Compatibilidad con PC



Modo Resolución

Sincronización-V (Hz) Sincronización-H (KHz)

VGA 640 × 350 70 31,50

VGA 640 × 350 85 37,90

VGA 640 × 400 85 37,90

VGA 640 × 480 60 31,50

VGA 640 × 480 67 -

VGA 640 × 480 72 37,90

VGA 640 × 480 75 37,50

VGA 720 × 400 70 31,50

VGA 720 × 400 85 37,90

SVGA 800 × 600 56 35,20

SVGA 800 × 600 60 37,90

SVGA 800 × 600 72 48,10

SVGA 800 × 600 75 46,90

SVGA 800 × 600 120 -

832 × 624 75 -

XGA 1024 × 768 60 48,40

XGA 1024 × 768 70 56,50

XGA 1024 × 768 75 60,00

XGA 1024 × 768 120 -

1152 × 870 75 -

HD 1280 x 720 60 45,00

HD 1280 x 720 120 -

WXGA-800 1280 x 800 60 -

SXGA 1280 x 1024 60 64,00

1366 x 768 60 -

1440 x 900 60 55,935

SXGA+ 1400 x 1050 60 -

UXGA 1600 × 1200 60 75,00

1680 x 1050 60 -

HDTV 1920 x 1080 30 33,80

Anal/Digital

57

Español

Apéndices

Compatibilidad con PC



Modo Resolución

MAC LC 13” 640 × 480 66,66 34,98

MAC II 13” 640 × 480 66,68 35,00

MAC 16” 832 × 624 74,55 49,73

MAC 19” 1024 × 768 75 60,24

MAC 1152 × 870 75,06 68,68

MAC G4 640 × 480 60 31,35

i MAC DV 1024 × 768 75 60,00

i MAC DV 1152 × 870 75 68,49

Compatibilidad de vídeo



NTSC M (3,58MHz), 4,43 MHz

PAL B, D, G, H, I, M, N

SECAM B, D, G, K, K1, L

SDTV 480i/p@60Hz, 576i/p@50Hz

HDTV 720p@50Hz/60Hz, 1080i@50Hz/60Hz,

1080p@24Hz/25Hz/30Hz/50Hz/60Hz

Sincronización-V

(Hz)

Sincronización-H

(KHz)

58

Español

Apéndices

12345

6789

Comandos y lista de funciones de protocolo RS232

Asignaciones de contactos del RS232

La carcasa del

RS232 está equipada con toma de tierra.

Nº de contacto

1 N/A 2 RXD 3 TXD 4 N/A 5 GND 6 N/A 7 N/A 8 N/A 9 N/A

Especicación

(del lateral del

proyector)

59

Español

Apéndices

Optoma EW762 RS232 Command Table.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Baud Rate : 9600 Note : There is a <CR> after all ASCII commands Data Bits: 8 0D is the HEX code for <CR> in ASCII code Parity: None Stop Bits: 1 Flow Control : None UART16550 FIFO: Disable Projector Return (Pass): P Projector Return (Fail): F X X=01-99, projector's ID, XX=00 is for all projectors

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

SEND to projecto r

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

232 ASCII Code HEX Code Function Description

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX00 1 7E 30 30 30 30 20 31 0D Power ON ~XX00 0 7E 30 30 30 30 20 30 0D Power OFF (0/2 for backward compatibl e) ~XX00 1 ~nnnn 7E 30 30 30 30 20 31 20 a 0D Power ON with Password ~nnnn = ~0000 (a=7E 30 30 30 30)

~9999 (a=7E 39 39 39 39 )

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX01 1 7E 30 30 30 31 20 31 0D Resync ~XX02 1 7E 30 30 30 32 20 31 0D AV Mute On ~XX02 0 7E 30 30 30 32 20 30 0D Off (0/2 for backward compatible) ~XX03 1 7E 30 30 30 33 20 31 0D Mute On ~XX03 0 7E 30 30 30 33 20 30 0D Off (0/2 for backward compatible) ~XX04 1 7E 30 30 30 34 20 31 0D Freeze ~XX04 0 7E 30 30 30 34 20 30 0D Unfreeze (0/2 for backward compatible) ~XX05 1 7E 30 3 0 30 35 20 31 0D Zoom Plus ~XX06 1 7E 30 3 0 30 36 20 31 0D Zoom Minus ~XX12 1 7E 30 30 31 32 20 31 0D Direct Source Co mmands HDMI ~XX12 5 7E 30 30 31 32 20 35 0D VGA 1 ~XX12 6 7E 30 30 31 32 20 36 0D VGA 2 ~XX12 8 7E 30 3 0 31 32 20 38 0D VGA 1 Component ~XX12 9 7E 30 30 31 32 20 39 0D S-Video ~XX12 10 7E 30 30 31 32 20 31 30 0D Video ~XX12 12 7E 30 30 31 32 20 31 33 0D VGA 2 SCART ~XX12 13 7E 30 30 31 32 20 31 33 0D VGA 2 Component

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX20 1 7E 30 30 32 30 20 31 0D Display Mode Presentation ~XX20 2 7E 30 30 32 30 20 32 0D Bright ~XX20 3 7E 30 30 32 30 20 33 0D Movie ~XX20 4 7E 30 30 32 30 20 34 0D sRGB ~XX20 5 7E 30 30 32 30 20 35 0D User ~XX20 7 7E 30 30 32 30 20 37 0D Blackboard ~XX20 8 7E 30 30 32 30 20 38 0D Classroom ~XX20 9 7E 30 30 32 30 20 39 0D 3D

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX21 n 7E 30 30 32 31 20 a 0D Brigh tness n = 0 (a=30) ~ 100 (a=31 30 30) ~XX22 n 7E 30 30 32 32 20 a 0D Cont rast n = 0 (a=30) ~ 100 (a=31 30 30) ~XX23 n 7E 30 30 32 33 20 a 0D Sharpness n = 0 (a=30) ~ 31 (a=33 31)

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX24 n 7E 30 30 32 34 20 a 0D Color Sett ings Red Gain n = -50 (a=2D 35 30) ~ 50 (a=35 30) ~XX25 n 7E 30 30 32 35 20 a 0D Green Gain n = -50 (a=2D 35 30) ~ 50 (a=35 3 0) ~XX26 n 7E 30 30 32 36 20 a 0D Blue Gain n = -50 (a=2D 35 30) ~ 50 (a=35 3 0) ~XX27 n 7E 30 30 32 37 20 a 0D Red Bias n = -50 (a=2D 35 30) ~ 50 (a=35 30) ~XX28 n 7E 30 30 32 38 20 a 0D Green Bias n = -50 (a=2D 35 30) ~ 50 (a=35 30) ~XX29 n 7E 30 30 32 39 20 a 0D Blue Bias n = -50 (a=2D 35 30) ~ 50 (a=35 30) ~XX30 n 7E 30 30 33 30 20 a 0D Cyan n = -5 0 (a=2D 35 30) ~ 50 (a=35 30) ~XX31 n 7E 30 30 33 31 20 a 0D Yellow n = -50 (a=2D 35 30) ~ 50 (a=35 30) ~XX32 n 7E 30 30 33 32 20 a 0D Magenta n = -50 (a=2D 35 30) ~ 50 (a=35 30) ~XX33 1 7E 30 30 33 33 20 31 0D Reset

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX34 n 7E 30 30 33 34 20 a 0D BrilliantColorTM n = 0 (a=30) ~ 1 0 (a=31 30) ~XX35 1 7E 30 30 33 35 20 31 0D Gamma Film ~XX35 2 7E 30 30 33 35 20 32 0D Video ~XX35 3 7E 30 30 33 35 20 33 0D Graphics ~XX35 4 7E 30 30 33 35 20 34 0D PC

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX36 1 7E 30 30 33 36 20 31 0D Color Temp. Warm ~XX36 2 7E 30 30 33 36 20 32 0D Medium ~XX36 3 7E 30 30 33 36 20 33 0D Cold ~XX37 1 7E 30 30 33 37 20 31 0D Color Space Auto ~XX37 2 7E 30 30 33 37 20 32 0D RGB ~XX37 3 7E 30 30 33 37 20 33 0D YUV

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Lista de funciones de protocolo RS232

Baud Rate : 9600 Data Bits: 8

1. Hay un <CR> después de todos los comandos ASCII.

2. 0D es el código HEX para <CR> en el código ASCII.

Parity: None Stop Bits: 1 Flow Control : None UART16550 FIFO: Disable Projector Return (Pass): P Projector Return (Fail): F

XX=00-99, projector's ID, XX=00 is for all projectors

60

Español

Apéndices

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX44 n 7E 30 30 34 34 20 a 0D Color (Saturation) n = 0 (a=30) ~ 100 (a=31 30 30) ~XX45 n 7E 30 30 34 35 20 a 0D Tint n = 0 (a=30) ~ 100 (a=31 30 30)

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX60 1 7E 30 30 36 30 20 31 0D Format 4:3 ~XX60 2 7E 30 30 36 30 20 32 0D 16:9/16:10 ~XX60 5 7E 30 30 36 30 20 33 0D LBX ~XX60 6 7E 30 30 36 30 20 36 0D Native ~XX60 7 7E 30 30 36 30 20 37 0D Auto

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX61 n 7E 30 30 36 31 20 a 0D Edgemask n = 0 (a=30) ~ 10 (a=31 30) ~XX62 n 7E 30 30 36 32 20 a 0D Zoom n = -5 (a=2D 35) ~ 25 (a=32 35) ~XX63 n 7E 30 30 36 33 20 a 0D H Image Shift n = -50 (a=2D 35 30) ~ +50 (a=35 30) ~XX64 n 7E 30 30 36 34 20 a 0D V Image Shift n = -50 (a=2D 35 30) ~ +50 (a=35 30) ~XX66 n 7E 30 30 36 36 20 a 0D V Keystone n = -40 (a=2D 34 3 0) ~ 40 (a=34 30) ~XX230 3 7E 30 30 32 33 30 20 31 0D 3D Mode IR ~XX230 1 7E 30 30 32 33 30 20 31 0D 3D Mod e DLP-Link ~XX230 0 7E 30 30 32 33 30 20 30 0D 3D Mode Off ~XX231 1 7E 30 30 32 33 31 20 31 0D 3D Sync Invert On ~XX231 0 7E 30 30 32 33 31 20 30 0D 3D Sync Invert Off

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX70 1 7E 30 30 37 30 20 31 0D Language English ~XX70 2 7E 30 30 37 30 20 32 0D German ~XX70 3 7E 30 30 37 30 20 33 0D French ~XX70 4 7E 30 30 37 30 20 34 0D Italian ~XX70 5 7E 30 30 37 30 20 35 0D Spanish ~XX70 6 7E 30 3 0 37 30 20 36 0D Portuguese ~XX70 7 7E 30 30 37 30 20 37 0D Polish ~XX70 8 7E 30 30 37 30 20 38 0D Dutch ~XX70 9 7E 30 30 37 30 20 39 0D Swedish ~XX70 10 7E 30 30 37 30 20 31 30 0D Norwegian/Danish ~XX70 11 7E 30 30 37 30 20 31 31 0D Finnish ~XX70 12 7E 30 30 37 30 20 31 32 0D Greek ~XX70 13 7E 30 30 37 30 20 31 33 0D Traditional Chinese ~XX70 14 7E 30 30 37 30 20 31 34 0D Simplified Chinese ~XX70 15 7E 30 30 37 30 20 31 35 0D Japanese ~XX70 16 7E 30 30 37 30 20 31 36 0D Korean ~XX70 17 7E 30 30 37 30 20 31 37 0D Russian ~XX70 18 7E 30 30 37 30 20 31 38 0D Hungarian ~XX70 19 7E 30 30 37 30 20 31 39 0D Czechoslovak ~XX70 20 7E 30 30 37 30 20 32 30 0D Arabic ~XX70 21 7E 30 30 37 30 20 32 31 0D Thai ~XX70 22 7E 30 30 37 30 20 32 32 0D Turkish ~XX70 23 7E 30 30 37 30 20 32 33 0D Farsi

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX71 1 7E 30 30 37 31 20 31 0D Projection Front-Desktop ~XX71 2 7E 30 30 37 31 20 32 0D Rear-Desktop ~XX71 3 7E 30 30 37 31 20 33 0D Front-Ceiling ~XX71 4 7E 30 30 37 31 20 34 0D Rear-Ceiling

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX72 1 7E 30 30 37 32 20 31 0D Menu Location Top Left ~XX72 2 7E 30 3 0 37 32 20 32 0D Top Right ~XX72 3 7E 30 30 37 32 20 33 0D Centre ~XX72 4 7E 30 30 37 32 20 34 0D Bottom Left ~XX72 5 7E 30 30 37 32 20 35 0D Bottom Right

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX90 1 7E 30 30 39 31 20 31 0D Screen Type 16:10 ~XX90 0 7E 30 30 39 31 20 30 0D 16:9

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX91 n 7E 30 30 39 31 20 a 0D Signal Au tomatic n=0 Off; n=1 On ~XX73 n 7E 30 30 37 33 20 a 0D Frequency n = -5 (a=2D 35) ~ 5 ( a=35) By signal ~XX74 n 7E 30 30 37 34 20 a 0D Phase n = 0 (a=30) ~ 31 (a=33 31) By signal ~XX75 n 7E 30 30 37 35 20 a 0D H. Position n = -5 (a=2D 35) ~ 5 (a=35) By timing ~XX76 n 7E 30 30 37 36 20 a 0D V. Position n = -5 (a=2D 35) ~ 5 (a=35) By timing

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX77 n 7E 30 30 37 37 20 aabbcc 0D Security Security Timer Month/Day/Hour n = mm/dd/hh

mm= 00 (aa=30 30) ~ 12 (aa=31 32) dd = 00 (bb=30 30) ~ 30 (bb=33 30)

hh= 00 (cc=30 30) ~ 24 (cc=32 34) ~XX78 1 7E 30 30 37 38 20 31 0D Security Settings Enable ~XX78 2 7E 30 30 37 38 20 32 0D Disable

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX79 n 7E 30 30 37 39 20 a 0D Projector ID n = 00 (a=30 30) ~ 99 (a=39 39)

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX80 1 7E 30 30 38 30 20 31 0D Mute On ~XX80 0 7E 30 30 38 30 20 30 0D Off (0/2 for backward compatible) ~XX81 n 7E 30 30 38 31 20 a 0D Volume n = 0 (a=30) ~ 10 (a=31 30)

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX82 1 7E 30 30 38 32 20 31 0D Logo Optoma ~XX82 2 7E 30 30 38 32 20 32 0D User ~XX82 3 7E 30 30 38 32 20 33 0D Neutral ~XX83 1 7E 30 30 38 33 20 31 0D Logo Capture (Option)

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

61

Español

Apéndices

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX100 1 7E 30 30 31 30 30 20 31 0D Source Lock On ~XX100 0 7E 30 30 31 30 30 20 30 0D Off (0/2 for backward compatible) ~XX100 3 7E 30 30 31 30 30 20 33 0D Next Source ~XX101 1 7E 30 30 31 30 31 20 31 0D High Altitude On ~XX101 0 7E 30 30 31 30 31 20 30 0D Off (0/2 for backward compatible) ~XX102 1 7E 30 30 31 30 32 20 31 0D Information Hide On ~XX102 0 7E 30 30 31 30 32 20 30 0D Off (0/2 for backward compatible) ~XX103 1 7E 30 30 31 30 33 20 31 0D Keypad Lock On ~XX103 0 7E 30 30 31 30 33 20 30 0D Off (0/2 for backward compatible)

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX104 1 7E 30 30 31 30 34 20 31 0D Backgro und Color Blue ~XX104 2 7E 30 30 31 30 34 2 0 32 0D Black ~XX104 3 7E 30 30 31 30 34 2 0 33 0D Red ~XX104 4 7E 30 30 31 30 34 2 0 34 0D Green ~XX104 5 7E 30 30 31 30 34 2 0 35 0D White

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX105 1 7E 30 30 31 30 35 2 0 31 0D Advanced Direct Power On On ~XX105 0 7E 30 30 31 30 35 20 30 0D Off (0/2 for backward compatible) ~XX106 n 7E 30 30 31 30 3 6 20 a 0D Auto Power Off (min) n = 0 (a=30) ~ 180 (a=31 38 30) step:5 ~XX107 n 7E 30 30 31 30 37 20 a 0D Sleep Timer (min) n = 0 (a=30) ~ 995 (a=39 39 39) step :5 ~XX114 1 7E 30 30 31 31 34 20 31 0D Power Mode(Standby) Eco.(<=1W) ~XX114 0 7E 30 30 31 31 34 20 30 0D Active (0/2 for backward compati ble)

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX109 1 7E 30 30 31 30 39 20 31 0D Lamp Reminder On ~XX109 0 7E 30 30 31 30 39 20 30 0D Off (0/2 for backward compatibl e) ~XX110 1 7E 30 30 31 31 30 20 31 0D Brightness Mode Bright ~XX110 0 7E 30 30 31 31 30 20 30 0D STD (0/2 for back ward compatible) ~XX111 1 7E 30 30 31 31 31 20 31 0D Lamp Reset Yes ~XX111 0 7E 30 30 31 31 31 20 30 0D No (0/2 for backward compatible)

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX112 1 7E 30 30 31 31 32 20 31 0D Reset Yes

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX99 1 7E 30 30 39 39 20 31 0D RS232 Alert Reset Reset S ystem Alert ~XX210 n 7E 30 30 32 30 30 20 n 0D Displ ay message on the OSD n: 1-30 characters

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

SEND to emulate Remote

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX140 1 7E 30 30 31 34 30 20 31 0D Power ~XX140 3 7E 30 30 31 34 30 20 33 0D Remote Mou se Up ~XX140 4 7E 30 30 31 34 30 20 34 0D Remote M ouse Left ~XX140 5 7E 30 30 31 34 30 20 35 0D Remote Mou se Enter ~XX140 6 7E 30 30 31 34 30 20 36 0D Remote M ouse Right ~XX140 7 7E 30 30 31 34 30 20 37 0D Remote Mou se Down ~XX140 8 7E 3 0 30 31 34 30 20 38 0D Mouse Left Click ~XX140 9 7E 30 30 31 34 30 20 39 0D Mouse Right Click ~XX140 10 7E 30 30 31 34 30 20 31 30 0D Up/Page + ~XX140 11 7E 30 30 31 34 30 20 31 31 0D Left/Source ~XX140 12 7E 30 30 31 34 30 20 31 32 0D Enter (for projection MENU) ~XX140 13 7E 30 30 31 34 30 20 31 33 0D Right/Re-SYNC ~XX140 14 7E 30 30 31 34 30 20 31 34 0D Down/Page ~XX140 15 7E 30 30 31 34 30 20 31 35 0D Keystone + ~XX140 16 7E 30 30 31 34 30 20 31 36 0D Keystone ~XX140 17 7E 30 30 31 34 30 20 31 37 0D Volume ~XX140 18 7E 30 30 31 34 30 20 31 38 0D Volume + ~XX140 19 7E 30 30 31 34 30 20 31 39 0D Brightness (1) ~XX140 20 7E 30 30 31 34 30 20 32 30 0D Menu (2) ~XX140 21 7E 30 30 31 34 30 2 0 32 31 0D 3D (3) ~XX140 22 7E 30 30 31 34 30 2 0 32 32 0D HDMI (4) ~XX140 23 7E 30 30 31 34 30 20 32 33 0D Freeze (5) ~XX140 24 7E 30 30 31 34 30 20 32 34 0D AV Mute (6) ~XX140 25 7E 30 30 31 34 30 20 32 35 0D S-Video (7) ~XX140 26 7E 30 30 31 34 30 2 0 32 36 0D VGA1/2 toggle (8) ~XX140 27 7E 30 30 31 34 30 20 32 37 0D Video (9)

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

62

Español

Apéndices

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

SEND from projector automatica lly

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

232 ASCII Code HEX Code Function Projector Return Description

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------when Standby/Warming/Cooling/Out of Range / System status INFOn n : 0/1/2/3/4/6/7/8/9 = Standby/Warming/Cooling/Out of Range/ Lamp fail/Fan Lock/Over Temperature/ Lamp fail/Fan Lock/Over Temperature/Lamp Hours Running O ut/ Lamp Hour s Running Out/C over Open Cover Open

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

READ from projector

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

232 ASCII Code HEX Code Function Projector Return Description

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX121 1 7E 30 30 31 32 31 20 31 0D Input Source Commands OKn n : 0/1/2/3/4/5 = None/VGA1/V GA2/S-Video/Video/HDMI ~XX122 1 7E 30 30 31 32 32 20 31 0D So fware Version OKdddd dddd: FW version ~XX123 1 7E 30 30 31 32 33 20 31 0D Display Mode OKn n : 0/1/2/3/4/5/7/8/9 = None/Pr esentation/Bright/Movie/sRGB/

User/Blackboard/Classroom/3D ~XX124 1 7E 30 30 31 32 34 20 31 0D Power State OKn n : 0/1 = Off/On ~XX125 1 7E 30 30 31 32 35 20 31 0D Brightness OKn ~XX126 1 7E 30 30 31 32 36 20 31 0D Contrast OKn ~XX127 1 7E 30 30 31 32 37 20 31 0D Asp ect Ratio OKn n : 0/1/2/3/4/5 = 4:3/16:9 /16:10//LBX/Nat ive/AUTO ~XX128 1 7E 30 30 31 32 38 20 31 0D Color Temperature OKn n : 0/1/2 = Warm/Medium/Col d ~XX129 1 7E 30 30 31 32 39 20 31 0D Pro jection Mode OKn n : 0/ 1/2/3 = Front-Desktop/ Rear-Desktop/ Front-Ceiling/

Rear-Ceiling ~XX150 1 7E 30 30 31 35 30 20 31 0D Information OKabbbbccdddde a : 0/1 = Off/On

bbbb: LampHour

cc: source

00/01/02/03/04/05 = None/VGA1/VGA2 /S-Video/Video/HDMI

dddd: FW version

e : Display mode 0/1/2/3/4/5 //7/8/9=None/Presentation/Bright/

Movie/sRGB/User/Blackboard/Classroom/3D ~XX151 1 7E 30 30 31 35 31 20 31 0D Mo del name OKn n:8 = EW762 ~XX108 1 7E 30 30 31 30 38 20 31 0D Lamp Hours OKbbbb bbbb: LampHour ~XX108 2 7E 30 30 31 30 38 20 31 0D Cumulative Lamp Hours OKbbbbb bbbbb: (5 digits) Total Lamp Hours

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

63

Español

Apéndices

Observe que los

82.3093.60

110.00 137.2076.40

55.00

323.60

233.30

59.01

89.75

daños resultantes de una instalación incorrecta invalidarán la garantía.

Advertencia:

1. Si compra un soporte para el techo de otro fabricante, asegúrese de utiliza tornillos del tamaño correcto. El tamaño de los tornillos dependerá del grosor de la placa de montaje.

2. Asegúrese de mantener una distancia de al menos 10 cm entre el techo y la parte inferior del proyector.

3. Evite instalar el proyector cerca de una fuente de calor.

Instalación del montaje en el techo

1. Para no dañar el proyector, utilice el soporte para el techo de Optoma.

2. Si desea utilizar un montaje de techo de otros fabricantes, asegúrese de que los tornillos utilizados para

fijar el proyector cumplen las siguientes especificaciones:

Tipo de tornillo: M3*3



Longitud máxima de tornillo: 10mm



 Longitud mínima del tornillo: 7,5 mm

Unidad: mm

Objetivo

64

Español

Apéndices

Ocinas globales de Optoma

Para obtener asistencia técnica póngase en contacto

con su ocina local.

Estados Unidos

3178 Laurelview Ct. 888-289-6786 Fremont, CA 94538, USA 510-897-8601 www.optomausa.com services@optoma.com

Canadá

2420 Meadowpine Blvd., Suite #105 888-289-6786 Mississauga, ON, L5N 6S2, Canada 510-897-8601 www.optoma.ca services@optoma.com

América Latina

3178 Laurelview Ct. 888-289-6786 Fremont, CA 94538, USA 510-897-8601 www.optomausa.com services@optoma.com

Europa

42 Caxton Way, The Watford Business Park Watford, Hertfordshire, WD18 8QZ, GB +44 (0) 1923 691 800 www.optoma.eu +44 (0) 1923 691 888 Tel. de asistencia técnica: +44 (0)1923 691865

service@tsc-europe.com

Benelux BV

Randstad 22-123 +31 (0) 36 820 0253 1316 BW Almere +31 (0) 36 548 9052 The Netherlands www.optoma.nl

Francia

Bâtiment E +33 1 41 46 12 20 81-83 avenue Edouard Vaillant +33 1 41 46 94 35 92100 Boulogne Billancourt, Francia

savoptoma@optoma.fr

España

C/ José Hierro,36 Of. 1C +34 91 499 06 06 28522 Rivas Vaciamadrid, +34 91 670 08 32 España

65

Español

Apéndices

Alemania

Wiesenstrasse 21 W +49 (0) 211 506 6670 D40549 Düsseldorf, +49 (0) 211 506 66799 Alemania info@optoma.de

Escandinavia

Lerpeveien 25 +47 32 98 89 90 3040 Drammen +47 32 98 89 99 Noruega info@optoma.no

PO.BOX 9515 3038 Drammen Noruega

Corea

WOOMI TECH.CO.,LTD. 4F,Minu Bldg.33-14, Kangnam-Ku, +82+2+34430004 seoul,135-815, COREA +82+2+34430005

Japón

東京都足立区綾瀬3-25-18 株式会社オーエスエムサポートセンター:0120-46-5040 www.os-worldwide.com

info@osscreen.com

Taiwán

5F., No. 108, Minchiuan Rd. +886-2-2218-2360 Shindian City, +886-2-2218-2313 Taipei Taiwan 231, R.D.C. services@optoma.com.tw www.optoma.com.tw asia.optoma.com

Hong Kong

Unit A, 27/F Dragon Centre, 79 Wing Hong Street, +852-2396-8968 Cheung Sha Wan, +852-2370-1222 Kowloon, Hong Kong www.optoma.com.hk

China

5F, No. 1205, Kaixuan Rd., +86-21-62947376 Changning District +86-21-62947375 Shanghai, 200052, China www.optoma.com.cn

66

Español

Apéndices

Regulaciones y avisos de seguridad

Este apéndice incluye los avisos generales del proyector.

Aviso de la FCC

Este equipo ha sido comprobado y se ha determinado que cumple con los límites de dispositivo digital Clase B, de acuerdo con la Parte 15 de las Normas de la FCC. Estos

límites se crearon con el n de proporcionar una protección

razonable contra interferencias dañinas en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se encuentra instalado o si no es utilizado de acuerdo con las instrucciones, puede causar interferencias dañinas a las comunicaciones de radio.

Sin embargo, no se puede garantizar que la interferencia no ocurrirá en una instalación en particular. En el caso de que el equipo causara interferencias dañinas a las comunicaciones radiales, la cual puede ser determinada encendiendo o apagando el equipo, se sugiere que el usuario tome una o más de las siguientes medidas:

• Reoriente o coloque en otro lugar la antena receptora.

• Aumentar la separación entre el dispositivo y el receptor.

• Conectar el dispositivo a una toma de corriente de un

circuito diferente al que está conectado el receptor.

• Consulte a un vendedor o técnico experimentado de

radio/TV para obtener ayuda.

Aviso: Cables apantallados

Todas las conexiones con otros dispositivos deben ser

realizadas utilizando cables blindados con el n de

mantener el cumplimiento de las normativas de la FCC.

Precaución

Los cambios o modicaciones que no hayan sido

expresamente aprobados por le fabricante podrían invalidar la autoridad del usuario para usar este proyector, lo cual está garantizado por la Comisión Federal de Comunicaciones.

67

Español

Apéndices

Condiciones de funcionamiento

Este dispositivo cumple con la Sección 15 de las Normas de la FCC. El funcionamiento se encuentra sujeto a las siguientes dos condiciones:

1. Este dispositivo no puede causar interferencias dañinas, y

2. TEste dispositivo debe aceptar cualquier interferencia recibida, incluso si la interferencia puede provocar un funcionamiento no deseado.

Aviso: Usuarios de Canadá

Este dispositivo digital Clase B cumple con la norma canadiense ICES-003.

Remarque à l’intention des utilisateurs canadiens

Cet appareil numerique de la classe B est conforme a la norme NMB-003 du Canada.

Declaración de conformidad de los países de la Unión Europea

• Directiva EMC 2004/108/EEC (incluyendo enmiendas)

• Directiva de Bajo Voltaje 2006/95/EC

• Directiva R y TTE 1999/5/EC (si el producto tiene

función RF)

Instrucciones de desecho

No arroje este dispositivo electrónico a la basura cuando desee desecharlo. Para reducir la contaminación y asegurar la máxima protección del medio ambiente, recíclelo.

OPTOMA EW762 User Manual [es]

Tabla de contenido

Aviso sobre la utilización

Información de seguridad

Precauciones

Advertencias relacionadas con la seguridad de los ojos

Características del producto

Introducción

Descripción del paquete

Información general del producto

Unidad principal

Panel de control

Conexiones de entrada y salida

Mando a distancia

Instalación

Conectar el proyector

Conectar con un equipo de sobremesa o portátil

Conectar con las fuentes de vídeo

Encender y apagar el proyector

Encender el proyector

Apagar el proyector

Indicador de advertencia

Ajustar la imagen proyectada

Ajustar la altura del proyector

Ajustar el enfoque/zoom del proyector

Ajustar el tamaño de la imagen de proyección

Controles del usuario

Panel de control y mando a distancia

Panel de control

Mando a distancia

Menús en pantalla (OSD)

Cómo funcionan

Árbol de menús

IMAGEN

PANTALLA

SETUP

OPCIONES

Apéndices

Solucionar problemas

Reemplazar la lámpara

Modos de compatibilidad

Compatibilidad con PC

Compatibilidad de vídeo

Comandos y lista de funciones de protocolo RS232

Asignaciones de contactos del RS232

Lista de funciones de protocolo RS232

Instalación del montaje en el techo

Regulaciones y avisos de seguridad
