1
Français
Table des matières
Table des matières ..........................1
Notice d’utilisation ...........................2
Consignes de Sécurité ........................2
Mises en Garde ..................................3
Avertissement de sécurité pour les
yeux ....................................................5
Caractéristiques du Produit ................5
Introduction ......................................6
Contenu du paquet .............................6
Aperçu du produit ...............................7
Unité principale .................................... 7
Panneau de commandes ..................... 8
Connexions d’entrée/sortie .................. 9
Télécommande .................................. 10
Installation ..................................... 11
Connexion du projecteur ...................11
Connexion à l’ordinateur de bureau/
ordinateur portable ............................. 11
Connexion aux sources vidéo ............ 12
Mise sous/hors tension du
projecteur ..........................................13
Mise sous tension du projecteur ........ 13

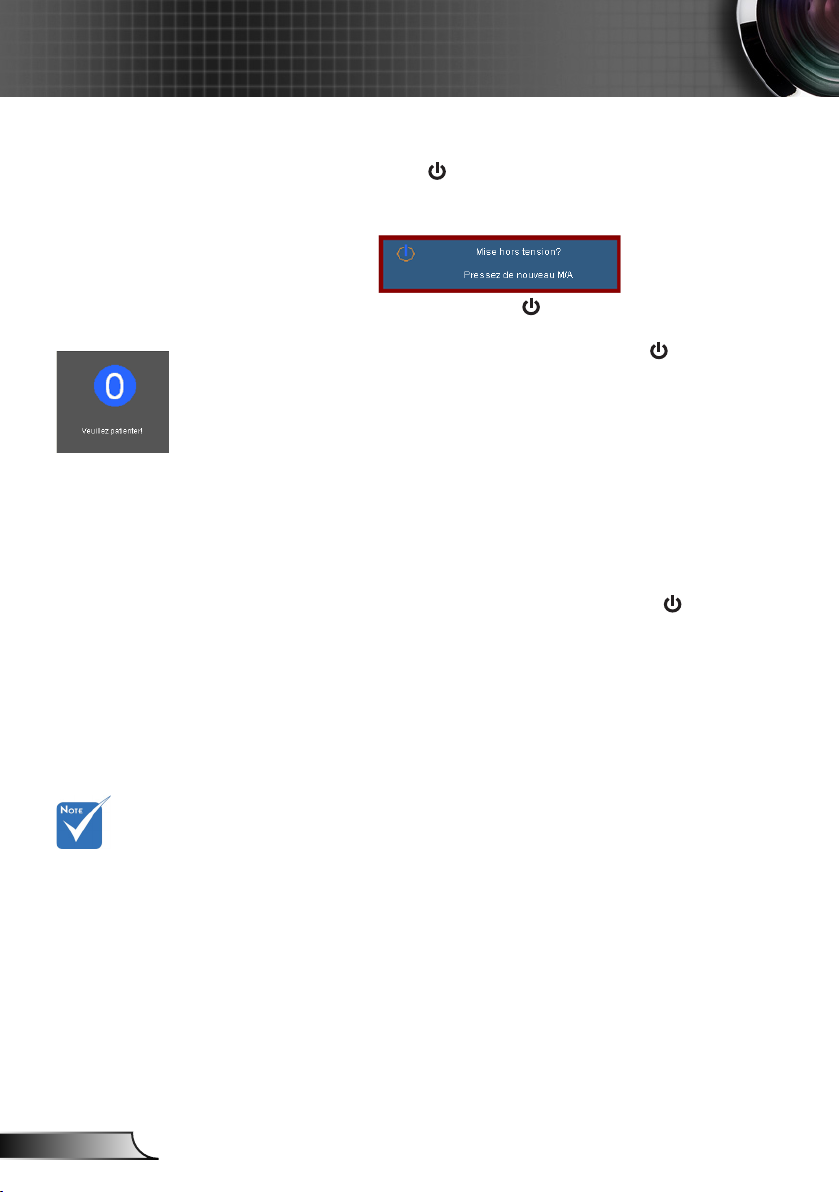

Mise Hors tension du Projecteur ........ 14
Voyant d’avertissement......................14
Réglage de l’image projetée .............15
Réglage de la hauteur du
projecteur ........................................... 15
Réglagede la mise au point du
projecteur ........................................... 16
Réglage de la taille de l’image
projetée .............................................. 16
Commandes Utilisateur .................18
Panneau de commandes et
télécommande ..................................18
Panneau de commandes ................... 18
Télécommande .................................. 19
Menus d’afchage à l’écran ..............24
Comment utiliser ............................... 24
Arborescence du menu ...................... 25
IMAGE ............................................... 27
IMAGE | Avancé ................................ 29
AFFICHER ......................................... 31
AFFICHER | Trois dimensions ........... 34
MENU ................................................ 35
MENU | Signal (RGB) ....................... 38
MENU | Sécurité ................................ 39
MENU | Avancé .................................41
MENU | Réseau ................................. 42
OPTIONS ........................................... 45
OPTIONS | Avancé ............................ 46
OPTIONS | Paramètres Lampe ......... 47
Annexes ........................................48
Dépannage .......................................48
Remplacement de la lampe ..............53
Modes de Compatibilité ....................55
Compatibilité avec les ordinateurs ..... 55
Compatibilité Vidéo ............................ 56
Commandes RS232 et Liste des
Fonctions du Protocole RS232 .........57
Rôle de la broche RS232 ................... 57
Liste des Fonctions du Protocole
RS232 ................................................ 58
Installation au plafond .......................62
Les bureaux d’Optoma dans le
monde ...............................................63
Avis concernant les Réglementations
& la Sécurité .....................................65
2
Français
Notice d’utilisation
Consignes de Sécurité
Le symbole éclair avec une tête en forme de èche à l’intérieur d’un
triangle équilatéral, est destiné à alerter l’utilisateur de la présence de
tensions dangereuses non isolées à l’intérieur du produit. Ces tensions
peuvent être d’une puissance sufsante pour constituer un risque
d’électrocution pour les individus.
Le point d'exclamation à l’intérieur d’un triangle équilatéral sert à
avertir l'utilisateur des points importants concernant l'utilisation et la
maintenance (entretien) dans le document qui accompagne l'appareil.
AVERTISSEMENT : POUR REDUIRE LES RISQUES D’INCENDIE OU D’ELECTROCUTION,
NE PAS EXPOSER CE PRODUIT A LA PLUIE OU A L’HUMIDITE. DES TENSIONS
DANGEREUSES ELEVEES SONT PRESENTES A L’INTERIEUR DU BOITIER. NE PAS
OUVRIR LE BOITIER. POUR TOUTE REPARATION, VEUILLEZ VOUS ADRESSER
UNIQUEMENT A UN TECHNICIEN QUALIFIE.
Limites d’émissions de Classe B
Cet appareil numérique de Classe B est conforme à toutes les exigences des
Règlements Canadiens concernant les Appareils Provoquant des Interférences.
Consignes de sécurité importantes
1. Ne bloquez pas les fentes de ventilation. An de s’assurer d’un fonctionnement
able du projecteur et de le protéger contre toute surchauffe, il est recommandé
de l’installer dans un lieu qui ne bloque pas la ventilation. Comme exemple, ne
pas placer le projecteur sur une table à café encombrée, un divan, un lit ou etc.
Ne pas l’installer dans un endroit fermé tel qu’une bibliothèque ou un meuble
pouvant empêcher la circulation d’air.
2. Ne pas utiliser ce projecteur à proximité de l’eau ou de l’humidité. Pour réduire
les risques d’incendie et/ou d’électrocution, n’exposez pas cet appareil à la pluie
ou à l’humidité.
3. Ne pas installer à proximité de sources de chaleur telles que les radiateurs,
les bouches de chauffage, les cuisinières ou d’autres appareils (y compris les
amplicateurs) produisant de la chaleur.
4. Nettoyez uniquement avec un chiffon sec.
5. Utilisez uniquement les pièces/accessoires spéciés par le constructeur.
6. Ne pas utiliser l’appareil s’il est physiquement abîmé ou endommagé.
Un endommagement ou un mauvais traitement physique pourrait être (mais n’est
pas limité à) :
Lorsque l’appareil est tombé.
Lorsque le cordon d’alimentation ou la fiche ont été endommagés.
Lorsqu’un liquide a pénétré dans le projecteur.
Lorsque le projecteur a été exposé à la pluie ou à l’humidité.
Lorsque quelque chose est tombé dans le projecteur ou est lâche dedans.
Ne pas essayer de réparer le projecteur vous-même. Ouvrir ou retirer les
couvercles pourrait vous exposer à des tensions dangereuses ou aux d’autres
dangers. Veuillez contacter Optoma avant de faire réparer l’appareil.
7. Ne pas laisser des objets ou des liquides pénétrer dans le projecteur. Ils peuvent
toucher des points de tension dangereuse et des pièces court-circuitées peuvent
entraîner un incendie ou un choc électrique.
8. Référez-vous au boîtier du projecteur pour les marques concernant la sécurité.
9. Cet appareil ne doit être réparé que par un personnel de service qualié.
3
Français
Notice d’utilisation
Lorsque la lampe
atteint la n de sa
vie, le projecteur
ne se rallumera
pas tant que le
module de la
lampe n’a pas
été remplacé.
Pour remplacer
la lampe, suivez
les procédures
qui gurent dans
la section «
Remplacement
de la lampe » en
pages 53-54.
Mises en Garde
Veuillez suivre tous les avertissements, les mises en
garde et les consignes recommandés dans ce guide
d’utilisation.
▀■ Avertissement- Ne pas regarder dans l’objectif du projecteur lorsque
la lampe est allumée. La forte lumière peut vous faire
mal aux yeux.
▀■ Avertissement- Pour réduire le risque d’incendie ou d’électrocution,
ne pas exposer le projecteur à la pluie ou à
l’humidité.
▀■ Avertissement- Veuillez ne pas ouvrir et ne pas démonter le
projecteur car vous pourriez vous électrocuter.
▀■ Avertissement- Lorsque vous voulez remplacez la lampe, veuillez
laisser l’unité se refroidir. Suivez les instructions des
page 53-54.
▀■ Avertissement- Ce projecteur détectera automatiquement la durée
de vie de la lampe. Veuillez vous assurer de
changer la lampe lorsqu’il afche des messages
d’avertissement.
▀■ Avertissement- Réinitialisez la fonction « Mise à zéro lampe » depuis
le menu OSD « OPTIONS | Paramètres Lampe »
après avoir remplacé le module de la lampe (référezvous à la page 47).
▀■ Avertissement- Lorsque vous éteignez le projecteur, veuillez
vous assurer que le cycle de refroidissement est
terminé avant de couper l’alimentation. Attendez 90
secondes pour que le projecteur se refroidisse.
▀■ Avertissement- Ne pas utiliser le protège-objectif lorsque le
projecteur est en cours de fonctionnement.
▀■ Avertissement- Lorsque la lampe atteint presque la n de sa vie,
le message « Avertissement lampe : Durée de vie
de la lampe expirée. » s’afche à l’écran. Veuillez
contacter votre revendeur régional ou le centre de
service pour remplacer la lampe le plus rapidement
possible.
▀■ Avertissement- Ne pas regarder directement ou pointer le pointeur
laser de la télécommande vers d’autres personnes.
Le pointeur laser peut causer des dommages
irréparables à la vue.
4
Français
Notice d’utilisation
À faire :
Mettez hors tension et débranchez la che d’alimentation de
la prise de courant CA avant de nettoyer le produit
Utilisez un chiffon doux et sec avec un détergeant doux pour
nettoyer le boîtier de l’appareil.
Débranchez le cordon d’alimentation de la prise de courant si
le produit ne va pas être utilisé pendant une longue période.
A ne pas faire :
Bloquer les fentes et les ouvertures sur l’unité qui servent à la
ventilation.
Utiliser des nettoyants, des cires ou des solvants abrasifs
pour nettoyer l’unité.
Utiliser dans les conditions suivantes :
- Dans des environnements extrêmement chauds, froids ou
humides.
Assurez-vous que la température ambiante de la pièce
est comprise entre 5 et 35°C.
Humidité relative est entre 5 et 35°C, 80% (Max.),
sans condensation.
- Dans des zones susceptibles de comporter un excès de
poussière et de saleté.
- A proximité de tout appareil générant un champ magnétique
puissant.
- Sous la lumière directe du soleil.
5
Français
Notice d’utilisation
Avertissement de sécurité pour les
yeux
▀■ Evitez de regarder ou de faire face directement aux
faisceaux du projecteur constamment. Tournez le dos aux
faisceaux autant que possible.
▀■ Lorsque le projecteur est utilisé dans une salle de classe,
surveillez convenablement les élèves lorsqu’on leur
demande de montrer quelque chose sur l’écran.
▀■ An de minimiser la consommation électrique de la lampe,
utilisez les rideaux pour réduire le niveau de la lumière de la
pièce.
La fonction
boucle est
uniquement supporté par l’entrée
VGA1/PERITEL/
YPbPr.
Caractéristiques du Produit
▀■ Résolution native XGA (1024 x 768)/
Résolution native WXGA (1280 x 800)
▀■ Compatible avec HD – 1080p supporté
▀■ Moniteur VGA Loop Through
(fonctionne en mode Veille > 1W)
▀■ Technologie BrilliantColorTM
▀■ Barre de sécurité et verrouillage Kensington
▀■ Contrôle RS232
▀■ Arrêt rapide
▀■ Haut-parleur intégré
▀■ Support Réseau
6
Français
Introduction
Contenu du paquet
Déballez et vériez le contenu du paquet an de vous
assurer que toutes les pièces énumérées se trouvent
bien là. Si quelque chose venait à manquer, veuillez
contacter votre service clientèle le plus proche.
En raison
des différences
entre les
applications pour
chaque pays,
certaines régions
peuvent avoir
des accessoires
différents.
Projecteur avec
protège-objectif
2 piles AAA
Documentation :
Manuel Utilisateur
Carte de garantie
Carte de démarrage
rapide
Carte WEEE
(EMEA uniquement)
Cordon d’alimentation
1,8m
Télécommande IR
Câble VGA 1,8 m
7
Français
Introduction
Aperçu du produit
Unité principale
6
4
6
7
8
4
5
9
4
1
2
3
4
4
10
11
1. Panneau de
commandes
2. Bague de réglage de
la focale
3. Haut-parleur
4.
Pied de réglage inclinable
5. Objectif
Flux d’air
6. Récepteurs IR
7.
Connexions d’entrée/sortie
8. Prise d’alimentation
9. Barre de sécurité
10. Ventilation (admission)
11. Ventilation (sortie)
8
Français
Introduction
LAMP
TEMP
HELP
POWER/STANDBY
MENU
S
O
U
R
C
E
Panneau de commandes
2 31
910
7
4
68
1. Source
2. Entrer
3. Re-Sync
4. Récepteurs IR
5. DEL de la température
6. Aide
7. Quatre touches de sélection directionnelles
8. Bouton et DEL de mise en marche/veille
9. Correction Trapèze
10. Menu
11. DEL de la lampe
511
9
Français
Introduction
AUDIO OUT
AUDIO1-IN
(VGA1/VGA2)
RS-232
MIC
L R
AUDIO 2-IN (S-VIDEO/VIDEO)
VIDEOS-VIDEO
HDMI
VGA-OUT
VGA1-IN / SCART / YPbPr
VGA2-IN / YPbPr
RJ-45
USB
12V OUT
12V OUT
Connexions d’entrée/sortie
La fonction
boucle est
uniquement supporté par l’entrée
VGA1/PERITEL/
YPbPr.
1
3 7 8 9 10
6542
Sortie 12V
14
16 12
15
1. Connecteur de réseautage RJ-45
2. Connecteur USB (connexion à l’ordinateur pour la fonction
de souris à distance)
3. Connecteur HDMI
4. Connecteur Sortie VGA (Sortie du moniteur en boucle)
5. Connecteur d’entrée VGA1-In/PERITEL/YPbPr (Signal
analogique PC/Entrée vidéo composante/HDTV/YpbPr/
PERITEL)
6. Connecteur Entrée S-Vidéo
7. Connecteur Entrée vidéo composite
8. Connecteur RS-232 (Type 3 broches DIN)
9. Connecteur Entrée audio 1 (Mini prise 3,5 mm) (pour VGA1/
VGA2)
10. Trigger 12V Connecteur relais (12V, 750 mA)
11. Barre de sécurité
12. Connecteur Sortie audio (Mini prise 3,5 mm)
13. Port de verrouillage Kensington™
14. 2 connecteur d’entrée audio (gauche et droite) (pour S-
Vidéo/Vidéo)
15. Connecteur d’entrée microphone
16. Connecteur Entrée VGA2-In/YPbPr (Signal analogique PC/
Entrée vidéo composante/HDTV/YPbPr)
17. Prise d’alimentation
13 1117
10
Français
Introduction
Télécommande
1
2
12
13
14
15
16
17
18
19
20
21
1. Indicateur DEL
2. Marche/Arrêt
3. Quatre touches de sé-
lection directionnelles
4. Clic droit de souris
5. Page précédente
6. Re-Sync
7. Page suivante
3
8. Volume +/-
9. Trois dimensions
4
10. Muet AV
5
11. Vidéo
6
12. Contrôle de la Souris/
7
8
9
PC
13. Clic gauche de souris
14. Entrer/Aide
15. Source
16. Trapèze +/-
10
17. Menu
18. Luminosité
11
19. HDMI
20. S-Vidéo
2322
21. Pavé numérique
(pour saisie du mot de
passe)
22. Figer
23. VGA
11
Français
Installation
AUDIO OUT
AUDIO1-IN
(VGA1/VGA2)
RS-232
MIC
L R
AUDIO 2-IN (S-VIDEO/VIDEO)
VIDEOS-VIDEO
HDMI
VGA-OUT
VGA1-IN / SCART / YPbPr
VGA2-IN / YPbPr
RJ-45
USB
12V OUT
mol ex
MOLEX
E62405SP
R
Connexion du projecteur
Connexion à l’ordinateur de bureau/
ordinateur portable
Sortie +12V
En raison des
différences entre
les applications
pour chaque
pays, certaines
régions peuvent
avoir des accessoires différents.
(*) Accessoire
optionnel
5
2 4
73
6
1
9
8
Sortie audio
1....................................................................................Cordon d’alimentation
2...........................................................................................*Câble de réseau
3....................................................................................................*Câble USB
4...........................................................................................*Câble DVI/HDMI
5.....................................................................................................Câble VGA
6................................................................................................*Câble RS232
7....................................................................................*Câble d’entrée audio
8.....................................................................................*Câble de sortie VGA
9................................................................................... *Câble de sortie audio
12
Français
Installation
AUDIO OUT
AUDIO1-IN
(VGA1/VGA2)
RS-232
MIC
L R
AUDIO 2-IN (S-VIDEO/VIDEO)
VIDEOS-VIDEO
HDMI
VGA-OUT
VGA1-IN / SCART / YPbPr
VGA2-IN / YPbPr
RJ-45
USB
12V OUT
E62405SP
R
Connexion aux sources vidéo
Lecteur DVD, Décodeur,
Récepteur HDTV
Sortie S-Vidéo
6
En raison des
différences entre
les applications
pour chaque
pays, certaines
régions peuvent
avoir des
accessoires
différents.
(*) Accessoire
optionnel
4
7
Sortie vidéo composite
2
8
5
3
Sortie +12V
1
9
Sortie audio
10 11
8
1....................................................................................Cordon d’alimentation
2..................................................................................................*Câble HDMI
3...................................................................................*Câble du microphone
4........................................................................... *Adaptateur PERITEL/VGA
5.....................................................................................................Câble VGA
6.............................................................................................. *Câble S-Vidéo
7.................................................................................*Câble vidéo composite
8............................................................................ *Prise de câble audio/RCA
9......................................*Adaptateur 15 broches 3 RCA composante/HDTV
10..........................................................................*Câble composante 3 RCA
11. .............................................................................. *Câble audio RCA/RCA
13
Français
Installation
(*) Lorsque le
LAMP
TEMP
HELP
POWER/STANDBY
MENU
S
O
U
R
C
E
projecteur est
en mode Eco
(veille), les ports
VGA, audio et
RS-232 sont
désactivés.
Mise sous/hors tension du projecteur
Mise sous tension du projecteur
1. Retirez le protège-objectif.
2. Branchez le cordon d’alimentation et le câble du signal. Une fois le
projecteur connecté le voyant DEL MARCHE/VEILLE s’éclaire en
orange.
3. Allumez la lampe en appuyant sur le bouton « » situé sur le haut
du projecteur ou sur la télécommande. Le voyant DEL MARCHE-
ARRÊT/VEILLE devient maintenant vert.
L’écran de démarrage s’afchera dans environ 10 secondes. La
première fois que vous utilisez le projecteur, vous serez invité à
sélectionner la langue préférée et le mode d’économie d’énergie.
4. Allumez et connectez la source que vous voulez voir afcher sur
l’écran (ordinateur, ordinateur bloc-notes, lecteur vidéo, etc.). Le
projecteur détectera automatiquement la source. Sinon, pressez le
bouton Menu et allez sur « OPTIONS ».
Assurez-vous que le « Verr. Source » a été réglé sur « Arrêt ».
Si vous connectez plusieurs sources en même temps, pressez
sur le bouton « SOURCE » sur le panneau de commandes ou les
touches de source directe sur la télécommande pour passer de
l’une à l’autre.
Allumez d’abord
le projecteur
et ensuite
sélectionnez
les sources de
signaux.
2
MARCHE-ARRÊT/VEILLE
1
Protège-objectif
14
Français
Installation
Mise Hors tension du Projecteur
1. Pressez le bouton « » de la télécommande ou du
panneau de commandes pour éteindre le projecteur.
Le message suivant sera affiché sur l’écran.
Pressez à nouveau le bouton « » pour conrmer,
autrement le message disparaîtra après 15 secondes.
Lorsque vous pressez de nouveau le bouton « », le
système afchera le décompte sur l’écran puis s’éteindra.
2. Les ventilateurs de refroidissement continuent de fonctionner
pendant environ 10 secondes pour nir le cycle de
refroidissement et le voyant DEL MARCHE-ARRÊT/VEILLE
clignotera en vert. Lorsque le voyant DEL MARCHE-ARRÊT/
VEILLE s’allume en orange, cela signie que le projecteur est
entré en mode Veille.
Si vous souhaitez rallumer le projecteur, vous devrez
attendre jusqu’à ce que le projecteur ait terminé le cycle de
refroidissement et qu’il soit passé en mode Veille. Une fois
en mode Veille, pressez simplement le bouton « » pour
redémarrer le projecteur.
3. Débranchez le cordon d’alimentation de la prise de courant
et du projecteur.
4. N’allumez pas le projecteur tout de suite après l’avoir mis
hors tension.
Contactez
le centre de
réparation le
plus proche si le
projecteur afche
ces symptômes.
Référez-vous
aux pages
63-64 pour plus
d’informations.
Voyant d’avertissement
Lorsque les voyants d’avertissement (voir ci-dessous) s’allument,
le projecteur s’éteindra automatiquement.
Le voyant « LAMPE » est éclairé en rouge et le voyant
« MARCHE-ARRÊT/VEILLE » clignote en orange.
Le voyant « TEMP » est éclairé en rouge et le voyant
« MARCHE-ARRÊT/VEILLE » clignote en orange. Ceci
indique que le projecteur a surchauffé. Dans des conditions
normales, le projecteur se rallumera une fois quil sera refroidi.
Le voyant « TEMP » clignote en rouge et le voyant
« MARCHE-ARRÊT/VEILLE » clignote en orange.
Débranchez le cordon d’alimentation du projecteur, attendez 30
secondes et réessayez. Si le voyant d’avertissement s’allume de
nouveau, contactez votre centre de service le plus proche pour de
l’aide.
15
Français
Installation
Réglage de l’image projetée
Réglage de la hauteur du projecteur
Le projecteur est équipé d’un pied élévateur pour régler la
hauteur de l’image.
1. Repérez le pied réglable que vous souhaitez régler sous le
projecteur.
2. Faites tourner la bague réglable dans le sens inverse des
aiguilles d’une montre pour faire monter le projecteur ou
dans le sens des aiguilles d’une montre pour l’abaisser.
Répétez cette opération avec les autres pieds si néces-
saire.
Pied de réglage inclinable
Bague de réglage de l’inclinaison
16
Français
Installation
Largeur
Hauteur
Diagonale
Vue du dessus
Vue de côté
Distance de projection (D)
Distance de projection (D)
Écran
Écran
Écran (W)
Écran (H)
Balance (Hd)
Réglagede la mise au point du projecteur
Pour régler la mise au point de l’image, faites pivoter l’anneau
de mise au point jusqu’à ce que l’image soit nette.
Séries XGA : La mise au point du projecteur opère à des dis-
tances comprises entre 0,5 et 3,8 mètres (1,64 et 12,46 pieds).
Séries WXGA : La mise au point du projecteur opère à des dis-
tances comprises entre 0,5 et 3,4 mètres (1,64 et 11,15 pieds).
Réglage de la taille de l’image projetée
Séries XGA : Taille de l’image projetée entre 1,0 et 7,6
mètres (de 39,3’’ à 300,0’’).
Bague de réglage de
la focale
Séries WXGA : Taille de l’image projetée entre 1,1 et 7,6
mètres (de 44,6’’ à 300,0’’).
17
Français
Installation
XGA
Longueur
diagonale
(pouces) taille
de l’écran 4:3
40,00 0,81 0,61 2,66 2,00 0,50 0,50 1,64 1,64 0,09 0,30
60,00 1,22 0,91 4,00 2,98 0,80 0,80 2,62 2,62 0,14 0,45
70,00 1,42 1,07 4,66 3,51 0,90 0,90 2,95 2,95 0,16 0,53
80,00 1,63 1,22 5,35 4,00 1,00 1,00 3,28 3,28 0,18 0,60
90,00 1,83 1,37 6,00 4,49 1,10 1,10 3,61 3,61 0,21 0,67
100,00 2,03 1,52 6,66 4,99 1,30 1,30 4,26 4,26 0,23 0,75
120,00 2,44 1,83 8,00 6,00 1,50 1,50 4,92 4,92 0,27 0,90
150,00 3,05 2,29 10,00 7,51 1,90 1,90 6,23 6,23 0,34 1,13
180,00 3,66 2,74 12,00 8,99 2,30 2,30 7,54 7,54 0,41 1,35
250,00 5,08 3,81 16,66 12,50 3,20 3,20 10,50 10,50 0,57 1,87
300,00 6,10 4,57 20,01 14,99 3,80 3,80 12,46 12,46 0,69 2,25
Taille de l’écran W x H Distance de projection (D)
(m) (pied) (m) (pied)
Largeur Hauteur Largeur Hauteur large télé large télé (m) (pied)
Ce tableau est donné à titre indicatif uniquement.
WXGA
Longueur diagonale (pouces)
taille de l’écran
16:10
40,00 0,86 0,54 2,82 1,77 0,40 0,40 1,31 1,31 0,07 0,22
60,00 1,29 0,81 4,23 2,66 0,70 0,70 2,30 2,30 0,10 0,33
70,00 1,51 0,94 4,95 3,08 0,80 0,80 2,62 2,62 0,12 0,38
80,00 1,72 1,08 5,64 3,54 0,90 0,90 2,95 2,95 0,13 0,44
90,00 1,94 1,21 6,36 3,97 1,00 1,00 3,28 3,28 0,15 0,49
100,00 2,15 1,35 7,05 4,43 1,10 1,10 3,61 3,61 0,17 0,55
120,00 2,58 1,62 8,46 5,31 1,30 1,30 4,26 4,26 0,20 0,66
150,00 3,23 2,02 10,59 6,63 1,70 1,70 5,58 5,58 0,25 0,82
180,00 3,88 2,42 12,73 7,94 2,00 2,00 6,56 6,56 0,30 0,98
250,00 5,38 3,37 17,65 11,05 2,80 2,80 9,18 9,18 0,42 1,37
300,00 6,46 4,04 21,19 13,25 3,40 3,40 11,15 11,15 0,50 1,64
Taille de l’écran W x H Distance de projection (D)
(m) (pied) (m) (pied)
Largeur Hauteur Largeur Hauteur large télé large télé (m) (pied)
Ce tableau est donné à titre indicatif uniquement.
Balance (Hd)
Balance (Hd)
18
Français
Commandes Utilisateur
LAMP
TEMP
HELP
POWER/STANDBY
MENU
S
O
U
R
C
E
Panneau de commandes et télécommande
Panneau de commandes
Utilisation du panneau de commandes
Marche-Arrêt
RE-SYNC
Référez-vous à la section « Mise sous/hors tension
du projecteur » sur les pages 13-14.
Synchronise automatiquement le projecteur sur la
source d’entrée.
Entrer Conrme votre sélection d’un élément.
SOURCE
Pressez « SOURCE » pour sélectionner un signal
d’entrée.
Pressez « Menu » pour ouvrir le menu OSD
Menu
(afchage à l’écran). Pour fermer le menu OSD,
pressez de nouveau « Menu ».
Quatre touches de
sélection directionnelles
Trapèze
Utilisez pour choisir des éléments ou
effectuer les réglages pour votre sélection.
Utilisez pour régler la distorsion de l’image
causée par l’inclinaison du projecteur. (±40 degrés)
AIDE Menu Aide (voir page 21).
DEL de la lampe Indique l’état de la lampe du projecteur.
DEL de la température
DEL MARCHE-
ARRÊT/VEILLE
Indique l’état de la température du projecteur.
Indique l’état du projecteur.
19
Français
Commandes Utilisateur
Télécommande
Utilisation de la télécommande
Marche-Arrêt
Bouton G
Bouton D
Page +
Page -
Entrer / Aide
Source
Re-SYNC
Quatre touches
de sélection
directionnelles
Trapèze +/-
Volume +/-
Référez-vous à la section « Mise sous/hors
tension du projecteur » sur les pages 13-14.
Clic gauche de souris.
Clic droit de souris.
Utilisez ce bouton pour aller en haut d'une
page.
Utilisez ce bouton pour aller en bas d'une
page.
Conrme votre sélection d'un élément.
? Menu Aide (voir page 21).
Pressez « Source » pour sélectionner le
signal d'entrée.
Synchronise automatiquement le projecteur
sur la source d'entrée.
Utilisez pour choisir des
éléments ou effectuer les réglages pour
votre sélection.
Règle la distorsion de l'image provoquée par
l'inclinaison du projecteur.
Permet d’augmenter/baisser le volume.
Luminosité
Trois dimensions
Menu
HDMI
Figer
Règle la luminosité de l'image.
Appuyez sur « 3D » pour ouvrir/fermer le
menu OSD 3D.
Pressez « Menu » pour ouvrir le menu OSD
(afchage à l'écran). Pour fermer le menu
OSD, pressez de nouveau « Menu ».
Pressez « HDMI » pour choisir la source HDMI.
Pressez « Figer » pour faire une pause
d’image. Pressez de nouveau ce bouton
pour déverrouiller.
20
Français
Commandes Utilisateur
Utilisation de la télécommande
Muet AV
S-Vidéo
VGA
Vidéo
Eteint/rallume momentanément l'audio et la
vidéo.
Pressez « S-Vidéo » pour choisir la source
S-Vidéo.
Pressez « VGA » pour choisir les sources
VGA.
Pressez « Vidéo » pour choisir la source
vidéo composite.
Loading...
