OPTOMA EW605ST, EX605ST User Manual

繁體中文

目錄 .................................................1

使用須知 ..........................................2

安全資訊 .............................................2

注意事項 .............................................3

眼睛安全性警告 ...................................5

產品特色 .............................................5

簡介 .................................................6

包裝概觀 .............................................6

產品概觀 .............................................7

主機 ...................................................... 7

控制面板 ..............................................8

輸入/輸出接頭 ...................................... 9

遙控器 ................................................10

安裝 ............................................... 11

連接投影機 ........................................ 11

連接電腦/筆記型電腦 ......................... 11

連接影像訊號來源 ..............................12

開啟與關閉投影機電源 ......................13

開啟投影機電源 .................................. 13

關閉投影機 ......................................... 14

警告指示燈 ......................................... 14

調整投影的影像 .................................15

調整投影機的高度 ..............................15

調整投影機的對焦 ..............................16

調整投影的影像大小 ..........................16

使用者介面 ....................................18

控制面板與遙控器 .............................18

控制面板 ............................................18

遙控器 ................................................19

OSD 功能表 ......................................24

操作方式 ...........................................24

功能表樹狀結構 .................................. 25

影像 .................................................... 27

影像 | 進階選項 ..................................29

顯示設定 ............................................31

顯示設定 | 3D ..................................... 34

設定 .................................................... 35

初始設定 | 訊號(RGB) ........................ 37

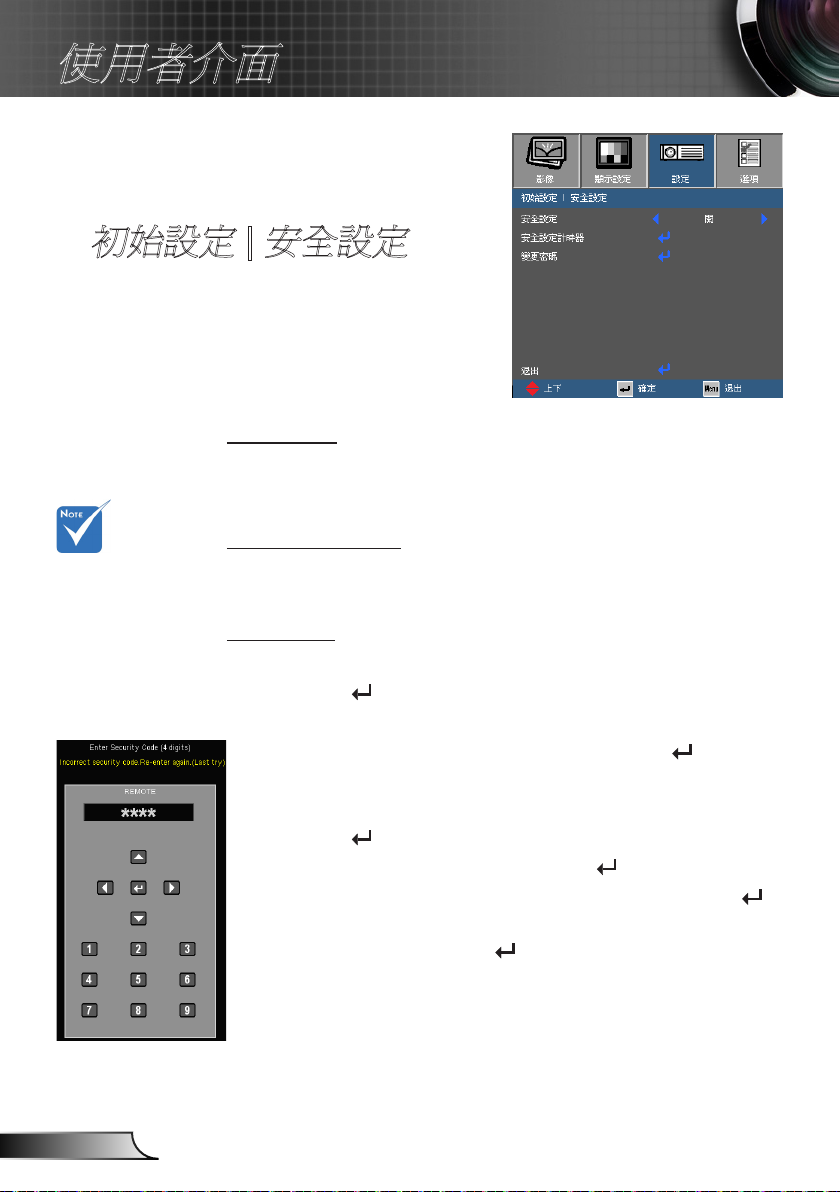

初始設定 | 安全設定 ........................... 38

初始設定 | 進階選項 ........................... 40

選項 .................................................... 41

功能設定 | 進階選項 ........................... 42

功能設定 | 燈泡設定 ........................... 43

附錄 ...............................................44

疑難排解 ...........................................44

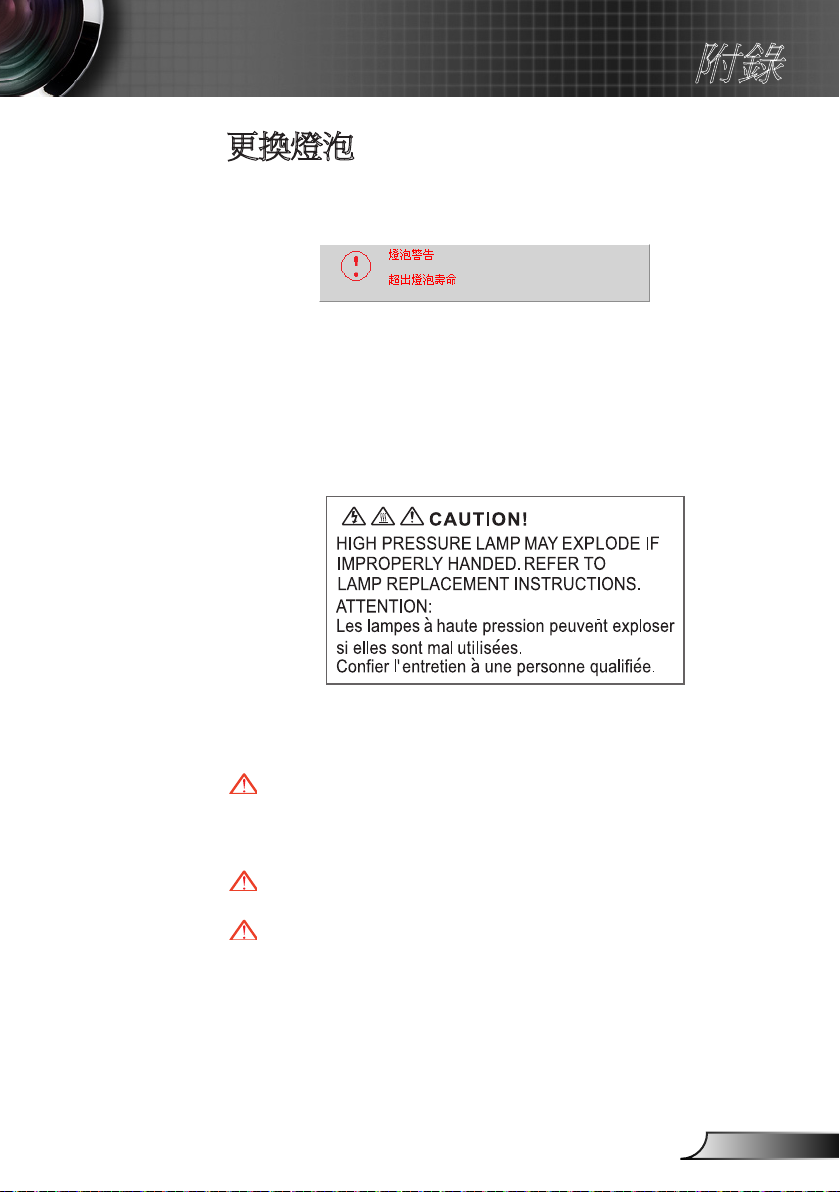

更換燈泡 ...........................................49

相容性模式 ........................................51

電腦相容性 ......................................... 51

影像相容性 ......................................... 52

RS232 指令及通訊協定功能清單 ......53

RS232 接腳分配圖 ............................. 53

RS232 通訊協定功能清單 .................. 54

固定於天花板上的安裝 ......................58

Optoma 全球辦公室 ..........................59

法規與安全須知 .................................61

繁體中文

使用須知

安全資訊

內含閃電及箭頭的正三角形標示：係用來警告使用者，本產品機殼內含有未經絕緣的「危險電壓」，且強度大到可能使人員有觸電的危險。

內含驚嘆號的正三角形標示：係用來提醒使用者，本設備隨附的印刷文件有提供重要的操作及保養 (維修) 指示。

警告：為了避免火災或電擊的風險，請勿將本設備暴露於雨水或溼氣中。本設備機

殼內有危險的高電壓，請勿打開機殼。唯有合格人員才可進行維修服務。

B 類放射限制

此 B 類數位設備符合加拿大干擾產生設備法規(Canadian Interference-Causing Equipment Regulations) 之規定。

重要的安全指示

1. 請勿阻塞任何通風口。為了確保本投影機的正常操作並防止設備過熱，建議安裝位置不得影響投影機的正常通風。例如：請勿將本投影機放置在擁擠的咖啡桌、沙發或床上；亦不可將本投機放置在書架或阻礙氣流流通的置物櫃等密閉空間。

2. 請勿在附近有水或濕氣的環境使用本投影機。為了避免火災和/或電擊的危險，請勿將本投影機置於雨水或濕氣的環境中。

3. 請勿在靠近任何熱源的位置進行安裝，例如散熱器、暖氣機、火爐或任何其他會產生熱度的設備，例如放大器。

4. 僅能以乾布擦拭。

5. 僅能使用製造商規定之附件/配件。

6. 若本裝置受到物理性損壞或濫用，請勿再使用。

物理性損壞/濫用包括 (但不限於)：

 裝置掉落。  電源線或插頭損壞。  投影機受到液體潑濺。  投影機曾置於雨水或濕氣的環境中。  物品掉入投影機中或投影機內部零件鬆脫。

請勿自行維修本裝置。打開機殼或取下背蓋可能使您暴露於危險電壓或其他危險中。將本裝置送修之前，請先致電 Optoma。

7. 請避免物品或液體進入本投影機。若碰觸到危險電壓點和短路零件，可能導致火災或人員觸電。

8. 相關之安全符號，請參見「投影機機殼」。

9. 本裝置僅可交由合適的服務人員維修。

繁體中文

使用須知

注意事項

請遵守本使用指南所建議的所有警告、注意事項和維護須知。

▀■ 警告 - 投影機開啟時，請勿直視鏡頭。以免強光傷害眼睛。

▀■ 警告 - 為了避免引起火災或觸電，請勿將本投影機暴露於雨水

或濕氣中。

▀■ 警告 - 請勿自行打開或拆卸本投影機，以免造成觸電。

▀■ 警告 - 更換燈泡時，請先讓裝置冷卻。並依照第49-50 頁的說

明指示。

▀■ 警告 - 本投影機能偵測出燈泡的使用壽命。若顯示警告訊息

時，請務必更換燈泡。

▀■ 警告 - 在更換燈泡組件後，請重設 OSD「功能設定 | 燈泡設

定」功能表中的「重設燈泡時數」功能(請參閱第43 頁) 。

接近燈泡使用期

限時，在更換燈泡組件前，投影機將不會開啟。請依照第4 9-5 0 頁「更換燈泡」所列出的程序更換燈泡。

▀■ 警告 - 當投影機關閉時，中斷電源之前請確定投影機已完成冷

卻循環。讓投影機至少散熱 90 秒。

▀■ 警告 - 在投影機運作時，請勿使用鏡頭蓋。

▀■ 警告 - 燈泡已接近使用壽命時，畫面將顯示「燈泡警告：超出

燈泡壽命。」的訊息。請聯絡當地經銷商或服務中心，儘速更換燈泡。

▀■ 警告 - 請勿直視遙控器的雷射筆，或將其指向您本身或他人的

眼睛。否則可能會造成視力永久損害。

繁體中文

使用須知

需遵照：

  清潔本產品前，請關閉電源並將插頭從 AC 插座中拔出。

  使用柔軟的乾布沾上溫和清潔劑擦拭機殼。   如投影機長時間閒置不用，請將電源插頭從 AC 插座中拔出。

請勿：

  阻塞裝置上的通風口。

 使用磨損性的清潔劑、蠟或溶劑清理本裝置。

 在下列情況下使用：

- 在非常炎熱、寒冷或潮溼的環境中。

確定室溫在5 - 35°C以內。



相對濕度為5-35°C、80% (最大值)、非冷凝。

- 在灰塵和汙垢過多的區域中。

- 靠近任何產生強力磁場的家電。

- 在陽光直射地點。



繁體中文

使用須知

眼睛安全性警告

▀■ 請避免長時間直視/面對投影機的光線。盡量以背部面對光

線。

▀■ 若在教室使用投影機，當學生被要求到螢幕前面指出某物時，

請適時留意學生。

▀■ 為使燈泡電力需求降至最低，請使用窗簾降低周遭環境的亮

度。

產品特色

僅在VGA1-In/

SCART/YPbPr支

援顯示器串接。

▀■ XGA (1024 x 768) Native解析度/

WXGA (1280 x 800) Native解析度

▀■ HD高畫質相容 – 支援 1080p

▀■ VGA 顯示器串接

(在待機模式下運作 > 1W)

▀■ BrilliantColor™技術

▀■ 安全防盜勾和Kensington防盜鎖

▀■ RS232 控制

▀■ 快速關機

▀■ 內建喇叭

繁體中文

簡介

包裝概觀

打開包裝盒並檢查內容物，確認盒中是否有以下列出的各項零件。若有缺少，請聯絡離您最近的客戶服務中心。

由於每個國家的

應用層面不一，有些地區的配件可能會有不同。

附帶鏡頭蓋的投影機

2 顆 AAA 電池

說明文件︰

使用手冊



保固卡



快速上手說明卡



WEEE 聲明卡



(僅限 EMEA)

電源線 1.8公尺

紅外線遙控器

1.8 公尺 VGA 連接線

繁體中文

簡介

產品概觀

主機

1. 控制面板

2. 對焦環

3. 喇叭

4. 調整腳座

5. 鏡頭

6. 紅外線接收器

7. 輸入/輸出連線

8. 電源插孔

9. 安全防盜勾

10. 排氣孔(入口)

11. 排氣孔(出口)

空氣流動方向

繁體中文

簡介

LAMP

TEMP

HELP

POWER/STANDBY

控制面板

1. 訊號來源

2. 輸入

3. 重新同步

4. 紅外線接收器

5. 溫度LED

6. 說明

7. 四向選擇鍵

8. 電源/待機鍵及LED

9. 梯形修正

10. 功能表

11. 燈泡LED

2 31

910

511

繁體中文

簡介

僅在VGA1-In/

AUDIO OUT

AUDIO1-IN

(VGA1/VGA2)

RS-232VIDEOS-VIDEO

VGA-OUT

VGA1-IN / SCART / YPbPr

VGA2-IN / YPbPr

USB

SCART/YPbPr支援顯示器串接。

輸入/輸出接頭

4321

5 6 7

10 812 11 9

1. USB接頭(連接電腦以操作遙控滑鼠功能)

2. VGA-Out接頭(顯示器串接輸出)

3. VGA1-In/SCART/YPbPr接頭 (PC類比訊號/色差影像輸入/HDTV/YPbPr/SCART)

4. S-Video輸入接頭

5. 複合影像輸入接頭

6. RS-232接頭(3針DIN型)

7. 音訊1輸入接頭(3.5公釐迷你插孔) (用於VGA1/VGA2)

8. 安全防盜勾

9. 音訊輸出接頭(3.5公釐迷你插孔)

10. Kensington™防盜鎖埠

11. VGA2-In/YPbPr接頭(PC類比訊號/色差影像輸入/HDTV/ YPbPr)

12. 電源插孔

繁體中文

簡介

遙控器

1. LED指示燈

2. 電源(開/關)

3. 四向選擇鍵

4. 按滑鼠右鍵

5. 上一頁

6. 重新同步

7. 下一頁

8. 音量+/-

9. 3D

10. AV靜音

11. 影像

12. PC/滑鼠控制

13. 按滑鼠左鍵

14. 輸入/說明

15. 訊號來源

16. 梯形修正+/-

17. 功能表

18. 亮度

19. 無作用

20. S-Video

21. 數字鍵(用於輸入密碼)

22. 靜止

2322

23. VGA

繁體中文

連接投影機

AUDIO OUT

AUDIO1-IN

(VGA1/VGA2)

RS-232VIDEOS-VIDEO

VGA-OUT

VGA1-IN / SCART / YPbPr

VGA2-IN / YPbPr

USB

mol ex

MOLEX

E62405SP

連接電腦/筆記型電腦

安裝

由於在每個國家

的用途不同，某些地區的配件可能有所不同。

(*) 選購配件

音訊輸出

1............................................................................................................電源線

2.................................................................................................. *USB 連接線

3................................................................................................... VGA 連接線

4...............................................................................................*RS232 連接線

5............................................................................................ *音訊輸入連接線

6...........................................................................................*VGA 輸出連接線

7............................................................................................ *音訊輸出連接線

繁體中文

安裝

AUDIO OUT

AUDIO1-IN (VGA1/VGA2)

RS-232VIDEOS-VIDEO

VGA-OUT

VGA1-IN / SCART / YPbPr

VGA2-IN / YPbPr

USB

E62405SP

連接影像訊號來源

DVD 播放機、機上

盒、HDTV 接收器

S-Video 輸出

由於在每個國家

的用途不同，某些地區的配件可能有所不同。

(*) 選購配件

複合影像輸出

音訊輸出

1............................................................................................................電源線

2......................................................................................*SCART/VGA轉接頭

3.................................................................................................... VGA連接線

4..............................................................................................*S-Video連接線

5............................................................................................ *複合影像連接線

6....................................................................................*音訊連接線插孔/RCA

7...................................................................*15針對3 RCA色差/HDTV轉接頭

8.........................................................................................*3 RCA色差連接線

繁體中文

安裝

省電(<1w)模式會

LAMP

TEMP

HELP

POWER/STANDBY

在投影機進入待機狀態時，停用 VGA輸出以及音訊輸出功能。

開啟與關閉投影機電源

開啟投影機電源

1. 取下鏡頭蓋。

2. 牢固地連接電源線與訊號線。連接後，電源/待機LED將亮起琥

珀色。

3. 按下投影器上方或遙控器上的「」鍵，開啟燈泡電源。電源/

待機LED會變成綠色。

約 10 秒內將顯示開機畫面。若初次使用投影機，需選擇偏好

的語言及省電模式。

4. 打開並連接要在畫面顯示的訊號來源(電腦、筆記型電腦、錄放

影機等)。投影機能自動偵測訊號來源。若無法偵測，請按一下功能表鍵並移至「選項」。

請確認「訊號來源鎖定」是否已設為「關」。

若同時連接多個訊號來源，請按下控制面板上的「訊號來源」

鍵或遙控器上的直接訊號來源按鍵切換。

先將投影機打開，

然後再選擇訊號來源。

電源/待機

鏡頭蓋

繁體中文

安裝

關閉投影機

1. 按下遙控器或控制面板的「」按鍵以關閉投影機。

畫面將顯示下列訊息。

再按一次「」鍵確認，或訊息會在15秒後消失。若再次按

下「」鍵，投影機將顯示倒數計時器並關機。

2. 冷卻風扇會持續運轉約10秒完成冷卻循環，且電源/待機LED

會閃爍綠色。若電源/待機LED持續亮起琥珀色，代表投影機已經進入待機模式。

若您要重新啟動投影機，必須等到投影機完成冷卻循環並進

入待機模式。在待機模式下，只要按「」鍵即可重新啟動投影機。

3. 將電源線從插座和投影機中拔出。

4. 關機後，請勿立即開啟投影機。

若投影機顯示這



些徵兆，請聯絡最近的服務中心。相關資訊請參閱第 59-60頁。

警告指示燈

警告指示燈亮起時 (參見下方)，投影機將自動關機：

 「燈泡」LED指示燈亮起紅色，且「電源/待機」指示燈閃爍

琥珀色。

 「溫度」LED指示燈亮起紅色，且「電源/待機」指示燈閃爍

琥珀色。代表投影機過熱。在一般情況下，投影機可稍後啟動。

 「溫度」LED指示燈閃爍紅色，且「電源/待機」指示燈閃爍

琥珀色。

請拔下投影機的電源線，等待30秒後再嘗試。若警告指示燈再次

亮起，請聯絡最近的服務中心尋求協助。

繁體中文

安裝

調整投影的影像

調整投影機的高度

投影機配有升降腳座，可調整影像高度。

1. 在投影機底部尋找您要調整的可調式腳座。

2. 順時鐘方向轉動調節環可升高投影機，逆時鐘方向轉動則

可降低投影機高度。若其他腳座也需要調整，則重複上述步驟即可。

調整腳座

調整環

繁體中文

安裝

寬

高

對角線

上視圖

側視圖

投影距離(D)

畫面

畫面(W)

畫面(H)

偏移值(Hd)

調整投影機的對焦

欲使畫面對焦，請轉動對焦環直到影像清晰。

XGA系列：投影機的對焦範圍在介於1.64 ~ 12.46英呎(0.5到



3.8公尺)之間。

WXGA系列：投影機的對焦範圍介於1.64 ~ 11.15英呎(0.5到3.4



公尺)之間。

對焦環

調整投影的影像大小

XGA系列：投影的畫面尺寸介於41.0 ~ 312英吋(1.0到7.9公尺)



之間。

WXGA系列：投影的畫面尺寸介於44.6 ~ 303英吋(1.1到7.7公



尺)之間。

繁體中文

安裝

XGA

4:3畫面的對角

線長度(吋)大小

40.00 0.81 0.61

60.00 1.22 0.91

70.00 1.42 1.07

80.00 1.63 1.22

90.00 1.83 1.37

100.00 2.03 1.52

120.00 2.44 1.83

150.00 3.05 2.29

180.00 3.66 2.74

250.00 5.08 3.81

300.00 6.10 4.57

 上表僅供參考。

WXGA

16:10畫面的對

角線長度(吋)

大小

40.00 0.86 0.54

60.00 1.29 0.81

70.00 1.51 0.94

80.00 1.72 1.08

90.00 1.94 1.21

100.00 2.15 1.35

120.00 2.58 1.62

150.00 3.23 2.02

180.00 3.88 2.42

250.00 5.38 3.37

300.00 6.46 4.04

 上表僅供參考。

畫面大小W x H 投影距離(D)

(公尺)

寬高寬高廣角端望遠端廣角端望遠端 (公尺) (呎)

畫面大小W x H

(公尺)

寬高寬高廣角端望遠端廣角端望遠端 (公尺) (呎)

(吋)

6.75 5.08 0.50 0.50 1.64 1.64

10.16 7.58 0.80 0.80 2.62 2.62

11.83 8.91 0.90 0.90 2.95 2.95

13.58 10.16 1.00 1.00 3.28 3.28

15.25 11.41 1.10 1.10 3.61 3.61

16.91 12.66 1.30 1.30 4.26 4.26

20.33 15.25 1.50 1.50 4.92 4.92

25.41 19.08 1.90 1.90 6.23 6.23

30.49 22.83 2.30 2.30 7.54 7.54

42.32 31.74 3.20 3.20 10.50 10.50

50.82 38.07 3.66 3.66 12.01 12.01

(吋)

7.16 4.50 0.40 0.40 1.31 1.31

10.75 6.75 0.70 0.70 2.30 2.30

12.58 7.83 0.80 0.80 2.62 2.62

14.33 9.00 0.90 0.90 2.95 2.95

16.16 10.08 1.00 1.00 3.28 3.28

17.91 11.25 1.10 1.10 3.61 3.61

21.49 13.50 1.30 1.30 4.26 4.26

26.91 16.83 1.70 1.70 5.58 5.58

32.33 20.16 2.00 2.00 6.56 6.56

44.82 28.08 2.80 2.80 9.18 9.18

53.82 33.66 3.36 3.36 11.03 11.03

(公尺) (呎)

投影距離(D)

(公尺) (呎)

偏移值(Hd)

0.09 0.30

0.14 0.45

0.16 0.53

0.18 0.60

0.21 0.67

0.23 0.75

0.27 0.90

0.34 1.13

0.41 1.35

0.57 1.87

0.69 2.25

偏移值 (Hd)

0.07 0.22

0.10 0.33

0.12 0.38

0.13 0.44

0.15 0.49

0.17 0.55

0.20 0.66

0.25 0.82

0.30 0.98

0.42 1.37

0.50 1.64

繁體中文

使用者介面

LAMP

TEMP

HELP

POWER/STANDBY

控制面板與遙控器

控制面板

使用控制面板

電源

重新同步

輸入

訊號來源

功能表

四向選擇鍵

梯形修正

說明

燈泡LED

溫度LED

電源/待機

LED

請參閱第 13-14 頁的「開啟與關閉投影機電源」一節。

自動將投影機與輸入訊源同步。

確認所選的項目。

按下「訊號來源」選擇輸入訊號。

按下「功能表」開啟 OSD 功能表。若要退出 OSD，再按一次「功能表」。

用選擇項目或調整您的選擇。

使用調整因投影機角度傾斜而產生的影像失真情況。(±40 度)

說明功能表 (參閱第21頁)。

顯示投影機的燈泡狀態。

顯示投影機的溫度狀態。

顯示投影機狀態。

繁體中文

使用者介面

遙控器

使用遙控器

電源

L 鍵

R 鍵

PAGE +

PAGE -

輸入 / 說明

訊號來源

重新同步

四向選擇鍵

梯形修正 +/-

音量 +/-

亮度

請參閱第 13-14 頁的「開啟與關閉投影機電源」一節。

按滑鼠左鍵。

按滑鼠右鍵。

使用此鍵前往上一頁。

使用此鍵前往下一頁。

確認所選的項目。

? 說明功能表 (參閱第21頁)。

按下「訊號來源」選擇輸入訊號。

自動將投影機與輸入訊源同步。

用選擇項目或調整您的選擇。

調整因投影機傾斜所造成的影像失真。

增加/降低音量。

調整影像的亮度。

功能表

HDMI

靜止

按下「3D」可開啟/關閉 3D OSD 功能表。

按下「功能表」開啟 OSD 功能表。要退出 OSD，再按一次「功能表」。

無作用。

按下「靜止」可暫停畫面影像，再按一次即可恢復播放。

+ 43 hidden pages
