OPTOMA EW1691e User Manual [hu]

Page 1
Magyar

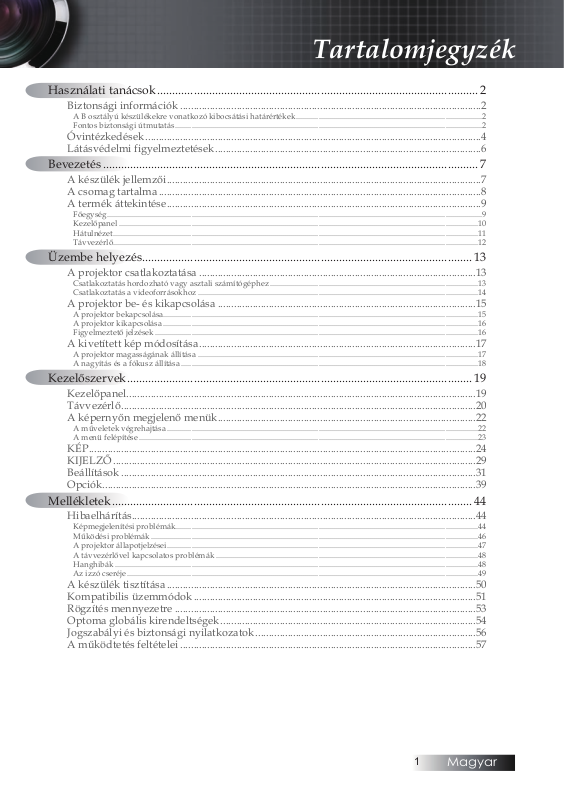

Tartalomjegyzék
Használati tanácsok .......................................................................................................... 2
Biztonsági információk ................................................................................................................2
A B osztályú készülékekre vonatkozó kibocsátási határértékek ............................................................................................2
Fontos biztonsági útmutatás ........................................................................................................................................................2
Óvintézkedések .............................................................................................................................4
Látásvédelmi figyelmeztetések ...................................................................................................6
Bevezetés ............................................................................................................................ 7
A készülék jellemzői .....................................................................................................................7
A csomag tartalma ........................................................................................................................8
A termék áttekintése .....................................................................................................................9
Főegység ..........................................................................................................................................................................................9
Kezelőpanel ..................................................................................................................................................................................10
Hátulnézet .....................................................................................................................................................................................11
Távvezérlő.....................................................................................................................................................................................12
Üzembe helyezés ............................................................................................................. 13
A projektor csatlakoztatása .......................................................................................................13
Csatlakoztatás hordozható vagy asztali számítógéphez .......................................................................................................13
Csatlakoztatás a videoforrásokhoz ...........................................................................................................................................14
A projektor be- és kikapcsolása ................................................................................................15
A projektor bekapcsolása ............................................................................................................................................................ 15
A projektor kikapcsolása ............................................................................................................................................................16
Figyelmeztető jelzések ................................................................................................................................................................16
A kivetített kép módosítása .......................................................................................................17
A projektor magasságának állítása ...........................................................................................................................................17
A nagyítás és a fókusz állítása ...................................................................................................................................................18
Kezelőszervek .................................................................................................................. 19
Kezelőpanel ..................................................................................................................................19
Távvezérlő ....................................................................................................................................20
A képernyőn megjelenő menük ................................................................................................22
A műveletek végrehajtása ..........................................................................................................................................................22
A menü felépítése ........................................................................................................................................................................23
KÉP ................................................................................................................................................24
KIJELZŐ .......................................................................................................................................29
Beállítások ....................................................................................................................................31
Opciók ...........................................................................................................................................39
Mellékletek ....................................................................................................................... 44
Hibaelhárítás ................................................................................................................................44
Képmegjelenítési problémák ...................................................................................................................................................... 44
Működési problémák ..................................................................................................................................................................46
A projektor állapotjelzései ..........................................................................................................................................................47
A távvezérlővel kapcsolatos problémák ..................................................................................................................................48
Hanghibák ....................................................................................................................................................................................48
Az izzó cseréje .............................................................................................................................................................................. 49
A készülék tisztítása ...................................................................................................................50
Kompatibilis üzemmódok .........................................................................................................51
Rögzítés mennyezetre ................................................................................................................53
Optoma globális kirendeltségek ...............................................................................................54
Jogszabályi és biztonsági nyilatkozatok ..................................................................................56
A működtetés feltételei ..............................................................................................................57
1
Page 2
Magyar

Használati tanácsok

Az egyenlő szárú háromszögbe helyezett, nyilazott végű villám szimbólum arra gyelmezteti a felhasználót, hogy a termék belsejének szigetelés nélküli részein olyan veszélyes elektromos feszültség uralkodik, amely áramütés
esetén veszélyt jelenthet az emberi szervezetre.
Az egyenlő szárú háromszögbe helyezett felkiáltójel arra figyelmezteti a felhasználót, hogy a készülékhez mellékelt útmutatóban fontos üzemeltetési
és karbantartási (javítási) útmutatás található.
FIGYELMEZTETÉS: A TŰZVESZÉLY ÉS AZ ÁRAMÜTÉS VESZÉLYÉNEK CSÖKKENTÉSE ÉRDEKÉBEN ÓVJA A PROJEKTORT AZ ESŐTŐL ÉS A NEDVESSÉGTŐL. A KÉSZÜLÉK HÁZÁN BELÜL VESZÉLYES ELEKTROMOS FESZÜLTSÉG URALKODIK. NE NYISSA FEL A KÉSZÜLÉK HÁZÁT.
A JAVÍTÁST MINDIG BÍZZA SZAKKÉPZETT SZEMÉLYRE.

A B osztályú készülékekre vonatkozó kibocsátási határértékek

Ez a B osztályú digitális készülék a Kanada területén érvényes, az interferenciát okozó készülékekre vonatkozó szabályozások összes
rendelkezésének megfelel.

Fontos biztonsági útmutatás

A projektor használata előtt olvassa el az alábbi útmutatást.
1.
Őrizze meg ezt az útmutatást, a későbbiekben még szüksége
2. lehet rá.
Gondosan kövesse az útmutatást.
3. Az üzembe helyezést a gyártó útmutatása szerint végezze:
4.
Ne takarja el a szellőzőnyílásokat. A projektor megbízható
A.
működése és túlmelegedéstől való védelme érdekében úgy helyezze el a készüléket, hogy annak megfelelő szellőzése biztosítva legyen. Ne tegye például a projektort ágyra, heverőre, szőnyegre vagy egyéb olyan felületre, amelyen bármi akadályozhatja a levegő szabad mozgását a szellőzőnyílásokon keresztül. Ne tegye a készüléket szekrénybe, például könyvespolcra vagy fiókos szekrénybe, ahol bármi akadályozhatja a levegő szabad mozgását a szellőzőnyílásokon keresztül.
Ne használja a projektort víz közelében vagy nedves
B.
helyen. A tűzveszély és az áramütés veszélyének csökkentése érdekében óvja a projektort az esőtől és a nedvességtől. Ne tegye a készüléket hőforrás, például fűtőtest,
C.
fűtőberendezés vagy tűzhely közelébe, illetve hőt előállító készülék, például erősítő közelébe.
2
Page 3
Magyar
Használati tanácsok
A tisztítást kizárólag száraz kendővel végezze.
5.
Csak a gyártó által jóváhagyott kellékeket és tartozékokat
6. használjon.
A javítást minden esetben bízza szakképzett személyre.
7.
A javítást szakképzett személyre kell bízni, ha a projektor bármilyen módon megsérül, például:
Sérült a tápkábel vagy a tápcsatlakozó.
Folyadék vagy valamilyen tárgy került a készülékbe.
A projektort eső vagy nedvesség érte, nem működik
megfelelően, illetve leejtették.
Ne próbálja maga javítani a projektort. A burkolat felnyitásával
veszélyes elektromos feszültségnek és egyéb veszélyeknek teheti
ki magát. A legközelebbi hivatalos szervizközpont elérhetőségét az Optomától szerezheti be.
Ne hagyja, hogy bármilyen tárgy vagy folyadék kerüljön a
8.
projektorba, mert veszélyes elektromos feszültség alatt lévő ponthoz érhet hozzá, vagy rövidzárlatot okozhat, ami tűzhöz
vagy áramütéshez vezethet.
Tanulmányozza a projektor burkolatán szereplő biztonsági
9. jelzéseket.
A projektoron kizárólag szakképzett személy végezhet
10. módosítást vagy javítást.
3
Page 4
Magyar
Megjegyzés
Használati tanácsok

Óvintézkedések

Tartsa tiszteletben a felhasználói kézikönyvben szereplő gyelmeztetéseket, óvintézkedéseket és
karbantartási utasításokat.
Figyelmeztetés – Ne nézzen a projektor lencséjébe, ha az izzó be
van kapcsolva. Az erős fény károsíthatja a szemét.
Figyelmeztetés – A tűzveszély és az áramütés veszélyének
csökkentése érdekében óvja a projektort az esőtől és a nedvességtől.
Figyelmeztetés – Ne nyissa fel és ne szerelje szét a projektort,
mert ezzel áramütés veszélyének teszi ki magát.
Figyelmeztetés – Az izzó cseréje előtt hagyja lehűlni a
készüléket, majd kövesse a cserére vonatkozó
Ha az izzó eléri
v
az élettartama
végét, akkor a projektor csak
az izzóegység cseréjét
követően kapcsolható
be újra. Az izzó cseréjéhez
kövesse „
Az izzó
cseréje” című
szakaszban található útmutatást (49. oldal).
Figyelmeztetés – A projektor észleli az izzó élettartamát. Ha a
Figyelmeztetés – Az izzómodul cseréjét követően használja
Figyelmeztetés – A projektor kikapcsolásakor az áramellátás
Figyelmeztetés – Ne használja a lencsevédőt, miközben a
Figyelmeztetés – Ha az izzó megközelítette az élettartama végét,
Figyelmeztetés – A szemsérülés kockázatának csökkentése
útmutatást. Lásd: 49. oldal.
készülék gyelmeztető üzenetet jelenít meg,
akkor cserélje ki az izzót.
az „Opciók|Lámpa beállítás” menü „Lámpa nullázása” funkcióját (lásd: 43. oldal).
megszakítása előtt hagyjon elegendő időt a készülék lehűlésére. Hagyja 90 másodpercig hűlni a projektort.
projektor működik.
„A lámpa közeledik a hasznavehetőség ideje végéhez” üzenet jelenik meg a képernyőn. A legközelebbi viszonteladó vagy szervizközpont segítségével a lehető leghamarabb cserélje ki az
izzót.
érdekében ne nézzen közvetlenül a távvezérlő által kibocsátott lézersugárba, valamint ne
irányítsa a lézersugarat más személy szemére.
A távvezérlő 2. osztályba tartozó lézerrel van ellátva, amely sugárzást bocsát ki.
4
Page 5
Magyar
Használati tanácsok
Ügyeljen a következőkre:
Tisztítás előtt kapcsolja ki a készüléket.
A burkolat tisztítására enyhén mosószeres, nedves, puha
kendőt használjon. Ha hosszabb ideig nem használja a készüléket, akkor húzza
ki a tápkábelt az elektromos aljzatból.
Ne tegye a következőket:
Ne zárja el a készülék szellőzőnyílásait.
Ne használjon súroló hatású anyagot, viaszt vagy oldószert a
készülék tisztítására.
Ne használja a készüléket a következő körülmények között:
Különösen meleg, hideg vagy párás környezetben.
− Ügyeljen arra, hogy a helyiség hőmérséklete az 5-40°C tartományba, a relatív páratartalom pedig a 10-85% tartományba (max., nem lecsapódó) essen. Különösen piszkos, poros helyen.
− Erős mágneses mezőt előállító készülék közelében.
− Közvetlen napfényen.
5
Page 6
Magyar
Használati tanácsok

Látásvédelmi figyelmeztetések

Soha ne nézzen közvetlenül a projektor által kibocsátott
fénysugárba.
A lehető legkevesebbet álljon a fénysugárral szemben. Amennyiben
lehetséges, a fénysugárnak háttal álljon.
A bemutatót tartó személy használjon mutatópálcát vagy
lézermutatót, így nem kell a fénysugárba lépnie.
Ügyeljen arra, hogy a projektor ne essen a hallgatóság és a
vetítővászon közé. Ezzel elkerülhető, hogy amikor a bemutatót tartó személy a hallgatóságra néz, akkor a projektor izzójára kényszerüljön nézni. Ez a legjobban úgy előzhető meg, ha a projektor rögzítése a mennyezetre történik, és nem a padlóra vagy
asztalra helyezik.
Ha oktatási célra használja a projektort, és felkéri a hallgatókat arra,
hogy mutassanak meg valamit a képernyőn, akkor az ő látásuk
védelmére is ügyeljen.
A szükséges fényerő csökkentése érdekében sötétítse el a helyiséget,
így mérsékelheti a környezeti megvilágítás erősségét.
6
Page 7
Magyar

Bevezetés

A készülék jellemzői

A készülék egy egychipes 0,55” XGA szériájú és 0,65” WXGA szériájú DLP® projektor. Fontosabb jellemzői a következők:
Texas Instruments egychipes DLP® technológia
Számítógép-kompatibilitás:
Apple Macintosh, iMac és a következő VESA szabványok: UXGA, SXGA+, SXGA, WXGA, WUXGA, XGA, SVGA, VGA
Videokompatibilitás:
NTSC, NTSC4.43
PAL/PAL-M/PAL-N/SECAM
SDTV és EDTV kompatibilis
HDTV-kompatibilitás (720p, 1080i, 1080p)
Automatikus forrásfelismerés felhasználó által megadható
beállításokkal
Az összes funkció elérését biztosító infravörös távvezérlő
lézermutatóval és egérvezérléssel
Felhasználóbarát, többnyelvű, a képernyőn megjelenő menü
Speciális, digitális trapézkorrekció és kiváló minőségű, teljes
képernyős képméretezés Felhasználóbarát kezelőpanel
Beépített hangszóró 1 wattos erősítővel
Macintosh- és PC-kompatibilitás
HDMI 1.3 kompatibilis
7
Page 8
Magyar
Fo
cu
s
Zo
o
m
A
V
-
M
u
t
e
K
e
y
s
t
o
n
e
+
R
e
-
S
y
n
c
P
o
w
e
r
P
o
w
e
r L
a
m
p
T
e
m
p
E
n
t
e
r
M
e
n
u
K
e
y
s
t
o
n
e
-
S
o
u
r
c
e
HDMI
Megjegyzés
Bevezetés

A csomag tartalma

A projektor megvásárlásakor Ön az alábbi tételeket kapja kézhez. Győződjön meg arról, hogy az összes tételt megkapta. Ha bármelyik tétel hiányzik, azonnal lépjen kapcsolatba a
viszonteladóval.
v
A különböző
országokra
jellemző
használati szokások miatt az egyes régiókban
elérhető
tartozékok
köre eltérő
lehet.
Projektor lencsevédővel Infravörös távvezérlő
Kompozit kábel
(RCA)
Hordtáska
Dokumentáció:
Felhasználói kézikönyv
þ
Garanciakártya
þ
Rövid útmutató kártya
þ
WEEE kártya
þ
8
1,8 méteres
tápkábel
(2 db AAA típusú elemmel)
1,8 méteres VGA-kábel
1,8 méteres
USB-kábel
Page 9
Magyar
Fo
cu
s
Zo
om
AV
-Mut
e
Keyst
one
+
Re
-
Sy
n
c
Po
we
r
Po
w
er
Lamp
Te
mp
Ente
r
Me
n
u
Key
st
o
ne
-
So
u
rc
e
1
234
5
7
6
8
I I I I
9 10
11

A termék áttekintése

Főegység

Bevezetés
1.
Kezelőpanel
2.
Zoom
3.
Fókuszállító
4. Lencse 11. Kensington™ záraljzat
8. Szellőzés
9. Tápcsatlakozó
10. Csatlakozóportok
5. Előoldali infravörös vevő
6. Lencsevédő
7. Emelőláb
9
Page 10
Magyar
1 2 3 4 5 6
789
1011
Bevezetés

Kezelőpanel

1. Be- és kikapcsoló gomb 7. Enter gomb
/Forrás gomb
t
2.
10
(Bal nyíl)
3. Tápfeszültség LED 9.
4. Izzó LED 10.
5. Hőmérsékletjelző LED 11. Menü gomb
6. AV-Némítás gomb
/Trapéztorzítás gomb +
p
8. (Fel nyíl)
/Újraszinkronizálás
u
gomb (Jobb nyíl)
/Trapéztorzítás gomb -
q
(Le nyíl)
Page 11
Magyar

Hátulnézet

AC IN
I I I I
8
1 2 3 4 5 6 7
9
1. AC IN (Be- És Kikapcsoló)
2. USB-csatlakozó
3. Hangbemeneti csatlakozó
4. S-Video bemeneti csatlakozó
5. Video bemenet csatlakozó
6. VGA/SCART bemeneti csatlakozó
7. HDMI csatlakozó
8. Kensington™ záraljzat
9. Szellőzőnyílás
Bevezetés
11
Page 12
Magyar
HDMI
1
3
5
2
4
9
7
23
20
19
1415
24
8
12
11
10
13
16
17
18
21
22
6
Bevezetés

Távvezérlő

1. Gomb LED
2. Be- és kikapcsolás
3. Lézer gomb
4. Lapozás fel
5. Kattintás az egér jobb gombjával
6. Négy kurzor- és választógomb
7. Újraszinkronizálás gomb
8. Lapozás le
9. Hangerő +/-
10. Menü gomb
11. Zoom
12. AV-némítás gomb
13. Videó forrás
14. VGA forrás
15. Befagyasztás gomb
16. S-Video forrás
17. HDMI
18. Fényerő gomb
19. Számgombok (jelszó beírásához)
20. Trapéztorzítás +/-
21. Forrás gomb
22. Enter gomb
23. Kattintás az egér bal gombjával
24. PC-/egérvezérlés
12
Page 13
Magyar
I I I I
1
4
5
2
3
6
7
v A különböző
Megjegyzés
országokra
jellemző
használati szokások miatt az egyes régiókban
elérhető tartozékok köre eltérő lehet.

Üzembe helyezés

A projektor csatlakoztatása

Csatlakoztatás hordozható vagy asztali
számítógéphez
1. Tápkábel
2. USB-kábel
3. Hangbemenet (mini jack)
4. S-Video kábel
5. Video kábel
6. VGA-kábel
7. HDMI kábel
13
Page 14
Magyar
I I I I
4
DVD-lejátszó, Set-top Box,
HDTV-vev
4
6
8
2
3
7
5
9
1
Megjegyzés
Üzembe helyezés

Csatlakoztatás a videoforrásokhoz

v A különböző
országokra
jellemző
használati szokások miatt az egyes régiókban
elérhető tartozékok köre eltérő lehet.
1. Tápkábel
2. Komponens kábel (opcionális)
3. RGB-komponens adapter (opcionális)
4. Sztereo rendszer kábel (opcionális)
5. RCA Video kábel
6. SCART-RGB és S-Video adapter (opcionális)
7. VGA-kábel
S-Video kábel (opcionális)
8.
HDMI kábel
9.
14
Page 15
Magyar
v Először
Megjegyzés
kapcsolja be a projektort,
majd válassza ki a jelforrásokat.
Üzembe helyezés

A projektor be- és kikapcsolása

A projektor bekapcsolása

A hálózati kábelt csatlakoztassa a
1.
projektorra. Kapcsolja be a csatlakoztatott
2.
készülékeket.
Győződjön meg arról, hogy a Tápfeszültség LED folyamatosan
3.
világít (vagy villog), majd a bekapcsoló gombot megnyomva kapcsolja be a projektort.
A projektor üdvözlő képernyője jelenik meg és elindul a csatlakoztatott eszközök keresése. Ha a csatlakoztatott készülék PC, akkor a számítógépen a megfelelő módon a képmegjelenítést kapcsolja át a projektorra. (Az átkapcsolás megfelelő módja a PC
használati útmutatójában található.)
Lásd: hozzáférési jelszó megadása (biztonsági zár) a 37. oldalon,
ha a biztonsági zár be van kapcsolva.
Ha egynél több bemeneti eszköz került csatlakoztatásra, nyomja
4.
meg a "Forrás" gombot, így sorban válthat az eszközök között. A közvetlen forrás választáshoz lásd: 21. oldal. (DVD és HDTV a VGA-csatlakozóra csatlakoztatható.)
15
Page 16
Magyar
Üzembe helyezés

A projektor kikapcsolása

A projektor izzójának kikapcsolásához nyomja meg a BE- ÉS
1.
KIKAPCSOLÓ gombot. Egy üzenet jelenik meg a képernyőn.
A BE- ÉS KIKAPCSOLÓ gomb ismételt megnyomásával
2.
erősítse meg a műveletet, ellenkező esetben 15 másodperc elteltével az üzenet eltűnik.
A hűtőventilátor körülbelül 10 másodpercig még bekapcsolva
3.
marad, elősegítve a készülék lehűlését.
(Ha ismét be szeretné kapcsolni a projektort, akkor várnia kell, amíg a készülék lehűl, majd készenléti módba vált. Miután a készülék készenléti módba kapcsolt, a BE- ÉS KIKAPCSOLÓ gombbal kapcsolhatja be újra.)
Kapcsolja ki a főkapcsolót. Húzza ki a tápkábelt az elektromos
4.
aljzatból és a projektorból.
Közvetlenül a kikapcsolást követően ne kapcsolja be újra a
5.
projektort.

Figyelmeztető jelzések

Amikor a TÁPFESZÜLTSÉG LED egymás után ötször (5)
felvillan, akkor a projektor automatikusan kikapcsol. Forduljon a legközelebbi viszonteladóhoz vagy a szervizközponthoz. Lásd: 54-55. oldal.
Ha a HŐMÉRSÉKLETJELZŐ LED folyamatosan narancsszínűen
világít (nem villog) a projektor automatikusan ki fogja magát kapcsolni. Normál körülmények között a projektor ismét bekapcsolható, ha már lehűlt. Ha a probléma továbbra is fennáll, akkor forduljon a legközelebbi viszonteladóhoz vagy a szervizközponthoz. Lásd: 54-55. oldal.
Amikor a TÁPFESZÜLTSÉG LED egymás után hatszor
(6) felvillan, miközben a IZZÓ LED egyet villan, akkor ez azt jelenti, hogy a ventilátor meghibásodott. Forduljon a legközelebbi viszonteladóhoz vagy a szervizközponthoz. Lásd: 54-55. oldal.
16
Page 17
Magyar
Fo
c
us
Zo
o
m
A
V
-
M
u
t
e
K
e
y
s
t o
n
e
+
R
e
-
S
y
n
c
P
o
w
e
r
P
o
w
e
r
L
a
m
p
T
e
m
p
E
n
t
e
r
M
e
n
u
K
e
y
s
t
o
n
e
-
S
o
u
r
c
e
C
D
B
A
Üzembe helyezés

A kivetített kép módosítása

A projektor magasságának állítása

A projektor felállításakor ügyeljen a következőkre:
A projektor asztala vagy állványa legyen stabil és vízszintes.
Úgy helyezze el a projektort, hogy az merőleges legyen a
• vászonra.
Győződjön meg róla, hogy a kábelek biztonságos helyen
vannak-e. Ügyeljen arra, hogy ne lehessen megbotlani
bennük.
A projektor szintjének megemeléshez emelje fel azt [A] és
1. nyomja meg a magasságszabályzó gombot [B].
2.
A magasságállító
[C]
leesik.
A projektor szintjének süllyesztéséhez nyomja meg a
magasságállító gombot és nyomja lefelé a készüléket.
A kép szögállásnak szabályozásához döntse a szabályzót [D]
3.
jobbra vagy balra, amíg el nem íri a kívánt szögállást.
17
Page 18
Magyar
Üzembe helyezés
A
B

A nagyítás és a fókusz állítása

A kivetített kép és képernyő
1. méretének szabályozásához
használja a kép-zoom vezérlőt [B] (csak a projektoron van).
A kivetített kép és élességének
2. szabályozásához használja a
kép-fókusz vezérlőt [A] (csak a projektoron van).
A kép torzulásának kijavításához használja a trapéztorzítás
3.
gombokat. Ezeket a távvezérlőn és a projektor vezérlőpaneljén is
megtalálhatja.
18
Page 19
Magyar

Kezelőszervek

Kezelőpanel

A kezelőpanel használata
Be- és kikapcsoló gomb
Menü gomb
/Trapéztorzítás
p
gomb + (Fel nyíl)
/Újraszinkronizálás
u
gomb (Jobb nyíl)
/Trapéztorzítás
q
gomb - (Le nyíl)
/Forrás gomb
t
(Bal nyíl)
AV-Némítás gomb
Enter gomb Az elemkijelölés megerősítése.
Tápfeszültség LED
Izzó LED
Hőmérsékletjelző LED
Lásd „A projektor be- és kikapcsolása” című
szakaszt (15. oldal).
Menü
A
menü nyitható meg. A képernyőn megjelenő
menü bezárásához nyomja meg ismét a gombot.
A hang és a videó azonnali be- vagy kikapcsolása.
Zöld
Villogó zöld
Ki Az egység ki van kapcsolva.
Be
Ki A lámpa normál állapotban van. Be A készülék túlmelegedett. Ki Normál állapot.
gombbal a képernyőn megjelenő
A trapézkorrekció növelése. Navigálhat és módosíthatja a OSD
beállításait.
A projektor automatikus szinkronizálása a
bemeneti forráshoz.
Navigálhat és módosíthatja a OSD
beállításait.
A trapézkorrekció csökkentése. Navigálhat és módosíthatja a OSD
beállításait.
A megfelelő bemeneti jel kiválasztásához
nyomja meg a Forrás gombot.
Navigálhat és módosíthatja a OSD
beállításait.
Az egység kap áramot és megfelelően működik.
Az egység készenlétben van/lehűl.
A lámpa nem áll készen—ne nyomja meg a bekapcsoló gombot.
19
Menü
Page 20
Magyar
HDMI
HDMI
Kezelőszervek

Távvezérlő

A távvezérlő használata
Be- és kikapcsoló
gomb
Lézer gomb
Négy kurzor- és
választógomb
PC-/egérvezérlés
L gomb Kattintás az egér bal gombjával. R gomb Kattintás az egér jobb gombjával.
Lapozás + Lapozás fel. Lapozás - Lapozás le.
Az elemkijelölés megerősítése.
8
Forrás gomb
Újraszinkronizálás gomb
Trapéztorzítás +/-
Hangerő +/- A hangerő növelése/csökkentés.
Lásd „A projektor be- és kikapcsolása” című szakaszt (15. oldal).
Irányítsa a távvezérlőt a képernyőre, majd a lézermutató bekapcsolásához nyomja le
és tartsa nyomva ezt a gombot. A p q t u gombbal választhatók ki
a különféle elemek, illetve végezhetők
módosítások a kiválasztott elemen.
A PC-/egérvezérlési funkció az
egérmutató mozgásának irányítására használható. Az egérvezérlési funkció
akkor érhető el, ha az USB-kábellel össze van kötve a számítógép és a projektor.
A megfelelő bemeneti jel kiválasztásához
nyomja meg a
A projektor automatikus szinkronizálása
a bemeneti forráshoz.
A projektor döntése miatti torzítás
ellensúlyozására használható. (±30 fok).
Forrás
gombot.
20
Page 21
Magyar
HDMI
Kezelőszervek
A távvezérlő használata
Fényerő gomb A kép fényességének beállítása
Menü
Menü gomb
Zoom
HDMI
Befagyasztás gomb
AV-némítás gomb
S-Video
VGA
Videó
A
menü nyitható meg. A képernyőn megjelenő menü bezárásához nyomja
meg ismét a A
a kép. A HDMI forrás kiválasztásához nyomja
meg a A
kép frissítését. A hang és a videó azonnali be- vagy
kikapcsolása
Az válthat át.
A
kapott forrásra válthat át.
A videoforrásra válthat át.
gombbal a képernyőn megjelenő
Menü
gombot.
+/-
gombbal nagyítható és kicsinyíthető
HDMI
-t.
Befagyasztás
S-Video
VGA
gombbal a VGA-bemeneten
Videó
gombbal szüneteltetheti a
gombbal az S-Video forrásra
gombbal a kompozit
21
Page 22
Magyar
Főmenü
Beállítómenü
Beállítás
Kezelőszervek

A képernyőn megjelenő menük

A projektor többnyelvű, a képernyőn megjelenő menüvel rendelkezik, ennek segítségével végezhetők el a képjellemzők és az egyéb beállítások módosításai. A projektor automatikusan felismeri
a forrást.

A műveletek végrehajtása

A képernyőn megjelenő menü megnyitásához nyomja meg a
1.
távvezérlő vagy a kezelőpanel Menü gombját.
Miközben a képernyőn megjelenő menü látható, a t u gombbal
2.
választhatja ki a főmenü egyes elemeit. Miközben valamelyik lapon választja ki a megfelelő elemet, a q vagy az Enter gombbal léphet be az almenübe.
A p q gombbal választhatja ki a kívánt elemet, majd a t u
3. gombbal végezheti el a beállítás módosítását.
Válassza ki az almenü következő módosítani kívánt elemét,
4. majd a fent ismertetett módon hajtsa végre a módosítást.
A módosítások megerősítéséhez és a főmenübe történő
5.
visszalépéshez nyomja meg az Enter gombot.
A kilépéshez nyomja meg ismét a Menü gombot. A képernyőn
6.
megjelenő menü bezárul, és a projektor automatikusan menti az
új beállításokat.
22
Page 23
Magyar

A menü felépítése

Kezelőszervek
KÉP
KÉP | Színbeállítás
KÉP | Speciális
Beállítások
BEÁLLÍTÁSOK
Megjelenítési mód
Fényerő
Kontraszt
Élesség
Telítettség Színárnyalat Színbeállítás
Speciális
Piros erősítés Zöld erősítés
Kék erősítés
Piros eltolás
Zöld eltolás
Kék eltolás
Sárga
Cián
Bíbor
Alaphelyzet
Kilépés
Ragyogó szín
Gamma
Színhőmérséklet
Színtér
Bemeneti források
De-interlace
Kilépés
Képformátum
Túlmintavételezés
Nagyítás
V. képeltolás
Függ.eltolás
Függ. korrekció
Nyelv
Vetítés
Menü pozíció
Jel
Biztonság
Hangerő Némítás Speciális Logó/Logó rögzítése/Close Caption/Kilépés
Prezentáció/Világos/Mozi/sRGB/Felhasználói 1/Felhasználói 2
Film/Videó/Grafika/PC
Hideg/Közepes/Meleg
Automata/RGB/YUV
VGA/S-Video/Video/HDMI/Kilépés
Ki/Be
4:3/16:9-I/16:9-II/Natív/Az XGA sorozathoz automatikus 4:3/16:9/16:10/Natív/Az WXGA sorozathoz automatikus
English/Deutsch/Français/Italiano/Español/Português/ Polski/Nederlands/Svenska/Norsk/Dansk/Suomi/
繁體中文
Ελληνικά/ Magyar/Čeština/ /
/
简体中文/日本語
/Türkçe/Kilépés
ไทย
/
한국어
/Русский/
Beállítások | Jel
Beállítások | Biztonság
Opciók
Opciók | Speciális
Opciók
| Lampa beallitas
Frekvencia
Fázis
Vízszintes pozíció
Függőleges pozíció
Kilépés
Biztonsági időzítő
Jelszócsere
Biztonsági beáll.
Kilépés
Forrás lezárás
Intenzív hűtés
Információ rejtés
Billentyűzet zárás
Háttérszín
Speciális
Lampa beallitas
Alaphelyzet
Auto. bekapcs.
Automatikus kikapcsolás(min)
Időzítő(min)
Kilépés
Lámpa óra
Lámpa emlékeztető
Fényes mód
Lámpa nullázása
Kilépés
Hónap/Nap/Óra/Kilépés
Nem/Igen
Ki/Be
Ki/Be Ki/Be Ki/Be Ki/Be
Kék/Fekete/Vörös/Zöld/Fehér
Ki/Be
Ki/Be
Normál/Fényes
Nem/Igen
23
Page 24
Magyar
Kezelőszervek
KÉP
Megjelenítési mód
Számos, a különböző képtípusokhoz optimalizált gyári alapbeállítás használható.
Prezentáció – Kiváló színek és fényerő, számítógépes bemenet.
Világos – Maximális fényerő, számítógépes bemenet.
Mozi – Házimozizáshoz.
sRGB – Szabványos, pontos színek.
Felhasználói 1 – A felhasználó által megadott beállítások
használata. Felhasználói 2 – A felhasználó által megadott beállítások
használata.
Ennek a módnak az alapbeállításai a Mozi módéval
egyeznek meg. A felhasználó által a Felhasználói 1/2 módra vonatkozóan végrehajtott módosításokat a készülék ehhez a módhoz menti.
Fényerő
A kép fényességének beállítása.
A t gombbal sötétebbé tehető a kép.
A u gombbal világosítható a kép.
Kontraszt
A kontraszt a kép legsötétebb és legvilágosabb részletei közötti különbséget határozza meg. A kontraszt módosításakor megváltozik a kép fekete- és fehértartalma.
A t gombbal csökkenthető a kontraszt.
A u gombbal növelhető a kontraszt.
24
Page 25
Magyar
Kezelőszervek
KÉP
Élesség
A képélesség beállítása.
A t gombbal csökkenthető a képélesség.
A u gombbal növelhető a képélesség.
Telítettség
A video képet fekete-fehértől teljes színtelítettségig szabályozhatja.
A t gombbal csökkentheti a kép telítettségét.
A u gombbal növelheti a kép telítettségét.
Színárnyalat
A vörös és a zöld szín egyensúlyának beállítása.
A t gombbal a képen látható zöld szín mennyiségét növelheti.
A u gombbal a képen látható vörös szín mennyiségét növelheti.
Színbeállítás
Belépés a Színbeállítás menübe. A Vörös/Zöld/Kék erősítést választva a fényerőt, az Eltolás elemet választva pedig a kontrasztot módosíthatja a teljes képre vonatkozóan. A cián, a bíbor és a sárga szín különálló módosítására is lehetőség van. A
további részleteket lásd: 26. oldal.
Speciális
Belépés a Speciális menübe. A menüben olyan speciális megjelenítési beállításokat módosíthat, mint a White Peaking, a Gamma, a Színhőmérséklet, a Színtér, a Bemeneti források és a De-interlace. A további részleteket lásd: 27. oldal.
25
Page 26
Magyar
Kezelőszervek
KÉP | Színbeállítás
Erősítés
Az RGB főcsatornán beállítja az alábbi színek fényerejét:
Piros – A vörös szín erősítési értékének növelése vagy
csökkentése. Zöld – A zöld szín erősítési értékének növelése vagy
csökkentése. Kék – A kék szín erősítési értékének növelése vagy csökkentése.
Eltolás
RGB Bias az alábbi színek kontrasztjának beállításához:
Piros – A vörös szín eltolási értékének növelése vagy
csökkentése. Zöld – A zöld szín eltolási értékének növelése vagy csökkentése.
Kék – A kék szín eltolási értékének növelése vagy csökkentése.
Szín
Értékek megadása az alábbi színek szintjeinek megadásához:
Sárga – A sárga színhez tartozó érték növelése vagy
csökkentése. Cián – A ciánkék színhez tartozó érték növelése vagy
csökkentése. Bíbor – A bíbor színhez tartozó érték növelése vagy csökkentése.
Alaphelyzet
Az összes színbeállítási érték visszaállítása a gyári értékre.
26
Page 27
Magyar
Kezelőszervek
KÉP | Speciális
Ragyogó szín
A beállítás értékének módosításával – az új színfeldolgozó algoritmus és
a rendszerszintű újítások révén – nagyobb fényerő érhető el, miközben megőrizhetők a kép valódi, élénk színei. A beállítás értéke a 0-10 tartományban állítható. Ha erősebben kiemelt képet szeretne látni, a beállítást tolja el a maximális érték felé. Simább, természetesebb képhez
tolja el a beállítást a minimális érték felé.
Gamma
Segítségével olyan, finoman beállított gammakorrekciós táblázatot lehet alkalmazni, amely az adott bemenet esetében a lehető legjobb képminőséget eredményezi.
Film – Házimozizáshoz.
Videó – Videós vagy TV-s forráshoz.
Grafika – Képforráshoz.
PC – Számítógépes forráshoz.
Színhőmérséklet
A színhőmérséklet beállítása. Az alacsony színhőmérsékletű kép hidegebb, a magas színhőmérsékletű kép melegebb hatású.
Színtér
Válassza ki a megfelelő színmátrixtípust: AUTO, RGB vagy YUV.
Bemeneti források
Belépés a Bemeneti források almenübe. Válassza ki az indításkor
lekérdezett forrásokat. A további részleteket lásd: 28. oldal.
De-interlace
A t és a u gombbal válthat a különféle deinterlace módok között. Ez a
funkció az interlaced (váltott soros) videojelet progresszív jellé alakítja.
Be: A deinterlace mód és a Film mód automatikus bekapcsolása.
Ki: A deinterlace mód átállítása videó módra videós vagy TV-s forrás
megjelenítéséhez.
27
Page 28
Magyar
Kezelőszervek
Megjegyzés
KÉP | Speciális | Bemeneti források
Bemeneti források
A bemeneti források aktiválásához / deaktiválásához ezt az
v Ha az összes
forrás kijelölését törli, akkor a projektorral semmilyen kép nem jeleníthető
meg. Mindig hagyjon
kijelölve
legalább egy forrást.
opciót használja. A t és a u gombbal léphet a következő menüre, és a p és a q gombbal választhat. Az véglegesítheti a kijelölést. A projektor a kijelöletlen forrásokat
nem keresi.
Enter
gombbal
28
Page 29
Magyar
Bemeneti jel
4:3 formátum
A képernyő megjelenése
16:9-I / 16:9 formátum
16:9-II / 16:10 formátum
Natív
vagy
vagy
Kezelőszervek

KIJELZŐ

Képformátum
Ezzel a funkcióval választhatja ki a megfelelő képarányt.
4:3: Ez a formátum a 4x3-as bemeneti források megjelenítésére
alkalmas. Szélesvásznú TV-s megjelenítésre nem használható. 16:9 I (XGA Széria) / 16:9 (WXGA Széria): Ez a formátum a 16x9-
es bemeneti források, például a szélesvásznú, HDTV vagy DVD formátumú TV-s anyagok megjelenítésére alkalmas.
16:9 II (XGA Széria) / 16:10 (WXGA Széria): Ez a projektor nem
szabványos szélesvásznú megjelenítési módja. Ha a kép képaránya 1,67:1-nél kisebb, akkor a készülék levágja az eredeti kép egy részét.
Natív: A bemeneti forrás felbontásától függ—Nincs átméretezés.
Automata: A megfelelő formátum automatikus kiválasztása.
29
Page 30
Magyar
Kezelőszervek
KIJELZŐ
Túlmintavételezés
A túlmintavételezés funkcióval csökkenthető a videokép zajossága. A túlmintavételezéssel eltávolítható például a videoanyag szélén látható, a videokódolás miatt megjelenő zaj.
Nagyítás
A t gombbal csökkentheti a kép méretét.
A u gombbal növelheti a kivetített kép méretét.
V. képeltolás
A kivetített kép vízszintes eltolása
A t gombbal balra tolhatja a kivetített képet.
A u gombbal jobbra tolhatja a kivetített képet.
Függ. eltolás (csak 16:9)
A kivetített kép függőleges eltolása (csak 16:9 formátum esetén).
A u gombbal felfelé tolhatja a kivetített képet.
A t gombbal lefelé tolhatja a kivetített képet.
Függ. korrekció
A vízszintes és függőleges képtorzítás kompenzálásához, ha a projektor a vászonhoz képest nem teljesen merőleges, nyomja
meg a t vagy u gombokat.
30
Page 31
Magyar
Kezelőszervek

Beállítások

Nyelv
Belépés a Nyelv menübe. Válassza ki a többnyelvű, a képernyőn megjelenő menü nyelvét. A további részleteket lásd: 33. oldal.
Vetítés
Válassza ki a vetítési módot:
Asztalról, elölről
Ez a gyári beállítás.
Asztalról, hátulról
Ebben a módban a projektor megfordítja a képet, így áttetsző
vászon hátoldalára is lehet vetíteni vele.
Mennyezetről, elölről
Ebben a módban a projektor felülről lefelé átfordítja a képet,
így a készülék mennyezetre szerelve is használható.
Mennyezetről, hátulról
Ennél a módnál a projektor megfordítja és felülről lefelé is átfordítja a képet. Ilyenkor mennyezetre szerelt készülékkel áttetsző vászon hátoldalára lehet vetíteni.
Menü pozíció
Adja meg, hogy a képernyőn hol jelenjen meg a menü.
31
Page 32
Magyar
Kezelőszervek
Beállítások
Jel
Belépés a Jel menübe. A vetítési jel tulajdonságainak megadása.
A további részleteket lásd: 34. oldal.
Biztonság
Belépés a Biztonság menübe. A projektor biztonsági funkcióinak
elérése. A további részleteket lásd: 35. oldal.
Némítás
A hang be-/kikapcsolása.
Ki — a hangszóró nem szól.
Be – a hangszóró szól.
Hangerő
A hangerő csökkentéséhez nyomja meg a ◄ gombot. A hangerő növeléséhez nyomja meg a ► gombot.
Speciális
Belépés a Speciális menübe. Az indításkor látható kép
kiválasztása. A további részleteket lásd: 38. oldal.
32
Page 33
Magyar
Kezelőszervek
Beállítások | Nyelv
Nyelv
Válassza ki a többnyelvű, a képernyőn megjelenő menü nyelvét.
ENTER
Az vagy Jobb (u) gombbal válassza ki a kívánt nyelvet.
( ) gombbal lépjen be az almenübe, majd a Bal (t)
33
Page 34
Magyar
Kezelőszervek
Beállítások | Jel
Frekvencia
Módosítsa a megjelenítési frekvenciát a számítógép grafikus kártyájáéval megegyezőre. Ha függőleges, villogó sáv jelenik meg a képernyőn, akkor ezzel a funkcióval végezheti el a
szükséges módosítást.
Fázis
A Fázis funkcióval a grafikus kártyához hangolható a jelek
időzítése. Ha instabil vagy villog a megjelenített kép, akkor a
hibát ezzel a funkcióval háríthatja el.
Vízszintes pozíció
A t gombbal balra tolhatja a képet.
A u gombbal jobbra tolhatja a képet.
Függőleges pozíció
A t gombbal lefelé tolhatja a képet.
A u gombbal felfelé tolhatja a képet.
34
Page 35
Magyar
Megjegyzés
Kezelőszervek
Beállítások | Biztonság
Biztonsági időzítő
Belépés a Biztonsági időzítő almenübe.
v A Beállítások|
Biztonság
menüpont
eléréséhez nem kell jelszót
megadni,
hacsak nincs
bekapcsolva
a Biztonsági
időzítő vagy
a Biztonsági beáll. funkció.
Adja meg, hogy a készülék hány hónapig, napig és óráig használható a jelszó beírása nélkül. Amikor kilép a Beállítások menüből, bekapcsol a biztonsági időzítő.
A funkció bekapcsolását követően a megadott dátumokon és időpontokban a projektor a bekapcsoláshoz és a Biztonság menü
eléréséhez jelszót kér.
Ha a projektor használatban van, és a biztonsági időzítő aktív, akkor a jelszó bekérése előtt 60 másodperccel az alábbi képernyő
jelenik meg.
35
Page 36
Magyar
Kezelőszervek
Megjegyzés
Megjegyzés
Beállítások | Biztonság
Jelszócsere
v Ha háromszor
helytelen jelszót
ír be, akkor a
készülék 10
mp múlva
automatikusan
kikapcsolódik.
Ebben az almenüben változtatható meg a projektor biztonsági
jelszava.
Válassza a Biztonság almenü Jelszócsere pontját. A
1.
Jelszóváltoztatás nyugtázása párbeszédpanel jelenik meg. Válassza az Igen elemet.
2.
v Ha az új
jelszavak nem
egyeznek,
akkor újra megjelenik a jelszóbeviteli
képernyő.
36
Írja be az alapértelmezett jelszót: <1> <2> <3> <4> <5>.
3.
Egy második jelszóbeviteli képernyő jelenik meg.
Írja be – megerősítés céljából – kétszer az új jelszót.
4.
Page 37
Magyar
Kezelőszervek
Beállítások | Biztonság
Biztonsági beáll.
A biztonsági jelszó engedélyezése vagy letiltása.
Be – A projektor bekapcsolásához és a Biztonság menü
eléréséhez meg kell adni az aktuális jelszót. Ki – Egyik funkció eléréséhez sem kell jelszót megadni.
Ha a biztonsági funkció engedélyezve van, akkor a készülék bekapcsolásakor és a Biztonság menü elérésekor a következő képernyő jelenik meg.
37
Page 38
Magyar
Megjegyzés
Kezelőszervek
Beállítások | Speciális
Logó
Az indításkor látható kép kiválasztása.
Optoma – Az alapértelmezett bekapcsolási képernyő
megjelenítése.
Felhasználói – A Logó rögzítése funkcióval rögzített, egyedi
kép használata.
Logó rögzítése
A megjelenített képernyő rögzítése indítási képként történő
használatra.
Jelenítse meg a projektoron a kívánt képet.
1.
Válassza a Speciális menü Logó rögzítése pontját.
v Egyszerre csak
egy indítási
képernyő menthető. A későbbi rögzítések
során a korábbi fájlok felülíródnak. A további
rögzítések
felülírják a korábbi
fájlokat, max. 1,5 MB-os
méretben.
2.
Egy megerősítési képernyő jelenik meg.
Válassza az OK elemet. Megkezdődik a képernyőtartalom
3.
rögzítése. A készülék jelzi a képernyőrögzítés sikeres végrehajtását.
A rögzített képernyő menüből.
Close Caption
A képernyőt állítsa 'closed captioning' megjelenítésére.
Ki – a gyári alapértelmezett beállítás.
Be – a felirat megjelenítésre kerül, ha van.
38
Felhasználói
névvel érhető el a Logó
Page 39
Magyar
Kezelőszervek

Opciók

Forrás lezárás
Az aktuális forrás rögzítése az egyetlen rendelkezésre álló forrásként, akkor is, ha a kábel le van húzva.
Be – A készülék csak az aktuális forrást kezeli bemeneti
forrásként.
Ki – A készülék a Kép | Speciális | Bemeneti források
menüpontban kiválasztott összes forrást bemeneti forrásként
kezeli.
Intenzív hűtés
A ventilátor fordulatszámának módosítása a környezeti körülményeknek megfelelően.
Be – A ventilátor fordulatszámának növelése; erre nagy
magasságban, magas hőmérsékletnél és magas páratartalom
esetén lehet szükség.
Ki – A ventilátor normál fordulatszámon üzemel; normál
körülmények között ezt az üzemmódot kell használni.
Információ rejtés
Az információs üzenetek a képernyőn történő megjelenítésének
letiltása.
Be – Használat közben nem jelennek meg állapotüzenetek a
képernyőn. Ki – Használat közben láthatók az állapotüzenetek a képernyőn.
39
Page 40
Magyar
Kezelőszervek
Opciók
Billentyűzet zárás
A projektor tetején lévő gombok lezárása.
Be – A gombok lezárására figyelmeztető megerősítő üzenet
jelenik meg.
Ki – A projektor gombjai a megszokott módon használhatók.
Háttérszín
A kivetített kép háttérszíne, amely akkor látható, ha a készülék
nem észlel forrást.
Speciális
Belépés a Speciális menübe. A további részleteket lásd: 41. oldal.
Lampa beallitas
Belépés a Lámpabeállítás menübe. A további részleteket lásd: 42-43. oldal.
Alaphelyzet
Az összes beállítás visszaállítása a gyári értékre.
40
Page 41
Magyar
Kezelőszervek
Opciók | Speciális
Auto. bekapcs.
Az automatikus bekapcsolási funkció engedélyezése vagy
letiltása.
Be – A tápfeszültség csatlakoztatásakor a projektor
automatikusan bekapcsol. Ki – A projektort a normál módon kell bekapcsolni.
Automatikus kikapcsolás
Az automatikus kikapcsolási várakozási idő megadása. Alapesetben a projektor 30 perc elteltével kikapcsolja az izzót, ha nem kap jelet. 60 másodperccel a kikapcsolás előtt az alábbi
figyelmeztetés jelenik meg.
Időzítő
Az időzítési idő megadása. Ha a megadott ideig nem használja a projektort, akkor az – függetlenül attól, hogy kap-e jelet – kikapcsol. 60 másodperccel a kikapcsolás előtt az alábbi
figyelmeztetés jelenik meg.
41
Page 42
Magyar
Kezelőszervek
Opciók | Lámpabeállítás
Lámpa óra
A funkcióval megjeleníthető, hogy az izzó hány üzemórán keresztül működött. Ezt az értéket csak megjeleníteni lehet.
Lámpa emlékeztető
Az izzó élettartamára vonatkozó figyelmeztetés be- vagy kikapcsolása.
Be – A készülék figyelmeztető üzenetet jelenít meg, ha az
izzó hátralévő élettartama 30 óra alá csökken.
Ki – A készülék nem jelenít meg figyelmeztető üzenetet.
Fényes mód
Az izzó fényességének beállítása.
Világos – Ez az alapbeállítás.
Normál – A fényerő csökkentése az izzó élettartamának
növelése céljából.
42
Page 43
Magyar
Kezelőszervek
Opciók | Lámpabeállítás
Lámpa nullázása
Az izzó cseréje után nullázza az élettartammérőt, így az mindig pontosan jelzi az izzó üzemidejét.
Válassza a Lámpa nullázása menüpontot.
1.
Egy megerősítési képernyő jelenik meg.
Az izzó élettartammérőjének nullára állításához válassza az
2. Igen elemet.
43
Page 44
Magyar

Mellékletek

Hibaelhárítás

Ha problémát tapasztal a projektor használata során, akkor
tanulmányozza az alábbi információkat. Ha nem tudja elhárítani a
problémát, akkor forduljon a legközelebbi viszonteladóhoz vagy szervizközponthoz.

Képmegjelenítési problémák

Nincs kép
Részleges, fut vagy hibásan jelenik meg a kép
 
Győződjön meg arról, hogy az összes kábelt – ideértve a tápkábelt is – megfelelően csatlakoztatta, követve az
helyezés
Győződjön meg arról, hogy egyik csatlakozó egyetlen érintkezője sem hajlott el vagy tört le.
Ellenőrizze, hogy a projektor izzója megfelelően lett-e
behelyezve. Lásd
Győződjön meg arról, hogy levette a lencsevédőt, valamint a projektor be van kapcsolva.
Nyomja meg a távvezérlő „Újraszinkronizálás” gombját. Ha PC-t használ: Windows 95, 98, 2000 és XP esetében:
1.
2.
3.
4.
5.
6.
7.
8.
című szakaszban található útmutatást.
Az izzó cseréje
Nyissa meg a Sajátgép, majd a Vezérlőpult mappát, és kattintson duplán a Megjelenítés ikonra.
Kattintson a Beállítások fülre.
Győződjön meg arról, hogy a megjelenítési felbontás legfeljebb UXGA (1600 x 1200 képpont).
Kattintson a Speciális gombra.
Ha a projektor továbbra sem jeleníti meg a teljes képet, akkor módosítania kell a megjelenítő beállításait. Kövesse az alábbi lépéseket.
Győződjön meg arról, hogy UXGA (1600 x 1200 képpontos) vagy annál kisebb felbontást használ.
Kattintson a Monitor lapon található Módosítás gombra. Kattintson Az összes eszköz megjelenítése elemre. Az SP
mezőben kattintson a Szabványos monitortípusok elemre, majd a „Típusok” területen válassza ki a kívánt felbontást.
Győződjön meg arról, hogy a monitor felbontása legfeljebb UXGA (1600 x 1200 képpont). (*)
című szakasz tartalmát.
Üzembe
44
Page 45
Magyar
Acer
[Fn]+[F5] Asus [Fn]+[F8] Dell
[Fn]+[F8]
Gateway [Fn]+[F4]
Mac Apple: Rendszerbeállítás Kijelző Elrendezés Tükrözött megjelenítés
IBM/Lenovo �[Fn]+[F7]
[Fn]+[F4]
HP/Compaq NEC [Fn]+[F3] Toshiba [Fn]+[F5]
Mellékletek
Notebook használatakor:
Először az alábbi lépéseket követve módosítsa a
1.
számítógép felbontását. A megfelelő billentyűkombinációval nyissa meg a
2.
kimeneti beállításokat. Példa: [Fn]+[F4]
Ha nehézségbe ütközik a felbontás megváltoztatásakor, illetve a monitor lefagy, akkor indítsa újra az összes készüléket, ideértve a projektort is.
A notebook vagy PowerBook számítógép képernyőjén nem látható a bemutató
Notebook használatakor:
Egyes notebookok lekapcsolják a saját kijelzőjüket, ha más megjelenítő eszköz csatlakozik hozzájuk. Minden típusnál más a visszakapcsolás módja. Részletes információkat a számítógép kézikönyvében talál.
A kép instabil vagy villog
A javításra használja a
lásd: 34. oldal.
Változtassa meg a számítógépen a monitor színbeállításait.
Fázis
A képen függőleges, villogó sáv látható
Módosítsa a
34. oldal.
Ellenőrizze a grafikus kártya megjelenítési módját, illetve
állítsa a projektorral kompatibilis módba a kártyát.
Frekvencia
értékét. A további részleteket lásd:
Nincs fókuszálva a kép
Ellenőrizze, hogy levette-e a lencsevédőt.
Állítson a projektor lencséjéhez tartozó fókuszgyűrűn.
Győződjön meg arról, hogy a vetítővászon a projektor
esetében ajánlott távolságon belül van. A további információkat lásd: 17. - 18. oldal.
funkciót. A további részleteket
45
Page 46
Magyar
Megjegyzés
Mellékletek
16:9-es képarányú DVD-tartalom lejátszásakor elnyúlik a kép
Ha anamorf DVD–t, vagy 16:9 DVD-t játszik le, a projektor az OSD-n a legjobb 16:9 arányú képet mutatja. Ha 4:3-as formátumú DVD-lemezt játszik le, akkor a projektor képernyőn megjelenő menüjében váltson át 4:3-as formátumra. Ha a kép továbbra is elnyújtva jelenik meg, akkor az alábbi eljárást követve a képarányt is módosítania kell:
A kép túl nagy vagy túl kicsi
 
Ferde a kép széle
v Trapéztorzítás
funkció használata nem ajánlott.
Fordítva jelenik meg a kép
A DVD-lejátszót állítsa 16:9-es (szélesvásznú) képarányra.
Állítson a projektor felső részén található zoomgyűrűn. Helyezze közelebb a projektort a vászonhoz, illetve tegye
távolabb tőle. Nyomja meg a távvezérlő vagy a projektoron található
kezelőpanel [Menü] gombját, válassza a menüpontot, majd próbálkozzon meg a beállítások
módosításával.
Amennyiben lehetséges, helyezze át a projektort úgy, hogy a vetítővászon közepére nézzen, valamint a vászon alja alatt
legyen.
A távvezérlőn nyomja meg a [Trapéztorzítás +/-] gombokat, amíg az oldalak nem lesznek függőlegesek.
Válassza a képernyőn megjelenő menü elemét, majd módosítsa a vetítési irányt.
Kijelző | Képformátum
Beállítások | Vetítés

Működési problémák

A projektor egyetlen utasításra sem válaszol
Amennyiben lehetséges, kapcsolja ki a projektort, majd
húzza le a tápkábelt. Várjon legalább 60 másodpercet, majd csatlakoztassa újra a tápkábelt.
Az izzó pukkanó hang kíséretében kiég
Amikor az izzó eléri élettartama végét, kiég, amit hangos
pukkanás kísér. Ezt követően a projektor csak az izzó cseréjét követően kapcsolható be. Az izzó cseréjéhez „Az izzó cseréje” című szakaszban (49. oldal) talál útmutatást.
46
Page 47
Magyar

A projektor állapotjelzései

Mellékletek
Tápfeszültség
Hibakód üzenet
Hőmérséklet-védelem bekapcsolt 4 0
Meghibásodott a 1. ventilátor
(a tápegység ventilátora)
Meghibásodott a 2. ventilátor (az izzó ventilátora)
Meghibásodott a 3. ventilátor (Fúvó ventillátor)
A lámpaajtó érzékelője 7 0 DMD hiba 8 0
Színkerékhiba 9 0
LED/ Villog
6 1
6 2
6 3
Izzó LED/
Villog
47
Page 48
Magyar
Mellékletek
Emlékeztető üzenetek

A távvezérlővel kapcsolatos problémák

Ha a távvezérlő nem működik
Az izzó cseréje:
Tartományon kívül: (a további információkat lásd lejjebb)
Győződjön meg arról, hogy a távvezérlő a használatkor körülbelül ± 15° fokos szöget zár be a készülékkel.
Ellenőrizze, hogy nincs-e valamilyen akadály a távvezérlő és a projektor között. Legfeljebb 7 méterre álljon a projektortól.
Ellenőrizze, hogy megfelelően vannak-e behelyezve az
elemek.
Ha gyengék a távvezérlők elemei, akkor cserélje ki őket.

Hanghibák

Nincs hang
A távvezérlővel állítsa be a hangerőt.
Állítsa be a hangforrás hangerejét.
Ellenőrizze a hangkábel csatlakoztatását.
Másik hangfalakkal ellenőrizze a hangforrás hangkimenetét.
Vigye szervizbe a projektort.
A hang torz
Ellenőrizze a hangkábel csatlakoztatását.
Másik hangfalakkal ellenőrizze a hangforrás hangkimenetét.
Vigye szervizbe a projektort.
48
Page 49
Magyar
Mellékletek
B
A
A
B
1 2
3
4

Az izzó cseréje

A vetítőizzót akkor kell cserélni, ha kiégett. Csak eredeti cserealkatrészre szabad cserélni, amit a készülék forgalmazójánál
lehet megrendelni. Fontos:
Az izzó bizonyos mennyiségű higanyt tartalmaz, ezért
hulladékkezelését a helyi előírásoknak megfelelően kell
végezni.
Ne érintse kézzel az új izzó üvegét, mert ezzel csökkentheti
az izzó élettartamát.
Figyelmeztetés:
Legalább egy órával az izzócsere előtt kapcsolja ki és
áramtalanítsa a készüléket. Ennek elmulasztása súlyos égési sérülést okozhat!
1.
2.
3.
4.
Az izzó cseréje után nullázni kell az izzó élettartammérőjét. A
további részleteket lásd: 43. oldal.
Lazítsa meg az izzórekesz fedelének két rögzítő csavarját (A). Vegye le a fedelet (B).
Csavarozza ki az izzóegység két csavarját (A). Hajtsa fel az egység fogantyúját (B).
A fogantyúnál fogva határozottan húzza ki az izzóegységet.
5 & 6. Az összeszerelés a szétszereléssel fordított sorrendben történik.
49
Page 50
Magyar
Mellékletek

A készülék tisztítása

A készülék tisztítása, a por és korom eltávolítása elősegíti a hibamentes működést.
Figyelmeztetés:
A lencse tisztítása
A legtöbb fényképezőgép-üzletben lehet kapni optikailencse­tisztítót. A projektor lencséjének tisztításához az alábbiakban
talál útmutatást.
1.
2.
Vigyázat!
 
Legalább egy órával a tisztítás előtt kapcsolja ki és
áramtalanítsa a készüléket! Ennek elmulasztása súlyos égési sérülést okozhat!
A tisztításhoz csak megnedvesített kendőt használjon! Ügyeljen arra, hogy ne kerüljön víz a projektor szellőzőnyílásaiba.
Ha a tisztítás során kisebb mennyiségű víz kerül a projektorba, akkor jól szellőző helyen hagyja néhány órán át száradni a készüléket. Eközben a készüléket nem szabad csatlakoztatni az
elektromos hálózatra.
Ha nagyobb mennyiségű víz kerül a projektorba a tisztításkor,
akkor vigye szervizbe a készüléket.
Egy tiszta, puha kendőre öntsön némi lencsetisztítót. (A tisztítót ne öntse közvetlenül a lencsére.)
Körkörös mozdulatokkal óvatosan törölje meg a lencsét.
Ne használjon súroló hatású anyagot vagy oldószert! Az elhomályosodás vagy elszíneződés megelőzése érdekében
a tisztítószer ne jusson a készülékházra.
A készülékház tisztítása
A készülékház tisztítása során a következőkre kell ügyelni:
Tiszta, megnedvesített kendővel törölje le a port.
1.
A kendő megnedvesítéséhez meleg vizet és enyhe mosószert
2.
(pl. edénymosogató szert) használjon, és ezzel törölje le a
készülékházat.
A mosogatószert öblítse ki a kendőből, és ismét törölje le a
3. készüléket.
Vigyázat! A készülékház elhomályosodásának vagy elszíneződésének
megelőzése érdekében ne használjon súroló hatású, alkoholos
mosogatószert!
50
Page 51
Magyar
Mellékletek

Kompatibilis üzemmódok

Számítógép-kompatibilitás
Jel Felbontás Képfrissítés (Hz)
NTSC - 60
PAL/SECAM - 50
VESA 640 x 350 70,1/ 85,1
640 x 400 70,1 / 85,1 720 x 350 70 720 x 400 70/ 85/ 88 720 x 576 50/ 60
VGA 640 x 480 60/ 67/ 72,8/ 75/ 85
SVGA 800 x 600 56,3/ 60,3/ 75/ 72,2/ 80/ 85,1
832 x 624 72/ 75
1024 x 576 50/ 60
XGA 1024 x 768 60/ 70,1/ 72/ 75/ 85/ 87
1152 x 864 60/ 70/ 75/85/ 75 1152 x 870 75
HD720 1280 x 720 50/ 60/ 75/ 85
WXGA 1280 x 768 60/ 70/ 75/ 85
WXGA-800 1280 x 800 60
SXGA 1280 x 1024 60/ 75/85
SXGA+ 1400 x 1050 60
UXGA 1600 x 1200 60
1600 x 1050 60
HD1080 1920 x 1080 24/ 50/ 60/75
WUXGA 1920 x 1200 60/ 75
HDTV 1920 x 1080i 50/ 60
1920 x 1080p 50/ 60
1280 x 720p 50/ 60
SDTV 720 x 576i 50
720 x 576p 50
720 x 480i 60
720 x 480p 60
51
Page 52
Magyar
Mellékletek
Apple Mac-kompatibilitás
Felbontás
800x600 60 o o - ­800x600 72 o o o o 800x600 75 o o o o
800x600 85 o o o o 1024x768 60 o o o o 1024x768 70 o o o o 1024x768 75 o o o o 1024x768 85 o o o o 1280x720 60 o o o o 1280x720 75 o o - o 1280x720 85 o o - o 1280x768 60 o o - o 1280x768 75 o o o o 1280x768 85 o o - o 1280x800 60 o o o o
1280x1024 1280x1024 1680x1050 1920x1200
Macbook
Hz- Analóg Analóg Analóg Analóg
60 - o o o 75 - o o ­60 o o - ­60 o o - -
Macbook Pro
(Intel)
Power Mac G5Power Mac
G4
52
Page 53
Magyar
v A projektornak
Megjegyzés
Megjegyzés
218.00
77.49
70.50 56.50
103.30
44.70
25.63
Ceiling Mount M4x0.7(Max L=6mm)
178.58
218.00
a helytelen üzembe
helyezésből
fakadó sérülései semmissé teszik a jótállást.
v Ügyeljen
arra, hogy a
mennyezet és
a projektor alja között legalább 10 cm-es rés
maradjon.
Mellékletek

Rögzítés mennyezetre

A projektor sérüléseinek elkerülése érdekében a rögzítésre az ajánlott szerelőcsomagot kell használni.
Az előírások betartása érdekében csak az UL jegyzékében szereplő mennyezeti szerelvényt és a következő jellemzőkkel rendelkező csavarokat használjon:
M4 x 3 mennyeze csavarok maximális hossza 6mm
A projektor mennyezetre történő rögzítése előtt tanulmányozza
az alábbi ábrát.
v Ne tegye a
projektort hőforrás, például
légkondicionáló berendezés vagy
fűtőkészülék közelébe. Az erős hő hatására előfordulhat, hogy a projektor kikapcsol.
53
Page 54
Magyar
Mellékletek

Optoma globális kirendeltségek

Szerviz- és támogatásai információkért vegye fel a kapcsolatot a helyi képviselettel.
USA
715 Sycamore Drive Milpitas, CA 95035, USA Tel : 408-383-3700 Fax : 408-383-3702 www.optomausa.com Service : services@optoma.com
Kanada
5630 Kennedy Road, Mississauga, ON, L4Z 2A9, Canada Tel : 905-361-2582 Fax : 905-361-2581 www.optoma.ca
Európa
42 Caxton Way, The Watford Business Park Watford, Hertfordshire, WD18 8QZ, UK Tel : +44 (0) 1923 691 800 Fax : +44 (0) 1923 691 888 www.optoma.eu Service Tel : +44 (0)1923 691865 Service : service@tsc-europe.com
Franciaország
Bâtiment E 81-83 avenue Edouard Vaillant 92100 Boulogne Billancourt, France Tel.: +33 1 41 46 12 20 Fax : +33 1 41 46 94 35
Service : savoptoma@optoma.fr
Spanyolország
C/ José Hierro, 36 Of, 1C 28529 Rivas Vacia, Madrid, Spain Tel.: +34 91 499 06 06 Fax : +34 91 670 08 32
Németország
Werftstrasse 25 D40549 Düsseldorf, Germany Tel : +49 (0) 211 506 6670 Fax : +49 (0) 211 506 66799 Service : info@optoma.de
54
Page 55
Magyar
Mellékletek
Skandinávia
Grev Wedels Plass 2 3015 Drammen, Norway Tel : +47 32 26 89 90 Fax : +47 32 83 78 98 Service : info@optoma.no
Közép-Amerika
715 Sycamore Drive Milpitas, CA 95035, USA Tel : 408-383-3700 Fax : 408-383-3702 www.optoma.com.br www.optoma.com.mx
Koreai
WOOMI TECH.CO.,LTD 4F, Minu Bldg.3.tw3-14, Kangnam-Ku, seoul, 135-815, KOREA Tel : +82+2+34430004 Fax : +82+2+34430005
Japán
東京都足立区綾瀬3-25-18 株式会社オーエスエム サポートセンター:0120-46-5040
E-mail : info@osscreen.com www.os-worldwide.com
Tajvan
5F., No. 108, Minchiuan Rd., Shindian City, Taipei Taiwan 231, R.O.C. Tel : +886-2-2218-2360 Fax : +886-2-2218-2313 www.optoma.com.tw asia.optoma.com
Service : services@optoma.com.tw
Hong Kong
Unit A, 27/F Dragon Centre, 79 Wing Hong Street, Cheung Sha Wan, Kowloon, Hong Kong Tel : +852-2396-8968 Fax : +852-2370-1222
www.optoma.com.hk
Kína
5F, No. 1205, Kaixuan Rd., Changning District Shanghai, 200052, China Tel : +86-21-62947376 Fax : +86-21-62947375
www.optoma.com.cn
55
Page 56
Magyar
AVISO: Árnyékolt kábelek
Vigyázat!
Az FCC előírásainak betartása érdekében a készüléket kizárólag árnyékolt kábellel szabad összekapcsolni az egyéb számítástechnikai eszközökkel.
A gyártó által kifejezetten jóvá nem hagyott módosítá­sok hatására megszűnhet a Szövetségi Kommunikáci­ós Bizottság által a felhasználó számára biztosított, a projektor működtetésére vonatkozó jog.
Mellékletek

Jogszabályi és biztonsági nyilatkozatok

Ebben a függelékben a projektorral kapcsolatos általános
nyilatkozatok találhatók.
FCC-nyilatkozat
A készülék a tesztelési eredmények szerint megfelel az FCC
szabályozás 15. része szerint a B osztályú digitális eszközökre
vonatkozó határértékeknek. Ezeket a határértékeket úgy
állapították meg, hogy háztartási környezetben megfelelő
védelmet nyújtsanak a készülék zavaró hatásai ellen. Ez
a készülék rádiófrekvenciás energiát állít elő és használ, ezért rádiófrekvenciás energiát sugározhat, így a használati útmutatásnak nem megfelelő telepítés és használat esetén
zavarhatja a rádiófrekvenciás kommunikációt.
Semmilyen garancia nincs ugyanakkor arra nézve, hogy meghatározott környezetben nem fog ilyen interferencia fellépni.
Ha a készülék zavaró interferenciát okoz a rádiós vagy televíziós
vételben, és a jelenség a készülék be- és kikapcsolásával egyértelműen a készülék működésére vezethető vissza, akkor az interferencia elhárítása céljából a következőkkel érdemes próbálkozni:
  
A vevőantenna áthelyezése vagy elfordítása A készülék és a vevő közötti távolság növelése A készülék és a vevő csatlakoztatása különböző elektromos
áramkörbe tartozó elektromos aljzatokba A viszonteladó vagy a rádiós és a tévés területen tapasztalt
technikus segítségének igénybe vétele
56
Page 57
Magyar
Mellékletek
A hulladékelhelyezéssel kapcsolatos útmutatás
Amikor a készülék feleslegessé válik, ne dobja a szemetesbe. A környezetszennyezés mérséklése és a globális környezet védelme érdekében segítse a termék újrafelhasználását.

A működtetés feltételei

Ez a készülék megfelel az FCC szabályzatának 15. részében
foglalt előírásoknak. A működtetés a következő két feltételhez kötött:
A készülék nem okozhat káros interferenciát; és
1.
A készüléknek tűrnie kell bármely interferenciaszintet, akkor
2.
is, ha az nem kívánt működéshez vezet.
Megjegyzés: kanadai felhasználók
Ez a B osztályú digitális készülék megfelel a kanadai ICES-003
szabványnak.
Remarque à l’intention des utilisateurs canadiens
Cet appareil numerique de la classe B est conforme a la norme NMB-003 du Canada.
Az EU országaira vonatkozó megfelelőségi nyilatkozat
2004/108/EC EMC direktíva (ideértve a kiegészítéseket is)
2006/95/EC kisfeszültségű direktíva
1999/5/EC R & TTE direktíva (amennyiben a készüléknek
van RF funkciója)
57
Loading...
