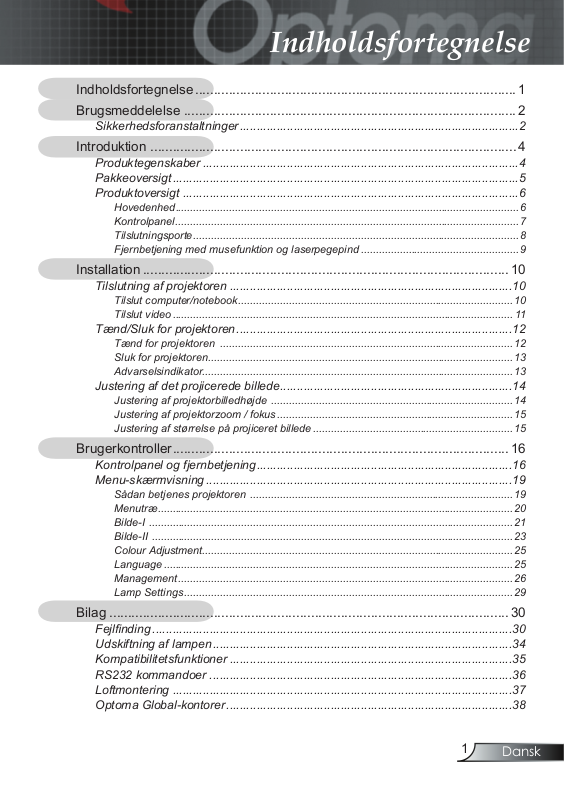

Indholdsfortegnelse |
|
Indholdsfortegnelse...................................................................................... |
1 |
Brugsmeddelelse ......................................................................................... |
2 |
Sikkerhedsforanstaltninger................................................................................... |
2 |
Introduktion .................................................................................................. |
4 |
Produktegenskaber .............................................................................................. |
4 |
Pakkeoversigt....................................................................................................... |
5 |
Produktoversigt .................................................................................................... |
6 |
Hovedenhed................................................................................................................... |
6 |
Kontrolpanel................................................................................................................... |
7 |
Tilslutningsporte............................................................................................................. |
8 |
Fjernbetjening med musefunktion og laserpegepind..................................................... |
9 |
Installation.................................................................................................. |
10 |
Tilslutning af projektoren .................................................................................... |
10 |
Tilslut computer/notebook............................................................................................ |
10 |
Tilslut video.................................................................................................................. |
11 |
Tænd/Sluk for projektoren.................................................................................. |
12 |
Tænd for projektoren .................................................................................................. |
12 |
Sluk for projektoren...................................................................................................... |
13 |
Advarselsindikator........................................................................................................ |
13 |
Justering af det projicerede billede..................................................................... |
14 |
Justering af projektorbilledhøjde ................................................................................. |
14 |
Justering af projektorzoom / fokus............................................................................... |
15 |
Justering af størrelse på projiceret billede................................................................... |
15 |
Brugerkontroller.......................................................................................... |
16 |
Kontrolpanel og fjernbetjening............................................................................ |
16 |
Menu-skærmvisning........................................................................................... |
19 |
Sådan betjenes projektoren ........................................................................................ |
19 |
Menutræ....................................................................................................................... |
20 |
Bilde-I .......................................................................................................................... |
21 |
Bilde-II ......................................................................................................................... |
23 |
Colour Adjustment........................................................................................................ |
25 |
Language..................................................................................................................... |
25 |
Management................................................................................................................ |
26 |
Lamp Settings.............................................................................................................. |
29 |
Bilag ........................................................................................................... |
30 |
Fejlfinding........................................................................................................... |
30 |
Udskiftning af lampen......................................................................................... |
34 |
Kompatibilitetsfunktioner .................................................................................... |
35 |
RS232 kommandoer .......................................................................................... |
36 |
Loftmontering ..................................................................................................... |
37 |
Optoma Global-kontorer..................................................................................... |
38 |
1Dansk
Brugsmeddelelse
Forholdsregler
Følg alle advarsler, forholdsregler og vedligeholdelsesanvisninger, der anbefales i denne brugervejledning for at maksimere levetiden af din enhed.
AdvarselSe ikke ind i projektorens linse, når lampen er tændt. Lyset kan skade dine øjne.
AdvarselFor at nedsætte risikoen for ild eller elektrisk stød, må dette produkt ikke udsættes for regn eller fugt.
AdvarselÅbn eller adskil ikke produktet, da det kan medføre elektrisk stød.
AdvarselNår lampen skal udskiftes, så sørg for, at den er afkølet, og følg udskiftningsinstrukserne.
AdvarselDette produkt vil selv finde ud af lampens levetid. Sørg for at udskifte lampen, når den viser advarselsmeddelelserne.
AdvarselNulstil funktionen “Lampe Reset” på OSD-skærmens menu “Lamp Settings”, når du har udskiftet lampemodulet (se side 29).
AdvarselNår du slukker for projektoren, så skal du sikre dig, at den har afsluttet afkølingscyklus, før du slukker for strømmen.
AdvarselTænd først for projektoren og derefter for signalkilderne.
AdvarselBrug ikke linsehætten, når projektoren er i brug.
AdvarselNår lampen når slutningen af levetiden, brænder den ud og laver måske en høj blobbende lyd. Hvis det sker, kan projektoren ikke tændes, før lampemodulet er udskiftet. For at udskifte lampen skal du følge procedurerne, der er oplistet under “Udskiftning af lampen”. (se side 34.)
Dansk 2
Brugsmeddelelse
Du skal:
Slukke for produktet før rengøring.
Bruge en blød klud, der er fugtet med mildt rengøringsmiddel for at rengøre displaykabinettet.
Tage strømstikket ud af vekselstrømskontakten, hvis produktet ikke bruges i længere tid.
Du må ikke:
Blokere riller og åbninger på enheden, der er beregnet til ventilation.
Bruge slibende rengøringsmidler, voks eller opløsningsmidler til at rengøre enheden.
Bruges under følgende betingelser:
-I ekstremt varme, kolde eller fugtige områder.
-I områder, der udsættes for megen støv og snavs.
-I nærheden af et apparat, der genererer et kraftigt magnetiske
3Dansk
Introduktion
Produktegenskaber
Tillykke og tak fordi du har valgt en EP747-projektor, et Optoma-produkt. Dette produkt er en XGA-single chip 0.7” DLPTM-projektor. Enestående funktioner, der indeholder:
True XGA, 1024 x 768 adresserbare pixels
Texas Instruments Single chip DLPTM -teknologi
Kompatibilitet med NTSC/NTSC4.43/PAL/PAL-M/ PAL-N/SECAM og HDTV (480i/p, 576i/p, 720p, 1080i)
Multi-Auto-funktioner: Automatisk registrering, Automatisk lagring af brugerjusteringer
Fuld IR-fjernbetjeningsfunktkion med laserpegepind
Brugervenlig flersproget skærmmenu
Advanceret digital trapezkorrektion og høj kvalitets fuld- skærmsbilled-re-skalering
Brugervenligt kontrolpanel
En ind-bygget højttaler med 3 watt-forstærker
Mannge lyd-indput
SXGA, SXGA+ -komprimering og SVGA, VGA-stør- relsesændring
Mac-kompatibel
DVI support (HDCP-kompliant)
Dansk 4
Introduktion
Pakkeoversigt
Denne projektor leveres med alle delene, der er vist nedenfor. Kontroller for at sikre dig, at enheden er komplet. Kontakt din forhandler straks, hvis der mangler noget.
Projektor med linsehætte
|
RS232-kabel 1,8 m |
|
På grund af forskel- |
|
|
lige programmer |
|
|
for hvert land, så |
|
|
kan der være nogle |
|
|
områder, der har |
2 x AA-batterier |
|
forskelligt tilbehør. |
||
|
S-video-kabel 1,8 m (kun tilgængelig i Europa)
Strømledning 1,8 m |
VGA-kabel 1,8 m |
USB-kabel 1,8 m |
Trådløs fjernbetjening |
|
Kontrolenhed |
Kompositvideokabel 1,8 |
SCART VGA/S-video- |
m (kun tilgængeligt i |
adapter |
USA og ASIEN) |
(kun tilgængelig i Europa) |
Dokumenter:
Brugervejledning
Quick Start Card
Garantibevis
Lynvejledning til fejlfinding
5Dansk
Introduktion
Produktoversigt
Hovedenhed
2 1
4
5 |
3 |
|
6
2
7
9
8
1.Kontrolpanel
2.Zoom-håndtag
3.Fokusring
4.Elevator-knap (en på hver side)
5.Elevatorfod
6.IR-modtagere
7.Strøm-knap
8.Netstik
Dansk |
6 |
9. Tilslutningsporte |
|
Introduktion
Kontrolpanel
10 |
9 |
8 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
1.LED-indikator for lampe
2.LED-indikator for temperatur
3.Strøm/LED-standby
4.Menu (Til/Fra)
5.Enter
6.IR-modtager
7.Trapez +/-
8.Fire retningsvælgerknapper
9.Re-Sync
10.Vælg kilde
7Dansk
Introduktion
Tilslutningsporte
10 |
9 |
8 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
11 |
12 |
13 |
14 |
15 |
1.DVI-D-inputstik (PC-digital/HDTV/HDCP-input)
2.VGA-In-stik (PC analogt signal/HDTV/komponentvideoinput)
3.Lydinputstik (Til DVI-D eller VGA1-in)
4.S-video-input-stik
5.Lydinputstik (Til S-video)
6.Komposit-video-input-stik
7.Lyd-input-stik (Til komposit)
8.Lyd-output-stik
9.RS232-stik
10.USB-stik (Tilslut til pc for fjernmus-funktion)
11.KensingtonTM -låseport
12.Lyd-input-stik (Til VGA2-in SCART)
13.VGA-In SCART-stik (PC analogt signal/HDTV/Kompo- nent-video-input)
14.Skærm-loop via output-stik
15.Netstik
Dansk 8
Introduktion
Fjernbetjening med musefunktion og laserpegepind
15
16 |
1 |
17 |
2 |
18 |
3 |
19 |
4 |
|
5 |
20 |
6 |
21 |
7 |
22 |
8 |
|
9 |
23 |
|
24 |
10 |
25 |
11 |
26 |
12 |
27 |
|
1.Strøm
2.Re-Sync
3.Keystone Correction [Trapez-korrektion]
4.Displayformat
5.Mus
6.Højreklik på musen
7.Side op
8.Side ned
9.Fire retningsvælgerknapper
10.Indtast
11.S-video-kilde
12.Komposit-video-kilde
13.DVI-kilde
14.Kilde-lås
15.LED-knap
16.Laser -knap
17.AV lydløs
18.Fastfrys
19.Display-funktion
20.Venstreklik på musen
21.Zoom-in
22.Zoom-out
23.Slet
24.Menu
25.VGA1-kilde
26.VGA2-kilde
27.Nummerknapper
14 13
9Dansk
Installation
Tilslutning af projektoren
Tilslutning af computer/notebook
VGA
6
5
4 3 2
7
1
Lyd -output (Til aktive højttalere)
På grund af forskel- |
1. |
..........................................................................................................Strømledning |
lige programmer |
2. ................................................................................................... |
DVI til DVI-kabel |
for hvert land, så |
3. ................................................................................................ |
VGA til VGA-kabel |
kan der være nogle |
4. ..................................................................................................... |
Lyd-input-kabel |
områder, der har |
5. ............................................................................................................. |
RS232-kabel |
forskelligt tilbehør. |
6. ................................................................................................................ |
USB-kabel |
|
7. .................................................................................................. |
Lyd-output -kabel |
Dansk 10
Installation
Tilslutning af video
Video-output
5 4
6
Lyd -output (Til aktive højttalere)
5
7
S-video-output
På grund af forskel-
3
2
1
8
3
DVD-afspiller, Set-top Box,
HDTV-modtager
lige programmer |
1. |
..........................................................................................................Strømledning |
for hvert land, så |
2. ........................................................................ |
RCA - komponentkabel til YPbPr |
kan der være nogle |
3. ............................................................................ |
SCART VGA/S -video-adapter |
områder, der har |
4. ........................................................................................... |
Komposit-video-kabel |
forskelligt tilbehør. |
5. ..................................................................................................... |
Lyd-input-kabel |
|
6. ................................................................................................... |
Lyd-output-kabel |
|
7. .......................................................................................................... |
S-video-kabel |
|
8. ................................................................................................ |
VGA til VGA-kabel |
11 Dansk
Installation
Tænd/Sluk projektor
Tænd for projektoren
1.Fjern linsehætten.
2.Kontroller, at strømledningen og signalkablet er sikkert tilsluttet. LED-lyset skifter til rød.
3.Tænd for lampen ved at trykke på “Strøm-standby”- knappen på kontrolpanelet. Og LED-lyset tændes grønt.
4.Tænd for din kilde (computer, notebook, video-afspiller etc.). Projektoren registrerer automatisk din kilde i “Styrings” -menuen;, kontroller, at “Kilde-lås” er sat til til “Auto”.
Hvis du tilslutter mange kilder på samme tid, skal du bruge knappen “Kilde” på kontrolpanelet eller på den direkte kildeknap på fjernbetjeningen for at skifte.
2Strøm/standby
Tænd først for projektoren og derefter for signalkilderne.
1 Linsehætte
Dansk 12
