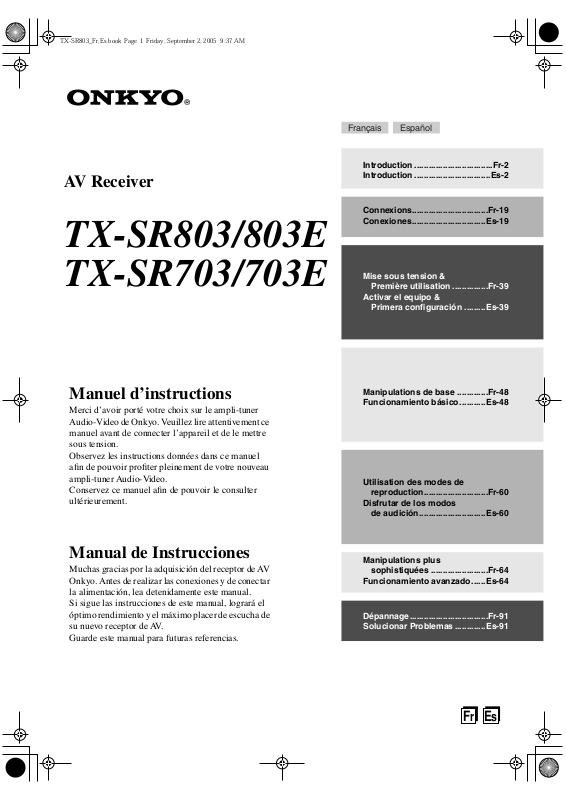

ONKYO TX-SR803, TX-SR803E, TX-SR8370 User Manual

TX-SR803Fr,Es.book Page 1 Friday, September 2, 2005 9:37 AM

AV Receiver

TX-SR803/803E

Français Español

Introduction .................................Fr-2

Introduction ................................Es-2

Connexions................................Fr-19

Conexiones...............................Es-19

TX-SR703/703E

Manuel d’instructions

Merci d’avoir porté votre choix sur le ampli-tuner
Audio-Video de Onkyo. Veuillez lire attentivement ce
manuel avant de connecter l’appareil et de le mettre
sous tension.
Observez les instructions données dans ce manuel
afin de pouvoir profiter pleinement de votre nouveau
ampli-tuner Audio-Video.
Conservez ce manuel afin de pouvoir le consulter
ultérieurement.

Mise sous tension &

Première utilisation ...............Fr-39

Activar el equipo &

Primera configuración .........Es-39

Manipulations de base .............Fr-48

Funcionamiento básico...........Es-48

Utilisation des modes de

reproduction...........................Fr-60

Disfrutar de los modos

de audición............................Es-60

Manual de Instrucciones

Muchas gracias por la adquisición del receptor de AV
Onkyo. Antes de realizar las conexiones y de conectar
la alimentación, lea detenidamente este manual.
Si sigue las instrucciones de este manual, logrará el
óptimo rendimiento y el máximo placer de escucha de
su nuevo receptor de AV.
Guarde este manual para futuras referencias.

Manipulations plus

sophistiquées ........................Fr-64

Funcionamiento avanzado......Es-64

Dépannage.................................Fr-91

Solucionar Problemas .............Es-91

Fr Es

TX-SR803Fr,Es.book Page 2 Friday, September 2, 2005 9:37 AM

ATTENTION:

AFIN DE REDUIRE LES RISQUES D’INCENDIE
ET DE DECHARGE ELECTRIQUE, NE PAS EX­POSER CET APPAREIL A LA PLUIE OU A
L’HUMIDITE.

DANGER:

AFIN D’EVITER TOUT DANGER DE DECHAR­GE ELECTRIQUE, NE PAS OUVRIR LE BOITIER
(OU L’ARRIERE) DE L’APPAREIL. CONFIER
TOUT TRAVAIL D’ENTRETIEN OU DE REPA­RATION A UN TECHNICIEN QUALIFIE.

Remarques importantes pour votre sécurité

1. Veuillez lire ces instructions.

2. Veuillez conserver ces instructions.

3. Respectez tous les avertissements.

4. Suivez toutes les instructions.

5. Ne vous servez pas de cet appareil à proximité d’eau.

6. Essuyez le boîtier avec un chiffon sec uniquement.

7. Ne bloquez pas les orifices d’aération. Installez cet
appareil en suivant les instructions du fabricant.

8. Ne le placez pas à proximité de sources de chaleur
telles que radiateurs, chauffage, poêles ou autre dis­positif (y compris les amplificateurs) générateur de
chaleur.

9. N’essayez pas de circonvenir le dispositif de sécu­rité que représente une fiche polarisée ou une fiche
avec mise à la terre. Une fiche polarisée dispose de
deux lames dont l’une est plus large que l’autre.
Une fiche avec terre est munie de deux lames ainsi
que d’une broche de mise à la terre. La lame la plus
large ou la broche assurent votre sécurité. Si la fiche
fournie ne peut être insérée dans la prise murale,
demandez à un électricien de remplacer la prise.

10. Protégez le cordon d’alimentation en évitant qu’on
ne marche pas dessus et qu’il ne soit plié (notam­ment au niveau des fiches, des cache-câbles et de la
sortie de l’appareil).

11. Servez-vous exclusivement des fixations/accessoi­res préconisés par le fabricant.

12.

Utilisez exclusivement le cha­riot, le support, le trépied, la
fixation ou la table spécifié(e)
par le fabricant ou vendu(e)
avec l’appareil. Un chariot
contenant l’appareil doit tou­jours être déplacé avec pré­caution pour éviter qu’il ne se
renverse et blesse quelqu’un.

13. Débranchez l’appareil durant un orage ou lorsqu’il
reste inutilisé longtemps.

14. Veuillez faire appel à un technicien qualifié pour
l’entretien. Un entretien est indispensable si l’appa­reil a été endommagé d’une façon ou d’une autre:
cordon d’alimentation ou fiche endommagée, liquide
renversé ou chute de petits objets dans l’appareil,
exposition à la pluie ou à une humidité excessive,
fonctionnement anormal ou chute de l’appareil.

Fr-

2

AVERTISSEMENT POUR

SUPPORTS À ROULETTES

S3125A

WARNING

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Un symbole d’éclair fléché dans un triangle
équilatéral est destiné à attirer l’attention de
l’utilisateur sur le fait que certains organes internes
non-isolés de l’appareil sont traversés par un courant
électrique assez dangereux pour constituer un resque
d’électrocution.

Un point d’exclamation dans un triangle équilatéral
est destiné à attirer l’attention de l’utilisateur sur des
instructions importantes relatives à l’entretien et à
l’utilisation du produit.

AVIS

RISQUE DE CHOC ELECTRIQUE

NE PAS

OUVRIR

15. Dommages nécessitant réparation
Débranchez l’appareil du secteur et confiez-le à un
technicien qualifié lorsque:
A. Le cordon d’alimentation ou sa fiche sont

endommagés.

B. Des objets sont tombés dans l’appareil ou du

liquide a été renversé et a pénétré ce dernier.
C. L’appareil a été exposé à la pluie.
D. L’appareil ne semble pas fonctionner normale-

ment lorsque vous l’utilisez en respectant les ins-

tructions données. N’effectuez que les réglages

préconisés dans le manuel car un mauvais

réglage d’autres commandes risque d’endomma-

ger l’appareil et nécessitera un long travail de

remise en état par un technicien qualifié.
E. L’appareil est tombé ou son boîtier est endom-

magé.
F. Ses performances semblent affectées.

16. Pénétration de corps étrangers et de liquide
Veillez à ne pas insérer d’objets à l’intérieur de
l’appareil car ils pourraient toucher des points de
tension dangereux ou provoquer des court-circuits:
il y a risque d’incendie ou d’électrocution.
Veillez à ne jamais exposer l’appareil à des gouttes
ou des jets d’eau. Ne déposez aucun objet contenant
un liquide (un vase, par exemple) sur l’appareil.
Ne déposez pas de bougies ou d’autres objets brû­lants sur cette appareil.

17. Piles
Songez à l’environnement et veillez dès lors à res­pecter les consignes officielles pour la liquidation de
piles épuisées.

18. Veillez à n’installer cet appareil que dans un rack ou
un meuble qui n’entrave pas la ventilation.
Laissez un espace libre de 20 cm au-dessus et à côté
de l’appareil ainsi que 10 cm en face arrière. La face
arrière du rack ou du meuble doit se trouver à 10 cm
ou plus du mur pour assurer une aération adéquate
en vue de dissiper la chaleur.

TX-SR803Fr,Es.book Page 3 Friday, September 2, 2005 9:37 AM

Précautions

1. Enregistrement et droits d’auteur —Outre pour

l’utilisation privée, tout enregistrement d’œuvres
protégées par des droits d’auteur est interdit sans
l’accord préalable du détenteur de ces droits.

2. Fusible —Le fusible à l’intérieur du appareil ne peut

pas être remplacé par l’utilisateur. Si vous n’arrivez
pas à mettre l’appareil sous tension, adressez-vous à
votre revendeur Onkyo.

3. Entretien —Essuyez régulièrement le boîtier de

l’appareil avec un chiffon doux et sec. Vous pouvez
éliminer les taches rebelles avec un chiffon légère­ment imbibé d’eau et de détergent doux. Essuyez
ensuite l’appareil avec un chiffon propre et sec.
N’utilisez jamais de chiffons rêches, de dissolvant,
d’alcool ou d’autres solvants chimiques car ceux-ci
pourraient endommager la finition ou faire disparaî­tre la sérigraphie du boîtier.

4. Alimentation
AVERTISSEMENT

LISEZ LES CONSIGNES SUIVANTES AVANT
DE BRANCHER L’APPAREIL AU SECTEUR
POUR LA PREMIÈRE FOIS.
La tension du secteur change selon le pays. Vérifiez
que la tension du secteur dans votre région corres­pond aux caractéristiques électriques figurant en
face arrière de l’appareil (CA 230 V, 50 Hz ou
CA 120 V, 60 Hz, par exemple).

Certains modèles sont dotés d’un sélecteur de tension
et peuvent donc être utilisés à différentes tensions.
Avant de brancher un tel modèle au secteur, vérifiez si
son sélecteur de tension est correctement réglé.

Modèles américain du nord et australien

La position STANDBY de l’interrupteur [STAN­DBY/ON] ne coupe pas complètement l’alimenta­tion du appareil. Si vous n’avez pas l’intention
d’utiliser l’appareil pendant une période prolongée,
débranchez-le de la prise de courant.

5. Ne touchez jamais cet appareil avec des mains
mouillées— Ne manipulez jamais cet appareil ou

son cordon d’alimentation avec des mains mouillées
ou humides. Si de l’eau ou tout autre liquide pénètre
à l’intérieur de l’appareil, faites-le vérifier par votre
revendeur Onkyo.

6. Remarques concernant la manipulation

• Si vous devez transporter cet appareil, servez-

vous de l’emballage d’origine pour l’emballer
comme il l’était lors de son acquisition.

• N’utilisez pas de liquides volatiles, tels que des

bombes insecticides, à proximité de cet appareil.
Ne posez pas d’objets en caoutchouc ou en plasti­que à demeure sur cet appareil car ils risquent de
laisser des marques sur le boîtier.

• Les panneaux supérieur et latéraux de l’appareil

peuvent devenir chauds après un usage prolongé.
C’est parfaitement normal.

• Si vous n’utilisez pas l’appareil durant une

période assez longue, il risque de ne pas fonction­ner convenablement à la prochaine mise sous ten­sion; veillez donc à l’utiliser de temps en temps.

Sauvegarde des réglages

Le ampli-tuner AV comporte un système de sauvegarde
des réglages qui fonctionne sans pile. Ce système con­serve les mémoires de la partie radio et d’autres régla­ges quand vous mettez l’appareil hors tension ou que
vous le débranchez du secteur. Bien que ce système ne
requière aucune pile, il faut brancher le ampli-tuner AV
au secteur pour recharger la batterie du système de sau­vegarde. Quand elle est entièrement chargée, le ampli­tuner AV conserve les réglages mémorisés pendant plu­sieurs semaines. Cette durée sera toutefois plus courte
dans un climat humide.

Modèles pour le Royaume-Uni

Le remplacement et la pose d’une prise CA sur le cor­don d’alimentation de l’appareil ne doivent être effec­tués que par des techniciens de maintenance qualifiés.

IMPORTANT

La couleur des câbles du conducteur correspond au code
suivant:

Bleu: Neutre
Brun: Sous tension

Comme les couleurs des fils du cordon d’alimentation
de cet appareil ne correspondent pas nécessairement aux
couleurs des bornes de votre prise, procédez comme
suit:
Branchez le fil bleu à la borne repérée par la lettre “N”
ou de couleur noire.
Branchez le fil brun à la borne repérée par la lettre “L”
ou de couleur rouge.

IMPORTANT

La fiche est dotée d’un fusible adéquat. Si le fusible doit
être remplacé, le nouveau fusible doit être agréé ASTA
ou BSI à BS1362 et avoir le même ampérage que celui
indiqué sur la fiche. Assurez-vous que le fusible porte
l’indication ASTA ou BSI.
Si la fiche du cordon d’alimentation ne convient pas
pour vos prises, coupez-la et remplacez-la par une fiche
adéquate. Insérez un fusible adéquat dans la fiche.

Modèles pour l’Europe

Déclaration de Conformité

Nous,

ONKYO EUROPE
ELECTRONICS GmbH
LIEGNITZERSTRASSE 6,
82194 GROEBENZELL
ALLEMAGNE

garantissons que le produit ONKYO décrit dans ce manuel est
conforme aux normes techniques: EN60065, EN55013,
EN55020 et EN61000-3-2, -3-3.

GROEBENZELL, ALLEMAGNE

ONKYO EUROPE ELECTRONICS GmbH

K. MIYAGI

Fr-

3

TX-SR803Fr,Es.book Page 4 Friday, September 2, 2005 9:37 AM

Précautions —suite

Modèle pour les E.-U.

INFORMATIONS FCC DESTINÉES À L’UTILI­SATEUR

ATTENTION:

Toute modification apportée par l’utilisateur et non
approuvée expressément par la partie responsable de la
conformité du produit pourrait rendre illicite l’utilisa­tion de l’appareil.

REMARQUE:

Après avoir subi des tests, cet appareil a été reconnu
conforme aux limites prévues pour des appareils numé­riques de classe B, définies par la partie 15 des
réglementations FCC. Ces limites sont conçues pour
offrir une protection raisonnable contre les interférences
dans une installation résidentielle.
Cet appareil génère, utilise et peut diffuser des fréquen­ces radio. S’il n’est pas installé et utilisé conformément
aux instructions fournies, il risque d’engendrer des
interférences et de perturber les émissions radio. Toute­fois, le fabricant ne garantit pas l’absence d’interférence
dans une installation donnée. Si l’appareil semble pro­duire des interférences et perturber la réception d’émis­sions radiodiffusées ou télévisées, mettez-le
successivement sous puis hors tension pour vous en
assurer. En cas d’interférence avérée, essayez de résou­dre ce problème en appliquant une ou plusieurs des
mesures proposées ci-dessous:

• Réorientez ou déplacez l’antenne.

• Augmentez la distance entre l’appareil et l’équipe­ment affecté.

• Branchez l’appareil à une prise secteur dépendant
d’un circuit différent de celui auquel le ampli-tuner est
branché.

• Consultez votre revendeur ou un technicien radio/TV
compétent.

Accessoires fournis

Vérifiez si vous avez bien reçu les éléments suivants:

Télécommande et trois piles (AA/R6)

Speaker Setup et le microphone

Antenne FM intérieure

Antenne-cadre AM

Adaptateur pour prise de courant

Uniquement fourni dans certains pays. Utilisez cet adap­tateur si la fiche du cordon d’alimentation du ampli-tuner
AV ne correspond pas aux prises de courant dans votre
région. (Le type d’adaptateur dépend du pays.)

Modèle canadien

REMARQUE:

LA CLASSE B EST CONFORME À LA NORME
NMB-003 DU CANADA.
Sur les modèles dont la fiche est polarisée:

ATTENTION:

TRIQUES, INTRODUIRE LA LAME LA PLUS
LARGE DE LA FICHE DANS LA BORNE CORRES­PONDANTE DE LA PRISE ET POUSSER
JUSQU’AU FOND.

Fr-

4

CET APPAREIL NUMÉRIQUE DE

POUR ÉVITER LES CHOCS ÉLEC-

Left

Left

Left

Left

Front

Front

Front

Front

Right

Right

Right

Right

Zone 2

Zone 2

Zone 2

Zone 2

/

/

/

/

Surround

SP-B

SP-B

SP-B

SP-B

Zone 2

Zone 2

Zone 2

Zone 2

/

/

/

/

Front

Left

Front

Right

SP-B

Left

SP-B

Right

Surround

Front

Left

Front

Right

SP-B

Left

SP-B

Right

1

2

Speaker Cable

Left

Left

Left

Left

Left

Left

Right

Right

Surround

Surround

Surround

Surround

Right

Left

Surround

Right

Surround

Left

3

Right

Right

Right

Right

Center

Center

Zone 2

Zone 2

Zone 2

Zone 2

Surround Back

Surround Back

Surround Back

Surround Back

Zone 2

Right

Zone 2

Left

Center

Zone 2

Right

Zone 2

Left

Surround Back

Right

Surround Back

Left

Center

Surround Back

Right

Surround Back

Left

Etiquettes pour les câbles d’enceintes

* La lettre ajoutée à la fin du nom de produit (voyez nos cata-

logues et emballages) indique la couleur du ampli-tuner
AV. La fiche technique et le fonctionnement sont identi­ques, quelle que soit la couleur.

TX-SR803Fr,Es.book Page 5 Friday, September 2, 2005 9:37 AM

Sommaire

Introduction

Remarques importantes pour votre sécurité

Précautions .................................................3

Accessoires fournis....................................4

Fonctions.....................................................6

Tour d’horizon de l’ampli-tuner AV ...........7

Télécommande..........................................13

...2

Connexions

Connexion des enceintes.........................19

Connexion d’une antenne ........................22

Connexion d’éléments..............................24

Connexions AV............................................24

Connexions audio et vidéo de l’ampli-tuner AV

Quelle connexion choisir? ...........................25

Téléviseur ou d’un projecteur ......................26

Lecteur DVD................................................27

Magnétoscope ou graveur DVD pour la lecture

Magnétoscope ou graveur DVD pour

l’enregistrement ........................................30

Décodeur satellite ou câble ou d’une autre

source vidéo..............................................31

Caméscope, d’une console de jeux, etc......32

Lecteur CD ..................................................33

Tourne-disque .............................................33

Enregistreur à cassette CDR, MiniDisc

ou DAT...................................................... 34

Amplificateur de puissance .........................34

Connexion d’éléments compatibles

Onkyo .................................................35

Connexion d’éléments via HDMI

(TX-SR803/803E uniquement)..................36

Alimenter d’autres éléments avec les

prises en face arrière ................................38

Connexion au port RS232 ...........................38

Connexion du cordon d’alimentation ...........38

..25

..29

Mise sous tension & Première utilisation

Mise sous tension de l’ampli-tuner AV ...39

Mise sous tension et veille ..........................39

Première utilisation...................................40

Configuration automatique des enceintes ...40
Configuration vidéo HDMI

(TX-SR803/803E uniquement)..................43

Assignations vidéo composant

(Component Video)...................................44

Assignations d’entrées numériques

(Input Setup) .............................................45

Changer l’affichage de sélecteur d’entrée

Impédance minimum des enceintes............46

Réglage du format TV (pas sur le modèle

américain du nord)....................................47

Réglage l’intervalle de fréquences AM

(sur certains modèles) ..............................47

....46

Manipulations de base

Ecoute des appareils AV ......................... 48

Ecouter la radio ........................................ 49

Ecouter des stations AM/FM ...................... 49

Ecouter XM Satellite Radio

l’Amérique du Nord uniquement) ............. 52

Programmer des stations AM/FM et des

canaux XM ............................................... 56

®

(modèle pour

Utilisation de l’entrée DVD multicanal.... 57

Fonctions générales ................................ 58

Réglage de luminosité de l’écran ............... 58

Réglage du niveau des enceintes .............. 58

Etouffer le son du ampli-tuner AV............... 58

Utilisation des fonctions Timer.................... 59

Utilisation d’un casque................................ 59

Affichage d’informations sur la source........ 59

Utilisation des modes de reproduction

Choix du mode d’écoute.......................... 60

Choix du mode d’écoute............................. 60

Description des modes d’écoute ................ 62

Manipulations plus sophistiquées

Enregistrement......................................... 64

Menus de configuration à l’écran ........... 65

Régler les modes d’écoute...................... 66

Utilisation de la fonction Re-EQ.................. 66

Menu de réglages audio (Audio Adjust) ..... 66

Modes d’écoute par défaut ......................... 69

Configuration avancée............................. 70

Réglage des enceintes ............................... 70

Configuration d’entrées .............................. 76

Réglage des préférences (Preference) ...... 78

Remote ID .................................................. 80

Formats de signal d’entrée numérique ....... 81

Zone 2........................................................ 82

Connexions de la Zone 2............................ 82

Réglage Powered Zone 2........................... 83

Utiliser la zone 2 ......................................... 83

Utiliser la télécommande dans la zone 2

et des kits de pilotage multipièce ............. 85

Piloter d’autres éléments......................... 86

Entrer un code de télécommande .............. 86

Initialisation de la télécommande ............... 87

Apprentissage des commandes d’autres

télécommandes........................................ 89

Utilisation de Macros .................................. 90

Dépannage................................................ 91

Fiche technique........................................ 95

Fr-

5

TX-SR803Fr,Es.book Page 6 Friday, September 2, 2005 9:37 AM

Fonctions

TX-SR803/803E et TX-SR703/703E

Amplificateur

• Amplificateur à 7 canaux

• Circuits de gain optimisés

• Compatibilité zone 2

• WRAT (“Wide Range Amplifier Technology”: tech­nologie d’amplification à large bande passante)

•Transformateur massif de forte puissante (H.C.P.S.)

• Connecteurs d’enceinte à code couleur

• VLSC ( “Vector Linear Shaping Circuitry”: circuit
d’échantillonnage vecteur linéaire) sur tous les canaux

Traitement

*1

• THX

• Certifié THX Select2

• Dolby

• DTS

• Convertisseurs N/A linéaires 192kHz/24 bits

•Traitement par DSP 32 bits extrêmement puissant et

•Fonction Re-EQ

Audio/vidéo

• Zone 2 amplifiée et déclenchement 12V

• Conversion de vidéo composite en S-Video et de S-

•7 entrées numériques (5 optiques, 2 coaxiales), 1 sor-

•3 entrées vidéo composant, 1 sortie

•5 entrées S-Video, 3 sorties

• Contrôle RS-232 (pas pour l’Amérique du Nord ni

• Entrée 7.1 multicanal à codes couleurs

• Sortie préampli 7.1 canaux

Tuner

•XM

• 40 présélections AM/FM/XM

• Syntonisation AM/FM automatique

• RDS (Radio Data System) (uniquement pour

Surround EX

*2

Digital, Dolby Digital EX, Dolby Pro Logic

IIx

*3

, DTS-ES Discrete, DTS-ES Matrix,

*1

DTS Neo:6 et DTS 96/24

précis

*4

Video en vidéo composite

tie (optique)

l’Australie)

*5

Satellite Radio (Américain du nord uniquement)

*

Accessoire XM Connect-and-Play requis; vendu séparément.

l’Europe)

TX-SR803/803E uniquement

• 105W par canal sous 8 Ω , 20Hz à 20kHz, distorsion
harmonique totale (DHT) inférieure à 0,08% (mesure
FTC)

•2 entrées HDMI

*6

, 1 sortie (version 1.1)

• IR IN et OUT

TX-SR703/703E uniquement

• 100W par canal sous 8 Ω , 20Hz à 20kHz, distorsion
harmonique totale (DHT) inférieure à 0,08% (mesure
FTC)

• IR IN

*1 THX et Select2 sont des marques commerciales de THX Ltd.

THX peut être une marque déposée dans certaines régions.
Tous droits réservés. Surround EX est une marque commer­ciale de Dolby Laboratories. Utilisation avec autorisation.

*2 Fabriqué sous licence de Dolby Laboratories. “Dolby”, “Pro

Logic”, “Surround EX” et le logo “double D” sont des marques
commerciales de Dolby Laboratories.

*3 “DTS”, “DTS 96/24”, “DTS-ES” et “Neo:6” sont des marques

commerciales de Digital Theater Systems, Inc.

*4 La ré-égalisation et le logo “Re-EQ” sont des marques com-

merciales de THX Ltd.

*5 “XM Connect & Play™, XM Ready

Radio™ sont des marques commerciales de XM Satel­lite Radio Inc. ©2005 XM Satellite Radio Inc. Tous
droits réservés. Toutes les autres marques commerciales
appartiennent à leur détenteur respectif.

*6 HDMI, le logo HDMI et “High-Definition Multimedia Inter-

face” sont des marques commerciales ou déposées de HDMI
Licensing, LLC.

THX Select2

Avant qu’un élément Home Cinéma ne soit certifié THX
Select2, il subit une série de tests rigoureux de qualité et de
performance. Seuls les produits ayant réussi ces tests portent
le logo THX Select2. Ce logo est la garantie que les produits
Home Cinéma que vous achetez vous donneront pleine
satisfaction pendant de nombreuses années. Les normes
THX Select2 définissent des centaines de paramètres, con­cernant notamment les performances des amplificateurs de
puissance et préamplificateurs ainsi que leur fonctionnement
dans les domaines numérique et analogique. Les ampli­tuners THX Select2 bénéficient aussi de technologies exclu­sives de THX (comme THX Mode, par exemple) qui assu­rent une adaptation précise des bandes sonores de films pour
les installations Home Cinéma.

* “Xantech” est une marque déposée de Xantech Corporation.
* “Niles” est une marque déposée de Niles Audio Corporation.
* Apple et iPod sont des marques commerciales d’Apple Computer,

Inc., déposées aux Etats-Unis et dans d’autres pays.

®

, XM Public

Divers

• Microphone inclus pour réglage automatique des
enceintes

• Menus de configuration à l’écran simples à utiliser

• Télécommande préprogrammée pour d’autres élé­ments AV

• Télécommande programmable (fonction “Learning”)

• Télécommande avec fonction “Macro”

Fr-

6

Ce produit intègre une technologie de protection des droits
d’auteur qui est elle-même protégée par certains brevets
déposés aux Etats-Unis ainsi que par d’autres droits de con­trôle de la propriété intellectuelle. L’utilisation de cette tech­nologie de protection des droits d’auteur ne peut se faire
qu’avec la permission de Macrovision Corporation. En outre,
cette utilisation est exclusivement restreinte au cadre familial
ainsi qu’à d’autres contextes de diffusion limités, sauf autori­sation explicite de Macrovision. Toute opération de modifica­tion technique ou de démontage est strictement interdite.

TX-SR803Fr,Es.book Page 7 Friday, September 2, 2005 9:37 AM

Tour d’horizon de l’ampli-tuner AV

Panneau avant

1 2 3

STANDBY/ON

STANDBY

ZONE 2

POWER

ON

OFF

PURE AUDIO

9

Pas pour les modèles américain du nord et australien

8

4 5 76

DVDMULTI CH CD

J

PHONO

VIDEO 4VIDEO 3VIDEO 2VIDEO 1

Cache avant

TUNERTAPE

DISPLAY

MASTER VOLUME

PUSH TO OPEN

Appuyez ici pour
ouvrir le cache

La véritable façade comporte plusieurs logos. Ils ne sont pas repris ici afin de rendre le schéma plus clair.
Pour en savoir plus, voyez les pages indiquées entre paranthèses.

A

Bouton STANDBY/ON (39)

Mettre le ampli-tuner AV sous tension ou en mode
de veille.

B

Témoin STANDBY (39)

S’allume quand le ampli-tuner AV entre en mode de
veille. Il clignote quand l’appareil reçoit un signal
de la télécommande.

C

Témoin ZONE 2 (83)

S’allume quand la zone 2 est activée.

D

Capteur de télécommande (13)

Reçoit les signaux de la télécommande.

E

Ecran

Vo yez “Ecran” à la page 9.

Bouton DISPLAY (59)

F

Définit le type d’informations que vous voulez affi­cher à l’écran.

Commande MASTER VOLUME (48)

G

Règle le volume de l’ampli-tuner AV de – ∞ dB,

A

Interrupteur POWER

Cet interrupteur n’existe pas sur les modèles améri­cain et australien.
C’est l’interrupteur général. Quand il est réglé sur la
position OFF, l’alimentation du ampli-tuner AV est
complètement coupée. Quand il est réglé sur la posi­tion ON, le ampli-tuner AV est en mode de veille
(Standby) et le témoin STANDBY s’allume.

Bouton & témoin PURE AUDIO (60)

B

Sélectionne le mode d’écoute Pure Audio. Le
témoin s’allume quand ce mode est sélectionné.
Une nouvelle pression sur ce bouton sélectionne le
mode d’écoute précédent.

C

Boutons de sélection d’entrée (48)

Choisir une des sources d’entrée suivantes: MULTI
CH, DVD, VIDEO 1, VIDEO 2, VIDEO 3,
VIDEO 4, PHONO, TAPE, TUNER, ou CD.
Le bouton [MULTI CH] sélectionne l’entrée multi­canal analogique du DVD.

–81dB, –80dB à +18dB (affichage relatif).
Le volume peut aussi être affiché avec une valeur

absolue. Voyez le réglage de volume à la page 78

Fr-

7

TX-SR803Fr,Es.book Page 8 Friday, September 2, 2005 9:37 AM

Tour d’horizon de l’ampli-tuner AV —suite

KLM N QR S T V WO P XU

PHONES

OFF TONEZONE 2

ZONE 2 LEVEL

STEREO

LISTENING MODE

DIMMER MEMORY

TUNING

MODE SETUP

CLEAR

Pour les modèle européen

Q

PHONES

OFF TONEZONE 2

ZONE 2 LEVEL

STEREO

LISTENING MODE

Pour en savoir plus, voyez les pages indiquées entre paranthèses.

D

Prise PHONES (59)

Cette prise d’1/4” permet de brancher un casque sté­réo disponible en option.

E

Boutons ZONE 2 et OFF (83)

Le bouton ZONE 2 active la zone 2 et sélectionne la
source d’entrée pour la zone 2.

Le bouton OFF coupe la zone 2.

F

Boutons ZONE 2 LEVEL (84)

Réglage du volume des haut-parleurs de la zone 2.

G

Boutons TONE, Haut [ ] et Bas [ ] (67)

Régler les graves et les aigus.

Bouton STEREO (60)

H

Choisir le mode de reproduction Stereo.

Boutons de LISTENING MODE [ ]/[ ] (60)

I

Choisir le mode de reproduction.

Bouton DIMMER (RT/PTY/TP) (51, 58)

J

Régler la luminosité de l’écran.
Sur le modèle européen, ce bouton a l’appellation

RT/PTY/TP et sert pour le système RDS (Radio
Data System). Voyez “RDS (uniquement pour les
modèles européens)” à la page 50.

Bouton MEMORY (56)

K

Mémoriser et d’effacer les présélections radio.

Bouton TUNING MODE (49)

L

Sélectionne le mode de recherche de stations de
radio AM et FM: automatique ou manuel.

Bouton SETUP

M

Ouvre et ferme les menus de configuration affichés
sur le téléviseur.

RT / PTY/ TP MEMORY

RDS

TUNING

MODE SETUP

CLEAR

N

O

P

Q

PRESET PRESET

TUNING

PRESET PRESET

TUNING

RETURN

RETURN

ENTER SETUP MIC

ENTER SETUP MIC

DIGITAL

DIGITAL

S VIDEO

S VIDEO

VIDEO 4 INPUT

VIDEO 4 INPUT

VIDEO

AUDIOLR

VIDEO

AUDIOLR

Boutons fléchés/TUNING/PRESET & ENTER

Avec une source AM, FM ou XM, les boutons
TUNING [ ][ ] permettent de rechercher une

station (syntoniser) et les boutons PRESET
[][] de sélectionner les stations présélec-

tionnées (voyez page 56). Avec les menus à l’écran
(OSD), ces boutons servent de boutons de curseur et
permettent de sélectionner et de régler des paramè­tres. Le bouton ENTER est également utilisé avec
les menus de configuration à l’écran (OSD).

Bouton RETURN

Retourner au dernier menu de configuration à
l’écran (OSD) affiché.

SETUP MIC (40)

Branchez ici le microphone pour la configuration
automatique des enceintes.

VIDEO 4 INPUT (32, 64)

Cette entrée peut servir à brancher un caméscope,
une console de jeux, etc. Il y a des prises pour
signaux audio numériques optiques, S-Video, com­posite vidéo et audio analogiques.

Fr-

8

TX-SR803Fr,Es.book Page 9 Friday, September 2, 2005 9:37 AM

Tour d’horizon de l’ampli-tuner AV —suite

Ecran

2134

5

Pour en savoir plus, voyez les pages indiquées entre paranthèses.

1

Témoin MUTING (58)

Clignote quand l’étouffement du ampli-tuner AV est
actif.

2

Témoin ZONE 2 (83)

S’allume quand la zone 2 est activée.

Témoins de mode d’écoute et de format (60)

3

Indiquent le mode d’écoute et le format des signaux
numériques.

Témoins du tuner (49)

4

TUNED (49): Dès que le ampli-tuner AV trouve

une station au signal suffisamment puissant.

AUTO (49): Pour la radio AM et FM, ce témoin

s’allume quand vous activez la recherche automati­que de stations et s’éteint quand vous passez en
recherche manuelle.

RDS (uniquement sur le modèle européen)
(50): S’allume quand le ampli-tuner AV reçoit une

station émettant des informations RDS (“Radio
Data System”).

MEMORY (56): Lors de la mémorisation d’une

présélection.

FM STEREO (49): Quand le ampli-tuner AV

reçoit une station FM en stéréo.

5

Témoin SLEEP (59)

Quand vous activez la fonction de veille.

6

Zone de message

Affiche diverses informations liées à la source
d’entrée choisie.

6

Fr-

9

TX-SR803Fr,Es.book Page 10 Friday, September 2, 2005 9:37 AM

Tour d’horizon de l’ampli-tuner AV —suite

Panneau arrière

TX-SR803/803E

3 4 76 85 J9 LK M

21

Pas pour les modèles américain du nord et

N

australien

Sur certains

O

modèles

P Q R S

TX-SR703/703E

3 76 85 J9 LK M

21

P Q R S

T U Y

VWX

T U V W X Y

Pas pour les modèles américain du nord et

N

australien

Sur certains

O

modèles

Fr-

10

TX-SR803Fr,Es.book Page 11 Friday, September 2, 2005 9:37 AM

Tour d’horizon de l’ampli-tuner AV —suite

Pour les modèles américain du nord

Z

OPTICAL DIGITAL

A

Ces entrées audio numériques optiques permettent
de brancher un lecteur CD ou DVD et d’autres élé­ments dotés d’une sortie audio numérique optique.

La sortie optique permet de brancher un enregis­treur CD ou un autre enregistreur numérique doté
d’une entrée numérique optique.

B

COAXIAL DIGITAL

Ces entrées audio numériques coaxiales permettent
de brancher la sortie audio numérique coaxiale d’un
lecteur CD ou DVD ou d’un autre appareil.

C

D

E

REMOTE CONTROL

Cette prise (Remote Interactive) peut être reliée
à la prise d’un autre élément Onkyo compatible

permettant un pilotage à distance du système.

Pour utiliser , vous devez établir une connexion
audio analogique (RCA) entre l’ampli-tuner AV et
l’autre élément AV, même si ceux-ci utilisent une
connexion numérique.

HDMI IN 1, 2 et OUT (TX-SR803/803E
uniquement)

Les connexions HDMI (interface multimédia haute
définition) transmettent des signaux numériques
audio et vidéo.

Les entrées HDMI permettent de brancher des élé­ments dotés de sorties HDMI comme les lecteurs
DVD.

La sortie HDMI permet de brancher un téléviseur
ou un projecteur doté d’une entrée HDMI.

COMPONENT VIDEO IN 1, 2, 3

Ces entrées vidéo composant permettent de bran­cher des éléments AV munis de sorties vidéo com­posant, comme un lecteur DVD.

Y

COMPONENT VIDEO OUT

F

Cette sortie vidéo composant RCA/cinch permet de
brancher un téléviseur ou projecteur doté d’une
entrée vidéo composant.

G

AM ANTENNA

Ces bornes à poussoir servent à brancher une
antenne AM.

H

MONITOR OUT

Branchez un téléviseur ou un projecteur vidéo aux
sorties S-Video et composite.

I

FM ANTENNA

Cette prise sert à brancher une antenne FM.

12V TRIGGER OUT ZONE 2

J

Vous pouvez brancher cette sortie à l’entrée de
déclenchement 12V d’un élément en zone 2. Lors
de l’activation de la zone 2 sur l’ampli-tuner AV, un
signal de déclenchement 12V est transmis.

K

ZONE 2 SPEAKERS

Ces bornes servent à brancher des enceintes en
Zone 2.

L

IR IN/OUT

Vous pouvez brancher un récepteur pour
télécommande IR disponible dans le commerce à la
prise IR IN afin de piloter l’ampli-tuner AV en zone
2 ou lorsqu’il est hors de vue (dans une armoire, par
exemple).

Branchez un émetteur IR disponible dans le com­merce à la prise IR OUT pour envoyer des signaux
de commande à distance IR (infrarouges) à d’autres
éléments (seul le TX-SR803/803E a une prise IR
OUT).

Fr-

11

TX-SR803Fr,Es.book Page 12 Friday, September 2, 2005 9:37 AM

Tour d’horizon de l’ampli-tuner AV —suite

ZONE 2 LINE OUT

M

Vous pouvez brancher cette sortie audio analogique
à une entrée ligne d’un amplificateur intégré de la
zone 2.

N

RS232

Les américain et australien ne sont pas pourvus de
ce connecteur.

Ce port permet de brancher le ampli-tuner AV à des
appareils d’automatisation et des contrôleurs exter­nes.

O

VOLTAGE SELECTOR (sur certains
modèles)

Certains modèles sont
dotés d’un sélecteur de
tension et peuvent donc
être utilisés avec différen­tes tensions. Si ce n’est pas
le cas, réglez le sélecteur
avec un petit tournevis. Exemple: si la tension du
secteur dans votre région est de 120 Volts, réglez le
sélecteur sur “120V”. Si la tension est comprise
entre 220 et 240 Volts, réglez le sélecteur sur “220–
240V”.

Vis pour fil de masse (GND)

P

Cette vis sert à brancher le fil de masse d’une
tourne-disque.

PHONO IN

Q

Cette entrée analogique permet de brancher un
tourne-disque.

CD IN

R

Ces entrées analogiques permettent de brancher les
sorties analogiques d’un lecteur CD.

TAPE IN/OUT

S

L’entrée et la sortie audio analogiques permettent de
brancher un enregistreur avec une entrée et une sor­tie audio analogiques (cassette, MD, etc).

T

VIDEO 3 IN

Vous pouvez brancher un magnétoscope pour la lec­ture uniquement ou un tuner satellite. Pour les
signaux vidéo, vous disposez d’une prise S-Video et
d’une entrée vidéo composite.

VIDEO 1 IN/OUT et VIDEO 2 IN/OUT

U

Vous pouvez brancher un ou deux éléments vidéo
ici pour l’enregistrement et la lecture (magnétos­cope etc.). Pour les signaux vidéo, vous disposez de
prises d’entrée et de sortie S-Video et composite.

V

DVD IN

Cette entrée permet de brancher un lecteur DVD.
Pour les signaux vidéo, vous disposez de prises
d’entrée S-Video et composite ainsi que de prises
stéréo (FRONT) et multicanal 5.1/7.1 pour les
signaux audio analogiques.

PRE OUT FRONT L/R, SURROUND L/R,

W

CENTER, SUBWOOFER et SURR BACK L/R

Vous pouvez brancher cette sortie audio analogique

5.1/7.1 à une entrée audio analogique d’un autre
amplificateur de puissance pour utiliser l’ampli­tuner AV comme préampli. La prise SUBWOOFER
permet de brancher un subwoofer actif.

FRONT, CENTER, SURROUND et

X

SURROUND BACK SPEAKERS

Ces bornes servent à brancher vos enceintes avant
G/D, centrale, surround G/D et surround arrière
G/D.

Y

AC OUTLETS

Ces prises de courant permettent d’alimenter
d’autres éléments AV. Le type et le nombre de prises
dépend du pays où vous avez acheté l’ampli-tuner
AV .

Antenne XM (modèle pour l’Amérique du

Z

Nord)

Cette prise permet de brancher une antenne numéri­que XM, vendue séparément.

Pour en savoir plus sur les connexions, voyez
page 19–38.

Fr-

12

TX-SR803Fr,Es.book Page 13 Friday, September 2, 2005 9:37 AM

Télécommande

Installation des piles

Pour ouvrir le compartiment trois piles,

1

appuyez sur le petit renfoncement et fai­tes glisser le couvercle.

Insérez les trois piles (AA/R6) fournies en

2

respectant le schéma de polarité à l’inté­rieur du compartiment des piles.

Fermez le couvercle en le faisant glisser.

3

Remarques:

• Si la télécommande ne fonctionne plus correctement,
remplacez les piles.

• Ne mélangez jamais des piles neuves avec des piles
usagées ni des types de piles différents.

• Pour éviter tout risque de fuite et de corrosion, retirez
les piles si vous ne comptez pas utiliser la
télécommande pendant une période prolongée.

• Si les piles sont plates, retirez-les immédiatement pour
éviter tout risque de fuite et de corrosion.

Utilisation de la télécommande

Quand vous utilisez la télécommande, orientez-la tou­jours vers le capteur de télécommande du ampli-tuner
AV .

Capteur de télécommande

Diode STANDBY

30˚

30˚

Remarques:

• Si le ampli-tuner AV est exposé à une forte source
d’éclairage ou aux rayons du soleil, il pourrait ne pas
capter le signal de la télécommande. Tenez-en compte
lors du choix de l’emplacement.

•L’utilisation d’une autre télécommande du même type
dans la même pièce ou la présence d’un appareil émet­tant des rayons infrarouge à proximité du ampli-tuner
AV peut provoquer des interférences.

• Ne posez jamais d’objet (livres, etc.) sur la
télécommande car cela risquerait d’enfoncer acciden­tellement une touche et de drainer les piles.

• Si vous placez le ampli-tuner AV dans un meuble muni
d’une porte en verre fumé, l’appareil pourrait ne pas
capter le signal de la télécommande. Tenez-en compte
lors du choix de l’emplacement.

• Si un obstacle se trouve entre le ampli-tuner AV et la
télécommande, l’appareil ne captera pas les signaux
de la télécommande.

Ampli-tuner AV

Environ 5 m

Fr-

13

TX-SR803Fr,Es.book Page 14 Friday, September 2, 2005 9:37 AM

Télécommande —suite

■

■

■

■

■

■

Modes de télécommande

Outre le ampli-tuner AV, la télécommande fournie
permet de piloter jusqu’à neuf appareils différents, y
compris des éléments. La télécommande dispose d’un
mode de pilotage spécifique pour chaque type d’élément.
Le choix du mode s’effectue avec les huit boutons
REMOTE MODE.

Modes RECEIVER/TAPE

Les modes RECEIVER/TAPE permettent de piloter le
ampli-tuner AV et une platine à cassette d’Onkyo bran­chée via .

Mode DVD

Par défaut, ce mode permet de piloter un lecteur DVD
Onkyo. En entrant le bon code de télécommande, vous
pouvez piloter des éléments d’autres fabricants (voyez
page 86).

Mode CD

Par défaut, ce mode permet de piloter un lecteur CD
Onkyo. En entrant le bon code de télécommande, vous
pouvez piloter des éléments d’autres fabricants comme
un lecteur CD, un enregistreur MD ou un graveur CD
(voyez page 86).

Mode HDD

Ce mode permet de piloter des éléments Onkyo compa­tibles HDD de nouvelle génération via .

Modes Téléviseur (TV) et Magnétoscope
(VCR)

Ces modes permettent de piloter un téléviseur et un
magnétoscope. Il faut entrer le code de télécommande
adéquat au préalable (voyez page 86).

Modes CABLE/CDR et SAT/MD

En mode CABLE/CDR, vous pouvez piloter un graveur
CD Onkyo ou un récepteur pour télévision par câble. En
mode SAT/MD, vous pouvez piloter un enregistreur MD
Onkyo ou un décodeur pour télévision par satellite. Il
faut entrer le code de télécommande adéquat au préala­ble (voyez page 86).

Choisissez le mode voulu avec les bou-

1

tons REMOTE MODE.

Pilotez l’élément avec les boutons dispo-

2

nibles pour le mode en question.

Mode RECEIVER/TAPE: voyez page 14

Mode DVD: voyez page 16

Mode CD/MD/CDR: voyez page 17

Mode HDD: voyez page 18

Mode TV/VCR/SAT/CABLE: voyez page 88

Mode RECEIVER/TAPE

Le mode RECEIVER/TAPE sert au pilotage du ampli­tuner AV. Vous pouvez aussi piloter une platine à cassette
Onkyo branchée via .

Pour activer le mode RECEIVER/TAPE de la
télécommande, appuyez sur le bouton [RECEIVER]
REMOTE MODE.

A

B
C

D

RECEIVER

5
F

G

H
I

ON STANDBY

V1 V2 V3

12

MULTI CH

V4

456

CD

TAPE

789

PHONO

+

10 0

10

INPUT SELECTOR

MACRO

1

REMOTE MODE

DVD CD

TV

VCR

P

O

T

R

E

T

11 12

U

N

E

M

ENTER

U

R

N

--/---

RECEIVER

TAPE/AMP

DIMMER

ALBUM

PREV
CH

DISPLAY

+

CH

DISC

-

I

3

DVD

TUNER

CLEAR

32

CABLE

M

E

E

S

T

V

INPUT

L

+

T V CH

-

V VOL

T

M

ZONE2

HDD

N

O

SAT

MDCDR

SLEEP

N

U

P
Q

VOL

P

U

T

MUTING

R

S
T

1

RANDOMREC PLAYLIST

LISTENING MODE

STEREO

J

K

REPEAT

PURE A

TEST TONE

OPEN/CLOSE

SURR

SUBTITLEAUDIO

PLAY MODE

THX

DIRECT

CH SEL LEVEL LEVEL

VIDEO OFF

L NIGHT

RC-620M

ALLST

Re-EQ

U
V

Remarque:

Certaines fonctions de télécommande décrites dans ce
manuel peuvent avoir un fonctionnement erratique avec
d’autres éléments.

Fr-

14

TX-SR803Fr,Es.book Page 15 Friday, September 2, 2005 9:37 AM

Télécommande —suite

■

1

Pour en savoir plus, voyez les pages indiquées entre
paranthèses.

A

Bouton STANDBY (39)

Mettre le ampli-tuner AV en mode de veille.

B

Bouton ON (39)

Met le ampli-tuner AV sous tension.

C

Boutons INPUT SELECTOR (48)

Cchoisir les sources audio et vidéo.

Bouton MULTI CH (57)

D

Choisir l’entrée DVD multicanal.

Bouton DIMMER (58)

E

Régler la luminosité de l’écran.

F

Boutons de curseur [ ]/[ ]/[ ]/[ ] et
bouton ENTER

Choisir et régler les paramètres.

G

Bouton CH +/– (56)

Choix des présélections radio.

Bouton RETURN

H

Retourner à l’affichage précédent pendant les chan­gements de réglages.

Bouton DISPLAY (59)

I

Permet d’afficher diverses informations sur la
source d’entrée actuellement choisie.

J

Boutons LISTENING MODE (60)

Permet de choisir un mode d’écoute. Les boutons
[STEREO], [SURR] et LISTENING MODE

[ ]/[ ] peuvent être utilisés quel que soit le mode
de télécommande en vigueur.

K

Boutons TEST TONE, CH SEL, LEVEL– et
LEVEL+ (58, 73)

Régler le niveau de chaque enceinte.

L

Bouton LIGHT

Active/coupe les boutons éclairés de la
télécommande.

M

Boutons MACRO (90)

Sont utilisés avec la fonction Macro.

ZONE 2 (84)

N

Utiliser pour régler le volume et la source d’entrée
de la zone 2.

O

Boutons REMOTE MODE (14)

Choisir le mode de télécommande. Quand vous uti­lisez la télécommande, le bouton REMOTE MODE
actuellement choisi est allumé.

P

Bouton SLEEP (59)

Permet d’activer la fonction de veille.

Q

Bouton MENU (modèle pour l’Amérique du
Nord) (53)

Sélectionne le mode de recherche pour XM Satellite
Radio.

R

Boutons VOL [ ]/[ ] (48)

Régler le volume de l’ampli-tuner AV, quel que soit
le mode de télécommande actuellement choisi.

Bouton SETUP

S

Permet d’accéder à divers réglages.

Bouton MUTING (58)

T

Coupe ou active l’ampli-tuner AV.

U

Bouton Re-EQ (66)

Active/coupe la fonction Re-EQ.

V

Bouton L NIGHT (68)

Active/coupe la fonction Late Night.

Mode TAPE

Seule la platine “B” d’un lecteur de cassette double pla­tine peut être piloté.

Boutons [ ]/[ ] (précédent/suivant)

Le bouton [ ] sélectionne la plage précédente.
Pendant la lecture, ce bouton permet de retourner au
début de la plage actuelle. Le bouton [ ]
sélectionne la plage suivante.
Selon le mode d’enregistrement de la cassette, il est
possible que les boutons [ ]/[ ] ne fonction­nent pas correctement avec certaines cassettes.

Bouton de lecture [ ]

Lance la lecture.

Boutons de rembobinage et bobinage
[ ]/[ ]

Le bouton [ ] lance le rebobinage. Le bouton FF
[] lance l’avance rapide.

Bouton de lecture inversée [ ]

Lance la lecture inversée.

Bouton d’arrêt [ ]

Arrête la lecture.

Bouton REC [ ]

Lance l’enregistrement.

Fr-

15

TX-SR803Fr,Es.book Page 16 Friday, September 2, 2005 9:37 AM

Télécommande —suite

Mode DVD

Pour activer le mode DVD de la télécommande,
appuyez sur le bouton [DVD] REMOTE MODE.

A
B

C

DVD

D

E

F

G
H

I

J
K

L

ON STANDBY

V1 V2 V3

12

MULTI CH

V4

456

CD

TAPE

789

PHONO

+

10 0

10

INPUT SELECTOR

MACRO

1

REMOTE MODE

DVD CD

VCR

U

N

E

M

P

O

T

ENTER

R

E

T

U

R

N

LISTENING MODE

SURR

DIRECT

CH SEL LEVEL LEVEL

VIDEO OFF

RC-620M

11 12

--/---

RECEIVER

TAPE/AMP

TV

DIMMER

+

CH

DISC

ALBUM

-

PREV
CH

DISPLAY

STEREO

REPEAT

PURE A

TEST TONE

OPEN/CLOSE

SUBTITLEAUDIO

I

3

DVD

TUNER

CLEAR

32

CABLE

M

E

N

T

E

S

THX

L NIGHT

T

U

P

U

V

INPUT

+

T V CH

-

V VOL

T

ZONE2

HDD

SAT

MDCDR

VOL

MUTING

RANDOMREC PLAYLIST

PLAY MODE

ALLST

Re-EQ

SLEEP

A

Bouton STANDBY

Mettre le lecteur DVD en mode de veille.

B

Bouton ON

Mettre le DVD sous tension.

Boutons numériques

C

Entrer les numéros des titres, chapitres et plages et
la position temporelle lors de la recherche de passa­ges spécifiques.

D

Bouton TOP MENU

Choisir le menu principal du DVD.

E

Boutons de curseur [ ]/[ ]/[ ]/[ ] et
bouton ENTER

Permet de naviguer dans les menus et de sélec­tionner des options.

F

Bouton DISC +/–

Choisir les disques sur un changeur de DVD.

G

Bouton RETURN

M

Quitte le menu de configuration du lecteur DVD.

Bouton DISPLAY

H

Affiche des informations sur le disque, titre, chapi­tre ou plage en cours, notamment la durée écoulée,
la durée résiduelle, la durée totale etc.

I

N

Boutons de lecture

De gauche à droite: Précédent, Lecture, Suivant,
Recul, Pause, Stop, Avance rapide, Recul lent et
Avance lente.

J

Bouton REPEAT

O

Permet d’utiliser les fonctions de lecture répétée.

K

Bouton AUDIO

Choix de la langue et du format audio des bandes
sonores de films (comme Dolby Digital et DTS, par
exemple).

Bouton OPEN/CLOSE [ ]

P

Q
R

L

Permet d’ouvrir et de refermer le tiroir du disque.

M

Bouton CLEAR

Permet d’annuler des fonctions et d’effacer des
nombres entrés.

N

Bouton MENU

Activer le menu d’un DVD.

S

O

Bouton SETUP

Permet d’accéder aux réglages du lecteur DVD.

Bouton RANDOM

P

Utilisé avec la fonction de lecture aléatoire.

Bouton PLAY MODE

Q

Choisir le mode de reproduction sur un élément dis­posant de modes sélectionnables.

Bouton SUBTITLE

R

Choisir les sous-titres.

S

Bouton VIDEO OFF

Désactiver les circuits vidéo internes pendant la lec­ture de disques audio afin d’éviter tout risque
d’interférences.

Fr-

16

TX-SR803Fr,Es.book Page 17 Friday, September 2, 2005 9:37 AM

Télécommande —suite

Modes CD, MD et CDR

Pour piloter un lecteur CD Onkyo ou un enregistreur
CD/MD d’un autre fabricant, appuyez sur le bouton
[CD] REMOTE MODE pour sélectionner le mode de
télécommande CD.

Pour piloter un enregistreur MD Onkyo ou un gra­veur CD, appuyez sur le bouton REMOTE MODE
[MD] ou [CDR] pour sélectionner le mode de
télécommande MD ou CDR.

Pour piloter un enregistreur MD ou CD Onkyo, ou un
élément d’un autre fabricant, entrez d’abord le code de
télécommande approprié (voyez page 86).

A

B

C

CDR

D

E

F

7

8

9

J

ON STANDBY

V1 V2 V3

12

MULTI CH

V4

456

CD

TAPE

789

PHONO

+

10 0

10

INPUT SELECTOR

MACRO

1

REMOTE MODE

DVD CD

TV

VCR

E

M

P

O

T

+

CH

-

R

E

T

U

R

LISTENING MODE

SURR

DIRECT

CH SEL LEVEL LEVEL

VIDEO OFF

11 12

U

N

ENTER

N

--/---

RECEIVER

TAPE/AMP

DIMMER

DISC

ALBUM

PREV
CH

DISPLAY

STEREO

REPEAT

PURE A

TEST TONE

OPEN/CLOSE

TUNER

CLEAR

CABLE

M

S

SUBTITLEAUDIO

L NIGHT

DVD

THX

T

V

I

INPUT

+

3

T V CH

-

V VOL

T

32

ZONE2

HDD

SAT

MDCDR

SLEEP

E

N

U

VOL

P

U

T

E

MUTING

RANDOMREC PLAYLIST

PLAY MODE

ALLST

Re-EQ

K

CD

MD

L

M

N

A

Bouton STANDBY

Mettre le lecteur CD ou l’enregistreur MD/CD en
mode de veille.

B

Bouton ON

Mettre le lecteur CD ou l’enregistreur MD/CD sous
tension ou en mode de veille.

C

Boutons numériques

Entrer les numéros des plages et la position tempo­relle lors de la recherche de passages spécifiques.

D

Boutons de curseur [ ]/[ ]/[ ]/[ ] et
bouton ENTER

Utilisé avec certains éléments.

E

Bouton DISC +/–

Choisir les disques sur un changeur de CD.

F

Bouton DISPLAY

Affiche des informations sur le disque ou la plage
en cours, notamment la durée écoulée, la durée rési­duelle, la durée totale etc.

G

Boutons de lecture

De gauche à droite: Précédent, Lecture, Suivant,
Recul, Pause, Stop et Avance rapide.

Bouton REC [ ]

H

Lancer l’enregistrement.

Bouton REPEAT

I

Permet d’utiliser les fonctions de lecture répétée.

Bouton OPEN/CLOSE [ ]

J

Permet d’ouvrir et de refermer le tiroir du disque ou
permet d’éjecter le MiniDisc.

Bouton CLEAR

K

Permet d’annuler des fonctions et d’effacer des
nombres entrés.

Bouton RETURN

L

Utilisé avec certains éléments.

Bouton RANDOM

M

Utilisé avec la fonction de lecture aléatoire.

N

Bouton PLAY MODE

Choisir le mode de reproduction sur un élément dis­posant de modes sélectionnables.

RC-620M

Fr-

17

TX-SR803Fr,Es.book Page 18 Friday, September 2, 2005 9:37 AM

Télécommande —suite

Mode HDD

Le mode HDD permet de piloter des éléments Onkyo
compatibles HDD de nouvelle génération. En ce qui con­cerne 2005, il peut être utilisé avec le dock interactif
Onkyo DS-A1 et l’iPod Apple branché via .

Utilisation du DS-A1:

• Branchez le DS-A1 aux prises TAPE IN ou VIDEO 3
IN.

• Réglez le sélecteur RI MODE du DS-A1 sur HDD.

• Réglez l’affichage d’entrée de l’ampli-tuner AV sur
HDD (voyez page 47).

•Voyez le mode d’emploi du DS-A1.

A

B

C

D

5
F

G
8

9

J

ON STANDBY

V1 V2 V3

12

MULTI CH

V4

456

CD

TAPE

789

PHONO

+

10 0

10

INPUT SELECTOR

MACRO

1

REMOTE MODE

DVD CD

TV

VCR

N

E

M

P

O

T

+

R

E

T

U

R

N

LISTENING MODE

SURR

DIRECT

CH SEL LEVEL LEVEL

VIDEO OFF

11 12

U

ENTER

--/---

RECEIVER

TAPE/AMP

DIMMER

CH

DISC

ALBUM

-

PREV
CH

DISPLAY

STEREO

REPEAT

PURE A

TEST TONE

OPEN/CLOSE

TUNER

CLEAR

CABLE

M

S

SUBTITLEAUDIO

L NIGHT

DVD

V

T

I

INPUT

+

3

T V CH

-

T

V VOL

32

ZONE2

HDD

SAT

MDCDR

SLEEP

E

N

U

VOL

P

U

T

E

MUTING

RANDOMREC PLAYLIST

PLAY MODE

THX

ALLST

Re-EQ

HDD

K

L
M

N
O
P

A

Bouton STANDBY

Coupe l’élément compatible HDD.

B

Bouton ON*

Active l’élément compatible HDD.

C

Boutons fléchés [ ]/[ ] et ENTER*

Permet de naviguer dans les menus et de sélec­tionner des options.

D

Bouton ALBUM +/–*

Sélectionne l’album suivant ou précédent.

E

Bouton DISPLAY*

Allume le rétroéclairage durant 30 secondes.

F

Bouton [ ]

Recommence la lecture du morceau en cours.
Appuyez deux fois pour sélectionner le morceau
précédent.

G

Bouton de pause [ ]

Interrompt momentanément la lecture. (Sur les
iPods de 3ème génération, il fait fonction de bouton
Lecture/Pause.)

Bouton arrière [ ]

H

Maintenez-le enfoncé pour revenir en arrière.

Boutons PLAYLIST [ ]/[ ]*

I

Sélectionne la liste de lecture précédente ou sui­vante sur l’élément compatible HDD.

Bouton REPEAT*

J

Utilisé avec la fonction de répétition.

Bouton MENU*

K

Donne accès aux menus.

Bouton de lecture [ ]

L

Lance la lecture. Si l’élément est en veille, il est
activé automatiquement. (Sur les iPods de 3ème
génération, il fait fonction de bouton Lec­ture/Pause.)

M

Bouton [ ]

Sélectionne le morceau suivant.

N

Bouton stop [ ]

Arrête la lecture et affiche un menu.

O

Boutons d’avance rapide [ ]

Maintenez enfoncé pour une avance rapide.

P

Bouton RANDOM*

Utilisé avec la fonction Aléatoire.

* Les boutons indiqués par un astérisque ne sont pas disponi-

bles sur les iPods de 3ème génération.

Fr-

RC-620M

18

3ConnectionFr Page 19 Friday, September 2, 2005 11:05 AM

Connexion des enceintes

Un son “comme au cinéma” dans votre salon

Grâce à ses fonctions sophistiquées, l’ampli-tuner AV produit un superbe son surround recréant fidèlement tous les
mouvements dans l’image sonore et transformant votre salon en salle de cinéma ou de concert. Vous pouvez profiter de
DVD exploitant les systèmes DTS et Dolby Digital. Avec un téléviseur analogique ou numérique, vous bénéficiez des
systèmes Dolby Pro Logic IIx ou des modes d’écoute surround des processeurs Onkyo. Vous pouvez aussi profiter du
THX Surround EX (système d’enceintes certifié THX recommandé).

Enceintes avant gauche et droite

Elles reproduisent le son global. Dans une installation Home Theater, elles sont la
clé de voûte de l’image sonore. Installez-les face à la position d’écoute, plus ou
moins à hauteur de l’oreille et à égale distance du téléviseur. Tournez-les légère­ment vers l’intérieur pour qu’elles forment un triangle dont le spectateur est le
sommet.

Enceinte centrale

Cette enceinte enrichit le son des
enceintes avant. Elle accentue les
déplacements dans le champ sonore
et produit une image sonore intégrale.
Dans les films, elle reproduit surtout
les dialogues.

Posez-la près du téléviseur (au-des­sus de préférence) et orientez-la vers
vous, en la plaçant environ à hauteur
d’oreille ou à la même hauteur que les
enceintes avant gauche et droite.

Enceintes Surround gauche
et droite

Ces enceintes assurent une
localisation précise du son et
un réalisme sonore accru.

Placez-les de part et d’autre
du spectateur (ou légèrement
en retrait), environ 60–100 cm
au-dessus de la hauteur de
l’oreille. L’idéal est de les pla­cer à égale distance du spec­tateur.

Subwoofer

Le subwoofer reproduit les signaux graves
du canal LFE (“Low-Frequency Effects” ou
effets basse fréquence). Le niveau et la
qualité de reproduction des graves
dépendent de la position d’écoute, de la
forme de la pièce et de l’emplacement du
subwoofer. En général, vous obtiendrez une
reproduction optimale des graves en pla­çant le subwoofer dans un coin avant de la
pièce ou à un tiers de la largeur du mur,
comme illustré.

Astuce: Pour trouver l’emplacement opti­mal du subwoofer, lancez un film ou de la
musique avec de superbes graves et
déplacez le subwoofer dans la pièce jusqu’à
ce que vous trouviez l’emplacement qui
vous convient le mieux.

1/3 de la lon­gueur de la
pièce

Enceintes surround arrière gauche et droite

Ces enceintes surround sont nécessaires pour reproduire des
sources Dolby Digital EX, DTS-ES Matrix, DTS-ES Discrete et
THX Surround EX etc. Ces enceintes rehaussent le réalisme du
son surround et améliorent la localisation du son derrière l’audi­teur. Placez-les derrière la position d’écoute, environ 60–100cm
au-dessus de la hauteur de l’oreille.

THX recommande qu’ils soient placés aussi près que possible
pour exploiter au mieux leur technologie brevetée ASA (“Advanced
Speaker Array”). Si ce n’est pas possible, réglez le paramètre Sur­rBack Sp Spacing sous THX Audio Setup. (Voyez page 74.)

Coin

Fr-19

TX-SR803Fr,Es.book Page 20 Friday, September 2, 2005 9:37 AM

Connexion des enceintes —suite

✓

✓

Connexion des enceintes

Configuration des enceintes

Pour bénéficier d’un son Surround optimum, nous vous
conseillons de brancher sept enceintes et un subwoofer
actif.

Le tableau suivant indique le nombre de canaux disponi­bles en fonction du nombre d’enceintes de votre configu­ration.

Nombre d’enceintes: 234567

Avant gauche
Avant droite
Centrale
Surround gauche
Surround droite
Surround arrière
Surround arrière gauche*
Surround arrière droite*

*Si vous n’utilisez qu’une enceinte surround arrière, reliez-la
aux prises SURROUND BACK SPEAKERS “L” (gauche).

Indépendamment du nombre d’enceintes utilisées, nous
vous conseillons de brancher un subwoofer actif pour
obtenir une reproduction puissante et convaincante du
grave.

Pour exploiter au mieux votre système surround, effec­tuez les réglages de configuration des enceintes avec le
microphone inclus (voyez page 40).

Utilisation d’enceintes dipolaires

Vous pouvez utiliser des enceintes dipolaires pour les
canaux Surround gauche et droit et Surround arrière
gauche et droit. Les enceintes dipolaires produisent le
même son dans deux directions.

Le boîtier des enceintes dipolaires comporte générale­ment une flèche indiquant l’orientation préconisée.
Placez les enceintes dipolaires Surround gauche et droite
de sorte que leurs flèches pointent vers le téléviseur/écran
et positionnez les enceintes dipolaires Surround arrière
gauche et droite pour que leurs flèches pointent mutuelle­ment l’une vers l’autre (voyez l’illustration).

Enceintes bipolaires

Téléviseur/écran

2

3

✓✓✓✓✓✓
✓✓✓✓✓✓

✓ ✓✓✓

✓✓✓✓
✓✓✓✓

Enceintes normales

1

4

Téléviseur/écran

2

✓

1

3

4

Connexion d’un subwoofer actif

Reliez la sortie SUBWOOFER PRE OUT de l’ampli­tuner AV à l’entrée du subwoofer actif avec un câble
approprié. Si vous utilisez un subwoofer passif avec un
amplificateur externe, branchez la sortie SUBWOOFER
PRE OUT à l’entrée de l’ampli en question.

Subwoofer

actif

LINE INPUT

LINE INPUT

Pose des étiquettes des câbles

Les pôles positifs (+) des bornes d’enceintes du ampli­tuner AV disposent d’un code de couleurs qui facilite
leur identification. (Les pôles négatifs (–) des bornes
d’enceintes sont noirs.)

Borne d’enceinte Couleur

Avant gauche, Zone 2 gauche Blanc
Avant droite, Zone 2 droite Rouge
Centrale Vert
Surround gauche Bleu
Surround droite Gris
Surround arrière gauche Brun
Surround arrière droite Bronzage

Les étiquettes fournies utilisent aussi un code de cou­leurs. Placez-les sur le fil positif (+) des câbles d’encein­tes en respectant les indications du tableau ci-dessus.
Cela permet de brancher chaque câble en alignant sim­plement la couleur de son étiquette sur celle de la borne
correspondante.

5

1. Subwoofer

2. Enceinte avant gauche

3. Enceinte centrale

4. Enceinte avant droite

Enceinte Surround gauche

5.

Fr-

20

7 8

5

6

78

6. Enceinte Surround droite

7. Enceinte Surround
arrière gauche

8. Enceinte Surround
arrière droite

6

TX-SR803Fr,Es.book Page 21 Friday, September 2, 2005 9:37 AM

Connexion des enceintes —suite

Précautions lors de la connexion des
enceintes

Lisez ces consignes avant de brancher les enceintes:

•Vous pouvez brancher des enceintes d’une impédance
comprise entre 4 et 16 Ω . Si l’impédance d’une des
enceintes branchées s’élève à 4 Ω ou plus (mais moins
que 6 Ω ), réglez le paramètre “Minimum Speaker
Impedance” sur “4 Ω ” (voyez page 46). Si vous utili­sez des enceintes d’une impédance plus basse ou si
vous utilisez l’amplificateur à des niveaux élevés de
façon prolongée, le circuit de protection interne peut
entrer en action.

• Débranchez l’appareil du secteur avant d’effectuer les
connexions!

• Lisez les instructions figurant dans le manuel des
enceintes.

•Soyez attentif à la polarité des câbles de haut-parleur.
Reliez la borne de pôle positif (+) au pôle positif (+)
de l’enceinte et la borne de pôle négatif (–) au pôle
négatif (–) de l’enceinte. Une inversion de la polarité
produit un déphasage qui diminue la qualité sonore.

• Evitez les câbles de longueur excessive et les câbles
trop minces car cela pourrait affecter le son.

•Veillez en outre à ce que les
fils ne court-circuitent pas les
pôles positif et négatif. Cela
pourrait endommager le
ampli-tuner AV.

• Ne connectez jamais qu’un
seul fil à chaque borne. Sans
cela, vous risquez d’endommager le ampli-tuner AV.

• Evitez de relier une enceinte à plusieurs bornes.

Connexion des câbles d’enceintes

Dénudez environ 15

1

mm de la gaine aux
deux extrémités des
câbles d’enceintes et
torsadez les fils aussi
fermement que possi­ble.

Dévissez la vis de la borne.

2

Insérez la portion

3

dénudée du fil aussi
loin que possible dans
l’ouverture.

Resserrez la vis de la

4

borne.

L’illustration ci-dessous indique la correspondance entre
les enceintes et chaque paire de bornes.

Si vous n’utilisez qu’une enceinte surround, reliez-la aux
prises SURROUND BACK SPEAKERS “L” (gauche).

Enceinte
Surround
arrière
gauche

Enceinte
Surround
arrière
droite

Enceinte
avant
gauche

15 mm (5/8")

Enceinte
avant
droite

Enceinte
Surround
gauche

Enceinte
Surround
droite

Enceinte
centrale

Fr-

21

TX-SR803Fr,Es.book Page 22 Friday, September 2, 2005 9:37 AM

Connexion d’une antenne

■

■

Ce chapitre explique comment brancher l’antenne FM
intérieure et l’antenne-cadre AM fournies. Vous appren­drez aussi comment brancher des antennes FM et AM
extérieures disponibles dans le commerce.

Le ampli-tuner AV ne capte aucun signal radio si vous
n’avez pas connecté d’antenne. Veillez donc à brancher
une antenne si vous comptez écouter la radio.

Bornes à poussoir pour antenne AM
Prise pour antenne FM

Connexion de l’antenne FM intérieure

L’antenne FM fournie est conçue exclusivement pour
une utilisation intérieure.

Branchez l’antenne FM de la façon illus-

1

trée.

Modèle américain

Si la réception FM laisse à désirer avec l’antenne FM
intérieure, remplacez celle-ci par une antenne FM exté­rieure (voyez page 23).

Connexion de l’antenne-cadre AM

L’antenne-cadre AM fournie est conçue exclusivement
pour une utilisation intérieure.

Assemblez l’antenne-cadre AM en insé-

1

rant les saillies dans le socle.

Insérez les deux fils de l’antenne-cadre

2

AM dans les bornes à poussoir pour
antenne AM.

(Cette antenne n’a pas de polarité. Vous pouvez
donc brancher chaque fil dans une des deux
bornes au choix).

Vérifiez que les bornes à poussoir sont bien en
contact avec les fils et non avec leur gaine.

Branchez la fiche à
fond dans la prise.

Autres modèles

Branchez la fiche à
fond dans la prise.

Dès que le ampli-tuner AV est paré pour l’utilisa­tion, recherchez une station FM et déterminez
l’emplacement idéal de l’antenne FM en vous
basant sur la qualité du signal reçu.

Fixez l’antenne FM au mur à l’aide de

2

punaises.

Punaises, etc.

Appuyez Insérez le fil Relâchez

Dès que le ampli-tuner AV est paré pour l’utilisa­tion, recherchez une station AM et déterminez
l’emplacement idéal de l’antenne AM en vous
basant sur la qualité du signal reçu.

Placez l’antenne aussi loin que possible du ampli­tuner AV, d’un téléviseur, de câbles d’enceintes et
de cordons d’alimentation.

Si la réception AM laisse à désirer avec l’antenne-cadre
AM , remplacez celle-ci par une antenne AM extérieure
(voyez page 23).

Fr-

Attention: Veillez à ne pas vous blesser avec les

punaises.

22

TX-SR803Fr,Es.book Page 23 Friday, September 2, 2005 9:37 AM

Connexion d’une antenne —suite

■

Connexion d’une antenne FM
extérieure

Si la réception FM laisse à désirer avec l’antenne FM
intérieure fournie, utilisez une antenne FM extérieure.

Remarques:

• Les antennes FM extérieures produisent une réception
optimale en extérieur. Cependant, il suffit parfois de
les installer dans un grenier pour obtenir une réception
suffisante.

• Installez l’antenne FM extérieure en veillant à l’éloi­gner au maximum de grands immeubles. Il faut que
l’antenne puisse recevoir correctement les ondes.

• Ne placez jamais l’antenne à proximité d’une source
d’interférences (enseignes lumineuses, routes à circu­lation intense, etc.).

•Par mesure de sécurité, ne placez jamais d’antenne à
proximité de lignes à haute tension ou d’appareils à
haute tension.

• Une antenne extérieure doit être branchée à la terre
conformément aux règlements en vigueur pour éviter
les risques d’électrocution.

Utilisation d’un répartiteur d’antenne TV/FM

N’utilisez jamais la même antenne pour la réception de
signaux FM et de programmes télévisés car cela pourrait
produire des interférences. Si toutefois le manque
d’espace ne permet que cette solution, utilisez un répar­titeur d’antenne TV/FM.

Connexion d’une antenne AM
extérieure

Si l’antenne-cadre AM fournie ne suffit pas à obtenir une
réception satisfaisante, vous pouvez ajouter une antenne
AM extérieure.

Antenne extérieure

Antenne-cadre
AM

Dans la mesure du possible, placez l’antenne AM exté­rieure en position horizontale et à l’air libre. Cependant,
il suffit parfois de l’installer au-dessus d’une fenêtre
pour obtenir une réception suffisante. Ne débranchez en
aucun cas l’antenne-cadre AM.

Une antenne extérieure doit être branchée à la terre con­formément aux règlements en vigueur pour éviter les ris­ques d’électrocution.

Câble d’antenne isolé

Répartiteur d’antenne
TV/FM

Vers l’ampli-

tuner AV

Vers le téléviseur
(ou magnétoscope)

Fr-

23

TX-SR803Fr,Es.book Page 24 Friday, September 2, 2005 9:37 AM

Connexion d’éléments

Connexions AV

•Avant d’effectuer des connexions AV, consultez les
manuels fournis avec les éléments AV.

• Ne branchez le cordon d’alimentation secteur
qu’après avoir effectué et vérifié toutes les connexions
audio et vidéo.

Prises numériques optiques

Les prises numériques optiques du ampli-tuner AV sont
pourvues d’un clapet qui s’ouvre automatiquement
quand vous insérez une fiche optique dans la prise. Ce
clapet se referme quand vous ôtez la fiche. Enfoncez les
fiches à fond dans les prises.

Attention: Pour éviter d’endommager le clapet, main-

tenez la fiche optique droite lors de son insertion ou de
son extraction.

Câbles et prises AV

Code de couleurs des prises RCA pour
appareils AV

Les prises RCA pour appareils AV utilisent générale­ment un code de couleurs: rouge, blanc et jaune. Les pri­ses et fiches rouges correspondent à l’entrée ou à la sortie
droite (cette prise s’appelle généralement “R”). Les pri­ses et fiches blanches correspondent à l’entrée ou à la
sortie gauche (cette prise s’appelle généralement “L”).
Les prises jaunes servent à relier une entrée ou une sortie
composite (vidéo).

Gauche (blanc)

Droite (rouge)

(Jaune)

Signaux audio

analogiques

Vidéo composite

• Enfoncez chaque fiche à fond
pour obtenir une connexion cor­recte (une connexion lâche peut
provoquer du bruit ou un dysfonc­tionnement).

• Pour éviter les interférences, ne
placez pas les câbles audio et vidéo à proximité de cor­dons d’alimentation ou de câbles de haut-parleur.

Gauche (blanc)

Droite (rouge)

(Jaune)

Correct!

Incorrect!

Vidéo

Câble vidéo
composant

Câble S-Video

Câble vidéo
composite

Audio

Câble audio
numérique
optique

Câble audio
numérique
coaxial

Câble audio
analogique
(RCA/Cinch)

Câble audio
analogique
multicanal
(RCA/Cinch)

Câble Prise Description

Y

P

B

P

R

Y

Y

P

B

B

P

R

P

PR

Le format vidéo composant sépare les signaux selon la
luminance (Y) et les différences de couleur (P
pour obtenir une qualité d’image optimale. (Certains
fabricants de téléviseurs attribuent des noms légère­ment différents à leurs connecteurs vidéo composant).

S-Video sépare les signaux de luminosité et de couleur

S

et offre une image de qualité supérieure à celle du
format vidéo composite.

Les prises vidéo composite équipent la majorité des

V

téléviseurs, magnétoscopes et autres appareils vidéo.

Câble Prise Description

OPTICAL

Offre la meilleure qualité de son et permet de bénéfi­cier du son Surround (avec Dolby Digital, DTS, par
exemple). La qualité du son est égale à celle des prises
coaxiales.

COAXIAL

Offre la meilleure qualité de son et permet de bénéfi­cier du son Surround (avec Dolby Digital, DTS, par
exemple). La qualité du son est égale à celle des prises
optiques.

L

R

Ce câble transmet un signal audio analogique. C’est le
type de connecteur audio analogique le plus répandu.
Il équipe la majorité des appareils AV.

Ce câble transmet un signal audio analogique multi­canal. On l’utilise généralement pour brancher un lec­teur DVD doté de sorties audio 7.1 séparées
(analogiques). Vous pouvez utiliser plusieurs câbles
audio analogiques normaux au lieu d’un câble multi­canal.

, P

)

R

B

Remarque: L’ampli-tuner AV ne propose pas de prise péritel (SCART).

Fr-

24

TX-SR803Fr,Es.book Page 25 Friday, September 2, 2005 9:37 AM

Connexion d’éléments —suite

Connexions audio et vidéo de l’ampli-tuner AV

Le branchement des sorties audio et vidéo d’un lecteur DVD et d’autres éléments AV à l’ampli-tuner AV permet d’acti­ver simultanément le son et l’image de la source voulue en la sélectionnant sur l’ampli-tuner AV.

: Flux du signal


Lecteur DVD, etc.

Son

Enceintes (pour en savoir plus sur les
connexions, voyez page 21).


Son

Téléviseur,
projecteur,
etc.

Quelle connexion choisir?

L’ampli-tuner AV est compatible avec plusieurs formats et permet de brancher une multitude d’appareils AV. Le choix
du format dépend des formats disponibles sur les éléments AV. Lisez les paragraphes suivants pour en savoir plus.

Pour les appareils vidéo, n’oubliez pas qu’il faut établir une connexion vidéo et audio.

Formats de connexion vidéo

Le ampli-tuner AV propose trois formats de signal vidéo:
vidéo composite, S-Video et composant. Ce troisième
type offre la meilleure qualité d’image.

La conversion de vidéo composite en S-Video et de
S-Video en vidéo composite ne s’applique qu’aux sorties
MONITOR OUT V et S, pas aux sorties VIDEO 1 et
VIDEO 2 OUT V et S.

Remarque: L’ampli-tuner AV peut reconvertir les

signaux d’entrée vidéo composite et S-Video puis les
transmettre à la sortie COMPONENT VIDEO OUT
(voyez page 44).

Pour un résultat vidéo optimal, THX recommande
d’éviter une conversion ascendante des signaux vidéo
(le d’entrée vidéo composite en la sortie vidéo compo­site; d’entrée S-Video en la sortie S-Video; d’entrée
vidéo composant en la sortie vidéo composant).

Schéma du flux des signaux vidéo

Lecteur

DVD, etc.

Output

IN

Ampli-tuner

AV

MONITOR OUT

Input

Téléviseur,

projecteur,

etc.

Composite

Composite

Composite

Composite

S-Video

S-Video

S-Video

S-Video

Composant

Composant

page 44

Composant

Composant

Formats audio

Le ampli-tuner AV permet de travailler avec les formats
audio suivants: analogique, numérique (optique &
coaxial) et multicanal.

Lors du choix d’un format de connexion, songez que
l’ampli-tuner AV n’est pas en mesure de convertir des
signaux d’entrée numérique en signaux de sortie ligne
analogique et vice versa. Exemple: des signaux audio
arrivant à une entrée OPTICAL ou COAXIAL ne sont
pas transmis à la sortie analogique TAPE OUT.

Schéma du flux des signaux audio

Lecteur

DVD, etc.

Output

IN

Ampli-tuner

AV

OUT

Input

Enregistreur

, etc.

MD

Optique

Optique

Optique

Optique

Coaxial

Coaxial

Analogique

Analogique

Analogique

Analogique

Multicanal

Multicanal

Fr-

25

TX-SR803Fr,Es.book Page 26 Friday, September 2, 2005 9:37 AM

Connexion d’éléments —suite

Connexion d’un téléviseur ou d’un projecteur

Étape 1: Signaux vidéo

Sélectionnez une option vidéo ( , ou ) en fonction du téléviseur et effectuez la connexion.

Étape 2: Signaux audio

Sélectionnez une option audio ( , ou ) en fonction du téléviseur et effectuez la connexion.

A B C

a b c

•Avec la connexion , vous pouvez écouter et enregistrer des signaux audio du téléviseur et les écouter dans la

a

zone 2.

• Pour bénéficier des modes d’écoute Dolby Digital et DTS, choisissez l’option ou . (Utilisez et ou
et pour l’enregistrement.)

a c

Connexions Ampli-tuner AV

A
B
C
a
b
c

COMPONENT VIDEO OUT

MONITOR OUT S
MONITOR OUT V

VIDEO 3 IN L/R
DIGITAL COAXIAL IN 2
DIGITAL OPTICAL IN 2

Flux du signal

⇒

⇒

⇒

⇐

⇐

⇐

Sortie audio analogique G/D

Téléviseur Qualité d’image

Entrée vidéo composant

Entrée S-Video Bonne

Entrée vidéo composite

Sortie numérique coaxial
Sortie numérique optique

b c a b

Optimale

Standard

Hint!

Si votre téléviseur n’a pas de sorties audio, branchez une sortie audio du magnétoscope à l’ampli-tuner AV et écou­tez les programmes de télévision en passant par l’ampli-tuner AV.

COAXIAL

b

IN 2

c

OPTICAL

IN 2

COMPONENT VIDEO

A

Y

B

P

PR

MONITOR

OUT

MONITOR

OUT

IN

L

R

VIDEO 3

C

C

V

B

B

S

a

Fr-

26

Utiliser une

des deux

OUT

OPTICAL

OUT

YCOAXIAL

PB

R S VIDEO

COMPONENT VIDEO IN

P

Téléviseur,
projecteur,
etc.

LR

AUDIO

OUT

IN

VIDEO

IN

TX-SR803Fr,Es.book Page 27 Friday, September 2, 2005 9:37 AM

Connexion d’éléments —suite

Connexion d’un lecteur DVD

Étape 1: Signaux vidéo

Sélectionnez une option vidéo ( , ou ) en fonction du lecteur DVD et effectuez la connexion.
Si vous utilisez la connexion , le téléviseur doit être branché à l’ampli-tuner AV avec le même type de connexion.

Étape 2: Signaux audio

Sélectionnez une option audio ( , ou ) en fonction du lecteur DVD et effectuez la connexion.

A B C

A

a b c

•Avec la connexion , vous pouvez écouter et enregistrer des signaux audio d’un DVD et les écouter dans la

a

zone 2.

• Pour bénéficier des modes d’écoute Dolby Digital et DTS, utilisez l’option ou . (Utilisez et ou et
pour l’enregistrement.)

c

b c a b a

• Si votre lecteur DVD a des sorties gauche/droite principales et gauche/droite multi-canaux, veillez à utiliser les

sorties gauche/droite principales pour la connexion .

Connexions Ampli-tuner AV

A
B
C
a
b
c

b

c

COMPONENT VIDEO IN 1

DVD IN S
DVD IN V

DVD IN FRONT
DIGITAL COAXIAL IN 1
DIGITAL OPTICAL IN 4

COAXIAL

IN 1

OPTICAL

IN 4

COMPONENT VIDEO

A

IN 1

Y

P

PR

B

a

Flux du signal

⇐

⇐

⇐

⇐

⇐

⇐

DVD player Qualité d’image

Sortie vidéo composant

Sortie S-Video Bonne

Sortie vidéo composite

Sortie audio analogique G/D

Sortie numérique coaxial

Sortie numérique optique

DVD

C

C

IN

V

DVD

B

B

IN

S

FRONT

a

L

R

IN

Optimale

Standard

Utiliser une

des deux

OUT

OPTICAL

OUT

YCOAXIAL

PB

COMPONENT VIDEO OUT

LR

R S VIDEO

P

AUDIO

OUT

OUT

VIDEO

OUT

Lecteur DVD

Pour brancher un lecteur DVD ou DVD-Audio/SACD avec une sortie
audio analogique multicanal, voyez page 28.

Fr-

27

TX-SR803Fr,Es.book Page 28 Friday, September 2, 2005 9:37 AM

Connexion d’éléments —suite

Connexion de l’entrée DVD multicanal

Si votre lecteur DVD est compatible avec des formats audio multicanaux tels que DVD-Audio ou SACD et comporte
une sortie audio analogique multicanal, vous pouvez la brancher à l’entrée DVD multicanal de l’ampli-tuner AV.

Utilisez un câble audio analogique multicanal ou plusieurs câbles audio normaux pour relier les prises DVD IN FRONT
L/R, CENTER, SURROUND L/R, SURR BACK L/R et SUBWOOFER de l’ampli-tuner AV à la sortie audio analogi­que 7.1 canaux du lecteur DVD. Si votre lecteur DVD est doté d’une sortie audio analogique à 5.1 canaux, ne branchez
rien aux prises SURR BACK L/R de l’ampli-tuner AV. Pour en savoir plus sur l’installation et le fonctionnement, voyez
“Utilisation des entrées DVD multicanal” à la page 57.

FRONT

FRONT

SURROUND

L

R

R

LLR

SURROUND

CENTER

SUB
WOOFER

DVD

CENTER SUB

WOOFER

Lecteur DVD

SURR BACK

L

R

LR

SURR
BACK

Fr-

28

TX-SR803Fr,Es.book Page 29 Friday, September 2, 2005 9:37 AM

Connexion d’éléments —suite

Connexion d’un magnétoscope ou graveur DVD pour la lecture

Cet exemple de connexion, vous permet d’utiliser le tuner du magnétoscope, non seulement pour reproduire de la vidéo
mais aussi pour écouter les signaux audio de vos programmes TV favoris via l’ampli-tuner AV. Ces connexions viennent
à point si votre téléviseur n’a pas de sorties audio.

Si vous avez deux enregistreurs vidéo (un magnétoscope et un graveur DVD, par exemple), branchez un enregistreur
aux prises VIDEO 1 IN et l’autre aux prises VIDEO 2 IN, comme illustré ici.

Étape 1: Signaux vidéo

Sélectionnez une option vidéo ( , ou ) en fonction du magnétoscope/graveur DVD et effectuez la connexion.
Si vous utilisez la connexion , le téléviseur doit être branché à l’ampli-tuner AV avec le même type de connexion.

Étape 2: Signaux audio

Sélectionnez une option audio ( , ou ) en fonction du magnétoscope/graveur DVD et effectuez la connexion.

A B C

A

a b c

•Avec la connexion , vous pouvez écouter le magnétoscope ou le graveur DVD, même dans la zone 2.

• Pour bénéficier des modes d’écoute Dolby Digital et DTS, utilisez l’option ou . (Pour écouter en zone 2
également, utilisez et ou et .)

Connexions Ampli-tuner AV

A
B
C
a
b
c

b

c

a

a b a c

COMPONENT VIDEO IN 2

VIDEO 1 IN S
VIDEO 1 IN V

VIDEO 1 IN L/R
DIGITAL COAXIAL IN 2
DIGITAL OPTICAL IN 1

COAXIAL
IN 2

OPTICAL

IN 1

COMPONENT VIDEO

A

IN 2

Y

B

P

PR

Flux du signal

⇐

⇐

⇐

⇐

⇐

⇐

b c

VCR or DVD recorder Qualité d’image

Sortie vidéo composant

Optimale

Sortie S-Video Bonne

Sortie vidéo composite

Standard

Sortie audio analogique G/D

Sortie numérique coaxial

Sortie numérique optique

VIDEO 1

C

C

IN

V

VIDEO 1

B

B

IN

S

IN

a

L

R

VIDEO 1

Utiliser une

des deux

OUT

OPTICAL

OUT

YCOAXIAL

COMPONENT VIDEO OUT

P

PB

R S VIDEO

Magnétoscope,

Graveur DVD

LR

AUDIO

OUT

OUT

VIDEO

OUT

Fr-

29

TX-SR803Fr,Es.book Page 30 Friday, September 2, 2005 9:37 AM

Connexion d’éléments —suite

Connexion d’un magnétoscope ou graveur DVD pour l’enregistrement

Si vous avez deux enregistreurs vidéo (un magnétoscope et un graveur DVD, par exemple), branchez un enregistreur
aux prises VIDEO 1 OUT et l’autre aux prises VIDEO 2 OUT, comme illustré ici.

Étape 1: Signaux vidéo

Sélectionnez une option vidéo ( ou ) en fonction du magnétoscope/graveur DVD et effectuez la connexion. La
source vidéo à enregistrer doit être branchée à l’ampli-tuner AV avec le même type de connexion.

Étape 2: Signaux audio

Sélectionnez une option audio ( , ) en fonction du magnétoscope/graveur DVD et effectuez la connexion.

A B

a b

Connexions Ampli-tuner AV

A
B
a
b

b

VIDEO 1 OUT S
VIDEO 1 OUT V

VIDEO 1 OUT L/R

DIGITAL OPTICAL OUT

OPTICAL

OPTICAL

IN

Flux du signal Magnétoscope/graveur DVD

⇒

⇒

⇒

⇒

LR

AUDIO

S VIDEO

IN

IN

Entrée S-Video

Entrée vidéo composite Standard

Entrée audio G/D

Entrée numérique optique

VIDEO 1

V

VIDEO 1

S

L

R

VIDEO 1

VIDEO

IN

Qualité d’image

Bonne

B

C

A

B

a

Fr-

Magnétoscope,

Graveur DVD

30
