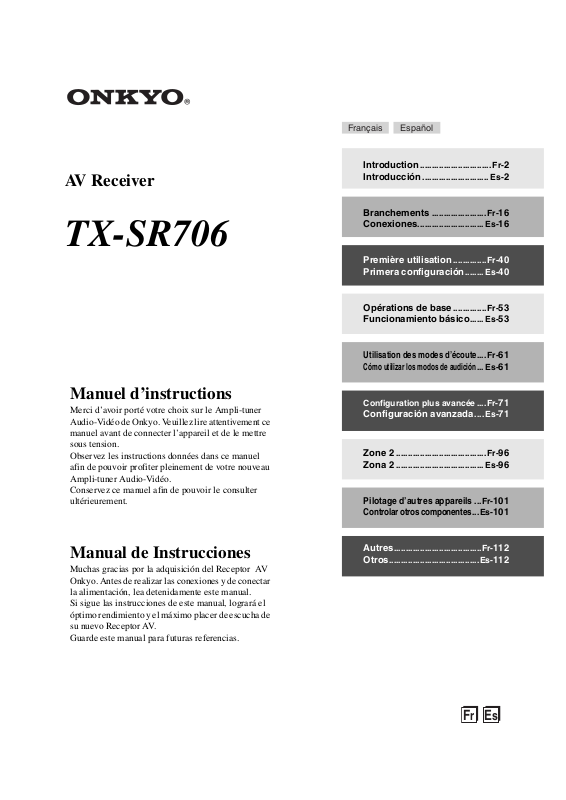

AV Receiver

TX-SR706

Manuel d’instructions

Merci d’avoir porté votre choix sur le Ampli-tuner Audio-Vidéo de Onkyo. Veuillez lire attentivement ce manuel avant de connecter l’appareil et de le mettre sous tension. Observez les instructions données dans ce manuel afin de pouvoir profiter pleinement de votre nouveau Ampli-tuner Audio-Vidéo. Conservez ce manuel afin de pouvoir le consulter ultérieurement.

Introduction Introducción

Branchements Conexiones

Première utilisation Primera configuración

Opérations de base Funcionamiento básico

Utilisation des modes d’écoute Cómo utilizar los modos de audición

Configuration plus avancée .... Fr-71

Configuración avanzada

Zone 2 Zona 2

Pilotage d’autres appareils Controlar otros componentes

..............................Fr-2

............................Es-2

.......................Fr-16

............................Es-16

..............Fr-40

........Es-40

..............Fr-53

......Es-53

....Fr-61

... Es-61

....Es-71

......................................Fr-96

..................................... Es-96

...Fr-101

...Es-101

Manual de Instrucciones

Muchas gracias por la adquisición del Receptor AV Onkyo. Antes de realizar las conexiones y de conectar la alimentación, lea detenidamente este manual. Si sigue las instrucciones de este manual, logrará el óptimo rendimiento y el máximo placer de escucha de su nuevo Receptor AV. Guarde este manual para futuras referencias.

Autres Otros

.....................................Fr-112

......................................Es-112

FrE

ATTENTION:

AFIN DE REDUIRE LES RISQUES D’INCENDIE ET DE DECHARGE ELECTRIQUE, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L’HUMIDITE.

DANGER:

AFIN D’EVITER TOUT DANGER DE DECHARGE ELECTRIQUE, NE PAS OUVRIR LE BOITIER (OU L’ARRIERE) DE L’APPAREIL. CONFIER TOUT TRAVAIL D’ENTRETIEN OU DE REPARATION A UN TECHNICIEN QUALIFIE.

Remarques importantes pour votre sécurité

WARNING

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Un symbole d’éclair fléché dans un triangle équilatéral est destiné à attirer l’attention de l’utilisateur sur le fait que certains organes internes non-isolés de l’appareil sont traversés par un courant électrique assez dangereux pour constituer un resque d’électrocution.

Un point d’exclamation dans un triangle équilatéral est destiné à attirer l’attention de l’utilisateur sur des instructions importantes relatives à l’entretien et à l’utilisation du produit.

AVIS

RISQUE DE CHOC ELECTRIQUE

OUVRIR

NE PAS

1. Veuillez lire ces instructions.

2. Veuillez conserver ces instructions.

3. Respectez tous les avertissements.

4. Suivez toutes les instructions.

5. Ne vous servez pas de cet appareil à proximité d’eau.

6. Essuyez le boîtier avec un chiffon sec uniquement.

7. Ne bloquez pas les orifices d’aération. Installez cet appareil en suivant les instructions du fabricant.

Ne le placez pas à proximité de sources de chaleur telles que radiateurs, chauffage, poêles ou autre dispositif (y compris les amplificateurs) générateur de chaleur.

9. N’essayez pas de circonvenir le dispositif de sécurité que représente une fiche polarisée ou une fiche avec mise à la terre. Une fiche polarisée dispose de deux lames dont l’une est plus large que l’autre. Une fiche avec terre est munie de deux lames ainsi que d’une broche de mise à la terre. La lame la plus large ou la broche assurent votre sécurité. Si la fiche fournie ne peut être insérée dans la prise murale, demandez à un électricien de remplacer la prise.

10. Protégez le cordon d’alimentation en évitant qu’on ne marche pas dessus et qu’il ne soit plié (notamment au niveau des fiches, des cache-câbles et de la sortie de l’appareil).

11. Servez-vous exclusivement des fixations/accessoires préconisés par le fabricant.

12. Utilisez exclusivement le cha-

AVERTISSEMENT POUR

SUPPORTS À ROULETTES

riot, le support, le trépied, la fixation ou la table spécifié(e) par le fabricant ou vendu(e) avec l’appareil. Un chariot contenant l’appareil doit toujours être déplacé avec précaution pour éviter qu’il ne se

S3125A

renverse et blesse quelqu’un.

13. Débranchez l’appareil durant un orage ou lorsqu’il reste inutilisé longtemps.

14. Veuillez faire appel à un technicien qualifié pour l’entretien. Un entretien est indispensable si l’appareil a été endommagé d’une façon ou d’une autre :

Fr-2

cordon d’alimentation ou fiche endommagée, liquide renversé ou chute de petits objets dans l’appareil, exposition à la pluie ou à une humidité excessive, fonctionnement anormal ou chute de l’appareil.

15. Dommages nécessitant réparation Débranchez l’appareil du secteur et confiez-le à un

technicien qualifié lorsque : A. Le cordon d’alimentation ou sa fiche sont

endommagés.

B. Des objets sont tombés dans l’appareil ou du

liquide a été renversé et a pénétré ce dernier. C. L’appareil a été exposé à la pluie. D. L’appareil ne semble pas fonctionner normale-

ment lorsque vous l’utilisez en respectant les

instructions données. N’effectuez que les régla-

ges préconisés dans le manuel car un mauvais

réglage d’autres commandes risque d’endom-

mager l’appareil et nécessitera un long travail

de remise en état par un technicien qualifié. E. L’appareil est tombé ou son boîtier est endom-

magé. F. Ses performances semblent affectées.

16. Pénétration de corps étrangers et de liquide Veillez à ne pas insérer d’objets à l’intérieur de

l’appareil car ils pourraient toucher des points de tension dangereux ou provoquer des court-circuits : il y a risque d’incendie ou d’électrocution. Veillez à ne jamais exposer l’appareil à des gouttes ou des jets d’eau. Ne déposez aucun objet contenant un liquide (un vase, par exemple) sur l’appareil. Ne déposez pas de bougies ou d’autres objets brûlants sur cette appareil.

17. Piles Songez à l’environnement et veillez dès lors à res-

pecter les consignes officielles pour la liquidation de piles épuisées.

18. Veillez à n’installer cet appareil que dans un rack ou un meuble qui n’entrave pas la ventilation. Laissez un espace libre de 20 cm au-dessus et à côté

de l’appareil ainsi que 10 cm en face arrière. La face arrière du rack ou du meuble doit se trouver à 10 cm ou plus du mur pour assurer une aération adéquate en vue de dissiper la chaleur.

Précautions

1. Enregistrement et droits d’auteur—Outre pour

l’utilisation privée, tout enregistrement d’œuvres protégées par des droits d’auteur est interdit sans l’accord préalable du détenteur de ces droits.

2. Fusible—Le fusible à l’intérieur du appareil ne peut

pas être remplacé par l’utilisateur. Si vous n’arrivez pas à mettre l’appareil sous tension, adressez-vous à votre revendeur Onkyo.

3. Entretien—Essuyez régulièrement le boîtier de

l’appareil avec un chiffon doux et sec. Vous pouvez éliminer les taches rebelles avec un chiffon légèrement imbibé d’eau et de détergent doux. Essuyez ensuite l’appareil avec un chiffon propre et sec. N’utilisez jamais de chiffons rêches, de dissolvant, d’alcool ou d’autres solvants chimiques car ceux-ci pourraient endommager la finition ou faire disparaître la sérigraphie du boîtier.

4. Alimentation AVERTISSEMENT

LISEZ LES CONSIGNES SUIVANTES AVANT DE BRANCHER L’APPAREIL AU SECTEUR POUR LA PREMIÈRE FOIS. La tension du secteur change selon le pays. Vérifiez que la tension du secteur dans votre région correspond aux caractéristiques électriques figurant en face arrière de l’appareil (CA 230 V, 50 Hz ou CA 120 V, 60 Hz, par exemple).

8. Remarques concernant la manipulation

• Si vous devez transporter cet appareil, servezvous de l’emballage d’origine pour l’emballer comme il l’était lors de son acquisition.

• Ne posez pas d’objets en caoutchouc ou en plastique à demeure sur cet appareil car ils risquent de laisser des marques sur le boîtier.

• Les panneaux supérieur et latéraux de l’appareil peuvent devenir chauds après un usage prolongé. C’est parfaitement normal.

• Si vous n’utilisez pas l’appareil durant une période assez longue, il risque de ne pas fonctionner convenablement à la prochaine mise sous tension; veillez donc à l’utiliser de temps en temps.

Modèle pour les Canadien

REMARQUE : CET APPAREIL NUMÉRIQUE DE

LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA.

Sur les modèles dont la fiche est polarisée :

AT TE NT IO N : POUR ÉVITER LES CHOCS ÉLEC-

TRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU’AU FOND.

Modèles pour l’Europe

Pour débrancher l’unité du secteur, veuillez déconnecter le cordon d’alimentation. Songez à faire le nécessaire pour que la fiche du cordon soit accessible à tout moment.

En appuyant sur le bouton [ON/STANDBY] pour passer en mode Standby, vous n’éteignez pas l’appareil. Si vous n’avez pas l’intention d’utiliser l’appareil pendant une période prolongée, débranchez-le de la prise de courant.

5. Prévention de la perte d’acuité auditive Prudence

Une pression sonore excessive provenant d’oreillettes ou d’un casque peut entraîner une perte d’acuité auditive.

6. Piles et exposition à la chaleur Avertissement

Evitez d’exposer les piles (dans leur emballage ou installées dans un appareil) à une chaleur excessive (en plein soleil, près d’un feu etc.).

7. Ne touchez jamais cet appareil avec des mains mouillées—Ne manipulez jamais cet appareil ou

son cordon d’alimentation avec des mains mouillées ou humides. Si de l’eau ou tout autre liquide pénètre à l’intérieur de l’appareil, faites-le vérifier par votre revendeur Onkyo.

Déclaration de Conformité

Nous,

ONKYO EUROPE ELECTRONICS GmbH LIEGNITZERSTRASSE 6, 82194 GROEBENZELL ALLEMAGNE

garantissons que le produit ONKYO décrit dans ce manuel est conforme aux normes techniques: EN60065, EN55013, EN55020 et EN61000-3-2, -3-3.

GROEBENZELL, ALLEMAGNE

ONKYO EUROPE ELECTRONICS GmbH

K. MIYAGI

Fr-3

Accessoires fournis

Vérifiez que vous disposez bien des éléments suivants :

Télécommande et deux piles (AA/R6)

Microphone pour le réglage des enceintes

Antenne FM intérieure

Antenne-cadre AM

Adaptateur pour prise de courant

Uniquement fourni dans certains pays. Utilisez cet adaptateur si la fiche du cordon d’alimentation de l’amplituner AV ne correspond pas aux prises de courant de votre région (Le type d’adaptateur dépend du pays).

*Comment installer une fiche CA :

* Dans les catalogues et sur les emballages, la lettre ajoutée à la

fin du nom de produit indique la couleur. La fiche technique et le fonctionnement sont identiques, quelle que soit la couleur.

Cordon d’alimentation (pas sur les modèles nordaméricains)

(Le type de fiche varie d’un pays à l’autre.)

Left

Front

Right

Zone 2

Surround

SP-B

Zone 2

Front

Right

Front

Left

SP-B

Left

SP-B

Right

Surround

Front

Right

Front

Left

SP-B

Left

SP-B

Right

Speaker Cable

Left

Right

Center

Zone 2

Surround

Surround Back

Zone 2

Left

Center

Left

Surround

Right

Surround

Left

Zone 2

Right

Zone 2

Left

Surround Back

Right

Surround Back

Left

Center

Surround

Right

Surround Back

Right

Surround Back

Left

Etiquettes pour les câbles d’enceintes

Fr-4

Right

Zone 2

Right

Fonctions

Amplificateur

• 100 W/canal (2 canaux pilotés) @ 8 Ω (FTC)

• 160 W/canal @ 6 Ω (IEC)

• 175 W/canal @ 6 Ω (JEITA)

• WRAT - Technologie d’amplificateur à gamme éten-

due (bande passante 5 Hz à 100 kHz)

• Circuit de volume à gain optimal

• Conception amplificateur Darlington inversé à 3

niveaux

• Transformateur haute puissance massif H.C.P.S. (ali-

mentation en fort courant continu)

Trai tement

• Certifié THX Select2 Plus

•

Conversion ascendante vidéo HDMI (compatible 1080p) avec rehaussement pour cinéma Faroudja DCDi

• Système HDMI version 1.3a avec répéteur (Deep

Color, x.v. Color, Lip Sync, DTS DTS-HD High Resolution Audio, Dolby TrueHD Dolby

Digital Plus, SA-CD et Multi-CH PCM)

• Configuration sans mise à l’échelle

• Mode Direct (direct) et mode Pure Audio (audio pur)

• Convertisseurs N/A 192 kHz/24 bits

• Processeur DSP puissant et de haute précision 32 bits

x 2

-HD Master Audio,

Connexions

•4 entrées HDMI*4 et 1 sortie (ver. 1.3a)

• Onkyo pour commande de système

• 6 entrées numériques (3 optiques / 3 coaxiales)

• 5 entrées S-Video / 2 sorties

• Permutation vidéo de composant (2 entrées / 1 sortie)

• Bornes d’enceinte compatibles avec les fiches

banane

• Zone 2 alimentée

• Entrée IR et TRIGGER 12 V

• Commande d’interface pour port RS232

Connexion Bi-Amp prise en charge pour FL/FR avec SBL/SBR

•

Divers

• Prédéfini pour SIRIUS*6 / XM*7 avec XMHD Sur-

round (modèles nord-américains uniquement)

• 40 chaînes préréglées SIRIUS/XM/AM/FM (modèles

nord-américains) 40 chaînes préréglées AM/FM (modèles européens et asiatiques)

•

• Correction de pièce et calibration du système

d’enceintes Audyssey MultEQ

• Correction physiologique Audyssey Dynamic EQ

• Réglage de recouvrement (40/50/60/70/80/90/100/

120/150/200 Hz)

• Fonction de commande de synchronisation A/V

(jusqu’à 250 ms)

• Fonction « Music Optimizer

pressée

• Nouvelle interface graphique utilisateur pour la

configuration du système

• Compatible avec RI Dock pour iPod

• Panneau avant en aluminium

• Télécommande compatible u préprogrammée avec

2 macro-commandes et des voyants de mode/bouton

» pour musique com-

*1.

THX et Select2 Plus sont des marques commerciales de THX Ltd. THX peut être une marque déposée dans certaines régions. Tous droits réservés. Surround EX est une marque c ommerciale de Dolby Laboratories. Utilisation avec autorisation.

*2.

Fabriqué sous licence et sous les brevets américains - 5,451,942; 5,956,674; 5,974,380; 5,978,76 2; 6,226,616; 6,487,535 et autres brevets déposés ou en instance aux Etats-Unis et dans le monde. DTS est une marque commerciale déposée, et les logos DTS, le Symbole DTS, DTS-HD et DTS-HD Master Audio sont des marques commerciales de DTS, Inc. ©1996-2007 DTS, Inc. Tous droits réservés.

*3.

Fabriqué sous licence de Dolby Laboratories. « Dolby », « Pro Logic » et le logo « double D » sont des marques de Dolby Laboratories.

*4.

HDMI, le logo HDMI et High Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing, LLC.

*5. En Europe, l’utilisation de fiches bananes pour brancher des

enceintes à un amplificateur est interdite

*6.

©2005 SIRIUS Satellite Radio Inc. « SIRIUS », SiriusConnect, le logo de chien SIRIUS, les noms de chaîne et leurs logos sont des marques de commerce de SIRIUS Satellite Radio Inc. Disponible uniquement dans les états contigus des États-Unis (ce qui exclut l’Alaska et Hawaii) et au Canada.

*7.

*8.

Fabriqué sous licence de Audyssey Laboratories. Demande de brevet en cours aux USA et dans d’autres pays. Audyssey MultEQ®

Dynamic EQ sont des marques de Audyssey Laboratories.

*9.

Music Optimizer™ est une marque commerciale de Onkyo Corporation.

est une marque déposée de XM Satellite Radio Inc.

THX Select2 Plus

Avant qu’un élément Home Cinéma ne soit certifié THX Select2 Plus, il subit une série de tests rigoureux de qualité et de performance. Seuls les produits ayant réussi ces tests portent le logo THX Select2 Plus. Ce logo est la garantie que les produits Home Cinéma que vous achetez vous donneront pleine satisfaction pendant de nombreuses années. Les normes THX Select2 Plus définissent des centaines de paramètres, concernant notamment les performances des amplificateurs de puissance et préamplificateurs ainsi que leur fonctionnement dans les domaines numérique et analogique. Les amplituners THX Select2 Plus bénéficient aussi de technologies exclusives de THX (comme THX Mode, par exemple) qui assurent une adaptation précise des bandes sonores de films pour les installations Home Cinéma.

« Xantech » est une marque déposée de Xantech Corporation.

« Niles » est une marque déposée de Niles Audio Corporation.

* Apple et iPod sont des marques de commerce de Apple Inc.,

déposées aux États-Unis et dans d’autres pays.

« x.v.Color » est une marque commerciale de Sony Corporation.

Ce produit est muni de la technologie de protection du copyright, couverte par des brevets américains et autres droits de propriété intellectuelle. L’utilisation de cette technologie de protection du copyright doit être autorisée par Macrovision Corporation et est réservée uniquement à l’utilisation domestique ou à d’autres usages limités, sauf indication contraire de la part de Macrovision. Tout changement technique ou démontage est interdit.

Fr-5

Table des matères

Introduction

Remarques importantes pour votre sécurité .............2

Précautions................................................................ 3

Accessoires fournis ...................................................4

Fonctions................................................................... 5

Panneaux avant et arrière .........................................7

Panneau avant....................................................... 7

Écran .....................................................................9

Panneau arrière................................................... 10

Télécommande........................................................13

Installation des piles ............................................13

Orientation de la télécommande..........................13

Pilotage de l’ampli-tuner AV.................................14

Home Theater ou cinéma à domicile.......................15

Un son « comme au cinéma » dans votre salon

......15

Branchements

Branchement de l’ampli-tuner AV............................16

Branchement des enceintes ................................16

Bi-amplification des enceintes avant....................18

Branchement d’une antenne................................19

Branchements AV ................................................21

Branchements audio et vidéo ..............................22

Quelle branchement choisir ? .............................. 22

Raccordement d’un téléviseur ou d’un projecteur

Branchement d’un lecteur DVD ...........................25

Branchement d’un magnétoscope ou d’un

enregistreur DVD pour la lecture....................... 27

Branchement d’un magnétoscope ou d’un

enregistreur DVD pour l’enregistrement............ 28

Branchement à un tuner satellite/câble,

décodeur, ou autre source vidéo....................... 29

Branchement d’une console de jeu .....................30

Branchement à un caméscope ou un autre appareil

Branchement d’appareils avec HDMI ..................32

Branchement d’un lecteur CD ou d’une platine

disque................................................................ 34

Branchement d’une platine cassette, d’un

enregistreur CDR, MiniDisc ou DAT..................35

Connexion d’un amplificateur de puissance ........36

Connexion d’un RI Dock...................................... 37

Branchement d’appareils u Onkyo ...................38

Branchement du cordon d’alimentation ...............38

Mise sous tension de l’ampli-tuner AV.....................39

Mise sous tension et en veille..............................39

.......24

...31

Première utilisation

Première utilisation .................................................. 40

Utilisation des menus de configuration à l’écran Utilisation de l’affichage pour modifier les réglages

Entrée vidéo......................................................... 41

Configuration d’entrée audio numérique..............43

Réglages d’enceintes ..........................................44

Configuration du format du téléviseur

(pas sur les modèles nord-américains) .............45

Configurationde l’intervalle de fréquences AM

(sur certains modèles) ......................................46

Modification de l’écran d’entrée........................... 47

Réglage automatique des enceintes

(Audyssey MultEQ®).........................................48

.....40

Opérations de base

Opérations de base .................................................53

Choix de la source d’entrée ................................. 53

Utilisation de l’entrée DVD multicanal.................. 54

Réglage du grave et de l’aigu.............................. 54

Affichage d’informations sur la source.................54

Réglage de la luminosité de l’écran.....................54

Mise en sourdine du son de l’ampli-tuner AV ......55

Utilisation de la minuterie (Sleep Timer)..............55

Utilisation d’un casque.........................................55

Ecoute de la radio....................................................56

Utilisation du tuner ...............................................56

Programmer des stations AM/FM ........................57

RDS (pas sur le modèle nord-américain).............58

Enregistrement ........................................................60

Utilisation des modes d’écoute

Utilisation des modes d’écoute ................................61

Choix du mode d’écoute ......................................61

Modes d’écoute disponibles pour chacun des

formats de source..............................................62

A propos des modes d’écoute .............................68

Configuration plus avancée

Configuration plus avancée .....................................71

Menus de configuration à l’écran.........................71

Configuration des enceintes ................................72

Fonctions de réglages sonores (Audio Adjust) ....80

Fonctions de réglage audio..................................82

Attribution des modes d’écoute aux sources

d’entrée .............................................................84

Source Setup .......................................................85

Configurations diverses (Volume/OSD) ...............88

Réglage de matérielle ..........................................90

Configuration du verrouillage ...............................94

Configuration de la sélection automatique

d’entrées numériques........................................95

Formats de signal d’entrée numérique ................95

Zone 2

Zone 2......................................................................96

Branchement de Zone 2 ......................................96

Réglage de la Zone 2 activée ..............................97

Utiliser la Zone 2 ..................................................98

Utiliser la télécommande dans la zone 2

et des kits de pilotage multipièce.....................100

Pilotage d’autres appareils

Pilotage d’autres appareils ....................................101

Codes de télécommande préprogrammés.........101

Entrer un code de télécommande......................101

Codes de télécommande pour les appareils

Onkyo connectés via u .................................102

Initialisation des boutons REMOTE MODE........102

Initialisation de la télécommande.......................102

Pilotage d’un téléviseur......................................103

Pilotage d’un lecteur DVD ou d’un graveur DVD Pilotage d’un magnétoscope ou d’un numériscope

Pilotage d’un décodeur câble/satellite ...............106

Pilotage d’un lecteur CD, graveur CD ou lecteur MD

Pilotage d’un RI Dock ........................................108

Pilotage d’une platine à cassette .......................109

Apprentissage des commandes.........................110

Utilisation de macros..........................................111

....104

.......105

.....107

Autres

Fiche technique .....................................................112

Dépannage ............................................................113

Tableau de résolutions vidéo .................................118

* Pour rétablir les réglages d’usine de l’ampli-tuner

AV, mettez-le sous tension et maintenez le bouton [VCR/DVR] enfoncé en appuyant sur le bouton [ON/STANDBY] (voyez page 113).

Fr-6

Panneaux avant et arrière

5234 6 8791

Panneau avant

Modèles nord-américains

Autres modèles

bp bqbrbs co

cnclbt cmckbn bobm

Les numéros de page entre parenthèses indiquent où trouver les explications à propos de chaque élément.

a Bouton ON/STANDBY (39)

Ce bouton permet de mettre l’ampli-tuner AV sous tension ou en mode de veille.

b Témoin STANDBY (39)

Ce témoin s’allume quand l’ampli-tuner AV entre en mode de veille. Il clignote quand l’appareil reçoit un signal de la télécommande.

c Témoin ZONE 2 (98)

Ce témoin s’allume quand Zone 2 est sélectionnée.

d Boutons de sélection d’entrée (53)

Ces boutons permettent de choisir une des sources d’entrée suivantes : MULTI CH, DVD, VCR/DVR, CBL/SAT, GAME/TV, AUX, TAPE, TUNER, CD ou PHONO. Le bouton [MULTI CH] sélectionne l’entrée multicanal analogique du DVD.

e Capteur de télécommande (13)

Ce capteur reçoit les signaux de la télécommande.

f Écran

Voyez « Écran » page 9.

g Bouton SETUP

Ce bouton permet d’afficher les menus de configuration à l’écran (OSD) sur votre téléviseur.

Boutons flèches, TUNING, PRESET et ENTER

Avec une source AM ou FM, les boutons TUNING [q]/[w] permettent de rechercher une station (syntoniser) et les boutons PRESET [e]/[r] de choisir parmi les stations mémorisées (voyez page 57). Lorsque vous vous servez des menus de configuration à l’écran, ces boutons fonctionnent comme les boutons flèches et permettent de sélectionner et de régler des paramètres. Le bouton [ENTER] est également utilisé avec les menus de configuration à l’écran.

Fr-7

Panneaux avant et arrière—Suite

i Bouton RETURN

Ce bouton permet de retourner au dernier menu de configuration affiché à l’écran (OSD).

j Commande MASTER VOLUME (53) et

Témoin

Cette commande sert à régler le volume de l’amplituner AV sur –∞ dB, -81,5 dB à +18,0 dB (affichage relatif). Le volume peut aussi être affiché avec une valeur absolue.Voyez « Volume Setup » page 88.

k Bouton PURE AUDIO et Témoin (61)

Sélection du mode d’écoute Pure Audio. Le témoin s’allume quand ce mode est sélectionné. Une nouvelle pression sur ce bouton sélectionne le mode d’écoute précédent.

l Prise PHONES (55)

Cette prise 1/4″ permet de brancher un casque stéréo disponible en option.

m Boutons ZONE 2 et OFF (98)

Le bouton [ZONE 2] permet de sélectionner la source d’entrée pour la Zone 2. Le bouton [OFF] sert à désactiver la sortie de la Zone 2.

n Boutons ZONE 2 LEVEL (99)

Réglage du volume de la zone 2.

o Boutons TONE, [–] et [+] (54)

Sert à régler le timbre (le grave et l’aigu).

p Bouton MOVIE/TV (61)

Sélectionne les modes d’écoute pour les films et la télévision.

q Bouton MUSIC (61)

Sélectionne les modes d’écoute pour la musique.

r Bouton GAME (61)

Sélectionne les modes d’écoute pour les jeux vidéo.

s Bouton DISPLAY (54)

Ce bouton permet d’afficher diverses informations sur la source d’entrée actuellement sélectionnée.

t Bouton DIGITAL INPUT (95)

Permettent de déterminer les options de sélection automatique d’entrées audio.

u Bouton DIMMER ou RT/PTY/TP (54, 59)

Ce bouton sert à régler la luminosité de l’affichage. Sur le modèle européen, ce bouton a l’appellation [RT/PTY/TP] et sert pour le système RDS (Radio Data System). Voyez « RDS (pas sur le modèle nord-américain) » page 58.

v Bouton MEMORY (57)

Ce bouton permet de mémoriser et d’effacer les mémorisations de stations radio.

w Bouton TUNING MODE (56)

Ce bouton permet de choisir le mode de recherche automatique ou manuel des stations.

x Prise SETUP MIC (48)

Le microphone inclus pour régler automatiquement les enceintes est branché ici.

y AUX INPUT

Cette entrée permet de raccorder un caméscope, une console de jeu, etc. Il y a des prises pour signal SVidéo, vidéo composite, audio analogique et audio numérique optique.

Fr-8

Panneaux avant et arrière—Suite

Écran

23 4

Pour en savoir plus, voyez les pages indiquées entre paranthèses.

a Témoins d’enceintes/de canaux (72)

Indiquent la configuration d’enceintes et les canaux utilisés par la source d’entrée actuellement choisie.

: Une case s’affiche pour chaque enceinte incluse dans la configuration. Aucune case ne s’affiche pour les enceintes réglées sur « No » ou « None ». Les abréviations suivantes indiquent les canaux audio inclus dans le signal d’entrée actuel.

FL : Avant gauche C: Centre FR : Avant droite SL : Surround gauche LFE : Subwoofer (caisson de grave) SR : Surround droite SBL : Surround arrière gauche SB : Surround arrière SBR : Surround arrière droite

b Témoin ZONE 2 (98)

S’allume lors de l’utilisation de la fonction «Powered Zone 2».

c Témoins de mode d’écoute et de format (61)

Indiquent le mode d’écoute et le format du signal d’entrée audio actuellement choisis.

d Témoins du tuner (56)

RDS (pas sur le modèle nord-américain) (58) :

S’allume quand l’ampli-tuner AV reçoit une station émettant des informations RDS (« Radio Data System »).

AUTO (56) :

Pour la radio AM et FM, ce témoin s’allume quand vous activez la recherche automatique de stations et s’éteint quand vous passez en recherche manuelle.

TUNED (56) :

S’allume quand l’ampli-tuner AV trouve une station au signal suffisamment puissant.

FM STEREO (56) :

S’allume quand l’ampli-tuner AV reçoit une station FM en stéréo.

e Témoin SLEEP (55)

S’allume quand vous activez la fonction de veille.

f Témoin Audyssey (48, 77)

g Témoin de casque (55)

h Zone de message

i Témoins d’entrée audio

j Niveau de volume (53)

k Témoin MUTING (55)

Clignote pendant la configuration automatique des enceintes. S’allume lorsque « Equalizer Settings » est placé sur « Audyssey ».

S’allume quand vous branchez un casque d’écoute à la prise PHONES.

Affiche des informations diverses.

Indiquent le type de signal d’entrée audio choisi comme source : HDMI, ANALOG ou DIGITAL.

Affiche le volume.

Clignote quand l’étouffement du ampli-tuner AV est actif.

Fr-9

Panneaux avant et arrière—Suite

12 9bkblbm84

br bs

12 bn84

9b k

br bs

Panneau arrière

Modèles nord-américains

Autres modèles

bqbpbo

a u REMOTE CONTROL

Vous pouvez relier cette prise u (Remote Interactive) à la prise u d’un autre appareil AV Onkyo. La télécommande de l’ampli-tuner AV permet alors

Fr-10

de piloter l’appareil branché à cette prise. Pour utiliser la fonction u, vous devez établir une connexion audio analogique (RCA) entre l’ampli-tuner AV et l’autre appareil AV, même si ceux-ci utilisent une connexion numérique.

b PHONO IN

Cette entrée permet de brancher un tourne-disque.

c COMPONENT VIDEO IN 1 et 2

Ces entrées vidéo composant RCA permettent de brancher des éléments munis d’une sortie vidéo composant, comme un lecteur DVD, un enregistreur DVD ou un enregistreur vidéo numérique. Ces entrées sont assignables; vous pouvez donc attribuer chaque source à un sélecteur d’entrée selon la configuration voulue. Voyez « Configuration vidéo composantes » page 42.

COMPONENT VIDEO MONITOR OUT

Cette sortie vidéo composant RCA/cinch permet de brancher un téléviseur ou projecteur doté d’une entrée vidéo composant.

Panneaux avant et arrière—Suite

d HDMI IN 1–4 et OUT

Les connexions HDMI (High Definition Multimedia Interface) acheminent l’audio numérique et la vidéo numérique. Les entrées HDMI permettent de brancher des éléments munis d’une sorties HDMI, comme un lecteur DVD, un enregistreur DVD ou un enregistreur vidéo numérique. Ces entrées sont assignables; vous pouvez donc attribuer chaque source à un sélecteur d’entrée selon la configuration voulue. Voyez « Configuration de HDMI Input » page 41. La sortie HDMI sert à brancher un téléviseur ou un projecteur équipé d’une entrée HDMI.

e MONITOR OUT

Branchez l’entrée vidéo de votre téléviseur ou projecteur à la prise S-Video ou vidéo composite.

f IR IN

Vous pouvez brancher un récepteur pour télécommande IR disponible dans le commerce à la prise IR IN afin de piloter l’ampli-tuner AV en zone 2 ou lorsqu’il est hors de vue (dans une armoire, par exemple).

g 12V TRIGGER OUT ZONE 2

Vous pouvez brancher cette sortie à l’entrée de déclenchement 12V d’un élément en zone 2. Lors de l’activation de la zone 2 sur l’ampli-tuner AV, un signal de déclenchement 12V est transmis.

h FM ANTENNA

Cette prise sert à brancher une antenne FM.

i AM ANTENNA

Ces bornes à poussoir servent à brancher une antenne AM.

j RS232

Il s’agit du port RS232.

k Antenne XM (modèles nord-américains

uniquement)

Cette prise sert à brancher un Mini-Tuner XM et un Home Dock, vendus séparément (voir les instructions XM).

l Antenne SIRIUS (modèles nord-américains

uniquement)

Cette prise permet de brancher une antenne SIRIUS Satellite Radio vendus séparément (voir les instructions SIRIUS).

m AC INLET (pas sur les modèles nord-

américains)

Branchez le cordon d’alimentation secteur fourni à cette prise. Branchez l’autre extrémité du cordon d’alimentation à une prise de courant de tension appropriée.

n DIGITAL COAXIAL IN 1, 2 et 3

Ces prises d’entrée audio numériques coaxiale permettent de brancher la sortie numérique audio coaxiale d’un lecteur CD ou DVD, par exemple. Ces entrées sont assignables; vous pouvez donc attribuer chaque source à un sélecteur d’entrée selon la configuration voulue. Voyez « Configuration d’entrée audio numérique » page 43.

o DIGITAL OPTICAL IN 1 et 2

Ces prises d’entrée audio numériques optique permettent de brancher la sortie numérique audio optique d’un lecteur CD ou DVD, par exemple. Ces entrées sont assignables; vous pouvez donc attribuer chaque source à un sélecteur d’entrée selon la configuration voulue. Voyez « Configuration d’entrée audio numérique » page 43.

p Vis pour fil de masse (GND)

Cette vis sert à brancher le fil de masse d’un tournedisque.

q CD IN

Cette entrée audio analogique permet de brancher la sortie audio analogique d’un lecteur CD.

r TAPE IN/OUT

L’entrée et la sortie audio analogiques permettent de brancher un enregistreur avec une entrée et une sortie audio analogiques (cassette, Mini Disc, etc.).

s GAME/TV IN

Vous pouvez brancher une console de jeu, un téléviseur, etc. Les entrées comprennent des prises SVideo, vidéo composite et audio analogiques.

t CBL/SAT IN

Permet de brancher (un tuner câble/satellite, un décodeur etc.). Les entrées comprennent des prises S-Video, vidéo composite et audio analogiques.

u VCR/DVR IN/OUT

Permet de brancher (un magnétoscope (VCR) ou un enregistreur vidéo numérique (DVR)). Les entrées et les sorties comprennent des prises S-Video, vidéo composite et audio analogiques.

v DVD V, S, FRONT L/R

Permet de brancher un lecteur DVD. Les entrées comprennent des prises S-Video, vidéo composite et audio analogiques. Vous pouvez connecter la sortie audio analogique 2 canaux d’un lecteur DVD.

DVD FRONT L/R, CENTER, SUBWOOFER, SURR L/R et SURR BACK L/R

Cette entrée multicanal analogique sert à brancher individuellement les sorties audio analogiques

5.1/7.1 d’un élément tel qu’un lecteur DVD, un lecteur compatible DVD audio ou SACD, ou un décodeur MPEG.

Fr-11

Panneaux avant et arrière—Suite

PRE OUT : FRONT L/R, CENTER, SUBWOOFER, SURR L/R et SURR BACK L/R

Vous pouvez brancher cette sortie audio analogique

5.1/7.1 à une entrée audio analogique d’un autre amplificateur de puissance pour utiliser l’amplituner AV comme préampli. La prise SUBWOOFER permet de brancher un subwoofer actif.

x ZONE 2 LINE OUT L/R

Vous pouvez brancher cette sortie audio analogique à une entrée ligne de l’amplificateur intégré de la Zone 2. Voyez « Branchement de Zone 2 » page 96.

y FRONT L/R, CENTER, SURR L/R et SURR

BACK L/R speakers

Ces bornes servent à brancher vos enceintes avant G/D, centrale, surround G/D et surround arrière G/D. Les bornes FRONT L/R et SURR BACK L/R servent à brancher respectivement les enceintes avant et surround arrière. Elles peuvent aussi être utilisées avec les enceintes avant en mode bi-amplification. Voyez « Bi-amplification des enceintes avant » page 18.

z ZONE 2 L/R speakers

Ces bornes servent à brancher les enceintes de la Zone 2. Voyez « Branchement de Zone 2 » page 96.

Pour en savoir plus sur les branchements, voyez pages 15 à 38.

Fr-12

Télécommande

Installation des piles

Pour ouvrir le compartiment des piles,

appuyez sur le petit levier et retirez le couvercle.

Insérez les deux piles (AA/R6) fournies en

respectant le schéma de polarité à l’intérieur du compartiment des piles.

Fermez le couvercle en appuyant dessus.

Remarques :

• Si la télécommande ne fonctionne plus correctement, remplacez les piles.

• Ne mélangez jamais des piles neuves avec des piles usagées, ni des types de piles différents.

• Pour éviter tout risque de fuite et de corrosion, retirez les piles si vous ne comptez pas utiliser la télécommande pendant une période prolongée.

• Si les piles sont usées, retirez-les immédiatement pour éviter tout risque de fuite et de corrosion.

Orientation de la télécommande

Quand vous utilisez la télécommande, orientez-la toujours vers le capteur de télécommande de l’ampli-tuner AV .

Capteur de télécommande

Ampli-tuner AV

Témoin STANDBY

Env. 16 ft (5 m)

Remarques :

• Si l’ampli-tuner AV est exposé à une forte source lumineuse ou aux rayons du soleil, il pourrait ne pas capter le signal de la télécommande. Tenez-en compte lors du choix de l’emplacement.

• L’utilisation d’une autre télécommande du même type dans la même pièce ou la présence d’un appareil émettant des rayons infrarouge à proximité de l’amplituner AV peut provoquer des interférences.

• Ne posez jamais d’objet (livres, etc.) sur la télécommande car cela risquerait d’enfoncer accidentellement une touche et de vider les piles.

• Si vous placez l’ampli-tuner AV dans un meuble muni d’une porte en verre fumé, il est possible que l’appareil ne capte pas le signal de la télécommande. Tenezen compte lors du choix de l’emplacement.

• Si un obstacle se trouve entre l’ampli-tuner AV et la télécommande, l’appareil ne capte pas les signaux de la télécommande.

• Une fois les codes de la télécommande enregistrés et pour opérer un autre appareil (page 101) ou pour opérer un appareil Onkyo sans connexion u, dirigez la télécommande vers l’autre appareil pour l’utiliser.

• Pour opérer un appareil Onkyo sans connexion u ou un appareil compatible raccordé via HDMI (page 103), dirigez la télécommande vers le capteur de télécommande de l’ampli-tuner AV.

Fr-13

Télécommande—Suite

Pilotage de l’ampli-tuner AV

Pour piloter l’ampli-tuner AV, appuyez sur le bouton [RECEIVER] pour sélectionner le mode Receiver.

La télécommande permet de piloter un lecteur DVD, un lecteur CD et d’autres éléments. Voyez page 101 pour en savoir plus.

3 4

bk bl

5 6

bm bn

Pour en savoir plus, voyez les pages indiquées entre paranthèses.

a Bouton ON/STANDBY (39)

Met l’ampli-tuner AV sous tension ou en mode de veille.

b Boutons REMOTE MODE/INPUT SELECTOR

(53, 103–109)

Permettent de sélectionner les modes de la télécommande et les sources d’entrée.

c Bouton MULTI CH (54)

Choisir l’entrée DVD multicanal.

d Boutons MACRO (111)

Sont utilisés avec la fonction Macro.

e Boutons de curseur [q]/[w]/[e]/[r] et

bouton ENTER

Sélection et réglage des paramètres.

f Bouton SETUP

Permet d’accéder à divers paramètres.

g Boutons LISTENING MODE (61)

Permettent de choisir un mode d’écoute.

h Bouton DIMMER (54)

Règle la luminosité de l’écran.

i Bouton DISPLAY (54)

Permet d’afficher diverses informations sur la source d’entrée actuellement choisie.

j Bouton MUTING (55)

Coupe ou active l’ampli-tuner AV.

k Boutons VOL [q]/[w] (53)

Réglage de volume de l’ampli-tuner AV, quel que soit le mode de télécommande actuellement choisi.

l Bouton RETURN

Retourne à l’affichage précédent pendant les changements de réglages.

m Bouton AUDIO (82)

Permet de modifier les réglages audio. Quand « Audio TV Out » est réglé sur « On » (voyez page 92), ce bouton est désactivé.

n Bouton SLEEP (55)

Permet d’activer la fonction de veille.

* SPA/B n’est pas utilisé sur cet ampli-tuner AV.

■ Pilotage du tuner

Pour piloter le tuner de líampli-tuner AV, appuyez sur le bouton [TUNER] (ou [RECEIVER]). Vous pouvez sélectionner « AM » ou « FM » en appuyant plusieurs fois sur le bouton [TUNER].

1 Boutons fléchés [q]/[w]

Recherche d’une station radio.

2 Boutons numériques (56)

Permettent de sélectionner directement les stations.

3 Bouton D.TUN (56)

Active le mode d’accès direct.

4 Bouton DISPLAY

Affiche des informations relatives à la bande, la fréquence, le numéro de mémoire etc.

5 Bouton CH +/– (57)

Utilisé pour sélectionner les stations radio mémorisées.

Remarque :

Vous pouvez également piloter une platine à cassette Onkyo branchée via

en mode Receiver (voyez page 109).

Fr-14

Home Theater ou cinéma à domicile

Un son « comme au cinéma » dans votre salon

Grâce à ses fonctions sophistiquées, l’ampli-tuner AV produit un superbe son surround recréant fidèlement tous les mouvements dans l’image sonore et transformant votre salon en salle de cinéma ou de concert. Lorsque vous utilisez un DVD, vous bénéficiez des systèmes DTS et Dolby Digital. Avec un téléviseur analogique ou numérique, vous bénéficiez des systèmes Dolby Pro Logic IIx, DTS Neo:6 ou des modes d’écoute des processeurs Onkyo. Vous pouvez aussi profiter du THX Surround EX (système d’enceintes certifié THX recommandé).

Enceintes avant gauche et droite

Elles reproduisent un son global. Dans une installation Home Theater, elles représentent la clé de voûte de l’image sonore. Installez-les face à la position d’écoute, plus ou moins à hauteur de l’oreille et à égale distance du téléviseur. Tournez-les légèrement vers l’intérieur pour qu’elles forment un triangle dont le spectateur est le sommet.

Enceinte centrale

Cette enceinte enrichit le son des enceintes avant. Elle accentue les déplacements dans le champ sonore et produit une image sonore intégrale. Dans les films, elle reproduit surtout les dialogues. Posez-la près du téléviseur et orientez-la vers vous, en la plaçant environ à hauteur d’oreille ou à la même hauteur que les enceintes avant gauche et droite.

Angle

Enceintes surround arrière gauche et droite

Ces enceintes surround sont nécessaires pour reproduire des sources Dolby Digital EX, DTS-ES Matrix, DTS-ES Discrete et THX Surround EX etc. Ces enceintes rehaussent le réalisme du son surround et améliorent la localisation du son derrière l’auditeur. Placez-les derrière la position d’écoute, environ 2 à 3 pieds (60 à 100 cm) au-dessus de la hauteur de l’oreille.

Subwoofer

Le subwoofer reproduit les signaux graves du canal LFE (« Low-Frequency Effects » ou effets basse fréquence). Le niveau et la qualité de reproduction des graves dépendent de la position d’écoute, de la forme de la pièce et de l’emplacement du subwoofer. En général, vous obtiendrez une reproduction optimale des graves en plaçant le subwoofer dans un coin avant de la pièce ou à un tiers de la largeur du mur, comme illustré. Astuce : pour trouver l’emplacement optimal du subwoofer, lancez un film ou de la musique avec de graves de bonne qualité et déplacez le subwoofer dans la pièce jusqu’à ce que vous trouviez l’emplacement qui vous convient le mieux.

1/3 de la longueur du mur

Enceintes surround gauche et droite

Ces enceintes assurent une localisation précise du son et un réalisme sonore accru. Placez-les de part et d’autre du spectateur (ou légèrement en retrait), environ 2 à 3 pieds (60 à 100 cm) au-dessus de la hauteur de l’oreille. L’idéal est de les placer à égale distance du spectateur.

Fr-15

Branchement de l’ampli-tuner AV

Branchement des enceintes

Configuration des enceintes

Pour bénéficier d’un son surround à 7.1 canaux, branchez sept enceintes et un subwoofer actif.

Le tableau suivant indique le nombre de canaux disponibles en fonction du nombre d’enceintes de votre configuration.

Nombre d’enceintes : 2 3 4 5 6 7

Avant gauche ✓✓✓✓✓✓ Avant droite ✓✓✓✓✓✓ Centrale ✓ ✓✓✓ Surround gauche ✓✓✓✓ Surround droite ✓✓✓✓ Surround arrière* ✓ Surround arrière gauche ✓ Surround arrière droite ✓

* Si vous n’utilisez qu’une enceinte surround arrière, reliez-la aux

prises SURR BACK L.

Indépendamment du nombre d’enceintes utilisées, nous vous conseillons de brancher un subwoofer actif pour obtenir une reproduction puissante et convaincante des graves.

Pour exploiter au mieux votre système surround, vous devez impérativement effectuer les réglages de configuration des enceintes. Vous pouvez effectuer ces réglages de façon automatique (voyez page 48) ou manuelle (voyez page 72).

Utilisation d’enceintes dipolaires

Vous pouvez utiliser des enceintes dipolaires pour les canaux surround gauche et droit et surround arrière gauche et droit. Les enceintes dipolaires produisent le même son dans deux directions.

Le boîtier des enceintes dipolaires comporte généralement une flèche indiquant l’orientation préconisée. Placez les enceintes dipolaires surround gauche et droite sorte que leurs flèches pointent vers le téléviseur/écran et positionnez les enceintes dipolaires surround arrière gauche et droite pour que leurs flèches pointent mutuellement l’une vers l’autre, comme indiqué sur la figure.

Enceintes dipolaires Enceintes normales

Téléviseur/écran

Connexion d’un subwoofer actif

Reliez la sortie tuner AV à l’entrée du subwoofer actif avec un câble approprié, comme indiqué sur la figure. Si vous utilisez un subwoofer passif avec un amplificateur externe, branchez la

PRE OUT: SUBWOOFER

sortie question.

Subwoofer

actif

LINE INPUT

PRE OUT: SUBWOOFER

à l’entrée de l’ampli en

de l’ampli-

Pose des étiquettes des câbles

Les bornes d’enceinte positives (+) de l’ampli-tuner AV sont toutes rouges (les bornes d’enceinte négatives (–) sont toutes noires).

Enceintes Couleur

Avant gauche, Zone 2 gauche Blanc Avant droite, Zone 2 droite Rouge Centrale Vert Surround gauche Bleu Surround droite Gris Surround arrière gauche Marron Surround arrière droite Marron clair

Les étiquettes fournies utilisent aussi un code de câbles couleurs. Placez-les sur le fil positif (+) des câbles d’enceintes en respectant les indications du tableau cidessus. Cela permet de brancher chaque câble en alignant simplement la couleur de son étiquette sur celle de la borne correspondante.

7 8

1. Subwoofer

2. Enceinte avant gauche

3. Enceinte centrale

4. Enceinte avant droite

Enceinte surround gauche

Fr-16

Enceinte surround droite

7. Enceinte surround arrière gauche

8. Enceinte surround arrière droite

Pour le modèle nord-américain

• Si vous utilisez des fiches bananes, serrez le connec-

teur d’enceinte avant de les insérer.

• N’insérez pas le cordon d’enceinte directement dans l’orifice central du connecteur d’enceinte.

Branchement de l’ampli-tuner AV—Suite

Précautions lors du branchement des enceintes

Lisez ces consignes avant de brancher les enceintes :

• Vous pouvez brancher des enceintes d’une impédance comprise entre 4 et 16 ohms. enceintes branchées s’élève à 4 ohms ou plus (mais est inférieure à 6 ohms), réglez le paramètre « Impédance minimum enceintes » sur « 4 ohms » (voyez page 44). Si vous utilisez des enceintes d’une impédance plus basse ou si vous utilisez l’amplificateur à des niveaux élevés de façon prolongée, le circuit de protection interne peut entrer en action.

• Débranchez l’appareil du secteur avant d’effectuer les branchements !

• Lisez les instructions figurant dans le manuel des enceintes.

• Soyez attentif à la polarité des câbles d’enceinte. Reliez la borne de pôle positif (+) au pôle positif (+) de l’enceinte et la borne de pôle négatif (–) au pôle négatif (–) de l’enceinte. Une inversion de la polarité produit un déphasage qui diminue la qualité sonore.

• Evitez les câbles de longueur excessive et les câbles trop minces car cela pourrait affecter le son.

Si l’impédance d’une des

Branchement des câbles d’enceinte

• Si vous utilisez 4 ou 5 enceintes, branchez chacune des deux enceintes surround aux bornes SURR L/R. Ne les branchez pas aux bornes SURR BACK L/R.

• Veillez en outre à ce que les fils ne court-circuitent pas les pôles positif et négatif. Sans cela, vous risquez d’endommager l’ampli-tuner AV.

• Assurez-vous que la partie métallique du câble ne touche pas le panneau arrière de l’ampli-tuner AV. Sans cela, vous risquez d’endommager l’ampli-tuner AV.

• Ne branchez pas plus d’un fil à chaque borne d’enceinte. Sans cela, vous risquez d’endommager l’ampli-tuner AV.

• Evitez de relier une enceinte à plusieurs bornes.

Dénudez environ 15 mm

de gaine aux deux extrémités des câbles d’enceinte et torsadez les fils aussi fermement que possible.

Dévissez la vis de la borne.

L’illustration ci-dessous indique la correspondance entre les enceintes et chaque paire de bornes. Si vous n’utilisez qu’une enceinte surround arrière, reliez-la aux bornes SURR BACK L.

15 mm

Insérez la portion dénu-

dée du fil aussi loin que possible dans l’ouverture.

Resserrez la vis de la borne.

Enceinte centrale Enceinte avant gaucheEnceinte avant droite

Enceinte surround

arrière droite

Enceinte sur-

round droite

Enceinte sur-

round gauche

Enceinte surround

arrière gauche

Fr-17

Branchement de l’ampli-tuner AV—Suite

Bi-amplification des enceintes avant

Les bornes d’enceinte FRONT L/R et SURR BACK L/R peuvent être utilisées respectivement avec les enceintes avant et les enceintes surround arrière, ou être bi-amplifiées pour alimenter séparément le tweeter et le woofer d’une paire d’enceintes avant prenant en charge la biamplification, afin d’améliorer la reproduction des graves et des aigus.

• Lorsque la bi-amplification est utilisée, l’ampli-tuner AV peut entraîner jusqu’à 5.1 enceintes dans la pièce principale.

• Pour la bi-amplification, les bornes d’enceinte FRONT L/R se branchent aux bornes de woofer des enceintes avant. Les bornes d’enceinte SURR BACK L/R se branchent aux bornes de tweeter des enceintes avant.

• Après avoir complété les connexions de bi-amplification indiquées ci-dessous et mis l’ampli-tuner AV sous tension, vous devez régler le paramètre de « Speakers Type » sur tion (voyez page 44).

Important :

• Lorsque vous effectuez les connexions de bi-amplification, n’oubliez pas de retirer les cavaliers qui relient les bornes de tweeter (borne supérieure) et de woofer (borne inférieure) des enceintes.

• La bi-amplification n’est exploitable qu’avec des enceintes compatibles. Voyez le mode d’emploi de vos enceintes.

« Bi-Amp » pour activer la bi-amplifica-

Raccordement des enceintes pour la biamplification

Branchez la borne positive (+) FRONT R de

l’ampli-tuner AV à la borne de woofer (borne inférieure) positive (+) de l’enceinte droite. Branchez la borne négative (–) FRONT R de l’amplituner AV à la borne de woofer (borne inférieure) négative (–) de l’enceinte droite.

Branchez la borne positive (+) SURR BACK R de

l’ampli-tuner AV à la borne de tweeter (borne supérieure) positive (+) de l’enceinte droite. Branchez la borne négative (–) SURR BACK R de l’ampli-tuner AV à la borne de tweeter (borne supérieure) négative (–) de l’enceinte droite.

Branchez la borne positive (+) FRONT L de

l’ampli-tuner AV à la borne de woofer (borne inférieure) positive (+) de l’enceinte gauche. Branchez la borne négative (–) FRONT L de l’ampli-tuner AV à la borne de woofer (borne inférieure) négative (–) de l’enceinte gauche.

Branchez la borne positive (+) SURR BACK L de

l’ampli-tuner AV à la borne de tweeter (borne supérieure) positive (+) de l’enceinte gauche. Branchez la borne négative (–) SURR BACK L de l’ampli-tuner AV à la borne de tweeter (borne supérieure) négative (–) de l’enceinte gauche.

Fr-18

Tweeter (Hautes)

Enceinte droite

Tweeter (Hautes)

Enceinte gauche

Woofer (Basses) Woofer (Basses)

Branchement de l’ampli-tuner AV—Suite

Branchement d’une antenne

Cette section explique comment brancher l’antenne FM intérieure et l’antenne-cadre AM fournies. Vous apprendrez aussi comment brancher des antennes FM et AM extérieures disponibles dans le commerce. L’ampli-tuner AV ne capte aucun signal radio si vous n’avez pas connecté d’antenne. Veillez donc à brancher une antenne si vous comptez écouter la radio.

Prise pour FM ANTENNA

Branchement de l’antenne FM intérieure

L’antenne FM fournie est conçue exclusivement pour une utilisation intérieure.

Branchez l’antenne FM comme indiqué

sur la figure.

■ Modèles nord-américains

Bornes à poussoir pour AM ANTENNA

Si la réception FM n’est pas satisfaisante avec l’antenne FM intérieure, utilisez une antenne FM extérieure disponible dans le commerce (voyez page 20).

Branchement de l’antenne-cadre AM

L’antenne-cadre AM fournie est exclusivement conçue pour une utilisation intérieure.

Assemblez l’antenne-cadre AM en insé-

rant les languettes dans le socle.

Insérez les deux fils de l’antenne-cadre

AM dans les bornes à poussoir pour antenne AM comme indiqué.

(Cette antenne n’a pas de polarité. Vous pouvez donc brancher chaque fil dans une des deux bornes au choix.)

Vérifiez que les bornes à poussoir sont bien en contact avec les fils et non avec leur gaine.

Insérez la fiche à fond dans la prise.

■ Autres modèles

Insérez la fiche à fond dans la prise.

Dès que l’ampli-tuner AV est prêt à l’utilisation, recherchez une station FM et déterminez l’emplacement idéal de l’antenne FM en vous basant sur la qualité du signal reçu.

Fixez l’antenne FM au mur à l’aide de

punaises.

Punaises, etc.

Appuyez Insérez le fil Relâchez

Dès que l’ampli-tuner AV est prêt pour l’utilisation, recherchez une station AM et déterminez l’emplacement idéal de l’antenne AM en vous basant sur la qualité du signal reçu.

Placez l’antenne aussi loin que possible de l’ampli-tuner AV, d’un téléviseur, de câbles d’enceinte et de cordons d’alimentation.

Si la réception AM n’est pas satisfaisante avec l’antenne-cadre AM intérieure, utilisez une antenne AM extérieure disponible dans le commerce (voyez page 20).

Attention :

Veillez à ne pas vous blesser avec les punaises.

Fr-19

Branchement de l’ampli-tuner AV—Suite

Branchement d’une antenne FM extérieure

Si la réception FM n’est pas satisfaisante avec l’antenne FM intérieure fournie, utilisez une antenne FM extérieure disponible dans le commerce.

Remarques :

• Les antennes FM extérieures produisent une réception optimale en extérieur. Cependant, il suffit parfois de les installer dans un grenier pour obtenir une réception satisfaisante.

• Installez l’antenne FM extérieure en veillant à l’éloigner au maximum de grands immeubles. Il faut que l’antenne puisse recevoir correctement les ondes.

• Ne placez jamais l’antenne à proximité d’une source d’interférences (enseignes lumineuses, routes à circulation intense, etc.).

• Par mesure de sécurité, ne placez jamais d’antenne à proximité de lignes ou d’appareils à haute tension.

• Une antenne extérieure doit être branchée à la terre conformément aux règlements en vigueur pour éviter les risques d’électrocution.

Branchement d’une antenne AM extérieure

Si l’antenne-cadre AM fournie ne suffit pas à obtenir une réception satisfaisante, vous pouvez ajouter une antenne AM extérieure.

Antenne extérieure

Câble d’antenne isolé

Antenne-cadre AM

Dans la mesure du possible, placez l’antenne AM extérieure en position horizontale et à l’air libre. Cependant, il suffit parfois de l’installer au-dessus d’une fenêtre pour obtenir une réception suffisante. Cependant, l’antenne-cadre AM doit aussi rester branchée.

Une antenne extérieure doit être branchée à la terre conformément aux règlements en vigueur pour éviter les risques d’électrocution.

■ Utilisation d’un répartiteur d’antenne TV/FM

N’utilisez jamais la même antenne pour la réception de signaux FM et de programmes télévisés, au risque de produire des interférences. Si toutefois le manque d’espace ne permet que cette solution, utilisez un répartiteur d’antenne TV/FM.

Répartiteur d’antenne

TV/FM

Vers l’ampli-tuner AV Vers le téléviseur

(ou magnétoscope)

Fr-20

Branchement de l’ampli-tuner AV—Suite

Branchements AV

• Avant d’effectuer des branchements AV, consultez les manuels fournis avec les autres appareils AV.

• Ne branchez le cordon d’alimentation secteur qu’après avoir effectué et vérifié tous les branchements audio et vidéo.

Prises numériques optiques

Les prises d’entrée numériques optiques de l’amplituner AV sont pourvues d’un clapet qui s’ouvre automatiquement quand vous insérez une fiche optique dans la prise. Ce clapet se referme quand vous ôtez la fiche. Poussez la fiche à fond.

Attention :

Pour éviter d’endommager le clapet, maintenez la fiche optique droite lors de son insertion ou de son extraction.

Câbles et prises AV

Vidéo

Câble Prise Description

HDMI

Câble vidéo composantes

Câble S-Video

Câble vidéo composite

Son

Câble audio numérique optique

Câble audio numérique coaxial

Câble audio analogique (RCA)

Câble audio analogique multicanal (RCA)

B/CB

P PR/CR

Câble Prise Description

B/CB

PR/CR

Code de couleurs des prises RCA pour appareils AV

Les prises RCA pour appareils AV utilisent généralement un code de couleurs : rouge, blanc et jaune. Les prises et fiches rouges correspondent à l’entrée ou à la sortie droite (en général « R »). Les prises et fiches blanches correspondent à l’entrée ou à la sortie gauche (en général « L »). Les prises jaunes servent à relier les entrées et sorties vidéo composite.

Gauche

(blanc)

Droite

(rouge)

(Jaune)

•

Enfoncez chaque fiche à fond pour obtenir une connexion correcte (une connexion lâche peut provoquer des parasites ou un dysfonctionnement).

•

Pour éviter les interférences, ne placez pas les câbles audio et vidéo à proximité de cordons d’alimentation ou de câbles d’enceinte.

Les connexions HDMI permettent d’acheminer un signal

HDMI

vidéo numérique de définition standard (SD) ou de haute définition (HD) non comprimé ainsi qu’un son numérique et garantissent une qualité optimale de son et d’image.

Le format vidéo composantes sépare les signaux selon la luminance (Y) et les différences de couleur (P pour obtenir une qualité d’image optimale (certains fabricants de téléviseurs attribuent des noms légèrement différents à leurs connecteurs vidéo composantes).

Le format S-Video sépare les signaux de luminance et de couleur et offre une image de qualité supérieure à celle du format vidéo composite.

Les prises vidéo composite équipent la majorité des téléviseurs, magnétoscopes et autres appareils vidéo.

Offre la meilleure qualité de son et permet de bénéficier du son surround (avec Dolby Digital, DTS, par exemple). La qualité du son est égale à celle des prises coaxiales.

Offre la meilleure qualité de son et permet de bénéficier du son surround (avec Dolby Digital, DTS, par exemple). La qualité du son est égale à celle des prises optiques.

Ce câble transmet un signal audio analogique. C’est le type de connecteur audio analogique le plus répandu. Il équipe la majorité des appareils AV.

Ce câble transmet un signal audio analogique multicanal. On l’utilise généralement pour brancher un lecteur DVD doté d’une sortie audio analogique 7.1. Vous pouvez utiliser plusieurs câbles audio analogiques normaux au lieu d’un câble multicanal.

Signaux audio analogiques

Vidéo composite

Gauche (blanc)

Droite (rouge)

(Jaune)

Correct !

Incorrect !

, PB)

Remarque :

L’ampli-tuner AV ne propose pas de prise péritel (SCART).

Fr-21

Branchement de l’ampli-tuner AV—Suite

Branchements audio et vidéo

Le branchement des sorties audio et vidéo d’un lecteur DVD et d’autres appareils AV à l’ampli-tuner AV permet d’activer simultanément le son et l’image de la source choisie en la sélectionnant sur l’ampli-tuner AV.

: Flux du signal

Vidéo

Son

Lecteur DVD, etc.

Enceintes (pour en savoir plus sur les con-

nexions, voyez page 17).

Vidéo

Son

Téléviseur, projecteur,

etc.

Quelle branchement choisir ?

L’ampli-tuner AV est compatible avec plusieurs formats de branchement et permet de brancher une multitude d’appareils AV. Le choix du format dépend des formats disponibles sur les autres appareils. Lisez les paragraphes suivants pour en savoir plus. Pour les appareils vidéo, effectuez deux branchements : un pour le son et l’autre pour l’image.

Formats de branchement vidéo

Le branchement des appareils vidéo à l’ampli-tuner AV est possible avec l’un ou l’autre des formats de connexion vidéo suivants : vidéo composite, S-Video, vidéo composantes ou HDMI, ce dernier offrant la meilleure qualité d’image.

Pour un résultat vidéo optimal, THX recommande d’éviter une conversion ascendante des signaux vidéo (et d’envoyer les signaux vidéo composant sources à la sortie vidéo composant, p.ex.). Il est également recommandé de placer la préférence « Immediate Display » sur « Off » (voyez page 89), le réglage « Picture Adjust » à sa valeur par défaut (voyez page 87) et le réglage « Output Resolution » sur « Through » (voyez page 91).

Les signaux d’entrée vidéo circulent par l’amplituner AV tel qu’indiqué, les sources vidéo composite, S-Video et vidéo composantes étant toutes converties vers le haut pour la sortie HDMI.

Les sorties vidéo composite, S-Video et vidéo composantes laissent passer leurs signaux d’entrée respectifs tels quels.

Lorsque vous branchez un élément audio à une entrée HDMI ou COMPONENT, vous devez assigner cette entrée à un sélecteur d’entrée (voyez les pages 41 et 42).

Lecteur DVD, etc.

Ampli-tuner AV

Organigramme de signal vidéo

Composite

S-Video

MONITOR OUT

S-Video

Composantes

HDMI

Fr-22

Téléviseur,

projecteur, etc.

Branchement de l’ampli-tuner AV—Suite

■ Sélection de signal

Si des signaux sont présents à plusieurs entrées, les entrées sont sélectionnées selon l’ordre de

Lecteur DVD, etc.

priorité suivant : HDMI, vidéo composantes, SVideo, vidéo composite.

Dans l’exemple de sélection de signal illustré à droite, les signaux vidéo sont présents aux entrées S-Video et vidéo composite. Cependant, le signal S-Video est automatiquement sélectionné comme source et des signaux vidéo sont

Ampli-tuner AV

produits par les sorties S-Video et HDMI.

Téléviseur,

projecteur, etc.

Les menus de configuration n’apparaissent à l’écran du téléviseur que si ce dernier est branché à la sortie HDMI OUT. Si votre téléviseur est branché à la sortie vidéo composite, S-Video MONITOR OUT ou COMPONENT VIDEO MONITOR OUT, servez-vous de l’écran du l’ampli-tuner AV pour effectuer les réglages.

Formats de connexion audio

Exemple de sélection de signal

Composite

S-Video

MONITOR OUT

S-Video

Composant

HDMI

Les appareils audio peuvent être branchés à

Lecteur DVD, etc.

Organigramme de signal audio

l’ampli-tuner AV en utilisant l’un ou l’autre des formats de connexion audio suivants : analogique, optique, coaxial, multicanal analogique ou HDMI.

Lorsque vous choisissez le format de connexion, tenez compte du fait que l’ampli-tuner AV ne convertit pas les signaux d’entrée numériques pour les

Multicanal Optique

Ampli-tuner AV

HDMICoaxialAnalogique

sorties de ligne analogique, et vice-versa. Par exemple, les signaux audio connectés à une entrée numérique optique ou coaxiale ne sont pas trans-

OUT

HDMIAnalogique

mis par la prise TAPE OUT analogique.

*1 Dépend du réglage « Audio TV Out » (voyez

Enregistreur MD,

etc.

page 92). Seuls les signaux des canaux avant G/D sont

acheminés. (Aucun mixage aval ne sera effectué.)

Si des signaux sont présents à plusieurs entrées, les entrées sont sélectionnées selon l’ordre de priorité suivant : HDMI, numérique, analogique (y compris multicanal). Vous pouvez choisir les entrées audio scannées par l’ampli-tuner AV en quête d’un signal avec la « Configuration de la sélection automatique d’entrées numériques » page 95.

Fr-23

Branchement de l’ampli-tuner AV—Suite

Raccordement d’un téléviseur ou d’un projecteur

Voyez « Branchement d’appareils avec HDMI » page 32 pour en savoir plus sur la connexion HDMI.

Point 1 : branchement vidéo

Sélectionnez un branchement vidéo correspondant à votre téléviseur ( , , ou ), puis effectuez le branchement.

Point 2 : branchement audio

Sélectionnez un branchement audio correspondant à votre téléviseur ( , , ou ), puis effectuez le branchement.

• Avec un branchement , vous pouvez écouter et enregistrer les données audio venant de votre téléviseur et les

écouter dans la Zone 2.

• Pour profiter du son Dolby Digital et DTS, utilisez un branchement ou . (Utilisez et ou et pour l’enregistrement ou l’écoute dans la zone 2.)

Branchement Ampli-tuner AV

A B C

a b c

COMPONENT VIDEO MONITOR OUT ⇒ Entrée vidéo composantes

MONITOR OUT S ⇒ Entrée S-vidéo MONITOR OUT V ⇒ Entrée vidéo composite

GAME/TV IN L/R ⇐ Sortie analogique audio L/R DIGITAL COAXIAL IN 2 (VCR/DVR) ⇐ Sortie numérique coaxiale DIGITAL OPTICAL IN 1 (GAME/TV) ⇐ Sortie numérique optique

A B C

a b c

b c a b a c

Flux du

signal

Téléviseur

YCOAXIAL

OUT

OPTICAL

OUT

COMPONENT VIDEO IN

Utilisez l’une des deux prises Le branchement doit être attribué (voyez page 43)

Remarque !

Si votre téléviseur ne dispose pas de sorties audio, branchez une sortie audio de votre magnétoscope ou tuner satellite/câble à l’ampli-tuner AV et utilisez son tuner pour écouter les programmes de télévision par l’ampli-tuner AV (voyez pages 27 et 29).

R S VIDEO

AUDIO

OUT

Téléviseur, projecteur,

etc.

BCB

VIDEO

Fr-24

Branchement de l’ampli-tuner AV—Suite

Branchement d’un lecteur DVD

Voyez « Branchement d’appareils avec HDMI » page 32 pour en savoir plus sur la connexion HDMI.

Point 1 : branchement vidéo

Sélectionnez un branchement vidéo correspondant à votre lecteur DVD ( , , ou ), puis effectuez le branchement. Vous devez brancher l’ampli-tuner AV à votre téléviseur avec le même type de connexion.

Point 2 : branchement audio

Sélectionnez un branchement audio correspondant à votre lecteur DVD ( , , ou ), puis effectuez le branchement.

A B C

a b c

• Avec un branchement , vous pouvez écouter et enregistrer les données audio venant d’un DVD et les écouter

en Zone 2.

• Pour profiter du son Dolby Digital et DTS, utilisez un branchement ou . (Utilisez et ou et pour

b c a b a c

l’enregistrement ou l’écoute dans la zone 2.)

• Si votre lecteur DVD dispose de sorties principales gauche et droite et de sorties multicanal gauche et droite, servez-vous des sorties principales gauche et droite pour le branchement .

Branchement Ampli-tuner AV

A B C a b c

COMPONENT VIDEO IN 1 (DVD) ⇐ Sortie vidéo composantes

DVD S ⇐ Sortie S-vidéo DVD V ⇐ Sortie vidéo composite

DVD FRONT L/R ⇐ Sortie analogique audio L/R

DIGITAL COAXIAL IN 1 (DVD) ⇐ Sortie numérique coaxiale

DIGITAL OPTICAL IN 1 (GAME/TV) ⇐ Sortie numérique optique

Flux du

signal

Lecteur DVD

OPTICAL

OUT

Utilisez l’une des deux prises Le branchement doit être attribué (voyez page 43)

OUT

Pour brancher une lecteur DVD ou un lecteur compatible DVD-Audio/SACD par une sortie audio analogique multicanal, voyez page 26.

YCOAXIAL

R S VIDEO

COMPONENT VIDEO OUT

AUDI O

OUT

Lecteur DVD

VIDEO

OUT

Fr-25

Branchement de l’ampli-tuner AV—Suite

Raccordement de l’entrée DVD multicanal

Si votre lecteur DVD peut lire les formats audio multicanal comme DVD-Audio ou SACD et s’il est équipé d’une sortie audio analogique multicanal, vous pouvez le brancher à l’entrée DVD multicanal de l’ampli-tuner AV.

Utilisez un câble audio analogique multicanal, ou plusieurs câbles audio normaux pour brancher les prises DVD FRONT L/R, CENTER, SURR L/R, SURR BACK L/R et SUBWOOFER de l’ampli-tuner AV à la sortie audio analogique 7.1 de votre lecteur DVD. Si votre lecteur DVD est doté d’une sortie audio analogique 5.1, ne branchez aucun câble sur les prises SURR BACK L/R de l’ampli-tuner AV.

Pour savoir comment sélectionner l’entrée multicanal, voyez « Utilisation de l’entrée DVD multicanal » page 54. Pour savoir comment ajuster la sensibilité du subwoofer à l’entrée multicanal, voyez « Réglage de matérielle » page 90.

7.1 ch

5.1 ch

FRONT CENTER

SUBWOOFER

SURR

DVD

SURR BACK

FRONT

CENTER SUB

WOOFER

SURROUND

SURR BACK

Lecteur DVD

Remarque :

Lorsqu’un signal depuis une prise DVD multicanal est émis de la sortie HDMI OUT ou audio analogique, seuls les canaux avant G/D seront émis. Aucun mixage aval ne sera effectué.

Fr-26

Branchement de l’ampli-tuner AV—Suite

Branchement d’un magnétoscope ou d’un enregistreur DVD pour la lecture

Remarque !

Grâce à ce raccordement, vous pouvez vous servir du tuner du magnétoscope pour suivre vos programmes télévisés préférés via l’ampli-tuner AV. Ceci est utile si votre téléviseur n’a pas de sorties audio.

Point 1 : branchement vidéo

Sélectionnez un branchement vidéo correspondant à votre magnétoscope ou enregistreur DVD ( , , ou

A B C

), puis

effectuez le branchement. Vous devez brancher l’ampli-tuner AV à votre téléviseur avec le même type de connexion.

Point 2 : branchement audio

Sélectionnez un branchement audio correspondant à votre magnétoscope ou enregistreur DVD ( , , ou ), puis

a b c

effectuez le branchement.

• Avec le branchement , vous pouvez écouter votre magnétoscope ou enregistreur DVD même en Zone 2.

• Pour profiter du son Dolby Digital et DTS, utilisez un branchement ou . (Pour écouter également la Zone 2, utilisez et , ou et .)

Branchement Ampli-tuner AV

A B C a b c

b c

a b a c

Flux du

signal

Magnétoscope ou enregistreur DVD

COMPONENT VIDEO IN 2 (CBL/SAT) ⇐ Sortie vidéo composantes

VCR/DVR IN S ⇐ Sortie S-vidéo VCR/DVR IN V ⇐ Sortie vidéo composite

VCR/DVR IN L/R ⇐ Sortie analogique audio L/R DIGITAL COAXIAL IN 2 (VCR/DVR) ⇐ Sortie numérique coaxiale DIGITAL OPTICAL IN 1 (GAME/TV) ⇐ Sortie numérique optique

Le branchement

doit être attri-

bué

(voyez page 42)

Utilisez l’une des deux prises Le branchement doit être attribué (voyez page 43)

OPTICAL

OUT

YCOAXIAL

R S VIDEO

COMPONENT VIDEO OUT

Magnétoscope

Enregistreur DVD

AUDI O

OUT

VIDEO

OUT

Fr-27

Branchement de l’ampli-tuner AV—Suite

Branchement d’un magnétoscope ou d’un enregistreur DVD pour l’enregistrement

Point 1 : branchement vidéo

Sélectionnez un branchement vidéo correspondant à votre magnétoscope ou enregistreur DVD ( ou ), puis effectuez le branchement. La source vidéo à enregistrer doit être branchée à l’ampli-tuner AV avec le même type de branchement.

Point 2 : branchement audio

Effectuez la connexion audio .

A B

Branchement Ampli-tuner AV

A B a

VCR/DVR OUT S

VCR/DVR OUT V

VCR/DVR OUT L/R

Flux du

AUDIO

S VIDEO

signal Magnétoscope ou enregistreur DVD

⇒

Entrée S-vidéo

Entrée vidéo composite

Entrée audio L/R

VIDEO

Magnétoscope

Enregistreur DVD

Remarques :

• Vous devez mettre l’ampli-tuner AV sous tension avant de démarrer l’enregistrement. En mode de veille, aucun signal n’est enregistré.

• Si vous voulez enregistrer directement le signal de votre téléviseur/magnétoscope de lecture avec un magnétoscope sans passer par l’ampli-tuner AV, reliez les entrées AV du magnétoscope d’enregistrement aux sorties audio et vidéo du téléviseur/magnétoscope de lecture. Référez-vous aux manuels de votre téléviseur et de votre magnétoscope.

• Les signaux vidéo reçus aux entrées vidéo composite ne peuvent être enregistrés que par les sorties vidéo composite. Si le téléviseur/magnétoscope est branché à une entrée vidéo composite, le magnétoscope enregistreur doit être branché à une sortie vidéo composite. De même, les signaux vidéo reçus aux entrées S-Video ne peuvent être enregistrés que par les sorties S-Video. Si le téléviseur/magnétoscope est branché à une entrée S-Video, le magnétoscope enregistreur doit être branché à une sortie S-Video.

Fr-28

Branchement de l’ampli-tuner AV—Suite

Branchement à un tuner satellite/câble, décodeur, ou autre source vidéo

Remarque !

Grâce à ce raccordement, vous pouvez vous servir de l’ampli-tuner satellite ou câble pour suivre vos programmes télévisés préférés via l’ampli-tuner AV. Ceci est utile si votre téléviseur n’a pas de sorties audio.

Point 1 : branchement vidéo

Sélectionnez un branchement vidéo correspondant à la source vidéo ( , , ou

A B C

), puis effectuez le branchement.

Vous devez brancher l’ampli-tuner AV à votre téléviseur avec le même type de connexion.

Point 2 : branchement audio

Sélectionnez un branchement audio correspondant à la source vidéo ( , , ou ), puis effectuez le branchement.

• Avec un branchement , vous pouvez écouter et enregistrer les données audio venant de la source vidéo et les

a b c

écouter en Zone 2.

• Pour profiter du son Dolby Digital et DTS, utilisez un branchement ou . (Utilisez et ou et pour

b c a b a c

l’enregistrement ou l’écoute dans la zone 2.)

Branchement Ampli-tuner AV

A B C

a b c

COMPONENT VIDEO IN 2 (CBL/SAT) ⇐ Sortie vidéo composantes

CBL/SAT IN S ⇐ Sortie S-vidéo CBL/SAT IN V ⇐ Sortie vidéo composite

CBL/SAT IN L/R ⇐ Sortie analogique audio L/R

DIGITAL COAXIAL IN 3 (CBL/SAT) ⇐ Sortie numérique coaxiale

DIGITAL OPTICAL IN 2 (CD) ⇐ Sortie numérique optique

Flux du

signal

Source vidéo

OPTICAL

OUT

Utilisez l’une des deux prises Le branchement doit être attribué (voyez page 43)

YCOAXIAL

COMPONENT VIDEO OUT

R S VIDEO

AUDI O

OUT

Tuner satellite/câble, décodeur, etc.

BCB

VIDEO

OUT

Fr-29

Branchement de l’ampli-tuner AV—Suite

Branchement d’une console de jeu

Point 1 : branchement vidéo

Choisissez la connexion vidéo qui correspond à la console de jeu ( , , ou ), puis effectuez la connexion. Vous devez brancher l’ampli-tuner AV à votre téléviseur avec le même type de connexion.

Point 2 : branchement audio

Choisissez la connexion audio qui correspond à la console de jeu ( ou ), puis effectuez la connexion.

A B C

a b

• Avec la connexion , vous pouvez écouter et enregistrer l’audio de la console de jeu ou faire l’écoute dans la

Zone 2.

• Pour profiter de Dolby Digital et DTS, utilisez la connexion . (Pour enregistrer ou faire l’écoute dans la Zone 2 également, utilisez et .)

Branchement Ampli-tuner AV

A B C a b

a b

COMPONENT VIDEO IN 2 (CBL/SAT) ⇐ Sortie vidéo composantes

GAME/TV IN S ⇐ Sortie S-vidéo GAME/TV IN V ⇐ Sortie vidéo composite

GAME/TV IN L/R ⇐ Sortie analogique audio L/R

DIGITAL OPTICAL IN 1 (GAME/TV) ⇐ Sortie numérique optique

Flux du

signal

Console de jeu

BCB

Fr-30

Le branchement

doit être attri-

bué (voyez page 42)

OPTICAL

OUT

YPB

COMPONENT VIDEO OUT

R S VIDEO

AUDI O

OUT

Console de jeu

OUT

VIDEO

OUT

+ 208 hidden pages
