ONKYO DV-SP800 User Manual

SACD & DVD-音頻視頻播放機

DV-SP800

準備

使用手冊

連接

設定播放機

基本播放

先進播放

承蒙惠顧 Onkyo 的 SACD & DVD-音頻視頻播放機，深表感謝。在連接或操作本機之前，請仔細閱讀本手冊。按手冊中的說明您將能獲得最佳的工作性能並愉快地享受新的 SACD & DVD-音頻視頻播放機帶給您的美妙聲音。請妥善保存本手冊﹐以備今后參考。

SN 29343365A

功能設置

故障診斷

其他

W0209-2

準備

重要安全事項 ........................... 3

注意事項 ............................... 4

碟片的注意事項 ......................... 6

特性附件 ............................. 8

開始之前 ............................... 9

部件和控製器索引 ...................... 10

連接

與電視機連接 .......................... 15

• 使用隨機附帶的音頻視頻連接纜線

• 進行組分式視頻連接

• 進行 S-視頻連接

連接到電視機（歐洲機型） .............. 17

• 使用 SCART 纜線連接到電視機（歐洲機型）

• 進行 S-視頻連接

• AV CONNECTOR 1 端子

連接到放大器

(欣賞 DVD 播放機的音響效果) ........ 18

• 用放大器進行數字連接

• 進行離散式 5.1-通道 ANALOG OUTPUT

（模擬輸出）連接

• 進行離散式 2-通道 ANALOG OUTPUT （模擬輸出）連接

與電源連接打開 DVD 播放機 ........... 20

多種功能

先進播放

靜止播放慢速播放 .................... 29

查找特定的標題/組/文件夾/章節/曲目/

位置 .................................

反復播放 .............................. 32

隨機播放 .............................. 33

以期望的次序播放 ...................... 34

選擇鏡頭角度 .......................... 38

選擇音頻字幕語言 .................... 39

從設定的位置繼續播放

（最終記憶） ....................... 40

記憶經常觀看的 DVD 設定

（條件記憶） ....................... 41

關閉視頻信號輸出 ...................... 42

用耳機收聽 ............................ 43

顯示碟片信息 ..............................

設定播放機

設定播放機 ............................ 21

• 各種音頻格式以及音響效果

基本播放

開始使用 DVD 播放機 ................... 25

其他

將其他遙控器的命令編程到本遙控器之中 .. 65

註冊其他裝置的遙控器編碼 .............. 68

故障診斷 .............................. 71

規格 .................................. 74

高級特性

功能設置

調節音頻及視頻設定 .................... 46

使用設定屏幕菜單 ............................. 46

切換到設定屏幕的“Expert”菜單模式 ........... 47

調節音頻聲道的動態范圍 ....................... 48

設定音頻 1 選項 .............................. 48

設定音頻 2 選項 .............................. 50

設定電視機屏幕尺寸 ........................... 52

設定視頻 1 選擇 .............................. 53

調節視頻質量 ................................. 54

設定視頻 2 選擇 .............................. 56

語言的選擇 ................................... 57

語言編碼表 ................................... 60

設定父母鎖定水平 ............................. 61

國家編碼列表 ................................. 63

其他設定 ..................................... 63

記憶設定（功能記憶） ......................... 64

呼出記憶的設定 ............................... 64

使播放機復位到系統設定 ....................... 64

Cs-

WARNING:

警告﹕

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK,

為了避免火災和觸電的危險，請不要將本機置于雨中或潮濕之

DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE.

處。

CAUTION:

注意事項﹕

TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT

為了避免觸電的危險，請不要打開機殼（或后面板）。機內無

REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED

用戶可以維修的部件。需要維修時，請與合格的技術人員聯

SERVICE PERSONNEL.

繫。

重要安全事項

WARNING

RISK OF ELECTRIC SHOCK

DO NOT OPEN

The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated

三角形內帶有箭頭的閃電狀符號意在警告用戶，表明其內部有非絕

“dangerous voltage” within the product’s enclosure that may be of

緣的“危險電壓”存在，而且具有足以致人觸電的危險。

sufficient magnitude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is intended to alert

三角形內的感嘆號意在警告用戶，表明與機器的操作和維護（維

the user to the presence of important operating and maintenance

修）有關的重要說明。

(servicing) instructions in the literature accompanying the appliance.

AVIS

RISQUE DE CHOC ELECTRIQUE

OUVRIR

NE PAS

1. 閱讀說明書 – 在操作本機之前必須首先閱讀所有的安全及操作說

明。

2. 保管說明書 – 安全及操作說明書要妥善保管以備日后查閱。

3. 注意警告 – 所有張貼在機器上的以及說明書中的警告事項必須嚴

格遵守。

4. 按章操作 – 必須遵守所有操作和使用說明。

5. 清潔 – 在清潔之前，首先將電源插頭從牆壁上的插座上拔下。清

潔時，必須按照製造廠家的指示進行。

6. 附加裝置 – 不要使用製造廠家指定外的附加裝置，否則將造成損

壞。

7. 水份及潮濕 – 不要在靠近水或潮濕的地方使用本機。比如，靠近

浴槽，洗衣盆，廚房的水槽，洗衣間等處﹔不要在潮濕的地下室，或靠近游泳池等類似的地方使用。

8. 附件 – 不要將本機放置在不平穩的手推車，臺架，三角架，支架

或桌面上。因為這樣機器有可能滑落，從而傷害小孩或大人，也會損壞機器本身。請只使用生產廠家建議使用的手推車，臺架，三角架，支架或桌面，或者隨機附帶的對應物品。任何對本機的裝配都必須遵從廠家的指示進行，使用廠家建議使用的附件。

9. 放置在手推車上的機器在移動時要特別小心。突然停止，用力過猛或地面不平等都會使得手推車顛覆。

10. 通風 – 機器外殼上的溝槽和窗口都是保證機器的通風所用。通風可以避免機器過熱從而保證其正常工作。所以，這些窗口不能被堵塞。不要將機器置于床，沙發，地毯或類似的物品上，以免堵塞通風孔。放置機器的場所必須是通風條件良好的專用書架或框架，各側的空間不得小于 5 厘米，后面必須留有通風窗口。

11. 電源 – 本機只能使用其銘牌上標注的電源。如果您不確切知道自己市內的電源狀況，請與本機的經銷商或當地的電力公司聯繫。

12. 接地和極性 – 本機可能配備那種極性固定的電源插頭（插頭的一隻腳比另一隻腳寬）。這種插頭只能以一種方式插入插座。這是一種具有安全特性的插頭。如果您不能將插頭插入插座時，請換個方向試試。如果還是插不進去，可以請電工換個插座。不要損壞具有極性保證的插頭。

PORTABLE CART WARNING

S3125A

13. 電源線保護 – 電源線的布線要保證其不被踩踏或被其他物體擠

壓。要特別注意靠近插頭，插座以及從機器中引伸出來的部份的電源線。

14. 雷電 – 作為防止雷電的措施，在雷電期間或長時間不使用機器

時，將機器的電源插座從插頭上拔下，並且拆卸天線以及其他連接纜線。這樣就可以有效防止雷電或電網的波動對機器造成損害。

15. 過載 – 不要在牆壁上的插座，延長的電源線以及機器內置的插座

上連接過多電器造成過載。這樣會造成火災或觸電事故。

16. 物品或液體進入 – 不要通過機器的窗口將物品放入，因為放入的

物品有可能接觸及其內部的危險電壓或造成短路。這樣就會導致火災或者觸電。不要將液體或任何類似物質倒進機器。

17. 維修服務 – 不要試圖自行維修機器，因為打開機殼可能會接觸到

危險電壓或受到傷害。所有維修服務必須有合格的技術人員進行。

18. 損壞時的維修服務 – 在以下情況下，從牆壁上的電源插座上拔下

插頭，請合格的技術人員進行維修﹕ A. 當電源線或插頭損壞時﹔ B. 如果液體進入機內，或者其他物品落入機內時﹔ C. 如果機器受到雨淋或水浸泡時﹔ D. 根據操作說明不能正常操作機器時。請僅僅使用操作說明所指

定的控制按鍵進行操作。使用其它不相關的按鍵可能導致機器

的損壞，使得維修人員在修理時花費過多精力。 E. 如果機器滑落或損壞﹔ F. 機器的性能出現顯著的變化-這通常表示需要維修。

19. 更換零部件 – 當需要更換零部件時，要求維修人員更換上廠家指

定的零部件或者與原來的零部件具有同等性能的零部件。更換的零部件如果不妥當就可能引起火災，觸電或其他損傷。

20. 安全檢查 – 在任何維修完畢后，要求維修人員對機器進行安全檢

查，以確認機器處于正常的工作狀態。

21. 鑲嵌在牆壁或天花板上 – 將本機鑲嵌在牆壁或天花板上時，必須

根據廠家的指示。

22. 熱源 – 機器必須遠離熱源放置。熱源包括暖氣片，蓄熱器件，火

爐或其他發熱的電器（包括放大器）。

23. 液體有害 – 該電器不能置于雨淋或水濺之處，也不可將裝水容

器，比如花瓶等置于其上。

Cs-

注意事項

危險﹕

當打開或互鎖失效時，會發出可見的和不可見的鐳射光線輻射。請不要注視它。

警告﹕

本產品使用鐳射。使用這裡指定以外的控制按鍵或者調節或者其他的操作步驟都有可能造成有害的輻射損害。

僅限于歐洲機型

本機具有半導體鐳射系統，屬于“CLASS 1 LASER PRODUCT” （一級鐳射產品）。所以，為了妥善的使用本機器，請務必仔細閱讀使用說明書。如果遇到問題，請就近與購買機器的商店聯繫。為了避免鐳射光線照射，請不要打開機殼。

位于機器背面板上的標籤注有以下內容﹕

1. 本產品為“CLASS 1 LASER PRODUCT”（一級鐳射產品）。機內使用鐳射。

2. 為了防止鐳射輻射，請不要打開機殼。維修時請求合格的技術人員進行。

Cs-

1. 地區限制編碼（地區編號）

針對銷售的地區，在 DVD 播放機和 DVD 視頻碟片之中都置有與之對應的地區限制編碼。如果 DVD 播放機之中的地區限制編碼與 DVD 碟片之中的地區限制編碼的任一個都不相匹配，則播放無法進行。

地區號碼標注在 DVD 播放機的背面板上。（比如，2 表示地區 2。）

2. 關于本說明書

本說明書解釋 DVD 播放機操作的基本過程。因為有些 DVD-視頻或 DVD-音頻碟片不支持 DVD 技術的所有功能，所以，播放此類碟片時，本 DVD 播放機的某些操作指令可能無法使用。請同時注意碟片上的使用說明事項。在操作過程中，電視機屏幕上可能會出現“ ”標記，這表示當前進行的操作由于 DVD 播放機或碟片的緣故無法進行。

3. 拷貝的版權問題

私用目的以外的場合下拷貝具有版權保護材料時，必須經過版權持有者的許可。

4. 電源警告

在第一次將電源插頭插入之前，請仔細閱讀以下說明。不同國家和地區的電網電源提供的電壓不同。請確認本機將要使

用的地區的電壓與本機背面板上標注的規定電壓（比如， AC 100-240 V，50/60 Hz）是否相同。

5. 濕手不可接觸機器

當您的手潮濕時，不要搬動機器或電源線。如果機內進水，請求合格的技術人員進行檢修。

6. 機器的放置場所

• 機器要放置于通風良好的場所。

在放置機器時，一定要注意其週圍是否可以良好地通風，當機器放置于現成的機體框架之中時，應該特別注意。如果通風被堵塞，則本機會出現過熱和故障。

• 不要將本機置于直射陽光之下，或靠近熱源放置。因為這樣會

使得其內部的溫度昇高，減少拾光器件的壽命。

• 避免潮濕及多灰塵的場所以及直接受到揚聲器震動的場所。特

別值得注意的是，不要將本機置于一個或幾個揚聲器之上。

• 要保證機器水平放置。不要將機器的側面作為底面放置，也不

要將機器放置在傾斜的地方，因為這樣可能使得機器出現故障。

• 如果將機器靠近電視機､收音機或 VCR 放置時，播放出來的畫

面可能會質量不佳，或者，聲音失真。在此情形下，請將機器遠離電視機､收音機或 VCR 放置。

7. 維護

您應該定期地維護機器，用軟布匹擦拭其前后面板以及機殼。對于比較堅固的污垢，可以用柔軟布匹，蘸上低濃度的洗潔劑和水，將布匹擰干後擦拭。擦掉污垢之后，要立即使用乾淨的布匹擦干。不要使用粗糙的材料､香蕉水､酒精或其他化學溶劑，因為這些物質會損害機器的表面涂層，或消去面板上的印刷文字。

8. 使用注意事項

• 搬運機器時，請使用機器原來使用的紙板以及包裝材料。為保險起見，請按照機器出廠時的包裝方式包裝機器。

• 在機器附近不要使用揮發性液體，比如殺蟲劑等。不要將橡膠或塑料製品長期與本機接觸，以免在機器表面留下痕跡。

• 長時間使用之后，機器的底部或背部會發熱，這不是故障。

• 不使用機器時，請將碟片取出，關閉電源。

• 如果長時間不使用機器，則機器可能會出現異常，所以，請時

不時地打開機器並使用。

9. 為了得到清晰的圖像

本機為高技術､高精度機器。如果光學拾音鏡頭和碟片驅動器部件臟污或磨損，則圖像質量會下降。為了得到清晰的圖像，我們建議您進行定期的檢查和維修（清洗或更換部件）。期間的長短根據使用的環境有所不同，大約為使用 1000 小時的水平。詳情可以就近向銷售商詢問。

10. 水氣凝結的注意事項

水氣凝結會損害機器。請仔細閱讀以下內容。

• 何謂水氣凝結﹖舉個例子，在炎熱的夏天，如果您給玻璃杯中倒入冷飲，則玻璃杯的外表會出現水珠，這就叫水氣凝結或結露。同樣，在機器內部的光學拾音鏡頭上也會出現水氣凝結。而光學拾音鏡頭是本機之中最重要的部件之一。

• 水氣凝結在以下情形出現。

– 當您將機器從寒冷的環境中一下子搬入溫暖的環境時。 – 在暖氣剛剛打開的室內使用機器﹔或者空調中的冷氣直接吹

入機器之中。

– 在夏天，將機器從有空調的室內搬入一個熱而潮濕的環境

時。

– 在潮濕環境中使用本機器。

• 出現水氣凝結時，不要使用機器。在這種情況下使用機器會造成碟片或內部零件的損壞。取出碟片，將電源插頭插入牆壁上的電源插座，將機器的電源打開，放置兩到三小時。經過幾個小時的通電，機器將變熱，所有的水份將被蒸發掉。如果將機器的電源始終連接在插座上，則機器很少會出現結露。

Cs-

準備

碟片的注意事項

本節闡述如何握持､清潔以及保存碟片。

可播放的碟片

本 DVD 播放機可以播放下列碟片。

DVD 碟片

DVD 音頻

VCD

碟片標記

碟片內容的構造

DVD 視頻

一般地，DVD 視頻的內容可以分為標題，標題又可再細分為章節。

DVD 音頻

DVD 音頻的內容可以分為組，組又可再細分為曲目（音軌）。

視頻 CD/CD

視頻 CD 和 CD 簡單地分為曲目（音軌）。

標題 1

章節 1

曲目 1 曲目 2

章節 2

組 1

章節 1

曲目 1

標題 2

章節 2

組 2 曲目 2 曲目 3

章節 3

*1本機可以播放以 DVD 視頻格式錄製的 DVD-R 碟片。

本機可以播放以 DVD 視頻格式錄製的 DVD-RW 碟片。從一代拷貝保護錄製的 DVD-RW 碟片不能播放。

*3本機可播放以 CD 音頻和視頻 CD 格式或 MP3 音頻文件錄制

CD-R 和 CD-RW 碟片。

某些碟片也許不能播放。這可能是多種原因造成的，包括但不限于以下幾點﹕是否是因為碟片的最終處理沒有完成，使用碟片的種類，錄音的種類，碟片或播放機讀取鏡頭的損壞或骯髒。 * 詳情請參見您的 CD 錄音機附帶的操作說明書。

• 上列以外的碟片不能播放。

• 即使在碟片上標有上述標記﹐您也不能播放如 CD-ROM 等碟片。

• 本 DVD 播放機使用 PAL/AUTO 彩色製式﹐不能播放用其他彩色製式

（SECAM 等）錄製的碟片。

• 避免使用心形或八角形的碟片-播放不規則形狀的碟片會損壞 DVD 播放

機的內部機件。

• 切勿使用帶有膠帶剩余物､殘留有標簽的租用碟片以及帶有定製標簽或

粘貼物的碟片。否則﹐您將不能退出碟片或 DVD 播放機將不起作用。

曲目 1 曲目 2

曲目 3

曲目 4 曲目 5

有關 VCD

本 DVD 播放機兼容帶有 PBC 功能的 VCD（2.0 版）。（PBC 是 Playback Control（播放控製）的縮寫。）根據碟片的種類﹐可以有兩種欣賞方法。

• 不帶 PBC 功能的 VCD（版 1.1）

可以與 CD 同樣的方法在本 DVD 播放機上播放聲音和電影。

• 帶有 PBC 功能的 VCD（版 2.0）

在不帶 PBC 功能的 VCD 的操作之外﹐還可享受播放帶相互作用的軟件﹐並擁有利用顯示在電視機熒幕（目錄播放）上的目錄進行搜索的功能。在本使用說明書中說明的有些功能不適合這種碟片。

Cs-

MP3 兼容性信息

關于碟片的握持

• CD-ROM 必須與 ISO 9660 兼容。

• 文件必須是 MPEG1 音頻層 3 的格式﹐44.1 或 48kHz。不兼

容文件將不能播放﹐屏幕顯示"UNPLAYBLE MP3 FORMAT"(不能播放的 MP3 格式)字樣。

• 不兼容某些可變比特率(VBR)的文件。

• 本系統只能播放具有“.mp3”和“.MP3”擴展名的文件。

• 本系統不兼容多次錄製(Multi-Session)的碟片。如果您的碟

片是多次錄製的碟片，則只能播放碟片上第一次錄製時錄製的曲目。

• 使用 CD-R 或 CD-RW 製作 MP3 文件。製作的碟片必須經過最終處理。

• 以 128Kbps 錄製的音頻 CD 聽起來與一般的音頻 CD 沒有多大區別。雖然本機可以播放低比特率錄製的 MP3 曲目，但是，低比特率曲目的音質會顯著降低。

• 文件夾和文件的名稱只能顯示出前 8 個字符(不包括擴展名 “.mp3”)。

• 本系統可以識別 250 個文件夾或文件。包含 250 個以上文件夾或文件的碟片將不能播放。

版權注意事項

法律規定﹐未經許可不得對有版權的內容進行複製､廣播､放映､有線廣播､公開播放以及租賃等。 DVD 影碟是防複製的﹐即使複製也只能得到失真的複製件。本產品所使用的版權保護技術受美國專利權以及其他由 Macrovision Corporation 和其他所有者所擁有的知識產權保護-使用該版權保護技術必須取得 Macrovision Corporation 的認可﹐如果未經 Macrovision Corporation 的許可﹐則只能用于家庭或有限范圍的觀賞-反向解碼或拆卸均被禁止。

• 不可觸摸碟片的播放面。

播放面

• 不可在碟片上粘貼紙張或膠帶。

關于碟片的清潔

• 碟片表面的指紋和灰塵可以引起音響及畫面品質的劣化-擦拭碟片時﹐使用柔軟布料﹐從中心向外擦拭﹐請保持碟片的清潔。

• 如果您用柔軟布料不能擦掉灰塵﹐可以用濕潤的布料輕擦﹐ 最后用干的布料擦拭。

• 不可使用任何類型的溶劑﹐比如稀釋劑､汽油類溶劑､市售的洗滌劑､用于維尼龍 LP 的防靜電噴霧劑等﹐這些會損壞碟片。

關于碟片的保存

• 不要將碟片保存在陽光直接照射下或接近熱源。

• 不可將碟片保存在潮濕及多塵地點﹐比如靠近浴室或增濕

器。

• 將碟片豎直保存于盒套之中-堆垛或在盒套上放置重物會使碟片彎曲。

Cs-

特性附件

特性

THX*1 ULTRA 認證 DTS*2/杜比數碼*3/MPEG2/PCM 數字音頻輸出先進的 192-kHz/24-Bit D/A 轉換器矢量線性整型電路 RCA 6 通道多通道輸出 108 MHz/12 位視頻 D/A 轉換逐行掃描組分式視頻輸出以及 SCART 連接端子 (僅限于歐洲機型) 逐行掃描組分式視頻輸出直接數字通道可播放 DVD-音頻和 DVD-視頻，DVD-R，DVD-RW， MP3 CD，CD-R，視頻 CD，SACD 和音頻 CD 碟片具有預先編程以及學習功能的遙控器

附件

確認包裝箱內下述附件是否齊全。如果缺少什么﹐請與您附近的 ONKYO 經銷商聯系。括號內所表示的是附件的數量。

經過 LUCASFILM LTD 許可製造。LUCASFILM 和 THX 是 LUCASFILM LTD 的註冊商標。

“DTS”和“DTS 數碼式環繞音響”是 Digital Theater Systems, Inc. 注冊商標。

本產品從杜比公司獲得以下特許。

“杜比”“專業杜比”和雙－D Ÿ 符號是杜比公司的注冊商標。

THX ULTRA

任何家庭影院系統要通過 THX ULTRA 認證必需經過一系列嚴格的測試。只有這樣，產品才能貼上 THX ULTRA 的銘牌。這一銘牌是您在未來幾年中可以享受高級家庭影院系統的保證。

遙控器（RC-498DV) [1] 電池（尺寸 AA/UM-3) [2]

z 纜線 [1]

纜線用于系統連接，使得具有 z 端子 ONKYO 裝置形成完整的系統。 (但是，只進行 z 連接，裝置不會成為一個系統。同時，還必須恰當地連接音頻連接纜線。)

S 視頻纜線 [1]

傳送 S-視頻信號的纜線。

音頻視頻連接電纜 [1]

黃色插頭的纜線用于視頻。紅色和白色插頭的纜線用于音頻。

Cs-

電源線 [1]

根據購買地區的不同形狀可能不一樣。

SCART 纜線 [1] (歐洲機型)

開始之前

設定電壓選擇開關（僅限于世界通用模式）

世界通用模式裝備有一個可以和當地供應電壓相調制的選擇開關。在插上電源之前務必用此開關調整和當地供應電壓相匹配。給您的地區決定適當的電壓：220-230 V 或 120 V。如果預先設定的電壓不符合您的地區，請把一根螺絲刀插入開關槽內撥到合適的一邊。根據當地電壓确定妥當的位置，將開關向上（120 V）或向下（220-230 V）滑到底。

COMPONENT

S VIDEO VIDEO

CR/P

B/PB

VIDEO OUTPUT

CH 1 CH 2 FRONT SURR 1 CENTER SURR 2

ANALOG OUTPUT

SURR 11+2

DIGITAL

OPTICAL COAXIAL

OUTPUT

SUB WOOFER

SACD & DVD AUDIO/VIDEO PLAYER

MODEL NO.

REMOTE CONTROL

VOLTAGE SELECTOR

120 V

220-230 V

DV-SP

AC INLET

VOLTAGE SELECTOR

120 V

800

220-230 V

安裝電池

1 打開電池盒蓋。

注意

• 切勿混合使用新舊電池或不同類型的電池。

• 如果長時間不使用遙控器﹐請取出電池以免泄漏。

• 請立即取出耗盡的電池以免泄漏帶來的損壞。如果遙控器不能順利操

作﹐請同時更換所有電池。

• 電池的使用壽命大約是 6 個月﹐但根據其使用情況而異。

使用遙控器

將遙控器對準遙控傳感器。

遙控傳感器

在大約 5 米之內

2 裝入兩節 R6（AA 尺寸）電池。

務必將電池的 +（正）–（負）極對準電池盒內標明的位置。

3 關上電池盒蓋。

注意注意

注意

注意注意

• 請將本機遠離強光﹐如直射陽光或強烈的熒光﹐以便讓遙控器得到正

確的操作。

• 若在同一房間使用相同類型的遙控器﹐或在紅外線設備附近使用本機

可能會造成干擾。

• 切勿在遙控器上放置諸如書之類的物件-這樣可能會誤按遙控器的

鍵﹐並會消耗電池。

• 確認裝音響的架門上沒有彩色玻璃﹐若將本機放置在此類門的后面可

能會使遙控器不能正常工作。

• 若遙控器和遙控傳感器之間有任何障礙物時﹐遙控器將不能操作。

Cs-

部件和控製器索引

1245

%^&*)_

7890- = ~ !

(

ANDBY

OFF

STANDBY/ON

POWER

LAST MEMORY

CLEAR

REPEAT

VIDEO CIRCUIT

OFF

DIMMER RANDOM

DISPLAY

STOP PLAYPAUSE

DV-SP800

SACD & DVD AUDIO/VIDEO PLAYER

PHONES LEVEL

MIN

MAX

PHONES

SACD

DVD

有關操作說明﹐請參考括號中頁數的內容。

■ 前面板

1 POWER(電源)開關和 STANDBY(待機)指示燈 [20]

打開 DV-SP800 的主電源。DV-SP800 進入待機狀態，STANDBY 指示燈點亮。在此按下此按鈕到達關閉位置（— OFF），可以關閉 DV-SP800 的主電源。

• 打開電源之前，應確保所有的纜線已連接妥當。

2 STANDBY/ON 按鍵 [20, 21, 25, 28, 46, 64]

當按下 STANDBY/ON(待機/開機)按鈕 ON(打開)時﹐如果 POWER(電源)開關設定為 ON(打開)，此時，DV-SP800 打開，STANDBY(待機) 指示燈關閉。在此按下此按鈕可以將 DV-SP800 返回到待機模式。在 0 按鍵週圍的指示燈點亮。在此模式下，顯示器關閉，各種控制按鈕等也不能使用。

3 VIDEO CIRCUIT OFF 按鍵和指示燈 [42]

按下該按鍵將視頻信號關閉。

4 LAST MEMORY（最終記憶按鍵）按鍵 [40]

您可以從 DVD 或視頻 CD 碟片的上次停止播放的位置開始再次播放，即使該碟片從播放機中取出，停止位置卻仍然被記憶。在播放時，如果按下 LAST MEMORY 按鍵，就會設定一個上次記憶點。如果您想從上次記憶的位置重新開始播放，只要在停止狀態下按下 LAST MEMORY 按鍵，播放就會再次開始。最多可以對 5 張 DVD 碟片和 1 張視頻 CD 碟片進行最終記憶。

5 CLEAR（清除）按鍵 [31-36, 39-41, 59]

與播放機的幾种功能配合使用。可以用來解除反復播放及隨機播放，也可用來編輯編程。

6 DISC 指示燈 [25]

當播放碟片時，與之對應的碟片類型指示燈點亮。

7 唱碟托盤 [25]

在托盤中放置碟片時，要將其標簽面朝上。

8 TOP MENU（上層菜單）按鍵 [26, 30]

用來呼出 DVD 碟片的菜單屏幕。根据 DVD 碟片的不同，上層菜單也可能與 DVD 菜單相同。

9 光標 (2/3/5/∞) 按鈕/ ENTER(回車)按鈕 [21, 46]

用 2/3/5/∞ 按鈕來移動菜單屏幕上的選擇項目和變動設定。用 ENTER(回車)按鈕來實現光標按鈕所選擇的設定或在屏幕上設定一條高亮度顯示項目。

0 MENU（菜單）按鍵 [26, 31, 38, 39, 58]

用來顯示和關閉 DVD 菜單和 MP3 的導航屏幕。

- 0 按鍵 [25, 28]

按下此按鍵可以打開或關閉碟片托盤。

= 8 PAUSE（暫停）按鍵 [27]

按下此按鍵可以暫停碟片的播放；再次按下時，重新開始播放。

~ 7 STOP（停止）按鍵 [28]

按下此按鍵可以停止播放。按下一次時，可以從停止地點稍微超前的位置開始播放。只要播放機中裝有碟片，則 7 STOP 上面的指示燈點亮。

! £ PLAY（播放）按鍵 [25]

按下該按鍵可以開始碟片的播放。只要播放機中裝有碟片，則 £ PLAY 上面的指示燈點亮。

@ DIMMER 按鍵 [45]

撥動按鍵可以調節顯示器的亮度 (4 級)。

# REPEAT（反復）按鍵 [32]

用來設定反復模式。

$ RANDOM（隨機）按鍵 [33]

按下此按鍵可以開始對標題，章節及曲目的隨機播放。

% 遙控傳感器 [9]

將遙控器對準傳感器操作播放機。

^ RETURN（返回）按鍵 [26, 46, 59, 62]

用來返回前一菜單（維持當前設定）。當您不希望當前菜單上的設定被保存時，可以使用 RETURN 按鍵。

& SETUP（設定）按鍵 [21, 46, 64]

在播放機的播放模式或停止模式下，按下此按鍵可以打開或關閉設定菜單。

* DISPLAY（顯示）按鍵 [44, 45, 55]

在播放中按下此按鍵可以顯示碟片的統計信息。反復按下時，可以顯示各种各樣的信息。

( 4/¢ 按鍵 [26, 27]

按下此按鍵可以倒退或前進到上一章節/曲目。按下不放，可以進行快速的向后或向前掃描。

) PHONES (耳機) 插孔 [43]

這是連接立體聲耳機的標準立體聲插孔。通過 ANALOG OUTPUT CH 1 和 CH 2 的音頻被送到耳機揚聲器。

_ PHONES LEVEL 旋鈕 [43]

該旋鈕用來調節耳機音量水平。順時針方向調節旋鈕增加耳機音量，反時針方向調節旋鈕則降低耳機音量。

Cs-

■ 顯示窗

12 3456

AUDIO

DVD

SACD V CD

PROGRESSIVE

TITLE GROUP

1 Ÿ D 指示燈

當 DOLBY DIGITAL 聲音被選擇和播放時，該指示燈點亮。(僅限于以 DOLBY DIGITAL 錄製的 DVD)

2 插入碟片指示燈 [25] 3 TITLE/GROUP 指示燈 4 GUI (圖形用戶接口) 指示燈

用來指示進行中的在屏菜單操作。在屏菜單幫助您設定播放機。

5 CHP/TRACK 指示燈 6 角度圖標指示燈 [38] 7 REPEAT 指示燈 [32] 8 REMAIN 指示燈

在顯示標題，章節和曲目的剩余時間時，該指示燈點亮。

9 L, C, R, LS, RS 和 LFE 指示燈 [50]

顯示 DVD 播放可兼容的音頻聲道。 L﹕ 左前聲道 C﹕ 中央聲道 R﹕ 右前聲道 LS﹕ 左環繞聲聲道 S﹕ 環繞聲聲道(單聲道) RS﹕ 右環繞聲聲道 LFE﹕ LFE (低頻效果)聲道

0 LAST 指示燈 [40]

GUI

CHP TRACK

REMAIN

TOTAL

- COND 指示燈 [41] = PROGRESSIVE 指示燈

當逐行視頻信號被輸出時，該指示燈點亮。

~ £/8 指示燈 ! DTS 指示燈

當 DTS 被選擇和播放時，該指示燈點亮。(僅限于以 DTS 錄製的 DVD)。

@ 多功能指示燈

（例如工作狀態和出錯信息）

# TOTAL 指示燈

在顯示標題，曲目和曲目播放時間的總數時，該指示燈點亮。

$ D.MIX 指示燈

當 DVD 音頻，DOLBY DIGITAL，DTS 或 MPEG 等音頻向下混合(聲道向下混合)時顯示(例如，當 5.1 聲道聲音向下混合到 2 聲道時)。

LFECRL

R SL S

D.MIX COND

LAST

Cs-

部件和控製器索引

OPTICAL COAXIAL

SURR

11+2

SUB WOOFER

AC INLET

REMOTE

CONTROL

DIGITAL OUTPUT

S VIDEO VIDEO

COMPONENT

CH 1 CH 2 FRONT SURR 1 CENTER SURR 2

VIDEO OUTPUT

ANALOG OUTPUT

MODEL NO.

DV-SP

800

SACD & DVD AUDIO/VIDEO PLAYER

■ 后面板

歐洲機型

DEO

SURR

11+2

AV CONNECTOR

OUT

IN/

DIGITAL OUTPUT

OPTICAL COAXIAL

根據購買地區的不同，端子的形狀可能不一樣。

1 VIDEO OUTPUT COMPONENT（組分式視頻輸出）端子 [16]

如果您的電視機具有組分式輸入，您可以將組分式視頻纜線連接到您的電視機和您的 DVD 播放機，從而得到更加完美的視頻圖像。組分式視頻纜線只傳送視頻信號﹔請記住要連接左右音頻纜線。如果您連接的是可以兼容逐行掃描信號的電視機，您就可以欣賞隔行掃描和逐行掃描這兩種信號。

2 VIDEO OUTPUT S VIDEO（S 視頻輸出）端子 [16, 17]

如果您的電視機或監視器具有 S 視頻輸入端子，則通過連接其 S 視頻輸入端子，可以得到更佳的圖象效果。您可以在設定菜單上切換為 [S1] 或 [S2] S 視頻輸出。

3 VIDEO OUTPUT VIDEO（視頻輸出）端子 [15]

與具有視頻輸入功能的電視機、監視器、AV 放大器或接收機的視頻輸入端子相連接。

4 AC INLET [20]

用來連接電纜線到牆上的交流電源插座。

5 ANALOG OUTPUT CH 1/CH 2（模擬輸出）端子 [16-19]

輸出雙聲道的音頻（模擬）信號到電視機或立体聲放大器的立体聲音頻輸入端子。

6 ANALOG OUTPUT FRONT/SURR 1/CENTER/SUBWOOFER 端子 [19]

該端子用來在放大器上輸出 5.1 聲道音頻 (模擬) 到 5.1 聲道數字輸入。如果您使用的接收機同時具有數字和模擬兩種輸入端子，建議您將這兩種輸入端子與 DVD 播放機同時連接。

OUT

AV CONNECTOR 2

REMOTE

CONTROL

SACD & DVD AUDIO/VIDEO PLAYE

MODEL NO.

DV-SP

7 SURR 2 端子 [19]

用來連接 7.1 通道的模擬輸入。 (請確認 SURR 1/1+2 選擇開關在 1+2 位置。)

8 SURR 1/1+2 選擇開關 [19]

當使用 2 聲道環繞聲時，選擇 1﹔當使用 4 聲道環繞聲時，選擇 1+2。選擇 1+2 時，音頻輸出將低 3dB。SURR 1 和 SURR 2 將輸出相同的音頻。

9 DIGITAL OUTPUT OPTICAL 插孔 [18]

用來輸出錄製在碟片上的數字音頻信號。您可以通過光學輸出插孔將數字信號輸出到 AV 放大器或接收機。

0 DIGITAL OUTPUT COAXIAL 插孔 [18]

用來輸出錄製在碟片上的數字音頻信號。您可以通過同軸輸出插孔將數字信號輸出到 AV 放大器或接收機。

- z 插孔 [18, 19]

用來將本播放機連接到具有 z 標記的其它設備上。這樣一來，您就可以把本機當做自己系統中的一個單元來控制。 (但是，只進行 z 連接，裝置不會成為一個系統。同時，還必須恰當地連接音頻連接纜線)。

(歐洲機型)

= AV CONNECTOR 1 (IN/OUT) 端子 [17]

使用 21-針形 SCART 纜線連接到電視機，監視器或兼容這種連接類型的視頻裝置。當本機電源打開時，輸出音頻和視頻 (僅限于組合式)。當本機處于待機模式時，該插孔作為音頻和視頻 (RGB，S 以及組合式) 的輸入端子。

~ AV CONNECTOR 2 (OUT) 端子 [17]

使用 21-針形 SCART 纜線連接到電視機或監視器兼容這種連接類型的視頻裝置。當本機電源打開時，輸出音頻和視頻 (RGB，S 以及組合式)。當本機處于待機模式時，該端子輸出從 AV CONNECTOR 1 端子的輸入。

Cs-

遙控器 (操作按鍵)

1 SEND/LEARN 指示燈 [65]

DIMMER

VOL

VIDEO OFF

MUTING

(

)

™ £

9 0

AUDIO SEL

TV / VCR

ENTER

DISPLAY

STEP/SLOW

PAUSE

STEP/SLOW

∞

@¶

REPEAT

A-B

RANDOM


---

REMOTE CONTROLLER

SPEED

SURROUND

PROGRAM

COND M

RC-498DV

CLEAR

FUNCTION M

ENTER

•

≠

–

當遙控器向 DVD 播放機或其他預先編程的裝置發送控制命令時﹔ 或者當遙控器學習其他裝置的遙控命令時，該指示燈點亮。

2 ON/STANDBY 按鍵 [20]

按下 ON 按鍵打開 DVD 播放機的電源﹔按下 STANDBY 按鍵使得 DVD 播放機進入待機狀態。（STANDBY 指示燈點亮。）

3 0 按鍵 [25]

按下此按鍵可以打開或關閉碟片托盤。

4 DVD 按鍵 [65]

按下此按鍵，選擇 DVD 模式。在此模式下，遙控器被用來進行 DVD 播放機的控制操作。

5 ANGLE 按鍵 [38]

當播放 DVD-視頻的多角度場景時，反復按下此按鍵可以改變攝影機角度。

6 AUDIO 按鍵 [39]

反復按下此按鍵可以改變 DVD-視頻音頻中錄製的語言頻道。

7 TOP MENU 按鍵 [26, 30]

按下此按鍵可以選擇 DVD-視頻音頻碟片中的頂級菜單。該菜單有可能與 DVD 菜單相同。

8 RETURN 按鍵 [26]

按下此按鍵可以返回前一個菜單屏幕。

9 DISPLAY 按鍵 [44]

播放時按下該按鍵，顯示碟片的統計信息。反復按下該按鍵，每次顯示不同的信息。

0 4（反向跳越）按鍵 [27]

按下此按鍵可以返回前一標題､組､章節､或曲目。

- £（播放）按鍵 [28]

按下此按鍵可以開始播放。

= 1（快速倒退）按鍵 [27]

按下此按鍵可以在碟片中反向快速搜索。

~ 7（停止）按鍵 [28]

按下此按鍵可以停止播放。

! STEP/SLOW e 按鍵 [29]

按下此按鍵可以開始 DVD 的正向慢速播放。

@ SPEED 2 按鍵 [27]

在播放或暫停時，反復按下該按鍵，可以改變反向播放的速度。

# RANDOM 按鍵 [33]

按下此按鍵可以開始隨機播放。

$ REPEAT 按鍵 [32]

按下該按鍵，反復播放。

% A-B 按鍵 [32]

按下此按鍵可以反復播放碟片中的某一片斷。

^ PICTURE 按鍵 [54]

按下該按鍵，顯示被編程的設定菜單。

& 數字按鍵 [34]

用來輸入數字。

Cs-

部件和控製器索引

* SUBTTL 按鍵 [39]

反復按下此按鍵可以從 DVD-視頻碟片中錄製的字幕語言中選擇自己喜歡的語言。

( LAST M 按鍵 [40]

按下該按鍵，從您最后觀看的位置恢復播放。

) MENU 按鍵 [26]

按下此按鍵可以顯示 DVD 碟片的菜單。

_ 5/∞/2/3 以及 ENTER 多功能按鍵 [46]

按下此按鍵可以引導菜單屏幕的移動或鍵入選擇。

+ SETUP 按鍵 [21]

按下此按鍵可以顯示設定菜單的屏幕。

¡ VIDEO OFF 按鍵 [42]

按下此按鍵可以關閉視頻電路的輸出，從而得到更好的音頻效果。

™ DIMMER 按鍵 [45]

反復按下此按鍵可以改變播放機前面板上的顯示器的亮度。（包含打開和關閉兩個狀態，共有 4 個級別可調。）當 DVD 播放機關閉時，調光器的設定恢復正常。

£ ¢（正向跳越）按鍵 [27]

按下此按鍵可以前進到下一標題､組､章節､或曲目。

¢ ¡（快速前進）按鍵 [27]

按下此按鍵可以在碟片中正向快速搜索。

∞ STEP/SLOW E 按鍵 [29]

按下此按鍵可以開始 DVD 或視頻 CD 的反向慢速播放。

§ PAUSE 按鍵 [27]

按下可暫停。

¶ SPEED 3 按鍵 [27]

在播放或暫停時，反復按下該按鍵，可以改變正向播放的速度。

• CLEAR 按鍵 [32]

按下此按鍵可以清除數值及設定。

ª PROGRAM 按鍵 [34]

按下此按鍵可以按預定的次序播放標題，章節或曲目。

º FUNCTION M 按鍵 [64]

您可以保存 5 個設定條件記憶。按下 FUNCTION M 按鍵，記憶或取消該設定。

– COND M 按鍵 [41]

您可以對 DVD 碟片設定條件記憶保存。在 DVD 播放時按下 COND M 按鍵，記憶設定。

≠ SEARCH 按鍵 [30]

按下此按鍵可以在碟片中尋找您期望開始的地方。

可以用來控制 Onkyo 接收機的遙控器按鍵

按下 RCVR 按鍵，可以將遙控器置于控制 Onkyo 接收機的狀態。以下的按鍵可以用來控制 Onkyo 接收機。關于各種功能的詳情，請參考接收機附帶的使用說明書。

8 0

AUDIO SEL

TV / VCR

STEP/SLOW

REPEAT

DISPLAY

RANDOM

ENTER

PAUSE

SPEED

SURROUND

DIMMER

PROGRAM

VOL

VIDEO OFF

MUTING

STEP/SLOW

CLEAR

1 ON 按鍵

按下 ON 按健可以將接收機打開。

2 STANDBY 按鍵

按下 STANDBY 按鍵使得 DVD 接收機進入待機狀態。

3 INPUT SELECTOR (輸入選擇) 按鍵

按下這些按鍵可以選擇輸入模式。這些按鍵可以用于 DVD 模式或者 RECEIVER 模式。

4 RCVR 按鍵

按下此按鍵可以選擇接收機模式。

5 2/3/5/∞/ENTER 按鍵

按下此按鍵可以引導菜單屏幕的移動或鍵入選擇。

6 CH 按鍵

如果該接收機具有收音機功能，按下該按鍵，可以選擇收音機預設。

7 VOL 按鍵

按下這些按鍵可以調節音量。這些按鍵可以用于 DVD 或 RECEIVER 模式。

8 RETURN 按鍵

按下此按鍵可以返回前一個菜單屏幕。

9 SETUP 按鍵

按下該按鍵，可以顯示/關閉接收機設定菜單。

0 AUDIO SEL 按鍵

按下該按鍵，可以切換音頻輸入。

- MUTING 按鍵

按下該按鍵，激活/取消默音功能。

= DISPLAY 按鍵

按下該按鍵，可以改變正在顯示的信息。

~ DIMMER 按鍵

反復按下此按鍵可以改變播放機前面板上的顯示器的亮度。

! SURROUND 按鍵

按下該按鍵，可以選擇環繞聲模式。

Cs-

連接

與電視機連接

連接之前

• 請同時參考電視機的使用說明書。

• 將 DVD 播放機連接到電視機時﹐連接之前務必斷開兩者的電源﹐並從牆

上插座拔下電源線。

• 將 DVD 播放機直接連接到電視機。如果將 DVD 播放機與錄像機､電視機錄像機組合裝置或視頻選擇器連接﹐則會出現畫面失真﹐因為 DVD 碟片是防複製的。

使用隨機附帶的音頻視頻連接纜線

使用隨機附帶的音頻視頻連接纜線，進行音頻連接時，將本機的 ANALOG OUTPUT CH 1 或 CH 2 L 和 R 插孔與電視機上對應的音頻輸入插孔相連接。同樣，進行視頻連接，將本機的 VIDEO OUTPUT VIDEO 插孔與電視機上對應的視頻輸入插孔相連接。連接到立體聲系統，可以改善音質。使用音頻纜線 (未附帶)，從 ANALOG OUTPUT CH 1 或 CH 2 L 和 R 端子到立體聲裝置上對應的端子進行音頻連接。

注意

請注意，連接纜線上的顏色要與 DVD 播放機以及電視機上的各個端子的顏色相一致﹕黃色為視頻線﹔紅色為 R（右）聲道﹔白色為 L （左）聲道。如果音頻輸入為單聲道，可以不連接紅色插頭。

• 安全連接插頭。

未完全插入

完全插入

使用從第 21 頁開始介紹的“設定播放機”的設定導航器進行連接之后，或者使用從第 46 開始介紹的“調節音頻及視頻設定”的功能設定菜單進行設定之后，必須設定電視機的長寬比。

COMPONENT

VIDEO OUTPUT

CH 1 CH 2 FRONT SURR 1 CENTER SURR 2

ANALOG OUTPUT

S VIDEO VIDEO

SUB WOOFER

SURR 11+2

DIGITAL OUTPUT

OPTICAL COAXIAL

注意

• 將播放機的視頻輸出直接連接到電視機。

• 因為本播放機兼容模擬拷貝防止功能，所以，在錄製時，可能會出

現圖像失真。

• 逐行掃描信號不能從播放機視頻或 S1/S2 視頻輸出端子輸出。

立體聲音頻視頻連接電纜

音頻/視頻輸入

SACD & DVD AUDIO/VIDEO PLAYER

MODEL NO.

REMOTE

CONTROL

視頻 (黃色

L (白色)

R (紅色)

DV-SP

800

)

: 信號流

AC INLET

此時切勿連接電源線。

Cs-

與電視機連接

進行組分式視頻連接

如果電視機或監視器具有組分式視頻輸入插孔，進行這種類型的視頻連接，對于 DVD-視頻碟片將能得到理想的圖像效果。使用組分式視頻纜線（另售）將 VIDEO OUTPUT COMPONENT 與電視機上對應的組分式視頻插孔相連接。組分式視頻輸入的插孔的標注名稱根據生產廠家的不同而有所差異。（比如，有可能是 Y，R-Y，B-Y 或 Y，C 等。）在有些電視機或顯示器上，播放的畫面的顏色水平可能會稍稍降低，色彩會有些變化，通過調節電視機或顯示器才能達到最佳效果。連接到立體聲系統，可以改善音質。使用音頻纜線 (未附帶)，從 ANALOG OUTPUT CH 1 或 CH 2 L 和 R 端子到立體聲裝置上對應的端子進行音頻連接。

B，CR

組分式視頻纜線

到組分式視頻輸出

立體聲音頻連接纜線

連接到音頻輸入

L (白色)

R (紅色)

: 信號流

COMPONENT

VIDEO OUTPUT

CH 1 CH 2 FRONT SURR 1 CENTER SURR 2

ANALOG OUTPUT

S VIDEO VIDEO

SUB WOOFER

SURR 11+2

DIGITAL OUTPUT

OPTICAL COAXIAL

進行 S-視頻連接

如果電視機或顯示器帶有 S-視頻輸入，請進行 S-視頻連接。S-視頻連接將提供高質量的畫面播放。連接到立體聲系統，可以改善音質。使用音頻纜線 (未附帶)，從 ANALOG OUTPUT CH 1 或 CH 2 L 和 R 端子到立體聲裝置上對應的端子進行音頻連接。

注意

• 如果進行 S 視頻連接﹐請拔下黃色插頭。

• 如果電視機音頻輸入是單聲道﹐請拔下紅色插頭。

SACD & DVD AUDIO/VIDEO PLAYER

MODEL NO.

REMOTE

CONTROL

S-視頻連接電纜線

連接到 S-視頻輸入

立體聲音頻連接纜線

連接到音頻輸入

DV-SP

AC INLET

800

此時切勿連接電源線。

R (紅色)

L (白色)

Cs-

連接到電視機（歐洲機型）

■ 使用 SCART 纜線連接到電視機（歐洲機型）

使用附帶的 SCART 纜線連接 DVD 播放機和您的電視機。

注意

S 視頻以及 RGB 信號將不從 AV CONNECTOR 1 輸出。

如果電視機兼容 S 視頻信號

在完成了第 20 頁的步驟以後，使用從第 46 頁開始介紹的菜單 “調節音頻和視頻設定”設定 [Video Out] 到 [S Video]。具體信息請參見第 53 頁。

如果 RGB 監視器被連接到 DVD 播放機

在完成了第 20 頁的步驟以后，使用從第 46 頁開始介紹的菜單 “調節音頻和視頻設定”設定 [Video Out] 到 [RGB]。具體信息請參見第 53 頁。

: 信號流

SCART 纜線

到 AV CONNECTOR 輸入端子

COMPONENT

VIDEO OUTPUT

CH 1 CH 2 FRONT SURR 1 CENTER SURR 2

ANALOG OUTPUT

S VIDEO VIDEO

SUB WOOFER

AV CONNECTOR

IN/

OUT

SURR

11+2

DIGITAL OUTPUT

OPTICAL COAXIAL

進行 S-視頻連接

注意

• 如果進行 S 視頻連接﹐請拔下黃色插頭。

• 如果電視機音頻輸入是單聲道﹐請拔下紅色插頭。

OUT

AV CONNECTOR 2

REMOTE

CONTROL

SACD & DVD AUDIO/VIDEO PLAYER

MODEL NO. DV

800

AC INLET

此時切勿連接電源線。

S-視頻連接電纜線

連接到 S-視頻輸入

R (紅色)

L (白色)

立體聲音頻連接纜線

連接到音頻輸入

AV CONNECTOR 1 端子

當本機處于待機模式時，AV CONNECTOR 1 SCART 端子的音頻和視頻 (RGB，S 以及組合式) 輸入將從 AV CONNECTOR 2 端子輸出。例如，如果使用 SCART 纜線將音頻/視頻裝置連接到 AV CONNECTOR 1 端子時，將電視機或監視器連接到 AV CONNECTOR 2 端子，那么，在待機模式下，從該裝置輸入的音頻和視頻將被輸出到 AV CONNECTOR 2 端子，並在電視機或監視器顯示。

音頻/視頻裝置

: 信號流

COMPONENT

VIDEO OUTPUT

CH 1 CH 2 FRONT SURR 1 CENTER SURR 2

ANALOG OUTPUT

S VIDEO VIDEO

SUB WOOFER

SURR 11+2

AV CONNECTOR

OUT

IN/

DIGITAL OUTPUT

OPTICAL COAXIAL

電視機/ 監視器

OUT

AV CONNECTOR 2

REMOTE CONTROL

SACD & DVD AUDIO/VIDEO PLAYER

MODEL NO.

DV-SP

AC INLET

800

Cs-

連接到放大器 (欣賞 DVD 播放機的音響效果)

雖然通過第 15 ， 16 和 17 頁上的電視機揚聲器連接，您可以重現 DVD 播放機的聲音，但連接放大器可以為您提供高質量的動態聲音。

連接之前

• 請參考放大器的使用說明書。

• 將 DVD 播放機連接到放大器時﹐連接之前務必斷開兩者的電源﹐並從牆

上插座拔下電源插頭。否則會損壞揚聲器。

• 安全連接插頭。

未完全插入

完全插入

■ 用放大器進行數字連接

如果您的放大器具有數字輸入插孔，則必須將它聯接到 DVD 播放機的 DIGITAL OUTPUT OPTICAL(光學數字輸出)或 COAXIAL(同軸)插孔。

注意

請勿連接到僅預設用于視頻影碟播放機的 AC-3 RF 輸入（例︰杜比數碼接收機）。為了確保音響的傳送，請注意連接時要保證 DVD 播放機的各個端子與被連接機器的各個端子名稱上要一致。

注意

• Onkyo 放大器隨機附帶的遙控器可以用來操作 DVD 播放機。

• 上下兩個 z 連接器的功能相同。可以連接到任一個。

• 在系統操作時，不能僅連接 z 纜線。您必須也連接音頻纜線。

• 當使用光學輸入端子時，除去保護帽並妥當保存。當不使用端子

時，請蓋上保護帽。

使用從第 21 頁開始介紹的“設定播放機”的設定導航器進行連接之后，或者使用從第 46 開始介紹的“調節音頻及視頻設定”的功能設定菜單進行設定之后，必須設定數字輸出設定。

音頻連接纜線

連接到音頻輸入

R (紅色)

: 信號流

COMPONENT

VIDEO OUTPUT

CH 1 CH 2 FRONT SURR 1 CENTER SURR 2

ANALOG OUTPUT

S VIDEO VIDEO

SUB WOOFER

SURR 11+2

DIGITAL OUTPUT

OPTICAL COAXIAL

注意

如果通過數字輸出之一個去聽多聲道 DVD-Audio，它即將下降混頻為立體聲。而且高取樣率的 DVD-Audio（192kHz 或 176.4kHz）將根據碟片而有下降取樣為 96kHz，88.2kHz，48kHz，或 44.1kHz 的。多聲道和高取樣率 DVD-Audio 限通過模擬輸出端子有效。某些 DVD 唱碟和所有 SACD 唱碟僅通過類比輸出端輸出。要欣賞 DOLBY DIGITAL/DTS 5.1 聲道的聲音，需要單獨的 DOLBY DIGITAL 解碼器，以及 5.1 聲道 (前右/左，中央，環繞聲右/左) + 重低音揚聲器。

光纖連接電纜

連接到數字式光學音頻輸入

同軸連接電纜

連接到數字同軸音頻輸入

z 纜線到 z 插孔

SACD & DVD AUDIO/VIDEO PLAYER

MODEL NO.

DV-SP

REMOTE

CONTROL

L (白色)

使用杜比數字/DTS/MPEG1/ MPEG2 解碼器的放大器

AC INLET

800

此時切勿連接電源線。

Cs-

進行離散式 5.1-通道 ANALOG OUTPUT （模擬輸出）連接

離散式 6-通道 ANALOG OUTPUT （模擬輸出）端子可以從 DVD視頻和 DVD-音頻源傳送 5.1 通道的多聲道音頻。可以從 ANALOG OUTPUT FRONT（模擬輸出前方），SURR 1（環繞），CENTER（中央），SUBWOOFER（超低音）等端子連接到 AV 裝置的對應的多通道離散式音頻輸入端子。

注意

• 為了確保音響的傳送，請注意連接時要保證 DVD 播放機的各個端子與被連接機器的各個端子名稱上要一致。

• 當與具有 5.1 通道模擬音頻輸出的放大器相連接時，將本機的 SURR 1 端子與放大器的環繞聲輸入相連接。 (請確認 SURR 1/1+2 選擇開關在 1 位置。)

• 當與具有 7.1 通道模擬音頻輸出的放大器相連接時，將本機的 SURR 2 端子與放大器附加的環繞聲輸入相連接。 (請確認 SURR 1/1+2 選擇開關在 1+2 位置。SURR 1 和 SURR 2 中輸出相同的音頻。)

音頻連接纜線

連接到音頻輸入

FRONT L

FRONT R

SURROUND L

SURROUND R

CENTER

: 信號流

COMPONENT

VIDEO OUTPUT

CH 1 CH 2 FRONT SURR 1 CENTER SURR 2

ANALOG OUTPUT

S VIDEO VIDEO

SUB WOOFER

SURR 11+2

DIGITAL OUTPUT

OPTICAL COAXIAL

進行離散式 2-通道 ANALOG OUTPUT （模擬輸出）連接

對于立體聲，使用另售的音頻纜線連接 ANALOG OUTPUT CH 1 或 CH 2 L/R 端子。

注意

為了確保音響的傳送，請注意連接時要保證 DVD 播放機的各個端子與被連接機器的各個端子名稱上要一致。不要將其他裝置的 PHONO 或 TUNER 端子連接到本播放機。

z 纜線到 z 插孔

REMOTE

CONTROL

z 纜線到 z 插孔

音頻連接纜線

連接到音頻輸入

SUBWOOFER

SACD & DVD AUDIO/VIDEO PLAYER

MODEL NO.

DV-SP

800

FRONT L

FRONT R

使用 5.1 聲道數字輸入的放大器

AC INLET

此時切勿連接電源線。

使用 2 聲道數字輸入的放大器

Cs-

與電源連接打開 DVD 播放機

連接之前

• DV-SP800 機型出廠時其電源（POWER）開關位于打開位置（_ ON）。當首次將電源線的插頭插入電源插座時， DV-SP800 將自動進入待機狀態，STANDBY 指示燈將點亮（以下步驟 2 之後的狀態）。

• 確認第 15 和 19 頁的所有連接已經完成（需要連接到電視機）。

將隨機附帶的電源線首先插入 AC INLET（交流入口），然後插入牆壁上的電源插座。

• 不要使用 DV-SP800 附帶的電源線以外的電源線。隨機附帶的電源線是專門為 DV-SP800 機型設計的，不可以用于其他機器。

• 當電源線的一端插入牆壁上的電源插座時，不要將另一端從 DV-SP800 機器上拔下。這樣做可能會觸電。連接時，最后插入牆壁的插座﹔斷開時，首先從插座上拔下。

AC INLET

到主電源

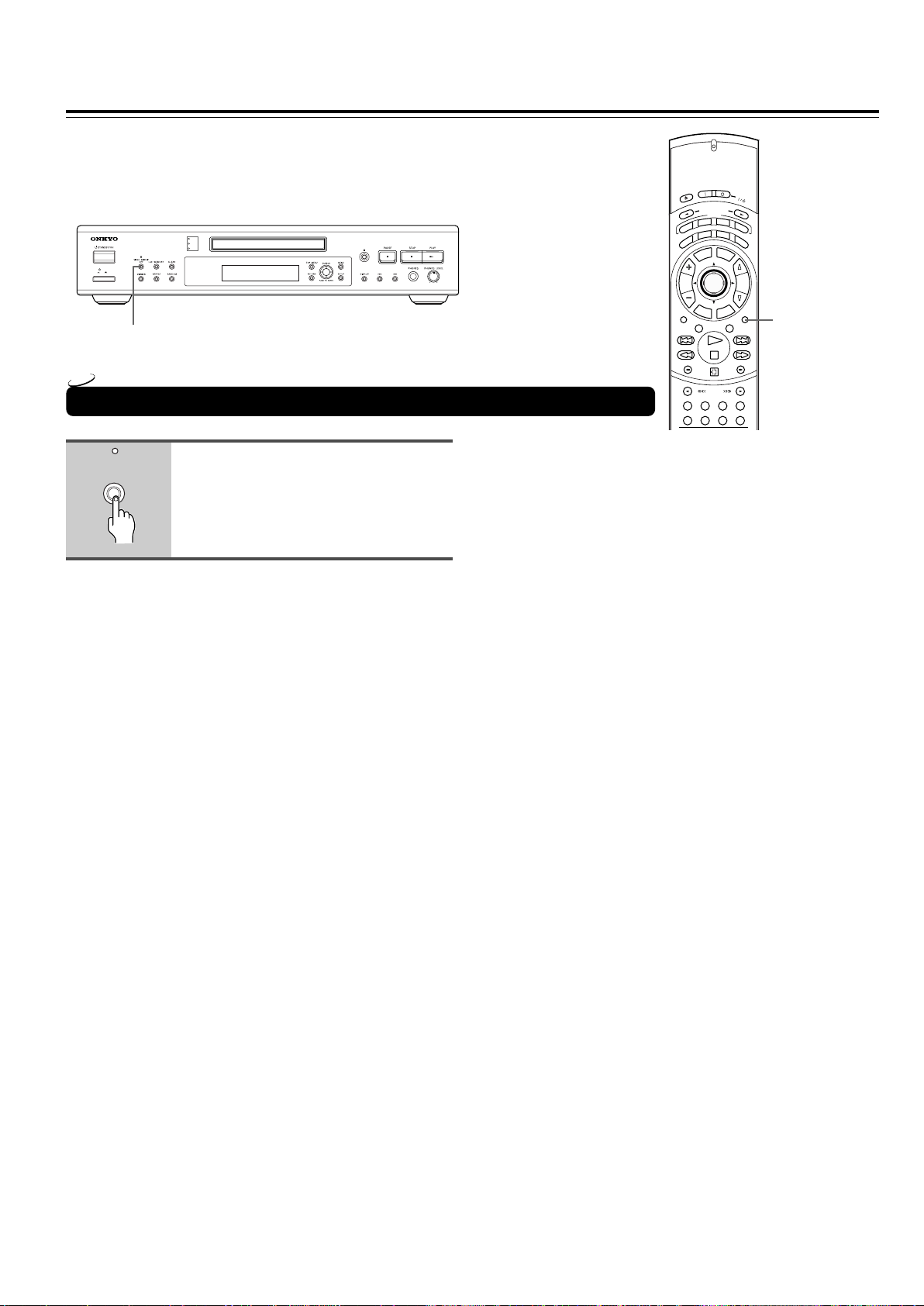

按下 POWER 按鍵，打開主電源。

DVD 播放機進入待機模式。 STANDBY 指示燈點亮。

• 當 POWER 開關置于 OFF（關閉）時，遙控器上的按鍵不起作用。

• 關閉主電源時，在此按下 POWER 按鍵。

按下 DVD 播放機上的 STANDBY/ON 按鍵，或者遙控器上的 ON 按鍵。

DVD 播放機電源被打開，STANDBY 指示燈熄滅。

• 將 DVD 播放機置于待機模式時，可以按下 DVD 播放機上的 STANDBY/ON 按鍵或者遙控器上的 STANDBY 按鍵。在將 DVD 播放機置于待機模式之前，請將音量置于最小位置，以避免下次開機時突然出現很大的音量。

• 當 STANDBY 指示燈點亮時，DVD 播放機可以接受來自遙控器的信號。但是，如果按下 DVD 播放機上的 POWER 按鍵，關閉主電源之后，STANDBY 指示燈熄滅，此時，使用遙控器不能打開 DVD 播放機的電源。

• 將 STANDBY 按鍵置于待機狀態時，機器並沒有和電源徹底斷開。

■ 設定電視系統 (美國和加拿大以外的機型)

本播放機的默認設定為 AUTO (自動)。除非您在觀看某些碟片時出現圖像失真，否則，不要改變默認的 AUTO 設定。如果您發現使用某些碟片時出現失真，請將電視機設定為您所在國家或地區使用的制式。但是，這樣可能會導致可使用碟片類型的減少。各種設定(AUTO，PAL 以及 NTSC)可以兼容的碟片如下表所示。

碟片輸出制式

TV SYSTEM(電視制式)模式位置

NTSC PAL AUTO

NTSC MOD. PAL NTSC

PAL PAL

NTSC MOD. PAL NTSC

NTSC PAL PAL

NTSC PAL NTSC

(自動)

或

PAL

制式

NTSC

PAL

NTSC

PAL

類型

DVD

視頻

CD ，無碟片

1 將播放機置于待機位置。 2 按下 ¢ 按鍵不放，直到顯示器上顯示出新的設定，然后

按下 STANDBY/ON 按鍵，打開電視機系統。

電視機系統將按以下次序改變﹕ AUTO = NTSC NTSC = PAL PAL = AUTO 請注意，在每次改變制式之前，您必須將播放機切換到待機狀態。

關于 MOD. (解調) PAL

• 收縮最近開發的倒計數 PAL 電視機系統大多可以檢測到信號的類型是 50 Hz (PAL)/60 Hz (NTSC)，從而可以自動切換垂直放大係數，使得顯示的畫面不出現垂直收縮。

• 如果您的 PAL 電視機沒有垂直穩定旋鈕，則會因為畫面滾動而無法觀看。如果您的電視機系統有垂直穩定控制旋鈕，通過調節此旋鈕可以使得畫面滾動停止。在某些電視機上，畫面可能出現垂直收縮，在上下方留下黑色條帶。這是因為 NTSC = PAL 轉換時出現的現象，不是故障。

Cs-

設定播放機

設定導航器被用來簡化 DVD 播放機達到正常工作狀態的各种設定。通告在屏顯示的一系列多項選擇問題，根据這些問題的回答，設定導航器可以自動設定音頻、視頻以及語言。一旦這一設定完成，則可以立即欣賞 DVD 碟片。本頁介紹的過程是設定導航器屏幕內的必須操作。屏幕上顯示的各种問題的詳細描述將在以下幾頁出現。

AUDIO SEL

TV / VCR

DISPLAY

VOL

ENTER

DIMMER

ENTER

2/3/5/∞

VIDEO OFF

SETUP

MUTING

使用設定導航器

按下 ON (前面板上的 STANDBY/ON) 按鍵。

如果已經裝入碟片，則該碟片開始播放。按下 7 按鍵可以停止其播放。

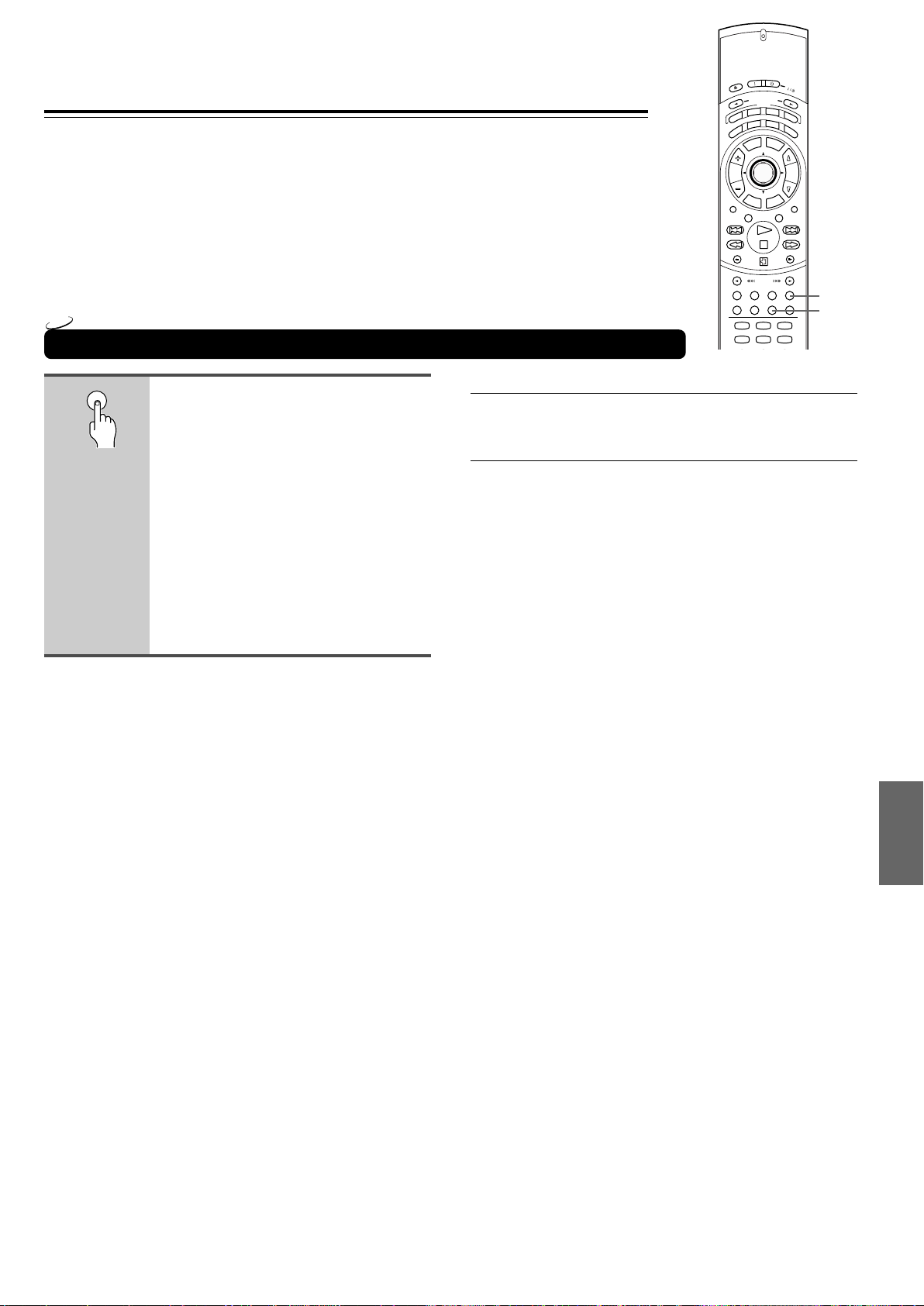

按下 SETUP 按鍵。

當首次按下 SETUP 時，出現以下屏幕。雖然設定導航器可以多次使用，該屏幕只在首次按下 SETUP 時出現。

Audio1

Language

Video1

General

Setup Navigator

Start

Auto Start Off

Setup using the Setup Navigator

SETUPENTER

Move

Select

Exit

STEP/SLOW

REPEAT

A-B

STEP/SLOW

PAUSE

SPEED

SURROUND

RANDOM

PROGRAM

CLEAR


COND M

FUNCTION M

■ 首次設定時

某些 DVD 在裝入播放機時可以自動開始播放。因為在碟片播放時設定導航器不能使用，所以，請在首次使用設定導航器之前，不要裝入碟片。如果确已裝入 DVD，則在進行設定之前，請按下 7。

■ 改變前一問題的回答

用光標按鈕 (2) 回到上一屏幕。但是請注意，您不能用光標按鈕 (3) 前進，也就是說，返回到上一屏幕之后，您必須回答該屏幕上的所有問題。

■ 退出設定導航器

在設定導航器的任何屏幕，按下 SETUP 都可以退出設定導航器。但是請注意，如果在所有問題回答完畢之前退出設定導航器，則設定不會發生任何變化。

注意

在屏顯示信息 (i) 的顯示，可用來說明功能和選擇。

使用光標按鈕 (5/∞) 來做選擇。

• 如果您準備使用設定導航器，那么，沒有必要在首屏幕上改變。請進入下一步。

• 如果您不想使用設定導航器來設定播放機，這時請用光標按鈕 (∞) 選擇 [Auto Start Off](自動開始關閉)。以后還有機會在手動設定屏幕菜單操作時使用設定導航器（第 46 頁）。

按下 ENTER 按鍵。

選擇項被鍵入，下一設定導航器屏幕出現。使用步驟 3 和 4 作為以下幾頁設定導航器

屏幕的基本操作。

Cs-

設定播放機

General

Language

Audio1

Video1

Exit

Move

Select

2channel jacks for L/R

Setup Navigator

Analog Jacks

Amp Connection

2 ChannelDolby Digital/DTS

5.1Channel Not Connected

SETUPENTER

General

Language

Audio1

Video1

Exit

Move

Select

Center speaker is connected to an amplifier

Setup Navigator

Center Speaker

Amp Connection

PresentDolby Digital/DTS

Not Present

SETUPENTER

General

Language

Audio1

Video1

Exit

Move

Select

Surround speakers are connected to an amplifier

Setup Navigator

Surround Speakers

Amp Connection

PresentDolby Digital/DTS

Not Present

SETUPENTER

General

Language

Audio1

Video1

Exit

Move

Select

Sub–woofer is connected to an amplifier

Setup Navigator

Sub–woofer

Amp Connection

PresentDolby Digital/DTS

Not Present

SETUPENTER

使用設定導航器

■ 設定 OSD 語言（在屏顯示語言）

[OSD Language] 屏幕上可以設定在屏語言。所謂在屏語言是指屏幕菜單和屏幕提示信息所使用的語言。此外，這里所設定的在屏顯示語言將作為音頻及字幕的默認語言。

Audio1

Setup Navigator

Language

Select the On Screen Language

Video1

OSD Language

Move

Language

English

français Deutsch Italiano Español

Select

General

SETUPENTER

Exit

設定: English

français Deutsch Italiano Español

注意

• 可被選擇的語言可能與上面顯示的不同。

• 除了設定 [OSD Language] 之外，這里還可以同時設定音頻及字幕

語言。如果您準備為音頻或字幕使用別的語言，可以在設定屏幕的 Language 菜單的 [Audio Language] 或 [Subtitle Language] 上設定（第 57 及 58 頁）。

■ 設定電視機屏幕尺寸

[TV Type] 屏幕可以設定屏幕尺寸，以及電視機或監視器的長寬比。普通電視機的長寬比為 4：3，而高清晰度電視機的長寬比為 16：9。長寬比也叫縱橫比。

Audio1

Setup Navigator

TV Connection

Widescreen TV 16:9 aspect raito

設定: Widescreen (16:9)

注意

寬屏幕格式的 DVD 可以用兩种屏幕格式來顯示：信筒式及 Pan & Scan。在設定導航器中選擇 [Standard (4:3)] 時，則自動選擇信筒格式。若要切換到 Pan & Scan 格式則要在設定屏幕 Video 1 的視頻菜單 [TV Screen] 上設定進行變更（第 53 頁）。

Video1

TV Type

Move

Standard (4:3)

Language

General

Widescreen(16:9)

Standard(4:3)

Select

SETUPENTER

Exit

■ 設定模擬音頻連接的形式

[Amp Connection] (放大器連接) 屏幕設定可用到您的放大器/ 接收機上的模擬音頻連接形式。

設定: 2 Channel (2 聲道)

5.1Channel (5.1 聲道) Not Connected (不連接)

如果您選擇 [5.1Channel] (5.1 聲道) 音頻連接，請確認哪個揚聲器連接到放大器。

注意

如果直接將音頻輸出連接到電視機上，請選擇 [2 Channel] (2 聲道)。

Cs-

■ 為 AV 放大器或接收機設定數字音頻連接

[Digital Jack] 屏幕确定是否以數字方式連接有 AV 放大器、接收機或外部解碼器。因為可供選擇的分支很多，請參考將要連接的裝置的使用說明書，确定哪种形式的數字音頻可以被解碼。如果您沒有數字方式的連接，請選擇 [Not Connected]。

Audio1

Setup Navigator

Amp Connection

Compatible with Dolby Digital

設定: Dolby Digital

注意

• 如果放大器沒有 DTS 解碼器，不要設定[Digital Jack]到[Dolby Digital/DTS]或[Dolby D/DTS/MPEG]。如果您這么做，則發出的高音量有可能損害您的听力以及您的揚聲器。

• 當您將播放機連接到雙聲道數字立體聲放大器時，選擇[PCM]。如果您選擇[PCM]以外的項目，則發出的高音量有可能損害您的听力以及您的揚聲器。

Language

Video1

Digital Jack

Move

Dolby Digital

Dolby Digital/DTS Dolby Digital/MPEG Dolby D/DTS/MPEG PCM Not Connected

Select

Dolby Digital/DTS Dolby Digital/MPEG Dolby D/DTS/MPEG PCM Not Connected

General

SETUPENTER

Exit

■ 确認設定

[Exit Setup Navigator] 是設定導航器的最終屏幕。

Audio1

Setup Navigator

Exit Setup Navigator

Changes are saved

Video1

Move

Language

Save Changes

Delete Changes Start Again

Select

General

SETUPENTER

Exit

設定: Save Changes

在設定導航器中根據您的回答，使得播放機決定所有必要的音頻，視頻以及語言的設定，選擇此項。

Delete Changes

退出設定導航器，不作任何變動時，選擇此項。

Start Again

返回設定導航器的 [OSD Language] 屏幕，重新進行設定時，選擇此項。

■ 改變設定屏幕菜單的播放機的其他設定

關于如何改變設定屏幕菜單的設定，詳情可參考第 46 頁。

■ 設定 96 kHz 輸出的兼容性

[96 kHz PCM Audio] 屏幕可以設定与播放機連接的 AV 裝置是否可以處理取樣頻率為 96 kHz 的音頻信號。只有當前一屏幕上選擇与外部 AV 裝置有連接時，本屏幕才出現。

Audio1

Setup Navigator

Amp Connection

Digital jack not compatible with 96kHz

設定: No

Language

Video1

96kHz PCM Audio

Move

General

Yes Don't Know

Select

SETUPENTER

Exit

如果与播放機連接的 AV 裝置不可以處理取樣頻率為 96 kHz 的音頻信號，選擇此項。

Yes

如果与播放機連接的 AV 裝置可以處理取樣頻率為 96 kHz 的音頻信號，選擇此項。

Don’t Know

如果您不清楚与播放機連接的 AV 裝置是否可以處理取樣頻率為 96 kHz 的音頻信號，選擇此項。

Cs-

+ 53 hidden pages
