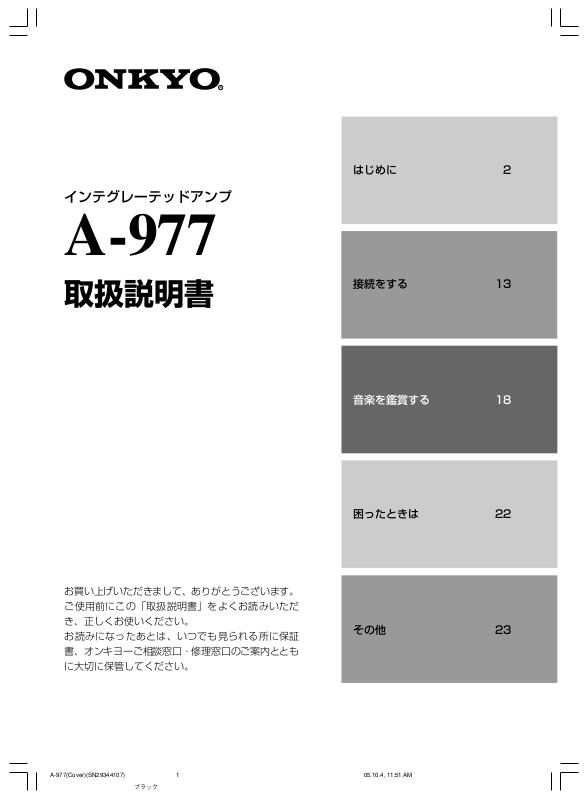

Page 1
インテグレーテッドアンプ
A-977
取扱説明書
はじめに 2
接続をする 13
音楽を鑑賞する 18
お買い上げいただきまして、ありがとうございます。
ご使用前にこの「取扱説明書」をよくお読みいただ
き、正しくお使いください。
お読みになったあとは、いつでも見られる所に保証
書、オンキヨーご相談窓口・修理窓口のご案内ととも
に大切に保管してください。
困ったときは 22
その他 23
Page 2
主な特長
■ パルス性ノイズが混入しても正確なA/D変換を可能にするオンキヨー独自のA/D変換回路〈VL
デジタル〉搭載
■ 電源電圧の変動を抑え、安定して電力を供給するために、大型電源トランスを2個搭載
■ 通常試聴音量下でS/Nを約15dB改善するオプティマム・ゲイン・ボリュームを採用
■ グランドラインと出力段一スピーカー端子間の超低インピーダンス化を図る銅バスプレートを
採用
■
音質を重視したディスクリートPHONOイコライザー回路
■ インレット方式ACケーブル採用
付属品
ご使用の前に次の付属品がそろっていることをお確かめください。
（）内の数字は数量を表しています。
フォノ
●リモコン（RC-636S）....（1）
●乾電池（単三形、R6）.....（2）
カタログおよび包装箱などに表示されている型名の最後にあるアルファベットは、製品の色を表す記号です。
色は異なっても操作方法は同じです。
●電源コード（2m）.....（1）
●取扱説明書 ............. （本書1）
●保証書 ............................. （1）
●オンキヨーご相談窓口
・修理窓口のご案内 ................. （1）
音のエチケット
楽しい映画や音楽も、時間と場所によっては気になるものです。
隣り近所への配慮を十分にしましょう。特に静かな夜間には窓を閉めるのも
一つの方法です。
お互いに心を配り、快い生活環境を守りましょう。
2
Page 3
目次
はじめに
主な特長 .......................................................................................................................................................... 2
付属品 .............................................................................................................................................................. 2
目次 .................................................................................................................................................................. 3
オーディオ機器の正しい使いかた ............................................................................................................... 4
本体、リモコンボタンの名前と働き ............................................................................................................ 8
前面パネル ....................................................................................................................................................................... 8
後面パネル ....................................................................................................................................................................... 9

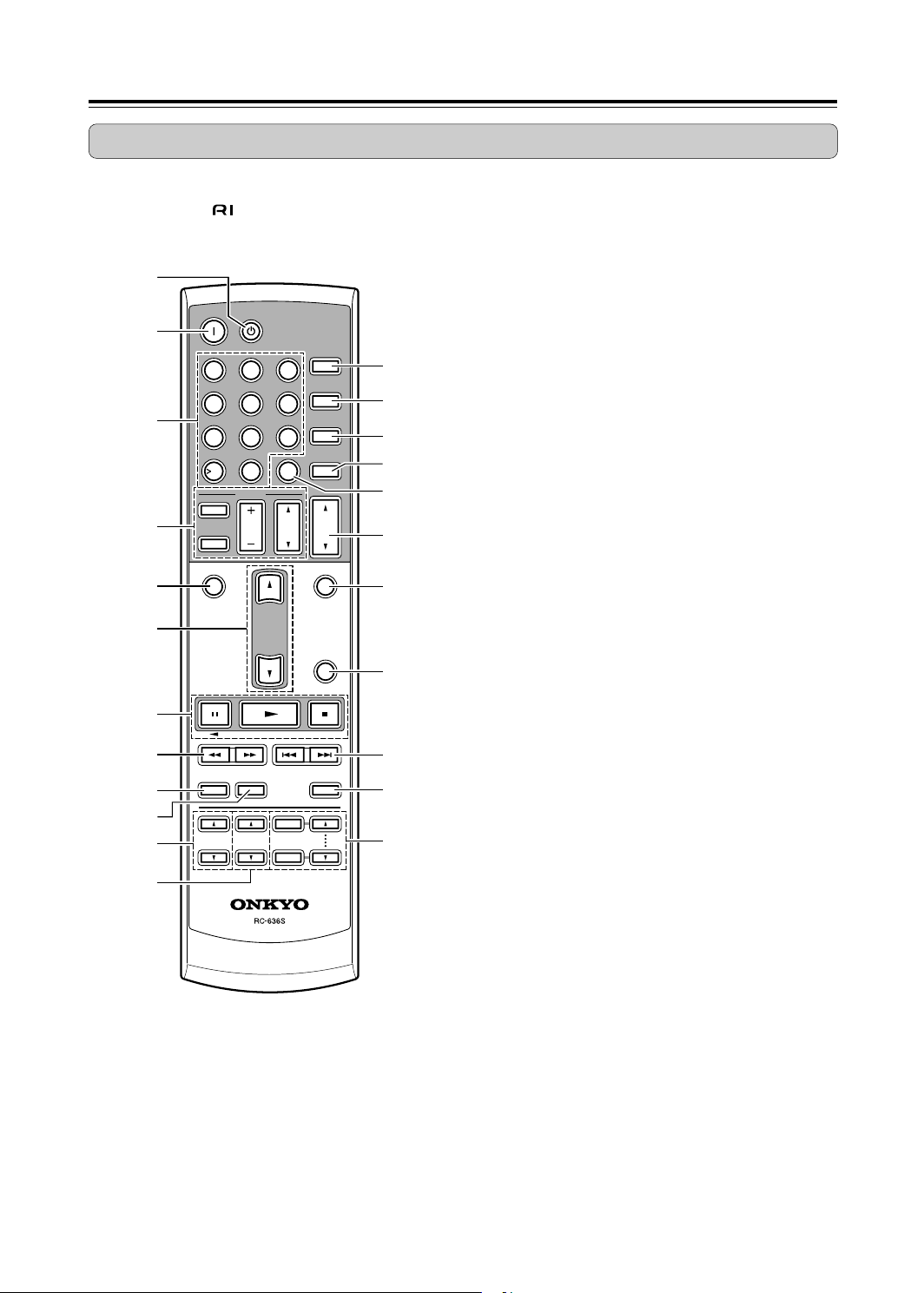

リモコン（RC-636S） .............................................................................................................................................. 10
リモコンを準備する .................................................................................................................................... 11
乾電池を入れる ............................................................................................................................................................. 12
リモコンの使いかた ..................................................................................................................................................... 12
接続をする
スピーカーを接続する ................................................................................................................................ 13
スピーカーコードの接続 ............................................................................................................................................. 13
バナナプラグの場合 ..................................................................................................................................................... 13
機器を接続する前に .................................................................................................................................... 14
オーディオ機器を接続する ........................................................................................................................ 14

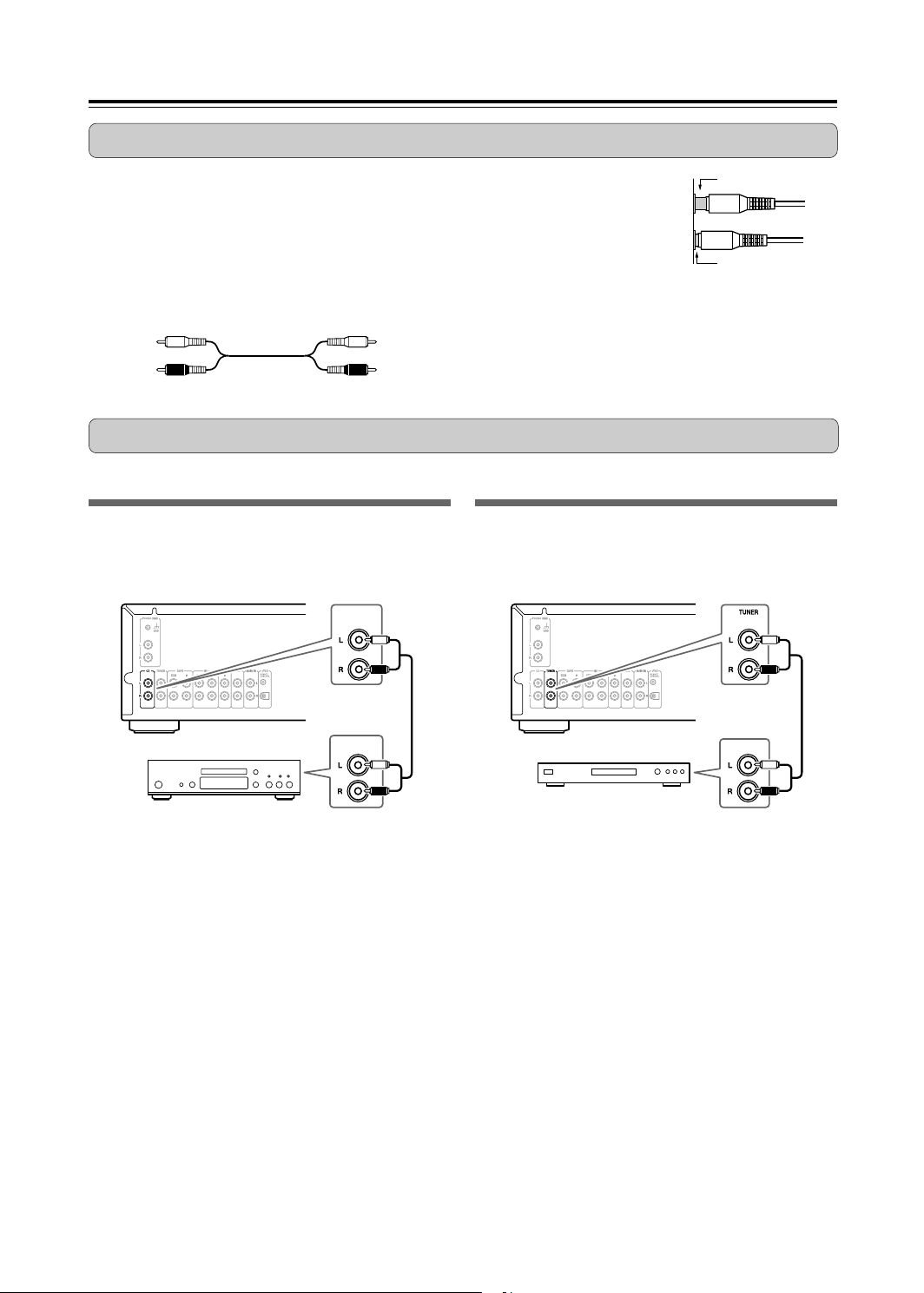

CDプレーヤーを接続する ........................................................................................................................................... 14
チューナーを接続する ................................................................................................................................................. 14
テープデッキを接続する ............................................................................................................................................. 15
MDレコーダーを接続する .......................................................................................................................................... 15
リモートインタラクティブドックを接続する ...........................................................................................................15
テレビなどの再生機器を接続する .............................................................................................................................. 16
プリアンプを接続する ................................................................................................................................................. 16
レコードプレーヤーを接続する .................................................................................................................................. 16
ケーブルを接続する ............................................................................................................................ 17
電源コードを接続する ................................................................................................................................ 17
音楽を鑑賞する
電源を入れる ............................................................................................................................................... 18
音を出すスピーカーを選ぶ ........................................................................................................................ 18
接続した機器を再生する ............................................................................................................................ 19
一時的に音量を小さくする ......................................................................................................................................... 19
ヘッドホンで聞く ......................................................................................................................................................... 19
音質を調整する ........................................................................................................................................... 20
ピュア ダイレクト
PUREDIRECT機能を使う ........................................................................................................................................ 20
ラウドネス
LOUDNESS機能を使う ............................................................................................................................................. 20
低音を調整する ............................................................................................................................................................. 20
高音を調整する ............................................................................................................................................................. 20
メイン イン
MAININ機能を使う（本機をパワーアンプとして使う） .................................................................... 21
録音する ....................................................................................................................................................... 21
その他
困ったときは ............................................................................................................................................... 22
主な仕様 ....................................................................................................................................................... 23
ブロック図 .................................................................................................................................................................... 23
修理について ......................................................................................................................................... 裏表紙
3
Page 4
オーディオ機器の正しい使いかた
オーディオ機器を安全にお使いいただくため、ご使用の前に必ずお読みください。
絵表示について
この「取扱説明書」および製品への表示では、製品を安全に正しくお使いいただき、あなたや他の人々への危害や
財産への損害を未然に防止するために、いろいろな絵表示をしています。その表示と意味は次のようになっていま
す。内容をよく理解してから本文をお読みください。
警告
注意
この表示を無視して誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定
される内容を示しています。
この表示を無視して誤った取り扱いをすると、人が傷害を負う可能性が想定される内容
および物的損害のみの発生が想定される内容を示しています。
絵表示の例
記号は注意（警告を含む）を促す内容があ
ることを告げるものです。図の中に具体的
な注意内容（左図の場合は感電注意）が描か
れています。
記号は禁止の行為であることを告げるも
のです。図の中や近傍に具体的な禁止内容
（左図の場合は分解禁止）が描かれています。
●記号は行為を強制したり指示する内容を
告げるものです。
図の中や近傍に具体的な指示内容（左上図の
場合は電源プラグをコンセントから抜いて
ください）が描かれています。
警告
■ 故障したままの使用はしない
●万一、煙が出ている、変なにおいや音がするなどの異常状態のまま使用すると、火災・感電
の原因となります。すぐに本機の電源スイッチを切り、電源プラグをコンセントから抜いて
ください。
電源プラグをコンセント
から抜いてください
■ 絶対に裏ぶた、カバーははずさない、改造しない
分解
禁止
煙が出なくなるのを確認して、販売店に修理を依頼してください。
●本機の裏ぶた、カバーは絶対にはずさないでください。内部には電圧の高い部分があり、感
電の原因となります。内部の点検・整備・修理は販売店に依頼してください。
●本機を分解、改造しないでください。火災・感電の原因となります。
■ 100V以外の電圧で使用しない
●本機を使用できるのは日本国内のみです。
●表示された電源電圧（交流100ボルト）以外の電圧や船舶などの直流（DC）電源には絶対
に接続しないでください。火災・感電の原因となります。
■ 放熱を妨げない
●本機の通風孔をふさがないでください。通風孔をふさぐと内部に熱がこもり、火災の原因と
なります。
本機には内部の温度上昇を防ぐため、ケースの上部や底部などに通風孔があけてあります。
次の点に気をつけてご使用ください。
●
本機を逆さまや横倒しにして使用しないでください。
●
本機を、専用ラック以外の押し入れや本箱など風通しの悪い狭い所に押し込んで使用しない
でください。
●
テーブルクロスをかけたり、じゅうたん、ふとんの上に置いて使用しないでください。
●
本機を設置する場合は、壁から10cm以上の間隔をおいてください。また、放熱をよくする
ために、他の機器との間は、少し離して置いてください。ラックなどに入れるときは、機器
の天面から20cm以上、背面から10cm以上のすきまをあけてください。
4
Page 5
オーディオ機器の正しい使いかた
警告
■ 水のかかるところに置かない
●風呂場では使用しないでください。火災・感電の原因となります。
水場での
使用禁止
●本機は屋内専用に設計されています。ぬらさないようにご注意ください。内部に水が入る
水ぬれ
禁止
■ 水の入った容器を置かない
■ 中に物を入れない
■ 中に水や異物が入ったら
と、火災・感電の原因となります。
●本機の上に花びん、植木鉢、コップ、化粧品、薬品や水などの入った容器や小さな金属物を
置かないでください。中に入った場合、火災・感電の原因となります。
●本機の通風孔などから金属類や燃えやすいものを差し込んだり、落とし込んだりしないでく
ださい。火災・感電の原因となります。特にお子様のいるご家庭ではご注意ください。
●万一、本機の内部に水や異物が入った場合は、すぐに本機の電源プラグをコンセントから抜
いて販売店にご連絡ください。
電源プラグをコンセント
から抜いてください
■ 電源コードを傷つけたり、加工しない
●電源コードが傷んだら（芯線の露出、断線など）販売店に交換をご依頼ください。そのまま
使用すると火災・感電の原因となります。
●電源コードの上に重いものをのせたり、コードが本機の下敷にならないようにしてくださ
い。コードに傷がついて、火災・感電の原因となります。コードの上を敷物などで覆うこと
により、それに気付かず、重い物をのせてしまうことがありますのでご注意ください。
●電源コードを傷つけたり、加工したり、無理に曲げたり、ねじったり、引っ張ったり、加熱
したりしないでください。コードが破損して、火災・感電の原因となります。
■ 落としたり、破損した状態で使用しない
●万一、誤って本機を落とした場合や、キャビネットを破損した場合には、そのまま使用しな
いでください。火災・感電の原因となります。電源プラグをコンセントから抜き、必ず販売
店にご相談ください。
電源プラグをコンセント
から抜いてください
■ 雷が鳴りだしたら機器に触れない
●雷が鳴りだしたら、電源プラグには触れないでください。感電の原因となります。
接触
禁止
■ 乾電池を充電しない
●乾電池は充電しないでください。電池の破裂や液もれにより、火災、けがの原因となりま
す。
5
Page 6
オーディオ機器の正しい使いかた
注意
■設置上の注意
●強度の足りない台やぐらついたり、傾いたりした所など、不安定な場所に置かないでくださ
い。落ちたり倒れたりして、けがの原因となることがあります。
●本機の上に他のオーディオ機器を乗せたまま移動しないでください。倒れたり落下して、け
がの原因となることがあります。
●本機の上に10kg以上の重い物や外枠からはみ出るような大きなものを置かないでくださ
い。バランスがくずれて倒れたり落下して、けがの原因となることがあります。
■ 次のような場所に置かない
●調理台や加湿器のそばなど油煙や湯気が当たるような場所に置かないでください。火災・感
電の原因となることがあります。
●湿気やほこりの多い場所に置かないでください。火災・感電の原因となることがあります。
■ 接続について
●本機を他のオーディオ機器やテレビなどの機器に接続する場合は、それぞれの機器の取扱説
明書をよく読み、電源スイッチを切り、説明に従って接続してください。また接続は指定の
コードを使用してください。指定以外のコードを使用したりコードを延長したりすると、発
熱し、やけどの原因となることがあります。
■ 使用上の注意
●電源を入れる前に音量（ボリューム）に注意してください。過大入力でスピーカーを破損し
たり、突然大きな音が出て聴力障害などの原因となることがあります。
●長時間音が歪んだ状態で使わないでください。アンプ、スピーカー等が発熱し、火災の原因
となることがあります。
●ヘッドホンをご使用になるときは、音量を上げすぎないようにご注意ください。耳を刺激す
るような大きな音量で長時間続けて聴くと、聴力に悪い影響を与えることがあります。
●本機に乗ったり、ぶら下がったりしないでください。特にお子様にはご注意ください。倒れ
たり、こわれたりして、けがの原因となることがあります。
■ 電源コード、電源プラグの注意
●電源コードを熱器具に近付けないでください。コードの被覆が溶けて、火災・感電の原因と
なることがあります。
●ぬれた手で電源プラグを抜き差ししないでください。感電の原因となることがあります。
●電源プラグを抜くときは、電源コードを引っ張らないでください。コードが傷つき、火災・
感電の原因となることがあります。必ずプラグを持って抜いてください。
●電源コ−ドを束ねた状態で使用しないでください。発熱し、火災の原因となることがありま
す。
●旅行などで長期間、本機をご使用にならないときは、安全のため必ず電源プラグをコンセン
トから抜いてください。火災の原因となることがあります。
●移動させる場合は、必ず電源プラグをコンセントから抜き、機器間の接続コードなど外部の
電源プラグをコンセント
から抜いてください
接続コードを外してから行ってください。コードが傷つき、火災・感電の原因となることが
あります。
■ 電池について
●電池をリモコンに挿入する場合、極性表示（プラス＋とマイナス−の向き）に注意し、表示
通りに入れてください。間違えると電池の破裂、液もれにより、火災、けがや周囲を汚損す
る原因となることがあります。
●指定以外の電池は使用しないでください。また、新しい電池と古い電池を混ぜて使用しない
でください。電池の破裂、液もれにより火災、けがや周囲の汚損の原因となることがありま
す。
●電池は、加熱したり、分解したり、火や水の中に入れないでください。電池の破裂、液もれ
により、火災、けがの原因となることがあります。
6
Page 7
オーディオ機器の正しい使いかた
注意
■ スピーカーコードについて
●スピーカーコードを傷つけたり、ねじったり、引っ張ったり、加熱したりしないでくださ
い。火災・感電の原因となることがあります。
■ 点検・工事について
●お手入れの際は、安全のため電源プラグをコンセントから抜いて行ってください。感電の原
因となることがあります。
電源プラグをコンセント
から抜いてください
●使用環境にもよりますが、2年に1回程度の機器内部の掃除をお勧めします。もよりの販売
店にご相談ください。
本機の内部にほこりがたまったまま、長い間掃除をしないと火災や故障の原因となることが
あります。特に湿気の多くなる梅雨期の前に行うと、より効果的です。なお、掃除、点検費
用等についても販売店にご相談ください。
●電源プラグにほこりがたまると自然発火（トラッキング現象）を起こすことが知られていま
す。年に数回、定期的にプラグのほこりを取り除いてください。梅雨期前が効果的です。
●シンナー、アルコールやスプレー式殺虫剤を本機にかけないでください。塗装がはげたり変
形することがあります。
●表面の汚れは、中性洗剤をうすめた液に布を浸し、固く絞って拭き取ったあと、乾いた布で
拭いてください。
化学ぞうきんなどをお使いになる場合は、それに添付の注意書きなどをお読みください。
7
Page 8
本体、リモコンボタンの名前と働き
前面パネル
〔 〕内のページに主な説明があります。
1 2 3 4 5 6 7 9 0 @!8
POWER
ON OFF
STANDBY
SPEAKERS BASS TREBLE
A
OFF
PHONES
B
AB
LOUDNESS
PURE DIRECT
LINE
POWER AMP DIRECT
(MAIN IN)
CD
PHONO
HDD
TUNER
TAPE
MD
パワー
1
POWERスイッチ〔18〕
本機の主電源を入（œON）/切（®OFF）します。
オン オフ
®OFFにすると電源は完全に切れます。
スタンバイ
2
STANDBYインジケーター〔18〕
本機がスタンバイ状態のときに点灯します。
スタンバイ状態にするには、リモコンで操作します。
フォーンズ
3
PHONES端子〔19〕
標準プラグのステレオヘッドホンを接続する端子です。
スピーカー
4
SPEAKERSつまみ〔18〕
音を出すスピーカーを選びます。
A、B、A＋B、OFFから選びます。
オフ
5バスBASSつまみ〔20〕
低音の音量を調節します。
トレブル
6
TREBLEつまみ〔20〕
高音の音量を調節します。
7
ラウドネス
LOUDNESSボタンとインジケーター〔20〕
ボタンを「オン」にすると、音量が小さなとき高音と低
音が少し強調され、聞きやすくなります。「オン」のと
きはインジケーターが点灯します。
ボリューム
8
VOLUMEつまみとインジケーター〔19〕
音量を調整します。
ミューティングが働いているときは、インジケーターが
点滅します。また、スピーカーが正しく接続されていな
いときは、インジケーターが高速で点滅します。
ピュア ダイレクト
9
PUREDIRECTボタンとインジケーター〔20〕
ピュア ダイレクト
PUREDIRECT機能のオン/オフを切り換えます。
オンのときは、インジケーターが点灯します。
パワー
0
POWERAMPDIRECT（MAININ）ボタンとイ
アンプ ダイレクト メイン イン
ンジケーター〔21〕
プリアンプを接続し、本機をパワーアンプとして使用す
るときに使います。3秒以上押してインジケーターが点
灯すると、MAININ機能が働きます。
インプット
!
INPUTつまみとインジケーター〔19〕
メイン イン
再生する機器を選びます。選ばれている機器のインジ
ケーターが点灯します。
@ リモコン受光部〔12〕
リモコンからの信号を受信します。
8
Page 9
後面パネル
本体、リモコンボタンの名前と働き
グランド
1
GND端子
1
2 53 4
PHONO
MM
GND
L
R
OUT IN OUT IN
MD HDD
IN
LINE MAIN IN
REMOTE
CONTROL
L
R
CD TUNER TAPE
L
R
6
7 8 9 0!@#
レコードプレーヤーのアース線を接続します。
フォノ
2
PHONO（MM）端子
MMカートリッジタイプのレコードプレーヤーを接続し
ます。
スピーカー
3
SPEAKERSA端子
スピーカーAを接続する端子です。
スピーカー
4
SPEAKERSB端子
スピーカーBを接続する端子です。
5
インレット
ACINLET
付属の電源コードを接続します。
6 CD端子
オーディオ用ピンコードを使って、CDプレーヤーの音
声出力端子と接続します。
チューナー
7
TUNER端子
オーディオ用ピンコードを使って、チューナーを接続し
ます。
テープ
8
TAPE端子
オーディオ用ピンコードを使って、テープデッキなど録
音機器の音声入出力端子と接続します。
SPEAKERS A
RIGHT
RIGHT LEFT
SPEAKERS B
LEFT
INTEGRATED AMPLIFIER
AC INLET
9 MD端子
オーディオ用ピンコードを使って、MDレコーダーなど
録音機器の音声入出力端子と接続します。
0 HDD端子
オーディオ用ピンコードを使って、オンキヨー製 イ
ンタラクティブドックなどのHDD機器を接続します。
ライン
!
LINE端子
オーディオ用ピンコードを使って、再生機器の音声出力
端子と接続します。
メイン イン
@
MAININ端子
本機をパワーアンプとして使用する場合、この端子にプ
リアンプを接続します。
ご注意
音量調節機能のないCDプレーヤーなどは接続しないでくだ
さい。最大音量で動作し、本機やスピーカーが故障する可
能性があります。
# 端子
端子付きオンキヨー製品と接続し、連動させる端子
です。 ケーブルの接続だけでは連動しません。オー
ディオ用ピンコードも正しく接続してください。
接続ついては、13〜17ページをご覧ください。
9
Page 10
本体、リモコンボタンの名前と働き
リモコン（RC-636S）
〔 〕内に数字が記載されているボタンは、本機を操作する
ことができます。
その他のボタンは、 接続したオンキヨー機器を操作する
ことができます。
スタンバイ
1
STANDBYボタン〔18〕
本機をスタンバイ状態にします。
2オンONボタン〔18〕
本機の電源を入れます。
1
ON STANDBY
2
PLAY MODE
#
$
%
^
&
*
(
3
4
5
6
1 2 3
4 5 6
7
8 9
10
10/0
TUNER
BAND
PRESET
FM MODE
DIMMER
VOLUME
CLR
TUNING
GROUP/
SEARCH
MEMORY
ENTER
INPUT
DISPLAY
MUTING
)
7
8
9
0
!
RANDOM REPEAT
PLAYLIST ALBUM
SCROLL
MENU
SELECT
⁄
¤
‹
@
※接続する機器によっては、対応していない
場合があります。
3 数字ボタン
オンキヨー製CDやMDの選曲をします。
10/0ボタン： 10または0を選びます。
＞10ボタン ：2桁以上の曲を選びます。
詳しくは各機器の取扱説明書をご覧ください。
チューナー
4
TUNER操作ボタン
バンド
BANDボタン： 押すたびにFMとAMが切り換わり
モード
FMMODEボタン：FM放送を「モノ」または「ス
プリセット
PRESET＋/−ボタン：登録した放送局を選びます。
チューニング
TUNING▲/▼ボタン： 放送局の周波数を合わせま
ます。
テレオ」に切り換えます。
す。
ディマー
5
DIMMERボタン
オンキヨー製CDの表示部の明るさを切り換えます。
ボリューム
6
VOLUME▲/▼ボタン〔19〕
音量を調節します。
7 オンキヨー機器操作ボタン
ダブルカセットデッキの場合は、デッキBのみ操作する
ことができます。
ポーズ
ƒボタン ： 再生を一時停止します。
カセットデッキの場合は、リバース再生
ストップ
■ボタン ：再生を停止します。
プレイ
をします。
¬ボタン ：再生を始めます。
8π/“ボタン
オンキヨー製CDやMD、HDD機器の早戻し、早送りを
します。
ランダム
9
RANDOMボタン
オンキヨー製CDやMD、HDDを順不同に再生します。
オンキヨー製カセットデッキを再生する場合は、ドル
ビーNRボタンとして働きます。
リピート
0
REPEATボタン
オンキヨー製CDやMD、HDDをくり返し再生します。
オンキヨー製カセットデッキを再生する場合は、リピー
トモードを切り換えるボタンとして働きます。
10
Page 11
プレイリスト
!
PLAYLIST▲/▼ボタン
オンキヨー製HDD機器のプレイリストを選びます。
アルバム
@
ALBUM▲/▼ボタン
オンキヨー製HDD機器のアルバムリストを選びます。
プレイ モード
#
PLAYMODEボタン
オンキヨー製MDまたはCDの再生モードを選びます。
グループ サーチ
$
GROUP/SEARCHボタン
オンキヨー製MDのグループを選択するときに使用しま
す。CDでは曲番を選択するときに使用します。
メモリー
%
MEMORYボタン
オンキヨー製CDやMDの再生する曲順を記憶させま
す。
エンター
^
ENTERボタン
オンキヨー製CDやMDを接続している場合に、設定し
た内容を決定するときに押します。
クリア
&
CLRボタン
オンキヨー製CDやMDで記憶した曲を取り消します。
インプット
*
INPUT▲/▼ボタン
本機で聞くソースを選びます。
ディスプレイ
(
DISPLAYボタン
オンキヨー製CDやMDの表示部の内容を切り換えま
す。
オンキヨー製HDD機器の場合は、バックライトを点灯
させます。
ミューティング
)
MUTINGボタン〔19〕
音量を一時的に小さくします。
⁄˙/∆ボタン
オンキヨー製CDやMD、HDD、CDRの前後の曲を選
べます。押すたびに前または後に曲番がスキップしま
す。
スクロール
¤
SCROLLボタン
オンキヨー製MDの文字を移動表示します。
オンキヨー製HDD機器の場合は、バックライトを点灯
させます。
メニュー セレクト
‹
MENU、SELECT▲/▼ボタン
メニュー
MENUボタン ： HDD機器のメニューを表示します。
セレクト
SELECTボタン： HDD機器のメニューの内容を決
定します。
▲/▼ボタン ： HDD機器のメニュー内容を選択しま
す。
本体、リモコンボタンの名前と働き
11
Page 12
リモコンを準備する
乾電池を入れる
1. カバーを矢印の方向にずらして開ける
2. 中の極性表示にしたがって、付属の乾電池2個を
＋（プラス）と−（マイナス）を間違えないよう
に入れる
3. カバーを戻す
ご注意
●
種類の異なる電池や、新しい電池と古い電池を混用しないで
ください。
●
長期間リモコンを使用しないときは、電池の液漏れを防ぐた
めに電池を取り出しておいてください。
●
消耗した電池を入れたままにしておきますと腐食によりリモ
コンをいためることがあります。リモコン操作の反応が悪く
なったときは、古い電池を取り出して2本とも新しい電池と
交換してください。
●
電池の交換時には、単3形をご使用ください。
リモコンの使いかた
リモコンは本体のリモコン受光部に向けて操作してくださ
い。
リモコン受光部
本機
約5m
30
30
ご注意
●
リモコン受光部に日光やインバーター蛍光灯などの強い光を
直接当てると正しく動作しないことがあります。
●
赤外線を使った機器の近くで使用したり、他のリモコンを併
用すると誤動作の原因となります。
●
リモコンの上に本など、ものを置かないでください。ボタン
が押し続けられた状態になり、電池が消耗してしまうことが
あります。
●
オーディオラックのドアに色付きガラスを使っていたり、装
飾フィルムを貼っていると、リモコンが正常に機能しないこ
とがあります。
●
リモコンとリモコン受光部の間に障害物があると操作できま
せん。
12
Page 13
接続をする
スピーカーを接続する
電源コードは全ての接続が終わるまでつながないでください。また、スピーカーに付属の取扱説明書もお読みください。
本機には2セットのスピーカーを接続することができます。
音楽を鑑賞するときに、どちらのスピーカーから音を出す
か選択できます。また、両方のスピーカーから音を出すこ
ともできます。
●
スピーカーA、スピーカーBともに必ずL/Rセットで接続
してください。Lチャンネルのみ、Rチャンネルのみの接
続では音が出ません。
接続が不完全ですと、電源を入れたときにVOLUMEイン
ボリューム
ジケーターが点滅します。
●
スピーカーAまたはB端子のいずれかにのみ接続する場合
は、インピーダンスが4〜16Ωのスピーカーをご使用く
オーム
ださい。
●
スピーカーAとB端子の両方に接続する場合は、インピー
ダンスが8〜16Ωのスピーカーをご使用ください。8Ω
未満のスピーカーを接続すると、保護回路が働く場合が
あります。
右スピーカー スピーカーA
左スピーカー
SPEAKERS A
RIGHT LEFT
RIGHT LEFT
SPEAKERS B
A-977
スピーカーコードの接続
本機のスピーカー端子のプラス±とスピーカーのプラス±
端子、本機のスピーカー端子のマイナス—とスピーカーの
マイナス—端子を接続します。
11
1スピーカーコードの
11
被覆を15mmカットする
15mm
44
4しん線を差し込む
33
3ねじを
33
44
ゆるめる
22
2しん線の先端を
22
しっかりとよじる
55
5ねじを
55
締め付ける
バナナプラグの場合
バナナプラグタイプのスピーカーコードを接続することも
できます。その場合は、スピーカー端子のねじを締めてか
らプラグを差し込んでください。
バナナプラグ
ご注意
●
プラス±とマイナス— を間違って接続したり、左右のス
ピーカーを間違えて接続すると音声が不自然になりますので
ご注意ください。
●
スピーカー端子に複数のスピーカーコードは接続しないでく
ださい。故障の原因になります。
●
1台のスピーカーだけを使用する場合やモノラル音声を再生
する場合、１台のスピーカーを左右スピーカー端子に並列接
続しないでください。
右スピーカー スピーカーB 左スピーカー
危険
回路の故障を防ぐため、スピーカー
コードのしん線のプラスとマイナスを
絶対に接触させないでください。
また、リアパネルにも触れないよう
に、ご注意ください。
13
Page 14
接続をする
機器を接続する前に
●
接続する機器の取扱説明書も必ずお読みください。
●
電源コードは全ての接続が終わるまでつながないでくだ
さい。
オーディオ用ピンコードは以下のように接続してく
ださい。
●
入力端子は赤いコネクターを右チャンネル（Rの表示）、
白いコネクターを左チャンネル（Lの表示）に接続してく
ださい。
左（白）
右（赤）
左（白）
右（赤）
オーディオ機器を接続する
CDプレーヤーを接続する
本機のCD端子とCDプレーヤーのアナログ音声出力端子を
接続します。
例：オンキヨー製CDプレーヤー（C-777）との接続
CD
●
コードのプラグはしっかりと
差し込み不完全
奥まで差し込んでください。
接続が不完全ですと、雑音や
動作不良の原因になります。
●
オーディオ用ピンコードは電
源コードやスピーカーコード
奥まで差し込んでください
と束ねないでください。音質
が悪くなることがあります。
●
スピーカーコードや電源コードをチューナーのアンテナ
に近づけると、影響を与える場合がありますので、でき
るだけ離してください。
チューナーを接続する
チューナー
本機のTUNER端子とチューナーのアナログ音声出力端子
を接続します。
AUDIO OUTPUT
ANALOG
音声出力
14
Page 15
接続をする
テープデッキを接続する
テープ アウト
本機のTAPEOUT端子とテープデッキのアナログ音声入力
端子を接続します。
本機のTAPEIN端子とテープデッキのアナログ音声出力端
イン
子を接続します。
入力 出力
REC PLAY
MDレコーダーを接続する
本機のMDOUT端子とMDレコーダーのアナログ音声入力
端子を接続します。
本機のMDIN端子とMDレコーダーのアナログ音声出力端
子を接続します。
アウト
イン
リモートインタラクティブドック
（RIドック）を接続する
オンキヨー製DS-A1などのRIドックを本機と接続します。
本機のHDDIN端子とRIドックの音声出力端子を接続してく
ださい。
オンキヨー製RIドックと 端子接続をすると、以下の機
能が使えます。
●
本機に付属のリモコンでRIドックを操作できます。
（オーディオ用ピンコードも接続してください。）
RIドックのMODEスイッチは、「HDD」にしてくださ
い。
●
オンキヨー製RIドックの再生をすると、本機の入力が自
動的に「HDD」に切り換わります。
イン
モード
R
音声出力
-
---
L
入力 出力
REC PLAY
15
Page 16
接続をする
テレビなどの再生機器を接続する
ライン
本機のLINE端子と接続する機器のアナログ音声出力端子を
接続します。
音声出力
!ヒント
テレビに音声出力端子がない場合は、ビデオデッキの音声出力
端子を本機と接続すると、ビデオデッキに内蔵されたテレビ
チューナーでテレビの音をお楽しみいただけます。
プリアンプを接続する
プリアンプと接続すると本機をパワーアンプとして使用す
ることができます。本機のMAININ端子とプリアンプの
プリ出力端子を接続します。スピーカーは本機に、再生機
器はプリアンプに接続します。
メイン イン
レコードプレーヤーを接続する
本機はムービングマグネット（MM）カートリッジを使用す
るレコードプレーヤー用に設計されています。
レコードプレーヤーの接続コードを本機のPHONOL/R端子
に接続します。PHONO端子にはショートピンが差し込んで
あります。ショートピンをはずしてから接続してください。
音声出力
アース線
ご注意
アース（接地）線のあるレコードプレーヤーは、アース線を本機の
GND端子に接続してください。ただし、レコードプレーヤーに
よっては、アース線を接続すると逆にノイズが大きくなることが
あります。その場合は、アース線を接続する必要はありません。
!ヒント
MCカートリッジタイプのレコードプレーヤーをご使用になる
場合は、レコードプレーヤーに昇圧トランスまたはヘッドアン
プを接続します。
次に、昇圧トランスやヘッドアンプの音声出力端子と本機の
PHONOL/R端子を接続します。
16
プリ出力
ご注意
●
音量調節機能のない機器は接続しないでください。最大音量
で動作し、本機やスピーカーが故障する可能性があります。
●
本機をパワーアンプとして使用する場合は、前面パネルの
パワー アンプ ダイレクト メイン イン
POWERAMPDIRECT（MAININ）ボタンを3秒以上押し
て、インジケーターを点灯させる必要があります。（
ページ）
☞21
Page 17
接続をする
ケーブルを接続する
端子付オンキヨー製品と組み合わせた場合、システム機
能を使うことができます。（本機に ケーブルは付属して
いません。各機器に付属している ケーブルをご使用くだ
さい。）
オートパワーオン
本機に接続されている機器の電源を入れたり、再生を始め
ると、本機の電源が自動的に入ります。また、本機の電源
を入、切すると接続されている機器全体の電源が入った
り、切れたりします。
ダイレクトチェンジ
本機に接続されている機器を再生すると、本機の入力が自
動的に切り換わります。
リモコン操作
本機に付属のリモコンで各機器を操作することができま
す。
●
使用できるシステム機能については、各機器の取扱説明
書をご覧ください。
（例）
A-977
CDプレーヤー（C-777など）
電源コードを接続する
電源プラグを接続する前に
すべての接続が完了していることを確認してください。
本機の電源を入れると，瞬間的に大きな電流が流れてコン
ピューターなどの機器の動作に影響することがあります。
コンピューターなど、繊細な機器とは別系統のコンセント
に接続することをおすすめします。
1
はじめに、本機のACINLETに本機に付属の電源コー
インレット
ドを接続します。
2
電源コードのプラグをコンセントに差し込みます。
LEFT
LEFT
INTEGRATED AMPLIFIER
AC INLET
AC INLET
1
目印側
2
家庭用電源コンセント
よりよい音で聞いていただくために
本機の電源コンセントは極性の管理がされています。電源
プラグの目印側を家庭用電源コンセントの溝の長い方に合
わせて差し込んでください。家庭用電源コンセントの溝の
長さが同じ場合はどちらを接続してもかまいません。
カセットテープデッキなど
リモートインタラクティブドックなど
●
端子は 端子付きオンキヨー製品と組み合わせてご
使用ください。
●
端子が2つ以上ある場合、それぞれの端子の働きは同
じです。いずれにでもつなげます。
●
端子の接続だけではシステムとして働きません。
オーディオ用ピンコードも正しく接続してください。
●
MDレコーダーを2台など、同じカテゴリーのオンキヨー
製品を複数接続する場合、システム機能が働くのは1台
だけです。1台だけ ケーブルを接続し、それ以外は
ケーブルを接続しないでください。
●
本機はアンプ製品ですので、他のアンプの 端子と接
続しても連動しません。
●
本機をパワーアンプとしてご使用の場合（MAININ機能
メイン イン
使用中）は、 機能はご使用になれません。
17
Page 18
音楽を鑑賞する
電源を入れる
ON STANDBY
1 2 3
4 5 6
7
10
10/0
TUNER
BAND
PRESET
FM MODE
8 9
TUNING
PLAY MODE
GROUP/
SEARCH
MEMORY
ENTER
CLR
INPUT
STANDBY
ON OFF
2
POWER
PHONES
SPEAKERS BASS
A
OFF
B
AB
1
1
POWER
ON OFF
本体のPOWERスイッチを押す
主電源が入り、リモコンでオン/スタンバ
イができるようになります。初めて
POWERスイッチを押したときは、「オ
ン」になります。次回からは、前回ス
STANDBY
本体
2
ON
イッチを切ったときの状態（オン/スタン
バイ）になります。
リモコンでオンまたはスタンバイ
にする
オンにするには、リモコンのONボタンを押す
STANDBYインジケーターが消灯します。
リモコン
STANDBY
スタンバイにするには、リモコンのSTANDBY
ボタンを押す
STANDBYインジケーターが点灯します。
リモコン
システム全体の電源を入れるには
本機がオンのときに、リモコンのONボタンをもう一度押し
ます。 接続したすべてのオンキヨー機器も電源が入りま
す。
一度にシステム全体の電源が入るようにするには
電源が入った状態でリモコンのONボタンを16秒以上押し
続けます。
スタンバイ状態になり、次からはリモコンのONボタンを一
度押すと、システム全体の電源が入ります。
●
元に戻すには、リセットをします。（☞23ページ）
パワー
オン
スタンバイ
音を出すスピーカーを選ぶ
POWER
SPEAKERS BASS TREBLE
A
ON OFF
OFF
B
PHONES
STANDBY
AB
スピーカー
SPEAKERSつまみ
SPEAKERS
OFF
A
スピーカーAもしくはスピーカーBのどち
B
AB
らかだけ音を出したり、スピーカーA、B
の両方から音を出したりできます。
A、B、A＋B、OFFの4つのポジション
から選択することができます。
ご注意
VOLUMEインジケーターが高速に点滅して
いる場合は、スピーカーが正しく接続されて
いるか確認してください。
スピーカーA、B を別々の場所に設置して
「
場所で聞くことができます。
LOUDNESS
A：
スピーカー
SPEAKERSA端子に接続した
PURE DIRECT
オフ
スピーカーから音が出力されま
す。
B：SPEAKERSB端子に接続した
スピーカーから音が出力されま
す。
A＋B ：SPEAKERSA、SPEAKERS
B端子に接続した両方のスピー
カーから音が出力されます。
OFF ：どのスピーカーからも音は出力
されません。また、スピーカー
を接続していないときは、
「OFF」にしてください。
ボリューム
!ヒント
A＋B」を選ぶと、同じソースを各々の
POWER AMP DIRECT
(MAIN IN)
CD
PHONO
TUNER
HDD
TAPE
LINE
MD
18
Page 19
接続した機器を再生する
3 1
POWER
SPEAKERS BASS TREBLE
A
ON OFF
STANDBY
PHONES端子
PHONES
フォーンズ
B
OFF
AB
LOUDNESS
PURE DIRECT
POWER AMP DIRECT
(MAIN IN)
音楽を鑑賞する
TUNER
BAND
TUNING
INPUT
PRESET
FM MODE
DIMMER
CD
PHONO
TUNER
HDD
TAPE
LINE
MD
3
RANDOM REPEAT
PLAYLIST ALBUM
VOLUME
DISPLAY
MUTING
SCROLL
MENU
SELECT
1
ミューティング
MUTING
ボタン
1
CD
PHONO
HDD
LINE
本体
または
INPUT
リモコン
2
3
本体
または
VOLUME
リモコン
インプット
INPUTつまみを回して、再生す
る機器を選ぶ
TUNER
TAPE
MD
ライン
LINE ：LINE端子に接続した機器
HDD ：HDD端子に接続した機器
フォノ
PHONO：PHONO端子に接続した機器
CD ：CD端子に接続した機器
チューナー
TUNER ：TUNER端子に接続した機器
テープ
TAPE ：TAPE端子に接続した機器
MD ：MD端子に接続した機器
リモコンでは、INPUT▲/▼ボタンで選
インプット
べます。
選んだ機器の再生を始める
音量を調節する
本体のVOLUMEつまみ、またはリモコン
のVOLUME▲/▼ボタンで音量を調節し
ます。
ご注意
MAININ機能を使って本機をパワーアンプ
として使用しているときは、音量調整機能は
働きません。
ボリューム
ボリューム
●
つまみは右に回すと音が大きくなり、
左に回すと小さくなります。
メイン イン
一時的に音量を小さくする
MUTING
リモコンのMUTINGボタンを押す
ボリューム
VOLUMEインジケーターが点滅します。
解除するには
もう一度MUTINGボタンを押します。
●
リモコンで音量を変えたり、本体の
スタンバイ
STANDBYボタンを押した場合にも解除
されます。
ご注意
メイン イン
MAININ機能を使って、本機をパワーアン
プとして使用しているときは、ミューティン
グ機能は働きません。
ミューティング
ミューティング
ヘッドホンで聞く
PHONES
POWER
ON OFF
STANDBY
フォーンズ
PHONES端子にヘッドホンのステレオ標準プ
ラグを接続する
●
接続する時は音量を下げてください。
●
スピーカーからの音が消えます。
メイン イン
●
MAININ機能を使用しているときは、ヘッドホンで聞く
ことはできません。
SPEAKERS BASS TREBLE
A
OFF
B
PHONES
AB
19
Page 20
BASS
TREBLE
音楽を鑑賞する
音質を調整する
メイン イン
MAININ機能を使っているときは、音質調整の効果はありません。
バス ラウドネス
BASSつまみ LOUDNESSボタン
POWER
ON OFF
STANDBY
SPEAKERS BASS TREBLE
A
OFF
B
PHONES
AB
LOUDNESS
PURE DIRECT
POWER AMP DIRECT
(MAIN IN)
CD
PHONO
TUNER
HDD
LINE
TAPE
MD
トレブル
TREBLEつまみ
ピュア ダイレクト
PUREDIRECT機能を使う
PURE DIRECT
ピュア ダイレクト
PUREDIRECTボタンを押す
押すたびにピュアダイレクト機能をオン/オフします。
オン ：
オフ ：音質調整の効果が働きます。
バス トレブル ラウドネス
BASS、TREBLE、LOUDNESSなどの音質
調整回路を通らないダイレクトな音で聞くこと
ができます。
インジケーターが点灯します。
インジケーターが消灯します。
ラウドネス
LOUDNESS機能を使う
LOUDNESS
ピュア ダイレクト
PUREDIRECTボタン
低音を調整する
バス
BASSつまみを回す
BASSつまみを回して調整します。
右に回すと低音が強調されます。通常は中央の位置に合わ
せておきます。
ご注意
●
PUREDIRECT機能を「オン」にしているときは、ご使用に
なれません。
●
MAININ機能を使って本機をパワーアンプとして使用してい
るときは、バス機能は働きません。
高音を調整する
20
ラウドネス
LOUDNESSボタンを押す
LOUDNESSボタンを押すとインジケーターが点灯し、ラ
ウドネス機能が働きます。
音量を小さくしたときラウドネスを「オン」にすると強制
的に高音と低音を強調し、聞きとりやすくなります。
ご注意
ピュア ダイレクト
●
PUREDIRECT機能を「オン」にしているときは、ご使用に
なれません。
メイン イン
●
MAININ機能を使って本機をパワーアンプとして使用してい
るときは、ラウドネス機能は働きません。
トレブル
TREBLEつまみを回す
TREBLEつまみを回して調整します。
右に回すと高音が強調されます。通常は中央の位置に合わ
せておきます。
ご注意
●
PUREDIRECT機能を「オン」にしているときは、ご使用に
なれません。
●
MAININ機能を使って本機をパワーアンプとして使用してい
るときは、トレブル機能は働きません。
Page 21
音楽を鑑賞する
メイン イン
MAININ機能を使う
（本機をパワーアンプとして使う）
プリアンプを接続し、本機をパワーアンプとして使用する
ことができます。
CD
PHONO
TUNER
HDD
TAPE
LINE
POWER
ON OFF
OFF
PHONES
STANDBY
POWERAMPDIRECT(MAININ)ボタン
POWER AMP DIRECT
MAIN IN
SPEAKERS BASS TREBLE
A
B
AB
パワー アンプ ダイレクト メイン イン
POWERAMPDIRECT（MAIN
イン
LOUDNESS
パワー アンプ ダイレクト メイン
PURE DIRECT
POWER AMP DIRECT
(MAIN IN)
IN）ボタンを3秒以上押し続け
て、インジケーターを点灯させる
プリアンプを接続した場合、本機をパワー
アンプとして使用することができます。
プリアンプの入力端子に接続した機器の音
声をスピーカー端子へ出力します。
元に戻すには
同様にPOWERAMPDIRECT（MAIN
IN）ボタンを押し続けて、インジケー
ターを消灯させてください。
MD
録音する
あなたが録音したものは、個人として楽しむほかは著作
権法上、権利者に無断で使用できません。
1
CD
PHONO
TUNER
HDD
POWER
SPEAKERS BASS TREBLE
A
ON OFF
OFF
B
PHONES
STANDBY
AB
LOUDNESS
ご注意
テープ アウト
●
TAPEOUT端子やMDOUT端子に接続した録音機器に録音
することができます。
●
音質調整効果は録音されません。
●
MAININ機能を使用しているときは、録音できません。
1
LINE
CD
PHONO
HDD
録音する機器（再生側）を選ぶ
インプット
INPUTつまみを回して、録音する機器
TUNER
（再生側）を選びます。
TAPE
MD
PURE DIRECT
POWER AMP DIRECT
(MAIN IN)
LINE
TAPE
MD
ご注意
●
MAININ機能を使用しているとき、本機はパワーアンプとし
て働きます。本機のVOLUMEつまみやINPUTつまみを回し
ボリューム インプット
ても効果はありません。MAIN IN機能を解除したとき、
INPUTつまみで選んだ機器の音が出ますので、特にVOLUME
つまみの位置にご注意ください。
●
MAININ機能を使用しているとき、本機はパワーアンプとし
て働きますので、以下の操作や機能は働きません。
「音量調整」、「入力切り換え」、「ミューティング機能」、
オン スタンバイ
「ON、STANDBYボタン以外のリモコン操作」、「 連動動
ピュア ダイレクト
作」、「PUREDIRECT機能」、「録音」
音量調整、入力切り換え、ミューティングなどは接続したプ
リアンプ側で操作してください。
●
MAININ端子に音量調節機能のない、CDプレーヤーなどを
接続して、MAININ機能を使わないでください。最大音量で
動作し、本機やスピーカーが故障する可能性があります。
●
ミューティング中や 機器の録音中は、MAININ機能が働
きません。
2
3
録音する機器（録音側）の準備を
する
録音する機器を録音待機状態にします。
●
録音レベルの調整は、録音機器で行っ
てください。
●
録音のしかたについては、録音機器の
取扱説明書をご覧ください。
録音を始める
手順1 で選んだ再生機器を再生します。
ご注意
録音中に入力を切り換えないでください。
切り換えた入力の音が録音されます。
21
Page 22
困ったときは
まず下記の内容を確認してみてください。接続した他機に原因がある場合もありますので、他機の取扱説明書も参照しな
がらあわせてご確認ください。
電 源
電源が入らない
●
電源プラグがコンセントから抜けていないか確認してください。〔17ページ〕
●
一度電源プラグをコンセントから抜き、10秒以上待ってから再度コンセントに差し込んでください。
電源が切れ、STANDBYインジケーターが点滅している
●
保護回路が働いている可能性があります。電源コードをコンセントから抜き、お買い上げ店またはオンキヨー修理窓口
にご連絡ください。
音 声
音声が出力されない/小さな音しか聞こえない
●
接続コードのプラグは奥まで差し込んでください。〔14ページ〕
●
接続した機器の入カ端子/出カ端子に間違いがないか確認してください。
●
スピーカーコードの＋/−は正しく接続されているか、スピーカーコードのしん線部が本機のスピーカー端子の金属部
に確実に固定されているか確認してください。〔13ページ〕
●
入カが正しく選択されているか確認してください。〔19ページ〕
●
VOLUMEインジケーターがゆっくり点滅している場合は、リモコンのMUTlNGボタンを押して解除してください。
〔19ページ〕
●
VOLUMEインジケーターがはやく点滅しているときは、スピーカーが正しく接続されていない可能性があります。接
続を確認したのち、再度電源スイッチを入れ直してください。
●
MCカートリッジタイプのレコードプレーヤーをお使いの場合、昇圧トランスまたはヘッドアンプが必要です。
〔16ページ〕
●
ケーブルが折れ曲がったり、損傷していないか確認してください。
●
本機をパワーアンプとして使用しているとき（MAININインジケーターが点灯しているとき）は、プリアンプに接続
した機器の音声が出力されます。本機に接続した機器の音声を出力するには、MAININ機能をOFFにしてください。
〔21ページ〕
●
SPEAKERSつまみが正しく設定されているか確認してください。「OFF」の場合は、どちらのスピーカーからも音が
出ません。〔18ページ〕
ノイズが出る
●
オーディオ用ピンコードと電源コードなどを束ねると音質が劣化しますので避けてください。
●
接続コードが他の機器の影響を受けている可能性があります。接続コードの位置を変えてみてください。
音質調整の効果がない
●
PUREDIRECTインジケーターが点灯しているときはピュアダイレクト機能が働いているため、音質調整の効果は出
ません。もう一度ボタンを押してインジケーターを消してください。〔20ページ〕
リモコン
リモコン操作ができない
●
乾電池を2本とも新しいものと交換してみてください。〔12ページ〕
●
電池の極性（＋/−）が正しく入っているか確認してください。〔12ページ〕
●
リモコンと本体の間が離れすぎていないか、リモコンと本体のリモコン受光部の間に障害物がないかを確認してください。
〔12ページ〕
●
本体のリモコン受光部に強い光（インバーター蛍光灯や直射日光）が当たっていると、リモコン操作ができない場合があ
ります。〔12ページ〕
●
オーディオラックのドアに色付きガラスが使用されていると、正常に機能しない場合があります。〔12ページ〕
●
MAININ機能が働いているときは、リモコン操作はできません。〔21ページ〕
録 音
録音ができない
●
MAININ端子に接続した機器は録音できません。
●
MAININ機能が働いているときは録音できません。
その他
他機の操作ができない
●
オンキヨー製品と ケーブルが正しく接続されているか確認してください。
●
ケーブルを接続している場合、オーディオ用ピンコードも接続してください。（ ケーブルの接続だけでは連動
しません。）
VOLUMEつまみを回しても音量が変わらない
●
MAININ機能が働いているときは音量調整はできません。接続したプリアンプ側で操作してください。
ミューティング機能が働かない
●
MAININ機能が働いているときはミューティング機能は働きません。接続したプリアンプ側で操作してください。
ミューティング
22
Page 23
主な仕様主な仕様
電源・電圧
消費電力
待機時電力
最大外形寸法
質量
定格出力
AC100V、50/60Hz
260W
0.1W
435（幅）×144（高さ）×431（奥行）mm
17.6kg
100W＋100W
（8Ω1kHz、全高調波歪率0.5％
以下、2ch駆動）
実用最大出力
全高調波歪率
ダンピングファクター
入力感度/インピーダンス
300W＋300W（4ΩJEITA）
0.08％（1kHz、1W出力時）
25（8Ω）
200mV/50kΩ（LINE）
2.5mV/50kΩ（PHONOMM）
出力電圧/インピーダンス
PHONO最大許容入力
200mV/2.2kΩ（RECOUT）
70mV（MM1kHz0.5%）
周波数特性
トーンコントロール
最大変化量
10Hz〜60kHz/＋1dB−3dB（CD）
＋10dB、−10dB、100Hz（BASS）
＋10dB、−10dB、20kHz（TREBLE）
＋10dB、50Hz（LOUDNESS）
＋2dB、10kHz（LOUDNESS）
SN比
100dB（CD、IHF-A）
70dB（PHONO、IHF-A）
スピーカー適応インピーダンス
音声入力（アナログ）
4Ω〜16Ω
PHONO/CD/TUNER/TAPE/
MD/HDD/LINE/MAININ
音声出力（アナログ）
スピーカー
ヘッドホン
仕様および外観は、性能向上のため予告なく変更することがあります。
TAPE/MD
2（A、B）
1
本機はマイクロコンピューターにより高度な機能を実現していますが、ごくまれに外部からの雑音や妨害ノイズ、ま
た静電気の影響によって誤動作する場合があります。そのようなときは、電源プラグを抜いて、少なくとも10秒以上
放置してから電源プラグを差し込んでください。
製品の故障により正常に録音できなかったことによって生じた損害（CDレンタル料等）については保証対象になりま
せん。大事な録音をするときは、あらかじめ正しく録音できることを確認の上、録音を行ってください。
リセットするには
電源を入れた状態でPUREDIRECTボタンを押しながらLOUDNESSボタンを押して、しばらくしてから両方のボタンを
離してください。
INPUTインジケーターが1秒間点灯してから、オン状態になります。
ブロック図
PHONO
CD
TUNER
IN
TAPE
OUT
IN
MD
OUT
HDD IN
LINE
SELECTOR
VOLUME
BASS,
TREBLE
PURE DIRECT
BASS, TREBLE
OFF
ON
ON
OFF
MAIN IN
POWER
AMP
DIRECT
MAIN IN
ON
OFF
OFF
ON
HEADPHONE
DIGITAL
AMPLIFIER
LOW PASS
L-ch
FILTER
SPEAKER B
RELAY
LOW PASS
R-ch
FILTER
DIGITAL
AMPLIFIER
SPEAKER
A
RELAY
SPEAKER
SPEAKER
A
B
23
Page 24
修理について
■ 保証書
この製品には保証書を別途添付していますので、お買い上
げの際にお受け取りください。
所定事項の記入および記載内容をご確認いただき、大切に
保管してください。
保証期間は、お買い上げ日より1年間です。
■ 調子が悪いときは
意外な操作ミスが故障と思われています。
この取扱説明書をもう一度よくお読みいただき、お調べく
ださい。本機以外の原因も考えられます。ご使用の他の
オーディオ製品もあわせてお調べください。それでもなお
異常のあるときは、電源プラグを抜いて修理を依頼してく
ださい。
修理を依頼されるときは、下の事項をお買い上げの販売
店、または付属の「オンキヨーご相談窓口・修理窓口のご
案内」記載のお近くのオンキヨー修理窓口までお知らせく
ださい。
お名前
お電話番号
ご住所
製品名 A-977
できるだけ詳しい故障状況
■ オンキヨー修理窓口について
詳細は付属の「オンキヨーご相談窓口・修理窓口のご案
内」をご覧ください。
■ 保証期間中の修理は
万一、故障や異常が生じたときは、商品と保証書をご持参
ご提示のうえ、お買い上げの販売店またはお近くのオンキ
ヨー修理窓口へご相談ください。詳細は保証書をご覧くだ
さい。
■ 保証期間経過後の修理は
お買い上げ店、またはお近くのオンキヨー修理窓口へご相
談ください。修理によって機能が維持できる場合はお客様
のご要望により有料修理致します。
■ 補修用性能部品の保有期間について
本機の補修用性能部品は、製造打ち切り後最低8年間保有し
ています。この期間は経済産業省の指導によるものです。
性能部品とは、その製品の機能を維持するために必要な部
品です。保有期間経過後でも、故障箇所によっては修理可
能の場合がありますのでお買い上げ店、またはお近くのオ
ンキヨー修理窓口へご相談ください。
ご購入されたときにご記入ください。
修理を依頼されるときなどに、お役に立ちます。
ご購入年月日： 年 月 日
ご購入店名：
メモ：
本社 大阪府寝屋川市日新町2-1 〒572-8540
製品のご使用方法についてのお問い合わせ先：カスタマーセンター
ナビダイヤル 0570（01）8111（全国どこからでも市内通話料金で通話いただけます）
または 072（831）8111（携帯電話、PHSから）
SN29344107
(C) Copyright 2005 ONKYO CORPORATION Japan. All rights reserved.
Tel. ()
HOMEPAGE
http://www.jp.onkyo.com/
Printed in Japan
G0510-1
Loading...
