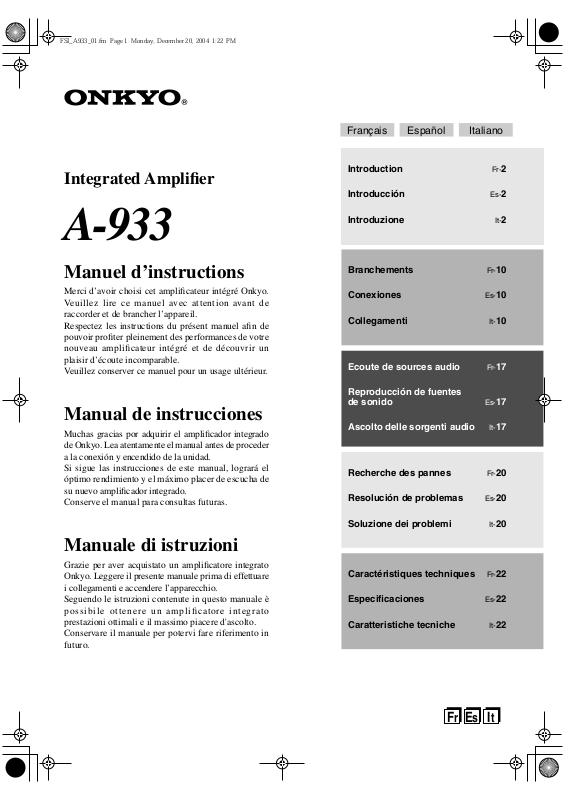

Integrated Amplifier
A-933
Français Español Italiano
Introduction Fr-2
Introducción Es-2
Introduzione It-2
Manuel d’instructions
Merci d’avoir choisi cet amplificateur intégré Onkyo.
Veuillez lire ce manuel avec attention avant de
raccorder et de brancher l’appareil.
Respectez les instructions du présent manuel afin de
pouvoir profiter pleinement des performances de votre
nouveau amplificateur intégré et de découvrir un
plaisir d’écoute incomparable.
Veuillez conserver ce manuel pour un usage ultérieur.
Manual de instrucciones
Muchas gracias por adquirir el amplificador integrado
de Onkyo. Lea atentamente el manual antes de proceder
a la conexión y encendido de la unidad.
Si sigue las instrucciones de este manual, logrará el
óptimo rendimiento y el máximo placer de escucha de
su nuevo amplificador integrado.
Conserve el manual para consultas futuras.
Branchements Fr-10
Conexiones Es-10
Collegamenti It-10
Ecoute de sources audio Fr-17
Reproducción de fuentes
de sonido Es-17
Ascolto delle sorgenti audio It-17
Recherche des pannes Fr-20
Resolución de problemas Es-20
Soluzione dei problemi It-20
Manuale di istruzioni
Grazie per aver acquistato un amplificatore integrato
Onkyo. Leggere il presente manuale prima di effettuare
i collegamenti e accendere l’apparecchio.
Seguendo le istruzioni contenute in questo manuale è
possibile ottenere un amplificatore integrato
prestazioni ottimali e il massimo piacere d'ascolto.
Conservare il manuale per potervi fare riferimento in
futuro.
Caractéristiques techniques Fr-22
Especificaciones Es-22
Caratteristiche tecniche It-22
Fr Es It
FSIA93302Fr.fm Page 2 Thursday, January 27, 2005 9:02 AM
ATTENTION:
AFIN DE REDUIRE LES RISQUES D’INCENDIE
ET DE DECHARGE ELECTRIQUE, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A
L’HUMIDITE.
DANGER:
AFIN D’EVITER TOUT DANGER DE DECHARGE ELECTRIQUE, NE PAS OUVRIR LE BOITIER
(OU L’ARRIERE) DE L’APPAREIL. CONFIER
TOUT TRAVAIL D’ENTRETIEN OU DE REPARATION A UN TECHNICIEN QUALIFIE.
Remarques importantes pour votre sécurité
1. Veuillez lire ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. Ne vous servez pas de cet appareil à proximité d’eau.
6. Essuyez le boîtier avec un chiffon sec uniquement.
7. Ne bloquez pas les orifices d’aération. Installez cet
appareil en suivant les instructions du fabricant.
8. Ne le placez pas à proximité de sources de chaleur
telles que radiateurs, chauffage, poêles ou autre dispositif (y compris les amplificateurs) générateur de
chaleur.
9. N’essayez pas de circonvenir le dispositif de sécurité que représente une fiche polarisée ou une fiche
avec mise à la terre. Une fiche polarisée dispose de
deux lames dont l’une est plus large que l’autre.
Une fiche avec terre est munie de deux lames ainsi
que d’une broche de mise à la terre. La lame la plus
large ou la broche assurent votre sécurité. Si la fiche
fournie ne peut être insérée dans la prise murale,
demandez à un électricien de remplacer la prise.
10. Protégez le cordon d’alimentation en évitant qu’on
ne marche pas dessus et qu’il ne soit plié (notamment au niveau des fiches, des cache-câbles et de la
sortie de l’appareil).
11. Servez-vous exclusivement des fixations/accessoires préconisés par le fabricant.
12.
Utilisez exclusivement le chariot, le support, le trépied, la
fixation ou la table spécifié(e)
par le fabricant ou vendu(e)
avec l’appareil. Un chariot
contenant l’appareil doit toujours être déplacé avec précaution pour éviter qu’il ne se
renverse et blesse quelqu’un.
13. Débranchez l’appareil durant un orage ou lorsqu’il
reste inutilisé longtemps.
14. Veuillez faire appel à un technicien qualifié pour
l’entretien. Un entretien est indispensable si l’appareil a été endommagé d’une façon ou d’une autre:
cordon d’alimentation ou fiche endommagée, liquide
renversé ou chute de petits objets dans l’appareil,
exposition à la pluie ou à une humidité excessive,
fonctionnement anormal ou chute de l’appareil.
Fr-2
AVERTISSEMENT POUR
SUPPORTS À ROULETTES
S3125A
WARNING
RISK OF ELECTRIC SHOCK
DO NOT OPEN
Un symbole d’éclair fléché dans un triangle
équilatéral est destiné à attirer l’attention de
l’utilisateur sur le fait que certains organes internes
non-isolés de l’appareil sont traversés par un courant
électrique assez dangereux pour constituer un resque
d’électrocution.
Un point d’exclamation dans un triangle équilatéral
est destiné à attirer l’attention de l’utilisateur sur des
instructions importantes relatives à l’entretien et à
l’utilisation du produit.
AVIS
RISQUE DE CHOC ELECTRIQUE
NE PAS
OUVRIR
15. Dommages nécessitant réparation
Débranchez l’appareil du secteur et confiez-le à un
technicien qualifié lorsque:
A. Le cordon d’alimentation ou sa fiche sont
endommagés.
B. Des objets sont tombés dans l’appareil ou du
liquide a été renversé et a pénétré ce dernier.
C. L’appareil a été exposé à la pluie.
D. L’appareil ne semble pas fonctionner normale-
ment lorsque vous l’utilisez en respectant les ins-
tructions données. N’effectuez que les réglages
préconisés dans le manuel car un mauvais
réglage d’autres commandes risque d’endomma-
ger l’appareil et nécessitera un long travail de
remise en état par un technicien qualifié.
E. L’appareil est tombé ou son boîtier est endom-
magé.
F. Ses performances semblent affectées.
16. Pénétration de corps étrangers et de liquide
Veillez à ne pas insérer d’objets à l’intérieur de
l’appareil car ils pourraient toucher des points de
tension dangereux ou provoquer des court-circuits:
il y a risque d’incendie ou d’électrocution.
Veillez à ne jamais exposer l’appareil à des gouttes
ou des jets d’eau. Ne déposez aucun objet contenant
un liquide (un vase, par exemple) sur l’appareil.
Ne déposez pas de bougies ou d’autres objets brûlants sur cette appareil.
17. Piles
Songez à l’environnement et veillez dès lors à respecter les consignes officielles pour la liquidation de
piles épuisées.
18. Veillez à n’installer cet appareil que dans un rack ou
un meuble qui n’entrave pas la ventilation.
Laissez un espace libre de 20 cm au-dessus et à côté
de l’appareil ainsi que 10 cm en face arrière. La face
arrière du rack ou du meuble doit se trouver à 10 cm
ou plus du mur pour assurer une aération adéquate
en vue de dissiper la chaleur.
FSIA93302Fr.fm Page 3 Thursday, January 27, 2005 9:02 AM
Précautions
1. Enregistrement et droits d’auteur —Outre pour
l’utilisation privée, tout enregistrement d’œuvres
protégées par des droits d’auteur est interdit sans
l’accord préalable du détenteur de ces droits.
2. Fusible —Le fusible à l’intérieur du appareil ne peut
pas être remplacé par l’utilisateur. Si vous n’arrivez
pas à mettre l’appareil sous tension, adressez-vous à
votre revendeur Onkyo.
3. Entretien —Essuyez régulièrement le boîtier de
l’appareil avec un chiffon doux et sec. Vous pouvez
éliminer les taches rebelles avec un chiffon légèrement imbibé d’eau et de détergent doux. Essuyez
ensuite l’appareil avec un chiffon propre et sec.
N’utilisez jamais de chiffons rêches, de dissolvant,
d’alcool ou d’autres solvants chimiques car ceux-ci
pourraient endommager la finition ou faire disparaître la sérigraphie du boîtier.
4. Alimentation
AVERTISSEMENT
LISEZ LES CONSIGNES SUIVANTES AVANT
DE BRANCHER L’APPAREIL AU SECTEUR
POUR LA PREMIÈRE FOIS.
La tension du secteur change selon le pays. Vérifiez
que la tension du secteur dans votre région correspond aux caractéristiques électriques figurant en
face arrière de l’appareil (CA 230 V, 50 Hz ou
CA 120 V, 60 Hz, par exemple).
Certains modèles sont dotés d’un sélecteur de tension et peuvent donc être utilisés à différentes tensions. Avant de brancher un tel modèle au secteur,
vérifiez si son sélecteur de tension est correctement
réglé.
5. Ne touchez jamais cet appareil avec des mains
mouillées— Ne manipulez jamais cet appareil ou
son cordon d’alimentation avec des mains mouillées
ou humides. Si de l’eau ou tout autre liquide pénètre
à l’intérieur de l’appareil, faites-le vérifier par votre
revendeur Onkyo.
6. Remarques concernant la manipulation
• Si vous devez transporter cet appareil, servez-
vous de l’emballage d’origine pour l’emballer
comme il l’était lors de son acquisition.
• N’utilisez pas de liquides volatiles, tels que des
bombes insecticides, à proximité de cet appareil.
Ne posez pas d’objets en caoutchouc ou en plastique à demeure sur cet appareil car ils risquent de
laisser des marques sur le boîtier.
• Les panneaux supérieur et latéraux de l’appareil
peuvent devenir chauds après un usage prolongé.
C’est parfaitement normal.
• Lorsque vous avez fini d’utiliser cet appareil, reti-
rez le disque et coupez l’alimentation.
Modèles pour le Royaume-Uni
Le remplacement et la pose d’une prise CA sur le cordon d’alimentation de l’appareil ne doivent être effectués que par des techniciens de maintenance qualifiés.
IMPORTANT
La couleur des câbles du conducteur correspond au code
suivant:
Bleu: Neutre
Brun: Sous tension
Comme les couleurs des fils du cordon d’alimentation
de cet appareil ne correspondent pas nécessairement aux
couleurs des bornes de votre prise, procédez comme
suit:
Branchez le fil bleu à la borne repérée par la lettre “N”
ou de couleur noire.
Branchez le fil brun à la borne repérée par la lettre “L”
ou de couleur rouge.
IMPORTANT
La fiche est dotée d’un fusible adéquat. Si le fusible doit
être remplacé, le nouveau fusible doit être agréé ASTA
ou BSI à BS1362 et avoir le même ampérage que celui
indiqué sur la fiche. Assurez-vous que le fusible porte
l’indication ASTA ou BSI.
Si la fiche du cordon d’alimentation ne convient pas
pour vos prises, coupez-la et remplacez-la par une fiche
adéquate. Insérez un fusible adéquat dans la fiche.
Modèles pour l’Europe
Déclaration de Conformité
Nous,
ONKYO EUROPE
ELECTRONICS GmbH
LIEGNITZERSTRASSE 6,
82194 GROEBENZELL
ALLEMAGNE
garantissons que le produit ONKYO décrit dans ce manuel est
conforme aux normes techniques: EN60065, EN55013,
EN55020 et EN61000-3-2, -3-3.
GROEBENZELL, ALLEMAGNE
I. MORI
ONKYO EUROPE ELECTRONICS GmbH
Fr-
3
FSIA93302Fr.fm Page 4 Thursday, January 27, 2005 9:02 AM
❑
❑
❑
❑
❑
❑
❑
Caractéristiques
Des conceptions distinctes permettent
différentes configurations des éléments
Ampli numérique stéréo exploitant la
technologie numérique VL (Vector
Linear) Onkyo
Peut être utilisé comme amplificateur de
puissance avec préampli distinct
(fonction MAIN IN)
Commandes de tonalité Super Bass,
Bass et Treble
Sorties sélectionnables pour enceintes
A et B
La télécommande incluse peut être
utilisée avec d’autres éléments Onkyo
Entrée Phono pour tourne-disque
Accessoires fournis
Assurez-vous que les accessoires suivants sont bien
fournis :
Télécommande (RC-613S) [1] et
deux piles (AA/R6)
La lettre de l’alphabet placée après le nom du produit
sur les catalogues et sur l’emballage indique la couleur
de l’A-933. Les caractéristiques techniques et le fonctionnement restent identiques, indépendamment de la
couleur.
[2]
O
N
1
S
T
A
N
D
BY
2
5
3
6
9
4
7
10
/0
F
M
8
>
10
A
G
M
R
O
U
P
CD
C
L
E
A
R
M
D
T
A
P
E
/
C
D
R
V
O
L
U
P
M
RE
E
S
E
T
M
U
T
I
N
G
P
R
E
S
E
V
T
O
L
U
M
E
T
I
M
E
S
R
L
E
E
P
ME
E
N
MOR
T
E
R
Y
R
R
AND
EP
EA
O
MP M
I
T
N
P
U
T
DI
S
PL
ODE
AY
S
C
R
OL
L
C
L
O
C
C
A
K
L
L
R
C
6
1
3
S
Fr-
4
FSIA93302Fr.fm Page 5 Thursday, January 27, 2005 9:02 AM
Table des matières
Introduction
Remarques importantes pour votre sécurité............................................................ 2
Précautions..................................................................................................................3
Caractéristiques ..........................................................................................................4
Accessoires fournis .................................................................................................... 4
Table des matières ...................................................................................................... 5
Faces avant et arrière .................................................................................................6
Face avant............................................................................................................. 6
Face arrière ........................................................................................................... 7
Télécommande (RC-613S) .......................................................................................... 8
Mise en place des piles ......................................................................................... 9
Utilisation de la télécommande..............................................................................9
Branchements
Branchement de l’A-933 ...........................................................................................10
Fonctions système...............................................................................................10
Connexion des enceintes .................................................................................... 11
Connexion d’un subwoofer..................................................................................12
Schémas de connexions pour la série Onkyo Separate Collection..................... 13
Eléments audio.................................................................................................... 14
Connexion d’un lecteur CD .............................................................................. 14
Connexion d’un enregistreur MD .....................................................................14
Connexion d’un tuner.......................................................................................14
Connexion d’une platine à cassette ................................................................. 14
Connexion d’un tourne-disque ......................................................................... 15
Connexion d’un téléviseur ou autre élément doté d’une sortie audio ..............15
Connexion d’un préampli .................................................................................15
Connexion du câble d’alimentation d’un autre élément ...................................15
Connexion d’éléments ...............................................................................16
Connexion du cordon d’alimentation................................................................ 16
Ecoute de sources audio
Mise sous tension de l’A-933...............................................................................17
Ecoute des éléments...........................................................................................17
Sélection du groupe d’enceintes A ou B .......................................................... 17
Etouffer l’A-933 (uniquement via la télécommande) ........................................ 18
Utilisation d’un casque ..................................................................................... 18
Utilisation des commandes de tonalité................................................................18
Sélection du mode Tone ou Direct................................................................... 18
Réglage du super grave................................................................................... 18
Réglage du grave............................................................................................. 18
Réglage de l’aigu .............................................................................................18
Utilisation de MAIN IN .........................................................................................19
Enregistrement .................................................................................................... 19
Divers
Recherche de pannes ...............................................................................................20
Caractéristiques techniques ....................................................................................22
Fr-
5
FSIA93302Fr.fm Page 6 Thursday, January 27, 2005 9:02 AM
Faces avant et arrière
Face avant
24 657
31
STANDBY/ON
ON(G)
STANDBY(R)
M D
LINE
C D
TUNER
PHONO
TAPE /CDR
POWER
ON
PHONES
OFF
SPEAKERS
SUPER BASS
BA
MAX
Pour en savoir plus, voyez les pages indiquées entre paranthèses.
Interrupteur POWER (17)
A
J
C’est l’interrupteur général. Quand il est réglé sur la
position OFF, l’alimentation du A-933 est complètement coupée. Quand cet interrupteur est réglé sur
la position ON, le A-933 peut être mis sous tension
ou en mode de veille (Standby).
Bouton STANDBY/ON (17)
B
Ce bouton permet de mettre le A-933 sous tension
K
L
M
ou en mode de veille. Sur les modèles dotés d’un
interrupteur POWER, ce bouton n’a de l’effet que si
l’interrupteur POWER se trouve en position ON.
Témoin STANDBY (17)
C
N
Le témoin STANDBY s’allume quand le A-933 est
en mode de veille (Standby).
Capteur de télécommande (9)
D
Ce capteur reçoit les signaux de commande de la
télécommande.
Sélecteur d’entrée (17)
E
Ce sélecteur permet de choisir une des sources
d’entrée suivantes: PHONO, TUNER, CD, LINE,
MD ou TAPE/CDR.
F
Témoins de sélection d’entrée (17)
Ces témoins indiquent la source d’entrée actuellement choisie.
G
Régulateur de VOLUME (18)
Ce régulateur permet de régler le volume de
l’A-933.
Prise PHONES (18)
H
Cette prise permet de brancher un casque stéréo disponible en option.
Boutons & témoins SPEAKERS A/B (17)
I
Ces boutons permettent de sélectionner le groupe
d’enceintes A ou B. Les témoins indiquent le groupe
d’enceintes actif/coupé.
BASS TREBLE
)
TO N E(R
MAIN IN
)
DIRECT(G
DCBA098
Commande SUPER BASS (18)
Cette commande règle le niveau du super-grave.
Commande BASS (18)
Cette commande règle le niveau du grave.
Commande TREBLE (18)
Cette commande règle le niveau de l’aigu.
Bouton et témoin TONE(R)/DIRECT(G) (18)
Ce bouton permet de choisir le mode Tone ou
Direct. Le témoin s’allume en rouge (R) en mode
Tone et en vert (green, G) en mode Direct.
Bouton et témoin MAIN IN (19)
Lorsque l’A-933 sert d’amplificateur de puissance
avec préampli distinct, ce bouton permet d’activer la
fonction MAIN IN. Le témoin s’allume en bleu
lorsque la fonction MAIN IN est activée.
Fr-
6
FSIA93302Fr.fm Page 7 Thursday, January 27, 2005 9:02 AM
Faces avant et arrière —Suite
Face arrière
132546 8 97
GND
SUBWOOFER
PREOUT
PHONO (MM)
MAIN IN
LRL
R
TUNER
L
L
R
R
OUT
MD
L
R
CD
L
R
OUT
IN
TAPE/CDR
CBA0
A
Borne de mise à terre
Cette borne permet de brancher le fil de terre d’un
tourne-disque.
Entrée PHONO (MM)
B
Cette entrée audio analogique permet de brancher
un tourne-disque doté d’une cartouche à aimant
mobile.
C
Entrée TUNER
Cette entrée audio analogique permet de brancher la
sortie d’un tuner analogique audio.
D
Entrée CD
Ces entrées analogiques permettent de brancher les
sorties analogiques d’un lecteur CD.
E
Entrée LINE
Cette entrée audio analogique permet de brancher la
sortie d’un élément analogique audio (TV etc.).
F
G
H
I
J
prises REMOTE CONTROL
Ces prises (Remote Interactive) peuvent être
reliées aux prises de vos autres éléments audio
Onkyo. La télécommande de l’A-933 permet alors
de piloter tous vos éléments. Pour pouvoir exploiter
le système , il faut établir une connexion analogique audio entre l’A-933 et chaque élément.
SPEAKERS B
Ces bornes à poussoir servent à brancher le groupe
d’enceintes B.
SPEAKERS A
Ces prises servent à brancher le groupe d’enceintes A.
AC OUTLET
Cette prise de courant permet de brancher un autre
élément. Le type de prise dépend du pays où vous
avez acheté le A-933.
SUBWOOFER PREOUT
Cette prise permet de brancher un subwoofer actif.
LINE
INTEGRATED AMPLIFIER
MODEL NO. A
K
SPEAKERS
L
R
-
933
MAIN IN
B
R
REMOTE
IN
CONTROL
A
AC OUTLET
AC 230-240 V
50 Hz
L
UNSWITCHED
100W MAX.
TOTAL
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
Cette entrée audio analogique permet de brancher
un préampli distinct si vous voulez utiliser l’A-933
comme ampli de puissance.
Prudence:
Evitez d’y brancher un appareil qui ne permet pas
de régler le niveau de sortie (comme un lecteur CD).
Le signal de cette source est en effet transmis au
niveau maximum et pourrait donc endommager
l’A-933 et vos enceintes.
MD IN/OUT
L
Ces entrée et sortie audio analogiques permettent de
brancher un enregistreur MD à une entrée et une
sortie audio analogiques.
M
TAPE/CDR IN/OUT
Ces entrée et sortie audio analogiques permettent de
brancher un enregistreur (CD, cassette etc.) à une
entrée et une sortie audio analogiques.
Pour en savoir plus sur les connexions, voyez page
11–16.
Fr-
7
FSIA93302Fr.fm Page 8 Thursday, January 27, 2005 9:02 AM
Télécommande (RC-613S)
1
ON
STANDBY
2
3
4
231
56
10/0>10
9
FM AM CLEAR
TAPE /CDR
78
CD
MD
4
GROUP
A
B
C
D
E
5
6
PRESET
VOLUME
MUTING
PRESET
F
G
VOLUME
SLEEP
7
8
9
0
Pour en savoir plus, voyez les pages indiquées entre
paranthèses.
A
Bouton STANDBY (17)
Ce bouton permet de mettre le A-933 en mode de
veille (Standby).
B
Bouton ON (17)
Ce bouton permet de mettre le A-933 sous tension.
C
Pavé numérique
Ce pavé permet d’entrer des numéros de plage. Pour
entrer un numéro à un chiffre, appuyez simplement
sur le bouton correspondant. Utilisez le bouton
[10/0] pour entrer 10 ou 0. Utilisez le bouton [>10]
pour entrer les numéros de plage à 2-chiffres audelà de 10.
Vo yez le manuel d’instructions de chaque élément
pour en savoir plus.
D
Boutons FM & AM
Ces boutons permettent de sélectionner les fréquences AM ou FM sur un tuner de la série Onkyo Sepa-
rate Collection branché via .
Boutons d’avance et de recul [ ]/[ ]
E
Ces boutons permettent d’avancer et de reculer sur
un élément (CD, MD cassette ou CDR) de la série
Onkyo Separate Collection branché via . Avec
certains tuners Onkyo branchés via , ils permet-
tent de changer la fréquence.
TIMER
ENTER
INPUT
MEMORY REPEAT DISPLAY
RANDOM P MODE SCROLL
CLOCK
CALL
H
I
J
K
L
M
Touches
F
Ces touches permettent de régler le volume de
l’A-933.
Boutons TIMER, Haut/Bas [ ]/[ ] & ENTER
G
Ces boutons permettent de régler l’heure et la minuterie sur un tuner de la série Onkyo Separate Collec-
tion branché via .
H
Bouton MEMORY
Ce bouton permet de régler la lecture programmée
sur un élément CD, MD ou CDR de la série Onkyo
Separate Collection branché via . La lecture programmée permet de personnaliser votre programme.
Bouton RANDOM
I
Ce bouton permet de régler la lecture aléatoire sur
un élément CD, MD ou CDR de la série Onkyo
Separate Collection branché via .
J
Bouton P MODE
Ce bouton permet de régler le mode de lecture sur
un élément MD ou CDR de la série Onkyo Separate
Collection branché via .
Bouton GROUP
K
Ce bouton sélectionne des groupes sur un élément
MD de la série Onkyo Separate Collection branché
via .
L
Bouton CLEAR
Ce bouton supprime la dernière plage choisie pour
la lecture programmée sur un élément CD, MD, cassette ou CDR de la série Onkyo Separate Collection
branché via .
M
Boutons de commande CD
Ces boutons permettent de piloter un lecteur CD de
la série Onkyo Separate Collection branché via .
[ ]: Interruption momentanée de la lecture
[ ]: Arrêt de la lecture
[ ]: Démarrage de la lecture
N
Boutons de commande MD
Ces boutons permettent de piloter un lecteur MD de
la série Onkyo Separate Collection branché via .
[ ]: Interruption momentanée de la lecture
[ ]: Arrêt de la lecture
[ ]: Démarrage de la lecture
Boutons de commande TAPE/CDR
O
Seule la platine “B” d’un lecteur de cassette double
platine peut être piloté.
[/]: Lance la lecture inversée sur une platine à
cassette de la série Onkyo Separate Collection
branchée via /Interrompt momentanément la
lecture sur un élément CDR Onkyo Separate Collection.
[ ]: Arrêt de la lecture
[ ]: Démarrage de la lecture
P
Touche MUTING (18)
Cette touche sert pour activer la fonction d’atténuation de l’A-933.
VOLUME [ ]/[ ] (18)
Fr-
8
FSIA93302Fr.fm Page 9 Thursday, January 27, 2005 9:02 AM
Télécommande (RC-613S) —Suite
Boutons Précédent/Suivant [ ]/[ ]
Q
(PRESET [ ] [ ])
Ces boutons permettent de sélectionner la plage précédente ou suivante sur un composant CD, MD, cassette ou CDR de la série Onkyo Separate Collection
branché via . Des pressions répétées sélectionnent des plages antérieures ou ultérieures. Sur
un tuner Onkyo Separate Collection, ces boutons
permettent de sélectionner des stations radio préprogrammées.
R
Bouton SLEEP
Ce bouton permet de régler la minuterie sur un élément de la série Onkyo Separate Collection branché
via .
S
Boutons INPUT [ ]/[ ] (17)
Ces boutons permettent de choisir une des sources
d’entrée suivantes: PHONO, TUNER, CD, LINE,
MD ou TAPE/CDR.
T
Bouton REPEAT
Ce bouton permet de régler la lecture répétée sur un
élément CD, MD ou CDR de la série Onkyo Sepa-
rate Collection branché via .
U
Bouton DISPLAY
Ce bouton permet de changer les informations affichées à l’écran.
Bouton SCROLL
V
Ce bouton permet de faire défiler du texte affiché
sur un élément MD ou CDR de la série Onkyo
Separate Collection branché via .
Bouton CLOCK CALL
W
Ce bouton permet d’afficher l’heure sur un tuner de
la série Onkyo Separate Collection branché via .
Mise en place des piles
Retirez le couvercle du
compartiment à piles
de la manière illustrée.
Insérez les trois piles
AA/R6 fournies en respectant le schéma de
polarité à l’intérieur du
compartiment des
piles.
Remarques:
• La durée de vie des piles fournies est d’environ six
mois. Elle dépend toutefois de la fréquence d’utilisation.
• Si la télécommande ne fonctionne plus correctement,
remplacez les piles.
• Ne mélangez jamais des piles neuves avec des piles
usagées ni des types de piles différents.
• Si vous ne comptez pas utiliser la télécommande pendant une période prolongée, retirez-en les piles pour
éviter tout risque de fuite ou de corrosion.
• Si les piles sont plates, retirez-les immédiatement pour
éviter tout risque de fuite et de corrosion.
Utilisation de la télécommande
Pointez la télécommande vers le capteur infrarouge.
Capteur de télécommande
O
N
1
S
TA
N
D
B
2
Y
5
3
6
9
4
7
1
0/
0
FM
8
>
1
0
A
G
M
R
O
U
P
C
D
C
L
E
A
R
M
D
TA
P
E
/
C
D
R
V
O
L
U
P
M
R
E
E
S
E
T
M
U
T
I
NG
P
R
E
S
E
V
T
O
L
U
M
E
T
I
M
E
S
R
L
E
E
P
M
E
E
N
M
TE
O
R
R
Y
R
R
A
E
N
P
D
E
O
A
M
I
T
N
P
U
T
P
D
I
M
S
P
O
L
D
A
E
Y
S
C
R
O
L
L
C
LO
C
C
A
K
L
L
R
C
6
1
3
S
Remarques:
• Si le A-933 est exposé à une forte source d’éclairage
ou aux rayons du soleil, il ne capte pas le signal de la
télécommande. Tenez-en compte lors du choix de
l’emplacement du A-933.
•L’utilisation d’une autre télécommande du même type
dans la même pièce ou la présence d’un appareil émettant des rayons infrarouge à proximité du A-933 peut
provoquer des interférences.
• Ne posez jamais d’objet (livres, etc.) sur la
télécommande car cela risquerait d’enfoncer accidentellement un bouton et d’user les piles.
• Si vous placez le A-933 dans un meuble muni d’une
porte en verre fumé, l’appareil pourrait ne pas capter
le signal de la télécommande. Tenez-en compte lors du
choix de l’emplacement du A-933.
• Si un obstacle se trouve entre le A-933 et la
télécommande, l’appareil ne capte pas les signaux de
la télécommande.
5 m envi.
(16 pieds)
Remettez le couvercle
du compartiment à
piles.
Fr-
9
FSIA93302Fr.fm Page 10 Thursday, January 27, 2005 9:02 AM
Branchement de l’A-933
Fonctions système
En reliant des éléments de la série Onkyo Separate Collection à l’A-933 avec des câbles et des câbles audio, vous
bénéficiez des fonctions du système décrites ci-dessous. Les câbles sont des câbles spéciaux conçus exclusivement
pour des produits Onkyo. (Aucun câble n’est fourni avec l’A-933.)
Connexion d’éléments de la série Onkyo Separate Collection.
Mise sous tension automatique
Quand vous mettez sous tension ou lancez la lecture sur un des éléments branchés à l’A-933, l’A-933 est automatiquement mis sous tension. Lorsque vous placez l’A-933 en mode de veille (Standby), tous les éléments branchés
passent également en mode de veille. (Pour cela, le commutateur POWER de l’A-933 doit être activé (ON).)
Direct Change (choix automatique de la source d’entrée)
Quand vous déclenchez la lecture sur un élément audio branché via , l’A-933 sélectionne automatiquement
l’élément en question comme source d’entrée.
Pilotage avec la télécommande
Vous pouvez piloter tous les éléments du système avec la
télécommande de l’A-933.
Minuterie programmable (Program Timer)
Un tuner Onkyo vous permet de programmer sa minuterie pour
lancer automatiquement la lecture ou l’enregistrement au
moment voulu.
Copie CD d’une seule pression
Si votre système comprend un lecteur CD et un enregistreur
CDR, MD ou cassette, vous pouvez copier tout le CD d’une
simple pression sur un bouton.
Pour en savoir plus, voyez page 13.
Pour en savoir plus, voyez page 16.
Pour en savoir plus, voyez le manuel
d’instructions du tuner.
Copie de plages individuelles
Si votre système comprend un lecteur CD et un enregistreur
MD ou CDR, vous pouvez copier individuellement vos plages
favorites du CD d’une simple pression sur un bouton.
Enregistrement synchronisé
Quand vous utilisez un enregistreur CDR, MD ou à cassette
pour enregistrer des données d’un lecteur CD, vous pouvez
faire démarrer l’enregistrement en lançant simplement la lecture du CD.
• Le simple fait de brancher un câble n’active pas les fonctions du système. Il faut également établir une connexion analogique audio entre l’A-933 et chaque élément.
•Voyez le manuel d’instructions de chaque élément pour en savoir plus sur les fonctions du système .
• Lorsque l’A-933 sert d’amplificateur de puissance (MAIN IN), les fonctions du système ne sont pas disponibles.
Fr-
10
Pour en savoir plus, voyez le manuel
d’instructions de l’enregistreur MD,
CDR ou de la platine à cassette.
FSIA93302Fr.fm Page 11 Thursday, January 27, 2005 9:02 AM
Branchement de l’A-933 —Suite
Avant d’effectuer les branchements
• Respectez toujours les instructions d’utilisation de
l’appareil que vous raccordez.
• Ne branchez pas le cordon d’alimentation sur la
prise secteur avant d’avoir effectué correctement
tous les branchements.
• Ne liez pas les câbles de connexion audio aux
cordons d’alimentation ou aux câbles d’enceintes.
Cela pourrait réduire la qualité sonore.
• Pour éviter les interférences, gardez les câbles
audio et les cordons d’alimentation à distance de
l’antenne du tuner.
Branchement des Enceintes
Précautions lors de la connexion des
enceintes
Vous pouvez brancher un ou deux groupes d’enceintes
(A/B) à l’A-933 puis sélectionner le (ou les) groupe(s)
voulus.
• Connexion d’un groupe d’enceintes (A ou B):
Branchez exclusivement des enceintes d’une impédance égale ou supérieure à 4 Ω et inférieure à 16 Ω .
Si, avec des enceintes d’une impédance plus basse,
vous utilisez l’A-933 à des niveaux élevés de façon
prolongée, le circuit de protection interne peut entrer
en action.
• Connexion de deux groupes d’enceintes (A et
B): Branchez exclusivement des enceintes d’une
impédance égale ou supérieure à 8 Ω et inférieure à
16 Ω . Si, avec des enceintes d’une impédance plus
basse, vous utilisez l’A-933 à des niveaux élevés de
façon prolongée, le circuit de protection interne peut
entrer en action.
• Débranchez l’appareil du secteur avant d’effectuer les
connexions!
• Lisez les instructions figurant dans le manuel des
enceintes.
•Soyez attentif à la polarité des câbles de haut-parleur.
Reliez la borne de pôle positif (+) au pôle positif (+)
de l’enceinte et la borne de pôle négatif (–) au pôle
négatif (–) de l’enceinte. Une inversion de la polarité
produit un déphasage qui diminue la qualité sonore.
• Evitez les câbles de longueur excessive et les câbles
trop minces car cela pourrait affecter le son.
Codage en couleur pour la connexion du
câble audio RCA
• Le connecteur rouge sert pour le canal droit et le
connecteur blanc pour le canal gauche.
Gauche (blanc)
Droite (rouge)
G
D
• Enfoncez chaque fiche à fond pour obtenir une
connexion correcte (une connexion lâche peut provoquer du bruit ou un dysfonctionnement).
Correct!
Incorrect!
•Veillez en outre à ce que les
fils ne court-circuitent pas les
pôles positif et négatif. Cela
pourrait endommager le
A-933.
• Ne connectez jamais qu’un
seul fil à chaque borne. Sans
cela, vous risquez d’endommager le A-933.
• Ne branchez pas une enceinte à plus d’une paire de
connecteurs.
B
SPEAKERS
L
R
R
A
L
Fr-
11
O
FSIA93302Fr.fm Page 12 Thursday, January 27, 2005 9:02 AM
Branchement de l’A-933 —Suite
Connexion des câbles d’enceintes
Dénudez environ 15 mm
1
de la gaine aux deux
extrémités des câbles
d’enceintes et torsadez
les fils aussi fermement
que possible.
Dévissez la vis de la borne.
2
Insérez la portion
3
dénudée du fil aussi loin
que possible dans
l’ouverture.
Resserrez la vis de la borne
4
L’illustration ci-dessous indique la correspondance
entre les enceintes et chaque paire de bornes.
15 mm
Connexion d’un subwoofer
La prise SUBWOOFER PREOUT de l’A-933 permet
de brancher un subwoofer actif (avec amplificateur intégré).
L
R
OUTINOUT
L
LRL
R
R
LINE
CD
TUNERPHONO (MM)
L
L
R
R
REMOTE
IN
TAPE/CDR
CONTROL
MD
B
R
INTEGRATED AMPLIFIER
MODEL NO.
SPEAKERS
-
A
A
AC OUTLET
AC
230-240
V
50
Hz
L
R
933
L
UNSWITCHED
100
W MAX.
TOTAL
CAUTION: SPEAKER IMPEDANCE
A or B : 4
OHMS MIN. /SPEAKER
A + B : 8
OHMS MIN. /SPEAKER
LINE INPUT
LINE INPUT
GND
SUBWOOFER
SUBWOOFER
PREOUT
PREOUT
MAIN IN
SUBWOOFER
PRE OUT
Astuce: Le niveau et la qualité de reproduction du grave
dépendent de la position d’écoute, de la forme de la
pièce et de l’emplacement du subwoofer. En général,
vous obtiendrez une reproduction optimale du grave en
plaçant le subwoofer dans un coin avant de la pièce ou
en le plaçant à un tiers de la largeur du mur faisant face
à la position d’écoute. Pour trouver l’emplacement optimal du subwoofer, lancez un film ou de la musique avec
de superbes graves et déplacez le subwoofer dans la
pièce jusqu’à ce que vous trouviez l’emplacement qui
vous convient le mieux.
NO (MM)
MAIN IN
Enceinte
LRL
R
TUNER
L
L
R
R
OUTINOUT
MD
droite
CD
TAPE/CDR
Groupe
d’enceintes A
+–
L
SPEAKERS
SPEAKERS
B
B
R
LINE
L
R
REMOTE
IN
CONTROL
R
R
INTEGRATED AMPLIFIER
MODEL NO. A
L
L
R
R
-
933
A
A
AC OUTLET
AC 230-240 V
50 Hz
L
L
UNSWITCHED
100W MAX.
TOTAL
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
Enceinte
gauche
+–
A-933
+– +–
Enceinte
droite
Groupe
d’enceintes B
Enceinte
gauche
Fr-
12
FSIA93302Fr.fm Page 13 Thursday, January 27, 2005 9:02 AM
Branchement de l’A-933 —Suite
Schémas de connexions pour la série Onkyo Separate Collection
L’A-933 peut être utilisé avec le C-733 lecteur CD et le T-433 tuner de la série Onkyo Separate Collection, comme
illustré ci-dessous.
T-433
A-933
C-733
GND
SUBWOOFER
PREOUT
MAIN IN
LL
RR
R
ANALOG
OUT
A une prise
secteur murale
L
LRL
R
L
R
LINE
IN
REMOTE
CONTROL
REMOTE
CONTROL
B
R
CD
TUNERPHONO (MM)
L
L
R
OUT
OUT
IN
MD
TAPE/CDR
DIGITAL
OPTICAL
OUT
R
INTEGRATED AMPLIFIER
SPEAKERS
L
-
MODEL NO. A
933
CONPACT DISC PLAYER
MODEL NO.
A
AC OUTLET
AC 230-240 V
50 Hz
L
R
C-
733
UNSWITCHED
TOTAL
100W MAX.
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
Connexions
• Aucun câble n’est fourni avec l’A-933. Utilisez
les câbles fournis avec les autres éléments Onkyo
Separate Collection.
• Les prises servent quand l’A-933 est combiné
avec d’autres éléments de la série Onkyo Sepa-
rate Collection.
• Certains éléments sont dotés de deux prises ou
plus. Ces prises sont identiques et interchangeables.
• Le simple fait de brancher un câble n’active
pas les fonctions du système. Il faut en plus établir
une connexion analogique audio entre l’A-933 et
chaque élément.
Empiler des éléments
•L’illustration ci-dessous montre comment les éléments de la série Onkyo Separate Collection peuvent
être empilés. Le lecteur CD est sensible à la chaleur;
évitez donc de le placer sur l’amplificateur.
•Vous trouverez des informations concernant les connexions aux pages suivantes.
Disposition verticale
T-433
A-933
C-733
Fr-
13
FSIA93302Fr.fm Page 14 Thursday, January 27, 2005 9:02 AM
Branchement de l’A-933 —Suite
Composants Audio
Branchement d’un lecteur de CD
Pour brancher les entrées CD L/R de l’ A-933 sur les
sorties analogiques audio du lecteur CD utilisez un
câble audio analogique comme indiqué sur la figure.
SUBWOOFER
PREOUT
LRL
R
TUNERPHONO (MM)
L
L
R
R
OUTINOUT
MD
CD
CD
TAPE/CDR
L
B
R
LINE
L
R
R
REMOTE
IN
CONTROL
INTEGRATED AMPLIFIER
MODEL NO. A
GND
MAIN IN
SPEAKERS
L
-
933
R
L
A
R
AC OUTLET
AC 230-240 V
CD
L
UNSWITCHED
TOTAL
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
ANALOG
OUT
L
R
50 Hz
100W MAX.
Connexion d’un enregistreur MD
Utilisez un câble audio analogique pour brancher les
entrées MD IN L/R de l’A-933 aux sorties audio analogiques de l’enregistreur MD et servez-vous d’un autre
câble audio analogique pour brancher les sorties MD
OUT L/R de l’A-933 aux entrées audio analogiques de
l’enregistreur MD (voyez l’illustration).
LRL
R
TUNERPHONO (MM)
L
L
L
R
R
R
OUTINOUT
OUT
MD
MD
L
R
LINE
CD
L
R
REMOTE
IN
IN
CONTROL
TAPE/CDR
B
R
INTEGRATED AMPLIFIER
MODEL NO. A
SPEAKERS
L
-
933
R
L
A
AC OUTLET
AC 230-240 V
50 Hz
L
UNSWITCHED
TOTAL
100W MAX.
R
OUT
CAUTION: SPEAKER IMPEDANCE
MD
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
IN
GND
SUBWOOFER
PREOUT
MAIN IN
Branchement d’un tuner
Pour brancher les entrées TUNER L/R de l’ A-933 sur
les sorties analogiques audio du tuner, utilisez un câble
audio analogique comme indiqué sur la figure.
SUBWOOFER
PREOUT
L
LRL
R
R
TUNERPHONO (MM)
TUNER
L
L
R
R
OUTINOUT
MD
CD
TAPE/CDR
L
R
LINE
L
R
REMOTE
IN
CONTROL
B
R
INTEGRATED AMPLIFIER
MODEL NO. A
SPEAKERS
L
-
933
GND
MAIN IN
R
L
A
R
AC OUTLET
AC 230-240 V
TUNER
50 Hz
L
UNSWITCHED
100W MAX.
TOTAL
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
OUT
L
R
Connexion d’une platine à cassette
Utilisez un câble audio analogique pour brancher les
entrées TAPE/CDR IN L/R de l’A-933 aux sorties de
l’enregistreur à cassette et servez-vous d’un autre câble
audio analogique pour brancher les sorties TAPE/CDR
OUT L/R de l’A-933 aux entrées de l’enregistreur à cassette (voyez l’illustration).
LRL
R
TUNERPHONO (MM)
L
L
R
R
OUTINOUT
MD
CD
OUT
TAPE/CDR
TAPE/CDR
L
R
LINE
L
L
R
R
REMOTE
IN
IN
CONTROL
B
R
INTEGRATED AMPLIFIER
MODEL NO. A
SPEAKERS
L
-
933
R
L
A
AC OUTLET
AC 230-240 V
50 Hz
L
UNSWITCHED
100W MAX.
TOTAL
R
OUT
TAPE/CDR
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
IN
SUBWOOFER
PREOUT
GND
MAIN IN
Fr-
14
L
R
REC PLAY
(IN) (OUT)
L
R
L
R
REC PLAY
(IN) (OUT)
L
R
FSIA93302Fr.fm Page 15 Thursday, January 27, 2005 9:02 AM
Branchement de l’A-933 —Suite
Connexion d’un tourne-disque
Les entrées PHONO de l’A-933 sont destinées à un
tourne-disque avec cartouche à aimant mobile (MM).
Utilisez un câble audio analogique pour relier les prises
PHONO L/R de l’A-933 aux sorties audio du tournedisque (voyez l’illustration).
LRL
L
R
R
TUNERPHONO (MM)
L
L
R
R
OUTINOUT
MD
L
R
L
B
R
LINE
CD
L
R
R
REMOTE
IN
CONTROL
TAPE/CDR
AUDIO OUT
Fil de terre
INTEGRATED AMPLIFIER
MODEL NO. A
L
R
SPEAKERS
L
-
933
R
A
AC OUTLET
AC 230-240 V
50 Hz
L
UNSWITCHED
100W MAX.
TOTAL
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
GND
GND
PHONO (MM)
SUBWOOFER
PREOUT
PHONO (MM)
MAIN IN
Remarques :
• Si votre platine à disque est munie d’un fil de terre,
branchez-le sur la prise GND de l’A-933. Avec certaines platines, le branchement du fil de terre peut provoquer un ronflement ; dans ce cas le fil de terre doit
être débranché.
• Si votre platine disque est munie d’une cartouche a
bobine mobile (MC), vous avez besoin d’un préamplificateur phono MC disponible dans le commerce.
Branchez le préamplificateur phono sur votre platine
à disque, puis branchez le préamplificateur phono sur
les entrées PHONO L/R de l’A-933.
Connexion d’un téléviseur ou autre
composant doté d’une sortie audio
Utilisez un câble audio analogique pour relier les prises
LINE L/R de l’A-933 aux sorties analogiques audio du
téléviseur ou d’un autre élément (voyez l’illustration).
SUBWOOFER
PREOUT
L
LRL
R
TUNERPHONO (MM)
L
L
R
R
OUTINOUT
MD
CD
TAPE/CDR
L
R
R
LINE
LINE
L
R
REMOTE
IN
CONTROL
B
R
INTEGRATED AMPLIFIER
MODEL NO. A
SPEAKERS
L
-
933
GND
MAIN IN
R
L
A
R
AC OUTLET
LINE
AC 230-240 V
50 Hz
L
UNSWITCHED
100W MAX.
TOTAL
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
AUDIO OUT
L
R
Connexion d’un préampli
L’A-933 peut être utilisé comme amplificateur de puissance avec préampli distinct.
Dans ce cas, utilisez un câble audio analogique pour
relier les prises MAIN IN de l’A-933 aux sorties du
préampli.
Branchez les enceintes à l’A-933 puis reliez les composants de lecture à l’ampli.
LRL
R
TUNERPHONO (MM)
L
L
R
R
OUTINOUT
MD
L
R
LINE
CD
L
L
R
R
REMOTE
IN
CONTROL
TAPE/CDR
B
R
INTEGRATED AMPLIFIER
MODEL NO. A
SPEAKERS
L
-
933
R
MAIN IN
PRE OUT
GND
L
SUBWOOFER
PREOUT
R
MAIN IN
MAIN IN
L
R
Remarques:
• Evitez de connecter un appareil qui ne permet pas de
régler le niveau de sortie. Le signal de cette source est
en effet transmis au niveau maximum et pourrait donc
endommager l’A-933 et vos enceintes.
• Pour activer la fonction MAIN IN, appuyez sur le
bouton [MAIN IN] durant 3 secondes jusqu’à ce que
le témoin s’allume en bleu (page 19).
• Quand l’A-933 est utilisé comme amplificateur de
puissance, la télécommande et les fonctions suivantes
restent sans effet: commande de volume, coupure du
son, fonctions système , fonction Tone/Direct,
subwoofer et enregistrement. Certaines de ces fonctions peuvent être pilotées sur le préampli branché.
Connexion du câble d’alimentation d’un
autre élément
L’A-933 a une sortie OUTLET secteur en face arrière.
Vous pouvez y brancher le cordon d’alimentation d’un
autre élément audio que vous pensez utiliser avec
l’A-933.
CD
OUT
TAPE/CDR
L
R
LINE
L
R
REMOTE
IN
CONTROL
B
R
INTEGRATED AMPLIFIER
MODEL NO. A
SPEAKERS
L
-
933
A
AC OUTLET
AC 230-240 V
50 Hz
L
R
UNSWITCHED
TOTAL
100W MAX.
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
AC OUTLET
AC 230-240 V
UNSWITCHED
TOTAL
50 Hz
100W MAX.
A
L
Remarque:
Si votre téléviseur n’a pas de sortie audio, vous pouvez
brancher l’A-933 à la sortie audio du magnétoscope et
utiliser son récepteur.
Prudence:
• Vérifiez que la capacité de l’élément branché à la
prise AC OUTLET ne dépasse pas la capacité spécifiée en face arrière de l’A-933 (100W).
Fr-
15
FSIA93302Fr.fm Page 16 Thursday, January 27, 2005 9:02 AM
Branchement de l’A-933 —Suite
Connexion d’éléments
Le système (Remote Interactive) vous permet de
piloter des éléments Onkyo compatibles (lecteur
CD, tuner etc.) avec la télécommande de l’A-933.
•Pour exploiter le système , il faut établir une
connexion analogique audio entre l’A-933 et chaque élément audio.
Tuner (T-433) etc.
ACCUCLOCK TUNING PRESET
STANDBY/ON
DISPLAY
STANDBY
A-933 (Préampli)
STANDBY/ON
ON(G)
STANDBY(R)
POWER
PHONES
BA
ON
OFF
SPEAKERS
O
N
S
T
A
N
D
B
Y
1
3
42
56
7
8
9
1
0
/
0
>
1
0
GR
OU
P
F
M
A
M
C
L
E
A
R
C
D
M
D
T
A
P
E
/
C
D
R
V
O
L
U
M
E
P
R
E
S
E
T
M
U
T
I
N
G
P
RE
S
E
T
V
O
L
U
M
E
S
L
E
E
P
T
I
M
E
R
E
N
T
E
Lecteur de CD (C-733) etc.
R
M
E
M
O
I
RY
N
P
U
T
R
E
P
E
A
T
DI
S
P
L
A
Y
R
A
N
D
O
M
P
M
O
D
E
S
C
R
O
L
L
C
L
O
C
K
C
A
L
L
R
C
6
1
3
S
STANDBY/ON
DISPLAY
STANDBY
SUPER BASS BASS
TUNER
PHONO
MAX
CLEAR
FM MODE
BAND CHARACTERMEMORY
KEY MODE TUNING
/
PRESET
M D
LINE
/CDR
TAPE
D
C
TREBLE
)
TONE(R
MAIN IN
)
DIRECT(G
Branchement du cordon d’alimentation
•Avant de brancher le cordon d’alimentation, branchez
toutes les enceintes et les autres appareils audio.
• La mise sous tension de l’A-933 peut provoquer une
surtension momentanée pouvant entraver le fonctionnement d’autres appareils électriques branchés sur le
même circuit. Si cela est un problème, branchez
l’A-933 sur un circuit différent.
A une prise
secteur murale
Remarques:
• Enfoncez les fiches à fond dans les prises pour obtenir une connexion fiable.
• Utilisez exclusivement des câbles pour connexions
. (Aucun câble n’est fourni avec cet A-933.)
•L’A-933 est doté de quatre prises . Comme elles
sont identiques, vous pouvez utiliser celle de votre
choix.
• Les prises ne peuvent être branchées qu’à des
éléments Onkyo. Si vous les branchez à un élément
d’un autre fabricant, cela risque d’entraîner des dysfonctionnements.
• Certains éléments Onkyo n’offrent pas toutes les
fonctions . Pour en savoir plus, voyez les manuels
fournis avec les autres éléments Onkyo.
Fr-
16
FSIA93302Fr.fm Page 17 Thursday, January 27, 2005 9:02 AM
Ecoute de sources audio
MD
Mise sous tension de l’ A-933
STANDBY/ON
Témoin STANDBY
M D
LINE
SUPER BASS BASS
BA
C D
TUNER
PHONO
MAX
STANDBY/ON
POWER
ON(G)
STANDBY(R)
PHONES
ON
OFF
SPEAKERS
POWER
1
POWER
2
STANDBY/ON
Appuyez sur le bouton [POWER].
Le témoin STANDBY s’allume.
OFFON
Appuyez sur le bouton [STANDBY/ON].
Vous pouvez aussi procéder en
appuyant sur le bouton [ON] de la
télécommande.
Télécommande
ON
L’A-933 s’active et le témoin STANDBY clignote en vert.
Remarque:
Lors de l’activation, l’A-933 ne produit aucun son avant cinq secondes.
Cet intervalle permet aux circuits de se
stabiliser.
Pour mettre le A-933 hors tension,
appuyez sur le bouton [STANDBY/ON] pour sélectionner le mode
de veille du A-933.
Si l’A-933 est branché à d’autres composants via ,
appuyez une fois sur le bouton [ON] de la
télécommande pour activer l’A-933 et actionnez-le de
nouveau pour activer les autres composants.
Activer tous les composants du système simultanément:
Vous pouvez régler l’A-933 pour que tous les composants branchés via soient activés d’une seule pression sur le bouton [ON] de la télécommande ou sur le
bouton [STANDBY/ON] de l’A-933. Pour cela, activez
l’A-933 puis maintenez le bouton [ON] de la
télécommande enfoncé durant 16 secondes jusqu’à ce
que l’A-933 passe en mode Standby. Vous serez alors en
mesure d’activer l’A-933 et tous les composants du système d’une seule pression sur le bouton [ON] de la
télécommande ou sur le bouton [STANDBY/ON] de
n’importe quel composant du système.
Remarques:
•A la sortie d’usine, l’interrupteur POWER du A-933
est en position ON ( ). La toute première fois que
vous branchez le cordon d’alimentation, le A-933
active son mode de veille (Standby) et allume son
témoin STANDBY.
• Pour couper complètement l’alimentation du A-933,
placez son interrupteur POWER en position OFF ( ).
ON
TAPE /CDR
231
56
TREBLE
10/0>10
9
FM AM CLEAR
TAPE /CDR
78
TONE(R
DIRECT(G
CD
MD
)
STANDBY
)
4
GROUP
MAIN IN
STANDBY
ON
Ecoute des éléments
Sélecteur d’entrée
STANDBY
LINE
C D
4
78
GROUP
PRESET
SLEEP
M D
TREBLE
Volume
TAPE /CDR
)
TONE(R
MAIN IN
)
DIRECT(G
MUTING
SPEAKERS A, B
STANDBY/ON
ON(G)
STANDBY(R)
POWER
ON
OFF
VOLUME
/
ON
TUNER
231
PHONO
56
10/0>10
9
SUPER BASS BASS
PHONES
BA
FM AM CLEAR
TAPE /CDR
VOLUME
PRESET
VOLUME
MAX
CD
MD
MUTING
TIMER
ENTER
SPEAKERS
Sélection du jeu d’enceintes A ou B
Vous pouvez sélectionner un groupe d’enceintes ou utiliser les deux groupes simultanément.
Pour utiliser le groupe d’enceintes branchées aux connecteurs SPEAKERS A, appuyez sur le bouton SPEAKERS [A]. Le témoin situé au-dessus de ce bouton
s’allume. Si vous avez branché un subwoofer, il produit
également du son.
Pour utiliser le groupe d’enceintes branchées aux connecteurs SPEAKERS B, appuyez sur le bouton SPEAKERS [B]. Le témoin situé au-dessus de ce bouton
s’allume. Si vous avez branché un subwoofer, il produit
également du son.
Pour utiliser toutes les enceintes branchées, appuyez sur
les boutons SPEAKERS [A] et SPEAKERS [B] afin
d’allumer les deux témoins.
1
M D
LINE
C D
TUNER
PHONO
Actionnez le sélecteur d’entrée
pour choisir la source à écouter.
TAPE/CDR : Permet d’écouter l’élé-
TAPE /CDR
ment branché aux prises TAPE/CDR
IN.
: Permet d’écouter l’élément bran-
ché aux prises MD IN.
LINE : Sélectionnez pour lire le signal
audio provenant de l’appareil branché
sur la borne LINE.
CD : Sélectionnez pour lire le signal
audio provenant de l’appareil branché
sur la borne CD.
TUNER : Sélectionnez pour lire le
signal audio provenant de l’appareil
branché sur la borne TUNER.
PHONO : Sélectionnez pour lire le
signal audio provenant de l’appareil
branché sur la borne PHONO.
Fr-
17
FSIA93302Fr.fm Page 18 Thursday, January 27, 2005 9:02 AM
Ecoute de sources audio —Suite
2
3
A-933
Lancez la reproduction sur la
source.
Vous pouvez régler le volume
avec la commande Volume de
l’A-933 ou les boutons VOLUME
[ ]/[ ] de la télécommande.
Tournez la commande Volume dans le
Télécommande
VOLUME
VOLUME
sens des aiguilles d’une montre pour
augmenter le volume et dans le sens
contraire pour le diminuer.
Atténuation de l’A-933 (uniquement par
télécommande)
Cette fonction permet d’atténuer temporairement la sortie de l’A-933.
1
MUTING
Appuyez sur la touche [MUTING]
de la télécommande.
Le son de l’A-933 est coupé et le
témoin STANDBY clignote en vert.
Pour supprimer l’atténuation de
l’A-933, appuyez de nouveau sur
la touche [MUTING] de la
télécommande.
Remarques:
• La coupure du son est annulée si
vous appuyez sur les boutons
VOLUME de la télécommande ou si
l’A-933 est en mode de veille.
• Lorsque l’A-933 sert d’amplificateur
de puissance (MAIN IN), la fonction
Muting (coupure du son) est sans
effet.
Utilisation d’un casque
Vous pouvez brancher un casque d’écoute stéréo disponible dans le commerce à la prise PHONES d’1/4” du
A-933.
Remarques:
• Réglez le volume à la valeur minimum avant de brancher le casque d’écoute.
• Quand vous branchez une fiche à la prise PHONES,
toutes les enceintes sont automatiquement coupées.
• Le casque ne produit aucun son lorsque la fonction
MAIN IN est activée.
Utilisation des commandes de tonalité
Tant que la fonction MAIN IN est active, les commandes de tonalité de l’A-933 sont sans effet.
TONE(R)/DIRECT (G)
M D
LINE
TAPE /CDR
SUPER BASS BASS
BA
TUNER
MAX
C D
PHONO
TREBLE
BASS
SUPER BASS
)
TONE(R
MAIN IN
)
DIRECT(G
TREBLE
DIRECT(G)
BASS
TONE(R)
MAX
STANDBY/ON
ON(G)
STANDBY(R)
POWER
PHONES
ON
OFF
SPEAKERS
SUPER BASS
Sélection du mode Tone ou Direct
Le bouton [TONE(R)/DIRECT(G)]
permet de choisir le mode Tone ou
Direct.
En mode Tone, les commandes de tonalité peuvent être utilisées pour ajuster le
son; le témoin TONE/DIRECT s’allume en rouge (R).
En mode Direct, les commandes de tonalité sont contournées pour offrir un son inaltéré. Le témoin
TONE/DIRECT s’allume en vert (G).
Réglage Super grave
La commande SUPER BASS permet de régler les sons très graves.
Tournez-la vers la droite pour
augmenter le niveau. Normalement, elle doit être au minimum.
Réglage du grave
La commande BASS permet de
régler le grave. Tournez-la vers la
droite pour augmenter le niveau.
Tournez-la vers la gauche pour
diminuer le niveau. Normalement,
elle doit être à mi-course.
Fr-
18
PHONES
STANDBY/ON
POWER
Réglage de l’aigu
ON(G)
STANDBY(R)
SPEAKERS
SUPER BASS
BA
PHONES
ON
OFF
La commande TREBLE permet de
régler l’aigu. Tournez-la vers la
droite pour augmenter le niveau.
Tournez-la vers la gauche pour
diminuer le niveau. Normalement,
elle doit être à mi-course.
TREBLE
TUNER
PHONO
C D
M D
TAPE /CDR
LINE
FSIA93302Fr.fm Page 19 Thursday, January 27, 2005 9:02 AM
Ecoute de sources audio —Suite
Utilisation de la fonction MAIN IN
L’A-933 peut être utilisé comme amplificateur de puissance avec préampli distinct. Pour en savoir plus sur les
connexions, voyez page 15.
M D
LINE
TAPE /CDR
SUPER BASS BASS
BA
C D
TUNER
PHONO
TREBLE
)
TONE(R
MAIN IN
MAX
)
DIRECT(G
MAIN IN
1
MAIN IN
STANDBY/ON
ON(G)
STANDBY(R)
POWER
PHONES
ON
OFF
SPEAKERS
Appuyez sur le bouton [MAIN IN]
durant 3 secondes pour allumer
le témoin MAIN IN.
La fonction MAIN IN est activée et le
témoin MAIN IN s’allume en bleu.
Quand la fonction MAIN IN est activée, vous ne pouvez produire que les
signaux audio des éléments branchés
au préampli.
Enregistrement
A moins que vous ne disposiez de l’autorisation du détenteur des droits d’auteur, les lois
sur le droit d’auteur interdisent l’utilisation
des enregistrements pour un usage autre
que l’usage personnel !
Sélecteur d’entrée
M D
LINE
TAPE /CDR
SUPER BASS BASS
BA
C D
TUNER
PHONO
TREBLE
)
TONE(R
MAIN IN
MAX
)
DIRECT(G
1
STANDBY/ON
ON(G)
STANDBY(R)
POWER
PHONES
ON
OFF
SPEAKERS
Actionnez le sélecteur d’entrée
pour choisir la source à enregistrer.
Pour couper la fonction MAIN IN,
appuyez sur le bouton [MAIN IN]
durant 3 secondes jusqu’à ce que le
témoin MAIN IN s’éteigne.
Remarques:
• Evitez de connecter un appareil qui
ne permet pas de régler le niveau de
sortie aux prises MAIN IN et/ou
d’activer la fonction MAIN IN dans
ce cas. Le signal de cette source est
en effet transmis au niveau maximum et pourrait donc endommager
l’A-933 et vos enceintes.
•Tant que la fonction MAIN IN est
active, la commande Volume de
l’A-933 n’a aucun effet. Avant de
couper la fonction MAIN IN, assurez-vous que la commande Volume
n’est pas réglée sur un niveau excessif afin d’éviter une forte surprise.
•Tant que la fonction MAIN IN est
active, la télécommande et les fonctions suivantes de l’A-933 sont sans
effet: commande de volume, cou-
pure du son, fonctions système ,
fonction Tone/Direct, subwoofer et
enregistrement. Certaines de ces
fonctions peuvent être pilotées sur le
préampli branché.
2
Préparation de l’enregistreur
• Préparez l’enregistreur pour l’enregistrement.
• Si nécessaire, réglez le niveau
d’enregistrement sur l’enregistreur.
• Pour de plus amples informations,
consultez le manuel de votre enregistreur.
3
Lancez la lecture sur l’appareil
sélectionné dans la phase 1.
Remarque :
Si vous choisissez une autre source
d’entrée pendant l’enregistrement, la
nouvelle source sera enregistrée.
Remarques:
•Vous pouvez enregistrer sur un appareil branché aux
prises MD OUT ou TAPE/CDR OUT L/R.
• Les commandes de tonalité n’ont aucun effet sur le
signal enregistré.
• Lorsque l’A-933 sert d’amplificateur de puissance
(MAIN IN), l’enregistrement est impossible.
• Pour en savoir plus sur la copie de CD d’une simple
pression sur une touche, la copie de plages individuelles de CD et la programmation de l’enregistrement avec les éléments de la série Onkyo Separate
Collection, voyez page 10.
Fr-
19
FSIA93302Fr.fm Page 20 Thursday, January 27, 2005 9:02 AM
Recherche des pannes
En cas de problème lors de l’utilisation de votre A-933, recherchez la solution dans la section de Recherche des pannes.
Si vous n’arrivez toujours pas à résoudre le problème, contactez votre revendeur Onkyo.
Alimentation
L’A-933 ne s’allume pas.
• Vérifiez que le cordon d’alimentation est correctement branché sur la prise secteur.
• Débranchez le cordon d’alimentation de la prise secteur, attendez cinq secondes puis branchez de nouveau le câble.
•Par défaut, une seule pression sur le bouton [STANDBY/ON] de l’A-933 n’active pas tous les composants du système. Il faut appuyer une fois de plus sur le bouton [ON] de la télécommande. Vous pouvez aussi régler l’A-933 pour
que tous les composants soient activés simultanément (page 17).
Le témoin STANDBY clignote en rouge.
• Le circuit de protection de l’amplificateur a été activé. Débranchez le cordon d’alimentation de la prise secteur et
contactez votre revendeur Onkyo.
Audio
Aucun son n’est émis ou ce dernier est très faible.
• Quand l’A-933 sert d’amplificateur de puissance (MAIN IN s’allume en bleu), vous ne pouvez produire que les
signaux audio des éléments branchés au préampli. Pour produire le son d’un élément branché à l’A-933 ou utiliser
l’A-933 comme préampli, appuyez 3 secondes sur le bouton [MAIN IN] jusqu’à ce que le témoin MAIN IN s’éteigne.
• Vérifiez que toutes les fiches de branchement audio sont correctement branchées (page 11).
• Vérifiez que toutes les entrées et les sorties des appareils sont correctement branchées.
• Vérifiez que la polarité des câbles d’enceintes est correcte et que les fils dénudés sont bien en contact avec la partie
métallique de chaque borne d’enceinte (page 12).
• Vérifiez que la source d’entrée a été bien choisie (page 17).
• Si le témoin STANDBY clignote en vert, appuyez sur le bouton [MUTING] de la télécommande pour rétablir le son
de l’A-933 (page 18).
• Vérifiez qu’aucun câble n’est plié, tordu ou endommagé.
• Vérifiez que les enceintes SPEAKERS A ou B sont sélectionnées. Si seules les enceintes SPEAKERS A sont sélectionnées (témoin A allumé), les enceintes branchées aux connecteurs SPEAKERS A ainsi que le subwoofer éventuellement branché produisent du son. Si seules les enceintes SPEAKERS B sont sélectionnées (témoin B allumé), les
enceintes branchées aux connecteurs SPEAKERS B ainsi que le subwoofer éventuellement branché produisent du
son.
•L’utilisation d’un tourne-disque doté d’une cartouche à bobine mobile (MC) requiert un préamplificateur phono MC
disponible dans le commerce (page 15).
Emission de bruit.
• Le regroupement au moyen de colliers des câbles audio avec les cordon d’alimentation, les câbles d’enceinte etc., peut
détériorer les performances audio. N’attachez pas les câbles et les cordons ensemble.
• Un câble audio peut provoquer des interférences Essayez de positionner différemment les câbles
Les commandes de tonalité ne fonctionnent pas.
• Si le témoin TONE/DIRECT est vert, vous êtes en mode Direct et les commandes de tonalité sont sans effet. Pour
sélectionner le mode Tone, appuyez sur le bouton [TONE/DIRECT]. Le témoin TONE/DIRECT devient rouge
(page 18).
Télécommande
La télécommande ne fonctionne pas.
• Vérifiez que les piles sont installées en respectant la polarité (page 9).
• Installez des piles neuves. Ne mélangez pas des piles de type différent ou des piles usées avec des piles neuves
(page 9).
• Vérifiez que la télécommande n’est pas trop éloignée de l’A-933, et qu’il n’y a pas d’obstacles entre elle et le capteur
de télécommande sur l’A-933 (page 9).
• Vérifiez que l’A-933 n’est pas exposé à la lumière solaire directe ou à des éclairages fluorescents. Déplacez-le, si
nécessaire (page 9).
• Si l’A-933 est rangé dans un meuble dont les portes sont en verre teinté, la télécommande risque de ne pas fonctionner
correctement lorsque ces portes sont fermées (page 9).
Impossible de piloter d’autres éléments.
• S’il s’agit d’un élément d’Onkyo, vérifiez que le câble et le câble audio analogique sont correctement branchés.
La seule connexion du câble ne permet pas le pilotage.
Fr-
20
FSIA93302Fr.fm Page 21 Thursday, January 27, 2005 9:02 AM
Recherche des pannes —Suite
Enregistrement
Enregistrement impossible.
•Vous ne pouvez pas enregistrer le son de l’élément branché aux prises MAIN IN.
• Lorsque l’A-933 sert d’amplificateur de puissance (MAIN IN), l’enregistrement est impossible.
Divers
La commande VOLUME ne fonctionne pas.
•Tant que l’A-933 sert d’amplificateur de puissance (MAIN IN), la commande Volume n’a aucun effet. Réglez le
volume sur le préampli.
La fonction Muting (coupure du son) ne fonctionne pas.
• Lorsque l’A-933 sert d’amplificateur de puissance (MAIN IN), la fonction Muting (coupure du son) est sans effet.
Utilisez la fonction Muting du préampli.
L’A-933 est équipé d’un micro-ordinateur pour le traitement des signaux et les fonctions de contrôle Rarement, des graves interférences, du bruit provenant d’une source extérieure ou l’électricité statique peuvent le bloquer. Si cet événement très rare se produit, débranchez le cordon
d’alimentation de la prise de secteur, attendez cinq secondes puis branchez de nouveau le cordon.
Onkyo décline toute responsabilité pour les dommages (tels que droits de location de CD)
résultant de mauvais enregistrements dus au dysfonctionnement de l’appareil. Avant d’enregistrer des données importantes, vérifiez que l’enregistrement du matériel est correct.
Pour rétablir les réglages d’usine de l’A-933, mettez-le sous tension puis maintenez le bouton
[MAIN IN] enfoncé en appuyant sur le bouton [STANDBY/ON]. Le sélecteur d’entrée s’allume brièvement puis passe en mode A-933 Standby.
Fr-
21
FSIA93302Fr.fm Page 22 Thursday, January 27, 2005 9:02 AM
Caractéristiques techniques
4 Ω
1
Sortie de puissance
Puissance dynamique
THD (Distorsion harmonique totale)
Coefficient d’amortissement
Sensibilité et impédance d’entrée
Niveau et impédance de sortie
Surcharge phono
Réponse en fréquence
Réglage de timbre
Rapport SN
Impédance d’enceintes
Alimentation
Consommation électrique
Consommation en mode de veille
Dimensions (L × H × P)
Poids
80 W + 80 W (8 Ω , 1 kHz, DIN)
270 W + 270 W (3 Ω , avant)
220 W + 220 W (4 Ω, avant)
110 W + 110 W (8 Ω, avant)
0,08 % (1 kHz 1 W)
25 (avant, 1 kHz, 8 Ω )
200 mV / 50 k Ω (LINE)
2,5 mV / 50 k Ω (PHONO MM)
200 mV / 2,2 k Ω (REC OUT)
130 mV (MM 1 kHz 0,5 %)
10 Hz ~ 60 kHz / + 1 dB ~ 3 dB (CD)
+8 dB, –8 dB, 100 Hz (BASS)
+8 dB, –8 dB, 20 kHz (TREBLE)
+10 dB, 80 Hz (SUPER BASS)
100 dB (LINE, IHF-A)
70 dB (PHONO, IHF-A)
~ 16 Ω
AC 230–240 V, 50 Hz
100 W
0,9 W
275 × 103 × 328 mm
7,5 kg
Entrées analogiques
Sorties analogiques
Sortie préampli pour subwoofer
Sorties enceintes
Prise pour casque d’écoute
Les spécifications et caractéristiques sont susceptibles d’être modifiées sans préavis.
PHONO, TUNER, CD, LINE, MD, TAPE/CDR, MAIN IN
MD, TAPE/CDR
2 (A, B)
1
Fr-
22
FSIA93302Fr.fm Page 23 Thursday, January 27, 2005 9:02 AM
Fr-
23
FSIA93303Es.fm Page 2 Thursday, January 27, 2005 9:01 AM
ADVERTENCIA:
PARA REDUCIR EL RIESGO DE INCENDIOS O DE
DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE
APARATO A LA LLUVIA NI A LA HUMEDAD.
PRECAUCIÓN:
PARA REDUCIR EL RIESGO DE DESCARGAS
ELÉCTRICAS, NO QUITE LA CUBIERTA (O PANEL POSTERIOR). EN SU INTERIOR NO EXISTE
NINGUNA PIEZA QUE PUEDA REPARAR EL
USUARIO. EN CASO DE AVERIA, SOLICITE LOS
SERVICIOS DE PERSONAL DE REPARACIÓN
CUALIFICADO.
Instrucciones de seguridad importantes
1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Tenga en cuenta todas las advertencias.
4. Siga todas las instrucciones.
5. No use este aparato cerca del agua.
6. Límpielo únicamente con un paño seco.
7. No bloquee los orificios de ventilación. Instálelo
siguiendo las instrucciones del fabricante.
8. No lo instale cerca de radiadores, aparatos de calefacción, estufas ni ningún tipo de aparatos (incluyendo amplificadores) que generen calor.
9. Tenga en cuenta los fines de seguridad de los conectores con derivación a masa y / o polarizados. Los
conectores polarizados tienen dos contactos, uno de
mayor tamaño que el otro. Un conector con derivación a masa tiene dos contactos con un tercero para
derivar a masa. El contacto ancho o el tercer contacto se instalan con fines de seguridad. Si el conector del equipo no encaja en la toma de corriente
disponible, acuda a un técnico electricista cualificado para que le substituya la toma obsoleta.
10. Evite que el cable de alimentación pueda ser pisado
o atrapado, en especial en los conectores, y en los
puntos en que sale del aparato.
11. Use sólo los accesorios / conexiones especificados
por el fabricante.
12.
Use sólo el soporte, trípode,
abrazadera o mesa indicados
por el fabricante, o vendidos
junto con el aparato. Si utiliza una mesilla con ruedas,
tenga cuidado, al desplazar
el conjunto de mesilla / aparato, ya que si se vuelca
podría recibir lesiones.
13. Desconecte este aparato si hay tormenta o cuando
no vaya a ser utilizado por largos períodos de
tiempo.
14. Deje que el mantenimiento lo lleve a cabo personal
cualificado. Es necesario reparar el aparato cuando
ha recibido algún tipo de daño, como por ejemplo si
el cable de alimentación ha sufrido daños, si se ha
derramado algún líquido en el interior del aparato o
si éste ha quedado expuesto a la lluvia o humedad y
no funciona normalmente o si ha caído al suelo.
Es-2
ADUERTENCIA PARA CARRITOS
CON RUEDAS
S3125A
WARNING
RISK OF ELECTRIC SHOCK
DO NOT OPEN
El símbolo de rayo con cabeza de flecha, inscrito en
un triángulo equilátero, tiene la finalidad de avisar al
usuario la presencia de “tensiones peligrosas” no
aisladas dentro de la caja del producto que son de
magnitud suficiente como para constituir un riesgo de
descargas eléctricas a personas
El signo de exclamación, inscrito en un triángulo
equilátero, tiene la finalidad de avisar al usuario la
presencia de instrucciones importantes de operatión y
mantenimiento (reparación) en la literatura que acompaña a este producto.
AVIS
RISQUE DE CHOC ELECTRIQUE
NE PAS
OUVRIR
15. Daños que requieren reparación
Desenchufe el aparato y solicite los servicios de
personal cualificado cuando:
A. El cable de alimentación o el enchufe esté
dañado.
B. En el interior del aparato hayan entrado objetos
sólidos o líquidos.
C. El aparato haya estado expuesto a la lluvia o al
agua.
D. El aparato parezca no funcionar adecuadamente
aunque se sigan las instrucciones de operación.
Ajuste solamente los controles indicados en el
manual de instrucciones, ya que un ajuste inadecuado podría resultar en daños, y podría requerir
el trabajo laborioso de un técnico cualificado
para devolver el aparato a su funcionamiento
normal.
E. El aparato haya caído o haya sufrido otros daños,
y
F. El aparato parezca no funcionar normalmente,
indicando que necesita reparación
16. Introducción de objetos sólidos y líquidos
No introduzca nunca ningún objeto a través de las
aberturas del aparato, ya que podrían tocar puntos
de tensión peligrosa o cortocircuitar partes, lo que
resultaría en un incendio o descargas eléctricas.
El equipo no se debería exponer a gotas ni a salpicaduras y nunca debería colocar objetos que contengan líquidos, como los floreros, encima de éste.
No coloque velas ni otros objetos incandescentes
encima de la unidad.
17. Baterías
Tenga en cuenta los aspectos ambientales y siga las
regulaciones locales a la hora de desechar las
baterías.
18. Si instala el aparato en una instalación empotrada,
como en una estantería o en una librería, asegúrese
de que esté bien ventilado.
Deje 20 cm de espacio libre por encima y por los
lados y 10 cm en la parte posterior. El borde posterior del estante o el tablero de encima del aparato
debería estar a unos 10 cm del panel posterior o de
la pared, de forma que deje un espacio libre para
que el aire caliente pueda circular.
FSIA93303Es.fm Page 3 Thursday, January 27, 2005 9:01 AM
Precauciones
1. Copyright de las grabaciones —A menos que se
utilice de forma exclusivamente personal, la grabación de material sujeto a copyright es ilegal sin el
permiso del propietario del copyright.
2. Fusible de CA —El fusible de CA se encuentra en
el interior de la unidad y no es un elemento
accesible al usuario. Si todavía no puede activar la
unidad, póngase en contacto con su distribuidor
Onkyo.
3. Mantenimiento —De vez en cuando limpie esta
unidad con un paño suave. Para la suciedad más
difícil de eliminar, use un paño suave ligeramente
humedecido con una solución de agua y detergente
suave. A continuación, seque la unidad inmediatamente con un paño limpio. No use paños abrasivos,
alcohol, ni disolventes químicos de ningún tipo ya
que con ellos podría dañar el acabado de la unidad e
incluso borrar la serigrafía del panel.
4. Alimentación
ATENCIÓN
ANTES DE CONECTAR LA UNIDAD POR PRIMERA VEZ, LEA CON ATENCIÓN LA SECCIÓN SIGUIENTE.
Los voltajes de las tomas de CA varían para cada
país. Compruebe que el voltaje de su zona cumpla
con los requisitos de voltaje indicados en la etiqueta
de características que se encuentra en el panel posterior de esta unidad (por ejemplo, AC 230 V, 50 Hz
o AC 120 V, 60 Hz).
Algunos modelos tienen un conmutador selector de
voltaje que proporciona compatibilidad con los sistemas de alimentación de todo el mundo. Antes de
conectar este tipo de modelo, asegúrese de que el
selector de voltaje está ajustado al voltaje correcto
de su zona.
5. Nunca toque esta unidad con las manos húmedas— Nunca utilice esta unidad ni su cable de ali-
mentación si tiene las manos húmedas o mojadas. Si
penetra agua o algún otro líquido en el interior de
esta unidad, hágalo revisar por su distribuidor
Onkyo.
6. Notas acerca del manejo de la unidad
• Si tiene que transportar esta unidad, use el embal-
aje original para empaquetarlo de la misma forma
en que estaba empaquetado originalmente al
adquirirlo.
• No use cerca de la unidad líquidos volátiles como
aerosoles insecticidas. No deje por mucho tiempo
objetos de plástico o goma sobre esta unidad ya
que, con el tiempo, podrían dejar marcas en la
superficie.
• Después de un uso prolongado, es posible que los
paneles superior y posterior de esta unidad se calienten. Esto es normal.
• Cuando deje de usar esta unidad, retire los discos
y desactive la alimentación.
Para los modelos británicos
La sustitución y montaje de la clavija de CA en el cable
de alimentación de esta unidad la debe realizar únicamente personal de mantenimiento cualificado.
IMPORTANTE
Los cables de la línea de alimentación están codificados
por color según el siguiente código:
Azul: neutro
Marrón: cargado
Puesto que puede que los colores de los cables de red de
este aparato no correspondan con las marcas de color
que identifican los terminales de la clavija que se está
utilizando, conviene realizar lo siguiente:
El cable de color azul debe estar conectado al terminal
marcado con la letra N o de color negro.
El cable de color marrón debe estar conectado al terminal marcado con la letra L o de color rojo.
IMPORTANTE
El conector está equipado con un fusible apropiado. Si
tiene que sustituir el fusible, el fusible de sustitución
debe estar aprobado por ASTA o BSI a BS1362 y debe
tener la misma frecuencia de amperios que se indica en
el conector. Compruebe si el fusible incluye la marca
ASTA o BSI.
Si el conector del cable de alimentación no es adecuado
para las tomas de zócalo, córtelo y añada un conector
adecuado. Añada un fusible adecuado en el conector.
Para los modelos europeos
Declaración de Conformidad
Nosotros,
de ONKYO EUROPE
ELECTRONICS GmbH
LIEGNITZERSTRASSE 6,
82194 GROEBENZELL,
ALEMANIA
declaramos, bajo nuestra propia responsabilidad, que el
producto de ONKYO que se describe en el presente manual de
instrucciones cumple con las normas técnicas EN60065,
EN55013, EN55020 y EN61000-3-2, -3-3.
GROEBENZELL, ALEMANIA
I. MORI
ONKYO EUROPE ELECTRONICS GmbH
Es-
3
FSIA93303Es.fm Page 4 Thursday, January 27, 2005 9:01 AM
❑
❑
❑
❑
❑
❑
❑
Características
El diseño separado permite varias
configuraciones componentes
Amplificador digital estéreo con la
tecnología digital VL (Vector Linear)
única de Onkyo
Se puede utilizar como amplificador de
potencia con un preamplificador
separado (función MAIN IN)
Controles de sonido Super Bass, Bass y
Treble
Salidas de altavoz A/B seleccionables
El controlador remoto incluido se puede
utilizar con otros componentes de
Onkyo
Entrada Phono para conectar un
giradiscos
Accesorios suministrados
Comprobar que están presentes los siguientes accesorios:
Mando a distancia (RC-613S) [1] y
dos pilas (AA/R6)
En los catálogos y en el paquete, la letra que aparece al
final del nombre del producto indica el color del A-933.
Las especificaciones y el funcionamiento son iguales
independientemente del color.
[2]
O
N
1
S
T
A
N
D
BY
2
5
3
6
9
4
7
10
/0
F
M
8
>
10
A
G
M
R
O
U
P
CD
C
L
E
A
R
M
D
T
A
P
E
/
C
D
R
V
O
L
U
P
M
RE
E
S
E
T
M
U
T
I
N
G
P
R
E
S
E
V
T
O
L
U
M
E
T
I
M
E
S
R
L
E
E
P
ME
E
N
MOR
T
E
R
Y
R
R
AND
EP
EA
O
MP M
I
T
N
P
U
T
DI
S
PL
ODE
AY
S
C
R
OL
L
C
L
O
C
C
A
K
L
L
R
C
6
1
3
S
Es-
4
FSIA93303Es.fm Page 5 Thursday, January 27, 2005 9:01 AM
Índice
Introducción
Instrucciones de seguridad importantes .................................................................. 2
Precauciones ............................................................................................................... 3
Características............................................................................................................. 4
Accesorios suministrados .........................................................................................4
Índice ............................................................................................................................ 5
Panel frontal y posterior ............................................................................................. 6
Panel frontal ..........................................................................................................6
Panel posterior ......................................................................................................7
Mando a distancia (RC-613S) ..................................................................................... 8
olocación de las pilas ............................................................................................9
Utilización del mando a distancia .......................................................................... 9
Conexiones
Conectar el A-933 ...................................................................................................... 10
Acerca de las funciones del sistema ................................................................... 10
Conectar los altavoces ........................................................................................ 11
Conectar un subwoofer .......................................................................................12
Diagramas de conexión para Separate Collection de Onkyo.............................. 13
Componentes de audio .......................................................................................14
Conectar un reproductor de CD.......................................................................14
Conectar un grabador de MD........................................................................... 14
Conectar un sintonizador ................................................................................. 14
Conectar una pletina de cassette..................................................................... 14
Conectar un giradiscos ....................................................................................15
Conectar un televisor u otros componentes con salida de audio..................... 15
Conectar un preamplificador............................................................................15
Conectar el cable de alimentación de otro componente..................................15
Conectar componentes ............................................................................. 16
Conectar el cable de alimentación...................................................................16
Reproducción de fuentes de sonido
Encendido del A-933 ........................................................................................... 17
Escuchar los componentes .................................................................................17
Seleccionar el grupo de altavoces A o B .........................................................17
Silenciado del A-933 (sólo con el controlador remoto) ....................................18
Utilizar auriculares............................................................................................ 18
Utilizar los controles de sonido............................................................................ 18
Seleccionar el modo Tone o Direct..................................................................18
Ajustar Super Bass ..........................................................................................18
Ajustar Bass.....................................................................................................18
Ajustar Treble................................................................................................... 18
Utilizar la función MAIN IN................................................................................... 19
Grabar .................................................................................................................19
Otros
Resolución de problemas......................................................................................... 20
Especificaciones .......................................................................................................22
Es-
5
FSIA93303Es.fm Page 6 Thursday, January 27, 2005 9:01 AM
Panel frontal y posterior
Panel frontal
24 657
31
STANDBY/ON
ON(G)
STANDBY(R)
M D
LINE
C D
TUNER
PHONO
TAPE /CDR
POWER
ON
PHONES
OFF
SPEAKERS
SUPER BASS
BA
Para más información, consulte las páginas entre paréntesis.
A
Conmutador POWER (17)
Se trata del conmutador de alimentación principal.
Cuando se ajusta a OFF, el A-933 se desactiva completamente. Cuando se ajusta a ON, el A-933 se
puede ajustar a On o a Standby.
B
Botón STANDBY/ON (17)
Esto botón se utiliza para ajustar el A-933 a On o a
Standby. Para los modelos con un conmutador
POWER, este botón no tiene ningún efecto a menos
que el conmutador POWER esté activado.
Indicador STANDBY (17)
C
El indicador Standby se ilumina cuando el A-933
está ajustado a Standby.
Sensor del mando a distancia (9)
D
Este sensor recibe las señales de control del mando
a distancia.
Selector de entrada (17)
E
Este control se utiliza para seleccionar las siguientes
fuentes de entrada: PHONO, TUNER, CD, LINE,
MD o TAPE/CDR.
F
Indicador de selector de entrada (17)
Estos indicadores muestran la fuente de entrada
seleccionada.
G
Control VOLUME (18)
Este control se emplea para regular el volumen del
A-933.
H
Jack PHONES (18)
Este jack phone de pulgada se utiliza para conectar
unos auriculares estéreo estándares para escuchar en
silencio.
BASS TREBLE
)
TO N E(R
MAX
DIRECT(G
MAIN IN
)
DCBA098
I
Botones e indicadores SPEAKERS A/B (17)
Estos botones se utilizan para seleccionar el grupo
de altavoces, A o B, que emitirá sonido. Los indicadores muestran si cada grupo de altavoces está activado o desactivado.
J
Control SUPER BASS (18)
Este control sirve para ajustar el nivel de los sonidos
graves muy bajos.
K
Control BASS (18)
Este control sirve para ajustar el nivel de los sonidos
graves.
L
Control TREBLE (18)
Este control sirve para ajustar el nivel de los sonidos
agudos.
M
Botón e indicador TONE(R)/DIRECT(G) (18)
Este botón se utiliza para seleccionar el modo Tone
o Direct. El indicador se ilumina en rojo (R) en el
modo Tone; y en verde (G) en el modo Direct.
Botón e indicador MAIN IN (19)
N
Cuando el A-933 se utiliza como amplificador de
potencia con un preamplificador separado, este
botón se utiliza para ajustar la función MAIN IN. El
indicador se ilumina en azul mientras la función
MAIN IN está activada.
Es-
6
FSIA93303Es.fm Page 7 Thursday, January 27, 2005 9:01 AM
Panel frontal y posterior —Continúa
Panel posterior
132546 8 97
GND
SUBWOOFER
PREOUT
PHONO (MM)
MAIN IN
LRL
R
TUNER
L
L
R
R
OUT
MD
L
R
CD
L
R
OUT
IN
TAPE/CDR
CBA0
A
Terminal a masa
Este terminal se utiliza para conectar un cable de
masa de un giradiscos.
B
Entrada PHONO (MM)
Esta entrada de audio analógico se utiliza para
conectar un giradiscos que contenga un portaagujas
con imán móvil.
C
Entrada TUNER
Esta entrada de audio analógico se utiliza para
conectar una salida de audio analógico de un sintonizador.
Entrada CD
D
Estas entradas analógicas pueden utilizarse para
conectar un reproductor de CD con salidas analógicas.
Entrada LINE
E
Esta entrada de audio analógico se utiliza para
conectar la salida de audio analógico de un componente (televisor, etc.).
F
G
H
jacks REMOTE CONTROL
Estos jacks (Remote Interactive) pueden conectarse a los jacks de otros componentes de audio
Onkyo. El controlador remoto del A-933 se puede
utilizar para controlar todos los componentes. Para
utilizar , debe establecer una conexión de audio
analógico entre el A-933 y cada componente.
SPEAKERS B
Estos terminales sirven para conectar el grupo de
altavoces B.
SPEAKERS A
Estos terminales sirven para conectar el grupo de
altavoces A.
LINE
INTEGRATED AMPLIFIER
MODEL NO. A
I
SPEAKERS
L
R
-
933
AC OUTLET
B
R
REMOTE
IN
CONTROL
A
AC OUTLET
AC 230-240 V
50 Hz
L
UNSWITCHED
100W MAX.
TOTAL
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
Esta toma de CA conectada se puede utilizar para
suministrar alimentación a otro componente. El tipo
de conector depende del país en que adquirió el
A-933.
SUBWOOFER PREOUT
J
Este jack sirve para conectar un subwoofer autoamplificado.
MAIN IN
K
Esta entrada de audio analógico sirve para conectar
un preamplificador separado cuando quiera utilizar
el A-933 como amplificador de potencia.
Precaución:
No conecte ningún componente que no disponga de
control de volumen de salida, como un reproductor
de CDs, porque el sonido se emitirá con el volumen
máximo y se puede dañar el A-933 y los altavoces.
L
MD IN/OUT
Esta entrada y salida de audio analógico sirve para
conectar un grabador MD con una entrada y salida
de audio analógico.
TAPE/CDR IN/OUT
M
Esta entrada y salida de audio analógico sirve para
conectar un grabador (de CD, cassette, etc.) con una
entrada y salida de audio analógico.
Consulte la página 11–16 para más información
acerca de la conexión
Es-
7
FSIA93303Es.fm Page 8 Thursday, January 27, 2005 9:01 AM
Mando a distancia (RC-613S)
1
ON
2
3
4
56
10/0>10
9
FM AM CLEAR
5
6
PRESET
7
8
9
MEMORY REPEAT DISPLAY
RANDOM P MODE SCROLL
0
Para más información, consulte las páginas entre paréntesis.
Botón STANDBY (17)
A
Esto botón se utiliza para ajustar el A-933 al Standby.
B
Botón ON (17)
Este botón se utiliza para activar el A-933.
C
Botones numéricos
Estos botones se utilizan para introducir números de
pista. Para introducir un número de un solo dígito,
simplemente pulse el botón correspondiente. El
botón [10/0] se utiliza para introducir 10 o 0. El
botón [>10] se utiliza al introducir números de 2
dígitos por sobre de 10.
Consulte el manual de instrucciones incluido con
cada componente para más información.
D
Botones FM & AM
Estos botones se utilizan para seleccionar AM o FM
en el sintonizador Separate Collection de Onkyo
conectado a través de .
E
Botones Reverse & Fast Forward [ ]/[ ]
Estos botones se utilizan para rebobinar y avanzar
rápido en un componente CD, MD, cassette o CDR
Separate Collection de Onkyo conectado a través de
. En algunos sintonizadores de Onkyo conecta-
dos a través de , se utilizan para cambiar la frecuencia.
231
CD
MD
TAPE /CDR
VOLUME
MUTING
VOLUME
TIMER
ENTER
-
STANDBY
4
78
GROUP
PRESET
SLEEP
INPUT
CLOCK
CALL
A
B
C
D
E
F
G
H
I
J
K
L
M
Botones VOLUME [ ]/[ ] (18)
F
Estos botones se emplean para regular el volumen
del A-933.
Botones TIMER, Arriba/abajo [ ]/[ ] y
G
ENTER
Estos botones ajustan el reloj y el temporizador del
sintonizador Separate Collection de Onkyo conec-
tado a través de .
H
Botón MEMORY
Este botón se utiliza para ajustar la función de
reproducción de memoria en un componente CD,
MD o CDR Separate Collection de Onkyo conec-
tado a través de . Con la reproducción de memoria, puede realizar un programa personalizado.
I
Botón RANDOM
Este botón se utiliza para ajustar la función de
reproducción aleatoria en un componente CD, MD
o CDR Separate Collection de Onkyo conectado a
través de .
J
Botón P MODE
Este botón ajusta el modo de reproducción en un
componente MD o CDR Separate Collection de
Onkyo conectado a través de .
K
Botón GROUP
Este botón selecciona grupos en un componente
MD Separate Collection de Onkyo conectado a tra-
vés de .
Botón CLEAR
L
Este botón se utiliza para extraer la última pista del
programa de función de memoria, etc., de un componente CD, MD, cassette o CDR Separate Collec-
tion de Onkyo conectado a través de .
Botones CD control
M
Estos botones se utilizan para controlar un reproductor de CD Separate Collection de Onkyo conec-
tado a través de .
[ ]: Pausa la reproducción
[ ]: Detiene la reproducción
[ ]: Inicia la reproducción
Botones MD control
N
Estos botones se utilizan para controlar un reproductor de MD Separate Collection de Onkyo conec-
tado a través de .
[ ]: Pausa la reproducción
[ ]: Detiene la reproducción
[ ]: Inicia la reproducción
O
Botones TAPE/CDR control
En los dispositivos de doble pletina, sólo puede controlarse la Pletina B.
[/]: Inicia la reproducción inversa en una
pletina de cassette Separate Collection de
Onkyo conectada a través de ; pausa la
reproducción en un CDR Separate Collection de
Onkyo.
[ ]: Detiene la reproducción
[ ]: Inicia la reproducción
P
Botón MUTING (18)
Este botón se emplea para silenciar el A-933.
Es-
8
FSIA93303Es.fm Page 9 Thursday, January 27, 2005 9:01 AM
Mando a distancia (RC-613S) —Continúa
Botones anterior y siguiente [ ]/[ ]
Q
(PRESET [ ] [ ])
Estos botones se utilizan para seleccionar la pista
anterior o siguiente en un componente CD, MD,
cassette o CDR Separate Collection de Onkyo
conectado a través de . Si los pulsa repetidamente seleccionará pistas anteriores o posteriores.
En un sintonizador Separate Collection de Onkyo,
se utilizan para seleccionar presintonías de radio.
Botón SLEEP
R
Este botón se utiliza para ajustar la función sleep de
un sintonizador Separate Collection de Onkyo
conectado a través de .
Botones INPUT [ ]/[ ] (17)
S
Estos botones se utilizan para seleccionar las
siguientes fuentes de entrada: PHONO, TUNER,
CD, LINE, MD o TAPE/CDR.
T
Botón REPEAT
Este botón se utiliza para ajustar las funciones de
repetición de reproducción en un componente CD,
MD o CDR Separate Collection de Onkyo conec-
tado a través de .
U
Botón DISPLAY
Este botón se utiliza para cambiar la información
mostrada en la pantalla.
Botón SCROLL
V
Este botón se utiliza para avanzar por el texto visualizado en un componente MD o CDR Separate
Collection de Onkyo conectado a través de .
Botón CLOCK CALL
W
Este botón se utiliza para visualizar el tiempo en un
sintonizador Separate Collection de Onkyo conec-
tado a través de .
Colocación de las pilas
Extraiga la cubierta del
compartimiento de las
baterías, como se
muestra a continuación.
Inserte las tres
baterías incluidas
(AA/R6) de acuerdo
con las marcas de
polaridad del compartimiento de las
baterías.
Extraiga la cubierta del
compartimiento de las
baterías.
Notas:
• Las baterías incluidas deberían durar unos seis meses,
aunque puede variar según el uso.
• Si el controlador remoto no funciona correctamente,
cambie las dos baterías.
• No mezcle baterías nuevas con baterías usadas, ni distintos tipos de baterías.
• Si no tiene la intención de utilizar el controlador
remoto durante mucho tiempo, extraiga las baterías
para evitar posibles pérdidas y corrosiones.
• Las baterías planas deberían sustituirse lo antes posibles para evitar posibles pérdidas y corrosiones.
Utilización del mando a distancia
Apuntar el mando a distancia hacia el sensor del mando
a distancia.
Sensor del mando a distancia
O
N
1
S
T
A
N
D
B
2
Y
5
3
6
9
4
7
1
0
/
0
F
M
8
>
1
0
A
G
M
R
O
U
P
CD
C
L
E
A
R
M
D
TA
P
E
/
C
D
R
V
O
L
UM
P
R
E
E
S
E
T
M
U
T
I
N
G
P
R
E
S
E
V
T
O
L
U
M
E
T
I
M
E
S
R
L
E
E
P
M
E
E
N
M
T
O
E
R
R
Y
R
RE
A
N
P
D
E
O
A
M
I
T
N
P
U
T
P
D
I
M
S
P
O
L
D
A
E
Y
S
C
R
O
L
L
C
L
O
C
CK
A
LL
R
C
6
1
3
S
Notas:
• Puede que el controlador remoto no funcione correctamente si el A-933 está expuesto a una luz intensa,
como por ejemplo la luz directa del sol o luces fluorescentes de tipo invertido. Téngalo en cuenta al instalar
el A-933.
• Si se utiliza otro controlador remoto del mismo tipo en
la misma sala, o si el A-933 está instalado cerca de un
equipo que utilice rayos infrarrojos, es posible que el
controlador remoto no funcione correctamente.
• No coloque objetos encima del controlador remoto,
como por ejemplo un libro, ya que se podrían pulsar
los botones inadvertidamente y gastar las baterías.
• Puede que el controlador remoto no funcione correctamente si el A-933 se instala en rack detrás de puertas
con cristales ahumados. Téngalo en cuenta al instalar
el A-933.
• El controlador remoto no funcionará correctamente si
hay algún obstáculo entre él y el sensor de control
remoto del A-933.
Aproximadamente
5 m (16 pies)
Es-
9
FSIA93303Es.fm Page 10 Thursday, January 27, 2005 9:01 AM
Conexión del A-933
Acerca de las funciones del sistema
Si conecta otro componente de la serie Separate Collection de Onkyo al A-933 con el y los cables de audio apropiados, puede utilizar las siguientes funciones del sistema. Los cables son cables específicos para utilizar con productos de Onkyo. (No se entregan cables con el A-933).
Conectar componentes de la serie Separate Collection de
Onkyo.
Activación automática
Cuando active la potencia o inicie la reproducción en un componente conectado al A-933, el A-933 se activará automáticamente. Y cuando ajuste el A-933 a Standby, todos los componentes conectados también pasarán a Standby.
(El conmutador POWER del A-933 debe ajustarse a ON para que esto funcione).
Cambio directo
Cuando inicie la reproducción en un componente de audio conectado a través de , el A-933 selecciona automáticamente este componente como fuente de entrada.
Funcionamiento del control remoto
Puede controlar todos los componentes del sistema utilizando
el controlador remoto del A-933.
Temporizador programable
Con un sintonizador Onkyo, puede programar su temporizador
para iniciar la reproducción o la grabación automáticamente a
una hora determinada.
Copia de CDs con una sola pulsación
Si su sistema consta de un reproductor de CD y un grabador de
MD, CDR o una pletina de cassette, puede copiar todo un CD
con sólo pulsar un botón.
Consulte la página 13 para más información.
Consulte la página 16 para más información.
Para más información, consulte el
manual de instrucciones del sintonizador.
Copia de pistas individuales
Si su sistema consta de un reproductor de CD y un grabador de
MD o CDR, puede copiar sus pistas de CD favoritas individualmente con sólo pulsar un botón.
Grabación sincronizada
Al utilizar un grabador de MD, un CDR o una pletina de cassette para grabar desde un reproductor de CD, puede empezar
el proceso de grabación simplemente iniciando la reproducción
en el reproductor de CD.
• La simple conexión de un cable no activará las funciones del sistema. Debe establecer una conexión de audio
analógico entre el A-933 y cada componente también.
• Consulte el manual de instrucciones incluido con cada componente para más información acerca de las funciones del sistema.
• Al utilizar el A-933 como amplificador de potencia (función MAIN IN), las funciones del sistema no están disponibles.
Es-
10
Para más información, consulte el
manual de instrucciones del grabador
de MD, del CDR o de la pletina de cassette.
FSIA93303Es.fm Page 11 Thursday, January 27, 2005 9:01 AM
Conexión del A-933 —Continúa
Antes de realizar las conexiones
• Consultar siempre las instrucciones incluidas con
el componente que se esté conectando.
• No enchufar el cable de alimentación antes de
realizar todas las conexiones.
• No unir cables de conexión de audio con los
cables de alimentación y de los altavoces. Esto
podría perjudicar la calidad del sonido.
•Para evitar interferencias, mantenga los cables de
alimentación y del altavoz alejados de la antena
del sintonizador.
Conexión de los altavoces
Codificación por colores de la conexión de
audio RCA
• El conector rojo se utiliza para el canal derecho y
el conector blanco, para el izquierdo.
Izquierdo (blanco)
Derecho (rojo)
I
D
• Inserte con firmeza los conectores para que la
conexión sea correcta (las conexiones flojas pueden causar ruidos o un funcionamiento anómalo).
¡Derecha!
¡Mal!
Precauciones durante la conexión de los
altavoces
Puede conectar uno o dos grupos de altavoces (A/B) al
A-933 y seleccionar el grupo que emitirá sonido o utilizar los dos grupos a la vez.
• Conectar un grupo de altavoces (A o B): Conecte
sólo altavoces con una impedancia de 4 Ω o superior,
pero inferior a 16 Ω . Si utiliza altavoces con una baja
impedancia y utiliza el A-933 a volúmenes altos
durante períodos de tiempo prolongados, es posible
que se active el circuito de protección integrado.
• Conectar dos grupos de altavoces (A y B): Conecte
sólo altavoces con una impedancia de 8 Ω o superior,
pero inferior a 16 Ω . Si utiliza altavoces con una baja
impedancia y utiliza el A-933 a volúmenes altos
durante períodos de tiempo prolongados, es posible
que se active el circuito de protección integrado.
• Desconecte el cable de alimentación de la toma de
corriente antes de realizar las conexiones.
• Lea las instrucciones incluidas con los altavoces.
• Ponga especial atención a la polaridad de cableado del
altavoz. Es decir, conecte los terminales positivos (+)
sólo a los terminales positivos (+), y los terminales
negativos (–) sólo a los terminales negativos (–). Si lo
hace al revés, el sonido se emitirá desfasado y sonará
mal.
• Evite utilizar cables de altavoz demasiado largos o
delgados, ya que podrían afectar a la calidad de
sonido.
•Tenga cuidado de no cortar
las conexiones positivas y
negativas. Si lo hace dañará el
A-933.
• No conecte más de un cable a
cada terminal de altavoz. Si lo
hace dañará el A-933.
• No conecte un altavoz a más
de dos terminales de altavoz.
B
SPEAKERS
L
R
R
A
L
Es-
11
O
FSIA93303Es.fm Page 12 Thursday, January 27, 2005 9:01 AM
Conexión del A-933 —Continúa
Conectar los cables de los altavoces
Pele unos 15 mm de los
1
extremos del aislamiento
de los cable de los altavoces, y retuérzalos ligeramente, tal como se
muestra.
Desatornille el terminal.
2
Inserte totalmente los
3
cables pelados.
Fije el terminal con firmeza.
4
La siguiente ilustración muestra qué altavoz debería
conectarse a cada par de terminales.
Altavoz
derecho
Juego de
altavoces A
15 mm
Altavoz
izquierdo
Conectar un subwoofer
Puede conectar un subwoofer con un amplificador de
potencia integrado al jack SUBWOOFER PREOUT del
A-933.
L
R
OUTINOUT
L
LRL
R
R
LINE
CD
TUNERPHONO (MM)
L
L
R
R
REMOTE
IN
TAPE/CDR
CONTROL
MD
B
R
INTEGRATED AMPLIFIER
MODEL NO.
SPEAKERS
-
A
A
AC OUTLET
AC
230-240
V
50
Hz
L
R
933
L
UNSWITCHED
100
W MAX.
TOTAL
CAUTION: SPEAKER IMPEDANCE
A or B : 4
OHMS MIN. /SPEAKER
A + B : 8
OHMS MIN. /SPEAKER
LINE INPUT
LINE INPUT
GND
SUBWOOFER
SUBWOOFER
PREOUT
PREOUT
MAIN IN
SUBWOOFER
PRE OUT
Consejo: El volumen y la calidad de la salida de bajos
del subwoofer dependerá de su posición, de la forma de
la sala y de su posición de audición. En general, se consigue un buen sonido de bajos instalando el subwoofer
en una esquina frontal, o a un tercio de la anchura de la
pared, tal como se muestra a continuación. Para encontrar la mejor posición para el subwoofer, mientras se
reproduce una película o música con un buen sonido de
bajos, sitúe el subwoofer en varias posiciones dentro de
la sala y elija la que proporcione los resultados más
satisfactorios.
NO (MM)
MAIN IN
LRL
R
TUNER
L
L
R
R
OUTINOUT
MD
CD
TAPE/CDR
+–
L
SPEAKERS
SPEAKERS
B
B
R
LINE
L
R
REMOTE
IN
CONTROL
R
R
INTEGRATED AMPLIFIER
MODEL NO. A
L
L
-
933
A
A
AC OUTLET
AC 230-240 V
50 Hz
L
L
R
R
UNSWITCHED
100W MAX.
TOTAL
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
+–
A-933
+– +–
Altavoz
derecho
Juego de
altavoces B
Altavoz
izquierdo
Es-
12
FSIA93303Es.fm Page 13 Thursday, January 27, 2005 9:01 AM
Conexión del A-933 —Continúa
Diagramas de conexión para Separate Collection de Onkyo
El A-933 se puede utilizar con el reproductor CD C-733 y el sintonizador T-433 Separate Collection de Onkyo, como
se muestra a continuación.
T-433
A-933
C-733
GND
SUBWOOFER
PREOUT
MAIN IN
ANALOG
LL
RR
Al tomacorri-
ente mural
L
LRL
R
L
R
LINE
IN
REMOTE
CONTROL
REMOTE
CONTROL
B
R
CD
TUNERPHONO (MM)
L
L
R
R
OUT
OUT
IN
MD
TAPE/CDR
DIGITAL
OPTICAL
OUT
OUT
R
INTEGRATED AMPLIFIER
SPEAKERS
L
-
MODEL NO. A
933
CONPACT DISC PLAYER
MODEL NO.
A
AC OUTLET
AC 230-240 V
50 Hz
L
R
C-
733
UNSWITCHED
TOTAL
100W MAX.
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
Conexiones
• No se incluyen cables con el A-933. Utilice los
cables incluidos con los componentes Separate
Collection de Onkyo.
• Los jacks se utilizan cuando el A-933 se combina
con otros componentes compatibles con de la
serie Separate Collection de Onkyo.
• Algunos componentes tienen dos o más jack .
Estos jacks son iguales y puede utilizar cualquiera de
ellos.
• La simple conexión de un cable no activará las
funciones del sistema. Debe establecer una
conexión de audio analógico entre el A-933 y cada
componente.
Componentes apilables
• La siguiente ilustración muestra cómo apilar los componentes Separate Collection de Onkyo. El reproductor de CD es sensible al calor, así que no puede
situarlo encima del amplificador.
• En las páginas siguientes encontrará información
acerca de las conexiones.
Disposición vertical
T-433
A-933
C-733
Es-
13
FSIA93303Es.fm Page 14 Thursday, January 27, 2005 9:01 AM
Conexión del A-933 —Continúa
Componentes de audio
Conexión de un reproductor de CD
Utilizar el cable de audio analógico para conectar las
entradas CD L/R del A-933 a las salidas de audio analógico del reproductor de CD, tal como se muestra.
SUBWOOFER
PREOUT
LRL
R
TUNERPHONO (MM)
L
L
R
R
OUTINOUT
MD
CD
CD
TAPE/CDR
L
B
R
LINE
L
R
R
REMOTE
IN
CONTROL
INTEGRATED AMPLIFIER
MODEL NO. A
GND
MAIN IN
SPEAKERS
L
-
933
R
L
A
R
AC OUTLET
AC 230-240 V
CD
L
UNSWITCHED
TOTAL
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
ANALOG
OUT
L
R
50 Hz
100W MAX.
Conectar un grabador de MD
Utilice un cable de audio analógico para conectar los
jacks MD IN L/R del A-933 a los jacks de salida de
audio analógico del grabador de MD y utilice otro cabe
de audio analógico para conectar los jacks MD OUT
L/R del A-933 a los jacks de entrada de audio analógico
del grabador de MD, como se muestra a continuación.
LRL
R
TUNERPHONO (MM)
L
L
L
R
R
R
OUTINOUT
OUT
MD
MD
L
R
LINE
CD
L
R
REMOTE
IN
IN
CONTROL
TAPE/CDR
B
R
INTEGRATED AMPLIFIER
MODEL NO. A
SPEAKERS
L
-
933
R
L
A
AC OUTLET
AC 230-240 V
50 Hz
L
UNSWITCHED
TOTAL
100W MAX.
R
OUT
CAUTION: SPEAKER IMPEDANCE
MD
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
IN
SUBWOOFER
PREOUT
GND
MAIN IN
Conexión de un sintonizador
Utilizar el cable de audio analógico para conectar las
entradas TUNER L/R del A-933 a las salidas de audio
analógico del sintonizador, tal como se muestra.
SUBWOOFER
PREOUT
L
LRL
R
R
TUNERPHONO (MM)
TUNER
L
L
R
R
OUTINOUT
MD
CD
TAPE/CDR
L
R
LINE
L
R
IN
REMOTE
CONTROL
B
R
INTEGRATED AMPLIFIER
MODEL NO. A
SPEAKERS
L
-
933
GND
MAIN IN
R
L
A
R
AC OUTLET
AC 230-240 V
TUNER
50 Hz
L
UNSWITCHED
100W MAX.
TOTAL
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
OUT
L
R
Conectar una pletina de cassette
Utilice un cable de audio analógico para conectar los
jacks TAPE/CDR IN L/R del A-933 a los jacks de salida
de la pletina de cassette y utilice otro cable de audio
analógico para conectar los jacks TAPE/CDR OUT L/R
del A-933 a los jacks de entrada de la pletina de cassette, como se muestra a continuación.
LRL
R
TUNERPHONO (MM)
L
L
R
R
OUTINOUT
MD
CD
OUT
TAPE/CDR
TAPE/CDR
L
R
LINE
L
L
R
R
REMOTE
IN
IN
CONTROL
B
R
INTEGRATED AMPLIFIER
MODEL NO. A
SPEAKERS
L
-
933
R
L
A
AC OUTLET
AC 230-240 V
50 Hz
L
UNSWITCHED
100W MAX.
TOTAL
R
OUT
TAPE/CDR
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
IN
SUBWOOFER
PREOUT
GND
MAIN IN
Es-
14
L
R
REC PLAY
(IN) (OUT)
L
R
L
R
REC PLAY
(IN) (OUT)
L
R
FSIA93303Es.fm Page 15 Thursday, January 27, 2005 9:01 AM
Conexión del A-933 —Continúa
Conectar un giradiscos
Los jacks de entrada PHONO del A-933 pueden utilizarse con portaagujas tipo imán móvil (MM).
Utilice un cable de audio analógico para conectar los
jacks PHONO L/R del A-933 a los jacks de salida de
audio del giradiscos, como se muestra a continuación.
LRL
L
R
R
CD
TUNERPHONO (MM)
L
L
R
R
OUTINOUT
MD
L
R
Cable de masa
TAPE/CDR
L
R
LINE
L
R
REMOTE
IN
CONTROL
B
R
INTEGRATED AMPLIFIER
MODEL NO. A
SPEAKERS
L
-
933
R
A
AC OUTLET
AC 230-240 V
50 Hz
L
UNSWITCHED
100W MAX.
TOTAL
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
AUDIO OUT
L
R
GND
GND
PHONO (MM)
SUBWOOFER
PREOUT
PHONO (MM)
MAIN IN
Notas:
• Si el tocadiscos dispone de un cable de conexión a
tierra, conectarlo al tornillo GND del A-933. Con
algunos tocadiscos, al conectarse el cable de tierra se
puede producir un zumbido; en este caso, desconectarlo.
• Si el tocadiscos tiene un cartucho de tipo bobina
móvil (MC), se necesitará un preamplificador phono
MC de venta en establecimientos especializados.
Conectar el preamplificador phono al tocadiscos y, a
continuación, conectar el preamplificador phono a las
entradas L/R PHONO del A-933.
Conectar un televisor u otros
componentes con salida de audio
Utilice un cable de audio analógico para conectar los
jacks LINE L/R del A-933 a los jacks de salida de audio
analógico del televisor o de otro componente, como se
muestra a continuación.
SUBWOOFER
PREOUT
L
LRL
R
TUNERPHONO (MM)
L
L
R
R
OUTINOUT
MD
CD
TAPE/CDR
L
R
R
LINE
LINE
L
R
REMOTE
IN
CONTROL
B
R
INTEGRATED AMPLIFIER
MODEL NO. A
SPEAKERS
L
-
933
GND
MAIN IN
R
L
A
R
AC OUTLET
LINE
AC 230-240 V
50 Hz
L
UNSWITCHED
100W MAX.
TOTAL
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
AUDIO OUT
L
R
Conectar un preamplificador
El A-933 se puede utilizar como amplificador de potencia con un preamplificador separado.
En este caso, utilice un cable de audio analógico para
conectar los jacks MAIN IN del A-933 a los jacks de
salida del preamplificador.
Conecte los altavoces al A-933 y conecte los componentes de reproducción al preamplificador.
LRL
R
TUNERPHONO (MM)
L
L
R
R
OUTINOUT
MD
L
R
LINE
CD
L
L
R
R
REMOTE
IN
CONTROL
TAPE/CDR
B
R
INTEGRATED AMPLIFIER
MODEL NO. A
SPEAKERS
L
-
933
R
MAIN IN
PRE OUT
GND
L
SUBWOOFER
PREOUT
R
MAIN IN
MAIN IN
L
R
Notas:
• No conecte ningún componente que no disponga de
control de volumen de salida, porque el sonido se
emitirá con el volumen máximo y se puede dañar el
A-933 y los altavoces.
•Para activar la función MAIN IN, pulse el botón
[MAIN IN] durante 3 segundos hasta que el indicador
se ilumine en azul (página 19).
• Cuando el A-933 se utiliza como amplificador de
potencia, el controlador remoto y las siguientes funciones están desactivadas: Control del volumen,
enmudecimiento, funciones del sistema , función
Tone/Direct, salida del subwoofer y grabación. Algunas de estas funciones se pueden llevar a cabo en el
preamplificador conectado.
Conectar el cable de alimentación de otro
componente
El A-933 dispone de un OUTLET de CA en el panel
posterior. Se puede utilizar para conectar el cable de alimentación de otro componente de audio que quiera utilizar con el A-933.
L
R
LINE
CD
L
R
REMOTE
OUT
IN
CONTROL
TAPE/CDR
B
R
INTEGRATED AMPLIFIER
MODEL NO. A
SPEAKERS
L
-
933
A
AC OUTLET
AC 230-240 V
50 Hz
L
R
UNSWITCHED
TOTAL
100W MAX.
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
AC OUTLET
AC 230-240 V
UNSWITCHED
TOTAL
50 Hz
100W MAX.
A
L
Nota:
Si el televisor no dispone de salida de audio, puede
conectar el A-933 a una salida de audio del VCR y utilizar su sintonizador.
Precaución:
• Asegúrese de que la especificación de potencia
máxima del componente conectado al OUTLET de
CA no exceda la capacidad impresa en el panel posterior del A-933 (100W).
Es-
15
FSIA93303Es.fm Page 16 Thursday, January 27, 2005 9:01 AM
Conexión del A-933 —Continúa
Conectar componentes
Con (Remote Interactive), puede controlar el sintonizador, reproductor de CD, etc. compatible con de
Onkyo, con el controlador remoto del A-933.
•Para utilizar , debe establecer una conexión de
audio analógico entre el A-933 y cada componente
de audio.
Sintonizador (T-433) etc.
ACCUCLOCK TUNING PRESET
STANDBY/ON
DISPLAY
STANDBY
A-933 (Preamplificador)
STANDBY/ON
ON(G)
STANDBY(R)
POWER
PHONES
ON
OFF
O
N
S
T
A
N
D
B
Y
1
3
42
56
7
8
9
1
0
/
0
>
1
0
GR
OU
P
F
M
A
M
C
L
E
A
R
C
D
M
D
T
A
P
E
/
C
D
R
V
O
L
U
M
E
P
R
E
S
E
T
M
U
T
I
N
G
P
RE
S
E
T
V
O
L
U
M
E
S
L
E
E
P
T
I
M
E
R
E
N
T
E
R
M
E
M
O
I
RY
N
P
U
T
R
E
P
E
A
T
DI
S
P
L
A
Y
R
A
N
D
O
M
P
M
O
D
E
S
C
R
O
L
L
C
L
O
C
K
C
A
L
L
R
C
6
1
3
S
Reproductor de CD
STANDBY/ON
DISPLAY
STANDBY
TUNER
PHONO
SUPER BASS BASS
BA
MAX
SPEAKERS
(C-733) etc.
CLEAR
FM MODE
BAND CHARACTERMEMORY
KEY MODE TUNING
/
PRESET
M D
LINE
/CDR
TAPE
D
C
TREBLE
)
TONE(R
MAIN IN
)
DIRECT(G
Conectar el cable de alimentación
• Antes de conectar el cable de alimentación, conectar
todos los altavoces y componentes de audio.
• Al encender el A-933 puede producirse una caída
momentánea de la potencia que tal vez interfiera con
el resto del equipo eléctrico conectado al mismo circuito. Si esto supone un problema, conectar el A-933
a un circuito distinto.
Al tomacorri-
ente mural
Notas:
• Introduzca los conectores con firmeza para realizar
conexiones seguras.
• Utilice sólo cables para conexiones . (No se
incluyen cables con este A-933.)
• El A-933 dispone de cuatro jacks . Estos jacks son
iguales y puede utilizar cualquiera de ellos.
• Los jacks deberían conectarse sólo a componentes Onkyo. Si los conecta a componentes de otros
fabricantes se puede producir un funcionamiento anómalo.
• Es posible que algunos componentes no permitan
todas las funciones del . Consulte los manuales
incluidos con los otros componentes Onkyo para
obtener más información.
Es-
16
FSIA93303Es.fm Page 17 Thursday, January 27, 2005 9:01 AM
MD
Reproducción de fuentes de sonido
Encendido del A-933
STANDBY/ON
Indicador STANDBY
M D
LINE
SUPER BASS BASS
BA
C D
TUNER
PHONO
MAX
STANDBY/ON
POWER
ON(G)
STANDBY(R)
PHONES
ON
OFF
SPEAKERS
POWER
1
POWER
2
STANDBY/ON
Pulse el botón [POWER].
El indicador STANDBY se ilumina.
OFFON
Pulse el botón [STANDBY/ON].
De forma alternativa, pulse el botón
[ON] del controlador remoto.
El A-933 se activa y el indicador
STANDBY parpadea en verde.
Mando a
distancia
ON
Nota:
Cuando está activado, el A-933 no
emite sonido durante cinco segundos.
Esto permite estabilizar los circuitos.
Desactive el A-933, pulse el botón
[STANDBY/ON]. El A-933 entrará en
modo Standby.
Si el A-933 está conectado a otros componentes
mediante , pulse una vez el botón [ON] del controlador remoto para activar el A-933 y púlselo de nuevo
para activar los otros componentes.
Activar todos los componentes del sistema simultáneamente:
Puede ajustar el A-933 para que todos los componentes
conectados se activen con una sola pulsación del
botón [ON] del controlador remoto o del botón [STANDBY/ON] del A-933. Para ello, active el A-933 y luego
mantenga pulsado el botón [ON] del controlador remoto
durante 16 segundos, hasta que el A-933 pase al modo
Standby. Entonces podrá activar el A-933 y todos los
componentes del sistema con una sola pulsación del
botón [ON] del controlador remoto o del botón
[STANDBY/ON] de cualquier componente del sistema.
Notas:
• El A-933 sale de fabrica con el conmutador POWER
en la posición ON ( ). Cuando se conecta por primera vez el cable de alimentación, el A-933 entra en
modo Standby y se iluminará el indicador STANDBY.
•Para desactivar completamente el A-933, coloque el
conmutador POWER en la posición OFF ( ).
ON
TAPE /CDR
231
56
TREBLE
10/0>10
9
FM AM CLEAR
TAPE /CDR
78
TONE(R
DIRECT(G
CD
MD
)
STANDBY
)
4
GROUP
MAIN IN
STANDBY
ON
Escuchar los componentes
Selector de entrada
STANDBY
LINE
C D
4
78
GROUP
PRESET
SLEEP
M D
TAPE /CDR
TREBLE
Volumen
)
TONE(R
MAIN IN
)
DIRECT(G
MUTING
SPEAKERS A, B
STANDBY/ON
ON(G)
STANDBY(R)
POWER
ON
OFF
VOLUME
/
ON
TUNER
231
PHONO
56
10/0>10
9
SUPER BASS BASS
PHONES
BA
FM AM CLEAR
TAPE /CDR
VOLUME
PRESET
VOLUME
MAX
CD
MD
MUTING
TIMER
ENTER
SPEAKERS
Seleccionar el grupo de altavoces A o B
Puede seleccionar el grupo de altavoces que emitirá
sonido o puede utilizar los dos grupos a la vez.
Para emitir sonido desde los altavoces conectados a los
terminales SPEAKERS A, pulse el botón SPEAKERS
[A]. Se iluminará el indicador situado encima de este
botón. Si está conectado un subwoofer, también emitirá
sonido.
Para emitir sonido desde los altavoces conectados a los
terminales SPEAKERS B, pulse el botón SPEAKERS
[B]. Se iluminará el indicador situado encima de este
botón. Si está conectado un subwoofer, también emitirá
sonido.
Para emitir sonido desde todos los altavoces conectados,
pulse el botón SPEAKERS [A] y SPEAKERS [B] de
forma que se activen los dos indicadores.
1
M D
LINE
C D
TUNER
PHONO
Gire el selector de entrada para
seleccionar el componente que
desea escuchar.
TAPE /CDR
TAPE/CDR : Selecciónelo para escu-
char el componente conectado a los
jacks TAPE/CDR IN.
: Selecciónelo para escuchar el
componente conectado a los jacks MD
IN.
LINE: seleccionar para reproducir la
señal de audio del componente
conectado al terminal LINE.
CD: seleccionar para reproducir la
señal de audio del componente
conectado al terminal CD.
TUNER: seleccionar para reproducir
la señal de audio del componente
conectado al terminal TUNER.
PHONO: seleccionar para reproducir
la señal de audio del componente
conectado al terminal PHONO.
Es-
17
FSIA93303Es.fm Page 18 Thursday, January 27, 2005 9:01 AM
Reproducción de fuentes de sonido —Continúa
2
3
A-933
Inicie la reproducción en el componente fuente.
Para ajustar el volumen, utilice el
control de volumen del A-933 o
los botones VOLUME [ ]/[ ] del
controlador remoto.
Gire el control de volumen la derecha
Mando a
distancia
VOLUME
VOLUME
para aumentar el volumen o hacia la
izquierda para reducirlo.
Silenciado del A-933 (sólo mando a
distancia)
Con esta función se puede silenciar temporalmente la
salida del A-933.
1
MUTING
Pulsar el botón [MUTING] del
mando a distancia.
El A-933 está enmudecido y el indicador STANDBY parpadea en verde.
Para volver a recuperar el sonido
del A-933, pulsar de nuevo el
botón [MUTING] del mando a distancia.
Notas:
• La función Mute se cancelará al pulsar los botones VOLUME del controlador remoto o al ajustar el A-933
a Standby.
• Al utilizar el A-933 como amplificador de potencia (función MAIN IN),
la función de enmudecimiento no
produce efecto.
Notas:
• Antes de conectar los auriculares baje siempre el
volumen.
•Todos los altavoces conectados se desactivarán si
inserta el conector de los auriculares en el jack PHONES.
• Los auriculares no emitirán sonido mientras la función MAIN IN esté activada.
Utilizar los controles de sonido
Mientras la función MAIN IN esté activada, los controles de sonido del A-933 no producen efecto.
TONE(R)/DIRECT (G)
M D
LINE
TAPE /CDR
SUPER BASS BASS
BA
TUNER
MAX
C D
PHONO
TREBLE
BASS
SUPER BASS
)
TONE(R
MAIN IN
)
DIRECT(G
TREBLE
DIRECT(G)
TONE(R)
MAX
STANDBY/ON
ON(G)
STANDBY(R)
POWER
PHONES
OFF
ON
SPEAKERS
SUPER BASS
Seleccionar el modo Tone o Direct
El botón [TONE(R)/DIRECT(G)] se
utiliza para seleccionar el modo Tone o
Direct.
En el modo Tone, los controles de
sonido se pueden utilizar para ajustar el
sonido y el indicador TONE/DIRECT se ilumina en
rojo (R).
En el modo Direct, los controles de sonido se ignoran,
así que podrá disfrutar de un sonido puro. El indicador
TONE/DIRECT se ilumina en verde (G).
Ajustar Super Bass
El control SUPER BASS ajusta
los sonidos graves muy bajos.
Súbalo para que sean más altos.
Normalmente, debería estar totalmente bajado.
Utilizar auriculares
Puede conectar unos auriculares estéreo (con conector
phone de 1/4 de pulgada) al jack PHONES del A-933
para escuchar en silencio, tal como se muestra a continuación.
STANDBY/ON
ON(G)
STANDBY(R)
Es-
PHONES
18
POWER
PHONES
ON
OFF
SPEAKERS
Ajustar Bass
El control BASS ajusta los sonidos
graves. Súbalo para que sean más
altos. Bájelo para que sean más
bajos. Normalmente, debería estar
en el medio.
BASS
Ajustar Treble
SUPER BASS
BA
dos agudos. Súbalo para que sean
más altos. Bájelo para que sean más
bajos. Normalmente, debería estar
en el medio.
El control TREBLE ajusta los soni-
TREBLE
TUNER
PHONO
C D
M D
TAPE /CDR
LINE
FSIA93303Es.fm Page 19 Thursday, January 27, 2005 9:01 AM
Reproducción de fuentes de sonido —Continúa
Utilizar la función MAIN IN
Puede utilizar el A-933 como amplificador de potencia
con un preamplificador separado. Para más información
acerca de las conexiones, consulte la página 15.
M D
LINE
TAPE /CDR
SUPER BASS BASS
BA
C D
TUNER
PHONO
TREBLE
)
TONE(R
MAIN IN
MAX
)
DIRECT(G
MAIN IN
1
MAIN IN
STANDBY/ON
ON(G)
STANDBY(R)
POWER
PHONES
ON
OFF
SPEAKERS
Pulse el botón [MAIN IN] durante
3 segundos hasta que el indicador MAIN IN se ilumine.
La función MAIN IN se activa y el
indicador MAIN IN se ilumina en azul.
Mientras la función MAIN IN esté
activada, sólo puede emitirse audio de
los componentes conectados al preamplificador.
Para desactivar la función MAIN IN,
pulse el botón [MAIN IN] durante 3
segundos hasta que el indicador MAIN
IN se apague.
Notas:
• No conecte ningún componente que
no disponga de control de volumen
de salida a los jacks MAIN IN, ni
utilice la función MAIN IN, porque
el sonido se emitirá con el volumen
máximo y se puede dañar el A-933 y
los altavoces.
• Mientras la función MAIN IN esté
activada, el control de volumen del
A-933 no produce efecto. Antes de
desactivar la función MAIN IN, asegúrese de que el control de volumen
no esté subido, para evitar un volumen demasiado alto.
• Mientras la función MAIN IN esté
activada, el controlador remoto y las
siguientes funciones del A-933 están
desactivadas: Control del volumen,
enmudecimiento, funciones del sis-
tema , función Tone/Direct,
salida del subwoofer y grabación.
Algunas de estas funciones se pueden llevar a cabo en el preamplificador conectado.
Grabar
Unless you have the full consent of the
copyright holder, copyright laws prohibit
using your recordings for anything other
than personal enjoyment!
Selector de entrada
M D
LINE
TAPE /CDR
SUPER BASS BASS
BA
C D
TUNER
PHONO
TREBLE
)
TONE(R
MAIN IN
MAX
)
DIRECT(G
STANDBY/ON
ON(G)
STANDBY(R)
POWER
PHONES
OFF
ON
SPEAKERS
1
Utilice el selector de entrada para
seleccionar el componente del
que desea grabar.
2
Preparación del grabador.
• Ajuste el grabador para grabar.
• Si fuera necesario, ajuste el nivel de
grabación en el grabador.
• Consultar el manual del grabador
para obtener más información.
3
Iniciar la reproducción en el componente seleccionado en el
paso 1.
Nota:
Si se selecciona otra fuente de entrada
durante la grabación, se grabará la
nueva fuente de entrada seleccionada.
Notas:
• Puede grabar en un grabador conectado a los jacks
MD OUT o TAPE/CDR OUT L/R.
• Los controles de sonido no producen efecto en la
señal que se está grabando.
• Al utilizar el A-933 como amplificador de potencia
(función MAIN IN), la grabación no es posible.
•Para más información acerca de la copia de CDs con
una sola pulsación, la copia de pistas de CD individuales y la grabación temporizada con componentes
Separate Collection de Onkyo, consulte la página 10.
Es-
19
FSIA93303Es.fm Page 20 Thursday, January 27, 2005 9:01 AM
Resolución de problemas
Si surgen problemas a la hora de utilizar el A-933, consultar la sección de resolución de problemas para tratar de dar
con la solución. Si no se consigue resolver el problema, contactar con un distribuidor Onkyo.
Alimentación
No se puede encender el A-933.
• Asegurarse de que el cable de alimentación está correctamente conectado a la toma de pared.
• Desconectar el cable de alimentación de la toma de pared, esperar cinco segundos o más y conectar de nuevo el cable.
• Por defecto, al pulsar una vez el botón [STANDBY/ON] del A-933 no se activan todos los componentes del sistema.
Deberá pulsar de nuevo el botón [ON] del controlador remoto. Alternativamente, puede ajustar el A-933 para que
todos los componentes se activen simultáneamente (página 17).
El indicador STANDBY está parpadeando en rojo.
• Se ha activado el circuito de protección del amplificador. Retirar el cable de alimentación de la pared de inmediato y
contactar con un distribuidor Onkyo.
Audio
No hay sonido o es muy leve.
• Cuando el A-933 se utiliza como amplificador de potencia (indicador MAIN IN se ilumina en azul), se emite el sonido
de los componentes conectados al preamplificador. Para emitir el sonido de un componente conectado al A-933 o
utilizar el A-933 como preamplificador, pulse el botón [MAIN IN] durante 3 segundos hasta que el indicador MAIN
IN se apague.
• Asegurarse de que todas las clavijas de conexión de audio están conectadas hasta el fondo (página 11).
• Asegurarse de que las entradas y salidas de todos los componentes están conectadas correctamente.
• Asegurarse de que la polaridad de los cables del altavoz es correcta y de que los cables pelados están en contacto con
la parte de metal del terminal de cada altavoz (página 12).
• Asegurarse de que la fuente de entrada está bien seleccionada (página 17).
• Si el indicador STANDBY parpadea en verde, pulse el botón [MUTING] del controlador remoto para desactivar el
enmudecimiento del A-933 (página 18).
• Asegúrese de que no se ha doblado, enrollado o dañado ninguno de los cables.
• Asegúrese de que están seleccionados SPEAKERS A o B. Cuando sólo está seleccionado SPEAKERS A (indicador
A activado), emitirán sonido los altavoces conectados a los terminales SPEAKERS A y el subwoofer conectado.
Cuando sólo está seleccionado SPEAKERS B (indicador B activado), emitirán sonido los altavoces conectados a los
terminales SPEAKERS B y el subwoofer conectado.
•Para utilizar un giradiscos con un portaagujas tipo bobina móvil (MC), es necesario un preamplificador phono MC
disponible en el mercado (página 15).
Se escucha ruido.
• Al agrupar los cables de audio con los cables de alimentación, de los altavoces, etc. puede reducirse la calidad de
audio; así pues, no agrupar los cables.
• Puede que un cable de audio capte una interferencia. Intentar cambiar la posición de los cables.
Los controles de sonido no funcionan.
• Si el indicador TONE/DIRECT está en verde, está seleccionado el modo Direct y los controles de sonido no producen
efecto. Pulse el botón [TONE/DIRECT] para seleccionar el modo Tone. El indicador TONE/DIRECT se volverá rojo
(página 18).
Mando a distancia
El mando a distancia no funciona.
• Asegurarse de que las pilas están instaladas con la polaridad adecuada (página 9).
• Colocar nuevas pilas. No mezclar pilas nuevas y antiguas ni pilas de distinto tipo (página 9).
• Asegurarse de que el mando a distancia no está demasiado lejos del A-933 y de que no hay obstáculos entre el mando
a distancia y el sensor del A-933 (página 9).
• Asegurarse de que el A-933 no está sujeto a la luz del sol directa ni a luces fluorescentes de tipo invertido. Cambiar
de posición si es necesario (página 9).
• Si el A-933 está instalado en un armario con las puertas tintadas, puede que el mando a distancia no funcione con las
puertas cerradas (página 9).
¿No puede controlar otros componentes?
• Si es un componente Onkyo, asegúrese de que el cable y el cable de audio analógico están conectados correctamente. Conectar sólo un cable no funciona.
Es-
20
FSIA93303Es.fm Page 21 Thursday, January 27, 2005 9:01 AM
Resolución de problemas —Continúa
Grabación
No se puede grabar.
• El componente conectado a los jacks MAIN IN no se puede grabar.
• Al utilizar el A-933 como amplificador de potencia (función MAIN IN), la grabación no es posible.
Otros
El control VOLUME no funciona.
• Al utilizar el A-933 como amplificador de potencia (función MAIN IN), el control de volumen no produce efecto.
Ajuste el volumen en el preamplificador conectado.
La función de enmudecimiento no funciona.
• Al utilizar el A-933 como amplificador de potencia (función MAIN IN), la función de enmudecimiento no funciona.
Utilice la función de enmudecimiento en el preamplificador conectado.
El A-933 contiene un microprocesador para el procesamiento de las señales y las funciones de
control. En situaciones excepcionales, las interferencias acusadas, el ruido de una fuente externa o
la electricidad estática pueden hacer que se bloquee. En el caso poco probable de que esto suceda,
retirar el cable de alimentación de la toma de pared, esperar cinco segundos y volver a enchufarlo.
Onkyo no es responsable de los daños (como tarifas de alquiler de CD), debido a las grabaciones
fallidas debido al mal funcionamiento de la unidad. Antes de grabar datos importantes, asegurarse de que el material se grabará correctamente.
Para reajustar el A-933 a sus ajustes originales, actívelo, mantenga pulsado el botón [MAIN IN] y
pulse el botón [STANDBY/ON]. Los indicadores del selector de entrada se iluminan brevemente y
luego el A-933 pasa al modo Standby.
Es-
21
FSIA93303Es.fm Page 22 Thursday, January 27, 2005 9:01 AM
Especificaciones
4 Ω
1
Potencia de salida
Potencia dinámica
THD (Distorsión armónica total)
Factor de amortiguación
Sensibilidad de entrada e impedancia
Nivel de salida e impedancia
Sobrecarga de Phono
Respuesta de frecuencia
Control de sonido
Relación señal-ruido
Impedancia altavoces
Alimentación
Consumo
Consumo en Standby
Dimensiones (An × Al × F)
Peso
80 W + 80 W (8 Ω , 1 kHz, DIN)
270 W + 270 W (3 Ω , frontal)
220 W + 220 W (4 Ω , frontal)
110 W + 110 W (8 Ω , frontal)
0.08 % (1 kHz 1 W)
25 (frontal, 1 kHz, 8 Ω )
200 mV / 50 k Ω (LINE)
2,5 mV / 50 k Ω (PHONO MM)
200 mV / 2,2 k Ω (REC OUT)
130 mV (MM 1 kHz 0,5 %)
10 Hz ~ 60 kHz / + 1 dB ~ 3 dB (CD)
+8 dB, –8 dB, 100 Hz (BASS)
+8 dB, –8 dB, 20 kHz (TREBLE)
+10 dB, 80 Hz (SUPER BASS)
100 dB (LINE, IHF-A)
70 dB (PHONO, IHF-A)
~ 16 Ω
AC 230–240 V, 50 Hz
100 W
0,9 W
275 × 103 × 328 mm
7,5 kg
Entradas analógicas
Salidas analógicas
Presalida de subwoofer
Salidas altavoces
Auriculares
Las especificaciones y características están sujetas a cambios sin previo aviso.
PHONO, TUNER, CD, LINE, MD, TAPE/CDR, MAIN IN
MD, TAPE/CDR
A, B
1
Es-
22
FSIA93303Es.fm Page 23 Thursday, January 27, 2005 9:01 AM
Es-
23
FSIA93304It.fm Page 2 Thursday, January 27, 2005 9:01 AM
AVVERTIMENTO:
PER RIDURRE IL RISCHIO DI INCENDI O SCOSSE ELETTRICHE, NON ESPORRE QUESTO APPARECCHIO ALLA PIOGGIA O ALL’UMIDITÀ.
ATTENZIONE:
PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL RIVESTIMENTO (O
IL RETRO). ALL’INTERNO NON SONO PRESENTI PARTI RIPARABILI DALL’UTILIZZATORE.
PER LE RIPARAZIONI RIVOLGERSI A PERSONALE DI ASSISTENZA QUALIFICATO.
Istruzioni importanti per la sicurezza
1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutti gli avvertimenti.
4. Seguire tutte le istruzioni.
5. Non utilizzare questo apparecchio vicino all’acqua.
6. Pulire solo con un panno asciutto.
7. Non ostruire qualsiasi apertura per la ventilazione.
Installare seguendo le istruzioni del fabbricante.
8. Non installare vicino a qualsiasi fonte di calore,
come ad esempio radiatori, convogliatori di calore,
stufe, o altri apparati (inclusi gli amplificatori) che
producono calore.
9. Non trascurare la funzione di sicurezza delle spine
elettriche di tipo polarizzato o con presa di terra.
Una spina polarizzata ha due lamelle, una più larga
dell’altra. Una spina del tipo con presa di terra ha
due lamelle più una terza punta per la messa a terra.
La lamella larga o la terza punta vengono fornite per
la vostra sicurezza. Se la spina fornita non corrisponde alla vostra presa di corrente, consultare un
elettricista per la sostituzione della presa elettrica di
vecchio tipo.
10. Proteggere il cavo di alimentazione dall’essere calpestato o schiacciato, in particolar modo le spine, le
prese di corrente, e il punto dove i cavi escono
dall’apparecchio.
11. Usare solo gli attacchi/accessori specificati dal fabbricante.
12. Usare solo con il carrello,
supporto, treppiede, staffa, o
tavolo specificato dal fabbricante, o venduto con l’apparecchio. Se viene utilizzato
un carrello, fare attenzione
quando si sposta l’insieme
carrello/apparecchio, per
evitare ferite a causa di
rovesciamento.
13. Scollegare questo apparecchio durante i temporali o
quando non viene utilizzato per lunghi periodi di
tempo.
14. Per qualsiasi tipo di assistenza tecnica, riferirsi al
personale tecnico di assistenza qualificato. L’assistenza tecnica si richiede quando l’apparecchio è
danneggiato in qualsiasi modo, come ad esempio il
cavo di alimentazione o la spina sono danneggiati,
all’interno dell’apparecchio sono stati versati liquidi
AVVERTIMENTO CARRELLI
PORTATILI
S3125A
WARNING
RISK OF ELECTRIC SHOCK
DO NOT OPEN
Il simbolo del fulmine, racchiuso in un triangolo
equilatero, serve ad avvisare l’utilizzatore della
presenza di “tensioni pericolose” non isolate
all’interno del rivestimento del prodotto che possono
essere di intensità sufficiente da costituire un rischio
di scosse elettriche alle persone.
Il punto esclamativo all’interno di un triangolo equilatero serve ad avvisare l’utilizzatore della presenza di
importanti istruzioni per l’impiego e la manutenzione
(riparazione) nei manuali allegati al prodotto.
AVIS
RISQUE DE CHOC ELECTRIQUE
NE PAS
OUVRIR
o sono caduti oggetti, l’apparato è stato esposto a
pioggia o umidità, non funziona normalmente,
oppure è caduto.
15. Danni che richiedono riparazioni
Scollegare l’apparecchio dalla presa di corrente e
rivolgersi per riparazioni a personale tecnico qualificato nelle seguenti condizioni:
A. Quando il cavo di alimentazione o la sua spina
sono danneggiati,
B. Se liquidi sono stati rovesciati o oggetti sono
penetrati nell’apparecchio,
C. Se l’apparecchio è stato esposto alla pioggia o
all’acqua,
D. Se l’apparecchio non funziona normalmente
quando si seguono le istruzioni per l’uso. Usare
solo i comandi indicati nelle istruzioni per l’uso
perché regolazioni improprie di altri comandi possono causare danni e spesso richiedono riparazioni
laboriose da parte di tecnici qualificati per riportare l’apparecchio al funzionamento normale,
E. Se l’apparecchio è caduto o è stato danneggiato
in qualsiasi modo, e
F. Quando l’apparecchio mostra un netto cambia-
mento nelle prestazioni: questo indica la necessità di riparazioni.
16. Penetrazione di oggetti o liquidi
Non inserire oggetti di qualsiasi tipo nell’apparecchio attraverso le aperture, perché potrebbero toccare parti ad alta tensione o cortocircuitare parti,
con il rischio di incendi o scosse elettriche.
L’apparecchio non deve essere esposto a sgocciolii
o schizzi d’acqua, e sull’apparecchio non deve
essere collocato nessun oggetto riempito con
liquidi, come ad esempio vasi.
Non posizionare le candele o gli altri oggetti infiammabili sopra questa apparecchio.
17. Batterie
Per lo smaltimento delle batterie, considerare sempre i problemi di carattere ambientale e seguire i
regolamenti locali.
18. Se si installa l’apparecchio all’interno di un mobile,
come ad esempio una libreria o uno scaffale, assicurarsi che ci sia un’adeguata ventilazione.
Lasciare uno spazio libero di 20 cm sopra e ai lati
dell’apparecchio, e 10 cm sul retro. Il lato posteriore
dello scaffale o il ripiano sopra l’apparecchio
devono essere regolati a 10 cm di distanza dal pannello posteriore o dal muro, creando un’apertura per
la fuoriuscita dell’aria calda.
It-
2
FSIA93304It.fm Page 3 Thursday, January 27, 2005 9:01 AM
Precauzioni
1. Diritti d’autore delle registrazioni —A eccezione
del solo uso per scopo personale, la copia del materiale protetto dal diritto d’autore è illegale senza il
permesso del possessore del copyright.
2. Fusibile AC —Il fusibile AC presente all’interno
dell’apparecchio non è riparabile dall’utente. Se non
è possibile accendere l’apparecchio, contattare il
vostro rivenditore Onkyo.
3. Cura —Spolverate di tanto in tanto l’apparecchio
con un panno morbido. Per macchie più resistenti,
utilizzate un panno morbido imbevuto in una soluzione di detergente neutro e acqua. Dopo la pulizia
asciugate immediatamente l’apparecchio con un
panno pulito. Non utilizzate panni abrasivi, solventi,
alcool o altri solventi chimici poiché potrebbero
danneggiare la finitura o rimuovere i caratteri sui
pannelli.
4. Alimentazione
AVVERTENZA
PRIMA DI COLLEGARE L'APPARECCHIO PER
LA PRIMA VOLTA, LEGGETE ATTENTAMENTE LA SEGUENTE SEZIONE.
La tensione delle prese CA varia a seconda del
paese. Assicuratevi che la tensione presente nella
vostra zona corrisponda alla tensione richiesta e
stampata sul pannello posteriore dell’apparecchio
(per es. CA 230 V, 50 Hz o CA 120 V, 60 Hz).
Alcuni modelli sono dotati di un selettore di tensione in modo da essere compatibili con i vari
sistemi di alimentazione nazionali. Prima di collegare questi modelli, assicuratevi che il selettore di
tensione sia impostato sulla tensione utilizzata nella
zona in cui vi trovate.
5. Non toccate l’apparecchio con le mani bagnate—
Non toccate l’apparecchio o il cavo dell’alimentazione con le mani bagnate o umide. Se nell’apparecchio dovesse penetrare acqua o altro liquido, fatelo
controllare dal vostro rivenditore Onkyo.
6. Note sul montaggio
• Se dovete trasportare l’apparecchio, utilizzate
l’imballo originale e confezionatelo come si presentava al momento dell’acquisto.
• Non utilizzate vicino all’apparecchio liquidi vola-
tili come insetticidi spray. Non lasciate per un
lungo periodo di tempo oggetti di gomma o di
plastica sull’apparecchio poiché potrebbero lasciare segni sull’involucro.
• Il pannello superiore e il pannello posteriore
dell'apparecchio potrebbero scaldarsi dopo un uso
prolungato. Ciò è normale.
• Quando avete terminato di utilizzare l’apparec-
chio, rimuovete tutti i dischi e spegnetelo.
Per i modelli per la Gran Bretagna
La sostituzione e il montaggio di una spina CA sul cavo
di alimentazione dell’apparecchio deve essere eseguito
solo da personale di assistenza qualificato.
IMPORTANTE
I fili del cavo di alimentazione hanno i seguenti colori:
Blu: neutro
Marrone: fase
Se i colori dei cavi nel conduttore della linea di alimentazione non corrispondono ai colori che identificano i
terminali della spina, procedete nel seguente modo:
Il cavo blu deve essere collegato al terminale contrassegnato con la lettera N o colorato di nero.
Il cavo marrone deve essere collegato al terminale contrassegnato con la lettera L o colorato di rosso.
IMPORTANTE
La spina è dotata di un apposito fusibile. Se fosse necessario sostituire il fusibile, accertatevi che il fusibile di
ricambio sia approvato da ASTA o da BSI a norma
BS1362 e che abbia la stessa portata di ampere indicata
sulla spina. Controllate che sul corpo del fusibile sia
riportato il simbolo ASTA o BSI.
Se la spina del cavo dell’alimentazione non è adatta alle
vostre prese, sostituitela. Inserite nella spina un fusibile
adatto.
Per i modelli per l’Europa
Dichiarazione di Conformità
Noi,
ONKYO EUROPE
ELECTRONICS GmbH
LIEGNITZERSTRASSE 6,
82194 GROEBENZELL,
GERMANIA
dichiariamo sotto la nostra responsabilità che il prodotto
ONKYO descritto in questo manuale di istruzioni è in
conformità con i corrispondenti standard tecnici: EN60065,
EN55013, EN55020 e EN61000-3-2, -3-3.
GROEBENZELL, GERMANIA
I. MORI
ONKYO EUROPE ELECTRONICS GmbH
It-
3
FSIA93304It.fm Page 4 Thursday, January 27, 2005 9:01 AM
❑
❑
❑
❑
❑
❑
❑
Caratteristiche
La separazione dei vari dispositivi
consente più tipi di configurazioni
Amplificatore digitale stereo dotato
della particolare tecnologia digitale
Onkyo VL (Vector Linear)
Può essere utilizzato come un
amplificatore di potenza con un
preamplificatore separato (funzione
MAIN IN)
Controlli dei timbri ultrabassi, bassi e
acuti
Uscite per altoparlanti A/B selezionabili
Il telecomando in dotazione può essere
utilizzato con altri dispositivi Onkyo.
Ingresso phono per collegare un
giradischi
Accessori in dotazione
Accertarsi che siano presenti i seguenti accessori:
Telecomando (RC-613S) [1] e
due batterie (AA/R6)
Nei cataloghi e sulle confezioni, la lettera aggiunta alla
fine del nome del prodotto indica il colore dell’A-933.
Le caratteristiche tecniche e il funzionamento sono
identici a prescindere dal colore.
[2]
O
N
1
S
T
A
N
D
B
2
Y
5
3
6
9
4
7
10
/0
F
M
8
>
1
0
A
G
M
R
O
U
P
CD
C
L
E
A
R
M
D
T
A
P
E
/
C
D
R
V
O
L
U
P
M
RE
E
S
E
T
M
U
T
I
N
G
P
R
E
S
E
V
T
OL
U
M
E
T
I
M
E
S
R
L
E
E
P
ME
E
N
MOR
T
E
R
Y
R
R
A
EP
N
D
EA
O
MP
I
T
N
P
U
T
D
I
M
S
P
O
L
DE
AY
S
CR
OL
L
C
L
O
C
C
A
K
L
L
R
C
6
1
3
S
It-
4
FSIA93304It.fm Page 5 Thursday, January 27, 2005 9:01 AM
Sommario
Introduzione
Istruzioni importanti per la sicurezza........................................................................ 2
Precauzioni .................................................................................................................. 3
Caratteristiche ............................................................................................................. 4
Accessori in dotazione ............................................................................................... 4
Sommario..................................................................................................................... 5
Pannello frontale e pannello posteriore.................................................................... 6
Pannello frontale ................................................................................................... 6
Pannello posteriore ............................................................................................... 7
Telecomando (RC-613S)............................................................................................. 8
Inserimento delle batterie...................................................................................... 9
Uso del telecomando ............................................................................................ 9
Collegamenti
Collegamento dell’A-933........................................................................................... 10
Informazioni sulle funzioni di sistema..................................................................10
Collegamento dei diffusori...................................................................................11
Come collegare un subwoofer............................................................................. 12
Diagramma di collegamento per la Separate Collection della Onkyo .................13
Dispositivi audio................................................................................................... 14
Come collegare un lettore CD.......................................................................... 14
Come collegare un registratore MD ................................................................. 14
Come collegare un sintonizzatore.................................................................... 14
Come collegare un mangiacassette................................................................. 14
Come collegare un giradischi........................................................................... 15
Come collegare una TV o un altro dispositivo con un’uscita audio.................. 15
Come collegare un preamplificatore ................................................................15
Come collegare il cavo di alimentazione di un altro dispositivo ....................... 15
Come collegare dispositivi .........................................................................16
Come collegare il cavo dell’alimenta................................................................ 16
Ascolto delle sorgenti audio
Come accendere l’A-933.....................................................................................17
Come ascoltare altri dispositivi............................................................................17
Come selezionare il set di altoparlanti A o B.................................................... 17
Come mettere in mute l’A-933 (solo con il telecomando) ................................18
Come utilizzare le cuffie...................................................................................18
Come utilizzare i controlli dei timbri .....................................................................18
Come selezionare il modo Tone o Direct.........................................................18
Come regolare gli ultrabassi ............................................................................18
Come regolare i bassi ...................................................................................... 18
Come regolare gli acuti .................................................................................... 18
Come utilizzare la funzione MAIN IN................................................................... 19
Come registrare................................................................................................... 19
Varie
Soluzione dei problemi ............................................................................................. 20
Caratteristiche tecniche............................................................................................ 22
It-
5
FSIA93304It.fm Page 6 Thursday, January 27, 2005 9:01 AM
Pannello frontale e pannello posteriore
Pannello frontale
24 657
31
M D
STANDBY/ON
ON(G)
STANDBY(R)
LINE
C D
TUNER
PHONO
TAPE /CDR
POWER
SUPER BASS
ON
PHONES
OFF
SPEAKERS
BA
BASS TREBLE
MAX
Per informazioni dettagliate, riferirsi alle pagine indicate in parentesi.
Interruttore POWER (17)
A
Questo è l’interruttore di accensione. Quando è
impostato su OFF, l’A-933 è completamente spento.
Quando è impostato su ON, l’A-933 può essere
impostato su On o su Standby.
Pulsante STANDBY/ON (17)
B
Questo pulsante viene utilizzato per accendere
l’unità A-933 o per metterla in Standby. Per i
modelli dotati dell’interruttore POWER, questo
tasto non ha effetto se l’interruttore POWER non è
posizionato su ON.
Indicatore STANDBY (17)
C
L’indicatore Standby si accende quando l’apparecchio è impostato su Standby.
Sensore del telecomando (9)
D
Questo sensore riceve i segnali di controllo provenienti dal telecomando.
Selettore di ingresso (17)
E
Questo controllo serve per selezionare una delle
seguenti sorgenti di ingresso: PHONO, TUNER,
CD, LINE, MD o TAPE/CDR.
F
Indicatore del selettore di ingresso (17)
Questi indicatori mostrano la sorgente di ingresso
correntemente selezionata.
G
Comando VOLUME (18)
Pulsanti e indicatori SPEAKERS A/B (17)
I
Questi pulsanti servono per selezionare il set di altoparlanti, A o B, che emette l’audio. Gli indicatori
mostrano se ogni set di altoparlanti è acceso o
spento.
Controllo SUPER BASS (18)
J
Questo controllo serve per regolare il livello degli
ultrabassi.
Controllo BASS (18)
K
Questo controllo serve per regolare il livello dei
bassi.
Controllo TREBLE (18)
L
Questo controllo serve per regolare il livello degli
acuti.
Pulsante e indicatore TONE(R)/DIRECT(G)
M
(18)
Questo pulsante serve per selezionare il modo Tone
o Direct. Nel modo Tone l’indicatore si illumina di
rosso (R), nel modo Direct si illumina di verde (G).
N
Pulsante e indicatore MAIN IN (19)
Quando l’A-933 viene utilizzato come un amplificatore di potenza con un preamplificatore separato,
questo pulsante serve per impostare la funzione
MAIN IN. Quando la funzione MAIN IN è attivata,
l’indicatore si illumina di blu.
Utilizzare questo comando per impostare il volume
dell’A-933.
Presa jack PHONES (18)
H
Questa presa jack di pollice serve per il collegamento di una cuffia stereo standard per l’ascolto privato.
TO N E(R
DIRECT(G
)
MAIN IN
)
DCBA098
It-
6
FSIA93304It.fm Page 7 Thursday, January 27, 2005 9:01 AM
Pannello frontale e pannello posteriore —Continua
Pannello posteriore
132546 8 97
GND
SUBWOOFER
PREOUT
PHONO (MM)
MAIN IN
LRL
R
TUNER
L
L
R
R
OUT
MD
L
R
CD
L
R
OUT
IN
TAPE/CDR
CBA0
A
Terminale per la messa a terra
Questo terminale serve per collegare il conduttore
per la messa a terra di un giradischi.
Ingresso PHONO (MM)
B
Questo ingresso audio analogico serve per collegare
un giradischi con una cartuccia a magnete mobile.
Ingresso TUNER
C
Questo ingresso audio analogico serve per collegare
l’uscita audio analogica di un sintonizzatore.
D
Ingresso CD
Questo ingresso audio analogico serve per collegare
l’uscita audio analogica di un lettore CD.
E
Ingresso LINE
Questo ingresso audio analogico serve per collegare
l’uscita audio analogica di un dispositivo (TV, ecc.).
F
G
H
I
connettori REMOTE CONTROL
Questi connettori (Remote Interactive) possono
essere collegati ai connettori di altri dispositivi
audio della Onkyo. Il telecomando dell’A-933 può
essere utilizzato per controllare tutti gli altri disposi-
tivi. Per utilizzare dovete effettuare un collegamento audio analogico tra l’A-933 e gli altri
dispositivi.
SPEAKERS B
Questi terminali a pressione servono per il collegamento del set di altoparlanti B.
SPEAKERS A
Questi terminali sono per il collegamento del set di
altoparlanti A.
AC OUTLET
Questa presa di corrente CA commutata può essere
utilizzata per alimentare un altro componente. Il
tipo di connettore dipende dal paese in cui è stata
acquistata l’unità A-933.
LINE
B
R
REMOTE
IN
CONTROL
SPEAKERS
L
R
INTEGRATED AMPLIFIER
-
MODEL NO. A
933
J
SUBWOOFER PREOUT
A
AC OUTLET
AC 230-240 V
50 Hz
L
UNSWITCHED
100W MAX.
TOTAL
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
Questo connettore serve per collegare un subwoofer
amplificato.
K
MAIN IN
Questo ingresso audio analogico serve per collegare
un preamplificatore separato quando volete utilizzare l’A-933 come un amplificatore di potenza.
Attenzione:
Non collegate un dispositivo privo di controllo del
volume in uscita, per esempio un lettore CD, in
quanto l’audio verrebbe emesso al volume massimo
causando eventuali danni all’A-933 e agli altoparlanti.
L
MD IN/OUT
Questo ingresso e quest’uscita audio analogica servono per collegare un registratore MD con un
ingresso e un’uscita audio analogica.
M
TAPE/CDR IN/OUT
Questo ingresso e quest’uscita audio analogica servono per collegare un registratore (CD, cassette,
ecc.) con un ingresso e un’uscita audio analogica.
Per informazioni sui collegamenti si veda pagina
11–16.
It-
7
FSIA93304It.fm Page 8 Thursday, January 27, 2005 9:01 AM
Telecomando (RC-613S)
1
ON
2
3
4
56
9
FM AM CLEAR
5
6
PRESET
7
8
9
MEMORY REPEAT DISPLAY
RANDOM P MODE SCROLL
0
Per informazioni dettagliate, riferirsi alle pagine indicate in parentesi.
Pulsante STANDBY (17)
A
Questo pulsante serve per impostare l’A-933 su
standby.
B
Pulsante ON (17)
Questo pulsante serve per accendere l’A-933.
Pulsanti numerici
C
Questi pulsanti servono per inserire i numeri dei
brani. Per inserire numeri a una cifra, premete il
pulsante corrispondente. Il pulsante [10/0] serve per
inserire sia 10 che 0. Il pulsante [>10] serve per
inserire numeri a 2- cifre superiori a 10.
Per maggiori informazioni consultate il manuale di
istruzioni fornito in dotazione con ogni dispositivo.
D
Pulsanti FM & AM
Questi pulsanti servono per selezionare la frequenza
AM o FM su un sintonizzatore Onkyo della Sepa-
rate Collection che è collegato mediante .
Pulsanti di riavvolgimento e avanzamento
E
veloce [ ]/[ ]
Questi pulsanti servono per effettuare il riavvolgimento e l’avanzamento veloce su un dispositivo
CD, MD, cassette o CDR Onkyo della Separate
Collection che è collegato mediante . Su alcuni
sintonizzatori Onkyo che sono collegati mediante
, questi pulsanti servono per cambiare la fre-
quenza.
231
10/ 0>10
CD
MD
TAPE /CDR
VOLUME
MUTING
VOLUME
TIMER
ENTER
-
STANDBY
4
78
GROUP
PRESET
SLEEP
INPUT
CLOCK
CALL
A
B
C
D
E
F
G
H
I
J
K
L
M
Tasti VOLUME [ ]/[ ] (18)
F
Questi tasti servono per impostare il volume
dell’A-933.
Pulsanti TIMER, Su/Giù [ ]/[ ] ed ENTER
G
Questi pulsanti servono per impostare l’orologio e il
timer di un sintonizzatore Onkyo della Separate
Collection che è collegato mediante .
H
Pulsante MEMORY
Questo pulsante serve per impostare la funzione di
riproduzione programmata su un dispositivo CD,
MD o CDR Onkyo della Separate Collection che è
collegato mediante . Grazie alla riproduzione
programmata potete creare un programma personalizzato.
I
Pulsante RANDOM
Questo pulsante serve per impostare la funzione di
riproduzione casuale su un dispositivo CD, MD o
CDR Onkyo della Separate Collection che è colle-
gato mediante .
J
Pulsante P MODE
Questo pulsante serve per impostare il modo di
riproduzione su un dispositivo MD o CDR Onkyo
della Separate Collection che è collegato mediante
.
K
Pulsante GROUP
Questo pulsante serve per selezionare i gruppi su un
dispositivo MD Onkyo della Separate Collection
che è collegato mediante .
Pulsante CLEAR
L
Questo pulsante serve per eliminare l’ultimo brano
da un programma creato con la funzione di riproduzione programmata, ecc., su un dispositivo CD,
MD, cassette o CDR Onkyo della Separate Collec-
tion che è collegato mediante .
Pulsanti di controllo CD
M
Questi pulsanti servono per controllare un lettore
CD Onkyo della Separate Collection che è collegato
mediante .
Pausa [ ]: mette in pausa la riproduzione
Arresto [ ]: arresta la riproduzione
Riproduzione [ ]: avvia la riproduzione
Pulsanti di controllo MD
N
Questi pulsanti servono per controllare un lettore
MD Onkyo della Separate Collection che è colle-
gato mediante .
Pausa [ ]: mette in pausa la riproduzione
Arresto [ ]: arresta la riproduzione
Riproduzione [ ]: avvia la riproduzione
Pulsanti di controllo TAPE/CDR
O
Per registratori a cassette doppi, solo il lettore “B”
può essere controllato.
Riproduzione inversa/Pausa [/]: avvia la
riproduzione inversa su un mangiacassette
Onkyo della Separate Collection che è collegato
mediante ; mette in pausa la riproduzione su
un CDR Onkyo della Separate Collection.
Arresto [ ]: arresta la riproduzione
Riproduzione [ ]: avvia la riproduzione
It-
8
FSIA93304It.fm Page 9 Thursday, January 27, 2005 9:01 AM
Telecomando (RC-613S) —Continua
P
Pulsante MUTING (18)
Questo pulsante serve per sopprimere l’audio
dell’A-933.
Pulsanti Precedente e Successivo
Q
[ ]/[ ] (PRESET [ ] [ ])
Questi pulsanti servono per selezionare il brano precedente o successivo su un dispositivo CD, MD, cassette o CDR Onkyo della Separate Collection che è
collegato mediante . Premendoli ripetutamente si
selezionano il primo e l’ultimo brano. Su un sintonizzatore Onkyo della Separate Collection servono
per selezionare le stazioni radio preimpostate.
R
Pulsante SLEEP
Questo pulsante serve per impostare la funzione
Sleep su un sintonizzatore Onkyo della Separate
Collection che è collegato mediante .
S
Pulsanti INPUT [ ]/[ ] (17)
Questi pulsanti servono per selezionare una delle
seguenti sorgenti di ingresso: PHONO, TUNER,
CD, LINE, MD o TAPE/CDR.
T
Pulsante REPEAT
Questo pulsante serve per impostare la funzione di
riproduzione ripetuta su un dispositivo CD, MD o
CDR Onkyo della Separate Collection che è colle-
gato mediante .
Pulsante DISPLAY
U
Questo pulsante serve per cambiare le informazioni
che compaiono sul display.
V
Pulsante SCROLL
Questo pulsante serve per scorrere il testo visualizzato su un dispositivo MD o CDR Onkyo della
Separate Collection che è collegato mediante .
W
Pulsante CLOCK CALL
Questo pulsante serve per visualizzare l’ora su un
sintonizzatore Onkyo della Separate Collection che
è collegato mediante .
Inserimento delle batterie
Rimuovete il coperchio
del vano batterie come
mostra al figura.
Inserite le tre batterie
in dotazione (AA/R6)
rispettando il diagramma di polarità
riportato nel vano batterie.
Note:
• La durata delle batterie fornite in dotazione è di circa
sei mesi, sebbene possa variare a seconda dell’uso.
• Se il telecomando non funziona correttamente, provate a sostituire le batterie.
• Non utilizzate contemporaneamente batterie vecchie e
nuove o batterie di tipo diverso.
• Se avete intenzione di non utilizzare il telecomando
per un lungo periodo di tempo, rimuovete le batterie
per evitare possibili perdite e corrosione.
• Le batterie esaurite devono essere rimosse appena
possibile per evitare possibili perdite e corrosione.
Uso del telecomando
Puntare il telecomando verso il relativo sensore.
Sensore del telecomando
O
N
1
S
T
A
N
D
B
2
Y
5
3
6
9
4
7
1
0
/
0
F
M
8
>
1
0
A
G
M
R
O
U
P
C
D
C
L
E
A
R
M
D
TA
P
E
/
C
D
R
V
O
LUM
P
R
E
E
S
E
T
M
U
T
IN
G
P
R
E
S
E
V
T
O
L
U
M
E
TI
M
E
S
R
L
E
E
P
M
E
E
N
M
TE
O
R
R
Y
R
RE
A
N
P
D
E
O
A
M
I
T
N
P
U
T
P
D
I
M
S
P
O
L
D
A
E
Y
S
C
R
O
L
L
C
L
O
C
C
A
K
LL
R
C
6
1
3
S
Note:
• Il telecomando potrebbe non funzionare correttamente
se l’A-933 è esposto a luce intensa, come per esempio
luce solare diretta o luce fluorescente di tipo a inverter.
Tenete in considerazione ciò quando installate
l’A-933.
• Se nella stessa stanza viene utilizzato un altro telecomando dello stesso tipo oppure se l’A-933 viene
installato nelle vicinanze di apparecchiature che
impiegano raggi infrarossi, il telecomando potrebbe
non funzionare correttamente.
• Non collocate nessun oggetto, come ad esempio un
libro, sul telecomando poiché i pulsanti del telecomando potrebbero rimanere inavvertitamente premuti,
scaricando di conseguenza le batterie.
• Il telecomando potrebbe non funzionare correttamente
se l’A-933 viene installato in un armadio rack dietro a
sportelli in vetro colorato. Tenete in considerazione
ciò quando installate l’A-933.
• Il telecomando non funziona se tra esso e il sensore
dell’A-933 è presente un ostacolo.
Circa 5 metri
Chiudere il vano batterie con il coperchio.
It-
9
FSIA93304It.fm Page 10 Thursday, January 27, 2005 9:01 AM
Collegamento dell’A-933
Informazioni sulle funzioni di sistema
Se collegate un altro dispositivo Onkyo della Separate Collection all’A-933 utilizzando gli appositi cavi audio ,
potete utilizzare le seguenti funzioni di sistema. I cavi sono cavi appositamente progettati per essere utilizzati solo
con prodotti Onkyo. (I cavi non sono forniti in dotazione con l’A-933.)
Come collegare dispositivi Onkyo della Separate Collection.
Accensione automatica
Quando accendete o avviate la riproduzione su un dispositivo che è collegato all’A-933, l’A-933 si accende automaticamente. Inoltre, quando impostate l’A-933 in Standby, anche tutti gli altri dispositivi collegati entrano in Standby.
(Per far sì che questo accada, l’interruttore POWER dell’A-933 deve essere impostato su ON.)
Cambio diretto
Quando la riproduzione viene avviata su un dispositivo audio collegato mediante , l’A-933 seleziona automaticamente quel dispositivo come sorgente di ingresso.
Funzionamento del telecomando
Potete controllare tutti i dispositivi del vostro sistema utilizzando il telecomando dell’A-933.
Timer dei programmi
Utilizzando un sintonizzatore Onkyo potete programmare il
timer in modo da avviare automaticamente la riproduzione o la
registrazione a una certa ora.
Funzione One-touch CD Dubbing
Se nel vostro sistema vi è un lettore CD e un registratore CDR,
MD o un mangiacassette, potete duplicare l’audio di un intero
CD premendo semplicemente un pulsante.
Si veda pagina 13 per maggiori informazioni.
Si veda pagina 16 per maggiori informazioni.
Consultate il manuale di istruzioni del
sintonizzatore per maggiori informazioni.
Come duplicare singoli brani
Se nel vostro sistema vi è un lettore CD e un registratore MD o
un CDR, potete duplicare i brani che preferiti di un CD premendo semplicemente un pulsante.
Registrazione sincronizzata
Quando utilizzate un registratore CDR, MD o un mangiacassette per registrare da un lettore CD, potete avviare la registrazione dal lettore CD.
• Se collegate solo un cavo non potete utilizzare le funzioni di sistema. Dovete effettuare anche un collegamento
audio analogico tra l’A-933 e gli altri dispositivi.
• Per maggiori informazioni sulle funzioni di sistema , consultate il manuale di istruzioni fornito in dotazione con
ogni dispositivo.
• Quando utilizzate l’A-933 come un amplificatore di potenza (funzione MAIN IN),le funzioni di sistema non
sono disponibili.
It-
10
Per maggiori informazioni consultate il
manuale di istruzioni del registratore
MD, del CDR o del mangiacassette.
FSIA93304It.fm Page 11 Thursday, January 27, 2005 9:01 AM
Collegamento dell’A-933 —Continua
Prima di effettuare i collegamenti
• Consultare sempre le istruzioni allegate
all’apparecchio che si sta collegando.
• Non inserire il cavo di alimentazione finché non
sono stati ultimati correttamente tutti i
collegamenti.
• Non raggruppare i cavi di collegamento audio
insieme a quelli di alimentazione e dei diffusori,
poiché ciò può influire negativamente sulla qualità
del suono.
• Per evitare interferenze, tenete i cavi dell’alimentazione e degli altoparlanti lontano dall’antenna
del sintonizzatore.
Collegamento dei diffusori
Precauzioni riguardo alla configurazione
degli altoparlanti
Potete collegare all’A-933 uno o due set di altoparlanti
(A/B) e selezionare quale set emette l’audio, oppure
potete utilizzarli entrambi contemporaneamente.
• Come collegare un set di altoparlanti (A o B) Collegate solo altoparlanti con un’impedenza compresa
tra 4 Ω e 16 Ω . Se utilizzate degli altoparlanti con
un’impedenza minore e utilizzate l’A-933 ad alti
livelli di volume per un lungo periodo di tempo, si
potrebbe attivare il circuito di protezione interno.
• Come collegare due set di altoparlanti (A e B) Collegate solo altoparlanti con un’impedenza compresa
tra 8 Ω e 16 Ω . Se utilizzate degli altoparlanti con
un’impedenza minore e utilizzate l’A-933 ad alti
livelli di volume per un lungo periodo di tempo, si
potrebbe attivare il circuito di protezione interno.
• Scollegate il cavo di alimentazione dalla presa a muro
prima di eseguire qualsiasi collegamento.
•Leggete le istruzioni fornite con gli altoparlanti.
•Fare particolare attenzione alla polarità di cablaggio
dei altoparlanti. In altri termini, collegare i terminali
positivi (+) solo terminali positivi (+), ed i terminali
negativi (–) solo ai terminali negativi (–). Se vengono
collegati nel modo sbagliato, il suono sarà fuori fase e
verrà emesso in maniera insolita.
•Cavi dei altoparlanti non necessariamente lunghi o di
sezione molto sottile, possono influire sulla qualità del
suono e devono essere evitati.
Codice colore dei collegamenti audio RCA
• Il connettore rosso serve per il canale destro,
quello bianco per il canale sinistro.
Sinistro (bianco)
Destro (rosso)
S
D
• Per realizzare una buona connessione, inserire
completamente le spine (collegamenti errati
potrebbero causare rumore o malfunzionamenti).
Corretta!
Errata!
•Fare attenzione a non cortocircuitare le connessioni positive e negative. in questo
modo si può danneggiare
l’unità A-933.
• Non collegare più di un cavo
per ogni terminale dei altoparlanti. In questo modo si può
danneggiare l’unità A-933.
• Non collegate un altoparlante a più di una coppia di
terminali per altoparlanti.
SPEAKERS
B
L
R
R
A
L
It-
11
F
D
FSIA93304It.fm Page 12 Thursday, January 27, 2005 9:01 AM
Collegamento dell’A-933 —Continua
Come collegare i cavi degli altoparlanti
Spellare 15 mm di isolante
1
dai terminali dei cavi dei
altoparlanti, e attorcigliare bene i fili del conduttore, come viene
mostrato.
Svitare il terminale.
2
Inserire completamente
3
il conduttore.
Avvitare fermamente il termi-
4
nale.
La seguente figura mostra quale altoparlante collegare a
ogni coppia di terminali.
15 mm
Come collegare un subwoofer
Potete collegare un subwoofer con un amplificatore di
potenza incorporato al connettore SUBWOOFER PREOUT dell’A-933.
L
R
OUTINOUT
L
LRL
R
R
LINE
CD
TUNERPHONO (MM)
L
L
R
R
REMOTE
IN
TAPE/CDR
CONTROL
MD
B
R
INTEGRATED AMPLIFIER
MODEL NO.
SPEAKERS
-
A
A
AC OUTLET
AC
230-240
V
50
L
R
933
Hz
L
UNSWITCHED
100
W MAX.
TOTAL
CAUTION: SPEAKER IMPEDANCE
A or B : 4
OHMS MIN. /SPEAKER
A + B : 8
OHMS MIN. /SPEAKER
LINE INPUT
LINE INPUT
GND
SUBWOOFER
SUBWOOFER
PREOUT
PREOUT
MAIN IN
SUBWOOFER
PRE OUT
Consiglio: il volume e la qualità dell’uscita dei bassi dal
subwoofer dipende dalla sua posizione, dalla forma
della stanza d’ascolto e dalla posizione di ascolto. In
generale si ottengono buoni bassi installando il subwoofer in un angolo anteriore o a un terzo della larghezza
del muro davanti alla posizione di ascolto. Per trovare la
migliore posizione per il subwoofer, mentre riproducete
un film o della musica con dei bassi potenti, provate a
spostare il subwoofer all’interno della stanza e scegliete
la posizione che garantisce i migliori risultati.
Altoparlante
L
ER
R
MAIN IN
destro
LRL
R
TUNERPHONO (MM)
L
R
OUTINOUT
MD
CD
TAPE/CDR
+–
L
R
LINE
L
R
REMOTE
IN
CONTROL
Set di
altoparlanti A
SPEAKERS
SPEAKERS
B
B
L
L
R
R
R
R
INTEGRATED AMPLIFIER
-
MODEL NO. A
933
Altoparlante
A
A
AC OUTLET
AC 230-240 V
50 Hz
L
L
UNSWITCHED
100W MAX.
TOTAL
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
sinistro
+–
A-933
+– +–
Altoparlante
destro
Set di
altoparlanti B
Altoparlante
sinistro
It-
12
FSIA93304It.fm Page 13 Thursday, January 27, 2005 9:01 AM
Collegamento dell’A-933 —Continua
Diagramma di collegamento per la Separate Collection della Onkyo
L’A-933 può essere utilizzato con un C-733 lettore CD e un T-433 sintonizzatore Onkyo della Separate Collection come
mostra la seguente figura.
T-433
A-933
C-733
GND
SUBWOOFER
PREOUT
MAIN IN
ANALOG
LL
RR
ad una presa a
muro
L
LRL
R
L
R
LINE
IN
REMOTE
CONTROL
REMOTE
CONTROL
B
R
CD
TUNERPHONO (MM)
L
L
R
R
OUT
OUT
IN
MD
TAPE/CDR
DIGITAL
OPTICAL
OUT
OUT
R
INTEGRATED AMPLIFIER
SPEAKERS
L
-
MODEL NO. A
933
CONPACT DISC PLAYER
MODEL NO.
A
AC OUTLET
AC 230-240 V
50 Hz
L
R
C-
733
UNSWITCHED
TOTAL
100W MAX.
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
Collegamenti
•I cavi non sono forniti in dotazione con l’A-933.
Utilizzate i cavi forniti in dotazione con gli altri
dispositivi Onkyo della Separate Collection.
•I connettori servono quando l’A-933 viene utilizzato insieme ad altri dispositivi Onkyo della Separate
Collection compatibili con .
• Alcuni dispositivi sono dotati di due o più connettori
. Questi connettori sono identici e quindi potete
usarli indifferentemente.
• Se collegate solo un cavo non potete utilizzare
le funzioni di sistema. Dovete effettuare anche un
collegamento audio analogico tra l’A-933 e gli altri
dispositivi.
Come impilare vari dispositivi
• La seguente figura mostra come impilare vari dispositivi Onkyo della Separate Collection. Il lettore CD è
sensibile al calore, quindi non posizionatelo sopra
l’amplificatore.
• Nelle seguenti pagine vengono fornite informazioni
dettagliate sui collegamenti da effettuare.
Disposizione verticale
T-433
A-933
C-733
It-
13
FSIA93304It.fm Page 14 Thursday, January 27, 2005 9:01 AM
Collegamento dell’A-933 —Continua
Apparecchi audio
Come collegare un lettore CD
Utilizzare un cavo audio analogico per collegare come
mostrato gli ingressi CD L/R dell’A-933 alle uscite
audio analogiche del lettore CD.
SUBWOOFER
PREOUT
LRL
R
TUNERPHONO (MM)
L
L
R
R
OUTINOUT
MD
CD
CD
TAPE/CDR
L
B
R
LINE
L
R
R
REMOTE
IN
CONTROL
INTEGRATED AMPLIFIER
MODEL NO. A
GND
MAIN IN
SPEAKERS
L
-
933
R
L
A
R
AC OUTLET
AC 230-240 V
CD
L
UNSWITCHED
TOTAL
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
ANALOG
OUT
L
R
50 Hz
100W MAX.
Come collegare un registratore MD
Utilizzate un cavo audio analogico per collegare i connettori MD IN L/R dell’A-933 ai connettori di uscita
audio analogica del registratore MD e utilizzate un altro
cavo audio analogico per collegare i connettori MD
OUT L/R dell’A-933 ai connettori di ingresso audio
analogico del registratore MD come mostra la figura.
LRL
R
TUNERPHONO (MM)
L
L
L
R
R
R
OUTINOUT
OUT
MD
MD
L
R
LINE
CD
L
R
REMOTE
IN
IN
CONTROL
TAPE/CDR
B
R
INTEGRATED AMPLIFIER
MODEL NO. A
SPEAKERS
L
-
933
R
L
A
AC OUTLET
AC 230-240 V
50 Hz
L
UNSWITCHED
100W MAX.
TOTAL
R
OUT
CAUTION: SPEAKER IMPEDANCE
MD
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
IN
SUBWOOFER
PREOUT
GND
MAIN IN
Come collegare un sintonizzatore
Utilizzare un cavo audio analogico per collegare come
mostrato gli ingressi TUNER L/R dell’A-933 alle uscite
audio analogiche del sintonizzatore.
SUBWOOFER
PREOUT
L
LRL
R
R
TUNERPHONO (MM)
TUNER
L
L
R
R
OUTINOUT
MD
CD
TAPE/CDR
L
R
LINE
L
R
REMOTE
IN
CONTROL
B
R
INTEGRATED AMPLIFIER
MODEL NO. A
SPEAKERS
L
-
933
GND
MAIN IN
R
L
A
R
AC OUTLET
AC 230-240 V
TUNER
50 Hz
L
UNSWITCHED
100W MAX.
TOTAL
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
OUT
L
R
Come collegare un mangiacassette
Utilizzate un cavo audio analogico per collegare i connettori TAPE/CDR IN L/R dell’A-933 ai connettori di
uscita del mangiacassette e utilizzate un altro cavo
audio analogico per collegare i connettori TAPE/CDR
OUT L/R dell’A-933 ai connettori di ingresso del mangiacassette come mostra la figura.
LRL
R
TUNERPHONO (MM)
L
L
R
R
OUTINOUT
MD
CD
OUT
TAPE/CDR
TAPE/CDR
L
R
LINE
L
L
R
R
REMOTE
IN
IN
CONTROL
B
R
INTEGRATED AMPLIFIER
MODEL NO. A
SPEAKERS
L
-
933
R
L
A
AC OUTLET
AC 230-240 V
50 Hz
L
UNSWITCHED
100W MAX.
TOTAL
R
OUT
TAPE/CDR
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
IN
SUBWOOFER
PREOUT
GND
MAIN IN
It-
14
L
R
REC PLAY
(IN) (OUT)
L
R
L
R
REC PLAY
(IN) (OUT)
L
R
FSIA93304It.fm Page 15 Thursday, January 27, 2005 9:01 AM
Collegamento dell’A-933 —Continua
Come collegare un giradischi
I connettori di ingresso PHONO dell’A-933 servono per
essere utilizzati con cartucce a magnete mobile (MM).
Utilizzate un cavo audio analogico per collegare i connettori PHONO L/R dell’A-933 ai connettori di uscita
audio del giradischi come mostra la figura.
LRL
L
R
R
TUNERPHONO (MM)
L
L
R
R
OUTINOUT
MD
L
R
L
R
LINE
CD
L
R
REMOTE
IN
CONTROL
TAPE/CDR
B
R
INTEGRATED AMPLIFIER
MODEL NO. A
SPEAKERS
L
-
933
R
A
AC OUTLET
AC 230-240 V
50 Hz
L
UNSWITCHED
100W MAX.
TOTAL
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
AUDIO OUT
L
R
GND
GND
PHONO (MM)
SUBWOOFER
PREOUT
MAIN IN
PHONO (MM)
Conduttore per la messa a terra
Note:
• Se il giradischi in uso dispone di un filo di messa a
terra, collegarlo alla vite GND dell’A-933. Il alcuni
giradischi il collegamento del filo di messa a terra può
causare un ronzio: in questi casi esso deve essere
scollegato.
• Se il giradischi dispone di una cartuccia del tipo a
bobina mobile (MC), è necessario un preamplificatore disponibile in commercio per giradischi MC.
Collegare il preamplificatore del giradischi a
quest’ultimo, quindi agli ingressi PHONO L/R
dell’A-933.
Come collegare una TV o un altro
dispositivo con un’uscita audio
Utilizzate un cavo audio analogico per collegare i connettori LINE L/R dell’A-933 ai connettori di uscita
audio analogica della TV o di un altro dispositivo come
mostra la figura.
SUBWOOFER
PREOUT
L
LRL
R
TUNERPHONO (MM)
L
L
R
R
OUTINOUT
MD
CD
TAPE/CDR
L
R
R
LINE
LINE
L
R
REMOTE
IN
CONTROL
B
R
INTEGRATED AMPLIFIER
MODEL NO. A
SPEAKERS
L
-
933
GND
MAIN IN
R
L
A
R
AC OUTLET
LINE
AC 230-240 V
50 Hz
L
UNSWITCHED
100W MAX.
TOTAL
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
Come collegare un preamplificatore
L’A-933 può essere utilizzato come un amplificatore di
potenza con un preamplificatore separato.
In tal caso utilizzate un cavo audio analogico per collegare i connettori MAIN IN dell’A-933 ai connettori di
uscita del preamplificatore.
Collegate gli altoparlanti all’A-933 e collegate i dispositivi di riproduzione al preamplificatore.
LRL
R
TUNERPHONO (MM)
L
L
R
R
OUTINOUT
MD
L
R
LINE
CD
L
L
R
R
REMOTE
IN
CONTROL
TAPE/CDR
B
R
INTEGRATED AMPLIFIER
MODEL NO. A
SPEAKERS
L
-
933
R
MAIN IN
PRE OUT
GND
L
SUBWOOFER
PREOUT
R
MAIN IN
MAIN IN
L
R
Note:
• Non collegate un dispositivo privo di controllo del
volume in uscita in quanto l’audio verrebbe emesso al
volume massimo causando eventuali danni all’A-933
e agli altoparlanti.
• Per attivare la funzione MAIN IN, premete il pulsante
[MAIN IN] per 3 secondi fino a quando l’indicatore
non si illumina di blu (pagina 19).
• Quando utilizzate l’A-933 come un amplificatore di
potenza, il telecomando e le seguenti funzioni vengono disabilitate: controllo del volume, messa in
mute, funzioni di sistema , funzione Tone/Direct,
uscita del subwoofer e registrazione. Alcune di queste
funzioni possono essere eseguite sul preamplificatore
collegato.
Come collegare il cavo di alimentazione di
un altro dispositivo
L’A-933 ha un’AC OUTLET sul pannello posteriore.
Questa presa può essere utilizzata per collegare il cavo
dell’alimentazione di un altro dispositivo audio che
volete utilizzare con l’A-933.
L
R
LINE
CD
L
R
REMOTE
OUT
IN
CONTROL
TAPE/CDR
B
R
INTEGRATED AMPLIFIER
MODEL NO. A
SPEAKERS
L
-
933
A
AC OUTLET
AC 230-240 V
50 Hz
L
R
UNSWITCHED
TOTAL
100W MAX.
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
AC OUTLET
AC 230-240 V
UNSWITCHED
TOTAL
50 Hz
100W MAX.
A
L
AUDIO OUT
L
R
Nota:
Se la TV non ha uscite audio, potete collegare l’A-933 a
un’uscita audio del VCR e utilizzare il suo sintonizzatore.
Attenzione:
• assicuratevi che il requisito di potenza massima del
dispositivo collegato ad AC OUTLET non vada oltre
la capacità indicata sul pannello posteriore
dell’A-933(100W).
It-
15
FSIA93304It.fm Page 16 Thursday, January 27, 2005 9:01 AM
Collegamento dell’A-933 —Continua
Come collegare dispositivi
Con (Remote Interactive) potete controllare un lettore CD, un sintonizzatore Onkyo e altri dispositivi
compatibili con utilizzando il telecomando
dell’A-933.
•Per utilizzare dovete effettuare un collegamento audio analogico tra l’A-933 e gli altri dispositivi audio.
Sintonizzatore (T-433) ecc.
ACCUCLOCK TUNING PRESET
STANDBY/ON
DISPLAY
STANDBY
A-933 (Preamplificatore)
STANDBY/ON
ON(G)
STANDBY(R)
POWER
PHONES
OFF
ON
O
N
S
T
A
N
D
B
Y
1
2
3
4
56
7
8
9
1
0
/
0
>
1
0
GR
O
U
P
F
M
A
M
C
L
E
A
R
C
D
M
D
T
A
P
E
/
C
D
R
V
O
L
U
M
E
P
R
E
S
E
T
M
U
T
I
N
G
P
RE
S
E
T
V
O
L
U
M
E
S
L
E
E
P
T
I
M
E
R
E
N
T
E
R
ME
M
O
I
RY
N
P
U
T
R
E
P
E
A
T
D
I
S
P
L
A
Y
R
A
N
D
O
M
P
M
O
D
E
C
L
O
C
C
A
L
L
R
C
6
1
3
S
Lettore CD (C-733) ecc.
S
C
R
O
L
L
K
STANDBY/ON
DISPLAY
STANDBY
SPEAKERS
SUPER BASS BASS
BA
TUNER
PHONO
MAX
CLEAR
FM MODE
BAND CHARACTERMEMORY
KEY MODE TUNING
/
PRESET
M D
LINE
/CDR
TAPE
D
C
TREBLE
)
TONE(R
MAIN IN
)
DIRECT(G
Come collegare il cavo dell’alimenta
• Prima di collegare il cavo di alimentazione, collegare
tutti i diffusori e gli apparecchi audio.
•L’accensione dell’A-933 può causare una sovratensione momentanea che può interferire con gli altri
apparecchi elettrici collegati allo stesso circuito. Se
ciò costituisce un problema, collegare l’A-933 a
un’altra linea di alimentazione.
ad una presa a
muro
Note:
• Per realizzare una buona connessione, inserire completamente le spine.
• Utilizzate solo cavi per collegamenti . (I cavi
non sono forniti in dotazione con questo A-933.)
•L’ A-933 ha quattro connettori . Sono identici
quindi potete utilizzarli indifferentemente.
• i connettori devono essere collegati solo a dispositivi Onkyo. Se li collegate a un dispositivo di
un’altra marca potreste causare dei malfunzionamenti
in questo dispositivo.
• Alcuni dispositivi potrebbero non supportare tutte le
funzioni . Per maggiori informazioni consultate i
manuali forniti in dotazione con gli altri dispositivi
Onkyo.
It-
16
FSIA93304It.fm Page 17 Thursday, January 27, 2005 9:01 AM
Ascolto delle sorgenti audio
MD
Come accendere l’A-933
STANDBY/ON
Indicatore STANDBY
M D
LINE
SUPER BASS BASS
BA
C D
TUNER
PHONO
MAX
STANDBY/ON
POWER
ON(G)
STANDBY(R)
PHONES
ON
OFF
SPEAKERS
POWER
1
POWER
2
STANDBY/ON
Premete il pulsante [POWER].
L’indicatore STANDBY si accende.
OFFON
Premete il pulsante [STANDBY/ON].
In alternativa, premete il pulsante [ON]
del telecomando.
L’A-933 si accende e l’indicatore
Telecomandoc
ON
STANDBY lampeggia di verde.
Nota:
Quando è acceso, l’A-933 non emette
alcun suono per circa cinque secondi.
Questo serve per stabilizzare i circuiti.
Per spegnere l’unità A-933, premere il
tasto [STANDBY/ON]. L’unità
entrerà in Standby.
Se collegate l’A-933 ad altri dispositivi mediante ,
premete una volta il pulsante [ON] del telecomando
per accendere l’A-933 e poi premetelo di nuovo per
accendere gli altri dispositivi.
Come accendere tutti i dispositivi del sistema simultaneamente
Potete impostare l’A-933 in modo che tutti i dispositivi
collegati vengano accesi premendo il pulsante [ON]
del telecomando o il pulsante [STANDBY/ON]
dell’A-933. Per farlo, accendete l’A-933 e poi premete e
tenete premuto il pulsante [ON] del telecomando per 16
secondi fino a quando l’A-933 entra nel modo Standby.
A quel punto potete accendere l’A-933 e tutti i dispositivi del sistema premendo il pulsante [ON] del telecomando o il pulsante [STANDBY/ON] di uno dei
dispositivi del sistema.
Note:
• Il A-933 esce dalla fabbrica con l’interruttore POWER
posizionato su ON( ). Quando il cavo di alimentazione viene collegato per la prima volta, il A-933 entra
nel modo Standby e si accende l’indicatore STANDBY.
• Per spegnere il A-933, posizionate l’interruttore
POWER su OFF( ).
ON
TAPE /CDR
231
56
TREBLE
10/0>10
9
FM AM CLEAR
TAPE /CDR
78
TONE(R
DIRECT(G
CD
MD
)
STANDBY
)
4
GROUP
MAIN IN
STANDBY
ON
Come ascoltare altri dispositivi
Selettore di ingresso
STANDBY
LINE
C D
4
78
GROUP
PRESET
SLEEP
M D
TREBLE
Volume
TAPE /CDR
)
TONE(R
MAIN IN
)
DIRECT(G
MUTING
SPEAKERS A, B
STANDBY/ON
ON(G)
STANDBY(R)
POWER
ON
OFF
VOLUME
/
ON
TUNER
231
PHONO
56
10/0>10
9
SUPER BASS BASS
PHONES
BA
FM AM CLEAR
TAPE /CDR
VOLUME
PRESET
VOLUME
MAX
CD
MD
MUTING
TIMER
ENTER
SPEAKERS
Come selezionare il set di altoparlanti A o B
Potete selezionare quale set di altoparlanti emette
l’audio oppure utilizzarli entrambi contemporaneamente.
Per emettere l'audio dagli altoparlanti collegati ai terminali SPEAKERS A, premete il pulsante SPEAKERS
[A]. L’indicatore sopra il pulsante si accende. Se è collegato un subwoofer, anche quest’ultimo emette audio.
Per emettere l’audio dagli altoparlanti collegati ai terminali SPEAKERS B, premete il pulsante SPEAKERS
[B]. L’indicatore sopra il pulsante si accende. Se è collegato un subwoofer, anche quest’ultimo emette audio.
Per emettere l’audio da tutti gli altoparlanti collegati,
premete il pulsante SPEAKERS [A] e SPEAKERS [B]
in modo che entrambi gli indicatori si accendano.
1
M D
LINE
C D
TUNER
PHONO
Impostate il selettore di ingresso
per selezionare il dispositivo che
volete ascoltare.
TAPE /CDR
TAPE/CDR : selezionatelo per ascol-
tare il dispositivo collegato ai connettori TAPE/CDR IN.
: selezionatelo per ascoltare il
dispositivo collegato ai connettori MD
IN.
LINE: selezionare questa opzione per
riprodurre i segnali audio provenienti
dall’apparecchio collegato al terminale
LINE.
CD: selezionare questa opzione per
riprodurre i segnali audio provenienti
dall’apparecchio collegato al terminale
CD.
TUNER: selezionare questa opzione
per riprodurre i segnali audio
provenienti dall’apparecchio collegato
al terminale TUNER.
PHONO: selezionare questa opzione
per riprodurre i segnali audio
provenienti dall’apparecchio collegato
al terminale PHONO.
It-
17
FSIA93304It.fm Page 18 Thursday, January 27, 2005 9:01 AM
Ascolto delle sorgenti audio —Continua
2
3
A-933
Avviate la riproduzione sul
dispositivo di sorgente.
Per regolare il volume utilizzate il
controllo Volume dell’A-933
oppure i pulsanti VOLUME
[ ]/[ ] del telecomando.
Girare controllo Volume in senso ora-
Telecomando
VOLUME
VOLUME
rio per alzare il volume o in senso
antiorario per abbassarlo.
Come mettere in mute l’A-933 (soltanto
con il telecomando)
Questa funzione consente di sopprimere temporaneamente l’audio dell’A-933.
1
MUTING
Premere il tasto [MUTING] del
telecomando.
L’A-933 viene messo in mute e l’indicatore STANDBY lampeggia di verde.
Per ripristinare l’audio dell’A-933
premere nuovamente il tasto
[MUTING] del telecomando.
Note:
• La funzione di messa in mute viene
disattivata se premete i pulsanti
VOLUME del telecomando o se
mettete l’ A-933 in Standby.
• se utilizzate l’A-933 come un amplificatore di potenza (funzione MAIN
IN), la funzione di messa in mute
non ha effetto.
Note:
• Abbassate sempre il volume prima di collegare le cuffie.
• Gli altoparlanti vengono spenti quando la spina delle
cuffie viene collegata al connettore PHONES.
• Le cuffie non emettono audio se viene attivata la funzione MAIN IN.
Come utilizzare i controlli dei timbri
Quando la funzione MAIN IN è attivata, il controlli dei
timbri dell’A-933 non hanno effetto.
TONE(R)/DIRECT (G)
M D
LINE
TAPE /CDR
SUPER BASS BASS
BA
TUNER
MAX
C D
PHONO
TREBLE
BASS
SUPER BASS
)
TONE(R
MAIN IN
)
DIRECT(G
TREBLE
DIRECT(G)
TONE(R)
MAX
STANDBY/ON
ON(G)
STANDBY(R)
POWER
PHONES
OFF
ON
SPEAKERS
SUPER BASS
Come selezionare il modo Tone o Direct
Il pulsante [TONE(R)/DIRECT(G)]
serve per selezionare il modo Tone o
Direct.
Nel modo Tone i controlli dei timbri
possono essere utilizzati per regolare il
suono e l’indicatore TONE/DIRECT si accende di rosso
(R).
Nel modo Direct i controlli dei timbri vengono bypassati in modo che possiate ottenere un suono puro.
L’indicatore TONE/DIRECT si illumina di verde (G).
Come regolare gli ultrabassi
Il controllo SUPER BASS regola
gli ultrabassi. Alzate il controllo
per aumentarli. Normalmente il
controllo dovrebbe essere totalmente abbassato.
Come utilizzare le cuffi
È possibile collegare una cuffia stereo (con spina della
cuffia di 1/4 di pollice) alla presa jack PHONES
dell’unità A-933, per l’ascolto privato.
STANDBY/ON
ON(G)
STANDBY(R)
It-
PHONES
18
POWER
PHONES
OFF
ON
SPEAKERS
Come regolare i bassi
Il controllo BASS regola bassi.
Alzate il controllo per aumentarli.
Abbassatelo per diminuirli. Normalmente il controllo dovrebbe essere a
metà altezza.
BASS
Come regolare gli acuti
Il controllo TREBLE regola gli
acuti. Alzate il controllo per aumen-
SUPER BASS
BA
tarli. Abbassatelo per diminuirli.
Normalmente il controllo dovrebbe
essere a metà altezza.
TREBLE
TUNER
PHONO
C D
M D
TAPE /CDR
LINE
FSIA93304It.fm Page 19 Thursday, January 27, 2005 9:01 AM
Ascolto delle sorgenti audio —Continua
Come utilizzare la funzione MAIN IN
Potete utilizzare l’A-933 come un amplificatore di
potenza con un preamplificatore separato. Si veda
pagina 15 per informazioni sui collegamenti.
M D
LINE
TAPE /CDR
SUPER BASS BASS
BA
C D
TUNER
PHONO
TREBLE
)
TONE(R
MAIN IN
MAX
)
DIRECT(G
MAIN IN
1
MAIN IN
STANDBY/ON
ON(G)
STANDBY(R)
POWER
PHONES
OFF
ON
SPEAKERS
Premete il pulsante [MAIN IN] per
3 secondi fino a quando l’indicatore MAIN IN non si accende.
La funzione MAIN IN viene attivata e
l’indicatore MAIN IN si illumina di
blu.
Quando la funzione MAIN IN è attivata, viene emesso solo l’audio proveniente dai dispositivi collegati al
preamplificatore.
Per disattivare la funzione MAIN IN,
premete il pulsante [MAIN IN] per 3
secondi fino a quando l’indicatore
MAIN IN non si spegne.
Note:
• Non collegate un dispositivo che è
privo di un controllo del volume in
uscita verso i connettori MAIN IN e
che utilizza la funzione MAIN IN, in
quanto l’audio verrebbe emesso al
volume massimo causando eventuali
danni all’A-933 e agli altoparlanti.
• Quando la funzione MAIN IN è attivata, il controllo Volume dell’A-933
non ha effetto. Prima di disattivare la
funzione MAIN IN, accertatevi che
il controllo Volume non sia impostato al massimo in modo da evitare
forti rumori.
• Quando la funzione MAIN IN è attivata, il telecomando e le seguenti
funzioni dell’A-933 vengono disabilitate: controllo del volume, messa in
mute, funzioni di sistema , funzione Tone/Direct, uscita del subwoofer e registrazione. Alcune di
queste funzioni possono essere eseguite sul preamplificatore collegato.
Come registrare
Le leggi sul copyright vietano l’uso delle
registrazioni effettuate per scopi diversi
dall’ascolto a titolo personale, a meno di
non disporre del pieno consenso del titolare del copyright.
Selettore di ingresso
M D
LINE
TAPE /CDR
SUPER BASS BASS
BA
C D
TUNER
PHONO
TREBLE
)
TONE(R
MAIN IN
MAX
)
DIRECT(G
STANDBY/ON
ON(G)
STANDBY(R)
POWER
PHONES
ON
OFF
SPEAKERS
1
Utilizzate il selettore di ingresso
per selezionare il dispositivo da
cui volete registrare.
2
Preparare il registratore.
• Impostate il registratore in modo che
sia pronto per la registrazione.
• Se necessario, regolate il livello di
registrazione del registratore.
• Per ulteriori informazioni, consultare il manuale del registratore.
3
Avviare la riproduzione
sull’apparecchio selezionato al
passo 1.
Nota:
Se si seleziona un’altra sorgente
d’ingresso durante la registrazione,
vengono registrati i segnali provenienti
dall’ultima sorgente d’ingresso selezionata.
Note:
• Potete registrate su un registratore che è collegato ai
connettori MD OUT o TAPE/CDR OUT L/R.
•I controlli dei timbri non hanno effetto sul segnale
che viene registrato.
• Se utilizzate l’A-933 come un amplificatore di
potenza (funzione MAIN IN), non potete eseguire la
registrazione.
• Per informazioni su come duplicare un CD con un
solo tocco, su come duplicare un singolo brano di CD
e su come impostare una registrazione programmata
con dispositivi Onkyo della Separate Collection, si
veda pagina 10.
It-
19
FSIA93304It.fm Page 20 Thursday, January 27, 2005 9:01 AM
Soluzione dei problemi
IIn caso di problemi di funzionamento dell’A-933, consultare la sezione Soluzione dei problemi. Se non si riesce a
risolvere personalmente il problema, rivolgersi al rivenditore Onkyo di fiducia.
Alimentazione
L’A-933 non si accende.
• Accertarsi che il cavo di alimentazione sia collegato correttamente alla presa di alimentazione.
• Scollegare il cavo di alimentazione dalla presa di corrente e attendere almeno cinque secondi, quindi reinserire la
spina nella presa.
• Da default, premendo una volta il pulsante [STANDBY/ON] dell’A-933 i vari dispositivi del sistema non si accendono. Dovete premere di nuovo il pulsante [ON] del telecomando. In alternativa potete impostare l’A-933 in modo
che tutti i dispositivi si accendano simultaneamente (pagina 17).
L’indicatore STANDBY lampeggia di rosso.
• Si è attivato il circuito di protezione dell’amplificatore. Scollegare immediatamente il cavo di alimentazione dalla
presa di corrente e rivolgersi al rivenditore Onkyo di fiducia.
Audio
Non viene prodotto alcun suono, oppure il suono è molto debole.
• Se utilizzate l’A-933 come un amplificatore di potenza (l’indicatore MAIN IN si illumina di blu), viene emesso
l’audio proveniente dai dispositivi collegati al preamplificatore. Per emettere l’audio proveniente da un dispositivo
collegato all’A-933 o per utilizzare l’A-933 come un preamplificatore, premete il pulsante [MAIN IN] per 3 secondi
fino a quando l’indicatore MAIN IN non si spegne.
• Accertarsi che gli spinotti di tutti i collegamenti audio siano inseriti a fondo (pagina 11).
• Accertarsi che gli ingressi e le uscite di tutti gli apparecchi siano collegati correttamente.
• Accertarsi che la polarità dei cavi dei diffusori sia corretta e che il tratto spelato dei fili sia a contatto con la parte
metallica dei terminali dei diffusori (pagina 12).
• Accertarsi di avere selezionato correttamente la sorgente di ingresso (pagina 17).
• Se l’indicatore STANDBY lampeggia di verde, premete il pulsante [MUTING] del telecomando per disattivare la
funzione di messa in mute dell'A-933 (pagina 18).
• Accertatevi che i cavi non siano piegati, aggrovigliati o danneggiati.
• Assicuratevi che sia selezionato SPEAKERS A o B. Quando è selezionato solo SPEAKERS A (indicatore A acceso),
l’audio viene emesso dagli altoparlanti collegati ai terminali SPEAKERS A e dal subwoofer collegato. Quando è
selezionato solo SPEAKERS B (indicatore B acceso), l’audio viene emesso dagli altoparlanti collegati ai terminali
SPEAKERS B e dal subwoofer collegato.
• Per utilizzare un giradischi con una cartuccia a bobina mobile (MC), dovete utilizzare un preamplificatore phono MC
disponibile in commercio (pagina 15).
Si percepiscono dei disturbi.
•L’uso di fascette per raccogliere insieme i cavi audio, quelli dei diffusori, quelli di alimentazione e così via può
degradare le prestazioni audio; evitare quindi di raccogliere nello stesso fascio tali cavi.
•È possibile che un cavo audio risenta di un’interferenza. Provare a cambiare la posizione dei cavi.
I controlli dei timbri non funzionano.
• Se l’indicatore TONE/DIRECT è verde, è stato selezionato il modo Direct in cui i controlli dei timbri non hanno
effetto. Premere il pulsante [TONE/DIRECT] per selezionare il modo Tone. L’indicatore TONE/DIRECT diventa
rosso (pagina 18).
Telecomando
Il telecomando non funziona.
• Accertarsi che le batterie siano installate con la polarità corretta (pagina 9).
• Installare batterie nuove. Non mischiare batterie di tipi diversi o batterie vecchie e nuove (pagina 9).
• Accertarsi che il telecomando non sia troppo lontano dall’A-933, e che tra il telecomando e il relativo sensore
dell’A-933 non siano presenti ostacoli (pagina 9).
• Accertarsi che l’A-933 non sia esposto alla luce solare diretta o a luci fluorescenti del tipo a invertitore. Se necessario,
spostare l’unità (pagina 9).
• Se l’A-933 è installato in uno scaffale o in un mobiletto con sportelli di vetro colorato, quando questi sono chiusi è
possibile che il telecomando non funzioni in modo affidabile (pagina 9).
Non riuscite a controllare altri dispositivi?
• Se si tratta di un dispositivi Onkyo, accertatevi che il cavo e il cavo audio analogico siano collegati correttamente.
Se collegate solo un cavo , l‘apparecchio non funziona.
It-
20
FSIA93304It.fm Page 21 Thursday, January 27, 2005 9:01 AM
Soluzione dei problemi —Continua
Registrazione
Non si riesce ad effettuare le registrazioni.
• Il dispositivo collegato ai connettori MAIN IN non può essere registrato.
• Se utilizzate l’A-933 come un amplificatore di potenza (funzione MAIN IN), non potete eseguire la registrazione.
Altro
Il controllo VOLUME non funziona.
• Se utilizzate l’A-933 come un amplificatore di potenza (funzione MAIN IN), il controllo Volume non ha effetto.
Regolate il volume sul preamplificatore collegato.
La funzione di messa in mute non funziona.
• Se utilizzate l’A-933 come un amplificatore di potenza (funzione MAIN IN), la funzione di messa in mute non
funziona. Utilizzate la funzione di messa in mute del preamplificatore collegato.
L’A-933 contiene un microcomputer per l’elaborazione dei segnali e le funzioni di controllo. In
occasioni estremamente rare esso può bloccarsi a causa di interferenze intense, di disturbi provenienti da una sorgente esterna o dell’elettricità statica. In questi casi improbabili, scollegare il
cavo di alimentazione dalla presa di corrente, attendere almeno cinque secondi, quindi reinserire
la spina nella presa.
Onkyo declina ogni responsabilità per gli eventuali danni (come i costi di noleggio dei CD) derivanti dall’esito negativo delle registrazioni a seguito di problemi di funzionamento dell’unità.
Prima di registrare dati importanti, accertarsi che la registrazione possa avvenire correttamente.
Per ripristinare le impostazioni di default dell’A-933 accendetelo e, mentre tenete premuto il pulsante [MAIN IN], premete il pulsante [STANDBY/ON]. L’indicatore del selettore di ingresso si
accende brevemente e poi l’A-933 entra nel modo Standby.
It-
21
FSIA93304It.fm Page 22 Thursday, January 27, 2005 9:01 AM
Caratteristiche tecniche
4 Ω
1
Potenza erogata
Potenza dinamica
THD (Distorsione armonica totale)
Fattore di smorzamento
Sensibilità e impedenza d’ingresso
Livello e impedenza di uscita
Sovraccarico giradischi
Risposta in frequenza
Controllo del tono
Rapporto segnale/rumore
Impedenza dei diffusori
Alimentazione
Consumo
Assorbimento elettrico in standby
Dimensioni (La × H × P)
Peso
80 W + 80 W (8 Ω , 1 kHz, DIN)
270 W + 270 W (3 Ω , frontale)
220 W + 220 W (4 Ω , frontale)
110 W + 110 W (8 Ω , frontale)
0,08 % (1 kHz 1 W)
25 (frontale, 1 kHz, 8 Ω )
200 mV / 50 k Ω (LINE)
2,5 mV / 50 k Ω (PHONO MM)
200 mV / 2,2 k Ω (REC OUT)
130 mV (MM, 1 kHz, 0,5%)
10 Hz ~ 60 kHz / + 1 dB ~ 3 dB (CD)
+8 dB, –8 dB, 100 Hz (BASS)
+8 dB, –8 dB, 20 kHz (TREBLE)
+10 dB, 80 Hz (SUPER BASS)
100 dB (LINE, IHF-A)
70 dB (PHONO, IHF-A)
~ 16 Ω
230–240 Vc.a., 50 Hz
100 W
0,9 W
275 × 103 × 328 mm
7,5 kg
Ingressi analogici
Uscite analogiche
Preuscita subwoofer
Uscite per diffusori
Cuffie
Caratteristiche tecniche e disegno soggetti a modifiche senza preavviso.
PHONO, TUNER, CD, LINE, MD, TAPE/CDR, MAIN IN
MD, TAPE/CDR
2 (A, B)
1
It-
22
FSIA93304It.fm Page 23 Thursday, January 27, 2005 9:01 AM
It-
23
FSIA93304It.fm Page 24 Thursday, January 27, 2005 9:01 AM
Sales & Product Planning Div. : 2-1, Nisshin-cho, Neyagawa-shi, OSAKA 572-8540, JAPAN
Tel: 072-831-8023 Fax: 072-831-8124
ONKYO U.S.A. CORPORATION
18 Park Way, Upper Saddle River, N.J. 07458, U.S.A.
Tel: 201-785-2600 Fax: 201-785-2650 http://www.us.onkyo.com/
ONKYO EUROPE ELECTRONICS GmbH
Liegnitzerstrasse 6, 82194 Groebenzell, GERMANY
Tel: +49-8142-4401-0 Fax: +49-8142-4401-555 http://www.eu.onkyo.com/
ONKYO EUROPE UK Office
Suite 1, Gregories Court, Gregories Road, Beaconsfield, Buckinghamshire, HP9 1HQ
UNITED KINGDOM Tel: +44-(0)1494-681515 Fax: +44(0)-1494-680452
ONKYO CHINA LIMITED
Units 2102-2107, Metroplaza Tower I, 223 Hing Fong Road, Kwai Chung,
N.T., HONG KONG Tel: 852-2429-3118 Fax: 852-2428-9039
http://www.ch.onkyo.com/
SN 29343980
(C) Copyright 2005 ONKYO CORPORATION Japan. All rights reserved.
It-
24
HOMEPAGE
http://www.onkyo.com/
Printed in Japan
