Page 1
昂达 NF4SLi/NF4D
主板使用手册
Rev:1.00
Date: 2005.8
Page 2
NF4SLI/NF4D
主板
用户手册
给用户的说明
本产品的所有部分，包括配件与软件等，其所有权都归本公司所
有，未经本公司许可，不得任意地仿制、拷贝、摘抄或转译。本用户
手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户
手册或其所提到之产品的所有资讯，所引起直接或间接的信息流失或
事业终止，本公司及其所属员工恕不为其担负任何责任。除此之外，
本用户手册所提到之产品规格及资讯仅供参考，内容亦会随时更新，
恕不另行通知。本用户手册的所有部分，包括硬件及软件，若有任何
错误，本公司没有义务为其担负 0 任何责任。
本手册所谈论到的产品名称仅做识别之用，而这些名称可能是属于其他公司
的注册商标或是版权，在此声明如下：
IBM，VGA 和 PS/2 属于 International Business Machines 的注册商标。
Intel, Pentium, Pentium Ⅱ, Celeron, Pentium III, Pentium 4 属于
Intel 的注册商标。
Microsoft, MS-DOS, Windows 95/98/NT, Windows2000/XP 等 属 于
Microsoft 的注册商标。
PC-Cillin 和 ChipAway Virus 属于 Trend Micro Inc 的注册商标。
AMI 属于美国 Megatrends Inc 的注册商标。
Award 属于 Award 的注册商标。
MediaRing Talk 属于 MediaRing 的注册商标。
3Deep 属于 E-Color 的注册商标。
本手册中出现的其他商标均已注册。
1
Page 3
NF4SLi/NF4D 主板
用户手册
目 录（最后排版）
第一章 包装说明 ..............................………………………………………. 3
第二章 综述 ......................................………………………………………. 4
主板位图 ......................................…………………………………. 6
第三章
第四章
安装与设置置 ......................................……………………………. 7
第五章 BIOS 设置 .....................................……………………………….. 12
5-1 进入 BIOS 主界面 ............................…………………….. 13
5-2 控制键位 ....................................…………………………… 13
5-3 主题帮助 .....................................………………………….. 14
5-4 BIOS 主界面 .................................………………………… 14
5-5 标准 COMS 功能设置 ...............................………………. 15
5-6 高级 BIOS 功能设置..............................………………….. . 17
5-7 高级芯片组功能设置 ..............................………………… 20
5-8 集成周边设备 ..............................………………………… 21
5-9 电源管理设置 ................................………………………… 25
5-10 即插即用配置 .................................……………………….. 27
5-11 PC硬件监控 ...............................…………………………… 28
5-12 频率/电压控制 ...............................………………………… 29
5-13 载入默认安全/优化值 ........................…………………….. 29
5-14 设定管理员/用户密码 ........................…………………….. 30
5-15 Save & Exit Setup .......................…………………………… 30
5-16 Exit Without Saving .......................…………………………. 31

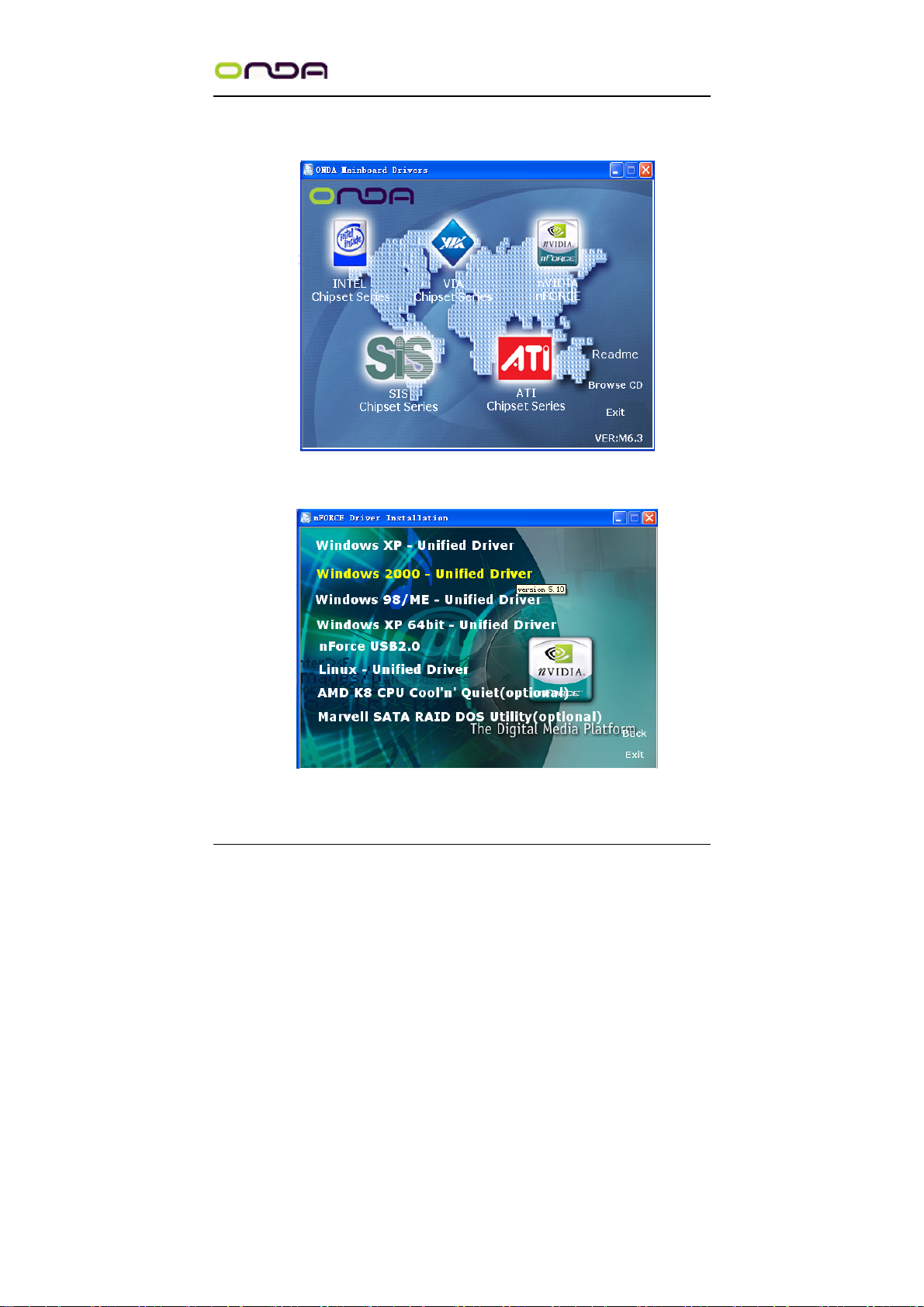

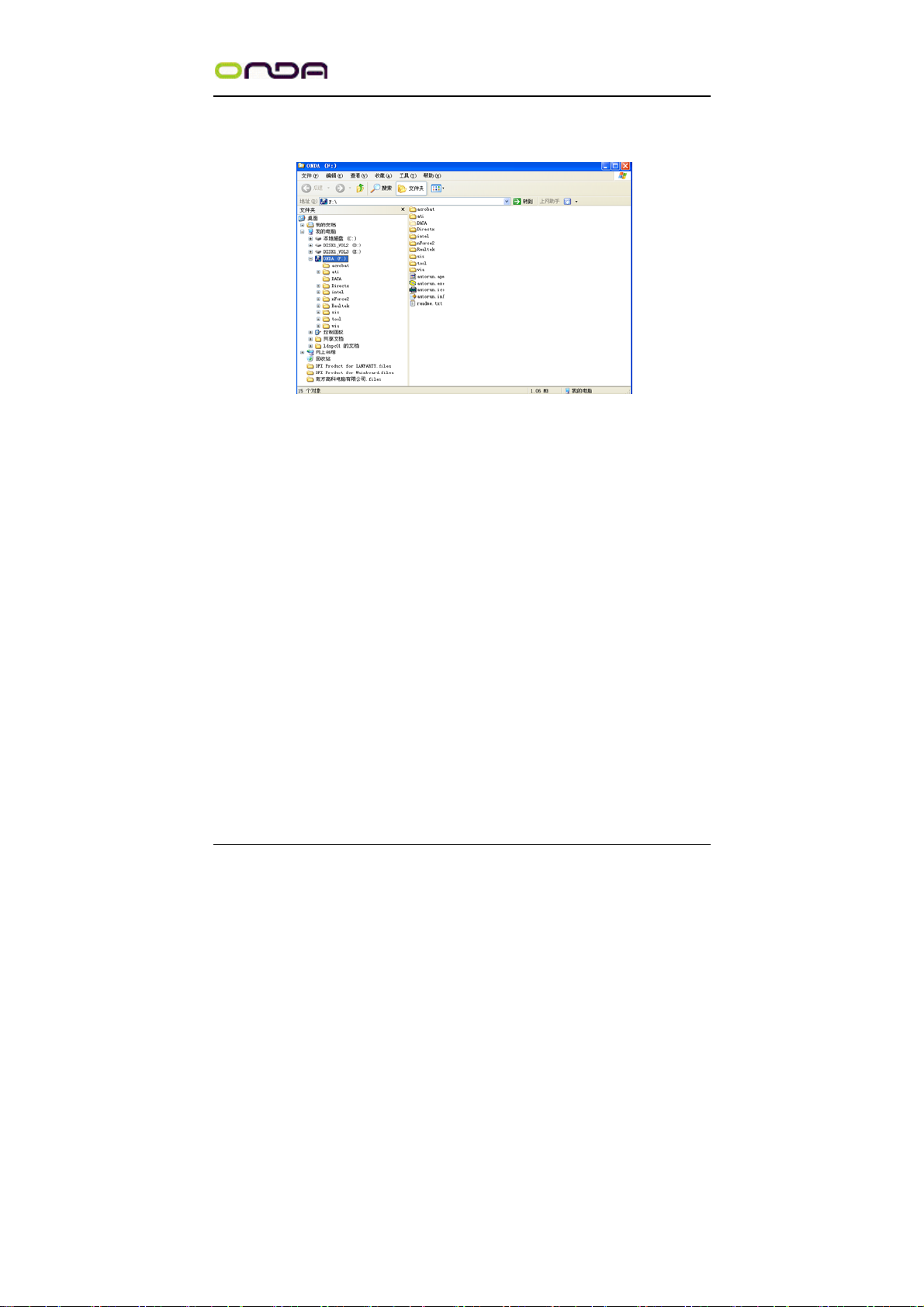

第六章 驱动安装程序及软件安装.......................………………………….. 31
第七章 声音系统应用.......................……………………………………….. 32
7-1 声音系统应用 .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 32

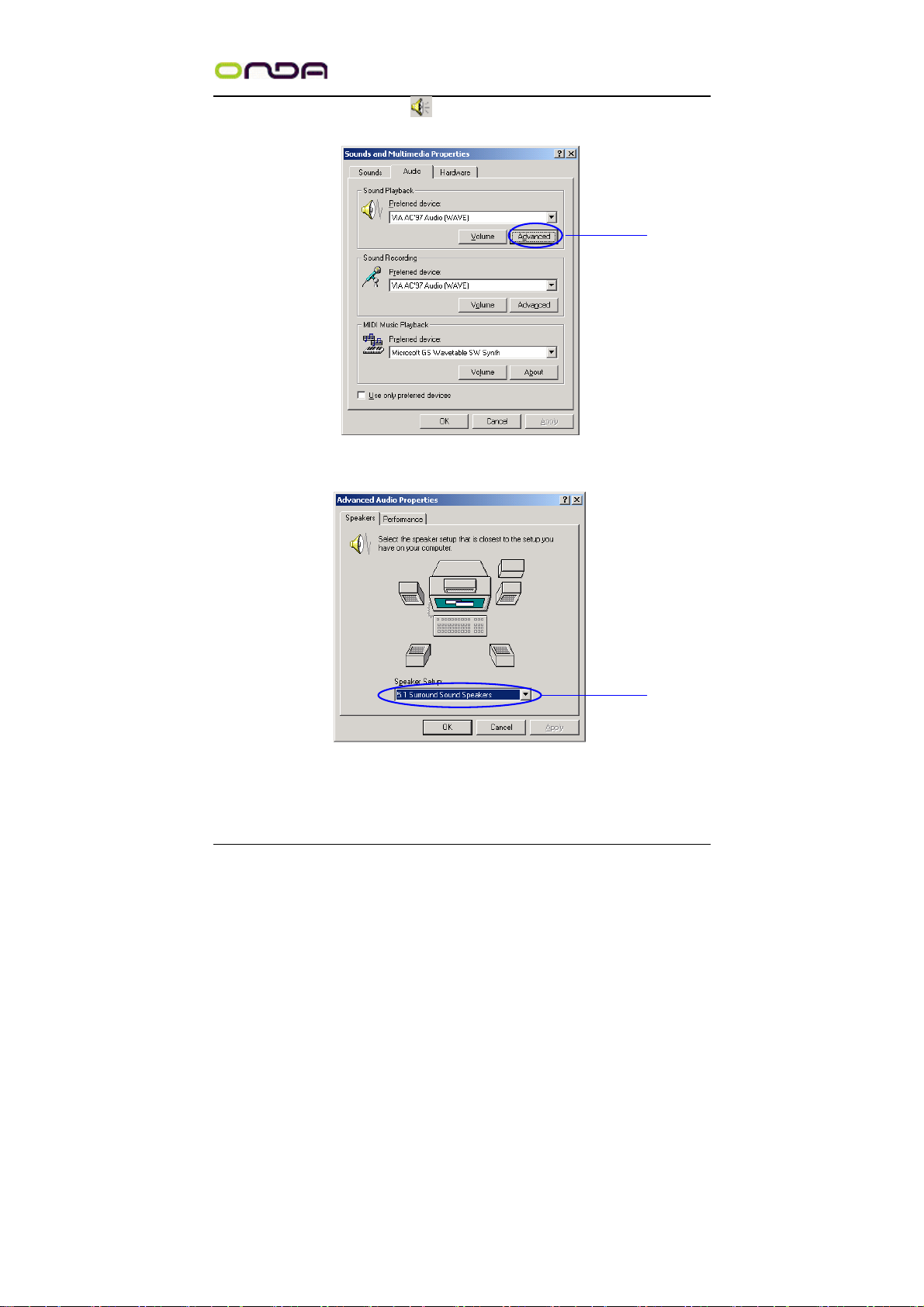

7-2 选择六声道设置 .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. . 33
2
Page 4
NF4SLI/NF4D
主板
用户手册
第一章 包装说明
请确认您所购买的主板包装是否完整，如果有包装损坏或是有任何配件短缺的情
形，请尽快与您的经销商联系。
昂达 NF4SLI/NF4D 主板一块
80-Pin Ultra DMA 100 IDE 排线一根
软驱排线一根
驱动程序光盘一张
本用户手册一本
保质卡一张
3
Page 5
NF4SLi/NF4D 主板
用户手册
第二章 综述
昂达 NF4SLI/NF4D 主板采用最新 nVIDIA nForce4 SLI/ nVIDIA nForce4(可选)芯片组设
计，支持 AMD Socket 939 Athlon 64 FX/Athlon 64 X2/Athlon 64 处理器；最大
支持 1GHz HyperTransport 总线连接；支持双通道 DDR400/333/266/200 SDRAM 类
型内存；集成 150M/s Serial ATA 以及 300M/s Serial ATA（可选）新一代高速硬
盘接口；八声道 AC’97 音效；提供2个PCI插槽，2 个 PCIE16X，2 个 PCIE1X，
支持新一代 16X PCI EXPRESS 图形接口；芯片内部集成千兆网卡，性价比极高，
是您不容错过的选择！
特点介绍：
-芯片组：
采用 Single
采用 Single
支持 1GHz HyperTransport 总线技术。
-CPU 支持：
支持 AMD Socket 939 Athlon 64FX/Athlon 64 X2/Athlon 64 处理器
-CPU 频率识别：
自动识别 CPU 主频（免跳线方式）；
亦可手动设置。
-内存支持：
4 个 184PIN DDR DIMM 插槽，支持内存容量最大可达 4GB；
支持 non-ECC DDR 400/333/266/200 SDRAM。
-BIOS 支持：
支持即插即用；
采用 Flash ROM，可由软件直接更新。
-外围扩展设备特性：
nVIDIA nForce4 SLI 主芯片（北桥、南桥芯片集合在一起）；
nVIDIA nForce4 主芯片（可选）
4
Page 6
NF4SLI/NF4D
2 X 支持 Ultra ATA33/66/100/133 传输模式的 IDE 接口，可以连接4个IDE设备；
1 X FLOPPY，可支持格式为 360K/720K/1.2M/1.44M/2.88M 的软盘驱动器；
1 X Serial Port，兼容高速 16550 UART 模式；
1 X SPDIF 输入；
1 X SPDIF 输出，轻易的外接家庭剧院系统；
1 X parallel Port 接口；
8 X USB，支持 USB2.0 设备，兼容 USB 1.1；
1 X PS/2 Keyboard；
1 X PS/2 Mouse；
1 X 10/100/1000M 的网卡接口。
-板载八声道 AC’97 音效，兼容 AC’97 2.1；
支持 16 bit 立体声解码；
支持多路立体声混频；
提供 Mic In、Line In、Line Out 插孔；
提供前置音频及扩展音频接口。
-硬件实时监控 CPU 温度，风扇转速，系统电压。
-扩展槽：
2 X PCIE16X，2 个 PCIE1X，支持新一代 16X PCI EXPRESS 图形接口；
2 X PCI，兼容 PCI2.2；
-主板尺寸：采用 ATX 板型
主板
用户手册
5
Page 7
NF4SLi/NF4D 主板
第三章 主板位图
用户手册
昂达 NF4SLI/NF4D 主板位图
6
Page 8
NF4SLI/NF4D
主板
用户手册
第四章 安装与设置
☺ 如何辨认跳线的 1 脚位置？
请仔细查看主板，凡有标明“1”或是白色粗线标记的接脚均为 1 脚位置。
USB1/USB2 接口
接脚 定义 接脚 定义
1 电源 2 电源
3 USB DX- 4 USB DY5 USB DX+ 6 USB DY+
7 接地线 8 接地线
9 无接脚 10 无作用
CD-IN1:CD 输入接脚
USB 接口
1 CD-L
2 GND
3 GND
4 CD-R
7
Page 9
NF4SLi/NF4D 主板
SLI 模式跳线设置：
1-2 SLI MODE
2-3 NORMAL MODE
这组插座是用来安装 SLI 模式选择卡之用，这个 SLI Card 则是 nForce 4 SLI 主板
实现 SLI 的关键，只有当两组插槽都按照“1-2”模式短接时才能够实现 SLI 模式。
F_AUDIO1:前端音频接口说明
用户手册
1 麦克风输入 2 接地
3 麦克风参考电压 4 +5V
5 前置右声道输出 6 后置右声道输出
7 无作用 8 防呆
9 前置右声道输出 10 后置左声道输出
8
Page 10

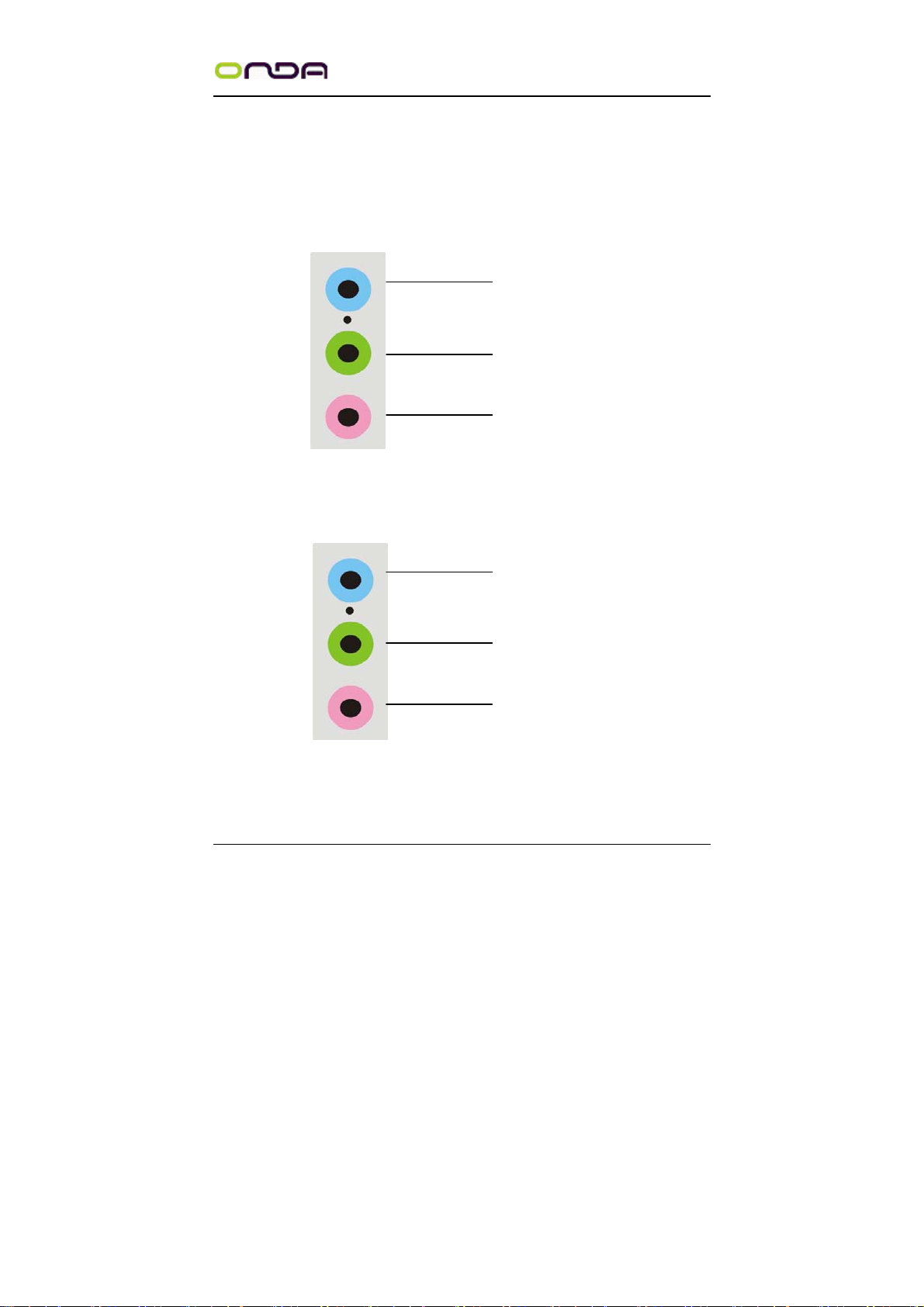

7.1 声道的连接
NF4SLI/NF4D
主板
用户手册
接口描述：
后置环绕喇叭接头（灰色）：在四声道，六声道，八声道的音效设置模式
下，这个接头可以连接后置喇叭。
侧边环绕喇叭接头（黑色）：在八声道音效设置下，这个接头可以连接侧
边环绕喇叭。
中置声道/重低音喇叭接头（黄色）：在六声道或八声道模式下，本接头
可用来连接中置/重低音喇叭侧边环绕喇叭。
音源输入接头（浅蓝色）：您可以将录音机、音像等音效输出端连接到此
音效输入接头。
音效输出接头（草绿色）：你可以连接耳机或喇叭等的音效接收设备。在
四声道，六声道与八声道的喇叭设置模式时，本接头是做为连接前置主声道
喇叭之用。
麦克风接头（粉红色）：此接头连接至麦克风。
9
Page 11
NF4SLi/NF4D 主板
风扇安装
此处介绍的两个风扇接头在您的
安装过程中扮演着重要的角色。它们
是主板上所需要的风扇的电源供应接
头，提供降低系统及 CPU 温度的重要
功能。
* 在此我们强烈建议您一定要安装散热风扇在 CPU 上，并要将风扇电源线连接到
CPU_FAN1 接头上。
面板插针接口
用户手册
硬盘指示灯 HD_LED(Hard Driver LED Header)
将机壳前面板的 HDD LED 指示灯接到此接脚上，便可经由此指示灯看到硬盘
运转的状况。
系统重置按钮 RST（Reset Control）
将机壳前面板的 RESET 连接线接到此接线，若关闭此开关，则系统将重置并
10
Page 12
NF4SLI/NF4D
执行开机自我测试（POST）。
电源开关按钮接脚 PW-ON(Power Button)
将机壳前面板上的电源开关电缆连接至此接脚，便可以电源开关按钮打开或
者关闭计算机。
扬声器接脚 SPEAKER（Speaker）
透过此扬声器接脚，您可以外接一个扬声器到您的主板上，当计算机开机正
常无误时，此扬声器会发出一短[嘀]声，但若计算机开机时出现不正常状况
时，此扬声器会发出不规则长、短或高的[嘀嘀]声来提醒使用者。
主板
用户手册
建议安装使用步骤如下：
1. 开机后，按“DEL”键进入 CMOS SETUP，选择“Load Optimized Defaults”
存盘退出；
2. CPU 频率设置：采用自动识别，一般无须手动设置。如果出现频率显示不正
确或者不显示的情况，则可关机清除 CMOS，然后重复第一步即可。
过渡超频可能会导致某些部件损坏或使用寿命减少，推荐用户适当超频。
CPU 的安装
：AMD cpu 上的标识应该对应到 CPU 脚座轴的对角位置，请务必注意！
将 CPU ZIF 座的扶手向上扳起 90 度~100 度，将 CPU 放上 CPU 座，请注意不要用太
大力以免将 CPU 脚折弯；安装 CPU 风扇时请务必注意风扇的铁扣已扣好，风扇和
CPU 表面接触平整，否则有可能因散热不好导致 CPU 烧毁。
内存安装
在安装内存条时，请先插入 DDR1 和 DDR2，再安装 DDR3 和 DDR4，如果使用单通道
或单条内存使用，请务必使用 DDR1/DDR2；您可以安装 128/256/512MB/1G 184 pin
的 DDR 内存。DDR 内存可以在一个时钟周期内进行两次数据传输，而旧有的 SDR
内存则只能进行一次数据传输，因此，DDR 内存可以给系统提供相比 SDR 内存快一
倍的数据传输率；
安装 184 pin DDR 内存时，请垂直插入插槽中，方向错误会无法完全插入。请注
意 DDR 内存和以往 SDR 内存不同的是，DDR 内存只有一个卡位，而旧有的 SDR 内存
有两个卡位；请确认方向是否正确。
当您安装好 184 pin DDR 内存时，主板会自动检测 DRAM，并采用正确的电源及存
11
Page 13
NF4SLi/NF4D 主板
取时序使内存运行达到最佳状态。
用户手册
双通道内存的安装
昂达DAKN49Sli主板支持全新双通道DDR400/333 DDR内存模式。主板具有4个DIMM
插槽，只有当相对两个插槽都安装了内存时，才能使内存工作在双通道模式下。
安装成功后，开机自检时，会显示出内存工作在双通道模式下。
(注意：使用双通道模式，必须选择容量，频率，品牌、生产相同的两根内存同时
使用)
清除 CMOS
昂达 DAKN49SLI 主板内置 RTC 及 CMOS SRAM，主板上的电池确保 RTC 及 CMOS SRAM
在关机后不会因为主电源的消失而丢失数据或停止运行。RTC（Real Time Clock
实时钟）的功能是为 PC 提供正确的时间和日期。系统上所有的设定都储存在 CMOS
SRAM 里，每次开机，CMOS 会自动把设定状态读入系统里。
CMOS 状态 CLR_CMOS1
1-2 NORMAL
2-3 CLEAR CMOS
其他部件的安装
IDE/与 ATAPI 设备的安装
主板上有两个 ATAPI 标准规格的加强型 PCI IDE 接口（IDE1，IDE2）。每一个 IDE 接
口都可以外接两个 ATAPI 兼容设备（如 IDE 硬盘、光驱及磁带机），所以两个接口
总共可外接四个 ATAPI 兼容 设备。另外昂达 DAKN49SLI 主板支持 Ultra DMA
66/100/133 高速硬盘，而且附送一根 80pin 硬盘线。如果您已购买了 Ultra DMA
66/100/133 硬盘，那么使用 80pin 排线直接将硬盘与主板的 IDE 口连接即可。
Serial-ATA 驱动器数据线插槽: SATA1/SATA2 /SATA3/SATA4
主板提供四个 Serial－ATA 接口，接口是用来连接 Serial ATA 接口的硬盘驱动器，
您可以在这每个接口上连接一个 S-ATA150 硬盘驱动器。
外部设备的安装
当您安装了主板上的所有元件，接头并设定好了相关的 Jumpers，将之固定于机箱
内后，便可继续安装其它附加卡与外存储设备了，如显示卡、音效卡、网络卡以
及软、硬驱及其电源、数据排线等。安装完毕后，请仔细检查所有电源、排线及
12
Page 14
NF4SLI/NF4D
设定，尤其是 CPU 的电源、频率设定，以免造成不必要的损失，待确认无误后，
才能插上 ATX 电源插座打开电源，并进行 CMOS SETUP 的相关设定，以便使电脑正
常开机运作。
主板
用户手册
键盘与 PS/2 鼠标的安装
主板上有 PS/2 接口，开机后 BIOS 会自动检测 PS/2 接口是否连接有鼠标，如果有
BIOS 会自动设鼠标的 IRQ 为 12。最后在您结束了外部设备的安装后，最好能不厌
其烦地再仔细检查一遍，然后启动您的电脑。
USB 及 LAN 连接器：USB/LAN
本主板提供 USB2.0 及 1.1 规格的通用串行总线连接以连接 USB 装置。如：键盘、
鼠标以及其他的 USB 装置。安装时直接将 USB 装置的接头插入连接器即可。并提
供一个局域网络（LAN）连接埠，您可直接将 LAN 装置接头插入连接器即可。
SPDIF 输出连接
S/PDIF（Sony/Philips Digital Interface）是一种最新的音效输出接口，经光
纤与数字讯号，提供高品质的音效，后方面板提供 2 个 SPDIF 输出连接端口。
13
Page 15
NF4SLi/NF4D 主板
用户手册
第五章 BIOS 设定
BIOS 是一段储存在快闪内存 (FLASH MEMORY) 中的基本输出、输入控制程序。该
程序是主机板与操作系统间的一架桥梁。负责管理主机板和扩充卡之间的相关参
数设定，例如：时间、日期、软盘驱动器设定和 CPU Setting、硬盘设定、设备工
作状态设定等复杂的参数设定。当计算机激活时，会先由 BIOS 程序进行控制。
首先执行一个称为 POST（开机自我检测）的自我测试，它会侦测所有硬设备，并
确认同步硬件参数。当完成所有检测时，它才将系统的控制权移交给操作系统
（OS）。由于 BIOS 是硬件与软件联系的唯一信道，如何妥善的设定 BIOS 中的参数，
将决定您的电脑是否稳定运行，是否工作在最佳状态。所以 BIOS 的正确设定是系
统稳定性的关键因素，进而确保系统性能可达到最佳状态。
CMOS SETUP 会将设置好的各项数据储存在主板上内建的 CMOS SRAM 中。当电
源关闭时，由主板上的锂电池继续为 CMOS SRAM 供电。BIOS 设置实用程序允许你
配置：
● 硬盘驱动器，软盘驱动器，和周边设备
● 视频显示类型和显示选项
● 密码保护
● 电源管理特征
5.1 进入 BIOS 主界面
本章提供了 BIOS Setup 程序的信息，让用户可以自己配置优化系统设置。
如下情形您需要运行 SETUP 程序：
系统自检时屏幕上出现错误信息，并要求进入 SETUP 程序。
您想根据客户特征更改出厂时的默认设置。
进入设定程序
在计算机启动时，BIOS 进入开机自检(Post)程序，自检程序是一系列固定在 BIOS
中的诊断程序，当自检程序执行完成后，显示出如下信息：Press DEL to enter setup
（按 DE L> 键即可进入 SETUP）。
如果此信息在您做出反应前就消失了，您可以关机后再开机或按机箱上的 Reset
键，重起您的电脑，也可以同时按下 <Ctrl> + <Alt> + <Delete> 来重启电脑。
5.2 控制键位
< ↑ > 向前移一项
14
Page 16
NF4SLI/NF4D
主板
用户手册
< ↓ > 向后移一项
< ← > 向左移一项
< → > 向右移一项
< Enter> 选定此选项
< Esc > 跳到退出菜单或者从子菜单回到主菜单
< +/PU > 增加数值或改变选择项
< -/PD > 减少数值或改变选择项
< F1 > 主题帮助，仅在状态显示菜单和选择设定菜单有效
< F5 > 从 CMOS 中恢复前次的 CMOS 设定值，仅在选择设定菜单时有效
< F6 > 从故障保护缺省值表载入 CMOS 值，仅在选择设定菜单时有效
< F7 > 载入优化缺省值
< F8 > 保存改变后的 CMOS 设定值并退出
Phoenix-Award BIOS CMOS Setup Utility
Standard CMOS Features
Advanced BIOS Features
Advanced Chipset Features
Integrated Peripherals
Power Management Setup
PnP/PCI Configurations
PC Health Status
Esc : Quit : Select Item
F10 : Save & Exit Setup
Frequency/Voltage Control
Load Fail-Safe Defaults
Load Optimized Defaults
Set Supervisor Password
Set User Password
Save & Exit Setup
Exit Without Saving
图一
进入 Setup 程序之后，第一个屏幕就是主菜单（如图一）。
主菜单
主菜单显示了 BIOS 所提供的设定项目类别，您可使用方向键选择不同的条目，对
选定项目的提示信息显示在屏幕的底部。
子菜单
如果你发现在左边某一区域有向右的指针符号（如上图所示），这就意味此项有附
加的选项。
进入此子菜单，选中此子菜单，选中此项，按下回车，然后您可以使用控制键在
15
Page 17
NF4SLi/NF4D 主板
子菜单直接移动并改变设定值，回到主菜单，按下<Esc>。
用户手册
5.3 主题帮助
BIOS 设定程序提供了帮助屏幕，你可以通过简单地按下<F1>键从任何菜单中调出
此帮助屏幕，此帮组屏幕列出了相应的键和可能的选择项目。
按下<Esc>退出帮助屏。
提醒：
本章节的此类 BIOS 项目是不断更新的，为了更好系统性能表现，因此，这里的
一些说明可能会与最新的 BIOS 稍有不同，用户可关注我公司网站中的更新情况，
恕不另行通知。
6.4 BIOS 主界面
Standard CMOS Features（标准 CMOS 功能设定）
使用此菜单可对基本的系统配置进行设定，例如时间，日期。
Advanced BIOS Features（高级 BIOS 功能设定）
使用此菜单可对系统的高级特征进行设定。
Advanced Chipset Features(高级芯片组功能设定)
使用此菜单可以修改芯片组寄存器的值，优化系统的性能表现。
Integrated Peripherals（集成周边设备）
使用此菜单可对周边设备进行特别的设定。
Power Management Setup（电源管理设定）
使用此菜单可以对系统电源管理进行特别的设定。
PNP/PCI Configurations (PNP/PCI 设置)
此项仅在您系统支持 PnP/PCI 时才有效。
PC Health Status（PC 硬件监控）
此项显示您 PC 的当前状态。
Frequency/Voltage Control（频率/电压控制）
此项可以设定您的频率和电压设置。
Load Fail-Safe Defaults（载入故障安全缺省值）
Load Optimized Defaults（载入优化缺省值）
出厂设置。
Set Supervisor Password（设置管理员密码）
16
Page 18
NF4SLI/NF4D
主板
用户手册
Set User Password（设置用户密码）
Save & Exit Setup（保存后退出）
Exit Without Saving（不保存退出）
5.5 标准 COMS 功能设定 (Standard CMOS Features)
在“标准 CMOS 菜单中不包含或包含一个到一个以上的可修改项目，使用方向键
选定您要修改的项目，然后使用 <PgUp> 或 <PgDn>
选择您要的设定值。（如图二）
Phoenix-Award BIOS CMOS Setup Utility
Standard CMOS Features
Date(mm:dd:yy)
Time(hh:mm:ss)
IDE Channel 0 Master
IDE Channel 0 Slave
IDE Channel 1 Master
IDE Channel 1 Slave
IDE Channel 2 Master
IDE Channel 3 Master
IDE Channel 4 Master
IDE Channel 5 Master
Drive A
Drive B
Halt On
Base Memory
Extended Memory
Total Memory
:Move Enter：Select +/-/PU/PD：Value F10:Save ESC：Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults
Tue，Aug 4 2005
15:42:51
[None]
[None]
[Maxtor 6Y080L0]
[None]
[None]
[None]
[None]
[None]
[None]
[None]
[ALL，But Keyboard]
640K
1047552K
1048576K
图二
Date (mm:dd:yy)（日期）日期的格式为<星期><月><日><年>。
day 星期，从 Sun.（星期日）到 Sat.（星期六），由 BIOS 定义，只读。
Month 月份，从 Jan.（一月）到 Dec.（十二月）。
Date 日期，从1到31可用数字键修改。
Year 年，用户设定年份。
Time (hh:mm:ss)（时间）时间格式为<时><分><秒>。
IDE Channel 0/1 Master/Slave （硬盘通道第一/第二；主/从）主板 IDE 接口的设
Item Help
Menu Level
Change the day,month,
year and centure
17
Page 19
NF4SLi/NF4D 主板
备信息，选定相应的设备，回车可进入相关的设定选项，建议不要更改使用默认
值会自动识别硬盘。
IDE Channel 2/3/4/5 Master （SATA 通道信息）主板 SATA 接口的硬盘信息，
选定相应的设备，回车可进入相关的设定选项，建议不要更改使用默认值会自动
识别硬盘。
Drive A/Drive B (软盘类型的设置)
可以设置的值：None 表示未安装软驱时，请设置为此项；如果使用了软驱可根据
软驱的相关参数正确设置。
主板所支持的软驱内型有：360K，5.25in/1.2M，5.25in/720K，3.5in/1.44M，
3.5in/2.88M，3.5in
Halt On（停止引导）
此项让您决定在系统引导过程中遇到错误时，系统是否停止引导。可选项有：
All Errors 侦测到任何错误，系统停止运行
No Errors 侦测到任何错误，系统不会停止运行
All，But Keyboard 侦测到关键错误，系统会停止运行
All，But Diskette 侦测到磁盘错误，系统停止运行
All，But Disk/Key 侦测到磁盘或关键错误，系统停止运行
Base/Extended/Total Memory（基本/扩展/总内存）
三个选项是用来显示内存的状态的（只读）。
用户手册
18
Page 20
NF4SLI/NF4D
主板
用户手册
5.6 高级 BIOS 功能设置(Advanced BIOS Features)
Phoenix-Award BIOS CMOS Setup Utility
Advanced BIOS Features
Removable Device Priority [Press Enter]
Hard Disk Boot Priority
Virus Warning
CPU Internal Cache
External Cache
Quick Power On Self Test
First Boot Device
Second Boot Device
Third Boot Device
Boot Other Device
Swap Floppy Drive
Boot Up Floppy Seek
Boot Up NumLock Status
Typematic Rate Setting
x Typematic Rate (Chars/Sec)
x Typematic Delay (Msec)
Security Option
APIC Mode
MPS Version Control For OS
OS Select For DRAM > 64MB
Full Screen LOGO Show
Small Logo(EPA) Show
:Move Enter：Select +/-/PU/PD：Value F10:Save ESC：Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults
[Press Enter]
[Disabled]
[Enabled]
[Enabled]
[Enabled]
[Hard Disk]
[CDROM]
[Hard Disk]
[Enabled]
[Disabled]
[Disabled]
[On]
[Disabled]
6
250
[Setup]
[Enabled]
[1.4]
[Non-OS2]
[Disabled]
[Disabled]
图三
Removable Device Priority (可移动装置的开机顺序)
这个项目可让您选择可以移动装置的开机顺序，如：floppy、LS120、ZIP……等。
所显示的项目是依据您所安装的装置为主。
Hard Disk Boot Priorty（硬盘装置的开机顺序）
这个项目可以让您选择硬盘设备的开机顺序，所显示的项目是依据您所安装的硬
盘装置为主。
Virus Warning（病毒报警）
Virus Warning 功能设定，可对 IDE 硬盘引导扇区进行保护。打开此功能后，如果
有程序企图在此区中写入信息，BIOS 会在屏幕上显示警告信息，并发出蜂鸣报警。
可选值：Disabled，Enabled
CPU Internal Cache（缓存设置）
Item Help
Menu Level
Select Hard Disk Boot
Device Priority
19
Page 21
NF4SLi/NF4D 主板
设置 CPU 内部高速缓存的打开与关闭。也称为 L1 Cache、Level 1 Cache 或 Primary
Cache。
可选值：Disabled、Enabled
优化设置建议：无论是 Intel、AMD 的均已内建 Cache，因此请将该选项设置为
“Enabled”，才能确保系统有较好的性能。
External Cache
设置 L2 Cache 高速缓存的打开与关闭。
可选值：Disabled、Enabled
优化设置建议：设置为 Enabled，才能通过缓存的协助获得较好的整体性能。
Quick Power On Selt Test(快速开机处理)
此项设置为系统在启动时跳过一些检测过程，设定值为 Disabled，Enabled。
First/Second/Third Boot Device (设置首先/其次/第三检测哪个设备启动)
设置系统启动优先级。
可选项：
Removable，Hard Disk，CDROM，LS120，ZIP100，USB-FDD/ZIP/HDD，LAN,Disabled。
Boot Other Device
在预定的开机设备都不能开机时，是否可以使用其他的非定义内的设备(就是说不
在上述开机设备清单中)来开机。
可选值：Disabled、Enabled
优化设置建议：三个默认开机设备应该已经够用了，因此平时不妨关闭此功能。
Swap Floppy Drive（软驱符交换设置）
如果你有两个软盘驱动器，这个选项可以切换 A 盘与 B 盘的位置。即是说使用原
来的 A 盘变成 B 盘、B 盘变成 A 盘。
可选值：Disabled、Enabled
Boot Up Floopy Seek (寻找软驱)
将此项设置为 Enabled 时，在系统引导前，BIOS 会检测软驱 A：
可选值：Disabled，Enabled。
Boot Up NumLock Status （启动时 Numberlock 状态）
此项是用来设定系统启动后，Numlock 的状态，当设定为 On 时，系统启动后将打
开 NumLock，小键盘的数字键有效，当设定为 Off 的时候，系统启动后 Numlock
用户手册
20
Page 22
NF4SLI/NF4D
关闭，小键盘方向键有效。
Typematic Rate Setting （键入速率设定）
此项是用来控制字元输入速率的，设置包括 Typematic Rate（字元输入速率）和
Typematic Delay（字元输入延迟）
Typematic Rate (Chars/Sec)（字元输入速率，字元/秒）
Typematic Delay（Msec）（字元输入延迟，毫秒）
此项允许您选择键盘第一次按下去和加速开始间的延迟，设定值为：250，500，
750 和 1000。
Security Option（安全选项）
此项指定了使用的 BIOS 密码的类型保护。
可选值：Setup、System
Setup 当用户尝试运行 BIOS 设置时，出现密码提示
System 每次机器开机或用户运行设置后，出现密码提示
APIC Mode （APIC 模式）
此项是用来启用或禁用 APIC（高级程序中断控制器）。
可选值：Disabled，Enabled。
MPS Version Control For OS （MPS 操作系统版本控制）
此项允许您选择在操作系统上应用哪个版本的 MAS (多处理器规格)。您须选择您
的操作系统支持的 MPS 版本。
可选值：1.4 和 1.1。
OS Select For DRAM>64MB (使用大于 64MB 内存引导 OS/2)
此项允许您在 OS/2 操作系统下使用大于 64MB 的 DRAM，
可选值：Non-OS2,OS2。
Ful Screen LOGO Show (全屏 LOGO 显示)
是否支持显示加载的全屏开机画面。
Enabked： 开机时显示加载的LOGO画面
Disabled：开机时不显示加载的LOGO画面
Small Logo (EPA) Show
设定值:Enabled 或Disabled
EPA Logo 就是开机自检时显示在屏幕上方的标志，设置为“Disabled”可以不显
主板
用户手册
21
Page 23
NF4SLi/NF4D 主板
用户手册
示这个Logo。
5.7高级芯片组功能设定（Advanced Chipset Features）
非专业人士请不要随意更改选项内的设置！
Phoenix-Award BIOS CMOS Setup Utility
Advanced Chipset Features
HT Frequency
HT Width
Err94 Enh
DRAM Configuration
X CPU Spread Spectrum
SATA Spread Spectrum
PCIE Spread Spectrum
SSE/SSE2 Instructions
CPU Thermal－Throttling
System BIOS Cacheable
SLI Broadcast Aperture
:Move Enter：Select +/-/PU/PD：Value F10:Save ESC：Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults
[Auto]
[↓16 ↑16]
[Auto]
[Press Enter]
Disabled
[Disabled]
[Disabled]
[Enabled]
[50.0％]
[Disabled]
[Auto]
Item Help
Menu Level
图四
CPU Frequency （CPU 外频）
HT Frequency （HyperTransport 设置）
HT Width （HyperTransport 带宽设置）
DRAM Configuration (内存控制选项)
CPU Spread Spectrum （CPU 展频选项）
SATA Spread Spectrum （SATA接口展频选项）
PCIE Spread Spectrum （PCI-E 接口展频选项）
SSE/SSE2 Instructions （SSE/SSE2 指令支持）
CPU Thermal－Throttling （CPU 过温工作设置）
System BIOS Cacheable（系统 BIOS 缓冲）
SLI Broadcast Aperture （Sli 模式设定）
22
Page 24
NF4SLI/NF4D
主板
用户手册
5.8 集成周边设备(Integrated Peripherals)
Phoenix-Award BIOS CMOS Setup Utility
Integrated Peripherals
IDE Function Setup
RAID Config
OnChip USB
USB Memory Type
USB Keyboard Support
AC97 Audio
MC97 Modem
MAC Lan
MAC Media Interface
IDE HDD Block Mode
POWER ON Function
X KB Power ON Password
X Hot Key Power ON
Onboard FDC Controller
Onboard Serial Port 1
Onboard Serial Port 2
UART Mode Select
X RxD,TxD Active
X IR Transmission Delay
X USB2 Duplex Mode
X Use IR Pins
Onboard Parallel Port
Parallel Port Mode
X EPP Mode Select
X ECP Mode Use DMA
PWROM After PWR-Fail
:Move Enter：Select +/-/PU/PD：Value F10:Save ESC：Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults
[Press Enter]
[Press Enter]
[V1,1+V2.0]
[SHADOW]
[Disabled]
[Auto]
[Auto]
[Auto]
[Pin Strap]
[Enabled]
[BUTTON ONLY]
Enter
Ctrl-F1
[Enabled]
[3F8/IRQ4]
[2F8/IRQ3]
[Normal]
Hi,Lo
Enabled
Half
IR-Rx2Tx2
[378/IRQ7]
[SPP]
EPP1.7
3
[Off]
Item Help
Menu Level
图五
IDE Function Setup （IDE/SATA 接口设置）
主板 IDE 接口设置与 SATA 硬盘模式设置
RAID Config
如果需要使用 RAID 模式，用户可以设定 RAID0，RAID1 和 RAID0＋1 三种模式。
在该项中选定所需要组成 RAID 功能的硬盘，设为 ENABLE ，其它均设为
DISABLE。
OnChip USB （内建 USB 控制设定）
23
Page 25
NF4SLi/NF4D 主板
V1.1 ＋ V2.0 使用主板集成 USB 功能，可以支持 USB2.0/1.1
V1.1 关闭主板 USB2.0 功能，只是用 USB1.1 功能
Disabled 不使用主板集成 USB 功能
USB Memory Type （USB 工作类型）
设定 USB 设备的工作方式，一般情况请使用默认值。
USB KeyBoard Support （DOS 下 USB 键盘支持）
Enabled
Disabled
AC97 Audio (是否启动内置的音效功能)
该选项在设置是否启动内置的音效功能，并自动配置相关的系统资源。
可以设置的值：Auto 表示由 BIOS 自动检测并决定是否启用该功能，此项为默认设
置；Disabled 表示关闭内置音效功能。
优化 设 置建 议 ： 这里 请 设置为 “Auto” 。要 是 你 另外 安 装 声卡 ， 或是使 用
AMR(Audio/Modem Riser，音效数据卡)/CNR(Communication/Network Riser，则
称为通讯网卡)卡来提供音效服务，则建议设置为“Disabled”。
MAC Lan (nVIDIA) （主板内建网卡设定）
Enabled 使用主板上的内建网卡
Disabled 关闭主板上得内建网卡
MAC Media Interface（内置网卡的接口）
内置网卡的接口方式设置，建议使用默认值
IDE HDD Block Mode（IDE 硬盘块模式）
IDE 硬盘支持块模式工作，选择 Enabled，自动检测到最佳的且硬盘支持的每个扇
区的块读/写数。设定值有：Enabled，Disabled。
POWER ON Function（开机方法设置）
此项可以设置不同的开机方法，可选项有 Password（密码开机），Hot Key（热键
开机），Any Key（任何键开机）等。
KB Power ON Password （键盘开机密码）
缺省值：ENTER(直接输入密码即可)
此项只有在 POWER ON Function 相应设为相关项才可生效，否则无法更改。
Hot Key Power ON （开机热键）
缺省值：Ctrl－F1(使用 Ctrl 加 F1 键)
此项只有在 POWER on function 相应设为相关项才可生效，否则无法更改。
支持 DOS 下使用 USB 键盘
没有 USB 外接的键盘，应设为此选项
用户手册
24
Page 26
NF4SLI/NF4D
Onboard FDC Controller （主板内建软驱界面设定）
Enabled
Disabled
Onboard Serial Port 1/Onboard Serial Port 2
选项是设置是否启动内建的第一个串行端口(Serial Port1 或是 COM1)与第二个串
行端口(Serial Port2 或是 COM2)功能，并指定相关的系统资源。
优化设置建议：这里请直接设置为“Auto”即可。如果是以手动的方式进行设置，
则必须留心相关的系统资源不要互相冲突。另外，Onboard Serial Port2 的设置
会影响下面的 UART Mode Select 选项。
UART Mode Select
该选项设置是否启动内建的红外线(IR，Infrared Serrial)传输功能。
可以设置的值：Normal 表示关闭红外线传输功能，使用标准的串行端口(COM2)设
置，此项为默认设置；IrDA 表示红外线传输协定之一，速率为 115.2Kbps；ASKIR
表示红外线传输协定之一，速率为 56Kbps。
优化设置建议：不需要用到红外线功能时，请保持其默认设置即可。如果需要启
动该功能，则建议你选择“IrDA”。
RxD , TxD Active
设置红外线传输时，接收(RxD，Reception)与传送(TxD，Transmission)的速度。
可以设置的值：Hi.Hi 表示以高速模式进行接收与传送；Hi.Lo 表示以高速模式进
行接收，低速模式进行传送，此项为默认设置；Lo.Hi 表示以低速进行接收，高速
模式进行传送；Lo.Lo 表示以低速模式进行接收与传送。
优化设置建议：如果设备之间的距离相对较近，那么可以设置为“Hi.Hi”，以提
高传输效率。但如果发现传输效果不好，传送的数据正确率过低或不正确，则将
此项设置为“Lo.Lo”，以提高数据传输的正确性。
IR Transmission Delay
设置当红外线传输协议设置为“IrDA”，设备在由传送(TxD)模式转为接收(RxD)
模式时，是否要先延迟 4 个字符后再执行后续操作。其默认设置为“Enabled”。
在这里，由于两端设备都利用红外线进行数据传输时，会有时间差的问题存在，
因此建议保持其默认设置。
UR2 Duplex Mode（设定 IR 功能模式）
此项用来控制 IR 传送和接收的工作模式。设定值有：Full，Half。在全双工模式
如使用软驱时，应选择此项。（缺省值）
如用户未使用软驱时，应选择此项。
主板
用户手册
25
Page 27
NF4SLi/NF4D 主板
下，允许同步双向传送和接收。在半双工模式下，仅允许异步双向传送和接收。
Use IR Pins （设置红外设备工作协议）
缺省值：IR-Rx2Tx2
Onboard Parallel Port （
该选项在设置是否启动内建的并行端口功能，并指定相关的系统资源。
可以设置的值：3BC/IRQ7 表示启动并直接指定 3BCH、IRQ7 的资源；378/IRQ7 表
示启动并直接指定 378H、IRQ7 的资源，此项为默认设置；278/IRQ5 表示启动并直
接指定 278H、IRQ5 的资源；Disabled 表示关闭，不使用该设备及资源。
其中字母“H”代表 16 进制。
优化设置建议：这里请直接保持其默认设置即可。
Parallel Port Mode
设置并行端口的传输模式。
可以设置的值：SPP(Standard Parallel Port，Normal 模式)表示标准并行端口模式；
ECP(Extended Parallel Port，扩展模式)表示延伸型并行端口模式；EEP(Enhanced
Parallel Port，增强模式)表示加强型并行端口模式；ECP/EEP 表示同时启用 ECP
与 EEP 两种模式。
优化设置建议：将此选项设置为“ECP/EEP”，这样无论设备是支持何种模式，BIOS
都可以正确辨识并分配相关的资源。
EPP Mode Select
如果在 Parallel Prot Mode 的设置中选择 EEP 或是 ECP/EEP 模式，就必须设置此项，
其默认设置为“EEP 1.9”。
ECP Mode Use DMA（ECP 模式的 DMA 值选择）
当“Paraller Port Mode”设为 ECP 或 EPP＋ECPS 时，此项可以设置 ECP 模式 DMA 值，
可选项有：1，3。
PWRON After PWR – Fail
设置当系统在开机状态却突遭断电时，是否要在恢复供电后自动启动电脑。
可以设置的值：On 表示自动启动电脑；Off 表示维护关机状态，此项为默认设置。
优化设置建议：这里请保持其默认设置。但如果该电脑是提供服务的工作站或整
个网络环境中的服务器，则建议设置为“On”，以免恢复供电后仍维持关机状态而
造成不便。
主板上并行口工作模式）
26
用户手册
Page 28
NF4SLI/NF4D
主板
用户手册
5.9 电源管理设定(Power Management Setup)
电源管理是一项比较重要的 BIOS 设置项，当然如今的 Windows 也具备了电源管理
功能，但如果两者能够相互配合的话，其功能将更加完美。
在 BIOS 设置主画面中，移动高亮条到“Power Management SETUP”选项，然后按
下回车键即可进入电源管理设置画面。
Phoenix-Award BIOS CMOS Setup Utility
Power Management Setup
ACPI Function
ACPI Suspend Type
Power Management
Video Off Method
HDD Power Down
HDD Down In Suspend
Soft-Off by PBTN
WOL(PME#) From Soft-Off
WOL(RI#) From Soft-Off
Power On by Ring
x Date of Month Alarm
x Time(hh：mm：ss) Alarm
AMD K8 Cool’n’ Quiet control
Hammer Fid control
Hammer Vid control
:Move Enter：Select +/-/PU/PD：Value F10:Save ESC：Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults
[Enabled]
[S1（POS）]
[User Define]
[DPMS Support]
[Disabled]
[Disabled]
[Instant-Off]
[Disabled]
[Disabled]
[Disabled]
0
0 : 0 : 0
[Auto]
[StartUp]
[StartUp]
Item Help
Menu Level
图六
ACPI-Function (ACPI 操作系统)
此项时用来激活 ACPI（高级配置和电源管理接口）功能。如果您的操作系统支持
ACPI-aware，例如 Windows98SE/2000/ME，选择 Enabled。
可选值：Enabled，Disabled。
ACPI-Suspend Type（系统进入休眠的模式）
选择系统进入休眠的模式，包括“S1（POS）”、“S3（STR）”和“S1&S3”三个
选项。该主板仅支持“S1（POS）”模式。
Power Management (电源管理)
此项用来选择节电的类型（或程度）和与此相关的模式：
Min Saving 停电 1 小时进入省电功能模式,选择此选项将不能改变
27
Page 29
NF4SLi/NF4D 主板
最小省电管理 Doze/Standby/Suspend Mode 的值。
Max Saving 停用 10 秒进入省电功能模式,选择此项将不能改变。
Video off Method(视频关闭方式)
缺省值：DPMS（显示器电源管理）
V/HSYNC+Blank 将屏幕变为空白并停止垂直和水平扫描
Blank Screen 将屏幕变为空白
DPMS Support 用 BIOS 控制支持 DPMS 节电功能的显示卡
HDD Power Down (硬盘电源关闭模式)
缺省值：Disabled
设置 IDE 硬盘在多长时间内完全没有读写操作时，便可进入省电状态，切断硬盘
电源以省电。
Soft-Off by PBTN（关闭电源方式设定）
此选项为使用 ATX 电源接头的特殊功能，如果使用的是 AT 电源接头，则此功能无
效，可选项有
Instant-off 当按下电源开关时，立即将电源关闭。
Delay4 Sec 按住电 源 开关不放 ，直到 4 秒钟过 后 ，电 源 才 会关
闭。
WOL(PME#) From Soft-Off （网络唤醒功能设定）
此功能用来设定是否使用网络唤醒功能，可设定的选项有：
Enabled 使用网络唤醒功能
Disabled 禁止网络唤醒功能
注意：所有的网卡必须时支持网络唤醒功能的网卡，即网卡有一个唯一的 ID 号码，
带有网络唤醒接口，在另一台电脑上需要网络唤醒软件。
WOR(RI#) From Soft-Off（网络唤醒功能设定）
此功能来设定是否使用 Modem 唤醒功能，可设定的选项有：
Enabled 使用 Modem 唤醒功能
Disabled 禁止 Modem 唤醒功能
Power –On by Alarm
Enabled 使用定时开机功能，只要预设的时间一到，电脑就会自动开机，选
择此项后可设定相应的开机时间。
Day of Month Alarm 设定电脑自动开机的日期，当设为 0 时，表示
每天定时开机，设置为其他时表示某天定时开机。Time（hh：mm：
ss）Alarm 可设定为其他时开机的具体时间，hh 表示时钟，mm 表示
分钟，ss 表示秒钟。
用户手册
28
Page 30
NF4SLI/NF4D
主板
用户手册
Disabled 不使用定时开机功能。
AMD K8 Cool’n‘Quiet control （AMD cpu Cool’n’Quiet 功能支持）
如使用的 AMD CPU 支持 Cool’n’Quiet 功能，可设定为 Auto，配合 AMD cpu 的驱
动，即可实现 Cool’n’Quiet 功能
Hammer Fid control （CPU 倍频调节）
如果所使用 CPU 允许调节倍频，该项方可生效，并可在一定范围调节 CPU 的倍频。
Hammer Vid control （CPU 电压调节）
如果所使用 CPU 允许调节电压，该项方可生效，并可在一定范围调节 CPU 的电压。
此选项与“Frequency / Voltage Control”内的 CPU 电压调节是有一定区别，后
者是主板提供的调压方式，前者属于 CPU 自身的调节方式！
5.10 即插即用配置(PNP/PCI Configurations)
此部分描述了对 PCI 总线系统和 PNP（即插即用）的配置。PCI，即外围元器件连
接，是一个允许 I/O 设备在与其特别不见通信时的运行速度可以接近 CPU 自身速
度的系统。此部分将涉及一些专业技术术语，我们强烈建议非专业用户不要对此
部分的设置进行修改。如图
Phoenix-Award BIOS CMOS Setup Utility
PNP/PCI Configurations
Init Display First
Reset Configuration Data
Resources Controlled By
x IRQ Resources
PCI/VGA Palette Snoop
** PCI Express relative items **
Maximum Payload Size
:Move Enter：Select +/-/PU/PD：Value F10:Save ESC：Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults
[PCI Slot]
[Disabled]
[Auto(ESCD)]
Press Enter
[Disabled]
[4096]
图七
即插即用(PnP，Plug&Play)是针对 BIOS 以及操作系统所制定的标准规范。通过即
插即用功能，用户不需要直接在主板、板卡上调整 IRQ、DMA 及 I/O 地址等设置值。
BIOS 或操作系统会自动根据相关的注册信息对系统资源进行配置，如此一来便可
避免因设置不当而引起的资源冲突。
Item Help
Menu Level
29
Page 31
NF4SLi/NF4D 主板
用户手册
Init Display First （首选显示设备）
设定支持的首选设备，建议保持缺省值。
Reset configuration data （重置配置数据）
通常你应将此项设置为 Disable。
可选值：Enable，Disable。
Resource controlled by (资源控制)
Award 的 plug and play bios(即插即用 BIOS)可以自动配置所有的引导设备和即
插即用兼容设备。
可选值：Auto（ESCD），Manual。
IRQ Resources （IRQ 资源）
此项仅在 Resources controlled by 设置为 Manual 时有效。按 Enter 键，你将进
入子菜单。
PCI/VGA Palette snoop （PCI/VGA 调色板配置）
此项设置为 Enable，工作于不同总线的多种 VGA 设备可在不同视频设备的不同调
色板上处理来自 CPU 的数据。
注：此选项设计解决一些非标准 VGA 卡导致的问题。建议保留预设值。
Maximum Payload Size （最大有效载荷设定）
5.11 PC Health status (PC 硬件监控)
此项描述了监控目前的硬件状态包括 CPU，风扇，全部系统状态等，但不可改变。
不同的系统表显示的数据有所差异，这里仅介绍提供的侦测项目。如图
Phoenix-Award BIOS CMOS Setup Utility
PC Health status option
Current System Temp.
Current CPU1 Temperature
Current SYSFAN Speed
Current CPUFAN Speed
VCORE
+3.3V
+ 5V
+12V
VBAT(V)
5VSB(V)
:Move Enter：Select +/-/PU/PD：Value F10:Save ESC：Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults
29°C/85°F
37°C/98°F
0 RPM
2909 RPM
1.39 V
3.09 V
5.10 V
11.96 V
2.99 V
4.96 V
Item Help
Menu Level
30
Page 32
NF4SLI/NF4D
主板
用户手册
图八
不管你超不超频，PC Health Status都是主板最好的“守护神”。该选项提供了系
统即时的工作情况，让你更一步了解目前电脑的整体工作情况。
Current System Temp、Current CPU Temperature（显示主机与CPU的温度）
选项用于显示当前主机的内部温度与CPU温度。
Current SYSFAN Speed （显示连接主机的风扇转速）
Current CPUFAN Speed（显示CPU和主机内部风扇的转速）
选项用于显示CPU风扇和主机内部其他风扇的转速。一般而言，上面的那些选项的
多少，需要看主板提供多少个风扇连接器，另外风扇的接头本身也必须具备转速
检测的线路才行。
VCORE (cpu 工作电压)
如果电压值的变异幅度过大，那么可能是电源出了问题，此时就应该换个稳定的
电源。
5-12 频率/电压控制（Frequency / Voltage Control）
Phoenix-Award BIOS CMOS Setup Utility
Frequency/Voltage Control
CPU Voltage Vcore Regulator
DRAM Voltage Regulator
PCI-E Voltage Regulator
[Default]
[2.60V]
[1.50V]
Item Help
Menu Level
:Move Enter：Select +/-/PU/PD：Value F10:Save ESC：Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults
图九
CPU Voltage Vcore Regulator（CPU 工作电压调节）
DRAM Voltage Regulator （内存工作电压调节）
PCI-E Voltage Regulator (PCI-E 总线电压选项)
6.13 载入默认安全/优化值
在主菜单的这两个选项能够允许用户把所有的 BIOS 选项恢复到故障安全值或者优
化值。优化缺省值是主板制造商为了优化主板性能而设置的默认值。故障安全缺
省值是 BIOS 厂家为了稳定系统性能而设定的默认值。
31
Page 33
NF4SLi/NF4D 主板

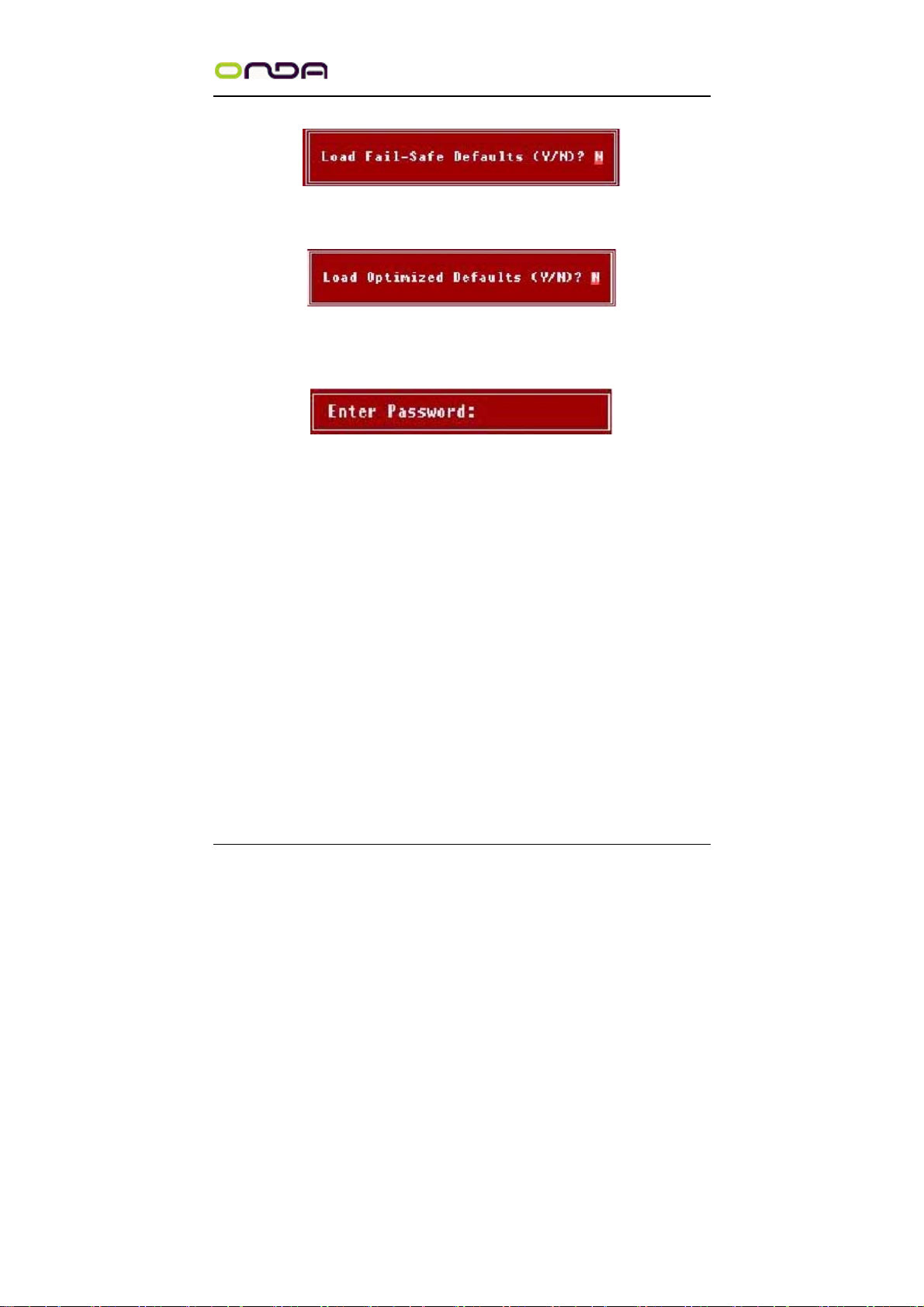

当你选择 Load Fail－safe Defaults，就会出现如下的信息：
按 Y 载入最稳定，系统性能最小的 BIOS 缺省值。
当你选择 Load Optimized Defaults，就会出现如下的信息：
按 Y 载入优化系统性能的默认的工厂设定值。
用户手册
6.14 设定管理员/用户密码
当您选择此功能，以下信息将出现：
输入密码，最多八个字符，然后按 <Enter> 键。现在输入的密码会清除所有以前
输入的 CMOS 密码。您会再次被要求输入密码。再输入一次密码，然后按 <Enter>
键。您可以按 <Esc> 键，放弃此项选择，不输入密码。
要清除密码，只要再弹出输入密码的窗口时按 <Enter> 键。屏幕会显示一条确认
信息，是否禁用密码，一旦密码被禁用，系统重启后，您可以不需要输入密码直
接进入设定程序。
一旦使用密码功能，您会在每次进入 BIOS 设定程序前，被要求输入密码。这样可
以避免任何未经授权的人使用您的计算机。用户可在高级 BIOS 特性设定中的
Security Option (安全选项) 项设定启用此功能。如果就将 Security Option 设
定为 System，系统引导和进入 BIOS 设定程序前都会要求密码。如果设定为 Setup
则仅在进入 BIOS 设定程序前要求密码。
提示：
有关管理员密码和用户密码：
Supervisor password：能进入并修改 BIOS 设定程序
User password：只能进入，但无权修改 BIOS 设定程序
6.15 Save & Exit Setup (退出设置程序并储存设置)
32
Page 34
NF4SLI/NF4D
若输入 Y 并按下 Enter，即可储存所有设定结果到 RTC 中的 CMOS SRAM 并离开 Setup
Utility。若不想储存，则按 N 或 Esc 皆可回到主菜单中。
主板
用户手册
6.16 Exit Without Saving (退出设置程序不储存设置)
若输入 Y 并按下 Enter，则离开了 Setup Utility，若按 N 或 Esc 则回到主菜单中。
33
Page 35
NF4SLi/NF4D 主板
用户手册
将本驱动程序光盘放入光驱中，光盘将自动运行，出现以下画面，
请参考以下步骤进行安装，选择“nvidia nforce”继续；
根据你所安装的系统选择相应的驱动
您只需依次点击下一步,安装芯片组驱动程序,声卡及 USB2.0 等驱
34
Page 36
NF4SLI/NF4D
动程序即可。
点击“浏览光盘”，您可以浏览到光盘内的安装程序内容，见下图。
主板
用户手册
备注：若光驱不能自动运行，请打开“我的电脑”双
击 CDROM 光驱；双击“Autorun.exe”执行文件，选择相
应程序安装。
35
Page 37
NF4SLi/NF4D 主板
用户手册
第七章 声音系统应用
7.1 声音系统应用
当您选用的是两声道声卡时可以按照下面的两声道接线方法，如果选用的是六
声道的声音卡，对于声音系统应用在此主板有以下几种不同的接法：
1．两声道声音输出系统连接方法：
输出
线形输入
Mic 输入
描述：Line Out，Line In 和 MIC 功能在 2 声道模式下都存在。
2．四声道声音输出系统连接方法：
主双声道
后置双声道
Mic 输入
描述：在 4 声道设置下 Line In 被转换成 Line Out 功能。

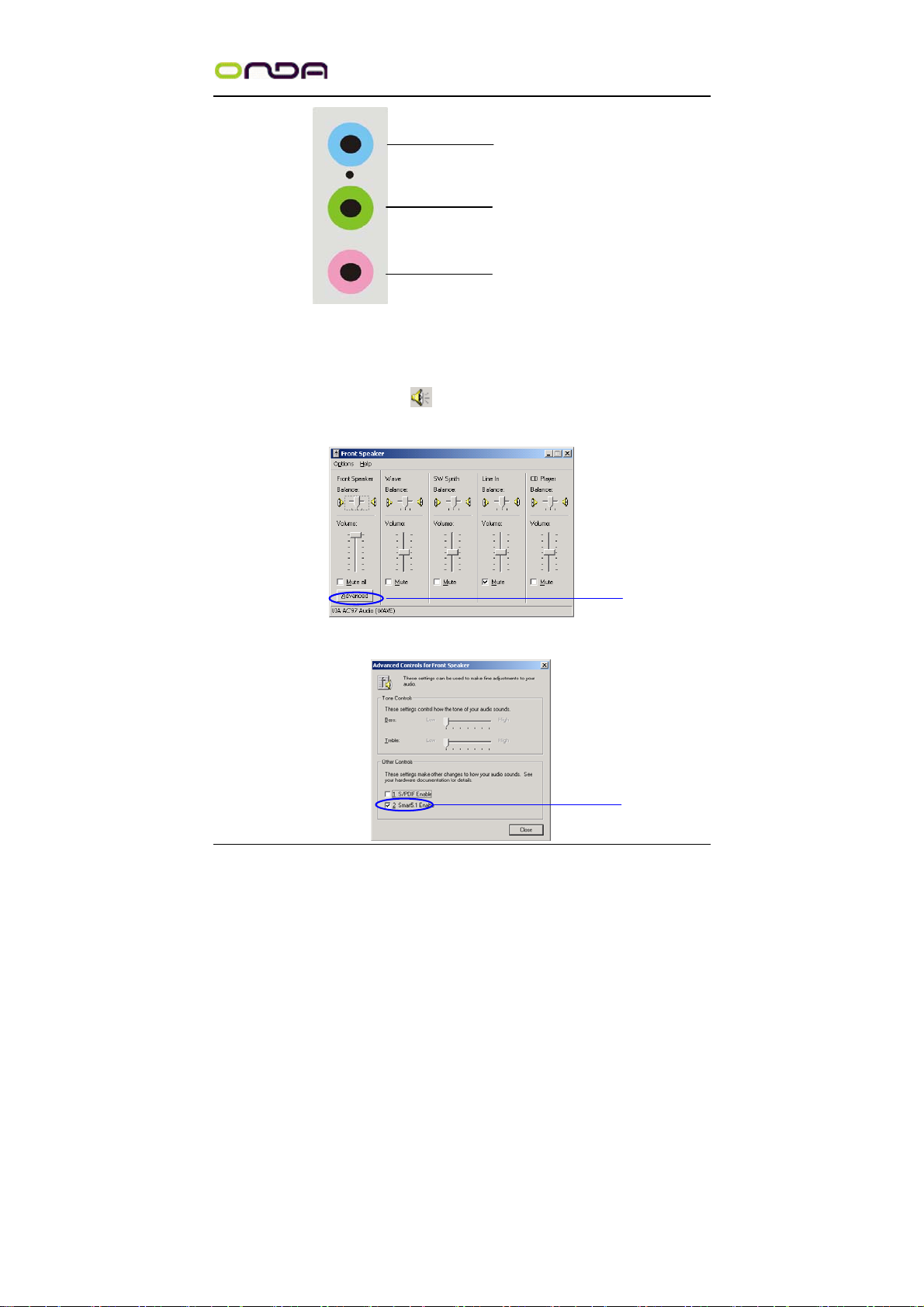

3．六声道声音输出系统连接方法：
36
Page 38
NF4SLI/NF4D
主板
主双声道
后置双声道
描述：在 6 声道设置下 Line In 和 MIC 都被转换成 Line Out 功能。
前置+重低音
7.2 选择六声道设置
1． 双击 Windows 条中音频图标 ；
2． 在“Open Volume Control”栏目中点击“Advanced”。
用户手册
3． 选择“Smart 5.1 Enabled”；
37
单击此处
单击此处
Page 39
NF4SLi/NF4D 主板
4． 单击 Windows 条中音频图标 点右键；
5． 在“Adjust Audio Properties”菜单栏中点击“Advanced”。
6． 单击“5.1 Smart Sound Speakers”。
用户手册
单击此处
单击此处
38
Page 40
NF4SLI/NF4D
主板
电脑小常识
3D API
API 是 Application Programming Interface 应用程序接口的缩写，是许多
大程序的集合。一个 3D API 能让编程人员所设计的 3D 软件只要调用其 API
内的程序，从而让 API 自动和硬件的驱动程序沟通，启动 3D 芯片内置的 3D
图形处理功能，从而大幅度提高了 3D 程序的设计效率。目前普遍应用的 3D
API 有 DirectX、OpenGL、Glide、Heidi。
DirectX
微软公司专为 PC 游戏开发的 API，与 Windows 9X 和 Windows NT 操作系统兼
容性好，容易控制，可绕过图形显示接口（GDI）直接进行支持该 API 的各
种硬件的低层操作，大大提高了游戏的运行速度。
在 DirectX 6.0 中含九个部分：Direct Draw 负责游戏的视频输出、Direct
Sound 负责游戏的声音输出、Direct Music 负责游戏音乐的波表合成、Direct
3D 负责游戏的 3D 图形（分为立即模式 Immediate Mode 和保留模式 Retained
Mode 两部分）、Direct Input 负责游戏的输入输出设备（鼠标、键盘、游戏
杆）控制、Direct Play 负责游戏的网络通讯、Direct Setup 负责游戏的安
装、Auto Play 负责光盘的 Auto Run 自动运行.
用户手册
OpenGL（开放式的图形接口）
由 Silicon Graphics 公司开发，支持 Windows 9X、Windows NT、Macos、
Beos、OS/2、以及 Unix 等操作系统。OpenGL 一直用于高档图形工作站，其
3D 功能很强，超过 DirectX，能最大限度地发挥 3D 芯片的巨大潜力。在 OpenGL
的 1.2 版中增加了对 3Dnow！标准的支持。
Glide
这是 3Dfx 公司为 VOODOO 系列 3D 加速卡设计的专为 3D 的 API，它可以最大
限度发挥 VOODOO 系列芯片的 3D 图形处理功能，由于不考虑兼容性，其工作
39
Page 41
NF4SLi/NF4D 主板
效率远比 OpenGL 和 Direct3D 高，所以 Glide 是各 3D 游戏开发商优先选用
的 API。不过，这样一来，就使得许多精美的 3D 游戏在刚推出时，只支持
3Dfx 公司的 VOODOO 系列 3D 加速卡，而其他类型的 3D 加速卡则要等待其生
产厂商提供该游戏的补丁程序。
Heidi
Heidi 是一个由 Autodesk 公司提出来的规格。目前，采用 Heidi 系统的应用
程序包括 3D Studio MAX 动画制作程序、Autodesk 公司为 AutoCAD R13 开发
的 WHIP 加速驱动程序。
Wake-On-LAN
Wake-On-LAN 网络唤醒功能主要提供支持 Wake-On-LAN 的系统，籍由网卡的
Wake-On-LAN 信号输出，当系统处于睡眠状态而网络上有信息欲传入系统时，
系统就会因二被唤醒以运行正常的工作。有了这个功能，你便可以利用离开
时间自远端上传下载系统信息。
用户手册
40
Page 42
NF4SLI/NF4D
主板
用户手册
英文缩写对照表
专有名词 含意
ACPI Advanced Configuration and Power Interface
APM Advanced Power Management
AGP Accelerated Graphics Port
AMR Audio Modem Riser
ACR Advanced Communications Riser
BIOS Basic Input/Output System
CPU Central Processing Unit
CMOS Complementary Metal Oxide Semiconductor
CRIMM Continuity RIMM
CNR Communication and Networking Riser
DMA Direct Memory Access
DMI Desktop Management Interface
DIMM Dual Inline Memory Module
DRM Dual Retention Mechanism
DRAM Dynamic Random Access Memory
DDR Double Data Rate
ECP Extended Capabilities Port
EDO Extended Data Output
ESCD Extended System Configuration Data
ECC Error Checking and Compatibility
EMC Electromagnetic Compatibility
EPP Enhanced Parallel Port
ESD Electrostatic Discharge
FIR Fast Infrared
FDD Floppy Disk Device
FSB Front Side Bus
GB Giga-Byte
HDD Hard Disk Device
IDE Integrated Dual Channel Enhanced
IRQ Interrupt Request
I/O Input/Output
IOAPIC Input Output Advanced Programmable Input Controller
ISA Industry Standard Architecture
LAN Local Area Network
LBA Logical Block Addressing
41
Page 43
NF4SLi/NF4D 主板
专有名词 含意
LED Light Emitting Diode
KB Kilo-Byte
MHZ Megahertz
MIDI Musical Interface Digital Interface
MPEG Motion Picture Experts Group
MTH Memory Translator Hub
MPT Memory Protocol Translator
NIC Network Interface Card
OS Operating System
OEM Original Equipment Manufacturer
PAC PCI A.G.P Controller
PAL Phase Alternating Line
POST Power-ON Self Test
PCI Peripheral Component Interconnect
RIMM Rambus In-line Memory Module
SCI Special Circumstance Instructions
SECC Single Edge Contact Cartridge
SRAM Static Random Access Memory
SMP Symmetric Multi-Processing
SMI System Management Interrupt
USB Universal Serial Bus
VID Voltage ID
TFT Thin Film Transistor
EGA Extended Graphics Array
用户手册
42
Page 44
NF4SLI/NF4D
主板
用户手册
非常感谢您使用我公司主板，如果有什么疑问，请到我
们网站上查询：http://www.onda.cn，您也可以将具体的现象通过
Email 发送到 [email protected]，我们会及时回复给您。
客 户 名 称：
联络
方式
产品
电话： 联系人：
FAX： E-MAIL：
地址：
名称
BIOS
信息
事
件
描
CPU Memory Power
Supply
操作
系统
VGA Sound Modem
or
LAN
驱动程序版本
Other
述
原因
描述
解决
方案
备注
栏目
43
Page 45
NF4SLi/NF4D 主板

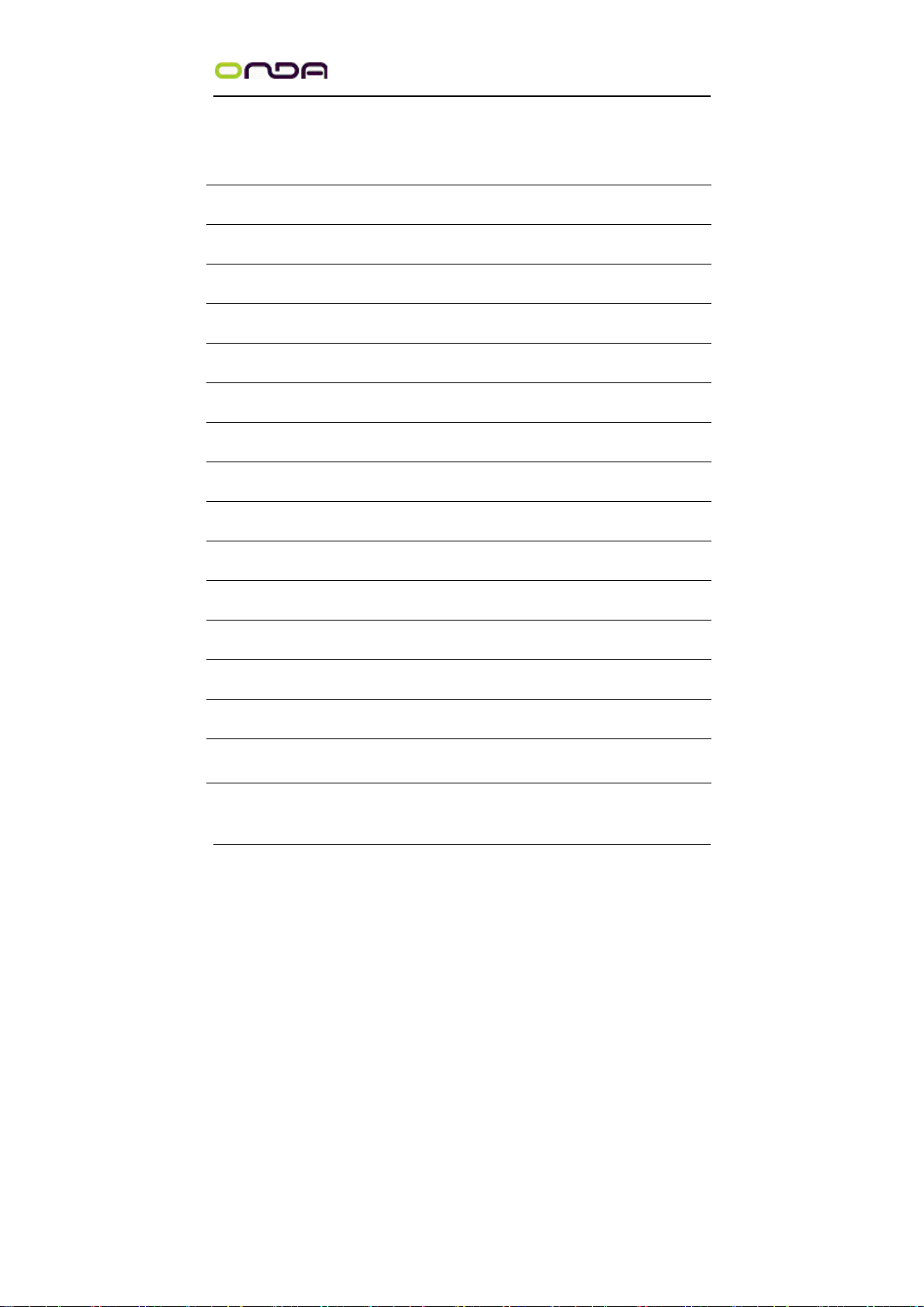

请记录下您的心得
用户手册
欢迎访问昂达公司网站 http://www.onda.cn
44
Loading...
