Cat. No. Z166-IT1-01

Sensori di spostamento

ZX-E Series

MANUALE DELL'OPERATORE

Advanced Industrial Automation

Breve introduzione

2 Attività preliminari ai rilevamenti

3 Funzionamento di base

4 Applicazioni principali e procedure

di impostazione

5 Impostazioni dettagliate

ÇÕÇ¹Ç?Ç ëÊ

Introduzione

Capitolo 1

Capitolo 2

Capitolo 3

Capitolo 4

Capitolo 5

Indice e precauzioni per l’applicazione

Caratteristiche

Attività preliminari ai rilevamenti

Funzionamento di base

Applicazioni principali e procedure di impostazione

Impostazioni avanzate

Capitolo 1 Capitolo 2 Capitolo 3 Capitolo 4 Capitolo 5 Capitolo 6

èÕ ëÊ

èÕ

Capitolo 6

Appendici

Indice

analitico

Funzioni ausiliarie

Appendici

Risoluzione problemi, specifiche, dati tecnici etc.

Indice analit.

Manuale dell'operatore

Sensori di spostamento Smart (tipi induttivi) Serie ZX-E

Introduzione

ZX-E

Manuale dell'operatore

Introduzione

Indice

Contenuto 3 Precauzioni per l’applicazione 7 Utilizzo corretto 8

ÇÕÇ¹Ç?Ç ëÊ

Introduzione

Capitolo 1 Capitolo 2 Capitolo 3 Capitolo 4 Capitolo 5 Capitolo 6

èÕ ëÊ

Come usare questo manuale 9

Capitolo 1 Caratteristiche 11

Caratteristiche dello ZX-E 12

Capitolo 2 Attività preliminari ai rilevamenti 17

Configurazione di base 18 Nomi e funzioni dei componenti 19 Installazione dell’unità base 22 Installazione sensori 24

èÕ ëÊ

èÕ

Appendici

Indice analit.

Collegamenti 27 Attribuzione collegamenti cavi d’uscita 31

Capitolo 3 Funzionamento di base 35

Flusso delle operazioni 36 Conoscenze di base per il funzionamento 38 Diagrammi di passaggio da una funzione all’altra 43 Regolazione della linearità 46

Manuale dell'operatore

ZX-E

Introduzione

Capitolo 4 Applicazioni principali e procedure di impostazione 53

Rilevamento del punto morto inferiore 54

Indice

Misurazione di altezza 59

Rilevamento dell’eccentricità e della vibrazione 63

Rilevamento dello spessore 66

Capitolo 5 Impostazioni dettagliate 71

Impostazione numero di campionamenti per stabilire la media 72

Utilizzo delle funzioni di ritenzione 73

Comparazione valori misurati (Comparazione valori precedenti) 80

Modifica del fattore di scala per la visualizzazione 82

Immissione dei valori di soglia 89

Uscita analogica 95

Impostazione della temporizzazione dell’uscita digitale (timer) 104

Capitolo 6 Funzioni ausiliarie 107

Misurazioni con unità di base multiple 108

Modifica del numero di cifre visualizzate 115

Inversione della visualizzazione 116

Regolazione della luminosità del display (display ECO) 118

Uso della funzione di reset a zero 119

Funzione di blocco tasti 124

Inizializzazione dati delle impostazioni 125

ZX-E

Manuale dell'operatore

Introduzione

Appendici 127

Soluzione dei problemi 128 Messaggi di errore 129

ÇÕÇ¹Ç?Ç ëÊ

Introduzione

Capitolo 1 Capitolo 2 Capitolo 3 Capitolo 4 Capitolo 5 Capitolo 6

Domande e Risposte 130 Glossario 131 Specifiche tecniche e dimensioni 132 Dati tecnici 139 Riferimento rapido per display 144

Indice analitico 147

Storico delle revisioni 151

èÕ ëÊ

èÕ

Manuale dell'operatore

ZX-E

Appendici

Indice analit.

Introduzione

Indice

Introduzione

ZX-E

Manuale dell'operatore

Precauzioni per l’applicazione

INTRODUZIONE

Introduzione

Osservare sempre le seguenti precauzioni per garantire la sicurezza.

Condizioni ambientali

■

• Non utilizzare i sensori Smart in ambienti esposti a gas infiammabili o esplosivi.

• Per garantire la sicurezza di funzionamento e manutenzione, non installare i sensori Smart nei pressi di apparecchiature ad alta tensione o dispositivi di corrente.

Alimentazione e cablaggio

■

• Non applicare una tensione superiore a quella nominale (12...24 V c.c. ±10%).

• Nel collegare l'alimentazione al sensore, assicurarsi della corretta polarità e non collegare a un terminale di alimentazione c.a.

• Non cortocircuitare il carico per l'uscita a collettore aperto.

• Non posare il cavo di alimentazione per il sensore Smart accanto a linee ad alta tensione o a linee di corrente. In caso contrario, oppure collocando il cavo nella stessa canalina, si potrebbe provocare dell’induzione che poterebbe a malfunzionamenti o danneggiamenti.

• Spegnere sempre l’alimentazione prima di effettuare il cablaggio e prima di collegare o scollegare i connettori.

Impostazioni

■

• Quando si imposta il valore di soglia con il Sensore Smart collegato a un dispositivo esterno, attivare l'ingresso di blocco dell’uscita digitale dell’unità base per evitare che il segnale digitale venga emesso su un dispositivo esterno.

Precauzioni per l’applicazione

Varie

■

• La serie ZX-E di sensori Smart (modello a spostamento induttivo) e la ZX-L (modello laser) non sono compatibili. Non usare sensori Smart della serie ZX-E e della serie ZX-L insieme.

• Non tentare di smontare, riparare o modificare il sensore Smart.

• I sensori Smart vanno smaltiti come rifiuti industriali.

Manuale dell'operatore

ZX-E

Introduzione

INTRODUZIONE

Utilizzo corretto

Seguire sempre le istruzioni di seguito riportate per garantire la massima affidabilità e funzionalità del sistema di sensori Smart.

Installazione dei sensori Smart

Condizioni ambientali

■

Non installare il sensore nei seguenti luoghi:

• Luoghi in cui la temperatura ambiente supera il campo delle temperature nominali.

• Luoghi soggetti a variazioni rapide di temperatura (che provocano condensa).

• Luoghi in cui l’umidità relativa supera i valori inclusi tra 35% e 85%.

• Luoghi esposti a gas corrosivi o infiammabili.

• Luoghi dove sul sensore potrebbero accumularsi polvere, sale o limatura metallica.

• Luoghi soggetti a vibrazioni o impatti diretti.

• Luoghi esposti alla luce solare diretta.

• Luoghi esposti ad acqua, oli, agenti chimici etc.

• Luoghi soggetti a forti campi elettromagnetici o elettrici.

Installazione e trattamento dei componenti

Alimentazione e cablaggio

■

• Non utilizzare un cavo del sensore più lungo di 8 m. Usare un cavo di prolunga

• Per estendere il cavo del amplificatore usare un cavo schermato. Il cavo schermato

• Quando si utilizza un alimentatore switching reperibile in commercio, collegare il ter-

• Se la linea d'alimentazione è soggetta a sovracorrenti, collegare un soppressore di

• Quando si utilizzano unità di base multiple, collegare la massa corrispondente

ZX-XC@A (disponibile a richiesta) se è necessario estendere il cavo del sensore.

deve avere le stesse caratteristiche di quello dell'amplificatore.

minale FG a terra.

sovracorrente che rispetti le condizioni d'ambiente d’applicazione.

dell'uscita analogica dell'amplificatore.

ZX-E

Manuale dell'operatore

Riscaldamento

■

Dopo aver attivato l’alimentazione il sensore Smart avrà bisogno di almeno 30 minuti per il riscaldamento prima di entrare in funzione. La circuiteria non è stabile subito dopo aver attivato l’alimentazione e i valori cambiano gradualmente fino a completamento del riscaldamento del sensore.

Manutenzione ed ispezione

■

• Disattivare sempre l'alimentazione prima di regolare o rimuovere il sensore.

• Per pulire il sensore o l’unità di base non utilizzare solventi, benzina, acetone o cherosene.

Come usare questo manuale

Regolaz

io ne de

lla linearit

Capitolo 3

INTRODUZIONE

Introduzione

Formato pagina

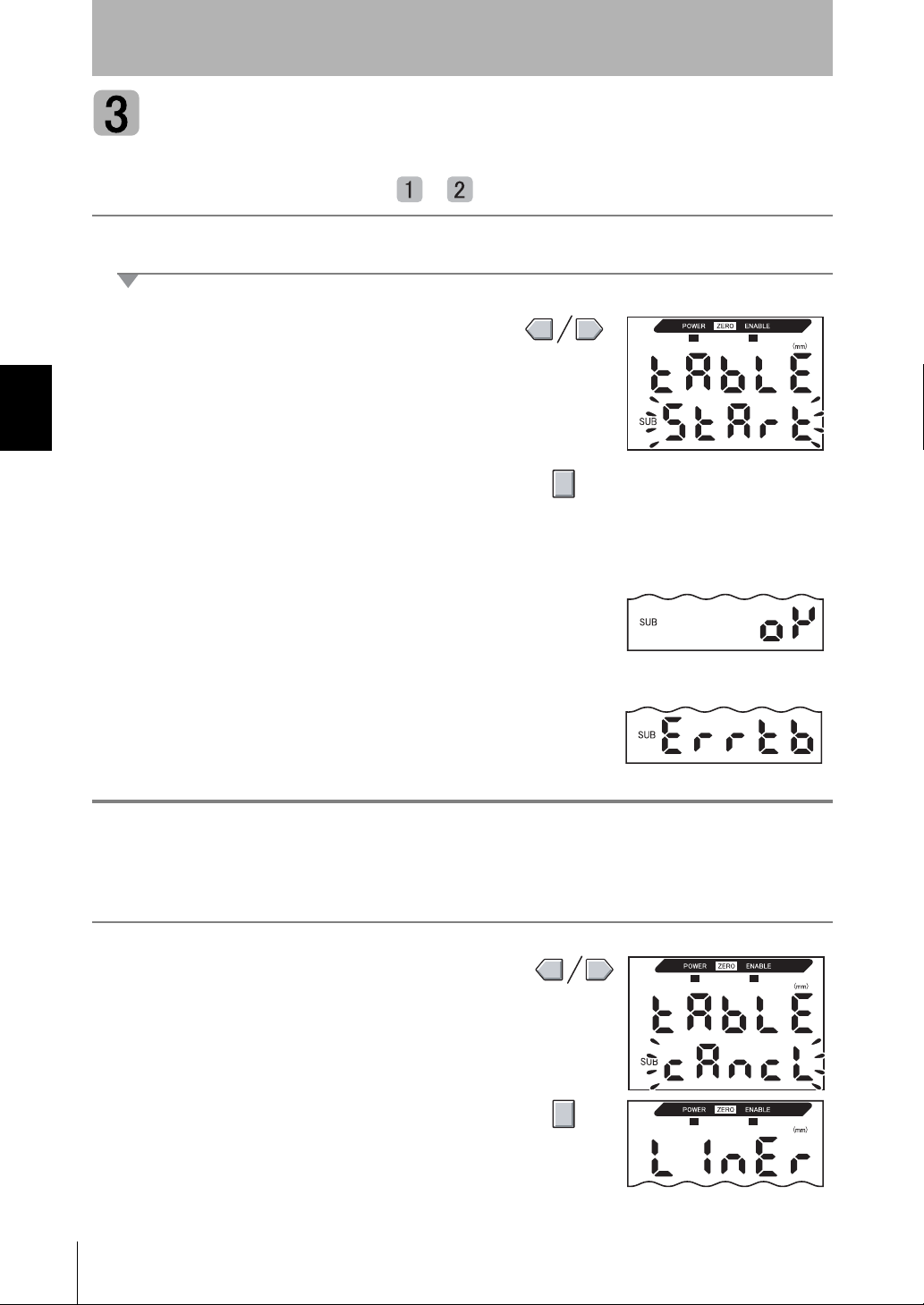

Regolazione della linearità

La linearità del sensore Smart ZX-E viene regolata prima della spedizione; tuttavia una linearità più accurata può essere ottenuta regolandola appositamente per gli oggetti da rilevare al momento e per l'ambiente operativo in cui ci si trova.

Selezione del materiale dell'oggetto da rilevare

Questo capitolo contiene la descrizione di come impostare il materiale dell'oggetto da rilevare

Per usare le impostazioni predefinite per la lineari

ommutare alla modali

Portare il selettore di modalità su T.

Impostare il selettore di soglia sul valore desiderato.

Premere un tasto del cursore qualsiasi.

La prima cifra del valore di soglia visualizzato sul display secondario lampeggerà e si potrà procedere all'immissione diretta.

Capitolo 3

Funzionamento di base

dopo ave

Come usare questo manuale

Titolo capitolo Titolo principale di

un capitolo

Indica il contenuto della pagina.

Descrizione del funzionamento

Fornisce una descrizione o un flowchart delle operazioni di funzionamento descritte al punto principale.

Sottotitolo

Etichetta indice

Riporta il numero di sezione ed il soggetto trattato.

Descrizione funzione e suggerimenti

Funzionamento

Indica l'operazione successiva.

Modificare il valore di soglia con i tasti del cursore.

Per cancellare l'impostazione selezionata, usare il tasto LEFT per spostare il cursore sulla cifra all'estrema sinistra e premere nuovamente il tasto LEFT. Il display ritornerà all'impostazione attuale.

ZX-E

Manuale

dell'operatore

Area di visualizzazione

Mostra lo stato del display dopo aver eseguito un comando operativo.

Tasti e selettori

Fornisce una panoramica dei tasti o dei selettori usati durante il funzionamento.

Procedimento e spiegazioni aggiuntive

Informazioni utili per il funzionamento e pagine di riferimento vengono fornite con simboli speciali ad indicare il tipo di informazione fornita.

* Questa pagina non è contenuta nel

presente manuale.

Manuale dell'operatore

ZX-E

INTRODUZIONE

Introduzione

Notazione

Come usare questo manuale

■ Menu

Le voci che appaiono sui display digitali sono impostate in lettere maiuscole.

■ Procedure

L’ordine delle procedure viene dato numerando i vari passi da eseguire.

■ Indicazioni visive

Spiega i punti da seguire per garantire prestazioni ottimali e usare le funzioni del sensore Smart. Se il sensore Smart non viene usato correttamente, dei dati potrebbero andare persi e potrebbero verificarsi malfunzionamenti del sensore Smart. Leggere attentamente tutte le note e seguire tutte le precauzioni.

Fornisce informazioni su procedure operative importanti, dà consigli su come usare le funzioni e evidenzia informazioni importanti per le prestazioni offerte.

Indica le pagine con le relative informazioni.

Indica informazioni utili per quando insorgono problemi.

ZX-E

Manuale dell'operatore

Capitolo 1 CARATTERISTICHE

Caratteristiche dello ZX-E 12

Capitolo 1 CARATTERISTICHE

Manuale dell'operatore

ZX-E

Capitolo 1 CARATTERISTICHE

Caratteristiche dello ZX-E

Capitolo 1 Caratteristiche dello ZX-E

Il sensore Smart ZX-E misura la distanza tra la testa del sensore e l’oggetto da rilevare.

Esempio: Rilevamento punto morto inferiore su di una pressa

Dettagli di rilevamento

Oggetto da rilevare

Distanza

ZX-E

Manuale dell'operatore

Uscita di rilevamento

Uscite digitali

Capitolo 1

CARATTERISTICHE

Numerose funzioni semplici

■ Rilevamenti presenti al momento dell’accensione

Il sensore Smart può essere usato semplicemente dopo essere stato installato e cablato. Basta attivare l'alimentazione ed è pronto per entrare in funzione.

La distanza di rilevamento viene visualizzata sull’unità di base.

Capitolo 1 Caratteristiche dello ZX-E

■ Regolazione della linearità

Posizionare l’oggetto da rilevare a distanze specifiche e premere semplicemente il tasto ENT per eseguire una regolazione di linearità precisa. Non sono necessari offset che portano via molto tempo e regolazioni dei valori.

È possibile anche una regolazione precisa per oggetti da rilevare non metallici.

p. 46

100%

Distanza di rilevamento nominale

50%

Manuale dell'operatore

ZX-E

Capitolo 1 CARATTERISTICHE

■ Impostazioni di calcolo semplici

Usare l’unità di calcolo per misurare in modo semplice lo spessore, per sommare

Capitolo 1 Caratteristiche dello ZX-E

diversi spessori e per calcolare la differenza tra due misure.

p. 108

Spessore

Unità di calcolo

Prevenzione di interferenze reciproche tra sensori montati a poca distanza l’uno dall’altro

Il sensore Smart ha una funzione per prevenire interferenze reciproche che consente di montare più sensori a distanza ravvicinata. Questa funzione può supportare fino a cinque sensori usando le unità di calcolo ZX-CAL2.

p. 20 e p. 112

Unità di calcolo

ZX-E

Manuale dell'operatore

Compatibilità tra sensori e unità di base

Capitolo 1

CARATTERISTICHE

Le unità base non devono essere sostituite quando si sostituiscono i sensori per manutenzione o quando si passa ad un nuovo prodotto.

Cavi di prolunga per sensori

È possibile collegare un cavo di prolunga con una lunghezza massima di 8 m. Per estendere il cavo del sensore è necessario il cavo di prolunga ZX-XC-A.

Capitolo 1 Caratteristiche dello ZX-E

p. 18

Cavo di prolunga

fino a 8 m

Manuale dell'operatore

ZX-E

Capitolo 1 CARATTERISTICHE

Monitoraggio stato rilevamento

Capitolo 1 Caratteristiche dello ZX-E

■ Display di risoluzione per oggetti da rilevare

È possibile visualizzare la risoluzione per poter stabilire i margini di rilevamento mentre si visualizzano i valori di misurazione.

p. 43

Risoluzione

■ Confermare lo stato dei rilevamenti su un personal computer

Usare un’unità di interfaccia e il monitor Smart V2 per visualizzare la forma d’onda delle varie misure e registrare i dati dei rilevamenti su un personal computer. Questa funzione è utile per effettuare regolazioni di rilevamenti sul posto e per il controllo giornaliero della qualità.

Risoluzione

Deviazione da rilevare

p. 18

Monitor Smart V2

Unità di interfaccia

Unità di base

ZX-E

Manuale dell'operatore

Capitolo 2 ATTIVITÀ PRELIMINARI AI RILEVAMENTI

Configurazione di base 18

Nomi e funzioni dei componenti 19

Installazione dell’unità base 22

Installazione sensori 24

Collegamenti 27

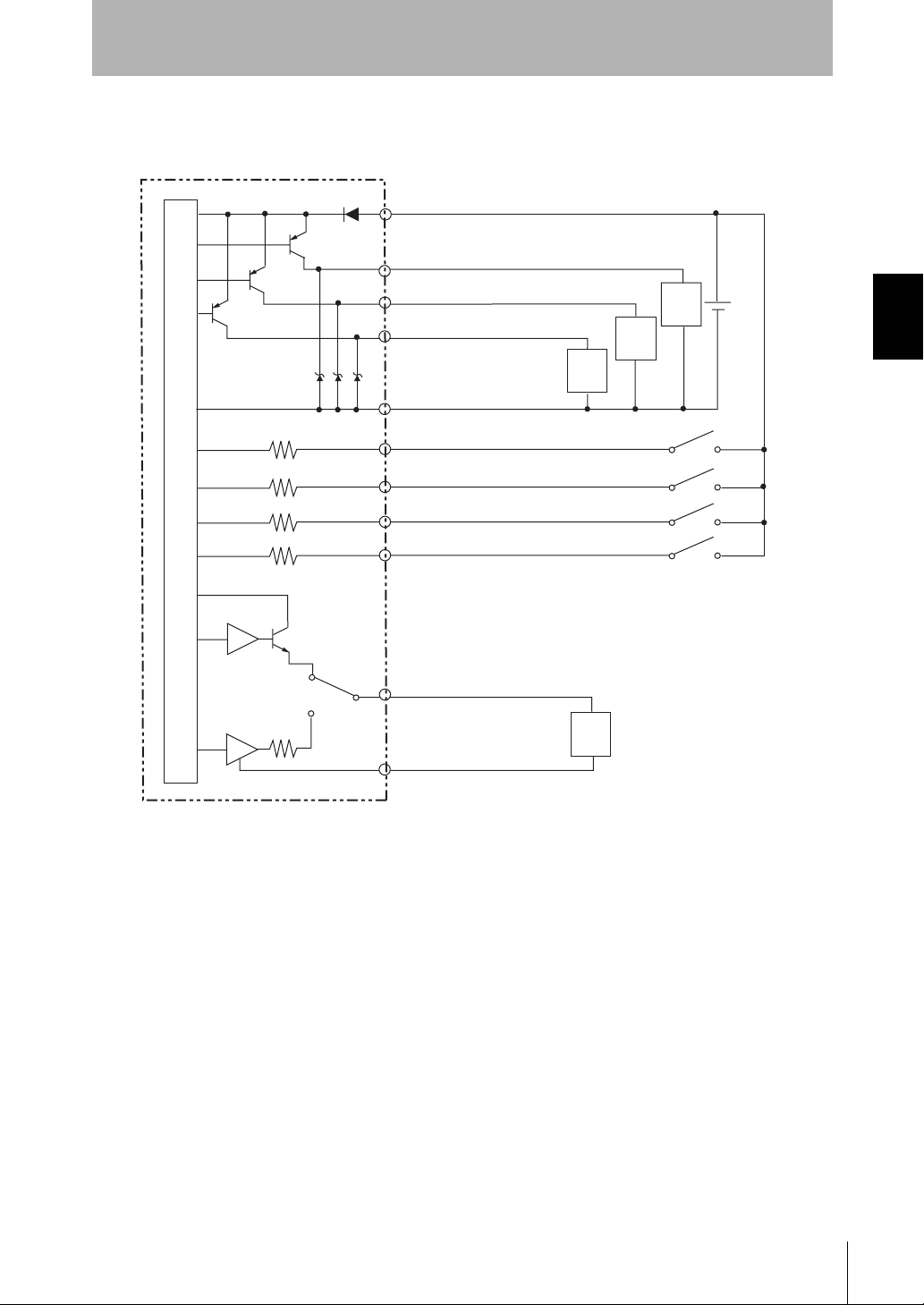

Attribuzione collegamenti cavi d’uscita 31

Capitolo 2

ATTIVITÀ PRELIMINARI AI RILEVAMENTI

Manuale dell'operatore

ZX-E

Capitolo 2

di base da u

sua

ersona

Capitolo 2 ATTIVITÀ PRELIMINARI AI RILEVAMENTI

Configurazione di base

La configurazione di base dei sensori Smart della serie ZX-E è riportata di seguito.

La serie ZX-L di sensori Smart (modello laser) e la serie ZX-E (modello a spostamento induttivo) non sono compatibili. Non usare sensori Smart della serie ZX-L e della serie ZX-E insieme.

Configurazione di base

Monitor Smart (software)

ZX-SW11 (versione 2,0 o successiva)

Controlla le unità

ersonal compute vi

misurati.

ZX-SF11 (versione 2,0 o successiva)

Usata per il collegamento a un personal computer

lizza i valori

ute

com

Unità di interfaccia

p. 30

Sensori

ZX-ED@@T ZX-EM@@T

I sensori individuano gli oggetti da rilevare.

p. 24

Unità base

ZX-EDA11 oppure ZX-EDA41

Esegue le misurazioni ed emette i risultati delle misurazioni.

p. 19

Cavi di prolunga

ZX-XC1A (1 m) ZX-XC4A (4 m) ZX-XC8A (8 m)

Usati tra i sensori e le unità di base.

Unità di calcolo

ZX-CAL2

Usata per il collegamento di unità di base multiple

•

Esegue calcoli

•

Evita interferenze

•

reciproche

ZX-E

Manuale dell'operatore

p. 28

Alimentazione

12...24 Vc.c. (±10%)

ATTIVITÀ PRELIMINARI AI RILEVAMENTI

Nomi e funzioni dei componenti

Unità base

Comandi (❋)

Display (❋)

(4) Cavo di uscita

(3) Connettori (uno ad ogni lato, in tutto 2)

(1) Cavo di entrata

(2) Selettore corrente/tensione (retro dell'unità)

Capitolo 2

Nomi e funzioni dei componenti

Dettagli area

❋

comandi e visualizzazione

(8) Spia HIGH

(9) Spia PASS

(10) Spia LOW

(11) Display principale

(12) Display secondario (13) Selettore di soglia

(5) Spia alimentazione ON

(6) Spia di reset a zero

(7) Spia ENABLE

(15) Tasti di comando

(14) Selettore di modalità

(1) Il cavo d’ingresso collega il sensore. (2) L’interruttore di corrente/tensione seleziona l’uscita analogica in corrente o quella in tensione.

Selettore di uscita corrente/tensione

È necessario impostare la funzione analogica anche quando si passa all’uscita.

Uscita tensione

Uscita corrente

p. 95 (3) I connettori collegano le unità di calcolo e quelle d’interfaccia. (4) Il cavo d’uscita collega l’alimentazione di corrente ed i dispositivi esterni, quali sensori di sin-

cronizzazione o controllori programmabili. (5) La spia di alimentazione ON si accende quando l’alimentazione è attivata. (6) La spia di reset a zero si accende quando viene abilitata la funzione di reset a zero. (7) La spia ENABLE si accende quando il risultato dei rilevamenti non si scosta dalla gamma di

valori previsti per i rilevamenti. (8) La spia HIGH si illumina quando il risultato della valutazione è ALTO. (9) La spia PASS si illumina quando il risultato della valutazione è PASSA

(10) La spia LOW si illumina quando il risultato della valutazione è BASSO. (11) Il display principale visualizza valori misurati e nomi di funzioni. (12) Il diplay secondario visualizza informazioni aggiuntive e impostazioni di funzioni per i rileva-

menti.

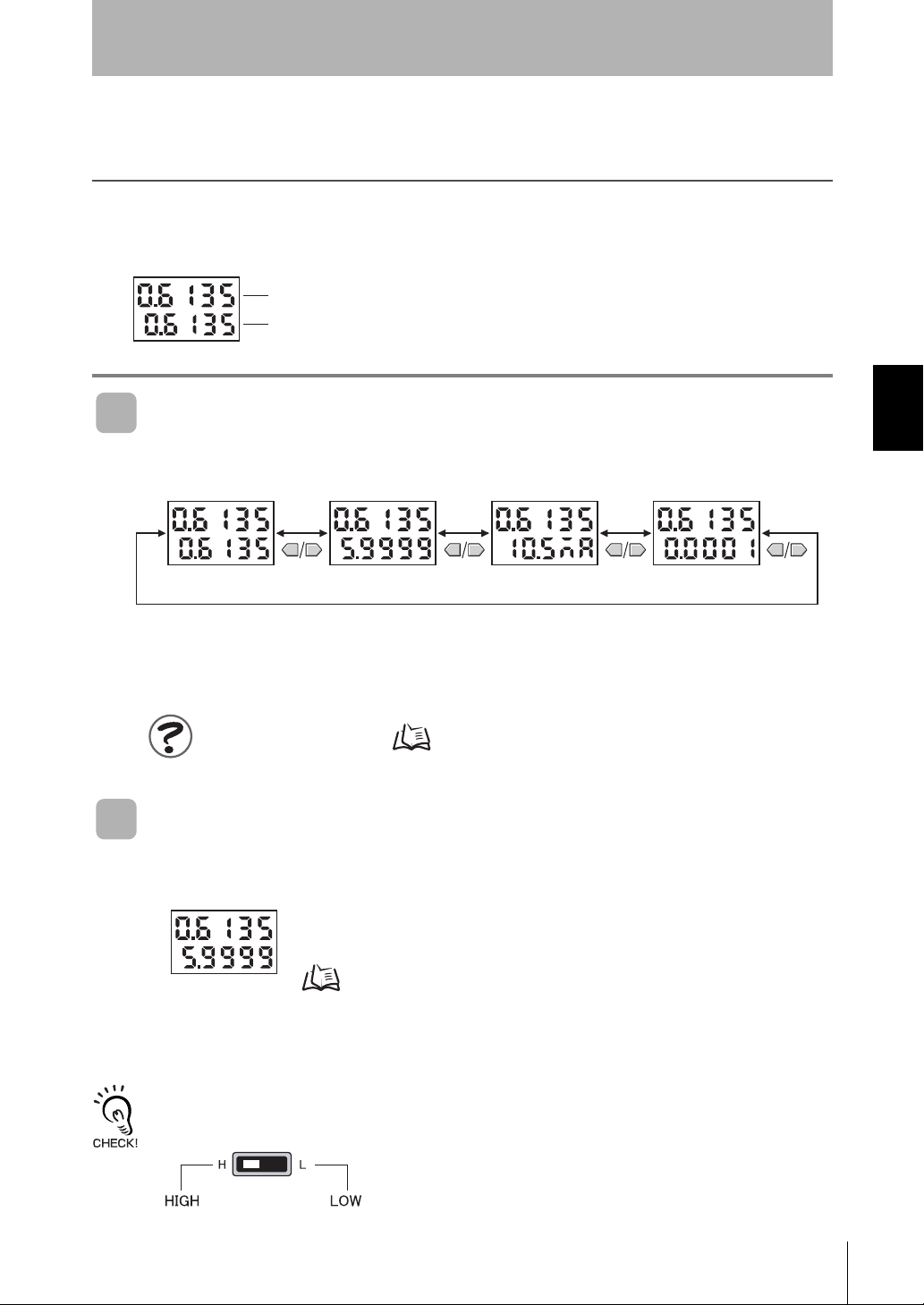

Lettura dei display visualizzati, p. 39

(13) Il selettore di soglia permette di stabilire se impostare (e visualizzare) il valore di soglia HIGH

oppure LOW.

(14) Il selettore di modalità permette di cambiare il modo di funzionamento.

Modalità di funzionamento, p. 38

(15) I tasti di comando impostano le condizioni di rilevamento e consentono di fare altre impostazioni.

Funzioni dei tasti, p. 40

Manuale dell'operatore

ZX-E

Capitolo 2 ATTIVITÀ PRELIMINARI AI RILEVAMENTI

Sensori

Sensore

Capitolo 2

Nomi e funzioni dei componenti

Unità di calcolo

Display (

✺)

❋ Visualizzazione dettagli

Preamplificatore

Connettori (uno ad ogni lato, in tutto 2) Collega alle unità di base.

Spie connettori si accendono quando l'unità di calcolo è collegata alle unità di base.

Connettore Collega alle unità di base.

ZX-E

Manuale dell'operatore

Unità di interfaccia

(2) Connettore dell'unità di base

Capitolo 2

ATTIVITÀ PRELIMINARI AI RILEVAMENTI

Display (❋)

Capitolo 2

(1) Connettore comunicazioni

❋ Visualizzazione dettagli

(3) Spia alimentazione corrente

Nomi e funzioni dei componenti

(4) Spie comunicazione sensore (BUSY e ERR)

(5) Spia comunicazione dispositivo esterno (BUSY e ERR)

(1) Il connettore delle comunicazioni collega il cavo per le comunicazioni al computer. (2) Il connettore dell’unità base collega all’unità di base. (3) La spia di alimentazione si illumina quando l’alimentazione è attivata. (4) BUSY: si illumina durante le comunicazioni con il sensore Smart

ERR: si illumina se si verifica un errore durante le comunicazioni con il sensore Smart. (5) BUSY: si illumina durante le comunicazioni con il personal computer.

ERR: si illumina se si verifica un errore durante le comunicazioni con il personal computer.

Manuale dell'operatore

ZX-E

Capitolo 2 ATTIVITÀ PRELIMINARI AI RILEVAMENTI

Installazione dell’unità base

Le unità base possono essere montate su una guida DIN da 35 mm.

Capitolo 2

Installazione dell’unità base

Guida DIN (disponibile a richiesta) PFP-100N (1 m) PFP-50N (0,5 m) PFP-100N2 (1 m)

Piastre finali (disponibili a richiesta) PFP-M

■ Installazione

Agganciare l’estremità dal lato connettore dell'unità di base sulla guida DIN e fare pressione sulla parte inferiore per bloccarla in posizione.

Gancio sull'estremità dal lato connettore

Agganciare sempre prima l’estremità dal lato connettore dell’unità di base alla guida DIN. La resistenza di montaggio potrebbe diminuire se si aggancia prima l’estremità dal lato cavo d’uscita alla guida DIN.

ZX-E

Manuale dell'operatore

ATTIVITÀ PRELIMINARI AI RILEVAMENTI

■ Metodo di rimozione

Spingere verso l’alto l’unità di base ed estrarla dall’estremità dal lato connettore.

Capitolo 2

Installazione dell’unità base

Manuale dell'operatore

ZX-E

Capitolo 2 ATTIVITÀ PRELIMINARI AI RILEVAMENTI

Installazione sensori

Questo capitolo contiene la descrizione di come installare i sensori e i preamplificatori.

Sensori

Capitolo 2

Installazione

■

❚

Sensori ZX-ED@@T (modello non filettato)

Installazione sensori

Staffe di montaggio (disponibili a richiesta)

Y92E-F5R4 (per Ø 5,4 mm)

Se si usa una vite di fermo stringere applicando una coppia di serraggio pari o inferiore a 0,2 N⋅m.

Installare i sensori come illustrato nella seguente figura.

Foro vite di fermo

(Unità di misura: mm)

Modello A

ZX-EDR5T 9...18

ZX-ED01T 9...18

ZX-ED02T 11...22

❚

Sensori ZX-EM@@T (modello filettato)

La coppia di serraggio per il modello filettato (ZX-EM@@T) è di 15 N⋅m max.

Distanza di installazione

■

Installare il sensore in modo tale che la distanza tra il sensore stesso e l’oggetto da rilevare sia all’incirca metà della distanza di rilevamento.

Esempio: Sensore ZX-ED01T

Distanza di rilevamento: 0...1 mm

0,5 mm

Oggetto rilevato: Oggetto in ferro 18 x 18 mm o superiore

Le dimensioni di un oggetto ferroso da rilevare devono essere maggiori di quelle dell'oggetto standard. Se si usa un oggetto con dimensioni inferiori a quelle standard oppure un oggetto non ferroso, si potrebbe non ottenere le caratteristiche predeterminate.

Dati tecnici, p. 139

ZX-E

Manuale dell'operatore

Capitolo 2

ATTIVITÀ PRELIMINARI AI RILEVAMENTI

■ Influenza di parti in metallo circostanti

Tenere i sensori lontani da oggetti in metallo circostanti almeno per le distanze indicate nella tabella a seguire:

(Unità di misura: mm)

Modello Ø A B

ZX-EDR5T 8 9 ZX-ED01T 10 9 ZX-ED02T 12 9 ZX-EM02T 12 9 ZX-EM07MT 55 20

Capitolo 2

Installazione sensori

■ Interferenze reciproche

Quando si usano più sensori, rispettare le distanze minime tra i vari sensori indicate nella tabella a seguire :

La distanza tra i sensori può essere ridotta ulteriormente se i sensori sono uno accanto all’altro e se si utilizza la funzione per prevenire le interferenze reciproche.

Esecuzione calcoli, p. 108

• Uno di fronte all'altro

Modello A

ZX-EDR5T 5 3.1 20 ZX-ED01T 10 5.4 50 ZX-ED02T 20 8 50 ZX-EM02T 20 10 50 ZX-EM07MT 100 30 150

• Affiancati

(Unità di misura: mm)

Funzione di prevenzione contro le

interferenze reciproche

Utilizzato Non utilizzato

Manuale dell'operatore

ZX-E

Capitolo 2 ATTIVITÀ PRELIMINARI AI RILEVAMENTI

Preamplificatori

■ Installazione

Utilizzare la staffa di montaggio per preamplificatori acclusa.

Capitolo 2

Installazione sensori

Utilizzare viti M3 per bloccare la staffa di

montaggio del preamplificatore.

Inserire una estremità del preamplificatore

nella staffa.

Il preamplificatore può essere montato su una guida DIN da 35 mm. Utilizzare la staffa di montaggio per guida DIN per preamplificatori ZX-XBE2 (da ordinare separatamente) quando si monta il preamplificatore sulla guida DIN.

Dimensioni punti di montaggio

27±0,1

(Unità di misura: mm)

Due fori M3

ZX-E

Manuale dell'operatore

Inserire poi l’altra estremità del preamplifica-

tore nella staffa.

■ Metodo di rimozione

Prendere il preamplificatore al centro e sollevarlo.

Capitolo 2

ATTIVITÀ PRELIMINARI AI RILEVAMENTI

Collegamenti

Questo capitolo contiene la descrizione di come collegare i vari componenti del sensore Smart.

Disattivare l'alimentazione dell’unità di base prima di collegare o rimuovere i componenti. Il sensore Smart potrebbe non funzionare se i componenti vengono collegati o rimossi ad alimentazione attivata.

Sensori

Non toccare i terminali all’interno del connettore.

■ Metodo di connessione

Spingere il connettore del sensore nel connettore dell’unità di base fino a quando sono inseriti perfettamente.

Capitolo 2

Collegamenti

■ Metodo di rimozione

Per scollegare il sensore, afferrare l'anello del connettore e il connettore dell'unità base e tirare con decisione.

Evitare di tirare solo l'anello del connettore, in quanto il cavo di ingresso dell'unità base potrebbe danneggiarsi.

Anello connettore

Se si sostituisce il sensore con un modello diverso si cancelleranno tutte le impostazioni dell’unità di base.

Manuale dell'operatore

ZX-E

Capitolo 2 ATTIVITÀ PRELIMINARI AI RILEVAMENTI

Unità di calcolo

Usare un’unità di calcolo per collegare le unità di base quando si effettuano dei calcoli tra le unità di base e per evitare interferenze reciproche tra i sensori.

Il numero di unità di base collegabili dipende dalle funzioni utilizzate.

Capitolo 2

Collegamenti

■ Metodo di connessione

Funzione N. di unità di base collegabili

Calcolo 2 Prevenzione da interferenze reciproche 5

Alimenta tutte le unità di base collegate.

ZX-E

Manuale dell'operatore

Aprire i coperchi dei connettori sulle unità di base.

Aprire i coperchi dei connettori sollevandoli e facendoli scorrere.

Montare l'unità di calcolo sulla guida DIN.

Far scorrere e collegare l’unità di calcolo al connettore dell’unità di base.

Far scorrere e collegare la seconda unità di base al connettore dell’unità di calcolo.

Eseguire le operazioni sopra indicate nella sequenza inversa per rimuovere le unità di calcolo.

Capitolo 2

ATTIVITÀ PRELIMINARI AI RILEVAMENTI

■ Numeri di canale delle unità base

La figura seguente mostra i numeri di canali quando sono collegate più unità di base.

Capitolo 2

Collegamenti

Manuale dell'operatore

ZX-E

Capitolo 2 ATTIVITÀ PRELIMINARI AI RILEVAMENTI

■ Metodo di connessione

Capitolo 2

Collegamenti

Unità di interfaccia

Usare un’unità di interfaccia per collegare un personal computer al sistema di sensori Smart.

Aprire il coperchio dei connettori sull’unità di base.

Aprire il coperchio del connettore sollevandolo e facendolo scorrere.

Montare l’unità di interfaccia sulla guida DIN.

Far scorrere e collegare l’unità di interfaccia al connettore dell’unità di base.

Eseguire le operazioni sopra indicate nella sequenza inversa per rimuovere le unità di interfaccia.

Quando vengono utilizzate più unità di base, collegare l’unità d’interfaccia all’unità di base con il numero di canale maggiore.

ZX-E

Manuale dell'operatore

ATTIVITÀ PRELIMINARI AI RILEVAMENTI

Attribuzione collegamenti cavi d’uscita

Lo schema seguente illustra i conduttori nel cavo in uscita.

Effettuare i collegamenti elettrici del cavo d’uscita in modo corretto. Un collegamento errato potrebbe danneggiare il sensore Smart.

Capitolo 2

Marrone Blu Bianco Verde Grigio Nero Schermatura Rosa Arancione Viola Rosso

(1) Alimentazione (2) GND (3) Uscita digitale HIGH (4) Uscita digitale PASS (5) Uscita digitale LOW (6) Uscita analogica (7) Uscita analogica GND (8) Ingresso blocco uscita digitale (9) Ingresso di reset a zero (10) Ingresso di temporizzazione (11) Ingresso di reset

(1) Ai terminali di alimentazione viene collegata una tensione di 12...24-V c.c.(±10%). Se si uti-

lizza un'unità base con un'uscita PNP, il terminale di alimentazione coincide con il terminale di

I/O comune per tutte le operazioni di ingresso e uscita, ad eccezione dell'uscita analogica.

Utilizzare un'alimentazione stabilizzata separata dagli altri dispositivi e sistemi di alimentazione per l'unità base, specialmente se è richiesta una elevata risoluzione.

(2) Il terminale GND è il terminale di alimentazione a 0 V. Se si utilizza un'unità base con

un'uscita NPN, il terminale GND coincide con il terminale di I/O comune per tutte le opera-

zioni di ingresso e uscita, ad eccezione dell'uscita analogica. (3) L’uscita digitale HIGH fornisce risultati di valutazione ALTO. (4) L’uscita digitale PASS fornisce risultati di valutazione PASSA. (5) L’uscita digitale LOW fornisce risultati di valutazione BASSO. (6) Dall’uscita analogica escono dei valori di corrente o di tensione conformi ai valori misurati. (7) Il terminale GND è il terminale a 0 V per l’uscita analogica.

Attribuzione collegamenti cavi d’uscita

• Utilizzare per l’uscita analogica una massa a terra diversa da quella normale.

• Collegare sempre alla terra il terminale dell’uscita analogica anche se l’uscita analogica non viene utilizzata.

(8) Quando è attivato l'ingresso di blocco dell’uscita digitale, le uscite digitali sono bloccate e non

vi è flusso verso i dispositivi esterni. Attivare l'ingresso di blocco dell’uscita digitale quando si

impostano i valori di soglia.

Quando si impostano i valori di soglia mentre si è collegati con dispositivi esterni, attivare l'ingresso di blocco dell’uscita digitale dell’unità di base per evitare che le uscite verso dispositivi esterni cambino.

(9) L’ingresso di reset a zero viene usato per eseguire e annullare un reset a zero

(10) L’ingresso di temporizzazione è previsto per l’ingresso di segnali da dispositivi esterni. Utiliz-

zarlo per la temporizzazione della funzione di ritenzione.

(11) L’ingresso di reset azzera tutte le procedure di rilevamento e tutte le uscite.

Manuale dell'operatore

ZX-E

Capitolo 2

Capitolo 2 ATTIVITÀ PRELIMINARI AI RILEVAMENTI

Diagrammi dei circuiti di I/O

■ Unità di base NPN

Attribuzione collegamenti cavi d’uscita

Circuito interno

Uscita corrente (4...20 mA)

Selettore di uscita corrente/tensione

100 Ω

Uscita tensione (±4 V)

Marrone

Bianco

Verde

Grigio

Blu GND (0 V)

Rosa Ingresso blocco uscita digitale

Viola Ingresso di temporizzazione

Arancione

Rosso Ingresso di reset

Nero

Schermatura

Da 12 a 24 Vc.c.

Uscita digitale HIGH

Uscita digitale PASS

Uscita digitale LOW

Ingresso di reset a zero

Uscita analogica

Massa uscita analogica

Carico

Uscita corrente: 300 Ω max. Uscita tensione: 10 kΩ min.

Carico

Da 12 a 24 Vc.c.

ZX-E

Manuale dell'operatore

■ Unità di base PNP

Capitolo 2

ATTIVITÀ PRELIMINARI AI RILEVAMENTI

Circuito interno

Selettore di uscita corrente/tensione

100 Ω

Uscita corrente (4...20 mA)

Uscita tensione (±4 V)

Marrone

Bianco

Verde

Grigio

Blu GND (0 V)

Rosa Ingresso blocco uscita digitale

Viola Ingresso di temporizzazione

Arancione

Rosso Ingresso di reset

Nero

Schermatura Massa uscita analogica

Da 12 a 24 Vc.c.

Uscita digitale HIGH

Uscita digitale PASS

Uscita digitale LOW

Carico

Ingresso di reset a zero

Uscita analogica

Carico

Uscita corrente: 300 Ω max. Uscita tensione: 10 kΩ min.

Carico

12 ... 24 Vc.c.

Capitolo 2

Attribuzione collegamenti cavi d’uscita

Manuale dell'operatore

ZX-E

Capitolo 2 ATTIVITÀ PRELIMINARI AI RILEVAMENTI

Capitolo 2

Attribuzione collegamenti cavi d’uscita

ZX-E

Manuale dell'operatore

Capitolo 3 FUNZIONAMENTO DI BASE

Capitolo 3

Flusso delle operazioni 36

Conoscenze di base per il funzionamento 38

Modalità di funzionamento 38 Lettura visualizzazioni del display 39 Funzioni dei tasti 40 Condizioni di impostazione 41 Immissione di valori numerici 42

Diagrammi di passaggio da una funzione all’altra 43

Regolazione della linearità 46

Selezione del materiale dell’oggetto da rilevare 46 Immissione dei valori di regolazione 48 Esecuzione della regolazione 50 Inizializzazione delle impostazioni di regolazione 51

FUNZIONAMENTO DI BASE

Manuale dell'operatore

ZX-E

Capitolo 3 FUNZIONAMENTO DI BASE

Flusso delle operazioni

Installazione e collegamento

Attività preliminari ai

rilevamenti

Capitolo 3

Flusso delle operazioni

Impostazione condizioni di misurazione

per eseguire le misurazioni

Attività preliminari ai rilevamenti

p. 17

Accendere l'alimentazione

Lettura dei display e funzionamento

Conoscenze di base per il funzionamento

p. 38

Regolazione della linearità

p. 46

Effettuare le impostazioni per l'applicazione

Rilevamento del punto morto inferiore

Misurazione di altezza

Misurazione eccentricità e vibrazione

Misurazione dello spessore

p. 54 p. 59

p. 63

p. 66

Impostazione e modifica dati di misurazione

Impostazione numero di campionamenti per la media

Utilizzo delle funzioni di ritenzione Comparazione valori misurati

(Comparazione valori precedenti)

Modifica fattori di scala per la visualizzazione

p. 72 p. 73

p. 80

p. 82

ZX-E

Manuale dell'operatore

Impostazione condizioni di valutazione

Immissione dei valori di soglia

p. 89

Impostazione dati di uscita

Uscita analogica

Impostazione temporizzazione uscita digitale (timer)

p. 95 p. 104

Se richiesta

Correzione del punto di riferimento misurazioni

Uso della funzione di reset a zero

p. 119

Se si verificano errori

Capitolo 3

FUNZIONAMENTO DI BASE

Funzionamento anomalo

Diagnostica

Termini sconosciuti

Glossario

Misurazioni con unità di base multiple

Esecuzione calcoli

Impostazioni utilizzate

Prevenzione interferenza reciproca tra i sensori

Memorizzazione del livello di reset a zero

p. 121

p. 131

p. 128

p. 108

p. 112

Messaggi di errore

Messaggi di errore e soluzioni

Significato display digitale

Riferimento rapido per display digitali

Uso della funzione di display ECO

p. 118

Funzioni ausiliarie

Inversione della visualizzazione

p. 116

p. 129

p. 144

Capitolo 3

Flusso delle operazioni

Inserimento valori offset per azzeramento

p. 120

Modifica del numero di cifre visualizzate

p. 115

Funzione di blocco tasti

p. 124

Inizializzazione dati delle impostazioni

p. 125

Modifica delle impostazioni

Manuale dell'operatore

ZX-E

Capitolo 3 FUNZIONAMENTO DI BASE

Conoscenze di base per il funzionamento

Modalità di funzionamento

Lo ZX-E dispone di tre modalità. Utilizzare il selettore di modalità sull’unità di base per passare da una modalità all’altra. Commutare alla modalità desiderata prima di iniziare ad operare.

Capitolo 3

Conoscenze di base per il funzionamento

Modalità Descrizione

RUN Modalità di funzionamento normale T Modalità per l'impostazione dei valori di soglia FUN Modalità per l'impostazione delle condizioni di rilevamento.

Diagrammi di passaggio da una funzione all’altra, p. 43

ZX-E

Manuale dell'operatore

Capitolo 3

FUNZIONAMENTO DI BASE

Lettura visualizzazioni del display

Le informazioni visualizzate sul display principale e sul display secondario variano a seconda della modalità selezionata al momento. La prima volta che si attiverà l’alimentazione dopo il ricevimento dei segnali dai sensori, sul display apparirà la modalità RUN.

Display principale

Display secondario

Capitolo 3

Modalità Display principale Display secondario

RUN Visualizza il valore misurato (il valore

dopo che le condizioni di rilevamento sono state riportate nella memoria)

Per esempio, quando è stata impostata la funzione di blocco, viene visualizzato il valore di blocco.

T Visualizza il valore misurato (il valore

dopo che le condizioni di rilevamento sono state riportate nella memoria)

Per esempio, quando è stata impostata la funzione di blocco, viene visualizzato il valore di blocco.

FUN Visualizza nell’ordine i nomi delle fun-

zioni quando vengono premuti i tasti di comando.

Varia visualizzando nell’ordine il valore attuale (valore attuale misurato), il valore di soglia, il valore d’uscita e la risoluzione quando vengono premuti i tasti di comando.

Display valori di soglia

Visualizza il valore di soglia HIGH o il valore di soglia LOW a seconda della posizione del selettore di soglia.

L’impostazione della funzione analogica determina se il valore viene emesso come tensione o come corrente.

Impostazioni uscita (uscita analogica), p. 95

Visualizza il valore di soglia per la soglia impostata. Visualizza il valore di soglia HIGH o il valore di soglia

LOW a seconda della posizione del selettore di soglia.

Visualizza le impostazioni per la funzione visualizzata sul display principale.

Diagrammi di passaggio da una funzione all’altra, p. 43

Conoscenze di base per il funzionamento

■ Formato alfabeto sul display

L’alfabeto che viene visualizzato sul display principale e sul display secondario è riportato nella tabella sottostante.

Manuale dell'operatore

ZX-E

Capitolo 3

Capitolo 3 FUNZIONAMENTO DI BASE

Funzioni dei tasti

Usare i tasti di comando per modificare il display ed impostare le condizioni di rilevamento.

Tasti di comando

Conoscenze di base per il funzionamento

La modalità selezionata al momento determina le funzioni dei tasti.

Modalità di funzionamento, p. 38

Tasto

Modalità RUN Modalità T Modalità FUN

Tasto LEFT

Tasto RI GHT

Tas ti

cursore

Tasto UP Esegue l’immissione

Tasto DOWN Azzera gli inserimenti.

Tasto ENT Esegue l’azzeramento. La funzione cambia a

Modifica i contenuti del display secondario.

della temporizzazione.

Funzione

Usato quando si selezionano delle cifre.

Usato quando si modifica un valore numerico

seconda dell’operazione.

• Conferma il valore di soglia.

• Esegue l’autoimpostazione.

La funzione cambia a seconda dell’impostazione.

• Cambia il display di funzione.

• Seleziona le cifre.

• Arresta l’impostazione

La funzione cambia a seconda dell’impostazione.

• Commuta tra le selezioni.

• Cambia i valori numerici.

Conferma la condizione o il valore di impostazione.

ZX-E

Manuale dell'operatore

Capitolo 3

FUNZIONAMENTO DI BASE

Condizioni di impostazione

Visualizzano le funzioni di esecuzione sul display principale e selezionano il valore desiderato dal display secondario per impostare le condizioni di rilevamento.

In questo capitolo ci si avvale di una impostazione di ritenzione di picco massimo come condizione di ritenzione per spiegare come impostare le condizioni di rilevamento.

Commutare alla modalità FUN e alla modalità HOLD

Portare il selettore di modalità su FUN.

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare HOLD sul display principale.

Impostazione di condizioni di ritenzione

Premere il tasto UP o DOWN.

Il valore attuale impostato lampeggia sul display secondario.

Utilizzare i tasti UP e DOWN per selezionare

P-H.

Premere il tasto LEFT o RIGHT per cancellare l’opzione selezionata. Il display ritorna all’impostazione attuale (OFF in questo caso).

Capitolo 3

Conoscenze di base per il funzionamento

Dopo aver selezionato il valore impostato,

premere il tasto ENT per confermare l'impostazione.

L'impostazione verrà memorizzata.

Manuale dell'operatore

ZX-E

Capitolo 3 FUNZIONAMENTO DI BASE

Immissione di valori numerici

Questo capitolo contiene la descrizione di come immettere valori numerici per le impostazioni di soglia e di uscita. Ci si avvale di un esempio di immissione diretta di un valore di soglia basso.

Cambiare il valore di soglia basso da 0,2000 a 0,1900

Commutare alla modalità T

Capitolo 3

Conoscenze di base per il funzionamento

Portare il selettore di modalità su T.

Impostare il valore di soglia

Portare il selettore su L.

Il valore misurato viene visualizzato sul display principale. L’impostazione attuale viene visualizzata sul display secondario.

Premere un tasto del cursore qualsiasi.

La prima cifra sul display secondario lampeggerà e si potrà procedere all’immissione diretta.

Usare il tasto LEFT o RIGHT per spostare il

cursore sulla prima cifra decimale.

Utilizzare i tasti UP e DOWN per

visualizzare 1.

ZX-E

Manuale dell'operatore

Ripetere i punti 4 e 5 per spostare il cursore

sulla seconda cifra decimale e visualizzare 9.

Per cancellare l’impostazione selezionata, usare il tasto LEFT per spostare il cursore sulla cifra all’estrema sinistra e premere nuovamente il tasto LEFT. In alternativa, usare il tasto RIGHT per spostare il cursore sulla cifra all’estrema destra e premere nuovamente il tasto RIGHT. Il display ritorna all’impostazione attuale (0,2000 in questo caso).

Al termine della regolazione del valore nume-

rico, premere il tasto ENT per confermare il valore.

Il display smetterà di lampeggiare e resterà acceso fisso ed il valore numerico verrà registrato.

Capitolo 3

FUNZIONAMENTO DI BASE

Diagrammi di passaggio da una funzione all’altra

Diagrammi di passaggio da un display all’altro per la lettura dei valori La sezione superiore rappresenta il display principale mentre la sezione inferiore rappresenta

il display secondario.

Display principale

Display secondario

Modalità RUN

Valore misurato (vedere nota). (Il display principale visualizza sempre i valori misurati).

Capitolo 3

Diagrammi di passaggio da una funzione all’altra

Valore attuale (vedere nota)

Nota Nella modalità FUN, vengono visualizzati per primi il valore misurato ed il valore attuale.

Valore soglia

Valore di uscita

Risoluzione

I valori numerici visualizzati nel diagramma in alto sono solo a titolo esemplificativo. Il display reale potrebbe essere diverso.

Valori attuali e valori misurati

p. 131

Modalità T

Non vi sono passaggi di funzione nella modalità T.

Valore misurato

Valore soglia

I valori numerici visualizzati nel diagramma in alto sono solo a titolo esemplificativo. Il display reale potrebbe essere diverso.

Nelle modalità RUN e T, la posizione del selettore di soglia determinerà se il valore di soglia visualizzato è HIGH o LOW.

Selettore soglia

p. 89

Manuale dell'operatore

ZX-E

Capitolo 3 FUNZIONAMENTO DI BASE

Modalità FUN

Regolazione linearità (vedere nota 1)

p. 46

Nota 1: La regolazione della linearità

viene visualizzata solo dopo aver selezionato la modalità FUN.

Numero di campionamenti per la media

p. 72

Isteresi

p. 94

Capitolo 3

Diagrammi di passaggio da una funzione all’altra

Ritenzione

Modalità trigger

p. 75

p. 73

Se si è selezionato CLOSE, le funzioni speciali non vengono visualizzate e

Funzioni speciali

(vedere nota 2)

il display ritorna a LINER.

Comparazione valori precedenti

Correzione uscita analogica

p. 80

Nota 2: Il confronto con valori precedenti

viene visualizzato quando la ritenzione non viene impostata su OFF.

Prevenzione interferenze reciproche (vedere nota 3)

p. 112

Nota 3: Le impostazioni per evitare interferenze

reciproche vengono visualizzate solo sull'unità base CH1.

Quando si seleziona ALL, vengono visualizzate tutte le funzioni speciali.

Display durante l'azzeramento

p. 119

Numero di cifre visualizzate limitato

Memoria reset a zero

p. 99

p. 115

p. 122

Funzione analogica

p. 95

Modalità ECO

p. 118

Impostazione valore clamp

Fattore di scala

p. 82

Inversione visualizzazione

p. 116

Impostazioni in assenza di misurazione

p. 102

ZX-E

Manuale dell'operatore

Capitolo 3

FUNZIONAMENTO DI BASE

Temporizzatore

Livello di autoattivazione

p. 75

Speciale

Ritenzione intervallo di ritardo

Intervallo di ritardo

p. 78

Ampiezza isteresi autoattivazione

p. 75

p. 78

Inizializzazione impostazioni

p. 125

Periodo di campionamento

p. 78

p. 104

Funzionamento a due sensori (vedere nota 4)

Impostazione intervallo temporizzatore

Capitolo 3

p. 104

Diagrammi di passaggio da una funzione all’altra

Modalità di impostazione spessore

p. 108

Nota 4: Quando vengono collegate delle unità di

base multiple, il funzionamento a 2 sensori viene visualizzato su tutte le unità di base eccetto la CH1.

Questo simbolo indica che, dopo aver premuto il tasto ENT per confermare la selezione, bisogna premere i tasti LEFT e RIGHT per spostarsi all'interno del menu.

Manuale dell'operatore

ZX-E

Capitolo 3

Capitolo 3 FUNZIONAMENTO DI BASE

Regolazione della linearità

Regolare la linearità prima di impostare le condizioni di rilevamento. La linearità dovrà essere regolata nuovamente quando si sostituiscono i sensori.

❚

Flusso delle operazioni

Selezione del materiale

dell’oggetto da rilevare

Regolazione della linearità

Linearità

Selezione del materiale dell’oggetto da rilevare

Questo capitolo contiene la descrizione di come impostare il materiale dell’oggetto da rilevare.

Selezione Materiale

FE (impostazione predefinita) Ferro SUS Acciaio inox Acciaio inox (SUS340) AL Alluminio

Linearità a seconda del materiale

p. 131

Immissione dei valori di

regolazione

Esecuzione della

regolazione

ZX-E

Manuale dell'operatore

Dati tecnici, p. 139

Per usare le impostazioni predefinite per la linearità dopo aver cambiato materiale, selezionare il materiale ed eseguire Esecuzione della regolazione.

Commutare alla modalità FUN e alla modalità LINER

Portare il selettore di modalità su FUN.

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare LINER sul display principale.

Impostazione del sensore per il materiale dell’oggetto da rilevare

Capitolo 3

FUNZIONAMENTO DI BASE

Capitolo 3

Premere il tasto ENT.

Verrà visualizzata la scritta METAL.

Premere il tasto UP o DOWN.

Il display secondario lampeggerà.

Utilizzare i tasti UP e DOWN per selezionare

il materiale.

Premere il tasto ENT per confermare la sele-

zione.

L'impostazione verrà memorizzata.

Regolazione della linearità

Manuale dell'operatore

ZX-E

Capitolo 3

Capitolo 3 FUNZIONAMENTO DI BASE

Immissione dei valori di regolazione

Posizionare l’oggetto da rilevare nelle posizioni di 0%, 50% e 100% della distanza di rilevamento nominale e registrare i valori misurati come valori di regolazione.

100%

50%

Distanza di rilevamento nominale

Regolazione della linearità

Distanza di rilevamento, p. 135

Eseguire la registrazione nell’ordine dato iniziando con 0%, 50% e 100% della distanza di rilevamento.

Per sostituire semplicemente il materiale dell’oggetto da rilevare ed usare la regolazione predefinita di linearità, omettere questa operazione ed eseguire Esecuzione della regolazione.

Immettere il valore di regolazione per la posizione 0%

Impostare l’oggetto da rilevare in posizione

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare D000.

Distanza di rilevamento nominale

ZX-E

Manuale dell'operatore

Premere il tasto ENT.

Sul display secondario apparirà OK e il valore di regolazione verrà memorizzato.

Premere nuovamente il tasto ENT per inserire nuovamente il valore di regolazione.

Immettere il valore di regolazione per la posizione 50%

Spostare l’oggetto da rilevare in posizione

50%.

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare D050.

Premere il tasto ENT.

Sul display secondario apparirà OK e il valore di regolazione verrà memorizzato.

Capitolo 3

FUNZIONAMENTO DI BASE

50%

Distanza di rilevamento nominale

Capitolo 3

Regolazione della linearità

Premere nuovamente il tasto ENT per inserire nuovamente il valore di regolazione.

Immettere il valore di regolazione per la posizione 100%

Spostare l’oggetto da rilevare in posizione

100%.

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare D100.

Premere il tasto ENT.

Sul display secondario apparirà OK e il valore di regolazione verrà memorizzato.

100%

Distanza di rilevamento nominale

Premere nuovamente il tasto ENT per inserire nuovamente il valore di regolazione.

Manuale dell'operatore

ZX-E

Capitolo 3 FUNZIONAMENTO DI BASE

Esecuzione della regolazione

Questo capitolo contiene la descrizione di come eseguire le regolazioni basandosi sulle impostazioni fatte ai punti e .

Esecuzione della regolazione

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare TABLE sul display principale e START

Capitolo 3

Regolazione della linearità

sul display secondario.

Premere il tasto ENT.

Verrà eseguita la regolazione lineare.

Dopo che i dati di regolazione sono stati registrati, sul display secondario apparirà OK.

Se sul display secondario appare ERRTB, è stato fatto un errore durante le impostazioni. Verificare il materiale selezionato per l’oggetto da rilevare e le posizioni impostate e memorizzare nuovamente le impostazioni.

■ Cancellare la regolazione

Le impostazioni per la regolazione verranno annullate se la regolazione viene cancellata.

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare TABLE sul display principale e CANCL sul display secondario.

ZX-E

Manuale dell'operatore

Premere il tasto ENT.

Le impostazioni per la regolazione attuale verranno cancellate ed il display passerà a LINER.

Capitolo 3

FUNZIONAMENTO DI BASE

Inizializzazione delle impostazioni di regolazione

Inizializzare le impostazioni di regolazione linearità per ritornare alle impostazioni predefinite.

Questo capitolo contiene la descrizione di come inizializzare solo le impostazioni di regolazione lineare. Per inizializzare altre impostazioni, usare la funzione INIT.

Inizializzazione dati delle impostazioni, p. 125

Commutare alla modalità FUN e alla modalità LINER

Portare il selettore di modalità su FUN.

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare LINER sul display principale.

Capitolo 3

Regolazione della linearità

Inizializzazione delle impostazioni

Premere il tasto ENT.

Sul display apparirà METAL.

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare LINIT.

Premere e tenere premuto il tasto ENT.

Sul display secondario apparirà una lineetta (−) per volta.

Rilasciare il tasto ENT dopo che sul display

secondario è apparso.

Le impostazioni di regolazione sono state inizializzate.

Manuale dell'operatore

ZX-E

Capitolo 3 FUNZIONAMENTO DI BASE

Capitolo 3

Regolazione della linearità

ZX-E

Manuale dell'operatore

Capitolo 4 APPLICAZIONI PRINCIPALI E PROCEDURE DI IMPOSTAZIONE

Rilevamento del punto morto inferiore 54

Misurazione di altezza 59

Capitolo 4

Rilevamento dell’eccentricità e della vibrazione 63

Rilevamento dello spessore 66

APPLICAZIONI PRINCIPALI E PROCEDURE DI IMPOSTAZIONE

Manuale dell'operatore

ZX-E

Capitolo 4 APPLICAZIONI PRINCIPALI E PROCEDURE DI IMPOSTAZIONE

Rilevamento del punto morto inferiore

Questo capitolo contiene, a titolo d’esempio, la descrizione di come rilevare il punto morto inferiore di una pressa..

Capitolo 4

Rilevamento del punto morto inferiore

Quando si effettuano delle impostazioni mentre si è collegati con dispositivi esterni, attivare l'ingresso di blocco dell’uscita digitale dell’unità di base per evitare che cambino le uscite verso dispositivi esterni.

Regolare la linearità prima di eseguire questa operazione.

Regolazione della linearità, p. 46

❚

Flusso delle operazioni

Montare il sensore

per la pressa

Regolazione della

posizione di rilevamento

Impostazione della

temporizzazione

dei rilevamenti

Impostazione della

posizione del punto

morto inferiore

Impostazione di tol-

leranze per i valori

di valutazione

ZX-E

Manuale dell'operatore

Capitolo 4

APPLICAZIONI PRINCIPALI E PROCEDURE DI IMPOSTAZIONE

Montare il sensore per la pressa

Montare la testa del sensore e l’oggetto da rilevare sulla pressa. Vedere la figura di seguito riportata per la maschera di montaggio richiesta.

Installazione sensori, p. 24

Usare un oggetto da rivelare in metallo e uno di dimensioni uguali o superiori a quelle standard dell’oggetto da rilevare. Oggetto da rilevare, p. 135

Oggetto da rilevare

Capitolo 4

Rilevamento del punto morto inferiore

Regolazione della posizione di rilevamento

Regolare la posizione del sensore in modo tale che quando la pressa è posizionata sul punto morto inferiore, la distanza tra il sensore stesso e l’oggetto da rilevare sia all’incirca metà della distanza rilevata. Tener conto dei valori sul display dell’unità di base mentre si regola la posizione del sensore.

Distanza di rilevamento, p. 135

Manuale dell'operatore

ZX-E

Capitolo 4 APPLICAZIONI PRINCIPALI E PROCEDURE DI IMPOSTAZIONE

Selezionare la modalità di comando ad inter-

mittenza sulla pressa ed abbassare l’estrattore (o stampo superiore) verso il punto morto inferiore.

Regolare la posizione del sensore in modo tale

che venga a trovarsi ad una distanza di circa metà della distanza di rilevamento.

Capitolo 4

Rilevamento del punto morto inferiore

Il valore misurato viene visualizzato sull’unità base. Tener conto dei valori su questo display mentre si regola il sensore.

Estrattore o stampo superiore

Stampo inferiore

1/2 distanza di misurazione

ZX-E

Manuale dell'operatore

Capitolo 4

APPLICAZIONI PRINCIPALI E PROCEDURE DI IMPOSTAZIONE

Impostazione della temporizzazione dei rilevamenti

Avvalersi della funzione di ritenzione per rilevare il punto morto inferiore. Per non tener conto durante le misurazioni del contraccolpo della pressa in movimento

impostare uno scarto di tempo tra i segnale di temporizzazione e l’avvio del campionamento.

Se il segnale di temporizzazione non può essere inserito dal dispositivo, impostare la funzione di autoabbassamento.

Capitolo 4

Valore misurato

Livello di autoattivazione

Viene ritenuto il valore minimo

Ingresso di temporizzazione

Tempo di ritardo

Periodo di campionamento

Vedere il capitolo 5 Impostazioni dettagliate per informazioni dettagliate sulle impostazioni.

Utilizzo delle funzioni di ritenzione, p. 73

Rilevamento del punto morto inferiore

Manuale dell'operatore

ZX-E

Capitolo 4

Capitolo 4 APPLICAZIONI PRINCIPALI E PROCEDURE DI IMPOSTAZIONE

Impostazione della posizione del punto morto inferiore

Impostare il punto morto inferiore come valore di riferimento 0.

Punto morto inferiore

Vedere il capitolo 6 Funzioni ausiliarie per informazioni dettagliate sulle impostazioni.

Uso della funzione di reset a zero, p. 119

Impostare il confronto con il valore precedente in modo tale che vengano ignorate leggere fluttuazioni sul punto morto inferiore, all’avvio della pressa, e l’influenza degli scostamenti di temperatura.

Rilevamento del punto morto inferiore

Comparazione valori misurati (Comparazione valori precedenti), p. 80

È possibile impostare qualsiasi valore diverso da 0.

Impostazione di valori offset, p. 120

Impostazione di tolleranze per i valori di valutazione

Impostare i limiti superiori ed inferiori (i valori di soglia HIGH e LOW) del campo PASS

(OK) per il valore di riferimento impostato al punto .

Impostazione Descrizione

Soglia HIGH Inserire la soglia superiore per sollevamenti dovuti a sfridi o residui. Soglia LOW Inserire la soglia inferiore per sorpassi dovuti a pressature senza pezzo da lavorare.

I risultati di valutazione HIGH, PASS e LOW verranno emessi sulla base dei valori di soglia impostati qui.

Risultato rilevamenti Valutazione

Risultato rilevamenti > Soglia HIGH ALTO Soglia LOW Soglia LOW >Risultato rilevamenti BASSO

Risultato rilevamenti ≤ soglia HIGH PASSA

≤

ZX-E

Manuale dell'operatore

Vedere il capitolo 5 Impostazioni dettagliate per informazioni dettagliate sull’operazione.

Immissione dei valori di soglia, p. 89

Capitolo 4

APPLICAZIONI PRINCIPALI E PROCEDURE DI IMPOSTAZIONE

Misurazione di altezza

Questo capitolo contiene la descrizione di come misurare l’altezza di un oggetto, utilizzando un rivetto come esempio.

Rivetto: Metallo

Piastra: Resina

Regolare la linearità prima di eseguire dei rilevamenti.

Regolazione della linearità, p. 46

❚

Flusso delle operazioni

Posizionare l’oggetto da rilevare. Tenere un campione a portata di mano.

Capitolo 4

Misurazione di altezza

Montaggio sul

dispositivo

Regolazione

distanze di

rilevamento

Impostazione della

temporizzazione

dei rilevamenti

Campioni di

riferimento di

misurazione

Impostazione di tol-

leranze per i valori

di valutazione

Manuale dell'operatore

ZX-E

Capitolo 4 APPLICAZIONI PRINCIPALI E PROCEDURE DI IMPOSTAZIONE

Montaggio sul dispositivo

Montare il sensore sul dispositivo di ispezione. Vedere la figura di seguito riportata e preparare una maschera di montaggio.

Installazione sensori, p. 24

Vite di fermo

Capitolo 4

Regolazione distanze di rilevamento

Misurazione di altezza

Posizionare il campione di riferimento e regolare la posizione del sensore. Tenendo conto dei valori sul display dell’unità di base regolare la posizione del sensore in modo tale che il limite superiore ed inferiore dell’altezza (H) da misurare non superino la distanza di rilevamento.

Distanza di rilevamento, p. 135

Maschera di montaggio (resina o metallo)

ZX-E

Manuale dell'operatore

Visualizzazione valore misurato Il display dell’unità di base indica la distanza (H) dal campione di riferimento (predefinita). Il display può anche essere impostato per indicare l’altezza del campione di riferimento.

Modifica del fattore di scala per la visualizzazione, p. 82

Altezza campione di riferimento

Capitolo 4

APPLICAZIONI PRINCIPALI E PROCEDURE DI IMPOSTAZIONE

Impostazione della temporizzazione dei rilevamenti

La funzione di ritenzione viene utilizzata per misurare l’altezza. Viene ritenuto il valore minimo (inferiore) durante il periodo di campionamento.

Se il segnale di temporizzazione non può essere inserito dal dispositivo, impostare la funzione di autoabbassamento.

Valore misurato

Livello di autoattivazione

Viene ritenuto il valore minimo

Campionamento

Le seguenti impostazioni sono necessarie quando l’altezza del campione di riferimento viene visualizzata usando la funzione di scala: trigger di rilevamento: trigger di autoattivazione condizione di ritenzione: ritenzione picco massimo

Vedere il Capitolo 5 Impostazioni dettagliate per dettagli sulle impostazioni.

Utilizzo delle funzioni di ritenzione, p. 73

Capitolo 4

Misurazione di altezza

Manuale dell'operatore

ZX-E

Capitolo 4

Capitolo 4 APPLICAZIONI PRINCIPALI E PROCEDURE DI IMPOSTAZIONE

Campioni di riferimento di misurazione

L’altezza del campione di riferimento viene misurata usando l’apprendimento della posizione e il risultato del rilevamento viene memorizzato come valore di soglia HIGH.

Il valore registrato è di riferimento per il valore di soglia impostato al punto .

Misurazione di altezza

Autoimpostazione della posizione, p. 91

L’altezza del campione di riferimento può essere quindi impostata su 0.

Impostazione di tolleranze per i valori di valutazione

Vedere il valore di soglia HIGH memorizzato al punto ed inferiore (soglie HIGH e LOW) per una valutazione PASS (OK).

I risultati di valutazione HIGH, PASS e LOW verranno emessi sulla base dei valori di soglia impostati qui.

Vedere il capitolo 5 Impostazioni dettagliate per informazioni dettagliate sull’operazione.

Uso della funzione di reset a zero, p. 119

e impostare i limiti superiore

Risultato di rilevamento Valutazione

Risultato di rilevamento > Soglia HIGH ALTO Soglia LOW Soglia LOW >Risultato di rilevamento BASSO

Risultato di rilevamento ≤ soglia HIGH PASSA

≤

ZX-E

Manuale dell'operatore

Vedere il capitolo 5 Impostazioni dettagliate per informazioni dettagliate sull’operazione.

Immissione diretta dei valori di soglia, p. 90

APPLICAZIONI PRINCIPALI E PROCEDURE DI IMPOSTAZIONE

Rilevamento dell’eccentricità e della vibrazione

Questo capitolo contiene la descrizione di come misurare l’eccentricità dell’albero.

Albero in metallo

Capitolo 4

Rilevamento dell’eccentricità e della vibrazione

Regolare la linearità prima di eseguire questa operazione.

Regolazione della linearità, p. 46

❚

Flusso delle operazioni

Montaggio sul

dispositivo

Regolazione

distanze di

rilevamento

Misurazione della

deviazione

Impostazione di tol-

leranze per i valori

di valutazione

Manuale dell'operatore

ZX-E

Capitolo 4

Capitolo 4 APPLICAZIONI PRINCIPALI E PROCEDURE DI IMPOSTAZIONE

Montaggio sul dispositivo

Montare il sensore sul dispositivo di ispezione. Vedere la figura di seguito riportata e preparare una maschera di montaggio.

Installazione sensori, p. 24

Vite di fermo

Maschera di montaggio (resina o metallo)

Rilevamento dell’eccentricità e della vibrazione

Regolazione distanze di rilevamento

Regolare la posizione del sensore in modo tale che la distanza (H) tra il sensore stesso e l’oggetto da rilevare sia all’incirca metà della distanza di rilevamento, così come indicato nella figura. Tener conto dei valori sul display dell’unità di base mentre si regola la posizione del sensore.

Distanza di rilevamento, p. 135

ZX-E

Manuale dell'operatore

Capitolo 4

APPLICAZIONI PRINCIPALI E PROCEDURE DI IMPOSTAZIONE

Misurazione della deviazione

Usare la funzione di ritenzione picco-picco per misurare la deviazione normale. Ruotare l’albero, immettere un segnale di temporizzazione da un dispositivo esterno e misurare la deviazione. La differenza tra i risultati di rilevamento massimi e minimi (la deviazione) verrà usata come riferimento quando si impostano le tolleranze

Valore misurato

Deviazione

Ingresso di temporizzazione

Vedere il capitolo 5 Impostazioni dettagliate per informazioni dettagliate sulle impostazioni.

Utilizzo delle funzioni di ritenzione, p. 73

Impostazione di tolleranze per i valori di valutazione

Vedere il valore di deviazione misurato al punto (soglia HIGH) o quello inferiore (soglia LOW) per una valutazione PASS (OK).

Il risultato di valutazione verrà ricercato basandosi sul valore di soglia impostato qui. L’uscita dipenderà dal tipo di soglia impostato.

Uscita quando è impostato il limite superiore: PASS oppure HIGH Uscita quando il limite inferiore è impostato: PASS oppure LOW

e impostare il limite superiore

Capitolo 4

Rilevamento dell’eccentricità e della vibrazione

Risultato di rilevamento Valutazione

Risultato di rilevamento > Soglia HIGH ALTO Soglia LOW Soglia LOW >Risultato di rilevamento BASSO

Risultato di rilevamento ≤ soglia HIGH PASSA

≤

Vedere il capitolo 5 Impostazioni dettagliate per informazioni dettagliate sull’operazione.

Immissione diretta dei valori di soglia, p. 90

Manuale dell'operatore

ZX-E

Capitolo 4 APPLICAZIONI PRINCIPALI E PROCEDURE DI IMPOSTAZIONE

Rilevamento dello spessore

Questo capitolo contiene la descrizione di come misurare lo spessore prendendo ad esempio lo spessore di una lastra in acciaio.

Capitolo 4

Rilevamento dello spessore

Piastra in acciaio

Regolare la linearità prima di eseguire questa operazione.

Regolazione della linearità, p. 46

❚

Flusso delle operazioni

Montaggio sul

dispositivo

Regolazione

distanze di

impostazione

(se richiesto)

Evitare interferenze

reciproche

Impostare le

espressioni

Impostazione di tol-

leranze per i valori

di valutazione

ZX-E

Manuale dell'operatore

Capitolo 4

APPLICAZIONI PRINCIPALI E PROCEDURE DI IMPOSTAZIONE

Montaggio sul dispositivo

■ Collegamento di unità di base

Collegare due unità di base collocando una unità di calcolo tra le due unità così come indicato nella figura.

Unità di calcolo

Capitolo 4

Il risultato del calcolo viene visualizzato (ed emesso in uscita) sull'unità di base CH2. Collegare il cavo di uscita CH2 al dispositivo esterno per consentire un controllo esterno.

Collegamenti, p. 27

L’unità di base CH1 visualizzerà (emetterà) il risultato di rilevamento solo per il sensore CH1.

■ Montaggio dei sensori sul dispositivo di ispezione

Vedere la figura di seguito riportata e preparare le maschere di montaggio. Montare i sensori uno di fronte all’altro.

Installazione sensori, p. 24

Viti di fermo

Maschere di montaggio (resina o metallo)

Rilevamento dello spessore

Manuale dell'operatore

ZX-E

Capitolo 4 APPLICAZIONI PRINCIPALI E PROCEDURE DI IMPOSTAZIONE

Regolazione distanze di impostazione

Impostare un campione di riferimento con uno spessore noto (T). Regolare i sensori in modo tale che le distanze tra il campione di riferimento e i sensori

(A e B) siano all’incirca metà della distanza di rilevamento. Tener conto dei valori sul display dell’unità di base mentre si regolano i sensori.

Distanza di rilevamento, p. 135

Capitolo 4

Rilevamento dello spessore

Evitare interferenze reciproche

È necessario effettuare impostazioni per evitare interferenze reciproche quando la distanza tra i sensori è inferiore alla distanza di interferenza reciproca.

Queste impostazioni non sono necessarie se i sensori sono più distanti del valore di distanza previsto per l’interferenza reciproca.

Impostazione distanza

Per informazioni sulla distanza di interferenza reciproca, vedere Interferenze reciproche, p. 25

Le impostazioni vengono effettuate sull'unità base CH1. Vedere il capitolo 6 Funzioni ausiliarie per informazioni dettagliate sulle impostazioni.

Evitare l’interferenza reciproca tra i sensori, p. 112

ZX-E

Manuale dell'operatore

Capitolo 4

APPLICAZIONI PRINCIPALI E PROCEDURE DI IMPOSTAZIONE

Impostare le espressioni

Posizionare il campione di riferimento ed impostare l’espressione per calcolare lo spessore del campione di riferimento.

Le impostazioni vengono effettuate sull'unità base CH2. Selezionare THICK come modello di espressione ed immettere lo spessore (T) del campione di riferimento.

Capitolo 4

Rilevamento dello spessore

Quando lo spessore è inserito viene anche memorizzata contemporaneamente la relazione tra le posizioni dei sensori. Lo spessore viene misurato in considerazione della relazione tra le posizioni dei sensori.

Vedere il capitolo 6 Funzioni ausiliarie per informazioni dettagliate sulle impostazioni.

Esecuzione calcoli, p. 108

Impostazione di tolleranze per i valori di valutazione

Impostare i limiti di soglia superiore ed inferiore (soglie HIGH e LOW) per lo spessore per una valutazione PASS (OK).

I risultati di valutazione HIGH, PASS e LOW verranno emessi sulla base dei valori di soglia impostati qui.

Risultato di rilevamento Valutazione

Risultato di rilevamento> Soglia HIGH ALTO Soglia LOW Soglia LOW >Risultato di rilevamento BASSO

Vedere il capitolo 5 Impostazioni dettagliate per informazioni dettagliate sull’operazione.

Risultato di rilevamento≤ soglia HIGH PASSA

≤

Immissione diretta dei valori di soglia, p. 90

Manuale dell'operatore

ZX-E

Capitolo 4 APPLICAZIONI PRINCIPALI E PROCEDURE DI IMPOSTAZIONE

Capitolo 4

Rilevamento dello spessore

ZX-E

Manuale dell'operatore

Capitolo 5 IMPOSTAZIONI DETTAGLIATE

Impostazione numero di campionamenti per stabilire la media 72

Utilizzo delle funzioni di ritenzione 73

Comparazione valori misurati (Comparazione valori precedenti) 80

Modifica del fattore di scala per la visualizzazione 82

Capitolo 5

Immissione dei valori di soglia 89

Uscita analogica 95

Impostazione della temporizzazione dell’uscita digitale (timer) 104

IMPOSTAZIONI DETTAGLIATE

Manuale dell'operatore

ZX-E

Capitolo 5 IMPOSTAZIONI DETTAGLIATE

Impostazione numero di campionamenti per stabilire la media

Il numero di campionamenti per il calcolo della media corrisponde al numero di punti dati utilizzati per calcolare la media dei dati misurati dal sensore. Viene emesso il valore medio.

Usare il numero di campionamenti per una funzione media in modo da poter ignorare variazioni improvvise nei valori misurati. Tuttavia, all'aumentare del numero di campionamenti, aumenta anche il tempo di risposta delle uscite digitali e dell'uscita analogica.

Capitolo 5

Impostazione numero di campionamenti per stabilire la media

Selezione di numero di campio-

namenti per stabilire la media

10,3 ms 20,5 ms 40,8 ms 81,5 ms 16 2,5 ms 32 5 ms 64 (impostazione predefinita) 10 ms 128 20 ms 256 40 ms 512 75 ms 1024 150 ms 2048 300 ms 4096 600 ms

Commutare alla modalità FUN e alla modalità AVE

Portare il selettore di modalità su FUN.

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare AVE sul display principale.

Tempo di

risposta

media

ZX-E

Manuale dell'operatore

Selezione del numero di campionamenti per stabilire la

Premere il tasto UP o DOWN.

Il display secondario lampeggia.

Utilizzare i tasti UP e DOWN per selezionare il

numero di campionamenti per stabilire la media.

Premere il tasto ENT per confermare la sele-

zione.

L'impostazione verrà memorizzata.

Capitolo 5

IMPOSTAZIONI DETTAGLIATE

Utilizzo delle funzioni di ritenzione

Le funzioni di ritenzione conservano i dati per punti specifici durante il periodo di rilevamento, per esempio, il valore minimo e massimo, ed emettono quei valori al termine del periodo di rilevamento.

❚

Flusso delle operazioni

(se richiesto)

Selezione delle

condizioni di ritenzione

per i valori di

misurazione

Impostazione del trigger

per rilevamenti in

modalità di ritenzione

Selezione delle condizioni di ritenzione per i valori di misurazione

Il periodo di tempo tra l’avvio dei rilevamenti di ritenzione e il termine delle stesse viene designato come periodo di campionamento.

Qui viene selezionato il valore da mantenere durante il periodo di campionamento.

Fino al termine del primo periodo di campionamento viene emesso il valore CLAMP.

Valore CLAMP, p. 102

Impostazione intervallo

di ritardo

Capitolo 5

Utilizzo delle funzioni di ritenzione

Una delle 5 impostazioni nella tabella può essere selezionata come valore di ritenzione.

Selezione Dettagli

OFF (Predefinito)

P-H (ritenzione picco massimo)

B-H (ritenzione picco minimo)

Non viene eseguita la misurazione di ritenzione. Il valore misurato viene sempre emesso.

Viene ritenuto il valore massimo durante il periodo di campionamento. L’uscita cambia al termine del periodo di campionamento e viene conservata fino al termine del periodo di campionamento successivo.

Valore

Valore corrente misurato

Periodo di campionamento

Viene ritenuto il valore minimo durante il periodo di campionamento. L’uscita cambia al termine del periodo di campionamento e viene conservata fino al termine del periodo di campionamento successivo.

Valore corrente misurato

Periodo di campionamento

massimo

Valore minimo

Uscita

Manuale dell'operatore

ZX-E

Capitolo 5 IMPOSTAZIONI DETTAGLIATE

Selezione Dettagli

PP-H (ritenzione piccopicco)

Viene ritenuta la differenza tra il valore minimo e quello massimo. Questa opzione viene selezionata essenzialmente quando si registrano delle vibrazioni. L’uscita cambia al termine del periodo di campionamento e viene conservata fino al termine del periodo di campionamento successivo.

Valore corrente misurato

Valore massimo

Periodo di campionamento

Valore minimo

Uscita (differenza tra valore minimo e massimo)

S-H (ritenzione campionamento)

AVE-H (ritenzione

Capitolo 5

media)

Utilizzo delle funzioni di ritenzione

Commutare alla modalità FUN e alla modalità HOLD

Portare il selettore di modalità su FUN.

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare HOLD sul display principale.

Viene ritenuto il valore misurato all’inizio del periodo di campionamento. L’uscita cambia all’inizio del periodo di campionamento e viene conservata fino all’inizio del periodo di campionamento successivo.

Valore corrente misurato

Periodo di campionamento

Viene ritenuto il valore medio misurato durante il periodo di campionamento. L’uscita cambia al termine del periodo di campionamento e viene conservata fino al termine del periodo di campionamento successivo.

Valore corrente misurato

Periodo di campionamento

Uscita

Uscita (media)

ZX-E

Manuale dell'operatore

Selezionare Condizioni di ritenzione

Premere il tasto UP o DOWN.

Il display secondario lampeggerà.

Utilizzare i tasti UP e DOWN per selezionare

la condizione di ritenzione.

Premere il tasto ENT per confermare la sele-

zione.

L'impostazione verrà memorizzata.

Capitolo 5

IMPOSTAZIONI DETTAGLIATE

Impostazione del trigger per rilevamenti in modalità di ritenzione

Selezionare la procedura di immissione della temporizzazione dell’inizio e del termine del periodo di rilevamento.

Selezione Dettagli

TIMIG (Immissione temporiz-

zazione)

(Predefinito)

UP (condizione di

autoattivazione)

Inserire il trigger per l’avvio del campionamento usando l’immissione per la temporizzazione. Il periodo di tempo in cui il segnale di temporizzazione è attivato corrisponde al periodo di campionamento.

Ingresso di temporizzazione

Se è stato impostato un intervallo di ritardo, la disattivazione della temporizzazione d’immissione e il termine del periodo di campionamento non saranno sincroni. Il campionamento terminerà allo scadere del periodo di campionamento specificato.

Il periodo di campionamento è il periodo in cui il valore misurato è maggiore del livello specificato di autoattivazione. È possibile una misurazione di ritenzione senza ingresso sincrono.

Periodo di campionamento

Capitolo 5

DOWN (condizione di auto-

abbassamento)

Livello di autoattivazione

Valore misurato

Periodo di campionamento

Se è stato impostato un intervallo di ritardo, la temporizzazione, quando il valore misurato è inferiore al livello di autoattivazione, e il termine del periodo di campionamento non saranno sincroni. Il campionamento terminerà allo scadere del periodo di campionamento specificato.

Il periodo di campionamento è il periodo in cui il valore misurato è inferiore al livello specificato di autoattivazione. È possibile una misurazione di ritenzione senza ingresso sincrono.

Valore misurato

Livello di autoattivazione

Periodo di campionamento

Se è stato impostato un intervallo di ritardo, la temporizzazione, quando il valore misurato è superiore al livello di autoattivazione, e il termine del periodo di campionamento non saranno sincroni.

Periodo di campionamento

Ampiezza d'isteresi (per autoattivazione)

Valore operativo Valore di rilascio

Ampiezza d'isteresi (per autoattivazione)

Valore operativo Valore di rilascio

Utilizzo delle funzioni di ritenzione

Isteresi (ampiezza d’isteresi) Impostare l’isteresi sulla base delle fluttuazioni dei valori misurati nei pressi del livello di autoattivazione. L’isteresi verrà applicata dall’inizio del periodo di campionamento ed eviterà oscillazioni delle immissioni di temporizzazione.

Manuale dell'operatore

ZX-E

Capitolo 5

Capitolo 5 IMPOSTAZIONI DETTAGLIATE

Selezione dei tipi di autoattivazione

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare H-TRG sul display principale.

L’H-TRG non verrà visualizzato se la condizione di ritenzione è disattivata.

Premere il tasto UP o DOWN.

Il display secondario lampeggerà.

Utilizzare i tasti UP e DOWN per selezionare

il tipo di autoattivazione.

Premere il tasto ENT per confermare la sele-

zione.

Il tipo di autoattivazione selezionata verrà memorizzato.

Utilizzo delle funzioni di ritenzione

Impostazione livelli di autoattivazione (se è stato selezionato UP e DOWN)

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare H-LVL sul display principale.

L’H-LVL non verrà visualizzato se l’immissione di temporizzazione (TIMING) è stata selezionata come autoattivazione.

Premere il tasto UP o DOWN.

L’ultima cifra a sinistra sul display lampeggerà.

Usare i tasti del cursore per impostare il

livello di autoattivazione.

Premere il tasto ENT per confermare le impo-

stazioni.

Il livello di autoattivazione viene memorizzato.

Spostarsi tra le cifre.

Aumentare e ridurre il valore numerico.

ZX-E

Manuale dell'operatore

Impostazione ampiezza di isteresi (se è stato selezionato UP e DOWN)

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare H-HYS sul display principale.

L’H-HYS non verrà visualizzato se l’immissione di temporizzazione (TIMING) è stata selezionata come autoattivazione.

Premere il tasto UP o DOWN.

10.

L’ultima cifra a sinistra sul display lampeggerà.

Usare i tasti del cursore per impostare

11.

l’ampiezza di isteresi per il livello di autoattivazione.

Premere il tasto ENT per confermare le impo-

12.

stazioni.

L’ampiezza di isteresi verrà memorizzata.

Capitolo 5

IMPOSTAZIONI DETTAGLIATE

Spostarsi tra le cifre.

Aumentare e ridurre il valore numerico.

Capitolo 5

Utilizzo delle funzioni di ritenzione

Manuale dell'operatore

ZX-E

Capitolo 5 IMPOSTAZIONI DETTAGLIATE

Impostazione intervallo di ritardo

Un intervallo di ritardo viene impostato affinché le misure vengano ignorate subito dopo l’immissione della temporizzazione. Ciò aiuta ad evitare contraccolpi durante l’avvio del dispositivo e l’influsso di vibrazioni della macchina.

L’intervallo di ritardo (il periodo tra l’immissione della temporizzazione e l’avvio del campionamento) ed il tempo di campionamento possono essere impostati.

L'impostazione predefinita dell’intervallo di ritardo è OFF.

La somma dell’intervallo di ritardo e del tempo di campionamento dovrà essere inferiore all’intervallo per l’immissione temporizzazioni ON. Se l’immissione della temporizzazione per il rilevamento successivo viene ricevuta prima che sia trascorso l’intervallo di ritardo e di campionamento, tale immissione verrà ignorata e non influenzerà il campionamento.

Ingresso di temporizzazione

Capitolo 5

Utilizzo delle funzioni di ritenzione

Commutare a ritenzione ritardo (H-DLY)

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare H-DLY sul display principale.

L’H-DLY non verrà visualizzato se le condizioni di ritardo sono disattivate.

Premere il tasto UP o DOWN.

Il display secondario lampeggerà.

Intervallo di ritardo

Periodo di campionamento

Ingresso temporizzazione ignorato

Intervallo di ritardo

Ingresso temporizzazione usat

ZX-E

Manuale dell'operatore

Utilizzare i tasti UP e DOWN per visualizzare

ON.

Premere il tasto ENT.

La modalità d’impostazione per la funzione H-DLY è ora attivata.

Impostazione intervallo di ritardo

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare H-D-T sul display principale.

L’H-D-T non verrà visualizzato se la funzione H-DLY è disattivata.

Premere il tasto UP o DOWN.

L’ultima cifra a sinistra sul display lampeggerà.

Inserire l’intervallo di ritardo (ms).

Premere il tasto ENT per confermare le impo-

stazioni.

L’intervallo di ritardo verrà memorizzato.

Capitolo 5

IMPOSTAZIONI DETTAGLIATE

Spostarsi tra le cifre.

Aumentare e ridurre il valore numerico.

Capitolo 5

Impostazione tempo di campionamento

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare H-S-T sul display principale.

L’H-S-T non verrà visualizzato se la funzione H-DLY è disattivata.

Premere il tasto UP o DOWN.

10.

L’ultima cifra a sinistra sul display lampeggerà.

Usare i tasti del cursore per inserire il tempo

11.

di campionamento (ms).

Premere il tasto ENT per confermare le impo-

12.

stazioni.

Il tempo di campionamento verrà memorizzato.

Utilizzo delle funzioni di ritenzione

Spostarsi tra le cifre.

Aumentare e ridurre il valore numerico.

Manuale dell'operatore

ZX-E

Capitolo 5 IMPOSTAZIONI DETTAGLIATE

Comparazione valori misurati (Comparazione valori precedenti)

Utilizzare la funzione di comparazione valori precedenti per ignorare cambiamenti graduali dei valori misurati nel corso del tempo, dovuti a fattori quali variazioni di temperatura, e per individuare e valutare solo cambiamenti improvvisi.

La funzione di ritenzione deve essere impostata prima di poter impostare la comparazione di valori precedenti. Lo scarto rispetto al valore ritenuto in precedenza con una valutazione PASS diventa il valore misurato. Per esempio, se la valutazione per il rilevamento precedente è HIGH o LOW, la comparazione viene fatta con il valore ritenuto prima di questo.

Modifica improvvisa

Ritenzione valore

Capitolo 5

Comparazione valori misurati (Comparazione valori precedenti)

L’impostazione dell’ampiezza di isteresi verrà disattivata se viene usata la funzione di comparazione del valore precedente.

Modifica graduale

Valore misurato (dopo comparazione con valore precedente) X(n)-X(n-1)

Impostazione dell'isteresi, p. 94

Commutare alla modalità FUN e alla modalità SPCL

Portare il selettore di modalità su FUN.

Soglia HIGH

ZX-E

Manuale dell'operatore

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare SPCL sul display principale.

Commutare a COMP

Premere il tasto UP o DOWN.

Il display secondario lampeggerà.

Utilizzare i tasti UP e DOWN per visualizzare

SET oppure ALL.

Premere il tasto ENT.

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare COMP sul display principale.

Capitolo 5

IMPOSTAZIONI DETTAGLIATE

Capitolo 5

Impostare la comparazione di valori precedenti

Premere il tasto UP o DOWN.

Il display secondario lampeggerà.

Utilizzare i tasti UP e DOWN per visualizzare

ON.

Premere il tasto ENT per confermare l’impo-

stazione.

È possibile utilizzare la funzione di comparazione valori precedenti.

Comparazione valori misurati (Comparazione valori precedenti)

Manuale dell'operatore

ZX-E

Capitolo 5 IMPOSTAZIONI DETTAGLIATE

Modifica del fattore di scala per la visualizzazione

Modificare il fattore di scala quando si vuole visualizzare sul display principale un valore diverso da quello misurato.

Posizionare l’oggetto da rilevare ed effettuare le impostazioni per un fattore di scala a un punto o a due punti.

Il fattore di scala impostato qui viene riportato solo sul display. L’uscita non cambia. Il valore minimo di visualizzazione è riore al valore minimo di visualizzazione dopo avere eseguito la rappresentazione in scala, sul display apparirà

19,999. Se il risultato di rilevamento è maggiore del valore massimo sul display apparirà 59,999.

−

Esempio di applicazione fattore di scala

19,999 e quello massimo è 59,999. Se il risultato di rilevamento è infe-

−

Capitolo 5

Per visualizzare la distanza dal sensore Offset valore visualizzato. Utilizzare la fun-

Modifica del fattore di scala per la visualizzazione

Sensore

Valore reale misurato: 1,0 mm

Oggetto da rilevare

Per visualizzare l'altezza dell'oggetto da rilevare Offset del valore visualizzato e inversione del

Sensore

Oggetto da rilevare

Funzione Metodo di impostazione

Valore visualizzato (mm)

Valore da visualizzare: 2,5 mm

Valore reale misurato: 1,0 mm

Valore da visualizzare: 1,5 mm

rapporto tra display e valori di riferimento.

Valore visualizzato (mm)

, ,

Valore reale misurato (mm)

zione di scala a un punto con valori visualizzati non invertiti.

p. 84

Funzione di scala a un punto con valori visualizzati invertiti

p. 84

ZX-E

Manuale dell'operatore

Funzione Metodo di impostazione

Per correggere i valori visualizzati affinché corrispondano alle distanze reali

IMPOSTAZIONI DETTAGLIATE

Offset del valore visualizzato e modifica della gamma di valori di visualizzazione.

Valore visualizzato (mm)

Capitolo 5

Funzione di scala a due punti

p. 87

Calibro

Sensore

Oggetto da rilevare

Distanza reale: 1,0 mm Valore visualizzato: 0,8 mm

Distanza reale: 0,2 mm Valore visualizzato: 0,3 mm

, ,

Valore reale misurato (mm)

Capitolo 5

Modifica del fattore di scala per la visualizzazione

Le impostazioni elencate di seguito ritornano alle impostazioni predefinite quando si imposta il fattore di scala. Effettuare le impostazioni per questi valori al termine delle impostazioni per il fattore di scala.

Livello di autoattivazione, p. 75 Impostazioni uscita (uscita analogica), p. 95 Uso della funzione di reset a zero, p. 119 Trovare lo spessore, p. 110

Manuale dell'operatore

ZX-E

Capitolo 5 IMPOSTAZIONI DETTAGLIATE

Funzione fattore di scala a un punto

Con un fattore di scala a un punto il rilevamento viene effettuato per una posizione e viene impostato un valore di offset per quel rilevamento. È possibile impostare sia inversioni offset che di visualizzazione (cambiando il rapporto tra i valori in aumento e in diminuzione).

In questo capitolo viene descritto come effettuare le impostazioni per la funzione di scala a un punto, usando esempi diversi.

Esempio: Visualizzazione dell'altezza dell'oggetto da rilevare

Valore visualizzato (mm)

Sensore

Oggetto da rilevare

Capitolo 5

Modifica del fattore di scala per la visualizzazione

Commutare alla modalità FUN e alla modalità SPCL

Portare il selettore di modalità su FUN.

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare SPCL sul display principale.

Commutare a SCALE

Premere il tasto UP o DOWN.

Il display secondario lampeggerà.

Distanza reale: 1,0 mm

Valore da visualizzare: 1,5 mm

, ,

Valore reale

misurato (mm)

ZX-E

Manuale dell'operatore

Utilizzare i tasti UP e DOWN per visualizzare

SET oppure ALL.

Premere il tasto ENT.

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare SCALE sul display principale.

Esecuzione della funzione di scala

Premere il tasto UP o DOWN.

Il display secondario lampeggerà.

Utilizzare i tasti UP e DOWN per visualizzare

ON.

Premere il tasto ENT per confermare l’impo-

stazione.

Sul display secondario apparirà P1SCL.

Capitolo 5

IMPOSTAZIONI DETTAGLIATE

Capitolo 5

Posizionare l'oggetto da rilevare nel punto in

10.

cui si desidera venga modificato il valore visualizzato.

Impostare l’oggetto da rilevare entro la distanza di rilevamento. La spia ENABLE si accenderà quando l’oggetto da rilevare si trova all’interno della distanza di rilevamento. La funzione di scala non è possibile se l’oggetto da rilevare non è all’interno di tale distanza.

Premere uno dei tasti cursore.

11.

Il valore attuale misurato verrà visualizzato sul display principale. La prima cifra a sinistra sul display secondario lampeggia

Usare i tasti del cursore per impostare l’offset

12.

per il valore misurato sul display secondario.

È possibile spostare la posizione della virgola decimale eseguendo i passi successivi.

Premere il tasto ENT per confermare le impo-

13.

stazioni.

La virgola del decimale lampeggerà.

Modifica del fattore di scala per la visualizzazione

Spostarsi tra le cifre.

Aumentare e ridurre il valore numerico.

Usare i tasti LEFT e RIGHT per spostare la

14.

posizione della virgola decimale, se necessario.

Manuale dell'operatore

ZX-E

Capitolo 5 IMPOSTAZIONI DETTAGLIATE

Premere il tasto ENT per confermare le impo-

15.

stazioni.

L’impostazione invertita sul display apparirà sul display secondario.

Selezione della visualizzazione invertita

Utilizzare i tasti UP e DOWN per le visualiz-

16.

zazioni invertite.

Opzioni Dettagli

D-FWD Non invertito. D-INV Invertito

(inverte il rapporto aumento/diminuzione tra i valori visualizzati e quelli misurati)

Capitolo 5

Premere il tasto ENT per confermare le impo-

17.

stazioni.

Sul display secondario apparirà P2SCL.

Modifica del fattore di scala per la visualizzazione

Premere il tasto ENT.

18.

Conferma che la funzione di scala è stata completata

Se la funzione di scala è stata portata a termine correttamente sul display appare OK.

Se la funzione di scala non è stata portata a termine correttamente sul display appare NG. Verificare che l’oggetto da rilevare si trovi all’interno della distanza ed eseguire nuovamente la funzione di scala.

ZX-E

Manuale dell'operatore

Capitolo 5

IMPOSTAZIONI DETTAGLIATE

Funzione fattore di scala a due punti

Il rilevamento viene eseguito a due punti e vengono impostati i valori di offset per questi rilevamenti. È possibile impostare un offset globale come pure cambiare la gamma.

In questo capitolo viene descritto come impostare la funzione di scala a due punti usando un esempio di correzione dei valori di visualizzazione per conformarli alle distanze attuali.

Esempio: Correzione della discrepanza tra i valori visualizzati e le distanze reali

Valore visualizzato (mm)

Calibro

Sensore

Distanza reale: 1,0 mm Valore visualizzato: 0,8 mm

Oggetto da rilevare

Distanza reale: 0,2 mm Valore visualizzato: 0,3 mm

Oggetto da rilevare

Separare i due punti specificati di almeno 1% della distanza di rilevamento nominale per il sensore collegato. Per esempio, la distanza di rilevamento nominale per il sensore ZX-ED01T è di 1 mm. Pertanto i due punti specificati devono essere separati di 10

, ,

m min.

Valore reale misurato (mm)

Capitolo 5

Modifica del fattore di scala per la visualizzazione

Impostare il primo punto

Impostare il primo punto eseguendo i punti da

della procedura per la funzione di

15.

scala a un punto.

p. 84

La gamma per la funzione di scala a due punti viene impostata automaticamente sulla base dei valori inseriti per i due punti. Impostazioni di visualizzazione invertita vengono ignorate.

Manuale dell'operatore

ZX-E

Capitolo 5

Capitolo 5 IMPOSTAZIONI DETTAGLIATE

Impostare il secondo punto

Posizionare l'oggetto da rilevare nel punto in cui il valore visualizzato deve essere

modificato (il secondo punto).

L’oggetto da rilevare deve essere posto ad una distanza di almeno 1% della distanza di rilevamento nominale dal primo punto ed anche a una distanza all’interno della gamma di rilevamento.

Premere uno dei tasti del cursore.

Il valore attuale misurato verrà visualizzato sul display principale. L’ultima cifra a sinistra sul display lampeggerà.

Usare i tasti del cursore per impostare l’offset

per il valore misurato.

È possibile spostare la posizione della virgola decimale usando i passi successivi.

Spostarsi tra le cifre.

Aumentare e ridurre il valore numerico.

Premere il tasto ENT per confermare le impo-

Modifica del fattore di scala per la visualizzazione

stazioni.

La virgola del decimale lampeggerà.

Utilizzare i tasti LEFT e RIGHT per la posi-

zione della virgola decimale.

Premere il tasto ENT per confermare questa

impostazione.

Confermare il completamento delle impostazioni per la funzione di scala

Se la funzione di scala è stata portata a termine correttamente sul display appare OK.

Se la funzione di scala non è stata portata a termine correttamente sul display appare NG. Verificare i seguenti punti e poi ripetere nuovamente la funzione di scala.

•

L’oggetto da rilevare si trova entro la distanza di rilevamento?

•

I due punti sono separati di almeno 1% della distanza di rilevamento nominale?

ZX-E

Manuale dell'operatore

Capitolo 5

IMPOSTAZIONI DETTAGLIATE

Immissione dei valori di soglia

I valori di soglia vengono impostati per determinare la gamma delle valutazioni PASS. Vengono impostati i valori di soglia HIGH e LOW. Sono disponibili tre uscite di digitali: HIGH, PASS e LOW.

Valore di soglia HIGH

Valore misurato

Valore di soglia LOW

(ON quando valore misurato > valore di soglia HIGH )

Uscita

(ON quando valore di soglia LOW ≤ valore misurato ≤ valore di soglia HIGH)

(ON quando valore misurato < valore di soglia LOW )

La tabella seguente riporta i tre metodi per impostare i valori di soglia.

Metodo Dettagli

Ingresso diretto Imposta i valori di soglia con immissione diretta di valori numerici.

L’immissione diretta è utile quando si conoscono le dimensioni di una valutazione OK e quando si vogliono ottimizzare i valori di soglia dopo l’apprendimento.

Apprendimento della posizione

Autoapprendimento Esegue i rilevamenti in continuo mentre i tasti sono premuti e imposta come valori di

L’isteresi (ampiezza d’isteresi) può essere impostata anche per i valori di soglia. Impostare l’isteresi quando le valutazioni sono stabili per evitare oscillazioni.

p. 94

Esegue rilevamenti e utilizza i risultati dei rilevamenti per impostare i valori di soglia. L’apprendimento della posizione è utile se i campioni di soglia, con i limiti superiore

ed inferiore, possono essere ottenuti in anticipo.

soglia la misura massima e minima raggiunta durante quel periodo. L’autoapprendimento è utile se si vogliono impostare valori di soglia avviando il

dispositivo e ottenendo misure reali.

Capitolo 5

Immissione dei valori di soglia

Quando si effettuano delle impostazioni mentre si è collegati con dispositivi esterni, attivare l'ingresso di blocco dell’uscita di valutazione dell’unità di base per evitare che cambino le uscite verso dispositivi esterni. Le uscite digitali in modalità T saranno le stesse della modalità RUN e cioè HIGH, PASS e LOW.

Manuale dell'operatore

ZX-E

Capitolo 5

Capitolo 5 IMPOSTAZIONI DETTAGLIATE

Immissione diretta dei valori di soglia

I valori di soglia possono essere impostati direttamente immettendo i valori numerici. L’immissione diretta è utile quando si conoscono le dimensioni di una valutazione OK e

quando si vogliono ottimizzare i valori di soglia dopo l’apprendimento.

Commutare alla modalità T

Portare il selettore di modalità su T.

Impostare i valori di soglia

Commutare il selettore di soglia tra H o L, a

seconda della soglia da impostare.

Il valore attuale misurato viene visualizzato sul display principale mentre il valore di soglia impostato (valore per la selezione del selettore di soglia) viene visualizzato sul display secondario.

Premere uno dei tasti del cursore.

Immissione dei valori di soglia

Sul display secondario lampeggia l'ultima cifra a sinistra del valore di soglia.

Usare i tasti del cursore per impostare il

valore di soglia.

Premere il tasto ENT per confermare le impo-

stazioni.

I valori di soglia verranno memorizzati.

Correzione di errori di impostazione

Se sul display appare ERRLH o ERRHL si è verificato uno dei due errori seguenti.

Valore di soglia HIGH < Valore di soglia LOW

Valore di soglia HIGH di isteresi

Impostazione dell'isteresi, p. 94

Valore di soglia LOW< Ampiezza

−

Spostarsi tra le cifre.

Aumentare e ridurre il valore numerico.

ZX-E

Manuale dell'operatore

Se viene visualizzato un errore, bisogna aggiornare il valore di soglia. Impostare nuovamente i valori di soglia.

Capitolo 5

IMPOSTAZIONI DETTAGLIATE

Autoimpostazione della posizione

Quando viene eseguita l'autoimpostazione, viene effettuato il rilevamento e il valore misurato viene impostato come soglia.

L’apprendimento della posizione è utile se i campioni di soglia, con i limiti superiore ed inferiore, possono essere ottenuti in anticipo.

Sensore

Campione di soglia (limite superiore)

La ritenzione, la modalità di autoattivazione e le impostazioni di fattore di scala che sono state fatte prima dell’apprendimento si ripercuotono sulle misurazioni di apprendimento.

Commutare alla modalità T

Portare il selettore di modalità su T.

Impostare i valori di soglia

Commutare il selettore di soglia tra H o L, a

Valore di apprendimento = valore di soglia LOW

seconda della soglia da impostare.

Il valore attuale misurato viene visualizzato sul display principale mentre il valore di soglia impostato (il valore per la selezione del selettore di soglia) viene visualizzato sul display secondario.

Posizionare il campione di soglia.

Il valore sul display principale cambia.

Premere il tasto ENT per almeno un secondo

e poi rilasciarlo.

Il valore misurato al momento in cui il tasto ENT viene rilasciato verrà impostato come valore di soglia. Questo valore di soglia verrà visualizzato sul display secondario.

Sensore

Campione di soglia (limite inferiore)

Valore di apprendimento = valore di soglia HIGH

Capitolo 5

Immissione dei valori di soglia

Quando vengono visualizzati ERRLH oppure ERRHL: p. 90

I valori di soglia impostati usando l’apprendimento di posizione possono essere modificati usando l’immissione diretta. Questo è utile quando si impostano tolleranze di valutazione per valori misurati.

p. 90

Manuale dell'operatore

ZX-E

Capitolo 5 IMPOSTAZIONI DETTAGLIATE

Autoimpostazione automatica

Dopo aver eseguito l’apprendimento automatico, viene eseguito il rilevamento, tenendo premuti i tasti, e i valori minimo e massimo misurati in questo periodo vengono impostati come valori di soglia.

L’autoapprendimento è utile se si vogliono impostare valori di soglia avviando il dispositivo e ottenendo misure reali.

Sensore

Oggetto da rilevare

Capitolo 5

Immissione dei valori di soglia

La ritenzione, la modalità di autoattivazione e le impostazioni di fattore di scala che sono state fatte prima dell’apprendimento si ripercuotono sulle misurazioni di apprendimento.

Commutare alla modalità T

Portare il selettore di modalità su T.

Avviare il dispositivo

Massimo

Minimo

Minimo = Valore di soglia LOW

Massimo = Valore di soglia HIGH

Funzionamento

ZX-E

Manuale dell'operatore

Il selettore di soglia può essere impostato in una posizione o nell’altra. Vengono impostati entrambi i valori di soglia HIGH e LOW, indipendentemente dall’impostazione del selettore.

Impostare i valori di soglia

Misurazioni iniziali.

I rilevamenti continuano mentre i tasti ENT e RIGHT vengono tenuti premuti. Dopo che si sono premuti i tasti per un secondo si illuminerà AUTOT sul display secondario.

Utilizzare i tasti ENT e RIGHT per terminare i

rilevamenti.

Il valore massimo misurato durante il periodo di rilevamento verrà impostato come valore di soglia HIGH e il valore minimo verrà impostato come valore di soglia LOW.

Il nuovo valore di soglia (HIGH o LOW, a seconda dell’impostazione del selettore di soglia) verrà visualizzato sullo schermo secondario.

Capitolo 5

IMPOSTAZIONI DETTAGLIATE

Capitolo 5

Se viene visualizzato ERRLH: p. 90

I valori di soglia impostati usando l’autoapprendimento possono essere modificati usando l’immissione diretta Questo è utile quando si impostano tolleranze di valutazione per valori misurati.

p. 90

Immissione dei valori di soglia

Manuale dell'operatore

ZX-E

Capitolo 5 IMPOSTAZIONI DETTAGLIATE

Impostazione dell'isteresi

Impostare l’ampiezza di isteresi per i limiti di valutazione superiori ed inferiori quando le valutazioni HIGH, PASS e LOW sono instabili vicino ai valori di soglia.

Valore di soglia HIGH

Valore misurato

Valore di soglia LOW

Uscita

Le impostazioni d’ampiezza dell’isteresi sono disattivate quando viene usata una comparazione dei valori precedenti.

p. 72

Isteresi (ampiezza d'isteresi)

Valore operativo Valore di riassetto

Capitolo 5

Immissione dei valori di soglia

Commutare alla modalità FUN e alla modalità HYS

Portare il selettore di modalità su FUN.

Sul display principale apparirà HYS.

Premere il tasto UP o DOWN.

L’ultima cifra a sinistra sul display secondario lampeggerà.

Usare i tasti del cursore per immettere

Per impedire l’oscillazione dell’autoattivazione, impostare l’isteresi per l’autoattivazione.

p. 75

l’ampiezza di isteresi.)

Premere il tasto ENT per confermare l’impo-

stazione.

L’ampiezza di isteresi verrà memorizzata.

Spostarsi tra le cifre.

Aumentare e ridurre il valore numerico.

ZX-E

Manuale dell'operatore

Correzione di errori di impostazione

Se viene visualizzato ERROV, Valore di soglia HIGH Valore di soglia LOW< Ampiezza di isteresi.

Se viene visualizzato un errore, i valori di soglia non sono stati aggiornati. Impostare nuovamente i valori di soglia o modificarli.

−

Uscita analogica

Impostazioni uscita (uscita analogica)

L’uscita analogica consente la conversione di risultati di rilevamento in un’uscita in corrente di 3...21 mA oppure in una uscita in tensione di -5...5 V. Questo capitolo contiene la descrizione come scegliere l’uscita in corrente o in tensione e come impostare la gamma di uscite lineari. Stabilire le impostazioni in base al dispositivo esterno da collegare.

Inserire i valori d’uscita per due valori di corrente o di tensione qualsiasi al fine di impostare la gamma d’uscita.

Esempio: Impostazione 0,2 mm per uscita 4 mA e 0,8 mm per uscita 20 mA (per uscita in corrente)

Capitolo 5

IMPOSTAZIONI DETTAGLIATE

Corrente di uscita (mA)

Valore misurato (mm)

Uso della funzioni di reset a zero Il reset a zero viene attivato quando è stata impostata la funzione analogica. Eseguire nuovamente il reset a zero dopo aver impostato la funzione analogica.

Reset a zero, p. 104

Corrente di uscita (mA)

m min.

Valore misurato (mm)

Capitolo 5

Uscita analogica

Manuale dell'operatore

ZX-E

Capitolo 5 IMPOSTAZIONI DETTAGLIATE

In questo capitolo viene descritto come impostare la gamma d’uscita usando un esempio di uscita in corrente con una gamma con le seguenti conversioni: 0,2 mm per 4 mA e 0,8 mm per 20 mA. Modificare i valori dell’esempio per conformare l’uscita in tensione se necessario.

Spegnere l’alimentazione di corrente all’unità di base.

Portare il selettore di corrente/tensione

sull’uscita in corrente. Il selettore è posto

Capitolo 5

Uscita analogica

sotto l'unità base.

Commutare alla modalità FUN e alla modalità SPCL

Attivare l'alimentazione e spostare il selettore

su FUN.

Corrente di uscita (mA)

Valore misurato (mm)

Corrente di uscita (mA)

Valore misurato (mm)

Uscita tensione

Uscita corrente

ZX-E

Manuale dell'operatore

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare SPCL sul display principale.

Commutare a FOCUS

Premere il tasto UP o DOWN.

Il display secondario lampeggerà.

Utilizzare i tasti UP e DOWN per visualizzare

SET oppure ALL.

Premere il tasto ENT.

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare FOCUS sul display principale.

Selezione d’uscita di corrente (mA) o tensione (V)

Premere il tasto UP o DOWN.

Il display secondario lampeggerà.

Visualizzazione mA.

10.

Selezionare sempre la stessa uscita come selettore di corrente/tensione nella parte inferiore dell'unità base.

Impostare il primo punto (A)

Capitolo 5

IMPOSTAZIONI DETTAGLIATE

Premere il tasto ENT.

11.

Il display cambierà per consentire di eseguire le impostazioni del primo punto. Il valore di corrente in uscita verrà visualizzato sul display principale ed il relativo valore misurato verrà visualizzato sul display secondario con l’ultima cifra a sinistra che lampeggia.

Imposta il valore di corrente in uscita ed il

12.

relativo valore misurato per il primo punto.

Immettere un valore misurato entro la gamma di valori di misura. Se è stata impostata la funzione di scala o di calcolo, stabilire un valore che rispecchi queste impostazioni.

La cifra lampeggiante ovvero la cifra per cui si può impostare un valore, cambierà così come indicato in figura.

Spostarsi tra le cifre sul display secondario

Spostarsi di una cifra alla volta

Capitolo 5

Uscita analogica

Spostarsi tra le cifre.

Aumentare e ridurre il valore numerico.

Passare dal display principale a quello secondario (dall'ultima cifra a sinistra o a destra del display secondario)

Manuale dell'operatore

ZX-E

Capitolo 5 IMPOSTAZIONI DETTAGLIATE

Premere il tasto ENT per confermare l’impo-

13.

stazione.

L’impostazione per il primo punto viene confermata. Viene poi visualizzata la finestra per impostare il secondo punto.

Impostare il secondo punto (B)

Usare la stessa procedura seguita per il

14.

primo punto per impostare il valore di corrente in uscita e il relativo risultato di rilevamento per il secondo punto.

Capitolo 5

Premere il tasto ENT per confermare le impo-

15.

stazioni.

Uscita analogica

Confermare il completamento delle impostazioni per la funzione analogica

Sul display apparirà OK se la funzione analogica è stata impostata correttamente.

Sul display apparirà NG se le impostazioni non sono corrette.

Se le impostazioni non sono corrette, verificare i seguenti punti e ripetere nuovamente la funzione analogica.

• Il valore misurato sul display secondario si trova entro

• Il primo ed il secondo punto sono separati di almeno

• I valori di corrente (o tensione) per i due punti sono gli

la gamma di rilevamento (con impostazioni per il fattore di scala e di calcolo riflesse, se impostate)?

1% della distanza di rilevamento nominale?

stessi ?

ZX-E

Manuale dell'operatore

Capitolo 5

IMPOSTAZIONI DETTAGLIATE

Correzione dei valori di uscita analogica

Possono verificarsi delle discrepanze tra i valori di corrente (o tensione) dell’uscita analogica impostati sull’unità base e i valori di corrente (o tensione) misurati attualmente a causa delle condizioni previste per il dispositivo esterno collegato o altri fattori. La funzione di correzione dell’uscita analogica può essere usata per correggere questa discrepanza.

I valori di uscita vengono corretti inserendo il valore di correzione per i valori di corrente o di tensione per due punti.

Impostare la funzione analogica e selezionare in precedenza l’uscita in corrente/ o in voltaggio.

p. 95

In questo capitolo viene usato un esempio con uscita di corrente. Modificare i valori di questo esempio per l’uscita in tensione, se necessario.

Collegare l’uscita analogica a un amperometro esterno.

Capitolo 5

Commutare alla modalità FUN e alla modalità SPCL

Attivare l'alimentazione e spostare il selettore

su FUN.

Utilizzare i tasti LEFT e RIGHT per visualiz-

zare SPCL sul display principale.

Commutare a LEFT-ADJ

Premere il tasto UP o DOWN.

Il display secondario lampeggerà.

Utilizzare i tasti UP o DOWN per visualizzare

SET oppure ALL.

Uscita analogica

Manuale dell'operatore

ZX-E

Omron ZX-E series Operations Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Indice

Precauzioni per l’applicazione

Utilizzo corretto

Come usare questo manuale

Capitolo 1 CARATTERISTICHE

Caratteristiche dello ZX-E

ATTIVITÀ PRELIMINARI AI RILEVAMENTI

Configurazione di base

Nomi e funzioni dei componenti

Installazione dell’unità base

Installazione sensori

Collegamenti

Attribuzione collegamenti cavi d’uscita

FUNZIONAMENTO DI BASE

Flusso delle operazioni

Conoscenze di base per il funzionamento

Diagrammi di passaggio da una funzione all’altra

Regolazione della linearità

APPLICAZIONI PRINCIPALI E PROCEDURE DI IMPOSTAZIONE

Rilevamento del punto morto inferiore

Misurazione di altezza

Rilevamento dell’eccentricità e della vibrazione

Rilevamento dello spessore

IMPOSTAZIONI DETTAGLIATE

Impostazione numero di campionamenti per stabilire la media

Utilizzo delle funzioni di ritenzione

Comparazione valori misurati (Comparazione valori precedenti)

Modifica del fattore di scala per la visualizzazione

Immissione dei valori di soglia

Uscita analogica
