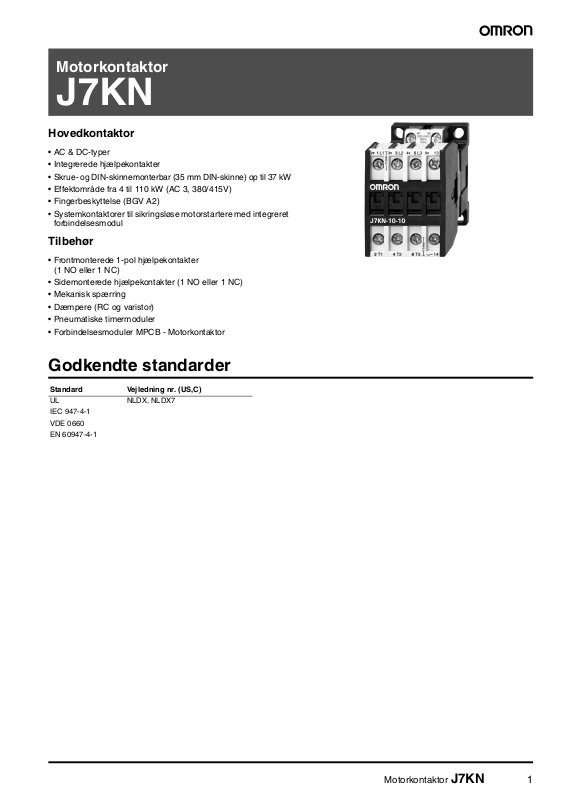

Omron J7KN DATASHEET [da]

Motorkontaktor

J7KN

Hovedkontaktor

•AC & DC-typer

• Integrerede hjælpekontakter

• Skrue- og DIN-skinnemonterbar (35 mm DIN-skinne) op til 37 kW

• Effektområde fra 4 til 110 kW (AC 3, 380/415V)

• Fingerbeskyttelse (BGV A2)

• Systemkontaktorer til sikringsløse motorstartere med integreret
forbindelsesmodul

Tilbehør

• Frontmonterede 1-pol hjælpekontakter
(1 NO eller 1 NC)

• Sidemonterede hjælpekontakter (1 NO eller 1 NC)

• Mekanisk spærring

• Dæmpere (RC og varistor)

• Pneumatiske timermoduler

• Forbindelsesmoduler MPCB - Motorkontaktor

Godkendte standarder

Standard Vejledning nr. (US,C)

UL NLDX, NLDX7
IEC 947-4-1
VDE 0660
EN 60947-4-1

Motorkontaktor J7KN 1

Typeoversigt

■ Forklaring til typenummer

1. Motorkontaktorer

J7KN#-###-##-####

1324

1) Motorkontaktor

2) G: DC-magnetventilmotorkontaktorer

3) Nominel motorstrøm (AC3 400V)
10: 10A
14: 14A
18: 18A
22: 22A
24: 24A
32: 32A
40: 40A
50: 50A
62: 62A
74: 74A
85: 85A

110: 110A
151: 150A
176: 175A
200: 200A

4) Integreret ekstrakontakt
10: 1NO 0NC

01: 0NO 1NC
21: 2NO 1NC
22: 2NO 2NC

4: 4 hovedpoler

5) Spolespænding (AC-type)
24: AC24V 50/60Hz
48: AC48V 50Hz
90: AC100V 50/60 Hz

110: AC110V 50Hz, AC110-120V 60Hz
180: AC180-210V 50Hz, AC200-240V 60Hz
230: AC220-240V 50Hz, AC240V 60Hz
400: AC380-415V 50Hz, AC415-440V 60Hz
500: AC500-550V 50Hz, AC550-600V 60Hz

Spolespænding (DC-type)

24D: DC24V

48D: DC48V
110D: DC110V
125D: DC125V

5

: 0NO 0NC

2. Systemkontaktorer til sikringsløse motorstartere med integreret
forbindelsesmodul

J7KN-###-##-###-VK3

123

1) Yderligere reference for LVSG

2) Nominel motorstrøm (AC 3 400 V)

3) Integreret ekstrakontakt

4) Spolespænding (AC-type)

110: AC110V 50Hz, AC110-120V 60Hz
180: AC180-210V 50Hz, AC200-240V 60Hz
230: AC220-240V 50Hz, AC240V 60Hz
400: AC380-415V 50Hz, AC415-440V 60Hz
500: AC500-550V 50Hz, AC550-600V 60Hz

5) Tilsluttet forbindelsesmodul VK 3

3. Ekstra kontaktmoduler til motorkontaktorer

J73KN-#-##-#

123

1) Ekstrakontaktmoduler

2) B: til motorkontaktorer (4-37 kW)

3) Kombination af NO/NC-kontakter

4) S: sidemontering for motorkontaktor (11-37 kW og

45

10: 10 A
14: 14 A
18: 18 A
22: 22 A

10: 1NO 0NC
01: 0NO 1NC

24: AC24V 50/60Hz
48: AC48V 50Hz

4

C: til motorkontaktorer (11-37 kW)
D: til motorkontaktorer (75-90 kW)
E: til motorkontaktorer (110 kW)

10: 1NO 0NC
01: 0NO 1NC
11: 1NO 1NC
22: 2NO 2NC

75-90 kW)

: frontmontering til motorkontaktorer (4-37 kW)

A: 6A version

F: frontmontering til motorkontaktorer (75-90 kW)

U: EM- og LB-version

Spolespænding (DC-type - G-type)

24D: DC24V
48D: DC48V

60D: DC60V
110D: DC110V
125D: DC125V
220D: DC220V

Spolespænding (AC- og DC-type) kun til J7KN 151 og J7KN 176

24: 24V 50/60Hz, 24VDC

48: 48V 50/60Hz, 48VDC
110: 110-120V 50/60Hz, 110VDC
230: 220-240V 50/60Hz, 220VDC
400: 380-415V 50/60Hz

4. Tilbehør til motorkontaktorer
(Pneumatiske timere)

J74KN-#-## ### ##

123

1) Tilbehør til motorkontaktorer

2) B: Motorkontaktor (4-18,5 kW)

3) TP: Pneumatisk timer

4) 40: 40 sek.

5) DA: ON-forsinket

5. Tilbehør til motorkontaktorer (mekanisk spærring)

J74KN-#-##

123

1) Tilbehør til motorkontaktorer

2) B: Motorkontaktor (4-18,5 kW)

3) ML: Mekanisk spærring

45

180: 180 sek.

IA: OFF-forsinket

C: Motorkontaktorer (11-37 kW)
D: Motorkontaktor (45-55 kW)
C: Motorkontaktor (75-90 kW)

2 Motorkontaktor J7KN

6. Tilbehør til motorkontaktorer (RC-dæmperenheder)

J74KN-#-## ###

123

1) Tilbehør til motorkontaktorer

2) A: til minimotorkontaktorer og motorkontaktorer

3) RC: RC-led

4) 48: 24 - 48 VAC/DC (A+B type)

7. Tilbehør til motorkontaktorer (4-37 kW) (Varistorenheder)

J74KN-#-## ###

123

1) Tilbehør til motorkontaktorer

2) A: til motorkontaktorer (4-11 kW), klikkes på

3) VG: Varistordæmpere

4) 230: 110-230VAC/DC

4

(4-18,5 kW)
(mellem DIN-skinne og kontaktor)

B: til minimotorkontaktorer og motorkontaktorer

(4-55 kW)
C: til motorkontaktorer (4-37 kW), klikkes på kontaktoren
D: til minimotorkontaktor (4-5,5 kW)

230: 110 - 230 VAC/DC (A+B type)
400: 250 - 415 VAC/DC (A+B type)

24: 12 - 48 VAC/DC (C+D type)
110: 48 - 127 VAC/DC (C+D type)
230: 110 - 250 VAC/DC (C+D type)

4

spoleklemmerne

B: til motorkontaktorer (4-37 kW), klikkes på kontaktoren

400: 250-415VAC/DC

8. Tilbehør til motorkontaktorer
(Yderligere klemmer og klemmelåg)

J7KN-#######

12

1) Tilbehør til motorkontaktorer

2) LG-9030: til motorkontaktorer (22-37 kW)

LG-11224: til motorkontaktorer (75-90 kW)

LG-10404: til motorkontaktorer (75-90 kW)

Mærkningssystemer til kontaktorerne J7KNA - J7KN 74 og
ekstrakontaktblokke J73KN-B

P487-1: Mærkningsplade, 2-sektion uden mærkning, kan

P245-1: Mærkningsplade, 4-sektion uden mærkning, kan

9. Isolerede ledningssystemer til motorkontaktorer

Parallelle kontaktorer eller reverseringskontaktorer
Stjernetrekant-kontaktorer

J75-WK-##
1 2 3

1) Yderligere reference for LVSG

2) Ledningsføring

3) Kombination af 2 kontaktorer, type:

21 = J7KN 10 - ..22
41 = J7KN 24 - ..0,40

Yderligere klemme til 1-pol

Yderligere klemme til 1-pol

Klemmelåg til 3 klemmer

opdeles

opdeles

Stjernetrekantkombination af 3 kontaktorer, type:
22 = J7KN 10 - ..22

Motorkontaktor J7KN 3

■ Liste over typer

Kontaktorer 3 pol

• Op til 210A AC3

• Op til 350A AC1

• DIN-skinnemontering op til AC3 74A

• Internationale godkendelser

• Data i overensstemmelse med

IEC 947 / EN 60947

Tekniske data
AC3 400V motor 10A 14A 18A 22A 24A 32A 40A 50A 62A 74A

380-400V 4kW 5,5kW 7,5kW 11kW 11kW 15kW 18,5kW 22kW 30kW 37kW

660-690V 5,5kW 7,5kW 10kW 10kW 15kW 18,5kW 18,5kW 30kW 37kW 45kW

AC1 690V ved 40°C 25A 25A 32A 32A 50A 65A 80A 110A 120A 130A

Type J7KN-

Hjælpekontakter 1NO1NO1NO1NO------

Type J7KN-

Hjælpekontakter 1NC1NC1NC1NC------

Kabeltværsnit

Massivt mm
Fleksibelt mm
Kabler pr. klemme 2 1 + 1 1 + 1

Ekstrakontakt

I

th

AC15 230V A 12 - -

Spolernes strømforbrug

Montering 35mm DIN-skinne eller base

Yderligere ekstrakontaktblokke

Frontmontering
kontaktkonfiguration 1NO 1NC

40°CA16 - -

400V A 4 - -

indkobling VA 33 - 45 90 - 115 140 - 165

Hold VA 7 - 10 9 - 13 13 - 18

Spolernes driftsområde 0,85 - 1,1 0,85 - 1,1 0,85 - 1,1

10-10

10-01

2

0,75 - 6 1,5 - 25 4 - 50

2

1 - 4 2,5 - 16 10 - 35

J7KN­14-10

J7KN­14-01

J7KN­18-10

J7KN­18-01

J7KN­22-10

J7KN­22-01

J7KN-24 J7KN-32 J7KN-40 J7KN-50 J7KN-62 J7KN-74

------

maksimalt 4 J73KN-B.

Yderligere ekstrakontaktblokke

Sidemontering ­kontaktkonfiguration 1NO+1NC

Termorelæ (termisk)

Enkeltfaset beskyttelse
Temperaturkompensation
Udløser- og alarmkontakter

Type J7TKN-B J7TKN-C J7TKN-D

Indstillingsområder Indstillingsområder Indstillingsområder
0,12-0,18A 4-6A 28-42A 40-52A
0,18-0,27A 6-9A 52-65A
0,27-0,4A 8-11A 60-74A
0,4-0,6A 10-14A
0,6-0,9A 13-18A
0,8-1,2A 17-24A
1,2-1,8A 23-32A
1,8-2,7A
2,7-4A

4 Motorkontaktor J7KN

Tekniske data
AC3 400V motor 85A 110A 150A 175A 210A

380-400V 45kW 55kW 75kW 90kW 110kW

660-690V 55kW 55kW 75kW 110kW 132kW

AC1 690V ved 40°C 150A 170A 230A 250A 350A

Type J7KN-

85-22

J7KN­110-22

J7KN-151 J7KN-176 J7KN-200-

21

Hjælpekontakter 2NO+2NC 2NO+2NC - - 2NO+1NC
Type -----

Hjælpekontakter - - - - -

Kabeltværsnit

2

Massivt mm
Fleksibelt mm

10 - 70 10 - 70 samleskinne samleskinne samleskinne

2

16 - 50 16 - 50 18x4 18x4 22x4

Kabler pr. klemme 1 1 1 1 1

Ekstrakontakt

I

th

40°C A 16 10

AC15 230V A 12 3

400V A 6 2

Spolernes strømforbrug

indkobling VA 350 - 420 350 350 700

hold VA 23 - 29 5 5 20

Spolernes driftsområde 0,85 - 1,1 0,85 - 1,1

Montering base

Yderligere ekstrakontaktblokke

Frontmontering - 2NO + 2NC
kontaktkonfiguration

Yderligere ekstrakontaktblokke

Sidemontering - 1NO + 1NC ­kontaktkonfiguration

Termorelæ (termisk)

Enkeltfaset beskyttelse
Temperaturkompensation
Udløser- og alarmkontakter

Type J7TKN-E J7TKN-F

Indstillingsområder Indstillingsområder
60-90A 100-150A
80-120A 140-220A

Samleskinnesæt

J74TK-SU-176 J74TK-SU-

200

Motorkontaktor J7KN 5

Kontaktorer 3 pol

AC-type

Tekniske data Nominel

Ekstra Kontakter Type Pakke Vægt

strøm

AC2, AC3 AC1 Indbygget Yderligere

380V

500VkW660V

400V

690V

690V

se

side 9

415V
kW

4
4
5,5
5,5
7,5
7,5
11
11

4
4
5,5
5,5
7,5
7,5
11
11

11
15
18,5

5,5
5,5
7,5
7,5
10
10
10
10

5,5
5,5
7,5
7,5
10
10
10
10

15
18,5
18,5

kW
5,5

5,5
7,5
7,5
10
10
10
10

5,5
5,5
7,5
7,5
10
10
10
10

15
18,5
18,5

A
25

25
25
25
32
32
32
32

25
25
25
25
32
32
32
32

50
65
80

NO NC
1

­1

­1

­1

-

Ty p e
maks. 4

­J73KN-B

1

-

1

-

1

-

1

--- - --

-

-

maks. 4

-

-

J73KN-B +
2 J73KN­C-11S

­.

24 24V 50/60Hz

Spolespænding

110 110V 50Hz
230 220-240V 50Hz

J7KN-10-10###
J7KN-10-01###
J7KN-14-10###
J7KN-14-01###
J7KN-18-10###
J7KN-18-01###
J7KN-22-10###
J7KN-22-01###

J7KN-24###
J7KN-32###
J7KN-40###

*1

stk.
1

1
1
1
1
1
1
1

1
1
1

kg/stk.
0,23

0,23
0,23
0,23
0,23
0,23
0,23
0,23

0,48
0,48
0,48

22

30

30

110

30

37

37

120

37

45

45

130

Tekniske data Nominel

-

-

maks. 4

-

-

J73KN-B +
2 J73KN­C11S

-

-

Ekstra Kontakter Type Pakke Vægt

J7KN-50###
J7KN-62###
J7KN-74###

strøm

AC2, AC3 AC1 Indbygget

380V

500VkW660V

415V
kW

455555755555150

759075907590230

690V
kW

690V

A

17022

250--

NO NC

2
2

-

-

maks. 3
1xJ73KN­D22F eller

230 220-230V 50Hz

Spolespænding

400 380-400V 50Hz
J7KN-85-22###
J7KN-110-22###

J7KN-151###
J7KN-176###

*2

*2

1xJ73KN­D11F og
2xJ73KN­D11S

110 132 132 350 2 1 J73KN-E-22J7KN-200-21###

1
1
1

*1

0,85
0,85
0,85

stk. kg/stk.
1
1

1
1

*2

17,3

1,8
1,9

4
4

*1

Spolespændingsområde og andre spolespændinger: se side 12

*2

AC og DC i én spole

6 Motorkontaktor J7KN

DC-type

Ekstra Kontakter
se side 9

Indbygget Yderligere 24

NO NC Ty p e stk. kg/stk. Ty p e Ty pe

maks. 3

-

1

­1

­1

­1

-

1

­1

­1

­1

-

-

-

-

-

-

-

1

­1

­1

­1

­1

­1

­1

­1

-

-

-

-

-

-

J73KN-B

maks. 4
J73KN-B

maks. 3
J73KN-B
+
2 J73KN­C-11S

Type Spolespænding Pakke Vægt Tilhørende

24V DC

J7KN-10-10###D

*1

J7KN-10-01###D
J7KN-14-10###D
J7KN-14-01###D
J7KN-18-10###D
J7KN-18-01###D
J7KN-22-10###D
J7KN-22-01###D

J7KNG-10-10###D
J7KNG-10-01###D
J7KNG-14-10###D
J7KNG-14-01###D
J7KNG-18-10###D
J7KNG-18-01###D
J7KNG-22-10###D
J7KNG-22-01###D

J7KN-24###D

*1

J7KNG-24###D
J7KN-32###D
J7KNG-32###D
J7KN-40###D
J7KNG-40###D

48

60
110
125
220

48V DC

60V DC
110V DC
125V DC
220V DC

0,25

1

0,25

1

0,25

1

0,25

1

0,25

1

0,25

1

0,25

1

0,25

1

0,53

1

0,53

1

0,53

1

0,53

1

0,53

1

0,53

1

0,53

1

0,53

1

0,55

1

0,57

1

0,55

1

0,57

1

0,55

1

0,57

1

termorelæ

J7TKN-B -

J7TKN-B -

J7TKN-B
J7TKN-C

Samleskinnesæt
til termorelæ

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

Forbindelsesdiagram

Spolekredsløb, se side 11

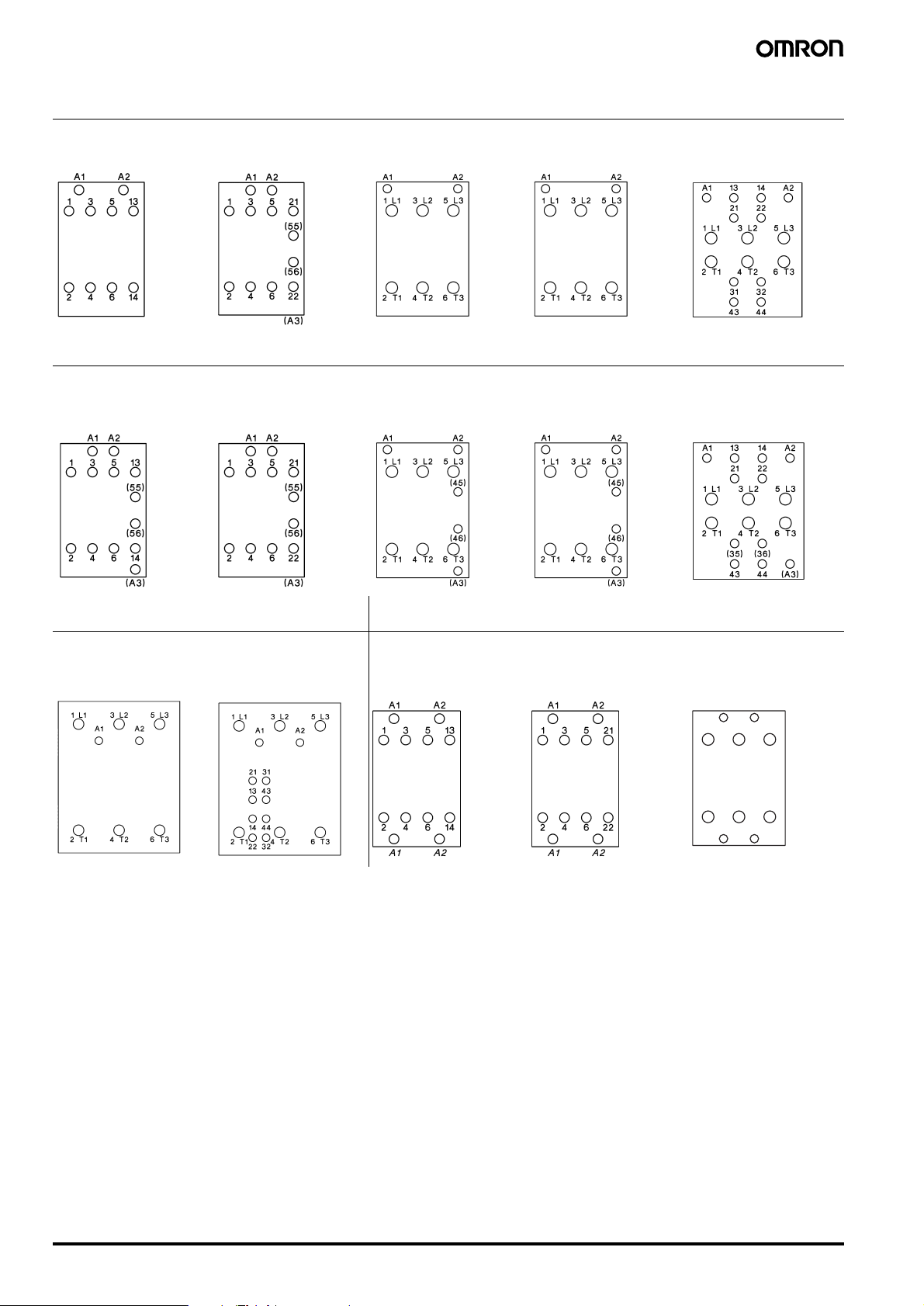

Klemmemærkninger

-10

-01

-10

-01

-

-

maks. 3

-

-

J73KN-B
+
2 J73KN-

-

-

J7KN-50###D

*1

J7KN-62###D
J7KN-74###D

1

0,9

J7TKN-D

1

0,9

1

0,9

C-11S

Ekstra Kontakter Ty pe Spolespænding Vægt Tilhørende

termorelæ

Indbygget

NO NC
2211-

-

- - maks. 3
1 x J73KN­D22 eller

110
220

J7KN-85-21###D
J7KN-110-21###D

J7KN-151-###
J7KN-176-###

*2

*

110V DC
220V DC

kg/stk. Ty p e Ty pe

1

1,8

J7TKN-E -21/-22

1

1,9

1

4

J7TKN-F

1

4

J7TKN-F

1 x J73KN­D11 and
2 x J73KN­D11S

21 J7KN-200-21###

*

1 7,3 J7TKN-F J73TK-SU-200 -21

Samleskinnesæt
til termorelæ

J73TK-SU-176

*1

Det er kun muligt at have yderligere 3 hjælpekontakter! (se også forbindelsesdiagrammerne for DC-typer side 11)

*2

AC og DC i én spole

Motorkontaktor J7KN 7

Systemkontaktorer til sikringsløse motorstartere med integreret forbindelsesmodul

AC-type

Tekniske data Nominel

strøm

AC2, AC3 AC1 Indbygget Yderligere

380V

500VkW660V

400V

690V

690V

415V
kW

4
5,5
7,5
11

*1

Spolespændingsområde og andre spolespændinger: se side 12

5,5
7,5
10
10

kW
5,5

7,5
10
10

A
25

25
32
32

Kontaktorer 4 pol

AC-type

Tekniske data Nominel

strøm

AC2,

AC1 AC1

AC3

380V

400VkW690V

400V
415V
kW

4
5,5
7,5
11

17,5
17,5
22
22

A

25
25
32
32

Ekstra Kontakter
se side 9

Indbygget

NO NC

-

-

-

-

Ekstra Kontakter Type Pakke Vægt

*1

stk. kg/stk.
1

1
1
1

0,25
0,25
0,25
0,25

NO NC

1

-

1

-

1

-

1

-

se

side 9

Ty p e
maks. 4

J73KN-B

24 24V 50/60Hz

Spolespænding

110 110V 50Hz
230 220-240V 50Hz

J7KN-10-10 ###-VK3
J7KN-14-10 ###-VK3
J7KN-18-10 ###-VK3
J7KN-22-10 ###-VK3

Type Pakke Vægt

Yderligere
se
nedenfor

Spolespænding

24 24V 50/60Hz

*1

stk. kg/stk.

110 110V 50Hz

Ty pe

-

maks. 4
J73KN-B

-

-

-

230 220-240V 50Hz
J7KN-10-4###
J7KN-14-4###

J7KN-18-4###
J7KN-22-4###

1

0,22

1

0,22

1

0,22

1

0,22

75
90

*1

Spolespændingsområde og andre spolespændinger: se side 12

159
173

230
250

-

-

DC-type

Tekniske data Nominel

strøm

AC2,

AC1 AC1

AC3

380V

400VkW690V

400V
415V
kW

4
5,5
7,5
11

*1

Spolespændingsområde og andre spolespændinger: se side 12

17,5
17,5
22
22

A

25
25
32
32

Ekstra Kontakter
se side 9

Indbygget

NO NC

-

-

-

-

-

-

-

-

-

-

maks. 3
J73KN-D-11F
J73KN-D-22F
J73KN-D-11S

Yderligere
se
nedenfor

Ty pe
maks. 4

J73KN-B

J7KN-151-4###
J7KN-176-4###

1

4,7

1

4,7

Type Pakke Vægt

Spolespænding

*1

stk. kg/stk.

24 24V 50/60Hz
110 110V 50Hz
230 220-240V 50Hz

J7KNG-10-4###D
J7KNG-14-4###D
J7KNG-18-4###D
J7KNG-22-4###D

1

0,53

1

0,53

1

0,53

1

0,53

8 Motorkontaktor J7KN

10
10
10
10
10
10

*1

0,02
0,02
0,02
0,02
0,02
0,02

Ekstrakontaktblokke til kontaktorerne J7KN-10... til -74... type J73KN også til microbelastning

Frontmontering Nominel driftsstrøm Kontakter Ty p e Pakke Vægt

AC15
230V

A A A NO NC stk. kg/stk.
3
3
3

3
6
6

AC15
400V

2
2
2
2
4
4

AC1
690V

10
10
10
10
25
25

EM LB

1

-

-

-

J73KN-B-10

-

1

-

-

J73KN-B-01

-

-

1

-

J73KN-B-10U

-

-

-

1

J73KN-B-01U

1

-

-

-

J73KN-B-10A

-

1

-

-

J73KN-B-01A

Ekstrakontaktblokke til kontaktorerne J7KN-151... til 176... type J73KN også til microbelastning

Nominel driftsstrøm Kontakter Ty p e Pakke Vægt
AC15

230V

A A A Montering NO NC stk. kg/stk.
3
3

3210side 11J73KN-D-11S 10,12

AC15
400V

2
2

AC1
690V

10
10

forside 1

1

J73KN-D-11F

2

2

J73KN-D-22F

1

0,08

1

0,08

Ekstrakontaktblokke
til kontaktorerne J7KN-24... til KN-74 og J7KN-200... type J73KN også til microbelastning

Nominel driftsstrøm Kontakter Ty p e Pakke Vægt
AC15

230V

A A A Montering NO NC stk. kg/stk.
3

3

AC15
400V

2

2

AC1
690V

10

10

maks. 2 sidemontering

(J7KN-24-74)

maks. 2 frontmontering

(J7KN-200)

1

1

J73KN-C-11S

2

2

J73KN-E-22

Pneumatisk timer til kontaktorerne J7KN-10... til -40...

Funktion Tidsområde Kontakter Ty p e Pakke Vægt

s stk. kg/stk.

NO

NC

On-forsinkelse 0,1 - 40 1 1 - - J74KN-B-TP40DA 10,09
On-forsinkelse 10 - 180 1 1 - - J74KN-B-TP180DA 10,09
Off-forsinkelse 0,1 - 40 - - 1 1 J74KN-B-TP40IA 10,09
Off-forsinkelse 10 - 180 - - 1 1 J74KN-B-TP180IA 10,09

NO

NC

Mekaniske spærringer

1010,02

0,12

Mekanisk spærring med kontaktor Montering Ty p e Pakke Vægt
Ty pe + Ty p e stk. kg/stk.
J7KN10 - J7KN40 + J7KN10 - J7KN40 vandret J74KN-B-ML 1 0,006
J7KN24 - J7KN74 + J7KN24 - J7KN74 vandret J74KN-B-ML 1 0,010
J7KN85 - J7KN110 + J7KN85 - J7KN110 vandret J74KN-D-ML 1 0,076
J7KN151 - J7KN176 + J7KN151 - J7KN176 vandret J74KN-E-ML 1 0,076

1. egnet i overensstemmelse med DIN 19240 (testdata 17V DC, 5mA) Tekniske data: se side 25

Motorkontaktor J7KN 9

Dæmperenheder

Varistor
klikkes på spo­leklemmerne

Varistor
klikkes på
toppen af
kontaktoren

RC-modul
klikkes på
kontaktoren

RC-modul
klikkes på
kontaktoren

RC-modul
til montering via
fastgørelses­bånd eller
klæbestrimmel
med kontaktor

Egner sig til kontaktorer Egner sig til spolespændinger Ty p e Pakke

J7KNA
J7KN10-J7KN22

J7KN10-J7KN74 110 - 230 V AC/DC

J7KNA 12 - 48 V AC/DC

J7KN10-J7KN74 12 - 48 V AC/DC

J7KN85-J7KN110 24 - 48 V AC/DC

110 - 230 V AC/DC
250 - 415 V AC/DC

250 - 415 V AC/DC

48 - 127 V AC/DC
110 - 230 V AC/DC

48 - 127 V AC/DC
110 - 230 V AC/DC

110 - 250 V AC/DC
250 - 415 V AC/DC

J74KN-A-VG230
J74KN-A-VG4001010

J74KN-B-VG230
J74KN-B-VG4001010

J74KN-D-RC24
J74KN-D-RC110
J74KN-D-RC230

J74KN-C-RC24
J74KN-C-RC110
J74KN-C-RC230

J74KN-B-RC48
J74KN-B-RC230
J74KN-B-RC400

stk.

10
10
10

10
10
10

5
5
5

Vægt
kg/stk.

0,01
0,01

0,02
0,02

0,02
0,036
0,036

0,02
0,036
0,036

0,04
0,04
0,04

Yderligere klemmer 1-pol

Til kontaktorer Kabeltværsnit til klemme mm² Ty p e Pakke Vægt

massivt eller
kordelt

J7KN50 - KN74 4 - 35 6 - 25 4 - 25 J74KN-LG-9030 1 0,052
J7KN151 - KN176 16 - 120 --- 16 - 95 J74KN-LG-11224

fleksibelt fleksibelt med

flerkoret kabelende

Klemmelåg til klemmebeskyttelse i overensstemmelse med DIN 57106, BVG-A2

Til kontaktorer Specifikationer Ty pe Pakke Vægt

J7KN151 - KN176 ét modul J74KN-LG-10404 10,12

Mærkningssystemer til kontaktorerne J7KNA til J7KN74 og ekstrakontaktblokke J73KN-B

Beskrivelse Specifikationer Typ e Pakke Vægt

Mærkningsplade 2-sektion uden mærkning, kan opdeles J74KN-P487-1 100 0,025

Mærkningsplade 4-sektion uden mærkning, kan opdeles J74KN-P245-1 100 0,050

stk. kg/stk.

stk. kg/stk.

stk. kg/stk.

10 Motorkontaktor J7KN

Isolerede ledningssystemer til motorkontaktorer

Beskrivelse Version

Til reverseringskontaktorer
eller parallelle
kontaktorer (2 dele)

(A)

25 J7KN10-22 J75-WK-21 1

40 J7KN24-40 J75-WK-41 1

til kontaktorer Type Pakke

stk.

Til stjernetrekantkombination

25 J7KN10-22 J75-WK-22 1

(3 dele)

■ Forbindelsesdiagrammer for spolekredsløb

AC-type DC-type

med spole med dobbeltvikling*

J7KN-10...
til
J7KN-110...

J7KN-10...D
til
J7KN-22...D

J7KN-24...D
til
J7KN-74...D

J7KN-110...D

J7KNG

1

A1+

AC- og DC-typer
J7KN-151...

til
J7KN-176...

J7KN-200-21

~/

A1

A2~/

~

-

+

~

L1 L2

31

32

A2-

*1) Det er kun muligt at have yderligere 3 kontakter ned J7KN-.....D

typer! (Se også side 7)

Motorkontaktor J7KN 11

Specifikationer

■ Spolespændinger

Typesuffiks for kontaktortyperne J7KN-10... to J7KN-74...

Suffiks
til
kontaktortypen,
f.eks.

J7KN-10-10-24 for 50HzVfor 60HzVmin.Vmaks.Vmin.Vmaks.

24 24 24 22 24 24 27

48 48 48 44 48 48 52

110 110 110-120 100 110 110 122

180 180-210 200-240 180 210 200 240

230 220-240 240 220 240 240 264
400 380-415 415-440 380 415 415 460

500 500-550 550-600 500 550 550 600

Standardspændingerne er angivet med fed skrift

Typesuffiks for kontaktortyperne J7KN-85... to J7KN-110...

Spændingsmærkning Nominel kontrolspænding U
på spolen område for

50Hz

60Hz

V

Typesuffiks for kontaktortyperne J7KN-151... to J7KN-200...

Suffiks Spændingsmærkning Nominel kontrolspænding U

s

til kontaktortypen,
f.eks.

J7KN-151-230 til 50 HzVtil 60 HzVmin.Vmaks.Vmin.Vmaks.Vmaks.

24 24 24 24 24 24 24 24
48 48 48 48 48 48 48 48
110 110 120 110 120 110 120 110

230 220-240 220-240 220 240 220 240 220
400 380-415 380-415 380 415 380 415 ­Standardspændingerne er angivet med fed skrift

på spolen område for

50Hz

s

60Hz DC

V

Suffiks
til
kontaktortypen,
f.eks.

J7KN-85-22-24 for 50HzVfor 60HzVmin.Vmaks.Vmin.Vmaks.

20 20 24 20 22 24 26
24 24 24 27 29 32

48 48 60 47 52 56 62
90 90 110-120 90 100 108 120

110 110-120 110 122 132 146

180 180-200 208-240 180 200 208 240

230 220-240 277 220 240 264 288
400 380-415 460-480 380 415 455 498

500 500-550 600-660 500 550 600 660

Standardspændingerne er angivet med fed skrift

Spændingsmærkning Nominel kontrolspænding U
på spolen område for

50Hz

60Hz

V

s

12 Motorkontaktor J7KN

■ Tekniske data og egenskaber

Omtrentlige værdier for trefasede motorer

Fulde belastningsstrømme for motorer (F.L.C.)

Omtrentlige værdier for motorernes fulde belastningsstrømme og minimum “slow blow” henholdsvis “gL” kortslutningssikring

Motordata 220-230V motor 240V motor 380-400V motor 415V motor 500V motor 660-690V motor

Område i overensstemmelse med
BS for 415V

kW PS~hp hp cosϕ %

0,06 0,08 - 0,7 59 0,38 1 1 0,35 1 1 0,22 11- - -0,1611- - -

0,09 0,12 - 0,7 60 0,55 2 2 0,5 2 2 0,33 11- - -0,2411- - -

0,12 0,16 - 0,7 61 0,76 2 2 0,68 2 2 0,42 22- - -0,3311- - -

0,18 0,24 - 0,7 61 1,1 2 2 1 2 2 0,64 22- - -0,4611- - -

0,25 0,34 - 0,7 62 1,4 4 2 1,38 4 2 0,88 22- - -0,5922- - -

0,37 0,5 - 0,72 64 2,1 4 4 1,93 4 4 1,22 42- - -0,85220,722

0,55 0,75 - 0,75 69 2,7 4 4 2,3 4 4 1,5 42- - -1,2420,922

0,75 1 1 0,8 74 3,3 6 4 3,1 6 4 2 442 441,48421,122

1,1 1,5 1,5 0,83 77 4,9 10 6 4,1 6 6 2,6 442,5442,1441,542

1,5 2 2 0,83 78 6,2 10 10 5,6 10 10 3,5 643,5642,6442 44

2,2 3 3 0,83 81 8,7 16 10 7,9 16 10 5 10 6 5 10 6 3,8 6 6 2,9 6 4

2,5 3,4 - 0,83 81 9,8 16 16 8,9 16 10 5,7 10 10 - - - 4,3 6 6 - - -

3440,848111,6201610,620166,6 16 10 6,5 16 10 5,1 10 10 3,5 6 4

3,7 5 5 0,84 82 14,2 25 20 13 25 16 8,2 16 10 7,5 16 10 6,2 16 10 - - -

4 5,5 - 0,84 82 15,3 25 20 14 25 20 8,5 16 10 - - - 6,5 16 10 4,9 10 6

5,5 7,5 7,5 0,85 83 20,6 35 25 18,9 35 25 11,5 20 16 11 20 16 8,9 16 10 6,7 16 10

7,5 10 10 0,86 85 27,4 35 35 24,8 35 35 15,5 25 20 14 25 16 11,9 20 16 9 16 10

8 11 - 0,86 85 28,8 50 35 26,4 35 35 16,7 25 20 - - - 12,7 20 16 - - -

11 15 15 0,86 87 39,2 63 50 35,3 50 50 22 35 25 21 35 25 16,7 25 20 13 25 16

12,5 17 - 0,86 87 43,8 63 50 40,2 63 50 25 35 35 - - - 19 35 25 - - -

15 20 20 0,86 87 52,6 80 63 48,2 80 63 30 50 35 28 35 35 22,5 35 25 17,5 25 20

18,5 25 25 0,86 88 64,9 100 80 58,7 80 63 37 63 50 35 50 50 28,5 50 35 21 35 25

20 27 - 0,86 88 69,3 100 80 63,4 80 80 40 63 50 - - - 30,6 50 35 - - -

22 30 30 0,87 89 75,2 100 80 68 100 80 44 63 50 40 63 50 33 50 50 25 35 35

25 34 - 0,87 89 84,4 125 100 77,2 100 100 50 80 63 - - - 38 63 50 - - -

30 40 40 0,87 90 101 125 125 92,7 125 100 60 80 63 55 80 63 44 63 50 33 50 35

37 50 50 0,87 90 124 160 160 114 160 125 72 100 80 66 100 80 54 80 63 42 63 50

40 54 - 0,87 90 134 160 160 123 160 160 79 100 100 - - - 60 80 63 - - -

45 60 60 0,88 91 150 200 160 136 200 160 85 125 100 80 100 100 64,5 100 80 49 63 63

51 70 - 0,88 91 168 200 200 154 200 200 97 125 100 - - - 73,7 100 80 - - -

55 75 - 0,88 91 181 250 200 166 200 200 105 160 125 - - - 79 125 100 60 80 63

59 80 80 0,88 91 194 250 250 178 250 200 112 160 125 105 160 125 85,3 125 100 - - -

75 100 100 0,88 91 245 315 250 226 315 250 140 200 160 135 200 160 106 160 125 82 125 100

90 125 125 0,88 92 292 400 315 268 315 315 170 250 200 165 200 200 128 160 160 98 125 125

110 150 150 0,88 92 358 500 400 327 400 400 205 250 250 200 250 250 156 200 200 118 160 125

129 175 175 0,88 92 420 500 500 384 500 400 242 315 250 230 315 250 184 250 200 - - -

132 180 - 0,88 92 425 500 500 393 500 500 245 315 250 - - - 186 250 200 140 200 160

147 200 200 0,88 93 472 630 630 432 630 500 273 315 315 260 315 315 207 250 250 - - -

160 220 - 0,88 93 502 630 630 471 630 630 295 400 315 - - - 220 315 250 170 200 200

184 250 250 0,88 93 590 800 630 541 630 630 340 400 400 325 400 400 259 315 315 - - -

200 270 - 0,88 93 626 800 800 589 800 630 370 500 400 - - - 278 315 315 215 250 250

220 300 300 0,88 93 700 1000 800 647 800 800 408 500 500 385 500 400 310 400 400 - - -

250 340 - 0,88 93 803 1000 1000 736 1000 800 460 630 500 - - - 353 500 400 268 315 315

257 350 350 0,88 93 826 1000 1000 756 1000 800 475 630 630 450 630 500 363 500 400 - - -

295 400 400 0,88 93 948 1250 1000 868 1000 1000 546 800 630 500 630 630 416 500 500 - - -

315 430 - 0,88 93 990 1250 1250 927 1250 1000 580 800 630 - - - 445 630 500 337 400 400

355 483 - 0,89 95 - - - - - - 636 800 800 - - - 483 630 630 366 500 400

400 545 - 0,89 96 - - - - - - 710 1000 800 - - - 538 630 630 410 500 500

Den fulde motorbelastningsstrøm gælder for internt og overfladeafkølede
trefasede standardmotorer med 1500 min
fulde motorbelastningsstrøm, der er vist i tabellen, og D.O.L.-start: startstrøm
maks. 6x fuld motorbelastningsstrøm, starttid maks. 5s; stjernetrekantstart:
startstrøm maks. 2x fuld motorbelastningsstrøm, starttid maks. 15s. Til motorer
med højere fuld motorbelastningsstrøm, højere startstrøm og/eller længere
starttid, skal der anvendes større kortslutningssikringer.

Den maksimale tilladelige værdi afhænger af koblingsrelæet
henholdsvis det termiske termorelæ.

Smelteværdi ved
motorstart

F. L . C .AD.O.L .AYDAF. L . C .AD.O.L .AYDAF. L . C .AD.O.L .AYDAF. L . C .AD.O .L.AYDAF. L . C .AD.O.L .AYDAF. L . C .AD.O.L .AYD

-1

. Sikringsværdierne gælder for den

Smelteværdi ved
motorstart

Smelteværdi ved
motorstart

Smelteværdi ved
motorstart

Smelteværdi ved
motorstart

Smelteværdi ved
motorstart

A

Motorkontaktor J7KN 13

Omtrentlige værdier for motorernes fulde belastningsstrømme i overensstemmelse med CSA og UL

Motor­data

Motorens F.L.C. ved 110-120V Motorens F.L.C. ved 220-240V

1-faset 2-faset 3-faset 1-faset 2-faset 3-faset 1-faset 2-faset 3-faset 1-faset 2-faset 3-faset

hp A A A A A A A A A A A A

½ 9,8 4,0 4,4 4,9 2,0 2,2 2,5 1,0 1,1 2,0 0,8 0,9
¾13,84,86,46,92,43,23,51,21,62,81,01,3

116,06,48,48,03,24,24,01,62,13,21,31,7

1½ 20,0 9,0 12,0 10,0 4,5 6,0 5,0 2,3 3,0 4,0 1,8 2,4

2 24,0 11,8 13,6 12,0 5,9 6,8 6,0 3,0 3,4 4,8 2,4 2,7
3 34,0 16,6 19,2 17,0 8,3 9,6 8,5 4,2 4,8 6,8 3,3 3,9
5 56,0 26,4 30,4 28,0 13,2 15,2 14,0 6,6 7,6 11,2 5,3 6,1

7½ 80,0 38,0 44,0 40,0 19,0 22,0 21,0 9,0 11,0 16,0 8,0 9,0

10 100,0 48,0 56,0 50,0 24,0 28,0 26,0 12,0 14,0 20,0 10,0 11,0
15 135,0 72,0 84,0 68,0 36,0 42,0 34,0 18,0 21,0 27,0 14,0 17,0
20 - 94,0 108,0 88,0 47,0 54,0 44,0 23,0 27,0 35,0 19,0 22,0
25 - 118,0 136,0 110,0 59,0 68,0 55,0 29,0 34,0 44,0 24,0 27,0
30 - 138,0 160,0 136,0 69,0 80,0 68,0 35,0 40,0 54,0 28,0 32,0
40 - 180,0 208,0 176,0 90,0 104,0 88,0 45,0 52,0 70,0 36,0 41,0
50 - 226,0 260,0 216,0 113,0 130,0 108,0 56,0 65,0 86,0 45,0 52,0
60 - - - - 133,0 145,0 - 67,0 77,0 - 53,0 62,0

75 - - - - 166,0 192,0 - 83,0 96,0 - 66,0 77,0
100 - - - - 218,0 248,0 - 109,0 124,0 - 87,0 99,0
125 - - - - - 312,0 - 135,0 156,0 - 108,0 125,0
150 - - - - - 360,0 - 156,0 180,0 - 125,0 144,0
200 - - - - - 480,0 - 208,0 240,0 - 167,0 192,0
250 - - - - - 602,0 - - 302,0 - - 242,0
300 - - - - - - - - 361,0 - - 289,0
350 - - - - - - - - 414,0 - - 336,0
400 - - - - - - - - 477,0 - - 382,0
500 - - - - - - - - 590,0 - - 472,0

*1

Find motorstrømmen for 200V og 208V ved at øge værdierne for 220-240V ved 200V med ca. 15% og med ca. 10% for 208V.

*1

Motorens F.L.C. ved 440-480V Motorens F.L.C. ved 550-600V

14 Motorkontaktor J7KN

Kontakter

Data i overensstemmelse med IEC 947-4-1, EN 60947-4-1, VDE 0660

Hovedkontakter Type J7KN-10 J7KN-14 J7KN-18 J7KN-22 J7KN-24 J7KN-32 J7KN-40 J7KN-50 J7KN-62 J7KN-74

Nominel isoleringsspænding U

Slutteevne I

Maksimal tilkobling I

eff

eff

J7KN-10 til J7KN-22 cosϕ = 0,65 500V AC A 150 150 180 180 300 370 370 500 700 700

J7KN-24 til J7KN-72 cosϕ = 0,35 690V AC A 100 100 150 150 260 340 340 400 500 500

Anvendelseskategori AC1
Kobling af ohmsk belastning

Nominel driftsstrøm Ie (=Ith) ved 40°C, åben A25253232506580110120130

Nominel driftsstrøm
for trefasede ohmske belastninger
50-60Hz, cosϕ = 1

Nominel driftsstrøm Ie (=I

Nominel driftsstrøm
for trefasede ohmske belastninger
50-60Hz, cosϕ = 1

Mindste ledertværsnit
ved belastning med Ie (=Ith)

Anvendelseskategori AC2 og AC3
Kobling af trefasede motorer

Nominel driftsstrøm I
åben og lukket

Nominel driftsstrøm
for trefasede motorer
50-60Hz

Anvendelseskategori AC4
Kobling af kortslutningsmotor, langsom motorgang

Nominel driftsstrøm Ie (=Ith)
åben og lukket

e

*1

i

V AC 690 690 690 690 690 690 690 690 690 690

ved Ue = 690V AC A 200 200 200 200 400 500 500 700 900 900

400V AC A 180 180 200 200 380 400 400 600 800 800

1?000V AC A - - - - - - - - -

220V kW 9,5 9,5 12,2 12,2 19,0 24,7 30,4 41,9 45,7 49,5

230V kW 9,9 9,9 12,7 12,7 19,9 25,9 31,8 43,8 47,7 51,7

240V kW 10,4 10,4 13,3 13,3 20,8 27,0 33,2 45,7 49,8 54,0

380V kW 16,4 16,4 21,0 21,0 32,9 42,7 52,6 72,3 78,9 85,5

400V kW 17,3 17,3 22,1 22,1 34,6 45,0 55,4 76,1 83,0 90,0

415V kW 17,9 17,9 23,0 23,0 35,9 46,7 57,4 79,0 86,2 93,3

440V kW 19,0 19,0 24,4 24,4 38,1 49,5 60,9 83,7 91,3 99,0

500V kW 21,6 21,6 27,7 27,7 43,3 56,2 69,2 95,2 103,8 112,5

660V kW 28,5 28,5 36,5 36,5 57,1 74,2 91,3 125,6 137,0 148,4

690V kW 29,8 29,8 38,2 38,2 59,7 77,6 95,5 131,3 143,2 155,2

1000V kW - - - - - - - - - -

) ved 60°C, lukket A2525323240556590100110

the

220V kW 9,5 9,5 12,2 12,2 15,2 20,9 24,7 34,3 38,1 41,9

230V kW 9,9 9,9 12,7 12,7 15,9 21,9 25,9 35,8 39,8 43,8

240V kW 10,4 10,4 13,3 13,3 16,6 22,8 27,0 37,4 41,5 45,7

380V kW 16,4 16,4 21,0 21,0 26,3 36,2 42,7 59,2 65,7 72,3

400V kW 17,3 17,3 22,1 22,1 27,7 38,1 45,0 62,3 69,2 76,1

415V kW 17,9 17,9 23,0 23,0 28,7 39,5 46,7 64,6 71,8 79,0

440V kW 19,0 19,0 24,4 24,4 30,4 41,9 49,5 68,5 76,1 83,7

500V kW 21,6 21,6 27,7 27,7 34,6 47,6 56,2 77,9 86,5 95,2

660V kW 28,5 28,5 36,5 36,5 45,7 62,8 74,2 102,8 114,2 125,6

690V kW 29,8 29,8 38,2 38,2 47,7 65,7 77,6 107,4 119,4 131,3

1000V kW - - - - - - - - - -

mm²4 4 6 6 101625355050

220V A 12 15 18 22 24 30 40 50 63 74

230V A 11,5 14,5 18 22 24 30 40 50 62 74

240V A 11 14 18 22 24 32 40 50 62 74

380-400V A 10 14 18 22 24 32 40 50 62 74

415V A 9 14 18 22 23 30 40 50 62 74

440V A 9 14 18 22 23 30 40 50 62 74

500V A 7 9 9 9 17,5 21 21 33 42 42

660-690V A 6,5 8,5 8,5 8,5 17 20 20 31 40 40

1000V A - - - - - - - - -

220-230V kW 3 4 5 6 6 8,5 11 12,5 18,5 22

240V kW 3 4 5 7 7 9 11,5 13,5 19 23

380-400V kW 4 5,5 7,5 11 11 15 18,5 22 30 37

415V kW 4,5 6 8,5 12 12 16 20 24 33 40

440V kW 4,5 6 8,5 12 12 16 20 24 33 40

500V kW 5,5 7,5 10 10 15 18,5 18,5 30 37 45

660-690V kW 5,5 7,5 10 10 15 18,5 18,5 30 37 45

1000V kW - - - - - - - - -

220V A 12 15 18 18 24 30 40 50 63 63

230V A 11,5 14,5 18 18 24 30 40 50 62 62

240V A 11 14 18 18 24 32 40 50 62 62

380-400V A 10 14 18 18 24 32 40 50 62 62

415V A9 141818233037456060

440V A9 141818233037455555

500V A9 12161617,52121334242

660V A 7 9 9 9 17 20 20 31 40 40

690V A 6,5 8,5 8,5 8,5 17 20 20 31 40 40

1?000V A - - - - - - - - -

Motorkontaktor J7KN 15

Anvendelseskategori AC4
Kobling af kortslutningsmotor, langsom motorgang

Nominel driftsstrøm
for trefasede motorer
50-60Hz

220-230V kW 3 4 5 5 6 8,5 11 12,5 18,5 18,5

240V kW 3 4 5 5 7 9 11,5 13,5 19 19

380-400V kW 4 5,5 7,5 7,5 11 15 18,5 22 30 30

415V kW4,56 8,58,5121620243333

440V kW4,56 8,58,5121620243333

500V kW 5,5 7,5 10 10 15 18,5 18,5 30 37 37

660-690V kW 5,5 7,5 10 10 15 18,5 18,5 30 37 37

1000V kW--- ------

Hovedkontakter Type J7KN-10 J7KN-14 J7KN-18 J7KN-22 J7KN-24 J7KN-32 J7KN-40 J7KN-50 J7KN-62 J7KN-74

Anvendelseskategori AC 5a
Kobling af lysstofrør

Nominel driftsstrøm Ie pr. pol ved 220/230V

Lysstofrør,

ukompenseret og serielt kompenseret A 20 20 25 25 40 52 64 88 96 104

parallelkompenseret A 7 9 9 9 18 22 22 30 40 45

dobbelttilslutning A 22,5 22,5 28 28 45 58 72 98 108 117

Halogen-metaldamplamper*2,

ukompenseret A12151919303948667278

parallelkompenseret A 7 9 9 9 18 22 22 30 40 45

Kviksølvdamplamper*3,

ukompenseret A 22,5 25 28 28 45 58 72 99 108 117

parallelkompenseret A 7 9 9 9 18 22 22 30 40 45

Blandingslamper

Anvendelseskategori AC 5b
Kobling af glødelamper

*4

*5

A202025254052648896104

Nominel driftsstrøm Ie pr. pol ved 220/230V A 12,5 12,5 12,5 12,5 25 31 31 43 56 56

Anvendelseskategori AC 6a
Primær kobling af transformer

ved indkobling n 30 30 30 30 30 30 30 30 30 30

Nominel driftsstrøm I

Nominel driftsstrøm
afhængigt af indkobling n

e

400V A 4,5 5,5 7,5 7,5 10,5 13,5 13,5 20 27 33

220-230V kVA 1,8 2,2 3 3 4,2 5,4 5,4 8 10,7 13

240V kVA 1,9 2,3 3,1 3,1 4,3 5,6 5,6 8,3 11,2 13,5

380-400V kVA 3,1 3,8 5,2 5,2 7,3 9,3 9,3 13,5 18,5 22,5

Brug følgende formel til
forskellige indkoblingsfaktorer x:
Px=Pn*(n/x)

Anvendelseskategori AC 6b
Kobling af trefasede kondensatorbanker

Maksimal startstrøm (spidsværdi) som
antal k gange kondensatorens nominelle
strømstyrke

Nominel driftsstrøm I

Nominel driftsstrøm
(sinϕ→1)

e

415-440V kVA 3,4 4,2 5,7 5,7 8 10,2 10,2 15 20,5 25

500V kVA 3,9 4,8 6,5 6,5 9 11,5 11,5 17 23 28

660-690V kVA 5,4 6,5 9 9 12,5 16 16 24 32 39

k35252020252525252520

500V A 8 12 15,5 15,5 23 32 32 45 60 70

220-230V kVAr 3 4,5 6 6 8,5 12 12 17 24 28

240V kVAr 3,5 5 6,5 6,5 9,5 13 13 18,5 25 29

380-400V kVAr 5 7,5 10 10 15 20 20 29 39 46

Brug følgende formel til
forskellige gange x:
Px=Pk*(k/x)

415-440VkVAr5,58 1111162222324350

500V kVAr 7 10 13 13 20 26 26 39 50 58

660-690V kVAr 7 10 13 13 20 26 26 40 50 58

Kobling af forstemmede kondensatorer

Nominel driftsstrøm I

e

690V A8 1318202836424872105

1)

Nominel driftsstrøm 220-230V kVAr 2,9 5 7 7,5 11 14 16 20 28 33

240V kVAr3,15,47 8 111417202836

380-400V kVAr 5 9 12,5 13 20 25 27,5 33,3 50 75

415-440V kVAr 5,5 9,5 13 14 22 27 30 36 53 75

1)

1)

500V kVAr 6 11 15 17 25 30 36 40 60 75

660-690V kVAr 8 15 20 22 33 41 48 55 82 100

Anvendelseskategori DC1
Kobling af ohmsk belastning

Tidskonstant L/R ≤1 ms

Nominel driftsstrøm I

e

1 pol 24V A 20 25 32 32 50 65 80 110 120 130

60V A 20 25 32 32 50 65 80 110 120 130

110V A 6 6 6 6 10 10 10 12 12 12

220V A 0,8 0,8 0,8 0,8 1,4 1,4 1,4 1,4 1,4 1,4

3 poler i serie 24V A 20 25 32 32 50 65 80 110 120 130

60V A 20 25 32 32 50 65 80 110 120 130

110V A 20 25 32 32 50 65 80 110 120 130

220V A 16 20 20 20 30 35 35 63 80 80

16 Motorkontaktor J7KN

Anvendelseskategori DC3 og DC5
Kobling af shuntmotorer og seriemotorer

Tidskonstant L/R ≤15 ms

Hovedkontakter Type J7KN-10 J7KN-14 J7KN-18 J7KN-22 J7KN-24 J7KN-32 J7KN-40 J7KN-50 J7KN-62 J7KN-74

Nominel driftsstrøm I

e

1 pol 24V A 20 25 32 32 50 65 80 110 120 130

60VA6 6 6 6 303030606060

110V A 1,2 1,2 1,2 1,2 1,8 1,8 1,8 1,8 1,8 1,8

220V A 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,25 0,25 0,25

3 poler i serie 24V A 20 25 32 32 50 65 80 110 120 130

60VA20253232404040808080

110V A 20 20 20 20 40 40 40 80 80 80

220V A 2,5 2,5 2,5 2,5 4 4 4 5 5 5

Maksimal omgivelsestemperatur

Betjening åben °C -40 til +60 (+90)

*6

lukket °C-40 til +40

med termorelæ åben °C-25 til +60

lukket °C-25 til +40

Opbevaring °C-50 til +90

Kortslutningsbeskyttelse

for kontaktorer uden termorelæ

Koordinationstype “1” i overensstemmelse med to IEC 947-4-1
Kontaktsvejsning uden
fare for personer

maks. sikringsstørrelse gL (gG) A 63 63 63 63 80 80 80 160 160 160

Koordinationstype “2” i overensstemmelse med to IEC 947-4-1
Lettere kontaktsvejsning accepteres

maks. sikringsstørrelse gL (gG) A 25 35 35 35 50 50 50 100 125 125

Kontaktsvejsning accepteres ikke

maks. sikringsstørrelse gL (gG)A16161616253535506363

I forbindelse med kontaktorer med termorelæ bestemmes
sikringsstørrelsen af den enhed, der har den mindste tilladelige
reservesikring (kontaktoren eller det termorelæ).

Kabeltværsnit

for kontaktorer uden termorelæ

hovedstik massivt eller

mm² 0,75 - 6 1,5 - 25 4 - 50

kordelt

fleksibelt mm² 1 - 4 2,5 - 16 10 - 35

fleksibelt med flerkoret kabelende mm² 0,75 - 4 1,5 - 16 6 - 35

Kabler pr. klemme 2 1 1

massivt eller

mm² 6+(1-6) / 4+(0,75-4) 16+(2,5-6) / 10+(4-10) 50+4 / 35+6 / 25+(6-16)

kordelt

2,5+(0,75-2,5) / 1,5+(0,75-1,5) 6+(4-6) / 4+(2,5-4) 16+(6-16) / 10+(6-16)

fleksibelt mm² 6+(1,5-6) / 4+(1-4) 16+(2,5-6) / 10+(4-10) 50+(4-10) / 35+(4-16)

2,5+(0,75-2,5) / 1,5+(0,75-1,5) 6+(4-6) / 4+(2,5-4) 25+(4-25) / 16+(4-16)

Kabler pr. klemme 2 2 2

hovedstik massivt AWG18 - 10 16 - 10 12 - 10

fleksibelt AWG18 - 10 14 - 4 10 - 0

Kabler pr. klemme 2 1 1

massivt AWG10+(16-10) / 12+(18-12) 10+(16-10) / 12+(18-12) 10+(12-10) / 12+12

14+(18-14) / 16+(18-16) 14+(18-14) / 16+(18-16)

fleksibelt AWG10+(14-10) / 12+(18-12) 4+(18-12) / 6+(18-8) 1+(12-10) / 2+(8-12)

14+(18-14) / 16+(18-16) 8+(18-8) / 10+(18-12) 3+(12-8) / 4+(10-6)

Kabler pr. klemme 2 2 2

Driftsfrekvens z

Kontaktorer uden termorelæ

uden belastning 1/t 10000 10000 10000 10000 7000 7000 7000 7000 7000 7000

1/t 600 600 600 600 600 600 600 400 400 400

AC3, I

e

AC4, I

1/t 120 120 120 120 120 120 120 120 120 120

e

DC3, Ie1/t 600 600 600 600 600 600 600 400 400 400

Mekanisk levetid

AC-type S x 10

DC-type S x 10

DC-type S x 10

6

10 10 10 10 10 10 10 10 10 10

6

10 10 10 10 10 10 10 10 10 10

6

50 50 50 50 50 50 50 - - -

Korttidsstrøm 10s-strøm A 96 120 144 176 184 240 296 360 504 592

Effekttab pr. pol ved Ie/AC3 400V W 0,21 0,35 0,5 0,75 0,7 1,3 2 2,2 3,9 5,5

Stødsikkerhed i overensstemmelse med IEC 68-2-27

Stødtid 20 ms sinusbølge NOg10101010888888

NCg6666------

*1

Egner sig ved 690V til: systemer med jordet nulpunkt, overspænding I til IV, forureningsgrad 3 (standardindustri): U
Data for andre betingelser kan rekvireres.

*2

Halogen-metaldamplamper og natriumdamplamper (høj- og lavtrykslamper)

*3

Højtrykslamper

*4

Blandingslamper, der indeholder en højtrykskviksølvenhed og en wolframspiral i en fluorescerende glaspære (dagslyslamper)

*5

Startstrøm ca. 16 x I

*6

Med reduceret kontrolspændingsområde 0,9 til 1,0 x Us og med reduceret nominel strømstyrke Ie/AC1 i overensstemmelse med Ie/AC3

e

= 8kV.

imp

Motorkontaktor J7KN 17

Hovedkontakter Type J7KN-85 J7KN-110 J7KN-151 J7KN-176 J7KN-200

Nominel isoleringsspænding Ui

Slutteevne I

Maksimal tilkobling I

eff

eff

*1

V AC 750 750 690 690 690

ved Ue = 690V AC A 1100 1200 1500 1800 1700

400V AC A 950 1100 1200 1400 1600

J7KN-10 til J7KN-22 cosϕ = 0,65 500V AC A 850 1000 1200 1400 1600

J7KN-24 til J7KN-72 cosϕ = 0,35 690V AC A 600 600 700 800 1200

1000V AC A - - - - -

Anvendelseskategori AC1
Kobling af ohmsk belastning

Nominel driftsstrøm Ie (=Ith) ved 40°C, åben A 150 170 230 250 350

Nominel driftsstrøm
for trefasede ohmske belastninger
50-60Hz, cosϕ = 1

220V kW 57 64 87 95 133

230V kW 59 67 91 99 139

240V kW 62 70 95 103 145

380V kW 98 111 151 164 230

400V kW 103 117 159 173 242

415V kW 107 122 165 179 251

440V kW 114 129 175 190 266

500V kW 130 147 199 216 303

660V kW 171 194 262 285 400

690V kW 179 203 274 298 418

1000V kW - - 398 433 -

Nominel driftsstrøm Ie (=I

Nominel driftsstrøm
for trefasede ohmske belastninger
50-60Hz, cosϕ = 1

) ved 60°C, lukket A 100 125 180 200 280

the

220V kW 38 47 68 76 106

230V kW 40 49 71 79 111

240V kW 41 52 74 83 116

380V kW 65 82 118 131 184

400V kW 69 86 124 138 193

415V kW 71 89 129 143 201

440V kW 71 95 137 152 213

500V kW 86 108 155 173 242

660V kW 114 142 205 228 320

690V kW 119 149 215 239 334

1000V kW - - - - -

Mindste ledertværsnit
ved belastning med Ie (=Ith)

Anvendelseskategori AC2 og AC3
Kobling af trefasede motorer

Nominel driftsstrøm I
åben og lukket

e

mm² 50 70 95 120 185

220V A 85 110 150 175 210

230V A 85 110 150 175 210

240V A 85 110 150 175 210

380-400V A 85 110 150 175 210

415V A 85 110 150 175 210

440V A 85 110 150 175 210

500V A 60 60 150 175 210

660-690V A 57,5 57,5 120 140 150

1?000V A - - 60 70 -

Nominel driftsstrøm
for trefasede motorer
50-60Hz

220-230V kW 25 33 40 50 60

240V kW 27 35 45 55 65

380-400V kW 45 55 75 90 110

415V kW 49 63 80 95 115

440V kW 49 63 85 100 125

500V kW 55 75 90 100 132

660-690V kW 55 55 110 132 132

1000V kW - - 75 90 -

Anvendelseskategori AC4
Kobling af kortslutningsmotor, langsom motorgang

Nominel driftsstrøm I
åben og lukket

(=Ith)

e

220V A 85 98 55 63 85

230V A 85 98 55 63 85

240V A 85 98 55 63 85

380-400V A 85 85 55 63 85

415V A 85 85 55 63 85

440V A 85 85 55 63 85

500V A 85 85 - - -

660V A 60 60 - - -

690V A 57,5 57,5 - - -

1000V A - - - - -

18 Motorkontaktor J7KN

Hovedkontakter Type J7KN-85 J7KN-110 J7KN-151 J7KN-176 J7KN-200

Nominel driftsstrøm
for trefasede motorer
50-60Hz

220-230V kW 25 30 15 18,5 25

240V kW 27 32 15,5 19 26

380-400V kW 45 45 25 30 45

415V kW 49 49 25 33 45

440V kW 49 49 30 34 48

500V kW 55 55 25 30 55

660-690V kW 55 55 25 30 55

1000V kW - - - - -

Anvendelseskategori AC 5a
Kobling af lysstofrør

Nominel driftsstrøm Ie pr. pol ved 220/230V

Lysstofrør,

ukompenseret og serielt kompenseret A 100 120 120 140 180

parallelkompenseret A 55 70 85 100 120

dobbelttilslutning A 112 144 120 140 180

Halogen-metaldamplamper*2,

ukompenseret A 85 90 95 110 140

parallelkompenseret A 55 70 75 85 110

Kviksølvdamplamper*3,

ukompenseret A 112 144 120 140 180

parallelkompenseret A 55 70 75 85 110

Blandingslamper

Anvendelseskategori AC5b
Kobling af glødelamper

*4

*5

A 100 120 100 120 160

Nominel driftsstrøm Ie pr. pol ved 220/230V A 69 75 100 120 160

Anvendelseskategori AC6a
Primær kobling af transformer

ved indkobling n 30 30 30 30 30

Nominel driftsstrøm I

Nominel driftsstrøm
afhængigt af indkobling n

e

400V A 38 50 65 80 90

220-230V kVA 15 20 25 30 34

240V kVA 15,5 20,5 27 33 37

380-400V kVA 26 34 45 55 60

Brug følgende formel til
forskellige indkoblingsfaktorer x:
Px=Pn*(n/x)

Anvendelseskategori AC6a
Kobling af trefasede kondensatorbanker

Maksimal startstrøm (spidsværdi) som
antal k gange kondensatorens nominelle
strømstyrke

Nominel driftsstrøm I

Nominel driftsstrøm
(sinϕ→1)

e

415-440V kVA 29 38 46 57 63

500V kVA 33 43 55 69 75

660-690V 45 60 56 69 100

k2020202015

500V A 87 100 120 155 195

220-230V kVAr 33 38 45 60 75

240V kVAr 36 42 52 62 78

380-400V kVAr 57 65 80 100 130

Brug følgende formel til
forskellige gange x:
Px=Pk*(k/x)

415-440V kVAr 60 70 95 110 135

500V kVAr 70 80 100 130 170

660-690V kVAr 70 80 100 130 170

Kobling af forstemmede kondensatorer

Nominel driftsstrøm I

e

690V A 98 105 115 140 200

Nominel driftsstrøm 220-230V kVAr 35 40 43 53 76

240V kVAr 39 43 45 55 80

380-400V kVAr 68 75 75 90 130

415-440V kVAr 71 77 80 100 140

500V kVAr 85 90 95 120 170

660-690V kVAr 110 120 125 150 200

Anvendelseskategori DC1
Kobling af ohmsk belastning

Tidskonstant L/R ≤1 ms

Nominel driftsstrøm I

e

1 pol 24V A 150 170 - - -

60V A 150 170 - - -

110V A 20 25 - - -

220V A 2 2,5 - - -

3 poler i serie 24V A 150 170 - - -

60V A 150 170 - - -

110V A 150 170 - - -

220V A 100 160 - - -

Motorkontaktor J7KN 19

Hovedkontakter Type J7KN-85 J7KN-110 J7KN-151 J7KN-176 J7KN-200

Anvendelseskategori DC3 og DC5
Kobling af shuntmotorer og seriemotorer

Tidskonstant L/R ≤15 ms

Nominel driftsstrøm I

e

1 pol 24V A 150 170 - - -

60V A 85 110 - - -

110V A 2 2,5 - - -

220V A 0,5 0,5 - - -

3 poler i serie 24V A 150 170 - - -

60V A 100 110 - - -

110V A 100 110 - - -

220V A 7 8 - - -

Maksimal omgivelsestemperatur

Betjening åben °C -40 til +60 (+90)

*6

-25 til +55 (+70)

*7

lukket °C -40 til +40 -25 til +40

med termorelæ åben °C -25 til +60 -25 til +55

lukket °C -25 til +40 -25 til +40

Opbevaring °C -50 til +90 -55 til +80

Kortslutningsbeskyttelse

for kontaktorer uden termorelæ

Koordinationstype “1” i overensstemmelse med to IEC 947-4-1
Kontaktsvejsning uden fare for personer

maks. sikringsstørrelse gL (gG) A 250 250 250 315 400

Koordinationstype “2” i overensstemmelse med to IEC 947-4-1
Lettere kontaktsvejsning accepteres

maks. sikringsstørrelse gL (gG) A 160 200 200 250 315

Kontaktsvejsning accepteres ikke

maks. sikringsstørrelse gL (gG) A 100 125 160 200 250

I forbindelse med kontaktorer med termorelæ bestemmes
sikringsstørrelsen af den enhed, der har den mindste tilladelige
reservesikring (kontaktoren eller det termorelæ).

Kabeltværsnit

for kontaktorer uden termorelæ

hovedstik massivt eller kordelt mm² 10 - 70

fleksibelt mm² 6 - 50

*8

*8

10 - 70

16 - 50

*8

95 120 185

*8

skure skure skure

fleksibelt med flerkoret kabelende mm² 10 - 35 10 - 35 M8 M8 M8

Kabler pr. klemme

massivt eller kordelt mm²

fleksibelt mm²

Kabler pr. klemme

hovedstik massivt AWG 10 10

fleksibelt AWG 6 - 0 6 - 0

Kabler pr. klemme 1 1

massivt AWG

fleksibelt AWG

Kabler pr. klemme

Driftsfrekvens z

Kontaktorer uden termorelæ

uden belastning 1/t 3000 3000 1200 1200 1200

AC3, Ie1/t 300 300 - - -

1/t 120 120 - - -

AC4, I

e

DC3, Ie1/t 300 300 - - -

Mekanisk levetid

AC-type S x 10

DC-type S x 10

6

5 5 10 10 8

6

5 5 10 10 8

Korttidsstrøm 10s-strøm A 680 880 1200 1400 1800

Effekttab pr. pol

ved Ie/AC3 400V

W 4,3 6,0 8 11 8

Stødsikkerhed i overensstemmelse med IEC 68-2-27

Stødtid 20 ms sinusbølge NO g 7 7 - - -

NCg55---

*1

Egner sig ved 690V til: systemer med jordet nulpunkt, overspænding I til IV, forureningsgrad 3 (standardindustri): U
for andre betingelser kan rekvireres.

*2

Halogen-metaldamplamper og natriumdamplamper (høj- og lavtrykslamper)

*3

Højtrykslamper

*4

Blandingslamper, der indeholder en højtrykskviksølvenhed og en wolframspiral i en fluorescerende glaspære (dagslyslamper)

*5

Startstrøm ca. 16 x I

*6

Med reduceret kontrolspændingsområde 0,9 til 1,0 x Us og med reduceret nominel strømstyrke Ie/AC1 i overensstemmelse med Ie/AC3

*7

Med reduceret kontrolspændingsområde 1,0 x Us og med reduceret nominel strømstyrke Ie/AC1 i overensstemmelse med Ie/AC3

*8

Maksimalt kabeltværsnit med præpareret leder

e

= 8kV. Data

imp

20 Motorkontaktor J7KN

Kontakter

Data i overensstemmelse med IEC 947-4-1, EN 60947-4-1, VDE 0660

Hjælpekontakter Typ e J7KN-10 J7KN-14 J7KN-18 J7KN-22 J7KN-24 J7KN-32 J7KN-40 J7KN-50 J7KN-62 J7KN-74

Nominel isoleringsspænding U

Nominel varmestrømth til 690V

Omgivende temperatur 40°CA16161616------

Anvendelseskategori AC15

Nominel driftsstrøm I

e

Anvendelseskategori DC13

Nominel driftsstrøm I

e

Kortslutningsbeskyttelse

kortslutningsstrømstyrke 1kA,
kontaktsvejsning accepteres ikke

maks. sikringsstørrelse gL (gG)A25252525------

I forbindelse med kontaktorer med termorelæ bestemmes
sikringsstørrelsen af den enhed, der har den mindste
tilladelige reservesikring (kontaktoren eller det termorelæ).

Kontrolkredsløb
Spolernes strømforbrug

AC-type indkobling VA 33-45 90-115 140-165

DC-type indkobling W 75 140 200

DC-type indkobling W 3 4 -

(J7KNG-typer) holde W 3 4 -

Spolernes driftsområde

som multiplum af styrespændingen
U

s

Koblingstid ved styrespændingen Us ±10%*2,

AC-type indkoblingstid ms 8-16 10-25 12-28

DC-type indkoblingstid ms 8-12 10-20 12-23

DC-type indkoblingstid ms 65-85 65-85 -

Kabeltværsnit

Ekstrastik massivt mm

fleksibelt med flerkoret kabelende mm

Magnetspole massivt mm²0,75-2,5 0,75-2,5 0,75-2,5

fleksibelt med flerkoret kabelende mm²0,5-1,5 0,5-1,5 0,5-1,5

Klemmer pr. pol 2 2 2

Ekstrastik massivt AWG 18 - 10 - -

Magnetspole massivt AWG 14 - 12 14 - 12 14 - 12

Klemmer pr. pol 2 2 2

*1

Egner sig til: systemer med jordet nulpunkt, overspændingskategori I til IV, forureningsgrad 3 (standardindustri): U
andre betingelser kan rekvireres

*2

Samlet udkoblingstid = udløsningstid + gnist buevarighed

*3

Ind- og udkoblingstiden forøges, hvis spolen beskyttes mod spændingsspidser (varistor, RC-led, diode-enhed)

*4

med integreret spærrediode

*1

i

V~690690690690------

60°CA12121212------

220-240V A 12 12 12 12 ------

380-415V A 4444------

440V A 4444------

500V A 3333------

660-690V A 1111------

60VA8888------

110V A 1111------

220V A 0,1 0,1 0,1 0,1 ------

holde VA 7-10 9-13 13-18

W 2,6-3 2,7-4 5,4-7

holde W 2 2 6

AC-type 0,85-1,1 0,85-1,1 0,85-1,1

DC-type 0,8-1,1 0,8-1,1 0,8-1,1

*3

udkoblingstid ms 5-13 8-15 8-15

gnist buevarighed ms 10-15 10-15 10-15

udkoblingstid ms 8-13 10-15 10-18

gnist buevarighed ms 10-15 10-15 10-15

udkoblingstid ms 20-30

*4

20-30

*4

-

gnist buevarighed ms 10-15 10-15 -

²

0,75-6 - -

fleksibelt mm²1-4 - -

²

0,75-4 - -

fleksibelt mm

²

0,5-2,5 0,5-2,5 0,5-2,5

fleksibelt AWG 18 - 10 - -

fleksibelt AWG 18 - 12 18 - 12 18 - 12

= 8kV. Data for

imp

Motorkontaktor J7KN 21

Hjælpekontakter Typ e J7KN-85 J7KN-110 J7KN-151 J7KN-176 J7KN-200

Nominel isoleringsspænding U

*1

i

V~ 690 690 690 690 690

Nominel varmestrømth til 690V

Omgivende temperatur 40°C A 16 16 10 10 10

60°CA 12 12 - - -

Anvendelseskategori AC15

Nominel driftsstrøm I

e

220-240V A 12 12 3 3 3

380-415V A 6 6 2 2 2

440V A 6 6 1,5 1,5 1,5

500V A 4 4 1,5 1,5 1,5

660-690V A 2 2 1 1 1

Anvendelseskategori DC13

Nominel driftsstrøm I

e

60V A 8 8 - - -

110V A 1 1 0,5 0,5 1

220V A 0,1 0,1 0,2 0,2 0,5

Kortslutningsbeskyttelse

kortslutningsstrømstyrke 1kA,
kontaktsvejsning accepteres ikke

maks. sikringsstørrelse gL (gG) A 25 25 10 10 10

I forbindelse med kontaktorer med termorelæ bestemmes
sikringsstørrelsen af den enhed, der har den mindste
tilladelige reservesikring (kontaktoren eller det termorelæ).

Kontrolkredsløb
Spolernes strømforbrug

AC-type indkobling VA 280-350 350-420 350 350 700

holde VA 16 -23 23 -29 5 5 20

W 4-6 6-7,3 - - -

DC-type indkobling W 170 320 350 350 700

holde W 2 4 5 5 20

Spolernes driftsområde

som multiplum af styrespændingen
U

s

AC-type 0,85-1,1 0,85-1,1 0,85-1,1 0,85-1,1

DC-type 0,8-1,1 0,85-1,1 0,85-1,1 0,85-1,1

Koblingstid ved styrespændingen Us ±10%*2,

*3

AC-type indkoblingstid ms 13-30 30-60 30-60 40-60

udkoblingstid ms 8-15 30-80 30-80 15-45

gnist

buevarighed

ms 10-15 - -

DC-type indkoblingstid ms 20-30 - - -

udkoblingstid ms 10-18 - - -

gnist

buevarighed

ms 10-15 - - -

Kabeltværsnit

Ekstrastik massivt mm²0,75-2,5 - 0,75-2,5

fleksibelt mm²0,75-2,5 - 0,75-2,5

fleksibelt med flerkoret kabelende mm²0,5-1,5 -

²

Magnetspole massivt mm

0,75-2,5 1-2,5

fleksibelt mm²0,5-2,5 1-2,5

fleksibelt med flerkoret kabelende mm

²

0,5-1,5 -

Klemmer pr. pol 14 - 12 16 - 12

Ekstrastik massivt AWG 18 - 12 - 16 - 12

fleksibelt AWG 14 - 12 - 16 - 12

Magnetspole massivt AWG 18 - 12 16 - 12

fleksibelt AWG 2 2

Klemmer pr. pol 0,75-2,5 0,75-2,5

*1

Egner sig til: systemer med jordet nulpunkt, overspændingskategori I til IV, forureningsgrad 3
(standardindustri): U

*2

Samlet udkoblingstid = udløsningstid + gnist buevarighed

*3

Ind- og udkoblingstiden forøges, hvis spolen beskyttes mod spændingsspidser (varistor,

= 8kV. Data for andre betingelser kan rekvireres

imp

RC-led, diode-enhed)

22 Motorkontaktor J7KN

Kontaktorer for Nordamerika

Data i overensstemmelse med UL508

Hovedkontakter (cULus) Ty pe J7KN-10 J7KN-14 J7KN-18 J7KN-22 J7KN-24 J7KN-32 J7KN-40 J7KN-50 J7KN-62 J7KN-74

Nominel driftsstrøm
“Almindelig brug”

Nominel driftsstrøm 110-120V hp 1½ 223557½101010

for trefasede motorer 200V hp 33557½1010152025

ved 60Hz (3ph) 220-240V hp 3 3 7½ 7½ 10 10 15 20 25 30

Nominel driftsstrøm 110-120V hp ½ ¾ 1 1½ 1½ 2 3357½

for AC-motorer 200V hp 1 1,5 23357½7½1015

ved 60Hz (3ph) 220-240V hp 1½ 233557½101515

Nominel driftsstrøm for 110-120V hp ----23-35-

trefasede motorer ved 60Hz (3ph) 200V hp ----35-7½10-

for elevatorer 220-240V hp ----57½-7½10-

Krav i henhold til ANSI A17.5

(500.000 operationer) 440-480V hp ----1015-2025-

Nominel driftsstrøm 600V A ----1522-2737-

Sikringer A 30 40 50 50 90 125 175 175 225 250

Egnet til anvendelse ved en evne

til højst at levere effektivværdi A 5000 5000 5000 5000 5000 5000 5000 5000 5000 5000

(SCCR) V 600 600 600 600 600 600 600 600 600 600

Hjælpekontakter (cULus) A600A600A600A600------

A25253030506580110120130

277V hp 3 5 7½ 7½ 7½ 10 15 20 25 30

380-415V hp 5 5 10 10 10 15 20 25 30 40

440-480V hp 5 7½ 10 15 15 20 25 30 40 50

550-600V hp 7½ 10 15 20 20 25 30 40 50 50

277V hp 233557½10101515

380-415V hp 335557½10152020

440-480V hp 3557½7½1015202525

550-600V hp 3 5 7½ 10 10 15 20 25 30 30

550-600V hp ----1020-2530-

Hovedkontakter (cULus) Ty pe J7KN-85 J7KN-110 J7KN-151 J7KN-176 J7KN-200

Nominel driftsstrøm
“Almindelig brug”

Nominel driftsstrøm 110-120V hp 15 ----

for trefasede motorer 200V hp - 30 40 50 -

ved 60Hz (3ph) 220-240V hp 35 40 50 60 -

Nominel driftsstrøm 110-120V hp 8 10 15 25 -

for AC-motorer 200V hp - 20 - - -

ved 60Hz (3ph) 220-240V hp 20 20 25 30 -

Nominel driftsstrøm for 110-120V hp -----

trefasede motorer ved 60Hz (3ph) 200V hp -----

for elevatorer 220-240V hp -----

Krav i henhold til ANSI A17.5

(500.000 operationer) 440-480V hp -----

Nominel driftsstrøm 600V A - 62 - - -

Sikringer A - 300 300 500 -

Egnet til anvendelse ved en evne

til højst at levere effektivværdi A 10000 10000 10000 10000 -

(SCCR) V 600 600 600 600 -

Hjælpekontakter (cULus) A600 A600 - - -

A 125 125 180 220 -

277V hp -----

380-415V hp -----

440-480V hp 65 75 100 125 -

550-600V hp 85 100 125 150 -

277V hp -----

380-415V hp -----

440-480V hp - 50 - - -

550-600V hp - 60 - - -

550-600V hp -----

Motorkontaktor J7KN 23

Kontakter

A

A

Data i overensstemmelse med IEC 947-4-1, EN 60947-4-1, VDE 0660

Kontaktens levetid

Når du skal vælge den passende kontaktortype med hensyn til
forsyningsspænding, effektdata og anvendelse (anvendelseskategori
AC1, AC3 eller AC4), kan du bruge diagrammet over kontakternes
levetidsegenskaber.

For de mest almindelige forsyningsspændinger gives der fire skalaer
med effektdata P

for hver anvendelseskategori.

n

Vælg en kontaktortype i overensstemmelse med anvendelseskategori

AC3

(brydestrøm Ia = Ie) ved hjælp af

i overensstemmelse med anvendelseskategori

= 6 x Ie) ved hjælp af

I

a

motordataskalaerne

Vælg en kontaktortype i overensstemmelse med anvendelseskategori

AC1

(brydestrøm Ia = Ie/AC1) ved hjælp af

motordataskalaerne

AC4

(brydestrøm

til venstre.

*1

brydestrømskalaen

til højre,

*1

.

1. Vær opmærksom på de godkendte nominelle værdier for
den valgte kontaktor i overensstemmelse med de nationale
godkendelser

For kontaktorer, der jævnligt anvendes under AC3/AC4-blandede
arbejdsbetingelser, skal kontaktens levetid beregnes ved hjælp af
følgende formel:

M

---------------------------------------------------------=
1

+

M = Kontaktens levetid (koblingscyklusser) for AC3/AC4-blandede
operationer

C3 = Kontaktens levetid (koblingscyklusser) for AC3-perationer (normale

koblingsbetingelser). Brydestrøm I

C4 = Kontaktens levetid (koblingscyklusser) for AC4-operationer

(langsom motorgang)

Brydestrøm Ia = multiplum af nominel motorstrøm In.

%AC4 = Procent af AC4-operationer i forhold til det samlede antal
cyklusser.

AC3

%AC4

-----------------x

AC3



----------- 1–



100

AC4

= nominel motorstrøm In.

a

Motordata
P

/AC4

n

Motordata
P

/AC4

n

Motordata
Pn/AC3

Motordata
Pn/AC3

Brydestrøm
Ia (=Ie/AC1)

A

J7KN-74
J7KN-62
J7KN-50

J7KN-40
J7KN-32

J7KN-24
J7KN-22

J7KN-18
J7KN-14
J7KN-12
J7KN-10
J7KN-09

millioner operationer

Brydestrøm
Ia (=Ie/AC1)

A

J7KN-200
J7KN-175
J7KN-150

J7KN-110
J7KN-85

millioner operationer

24 Motorkontaktor J7KN

Kontakter

Anvendelseskategorier

For at gøre det nemmere at vælge enheder og for at gøre det enklere at
sammenligne forskellige produkter bestemmes anvendelseskategorier
for kontaktorer og motorstartere i overensstemmelse med IEC 947-4-1
og VDE 0660 Part 102, for styrestrømkredsenheder og

Strøm-

Kate-

typer

Vekselstrøm

Jævnstrøm

Typiske anvendelser Nominel driftsstrøm Testbetingelser for antallet af

gori

AC1 Ikke-induktive eller

lidt induktive
belastningsmodstandsovne

AC2 Kontaktringsmotorer:

starte, stoppe

AC3 Kortslutningsmotorer: starte,

stoppe motorer under drift

AC4 Kortslutningsmotorer:

starte, bremse, langsom
motorgang

AC5a Kobling af styring af elektriske

lysrør

AC5bKobling af glødelamperalle værdier------1,51,051)41,051)

AC6a Kobling af transformere Ie≤ 100A - - ----4,51,050,453,61,050,45

AC6b Kobling af kondensatorbanker - - - ----2) 2)

AC7a Lidt induktive belastninger

i husholdningsapparater og
lignende anvendelser

AC7b Motorbelastninger for

husholdningsapparater

AC8a Motorstyr ing for hermetiske

kølekompressor med
manuel reset af
overbelastningsudløsere

AC8b Motorstyr ing for hermetiske

kølekompressor med
automatisk reset af
overbelastningsudløsere

AC12 Styring af ohmske

belastninger og solid state
relæer med isolering ved
hjælp af optokoblere

AC13 Styring af solid state

belastning med
transformerisolering

AC14 Styring af små

elektromagnetiske
belastninger (<=72VA)

AC15 Styring af

elektromagnetisk belastning
(>72VA)

DC1 Ikke-induktive eller

lidt induktive
belastningsmodstandsovne

DC3 Shuntmotorer: starte,

bremse, langsom dynamisk
bremsning af
jævnstrømsmotorer

DC5 Seriemotorer:

start, bremse, langsom
motorgang
dynamisk bremsning af
jævnstrømsmotorer

DC6Kobling af glødelamperalle værdier------1,51,051)41,051)

DC12 Styring af ohmske

belastninger og solid state
relæer med isolering ved
hjælp af optokoblere

DC13 Styring af elektromagneter alle værdier 1 1 ≤ 300 1 1 ≤300 1,1 1,1 ≤ 300 1,1 1,1 ≤300

DC14 Styring af elektromagneter

belastninger med billige
modstande i kredsløbet

alle værdier 1 1 0,95 1 1 0,95 1,5 1,05 0,8 1,5 1,05 0,8

alle værdier 2,5 1 0,65 2,5 1 0,65 4 1,05 0,65 4 1,05 0,65

17A< Ie≤ 17A 6 1 0,65 1 0,17 0,65 10 1,05 0,45 8 1,05 0,45

Ie≤ 100A 6 1 0,35 1 0,17 0,35 10 1,05 0,45 8 1,05 0,45

Ie> 100A 6 1 0,35 1 0,17 0,35 10 1,05 0,35 8 1,05 0,35

17A< Ie≤ 17A 6 1 0,65 6 1 0,65 12 1,05 0,45 10 1,05 0,45

Ie≤ 100A 6 1 0,35 6 1 0,35 12 1,05 0,45 10 1,05 0,45

Ie> 100A 6 1 0,35 6 1 0,35 12 1,05 0,35 10 1,05 0,35

alle værdier------31,050,4531,050,45

Ie> 100A - - ----4,51,050,353,61,050,35

alle værdier------1,51,050,81,51,050,8

Ie≤ 100A - - ----81,050,4561,050,45

Ie> 100A - - ----81,050,3561,050,35

Ie≤ 100A - - ----61,050,4561,050,45

Ie> 100A - - ----61,050,3561,050,35

Ie≤ 100A - - ----61,050,4561,050,45

Ie> 100A - - ----61,050,3561,050,35

alle værdier------110,9110,9

alle værdier------101,10,651,11,10,65

- ------61,10,761,10,7

- 10 1 0,7 1 1 0,4 10 1,1 0,3 10 1,1 0,3

alle værdier 1111111,51,0511,51,051

alle værdier 2,5122,51241,052,541,052,5

alle værdier 2,5 1 7,5 2,5 1 7,5 4 1,05 15 4 1,05 15

alle værdier------111111

alle værdier------101,115101,115

arbejdsdriftscyklusser

NO NC NO NC

I/Ie U/Ue cosϕ Ic/Ie Ur/Ue cosϕ I/Ie U/Ue cosϕ Ic/Ie Ur/Ue cosϕ

NO L/R NC L/R NO L/R NC L/R

I/Ie U/Ue [ms] Ic/Ie Ur/Ue [ms] I/Ie U/Ue [ms] Ic/Ie Ur/Ue [ms]

Ue Nominel driftsspænding, U Spænding før indkobling, Ur restitutionsspænding, Ie Nominel driftsspænding, I Strømindkobling, Ic Strøm brudt

1) Test med glødelamper

2) Testbetingelser i overensstemmelse med standarden

koblingselementer i overensstemmelse med IEC 947-5-1 og VDE 0660
Part 200. Tabellen viser forskellige anvendelseskategorier, typiske
anvendelser og udvalgte testbetingelser.

Testbetingelser for
slutteevne og maksimal tilkobling

Motorkontaktor J7KN 25

Tilbehør

Data i overensstemmelse med IEC 947-5-1, EN 60947-5-1, VDE 0660

Hjælpekontakter Typ e J73KN-B J73KN-C J73KN-D J74KN-B-TP...

Nominel isoleringsspænding U

Nominel varmestrømth til 690V

Omgivende temperatur 40°C A 10 10 10 10

Driftsfrekvens z 1/t 3000 3000 3000 1200

Mekanisk levetid S x

Effekttab pr. pol ved Ie/AC1 W 0,5 0,5 - -

Anvendelseskategori AC15

Nominel driftsstrøm Ie 220-240VA3334

Anvendelseskategori DC13

Nominel driftsstrøm I

Kortslutningsbeskyttelse

kortslutningsstrømstyrke 1kA,
kontaktsvejsning accepteres ikke
maks. sikringsstørrelse

I forbindelse med kontaktorer med termorelæ eller
hjælpekontakter bestemmes sikringsstørrelsen af den
enhed, der har den mindste tilladelige reservesikring
(kontakten eller det termorelæ).

Kabeltværsnit

Kabler pr. klemme 2222

*1

Egner sig til: systemer med jordet nulpunkt, overspændingskategori I til IV, forureningsgrad

e

fleksibelt med flerkoret kabelende mm² 0,5-1,5 0,5-1,5 - 0,75-2,5

3 (standardindustri): U

*1

i

380-400VA2223

440V A 1,6 1,6 1,5 2

500V A 1,2 1,2 1,5 2

660-690V A 0,6 0,6 1 2

60V A 2 2 - 2,5

110V A 0,4 0,4 1 1,5

220V A 0,1 0,1 0,5 0,2

gL (gG)A20201010

massivt eller kordelt mm² 0,75-2,5 0,75-2,5 0,75-2,5 1-2,5

= 8kV. Data for andre betingelser kan rekvireres

imp

V~ 690 690 690 690

60°CA 6 6 -

10 10 10 1

6

10

fleksibelt mm² 0,75-2,5 0,75-2,5 0,75-2,5 0,75-2,5

Data i overensstemmelse med CSA, UL og CUL

Hjælpekontakter Typ e J73KN-B J73KN-C J73KN-D J74KN-B-TP...

Nominel driftsstrøm
“Almindelig brug”

Nominel driftsspænding maks. V AC 600 600 600 600

Hjælpekontakter A600 A600 A600 A600

A10101010

Kontaktorer og tilbehør

Forbindelsesdiagrammer

Ekstrakontaktblokke Pneumatisk timer

J73KN-B-10 J73KN-B-01 J73KN-C-11S

(venstre side)

53 61

54 62

J73KN-D-11 J73KN-D-11S J73KN-D-22

*1

Den korrekte klemmemærkning fås ved montering

*1

(højre side)

71 83

72 84

on-forsinket off-forsinket
J74KN-B-TP...DA J74KN-B-TP...IA

26 Motorkontaktor J7KN

■ Mål (mm)

AC-type DC-type
J7KN-10/14/18/22(-4)... J7KN-10/14/18/22...D

45

35-36

Ø5

59

49-50

M3.5

J7KN-24/32/40... J7KN-24/32/40...D

45

1010

35

6.5

82.5

78.5

50

J7KNG-10/14/18/22(-4)...D

45
35

89

80

104.5

100.5

111

107

Ø4,5

M3.5

6.5

79

Ø4,5

65

60

74

M5

6.5

63

J7KNG-24/32/40...D

80

89

J7KN-50/62/74... J7KN-50/62/74...D

10 10

60
50

Ø5,5

113

109

1010

45

35

›4.5

M5

6.5

125

121

86

95

100

110

Ekstrakontakter er ekstraudstyr

M6

7.5

68

Motorkontaktor J7KN 27

AC- og DC-typer
J7KN-85...

J7KN-110...

J7KN-151...
J7KN-176...

J7KN-200...

12 x 70

Ekstrakontakter er ekstraudstyr

Pneumatisk timer
J74KN-B-TP...

28 Motorkontaktor J7KN

Ekstrakontaktblokke
J74KN-A-VG J74KN-D

28

23

4

J74KN-B-VG J74KN-B-RC

150

65

11

J74KN-C

10010 19

10

24

7

Motorkontaktor J7KN 29

Klemmernes position

AC-type

J7KN-10-10
til
J7KN-22-10

DC-type med spole med dobbeltvikling

J7KN-10-10...D
J7KN-14-10...D
J7KN-18-10...D
J7KN-22-10...D

J7KN-10-01
til
J7KN-22-01

J7KN-10-01...D
J7KN-14-01...D
J7KN-18-01...D
J7KN-22-01...D

J7KN-24
J7KN-32
J7KN-40

J7KN-24...D
J7KN-32...D
J7KN-40...D

J7KN-50
J7KN-62
J7KN-74

J7KN-50...D
J7KN-62...D
J7KN-74...D

J7KN-85-22
J7KN-110-22

J7KN-85-21...D
J7KN-110-21...D

AC- og DC-typer DC-type

J7KN-151
J7KN-176

J7KN-200-21

J7KNG-10-10
J7KNG-14-10
J7KNG-18-10
J7KNG-22-10

J7KNG-10-01
J7KNG-14-01
J7KNG-18-01
J7KNG-22-01

J7KNG-24
J7KNG-32
J7KNG-40

3 L2 5 L3

1 L1

4 T22 T1

A1 A2

A2A1

6 T3

30 Motorkontaktor J7KN

Motorkontaktor J7KN 31

For at forbedre produktet kan specifikationerne blive ændret uden forudgående varsel.Cat. No. J06E-DA-01

DANM ARK
Omron Electronics A/S
Lykkebækvej 2, DK-4600 Køge
Tel: [phone]
Fax: [phone]
www.omron.dk
[email protected]

32 Motorkontaktor J7KN
