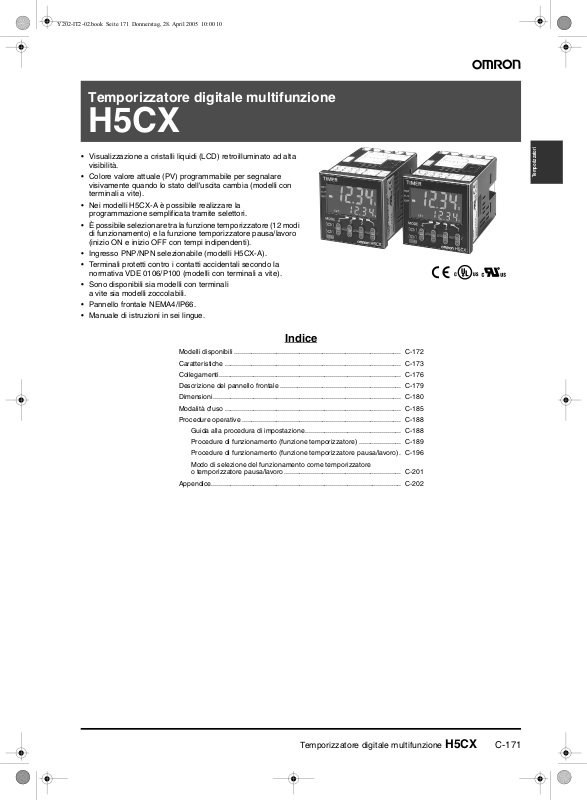

Omron H5CX Instructions Manual [it]

Temporizzatore digitale multifunzione
H5CX
• Visualizzazione a cristalli liquidi (LCD) retroilluminato ad alta visibilità.
• Colore valore attuale (PV) programmabile per segnalare visivamente quando lo stato dell'uscita cambia (modelli con terminali a vite).
• Nei modelli H5CX-A è possibile realizzare la programmazione semplificata tramite selettori.
• È possibile selezionare tra la funzione temporizzatore (12 modi di funzionamento) e la funzione temporizzatore pausa/lavoro (inizio ON e inizio OFF con tempi indipendenti).
• Ingresso PNP/NPN selezionabile (modelli H5CX-A).
• Terminali protetti contro i contatti accidentali secondo la normativa VDE 0106/P100 (modelli con terminali a vite).
• Sono disponibili sia modelli con terminali a vite sia modelli zoccolabili.
• Pannello frontale NEMA4/IP66.
• Manuale di istruzioni in sei lingue.
Indice
Modelli disponibili ....................................................................................... C-172
Caratteristiche ............................................................................................ C-173
Collegamenti............................................................................................... C-176
Descrizione del pannello frontale ............................................................... C-179
Dimensioni.................................................................................................. C-180
Modalità d'uso ............................................................................................ C-185
Procedure operative ................................................................................... C-188
Guida alla procedura di impostazione.................................................. C-188
Procedure di funzionamento (funzione temporizzatore) ...................... C-189
Procedure di funzionamento (funzione temporizzatore pausa/lavoro). C-196 Modo di selezione del funzionamento come temporizzatore
o temporizzatore pausa/lavoro............................................................. C-201
Appendice................................................................................................... C-202
Temporizzatori
Temporizzatore digitale multifunzione H5CX C-171
Modelli disponibili
Legenda
H5CX-@@@@@
1 2 3 4 5
1. Classificazione dei tipi:
A: tipo standard L: tipo economico
2. Collegamenti esterni
Nessuno:Terminali a vite 8: zoccolo a 8 pin 11: zoccolo a 11 pin
3. Tipo di uscita
Nessuno: uscita a relè S: uscita a transistor
4. Tensione di alimentazione
Nessuno: 100 … 240 Vc.a., 50/60 Hz D: 12 … 24 Vc.c./24 Vc.a. 50/60 Hz
5. Colore della custodia
Nessuno: nero G: grigio chiaro (Munsell 5Y7/1) Disponibile a richiesta
Elenco dei modelli
Tipo di uscita Tensione di
Uscita a relè 100 … 240 Vc.a. H5CX-A H5CX-A11 H5CX-L8
Uscita a transistor 100 … 240 Vc.a. H5CX-AS H5CX-A11S H5CX-L8S
Nota: I circuiti di alimentazione e di ingresso dei modelli H5CX-A11/A11S dispongono dell'isolamento di base. Gli altri modelli non sono isolati.
alimentazione
Terminali a vite zoccolo a 11 pin zoccolo a 8 pin
12 ... 24 Vc.c./24 Vc.a. H5CX-AD H5CX-A11D H5CX-L8D
12 ... 24 Vc.c./24 Vc.a. H5CX-ASD H5CX-A11SD H5CX-L8SD
Tipo standard Tipo economico
Modelli
Accessori (disponibili a richiesta)
Nome Modelli
Adattatore per il montaggio frontequadro (vedere nota 1) Y92F-30 Guarnizione impermeabile (vedere nota 1) Y92S-29 Zoccolo per montaggio su
guida DIN/ retroquadro
Zoccolo per montaggio fontequadro
Calotta rigida Y92A-48 Calotta morbida Y92A-48F1 Montaggio su guida DIN 50 cm (l) × 7,3 mm (s) PFP-50N
Piastrina di blocco PFP-M Distanziatore PFP-S
8 pin P2CF-08 8 pin, tipo con protezione dai
contatti accidentali 11 pin P2CF-11 11 pin, tipo con protezione dai
contatti accidentali 8 pin P3G-08 8 pin, tipo con protezione dai
contatti accidentali 11 pin P3GA-11 11 pin, tipo con protezione dai
contatti accidentali
1 m (l) × 7,3 mm (s) PFP-100N 1 m (l) × 16 mm (s) PFP-100N2
P2CF-08-E
P2CF-11-E
P3G-08 con Y92A-48G (vedere nota 2)
P3GA-11 con Y92A-48G (vedere nota 2)
Nota: 1. In dotazione ai modelli H5CX-A@ (ad eccezione dei modelli H5CX-A11@ e H5CX-L8@).
2. Il modello Y92A-48G è un copriterminali con protezione dai contatti accidentali fornito in dotazione agli zoccoli P3G-08 o P3GA-11.
C-172 Temporizzatore digitale multifunzione H5CX
Caratteristiche
Valori nominali
Articolo H5CX-A@ H5CX-A11@ H5CX-L8@
Classificazione Temporizzatore digitale Tensione di alimentazione
nominale Campo di tensione di
funzionamento Assorbimento Circa 6,2 VA a 264 Vc.a.
Metodo di montaggio Frontequadro Montaggio frontequadro, retroquadro e su guida DIN Collegamenti esterni Terminali a vite zoccolo a 11 pin zoccolo a 8 pin Coppia di serraggio dei
terminali a vite Display LCD a 7 segmenti con visualizzazione
Cifre 4 cifre Scale di temporizzazione 9,999 s (a passi di 0,001 s), 99,99 s (a passi di 0,01 s), 999,9 s (a passi di 0,1 s), 9999 s (a passi di 1 s), 99 min. 59
Modo del temporizzatore Tempo trascorso (Up), tempo restante (Down) (selezionabile) Segnali di ingresso Avvio, blocco e riassetto Avvio e riassetto Tipo di ingresso Ingresso libero da tensione/in tensione (commutabile)
Conteggio, riassetto e blocco
Mancanza di alimentazione Tempo minimo di interruzione dell'alimentazione: 0,5 s (ad eccezione dei modi A-3, b-1 e F) Sistema di riassetto Mancanza di alimentazione (ad eccezione dei modi A-3, b-1 e F), riassetto esterno e manuale Attesa all'accensione 250 ms max. (durante il tempo di attesa del sensore l'uscita di controllo è disabilitata e non viene accettato alcun
Modi di uscita A, A-1, A-2, A-3, b, b-1, d, E, F, Z, ton o toff Tempo di uscita a impulso 0,01 … 99,99 s Uscita di controllo Uscita a contatto unipolare in deviazione: 5 A a 250 Vc.a./30 Vc.c., carico resistivo (cos φ = 1)
Protezione dei tasti Sì Protezione della memoria EEPROM (sovrascrittura: 100.000 volte min.) in grado di conservare i dati per almeno 10 anni. Temperatura ambiente Funzionamento: −10 … 55 °C (10 … 50 °C in caso di montaggio affiancato dei temporizzatori)
Umidità relativa 25% … 85% Colore della custodia Nero (N1.5) Accessori Guarnizione impermeabile,
100 … 240 Vc.a. (50/60 Hz), 24 Vc.a. (50/60 Hz) / 12 … 24 Vc.c. (ondulazione ammissibile: 20% (p-p) max.)
85%… 110% della tensione di alimentazione nominale (12 … 24 Vc.c.: 90% … 110%)
Circa 5,1 VA a 26,4 Vc.a. Circa 2,4 W a 12 Vc.c.
0,5 Nm max. ---
LCD a 7 segmenti con visualizzazione negativa; negativa; Valore attuale: altezza caratteri 11,5 mm, colore rosso o verde (programmabile) Valore impostato: altezza caratteri 6 mm, colore verde
s (a passi di 1 s) 999,9 min. (a passi di 0,1 min.), 9999 min. (a passi di 1 min.), 99 h 59 min (a passi di 1 min.), 999,9 h (a passi di 0,1 h) e 9999 h (a passi di 1 h)
Ingresso libero da tensione Impedenza nella condizione ON: 1 kΩ max. (Corrente residua: 5 ... 20 mA a 0 Ω) Tensione residua nella condizione eccitata: 3 V max. Impedenza nella condizione OFF: 100 k min. Ingresso in tensione Livello (logico) alto: 4,5 … 30 Vc.c. Livello (logico) basso: 0 ... 2 Vc.c. (Resistenza d'ingresso: circa 4,7 kΩ)
Ampiezza minima del segnale di ingresso: 1 o 20 ms (selezionabile, uguale per tutti gli ingressi)
ingresso)
Carico minimo applicato: 10 mA a 5 Vc.c.(livello di guasto: P, valore di riferimento) Uscita a transistor:collettore aperto NPN, 100 mA a 30 Vc.c. max.
tensione residua: 1,5 Vc.c. max. (circa 1 V)
Categoria delle uscite a norma EN60947-5-1 per i temporizzatori con uscite a relè (AC-15: 250 V, 3 A/AC-13: 250 V, 5 A/DC-13: 30 V, 0,5 A) Categoria delle uscite a norma EN60947-5-2 per i temporizzatori con uscite a transistor (DC-13: 30 V, 100 mA)
NEMA B300 servizio pilota, 1/4 HP 5-A carico resistivo a 120 Vc.a., 1/3 HP 5-A carico resistivo a 240 Vc.a.
(senza formazione di ghiaccio o condensa)
Stoccaggio: 25 … 65 °C (senza formazione di ghiaccio o condensa)
adattatore per il montaggio frontequadro, etichetta per le impostazioni dei selettori
Valore attuale:
altezza caratteri 11,5 mm, colore rosso
Valore impostato: altezza caratteri 6 mm, colore verde
Ingresso libero da tensione Impedenza nella condizione ON: 1kΩ max. (Corrente residua: 5 ... 20 mA a 0 Ω) Tensione residua nella condizione eccitata: 3 V max. Impedenza nella condizione OFF: 100 k min.
Etichetta per le impostazioni dei
selettori
Nessuna
Temporizzatori
Temporizzatore digitale multifunzione H5CX C-173
Caratteristiche
Articolo H5CX-A@/-A11@/-L8@
Precisione del tempo di funzionamento ed errore di impostazione (incluso lo scostamento per variazioni della temperatura e della tensione) (vedere nota 1)
Isolamento 100 M min. (a 500 Vc.c.) tra i terminali sotto carico e le parti metalliche esposte non sotto carico e tra i contatti non
Rigidità dielettrica 2.000 Vc.a., 50/60 Hz per 1 min, tra i terminali sotto carico e le parti metalliche non sotto carico
Resistenza all'impulso di tensione
Immunità ai disturbi ±1,5 kV (tra i terminali di alimentazione) e ±600 V (tra i terminali di ingresso), con disturbo ad onda quadra generato
Immunità statica Distruzione: 15 kV
Resistenza alle vibrazioni
Resistenza agli urti
Vita Meccanica: pari o superiore a 10 milioni di operazioni
Approvazioni per la sicurezza (vedere nota 3)
EMC (EMI) E61326
Grado di protezione Superficie pannello: IP66 e NEMA Tipo 4 (in ambienti interni) (vedere nota 4) Peso H5CX-A@: circa 135 g, H5CX-A11@/-L8@: circa 105 g
Nota: 1. I valori si basano sul valore impostato.
2. Il valore viene applicato per una larghezza di impulso minima pari a 1 ms.
3. Per soddisfare i requisiti UL con i modelli H5CX-L8@, sul temporizzatore deve essere montato uno zoccolo
OMRON P2CF-08-@ o P3G-08.
4. Per garantire l'impermeabilità IP66, tra l'unità H5CX e il pannello di installazione è necessaria una guarnizione impermeabile.
Avvio all'accensione: ±0,01%±50 ms max. Valutato a fronte del valore impostato Avvio tramite segnale: ±0,005 ±30 ms max. Valutato a fronte del valore impostato Avvio tramite segnale per i modelli con uscita a transistor: ±0,005%±3 ms max. (vedere nota 2) Se all'avvio il valore impostato si trova all'interno del tempo di attesa del sensore, l'uscita di controllo del modello
H5CX non si eccita fino allo scadere del tempo di attesa del sensore.
adiacenti
1.000 Vc.a. (per il modello H5CX-@SD), 50/60 Hz per 1 min tra i circuiti dell'uscita di controllo, di alimentazione e di ingresso (2.000 Vc.a. per i modelli diversi da H5CX-@SD)
1.000 Vc.a., 50/60 Hz per 1 min tra i contatti non adiacenti 3 kV (tra i terminali di alimentazione) per 100 ... 240 Vc.a., 1 kV per 24 Vc.a./12 ... 24 Vc.c.;
4,5 kV (tra terminale sotto carico e parti metalliche esposte non sotto carico) per 100 ... 240 Vc.a.; 1,5 kV per 24 Vc.a./12 ... 24 Vc.c.
da un simulatore di disturbo (ampiezza di impulso: 100 ns/1 ms, salita in 1 ns)
Malfunzionamento: 8 kV Distruzione: 10 … 55 Hz, 0,75 mm in ampiezza singola, quattro cicli in ciascuna delle tre direzioni (8 min. per ciclo)
Malfunzionamento: 10 … 55 Hz, 0,35 mm in ampiezza singola, quattro cicli in ciascuna delle tre direzioni (8 min. per ciclo) Distruzione: 294 m/s
Malfunzionamento: 98 m/s
Elettrica: pari o superiore a 100.000 operazioni (5 A a 250 Vc.a., carico resistivo)
Vedere la Curva caratteristica a pagina B-175.
UL508/Riconoscimento (H5CX-L8@: soltanto con zoccolo OMRON P2CF-08@ o P3G-08), CSA C22.2 n. 14, conforme a EN61010-1 (livello di inquinamento 2/categoria di sovratensione II) Conforme a VDE0106/P100 (protezione dai contatti accidentali).
Emissione involucro: EN55011, Gruppo 1, Classe A Emissione rete c.a.: EN55011, Gruppo 1, Classe A
(EMS) EN61326 Immunità ESD: EN61000-4-2: 4 kV scarica contatto (livello 2)
Immunità alle interferenze RF:EN61000-4-3: 10 V/m (a modulazione d'ampiezza, 80 MHz ... 1 GHz) (livello 3);
Immunità ai disturbi condotti: EN61000-4-6: 10 V (0,15 ... 80 MHz) (livello 3) Immunità agli scoppi: EN61000-4-4: 2 kV, linea di alimentazione (livello 3);
Immunità alle sovratensioni: EN61000-4-5: 1 kV da linea a linea (linee di alimentazione e di uscita) (livello 3);
Immunità alle interruzioni/ai cali di tensione: EN61000-4-11:ciclo 0,5, 100% (tensione nominale)
2
in ciascuna delle tre direzioni
2
in ciascuna delle tre direzioni
8 kV scarica in aria (livello 3)
10 V/m (a modulazione d'impulso, 900 MHz ±5 MHz) (livello 3)
1 kV, linea dei segnali di I/O (livello 4)
2 kV da linea a terra (linee d'alimentazione e di uscita) (livello 3)
C-174 Temporizzatore digitale multifunzione H5CX
Curve caratteristiche delle prove di durata (valori di riferimento)
1.000
)
4
500
100
50
Numero di operazioni (x 10
10
0
30 Vc.c., L/R=7 ms
250 Vc.a./30 Vc.c. cosφ =1
250 Vc.a. cosφ =0,4
12345
Corrente di carico (A)
Riferimento: è possibile commutare una corrente massima di 0,15 A
a 125 Vc.c. (cosφ = 1) e una corrente massima di 0,1 A se L/R è pari a 7 ms. In entrambi i casi, è possibile prevedere una vita pari a 100.000 operazioni. Il carico minimo applicabile è pari a 10 mA a 5 Vc.c. (livello di guasto: P).
Corrente di spunto (valori di riferimento)
Tensione Tensione applicata Corrente di
spunto
(valore di picco)
100 … 240 Vc.a. 264 Vc.a. 5,3 A 0,4 ms 24 Vc.a./
12 ... 24 Vc.c.
26,4 Vc.a. 6,4 A 1,4 ms 26,4 Vc.c. 4,4 A 1,7 ms
Tempo
Temporizzatori
Temporizzatore digitale multifunzione H5CX C-175
Collegamenti
Diagramma a blocchi
Circuito di uscita
Circuito di ingresso
(isolamento di base)
(isolamento di base)
Circuito di controllo interno
Circuito alimentazione
(nota)
Circuito visualizzatore
Circuito selettori
Nota: Il circuito di alimentazione non è isolato da quello di ingresso, ad eccezione dei modelli H5CX-A11/-A11S, che dispongono di un isolamento
di base.
Funzioni di ingressi e uscite
Ingressi Segnale di avvio Arresto della temporizzazione nei modi A-2 e A-3 (ritardo all'eccitazione dell'alimentazione).
Riassetto Riassetto del valore attuale (nel modo Tempo trascorso il valore attuale ritorna a 0, mentre nel modo
Blocco Blocco del funzionamento del temporizzatore.
Uscite Uscita di controllo
(OUT)
Avvio della temporizzazione negli altri modi.
Tempo restante esso ritorna al valore impostato) Gli ingressi di conteggio non vengono accettati e l'uscita di controllo è disattivata quando l'ingresso di riassetto è ON. La spia di riassetto è illuminata quando l'ingresso di riassetto è ON.
Quando il temporizzatore raggiunge il rispettivo valore impostato, le uscite vengono attivate in base al modo di funzionamento selezionato.
C-176 Temporizzatore digitale multifunzione H5CX
Disposizione dei terminali
Prima dell'utilizzo verificare che l'alimentazione sia quella specificata nelle caratteristiche.
H5CX-A/-AD
0 V
678910
Inutilizzato
Inutilizzato
11 12 13
12345
(+)(–)
Inutilizzato
Inutilizzato
Uscita a contatto
Segnale
di blocco
Comando
Riassetto
Il circuito di alimentazione e quello di ingresso non sono isolati. I terminali 1 e 6 del modello H5CX-AD sono collegati internamente.
H5CX-A11/-A11D
Riassetto Comando
Segnale di blocco
Inutilizzato
0 V
6
5
4
3
2
1
Inutilizzato
11
7
8
9
10
Circuito interno
Uscita a contatto
H5CX-AS/-ASD
0 V
678910
Inutilizzato
Inutilizzato
11 12 13
12345
Uscita a transistor
(+)(–)
Inutilizzato
Inutilizzato
Segnale
di blocco
Comando
Riassetto
I circuiti di alimentazione e di ingresso non sono isolati. I terminali 1 e 6 del modello H5CX-ASD sono collegati internamente.
H5CX-A11S/-A11SD
Riassetto Comando
Segnale di blocco
Inutilizzato
0 V
6
5
4
3
2
1
Inutilizzato
11
7
8
9
10
Circuito interno
Uscita a transistor
Temporizzatori
(+)(–)
I circuiti di alimentazione e di ingresso del modello H5CX-A11 sono dotati di un isolamento di base. Il circuito di alimentazione e quello di ingresso del modello H5CX-A11D non sono isolati. I terminali 2 e 3 del modello H5CX-A11D sono collegati internamente.
H5CX-L8/-L8D
Comando
Riassetto
0 V
4
3
2
1 8
5
(+)(–)
6
7
Circuito interno
Uscita a contatto
Il circuito di alimentazione e quello di ingresso non sono isolati. I terminali 1 e 2 del modello H5CX-L8D sono collegati internamente.
Nota: non collegare i terminali inutilizzati.
(+)(–)
I circuiti di alimentazione e di ingresso del modello H5CX-A11S sono dotati di un isolamento di base. Il circuito di alimentazione e quello di ingresso del modello H5CX-A11SD non sono isolati. I terminali 2 e 3 del modello H5CX-A11SD sono collegati internamente.
H5CX-L8S/-L8SD
5
6
7
Circuito interno
Uscita a transistor
Comando
Riassetto
0 V
Inutilizzato
4
3
2
1 8
(+)(–)
Il circuito di alimentazione e quello di ingresso non sono isolati. I terminali 1 e 2 del modello H5CX-L8SD sono collegati internamente.
Temporizzatore digitale multifunzione H5CX C-177
Circuiti di ingresso
Ingresso segnale di comando, riassetto e blocco
+14 V
1 k
IN
Circuito interno
Collegamenti degli ingressi
Gli ingressi dei modelli H5CX-A@/-A11@ sono liberi da tensione (cortocircuito o aperto) o in tensione. L'ingresso del modello H5CX-L8@ è soltanto libero da tensione.
Ingressi liberi da tensione (ingressi NPN)
Collettore aperto
(Collegamento a un transistor con uscita NPN a collettore aperto)
Controllore programmabile o sensore
0 V
Ingresso
F
H5CX-A# H5CX-A11# H5CX-L8#
Funziona con transistor ON Funziona con transistor ON
G
G
C
C
A
Ingresso comando
Ingresso di riassetto
H
I E
F D
Ingresso di blocco
Uscita in tensione
(Collegamento a un transistor con uscita in tensione)
Sensore
0 V
Ingresso
H5CX-A# H5CX-A11# H5CX-L8#
F C A
Livelli di segnale degli ingressi liberi da tensione
Ingresso a transistor
Ingresso a contatto
Livello di corto circuito Transistor ON
Tensione residua: 3 V max. Impedenza nella condizione ON: 1 K max. (corrente residua 5 ... 20 mA quando l'impedenza è pari a 0 Ω.)
Livello aperto Transistor OFF
Impedenza nella condizione OFF: 100 k min. Utilizzare contatti in grado di interrompere
5 mA a 10 V. Massima tensione applicabile: 30 Vc.c. max.
G G C
Ingresso di riassetto
Ingresso comando
H
I E
F D
Ingresso di blocco
Ingresso a contatto
0 V
Ingresso
H5CX-A#
H5CX-A11# H5CX-L8#
Funziona con relè ON
F C A
G G
C
Ingresso di riassetto
Ingresso comando
H
I E
F D
Ingresso di blocco
Sensore c.c. a due fili
0 V
Ingresso comando
Ingresso di blocco
Ingresso di riassetto
Ingresso
H
H5CX-A# H5CX-A11# H5CX-L8#
Funziona con transistor ON
F C A
I
G
E
G
F D
C
Sensore a due fili applicabile
Corrente residua: 1,5 mA max. Capacità di interruzione: 5 mA min. Tensione residua: 3 Vc.c. max. Tensione di funzionamento: 10 Vc.c.
C-178 Temporizzatore digitale multifunzione H5CX
Ingressi in tensione (ingressi PNP)
Ingresso a transistor (NPN)
(Collegamento a un transistor con uscita NPN a collettore aperto)
Sensore
0 V
Ingresso di blocco
Ingresso di riassetto
Ingresso H5CX-A# H5CX-A11#
Funziona con transistor OFF
FGH I
CE
Ingresso comando
GF
Ingresso a transistor (PNP)
(Collegamento a un transistor con uscita PNP a collettore aperto)
Sensore
0 V
Ingresso di blocco
Ingresso di riassetto
Ingresso H5CX-A# H5CX-A11#
Funziona con transistor ON
FGH I CE
Ingresso comando
GF
Ingresso a contatto
0 V
Ingresso comando
Ingresso di riassetto
Ingresso
H5CX-A# H5CX-A11#
Funziona con relè ON
FGH I CE
GF
Ingresso di blocco
Livelli dei segnali di ingresso in tensione
Livello alto (ingresso ON): 4,5 ... 30 Vc.c. Livello basso (ingresso OFF): 0 ... 2 Vc.c. Massima tensione applicabile: 30 Vc.c. max. Resistenza di ingresso: circa 4,7 k
Nota: Il circuito di alimentazione non è isolato da quello di ingresso, ad eccezione dei modelli H5CX-A11/-A11S, che dispongono di un isolamento
di base. Per i collegamenti elettrici fare riferimento alla voce Modalità d'uso.
Descrizione del pannello frontale
Temporizzatori
Spie
A Spia riassetto (arancione)
B Spia protezione tasti (arancione)
C Spia uscita (arancione) D Valore attuale
(rosso o verde, programmabile, per i
modelli H5CX-A, rosso per i modelli H5CX-A11/-L); altezza caratteri: 11,5 mm
E Visualizzatore unità di tempo
(Stesso colore del valore attuale): (se la scala di temporizzazione è 0 min, 0 h, 0,0 h oppure 0 h, 0 min, questo display lampeggia a indicare la temporizzazione)
F Valore impostato (verde)
Altezza caratteri: 6 mm
G Visualizzatore valore impostato 1,2
Tasti operativi
D
D
A
A B
B C
C
G
G
H
H
I
I
Vista frontale
E
E F
F
J
J K
K
Colore caratteri: nero
H Tasto di modo (Cambia i modi e
i parametri di impostazione)
I Tasto di riassetto
(Riassetta il valore attuale e l'uscita)
J Tasti Up (Su), 1 ... 4
K Tasti Down (Giù), 1 ... 4
Interruttori
L
L
Colore frontalino:
M
M
L Selettore di protezione tasti
(impostazione di fabbrica) OFF ON
M Selettori
nero
Temporizzatore digitale multifunzione H5CX C-179
Dimensioni
Nota: Salvo diversa indicazione tutte le misure sono in millimetri.
Temporizzatore (senza adattatore per il montaggio frontequadro)
H5CX-A/-AS (montaggio frontequadro)
48x48
6
Nota: vite per terminale M3.5
(lunghezza effettiva: 6 mm)
H5CX-AD/-ASD (montaggio frontequadro)
48x48
6
64
Nota: vite per terminale M3.
(lunghezza effettiva: 6 mm)
H5CX-A11/-A11S (montaggio frontequadro/retroquadro)
48x48
6
72,5
100
44,8x44,8
44,8x44,8
14,4
44,8x44,8
H5CX-A11D/-A11SD (montaggio frontequadro/retroquadro)
48x48
D 1 1 A
­X C 5 H
6
63,7
H5CX-L8@ (montaggio frontequadro/retroquadro)
48x48
6
63,7
14,4
44,8x44,8
14,3
44,8x44,8
C-180 Temporizzatore digitale multifunzione H5CX
Dimensioni con adattatore per il montaggio frontequadro
H5CX-A/-AS (con adattatore e guarnizione impermeabile in dotazione)
Guarnizione impermeabile Y92S-29 (in dotazione) Adattatore per il montaggio
58
48 98,57,5
(51)
Pannello
frontequadro Y92F-30 (in dotazione)
H5CX-AD/-ASD (con adattatore e guarnizione impermeabile in dotazione)
Guarnizione impermeabile Y92S-29 (in dotazione)
58
48
(51)
Pannello
Adattatore per il montaggio frontequadro Y92F-30 (in dotazione)
7,5
62,5
H5CX-A11/-A11S (adattatore e guarnizione impermeabile disponibili a richiesta)
(51)
Pannello
Y92F-30 (disponibile a richiesta) Adattatore per montaggio frontequadro
P3GA-11 (disponibile a richiesta) Zoccolo per montaggio retroquadro
7,5
98,7
Y92S-29 (disponibile a richiesta) Guarnizione impermeabile
58
48
H5CX-A11D/-A11SD (adattatore e guarnizione impermeabile disponibili a richiesta)
Y92S-29 (disponibile a richiesta) Guarnizione impermeabile
58
48 7,5
(51)
Pannello
Y92F-30 (disponibile a richiesta) Adattatore per montaggio frontequadro
89,9
P3GA-11 (disponibile a richiesta) Zoccolo per montaggio retroquadro
H5CX-L8@ (adattatore e guarnizione impermeabile disponibili a richiesta)
Y92S-29 (disponibile a richiesta) Guarnizione impermeabile
58
(51)
Pannello
Y92F-30 (disponibile a richiesta) Adattatore per montaggio frontequadro
P3GA-11 (disponibile a richiesta) Zoccolo per montaggio frontequadro
Foratura del pannello
Foratura del pannello come indicato. (in base a DIN43700).
60 min.
+0,6
45
0
+0,6
45
0
60 min.
15 min.
Nota 1. Lo spessore del pannello di montaggio
può variare da 1 a 5 mm.
2. Per consentire un utilizzo agevole, si consiglia di montare gli adattatori in modo da lasciare uno spazio di almeno 15 mm tra i lati con i ganci di montaggio.
3. È possibile montare più temporizzatori affiancati, accostando esclusivamente il lato privo di ganci di montaggio.
Montaggio di n unità affiancate
A
A = (48n – 2,5)
Con Y92A-48F1 A = {48n-2,5 + (n-1) x 4}
Con Y92A-48 A = (51n-5,5)
+1 0
+1
0
+1 0
Temporizzatori
48
7,5
84,8
Temporizzatore digitale multifunzione H5CX C-181
Dimensioni con zoccolo per montaggio retroquadro
H5CX­A11/­A11S
112
P2CF-11 P2CF-11 P2CF-08
109,7
103,2
H5CX­A11D/­A11SD
100,9
92,3
H5CX­L8#
90
Nota: Le dimensioni variano a seconda del tipo di guida DIN (valore di riferimento).
Accessori (disponibili a richiesta)
Nota: Salvo diversa indicazione tutte le misure sono in millimetri.
Zoccolo per montaggio su guida DIN/retroquadro
P2CF-08
Otto viti con rondella M3.5 x 7,5
max 70
4
max 50
P2CF-08-E (modello con copriterminali di protezione dai contatti accidentali) Conforme a VDE0106/P100
Otto viti con rondella M3.5 x 7,5
max 70
4
40±0,2
max 50
7,8
Due fori Ø 4,5
7,8
Due fori Ø 4,5
3
max 20,3
max 20,3
5 4,5
3
1,3
4,5
35,4
35,4
19
20,3 max 21,5
Disposizione terminali/collegamenti interni (vista dall'alto)
Fori di montaggio
Due Ø 4,5 o M4
40±0,2
C-182 Temporizzatore digitale multifunzione H5CX
Zoccolo per montaggio su guida DIN/retroquadro P2CF-11
Undici viti con rondella M3.5 x 7,5
7,8
3
4,5
max 70
4
max 50
P2CF-11-E (modello con copriterminali di protezione dai contatti accidentali) Conforme a VDE0106/P100
Undici viti con rondella M3.5 x 7,5
max 70
4
40±0,2
max 50
Zoccolo per montaggio frontequadro P3G-08
Ø 27
45
45
Due fori Ø 4,5
7,8
Due fori Ø 4,5
1,2
4,9
max 31,2
5
3
30
max 31,2
17
35,4
Disposizione terminali/collegamenti interni (vista dall'alto)
4,5
35,4
Disposizione terminali/collegamenti interni (vista dal basso)
Fori di montaggio
Due Ø 4,5 o M4
Temporizzatori
40±0,2
P3GA-11
Ø 27
45
45
4,5
Copriterminali di protezione dai contatti accidentali Conforme a VDE0106/P100
Y92A-48G (accessorio per zoccolo
P3G-08/P3GA-11)
16,3
Disposizione terminali/collegamenti interni (vista dal basso)
25,6
6,2
Dodici fori Ø 6,4
34
47,4
47,7 x 47,7
16,5
24.6
48 x 48
27.6
Temporizzatore digitale multifunzione H5CX C-183
Calotta rigida Y92A-48
Calotta morbida Y92A-48F1
Adattatore per il montaggio frontequadro (accessorio fornito con i modelli H5CX-A#)
Y92F-30
Nota: Se l'adattatore per il montaggio frontequadro risulta mancante
o danneggiato, essa è disponibile a richiesta.
Montaggio su guida DIN PFP-100N, PFP-50N
4,5
15 25 25
10
1.000 (500) (vedere nota)
7,3±0,15
35±0,3
25
25
*
10
27±0,15
PFP-100N2
4,5
1
Guarnizione impermeabile
(accessorio fornito con i modelli H5CX-A#)
Y92S-29
Nota: Se la guarnizione impermeabile risulta mancante o danneggia-
ta, essa è disponibile a richiesta. A seconda dell'ambiente di funzionamento, la guarnizione impermeabile può deteriorarsi, restringersi o indurirsi; per garantire la conformità a NEMA4, si consiglia pertanto di sostituirla con regolarità.
16
29,2
1,5
1
15 25 25
10 10
1.000
25 25
24
27
35±0,3
15
Nota: i valori in parentesi si riferiscono al modello PFP-50N.
Piastrina di blocco PFP-M
10
6,2
1
1,3 4,8
1,8
35,5 35,3
50
11,5
10
Vite M4 x 8 con testa cilindrica
Distanziatore PFP-S
1,8
44,3
16
12
34,8
16,5
5
C-184 Temporizzatore digitale multifunzione H5CX
Modalità d'uso
!Attenzione
Non utilizzare il prodotto in punti esposti a gas infiammabili o esplosivi. Ciò implica il rischio di esplosioni.
La vita dei relè di uscita dipende dalla capacità e dalle condizioni di commutazione. Valutare le condizioni effettive di funzionamento e utilizzare il prodotto rispettando il carico nominale e la vita elettrica. L'utilizzo del prodotto oltre la sua vita può causare il deterioramento dei contatti o incendi.
Non smontare, riparare o modificare il prodotto. Ciò può causare scosse elettriche, incendi o un malfunzionamento.
Non permettere che nel prodotto penetrino oggetti metallici o fili conduttori. Ciò può causare scosse elettriche, incendi o malfunzio­namenti.
Alimentazione
Per l'alimentazione di un dispositivo di ingresso del modello H5CX (ad eccezione della versione H5CX-A11@), utilizzare un trasforma­tore con l'avvolgimento primario e secondario isolati l'uno rispetto all'altro e con l'avvolgimento secondario non a massa.
H5CX
Terminali
Ingresso
di
Terminale
ingresso
Circuito
Raddrizzatore
È necessario un trasformatore di isolamento.
Accertarsi che la tensione applicata rientri nell'intervallo specificato, poiché in caso contrario i componenti interni del temporizzatore si danneggiano.
Non toccare i terminali di ingresso quando l'unità è alimentata. Il modello H5CX (ad eccezione delle versioni H5CX-A11/-A11S) è dotato di un alimentatore senza trasformatore; il contatto con i termi­nali di ingresso può quindi causare scosse elettriche.
Durante l'accensione e lo spegnimento dell'unità, la ricezione del segnale di ingresso può risultare normale, instabile o impossibile come indicato nel diagramma che segue.
Alimen-
ON
tazione
OFF
Ingresso Impossibile
200 ms
0 ... 50 ms
Normale ImpossibileInstabile
Instabile
Per evitare che il deterioramento dei contatti dovuto alla corrente di spunto generata in fase di accensione e spegnimento, spegnere e riaccendere l'unità utilizzando un relè con una capacità nominale pari o superiore a 10 A.
Applicare la tensione di alimentazione tramite un relè o un interruttore in modo che essa raggiunga immediatamente un valore fisso, poiché in caso contrario è possibile che il riassetto non venga eseguito o che si verifichi un errore del temporizzatore.
Accertarsi che la capacità dell'alimentatore sia adeguata. In caso contrario è possibile che il temporizzatore non si avvii a causa della corrente di spunto (circa 10 A) transitoria generata all'accensione del temporizzatore.
Verificare che le fluttuazioni della tensione di alimentazione rientrino nel campo ammissibile.
5 ms
Alimentazione
0 ... 500 ms
Controllo del temporizzatore con avvio all'accensione
Per compensare il tempo di avvio dei dispositivi periferici (sensori e affini), il modello H5CX avvia il funzionamento di temporizzazione tra 200 e 250 ms dopo l'attivazione dell'alimentazione. Nelle operazioni in cui la temporizzazione ha inizio all'accensione, il tempo visualizzato inizialmente è pertanto di 250 ms. Se il valore impostato è minore o uguale a 249 ms, il tempo entro il quale l'uscita viene abilitata è un valore fisso compreso tra 200 e 250. (Il funzionamento normale è possibile per valori di impostazione pari o superiori a 250 ms.) Nelle applicazioni per cui è richiesto un valore di impostazione non superiore a 249 ms, utilizzare l'avvio della temporizzazione con l'ingresso del segnale.
Quando l'unità H5CX viene utilizzata con l'avvio all'accensione nel modo F (vale a dire in un modo di funzionamento con somma dei tempi con mantenimento dello stato dell'uscita), si verifica un errore di temporizzazione (circa 100 ms ogni volta che il modello H5CX viene acceso) dovuto alle caratteristiche dei circuiti interni. Nelle applicazioni per cui è necessaria la precisione del temporizzatore, utilizzare il modello H5CX con avvio tramite segnale di comando.
Ingresso/Uscita
Il modello H5CX (ad eccezione delle versioni H5CX-A11/-A11S) uti­lizza un alimentatore senza trasformatore. Se si collega un relè o un transistor come dispositivo di ingresso dei segnali esterni, prestare attenzione ai punti illustrati di seguito per evitare cortocircuiti dovuti a correnti indesiderate sull'alimentatore senza trasformatore. Se il relè o il transistor è collegato a due o più temporizzatori, i terminali di ingresso di questi ultimi devono essere cablati in modo adeguato, per evitare che una differenza di fase possa provocare cortocircuiti tra i terminali.
Errato
Contatto o transistor per segnale di ingresso esterno
Corretto
H5CX
Terminale di ingresso
Terminale di ingresso
Terminale di ingresso
Terminale di ingresso
Corrente di cortocircuito
Alimentazione
Alimentazione
Temporizzatori
Temporizzatore digitale multifunzione H5CX C-185
A prescindere dal fatto che i temporizzatori siano sfasati o no, è impossibile fornire due interruttori di alimentazione indipendenti come mostrato sotto.
Terminale di ingresso
Terminale di ingresso
Alimentatore
Uscita a transistor
L'uscita a transistor del modello H5CX è isolata dai circuiti interni mediante un fotoaccoppiatore e può pertanto essere usata sia come uscita NPN che PNP.
Uscita NPN Uscita PNP
Carico
Corrente di carico Corrente di carico
Il diodo collegato al collettore del transistor di uscita serve per assorbire impulsi di tensione generati da carico induttivo.
Temporizzatore
Carico
++
Funzionamento con un valore impostato pari a 0
Il funzionamento con un valore impostato pari a 0 varia in funzione del modo di uscita. Fare riferimento alle Grafici di temporizzazione.
Impostazione dei selettori
Prima di modificare le impostazioni dei selettori, accertarsi che l'unità sia spenta. La modifica delle impostazioni dei selettori quando l'unità è accesa può causare scosse elettriche dovute al contatto con terminali a tensione elevata.
Protezione dalle interruzioni dell'alimentazione
In caso di interruzione dell'alimentazione tutti i dati vengono salvati nella memoria EEPROM che può essere sovrascritta oltre 100.000 volte.
Modo di
funzionamento
A-3, modo F Quando si disattiva l'alimentazione Altri modi Quando si modificano le impostazioni
Sovrascrittura della temporizzazione
Ritardo di risposta durante il riassetto (uscita a transistor)
La tabella che segue indica il ritardo tra l'invio del segnale di riassetto e la diseccitazione dell'uscita.
(Valore di riferimento)
Ampiezza minima del segnale
di riassetto
1 ms 0,8 … 1,2 ms 20 ms 15 … 25 ms
Ritardo di uscita
Carico induttivo
+
Corrente di carico
Modifica dei valori impostati
Quando si modifica il valore impostato durante la temporizzazione, l'uscita si abilita anche se si modifica il valore impostato come segue, grazie all'uso di un sistema di lettura continua:
Modo Tempo trascorso: Valore attuale valore impostato Modo Tempo restante: Tempo restante valore impostato (il valore
attuale viene posto a 0) Nota:Nel modo Tempo restante, l'entità della variazione del valore
impostato viene sommata o sottratta dal valore attuale.
Collegamenti elettrici
Accertarsi che la polarità dei collegamenti elettrici del temporizzatore sia corretta.
Montaggio
Serrare le due viti di montaggio presenti sull'adattatore. Serrare le viti alternativamente e progressivamente, in modo da ottenere un serraggio uniforme.
La superficie del pannello del modello H5CX è impermeabile (confor­memente alle norme NEMA 4 e IP66). Per evitare infiltrazioni d'acqua nei circuiti interni attraverso lo spazio presente tra il tempo­rizzatore e il pannello di montaggio, installare tra essi una guarni­zione impermeabile e fissarla con l'adattatore per il montaggio frontequadro Y92F-30.
0,5 ... 1 mm
Si consiglia di lasciare 0,5 ... 1 mm di spazio tra la testa della vite e l'adattatore.
Funzione di autodiagnosi
Se si verifica un errore, sul display compare la seguente indicazione.
Display
principale
e1 Spento CPU OFF Premere il tasto di riassetto o
e2 Spento Errore memoria (RAM) OFF Spegnere e riaccendere l'unità. Invariato e2 sum Errore memoria (EEP)
Nota:Compresi i casi in cui la EEPROM è giunta a fine vita.
Display
secondario
Errore Stato dell'uscita Metodo di correzione Valore impostato
(vedere nota)
spegnere e riaccendere l'unità.
OFF Ripristinare le impostazioni di
fabbrica utilizzando il tasto di riassetto.
dopo il riassetto
Invariato
0
C-186 Temporizzatore digitale multifunzione H5CX
Condizioni di funzionamento
Utilizzare il prodotto entro i valori nominali specificati per
l'immersione in acqua e l'esposizione agli oli.
Non utilizzare il prodotto in punti soggetti a urti o vibrazioni. L'uso
protratto del prodotto in punti di questo tipo può causare danni dovuti alle sollecitazioni eccessive.
Non utilizzare il prodotto in punti esposti a polvere, gas corrosivi o
luce solare diretta.
Installare i dispositivi che generano i segnali di ingresso, i relativi
cavi e il prodotto ad una distanza adeguata da cavi ad alta tensione o altre fonti di disturbo.
Se si utilizza il prodotto in un ambiente in cui è presente un livello
elevato di elettricità statica, installarlo lontano dalle fonti di elettricità statica (ad esempio condutture per il trasporto di composti, polveri o fluidi).
I solventi organici (come i diluenti per vernici) e le soluzioni molto
acide o basiche possono danneggiare l'involucro esterno del temporizzatore.
Utilizzare il prodotto entro i valori nominali specificati per la
temperatura e l'umidità.
Non utilizzare il prodotto in punti soggetti a formazione di condensa
a causa di un'umidità elevata, oppure soggetti a marcate escursioni termiche.
Immagazzinare il prodotto alla temperatura specificata. In caso di
stoccaggio dell'unità H5CX a temperature inferiori a -10°C, prima di metterla in funzione mantenerla a temperatura ambiente per almeno 3 ore.
Se l'H5CX rimane per periodi di tempo prolungati a temperature
elevate, i componenti interni (come i condensatori elettrolitici) possono deteriorarsi. Si consiglia pertanto di utilizzare il prodotto in combinazione con relè e di evitare di lasciare il prodotto con l'uscita ON per più di 1 mese.
Temporizzatori
X2/b T/a X1/a X1/a
X1T X2
X
Relè ausiliario (ad esempio relè MY)
Isolamento
Fra i terminali di alimentazione e quelli di ingresso non è presente alcun isolamento (ad eccezione dei modelli H5CX-A11/A11S).
È presente un isolamento di base tra i terminali di alimentazione e quelli di uscita, e tra i terminali di ingresso e quelli di uscita.
I terminali di ingresso e di uscita sono collegati a dispositivi senza parti esposte sotto carico.
I terminali di ingresso e di uscita vengono collegati a dispositivi con un isolamento di base adeguato alla tensione di funzionamento massima.
Temporizzatore digitale multifunzione H5CX C-187
Procedure operative
Guida alla procedura di impostazione
Impostazioni per il funzionamento del temporizzatore
Utilizzare le seguenti impostazioni per tutti i modelli, ad eccezione di quello H5CX-L8@. Per il modello H5CX-L8@fare riferimento a pagina B-190 .
Quando si usano solo le funzioni base
Funzioni di base
• Scala di temporizzazione (0,001 s ... 999,9 h, ad eccezione di 9999 h e 9.999 min)
• Tipo di uscita (A, A-2, E, F)
• Modo temporizzatore (UP/DOWN)
• Permanenza del segnale di ingresso (20 ms/1 ms)
Le impostazioni possono essere eseguite facilmente con i selettori. Per ulteriori dettagli sui metodi di impostazione, vedere pag. B-179
12345 678
ON
OFF
Quando si usano altri intervalli di temporizzazione (9999 h, 9999 min) e altri modi di uscita (A-1, A-3, b, b-1, d e Z)
Tutte le funzioni possono essere impostate con i tasti operativi. Per ulteriori dettagli sui metodi di impostazione, vedere pag. B-180
Nota: Il modello H5CX è impostato in fabbrica per il funzionamento
come temporizzatore.
Quando si usano parametri di imposta­zione più avanzati (tempo di uscita, modo di ingresso NPN/PNP, colore del display, livello di protezione tasti)
L'impostazione di parametri diversi da quelli delle funzioni base può essere eseguita con i tasti operativi. Per ulteriori dettagli sui metodi di impostazione, vedere pag. B-180
Impostazioni per il funzionamento come temporizzatore pausa/lavoro
Utilizzare le seguenti impostazioni per tutti i modelli, ad eccezione di quello H5CX-L8@. Per il modello H5CX-L8@fare riferimento a pagina B-197 .
Quando si usano solo le funzioni base
Funzioni di base
• Scala di temporizzazione (0,01 s ... 99 min 59 s)
• Modo di avvio pausa/lavoro (ritardo ad intermittenza con inizio OFF/ON)
• Modo temporizzatore (UP/DOWN)
• Ampiezza segnale di ingresso (20 ms/1 ms)
Le impostazioni possono essere eseguite facilmente con i selettori. Per ulteriori dettagli sui metodi di impostazione, vedere pag. B-186
12345 678
ON
OFF
Utilizzo di altri intervalli di tempo (999,9 min, 9999 min, 99h 59 min, 999,9 h, 9999 h, 9,999 s)
Tutte le funzioni possono essere impostate con i tasti operativi. Per ulteriori dettagli sui metodi di impostazione, vedere pag. B-187
Nota: Il modello H5CX è impostato in fabbrica per il funzionamento
come temporizzatore.
Utilizzo delle impostazioni avanzate (modalità di ingresso NPN/PNP, colore del display, livello di protezione dei tasti)
L'impostazione di parametri diversi da quelli delle funzioni base può essere eseguita con i tasti operativi. Per ulteriori dettagli sui metodi di impostazione, vedere pag. B-187
C-188 Temporizzatore digitale multifunzione H5CX
Procedure di funzionamento (funzione temporizzatore)
Impostazioni per le funzioni di base
Le impostazioni delle funzioni base posso essere eseguite anche solo con i selettori.
Assicurarsi di posizionare il pin 1 su ON.
12345678
ON
OFF
Parametro OFF ON
1 Impostazione
dei selettori
2 Scala di tempo-
rizzazione
3 4 5 Modo di uscita Fare riferimento alla tabella sulla 6 7 Modo del
temporizzatore
8 Permanenza
del segnale di ingresso
Nota: Per tutti i pin, il valore impostato in fabbrica è OFF.
Facile verifica dell'impostazione dei selettori tramite il display
Lo stato ON/OFF dei pin dei selettori può essere visualizzato sul display. Per ulteriori dettagli, vedere pagina B-190.
Nota: 1. Accertarsi che il pin 1 dei selettori si trovi su ON. Se esso è impostato su OFF, le impostazioni dei selettori non vengono abilitate.
2. Le modifiche delle impostazioni dei selettori vengono abilitate all'accensione (impostare i selettori mentre l'unità è spenta).
3. Il modello H5CX-L8@ non dispone di selettori. Per ulteriori dettagli sui metodi di impostazione fare riferimento a pagina B-190.
4. Quando si utilizzano scale di temporizzazione o modi di uscita che non possono essere impostati con i selettori, occorre effettuare tutte
le impostazioni utilizzando i tasti funzione. Per ulteriori dettagli sui metodi di impostazione fare riferimento a pagina B-190.
Disabilitata Abilitata
Fare riferimento alla tabella sulla destra.
destra.
Tempo trascorso (UP, addizionale)
20 ms 1 ms
Tempo restante (DOWN, sottraente)
Pin 2 Pin 3 Pin 4 Scala di
ON ON ON 0,001 … 9,999 s OFF OFF OFF 0,01 … 99,99 s ON OFF OFF 0,1 … 999,9 s OFF ON OFF 1 … 9999 s ON ON OFF 0 min. 0,1 s … 99
OFF OFF ON 0,1 min …
ON OFF ON 0 h 01 min …
OFF ON ON 0,1 … 999,9 h
Pin 5 Pin 6 Modo di uscita
OFF OFF Modo A (ritardo
ON OFF Modo A-2: (ritardo
OFF ON Modo E (ritardo passante:
ON ON Modo F (somma dei
temporizzazione
min. 59 s
999,9 min.
99 h 59 min.
all'eccitazione del segnale di comando (I): funzionamento in caso di riassetto dell'alimentazione)
all'eccitazione dell'alimentazione (I): funzionamento in caso di riassetto dell'alimentazione)
funzionamento in caso di mancanza di alimentazione)
tempi: funzionamento di mantenimento dell'alimentazione)
Temporizzatori
Impostazioni avanzate
Dopo aver impostato i selettori per le funzioni base, è possibile effettuare l'impostazione avanzata di alcuni parametri (vedere nota) tramite i tasti operativi. Per ulteriori dettagli, vedere pagina B-180.
Nota: tempo di uscita, modo di ingresso NPN/PNP, colore del display, livello di protezione tasti.
Temporizzatore digitale multifunzione H5CX (funzione temporizzatore pausa/lavoro) C-189
Impostazioni per le funzioni avanzate
Le impostazioni non eseguibili mediante i selettori possono essere eseguite con i tasti operativi.
Alimentazione ON
Per i dettagli sulle operazioni in modo funzionamento, vedere pag. B-182. Nota 1. Se si passa al modo impostazione durante il funzionamento, questo
proseguirà ugualmente.
2. Le modifiche dei parametri in modo impostazione diventano operative per la
prima volta quando si passa al modo funzionamento (run). Inoltre, quando le impostazioni vengono modificate, il temporizzatore si riassetta (il tempo si
Vedere nota 1
Modo funzionamento (run)
3 s min. 3 s min.
Vedere nota 2
Scala di temporizza­zione
azzera e l'uscita diventa OFF).
I caratteri che appaiono in visualizzazione invertita sono le impostazioni predefinite.
Quando si eseguono le impostazioni solo con i tasti operativi, posizionare il pin 1 dei selettori su OFF (impostazione di fabbrica). Se il pin dei selettori è impostato su ON, i parametri di impostazione indicati da non sono visualizzati.
Impostare l'intervallo di tempo usando i tasti .
s
Per maggiori informazioni, vedere
ss hs
......
la lista delle scale di temporizzazione
qui di seguito.
Modo temporizzatore
Modo di uscita
Tempo di uscita
Permanenza del segnale
Modo impostazione delle funzioni
di ingresso
Modo di ingresso NPN/PNP
Colore display
Livello protezione tasti
Impostare il modo temporizzatore usando i tasti .
(tempo
trascorso)
Impostare il modo di uscita usando i tasti .
Impostare ciascuna cifra del tempo di uscita usando i tasti corrispondenti.
Se il tempo di uscita è impostato su 0,00, viene visualizzato . Impostazioni visualizzate solo per le modalità A, A-1, A-2, A-3, b e b-1.
Impostare la permanenza del segnale di ingresso utilizzando i tasti
Impostare il modo di ingresso NPN/PNP utilizzando i tasti .
(ingresso NPN) (ingresso PNP)
Visualizzato solo nei modelli H5CX-A# e H5CX-A11#.
Impostare il colore del display usando i tasti .
(rosso) (verde) (rosso-
Visualizzato solo nei modelli con morsettiera (H5CX-A#).
Impostare il livello di protezione tasti usando i tasti .
(tempo
rimanente)
(A-1) (A-2) (A-3) (b-1)(b) (d) (E) (F) (Z)(A)
(1 ms)(20 ms)
(KP-2) (KP-3) (KP-4) (KP-5)(KP-1)
: memoria uscita/0,01 ... 99,99 s
verde)
(verde­rosso)
.
Lista delle scale di temporizzazione
Display Valore impostato
0,01 s ... 99,99 s (impostazione di fabbrica)
0,1 s ... 999,9 s
1 s ... 9999 s
0 min 0,1 s ... 99 min 59 s
0,1 min ... 999,9 min
1 min ... 9999 min
0 h 0,1 min ... 99 h 59 min
0,1 h ... 999,9 h
1 h ... 9999 h
0,001 s ... 9,999 s
B-190 Temporizzatore digitale multifunzione H5CX (funzione temporizzatore)
Spiegazione delle funzioni
Permanenza del segnale di ingresso (iflt) (configurabile mediante i selettori)
Scala di temporizzazione (timr) (configurabile mediante i selettori)
Impostazione della scala di temporizzazione tra 0,000 s e 9.999 h. I selettori non consentono tuttavia di effettuare impostazioni del tipo ---- h (9.999 h) e ---- min. (9.999 min.). Se occorrono impostazioni di questo genere utilizzare i tasti funzione.
Modo del temporizzatore (timm) (configurabile mediante i selettori)
Impostazione del modo Tempo trascorso (UP) o Tempo restante (DOWN).
Modo di uscita (outm) (configurabile mediante i selettori)
Impostazione del modo di uscita. Le impostazioni disponibili sono A, A-1, A-2, A-3, b, b-1, d, E, F e Z. I selettori permettono di impostare soltanto i modi di uscita A, A-2, E ed F. Se occorre un'impostazione diversa utilizzare i tasti funzione (per ulteriori dettagli sul funzionamento dei modi di uscita fare riferimento ai “Grafici di temporizzazione” a pagina 200).
Tempo di uscita (otim)
Se si utilizza un'uscita a impulso, impostare il relativo tempo di uscita (0,01 … 99,99 s). L'uscita a impulso può essere utilizzata soltanto se si sono selezionati i modi di uscita A, A-1, A-2, b o b-1. Se si imposta 0,00 come tempo di uscita, viene visualizzata l'indicazione hold (mantenimento) e l'uscita viene mantenuta.
Impostazione dell'ampiezza minima del segnale di ingresso (20 ms o 1 ms) per gli ingressi di segnale, riassetto e blocco. Viene utilizzata la stessa impostazione per tutti gli ingressi esterni (segnale, riassetto e blocco). Se per i segnali di ingresso si utilizzano dei relè, impostare la permanenza del segnale di ingresso su 20 ms. Per questa impostazione viene eseguita un'elaborazione che elimina eventuali crepitii.
Modo di ingresso NPN/PNP (imod)
Come formato di ingresso selezionare l'ingresso NPN (libero da tensione) o l'ingresso PNP (ingresso in tensione). Per tutti gli ingressi esterni viene utilizzata la stessa impostazione. Per ulteriori dettagli sul collegamento degli ingressi fare riferimento alla voce “Collegamenti degli ingressi” a pagina 178
Colore di visualizzazione (colr)
Impostazione del colore da utilizzare per il valore attuale.
Uscita disabilitata Uscita abilitata
rosso Rosso (fisso) grn Verde (fisso) r- Rosso Verde
-r Ver de R os so
Livello di protezione dei tasti (kypt)
Impostazione del livello di protezione dei tasti. Quando il selettore di protezione dei tasti è impostato su ON, è possibile prevenire gli errori di impostazione specificando il livello di protezione dei
tasti (KP-1 … KP-5), che impedisce l'uso di determinati tasti funzione. Mentre è attiva la protezione dei tasti, la relativa spia è illuminata.
Temporizzatori
(vedere nota)
Nota: Impostazione di fabbrica su OFF.
ON
OFF
Spia protezione tasti
Livello Significato Dettagli
Modo di selezione
(vedere nota)
Visualizzazione sul
display durante il
Tasto di riassetto Tasto Up/Down (Su/
funzionamento
KP-1
No Sí (impostazione di fabbrica)
KP-2 No No
KP-3 No No
KP-4 No No No
KP-5 No No No No
Giù)
Nota: Passaggio al modo di selezione temporizzatore standard o temporizzatore pausa/lavoro ( + 1 s min.) o al modo di impostazione
delle funzioni ( 3 s min.).
MODE
MODE
1
Temporizzatore digitale multifunzione H5CX (funzione temporizzatore) C-191
Modo di funzionamento (RUN)
Quando il modo uscita non è Z
Impostare ogni cifra sul valore impostato usando i tasti corrispondenti
Scegliere ogni cifra della percentuale ON del tempo di ciclo da impostare usando i tasti (i tasti non possono essere usati per la quarta cifra)
Scegliere ogni cifra del tempo di ciclo da impostare usando i tasti corrispondenti.
Quando è selezionato il modo di uscita Z
Valore attuale
Valore impostato
Valore attuale
Percentuale ON del tempo di ciclo
Valore attuale
Tempo di ciclo
Valore attuale/impostato
Questi valori vengono visualizzati all'attivazione dell'alimentazione. Il valore attuale viene visualizzato nel display principale, quello impostato nel display secondario. I valori visualizzati sono determinati dalle impostazioni selezionate per il campo e il modo di temporizzazione nel modo di impostazione delle funzioni.
Valore attuale e percentuale ON del tempo di ciclo (modo di uscita = Z)
Il valore attuale viene visualizzato nel display principale, la percentuale ON del tempo di ciclo nel display secondario. Contemporaneamente si illumina la spia “SET1”.
Impostazione, come percentuale, della percentuale ON del tempo di ciclo utilizzata nel modo (Z) di pausa/lavoro con inizio ON e tempo di lavoro impostabile.
Se è stato impostato un tempo di ciclo, il controllo ciclico può essere eseguito nel modo pausa/lavoro, regolabile semplicemente cambiando il rapporto.
Periodo di ciclo ON = tempo ciclo x
La precisione di uscita varia in funzione della scala di temporizzazione, anche se l'impostazione della percentuale ON del tempo di ciclo è la stessa. Se occorre una regolazione fine del tempo di uscita si consiglia quindi di impostare, se è possibile, la gamma più piccola di temporizzazione.
Esempi:
1. Se il tempo di ciclo è 20 s, la percentuale ON del tempo di ciclo è
pari al 31% e la scala di temporizzazione è 1 … 9999 s, il tempo ON è dato da:
20 (s) × = 6,2 (s) Arrotondando all'intero più prossimo
31 (%)
100
(a causa dell'impostazione della scala di temporizzazione) Tempo ON = 6 s
2.
Se il tempo di ciclo è 20,00 s, la percentuale ON del tempo di ciclo è pari al 31% e la scala di temporizzazione è 0,01 … 99,99 s, il tempo ON è dato da:
20,00 (s) × = 6,200 (s) Arrotondando alla seconda cifra
31 (%)
100
decimale (a causa dell'impostazione della scala di temporizza­zione) Tempo ON = 6,20 s
Percentuale ON tempo di ciclo (%)
100
Valore attuale e tempo di ciclo (modo di uscita = Z)
Il valore attuale viene visualizzato nel display principale, il tempo di ciclo nel display secondario. Contemporaneamente si illumina la spia “SET2”.
Impostare il tempo di ciclo utilizzato nel modo (Z) di pausa/lavoro con inizio ON e tempo di lavoro impostabile.
Tempo di ciclo trascorso
Periodo ON impostato come percentuale
Tasti Up/Down (Su/Giù) utilizzati per la regolazione analogica del tempo di ciclo ON
Tempo di ciclo
Tempo di ciclo ON (%)
Controllo dell'uscita
Chiuso Aperto
Apertura/chiusura valvola
Tempo di ciclo ON
Tutto chiusoTutto aperto
0%↔100%
B-192 Temporizzatore digitale multifunzione H5CX (funzione temporizzatore)
Grafici di temporizzazione
A
Funzionamento del temporizzatore
I modelli H5CX-L8@ non comprendono l'ingresso di blocco.
Uscita ad impulso temporizzato
t
Modo di uscita A: Ritardo all'eccitazione del segnale di comando 1 (il temporizzatore viene riassettato dall'alimentazione)
Alimentazione
Segnale di comando
Segnale di blocco
Riassetto
Uscita di controllo
Valore impostato
Grafico tempo­rizzazione
UP
DOWN
Valore impostato
0
0
Modo di uscita A-2: Ritardo all'eccitazione del segnale di comando 2 (il temporizzatore viene riassettato dall'alimentazione)
Alimentazione
Segnale di comando
Segnale di blocco
Riassetto
Uscita di controllo
Valore impostato
Grafico tempo­rizzazione
DOWN
UP
Valore impostato
0
0
Modo di uscita A-2: Ritardo all'eccitazione dell'alimentazione 1 (il temporizzatore viene riassettato dall'alimentazione)
Alimentazione
Segnale di comando
Segnale di blocco
Riassetto
Uscita di controllo
Valore impostato
Grafico tempo­rizzazione
UP
DOWN
Valore impostato
0
0
Modo di uscita A-3: Ritardo all'eccitazione dell'alimentazione 2 (il temporizzatore non viene riassettato dall'alimentazione)
Alimentazione
Segnale di comando
Segnale di blocco
Riassetto
Uscita di controllo
Valore impostato
Grafico tempo­rizzazione
UP
DOWN
Valore impostato
0
0
Uscita autoritenuta
È possibile selezionare l'uscita ad impulso temporizzato o l'uscita autoritenuta.
Il conteggio inizia quando il segnale di comando passa a ON. Quando il segnale di comando è su ON, il conteggio inizia quando l'alimentazione è presente o quando l'ingresso di riassetto passa a OFF. L'uscita di controllo può essere selezionata sia ad impulso temporizzato, sia autoritenuta.
Funzionamento di base
Alimen­tazione
Ingresso seg­nale di comando
* L'uscita è istantanea quando l'impostazione è 0. ** L'ingresso del segnale di comando è disabilitato durante il
conteggio.
Il conteggio inizia quando il segnale di comando passa ad ON e termina quando il segnale di comando passa a OFF. Quando il segnale di comando è ON, il conteggio inizia quando l'alimentazione è presente o quando l'ingresso di riassetto passa ad OFF. L'uscita di controllo può essere selezionata sia ad impulso temporizzato, sia autoritenuta.
**
Conteggio
Uscita
Funzionamento di base
limentazione
Ingresso segnale di comando
Uscita
* L'uscita è istantanea quando l'impostazione è 0.
Il conteggio comincia quando il segnale di riassetto passa a OFF. Il segnale di comando disabilita la funzione di conteggio (cioè la stessa funzione del segnale di blocco). L'uscita di controllo può essere selezionata sia ad impulso temporizzato, sia autoritenuta.
Conteggio
Funzionamento di base
Alimentazione
Uscita
* L'uscita è istantanea quando l'impostazione è 0.
Il conteggio comincia quando il segnale di riassetto passa a OFF. Il segnale di comando disabilita la funzione di conteggio (cioè la stessa funzione del segnale di blocco). L'uscita di controllo può essere selezionata sia ad impulso temporizzato, sia autoritenuta.
Conteggio
Funzionamento di base
Alimenta-
t
zione
Uscita
* L'uscita è istantanea quando l'impostazione è 0.
Conteggio
Autoritenuta
Temporizzatori
Temporizzatore digitale multifunzione H5CX (funzione temporizzatore) C-193
.
Modo di uscita b: Funzionamento ciclico 1 (il temporizzatore viene riassettato dall'alimentazione)
Uscita autoritenuta
Alimentazione
Segnale di comando
Segnale di blocco
Riassetto
Uscita di controllo
Valore impostato
Grafico tempo­rizzazione
UP
DOWN
Valore impostato
0
0
Uscita ad impulso temporizzato
Alimentazione
Segnale di comando
Segnale di blocco
Riassetto
Uscita di controllo
Valore impostato
UP Grafico tempo­rizzazione
DOWN
Valore impostato
0
0
Modo di uscita b-1: Funzionamento ciclico 2 (il temporizzatore non viene riassettato dall'alimentazione)
Uscita autoritenuta
Alimentazione
Segnale di comando
Segnale di blocco
Riassetto
Uscita di controllo
Valore impostato
UP
Grafico tempo­rizzazione
DOWN
Uscita ad impulso temporizzato
Alimentazione
Segnale di comando
Segnale di blocco
Uscita di controllo
Valore impostato
Grafico tempo­rizzazione
UP
DOWN
Valore impostato
Riassetto
Valore impostato
0
0
0
0
tt t tt
Il conteggio inizia quando il segnale di comando passa a ON. Lo stato dell'uscita di controllo commuta quando il tempo è trascorso (all'inizio è OFF). Quando il segnale di comando è su ON, il conteggio inizia quando l'alimentazione è presente o quando l'ingresso di riassetto passa a OFF.
Funzionamento di base
Alimen­tazione
**
Ingresso segnale di comando
Uscita
* Il normale funzionamento dell'uscita non è possibile
se il tempo impostato è troppo breve. Impostare ad un valore minimo di 100 ms (tipo con uscita a contatto).
** L'ingresso del segnale di comando è disabilitato
durante il conteggio.
Il conteggio inizia quando il segnale di comando passa a ON. L'uscita viene attivata quando il tempo è trascorso. Quando il segnale di comando è su ON, il conteggio inizia quando l'alimentazione è presente o quando l'ingresso di riassetto passa a OFF.
Conteggio
Conteggio
Conteggio
Conteggio
Funzionamento di base
Alimenta­zione
**
Ingresso segnale di comando
Uscita
* Il normale funzionamento dell'uscita non è possibile
se il tempo impostato è troppo breve. Impostare ad un valore minimo di 100 ms (tipo con uscita a contatto).
** L'ingresso del segnale di comando è disabilitato
durante il conteggio.
Il conteggio inizia quando il segnale di comando passa a ON. Lo stato dell'uscita di controllo commuta quando il tempo è trascorso (all'inizio è OFF). Quando il segnale di comando è su ON, il conteggio inizia quando l'alimentazione è presente o quando l'ingresso di riassetto passa a OFF.
Conteggio
Conteggio
Conteggio
Conteggio
Funzionamento di base
Alimentazione
Ingresso segnale di comando
Uscita
* Il normale funzionamento dell'uscita non è possibile se
il tempo impostato è troppo breve. Impostare ad un valore minimo di 100 ms (tipo con uscita a contatto).
** L'ingresso del segnale di comando è disabilitato
durante il conteggio.
Il conteggio inizia quando il segnale di comando passa a ON. L'uscita viene attivata quando il tempo è trascorso. Quando il segnale di comando è su ON, il conteggio inizia quando l'alimentazione è presente o quando l'ingresso di riassetto passa a OFF.
**
Conteggio
Autoritenuta
Conteggio
Funzionamento di base
Alimentazione
Ingresso segnale di comando
Uscita
* Il normale funzionamento dell'uscita non è possibile
se il tempo impostato è troppo breve. Impostare ad un valore minimo di 100 ms (tipo con uscita a contatto).
** L'ingresso del segnale di comando è disabilitato
durante il conteggio.
**
Conteggio
Autoritenuta
Conteggio
C-194 Temporizzatore digitale multifunzione H5CX (funzione temporizzatore pausa/
Modo di uscita d: Ritardo alla diseccitazione del segnale di comando (il temporizzatore viene riassettato dall'alimentazione)
L'uscita di controllo è attiva quando il segnale di comando è ON (eccetto quando l'alimentazione non è presente o il segnale di riassetto è su ON). Il temporizzatore si riassetta quando il tempo è trascorso.
Funzionamento di base
Alimen­tazione
**
Ingresso segnale di comando
Uscita
* L'uscita funziona solo con il segnale di comando
presente e quando l'impostazione è 0.
** L'ingresso del segnale di comando è abilitato durante
il conteggio.
Conteggio
Segnale di comando
Segnale di blocco
Uscita di controllo
Valore impostato
Grafico tempo­rizzazione
DOWN
Alimentazione
Riassetto
UP
Valore impostato
0
0
Modo di uscita E: Ritardo passante (il temporizzatore viene riassettato dall'alimentazione)
Il conteggio inizia quando il segnale di comando passa a ON. L'uscita viene riassettata quando il tempo è trascorso. Quando il segnale di comando è su ON, il conteggio inizia quando l'alimentazione è presente o quando l'ingresso di riassetto passa a OFF.
Funzionamento di base
Alimen­tazione
**
Ingresso segnale di comando
Uscita
* Se l'impostazione è 0, l'uscita viene disabilitata. ** L'ingresso del segnale di comando è abilitato
durante il conteggio.
Conteggio
Segnale di comando
Segnale di blocco
Uscita di controllo
Valore impostato
Grafico tempo­rizzazione
Alimentazione
Riassetto
UP
Valore impostato
DOWN
0
0
Modo di uscita F: Somma dei tempi (il temporizzatore non viene riassettato dall'alimentazione)
Il segnale di comando abilita il conteggio (il conteggio si ferma quando il segnale di comando è disattivato o quando l'alimentazione viene interrotta. L'uscita utilizzata è quella autoritenuta.
Funzionamento di base
Alimen­tazione
Ingresso segnale di comando
Uscita
* L'uscita è istantanea quando l'impostazione è 0.
Conteggio
Conteggio
Autoritenuta
Segnale di comando
Segnale di blocco
Uscita di controllo
Valore impostato
Grafico tempo­rizzazione
DOWN
Alimentazione
Riassetto
UP
Valore impostato
0
0
Modo Z: Pausa/lavoro con inizio ON (il tempo di lavoro è impostabile come percentuale del tempo di ciclo)
Il conteggio comincia quando il segnale di comando è su ON. Lo stato dell'uscita di controllo commuta quando il tempo è trascorso (ON all'avvio). Quando il segnale di comando è ON, il temporizzatore inizia il conteggio quando l'alimentazione passa a ON o quando l'ingresso di riassetto è disabilitato.
Funzionamento di base
Alimen­tazione
**
Ingresso segnale di comando
Uscita
* Il normale funzionamento dell'uscita non è possibile
se il tempo impostato è troppo breve. Impostare ad un valore minimo di 100 ms (tipo con uscita a contatto).
** L'ingresso del segnale di comando è disabilitato
durante il conteggio.
Conteggio (tempo di ciclo)
Conteggio tempo di ciclo ON (%)
Conteggio (tempo di ciclo)
Conteggio tempo di ciclo ON (%)
Segnale di comando
Segnale di blocco
Uscita di controllo
Impostazione periodo lavoro (%) tempo ON
Grafico tempo­rizzazione
Impostazione periodo lavoro (%) tempo ON
Alimentazione
Riassetto
Tempo di ciclo
UP
Tem p o di ciclo
DOWN
0
0
Temporizzatori
Modo Z
La quantità in uscita può essere regolata modificando in 1 il tempo di ciclo impostato nel livello regolazione e modificando il valore (%) impostato per la percentuale ON del tempo di ciclo. Il valore impostato mostra la percentuale ON del tempo di ciclo (%) e può essere selezionato tra 0 e 100 (%). Se il tempo di ciclo è 0, l'uscita è sempre disabilitata. Quando il tempo di ciclo è diverso da 0, ma la sua percentuale ON è impostata su 0 (%), l'uscita è sempre disabilitata. Quando la percentuale ON è impostata su 100 (%), l'uscita è sempre abilitata.
Temporizzatore digitale multifunzione H5CX (funzione temporizzatore) C-195
Procedure di funzionamento (funzione temporizzatore pausa/lavoro)
Selezione da temporizzatore a temporizzatore pausa/lavoro
Il modello H5CX è impostato in fabbrica per il funzionamento come temporizzatore. Per commutare al funzionamento come temporizzatore pausa/lavoro, utilizzare la procedura illustrata di seguito. Per ulteriori dettagli vedere pagina B-202
Alimentazione ON
Modo selezione temporizzatore standard o temporizzatore pausa/lavoro
Selezione della funzione
Per commutare da funzionamento temporizzatore a funzionamento temporizzatore pausa/lavoro, usare i tasti
1
+
Tenere premuto per 1 s min. (vedere nota)
Modo funzionamento (RUN)
Nota: premere il tasto prima
del tasto .
1
Impostazioni per le funzioni di base
Le impostazioni delle funzioni base posso essere eseguite anche solo con i selettori.
Assicurarsi di posizionare il pin 1 su ON.
12345678
ON
OFF
Parametro OFF ON
1 Impostazione
Disabilitata Abilitata
dei selettori
2 Campo
temporizzazion
3
e periodo pausa
Fare riferimento alla tabella sulla destra.
(OFF)
4 Campo
temporizzazion
5
e periodo lavoro
Fare riferimento alla tabella sulla destra.
(ON)
6 Modo di avvio
pausa/lavoro
7 Modo del
temporizzatore
8 Permanenza
Inizio OFF
Inizio ON (lavoro)
(pausa) UP
(addizionante)
DOWN (sottraente)
20 ms 1 ms del segnale di ingresso
Nota:Per tutti i pin, il valore impostato in fabbrica è OFF.
Pin 2 Pin 3 Campo temporizzazione
OFF OFF 0,01 … 99,99 s ON OFF 0,1 … 999,9 s OFF ON 1 … 9999 s ON ON 0 min. 0,1 s … 99 min. 59 s
Pin 4 Pin 5 Campo
OFF OFF 0,01 … 99,99 s ON OFF 0,1 … 999,9 s OFF ON 1 … 9999 s ON ON 0 min. 0,1 s … 99 min. 59
periodo pausa (OFF)
temporizzazione
periodo lavoro (ON)
s
Facile verifica dell'impostazione dei selettori tramite il display
Lo stato ON/OFF dei pin dei selettori può essere visualizzato sul display. Per ulteriori dettagli, vedere pagina B-190.
Nota: 1. Accertarsi che il pin 1 dei selettori si trovi su ON. Se esso è impostato su OFF, le impostazioni dei selettori non vengono abilitate.
2. Le modifiche delle impostazioni dei selettori vengono abilitate all'accensione (impostare i selettori mentre l'unità è spenta).
3. Il modello H5CX-L8@ non dispone di selettori. Per ulteriori dettagli sui metodi di impostazione fare riferimento a pagina B-197.
4. Quando si utilizzano scale di temporizzazione che non possono essere impostati con i selettori, occorre effettuare tutte le impostazioni
utilizzando i tasti funzione. Per ulteriori dettagli sui metodi di impostazione fare riferimento a pagina B-197.
Impostazioni avanzate
Dopo aver impostato i selettori per le funzioni base, è possibile effettuare l'impostazione avanzata di alcuni parametri (vedere nota) tramite i tasti operativi. Per ulteriori dettagli, vedere pagina B-180.
Nota: Livello protezione tasti, colore del display, modo ingresso NPN/PNP.
C-196 Temporizzatore digitale multifunzione H5CX (funzione temporizzatore pausa/
Impostazioni per le funzioni avanzate
Le impostazioni non eseguibili mediante i selettori possono essere eseguite con i tasti operativi.
Alimentazione ON
Per i dettagli sulle operazioni in modo funzionamento, vedere pag. B-189. Nota 1. Se si passa al modo impostazione durante il funzionamento,
questo proseguirà ugualmente.
2. Le modifiche dei parametri in modo impostazione diventano operative per la prima volta quando si passa al modo funzionamento (run). Inoltre, quando le impostazioni vengono
(vedere nota 1)
Modo funzionamento (run)
3 s min. 3 s min.
(vedere nota 2)
modificate, il temporizzatore si riassetta (il tempo si azzera e l'uscita diventa OFF).
Le impostazioni di fabbrica sono indicate in neretto.
Quando si eseguono le impostazioni solo con i tasti operativi, posizionare il pin 1 dei selettori su OFF (impostazione di fabbrica). Se il pin 1 dei selettori è posizionato su ON, i parametri di impostazione indicati da non sono visualizzati.
Temporizzatori
Scala di tem­porizzazione periodo pausa (OFF)
Scala di tem­porizzazione periodo lavoro (ON)
Modo tem­porizzatore
Modo avvio pausa/lavoro (ON/OFF)
(Ritardo a intermittenza con inizio OFF)
Permanenza del segnale
Modo impostazione delle funzioni
di ingresso
Modo di ingresso NPN/PNP
Colore display
Livello protezione tasti
Impostare la scala di temporizzazione periodo pausa (OFF) usando i tasti .
s
Per maggiori informazioni, vedere la lista delle scale di temporizzazione qui di seguito.
Impostare la scala di temporizzazione periodo lavoro (ON) usando i tasti .
s
Per maggiori informazioni, vedere la lista delle scale di temporizzazione qui di seguito.
Impostare il modo temporizzatore usando i tasti .
(Tempo trascorso)
Impostare il modo di uscita temporizzatore pausa/lavoro usando i tasti .
Impostare la permanenza del segnale di ingresso usando i tasti .
Impostare il modo di ingresso NPN/PNP utilizzando i tasti .
(ingresso NPN) (ingresso PNP)
Visualizzato solo nei modelli H5CX-A# e H5CX-A11#.
Impostare il colore del display utilizzando i tasti .
(rosso) (verde) (rosso-
Visualizzato solo nei modelli con morsettiera (H5CX-A#).
Impostare il livello di protezione tasti usando i tasti .
(Tempo rimanente)
(KP-1) (KP-2) (KP-3) (KP-4) (KP-5)
ss hs
ss hs
(Ritardo a intermittenza con inizio ON)
(1 ms)(20 ms)
verde)
(verde­rosso)
......
......
Lista delle scale di temporizzazione
Display Valore impostato
0,01 s ... 99,99 s (impostazione di fabbrica)
0,1 s ... 999,9 s
1 s ... 9999 s
0 min 0,1 s ... 99 min 59 s
0,1 min ... 999,9 min
1 min ... 9999 min
0 h 0,1 min ... 99 h 59 min
0,1 h ... 999,9 h
1 h ... 9999 h
0,001 s ... 9,999 s
Temporizzatore digitale multifunzione H5CX (funzione temporizzatore pausa/lavoro) C-197
Spiegazione delle funzioni
Campo temporizzazione periodo pausa (oftr) (configurabile mediante selettori)
Impostazione della scala di temporizzazione per il tempo di diseccitazione tra 0,000 s e 9.999 h. I selettori consentono tuttavia di effettuare soltanto impostazioni del tipo --.-- s (99,99 s), ---.- s (999,9 s), ---- s (9.999 s) e – min. -- s (99 min. 59 s). Se occorre un'impostazione di tipo diverso utilizzare i tasti funzione.
Campo temporizzazione periodo lavoro (ontr) (configurabile mediante i selettori)
Impostazione della scala di temporizzazione per il tempo di eccitazione tra 0,001 s e 9.999 h. I selettori consentono tuttavia di effettuare soltanto impostazioni del tipo --.-- s (99,99 s), ---.- s (999,9 s), ---- s (9.999 s) e – min. -- s (99 min. 59 s). Se occorre un'impostazione di tipo diverso utilizzare i tasti funzione.
Modo del temporizzatore (timm) (configurabile mediante i selettori)
Impostazione del modo UP (addizionante) o DOWN (sottraente) del temporizzatore. Nel modo UP viene visualizzato il tempo trascorso, mentre nel modo DOWN quello restante.
Modo di avvio ON/OFF (totm) (configurabile mediante i selettori)
Impostazione del modo di uscita. Impostare l'opzione ritardo a intermittenza con inizio OFF o ritardo a intermittenza con inizio ON. (per ulteriori dettagli sul funzionamento dei modi di uscita fare riferimento ai “Grafici di temporizzazione” a pagina 200).
Permanenza del segnale di ingresso (iflt) (configurabile mediante i selettori)
Impostazione dell'ampiezza minima del segnale di ingresso (20 ms o 1 ms) per gli ingressi di segnale, riassetto e blocco. Viene utilizzata la stessa impostazione per tutti gli ingressi esterni (segnale, riassetto e blocco). Se per i segnali di ingresso si utilizzano dei relè, impostare la permanenza del segnale di ingresso su 20 ms. Con questa impostazione si elimina il problema del rimbalzo dei contatti.
Modo di ingresso NPN/PNP (imod)
Come formato di ingresso selezionare l'ingresso NPN (libero da tensione) o l'ingresso PNP (ingresso in tensione). Viene utilizzata la stessa impostazione per tutti gli ingressi esterni. Per ulteriori dettagli sul collegamento degli ingressi fare riferimento alla voce “Collegamenti degli ingressi” a pagina 178
Colore di visualizzazione (colr)
Impostazione del colore da utilizzare per il valore attuale.
Uscita disabilitata Uscita abilitata
rosso Rosso (fisso) grn Verde (fisso) r-g Rosso Verde g-r Verde R oss o
Livello di protezione dei tasti (kypt)
Impostazione del livello di protezione dei tasti. Quando il selettore di protezione dei tasti è impostato su ON, è possibile prevenire gli errori di impostazione specificando il livello di protezione dei
tasti (KP-1 … KP-5), che impedisce l'uso di determinati tasti funzione. Mentre è attiva la protezione dei tasti, la relativa spia è illuminata.
(vedere nota)
Nota: Impostazione di fabbrica su OFF.
Livello Significato Dettagli
KP-1 (impostazione di fabbrica)
KP-2 No No
KP-3 No No
KP-4 No No No
KP-5 NoNoNoNo
ON
OFF
Spia protezione tasti
Modo di selezione
(vedere nota)
No
Visualizzazione sul
display durante il
funzionamento
Tasto di riassetto Tasto Up/Down
(Su/Giù)
Nota:Passaggio al modo di selezione temporizzatore standard o temporizzatore pausa/lavoro ( + 1 s min.) o al modo di impostazione
delle funzioni ( 3 s min.).
MODE
MODE
1
C-198 Temporizzatore digitale multifunzione H5CX (funzione temporizzatore pausa/
Modo di funzionamento (RUN)
Valore attuale
Impostazione tempo di OFF
Valore attuale
Impostazione tempo di ON
Scegliere ogni cifra per l'impostazione del tempo di OFF usando i tasti corrispondenti .
Scegliere ogni cifra per l'impostazione del tempo di ON usando i tasti corrispondenti .
Valore attuale e tempo OFF impostato
Il valore attuale viene visualizzato nel display principale, il tempo OFF impostato nel display secondario. Contemporaneamente si illumina la spia “SET1”.
Valore attuale e tempo ON impostato
Il valore attuale viene visualizzato nel display principale, il tempo ON impostato nel display secondario. Contemporaneamente si illumina la spia “SET2”.
Temporizzatori
Temporizzatore digitale multifunzione H5CX (funzione temporizzatore pausa/lavoro) C-199
Grafici di temporizzazione
Funzionamento come temporizzatore pausa/lavoro
I modelli H5CX-L8@ non comprendono l'ingresso di blocco.
Modo di uscita toff: Inizio OFF
Uscita autoritenuta
Alimentazione
Segnale di comando
Segnale di blocco
Riassetto
Uscita di controllo
Tempo di OFF
UP
Tempo di lavoro (ON)
Grafico tempo­rizzazione
Tempo di OFF
DOWN
Tempo di ON
Uscita autoritenuta
Alimentazione
Segnale di comando
Segnale di blocco
Riassetto
Uscita di controllo
Tempo di OFF
UP
Tempo di ON Grafico tempo­rizzazione
Tempo di OFF
DOWN
Tempo di ON
0
0
Modo di uscita ton: Inizio ON
0
0
Il conteggio inizia quando il segnale di comando passa a ON. Lo stato dell'uscita di controllo commuta quando il tempo è trascorso (all'inizio è OFF). Quando il segnale di comando è su ON, il conteggio inizia quando l'alimentazione è presente o quando l'ingresso di riassetto passa a OFF.
Funzionamento di base
Alimentazione
**
Ingresso segnale di comando
Uscita
* Il normale funzionamento dell'uscita non è
possibile se il tempo impostato è troppo breve. Impostare ad un valore minimo di 100 ms (tipo con uscita a contatto).
** L'ingresso del segnale di comando è disabilitato
durante il conteggio.
Il conteggio inizia quando il segnale di comando passa a ON. Lo stato dell'uscita di controllo commuta quando il tempo è trascorso (all'inizio è ON). Quando il segnale di comando è su ON, il conteggio inizia quando l'alimentazione è presente o quando l'ingresso di riassetto passa a OFF.
Tempo di OFF
Tempo di ON
Tempo di OFF
Tempo di ON
Funzionamento di base
Alimentazione
**
Ingresso segnale di comando
Uscita
* Il normale funzionamento dell'uscita non è
possibile se il tempo impostato è troppo breve. Impostare ad un valore minimo di 100 ms (tipo con uscita a contatto).
** L'ingresso del segnale di comando è disabilitato
durante il conteggio.
Tempo lavoro (ON)
Tempo pausa (OFF)
Tempo lavoro (ON)
Tempo pausa (OFF)
C-200 Temporizzatore digitale multifunzione H5CX (funzione temporizzatore pausa/
Modo di selezione del funzionamento come temporizzatore/ temporizzatore pausa/lavoro
Per impostare l'H5CX come temporizzatore standard o come temporizzatore pausa/lavoro occorre entrare nel menu di selezione. L'unità H5CX dispone inoltre di un'utile funzione di monitoraggio dei selettori, che consente di verificarne le impostazioni sul display.
Modo funziona-
mento (RUN)
Modo di selezione temporizzatore
standard o temporizzatore pausa/lavoro
Alimentazione ON
+
1
1 s min.
Selezione temporizzatore standard o temporizzatore pausa/lavoro
Monitoraggio dei selettori
Per modificare il modo di selezione temporizzatore standard o temporizzatore pausa/lavoro, tenere premuto il tasto per almeno 1 s, con il tasto premuto. Il tasto deve essere premuto prima del tasto . Se il tasto viene premuto per primo, il modo non cambia.
Per selezionare il funzionamento temporizzatore o temporizzatore pausa/lavoro, usare i tasti .
rizzatore)
Nota: Il modello H5CX è impostato in fabbrica per funzionamento temporizzatore.
Confermare lo stato dei pin da 1 a 8 dei selettori usando i tasti .
Nota 1. Questa visualizzazione non è presente nel modello H5CX-L8#.
ON
1
(tempo-
2. Questa visualizzazione è possibile solo quando il pin 1 (impostazioni di abilitazione/disabilitazione dei selettori) è posizionato su ON (abilitazione).
Esempio
12345678
MODO
1
(temporizzatore
pausa/lavoro)
MODO
1
Temporizzatori
1
OFF
Indica che il pin 8 dei selettori è impostato su ON. Indica che il pin 7 dei selettori è impostato su OFF. Indica che il pin 6 dei selettori è impostato su ON. Indica che il pin 5 dei selettori è impostato su OFF. Indica che il pin 4 dei selettori è impostato su ON.
Indica che il pin 3 dei selettori è impostato su OFF.
Indica che il pin 2 dei selettori è impostato su ON. Indica che il pin 1 dei selettori è impostato su ON.
Nota: 1. Quando si passa al modo di selezione temporizzatore o temporizzatore pausa/lavoro, viene effettuato il riassetto del valore attuale e
l'uscita viene disabilitata. Nel modo di selezione temporizzatore o temporizzatore pausa/lavoro la temporizzazione non viene eseguita.
2. Le modifiche delle impostazioni effettuate nel modo di selezione temporizzatore o temporizzatore pausa/lavoro vengono abilitate quando
si passa al modo funzionamento Run. Se si modificano le impostazioni viene effettuato automaticamente il riassetto dell'unità H5CX (il valore attuale viene inizializzato e l'uscita disabilitata).
Temporizzatore digitale multifunzione H5CX C-201
Appendice
Utilizzo dei tasti funzione
Funzionamento come temporizzatore
Accensione
1
+
Modo selezione temporizzatore o temporizzatore pausa/lavoro
Selezione della funzione di tempo­rizzazione standard o pausa/lavoro
Monitoraggio dei selettori
1 s min. 3 s min.
+
Modo funzionamento Run
1
Temporizzatore (ad eccezione del modo Z)
Valore attuale/valore impostato
Temporizzatore (modo Z)
Valore attuale/percentuale tempo di ciclo
Valore attuale/tempo di ciclo
Funzionamento come temporizzatore pausa/lavoro
Alimentazione ON
1
+
Modo selezione temporizzatore o temporizzatore pausa/lavoro
Selezione temporizzatore o temporizzatore pausa/lavoro
Monitoraggio dei selettori
1 s min.
+
1 s min.
Modo funzionamento Run
1
Valore attuale/impostazione tempo di OFF
Valore attuale/impostazione tempo di ON
3 s min.
3 s min.
Modo impostazione delle funzioni
3 s min.1 s min.
Modo impostazione delle funzioni
Funzionamento interrotto Temporizzatore in funzione
Scala di temporizzazione
Modo temporizzatore
Modo di uscita
Tempo di uscita
Permanenza del segnale di ingresso
Modo di ingresso NPN/PNP
Colore del display
Livello protezione tasti
Funzionamento interrotto Temporizzatore in funzione
Scala di temporizzazione periodo pausa OFF
Scala di temporizzazione periodo lavoro ON
Modo temporizzatore
Modo uscita temporizzatore pausa/lavoro
Permanenza del segnale di ingresso
Modo di ingresso NPN/PNP
Colore del display
Livello protezione tasti
Nota: 1. Tutte le modifiche delle impostazioni vengono effettuate utilizzando i tasti e .
2. Gli schemi di flusso riportati sopra illustrano la procedura per tutti i modelli. Per ulteriori dettagli relativi a modelli specifici vedere
pagina B-190 (funzionamento come temporizzatore) o pagina B-197 (funzionamento come temporizzatore pausa/lavoro).
C-202 Temporizzatore digitale multifunzione H5CX
Elenco delle impostazioni
Annotare il valore impostato nella colonna corrispondente delle tabelle che seguono e utilizzare le tabelle come guida rapida di riferimento.
Modo di selezione temporizzatore o temporizzatore pausa/lavoro
Nome del
parametro
Selezione temporizzatore o temporizzatore pausa/lavoro
Monitoraggio dei selettori
Parametro Campo di impostazione Valore
func tim/twin tim ---
dip on/off off ---
Impostazioni per il funzionamento di temporizzazione
Modo funzionamento RUN quando il modo di uscita non è Z
Nome del parametro Parametro Campo di impostazione Valore
Valore attuale, valore impostato
Valore impostato --- 000 ... 99 99 (Campo temporale: --,-- s) 0,00 s
--- 00 ... 999 9 (Campo temporale: ---,- s) 0,0 s
--- 0 ... 9999 (Campo temporale: ---- s) 0 s
--- 0:00 ... 99:59 (Campo temporale: -- min. – s) 0:00 min.; s
--- 0.0 ... 999 9 (Campo temporale: ---,- min.) 0,0 min.
--- 0 ... 9999 (Campo temporale: ---- min.) 0 min.
--- 0:00 ... 99:59 (Campo temporale: -- h – min.) 0:00 h; min.
--- 00 ... 999 9 (Campo temporale: ---,- h) 0,0 h
--- 0 ... 9999 (Campo temporale: ---- h) 0 h
--- 0.000 ... 9999 (Campo temporale: -,--- s) 0,000 s
Valore attuale --- Come il valore impostato
predefinito
predefinito
Come a sinistra Come a sinistra
Unità Valore
Unità Valore
impostato
Temporizzatori
impostato
Modo funzionamento RUN quando il modo di uscita è Z
Nome del parametro Parametro Campo di impostazione Valore
Valore attuale, percentuale ON tempo di ciclo
Valore attuale, tempo di ciclo
Tempo di ciclo --- 000 ... 99 99 (Campo temporale: --,-- s) 000 s
--- 00 ... 999 9 (Campo temporale: ---,- s) 00 s
--- 0 ... 9999 (Campo temporale: ---- s) 0 s
--- 0:00 ... 99:59 (Campo temporale: -- min. – s) 0:00 min.; s
--- 00 ... 999 9 (Campo temporale: ---,- min.) 00 min.
--- 0 ... 9999 (Campo temporale: ---- min.) 0 min.
--- 0:00 ... 99:59 (Campo temporale: -- h – min.) 0:00 h; min.
--- 00 ... 999 9 (Campo temporale: ---,- h) 00 h
--- 0 ... 9999 (Campo temporale: ---- h) 0 h
--- 0000 ... 9 999 (Campo temporale: -,--- s) 0 000 s
Percentuale ON del tempo di ciclo
Valore attuale --- Come sopra per il tempo di ciclo Valore attuale --- Come sopra per il tempo di ciclo
--- 0100 0 %
predefinito
Come a sinistra Come a sinistra Come a sinistra Come a sinistra
Modo di impostazione delle funzioni
Nome del parametro Parametro Campo di impostazione Valore
Scala di temporizzazione timr --,-- s / ---,- s / ---- s / -- min. - s / ---,- min. /
---- min. / -- h -- min. / ---,- h / ---- h / -,--- s
Modo del temporizzatore timm addi ionale/sottraente addi ionale --- Modo di uscita outm a/a-1/a-2/a-3/b/b-1/d/e/f/=a--- Tempo di uscita otim mantenimento/001… 99 99 Permanenza del segnale di ingresso iflt 20 ms/1 ms 20 ms --- Modo di ingresso NPN/PNP imod npn/pnp npn --- Colore di visualizzazione colr rosso/arancione/r-a/a-r rosso --- Livello di protezione dei tasti kypt kp-1/kp-2/kp-3/kp-4/kp-5 kp-1 ---
predefinito
--,-- s ---
mantenimento
Unità Valore
impostato
Unità Valore
impostato
s
Temporizzatore digitale multifunzione H5CX C-203
Impostazioni per il funzionamento come temporizzatore pausa/lavoro
Modo funzionamento RUN
Nome del parametro Parametro Campo di impostazione Valore
Valore attuale, tempo di pausa OFF impostato
Valore attuale, tempo di lavoro ON impostato
Tempo di pausa OFF impostato
Valore attuale --- Come sopra per il tempo OFF impostato Come a
Tempo di lavoro ON impostato
Valore attuale --- Come sopra per il tempo OFF impostato Come a
--- 000 ... 99 99 (Campo temporale: --,-- s) 000 s
--- 00 ... 999 9 (Campo temporale: ---,- s) 00 s
--- 0 ... 9999 (Campo temporale: ---- s) 0 s
--- 0:00 ... 99:59 (Campo temporale: -- min. - s) 0:00 min.; s
--- 00 ... 999 9 (Campo temporale: ---,- min.) 00 min.
--- 0 ... 9999 (Campo temporale: ---- min.) 0 min.
--- 0:00 ... 99:59 (Campo temporale: -- h - min.) 0:00 h; min.
--- 00 ... 999 9 (Campo temporale: ---,- h) 00 h
--- 0 ... 9999 (Campo temporale: ---- h) 0 h
--- 0.000... 9999 (Campo temporale: -,--- s) 0000 s
--- Come sopra per il tempo OFF impostato Come a
predefinito
sinistra
sinistra
sinistra
Come a sinistra
Come a sinistra
Come a sinistra
Modo di impostazione delle funzioni
Nome del parametro Parametro Campo di impostazione Valore
Campo temporizzazione periodo pausa (OFF)
Campo temporizzazione periodo lavoro (ON)
Modo del temporizzatore timm addi ionale/sottraente addi ionale --- Modo di avvio pausa/lavoro (ON/OFF) totm toff/ton toff --- Permanenza del segnale di ingresso iflt 20 ms/1 ms 20 ms --­Modo di ingresso NPN/PNP imod npn/pnp npn --- Colore di visualizzazione colr rosso/ erde/r- / -r rosso --- Livello di protezione dei tasti kypt kp-1/kp-2/kp-3/kp-4/kp-5 kp-1 ---
oftr --,-- s / ---,- s / ---- s / -- min. - s / ---,- min. /
---- min. /
-- h -- min. / ---,- h / ---- h / -,--- s
ontr --,-- s / ---,- s / ---- s / -- min. - s / ---,- min. /
---- min. /
-- h -- min. / ---,- h / ---- h / -,--- s
predefinito
--,-- s ---
--,-- s ---
Unità Valore
Unità Valore
impostato
impostato
TUTTE LE DIMENSIONI INDICATE SONO ESPRESSE IN MILLIMETRI. Per convertire i millimetri in pollici moltiplicare per 0,03937. Per convertire i grammi in once, moltiplicare per 0,03527.
Cat. No. L101-IT2-03
Ai fini del miglioramento del prodotto le caratteristiche sono soggette a variazioni senza preavviso.
C-204 Temporizzatore digitale multifunzione H5CX
Loading...
