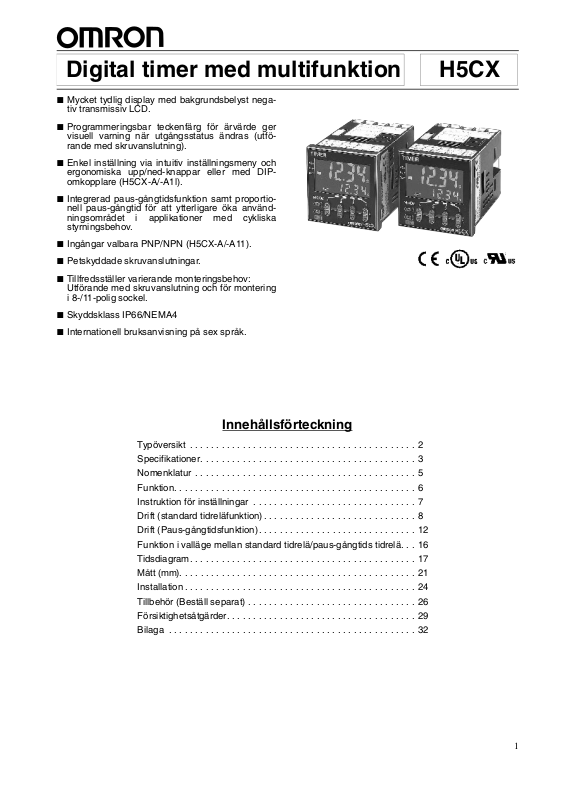

Omron H5CX Instructions Manual [sv]

Mycket tydlig display med bakgrundsbelyst nega-

■

tiv transmissiv LCD.
Programmeringsbar teckenfärg för ärvärde ger

■

visuell varning när utgångsstatus ändras (utfö­rande med skruvanslutning).

Enkel inställning via intuitiv inställningsmeny och

■

ergonomiska upp/ned-knappar eller med DIP­omkopplare (H5CX-A/-A1l).

Integrerad paus-gångtidsfunktion samt proportio-

■

nell paus-gångtid för att ytterligare öka använd­ningsområdet i applikationer med cykliska
styrningsbehov.

Ingångar valbara PNP/NPN (H5CX-A/-A11).

■

Petskyddade skruvanslutningar.

■

Tillfredsställer varierande monteringsbehov:

■

Utförande med skruvanslutning och för montering
i 8-/11-polig sockel.

Skyddsklass IP66/NEMA4

■

Internationell bruksanvisning på sex språk.

■

H5CX Digital timer med multifunktion

Innehållsförteckning

Typöversikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Specifikationer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Nomenklatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Funktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Instruktion för inställningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Drift (standard tidreläfunktion). . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Drift (Paus-gångtidsfunktion). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Funktion i valläge mellan standard tidrelä/paus-gångtids tidrelä. . . 16

Tidsdiagram. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Mått (mm)

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Tillbehör (Beställ separat) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Försiktighetsåtgärder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Bilaga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

1

H5CXH5CX

Typöversikt

Utgång Anslutningsspänning Utförande

Standard Ekonomi

Skruvanslutning 11-polig sockel 8-polig sockel

Reläutgång 100 till 240 VAC H5CX-A H5CX-A11 H5CX-L8

12 till 24 VDC/24 VAC H5CX-AD H5CX-A11D H5CX-L8D

Transistorutgång 100 till 240 VAC H5CX-AS H5CX-A11S H5CX-L8S

12 till 24 VDC/24 VAC H5CX-ASD H5CX-A11SD H5CX-L8SD

Obs Mellan spänningsanslutning och ingångskretsar för H5CX-A11/A11S finns grundisolering. Andra utföranden är inte isolerade.

■

Typbenämningar

H5CX-@@@@@

1 2 3 4 5

1. Typklassificering

A: Standard
L: Ekonomi

2. Extern anslutning

Ingen: Skruvanslutning
8: 8-polig sockel
11: 11-polig sockel

■

Tillbehör (Beställs separat)

3. Utgång

Ingen: Reläutgång
S: Transistorutgång

4. Anslutningsspänning

Ingen: 100 till 240 VAC 50/60 Hz
D: 12 till 24 VDC/24 VAC 50/60 Hz

5. Kapslingsfärg

Ingen: Svart
G: Ljusgrå (Munsell 5Y7/1): Endast på förfrågan.

Beskrivning Typbeteckning

Adapter för frontmontering (se not 1) Y92F-30
Vattentät packning (se not 1) Y92S-29
Socklar för DIN-skena 8-polig P2CF-08

8-polig, petskyddad P2CF-08-E
11-polig P2CF-11
11-polig, petskyddad P2CF-11-E

Socklar för frontmontering 8-polig P3G-08

8-polig, petskyddad P3G-08 med Y92A-48G (se not 2)
11-polig P3GA-11

11-polig, petskyddad P3GA-11 med Y92A-48G (se not 2)
Skyddskåpa, hård Y92A-48
Mjuk kåpa Y92A-48F1
Monteringsskena 50 cm (l)

1 m (l)

1 m (l)
Ändstöd PFP-M
Mellanlägg PFP-S

Obs 1. Levereras med H5CX-A@ med skruvanslutning (ej för H5CX-A11@ och H5CX-L8@ med sockelanslutning).

2. Y92A-48G är ett petskydd monterat på P3G-08- eller P3GA-11-sockeln.

7.3 mm (t) PFP-50N

×

7.3 mm (t) PFP-100N

×

16 mm (t) PFP-100N2

×

2

H5CXH5CX

Specifikationer

■

Tekniska data

Belastning H5CX-A@ H5CX-A11@ H5CX-L8@

Klassificering Digitalt tidrelä
Nominell anslutnings-

spänning
Spänningsområde 85% till 110% av nominell anslutningsspänning (12 till 24 VDC: 90% till 110%)
Effektförbrukning Ca 6.2 VA vid 264 VAC

Monteringsmetod Frontmontering Frontmontering, bottenmontering, montering på DIN-skena.
Externa anslutningar Skruvanslutningar 11-polig sockel 8-polig sockel
Åtdragningsmoment för

skruvanslutningar
Display 7-segment, negativ transmissiv LCD;

Antal siffror 4 siffror
Tidsområden 9,999 s (0,001 s-steg), 99,99 s-steg (0,01 s-steg), 999,9 s (0,1 s-steg), 9999 s (1 s-steg), 99 min 59 s (1 s-steg)

Tidräkning Förfluten tid (Upp), återstående tid (Ned) (valbart)
Insignaler Start, spärr, återställning Start, återställning
Ingångsmetod Potentialfri ingång/spänningsingång (valbart)

Start, återställning, spärr Minimum signalbredd ingångar: 1 eller 20 ms (valbar, samma för alla ingångar)
Spänningsåterställning Minimum bryttid: 0.5 s (utom för A-3, b-1 och F-funktion)
Återställningssystem Spänningsåterställningar (utom för A-3, b-1 och F-funktion), extern och manuell återställning
Sensor-väntetid 260 ms max. (utgång är i FRÅN-läge och ingen ingång accepteras under sensor-väntetid).
Utgångsfunktioner A, A-1, A-2, A-3, b, b-1, d, E, F, Z, ton eller toff
Pulsutgång 0,01 till 99,99 s
Utgång 1 växlnde kontakt: 5 A vid 250 VAC, resistiv belastning (cos

Knappskydd Ja
Minnesuppbackning EEPROM (överskrivningsbart: 100 000 gånger min.), kan lagra data under 10 år min.
Omgivningstemperatur Drift:

Omgivande luftfuktighet 25% till 85%
Kapslingsfärg Svart (N1.5)
Tillbehör Vattentät packning,

100 till 240 VAC (50/60 Hz), 24 VAC (50/60 Hz)/12 till 24 VDC (tillåten rippel: 20% (p-p) max.)

Ca 5,1 VA vid 26,4 VAC
Ca 2,4 W vid 12 VDC

0.5 Nm max. ---

Aktuellt värde:
11,5 mm höga tecken,
röda eller gröna (programmerbart)
Inställt värde: 6 mm höga tecken, gröna

999,9 min (0,1 min-steg), 9999 min (1 min-steg), 99 h 59 min (1 min-steg), 999.9 h (0,1 h-steg), 9999 h (1 h­steg)

Potentialfri ingång
TILL impedans: 1 kΩ max. (Läckström: 5 till 20 mA vid 0 Ω)
TILL restspänning: 3 V max.
FRÅN impedans: 100 k
Spänningsingång
Hög (logisk) nivå: 4.5 till 30 VDC
Låg (logisk) nivå: 0 till 2 VDC
(Ingångsresistans: ca 4.7 k

Minimum belastning: 10 mA vid 5 VDC (felnivå: P, referensvärde)
Transistorutgång: NPN öppen kollektor, 100 mA vid 30 VDC max.

Utgångskategori enligt EN60947-5-1 för tidreläer med kontaktutgångar (AC-15; 250 V 3 A/AC-13; 250 V 5 A/
DC-13; 30 V 0,5 A)
Utgångskategori enligt EN60947-5-2 för tidreläer med transistorutgångar (DC-13; 30 V 100 mA)

NEMA B300 Pilot Duty, 1/4 HP 5-A resistiv belastning vid 120 VAC, 1/3 HP 5-A resistiv belastning vid 240 VAC

10 till 55°C (−10 till 50°C om tidreläer är monterade sida vid sida) (utan isbildning eller kondensering)

−

Lagring:

adapter för frontmontering

25 till 65°C (utan isbildning eller kondensering)

−

min.

Ω

)

Ω

restspänning: 1.5 VDC max. (ca 1 V)

7-segment, negativ transmissiv LCD
Aktuellt värde:
11,5 mm höga tecken, röda

Inställt värde: 6 mm höga tecken, gröna

Potentialfri ingång
TILL impedans: 1 kΩ max.
(Läckström: 5 till 20 mA vid 0 Ω)
TILL restspänning: 3 V max.
FRÅN impedans: 100 k

=1)

φ

Ingen

Ω

min.

3

■

Allmänna data

Belastning H5CX-A@/-A11@/-L8@

0,01% ±50 ms max. av inställt värde

Onoggrannhet för driftstid
och inställningsfel
(inklusive temperatur- och
spänningspåverkan)
(se not 1)

Isolationsresistans 100 M

Provspänning 2,000 VAC, 50/60 Hz under 1 min mellan strömförande anslutningar och ej strömförande metalldelar.

Stötspänning 3 kV (mellan spänningsanslutningar) för 100 till 240 VAC, 1 kV för 24 VAC/12 till 24 VDC

Störsäkerhet

Statisk immunitet Destruktion: 15 kV

Vibrationstålighet Destruktion: 10 till 55 Hz vid 0,75 mm enkel amplitud var i tre riktningar

Stöttålighet

Förväntad livslängd Mekanisk: 10 000 000 operationer minimum

Godkännanden
(se not 3)

EMC (EMI) EN61326

Skyddsklas Frontpanel: IP66 och NEMA typ 4 (inomhus) (se not 4.)
Vikt H5CX-A@: Ca 135 g, H5CX-A11@/-L8@:ca 105 g

Spänningsstart:

Signalstart:

Signalstart med transistorutgång:

Om det inställda värdet är inom sensorväntetiden vid start kopplas inte utgången för H5CX TILL förrän sen-

sorväntetiden har passerats.

Ω

mellan ej kontinuerliga kontakter

1,000 VAC, 50/60 Hz under 1 min mellan ej kontinuerliga kontakter

4.5 kV (mellan strömförande anslutning och oskyddade ej strömförande metalldelar) för 100 till 240 VAC

1.5 kV för 24 VAC/12 till 24 VDC

1.5 kV (mellan spänningsanslutningar) och ±600 V (mellan ingångsanslutningar), fyrkantsvågstörning genom

±

störsimulator (pulsbredd: 100 ns/1 ms, 1-ns stigning)

Felfunktion: 8 kV

Felfunktion: 10 till 55 Hz vid 0,35 enkel amplitud var i tre riktningar

Destruktion: 294 m/s

Felfunktion: 98 m/s

Elektrisk: 100 000 operationer minimum (5 A vid 250 VAC, resistiv belastning)

UL508/godkännande (H5CX-L8@: Listing endast med OMRON P2CF-08@ eller P3G-08 sockel), CSA C22.2

Nr. 14, enligt EN61010-1 (föroreningsgrad 2/överspänningskategori II)

Enligt med VDE0106/P100 (petskydd).

Emission kapsling: EN55011 Grupp 1 klass A

Emission AC matning: EN55011 Grupp 1 klass A

(EMS) EN61326

Immunitet ESD: EN61000-4-2: 4-kV kontakturladdning (nivå 2)

Tålighet RF-störning: EN61000-4-3: 10 V/m (amplitudmodulerad, 80 MHz till 1 GHz) (nivå 3)

Ledd tålighet

Störning: EN61000-4-6: 10 V (0,15 till 80 MHz) (enligt EN61000-6-2)

Tålighet skur: EN61000-4-4: 2-kV strömledning (nivå 3)

Tålighet överspänning: EN61000-4-5: 1-kV ledning till ledning (inkommande och utgående

Tålighet spänningsfall/brytning: EN61000-4-11: 0,5 cykel, 100% (nominell spänning)

±

0,005±30 ms max. av inställt värde

±

0,005% ±3 ms max. (se not 2)

±

min. (vid 500 VDC) mellan strömförande anslutning och oskyddade ej strömförande metalldelar och

2

var i tre riktningar

2

var i tre riktningar

8 kV lufturladdning (nivå 3)

10 V/m (Pulsmodulerad, 900 MHz

1 kV I/U signalledning (nivå 4)

ledningar) (nivå 3);
2 kV-ledning till jord (inkommande och utgående ledningar
(nivå 3)

5 MHz) (nivå 3)

±

H5CXH5CX

Obs 1. Värdena är baserade på inställt värde.

2. Värdet tillämpas för en minimum pulsbredd på 1 ms.

3. För att möta UL-bestämmelser med H5CX-L8@, måste ett OMRON P2CF-08-@ eller P3G-08 uttag monteras på tidreläet.

4. En vattentät packning är nödvändig på IP66 för att säkerställa vattentäthet mellan H5CX och monteringspanelen.

4

■

Tekniska data (Referensvärden)

H5CXH5CX

Livslängdsdiagram

)

4

1.000

10

×

500

100

50

Brytningsoperationer (

10

250 VAC cosφ=0.4

0 12345

30 VDC L/R=7 ms

Belastningsström (A)

250 VDC/30 VDC
cosφ=1

Referens: En maximal strömstyrka på 0,15 A kan kopplas vid

125 VDC (cos

=1) och en maximal strömstyrka på

φ

0,1 A kan kopplas om L/R är 7 ms. I båda fallen kan
en livslängd på 100 000 operationer förväntas.
Minimum belastning är 10 mA vid 5 VDC (avbrotts­nivå: P).

Nomenklatur

Indikator

A Återställningsindikator (orange)

B Tangentsskyddsindikator (orange)

C Styrutgångsindikator (orange)
D Aktuellt värde

(röd eller grön (programmeringsbar)
för H5CX-A-modeller,
röd för H5CX-A11/-L modeller)
Teckenhöjd: 11,5 mm

E Tidsenhetsindikering (Färgen är

samma som för aktuellt värde.):
Om tidsområdet är 0 min, 0 h, 0,0 h,
eller 0 g 0 min blinkar denna
indikering för att indikera
tidmätningsfunktion.)

F Inställt värde (grön)

Teckenhöjd: 6 mm

G Indikering av inställt värde 1, 2

A
B
C

G

H

I

Frontbild

LM

Stötström

Spänning Anbringad

spänning

100 till 240 VAC 264 VAC 5.3 A 0,4 ms
24 VAC/

12 till 24 VDC

26,4 VAC 6.4 A 1,4 ms
26,4 VAC 4.4 A 1,7 ms

Funktionstangent

D

H Lägesstangent

(Ändrar läge och inställningar)

E
F

J
K

I Återställningstangent

(Återställer aktuellt värde och funktion)

J Upptangenter 1 till 4

K Nertangenter 1 till 4

Frontfärg: Svart

L Tangentskyddsbrytare

(grundinställning) FRÅN

M DIP-omkopplare

Husfärg: Svart

Stötström

(toppvärde)

Strömställare

TILL

Tid

5

Funktion

■

Blockschema

Utgångskrets

(Grund­isolering)

Displaykrets

Ingångskrets

Obs Strömförsörjningen är inte isolerad från ingångskretsen utom för H5CX-A11/-A11S som har grundisolering.

■

In-/Utgångsfunktioner

Intern styrkrets

Strömförsörjnings­krets

Knappkrets

(Se notering)

H5CXH5CX

Ingångar Startsignal Avbryter tidmätning i A-2- och A-3-funktion (tillslagsfördröjning, spänningsstart)

Återställning Återställer aktuellt värde. (Vid visning av förfluten tid återgår det aktuella värdet till 0, vid vis-

Spärr Spärrar tidmätningsfunktion.

Utgångar Utgången (OUT) Utgång sker i enlighet med vald driftsfunktion när tidräkningen når motsvarande inställda värde.

Startar tidmätning i andra funktioner.

ning av återstående tid återgår det aktuella värdet till inställt värde.)
Räkneingångar accepteras inte och utgången kopplas FRÅN när återställningsingången är
TILL­Återställningsindikering lyser när återställningsingång är TILL.

6

Instruktion för inställningar

■

Inställningar av tidreläfunktioner

Använd följande inställningar för alla utföranden utom H5CX-L8@.
Se sidan 9 för H5CX-L8@.

H5CXH5CX

När endast grundfunktioner används

Grundfunktioner

• Tidsområde (0,001 s till 999,9 h,
utom 9 999 h och 9 999 min)

• Utgångsfunktion (A, A-2, E, F)

• Tidräkning (UPP/NER)

• Ingångssignal (20 ms/1 ms)

Vid användning av andra tidsområden
(9 999 h, 9 999 min) och utgångslägen
(A-1, A-3, b, b-1, d och Z)

Alla funktioner kan ställas in med funktionstangenterna.

➡

För detaljer om inställningsmetoder se sidan 9.

Obs Vid leverans är H5CX inställt för standard tidsfunktion (ej paus-gångtid).

■

Inställningar för paus-gångtidsfunktion

Använd följande inställningar för alla utföranden utom H5CX-L8@.
Se sidan 13 för H5CX-L8@.

Inställningarna kan enkelt göras med DIP-omkopplaren.

➡

För detaljer om inställningsmetoder se sidan 8.

1

2345678

TILL

FRÅN

Vid användning av mer detaljerade
inställningar (utgångstid, NPN/PNP
ingång, indikeringsfärg, skyddsnivå)

Andra inställningar än grundfunktionerna kan ställas in
med funktionstangenterna.

➡

För detaljer om inställningsmetoder se sidan 9.

När endast grundfunktioner används

Grundfunktioner

• Tidsområde (0,01 s till 99 min 59 s)

• Start med TILL eller FRÅN
(start med FRÅN/start med TILL)

• Tidräkning (UPP/NER)

• Ingångssignal (20 ms/1 ms)

Vid användning av andra tidsområden
(999,9 min, 9,999 min, 99 h 59 min, 999,9 h,
9 999 h, 9,999 s)

Alla funktioner kan ställas in med funktionstangenterna.

➡

För detaljer om inställningsmetoder se sidan 13.

Obs Vid leverans är H5CX inställt för standard tidsfunktion (ej paus-gångtid).

Inställningarna kan enkelt göras med DIP-omkopplaren.

➡

För detaljer om inställningsmetoder se sidan 12.

1

2345678

TILL

FRÅN

Vid användning av mer detaljerade
inställningar (NPN/PNP ingång,
indikeringsfärg, skyddsnivå)

Andra inställningar än grundfunktionerna kan ställas in
med funktionstangenterna.

➡

För detaljer om inställningsmetoder se sidan 13.

7

Drift (standard tidreläfunktion)

■

Inställningar av grundfunktioner

Inställning av grundfunktioner kan göras med bara DIP-omkopplaren.

Stift 1 måste ställas på TILL.

1

2345678

TILL

FRÅN

H5CX (standard tidreläfunktion)H5CX (standard tidreläfunktion)

Funktion FRÅN TILL

1 DIP-omkopplar-

inställning an­vänd/använd ej

2 Tidsområde Se tabellen till höger.
3
4
5 Utgångsfunktion Se tabellen till höger.
6
7 Tidräkning Förfluten tid

8 Ingångssignal 20 ms 1 ms

Obs Alla stift är inställda på FRÅN vid leverans.

Enkel bekräftelse av DIP-inställningar via indikering

TILL/FRÅN-status för DIP-omkopplarna kan
bekräftas med hjälp av frontdisplayen.
För detaljer se sidan 16.

Obs 1. Stift 1 på DIP-omkopplaren måste ställas på TILL. Om den ställs på FRÅN aktiveras inte DIP-omkopplarinställningen.

2. Ändringar av DIP-omkopplarinställningen aktiveras när spänningen kopplas TILL. (Utför ändringar av DIP-omkopplarinställning-

en när spänningen är FRÅN.)

3. Det finns ingen DIP-omkopplare på H5CX-L8@. För detaljer om inställningsmetoder se sidan 9.

4. När tidsområde eller utgångsfunktion som inte kan ställas in med DIP-omkopplaren önskas måste alla inställningar göras med

funktionstangenterna. För detaljer om inställningsmetoder se sidan 9.

Använd ej Använd

(UPP)

Återstående tid
(NER)

Stift 2 Stift 3 Stift 4 Tidsområde

TILL TILL TILL 0,001 s till 9,999 s
FRÅN FRÅN FRÅN 0,01 s till 99,99 s
TILL FRÅN FRÅN 0,1 s till 999,9 s
FRÅN TILL FRÅN 1 s till 9999 s
TILL TILL FRÅN 0 min 01 s till 99 min

FRÅN FRÅN TILL 0,1 min till

TILL FRÅN TILL 0 h 01 min till

FRÅN TILL TILL 0,1 h till 999,9 h

Stift 5 Stift 6 Utgångsfunktion

FRÅN FRÅN A-funktion (signal TILL-slagsför-

TILL FRÅN A-2-läge: spänning TILL-slags-

FRÅN TILL E-läge (intervall: återställs vid

TILL TILL F-läge (ackumulerande: åter-

dröjning (I): återställs vid spän­ningsfrånslag)

fördröjning (I): återställs vid
spänningsfrånslag)

spänningsfrånslag)

ställs ej vid spänningsfrånslag)

59 s

999,9 min

99 h 59 min

Detaljerade inställningar

Efter utförda Omkopplarinställningar för grundfunktioner kan detaljerade inställningar (se notering) göras med hjälp av
funktionsknapparna. För detaljer, se sidan 9.

Observera: Utgångstid, NPN/PNP ingångsläge, indikeringsfärg, tangentsskyddsnivå.

8

H5CX (standard tidreläfunktion)H5CX (standard tidreläfunktion)

■

Inställningar för avancerade funktioner

Inställningar som inte kan göras med DIP-omkopplaren utförs med funktionstangenterna.

Spänning TILL

För detaljer om funktioner i driftsläge se sidan 11.

Driftsläge

(Se not 1.)

3 s min. 3 s min.

LÄGE

(Se not 2.)

LÄGE

Obs 1. Om läget ändras till funktionsinställningsläge under pågående opera-

Tecknen som indikeras reverserade är leveransinställningar.
Ställ stift 1 på DIP-omkopplaren på FRÅN (fabriksinställning) när inställningar görs

med bara funktionstangenterna. Om stift 1 på DIP-omkopplaren är inställd på TILL
visas inte inställningen som indikeras i

tion forstätter operationen.

2. Ändringar av inställningar i funktionsinställningsläge aktiveras första

gången när läget ändras till driftsläge. När inställningar ändras åter­ställs också tidrelät (tid initialiserad och utgång kopplas FRÅN).

LÄGE

LÄGE

LÄGE

LÄGE

LÄGE

Funktionsinställningsläge

Ingångssignal

LÄGE

LÄGE

LÄGE

Tidsområde

Tidräkning

Utgångsfunktion

Utgångstid

NPN/PNP
ingångsläge

Indikeringsfärg

Ställ in tidsområdet med tangenterna.

s

För detaljer se Lista över tidsområden nedan.

Ställ in tidräkning med tangenterna.

(Förfluten

(Återstående

tid)

Ställ in utgångsfunktion med tangenterna.

(A-1) (A-2) (A-3) (b-1)(b) (d) (E) (F) (Z)(A)

Ställ in varje siffra för utgångstiden med motsvarande tangenter.

(Om utgångstiden är inställd på 0,00 indikeras ).
Indikeras bara för lägena A, A-1, A-2, A-3, b och b-1.

Ställ in ingångsignalen med tangenterna.

Ställ NPN/PNP ingångsläge med tangenterna.

(NPN-ingång)

Indikeras bara på H5CX-A@ och H5CX-A11@ utföranden.

Ställ in indikeringsfärg med tangenterna.

(röd)

Indikeras bara på (H5CX-A@)-utföranden med skuvanslutning

ss h s

tid)

: Utgångstid/0,01 till 99,99 s

(1 ms)(20 ms)

(PNP-ingång)

(Grön)

Röd-grön

Grön-röd

......

Lista över tidsområden

Display

0,01 s till 99,99 s
(leveransinställning)

0,1 s till 999,9 s

1 s till 9 999 s

0 min 01 s till 99 min 59 s

0,1 min till 999,9 min

1 min till 9 999 min

0 h 01 min till 99 h 59 min

0,1 h till 999,9 h

Inställt värde

Skyddsnivå

Ställ in skyddsnivån med tangenterna.

(KP-2) (KP-3) (KP-4) (KP-5)(KP-1)

1 h till 9 999 h

0,001 s till 9,999 s

9

■

Förklaring av funktioner

Tidsområde (timr)
(Inställning kan göras med DIP-omkopplaren)

Ställ in tidsområdet i området 0,000 s till 9 999 h. Inställningar av
typ h (9 999 h) och ---- min (9 999 min) kan dock inte göras med
DIP-omkopplaren. Använd funktionstangenterna om dessa
inställningar ska göras.

Tidsräkning (timm)
(Inställning kan göras med DIP-omkopplaren)

Ställ in antingen förfluten tid (UPP-räkning) eller återstående tid
(NED-räkning).

Utgångsfunktion (outm)
(Inställning kan göras med DIP-omkopplaren)

Ställ in utgångsfunktion Möjliga inställningar är A, A-1, A-2, A-3,
b, b-1, d, E, F och Z. Med DIP-omkopplaren kan endast utgångs­funktionerna A, A-2, E och F ställas in. Använd funktionstangen­terna om en annan inställning ska göras. (För detaljer om
utgångsfunktioner se Tidsdiagram på sidan 17.)

Utgångstid (otim)

Ställ in tiden för pulslängden vid användning av pulsutgång. (0,01
till 99,99 s). Pulsutgång kan endast användas om den valda
utgången är A, A-1, A-2, b eller b-1. Om utgångstiden är inställd
på 0,00 indikeras hold och utgången hålls.

H5CX (standard tidreläfunktion)H5CX (standard tidreläfunktion)

Ingångssignal (iftl)
(Inställning kan göras med DIP-omkopplaren)

Ställ in minimum signalingångsbredd (20 ms eller 1 ms) för sig­nal-, återställnings- och spärringångar. Samma inställning
används för alla externa ingångar (signal-, återställnings- och
spärringångar). Om kontakter används för ingångssignalen ställs
ingångssignalen till 20 ms. För att filtrera bort eventuella kontakt­studsar.

NPN/PNP ingång (imod)

Välj antingen NPN-ingång (potentialfri ingång) eller PNP-ingång
(spänningsingång) som ingångsformat. Samma inställning
används för alla externa ingångar. För detaljer om ingångsanslut­ningar se Ingångsanslutningar på sidan 25.

Indikeringsfärg (colr)

Ställ in färgen som önskas för det aktuella värdet.

Utgång FRÅN Utgång TILL

red
grn
r-g
g-r

Röd (fast)
Grön (fast)
Röd Grön
Grön Röd

Skyddsnivå (kypt)

Ställ in skyddsnivån.
När omkopplaren för tangentskydd är ställd på TILL är det möjligt att förhindra omställning genom att blockera användningen av vissa

funktionstangenter genom att specificera skyddsnivån (KP-1 till KP-5). Skyddsindikeringen lyser när skyddsomkopplaren är ställd på TILL.

TILL

(Se not.)

Obs Fabriksinställning på FRÅN

KP-1
(grundinställning)

KP-2 Nej Ja Nej Ja

KP-3 NejJaJaNej

FRÅN

Skyddsindikering

Läge Betydelse Detaljer

Ändring av läge

(Se not)

NejJaJaJa

Byta läge

under drift

Återställnings-

tangent

Upp/Ned-knappar

KP-4 Nej Ja Nej Nej

KP-5 Nej Nej Nej Nej

Obs Ändring av läge till valläge för tidrelä/paus-gångtids-tidrelä ( + 1 s min.) eller funktionsinställningsläge ( 3 s min.).

LÄGE

1

LÄGE

10

■

Funktioner i driftsläge

När utgångsläget inte är Z

När utgångsläget Z har valts

Aktuellt värde

Inställt värde

H5CX (standard tidreläfunktion)H5CX (standard tidreläfunktion)

Ställ in varje siffra för det inställda värdet med motsvarande tangenter.

Aktuellt värde

TILL­sförhållande

Aktuellt värde

Cykeltid

Ställ in varje siffra för TILL-sförhållandet med motsvarande tangenter.
(För den fjärde siffran kan inte tangenten användas.)

Ställ in varje siffra för cykeltiden med motsvarande tangenter.

Aktuellt värde och inställt värde

Dessa värden indikeras när spänningen slås TILL. Det aktuella
värdet indikeras på huvuddisplayen och det inställda värdet på
den undre displayen. De indikerade värdena bestäms av inställ­ningarna gjorda för tidsområde och tidsräkning (Upp/Ned) i funk­tionsinställningsläget.

Aktuellt värde och GÅNGTIDS-förhållande
(Utgångsfunktion = Z)

Det aktuella värdet indikeras på huvuddisplayen och GÅNGTIDS­förhållandet på den undre displayen. “SET1” lyser samtidigt.

Ställ in GÅNGTIDS-förhållandet som ett procenttal av den totala
cykeltiden.

När en cykeltid är inställd kan cykelstyrning snabbt och enkelt
utföras genom att endast justera GÅNGTIDS-förhållandet i pro­cent.

GÅNGTIDS-förhållande (%)

TILL-tid = Cykeltid

×

100

Utgångsonoggrannheten varierar med valt tidsområdet även om
inställningen av GÅNGTIDS-förhållandet är samma. Om liten
onoggrannhet önskas rekommenderas att tidsområdet för cykelti­den väljs till så litet som möjligt.

Exempel:

1. Om cykeltiden är 20 s, GÅNGTIDS-förhållandet 31% och
tidsområdet är 1 s till 9 999 s, ges TILL-tiden av följande:

×

31(%)

= 6.2 (s) → Avrundat till närmaste heltal

100

TILL-tid = 6 s

→

20 (s)
(på grund av tidsområdesinställningen)

2. Om cykeltiden är 20,00 s, GÅNGTIDS-förhållandet 31%
och tidsområdet är 0,01 s till 99,99 s, ges TILL-tiden av föl­jande:

31(%)

20,00 (s)

×

(på grund av tidsområdesinställningen)

= 6,200 (s) → Avrundat till 2 decimaler

100

TILL-tid = 6,20 s

→

Aktuellt värde och Cykeltid (Utgångsfunktion = Z)

Det aktuella värdet indikeras på huvuddisplayen och cykeltiden
på den undre displayen. “SET2” lyser samtidigt.

Ställ in önskad cykeltid för proportionell paus-gångtid
(tidsfunktion Z).

Förfluten cykeltid

GÅNGTID inställt som ett procenttal

Upp/Ned-tangenterna använda för
analog justering av GÅNGTID

Cykeltid

GÅNGTID (%)

Utgång

Stäng

Öppning/stängning-ventil

GÅNGTID

Helt stängd

Öppna

0%

Helt öppen

↔

100%

↔

11

H5CX (Paus-gångtidsfunktion)H5CX (Paus-gångtidsfunktion)

Drift (Paus-gångtidsfunktion)

■

Omkoppling från standard tidrelä till paus-gångtidsfunktion

H5CX är inställd som standard tidrelä från fabrik. Använd nedanstående procedur för att koppla om till paus-gångtidsfunktion. För detaljer
se sidan 32.

Spänning TILL

Valläge för standard tidrelä/
paus-gångtids tidrelä

Val mellan
standard tidrelä/
paus-gångtids
tidrelä

Koppla om från satndard tidrelä till paus­gångtidsfunktion med tangenterna.

■

Inställningar för grundfunktioner

+

Håll ner under

1

minst 1 s.

Driftsläge

Inställning av grundfunktioner kan göras med bara DIP-omkopplaren.

Stift 1 måste ställas på TILL.

1

2345678

TILL

FRÅN

Funktion FRÅN TILL

1 DIP-omkopp-

larinställning

Använd ej Använd

använd/
använd ej

2FRÅN-

tidsområde

3
4 TILL-

tidsområde

5
6 Start med TILL/

FRÅN

Se tabellen till höger.

Se tabellen till höger.

Start med
FRÅN

Start med TILL

7 Tidräkning UPP NED
8 Ingångssignal 20 ms 1 ms

Obs Alla stift är inställda på FRÅN vid fabriken.

Stift 2 Stift 3 FRÅN-tidsområde

FRÅN FRÅN 0,01 s till 99,99 s
TILL FRÅN 0,1 s till 999,9 s
FRÅN TILL 1 s till 9 999 s
TILL TILL 0 min 01 s till 99 min 59 s

Stift 4 Stift 5 TILL-tidsområde

FRÅN FRÅN 0,01 s till 99,99 s
TILL FRÅN 0,1 s till 999,9 s
FRÅN TILL 1 s till 9 999 s
TILL TILL 0 min 01 s till 99 min 59 s

Enkel bekräftelse av DIP-inställningarna via displayen

TILL/FRÅN-status för DIP-omkopplarna kan
bekräftas med hjälp av frontdisplayen. För detaljer se sidan 16.

Obs 1. Stift 1 på DIP-omkopplaren måste ställas på TILL. Om den ställs på FRÅN aktiveras inte DIP-omkopplarinställningen.

2. Ändringar av DIP-omkopplarinställningen aktiveras när spänningen kopplas TILL. (Utför ändringar av DIP-omkopplarinställning-

en när spänningen är FRÅN.)

3. Det finns ingen DIP-omkopplare på H5CX-L8@. För detaljer om inställningsmetoder se sidan 13.

4. När tidsområden som inte kan ställas in med DIP-omkopplaren önskas måste alla inställningar göras med funktionstangenterna.

För detaljer om inställningsmetoder se sidan 13.

Detaljerade inställningar

Efter utförda Omkopplarinställningar för grundfunktioner kan detaljerade inställningar (se notering) göras med hjälp av
funktionsknapparna. För detaljer, se sidan 9.

Observera: NPN/PNP ingångsläge, indikeringsfärg, tangentsskyddsnivå.

12

H5CX (Paus-gångtidsfunktion)H5CX (Paus-gångtidsfunktion)

)

■

Inställningar för avancerade funktioner

Inställningar som inte kan göras med DIP-strömställaren utförs med funktionstangenterna.

Spänning TILL

För detaljer om funktioner i driftsläge se sidan 15.

Driftsläge

LÄGE

LÄGE

LÄGE

(Se not 2.)

LÄGELÄGE

3s min.

(Se not 1.)

3s min.

Funktionsinställningsläge

FRÅN­tidsområde

TILL­tidsområde

Tidräkning

TILL/FRÅN­startläge

Obs 1. Om läget ändras till funktionsintällningsläge under pågående operation fortsätter ope-

Tecknen som indikeras reverserade är grundinställningar.
Ställ stift 1 på DIP-omkopplaren på FRÅN (fabriksinställning) när inställ-

ningar endast görs med funktionstangenterna. Om stift 1 på DIP­omkopplaren är inställt på TILL visas inte inställningen som indikeras av

Ställ in FRÅN-tidsområdet med tangenterna.

Ställ in TILL-tidsområdet med tangenterna.

Ställ in tidräkning med tangenterna.

Ställ in utgångsfunktion med tangenterna.

rationen.

2. Ändringar av inställningar i funktionsinställningsläge aktiveras första gången när läget

ändras till driftsläge. När inställningar ändras återställs även tidrelät (tid initialiserad
och utgång kopplas FRÅN).

s

För detaljer se Lista över tidsområden nedan.

s

För detaljer se Lista över tidsområden nedan.

(Förfluten
tid)

(Återstående
tid)

ss h s

ss h s

......

......

LÄGE

LÄGE

LÄGE

LÄGE

LÄGE

Ingångssignal

NPN/PNP
ingång

Indikeringsfärg

Skyddsnivå

(Start med
FRÅN)

Ställ in ingångsignalen med tangenterna.

Välj NPN/PNP ingång med tangenterna.

(NPN-ingång)

Indikeras bara på H5CX-A@ och H5CX-A11@ utföranen.

Ställ in indikeringsfärg med tangenterna.

Indikeras bara på (H5CX-A@)-utförande med skruvanslutning

Ställ in skyddsnivån med tangenterna.

(Start med
TILL)

(1 ms)(20 ms)

(PNP-ingång)

(Röd-grön)

(Grön)

(röd)

(KP-1) (KP-2) (KP-3) (KP-4) (KP-5)

(Grön-röd)

Lista över tidsområden

Display

Inställt värde

0,01 s till 99,99 s (grundinställning

0,1 s till 999,9 s

1 s till 9 999 s

0 min 01 s till 99 min 59 s

0,1 min till 999,9 min

1 min till 9 999 min

0 h 01 min till 99 h 59 min

0,1 h till 999,9 h

1 h till 9 999 h

0,001 s till 9,999 s

13

■

Förklaring av funktioner

FRÅN-tidsområde (oftr)
(Inställning kan göras med DIP-omkopplaren)

Ställ in tidsområdet för FRÅN-tiden inom området 0,000 till 9 999 h.
Endast områdena: --.-- s (99,99 s), ---.- s (999,9 s), ---- s (9 999 s),
och -- min -- s (99 min 59 s) kan dock väljas via DIP-omkopplaren.
Använd funktionstangenterna om ett annat tidsområde önskas.

TILL-tidsområde (ontr)
(Inställning kan göras med DIP-omkopplaren)

Ställ in tidsområdet för TILL-tiden i området 0,001 till 9 999 h.
Endast områdena: --.-- s (99,99 s), ---.- s (999,9 s), ---- s (9 999 s),
och -- min -- s (99 min 59 s) kan dock väljas med DIP-omkopplaren.
Använd funktionstangenterna om ett annat Tidsområde önskas.

Tidsräkning (timm)
(Inställning kan göras med DIP-omkopplaren)

Välj antingen UPP (inkrementell) eller NED (dekrementell) tidräk­ning. I UPP-läge indikeras förfluten tid och i NED-läge indikeras
den återstående tiden.

TILL/FRÅN start (totm)
(Inställning kan göras med DIP-omkopplaren)

Ställ in utgångsfunktion Välj antingen start med FRÅN eller start
med TILL. (För detaljer om utgångsfunktion se Tidsdiagram på
sidan 17.)

H5CX (Paus-gångtidsfunktion)H5CX (Paus-gångtidsfunktion)

Ingångssignal (iftl)
(Inställning kan göras med DIP-omkopplaren)

Ställ in minimum signalingångsbredd (20 ms eller 1 ms) för sig­nal-, återställnings- och spärringångar. Samma inställning
används för alla externa ingångar (signal-, återställnings- och
spärringångar). Om kontakter används för ingångssignalen ställs
ingångssignalbredden in på 20 ms. För att filtrera bort eventuella
kontaktstudsar.

NPN/PNP ingång (imod)

Välj antingen NPN-ingång (potentialfri ingång) eller PNP-ingång
(spänningsingång) som ingångsformat. Samma inställning
används för alla externa ingångar. För detaljer om ingångsanslut­ningar se Ingångsanslutningar på sidan 25.

Indikeringsfärg (colr)

Välj önskad färg/färgkombination för aktuellt värde.

Utgång FRÅN Utgång TILL

red
grn
r-g
g-r

Röd (fast)
Grön (fast)
Röd Grön
Grön Röd

Skyddsnivå (kypt)

Välj skyddsnivå.
När omkopplaren för tangentskydd är inställd på TILL är det möjligt att förhindra ändring genom att blockera användningen av vissa funk-

tionstangenter genom att specificera skyddsnivån (KP-1 till KP-5). Skyddsindikeringen lyser när skyddsomkopplaren är inställd på TILL.

TILL

(Se not.)

Obs Fabriksinställning på FRÅN

KP-1
(grundinställning)

KP-2 Nej Ja Nej Ja

KP-3 NejJaJaNej

FRÅN

Skyddsindikering

Läge Betydelse Detaljer

Ändring av läge

(Se not)

NejJaJaJa

Byte av läge

under drift

Återställnings-

knapp

Upp/Ned-knapp

KP-4 Nej Ja Nej Nej

KP-5 Nej Nej Nej Nej

Obs Ändring av läge till valläge för standard tidrelä/paus-gångtids tidrelä ( + 1 s min.) eller funktionsinställningsläge

LÄGE

( 3 s min.).

LÄGE

1

14

■

Funktioner i driftsläge

H5CX (Paus-gångtidsfunktion)H5CX (Paus-gångtidsfunktion)

Aktuellt värde

Inställd FRÅN-tid

Aktuellt värde

Inställd TILL-tid

Ställ in varje siffra för FRÅN-tiden med motsvarande knappar.

Ställ in varje siffra för TILL-tiden med motsvarande knappar.

Aktuellt värde och inställd FRÅN-tid

Det aktuella värdet indikeras på huvuddisplayen och den inställda
FRÅN-tiden på den undre displayen. “SET1” lyser samtidigt.

Aktuellt värde och inställd TILL-tid

Det aktuella värdet indikeras på huvuddisplayen och den inställda
TILL-tiden på den undre displayen. “SET2” lyser samtidigt.

15

H5CXH5CX

Funktion i valläge mellan standard tidrelä/paus-gångtids tidrelä

Välj om H5CX ska användas som standard tidrelä eller paus-gångtids tidrelä. H5CX är även försedd med en övervakningsfunktion för DIP­omkopplaren, en användbar funktion som gör det enkelt att bekräfta DIP-omkopplarstiftens inställning med hjälp av displayen.

Spänning TILL

LÄGE

1

Driftsläge

LÄGE

+

1

1 s min.

Val mellan
standard tidrelä/

Håll ner knappen under minst 1 s med knappen intryckt för att

1

komma till valläget standard tidrelä/paus-gångtids tidrelä. -knappen måste
tryckas in före -knappen.
Om -knappen trycks in först ändras inte läget.

1

1

Välj antingen standard tidrelä eller paus-gångtid tidrelä
med knapparna.

LÄGE

LÄGE

paus-gångtids
tidrelä

LÄGELÄGE

(Tidrelä) (Dubbelt tidrelä)

Obs H5CX är inställd som standard tidrelä från fabrik.

DIP­omkopplaröv
ervakning

Valläge för standard tidrelä/

paus-gångtids tidrelä

Bekräfta status för DIP-omkopplarstift 1 till 8 med
tangenterna.

Obs 1. Indikeringen stöds inte av H5CX-L8@.

2. Indikeringen är bara möjlig när DIP-omkopplarstift 1

(Använd/använd ej DIP-inställningar) är inställd på TILL (använd).

Exempel

1

TILL

FRÅN

2345678

Indikerar att DIP-omkopplarstift 8 är TILL.
Indikerar att DIP-omkopplarstift 7 är FRÅN.

Indikerar att DIP-omkopplarstift 6 är TILL.
Indikerar att DIP-omkopplarstift 5 är FRÅN.
Indikerar att DIP-omkopplarstift 4 är TILL.
Indikerar att DIP-omkopplarstift 3 är FRÅN.
Indikerar att DIP-omkopplarstift 2 är TILL.

Indikerar att DIP-omkopplarstift 1 är TILL.

Obs 1. När läget ändras till valläget standard tidrelä/paus-gångtids tidrelä återställs det aktuella värdet och utgången kopplar

FRÅN. Tidräkning genomförs inte i valläget standard tidrelä/paus-gångtids tidrelä.

2. Ändringar av inställningar gjorda i valläget standard tidrelä/paus-gångtids tidrelä aktiveras när läget ändras till driftsläge.

Om inställningar ändras återställs HC5X automatiskt (aktuellt värde initialiserat, utgång FRÅN-kopplas).

16

Tidsdiagram

■

Tidreläfunktion

Spärringången är finns ej för H5CX-L8@ utföranden.

One-shot-funktion

t

Tidmätnings­diagram

Tidmätnings­diagram

Tidmätnings­diagram

Tidmätnings­diagram

Kontinerlig funktion

Utgångsfunktion A: Signal TILL-slagsfördröjning 1 (Tidreläet återställs när spänningen kopplas TILL.)

Ström

Startsignal

Spärr

Återställning

Styrutgång

Inställt värde

UPP

Inställt värde

NER

Utgångsfunktion A-1: Signal TILL-slagsfördröjning 2 (Tidreläet återställs när spänningen kopplas TILL.)

Ström

Startsignal

Spärr

Återställning

Styrutgång
Inställt värde
UPP

Inställt värde

NER

Utgångsfunktion A-2: Spänning TILL-slagsfördröjning 1 (Tidreläet återställs när spänning kopplas TILL.)

Ström

Startsignal

Spärr

Återställning

Styrutgång

Inställt värde

UPP

Inställt värde

NER

Utgångsfunktion A-3: Spänning TILL-slagsfördröjning 2 (Tidreläet återställs inte när spänning kopplas TILL.)

Ström

Startsignal

Spärr

Återställning

Styrutgång

Inställt värde

UPP

Inställt värde

NER

Antingen one-shot-funktion eller kontinuerlig funktion kan väljas.

0

0

0

0

0

0

0

0

H5CXH5CX

Tidmätning startar när startsignalen kopplas TILL.
När startsignalen är TILL startar tidrelät när
strömmen kopplas TILL eller när återställfunktionen
kopplas FRÅN.
Styrutgången styrs med användning av en
kontinuerlig period eller one-shot-period.

Grundfunktion

Ström

**
Ingång
startsignal

Utgång

* Funktion är omedelbar när inställningen är 0.
** Startsignalinmatning är frånkopplad under

pågående tidmätning.

Tidmätning startar när startsignalen kopplas TILL
och återställs när startsignalen kopplas FRÅN.
När startsignalen är TILL startar tidrelät när
strömmen kopplas TILL eller när återställfunktionen
kopplas FRÅN.
Styrutgången styrs med användning av en
kontinuerlig period eller one-shot-period.

Grundfunktion

Ström

Ingång
startsignal

Utgång

*Funktion är omedelbar när inställningen är 0.

Tidmätning startar när återställfunktionen
kopplas FRÅN.
Startsignalen blockerar tidmätningsfunktionen
(dvs samma funktion som spärrfunktionen.
Styrutgången styrs med användning av en
kontinuerlig period eller one-shot-period.

Grundfunktion

Ström

Utgång

*Funktion är omedelbar när inställningen är 0.

Tidmätning startar när återställfunktionen
kopplas FRÅN.
Startsignalen kopplar från tidmätningsfunktionen
(dvs samma funktion som spärrfunktionen.
Styrutgången styrs med användning av en
kontinuerlig period eller one-shot-period.

Grundfunktion

t

Ström

Utgång

*Utgång är omedelbar när inställningen är 0.

Tidmätning

Tidmätning

Tidmätning

Tidmätning

Kontinuerlig

17

.

Kontinerlig
utgång

Tidmätning­diagram

Ström

Startsignal

Spärr

Återställning

Styrutgång

Inställt värde

UPP

Inställt värde

NER

Utgångsfunktion b: Blink 1 (Tidreläet återställs när spänning kopplas TILL.)

0

0

H5CXH5CX

Tidmätning startar när startsignalen kopplas TILL.
Styrutgångens status är omvänt när tiden är ute
(FRÅN vid start).
När startsignalen är TILL startar tidrelät när strömmen
kopplas TILL eller när återställfunktionen kopplas FRÅN.

Grundfunktion

Ström

**

Ingång
startsignal

Tid­mätning

Tidmät­ning

Utgång

* Normal utgångsfunktion är inte möjlig om den

inställda tiden är för kort.
Ställ in värdet på minst 100 ms (kontaktutgångstyp).

** Startsignalinmatning är frånkopplad under

pågående tidmätning.

Tid­mätning

Tidmät­ning

One-shot­funktion

Tidmätning­diagram

Kontinerlig
utgång

Tidmätnings­diagram

Ström

Startsignal

Spärr

Återställning

Styrutgång

Inställt värde

UPP

Inställt värde

NER

Ström

Startsignal

Spärr

Återställning

Styrutgång

Inställt värde

UPP

Inställt värde

NER

Tidmätning startar när startsignalen kopplas TILL.
Styrutgången kopplas TILL när tiden är ute.
När startsignalen är TILL startar tidrelät när
strömmen kopplas TILL eller när återställfunktionen
kopplas FRÅN.

Grundfunktion

Ström

**

Ingång
startsignal

0

0

Utgång

* Normal utgångsfunktion är inte möjlig om den

inställda tiden är för kort.
Ställ in värdet på minst 100 ms (kontaktutgångstyp).

** Startsignalinmatning är frånkopplad under

pågående tidmätning.

Utgångsfunktion b-1: Blink 2 (Tidreläet återställs inte när spänning kopplas TILL.)

Tidmätning startar när startsignalen kopplas TILL.
Styrutgångens status är omvänt när tiden är ute
(FRÅN vid start).
När startsignalen är TILL startar tidrelät när strömmen
kopplas TILL eller när återställfunktionen kopplas FRÅN.

Grundfunktion

Ström

**

Ingång

0

0

startsignal

Utgång

* Normal utgångsfunktion är inte möjlig om den

inställda tiden är för kort.
Ställ in värdet på minst 100 ms (kontaktutgångstyp).

** Startsignalinmatning är frånkopplad under

pågående tidmätning.

Tid-

mätning

Tidmätning

Tid-

mätning

Kontinuerlig

Tid-

mätning

Tidmätning

Tid-

mätning

One-shot­funktion

Tidmätnings­diagram

18

Ström

Startsignal

Spärr

Återställning

Styrutgång

Inställt värde

UPP

Inställt värde

NER

Tidmätning startar när startsignalen kopplas TILL.
Styrutgången kopplas TILL när tiden är ute.
När startsignalen är TILL startar tidrelät när strömmen
kopplas TILL eller när återställfunktionen kopplas FRÅN.

Grundfunktion

Ström

Timing

tt t tt

0

0

**

Ingång
startsignal

Utgång

* Normal utgångsfunktion är inte möjlig om den

inställda tiden är för kort.
Ställ in värdet på minst 100 ms (kontaktutgångstyp).

** Startsignalinmatning är frånkopplad under

pågående tidmätning.

Sustained

Timing

Tidmätnings­diagram

Tidmätnings­diagram

Tidmätnings­diagram

Tidmätnings­diagram

Utgångsfunktion d: Signal FRÅN-slagsfördröjning 1 (Tidreläet återställs när spänning kopplas TILL.)

Ström

Startsignal

Spärr

Återställning

Styrutgång

Inställt värde

UPP

Inställt värde
NER

0

0

Kontrollutgången är TILL när startsignalen är TILL
(utom när strömmen är FRÅN eller
återställningen TILL).
Tidrelät återställs när tiden är ute.

Grundfunktion

Ström

**

Ingång
startsignal

Utgång

* Utgångsfunktion bara under startsignalingång

när inställningen är 0.

** Startsignalingång är aktiverad under

pågående tidmätning.

Utgångsfunktion E: Intervall (Tidreläet återställs när spänning kopplas TILL.)

Ström

Startsignal

Spärr

Återställning

Styrutgång

Inställt värde

UPP

Inställt värde

NER

0

0

Tidmätning startar när startsignalen kopplas TILL.
Styrutgången återställs när tiden är ute.
När startsignalen är TILL startar tidrelät när strömmen
kopplas TILL eller när återställfunktionen kopplas FRÅN.

Grundfunktion

Ström

**

Ingång
startsignal

Utgång

* Funktion är stoppad när inställningen är 0.
** Startsignalingång är aktiverad under

pågående tidmätning.

Tidmätning

Utgångsfunktion F: Ackumulerande (Tidreläet återställs inte när spänning kopplas TILL.)

Ström

Startsignal

Spärr

Återställning

Styrutgång

Inställt värde
UPP

Inställt värde

NER

0

0

Startsignal aktiverar tidmätning (tidmätning avbryts
när startsignalen är FRÅN eller när strömmen är FRÅN).
En kontinuerlig styrutgång används.

Grundfunktion

Ström

Ingång
startsignal

Utgång

*Funktion är omedelbar när inställningen är 0.

Tidmätning

Kontinuerlig

Tidmätning

Z-funktion: Proportionell Paus-Gångtidsfunktion

Ström

Startsignal

Spärr

Återställning

Styrutgång

Cykeltid

Driftinställning
(%) TILL-tid

UPP

Cykeltid

Driftinställning
(%) TILL-tid

NER

0

0

Tidmätning startar när startsignalen kopplas TILL.
Styrutgångens status är omvänt när tiden är ute
(TILL vid start).
När startsignalen är TILL startar tidrelät när strömmen
kopplas TILL eller när återställfunktionen kopplas FRÅN.

Grundfunktion

Ström

**

Ingång
startsignal

Utgång

* Normal utgångsfunktion är inte möjlig om den

inställda tiden är för kort.
Ställ in värdet på minst 100 ms (kontaktutgångstyp).

** Startsignalinmatning är frånkopplad under

pågående tidmätning.

Tidmätning
(cykeltid)

Tidmätning
I drift (%)

Tidmätning
(cykeltid)

Tidmätning
I drift (%)

H5CXH5CX

Tidmätning

Z-funktion

Utgångskvantitet kan justeras genom att ändra cykeltiden inställd i justernivån till 1 och genom att ändra det inställda GÅNGTIDS-värdet (%).
Det inställda värdet visar GÅNGTID (%) och kan ställas till ett värde mellan 0 och 100 (%). När cykeltiden är 0 är utgången alltid FRÅN. När
cykeltiden inte är 0 och när GÅNGTIDEN har ställts in på 0 (%) är utgången alltid FRÅN. När GÅNGTIDEN har ställts in på 100 (%) är
utgången alltid TILL.

19

■

Paus-Gångtisdfunktion

Spärringången finns ej hos H5CX-L8@ utföranden.

Utgångsfunktion toff: Paus-gångtid FRÅN-start

Kontinuerlig
funktion

Tidmätnings­diagram

Startsignal

Återställning

Styrutgång

FRÅN-tid

UPP

TILL-tid

FRÅN-tid

NER

TILL-tid

Ström

Spärr

0

0

Utgångsfunktion to n: Paus-gångtid TILL-start

Kontinuerlig
funktion

Tidmätnings­diagram

Startsignal

Återställning

Styrutgång

FRÅN-tid

UPP

FRÅN-tid

NER

Ström

Spärr

TILL-tid

0

TILL-tid

0

H5CXH5CX

Tidmätning startar när startsignalen kopplas TILL.
Styrutgångens status är omvänt när tiden är ute
(FRÅN vid start).
När startsignalen är TILL startar tidrelät när strömmen
kopplas TILL eller när återställfunktionen
kopplas FRÅN.

Grundfunktion

Ström

**

Ingång
startsignal

Utgång

* Normal utgångsfunktion är inte möjlig om tiden för

TILL/FRÅN är för kort.
Ställ in värdet på minst 100 ms (kontaktutgångstyp).

** Startsignalinmatning är frånkopplad under

pågående tidmätning.

Tidmätning startar när startsignalen kopplas TILL.
Styrutgångens status är omvänt när tiden är ute
(TILL vid start).
När startsignalen är TILL startar tidrelät när strömmen
kopplas TILL eller när återställfunktionen kopplas FRÅN.

Grundfunktion

Ström

**

Ingång
startsignal

Utgång

* Normal utgångsfunktion är inte möjlig om tiden

för TILL/FRÅN är för kort.
Ställ in värdet på minst 100 ms (kontaktutgångstyp).

** Startsignalinmatning är frånkopplad under

pågående tidmätning.

Tidmätning

Tidmät­ning FRÅN

TILL

ning FRÅN

Tidmät­ning TILL

Tidmät-

Tidmät­ning FRÅN

Tidmätning

TILL

ning FRÅN

Tidmät­ning TILL

Tidmät-

20

Mått (mm)

Obs Alla mått är i millimeter om inte annat anges.

■

Tidrelä (utan adapter för frontmontering)

H5CX-A/-AS

(Frontmontering)

H5CXH5CX

H5CX-AD/-ASD

H5CX-A11/-A11S

48x48

(Frontmontering)

48x48

(Frontmontering/bottenmontering)

48x48

6

100

44,8x44,8

Obs M3.5 anslutningsskruv (effektiv längd: 6 mm)

6

64

44,8x44,8

Obs M3.5 anslutningsskruv (effektiv längd: 6 mm)

6

72,5

14,4

44,8x44,8

H5CX-A11D/-A11SD

H5CX-A11D

(Frontmontering/bottenmontering)

H5CX-L8

@

(Frontmontering/bottenmontering)

48x48

48x48

6

6

63,7

63,7

14,4

44,8x44,8

14,3

44,8x44,8

21

■

Mått med adapter för frontmontering

H5CXH5CX

H5CX-A/-AS

(Levereras med adapter och vattentät packning)

H5CX-AD/-ASD

H5CX-A11/-A11S

Y92S-29 (ingår)
Vattentät packning

58

48 98,57,5

(51)

Panel

Y92F-30 (ingår)
Adapter för frontmontering

(Levereras med adapter och vattentät packning)

Y92S-29 (ingår)
Vattentät packning

58

48

(51)

Panel

7,5

62,5

(Adapter och vattentät packning beställs separat)

Y92S-29 (beställs separat)
Vattentät packning

58

(51)

Panel

Y92F-30 (beställs separat)
Adapter för frontmontering

Y92F-30 (ingår)
Adapter för frontmontering

P3GA-11
(beställs separat)
Sockel med
anslutningar
bakåt

Observera

Panelutskärningar

Panelutskärningarna
visas nedan.
(enligt DIN43700).

60 min.

+0,6

45

−0

+0,6

45

−0

60 min.

15 min.

1. Monteringspanelens tjocklek

ska vara 1 till 5 mm.

2. För att underlätta användning
rekommenderas att adapterna
monteras så att gapet mellan
sidor med hakar är minst 15 mm.

3. Det är möjligt att montera tidrelän

sida vid sida, men bara i riktning
utan hakar.

n montering
sida vid sida

H5CX-A11D/-A11SD

(Adapter och vattentät packning beställs separat)

H5CX-L8

@

48

7,5

98,7

(Adapter och vattentät packning beställs separat)

Y92S-29 (beställs separat)
Vattentät packning

58

48 7,5

Y92S-29 (beställs separat)
Vattentät packning)

58

48

(51)

(51)

Panel

Y92F-30 (beställs separat)
Adapter för frontmontering

89,9

Panel

Y92F-30 (beställs separat)
Adapter för frontmontering

7,5

84,8

P3GA-11
(beställs separat)
Sockel med
anslutningar
bakåt

P3GA-11
(beställs separat)
Sockel med
anslutningar
bakåt

A

A = (48n − 2,5)

+1
0

Med Y92A-48F1 ansluten.
A = {48n−2,5 + (n−1) x 4}

Med Y92A-48 ansluten.
A = (51n−5,5)

+1
0

+1

0

22

■

Mått med sockel för frontmontering

H5CXH5CX

112

H5CX

-A11/

-A11S

P2CF-11

109,7

103,2

H5CX

-A11D/

-A11SD

P2CF-11

100,9

92,3

H5CX

-L8@

P2CF-08

Obs Mått kan variera beroende på typ av DIN-skena (referensvärde).

90

23

Installation

■

Anslutningar

Kontrollera att anslutningsspänningen uppfyller specifikationerna före användning.

H5CXH5CX

H5CX-A/-AD

Spärr

Signal

Återställ-

Ingång använd 0 V

ning

678910

Ledig

Ledig

11 12 13

12345

(+)(-)

Ledig

Ledig

Kontaktutgång

Anslutningsspänning och ingångskrets är inte isolerade.
Anslutningarna 1 och 6 på H5CX-AD är internt förbundna.

H5CX-A11/-A11D

Återställning

Signal

Spärr

Ledig

0 V

4

3

2

Ledig

6

5

1

11

Intern krets

7

8

9

10

Reläutgång

H5CX-AS/-ASD

Spärr

Signal

Återställ-

Ingång använd 0 V

ning

678910

Ledig

11 12 13

12345

Transistorutgång

(+)(-)

Ledig

Ledig

Ledig

Anslutningsspänning och ingångskrets är inte isolerade.
Anslutningarna 1 och 6 på H5CX-ASD är internt
förbundna.

H5CX-A11S/-A11SD

Återställning

Signal

Spärr

Ledig

0 V

4

3

2

Ledig

6

5

1

11

Intern krets

7

8

9

10

Transistorutgång

(+)(-)

Mellan anslutningsspänning och
ingångskretsar finns grundisolering för
H5CX-A11/A11S.
Anslutningsspänning och ingångskrets för
H5CX-A11D är inte isolerade.
Anslutningarna 2 och 3 på H5CX-A11D är
inkopplade internt förbundna.

H5CX-L8/-L8D

Signal

Återställning

3

2

0 V

4

1 8

Intern krets

5

6

7

(+)(-)

Reläutgång

Anslutningsspänning och ingångskrets
är inte isolerade.
Anslutningarna 1 och 2 på H5CX-L8D
är internt förbundna.

Obs Anslut inte oanvända anslutningar som reläanslutningar.

(+)(-)

mellan anslutningsspänning och ingångskretsar finns
grundisolering för H5CX-A11S.
Anslutningsspänning och ingångskrets för
H5CX-A11SD är inte isolerade.
Anslutningarna 2 och 3 på H5CX-A11SD är internt
förbundna.

H5CX-L8S/-L8SD

(+)(-)

Ledig

5

6

7

Intern krets

Transistorutgång

Signal

0 V

4

3

2

1 8

Återställning

Anslutningsspänning och ingångskrets
är inte isolerade.
Anslutningarna 1 och 2 på H5CX-L8SD
är internt förbundna.

24

■

Ingångskretsar

Start-, återställnings- och spärringång

+12 V

1 kΩ

H5CXH5CX

IN

■

Ingångsanslutningar

Intern krets

Ingångarna på H5CX-A@/-A11@ är potentialfria ingångar (kortsluten eller öppen) eller spänningsingångar.
H5CX-L8@ har endast potentialfri ingång.

Potentialfria ingångar NPN-ingångar)

Öppen kollektor

(Anslutning till öppen kollektor
utgångsensor)

PC eller
sensor

0 V

Återställnings-

ingång

ingång

F

H5CX-A@
H5CX-A11@
H5CX-L8@

Använd med transistor TILL Använd med transistor TILL

G

G

C

C

A

Ingångssignal

H

I

E

F
D

Spärringång

Spänningsutgång

(Anslutning till
spänningsutgångssensor)

Sensor

0 V

Återställnings-

ingång

H

F

H5CX-A@
H5CX-A11@
H5CX-L8@

G
G

C

F
D

C

A

Signalnivåer för potentialfria ingångar

Kontaktfri ingång Kortslutet läge

Transistor TILL
Restspänning: 3 V max.
Impedans vid TILL: 1 k

max.

Ω

(läckströmmen är 5 till 20 mA när
impedansen är 0

)

Ω

Öppet läge
Transistor FRÅN

Impedans när FRÅN: 100 k

Ω

min.

Kontaktingång Använd kontakt lämplig för att koppla5 mA

vid 10 V
Maximalt användbar spänning:
30 VDC max.

ingång

Ingångssignal

I
E

Spärringång

Kontaktingång

H5CX-A@

H5CX-A11@
H5CX-L8@

Använd med relä TILL

F
C

A

0 V

ingång

G

G

C

Återställnings-

H
F

D

ingång

Ingångssignal

I
E

Spärringång

Tvåtrådig sensor

0 V

H5CX-A@
H5CX-A11@
H5CX-L8@

Använd med transistor TILL

C
A

F

ingång

G

G

C

Återställnings-

ingång

Ingångssignal

Spärringång

H

I

E

F
D

25

Passande tvåtrådsgivare

Läckström: 1.5 mA max.
Brytkapacitet : 5 mA min.
Restspänning: 3 VDC max.
Driftspänning: 10 VDC

Spänningsingångar (PNP-ingångar)

Ingen kontakt-ingång
(NPN-transistor)

(Anslutning till NPN öppen
kollektor utgångsensor)

Ingen kontakt-ingång
(PNP-transistor)

(Anslutning till PNP öppen
kollektor utgångsensor)

H5CXH5CX

Kontaktingång

Sensor

0 V

ingång

H5CX-A@

H5CX-A11@

Använd med transistor FRÅN

FGH I
CE

GF

Återställnings-

ingång

Ingångssignal

Spärringång

Sensor

0 V

ingång

H5CX-A@

H5CX-A11@

Använd med transistor TILL

FGH I
CE

GF

Återställnings-

ingång

Ingångssignal

Spärringång

H5CX-A@

H5CX-A11@

Använd med relä TILL

FGH I
CE

0 V

ingång

GF

Återställnings-

ingång

Ingångssignal

Spärringång

Signalnivåer för spänningsingång

Hög nivå (Ingång TILL): 4.5 till 30 VDC
Låg nivå (Ingång FRÅN): 0 till 2 VDC
Maximal användbar spänning: 30 VDC max.
Ingångsresistans: Ca 4.7 k

Ω

Obs Anslutningskretsen är inte isolerad från ingångskretsen utom på H5CX-A11/-A11S som har grundisolering. För kabeldragning, se

försiktighetsåtgärder.

Tillbehör (Beställ separat)

Obs Alla mått är i millimeter om inte annat anges.

Monteringsskena/uttag för frontanslutning
P2CF-08

Åtta M3,5 x 7,5 skruvar
med fast bricka

7,8

3

4,5

70 max.

4

50 max.

Två 4,5 dia.
hål

P2CF-08-E (Fingersäker teminaltyp)

Överensstämmer med VDE0106/P100

Åtta M3,5 x 7,5 skruvar
med fast bricka

70 max.

4

40±0,2

50 max.

7,8

Två 4,5 dia.
hål

20,3 max.

5 4,5

3

1,3

35,4

35,4

19

20,3
21,5 max.

Anslutningsanordning/
Interna anslutningar
(Sett uppifrån)

Hål för ytmontering

Två hål 4,5 dia. eller två M4

40±0,2

26

Monteringsskena/uttag för frontanslutning
P2CF-11

Elva M3,5 x 7,5 skruvar
med fast bricka

7,8

3

H5CXH5CX

4,5

70 max.

Två 4,5 dia.
hål

4

50 max.

P2CF-11-E (Fingersäker anslutningstyp)

Överensstämmer med VDE0106/P100

Elva M3,5 x 7,5 skruvar
med fast bricka

70 max.

4

40±0,2

50 max.

7,8

Två 4,5 dia.
hål

Uttag för bakanslutning
P3G-08

27 dia.

45

45

4,9

3

1,2

31,2 max.

5

31,2 max

17

35,4

30

Anslutningsanordning/
interna anslutningar
(Sett uppifrån)

4,5

35,4

Hål för ytmontering

Två hål 4,5 dia. eller två M4

40±0,2

Anslutningsanordning/
Interna anslutningar
(Sett underifrån)

P3GA-11

27 dia.

45

45

Anslutningskåpa för fingerskydd

Överensstämmer med VDE0106/P100

Y92A-48G

(Anslutning för P3G-08/P3GA-11
uttag)

4,5

16,3

Anslutningsanordning/
Interna anslutningar
(Sett underifrån)

25,6

6,2

Tolv 6,4 dia. hål

34

47,4

47,7 x 47,7

16,5

24,6

48 x 48

27,6

27

H5CXH5CX

Hård kåpa
Y92A-48

Adapter för försänkt montering

(levereras med H5CX-A@-modeller)

Y92F-30

Obs Beställ adapter för frontmontering

separat om den är borttappad eller
skadad.

Monteringsskena
PFP-100N, PFP-50N

Mjuk kåpa
Y92A-48F1

Vattentät packning

(levereras med H5CX-A@-modeller)

Y92S-29

Obs Beställ den vattentäta packningen separat

om den är borttappad eller skadad. Beroen­de på driftsmiljön kan den vattentäta pack­ningen försämras, krympa eller hårdna.
Regelbundna byten rekommenderas därför
för att säkerställa IP66/NEMA4 överens­stämmelse.

PFP-100N2

4,5

15 25 25

10

1.000 (500)

(Se notering.)

25

10

7,3±0,15

35±0,3

25

*

Observera: Värdena inom parentes gäller för PFP-50N.

Ändplatta
PFP-M

10

6,2

50

11,5

M4 x 8
skruv
med

10

koniskt
huvud

1

1,3
4,8

27±0,15

1

35,5 35,3

1,8

1,8

4,5

15 25 25

Bricka
PFP-S

10 10

25 25

1.000

16

29,2

24

27

35±0,3

15

5

16

12

44,3

16,5

1

34,8

1,5

28

Försiktighetsåtgärder

!Fö rsiktigt

Använd inte produkten på platser utsatta för antändbara eller
explosiva gaser. Det kan resultera i en explosion.

Utgångsreläernas livslängd beror på brytkapacitet och brytför­hållanden. Ta hänsyn till verkliga tillämpningsförhållanden och
använd produkten inom nominell belastning och elektrisk livs­längd. Användning av produkten längre än normal livslängd kan
resultera i kontaktavlagringar eller förbränning.

Ta inte isär, reparera eller modifiera produkten. Detta kan med­föra elektrisk stöt, brand eller felfunktion.

Låt inte metallbitar eller kabelstumpar komma in i produkten.
Detta kan medföra elektrisk stöt, brand eller felfunktion.

■

Anslutningsspänning

Använd en isolertransformator med primär- och sekundärlind­ningar ömsesidigt isolerade och med ojordad sekundärlindning
för strömtillförsel till en ingångsenhet för H5CX (utom för
H5CX-A11@).

H5CX

Ingångar

Input
terminal

Krets

Likriktar-

Isolationstransformator krävs.

Säkerställ att spänningen är inom specificerat område, annars
kan tidreläets interna komponenter skadas.

Vidrör inte anslutningarna när spänningen är tillkopplad. H5CX
(utom H5CX-A11/-A11S) har transformatorlös strömförsörjning
och beröring av ingångsanslutningarna med tillkopplad ström kan
resultera i elektrisk stöt.

När spänningen kopplas TILL och FRÅN är mottagning av
ingångssignal möjlig, instabil eller omöjlig som visas i nedanstå­ende diagram.

Ström-

TILL
FRÅN

tillförsel

Ingång Omöjligt

200 ms

0 till 50 ms

Instabil

Koppla spänningen TILL och FRÅN via ett relä med en nominell
kapacitet på minst 10 A för att förhindra att kontakterna slits på
grund av strömstötar orsakade av TILL-/FRÅN-kopplingen av
spänningen.

Koppla till anslutningsspänningen via ett relä eller koppla så att
spänningen når ett fast värde omedelbart, det kan annars hända
att de inte återställs eller att tidsfel uppstår.

Säkerställ att strömförsörjningens kapacitet är tillräcklig, tidreläet
annars kanske inte startar beroende på strömstötar (ca 10 A)
som kan uppstå för ett ögonblick när tidreläet kopplas till.

Säkerställ att spänningsvariationer ligger inom tillåtet område.

Strömtillförsel

5 ms

Möjligt OmöjligtInstabil

0 till 500 ms

H5CXH5CX

■

Start med spänningsstart

För att kompensera för uppstarttiden för perifera enheter (senso­rer etc.) startar H5CX tidmätningen mellan 200 ms till 260 ms
efter att anslutningsspänningen kopplats TILL. Av den anled­ningen startar tidsindikeringen vid operationer där tidmätningen
startas med spänningtillslag i själva verket vid 250 ms. Om det
inställda värdet är 249 ms eller mindre kommer tiden tills
utgången kopplas TILL att vara ett fast värde mellan 200 och 250.
(Normal drift är möjlig för inställda värden på 250 ms eller mer.)
Vid tillämpningar som kräver ett inställt värde på 249 ms eller
mindre, använd startsignalsingång,

När H5CX används med spänningsstart i F-läge (dvs summe­rande drift med kvarhållande utgång) uppstår ett tidsfel (ungefär
100 ms varje gång H5CX kopplas TILL) på grund av de interna
kretsarnas karakteristik. Använd H5CX med signalstart om tid­mätningen måste vara exakt.

■

Ingång/utgång

H5CX (utom H5CX-A11/-A11S) använder transformatorfri ström­försörjning. Observera följande punkter när ett relä eller transistor
ansluts som en extern signalingångsenhet för att förhindra kort­slutning på grund av smygström till den transformatorfria ström­försörjningen. Om ett relä eller transistor är anslutet till två eller
flera tidreläer måste kablarna för ingångsanslutningarna på dessa
tidreläer vara korrekt anslutna så att faserna inte skiljer sig.
Anslutningarna kortsluts annars mot varandra.

Felaktig

Kontakt eller transistor
för extern ingångssignal

Korrekt

H5CX

Interminal

Interminal

Interminal

Interminal

Kortslutningsström

Strömtillförsel

Strömtillförsel

29

H5CXH5CX

Det är omöjligt att koppla två oberoende frånskiljare som visas
nedan, oberoende av om tidreläerna skiljer sig i fas eller inte.

Interminal

Interminal

■

Transistorutgång

Transistorutgången på H5CX är isolerad från de interna kretsarna
genom en optokopplare så att transistorutgången kan användas
som både NPN- och PNP-utgång.

Dioden ansluten till utgångstransistorns kollektor används för att
absorbera negativ spänning som genereras när en induktiv
belastning ansluts till H5CX.

NPN-utgång

Tidrelä

Belastning

Load

++

Ström för belastning

■

Ändring av inställda värden

När ett inställt värde ändras under en tidmätning kopplas
utgången TILL om det inställda värdet ändras som följer på grund
av användningen av konstant inläsningssystem:

Förfluten tid: Aktuellt värde
Återstående tid: Förfluten tid

inställt på 0)
Obs Vid återstående tid läggs den mängd, som det inställda

värdet ändrats med, till eller dras ifrån det aktuella värdet.

PNP-utgång

Tidrelä

Ström för belastning

inställt värde

≥

inställt värde (Aktuellt värde är

≥

Strömtillförsel

Induktiv belastning

■

DIP-omkopplarinställning

Säkerställ att spänningen är FRÅN-kopplad före ändring av DIP­omkopplarinställningar. Ändring av DIP-omkopplarinställningar
med spänning TILL-kopplad kan resultera i elektriska stötar
genom kontakt med högspänningsanslutningar.

■

Strömavbrottsuppbackning

Alla data lagras i EEPROM vid ett strömavbrott. EEPROM kan
skrivas över mer än 100 000 gånger.

Driftsläge Överskrivning av tidmätningen

A-3-, F-läge När spänningen är FRÅN-kopplad.
Annat läge När inställningar ändras.

■

Svarsfördröjning vid återställning
(transistorutgång)

Följande tabell visar fördröjningen från det att återställningssigna­len aktiveras tills utgången kopplas FRÅN.

(Referensvärde)

Minimum återställningstid Utgångens fördröjningstid

1 ms 0,8 till 1,2 ms
20 ms 15 till 25 ms

■

Kabeldragning

Kontrollera att kablarna till tidreläet har rätt polaritet.

■

Montering

Dra åt de två skruvarna på adaptern. Dra åt dem växelvis, lite i
sänder så att de dras åt lika hårt.

Panelytan på H5CX är vattentät (överensstämmer med NEMA 4
och IP66). Montera den vattentäta packning mellan tidreläet och
monteringspanelen för att förhindra att vatten tränger in och säkra
den vattentäta packningen med en adapter för frontmontering.

0,5 till 1 mm

Ett avstånd på 0,5 till 1 mm mellan
skruvhuvud och adaptern rekommenderas.

■

Drift med värdet inställt på 0

Drift med värdet inställt på 0 varierar beroende på utgångsfunk­tion. Se Tidsdiagram.

■

Funktion för självdiagnos

Följande indikering visas om ett fel inträffar.

Huvud- display Undre-display Fel Utgångsstatus Korrigerings metod Inställt värde

e1 Lyser inte CPU FRÅN Tryck antingen på återställnings-

e2 Lyser inte Minnesfel (RAM) FRÅN Bryt strömförsörjningen. Ingen ändring
e2 sum Minnesfel (EEP)

(Se not.)

Obs Detta inkluderar tillfällen då EEPROM-livlängden har gått ut.

FRÅN Återställ till fabriksinställningar

knappen eller bryt strömförsörj­ningen.

med återställningsknappen.

efter

återställning

Ingen ändring

0

30

■

Driftsmiljö

• Använd produkten inom de specificerade värdena för expone­ring av vatten och olja.

• Använd inte produkten på platser utsatta för vibrationer eller stö­tar. Användning av produkten på sådana platser under längre tid
kan resultera i stresskador.

• Använd inte produkten på platser utsatta för damm, korrosiva ga­ser eller direkt solljus.

• Separera ingångssignalenheter, ingångssignalkablar och pro­dukten från störningskällor eller högspänningsledningar som
producerar störningar.

• Separera produkten från källor för statisk elektricitet när produk­ten används i en omgivning där stora mängder statisk elektricitet
produceras (t ex formmassa, pulver eller flytande material som
transporteras genom rör).

• Organiska lösningsmedel (t ex färgförtunning) så väl som syra­haltiga eller basiska lösningar kan skada tidreläets hölje.

• Använd produkten inom specificerade värden för temperatur och
luftfuktighet.

• Använd inte produkten på platser där kondensering kan uppträ­da på grund av hög luftfuktighet eller där temperaturväxlingarna
är extrema,

• Lagra vid den specificerade temperaturen. Låt H5CX stå i rums­temperatur under minst 3 timmar före användning om H5CX har
lagrats vid en temperatur lägre än –10

• Att lämna H5CX med utgångar TILL vid hög temperatur under
längre tid kan påskynda förslitning av interna komponenter (t ex
elektrolytkondensatorer). Använd därför produkten i kombination
med reläer och undvik att lämna produkten mer än en månad
med utgång TILL-kopplad.

C.

°

H5CXH5CX

X2/b T/a X1/a X1/a

X1T X2

X

Externt relä
(t ex MY-relä)

■

Isolation

Det finns ingen isolation mellan strömförsörjning och ingångsan­slutningar (utom för H5CX-A11/-A11S).

Grundisolering mellan strömförsörjning och utgångsanslutningar.
Ingångs- och utgångsanslutningar är anslutna till enheter utan

oskyddade strömförande delar.
Ingångs- och utgångsanslutningar är anslutna till enheter med

grundisolering som är lämplig för den maximala driftsspänningen.

31

Bilaga

■

Användning av funktionstangenterna

Standard tidrelä

H5CXH5CX

Valläge för standard tidrelä/
paus-gångtids tidrelä

Val av standard tidrelä/
paus-gångtids tidrelä

DIP-omkopplarövervakning

Paus-Gångtidsfunktion

+

1 s min.

+

1 s min.

Spänning TILL

1

Driftsläge

1

Tidrelä (utom för Z-funktion)

PV/SV

Tidrelä (Z-funktion)

PV/GÅNGTIDS-förhållande

PV/cykeltid

3 s min.

3 s min.

Operation avbruten
Kan vara i drift

Funktionsinställningsläge

Tidsområde

Tidräkning

Utgångsfunktion

Utgångstid

Ingångssignal

NPN/PNP ingång

Indikeringsfärg

Skyddsnivå

Operation avbruten

Kan vara i drift

Valläge för standard tidrelä/
paus-gångtids tidrelä

Val av standard tidrelä/
paus-gångtids tidrelä

DIP-omkopplarövervakning

+

1 s min.

+

1 s min.

Spänning TILL

1

Driftsläge

1

PV/Inställd FRÅN-tid

PV/Inställd TILL-tid

3 s min.

3 s min.

Funktionsinställningsläge

FRÅN-tidsområde

TILL-tidsområde

Tidräkning

Utgångsfunktion Paus-gångtid

Ingångssignal

NPN/PNP ingång

Indikeringsfärg

Skyddsnivå

Obs 1. Alla inställningar görs med och knapparna.

2. Ovanstående flödesschema visar proceduren för alla utföranden. För detaljer om specifika utföranden se sidan 9 (standard tid-

relä) eller sidan 13 (paus-gångtids tidrelä).

32

H5CXH5CX

■

Inställningslista

Fyll i dina inställda värden i kolumnen för inställt värde i de följande tabellerna och använd tabellerna för snabb referens.

Valläge för standard tidrelä/paus-gångtids tidrelä

ParameternamnParameter Inställningsområde Defelvärde Enhet Inställt värde

Val av standard
tidrelä/paus­gångtids tidrelä

DIP-omkopp­larövervakning

func tim/twin tim ---

dip on/off off ---

Inställning av standard tidreläfunktioner

Driftsläge när utgångsfunktionen inte är Z

Parameternamn Parameter Inställningsområde Grundvärde Enhet Inställt

Aktuellt värde,
inställt värde

Inställt värde --- 0.00 till 99.99 (Tidsområde: --,--s) 0.00 s

--- 0.0 till 999.9 (Tidsområde: ---,-s) 0.0 s

--- 0 till 9999 (Tidsområde: ----s) 0 s

--- 0:0 till 99:59 (Tidsområde: --min--s) 0:00 min; s

--- 0.0 till 999.9 (Tidsområde: ---,-min) 0.0 min

--- 0 till 9999 (Tidsområde: ----min) 0 min

--- 0:0 till 99:59 (Tidsområde: --h--min) 0:00 h; min

--- 0.0 till 999.9 (Tidsområde: ---,-h) 0.0 h

--- 0 till 9999 (Tidsområde: ----h) 0 h

--- 0.000 till 9.999 (Tidsområde: -,---s) 0.000 s

Aktuellt värde --- Samma som inställt värde Samma som

vänster

Samma som
vänster

värde

33

Driftsläge när utgångsläget är Z

Parameternamn Parameter Inställningsområde Grundvärde Enhet Inställt

Aktuellt värde,
cykeltid

Aktuellt värde,
GÅNGTIDS­förhållande

Funktionsinställningsläge

Tidsområde timr --,--s/---,-s/----s/--min--s/---,-min/----min/

Tidräkning timm up/down up --­Utgångsfunktion outm a/a-1/a-2/a-3/b/b-1/d/e/f/=a---
Utgångstid otim hold/0.01 till 99.99 hold s
Ingångssignalbredd iflt 20ms/1ms 20ms --­NPN/PNP ingång imod npn/pnp npn ---
Indikeringsfärg colr red/org/r-o/o-r red --­Skyddsnivå kypt kp-1/kp-2/kp-3/kp-4/kp-5 kp-1 ---

Cykeltid --- 0.00 till 99.99 (Tidsområde: --,--s) 0.00 s

--- 0.0 till 999.9 (Tidsområde: ---,-s) 0.0 s

--- 0 till 9999 (Tidsområde: ----s) 0 s

--- 0:0 till 99:59 (Tidsområde: --min--s) 0:00 min; s

--- 0.0 till 999.9 (Tidsområde: ---,-min) 0.0 min

--- 0 till 9999 (Tidsområde: ----min) 0 min

--- 0:0 till 99:59 (Tidsområde: --h--min) 0:00 h; min

--- 0.0 till 999.9 (Tidsområde: ---,-h) 0.0 h

--- 0 till 9999 (Tidsområde: ----h) 0 h

--- 0.000 till 9.999 (Tidsområde: -,---s) 0.000 s

Aktuellt värde --- Samma som ovanstående cykeltid Samma som

GÅNGTIDS­förhållande

Aktuellt värde --- Samma som ovanstående cykeltid Samma som

Parameternamn Parameter Inställningsområde Grundvärde Enhet Inställt

--- 0 till 100 0 %

--h--min/---,-h/----h/-,---s

vänster

vänster

Samma som
vänster

Samma som
vänster

---

H5CXH5CX

värde

värde

34

Inställningar av paus-gångtidsfunktion

Driftsläge

H5CXH5CX

Parameternamn Parameter Inställningsområde Grundvärde Enhet Inställt

Aktuellt värde,
Inställd
FRÅN-tid

Aktuellt värde,
Inställd TILL­tid

Funktionsinställningsläge

FRÅN-tidsområde oftr --,--s/---,-s/----s/--min--s/---,-min/----min/

TILL-tidsområde ontr --,--s/---,-s/----s/--min--s/---,-min/----min/

Tidräkning timm up/down up --­TILL/FRÅN- startläge totm toff/ton toff ---
Ingångssignalbredd iflt 20ms/1ms 20ms --­NPN/PNP ingång imod npn/pnp npn ---
Indikeringsfärg colr red/grn/r-g/g-r red --­Skyddsnivå kypt kp-1/kp-2/kp-3/kp-4/kp-5 kp-1 ---

Inställd
FRÅN-tid

Aktuellt värde --- Samma som ovanstående inställd FRÅN-tid Samma som

Inställd TILL­tid

Aktuellt värde --- Samma som ovanstående inställd FRÅN-tid Samma som

Parameternamn Parameter Inställningsområde Defelvärde Enhet Inställt

--- 0.00 till 99.99 (Tidsområde: --,--s) 0.00 s

--- 0.0 till 999.9 (Tidsområde: ---,-s) 0.0 s

--- 0 till 9999 (Tidsområde: ----s) 0 s

--- 0:0 till 99:59 (Tidsområde: --min--s) 0:00 min; s

--- 0.0 till 999.9 (Tidsområde: ---,-min) 0.0 min

--- 0 till 9999 (Tidsområde: ----min) 0 min

--- 0:0 till 99:59 (Tidsområde: --h--min) 0:00 h; min

--- 0.0 till 999.9 (Tidsområde: ---,-h) 0.0 h

--- 0 till 9999 (Tidsområde: ----h) 0 h

--- 0.000 till 9.999 (Tidsområde: -,---s) 0.000 s

vänster

--- Samma som ovanstående inställd FRÅN-tid Samma som

--h--min/---,-h/----h/-,---s

--h--min/---,-h/----h/-,---s

vänster

vänster

--,--s ---

--,--s ---

Samma
som vänster

Samma
som vänster

Samma
som vänster

värde

värde

35

H5CXH5CX

T

w

Cat. no. L101-SV1-02

SVERIGE
Omron Electronics AB
Norgegatan 1, SE-164 29 Kista

el: [phone]

Fax: [phone]

ww.omron.se

Rätten att ändra specifikationer utan föregående meddelande förbehålles i produktutvecklingens
intresse.

Borås Tel: [phone]
Malmö Tel:[phone]
Norsjö Tel:[phone]

36
