Temporizador de estado sólido
H3RN
Temporizador ultrafino para montaje en base
de relé G2R
• Configuración de pines compatible con el relé G2R y montaje
en la base P2R/P2RF.
• Varios rangos de tiempo y varios modos de operación estándar.
• Conforme con las normas EN61812-1 e IEC60664-1 4 kV/2
para baja tensión, y con las directivas sobre compatibilidad
electromagnética (EMC).
Estructura de la referencia
■ Composición de la referencia
Temporizadores
H3RN-@@
1 2
1. Salida
1: SPDT
2: DPST-NA
2. Rango de tiempo
Nada: Rango de tiempo reducido (0,1 s a 10 min)
1: Rango de tiempo amplio (0,1 min a 10 hrs)
Tabla de selección
■ Lista de modelos
Tensión de alimentación Contacto temporizado Modelo con rango de tiempo de
24 Vc.a.;
12, 24 Vc.c.
Nota: Al hacer el pedido, especifique el número del modelo y la tensión de alimentación.
Ejemplo: H3RN-1 24 Vc.a.
SPDT H3RN-1 H3RN-11
DPST-NA H3RN-2 H3RN-21
Tensión de alimentación
■ Accesorios (pedidos por separado)
Base de conexión
Temporizador Base para montaje en carril DIN/
H3RN-1/-11 P2RF-05-E P2R-057P
H3RN-2/-21 P2RF-08-E P2R-087P
conexión frontal
0,1 s a 10 min
Modelo con rango de tiempo de
Base de conexión posterior
0,1 min a 10 h
Temporizador de estado sólido H3RN 93
Especificaciones
■ Valores nominales
Elemento H3RN-1/H3RN-2 H3RN-11/H3RN-21
Rangos de tiempo 0,1 s a 10 min
(1 s, 10 s, 1 min ó 10 min máx. seleccionable)
Tensión de alimentación nominal 24 Vc.a. (50/60 Hz), 12, 24 Vc.c.
Tipo de pin Enchufable
Modo de operación Retardo a ON, intervalo, intermitente con arranque en OFF o intermitente con arranque en ON
seleccionable mediante interruptor DIP
Rango de tensión de funcionamiento 85% a 110% de la tensión de alimentación nominal
(12 Vc.c.: 90% a 110% de la tensión de alimentación nominal)
(ver nota)
Tensión de reset 10% máx. de la tensión de alimentación nominal
Consumo 24 Vc.a.: Relé en ON: aprox. 0,8 VA (0,6 W) a 24 Vc.a., 60 Hz
Relé en OFF: aprox. 0.6 VA (0.4 W) a 24 Vc.a., 60 Hz
12 Vc.c.: Relé en ON: aprox. 0,5 W a 12 Vc.c.
Relé en OFF: aprox. 0,2 W a 12 Vc.c.
24 Vc.c.: Relé en ON: aprox. 0,6 W a 24 Vc.c.
Relé en OFF: aprox. 0,3 W a 24 Vc.c.
Salidas de control 3 A a 250 Vc.a., carga resistiva (cosφ = 1) (G6B-2@14P-FD-US utilizado)
La carga aplicable mínima es de 10 mA a 5 Vc.c. (valor de referencia P).
Nota: Al utilizar el H3RN en cualquier lugar donde la temperatura ambiente sea superior a 50°C, se debe suministrar entre el 90% y el 110% de
las tensiones nominales (a 12 Vc.c.: del 95% al 110% de la tensión nominal).
■ Características
0,1 min a 10 h
(1 min, 10 min, 1 h ó 10 hrs máx. seleccionable)
Elemento H3RN-1/H3RN-2 H3RN-11/H3RN-21
Precisión del tiempo de operación ±1% FS máx. (rango de 1 s: ±1%±10 ms máx.)
Error de selección ±15% ± 50 ms máx. de FS
Tiempo de reset Tiempo mínimo de alimentación en OFF: 12, 24 Vc.c.: 0,1 s máx. (incluido reset intermedio)
Variaciones debidas a fluctuaciones de
la tensión de alimentación
Variaciones debidas a fluctuaciones de
la temperatura
Resistencia de aislamiento 100 MΩ mín. (a 500 V c.c.)
Rigidez dieléctrica 2.000 Vc.a., 50/60 Hz durante 1 minuto
Resistencia a vibraciones Destrucción: 10 a 55 Hz, 0,75 mm de amplitud durante 1 h en cada una de 3 direcciones
Resistencia a golpes
Temperatura ambiente Operación: −10°C a 55°C (sin formación de hielo)
Humedad ambiente Operación: 35% a 85%
Vida útil Mecánica: 10.000.000 millones de operaciones mín. (sin carga a 1.800 operaciones/hora)
Impulso de tensión no disruptiva Entre terminales de alimentación: 1 kV
Inmunidad al ruido ±1,5 kV, ruido de onda cuadrada generada por simulador
Inmunidad a electricidad estática Destrucción: 8 kV
Grado de protección IP40 (se excluyen las secciones de tornillos de terminales)
Peso Aprox. 18 g
±2% FS máx.
±2% FS máx.
(entre circuito de operación y salida de control, o contactos de pines distintos)
1.000 Vc.a., 50/60 Hz durante 1 minuto (entre contactos no contiguos)
Malfunción: 10 a 55 Hz, 0,5 mm de amplitud durante 10 min en cada una de 3 direcciones
Destrucción: 300 m/s
Malfunción: 100 m/s
Almacenaje: −25°C a 65°C (sin formación de hielo)
Eléctrica: 100.000 operaciones mín. (3 A a 250 Vc.a., carga resistiva a 1.800 operaciones/hora)
(ancho del impulso: 100 ns/1 μs, subida de 1 ns)
Malfunción: 4 kV
2
2
24 Vc.a.: 0,5 s máx. (incluido reset intermedio)
94 Temporizador de estado sólido H3RN
Elemento H3RN-1/H3RN-2 H3RN-11/H3RN-21
Compatibilidad Electromagnética
(EMC)
(EMI) EN61812-1
Emisión del dispositivo: EN55011 Grupo 1 clase A
Emisión de conductores de c.a.: EN55011 Grupo 1 clase A
(EMS) EN61812-1
Inmunidad a descargas electrostáticas (ESD): EN61000-4-2: 6 kV descarga por contacto (nivel 3)
Inmunidad contra interferencia producida por ondas de radio AM: IEC61000-4-3:10 V/m
Inmunidad a ráfagas: EN61000-4-4: 2 kV línea eléctrica (nivel 3)
Inmunidad a sobretensión: IEC51000-4-5: 1 kV línea a línea (nivel 3)
Homologaciones UL508, CSA C22.2 Nº 14
Conforme con las normas EN61812-1 y IEC60664-1 4kV/2.
Categoría de salida según IEC60947-5-1.
Conexiones
■ Disposición de terminales
H3RN-1/H3RN-11 H3RN-2/H3RN-21
Simbología DIN Simbología DIN
8 kV descarga por aire (nivel 3)
(80 MHz a 1 GHz) (nivel 3)
2 kV línea de señal de E/S (nivel 4)
2 kV línea a tierra (nivel 3)
Temporizadores
Circuito del
temporizador
OUT PW
Vista inferior
Circuito del
temporizado
OUT PW
Vista inferior
Operación de impulsos
Se puede obtener una salida de impulsos durante un período determinado con una señal de entrada externa aleatoria.
Utilice el H3RN en modo de intervalo como se muestra en los siguientes diagramas de operación.
H3RN-2/H3RN-21
Alimentación (3-8)
Circuito del
temporizador
Entrada externa
!Precaució n
Tome precauciones al conectar los cables.
Cortocircuito externo (1-4)
Entrada externa (1-3)
Salida de contacto
NA (6-5)
Indicador de ejecución/
alimentación (PW)
Indicador de salida (OUT)
50 ms
mín.
Nota: t: tiempo seleccionado
Rt: tiempo de reset
Modo Terminales
Operación de impulsos Alimentación entre 3 y 8
Cortocircuito entre 4 y 1
Señal de entrada entre 3 y 1
Modo de operación; intervalo y resto de modos Alimentación entre 1 y 8
Temporizador de estado sólido H3RN 95
Operación
■ Diagrama de operación
Modo de operación Diagrama de operación
H3RN-1/H3RN-11 H3RN-2/H3RN-21
Retardo a ON
Alimentación
Salida
Intervalo
Alimentación
Salida
Intermitente con arranque en OFF
Alimentación
Salida
Intermitente con arranque en ON
Alimentación
Salida
Alimentación (1-5)
Salida de contacto
NC (4-2)
Salida de contacto
NA (4-3)
Indicador de
ejecución/alimentación
(PW)
Indicador de
salida (OUT)
Alimentación (1-5)
Salida de contacto
NC (4-2)
Salida de contacto
NA (4-3)
Indicador de
ejecución/alimentación
(PW)
Indicador de
salida (OUT)
Alimentación (1-5)
Salida de contacto
NC (4-2)
Salida de contacto
NA (4-3)
Indicador de
ejecución/alimentación
(PW)
Indicador de
salida (OUT)
Alimentación (1-5)
Salida de contacto
NC (4-2)
Salida de contacto
NA (4-3)
Indicador de
ejecución/alimentación
(PW)
Indicador de
salida (OUT)
Alimentación (1-8)
Salida de contacto
NA (4-3, 5-6)
Indicador de
ejecución/alimentación
(PW)
Indicador de
salida (OUT)
Alimentación (1-8)
Salida de contacto
NA (4-3, 5-6)
Indicador de
ejecución/alimentación
(PW)
Indicador de
salida (OUT)
Alimentación (1-8)
Salida de contacto
NA (4-3, 5-6)
Indicador de
ejecución/alimentación
(PW)
Indicador de
salida (OUT)
Alimentación (1-8)
Salida de contacto
NA (4-3, 5-6)
Indicador de ejecución/
alimentación (PW)
Indicador de
salida (OUT)
Nota: t: Tiempo seleccionado
Rt:Tiempo de reset
96 Temporizador de estado sólido H3RN
■ Selecciones del interruptor DIP
El rango de 1 s y el modo de retardo a ON para H3RN-1/-2, y el rango de 1 min y el modo de retardo a ON para H3RN-11/-21 son las selecciones iniciales.
Rangos de tiempo
Modelo Rango de
H3RN-1,
H3RN-2
H3RN-11,
H3RN-21
Nota: Los dos pines izquierdos del interruptor DIP se utilizan para seleccionar los rangos de tiempo.
tiempo
1 s 0,1 a 1 s Sí
10 s 1 a 10 s No
1 min 0,1 a 1 min No
10 min 1 a 10 min No
1 min 0,1 a 1 min Sí
10 min 1 a 10 min No
1 h 0,1 a 1 h No
10 h 1 a 10 h No
Rango de
selección de
tiempo
Configuración Selección
inicial
Modos de operación
Modo de operación Configura-
ción
Retardo a ON Sí
Selección
inicial
Temporizadores
Intervalo No
Intermitente con arranque en OFF No
Intermitente con arranque en ON No
Nota: Los dos pines derechos del interruptor DIP se utilizan para seleccionar los modos de operación.
Descripción del panel frontal
Indicador de ejecución/
alimentación (verde)
(Iluminado: activado)
Dial principal
Establezca el tiempo que desee
Indicador de salida (naranja)
(Iluminado: salida en ON)
según el intervalo del interruptor DIP.
Temporizador de estado sólido H3RN 97

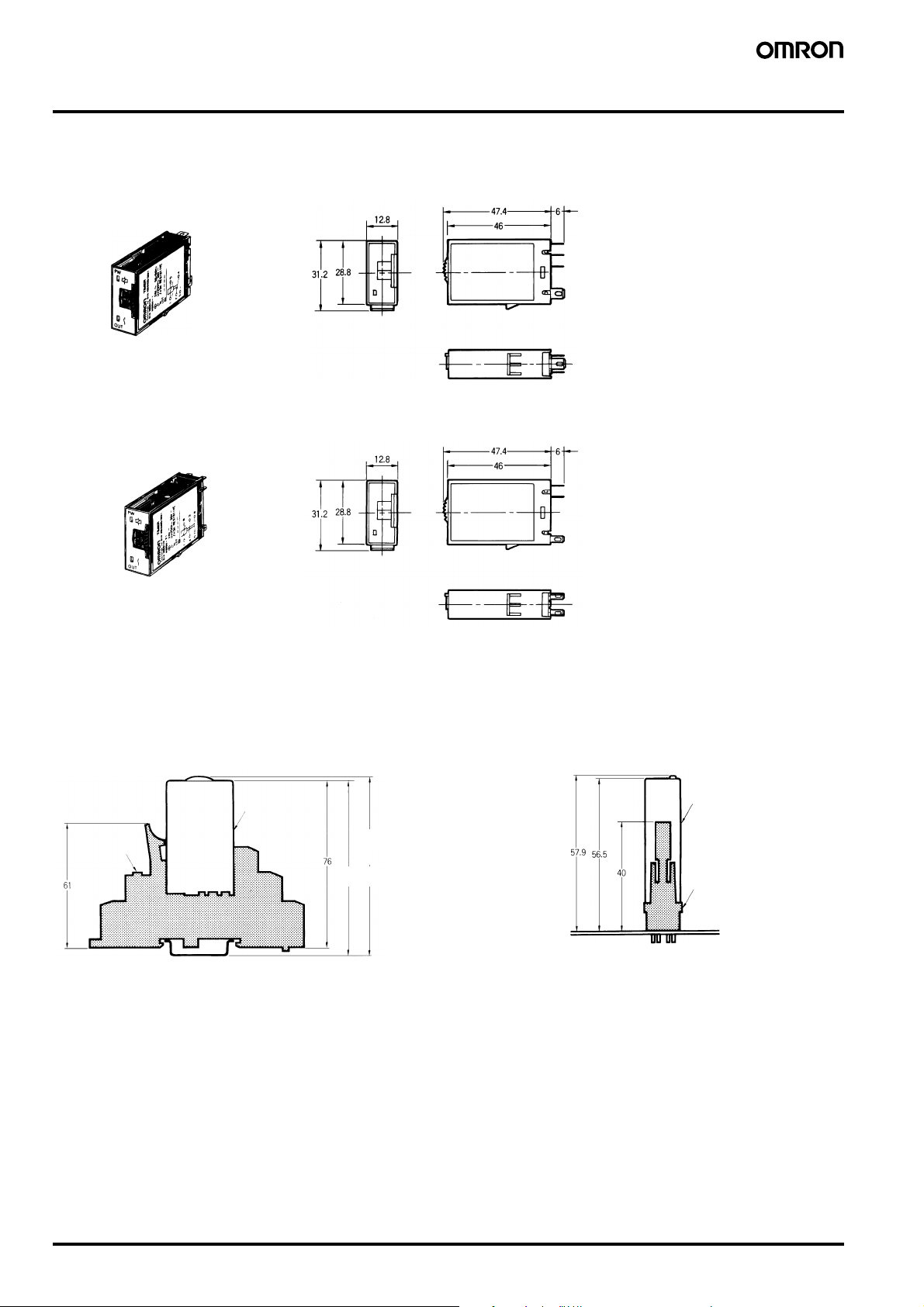

Dimensiones
Nota: Todas las dimensiones se expresan en milímetros, a menos que se especifique lo contrario.
■ Temporizadores
H3RN-1/H3RN-11 Montaje frontal
H3RN-2/H3RN-21 Montaje frontal
,
,
,
,
,
,
,
,
Altura de montaje
Utilice el P2RF-@-E o el P2R-@7P para montar el H3RN. Al hacer el pedido de cualquiera de
estas bases, sustituya "@" por "05" para SPDT o "08" para DPST-NA.
El P2RF-@ no se puede utilizar porque el gancho tiene una forma diferente.
P2RF-@-E P2R-@7P
Serie H3RN
80,9 (ver nota 1)
Zócalo
P2RF-@-E
Nota: 1. El valor mostrado indica la cota del P2RF-05-E
con el carril de montaje PFP-@N.
El valor es de 71,5 mm si se utiliza el PFP-N@2.
2. El valor que se muestra entre paréntesis indica la
cota del P2RF-08-E con el carril de montaje
PFP-@N.
El valor es de 75,5 mm si se utiliza el PFP-N@2.
(84,9) (ver nota 2)
79,5 (ver nota 1)
(83,5) (ver nota 2)
Serie H3RN
,
,
Zócalo
P2R-@7P
98 Temporizador de estado sólido H3RN
Precauciones
■ Uso correcto
Al utilizar el H3RN en cualquier lugar donde la temperatura ambiente
sea superior a 50°C, se debe suministrar entre el 90% y el 110% de
las tensiones nominales (a 12 Vc.c.: del 95% al 110%).
No deje el H3RN en modo de tiempo alcanzado durante un largo
período de tiempo (por ejemplo, más de un mes en un lugar con una
temperatura ambiente elevada) pues, de lo contrario, los
componentes internos pueden resultar dañados. Por tanto, para
alargar la vida de servicio del H3RN, se recomienda su uso con un
relé como se muestra en el siguiente diagrama de circuito.
X2/b T/a X1/a X1/a
X1T X2
:
X
Relé auxiliar, por ejemplo Relé G2R
Se debe desconectar el H3RN de la base cuando se ajusta el
interruptor DIP pues, de lo contrario, el usuario puede tocar un
terminal bajo tensión y recibir una descarga eléctrica.
No conecte el H3RN como se muestra en el siguiente diagrama de la
derecha pues, de lo contrario, los contactos internos del H3RN con
distinta polaridad pueden cortocircuitarse.
Correcto Incorrecto
No utilice el contacto SPDT en un circuito que pueda provocar
cortocircuito en tres puntos (de lo contrario, se puede producir un
cortocircuito de la fuente de alimentación) debiado a que el contacto
SPDT del H3RN-1/-11 consta de un contacto SPST-NC.
3
Fuente de alimentación
para carga
No establezca el tiempo mínimo en ninguno de los modos
intermitentes pues, de lo contrario, el contacto puede resultar
dañado.
No utilice el H3RN en espacios con excesivo polvo, gases corrosivos
o exposición directa a la radiación solar.
Asegúrese de que exista un espacio de 3 mm o superior entre
modelos H3RN instalados uno al lado de otro. (Al utilizar la base
P2RF-@-E, se debe procurar un espacio de 3 mm o superior.) Si no
se deja un espacio de 3 mm o superior, la temperatura ambiente
debe ser inferior a 50°C.
Los componentes internos pueden resultar dañados si se aplica al
H3RN una tensión de alimentación distinta de la tensión nominal.
Corriente de cortocircuito
2
15
4
■ Precauciones para el
cumplimiento con la norma
Temporizadores
Utilice el siguiente circuito de seguridad cuando cree un circuito de
autorretención combinando el H3RN con un relé auxiliar, por
ejemplo un relé G2R.
Relé G2R
En el caso del circuito anterior, el H3RN estará en operación de
impulsos. Por tanto, si se utiliza el circuito que se muestra en
página 95, no será necesario un relé auxiliar.
EN61812-1
El H3RN, por tratarse de un temporizador integrado, cumplirá la
norma EN61812-1 si se satisfacen las siguientes condiciones.
Manejo
No toque el interruptor DIP mientras se esté suministrando
alimentación al H3RN.
Antes de desmontar el H3RN de la base, asegúrese de que no se
aplique tensión a ninguno de sus terminales.
Cableado
Debe estar garantizado el aislamiento básico entre el circuito de
operación y la salida de control del H3RN.
Aislamiento básico: Categoría III de sobretensión,
contaminación ambiental grado 2
(con un espacio de 3,0 mm y una distancia de
conducción superficial de 3,0 mm a 240 Vc.a.)
La distancia desde el borde de la base P2R-087P a las partes
metálicas conductoras internas es de 1,3 mm. Coloque el H3RN
para dejar el espacio necesario para la tensión utilizada.
Cuando utilice la base P2RF-@-E o P2R-057P, se garantiza el
aislamiento básico en la condición de montaje para una tensión de
250 Vc.a. máx.
Temporizador de estado sólido H3RN 99
TODAS LAS DIMENSIONES SE ESPECIFICAN EN MILÍMETROS.
Para convertir de milímetros a pulgadas, multiplique por 0,03937. Para convertir de gramos a onzas, multiplique por 0,03527.
Cat. No. L090-ES2-02
Debido a las continuas mejoras y actualizaciones de los productos Omron, las especificaciones están sujetas a
modificaciones sin previo aviso.
100 Temporizador de estado sólido H3RN
Loading...
