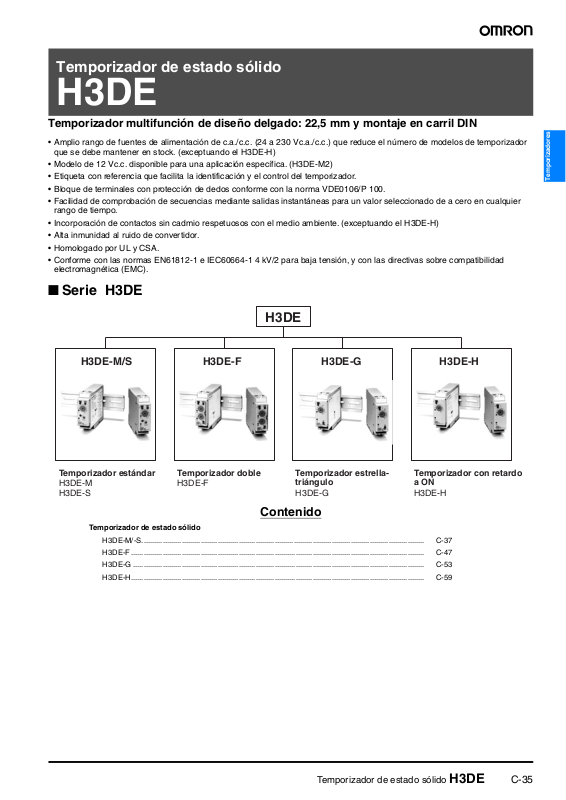

Temporizador de estado sólido

H3DE

Temporizador multifunción de diseño delgado: 22,5 mm y montaje en carril DIN

• Amplio rango de fuentes de alimentación de c.a./c.c. (24 a 230 Vc.a./c.c.) que reduce el número de modelos de temporizador
que se debe mantener en stock. (exceptuando el H3DE-H)

• Modelo de 12 Vc.c. disponible para una aplicación específica. (H3DE-M2)

• Etiqueta con referencia que facilita la identificación y el control del temporizador.

• Bloque de terminales con protección de dedos conforme con la norma VDE0106/P 100.

• Facilidad de comprobación de secuencias mediante salidas instantáneas para un valor seleccionado de a cero en cualquier
rango de tiempo.

• Incorporación de contactos sin cadmio respetuosos con el medio ambiente. (exceptuando el H3DE-H)

• Alta inmunidad al ruido de convertidor.

• Homologado por UL y CSA.

• Conforme con las normas EN61812-1 e IEC60664-1 4 kV/2 para baja tensión, y con las directivas sobre compatibilidad
electromagnética (EMC).

■ Serie H3DE

H3DE

Temporizadores

H3DE-M/S H3DE-F H3DE-G H3DE-H

Temporizador estándar Temporizador doble

H3DE-M
H3DE-S

H3DE-F

Temporizador estrella­triángulo

H3DE-G

Temporizador con retardo
a ON

H3DE-H

Contenido

Temporizador de estado sólido

H3DE-M/-S...................................................................................................................................... C-37

H3DE-F ........................................................................................................................................... C-47

H3DE-G .......................................................................................................................................... C-53

H3DE-H........................................................................................................................................... C-59

Temporizador de estado sólido H3DE C-35

C-36 Temporizador de estado sólido H3DE

Temporizador de estado sólido multifunción

H3DE-M/-S

• Ocho modos de operación (H3DE-M) y cuatro modos de
operación (H3DE-S) que permiten cubrir un amplio rango de
aplicaciones.

• Contacto programable que permite crear un circuito de
autorretención (modelos -@2).

• Un amplio rango de ajuste de tiempo entre 0,10 s y 120 h.

Estructura de la referencia

■ Composición de la referencia

H3DE -

12

1. M: tipo multifunción
S: tipo estándar

2. 2: DPDT
1: SPDT

Temporizadores

Tabla de selección

■ Lista de modelos

Tensión de alimentación Salida de control Modelo

Tipo multifunción Tipo estándar

12 Vc.c. Salida de contacto: DPDT (salida SPDT temporizada y SPDT

seleccionable (temporizada ←→ instantánea))

24 a 230 Vc.a./c.c. Salida de contacto: DPDT (salida SPDT temporizada y SPDT

seleccionable (temporizada ←→ instantánea))
Salida de contacto: SPDT (salida SPDT temporizada) H3DE-M1 H3DE-S1

Nota: Al hacer el pedido del H3DE-M2, especifique el número del modelo y la

tensión de alimentación.
Por ejemplo: H3DE-M2 24 - 230 VAC/DC

Tensión de alimentación

■ Accesorios (pedir por separado)

Carril DIN 50 cm (1) x 7,3 mm (t) PFP-50N

1 m (1) x 7,3 mm (t) PFP-100N
1 m (1) x 16 mm (t) PFP-100N2

Tope final PFP-M
Separador PFP-S

H3DE-M2
(ver nota)

H3DE-M2
(ver nota)

---

H3DE-S2

Temporizador de estado sólido multifunción H3DE-M/-S C-37

Especificaciones

■ Generalidades

Elemento H3DE-M2 H3DE-M1 H3DE-S2 H3DE-S1

Modo de operación A: Retardo a ON (señal o alimentación)

Bloque de terminales

Par de apriete de tornillo de
terminal

Tipo de entrada Entrada de tensión ---
Tipo de salida Relé: DPDT Relé: SPDT Relé: DPDT Relé: SPDT
Método de montaje Montaje en carril DIN (ver nota)
Accesorio Etiqueta con referencia
Homologaciones UL508, CSA 22.2 Nº 14

Nota: Se puede montar en carril DIN de 35 mm con un espesor de placa entre 1 y 2,5 mm.

B: Intermitente con arranque en OFF (señal o alimentación)
B2: Intermitente con arranque en ON (señal o alimentación)
C: Señal de retardo a ON/OFF
D: Señal de retardo a OFF
E: Intervalo (señal o alimentación)
G: Señal de retardo a ON/OFF
J: Un impulso (señal o alimentación)

Para 2 terminales sin manguitos de 2,5 mm
0,98 Nm máx. {aprox. 10 kgfcm máx.}

Conforme con EN61812-1, IEC60664-1 4 kV/2, VDE0106/P100
Categoría de salida de acuerdo con IEC60947-5-1 (AC-13; 250 V 5 A/AC-15; 250 V 3 A/DC-13; 30 V 0,1 A)

2

máx.

■ Rangos de tiempo

A: Retardo a ON
B2: Intermitente con arranque en ON
E: Intervalo
J: Un impulso

Display de escala de

tiempo

x 0,1 0,1 a 1,2 s 0,1 a 1,2 min. 0,1 a 1,2 h 1 a 12 h
x 1 1 a 12 s 1 a 12 min 1 a 12 h 10 a 120 h

Nota: Cuando el dial principal se establece a “0” para todos los ajustes, la operación de la salida será instantánea.

sec (segundos) min (minutos) hrs (horas) 10 h

Display de unidad de tiempo

■ Valores nominales

Tensión de alimentación nominal
(ver notas 1 y 2)

Rango de tensión de funcionamiento 85% a 110% de la tensión de alimentación nominal
Reset de alimentación Tiempo de desconexión mínimo: 0,1 s
Tensión de reset 2,4 Vc.a./c.c. máx.

Consumo (ver
nota 3)

Entrada de tensión Capacitancia máxima admisible entre líneas de entradas (terminales B1 y A2): 2000 pF

Salida de control Salida de contacto: 5 A a 250 Vc.a. con carga resistiva (cosφ = 1)

Temperatura ambiente Operación: −10°C a 55°C (sin formación de hielo)

Humedad ambiente Operación: de 35% a 85%

Nota: 1. Rizado de c.c.: 20% máx.

2. Como se producirá una corriente de irrupción de 0,25 A cuando se utilice la tensión de alimentación de 24 Vc.c., hay que prestar especial

atención al conectar o desconectar la alimentación del temporizador con una salida de estado sólido como, por ejemplo, un sensor.

3. El consumo se refiere al modo A cuando el temporizador realiza el contaje ascendente y la entrada de c.a. a 50 Hz. El consumo del

H3DE-M@ incluye el circuito de entrada con los terminales B1 y A1 en cortocircuito.

H3DE-M1 c.a.: aprox. 4,3 VA (2,2 W) a 230 Vc.a.

H3DE-M2 c.a.: aprox. 4,8 VA (2,4 W) a 230 Vc.a.

H3DE-S1 c.a.: aprox. 2,7 VA (1,6 W) a 230 Vc.a.

H3DE-S2 c.a.: aprox. 3,2 VA (1,9 W) a 230 Vc.a.

24 a 230 Vc.a./c.c. (50/60 Hz)
12 Vc.c. (sólo en el modelo H3DE-M2)

c.c.: aprox. 0,7 W a 24 Vc.c.

c.c.: aprox. 1,0 W a 24 Vc.c.

c.c.: aprox. 0,7 W a 24 Vc.c.

c.c.: aprox. 1,0 W a 24 Vc.c.

Carga conectable en paralelo con las entradas (terminales B1 y A2)
Nivel alto: 20,4 a 253 Vc.a./c.c.
Nivel bajo: 0 a 2,4 Vc.a./c.c.

5 A a 30 Vc.c. con carga resistiva (cosφ = 1)

Almacenaje: −25°C a 65°C (sin formación de hielo)

C-38 Temporizador de estado sólido multifunción H3DE-M/-S

■ Características

Precisión del tiempo de
operación

Error de selección ±10% ± 50 s máx. de FS (ver nota 1)

Tiempo de entrada de
señal

Influencia de la tensión ±0,5% máx. de FS (±0,5% ±10 ms máx. a un rango de 1,2 s)

Influencia de la
temperatura

Resistencia de
aislamiento

Rigidez dieléctrica Entre partes metálicas conductoras y partes metálicas expuestas no conductoras: 2.000 Vc.a. durante 1 min.

Resistencia a
vibraciones

Resistencia a golpes

Material de los contactos AGNi+baño de oro (Utilizar el G6RN-1 a 12 Vc.c.)

Impulso de tensión no
disruptiva

Inmunidad al ruido Ruido de onda cuadrada generada por simulador (ancho del impulso: 100 ns/1 μs, 1 ns de subida)±1,5 kV

Inmunidad a electricidad
estática

Vida útil Mecánica: 10 millones de operaciones mín. (sin carga a 1.800 operaciones/hora)

Compatibilidad
Electromagnética (EMC)

Grado de protección IP30 (Bloque de terminales: IP20)
Peso 120 g

Nota: 1. Con el H3DE-M@, si la tensión supera el valor de 26,4 Vc.a./c.c., lo siguiente es aplicable a la señal OFF en los modos C, D y G:

Precisión del tiempo de operación: ±1% ±50 ms máx. en un rango de 1,2 s
Error de selección: ±10% +100/−50 ms máx.
Tiempo de entrada de señal: 100 ms mín.

2. Referencia: Una corriente máxima de 0,15 A se puede conmutar a 125 Vc.c. (cosφ = 1).
Una corriente máxima de 0,1 A se puede conmutar si L/R es 7 ms.
En ambos casos, puede esperarse una vida útil de 100.000 operaciones.
La carga mínima aplicable es 10 mA a 5 Vc.c. (nivel de error: P).

±1% máx. de FS (±1% ±10 ms máx. a un rango de 1,2 s) (ver nota 1)

50 ms mín. (ver nota 1)

±2% máx. de FS (±2% ±10 ms máx. a un rango de 1,2 s)

100 MΩ mín. a 500 Vc.c.

Entre terminales de salida de control y el circuito de operación: 2.000 Vc.a. durante 1 min.
Entre contactos de polaridad diferente: 2.000 Vc.a. durante 1 min.
Entre contactos no contiguos: 1.000 V c.a. durante 1 min.

Malfunción: 0,5 mm de amplitud entre 10 y 55 Hz
Destrucción: 0,75 mm de amplitud entre 10 y 55 Hz

Malfunción: 100 m/s
Destrucción: 1.000 m/s

3 kV (entre terminales de alimentación)
4,5 kV (entre partes metálicas conductoras y partes metálicas expuestas no conductoras)

Malfunción: 4 kV
Destrucción: 8 kV

Eléctrica: 100.000 operaciones mín. (5 A a 250 Vc.a., carga resistiva a 360 operaciones/hora)

(EMI) EN61812-1
Emisión del dispositivo: EN55011 Grupo 1 clase B
Emisión de conductores de c.a.: EN55011 Grupo 1 clase B
Corriente de armónicos: EN61000-3-2
Fluctuación y oscilación de tensión: EN61000-3-3
(EMS) EN61812-1
Inmunidad a descargas electrostáticas (ESD): EN61000-4-2: 6 kV descarga por contacto (nivel 3)

Inmunidad a interferencias RF producidas
por ondas de radio AM: EN61000-4-3: 10 V/m (80 MHz a 1 GHz) (nivel 3)
Inmunidad a ráfagas: EN61000-4-4: 2 kV puerto de alimentación y puerto de salida
(nivel 3)

(nivel 3)
Inmunidad a sobretensión: EN61000-4-5: 2 kV modo común (nivel 3)

2

2

(ver nota 2)

8 kV descarga por aire (nivel 3)

1 kV puerto de control con sujeción capacitiva

1 kV modo de diferencial (nivel 3)

Temporizadores

Temporizador de estado sólido multifunción H3DE-M/-S C-39

Conexiones

■ Diagrama de bloques

H3DE-M1/-M2

Entrada de c.a. (c.c.)

Circuito
detector de
selección cero

Selectores de
escala/unidad
de tiempo

Selector de
modo de
funcionamiento

H3DE-S1/-S2

Circuito de
fuente de
alimentación

Entrada de c.a. (c.c.)

Circuito de
fuente de
alimentación

Circuito de
oscilación

Entrada de inicio

Circuito
detector de
selección cero

Circuito de
oscilación

Circuito de
contador

Circuito de
entrada

Selectores de
escala/unidad
de tiempo

Circuito de
contador

Circuito de
salida

Circuito
indicador

Indicador de
alimentación

Selector de
modo de
funcionamiento

Circuito de
salida

Circuito
indicador

Indicador
de salida

Indicador de
alimentación

Indicador de
salida

■ Funciones de E/S

Elemento H3DE-M1/-M2 H3DE-S1/-S2

Entrada Inicio Se inicia la operación. No hay una entrada disponible.
Salida Salida de control Las salidas se activan según el modo de salida

designado cuando se alcanza el valor predefinido.
(Ver nota).

Nota: Cuando el interruptor de selección de tipo de salida situado en la parte inferior del temporizador se selecciona a salida instantánea, el relé

R2 (números de terminal 21/25, 22/26 y 24/28) se convierte en un contacto instantáneo, y conmuta ON/OFF en sincronización con los
cambios de la fuente de alimentación.

Las salidas se activan según el modo de salida
designado cuando se alcanza el valor predefinido.
(Ver nota).

C-40 Temporizador de estado sólido multifunción H3DE-M/-S

■ Disposición de terminales

H3DE-M1 H3DE-S1H3DE-M2 H3DE-S2

A1 15

R1

15

18 16

18 16 A2

25/21

A1 15

R1 R2

25/2115

28/24 26/22

18 16

28/24 26/22

18 16 A2

B1

-------------------------------------------------

-------------------------------------------------

-------------------------------------------------

------------

B1

------------

-------------------------------------------------

-------------------------------------------------

-------------------------------------------------

(Ver nota 2) (Ver nota 2) (Ver nota 2) (Ver nota 2)

A1 15

R1

15

18 16

18 16 A2

18 16

-------------------------------------------------

-------------------------------------------------

-------------------------------------------------

25/21

A1 15

(Ver nota 1)(Ver nota 1)

R1 R2

25/2115

28/2426/22

28/24 26/22

18 16 A2

-------------------------------------------------

-------------------------------------------------

-------------------------------------------------

(Notación DIN) (Notación DIN) (Notación DIN) (Notación DIN)

Nota: 1. El relé R2 se puede seleccionar para contacto instantáneo o para contacto temporizado utilizando el interruptor situado en la parte

inferior del temporizador.

2. La tensión de alimentación de c.c. no requiere determinar la polaridad.

3. El símbolo de contacto del H3DE se indica con porque ofrece varios modos de operación y es diferente del contacto con retardo

de los temporizadores tradicionales.

■ Conexiones de entrada

Las entradas del H3DE-M1/-M2 son entradas de tensión (aplicación o no de tensión).

Temporizadores

Entrada sin contacto

(Conexión al sensor de salida PNP)

Entrada sin contacto

(Conexión al sensor de salida NPN)

Entrada de contacto

Sensor

Temporizador

B1

A2

A1

(+)

24 Vc.c.

(-)

B1

(+)

24 Vc.c.

(-)

Funciona con transistor PNP en ON Funciona con relé en ON

A1

Inicio Inicio

A2

Sensor

Funciona con transistor NPN en ON

Niveles de señal de entrada de tensión

1. Transistor en ON
Tensión residual: 1 V máx.

Entrada sin
contacto

(La tensión entre los terminales B
que la tensión nominal de "nivel alto" (20,4 V c.c. mín.).)

1 y A2 debe ser mayor

2. Transistor en OFF
Corriente de fuga: 0,01 mA máx.
(La tensión entre los terminales B

1 y A2 debe ser menor

que la tensión nominal de "nivel bajo" (2,4 V c.c. máx.).)

Utilice contactos que puedan conmutar correctamente
Entrada
de
contacto

0,1 mA en cada tensión aplicada. (Si los contactos están

en ON u OFF, la tensión entre los terminales B

1 y A2

debe estar en los siguientes intervalos:

Si los contactos están en ON: 20,4 a 253 Vc.a./c.c.

Si los contactos están en OFF: 0 a 2,4 Vc.a./c.c.

B1

TemporizadorTemporizador

A1

A2

Temporizador de estado sólido multifunción H3DE-M/-S C-41

Operación

■ Operación básica

Ajuste del selector

Los selectores se pueden girar en el sentido de las agujas del reloj y
en sentido contrario para seleccionar la unidad de tiempo, la escala
de tiempo o el modo de operación deseados.

Cada uno de los selectores cuenta con un mecanismo de
enclavamiento que asegura la posición del selector. Coloque el
selector en una posición en la que quede asegurado. No lo coloque
a medio camino entre dos posiciones o podría producirse una
configuración incorrecta.

Selector de modo de
funcionamiento

Selección de la unidad de tiempo y de la
escala de tiempo

La unidad de tiempo deseada (s, m, h ó 10 h) se puede mostrar en la
ventana de visualización de unidades de tiempo situada encima del
dial de selección de tiempo girando el correspondiente selector
ubicado en la esquina superior derecha del panel frontal. La escala
de tiempo (0,1 ó 1) se selecciona con el selector de escala de
tiempo situado en la esquina superior izquierda del panel frontal y se
muestra en la correspondiente ventana de visualización que está
encima del selector.

Ventana de visualización

de unidad de tiempo
Ventana de
visualización de
escala de tiempo

Ventana de
visualización de
modo de
funcionamiento

Selección del modo de operación

El H3DE-M/-S se puede seleccionar en uno cualquiera de los modos
de operación A a J. Gire el selector de modo de operación con un
destornillador hasta que el modo de operación deseado (A, B, C, B2,
D, E, J o G para el modelo H3DE-M y A, E, J o B2 para el modelo
H3DE-S) aparezca en la ventana de visualización del modo de
operación situada debajo del selector.

Selector de escala
de tiempo

Selector de unidad de tiempo

C-42 Temporizador de estado sólido multifunción H3DE-M/-S

■ Diagrama de operación

Nota: 1. El tiempo mínimo de reset de alimentación es 0,1 s y el tiempo mínimo de entrada de señal es 0,05 s.

2. La letra "t" de los diagramas de operación indica el tiempo establecido y "t–a" significa que el período es inferior al tiempo establecido.

3. No se dispone de entrada de inicio con los modelos H3DE-S@. La operación se inicia cuando se conecta la alimentación.

4. No se dispone de salida instantánea con los modelos H3DE-M1/-S1.

Modo de

operación

A: Retardo a
ON

B:
Intermitente
con arranque
en OFF

B2:
Intermitente
con arranque
en ON

C:
Señal de
retardo
a ON/OFF

Alimentación (A1 y A2)

Inicio (B1 y A2)
(ver nota)

Relé de salida:
NC 15 y 16 (25 y 26)

Relé de salida: NA
(indicador de salida)
15 y 18 (25 y 28)

Contactos instantáneos:
NC 25 y 26

Contactos instantáneos:
NA 25 y 28

Indicador de alimentación

Alimentación (A

Inicio (B1 y A2)
(ver nota)

Relé de salida:
NC 15 y 16 (25 y 26)

Relé de salida: NA
(indicador de salida)
15 y 18 (25 y 28)

Contactos instantáneos:
NC 25 y 26

Contactos instantáneos:
NA 25 y 28

Indicador de alimentación

Alimentación (A

Inicio (B1 y A2)
(ver nota)

Relé de salida: NC
15 y 16 (25 y 26)

Relés de salida: NA
(indicador de salida)
15 y 18 (25 y 28)

Contactos instantáneos:
NC 25 y 26

Contactos instantáneos:
NA 25 y 28

Indicador de alimentación

Alimentación (A

Inicio (B1 y A2)
(ver nota)

Relé de salida: NC
15 y 16 (25 y 26)

Relé de salida: NA
(indicador de salida)
15 y 18 (25 y 28)

Contactos instantáneos:
NC 25 y 26

Contactos instantáneos:
NA 25 y 28

Indicador de alimentación

y A2)

1

y A2)

1

y A2)

1

t

tt ttt

tt ttt

tttt

t-a t-a

t-a t-a

Diagrama de operación

t-a

t

t-a t-a

Funcionamiento básico

Alimentación

**

*

Inicio

t

Salida

* Para el funcionamiento con alimentación,

aplique tensión en la entrada de inicio. El tem­porizador comienza a funcionar en el momento
en que se activa la alimentación.

** La entrada de inicio no es válida mientras el

temporizador está en funcionamiento.

Funcionamiento básico

Alimentación

**

*

Inicio

t t t t

Salida

* Para el funcionamiento con alimentación, aplique

tensión en la entrada de inicio. El temporizador
comienza a funcionar en el momento en que se
activa la alimentación.

** La entrada de inicio no es válida mientras el

temporizador está en funcionamiento.

Funcionamiento básico

Alimentación

**

*

Inicio

t

t

t t

Salida

* Para que funcione la alimentación, aplique voltaje a la en-

trada de inicio. El temporizador comienza a funcionar en el
momento que se conecta la alimentación.

** La entrada de inicio no es válida mientras el temporizador

esté funcionando.

Funcionamiento básico

Alimentación

*

Inicio

tttt

Salida

* La entrada de inicio es válida y reactivable

mientras el temporizador esté funcionando.

Temporizadores

Nota: La entrada de inicio de los modelos H3DE-M1 o H3DE-M2 se activa aplicando tensión entre los terminales B1 y A2.

La tensión se puede aplicar activando el contacto entre B1 y A1 (Consulte Disposición de terminales)

Temporizador de estado sólido multifunción H3DE-M/-S C-43

.

Modo de

operación

D:
Señal de
retardo a OFF

E: Intervalo

G:
Señal de
retardo
a ON/OFF

J:
Salida un
impulso
(retardo a ON)

Alimentación (A1 y A2)

y A2)

Inicio (B

1

(ver nota)

Relé de salida: NC
15 y 16 (25 y 26)

Relé de salida: NA
(indicador de salida)
15 y 18 (25 y 28)

Contactos instantáneos:
NC 25 y 26

Contactos instantáneos:
NA 25 y 28

Indicador de alimentación

Alimentación (A1 y A2)

Inicio (B1 y A2)
(ver nota)

Relé de salida: NC
15 y 16 (25 y 26)

Relé de salida: NA
(indicador de salida)
15 y 18 (25 y 28)

Contactos instantáneos:
NC 25 y 26

Contactos instantáneos:
NA 25 y 28

Indicador de alimentación

Alimentación (A1 y A2)

Inicio (B1 y A2)
(ver nota)

Relé de salida: NC 15
y 16 (25 y 26)

Relé de salida: NA
(indicador de salida)
15 y 18 (25 y 28)

Contactos instantáneos:
NC 25 y 26

Contactos instantáneos:
NA 25 y 28

Indicador de alimentación

Alimentación (A1 y A2)

Inicio (B1 y A2)
(ver nota)

Relé de salida: NC
15 y 16 (25 y 26)

Relé de salida: NA
(indicador de salida)
15 y 18 (25 y 28)

Contactos instantáneos:
NC 25 y 26

Contactos instantáneos:
NA 25 y 28

Indicador de alimentación

tt

tt

tttt

tt

Aprox.
1+0,6 s
(fijo)

t-a t-a t-a

Diagrama de operación

t-at-a

t-a t-a

t-at-a

Aprox.
1+0,6 s
(fijo)

t

t

Aprox.
1+0,6 s
(fijo)

Funcionamiento básico

Alimentación

*

Inicio

t

Salida

* La entrada de inicio es válida y se puede

volver a activar mientras el temporizador está
en funcionamiento.

Funcionamiento básico

Alimentación

**

*

Inicio

t

Salida

* Para el funcionamiento con alimentación,

aplique tensión en la entrada de inicio. El
temporizador comienza a funcionar en el
momento en que se activa la alimentación.

** La entrada de inicio es válida y se puede

volver a activar mientras el temporizador está
en funcionamiento.

Funcionamiento básico

Alimentación

*

Inicio

t t t t

Salida

* La entrada de inicio es válida y se puede

volver a activar mientras el temporizador está

Funcionamiento básico

Alimentación

**

*

Inicio

Salida

* Para el funcionamiento con alimentación,

** La entrada de inicio es válida y se puede volver

t

aplique tensión en la entrada de inicio. El
temporizador comienza a funcionar en el
momento en que se activa la alimentación.

a activar mientras el temporizador está en
funcionamiento.

Aprox. 1+0,6 s
(fijo)

Nota: La entrada de inicio de los modelos H3DE-M1 o H3DE-M2 se activa aplicando tensión entre los terminales B1 y A2.

La tensión se puede aplicar poniendo a ON el contacto entre B1 y A1 (Consulte Disposición de terminales).

C-44 Temporizador de estado sólido multifunción H3DE-M/-S

Descripción del panel frontal

Ventana de visualización
de escala de tiempo

Selector de escala de
tiempo (seleccione 0,1 ó 1)

Indicador de salida (naranja)
(Iluminado mientras la salida
está activada)

Selector de modo de
funcionamiento (seleccione
entre los modos A, B, C, B2,
D, E, J y G para el modelo
H3DE-M1/-M2, y entre A, E,
J y B2 para el H3DE-S1/S2)

Indicador de encendido
(verde) (Iluminado mientras
está encendido)

(Vista frontal)

Etiqueta con referencia para el usuario
(panel blanco de 20 x 5,4 mm)

Ventana de visualización de unidad de tiempo
Selector de unidad de tiempo

(seleccione entre sec, min, hrs ó 10 h)

Dial principal (para seleccionar un valor de tiempo)

Ventana de visualización de modo de funcionamiento

Temporizadores

Interruptor de selección de tipo
de salida para H3DE-M2/-S2
(la configuración
predeterminada es la salida
temporizada)

(Vista inferior)

Configuración del interruptor de selección de tipo de salida

Configuración

Salida temporizada(números de terminal 25,
26 y 28) (configuración predeterminada)

Salida instantánea
(números de terminal 21, 22 y 24)

Tipo de salida

Temporizador de estado sólido multifunción H3DE-M/-S C-45

Dimensiones

Nota: Todas las dimensiones se expresan en milímetros, a menos que se especifique lo contrario.

H3DE-M/-S

Bloque de terminales (negro)

Color de superficie: gris claro 5Y7/1 (OMRON)

,

,

,

Interruptor de selección de tipo de salida
(configuración predeterminada: salida temporizada)

Bloque de terminales (negro)

C-46 Temporizador de estado sólido multifunción H3DE-M/-S

Temporizador doble de estado sólido

H3DE-F

• Opera en modo intermitente con arranque en OFF o en ON, con
una unidad.

• Selecciones independientes de los tiempos de ON y de OFF.
Absoluta flexibilidad de combinaciones de tiempo.

• Rangos de tiempo desde 0,1 s a 12 h para selecciones de
tiempo tanto de ON como de OFF.

Estructura de la referencia

■ Composición de la referencia

H3DE -

1

1. F: temporizadores dobles

Temporizadores

Tabla de selección

■ Lista de modelos

Modo de operación Tensión de alimentación Modelo

Intermitente con arranque en OFF/
Intermitente con arranque en ON

■ Accesorios (pedir por separado)

Carril DIN 50 cm (1) x 7,3 mm (t) PFP-50N

1 m (1) x 7,3 mm (t) PFP-100N
1 m (1) x 16 mm (t) PFP-100N2

Tope final PFP-M
Separador PFP-S

24 a 230 Vc.a./Vc.c. H3DE-F

Temporizador doble de estado sólido H3DE-F C-47

Especificaciones

■ Generalidades

Elemento H3DE-F

Modo de operación Intermitente con arranque en OFF/Intermitente con arranque en ON
Método de operación/reset Operación/reset temporizada o autoreset

Bloque de terminales

Par de apriete de tornillo de
terminal

Tipo de salida Relé: SPDT
Método de montaje Montaje en carril DIN (ver nota)
Accesorio Etiqueta con referencia
Homologaciones UL508, CSA 22.2 Nº 14

Nota: Se puede montar en carril DIN de 35 mm con un espesor de placa entre 1 y 2,5 mm.

Terminales sin manguitos con dos sujeciones de 2,5 mm
0,98 Nm máx. {aprox. 10 kgfcm máx.}

Conforme con EN61812-1, IEC60664-1 4 kV/2, VDE0106/P 100
Categoría de salida de acuerdo con IEC60947-5-1 (AC-13; 250 V 5 A/AC-15; 250 V 3 A/DC-13; 30 V 0,1 A)

■ Rangos de tiempo

2

máx.

Display de escala de

tiempo (ver nota 1)

x 0,1 0,1 a 1,2 s 1 a 12 s 0,1 a 1,2 min. 0,1 a 1,2 h
x 1 1 a 12 s 10 a 120 s 1 a 12 min 1 a 12 h

Nota: 1. La visualización de escala de tiempo se aplica normalmente para tiempo de ON y de OFF.

2. Cuando el dial principal se establece a “0” para todos los ajustes, la operación de la salida será instantánea.

sec (segundos) 10 s min (minutos) hrs (horas)

Display de unidad de tiempo

■ Valores nominales

Tensión de alimentación nominal (ver nota) 24 a 230 Vc.a./Vc.c. (50/60 Hz)
Rango de tensión de funcionamiento 85% a 110% de la tensión de alimentación nominal
Reset de alimentación Tiempo de desconexión mínimo: 0,1 s
Tensión de reset 2,4 Vc.a./c.c. máx.
Consumo c.a.: Aprox. 3,1 VA (1,8 W) a 230 Vc.a.

Salida de control Salida de contacto: 5 A a 250 Vc.a. con carga resistiva (cosφ = 1)

Temperatura ambiente Operación: −10°C a 55°C (sin formación de hielo)

Humedad ambiente Operación: 35% a 85%

Nota: Rizado de c.c.: 20% máx.

c.c.: Aprox. 0,8 W a 24 Vc.c.

5 A a 30 Vc.c. con carga resistiva (cosφ = 1)

Almacenaje: −25°C a 65°C (sin formación de hielo)

C-48 Temporizador doble de estado sólido H3DE-F

■ Características

Precisión del tiempo de
operación

Error de selección ±10% ± 0,05 s máx. de FS
Influencia de la tensión ±0,5% máx. de FS (±0,5% ±10 ms máx. a un rango de 1,2 s)
Influencia de la temperatura ±2% máx. de FS (±2% ±10 ms máx. a un rango de 1,2 s)
Resistencia de aislamiento 100 MΩ mín. a 500 Vc.c.
Rigidez dieléctrica Entre partes metálicas conductoras y partes metálicas expuestas no conductoras: 2.000 Vc.a. (50/60 Hz) durante

Impulso de tensión no
disruptiva

Inmunidad al ruido Ruido de onda cuadrada generada por simulador (ancho del impulso: 100 ns/1 μs, 1 ns de subida) ±1,5 kV

Inmunidad a electricidad
estática

Resistencia a vibraciones Malfunción: 0,5 mm de amplitud de 10 a 55 Hz

Resistencia a golpes

Vida útil Mecánica: 10 millones de operaciones mín. (sin carga a 1.800 operaciones/hora)

Compatibilidad
Electromagnética (EMC)

Grado de protección IP30 (IP20 para bloque de terminales)
Peso Aprox. 110 g

Nota: Referencia:

Una corriente máxima de 0,15 A se puede conmutar a 125 Vc.c. (cosφ = 1).
Una corriente máxima de 0,1 A se puede conmutar si L/R es 7 ms.
En ambos casos, puede esperarse una vida útil de 100.000 operaciones.
La carga mínima aplicable es 10 mA a 5 Vc.c. (nivel de error: P).

±1% máx. de FS (±1% ±10 ms máx. a un rango de 1,2 s)

1 min.
Entre terminales de salida de control y el circuito de operación: 2.000 Vc.a. (50/60 Hz) durante 1 min.
Entre contactos no contiguos: 1.000 Vc.a. (50/60 Hz) durante 1 min.

3 kV (entre terminales de alimentación)
4,5 kV (entre partes metálicas conductoras y partes metálicas expuestas no conductoras)

Malfunción: 4 kV
Destrucción: 8 kV

Destrucción: 0,75 mm de amplitud de 10 a 55 Hz
Malfunción: 100 m/s

Destrucción: 1.000 m/s

Eléctrica: 100.000 operaciones mín. (5 A a 250 Vc.a., carga resistiva a 360 operaciones/hora)
(EMI) EN61812-1

Emisión del dispositivo: EN55011 Grupo 1 clase B
Emisión de conductores de c.a.: EN55011 Grupo 1 clase B
Corriente armónicos: EN61000-3-2
Fluctuación y oscilación de tensión: EN61000-3-3
(EMS) EN61812-1
Inmunidad a descargas electrostáticas (ESD): EN61000-4-2: 6 kV descarga por contacto (nivel 3)

Inmunidad a interferencias RF producidas
por ondas de radio AM: EN61000-4-3: 10 V/m (80 MHz a 1 GHz) (nivel 3)
Inmunidad a ráfagas: EN61000-4-4: 2 kV puerto de alimentación y puerto de salida

Inmunidad a sobretensión: EN61000-4-5: 2 kV modo común (nivel 3)

2

2

8 kV descarga por aire (nivel 3)

(nivel 3)
1 kV puerto de control con sujeción capacitiva
(nivel 3)

1 kV modo de diferencial (nivel 3)

Temporizadores

Temporizador doble de estado sólido H3DE-F C-49

Conexiones

■ Diagrama de bloques

Entrada de
c.a. (c.c.)

Circuito de
fuente de
alimentación

Indicador ONIndicador

Circuito
indicador

OFF

ROM RAM Reloj

Microprocesador único

Selector de
arranque
ON/OFF

Selector
de unidad
de tiempo

Circuito
de salida

■ Función de E/S

Entradas --­Salidas Salida de control Las salidas se activan (ON) y desactivan (OFF) de acuerdo con el tiempo seleccionado mediante el dial de

selección de tiempo de ON y de OFF.

■ Disposición de terminales

(Notación DIN)

15

A1

A2

Nota: La tensión de alimentación de c.c. no requiere determinar la polaridad.

C-50 Temporizador doble de estado sólido H3DE-F

1816

Operación

■ Operación básica

Selección de la unidad de tiempo

La ventana de visualización de unidades de tiempo para salida ON
está situada en la esquina superior derecha del panel frontal, encima
del correspondiente selector.
La ventana de visualización de unidades de tiempo para salida OFF
está situada en la esquina inferior derecha del panel frontal, debajo
del correspondiente selector.
Dependiendo de la selección de cada selector de unidades de
tiempo, aparecerá en la correspondiente ventana de visualización
“sec” para segundos, “10s” para 10 segundos, “min” para minutos o
“hrs” para horas.

Ventana de visualización de unidad de
tiempo de activación (ON)

Selector de unidad de tiempo ON
(seleccione entre sec, 10s, min o hrs)

Selector de unidad de tiempo OFF
(seleccione entre sec, 10s, min o hrs)

Ventana de visualización de unidad de
tiempo de desactivación (OFF)

■ Diagramas de operación

Modo de

operación

Intermitente
con arranque
en OFF

Intermitente
con arranque
en ON

Alimentación (A

Relé de salida:
NA 15 y 18
(Indicador ON)

Relé de salida:
NC 15 y 16

Indicador OFF

Alimentación (A

Relé de salida:
NA 15 y 18
(Indicador ON)

Relé de salida:
NC 15 y 16

Indicador OFF

y A2)

1

y A2)

1

ON
OFF

ON
OFF

ON
OFF

Encendido
Apagado

ON
OFF

ON
OFF

ON
OFF

Encendido
Apagado

Selección de escala de tiempo

El selector de escala de tiempo situado en la esquina superior
izquierda del panel frontal se puede establecer a 0,1 ó 1 como
coeficiente de ampliación.

Ventana de visualización

de escala de tiempo
Selector de escala
de tiempo

Dial de selección de tiempo
de desactivación (OFF)

Dial de selección de
tiempo de activación (ON)

Ajuste del tiempo

Use el dial de selección de tiempo de ON/OFF para seleccionar
dichos tiempos.

Diagrama de operación

0,1 s mín.

ON: tiempo seleccionado de activación (ON)

t
t

OFF: tiempo seleccionado de desactivación (OFF)

0,1 s mín.

ON: tiempo seleccionado de activación (ON)

t
t

OFF: tiempo seleccionado de desactivación (OFF)

Temporizadores

Nota: 1. El tiempo de reset requiere un mínimo de 0,1 s.

2. Cuando se suministra alimentación en modo intermitente con arranque en ON, el indicador OFF se ilumina momentáneamente. Sin

embargo, esta situación no afecta al funcionamiento del temporizador.

Temporizador doble de estado sólido H3DE-F C-51

Descripción del panel frontal

Etiqueta con referencia para el usuario (panel blanco de 20 x 5,4 mm)

Ventana de visualización
de escala de tiempo

Selector de escala de
tiempo (seleccione 0.1 ó 1)

Indicador de salida ON (naranja)

Ventana de visualización de unidad de tiempo de activación (ON)

Selector de unidad de tiempo
(seleccione entre s, 10s, min o h para salida en ON)

Dial de selección de tiempo de activación (ON)

Indicador de salida OFF (verde)

Selector de arranque
ON/OFF
(predeterminado en
intermitente con arranque
en OFF)

(Vista frontal)

(Vista inferior)

Dial de selección de tiempo de desactivación (OFF)

Selector de unidad de tiempo OFF
(seleccione entre s, 10s, min o h)

Ventana de visualización de unidad de tiempo de desactivación (OFF)

Configuración del interruptor de selección
de arranque ON/OFF

Configuración

Modo de funcionamiento

Intermitente con arranque
en ON

Intermitente con arranque
en OFF

Dimensiones (mm)

H3DE-F

Bloque de terminales (negro)

,

,

Color de
superficie: gris
claro 5Y7/1
(OMRON)

,

Bloque de terminales (negro)

C-52 Temporizador doble de estado sólido H3DE-F

Temporizador de estado sólido estrella-triángulo

H3DE-G

• Un amplio rango de tiempo de funcionamiento en estrella
(hasta 120 segundos) y de tiempo de transferencia estrella­triángulo (hasta 0,5 segundos)

Estructura de la referencia

■ Composición de la referencia

H3DE -

1

Temporizadores

1. G: temporizador estrella-triángulo

Tabla de selección

■ Lista de modelos

Tensión de alimentación Modelo

24 a 230 Vc.a./Vc.c. H3DE-G

■ Accesorios (pedir por separado)

Carril DIN 50 cm (1) x 7,3 mm (t) PFP-50N

1 m (1) x 7,3 mm (t) PFP-100N
1 m (1) x 16 mm (t) PFP-100N2

Tope final PFP-M
Separador PFP-S

Temporizador de estado sólido estrella-triángulo H3DE-G C-53

Especificaciones

■ Generalidades

Elemento H3DE-G

Modo de operación Operación estrella-triángulo
Método de operación/reset Operación de temporización/Autoreset

Bloque de terminales

Par de apriete de tornillo de
terminal

Tipo de salida (Circuito de operación en estrella) Relé: SPDT

Método de montaje Montaje en carril DIN (ver nota)
Accesorio Etiqueta con referencia
Homologaciones UL508, CSA 22.2 Nº 14

Nota: Se puede montar en carril DIN de 35 mm con un espesor de placa entre 1 y 2,5 mm.

2 terminales sin manguitos de 2,5 mm
0,98 Nm máx. {aprox. 10 kgfcm máx.}

(Circuito de operación en triángulo) Relé: SPDT

Conforme con EN61812-1, IEC60664-1 4 kV/2, VDE0106/P100
Categoría de salida de acuerdo con IEC60947-5-1 (AC-13; 250 V 5 A/AC-15; 250 V 3 A/DC-13; 30 V 0,1 A)

■ Rangos de tiempo

2

máx.

Display de escala

de tiempo

x 1 1 a 12 s
x 10 10 a 120 s

Tiempo de transferencia estrella-triángulo Programable a 0,05 s, 0,1 s, 0,25 s ó 0,5 s

Rangos de tiempo de operación

en estrella

■ Valores nominales

Tensión de alimentación nominal (ver nota) 24 a 230 Vc.a./Vc.c. (50/60 Hz)
Rango de tensión de funcionamiento 85% a 110% de la tensión de alimentación nominal
Reset de alimentación Tiempo de desconexión mínimo: 0,5 s
Tensión de reset 24 Vc.a./c.c. máx.
Consumo c.a.: Aprox. 3 VA (1,8 W) a 230 Vc.a.

Salida de control Salida de contacto: 5 A a 250 Vc.a. con carga resistiva (cosφ = 1)

Temperatura ambiente Operación: −10°C a 55°C (sin formación de hielo)

Humedad ambiente Operación: 35% a 85%

Nota: Rizado de c.c.: 20% máx.

c.c.: Aprox. 0,8 W a 24 Vc.c.

5 A a 30 Vc.c. con carga resistiva (cosφ = 1)

Almacenaje: −25°C a 65°C (sin formación de hielo)

C-54 Temporizador de estado sólido estrella-triángulo H3DE-G

■ Características

Precisión del tiempo de
operación

Error de selección ±10% ± 0,05 s máx. de FS

Tolerancia total de tiempo
de transferencia

Influencia de la tensión ±0,5% máx. de FS
Influencia de la temperatura ±2% máx. de FS
Resistencia de aislamiento 100 MΩ mín. a 500 Vc.c.
Rigidez dieléctrica Entre partes metálicas conductoras y partes metálicas expuestas no conductoras: 2.000 Vc.a. (50/60 Hz) durante

Impulso de tensión no
disruptiva

Inmunidad al ruido Ruido de onda cuadrada generada por simulador (ancho del impulso: 100 ns/1 μs, 1 ns de subida)±1,5 kV

Inmunidad a electricidad
estática

Resistencia a vibraciones Malfunción: 0,5 mm de amplitud de 10 a 55 Hz

Resistencia a golpes

Vida útil Mecánica: 10 millones de operaciones por minuto (sin carga a 1.800 operaciones/hora)

Compatibilidad
Electromagnética (EMC)

Grado de protección IP30 (IP20 para bloque de terminales)
Peso Aprox. 120 g

Nota: Referencia:

Una corriente máxima de 0,15 A se puede conmutar a 125 Vc.c. (cosφ = 1).
Una corriente máxima de 0,1 A se puede conmutar si L/R es 7 ms.
En ambos casos, puede esperarse una vida útil de 100.000 operaciones.
La carga mínima aplicable es 10 mA a 5 Vc.c. (nivel de error: P).

±1% máx. de FS

± (25% FS + 5 ms) máx.

1 min.
Entre terminales de salida de control y el circuito de operación: 2.000 Vc.a. (50/60 Hz) durante 1 min.
Entre contactos no contiguos: 1.000 Vc.a. (50/60 Hz) durante 1 min.

3 kV (entre terminales de alimentación)
4,5 kV (entre partes metálicas conductoras y partes metálicas expuestas no conductoras)

Malfunción: 4 kV
Destrucción: 8 kV

Destrucción: 0,75 mm de amplitud de 10 a 55 Hz
Malfunción: 100 m/s

Destrucción: 1.000 m/s

Eléctrica: 100.000 operaciones por minuto (5 A a 250 Vc.a., carga resistiva a 360 operaciones/hora)
(EMI) EN61812-1

Emisión del dispositivo: EN55011 Grupo 1 clase B
Emisión de conductores de c.a.: EN55011 Grupo 1 clase B
Corriente armónicos: EN61000-3-2
Fluctuación y oscilación de tensión: EN61000-3-3
(EMS) EN61812-1
Inmunidad a descargas electrostáticas (ESD): EN61000-4-2: 6 kV descarga por contacto (nivel 3)

Inmunidad a interferencias RF producidas
por ondas de radio AM: EN61000-4-3: 10 V/m (80 MHz a 1 GHz) (nivel 3)
Inmunidad a ráfagas: EN61000-4-4: 2 kV puerto de alimentación y puerto de salida

Inmunidad a sobretensión: EN61000-4-5: 2 kV modo común (nivel 3)

2

2

8 kV descarga por aire (nivel 3)

(nivel 3)
1 kV puerto de control con sujeción capacitiva
(nivel 3)

1 kV modo de diferencial (nivel 3)

Temporizadores

Temporizador de estado sólido estrella-triángulo H3DE-G C-55

Conexiones

■ Diagrama de bloques

Entrada de c.a. (c.c.)

Circuito de
fuente de
alimentación

Circuito de
oscilación de
tiempo de fun­cionamiento
en estrella

Selector de
escala de
tiempo de
funcionamiento
en estrella

Circuito de
contador de
tiempo de
funcionamien­to en estrella

Selección de
tiempo de
transferencia
estrella­triángulo

Circuito de
oscilación de
tiempo de
transferencia
estrella­triángulo

Circuito de
contador de
tiempo de
transferencia
estrella­triángulo

Circuito
de salida

Circuito
indicador

Indicador de
funcionamiento
en estrella

Indicador de
funcionamiento
en triángulo

Funcionamiento
en estrella

Funcionamiento
en triángulo

■ Funciones de E/S

Entradas --­Salidas Salida de control La salida de operación en estrella se desactiva (OFF) cuando se alcanza el valor de

selección del dial y la salida de operación en triángulo se activa (ON) una vez transcurrido
el tiempo de transferencia predefinido.

■ Disposición de terminales

25

15

Contacto estrella

18 16

25

Contacto triángulo

2628

2628

(Notación DIN)

15

A1

A2

Nota: La tensión de alimentación de c.c. no requiere determinar la polaridad.

1816

---------------------------------------------------------------

---------------------------------------------------------------

---------------------------------------------------------------

25

2826

C-56 Temporizador de estado sólido estrella-triángulo H3DE-G

Operación

■ Operación básica

Configuración de unidad de tiempo

El tiempo de transferencia estrella-triángulo se establece a 0,05, 0,1,
0,25 ó 0,5 con el correspondiente selector situado en la esquina
inferior derecha del panel frontal, y el valor seleccionado aparece en
la ventana de visualización de tiempo de transferencia estrella­triángulo, debajo del selector.

Selector de tiempo de
transferencia estrella-triángulo
Ventana de visualización de tiempo

de transferencia estrella-triángulo

■ Diagramas de operación

Alimentación (A

Contacto estrella
15 y 18
(indicador de estrella)

Contacto estrella
15 y 16

Contacto triángulo
25 y 28
(indicador de triángulo)

Contacto triángulo
25 y 26

y A2)

1

ON
OFF

ON
OFF

ON
OFF

ON
OFF

ON
OFF

1: selección de tiempo de funcionamiento en estrella

t

2: tiempo de transferencia estrella-triángulo

t

Selección de escala de tiempo

El selector de escala de tiempo de operación en estrella situado en
la esquina superior izquierda del panel frontal se puede establecer a
1 ó 10 como coeficiente de multiplicador.

Ventana de visualización de
escala de tiempo de
funcionamiento en estrella

Selector de escala
de tiempo de
funcionamiento en
estrella

Dial de selección
de tiempo

Ajuste del tiempo

El tiempo de operación del temporizador se selecciona con el dial de
selección de tiempo.

0,5 s

Temporizadores

Nota: El tiempo de reset requiere un máximo de 0,5 s.

Descripción del panel frontal

Etiqueta con referencia para el usuario (panel blanco de 20 x 5,4 mm)

Ventana de visualización de escala
de tiempo

Selector de escala de tiempo de
funcionamiento en estrella
(seleccione 1 ó 10)

Indicador de funcionamiento en
estrella (verde)

Indicador de funcionamiento
en triángulo (naranja)

(Vista frontal)

Dial de selección de tiempo (para la selección del tiempo de funcionamiento en estrella)

Selector de tiempo de transferencia estrella-triángulo

Ventana de visualización de tiempo de transferencia estrella-triángulo

Temporizador de estado sólido estrella-triángulo H3DE-G C-57

Dimensiones (mm)

H3DE-G

Bloque de terminales (negro)

,

,

,

Bloque de terminales (negro)

Color de
superficie: gris
claro 5Y7/1
(OMRON)

C-58 Temporizador de estado sólido estrella-triángulo H3DE-G

Temporizador de estado sólido de retardo a OFF

H3DE-H

• Dos modelos de tiempo de retardo.
0,1 a 12 segundos (Serie S)
1 a 120 segundos (Serie L)

• Abarca un amplio rango de tensión de alimentación.

Estructura de la referencia

■ Composición de la referencia

H3DE -

1

1. H: temporizador con retardo a OFF

Temporizadores

Tabla de selección

■ Lista de modelos

Tensión de alimentación Modelo

Serie S (rango de tiempo: 0,1 a 12 s) Serie L (rango de tiempo: 1 a 120 s)

100 a 120 Vc.a. H3DE-H H3DE-H
200 a 230 Vc.a.
24 Vc.a./Vc.c.
48 Vc.a./Vc.c.

Nota: Al hacer el pedido, especifique el número del modelo y la tensión de alimentación.

Por ejemplo: H3DE-H 24 VAC/DC S

Código de rango de tiempo

Tensión de alimentación

■ Accesorios (pedir por separado)

Carril DIN 50 cm (1) x 7,3 mm (t) PFP-50N

1 m (1) x 7,3 mm (t) PFP-100N
1 m (1) x 16 mm (t) PFP-100N2

Tope final PFP-M
Separador PFP-S

Temporizador de estado sólido de retardo a OFF H3DE-H C-59

Especificaciones

■ Generalidades

Elemento H3DE-H

Modo de operación Retardo a OFF
Método de operación/reset Operación instantánea/Reset de temporización

Bloque de terminales

Par de apriete de tornillo de
terminal

Tipo de salida Relé: SPDT
Método de montaje Montaje en carril DIN (ver nota)
Accesorio Etiqueta con referencia
Homologaciones UL508, CSA 22.2 Nº 14

Nota: Se puede montar en carril DIN de 35 mm con un espesor de placa entre 1 y 2,5 mm.

Para 2 terminales sin manguitos de 2,5 mm
0,98 Nm máx. {aprox. 10 kgfcm máx.}

Conforme con EN61812-1, IEC60664-1 4 kV/2, VDE0106/P100
Categoría de salida de acuerdo con IEC60947-5-1 (AC-13; 250 V 5 A/AC-15; 250 V 3 A/DC-13; 30 V 0,1 A)

■ Rangos de tiempo

Display de escala de tiempo Rangos de tiempo Tiempo mín. de alimentación ON

Serie S x 0,1 s 0,1 a 1,2 s mínimo de 0,1 s

x 1 s 1 a 12 s

Serie L x 1 s 1 a 12 s mínimo de 0,3 s

x 10 s 10 a 120 s

Nota: El temporizador no funcionará si no se mantiene la alimentación en ON el tiempo especificado. Asegúrese de que se suministre

alimentación durante, por lo menos, el período especificado.

2

máx.

■ Valores nominales

Tensión de alimentación nominal (ver nota) 100 a 120 Vc.a. (50/60 Hz)

Rango de tensión de funcionamiento 85% a 110% de la tensión de alimentación nominal
Consumo Modelo 24 Vc.a./Vc.c. c.a.: aprox. 0,3 VA (0,2 W) a 24 Vc.a.

Modelo 48 Vc.a./Vc.c. c.a.: aprox. 0,5 VA (0,5 W) a 48 Vc.a.

Modelo 100 a 120 Vc.a. c.a.: aprox. 0,8 VA (0,7 W) a 120 Vc.a.
Modelo 200 a 230 Vc.a. c.a.: aprox. 1,6 VA (1,0 W) a 230 Vc.a.

Salida de control Salida de contacto: 5 A a 250 Vc.a. con carga resistiva (cosφ = 1)

Temperatura ambiente Operación: −10°C a 55°C (sin formación de hielo)

Humedad ambiente Operación: 35% a 85%

Nota: El factor de rizado en una fuente de alimentación de c.c. debe ser del 20% como máximo. Se puede conectar una fuente de alimentación

monofásica con rectificación de onda completa si la salida de rizado de la fuente de alimentación es el 20%, como máximo, de la salida total.

200 a 230 Vc.a. (50/60 Hz)
24 Vc.a./Vc.c. (50/60 Hz)
48 Vc.a./Vc.c. (50/60 Hz)

c.c.: aprox. 0,2 W a 24 Vc.c.

c.c.: aprox. 0,5 W a 48 Vc.c.

5 A a 30 Vc.c. con carga resistiva (cosφ = 1)

Almacenaje: −25°C a 65°C (sin formación de hielo)

C-60 Temporizador de estado sólido de retardo a OFF H3DE-H

■ Características

Precisión del tiempo de
operación

Error de selección ±10% ± 0,05 s máx. de FS
Influencia de la tensión ±0,5% máx. de FS (±0,5% ±10 ms máx. en un rango de 1,2 s)
Influencia de la temperatura ±2% máx. de FS (±2% ±10 ms máx. en un rango de 1,2 s)
Resistencia de aislamiento 100 MΩ mín. a 500 Vc.c.
Rigidez dieléctrica Entre partes metálicas conductoras y partes metálicas expuestas no conductoras: 2.000 Vc.a. (50/60 Hz) durante

Impulso de tensión no
disruptiva

Inmunidad al ruido Ruido de onda cuadrada generada por simulador (ancho del impulso: 100 ns/1 μs, 1 ns de subida) ±1,5 kV (entre

Inmunidad a electricidad
estática

Resistencia a vibraciones Malfunción: 0,5 mm de amplitud entre 10 y 55 Hz

Resistencia a golpes

Vida útil Mecánica: 10 millones de operaciones mín. (sin carga a 1.200 operaciones/hora)

Compatibilidad
Electromagnética (EMC)

Grado de protección IP30 (IP20 para bloque de terminales)
Peso Aprox. 120 g

Nota: Referencia:

Una corriente máxima de 0,15 A se puede conmutar a 125 Vc.c. (cosφ = 1).
Una corriente máxima de 0,1 A se puede conmutar si L/R es 7 ms.
En ambos casos, puede esperarse una vida útil de 100.000 operaciones.
La carga mínima aplicable es 100 mA a 5 Vc.c. (nivel de error: P).

±1% máx. de FS (±1% ±10 ms máx. a un rango de 1,2 s)

1 min.
Entre terminales de salida de control y el circuito de operación: 2.000 Vc.a. (50/60 Hz) durante 1 min.
Entre contactos no contiguos: 1.000 Vc.a. (50/60 Hz) durante 1 min.

3 kV (ó 1 kV en modelos de 24/48 Vc.a./Vc.c.) (entre terminales de alimentación)
4,5 kV (ó 1,5 kV en modelos de 24/48 Vc.a./Vc.c.) (entre partes metálicas conductoras y partes metálicas
expuestas no conductoras)

terminales de alimentación)
Malfunción: 4 kV

Destrucción: 8 kV

Destrucción: 0,75 mm de amplitud entre 10 y 55 Hz
Malfunción: 100 m/s

Destrucción: 1.000 m/s

Eléctrica: 100.000 operaciones mín. (5 A a 250 Vc.a., carga resistiva a 1.200 operaciones/hora)
(EMI) EN61812-1

Emisión del dispositivo: EN55011 Grupo 1 clase A
Emisión de conductores de c.a.: EN55011 Grupo 1 clase A
Corriente armónicos: EN61000-3-2
Fluctuación y oscilación de tensión: EN61000-3-3
(EMS) EN61812-1
Inmunidad a descargas electrostáticas (ESD): EN61000-4-2: 6 kV descarga por contacto (nivel 3)

Inmunidad a interferencias RF producidas
por ondas de radio AM: EN61000-4-3: 10 V/m (80 MHz a 1 GHz) (nivel 3)
Inmunidad a ráfagas: EN61000-4-4: 2 kV puerto de alimentación y puerto de salida

Inmunidad a sobretensión: EN61000-4-5: 2 kV modo común (nivel 3)

2

2

8 kV descarga por aire (nivel 3)

(nivel 3)
1 kV puerto de control con sujeción capacitiva
(nivel 3)

1 kV modo de diferencial (nivel 3)

Temporizadores

Temporizador de estado sólido de retardo a OFF H3DE-H C-61

Conexiones

■ Diagrama de bloques

Entrada de c.a. (c.c.)

Circuito de
fuente de
alimentación

Circuito de
detección de
fallo de
alimentación

■ Funciones de E/S

Entradas ---

Salidas Salida de

control

La operación del temporizador es instantánea cuando se conecta la alimentación. El temporizador
funciona en modo de contaje cuando se desconecta la alimentación, y la salida del temporizador se
desactiva cuando transcurre el tiempo predefinido.

■ Disposición de terminales

Circuito
indicador

Circuito de
oscilación

Selector de
escala de
tiempo

Circuito de
contador

Circuito de
salida

(Notación DIN)

15

A1

A2

1816

Nota: La tensión de alimentación de c.c. no requiere determinar la polaridad.

C-62 Temporizador de estado sólido de retardo a OFF H3DE-H

Operación

■ Operación básica

Selección de escala de tiempo

El selector de escala de tiempo situado en la esquina superior
izquierda del panel frontal de la Serie S se puede establecer a 0,1 ó
1 y el de la Serie L se puede establecer a 1 ó 10 como coeficientes
de ampliación.

Ventana de visualización
de escala de tiempo

Selector de escala
de tiempo

Dial de selección
de tiempo

■ Diagramas de operación

Fuente de alimentación
(A

y A2)

1

Relé de salida:
NC 15 y 16

Relé de salida:
NA 15 y 18

Indicador de alimentación

t: tiempo seleccionado
Rt: tiempo de activación mínimo (serie S: 0.1 s mín.; serie L: 0.3 s mín.)
(La salida no se activará si no se asegura este tiempo mínimo.)

ON
OFF

ON
OFF

ON
OFF

Encendido
Apagado

Ajuste del tiempo

El tiempo de operación del temporizador se selecciona con el dial de
selección de tiempo.

Temporizadores

Descripción del panel frontal

Ventana de
visualización de
escala de
tiempo

Selector de escala de tiempo
Serie S: seleccione 0.1 ó 1
Serie L: seleccione 1 ó 10

Indicador de alimentación (verde)
Iluminado cuando el
temporizador está en ON.

(Vista frontal)

Etiqueta con referencia
para el usuario (panel
blanco de 20 x 5,4 mm)

Dial de selección de tiempo
(para configurar el tiempo
de retardo a OFF)

Temporizador de estado sólido de retardo a OFF H3DE-H C-63

Dimensiones (mm)

H3DE-H

Bloque de terminales (negro)

,

,

,

Bloque de terminales (negro)

Color de
superficie: gris
claro 5Y7/1
(OMRON)

TODAS LAS DIMENSIONES SE ESPECIFICAN EN MILÍMETROS.
Para convertir de milímetros a pulgadas, multiplique por 0,03937. Para convertir de gramos a onzas, multiplique por 0,03527.

Cat. No. L092-ES2-05

Con el fin de optimizar el producto, las especificaciones están sujetas a modificaciones sin previo aviso.

C-64 Temporizador de estado sólido de retardo a OFF H3DE-H
