Temporizador de estado sólido

H3CR

Lea detenidamente el contenido de este catálogo antes de adquirir los productos. Consulte al representante de OMRON si tiene alguna duda o comentario que hacer. Consulte Garantía y consideraciones de aplicación (CD) y Precauciones de seguridad (páginas C-99, C-120, Común para H3CR en CD).

Serie de temporizadores multifuncionales DIN 48 x 48 mm

• Conforme con las normas EN61812-1 e IEC60664-1 4 kV/2 para baja tensión, y con las directivas sobre compatibilidad electromagnética (EMC).

• Homologado por UL y CSA.

■ Amplia línea de la serie H3CR

H3CR

• Homologaciones Lloyds/NK.

• Manual de instrucciones en seis idiomas.

Temporizadores

H3CR-A

Temporizador multifuncional Temporizador doble Temporizador estrella-triángulo Temporizador de retardo a OFF

H3CR-A H3CR-AS H3CR-AP H3CR-A8 H3CR-A8S H3CR-A8E

Nota: H3CR-AS, H3CR-A8S: modelos con salida de transistor.

Modelo de 11 pines

Modelo de 8 pines

Modelo de 8 pines con salida de contacto instantáneo

H3CR-

H3CR-F H3CR-FN H3CR-F-300 H3CR-FN-300 H3CR-F8 H3CR-F8N H3CR-F8-300 H3CR-F8N-300

Modelo de 11 pines

Modelo de 8 pines

H3CR-

H3CR-G8L H3CR-G8EL

Modelo de 8 pines

H3CR-

H3CR-HRL H3CR-H8L H3CR-H8RL

Modelo de 11 pines

Modelo de 8 pines

Contenido

Temporizador de estado sólido

H3CR-A........................................................................................................................................... C-79

H3CR-F........................................................................................................................................... C-101

H3CR-G .......................................................................................................................................... C-107

H3CR-H .......................................................................................................................................... C-113

Temporizador de estado sólido H3CR C-77

C-78 Temporizador de estado sólido H3CR

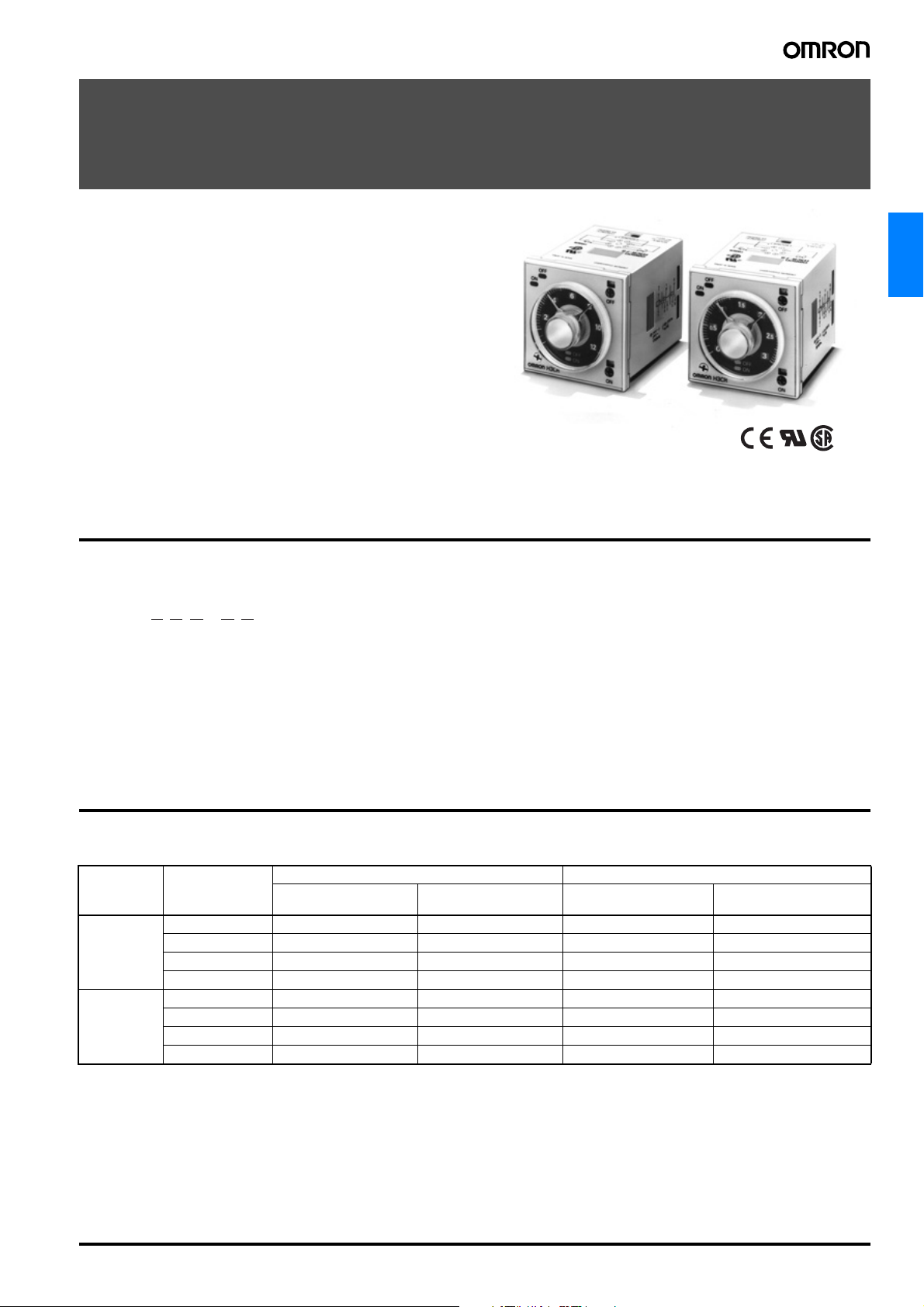

Temporizador de estado sólido multifunción

H3CR-A

Temporizador multifuncional DIN 48 x 48 mm de última generación

• Amplio rango de tensiones de alimentación que reduce el número de modelos de temporizador que se debe mantener en stock.

• Amplio rango de aplicaciones mediante seis o cuatro modos de operación.

• Consumo reducido. (Excepto para H3CR-A8E)

• Permite el chequeo de secuencias mediante salidas instantáneas al seleccionar cero como valor de selección en cualquier rango de tiempo.

• Longitud de 80 mm o inferior cuando se monta en panel con una base.

• Los anillos de selección de tiempo permiten facilitar la configuración y limitar el rango de ajuste.

• Las cubiertas de panel permiten varios diseños de panel.

• Disponibilidad de modelos con entrada PNP.

• Amplia variedad de entradas: Funciones de inicio, reset y puerta (modelos de 11 pines y modelos -AP).

Temporizadores

Estructura de la referencia

■ Composición de la referencia

Nota: Esta composición de la referencia incluye combinaciones que no está disponibles. Antes de efectuar un pedido consulte“Lista de modelos”

en página C-80 para comprobar la disponibilidad.

H3CR-A@ @ @ - @ @

1. Número de pines

Nada: Modelos de 11 pines 8: Modelos de 8 pines

2. Tipo de entrada para modelos undecal (11 pines)

Nada: Entrada sin tensión (tipo NPN) P: Entrada de tensión (tipo PNP)

3. Salida

Nada: Salida de relé (DPDT) S: Salida transistor (NPN/PNP uso universal) E: Salida de relé (SPDT) con salida de relé instantánea (SPDT)

4. Sufijo

300: Modelos de modo dual (señal de retardo a ON/OFF y un impulso) 301: Modelos (rango) de escala de tiempo doble (de 0,1 s a 600 h)

5. Tensión de alimentación

100-240AC/100-125DC: 100 a 240 Vc.a./100 a 125 Vc.c. 24-48AC/12-48DC: 24 a 48 Vc.a./12 a 48 Vc.c. 24-48AC/DC: 24 a 48 Vc.a./Vc.c. (sólo para H3CR-A8E)

12 3 45

Temporizador de estado sólido multifunción H3CR-A C-79

Tabla de selección

■ Modelos disponibles

Nota: 1. Al hacer el pedido, especifique el número del modelo y la tensión de alimentación. Por ejemplo: H3CR-A 100-240AC/100-125DC

Tensión de alimentación

2. Los modos de operación son los siguientes A: Retardo a ON D: Señal de retardo a OFF B: Intermitente con arranque en OFF E: Intervalo B2: Intermitente con arranque en ON G: Señal de retardo a ON/OFF C: Señal de retardo a ON/OFF J Un impulso

Modelo de 11 pines

Salida Tensión de alimentación Tipo de entrada Rango de tiempo Modo de operación

Contacto 100 a 240 Vc.a. (50/60 Hz)/

Transistor (fotoacoplador)

100 a 125 Vc.c. 24 a 48 Vc.a. (50/60 Hz)/

12 a 48 Vc.c. 100 a 240 Vc.a. (50/60 Hz)/

100 a 125 Vc.c. 24 a 48 Vc.a. (50/60 Hz)/

12 a 48 Vc.c. 100 a 240 Vc.a. (50/60 Hz)/

100 a 125 Vc.c. 24 a 48 Vc.a. (50/60 Hz)/

12 a 48 Vc.c. 100 a 240 Vc.a. (50/60 Hz)/

100 a 125 Vc.c. 24 a 48 Vc.a. (50/60 Hz)/

12 a 48 Vc.c. 24 a 48 Vc.a. (50/60 Hz)/

12 a 48 Vc.c.

Modelo de 8 pines

Salida Tensión de alimentación Tipo de entrada Rango de tiempo Modo de operación

Contacto 100 a 240 Vc.a. (50/60 Hz)/

Transistor (fotoacoplador)

Contacto temporizado y contacto instantáneo

100 a 125 Vc.c. 24 a 48 Vc.a. (50/60 Hz)/

12 a 48 Vc.c. 100 a 240 Vc.a. (50/60 Hz)/

100 a 125 Vc.c. 24 a 48 Vc.a. (50/60 Hz)/

12 a 48 Vc.c. 24 a 48 Vc.a. (50/60 Hz)/

12 a 48 Vc.c. 100 a 240 Vc.a. (50/60 Hz)/

100 a 125 Vc.c. 24 a 48 Vc.a./Vc.c. (50/60 Hz)

(Ver nota 2)

Entrada sin tensión

Entrada de tensión Seis modos

Entrada sin tensión

No hay una entrada disponible

0,05 s a 300 h Seis modos

de operación: A, B, B2, C, D, E

Modos dual: G, J H3CR-A-300

de operación: A, B, B2, C, D, E

0,1 s a 600 h H3CR-A-301

0,05 s a 300 h H3CR-AS

(Ver nota 2)

0,05 s a 300 h Cuatro modos de

operación: A, B2, E, J (Inicio de fuente de alimentación)

0,1 s a 600 h H3CR-A8-301

0,05 s a 300 h H3CR-A8S

Modelo

(Ver nota 1)

H3CR-A

H3CR-AP

Modelo

(Ver nota 1)

H3CR-A8

H3CR-A8E

C-80 Temporizador de estado sólido multifunción H3CR-A

■ Accesorios (pedidos por separado)

Nombre/especificaciones Modelos

Adaptador para montaje en panel Y92F-30

Y92F-73 Y92F-74

Carril DIN de montaje 50 cm (l) x 7,3 mm (t) PFP-50N

1 m (l) x 7,3 mm (t) PFP-100N

1 m (l) x 16 mm (t) PFP-100N2 Tope final PFP-M Espaciador PFP-S Cubierta protectora Y92A-48B

Base para montaje en carril DIN/ conexión frontal

Base de conexión trasera 8 pines P3G-08

Anillo de selección de tiempo Selección de un tiempo concreto Y92S-27

Cubierta de panel (ver nota 2) Gris claro (5Y7/1) Y92P-48GL

Clip de sujeción (ver nota 3) Para las bases PL08 y PL11 Y92H-7

8 pines P2CF-08

8 pines, tipo con protección de dedos P2CF-08-E

11 pines P2CF-11

11 pines, tipo con protección de dedos P2CF-11-E

8 pines, tipo con protección de dedos P3G-08 con Y92A-48G (ver nota 1)

11 pines P3GA-11

11 pines, tipo con protección de dedos P3GA-11 con Y92A-48G (ver nota 1)

Limitación del rango de ajuste Y92S-28

Negro (N1.5) Y92P-48GB

Gris intermedio (5Y5/1) Y92P-48GM

Para la base PF085A Y92H-8

Temporizadores

Nota: 1. Y92A-48G es una cubierta de terminal con protección de dedos que se conecta en la base P3G-08 o P3GA-11.

2. El anillo de selección de tiempo y la cubierta del panel se venden conjuntamente.

3. Los clips de fijación se venden en paquetes de dos.

Especificaciones

■ Generalidades

Elemento H3CR-A/-AS H3CR-AP H3CR-A8/-A8S H3CR-A8E

Modo de operación A: Retardo a ON

Tipo de pin 11 pines 8 pines Tipo de entrada Entrada sin tensión Entrada de tensión ---

Tipo de salida temporizada

Tipo de salida instantánea

Método de montaje Montaje en carril DIN, montaje en superficie, montaje en panel Homologaciones UL508, CSA C22.2 No.14, NK, Lloyds

* Los circuitos internos están aislados ópticamente de la salida. De este modo se permite la aplicación universal como transistor NPN o PNP.

B: Intermitente con arranque en OFF B2: Intermitente con arranque en ON C: Señal de retardo a ON/OFF D: Señal de retardo a OFF E: Intervalo G: Señal de retardo a ON/OFF (sólo para H3CR-A-300) J: Un impulso (sólo para H3CR-A-300)

H3CR-A/-A8/-AP: Salida de relé (DPDT) H3CR-AS/-A8S: Salida transistor (NPN/PNP universal)*

--- Salida de relé (SPDT)

Conforme con la norma EN61812-1 y IEC60664-1 (VDE0110) 4kV/2. Categoría de salida conforme con la norma EN60947-5-1 para temporizadores con salidas de contacto. Categoría de salida conforme con la norma EN60947-5-2 para temporizadores con salidas de transistor.

A: Retardo a ON (arranque por alimentación) B2: Intermitentes con arranque en ON

(arranque por alimentación) E: Intervalo (arranque por alimentación) J: Un impulso (arranque por alimentación)

Salida de relé (SPDT)

Temporizador de estado sólido multifunción H3CR-A C-81

■ Rangos de tiempo

Nota: Si el dial de selección de tiempo está por debajo de “0” hasta el punto donde el dial se hace tope, la salida operará instantáneamente

en todos los ajustes de rango de tiempo.

Modelos estándar (0,05 seg. a 300 h)

Unidad de tiempo s (segundos) min (minutos) h (horas) x10 h (10 h)

Selección de fondo de escala

1,2 0,05 a 1,2 0,12 a 1,2 1,2 a 12 3 0,3 a 3 3 a 30 12 1,2 a 12 12 a 120 30 3 a 30 30 a 300

Modelos dobles (0,1 seg. a 600 h)

Unidad de tiempo s (segundos) min (minutos) h (horas) x10 h (10 h)

Selección de fondo de escala

2,4 0,1 a 2,4 0,24 a 2,4 2,4 a 24 6 0,6 a 6 6 a 60 24 2,4 a 24 24 a 240 60 6 a 60 60 a 600

■ Valores nominales

Tensión de alimentación nominal (ver nota 1) 100 a 240 Vc.a. (50/60 Hz)/100 a 125 Vc.c., 24 a 48 Vc.a. (50/60 Hz)/12 a 48 Vc.c. (24 a 48 Vc.a./Vc.c.

Rango de tensión de funcionamiento 85% a 110% de la tensión de alimentación nominal (90% a 110% a 12 Vc.c.) Reset de alimentación Tiempo mínimo de alimentación desconectada: 0,1 s Entrada Entrada sin tensión

Consumo H3CR-A/-A8

Salidas de control Contactos temporizados: 5 A a 250 Vc.a./30 Vc.c., 0,15 A a 125 Vc.c., carga resistiva (cosφ = 1)

para H3CR-A8E) (ver nota 2)

Impedancia ON: 1 kΩ máx. Tensión residual ON: 1 V máx. Impedancia OFF: 100 kΩ mín. Entrada de tensión Capacitancia máxima admisible entre líneas de entradas (terminales 6 y 7): 1.200 pF Carga conectable en paralelo con entradas (terminales 6 y 7).

• 100 a 240 Vc.a./100 a 125 Vc.c. Nivel (lógico) alto: 85 a 264 Vc.a./85 a 137,5 Vc.c. Nivel (lógico) bajo: 0 a 10 Vc.a./0 a 10 Vc.c.

• 24 a 48 Vc.a./12 a 48 Vc.c. Nivel (lógico) alto: 20.4 a 52,8 Vc.a./10,8 a 52,8 Vc.c. Nivel (lógico) bajo: 0 a 2,4 Vc.a./0 a 1,2 Vc.c.

• 100 a 240 Vc.a./100 a 125 Vc.c. (Cuando a 240 Vc.a., 60 Hz)

• 24 a 48 Vc.a./12 a 48 Vc.c. (Cuando a 24 Vc.c.)

H3CR-AP

• 100 a 240 Vc.a./100 a 125 Vc.c. (Cuando a 240 Vc.a., 60 Hz)

• 24 a 48 Vc.a./12 a 48 Vc.c. (Cuando a 24 Vc.c.)

H3CR-A8E

• 100 a 240 Vc.a./100 a 125 Vc.c. (Cuando a 240 Vc.a., 60 Hz)

• 24 a 48 Vc.a./Vc.c. (Cuando a 24 Vc.c.)

H3CR-AS/-A8S

• 24 a 48 Vc.a./12 a 48 Vc.c. (Cuando a 24 Vc.c.)

Salida de transistor: Colector abierto (NPN/PNP), 100 mA máx. a 30 Vc.c. máx.,

Contacto instantáneo: 5 A a 250 Vc.a./30 Vc.c., 0,15 A a 125 Vc.c., carga resistiva (cosφ = 1)

Relé ON: aprox. 2,0 VA (1,6 W) Relé en OFF: aprox. 1,3 VA (1,1 W)

Relé en ON: aprox. 0,8 W Relé en OFF: aprox. 0,2 W

(ver nota 3)

Relé en ON: aprox. 2,5 VA (2,2 W) Relé en OFF: aprox. 1,8 VA (1,7 W)

Relé en ON: aprox. 0,9 W Relé en OFF: aprox. 0,3 W

Relé en ON/OFF: aprox. 2 VA (0,9 W)

Relé en ON/OFF: aprox. 0,9 W

Salida ON: 0,3 W Salida en OFF: 0,2 W

tensión residual: 2 V máx.

Nota: 1. Rizado de c.c.: 20% máx. si la fuente de alimentación incorpora un rectificador monofásico de onda completa.

2. Cada modelo de 24 a 48 Vc.a./12 a 48 Vc.c. provoca una corriente de pico de aproximadamente 0,85 A. Preste especial atención

al intentar conectar la alimentación a un modelo de ese tipo con una salida sin contacto desde un dispositivo como un sensor.

3. Los valores corresponden al momento en que los terminales 2 y 7 y los terminales 10 y 6 estén en cortocircuito e incluyen el consumo del circuito de entrada.

C-82 Temporizador de estado sólido multifunción H3CR-A

■ Características

Precisión del tiempo de operación

Error de selección ±5% FS ±50 ms (ver nota 1) Tiempo de reset Tiempo mínimo de alimentación desconectada: 0,1 s máx.

Tensión de reset 10% máx. de la tensión de alimentación nominal

Variaciones debidas a fluctuaciones de la tensión

Influencia de la temperatura

Resistencia de aislamiento

Rigidez dieléctrica 2.000 Vc.a. (1.000 Vc.a. para H3CR-A@S), 50/60 Hz durante 1 minuto (entre partes metálicas conductoras y partes

Impulso de tensión no disruptiva

Inmunidad al ruido ±1,5 kV (entre terminales de alimentación) y ±600 V (entre terminales de entrada sin tensión), ruido de onda

Inmunidad a electricidad estática

Resistencia a vibraciones

Resistencia a golpes

Temperatura ambiente Funcionamiento: –10°C a 55°C (sin formación de hielo)

Humedad ambiente En servicio: 35% a 85% Vida útil prevista Mecánica: 20.000.000 operaciones mín. (en vacío, a 1.800 operaciones/hr)

Compatibilidad Electromagnética (EMC)

Color de la carcasa Gris claro (Munsell 5Y7/1) Grado de protección IP40 (superficie del panel) Peso Aprox. 90 g

Nota: 1. El valor va de ±5% FS +100 ms a −0 ms máx. cuando el modo de señal C, D o G del H3CR-AP está en OFF.

2. Consulte “Curva de vida útil eléctrica”en la página C-84.

±0,2% FS máx. (±0,2% ±10 ms máx. en rango de 1,2 seg.)

Ancho de impulso mínimo: 0,05 s (H3CR-A/-AS)

±0,2% FS máx. (±0,2% ±10 ms máx. en rango de 1,2 seg.)

±1% FS máx. (±1% ±10 ms máx. en rango de 1,2 seg.)

100 MΩ mín. (a 500 Vc.c.)

metálicas expuestas no conductoras)

2.000 Vc.a. (1.000 Vc.a. para H3CR-A@S), 50/60 Hz durante 1 min. (entre terminales de salida de control y circuitos de operación)

2.000 Vc.a. a 50/60 Hz durante 1 minuto (entre contactos de diferente polaridad)

1.000 Vc.a., 50/60 Hz durante 1 min. (entre contactos no contiguos)

2.000 Vc.a., 50/60 Hz durante 1 min. (entre terminales de entrada y de salida de control y circuitos de operación) para H3CR-AP

3 kV (entre terminales de alimentación) para 100 a 240 Vc.a./100 a 125 Vc.c., 1 kV para 24 a 48 Vc.a./12 a 48 Vc.c. 4,5 kV (entre terminal conductor y partes metálicas expuestas no conductoras) para 100 a 240 Vc.a./100 a 125 Vc.c., 1,5 kV para 24 a 48 Vc.a./12 a 48 Vc.c. y 24 a 48 Vc.a./Vc.c.

cuadrada por simulador de ruido (duración del impulso: 100 ns/1 μs, subida de 1 ns) Fallo de funcionamiento: 8 kV

Destrucción: 15 kV Destrucción: de 10 a 55 Hz con 0,75 mm de amplitud durante 2 h en las 3 direcciones

Fallo de funcionamiento: de 10 a 55 Hz con 0,5 mm de amplitud durante 10 min. en las 3 direcciones

Destrucción: 1.000 m/s Fallo de funcionamiento: 100 m/s

Almacenamiento: –25°C a 65°C (sin formación de hielo)

Eléctrica: 100.000 operaciones mín. (5 A a 250 Vc.a., carga resistiva a 1.800 operaciones/hr) (Ver nota 2) (EMI) EN61812-1

Protección del dispositivo: EN55011 Grupo 1 clase A Emisión de conductores de c.a.: EN55011 Grupo 1 Clase A (EMS) EN61812-1 Inmunidad contra descargas electrostáticas (DES): IEC61000-4-2: descarga por contacto de 6 kV (nivel 3)

Inmunidad contra interferencias RF producida por ondas de radio AM: IEC61000-4-3: 10 V/m (80 MHz a 1 GHz) (nivel 3) Inmunidad contra interferencias RF producida por ondas de radio moduladas por impulsos: IEC61000-4-3: 10 V/m (900 ±5 MHz) (nivel 3) Inmunidad a perturbaciones conducidas: IEC61000-4-6: 10 V (0,15 a 80 MHz) (nivel 3) Inmunidad contra ráfagas: IEC61000-4-4: línea eléctrica de 2 kV (nivel 3)

Inmunidad contra sobretensión: IEC61000-4-5: 1 kV de línea a línea (nivel 3)

3 veces en cada una de las 6 direcciones

8 kV descarga por aire (nivel 3)

2 kV Línea de señal de E/S (nivel 4)

2 kV línea a tierra (nivel 3)

Temporizadores

Temporizador de estado sólido multifunción H3CR-A C-83

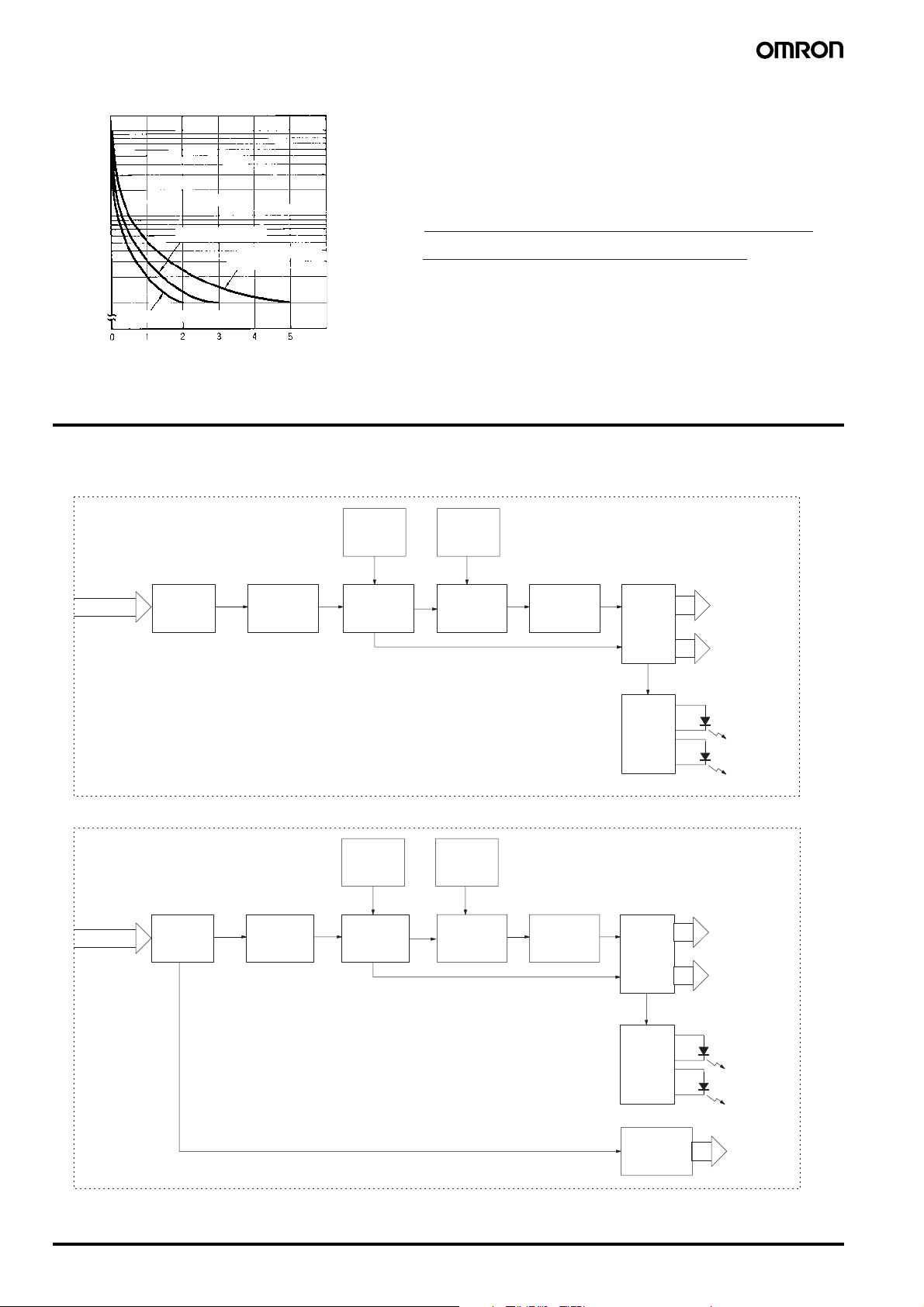

■ Curva de vida útil eléctrica

)

10.000

5.000

1.000

500

100

Operaciones de conmutación (x 10

30 Vc.c. L/R = 7 ms

250 Vc.a./30 Vc.c. (cosφ = 1)

250 Vc.a. (cosφ = 0,4)

Corriente de carga (A)

Referencia: Una corriente de 0,15 A como máximo se puede conmutar a 125 Vc.c. (cosφ = 1)

La carga mínima aplicable es de 10 mA (100 mA para H3CR-A8E)

y una corriente de 0,1 A como máximo se puede conmutar si L/R es 7 ms. En ambos casos, puede esperarse una vida útil de 100.000 operaciones.

a 5 Vc.c. (nivel de fallo: P).

C-84 Temporizador de estado sólido multifunción H3CR-A

Conexiones

■ Diagramas de bloques

H3CR-A/AS

H3CR-AP

Entrada de c.a. (c.c.)

Circuito de fuente de alimentación

Entrada de reset, entrada de inicio y entrada de gate

Entrada de c.a. (c.c.)

Circuito de fuente de alimentación

Circuito detector de selección cero

Circuito de oscilación

Circuito detector de selección cero

Circuito oscilador

Selectores de rango/unidad de tiempo

Circuito de contador

Circuito de entrada

Selectores de rango/unidad de tiempo

Circuito de contador

Selector de modo de funcionamiento

Circuito de salida

Circuito indicador

Indicador de alimentación

Selector de modo de funcionamiento

Circuito de salida

Temporizadores

Indicador de salida

Inicio

Circuito de entrada

Circuito indicador

Indicador de alimentación

Indicador de salida

Temporizador de estado sólido multifunción H3CR-A C-85

H3CR-A8/A8S

Entrada de c.a. (c.c.)

Circuito detector de selección cero

Selectores de rango/unidad de tiempo

Selector de modo de funcionamient

H3CR-A8E

Circuito de fuente de alimentación

Entrada de c.a. (c.c.)

Circuito de fuente de alimentación

Circuito oscilador

Circuito detector de selección cero

Circuito oscilador

Circuito de contador

Selectores de rango/unidad de tiempo

Circuito de contador

Circuito de salida

Circuito indicador

Indicador de alimentación

Selector de modo de funcionamiento

Circuito de salida

Circuito indicador

Indicador de salida

Indicador de alimentación ON

Circuito de salida instantánea

Indicador de salida ON

■ Funciones de E/S

Entradas (para los modelos

-A/-AS)

Salidas Salida de control Las salidas se activan según el modo de salida designado cuando se alcanza el valor predefinido.

Nota: El H3CR-AP sólo incorpora entrada de inicio (Start).

Inicio Inicia la temporización. Reset Interrumpe la temporización y restablece el valor de temporización al preseleccionado. No se efectúa

la temporización estando todas las salidas a OFF mientras esta entrada de reset esté en ON.

Puerta Inhibe la temporización.

C-86 Temporizador de estado sólido multifunción H3CR-A

■ Disposición de terminales

Nota: El contacto retardado de los temporizadores convencionales se ha indicado como

El símbolo de contacto del H3CR-A está indicado como debido a que dispone de seis modos múltiples de operación (cuatro modos múltiples para el H3CR-A8).

Modelo de 11 pines

H3CR-A/-A-300/-A-301 (Salida de contacto)

Entrada de reset

Entrada de inicio

Entrada de gate

Fuente de alimentación

H3CR-AS (Salida de transistor)

Entrada de reset

Entrada de inicio

Entrada de gate

Modelo de 8 pines

H3CR-A8/-A8-301 (Salida de contacto)

Temporizadores

Fuente de alimentación

H3CR-A8S (Salida de transistor)

Fuente de alimentación

Nota: Los terminales 1, 3, 4 y 5 están vacíos. Los terminales 2 y 7

son los mismos que para el H3CR-A8.

Fuente de alimentación

Nota: Los terminales 1, 3, 4 y 8 están vacíos. Los terminales 2, 5, 6,

7 y 10 son los mismos que para el H3CR-A.

H3CR-AP (Salida de contacto)

Entrada de inicio

Fuente de alimentación

Nota: 1. El terminal 5 está vacío.

2. Se pueden utilizar fuentes de alimentación separadas para

el temporizador y las entradas.

H3CR-A8E (Salida de contacto)

Fuente de alimentación

Temporizador de estado sólido multifunción H3CR-A C-87

■ Conexiones de entrada

H3CR-A/-AS

Las entradas del H3CR-A/-AS son entradas sin tensión (cortocircuito o circuito abierto).

Entradas sin tensión

Entrada de estado sólido Entrada de contacto Entrada de estado sólido

(Conexión al sensor de salida de colector abierto NPN)

De 12 a 24 Vc.c. (fuente de alimentación de sensor)

Fuente de

alimentación de c.c.

−

Sensor

Temporizador

Puerta

Inicio

Reset

Entrada (0 V)

Temporizador

Puerta

Inicio

Reset

Entrada (0 V)

(Conexión a un sensor de salida de tensión)

De 12 a 24 Vc.c. (fuente de alimentación de sensor)

−

Temporizador

Sensor

Fuente de alimentación de c.c.

Puerta

Inicio

Reset

Entrada (0 V)

Funciona con transistor en ON

Niveles de señal de entrada sin tensión

Entrada de estado sólido

1. Nivel de cortocircuito Transistor en ON Tensión residual: 1 V máx. Impedancia en ON: 1 kΩ máx.

2. Nivel de circuito abierto Transistor en OFF Impedancia en OFF: 100 kΩ mín.

Entrada de contacto

Utilice contactos que puedan conmutar correctamente 0,1 mA a 5 V

Funciona con relé en ON

Funciona con transistor en ON

C-88 Temporizador de estado sólido multifunción H3CR-A

H3CR-AP

La entrada de inicio del H3CR-AP es entrada de tensión. (Aplicación de tensión o abierto)

Entradas de tensión

Entrada de estado sólido Entrada de estado sólido

(Conexión al sensor de salida de colector abierto PNP)

De 12 a 24 Vc.c. (fuente de alimentación de sensor)

Sensor

Funciona con transistor PNP en ON

Fuente de

alimentación

−

de c.c.

Temporizador

Fuente de alimentación (+)

Inicio

Entrada 0V

Fuente de alimentación (−)

(Conexión al sensor de salida de colector abierto NPN)

De 12 a 24 Vc.c. (fuente de alimentación de sensor)

Sensor

Funciona con transistor NPN en ON

Fuente de

alimentación

−

de c.c.

Temporizador

Fuente de alimentación (+)

Inicio

Entrada 0V

Fuente de

alimentación (−)

Entrada de contacto

Fuente de alimentación de c.a.

Funciona con relé en ON

Fuente de alimentación de c.c.

Temporizador

Fuente de alimentación (+)

Inicio

Entrada 0V

Fuente de alimentación (−)

Temporizadores

Nota: El circuito de entrada está aislado

Niveles de señal de entrada de tensión

Entrada de estado sólido

1. Transistor ON Tensión residual: 1 V máx. La tensión entre los terminales 6 y 7 debe ser de 10,8 Vc.c.

2. Transistor OFF Corriente de fuga: 0,01 mA máx. La tensión entre los terminales 6 y 7 debe ser de 1,2 Vc.c.

Entrada de contacto

Utilice contactos que puedan conmutar correctamente 0,1 mA en cada tensión de operación. La tensión entre los terminales 6 y 7 con contactos en ON u OFF debe satisfacer el valor especificado.

Contactos en ON Modelos de 100 a 240 Vc.a. y de 100 a 125 Vc.c.: de 85 a 264 Vc.a. o de 85 a 137,5 Vc.c. Modelos de 24 a 48 Vc.a. y de 12 a 48 Vc.c.: de 20,4 a 52, 8 Vc.a. o de 10,8 a 52,8 Vc.c.

Contactos en OFF Modelos de 100 a 240 Vc.a. y de 100 a 125 Vc.c.: de 0 a 10 Vc.a. o de 0 a 10 Vc.c. Modelos de 24 a 48 Vc.a. y de 12 a 48 Vc.c.: de 0 a 2,4 Vc.a. o de 0 a 1,2 Vc.c.

del circuito de la fuente de alimentación. Por lo tanto se puede conectar un transistor NPN.

Nota: Consulte los niveles de señal que se

indican en la tabla siguiente y tenga en cuenta la carga mínima aplicable del relé.

Temporizador de estado sólido multifunción H3CR-A C-89

Operación

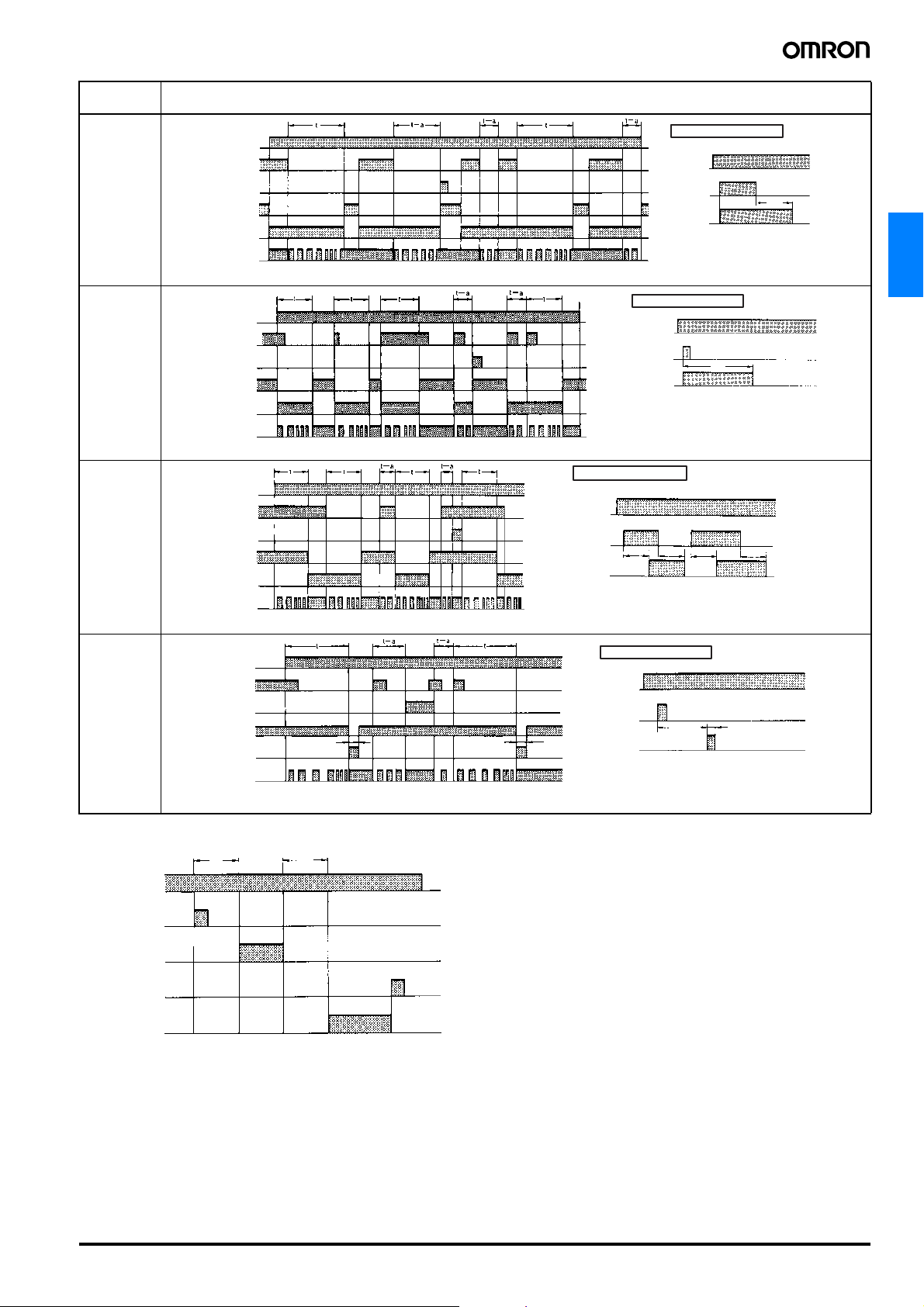

■ Tabla de temporización

Nota: 1. El tiempo mínimo de alimentación en OFF (“Rt”) es de 0,1 seg.

2. La duración mínima del impulso de entrada (para inicio, reset) es de 0,05 seg.

3. La letra “t” de los diagramas de operación indica el tiempo establecido y “t–a” significa que el período es inferior al tiempo establecido.

4. También es posible el inicio de fuente de alimentación en modo J para los modelos H3CR-A8/-A8E/-A8S/-A8-301.

H3CR-A/-AS/-AP*

* El modelo H3CR-AP sólo incorpora entrada de inicio.

Modo de

operación

A: Retardo a ON

B: Intermitente con arranque en OFF

B2: Intermitente con arranque en ON

C: Señal de retardo ON/OFF

Alimentación

Inicio

Reset

Relé de salida (NC)

Relé de salida (NA) (Indicador de salida)

Indicador de alimentación

Alimentación

Inicio

Reset

Relé de salida (NC)

Relé de salida (NA) (Indicador de salida)

Indicador de alimentación

Alimentación

Inicio

Reset

Relé de salida (NC)

Relé de salida (NA) (Indicador de salida)

Indicador de alimentación

Alimentación

Inicio

Reset

Relé de salida (NC)

Relé de salida (NA) (Indicador de salida)

Indicador de alimentación

t t

Diagrama de operación

Funcionamiento básico

Alimentación

(ver nota)

Funcionamiento básico

Alimentación

(ver nota)

Alimentación

(ver nota)

Inicio

Salida

Nota: La entrada de inicio no es válida

mientras el temporizador está en funcionamiento.

Inicio

Salida

t t t t

Nota: La entrada de inicio no es

válida mientras el temporizador está en funcionamiento.

Funcionamiento básico

Inicio

Salida

t t

Nota: La entrada de inicio no es válida

mientras el temporizador está en funcionamiento.

Funcionamiento básico

Alimentación

Inicio

(ver nota)

Salida

tttt

Nota: La entrada de inicio es válida y

reactivable mientras el temporizador esté funcionando.

C-90 Temporizador de estado sólido multifunción H3CR-A

Modo de

operación

D: Señal de retardo aOFF

E: Intervalo

G: Señal de retardo ON/OFF

J: Salida de impulso

Alimentación

Inicio

Reset

Relé de salida (NC)

Relé de salida (NA) (Indicador de salida)

Indicador de alimentación

Alimentación

Inicio

Reset

Relé de salida (NC)

Relé de salida (NA) (Indicador de salida)

Indicador de alimentación

Alimentación

Inicio

Reset

Relé de salida (NC)

Relé de salida (NA) (Indicador de salida)

Indicador de alimentación

Alimentación

Inicio

Reset

Relé de salida (NC)

Relé de salida (NA) (Indicador de salida)

Indicador de alimentación

1±0,6 s (Fijo)

Diagrama de operación

Alimentación

(ver nota)

1±0,6 s (Fijo)

Funcionamiento básico

Alimentación

Inicio

(ver nota)

Salida

Nota: La entrada de inicio es válida

y reactivable mientras el temporizador esté funcionando.

Funcionamiento básico

Alimentación

Inicio

(ver nota)

Salida

Nota: La entrada de inicio

es válida y reactivable mientras el temporizador esté funcionando.

Funcionamiento básico

Inicio

tttt

Salida

Nota: La entrada de inicio es válida

y reactivable mientras el temporizador esté funcionando.

Funcionamiento básico

Alimentación

Inicio

(ver nota)

Salida

1±0,6 s (Fijo)

Nota: La entrada de inicio es válida

y reactivable mientras el temporizador esté funcionando.

Temporizadores

Entrada de señal de puerta

0 0

Alimentación

ON OFF

Inicio

OFF

Puerta

OFF

Reset

OFF

Relé de

salida

OFF

Nota: 1. Este diagrama de tiempos indica la entrada

de puerta (gate) en el modo de funcionamiento A (retardo a ON).

2. El tiempo seleccionado es la suma de t

3. El modelo H3CR-AP sólo incorpora entrada de inicio.

1 y t2.

Temporizador de estado sólido multifunción H3CR-A C-91

H3CR-A8/-A8S

Modo de

operación

A: Retardo a ON

B: Intermitente con arranque en ON

E: Intervalo

J: Salida de impulso

Alimentación

Relé de salida (NC)

Relé de salida (NA) (indicador de salida)

Indicador de alimentación

Alimentación

Relé de salida (NC)

Relé de salida (NA) (indicador de salida)

Indicador de alimentación

Alimentación

Relé de salida (NC)

Relé de salida (NA) (indicador de salida)

Indicador de alimentación

Alimentación

Relé de salida (NC)

Relé de salida (NA) (indicador de salida)

Indicador de alimentación

1±0,6 s (Fijo)

Diagrama de operación

1±0,6 s (Fijo)

Funcionamiento básico

Alimentación

Salida

Funcionamiento básico

Alimentación

t t t t

Salida

Funcionamiento básico

Alimentación

Salida

Funcionamiento básico

Alimentación

Salida

1±0,6 s (Fijo)

Nota: 1. El tiempo mínimo de alimentación en OFF (“Rt”) es de 0,1 seg.

2. La letra “t” de los diagramas de operación indica el tiempo establecido y “t–a” significa que el período es inferior al tiempo establecido.

C-92 Temporizador de estado sólido multifunción H3CR-A

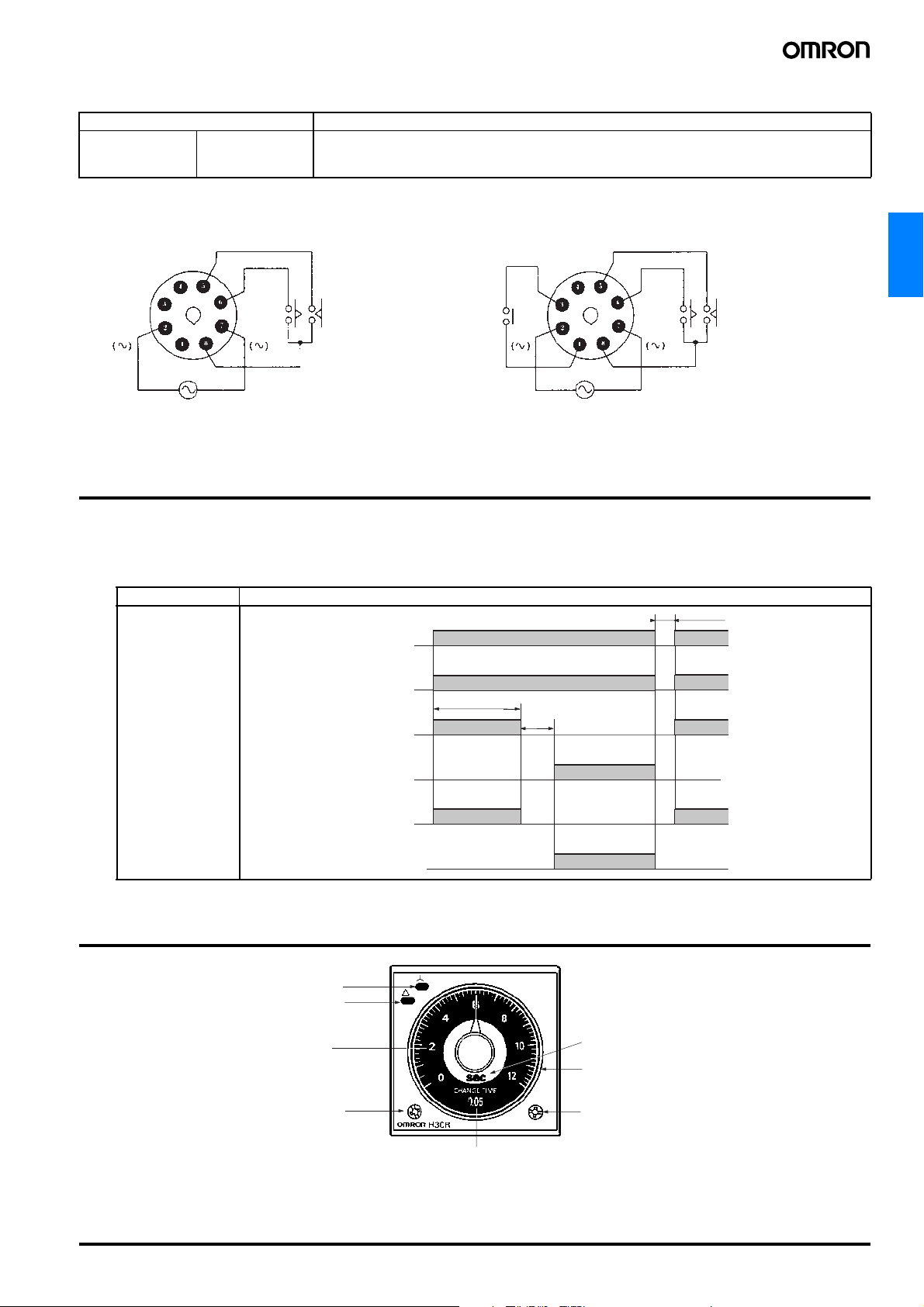

H3CR-A8E

Modo de

operación

A: Retardo a ON

B: Intermitente con arranque en ON

E: Intervalo

J: Salida de impulso

Alimentación

Relé de salida (NC)

Relé de salida (NA) (indicador de salida)

Relé de salida instantánea (NC)

Relé de salida instantánea (NA)

Indicador de alimentación

Alimentación

Relé de salida (NC)

Relé de salida (NA) (indicador de salida)

Relé de salida instantánea (NC)

Relé de salida instantánea (NA)

Indicador de alimentación

Alimentación

Relé de salida (NC)

Relé de salida (NA) (indicador de salida)

Relé de salida instantánea (NC)

Relé de salida instantánea (NA)

Indicador de alimentación

Alimentación

Relé de salida (NC)

Relé de salida (NA) (indicador de salida)

Relé de salida instantánea (NC)

Relé de salida instantánea (NA)

Indicador de alimentación

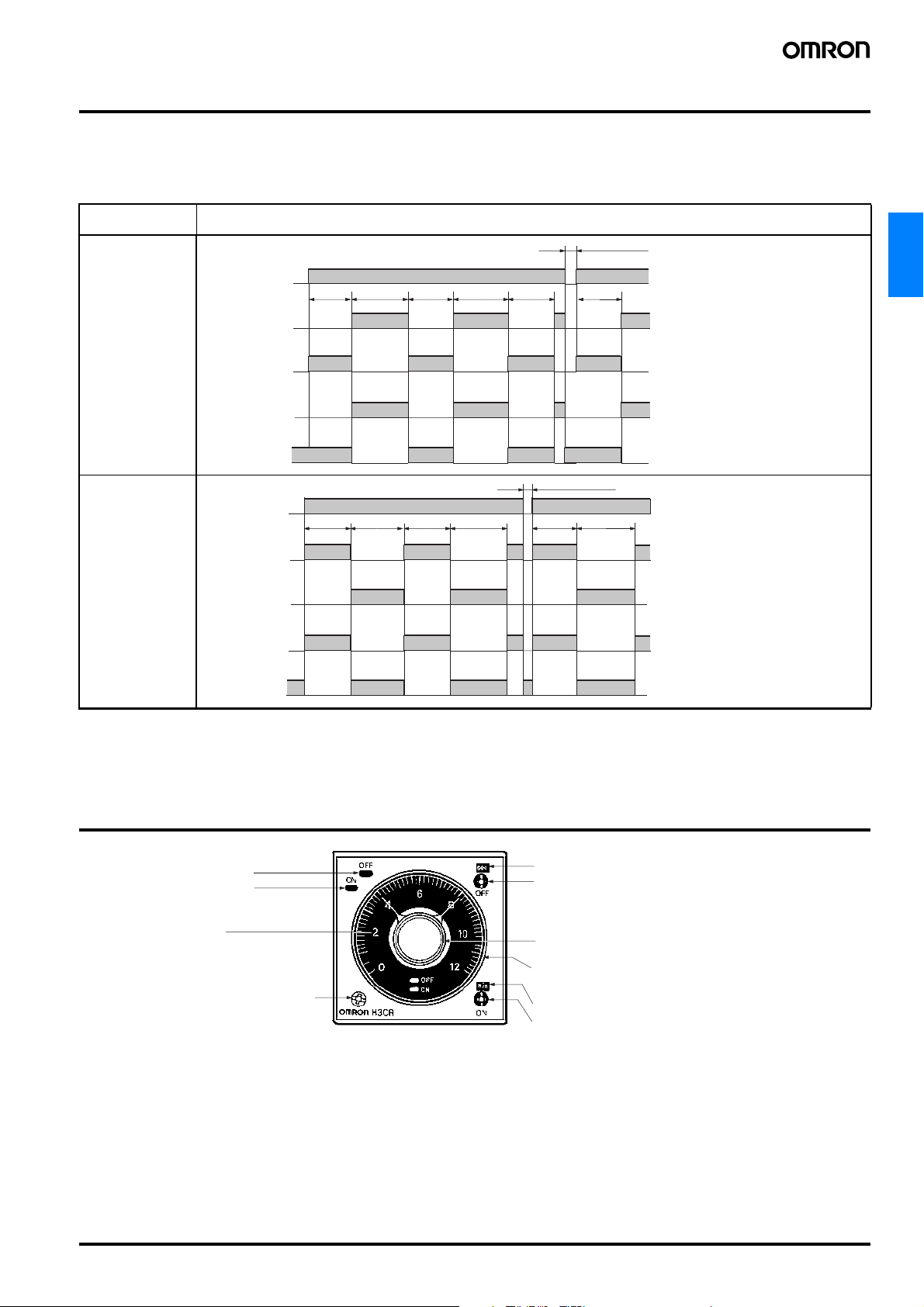

Diagrama de operación

(Fijo) (Fijo)

Funcionamiento básico

Alimentación

Salida

Funcionamiento básico

Alimentación

t ttt

Salida

Funcionamiento básico

Alimentación

Salida

Funcionamiento básico

Alimentación

Salida

Temporizadores

1±0,6 s (Fijo)

Nota: 1. El tiempo mínimo de alimentación en OFF (“Rt”) es de 0,1 seg.

2. La letra “t” de los diagramas de operación indica el tiempo establecido y “t–a” significa que el período es inferior al tiempo establecido.

Temporizador de estado sólido multifunción H3CR-A C-93

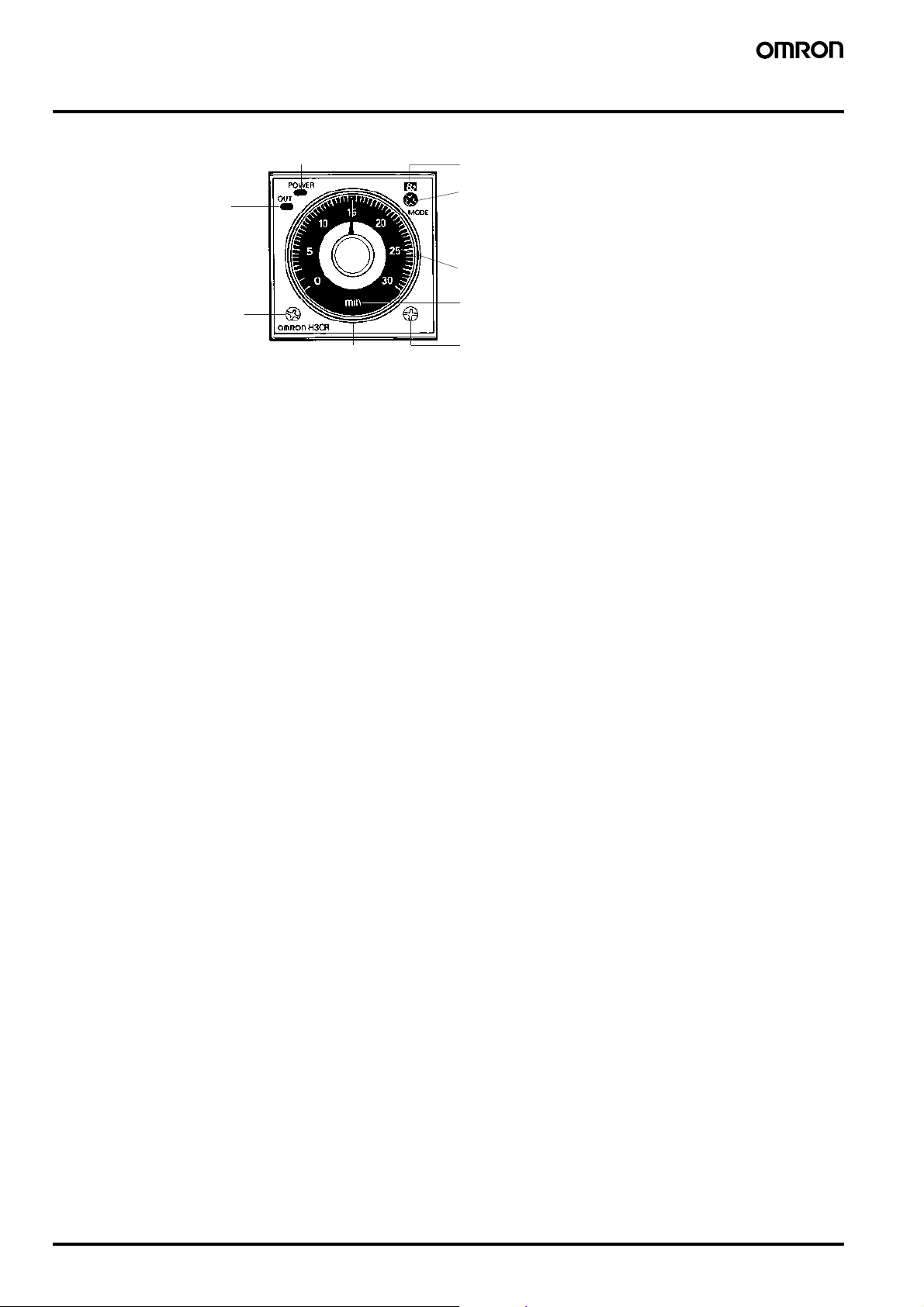

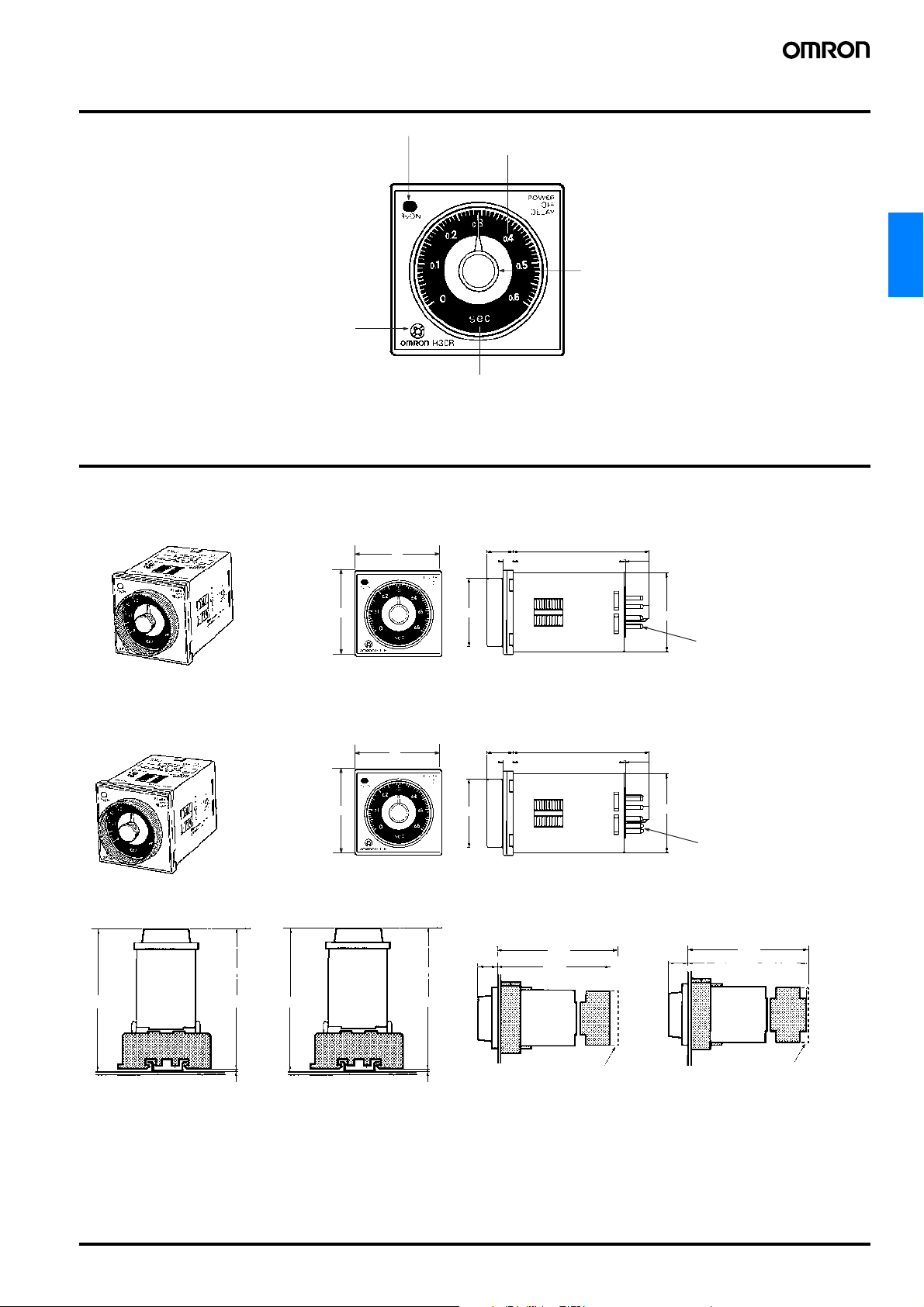

Nomenclatura

Indicador de alimentación (verde) (parpadea cuando funciona el temporizador; la luz es fija cuando el temporizador deja de funcionar)

Indicador de salida (naranja) (Se ilumina con la salida en ON)

Ventana de visualización de modo de funcionamiento

Selector de modo de funcionamiento Seleccione entre los siguientes modos: A, B, B2, C, D o E (H3CR-A, -AP y -AS);

A, B2, E o J (H3CR-A8, -A8S y -A8E); G o J (H3CR-A-300)

Ventanas de visualización de rango de escala

Selector de rango de tiempo (seleccione entre 1,2, 3, 12 y 30 a fondo de escala; en el H3CRA@-301, seleccione entre 2,4, 6, 24 y 60 a fondo de escala.)

Control de selección de tiempo (tiempo seleccionado)

Ventana de visualización de unidad de tiempo

Selector de unidad de tiempo (seleccione entre sec, min, hrs ó 10 h)

C-94 Temporizador de estado sólido multifunción H3CR-A

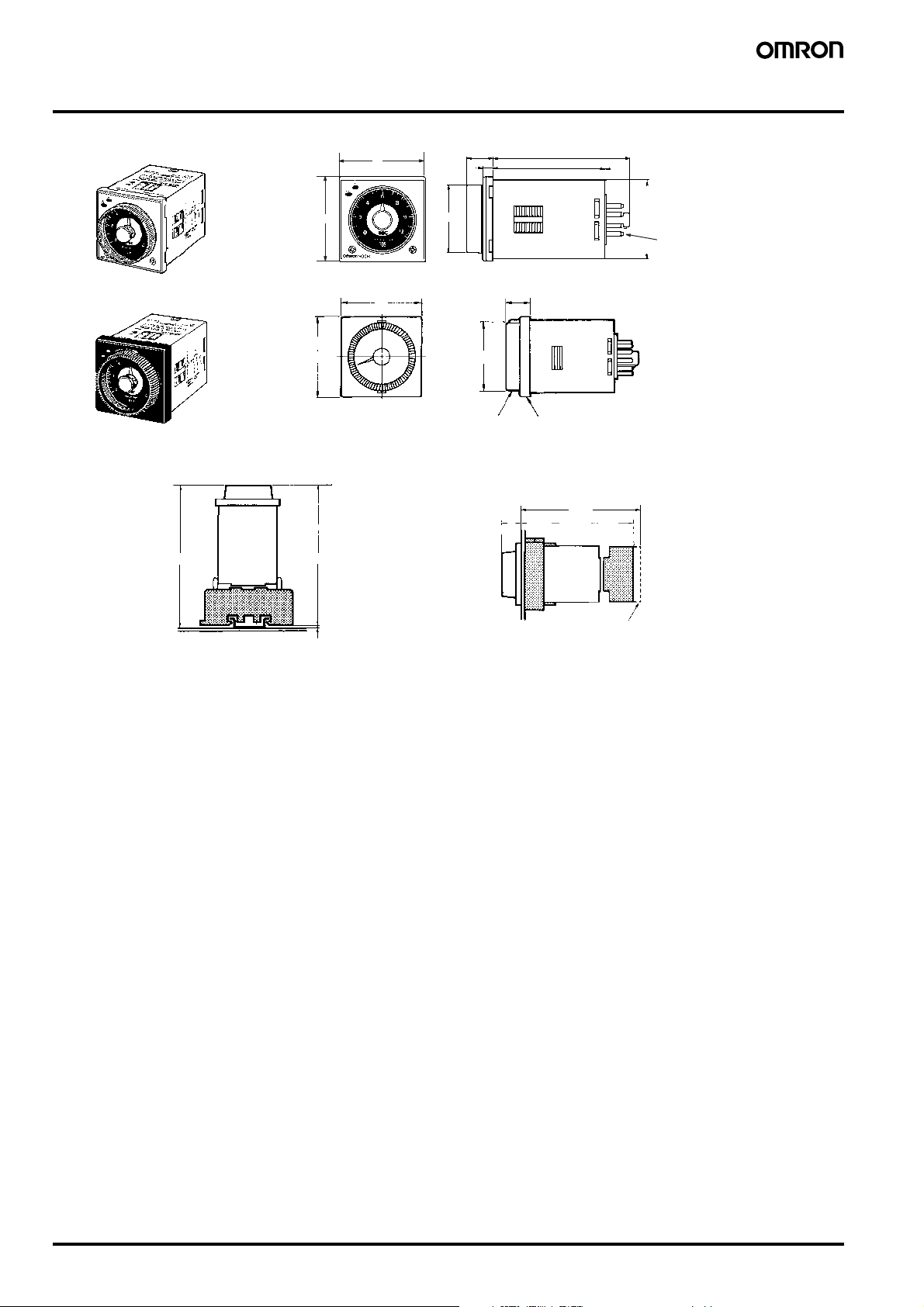

Dimensiones

Nota: Todas las dimensiones se expresan en milímetros, a menos que se especifique lo contrario.

H3CR-A H3CR-AP H3CR-AS

H3CR-A8 H3CR-A8S H3CR-A8E

Dimensiones con anillo

39 diám.

42 diám.

16.5

52,3

66,6

0,7

44,8 x 44,8

Temporizadores

11 pines

66,6

0,7

44,8 x 44,8

8 pines

Anillo de selección de tiempo

Dimensiones con base de conexión frontal P2CF-08-@/P2CF-11-@

H3CR-A8@

100,8*

H3CR-A H3CR-AS H3CR-AP

98,5

89,9* 87,6

Dimensiones con base de conexión posterior P3G-08/P3GA-11

H3CR-A H3CR-AS H3CR-AP + Adaptador

Y92F-30

P2CF-11

P2CF-11-E

2,3

P2CF-08

P2CF-08-E

2,3

* Estas dimensiones varían en función del tipo de carril DIN (valor de referencia).

Cubierta del panel

81,5

P3GA-11

(Con Y92A-48G montado)

H3CR-A8@ + Adaptador

Y92F-30

81,5 75

P3G-08

(Con Y92A-48G montado)

Temporizador de estado sólido multifunción H3CR-A C-95

Ejemplos de aplicación (H3CR-A)

Modo A: Retardo a ON

La operación de retardo a ON (modo A) es un modo básico.

1. Arranque por alimentación ON/Reset de desconexión de alimentación

La operación de arranque por alimentación ON/reset de desconexión de alimentación es un método de operación estándar.

Alimentación (2 y 10)

Inicio (2 y 6)

Reset (2 y 7)

Salida de control: NC (8 y 11)

Salida de control: NA (9 y 11)

Indicador de alimentación

NC (1 y 4)

NA (1 y 3)

Con cortocircuito externo

Parpadea

Fuente de

alimentación

Encendidos

2. Señal de Start/Señal de Reset

La operación de señal de Start/señal de Reset resulta útil para el control remoto del temporizador.

Alimentación (2 y 10)

Inicio (2 y 6)

Reset (2 y 7)

Salida de control: NC (8 y 11)

Salida de control: NA (9 y 11)

Indicador de alimentación

NC (1 y 4)

NA (1 y 3)

Parpadea

Encendidos

Señal de inicio (posible control remoto)

Señal de reset (Reset)

(posible control remoto)

Parpadea

Encendidos

3. Control de tiempo total con señal de puerta

Con una señal de puerta, se pueden controlar las operaciones de arranque por alimentación ON y por señal Start (se puede interrumpir la operación).

Alimentación (2 y 10)

Inicio (2 y 6)

Puerta (2 y 5)

Salida de control: NC (8 y 11)

Salida de control: NA (9 y 11)

Indicador de alimentación

NC (1 y 4)

NA (1 y 3)

Señal de puerta (el funcionamiento se interrumpe con la señal de puerta si el temporizador detecta una señal anormal)

Con cortocircuito

Parpadea

Fuente de

alimentación

t+t' tiempo seleccionado

Encendidos

Modo B/B2: Intermitente

La operación de intermitencia en los modos B y B2 se puede aplicar de forma efectiva a alarmas luminosas o acústicas (ON y OFF) o a la monitorización de una operación intermitente con un display.

1. Arranque por alimentación ON/reset de desconexión de alimentación (en modo B)

Alimentación (2 y 10)

Inicio (2 y 6)

Salida de control: NC (8 y 11)

Salida de control: NA (9 y 11)

Indicador de alimentación

NC (1 y 4)

NA (1 y 3)

Parpadea

Fuente de

alimentación

(Alimentación suministrada continuadamente)

alimentación

C-96 Temporizador de estado sólido multifunción H3CR-A

Con cortocircuito externo

Fuente de

alimentación

2. Señal de Start/Señal de Reset (en modo B)

Si hay una señal anómala, empieza el parpadeo. Cuando se restaura la situación anómala, una señal de reset para el parpadeo de display.

Alimentación (2 y 10)

Inicio (2 y 6)

Reset (2 y 7)

Salida de control: NC (8 y 11)

Salida de control: NA (9 y 11)

Indicador de alimentación

NC (1 y 4)

NA (1 y 3)

Señal de inicio Señal de reset (Reset)

Encendidos Parpadea Encendidos

Fuente de

(Alimentación suministrada continuadamente)

alimentación

Modo C: Señal de retardo a ON/OFF

La operación intervalo de retardo a ON/OFF (modo C) resulta útil para el control de la distribución de productos de una línea de producción en cajas por un número o tiempo especificado.

1. Arranque por alimentación ON/operación instantánea/reset temporizado

Un conjunto de estas funciones resulta útil para la operación de una máquina durante un período especificado cuando la alimentación está conectada.

Alimentación (2 y 10)

Inicio (2 y 6)

Salida de control: NC (8 y 11)

Salida de control: NA (9 y 11)

NC (1 y 4)

NA (1 y 3)

2. Señal de inicio (start) ON-OFF/operación instantánea/reset temporizado

Alimentación (2 y 10)

Inicio (2 y 6)

Salida de control: NC (8 y 11)

Salida de control: NA (9 y 11)

Indicador de alimentación

NC (1 y 4)

NA (1 y 3)

Parpade

Encendidos

Señal de inicio (La operación comienza con la señal ON u OFF)

Fuente de

alimentación

(Alimentación suministrada continuadamente)

Parpade

Encendidos

Modo D: Señal de retardo a OFF

La operación de señal de retardo a OFF (modo D) se puede utilizar de forma efectiva para mantener operativa una carga durante un determinado período. Por ejemplo, esta función permite que el ventilador de refrigeración de una lámpara o calentador opere durante un determinado período después de que la lámpara o el calentador se hayan desconectado.

1. Arranque por alimentación ON/operación instantánea/reset temporizado

Alimentación (2 y 10)

Inicio (2 y 6)

Salida de control: NC (8 y 11)

Salida de control: NA (9 y 11)

Indicador de alimentación

NC (1 y 4)

NA (1 y 3)

Encendidos

Parpadea

Encendidos

Temporizadores

Con cortocircuito externo

Fuente de

alimentación

Señal de inicio (de NC a NA)

Fuente de

alimentación

Temporizador de estado sólido multifunción H3CR-A C-97

2. Señal de inicio (start)/operación instantánea/reset temporizado

Alimentación (2 y 10)

Inicio (2 y 6)

Salida de control: NC (8 y 11)

Salida de control: NA (9 y 11)

Indicador de alimentación

NC (1 y 4)

NA (1 y 3)

Encendidos

Señal de inicio (de NA a NC a NA)

(Alimentación suministrada continuadamente)

Fuente de

alimentación

Parpadea

Encendidos

Modo E: Intervalo

1. Arranque por alimentación ON/operación instantánea/reset temporizado

Esta función resulta útil para la operación de una máquina durante un período especificado después de conectar la alimentación.

2. Señal de inicio (start)/operación instantánea/reset temporizado

Esta función resulta útil para el control repetitivo, como el llenado de un líquido durante un período especificado después de cada entrada de señal Start.

t t

Alimentación (2 y 10)

Inicio (2 y 6)

Salida de control: NC (8 y 11)

Salida de control: NA (9 y 11)

NC (1 y 4)

NA (1 y 3)

Señal de inicio

Fuente de

alimentación

(Alimentación suministrada continuadamente)

Alimentación (2 y 10)

Inicio (2 y 6)

Salida de control: NC (8 y 11)

Salida de control: NA (9 y 11)

NC (1 y 4)

NA (1 y 3)

Con cortocircuito externo

Fuente de

alimentación

C-98 Temporizador de estado sólido multifunción H3CR-A

Precauciones de seguridad (H3CR-A)

Nota: La siguiente información es común a todos los modelos H3CR-A.

■ Fuentes de alimentación

Para la fuente de alimentación de un dispositivo de entrada del H3CR-A@/-A@S/-AP, utilice un transformador de aislamiento con los bobinados primario y secundario aislados mutuamente y el secundario sin toma a tierra.

Correcto

H3CR-A

Incorrecto

S,G, R

5, 6, 7

Terminal de entrada

Dispositivo de entrada

S,G, R

5, 6, 7

H3CR-A

Terminal

de entrada

Se requiere transformador de aislamiento.

Fuente de alimentación

Fuente de

alimentación

■ Entrada/salida

Relación entre los circuitos de entrada y de fuente de alimentación (excepto para H3CR-A8E)

El H3CR-A (excepto H3CR-A8E) utiliza una fuente de alimentación sin transformador. Al conectar un relé o un transistor como dispositivo de entrada de señal externa, se deben tener en cuenta los siguientes puntos para evitar cortocircuitos debidos a la corriente de fuga en la fuente de alimentación sin transformador. Si se conecta un relé o un transistor a dos o varios temporizadores, los terminales de entrada de los mismos se deben cablear correctamente para que no tengan una fase diferente; de lo contrario, los terminales se cortocircuitarán entre sí.

Incorrecto

Contacto o transistor para señal de entrada

H3CR-A

Terminal de entrada

Corriente de cortocircuito

Fuente de alimentación

Temporizadores

Dispositivo de entrada

Transformador

de aislamiento

El terminal 2 de la fuente de alimentación del H3CR-A@/-A@S/AP es un terminal común para las señales de entrada al temporizador. No desconecte los hilos del terminal 2, ya que se pueden dañar los circuitos internos del temporizador.

5, 6, 7 G, S, R

Terminal de entrada

H3CR-A

Asegúrese de que la tensión aplicada esté dentro del rango especificado pues, de lo contrario, los elementos internos del temporizador pueden resultar dañados.

Correcto

Terminal de entrada

Es imposible proporcionar dos interruptores de alimentación independientes, tal como se muestra a continuación, independientemente de si los temporizadores tiene fase distinta o no la tienen.

Terminal de entrada

Fuente de alimentación

Temporizador de estado sólido multifunción H3CR-A C-99

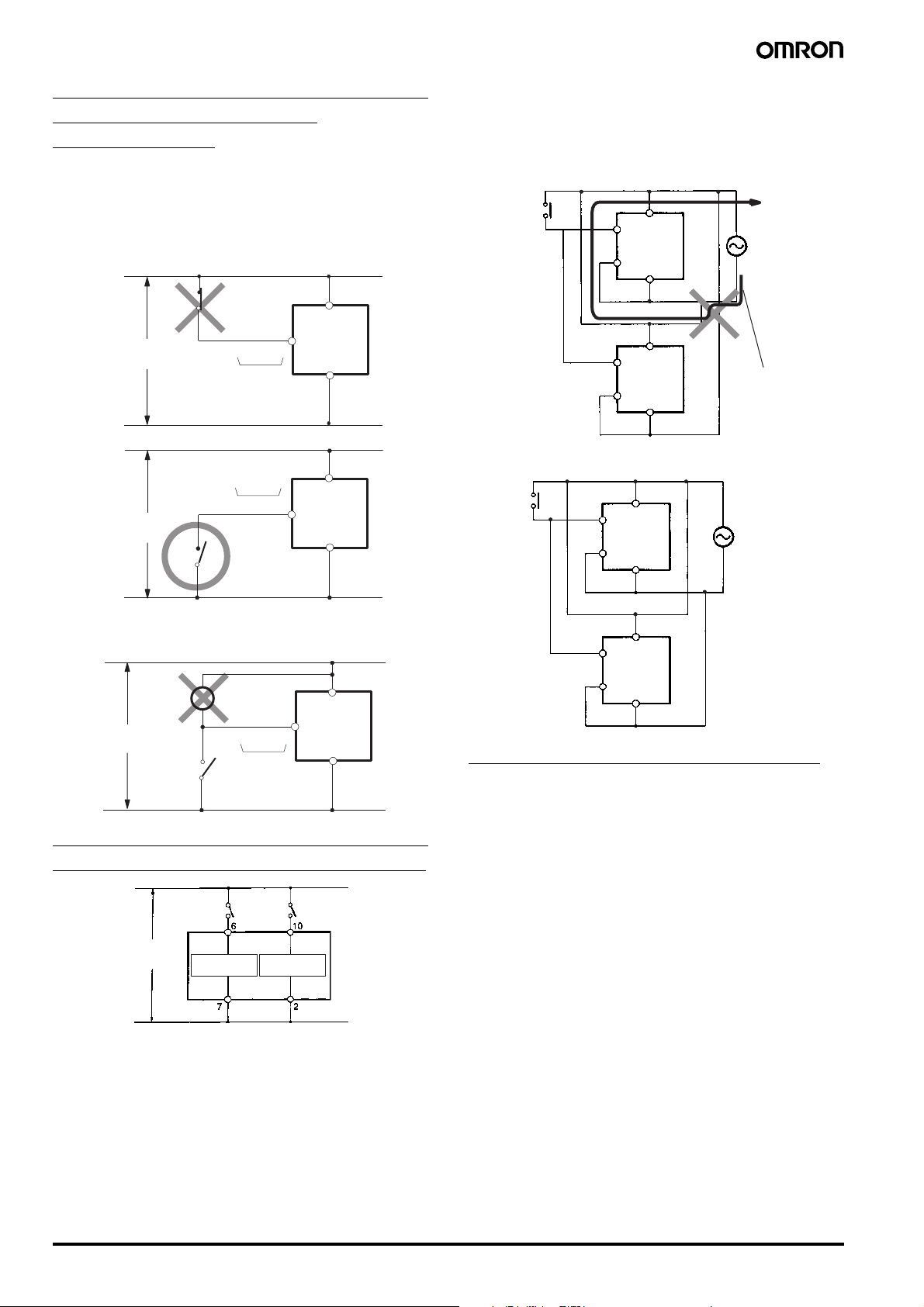

Relación entre los circuitos de entrada y de fuente de alimentación (H3CR-A@/-A@S)

Se aplica una entrada adecuada a los terminales de señal de entrada del H3CR-A@/-A@S cuando uno de los terminales de entrada está en cortocircuito con el terminal común (terminal 2) de las señales de entrada. Nunca utilice el terminal 10 como el terminal común para este fin, ya que se puede dañar el circuito interno del temporizador.

Incorrecto

Si se conecta un relé o un transistor a dos o varios temporizadores, los terminales de entrada de los mismos se deben cablear correctamente para que no tengan una fase diferente o, de lo contrario, los terminales se cortocircuitarán entre sí (consulte las figuras siguientes).

Incorrecto

Contacto o transistor para señal de entrada externa

H3CR-AP

Fuente de alimentación

Fuente de alimentación de c.a. o c.c.

5, 6, 7 G, S, R

Terminal de entrada

H3CR-A

Correcto

H3CR-A

Fuente de alimentación de c.a. o c.c.

5, 6, 7 G, S, R

Terminal de entrada

No conecte un relé ni ninguna otra carga entre los terminales de entrada ya que se puede dañar el circuito interno del temporizador debido a la alta tensión aplicada a los terminales de entrada.

H3CR-A

Fuente de alimentación de c.a. o c.c.

Contacto de entrada

Terminal de entrada

5, 6, 7 G, S, R

Relación entre los circuitos de entrada y de fuente de alimentación (H3CR-AP)

Corriente de cortocircuito

Fuente de alimentación

Corriente de cortocircuito

Correcto

H3CR-AP

Contacto o transistor para señal de entrada externa

H3CR-AP

Común a todos los modelos H3CR-A

Con el H3CR-AP, los hilos de entrada deben ser lo más corto posible. Si la capacidad flotante de los hilos es superior a 1.200 pF (aprox. 10 m para cables con 120 pF/m), la operación se verá afectada. Preste atención especial al utilizar cables apantallados.

La salida transistor del H3CR-A@S está aislada del circuito interno mediante un fotoacoplador. Por lo tanto, es posible la salida NPN oPNP.

H3CR-AP

Fuente de alimentación de c.a./c.c.

Circuito de entrada

Circuito de fuente de alimentación

Debido a que el circuito de entrada y el circuito de la fuente de alimentación están configurados de forma independiente, el circuito de entrada se puede activar o desactivar sin tener en cuenta el estado ON/OFF de la fuente de alimentación. Se debe tener en cuenta que al circuito de entrada se aplica una tensión equivalente a la tensión de alimentación.

C-100 Temporizador de estado sólido multifunción H3CR-A

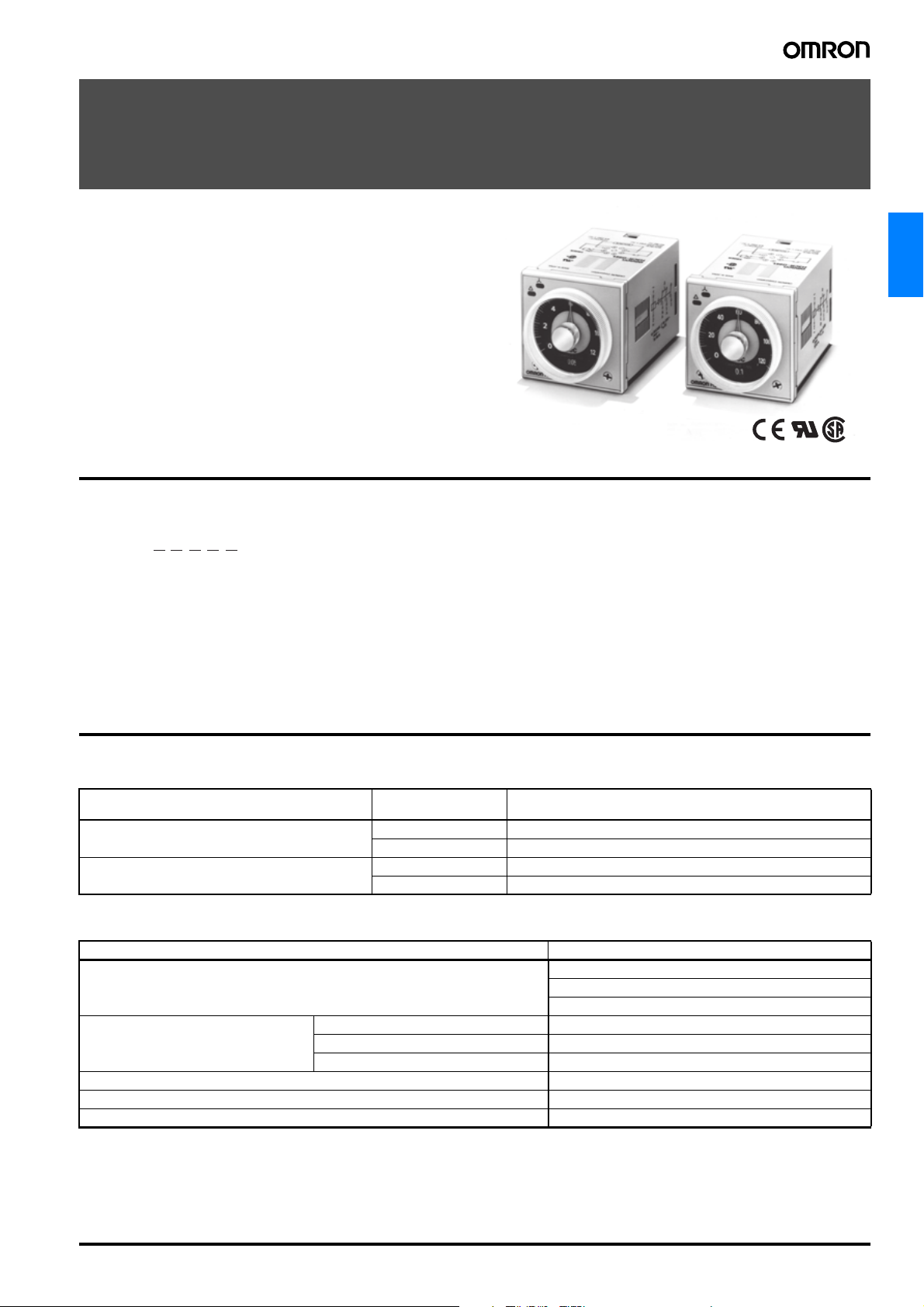

Temporizador doble de estado sólido

H3CR-F

Temporizadores dobles DIN 48 x 48 mm

• Amplios rangos de alimentación de 100 a 240 Vc.a. y de 48 a 125 Vc.c. respectivamente.

• Los tiempos de ON y OFF se pueden ajustar independientemente y posibilidad de combinaciones de ajuste de tiempo largo de ON u OFF y de tiempo corto de ON u OFF.

• Catorce rangos de 0,05 s a 30 h o de 1,2 s a 300 h según el modelo que se utilice.

• Disponibilidad de modelos con modo de operación intermitente de arranque en ON o intermitente de arranque en OFF.

• Chequeo de secuencias mediante salidas instantáneas para un valor establecido a cero en cualquier rango de tiempo.

• Longitud de 80 mm o inferior cuando se monta en panel con una base.

• Disponibilidad de modelos de 11 u 8 pines.

Estructura de la referencia

Temporizadores

■ Composición de la referencia

H3CR - F @ @ - @ @

12 3 54

1. Clasificación

F: temporizadores dobles

2. Configuración

Ninguno: Base de 11 pines 8: Base undecal (8 polos)

3. Modo de temporizador doble

Ninguno: intermitente con arranque en OFF N: Intermitente con arranque en ON

4. Rango de tiempo

Ninguno: modelos de 0,05 s a 30 h 300: modelos de 1,2 s a 300 h

Tabla de selección

■ Modelos disponibles

Modos

de operación

Intermitente con arranque en OFF

Intermitente con arranque en ON

Tensión

de alimentación

100 a 240 Vc.a. H3CR-F 100-240AC H3CR-F8 100-240AC H3CR-F-300 100-240AC H3CR-F8-300 100-240AC 24 Vc.a./c.c. H3CR-F 24AC/DC H3CR-F8 24AC/DC H3CR-F-300 24AC/DC H3CR-F8-300 24AC/DC 12 Vc.c. H3CR-F 12DC H3CR-F8 12DC H3CR-F-300 12DC H3CR-F8-300 12DC 48 a 125 Vc.c. H3CR-F 48-125DC H3CR-F8 48-125DC H3CR-F-300 48-125DC H3CR-F8-300 48-125DC 100 a 240 Vc.a. H3CR-FN 100-240AC H3CR-F8N 100-240AC H3CR-FN-300 100-240AC H3CR-F8N-300 100-240AC 24 Vc.a./c.c. H3CR-FN 24AC/DC H3CR-F8N 24AC/DC H3CR-FN-300 24AC/DC H3CR-F8N-300 24AC/DC 12 Vc.c. H3CR-FN 12DC H3CR-F8N 12DC H3CR-FN-300 12DC H3CR-F8N-300 12DC 48 a 125 Vc.c. H3CR-FN 48-125DC H3CR-F8N 48-125DC H3CR-FN-300 48-125DC H3CR-F8N-300 48-125DC

modelos de 0,05 s a 30 h modelos de 1,2 s a 300 h

Modelos octal

(11 pines)

5. Tensión de alimentación

100–240 c.a : 100 a 240 Vc.a. 24 c.a./c.c.: 24 Vc.a./Vc.c. 12 c.c.: 12 Vc.c. 48-125 c.c.: 48 a 125 Vc.c.

Modelos octal (8 pines) Modelos octal (11 pines) Modelos octal (8 pines)

Temporizador doble de estado sólido H3CR-F C-101

■ Accesorios (pedidos por separado)

Nombre/especificaciones Modelos

Adaptador para montaje en panel Y92F-30

Y92F-73 Y92F-74

Carril DIN de montaje 50 cm (l) x 7,3 mm (t) PFP-50N

1 m (l) x 7,3 mm (t) PFP-100N

1 m (l) x 16 mm (t) PFP-100N2 Tope final PFP-M Espaciador PFP-S Cubierta protectora Y92A-48B

Base para montaje en carril DIN/ conexión frontal

Base de conexión trasera 8 pines P3G-08

Clip de sujeción (ver nota 2) Para las bases PL08 y PL11 Y92H-7

Nota: 1. Y92A-48G es una cubierta de terminal con protección de dedos que se conecta en la base P3G-08 o P3GA-11.

2. Los clips de fijación se venden en paquetes de dos.

8 pines P2CF-08

8 pines, tipo con protección de dedos P2CF-08-E

11 pines P2CF-11

11 pines, tipo con protección de dedos P2CF-11-E

8 pines, tipo con protección de dedos P3G-08 con Y92A-48G (ver nota 1)

11 pines P3GA-11

11 pines, tipo con protección de dedos P3GA-11 con Y92A-48G (ver nota 1)

Para la base PF085A Y92H-8

Especificaciones

■ Generalidades

Elemento H3CR-F H3CR-F8 H3CR-FN H3CR-F8N

Modo de operación Intermitente con arranque en OFF Intermitente con arranque en ON Tipo de pin 11 pines 8 pines 11 pines 8 pines Método de operación/reset Operación/reset temporizados o autoreset Tipo de salida Salida de relé (DPDT) Método de montaje Montaje en carril DIN, montaje en superficie, montaje en panel Homologaciones UL508, CSA C22.2 No.14, NK, Lloyds

■ Rangos de tiempo

Modelos de 0,05 s a 30 h

Unidad de tiempo s (segundos) x10 s (10 s) min (minutos) h (horas)

Ajuste 1,2 0,05 a 1,2 1,2 a 12 0,12 a 1,2

3 0,3 a 3 3 a 30 0,3 a 3 12 1,2 a 12 12 a 120 1,2 a 12 30 3 a 30 30 a 300 3 a 30

Nota: La salida instantánea está disponible en cualquier rango de tiempo. Para obtener la salida instantánea, ajuste por debajo de 0.

Modelos de 1,2 s a 300 h

Conforme con la norma EN61812-1 y IEC60664-1 (VDE0110) 4kV/2. Categoría de salida conforme a la norma EN60947-5-1.

Unidad de tiempo x10 s (10 s) x10 min (10 min) h (horas) x10 h (10 h)

Ajuste 1,2 1,2 a 12 1,2 a 12 0,12 a 1,2 1,2 a 12

3 3 a 30 3 a 30 0,3 a 3 3 a 30 12 12 a 120 12 a 120 1,2 a 12 12 a 120 30 30 a 300 30 a 300 3 a 30 30 a 300

Nota: La salida instantánea está disponible en cualquier rango de tiempo. Para obtener la salida instantánea, ajuste por debajo de 0.

C-102 Temporizador doble de estado sólido H3CR-F

■ Valores nominales

Tensión de alimentación nominal (ver nota)

Rango de tensión de funcionamiento 85% a 110% de la tensión de alimentación nominal; 90% a 110% con modelos de 12 Vc.c. Reset de alimentación Tiempo mínimo de alimentación desconectada: 0,1 s Consumo 100 a 240 Vc.a.: aprox. 10 VA (2,1 W) a 240 Vc.a.

Salidas de control Salida de contacto: 5 A a 250 Vc.a./30 Vc.c., carga resistiva (cosφ = 1)

Nota: Con cada modelo de c.c. se puede utilizar una fuente de alimentación con un rizado máximo del 20% (fuente de alimentación monofásica

con rectificación de onda completa).

100 a 240 Vc.a. (50/60 Hz),12 Vc.c., 24 Vc.a./c.c. (50/60 Hz), 48 a 125 Vc.c.

24 Vc.a./Vc.c.: aprox. 2 VA (1,7 W) a 24 Vc.a.

aprox. 1 W a 24 Vc.c. 48 a 125 Vc.c.: aprox. 1,5 W a 125 Vc.c. 12 Vc.c.: aprox. 1 W a 12 Vc.c.

■ Características

Precisión del tiempo de operación

Error de selección ±5% FS ±50 ms máx. Tiempo de reset 0,1 s máx. Tensión de reset 10% máx. de la tensión nominal

Variaciones debidas a fluctuaciones de la tensión

Influencia de la temperatura

Resistencia de aislamiento

Rigidez dieléctrica 2.000 Vc.a., 50/60 Hz durante 1 minuto (entre partes metálicas conductoras y partes metálicas expuestas

Impulso de tensión no disruptiva

Inmunidad al ruido ±1,5 kV (entre terminales de alimentación), ruido de onda cuadrada generada por simulador (ancho del impulso:

Inmunidad a electricidad estática

Resistencia a vibraciones

Resistencia a golpes

Temperatura ambiente Funcionamiento:−10°C a 55°C (sin formación de hielo)

Humedad ambiente En servicio: del 35% al 85% Vida útil prevista Mecánica: 20 millones de operaciones mín. (en vacío, a 1.800 operaciones/hr)

Compatibilidad Electromagnética (EMC)

Color de la carcasa Gris claro (Munsell 5Y7/1) Grado de protección IP40 (superficie del panel) Peso Aprox. 100 g

Nota: Consulte “Curva de vida útil eléctrica” en la página C-104.

±0,2% FS máx. (±0,2% FS ±10 ms máx. en rangos de 1,2 y 3 s)

±1% FS máx. (±1% FS ±10 ms máx. en rangos de 1,2 y 3 s)

100 MΩ mín. (a 500 Vc.c.)

no conductoras)

2.000 Vc.a., 50/60 Hz durante 1 minuto (entre terminales de salida de control y el circuito de operación)

2.000 Vc.a. a 50/60 Hz durante 1 minuto (entre contactos de diferente polaridad)

1.000 Vc.a., 50/60 Hz durante 1 minuto (entre contactos no contiguos) 3 kV (entre terminales de alimentación) para 100 a 240 Vc.a., 48 a 125 Vc.c.

1 kV para 12 Vc.c., 24 Vc.a./c.c. 4,5 kV (entre terminal conductor y partes metálicas expuestas no conductoras) para 100 a 240 Vc.a., 48 a 125 Vc.c. 1,5 kV para 12 Vc.c., 24 Vc.a./c.c.

100 ns/1 μs, subida de 1 ns) ±400 V para 12 Vc.c.

Fallo de funcionamiento: 8 kV Destrucción: 15 kV

Destrucción: de 10 a 55 Hz con 0,75 mm de amplitud durante 2 hrs en las 3 direcciones Fallo de funcionamiento: de 10 a 55 Hz con 0,5 mm de amplitud durante 10 min. en las 3 direcciones

Destrucción: 9.800 m/s Fallo de funcionamiento: 98 m/s

Almacenamiento:−25°C a 65°C (sin formación de hielo)

Eléctrica: 100.000 operaciones mín. (5 A a 250 Vc.a., carga resistiva a 1.800 operaciones/hr) (Ver nota) (EMI) EN61812-1

Inmunidad contra interferencias RF producida por ondas de radio AM: IEC61000-4-3: 10 V/m (80 MHz a 1 GHz) (nivel 3) Inmunidad contra interferencias RF producida por ondas de radio moduladas por impulsos: IEC61000-4-3: 10 V/m (900 ±5 MHz) (nivel 3) Inmunidad contra perturbaciones conducidas: IEC61000-4-6: 10 V (0,15 a 80 MHz) (nivel 3) Inmunidad contra ráfagas: IEC61000-4-4: línea eléctrica de 2 kV (nivel 3)

Inmunidad contra sobretensión: IEC61000-4-5: 1 kV de línea a línea (nivel 3)

3 veces en cada una de las 6 direcciones

8 kV descarga por aire (nivel 3)

2 kV Línea de señal de E/S (nivel 4)

2 kV línea a tierra (nivel 3)

Temporizadores

Temporizador doble de estado sólido H3CR-F C-103

■ Curva de vida útil eléctrica

)

10.000

5.000

1.000

500

Operaciones de conmutación (x 10

100

30 Vc.c. L/R = 7 ms

250 Vc.a. (cosφ = 0,4)

250 Vc.a./30 Vc.c. (cosφ = 1)

Corriente de carga (A)

Conexiones

■ Diagramas de bloques

Indicador ON Indicador OFF

Entrada de c.a. (c.c.)

Circuito de fuente de alimentación

Referencia: Una corriente máxima de 0,15 A se puede conmutar a 125 Vc.c. (cosφ = 1)

y una corriente máxima de 0,1 A se puede conmutar si L/R es igual a 7 ms. En ambos casos, la vida estimada es de 100.000 operaciones.

La carga mínima aplicable es de 10 mA a 5 Vc.c. (nivel de fallo: P).

Circuito detector de selección cero

Circuito indicador

ROM

RAM

Microprocesador único

Reloj

Selectores de rango/unidad de tiempo

Circuito de salida

■ Funciones de E/S

Entradas --Salidas Salida de control Las salidas conmutan ON/OFF de acuerdo con el tiempo seleccionado mediante el dial de selección

de tiempo de ON y de tiempo de OFF.

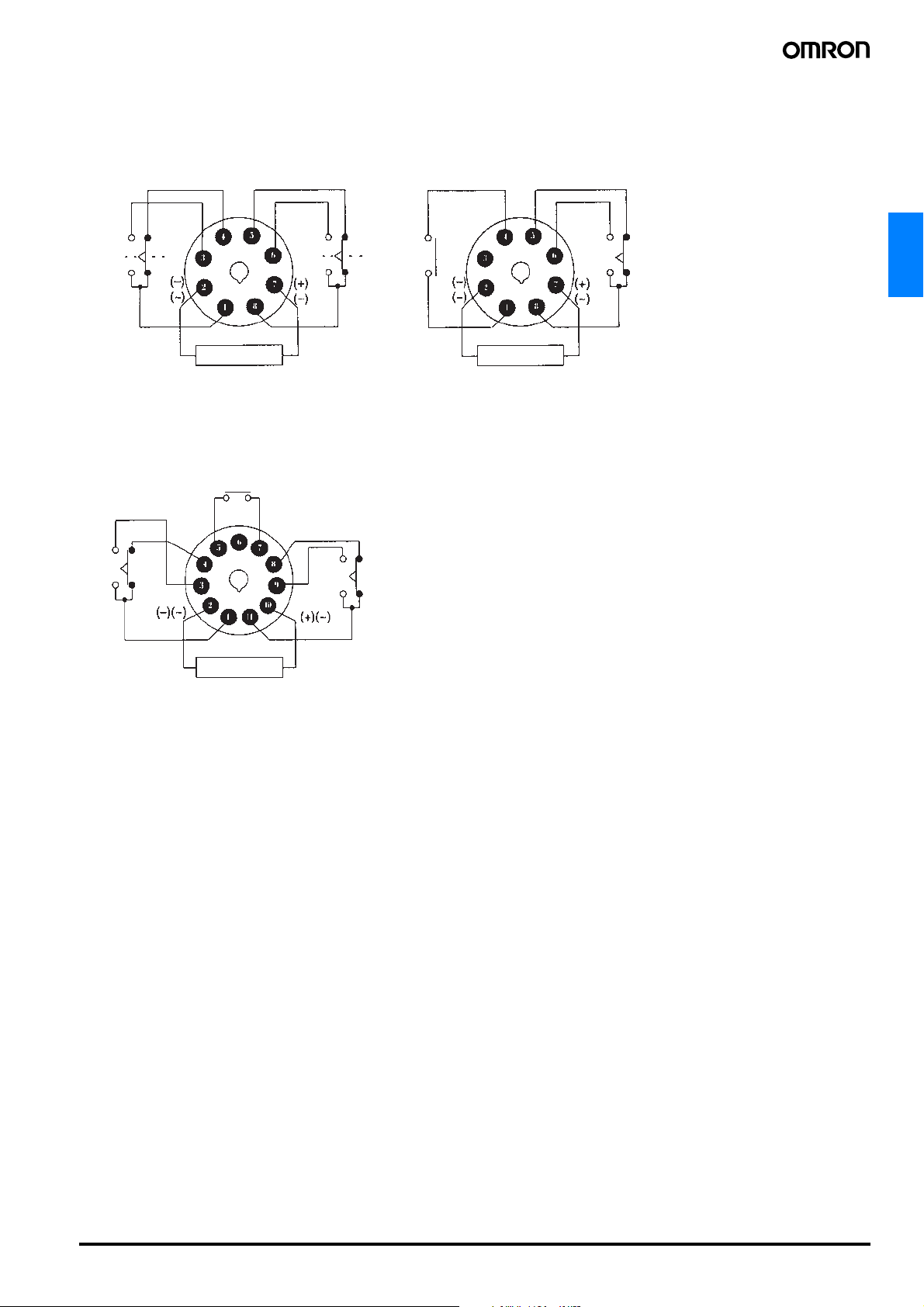

■ Disposición de terminales

H3CR-F8 H3CR-F8 NH3CR-F8-300 H3CR-F8N-300

Fuente de alimentación

H3CR-F H3CR-FN H3CR-F-300 H3CR-FN-300

(+)(~)

Fuente de alimentación

Nota: Deje abiertos los terminales 5, 6 y 7.

No los utilice como terminales de relé.

C-104 Temporizador doble de estado sólido H3CR-F

Operación

■ Tabla de temporización

tON: tiempo seleccionado de activación (ON)

: tiempo seleccionado de desactivación (OFF)

OFF

Modo de

operación

Intermitente con arranque en OFF

Alimentación

Indicador ON

ON OFF

Encendidos Apagado

tOFF tON tOFF tON tOFF tOFF

Diagrama de operación

0,1 s mín.

Temporizadores

Intermitente con arranque en ON

Indicador OFF

Salida NA

Salida NC

Alimentación

Indicador ON

Indicador OFF

Salida NA

Salida NC

Encendidos Apagado

ON OFF

Encendidos

Apagado

Encendidos

Apagado

ON OFF

0,1 s mín.

tON tOFF tON tOFF tON tOFF

Nota: 1. El tiempo de reset requiere un mínimo de 0,1 s.

2. Cuando se suministra alimentación en modo intermitente con arranque en ON, el indicador OFF se ilumina momentáneamente.

Sin embargo, esta situación no afecta al funcionamiento del temporizador.

Nomenclatura

Indicador OFF (verde) Se ilumina cuando la salida está desactivada (OFF).

Indicador ON (naranja) Se ilumina cuando la salida está activada (ON).

Ventanas de visualización de rango de escala

Selector de rango de tiempo (seleccione entre

1.2, 3, 12 y 30 a fondo de escala) Para tiempo de activación (ON) y tiempo de desactivación (OFF).

Ventana de visualización de unidad de tiempo de desactivación (OFF) Selector de unidad de tiempo OFF

(seleccione entre sec, 10 s, min y hrs, o bien entre 10 s, 10 min, hrs y 10 h)

Control de selección de tiempo ON (con puntero naranja) Para selección de tiempo de activación (ON)

Control de selección de tiempo OFF (con puntero verde) Para selección de tiempo de desactivación (OFF)

Ventana de visualización de unidad de tiempo de activación (ON)

Selector de unidad de tiempo ON (seleccione entre sec, 10 s, min y hrs, o bien entre 10 s, 10 min, hrs y 10 h)

Temporizador doble de estado sólido H3CR-F C-105

Dimensiones

Nota: Todas las dimensiones se expresan en milímetros, a menos que se especifique lo contrario.

H3CR-F H3CR-FN H3CR-F-300 H3CR-FN-300

H3CR-F8 H3CR-F8N H3CR-F8-300 H3CR-F8N-300

Dimensiones con base de conexión frontal P2CF-08-@/P2CF-11-@

H3CR-F H3CR-FN

103,2* 100,9

92,3* 90,0

H3CR-F8 H3CR-F8N

17,4

14 diám.

R1.3

14 diám.

5,7

17,4

R1.3

5,7

37 diám.

66,6

52,3

66,6

0,7

44,8 x 44,8

11 pines

0,7

44,8 x 44,8

8 pines

Dimensiones con base de conexión posterior P3G-08/P3GA-11

17,4

81,5

H3CR-F

H3CR-FN

17,4

81,5

H3CR-F8

H3CR-F8N

Y92F-30

P2CF-11

P2CF-11-E

2,3

P2CF-08

P2CF-08-E

2,3

* Estas dimensiones varían en función del tipo de carril DIN (valor de referencia).

P3GA-11

(Con Y92A-48G montado)

Y92F-30

P3G-08

(Con Y92A-48G montado)

C-106 Temporizador doble de estado sólido H3CR-F

Temporizador de estado sólido estrella-triángulo

H3CR-G

Temporizador de estrella-triángulo DIN 48 x 48 mm

• Un amplio rango de tiempo de funcionamiento en estrella (hasta 120 segundos) y de tiempo de transferencia estrellatriángulo (hasta 0,5 segundos).

Estructura de la referencia

■ Composición de la referencia

H3CR - G 8 @ L @

1 2 3 45

1. Clasificación

G: Temporizador estrella-triángulo

2. Configuración

8: Base octal (8 polos)

3. Salidas

Ninguno: Funcionamiento estrella-triángulo E: Funcionamiento estrella-triángulo y contacto instantáneo

4. Dimensiones

L: Modelo de cuerpo largo

Temporizadores

5. Tensión de alimentación

100–120 c.a.: 100 a 120 Vc.a. 200–240 c.a.: 200 a 240 Vc.a.

Tabla de selección

■ Modelos disponibles

Salidas Tensión

Contacto temporizado 100 a 120 Vc.a. H3CR-G8L 100-120 AC

Contacto temporizado y contacto instantáneo 100 a 120 Vc.a. H3CR-G8EL 100-120 AC

de alimentación

200 a 240 Vc.a. H3CR-G8L 200-240 AC

200 a 240 Vc.a. H3CR-G8EL 200-240 AC

■ Accesorios (pedidos por separado)

Nombre/especificaciones Modelos

Adaptador para montaje en panel Y92F-30

Y92F-70 Y92F-71

Carril DIN de montaje 50 cm (l) x 7,3 mm (t) PFP-50N

1 m (l) x 7,3 mm (t) PFP-100N

1 m (l) x 16 mm (t) PFP-100N2 Tope final PFP-M Espaciador PFP-S Cubierta protectora Y92A-48B

Modelos octal (8 pines)

Temporizador de estado sólido estrella-triángulo H3CR-G C-107

Nombre/especificaciones Modelos

Base para montaje en carril DIN/ conexión frontal

Base de conexión trasera 8 pines P3G-08

Anillo de selección de tiempo Selección de un tiempo concreto Y92S-27

Cubierta de panel (ver nota 2) Gris claro (5Y7/1) Y92P-48GL

Clip de sujeción (ver nota 3) Para las bases PL08 y PL11 Y92H-1

Nota: 1. Y92A-48G es una cubierta de terminal con protección de dedos que se conecta en la base P3G-08.

2. El anillo de selección de tiempo y la cubierta del panel se venden conjuntamente.

3. Los clips de fijación se venden en paquetes de dos.

8 pines P2CF-08 8 pines, tipo con protección de dedos P2CF-08-E

8 pines, tipo con protección de dedos P3G-08 con Y92A-48G (ver nota 1)

Limitación del rango de ajuste Y92S-28

Negro (N1.5) Y92P-48GB Gris intermedio (5Y5/1) Y92P-48GM

Para la base PF085A Y92H-2

Especificaciones

■ Generalidades

Elemento H3CR-G8L H3CR-G8EL

Funciones Temporizador estrella-triángulo Temporizador estrella-triángulo con salida instantánea Tipo de pin 8 pines Método de operación/reset Operación de temporización/Autoreset Tipo de salida Temporización: SPST-NA

(circuito de operación de estrella) SPST-NA (circuito de operación en triángulo)

Método de montaje Montaje en carril DIN, montaje en superficie, montaje en panel Homologaciones UL508, CSA C22.2 No.14, NK, Lloyds

Conforme con la norma EN61812-1 y IEC60664-1 (VDE0110) 4kV/2. Categoría de salida conforme a la norma EN60947-5-1.

Temporización: SPST-NA

(circuito de operación de estrella) SPST-NA (circuito de operación en triángulo)

Instantáneo: SPST-NA

■ Rangos de tiempo

Unidad de tiempo Rangos de tiempo de operación en estrella

Selección de fondo de escala

tiempo de transferencia estrella-triángulo

6 0,5 a 6 s 12 1 a 12 s 60 5 a 60 s 120 10 a 120 s

Programable a 0,05 s, 0,1 s, 0,25 s ó 0,5 s

C-108 Temporizador de estado sólido estrella-triángulo H3CR-G

■ Valores nominales

Tensión de alimentación nominal 100 a 120 Vc.a. (50/60 Hz), 200 a 240 Vc.c. (50/60 Hz) Rango de tensión de funcionamiento 85% a 110% de la tensión de alimentación nominal Reset de alimentación Tiempo mínimo de alimentación desconectada: 0,5 s Consumo 100 a 120 Vc.a.: aprox. 6 VA (2,6 W) a 120 Vc.a.

Salidas de control Salida de contacto: 5 A a 250 Vc.a./30 Vc.c., carga resistiva (cosφ = 1)

200 a 240 Vc.a.: aprox. 12 VA (3,0 W) a 240 Vc.a.

■ Características

Precisión del tiempo de operación

Error de selección ±5% FS ±50 ms máx.

Precisión del tiempo de transferencia estrellatriángulo

Tensión de reset 10% máx. de la tensión nominal

Variaciones debidas a fluctuaciones de la tensión

Influencia de la temperatura

Resistencia de aislamiento

Rigidez dieléctrica 2.000 Vc.a., 50/60 Hz durante 1 minuto (entre partes metálicas conductoras y partes metálicas expuestas

Impulso de tensión no disruptiva

Inmunidad al ruido ±1,5 kV (entre terminales de alimentación), ruido de onda cuadrada generada por simulador (ancho del impulso:

Inmunidad a electricidad estática

Resistencia a vibraciones

Resistencia a golpes

Temperatura ambiente Funcionamiento: −10°C a 55°C (sin formación de hielo)

Humedad ambiente En servicio: del 35% al 85% Vida útil prevista Mecánica: 20 millones de operaciones mín. (en vacío, a 1.800 operaciones/hr)

Compatibilidad Electromagnética (EMC)

Color de la carcasa Gris claro (Munsell 5Y7/1) Grado de protección IP40 (superficie del panel) Peso H3CR-G8L: aprox. 110 g; H3CR-G8EL: aprox. 130 g

Nota: Consulte “Curva de vida útil eléctrica” en la página C-110.

±0,2% de FS máx.

±25% FS + 5 ms máx.

±0,2% de FS máx.

±1% de FS máx.

100 MΩ mín. (a 500 Vc.c.)

no conductoras)

2.000 Vc.a., 50/60 Hz durante 1 min (entre terminales de salida de control y el circuito de operación)

2.000 Vc.a. a 50/60 Hz durante 1 minuto (entre contactos de diferente polaridad)

1.000 Vc.a., 50/60 Hz durante 1 min. (entre contactos no contiguos) 3 kV (entre terminales de alimentación)

4,5 kV (entre terminal conductor y partes metálicas expuestas no conductoras)

100 ns/1 μs, subida de 1 ns) Fallo de funcionamiento: 8 kV

Destrucción: 15 kV Destrucción: de 10 a 55 Hz con 0,75 mm de amplitud durante 2 hrs en las 3 direcciones

Fallo de funcionamiento: de 10 a 55 Hz con 0,5 mm de amplitud durante 10 min. en las 3 direcciones

Destrucción: 9.800 m/s Fallo de funcionamiento: 294 m/s

Almacenamiento: −25°C a 65°C (sin formación de hielo)

Eléctrica: 100.000 operaciones mín. (5 A a 250 Vc.a., carga resistiva a 1.800 operaciones/hr) (Ver nota) (EMI) EN61812-1

Inmunidad contra sobretensión: IEC61000-4-5: 1 kV de línea a línea (nivel 3)

3 veces en cada una de las 6 direcciones

8 kV descarga por aire (nivel 3)

2 kV Línea de señal de E/S (nivel 4)

2 kV línea a tierra (nivel 3)

Temporizadores

Temporizador de estado sólido estrella-triángulo H3CR-G C-109

■ Curva de vida útil eléctrica

)

10,000

5,000

1,000

500

100

Operaciones de conmutación (x 10

30 Vc.c. L/R = 7 ms

250 Vc.a. (cosφ = 0,4)

250 Vc.a./30 Vc.c. (cosφ = 1)

Corriente de carga (A)

Conexiones

■ Diagramas de bloques

H3CR-G8L

Circuito de oscilación de tiempo de funcionamient o en estrella

Entrada de c.a.

Circuito de fuente de alimentación

Referencia: Una corriente máxima de 0,15 A se puede conmutar a 125 Vc.c. (cosφ = 1)

y una corriente máxima de 0,1 A se puede conmutar si L/R es igual a 7 ms. En ambos casos, la vida estimada es de 100.000 operaciones.

La carga mínima aplicable es de 10 mA a 5 Vc.c. (nivel de fallo: P).

Selector de rango de tiempo de funcionamiento en estrella

Circuito de contador de tiempo de funcionamient o en estrella

Selector de tiempo de transferencia estrellatriángulo

Circuito de oscilación de tiempo de transferencia estrella-triángulo

Circuito de contador de tiempo de transferencia estrella-triángulo

Circuito de salida

Funcionamiento en estrella

Funcionamiento en triángulo

H3CR-G8EL

Entrada de c.a.

Circuito de fuente de alimentación

Circuito de oscilación de tiempo de funcionamiento en estrella

Selector de rango de tiempo de funcionamiento en estrella

Circuito de contador de tiempo de funcionamiento en estrella

Selector de tiempo de transferencia estrellatriángulo

Circuito de oscilación de tiempo de transferencia estrella-triángulo

Circuito de contador de tiempo de transferencia estrella-triángulo

Circuito indicador

Circuito de salida

Circuito indicador

Circuito de salida instantánea

Indicador de funcionamiento en estrella

Indicador de funcionamiento en triángulo

Funcionamiento en estrella

Funcionamiento en triángulo

Indicador de funcionamiento en estrella

Indicador de funcionamiento en triángulo

C-110 Temporizador de estado sólido estrella-triángulo H3CR-G

■ Funciones de E/S

Entradas --Salidas Salida de control Si el tiempo alcanza el valor ajustado con el dial de selección de tiempo, la salida de operación en

estrella pasará a OFF y después de que haya transcurrido el tiempo seleccionado de estrella-triángulo

se pondrá a ON la salida de operación triángulo.

■ Disposición de terminales

H3CR-G8L H3CR-G8EL

Contacto de funcionamiento en triángulo

Contacto de funcionamiento en estrella

Nota: deje abiertos los terminales 1, 3

y 4. No los utilice como terminales de relé.

Operación

■ Tabla de temporización

t1: Selección de tiempo de funcionamiento en estrella t2: Tiempo de transferencia estrella-triángulo

Modelo Diagrama de operación

H3CR-G8L/-G8EL

Alimentación (2 − 7)

Salida instantánea (1 − 3) (modelos E)

Salida de funcionamiento en enstrella (8 − 5)

Contacto instantáneo

ON OFF

Contacto de funcionamiento en triángulo

Contacto de funcionamiento en estrella

Temporizadores

Nota: Deje abierto el terminal 4. No los

utilice como terminales de relé.

0,5 s mín.

Nomenclatura

Indicador de funcionamiento en estrella (verde)

Indicador de funcionamiento en triángulo (naranja)

Ventanas de visualización de rango de escala

Selector de rango de tiempo de funcionamiento en estrella (seleccione entre 6, 12, 60 y 120 a fondo de escala)

Salida de funcionamiento en triángulo (8 − 6)

Indicador de funcionamiento en estrella

Indicador de funcionamiento en triángulo

ON OFF

Encendidos Apagado

Pantalla de unidad de tiempo (sec está fijo)

Dial de selección de tiempo (para la selección del tiempo de funcionamiento en estrella)

Selector de tiempo de transferencia estrella-triángulo (seleccione entre 0,05 s, 0,1 s,

Ventana de visualización de tiempo de transferencia estrella-triángulo

0,25 s y 0,5 s)

Temporizador de estado sólido estrella-triángulo H3CR-G C-111

Dimensiones

Nota: Todas las dimensiones se expresan en milímetros, a menos que se especifique lo contrario.

63,7

(78,0)

0,7

Dimensiones con anillo

Dimensiones con base de conexión frontal P2CF-08-

101,3*

H3CR-G8@L

P2CF-08

P2CF-08-E

2,3

39 diám.

42 diám.

Anillo de selección de tiempo

16,5

Cubierta del panel

44,8 x 44,8

8 pines

Dimensiones con base de conexión en panel P3G-08

H3CRG8@L

Y92F-30

92,9 86,4

P3G-08

(Con Y92A-48G montado)

*Estas dimensiones varían en función del tipo de carril DIN (valor de referencia).

C-112 Temporizador de estado sólido estrella-triángulo H3CR-G

Temporizador de estado sólido de retardo a OFF

H3CR-H

Temporizador de retardo a OFF DIN 48 x 48 mm

• Tiempos largos de retardo a OFF; Serie S: hasta12 segundos, Serie M: hasta 12 minutos.

• Disponibilidad de modelos con entrada de reset forzado.

• Disponibilidad de modelos de 11 u 8 pines.

Estructura de la referencia

■ Composición de la referencia

Nota: Esta composición de la referencia incluye combinaciones que no está disponibles. Antes de efectuar un pedido consulteLista de modelos

más adelante para comprobar la disponibilidad.

Temporizadores

H3CR - H @ @ L @ @

1 2 3 4 5 6

1. Clasificación

H: Temporizador de retardo a OFF

2. Configuración

Ninguno: Base undecal (11 polos) 8: Base octal (8 polos)

■ Modelos disponibles

Entrada

Sin entrada de reset

Con entrada de reset

Salida Tensión de

DPDT 100 a 120 Vc.a. --- H3CR-H8L 100-120AC S --- H3CR-H8L 100-120AC M

SPDT 100 a 120 Vc.a. --- H3CR-H8RL 100-120AC S ---

alimentación

200 a 240 Vc.a. H3CR-H8L 200-240AC S H3CR-H8L 200-240AC M 24 Vc.a./c.c. H3CR-H8L 24AC/DC S H3CR-H8L 24AC/DC M 48 Vc.c. H3CR-H8L 48DC S H3CR-H8L 48DC M 100 a 125 Vc.c. H3CR-H8L 100-125DC S H3CR-H8L 100-125DC M 100 a 120 Vc.a. H3CR-HRL 100-120AC S --- H3CR-HRL 100-120AC M --200 a 240 Vc.a. H3CR-HRL 200-240AC S H3CR-HRL 200-240AC M 24 Vc.a./c.c. H3CR-HRL 24AC/DC S H3CR-HRL 24AC/DC M 48 Vc.c. H3CR-HRL 48DC S H3CR-HRL 48DC M 100 a 125 Vc.c. H3CR-HRL 100-125DC S H3CR-HRL 100-125DC M

200 a 240 Vc.a. H3CR-H8RL 200-240AC S 24 Vc.a./c.c. H3CR-H8RL 24AC/DC S H3CR-H8RL 24AC/DC M 48 Vc.c. H3CR-H8RL 48DC S H3CR-H8RL 48DC M 100 a 125 Vc.c. H3CR-H8RL 100-125DC S

Modelos undecal

(11 pines)

3. Entrada

Ninguno: Sin entrada de reset R: Con entrada de reset

4. Dimensiones

L: Modelo de cuerpo largo

Serie S Serie M

Modelos octal

(8 pines)

5. Tensión de alimentación

100–120 c.a : 100 a 120 Vc.a. 200–240 c.a.: 200 a 240 Vc.a. 48 c.c.: 48 Vc.c. 100–125 c.c.: 100 a 125 Vc.c.

Modelos undecal

(11 pines)

6. Rango de tiempo

S: 0,05 a 12 s M: 0,05 a 12 min

Modelos octal

(8 pines)

H3CR-H8RL 100-120AC M H3CR-H8RL 200-240AC M

H3CR-H8RL 100-125DC M

Temporizador de estado sólido de retardo a OFF H3CR-H C-113

■ Accesorios (pedidos por separado)

Nombre/especificaciones Modelos

Adaptador para montaje en panel Y92F-30

Y92F-70 Y92F-71

Carril DIN de montaje 50 cm (l) x 7,3 mm (t) PFP-50N

1 m (l) x 7,3 mm (t) PFP-100N

1 m (l) x 16 mm (t) PFP-100N2 Tope final PFP-M Espaciador PFP-S Cubierta protectora Y92A-48B

Base para montaje en carril DIN/ conexión frontal

Base de conexión trasera 8 pines P3G-08

Clip de sujeción (ver nota 2) Para las bases PL08 y PL11 Y92H-1

Nota: 1. Y92A-48G es una cubierta de terminal con protección de dedos que se conecta en la base P3G-08 o P3GA-11.

2. Los clips de fijación se venden en paquetes de dos.

8 pines P2CF-08

8 pines, tipo con protección de dedos P2CF-08-E

11 pines P2CF-11

11 pines, tipo con protección de dedos P2CF-11-E

8 pines, tipo con protección de dedos P3G-08 con Y92A-48G (ver nota 1)

11 pines P3GA-11

11 pines, tipo con protección de dedos P3GA-11 con Y92A-48G (ver nota 1)

Para la base PF085A Y92H-2

Especificaciones

■ Generalidades

Elemento H3CR-H8L H3CR-H8RL H3CR-HRL

Método de operación/reset Operación instantánea/Reset

Tipo de pin 8 pines 11 pines Tipo de entrada --- Sin tensión Tipo de salida Salida de relé (DPDT) Salida de relé (SPDT) Salida de relé (DPDT) Método de montaje Montaje en carril DIN, montaje en superficie, montaje en panel Homologaciones UL508, CSA C22.2 No14, NK, Lloyds

temporizado

Conforme a las normas EN61812-1 y IEC60664-1 (VDE0110) 4kV/2. Categoría de salida conforme a la norma EN60947-5-1.

■ Rangos de tiempo

Unidad de tiempo Serie S Serie M

Ajuste 0,6 0,05 a 0,6

1,2 0,12 a 1,2 6 0,6 a 6 12 1,2 a 12

Tiempo mín. de alimentación ON 0,1 s mín. 2 s mín.

Período de repetición de operación de tiempo alcanzado

Período de repetición de reset forzado 3 s mín.

Nota: 1. Si no se cumple el tiempo mínimo de alimentación en ON, es posible que el H3CR no funcione. Asegúrese de fijar el tiempo mínimo

de alimentación en ON anterior.

2. No utilice el temporizador con un período de repetición inferior a 3 s. Si lo hace, se puede producir un calentamiento anómalo o puede quemarse. Consulte la Precauciones de seguridad (H3CR-H) en la página C-120 para obtener información detallada.

3 s mín.

Operación instantánea/Reset temporizado/Reset forzado

s (segundos) min (minutos)

C-114 Temporizador de estado sólido de retardo a OFF H3CR-H

■ Valores nominales

Tensión de alimentación nominal (ver nota 1)

Rango de tensión de funcionamiento 85% a 110% de la tensión de alimentación nominal Entrada sin tensión (ver nota 2) Impedancia ON: 1 kΩ máx.

Consumo 100 a 120 Vc.a.: aprox. 0,23 VA (0,22 W) a 120 Vc.a.

Salidas de control Salida de contacto: 5 A a 250 Vc.a./30 Vc.c., carga resistiva (cosφ = 1)

Nota: 1. Con cada modelo de c.c. se puede utilizar una fuente de alimentación con un rizado máximo del 20% (fuente de alimentación monofásica

con rectificación de onda completa).

2. Para la entrada de contacto, utilice contactos que puedan conmutar correctamente 1 mA a 5 V.

100 a 120 Vc.a. (50/60 Hz), 200 a 240 Vc.a. (50/60 Hz), 24 Vc.a./Vc.c. (50/60 Hz), 48 Vc.c., 100 a 125 Vc.c.

Tensión residual ON: 1 V máx. Impedancia OFF: 500 kΩ mín.

200 a 240 Vc.a.: aprox. 0,35 VA (0,3 W) a 240 Vc.a. 24 Vc.a./Vc.c.: aprox. 0,17 VA (0,15 W) a 24 Vc.a.

48 Vc.c.: aprox. 0,18 W a 48 Vc.c. 100 a 125 Vc.c.: aprox. 0,5 W a 125 Vc.c.

aprox. 0,1 W a 24 Vc.c.

■ Características

Precisión del tiempo de operación

Error de selección ±5% FS ±50 ms máx.

Tensión de inicio de operación

Variaciones debidas a fluctuaciones de la tensión

Influencia de la temperatura ±1% FS máx. (±1% FS ±10 ms máx. en rangos de 0,6 y 1,2 s) Resistencia de aislamiento 100 MΩ mín. (a 500 Vc.c.) Rigidez dieléctrica 2.000 Vc.a., 50/60 Hz durante 1 minuto (entre partes metálicas conductoras y partes metálicas expuestas no

Impulso de tensión no disruptiva

Inmunidad al ruido ±1,5 kV (entre terminales de alimentación) y ±600 V (entre terminales de entrada), ruido de onda cuadrada

Inmunidad a electricidad estática

Resistencia a vibraciones Destrucción: de 10 a 55 Hz con 0,75 mm de amplitud durante 2 hrs en las 3 direcciones

Resistencia a golpes

Temperatura ambiente Funcionamiento: −10°C a 55°C (sin formación de hielo)

Humedad ambiente En servicio: del 35% al 85% Vida útil prevista Mecánica: 10 millones de operaciones mín. (en vacío, a 1.200 operaciones/hr)

Compatibilidad Electromagnética (EMC)

Color de la carcasa Gris claro (Munsell 5Y7/1) Grado de protección IP40 (superficie del panel) Peso Aprox. 120 g

Nota: Consulte Curva de vida útil eléctricaen la página C-116.

±0,2% FS máx. (±0,2% FS ±10 ms máx. en rangos de 0,6 y 1,2 s)

30% máx. de la tensión nominal

±0,2% FS máx. (±0,2% FS ±10 ms máx. en rangos de 0,6 y 1,2 s)

conductoras)

2.000 Vc.a., 50/60 Hz durante 1 min (entre terminales de salida de control y el circuito de operación)

2.000 Vc.a. a 50/60 Hz durante 1 minuto (entre contactos de diferente polaridad)

1.000 Vc.a., 50/60 Hz durante 1 min. (entre contactos no contiguos) 3 kV (entre terminales de alimentación) para 100 a 120 Vc.a., 200 a 240 Vc.a., 100 a 125 Vc.c.;

1 kV para 24 Vc.a./c.c., 48 Vc.c. 4,5 kV (entre terminal conductor y partes metálicas expuestas no conductoras) para 100 a 120 Vc.a., 200 a 240 Vc.a., 100 a 125 Vc.c.; 1,5 kV para 24 Vc.a./c.c., 48 Vc.c.

por simulador de ruido (duración del impulso: 100 ns/1 μs, subida de 1 ns); ±1 kV (entre terminales de alimentación) para 48 Vc.c.

Fallo de funcionamiento: 8 kV Destrucción: 15 kV

Fallo de funcionamiento: de 10 a 55 Hz con 0,5 mm de amplitud durante 10 min. en las 3 direcciones

Destrucción: 980 m/s Fallo de funcionamiento: 98 m/s

Almacenamiento: −25°C a 65°C (sin formación de hielo)

Eléctr ica: 100.000 operaciones mín. (5 A a 250 Vc.a., carga resistiva a 1.200 operaciones/hr) (Ver nota) (EMI) EN61812-1

Inmunidad contra sobretensión: IEC61000-4-5: 1 kV de línea a línea (nivel 3)

3 veces en cada una de las 6 direcciones

8 kV descarga por aire (nivel 3)

2 kV Línea de señal de E/S (nivel 4)

2 kV línea a tierra (nivel 3)

Temporizadores

Temporizador de estado sólido de retardo a OFF H3CR-H C-115

■ Curva de vida útil eléctrica

)

10.000

5.000

1.000

500

30 Vc.c. L/R = 7 ms

250 Vc.a./30 Vc.c. (cosφ = 1)

Referencia: Una corriente máxima de 0,15 A se puede conmutar a 125 Vc.c. (cosφ = 1)

La carga mínima aplicable es de 10 mA a 5 Vc.c. para H3CR-H8RL

100

Operaciones de conmutación (x 10

250 Vc.a. (cosφ = 0,4)

Corriente de carga (A)

Conexiones

■ Diagramas de bloques

Sin entrada de reset (H3CR-H8L)

y una corriente máxima de 0,1 A se puede conmutar si L/R es igual a 7 ms. En ambos casos, la vida estimada es de 100.000 operaciones.

(nivel de fallo: P).

Selector de rango/unidad de tiempo

Circuito de

Entrada de c.a. (c.c.)

fuente de alimentación

Circuito de detección de fallo de alimentación

Con entrada de reset (H3CR-H8RL/-HRL)

Circuito de

Entrada de c.a. (c.c.)

fuente de alimentación

Circuito de detección de fallo de alimentación

Entrada de reset

Circuito de oscilación

Circuito de contador

Selector de rango/unidad de tiempo

Circuito de contador

Circuito de entrada

Circuito de salida

Circuito indicador

Circuito de salida

Circuito indicador

LCD

Indicador de salida

■ Funciones de E/S

Entradas Reset Desactiva la salida de control y restablece el tiempo transcurrido. Salidas Salida de control Opera instantáneamente cuando se conecta la alimentación y se restablece la temporización cuando

C-116 Temporizador de estado sólido de retardo a OFF H3CR-H

se ha alcanzado el tiempo seleccionado después de desconectar la alimentación.

■ Disposición de terminales

Nota: Los modelos de c.c., incluidos los modelos de 24 Vc.a./c.c., tienen polaridad.

Modelo de 8 pines Sin entrada de reset (H3CR-H8L) Con entrada de reset (H3CR-H8RL)

Entrada de reset

Temporizadores

Fuente de alimentación

Modelo de 11 pines

Con entrada de reset (H3CR-HRL)

Entrada de reset

Fuente de alimentación

Nota: Deje abierto el terminal 6. No los

utilice como terminales de relé.

Fuente de alimentación

Nota: Deje abierto el terminal 3. No los

utilice como terminales de relé.

Temporizador de estado sólido de retardo a OFF H3CR-H C-117

Operación

■ Tabla de temporización

t: Tiempo seleccionado Rt: Tiempo de activación mínimo (serie S: 0,1 s mín.; serie M: 2 s mín.)

Si el tiempo de activación es inferior a este valor, es posible que no funcione el temporizador (es decir, puede que no se active la salida).

Modelo Diagrama de operación

H3CR-H8L

Alimentación (ver nota)

Salida (1 − 3)

Salida (1 − 4)

Salida (8 − 6)

Salida (8 − 5)

OFF

H3CR-H8RL

H3CR-HRL

Indicador de salida

Alimentación (ver nota)

Entrada de reset

Salida (8 − 6)

Salida (8 − 5)

Indicador de salida

Alimentación (ver nota)

Entrada de reset

Salida (1 − 3)

Salida (1 − 4)

ON (cortocircuito) OFF (abierta)

Encendido Apagado

OFF

Encendidos

Apagado

OFF

0,05 s mín.

Salida (11 − 9)

Salida (11 − 8)

Indicador de salida

Encendido Apagado

Nota: Si se conecta la alimentación hasta que se alcance el tiempo seleccionado, el temporizador se volverá a activar.

C-118 Temporizador de estado sólido de retardo a OFF H3CR-H

Nomenclatura

Indicador de salida (rojo)

Ventanas de visualización de rango de escala

Dial de selección de tiempo (para configurar el tiempo de retardo posterior a la excitación)

Selector de rango de tiempo (seleccione entre 0,6, 1,2, 6 y 12 a fondo de escala)

Pantalla de unidad de tiempo Serie S: sec (segundos) Serie M: min (minutos)

Dimensiones

Nota: Todas las dimensiones se expresan en milímetros, a menos que se especifique lo contrario.

H3CR-H8L H3CR-H8RL

78,0

63,7 0,7

Temporizadores

H3CR-HRL

Dimensiones con base de conexión frontal P2CF-08-@/P2CF-11-@

101,3*

H3CR-H8@L

P2CF-08

P2CF-08-E

2,3

112,2* 109,9

H3CR-HRL

P2CF-11

P2CF-11-E

39 diám.

63,7

78,0

44,8 x 44,8

8 pines

0,7

44,8 x 44,8

11 pines

Dimensiones con base de conexión posterior P3G-08/P3GA-11

H3CR-HRL

Y92F-30

92,9

91,4

P3GA-11

(Con Y92A-48G montado)

2,3

H3CRH8@L

Y92F-30

92,9

86,4

P3G-08

(Con Y92A-48G montado)

* Estas dimensiones varían en función del tipo de carril DIN (valor de referencia).

Temporizador de estado sólido de retardo a OFF H3CR-H C-119

Precauciones de seguridad (H3CR-H)

Nota: La siguiente información es común a todos los modelos H3CR-H.

■ Fuentes de alimentación

El H3CR-H tiene una corriente de pico grande; proporcione una fuente con la suficiente capacidad. Si la capacidad de alimentación es demasiado pequeña, puede haber retardos al activar la salida.

Con el H3CR-H@RL, para la fuente de alimentación de un dispositivo de entrada, utilice un transformador de aislamiento, en los que los bobinados primario y secundarios estén aislados mutuamente y el secundario sin toma a tierra.

Correcto

H3CR-H@RL

:H3CR-H8RL

Se requiere transformador de aislamiento.

10, 7*

2, 2*

Transformador

de aislamiento

Fuente de alimentación

Fuente de

alimentación

:H3CR-H8RL

Incorrecto

4*, 7

Terminal de entrada

1*, 5

Dispositivo de entrada

H3CR-H@RL

4*, 7

Terminal

de entrada

1*, 5

Dispositivo de entrada

■ Entrada/salida (H3CR-H@RL)

Se aplica una entrada adecuada al terminal de señal de entrada del temporizador cuando dicho terminal está en cortocircuito. No intente conectar un terminal de entrada a ningún otro terminal que no sea el de entrada ni aplique tensión en terminales que no sean los de entrada especificados; de hacerlo, se podrían dañar los circuitos internos del temporizador.

El H3CR-H@RL utiliza una fuente de alimentación sin transformador. Al conectar un relé o un transistor como dispositivo de entrada de señal externa, se deben tener en cuenta los siguientes puntos para evitar cortocircuitos debidos a la corriente de fuga en la fuente de alimentación sin transformador.

Si se efectúa una entrada simultáneamente desde un contacto de entrada o un transistor al H3CR-H y a un temporizador cuyos terminales de entrada comunes se utilizan como terminales de alimentación, como el H3CR-A, se generará una corriente de cortocircuito. Efectúe la entrada mediante contactos aislados o aísle la fuente de alimentación de los temporizadores.

H3CR-H@RL

10 7*

■ Cableado

El H3CR-H tiene un circuito de alta impedancia. Por lo tanto, no se puede restablecer el H3CR-H si existen variaciones debidas a fluctuaciones de la tensión inductiva. Para eliminar cualquier variación debida a fluctuaciones de la tensión inductiva, los cables conectados al H3CR-H deben ser lo más cortos posible y no se deben instalar junto a las líneas de alimentación. Si se producen variaciones en el H3CR-H debidas a fluctuaciones de la tensión inductiva de un 30% de la tensión nominal (o superior), conecte un filtro CR con una capacitancia de aproximadamente 0,1 μF y una resistencia de aproximadamente 120 Ω o una resistencia de fuga entre los terminales de alimentación. Si hay tensión residual debido a la fuga de corriente, conecte una resistencia de fuga entre los terminales de alimentación.

■ Operación

Se necesita un intervalo mínimo de 3 s para conectar el H3CR-H después de desconectarlo. Si el H3CR-H se conecta y desconecta repetidamente con un intervalo inferior a 3 s, los elementos internos se pueden calentar de forma anómala o se pueden quemar.

3 s mín.

Alimentación

Estado de salida 1

Estado de salida 2

Después de activar la función de reset forzado del H3CR-H, se necesita un intervalo mínimo de 3 s para volver a activar la función de reset forzado. Si la función de reset forzado se activa repetidamente con un intervalo inferior a 3 s, las piezas internas del H3CR-H se pueden deteriorar y el H3CR-H puede funcionar incorrectamente.

Alimentación

Entrada de reset

Salida

3 s mín.

Si es necesario que la salida se active repetidamente con un intervalo inferior a 3 s, considere el uso del H3CR-A en modo D (señal de retardo a OFF).

■ Otros

Si se cae el H3CR-H o sufre algún tipo de golpe debido a que se utiliza un relé de enclavamiento para la salida, los contactos se pueden invertir o pasar a un estado neutral. Si se cae el H3CR-H, vuelva a confirmar la operación correcta.

51*

R.S. 7

6G.5

H3CR-A

22*

Corriente de cortocircuito

*: H3CR-H8RL

TODAS LAS DIMENSIONES SE ESPECIFICAN EN MILÍMETROS. Para convertir milímetros a pulgadas, multiplique por 0,03937. Para convertir gramos a onzas multiplique por 0,03527.

Cat. No. L084-ES2-06

Con el fin de mejorar los productos, las especificaciones están sujetas a cambio sin previo aviso.

C-120 Temporizador de estado sólido de retardo a OFF H3CR-H

Omron H3CR instructions Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual

Temporizador de estado sólido

H3CR

Serie de temporizadores multifuncionales DIN 48 x 48 mm

Temporizador de estado sólido multifunción

H3CR-A

Temporizador multifuncional DIN 48 x 48 mm de última generación

Estructura de la referencia

Tabla de selección

Especificaciones

Conexiones

Operación

Nomenclatura

Dimensiones

Ejemplos de aplicación (H3CR-A)

Precauciones de seguridad (H3CR-A)

Temporizador doble de estado sólido

H3CR-F

Temporizadores dobles DIN 48 x 48 mm

Estructura de la referencia

Tabla de selección

Especificaciones

Conexiones

Operación

Nomenclatura

Dimensiones

Temporizador de estado sólido estrella-triángulo

H3CR-G

Estructura de la referencia

Tabla de selección

Especificaciones

Conexiones

Operación

Nomenclatura

Dimensiones

Temporizador de estado sólido de retardo a OFF

H3CR-H

Temporizador de retardo a OFF DIN 48 x 48 mm

Estructura de la referencia

Especificaciones

Conexiones

Operación

Nomenclatura

Dimensiones

Precauciones de seguridad (H3CR-H)
