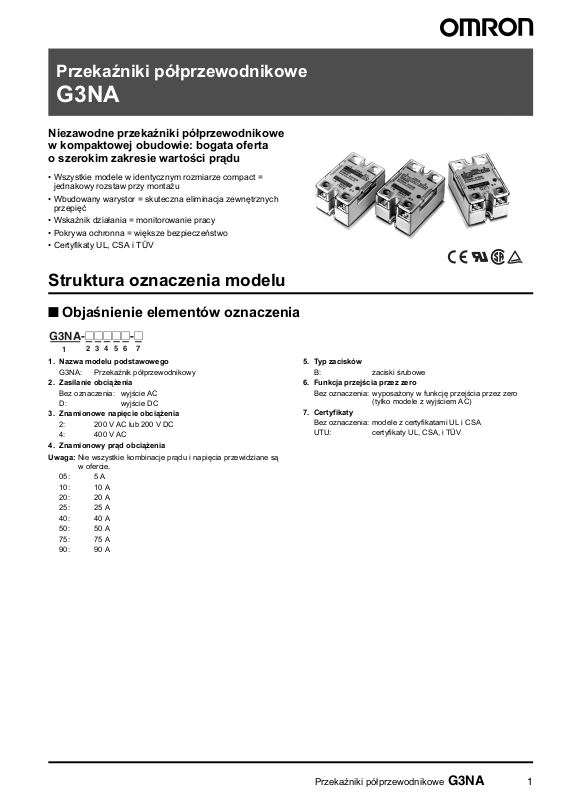

Przekaźniki półprzewodnikowe
G3NA
Niezawodne przekaźniki półprzewodnikowe
w kompaktowej obudowie: bogata oferta
o szerokim zakresie wartości prądu
• Wszystkie modele w identycznym rozmiarze compact =
jednakowy rozstaw przy montażu
• Wbudowany warystor = skuteczna eliminacja zewnętrznych
przepięć
• Wskaźnik działania = monitorowanie pracy
• Pokrywa ochronna = większe bezpieczeństwo
• Certyfikaty UL, CSA i TÜV
Struktura oznaczenia modelu
■ Objaśnienie elementów oznaczenia
G3NA-@@@@@-@
2 3 4 5 67
1
1. Nazwa modelu podstawowego
G3NA: Przekaźnik półprzewodnikowy
2. Zasilanie obciążenia
Bez oznaczenia: wyjście AC
D: wyjście DC
3. Znamionowe napięcie obciążenia
2: 200 V AC lub 200 V DC
4: 400 V AC
4. Znamionowy prąd obciążenia
Uwaga: Nie wszystkie kombinacje prądu i napięcia przewidziane są
w ofercie.
05: 5 A
10: 10 A
20: 20 A
25: 25 A
40: 40 A
50: 50 A
75: 75 A
90: 90 A
5. Typ zacisków
B: zaciski śrubowe
6. Funkcja przejścia przez zero
Bez oznaczenia: wyposażony w funkcję przejścia przez zero
(tylko modele z wyjściem AC)
7. Certyfikaty
Bez oznaczenia: modele z certyfikatami UL i CSA
UTU: certyfikaty UL, CSA, i TÜV
Przekaźniki półprzewodnikowe G3NA 1
Informacje dotyczące zamawiania
■ Lista modeli
Optoizolator Funkcja
Fototriak Tak Tak 5 A przy 24–240 V AC
Transoptor 100–120 V AC G3NA-205B-UTU AC100-120
Fototriak 10 A przy 24–240 V AC
Transoptor 100–120 V AC G3NA-210B-UTU AC100-120
Fototriak 20 A przy 24–240 V AC
Transoptor 100–120 V AC G3NA-220B-UTU AC100-120
Fototriak 40 A przy 24–240 V AC
Transoptor 100–120 V AC G3NA-240B-UTU AC100-120
Fototriak 50 A przy 24–240 V AC
Transoptor 100–120 V AC G3NA-250B-UTU AC100-120
Fototriak 75 A przy 24–240 V AC
Transoptor 100–240 V AC G3NA-275B-UTU AC100-240
Fototriak 90 A przy 24–240 V AC
Transoptor 100–240 V AC G3NA-290B-UTU AC100-240
Wszystkie modele otrzymały certyfikaty UL, CSA i TÜV.
Uwaga: 1. Możliwe obciążenie wyjścia zależy od temperatury otoczenia. Zob. zależność prądu obciążenia od temperatury otoczenia w rozdziale
Charakterystyki techniczne.
2. Czas zwłoki wzrasta przy 75 V AC. (Zob. strona 13.) Potwierdź prawidłowe działanie przy rzeczywistym obciążeniu.
przejścia
przez zero
--- 10 A przy 5–200 V DC 5–24 V DC G3NA-D210B-UTU DC5-24
Wskaźnik Stosowane obciążenie wyjścia
(zob. uwaga 2)
(zob. uwaga 2)
(zob. uwaga 2)
(zob. uwaga 2)
(zob. uwaga)
(zob. uwaga 2)
(zob. uwaga 2)
10 A przy 200–480 V AC 5–24 V DC G3NA-410B-UTU DC5-24
25 A przy 200–480 V AC 5–24 V DC G3NA-425B-UTU DC5-24
50 A przy 200–480 V AC 5–24 V DC G3NA-450B-UTU DC5-24
75 A przy 200–480 V AC
(zob. uwaga 2)
90 A przy 200–480 V AC
(zob. uwaga 2)
(zob. uwaga 1)
Znamionowe napięcie
sterujące
5–24 V DC G3NA-205B-UTU DC5-24
200–240 V AC G3NA-205B-UTU AC200-240
5–24 V DC G3NA-210B-UTU DC5-24
200–240 V AC G3NA-210B-UTU AC200-240
5–24 V DC G3NA-220B-UTU DC5-24
200–240 V AC G3NA-220B-UTU AC200-240
5–24 V DC G3NA-240B-UTU DC5-24
200–240 V AC G3NA-240B-UTU AC200-240
5–24 V DC G3NA-250B-UTU DC5-24
200–240 V AC G3NA-250B-UTU AC200-240
5–24 V DC G3NA-275B-UTU DC5-24
5–24 V DC G3NA-290B-UTU DC5-24
100–240 V AC G3NA-410B-UTU AC100-240
100–240 V AC G3NA-425B-UTU AC100-240
100–240 V AC G3NA-450B-UTU AC100-240
5–24 V DC G3NA-475B-UTU DC5-24
100–240 V AC G3NA-475B-UTU AC100-240
5–24 V DC G3NA-490B-UTU DC5-24
100–240 V AC G3NA-490B-UTU AC100-240
100–240 V AC G3NA-D210B-UTU AC100-240
Model
■ Wyposażenie dodatkowe (zamawiane oddzielnie)
Płytka do szybkiego montażu
(one-touch)
Model
R99-12 DLA G3NA
Radiatory
Modele wąskie do montażu na szynie DIN Modele ekonomiczne
Model Do przekaźnika
Y92B-N50 G3NA-205B-UTU, G3NA-210B-UTU,
G3NA-D210B-UTU, G3NA-410B-UTU
Y92B-N100 G3NA-220B-UTU, G3NA-425B-UTU
Y92B-N150 G3NA-240B-UTU, G3NA-250B-UTU
Y92B-P250 G3NA-450B-UTU
Y92B-P250NF G3NA-275B-UTU, G3NA-290B-UTU,
G3NA-475B-UTU, G3NA-490B-UTU
2 Przekaźniki półprzewodnikowe G3NA
Uchwyt montażowy
Model Do przekaźnika
R99-11 G3NA-240B-UTU, G3NA-250B-UTU, G3NA-450B-UTU
Model Do przekaźnika
Y92B-A100 G3NA-205B-UTU, G3NA-210B-UTU,
G3NA-D210B-UTU, G3NA-220B-UTU,
G3NA-410B-UTU, G3NA-425B-UTU
Y92B-A150N G3NA-240-B-UTU
Dane techniczne
■ Dane znamionowe
Wejście sterujące (w temperaturze otoczenia 25°C)
Model Napięcie
G3NA-2@@B-UTU 5–24 V DC 4–32 V DC Maks. 15 mA
G3NA-4@@B-UTU 5–24 V DC 4–32 V DC Maks. 7 mA
G3NA-275B-UTU
G3NA-290B-UTU
G3NA-475B-UTU
G3NA-490B-UTU
G3NA-D210B-UTU
Uwaga: 1. Impedancja wejściowa jest mierzona przy maksymalnej wartości znamionowego napięcia zasilania (np. przy modelu o napięciu
znamionowym 100–120 V AC impedancja wejściowa jest mierzona przy 120 V AC).
2. Z systemem obwodu wejściowego prądu stałego.
3. Dodatkowe informacje zob. charakterystyki termiczne (dla wymaganych napięć załączenia i wyłączenia) w rozdziale Charakterystyki
procesów.
znamionowe
100–120 V AC 75–132 V AC 36 kΩ±20% Maks. 75 V AC
200–240 V AC 150–264 V AC 72 kΩ±20% Maks. 150 V AC
100–240 V AC 75–264 V AC 72 kΩ±20% Maks. 75 V AC Min. 20 V AC
5–24 V DC 4–32 V DC Maks. 15 mA
100–240 V AC 75–264 V AC 72 kΩ±20% Maks. 75 V AC Min. 20 V AC
Napięcie pracy Impedancja
(zob. uwaga 1)
(zob. uwaga 2)
(zob. uwaga 2)
(zob. uwaga 2)
Napięcia robocze
Wymagane napięcie
załączenia
Maks. 4 V DC Min. 1 V DC
(zob. uwaga 3)
(zob. uwaga 3)
Maks. 4 V DC Min. 1 V DC
Maks. 4 V DC Min. 1 V DC
Wymagane napięcie
wylaczenia
Min. 20 V AC
(zob. uwaga 3)
Min. 40 V AC
(zob. uwaga 3)
Wyjście
Model Stosowane obciążenie
Znamionowe
napięcie
obciążenia
G3NA-205B-UTU 24–240 V AC 19–264 V AC 0,1–5 A (przy 40°C) 0,1–3 A (przy 40°C) 60 A (60 Hz, 1 cykl)
G3NA-210B-UTU 0,1–10 A (przy 40°C) 0,1–4 A (przy 40°C) 150 A (60 Hz, 1 cykl)
G3NA-410B-UTU 200–480 V AC 180–528 V AC 0,2–10 A (przy 40°C) 0,2–4 A (przy 40°C)
G3NA-220B-UTU 24–240 V AC 19–264 V AC 0,1–20 A (przy 40°C) 0,1–4 A (przy 40°C) 220 A (60 Hz, 1 cykl)
G3NA-425B-UTU 200–480 V AC 180–528 V AC 0,2–25 A (przy 40°C) 0,2–4 A (przy 40°C)
G3NA-240B-UTU 24–240 V AC 19–264 V AC 0,1–40 A (przy 40°C) 0,1–6 A (przy 40°C) 440 A (60 Hz, 1 cykl)
G3NA-250B-UTU 24–240 V AC 19–264 V AC 0,1–50 A (przy 40°C) 0,1–6 A (przy 40°C)
G3NA-450B-UTU 200–480 V AC 180–528 V AC 0,2–50 A (przy 40°C) 0,2–6 A (przy 40°C)
G3NA-275B-UTU 24–240 V AC 19–264 V AC 1–75 A (przy 40°C) 1–7 A (przy 40°C) 800 A (60 Hz, 1 cykl)
G3NA-475B-UTU 200–480 V AC 180–528 V AC 1–75 A (przy 40°C) 1–7 A (przy 40°C) 800 A (60 Hz, 1 cykl)
G3NA-290B-UTU 24–240 V AC 19–264 V AC 1–90 A (przy 40°C) 1–7 A (przy 40°C) 1000 A (60 Hz, 1 cykl)
G3NA-490B-UTU 200–480 V AC 180–528 V AC 1–90 A (przy 40°C) 1–7 A (przy 40°C) 1000 A (60 Hz, 1 cykl)
G3NA-D210B-UTU 5–200 V DC 4–220 V DC 0,1–10 A (przy 40°C) 0,1–4 A (przy 40°C) 20 A (10 ms)
Uwaga: 1. Prąd obciążenia zmienia się w zależności od temperatury otoczenia. Zob. zależność prądu obciążenia od temperatury otoczenia
w rozdziale Charakterystyki techniczne.
2. Gdy używany jest radiator firmy OMRON (zob. rozdział Wyposażenie dodatkowe) lub radiator o podanych wymiarach.
Zakres napięcia
obciążenia
Prąd obciążenia (zob. uwaga 1) Prąd rozruchowy
Z radiatorem
(zob. uwaga 2)
Bez radiatora
Przekaźniki półprzewodnikowe G3NA 3
■ Parametry modeli
Parametr G3NA-
Czas
załączenia
Czas
wyłączenia
Spadek
napięcia
na
włączonym
wyjściu
Prąd upływu Maks. 5 mA (przy 100 V AC)
Rezystancja
izolacji
Wytrzymałość
dielektryczna
Odporność
na wibracje
Odporność
na wstrząsy
Temperatura
otoczenia
Wilgotność
otoczenia
Masa Ok. 60 g Ok. 70 g Ok. 80 g Ok. 120 g Ok.
205B-
1/2 okresu napięcia zasilającego + maks. 1 ms (wejście DC)
3/2 okresu napięcia zasilającego + maks. 1 ms (wejście AC)
1/2 okresu napięcia zasilającego + maks. 1 ms (wejście DC)
3/2 okresu napięcia zasilającego + maks. 1 ms (wejście AC)
Maks. 1,6 V (wartość skuteczna) Maks. 1,8 V (wartość
Maks. 10 mA (przy 200 V AC)
Min. 100 MΩ (przy 500 V DC)
2500 V AC, 50/60 Hz, 1 min 4000 V AC, 50/60 Hz, 1 min 2500 V AC,
Zniszczenie: 10–55–10 Hz, pojedyncza amplituda 0,75 mm (podwójna amplituda 1,5 mm)
Zniszczenie: min. 1000 m/s
Eksploatacja: od –30°C do +80°C (bez oblodzenia ani kondensacji)
Składowanie: od –30°C do +100°C (bez oblodzenia ani kondensacji)
Eksploatacja: 45–85%
UTU
G3NA-
210B-
UTU
G3NA-
220B-
UTU
G3NA-
240B-
UTU
2
G3NA-
250B-
UTU
G3NA-
410B-
skuteczna)
Maks. 10 mA
(przy 200 V AC)
Maks. 20 mA
(przy 400 V AC)
UTU
G3NA-
425B-
UTU
G3NA-
450B-
UTU
G3NA-
275B-
UTU
1/2 okresu napięcia zasilającego +
maks. 1 ms (wejście DC)
3/2 okresu napięcia zasilającego +
maks. 1 ms (wejście AC)
1/2 okresu napięcia zasilającego +
maks. 1 ms (wejście DC)
3/2 okresu napięcia zasilającego +
maks. 1 ms (wejście AC)
Maks. 1,6 V
(wartość
skuteczna)
Maks. 5 mA
(przy 100 V AC)
Maks. 10 mA
(przy 200 V AC)
G3NA-
290B-
UTU
G3NA-
475B-
UTU
Maks. 1,8 V
(wartość
skuteczna)
Maks. 10 mA
(przy 200 V AC)
Maks. 20 mA
(przy 400 V AC)
G3NA-
490B-
UTU
Maks. 1 ms
(wejście
DC)
Maks.
30 ms
(wejście
AC)
Maks. 5 ms
(wejście
DC)
Maks.
30 ms
(wejście
AC)
Maks.
1,5 V
Maks.
5 mA
(przy
200 V DC)
50/60 Hz,
1 min
70 g
G3NA-
D210B-
UTU
4 Przekaźniki półprzewodnikowe G3NA
Charakterystyki techniczne
Zależność prądu obciążenia od temperatury otoczenia
G3NA-205B-UTU G3NA-210B-UTU
G3NA-410B-UTU
20
16
Ze standardowym
radiatorem (Y92B-A100
lub Y92B-N50) lub płytką
aluminiową o wymiarach
75 × 75 × 3,2
(szer. × wys. × grub.)
Bez radiatora
Prąd obciążenia (A)
,
Temperatura otoczenia (°C)
10
Ze standardowym
radiatorem (Y92B-A100
lub Y92B-N50) lub płytką
aluminiową o wymiarach
8
150 × 150 × 3,2
(szer. × wys. × grub.)
6
Z płytką stalową o wymiarach 100 ×
5
Prąd obciążenia (A)
100 × 0,8 (szer. × wys. × grub.)
4
Bez radiatora
2
0
Temperatura otoczenia (°C)
G3NA-240B-UTU G3NA-250B-UTU
G3NA-450B-UTU
50
45
40
Ze standardowym
radiatorem (Y92BA150N lub Y92B-N150)
30
20
Z płytką stalową o wymiarach 100
Prąd obciążenia (A)
× 100 × 0,8 (szer. × wys. × grub.)
12
10
Bez radiatora
6
4
2
0
−30−20
0 20406080100
Temperatura otoczenia (°C)
60
50
Ze standardowym
radiatorem (Y92B-P250)
40
30
20
Prąd obciążenia (A)
10
Bez radiatora
6
0
−20
−30
0 20406080100
Temperatura otoczenia (°C)
G3NA-220B-UTU
G3NA-425B-UTU
Ze standardowym
radiatorem (Y92B-A100
lub Y92B-N100) lub płytką
aluminiową o wymiarach
200 × 200 × 3,2
(szer. × wys. × grub.)
Z płytką stalową 100 × 100 ×
Prąd obciążenia (A)
0,8 (szer. × wys. × grub.)
Bez radiatora
Temperatura otoczenia (°C)
G3NA-275B-UTU
G3NA-475B-UTU
80
75
0,6°C/W
70
z radiatorem
60
50
40
30
Prąd obciążenia (A)
20
12
10
2
Przy użyciu
Y92B-P250NF
Z płytką stalową o wymiarach 100
× 100 × 0,8 (szer. × wys. × grub.)
7
Bez radiatora
0
4 A
1008060 7040200−20−30
G3NA-290B-UTU
G3NA-490B-UTU
100
90
80
70
60
50
40
35
30
Prąd obciążenia (A)
20
12
2
Temperatura otoczenia (°C)
Uwaga: Temperatura otoczenia wymagana przy pracy
z Y92B-P250NF wynosi od −30 do +70°C. Sprawdź,
czy temperatura pracy mieści się w tym zakresie.
0,3°C/W
z radiatorem
Przy użyciu
Y92B-P250NF
Z płytką stalową o wymiarach 100
× 100 × 0,8 (szer. × wys. × grub.)
7
Bez radiatora
0
−20−
30
Temperatura otoczenia (°C)
4 A
G3NA-D210B-UTU
20
10
Ze standardowym radiatorem
(Y92B-A100 lub Y92B-N50)
lub płytką aluminiową o
wymiarach 150 × 150 × 3,2
(szer. × wys. × grub.)
6
Z płytką stalową o wymiarach
5
100 × 100 × 0,8 (szer. × wys. × grub.)
4
Bez radiatora
Prąd obciążenia (A)
2
0
−20−
1008060 7040200
30
Temperatura otoczenia (°C)
100806040200
Przekaźniki półprzewodnikowe G3NA 5
Loading...
