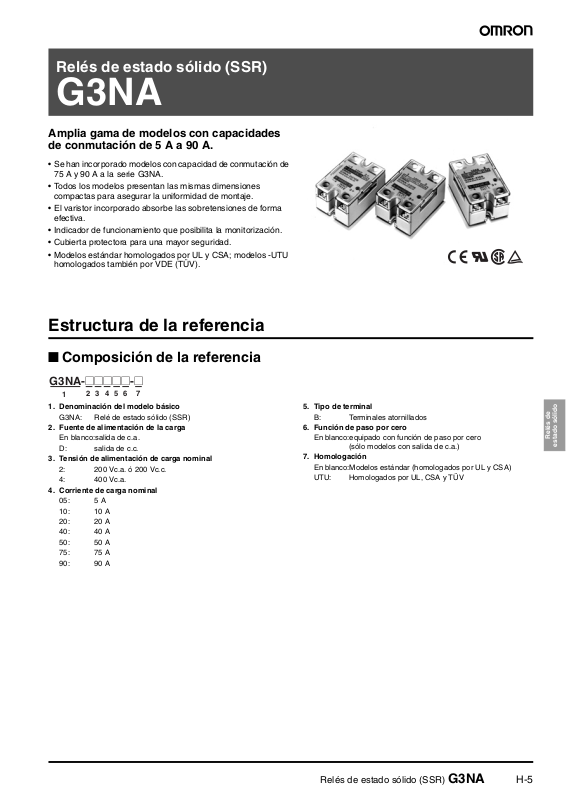

Relés de estado sólido (SSR)

G3NA

Amplia gama de modelos con capacidades
de conmutación de 5 A a 90 A.

• Se han incorporado modelos con capacidad de conmutación de
75 A y 90 A a la serie G3NA.

• Todos los modelos presentan las mismas dimensiones
compactas para asegurar la uniformidad de montaje.

• El varistor incorporado absorbe las sobretensiones de forma
efectiva.

• Indicador de funcionamiento que posibilita la monitorización.

• Cubierta protectora para una mayor seguridad.

• Modelos estándar homologados por UL y CSA; modelos -UTU
homologados también por VDE (TÜV).

Estructura de la referencia

■ Composición de la referencia

G3NA-@@@@@-@

2

1

1. Denominación del modelo básico

G3NA: Relé de estado sólido (SSR)

2. Fuente de alimentación de la carga

En blanco:salida de c.a.
D: salida de c.c.

3. Tensión de alimentación de carga nominal

2: 200 Vc.a. ó 200 Vc.c.
4: 400 Vc.a.

4. Corriente de carga nominal

05: 5 A
10: 10 A
20: 20 A
40: 40 A
50: 50 A
75: 75 A
90: 90 A

3 4 5 6 7

5. Tipo de terminal

B: Terminales atornillados

6. Función de paso por cero

En blanco:equipado con función de paso por cero

(sólo modelos con salida de c.a.)

7. Homologación

En blanco:Modelos estándar (homologados por UL y CSA)
UTU: Homologados por UL, CSA y TÜV

Relés de

estado sólido

Relés de estado sólido (SSR) G3NA H-5

Tabla de selección

■ Modelos disponibles

Aislamiento Función de

Fototriac Sí Sí 5 A a 24 hasta 240 Vc.a.
Fotoacoplador 100 a 120 Vc.a. G3NA-205B AC100-120

Fototriac 10 A a 24 hasta 240 Vc.a.
Fotoacoplador 100 a 120 Vc.a. G3NA-210B AC100-120

Fototriac 20 A a 24 hasta 240 Vc.a.
Fotoacoplador 100 a 120 Vc.a. G3NA-220B AC100-120

Fototriac 40 A a 24 hasta 240 Vc.a.
Fotoacoplador 100 a 120 Vc.a. G3NA-240B AC100-120

Fototriac 75 A a 24 hasta 240 Vc.a.
Fotoacoplador 100 a 240 Vc.a. G3NA-275B-UTU AC100-240
Fototriac 90 A a 24 hasta 240 Vc.a.
Fotoacoplador 100 a 240 Vc.a. G3NA-290B-UTU AC100-240

*Los modelos estándar están homologados por UL y CSA. Para pedir un modelo con homologación TÜV, agregue “-UTU” a la referencia del
modelo.

Nota: 1. La corriente de salida aplicable dependerá de la temperatura ambiente. Consulte Corriente de carga vs. Temperatura ambiente en Datos

técnicos.

2. El tiempo de retardo se incrementa por debajo de 75 Vc.a. (Consulte página 18.) Confirme el funcionamiento con la carga real.

paso por

cero

--- 10 A a 5 hasta 200 Vc.c. 5 a 24 Vc.c. G3NA-D210B DC5-24

Sí 10 A a 200 hasta 480 Vc.a. 5 a 24 Vc.c. G3NA-410B DC5-24

Indicador Carga de salida aplicable

(ver nota 1.)

(ver nota 2.)

(ver nota 2.)

(ver nota 2.)

(ver nota 2.)

(ver nota 2.)

(ver nota 2.)

20 A a 200 hasta 480 Vc.a. 5 a 24 Vc.c. G3NA-420B DC5-24

40 A a 200 hasta 480 Vc.a. 5 a 24 Vc.c. G3NA-440B DC5-24

50 A a 200 hasta 480 Vc.a.
(ver nota 2.)

75 A a 200 hasta 480 Vc.a.
(ver nota 2.)

90 A a 200 hasta 480 Vc.a.
(ver nota 2.)

Tensión nominal de

entrada

5 a 24 Vc.c. G3NA-205B DC5-24

200 a 240 Vc.a. G3NA-205B AC200-240
5 a 24 Vc.c. G3NA-210B DC5-24

200 a 240 Vc.a. G3NA-210B AC200-240
5 a 24 Vc.c. G3NA-220B DC5-24

200 a 240 Vc.a. G3NA-220B AC200-240
5 a 24 Vc.c. G3NA-240B DC5-24

200 a 240 Vc.a. G3NA-240B AC200-240
5 a 24 Vc.c. G3NA-275B-UTU DC5-24

5 a 24 Vc.c. G3NA-290B-UTU DC5-24

100 a 240 Vc.a. G3NA-D210B AC100-240

100 a 240 Vc.a. G3NA-410B AC100-240

100 a 240 Vc.a. G3NA-420B AC100-240

100 a 240 Vc.a. G3NA-440B AC100-240
5 a 24 Vc.c. G3NA-450B DC5-24

5 a 24 Vc.c. G3NA-475B-UTU DC5-24
100 a 240 Vc.a. G3NA-475B-UTU AC100-240
5 a 24 Vc.c. G3NA-490B-UTU DC5-24
100 a 240 Vc.a. G3NA-490B-UTU AC100-240

Modelo

■ Accesorios (pedir por separado)

Placas de montaje para carril DIN Soporte de montaje

Modelo

R99-12 para G3NA

Disipadores de calor

Modelos delgados, que permiten el montaje
en carril DIN

Modelo SSR aplicable

Y92B-N50 G3NA-205B, G3NA-210B, G3NA-D210B,

Y92B-N100 G3NA-220B, G3NA-420B, G3NA-220T(L)
Y92B-N150 G3NA-240B, G3NA-440B
Y92B-P250 G3NA-450B
Y92B-P250NF

(ver nota.)

H-6 Relés de estado sólido (SSR) G3NA

G3NA-410B, G3NA-210T(L)

G3NA-275B-UTU, G3NA-290B-UTU,
G3NA-475B-UTU, G3NA-490B-UTU

Modelo SSR aplicable

R99-11 G3NA-240B, G3NA-440B

Modelos económicos

Modelo SSR aplicable

Y92B-A100 G3NA-205B, G3NA-210B, G3NA-D210B,

G3NA-220B, G3NA-410B, G3NA-420B

Y92B-A150N G3NA-240B, G3NA-440B
Y92B-A250 G3NA-440B

Especificaciones

■ Valores nominales

Entrada (a una temperatura ambiente de 25°C)

Modelo Tensión nominal Tensión de

G3NA-2@@B 5 a 24 Vc.c. 4 a 32 Vc.c. 7 mA máx. (ver nota 2.) 4 Vc.c. máx. 1 Vc.c. mín.

100 a 120 Vc.a. 75 a 132 Vc.a. 36 kΩ±20% 75 Vc.a. máx. (ver nota 3.) 20 Vc.a. mín. (ver nota 3.)
200 a 240 Vc.a. 150 a 264 Vc.a. 72 kΩ±20% 150 Vc.a. máx. (ver nota 3.) 40 Vc.a. mín. (ver nota 3.)

G3NA-4@@B
G3NA-D210B

G3NA-275B-UTU
G3NA-290B-UTU
G3NA-475B-UTU
G3NA-490B-UTU

Nota: 1. La impedancia de entrada se mide al valor máximo de la tensión nominal de alimentación (por ejemplo, en el modelo que permite de

100 a 120 Vc.a., la impedancia de entrada se mide a 120 Vc.a.).

2. Con circuito de entrada de corriente constante. La impedancia del modelo G3NA-2@@B-UTU es de 15 mA máx.

3. Consulte información más detallada en Características de temperatura (con tensión de operación y tensión de reposición) en Datos

técnicos.

5 a 24 Vc.c. 4 a 32 Vc.c. 5 mA máx. (ver nota 2.) 4 Vc.c. máx. 1 Vc.c. mín.
100 a 240 Vc.a. 75 a 264 Vc.a. 72 kΩ±20% 75 Vc.a. máx. 20 Vc.a. mín.
5 a 24 Vc.c. 4 a 32 Vc.c. 15 mA máx. (ver nota 2.) 4 Vc.c. máx. 1 Vc.c. mín.
100 a 240 Vc.a. 75 a 264 Vc.a. 72 kΩ±20% 75 Vc.a. máx. 20 Vc.a. mín.

servicio

Impedancia
(ver nota 1.)

Nivel de tensión

Tensión mínima de

operación

Tensión máxima de

reposición

Salida

Modelo Carga aplicable

Tensión de carga

nominal

G3NA-205B 24 a 240 Vc.a. 19 a 264 Vc.a. 0,1 a 5 A (a 40°C) 0,1 a 3 A (a 40°C) 60 A (60 Hz, 1 ciclo)
G3NA-210B 0,1 a 10 A (a 40°C) 0,1 a 4 A (a 40°C) 150 A (60 Hz, 1 ciclo)
G3NA-410B 200 a 480 Vc.a. 180 a 528 Vc.a. 0,2 a 10 A (a 40°C) 0,2 a 4 A (a 40°C)
G3NA-220B 24 a 240 Vc.a. 19 a 264 Vc.a. 0,1 a 20 A (a 40°C) 0,1 a 4 A (a 40°C) 220 A (60 Hz, 1 ciclo)
G3NA-420B 200 a 480 Vc.a. 180 a 528 Vc.a. 0,2 a 20 A (a 40°C) 0,2 a 4 A (a 40°C)
G3NA-240B 24 a 240 Vc.a. 19 a 264 Vc.a. 0,1 a 40 A (a 40°C) 0,1 a 6 A (a 40°C) 440 A (60 Hz, 1 ciclo)
G3NA-440B 200 a 480 Vc.a. 180 a 528 Vc.a. 0,2 a 40 A (a 40°C) 0,2 a 6 A (a 40°C)
G3NA-450B 200 a 480 Vc.a. 180 a 528 Vc.a. 0,2 a 50 A (a 40°C) 0,2 a 6 A (a 40°C)
G3NA-D210B 5 a 200 Vc.c. 4 a 220 Vc.c. 0,1 a 10 A (a 40°C) 0,1 a 4 A (a 40°C) 20 A (10 ms)
G3NA-275B-UTU 24 a 240 Vc.a. 19 a 264 Vc.a. 1 a 75 A (a 40°C) 1 a 7 A (a 40°C) 800 A (60 Hz, 1 ciclo)
G3NA-475B-UTU 200 a 480 Vc.a. 180 a 528 Vc.a. 1 a 75 A (a 40°C) 1 a 7 A (a 40°C) 800 A (60 Hz, 1 ciclo)
G3NA-290B-UTU 24 a 240 Vc.a. 19 a 264 Vc.a. 1 a 90 A (a 40°C) 1 a 7 A (a 40°C) 1.000 A (60 Hz, 1 ciclo)
G3NA-490B-UTU 200 a 480 Vc.a. 180 a 528 Vc.a. 1 a 90 A (a 40°C) 1 a 7 A (a 40°C) 1.000 A (60 Hz, 1 ciclo)

Nota: 1. La corriente de carga varía en función de la temperatura ambiente. Consulte Corriente de carga vs. Temperatura ambiente en Datos

técnicos.

2. Si se utiliza el disipador de calor de OMRON (consulte Opciones) o un disipador de calor del tamaño especificado.

Rango de tensión de

carga

Corriente de carga (ver nota 1). Corriente de pico

Con disipador de

calor

(ver nota 2.)

Sin disipador de calor

Relés de

estado sólido

Relés de estado sólido (SSR) G3NA H-7

■ Características

Parámetros G3NA-

Tiempo de
operación

Tiempo de
reposición

Caída de
tensión de
salida ON

Corriente de
fuga

Resistencia
de
aislamiento

Rigidez
dieléctrica

Resistencia a
vibraciones

Resistencia a
golpes

Temperatura
ambiente

Humedad
ambiente

Peso aprox. 60 g aprox.

1/2 del ciclo de la fuente de alimentación de carga + 1 ms máx. (entrada de
c.c.)
3/2 del ciclo de la fuente de alimentación de carga + 1 ms máx. (entrada de
c.a.)

1/2 del ciclo de la fuente de alimentación de carga + 1 ms máx. (entrada de
c.c.)
3/2 del ciclo de la fuente de alimentación de carga + 1 ms máx. (entrada de
c.a.)

1,6 V (RMS) máx. 1,8 V (RMS) máx. 1,5 V

5 mA máx. (a 100 Vc.a.)
10 mA máx. (a 200 Vc.a.)

100 MΩ mín. (a 500 Vc.c.)

2.500 Vc.a., 50/60 Hz durante 1 min. 4.000 Vc.a., 50/60 Hz durante 1 min.

Destrucción: 10 a 55 Hz, 0,75 mm de amplitud (1,5 mm de amplitud p-p)

Destrucción: 1.000 m/s

Servicio: –30°C a 80°C (sin hielo ni condensación)
Almacenamiento:–30°C a 100°C (sin hielo ni condensación)

Servicio: 45% a 85%

205B

G3NA-

210B

G3NA-

220B

2

G3NA-

240B

70 g

G3NA-

410B

10 mA máx. (a 200 Vc.a.)
20 mA máx. (a 400 Vc.a.)

aprox. 80 g aprox. 70 gaprox. 120 g

G3NA-

420B

G3NA-

440B

G3NA-

450B

G3NA­D210B

1 ms
máx.
(entrada
de c.c.)
30 ms
máx.
(entrada
de c.a.)

5 ms
máx.
(entrada
de c.c.)
30 ms
máx.
(entrada
de c.a.)

máx.

5 mA
máx.
(a 200
Vc.c.)

G3NA-

275B-

UTU

1/2 del ciclo de la fuente de alimentación
de carga + 1 ms máx. (entrada de c.c.)
3/2 del ciclo de la fuente de alimentación
de carga + 1 ms máx. (entrada de c.a.)

1/2 del ciclo de la fuente de alimentación
de carga + 1 ms máx. (entrada de c.c.)
3/2 del ciclo de la fuente de alimentación
de carga + 1 ms máx. (entrada de c.a.)

1,6 V (RMS) máx. 1,8 V (RMS) máx.

5 mA máx. (a
100 Vc.a.)
10 mA máx. (a
200 Vc.a.)

G3NA-

290B-

UTU

G3NA-

475B-

UTU

10 mA máx. (a
200 Vc.a.)
20 mA máx. (a
400 Vc.a.)

G3NA-

490B-

UTU

H-8 Relés de estado sólido (SSR) G3NA

Datos técnicos

Corriente de carga vs. Temperatura ambiente

G3NA-205B G3NA-210B/410B G3NA-220B/420B

20
16

Con disipador de calor
estándar (Y92B-A100 o
Y92B-N50) o placa de
aluminio de 75 mm x
75 mm x 3,2 mm
(A x H x G)

Sin disipador de calor

Corriente de carga (A)

10

Con disipador de calor
estándar (Y92B-A100 o
Y92B-N50) o placa de
hierro de 150 mm x 150

8

mm x 3,2 mm
(A x H x G)

6

Con placa de hierro de 100

5

Corriente de carga (A)

x 100 x 0,8 mm (A x H x G)

4

Sin disipador de calor

2

0

Con disipador de calor
estándar (Y92B-A100 o
Y92B-N100) o placa de
hierro de 200 mm x 200
mm x 3,2 mm
(A x H x G)

Con placa de hierro de 100 x

Corriente de carga (A)

100 x 0,8 mm (A x H x G)

Sin disipador de calor

Temperatura ambiente (°C)

G3NA-240B G3NA-440B

50
45

40

Con disipador de calor
estándar (Y92B­A150N ó Y92B-N150)

30

20

Con placa de hierro de 100

Corriente de carga (A)

x 100 x 0,8 mm (A x H x G)

12
10

Sin disipador de calor

6
4
2
0

−30−20

0 20406080100

50
45

40

30

20

Corriente de carga (A)

12
10

Temperatura ambiente (°C)

G3NA-275B-UTU
G3NA-475B-UTU

80
75

0,6°C/W con

70

disipador de calor

60

50

40

30

Corriente de carga (A)

20
12

10

7

2

0

Utilizando la unidad
Y92B-P250NF

Con placa de hierro de 100
x 100 x 0,8 mm (A x H x G)

Sin disipador de calor

4A

1008060 7040200−20−30

G3NA-290B-UTU
G3NA-490B-UTU

100

Corriente de carga (A)

Temperatura ambiente (°C)

Nota: La temperatura ambiente de servicio del modelo

Y92B-P250NF es de −30 a 70°C. Asegúrese de que la
temperatura de servicio se mantenga dentro de este rango.

Temperatura ambiente (°C)

Con disipador de ca­lor estándar (Y92B­A150N ó Y92B-N150)

Con placa de hierro de 100
x 100 x 0,8 mm (A x H x G)

Sin disipador de calor

6
4
2
0

−30−20

0 20406080100

Temperatura ambiente (°C)

90

0,3°C/W con

80

disipador de calor

70
60

50

40
35
30

20
12

7

2

0

Utilizando la unidad
Y92B-P250NF

Con placa de hierro de 100
x 100 x 0,8 mm (A x H x G)

Sin disipador de calor

−20−30

Temperatura ambiente (°C)

Con Y92B-A250
o un disipador de
calor con una efi­cacia de radiación
de 1°C/W.

4A

Temperatura ambiente (°C)

G3NA-450B

60

50

Con disipador de calor
estándar (Y92B-P250)

40

30

20

Corriente de carga (A)

10

Sin disipador de calor

6
0

−30

−20

0 20406080100

Temperatura ambiente (°C)

Relés de

estado sólido

G3NA-D210B

20

10

Con disipador de calor
estándar (Y92B-A100 o
Y92B-N50) o placa de
aluminio de 150 mm x 150 mm
x 3,2 mm (A x H x G)

6

Con placa de hierro de 100 x

5

100 x 0,8 mm (A x H x G)

4

Sin disipador de calor

Corriente de carga (A)

2

1008060 7040200

0

Temperatura ambiente (°C)

100806040200−20−30

Relés de estado sólido (SSR) G3NA H-9
