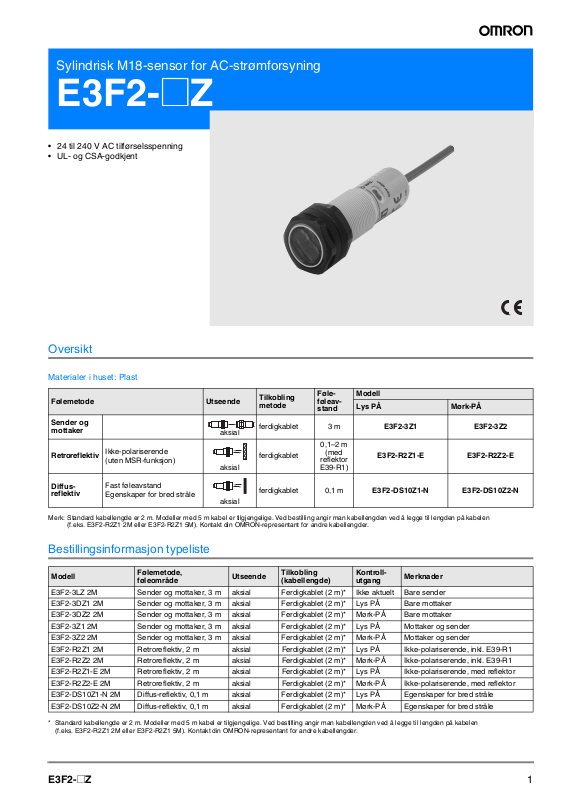

Omron E3F2-Z DATASHEET [no]

Sylindrisk M18-sensor for AC-strømforsyning

E3F2-@Z

• 24 til 240 V AC tilførselsspenning

• UL- og CSA-godkjent

Oversikt

Materialer i huset: Plast

Følemetode Utseende

Sender og
mottaker

Retroreflektiv

Diffus­reflektiv

Merk: Standard kabellengde er 2 m. Modeller med 5 m kabel er tilgjengelige. Ved bestilling angir man kabellengden ved å legge til lengden på kabelen

(f.eks. E3F2-R2Z1 2M eller E3F2-R2Z1 5M). Kontakt din OMRON-representant for andre kabellengder.

Ikke-polariserende
(uten MSR-funksjon)

Fast føleavstand
Egenskaper for bred stråle

aksial

aksial

aksial

Tilkobling
metode

ferdigkablet 3 m E3F2-3Z1 E3F2-3Z2

ferdigkablet

ferdigkablet 0,1 m E3F2-DS10Z1-N E3F2-DS10Z2-N

Føle­føleav­stand

0,1–2 m

(med
reflektor
E39-R1)

Modell
Lys PÅ Mørk-PÅ

E3F2-R2Z1-E E3F2-R2Z2-E

Bestillingsinformasjon typeliste

Modell

E3F2-3LZ 2M Sender og mottaker, 3 m aksial Ferdigkablet (2 m)* Ikke aktuelt Bare sender
E3F2-3DZ1 2M Sender og mottaker, 3 m aksial Ferdigkablet (2 m)* Lys PÅ Bare mottaker
E3F2-3DZ2 2M Sender og mottaker, 3 m aksial Ferdigkablet (2 m)* Mørk-PÅ Bare mottaker
E3F2-3Z1 2M Sender og mottaker, 3 m aksial Ferdigkablet (2 m)* Lys PÅ Mottaker og sender
E3F2-3Z2 2M Sender og mottaker, 3 m aksial Ferdigkablet (2 m)* Mørk-PÅ Mottaker og sender
E3F2-R2Z1 2M Retroreflektiv, 2 m aksial Ferdigkablet (2 m)* Lys PÅ Ikke-polariserende, inkl. E39-R1
E3F2-R2Z2 2M Retroreflektiv, 2 m aksial Ferdigkablet (2 m)* Mørk-PÅ Ikke-polariserende, inkl. E39-R1
E3F2-R2Z1-E 2M Retroreflektiv, 2 m aksial Ferdigkablet (2 m)* Lys PÅ Ikke-polariserende, med reflektor
E3F2-R2Z2-E 2M Retroreflektiv, 2 m aksial Ferdigkablet (2 m)* Mørk-PÅ Ikke-polariserende, med reflektor
E3F2-DS10Z1-N 2M Diffus-reflektiv, 0,1 m aksial Ferdigkablet (2 m)* Lys PÅ Egenskaper for bred stråle
E3F2-DS10Z2-N 2M Diffus-reflektiv, 0,1 m aksial Ferdigkablet (2 m)* Mørk-PÅ Egenskaper for bred stråle

Følemetode,
føleområde

Utseende

Tilkobling
(kabellengde)

Kontroll­utgang

Merknader

* Standard kabellengde er 2 m. Modeller med 5 m kabel er tilgjengelige. Ved bestilling angir man kabellengden ved å legge til lengden på kabelen

(f.eks. E3F2-R2Z1 2M eller E3F2-R2Z1 5M). Kontakt din OMRON-representant for andre kabellengder.

1E3F2-@Z

Spesifikasjoner

Merking/egenskaper for vekselstrømsmodeller

Type

E3F2-3Z1
E3F2-3Z2

Følemetode Sender og mottaker Ikke-polariserende retroreflektiv

E3F2-R2Z1
E3F2-R2Z2

E3F2-DS10Z1
E3F2-DS10Z2

Diffus-reflektiv

(egenskaper for bred stråle)
Tilførselsspenning 24–240 V AC ±10 %, 50/60 Hz
Strømforbruk Maks. 10 mA Maks. 5 mA

Angitt føleavstand

Typisk føleavstand for ulike
reflektortyper

*1

*2

3 m

–

0,1 til 2 m

(med reflektor E39-R1)

E39-R1: 3,4 m
E39-R7: 3,9 m
E39-R8: 5,2 m

(5 x 5 cm hvitt matt papir)

Detekterbart objekt Opakt objekt: min. 11 mm Opakt objekt: min. 56 mm Opake objekter
Retningsvinkel 3° til 20° –
Differensialvandring – Maks. 20 %
Responstid Maks. 30 ms
Kontrollutgang Vekselstrøm fast tilstand (SCR) maks. 200 mA, restspenning: maks. 5 V ved 200 mA
Strømtilbakestillingstid 100 ms
Omgivelseslys Glødelampe: Maks. 3 000 lux. Sollys: Maks. 10 000 lux
Omgivelsestemperatur

*3

Drift: –25 til 55 °C/Lagring: –30 til 70 °C (uten ising eller kondens)
Luftfuktighet Drift: 35 % til 85 %/Lagring: 35 % til 95 % (uten kondens)
Isolasjonsmotstand Min. 20 MΩ ved 500 V DC mellom strømførende deler og hus
Dielektrisk styrke 1 500 V AC, 50/60 Hz i 1 minutt mellom strømførende deler og hus
Vibrasjonsmotstand 10–55 Hz, 1,5 mm dobbel amplitude i 2 timer hver vei (X, Y, Z)
Støtmotstand 500 m2 (ca. 50 g) for hver retning (X, Y, Z)

*4

Kabinettmerking IP67

; NEMA 1, 2, 4; IP69k etter DIN 40050 del 9
Lyskilde Infrarød LED (880 nm)
Indikatorer Lyshendelse/strømindikator for lyskilde (rød)
Følsomhetsjustering Fast

*5

Tilkoblingsmetode 2 m, 5 m ferdigkoblet kabel (PVC, dia. 4 mm (14/0,15)

)
Driftsmodus Lys-PÅ eller Mørk-PÅ (fast)
Kretsbeskyttelse Ingen
Vekt (ca.) 110 g (ferdigkoblet 2 m kabel)
Materialer i huset Plast (hus: ABS; linse: PMMA)

*1

Se ”Tekniske data” for nærmere opplysninger om stabil føleavstand

*2

Typisk føleavstand svarer til 80 % av maks. føleavstand.

*3
*4

Kabinettmerking IP67 etter OMRONs interne standarder svarer til strengere testkrav enn IEC 60529-standarden (se kapitlet ”Forholdsregler”)

*5

Kontakt din OMRON-representant for andre kabelmaterialer (f.eks. PUR).

0,1 m

–

2 Sylindrisk M18-sensor for AC-strømforsyning

Tekniske data (typisk)

Driftsområde (typisk)

Modeller med gjennomgående stråle (aksialt)
E3F2-3Z#

–100

Avstand Y (mm)

–200

–300

300

200

100

0

123450

Typisk føleavstand 3,8 m

Y

X

Retroreflektive modeller (aksiale)
E3F2-R2Z# (ikke-polariserende) og reflektorer

300

200

100

0

–100

Avstand Y (mm)

–200

–300

Avstand X (m)

Overforsterkningsforhold vs. avstand (typisk)

Modeller med gjennomgående stråle (aksialt)
E3F2-3Z#

100

10

1

Overforsterkning

0,1

1 2345 60

Avstand X (m)

Retroreflektive modeller (aksiale)
E3F2-R2Z# (ikke-polariserende) og reflektorer

100

10

1

Overforsterkning

7 12345 60

0,1

123 45 60

reflektor E39-R1

reflektor E39-R7

reflektor E39-R8

Typisk føleavstand

E39-R1: 3,4 m
E39-R7: 3,9 m
E39-R8: 5,2 m

Reflektor

Y

X

Avstand X (m)

Avstand X (m)

Diffus-reflektive modeller (aksiale)
E3F2-DS10Z-# (type med bred stråle)

30

20

10

0

–10

Avstand Y (mm)

–20

87

–30

Objekt

Y

X

20 40 60 80 100 1200

Diffus-reflektive modeller (aksiale)
E3F2-DS10Z-# (type med bred stråle)

100

10

1

Overforsterkning

Grått papir
(18 % refleksjon)

7

0,1

50 100 1500

hvitt papir

(50 x 50 mm)

Avstand X (m)

Føleobjekt

50 x 50 mm

Hvitt papir
(90 % refleksjon)

Avstand X (m)

140

200

Drift

Modell Utgangsstatus Tidsdiagram

E3F2-3LZ – – –

Hendelse
Avbrutt

E3F2-3Z1
E3F2-R2Z1
E3F2-DS10Z1-N

E3F2-3Z2
E3F2-R2Z2
E3F2-DS10Z2-N

PÅ når lyset
er tent.
(Lys-PÅ)

PÅ når lyset
er avbrutt.
(Mørk-PÅ)

Utgangs­indikator
(rød)

Transistor­utgang

Belastning
(relé)

Hendelse
Avbrutt

Utgangs­indikator
(rød)

Transistor­utgang

Belastning
(relé)

Betjen

Utløser

Betjen

Utløser

PÅ
AV

PÅ
AV

PÅ
AV

PÅ
AV

Tilkoblings­metode

–

–

Utgangskrets

Sender for gjennomgående stråle

Brun

Blå

Brun

Svart

Blå

Lys­indikator

Strøm­indikator
(rød)

Hoved­krets

Rød

Hoved­krets

Maks.
200 mA.

24–240 V AC

Belastning

24–240 V AC

3E3F2-@Z

Dimensjoner (mm)

Kabeltype

Uten potensiometer

E3F2-3Z#
E3F2-R2Z#
E3F2-DS10Z#-N

90

67,3

62

8

M18 x 1 6g

5 mm dia.

24

Lysindikator

Forholdsregler

E3F2 fotoelektrisk sensor er ikke en sikkerhetskomponent for
beskyttelse av menneskers sikkerhet som definert i EF-direktiv
(91/368/EEC) og omfattes av separate europeiske standarder eller
andre regler eller standarder.

Beskyttelsesgrad

E3F2 fotoelektriske sensorer har beskyttelsesgraden IP67. I dette
tilfellet har sensorene bestått OMRONs varmesjokktest før IP67-test
i IEC 60529 (nedsenking i 1 m dypt vann i 30 minutter). Etterpå ble
sensorene testet i henhold til OMRONs vanntetthetstest.

Varmesjokk: Skiftende raske temperaturendringer mellom –25 °C

og +55 °C i fem sykluser med 1 time for hver
temperatur. Sensorenes funksjon og isolasjon
kontrolleres.

Vanntetthet: Sensorene senkes ned i vann mellom +2 og +55 °C.

Det utføres 20 sykluser med 1 time for hver
temperatur. Sensorenes funksjon, vanntetthet
og elektriske isolasjon kontrolleres.

I henhold til IP 67-standarden skal den fotoelektriske sensoren ikke
utsettes for sterke støt under installasjonen.

Ledninger

Hvis inngangs-/utgangsledningene til den fotoelektriske sensoren
legges i samme kanal som strømledninger eller høyspentledninger,
kan sensoren få funksjonsfeil eller skader på grunn av elektrisk støy.
Legg ledningene atskilt, eller bruk skjermede ledninger som
inngangs-/utgangsledninger til den fotoelektriske sensoren.

Ikke koble den svarte tråden til den brune uten belastning. Hvis disse
trådene kobles direkte sammen, kan sensoren bli skadet
(vekselstrømsomkoblingstype).

Brun

16,8 mm dia.

22

3,1

3,1

optisk sone

Når den fotoelektriske sensoren brukes i nærheten av
en invertermotor, må jordingsledningen til motoren jordes. Hvis
motoren ikke jordes, kan det oppstå funksjonsfeil på sensoren.

Hvis den fotoelektriske sensoren brukes ved temperaturer over
45 °C, må belastningsstrømmen være innenfor verdiene som vist
i figuren nedenfor.

200

130

Belastningsstrøm (mA)

0

Driftstemperatur (˚C)

Montering

Ikke bruk et moment på mer enn

• 2,0 Nm (20 kgf cm) ved stramming av monteringsmutrene
for plastmodeller

• 20,0 Nm (200 kgf cm) ved stramming av monteringsmutrene
for plastmodeller

5545

Belastning

Sensor

Svart

Blå

24–240 V AC

Med tanke på produktforbedring kan spesifikasjonene endres uten varsel.Cat. No. E43E-NO-01
