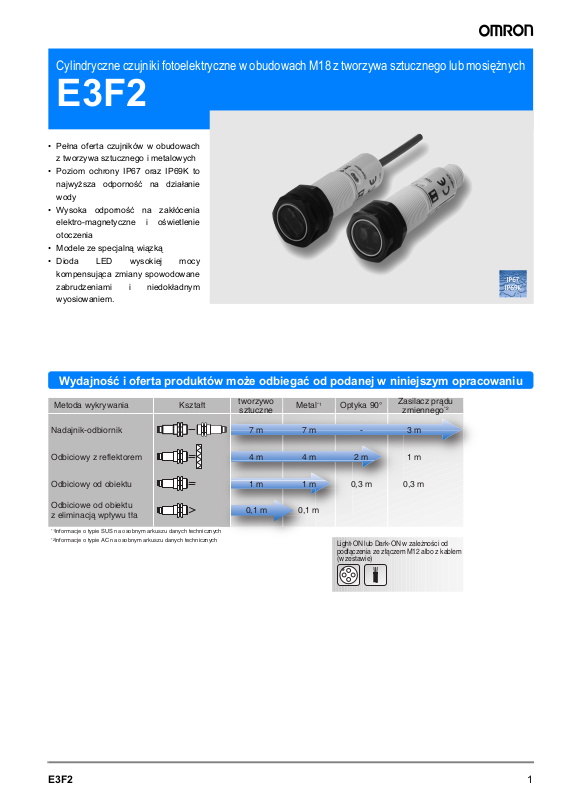

Omron E3F2 DATASHEET [pl]

Cylindryczne czujniki fotoelektryczne w obudowach M18 z tworzywa sztucznego lub mosiężnych
E3F2
•Pełna oferta czujników w obudowach z tworzywa sztucznego i metalowych
• Poziom ochrony IP67 oraz IP69K to najwyższa odporność na działanie wody
• Modele ze specjalną wiązką
• Dioda LED wysokiej mocy kompensująca zmiany spowodowane zabrudzeniami i niedokładnym wyosiowaniem.
Wydajność i oferta produktów może odbiegać od podanej w niniejszym opracowaniu
KształtMetoda wykrywania
Nadajnik-odbiornik
Odbiciowy z reflektorem
Odbiciowy od obiektu
Odbiciowe od obiektu z eliminacją wpływu tła
*1
Informacje o typie SUS na osobnym arkuszu danych technicznych
*2
Informacje o typie AC na osobnym arkuszu danych technicznych
tworzywo
sztuczne
7 m 7 m - 3 m
4 m 4 m 2 m 1 m
1 m 1 m 0,3 m 0,3 m
0,1 m 0,1 m
Metal
*1
Optyka 90°
Light-ON lub Dark-ON w zależności od podłączenia ze złączem M12 albo z kablem (w zestawie)
Zasilacz prądu
zmiennego
*2
1E3F2
Opcje do wyboru
Materiał obudowy: tworzywo sztuczne
Metoda wykrywania Zasięg
działania
Sposób połączenia Oznaczenie
Wyjście PNP Wyjście NPN
*1
Nadajnik-odbiornik 7 m
Odbiciowy z reflektorem ifunkcją MSR.
Odbiciowy z reflektorem ifunkcją MSR.
*2
*2
0,1–4 m (regulowany)
0,1–2 m
––2 m– – ––
––2 m–
*3
––
*4
––2 m–
E3F2-7B4 2M E3F2-7C4 2M E3F2-7B4-P1 E3F2-7C4-P1 E3F2-R4B4-E 2M E3F2-R4C4-E 2M
E3F2-R4B4-P1-E E3F2-R4C4-P1-E
E3F2-R2RB41-E 2M E3F2-R2RC41-E 2M
E3F2-R2RB41-P1-E E3F2-R2RC41-P1-E
––
Odbiciowy od obiektu 0,1 m (stały
zasięg,
0,3 m (regulowany)
1m (regulowany)
Odbiciowy od obiektu 0,3 m
(regulowany)
––2 m– – –– ––2 m– – –– ––2 m– – ––
––2 m–
––
Odbiciowy od obiektu (z eliminacją wpływu tła)
0,1 m (stały zasięg)
––2 m–
––
*1.
Kable złączy (w zestawie) są dostępne na żądanie. Prosimy o skontaktowanie się z przedstawicielem firmy Omron.
*2.
Reflektor należy zamówić oddzielnie. Dostępne są także modele z dołączonym reflektorem. Prosimy o skontaktowanie się z przedstawicielem firmy Omron.
*3.
Pomiar z reflektorem E39-R1S
*4.
Pomiar z reflektorem E39-R1
E3F2-DS10B4-N 2M E3F2-DS10C4-N 2M E3F2-DS10B4-P1 E3F2-DS10C4-P1 E3F2-DS30B4 2M E3F2-DS30C4 2M E3F2-DS30B4-P1 E3F2-DS30C4-P1 E3F2-D1B4 2M E3F2-D1B4 2M E3F2-D1B4-P1 E3F2-D1C4-P1 E3F2-DS30B41 2M E3F2-DS30C41 2M
E3F2-DS30B41-P1 E3F2-DS30C41-P1
E3F2-LS10B4 2M E3F2-LS10C4 2M
E3F2-LS10B4-P1 E3F2-LS10C4-P1
Uwaga: Standardowa długość kabla wynosi 2 m. Dostępne są także modele wyposażone w kabel o dł. 5 m. Podczas zamawiania należy podać długość wymaganego
kabla (np. E3F2-R4B4-E 5M). W przypadku innych długości kabla prosimy o skontaktowanie się z przedstawicielem firmy OMRON.
Materiał obudowy: Metal (mosiądz pokryty niklem)
Metoda wykrywania Zasięg
działania
Nadajnik-odbiornik 7 m
Odbiciowy z reflektorem i funkcją MSR.
Odbiciowy z reflektorem i funkcją MSR.
*2
*2
0,1–4 m (regulowany)
0,1–2 m
*4
Sposób połączenia Oznaczenie
Wyjście PNP Wyjście NPN
*1
––2 m–
––
––2 m–
*3
––
––2 m–
E3F2-7B4-M 2M E3F2-7C4-M 2M
E3F2-7B4-M1-M E3F2-7C4-M1-M
E3F2-R4B4-M-E 2M E3F2-R4C4-M-E 2M
E3F2-R4B4-M1-M-E E3F2-R4C4-M1-M-E
E3F2-R2RB41-M-E 2M E3F2-R2RC41-M-E 2M
E3F2-R2RB41-M1-M-E E3F2-R2RC41-M1-M-E
––
Odbiciowy od obiektu 0,1 m (stały
zasięg,
0,3 m (regulowany)
1m (regulowany)
––2 m– – –– ––2 m– – –– ––2 m– – ––
E3F2-DS10B4-M 2M E3F2-DS10C4-M 2M E3F2-DS10B4-M1-M E3F2-DS10C4-M1-M E3F2-DS30B4-M 2M E3F2-DS30C4-M 2M E3F2-DS30B4-M1-M E3F2-DS30C4-M1-M E3F2-D1B4-M 2M E3F2-D1C4-M 2M E3F2-D1B4-M1-M E3F2-D1C4-M1-M
2 Standardowe czujniki fotoelektryczne
Metoda wykrywania Zasięg
działania
Sposób połączenia Oznaczenie
Wyjście PNP Wyjście NPN
*1
Odbiciowy od obiektu 0,3 m
(regulowany)
––2 m–
––
Odbiciowy od obiektu (z eliminacją wpływu tła)
0,1 m (stały zasięg)
––2 m–
––
*1.
Kable złączy (w zestawie) są dostępne na żądanie. Prosimy o skontaktowanie się z przedstawicielem firmy Omron.
*2.
Reflektor należy zamówić oddzielnie. Dostępne są także modele z dołączonym reflektorem E39-R1S. Prosimy o skontaktowanie się z przedstawicielem firmy Omron.
*3.
z reflektorem E39-R1S
*4.
z reflektorem E39-R1
Uwaga: Standardowa długość kabla wynosi 2 m. Dostępne są także modele wyposażone w kabel o długości 5 m. Podczas zamawiania należy podać długość
wymaganego kabla (np. E3F2-R4B4-E 5M). W przypadku innych długości kabla prosimy o skontaktowanie się z przedstawicielem firmy OMRON.
E3F2-DS30B41-M 2M E3F2-DS30C41-M 2M
E3F2-DS30B41-M1-M E3F2-DS30C41-M1-M
E3F2-LS10B4-M 2M E3F2-LS10C4-M 2M
E3F2-LS10B4-M1-M E3F2-LS10C4-M1-M
Akcesoria (zamawiane osobno)
Nazwa Zasięg działania (typowy) Reflektory 3 m [100 mm] (widzenie osiowe)
2 m [100 mm] (widzenie prostopadłe) 4 m [100 mm] (widzenie osiowe)
2 m [100 mm] (widzenie prostopadłe) 5 m [100 mm] (widzenie osiowe)
2,5 m [100 mm] (widzenie prostopadłe) 6 m [100 mm] (widzenie osiowe)
3 m [100 mm] (widzenie prostopadłe) 5 m [100 mm] (widzenie osiowe)
2,5 m [100 mm] (widzenie prostopadłe)
Reflektory taśmowe 0,7 m [150 mm] (widzenie osiowe)
1,1 m [150 mm] (widzenie osiowe) 1,4 m [150 mm] (widzenie osiowe)
Zatyczka obiektywu E39-F31 Uchwyt montażowy montaż śrubowy Y92E-B18
*1.
Wartości w nawiasach podają minimalny wymagany odstęp pomiędzy czujnikiem a lusterkiem.
Szczegółowe informacje dotyczące akcesoriów, zob. główny rozdział „Akcesoria” na końcu dokumentacji.
*1
Uwaga Oznaczenie 60 × 40 mm E39-R1
60 × 40 mm E39-R1S
84 mm
E39-R7
100 × 100 mm E39-R8
80 × 80 mm E39-R40
35 × 10 mm E39-RS1 35 × 40 mm E39-RS2 80 × 70 mm E39-RS3
Złącza we/wy czujnika
Przewód Kształt Modele z kablem Oznaczenie Standard Prosty 2 m Czteroprzewodowy XS2F-D421-D80-A
5 m XS2F-D421-G80-A
Kabel przemysłowy odporny na drgania
W kształcie litery L
Prosty 2 m XS2F-D421-D80-R
W kształcie litery L
2 m XS2F-D422-D80-A 5 m XS2F-D422-G80-A
5 m XS2F-D421-G80-R 2 m XS2F-D422-D80-R 5 m XS2F-D422-G80-R
3E3F2
Dane techniczne
Parametry znamionowe
Parametr E3F2-7@ E3F2-R4@-@ E3F2-DS10@ E3F2-DS30@ E3F2-D1@4-@ E3F2-LS10@4-@ Metoda wykrywania Nadajnik-
odbiornik
Napięcie zasilania 10–30 V DC Pobór prądu Maksymalnie
50 mA
Zasięg działania 7 m 0,1–4 m
Standardowy obiekt
Nieprzezroczysty, średn. min.
11 mm Kąt kierunkowy 3–20° – Odchylenie różnicowe
maks. 20% maks. 5% (histereza)
Błąd czerni/bieli 3% Czas odpowiedzi Działanie
i resetowanie:
maks. 2,5 ms Wyjście sterujące Tranzystor (otwarty kolektor), prąd obciążenia: 100 mA maks. (napięcie szczątkowe: maks. 2 V) Czas ustalenia zasilania 50 ms maks. 100 ms 50 ms 100 ms Oświetlenie zewnętrzne Oświetlenie sztuczne: maks. 3000 lx/światło słoneczne: maks. 10 000 lx Temperatura otoczenia Eksploatacyjna: –25 do 55 °C / Składowanie: –30 do +70 °C (bez oblodzenia i kondensacji) Wilgotność otoczenia Eksploatacyjna: 35% do 85% / Składowanie: 35–95% (bez kondensacji) Rezystancja izolacji Min. 20 M przy 500 V DC pomiędzy elementami naładowanymi a obudową Odporność
1000 V AC maks., 50/60 Hz przez 1 min między elementami naładowanymi a obudową dielektryczna
Odporność na wibracje 10–55 Hz, podwójna amplituda 1,5 mm, 2 godz., w każdym z kierunków X, Y, Z Odporność na wstrząsy Zniszczenie: 500 m/s Stopień ochrony ródło światła
(długość fali)
*1
IEC 60529 IP67, IP69K wg normy DIN 40050-9
Podczerwona
LED (950 nm) Wskaźniki Światło
padające/
wskaźnik
zasilania dla
źródła światła
(czerwony) Regulacja czułości Stała Regulowana Stała Regulowana Stała Sposób połączenia kabel (w zestawie) 2 m, 5 m, PVC, średn. 4 mm (18/0,12) Tryb działania Light-ON lub Dark-ON w zależności od podłączenia Ciężar (w przybliżeniu) Obu-
dowa ztwor-
kabel (w zestawie, 2 m)
Złącze 40 g 20 g
120 g 60 g
zywa sztu­cznego
Obu­dowa metalo-
kabel (w
180 g 90 g
zestawie, 2 m) Złącze 120 g 50 g
wa Zabezpieczenie
Przedzwarciowy na wyjściu i z odwrotną polaryzacją zasilania obwodu
Materiały obudowy
*1.
Test IP69k zgodnie z normą DIN 40 050, część 9, ma na celu symulację czyszczenia z wykorzystaniem wysokiego ciśnienia/pary. W czasie testu na czujnik pod różnymi kątami jest natryskiwana woda o temperaturze 80°C z natężeniem 14–16 l/min i ciśnieniem 8000–10 000 kPa. Woda pod wysokim ciśnieniem nie może spowodować żadnych niekorzystnych zmian w wyglądzie i działaniu czujnika.
*2.
W przypadku kabli z innych materiałów (np. PUR) należy skontaktować się z przedstawicielem firmy OMRON.
*3.
Informacje dotyczące modeli ze stali nierdzewnej można znaleźć w oddzielnym arkuszu danych technicznych E3F2 SUS
*3
Obudowa: ABS (modele z tworzywa sztucznego) lub mosiądz niklowany (modele metalowe); obiektyw: PMMA
Odbiciowy z reflektorem
Odbiciowy od obiektu Szerokowiązkowy
Regulacja potencjometrem Z eliminacją
ifunkcją MSR.
Maksymalnie 30 mA
(z E39-R1S)
Nieprzezroczysty,
Maksymalnie 25 mA
0,1 m (5 x 5 cm, biały matowy papier)
Maksymalnie 30 mA
0,3 m (10 x 10 cm, biały matowy papier)
1 m (30 x 30 cm, biały matowy papier)
średn. min. 56 mm
maks. 1 ms maks. 2,5 ms maks. 1 ms
2
, każdy kierunek (X, Y, Z)
Czerwona LED
LED, podczerwień (880 nm) Czerwona LED
(660 nm) Światło
padające (czerwony)/ stabilność (zielony)
Światło padające/wskaźnik zasilania dla źródła światła (czerwony)
*2
) lub złącze M12
Światło padające (czerwony)/ stabilność (zielony)
wpływu tła
0,1 m (10 x 10 cm, biały matowy papier)
(660 nm) Wskaźnik
wyjścia (pomarańczowy)/ stabilności (zielony)
4 Standardowe czujniki fotoelektryczne
Dane techniczne (typowe)
Zakres pracy (typowy)
Modele typu nadajnik-odbiornik (osiowo)
E3F2-7@4-@
Modele odbiciowe z reflektorem (osiowe)
E3F2-R4@4@-@ (z polaryzacją)
Modele odbiciowe z reflektorem (prostopadłe)
E3F2-R2R@41-@ (z polaryzacją) i reflektorami
Odległość Y (mm)
Odległość X (m)
Modele odbiciowe od obiektu (osiowo)
E3F2-DS10@4-@ (typ szerokowiązkowy)
15
10
5
biały papier
(50 x 50 mm)
Odległość X (mm)
Odległość Y (mm)
0
-5
-10
-15
Obiekt
Y
X
20 40 60 80 100 1200
250
Typowy zasięg działania E39-RS3 E39-R1S
200
E39-R40 E39-R7
150
E39-R8
100
50
0
-50
Odległość Y (mm)
-100
-150
-200
-250 01 23456 789
Modele odbiciowe od obiektu (osiowo)
E3F2-DS30@4-@
40
Czułość ustawiona na maksimum Czułość ustawiona na 400 mm
30
20
10
0
–10
Odległość Y (mm)
–20
Regulowany zasięg działania w zakresie 0-550 mm
–30
140
–40
Obiekt
Y
X
100 200 300 400 500 6000
Odbłyśnik
Y
X
Odległość X (m)
biały papier
(100 x 100 mm)
Odległość X (mm)
Odległość Y (mm)
-100
100
50
0
-50
0,5 1 1,5 2 2,5 30
typowy zasięg działania:
E39-R1: 2,4 m E39-R7: 2,7 m E39-R8: 3,1 m
Odbłyśnik
Y
X
43,5
Odległość X (m)
Modele odbiciowe od obiektu (prostopadłe)
E3F2-DS30@41-@
40
Czułość ustawiona na 390 mm
Biały papier (90% odbicia)
30
20
10
Obiekt wykrywany:
100 × 100 mm
Odległość X (mm)
Odległość Y (mm)
0
–10
–20
–30
–40
Obiekt
Y
X
100 200 300 400 5000
Modele odbiciowe od obiektu (osiowo)
E3F2-D1@4-@
100
80
60
40
20
0
-20
-40
Odległość Y (mm)
-60
-80
-100
Obiekt
Y
X
0 200 400 600 800 1000 1200 1400 1600
Obiekt wykrywany:
300 × 300 mm
Odległość X (mm)
