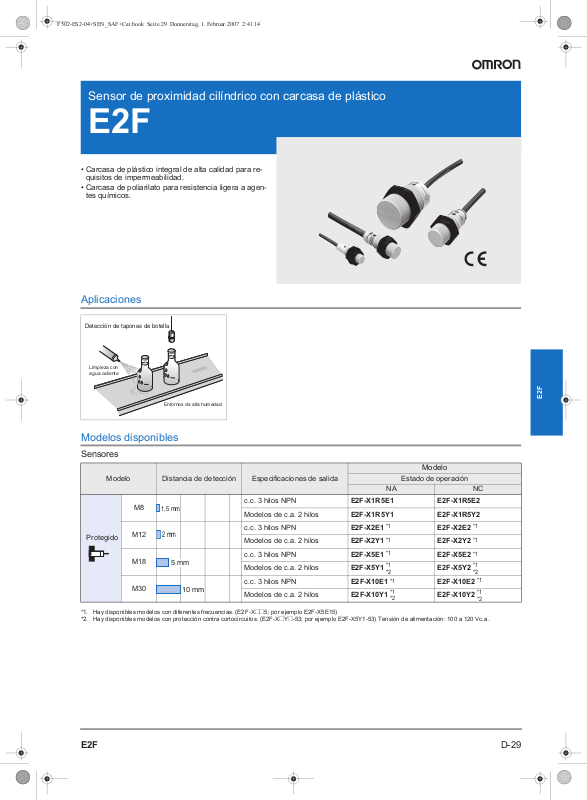

Omron E2F DATASHEET [es]
Sensor de proximidad cilíndrico con carcasa de plástico
E2F
• Carcasa de plástico integral de alta calidad para requisitos de impermeabilidad.
• Carcasa de poliarilato para resistencia ligera a agentes químicos.
Aplicaciones
Detección de tapones de botella
Limpieza con
agua caliente
Entornos de alta humedad
Modelos disponibles
Sensores
Modelo
Modelo Distancia de detección Especificaciones de salida
M8
Protegido
*1. Hay disponibles modelos con diferentes frecuencias. (E2F-X@@5; por ejemplo E2F-X5E15)
*2. Hay disponibles modelos con protección contra cortocircuitos. (E2F-X@Y@-53; por ejemplo E2F-X5Y1-53) Tensión de alimentación: 100 a 120 Vc.a.
M12
M18
M30
1,5 mm
2 mm
5 mm
10 mm
c.c. 3 hilos NPN E2F-X1R5E1 E2F-X1R5E2
Modelos de c.a. 2 hilos E2F-X1R5Y1 E2F-X1R5Y2
c.c. 3 hilos NPN E2F-X2E1 E2F-X2E2
Modelos de c.a. 2 hilos E2F-X2Y1 E2F-X2Y2
c.c. 3 hilos NPN E2F-X5E1 E2F-X5E2
Modelos de c.a. 2 hilos E2F-X5Y1 E2F-X5Y2
c.c. 3 hilos NPN E2F-X10E1 E2F-X10E2
Modelos de c.a. 2 hilos E2F-X10Y1 E2F-X10Y2
Estado de operación
NA NC
*1 *1
*1
*1
*1
*2
*1
*1
*2
*1
*1
*1
*2
*1
*1
*2
E2F
D-29E2F
Valores nominales/Especificaciones
Modelo
Elemento
Distancia
de detección
Distancia de ajuste 0 a 1,2 mm 0 a 1,6 mm 0 a 4 mm 0 a 8 mm
Distancia diferencial 10% máx.
Objetos detectables Metal ferroso (la sensibilidad se reduce con metales no ferrosos)
Objeto detectable
estándar
Frecuencia
de respuesta
Fuente de alimenta-
ción (rango de tensión de operación)
Consumo Modelos E: 17 mA máx.
Corriente de fuga Modelos Y: 1,7 mA a 200 Vc.a.
Salida de
control
Indicadores Modelos E: indicador de detección (LED rojo), modelos Y: Indicador de operación (LED rojo)
Estado de operación
(con objeto detectable aproximándose)
Circuitos
de protección
Temperatura
ambiente
Humedad ambiente En operación/almacenamiento: 35% a 95% HR
Influencia
de la temperatura
Influencia
de la tensión
Resistencia
de aislamiento
Rigidez dieléctrica Modelos E: 1.000 Vc.a., 50/60 Hz durante 1 minuto entre las piezas portadoras de corriente y la carcasa
Resistencia
a vibraciones
Resistencia a golpes Destrucción: 1.000 m/s2 durante 10 veces en cada una de las direcciones X, Y y Z
Grado de protección IEC IP67
Método de conexión Con cable (longitud estándar: 2 m)
Peso (embalado) Aprox. 40 g Aprox. 50 g Aprox. 130 g Aprox. 170 g
Material
Accesorios Manual de instrucciones
*1. Las frecuencias de respuesta son valores medios medidos en la condición de que la distancia entre cada objeto detectable sea dos veces más larga que el tamaño
del objeto detectable y la distancia de detección establecida sea la mitad de la distancia de detección máxima.
*1
Capacidad
de conmutación
Tensión
residual
Carcasa
Superficie
de detección
Tuerca de
sujeción
E2F-X1R5E@
E2F-X1R5Y@
1,5 mm ±10% 2 mm ±10% 5 mm ±10% 10 mm ±10%
Hierro, 8 × 8 × 1 mm Hierro, 12 × 12 × 1 mm Hierro, 18 × 18 × 1 mm Hierro, 30 × 30 × 1 mm
Modelos E: 2 kHz,
Modelos Y: 25 Hz
Modelos E: 12 a 24 Vc.c. (de 10 a 30 Vc.c.), rizado (p-p): 10% máx.
Modelos Y: 24 a 240 Vc.a. (20 a 264 Vc.a.)
Modelos E: 200 mA máx., modelos Y: 5 a 100 mA Modelos E: 200 mA máx., modelos Y: 5 a 300 mA
Modelos E: 2 V máx. (corriente de carga: 200 mA con cable de: 2 m)
Modelos Y: Consulte las especificaciones
Modelos E1, Y1: NA
Modelos E2, Y2: NC
Modelos E: Protección contra inversión de polaridad, supresor de picos,
protección contra cortocircuitos en la carga Modelos Y: Ninguna
En operación/almacenamiento: –25°C a 70°C (sin formación de hielo ni condensación)
Una fluctuación máxima de ±10% máx, de la distancia de detección a 23°C en un rango de temperatura de entre
–25°C y 70°C
Modelos E: ±2,5% máx. de la distancia de detección dentro de un intervalo de ±15% de la tensión de alimentación
nominal Modelos Y: ±1% máx. de la distancia de detección dentro de un intervalo de ±10% de la tensión de alimentación nominal
50 MΩ min. (a 500 Vc.c.) entre partes conductoras y carcasa
10 a 55 Hz, 1,5 mm de amplitud p-p durante 2 horas en las direcciones X, Y y Z
Resina polialilato
E2F-X2E@
E2F-X2Y@
Modelos E: 1,5 kHz,
Modelos Y: 25 Hz
Modelos E: 600 Hz,
Modelos Y: 25 Hz
Poliarilato
E2F-X5E@
E2F-X5Y@
E2F-X10E@
E2F-X10Y@
Modelos E: 400 Hz,
Modelos Y: 25 Hz
D-30 Sensores inductivos
