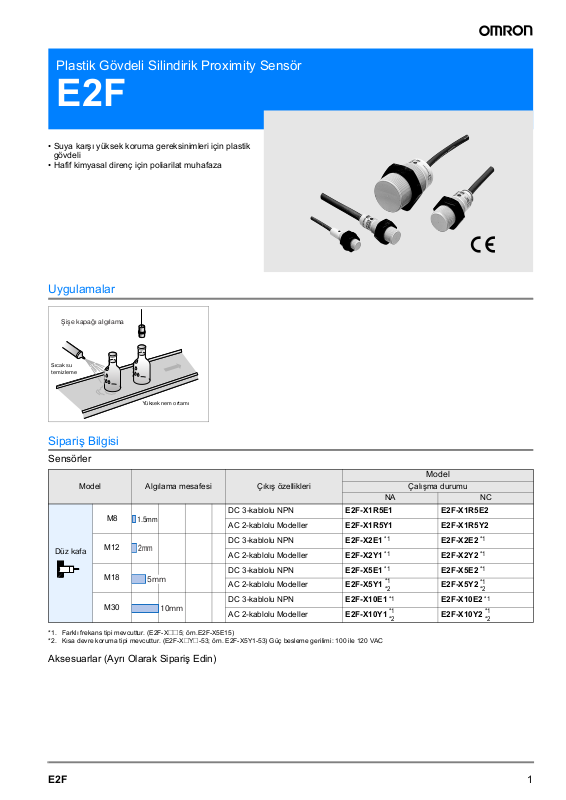

Plastik Gövdeli Silindirik Proximity Sensör
E2F
•Suya karşı yüksek koruma gereksinimleri için plastik
gövdeli
• Hafif kimyasal direnç için poliarilat muhafaza
Uygulamalar
Şişe kapağı algılama
Sıcak su
temizleme
Yüksek nem ortamı
Sipariş Bilgisi
Sensörler
Model Algılama mesafesi Çıkış özellikleri
M8
Düz kafa
*1. Farklı frekans tipi mevcuttur. (E2F-X@@5; örn.E2F-X5E15)
*2. Kısa devre koruma tipi mevcuttur. (E2F-X@Y@-53; örn. E2F-X5Y1-53) Güç besleme gerilimi: 100 ile 120 VAC
M12
M18
M30
1.5mm
2mm
5mm
10mm
DC 3-kablolu NPN E2F-X1R5E1 E2F-X1R5E2
AC 2-kablolu Modeller E2F-X1R5Y1 E2F-X1R5Y2
DC 3-kablolu NPN E2F-X2E1 E2F-X2E2
AC 2-kablolu Modeller E2F-X2Y1 E2F-X2Y2
DC 3-kablolu NPN E2F-X5E1 E2F-X5E2
AC 2-kablolu Modeller E2F-X5Y1 E2F-X5Y2
DC 3-kablolu NPN E2F-X10E1 E2F-X10E2
AC 2-kablolu Modeller E2F-X10Y1 E2F-X10Y2
Model
Çalışma durumu
NA NC
*1 *1
*1
*1
*1
*2
*1
*1
*2
*1
*1
*1
*2
*1
*1
*2
Aksesuarlar (Ayrı Olarak Sipariş Edin)
1E2F
Nominal/performans
Model
Madde
Algılama mesafesi 1,5 mm ±% 10 2 mm ±% 10 5 mm ±% 10 10 mm ±% 10
Ayar mesafesi 0 ile 1,2 mm 0 ile 1,6 mm 0 ile 4 mm 0 ile 8 mm
Diferansiyel mesafe % 10 maks.
Algılama nesnesi Demir içeren metaller (Demir içermeyen metallerde hassasiyet düşer)
Standart algılama
nesnesi
Cevap verme
frekansı *1
Güç kaynağı
(Çalışma gerilim
aralığı)
Akım tüketimi E modelleri: 17 mA maks.
Sızıntı akımı Y modelleri: 1,7 mA 200 VAC
Anahtar-
Kontrol
çıkışı
Gösterge lambası E modelleri: Algılama göstergesi (kırmızı LED) Y modelleri Çalışma göstergesi (kırmızı LED)
Çalıştırma modu
(yaklaşan algılama
nesnesiyle )
Koruyucu devreler E modelleri: Ters bağlantı koruması, yük kısa devre koruması, şok emici Y modelleri: Yok
Çevre sıcaklığı Çalışma/Depolama: -25°C ile 70°C (buzlanma ya da yoğunlaşma olmadan)
Çevre nem oranı Çalışma/Depolama: % 35 ile % 95 RH
Sıcaklık etkisi Maksimum dalgalanma ±% 10 maks. algılama mesafesi 23°C sıcaklık aralığı -25°C ve 70°C
Gerilim etkisi
İzolasyon direnci 50 MΩ min. (500 VDC) akım taşıyan parçalar ve muhafaza arasında.
Dielektrik güç E modelleri: 1 dakika için 50/60 Hz’de 1.000 VAC akım taşıyan parçalar ve gövde arasında
Vibrasyon direnci 2 saat için X, Y ve Z yönlerinin herbirinde 10 ile 55 Hz, 1,5-mm çift amplitüd
Şok direnci Tahribat: 1.000 m/s2, X, Y ve Z yönlerinin herbirinde 10 kez
Koruyucu yapı IEC IP67
Bağlantı metodu Kablolu modeller (Standart uzunluk: 2 m)
Ağırlık (Paketlenmiş
durumda)
Malzeme
Aksesuarlar Kullanım kılavuzu
*1. Cevap frekansları, her algılama nesnesi arasındaki mesafenin algılama nesnesi kadar büyük olduğu ve algılama mesafesinin maksimum algılama mesafesinin
yarısı olarak ayarlandığı durumda ölçülen ortalama değerlerdir.
lama
kapasitesi
Atık
gerilim
Gövde
Algılama
yüzeyi
Klemens
vidası
E2F-X1R5E@
E2F-X1R5Y@
Demir, 8 × 8 × 1 mm Demir, 12 × 12 × 1 mm Demir, 18 × 18 × 1 mm Demir, 30 × 30 × 1 mm
E modelleri: 2 kHz,
Y modelleri: 25 Hz
E modelleri: 12 ile 24 VDC (10 ile 30 VDC), dalgalanma (p-p): 10% maks.
Y modelleri: 24 ile 240 VAC (20 ile 264 VAC)
E modelleri: 200 mA maks. Y modelleri: 5 ila 100 mA E modelleri: 200 mA maks. Y modelleri: 5 ila 300 mA
E modelleri: Maks. 2 V (yük akımı: 200 mA , kablo uzunluğu: 2 m)
Y modelleri: Özelliklere Bakın
E1, Y1 modelleri: Açık
E2, Y2 modelleri: NC
E modelleri: Nominal güç beslemesinin ±% 15 aralığı içinde algılama mesafesinin maks. ±% 2,5 Y modelleri:
Nominal güç beslemesinin ± % 10 aralığı içinde algılama mesafesinin maks. ±% 1
Yakl. 40g Yaklaşık 50 g Yaklaşık 130 g Yaklaşık 170 g
Poliarilate reçine
E2F-X2E@
E2F-X2Y@
E modelleri: 1,5 kHz,
Y modelleri: 25 Hz
E2F-X5E@
E2F-X5Y@
E modelleri: 600 Hz,
Y modelleri: 25 Hz
Poliarilate
E2F-X10E@
E2F-X10Y@
E modelleri: 400 Hz,
Y modelleri: 25 Hz
2 Plastik Muhafazada Silindirik Proximity Sensör
Karakteristik veri (tipik)
Algılama Mesafesine Karşı Algılama Nesnesi
E2F-X1R5@@ E2F-X2@@
2,5
#
d
t
mm
=1
X
2,0
1,5
Algılama mesafesi X (mm)
1,0
0,5
0 5 10 15 20 25
Algılama nesnesinin kenar uzunluğu d (mm)
Yumuşak
Paslanmaz
çelik
Pirinç
Alüminyu
E2F-X5@@ E2F-X10@@
7
#
d
t
mm
=1
X
6
5
4
Algılama mesafesi X (mm)
3
2
1
0 5 10 15 20 25 30 35 40 45 50
Algılama nesnesinin kenar uzunluğu d (mm)
Yumuşak
Paslanmaz
çelik
Pirinç
Alüminyum
2,4
#d
2,2
1,8
1,6
1,4
Algılama mesafesi X (mm)
1,2
0,8
0,6
0,4
0,2
Algılama mesafesi X (mm)
X
2
1
0 5 10 15 20 25
12
#
d
11
X
10
9
8
7
6
5
4
3
2
1
0 102030405060
t
mm
=1
Algılama nesnesinin kenar uzunluğu d (mm)
t
mm
=1
Algılama nesnesinin kenar uzunluğu d (mm)
Yumuşak
Paslanmaz
çelik
Pirinç
Alüminyu
Yumuşak
Paslanmaz
çelik
Pirinç
Alüminyu
Çıkış Devresi Diyagramı
Çıkış
DC 3-
kablolu
AC 2-
kablolu
Modeller
Çalışma
durum
NA
NC
NA
NC
Model Zaman ölçüm grafiği Çıkış devresi
E2F-X1R5E1
E2F-X2E1
E2F-X5E1
E2F-X10E1
E2F-X1R5E2
E2F-X2E2
E2F-X5E2
E2F-X10E2
E2F-X1R5Y1
E2F-X2Y1
E2F-X5Y1
E2F-X10Y1
E2F-X1R5Y2
E2F-X2Y2
E2F-X5Y2
E2F-X10Y2
Algılama nesnesi
Yük (kahverengi
ve siyah uçlar arasında)
mavi uç arasında)
Algılama göstergesi
ve siyah uçlar arasında)
mavi uç arasında)
Algılama göstergesi
Algılama göstergesi
Algılama nesnesi
Algılama göstergesi
Reset (sıfırlama)
Çıkış gerilimi
(siyah ve
Algılama nesnesi
Yük (kahverengi
Reset (sıfırlama)
Çıkış gerilimi
(siyah ve
Algılama nesnesi
Yük
Reset (sıfırlama)
Yük
Reset (sıfırlama)
Evet
Yok
Çalışır
Açık
KAPALI
Evet
Yok
Çalışır
Açık
KAPALI
Evet
Yok
Çalışır
Açık
KAPALI
Evet
Yok
Çalışır
Açık
KAPALI
Kahverengi
H
L
Ana
devre
H
L
*1. 200 mA maks.(kaynak akım)
*2. Transistör devresine bağlarken
Ana
devre
100Ω
4,7kΩ
2,2Ω
*1
Siyah
Çıkış
*2
Mavi
Kahverengi
Mavi
+V
Yük
Tr
0V
Yük
3E2F
Uyarılar
Doğru Kullanma
Tasarım
Çevredeki Metallerin Etkileri
Sensör ve çevresindeki metal arasında aşağıdaki tabloda
gösterilen şekilde minimum mesafeyi sağlayın.
l
Montaj
Somunaları sıkarken aşırı tork uygulamayın.
Model Gerilim gücü (tork)
E2F-X1R5@@
E2F-X2@@
E2F-X5@@
E2F-X10@@
0,78 N•m
2 N•m
d çap
D
m
Çevredeki Metallerin Etkileri (Birim: mm)
Model Madde l d D m n
E2F-X1R5@@
E2F-X2@@ 12 8 18
E2F-X5@@ 18 20 27
E2F-X10@@ 30 40 45
0
8
0
n
m
l
4,5 12
Karşılıklı İnterferans
İki veya daha fazla sensörü, karşı karşıya veya yan yana
monte ederken, aşağıdaki tabloda verilen minimum
mesafelerin korunduğundan emin olun.
A
Karşılıklı İnterferans (Birim: mm)
Model Madde A B
E2F-X1R5@@ 20 15
E2F-X2@@ 30(20) 20(12)
E2F-X5@@ 50(30) 35(18)
E2F-X10@@ 100(50) 70(35)
Not: Parantez içindeki sayılar E2F ile birlikte kullanılan farklı frekansta çalışan
E2F (örn., E2F-X@@@5) içindir.
B
● Bakım ve Kontrol
Doğrudan su ile temas olduğunda AC 2-kablolu model
kullanmayın (algılama yüzeyi bozulur). Elektrik çarpması
tehlikesi vardır.
4 Plastik Muhafazada Silindirik Proximity Sensör
Boyutlar (Birim: mm)
DC 3-kablolu Modeller AC 2-kablolu Modeller
E2F-X1R5E@
E2F-X2E@
15 çap
13
17
30
22
20
(bakınız not.)
(bakınız not.)
4
24
İki tespit vidası
İki, rondelalar
38
27
4
Gösterge
Gösterge
İki tespit vidası
M8 x 1
Not:
Vinil izoleli yuvarlak kablo, 3,5 çap.,
3 çekirdekli (0,12 çap. x 13); Standart uzunluk:
M12 x 1
Not:
Yağ ve vibrasyona dirençli,
vinil izoleli yuvarlak kablo, 6 çap.,
0,5 çap. x 3 çekirdek; Standart uzunluk: 2m
Kablo, bağımsız metal yuvada
200 m'ye kadar uzatılabilir.
E2F-X1R5Y@
15 çap
E2F-X2Y@
40
32
13
17
29
(bakınız not.)
(bakınız not.)
M8 x 1
4
Not:
Vinil izoleli yuvarlak kablo, 3,5 çap.,
3 çekirdekli (0,12 çap. x 13); Standart uzunluk: 2m
M12 x 1
Not:
Yağ ve vibrasyona dirençli,
vinil izoleli yuvarlak kablo, 6 çap.,
0,5 çap. x 2 çekirdek; Standart uzunluk: 2m
Kablo, bağımsız metal yuvada
200 m'ye kadar uzatılabilir.
İki tespit vidası
İki, rondelalar
43
32
29
4
Gösterge
Gösterge
İki tespit vidası
E2F-X5E@
E2F-X5Y@
47
40
24
M30 x 1,5
32
29
(bakınız not.)
Gösterge
İki tespit vidası
4
Not:
Yağ ve vibrasyona dirençli,
vinil izoleli yuvarlak kablo, 6 çap.,
0,5 çap. x 2 çekirdek; Standart uzunluk: 2m
Kablo, bağımsız metal yuvada
200 m'ye kadar uzatılabilir.
24
M18 x 1
47
40
32
29
(bakınız not.)
Gösterge
İki tespit vidası
4
Not:
Yağ ve vibrasyona dirençli,
vinil izoleli yuvarlak kablo, 6 çap.,
0,5 çap. x 2 çekirdek; Standart uzunluk: 2m
Kablo, bağımsız metal yuvada
200 m'ye kadar uzatılabilir.
5E2F
E2F-X10E@
57
E2F-X10Y@
36
M30 x 1,5
Montaj Deliği Boyutları
F
57
50
41
38
Gösterge
İki tespit vidası
5
Not:
Yağ ve vibrasyona dirençli,
vinil izoleli yuvarlak kablo, 6 çap.,
0,5 çap. x 3 çekirdek; Standart uzunluk: 2m
Kablo, bağımsız metal yuvada
200 m'ye kadar uzatılabilir.
Model E2F-X1R5@@ E2F-X2@@ E2F-X5@@ E2F-X10@@
F (mm)
8,5-mm çap. 12,5-mm çap. 18,5-mm çap. 30,5-mm çap.
50
36
(bakınız not.)
M30 x 1,5
41
38
İki tespit vidası
5
Not:
Yağ ve vibrasyona dirençli,
vinil izoleli yuvarlak kablo, 6 çap.,
0,5 çap. x 2 çekirdek; Standart uzunluk: 2m
Kablo, bağımsız metal yuvada
200 m'ye kadar uzatılabilir.
+0,5 +0,5 +0,5 +0,5
(bakınız not.)
Gösterge
Cat. No. DO7E-TR-01
Ürünlerin sürekli olarak geliştirilmesi sebebiyle, bu kitapçıkta belirtilen özellikler haber
verilmeksizin değiştirilebilir.
