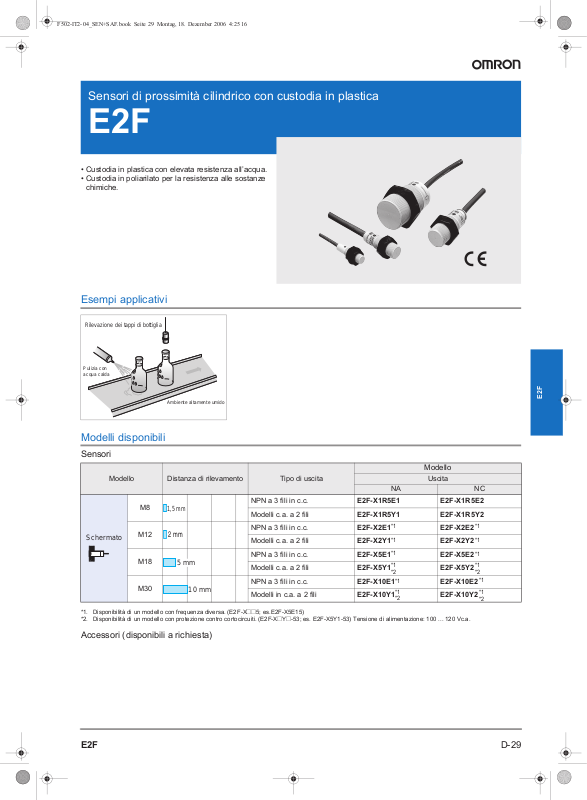

Omron E2F DATASHEET [it]
Sensori di prossimità cilindrico con custodia in plastica
P
a
o
S
to
5 mm
10 mm
E2F
• Custodia in plastica con elevata resistenza all’acqua.
• Custodia in poliarilato per la resistenza alle sostanze
chimiche.
Esempi applicativi
Rilevazione dei tappi di bottiglia
ulizia con
cqua calda
Ambiente altamente umid
Modelli disponibili
Sensori
Modello
Modello Distanza di rilevamento Tipo di uscita
NA NC
M8
cherma
*1. Disponibilità di un modello con frequenza diversa. (E2F-X@@5; es.E2F-X5E15)
*2. Disponibilità di un modello con protezione contro cortocircuiti. (E2F-X@Y@-53; es. E2F-X5Y1-53) Tensione di alimentazione: 100 ... 120 Vc.a.
M12
M18
M30
1,5 mm
2 mm
NPN a 3 fili in c.c. E2F-X1R5E1 E2F-X1R5E2
Modelli c.a. a 2 fili E2F-X1R5Y1 E2F-X1R5Y2
NPN a 3 fili in c.c. E2F-X2E1 E2F-X2E2
Modelli c.a. a 2 fili E2F-X2Y1 E2F-X2Y2
NPN a 3 fili in c.c. E2F-X5E1 E2F-X5E2
Modelli c.a. a 2 fili E2F-X5Y1 E2F-X5Y2
NPN a 3 fili in c.c. E2F-X10E1 E2F-X10E2
Modelli in c.a. a 2 fili E2F-X10Y1 E2F-X10Y2
*1 *1
*1
*1
*1
*2
*1
*1
*2
Uscita
E2F
*1
*1
*1
*2
*1
*1
*2
Accessori (disponibili a richiesta)
D-29E2F
Caratteristiche
Modello
Tipo
Distanza
di rilevamento
Distanza
di impostazione
E2F-X1R5E@
E2F-X1R5Y@
E2F-X2E@
E2F-X2Y@
E2F-X5E@
E2F-X5Y@
E2F-X10E@
E2F-X10Y@
1,5 mm ±10% 2 mm ±10% 5 mm ±10% 10 mm ±10%
0 … 1,2 mm 0 … 1,6 mm 0 … 4 mm 0 … 8 mm
Isteresi 10% max.
Oggetto rilevato Metallo ferroso (la sensibilità si riduce con metalli non ferrosi)
Oggetto standard
rilevato
Frequenza
di azionamento
Alimentazione
(campo tensione
di esercizio)
Ferro, 8 × 8 × 1 mm Ferro, 12 × 12 × 1 mm Ferro, 18 × 18 × 1 mm Ferro, 30 × 30 × 1 mm
Modelli E: 2 kHz,
*1
Modelli Y: 25 Hz
Modelli E: 1,5 kHz,
Modelli Y: 25 Hz
Modelli E: 600 Hz,
Modelli Y: 25 Hz
Modelli E: 400 Hz,
Modelli Y: 25 Hz
Modelli E: 12 ... 24 Vc.c. (10 ... 30 Vc.c.), ondulazione residua (p-p): 10% max.
Modelli Y: 24 ... 240 Vc.c. (20 ... 264 Vc.c.)
Assorbimento Modelli E: 17 mA max.
Corrente residua Modelli Y: 1,7 mA a 200 Vc.c.
Capacità
Uscita di
controllo
di commutazione
Tensione
residua
Modelli E: 200 mA max. Modelli Y: 5 ... 100 mA Modelli E: 200 mA max. Modelli Y: 5 ... 300 mA
Modelli E: 2 V max.(corrente di carico: 200 mA con cavo da 2 m)
Modelli Y: fare riferimento alle caratteristiche generali
Spie Modelli E: Spia di rilevamento (LED rosso); modelli Y: spia di funzionamento (LED rosso)
Funzionamento
(all’avvicinarsi
dell’oggetto
Modelli E1 e Y1: ON
Modelli E2 e Y2: NC
da rilevare)
Protezioni circuitali Modelli E: Contro collegamenti invertiti, assorbitore di sovracorrente, contro cortocircuiti del carico nessuno
Temperatura
ambiente
Funzionamento e stoccaggio: –25°C ... 70°C (senza formazione di ghiaccio o condensa)
Umidità relativa Funzionamento e stoccaggio: 35% ... 95%
Scostamento alle va-
riazioni di temperatura
Scostamento alle va-
riazioni di tensione
Resistenza
di isolamento
Una fluttuazione massima di ±10% max. della distanza di rilevamento a 23°C nel campo di temperatura –25°C e 70°C
Modelli E: ±2,5% max. della distanza di rilevamento in un campo ±15% della tensione di alimentazione nominale;
modelli Y: ±1% max. della distanza di rilevamento in un campo ±10% della tensione di alimentazione nominale
50 MΩ min. (a 500 Vc.c.) tra le parti sotto carico e la custodia
Rigidità dielettrica Modelli E: 1.000 Vc.a. a 50/60 Hz per 1 minuto tra le parti sotto carico e la custodia
Resistenza alle vi-
brazioni
10 ... 55 Hz, 1,5 mm in doppia ampiezza nelle direzioni X, Y e Z per 2 ore
Resistenza agli urti Distruzione: 1.000 m/s2 nelle direzioni X, Y e Z per 3 volte
Grado di protezione IEC IP67
Tipo di connessione Precablato (lunghezza cavo standard: 2 m)
Peso (con imballo) Circa 40 g Circa 50 g Circa 130 g Circa 170 g
Custodia
Materiale
Superficie di rilevamento
Dado di
serraggio
Resina poliallilata
Poliarilato
Accessori Manuale di istruzioni
*1.
Le frequenze di risposta sono valori medi misurati nelle condizioni in cui la distanza tra ogni oggetto rilevato è doppia rispetto alle dimensioni dell'oggetto rilevato
e la distanza di rilevamento impostata è pari alla metà della distanza di rilevamento massima.
D-30 Sensori di prossimità
