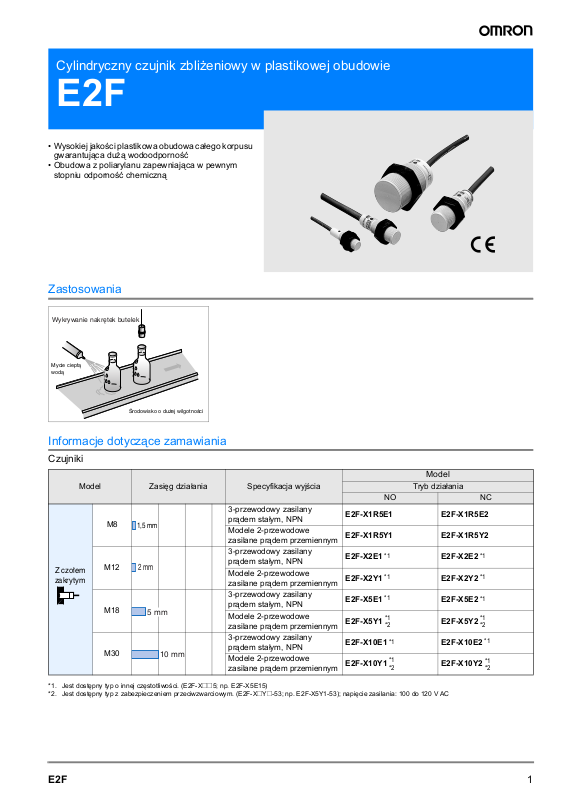

Omron E2F DATASHEET [pl]
Cylindryczny czujnik zbliżeniowy w plastikowej obudowie
E2F
• Wysokiej jakości plastikowa obudowa całego korpusu
gwarantująca dużą wodoodporność
• Obudowa z poliarylanu zapewniająca w pewnym
stopniu odporność chemiczną
Zastosowania
Wykrywanie nakrętek butelek
Mycie ciepłą
wodą
Środowisko o dużej wilgotności
Informacje dotyczące zamawiania
Czujniki
Model Zasięg działania Specyfikacja wyjścia
Z czołem
zakrytym
M8
M12
M18
M30
1,5 mm
2 mm
5 mm
10 mm
3-przewodowy zasilany
prądem stałym, NPN
Modele 2-przewodowe
zasilane prądem przemiennym
3-przewodowy zasilany
prądem stałym, NPN
Modele 2-przewodowe
zasilane prądem przemiennym
3-przewodowy zasilany
prądem stałym, NPN
Modele 2-przewodowe
zasilane prądem przemiennym
3-przewodowy zasilany
prądem stałym, NPN
Modele 2-przewodowe
zasilane prądem przemiennym
Model
Tryb działania
NO NC
E2F-X1R5E1 E2F-X1R5E2
E2F-X1R5Y1 E2F-X1R5Y2
E2F-X2E1 E2F-X2E2
E2F-X2Y1 E2F-X2Y2
E2F-X5E1 E2F-X5E2
E2F-X5Y1 E2F-X5Y2
E2F-X10E1 E2F-X10E2
E2F-X10Y1 E2F-X10Y2
*1 *1
*1
*1
*1
*2
*1
*1
*2
*1
*1
*1
*2
*1
*1
*2
*1. Jest dostępny typ o innej częstotliwości. (E2F-X@@5; np. E2F-X5E15)
*2. Jest dostępny typ z zabezpieczeniem przeciwzwarciowym. (E2F-X@Y@-53; np. E2F-X5Y1-53); napięcie zasilania: 100 do 120 V AC
1E2F
Akcesoria (zamawiane osobno)
Parametry znamionowe/wydajność
Model
Parametr
Zasięg działania 1,5 mm ±10% 2 mm ±10% 5 mm ±10% 10 mm ±10%
Ustawianie
odległości
Zmiana zasięgu Maks. 10%
Obiekt wykrywany Metal zawierający żelazo (czułość zmniejsza się w przypadku metali nieżelaznych)
Standardowy
wykrywany obiekt
Częstotliwość
odpowiedzi*1
Zasilanie (zakres
napięcia roboczego)
Pobór prądu Modele E: maks. 17 mA
Prąd upływu Modele Y: 1,7 mA przy 200 V AC
Zdolność
przełącza-
Wyjście
sterujące
Lampka wskaźnika Modele E: wskaźnik wykrywania (czerwona dioda LED); modele Y: wskaźnik działania (czerwona dioda LED)
Tryb działania
(podczas zbliżania
się obiektu
wykrywanego)
Obwody
zabezpieczające
Temperatura
otoczenia
Wilgotność
otoczenia
Wpływ temperatury
Wpływ napięcia
Rezystancja izolacji Min. 50 MΩ (przy 500 V DC) między elementami przewodzącymi prąd a obudową
Wytrzymałość
dielektryczna
Odporność na
wibracje
Odporność na
wstrząsy
Konstrukcja
zabezpieczająca
Sposób połączenia Modele z okablowaniem (standardowe długości: 2 m)
Masa (w opakowaniu)
Materiał
Akcesoria Instrukcja obsługi
*1. Częstotliwość odpowiedzi to średnia wartości mierzonych w układzie, w którym odległość między poszczególnymi wykrywanymi obiektami jest równa
dwukrotnemu wymiarowi wykrywanego obiektu, a zasięg działania jest ustawiony na wartość równą połowie maksymalnego zasięgu działania.
nia
Napięcie
szczątkowe
Obudowa
Powierzchnia
detekcyjna
Nakrętka
zaciskowa
E2F-X1R5E@
E2F-X1R5Y@
Od 0 do 1,2 mm Od 0 do 1,6 mm Od 0 do 4 mm Od 0 do 8 mm
Żelazo, 8 × 8 × 1 mm Żelazo, 12 × 12 × 1 mm Żelazo, 18 × 18 × 1 mm Żelazo, 30 × 30 × 1 mm
Modele E: 2 kHz; modele
Y: 25 Hz
Modele E: 12 do 24 V DC (10 do 30 V DC), pulsacja (p-p): maks. 10%
Modele Y: 24 do 240 V AC (20 do 264 V AC)
Modele E: maks. 200 mA; modele Y: 5 do 100 mA Modele E: maks. 200 mA; modele Y: 5 do 300 mA
Modele E: maks. 2 V (prąd obciążenia 200 mA przy przewodzie o długości: 2 m)
Modele Y: Zob. dane techniczne
Modele E1, Y1: NO
Modele E2, Y2: NC
Modele E: ochrona przed odwrotnym połączeniem, zabezpieczenie przeciwzwarciowe wyjścia, filtr
przeciwprzepięciowy. Modele Y: brak
Praca/składowanie: -25°C do 70°C (bez oblodzenia i kondensacji)
Praca/składowanie: 35% do 95% wilgotności względnej
Maksymalne wahania rzędu maks. ±10% zasięgu działania przy temperaturze 23°C w zakresie temperatur od -25°C
do 70°C
Modele E: maks. ±2,5% zasięgu działania w zakresie napięcia znamionowego ±15%. Modele Y: maks. ±1%
zasięgu działania w zakresie napięcia znamionowego ±10%
Modele E: 1 000 V AC, 50/60 Hz, przez 1 minutę, między elementami przewodzącymi prąd a obudową
10 do 55 Hz, podwójna amplituda 1,5 mm przez 2 godziny, każda w kierunkach X, Y i Z
2
Zniszczenie: 1 000 m/s
IEC IP67
Ok. 40 g Ok. 50 g Ok. 130 g Ok. 170 g
Żywica poliallilowa
, 10 razy, każdy w kierunkach w X, Y i Z
E2F-X2E@
E2F-X2Y@
Modele E: 1,5 kHz; modele
Y: 25 Hz
Poliarylan
E2F-X5E@
E2F-X5Y@
Modele E: 600 Hz; modele
Y: 25 Hz
E2F-X10E@
E2F-X10Y@
Modele E: 400 Hz; modele
Y: 25 Hz
2 Cylindryczny czujnik zbliżeniowy w plastikowej obudowie
