BEDIENUNGSANLEITUNG
USER MANUAL
MCP SERIES
MULTICHANNEL PA AMPLIFIER
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Copyright
Nachdruck verboten!
Page 2
Page 3
Inhaltsverzeichnis/Table of contents
1. EINFÜHRUNG............................................................................................................................................... 4
2. SICHERHEITSHINWEISE............................................................................................................................. 5
3. RECHTLICHE HINWEISE............................................................................................................................. 6
4. BESTIMMUNGSGEMÄSSE VERWENDUNG .............................................................................................. 8
5. BEDIENELEMENTE UND ANSCHLÜSSE................................................................................................... 9
6. INSTALLATION .......................................................................................................................................... 11
7. ANSCHLÜSSE ............................................................................................................................................ 12
7.1 Eingänge ................................................................................................................................................ 12
7.1.1 Eingangssignal durchschleifen ........................................................................................................... 12
7.2 Lautsprecherausgänge .......................................................................................................................... 12
7.2.1 Stereobetrieb....................................................................................................................................... 14
7.2.2 Brückenbetrieb .................................................................................................................................... 14
7.3 Anschluss ans Netz................................................................................................................................ 14
8. BEDIENUNG ............................................................................................................................................... 15
8.1 Betriebsmodus wählen........................................................................................................................... 15
8.2 Filter zuschalten ..................................................................................................................................... 15
8.3 Ein-/Ausschalten .................................................................................................................................... 15
8.4 Pegel einstellen...................................................................................................................................... 15
8.5 Groundlift-Schalter ................................................................................................................................. 15
9. SCHUTZSCHALTUNGEN........................................................................................................................... 16
10. PROBLEMBEHEBUNG ............................................................................................................................ 16
11. REINIGUNG UND WARTUNG.................................................................................................................. 17
12. TECHNISCHE DATEN .............................................................................................................................. 18
1. INTRODUCTION ......................................................................................................................................... 19
2. SAFETY INSTRUCTIONS .......................................................................................................................... 20
3. LEGAL INSTRUCTIONS............................................................................................................................. 21
4. OPERATING DETERMINATIONS.............................................................................................................. 23
5. OPERATING ELEMENTS AND CONNECTIONS ...................................................................................... 24
6. INSTALLATION .......................................................................................................................................... 26
7. CONNECTIONS .......................................................................................................................................... 26
7.1 Inputs...................................................................................................................................................... 26
7.1.1 Feed-through of the input signal ......................................................................................................... 26
7.2 Speaker outputs ..................................................................................................................................... 26
7.2.1 Stereo operation.................................................................................................................................. 28
7.2.2 Bridge operation.................................................................................................................................. 28
7.3 Connection with the mains..................................................................................................................... 28
8. OPERATION ............................................................................................................................................... 29
8.1 Selecting the operating mode ................................................................................................................ 29
8.2 Switching on filters ................................................................................................................................. 29
8.3 Switching on/off...................................................................................................................................... 29
8.4 Adjusting the level .................................................................................................................................. 29
8.5 Groundlift switch..................................................................................................................................... 29
9. PROTECTIVE CIRCUITS............................................................................................................................ 30
10. PROBLEM CHART ................................................................................................................................... 30
11. CLEANING AND MAINTENANCE ........................................................................................................... 31
12. TECHNICAL SPECIFICATIONS............................................................................................................... 32
Diese Bedienungsanleitung gilt für die Artikelnummern: 10452410, 10452420, 10452430
This user manual is valid for the article numbers: 10452410, 10452420, 10452430
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.omnitronic.com
3/32
00052968.DOC, Version 1.2
Page 4
BEDIENUNGSANLEITUNG
Mehrkanal-PA-Verstärker
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen OMNITRONIC PA-Verstärker entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie das Gerät aus der Verpackung.
1.1 Features
PA-Verstärker mit integriertem Limiter für Multizonen-Anwendungen
• 8-Ohm-Brückenbetrieb möglich
• Signaleingänge über symmetrische XLR-Einbaubuchsen oder Klemmblöcke
• Boxenanschluss über Klemmblöcke
• Hochpass-, Tiefpass-Filter pro Kanal zuschaltbar
• Manipulationssichere Lautstärkeeinstellung auf der Rückseite
• 7-fache Aussteuerungsanzeige mit Clip-LED pro Kanal
• Lautsprecher-Einschaltverzögerung
• Groundlift-Schalter gegen Brummschleifen
• Lüftergekühlt
• Robustes Stahlchassis mit Aluminiumfrontplatte
• Komplettes Schutzschaltungspaket gegen Kurzschluss, Überhitzung, Überlastung und
Gleichspannungsüberlagerung an den Ausgängen
• Rackeinbau mit 3 Höheneinheiten
4/32
00052968.DOC, Version 1.2
Page 5
2. SICHERHEITSHINWEISE
ACHTUNG!
SeienSiebesondersvorsichtigbeimUmgangmitgefährlicherNetzspannung.BeidieserSpannungkönnenSieeinenlebensgefährlichenelektrischenSchlagerhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb
und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau
übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes
und zu tödlichen Stromschlägen führen.
Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zur Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für
evtl. Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den
5/32
00052968.DOC, Version 1.2
Page 6
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche
tromschläge hervorrufen.
S
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
Die Endstufe und ihre Zuleitungen sind vor Blitzschlag zu schützen.
Installieren Sie die Endstufe niemals in der Nähe von hochsensiblen Geräten wie Vorverstärkern oder
Cassettendecks, da das starke Magnetfeld der Endstufe bei diesen Geräten Brummstörungen erzeugen
kann. Dieses Magnetfeld ist direkt ober- und unterhalb der Endstufe am stärksten. Wird ein Rack verwendet,
sollte die Endstufe ganz unten und die hochsensiblen Geräte ganz oben installiert werden.
Schließen Sie das Gerät nur im ausgeschaltenen Zustand an!
Schließen Sie die Ein- oder Ausgänge niemals an eine Stromquelle an (Batterie, o.ä.).
Vermeiden Sie unter allen Umständen, dass Ausgang mit Ausgang verbunden wird!
Bevor das Gerät eingeschaltet wird, müssen alle Fader und Lautstärkeregler auf Null bzw. auf Minimum
gestellt werden.
ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!
Kinder und Laien vom Gerät fern halten!
GESUNDHEITSRISIKO!
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irreparablen Gehörschäden führen können.
Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!
3. RECHTLICHE HINWEISE
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu Gehörschäden
führen können. Nach DIN 15905 Teil 5 hat der Veranstalter die Pflicht, den Pegel zu messen, eine
Überschreitung des Grenzwertes zu verhindern und die Messung zu protokollieren.
Bitte beachten Sie für den Themenkomplex "Lärm bei Veranstaltungen" die folgenden Rechtsgrundlagen:
Strafgesetzbuch § 223 ff: bundesrecht.juris.de/bundesrecht/stgb
TA Lärm: www.umweltdaten.de
DIN 15905-5: www.din.de
Arbeitsstättenverordnung § 15: www.lgl.bayern.de/arbeitsschutz
Berufsgenossenschaftliche Vorschrift BGV B3: www.pr-o.info
VDI-Richtlinie: VDI 2058 Blatt 2: www.vdi.de
Durch hohe Lautstärken hervorgerufene Gehörschädigungen können den Tatbestand der Körperverletzung
erfüllen und strafrechtlich verfolgt werden.
Bitte beachten Sie, dass der Veranstalter für die Einhaltung von bestimmten Lärmpegeln verantwortlich ist.
Wird dieser Lärmpegel überschritten, muss evtl. die Veranstaltung abgebrochen werden.
Kommt der Veranstalter seinen Verkehrssicherungspflichten nicht nach, ist er zivilrechtlich für alle dadurch
entstehende Schäden haftbar, z. B.:
Die Krankenkasse der Geschädigten kann die Behandlungskosten einklagen.
Der Geschädigte selbst kann auf Schmerzensgeld klagen.
Dadurch entstehende (wirtschaftliche) Schäden können durch eine zivilrechtliche Klage vom Bediener der
Anlage eingefordert werden.
6/32
00052968.DOC, Version 1.2
Page 7
Wenn sozialversicherungspflichtig Beschäftigte eine Beschallungsanlage betreiben gilt: Bei Musikveran-
taltungen liegt fast immer ein Lärmbereich vor. Somit hat der Arbeitgeber Warnschilder aufzustellen und
s
Gehörschutzmittel bereitzustellen. Die Arbeitnehmer haben diese zu benutzen.
Bitte beachten Sie: OMNITRONIC haftet nicht für Schäden, die durch unsachgemäße Installation und
übermäßige Lautstärken verursacht werden!
3.1 Kleine Hörkunde
Immer mehr junge Menschen leiden unter einem Hörverlust von 25 Dezibel und mehr, überwiegend
hervorgerufen durch laute Musik von tragbaren MP3-Playern und CD-Abspielgeräten oder in der Diskothek.
Wer Musik über Beschallungsanlagen wiedergibt, sollte wissen, welchen Schallpegeln er sein Gehör und
das des Publikums aussetzt. Sie erreichen im zeitlichen Mittel ohne weiteres 75 bis 105 dB(A) in der Disco
bzw. 95 bis 115 dB(A) bei einem Rockkonzert. Einzelne Pegelspitzen können die Schmerzgrenze
überschreiten, die bei 130 dB(A) liegt. Solche Werte sind typisch für den Betrieb einer Motorkettensäge oder
eines Presslufthammers.
Übersicht über verschiedene Schallpegel 20 dB Blätterrascheln 100 dB Presslufthammer 40 dB im Wohnraum bei geschlossenem Fenster 110 dB Rock-/Popkonzert (mit einigem Abstand zur Bühne) 60 dB Unterhaltung 125 dB startender Düsenjet in 100 m Entfernung 70 dB Großraumbüro 130 dB Schmerzgrenze 85 dB mittlerer Straßenverkehr 140 dB Düsentriebwerk in 25 m Entfernung 95 dB Schwerlastverkehr
Dabei ist zu beachten, dass eine Verdoppelung der Leistungszufuhr eine Steigerung des Schallpegels um 3
dB bedeutet. Das menschliche Gehör empfindet aber erst eine Steigerung des Schallpegels um 10 dB als
eine Verdoppelung der Lautstärke. Die Schädigung des Gehörs hängt aber vom Schallpegel ab und setzt
schon lange vor dem Erreichen der Schmerzgrenze ein!
Viele täuschen sich selbst mit der Vorstellung, dass Lärm etwas sei, woran man sich "gewöhne". Dass eine
positive Einstellung zu einem bestimmten Geräusch physiologische Reaktionen abschwächen kann, soll
nicht bestritten werden. Eine ganz andere Sache ist jedoch die schleichende Wirkung auf das Innenohr: die
Überreizung und allmähliche Auflösung der Haarzellen des Cortischen Organs.
Der Grund, weshalb Menschen nach einer gewissen Belastungszeit Lärm, an den sie sich scheinbar
"gewöhnt" haben, nicht mehr als störend empfinden, liegt schlicht darin, dass sie einen Hörschaden erlitten
haben. Dieser macht sie unempfindlich für die Frequenzen, die den lautesten Teil des Lärms bilden.
"Anpassung" an Lärm kann also nichts anderes bedeuten als den Versuch, mit der durch Lärm verursachten
Taubheit im täglichen Leben zurechtzukommen. Die Taubheit selbst ist unheilbar; sie kann durch Hilfsmittel
wie z. B. Hörgeräte nur sehr unvollkommen ausgeglichen werden.
Subjektiv wird die Hörverschlechterung so empfunden, als seien die Ohren "in Watte gepackt". Häufig bildet
sie sich zwar recht rasch zurück, jedoch bleibt meist eine Einbuße der Hörempfindlichkeit zurück.
Um eine ausreichende Erholung des Gehörs zu gewährleisten, sollte der Lärmpegel während mindestens 10
Stunden nicht über 70 dB(A) steigen. Wesentlich höhere Schalldruckpegel während dieser Ruhepause
können die Erholung erschweren und die Bildung einer bleibenden Gehörminderung oder eines Gehörschadens (Tinitus) begünstigen.
Deshalb: Wer sein Gehör liebt, sich einen Gehörschutz schiebt!
7/32
00052968.DOC, Version 1.2
Page 8
4. BESTIMMUNGSGEMÄSSE VERWENDUNG
Die Mehrkanal-PA-Verstärker der MCP-Serie sind speziell für den Einsatz auf der Bühne oder in
Diskotheken konzipiert und besitzen vier (MCP-41509), sechs (MCP-6150) oder acht (MCP-
8150) getrennte Kanäle, die zur Erhöhung der Ausgangsleistung auch paarweise im Brückenbetrieb
zusammengefasst werden können. Jeder der Kanäle verfügt über einzeln nutzbare Hoch- oder Tiefpassfilter.
Die Verstärker und die angeschlossenen Lautsprecher sind durch umfangreiche Schutzschaltungen
geschützt.
Dieses Produkt ist für den Anschluss an 115/230 V, 50/60 Hz Wechselspannung zugelassen und wurde
ausschließlich zur Verwendung in Innenräumen konzipiert. Das Gerät ist sowohl für den Mobilbetrieb als
auch für Festinstallationen vorgesehen.
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu Gehörschäden
führen können. Bitte beachten Sie unbedingt den Abschnitt "Rechtliche Hinweise".
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme
des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen,
Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation
reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass
das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt
betrieben wird.
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern. Die relative
Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten. Dieses Gerät darf nur
in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden. Der Umgebungsverschmutzungsgrad darf 1 nicht überschreiten: keine oder nur trockene, nichtleitende Verschmutzung!
Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei
Gewitter allpolig vom Netz trennen (Netzstecker ziehen).
Bitte beachten Sie: Beim Einsatz dieser Endstufe in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle
von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber
muss sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten!
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Beachten Sie bitte, dass eigenmächtige Veränderungen an der Endstufe aus Sicherheitsgründen verboten
sind.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, Gehörschäden, etc. verbunden.
8/32
00052968.DOC, Version 1.2
Page 9

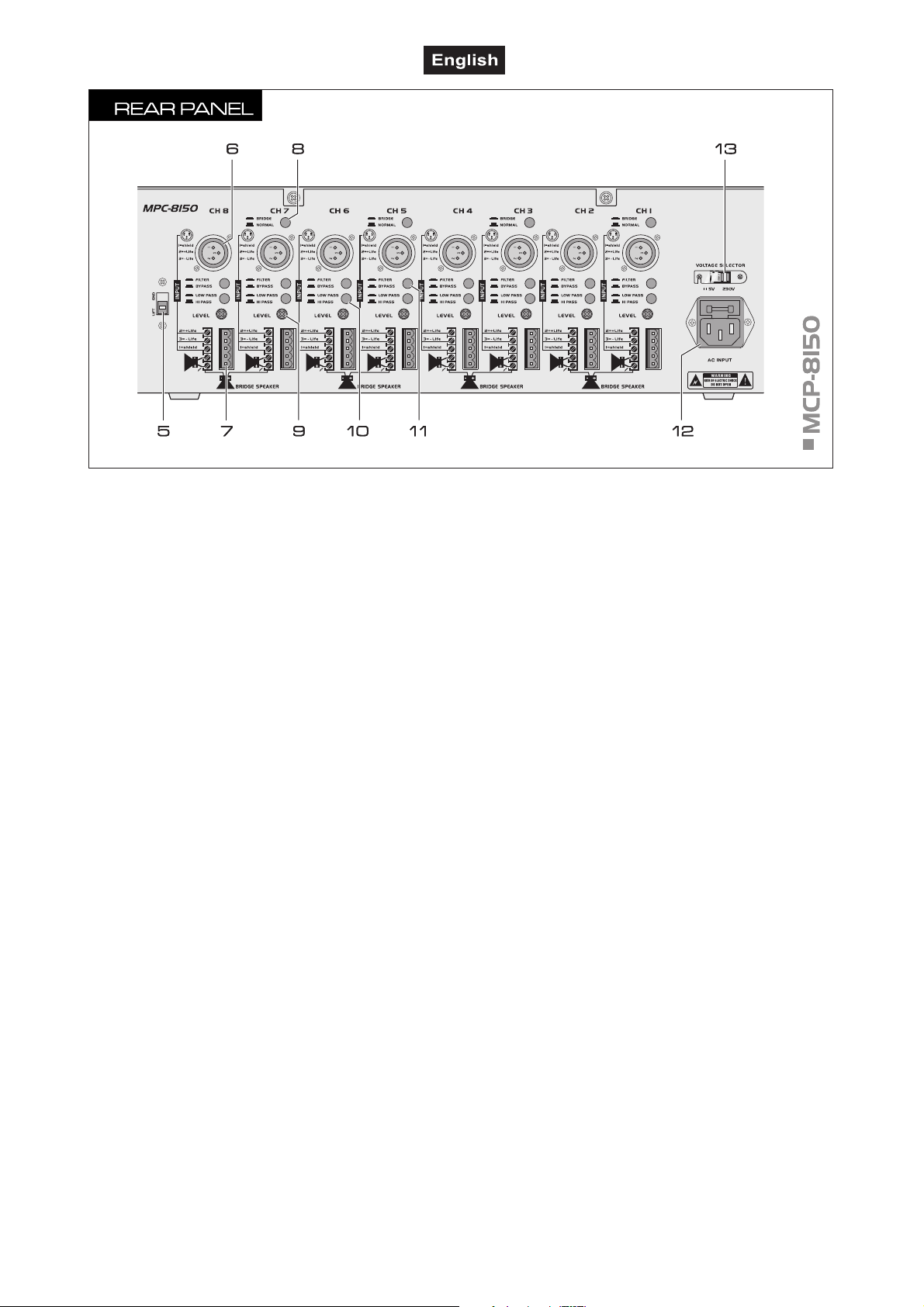

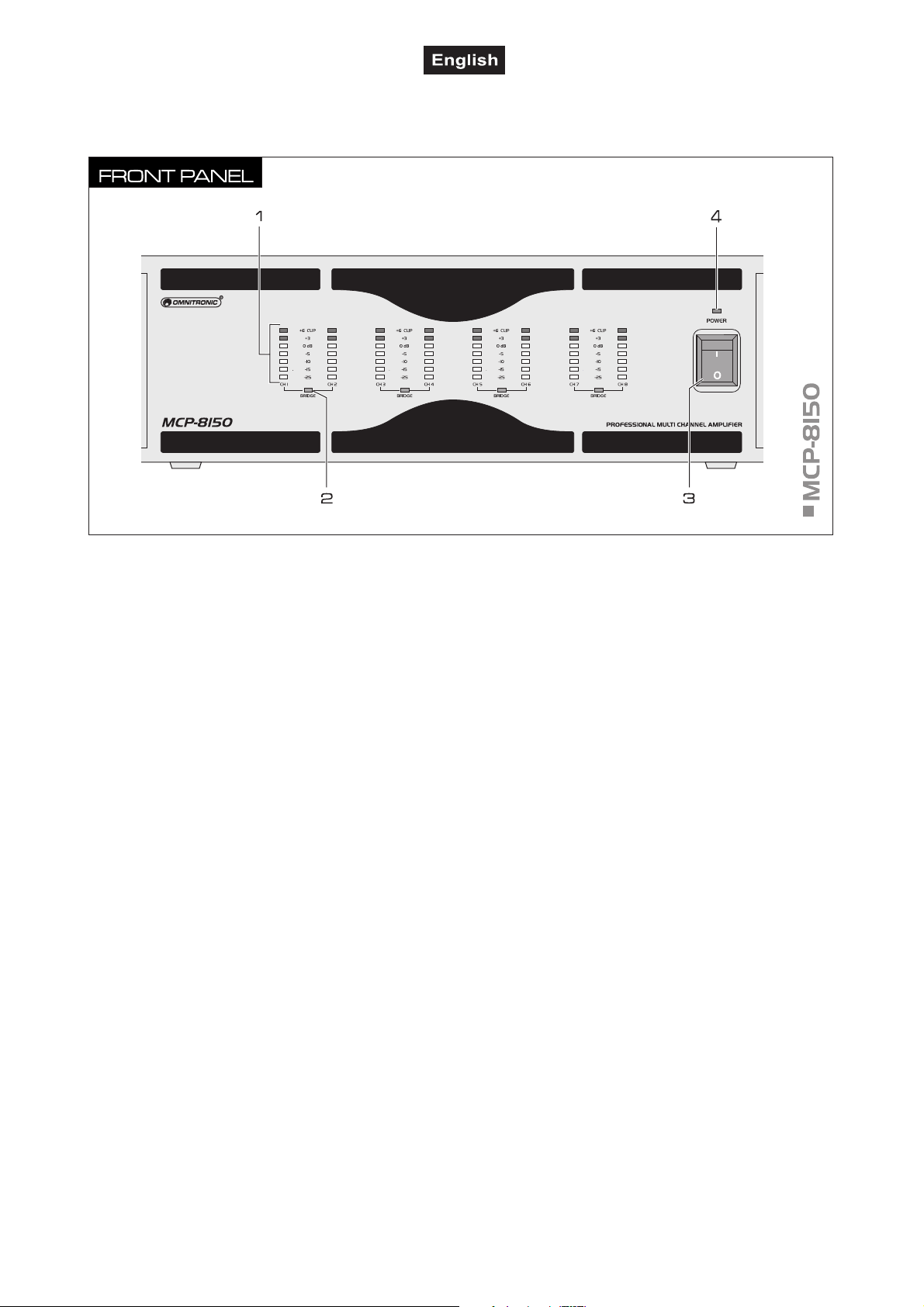

5. BEDIENELEMENTE UND ANSCHLÜSSE
1
3
Dieses Kapitel beschreibt exemplarisch das Modell MCP-8150. Die anderen Modelle sind baugleich.
Aussteuerungsanzeige mit Übersteuerungs-
anzeige CLIP
2 Betriebsartanzeige BRIDGE
Netzschalter
4 Betriebsanzeige
9/32
00052968.DOC, Version 1.2
Page 10
5
Groundlift-Schalter
XLR-Eingänge für den Anschluss von Geräten mit Line-
9
Gerät und nur durch eine gleichwertige Sicherung. Der
Schalter zum Trennen der Masseverbindung zwischen
den Ein- und den Ausgängen:
• Position GND: Masse verbunden
• Position LIFT: Masse getrennt
Lautstärkeregler
10 Wahlschalter für die Filterart
• Schalter gedrückt: Tiefpassfilter (LOW PASS)
• Schalter nicht gedrückt: Hochpassfilter (HI PASS)
6 Eingangsbuchsen
Pegel.
7 Steckschraubklemmen
• Kontakte 1 bis 3: alternativer Eingang, direkt verbunden
mit dem jeweiligen XLR-Eingang; auch zum Durchschleifen zu den Eingangsklemmen anderer Kanäle
geeignet
• Kontakte 4 und 5: Lautsprecheranschlüsse ("+" und "-"
für den Normalbetrieb, "+" für den Brückenbetrieb)
8 Betriebswahlschalter
• Schalter gedrückt: Brückenbetrieb
• Schalter nicht gedrückt: Normalbetrieb
11 Wahlschalter für das Filter
• Schalter gedrückt: Filter ein (FILTER)
• Schalter nicht gedrückt: Filter aus (BYPASS)
12 Netzanschluss mit Sicherungshalter
• Stecken Sie hier die Netzleitung ein.
• Ersetzen Sie die Sicherung nur bei ausgestecktem
korrekte Wert ist am Gerät angegeben.
13 Spannungswahlumschalter
• linke Position: 115 V
• rechte Position:230 V (Grundeinstellung)
10/32
00052968.DOC, Version 1.2
Page 11
6. INSTALLATION
Diese Endstufe ist für ein 483-mm-Rack (19") vorgesehen. Bei dem Rack sollte es sich um ein „DoubleDoor-Rack“ handeln, an dem sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das
Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl der Endstufe darauf,
dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten
vorhanden ist. Dauerhafte Überhitzung kann zu Schäden an der Endstufe führen.
Sie können die Endstufe mit vier Schrauben M6 im Rack befestigen. Werden mehrere Endstufen
übereinander montiert, so ist darauf zu achten, dass zwischen den Geräten mindestens 1 Höheneinheit
(1 HE) Luft bleibt.
Seien Sie vorsichtig beim Einbau der Endstufe in ein Rack. Bauen Sie die schwersten Geräte in den unteren
Teil des Racks ein. Die Frontplatte allein reicht allerdings nicht aus, um eine Endstufe sicher zu befestigen.
Es muss eine gleichmäßige Befestigung durch Boden- und Seitenschienen gewährleistet sein.
Wenn Racks transportiert oder für mobile Beschallungen verwendet werden, sollte man die Rückbügel der
Geräte noch zusätzlich an den Boden- oder den Seitenschienen des Racks befestigen. So kann sich die
Endstufe beim Transport nicht nach hinten verschieben, da die Frontplatte Beschleunigungskräfte, wie sie
beim Transport vorkommen, nicht alleine auffangen kann.
11/32
00052968.DOC, Version 1.2
Page 12
7. ANSCHLÜSSE
Alle Anschlüsse dürfen nur bei ausgeschaltetem Gerät hergestellt bzw. verändert werden!
7.1 Eingänge
Schließen Sie den Ausgang eines Vorverstärkers oder eines Mischpults an die symmetrischen XLRBuchsen oder die ersten drei Kontakte der Steckschraubklemmen an. Die Anschlussklemmen können zur
besseren Handhabung von ihrer Steckverbindung abgezogen werden. Das Eingangssignal sollte Line-Pegel
aufweisen. Für eine Vollaussteuerung des Verstärkers ist ein Eingangssignal von mindestens 0,7 V
erforderlich.
• Kontaktbelegungen der Eingänge:
7.1.1 Eingangssignal durchschleifen
Das Eingangssignal, welches in eine XLR-Buchse eines Kanals eingespeist wird, kann auch von den
Steckschraubklemmen desselben Kanals abgenommen und auf den Eingang eines anderen Kanals
durchgeschleift werden. Dazu müssen jeweils die Kontakte 1 (+Life) und 2 (-Life) der Steckschraubklemmen
der beiden Kanäle miteinander verbunden werden. Die Kontakte 3 (Shield) sind bereits intern verbunden und
benötigen daher keine externe Verbindung.
7.2 Lautsprecherausgänge
Der Verstärker bietet für Lautsprecher vier (MCP-4150), sechs (MCP-6150) oder acht
(MCP-8150) getrennte Kanäle, die zur Erhöhung der Ausgangsleistung auch paarweise im
Brückenbetrieb zusammengefasst werden können. Der Lautsprecheranschluss erfolgt über
Steckschraubklemmen. Die Anschlussklemmen können zur besseren Handhabung von ihrer
Steckverbindung abgezogen werden. Schließen Sie die Lautsprecher an die Kontakte 4 und 5 an. Für
Brückenbetrieb verbinden Sie den Pluspol des Lautsprechers mit der Plusklemme des einen Ausgangs und
den Minuspol des Lautsprechers mit der Plusklemme des anderen Ausgangs. Achten Sie beim
Zusammenschalten mehrerer Lautsprecher darauf, dass die Plus- und Minusanschlüsse richtig verbunden
sind und dass die Gesamtimpedanz mindestens 4 , im Brückenbetrieb mindestens 8 beträgt.
• Kontaktbelegungen der Ausgänge:
12/32
00052968.DOC, Version 1.2
Page 13
Die nachfolgenden Tabelle gibt Aufschluss welche Nennbelastbarkeit jeder Lautsprecher bei entsprechender
mpedanz aufweisen muss:
I
Anschlussmöglichkeit
je Ausgang
Betriebsart
Normal
ormal
N
Brücke
Normal
Normal
Brücke
Normal
Brücke
Brücke
Normal
Impedanz je
Lautsprecher
4
8
8
8
16
16
4
4
8
4
Nennbelastbarkeit
150 W
00 W
1
300 W
75 W
50 W
150 W
50 W
150 W
100 W
37,5 W
Normal
Brücke
Beispiel für die Umrechnung Anzahl der Boxen/Impedanz
Anzahl der Boxen Impedanz
1 Box à 8 8
2 Boxen à 8 4 (parallel geschaltet)
2 Boxen à 8 16 (in Reihe geschaltet)
3 Boxen à 8 2,66 (parallel geschaltet)
3 Boxen à 8 24 (in Reihe geschaltet)
4 Boxen à 8 2 (parallel geschaltet)
• Die Eingangsimpedanz der Lautsprecher sollte immer größer oder gleich der Ausgangsimpedanz des Verstärkers
sein.
8
8
25 W
75 W
13/32
00052968.DOC, Version 1.2
Page 14
7.2.1 Normalbetrieb
Im Normalbetrieb, bei dem jeder Kanal sein eigenes Signal erhält, wird die größte Ausgangsleistung beim
Anschluss von 4--Lautsprechern erreicht. Bei 8--Lautsprechern fällt die Ausgangsleistung etwas geringer
aus. Rasten Sie den Betriebswahlschalter für den Normalbetrieb des entsprechenden Kanalpaars aus.
7.2.2 Brückenbetrieb
Im Brückenbetrieb wird das Eingangssignal vom zweiten Kanal zusätzlich invertiert auf den ersten Kanal des
Kanalpaars geschaltet. Die Spannung am Ausgang wird verdoppelt wodurch sich auch die Ausgangsimpedanz verdoppelt. Drücken Sie den Betriebswahlschalter für den Brückenbetrieb des entsprechenden
Kanalpaars.
Hinweise zur Auswahl geeigneter Lautsprecherkabel
• Lautsprecherboxen dürfen nur über ausreichend dimensionierte Kabel angeschlossen werden. Zu schwach
dimensionierte Kabel führen zu einer Erhitzung der Kabel und zu enormen Leistungsverlusten und
Klangverschlechterungen.
• Wir empfehlen für alle Lautsprecherboxen bis 400 Watt einen Kabeldurchmesser von 2,5 mm², für alle höheren
Leistungen 4 mm².
• Ein hoher Dämpfungsfaktor Ihres Verstärkers sorgt für eine klare Wiedergabe. Unnötig lange und dünne Laut-
sprecherkabel können den Dämpfungsfaktor und damit die niedrigen Frequenzen negativ beeinflussen. Der
Dämpfungsfaktor sollte mindestens bei 50 liegen, um gute Audioqualitäten zu gewährleisten. Je länger ein Kabel
sein muss, um so dicker sollte es sein. So reduziert sich ein Dämpfungsfaktor von 200 bei einem 10 Meter langen,
2,5 mm² Lautsprecherkabel auf 47 (8 Ohm). Der Leistungsverlust beträgt bei 8 Ohm bereits 1,63 %, bei 4 Ohm
3,25 % und bei 2 Ohm sogar 6,5 %!
Allgemeine Hinweise zur Verlegung von Kabeln
• Behandeln Sie Kabel immer sorgfältig und schützen Sie sie beim Transport vor Beschädigung.
• Verlegen Sie Kabel immer sauber und übersichtlich und schützen Sie sie vor Beschädigung.
• Kabel müssen so verlegt werden, dass keine Personen darüber stolpern können. Fixieren Sie die Kabel immer mit
geeignetem Klebeband.
• Kabel sollten geradlinig verlegt werden (keine Schlaufen bilden, Überschüsse S-förmig legen).
• Kabel immer weit entfernt von Netzzuleitungen verlegen (keinesfalls dicht parallel).
• Stellen Sie niemals schwere Gegenstände wie Boxen, Flightcases etc. auf Kabel.
• Betreiben Sie Kabel nie im aufgewickelten Zustand.
7.3 Anschluss ans Netz
Verbinden nach dem Anschließen aller Geräte das beiliegende Netzkabel mit der entsprechenden Buchse
und stecken Sie den Netzstecker in eine Steckdose (230 V AC, 50 Hz ~). Der Verstärker lässt sich auch mit
115 V AC, 60 Hz ~ betreiben. Dazu den Spannungswahlumschalter auf die linke Position „115 V“ stellen.
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung Pin International
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz
angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die
festverlegte elektrische Installation eingebaut werden. Das Gerät darf nur an eine Elektroinstallation
angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss
mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestattet sein.
14/32
00052968.DOC, Version 1.2
Page 15
8. BEDIENUNG
8.1 Betriebsmodus wählen
Wählen Sie für jedes Kanalpaar den gewünschten Betriebsmodus:
• Normalbetrieb: Ist der Betriebswahlschalter ausgerastet, werden diese beiden Kanäle unabhängig
voneinander betrieben. Die zugehörige LED BRIDGE leuchtet nicht
• Brückenbetrieb: Ist der Betriebswahlschalter gedrückt, wird das Eingangssignal vom zweiten Kanal
zusätzlich invertiert auf den ersten Kanal des Kanalpaars geschaltet. Die zugehörige
LED BRIDGE leuchtet. Ein Eingangssignal am ersten Kanal des Paars wird ignoriert.
8.2 Filter zuschalten
Jeder Kanal verfügt über ein zuschaltbares Filter mit wählbarer Hochpass- oder Tiefpass-Charakteristik.
Dadurch lässt sich der Verstärker für 2-Wege-Anwendungen nutzen, indem Hochmitteltonlautsprecher über
Kanäle mit Hochpassfilter und Tieftonlautsprecher über Kanäle mit Tiefpassfilter betrieben werden.
1. Drücken Sie die Taste FILTER, um das Filter zuzuschalten.
2. Wählen Sie dann mit der Taste LOW PASS/HI PASS die Charakteristik:
• Taste ausgerastet: Hochpassfilter
• Taste gedrückt: Tiefpassfilter
3. Im Brückenbetrieb werden die Filterstellungen nur am zweiten Kanal des Kanalpaars vorgenommen.
8.3 Ein-/Ausschalten
Schalten Sie den Endverstärker in einer Verstärkeranlage zur Vermeidung von lauten Schaltgeräuschen
immer nach allen anderen Geräten ein und nach dem Betrieb wieder als erstes Gerät aus. Stellen Sie vor
dem Einschalten alle Lautstärkeregler in die linke Anschlagsposition. Drücken Sie die Taste POWER, um
den Verstärker einzuschalten. Die Betriebsanzeige leuchtet. Nach dem Einschalten ist für wenige Sekunden
die Einschaltverzögerung zum Schutz der Lautsprecherausgänge aktiviert.
8.4 Pegel einstellen
1. Steuern Sie den Ausgang des Mischpults oder Vorverstärkers auf seinen Nennpegel (0 dB) oder das
größte unverzerrte Ausgangssignal aus.
2. Stellen Sie mit den Lautstärkereglern den gewünschten Lautstärkewert ein. Bei Übersteuerung leuchtet
die Anzeige CLIP. Reduzieren Sie dann die Lautstärke entsprechend.
3. Im Brückenbetrieb ist der Laustärkeregler für den ersten Kanal des Kanalpaars deaktiviert. Der Pegel
lässt sich mit dem Lautstärkeregler für den zweiten Kanal einstellen.
Hinweise zum Betrieb
Bitte achten Sie während des Betriebs darauf, dass die Lautsprecher stets angenehm klingen. Werden
Verzerrungen hörbar, dann ist davon auszugehen, dass entweder der Verstärker oder die Lautsprecher überlastet
sind. Dies kann schnell zu Schäden am Verstärker und an den Lautsprechern führen. Regeln Sie daher bei
hörbaren Verzerrungen die Lautstärke entsprechend herunter, um Schäden zu vermeiden. Durch Überlast zerstörte
Boxen sind von der Garantie ausgeschlossen. Kontrollieren Sie regelmäßig mit einem Schallpegelmesser, ob Sie
den geforderten Grenzwert einhalten.
8.5 Groundlift-Schalter
Kommt es ohne ein Musiksignal zu Brummstörungen, kann eine Masseschleife die Ursache sein. Mit dem
Groundlift-Schalter lässt sich eine Masseschleife auftrennen und das Brummen unterbinden. Stellen Sie
dazu den Schalter auf Position LIFT. Dadurch sind Signalmasse und Gehäusemasse getrennt.
15/32
00052968.DOC, Version 1.2
Page 16
9. SCHUTZSCHALTUNGEN
Die integrierten Schutzschaltungen verhindern Beschädigungen der Lautsprecher und des Verstärkers. Um
bei Übersteuerung des Verstärkers Verzerrungen zu vermeiden, regelt die integrierte Limiterschaltung das
Eingangssignal zurück, sobald der Grenzpegel am Ausgang erreicht wird. Ist eine der anderen
Schutzschaltungen aktiviert, sind die Lautsprecher elektrisch vom Verstärker getrennt:
• wenige Sekunden lang nach dem Einschalten bis zur Freischaltung der Lautsprecherausgänge
• wenn der Verstärker überhitzt ist
• wenn der Verstärker überlastet ist
• wenn an einem Lautsprecherausgang eine Gleichspannung anliegt
• wenn an einem Lautsprecherausgang ein Kurzschluss aufgetreten ist (die Übersteuerungsanzeige CLIP
des entprechenden Kanals leuchtet)
Werden die Lautsprecher während des Betriebs abgeschaltet oder nach dem Einschalten nicht
freigeschaltet, muss der Verstärker ausgeschaltet und die Fehlerursache behoben werden.
10. PROBLEMBEHEBUNG
PROBLEM URSACHE LÖSUNG
Gerät lässt sich nicht
anschalten.
Kein Signal. • Die Anschlussleitung des ent-
Lüfter arbeitet nicht, LEDs
leuchten nicht.
Lautsprecher sind abgeschaltet • Überhitzung des Gerätes durch
• Die Netzleitung ist nicht ange-
schlossen.
sprechenden Gerätes ist nicht
richtig oder überhaupt nicht angeschlossen.
• Die Anschlussbuchse oder der
Stecker sind schmutzig.
• Die Netzleitung ist nicht ange-
schlossen.
Verunreinigungen.
• Zu niedrige Impedanz der Laut-
sprecher.
• Kurzschluss in der Lautsprecher-
leitung oder in den Lautsprechern.
• Technischer Defekt im Verstärker.
• Überprüfen Sie die Netzleitung
und eventuelle Verlängerungsleitungen.
• Überprüfen Sie die Anschluss-
leitung und ob die Stecker fest in
den Buchsen sitzen.
• Reinigen Sie die Buchse und/oder
den Stecker.
• Überprüfen Sie, ob Spannung
anliegt.
• Reinigen Sie das Lüftergitter.
• Verwenden Sie andere Laut-
sprecher.
• Überprüfen Sie die Lautsprecher.
• Schalten Sie den Verstärker ab
und lassen Sie das Gerät von
einem Servicetechniker prüfen.
16/32
00052968.DOC, Version 1.2
Page 17
11. REINIGUNG UND WARTUNG
LEBENSGEFAHR!
V
orWartungsarbeitenunbedingtallpoligvomNetztrennen!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
11.1 Sicherungswechsel
Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt
werden.
Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker
ziehen).
Vorgehensweise:
Schritt 1:
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schrauben-
dreher.
17/32
00052968.DOC, Version 1.2
Page 18
12. TECHNISCHE DATEN
MCP-4150 MCP-6150 MCP-8150
Spannungsversorgung: 115/230 V AC, 50/60 Hz ~
Gesamtanschlusswert (max.): 900 W 1400 W 1850 W
Maximalleistung 4 :
Nominalleistung 4 :
Ausgangsleistung Sinus:
4 :
8 :
8 gebrückt:
Frequenzbereich: 22 - 25.000 Hz
Dämpfungsfaktor: >200
Klirrfaktor: 0,01 %
Geräuschspannungsabstand:
Kanaltrennung (bei 1 kHz): 61 dB 51 dB 51 dB
Anstiegszeiten: >30 V/Zs
Mindesteingangsspannung: 0,77 V
Eingangsimpedanz:
Eingänge: 4 x XLR-Einbaubuchsen,
Ausgänge: 4 x Klemmblöcke 6 x Klemmblöcke 8 x Klemmblöcke
Steuerelemente: Netzschalter, Lautstärkeregler pro Kanal, Frequenzweiche ein/aus pro Kanal,
LED-Anzeigen: Pegel mit Clip pro Kanal, Brücke
Schutzschaltungen: Softstart, Kurzschluss, Überhitzung, Überlastung und Gleichspannung
Bauweise: Stahlchassis mit Aluminiumfrontplatte
Maße (TxBxH): 310 x 482 x 132 mm (19", 3 HE)
Mindesteinbautiefe: 320 mm
Gewicht: 16 kg 17,5 kg 19 kg
4 x 160 W 6 x 160 W 8 x 160 W
4 x 150 W 6 x 150 W 8 x 150 W
4 x 150 W 6 x 150 W 8 x 150 W
4 x 100 W 6 x 100 W 8 x 100 W
2 x 300 W 3 x 300 W 4 x 300 W
102 dB
12 k (unsymmetrisch), 22 k (symmetrisch)
6 x XLR-Einbaubuchsen,
4 x Klemmblöcke
Hoch-/Tiefpass pro Kanal, Betriebswahlschalter (Normal/Brücke)
97 dB 90 dB
8 x XLR-Einbaubuchsen,
6 x Klemmblöcke
8 x Klemmblöcke
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
26.04.2010 ©
18/32
00052968.DOC, Version 1.2
Page 19
USER MANUAL
Multichannel PA Amplifier
Keepthisdeviceawayfromrainandmoisture!
Unplugmainsleadbeforeopeningthehousing!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
1. INTRODUCTION
Thank you for having chosen an OMNITRONIC PA amplifier. If you follow the instructions given in this
manual, we can assure you that you will enjoy this device for many years.
Unpack your amplifier.
CAUTION!
1.1 Features
PA amplifier with integrated limiter for multi-zone applications
• 8-ohm bridge operation possible
• Signal inputs via balanced XLR mounting jacks or terminal blocks
• Speaker connection via terminal blocks
• High pass filter or low pass filter can be switched on additionally for each channel
• Tamper-proof level adjustment on the rear panel
• 7-fold output meter with clip LED per channel
• Speaker switch-on delay
• Groundlift switch against humming
• Fan cooling
• Robust steel chassis with aluminum front
• Complete protection set against short-circuit, overheat, overload, and DC voltage overlay at the outputs
• Rack installation with 3 units
19/32
00052968.DOC, Version 1.2
Page 20
2. SAFETY INSTRUCTIONS
CAUTION!
Becarefulwithyouroperations.Withadangerousvoltageyoucansufferadangerous
electricshockwhentouchingthewires!
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C
connection cable or on the casing, do not take the device into operation and immediately consult your local
dealer.
This device falls under protection-class I. The power plug must only be plugged into a protection class I
outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or
power outlets can lead to the destruction of the device and to mortal electrical shock.
Always plug in the power plug least. The power plug must always be inserted without force. Make sure that
the plug is tightly connected with the outlet.
Never let the power-cord come into contact with other cables! Handle the power-cord and all connections
with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal
electrical shock.
Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next
to sources of heat or cold. Disregard can lead to power cord damages, fire or mortal electrical shock.
The cable insert or the female part in the device must never be strained. There must always be sufficient
cable to the device. Otherwise, the cable may be damaged which may lead to mortal damage.
Make sure that the power-cord is never crimped or damaged by sharp edges. Check the device and the
power-cord from time to time.
If extension cords are used, make sure that the core diameter is sufficient for the required power
consumption of the device. All warnings concerning the power cords are also valid for possible extension
cords.
Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the
power-cord by the plug. Never pull out the plug by tugging the power-cord. Otherwise, the cable or plug can
be damaged leading to mortal electrical shock. If the power plug or the power switch is not accessible, the
device must be disconnected via the mains.
If the power plug or the device is dusty, the device must be taken out of operation, disconnected and then be
cleaned with a dry cloth. Dust can reduce the insulation which may lead to mortal electrical shock. More
severe dirt in and at the device should only be removed by a specialist.
There must never enter any liquid into power outlets, extension cords or any holes in the housing of the
device. If you suppose that also a minimal amount of liquid may have entered the device, it must immediately
be disconnected. This is also valid, if the device was exposed to high humidity. Also if the device is still
20/32
00052968.DOC, Version 1.2
Page 21
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced
nsulation can cause mortal electrical shock.
i
There must never be any objects entering into the device. This is especially valid for metal parts. If any metal
parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and
disconnected immediately. Malfunction or short-circuits caused by metal parts may cause mortal injuries.
The device and all connections have to be lightning protected.
Never install the amplifier next to highly sensitive devices like pre-amplifiers or tape-decks, as the strong
magnetic field of the amplifier can produce hum in these devices. The magnetic field is strongest directly
above or below the amplifier. If a rack is used, the amplifier should be installed at the bottom and the highly
sensitive devices at the top.
Only connect the device when the power switch is off.
Never connect the inputs or outputs to any power source (batteries, etc.)
Never connect output to output.
Before the device is switched on all faders and volume controls have to be set to zero or minimum position.
CAUTION: Turn the amplifier on last and off first!
Please note that damages caused by manual modifications on the device or unauthorized operation by
unqualified persons are not subject to warranty.
Keep away children and amateurs!
HEALTH HAZARD!
By operating an amplifying system, you can produce excessive sound pressure levels that may
lead to permanent hearing loss.
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
3. LEGAL INSTRUCTIONS
Operating an amplification system can produce extremely high noise levels that may cause a permanent
hearing loss. The legal instructions for using an amplification system vary from country to country. The user
must always inform himself on the legal instructions valid in his country and apply them to his situation.
Always monitor the sound pressure level when operating an amplification system in discotheques, concerts
etc. Never exceed the permissible noise level exposures as specified by your authorities. The monitoring of
the noise levels must be documented in an appropriate way.
In Germany, the following instructions are binding:
Strafgesetzbuch § 223 ff: bundesrecht.juris.de/bundesrecht/stgb
TA Lärm: www.umweltdaten.de
DIN 15905-5: www.din.de
Arbeitsstättenverordnung § 15: www.lgl.bayern.de/arbeitsschutz
Berufsgenossenschaftliche Vorschrift BGV B3: www.pr-o.info
VDI-Richtlinie: VDI 2058 Blatt 2: www.vdi.de
Hearing damage caused by high noise levels can be treated as physical injury and persecuted by law.
Please note that the organizer is responsible for keeping to a specified noise level. If this noise level will be
exceeded, the event may be cancelled immediately.
If the organizer does not fulfil his safety duties, he is reliable by civil law for any damages occurred, e.g.:
Pay the treatment costs of the damaged person.
21/32
00052968.DOC, Version 1.2
Page 22
Pay a smart money to the damaged person.
Economic damage caused can be demanded from the operator of the amplification system.
If hired persons work with amplification systems: the noise levels of music events are almost always too high.
This is why the entrepreneur has to set up warning signs and provide hearing protectors. The staff has to
use these.
Please note: OMNITRONIC cannot be made liable for damages caused by incorrect installations and
excessive noise levels!
3.1 Information on hearing loss
More and more young people suffer from hearing loss of 25 decibel or more, mainly caused by loud music
from portable MP3 and CD players or discotheques.
Everybody operating amplification systems should know to what sound pressure levels he exposes his or the
audience's hearing. As an average levels between 75 and 105 dB(A) in the discotheque or 95 and 115 dB(A)
at a rock concert are reached. Individual peaks can exceed the pain level at 130 dB(A). Such levels are
typical for motor chainsaws or jack hammers.
Overview on the different noise levels
10 dB Heartbeat 20 - 30 dB Whisper 90 dB Pneumatic drill
40 dB Average home 100 dB Power mower 50 dB Light traffic 120 dB Boom box in car 60 dB Normal conversation 130 dB Pain level 70 dB Vacuum cleaner 140 dB Jet plane 30 meters overhead
80 dB Heavy traffic or telephone ringing
It is important to know that doubling the power increases the noise level by 3 dB. The human hearing does
only recognizes a doubling of the sound level when the noise level is increased by 10 dB. Damaging the
hearing does not depend on the sound level but on the noise level and starts way before the pain level.
Many people deceive themselves by thinking that noise is something they can get accustomed to. It is
possible that a positive opinion of a certain noise can reduce the physiological reaction, but the slow impacts
on the inner hearing must not be neglected: over stimulation and continuous elimination of the Cortic organ's
hair cells.
The reason why some people have got accustomed to a certain noise level and are no longer disturbed is
that they have already suffered a hearing damage. This damage make the insensitive to those frequencies
forming the loudest part of the noise. Getting accustomed to noise does not mean anything other than trying
to get along with the hearing loss in everyday life. The hearing loss itself cannot be healed, it can only be
compensated by hearing aids.
Subjectively, the hearing loss feels like dampened ears. This effect weakens with the time, but a loss in
hearing sensitivity often remains.
In order to relax the hearing sufficiently, the noise level should not exceed 70 dB(A) for 10 hours. Higher
noise levels during this relaxing period can prevent the relaxation and promote a permanent hearing damage
(Tinitus) or hearing loss.
Therefore: Whoever wants to maintain his hearing should use hearing protectors!
22/32
00052968.DOC, Version 1.2
Page 23
4. OPERATING DETERMINATIONS
The multichannel PA amplifiers of the MCP series have been specially designed for stage and disco
applications. The amplifiers have four (MCP-4150), six (MCP-6150) or eight (MCP-8150)
separate channels which can also be combined in pairs in bridge operation to increase the power output.
Each channel features high or low pass filters which can individually be switched. The amplifiers and the
speakers connected are protected through extensive protective circuits.
his product is allowed to be operated with an alternating current of 115/230 V, 50/60 Hz and was designed
T
for indoor use only. This device is designed for mobile use and for permanent installations.
By operating amplifying systems, you can produce excessive sound pressure levels that may lead to
permanent hearing loss. Please refer to the explanations under "Legal instructions".
Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
This device must never be operated or stockpiled in surroundings where splash water, rain, moisture or fog
may harm the device. Moisture or very high humidity can reduce the insulation and lead to mortal electrical
shocks. When using smoke machines, make sure that the device is never exposed to the direct smoke jet
and is installed in a distance of 0.5 meters between smoke machine and device.
The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.
The relative humidity must not exceed 50 % with an ambient temperature of 45° C.
This device must only be operated in an altitude between -20 and 2000 m over NN.
The ambient contamination must never exceed level 1 and must not be conducting, only dry.
Never use the device during thunderstorms. Over voltage could destroy the device. Always disconnect the
device during thunderstorms.
Please note: Operating an amplification system in public or industrial areas, a series of safety instructions
have to be followed that this manual can only give in part. The operator must therefore inform himself on the
current safety instructions and consider them.
Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported.
Never remove the serial barcode from the device as this would make the guarantee void.
Please consider that unauthorized modifications on the speaker system are forbidden due to safety reasons!
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like shortcircuit, burns, electric shock, hearing loss etc.
23/32
00052968.DOC, Version 1.2
Page 24
5. OPERATING ELEMENTS AND CONNECTIONS
1
3
This chapter describes the MCP-8150 as a reference. The other models are identical in construction.
Level meter with clip indication
2 Operating mode indicator BRIDGE
Power on/off
4 Power indicator
24/32
00052968.DOC, Version 1.2
Page 25
5
Ground lift switch
XLR inputs for
9
power. The correct fuse value is specified on the rear
Separates the ground connection between the inputs and
outputs
• position GND: ground connection established
• position LIFT: ground connection separated
Level control
10 Selector switch for the filter type
• switch engaged: low pass filter (LOW PASS)
• switch disengaged: high pass filter (HI PASS)
6 Input jacks
connecting units with line level.
7 Plug-in screw terminals
• contacts 1 to 3: alternative input, directly connected to
the respective XLR input; also suitable for feeding the
signal through to the input terminals of other channels
• contacts 4 and 5: speaker connections ("+" and "-" for
normal operation, "+" for bridge operation)
8 Selector switch operating mode
• switch engaged: bridge operation
• switch disengaged:normal operation
11 Selector switch for the filter
• switch engaged: filter on (FILTER)
• switch disengaged: filter off (BYPASS)
12 Power input with fuse holder
• Used to plug in the supplied power cable.
• Only replace the fuse when the device is disconnected
from mains. Only use fuses of the same rating and
panel.
13 Voltage selector switch
• left position: 115 V
• right position: 230 V (basic setting)
25/32
00052968.DOC, Version 1.2
Page 26
6. INSTALLATION
This amplifier is built for 483 mm racks (19"). This rack should be a double-door rack where front panel and
rear panel can be opened. The rack should be provided with a cooling fan. When mounting the amplifier into
the rack, please make sure that there is enough space around the device so that the heated air can be
passed on. Steady overheating will damage your device.
You can fix the amplifier with four screws M6 in the rack. If several devices are to be installed, make sure
that you leave 1 unit (1 U) space between the devices.
Be careful when mounting the amplifier into the rack. Put the heaviest devices into the lower part of the rack.
Be aware that fastening the amplifier with four screws on the front panel is not enough. In order to ensure
safety, additional fastening by using ground and side bars is necessary.
If racks are to be transported or used for mobile use, fasten the devices additionally by connecting the rear
brackets with the side or ground bars of the rack. Thus, the amplifier cannot be pushed backwards. The front
panel alone is not designed to absorb acceleration forces occuring during transportation.
7. CONNECTIONS
All connections have to be made or changed only if the amplifier is switched off!
7.1 Inputs
Connect the output of a preamplifier or mixer to the balanced XLR inputs or the first three contacts of the
plug-in screw terminals. For better handling, the connection terminals can be removed from their plug-in
connection. The input signal should have line level. For rated power of the amplifier an input signal of 0.7 V
is required as a minimum.

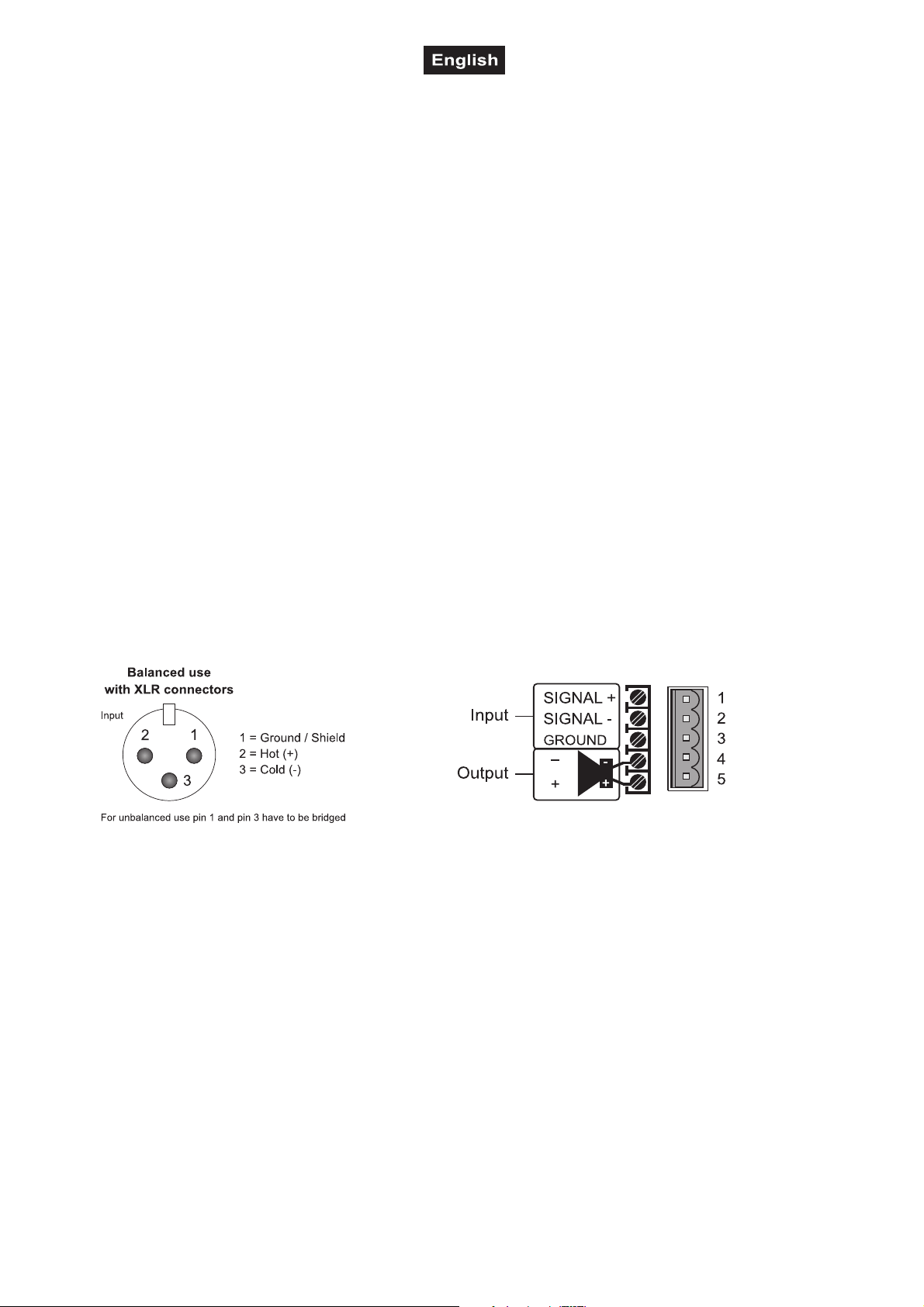

• Contact configuration of the inputs:
7.1.1 Feed-through of the input signal
The input signal which is fed to the XLR jack of a channel can also be picked up from the plug-in screw
terminals of the same channel and fed through to the input of another channel. For this connect in each case
the contact 1 (+Life) and 2 (-Life) of the plug-in screw terminals of both channels with each other. The
contacts 3 (Shield) must not be connected externally as they are already internally connected.
7.2 Speaker outputs
The amplifier offers four (MCP-4150), six (MCP-6150) or eight (MCP-8150) separate channels
which can also be combined in pairs in bridge operation to increase the power output. For connecting
speakers, plug-in screw terimans are provided. For better handling, the connection terminals can be
removed from their plug-in connection. Connect the speakers to the contacts 4 and 5 of the plug-in screw
terminals. For bridge operation connect the positive pole of the speaker to the positive pole terminal of an
output and the negative pole of the speaker to the positive terminals of the other output of the respective
channel pair. When interconnecting several speakers, it is especially important to consider the correct
connection to positive and negative contacts and that the minimum total impedance is 4 and 8 for bridge
operation.
26/32
00052968.DOC, Version 1.2
Page 27
• Contact configuration of the outputs:

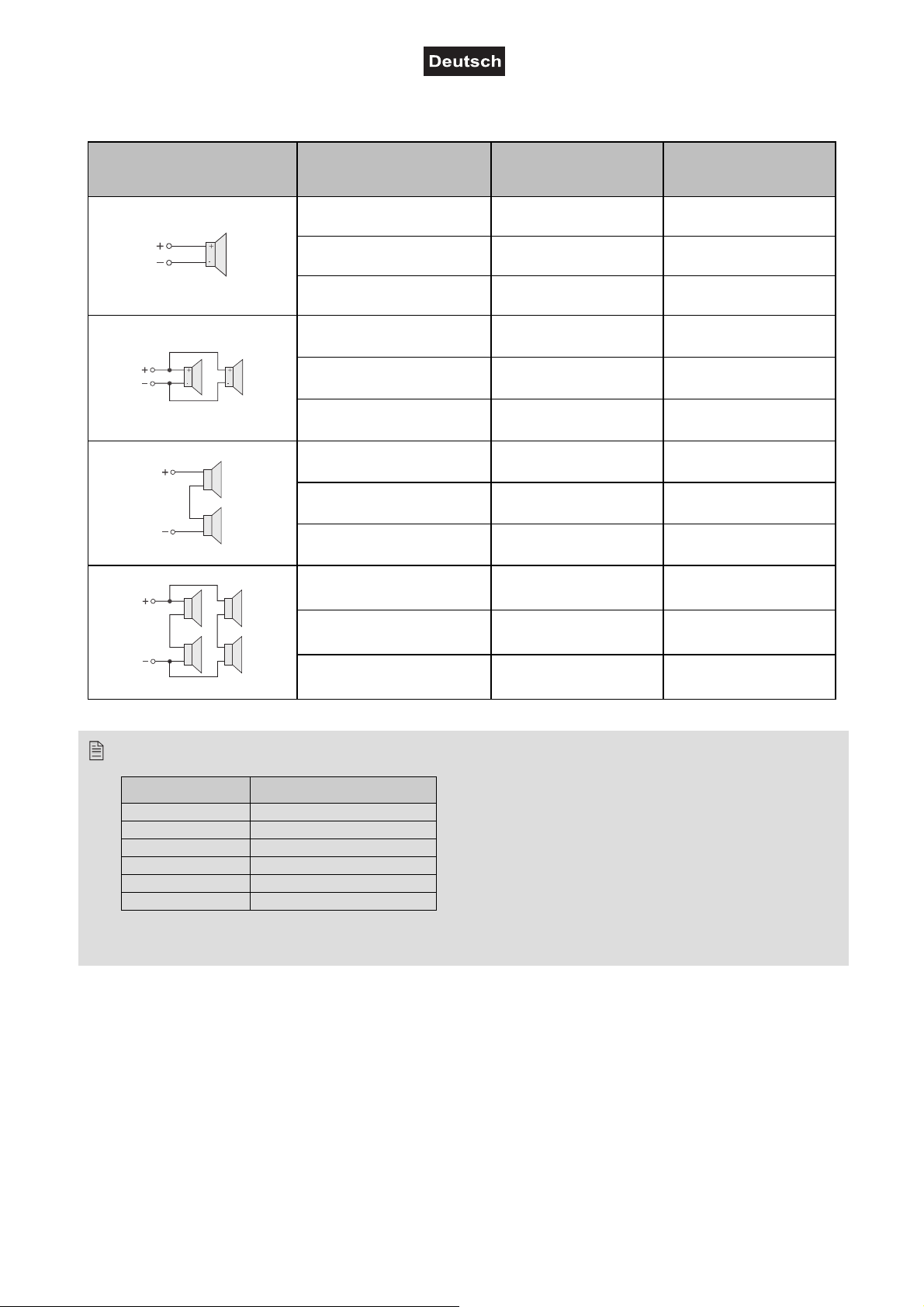

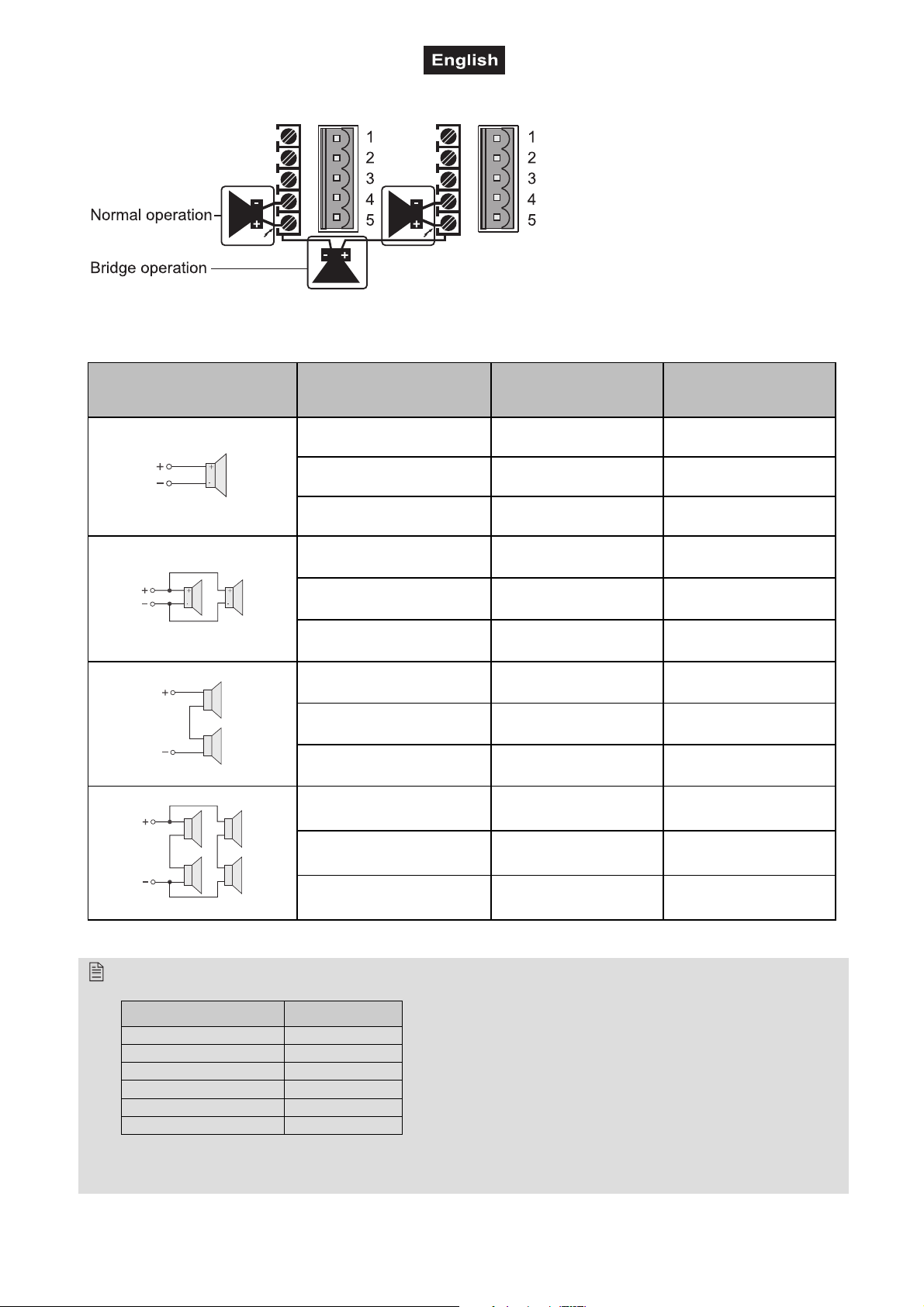

The following table gives the rated power each speaker must have as a minimum with the corresponding
impedance:
Connecting possibility
per output
Operating mode
Normal
Normal
Bridge
Normal
Normal
Bridge
Normal
Bridge
Bridge
Normal
Impedance
per speaker
4
8
8
8
16
16
4
4
8
4
Rated power
150 W
100 W
300 W
75 W
50 W
150 W
50 W
150 W
100 W
37.5 W
Normal
Bridge
Example for the calculation number of speakers/impedance
Number of speakers Impedance
1 speaker at 8 8
2 speakers at 8 each 4 (parallel)
2 speakers at 8 each 16 (in line)
3 speakers at 8 each 2.66 (parallel)
3 speakers at 8 each 24 (in line)
4 speakers at 8 each 2 (parallel)
• The input impedance of the speaker systems should at least be the same or even higher than the output
impedance of the amplifier.
27/32
8
8
00052968.DOC, Version 1.2
25 W
75 W
Page 28
7.2.1 Normal operation
In normal operation, where all channels are operated independent of each other, the highest output power is
achieved when connecting 4 speakers. With 8 speakers the output power will be slightly reduced.
Disengange the operating mode selector switch of the respective channel pair for normal operation.
7.2.2 Bridge operation
In bridge operation the input signal of the second channel is additionally switched to the first channel of the
channel pair in an inverted way. The voltage is doubled and subsequently also the output impedance. Press
the operating mode selector switch of the respective channel pair for bridge operation.
Information on choosing appropriate speaker cables
• Speaker systems must only be connected via sufficiently dimensioned cables. Too thin cables lead to cable
heatup or enormous power loss and loss in sound quality.
• For all speaker systems up to 400 Watts, we recommend a cable diameter of 2.5 mm², for all other speaker cables
4 mm².
• A high damping factor of your amplifier supplies a clear sound reproduction. Unnecessarily long and thin cables
will influence the damping factor and thus the low frequencies in a negative way. In order to safeguard good sound
quality, the damping factor should lie around 50. The longer a cable has to be, the thicker it should be. In this
respect, a damping factor of 200 will be reduced to 47 (8 ohms) when using a 10 m long, 2.5 mm² speaker cable.
The power loss at 8 ohms is 1.63 %, at 4 ohms 3.25 % and at 2 ohms even 6.5 %.
General information on installing cables
• Always treat cables carefully and protect them from damages during transportation.
• Install cables always in a structured way and protect them from damage.
• Cables must be installed in a way that no person can stumble over them. Always fix cables with an appropriate
tape.
• Cables should be installed directly (no loops, S-shaped overlengths).
• Always install cables far away from power cables (never closely parallel).
• Never put heavy objects like speaker systems, flightcases etc. on cables.
• Never operate cables wound up.
7.3 Connection with the mains
Finally connect the supplied power supply cable to the corresponding input and the mains plug to an outlet
(230 V AC, 50 Hz ~). The amplifiers can also be operated with 115 V AC, 60 Hz ~. For this purpose, set the
voltage selector switch to the left position 115 V.
The occupation of the connection cables is as follows:
Cable Pin International
Brown Live L
Blue Neutral N
Yellow/Green Earth
The earth has to be connected! If the device will be directly connected with the local power supply network, a
disconnection switch with a minimum opening of 3 mm at every pole has to be included in the permanent
electrical installation. The device must only be connected with an electric installation carried out in
compliance with the IEC standards. The electric installation must be equipped with a Residual Current
Device (RCD) with a maximum fault current of 30 mA.
28/32
00052968.DOC, Version 1.2
Page 29
8. OPERATION
8.1 Selecting the operating mode
Select the operating mode for each channel pair:
• normal operation:If the operating mode selector switch is disenganged these two channels are operated
independently of each other. The corresponding LED BRIDGE does not light up.
• bridge operation: If the operating mode selector switch is engaged, the input signal of the second channel
is additionally switched to the first channel of the channel pair in an inverted way. The
corresponding LED BRIDGE lights up. An input signal at the first channel of the pair is
ignored.
8.2 Switching on filters
Each channel has a switchable filter with selectable high pass or low pass characteristics. Thus the amplifier
can be used for 2-way applications by operating mid-high range speakers via channels with high pass filter
and bass speakers via channels with low pass filter.
1. Press the switch FILTER to switch on the filter.
2. Then select the characteristics with the switch LOW PASS/HI PASS:
• switch disengaged: high pass filter
• switch engaged: low pass filter
3. In bridge mode the filter adjustment is made only at the second channel of the channel pair.
8.3 Switching on/off
To prevent loud switching noise, always switch on all other units of the amplifier system before switching on
the power amplifier. After operation, switch off the power amplifier first. Prior to switching on set all level
controls to the left stop position. Then switch on the amplifier with the power switch. The power indicator
lights up. After switching on, the turn-on delay is activated for a few seconds to protect the speakers.
8.4 Adjusting the level
1. Set the output of the mixer or preamplifier to its rated value (0 dB) or to the highest undistorted output
signal.
2. Adjust the level controls to the desired volume value. If the clip indicator lights up, the amplifier is
overloaded. In this case, reduce the volume correspondingly.
3. In bridge mode the level control for the first channel of the channel pair is disabled. Volume adjustment is
made with the level control for the second channel.
Additional information on the operation
When operating the amplifying system, please make sure that the loudspeakers always sound well. When
distortions can be heard, either the amplifier or the loudspeaker is overloaded. Overloads can quickly lead to
amplifier or speaker damage. In order to avoid damage, please reduce the volume immediately when distortions
can be heard. When speaker systems are destroyed by overload, the guarantee becomes void. Always check the
sound pressure level with a meter in order to keep to the threshold.
8.5 Groundlift switch
If an interfering hum noise can be heard without a music signal, a ground loop may be the reason for this.
The ground lift selector switch allows for interrupting the ground loop and the humming should be eliminated.
For this purpose the set the selector switch to position LIFT. Thus signal ground and housing ground are
separated.
29/32
00052968.DOC, Version 1.2
Page 30
9. PROTECTIVE CIRCUITS
The integrated protective circuits prevent damage to the speakers and the amplifier. To prevent distortions in
case overload, the integrated level limiter reduces the input signal if the limit level is reached at the output. If
one of the other protective cuircuits is activated, the speakers are electrically separated from the amplifier:
• for a few seconds after switching-on until the speaker outputs are ready for operation
• in case of overheating of the amplifier
in case of overload of the amplifier
•
• in case of DC voltage at a speaker output
• in case of a short-circuit at a speaker output (the clip indicator of the corresponding channel lights up)
If the speakers are switched off during operation or if they are not ready for operation after switching on, the
amplifier has to be switched off and the cause of the fault has to be removed.
10. PROBLEM CHART
PROBLEM CAUSE REMEDY
No power. • Power cable is not connected. • Check power cable and any
extension cables.
No sound. • Power cable of respective signal
source is not connected properly or
not connected at all.
• Connection jack or plug are dirty.
Fan does not work, LEDs
• Power cable is not connected.
do not light up.
Speakers are switched off • Amplifier is overheated due to
impurities.
• Impedance of speakers too low.
• Short-circuit in speaker connection or
in speakers.
• Technical default of amplifier.
• Check power cable and if plugs are
tightly connected with jacks.
• Clean jacks and/or plug.
• Please check if power is available.
• Clean fan grille.
• Connect other speakers.
• Check speakers.
• Switch amplifier off and have it
checked by a service technician.
30/32
00052968.DOC, Version 1.2
Page 31
11. CLEANING AND MAINTENANCE
DANGERTOLIFE!
Disconnectfrommainsbeforestartingmaintenanceoperation!
We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!
There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are
only to be carried out by authorized dealers.
11.1 Replacing the fuse
If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating.
Before replacing the fuse, unplug mains lead.
Procedure:
Step 1: Open the fuseholder on the rear panel with a fitting screwdriver.
Step 2: Remove the old fuse from the fuseholder.
Step 3: Install the new fuse in the fuseholder.
Step 4: Replace the fuseholder in the housing.
Should you need any spare parts, please use genuine parts.
If the power supply cable of this device becomes damaged, it has to be replaced by a special power supply
cable available at your dealer.
Should you have further questions, please contact your dealer.
31/32
00052968.DOC, Version 1.2
Page 32
12. TECHNICAL SPECIFICATIONS
MCP-4150 MCP-6150 MCP-8150
Power supply: 115/230 V AC, 50/60 Hz ~
Power consumption (max.): 900 W 1,400 W 1,850 W
Maximum power output 4 :
Nominal power output 4 :
Power output sine:
4 :
8 :
8 bridged:
Frequency range: 22 - 25,000 Hz
Damping factor: >200
Distortion factor: 0.01 %
S/N ratio: 102 dB
Channel separation (at 1 kHz): 61 dB 51 dB 51 dB
Min. input sensitivity: 0.77 V
Slew rate: >30 V/Zsec
Input sensitivity: 0.77 V
Input impedance:
Input connectors: 4 x XLR female,
Output connectors: 4 x terminal block 6 x terminal block 8 x terminal block
Control elements: Power switch, level control per channel, crossover on/off per channel, high/low
LED indicators: Level with clip per channel, bridged
Protection circuits: Softstart, short-circuit, overheat, overload and DC voltage
Construction: Steel chassis with aluminum front panel
Dimensions (DxWxH): 310 x 482 x 132 mm (19", 3 U)
Minimum mounting depth: 320 mm
Weight: 16 kg 17.5 kg 19 kg
4 x 160 W 6 x 160 W 8 x 160 W
4 x 150 W 6 x 150 W 8 x 150 W
4 x 150 W 6 x 150 W 8 x 150 W
4 x 100 W 6 x 100 W 8 x 100 W
2 x 300 W 3 x 300 W 4 x 300 W
97 dB 90 dB
12 k (unbalanced), 22 k (balanced)
4 x terminal block
pass per channel, mode switch (normal/bridged)
6 x XLR female,
6 x terminal block
8 x XLR female,
8 x terminal block
Please note: Every information is subject to change without prior notice. 26.04.2010 ©
32/32
00052968.DOC, Version 1.2
Loading...
