Omnitronic EMX-3 User Manual

© Copyright

Nachdruck verboten!

Reproduction prohibited!

Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!

BEDIENUNGSANLEITUNG

USER'S MANUAL

EMX-3

Club Mixer

00040959.DOC, Version 1.0

2/21

Inhaltsverzeichnis/

Table of contents

1. EINFÜHRUNG............................................................................................................................................... 4

2. SICHERHEITSHINWEISE............................................................................................................................. 4

3. BESTIMMUNGSGEMÄSSE VERWENDUNG .............................................................................................. 5

4. GERÄTEBESCHREIBUNG .......................................................................................................................... 6

4.1 Features................................................................................................................................................... 6

4.2 Bedienelemente und Anschlüsse............................................................................................................. 7

5. INSTALLATION ............................................................................................................................................ 9

5.1 Rackinstallation........................................................................................................................................ 9

5.2 Anschlüsse............................................................................................................................................... 9

6. BEDIENUNG ............................................................................................................................................... 10

6.1 Grundeinstellung der Eingangskanäle................................................................................................... 10

6.2 Grundeinstellung der Ausgangskanäle.................................................................................................. 10

6.3 Überblenden zwischen zwei Kanälen/Mischen der Signalquellen......................................................... 11

6.4 Durchsagen über das DJ-Mikrofon ........................................................................................................ 11

6.5 Vorhören der Kanäle.............................................................................................................................. 11

7. REINIGUNG UND WARTUNG.................................................................................................................... 11

7.1 Crossfader austauschen ........................................................................................................................ 12

8. TECHNISCHE DATEN................................................................................................................................ 12

1. INTRODUCTION ......................................................................................................................................... 13

2. SAFETY INSTRUCTIONS .......................................................................................................................... 13

3. OPERATING DETERMINATIONS.............................................................................................................. 14

4. DESCRIPTION ............................................................................................................................................ 15

4.1 Features................................................................................................................................................. 15

Professional 4-channel DJ mixer ................................................................................................................. 15

4.2 Operating elements and connections .................................................................................................... 16

5. INSTALLATION .......................................................................................................................................... 18

5.1 Rack installation..................................................................................................................................... 18

5.2 Connections ........................................................................................................................................... 18

6. OPERATION ............................................................................................................................................... 19

6.1 Basic adjustment of the input channels ................................................................................................. 19

6.2 Basic adjustment of the output channels ............................................................................................... 19

6.3 Crossfading between two channels/mixing the signal sources ............................................................. 20

6.4 Announcements via the DJ microphone................................................................................................ 20

6.5 Prefader listening to the channels ......................................................................................................... 20

7. CLEANING AND MAINTENANCE ............................................................................................................. 20

7.1 Replacing the crossfader ....................................................................................................................... 21

8.TECHNICAL SPECIFICATIONS.................................................................................................................. 21

Diese Bedienungsanleitung gilt für die Artikelnummer: 10006768
This user manual is valid for the article number: 10006768

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

You can find the latest update of this user manual in the Internet under:

www.omnitronic.com

00040959.DOC, Version 1.0

3/21

00040959.DOC, Version 1.0

4/21

BEDIENUNGSANLEITUNG

EMX-3

Club-Mixer

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen

- entsprechend qualifiziert sein

- diese Bedienungsanleitung genau beachten

- die Bedienungsanleitung als Teil des Produkts betrachten

- die Bedienungsanleitung während der Lebensdauer des Produkts behalten

- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben

- sich die letzte Version der Anleitung im Internet herunter laden

1. EINFÜHRUNG

Wir freuen uns, dass Sie sich für den OMNITRONIC Club-Mixer EMX-3 entschieden haben. Sie haben
hiermit ein zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten,
sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Nehmen Sie das Gerät aus der Verpackung.

2. SICHERHEITSHINWEISE

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits­hinweise und die Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind.

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden am Netzteil oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und
setzen sich bitte mit Ihrem Fachhändler in Verbindung.

Der Aufbau entspricht der Schutzklasse III. Das Gerät darf niemals ohne einen geeigneten Transformator
betrieben werden.

00040959.DOC, Version 1.0

5/21

Das Netzteil immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht,
wenn Sie das Gerät ans Netz anschließen.

Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab.
Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort Netzteil ziehen. Lassen Sie das
Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die
durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen.

Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.

ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!

Kinder und Laien vom Gerät fern halten!

GESUNDHEITSRISIKO!

Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irrepa­rablen Gehörschäden führen können.

Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Club-Mixer EMX-3 mit vier Stereo-Eingangskanälen, einem DJ-Mikrofonkanal und austauschbarem
Crossfader ist für DJ-Anwendungen konzipiert. Dieses Produkt ist für den Anschluss an 9 V, 50/60 Hz Wech­selspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

Das Gerät darf nur mit dem beiliegenden Netzteil betrieben werden. Das Netzteil ist nach Schutzklasse 2
aufgebaut und das Mischpult entspricht Schutzklasse 3.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme
des Gerätes.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!

Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.

Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!

Verwenden Sie niemals Reinigungsspray, um die Fader zu reinigen.

00040959.DOC, Version 1.0

6/21

Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.

Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.

Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.

Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

4. GERÄTEBESCHREIBUNG

4.1 Features

Professioneller 4-Kanal DJ-Mixer

• 4 Eingangskanäle mit Vorverstärkungsregler (Gain), Cue-Taste und hochwertigen, super leichtgängigen
Kanalfadern

• 1 DJ-Mikrofonkanal mit Talkover-Schalter, Lautstärkeregler und 2-Band Equalizer

• Vorhören aller Stereo-Eingangskanäle und der Mastersumme über regelbaren Stereo-Kopfhörerausgang

• Austauschbarer Crossfader zum Überblenden zwischen den Eingangskanälen mit Zuordnungsschaltern

• Masterkanal mit super leichtgängigem Fader, 3-Band Equalizer, Mono/Stereo-Umschaltung und 10­stelliger Stereo-LED-Pegelanzeige

• Regelbarer Zone-Ausgang und masterunabhänginger Record-Ausgang

• Eingänge: 4x Line (Stereo-Cinch), 2x Phono/Line (Stereo-Cinch), umschaltbar; 1x Mikrofon (6,3 mm
Klinke), 1x Mikrofon (XLR) und Kopfhörer (6,3 mm Klinke)

• Ausgänge: Master (Stereo-Cinch, 6,3 mm Klinke, sym.), Zone und Record (beide Stereo-Cinch)

• Spannungsversorgung über mitgeliefertes Netzteil

• 19"-Maße für Rackeinbau, 4 HE

00040959.DOC, Version 1.0

7/21

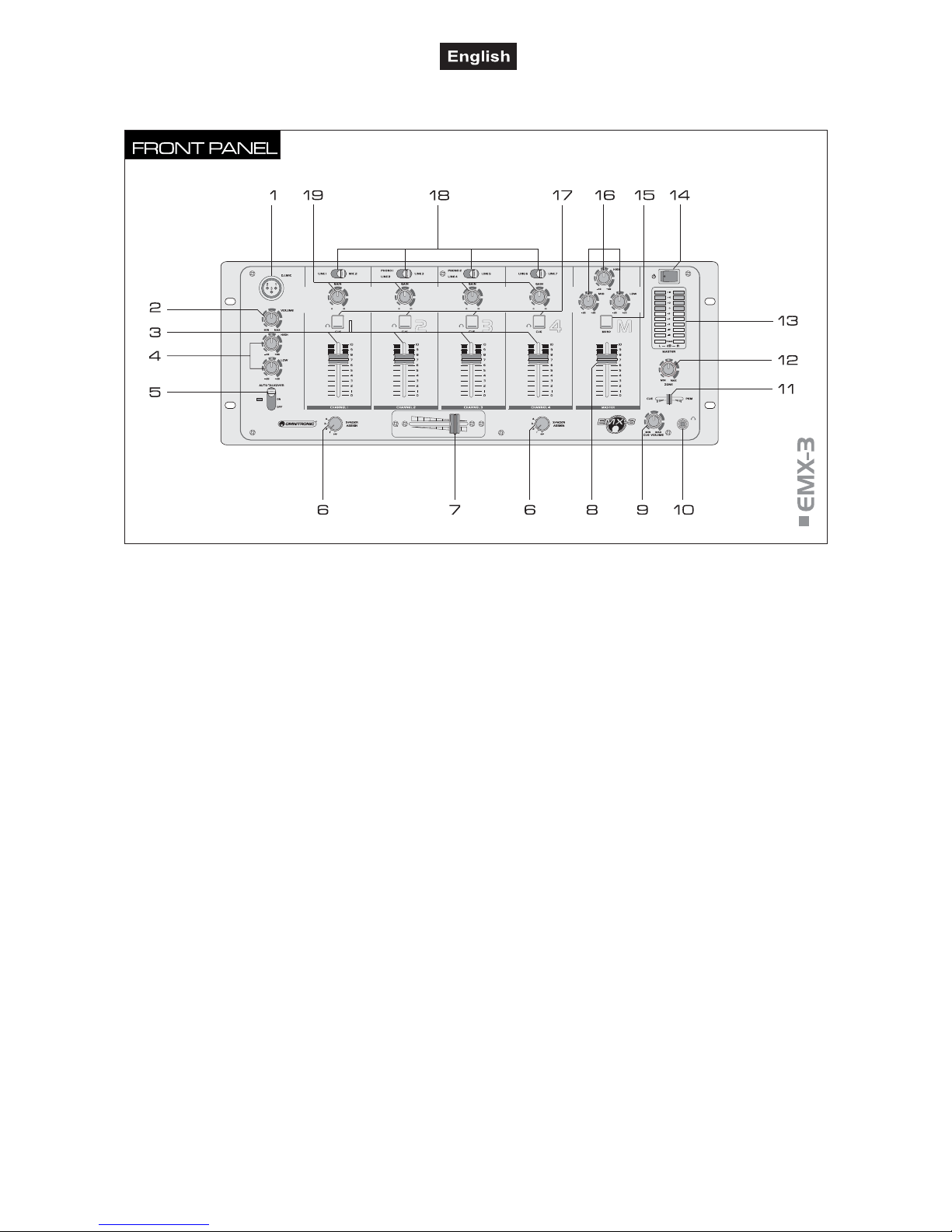

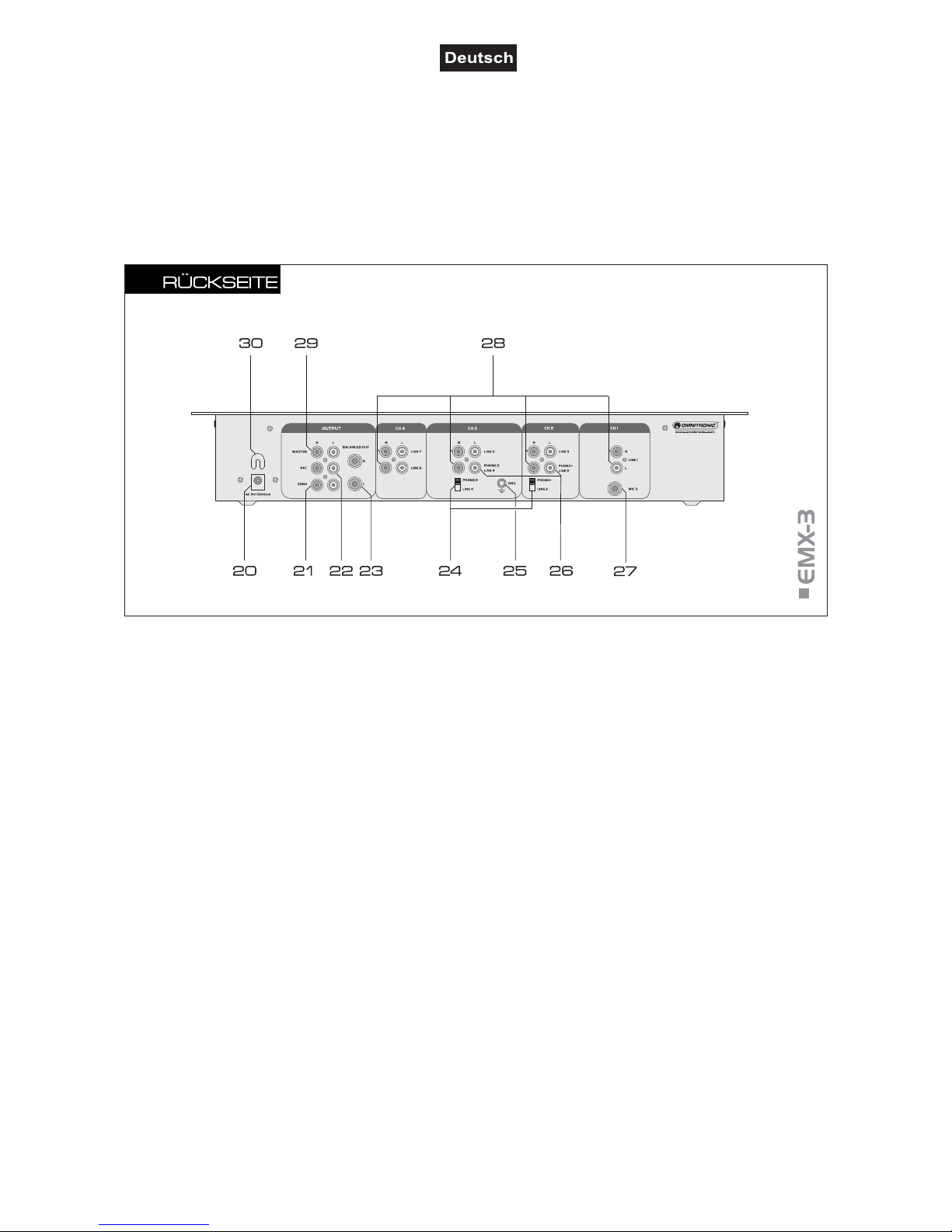

4.2 Bedienelemente und Anschlüsse

1 Mikrofoneingang DJ MIC

XLR-Buchse zum Anschluss eines DJ-Mikrofons.

2 Lautstärkeregler VOLUME

Lautstärkeregler für das DJ-Mikrofon.

3 Kanalfader

Lautstärkeregler für Kanal 1-4.

4 Klangregler HIGH, LOW

2-fach Klangregelung für das DJ-Mikrofon: HIGH =
Höhen, LOW = Bässe.

5 DJ-Mikrofon-Umschalter

Umschalter (mit Kontroll-LED) für ein angeschlossenes
DJ-Mikrofon.

• Position AUTO TALKOVER (LED leuchtet):

automatische Pegelabsenkung (16 dB) der Kanäle 1-4
bei Durchsagen mit dem DJ-Mikrofon.

• Position ON (LED leuchtet): DJ-Mikrofon ist

eingeschaltet.

• Position OFF (LED aus): DJ-Mikrofon ist ausgeschaltet.

6 Zuordungsschalter X-FADER ASSIGN

Zur Auswahl des Kanals für die Überblendfunktion mit
dem Crossfader. Wird die Überblendfunktion nicht
benötigt, stellen Sie beide Schalter auf "OFF".

7 Crossfader

Überblendet zwischen zwei der Kanäle 1-4, die mit den
Zuordnungschaltern angewählt werden. In der Mittel­stellung werden beide Kanäle mit gleicher Lautstärke
gehört.

8 Masterfader

Lautstärkeregler für das Summensignal an den Master­ausgängen.

9 Lautstärkeregler CUE VOLUME

Lautstärkeregler für den Kopfhörerausgang.

10 Kopfhöreranschluss

6,3 mm Klinkenbuchse zum Anschluss eines Stereo­Kopfhörers (Impedanz ≥16 Ω).

11 Fader CUE/PGM

Wählt und überblendet das Abhörsignal für den
Kopfhörerausgang.

• Linke Position CUE: Der Pre Fader-Pegel des

Eingangskanals, dessen Taste CUE gedrückt ist, wird
abgehört.

• Rechte Position PGM: Das laufende Musikprogramm

wird vor dem Masterfader und dem Ausgangsregle

r

ZONE abgehört.

12 Regler ZONE

Lautstärkeregler für den Ausgang ZONE.

13 LED-Pegelanzeige mit Betriebsanzeige

9-fache LED-Anzeige des Mastersignals im Bereich -18
dB bis +12 dB. Die Betriebsanzeige POWER zeigt den
eingeschalteten Zustand des EMX-3 an.

14 Netzschalter

Drücken Sie den Netzschalter, um das Gerät ein- und
auszuschalten. Die Betriebsanzeige POWER zeigt den
eingeschalteten Zustand des EMX-3 an.

15 Umschalter MONO

Schaltet den Masterkanal auf mono (Taste leuchet).

16 Klangregler HIGH, MID, LOW

3-fach Klangregelung für das Mastersignal: HIGH =
Höhen, MID = Mitten, LOW = Bässe.
