BEDIENUNGSANLEITUNG
USER MANUAL
EQ-25
DJ EQUALIZER
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Copyright
Nachdruck verboten!
Reproduction prohibited!
Page 2
2/15
00061252.DOC, Version 1.0
Page 3
Inhaltsverzeichnis/
Table of contents
1. EINFÜHRUNG............................................................................................................................................... 4
2. SICHERHEITSHINWEISE............................................................................................................................. 4
3. BESTIMMUNGSGEMÄSSE VERWENDUNG .............................................................................................. 6
4. BEDIENELEMENTE UND ANSCHLÜSSE................................................................................................... 7
5. INBETRIEBNAHME ...................................................................................................................................... 8
5.1 Einbau in ein Rack ................................................................................................................................... 8
5.2 Audiogeräte anschließen ......................................................................................................................... 8
5.3 Anschluss ans Netz.................................................................................................................................. 8
6. REINIGUNG UND WARTUNG...................................................................................................................... 9
6.1 Sicherungswechsel .................................................................................................................................. 9
7. TECHNISCHE DATEN .................................................................................................................................. 9
1. INTRODUCTION ......................................................................................................................................... 10
2. SAFETY INSTRUCTIONS .......................................................................................................................... 10
3. OPERATING DETERMINATIONS.............................................................................................................. 12
4. OPERATING ELEMENTS AND CONNECTIONS ...................................................................................... 13
5. SETTING INTO OPERATION ..................................................................................................................... 14
5.1 Rack installation ..................................................................................................................................... 14
5.2 Connecting audio devices...................................................................................................................... 14
5.3 Connection with the mains..................................................................................................................... 14
6. CLEANING AND MAINTENANCE ............................................................................................................. 15
6.1 Replacing the fuse ................................................................................................................................. 15
7. TECHNICAL SPECIFICATIONS................................................................................................................. 15
Diese Bedienungsanleitung gilt für die Artikelnummer: 10355910
This user manual is valid for the article number: 10355910
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.omnitronic.com
3/15
00061252.DOC, Version 1.0
Page 4
BEDIENUNGSANLEITUNG
EQ-25 DJ-Equalizer
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen OMNITRONIC DJ-Equalizer entschieden haben. Sie haben hiermit
ein zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir
sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie das Gerät aus der Verpackung.
2. SICHERHEITSHINWEISE
ACHTUNG!
SeienSiebesondersvorsichtigbeimUmgangmitgefährlicherNetzspannung.BeidieserSpannungkönnenSieeinenlebensgefährlichenelektrischenSchlagerhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb
und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
4/15
00061252.DOC, Version 1.0
Page 5
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau
übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes
und zu tödlichen Stromschlägen führen.
Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zur Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für
evtl. Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche
Stromschläge hervorrufen.
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
Bevor das Gerät eingeschaltet wird, müssen alle Fader und Lautstärkeregler auf Null oder auf Minimum
gestellt werden.
ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!
Kinder und Laien vom Gerät fern halten!
Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!
5/15
00061252.DOC, Version 1.0
Page 6
3. BESTIMMUNGSGEMÄSSE VERWENDUNG
Der 5-Band-Equalizer EQ-25 wurde speziell für DJs konzipiert. Das Gerät ermöglicht eine weiche
Klangregelung zum Verfeinern des Musikmaterials und zum Isolieren von Bässen, Vocals und Hi-Hats für
kreatives Mixen. Dafür stehen 5 getrennte Regler zum Anheben und Senken von Frequenzbandpegeln im
Bereich von 75 Hz bis 10 kHz zur Verfügung. Der Einstellbereich liegt zwischen -12 dB und +12 dB.
Dieses Produkt ist für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde
ausschließlich zur Verwendung in Innenräumen konzipiert.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme
des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wagen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
6/15
00061252.DOC, Version 1.0
Page 7

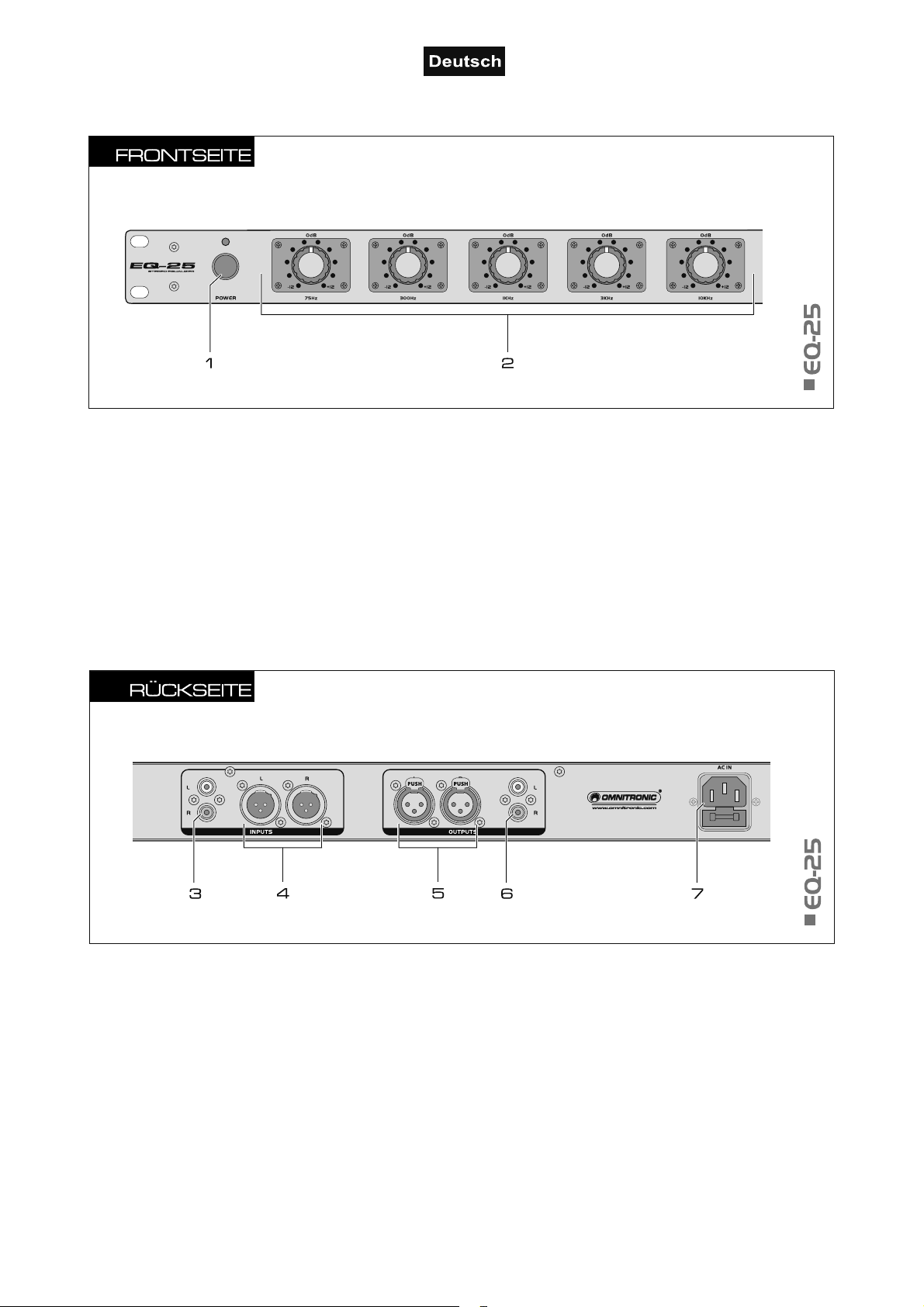

4. BEDIENELEMENTE UND ANSCHLÜSSE
6
Gerät und nur durch eine gleichwertige Sicherung. Der
3
1
2
werden. Der Höhenbereich dient zum Hervorheben von
Netzschalter mit Betriebsanzeige
Schaltet das Gerät an und aus. Die Betriebsanzeige zeigt
den eingeschalteten Zustand an.
Klangregler
Zum Anheben und Senken des jeweiligen Frequenzbandpegels im Bereich von ±12 dB. Der Tiefenbereich eignet
sich bspw. für Acapella-Effekte. Im Mittenbereich kann
Gesang und Melodie des Tonmaterials unterdrückt
Becken oder Hi-Hats.
• Regler 75 Hz: Tiefenbereich
• Regler 300 Hz: unterer Mittenbereich
• Regler 2 kHz: oberer Mittenbereich
• Regler 3 kHz: unterer Höhenbereich
• Regler 10 kHz: oberer Höhenbereich
Line-Eingang, unsymmetrisch
Unsymmetrischer Stereo-Eingang (Cinch) zum Anschluss
einer Signalquelle mit Line-Pegel (z. B. Mischpult oder
Vorverstärker).
4 Line-Eingang, symmetrisch
Symmetrischer Stereo-Eingang (3-pol. XLR) zum Anschluss einer Signalquelle mit Line-Pegel (z. B. Mischpult
oder Vorverstärker).
5 Line-Ausgang, symmetrisch
Symmetrischer Stereo-Ausgang (3-pol. XLR) zum Anschluss von nachfolgenden Geräten mit Line-Pegel (z. B.
Endverstärker).
Line-Ausgang, unsymmetrisch
Unsymmetrischer Stereo-Ausgang (Cinch) zum Anschluss von nachfolgenden Geräten mit Line-Pegel (z. B.
Endverstärker).
7 Netzanschluss mit Sicherungshalter
• Stecken Sie hier die Netzleitung ein.
• Ersetzen Sie die Sicherung nur bei ausgestecktem
korrekte Wert ist am Gerät angegeben.
7/15
00061252.DOC, Version 1.0
Page 8
5. INBETRIEBNAHME
5.1 Einbau in ein Rack
Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Für den Einbau in
ein 19"-Rack (483 mm) wird 1 HE benötigt. Achten Sie bei der Standortwahl des Geräts darauf, dass die
warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist.
Dauerhafte Überhitzung kann zu Schäden am Gerät führen. Sie können das Gerät mit vier Schrauben M6 im
Rack befestigen.
5.2 Audiogeräte anschließen
Trennen Sie den Equalizer vom Netz und schalten Sie die anzuschließenden Geräte vor dem Anschluss
bzw. vor dem Verändern von Anschlüssen aus.
1. Der Equalizer wird je nach Anwendung z. B. zwischen Vorverstärker und Endstufe, zwischen Mischpult
und Endstufe oder in einen Effektweg eines Mischpultes geschaltet.
2. Die Eingänge und -Ausgänge können sowohl symmetrisch über XLR-Kabel als auch unsymmetrisch
über Cinch-Kabel angeschlossen werden. Symmetrische Kabel liefern +6 dB mehr Ausgangspegel und
gewährleisten einen besseren Schutz vor Störungen bei langen Kabelwegen.
• Schließen Sie die Signalquelle an die Eingangsbuchsen INPUT an.
• Verbinden Sie den Endverstärker bzw. das nachfolgende Gerät mit den Ausgangsbuchsen OUTPUT.
Die XLR-Ausgangsbuchsen besitzen eine Verriegelung, die beim Herausziehen des XLR-Steckers durch
Herunterdrücken des PUSH-Hebels wieder gelöst wird.

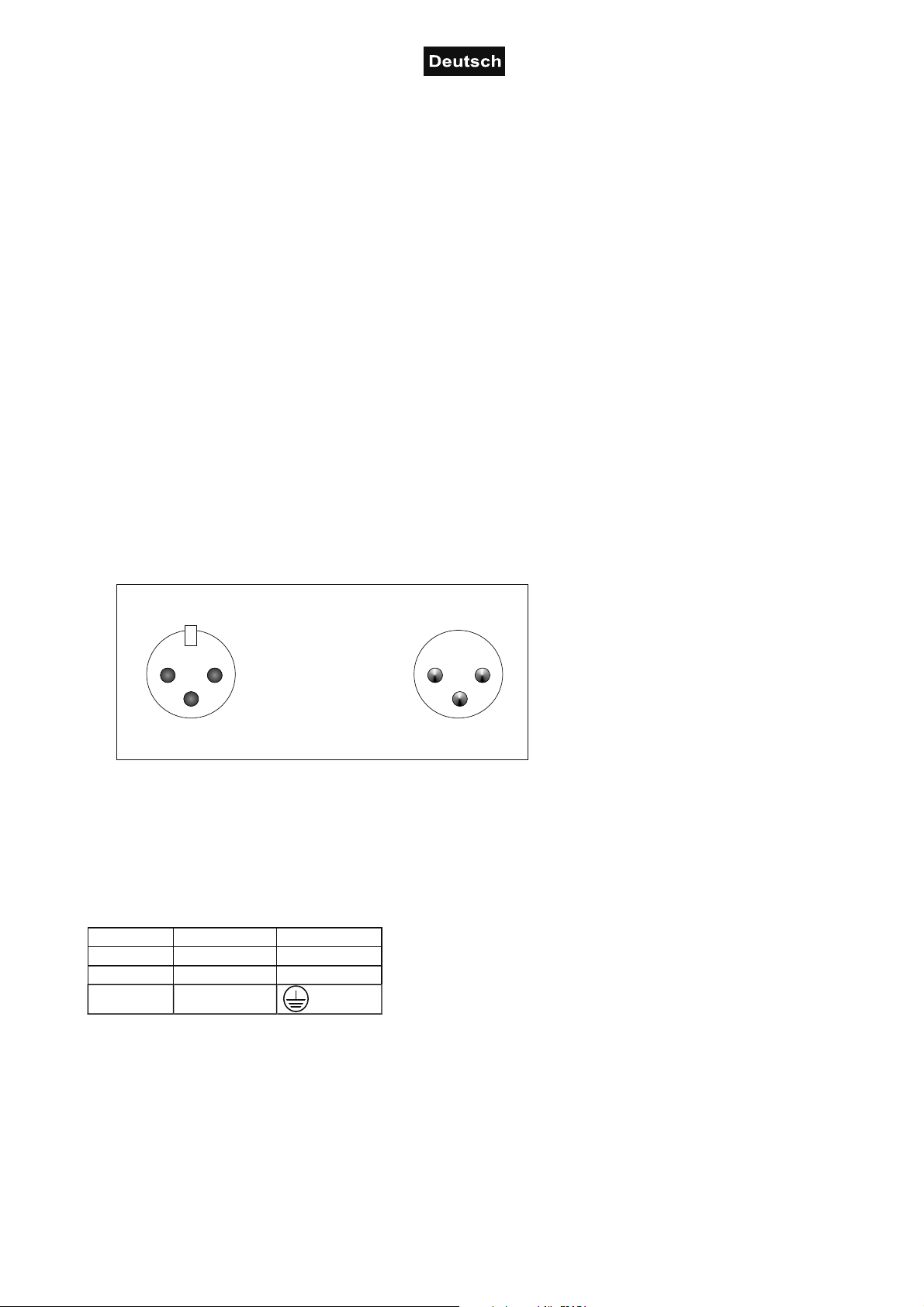

SymmetrischeXLR-Verbindung
2
Eingang Ausgang
1
3
UmeineXLR Verbindungunsymmetrischanzuschließen,
1=
Masse/Schirm
2= (+)
Plus-Phase
3= (-)
Minus-Phase
-
müssenPin1und3gebrücktwerden.
1
2
3
Anschlussbelegung der XLR-Verbindung
5.3 Anschluss ans Netz
Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an. Die Belegung der
Anschlussleitungen ist wie folgt:
Leitung Pin International
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Hinweis Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche
Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung
an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen
DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD)
mit 30 mA Bemessungsdifferenzstrom ausgestattet sein.
8/15
00061252.DOC, Version 1.0
Page 9
6. REINIGUNG UND WARTUNG
LEBENSGEFAHR!
VorWartungsarbeitenunbedingtallpoligvomNetztrennen!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
6.1 Sicherungswechsel
Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt
werden.
Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker
ziehen).
Vorgehensweise:
Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schrauben-
dreher.
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
7. TECHNISCHE DATEN
Spannungsversorgung: 230 V AC, 50 Hz ~
Gesamtanschlusswert: 10 W
Eingänge: 2 x XLR, symmetrisch
2 x Cinch, unsymmetrisch
Maximaler Eingangspegel: +22 dBu
Ausgänge: 2 x XLR, symmetrisch
2 x Cinch, unsymmetrisch
Maximaler Ausgangspegel: +22 dBu
Bässe: 75 Hz
Mitten: 300 Hz, 1 kHz
Höhen: 3 kHz, 10 kHz
Regelbereich: ±12 dB
Frequenzbereich: 20-20000 Hz
Maße (BxTxH): 483 x 125 x 44 mm
Gewicht: 2 kg
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
10.06.2011 ©
9/15
00061252.DOC, Version 1.0
Page 10
USER MANUAL
EQ-25 DJ Equalizer
Keepthisdeviceawayfromrainandmoisture!
Unplugmainsleadbeforeopeningthehousing!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
1. INTRODUCTION
Thank you for having chosen an OMNITRONIC DJ equalizer. You have acquired a reliable and powerful
device. If you follow the instructions given in this manual, we can assure you that you will enjoy this device
for many years.
Unpack your device.
CAUTION!
2. SAFETY INSTRUCTIONS
CAUTION!
Becarefulwithyouroperations.Withadangerousvoltageyoucansufferadangerous
electricshockwhentouchingthewires!
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.
10/15
00061252.DOC, Version 1.0
Page 11
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C
connection cable or on the casing, do not take the device into operation and immediately consult your local
dealer.
This device falls under protection-class I. The power plug must only be plugged into a protection class I
outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or
power outlets can lead to the destruction of the device and to mortal electrical shock.
Always plug in the power plug least. The power plug must always be inserted without force. Make sure that
the plug is tightly connected with the outlet.
Never let the power cord come into contact with other cables! Handle the power cord and all connections
with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal
electrical shock.
Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next
to sources of heat or cold. Disregard can lead to power cord damages, fire or mortal electrical shock.
The cable insert or the female part in the device must never be strained. There must always be sufficient
cable to the device. Otherwise, the cable may be damaged which may lead to mortal damage.
Make sure that the power cord is never crimped or damaged by sharp edges. Check the device and the
power cord from time to time.
If extension cords are used, make sure that the core diameter is sufficient for the required power
consumption of the device. All warnings concerning the power cords are also valid for possible extension
cords.
Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the power
cord by the plug. Never pull out the plug by tugging the power cord. Otherwise, the cable or plug can be
damaged leading to mortal electrical shock. If the power plug or the power switch is not accessible, the
device must be disconnected via the mains.
If the power plug or the device is dusty, the device must be taken out of operation, disconnected and then be
cleaned with a dry cloth. Dust can reduce the insulation which may lead to mortal electrical shock. More
severe dirt in and at the device should only be removed by a specialist.
There must never enter any liquid into power outlets, extension cords or any holes in the housing of the
device. If you suppose that also a minimal amount of liquid may have entered the device, it must immediately
be disconnected. This is also valid, if the device was exposed to high humidity. Also if the device is still
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced
insulation can cause mortal electrical shock.
There must never be any objects entering into the device. This is especially valid for metal parts. If any metal
parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and
disconnected immediately. Malfunction or short-circuits caused by metal parts may cause mortal injuries.
Before the device is switched on all faders and volume controls have to be set to "0" or "min" position.
CAUTION: Turn the amplifier on last and off first!
Please note that damages caused by manual modifications on the device or unauthorized operation by
unqualified persons are not subject to warranty.
Keep away children and amateurs!
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
11/15
00061252.DOC, Version 1.0
Page 12
3. OPERATING DETERMINATIONS
The 5-band frequency equalizer has been specially designed for DJs. The EQ-25 allows smooth control for
adjusting the overall tonal quality and to isolate beats, vocals and hi-hats. The unit provides 5 individual tone
controls for boosting and attenuating of frequency band levels in the range of 75 Hz up to 10 kHz. The range
of these controls is from -12 dB to +12 dB.
This product is allowed to be operated with an alternating current of 230 V AC, 50 Hz and was designed for
indoor use only.
Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
This device must never be operated or stockpiled in surroundings where splash water, rain, moisture or fog
may harm the device. Moisture or very high humidity can reduce the insulation and lead to mortal electrical
shocks. When using smoke machines, make sure that the device is never exposed to the direct smoke jet
and is installed in a distance of 0.5 meters between smoke machine and device.
The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.
The relative humidity must not exceed 50 % with an ambient temperature of 45° C.
This device must only be operated in an altitude between -20 and 2000 m over NN.
Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported.
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like shortcircuit, burns, electric shock, etc.
12/15
00061252.DOC, Version 1.0
Page 13

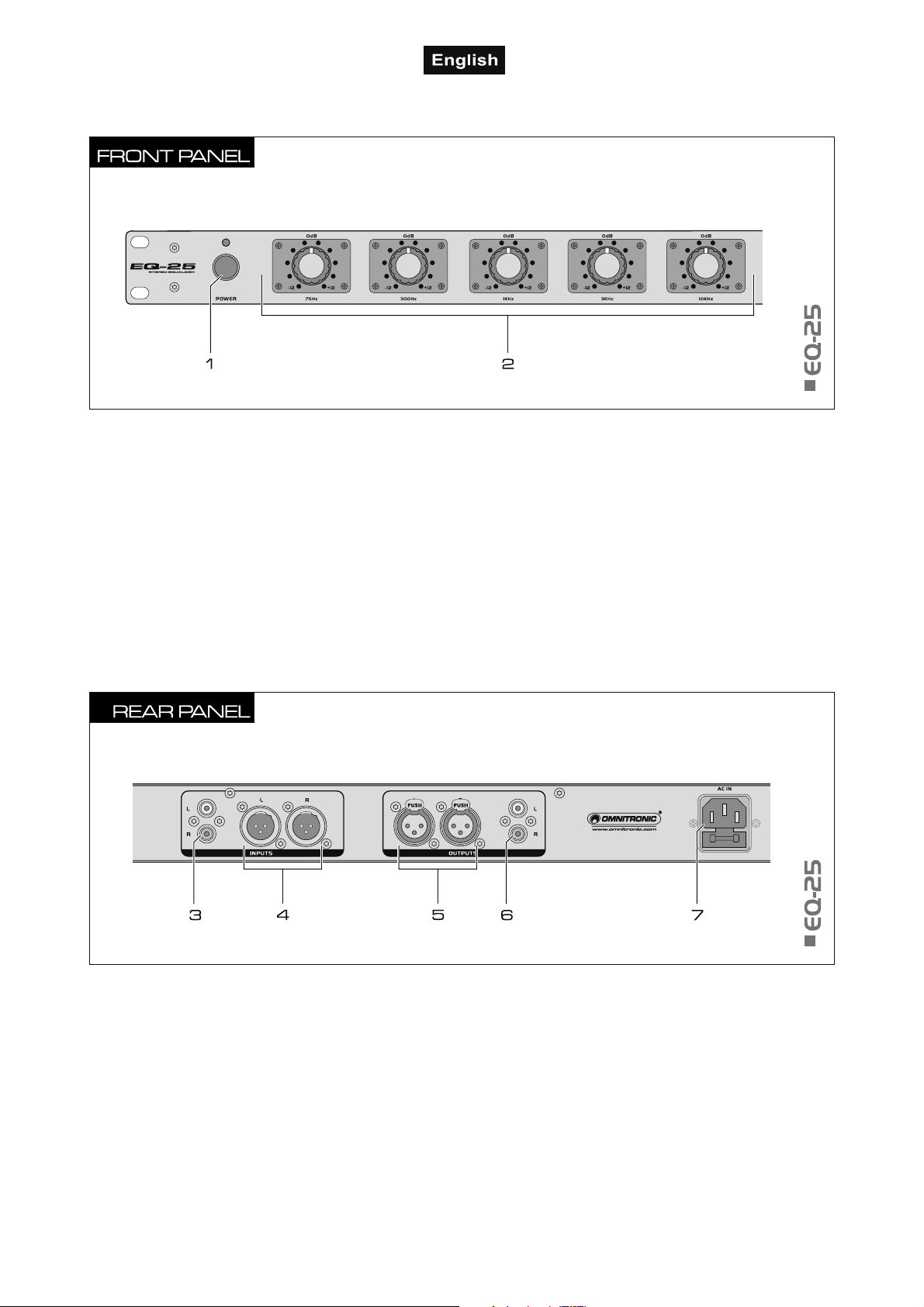

4. OPERATING ELEMENTS AND CONNECTIONS
1
2
the high range can be used to emphasize the sound of
6
value is specified on the rear
3
Power switch with indicator
Turns power to the unit on and off. When powered on, the
indicator lights up.
Tone controls
For boosting and attenuating the respective frequency
band level within a range of ±12 dB. The bass range can
be used to create acapella effects. The midrange allows
to cut vocals and melody from the source material and
the cymbals or hi-hats.
• control 75 Hz: bass range
• control 300 Hz: lower midrange
• control 2 kHz: higher midrange
• control 3 kHz: lower
• control 10 kHz: higher high range
high range
Line input, unbalanced
Unbalanced stereo input (RCA) for connecting a signal
source with line level (e.g. mixer or preamplifier).
4 Line input, balanced
Balanced stereo input (3-pin XLR) for connecting a signal
source with line level (e.g. mixer or preamplifier).
5 Line output, balanced
Balanced stereo output (3-pin XLR) for connecting a
subsequent units with line level (e.g. PA amplifier).
Line output, unbalanced
Unbalanced stereo output (RCA) for connecting a
subsequent units with line level (e.g. PA amplifier).
7 Power input with fuseholder
• Plug in the supplied power cable here.
• Only replace the fuse when the device is disconnected
from mains. Only use fuses of the same rating and
power. The correct fuse
panel.
13/15
00061252.DOC, Version 1.0
Page 14
5. SETTING INTO OPERATION
5.1 Rack installation
Install the unit on a plane surface or in your rack. For 19" (483 mm) rack installation, 1 unit is required. When
mounting the unit into the rack, please make sure that there is enough space around the device so that the
heated air can be passed on. Steady overheating will damage your device. You can fix the unit with four
screws M6 in the rack.
5.2 Connecting audio devices
Disconnect the equalizer from the mains and switch off the units to be connected before making or changing
the connections.
1. The equalizer can be inserted as required, e. g. between preamplifier and power amplifier, between
mixer and power amplifier or into an effect way of a mixer.
2. The inputs and outputs can be connected both balanced via XLR plugs and unbalanced via RCA plugs.
Balanced cables provide +6 dB more output and guarantee a better protection against interference in
case of long cable runs.
• Connect the signal source to the input jacks INPUT.
• Connect the PA amplifier or the subsequent unit to the output jacks OUTPUT.
The XLR output jacks are equipped with a lock which is released by pressing the PUSH lever down and
pulling the plug out at the same time.

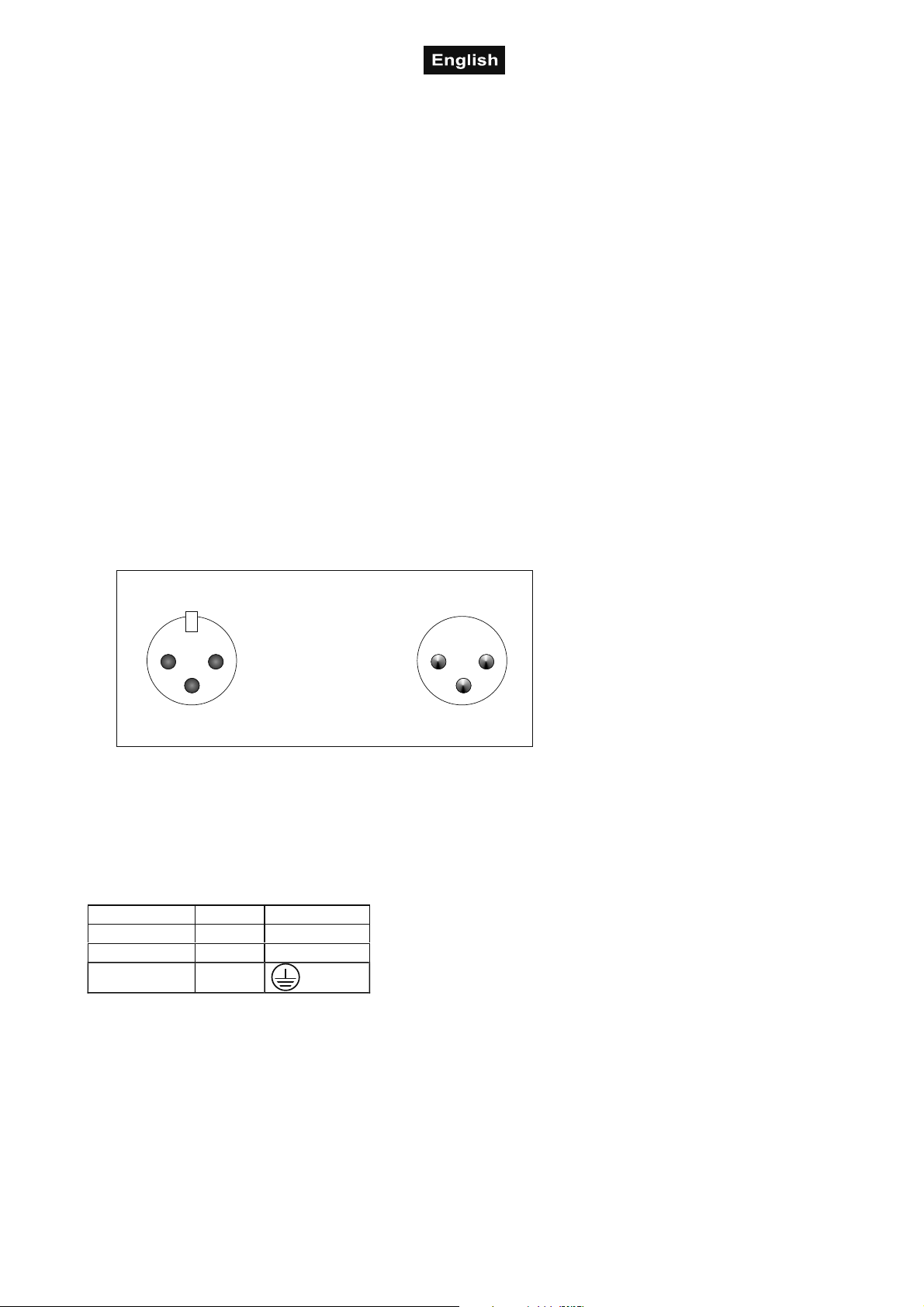

BalancedusewithXLRconnectors
2
Input Output
1
3
Forunbalancedusepin1andpin3havetobebridged
1=Ground/Shield
2=Hot(+)
3=Cold(-)
1
2
3
Pin connection of the XLR connectors
5.3 Connection with the mains
Connect the device to the mains with the supplied power supply cable. The occupation of the connection
cables is as follows:
Cable Pin International
Brown Live L
Blue Neutral N
Yellow/Green Earth
Attention! The earth has to be connected! If the device will be directly connected with the local power
supply network, a disconnection switch with a minimum opening of 3 mm at every pole has to
be included in the permanent electrical installation.
The device must only be connected with an electric installation carried out in compliance with
the IEC standards. The electric installation must be equipped with a Residual Current Device
(RCD) with a maximum fault current of 30 mA.
14/15
00061252.DOC, Version 1.0
Page 15
6. CLEANING AND MAINTENANCE
DANGERTOLIFE!
Disconnectfrommainsbeforestartingmaintenanceoperation!
We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents! There are no serviceable parts inside the device except for the fuse. Maintenance and
service operations are only to be carried out by authorized dealers.
6.1 Replacing the fuse
If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating.
Before replacing the fuse, unplug mains lead. Procedure:
Step 1: Open the fuse holder on the rear panel with a fitting screwdriver.
Step 2: Remove the old fuse from the fuse holder.
Step 3: Install the new fuse in the fuse holder.
Step 4: Replace the fuse holder in the housing.
Should you need any spare parts, please use genuine parts. If the power supply cable of this device
becomes damaged, it has to be replaced by a special power supply cable available at your dealer. Should
you have further questions, please contact your dealer.
7. TECHNICAL SPECIFICATIONS
Power supply: 230 V AC, 50 Hz ~
Power consumption: 10 W
Inputs: 2 x XLR, balanced
2 x RCA, unbalanced
Maximum input level: +22 dBu
Outputs: 2 x XLR, balanced
2 x RCA, unbalanced
Maximum output level: +22 dBu
Lows: 75 Hz
Mids: 300 Hz, 1 kHz
Highs: 3 kHz, 10 kHz
Control range: ±12 dB
Frequency range: 20-20000 Hz
Dimensions (WxDxH): 483 x 125 x 44 mm
Weight: 2 kg
Please note: Every information is subject to change without prior notice. 10.06.2011 ©
15/15
00061252.DOC, Version 1.0
Loading...
