Omnitronic EM-550 User Manual

© Copyright

Nachdruck verboten!

Reproduction prohibited!

Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!

BEDIENUNGSANLEITUNG

USER MANUAL

EM-550

Entertainment Mixer

00046891.DOC, Version 2.0

2/20

Inhaltsverzeichnis/

Table of contents

1. EINFÜHRUNG............................................................................................................................................... 4

2. SICHERHEITSHINWEISE............................................................................................................................. 4

3. BESTIMMUNGSGEMÄSSE VERWENDUNG .............................................................................................. 5

4. GERÄTEBESCHREIBUNG .......................................................................................................................... 6

4.1 Features................................................................................................................................................... 6

4.2 Bedienelemente und Anschlüsse............................................................................................................. 7

5. INSTALLATION ............................................................................................................................................ 9

5.1 Rackinstallation........................................................................................................................................ 9

5.2 Anschlüsse............................................................................................................................................... 9

6. BEDIENUNG ............................................................................................................................................... 10

6.1 Aussteuerung der Kanäle 1-5 ................................................................................................................ 10

6.2 Grundeinstellung der Ausgangskanäle.................................................................................................. 10

6.3 Mikrofondurchsagen .............................................................................................................................. 10

6.4 Vorhören der Kanäle.............................................................................................................................. 11

7. REINIGUNG UND WARTUNG.................................................................................................................... 11

8. TECHNISCHE DATEN................................................................................................................................ 12

1 INTRODUCTION .......................................................................................................................................... 13

2 SAFETY INSTRUCTIONS ........................................................................................................................... 13

3 OPERATING DETERMINATIONS............................................................................................................... 14

4 DESCRIPTION ............................................................................................................................................. 15

4.1 Features................................................................................................................................................. 15

4.2 Operating elements and connections .................................................................................................... 16

5 INSTALLATION ........................................................................................................................................... 18

5.1 Rack installation..................................................................................................................................... 18

5.2 Connections ........................................................................................................................................... 18

6 OPERATION ................................................................................................................................................ 18

6.1 Level control of channels 1-5................................................................................................................. 18

6.2 Basic adjustment of the output channels ............................................................................................... 19

6.3 Microphone announcements.................................................................................................................. 19

6.4 Prefader listening to the channels ......................................................................................................... 19

7 CLEANING AND MAINTENANCE .............................................................................................................. 20

8 TECHNICAL SPECIFICATIONS.................................................................................................................. 20

Diese Bedienungsanleitung gilt für die Artikelnummer: 10007100
This user manual is valid for the article number: 10007100

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

You can find the latest update of this user manual in the Internet under:

www.omnitronic.com

00046891.DOC, Version 2.0

3/20

00046891.DOC, Version 2.0

4/20

BEDIENUNGSANLEITUNG

EM-550

Entertainment-Mixer

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen

- entsprechend qualifiziert sein

- diese Bedienungsanleitung genau beachten

- die Bedienungsanleitung als Teil des Produkts betrachten

- die Bedienungsanleitung während der Lebensdauer des Produkts behalten

- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben

- sich die letzte Version der Anleitung im Internet herunter laden

1. EINFÜHRUNG

Wir freuen uns, dass Sie sich für einen OMNITRONIC Entertainment-Mixer entschieden haben. Sie haben
hiermit ein zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten,
sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Nehmen Sie das Gerät aus der Verpackung.

2. SICHERHEITSHINWEISE

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits­hinweise und die Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind.

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden am Netzteil oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und
setzen sich bitte mit Ihrem Fachhändler in Verbindung.

Der Aufbau entspricht der Schutzklasse III. Das Gerät darf niemals ohne einen geeigneten Transformator
betrieben werden.

00046891.DOC, Version 2.0

5/20

Das Netzteil immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht,
wenn Sie das Gerät ans Netz anschließen.

Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab.
Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort Netzteil ziehen. Lassen Sie das
Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die
durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen.

Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.

ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!

Kinder und Laien vom Gerät fern halten!

GESUNDHEITSRISIKO!

Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irrepa­rablen Gehörschäden führen können.

Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Der EM-550 verfügt über fünf Stereo-Eingangskanäle, zwei DJ-Mikrofonkanäle und zwei Masterausgänge
mit LED-Pegelanzeige und ist für allgemeine Beschallungen im professionellen Bereich geeignet.

Dieses Produkt ist für den Anschluss an 2 x 15 V, 50 Hz Wechselspannung zugelassen und wurde
ausschließlich zur Verwendung in Innenräumen konzipiert.

Das Gerät darf nur mit dem beiliegenden Netzteil betrieben werden. Das Netzteil ist nach Schutzklasse 2
aufgebaut, das Mischpult entspricht Schutzklasse 3.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme
des Gerätes.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!

Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.

Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!

Verwenden Sie niemals Reinigungsspray, um die Fader zu reinigen.

00046891.DOC, Version 2.0

6/20

Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.

Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.

Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.

Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

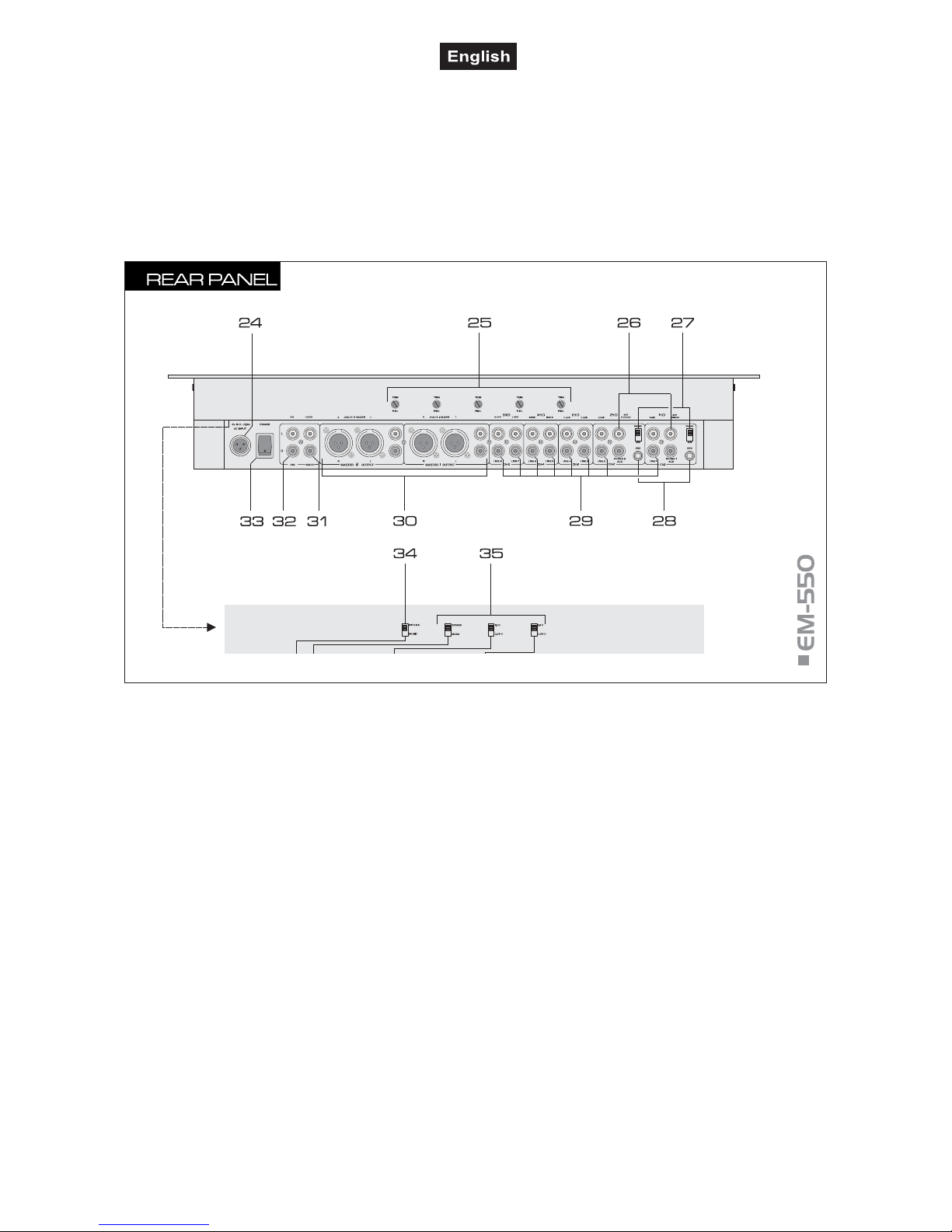

4. GERÄTEBESCHREIBUNG

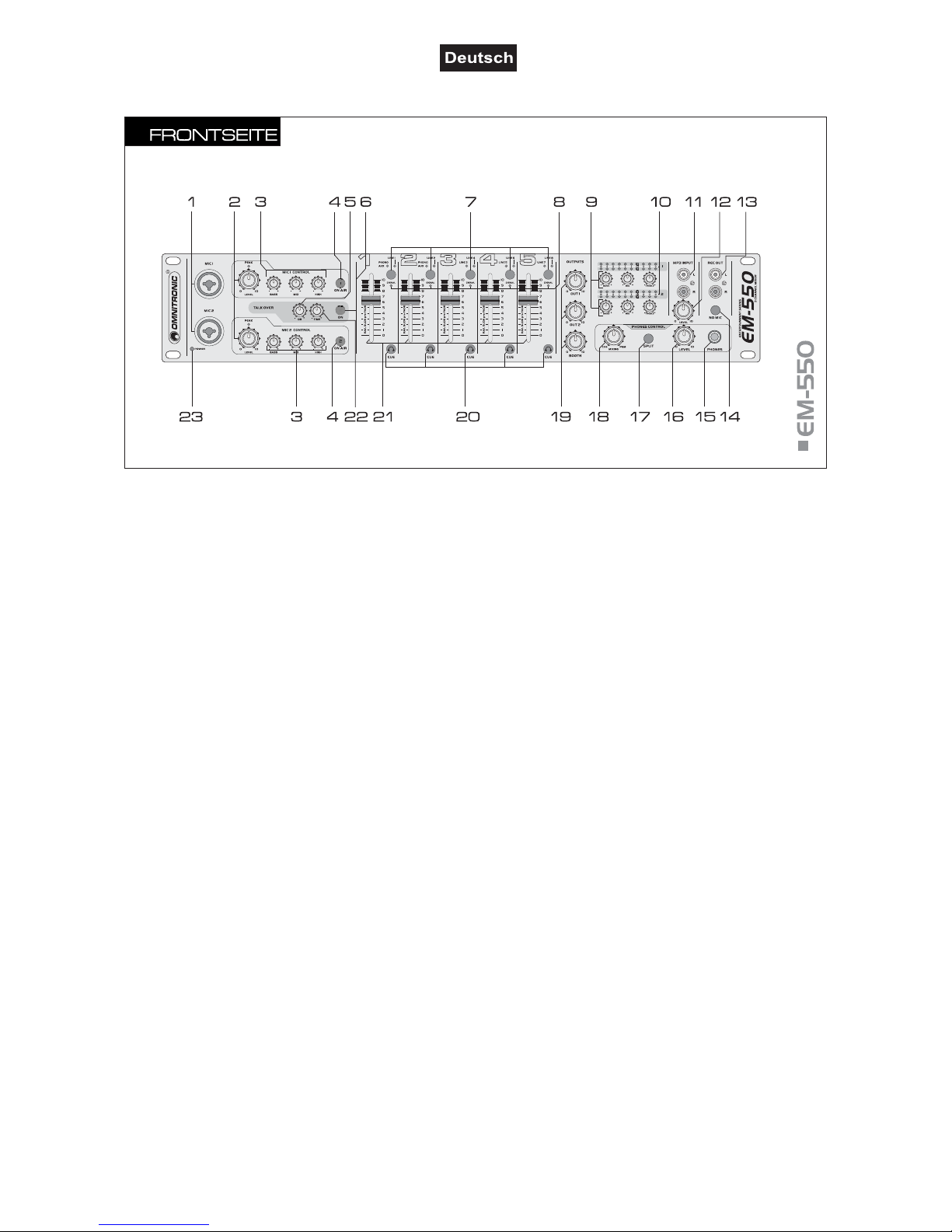

4.1 Features

Multifunktionaler 5+2-Kanal Installationsmixer

• 5 Eingangskanäle mit versenktem Vorverstärkungsregler (Gain) auf der Geräterückseite, Signal-LED und
super leichtgängigem Kanalfader

• 2 separate Mikrofonkanäle mit Lautstärkeregler, 3-fach Klangregelung und Talkover-Taste

• Pegel und Reaktionszeit der Talkover-Funktion regelbar

• Farbig beleuchtete Drehregler und Gummitasten

• Vorhören (CUE) der Stereo-Eingangskanäle über regelbaren Kopfhörerausgang

• 1 zusätzlicher Line-Eingang mit Lautstärkeregler auf der Frontplatte

• 2 regelbare Masterausgänge mit 10-stelliger Stereo-LED-Pegelanzeige

• 1 regelbarer Booth-Ausgang mit Mono/Stereo-Umschaltung

• 2 masterunabhängige Record-Ausgänge mit An-/Ausschalter für Mikrofonsignale

• Eingänge: 9 x Line (Stereo-Cinch), 2 x Line/Phono (Stereo-Cinch), umschaltbar; 2 x Mikrofon (XLR/6,3 mm

Klinke) und Kopfhörer (6,3 mm Klinke)

• Ausgänge: 2 x Master (wahlweise 3-pol. XLR oder Stereo-Cinch), 1 x Booth (Stereo-Cinch) und 2 x Record

(Stereo-Cinch)

• Spannungsversorgung über mitgeliefertes Netzteil

• 19"-Maße für Rackeinbau, 2 HE

• Ideal für Gastronomie, Themenparks, Hotels, Bars und alle Anwendungen, bei denen Mikrofone mit

Musikmaterial gemischt werden sollen (z.B. Karaoke)
