BEDIENUNGSANLEITUNG
DXO-24E I Digitale Frequenzweiche
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für die OMNITRONIC DXO-24E entschieden haben. Sie haben hiermit ein
zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir
sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
1.1 Features
Digitale Stereo-Aktiv-Frequenzweiche inkl. Software
• Flexible Ausgangskonfigurationen für alle gängigen Stereo- und Monobetriebsarten
• 2 analoge Eingänge und 4 analoge Ausgänge (XLR)
• Aktive Frequenzfiltertypen (Bessel, Butterworth und Linkwitz-Riley) mit bis zu 24 dB/Oktave
Flankensteilheit teilen das Audiosignal in verschiedene Frequenzbereiche
• Inkl. Software für PC und Mac zur Fernsteuerung vom Computer über USB-Schnittstelle: speichern,
übertragen und verwalten Sie Ihre Presets
• Bis zu 30 User Presets lassen sich über die PC-Software im Gerät abspeichern
• 5 Menüsprachen wählbar (Deutsch, Englisch, Französisch, Spanisch, Niederländisch)
• Alphanumerische LCD-Anzeige mit 2 Zeilen à 16 Zeichen
• Eingangsempfindlichkeit digital regelbar
• Ein- und Ausgänge mit 4-stelliger LED-Pegelanzeige sowie Clip- und Limit-Indikator
• Stummschalter mit Indikator pro Ausgang
• Parametrischer 7-Band-Equalizer pro Ausgang
• Bis zu 7 ms Signaldelay an den Ausgängen einstellbar
• Ausgangslimiter mit einstellbaren Limits und automatischen Attack- und
Release-Einstellungen zum Überlastschutz Ihrer Beschallungsanlage
• Phasenlage invertierbar
• Lock-Funktion zum Schutz der Programmeinstellungen
• Rackeinbau, 1 HE
4/32
00053693.DOC, Version 1.1
2. SICHERHEITSHINWEISE
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
ei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
B
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden am Netzteil oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und
setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Der Aufbau entspricht der Schutzklasse III. Das Gerät darf nur mit einem geeigneten Netzteil betrieben
werden. Das Netzteil immer als letztes einstecken.
Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab.
Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort Netzteil ziehen. Lassen Sie das
Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die
durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen.
Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.
ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!
Kinder und Laien vom Gerät fern halten!
Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!
5/32
00053693.DOC, Version 1.1
3. BESTIMMUNGSGEMÄSSE VERWENDUNG
Die DXO-24E ist ein digitales Lautsprecher-Management-System konzipiert für professionelle Live- und
Studioanwendungen. Zur komfortablen Steuerung des Geräts über einen Computer befindet sich ein
assendes Software-Programm auf CD-ROM im Lieferumfang. Das Gerät verfügt über zwei analoge
p
Eingänge und vier analoge Ausgänge, die als XLR-Anschlüsse ausgeführt sind und beliebig zugeordnet
werden können.
Dieses Produkt ist für den Anschluss an 6 V, 500 mA Gleichspannung zugelassen und wurde ausschließlich
zur Verwendung in Innenräumen konzipiert.
Das Gerät darf nur mit dem beiliegenden Netzteil betrieben werden. Das Netzteil ist nach Schutzklasse 2
aufgebaut und die Frequenzweiche entspricht Schutzklasse 3.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme
des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern. Die relative
Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten. Dieses Gerät darf nur
in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
6/32
00053693.DOC, Version 1.1

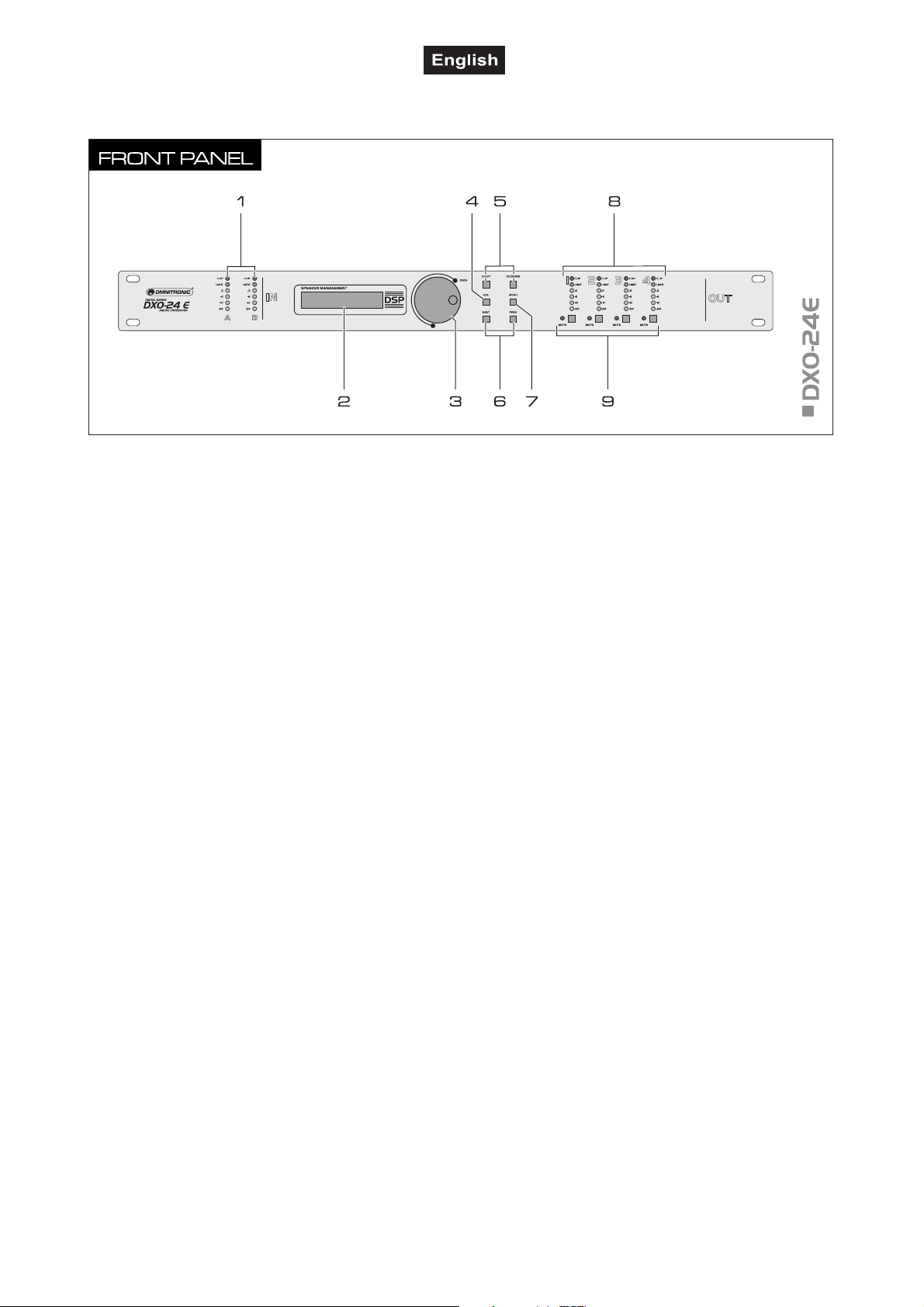

4. BEDIENELEMENTE UND ANSCHLÜSSE
1
5
LED-Pegelanzeige Kanal A und B
6-stellige Pegelanzeige für die Eingänge Kanal A und B.
Bei Erreichen der Aussteuerungsgrenze leuchtet die
orange LED LIMIT. Bei Übersteuerung leuchtet die rote
LED CLIP.
2 LCD-Anzeige
Zeigt den Namen des Presets und die Betriebsart sowie
alle Menüpunkte und Einstellungsmöglichkeiten an.
3 Dreh-/Druckrad DATA
Zum Einstellen der Parameter für den angewählten
Menüpunkt.
4 Taste ESC
Zum Abbrechen des Einstellvorgangs und Verlassen des
Einstellungs- und Parametermenüs.
Tasten CH UP und CH DOWN
Wählen die einzustellenden Eingänge Kanal A und B und
Ausgänge 1 bis 4.
6 Tasten NEXT und PREV
Zum Anwählen von Menüpunkten im Parametermenü.
7 Taste MENU
Zum Aufrufen des Einstellungsmenüs und von Menüpunkten.
8 LED-Pegelanzeige Ausgänge 1 bis 4
6-stellige Pegelanzeige für die Ausgänge 1 bis 4. Wird
ein Ausgang vom Limiter begrenzt, leuchtet die orange
LED LIMIT. Bei Übersteuerung leuchtet die rote LED
CLIP.
9 Umschalter MUTE mit LED
Zum Stummschalten der Ausgänge 1 bis 4. Bei
gedrückter Taste wird die Stummschaltung aktiviert und
die zugehörige rote LED leuchtet.
7/32
00053693.DOC, Version 1.1
13
10

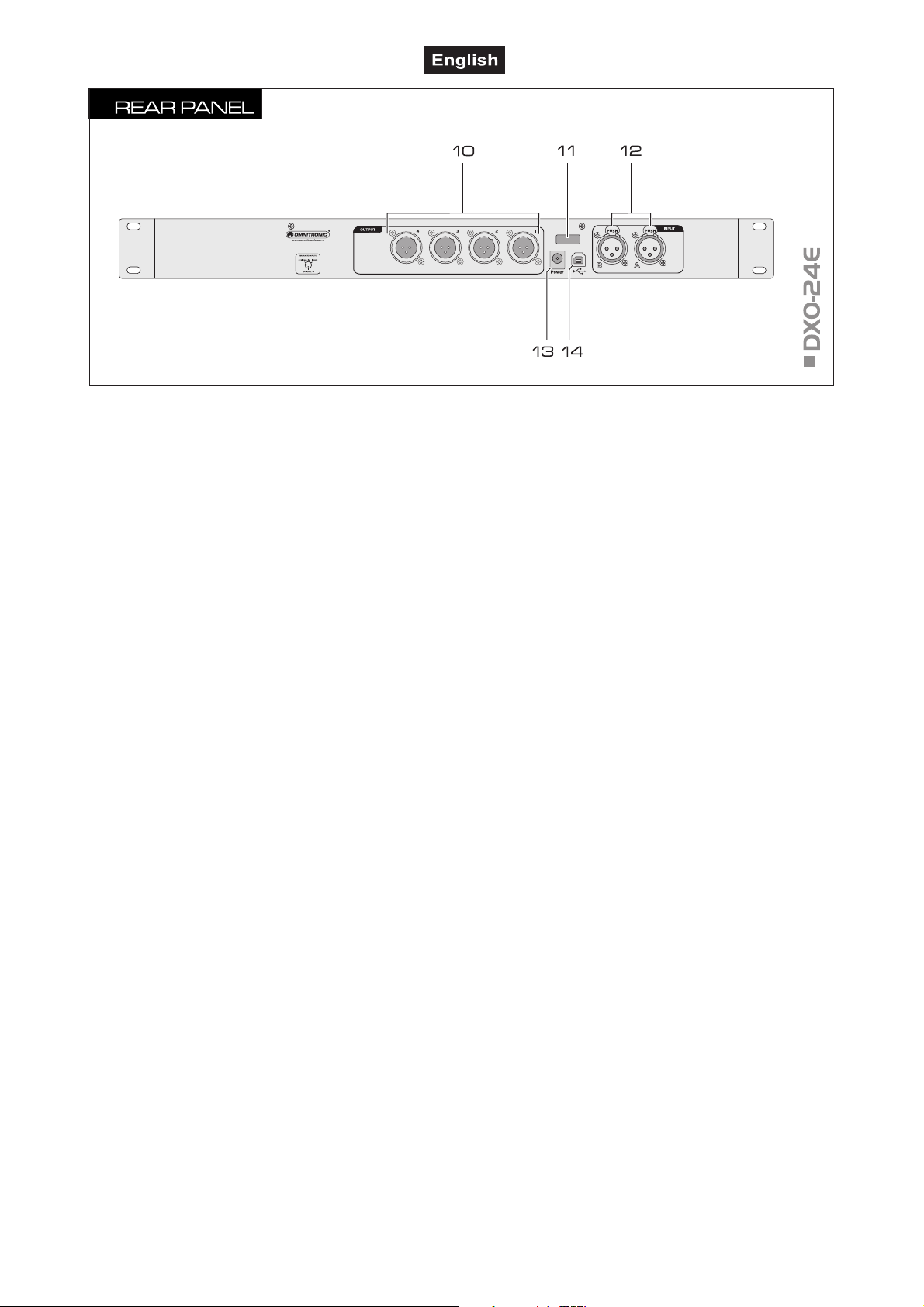

Analoge Line-Ausgänge 1 bis 4
Symmetrische XLR-Buchsen zum Anschluss von
Endverstärkern.
Netzanschluss
Stecken Sie hier die Anschlussleitung des beiliegenden
Netzteils ein.
11 Zugentlastung
12 Analoge Line-Eingänge Kanal A und B
Symmetrische XLR-Buchsen zum Anschluss der
Signalquelle (z. B. Vorverstärker, Mischpult).
14 USB-Anschluss
USB-Anschluss (Typ B) zum Anschluss an einen
Computer. Die mitgelieferte Software erlaubt die
komfortable Steuerung der Frequenzweiche mit einem
Computer, d. h. Einstellungen lassen sich speichern,
übertragen und verwalten.
8/32
00053693.DOC, Version 1.1
5. INBETRIEBNAHME
5.1 Einbau in ein Rack
Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Für den Einbau in
ein 19"-Rack (483 mm) wird 1 HE benötigt. Achten Sie bei der Standortwahl des Geräts darauf, dass die
warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist.
Dauerhafte Überhitzung kann zu Schäden am Gerät führen. Sie können das Gerät mit vier Schrauben M6 im
Rack befestigen.
5.2 Audiogeräte anschließen
Trennen Sie den DXO-24E vom Netz und schalten Sie die anzuschließenden Geräte vor dem Anschluss
bzw. vor dem Verändern von Anschlüssen aus.
1 Die XLR-Eingänge und -Ausgänge können sowohl symmetrisch als auch unsymmetrisch
angeschlossen werden. Symmetrische Kabel liefern +6 dB mehr Ausgangspegel und gewährleisten
einen besseren Schutz vor Störungen bei langen Kabelwegen. Schließen Sie die Signalquelle (z. B.
Vorverstärker, Mischpult) an die Eingangsbuchsen INPUT A und B an.
2 Verbinden Sie die Endverstärker mit den Ausgängen OUTPUT 1 bis 4.
3 Verbinden Sie die Anschlussleitung des beiliegenden Netzteils mit der Netzanschlussbuchse Power
und stecken Sie das Netzteil in ein Steckdose ein. Das Gerät ist damit eingeschaltet und befindet sich
in Dauerbereitschaft. Die Betriebsanzeige leuchtet. Das Gerät lässt sich nur durch Trennen des
Netzsteckers ausschalten.
Das Netzkabel kann durch die Zugentlastung sicher am Gerät befestigt werden.Trennen Sie immer die
Verbindung zum Netz, wenn Sie die Leitungen umstecken, das Gerät an einen anderen Platz stellen
wollen oder bei längeren Betriebspausen.
Achtung! Verwenden Sie immer nur das mitgelieferte Netzteil, sonst wird das Gerät beschädigt.

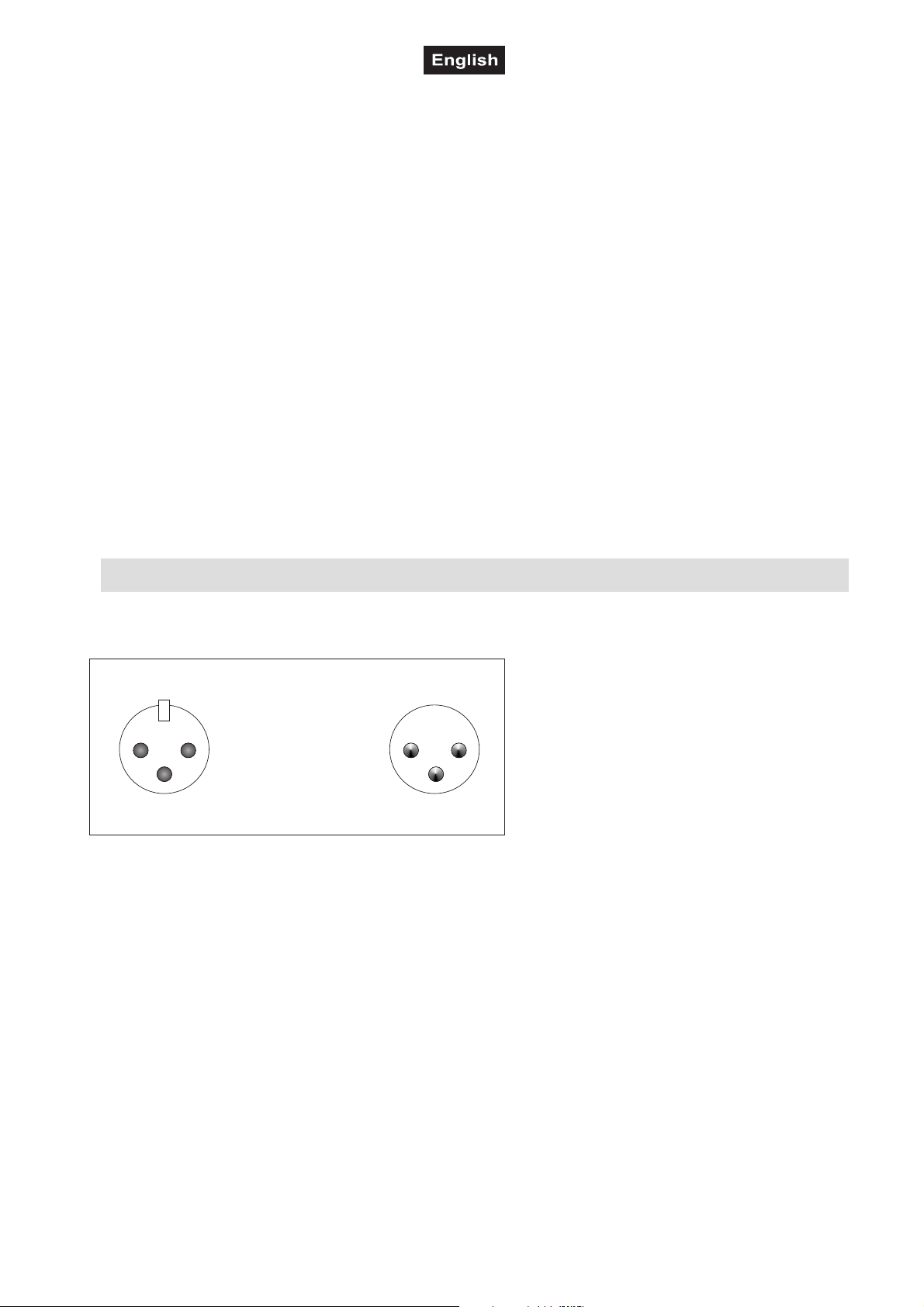

Belegung der XLR-Verbindung
SymmetrischeXLR-Verbindung
2
Eingang Ausgang
1
3
UmeineXLR Verbindungunsymmetrischanzuschließen,
1= Masse/Schirm
2= (+)Plus-Phase
3= (-)Minus-Phase
-
müssenPin1und3gebrücktwerden.
1
2
3
9/32
00053693.DOC, Version 1.1
5.3 Software installieren

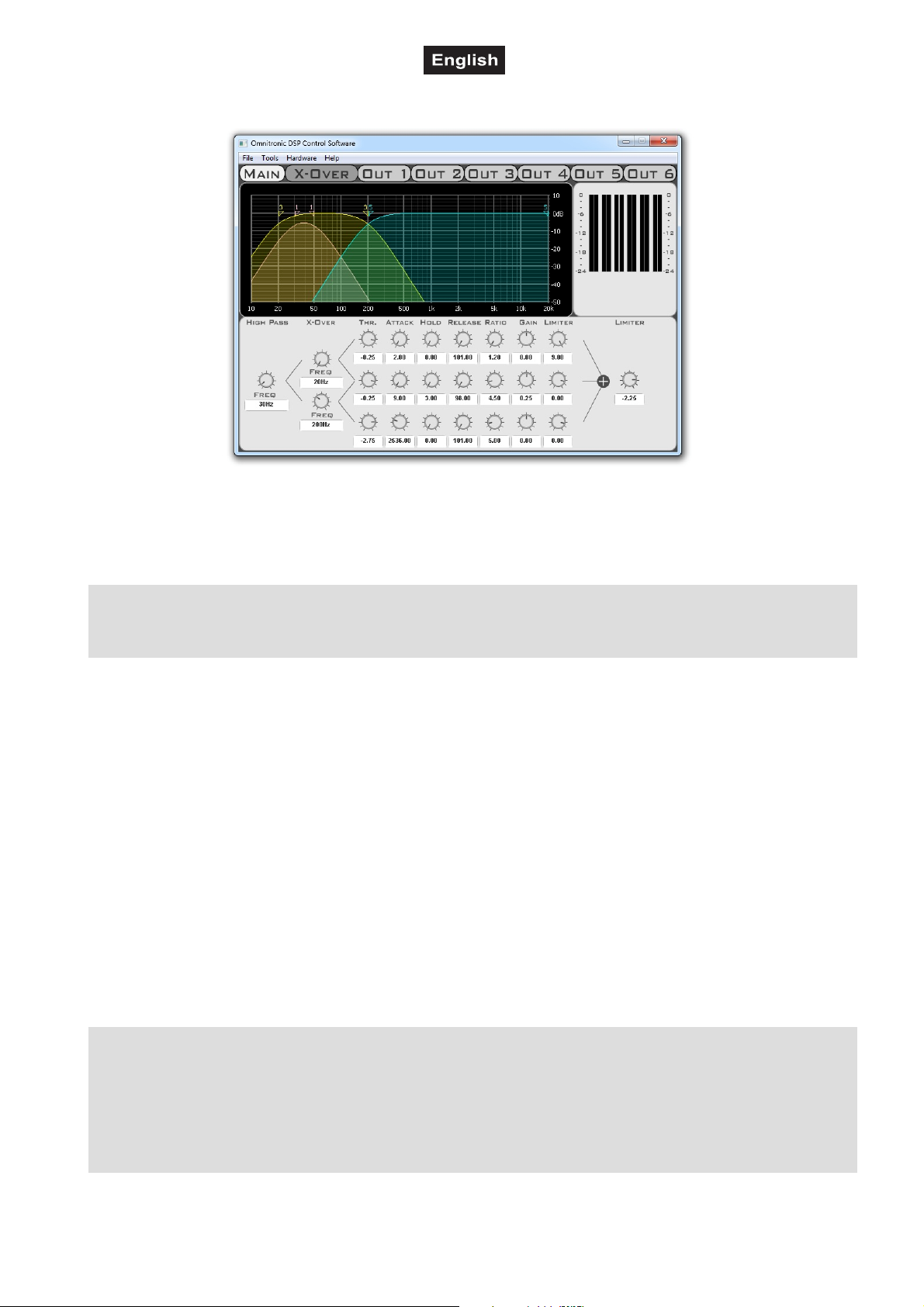

Zur komfortablen Steuerung des Geräts mit einem Computer befindet sich eine spezielle
Software auf CD-ROM im Lieferumfang. Legen Sie die CD-ROM in das CD-Laufwerk Ihres
Computers ein. Nach dem Einlesevorgang startet die automatische Installationsroutine. Falls
nicht, führen Sie auf der CD-ROM unter Windows die Datei [Setup.msi] oder auf dem Mac die
Datei [Omnitronic DXOControl.pkg] aus. Folgen Sie nun den Anweisungen des
Installationsprogramms. Ältere Versionen werden automatisch entfernt; es ist nicht notwendig, diese vorher
zu deinstallieren.

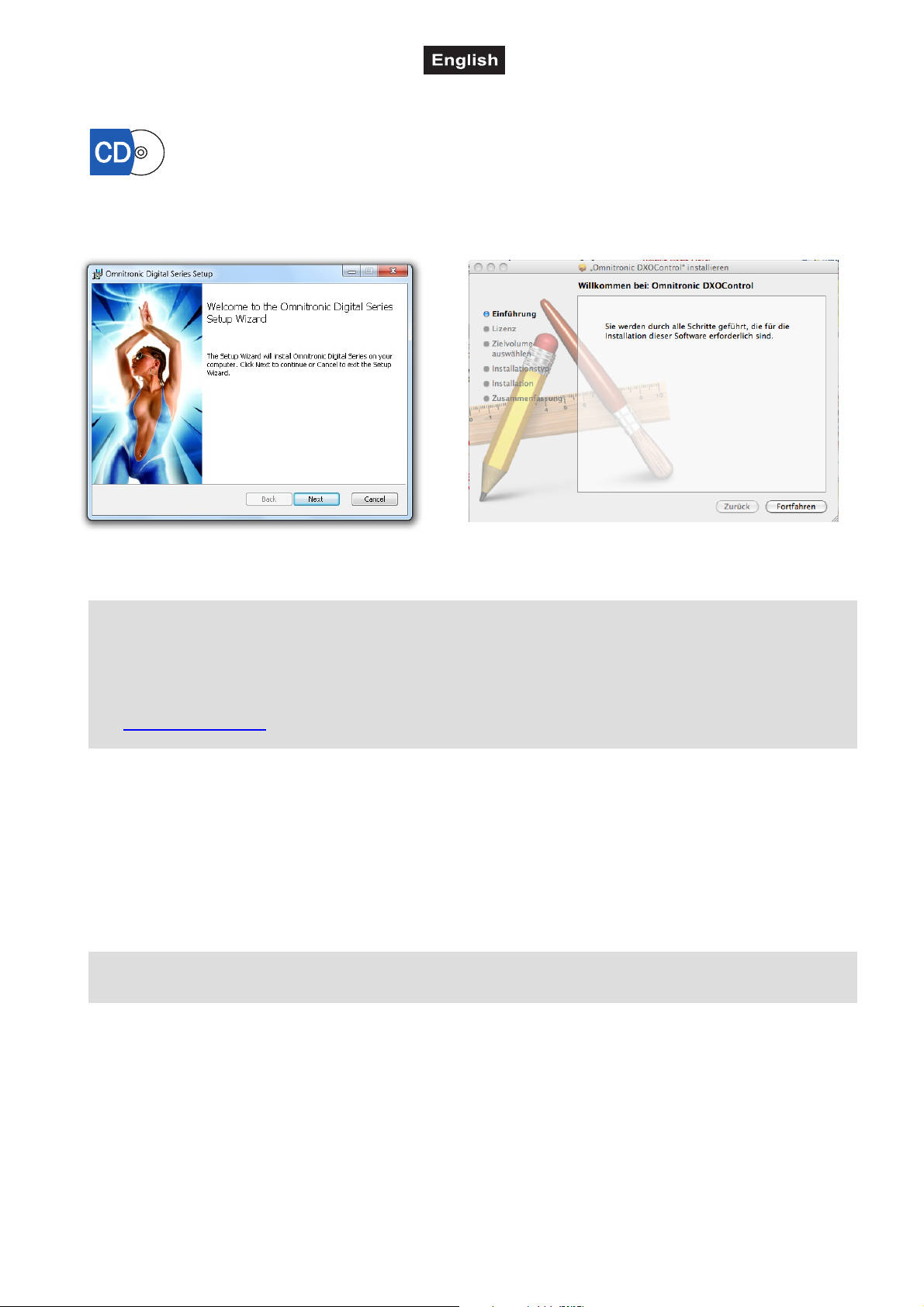

nstallationsanzeigen Windows und Mac OS X
I
Hinweise
• Für die Installation der Software müssen Sie als Administrator oder als Benutzer mit Administrator-
rechten auf Ihrem Betriebssystem angemeldet sein.
• Wenn Sie das Installationspaket aus dem Internet heruntergeladen haben, müssen Sie es für eine
ordnungsgemäße Installation entpacken.
• Da die Treiber und die Software konstant weiterentwickelt werden, können die Installationsanzeigen
und -vorgänge leicht von den zuvor beschriebenen abweichen. Wir empfehlen Ihnen regelmäßig die
Seite www.omnitronic.com zu prüfen, um Updates und weitere Neuerungen herunterladen zu können.
5.4 Computer anschließen
Verbinden Sie den USB-Anschluss des Geräts über das mitgelieferte USB-Verbindungskabel mit Ihrem
Computer. Die Frequenzweiche ist kompatibel mit Mac und PC. Ein passender Treiber für die korrekte
Anbindung über die USB-Schnittstelle wird bei der Softwareinstallation automatisch mitinstalliert. Sobald das
Gerät mit einem Computer verbunden ist, wird die USB-Schnittstelle erkannt und kann verwendet werden.
Hinweise
• Verwenden Sie immer den gleichen USB-Anschluss an Ihrem Computer, um Probleme bei der
Geräteerkennung zu vermeiden.
• Der Gerätetreiber ist mit im Installationspaket enthalten: [adspusb.cat].
10/32
00053693.DOC, Version 1.1
Loading...
