BEDIENUNGSANLEITUNG
USER MANUAL
DRT-1000
RECORDING TURNTABLE
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Für weiteren Gebrauch aufbewahren! |
|
|
|
|
|
© Copyright |
|||||||
Keep this manual for future needs! |
|
|
Nachdruck verboten! |
||||||||||
|
|
|
|
|
|
|
|
Reproduction prohibited! |
|||||
Inhaltsverzeichnis/
Table of contents
1. EINFÜHRUNG............................................................................................................................................... |
4 |
|
2. SICHERHEITSHINWEISE............................................................................................................................. |
4 |
|
3. BESTIMMUNGSGEMÄSSE VERWENDUNG .............................................................................................. |
5 |
|
4. GERÄTEBESCHREIBUNG........................................................................................................................... |
6 |
|
4.1 |
Features ................................................................................................................................................... |
6 |
4.2 |
Bedienelemente und Anschlüsse............................................................................................................. |
7 |
5. MONTAGE UND GRUNDEINSTELLUNGEN............................................................................................... |

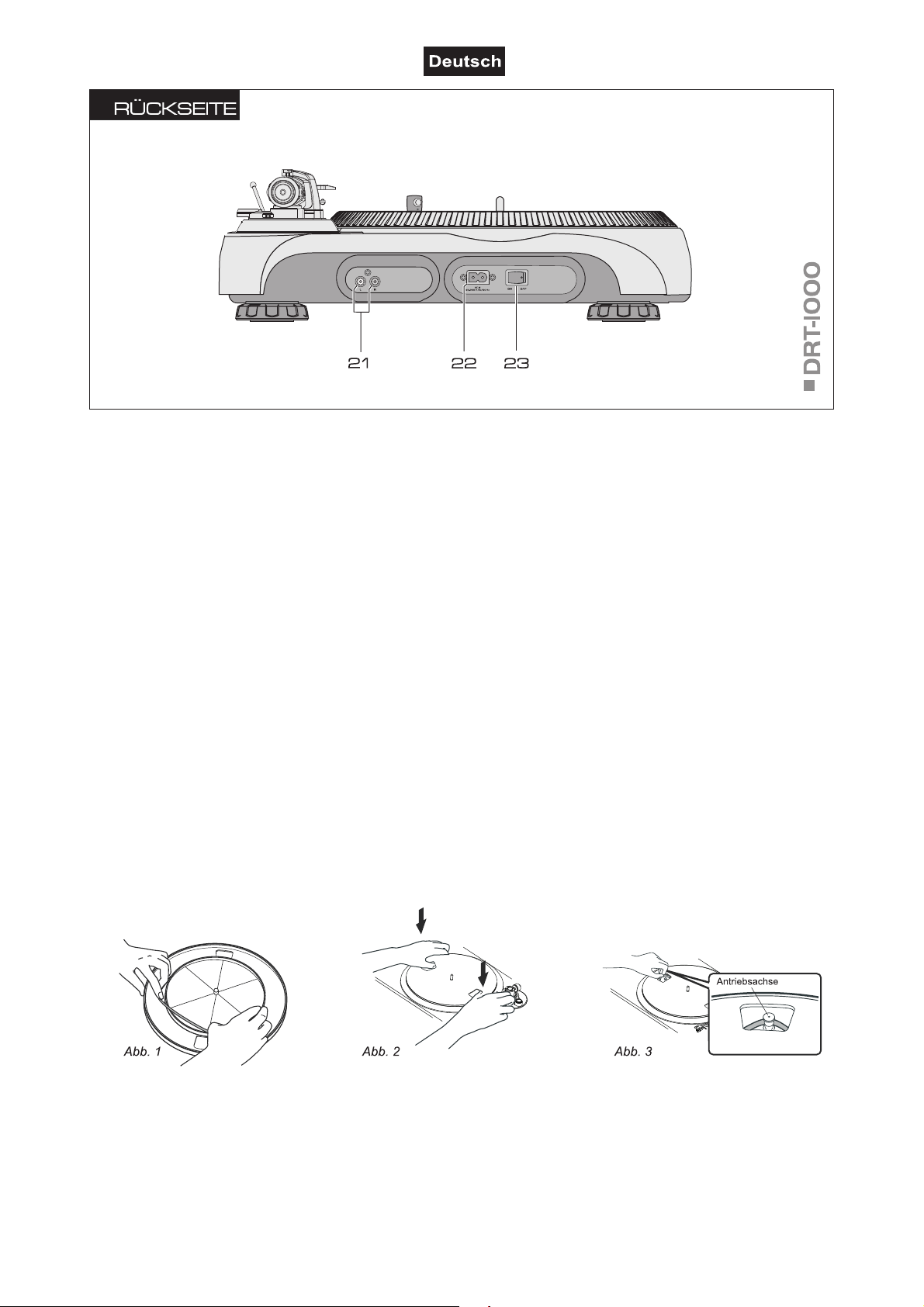

8 |
|
5.1 |
Plattenteller montieren ............................................................................................................................. |
8 |
5.2 |

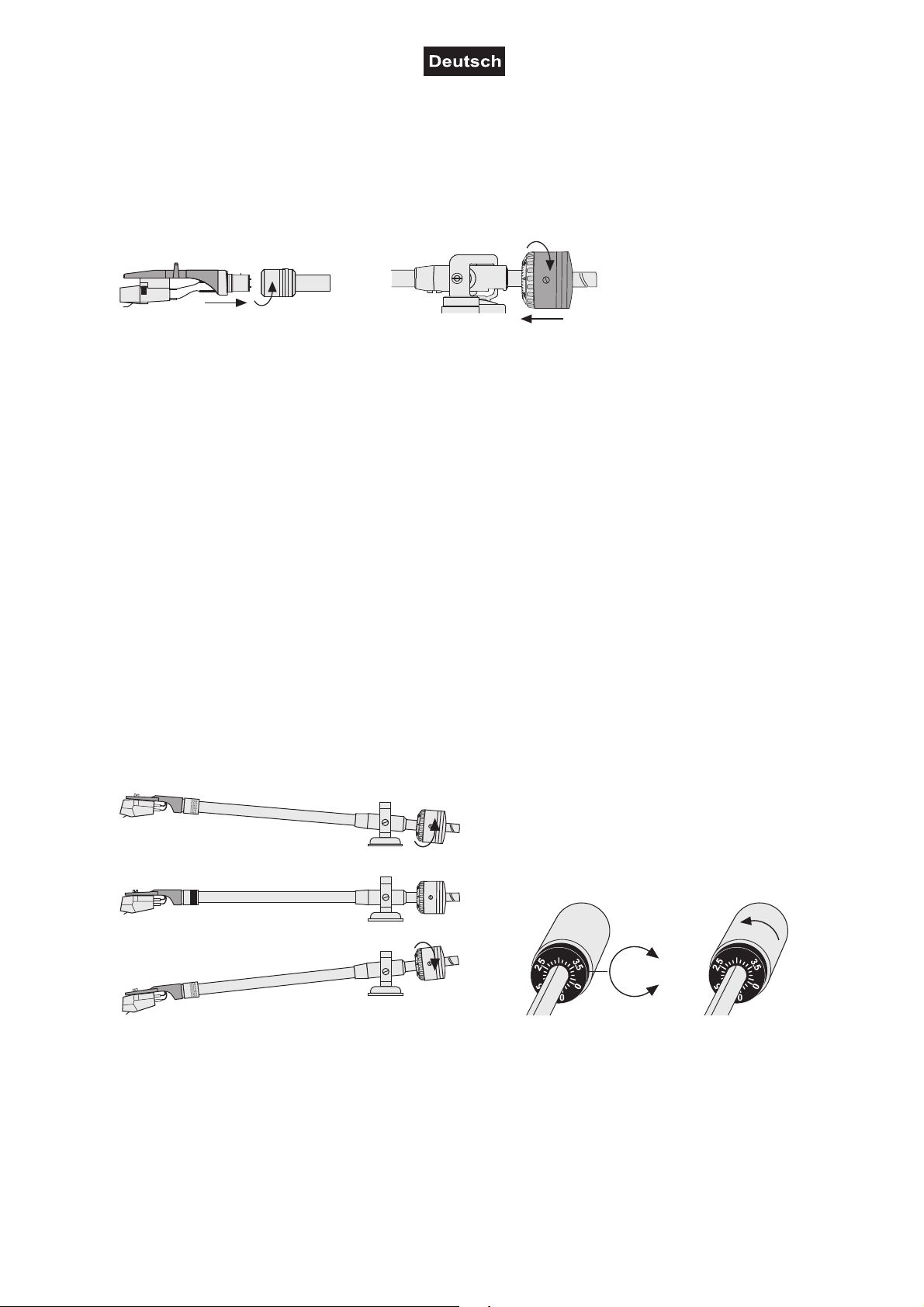

Systemträger und Gegengewicht für den Tonarm montieren.................................................................. |
9 |
5.3 |
Auflagegewicht einstellen......................................................................................................................... |
9 |
5.4 |
Antiskating einstellen ............................................................................................................................... |
9 |

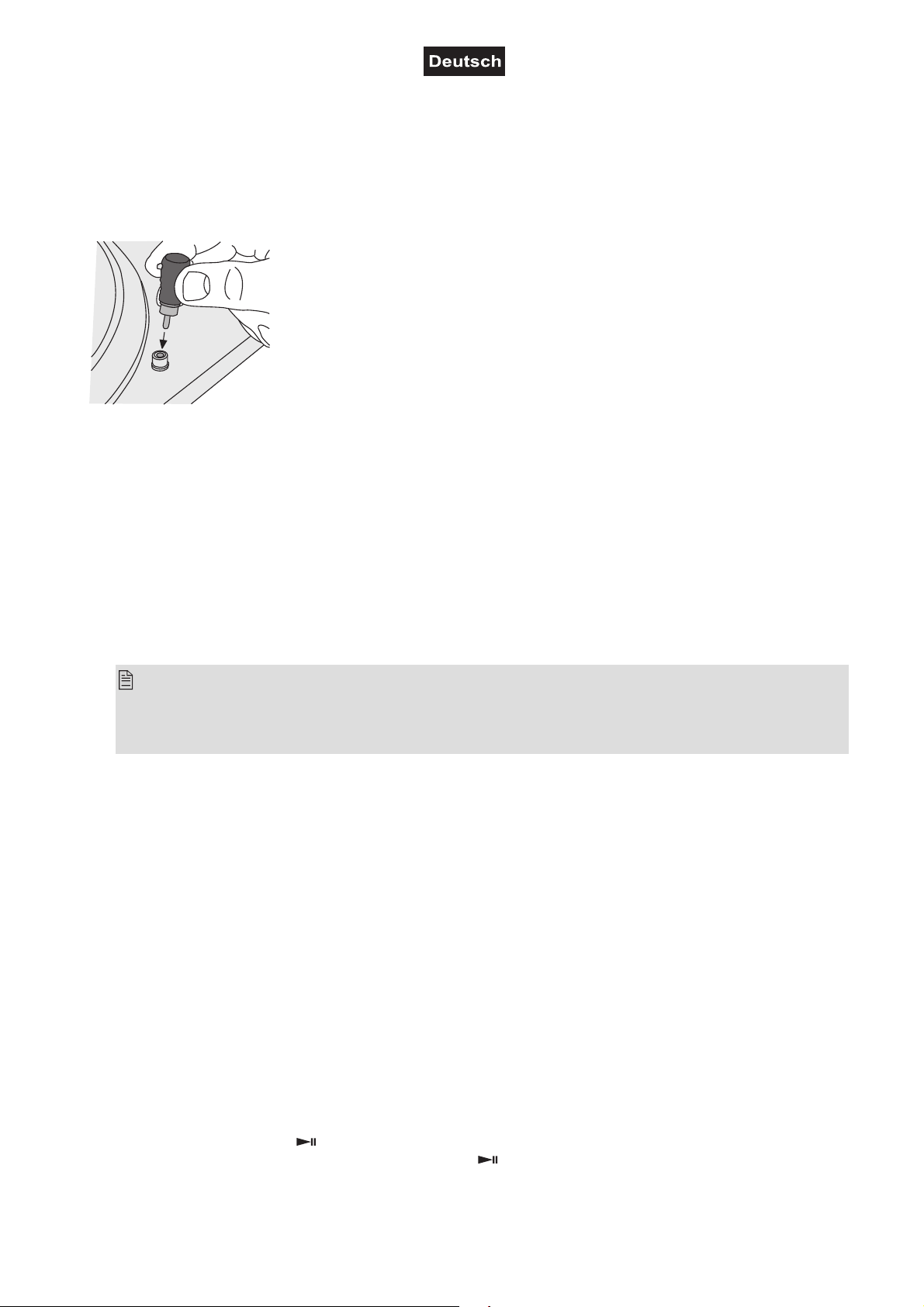

5.5 |
Nadelbeleuchtung montieren ................................................................................................................. |
10 |
6. ANSCHLÜSSE ............................................................................................................................................ |
10 |
|
7. BEDIENUNG ............................................................................................................................................... |
10 |
|
7.1 |
Schallplatte abspielen ............................................................................................................................ |
10 |
7.2 |
USB-Geräte und Speicherkarten abspielen........................................................................................... |
11 |
7.3 |
Tonaufnahmen....................................................................................................................................... |
11 |
8. REINIGUNG UND WARTUNG.................................................................................................................... |
12 |
|
8.1 |
Transport................................................................................................................................................ |
12 |
9. ZUBEHÖR ................................................................................................................................................... |
12 |
|

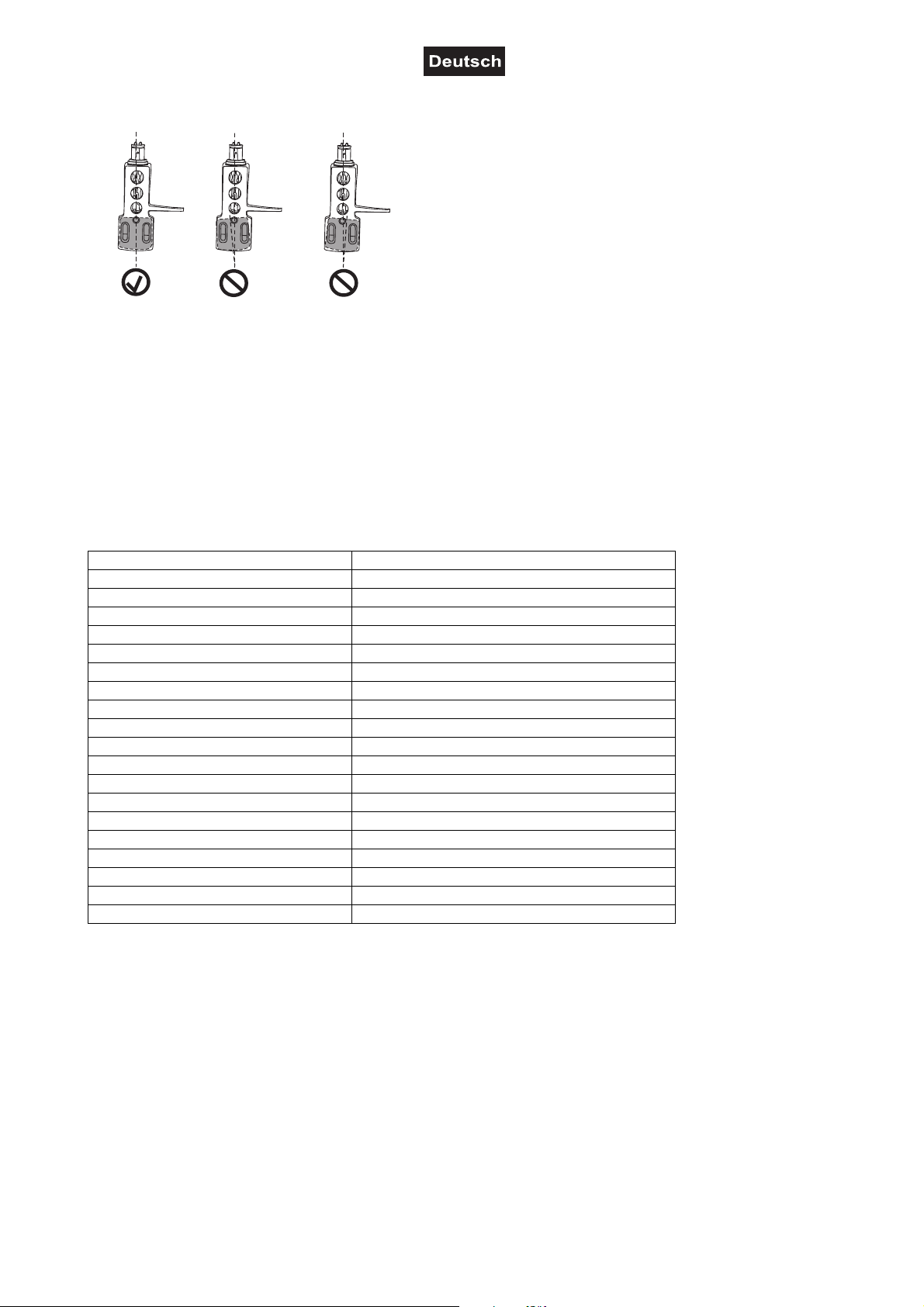

9.1 |
Tonabnehmersystem und Abtastnadel ersetzen ................................................................................... |
12 |
9.2 |
Ersatz-Systemträger .............................................................................................................................. |
13 |
10. TECHNISCHE DATEN.............................................................................................................................. |
13 |
|
1. INTRODUCTION ......................................................................................................................................... |
14 |
|
2. SAFETY INSTRUCTIONS .......................................................................................................................... |
14 |
|
3. OPERATING DETERMINATIONS.............................................................................................................. |
15 |
|
4. DESCRIPTION ............................................................................................................................................ |
16 |
|
4.1 |
Features ................................................................................................................................................. |
16 |
4.2 |
Operating elements and connections .................................................................................................... |
17 |
5. ASSEMBLY AND BASIC ADJUSTMENTS ............................................................................................... |
18 |
|
5.1 |
Mounting the turntable platter ................................................................................................................ |
18 |

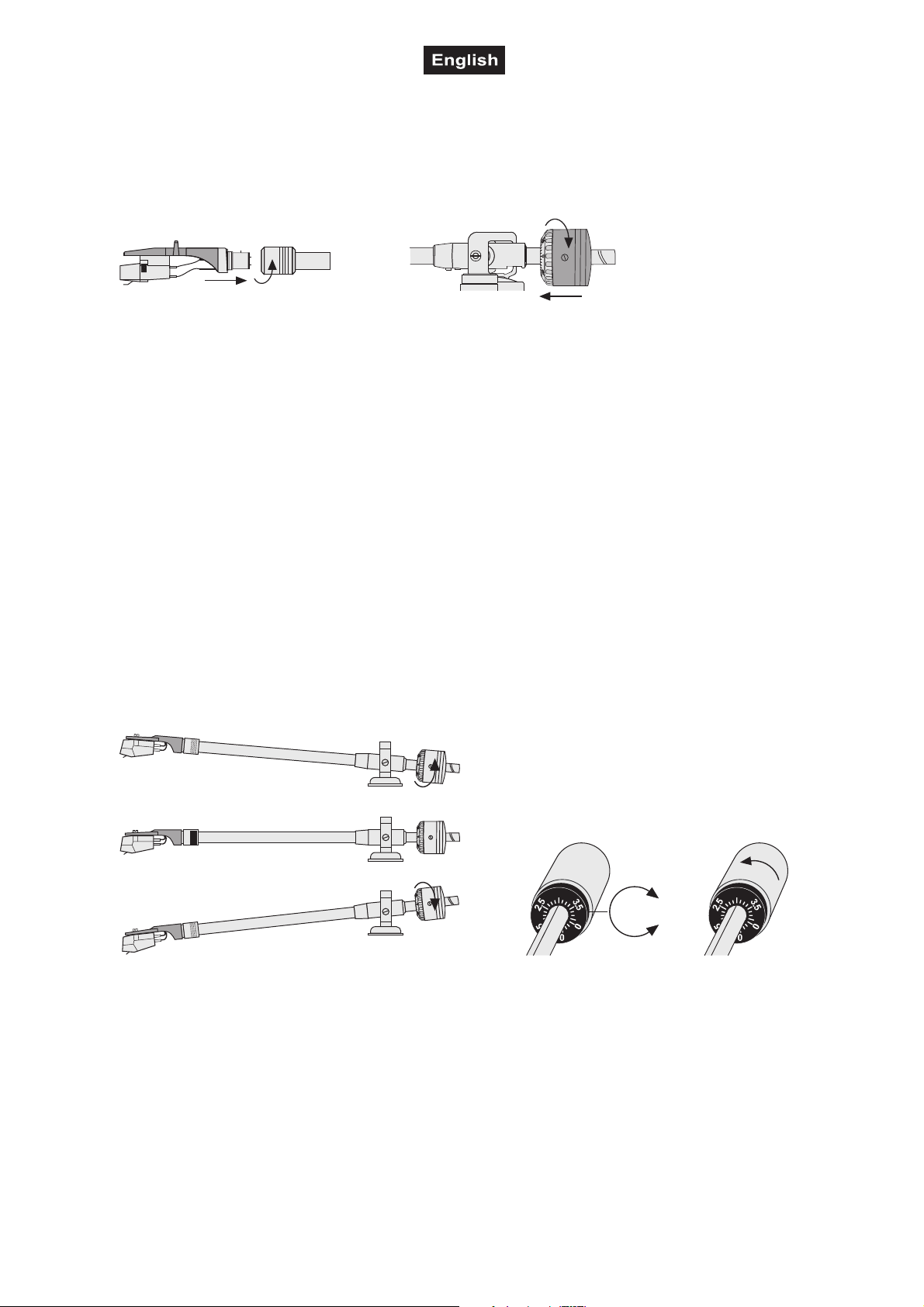

5.2 |
Mounting the headshell and the counterweight for the tone arm........................................................... |
19 |
5.3 |
Adjusting the stylus pressure ................................................................................................................. |
19 |
5.4 |
Adjusting the anti-skating facility............................................................................................................ |
19 |

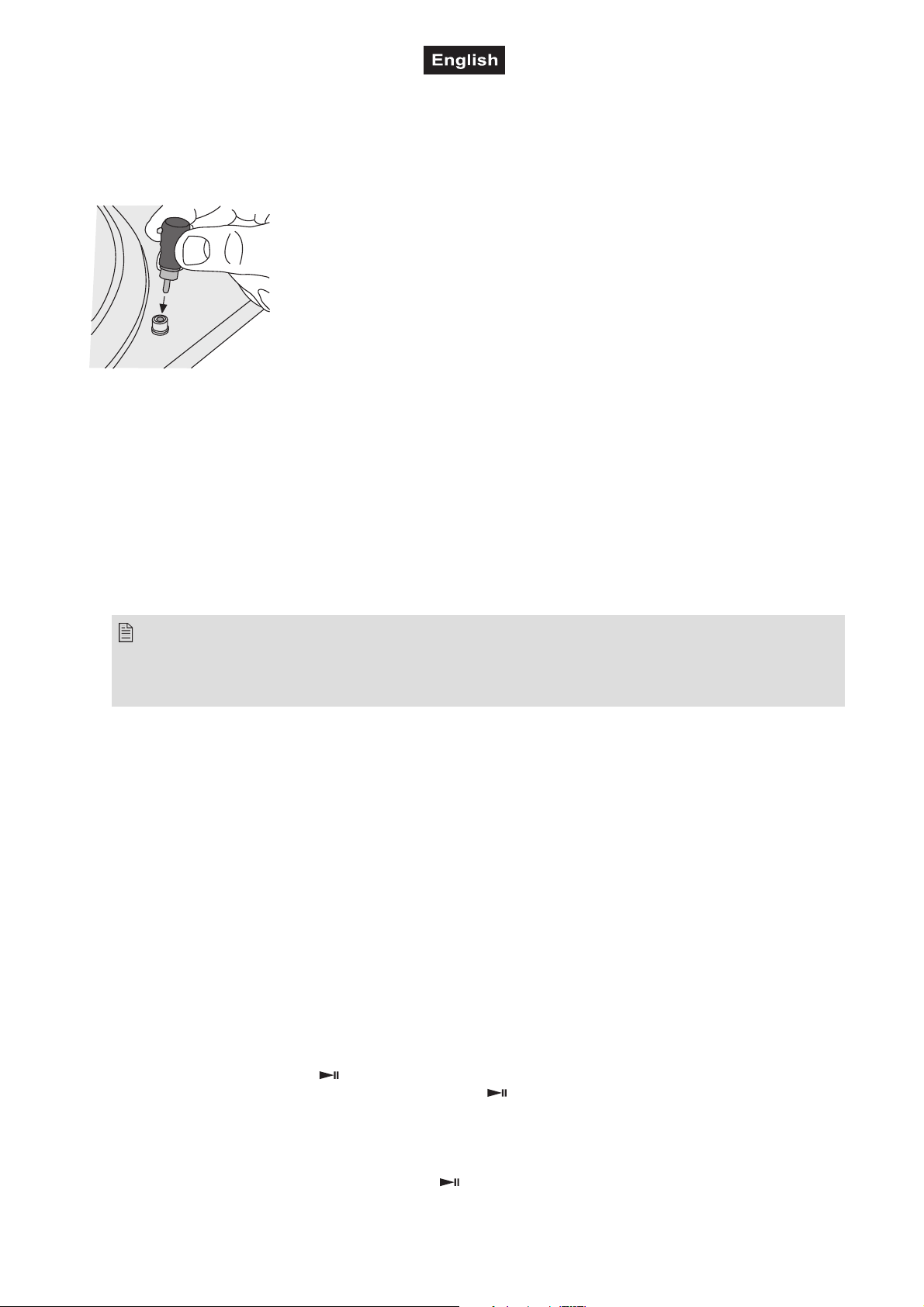

5.5 |
Mounting the target light......................................................................................................................... |
20 |
6. CONNECTIONS .......................................................................................................................................... |
20 |
|
7. OPERATION ............................................................................................................................................... |
20 |
|
7.1 |
Playing a record ..................................................................................................................................... |
20 |
7.2 |
Playing USB devices and memory cards............................................................................................... |
21 |
7.3 |
Audio recordings .................................................................................................................................... |
21 |
8. CLEANING AND MAINTENANCE ............................................................................................................. |
22 |
|
8.1 |
Transport................................................................................................................................................ |
22 |
9. ACCESSORIES........................................................................................................................................... |
22 |
|

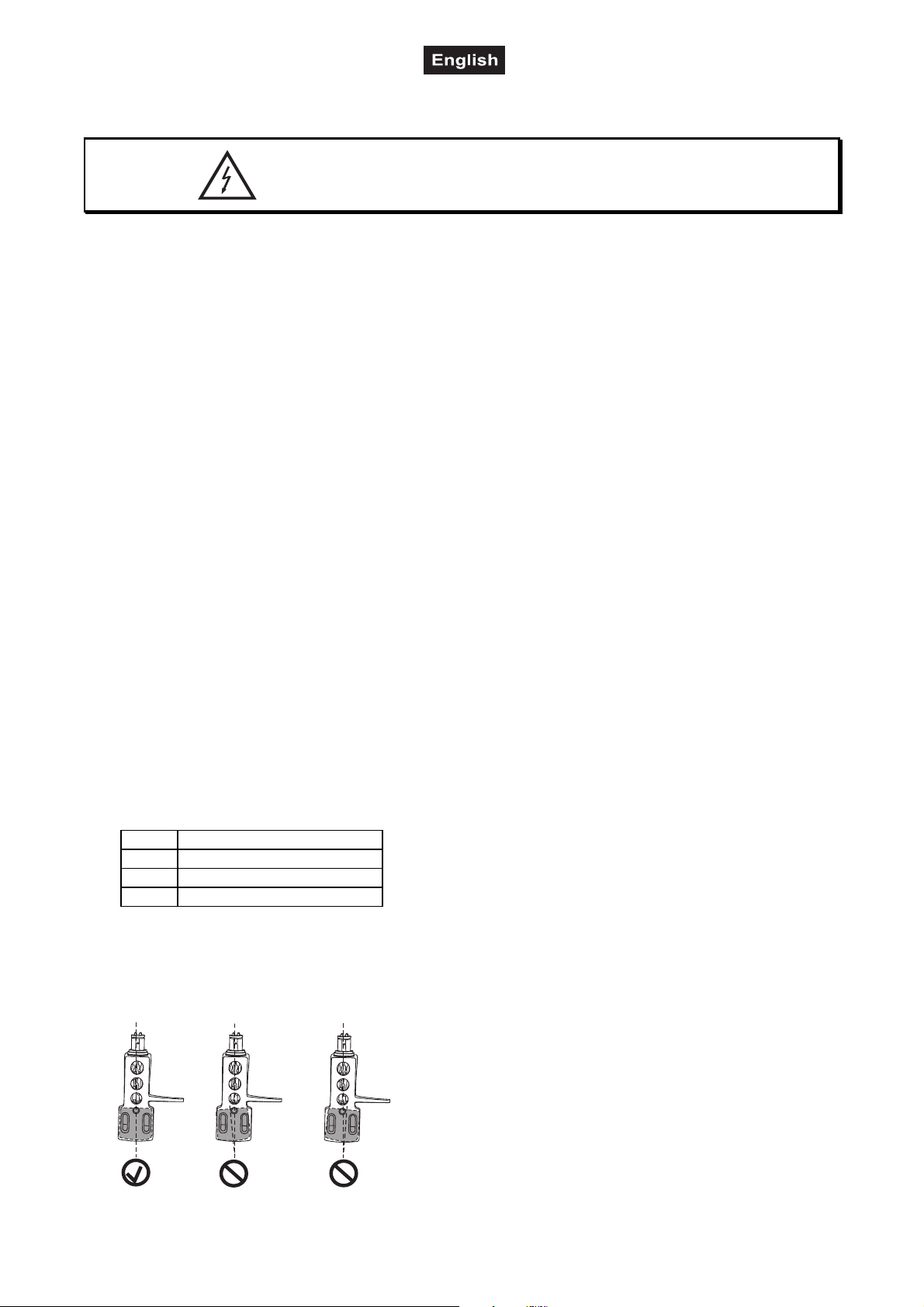

9.1 |
Replacement phono cartridge system and stylus .................................................................................. |
22 |
9.2 |
Replacement headshell.......................................................................................................................... |
23 |
10. TECHNICAL SPECIFICATIONS............................................................................................................... |
23 |
|
|
Diese Bedienungsanleitung gilt für die Artikelnummer: |
10603062 |
|
This user manual is valid for the article number: |
10603062 |
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com
BEDIENUNGSANLEITUNG
Recording-Plattenspieler
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen
-entsprechend qualifiziert sein
-diese Bedienungsanleitung genau beachten
-die Bedienungsanleitung als Teil des Produkts betrachten
-die Bedienungsanleitung während der Lebensdauer des Produkts behalten
-die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
-sich die letzte Version der Anleitung im Internet herunter laden
1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen OMNITRONIC Plattenspieler entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie das Gerät aus der Verpackung.
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
2. SICHERHEITSHINWEISE
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
4/23 |
00048594.DOC, Version 1.0 |
Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschließen.
Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab. Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort Netzstecker ziehen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.
Der Aufbau entspricht der Schutzklasse II. Das Gerät ist schutzisoliert.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!
Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als auf dem Spannungswahlschalter eingestellt.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Griffläche an und ziehen Sie niemals an der Netzleitung!
ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!
Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen.
Kinder und Laien vom Gerät fern halten!
ACHTUNG: Zu hohe Lautstärken können das Gehör schädigen!
Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
3. BESTIMMUNGSGEMÄSSE VERWENDUNG
Der DRT-1000 ist ein riemengetriebener Plattenspieler mit integriertem Phono-Vorverstärker. Er ist speziell konzipiert für die hochwertige und komfortable Digitalisierung von analogen Vinyl-Schallplatten auf externen Datenträgern. Zur Aufnahme der Musik im MP3-Format mit 128 kBit/s und 44,1 kHz Abtastrate können USB-Geräte und SD(HC)-Speicherkarten verwendet werden. Der DRT-1000 kann auch zum Abspielen von Datenträgern mit Titeln im MP3-Format eingesetzt werden.
Dieses Produkt ist für den Anschluss an 80 - 260 V AC, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
5/23 |
00048594.DOC, Version 1.0 |
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
4. GERÄTEBESCHREIBUNG
4.1 Features
Riemengetriebener Plattenspieler mit Aufnahmefunktion und Phono-Vorverstärker
•USB-Anschluss und SD-Steckplatz für die hochwertige und komfortable Digitalisierung von analogen VinylSchallplatten auf externen Datenträgern
•Aufnahmeformat: MP3 (44,1 kHz, 128 kBit/s)
•Aufnahmepegel einstellbar, mit Clip-LED
•Wiedergabefunktion für MP3-Dateien
•Integrierter Phono-Vorverstärker mit Line-Pegel-Ausgang
•Drei Geschwindigkeiten (33 1/3, 45 und 78 U/min)
•Schnellstart
•Großer Start/Pause-Taster
•Motor mit Rückwärtslauf abschaltbar
•LED-Nadelbeleuchtung (steckbar)
•Einstellbares Antiskating
•Schockabsorbierende Stellfüße
•Inkl. Tonabnehmersystem, Slipmat, Cinch-Kabel
•Lieferung ohne Abdeckhaube
6/23 |
00048594.DOC, Version 1.0 |

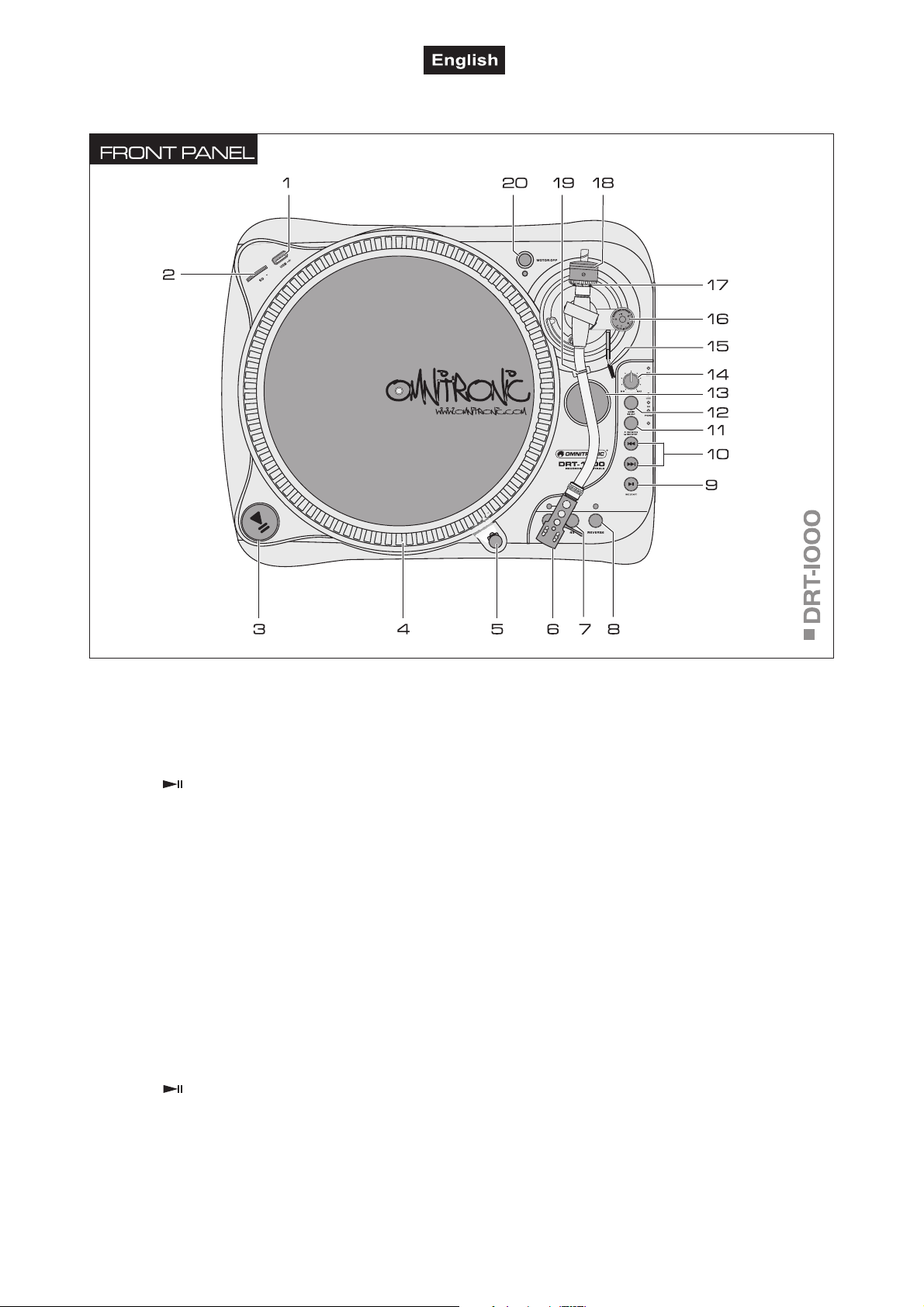

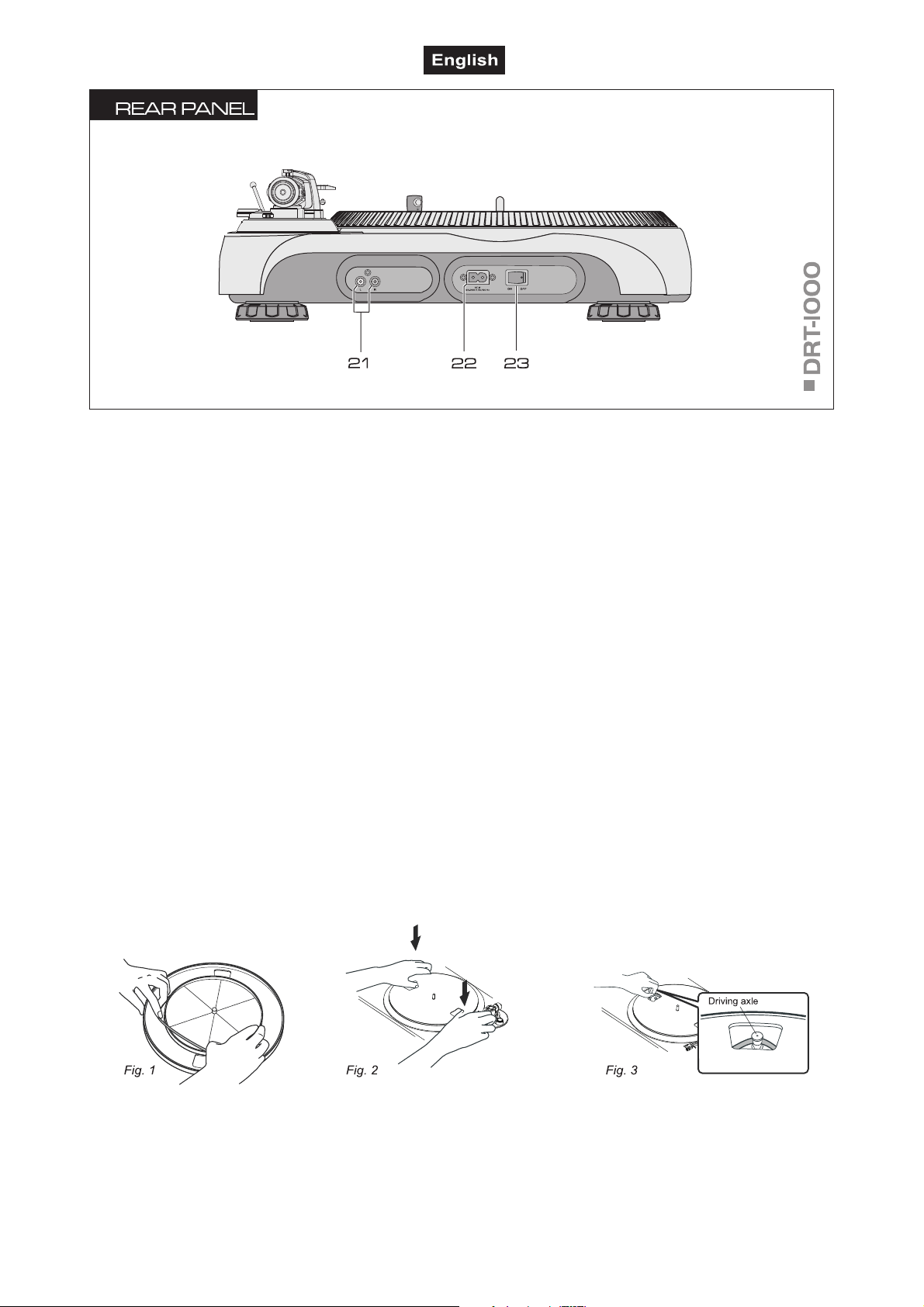

4.2 Bedienelemente und Anschlüsse
1 USB-Anschluss
USB-Anschluss (Typ A) zum Einstecken eines USBSpeichergeräts.
2 SD-Kartenschlitz
Zum Einsetzen einer SD(HC)-Speicherkarte.
3 Taste
Zum Umschalten zwischen Start und Pause für den Plattenteller.
4Plattenteller
5Nadellampe
6Systemträger mit Tonabnehmersystem
7Tasten zur Wahl der Geschwindigkeit
•für 33O U/min die linke Taste drücken, die LED über der Taste leuchtet (Grundeinstellung)
•für 45 U/min die rechte Taste drücken, die LED über der Taste leuchtet
•für 78 U/min beide Tasten gleichzeitig drücken, die LEDs über den Tasten leuchten
8 Taste REVERSE
Zum Umschalten zwischen Vorund Rückwärtslauf.
9 Taste
Zum Umschalten zwischen Wiedergabe und Pause für einen externen Datenträger und zum Starten einer Aufnahme.
10 Tasten und
Zur Titelwahl und zum schnellen Vorund Rücklauf auf dem angewählten Datenträger.
11 Taste REC MODE/REC STOP
Kurzes Drücken aktiviert den Aufnahmemodus (LED blinkt) und langes Drücken beendet die Aufnahme (LED aus).
12 Umschalter AUDIO SELECT
Zum Umschalten zwischen den Eingangsquellen USB, SD und Schallplatte für die Wiedergabe. Die LEDs zeigen Ihnen, welche Quelle angewählt ist.
13Adapter für Single-Platten
14Regler REC LEVEL
Zum Einstellen des Aufnahmepegels. Leuchtet die ClipLED auf, ist das Signal übersteuert.
15Tonarm-Lift
16Antiskating-Rad
17Gegengewicht-Skala
18Gegengewicht für den Tonarm
19Tonarm-Stütze mit Verriegelungshebel
20Ein-/Ausschalter für den Motor
7/23 |
00048594.DOC, Version 1.0 |
