Für den späteren Gebrauch aufbewahren / Keep it accessible for future use

Betriebsanleitung

VT-110 Schwinggeschwindigkeits-Transmitter

Instruction

VT-110 Vibration Velocity Transmitter

Page 2

Page 3

Alle Rechte an dieser technischen Dokumentation bleiben vorbehalten.

Jegliche körperliche oder unkörperliche Vervielfältigung dieser technischen Dokumentation sowie die Verbreitung oder öffentliche Zugänglichmachung sind ohne vorherige schriftliche Genehmigung durch die Brüel & Kjaer Vibro GmbH untersagt.

Dies gilt auch für Teile dieser technischen Dokumentation.

Brüel & Kjaer Vibro GmbH Leydheckerstraße 10 64293 Darmstadt Germany Phone: +49 (0) 6151 428 0 Fax: +49 (0) 6151 428 10 00 [email protected]

All rights to this technical documentation remain reserved.

Any corporeal or incorporeal reproduction or dissemination of this technical documentation or making this document available to the public without prior written approval from Brüel & Kjaer Vibro GmbH shall be prohibited.

This also applies to parts of this technical documentation.

Page 4

Inhalt / Content

 Betriebsanleitung Schwinggeschwindigkeits- Transmitter VT-110 5

2 Sicherheitshinweise 5 3 Piktogramme und deren Bedeutung 5 4 Einführung 7 5 Besondere Merkmale 7 6 Installation 7

6.1 4-20 mA maximaler Loop-Widerstand 8

6.2 4-20 mA maximale Kabellänge 8

6.3 Skalierung des analogen Stromausgangs 8

7 EMV 8 8 Entsorgung 9

8.1 Technische Daten 9

9 Wartung 9

1 Instruction Vibration Velocity Transmitter VT-110 10 2 Safety instructions 10 3 Pictograms 10 4 Introduction 12 5 General Features 12 6 Installation 12

6.1 4-20 mA Maximum Loop Resistance 13

6.2 4-20 mA Maximum Cable Length 13

6.3 Scaling of the Analog Output 13

7 EMV 13 8 Disposal 14

8.1 Technical data 14

9 Maintenance 14

Seite 4 von 16

Technischen Änderungen vorbehalten! / Technical alterations reserved!

█ © Brüel & Kjaer Vibro ● 05/2018 ● C106650.001 / V02

Page 5

1 Betriebsanleitung

SchwinggeschwindigkeitsTransmitter VT-110

2 Sicherheitshinweise

Diese Betriebsanleitung ist Teil des Produktes. Lesen Sie die Betriebsanleitung vor der Verwendung des Produktes sorgfältig durch und bewahren Sie die Anleitung für den zukünftigen Gebrauch auf.

Schwinggeschwindigkeits-

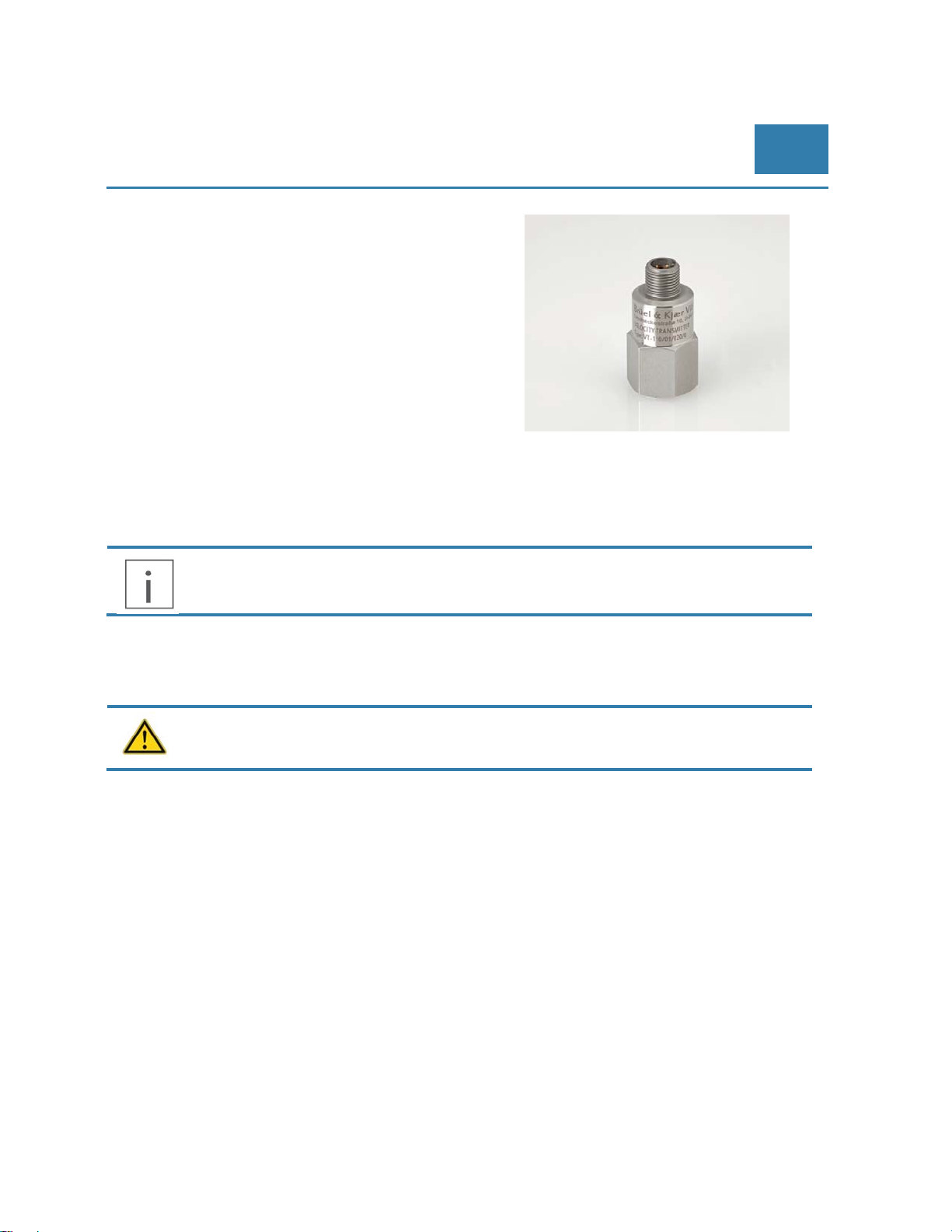

Abbildung 1-1) Schwinggeschwindigkeits-Transmitter VT-110

Betriebsanleitung

Transmitter VT-110

3 Piktogramme und deren Bedeutung

Dieses Symbol warnt vor gefährlichen Situationen, die bei Fehlanwendung des Produktes entstehen können.

3.1.1 Qualifikation des Betreibers

Für alle Arbeiten in Verbindung mit unseren Geräten ist nur fachkundiges, sachkundiges und autorisiertes Personal zugelassen (für ATEX-Geräte gemäß EN 60079-14). Darunter fallen unter anderem folgende Arbeiten:

Installation und Inbetriebnahme

Bei der Installation und Inbetriebnahme handelt es sich überwiegend um Arbeiten an der elektrischen Ausrüstung. Diese Arbeiten dürfen nur von Elektrofachkräften oder von unterwiesenen Personen unter Leitung und Aufsicht einer Elektrofachkraft gemäß den elektrotechnischen Regeln/Vorschriften vorgenommen werden.

Änderung der Gerätespezifikation

Eine Änderung der Gerätespezifikation hat Auswirkung auf den Überwachungsprozess bei stationären Anlagen und Auswirkung auf den messtechnischen Ablauf bei tragbaren Messgeräten.

█

Seite 5 von 16

Page 6

3.1.2 Bestimmungsgemäßer Gebrauch

Wenn Sensoren oder Kabel in einer Weise benutzt werden, die in den relevanten Betriebsanleitungen nicht beschrieben sind, kann es zu Beeinträchtigung der Funktion und des Schutzes kommen und zu schweren Personenschäden, Tod oder schwere, irreversible Verletzungen.

 Der Sensor darf nur für den im Datenblatt spezifizierten Einsatz verwendet werden. Jeder

darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen, haftet Brüel & Kjær Vibro nicht. Das Risiko trägt allein der Anwender.

 Montierte Sensoren dürfen nicht als Steighilfe (Tritt) genutzt werden.  Setzen sie das Gerät nur den zulässigen Umgebungseinflüssen aus. Diese sind der

technischen Spezifikation zu entnehmen.

 Die elektrische Ausrüstung ist regelmäßig zu warten.

Mängel, wie lose Verbindungen, defekte Steckverbinder usw. müssen umgehend behoben werden.

Heiße Oberflächen

 Sensoren oder Kabel können entsprechend der Betriebsanleitung in weiten

Umgebungstemperaturbereichen betrieben werden, wodurch sie an Gehäusewandungen durch Eigenerwärmung heiß werden und Verbrennungen hervorrufen können.

 Geräte, Sensoren oder Kabel können durch die Montage an externen Wärme- oder

Kältequellen (z.B. Maschinenteile) gefährliche Temperaturen annehmen, wodurch bei Berührung unter anderem Verbrennungen entstehen können.

3.1.3 Empfehlung an den Betreiber

Falls sich durch den Einsatz des Geräts im Zusammenhang mit Maschinen oder Anlagenteilen Gefahren ergeben könnten, die nicht im Verantwortungsbereich von Brüel & Kjær Vibro liegen, müssen betreiberseitig sicherheitstechnische Anweisungen oder Warnungen erlassen, verbreitet und vom betroffenen Personal verstanden und bestätigt werden.

Wenn das Gerät in eine Maschine eingebaut oder zum Zusammenbau einer Maschine bestimmt ist, ist die Inbetriebnahme solange untersagt, bis die Maschine, in die das Gerät eingebaut wird, den Bestimmungen der EU-Richtlinien entspricht.

3.1.4 Verbot von eigenmächtigen Veränderungen

Das Gerät und Zubehör darf ohne unsere ausdrückliche Zustimmung weder konstruktiv noch sicherheitstechnisch verändert werden. Jede Veränderung schließt eine Haftung unsererseits für daraus entstehenden Schaden aus.

Seite 6 von 16

Technischen Änderungen vorbehalten!

█

Page 7

4 Einführung

Der loop-powered (2-Leitertechnik) Transmitter VT-110 bietet einen 4-20 mA Analogausgang und stellt in einem definierten Frequenzband den Schwinggeschwindigkeits-Pegel von rotierenden Maschinen in mm/s rms dar. Das Schwingungssignal kann an eine Vielzahl von Auswerteeinheiten angeschlossen werden, wie z.B. Schreiber, PLC, DCS und SCADA-Systeme. Die analoge Stromschleife dient dazu, das Signal von einem Schwingbeschleunigungssensor in Form eines 4-20 mA Stromsignals zu übertragen. Verschiedene Ausführungsformen des Schwinggeschwindigkeits-Transmitter VT-110 erlauben die Kennwerte der Schwinggeschwindigkeit in unterschiedlichen Frequenz- und Messbereichen zu ermitteln. Damit können gezielt die Betriebsbedingungen der Maschinen berücksichtigt werden. Lediglich zwei Leiter werden benötigt, um das Messsignal zu übermitteln und gleichzeitig den Sensor mit Strom zu versorgen.

5 Besondere Merkmale

 Integrierter piezoelektrischer Beschleunigungssensor bietet höchste Genauigkeit und

optimierten Frequenzgang.

 Schwinggeschwindigkeit wird in mm/s rms dargestellt.  Ermöglicht die kontinuierliche Schwingungsüberwachung von rotierenden Maschinen.  Einfache Installation und Anschluss an die Maschinensteuerung oder das Prozessleitsystem.  Robuste Konstruktion aus Edelstahl für Anwendungen in rauen Umgebungen, IP67.  Temperaturbereich -55 .. +120 °C.

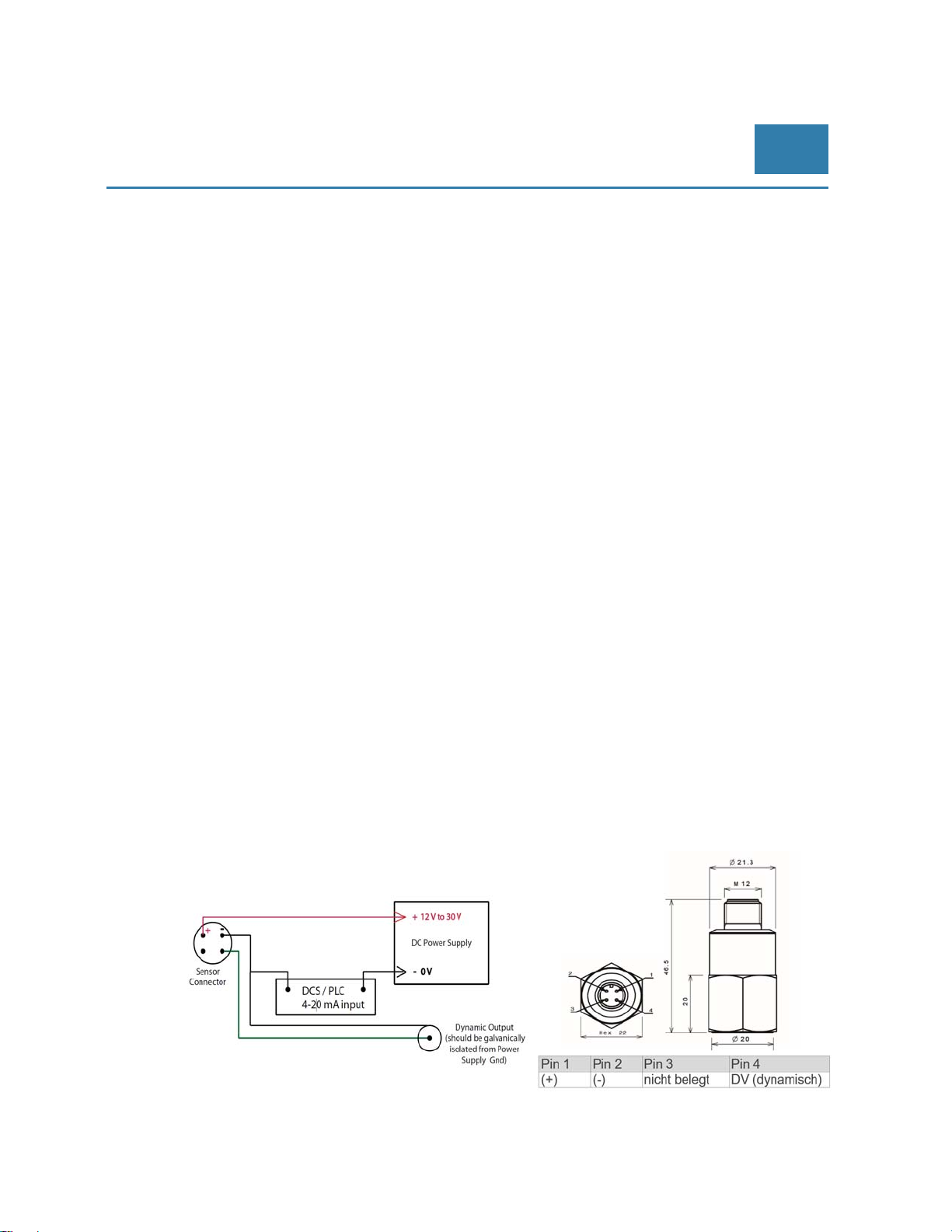

6 Installation

Der Pluspol (+) der Stromversorgung wird an den Pin 1 (+) am Sensor angeschlossen, der Minuspol (-) der Stromversorgung an den Pin 2 (-). Die Farbe der Kabeladern für Pin 1(+), Pin 2 (-) für Standard-M12-Stecker: 4-20 mA (+) Braun // 4-20 mA (-) Weiß. Pin 3 nicht verbunden. Pin 4 (optional) dynamischer Ausgang des Schwingbeschleunigungssignals.

Page 8

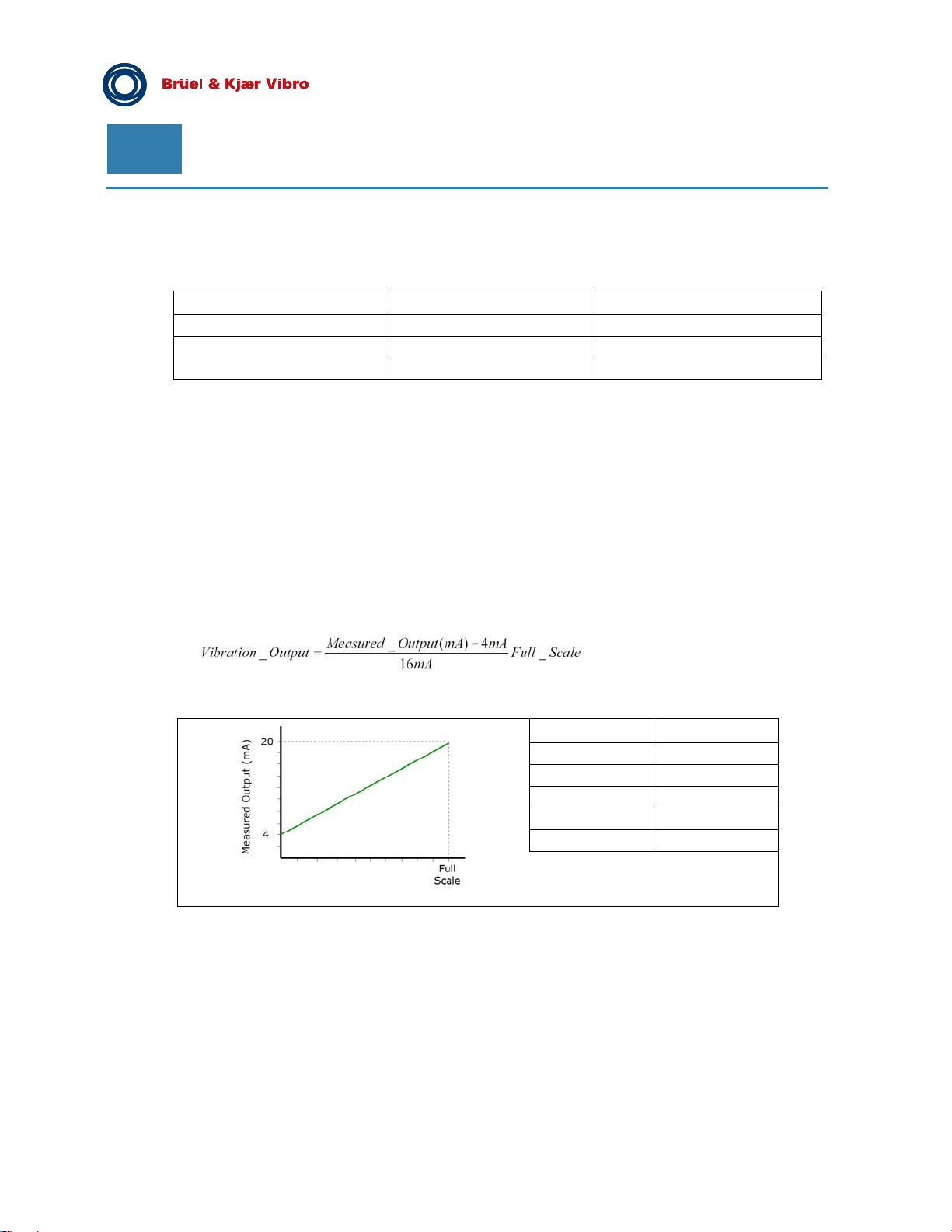

6.1 4-20 mA maximaler Loop-Widerstand

Max. Widerstand R wird berechnet R (max. Widerstand) = (V-Versorgung - 10V)*1000 / 20 mA

DC Versorgungsspannung R (max. Widerstand)

12 VDC 100 Ω 1/8 watt 24 VDC 700 Ω 1/2 watt 30 VDC 1.0k Ω 1/2 watt

(1) Ein geringerer Widerstand ist erlaubt, mindestens 10 Ω wird empfohlen. (2) Mindestleistung R bestimmt durch: (0.0004 x R).

(1)

R (Mindestleistung)

6.2 4-20 mA maximale Kabellänge

Bei R = 250 Ohm und 24 VDC Versorgung kann die maximale Distanz bis zu 15.000 Meter betragen.

6.3 Skalierung des analogen Stromausgangs

(2)

Vor Inbetriebnahme bitte korrekten Kabelanschluss überprüfen. Zur Skalierung des Ausgangspegels bitte die nachfolgende Darstellung beachten.

Beispiel: Sensor mit Messbereichsendwert = 20 mm/s RMS.

7 EMV

Stromausgang Schwingung

4 mA 0 mm/s RMS

8 mA 5 mm/s RMS 12 mA 10 mm/s RMS 16 mA 15 mm/s RMS 20 mA 20 mm/s RMS

EN 61326-1 Durch elektromagnetische Einstreuungen kann es zu Beeinflussungen des Messwertes kommen. Bei Störeinflüssen dieser Art wird ein geerdeter Stahlschutzschlauch für die Sensorleitung empfohlen.

Seite 8 von 16

Technischen Änderungen vorbehalten!

█ © Brüel & Kjaer Vibro ● 05/2018 ● C106650.001 / V02

Page 9

8 Entsorgung

Entsorgen Sie die Geräte, Kabel oder Sensoren nach Gebrauch umweltgerecht, gemäß den gültigen nationalen Bestimmungen.

Produktkategorie / Anwendungsbereich: 9 WEEE-Reg.-Nr. DE 69572330

8.1 Technische Daten

Die technischen Daten sind in der Spezifikation BPS0156-DE-14 mit der Dok.Nr. C106831.001 dargestellt.

9 Wartung

Der Sensor ist wartungsfrei und muss bei Ausfall ausgetauscht werden.

Page 10

1 Instruction

Vibration Velocity Transmitter VT-110

2 Safety instructions

This manual is a part of the product. Read the manual carefully before using the product and keep it accessible for future use.

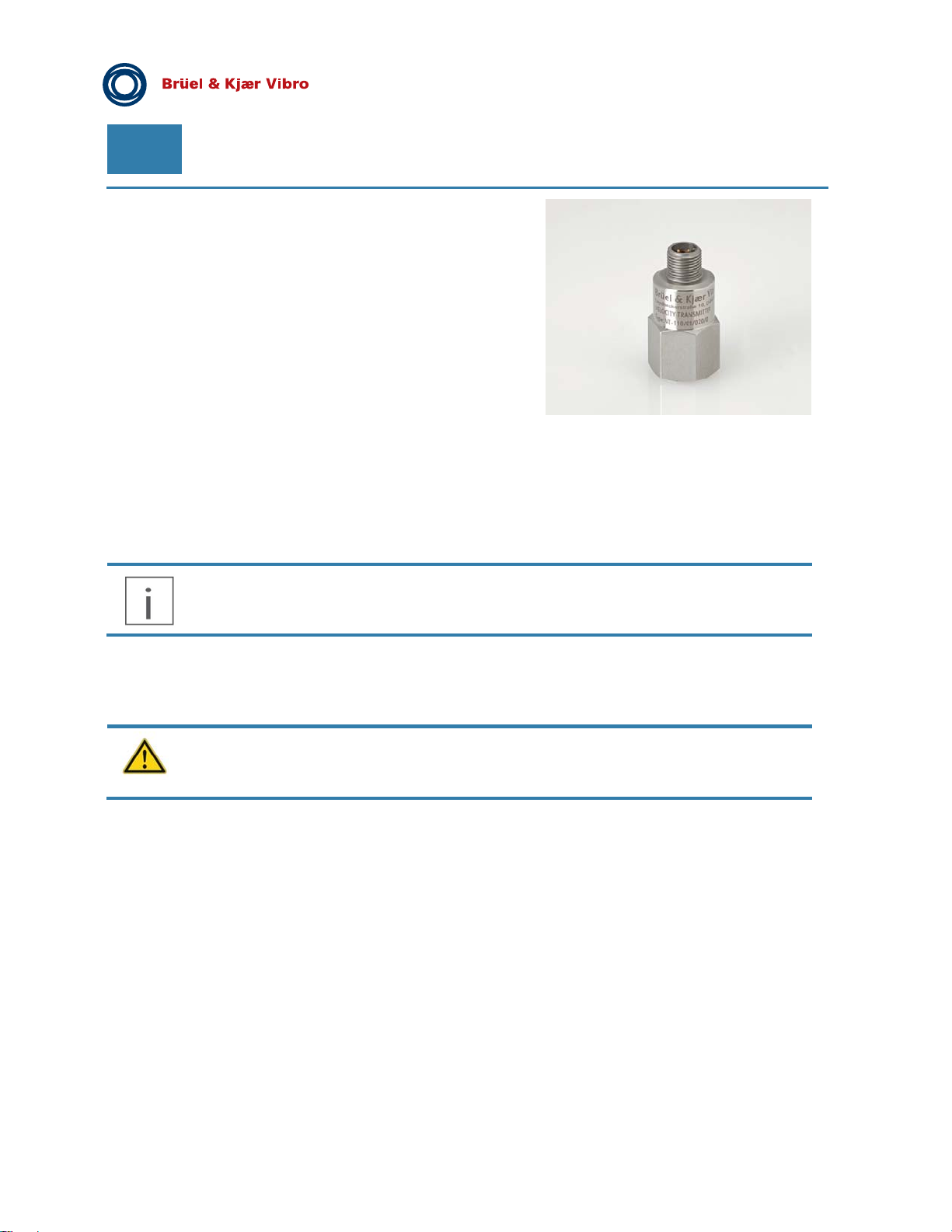

Figure 1-1) Vibration Velocity Transmitter VT-110

3 Pictograms

This symbol warns of dangerous situations which can result from misuse of the product.

3.1.1 User Qualification

Ensure that all work in conjunction with our systems is performed by skilled, expert and authorized workers (for ATEX systems according to EN 60079-14). Among these works are:

Installation and Commissioning

Installation and commissioning primarily concern work on electrical equipment. These works may be performed exclusively by electricians or workers instructed and supervised by an electrician in accordance with electrotechnical regulations/directives.

Page 10 of 16

Technischen Änderungen vorbehalten! / Technical alterations reserved!

█

Page 11

Change of System Specification

Any change of system specification has its effects on monitoring process with stationary systems and on the measuring sequence with portable measuring systems.

3.1.2 Intended Use

If systems, sensors and cables are used in a way not described in the relevant user manuals, function and protection may be impaired and serious personal damage, death or serious, irreversible injuries may result.

 Exclusively use sensor as specified in data sheet. Any use other than specified is considered

inappropriate.

 Mounted sensors must not be used as steps.  Ensure that system is exposed only to admissible environmental influences specified in

technical system data sheet.

 Maintain electrical equipment in regular intervals. Remedy defects, e.g. loose wires, defective

connectors, immediately.

Hot surfaces

 In line with the user manuals, sensors and cables can be operated in extensive ambient

temperature ranges, whereby they can become hot through self-heating on housing walls and can produce burning.

 When mounted at external heat or cold sources (e.g. machine parts), systems, sensors and

cables can adopt dangerous temperatures, whereby burning, among other things, can occur in the event of contact.

If system is integrated into a machine or designed to be assembled, commissioning must not take place until the machine the system is to be integrated in conforms to the EC directives.

3.1.3 Prohibition of Unauthorized Modifications

System and accessories must not be changed neither in construction nor safety technology without the express consent of Brüel & Kjær Vibro. Any unauthorized modification excludes Brüel & Kjær Vibro's liability for resulting damages.

3.1.4 Recommendations to User

If the use of the system in conjunction with machines or plant sections can produce risks outside of Brüel & Kjær Vibro's responsibility, the user is expected to prepare and distribute safety technical instructions or warnings and to ensure that the personnel concerned has received and understood same.

█

Page 11 of 16

Page 12

4 Introduction

Loop-powered, 4-20 mA output vibration sensing transmitters serve to provide measurement signals that are representative of the overall vibration levels being generated by all types of rotating machinery. This vibration signal may be interfaced with many types of current-loop monitoring equipment, such as recorders, alarms, PLC, DCS, and SCADA systems. The purpose of the 4-20 mA analog current loop is to transmit the signal from an analog vibration sensor over a distance in the form of a current signal. Loop power accelerometers output a current: 4 mA normally representing the sensor’s zero-level output, and 20 mA representing the sensor’s full-scale output. Velocity measurement signals are offered with different amplitude and frequency ranges to suit the particular application. Only two wires are required to send the current signal and also supply power to the sensor. A series resistor R at the loop power supply converts this current to a voltage that can be used by the process monitor/ controller to record or distribute the parameter being measured.

5 General Features

 Embedded Piezoelectric Accelerometer for improved accuracy and frequency response.  Measurement units are vibration velocity mm/s rms.  Allows for continuous vibration monitoring of rotating equipment.  Readily interfaces to existing process control.  Rugged stainless steel construction for applications in harsh environments, IP67.  Temperature range -55…+120 °C.

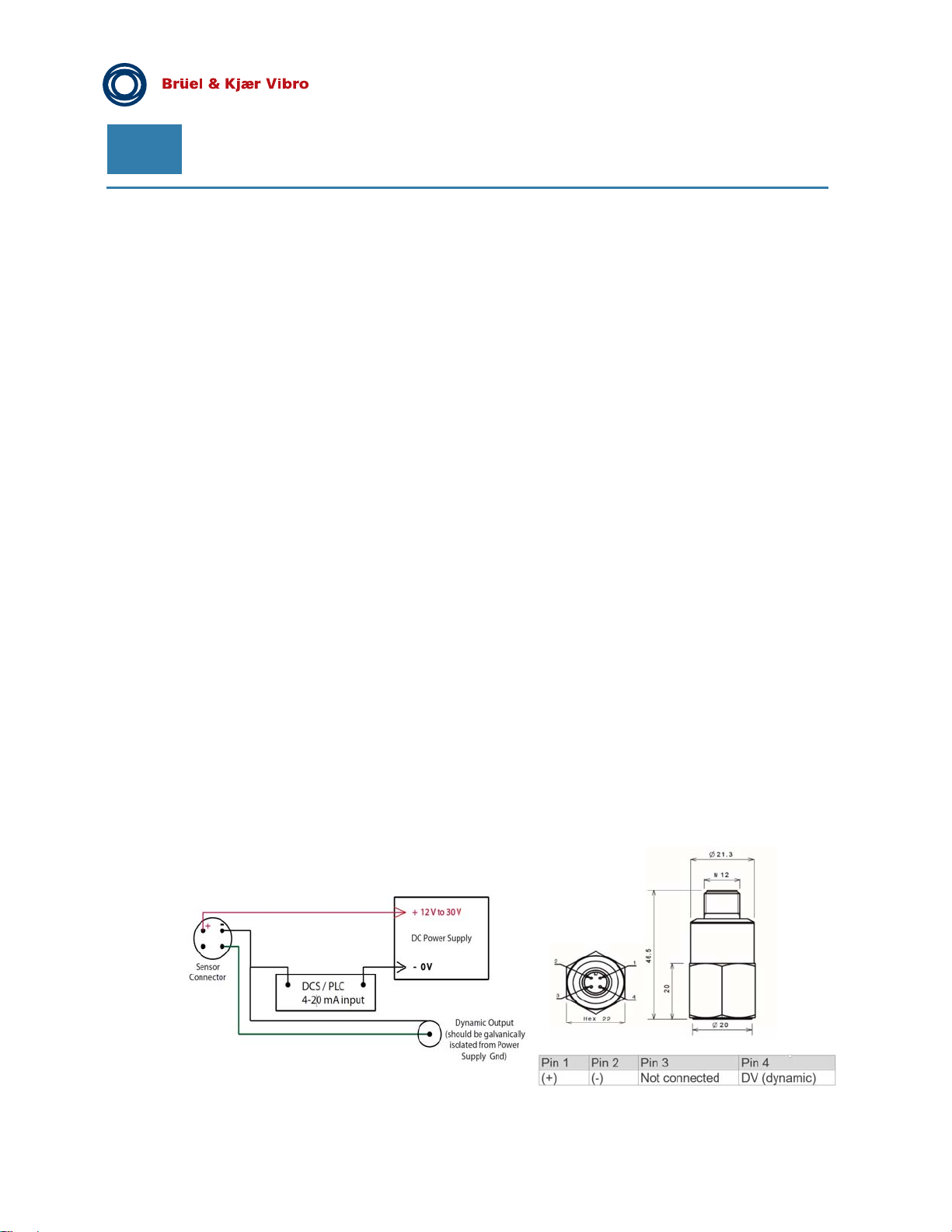

6 Installation

Attach positive (+) input from the power supply to Pin 1 (+), onto the sensor, and the negative (-) input from the power supply to Pin 2 (-) of the sensor. Cable colour of wires for Pin 1(+) Pin 2 (-) for standard M12 cable assembly : 4-20mA (+) Brown // 4-20 mA (-) White. Pin 3 not connected. Pin 4 (optional) dynamic output of vibration acceleration signal.

Page 12 of 16

Technischen Änderungen vorbehalten! / Technical alterations reserved!

█ © Brüel & Kjaer Vibro ● 05/2018 ● C106650.001 / V02

Page 13

6.1 4-20 mA Maximum Loop Resistance

Maximum loop resistance R can be calculated by R (max resistance) = (Vsupply - 10V)*1000 / 20 mA

DC supply voltage R (max resistance) (1) R (Minimum wattage capability) (2)

12 VDC 100 Ω 1/8 watt 24 VDC 700 Ω 1/2 watt 30 VDC 1.0 k Ω 1/2 watt

(1) Lower resistance is allowed, greater than 10 Ω recommended. (2) Minimum R wattage determined by: (0.0004 x R).

6.2 4-20 mA Maximum Cable Length

With R=250 Ohms and 24 VDC supply the maximum distance could be as high as 15,000 metres.

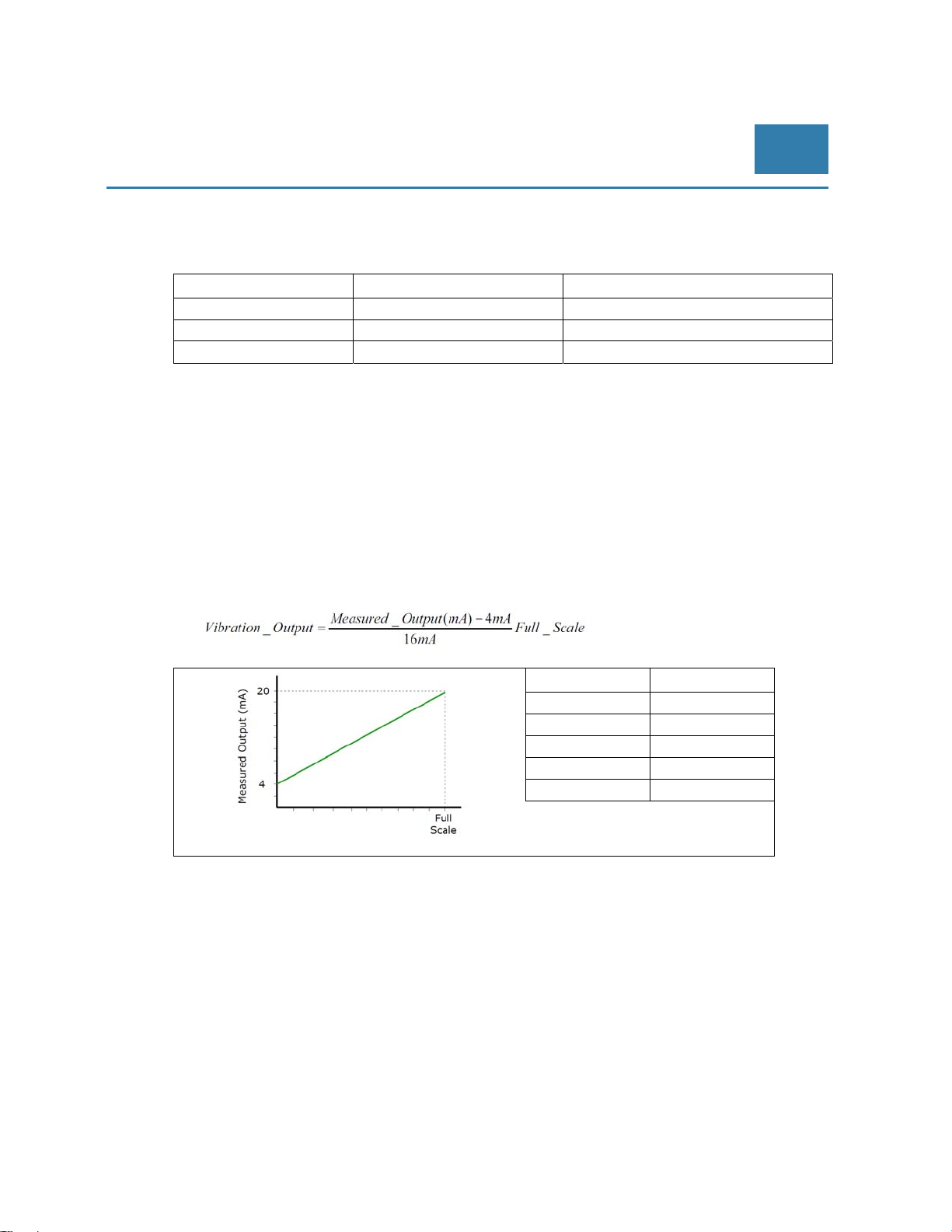

6.3 Scaling of the Analog Output

To operate, make sure that all wires are properly connected, and then apply power. When reading the current output, use the following table for expected output.

Example: Sensor with Full Scale = 20 mm/s RMS

7 EMV

EN 61326-1 Through electromagnetic stray fields influences on the measured values may arise. In case of disturbing influences of this type a grounded protective conduit is recommended for the signal cable.

Analog Output Vibration

4 mA 0 mm/s RMS 8 mA 5 mm/s RMS 12 mA 10 mm/s RMS 16 mA 15 mm/s RMS 20 mA 20 mm/s RMS

Page 14

8 Disposal

After use, dispose of the systems, cables and sensors in an environmentally friendly manner, in accordance with the applicable national provisions.

WEEE Reg. No. DE 69572330 Product category / application range: 9

8.1 Technical data

Please see the attached product specifications BPS0156-EN-14 with the documentation no C106831.001 for the Technical Data.

9 Maintenance

The Transmitter is maintenance free and has to be replaced in case of failure.

Page 14 of 16

Technischen Änderungen vorbehalten! / Technical alterations reserved!

█ © Brüel & Kjaer Vibro ● 05/2018 ● C106650.001 / V02

Page 15

Page 16

Kontakt / Contact

Brüel & Kjaer Vibro GmbH

Leydheckerstrasse 10 64293 Darmstadt Germany Telefon: +49 6151 428 0 Fax: +49 6151 428 1000

VT-110 ● C106650.001 / V02 ● © Brüel & Kjaer Vibro ● Technischen Änderungen vorbehalten! Technical alterations reserved!

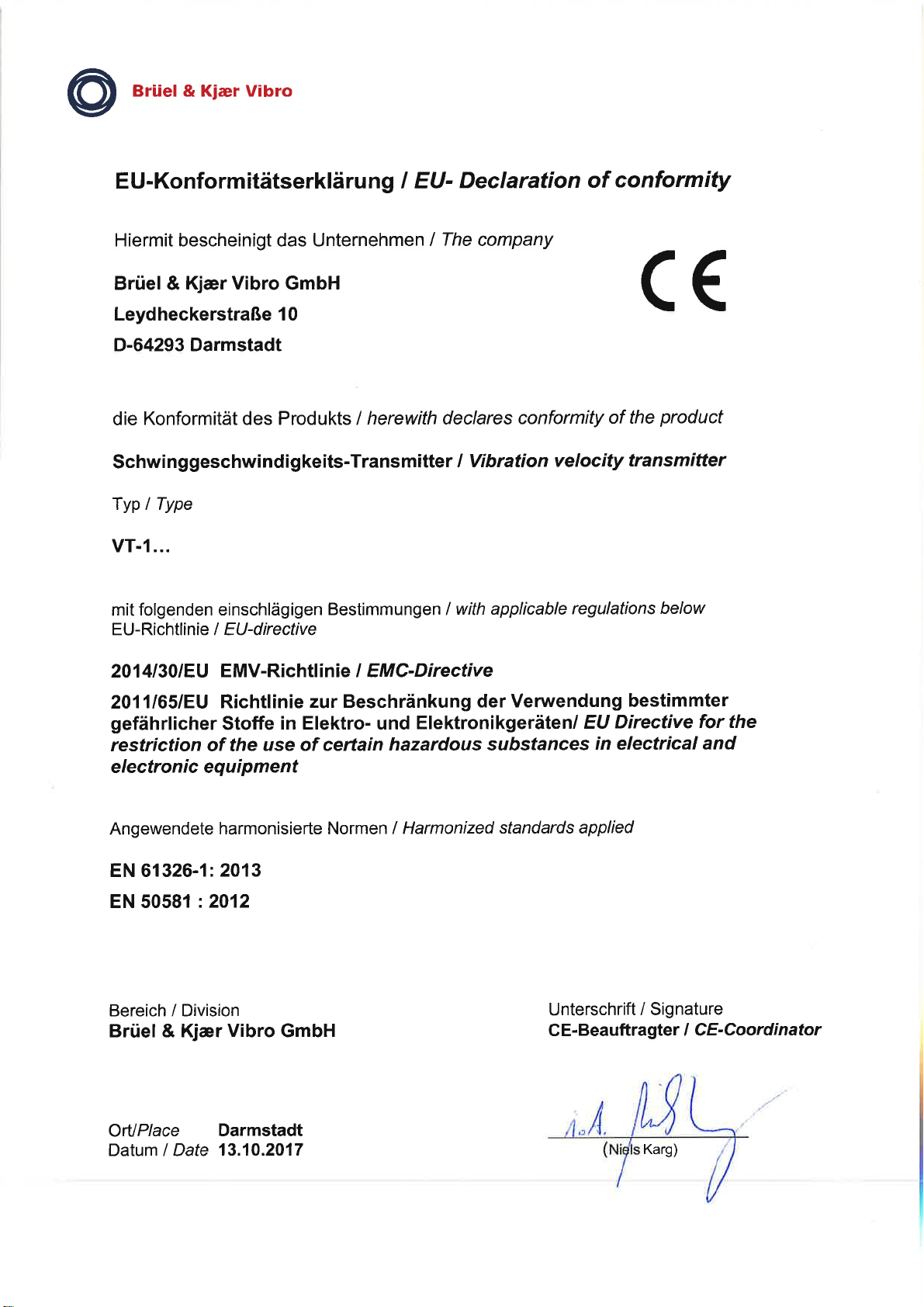

Page 17

Page 18

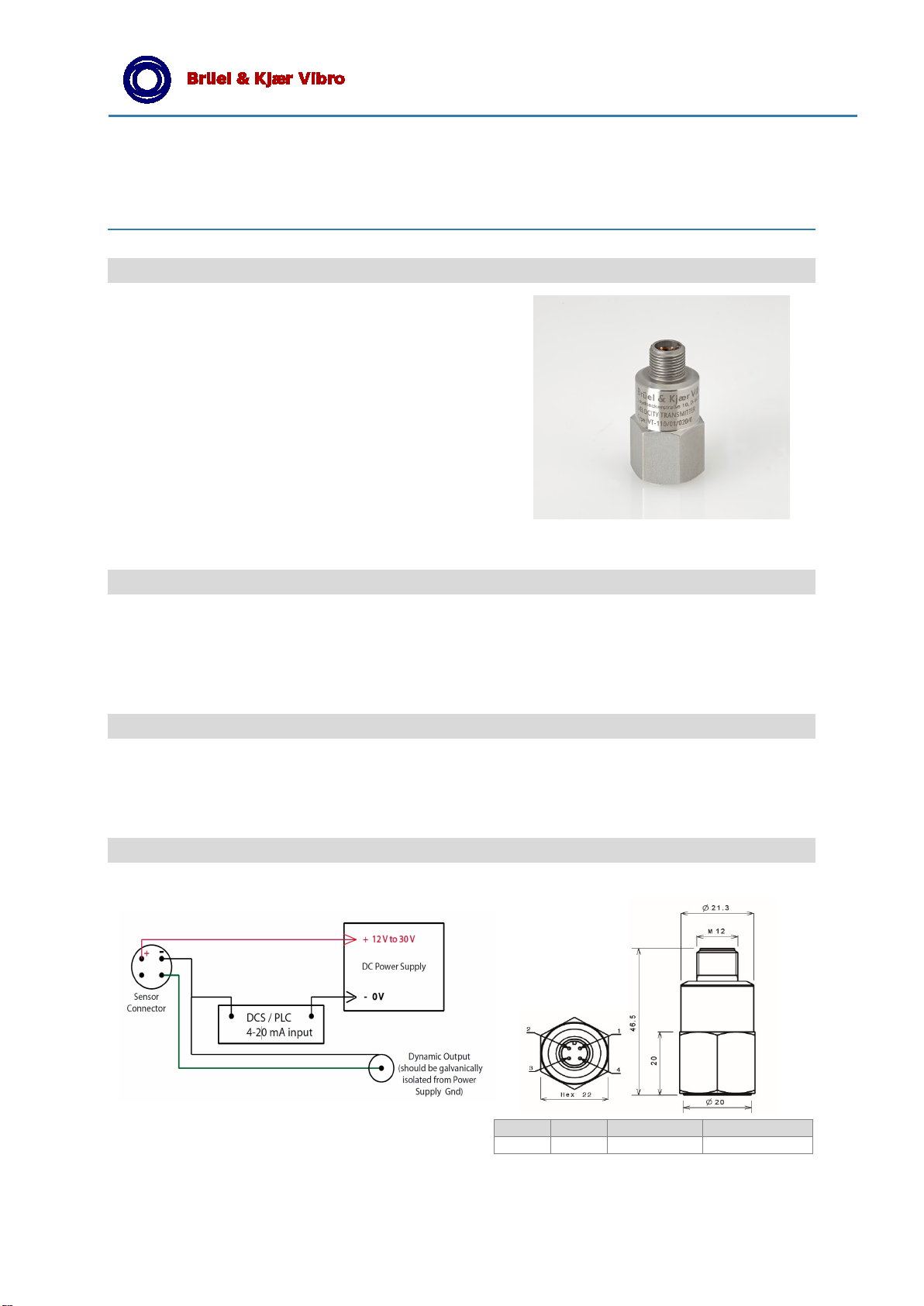

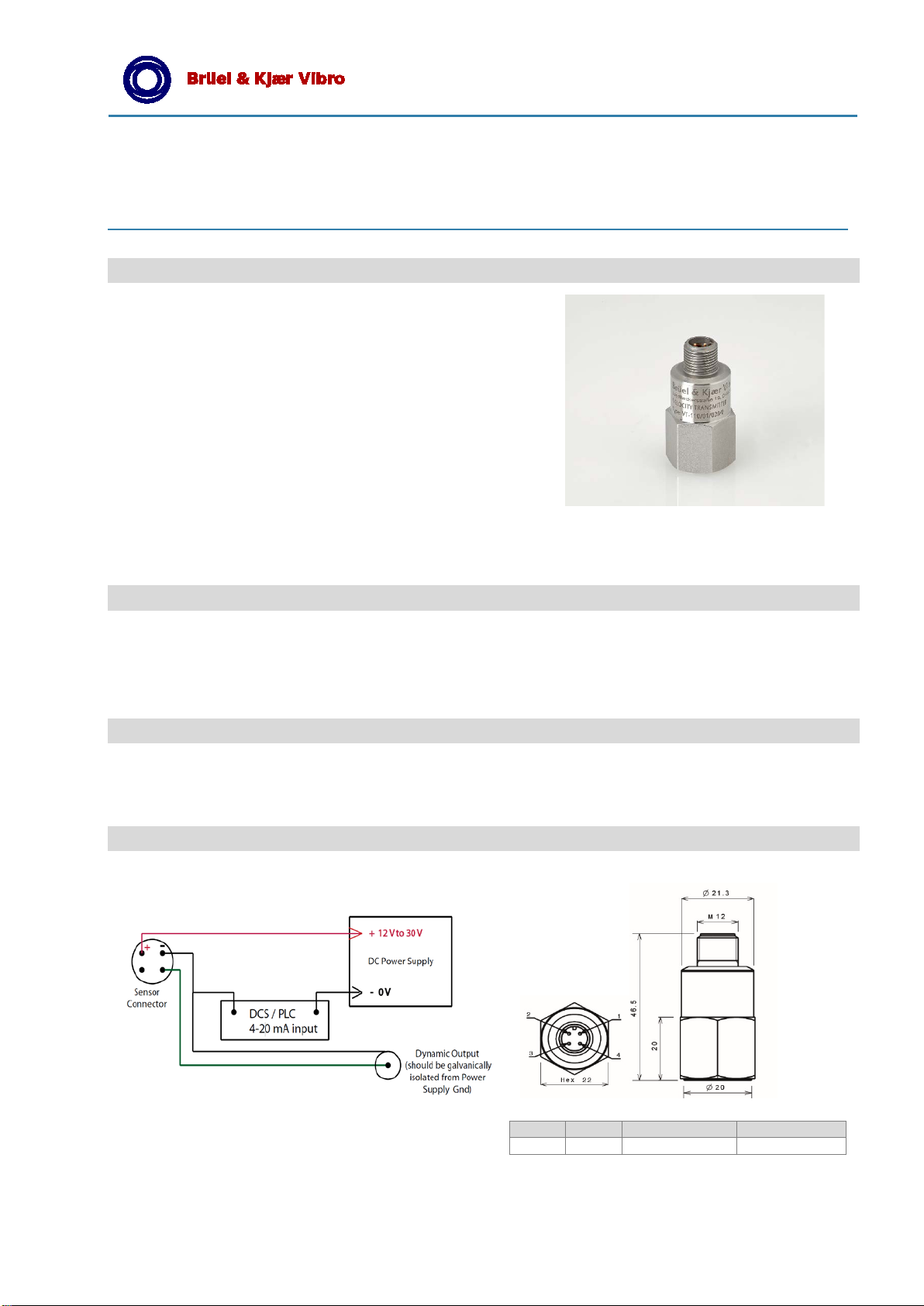

hochwertige M12 Steckverbindung mit Glasdichtung,

Pin 1

Pin 2

Pin 3

Pin 4

(+)

(-)

nicht belegt

DV (dynamisch)

Schwinggeschwindigkeits-Transmitter VT-110

Features

• analoger 4-20 mA Ausgang – loop-powered,

proportional zur Schwinggeschwindigkeit mm/s rms

• dynamischer Analogausgang

• standardisierte Messung nach ISO 10816

•

2-fache Gehäuseisolation

• kompakte Abmessung mit modernster

"annular shear technology”

• industrielles Design, IP67, stoßfest

• Temperaturbereich -55…+120 °C

• attraktiver Preis

Produktspezifikation

Anwendung

Hohe Schwingungen an rotierenden Maschinen sind die häufigste Ursache für Maschinenschäden und reduzierte Verfügbarkeit. Für kleinere und mittelgroße Maschinen bieten Transmitter eine zuverlässige und preiswerte Lösung um Schwingungspegel zu messen und mithilfe der Maschinensteuerung oder des Prozessleitsystems zu überwachen.

Gebläse, Pumpen, Kompressoren, Industrieturbinen und insbesondere alle rotierenden Maschinen mit Wälzlagern sind klassische Anwendungsgebiete für Gehäuseschwingungs-Transmitter.

Produktbeschreibung

Der hermetisch abgedichtete Transmitter Typ VT-110 wurde entwickelt, um Maschinenschwingungen in rauer Industrieumgebung zu erfassen. Er wird über den Industriestandard 4-20 mA direkt mit der Maschinensteuerung oder dem Prozessleitsystem verbunden und auch versorgt. Messungen entsprechend den relevanten Normen z.B. ISO 10816 erlauben einen vielfältigen Einsatz. Insbesondere für langsam laufende Maschinen stehen Varianten mit einem Frequenzbereich von 3…1.000 Hz zur Verfügung.

Anschluss

Anschlussdiagramm: Abmessungen:

Brüel & Kjaer Vibro GmbH Tel.: +49 6151 428-1400 BPS0156-DE-14 Leydheckerstrasse 10 Fax: +49 6151 428-1401 © Brüel & Kjaer Vibro D-64293 Darmstadt E-Mail: [email protected] 05/2018 / Seite 1 von 3 Technische Änderungen vorbehalten!

Page 19

Produktspezifikation VT-110

Technische Daten

Die nachfolgenden technischen Daten beziehen sich auf Standardumgebungsbedingungen bei ±24 °C (sofern nicht abweichend gekennzeichnet)

Ausgangssignal

• analoger Ausgang 4…20 mA – loop-powered,

proportional zur Schwinggeschwindigkeit mm/s rms

• keine Schwingung 4 mA ±5%

• Messbereichsendwert 20 mA +5%

Dynamischer Ausgang

• Dynamischer Ausgang Empfindlichkeit 100 mV

• Toleranz ± 30 %

Frequenzbereich (siehe Bestell-Code)

• 3…1.000 Hz

• 10…1.000 Hz

• Resonanzfrequenz 25 kHz

• Linearität max. ±1%

Messbereich (siehe Bestell-Code)

• 0…20 mm/s rms

• 0…50,8 mm/s rms

Betriebstemperatur

• Ausgangssignal max. 10 mA -55 … +120 °C

(-65…+250°F)

• Ausgangssignal max. 20 mA -55 …+90 °C

(-65…+212 °F)

Montage (Adapter in Lieferumfang enthalten)

• Gewinde maschinenseitig M8x1,25

• Gewinde transmitterseitig 1/4” 28 UNF 2A

Kabel und Anschluss-Stecker

Transmitter: integrierter Stecker M12 mit Glasdichtung entsprechend IEC 60947-5-2.

• Anschlusskabel AC-1405 konfektioniert, Schirm

aufgelegt, M12 Anschluss, Länge 5 m

• Anschlusskabel AC-1406 gewinkelter M12

Anschluss, konfektioniert, Schirm aufgelegt,

Länge 5 m

Stromversorgung

• Spannung für 2-Leitertechnik (Loop)

10…30 VDC

• Erdung isoliert von Maschinenerde

• Isolation (Gehäuse - Schirm) min. 100 MΩ

• Kapazität nom. 70 pF

• max. Widerstand

max. R

• min. R

• Schutz: Überspannung - ja

Leistung Watt min=0.0004xRl

Verpolung - ja

=(Vdc -10V)/20 mA

Umgebungsbedingungen

• Stoßfestigkeit: 2.500 g peak

• permanente Schwingung 250 g peak

• Schutzart IP 67

Konformität:

• CE

Page 20

Produktspezifikation VT-110

Bestell-Code & Zubehör:

Schwinggeschwindigkeits-Transmitter Typen:

Bestell-Code:

Anschlusstyp / Frequenzbereich / Messbereich

• M12 axialer Anschluss / 3…1.000 Hz / 20 mm/s Bestell-Code: VT-110/01/020/CE/0

• M12 axialer Anschluss / 10…1.000 Hz / 20 mm/s Bestell-Code: VT-110/02/020/CE/0

• M12 axialer Anschluss / 3…1.000 Hz / 50,8 mm/s Bestell-Code: VT-110/01/050/CE/0M12

axialer Anschluss / 10…1.000 Hz 50,8 mm/s Bestell-Code: VT-110/02/050/CE/0

Anschlusskabel:

• AC-1405: Standard konfektioniertes Kabel, M12 Stecker, 5 m Länge Bestell-Code: AC-1405/0050

• AC-1406: Abgewinkeltes Kabel, M12 Stecker, 5 m Länge Bestell-Code: AC-1406/0050

Page 21

Pin 1

Pin 2

Pin 3

Pin 4

(+)

(-)

Not connected

DV (dynamic)

Features

Product Specification

Vibration Velocity Transmitter VT-110

• Analog output 4-20 mA - loop powered,

proportional to vibration velocity mm/s rms

• Dynamic signal output (Buffer)

• Standardiz ed mea sure men ts a ccor ding

ISO 10816

• High quality with glass sealed M12 connector,

dual case isolation

• Compact siz e with superior

“annular shear technology”

• Industrial design IP67, shock resistant

• Temperature range -55 …+120 °C

• Attractive price

Applications

High vibration levels on r ota tin g equipment are the most com mon so urce f or ma ch ine da mages and reduced availability. For small and medium-sized machinery vibration transmitters provide a reliable and cost-effective way to measure the overall vibration and monitor it via the machine control or DCS.

Fans, pumps, compressors, industrial turbines and particularly all rotating machines with roller-element bearing are classical application areas for case vibrat ion transmitters.

Product description

The hermetic sealed 4-20 mA loop powered industrial vibration velocity transmitter type VT-110 is designed to monitor the vibration in har sh industr ial environment. It uses the ind ustry stan dard 4-20 mA Loop that interfaces directly with PLC, DCS and 4-20 mA monitor. Measurements according the most relevant standards (ISO 10816) or extended frequency from 3…1,000 Hz will fit in nearly all applications. Their compact size allows for installation in tight places.

Connection

Wiring diagram: Dimensions:

Brüel & Kjaer Vibro GmbH Phone: +49 6151 428-1400 BPS156-EN-14 Leydheckerstrasse 10 Fax:+49 6151 428-1401 © Brüel & Kjaer Vibro D-64293 Darmstadt E-Mail: [email protected] 02/2018 / Page 1 of 3 Technical alterations reserved!

Page 22

Technical Data

The following performanc e data apply, to the ex tent that nothi ng else is indicat ed, under standar d conditions (Ambient temperature = 24 °C)

Analog output

• Analog output 4…20 mA, loop powered,

proportional to vibration velocity mm/s rms

• No vibration 4 mA ±5%

• Full scale 20 mA ±5%

Dynamic Output

• Dynamic Output sensitivity 100 mV

• Tolerance ± 30 %

Frequency range (see Order Code):

• 3…1,000 Hz

• 10…1,000 Hz

• Mountant resonant 25 kHz

• Linearity max. ±1%

Measuring Range (see Order Code)

• 0…20 mm/s rms

• 0…50,8 mm/s rms

Temperature operating

• Loop current max. 10 mA -55…+120 °C

(-65…+250 °F)

• Loop current max. 20 mA -55 …+90 °C

(-65…+212 °F)

Mounting (via included stud)

• Machine thread M8 x 1.25

• Transmitter thread 1/4” 28 UNF 2A

Electrical

• Power for 2-wire loop 10…30 VDC

• Grounding isolated from machine ground

• Isolation(C as e to shield) min. 100 MΩ

• Capacitance to ground nom. 70 pF

• Maximum Loop resistance

Rl Max=(Vdc power -10V)/20mA

• Minimum Rl wattage Watt min=0.0004xRl

• Protection: Overvoltage Yes

Reverse polarity Yes

Approval

• CE

Cable and Connector

Integrated connector M12 glass seal, IEC 60947-5-2

• Connecting cable AC-1405 overmolded, blunt cut

, shield connected M12, length 5 m

• Connection cable AC-1406 angle overmolded,

blunt cut, shield connected M12, length 5 m

Environmental

• Acceleration li mit: S hoc k 2,500 g peak

• Continuous vibration. 250 g peak

• Protection class IP 67

Brüel & Kjaer Vibro GmbH Phone: +49 6151 428-1400 BPS150-EN-11 Leydheckerstrasse 10 Fax: +49 6151 428-1401 © Brüel & Kjaer Vibro D-64293 Darmstadt E-Mail: [email protected] 02/2018 / Page 2 of 3 Technical alterations reserved!

Page 23

Product Specification VT-110

Order Code & Accessories:

Velocity transmitter types: Order Code: Connector type / frequency range / measuring range

• M12 axial connector / 3 …1,000 Hz / 20 mm/s Order Code: VT-110/01/020/CE/0

• M12 axial connector / 10…1,000 Hz / 20 mm/s Order Code: VT-110/02/020/CE/0

• M12 axial connector / 3…1,000 Hz / 50,8 mm/s Order Code: VT-110/01/050/CE/0

• M12 axial connector / 10…1,000 Hz 50,8 mm/s Order Code: VT-110/02/050/CE/0

Connecting cables:

• AC-1405: Standard overmolded cable with M12 connector, 5m length Order Code: AC-1405/0050

• AC-1406: Angle overmolded cable with M12 connector, 5m length Order Code: AC-1406/0050
