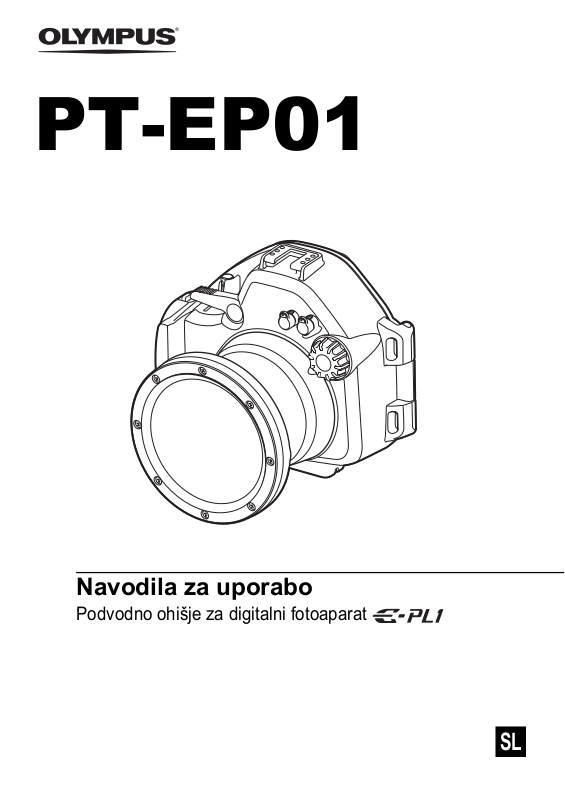

Page 1
PT-EP01
Navodila za uporabo
Podvodno ohišje za digitalni fotoaparat
SL
Page 2
Zahvaljujemo se vam za nakup podvodnega ohišja PT-EP01 (v nadaljnjem besedilu: ohišje).
Ta navodila za uporabo pazljivo preberite in uporabljajte izdelek varno in pravilno. Ta navodila za
uporabo po branju shranite za prihodnjo uporabo.
Napačna uporaba lahko povzroči škodo za fotoaparat v notranjosti ohišja zaradi prepuščanja vode
in popravilo morda ne bo možno.
Pred uporabo opravite predhodni pregled, kot je opisano v teh navodilih.
Uvod
z Nepooblaščeno kopiranje tega navodil delno ali v celoti, razen za zasebno uporabo, ni dovoljeno.
Nepooblaščena reprodukcija je strogo prepovedana.
z OLYMPUS IMAGING CORP. v nobenem primeru ne odgovarja za izgubo dobička ali druge zahteve
tretjih strani v primeru škode, nastale zaradi nepravilne uporabe izdelka.
Pred uporabo preberite naslednje
z To ohišje je precizna naprava, narejena za uporabo v vodni globini do 40 m. Ravnajte z njo z ustrezno
pazljivostjo.
z Uporabljajte ohišje pravilno v skladu z zadostnim razumevanjem vsebine teh navodil glede ravnanja
z ohišjem, pregledov pred uporabo, vzdrževanja in shranjevanja po uporabi.
z OLYMPUS IMAGING CORP. v nobenem primeru ne odgovarja za nesreče v zvezi s potopitvijo
digitalnega fotoaparata v vodo. Poleg tega stroški, nastali zaradi škode na notranjih materialih ali
izgube posnetih vsebin zaradi vstopa vode v fotoaparat, ne bodo kompenzirani.
z OLYMPUS IMAGING CORP. ne bo plačal odškodnine za nesreče (poškodbe ali materialno škodo) v
času uporabe.
Za varno uporabo
Ta navodila za uporabo vsebujejo različne piktogram za pravilno uporabo tega izdelka in da se prepreči
nevarnost za uporabnika in druge osebe kot tudi poškodovanje lastnine. Ti piktogrami in njihov pomen
so prikazani spodaj.
OPOZORILO
POZOR
SL 1
To prikazuje vsebino glede domnevne možnosti za človeško smrt ali hude
poškodbe v primeru ravnanja, ki ni v skladu s to navedbo.
To prikazuje vsebino glede domnevne možnosti za človeško smrt ali hude
poškodbe v primeru ravnanja, ki ni v skladu s to navedbo.
Page 3
OPOZORILO
1 Izdelka ne hranite na dosegu dojenčkov in otrok. Obstaja možnost pojava naslednjih vrst nesreč.
• Poškodbe zaradi padca na telo iz višine.
• Poškodbe delov teles, ki se ujamejo v dele, ki se odpirajo in zapirajo.
• Pogoltnjenje majhnih delov, O-tesnila, silikonskega mazila in silikagela. Posvetujte se z
zdravnikom, če pride do pogoltnjenja delov.
2 Digitalnega fotoaparata z baterijami ne hranite vstavljenega v ta izdelek.
Shranjevanje z vstavljenimi baterijami lahko povzroči izlivanje baterijske tekočine in tveganje za
požar.
3 Če pride do prepuščanja vode, ko je fotoaparat vstavljen v ta izdelek, nemudoma odstranite baterije
iz fotoaparata. Obstaja možnosti za vžig in eksplozijo zaradi ustvarjanja vodikovega plina.
4 Ta izdelek je narejen iz smole. Obstaja možnost za poškodbe, ko se zlomi zaradi močnega udarca
ob skalo ali druge trde predmete. Uporabljajte napravo z ustrezno pazljivostjo.
POZOR
1 Ne razstavljajte ali spreminjajte tega izdelka. To lahko povzroči prepuščanje vode ali okvare. V
primeru izgube slikovnih podatkov zaradi razstavljanja, popravila ali spreminjanja itd. s strani
kogarkoli, ki ga ni imenoval OLYMPUS IMAGING CORP., ne odgovarjamo za nobeno škodo.
2 Uporaba ali shranjevanje izdelka na naslednjih krajih lahko povzroči nepravilno delovanje, okvare,
škodo, požar, notranje rosenje ali prepuščanje vode. Temu se je treba izogibati.
• Kraji, ki dosegajo visoke temperature, kot so tisti na neposrednem soncu, v avtomobilu itd.
• Kraji blizu požara.
• Vodne globine več kot 40 m.
• Kraji, ki so podvrženi vibracijam.
• Kraji z visokimi temperaturami in vlažnostjo ali skrajnimi temperaturnimi spremembami.
• Kraji s hlapljivimi substancami.
3 Odpiranje in zapiranje na krajih z veliko peska, prahu ali umazanije lahko poslabša vodotesne
lastnosti in povzroči prepuščanje vode. Temu se je treba izogibati.
4 Ta izdelek ni ohišje za blaženje udarcev v fotoaparat v notranjosti tega izdelka. Ko je ta izdelek z
digitalnim fotoaparatom v notranjosti izpostavljen udarcem ali se nanj položijo težki predmeti, se
lahko digitalni fotoaparat poškoduje. Uporabljajte napravo z ustrezno pazljivostjo.
5 Za čiščenje, preprečevanje razjedanja, preprečevanje rosenja, popravilo ali druge namene ne
uporabljajte naslednjih kemikalij. Ko se te uporabljajo za ohišje neposredno ali posredno (s
kemikalijami v hlapih), lahko povzročijo pokanje pod visokim pritiskom in druge težave.
Kemikalije, ki se ne smejo
uporabljati
Hlapljiva organska topila,
kemični detergenti
Protikorozijska sredstva
Komercialna sredstva za
preprečevanje rosenja
Mazila, ki niso navedeno
silikonsko mazilo
Lepila
Ohišja ne čistite z alkoholom, bencinom, razredčilom ali drugimi
hlapljivimi organskimi topili ali kemičnimi detergenti itd. Za čiščenje
zadostujeta čista voda ali voda s sobno temperaturo.
Ne uporabljajte protikorozijskih sredstev. Čista voda zadostuje za
pranje kovinskih delov, kot sta uporabljeno nerjaveče jeklo in
medenina.
Ne uporabljajte komercialnih sredstev za preprečevanje rosenja.
Vedno uporabljajte naveden sušilni silikagel.
Uporabljajte samo navedeno silikonsko mazilo za O-tesnila, saj se
sicer lahko površina O-tesnila obrabi in pride do prepuščanja vode.
Ne uporabljajte lepil za popravila ali druge namene. Ko je potrebno
popravilo, se obrnite na prodajalca ali servis OLYMPUS IMAGING
CORP.
Razlaga
SL 2
Page 4
6 Skakanje v vodo z ohišjem v roki, metanje ohišja v vodo s čolna ali ladje in drugo grobo ravnanje
lahko povzroči prepuščanje vode. Ravnajte z zadostno pazljivostjo, ko ohišje podajate iz roke v roko
itd.
7 Če se fotoaparat v notranjosti zmoči zaradi prepuščanja vode itd., nemudoma obrišite vso vlago in
preverite delovanje.
8 Pazite, da ne uporabite prekomerne sile pri gumbu za zum in nastavku za stojalo.
9 Ko potujete z letalom, odstranite O-tesnilo. Sicer lahko zračni pritisk onemogoči odpiranje ohišja.
0 Za varno uporabo digitalnega fotoaparata v tem izdelku pazljivo preberite “Navodila za uporabo” za
digitalni fotoaparat.
a Pri tesnjenju tega izdelka bodite zadostno pazljivi, da se noben tujek ne ujame med O-tesnilo in
kontaktno površino. To povzroči prepuščanje vode.
b Ko je digitalni fotoaparat v ohišju, ne morete fotografirati samo z vgrajeno bliskavico.
c Odprtine za objektiv ni možno odstraniti.
SL 3
Page 5
Kazalo
Uvod....................................................................................................................................... 1
Pred uporabo preberite naslednje.......................................................................................... 1
Za varno uporabo................................................................................................................... 1
1.Priprave ....................................................................................................................6
Preverite vsebino paketa........................................................................................................6
Imena delov .....................................................................................................................7
Uporabljanje dodatkov ...........................................................................................................8
Namestitev in odstranitev senčnika LCD-zaslona............................................................ 8
Namestitev in odstranitev pokrova objektiva.................................................................... 8
2.Predhodni pregled ohišja .......................................................................................9
Predhodni pregled pred uporabo ........................................................................................... 9
3.Namestitev digitalnega fotoaparata.....................................................................10
Preverite digitalni fotoaparat ................................................................................................ 10
Odprite ohišje....................................................................................................................... 11
Odprite bliskavico................................................................................................................. 11
Vstavite digitalni fotoaparat. ................................................................................................. 12
Poskrbite, da je fotoaparat pravilno vstavljen....................................................................... 12
Zatesnite ohišje.................................................................................................................... 13
Preverite delovanje vstavljenega fotoaparata ...................................................................... 13
Test prepuščanja vode......................................................................................................... 14
4.Kako priklopiti elektronsko bliskavico................................................................15
Priklop podvodnega optičnega kabla ................................................................................... 15
5.Fotografiranje pod vodo .......................................................................................16
Kako izbrati načine fotografiranja......................................................................................... 16
Podvodni načini fotografiranja.............................................................................................. 16
6.Ravnanje po fotografiranju...................................................................................17
Obrišite vse kaplje................................................................................................................ 17
Vzemite ven digitalni fotoaparat ........................................................................................... 17
Ohišje umijte s čisto vodo .................................................................................................... 17
Posušite ohišje..................................................................................................................... 18
7.Ohranjanje vodotesnosti ......................................................................................19
Odstranite O-tesnilo ............................................................................................................. 19
Odstranite vsakršen pesek, umazanijo itd. .......................................................................... 19
Namestite O-tesnilo.............................................................................................................. 19
Kako nanesti mazilo na O-tesnilo......................................................................................... 20
Zamenjajte potrošne izdelke ................................................................................................ 21
8.Dodatek ..................................................................................................................22
Tehnični podatki ................................................................................................................... 22
SL 4
Page 6
Priloženi dodatki za PT-EP01 ........................................................................................ 22
Dodatna oprema ............................................................................................................ 22
SL 5
Page 7
1. Priprave
Preverite vsebino paketa
Prepričajte se, da so vsi dodatki v škatli.
Obrnite se na svojega prodajalca, če dodatki manjkajo ali so poškodovani.
• Ohišje
(Preverite, ali je nameščeno O-tesnilo.)
• Silikagel (1 g)
• Silikonsko mazilo
• Nosilna vrvica
• Odstranjevalec O-tesnila
• Seznam pooblaščenih distributerjev/
Seznam pooblaščenih servisov
• Navodila za uporabo (ta navodila)
POZOR:
Po nakupu vzdržujte tudi v popolnoma novem stanju. Opustitev vzdrževanja lahko privede do prepuščanja
vode.
Za navodila za vzdrževanje ohišja, glejte str.19.
SL 6
Page 8
Imena delov
1 Gumb za odpiranje/
zapiranje
2 Drsna zapora
*3 Ročica za zaslonko
*4 Gumb za VKLOP/IZKLOP
5 Nastavek za dodatke
6 Pokrov trupa
7 Vhod za optični kabel,
pokrov
8 Gumb za zum
9 u gumb
Opomba:
Deli ohišja za upravljanje, označeni z *, ustrezajo delom za upravljanje digitalnega fotoaparata. Ko upravljate
z deli ohišja za upravljanje, bodo delovale ustrezne funkcije digitalnega fotoaparata. Za podrobnosti o
funkcijah glejte navodila za uporabo digitalnega fotoaparata.
0 Iskalo
*a Gumb za izbiro načina
*b G/funkcijski gumb
*c U gumb
*d q gumb za predvajanje
*e MENU gumb
*f ( gumb za snemanje
*g INFO gumb za prikaz
informacij
*h F gumb za korekcijo
osvetlitve/puščični gumb S
*i# gumb/puščični gumb X
*j Gumb START/OK
*k j gumb/puščični gumb T
l P gumb/puščični gumb
W
m gumb za (izbris)
*
n Okno LCD-zaslona
o Senčnik LCD-zaslona
p O-tesnilo (POL-EP01)
q Notranji senčnik LCD-
zaslona
r Nastavek za stojalo
SL 7
Page 9
Uporabljanje dodatkov
Namestitev in odstranitev senčnika LCD-zaslona
Namestitev
Močno pritisnite senčnik LCD-zaslona v tir nad in pod oknom LCD-zaslona, kot prikazuje slika.
Odstranitev
Odstranite senčnik LCD-zaslona iz tirov pod in nad oknom LCD-zaslona tako, da razširite senčnik LCDzaslona.
Tir
Namestitev Odstranitev
Namestitev in odstranitev pokrova objektiva
Namestite pokrov objektiva na obroč objektiva, kot prikazuje slika. Pred fotografiranjem odstranite
pokrov objektiva.
SL 8
Page 10
2. Predhodni pregled ohišja
Predhodni pregled pred uporabo
To ohišje je bilo podvrženo temeljitemu nadzoru kakovosti delov med postopkom izdelave in temeljitemu
pregledu funkcij med sestavljanjem. Poleg tega se za vse izdelke izvede test vodnega pritiska s
testerjem vodnega pritiska, da se potrdi, da delovanje ustreza specifikacijam.
Toda odvisno od pogojev prenašanja in shranjevanja, stanja vzdrževanja itd., se vodotesna funkcija
lahko poškoduje.
Pred uporabo vedno izvedite naslednje predhodne preglede.
Predhodni pregled
1 Pred namestitvijo digitalnega fotoaparata v ohišje potopite prazno ohišje, da potrdite, da ne prepušča
vode. Ko je to težko, je možno preverite prepuščanje vode z uporabo “Test prepuščanja vode”
(str.14).
2 Glavni razlogi za prepuščanje vode so naslednji.
• O-tesnilo ni nameščeno.
• Del O-tesnila ali celo O-tesnilo je zunaj določenega utora.
• Poškodba, razpoka, dotrajanost ali deformacija O-tesnila.
• Pesek, vlakna, las ali drugi tujki so prilepljeni na O-tesnilo, utor za O-tesnilo ali kontaktno površino
O-tesnila.
• Poškodba utora za O-tesnilo ali kontaktne površine O-tesnila.
• Pritrjen trak ali silikagel se ujame v ohišje ob zapiranju ohišja.
Opravite test, ko so odpravljeni zgornji razlogi.
POZOR:
Če predhodni test pokaže prepuščanje vode pri normalni uporabi, prenehajte uporabljati ohišje in se obrnite
na svojega prodajalca Olympusov servis.
SL 9
Page 11
3. Namestitev digitalnega fotoaparata
Preverite digitalni fotoaparat
Preverite digitalni fotoaparat, preden ga vstavite v ohišje.
1. Potrditev baterije
Ko se ohišje uporablja, je težko zamenjati baterije. Pred uporabo poskrbite, da imate zadostno
kapaciteto baterije.
2. Preverite preostalo število fotografij.
Preverite, ali ima medij za shranjevanje fotografij dovolj prostora za število fotografij, ki jih želite posneti.
3. Odstranite vrvico in pokrov objektiva s fotoaparata.
Če se fotoaparat vstavi, ne da se odstrani vrvica in pokrov objektiva, ohišja ni mogoče pravilno zatesniti
in lahko pušča.
4. Pritrdite zum objektiv (dodatna oprema) in antirefleksni obroč (dodatna
oprema).
Primer za 14–42-milimetrski objektiv
Antirefleksni obroč Antirefleksni obroč
Za podrobnosti si oglejte navodila za uporabo za zum objektiv in antirefleksni obroč.
5. Pritrdite elektronski iskalnik (EVF) na digitalni fotoaparat.
POZOR:
• Tudi brez EVF je mogoče fotografirati.
• Ne morete uporabljati optičnega iskala (OVF).
• Uporabite EVF, ne da spreminjate kot. Morda je zlomljen.
SL 10
Page 12
Odprite ohišje
1 Premaknite in držite drsno zaporo v smeri puščice (1) in zasučite gumb za odpiranje/zapiranje v
smeri urnega kazalca (2).
2 Nežno odprite zadnji pokrov ohišja.
1
2
Drsna zapora
POZOR:
Ne uporabite preveč sile pri obračanju gumba za odpiranje/zapiranje. S tem lahko poškodujete gumb.
Odprite bliskavico
Vgrajene bliskavice fotoaparata ni mogoče uporabljati, ko je fotoaparat v ohišju.
Odprite bliskavico, da bo zunanja bliskavica sinhrona.
SL 11
Page 13
Vstavite digitalni fotoaparat.
1 Prepričajte se, da je digitalni fotoaparat IZKLOPLJEN.
2 Nežno vstavite digitalni fotoaparat v ohišje.
3 Vstavite vrečko silikagela (1 g) med spodnji del digitalnega fotoaparata in ohišje.
Vrečka silikagela zagotavlja zaščito pred rosenjem.
2
3
POZOR:
•Vrečka silikagela se lahko pri tesnjenju ujame v ohišje in prišlo bo do prepuščanja vode.
• Ob uporabi silikagela se zmanjša zmogljivost za absorpcijo vlage. Silikagel vedno zamenjajte, ko odprete
in zaprete ohišje.
Poskrbite, da je fotoaparat pravilno vstavljen
Pred zatesnitvijo ohišja preverite naslednje točke.
• Ali je digitalni fotoaparat vstavljen pravilno?
• Ali je silikagel vstavljen do konca na določeno mesto?
• Ali je O-tesnilo pravilno pritrjeno na odprtino ohišja?
• Ali je na O-tesnilu ali kontaktni površini O-tesnila na sprednjem delu pokrova kakšna umazanija ali tujek?
• Ali je opravljeno vzdrževanje vodotesne funkcije? (Za podrobnosti o vzdrževanju glejte “Ohranjanje
vodotesnosti” (str. 19) teh navodil.)
SL 12
Page 14
Zatesnite ohišje
1 Nežno zaprite ohišje, pri tem pa poravnajte zatič na zadnjem pokrovu in utor.
2 Obrnite gumb za odpiranje/zapiranje v smeri, nasprotni urnemu kazalcu.
• Ohišje je zatesnjeno.
Zapri
POZOR:
• Če gumb za odpiranje/zapiranje ni do konca obrnjen, ohišje ne bo zatesnjeno. To bo povzročilo
prepuščanje vode.
• Zaprite zadnji pokrov ohišja tako, da se ne ujame vmes vrvica pokrova objektiva ali senčnika LCD-zaslona.
Če se ujame vmes, lahko pride do prepuščanja vode.
Preverite delovanje vstavljenega fotoaparata
Po zatesnitvi ohišja preverite, ali fotoaparat normalno deluje.
• Pritisnite gumb VKLOP/IZKLOP na ohišju in preverite, ali se fotoaparat VKLOPI/IZKLOPI.
• Obrnite gumb za način na ohišju in preverite, ali se način fotoaparata ustrezno menja.
•Pritisnite ročico za zaslonko na ohišju in preverite, ali se zaslonka fotoaparata odpre.
• Upravljajte gumb za zum na ohišju in preverite, ali nadzoruje objektiv fotoaparata.
• Upravljajte druge kontrolne gumbe na ohišju in preverite, ali fotoaparat deluje pravilno, kot je namenjeno.
SL 13
Page 15
Test prepuščanja vode
Zadnji test po vstavljanju fotoaparata je razložen spodaj. Ta test vedno opravite. Preprosto ga lahko
opravite v posodi z vodo ali kopalni kadi. Za to je potreben čas pet minut.
• Najprej potopite ohišje za samo tri sekunde in preverite, da v ohišje ne kaplja voda itd.
• Nato potopite ohišje za 30 sekund in preverite, da v ohišje ne kaplja voda itd.
• Nato potopite ohišje za tri minute.
• Preverite naslednje:
-preverite, da se v ohišju ni nabrala voda;
-preverite, da se ohišje ni zameglilo;
-preverite, da v ohišju ni prišla voda.
• Če se notranjost ohišja zamegli ali je v njem kaplja vode, opravite vzdrževanje O-tesnila in ponovno opravite
test prepuščanja vode.
SL 14
Page 16
4. Kako priklopiti elektronsko bliskavico
Priklop podvodnega optičnega kabla
Za priklop podvodne bliskavice UFL-2 (dodatna oprema) na ohišje z uporabo podvodnega optičnega
kabla (dodatna oprema: PTCB-E02) sledite spodnjim postopkom.
Kako priklopiti podvodni optični kabel
1 Snemite pokrov vhoda za optični kabel.
2 Vstavite podvodni priključek optičnega kabla do
konca v vhoda za optični kabel.
Pripravljanje digitalnega fotoaparata
1 Vklopite RC-način delovanja fotoaparata, tako da se aktivira vgrajena bliskavica fotoaparata.
2 Fotoaparat vstavite v ohišje z odprto vgrajeno bliskavico.
V primeru UFL-2 izklopite RC-način delovanja.
Za podrobnosti si oglejte navodila za uporabo za UFL-2
V primeru UFL-1 izklopite RC-način delovanja.
SL 15
Page 17
5. Fotografiranje pod vodo
Kako izbrati načine fotografiranja
Podvodni način lahko preprosto dodelite funkcijskemu gumbu digitalnega fotoaparata.
Za podrobnosti glejte nastavljanje gumbov v navodilih za uporabo digitalnega fotoaparata (str. 80).
Podvodni načini fotografiranja
Podvodni širokokotni način
Primeren za fotografiranje prizora, ki se razteza na širokem območju, kot je
jata rib, ki plava v vodi. Modra v ozadju se reproducira kot izrazita.
HPodvodni makro
Primeren za bližnje posnetke majhnih rib in drugih podvodnih bitij. Naravne
barve podvodnega sveta se točno reproducirajo.
SL 16
Page 18
6. Ravnanje po fotografiranju
Obrišite vse kaplje
Po podvodnem fotografiranju odstranite z ohišja vse vodne kaplje. Uporabite stisnjen zrak ali mehko
krpo, ki ne pušča sledi, da previdno obrišete vlago na tečaju med sprednjim in zadnjim pokrovom, ročici
za odpiranje zaslonke in gumbu za odpiranje/zapiranje.
POZOR:
Voda, ki ostane med sprednjim in zadnjim pokrovom, lahko pride v ohišje, ko je to odprto. Ta območja
previdno posušite.
Vzemite ven digitalni fotoaparat
Ohišje previdno odprite in vzemite ven digitalni fotoaparat.
POZOR:
• Pri odpiranju ohišja pazite, da voda od zunaj (npr. kaplje z vaših las ali potapljaške obleke) ne pride v ohišje
in/ali fotoaparat!
• Preden odprete ohišje, poskrbite, da so vaše roke ali rokavice popolnoma čiste (peska, vlaken itd.).
• Ohišja nikoli ne odpirajte na območju, kjer bi lahko pljuskala ali pršila voda ali kjer bi lahko dvignilo v zrak
pesek ali prah. Ko se temu ni možno izogniti, na primer, če je treba zamenjati baterijo ali spominsko kartico,
je treba ohišje in fotoaparat zaščititi pred vetrom in pršenjem s plastično ponjavo ali čim podobnim.
• Nikoli se ne dotikajte digitalnega fotoaparata in/ali baterije, ko so vaše roke mokre od morske vode.
Ohišje umijte s čisto vodo
Po uporabi ohišje ponovno zatesnite, potem ko ste vzeli fotoaparat ven, in ga kar se da kmalu obilno
umijte v čisti vodi.
Po uporabi v morski vodi je priporočljivo, da ga potopite za določen čas (30 minut do 1 ura) v čisti vodi,
da odstranite vso sol.
POZOR:
• Ko uporabite visok vodni pritisk na enem delu, lahko pride do prepuščanja vode. Preden umijete ohišje z
vodo, iz njega odstranite digitalni fotoaparat.
•V čisti vodi potegnite ročico za zaslonko in stisnite različne gumbe na tem izdelku, da odstranite sol, ki se
jih drži. Ne razstavljajte za čiščenje.
• Če pustite, da se sol posuši na teh, lahko to poškoduje funkcijo. Po uporabite vedno izperite sol.
SL 17
Page 19
Posušite ohišje
Potem ko ohišje umijete v čisti vodi, uporabite mehko krpo, ki ne pušča sledi in nima na sebi soli, da
očistite vodne kaplje in ohišje popolnoma posušite v dobro zračenem prostoru v senci.
POZOR:
Za sušenje ne uporabljajte vročega zraka is sušilnika za lase ali podobno in ohišja ne izpostavljajte
neposredni sončni svetlobi, saj to lahko pospeši obrabo in deformacijo ohišja in obrabo O-tesnila, kar vodi k
prepuščanju vode.
Ko brišete ohišje, pazite, da ga ne opraskate.
SL 18
Page 20
7. Ohranjanje vodotesnosti
O-tesnilo je potrošni izdelek. Pred vsako uporabo opravite ustrezno vzdrževanje. Vedno poskrbite za
vzdrževanje O-tesnila, kot je opisano spodaj. Opustitev tega vzdrževanja lahko privede do prepuščanja
vode.
To opravite na kraju, kjer ni peska ali prahu, pred tem si umijte in posušite roke.
Odstranite O-tesnilo
Odprite ohišje in odstranite O-tesnilo.
Postopek
1 Vstavite odstranjevalec O-tesnila v vrzel med O-tesnilom in steno utora O-tesnila.
2 Konico vstavljenega odstranjevalca O-tesnila potisnite pod O-tesnilo. (Pazite, da s konico
odstranjevalca O-tesnila ne poškodujete utora.)
3 Dvignite O-tesnilo, primite ga s konicami prstov in ga povlecite iz ohišja.
Odstranite vsakršen pesek, umazanijo itd.
Ko vizualno preverite, da je umazanija odstranjena z O-tesnila, preverite, ali je kje prilepljen pesek ali
kak drug tujek, kot tudi za poškodbe in razpoke, in sicer tako, da celotni obod O-tesnila rahlo stisnete s
konicami prstov.
S čisto krpo ali bombažno palčko odstranite pritrjene tujke iz utora za O-tesnilo. Prav tako odstranite
vsakršen pesek ali umazanijo, pritrjeno na katerikoli del ohišja, ki pride v stik z O-tesnilom.
POZOR:
• Če se za odstranjevanje O-tesnila ali čiščenje notranjosti utora za O-tesnilo uporablja oster predmet, se
lahko poškodujeta ohišje in O-tesnilo in lahko pride do prepuščanja vode.
• Ko preverjate O-tesnilo s prsti, pazite, da ga ne raztegnete.
•Za čiščenje O-tesnila nikoli ne uporabljajte alkohola, razredčila ali podobnih raztopin ali kemičnih
detergentov. Če se uporabljajo takšne kemikalije, je verjetno, da se bo poškodovalo O-tesnilo ali da se bo
pospešila obraba.
Namestite O-tesnilo
Preverite, da ni nobenega tujka, na O-tesnilo nanesite tanko plast priloženega mazila in namestite Otesnilo v utor. Na tej točki preverite, da O-tesnilo ne štrli iz utora.
Ko zatesnite izdelek, poskrbite, da na O-tesnilu, pa tudi na kontaktni površini (sprednji pokrov) ni las,
vlaken, peščenih delcev ali drugih tujkov. Tudi en sam las ali eno samo zrno peska lahko povzročijo
prepuščanje vode. To pazljivo preverite.
SL 19
Page 21
Kako nanesti mazilo na O-tesnilo.
1 Na vsako O-tesnilo
nanašajte samo ekskluzivno
Olympusovo mazivo.
Poskrbite, da na vaših prstih in O-tesnilu ni
umazanije, in na prst stisnite približno 5 mm
maziva. (5 mm je najprimernejša količina.)
S tremi prsti razmažite mazilo na celoten
2 Razmažite mazivo na
celoten obod O-tesnila.
obod O-tesnila. Pazite, da ne uporabite
prekomerne sile, saj lahko s tem raztegnete
O-tesnilo.
Potem ko ste nanesli mazivo, preverite
3 Preverite, da O-tesnilo nima
prask in nepravilnosti.
vizualno in z dotikom, da O-tesnilo ni
opraskano in da je njegova površina ravna. Če
je kakorkoli poškodovano, ga zamenjajte z
novim O-tesnilom.
POZOR:
• Vedno opravite vzdrževanje vodotesne funkcije, tudi ko ohišje odprete pri vsakem fotografiranju. Opustitev
tega vzdrževanja lahko privede do prepuščanja vode.
• Ko se ohišje ne uporablja dalj časa, odstranite O-tesnilo iz utora, da preprečite njegovo deformacijo,
nanesite tanko plast silikonskega mazila in ga shranite v plastični vrečki ali čem podobnem.
Primeri tujkov, pritrjenih na O-tesnilo
Lasje Vlakna Zrna peska
SL 20
Page 22
Zamenjajte potrošne izdelke
• O-tesnilo je potrošni izdelek. Ne glede na to, kolikokrat se ohišje uporabi, je priporočljivo O-tesnilo zamenjati
vsaj enkrat letno.
• Obraba O-tesnila se poveča s pogoji uporabe in shranjevanja. O-tesnilo zamenjajte tudi prej kot po enem letu,
če kaže znake poškodb, razpok ali izgube elastičnosti.
POZOR:
• Prosimo, uporabljajte pristno Olympusovo silikonsko mazilo, silikagel in O-tesnilo.
• O-tesnila ne poskusite zamenjati sami.
• Priporočamo, da periodično opravljate pregled.
SL 21
Page 23
8. Dodatek
Tehnični podatki
Modeli, ki so na voljo Digitalni fotoaparat Olympus E-PL1
Odpornost na pritisk Globina do 40 m
Glavni materiali Osrednji trup: polikarbonatna smola.
Mere Širina 179,0 mm x višina 156,0 mm x globina 166,0 mm
Teža 1.100 g (fotoaparat in dodatki niso vključeni)
Teža pod vodo –198 g (vključno s fotoaparatom, EVF, objektivom (14–42 mm), zumom,
* Pridržujemo si pravico, brez obvestila zamenjamo zunanji videz in tehnične podatke.
Priloženi dodatki za PT-EP01
O-tesnilo: POL-EP01
Silikonsko mazilo: PSOLG-2
Silikagel: SILCA-5S
Senčnik LCD-zaslona: PFUD-EP01
Pokrov trupa: PBC-EP01
Nastavek za stojalo: medenina.
Osi gumbov za upravljanje: nerjaveče jeklo.
Pokrov trupa: rastlinska smola.
O-tesnila: silikonska guma.
Notranji senčnik LCD-zaslona: EPDM-guma.
Senčnik LCD-zaslona: NBR-guma.
antirefleksnim obročem, baterijo in spominsko kartico) (v sladki vodi)
Dodatna oprema
Silikonsko mazilo: PSOLG-3
Podvodni optični kabel: PTCB-E02
Nosilec: PTBK-E01, PTBK-E02
Kratka roka: PTSA-03
Podvodna bliskavica: UFL-2, UFL-1
Adapter za makro objektiv: PMLA-EP01
Makro objektiv: PTMC-01
Zum 14–42 mm: PPZR-EP01
Antirefleksni obroč za 14–42 mm: POSR-EP01
* Pri uporabi PTBK-E01 z ohišjem je potrebno posebno tesnilo v predelu vijaka.
Če imate PTBK-E01, ki nima priloženih posebnih tesnil, se obrnite na center za pomoč uporabnikom.
Dodatke je mogoče kupiti. Ni možno uporabiti izdelkov drugih tipov modelov, kot so opisani zgoraj.
Ohišje ne ustreza vsem objektivom.
Za podrobnosti o ciljnih objektivih si oglejte Olympusovo spletno stran ali katalog.
SL 22
Page 24
©2010 VN940201
Natisnjeno na Kitajskem
Loading...
