Használati útmutató

Tisztelt vásárló!

Induló tonerkazetta

Az Ön készüléke a legkorszerűbb lézer-technológiával nyomtat. A készülékhez mellékeltünk egy ingyenes. Ehhez az induló kazettához Plug’n’Print kártyára nincs szükség.

Telefonkönyv

A készülék telefonkönyvében akár 200 bejegyzést lehet tárolni. A készülék 10 különböző csoportot tud tárolni, legfeljebb 199 bejegyzéssel.

Körözvényfax küldése (broadcast)

A "broadcasting" (= terjesztés) gombbal további hívószámokat lehet beírni és az üzenetet így gyorsan és egyszerűen több címzettnek lehet elküldeni.

Telefaxot többféle felbontással, egy vagy több címzettnek vagy csoportnak lehet küldeni. Lehetőség van faxlehívásra, illetve Ön is felkínálhat lehívható dokumentumokat.

Fax-sablonok

A készülékben öt tárolt fax-sablon van, amelyeket Ön felhasználhat. Ezekkel a sablonokkal gyorsan létrehozhat pl. rövid fax-üzenetet vagy meghívót.

Időmegjelölés

A készülék minden vett telefaxra rányomtatja a dátumot és az érkezés pontos időpontját (típustól függ). Így Ön minden fax vételének pontos idejét dokumentálhatja. A készülék memóriájának tartalék tápellátása biztosítja, hogy a vétel dátuma és időpontja a hálózati feszültség kimaradása esetén is megmaradjon.

A készülékkel a megfelelő felbontást kijelölve szöveges dokumentumot és fényképet is lehet másolni. Többpéldányos másolásra is lehetőség van.

A készülék SMS küldésére is alkalmas, ha ez a szolgáltatás az Ön telefonvonalán használható (országtól és telefonhálózattól függ). A fogadott SMS-eket a készülék SMS-menüjének funkcióival lehet kezelni.

Text2Fax

Az Ön készülékén beírt szöveget telefax-üzenetként lehet elküldeni egy másik faxkészülékre (SMS-funkció nélküli országokban és hálózatokban).

Sudoku kirakós játékot nyomtathat négy nehészségi szinten, megoldással együtt.

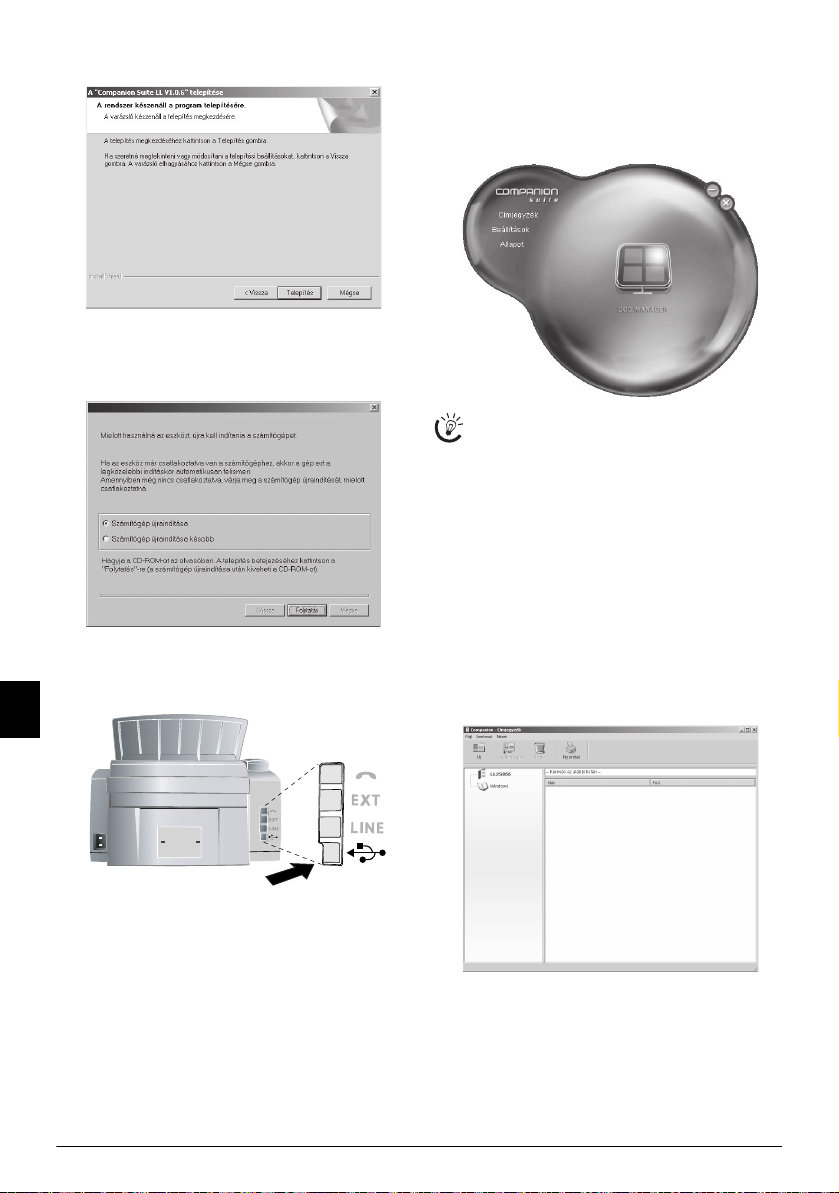

Csatlakoztatás PC-hez

A készüléket a számítógéphez lehet csatlakoztatni

(Microsoft Windows 2000 (SP¦3) · ME · XP · Vista) és nyomtatóként lehet használni (típustól függ). A Scan-to- PDF használatával a készülék beszkenneli és közvetlenül PDF-fájlként menti a dokumentumot. A TWAIN szkenner-meghajtóval az ezt a szabványt kezelni képes bármely alkalmazásból használni lehet a készüléket és szkennelni lehet.

Telefonkönyv

A készülék telefonkönyv-bejegyzéseinek szerkesztése a számítógépen. A meglévő telefonkönyv-bejegyzéseket szabadon cserélheti a Windows ill. a Microsoft Outlook címjegyzékei és új készülékét.

Reméljük, hogy örömmel használja majd új készülékét és annak sok funkcióját!

A használati utasításról

A következő oldalakon található használati útmutatóval készülékét gyorsan és egyszerűen használatba veheti. A használati útmutató a készülék használatának részletes leírását tartalmazza.

Kérjük, gondosan olvassa el. Kérjük, hogy a készülék helyes működése érdekében tartson be minden biztonsági előírást. Az útmutató előírásainak figyelmen kívül hagyása esetén a gyártó semmilyen felelősséget sem vállal.

A használati útmutató a készülék több típusának leírását tartalmazza. Felhívjuk a figyelmet arra, hogy sok funkció csak egyes készüléktípusokban használható.

Az alkalmazott jelölések

Veszély

Személyi sérülés, a készülék vagy más tárgyak megrongálódásának, illetve lehetséges adatvesztés veszélyére figyelmeztet. A nem megfelelő használat személyi sérülést vagy anyagi kárt okozhat.

Javaslatok

Ez a jelzés olyan javaslatokat jelöl, amelyek a készülék egyszerűbb és hatékonyabb használatához nyújtanak segítséget.

Telepítési útmutató

A csomag tartalma

1 Készülék

‚ Készülék

2 Telefon kézibeszélője (típustól függ)

ƒ Telefon kézibeszélője (típustól függ)

3 A kézibeszélő spirálkábele (típustól függ)

„ A kézibeszélő spirálkábele (típustól függ)

4 Irattámasz

… Irattámasz

5 Papírtálca

† Papírtálca

6 Iratkiadó tartója

‡ Iratkiadó tartója

7 Hálózati kábel

ˆ Hálózati kábel csatlakozóval (országtól függ)

8 Telefonkábel

‰ Telefonkábel csatlakozóval (országtól függ)

9 Induló tonerkazetta

Š Induló tonerkazetta

Használati útmutató

Használati útmutató telepítési segédlettel (nincs ábra) Telepítő-CD (típustól függ) (nincs ábra)

Verpackungsinhalt

Hiány

Ha valamelyik részegység hiányzik vagy sérült, értesítse a készülék eladóját vagy az ügyfélszolgálatot.

A papír betöltése

Követelmények

Iratok fogadása vagy másolása előtt papírt kell helyezni a készülékbe. Kérjük, hogy csak szabványos A4 · 210¦×¦297 milliméter · 80¦g/m

ajánlott) méretű papírt használjon. Tartsa szem előtt a műszaki adatokban közölt információkat.

Papír

Pergesse át a lapokat, hogy azok elváljanak egymástól, majd enyhén, sima felülethez ütögetve rendezze el a papírköteget. Ez megakadályozza, hogy a készülék egyszerre több lapot húzzon be.

A papír előkészítése

1 Távolítsa el a papírtálca fedelét. 2 A tálcát csak a tálca felső élénél látható felső jelzésig

töltse fel papírral (ld. még a papírtálca fedelén található rajzot). A papírtálcába legfeljebb 250 lapot lehet tenni.

Ha előnyomtatott papírra nyomtat (pl. adatlap vagy nyomtatvány), akkor a lapot írott felével lefelé és a tetejével a faxkészülék hátulja felé nézve helyezze a lapot a papírtálcára.

Az irattámasz felszerelése

Az irattámaszt illessze a fedél két nyílásába. Az irattámasznak szilárdan a helyére kell pattannia.

Dokumentenhalter anbringen

A lézernyomtatóval nyomtatott adatlapra ismételten nyomtatni nem lehet. Ez papírtorlódást okozhat.

3 Nyomja le a papírt addig, hogy a papírtálca hátulján

található (A) kar a helyére pattanjon.

Telepítési útmutató 3

4 Tegye vissza a papírtálca fedelét. A papírtálcát ütközésig

tolja vissza a készülékbe.

Nyomtatás közben ne húzza ki a papírtálcát. Ez papírtorlódást okozhat.

A nyomtatvány- és faxkiadó tartója kihúzása

A nyomtatvány- és faxkiadó tartója kihúzás a

A papírkimenet támasztóját húzza ki a papírtálca fedeléből.

Druckausgabe rausziehen

A telefon kézibeszélőjének csatlakoztatása

(típustól függ)

A kézibeszélő csatlakoztatás a

A spirálkábel egyik végét csatlakoztassa a kézibeszélő csatlakozó aljzatára. A kábel másik végét csatlakoztassa a ) jelölésű csatlakozóra.

Telefonhörer anschließen

A Induló tonerkazetta behelyezése

Plug’n’Print kártya

Iratok vétele, másolás vagy nyomtatás előtt tonerkazettát kell helyezni a készülékbe. Ebből a célból egy indító tonerkazettát mellékeltünk a készülékhez. A kazetta tonerszintjének értékét gyárilag beprogramozták a készülékbe. Az indító kazettához nem kell Plug’n’Print kártyát használni. Minden további behelyezett tonerkazetta esetén azonban a hozzá mellékelt Plug’n’Print kártyát kell használni.

1 A két iratvezetőt megfogva és a fedelet hátrahajtva

nyissa fel a fedelet.

Az iratkiadó tartója felszerelése

Az iratkiadót illessze a kezelőpanel alatti két nyílásba.

Dokumentenausgabe anbringen

Soha ne nyissa fel a tonerkazettát. Ha a toner a levegőbe jut, ne érintkezzen a bőrrel vagy a szemmel. Ne lélegezze be a levegőbe került tonert! A ruházatra vagy a tárgyakra került port hideg vízzel tisztítsa le; a meleg víz rögzítené a tonert.

2 Az új tonerkazettát vegye ki a csomagolásából. 3 Távolítsa el a fekete védõfóliát és a többi

csomagolóanyagot, de még ne vegye le a kazetta védõszalagját.

4 A por egyenletes elosztása és a nyomtatási minőség

növelése érdekében néhányszor rázza meg a kazettát előre-hátra.

5 A védõszalagot csak ezután húzza le teljesen a kazetta

bal oldalán.

A védőcsík eltávolítása után már ne rázza meg a kazettát. Ekkor ugyanis a por a levegőbe kerülhet.

6 A tonerkazettát helyezze a készülékbe. Kazettának

szilárdan a helyére kell pattannia.

7 Zárja le a fedelet. Győződjön meg arról, hogy a fedél

mindkét oldalon a helyére pattant.

A telefonvezeték csatlakoztatása

A telefonkábel egyik végét csatlakoztassa a készülék LINE RJ-11 csatlakozójára. A kábel másik végét csatlakoztassa a telefonvonal falicsatlakozójába.

Telefonkabel anschließen

Mellékállomás

Ha a készülékét telefon-alközpont mellékállomásaként használja, akkor mellékállomásként kell beállítania (ld, még a "Telefonok és további készülékek csatlkaoztatása", oldal 29).

A hálózati kábel csatlakoztatása

Hálózati feszültség

Ellenőrizze, hogy a hálózati feszültség adatai megegyeznek-e a készülék típustábláján feltüntetett adatokkal.

A hálózati kábel csatlakoztatása

A hálózati kábelt csatlakoztassa a faxkészülék hátoldalán található csatlakozóra. A hálózati csatlakozót csatlakoztassa a hálózati feszültség falicsatlakozójába.

Netzkabel anschließen

Első üzembe helyezés

A készülék elektromos hálózatra csatlakoztatása után megkezdődik az első üzembe helyezés.

Az ország beállítása

Az ország helyes beállítása

Mindig ki kell jelölni azt az országot, ahol a készülék működik. Egyébként a készülék és a telefonhálózat illesztése nem lesz megfelelő. Ha megjelenő lista nem tartalmazza az Ön országát, akkor válasszon egy másikat és használja az adott országban szabványos telefonkábelt. Kérjen tanácsot a készülék eladójától.

1 Nyomja meg az OK gombot. 2 A [ gombbal jelölje ki az országot. 3 Nyomja meg kétszer az OK.

Hívószám beírása

Fejléc

Az Ön neve és telefonszáma a dátummal, idővel és lapszámmal együtt minden továbbított lap tetején (=fejléc) megjelenik.

Az Ön hívószámának beírása

1 Írja be a telefonszámát. A # vagy * gombbal a

"plusz" jelet lehet beírni.

2 Nyomja meg a OK gombot.

A név beírása

1 Az (A—Z) gombokkal írja be a nevet.

Nagybetűket a ú gombot nyomva tartvalehet beírni. A speciális karaktereket a ½ gombbal lehet beírni.

A speciális karaktereket és a szimbólumokat a ü gombbal lehet beilleszteni. Az egyes nyelvek különleges karaktereit a ûü gombbal lehet beírni. A [ gombbal válassza. Nyomja meg az OK gombot.

A kurzort a [ gombbal lehet mozgatni. A C gombbal egyedi karaktereket lehet törölni.

2 Nyomja meg az OK gombot.

A dátum és az óraidő beírása

1 Írja be a dátumot (minden mezőben két számjeggyel),

például 31¦05¦25 31.5.2025.

2 Írja be az időt, például 14 00 délután 2 óra

esetén.

3 Nyomja meg az OK gombot.

Telepítési útmutató 5

Áttekintés

A menüfunkciók áttekintése

Az Ön készülékén a következő funkciók használhatók. A funkciók használatára két lehetőség van.

Navigálás a menüben

A menü használata:Nyomja meg a OK gombot, vagy valamelyik nyíl-gombot, [ ekkor megnyílik a funkciók menüje. Lépkedjen végig a [ menübejegyzéseken. A OK gombokkal álljon a kívánt funkcióra. Nyomja meg a C gombot, ekkor az előző menüszintre tér vissza. Nyomja meg a j gombot, ezzel a menü bezárul és a készülék a készenléti állapotba tér vissza.

Közvetlen funkcióhívás

A funkciók közvetlen behívása: A funkciókat a funkciók számának beírásával közvetlenül is be lehet hívni. Nyomja meg a OK gombot és a billentyűzeten írja be a megfelelő funkció számát. Nyomja meg a OK gombot. Az alábbi lista a funkciók kódszámát mutatja.

1 Üzembe helyezés

11 Az ország beállítása

11 Az ország beállítása ................................... oldal 26

12 A nyelv beállítása

12 A nyelv beállítása ......................................oldal 26

13 A dátum és az óraidő beírása

13 A dátum és az óraidő beírása ..................... oldal 26

14 Az Ön telefonszámának és nevének beírása

14 Az Ön nevének és telefonszámának beírása oldal 26

15 Csatlakozás típusa

15 A telefonvonal és a szolgáltatások beállításaoldal 29

16 Különböző beállítások

16 Különböző beállítások............................... oldal 27

17 A csengetések számának b eállítása

17 A csengetésszám beállítása......................... oldal 28

18 A csengetés hangerejének beállítása

18 A csengetés hangerejének beállítása........... oldal 27

19 A fax vételi üzemmód beállítása

19 A fax vételi üzemmód beállítása ................ oldal 28

2 Fax

21 Adási sebesség

21 Az adási sebesség csökkentése.................... oldal 27

22 Faxlehívás

22 Faxlehívás (polling)................................... oldal 15

23 Lehívható fax adása

23 Lehívható fax adása................................... oldal 15

24 Fax későbbi küldése

24 Fax későbbi küldése .................................. oldal 14

25 Adási jelentés

25 Az adási jelentések beállításai .................... oldal 27

26 Időmegjelölés (típustól függ)

26 Az időmegjelölés bekapcsolása/kikapcsolása

(típustól függ)................................................oldal 27

27 Védett fax-vétel beállítása

27 Az automatikus faxnyomtatás kikapcsolása oldal 15

28 Fax-vétel beállításai

28 Fax-vétel beállításai ................................... oldal 27

29 Fax-sablonok használata

29 Fax-sablonok használata............................ oldal 14

3 SMS

A funkció nem minden országban és hálózatban működik

(A funkció nem minden országban és hálózatban működik)

31 SMS küldése

31 SMS küldése.............................................oldal 18

32 SMS olvasása

32 SMS-üzenetek olvasása ............................. oldal 18

33 SMS törlése

33 SMS törlése .............................................. oldal 19

34 SMS nyomtatása

34 SMS-üzenetek kinyomtatása ..................... oldal 18

35 Beállítások

35 SMS küldésének és vételének beállításai.... oldal 19

36 SMS-kezelés

36 Az SMS-vételi és -adási telefonszám megváltoztatása

...................................................................... oldal 19

4 Listák és jelentések

41 Funkciólista

41 A használható funkciók listája ...................oldal 28

42 A faxnapló kinyomtatása

42 Faxnapló nyomtatása.................................oldal 28

43 A telefonkönyv kinyomtatása

43 A telefonkönyv kinyomtatása ....................oldal 28

44 A beállítások kinyomtatása

44 A beállítások kinyomtatása ........................ oldal 28

45 A feladatlista kinyomtatása

45 A feladatlista kinyomtatása ........................ oldal 16

5 Feladatok

51 Feladat azonnali végrehajtása

51 Feladat azonnali végrehajtása..................... oldal 16

52 Feladat megváltoztatása

52 Feladat megváltoztatása............................. oldal 16

53 Feladat törlése

53 Feladat törlése ........................................... oldal 16

54 Feladat kinyomtatása

54 Feladat kinyomtatása ................................ oldal 16

55 A feladatlista kinyomtatása

55 A feladatlista kinyomtatása ........................ oldal 16

6 Egyebek

61 A készülék lezárása

61 A készülék lezárása ....................................oldal 26

62 Fogyóanyagok

62 Új tonerkazetta üzembe helyezése..............oldal 31

64 Sudoku

68 Sudoku .....................................................oldal 20

A Súgó-oldalak kinyomtatása

A funkciók listájának kinyomtatása

A funkciók listájának kiny omtatása

A funkciók listáját az ¨, 1 és OK gombbal is ki lehet nyomtatni.

A telefonkönyv kinyomtatása

A telefonkönyvet az ¨, 4 és OK gombbal is ki lehet nyomtatni.

Fax-sablonokat kinyomtatása

A fax-sablonokat az ¨, 8 és OK gombbal is ki lehet nyomtatni.

A faxnapló kinyomtatása

A faxnaplót az ¨, 3 és OK gombbal is ki lehet nyomtatni.

A feladatlista kinyomtatása

A feladatok listáját az ¨, 6 és OK gomb megnyomásával is ki lehet nyomtatni.

Sudoku: játék kinyomtatása

Új Sudoku-feladványt az ¨, 7 és OK gombbal is ki lehet nyomtatni.

Beállítások listájának

A beállítások listáját az ¨, 5 és OK gombbal is ki lehet nyomtatni.

A készülék áttekintése

1 Fedél

‚ Fedél

2 Irattámasz

ƒ Irattámasz

3 Iratadagoló rés

„ Iratadagoló rés

4 Iratvezető

… Iratvezető

5 Előlap kijelzővel

† Előlap a kijelzővel

6 Iratkiadó

‡ Iratkiadó

7 Nyomtatvány- és faxkiadó

ˆ Nyomtatvány- és faxkiadó (kihúzható)

8 Papírtálca

‰ Papírtálca

9 A Plug’n’Play kártya nyílása

Š A Plug’n’Play kártya nyílása

10 Kézibeszélő spirálkábellel (típustól függ)

‹ Kézibeszélő spirálkábellel (típustól függ)

Außenansicht nummerier t

‚ Tonerkazetta

Außenansicht Tonerkartusche

1 Kézibeszéló csatlakozója (típustól függ)

‚ ) csatlakozó – a kézibeszélő csatlakoztatása (típustól függ)

2 Külső készülék

ƒ EXT csatlakozó – további készülékek csatlakoztatása

3 Telefonkábel

„ LINE csatlakozó – a telefonvezeték csatlakoztatása

4 USB-csatlakozó (típustól függ)

…  csatlakozó – USB-csatlakozó a PC számára telefonvonal (típustól függ)

5 A hálózati kábel csatlakozója

† A hálózati kábel csatlakozója

Außenansicht Rückseite

1 Tonerkazetta

Áttekintés 7

Előlap kijelzővel

Betűbillentyűzet

(A – Z) gombok – Telefonkönyv: A telefonkönyvbejegyzések megjelenítése / betűk beírása. Nagybetűk beírása: a ú gombot lenyomva és nyomva tartva. Betűköz a ½ gombbal. Pont beírása a . gombbal. Soremelés a Rø gombbal.

A speciális karaktereket 1

ü – Speciális karakterek (írásjelek és szimbólumok) beírása. A bejegyzéseket a [ gombbal Nyomja meg az OK gombot.

A speciális karaktereket 2

ûü – Egyes nyelvek különleges karaktereinek (speciális betűk) beírása. A bejegyzéseket a [ gombbal Nyomja meg az OK gombot.

Shift gomb

ú – Shift gomb: nagybetű beírása / más gombokkal együtt megnyomva: további funkciók megjelenítése

Telefonkönyv

am – A telefonkönyv funkcióinak használata

Vörös lámpa

Æ – Vörös lámpa – ha a lámpa villog, olvassa el a kijelzőn látható üzenetet

Zöld lámpa

Zöld lámpa â/_ – Villog, ha SMS-üzenet érkezett, vagy a memóriában tárolt fax van

Stop

j – Funkció leállítása / visszatérés a készenléti módba / iratkidobás

C – Visszatérés az előző menübe / számjegyek törlése

Nyíl-gombok

[ – Belépés a menübe / navigáás a menüben / menüpontok kijelölése / kurzormozgatás

OK – Menüfunkciók megjelenítése / beírás nyugtázása

Start

o – Fax adásának vagy vételének indítása

Copy

COPY – Kétszer megnyomva: Automatikus másolás. Egyszer megnyomva: Másolatok módosítása

Help

¨ – Funkciók, feladatok, beállítások listájának / faxnapló vagy telefonkönyv kinyomtatása / Sudoku: játék kinyomtatása / fax-sablonokat kinyomtatása

SMS

_ – Az SMS menü megjelenítése (nem minden országban és hálózatban működik) / SMS-funkció nélküli országokban és hálózatokban: Text2Fax üzenet küldése

Körözvényfax küldése (broadcast)

À – Fax küldése több címzettnek (= broadcast)): fax vagy SMS-üzenet küldése több címzettnek

Felbontás

fx – Faxolás és másolás nagyobb felbontással (NORMAL, h – FINOM, f – SFINOM, x – FO- TO)

Számgombok

Számgombok – számjegyek beírása

Újrahívás

@ù – Az utoljára tárcsázott tíz szám listája (újrahívási lista)

Hívók listája

ú and @ù – az utolsó tíz hívó listája (hívók listája)

Hangszóró (típustól függ)

μ – Belehallgatás a kapcsolat felépítésébe / tárcsázás a kézibeszélő felemelése nélkül (típustól függ)

Rø – A vonal rövid megszakítása (villaimpulzus) alközponti fővonal kéréséhez vagy a nyilvános telefonhálózat (PSTN) bizonyos funkcióinak használatához

ú és Rø – tárcsázási szünet beiktatása

A kijelzőn megjelenő szimbólumok

SFinom

f – SFINOM felbontás beállítva

Foto

x – FOTO felbontás beállítva

Fine (finom)

h – FINOM felbontás beállítva

CLIP

ž – az Ön távollétében hívás érkezett (nem minden országban és hálózatban működik)

SMS

_ – bejövő SMS-üzenetek (nem minden országban és hálózatban működik)

L3 Paneel

Általános biztonsági információk

A faxkészülék tesztelése az EN 60950-1 ill. IEC 60950-1 szabványnak megfelelően történt, és az ezeknek a szabványoknak megfelelő telefonrendszerekkel és elektromos hálózattal használható. A faxkészülék kizárólag a megjelölt értékesítési területen használható.

Ne végezzen olyan változtatást vagy beállítást, amit ez a kézikönyv nem tartalmaz.

A készülék beállítása

A készüléket síma, lapos és stabil felül eten kell elhelyezni.

A készüléket síma, lapos és stabil felületen kell elhelyezni. Ha a készülék leesik, akkor megrongálódhat vagy személyi sérülést okozhat, különösen kisgyermek esetében. Minden kábelt úgy vezessen, hogy ne lehessen bennük megbotlani, így elkerülhető legyen a személyi sérülés vagy a faxkészülék megrongálódása.

A készüléket más tárgyaktól vagy elektromos eszközöktől l egalább 15 cm távolságra helyezze el.

A készülék és más tárgyak közötti távolság legalább 15 cm legyen; ez a további vezeték néllküli telefonokra is vonatkozik. A készüléket ne helyezze rádió- vagy televíziókészülék közelébe.

A készülék felnyitásakor teljesen rögzítse a fedelet

A készülék felnyitásakor teljesen rögzítse a fedelet. Ha a fedél munka közben leesik, sérülést okozhat.

A készüléket ne érje közvetlen napsugárzás

A készüléket ne érje közvetlen napsugárzás, magas hőmérséklet, nagy hőmérséklet-ingadozás és nedvesség. A készüléket ne helyezze fűtőkészülék vagy légkondicionáló közelébe. Tartsa szem előtt a műszaki adatokban megadott hőmérséklet- és páratartalom-adatokat.

A készüléket ne takarja le

A készüléket ne takarja le; biztosítani kell a készülék megfelelő szellőzését. A készüléket ne üzemeltesse zárt szekrényben vagy dobozban. Ne helyezze a készüléket puha felületre, mint pl. asztalterítőre vagy szőnyegre, valamint ne takarja el a szellőzőnyílásokat. A készülék ilyen esetben túlmelegedhet és kigyulladhat.

A készülék körül legyen elegendő hely a levegő szabad áramlásához

A készülék körül legyen elegendő hely a levegő szabad áramlásához, különösen, ha gyakran használja. Úgy helyezze el a készüléket, hogy a kiáramló meleg levegő ne a számítógép/munkaállomás felé haladjon.

Ha a faxkészülék túlságosan felmelegedik, vagy füstöl

Ha a faxkészülék túlságosan felmelegedik, vagy füstöl, a hálózati kábelt azonnal húzza ki az elektromos falicsatlakozóból. A készüléket képzett szakemberrel, szervizben vizsgáltassa át. A tűzveszély elkerülése érdekében a készüléket nyílt lángtól tartsa távol.

A készüléket ne csatlakoztassa nedves helyiségben.

A készüléket ne csatlakoztassa nedves helyiségben. Nedves kézzel soha ne érintse a hálózati kábelt, a hálózati csatlakozót vagy a telefoncsatlakozót!

A faxkészülékbe nem juthat semmilyen folyadék.

A faxkészülékbe nem juthat semmilyen folyadék. Ha a készülékbe folyadék vagy idegen tárgy került, csatlakoztassa le a hálózati feszültségről és képzett szakemberrel, szervizben vizsgáltassa át.

Gyerekek felügyelet nélkül ne használják a faxkészüléket.

Gyerekek felügyelet nélkül ne használják a faxkészüléket. A csomagolóanyagokat tartsa gyerekek elől elzárva.

Mágneses kézibeszélő

Vigyázat, a kézibeszélő közelébe vagy a kézibeszélőre helyezett fémtárgyak a hallgatóhoz tapadhatnak.

Tápellátás

Ellenőrizze, hogy a hálózati fesz ültség adatai megegyez nek-e

Ellenőrizze, hogy a hálózati feszültség adatai megegyezneke a készülék típustábláján feltüntetett adatokkal.

Csak a mellékelt hálózati- és telefonkábelt használj a.

Csak a mellékelt hálózati- és telefonkábelt használja.

A készüléknek nincs be-/kikapcsoló gombja.

A készüléket könnyen elérhető hálózati csatlakozó mellett állítsa fel. A készüléknek nincs be-/kikapcsoló gombja. Vészhelyzetben a hálózati kábel lecsatlakoztatásával kapcsolja ki a készüléket.

Ne érintse meg a hálózati- és a telefonkábelt, h a azok szigetelése sérült.

Ne érintse meg a hálózati- és a telefonkábelt, ha azok szigetelése sérült.

Zivatar esetén a készüléket csatlakoztassa le az elektrom os- és telefonhálózatról.

Zivatar esetén a készüléket csatlakoztassa le az elektromosés telefonhálózatról. Ha ez nem lehetséges, akkor a zivatar ideje alatt ne használja a készüléket.

A készülék külsejének tisztítása előtt csatlakoztassa l e a készüléket a hálózati feszültségről és a telefonvonalról.

A készülék külsejének tisztítása előtt csatlakoztassa le a készüléket a hálózati feszültségről és a telefonvonalról. A tisztításhoz ne használjon folyékony vagy gáznemű tisztítószert (spray, súrolószer, polírozó szer, alkohol stb.).

A kijelzőt csak száraz, puha r onggyal tisztítsa.

A kijelzőt csak száraz, puha ronggyal tisztítsa. Ha a kijelző eltörik, akkor enyhén savas hatású folyadék léphet ki belőle. Az anyag ne kerüljön a szembe vagy a bőrre.

A hálózati feszültség kimaradása esetén a készülék nem működik;

A hálózati feszültség kimaradása esetén a készülék nem működik; a tárolt adatok megmaradnak.

A készülék javítása

A készülék hibás működése esetén kövesse a kijelzőn és a hibajelentésben megjelenő utasításokat.

Ne próbálkozzon a készülék javításával. A helytelen karbantartás személyi sérülést okozhat és a készülék is megrongálódhat. A készüléket csak a hivatalos szakszerviz javíthatja.

A típustáblát ne távolítsa el a készülékről, mert ez a garancia elvesztését okozza.

Fogyóanyagok

Csak eredeti fogyóanyagokat használjon. Ezeket a viszonteladónál vagy a rendelési szolgálatunknál lehet beszerezni. Más fogyóanyagok használata megrongálhatja a készüléket vagy csökkentheti az élettartamát.

A régi fogyóanyagokat az Ön országának hulladékkezelési előírásai szerint helyezze el.

Soha ne nyissa fel a tonerkazettát. Ha a toner a levegőbe jut, ne érintkezzen a bőrrel vagy a szemmel. Az új és a használt kazettákat tartsa gyerekek elől elzárva.

Papírelakadás esetén ne próbálja erőszakosan eltávolítani a papírt, hanem óvatosan húzza ki a készülékből és gondosan távolítsa el: Előfordulhat, hogy a toner nem rögződik teljes mértékben a nyomaton és a levegőbe kerül. Ne lélegezze be a levegőbe került tonert! A ruházatra vagy a tárgyakra került port hideg vízzel tisztítsa le; a meleg víz rögzítené a tonert.

Lézer-biztonság

Az Ön készüléke lézersugarakkal működik. A készülék felnyitását és szervizelését csak minősített szerviz-technikus végezheti; egyébként fennáll a látható és nem látható lézersugár által okozott szemsérülés veszélye.

Class 1 lézernyomtató

Ã Class 1 lézernyomtató

Általános biztonsági információk 9

Tartalom

Tisztelt vásárló! .......................................................... 2

A használati utasításról ............................................... 2

Telepítési útmutató ............................... 3

A csomag tartalma ..................................................... 3

Az irattámasz felszerelése ............................................ 3

A papír betöltése ........................................................ 3

A nyomtatvány- és faxkiadó tartója kihúzása .............. 4

Az iratkiadó tartója felszerelése ................................... 4

A telefon kézibeszélőjének csatlakoztatása .................. 4

A Induló tonerkazetta behelyezése .............................. 4

A telefonvezeték csatlakoztatása ................................. 5

A hálózati kábel csatlakoztatása .................................. 5

Első üzembe helyezés ................................................. 5

Áttekintés................................................ 6

A menüfunkciók áttekintése ...................................... 6

A Súgó-oldalak kinyomtatása ..................................... 6

A készülék áttekintése ................................................ 7

Előlap kijelzővel ......................................................... 8

Általános biztonsági információk ......... 9

1 A telefon-funkciók............................ 11

Telefonhívás kezdeményezése a faxkészüléken .......... 11

Fővonalkérés ............................................................ 11

Láncolt tárcsázás ...................................................... 11

Tárcsázási szünet beiktatása ...................................... 11

Tárcsázás a kézibeszélő felemelése nélkül .................. 11

Telefonkönyv ........................................................... 11

Csoportok ................................................................ 12

Hívószámkijelzés (CLIP) ......................................... 12

Nem fogadott hívások .............................................. 12

2 Fax..................................................... 13

Fax küldése .............................................................. 13

Fax manuális küldése ............................................... 13

Közvetlen behívás vagy alcím ................................... 14

Belehallgatás a beszélgetésbe ..................................... 14

Körözvényfax (broadcasting) .................................... 14

Fax későbbi küldése ................................................. 14

Fax-sablonok használata ........................................... 14

Fax vétele ................................................................. 14

Fax manuális vétele .................................................. 15

Időmegjelölés ........................................................... 15

Az automatikus faxnyomtatás kikapcsolása ............... 15

Faxlehívás (polling) .................................................. 15

Feladatok ................................................................. 16

3 Másoló............................................... 17

Az iratok behelyezése ............................................... 17

Másolás .................................................................... 17

Másolatok beállítása ................................................. 17

4 SMS ................................................... 18

SMS-követelmények: ............................................... 18

SMS küldése ............................................................ 18

SMS-üzenetek vétele ................................................ 18

SMS-üzenetek olvasása ............................................ 18

SMS-üzenetek kinyomtatása .................................... 18

SMS-üzenetek törlése ............................................... 19

A beállítások megváltoztatása ................................... 19

Text2Fax üzenet küldése .......................................... 19

5 Szórakozás és játékok..................... 20

Sudoku .................................................................... 20

6 Csatlakoztatás PC-hez.................... 21

Követelmények ........................................................ 21

A szoftver telepítése .................................................. 21

A Companion Suite használata ................................. 22

A telefonkönyv szerkesztése ...................................... 22

A beállítások megváltoztatása ................................... 23

A tonerszint kijelzése ................................................ 24

Nyomtatás a számítógépről ...................................... 24

Szkennelés ................................................................ 24

A szoftver eltávolítása ............................................... 25

7 Beállítások........................................ 26

Energiatakarékos üzemmód ...................................... 26

Az ország beállítása ................................................... 26

A nyelv beállítása ...................................................... 26

A dátum és az óraidő beírása .................................... 26

Az Ön telefonszámának és nevének beírása ............... 26

A készülék lezárása ................................................... 26

A felbontás beállítása ................................................ 27

Az adási sebesség csökkentése ................................... 27

A fax fejlécében be- és kikapcsolása .......................... 27

A időmegjelölés be- és kikapcsolása .......................... 27

Az adási jelentés be- és kikapcsolása .......................... 27

További fax-vételi jellemzők ..................................... 27

Csengetési hangok beállítása ..................................... 27

A fax vételi üzemmód beállítása ................................ 28

Listák és Súgó-oldalak kinyomtatása ........................ 28

8 Telefonvonal és további készülékek 29

A telefonvonal és a szolgáltatások beállítása .............. 29

További készülékek csatlakoztatása ........................... 29

Külső telefonkészülékek használata (Easylink) .......... 29

9 Szerviz .............................................. 30

A tonerkazettát cseréje .............................................. 30

A frissítési folyamat újraindítása ............................... 31

A tonerszint kijelzése ................................................ 31

Elakadt papír eltávolítása .......................................... 31

Elakadt irat eltávolítása ............................................ 32

Tisztítás ................................................................... 32

"Hardver-reset" ........................................................ 32

10 Fogalmak.......................................... 35

11 Függelék ........................................... 38

Műszaki adatok ........................................................ 38

1 A telefon-funkciók

(típustól függ)

További telefonkészülékek csatlakoztatása

A további telefonkészülékek csatlakoztatását és az így használható funkciókat a telefonvonalakkal és további készülékekkel foglalkozó szakasz írja le, oldal 29.

Telefonhívás kezdeményezése a faxkészüléken

Írja be a kívánt hívószámot. Ezt többféleképpen lehet megtenni. Emelje fel a kézibeszélőt.

Közvetlen tárcsázás

A hívószám beírását a kézibeszélő felemelése után is el lehet végezni. A tárcsázás azonnal megkezdődik.

Manuális tárcsázás: A számbillentyűzeten írja be a kívánt telefonszámot.

Telefonkönyv

Telefonkönyv: az (A—Z) gombok megnyomásával a telefonkönyvben tárolt bejegyzéseket lehet megjeleníteni. Írja be a kívánt bejegyzés kezdőbetűit vagy nevét. A készülék kijelzőjén a beírt betűknek megfelelő telefonkönyv-bejegyzések jelennek meg. A [ gombbal válasszon egy bejegyzést .

A telefonkönyv használata

A telefonkönyv-bejegyzéseket a am gombbal is meg lehet jeleníteni és a bejegyzések közül a [

KERESES gombbal lehet választani.

A Kereses funkció telefonbeszélgetés közben is működik.

Ha a telefonszámot a készülék telefonkönyvéből keresi ki, akkor a számot a kijelzőn való megjelenés után szerkeszteni lehet. Például, prefixeket vagy közvetlen hívószámokat írhat be, vagy törölhet.

Újrahívási lista

Újrahívási lista: Nyomja meg a @ù gombot. A [ gombbal válassza ki a kívánt bejegyzést a tárcsázott számok listájából.

Hívók listája

Hívók listája: Nyomja meg a ú és @ù gombot. A [ válassza ki a kívánt bejegyzést a hívók listájából.

CLIP szolgáltatás

A funkció működéséhez a telefonvonalon működnie kell a hívószámkijelzés (CLIP) szolgáltatásnak (országtól és hálózattól függően). A hívószám és a név nem jelenik meg, ha a hívó fél ezt letiltja.

Fővonalkérés

Alközpontok (PABX)

A telefon-alközpontok (PABX) sok irodában és magánháztartásban is megtalálhatók. A mellékállomási készülékről fővonalkérő kód beírásával lehet a nyilvános telefonhálózatra (PSTN) csatlakozni.

A telefonszám beírása vagy tárolt szám behívása előtt írja be azt a fővonalkérő kódot, amellyel a nyilvános hálózatba lehet lépni. A fővonalkérő kód általában 0.

Fővonalkérő kód-hiba

A fővonalkérő kód ritkán egy másik számjegy, vagy egy kétjegyű szám is lehet. Régebbi alközpontokban a fővonalkérő kód lehet az „R” (más néven FLASH) gomb is. A fővonalkérő kód beírásához nyomja meg a Rø gombot. Ha nem tud a nyilvános hálózatra csatlakozni, kérje az alközpont szállítójának segítségét.

Mellékállomás beállítása

Ha a készüléket folyamatosan egy mellékállomási vonalon használja, akkor a 15 funkcióval tárolja el a fővonalkérő kódot (lásdoldal 29).

Láncolt tárcsázás

A kézzel beírt vagy tárolt hívószámokat a tárcsázás előtt szerkeszteni lehet. Például, ha telefonkönyv-bejegyzésként eltárolta egy olcsó telefon-szolgáltató prefixét (ld. Hívásonkénti szolgáltató-választás), akkor jelölje ki ezt a bejegyzést, majd utána írja be a tényleges telefonszámot, vagy hívjon be egy tárolt telefonszámot.

Tárcsázási szünet beiktatása

A telefonszámba esetenként tárcsázási szünet beiktatására lehet szükség, pl. közvetlen behívószám vagy alcím előtt, illetve távolsági hívószámban stb.). Nyomja meg a ú és Rø gombot. A készülék rövid várakozás után tárcsázza a közvetlen behívószámot vagy az alcímet (a hívószám második részét).

Tárcsázás a kézibeszélő felemelése nélkül

Nyomja meg az μ gombot, ekkor a kézibeszélő felemelése nélkül lehet tárcsázni. Ekkor a hangszóróban a tárcsahang hallható; ezután azonnal megkezdődik a tárcsázás.

Telefonkönyv

Help 4 · Telefonkönyv

A ¨, 4 és OK gombot együttesen megnyomva a telefonkönyv tárolt bejegyzéseinek és csoportjainak listáját lehet kinyomtatni.

Telefonkönyv

A telefonkönyv funkcióinak használata am: Ezekkel új bejegyzést lehet beírni, keresni lehet a bejegyzések között, valamint csoportokat lehet létrehozni és szerkeszteni. A készülék telefonkönyvében akár 200 bejegyzést lehet tárolni.

A kurzor hsználata 1

A kurzort a [ gombbal lehet mozgatni. A C gombbal egyedi karaktereket lehet törölni. Nyomja meg a j gombot, ezzel a menü bezárul és a készülék a készenléti állapotba tér vissza.

Bejegyzések tárolása

1 Nyomja meg az am gombot. 2 A [ gombbal válassza az 3 Nyomja meg az OK gombot. 4 Az (A—Z) gombokkal írja be a nevet.

Nagybetűket a ú gombot nyomva tartvalehet beírni. A speciális karaktereket a ½ gombbal lehet beírni.

5 Nyomja meg az OK gombot.

UJ NEV lehetőséget.

A telefon-funkciók 11

6 A számbillentyűzeten írja be a hívószámot. 7 Nyomja meg az OK gombot. 8 Jelölje ki az ennek a címzettnek a számára küldött faxok

átviteli sebességét. Általában a legnagyobb sebességet lehet választani. Ha a faxot rosszabb minőségű telefonvonalon küldi, állítson be kisebb adási sebességet.

9 Nyomja meg az OK gombot. A készülék eltárolja a

bejegyzést.

Bejegyzés szerkesztése

1 Nyomja meg az am gombot. 2 A [ gombbal válassza az

MODOSIT lehetőséget.

3 Nyomja meg az OK gombot. 4 Írja be a név kezdőbetűit vagy a [ gombbal jelölje ki

a módosítani kívánt bejegyzést.

5 Nyomja meg az OK gombot. 6 A kívánt módon változtassa meg a nevet, telefonszámot

vagy átviteli sebességet.

7 A változtatásokat nyugtázza az OK gombbal.

Bejegyzés törlése

1 Nyomja meg az am gombot. 2 A [ gombbal válassza az

KILEPES lehetőséget.

3 Nyomja meg az OK gombot. 4 Írja be a név kezdőbetűit vagy a [ gombbal jelölje ki

a törölni kívánt bejegyzést.

5 Nyomja meg az OK gombot. 6 Nyomja meg az OK.

Csoportok

Több telefonkönyv-bejegyzést egy csoportba lehet összefogni. A készülék sorban, egymás után, a csoport

minden tagjának elküldi az üzenetet. A készülék 10 különböző csoportot tud tárolni, legfeljebb 199 bejegyzéssel.

Csoportnak létrehozása

1 Nyomja meg az am gombot. 2 A [ gombbal válassza az 3 Nyomja meg az OK gombot. 4 A betűbillentyűzeten írja be a csoport nevét. 5 Nyomja meg az OK gombot. 6 Nyomja meg a am gombot és a telefonkönyvből

adja a csoporthoz a hívószámokat. Írja be a név kezdőbetűit vagy a [ gombbal.

7 Nyomja meg az OK gombot. 8 Nyomja meg az am gombot és adja hozzá a többi

címzettet is a csoporthoz.

9 A kilépéshez nyomja meg az OK gombot. 10 Írja be a csoport számát (1 – 9). 11 Nyomja meg az OK gombot. A készülék ekkor eltárolja

a csoportot.

UJ LISTA lehetőséget.

Csoport szerkesztése

1 Nyomja meg az am gombot. 2 A [ gombbal válassza az

MODOSIT lehetőséget.

3 Nyomja meg az OK gombot. 4 A [ gombbal jelölje ki a szerkeszteni kívánt csoportot. 5 Nyomja meg az OK gombot. 6 Ha szükséges, a betűbillentyűzeten írja be a csoport új

nevét.

7 Nyomja meg az OK gombot. 8 A csoporthoz bejegyzéseket lehet hozzáadni és onnan

bejegyzéseket lehet törölni. A C gombbal egyedi bejegyzéseket lehet törölni. Ha az új címzettet a telefonkönyvből szeretné hozzáadni, nyomja meg az am gombot.

9 Nyomja meg az OK gombot. 10 Ha szükséges, írja be a csoport új számát. 11 Nyomja meg az OK gombot.

Csoport törlése

1 Nyomja meg az am gombot. 2 A [ gombbal válassza az 3 Nyomja meg az OK gombot. 4 Jelölje ki a törölni kívánt csoportot. 5 Nyomja meg az OK gombot. 6 Nyomja meg az OK.

Hívószámkijelzés (CLIP)

A funkció nem minden országban és hálózatban működik

(A funkció nem minden országban és hálózatban működik)

A CLIP definíciója

A hívó hívószáma megjelenik a kijelzőn. A funkció működéséhez a telefonvonalon működnie kell a hívószámkijelzés (CLIP) szolgáltatásnak (országtól és hálózattól függően). A részletekről érdeklődjön a telefonszolgáltatónál. A hívószámkijelzés díjköteles lehet.

Az ország beállítása

Ha a hívószámkijelzés nem működik, bár a szolgáltatás be van kapcsolva a telefonvonalon, akkor ellenőrizze, hogy az ország-beállítás helyes-e (ld. Beállítások, Oldal 26)

Nem fogadott hívások

Ha a távollétében telefonhívása érkezik, a kijelzőn a ž szimbólum jelenik meg. A hívó hívószáma a kijelzőn látható. A készülék az utolsó 10 hívó hívószámát tárolja.

1 Nyomja meg a ú és @ù gombot. 2 A [ válassza ki a kívánt bejegyzést a hívók listájából.

Az új hívásokat * jelöli.

3 A hívó visszahívásához emelje fel a kézibeszélőt.

Ha a csengetések számát a 17 funkcióval állította, akkor azoknak a hívóknak a telefonszáma, akik hívásukat a kiegészítő készülékekre irányították, nem látható.

KILEPES lehetőséget.

2Fax

Help 3 · Faxnapló

Nyomja meg a ¨, 3 és OK gombot; a készülék kinyomtatja az utolsó 30 adást tartalmazó faxnaplót.

Az iratok betöltése

A készülékbe ne töltsön…. ... … nedves, vagy javítófolyadékkal javított

oldalakat; szennyezett, vagy laminált felületű oldalakat

... … halvány ceruzával, rajzkrétával, krétával, vagy faszénnel írt oldalakat

... … újság- vagy magazin-oldalakat (nyomdafesték) ... … összetűzött, ragasztószalaggal, ragasztóval vagy

iratkapoccsal összefogott oldalakat ... … jegyzetpapírokkal teleragasztott oldalakat ... … gyűrött, szakadt vagy tépett papírt

Fax küldése

Amikor csak lehetséges, sötét színnel nyomtatott dokumentumokat faxoljon (fekete vagy sötétkék). A sárga, narancs és zöld szín nem megfelelő.

Fax küldése

Dokumentum-formátumok

Az iratok mérete A4 · 210¦×¦297 milliméter vagy 60¦–

¦90¦g/m

. A4 méretűnél kisebb dokumentumokat ne

használjon. Egyszerre legfeljebb 20 lapot lehet betölteni.

A készülék automatikusan az irathoz igazítja a kontraszt beállítását. Ha a kontrasztot Ön szeretné beállítani, használja a 24 funkciót Fax későbbi küldése (oldal 14).

1 Az iratokat nyomtatott felükkel lefelé helyezze az

iratadagolóba. A készülék a legalsó iratot húzza be először. Egyszerre legfeljebb 20 lapot lehet betölteni.

2 Nyomja befelé az iratvezetőt úgy, hogy szintbe kerüljön

az iratokkal.

Nyomja meg a j gombot, a készülék elküldés nélkül kidobja az iratot.

3 Ezután állítsa be a kívánt felbontást. A választható

lehetőségek NORMAL (különleges jellemzők nélküli faxokhoz), h/FINOM (apró betűs vagy rajzokat tartalmazó faxokhoz), f/SFINOM (sok részletet tartalmazó dokumentumokhoz) és x/FOTO (fényképekhez). Nyomja meg az fx gombot. A kijelzőn a kijelölt felbontás szimbóluma jelenik meg.

A 16 funkcióval az alap-felbontást lehet beállítani (ld. még A felbontás beállítása c. részt, oldal 27).

4 Írja be a kívánt hívószámot. Ezt többféleképpen lehet

megtenni:

5 Nyomja meg az o gombot.

Ha a hívott fél foglalt, akkor bizonyos idő eltelte után a készülék újra tárcsáz. Nyomja meg a j gombot az adás megszakításához. A fax elküldése után a készülék a beállításoktól függően adási jelentést nyomtat.

Manuális tárcsázás: A számbillentyűzeten írja be a kívánt telefonszámot.

Telefonkönyv

A telefonkönyv használata

A telefonkönyv-bejegyzéseket a am gombbal is meg lehet jeleníteni és a bejegyzések közül a [

KERESESgombbal lehet választani.

A Kereses funkció telefonbeszélgetés közben is működik.

Újrahívási lista

Újrahívási lista: Nyomja meg a @ù gombot. A [ gombbal válassza ki a kívánt bejegyzést a tárcsázott számok listájából.

Hívók listája

Hívók listája: Nyomja meg a ú és @ù gombot. A [ válassza ki a kívánt bejegyzést a hívók listájából.

CLIP szolgáltatás

Fax manuális küldése

1 Helyezze be az iratot. 2 A billentyűzeten írja be a megfelelő hívószámot, vagy

hívjon be egy tárolt hívószámot.

3 Nyomja meg az μ gombot. 4 Nyomja meg az o gombot.

Fax 13

Közvetlen behívás vagy alcím

A közvetlen behívószámra vagy alcímre faxot lehet küldeni, vagy az ilyen számokról hívást lehet kezdeményezni például a faxadatbázis-szolgáltatók bizonyos szolgáltatásainak használatához. Ilyen esetben a közvetlen behívószámot a fax-hívószám után, rövid tárcsázási szünettel kell beiktatni.

1 A billentyűzeten írja be a megfelelő hívószámot, vagy

hívjon be egy tárolt hívószámot.

2 Nyomja meg a ú és Rø gombot. 3 Írja be a közvetlen behívószámot vagy az alcímet. 4 Nyomja meg az o gombot. A készülék rövid várakozás

után tárcsázza a közvetlen behívószámot vagy az alcímet.

Belehallgatás a beszélgetésbe

A létrejött kapcsolatba bele lehet hallgatni, pl. akkor, ha a fax-vétel többször sikertelen.

A billentyűzeten írja be a megfelelő hívószámot, vagy hívjon be egy tárolt hívószámot. Nyomja meg az

Kihangosítás nem használható

Ezzel a funkcióval a kihangosítás nem használható. Ha a másik előfizető felveszi a kézibeszélőt, akkor Ön nem tud válaszolni.

Körözvényfax (broadcasting)

A faxot egymás után több címzettnek lehet elküldeni.

A címzettek egyedi beírása

1 Helyezze be az iratot. 2 A billentyűzeten írja be a megfelelő hívószámot, vagy

hívjon be egy tárolt hívószámot.

3 Nyomja meg az À gombot. 4 Írja be a további telefonszámot. Az egyes címzettek

között nyomja meg a À gombot. Legfeljebb 10 hívószámot lehet beírni.

5 Nyomja meg az o gombot. A készülék egymás után

elküldi a faxot az összes címzettnek.

Az eljárást a j gomb megnyomásával bármikor meg lehet szakítani.

Fax küldése egy csoportnak

1 Helyezze be az iratot. 2 Írja be a név kezdőbetűit vagy a [ megnyomásával

jelöljön ki egy csoportot.

A csoportokat az am megnyomásával és a [

KERESES gombbal való kijelöléssel is lehet

hívni.

3 További csoportokat vagy egyedi hívószámokat is hozzá

lehet adni. Nyomja meg az À gombot.

4 Írja be a további telefonszámot. Az egyes címzettek

között nyomja meg a À gombot. Legfeljebb 10 hívószámot lehet beírni.

5 Nyomja meg az o gombot. A készülék egymás után

elküldi a faxot az összes címzettnek.

Az eljárást a j gomb megnyomásával bármikor meg lehet szakítani.

gombot.

Ha valamelyik címzett nem elérhető, a készülék a többi címzettnek elküldi a faxot. Ha a készülék az összes címzettet felhívta, akkor ismét tárcsázza azokat a számokat, amelyeket nem tudott elérni.

Fax későbbi küldése

Késleltetett faxküldés

Ha alacsonyabb telefon-tarifát szeretne használni, vagy faxpartnere csak adott időszakokban elérhető, akkor a fax küldését későbbi időpontra programozhatja be - 24 órán belül.

1 Helyezze be az iratot. 2 Nyomja meg az OK, 24 és OK gombot. 3 A billentyűzeten írja be a megfelelő hívószámot, vagy

hívjon be egy tárolt hívószámot.

További címzetteket lehet beírni. Az egyes címzettek között nyomja meg a À gombot.

4 Nyomja meg az OK gombot. 5 Írja be azt az időpontot, amikor a faxot el kell küldeni,

pl. 14 00 délután 2 óra esetén.

6 Nyomja meg az OK gombot. 7 A [gombbal jelölje ki a kívánt kontrasztot. 8 Nyomja meg az OK gombot. Rövid bemelegedési idő

után a készülék beolvassa a dokumentumot a memóriába, majd a megadott időpontban elküldi.

Feladatok

Ütemezett fax-adás törléséhez egyszerűen törölje a dokumentumot a feladatlistából (ld még Feladatok c. részt, oldal 16).

Fax-sablonok használata

Help 8 · Fax-sablonok

A fax-sablonokat az ¨, 8 és OK gombbal is ki lehet nyomtatni.

Fax-sablonok

A készülékben öt tárolt fax-sablon van, amelyeket Ön felhasználhat. Ezekkel a sablonokkal gyorsan létrehozhat pl. rövid fax-üzenetet vagy meghívót.

1 Nyomja meg az OK, 29 és OK gombot. 2 A [ gombbal jelölje ki a kinyomtatni kívánt sablont. 3 Nyomja meg az OK gombot. A készülék kinyomtatja a

sablont.

4 Töltsa ki a sablont majd faxként küldje el a megfelelő

címzettnek.

Fax vétele

Faxkapcsoló

Az Ön készülékének faxkapcsolója különbséget tesz a fax és a telefonhívás között. Választás több lehetőség közül (ld. még A fax vételi üzemmód beállítása c. részt, oldal 28).

Memoria

Ha a gyári beállításokat nem változtatja meg, akkor a vett faxok azonnal kinyomtatódnak. Ha a papírtálcában nincs papír, vagy a készülékben nincs tonerkazetta, akkor a készülék a bejövő faxokat a memóriájában tárolja. Ha a fax memóriájában tárolt fax van, akkor előlap zöld â/_ lámpája világít. Ha papírt vagy új tonerkazettát helyez a készülékbe, akkor a tárolt faxokat a o megnyomásával ki lehet nyomtatni.

Memoria (típustól függ)

A faxmemória legfeljebb 100 oldalt vagy 400 oldalt (típustól függ) képes tárolni. Tartsa szem előtt a műszaki adatokban közölt információkat.

Memoria

Ha a memória megtelt, további faxok vétele nem lehetséges.

Fax manuális vétele

A faxkapcsoló üzemmódjának beállítási menüjében válassza a manuális fax-vételt (ld. még A fax vételi üzemmód beállítása c. részt, oldal 28). A készülék ekkor nem fogadja automatikusan a faxokat. Ez a beállítás akkor hasznos, ha a telefaxokat a modemmel ellátott számítógépen szeretné fogadni. A fax vételét manuálisan, a o gombbal kell indítani.

4 Írja be a négy számjegyű PIN kódot. 5 Nyomja meg az OK gombot. 6 A [ gombbal válassza a funkció be- vagy

kikapcsolását.

7 Nyomja meg az OK gombot.

A tárolt faxok kinyomtatása

1 Nyomja meg az OK, 27 és OK gombot. 2 A [ gombbal válassza az 3 Nyomja meg az OK gombot. 4 Írja be a négy számjegyű PIN kódot. 5 Nyomja meg az OK gombot. A tárolt faxok

kinyomtatódnak és törlődnek a memóriából.

NYOMTATAS lehetőséget.

Időmegjelölés

(típustól függ)

Időmegjelölés

A készülék minden vett telefaxra rányomtatja a dátumot és az érkezés pontos időpontját Így Ön minden fax vételének pontos idejét dokumentálhatja. A készülék memóriájának tartalék tápellátása biztosítja, hogy a vétel dátuma és időpontja a hálózati feszültség kimaradása esetén is megmaradjon.

A időmegjelölés be- és kikapcsolása

Ha az időmegjelölés funkció be van kapcsolva, akkor a bejövő faxok a memóriában tárolódnak. Az utolsó oldal megérkezése után az érkezés időpontja a memóriában tárolódik és a készülék minden oldalt kinyomtat. Ezt a funkciót ki lehet kapcsolni (ld. még A időmegjelölés be- és kikapcsolása c. részt, oldal 27).

Az automatikus faxnyomtatás kikapcsolása

A fax vételét kóddal lehet védeni. Ilyenkor a bejövő faxok nem nyomtatódnak ki, hanem a memóriában tárolódnak. Az ilyen faxokat csak egy PIN kód beírása után lehet kinyomtatni.

A PIN kód beírása

Ha korábban már tárolt el kódot, akkor a készülék az új kód beírása előtt a régi kódot kéri.

1 Nyomja meg az OK, 27 és OK gombot. 2 A [ gombbal válassza az 3 Nyomja meg az OK gombot. 4 Írjon be egy négy számjegyű PIN kódot.

Biztos helyre jegyezze fel a PIN-kódját. Ha elfelejti a PIN-kódot, akkor a készüléket csak akkor lehet újra használni, ha visszaállítja a gyári beállításokat (reset). Ekkor minden egyéni beállítás törlődik.

5 Nyomja meg az OK gombot.

Bekapcsolás és kikapcsolás

1 Nyomja meg az OK, 27 és OK gombot. 2 A [ gombbal válassza az 3 Nyomja meg az OK gombot.

VALASZ KOD lehetőséget.

BEKAPCSOL. lehetőséget.

Faxlehívás (polling)

Ezzel a funkcióval a tárcsázott faxkészüléken lehívásra bekészített dokumentumot lehet lehívni. Ön megengedheti, hogy a készülékéről faxot kérdezzenek le.

Közvetlen faxlehívás (polling)

1 Nyomja meg az OK, 22 és OK gombot. 2 A billentyűzeten írja be a megfelelő hívószámot, vagy

hívjon be egy tárolt hívószámot.

3 Nyomja meg az o gombot.

Késleltetett faxlehívás

1 Nyomja meg az OK, 22 és OK gombot. 2 A billentyűzeten írja be a megfelelő hívószámot, vagy

hívjon be egy tárolt hívószámot.

3 Nyomja meg az OK gombot. 4 Írja be azt az időpontot, amikor a faxot le kell hívni, pl.

14 00 délután 2 óra esetén.

5 Nyomja meg az OK gombot. 6 A készülék ekkor készenléti üzemmódban van. Ez alatt

az idő alatt továbbra is lehetőség van a telefonbeszélgetésre és más faxok küldésére.

Feladatok

Ütemezett fax-adás törléséhez egyszerűen törölje a dokumentumot a feladatlistából (ld még Feladatok c. részt, oldal 16).

Lehívható fax bekészítése

1 Helyezze be az iratot. 2 Nyomja meg az OK, 23 és OK gombot. 3 A [ gombbal válassza az

lehetőséget. A EGYSZ. beállítás esetén a dokumentumot csak egyszer lehet lehívni. A

SZ.

lehetőség választása esetén a faxot akárhányszor le

lehet hívni.

4 Nyomja meg az OK gombot. 5 A [gombbal jelölje ki a kívánt kontrasztot. 6 Nyomja meg az OK gombot. Rövid bemelegedési idő

után a készülék a memóriában tárolja a faxot.

Feladatok

Ütemezett fax-adás törléséhez egyszerűen törölje a dokumentumot a feladatlistából (ld még Feladatok c. részt, oldal 16).

EGYSZ. vagy TOBBSZ.

TOBB-

Fax 15

Feladatok

Help 6 · Feladatok

A feladatok listáját az ¨, 6 és OK gomb megnyomásával is ki lehet nyomtatni.

Bevezetés

A feladatlista tartalmazza az összes éppen elküldött, lehívásra vagy késleltetett küldésre előkészített SMS-t és faxot.

Kijelző

A feladatok egymás után jelennek meg a kijelzőn. A feladat neve és állapotjelzője után az a telefax-szám látható, ahova a faxot küldeni kell, vagy ahonnan le kell hívni. A feladatlistában lévő feladatok állapotuk szerint az alábbi kategóriájúak lehetnek:

Feladatok 1

ADAS – Késleltetett küldés

Feladatok 2

DOK. – Lehívható fax adása

Feladatok 3

POL – Késleltetett faxlehívás

Feladatok 4

TR. – folyamatban lévő feladat

Feladatok 5

SMS – SMS adás (nem minden országban és hálózatban

működik)

Stop

Nyomja meg a j gombot, ezzel a menü bezárul és a készülék a készenléti állapotba tér vissza.

Feladat azonnali végrehajtása

1 Nyomja meg az OK, 51 és OK gombot. 2 A [ gombbal válassza ki az azonnal végrehajtandó

feladatot.

3 Nyomja meg az OK gombot. A küldés vagy a

lekérdezés azonnal megkezdődik.

Feladat megváltoztatása

1 Nyomja meg az OK, 52 és OK gombot. 2 A [ gombbal válassza ki a megváltoztatni kívánt

feladatot.

3 Nyomja meg az OK gombot. 4 Tegye meg a változtatásokat és nyugtázza az OK

gombbal.

Feladat törlése

1 Nyomja meg az OK, 53 és OK gombot. 2 A [ gombbal válassza ki a törölni kívánt feladatot. 3 Nyomja meg az OK gombot. 4 Nyomja meg az OK.

Feladat kinyomtatása

1 Nyomja meg az OK, 54 és OK gombot. 2 A [ gombbal válassza ki a kinyomtatni kívánt

feladatot.

3 Nyomja meg az OK gombot.

A feladatlista kinyomtatása

Nyomja meg az OK, 55 és OK gombot. A készülék a függőben lévő feladatok listáját nyomtatja ki.

3Másoló

Az iratok behelyezése

Dokumentum-formátumok

Az iratok mérete A4 · 210¦×¦297 milliméter vagy 60¦–

¦90¦g/m

. A4 méretűnél kisebb dokumentumokat ne

használjon. Egyszerre legfeljebb 20 lapot lehet betölteni. 1 Az iratokat nyomtatott felükkel lefelé helyezze az

iratadagolóba. A készülék a legalsó iratot húzza be először. Egyszerre legfeljebb 20 lapot lehet betölteni.

2 Nyomja befelé az iratvezetőt úgy, hogy szintbe kerüljön

az iratokkal.

4 Válassza ki a kívánt felbontást a [ gombbal. Másolás

céljára nagyobb felbontás használható, mint fax-küldés esetén.

FELBONT.:GYORS – Rajzok vagy finom részletek

nélküli dokumentum

FELBONT.:FINOM – Apró betűs vagy rajzokat

tartalmazó dokumentum

FELBONT.:FOTO – A legnagyobb felbontás

5 Nyomja meg az OK gombot. 6 A másolatok méretét nagyítani vagy kicsinyíteni lehet.

A méretcsökkentés az eredeti méret 25 %-áig, a nagyítás az eredeti méret 400 %-áig lehetséges. A számbillentyűzeten írja be a kívánt értéket.

7 Nyomja meg az OK gombot. 8 A [gombbal jelölje ki a kívánt kontrasztot. 9 Nyomja meg az OK gombot. A másolás megtörténik.

Nyomja meg a j gombot, ekkor a készülék másolás nélkül kidobja az iratot.

3 Ezután állítsa be a kívánt felbontást. A választható

A 16 funkcióval az alap-felbontást lehet beállítani (ld. még A felbontás beállítása c. részt, oldal 27).

Másolás

Nyomja meg kétszer az COPY gombot. A másolás megtörténik.

Másolatok beállítása

1 Nyomja meg az COPY gombot. 2 Írja be a kívánt példányszámot (legfeljebb 99 példány). 3 Nyomja meg az OK gombot.

Másoló 17

4SMS

A funkció nem minden országban és hálózatban működik

(A funkció nem minden országban és hálózatban működik)

SMS-követelmények:

Hívószámkijelzés (CLIP)

Az Ön készülékét gyárilag beállították az SMSszolgáltatások használatára. A funkció működéséhez a telefonvonalon működnie kell a hívószámkijelzés (CLIP) szolgáltatásnak. Előfordulhat, hogy alközponton keresztül nem tud SMS-t küldeni és fogadni (országtól és hálózattól függően).

SMS magán hívószámról

Ha az SMS-küldéssel problémák adódnak, ennek oka az i s lehe t, hogy Önn ek titkos tel efonszáma van, vagy a készülék régebbi ISDN-vonalra csatlakozik.

SMS-követelmények:

A szolgáltatótól érdeklődje meg a következőket... ... be kell-e jelentkeznie az SMS használatához? ... melyik mobilszolgáltató hálózatába tud SMS-t

küldeni? ... mik a költségek? ... milyen funkciók használhatók?

SMS küldése

1 Nyomja meg az _ gombot. 2 A [ gombbal válassza az 3 Nyomja meg az OK gombot.

A funkciót az OK, 31 és OK gombbal is el lehet indítani.

4 Az (A—Z) gombokkal írja be a szöveget. A szöveg

hossza legfeljebb 160 karakter lehet.

Nagybetűket a ú gombot nyomva tartvalehet beírni. A speciális karaktereket a ½ gombbal

lehet beírni. A speciális karaktereket és a szimbólumokat a

ü gombbal lehet beilleszteni. Az egyes nyelvek különleges karaktereit a ûü gombbal lehet beírni. A [ gombbal válassza. Nyomja meg az OK gombot.

A kurzort a [ gombbal lehet mozgatni. A C gombbal egyedi karaktereket lehet törölni. Nyomja meg a COPY gombot; a készülék küldés előtt kinyomtatja az üzenet.

5 Nyomja meg az _ gombot. 6 A billentyűzeten írja be a megfelelő hívószámot, vagy

hívjon be egy tárolt hívószámot.

7 Nyomja meg az _ gombot. A készülék elküldi az

üzenetet.

Fax küldése több címzettnek (= broadcast)

1 Nyomja meg az _ gombot. 2 A [ gombbal válassza az 3 Nyomja meg az OK gombot.

A funkciót az OK, 31 és OK gombbal is el lehet indítani.

SMS KULD. lehetőséget.

4 Az SMS küldése c. részben leírtak szerint írja be a

szöveget.

5 Nyomja meg az _ gombot. 6 A billentyűzeten írja be a megfelelő hívószámot, vagy

hívjon be egy tárolt hívószámot.

7 Nyomja meg az À gombot. 8 Írja be a további telefonszámot. Az egyes címzettek

között nyomja meg a À gombot. Legfeljebb 10 hívószámot lehet beírni.

9 Nyomja meg az _ gombot. A készülék elküldi az

üzenetet.

Közvetlen behívás vagy alcím

1 Nyomja meg az _ gombot. 2 A [ gombbal válassza az 3 Nyomja meg az OK gombot.

A funkciót az OK, 31 és OK gombbal is el lehet indítani.

4 Az SMS küldése c. részben leírtak szerint írja be a

szöveget.

5 Nyomja meg az _ gombot. 6 A billentyűzeten írja be a megfelelő hívószámot, vagy

hívjon be egy tárolt hívószámot.

7 Írja be a közvetlen behívószámot vagy az alcímet. 8 Nyomja meg az _ gombot. A készülék elküldi az

üzenetet.

SMS-üzenetek vétele

Ha SMS-t kapott, a készülék zöld â/_ LED-je világít, és a kijelzőn a _ szimbólum jelenik meg. A vett SMS automatikusan kinyomtatódik. Ha az automatikus nyomtatást kikapcsolta, akkor a készülék tárolja az SMS-t. A készülék legfeljebb 30 SMS tárolására képes.

SMS KULD. lehetőséget.

SMS-üzenetek olvasása

1 Nyomja meg az _ gombot. 2 A [ gombbal válassza az 3 Nyomja meg az OK gombot.

A funkciót az OK, 32 és OK gombbal is el lehet indítani.

4 A [ gombbal jelölje ki az olvasni kívánt SMS-t. Az

olvasatlan SMS-eket * jelöli.

5 Nyomja meg az OK gombot.

SMS OLVAS. lehetőséget.

SMS-üzenetek kinyomtatása

1 Nyomja meg az _ gombot. 2 A [ gombbal válassza az 3 Nyomja meg az OK gombot.

A funkciót az OK, 34 és OK gombbal is el lehet indítani.

SMS NYOMT. lehetőséget.

4 A [ jelölje ki a kinyomtatni kívánt SMS-eket.

KIJELOLT – A [ jelölje ki a kinyomtatni kívánt SMS-

eket.

UJ – minden olvasatlan SMS nyomtatása MINDEN – minden fogadott SMS nyomtatása

5 Nyomja meg az OK gombot.

SMS-üzenetek törlése

SMS törlése: bevezetés

A készülék legfeljebb 30 SMS tárolására képes. Ha az üzenettároló memória megtelt, további faxok vétele nem lehetséges. Memória felszabadításához SMS-eket kell törölni.

1 Nyomja meg az OK, 33 és OK gombot. 2 A [ jelölje ki a törölni kívánt SMS-eket.

KIJELOLT – A [ gombbal jelölje ki az törlendő SMS-t. OLVASOTT – minden olvasott SMS törlése MINDEN – Ekkor minden SMS törlődik.

3 Nyomja meg az OK gombot.

A beállítások megváltoztatása

A kurzor hsználata 6

A kurzort a [ gombbal lehet mozgatni. Nyomja meg a C gombot, ekkor az előző menüszintre tér vissza. Nyomja meg a j gombot, ezzel a menü bezárul és a készülék a készenléti állapotba tér vissza.

Az SMS-vételi és -adási telefonszám megváltoztatása

Az SMS-központ hívószámai

Az SMS-üzenetek küldéséhez és fogadásához szükséges minden hívószámot gyárilag a készülékbe programozták. Ha más szolgáltatót használ, akkor ezeket a hívószámokat meg kell változtatni. Az SMS-eket más szolgáltatótól is lehet fogadni.

1 Nyomja meg az OK, 36 és OK gombot. 2 A [ gombbal válassza az

1. SMS KOZP lehetőséget.

Az SMS-eket más szolgáltatótól is lehet fogadni. Válassza a

2. SMS KOZP lehetőséget. A

lépésben 10 leírtak szerint változtassa meg az SMS-vételi hívószámot.

3 Nyomja meg az OK gombot. 4 A [ gombbal válassza az

ADAS szam lehetőséget.

5 Nyomja meg az OK gombot. 6 Írja be az SMS-küldés telefonszámát. 7 Nyomja meg az OK gombot. 8 A [ gombbal válassza az

VETEL szam lehetőséget.

9 Nyomja meg az OK gombot. 10 Írja be az SMS-vétel telefonszámát. 11 Nyomja meg az OK gombot.

A küldő nevének továbbítása

Be lehet állítani, hogy az Ön neve minden SMS-ben megjelenjen az SMS küldőjeként. Az Ön nevét a 14 funkcióval lehet beírni és tárolni (ld. még Az Ön telefonszámának és nevének beírása c. részt, oldal 26).

1 Nyomja meg az OK, 35 és OK gombot. 2 A [ gombbal válassza az

KULDO NEVE lehetőséget.

3 Nyomja meg az OK gombot. 4 A [ gombbal válassza a funkció be- vagy

kikapcsolását.

5 Nyomja meg az OK gombot.

A értesítő hangjelzésének be- és kikapcsolása

A készülék minden SMS érkezését hangjelzéssel jelzi. A funkciót ki lehet kapcsolni:

1 Nyomja meg az OK, 35 és OK gombot. 2 A [ gombbal válassza az

SMS HANGJ. lehetőséget.

3 Nyomja meg az OK gombot. 4 A [ gombbal válassza a funkció be- vagy

kikapcsolását.

5 Nyomja meg az OK gombot.

Az automatikus nyomtatás be- és kikapcsolása

Automatikus nyomtatás

Az SMS-ek automatikus nyomtatását ki lehet kapcsolni.

1 Nyomja meg az OK, 35 és OK gombot. 2 A [ gombbal válassza az 3 Nyomja meg az OK gombot. 4 A [ gombbal válassza a funkció be- vagy

kikapcsolását.

5 Nyomja meg az OK gombot.

Text2Fax üzenet küldése

(SMS-funkció nélküli országokban és hálózatokban)

Text2Fax

Az Ön készülékén beírt szöveget telefax-üzenetként lehet elküldeni egy másik faxkészülékre.

1 Nyomja meg az _ gombot. 2 A billentyűzeten írja be a megfelelő hívószámot, vagy

hívjon be egy tárolt hívószámot.

3 A betűbillentyűzeten írja be a szöveget. A szöveg hossza

legfeljebb 70 sor és soronként 80 karakter – összesen

5.600 karakter lehet.

Nagybetűket a ú gombot nyomva tartvalehet beírni. A speciális karaktereket a ½ gombbal lehet beírni. Soremelést a Rø gombbal lehet beiktatni.

A kurzort a [ gombbal lehet mozgatni. A C gombbal egyedi karaktereket lehet törölni. Nyomja meg a COPY gombot; a készülék küldés előtt kinyomtatja az üzenet.

4 Nyomja meg az _ gombot. A készülék elküldi az

üzenetet.

AUT. NYOMT. lehetőséget.

SMS 19

5 Szórakozás és játékok

Sudoku

Help 7 · Sudoku

Új Sudoku-feladványt az ¨, 7 és OK gombbal is ki lehet nyomtatni.

Sudoku

A Sudoku egy japán számkirakós játék. A játéktábla 3 x 3 négyzetből áll, amelyeket 3 x 3 mezőre osztottak. A nehézségi foktól függően a játék kezdetén kevesebb vagy több előre beírt szám van. A játék célja, hogy az 1-9 számok úgy oszoljanak el a táblán, hogy minden szám csak egyszer szerepeljen egy sorban és egy oszlopban, valamint a kilenc négyzet mindegyikében. Csak egy megoldás van.

Csak az utolsó megoldás

A készülék csak a legutoljára kinyomtatott játék megoldását tárolja. A korábbi játékok megoldásai elvesznek.

Játék kinyomtatása

1 Nyomja meg az OK, 68 és OK gombot. 2 Tárcsázzon a [

ÚJ gombbal.

3 Nyomja meg a OK gombot. 4 A [ gombbal jelölje ki a nehézségi fokot. 5 Nyomja meg a OK gombot. 6 Írja be a kívánt nyomtatási példányszámot (legfeljebb 9

példány).

7 Nyomja meg a OK gombot. 8 A [ gombbal jelölje ki, hogy ki szertné-e nyomtatni a

megoldást.

9 Nyomja meg a OK gombot.

Az utolsó játék ismételt kinyomtatása

1 Nyomja meg az OK, 68 és OK gombot. 2 Tárcsázzon a [

3 Nyomja meg a OK gombot.

UTOLSÓ gombbal.

4 Írja be a kívánt nyomtatási példányszámot (legfeljebb 9

példány).

5 Nyomja meg a OK gombot. 6 A [ gombbal jelölje ki, hogy ki szertné-e nyomtatni a

megoldást.

7 Nyomja meg a OK gombot.

A megoldás kinyomtatása

1 Nyomja meg az OK, 68 és OK gombot. 2 Tárcsázzon a [

MEGOLDÁS gombbal.

3 Nyomja meg a OK gombot.

Sudoku nyomtatása minden nap

A készülék minden nap automatikusan új Sudoku játékot nyomtathat ki.

1 Nyomja meg az OK, 68 és OK gombot. 2 A [ gombbal válassza az 3 Nyomja meg az OK gombot.

AUTOM. lehetőséget.

4 Írja be az időt, például 14 00 délután 2 óra

esetén.

5 Nyomja meg az OK gombot. 6 A [ gombbal jelölje ki a nehézségi fokot. 7 Nyomja meg az OK gombot. 8 Írja be a kívánt nyomtatási példányszámot (legfeljebb 9

példány).

9 Nyomja meg az OK gombot. 10 A [ gombbal jelölje ki, hogy ki szertné-e nyomtatni a

megoldást.

11 Nyomja meg az OK gombot. 12 A [ gombbal válassza a nyomtatás be- vagy

kikapcsolását.

13 Nyomja meg az OK gombot.

Sudoku nyomtatása minden nap

A mindennapi Sudoku-nyomtatást a fentiekben leírt funkcióval, illetve az automatikus nyomtatás 12. pont szerinti kikapcsolásával lehet kikapcsolni.

6 Csatlakoztatás PC-hez

(típustól függ)

Követelmények

Az Ön készülékét csak PC-hez (Microsoft Windows operációs rendszer) lehet csatlakoztatni. A készülék Linux vagy Apple Macintosh operációs rendszerekkel nem használható.

A számítógép feleljen meg az alábbi minimális követelményeknek:

Processzor

Pentium II-Processzor a: 800 MHz Windows 2000 (SP¦3) · ME operációs rendszer esetén 1 GHz Windows XP · Vista 32bit operációs rendszer esetén

RAM

128 MB Windows 2000 (SP¦3) · ME operációs rendszer esetén 192 MB Windows XP® 512 MB Windows Vista Home operációs rendszer esetén

1.024 MB Windows Vista Premium · Business · Ultimate operációs rendszer esetén

Operációs rendszer

Windows 2000 (SP¦3) · ME · XP · Vista

Szabad merevlemez-terület

260 MB szabad merevlemez-terület

Csatlakozás

USB 1.1 · USB 2.0 Full Speed

Vásárlói tájékoztató

Ha probléma van a PC-csatlakozással, akkor a műszaki segélyszolgálat felhívása előtt készítse elő a következő adatokat: a számítógép hardverkonfigurációja, a telepített operációs rendszer és biztonsági programok (antivírus, tűzfal). Ezek ismeretében gyorsabban tudunk segíteni Önnek.

A szoftver telepítése

Üzembe helyezés

Először a szoftvert kell telepíteni. A szoftver telepítése előtt a készüléket ne csatlakoztassa a PC-re. A szoftver telepítése után a PC-t újra kell indítani. A készüéket csak ezután csatlakoztassa az USBkábellel a PC-hez.

Telepítő-CD

A faxkészülékhez mellékelt CD-n megtalálható a Com-

panion Suite LL és a Scan-to-PDF szoftver. A Companion Suite LL szoftverrel a készülék telefonkönyve a

PC-re tölthető, ahol a bejegyzéseket meg lehet változtatni vagy törölni lehet. A készülék beállításait is meg lehet változtatni, illetve ellenőrizni lehet a tonerkazetta töltöttségi szintjét. A Scan-to-PDF használatával a készülék beszkenneli és közvetlenül PDF-fájlként menti a dokumentumot.

1 A telepítés megkezdése előtt zárjon be minden futó

programot és alkalmazást. A telepítő CD-t helyezze a számítógép CD-ROM meghajtójába. A telepítő program automatikusan elindul.

(Ha a telepítő program nem indul el automatikusan, akkor a Windows Explorer-ben jelölje ki a CD-ROM meghajtót és kattintson duplán a Setup.exe fájlra.

2 A képernyőn a Companion Suite LL telepítő ablaka

jelenik meg. Itt telepítheti vagy törölheti a Compan-

ion Suite LL programot Kattintson az Termékek telepitése gombra.

3 Az Companion Suite LL választásával telepítődik a

Companion Suite LL és a Scan-to-PDF, valamint a nyomtató és a szkenner meghajtó programja. Az Adobe Acrobat Reader választásával telepítődik a Acrobat Reader. Kattintson az Companion Suite LL

gombra.

4 Ezután a számítógép felkészül a telepítésre. A

képernyőn egy ablak jelenik meg, amelyben el lehet indítani a telepítést. Kattintson az Tovább gombra.

5 A telepítő program a licenc-feltételek elfogadását kéri.

Kattintson az Igen gombra.

A Tartalom böngészése menüpontra kattitntva megtekintheti a telepítő CD-n található fájlokat.

Csatlakoztatás PC-hez 21

6 Ezután megkezdődhet a telepítés. Kattintson az

Telepítés gombra.

7 A telepítés befejezése után újra kell indítani a számító-

gépet. Jelölje ki, hogy a számítógép automatikusan újrainduljon-e, vagy az újraindítást Ön végzi-e el később. Kattintson az Folytatás gombra.

8 A készülék csak az újraindítás után csatlakoztassa a

PC-hez, kreskedelemben kapható USB-kábellel. Az USB-csatlakozó a készülék hátulján található.

A Companion Suite használata

Start

A Companion Suite LL programot vagy a Companion

Director ikonra kattintva, vagy a Start menüben a Start > Programs > Companion Suite LL > Companion Suite LL > Companion Director választásával

lehet elindítani.

Start

A Start menü megjelenését a jobb egérgombbal kattintva lehet megváltoztatni.

Companion Suite

A készülék Címjegyzék szerkesztéséhez kattintson az Címjegyzék menüpontra. A készülék alapbeállításainak megváltoztatásához kattintson a Beállítások menüpontra. A Allapot alatt a tonerszint és a Scan-to- PDF alkalmazás kijelzésének beállítását lehet elvégezni. Ha a beszkennelt dokumentumokból PDF-fájlokat szeretne készíteni, kattintson a kezdőmenü közepén található nagy méretű Doc Manager ikonra.

A telefonkönyv szerkesztése

Bevezetés

A Companion Suite LL programmal szerkeszteni lehet a készülék telefonkönyvének, a Windows valamint az Microsoft Outlook címjegyzékének bejegyzéseit.

1 Kattintson az Címjegyzék gombra.

9 A hálózat új perifériaként érzékeli és regisztrálja a

készüléket.

10 Windows XP (Service Pack 2) esetén a végleges telepítés

során egy további ablak jelenik meg. Jelölje ki a No, not this time és kattintson az Tovább.

11 Windows XP esetén válassza az ajánlott Automatikus

telepítés – ajánlott és kattintson a Tovább gombra.

2 A telefonkönyv bejegyzéseinek szerkesztéséhez jelölje ki

a készüléket. A telefonkönyvbe új bejegyzéseket vagy csoportokat lehet beírni, ezeket szerkeszteni vagy törölni lehet, valamint ki lehet nyomtatni az összes bejegyzés listáját.

A meglévő telefonkönyv-bejegyzéseket szabadon cserélheti a Windows ill. a Microsoft Outlook címjegyzékei és a készülékbe. A jobb oldali menüablakban jelölje meg azt a bejegyzést, amelyet egy másik címjegyzékbe szeretne másolni. Lenyomott egérgombbal húzza ezt a bejegyzést a bal oldali menüablakban arra a címjegyzékre, amelyikbe másolni szeretné.

Új bejegyzés beírása

1 Új bejegyzés beírásához kattintson a Uj lehetőségre.

Ezután megválaszthatja, hogy egyetlen bejegyzést, vagy egy csoportot kíván-e beírni.

2 Írja be a nevet és hívószámot, valamint jelölje ki a fax-

adás átviteli sebességét (ld. még Telefonkönyv c. részt, oldal 11). Nyomja meg az OK gombot.

Bejegyzés szerkesztése

1 Jelölje ki a szerkeszteni kívánt bejegyzést és kattintson a

Tulajdonságok gombra.

2 Változtassa meg a nevet vagy a hívószámot. 3 Nyomja meg az OK gombot.

Új csoport beírása

1 Írja be a csoport nevét. 2 Új csoporttagok beírásához kattintson a Tagok

kiválasztása gombra.

3 Az új csoporttagokat a nyíl-gombok használatával lehet

kijelölni.

4 Nyomja meg az OK gombot.

Csoport szerkesztése

1 Jelölje ki a szerkeszteni kívánt csoportot. 2 A Tagok kiválasztása lehetőséget választva új tagokat

lehet a csoporthoz adni, vagy tagokat lehet eltávolítani a csoportból. A teljes csoport törléséhez kattintson a Töröl gombra.

3 Nyomja meg az OK gombot.

Telefonkönyv mentése

Bevezetés

A Companion Suite LL telefonkönyvével az Ön készülékének telefonkönyv-bejegyzéseit a PC-re lehet menteni, illetve fordítva (fájlformátum: *.csv).

Exportál

A telefonkönyv-bejegyzések mentéséhez kattintson a Fájl > Exportál menüpontokra. Ki lehet jelölni azt a mappát, ahova az adatokat menteni szeretné.

Importál

Más telefonkönyv-bejegyzések átvételéhez kattintson a Fájl > Importál menüpontokra. Jelölje ki az importálni kívánt adatállományt, és annak bejegyzései a meglévő elefonkönyvhöz adódnak.

Telefonkönyv mentése

Az importált fájlban az adatok elválasztó karakterének a pontosvesszőnek kell lennie (;).

A beállítások megváltoztatása

A készülék beállításai

1 A készülék alapbeállításainak megváltoztatásához

kattintson a Beállítások gombra. Többek között meg lehet változtatni az Ön nevét és telefonszámát, be lehet állítani a dátumot és az óraidőt, ki lehet jelölni az összeköttetés típusát és be lehet állítani a készülék paramétereit. A faxmemória és a billentyűzet-zár biztonsági kódját is be lehet állítani.

2 Nyomja meg az OK gombot.

Csatlakoztatás PC-hez 23

A Scan-to-PDF beállításait

1 Kattintson az Allapot gombra. 2 A ScanTo tároló kijelölése.

3 A Scan-to-PDF beállításai.

Mód – a szkennelés fekete-fehérben (másképp: „vonalkód”-módban), vagy szürkeskálában történjen.

Resolution – A szkennelés felbontása Kimeneti formátum – A kimeneti formátum Mentés másként … – A mentési útvonal

4 Nyomja meg az OK gombot.

A tonerszint kijelzése

Kattintson az Allapot gombra. A faxkészülék a 100 százalék (tele) és 0 százalék (üres) között százalékban mutatja a kazetta tonerszintjét

Tulajdonságok

A nyomtató-beállítások megváltoztatásához a nyomtatási menüben kattintson a(z) Tulajdonságok menüpontra. Itt be lehet állítani, hogy álló vagy fekvõ formátumban kíváne nyomtatni, valamint, hogy hány oldalt szeretne egy lapra nyomtatni. Ha a dokumentum utolsó oldalát szeretné legelõször kinyomtatni, akkor változtassa meg a nyomtatási sorrendet. A hosszabb dokumentumok ekkor leválogatva nyomtatódnak ki, és az elsõ oldal lesz legfelül.

Szkennelés

Scan-to-PDF

A Scan-to-PDF használatával a készülék beszkenneli és közvetlenül PDF-fájlként menti a dokumentumot. A szükséges beállítások elvégzése a Allapot menüben (ld. még A Scan-to-PDF beállításait c. részt, oldal 24).

Dokumentum-formátumok

Az iratok mérete A4 · 210¦×¦297 milliméter vagy 60¦–

¦90¦g/m

. A4 méretűnél kisebb dokumentumokat ne

használjon. Egyszerre legfeljebb 20 lapot lehet betölteni. 1 Az iratokat nyomtatott felükkel lefelé helyezze az

iratadagolóba. A készülék a legalsó iratot húzza be először. Egyszerre legfeljebb 20 lapot lehet betölteni.

2 Nyomja befelé az iratvezetőt úgy, hogy szintbe kerüljön

az iratokkal.

Nyomtatás a számítógépről

Bevezetés

Ha a számítógépre telepítette a Companion Suite LL programot, akkor a készülék a Windows operációs rendszerben nyomtatóként jelenik meg. A Start > Beállítások > Printers menüpontokra kattintva a készülék Laser Printer Scanner megnevezéssel jelenik meg a nyomtatók között.

Nyomtatás a számít ógépről

A készülék bármely programból elérhető és fekete-fehér nyomtatásra használható ugyanúgy, mint bármilyen más

Az eljárást a j gomb megnyomásával bármikor meg lehet szakítani.

3 A Scan-to-PDF programot a Start menüben a Doc

Manager ikonra kattintva lehet elindítani.

4 Rövid bemelegedési idő után a készülék beolvassa a

dokumentumot és a PDF-fájlt a megadott útvonalon tárolja.

nyomtató. Ehhez egyszerűen jelölje ki nyomtatóként a La- ser Printer Scanner eszközt.

Laser Printer Scanner

Telepítés után a Laser Printer Scanner a számítógép minden programjában alapértelmezett nyomtatóként jelenik meg.

Szkennelés a TWAIN szkenner-meghajtóval

TWAIN

A TWAIN meghajtó a Companion Suite LL együtt telepítődik. A TWAIN szkenner-meghajtóval az ezt a szabványt kezelni képes bármely alkalmazásból használni lehet a készüléket és szkennelni lehet.

1 Az iratokat nyomtatott felükkel lefelé helyezze az

iratadagolóba. A készülék a legalsó iratot húzza be először. Egyszerre legfeljebb 20 lapot lehet betölteni.

2 Nyisson meg egy képszerkesztő vagy grafikai

programot, amely képes a TWAIN meghajtó kezelésére. Szkennerként válassza a TWAIN szkenner meghajtót. Az alábbi ablak jelenik meg.

Pre-selection

Bevezetés

A Pre-selection menüpontban különböző szkennelési profilokat lehet beállítani. A profilban olyan beállításokat lehet tárolni, amelyeket nagyon sokszor használ pl. gyakran használt dokumentumok szkennelésére.

1 Először végezzen el minden beállítást. 2 Kattintson az New gombra. 3 A betűbillentyűzeten írja be a profil nevét. 4 Kattintson az Save gombra.

Pre-selection

Ahhoz, hogy a dokumentumokat ezekkel a beállításokkal lehessen szkennelni, a menüből ezt a profilt kell kijelölni.

A szoftver eltávolítása

1 Az eltávolítás megkezdése előtt zárjon be minden futó

programot és alkalmazást. A Start menüben a Start > Programs > Companion Suite LL > Companion Suite LL > Uninstall gombokra kattintva töltse be az

eltávolító programot. Ezután a számítógép felkészül a szoftver eltávolítására.

2 Ekkor a program javítása vagy eltávolítása között lehet

választani. Válassza a Eltávolítás lehetőséget. Kattintson az Tovább gombra.

3 A program az eltávolítás megerősítését kéri. Ha az OK

gombra kattint, akkor a Companion Suite LL törlődik a számítógépről.

4 Az eltávolítás befejeződése után újra kell indítani a

számítógépet. Jelölje ki, hogy a számítógép automatikusan újrainduljon-e, vagy az újraindítást Ön végzi-e el később. Kattintson az Befejezés gombra.

Ha a jobb felső sarokban található gombra kattint, akkor a vezérlő ablaka jelenik meg, ahol ki lehet jelölni a szkennelés beállításait és szűrő-beállításait.

Az alatta lévő menüpontok használatával ki lehet jelölni, hogy a szkennelés fekete-fehérben (másképp: „vonalkód”módban), vagy szürkeskálában történjen.

A Resolution menüpontban írja be a szkenner kívánt felbontását.

3 A szkennelés az alul található Start scan pontra

kattintva kezdődik meg. A beszkennelt dokumentum a képszerkesztő vagy grafikai program főablakában jelenik meg.

Csatlakoztatás PC-hez 25

5 A számítógép újraindulása után a Companion Suite

LL eltávolítása befejeződik.

7 Beállítások

Help 5 · Beállítások

Nyomja meg a ¨, 5 és OK gombot; a készülék a készülék minden beállítását kinyomtatja.

A kurzor hsználata 6

Energiatakarékos üzemmód

Energiatakarékos üzemmó d

Az Ön készüléke a gyári beállítás alapján energiatakarékos üzemmódba kapcsol. A készüléken ezt a funkciót nem kell beállítani. Ha telefaxot kap, nyomtatni vagy másolni akar, akkor a készülék az energiatakarékos üzemmódból automatikusan a kívánt üzemmódba kapcsol.

Az ország beállítása

Az ország helyes beállítása

1 Nyomja meg az OK, 11 és OK gombot. 2 A [ gombbal jelölje ki az országot. 3 Nyomja meg az OK gombot.

A nyelv beállítása

1 Nyomja meg az OK, 12 és OK gombot. 2 A [ gombbal jelölje ki a kijelző nyelvét. 3 Nyomja meg az OK gombot.

A dátum és az óraidő beírása

1 Nyomja meg az OK, 13 és OK gombot. 2 Írja be a dátumot (minden mezőben két számjeggyel),

például 31¦05¦25 31.5.2025.

3 Írja be az időt, például 14 00 délután 2 óra

esetén.

4 Nyomja meg az OK gombot.

Az Ön telefonszámának és nevének beírása

Fejléc

Az Ön neve és telefonszáma a dátummal, idővel és lapszámmal együtt minden továbbított lap tetején (=fejléc) megjelenik.

1 Nyomja meg az OK, 14 és OK gombot. 2 Írja be a telefonszámát. A # vagy * gombbal a

"plusz" jelet lehet beírni.

3 Nyomja meg az OK gombot. 4 Az (A—Z) gombokkal írja be a nevet.

Nagybetűket a ú gombot nyomva tartvalehet beírni. A speciális karaktereket a ½ gombbal lehet beírni.

5 Nyomja meg az OK gombot.

A készülék lezárása

A lezárás funkcióval megakadályozható a készülék jogosulatlan használata. A teljes billentyűzet, illetve csak a számbillentyűzet lezárására van lehetőség. A funkciók használata illetve számok beírása csak a megfelelő kód beírása után válik lehetségessé. A lezárás a készülék minden használata után automatikusan bekapcsolódik.

A PIN kód beírása

Ha korábban már tárolt el kódot, akkor a készülék az új kód beírása előtt a régi kódot kéri.

1 Nyomja meg az OK, 61 és OK gombot. 2 A [ gombbal válassza az 3 Nyomja meg az OK gombot. 4 Írjon be egy négy számjegyű PIN kódot.

5 Nyomja meg az OK gombot. 6 Megerősítésképpen írja be még egyszer a kódot. 7 Nyomja meg az OK gombot.

LEZARO KOD lehetőséget.

A billentyűzet lezárása

1 Nyomja meg az OK, 61 és OK gombot. 2 A [ gombbal válassza az 3 Nyomja meg az OK gombot. 4 Írja be a négy számjegyű PIN kódot. 5 Nyomja meg az OK gombot. 6 A [ gombbal válassza a funkció be- vagy

kikapcsolását.

7 Nyomja meg az OK gombot.

BILL. ZAR lehetőséget.

A számbillentyűzet lezárása

1 Nyomja meg az OK, 61 és OK gombot. 2 A [ gombbal válassza az 3 Nyomja meg az OK gombot. 4 Írja be a négy számjegyű PIN kódot. 5 Nyomja meg az OK gombot. 6 A [ gombbal válassza az

lehetőséget.

7 Nyomja meg az OK gombot.

SZAM ROGZ. lehetőséget.

CSAK T. KONYV

A felbontás beállítása

Saját beállítások /gyári beállítások

A megváltoztatott beállítások új alapbeállításként tárolódnak. Ha egyszeri alkalomra speciális funkciót állít be, ne felejtse el, hogy ezután vissza kell állítani az alapbeállításokat vagy gyári beállításokat.

1 Nyomja meg az OK, 16 és OK gombot. 2 A [ gombbal válassza az

FELBONTAS lehetőséget.

3 Nyomja meg az OK gombot. 4 Válassza ki a kívánt felbontást a [ gombbal.

NORMAL – különleges jellemzők nélküli faxokhoz FINOM – Apró betűs vagy rajzokat tartalmazó

dokumentum

SFINOM – sok részletet tartalmazó dokumentumokhoz FOTO – fénykép

5 Nyomja meg az OK gombot.

Az adási sebesség csökkentése

A készülék a vonal minőségéhez illeszti az adási sebességet. Ez eltart bizonyos ideig, különösen tengerentúli kapcsolat esetén. Ha a faxot rosszabb minőségű telefonvonalon küldi, állítson be kisebb adási sebességet.

1 Nyomja meg az OK, 21 és OK gombot. 2 Írja be a kívánt sebességet a [ gombbal. 3 Nyomja meg az OK gombot.

A fax fejlécében be- és kikapcsolása

Fax fejléc

Az Ön neve és telefonszáma minden elküldött fax fejlécében megjelenik. Ha ezt az információt nem szeretné elküldeni, akkor a funkciót ki lehet kapcsolni.

1 Nyomja meg az OK, 16 és OK gombot. 2 A [ gombbal válassza az

FEJLEC ADAS lehetőséget.

3 Nyomja meg az OK gombot. 4 A [ gombbal válassza a funkció be- vagy

kikapcsolását.

5 Nyomja meg az OK gombot.

A időmegjelölés be- és kikapcsolása

(típustól függ)

Időmegjelölés

A készülék minden vett telefaxra rányomtatja a dátumot és az érkezés pontos időpontját (ld. még Időmegjelölés c. részt, oldal ). A funkciót ki lehet kapcsolni:

1 Nyomja meg az OK, 26 és OK gombot. 2 A [ gombbal válassza a funkció be- vagy

kikapcsolását.

3 Nyomja meg az OK gombot.

Az adási jelentés be- és kikapcsolása

Adási jelentés

A fax elküldése után a készülék adási jelentést nyomtat. Az adási jelentést négyféleképpen lehet beállítani.

1 Nyomja meg az OK, 25 és OK gombot. 2 A [ gombbal válasszon a következő beállítások közül:

IGEN – A készülék minden hibátlan fax-küldés után

jelentést nyomtat. A készülék akkor is nyomtat jelentést, ha a fax adása a címzett vonalának foglaltsága miatt sikertelen volt.

NEM – A készülék nem nyomtat adási jelentést. A küldött

faxok áttekintését adó faxnapló kinyomtatása.

MINDIG – A készülék minden sikeres fax-küldés,

valamint minden megszakadt küldés esetén adási jelentést nyomtat.

HIBA ESETEN – Az adási jelentés csak akkor

nyomtatódik ki, ha a küldés sikertelen volt, vagy idő előtt megszakadt.

3 Nyomja meg az OK gombot.

További fax-vételi jellemzők

Nyomtatás sorrendben

Ha az Ön készüléke többoldalas faxot fogad, akkor nyomtatáskor sorrendbe rendezi a lapokat. A készülék a legutoljára vett oldalakat nyomtatja ki először. A funkciót ki lehet kapcsolni:

1 Nyomja meg az OK, 28 és OK gombot. 2 A [ gombbal válassza az

NYOMT. SORR.

lehetőséget.

3 Nyomja meg az OK gombot. 4 A [ gombbal válassza a funkció be- vagy

kikapcsolását.

5 Nyomja meg az OK gombot.

Több példány nyomtatása

A készüléket úgy is be lehet állítani, hogy a vett faxokból több példányt nyomtasson.

1 Nyomja meg az OK, 28 és OK gombot. 2 A [ gombbal válassza az

MASOLATOK SZAMA

lehetőséget.

3 Nyomja meg az OK gombot. 4 Írjon be egy 1 és 99 közötti értéket. 5 Nyomja meg az OK gombot.

Csengetési hangok beállítása

A hangerő beállítása

1 Nyomja meg az OK, 18 és OK gombot. 2 A [ megnyomásával jelölje ki a hangerőt. A csengetési

hang teljes kikapcsolásához válassza az

3 Nyomja meg az OK gombot.

Csendes fax-vétel

A csengetési hang teljes kikapcsolásához válassza az KI menüpontot. A készülék ekkor csengetés nélkül, automatikusan fogadja a faxokat. Ha a készüléket manuális fax-vételre van állítva, akkor ilyen esetben a készülék bejövő faxhívás esetén nem csenget és nem is veszi a faxot (ld. még A fax vételi üzemmód beállítása c. részt, oldal 28).

KI menüpontot.

Beállítások 27

A csengetések számának beállítása

A fax vételi üzemmód csengetésszámát a 17 funkcióval lehet beállítani.

1 Nyomja meg az OK, 17 és OK gombot. 2 A [ gombbal válasszon a lehetséges csengetési

beállítások listájából.

3 Nyomja meg az OK gombot.

A fax vételi üzemmód beállítása

Faxkapcsoló

Az Ön készülékének faxkapcsolója különbséget tesz a fax és a telefonhívás között. A faxok vétele automatikus, a telefonhívásokat fogadni lehet – a többi csatlakoztatott készüléken is. Amíg a faxkészülék a hívás típusát ellenőrzi, addig a csengetés is hallható.

A fax vételi üzemmód beállítása

A következő lehetőségek között választhat (típustól függ). A kijelzőn a kiválasztott fax-vételi üzemmód jelenik meg.

1 Nyomja meg az OK, 19 és OK gombot. 2 A [ gombbal válassza ki a kívánt lehetőséget.

Ha a lézerfax EXT csatlakozójára további készüléket csatlakoztat, akkor válassza az EXT/ üzenetrögzítő, fax vagy manuális üzemmódot.

3 Nyomja meg az OK gombot.

Manuális üzemmód

A készülék ekkor nem fogadja automatikusan a faxokat. A fax vételét manuálisan, a o gombbal kell indítani. Ez a beállítás akkor hasznos, ha a telefaxokat a modemmel ellátott számítógépen szeretné fogadni.

Fax üzemmód

A fax üzemmódban a készülék a 17 funkcióval beállított számú csengetés (ld. még A csengetések számának beállítása c. részt, oldal 28). Után megkezdi a fax vételét. Ezt az üzemmódot akkor érdemes választani, ha a készülékkel elsősorban telefaxokat fogad.

EXT/üzenetrögzítő üzemmód

Ha a készülék EXT csatlakozójára további készülékeket csatlakoztat, akkor válassza ezt az üzemmódot. Ha a készülékhez csatlakoztatott üzenetrögzítő hívást fogad, akkor a faxkapcsoló megvizsgálja, hogy a bejövő hívás faxhívás-e. Ha a készülék faxjelet érzékel, akkor automatikusan fogadja a faxot.

Üzenetrögzítő

Ha nincs csatlakoztatott üzenetrögzítő, vagy a csatlakoztatott üzenetrögzítő nem fogadja a hívást, akkor az előre meghatározott számú csengetés után a készülék veszi át a hívást és automatikusan fogad minden lehetséges faxot.

Faxkapcsoló 1

Ha egy másik készüléken fogadja a hívást és faxhangot hall (sípolás vagy csend), akkor a fax vételét a telefonkészülék *5 gombjának megnyomásával vagy a faxkészülék o a faxkészüléken. A funkció használatához a telefonkészülékeket hangfrekvenciás (DTMF) tárcsázásra kell állítani, ehhez ld. a telefonkészülék használati útmutatóját.

Automatikus üzemmód

(típustól függ)

Automatikus üzemmód

Az automatikus üzemmódba a készülék megvizsgálja, hogy a bejövő hívás faxhívás vagy telefonhívás-e. A készülék automatikusan fogadja a faxokat. Amíg a faxkészülék a hívás típusát ellenőrzi, addig a csengetés is hallható. A telefonhívást bármely pillanatban fogadni lehet. Az előre meghatározott számú csengetés után a készülék átveszi a hívást és automatikusan fogadja az esetleges faxokat.

Listák és Súgó-oldalak kinyomtatása

A funkciók listájának kinyomtatása

A funkciók listájának kiny omtatása

Nyomja meg a OK, 41 és OK gombot; a készülék a készülék minden funkcióját kinyomtatja.

Help 1 · Funkciók listája

A funkciók listáját az ¨, 1 és OK gombbal is ki lehet nyomtatni.

A telefonkönyv kinyomtatása

A OK, 43 és OK gombot együttesen megnyomva a telefonkönyv tárolt bejegyzéseinek és csoportjainak listáját lehet kinyomtatni.

Help 4 · Telefonkönyv

A telefonkönyvet az ¨, 4 és OK gombbal is ki lehet nyomtatni.

A faxnapló kinyomtatása

Faxnapló

A napló az utolsó 30 üzenetforgalmat tartalmazza. A napló vagy automatikusan, 30 üzenetforgalom után nyomtatódik ki, vagy manuálisan lehet kinyomtatni, ha szükséges:

A faxnapló kinyomtatása

Nyomja meg az OK, 42 és OK gombot. A készülék kinyomtatja a faxnaplót.

Help 3 · Faxnapló

A faxnaplót az ¨, 3 és OK gombbal is ki lehet nyomtatni.

Beállítások listájának

Nyomja meg a OK, 44 és OK gombot; a készülék a készülék minden beállítását kinyomtatja.

Help 5 · Beállítások

A beállítások listáját az ¨, 5 és OK gombbal is ki lehet nyomtatni.

8 Telefonvonal és további készülékek

A telefonvonal és a szolgáltatások beállítása

Alközpont / PABX

Alközpontok (PABX)

1 Nyomja meg az OK, 15 és OK gombot. 2 A [

HALOZAT TIP. lehetőséget.

3 Nyomja meg az OK gombot. 4 A [ gombbal válassza az

PONT

lehetőséget.

5 Nyomja meg az OK gombot.

Mellékállomás beállítása

Ha a készüléket alközpontra kapcsolva üzemelteti, akkor a 15 funkcióval állítsa be a belső hívószámok megfelelő hosszát, valamint a fővonalkérő kódot (hívásonkénti szolgáltató-váltás).

1 Nyomja meg az OK, 15 és OK gombot. 2 A [ gombbal válassza az 3 Nyomja meg az OK gombot. 4 Írja be a belső telefonszámok hosszát. A C gombbal

egyedi karaktereket lehet törölni. Ehhez vegye alapul a leghosszabb hívószámot és adjon hozzá egy számjegyet. Ha az alközponti hívószámok négy számjegyűek, akkor írjon be 5-öt.

5 Nyomja meg az OK gombot. 6 Írja be azt a fővonalkérő kódot, amellyel a nyilvános

hálózatba lehet lépni. Ez általában a 0.

7 Nyomja meg az OK gombot.

Fővonalkérő kód

A beállítások elvégzése után külső szám hívásakor nem lesz szüksége a fővonalkérő kód tárcsázására. A készülék a konfigurált közvetlen behívószámokkal azonos hosszúságú, vagy azoknál hosszabb tárcsázott számok elé automatikusan beilleszti a fővonalkérő kódot.

DSL-csatlakoztatás

Abban az esetben, ha DSL-modemet használ: A faxkészüléket a modem után csatlakoztassa! További információkat az Ön DSL-rendszerének kézikönyvében találhat.

ISDN-csatlakoztatás

Az Ön készüléke analóg faxkészülék (Group 3). Nem ISDN-készülék (Group 4), ezért közvetlenül az ISDNcsatlakozóról nem használható. Ehhez analóg adapter, vagy analóg készülékcsatlakozó szükséges. Az ISDN-

FOVONAL vagy ALKOZ-

PREFIX lehetőséget.

csatlakoztatással kapcsolatos részletek a terminál-adapter vagy a tárcsázós router kézikönyvében találhatók.

További készülékek csatlakoztatása

További készülékek

A telefonvonalon további készülékeket is használhat, pl. vezeték nélküli telefont, üzenetrögzítőt, díjszámlálót vagy modemet.

További telefonkészülék és SMS

Ha ugyanazon a telefonvonalon SMS-funkciókkal is ellátott vezeték nélküli telefonkészüléket használ, akkor az adott gyártótól függ, hogy az SMSüzeneteket melyik készülék fogadja. Az SMSüzeneteket csak az egyik készülék fogadhatja. Próbaképpen kapcsolja ki a vezeték nélküli készülék SMS-fogadási funkcióját.

Csatlakoztatás a készülékhez

A további készülékeket közvetlenül a faxkészülékre is lehet csatlakoztatni. A további készülék telefonkábelét csatlakoztassa a faxkészülék EXT csatlakozójára (RJ-11).

Externe Geräte anschließen

Soros csatlakoztatás

Javasoljuk a faxkészülékhez való közvetlen csatlakoztatást, mert ekkor a faxkapcsoló optimálisan vezérelheti a többi készüléket.

Csatlakoztatás a telefonvonalhoz

A csatlakoztatás sorrendje

A faxkapcsoló működése érdekében az ugyanarra a telefoncsatlakozóra csatlakoztatott készülékek közül a faxkészülék legyen az első. Kövesse a helyes sorrendet.

Több telefoncsatlakozó

Ha ugyanazon a telefonvonalon több telefoncsatlakozó van, akkor a faxkészüléket az első csatlakozóra kell csatlakoztatni.

Külső telefonkészülékek használata (Easylink)

Easylink

Az Easylink funkcióval a faxkészüléket más telefonkészülékekről lehet vezérelni. A funkció használatához a telefonkészülékeket hangfrekvenciás (DTMF) tárcsázásra kell állítani, ehhez ld. a telefonkészülék használati útmutatóját.

Fax vételének indítása

A hívás átvétele

Ha a másik telefonkészüléket veszi fel és a faxkészülék tovább csenget, vagy faxot próbál venni, akkor bontsa a vonalat a faxkészüléken. Nyomja meg a ** gombot a másik telefonkészüléken.

Telefonvonal és további készülékek 29

9 Szerviz

A tonerkazettát cseréje

Eredeti fogyóanyagok

Csak eredeti fogyóanyagokat használjon. Ezeket a viszonteladónál vagy a rendelési szolgálatunknál lehet beszerezni. Más fogyóeszközök a faxkészülék meghibásodását okozhatják.

Előírások a csomagoláson

Kövesse a fogyóanyagok csomagolásán olvasható utasításokat.

Plug’n’Print kártya

1 A két iratvezetőt megfogva és a fedelet hátrahajtva

nyissa fel a fedelet.

2 A középen található mélyedésnél megfogva és felfelé

húzva vegye ki a régi tonerkazettát.

3 Az új tonerkazettát vegye ki a csomagolásából. 4 Távolítsa el a fekete védõfóliát és a többi

csomagolóanyagot, de még ne vegye le a kazetta védõszalagját.

5 A por egyenletes elosztása és a nyomtatási minőség

növelése érdekében néhányszor rázza meg a kazettát előre-hátra.

6 A védõszalagot csak ezután húzza le teljesen a kazetta

bal oldalán.

A védőcsík eltávolítása után már ne rázza meg a kazettát. Ekkor ugyanis a por a levegőbe kerülhet.

7 A tonerkazettát helyezze a készülékbe. Kazettának

szilárdan a helyére kell pattannia.

8 Zárja le a fedelet. Győződjön meg arról, hogy a fedél

mindkét oldalon a helyére pattant.

UJ KAZETTA? jelenik meg a kijelzőn. Nyomja meg

az OK gombot.

A tonerkazettát óvatosan vegye ki a készülékbol, úgy, hogy a tonerpor ne folyjon ki. Ügyeljen arra, hogy hova teszi a kazettát; a tonerpor beszennyezheti a környezetet.

A por elszabadulásának megakadályozása érdekében a nyitott vagy használt tonerkazettát eredeti csomagolásában, vagy műanyagzsákban tárolja. A régi tonerkazettákat vigye az erre specializált üzletekbe, vagy a megfelelő hulladékgyűjtő helyre. A tonerkazettát soha ne dobja tűzbe! A tonerkazettákat tartsa gyermekek elől elzárt helyen.

10 Várja meg, amíg az KARTYA BEH. üzenet jelenik

meg a kijelzőn. Az új tonerkazetta Plug’n’Print kártyáját helyezze a papírtálca bal oldalán található nyílásba úgy, hogy az érintkezők balra nézzenek.

A tonerszint kijelzése

Tonerszint-memória 2

Amikor új tonerkazettát tesz a készülékbe, a kazettához mellékelt Plug’n’Print kártyával frissíteni kell a faxkészülék tonerszint-memóriáját. Az Ön készüléke minden nyomtatáskor feljegyzi a tonerfelhasználást és ennek alapján kiszámítja a pillanatnyi tonerszintet. A kijelzett tonerszint csak akkor valós, ha minden új kazettához a hozzá mellékelt Plug’n’Print kártyát is használja.

1 Nyomja meg az OK, 62 és OK. gombot. 2 A [ gombbal válassza az

KAZ. KAPAC. lehetőséget.

3 Nyomja meg az OK gombot. A faxkészülék a 100

százalék (tele) és 0 százalék (üres) között százalékban mutatja a kazetta tonerszintjét

Ha a kijelzőn a

KAR.NEM OLVASH. üzenet

jelenik meg, akkor valószínűleg helytelenül tette be a kártyát. A kártya behelyezésekor az érintkezőknek bal felé kell nézniük.

11 A kazetta adatainak beolvasása eltarthat néhány

másodpercig. A folyamat végén az alábbi kijelzés jelenik

MUV. BEFEJEZVE / KARTYA KI.

meg:

12 Húzza ki a Plug’n’Print kártyát a készülékből.

Az eljárást a j gomb megnyomásával bármikor meg lehet szakítani. A tonerszint-memóriát azonban minden új kazetta behelyezésekor frissíteni kell.

A frissítési folyamat újraindítása

1 Nyomja meg az OK, 62 és OK gombot. 2 A [ gombbal válassza az 3 Nyomja meg az OK gombot. 4 A [ gombbal válassza az

múlva a készülék a Plug’n’Print kártya behelyezését kéri.

Tonerszint-memória 3

Ha a kazetta tonerszintje alacsony, akkor a fedél minden felnyitása/lezárása után a következő kérdés jelenik meg a kijelzőn: FEKETE=UJ?. Ha nem tett be új kazettát, nyomja meg a j gombot. Ha új kazettát tett be, nyomja meg az OK gombot és kövesse az alábbi utasításokat.

UJ FEKETE lehetőséget.

IGEN lehetőséget. Rövid idő

Elakadt papír eltávolítása

Bevezetés

Az Ön készüléke olyan érzékelőket tartalmaz, amelyek gyorsan felismerik a papír- vagy iratelakadást. Ilyen hiba esetén a nyomtatópapír vagy az irat adagolása azonnal leáll.

1 A két iratvezetőt megfogva és a fedelet hátrahajtva

nyissa fel a fedelet.

2 Előfordulhat, hogy a papír eléréséhez ki kell venni a

tonerkazettát is.

A tonerkazettát óvatosan vegye ki a készülékbol, úgy, hogy a tonerpor ne folyjon ki. Ügyeljen arra, hogy hova teszi a kazettát; a tonerpor beszennyezheti a környezetet.

Szerviz 31

3 Óvatosan húzza ki a papírt.

1 Emelje fel az előlapot, amíg a felemelt helyzetben

rögzül.

2 A szkenner papíradagoló görgői mögött található

üvegét puha, száraz és szöszmentes textíliával törölje le.

Papírelakadás esetén ne próbálja erőszakosan eltávolítani a papírt, hanem óvatosan húzza ki a készülékből és gondosan távolítsa el. Előfordulhat, hogy a toner nem rögződik teljes mértékben a nyomaton és a levegőbe kerül. Ne lélegezze be a levegőbe került tonert! A ruházatra vagy a tárgyakra került port hideg vízzel tisztítsa le; a meleg víz rögzítené a tonert.

4 Tegye vissza a tonerkazettát és zárja vissza a fedelet.

Győződjön meg arról, hogy a fedél mindkét oldalon a helyére pattant.

Ha a kazetta tonerszintje alacsony, akkor a fedél minden felnyitása/lezárása után a következő kérdés jelenik meg a kijelzőn: Ha nem tett be új kazettát, nyomja meg a j gombot. Új tonerkazetta behelyezésekor a OK megnyomásával minden esetben frissítse a tonerszint-memóriát (ld. még A tonerkazettát cseréje c. részt, oldal 30).

Elakadt irat eltávolítása

Ha a készülék elülső részén akad el az irat: Emelje fel az előlapot, amíg a felemelt helyzetben rögzül. Óvatosan

húzza meg a papírt vagy az iratot, amíg kiszabadul.

Vorlagenstau vorn

FEKETE=UJ?.

3 Zárja le az előlapot.

"Hardver-reset"

Ha probléma jelentkezik és azt a használati utasítás alapján nem lehet elhárítani (ld. az alábbi Súgót is), akkor kövesse az alábbi lépéseket.

1 Húzza ki a hálózati csatlakozót. 2 Várjon legalább tíz másodpercig, majd csatlakoztassa

vissza a hálózati kábelt.

3 Ha a probléma megismétlődik, kérjük, kérjen tanácsot

a műszaki segélyszolgálatunktól vagy a készülék eladójától. Kövesse a kijelzőn megjelenő utasításokat.

Tisztítás

A készüléket tisztítás előtt csatlakoztassa le a hálózati feszültségről! A tisztításhoz használjon puha, szöszmentes textilt. A tisztításhoz ne használjon folyékony vagy gyúlékony tisztítószert (spray, súrolószer, polírozó szer, alkohol stb.). A készülék belsejébe ne kerüljön nedvesség.

Faxtisztító lapok

Call centerünkben speciális faxtisztító lapokat lehet beszerezni. Helyezzen egy lapot az iratadagolóba. Nyomja meg a j gombot; a készülék kidobja a lapot. Néhányszor ismételje meg az eljárást.

Faxolási problémák

Nem lehet faxot küldeni A kézibeszélő felemelésekor nincs tárcsahang

Ellenőrizze készülék telepítését. Ellenőrizze, hogy a készülék kap-e hálózati feszültséget.

A telefonkábelt csatlakoztassa a LINE . A telefoncsatlakozót csatlakoztassa a telefonvonal fali csatlakozójába.

Ha lehetséges, ellenőrizze a készüléket egy másik telefonvonallal, mielőtt a műszaki segélyszolgálatot hívná.

Kövesse a kijelzőn megjelenő utasításokat.

A fax-adások rendszeresen megszakadnak. Próbálja meg manuálisan elküldeni a faxot:

Nyomja meg az μ gombot és írja be a kívánt hívószámot. Ha a címzett üzenetrögzítőt használ, várja meg a sípoló hangot. Nyomja meg az o gombot.

Lehetséges, hogy a címzett készüléke nem vételkész.

Egy fax-számra nem lehet faxot küldeni. Hívja fel a telefonszámot és ellenőrizze, hogy fax-hívószám-

e és a rá csatlakoztatott faxkészülék vételkész-e (sípoló faxhang vagy csend). A kapcsolat felépülését kihangosítva lehet hallani (oldal 14).

Az elküldött faxok rossz minőségűek. Változtassa meg a felbontást.

Egy irat másolásával ellenőrizze a készüléket. Ha az Ön készüléke jól működik, akkor lehetséges, hogy a címzett készüléke rossz.

A funkciólista kinyomtatásával ellenőrizze a szkennert (nyomja meg a ¨, 1 és OK gombot). Ha a lista nyomtatása tökéletes, akkor lehetséges, hogy a szkenner szennyeződött vagy meghibásodott. Tisztítsa meg a szkennert.

A fax-vétel nem működik Ellenőrizze, hogy a manuális fax-vétel van-e beállítva. A

készülék ekkor nem fogadja automatikusan a faxokat (oldal

28).

A kézibeszélőben sípoló hangot hall, vagy semmit. A hívás faxhívás. Nyomja meg a o gombot a

faxkészüléken. Nyomja meg a *5 gombot a másik telefonkészüléken. Tegye le a kézibeszélőt.

Nyomtatási problémák

A készülék nem ad ki nyomtatványt A nyomtatás megszakad.

A papír vagy az irat elakadt; kifogyott a papír vagy a tonerkazetta.

Kövesse a kijelzőn megjelenő utasításokat.

A másolat üres, vagy a címzett üres lapot kap Az iratokat nyomtatott felükkel lefelé helyezze az

iratadagolóba.

A készülék fehér csíkokat nyomtat. Puha ronggyal tisztítsa meg a tonerdobot.

Tisztítsa meg a szkennert (ld. még Tisztítás c. részt, oldal

32).

A készülék fekete csíkokat nyomtat. A tonerkazetta megsérült és ki kell cserélni. Csak eredeti

fogyóanyagokat használjon.

Szerviz 33

Nyomtatási problémák

A készülék nyomtatáskor zajt kelt. A tonerkazetta majdnem kiürült és ki kell cserélni. Csak

eredeti fogyóanyagokat használjon.

A fett faxok és a másolatok túl világosak. A küldő készülék beállítása nem optimális.

Ha a másolat is túl világos, akkor a toner szinte teljesen kifogyott és ki kell cserélni. Csak eredeti fogyóanyagokat használjon.

Problémák a PC

Üzenet a PC-n: nincs kapcsolat a nyomtatóval. Ellenőrizze készülék telepítését. Ellenőrizze, hogy az USB-

kábelt csatlakoztatta és aCompanion Suite LL szoftver telepítve van a PC-n.

Ellenőrizze, hogy a készülék Laser Printer Scanner néven megtalálható-e a PC "Nyomtatók" menüjében.

Lehetséges, hogy a telepített tűzfal vagy antivírus-program megszakította a kapcsolatot az készülékkel.

Üzenet a PC-n: ellenőrizze a nyomtatót A tonerkazetta majdnem kiürült és ki kell cserélni.

10 Fogalmak

A hívó fél azonosítása (használatához a hívóazonosítást, CLIP)

A hívó fél azonosításának két típ usa va n. H a hívása érkezik, a készülék kijelzőjén megjelenik a hívó telefonszáma. Ha beszélgetés közben újabb hívása érkezik, akkor a készülék ezt hangjelzéssel jelzi. A funkció használatához a telefonszolgáltatónak mindkét szolgáltatást biztosítania kell és engedélyeznie kell az Ön telefonvonalára. Az Ön telefonszámának továbbítását ideiglenesen be- és ki lehet kapcsolni, illetve tartósan le lehet tiltani (Hívóazonosítás letiltása, CLIR).

Alcím

Ld. Faxlehívás (polling)

Alközpont

A nagyobb vállalatok szinte mindegyikében megtalálható. Sőt otthoni ISDN-rendszerek is lehetnek alközpontok. Ahhoz, hogy az alközpontból a nyilvános telefonhálózatra lehessen csatlakozni, a hívószám előtt egy kódot kell tárcsázni vagy egy gombot kell lenyomni. Ez a legtöbb esetben a „0”.

Átviteli sebesség

A CCITT/ITU nemzetközi szabványokat hozott létre a telefonvonalon megvalósított adatátvitelre vonatkozóan. Minden rövidített megnevezés a „V” betűvel kezdődik, ezért V-szabványnak is nevezik őket. A fax-átvitel legfontosabb átviteli sebességei V.17 – 7.200 … 14.400 bps, V.21 – legfeljebb 300 bps, V.22 – legfeljebb 1.200 bps, V.22 bis – legfeljebb 2.400 bps, V.27 ter – legfeljebb

4.800 bps, V.29 – legfeljebb 9.600 bps, V.32 bis – legfeljebb 14.400 bps, V.34 – legfeljebb 33.600 bps

Bemelegedési idő

A készülék alaphelyzetben energiatakarékos üzemmódban van (ld. Energiatakarékos üzemmód). A bemelegedési időtartam alatt a készülék a szükséges üzemi hőmérsékletre melegíti fel a nyomtatóegységet és a másolás vagy faxküldés ezután történik meg.

Call-by-Call

Telefonszolgáltató választása minden híváshoz. A telefonhívásokat különböző telefonszolgáltatók igénybe vételével lehet végezni. A telefonszám előtt beírt előválasztó számmal (prefix) minden telefonhívás során más szolgáltatót lehet választani anélkül, hogy ezekkel szerződést kellene kötni.

CCITT

Comite Consultatif International Téléphonique et Télégraphique (Nemzetközi Távíró és Telefon (technikai) Konzultatív Bizottság, az ITU elődje)

Conformité Européenne

CLIP

Hívószámkijelzés (lásd Hívóazonosítás)

CLIR

Hívóazonosítás letiltása (lásd Hívóazonosítás)

CNG

Calling Signal (ld. Faxhang)

DTMF

Dual Tone Multi Frequency (DTMF, lásd még Tone tárcsázás)

Easylink

Az Easylink funkció további lehetőségeket kínál a faxkészülékkel azonos telefonvonalra csatlakoztatott más készülékek kezeléséhez (fax-vétel indítása, hívásátvétel, lásd További készülékek). A funkciók használatához a további telefonkészülékeket TONE tárcsázásra kell állítani.

ECM

Error Correction Mode

Energiatakarékos üzemmód

A készülék alapállapota az energiatakarékos üzemmód. Ha telefaxot kap, nyomtatni vagy másolni akar, akkor a készülék az energiatakarékos üzemmódból automatikusan a kívánt üzemmódba kapcsol (ld. bemelegedési fázis).

Error Correction Mode (ECM)

Az ECM módszer csökkenti az átviteli hibák számát, amelyeket pl. a rossz telefonvonal okoz, így csökkenti az átvitel időtartamát. A funkció működéséhez mindkét kapcsolatban álló faxkészüléknek használnia kell az ECM módot.

Fax küldése több címzettnek (= broadcast)

Ezzel a funkcióval ugyanazt a faxot vagy SMS-t több címzettnek lehet elküldeni.

Fax-csoportok

A faxkészülékeket az átviteli típus és átviteli sebesség alapján nemzet-közileg szabványosított fax-csoportokba (Group) sorolják. Különböző csoporthoz tartozó készülékek között lehetséges az összeköttetés; ilyenkor a legkisebb közös átviteli sebességet használják. Az átvite-li sebesség meghatározása a „kézfogás” (handshake) során történik meg. Az 1 – 3 csoportba tartozó készülékek analóg fax-készülékek. Manapság az 1 és 2 csoportba tartozó készülékekkel már aligha lehet ta-lálkozni; a legsűrűbben előforduló készülé-kek – 9,600 és 33,600¦bps közötti átviteli sebességgel – a Group 3-ba tartoznak. A Group 4 készülékek digitális faxkészülé-kek, amelyek kizárólag ISDN-rendszerek-ben működnek. Ezek legnagyobb átviteli sebessége 64,000¦bps.

Faxhang (CNG hang)

A hangjelzés, amelyet a faxkészülék küld a fax-adás jelzésére. A CNG hang beérkezésekor a hívott faxkészülék felismeri, hogy faxhívásról van szó és megkezdi a fax vételét.

Faxkapcsoló

A faxkapcsoló ellenőrzi a bejö-vő telefonhívásokat és vezérli a faxkészülék csengetését. A kijelölt üzemmódnak megfelelően a fax fogadása automatikusan vagy manuálisan történik.

Fogalmak 35

Faxlehívás (polling)

Ezzel a funkcióval más faxkészülékről lehet dokumentumot lehívni. Több faxlehívó szolgáltatást kínáló nagyobb cégek esetén alcímeket közvetlen hívószámokat is használni lehet. Ennek érdekében a telefax-szám és az alcím közé tárcsázási szünetet kell beiktatni (ld. Tárcsázási szünet).

Felbontás

Képpontok száma hüvelykenként (dpi). A fax küldéséhez és fogadásához használható felbontások a Standard, Finom, Sfinom és Foto. Másoláshoz a Gyors, Fino és Foto felbontás használható. Minél nagyobb a felbontás, annál hosszabb ideig tart a fax küldése.

Fővonalkérő kód

A fővonalkérő kód az a szám vagy betű, amelyet az alközponti mellékállomáson a hívószám elé kell írni ahhoz, hogy a nyilvános telefonhálózathoz lehessen kapcsolódni (lásd "Alközpont").

Handshake

A handshake (kézfogás) a fax-átvitel első és utolsó lépése. A kapcsolat létrejötte után a készülékek ellenőrzik, hogy melyik fax-csoportba (Group) tartoznak, valamint egyeztetik a funkciókat, pl. a méretcsökkentést vagy a szürkeárnyalatokat. A fax átvitelének befejezése után és a kapcsolat bontása előtt a vevő készülék nyugtázza a fax vételét (ld. fax-csoportok).

Hardver-modem

A hardver modem x, beépített modem. A szoftvermodemmel ellentétben szolgáltatásai és funkciói adot-tak, ezért nem változtathatók meg (ld. szoftver-modem, modem)

Hívók listája

A lista az utolsó tíz hívó telefonszámát tárolja. Ehhez a funkcióhoz az szükséges, hogy a hívó fél azonosítása engedélyezve legyen a telefonvonalon és a hívó ne tiltsa le

hívószámának továbbítását (ld. hívó fél azonosítása).

Hívószámkijelzés (CLIP)

lásd A hívó fél azonosítása

Időmegjelölés

Minden vett fax fejlécében megjelenik a vétel dátuma és időpontja. A memória tartalék tápfeszültsége garantálja, hogy az adatok a hálózati feszültség kimaradása esetén is pontosak legyenek. Ilyen módon pontosan megmondható, hogy a fax mikor érkezett be Önhöz.

ISDN

Integrated Services Digital Network

ITU

International Telecommunications Union (Nemzetközi Távközlési Egyesülés, ENSZ-szervezet)

Kódolás

A telefax-készülék a továbbítás cél-jára kódolja és tömöríti a telefax-adatokat. A minimális szabvány az MH (módosított Humann-kódolás). Jobb kódolási eljárás az MR (módosított Read) vagy az MMR (módosított módosított Read) kódolás.

Körözvényfax (broadcasting)

Ld. Küldés több címzett számára

Közvetlen hívószám

Az alközpont adott mellékállomásának közvetlen hívására alkalmas hívószám.

Küldő azonosítása (= fejléc)

A küldő telefonszáma és neve, valamint az adás dátuma és időpontja minden vett fax fejlécében megjelenik.

Láncolt tárcsázás

A tárcsázás megkezdése előtt a telefonkönyv-bejegyzéseket, a beírt számjegyeket, az újrahívási lista számait és a híváslista számait szabadon lehet kombinálni és szerkeszteni. Például, ha egy olcsó szolgáltató előválasztó számát (lásd Call-by-Call) telefonkönyv-bejegyzésként tárolta el, akkor válassza ezt a bejegyzést, majd utána írja be a kívánt hívószámot, vagy válasszon egy hívószámot a telefonkönyvből, az újrahívási listából vagy a híváslistából.

Láncolt tárcsázás

Lásd számok kombinálása

LCD

Liquid Crystal Display (folyadékkristályos kijelző)

LED

LED: Light Emitting Diode (fénykibocsátó dióda)

Memoria

Ha a készülékben nincs papír vagy toner, a készülék a beérkező faxokat. SMS-eket a memóriájában tárolja.

Módosított Huffmann (fax-kódolási eljárás, lásd Kódolás)

MHC

Módosított Huffmann kód (fax-kódolási eljárás, lásd Kódolás)

MMR

Módosított Modified Read (fax-kódolási eljárás, lásd Kódolás)

Modem

A modem a számítógép digitális jeleit hallható jelekké alakítja és fordítva. Az analóg vonal csak akusztikus (hallható) jeleket továbbít és nem digitális jeleket (ld. hardver-modem, szoftver-modem).

Modified Read (fax-kódolási eljárás, lásd Kódolás)

MRC

Modified Read kód (fax-kódolási eljárás, lásd Kódolás)

Napló

A napló az utolsó telefonhívásra, vett és küldött faxra és SMS-re vonatkozó információkat tartalmazza. A naplót manuálisan lehet kinyomtatni, illetve a készüléket úgy is be lehet állítani, hogy megadott időpontokban automatikusan nyomtassa ki.

PABX

Private Automatic Branch Exchange

Párhuzamos csatlakoztatás

ld. További készülékek

Plug’n’Print kártya

Chipkártya, amelyet az új tonerkazetta behelyezése után a tonerszint-memória feltöltésére használunk.

Polling

Ld. Faxlehívás (polling)

POTS

Plain Old Telephone Service

PSTN

Kapcsolt nyilvános telefonhálózat

RAM

Random Access Memory (véletlen hozzáférésű memória)

RJ-11

Registered Jack 11 (vagy Western Plug, szabványos telefoncsatlakozó)

SMS

Short Message Service

Soros csatlakoztatás

ld. További készülékek

Szkennelés

Dokumentum beolvasása a fax memóriájába vagy a számítógépbe küldés, másolás vagy szerkesztés céljából.

Szoftver-modem

A készülék nem tar-talmaz x, beépített modemet. A modem funkcióit igény szerint egy program hajtja végre és a gép memóriáját RAM) használja. A szoftver-modem szogáltatásait és funk-cióit a szoftver megváltoztatásával lehet változtatni (ld. Hardver-modem, Modem).

Tárcsázási szünet

Nemzetközi hívószámokban és alcímet/mellékállomási számot tartalmazó hívószámok esetén gyakran tárcsázási szünetet kell beiktatni ahhoz, hogy a gyors tárcsázás miatt a kapcsolat ne szakadjon meg. A készülék rövid várakozás után tárcsázza a közvetlen behívószámot vagy az alcímet (a hívószám második részét) (ld. Faxlehívás (polling)).

Tone (vagy DTMF) tárcsázás

Sok országban az impulzusos tárcsázást (ahol minden számjegyet a megfelelő számú impulzus képviselt) a TONE tárcsázás váltotta fel. Ennél a tárcsázási módnál minden gombhoz egy meghatározott hang tartozik (ez a DTMFhang).

Tonerszint-memória

A minden új kazettához mellékelt Plug’n’Print kártyával frissíteni kell a készülék tonerszint-memóriáját. Az Ön készüléke minden nyomtatáskor feljegyzi a tonerfelhasználást és ennek alapján kiszámítja a toner pillanatnyi szintjét. A kijelzett tonerszint csak akkor valós, ha minden új kazettához a hozzá mellékelt Plug’n’Print kártyát is használja.

További készülékek

A faxkészülékhez további készülékeket, pl. üzenetrögzítőket, telefonkészülékeket, díjszámlálókat és szá-mítógép-modemeket lehet csatlakoztatni; ezek egymással sorosan vagy párhuzamo-san csatlakozhatnak. A párhuzamos csat-lakoztatás azt jelenti, hogy a készülékek ugyanannak a telefonvonalnak más-más csatlakozóira csatlakoznak. Ha ezeket a készülékeket a faxkészülék EXT csatlako-zójára csatlakoztatja, akkor a készülékek sorosan kapcsolódnak. A faxkészülék fax-kapcsolója csak a sorosan csatlakoztatott készülékeket képes vezérelni.

TWAIN

(Tool Without an Interesting Name) A TWAIN szkennermeghajtóval az ezt a szabványt kezelni képes bármely alkalmazásból használni lehet a készüléket és szkennelni lehet.

USB

Universal Serial Bus (unverzális soros busz, számítógépcsatlakozó)

Fogalmak 37

11 Függelék

Műszaki adatok

Méretek

Méretek (szél.¦×¦mag.¦×¦mélys.)........... 370¦×¦200¦×¦330¦mm

Tömeg

Tömeg..................................................................7,25¦kg

Tápellátás

Tápellátás ............................... 220¦–¦240¦V¦~ / 50¦–¦60¦Hz

Teljesítmény-felvétel

Készenlét

Készenlét ........................................................<¦8,5¦W

Adás

Adás ................................................................<¦17¦W

Vétel

Vétel................................................................ <¦20¦W

Ajánlott környrzeti hőmérséklet

Ajánlott környrzeti hőmérséklet .........................5¦–¦35¦ºC

Relatív páratartalom

Relatív páratartalom............... 15¦–¦85¦% (nem lecsapódó)

Csatlakozás típusa

Csatlakozás típusa..................................... PSTN · PABX

Szabványok

Biztonság EN 60950-1

Biztonság..................................................... EN¦60950-1

Kibocsátás EN 55022 Class B

Kibocsátás........................................... EN¦55022 Class B

Kibocsátás EN 61000-3-2

............................................................ EN¦61000-3-2

Kibocsátás EN 61000-3-3

............................................................ EN¦61000-3-3

Elektromos zaj elleni védettség EN 55024

Elektromos zaj elleni védettség......................... EN¦55024

Szkenner

Típus Fekete-fehér

Típus............................Fekete-fehér · 256 szürkeárnyalat

Szkennelési szélesség

Szkennelési szélesség ...........................................210¦mm

Vízszintes felbontás

Vízszintes felbontás........................................8 pont/mm

Függőleges felbontás Standard (normál)

Függőleges felbontás . Standard (normál): 3,85 vonal/mm

Függőleges felbontás Fine (finom)

....................................... Fine (finom): 7,7 vonal/mm

Függőleges felbontás SFinom

............................................ SFinom: 15,4 vonal/mm

Speed

Speed.........................................6 másodperc/A4-es oldal

Nyomtató

Típus Class 1 lézernyomtató

Típus.............................................Class 1 lézernyomtató

Bemelegedési idő

Bemelegedési idő ................................. kb. 15 másodperc

Szélesség

Szélesség .............................................................200¦mm

Felbontás

Felbontás............................................................. 600¦dpi

Sebesség

Sebesség..............................................max. 16 oldal/perc

Memoria

Telefonkönyv

Telefonkönyv.....................................max. 200 bejegyzés

Faxok (kicsi)

Faxok.........................................................(típustól függ)

..........................max. 100 oldal (szabványos teszt-fax)

Faxok (magas)

..........................max. 400 oldal (szabványos teszt-fax)

SMS

SMS ...........................................................max. 30 SMS

Papír

Kapacitás

Kapacitás .............................................................250 lap

Méret

Méret................................................. A4 · 210¦×¦297¦mm

Vastagság

Vastagság ................................................. 0,08¦–¦0,12¦mm

Tömeg

Tömeg..........................................................60¦–¦90¦g/m²

Iratadagoló

Kapacitás

Kapacitás ............................................................... 20 lap

Szélesség

Szélesség .............................................................218¦mm

Hosszúság

Hosszúság........................................................... 600¦mm

Fax

Típus Group 3

Típus................................................................. Group 3

Megfelelőség

Megfelelőség .................................................ITU-T¦T.30

Adattömörítés

Adattömörítés.....................................MH · MR · MMR

Adási sebesség (kicsi)

Átviteli sebesség .........................................(típustól függ)

.................................................................. 14.400¦bps

Adási sebesség (magas)

.................................................................. 33.600¦bps

Másoló

Típus Fekete-fehér

Típus ............................. Fekete-fehér · 64 szürkeárnyalat

Felbontás (típustól függ)

Felbontás .................................................. (típustól függ)

Felbontás Gyors kicsi

...................................................Gyors: 200¦×¦200¦dpi

Felbontás Gyors magas

...................................................Gyors: 200¦×¦300¦dpi

Felbontás Fino kicsi

.....................................................Fino: 400¦×¦200¦dpi

Felbontás Fino magas

.....................................................Fino: 400¦×¦300¦dpi

Felbontás Foto kicsi

.....................................................Foto: 400¦×¦200¦dpi

Felbontás Foto magas

.....................................................Foto: 400¦×¦300¦dpi

Sebesség

Sebesség ...................................................... 16 oldal/perc

Többszörös másolás

Többszörös másolás ................................... max. 99 oldal

Számítógép-hálózat kapcsolat

(típustól függ)

Csatlakozás típusa

Csatlakozás típusa............ USB 1.1 · USB 2.0 Full Speed

Használható operációs rendszerek

.....................Windows 2000 (SP¦3) · ME · XP · Vista

Változtatásokkal kapcsolatos záró megjegyzés

A műszaki adatok értesítés nélküli megváltoztathatók.

A CE jelölés azt jelenti, hogy a készülék megfelel a rá vonatkozó EU-direktíváknak.

Ezt a használati útmutatót újrahasznosított, klórmentesen fehérített papírra nyomtatták. Ez megfelel a kis környezeti hatásra vonatkozó legszigorúbb előírásoknak is. A kartondobozt, a papír- és karton betéteket papírhulladékként lehet kezelni. A műanyagfóliát az Ön országának előírásait alkalmazva újrahasznosításra le lehet adni, vagy a nem újrahasznosítható hulladékban lehet elhelyezni.

Bizonyos dokumentumok másolása (pl. szkenneléssel, nyomtatással, másolással) sok országban tilos. Az ilyen dokumentumok alábbi listája nem teljes, de általános áttekintést ad. Kétség esetén kérjen jogi tanácsot.

- Útlevél (személyazonosítás)

- Kilépő és belépő vízum (bevándorlási okmányok)

- Katonai szolgálatra vonatkozó dokumentumok

- Bankjegy, utazási csekk, készpénzkifizetési rendelvény

- Postabélyeg, illetékbélyeg (pecséttel vagy anélkül)

- Hiteldokumentum, letéti igazolás, kötvény

- Szerzői joggal védett dokumentum A faxküldemények jogi érvényességére vonatkozóan tartsa

szem előtt a nemzeti jogi szabályozásokat - különösen az aláírások érvényessége, a határidők teljesítése vagy az adás során bekövetkezett minőségromkás miatti hátrányok stb. tekintetében.

Ügyeljen a helyi, távközlés-biztonságra és adatvédelemre vonatkozó törvényi előírások betartására.

A készülék analóg nyilvános telefonhálózaton (PSTN) használható, a csomagoláson feltüntetett országban. Ha a készüléket más országban használja, akkor az hibásan működhet.

További tájékoztatást az Ön országának szervizközpontjában kaphat. Ha a készülék használatával kapcsolatban probléma merül fel, kérjük, előszőr a készülék eladóját keresse fel.

Függelék 39

253008183-A

Olivetti OFX 9300, OFX 9400 User Manual [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual

Tisztelt vásárló!

A használati utasításról

Az alkalmazott jelölések

Telepítési útmutató

A csomag tartalma

A papír betöltése

Az irattámasz felszerelése

A nyomtatvány- és faxkiadó tartója kihúzása

A Induló tonerkazetta behelyezése

Az iratkiadó tartója felszerelése

A telefonvezeték csatlakoztatása

A hálózati kábel csatlakoztatása

Az ország beállítása

Hívószám beírása

A név beírása

Áttekintés

A menüfunkciók áttekintése

1 Üzembe helyezés

2 Fax

3 SMS

4 Listák és jelentések

5 Feladatok

6 Egyebek

A Súgó-oldalak kinyomtatása

A funkciók listájának kinyomtatása

A telefonkönyv kinyomtatása

Fax-sablonokat kinyomtatása

A faxnapló kinyomtatása

A feladatlista kinyomtatása

Sudoku: játék kinyomtatása

Beállítások listájának

A készülék áttekintése

Általános biztonsági információk

A készülék beállítása

Tápellátás

A készülék javítása

Fogyóanyagok

Lézer-biztonság

1 A telefon-funkciók

Telefonhívás kezdeményezése a faxkészüléken

Telefonkönyv

Láncolt tárcsázás

Tárcsázási szünet beiktatása

Bejegyzések tárolása

Bejegyzés szerkesztése

Bejegyzés törlése

Csoportok

Csoportnak létrehozása

Csoport szerkesztése

Csoport törlése

Hívószámkijelzés (CLIP)

Nem fogadott hívások

2Fax

Fax küldése

Fax manuális küldése

Közvetlen behívás vagy alcím

Belehallgatás a beszélgetésbe

Körözvényfax (broadcasting)

A címzettek egyedi beírása

Fax küldése egy csoportnak

Fax-sablonok használata

Fax vétele

Fax manuális vétele

A tárolt faxok kinyomtatása

Az automatikus faxnyomtatás kikapcsolása

A PIN kód beírása

Bekapcsolás és kikapcsolás

Faxlehívás (polling)

Közvetlen faxlehívás (polling)

Késleltetett faxlehívás

Lehívható fax bekészítése

Feladatok

Feladat azonnali végrehajtása

Feladat megváltoztatása

Feladat törlése

Feladat kinyomtatása
