Oki C3100 User Manual

C3100

uživatelská příručka

PŘEDMLUVA

Vynaložili jsme maximální úsilí, aby informace v tomto dokumentu byly kompletní, přesné a platné. Výrobce nemá žádnou zodpovědnost za následky chyb, které jsou mimo jeho kontrolu. Výrobce také nemůže zaručit, že změny v programovém vybavení a na zařízeních jiných výrobců, na které odkazuje tato příručka, neovlivní použitelnost podávané informace. Odkaz na programové vybavení vytvořené jinými společnostmi výrobce k ničemu nezavazuje.

I když bylo vyvinuto odpovídající úsilí, aby tento dokument byl tak přesný a užitečný jak je to možné, nedáváme žádnou záruku, až přímou tak nepřímo vyjádřenou, ohledně přesnosti a kompletnosti zde obsažených informací.

Nejnovější ovladače a příručky jsou k dispozici na webovské stránce Oki Europe:

http://www.okieurope.com

Company Ltd. Energy Star je obchodní značka agentury United States Enviromental Protection

Agency. He wlet t-Pa ckar d, HP a La serJ et js ou re gistrov ané o bcho dní z načky spol ečno sti Hewl ett-

Packard Company. Microsoft, MS-DOS a Windows jsou registrované obchodní značky společnosti

Microsoft Corporation. Apple, Macintosh a Mac OS jsou registrované obchodní značky společnosti Apple

Computors Inc. Názvy jiných výrobků a jiné obchodní značky jsou registrované ochranné známky

jiných vlastníků.

Jako účastnik programu Energy Star, výrobce zaručuje, že tento produkt splňuje směrnice Energy Star pro energetickou účinnosž.

Tento výrobek splňuje podmínky Council Directive 89/336/EEC (EMC) 73/23/EEC (LVD) a 1999/5/EC (R&TTE) spolu s použitelnými změnami, pro sjednocování zákonů členských zemí (CE) vztahujících se k elektromagnetické kompatibilitě elektronických a telekomunikačních zařízení.

PŘEDMLUVA > 2

OBSAH

Předmluva. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Úvod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Přehled tiskárny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Pohled zepředu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Pohled zezadu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Ovládací panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Tlačítka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Kontrolky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Doporučené typy papíru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Zásobník . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Víceúčelový zásobník . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Výstupní zásobník pro listy lícem dolů . . . . . . . . . . . . . . . . 16

Zásobník pro listy lícem nahoru . . . . . . . . . . . . . . . . . . . . . 16

Vkládání papíru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Zásobník . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Víceúčelový zásobník . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Nastavení tiskárny v systému Windows . . . . . . . . . . . . . . . . . . 21

Nastavení ovladače tiskárny . . . . . . . . . . . . . . . . . . . . . . . .21

Předvolby tisku v aplikacích systému Windows . . . . . . . . . 22

Karta Setup (Nastavení) . . . . . . . . . . . . . . . . . . . . . . . . . 23

Karta Job Options (Možnosti úlohy). . . . . . . . . . . . . . . . 24

Karta Colour (Barva) . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

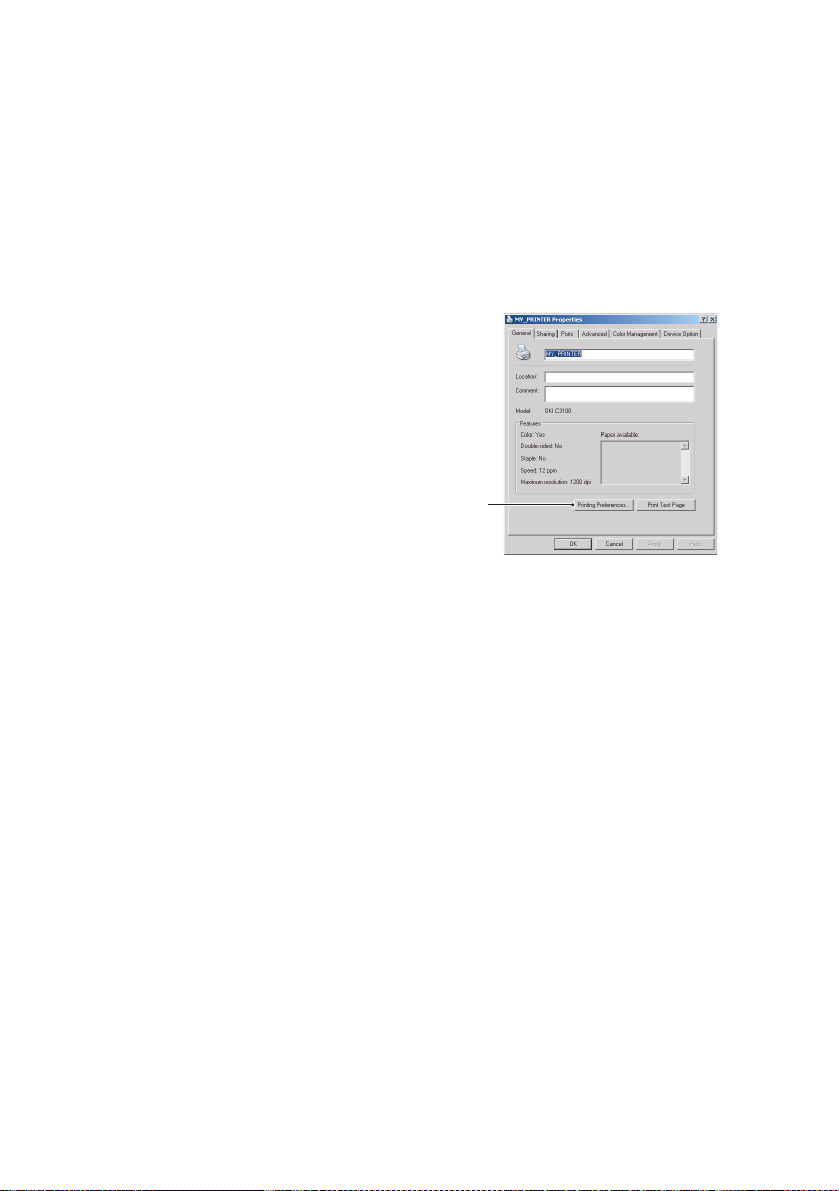

Nastavení z ovládacího panelu v systému

Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Karta General (Obecné) . . . . . . . . . . . . . . . . . . . . . . . . . 26

Karta Advanced (Upřesnit) . . . . . . . . . . . . . . . . . . . . . . . 27

Barevný tisk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Faktory ovlivňující vzhled tisku . . . . . . . . . . . . . . . . . . . . . . 29

Tipy pro barevný tisk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Tisk fotografií . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Tisk z aplikací sady Microsoft Office . . . . . . . . . . . . . . . 31

Tisk určitých barev (např. barev loga společnosti) . . . . 31

Nastavení jasu a intenzity výtisku . . . . . . . . . . . . . . . . . 31

Přístup k možnostem pro dosažení souladu barev . . . . . . 32

Nastavení možností pro dosažení souladu barev. . . . . . . . 33

OBSAH > 3

Používání funkce Colour Swatch (Vzorník barev) . . . . . . . . 34

Používání nástroje Colour Correct (Oprava barev) . . . . . . . 35

Aplikace Monitor stavu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Používání aplikace Monitor stavu . . . . . . . . . . . . . . . . . . . . 37

Karta Stav tiskárny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Karta Instalace tiskárny . . . . . . . . . . . . . . . . . . . . . . . . . 38

Karta Předvolby . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Funkce tiskárny (uživatelské nastavení) . . . . . . . . . . . . . . . 42

Nabídka Informace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Nabídka Tisk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Nabídka Média . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Nabídka Barva . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Nabídka Konfigurace systému . . . . . . . . . . . . . . . . . . . . 47

Nabídka USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Nabídka Pamě . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Nabídka Nastavení systému. . . . . . . . . . . . . . . . . . . . . . 49

Nabídka Údržba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Nabídka Použití . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Nastavení tisku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Změna jazyka displeje . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Výměna spotřebovávaných částí. . . . . . . . . . . . . . . . . . . . . . . . 53

Podrobnosti objednávky spotřebovávaných částí . . . . . . . 54

Výměna tonerové kazety . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Výměna obrazového válce . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Výměna pásového posuvníku . . . . . . . . . . . . . . . . . . . . . . . 66

Výměna zapékací jednotky . . . . . . . . . . . . . . . . . . . . . . . . . 69

Čištění hlavy s diodami LED. . . . . . . . . . . . . . . . . . . . . . . . . 72

Instalace přídavné paměti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Kódy pro objednání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Rozšíření paměti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Odstranění uvíznutého papíru. . . . . . . . . . . . . . . . . . . . . . . . . . 77

Technické údaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Podrobnosti o kontaktování Oki . . . . . . . . . . . . . . . . . . . . . . . . 88

OBSAH > 4

POZNÁMKY, UPOZORNĚNÍ A VAROVÁNÍ

POZNÁMKA

Poznámka poskytuje další informace, které doplňují hlavní text a které mohou uživateli pomoci pochopit funkce produktu.

UPOZORNĚNÍ

Upozornění poskytuje dodatečné informace, jejichž ignorování může vést k chybnému fungování nebo poškození zařízení.

VAROVÁNÍ

Varování poskytuje dodatečné informace, jejichž ignorováním uživatel riskuje zranění.

POZNÁMKY, UPOZORNĚNÍ A VAROVÁNÍ > 5

ÚVOD

Blahopřejeme vám k nákupu barevné tiskárny OKI. Moderní funkce této tiskárny umožňují čistý tisk živými barvami a ostrý černobílý tisk vysokou rychlostí na celou řadu kancelářských tiskových médií.

Tiskárna nabízí tyto funkce: l rychlý tisk až 12 plnobarevných stránek za minutu pro

barevné, profesionálně vyhlížející prezentace a jiné

dokumenty,

l rychlý a výkonný černobílý tisk rychlostí až 20 stránek za

minutu pro běžné dokumenty, které nevyžadují barevný tisk,

l rozlišení 1200 x 600 dpi umožňující tisk vysoce kvalitních

obrázků s nejjemnějšími podrobnostmi,

l jednoprůchodová barevná digitální technologie s diodami LED

pro vysokorychlostní zpracování tištěných stránek,

l vysokorychlostní rozhraní USB 2.0, l „Zeptejte se Oki” - nová funkce, která umožňuje uživatelům

přejít z obrazovky ovladače tiskárny přímo na vyhrazený web

specifický pro právě používaný model (v této příručce není

vždy uváděna). Zde najdete veškeré dostupné rady, technickou

pomoc a podporu, které jsou třeba k dosažení nejlepších

možných výsledků s tiskárnou OKI.

Dále je k dispozici tato volitelná funkce: l přídavná paměť pro tisk složitějších stránek.

ÚVOD > 6

PŘEHLED TISKÁRNY

POHLED ZEPŘEDU

1. Výstupní záso bník pro listy

lícem dolů Standardní místo pro ukládání tiskových úloh, které pojme až 250 lisů papíru s gramáží 80 g/m².

2. Uvolňovací západka

víceúčelového zásobníku (2) (stisknout).

3. Ovládací panel.

Stavové kontrolky a ovládací tlačítka.

4. Uvolňovací západka

předního krytu (zvednout).

5. Zásobník papíru

Standardní zásobník pro čistý papír, který pojme až 300 listů papíru s gramáží 80 g/m².

6. Víceúčelový zásobník (na obrázku zavřený).

Používá se k podávání těžšího papíru, obálek a jiných zvláštních medií. V případě potřeby slouží též pro ruční vkládání jednotlivých listů.

7. Hlavní vypínač

ÚVOD > 7

POHLED ZEZADU

Tento pohled ukazuje propojovací panel a zadní výstupní zásobník.

8. Rozhraní USB (Aby správně

fungovala aplikace Monitor stavu, může mít kabel USB maximální délku 2 m.)

9. Konektor napájecího kabelu

10. Zadní výstupní zásobník na 100

listů lícem nahoru

Je-li zadní výstupní zásobník sklopen dolů, potištěný papír vychází ze zadní části tiskárny a je skládán lícem nahoru. Zásobník se používá zejména pro těžká tisková média. Používá-li se společně s víceúčelovým podavačem papíru, je cesta papíru tiskárnou v podstatě přímá. Tento způsob použití zabraňuje ohýbání papíru v tiskárně a umožňuje tisk na média o gramáži až 203g/m².

ÚVOD > 8

OVLÁDACÍ PANEL

Ovládací panel umožňuje zásahy obsluhy a informuje o normálním provozu tiskárny i o situacích vyžadujících pozornost. Podrobné informace o stavu poskytuje aplikace Monitor stavu. (Viz část

„Používání aplikace Monitor stavu” na straně 37.)

1 2 3 4 5 6

Na ovládacím panelu jsou následující 4 kontrolky a 2 tlačítka:

1. Kontrolka napájení (tiskárna připravena) (zelená)

2. Kontrolka papíru (žlutá)

3. Kontrolka spotřebovávaných částí (žlutá)

4. Kontrolka alarmu (žlutá)

5. Tlačítko ON LINE

6. Tlačítko CANCEL

Tlačítka slouží k ovládání tiskárny a kontrolky informují o jejím provozním stavu.

ÚVOD > 9

TLAČÍTKA

Používání

Tlačítka jsou označena texty ON LINE a CANCEL a každé má následující tři režimy provozu:

Režim provozu Popis

Krátké stisknutí (Stisknutí 1)

Stisknutí po dobu 2 sekund (Stisknutí 2)

Stisknutí po dobu 5 sekund (Stisknutí 5)

Funkce

Dále jsou uvedeny výsledky použití tlačítek v různých situacích.

Stisknutí tlačítka a jeho uvolnění do 2 sekund od stisknutí. Činnost je spuštěna ihned po uvolnění tlačítka.

Stisknutí tlačítka a jeho uvolnění po 2 až 5 sekundách od stisknutí. Činnost je spuštěna ihned po uvolnění tlačítka (kromě případu zrušení úlohy).

Stisknutí tlačítka a přidržení po dobu 5 sekund nebo déle. Činnost je spuštěna po 5 sekundách od stisknutí tlačítka, a to i v případě delšího přidržení.

Stav před

stisknutím

Online (režim nečinnosti)

Offline (režim nečinnosti)

Online (příjem, zpracování nebo tisk dat)

Tlačítko ONLINE Tlačítko CANCEL

Stisknutí 1Stisknutí 2Stisknutí 5Stisknutí 1Stisknutí 2Stisknutí

Přepnutí do stavu offline

Přepnutí do stavu online

Přepnutí do stavu offline

Tis k přehledu nabídky (*1)

Tis k přehledu nabídky (*2)

Tisk ukázkového výtisku

Tisk ukázkového výtisku (*2)

–––Zrušení

ÚVOD > 10

–––

– – –

úlohy (*3)

–

Stav před

stisknutím

Požadavek na ruční vkládání, na doplnění papíru do víceúčelového zásobníku nebo informace o neshodě formátů papíru

V zásobníku 1 došel papír nebo je zásobník 1 otevřený.

Přetečení paměti nebo neplatná data

Uvíznutí papíru

Při otevření a zavření krytu v případě spotřebování toneru

Tlačítko ONLINE Tlačítko CANCEL

Stisknutí 1Stisknutí 2Stisknutí 5Stisknutí 1Stisknutí 2Stisknutí

Spuštění přísunu papíru

––––Zrušení

Zotavení z chybového stavu a přepnutí do stavu online

––––––

Zjištění, že byl toner vyměněn

– – – Zrušení

– – – – –

– – Zjištění, že

toner nebyl vyměněn

úlohy (*3)

– –

–

*1: Přehled nabídky (neboli stavová stránka) obsahuje podrobné informace o nastavení a stavu tiskárny.

*2: Přepnutí do stavu online po spuštění tisku. *3: Zrušení úlohy po 2 sekundách od stisknutí tlačítka (i v případě

delšího přidržení tlačítka)

ÚVOD > 11

KONTROLKY

Obecné informace

Stavy tiskárny (signalizované kontrolkami) lze zhruba rozdělit takto:

1. Normální stav: tiskárna funguje normálně, tzn. že je ve stavu

online nebo zpracovává úlohu.

2. Stav varování: tiskárnu lze dále používat bez provedení

zásahu, ale může nastat chyba.

3. Chybový stav: tiskárnu nelze dále používat. Ke zotavení z

chybového stavu je nutný zásah. Při vážných chybách není

zotavení možné, takže je nutné obrátit se na servisního

technika.

Pokud nastane zároveň více stavů, kontrolky signalizují jen stav s nejvyšší prioritou. Signalizují stav varování a normální stav s nejvyšší prioritou.

Funkce

Dále jsou shrnuty funkce jednotlivých kontrolek:

Kontrolka Funkce

Napájení (tiskárna připravena)

Papír Signalizuje varování nebo alarm při spotřebování papíru nebo

Spotřebovávané části

Alarm Signalizuje uvíznutí papíru nebo otevřený kryt.

Signalizuje zapnuté napájení, stavy online, offline, úsporný režim, příjem dat, tisk, zrušení úlohy, zahřívání, průběh úpravy hustoty nebo nastavení teploty.

požadavek na ruční vkládání. Signalizuje varování nebo alarm při uplynutí životnosti nebo chybnou

instalaci spotřebovávaných částí.

ÚVOD > 12

Signalizace pomocí kontrolek a její význam

Kontrolky mohou signalizovat mnoho různých stavů a situací, a to jednoduchých nebo kombinovaných. K tomu slouží následující signály:

Kontrolka Signalizace Stav

Nesvítí Napájení je vypnuté Svítí Online (nečinnost)

Napájení (tiskárna připravena) zelená

Papír, Spotřebovávané části, Alarm (žlutá)

Blikání 1 (po 2 sekundách) Offline (Takto kontrolka bliká při

Blikání 2 (po 500 milisekundách) Probíhá příjem dat, tisk, zahřívání,

Blikání 3 (po 120 milisekundách) Probíhá zrušení úlohy. Blikání 4 (Po dobu 4,5 s svítí a po

dobu 0,5 s nesvítí.)

Nesvítí Online Svítí Signalizace varování (lze tisknout) Blikání 1 (po 2 sekundách) Došlo k chybě, ale po stisknutí

Blikání 2 (po 500 milisekundách) Došlo k chybě. Je třeba vyměnit

Blikání 3 (po 120 milisekundách) Došlo k vážné chybě. Je nutné

každé chybě.)

úprava hustoty nebo nastavení teploty.

Úsporný režim

tlačítka ON LINE nebo CANCEL lze pokračovat v tisku.

některou spotřebovávanou část nebo např. odstranit uvíznutý papír. Pak dojde k zotavení tiskárny z chybového stavu a lze pokračovat v tisku.

tiskárnu restartovat nebo se obrátit na servisního technika.

Aplikace Monitor stavu poskytuje slovní informaci o stavu tiskárny signalizovaném kontrolkami. Pokud je v aplikaci Monitor stavu v části Předvolby nastavena možnost Při upozornění otevřít nové okno, zobrazí se textová zpráva na obrazovce při každé neobvyklé situaci.

ÚVOD > 13

DOPORUČENÉ TYPY PAPÍRU

Tiskárna pracuje s mnoha různými typy médií, včetně papírů různých gramáží a velikostí, fólií a obálek. Tato část poskytuje obecné rady ohledně výběru média a vysvětluje, jak každý typ média používat.

Nejlepšího výkonu tiskárny dosáhnete při používání standardního papíru o gramáži 75 až 90 g/m2, který je určen pro kopírky a laserové tiskárny. Vhodné typy:

l papír Arjo Wiggins Conqueror Colour Solutions 90 g/m²,

l papír Colour Copy od firmy Neusiedler.

Použití papíru s výrazným reliéfem nebo hrubého papíru s texturou se nedoporučuje.

Předtištěné papíry se mohou používat, ale inkoust se nesmí při vystavení vysoké zapékací teplotě během tiskového procesu rozmazávat.

Obálky nesmí být zkroucené, vlnité nebo jinak zdeformované. Jejich chlopeň musí mít obdélníkový tvar a musí být opatřena lepidlem, které zůstává neporušené i při vystavení tlaku válce a vysoké zapékací teplotě (používané v tomto typu tiskárny). Obálky s okénky nejsou vhodné.

Fólie musí být výhradně typu, který je určený pro použití v kopírkách a laserových tiskárnách. Doporučujeme používat průsvitné fólie Oki (objednací číslo 01074101). Nepoužívejte kancelářské fólie určené pro ruční popisování fixem. Tyto fólie se v zapékací jednotce roztaví a způsobí poškození tiskárny.

Rovněž štítky musí být určeny pro použití v kopírkách a laserových tiskárnách. Fólie, na které jsou štítky nalepeny, musí být štítky zcela pokrytá. Štítky jiného typu mohou tiskárnu poškodit, protože se při tiskovém procesu mohou odlepovat. Vhodné typy:

l štítky Avery White Laser Label typu 7162, 7664, 7666

(formát A4) nebo 5161 (formát Letter),

l štítky řady Kokuyo A693X (formát A4) nebo A650

(formát B5).

DOPORUČENÉ TYPY PAPÍRU > 14

Vizitky by měly být vyrobeny společností Oki (objednací číslo 09002985).

ZÁSOBNÍK

Velikost Rozměry Gramáž (g/m2)

A6 105 x 148mm A5 148 x 210mm B5 182 x 257mm Executive 184,2 x 266,7mm A4 210 x 297mm Letter 215,9 x 279,4mm Legal 13" 216 x 330mm Legal 13,5" 216 x 343mm Legal 14" 216 x 356 mm

Pokud máte ve víceúčelovém zásobníku papíru vložený stejný papír, můžete tiskárnu nastavit tak, aby v případě, že dojde papír v aktuálně používaném zásobníku, automaticky přepnula na jiný zásobník. Při tisku z aplikace v systému Windows lze tuto funkci zapnout prostřednictvím nastavení v ovladači tiskárny. (Viz část „Nastavení

tiskárny v systému Windows” na straně 21.Při tisku v jiných

systémech lze tuto funkci zapnout pomocí nabídky Print (Tisk) na tiskárně. (Viz část „Funkce tiskárny (uživatelské nastavení)” na

straně 42.)

Lehký 64 - 74 g/m

Střední 75 - 90 g/m²

Těžký 91 - 120 g/m²

VÍCEÚČELOVÝ ZÁSOBNÍK

Ve víceúčelovém zásobníku lze použít papír stejných velikostí jako v standardním zásobníku, ale s gramáží od 75 do 203 g/m2. Pro velmi těžký papír používejte zadní výstupní zásobník pro listy lícem nahoru. Dráha papíru tiskárnou tak bude téměř rovná.

Z víceúčelového zásobníku je možné podávat papír o šířce nejméně 105 mm a délce až 1200 mm (tisk plakátů).

Při používání papíru o délce větší než 356 mm (Legal 14") používejte papír s gramáží 90 až 128 g/m2 a zadní výstupní zásobník pro listy lícem nahoru.

DOPORUČENÉ TYPY PAPÍRU > 15

Pro tisk na obálky a fólie používejte víceúčelový zásobník. Maximální výška balíku médií v zásobníku je 10 mm, proto lze do zásobníku najednou vložit až 50 fólií nebo 10 obálek.

Papír a fólie musíte vkládat tiskovou stranou nahoru a horní hranou směrem do tiskárny.

VÝSTUPNÍ ZÁSOBNÍK PRO LISTY LÍCEM DOLŮ

Zásobník pro listy lícem dolů umístěný v horní části tiskárny pojme až 250 listů standardního papíru o gramáži 80 g/m². Maximální gramáž vkládaného papíru je 120g/m². Stránky tištěné ve vzestupném pořadí (strana 1 jako první) budou v zásobníku seřazeny vzestupně avšak lícem dolů (poslední stránka nahoře).

ZÁSOBNÍK PRO LISTY LÍCEM NAHORU

Chcete-li používat zadní výstupní zásobník pro listy lícem nahoru, musíte ho otevřít a vytáhnout podpěru papíru. Papír pak bude z tiskárny vycházet do tohoto zásobníku a to bez ohledu na nastavení ovladače.

Výstupní zásobník pro listy lícem nahoru pojme až 100 listů standardního papíru o gramáži 80 g/m². Maximální gramáž vkládaného papíru je 203 g/m².

Pro papír o gramáži větší než 120g/m² vždy používejte tento výstupní zásobník nebo víceúčelový vstupní zásobník.

DOPORUČENÉ TYPY PAPÍRU > 16

VKLÁDÁNÍ PAPÍRU

ZÁSOBNÍK

1. Vytáhněte zásobník papíru z tiskárny.

Papíry, které chcete vložit, uvolněte podle obrázku, tj. na

hranách (1) a uprostřed (2), aby byly jednotlivé listy řádně

odděleny, a potom je znovu zarovnejte sklepáním o rovnou

podložku (3).

123

VKLÁDÁNÍ PAPÍRU > 17

3. Vložte papír (hlavičkový papír vkládejte lícem dolů a horním

okrajem směrem k přední části tiskárny).

4. Upravte zadní zarážku (1) a vodítka papíru (2) podle velikosti

používaného papíru.

Ochrana před uvíznutím papíru:

l Nenechávejte volné místo mezi papírem a zadní

zarážkou a mezi papírem a bočními vodítky papíru.

l Nepřeplňujte zásobníky papíru. Kapacita zásobníku

závisí na typu papíru.

l Nevkládejte poškozený papír.

l Nevkládejte současně papír různých velikostí a typů.

l Nevytahujte zásobník během tisku.

l Zásobník papíru zavírejte jemně.

VKLÁDÁNÍ PAPÍRU > 18

5. Při tisku lícem dolů zajistěte, aby byl zásobník (zadní) pro

odkládání lícem nahoru (3) uzavřen. (Papír vystupuje z tiskárny

nahoře.) Kapacita odkládacího zásobníku je asi 250 listů v

závislosti na gramáži papíru.

6. Při tisku lícem nahoru zajistěte, aby zásobník (zadní) pro

odkládání lícem nahoru (3) byl otevřen a aby byla vysunuta

podpěra papíru (4). Papír se odkládá v obráceném pořadí

stránek a kapacita odkládacího zásobníku je přibližně 100

listů v závislosti na gramáži papíru.

7. Pro těžký papír (vizitky apod.) používejte vždy zásobník pro

odkládání lícem nahoru (zadní)..

UPOZORNĚNÍ!

Neotvírejte ani nezavírejte zadní výstup papíru při tisku. Papír by mohl uvíznout.

VKLÁDÁNÍ PAPÍRU > 19

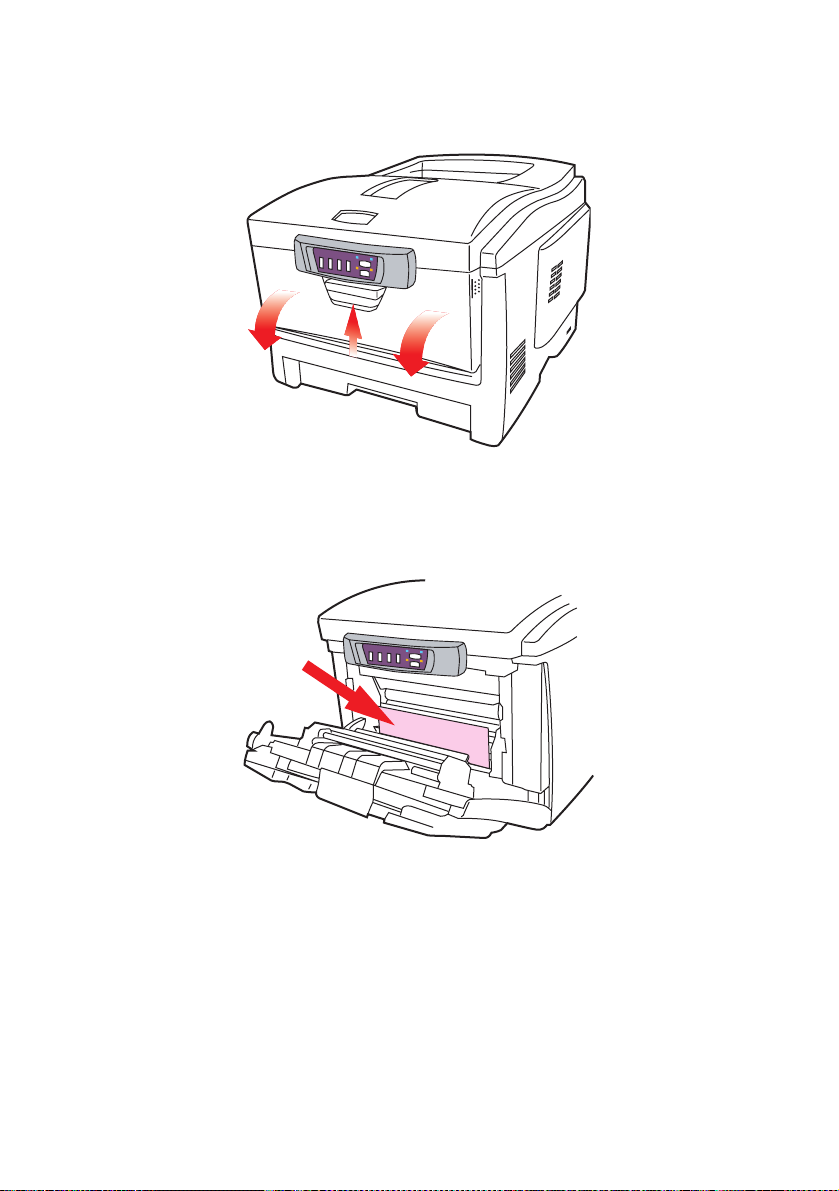

VÍCEÚČELOVÝ ZÁSOBNÍK

1. Otevřete víceúčelový zásobník papíru a jemným tlakem na

plošinu pro papír (1) se přesvědčete, že zaklapla.

2. Vložte papír a upravte vodítka papíru (2) podle velikosti

použitého papíru.

l Při tisku na hlavičkové papíry vkládejte papír do

víceúčelového zásobníku předtištěnou stranou nahoru a horním okrajem směrem do tiskárny.

l Obálky by měly být vkládány lícem nahoru, horní

hranou doleva a kratší stranou do tiskárny.

l Nepřekračujte kapacitu papíru (přibližně 50 listů nebo

10 obálek). Maximální výška stožku papíru je 10mm.

3. Stisknutím západky (3) dovnitř uvolněte desku s papírem tak,

aby byl papír zvednut a pevně sevřen.

V nabídce Media (Média) nastavte správnou velikost papíru pro víceúčelový zásobník papíru. (Viz část „Funkce tiskárny (uživatelské

nastavení)” na straně 42.)

VKLÁDÁNÍ PAPÍRU > 20

NASTAVENÍ TISKÁRNY V SYSTÉMU WINDOWS

Nabídky tiskárny (viz aplikace „Aplikace Monitor stavu” na straně 37) poskytují přístup k mnoha možnostem nastavení.

Také ovladač tiskárny pro systém Windows obsahuje nastavení pro mnohé z těchto položek. Když jsou položky v ovladači tiskárny a v nabídce stejné, pak budou při tisku dokumentu ze systému Windows položky v nabídkách přepsány nastavením v ovladači tiskárny.

Obrázky v této kapitole zobrazují dialogová okna systému Windows XP. Dialogová okna v jiných verzích systému Windows se mohou mírně lišit.

NASTAVENÍ OVLADAČE TISKÁRNY

Ovladač tiskárny lze nastavit v okně Tiskárny systému Windows (okno Tiskárny a faxy v systému Windows XP) nebo z příslušné aplikace systému Windows. Nastavení ovladače provedená v systému Windows platí jako výchozí a uchovávají se i po vypnutí systému Windows. Nastavení ovladače provedená v určité aplikaci systému Windows se použijí pro konkrétní úlohu. V obou případech lze konkrétní nastavení ovladače uložit pod určitým názvem (na kartě Setup (Nastavení)) a později je znovu použít.

NASTAVENÍ TISKÁRNY V SYSTÉMU WINDOWS > 21

PŘEDVOLBY TISKU V APLIKACÍCH SYSTÉMU WINDOWS

Po zadání příkazu k vytištění dokumentu v aplikaci systému Windows se zobrazí dialogové okno tisku. V tomto okně je obvykle určena tiskárna, která bude dokument tisknout. Vedle názvu tiskárny je umístěné tlačítko Properties (Vlastnosti).

Klepnutím na tlačítko Properties (Vlastnosti) se otevře nové okno se stručným seznamem nastavení tiskárny, která jsou dostupná v ovladači a která lze pro daný dokument zvolit. Změna nastavení dostupných v dané aplikaci se týká pouze dané aplikace či daného dokumentu. Změna nastavení provedená v tomto dialogovém okně obvykle potrvá, pouze dokud je aplikace spuštěna.

NASTAVENÍ TISKÁRNY V SYSTÉMU WINDOWS > 22

KARTA SETUP (NASTAVENÍ)

Po klepnutí na tlačítko Properties (Vlastnosti) v dialogovém okně tisku se otevře okno ovladače tiskárny, které umožňuje zadat předvolby tisku pro aktuální dokument.

1. Velikost papíru by měla být

stejná jako velikost stránky

dokumentu (pokud nechcete

velikost výtisku přizpůsobit

jiné velikosti). Měla by být

také stejná jako velikost

papíru vloženého do tiskárny.

2. Můžete vybrat zdroj podávání papíru, kterým může být

zásobník 1 (standardní zásobník papíru) nebo víceúčelový

zásobník. Zásobník papíru můžete také vybrat klepnutím na

požadovaný díl tiskárny na obrazovce.

3. Nastavení gramáže papíru by mělo odpovídat typu papíru, na

který chcete tisknout.

4. Můžete vybírat z řady možností koncových úprav dokumentu,

jako je normální tisk jedné stránky na jeden list papíru nebo

nastavení N-up pro tisk několika zmenšených stránek na jeden

list (kde N je libovolné číslo od 1 do 16).

1 2 3

Při tisku plakátů se rozsáhlé plochy vytisknou jako dlaždice

rozložené na několik listů.

5. Jestliže jste dříve změnili některé předvolby tisku a uložili jste

je jako sadu nastavení, můžete je vyvolat později. Není tak

nutné je pokaždé znovu nastavovat.

6. Výchozí nastavení lze obnovit jedním tlačítkem na obrazovce.

NASTAVENÍ TISKÁRNY V SYSTÉMU WINDOWS > 23

KARTA JOB OPTIONS (MOŽNOSTI ÚLOHY)

6 7

1. Rozlišení vytištěné stránky může být nastaveno takto:

l Pomocí nastavení na nejvyšší kvalitu lze tisknout v

rozlišení 1200 x 600 dpi. Tato možnost vyžaduje největší množství paměti a tisk trvá nejdéle.

l Při normálním nastavení se tiskne v rozlišení 600 x 600

dpi. Toto nastavení je dostačující pro běžné potřeby, není však vhodné pro velmi náročné aplikace.

l Při nastavení tisku konceptu se tiskne v rozlišení 300 x

300 dpi. Toto nastavení je vhodné pro dokumenty, u kterých je kvalita tisku méně důležitá.

2. Jako podklad hlavního obrazu (textu) stránky můžete

vytisknout text vodoznaku. To je užitečné, chcete-li dokumenty

označit jako koncept, důvěrné, atd.

3. Můžete vytisknout až 999 kopií za sebou. Během tak dlouhého

tisku však budete muset doplnit zásobník papíru.

4. Orientaci stránky lze nastavit na výšku nebo na šířku.

5. Tištěné stránky lze přizpůsobit na větší nebo menší papír.

6. Po klepnutí na tlačítko Advanced (Upřesnit) jsou k dispozici

další nastavení. Můžete například určit, aby se černé oblasti

tiskly pomocí 100% černého toneru (matnější vzhled).

7. Výchozí nastavení lze obnovit jedním tlačítkem na obrazovce.

NASTAVENÍ TISKÁRNY V SYSTÉMU WINDOWS > 24

KARTA COLOUR (BARVA)

1. Řízení barevného výstupu tiskárny je možno provádět

automaticky nebo přesnějším ručním nastavením. Ve většině

případů je vhodné automatické nastavování. Ostatní možnosti

v tomto okně budou zobrazené pouze tehdy, když vyberete

jinou možnost než automatické nastavení. Při tisku ve

stupních šedé barvy se tiskne 20 stran za minutu a všechny

strany se tisknou černobíle.

2. V závislosti na obrazovém zdroji dokumentu můžete vybrat z

řady možností k dosažení souladu barev. Snímek pořízený

digitálním fotoaparátem například vyžaduje jinou metodu pro

dosažení souladu barev než obchodní grafika vytvořená v

??tabulkovém kalkulátoru. Pro obecné použití je opět nejlepší

zvolit možnost automatického nastavení.

3. Tiskový výstup lze podle potřeby zesvětlit nebo ztmavit a

upravit sytost a živost barev.

4. Černé oblasti mohou být ze 100 % vytvářeny kombinací barev

azurové, purpurové a žluté (složená černá barva), čímž se

docílí lesklejšího vzhledu, nebo pouze pomocí černé barvy

(skutečná černá barva), čímž se docílí matnějšího vzhledu.

Automatické nastavení umožňuje ovladači vybrat nejvhodnější

možnost v závislosti na obsahu obrazu.

5. Výchozí nastavení lze obnovit jedním tlačítkem na obrazovce.

NASTAVENÍ TISKÁRNY V SYSTÉMU WINDOWS > 25

NASTAVENÍ Z OVLÁDACÍHO PANELU V SYSTÉMU WINDOWS

Pokud otevřete okno vlastností ovladače přímo ze systému Windows (ne z aplikace), poskytuje toto okno více možností nastavení. Zde provedené změny ovlivní všechny dokumenty tištěné z aplikací v systému Windows a budou účinné i v dalších relacích systému Windows.

KARTA GENERAL (OBECNÉ)

1. V této části jsou k dispozici některé hlavní funkce tiskárny.

2. Klepnutím na toto tlačítko otevřete stejná okna, která už byla

popsána dříve v této příručce v části o předvolbách tisku v

aplikacích systému Windows. Zde provedené změny však

představují nová výchozí nastavení pro všechny aplikace

systému Windows.

3. Stisknutím tohoto tlačítka vytisknete testovací stránku pro

ověření správné činnosti tiskárny.

NASTAVENÍ TISKÁRNY V SYSTÉMU WINDOWS > 26

KARTA ADVANCED (UPŘESNIT)

1 2

1. Zde můžete určit, kdy bude tiskárna dostupná.

2. Označuje aktuální prioritu, od 1 (nejnižší) do 99 (nejvyšší).

Dokumenty s nejvyšší prioritou se budou tisknout jako první.

3. Určuje, že dokumenty budou zařazeny v zařazovací službě

(uloženy ve speciálním tiskovém souboru) před tím, než se

vytisknou. Dokument se potom tiskne na pozadí a aplikace je

tak dříve dostupná.

4. Určuje, že tisk nezačne, dokud se nedokončí zařazování

poslední stránky tisku. Jestliže aplikace vyžaduje během tisku

hodně času pro výpočet, tisková úloha se zastaví na delší dobu

a tiskárna by mohla předčasně předpokládat, že dokument již

skončil. Výběr této možnosti by měl takové situaci zabránit, ale

tisk skončí později, protože jeho začátek bude zpožděn.

5. To je opačná možnost než v předchozím bodu. Tisk začne

ihned po začátku zařazování dokumentu.

6. Určuje, že dokument nebude zařazován do zařazovací služby,

ale bude se tisknout přímo. Aplikace obvykle nebude

připravena k dalšímu použití, dokud tisk neskončí. Vyžaduje

méně místa na disku počítače, protože se nevytváří zařazovací

soubor.

7. Nastavuje zařazovací službu tak, aby před odesláním

dokumentu k vytištění prověřila shodu nastavení dokumentu s

nastavením tiskárny. Objeví-li služba nesoulad, uchová

dokument v tiskové frontě tiskárny a nevytiskne ho, dokud se

nezmění nastavení tiskány a dokud tisk dokumentu není znovu

NASTAVENÍ TISKÁRNY V SYSTÉMU WINDOWS > 27

spuštěn z tiskové fronty. Dokumenty v tiskové frontě, které

mají neshodná nastavení, nebrání tisku správně nastavených

dokumentů.

8. Určuje, že zařazovací služba při rozhodování, který dokument

vytisknout jako první, dává přednost dokumentům, které již

ukončily zařazování, a to i tehdy, když mají nižší prioritu než

dokumenty, které se ještě zařazují. Pokud ještě žádný

dokument neukončil zařazování, zařazovací služba bude dávat

přednost větším zařazovaným dokumentům před menšími.

Tuto možnost použijte, chcete-li maximalizovat účinnost

tiskárny. Je-li tato možnost vypnutá, zařazovací služba vybírá

dokumenty pouze na základě nastavení jejich priority.

9. Určuje, že zařazovací služba dokumenty po vytištění

neodstraní. To umožní dokumenty znova poslat do tiskárny

přímo ze zařazovací služby místo toho, aby bylo nutné je znovu

tisknout z aplikace. Pokud tuto možnost používáte často, bude

vyžadovat mnoho místa na disku počítače.

10. Určuje, zda jsou v závislosti na tiskárně dostupné rozšířené

funkce, jako je například řazení stránek a počet stránek na

jeden list papíru. Pro normální tisk tuto funkci zapněte. Pokud

nastanou problémy s kompatibilitou, můžete ji vypnout. Tyto

rozšířené funkce pak mohou být nedostupné, i když je tiskárna

podporuje.

11. Toto tlačítko poskytuje přístup ke stejný dialogovým oknům

nastavení jako při tisku z aplikací. Změny provedené z

ovládacího panelu se stanou výchozím nastavením v systému

Windows.

12. Můžete vytvořit a zadat oddělovací stránku, která se tiskne

mezi dokumenty. (To je užitečné zejména u sdílených tiskáren,

kde tato funkce pomáhá rozlišit jednotlivým uživatelům své

dokumenty ve výstupním zásobníku.)

NASTAVENÍ TISKÁRNY V SYSTÉMU WINDOWS > 28

BAREVNÝ TISK

Ovladače tiskárny dodávané s touto tiskárnou poskytují několik ovládacích prvků, pomocí kterých můžete barevný výstup měnit. Pro obecné použití bude stačit automatické nastavení s výchozím nastavením, které u většiny dokumentů dává dobré výsledky.

Mnoho aplikací má vlastní nastavení barev, které může přepsat nastavení v ovladači tiskárny. Podrobné informace o tom, jak funguje správa barev v určité aplikaci, naleznete v její dokumentaci.

FAKTORY OVLIVŇUJÍCÍ VZHLED TISKU

Chcete-li barvy v ovladači tiskárny nastavit ručně, uvědomte si, že zobrazení barev je velmi složitý problém, který je ovlivňován mnoha faktory. Některé z nejdůležitějších faktorů uvádíme níže.

Rozdíly mezi rozsahy barev, které lze zobrazitna obrazovce a při tisku

l Tiskárna ani monitor nejsou schopny zobrazit úplné spektrum

barev, které jsou viditelné lidským okem. Každé zařízení je

omezeno na určitý rozsah barev. Tiskárna navíc nemůže

zobrazit všechny barvy zobrazené na obrazovce a naopak.

l Obě zařízení používají k znázornění barev velmi odlišné

technologie. Monitory používají fosfory (nebo kapalné

krystaly) barvy červené, zelené a modré (RGB: Red, Green,

Blue), tiskárny používají toner nebo inkoust barvy azurové,

žluté, purpurové a černé (CMYK: Cyan, Yellow, Magenta, Black).

l Na obrazovce lze zobrazit velmi živé barvy, například ostře

červené a modré barvy, které žádná tiskárna používající toner

nebo inkoust neumí snadno vytvořit. Podobně existují barvy,

například některé odstíny žluté, které lze vytisknout, ale nelze

je přesně zobrazit na obrazovce. Tento rozdíl mezi tiskárnami a

monitory je často hlavním důvodem, proč vytištěné barvy

neodpovídají barvám zobrazeným na obrazovce.

BAREVNÝ TISK > 29

Podmínky prohlížení

Za různých světelných podmínek může výtisk vypadat zcela jinak. Vytištěné barvy mohou například vypadat jinak, když výtisk prohlížíme u okna, kterým svítí slunce, a když ho prohlížíme v kanceláři při běžném osvětlení zářivkami.

Nastavení barev v ovladači tiskárny

Nastavení ovladače Manual colour (Ruční barva) může změnit vzhled výtisku. Několik voleb je určeno k tomu, aby sladily vytištěné barvy s barvami na obrazovce.

Nastavení monitoru

Pomocí ovládacích prvků jasu a kontrastu na monitoru můžete změnit vzhled dokumentu na obrazovce. Také teplota barev monitoru má vliv na to, zda barvy vypadají jako teplé nebo jako studené.

Běžný monitor má několik nastavení: l 5000 °K Nejteplejší. Žlutavé nasvícení, obvykle používané v

prostředí umělecké grafiky.

l 6500 °K Chladnější. Blíží se podmínkám denního světla. l 9300 °K Studené. Výchozí nastavení mnoha monitorů a

televizorů.

(°K = stupňů Kelvina, jednotka měření teploty)

Zobrazení barev v aplikacích

Některé grafické aplikace, například Corel Draw nebo Adobe Photoshop, zobrazují barvy odlišně od kancelářských aplikací, jako je Microsoft Word. Další informace najdete v nápovědě online nebo v uživatelské příručce příslušné aplikace.

Typ papíru

Použitý typ papíru může též významně ovlivnit vytištěné barvy. Například tisk na recyklovaném papíru vypadá méně výrazně než tisk na speciálním lesklém papíru.

BAREVNÝ TISK > 30

TIPY PRO BAREVNÝ TISK

Chcete-li získat z tiskárny výtisk s vyhovujícími barvami, dodržujte následující pokyny.

TISK FOTOGRAFI Í

Používejte nastavení Monitor (6500k) Perceptual. Pokud jsou barvy málo výrazné, zkuste použít nastavení Monitor

(6500k) Vivid nebo Digitální fotoaparát.

TISK Z APLIKACÍ SADY MICROSOFT OFFICE

Používejte nastavení Monitor (9300k). To může být vhodné v případě potíží s určitými barvami používanými v aplikacích jako Microsoft Excel nebo Microsoft PowerPoint.

TISK URČITÝCH BAREV (NAPŘ. BAREV LOGA SPOLEČNOSTI)

K dosažení souladu určitých barev jsou na disku CD-ROM ovladače tiskárny k dispozici 2 nástroje:

nástroj Colour Correct (Oprava barev), nástroj Colour Swatch (Vzorník barev).

NASTAVENÍ JASU A INTENZITY VÝTISKU

Pokud je výtisk příliš světlý nebo příliš tmavý, můžete změnit jeho nastavení pomocí ovládacího prvku jasu.

Pokud jsou barvy příliš intenzivní nebo málo intenzivní, lze použít ovládací prvek sytosti.

BAREVNÝ TISK > 31

PŘÍSTUP K MOŽNOSTEM PRO DOSAŽENÍ SOULADU BAREV

Možnosti funkce Colour Matching (Soulad barev) v ovladači tiskárny vám pomohou sladit barvy na výtisku s barvami zobrazenými na obrazovce nebo s barvami z jiných zdrojů, například z digitálního fotoaparátu.

Nastavení možností pro dosažení souladu barev z ovládacího panelu Windows:

1. Otevřete okno Tiskár ny (v

systému Windows XP okno

Tiskárny a faxy).

2. Klepněte pravým tlačítkem na

název tiskárny a zvolte

Vlastnosti.

3. Klepněte na tlačítko Printing Preferences (Předvolby

tisku) (1).

Nastavení možností pro dosažení souladu barev z aplikace systému Windows:

1. Na panelu nabídek používané aplikace klepněte v nabídce File (Soubor) na příkaz Print (Tisk).

2. Klepněte na tlačítko Properties (Vlastnosti) vedle názvu tiskárny.

BAREVNÝ TISK > 32

NASTAVENÍ MOŽNOSTÍ PRO DOSAŽENÍ SOULADU BAREV

1. Chcete-li dosáhnout souladu barev, na kartě Colour (Barva)

vyberte možnost Advanced Colour (Upřesnit barvy - oblast (1) na obrázku dole).

2. Zvolte ruční nastavení barvy (oblast 2) a vyberte z následujících možností:

(a) Monitor (6500k) Perceptual

Optimalizován pro tisk fotografií. Při tisku barev je zdůrazněna sytost.

(b) Monitor (6500k) Vivid

Optimalizován pro tisk fotografií, ale s ještě větší sytostí než při nastavení Monitor (6500k) Perceptual.

BAREVNÝ TISK > 33

Optimalizován pro tisk grafiky z aplikací jako Microsoft Office. Při tisku barev je zdůrazněna světlost.

(d) Digitální fotoaparát

Optimalizován pro fotografie z digitálního fotoaparátu. Výsledky se budou lišit v závislosti na fotografovaném

objektu a na podmínkách, za kterých byla fotografie pořízena.

(e) sRGB

Tiskárna se pokusí znázornit barevný rozsah sRGB. To může být vhodné k dosažení souladu barev ze vstupního zařízení s rozsahem sRGB, jako je např. skener nebo digitální fotoaparát.

POUŽÍVÁNÍ FUNKCE COLOUR SWATCH (VZORNÍK BAREV)

K použití funkce Colour Swatch (Vzorník barev) je nutné nainstalovat nástroj Colour Swatch. Tento nástroj je k dispozici na disku CD-ROM dodávaném s tiskárnou.

Funkce Colour Swatch (Vzorník barev) tiskne grafy, které obsahují rozsah vzorků barev. Povšimněte si, že se nejedná o úplný rozsah barev, které může tiskárna vytisknout. Ke každému vzorku barvy jsou uvedeny odpovídající hodnoty RGB. Tuto funkci lze použít při výběru specifických barev v aplikacích, které vám umožňují zvolit vlastní hodnoty RGB. Stačí klepnout na tlačítko Colour Swatch (1) a vybrat z nabízených možností.

BAREVNÝ TISK > 34

Příklad použití funkce Colour Swatch (Vzorník barev):

Chcete vytisknout logo v určitém odstínu červené barvy. Postupujte takto:

1. Vytiskněte vzorník barev a vyberte odstín červené, který vám nejlépe vyhovuje.

2. Poznamenejte si hodnoty RGB pro požadovaný odstín.

3. Do výběru barev v používané aplikaci zadejte poznamenané

hodnoty RGB. Barva loga se změní na tuto barvu.

Vybraná barva RGB zobrazená na monitoru nemusí být stejná jako barva vytištěná ve vzorníku barev. Tento problém je zpravidla důsledkem rozdílu ve znázorňování barev monitorem a tiskárnou. V tomto případě není důležitý, protože vaším primárním úkolem je vytisknout požadovanou barvu.

POUŽÍVÁNÍ NÁSTROJE COLOUR CORRECT (OPRAVA BAREV)

Nástroj OKI Colour Correct je k dispozici na disku CD-ROM ovladače tiskárny. Neinstaluje se při instalaci ovladače tiskárny, ale musíte ho nainstalovat zvlášť.

Nástroj Colour Correct (Oprava barev) má tyto funkce: l Umožňuje vlastní nastavení barev palety sady Microsoft Office.

To je užitečné, pokud potřebujete změnit způsob tisku určité barvy.

l Barvu lze nastavit změnou odstínů, sytosti a korekce gama. To

je užitečné, chcete-li celkově změnit barevný výstup.

Po dokončení těchto nastavení barev lze nové nastavení vybrat v ovladači tiskárny na kartě Colour (Barva).

BAREVNÝ TISK > 35

Způsob výběru nastavení provedených pomocí nástroje Colour Correct (Oprava barev):

1. V používané aplikaci klepněte v nabídce File (Soubor) na příkaz Print (Tisk).

2. Klepněte na položku Properties (Vlastnosti). Zobrazí se volby

ovladače tiskárny.

3. Klepněte na kartu Colour (Barva).

4. Klepněte na položku Advanced Colour (Upřesnit barvy).

5. Klepněte na položku User Defined (Vlastní).

Vyberte nastavení barev provedené pomocí nástroje Colour Correct (Oprava barev).

BAREVNÝ TISK > 36

APLIKACE MONITOR STAVU

Aplikace Monitor stavu není shodná s ovladačem tiskárny a instaluje se zvlášť.

POZNÁMKA

Ke spolehlivému fungování aplikace Monitor stavu je nutné, aby byl kabel USB dlouhý maximálně 2m.

Aplikace Monitor stavu poskytuje textovou informaci o stavu tiskárny signalizovaném kontrolkami na ovládacím panelu (Viz část „Ovládací

panel” na straně 9.) a umožňuje pomocí nabídek tiskárny (uvedených

na konci této kapitoly) nastavit parametry tisku jako např. formát papíru.

POUŽÍVÁNÍ APLIKACE MONITOR STAVU

POZNÁMKA

V případě potřeby doporučujeme při používání aplikace Monitor stavu používat rozsáhlou nápovědu online.

Dále je popsán způsob zobrazení stavu tiskárny a zobrazení nebo změny nastavení nabídek tiskárny:

1. Klepněte na tlačítko [Start], vyberte položku [Všechny programy] a pak položku Okidata|OKI C3100|Monitor stavu - Název tiskárny. Zobrazí se aktuální stav tiskárny.

APLIKACE MONITOR STAVU > 37

2. Klepnutím na tlačítko pro maximalizaci v rohu okna zvětšete zobrazení, aby se zobrazily karty Stav tiskárny, Instalace tiskárny a Předvolby.

KARTA STAV TISKÁRNY

Tato karta je zobrazena jako výchozí při spuštění aplikace Monitor stavu a jsou na ní uvedeny podrobné informace o stavu tiskárny.

KARTA INSTALACE TISKÁRNY

Po výběru této karty je k dispozici tlačítko Nastavení tiskárny. Po klepnutí na toto tlačítko lze konfigurovat nastavení tiskárny.

APLIKACE MONITOR STAVU > 38

Uživatelská nastavení

Tato karta je určena k běžnému používání všemi uživateli. V levé části karty Uživatelská nastavení jsou položky nabídky, které

umožňují konfiguraci vybraných nastavení v pravé části. Klepnutím na tlačítko Uložit lze nová nastavení uložit a klepnutím na tlačítko Zpět lze změny vrátit zpět. Pomocí položek Soubor|Konec lze znovu zobrazit kartu Instalace tiskárny.

Nastavení správce

Tato karta je určena pouze pro určené pracovníky. Po klepnutí na kartu Nastavení správce se zobrazí upozornění, že je

třeba postupovat opatrně, protože provedené změny mohou mít vliv na provoz tiskárny.

V levé části karty Nastavení správce jsou nastavitelné položky včetně přístupu k uživatelským nabídkám, které umožňují konfiguraci vybraných nastavení v pravé části. Pokud na této kartě zakážete používat určitou nabídku, nebude se zobrazovat na kartě Uživatelská nastavení.

APLIKACE MONITOR STAVU > 39

Klepnutím na tlačítko Uložit lze nová nastavení uložit a klepnutím na tlačítko Zpět lze změny vrátit zpět. Pomocí položek Soubor|Konec lze znovu zobrazit kartu Instalace tiskárny.

POZNÁMKA

Okno s nabídkami pro nastavení tiskárny lze zobrazit přímo klepnutím na tlačítko [Start] a výběrem položek [Všechny programy] a Okidata|OKI

C3100|Nastavení tiskárny - Název tiskárny.

APLIKACE MONITOR STAVU > 40

KARTA PŘEDVOLBY

Po výběru této karty lze změnit informace zobrazované aplikací Monitor stavu a stanovit, kdy a jakým způsobem se má okno aplikace Monitor stavu zobrazovat.

Při výchozím nastavení volby Zobrazování upozornění, tj. Při upozornění otevřít nové okno, se v každé situaci vyžadující pozornost

- např. pokud není vložena tonerová kazeta nebo je vložena

nesprávně - zobrazí okno aplikace Monitor stavu s potřebnými informacemi.

APLIKACE MONITOR STAVU > 41

FUNKCE TISKÁRNY (UŽIVATELSKÉ NASTAVENÍ)

Nastavení tiskárny provedená pomocí aplikace Monitor stavu lze souhrnně zjistit pomocí tištěného přehledu nabídky (neboli stavové stránky). (Podrobné informace o způsobu tisku tohoto přehledu naleznete v následující části.)

Mnohá z těchto nastavení mohou být (a často jsou) přepsána nastaveními v ovladačích tiskárny. Některá z těchto nastavení v ovladači mohou být nastavena na hodnotu „Nastavení tiskárny” a výchozím nastavením je pak to, které bylo zadáno v nabídkách tiskárny.

Výchozí výrobní nastavení jsou v následujících tabulkách zobrazena tučně.

NABÍDKA INFORMACE

Pomocí této nabídky můžete rychle vytisknout seznamy různých položek uložených v tiskárně.

NABÍDKA INFORMACE Položka Akce Vysvětlení

TISKNOUT PŘEHLED NABÍDKY

UKÁZKA 1 SPUSTIT Vytiskne ukázkovou stránku.

SPUSTIT Vytiskne kompletní seznam nabídek s aktuálním

nastavením.

APLIKACE MONITOR STAVU > 42

NABÍDKA TISK

Tato nabídka umožňuje nastavení různých funkcí spojených s tiskem.

NABÍDKA TISK Položka Nastavení Vysvětlení

KOPIE 1-999 Zadejte počet kopií dokumentu, které se mají

PODÁVÁNÍ PAPÍRU ZÁSOBNÍK 1

AUTOMATICKÉ PŘEPÍNÁNÍ ZÁSOBNÍKŮ PAPÍRU

POŘADÍ ZÁSOBNÍKŮ DOLNÍ

POUŽITÍ VÍCEÚČELOVÉHO ZÁSOBNÍKU

KONTROLA MÉDIA ZAPNUTO

RYCHLOST JEDNOBAREVNÉHO TISKU

VÍCEÚČELOVÝ ZÁSOBNÍK

ZAPNUTO, VYPNUTO

HORNÍ ZÁSOBNÍK PRO PODÁVÁNÍ PAP ÍRU

NEPOUŽÍVAT

POUZE PŘI NESHODĚ TYPŮ

VYPNUTO

AUTOMATICKY

RYCHLOST BAREVNÉHO TISKU NORMÁLNÍ RYCHLOST

vytisknout (1 až 999). Výběr zásobníku 1 nebo víceúčelového

zásobníku jako výchozího zásobníku pro podávání papíru.

Zapíná či vypíná automatické přepínání zásobníků papíru.

Vybírá pořadí zásobníků pro funkce Auto Tray Select (Automatický výběr zásobníku papíru) a Auto Tray Switch (Automatické přepínání zásobníků papíru).

Jestliže dokument, který se má tisknout, vyžaduje velikost papíru, která není ve zvoleném zásobníku nainstalována, tiskárna automaticky začne podávat papír z víceúčelového zásobníku. Jestliže tato funkce není zapnuta, tisk se zastaví a tiskárna požaduje vložení papíru se správnou velikostí.

Určuje, zda velikost vloženého papíru zkontrolovaná tiskárnou souhlasí s velikostí požadovanou pro dokument odeslaný k tisku.

Vybírá rychlost tisku tiskárny pro použitý typ tiskového média.

APLIKACE MONITOR STAVU > 43

NABÍDKA MÉDIA

Tato nabídka poskytuje nastavení, které vyhovují mnoha různým tiskovým médiím.

NABÍDKA MÉDIA Položka Nastavení Vysvětlení

VELIKOST PAPÍRU V ZÁSOBNÍKU 1

TYP PAPÍRU V ZÁSOBNÍKU 1

GRAMÁŽ PAPÍRU V ZÁSOBNÍKU 1

VELIKOST PAPÍRU VE VÍCEÚČELOVÉM ZÁSOBNÍKU

A4, A5, A6, B5 LEGAL 14 LEGAL 13.5 LEGAL 13 LETTER EXECUTIVE UŽIVATE LSKÁ

OBYČEJNÝ

HLAVIČKOVÝ DOKUMENTOVÝ RECYKLOVANÝ HRUBÝ UŽIVATELSKÝ 1 – 5

LEHKÝ (64 - 74g/m²)

STŘEDNÍ

(75 - 90g/m²)

TĚŽKÝ (91 - 120g/m A4, A5, A6, B5

LEGAL 14 LEGAL 13.5 LEGAL 13 LETTER EXECUTIVE UŽIVATE LSKÁ Obálka COM-9 Obálka COM-9 OBÁLKA MONARCH OBÁLKA DL OBÁLKA C5

Nastavuje veli kost papíru v zásobní ku 1. Informace o uživatelském nastavení naleznete v řádcích pro položky Šířka a Výška dále v této tabulce.

Nastavuje typ papíru vloženého do zásobníku. Tiskárna pak může upravit své vnitřní provozní parametry, například rychlost tisku a teplotu zapékací jednotky, tak, aby se lépe přizpůsobily vloženému papíru. Například pro tisk na hlavičkový papír se hodí ni žší zapékací teplota, která zaručí, že se inkoust hlavičky neotiskne na jiné místo. Volba Usertype 1 – 5 se zobrazí pouze při registraci z hostitelského počítače.

Nastaví tiskárnu na gramáž papíru vloženého do zásobníku.

)

Nastavuje velikost papíru podávaného z víceúčelového zásobníku. Informace o uživatelském nastavení naleznete v řádcích pro položky Šířka a Výška dále v této tabulce.

APLIKACE MONITOR STAVU > 44

NABÍDKA MÉDIA Položka Nastavení Vysvětlení

TYP PAPÍRU VE VÍCEÚČELOVÉM ZÁSOBNÍKU

GRAMÁŽ PAPÍRU VE VÍCEÚČELOVÉM ZÁSOBNÍKU

MĚRNÁ JEDNOTKA MM

ŠÍŘKA 64-210-216 MM Nastavuje šířku papíru definovaného

DÉLKA 148-297-1200 MM Nastavuje délku papíru definovaného

OBYČEJNÝ

HLAVIČKOVÝ FÓLIE ŠTÍTKY DOKUMENTOVÝ RECYKLOVANÝ ČTVRTKY HRUBÝ UŽIVATELSKÝ 1 - 5

STŘEDNÍ (75 - 90g/m²)

TĚŽKÝ (91 - 120g/m²) VELMI TĚŽKÝ (121 203g/m²)

PALCE

Vybírá typ papíru podávaného z víceúčelového zásobníku tak, aby tiskárna mohla lépe přizpůsobit své parametry vloženému médiu. Volba Usertype 1 – 5 se zobrazí pouze při registraci z hostitelského počítače.

Nastavuje gramáž média podávaného z víceúčelového zásobníku.

Nastavuje měrnou jednotku pro nastavení následujících dvou položek.

uživatelským nastavením, o kterém pojednává výše uvedený popis nastavení Velikost papíru.

uživatelským nastavením, o kterém pojednává výše uvedený popis nastavení Velikost papíru. Z víceúčelového zásobníku lze tisknout plakáty, protože umožňuje podávat média o délce až 1200 mm.

APLIKACE MONITOR STAVU > 45

NABÍDKA BARVA

Tiskárna automaticky upravuje rovnováhu a hustotu barev ve vhodných intervalech a optimalizuje tiskový výstup pro prohlížení jasného bílého papíru za přirozeného denního osvětlení. Prostřednictvím položek v této nabídce lze u zvláštních a mimořádně komplikovaných tiskových úloh měnit výchozí nastavení. Nastavení se po vytisknutí této tiskové úlohy vrátí k výchozím hodnotám.

NABÍDKA BARVA Položka Nastavení Vysvětlení

ŘÍZENÍ HUSTOTY AUTOMATICKÉ

NASTAVIT HUSTOTU SPUSTIT Výběrem této položky se provede okamžité

NASTAVIT SOUTISK SPUSTIT Provádí automatické nastavení soutisku

JEMNÉ NASTAVENÍ SOUTISKU AZUROVÉ BARVY JEMNÉ NASTAVENÍ SOUTISKU PURPUROVÉ BARVY JEMNÉ NASTAVENÍ SOUTISKU ŽLUTÉ BARVY

RUČNÍ

-3~0~+3

Nastavením na hodnotu AUTOMATICKÉ bude hustota obrazu automaticky upravována při zapnutí tiskárny, po instalaci nového obrazového válce nebo nové kazety s tonerem a v intervalech po 100, 300 a 500 vytištěných stránkách tímto obrazovým válcem. Jestliže interval po 500 vytištěných stranách nastane během tiskové úlohy, k úpravě dojde až po skončení tiskové úlohy a úprava bude trvat 55 sekund. Nastavení na hodnotu RUČNÍ způsobí, že se úprava bude provádět jen tehdy, když bude spuštěna následující položkou tohoto menu.

automatické nastavení hustoty.

barev. Nastavení se provádí vždy při každém zapnutí tiskárny a při každém otevření a zavření horního krytu tiskárny. Tento proces přesně zarovná azurovou, purpurovou a žlutou barvu s obrazem v černé barvě.

Provádí jemné nastavení synchronizace obrazu vzhledem k černé složce obrazu.

APLIKACE MONITOR STAVU > 46

NABÍDKA KONFIGURACE SYSTÉMU

Tato nabídka upravuje obecné nastavení tiskárny tak, aby vyhovovalo způsobu práce uživatele.

NABÍDKA KONFIGURACE SYSTÉMU Položky Nastavení Vysvětlení

ZPOŽDĚNÍ POČÁTKU ÚSPORNÉHO REŽIMU

ODSTRANITELNÉ VAROVÁNÍ

ČASOVÝ LIMIT RUČNÍ OBSLUHY

ČASOVÝ LIMIT ČEKÁNÍ

NEDOSTATEK TONERU

ZOTAVENÍ PO UVÍZNUTÍ PAPÍRU

CHYBOVÁ ZPRÁVA ZAPNUTO

5 MIN 15 MIN 30 MIN

60 MIN

240 MIN

ZAPNUTO

ÚLOHA

VYPNUTO 30 S

60 S

VYPNUTO 5~90~300

POKRAČOVAT

ZASTAVIT

ZAPNUTO

VYPNUTO

Upravuje dobu nečinnosti, po níž se tiskárna automaticky přepne do úsporného režimu. V tomto režimu se spotřeba energie sníží tak, aby tiskárna byla ještě v provozu a byla připravena přijímat data. Je-li v tomto režimu do tiskárny odeslána úloha, tiskárna začne tisknout až po uplynutí zahřívací doby, která může trvat až 1 minutu.

Když je funkce zapnuta, lze varování, která nejsou závažná, např. požadavek na papír jiné velikosti, odstranit stisknutím tlačítka ON LINE. Když je funkce nastavena na hodnotu ÚLOHA, varování zmizí, až když je tisková úloha opět spuštěna.

Určuje, kolik sekund bude tiskárna v režimu ručního podávání čekat na vložení papíru, než úlohu zruší.

Určuje, kolik sekund bude tiskárna čekat před nuceným vysunutím stránky, dojde-li k pozastavení příjmu dat. Vyprší-li časový limit v režimu emulace jazyka PostScript, bude úloha zrušena.

Určuje, zda tiskárna bude pokračovat v tisku, i když byl zjištěn nedostatek toneru.

Určuje, zda tiskárna má po uvíznutí papíru provést zotavení. Jestliže je funkce zapnuta (ON), tiskárna se po odstranění uvíznutého papíru pokusí vytisknout všechny stránky ztracené v důsledku uvíznutí papíru.

Určuje, zda se má v případě vnitřní chyby vytisknout chybová zpráva.

APLIKACE MONITOR STAVU > 47

NABÍDKA KONFIGURACE SYSTÉMU Položky Nastavení Vysvětlení

JAZYK angličtina,

němčina, francouzština, italština, španělština, švédština, norština, dánština, holandština, turečtina, portugalština, polština, ruština, řečtina

Nastavuje jazyk používaný aplikací Monitor stavu a při tisku zpráv.

NABÍDKA USB

Tato nabídka řídí provoz rozhraní USB tiskárny.

NABÍDKA USB Položka Nastavení Vysvětlení

ČÁSTEČNÝ RESET ZAPNUTO,

VYPNUTO

RYCHLOST 12 Mb/s

480 Mb/s

VÝROBNÍ ČÍSLO ZAPNU TO,

VYPNUTO

Zapíná nebo vypíná příkaz ČÁSTEČNÝ RESET. (K dispozici pouze v systémech Windows 98 a Windows Me.)

Určuje maximální přenosovou rychlost.

Určuje výrobní číslo USB, které se používá k rozlišení zařízení USB připojených k počítači. Pokud je zapnuto, sériové číslo se přenáší. Pokud je vypnuto, sériové číslo se nepřenáší.

APLIKACE MONITOR STAVU > 48

NABÍDKA PAMĚŤ

V této nabídce lze určit, jak tiskárna využívá svou paměť.

NABÍDKA PAMĚŤ Položka Nastavení Vysvětlení

VELIKOST PŘIJÍMACÍ VYROVNÁVACÍ PAM ĚTI

INICIALIZOVAT PAMĚŤ FLASH

AUTOMATICKY, 0,5 MB, 1 MB

SPUSTIT Vymaže všechna data z paměti flash.

Nastavuje velikost vyrovnávací paměti pro přijímání příchozích dat. Normálně je tato paměť alokována podle potřeby dynamicky.

NABÍDKA NASTAVENÍ SYSTÉMU

Tato nabídka umožňuje jemnou úpravu pozice obrazu na tištěné stránce v krocích po 0,25 mm.

NABÍDKA NASTAVENÍ SYSTÉMU Položka Nastavení Vysvětlení

HORIZONTÁLNÍ NASTAVENÍ

VERTIKÁLNÍ NASTAVENÍ

ČIŠTĚNÍ VÁLCE ZAPNUTO

-2,00 ~ 0 ~ +2,00 Upravuje horizontální umístění.

-2,00 ~ 0 ~ +2,00 Upravuje vertikální umístění.

VYPNUTO

Pokud je zapnuto, válec se před tiskem otáčí (bez tisknutí), aby se omezil výskyt vodorovných bílých čar na výtisku.

NABÍDKA ÚDRŽBA

Tato nabídka poskytuje přístup k různým funkcím údržby tiskárny.

NABÍDKA ÚDRŽBA Položka Nastavení Vysvětlení

RESETOVAT NABÍDKY

ULOŽIT NABÍDKY Spustit Uloží aktuální nastavení nabídky jako

SPUSTIT Obnoví výchozí nastavení nabídek.

výchozí hodnoty. Na výzvu o potvrzení odpovězte stisknutím tlačítka ENTER, chcete-li nastavení uložit, stisknutím tlačítkaSTORNO ukládání zrušíte.

APLIKACE MONITOR STAVU > 49

NABÍDKA ÚDRŽBA Položka Nastavení Vysvětlení

ÚSPORN REŽIM ZAPNU TO,

NASTAVIT ČERNOU NA PAPÍRU

NASTAVIT BARVY NA PAPÍRU

NASTAVIT ČERNOU NA FÓLII

NASTAVIT BARVY NA FÓLII

VYPNUTO

–2~0~+2 Používá se pro malé úpravy, když je tisk

–2~0~+2 Funguje stejné jako předchozí položka, ale

–2~0~+2 Funguje stejně jako výše uvedená položka,

Zapíná nebo vypíná automatický úsporný režim. Zpoždění pro přechod do tohoto režimu se nastavuje v nabídce System Configuration (Konfigurace systému).

vybledlý nebo když jsou v jednobarevném tisku na bílý papír světlé skvrny či proužky. Vyberte vyšší hodnotu, chcete-li zabránit vyblednutí tisku, a nižší hodnotu, chcete-li zredukovat výskyt světlých skvrn či proužků v oblastech hustého tisku.

pro barevný tisk.

ale pro jednobarevný tisk na průsvitných fóliích.

ale pro barevný tisk na průsvitných fóliích.

NABÍDKA POUŽITÍ

Tato nabídka je pouze informativní, poskytuje informace o celkovém využití tiskárny a o očekávaných dobách životnosti spotřebovávaných částí. Nabídka je užitečná zejména tehdy, když nemáte úplnou sadu spotřebovávaných dílů a chcete vědět, kdy jednotlivé díly budete potřebovat.

NABÍDKA POUŽITÍ Položka Vysvětlení

CELKOVÝ POČET STRÁNEK Celkový počet tiskových výstupů z tiskárny. POČET STRÁNEK ZE

ZÁSOBNÍKU 1 POČET STRÁNEK Z

VÍCEÚČELOVÉHO ZÁSOBNÍKU

POČET BAREVNýCH STRÁNEK

POČET JEDNOBAREVNÝCH STRÁNEK

Celkový počet stran vytištěných ze zásobníku 1.

Celkový počet stran vytištěných z víceúčelového zásobníku.

Celkový počet stran vytištěných barevně.

Celkový počet stran vytištěných jednobarevně.

APLIKACE MONITOR STAVU > 50

NABÍDKA POUŽITÍ Položka Vysvětlení

ZBÝVAJÍCÍ DOBA ŽIVOTNOSTI VÁLCE ČERNÉ BARVY) ZBÝVAJÍCÍ DOBA ŽIVOTNOSTI VÁLCE AZUROVÉ BARVY ZBÝVAJÍCÍ DOBA ŽIVOTNOSTI VÁLCE PURPUROVÉ BARVY ZBÝVAJÍCÍ DOBA ŽIVOTNOSTI VÁLCE ŽLUTÉ BARVY ZBÝVAJÍCÍ DOBA ŽIVOTNOSTI PÁSU ZBÝVAJÍCÍ DOBA ŽIVOTNOSTI ZAPÉKACÍ JEDNOTKY

TONER ČERNÉ TONER AZUROVÉ TONER PURPUROVÉ TONER ŽLUTÉ

Zbývající doba životnosti v procentech těchto spotřebovávaných částí.

Aktuální úroveň toneru (pro kazety C3100 na 3000 stran).

NASTAVENÍ TISKU

Tisk seznamu nastavení tiskárny:

1. Spusťte aplikaci Monitor stavu.

2. Vyberte kartu Instalace tiskárny.

3. Klepněte na tlačítko Nastavení tiskárny na kartě Instalace

tiskárny.

4. Klepněte na nabídku Informace a vyberte položku Tisknout přehled nabídky.

5. Klepnutím na tlačítko Spustit vytiskněte přehled nabídky nastavení tiskárny.

APLIKACE MONITOR STAVU > 51

POZNÁMKA

Přehled nabídky nastavení tiskárny lze vytisknout také pomocí ovládacího panelu, a to přidržením tlačítka ON LINE po dobu 2 sekund.

ZMĚNA JAZYKA DISPLEJE

Pokud chcete změnit jazyk používaný aplikací Monitor stavu, postupujte podle následujících pokynů.

1. Spusťte aplikaci Monitor stavu.

2. Vyberte kartu Instalace tiskárny.

3. Klepněte na tlačítko Nastavení tiskárny na kartě Instalace

tiskárny.

4. V nabídce Konfigurace systému vyberte požadovaný jazyk.

5. Klepněte na tlačítko Uložit.

APLIKACE MONITOR STAVU > 52

VÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ

Tato část vysvětluje, jak vyměňovat spotřebovávané části, když uplynula doba jejich životnosti. Jako vodítko uvádíme očekávanou dobu životnosti těchto částí:

l Toner: 3 000 stran formátu A4 při 5 % pokrytí, což znamená, že

5 % tiskové plochy je potištěno barvou. Pokrytí má přímý vliv na životnost toneru, takže např. při pokrytí 10 % toner vystačí na 1 500 stran. Při pokrytí 2,5 % vystačí toner v kazetě na 6 000 stran.

C31 XXXXXXXXX

Tiskárna je dodávána s tonerem postačujícím na 3 000 stran formátu A4 ve všech tiskových kazetách, přičemž tonerem na 1 500 stran je naplněn každý obrazový válec.

l Obrazový válec: 14 000 stran (při běžném kancelářském

použití, kdy 30 % tisku představuje tisk pouze jedné strany, 50 % představuje tisk dokumentů o třech stranách a 20 % představuje dokumenty o 15 a více stranách).

l Přenosový pás: přibližně 50 000 stran formátu A4 při 3

stranách na každou úlohu.

l Zapékací jednotka: přibližně 45 000 stran formátu A4

VÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ > 53

PODROBNOSTI OBJEDNÁVKY SPOTŘEBOVÁVANÝCH ČÁSTÍ

Položka Životnost

Toner, černý 3 000 A4 při 5 % 42804516

Toner, azurový 3 000 A4 při 5 % 42804515

Toner, purpurový 3 000 A4 při 5 % 42804514

Toner, žlutý 3 000 A4 při 5 % 42804513

Obrazový válec, černý 14 000 stran A4* 42126644

Obrazový válec, azurový 14 000 stran A4* 42126643

Obrazový válec, purpurový 14 000 stran A4* 42126642

Obrazový válec, žlutý 14 000 stran A4* 42126641

Zapékací jednotka 45 000 stran A4 42625503

Přenosový pás 50 000 A4 při 3

stranách na úlohu

* Průměrná životnost: 20 % stran při souvislém tisku, 50 % stran při 3 stranách

na úlohu a 30 % stran při 1 straně na úlohu.

Objednací číslo

42158712

Abyste se svým zařízením dosáhli maximální kvality a výkonu, používejte pouze originální spotřebovávané díly OKI. Při použití jiných výrobků než originálních výrobků OKI může dojít k omezení výkonu tiskárny a k neplatnosti záruky. Specifikace se mohou změnit bez předchozího upozornění. Všechny ochranné známky jsou registrované.

VÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ > 54

VÝMĚNA TONEROVÉ KAZETY

UPOZORNĚNÍ

Chcete-li zabránit plýtvání tonerem a chybám tonerového čidla, nevyměňujte tonerové kazety, dokud se nezobrazí zpráva TONER EMPTY (DOŠEL TONER).

Toner používaný v této tiskárně je velmi jemný, suchý prášek. Je obsažen ve čtyřech kazetách, každá kazeta obsahuje jednu barvu: azurovou, purpurovou, žlutou, černou.

Připravte si list papíru, na který při instalaci nové kazety odložíte použitou kazetu.

Starou kazetu vložte do obalu, ve kterém byla dodána nová kazeta. Při likvidaci kazety s obalem postupujte zodpovědně: Dodržujte všechny směrnice, všechna doporučení atd. vztahující se na recyklaci odpadu.

Rozsypaný tonerový prášek lehce smeťte, případně odstraňte všechny zbytky studeným, vlhkým hadrem. Nepoužívejte horkou vodu

a nikdy nepoužívejte žádné rozpouštědlo. Skvrny by pak byly trvalé.

VAROVÁNÍ

Pokud toner vdechnete, vypijte trochu vody, když se vám dostane do očí, vypláchněte je velkým množstvím studené vody. Okamžitě vyhledejte lékařskou pomoc.

Před otevřením horního krytu tiskárnu vypněte a nechte zapékací jednotku po dobu asi 10 minut chladnout.

VÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ > 55

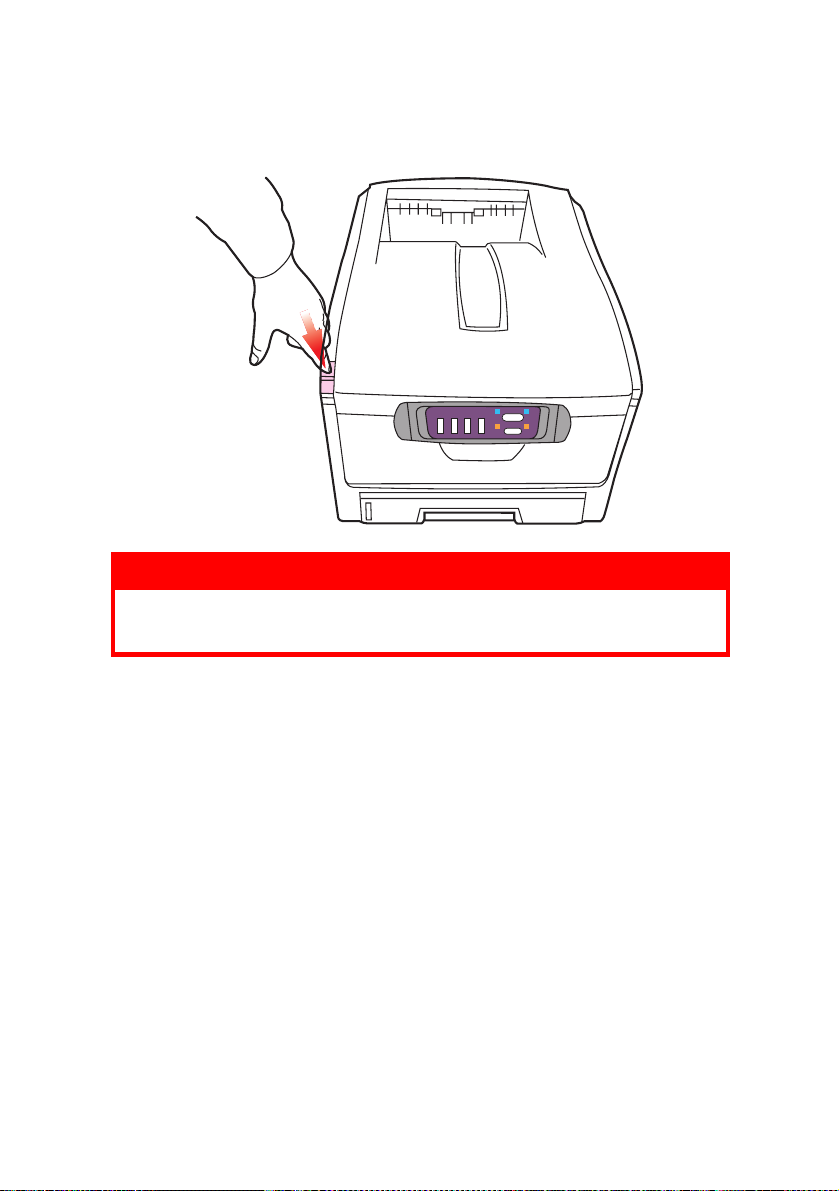

1. Stiskněte uvolňovací západku a úplně otevřete horní kryt tiskárny.

VAROVÁNÍ

Jestliže tiskárna byla v provozu, zapékací jednotka může být horká. Oblast zapékací jednotky je zřetelně označena. Nedotýkejte se jí.

VÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ > 56

2. Všimněte si polohy čtyř kazet.

1. Kazeta s azurovou barvou 2. Kazeta s purpurovou barvou

3. Kazeta se žlutou barvou 4. Kazeta s černou barvou

3. Proveďte některý z těchto kroků: (a) Při výměně tonerové kazety dodané s tiskárnou (páčka

má 3 polohy) zatáhněte za barevnou uvolňovací páčku na vyměňované kazetě ve směru šipky, tj. k přední části tiskárny, ale jen do střední (svislé) polohy (1).

VÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ > 57

(b) Při výměně jiné tonerové kazety (páčka má 2 polohy)

posuňte barevnou uvolňovací páčku na vyměňované kazetě (1) zcela dopředu.

4. Zvedněte pravý konec kazety, táhněte ji doprava, aby se její levý konec uvolnil podle obrázku, a kazetu vyjměte z tiskárny.

VÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ > 58

5. Kazetu položte opatrně na papír tak, aby nebyl znečištěn nábytek a aby se nepoškodil zelený povrch válce.

UPOZORNĚNÍ

Zelený povrch obrazového válce na spodní části kazety je velmi choulostivý a citlivý na světlo. Nedotýkejte se ho a nevystavujte ho normálnímu osvětlení místnosti po dobu delší než 5 minut. Jestliže musí být jednotka obrazového válce mimo tiskárnu po delší dobu, zabalte ji do černého plastikového sáčku, aby na ni nesvítilo světlo. Nikdy nevystavujte obrazový válec přímému slunečnímu světlu ani jasnému pokojovému osvětlení.

6. Vyjměte novou kazetu z krabice, ale obal zatím nesnímejte.

7. Lehce několikrát protřepejte kazetu ze strany na stranu, aby se

v ní toner uvolnil a rovnoměrně rozprostřel.

8. Odstraňte obal a odlepte lepicí pásku ze spodní části kazety.

VÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ > 59

9. Uchopte kazetu nahoře v její střední části tak, aby barevná páčka byla napravo, a vložte kazetu do tiskárny na jednotku obrazového válce, odkud jste vyjmuli starou kazetu.

10. Nejprve vložte levý konec kazety do horní části jednotky obrazového válce a zatlačte ho proti pružině v jednotce obrazového válce. Potom sklopte pravý konec kazety dolů na jednotku obrazového válce.

11. Mírně na kazetu zatlačte směrem dolů, abyste se ujistili, že je pevně umístěna, a zatlačte na barevnou páčku (1) směrem k zadní části tiskárny. Tím se kazeta upevní na svém místě a uvolní se přístup toneru do jednotky obrazového válce.

12. Nakonec zavřete horní kryt a pevně ho po obou stranách stiskněte dolů, až západky zaklapnou.

VÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ > 60

VÝMĚNA OBRAZOVÉHO VÁLCE

Před otevřením horního krytu tiskárnu vypněte a nechte zapékací jednotku po dobu asi 10 minut chladnout.

UPOZORNĚNÍ

Jedná se o zařízení citlivé na statickou elektřinu, zacházejte s ním opatrně.

Tiskárna obsahuje čtyři obrazové válce: pro azurovou, purpurovou, žlutou a černou barvu.

1. Stiskněte uvolňovací západku a úplně otevřete horní kryt tiskárny.

VAROVÁNÍ

Byla-li tiskárna zapnutá, je zapékací jednotka horká. Oblast zapékací jednotky je zřetelně označena. Nedotýkejte se jí.

VÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ > 61

2. Všimněte si polohy čtyř kazet.

1. Kazeta s azurovou barvou 2. Kazeta s purpurovou barvou

3. Kazeta se žlutou barvou 4. Kazeta s černou barvou

3. Uchopte obrazový válec za prostředek horní části, zvedněte ho a spolu s tonerovou kazetou ho vyjměte z tiskárny.

VÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ > 62

4. Kazetu položte opatrně na papír tak, aby nebyl znečištěn nábytek a aby se nepoškodil zelený povrch válce.

UPOZORNĚNÍ

5. V pozici, kdy je barevná uvolňovací páčka kazety (1) napravo,

zatáhněte za páčku směrem k sobě. Tím se uvolní spojení mezi tonerovou kazetou a kazetou obrazového válce.

6. Zvedněte pravý konec tonerové kazety, vytáhněte ji doprava, aby se uvolnil její levý konec (viz obrázek), a vyjměte kazetu z kazety obrazového válce. Položte tonerovou kazetu na list papíru, aby se nepotřísnil nábytek.



VÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ > 63

7. Vyjměte novou kazetu obrazového válce z obalu a umístěte ji na papír, na který jste položili starou kazetu. Zacházejte s ní stejně jako se starou kazetou. Před likvidací starou kazetu zabalte do obalu po nové kazetě.

8. Položte tonerovou kazetu na novou kazetu obrazového válce podle obrázku. Zatlačte dolů nejprve levý konec a potom sklopte pravý konec dovnitř. (Pokud množství toneru ve staré kazetě není příliš malé, není třeba v této situaci vkládat novou tonerovou kazetu.)



9. Zatlačte na barevnou uvolňovací páčku (1) směrem od sebe, čímž tonerovou kazetu připevníte k nové jednotce obrazového válce a uvolníte přístup toneru do jednotky obrazového válce.

VÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ > 64

10. Uchopte celou sadu za prostředek horní části a vložte ji na její místo do tiskárny tak, aby kolíčky na obou koncích zapadly do zářezů po stranách dutiny.

11. Nakonec zavřete horní kryt a pevně ho po obou stranách stiskněte dolů, až západky zaklapnou.

VÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ > 65

VÝMĚNA PÁSOVÉHO POSUVNÍKU

Pásový posuvník se nachází pod čtyřmi obrazovými válci. Posuvník je třeba vyměnit přibližně po každých 50 000 stranách.

Před otevřením horního krytu tiskárnu vypněte a nechte zapékací jednotku po dobu asi 10 minut chladnout.

1. Stiskněte uvolňovací západku a úplně otevřete horní kryt tiskárny.

VAROVÁNÍ

Byla-li tiskárna zapnutá, je zapékací jednotka horká. Oblast zapékací jednotky je zřetelně označena. Nedotýkejte se jí.

VÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ > 66

2. Všimněte si polohy čtyř kazet. Kazety je nezbytně nutné vrátit na místo ve stejném pořadí.

1. Kazeta s azurovou barvou 2. Kazeta s purpurovou barvou

3. Kazeta se žlutou barvou 4. Kazeta s černou barvou

3. Počínaje zadní jednotkou postupně vyjměte všechny čtyři jednotky obrazových válců z tiskárny a uložte je na bezpečném místě, na kterém nejsou vystaveny přímému působení světla a tepla.

UPOZORNĚNÍ

Zelený povrch obrazového válce ve spodní části každé kazety je velmi choulostivý a citlivý na světlo. Nedotýkejte se ho a nevystavujte ho normálnímu osvětlení místnosti po dobu delší než 5 minut. Jestliže musí být jednotka obrazového válce mimo tiskárnu po delší dobu, zabalte ji do černého plastikového sáčku, aby na ni nesvítilo světlo. Nikdy nevystavujte obrazový válec přímému slunečnímu světlu ani jasnému pokojovému osvětlení.

VÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ > 67

4. Najděte dvě příchytky (5) po obou stranách pásu a držadlo (6) vpředu.

5. Obě příchytky otočte o 90° doleva. Tím se uvolní pás z tělesa tiskárny.

6. Zatáhněte za držadlo (6) směrem nahoru, pásový posuvník se sklopí k přední straně. Potom ho vyjměte z tiskárny.

7. Vložte nový pásový posuvník na jeho místo v tiskárně tak, aby držadlo bylo vpředu a ozubený pohon směřoval k zadní stěně tiskárny. Ozubený pohon vložte do hnacího zařízení v levém zadním rohu tiskárny a pásový posuvník položte naplocho do tiskárny.

8. Otočte obě příchytky (5) o 90° doprava, až zapadnou. Tím se jednotka pásového posuvníku upevní na svém místě v tiskárně.

9. Vraťte všechny čtyři obrazové válce spolu s jejich tonerovými kazetami do tiskárny ve stejném pořadí, v jakém jste je z tiskárny vyjímali: azurová (úplně vzadu), purpurová, žlutá a černá (úplně vpředu).

10. Nakonec zavřete horní kryt a pevně ho po obou stranách stiskněte dolů, až západky zaklapnou.

VÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ > 68

VÝMĚNA ZAPÉKACÍ JEDNOTKY

Zapékací jednotka je umístěna uvnitř tiskárny hned za čtyřmi jednotkami obrazových válců.

VAROVÁNÍ

Jestliže byla tiskárna v provozu, některé součásti zapékací jednotky budou velmi horké. Se zapékací jednotkou zacházejte velmi opatrně, uchopte ji ji vždy pouze za držadlo, které je pouze mírně teplé. Tuto oblast jasně označuje varovná nálepka. Pokud máte pochybnosti, vypněte tiskárnu a před otevřením krytu počkejte alespoň 10 minut, než zapékací jednotka vychladne.

Před otevřením horního krytu tiskárnu vypněte a nechte zapékací jednotku po dobu asi 10 minut chladnout.

1. Stiskněte uvolňovací západku a úplně otevřete horní kryt tiskárny.

VÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ > 69

2. Najděte držadlo (1) na horní straně zapékací jednotky.

3. Zatáhněte za dvě příchytné páčky (2) zapékací jednotky směrem k přední části tiskárny tak, aby byly zcela ve vzpřímené poloze.

4. Uchopte zapékací jednotku za její držadlo (1), zvedněte ji přímo nahoru a odložte mimo tiskárnu. Jestliže je zapékací jednotka stále ještě teplá, umístěte ji na plochou podložku, která se teplem nepoškodí.

5. Vyjměte novou zapékací jednotku z krabice a odstraňte balící materiál.

6. Uchopte novou zapékací jednotku za držadlo a přesvědčete se, že je správně natočena. Příchytné páčky (2) musí být ve zcela vzpřímené poloze a dvě vymezující patky (3) musí směřovat směrem k vám.

VÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ > 70

7. Vložte zapékací jednotku do tiskárny, vložte vymezující patky (3) do odpovídajících drážek v kovové přepážce oddělující oblast zapékací jednotky od obrazových válců.

8. Zatlačte na dvě příchytné páčky (2) směrem k zadní části tiskárny, tím se zapékací jednotka upevní na místě.

9. Nakonec zavřete horní kryt a pevně ho po obou stranách stiskněte dolů, až západky zaklapnou.

VÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ > 71

ČIŠTĚNÍ HLAVY S DIODAMI LED

Hlavu s diodami LED je třeba vyčistit vždy, když výtisk není čistý, když jsou na výtiscích bílé čáry nebo když je text rozmazaný.

1. Vypněte tiskárnu a otevřete horní kryt.

2. Jemně otřete povrch hlavy s diodami LED pomůckou na čištění

čoček LED nebo měkkým ubrouskem.

UPOZORNĚNÍ!

Na čištění hlavy s diodami LED nepoužívejte metylalkohol nebo jiná rozpouštědla, jinak může dojít k poškození povrchu čočky.

3. Zavřete horní kryt.

VÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ > 72

INSTALACE PŘÍDAVNÉ PAMĚTI

V této části je popsána instalace přídavné paměti RAM do tiskárny (rozšíření paměti tiskárny).

KÓDY PRO OBJEDNÁNÍ

Při objednávání přídavné paměti použijte následující kódy:

l 64 MB RAM – 01110301 l 256 MB RAM – 01110301

INSTALACE PŘÍDAVNÉ PAMĚTI > 73

ROZŠÍŘENÍ PAMĚTI

Základní model tiskárny je vybaven hlavní pamětí o velikosti 32 MB. Tuto paměť je možné rozšířit přídavnou paměťovou deskou o velikosti 64 MB nebo 256 MB. Celková velikost paměti tak může být až 288 MB.

Instalace trvá několik minut. K instalaci je potřeba křížový šroubovák střední velikosti.

1. Vypněte tiskárnu a odpojte napájecí kabel.

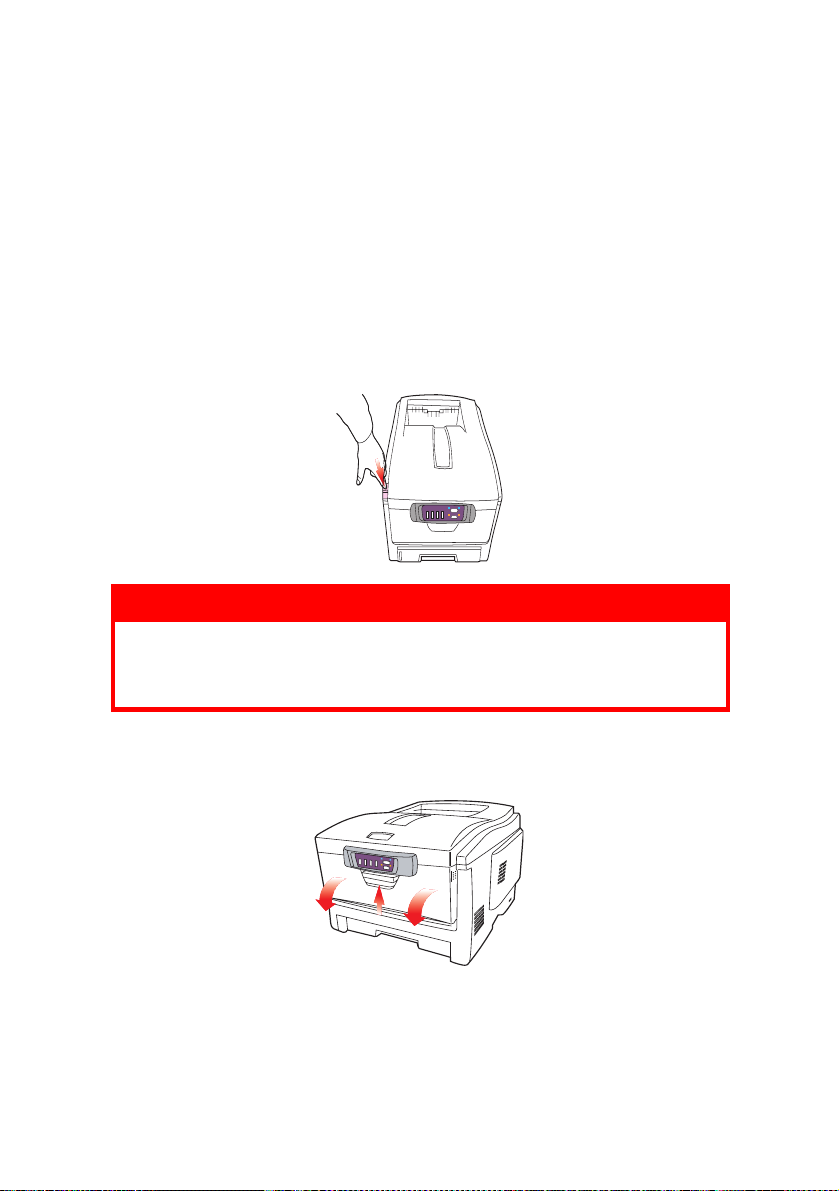

2. Stiskněte uvolňovací západku a úplně otevřete horní kryt

tiskárny.

VAROVÁNÍ

Pokud byla tiskárna před krátkou dobou v provozu, zapékací jednotka bude horká. Oblast zapékací jednotky je zřetelně označena. Nedotýkejte se jí.

3. Zvedněte západku předního krytu a otevřete přední kryt

tiskárny.

INSTALACE PŘÍDAVNÉ PAMĚTI > 74

4. Odšroubujte šroubek zajišťující kryt pravé strany.

5. Na dvou vyznačených místech mírně zvedněte okraj

postranního krytu a sejměte kryt z horní části tiskárny. Přizvedněte kryt a sejměte ho z tiskárny. Odložte ho stranou.

6. Opatrně vyjměte novou paměťovou desku z obalu. Snažte se s deskou manipulovat pouze pomocí jejích krátkých stran a pokud možno se nedotýkejte žádných kovových částí. Zejména se nedotýkejte konektoru na hraně desky.

7. Paměťová deska má v konektoru na hraně desky malý výřez, který je blíž k jedné straně desky než ke druhé.

8. Vyhledejte v tiskárně patici pro přídavnou paměť RAM (1).

INSTALACE PŘÍDAVNÉ PAMĚTI > 75

9. Pokud tato patice již obsahuje paměťovou desku, je třeba tuto desku před instalací nové desky odstranit. Paměťovou desku odstraníte následujícím způsobem (jinak přejděte na krok 10.)

(a) Vyhledejte zajišťovací západky (2) po obou stranách

patice pro přídavnou paměť RAM (1).

(b) Zatlačte tyto západky směrem od sebe a do tiskárny.

Deska se mírně vysune.

z patice.

(d) Vložte vyjmutou paměťovou desku do antistatického

obalu, ve kterém byla původně uložena nová deska.

10. Uchopte novou paměťovou desku za kratší strany tak, aby konektor na její hraně směřoval do patice pro přídavnou paměť RAM a malý výřez byl blíže spodní části tiskárny.

11. Opatrně zasuňte desku do patice až na doraz, dokud nezaklapne na místo.

12. Zasuňte tři zajišťovací západky ve spodní části postranního krytu do obdélníkových otvorů blízko spodní části tiskárny.

13. Zavřete horní část postranního krytu a znovu upevněte zajišťovací šroubek odstraněný v kroku 4.

14. Zavřete přední kryt. Potom zavřete horní kryt tiskárny (zatlačte jej dolů na obou stranách, dokud nezaklapne na místo).

15. Zapojte napájecí kabel a zapněte tiskárnu.

16. Když je tiskárna připravena k tisku, vytiskněte přehled nabídky

(přidržte tlačítko ON LINE na ovládacím panelu po dobu 2 sekund).

17. Prohlédněte si první stránku mapy nabídky. V horní části stránky mezi dvěma horizontálními čarami

naleznete aktuální konfiguraci tiskárny. Seznam konfigurace obsahuje údaj o celkové velikosti paměti.

Tento údaj by měl udávat celkovou velikost nainstalované paměti (velikost paměti, kterou jste nainstalovali, plus 32 MB).

INSTALACE PŘÍDAVNÉ PAMĚTI > 76

ODSTRANĚNÍ UVÍZNUTÉHO PAPÍRU

Budete-li při používání tiskových médií dodržovat doporučení uvedená v této příručce a budete-li tisková média před použitím udržovat v dobrém stavu, měla by vám tato tiskárna spolehlivě sloužit po mnoho let. Papír může občas uvíznout a tato část vysvětluje, jak můžete uvíznutý papír snadno a rychle odstranit.

Příčinou uvíznutí papíru může být špatné podávání papíru buď ze zásobníku papíru, nebo z libovolného jiného místa v tiskárně, kterým papír při tisku prochází. Když papír uvízne, tiskárna se ihned zastaví a tento stav zobrazují varovné kontrolky na ovládacím panelu (společně s aplikací Monitor stavu). Tisknete-li více stránek (nebo více kopií) a odstraníte-li dobře viditelný uvíznutý list papíru, neočekávejte, že ostatní listy již projdou tiskárnou bez problémů. Normální provoz tiskárny může být obnoven až po odstranění všech uvíznutých listů z tiskárny.

1. Pokud je list papíru již částečně zasunutý do tiskárny, pokuste se ho zlehka vytáhnout. Nejde-li vytáhnout snadno, netahejte ho silou. Později ho můžete vyjmout zezadu.

2. Stiskněte uvolňovací západku a úplně otevřete horní kryt tiskárny.

ODSTRANĚNÍ UVÍZNUTÉHO PAPÍRU > 77

VAROVÁNÍ

Byla-li tiskárna zapnutá, je zapékací jednotka horká. Oblast zapékací jednotky je zřetelně označena. Nedotýkejte se jí.

3. Všimněte si polohy čtyř kazet.

1. Kazeta s azurovou barvou 2. Kazeta s purpurovou barvou

3. Kazeta se žlutou barvou 4. Kazeta s černou barvou

Chcete-li získat přístup k cestě papíru, musíte vyjmout všechny čtyři obrazové válce.

4. Uchopte azurový obrazový válec za prostředek horní části, zvedněte ho a spolu s tonerovou kazetou ho vyjměte z tiskárny.

ODSTRANĚNÍ UVÍZNUTÉHO PAPÍRU > 78

5. Kazetu položte opatrně na papír tak, aby nebyl znečištěn nábytek a aby se nepoškodil zelený povrch válce.

UPOZORNĚNÍ

6. Stejným způsobem vyjměte zbývající obrazové válce.

7. Podívejte se do tiskárny a zkontrolujte, zda na pásovém

posuvníku nejsou vidět listy papíru.

l Chcete-li odstranit list papíru z přední části pásu (1),

zvedněte ho opatrně z pásu a vytáhněte ho dopředu do prázdného prostoru pro válce.

UPOZORNĚNÍ

Při oddělování papíru od pásu nepoužívejte žádné ostré ani drsné předměty. Mohli byste poškodit povrch pásu.

ODSTRANĚNÍ UVÍZNUTÉHO PAPÍRU > 79

l Chcete-li odstranit list papíru ze střední části pásu (2),

opatrně oddělte papír od povrchu válce a vyjměte ho z tiskárny.

l Chcete-li odstranit list papíru právě vsunutý do

zapékací jednotky (3), oddělte horní okraj listu papíru od pásu. Stisknutím uvolňovací páčky (4) zapékací jednotky směrem dopředu a dolů uvolní zapékací jednotka sevření papíru. Pak můžete papír vytáhnout z tiskárny prázdným prostorem pro obrazové válce. Uvolněte páčku, zvedne se zpět do původní polohy.

POZNÁMKA

Je-li list papíru již zasunutý do zapékací jednotky (je vidět jen malý kousek), nepokoušejte se ho vytáhnout. Odstraňte ho ze zadní části tiskárny podle pokynů v dalším kroku.

ODSTRANĚNÍ UVÍZNUTÉHO PAPÍRU > 80

8. Začněte jednotkou azurového obrazového válce, která je nejblíže u zapékací jednotky, a nainstalujte všechny čtyři válce zpět ve správném pořadí.

1. Kazeta s azurovou barvou 2. Kazeta s purpurovou barvou

3. Kazeta se žlutou barvou 4. Kazeta s černou barvou

l Uchopte celou sadu za prostředek horní části a vložte ji

na její místo do tiskárny tak, aby kolíčky na obou koncích zapadly do zářezů po stranách dutiny.

ODSTRANĚNÍ UVÍZNUTÉHO PAPÍRU > 81

9. Opatrně sklopte horní kryt tiskárny tak, aby ještě nezaklapl. Zabráníte tak nadměrnému osvětlení válců světlem v místnosti po dobu, kdy budete zkoumat, zda zbývající o blasti neobsahují uvíznutý papír.

10. Otevřete zadní výstupní zásobník (5) a zkontrolujte, zda není uvíznutý papír v zadní části cesty papíru tiskárnou (6).

l Vyjměte všechny nalezené listy papíru. l Pokud je papír příliš nízko a je obtížné ho vyjmout, je

pravděpodobně stále sevřen zapékací jednotkou. V takovém případě zvedněte horní kryt a stiskněte uvolňovací páčku (7) zapékací jednotky.

11. Po odstranění papíru zavřete zadní výstupní zásobník, pokud ho nebudete při tisku používat.

ODSTRANĚNÍ UVÍZNUTÉHO PAPÍRU > 82

12. Zvedněte uvolňovací západku předního krytu a vyklopte ho.

13. Zkontrolujte, zda vnitřek krytu neobsahuje uvíznutý papír.

Pokud ano, odstraňte ho a kryt uzavřete.

ODSTRANĚNÍ UVÍZNUTÉHO PAPÍRU > 83

14. Vytáhněte zásobník papíru a zkontrolujte, zda je papír v zásobníku řádně srovnán, zda není poškozen a zda jsou správně nastavena vodítka papíru. Je-li všechno v pořádku, zásobník papíru zase zavřete.

15. Nakonec zavřete horní kryt a pevně ho po obou stranách stiskněte dolů, až západky zaklapnou.

Je-li po odstranění veškerého uvíznutého papíru nastavena možnost Jam Recovery (Obnova po uvíznutí papíru) v menu System Configuration (Konfigurace systému) na hodnotu ON, pokusí se tiskárna znovu vytisknout všechny ztracené stránky.

ODSTRANĚNÍ UVÍZNUTÉHO PAPÍRU > 84

TECHNICKÉ ÚDAJE

Položka Technické údaje

Rozměry 425 x 561 x 345mm (Š x H x V) Hmotnost Přibližně 26 kg Rychlost tisku 12 barevných stran za minutu nebo 20 jednobarevných stran za

Rozlišení 600 dpi nebo 1200 x 600 dpi Emulace jazyků Windows GDI Automatické

funkce

Paměť Standardně 32 MB, rozšiřitelná na 96 MB nebo 288 MB Kapacita

zásobníků papíru při gramáži 80 g/m²

Gramáž papíru 64 - 120 g/m2 v hlavním zásobníku

Výstup papíru 250 listů lícem dolů v (horním) zásobníku při gramáži 80 g/m²

Životnost tiskárny

Pracovní cyklus Maximálně 35 000 stran měsíčně Životnost toneru 3 000 stran při 5 % pokrytí stránky Životnost

obrazového válce

Životnost pásu 50 000 stran formátu A4 při 3 stranách v jedné úloze Životnost

zapékací jednotky

minutu

Automatický soutisk barev Automatická úprava hustoty Automatické vynulování počítadla u spotřebovávaných částí

300 listů v hlavním zásobníku 100 listů ve víceúčelovém zásobníku

75 - 203 g/m2 ve víceúčelové zásobníku

100 listů lícem nahoru v (zadním) zásobníku při gramáži 80 g/m² 420 000 stran nebo 5 let

14 000 stran (při běžném kancelářském použití)

45 000 stran A4

TECHNICKÉ ÚDAJE > 85

INDEX

černý tisk

lesklý nebo matný ...................25

fólie

doporučené typy...................... 14

funkce nabídek........................... 42

jazyk

změna jazyka pro displej a

zprávy.................................... 48

jazyk displeje ............................. 52

monitor stavu .............................37

nabídka Předvolby...................... 41

nabídky

nabídka Barva......................... 46

nabídka Informace...................42

nabídka Konfigurace systému... 47

nabídka Média ........................ 44

nabídka Nastavení systému ..... 49

nabídka Paměť ........................49

nabídka Použití .......................50

nabídka Tisk............................43

nabídka Údržba.......................49

nabídka USB ...........................48

tisk přehledu nabídky..............51

tisknout přehled nabídky.........42

nabídky pro nastavení................. 39

nastavení nabídky.......................51

nastavení tisku

uložení....................................23

obálky

vkládání ..................................20

obrazový válec

očekávaná životnost ................53

výměna ...................................61

obrazové válce

zbývající doba životnosti..........51

oddělovací stránka

oddělování tiskových úloh .......28

orientace stránky

nastavení v systému Windows.... 24

paměť

instalace volitelného vybavení ...74

papír

doporučené typy......................14

nastavení velikosti papíru v

systému Windows .................. 23

odstranění uvíznutého .............77

podporované velikosti listů...... 15

výběr zásobníku v systému

Windows................................23

vkládání hlavičkového papíru...18 vkládání papíru do zásobníku ...17

pás

očekávaná životnost ................53

výměna ...................................66

INDEX > 86

pořadí tisku

zásobník pro odkládání lícem

dolů

.............................. 19

zásobník pro odkládání lícem

nahoru ...................................19

priorita

priorita v tiskové frontě............ 27

rozšířené funkce

zapnutí či vypnutí ....................28

rozlišení

nastavení v systému Windows ... 24

soulad barev

obecná nastavení .................... 25

obecné rady ............................ 29

při tisku vzorníku barev ...........34

při výběru zdroje obrázku ........33

přístup....................................32

Správa

čištění hlavy s diodami LED...... 72

štítky

doporučené typy...................... 14

tisk

nastavení pozice obrazu .......... 49

tisk plakátu ................................23

toner

očekávaná životnost ................53

výměna ...................................55

zbývající doba životnosti..........51

úspora energie

zpoždění .................................47

výchozí nastavení tiskárny

výchozí nastavení v systému

Windows................................26

víceúčelový zásobník

návod k použití........................ 20

rozměry papíru........................15

vizitky

doporučený typ ....................... 15

vodoznak

tisk v systému Windows........... 24

zařazování

nastavení v systému Windows.... 27

zapékací jednotka

očekávaná životnost ................53

výměna ...................................69

Změna jazyka displeje.................52

INDEX > 87

PODROBNOSTI O KONTAKTOVÁNÍ OKI

Oki Systems (Czech and Slovak), s.r.o. IBC - Pobřežní 3 186 00 Praha 8 Czech Republic

Tel. +420 2 22481 8153 Website: http://www.oki.cz

PODROBNOSTI O KONTAKTOVÁNÍ OKI > 88

C3100

central house balfour road, hounslow tw3 1hy united kingdom tel +44 (0) 20 8219 2190 Fax +44 (0) 20 8219 2199

07047313 Iss.03

Oki C3100 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

PŘEDMLUVA

ÚVOD

PŘEHLED TISKÁRNY

POHLED ZEPŘEDU

POHLED ZEZADU

OVLÁDACÍ PANEL

TLAČÍTKA

KONTROLKY

DOPORUČENÉ TYPY PAPÍRU

ZÁSOBNÍK

VÍCEÚČELOVÝ ZÁSOBNÍK

VÝSTUPNÍ ZÁSOBNÍK PRO LISTY LÍCEM DOLŮ

ZÁSOBNÍK PRO LISTY LÍCEM NAHORU

VKLÁDÁNÍ PAPÍRU

ZÁSOBNÍK

VÍCEÚČELOVÝ ZÁSOBNÍK

NASTAVENÍ TISKÁRNY V SYSTÉMU WINDOWS

NASTAVENÍ OVLADAČE TISKÁRNY

PŘEDVOLBY TISKU V APLIKACÍCH SYSTÉMU WINDOWS

KARTA SETUP (NASTAVENÍ)

KARTA JOB OPTIONS (MOŽNOSTI ÚLOHY)

KARTA COLOUR (BARVA)

NASTAVENÍ Z OVLÁDACÍHO PANELU V SYSTÉMU WINDOWS

KARTA GENERAL (OBECNÉ)

KARTA ADVANCED (UPŘESNIT)

BAREVNÝ TISK

FAKTORY OVLIVŇUJÍCÍ VZHLED TISKU

TIPY PRO BAREVNÝ TISK

TISK FOTOGRAFI Í

TISK Z APLIKACÍ SADY MICROSOFT OFFICE

TISK URČITÝCH BAREV (NAPŘ. BAREV LOGA SPOLEČNOSTI)

NASTAVENÍ JASU A INTENZITY VÝTISKU

PŘÍSTUP K MOŽNOSTEM PRO DOSAŽENÍ SOULADU BAREV

NASTAVENÍ MOŽNOSTÍ PRO DOSAŽENÍ SOULADU BAREV

POUŽÍVÁNÍ FUNKCE COLOUR SWATCH (VZORNÍK BAREV)

POUŽÍVÁNÍ NÁSTROJE COLOUR CORRECT (OPRAVA BAREV)

APLIKACE MONITOR STAVU

POUŽÍVÁNÍ APLIKACE MONITOR STAVU

KARTA STAV TISKÁRNY

KARTA INSTALACE TISKÁRNY

KARTA PŘEDVOLBY

FUNKCE TISKÁRNY (UŽIVATELSKÉ NASTAVENÍ)

NABÍDKA INFORMACE

NABÍDKA TISK

NABÍDKA MÉDIA

NABÍDKA BARVA

NABÍDKA KONFIGURACE SYSTÉMU

NABÍDKA USB

NABÍDKA PAMĚŤ

NABÍDKA NASTAVENÍ SYSTÉMU

NABÍDKA ÚDRŽBA

NABÍDKA POUŽITÍ

NASTAVENÍ TISKU

ZMĚNA JAZYKA DISPLEJE

VÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ

PODROBNOSTI OBJEDNÁVKY SPOTŘEBOVÁVANÝCH ČÁSTÍ

VÝMĚNA TONEROVÉ KAZETY

VÝMĚNA OBRAZOVÉHO VÁLCE

VÝMĚNA PÁSOVÉHO POSUVNÍKU

VÝMĚNA ZAPÉKACÍ JEDNOTKY

ČIŠTĚNÍ HLAVY S DIODAMI LED

INSTALACE PŘÍDAVNÉ PAMĚTI

KÓDY PRO OBJEDNÁNÍ

ROZŠÍŘENÍ PAMĚTI

ODSTRANĚNÍ UVÍZNUTÉHO PAPÍRU

TECHNICKÉ ÚDAJE

INDEX

PODROBNOSTI O KONTAKTOVÁNÍ OKI
