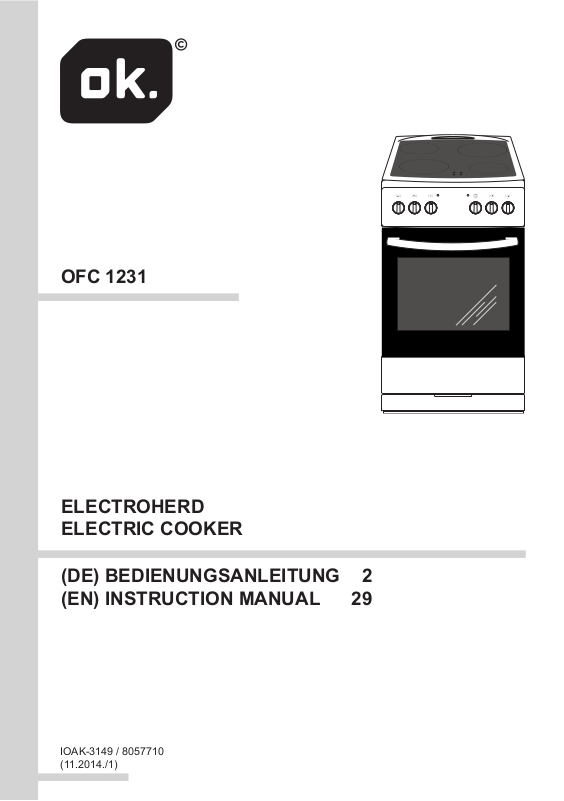

OFC 1231
ELECTROHERD
ELECTRIC COOKER
(DE) BEDIENUNGSANLEITUNG 2
(EN) INSTRUCTION MANUAL 29
IOAK-3149 / 8057710
(11.2014./1)
SEHR GEEHRTER KUNDE,
Der Elektroherd verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Kochwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die
Bedienung des Geräts kein Problem sein.
Bevor der Elektroherd das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit
und Funktionstüchtigkeit überprüft.
Vor Inbetriebnahme lesen Sie bitte die Bedienungsanleitung aufmerksam durch.
Durch Befolgung der darin enthaltenen Hinweise vermeiden Sie Bedienungsfehler.
Diese Bedienungsanleitung ist so aufzubewahren, dass sie im Bedarfsfall jederzeit griffbereit
ist. Befolgen Sie ihre Hinweise sorgfältig, um mögliche Unfälle zu vermeiden.
Achtung!
Gerät nur bedienen, wenn Sie sich mit dem Inhalt dieser Bedienungsanleitung vertraut gemacht haben.
Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen
Einuss auf die Funktionsweise des Geräts haben.
2
INHALTSVERZEICHNIS
Sicherheitshinweise ........................................................................................................... 4
Bedienelemente ................................................................................................................. 9
Ihr Herd stellt sich vor...................................................................................................... 10
Installation ..........................................................................................................................11
Bedienung ......................................................................................................................... 14
Backen und Braten – Praktische Hinweise .................................................................... 20
Allgemeine Pegehinweise ............................................................................................. 22
Wenn’s mal ein Problem gibt ........................................................................................... 27
Technische Daten ............................................................................................................. 28
3
SICHERHEITSHINWEISE
Achtung. Das Gerät und seine zugänglichen Teile
werden während der Benutzung heiß. Seien Sie
beim Berühren sehr vorsichtig. Kinder unter 8 Jahren
sollten sich nicht in der Nähe des Geräts aufhalten.
Das Gerät darf von Kindern nur unter Aufsicht benutzt
werden.
Das Gerät darf von Kindern (ab einem Alter von 8
Jahren) sowie von Personen, die nicht im vollen Besitz ihrer körperlichen, sensorischen oder geistigen
Fähigkeiten sind nur unter Aufsicht und gebrauchsanweisungsgemäß benutzt werden. Kinder dürfen nicht
mit dem Gerät spielen. Kinder dürfen Reinigungsarbeiten nur unter Aufsicht durchführen. Kinder dürfen
das Gerät nur unter Aufsicht bedienen.
Achtung! Erhitzen Sie Fett oder Öl niemals unbeaufsichtigt (Brandgefahr!).
Versuchen Sie Flammen niemals mit Wasser zulöschen. Schalten Sie das Gerät aus und ersticken
Sie die Flammen z.B. mit einem Topfdeckel oder
einer nichtentammbaren Decke.
Achtung! Verwenden Sie die Kochäche nicht als
Ablageäche (Brandgefahr!).
4
SICHERHEITSHINWEISE
Achtung! Sollten Sie auf der Kochäche Beschädi-
gungen bemerken (Sprünge oder Brüche), schalten
Sie das Gerät ab und trennen Sie es von der Stromversorgung (Stromschlaggefahr!).
Starke Erhitzung des Geräts während des Betriebs.
Seien Sie vorsichtig und vermeiden Sie das Berühren
der heißen Innenteile des Geräts.
Zugängliche Teile können bei Be nut zung heiß werden. Kinder fern halten.
Achtung. Verwenden Sie zur Reinigung der Koch-
äche keine aggressiven Putzmittel oder scharfen
Metallgegenstände, die die Oberäche beschädigen
könnten (Entstehung von Sprüngen oder Brüchen).
Achtung.Um Stromschläge zu vermeiden, muss man
sich vor dem Wechsel die Glühlampe vergewissern,
dass das Gerät abgeschaltet ist.
Zur Reinigung des Geräts keine Dampfreiniger verwenden.
5
SICHERHEITSHINWEISE
Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht
berühren oder auf den Kochächen auiegen, da deren Isolierung nicht hitzebeständig ist.
Kochplatte von Verschmutzungen und übergelaufenem Kochgut freihalten. Dies
betrifft insbesondere Zucker, der mit dem Glaskeramik-Kochfeld reagiert und dadurch eine bleibende Beschädigung verursachen kann. Etwaige Verschmutzungen
sind laufend zu beseitigen.
Zur Vermeidung von irreversiblen Veränderungen des Kochfelds darf Geschirr mit
feuchtem Boden nicht auf warme Kochächen gestellt werden.
Nur Kochgeschirr verwenden, das nach Herstelleragaben für die Verwendung auf
Glaskeramik-Kochfeldern geeignet ist.
Bei Feststellung einer Beschädigung des Kochfelds – Kratzern, Rissen oder Ab-
splitterungen – ist der Betrieb des Herdes sofort abzubrechen und die Reparatur
bei der Kundendienststelle zu melden.
Das Kochfeld nicht einschalten, ohne vorher ein Kochgeschirr darauf zu stellen.
Scharfkantiges Geschirr, das eine Beschädigung des Kochfelds verursachen kann,
darf nicht benutzt werden.
Nicht auf die sich vorheizenden (nicht mit Geschirr überdeckten) Halogen-Koch-
ächen schauen.
Kochgeschirr mit einem Gewicht über 15 kg darf nicht auf die geöffnete Backofen-
tür und Kochgeschirr mit einem Gewicht über 25 kg auf die Kochächen gestellt
werden.
Keine Scheuermittel oder scharfen Metallgegenstände zur Glasreinigung verwen-
den; sie können die Oberäche zerkratzen, was dazu führen kann, dass das Glas
springt.
In nicht betriebsfähigem Zustand darf der Herd nicht benutzt werden. Sämtliche
Mängel dürfen nur von einer autorisierten Fachkraft beseitigt werden.
Das Gerät ist ausschließlich zum Kochen im haushaltsüblichen Rahmen ausgelegt.
Ein anderweitiger Gebrauch jeder Art (z.B. zur Raumbeheizung) ist nicht bestimmungsgemäß und kann gefährlich sein.
6
UNSERE ENERGIESPARTIPPS
Starke Erhitzung des Geräts während des Betriebs.
Seien Sie vorsichtig und
vermeiden Sie das Berühren
der heißen Innenteile des
Herdes.
Lassen Sie Kinder nicht
unbeaufsichtigt an den Herd! Gefahr von
Verbrennungen bei direktem Kontakt mit
dem eingeschalteten Herd!
Andere Haushaltsgeräte samt ihren
Anschlusskabeln dürfen den Backofen
nicht berühren oder auf den Kochächen
auiegen, da deren Isolierung nicht hitze-
beständig ist.
Beim Braten den Herd nicht ohne Aufsicht
lassen! Öl und Fett können sich durch
Überhitzen oder Überlaufen selbst entzünden.
Kochplatte von Verschmutzungen und
übergelaufenem Kochgut freihalten.
Dies betrifft insbesondere Zucker, der mit
dem Glaskeramik-Kochfeld reagiert und
dadurch eine bleibende Beschädigung
verursachen kann. Etwaige Verschmutzungen sind laufend zu beseitigen.
Zur Vermeidung von irreversiblen Verän-
derungen des Kochfelds darf Geschirr
mit feuchtem Boden nicht auf warme
Kochächen gestellt werden.
Nur Kochgeschirr verwenden, das nach
Herstelleragaben für die Verwendung auf
Glaskeramik-Kochfeldern geeignet ist.
Bei Feststellung einer Beschädigung des
Kochfelds – Kratzern, Rissen oder Absplitterungen – ist der Betrieb des Herdes
sofort abzubrechen und die Reparatur bei
der Kundendienststelle zu melden.
Das Kochfeld nicht einschalten, ohne vor-
her ein Kochgeschirr darauf zu stellen.
Scharfkantiges Geschirr, das eine Be-
schädigung des Kochfelds verursachen
kann, darf nicht benutzt werden.
Nicht auf die sich vorheizenden (nicht
mit Geschirr überdeckten) Halogen-
Kochächen schauen.
Kochgeschirr mit einem Gewicht über 15
kg darf nicht auf die geöffnete Backofen-
tür und Kochgeschirr mit einem Ge-
wicht über 25 kg auf die Kochächen
gestellt werden.
Keine Scheuermittel oder scharfen
Metallgegenstände zur Glasreinigung
verwenden; sie können die Oberäche
zerkratzen, was dazu führen kann, dass
das Glas springt.
In nicht betriebsfähigem Zustand darf der
Herd nicht benutzt werden. Sämtliche
Mängel dürfen nur von einer autorisierten
Fachkraft beseitigt werden.
Bei Betriebsstörungen, die durch tech-
nische Mängel verursacht sind, muss
unbedingt die Stromzufuhr unterbrochen
und eine Reparatur veranlasst werden.
Die Grundsätze und Bestimmungen die-
ser Bedienungsanleitung sind unbedingt
zu beachten. Personen, die mit dem Inhalt
der Bedienungsanleitung nicht vertraut
sind, dürfen den Herd nicht bedienen.
Zur Reinigung des Herdes keine Dampf-
reiniger verwenden.
7
AUSPACKEN
AUSSERBETRIEBNAHME
Für den Transport haben wir
das Gerät durch die Verpakkung gegen Beschädigung
gesichert. Nach dem Auspacken entsorgen Sie bitte
umweltfreundlich die Verpakkungsteile.
Alle Verpackungsmaterialien sind umweltverträglich, hundertprozentig wieder zu verwerten und wurden mit einem entsprechenden
Symbol gekennzeichnet.
Ac htung! Die Verpack un gs materialien
(Polyäthylenbeutel, Polystyrolstücke etc.)
sind beim Auspacken von Kindern fern zu
halten.
Nach Beendigung der Benutzung des Geräts darf es
nicht zusammen mit dem gewöhnlichen Hausmüll entsorgt
werden, sondern ist an eine
Sammel- und Recyclingstelle
für Elektro- und elektronische
Geräte abzugeben. Darüber
werden Sie durch ein Symbol auf dem Gerät, auf der Bedienungsanleitung oder der
Verpackung informiert.
Die bei der Herstellung dieses Geräts eingesetzten Materialien sind ihrer Kennzeichnung entsprechend zur Wiederverwendung
geeignet. Dank der Wiederverwendung, der
Verwertung von Wertstoffen oder anderer
Formen der Verwertung von gebrauchten
Geräten leisten Sie einen wesentlichen Beitrag zum Umweltschutz.
Über die zuständige Recyclingstelle für die
gebrauchten Geräte werden Sie von Ihrer
Gemeindeverwaltung informiert.
8
BEDIENELEMENTE
11
7
3, 4
1
8
5, 6
2
9
10
1 Backofen-Temperaturregler
2 Backofen-Funktionsregler
3, 4, 5, 6 Schalter für Kochächen
7 Kontrollleuchte (Heizunganzeige) L
8 Kontrollleuchte (Betriebsanzige) R
9 Türgriff
10 Geschirrkasten
11 Glaskeramik-Kochfeld
9
IHR HERD STELLT SICH VOR
Ausstattung des Herdes
Backblech*
Bratblech*
Grillrost
(Gitterrost)
*vorhanden nur bei einigen Modellen
10
INSTALLATION
Y
X1
X2
Der richtige Einbauort
Der Küchenraum sollte trocken und luftig
sein und eine gute Belüftung haben; die
Aufstellung des Gerätes sollte einen
freien Zugang zu allen Steuerelementen
sicherstellen.
Der Herd entspricht der Wärmeschutz-
klasse Y, d.h. er darf nur auf einer Seite
neben höheren Küchenmöbeln oder Wänden eingebaut werden. Die Einbaumöbel
müssen Beläge haben und die verwendeten Kleber müssen hitzebeständig sein
(100°C). Ist das nicht der Fall, so kann
dies eine Verformung der Belagäche
oder deren Ablösung verursachen. Falls
Sie die thermische Widerstandsfähigkeit
Ihrer Küchenmöbel nicht kennen, sind
zwischen den Möbeln und dem Herd ca. 2
cm Abstand zu belassen.
Abzughauben sind gemäß den Anwei-
sungen aus den ihnen beigefügten Bedienungsanleitungen einzubauen.
Der Herd ist auf einer harten und ebenen
Bodenäche (nicht auf einem Untersatz)
aufzustellen.
Vor Beginn der Nutzung, ist der Herd in
der Ebene auszujustieren, was besonders
wichtig für die gleichmäßige Verteilung
von Fett in den Bratpfannen ist. Dazu
sind die Regelfüße vorgesehen; sie sind
zugänglich, wenn man die Schublade
herauszieht. Regelbereich +/- 5 mm.
Montage der Sicherung gegen Umkippen
des Kochherdes
Die Sicherung wird montiert, um das Umkippen des Kochherdes zu verhindern. Dank
der Sicherung, mit der gegen Umkippen des
Kochherdes geschützt wird, sollte das Kind
nicht im Stande sein, z.B. auf die Backofentür
zu klettern und dadurch den Kochherd zum
Umkippen zu bringen.
Kochherd
Fußboden
Kochherd Breite 500 mm, Höhe 850 mm
X1=Y+30 mm
X2=Y+65 mm
Y=25 mm
Kochherd Breite 500 mm, Höhe 900 mm
X1=Y+30 mm
X2=Y+65 mm
Y=70 mm
Wand
X - Abstand von der Befestigung an der
Wand
Y - Abstand vom Fußboden
11
INSTALLATION
2
1
Achtung!
Der Anschluss an das Stromnetz darf
nur durch eine autorisierte Elektrofachkraft erfolgen, die beim örtlichen
Energieversorgungsunternehmen
zugelassen ist. Nicht autorisierte
Personen dürfen keine willkürlichen
Veränderungen oder Änderungen an
der Elektroinstallation vornehmen.
Hinweise für die Elektrofachkraft
Das Gerät ist für den Anschluss an Dreh- und
Wechselstrom (400V 3N~50Hz) ausgelegt.
Die Nennspannung der Heizelemente beträgt 230 V. Die Anpassung des Gerätes
für den Einphasenstrom (230 V) ist durch
entsprechende Überbrückung auf der Anschlussleiste gemäß dem nachfolgenden
Schaltplan möglich. Als Netzanschlussleitung
ist ein entsprechend ausgelegter Leitungstyp
unter Berücksichtigung der Anschlussart und
Nennleistung des Herdes zu wählen.
Die Anschlussleitung ist in der Entlastungseinrichtung zu befestigen.
Achtung!
Es ist zu beachten, dass der Schutzleiter an
die Klemme der mit gekennzeichneten Anschlussleiste angeschlossen werden muss.
Die Elektroinstallation des Herdes sollte mit
einem Notschalter ausgestattet sein, der im
Notfall das ganze Gerät vom Netz abschaltet.
Der Abstand zwischen den Arbeitskontakten
des Notschalters muss mind. 3 mm betragen.
Vor Anschluss des Herdes an das Stromnetz
sind die Informationen auf Typenschild und
Schaltplan durchzulesen.
Anschlussdose öffnen: Zum Entriegeln
Schraubendreher ansetzen (1) und geringfügig nach unten bewegen (2).
12
1
2
3
5
4
PE
L1
N
1
2
3
5
4
L1
L2
PE
N
1
2
3
5
4
L1
L2
PE
N
L3
INSTALLATION
Anschluss-Schaltplan
Schema möglicher Anschlüsse
Achtung! Spannung der Heizelemente 230V.
Achtung! Im Falle jedes der Anschlüsse ist der
Schutzleiter vom Netz mit der Klemme PE
verbunden werden.
Empfohlene Art
der Anschluss-
leitung
Bei 230V Netz Einphasenanschluss mit Be-
1.
1/N~
trieb snull. Brücken verbinden die Klemmen
1-2-3 sowie Klemmen 4-5 Schutzleiter auf
2.
Bei 400/230 Netz Zweiphasenanschluss mit
2/N~
Be trieb snull. Brücken verbinden Klemmen
2-3 so wie 4-5. Schutzleiter auf
Bei 400/230V Netz Dreiphasenanschluss mit
3.
3/N~
Be trieb snull. Brücken verbinden 4-5. Phasen
re ihen fol ge nach 1-2-3. Null auf 4-5, Schutzle iter auf
L1=R L2=S L3=T N=neutrale Leitung PE=Schutzleiter
H05VV-F3G4
H05VV-F4G2,5
H05VV-F5G1,5
13
BEDIENUNG
Vor der ersten Inbetriebnahme
des Gerätes
vorhandene Verpackungsteile vom Kochfeld und vom Backofen entfernen, Schublade
entleeren, Backofen-Innenraum und Kochfeld
von Konservierungsmitteln reinigen,
Ausstattungselemente des Backofens
herausnehmen und mit warmem Wasser und
etwas Spülmittel reinigen,
Raumbelüftung einschalten oder Fenster
öffnen,
Backofen bei 250°C, etwa 30 min. eingeschaltet lassen, Verschmutzungen entfernen
und genau reinigen, Kochächen etwa 4 min.
ohne Kochgeschirr eingeschaltet lassen.
Wichtig!
Backofen-Innenraum nur mit warmem Wasser und etwas Spülmittel
reinigen.
14
BEDIENUNG
0
1
2
3
Schalter für Kochächen
Das richtige Koch- und Backgeschirr
Die Bodengröße und -form des richtigen Kochgeschirrs sollte der Fläche der jeweiligen Koch
äche möglichst genau angepasst sein. Für Bratpfannen und ähnliches Geschirr kann die
eigens vergrößerte Kochäche mit den Maßen 140x250 verwendet werden. Geschirr mit
konvex oder konkav geformtem Boden darf nicht verwendet werden. Es ist zu beach-
ten, dass zum Kochgeschirr immer passende Deckel verwendet werden. Es empehlt sich,
Kochgeschirr mit dickem Boden und einer schwachen Innenwölbung zu verwenden.
Verschmutzte Kochstellen- und Geschirroberächen verhindern eine vollständige Wärmeausnutzung.
FALSCH
FALSCH
RICHTIG
FALSCH
FALSCH
Die richtige Heizleistung
Die Kochächen verfügen über eine differenzierte Heizleistung. Die Heizleistung lässt sich
stufenweise regulieren, indem man den Schalter nach rechts oder links dreht.
Die Kennzeichnungen auf der Außenseite des Reglers entsprechen den einzelnen Positionen
der Heizleistung der jeweiligen Kochächen.
Beispiele für Reglereinstellungen
0 Aus
MIN. Warmhalten
1 Dünsten von Gemüsen,Schonendes Kochen
Kochen von Suppen, mehreren Speisen
2 Schwaches Braten
Anbraten von Fleisch, Fisch
3 MAX. Schnelles Erwärmen, Schnellkochen, Braten
15
BEDIENUNG
Restwärmeanzeige
Wenn die Temperatur einer Kochäche 50°C
übersteigt, wird dies durch das Leuchten
eines entsprechenden Restwärmeanzeigefeldes signalisiert.
Das Leuchten der Restwärmeanzeige warnt
den Bediener vor einem zufälligen Berühren
der heißen Kochäche.
Nach Ausschalten der Heizleistung kann für
5-10 Minuten die angefallene Restwärme
noch für verschiedenen Zwecke genutzt werden, z.B. zum Aufwärmen oder Warmhalten
von Speisen, ohne dass die Heizleistung
eingeschaltet werden muss.
Restwärmeanzeige
16
BEDIENUNG
C
O
5050
100
150
200
250
0
Backofenfunktionen
Backofen mit Umluft (mit Gebläse)
Backen kann mit Oberhitze, Unterhitze und
Grillhitze erfolgen. Die Steuerung erfolgt mit
Hilfe des Backofen-Betriebswahlschalters
– Die Wahl der gewünschten Funktion
erfolgt durch Drehen des Drehschalters in
die entsprechende Position, und des Temperaturreglers – die Wahl der gewünschten
Backofentemperatur erfolgt durch Drehen auf
den entsprechenden Temperaturwert.
Beim Ausschalten des Geräts sind beide
Schalter in die „ ” / „0” Position zu drehen..
Achtung!
Unabhängig von der Wahl der Betriebsart schaltet sich die Vorheizfunktion
(Ober-, Unter-, Grill- oder Umlufthitze)
erst dann ein, wenn die Temperatur
eingestellt wurde.
0 Nullstellung
Unabhängige Backofen-Beleuchtung
Durch das Drehen des Reglers auf
diese Stellung wird der BackofenInnenraum beleuchtet.
Schnelles Aufheizen
Eingeschaltet sind die Oberhitze, der
Grill und der Ventilator. Zum Vorwärmen des Backofens.
Auftauen
Eingeschaltet ist nur der Ventilator,
ohne Einsatz von Heizkörpern.
Umluft-Intensiv-Grillen (RundumGrill)
Durch Einstellen des Reglers in diese
Position werden das Gebläse und die
Grillhitze eingeschaltet. Dies erlaubt
eine Beschleunigung des Grillprozesses und eine Verbesserung des
Geschmacks der Speise. Der Grillprozess muss bei geschlossener
Backofentür erfolgen.
Supergrill
Die Funktion des Supergrills erlaubt
das Grillen bei zugleich eingeschalteter Oberhitze. Diese Funktion erlaubt
eine höhere Temperatur im oberen
Bereich des Backofens zu erreichen,
das Bratstück wird stärker gebräunt;
auch größere Portionen können so
gegrillt werden.
Grill
Das sog. „Oberflächengrillen” wird
für kleine Portionen von Fleisch wie
z.B. Steaks, Schnitzel, Fische wie für
Toasts, Würste, belegte Brote und
Baguetten (die zu grillende Speise soll
maximal 2-3 cm dick sein und beim
Braten muss sie umgedreht werden).
17
BEDIENUNG
Unterhitze
Wurde der Regler auf diese Position
gedreht, erfolgt das Vorheizen des
Backofens nur bei eingeschalteter
Unter¬hitze. Anzuwenden z.B. beim
Nachbacken von unten (saftige Kuchen, Kuchen mit Obstfüllung).
Unter- und Oberhitze
Steht der Regler in dieser Position,
kann die Beheizung des Backofens
auf eine herkömmliche Art erfolgen.
Diese Funktion ist zum Kuchenbacken, zum Braten von Fleisch und
Fisch, zum Backen von Pizza (die
Vorheizung des Backofens sowie der
Einsatz von dunklen Backblechen ist
erforderlich) sowie zum Backen auf einer Ebene ausgezeichnet geeignet.
Gebläse sowie Unter- und Oberhitze
Wurde der Regler auf diese Position
gedreht, wird die Funktion Kuchenbacken in Betrieb genommen.
Herkömmlicher Backofen mit Gebläse (diese Funktion wird zum Backen
empfohlen).
Kontrollleuchte
L R
Das Einschalten des Backofens wird über zwei
Kontrollleuchten signalisiert, R und L. Die R
Kontrollleuchte signalisiert den Backofenbetrieb. Erlischt die L Kontrollleuchte, so ist
die eingestellte Backofentemperatur erreicht.
Falls das Kochrezept empehlt, die Speise
in den vorgewärmten Backofen zu stellen,
sollte dies nicht vor dem ersten Erlöschen
der L Kontrollleuchte erfolgen. Während des
Backens wird die L Kontrollleuchte zeitweise
sich ein- und ausschalten (Thermostatfunktion
des Backofens). Die R Kontrollleuchte kann
auch in der Drehschalterstellung „Backofenbeleuchtung” leuchten.
18
BEDIENUNG
Grillen
Beim Grillen wird das Gericht mit tels der Infrarotstrahlen vom er hitz ten Gril l he ize le ment
zubereitet.
Um den Grill einzuschalten:
Backofen-Schalter in die Position umdre-
hen, die mit Sym bo len Grill,
gekennzeichnet ist,
Backofen während 5 Minuten (be i
ge schlos se ner Bac ko fentür) durchwärmen,
Backblech mit der zu zu be re iten den
Speise in rich ti ger Höhe im Bac ko fen
anordnen; beim Gril len am Rost ist ein
leeres Backblech für das ab trop fen de
Fett in direkt niedrigerer Höhe (unter
dem Rost) an zu ord nen,
Gegrillt wird bei geschlossener Backofen-
tür.
Bei den Backofenfunktion Grillhitze und
Intensiv-Grillen die Temperatur 210°C einstellen, und bei Backofenfunktion UmluftGrillen höchstens 190°C einstellen.
Es wird empfohlen:
die Dicke der zu grillenden Fle isch por tion
von 2 - 3 cm nicht zu über schre iten,
Fleisch- und Fi sch spe isen vor dem
Gril len mit ein wenig Öl oder Fett ein zure iben,
größere Speiseportionen erst kurz vor
dem Gril len, da ge gen kleinere direkt
danach salzen,
· die gegrillte Speiseportion nach Ablauf
der hal ben Grillzeit auf die Rückseite
umwenden.
Zugängliche Teile können bei Be nut zung
als Grillgerät heiß werden. Kinder fern
halten!
19
BACKEN UND BRATEN - PRAKTISCHE HINWEISE
BACKEN UND BRATEN - PRAKTISCHE HINWEISE
Gebäck
● Zum Backen verwenden Sie am besten die mitgelieferten Bleche.
● Es können auch handelsübliche Formen und Bleche verwendet werden, die im
Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten
schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und
die Backzeit verkürzen.
● Bei herkömmlicher Erhitzung (Ober- und Unterhitze) sollten keine hellen und blanken
Backformen verwendet werden, da ansonsten der Teig möglicherweise von unten
nicht ausreichend gar wird.
● Beim Backen mit Umluft braucht der Backofen nicht vorgeheizt zu werden, bei den
anderen Erhitzungsarten ist ein Vorheizen nötig, bevor das Gebäck in den Backofen
geschoben werden kann.
● Vor Entnahme des Gebäcks aus dem Backofen sollte mit einem Holzstäbchen
überprüft werden, ob der Teig richtig durchbacken ist (ist das Holzstäbchen frei von
Teigspuren, so ist das Gebäck gar).
● Es empehlt sich, den Ofen auszustellen und das Gebäck noch ca. 5 min im Ofen
durchgaren zu lassen.
● Beim Backen mit Umluft sind die Backofentemperaturen grundsätzlich ca. 20-30 Grad
niedriger als bei reiner Ober-/Unterhitze.
● Nähere Backhinweise nden Sie in der Tabelle, diese können jedoch abhängig von
eigenen Erfahrungen und Gewohnheiten geändert werden.
● Falls die Angaben aus den Kochbüchern stark von den in dieser Bedienungsanleitung
enthaltenen Werten abweichen, berücksichtigen Sie bitte die Bedienungsanleitung.
Braten von Fleisch
● Im Backofen sollte nur Fleisch mit einem Gewicht von über 1 kg zubereitet werden,
kleinere Portionen empehlt es sich auf den Gasherdbrennern zu garen.
● Zum Braten empehlt sich die Verwendung von feuerfestem Geschirr, das auch
hitzebeständige Griffe haben sollte.
● Beim Braten auf dem Gitter- oder Grillrost empehlt es sich ein Blech mit etwas
Wasser in die untere Einschubleiste einzuschieben.
● Mindestens einmal, nach der Hälfte der Garzeit, sollte der Braten gewendet werden;
den Braten während der Garzeit ab und zu mit der entstehenden Soße oder mit
heißem, gesalzenem Wasser begießen, dabei kein kaltes Wasser verwenden.
20
BACKEN UND BRATEN - PRAKTISCHE HINWEISE
Backofen mit Umluft (mit Gebläse)
Art Gebäck
Backofenfunktio-
nen
Temperatur Einschubhöhe Garzeit [min]
160 - 200 2 - 3 30 - 50
150 3 25 - 35
160 - 180 2 20 - 40*
150 3 65 - 70
220 - 240 3 10 - 15
210 - 220 2 45 - 60
190 2 - 3 60 - 70
210 4 14 - 18
225 - 250 2 120 - 150
160 - 230 2 90 - 120
190 2 - 3 50 - 60
160 - 180 2 45 - 60
190 - 210 2 40 - 50
170 - 190 3 40 - 50
* Kleingebäck
Achtung!
Die Angaben in den Tabellen sollten nur als Anhaltspunkte verstanden werden, die je
nach eigenen Erfahrungen und Gewohnheiten geändert werden können.
21
ALLGEMEINE PFLEGEHINWEISE
Die Pege und ständige Reinhaltung des
Herdes sowie dessen richtige Wartung haben
einen wesentlichen Einuss auf die Verlängerung der einwandfreien Funktionstüchtigkeit
des Gerätes.
Vor der Reinigung Herd ausschalten. Dabei nicht vergessen sicherzustellen, dass sich alle Schalter in
Position „”/„0” benden. Lassen
Sie den Herd vollständig auskühlen, bevor Sie mit der Reinigung
beginnen.
Glaskeramik-Kochfeld
Das Kochfeld regelmäßig nach jedem
Gebrauch reinigen. Es empehlt sich, das
Kochfeld nach Möglichkeiten im warmen
Zustand (nach dem Erlöschen der Restwärmeanzeige) zu reinigen. Eine starke
Verschmutzng des Kochfeldes, insbesondere das Einbrennen von überlaufenem
Kochgut vermeiden.
Keine aggressiven Scheuermittel, wie z.B.
Scheuerpulver mit Schleifmitteln, Scheuerpasten, -steine, Bimssteine, Stahlwolle
usw. verwenden. Diese können die Koch-
feld-Oberäche verkratzen und bleibende
Beschädigung verursachen.
Bei der Reinigung darf kein Cillit zugegeben werden.
Grobe, fest an das Kochfeld anliegende
Verschmutzungen können mit einem speziellen Klingenschaber beseitigt werden,
dabei muss darauf geachtet werden, dass
der Rahmen des Glaskeramik-Kochfeldes
nicht beschädigt wird.
Achtung! Die scharfe Schneide
ist immer durch die Verschiebung
des Halters (Daumendruck) zu sichern. Beim Benutzen vorsichtig
vorgehen – Verletzungsgefahr! Von
Kindern fernhalten.
Schonende Reinigungs- und Waschmittel
gemäß den Anweisungen verwenden,
z.B. Fett lösende Flüssigkeiten oder
Emulsionen aller Art. Besonders empfehlenswert sind Spezialwasch- und
reinigungsmittel, wie COLLO Luneta,
Sidol Stahlglanz, Stahl-Fix sowie Wartungsmittel wie Cera-Fix. Sind keine
dieser Mittel erhältlich, empehlt sich eine
Lösung aus warmem Wasser mit Zugabe
von Spülmitteln oder Spezialreinigern für
Spülen aus Edelstahl.
Zum Waschen und Reinigen der Koch-
feld-Oberfläche ein weiches Tuch mit
guter Saugkraft verwenden.
Glaskeramik-Kochfeld nach jeder Reinigung trockenreiben.
Besonders darauf achten, dass das Koch-
feld nicht beschädigt wird und keine tiefen
Kratzer und Absplitterungen entstehen,
wie sie durch das Herunterfallen von
Metalldeckeln oder anderen Gegenständen mit scharfen Rändern verursacht
werden.
22
ALLGEMEINE PFLEGEHINWEISE
Backofen
Den Backofen nach jedem Gebrauch
reinigen. Bei der Reinigung die BackofenBeleuchtung einschalten, um dadurch
eine bessere Sicht im Arbeitsbereich zu
bekommen.
Den Backofen-Innenraum nur mit war-
mem Wasser und etwas Spülmittel reinigen.
Steam Clean-Dampfreinigung:
– In eine in die erste Einschubleiste von
unten gestellte Schüssel 0,25 l Wasser
(1 Glas) gießen,
– Backofentür schließen,
– Backofen-Temperaturregler auf „50°C”
und Backofen-Multifunktionsregler auf
„Unterhitze” drehen ,
– Backofen-Innenraum ca. 30 Minuten
vorheizen,
– Backofentür öffnen, Innenraum mit
Tuch oder Schwamm auswischen und
dann mit warmem Wasser und Spülmit-
tel reinigen.
Nach der Reinigung Backofen-Innenraum
trockenreiben.
23
ALLGEMEINE PFLEGEHINWEISE
Auswechseln der BackofenBeleuchtung
Um Stromstöße zu vermeiden, vor dem
Wechsel den Herd ausschalten.
Alle Drehschalter in der Schalterblende
auf „” / „0” drehen und die Stromzufuhr
abschalten,
Die Abdeckung herausdrehen und reini-
gen, dann genau trocken wischen.
Die Glühlampe aus der Fassung drehen,
gegebenenfalls durch eine neue ersetzen
– Backofen-Glühlampe hitzefest (300°C)
mit folgenden Parametern:
– Spannung 230 V
– Leistung 25 W
– Fassung E14.
Technische Kontrollüberprüfungen
Außer der Sauberhaltung des Herdes
ist auf folgendes zu achten:
Funktionsprüfungen für Steuerelemente
und Baugruppen des Geräts durchführen.
Nach Ablauf der Garantiezeit mindestens alle zwei Jahre eine technische
Kontrollüberprüfung des Geräts in einer
Kundendienst-Servicewerkstatt durchführen lassen.
Festgestellte Betriebsstörungen behe-
ben.
Eine regelmäßige Wartung der Baugrup-
pen gemäß den Wartungsintervallen
durchführen.
Achtung!
Sämtliche Reparaturen und Regulierungen
sind durch eine zuständige KundendienstServicewerkstatt oder einen authorisierten
Installateur vorzunehmen.
Backofen-Glühlampe
Die Glühlampe genau in die Keramikfas-
sung drehen.
Abdeckung einschrauben.
24
ALLGEMEINE PFLEGEHINWEISE
B
A
C
Backofentür aushängen
Zum Reinigen und für einen besseren Zugang zum Backofen-Innenraum lässt sich die
Backofentür aushängen. Backofentür öffnen,
die Klappbügel an den Scharnieren an beiden Seiten nach oben drücken (Abb. A). Tür
leicht zudrücken, anheben und nach vorne
herausziehen. Das Einsetzen der Backofentür erfolgt in umgekehrter Reihenfolge. Beim
Einsetzen sicherstellen, dass die Aussparung
des Scharniers richtig zu dem Haken des
Scharnierhalters passt. Danach sind die
beiden Klappbügel unbedingt wieder nach
unten zu legen. Ist das nicht der Fall, können
Scharniere beim Schließen der Backofentür
beschädigt werden.
Herausnahme der inneren Scheibe
1. Mit Hilfe eines achen Schraubendrehers die obere Türleiste herausheben,
indem sie fein an den Seiten angehoben
wird (Abb. B).
2. Die obere Türleiste herausnehmen.
(Abb.B, C)
Klappbügel nach oben drücken
25
ALLGEMEINE PFLEGEHINWEISE
D
1
2
3
1
2
3
D1
1
1
2
2

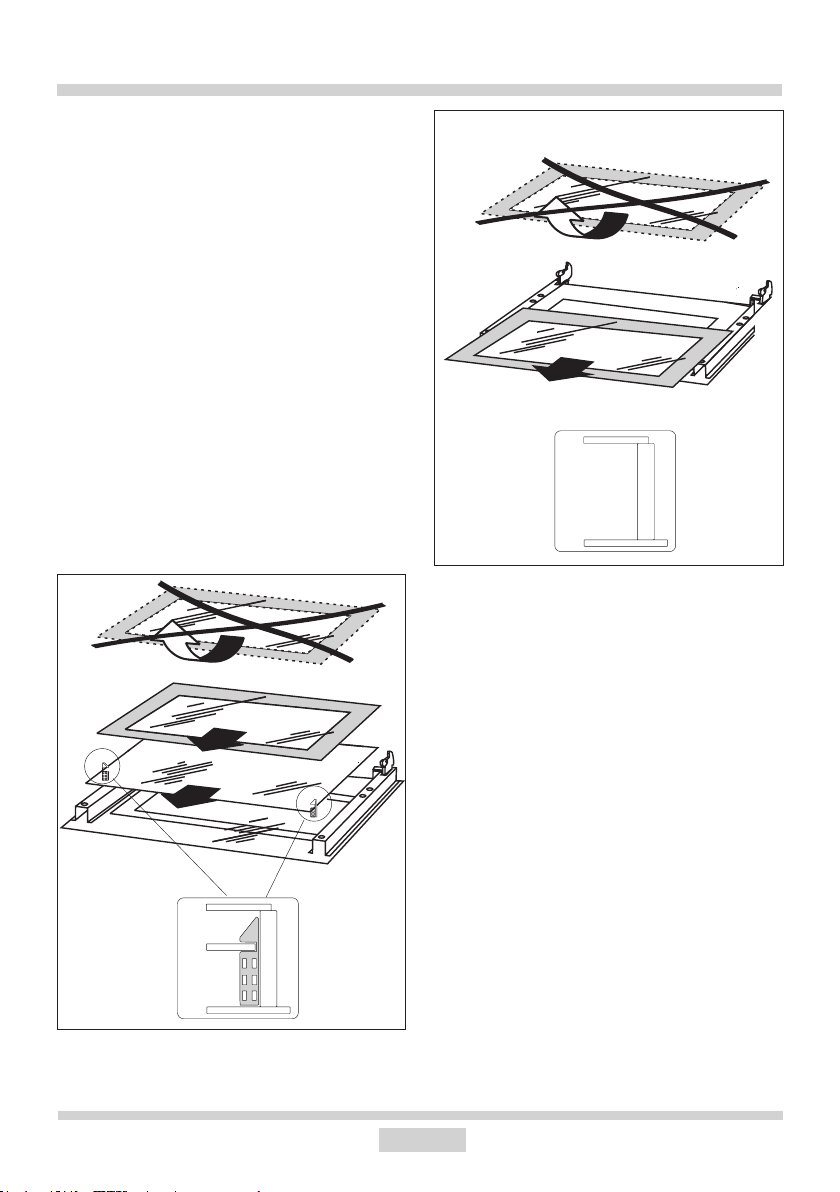

3. Innere Scheibe aus den Befestigungen
(im unteren Bereich der Tür) nehmen.
Zeichnung D und D1.
4. Die Scheibe mit warmem Wasser und
einer kleinen Menge Reinigungsmittel
abwaschen.
Zwecks erneuter Montage der Scheibe
sind oben genannte Handlungen in umgekehrter Reihenfolge auszuführen. Der
glatte Teil der Scheibe muss sich im obe-
ren Teil benden.
Hinweis! Die obere Leiste sollte nicht
gleichzeitig an beiden Seiten der Tür
eingedrückt werden. Zur korrekten
Montage der oberen Türleiste sollte zuerst das linke Ende an die Tür gelegt
und anschließend das rechte Ende eingedrückt werden, bis es „einrastet”. Anschließend die Leiste an der linken Seite
eindrücken, bis sie „einrastet”.
Herausnahme der inneren Scheibe.
2 scheibe.
Herausnahme der inneren Scheibe.
3 scheibe.
26
WENN´S MAL EIN PROBLEM GIBT
In jedem Notfall:
Baugruppen des Gerätes ausschalten
Stromzufuhr des Geräts abschalten
Reparatur anmelden
Einige kleine Störungen können vom Benutzer gemäß den in der nachfolgenden Tabelle
angegebenen Anweisungen selbst behoben werden: Bevor Sie sich an den Kundendienst
oder an die Kundendienst-Servicewerkstatt wenden, lesen Sie bitte die in der Tabelle
dargestellten Probleme durch.
PROBLEM URSACHE MASSNAHMEN
1. Das Gerät funktioniert
nicht.
2. Backofen-Beleuchtung
ist ausgefallen
Stromausfall Sicherungen im Haus prüfen,
durchgebrannte Sicherungen
ersetzen
Glühlampe gelockert oder
beschädigt
Glühlampe zudrehen oder
durchgebrannte BackofenBeleuchtung auswechseln
(siehe Kapitel Allgemeine
Pegehinweise)
27
TECHNISCHE DATEN
Nennspannung 230/400V ~ 50 Hz
Nennleistung max. 8,7 kW
Ausmaße des Geräts (HxBxT) 85 x 50 x 60 cm
Das Gerät entspricht den EU-Bestimmungen EU-Norm EN 60335-1, EN 60335-2-6
Übereinstimmungserklärung des Herstellers
Hiermit erklärt der Hersteller, dass das Gerät grundsätzlich den folgenden EU Richtlinien entspricht:
Niederspannungsrichtlinie 2006/95/EG,
Elektromagnetische Verträglichkeit 2004/108/EG,
ErP Richtlinie 2009/125/EG,.
Dem Gerät wurde deshalb das Zeichen zugewiesen und es erhielt die Konformitätserklärung
vorgesehen für die Marktaufsichtsbehörde.
28
DEAR CUSTOMER,
The cooker is exceptionally easy to use and extremely efcient. After reading the instruction
manual, operating the cooker will be easy.
Before being packaged and leaving the manufacturer, the cooker was thoroughly checked
with regard to safety and functionality.
Before using the appliance, please read the instruction manual carefully.
By following these instructions carefully you will be able to avoid any problems in using the
appliance.
It is important to keep the instruction manual and store it in a safe place so that it can be
consulted at any time.
It is necessary to follow the instructions in the manual carefully in order to avoid possible
accidents.
Caution!
Do not use the cooker until you have read this instruction manual.
The cooker is intended for household use only.
The manufacturer reserves the right to introduce changes which do not affect the
operation of the appliance.
29
TABLE OF CONTENTS
Safety instructions ........................................................................................................... 31
Description of the appliance ........................................................................................... 36
Installation ......................................................................................................................... 38
Operation ........................................................................................................................... 41
Baking in the oven – practical hints ............................................................................... 47
Cleaning and maintenance .............................................................................................. 49
Technical data ................................................................................................................... 54
30
SAFETY INSTRUCTIONS
Warning: The appliance and its accessible parts
become hot during use. Care should be taken to
avoid touching heating elements. Children less than 8
years of age shall be kept away unless continuously
supervised.
This appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience
and knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe
way and understand the hazards involved. Children
shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without
supervision.
Warning: Unattended cooking on a hob with fat or
oil can be dangerous and may result in re.
NEVER try to extinguish a re with water, but switch
off the appliance and then cover ame e.g. with a lid
or a re blanket.
Warning: Danger of re: do not store items on the
cooking surfaces.
31
SAFETY INSTRUCTIONS
Warning: If the surface is cracked, switch off the ap-
pliance to avoid the possibillity of electric shock.
During use the appliance becomes hot. Care should
be taken to avoid touching heating elements inside
the oven.
Accessible parts may become hot during use. Young
children should be kept away.
Warning: Do not use harsh abrasive cleaners or
sharp metal scrapers to clean the oven door glass
since they can scratch the surface, which may result
in shattering of the glass.
Warning: Ensure that the appliance is switched off
before replacing the lamp to avoid the possibillity of
electric shock.
You should not use steam cleaning devices to clean
the appliance.
32
SAFETY INSTRUCTIONS
Always keep children away from the cooker.
While in operation direct contact with the cooker may cause burns!
Ensure that small items of household equipment, including connection leads, do not touch
the hot oven or the hob as the insulation material of this equipment is usually not resistant
to high temperatures.
Do not leave the cooker unattended when frying. Oils and fats may catch re due to
overheating or boiling over.
Do not allow the hob to get soiled and prevent liquids from boiling over onto the surface
of the hob. This refers in particular to sugar which can react with the ceramic hob and
cause irreversible damage. Any spillages should be cleaned up as they happen.
Do not place pans with a wet bottom on the warmed up heating zones as this can cause
irreversible changes to the hob (irremovable stains).
Use pans that are specied by the manufacturer as designed for use with a ceramic
hob.
If any defects, deep scratches, cracks or chips appear on the ceramic hob, stop using the
cooker immediately and contact the service centre.
Do not switch on the hob until a pan has been placed on it.
Do not use pans with sharp edges that may cause damage to the ceramic hob.
Do not look directly at the halogen heating zones (not covered by a pan) when they are
warming up.
Do not put pans weighing over 15 kg on the opened door of the oven and pans over 25
kg on the hob.
Do not use harsh cleaning agents or sharp metal objects to clean the door as they can
scratch the surface, which could then result in the glass cracking.
Do not use the cooker in the event of a technical fault. Any faults must be xed by an
appropriately qualied and authorised person.
In the event of any incident caused by a technical fault, disconnect the power and report
the fault to the service centre to be repaired.
The rules and provisions contained in this instruction manual should be strictly observed.
Do not allow anybody who is not familiar with the contents of this instruction manual to
operate the cooker.
The appliance has been designed only for cooking. Any other use (for example for heating)
does not comply with its operating prole and may cause danger.
33
HOW TO SAVE ENERGY
Using energy in a responsible way not only saves
money but also helps the
environment. So let’s save
energy! And this is how you
can do it:
Use proper pans for cooking.
Pans with thick, at bases can save up to 1/3
on electric energy. Remember to cover pans
if possible otherwise you will use four times
as much energy!
Match the size of the saucepan to the
surface of the heating zone.
A saucepan should never be smaller than a
heating zone.
Ensure heating zones and pan bases
are clean.
Soils can prevent heat transfer – and repeatedly burnt–on spillages can often only be
removed by products which cause damage
to the environment.
Do not uncover the pan too often (a watched pot never boils!).
Do not open the oven door unnecessarily
often.
Switch off the oven in good time and make
use of residual heat.
For long cooking times, switch off heating zo-
nes 5 to 10 minutes before nishing cooking.
This saves up to 20% on energy.
Only use the oven when cooking larger
dishes.
Meat of up to 1 kg can be prepared more
economically in a pan on the cooker hob.
Make use of residual heat from the
oven.
If the cooking time is greater than 40 minutes
switch off the oven 10 minutes before the
end time.
Important! When using the timer,
set appropriately shorter cooking
times according to the dish being
prepared.
Only grill with the ultrafan after closing
the oven door.
Make sure the oven door is properly
closed.
Heat can leak through spillages on the door
seals. Clean up any spillages immediately.
Do not install the cooker in the direct
vicinity of refrigerators/freezers.
Otherwise energy consumption increases
unnecessarily.
34
UNPACKING
DISPOSAL OF THE APPLIANCE
During transportation, protective packaging was used
to protect the ap pl iance
against any damage. After
unpacking, please dispose
of all elements of packaging
in a way that will not cause
damage to the environment.
All materials used for packaging the appliance are environmentally friendly; they are
100% recyclable and are marked with the
appropriate symbol.
Caution! During unpacking, the packaging
materials (polythene bags, polystyrene
pieces, etc.) should be kept out of reach of
children.
Old appliances should not simply be disposed of with normal
household waste, but should
be delivered to a collection and
recycling centre for electric and
electronic equipment. A symbol
shown on the product, the
instruction manual or the packaging shows
that it is suitable for recycling.
Materials used inside the appliance are
recyclable and are labelled with information
concerning this. By recycling materials or
other parts from used devices you are making
a signicant contribution to the protection of
our environment.
Information on appropriate disposal centres
for used devices can be provided by your
local authority.
35
DESCRIPTION OF THE APPLIANCE
11
7
3, 4
1
8
5, 6
2
9
10
1 Temperature control knob
2 Oven function selection knob
3, 4, 5, 6 Heating zone control knobs
7 Temperatureregulatorsignal light L
8 Cooker operation signal light R
9 Oven door handle
10 Drawer
11 Ceramic hob
36
SPECIFICATIONS OF THE APPLIANCE
Cooker ttings:
Baking tray*
Roasting tray*
Grill grate
(drying rack)
*optional
37
INSTALLATION
Y
X1
X2
Installing the cooker
The kitchen should be dry and airy and
have effective ventilation according to the
existing technical provisions.
The room should be equipped with a ven-
tilation system that pipes away exhaust
fumes created during combustion. This
system should consist of a ventilation
grid or hood. Hoods should be installed
according to the manufacturer’s instructions. The cooker should be placed so
as to ensure free access to all control
elements.
Coating or veneer used on tted furniture
must be applied with a heat resistant
adhesive (100°C). This prevents surface
deformation or detachment of the coating.
If you are unsure of your furniture’s heat
resistance, you should leave approximately 2 cm of free space around the
cooker. The wall behind the cooker should
be resistant to high temperatures. During
operation, its back side can warm up to
around 50°C above the ambient temperature.
The cooker should stand on a hard, even
oor (do not put it on a base).
Before you start using the cooker it should
be leveled, which is particularly important
for fat distribution in a frying pan. To this
purpose, adjustable feet are accessible
after removal of the drawer. The adjustment range is +/- 5 mm.
Mounting the overturning prevention
bracket.
The bracket is mounted to prevent overturning of the cooker. When the overturning
prevention bracket is installed, a child who
climbs on the oven door will not overturn the
appliance.
Cooker
Floor
Cooker width W 500 mm, height 850 mm
X1=Y+30 mm
X2=Y+65 mm
Y=25 mm
Cooker width W 500 mm, height 900 mm
X1=Y+30 mm
X2=Y+65 mm
Y=70 mm
X - distance to wall mounting
Y - distance from the oor
Wall
38
INSTALLATION
2
1
Electrical connection
Warning!
All electrical work should be carried out by a
suitably qualied and authorised electrician.
No alterations or wilful changes in the electricity supply should be carried out.
Fitting guidelines
The cooker is manufactured to work with
three–phase alternating current (400V
3N~50Hz). The voltage rating of the cooker
heating elements is 230V. Adapting the
cooker to operate with one-phase current
is possible by apropriate bridging in the
connection box according to the connection
diagram below. The connection diagram is
also found on the cover of the connection box.
Remember that the connection wire should
match the connection type and the power
rating of the cooker.
The connection cable must be secured in a
strain–relief clamp.
Warning!
Remember to connect the safety circuit to the
connection box terminal marked with . The
electricity supply for the cooker must have a
safety switch which enables the power to be
cut off in case of emergency. The distance
between the working contacts of the safety
switch must be at least 3 mm.
Before connecting the cooker to the power
supply it is important to read the information on the data plate and the connection
diagram.
39
INSTALLATION
1
2
3
5
4
PE
L1
N
1
2
3
5
4
L1
L2
PE
N
1
2
3
5
4
L1
L2
PE
N
L3
CONNECTION DIAGRAM
Caution! Voltage of heating elements 230V
Caution! In the event of any connection the safety
wire must be connected to the PE terminal
1 For 230 V earthed one–phase
connection, bridges connect 1–2–3
terminals and 4–5 terminals, safety
wire to .
2 For 400/230 V earthed two–phase
connection, bridges connect 2–3 terminals and 4–5 terminals, the safety
wire to .
3 For 400/230V earthed three–phase
connection, bridges connect 4–5 terminals, phases in succession 1,2 and
3, earth to 4–5, the safety wire to .
L1=R, L2=S, L3=T, N=earth terminal, PE= safety wire terminal
Recommended
type
of connection
lead
H05VV-F3G4
H05VV-F4G2,5
H05VV-F5G1,5
40
OPERATION
Before rst use
Remove packaging, empty the drawer,
clean the interior of the oven and the hob.
Take out and wash the oven ttings with
warm water and a little washing–up liquid.
Switch on the ventillation in the room or
open a window.
Heat the oven (to a temperature of 250°C,
for approx. 30 min.), remove any stains and
wash carefully; the heating zones of the hob
should be heated for around 4 min. without
a pan.
41
OPERATION
0
1
2
3
Controlling the heating zones of the ceramic hob.
Choice of cookware
Choose a pan with a diameter that is at least as large as the heating zone. For roasting tins
there is a special widened heating zone of 140x250. Do not use pans with a concave or
convex base. Always remember to put a proper cover on the pan. We recommend the use
of pans with thick, even bases.
If the heating zones and pans are solied it is impossible to make full use of the heat.
WRONG
WRONG
RIGHT
WRONG
WRONG
Heat level selection
The heating zones have different levels of heat. The level of heat can be adjusted gradually
by turning the appropriate knob to the right or left.
0 Switch off
● MIN. Warming up
1 Stewing vegetables, slow cooking
● Cooking soups, larger dishes
2 Slow frying
● Grilling meat, sh
3 MAX. Fast heating up, fast cooking, frying
42
OPERATION
Zone heating indicator
If the temperature of a heating zone exceeds
50°C this is signalled by an indicator which
lights up for that zone.
When the heating indicator lights up it warns
the person using the cooker against touching
a hot heating zone.
For about 5 to 10 minutes after a heating
zone is switched off it will still have residual
heat that can be used, for example to warm
up or keep dishes warm without switching on
another heating zone.
Zone heating indicator
43
OPERATION
C
O
5050
100
150
200
250
0
Oven functions and operation.
Oven with automatic air circulation
(including fan)
The oven can be warmed up using the bottom
and top heaters, as well as the grill. Operation
of the oven is controlled by the oven function
knob – to set a required function you should
turn the knob to the selected position, as well
as the temperature regulator knob – to set a
required function you should turn the knob to
the selected position.
0 Oven is off
Independent oven lighting
Set the knob in this position to light up
the oven interior.
Rapid Preheating
Top heater, roaster and fan on. Use to
preheat the oven.
Defrosting
Only fan is on and all heaters are off.
Fan and combined grill on
When the knob is turned to this position, the oven activates the combined
grill and fan function. In practice, this
function allows the grilling process to
be speeded up and an improvement
in the taste of the dish. You should
only use the grill with the oven door
shut.
Enhanced roaster (super roaster)
In this setting both roaster and top
heater are on. This increases temperature in the top part of the oven’s
interior, which makes it suitable for
browning and roasting of larger portions of food.
The oven can be switched off by setting both
of these knobs to the position “”/“0”.
Caution!
When selecting any heating function
(switching a heater on etc.) the oven
will only be switched on after the
temperature has ben set by the temperature regulator knob.
Roaster on.
Roasting is used for cooking of small
portions of meat: steaks, schnitzel,
fish, toasts, Frankfurter sausages,
(thickness of roasted dish should not
exceed 2-3 cm and should be turned
over during roasting).
44
OPERATION
Bottom heater on
When the knob is set to this position
the oven is heated using only the
bottom heater. Baking of cakes from
the bottom until done (moist cakes
with fruit stufng).
Top and bottom heaters on
Set the knob in this position for conventional baking. This setting is ideal
for baking cakes, meat, sh, bread
and pizza (it is necessary to preheat
the oven and use a baking tray) on
one oven level.
Top heater, bottom heater and fan
are on.
This knob setting is most suitable
for baking cakes. Convection baking
(recommended for baking).
When the functions have been
selected but the temperature knob is
set to zero only the fan will be on. With
this function you can cool the dish or
the oven chamber.
L R
Switching on the oven is indicated by two signal lights, R, L, turning on. The R light turned
on means the oven is working. If the L light
goes out, it means the oven has reached the
set temperature. If a recipe recommends placing dishes in a warmed-up oven, this should
be not done before the L light goes out for the
rst time. When baking, the Llight will tem-
porarily come on and go out (to maintain the
temperature inside the oven). The R signal
light may also turn on at the knob position of
“oven chamber lighting”.
45
OPERATION
Use of the grill
The grilling process operates through infrared rays emitted onto the dish by the incandescent grill heater.
In order to switch on the grill you need to:
Set the oven knob to the position marked
grill ,
Heat the oven for approx. 5 minutes (with
the oven door shut).
Insert a tray with a dish onto the appro-
priate cooking level; and if you are grilling
on the grate insert a tray for dripping on
the level immediately below (under the
grate).
Close the oven door.
For grilling with the function grill and combined grill the temperature must be set to
210ºC, but for the function fan and grill it
must be set to a maximum of 190ºC.
Warning!
When using function grill it is recommended that the oven door is
closed.
When the grill is in use accessible
parts can become hot.
It is best to keep children away from
the oven.
46
BAKING IN THE OVEN – PRACTICAL HINTS
Baking
we recommend using the baking trays which were provided with your cooker;
it is also possible to bake in cake tins and trays bought elsewhere which should be
put on the drying rack; for baking it is better to use black trays which conduct heat
better and shorten the baking time;
shapes and trays with bright or shiny surfaces are not recommended when using the
conventional heating method (top and bottom heaters), use of such tins can result in
undercooking the base of cakes;
when using the ultra-fan function it is not necessary to initially heat up the oven
chamber, for other types of heating you should warm up the oven chamber before
the cake is inserted;
before the cake is taken out of the oven, check if it is ready using a wooden stick (if
the cake is ready the stick should come out dry and clean after being inserted into
the cake);
after switching off the oven it is advisable to leave the cake inside for about 5 min.;
temperatures for baking with the ultra-fan function are usually around 20 – 30 degrees
lower than in normal baking (using top and bottom heaters);
the baking parameters given in Table are approximate and can be corrected based
on your own experience and cooking preferences;
if information given in recipe books is signicantly different from the values included
in this instruction manual, please apply the instructions from the manual.
Roasting meat
cook meat weighing over 1 kg in the oven, but smaller pieces should be cooked on
the gas burners.
use heatproof ovenware for roasting, with handles that are also resistant to high
temperatures;
when roasting on the drying rack or the grate we recommend that you place a baking
tray with a small amount of water on the lowest level of the oven;
it is advisable to turn the meat over at least once during the roasting time and during
roasting you should also baste the meat with its juices or with hot salty water – do
not pour cold water over the meat.
47
BAKING IN THE OVEN – PRACTICAL HINTS
Oven with automatic air circulation (including fan)
Type
of
dish
Oven
functions
Temperature Level Time
160 - 200 2 - 3 30 - 50
150 3 25 - 35
160 - 180 2 20 - 40*
150 3 65 - 70
220 - 240 3 10 - 15
210 - 220 2 45 - 60
190 2 - 3 60 - 70
210 4 14 - 18
225 - 250 2 120 - 150
160 - 230 2 90 - 120
190 2 - 3 50 - 60
in minutes
160 - 180 2 45 - 60
190 - 210 2 40 - 50
170 - 190 3 40 - 50
* Baking smaller items
Caution!
The gures given in Tables are approximate and can be adapted based on your own
experience and cooking preferences.
48
CLEANING AND MAINTENANCE
By ensuring proper cleaning and maintenance of your cooker you can have a signi-
cant inuence on the continuing fault-free
operation of your appliance.
Before you start cleaning, the cooker must
be switched off and you should ensure
that all knobs are set to the “”/“0” position. Do not start cleaning until the cooker
has completely cooled.
Ceramic hob
The hob should be cleaned regularly after
each use. If possible, it is recommended
that the hob is washed while still warm
(after the heating zone indicator goes off).
Do not allow the hob to get heavily stained; particualrly from burnt–on spillages
from boiled over liquids.
When cleaning do not use cleaning agents
with a strong abbrasive effect, such as
e.g. scouring powders containing an
abrasive, abrasive compounds, abrasive
stones, pumice stones, wire brushes and
so on. They may scratch the hob surface,
causing irreversible damage.
Do not use the cleaning uid “Cillit” for
cleaning the oven.
Large spillages that are rmly stuck to the
hob can be removed by a special scraper;
but be careful not to damage the ceramic
hob frame when doing this.
Caution! The sharp blade should always
be protected by adjusting the cover (just
push it with your thumb). Injuries are possible so be careful when using this instrument – keep out of reach of children.
Appropriate light cleaning or washing
products are recommended, such as e.g.
any kind of liquids or emulsions for fat
removal. In particular, special cleaning
products such as COLLO Luneta, Sidol
Stahlglanz, Stahl–Fix for washing and
cleaning and Cera–Fix for maintenance
are recommended. If the recommended
products are not available, it is advisable
to use a solution of warm water with a little
washing–up liquid or cleaning products for
stainless steel sinks.
Scraper for cleaning the hob
49
CLEANING AND MAINTENANCE
Oven
The oven should be cleaned after every
use. When cleaning the oven the lighting
should be switched on to enable you to
see the surfaces better.
The oven chamber should only be washed
with warm water and a small amount of
washing-up liquid.
Steam cleaning:
- pour 250ml of water (1 glass) into a bowl
placed in the oven on the rst level from
the bottom,
- close the oven door,
- set the temperature knob to 50°C, and
the function knob to the bottom heater
position ,
- heat the oven chamber for approximately
30 minutes,
- open the oven door, wipe the chamber
inside with a cloth or sponge and wash
using warm water with washing-up liquid.
Caution! Possible moisture or water re-
sidues under the cooker can result from
steam cleaning.
After cleaning the oven chamber wipe it
dry.
Caution!
Do not use cleaning products containing abrasive materials for the
cleaning and maintenance of the
glass front panel.
Replacement of the oven light bulb
In order to avoid the possibility of an
electric shock ensure that the appliance is
switched off before replacing the bulb.
Set all control knobs to the position “”/“0”
and disconnect the mains plug,
unscrew and wash the lamp cover and
then wipe it dry.
unscrew the light bulb from the socket,
replace the bulb with a new one – a high
temperature bulb (300°C) with the following parameters:
- voltage 230 V
- power 25 W
- thread E14.
Oven light bulb
Screw the bulb in, making sure it is pro-
perly inserted into the ceramic socket.
Screw in the lamp cover.
50
CLEANING AND MAINTENANCE
A
B
C
Door removal
In order to obtain easier access to the oven
chamber for cleaning, it is possible to remove
the door. To do this, tilt the safety catch part
of the hinge upwards (g. A). Close the door
lightly, lift and pull it out towards you. In order
to t the door back on to the cooker, do the
inverse. When tting, ensure that the notch of
the hinge is correctly placed on the protrusion
of the hinge holder. After the door is tted to
the oven, the safety catch should be carefully
lowered down again. If the safety catch is not
set it may cause damage to the hinge when
closing the door.
Removing the inner panel
1. Using a at screwdriver unhook the upper door slat, prying it gently on the sides
(g. B).
2. Pull the upper door slat loose. (g. B, C)
Tilting the hinge safety catches
51
CLEANING AND MAINTENANCE
D
1
2
3
1
2
3
D1
1
1
2
2
3. Pull the inner glass panel from its seat
(in the lower section of the door).
Fig. D, D1.
4. Clean the panel with warm water with
some cleaning agent added.
Carry out the same in reverse order to
reassemble the inner glass panel. Its
smooth surface shall be pointed upwards.
Important! Do not force the upper
strip in on both sides of the door at
the same time. In order to correctly t
the top door strip, rst put the left end
of the strip on the door and then press
the right end in until you hear a “click”.
Then press the left end in until you hear
a “click”.
Removal of the internal glass panel.
2 glass panel.
Removal of the internal glass panel.
3 glass panel.
52
CLEANING AND MAINTENANCE
Regular inspections
Besides keeping the cooker clean, you
should:
carry out periodic inspections of the con-
trol elements and cooking units of the
cooker. After the guarantee has expired
you should have a technical inspection of
the cooker carried out at a service centre
at least once every two years,
x any operational faults,
carry out periodical maintenance of the
cooking units of the cooker.
Caution!
All repairs and regulatory activities
should be carried out by the appropriate service centre or by an
appropriately authorised tter.
OPERATION IN CASE OF EMERGENCY
In the event of an emergency, you should:
switch off all working units of the cooker
disconnect the mains plug
call the service centre
some minor faults can be xed by referring to the instructions given in the table below.
Before calling the customer support centre or the service centre check the following points
that are presented in the table.
PROBLEM REASON ACTION
1. The appliance does not
work.
2. The oven lighting does not
work.
Break in power supply. Check the household fuse
The bulb is loose or damaged. Tighten up or replace the
53
box; if there is a blown fuse
replace it with a new one.
blown bulb (see ‘Cleaning
and Maintenance’).
TECHNICAL DATA
Voltage rating 400/230V~50 Hz
Power rating max. 8,7 kW
Cooker dimensions H/W/D 50/85/60 cm
Safety certicate
Complies with EU regulations EN 50304, EN 60335-1, EN 60335-2-6 standards
Certicate of compliance CE
The Manufacturer hereby declares that this product complies with the general requirements pursuant to the
following European Directives:
The Low Voltage Directive 2006/95/EC,
Electromagnetic Compatibility Directive 2004/108/EC,
ErP Directive 2009/125/EC,
and therefore the product has been marked with the symbol and the Declaration of Conformity has been
issued to the manufacturer and is available to the competent authorities regulating the market.
54
55
www.imtron.eu
www.ok-online.com
IMTRON GmbH
Wankelstrasse 5
D-85046 Ingolstadt
Loading...
