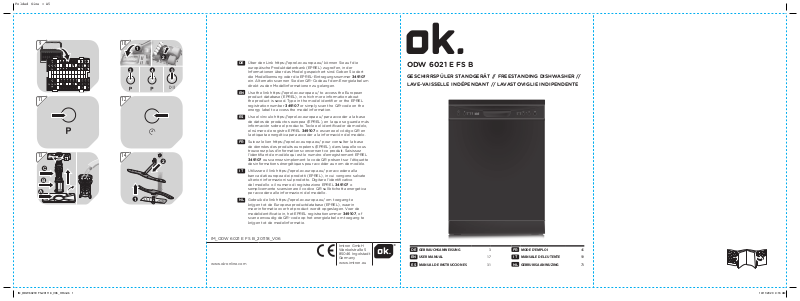

ODW 6021 E FS B

GESCHIRRSPÜLER STANDGERÄT // FREESTANDING DISHWASHER //
LAVE-VAISSELLE INDÉPENDANT // LAVASTOVIGLIE INDIPENDENTE

IM_ODW 6021 E FS B_201118_V06

Imtron GmbH
Wankelstraße 5
85046 Ingolstadt

www.ok-online.com

Germany
www.imtron.eu

DE

GEBRAUCHSANWEISUNG 3

EN

USER MANUAL 17

ES

MANUAL DE INSTRUCCIONES 31

FR

MODE D’EMPLOI 45

IT

MANUALE DELL’UTENTE 59

NL

GEBRUIKSAANWIJZING 73

IM_ODW6021E FS-201118_V06_HR.indb 1IM_ODW6021E FS-201118_V06_HR.indb 1 19/11/2020 9:16 AM19/11/2020 9:16 AM

Folded Size = A5

A

Counter

φ

40mm

B

Max 1000 mm

Front

Drain pipe

1.5 L

1.5 Kg

m

a

x

m

a

x

1

598

600

2

A2 A6 A9A8A7A1 A3 A4 A5

845

A

1175

K

B

3 4

J

C

D

I

5

1 2

6

1

2

H1-H6

H4

H

H3

E

5

sec

3

H2

8

G1G2

G3G4G5 G6

H1

7

F

a

b

G

IM_ODW6021E FS-201118_V06_HR.indb 2IM_ODW6021E FS-201118_V06_HR.indb 2 19/11/2020 9:16 AM19/11/2020 9:16 AM

3

DE

HERZLICHEN GLÜCKWUNSCH!

Vielen Dank, dass Sie sich für ein Produkt von ok. entschieden haben. Bitte lesen Sie diese Anleitung
sorgfältig durch und bewahren Sie sie für späteren Gebrauch auf.

WICHTIGE SICHERHEITSANWEISUNGEN. BITTE AUFMERKSAM DURCHLESEN UND FÜR
SPÄTEREN GEBRAUCH AUFBEWAHREN.

1.

Dieses Produkt kann von Kindern ab 8 Jahren und Personen
mit verminderten körperlichen, sensorischen oder geistigen
Fähigkeiten oder fehlender Erfahrung und Kenntnis benutzt
werden, wenn sie zum Gebrauch des Geräts von einer für
ihre Sicherheit verantwortlichen Person angeleitet wurden
oder beaufsichtigt werden und sie es verstehen, das Gerät
sicher zu benutzen.

2. Kinder dürfen nicht mit dem Produkt spielen.

3. Reinigung und die Wartung durch den Benutzer dürfen nicht

durch Kinder vorgenommen werden, es sei denn, sie werden
beaufsichtigt.

4. Das Gerät ist für das Spülen von maximal 12 Maßgedecken

vorgesehen.

5. Die Tür darf nicht in der geöneten Stellung belassen

werden, da dies eine Stolpergefahr darstellt.

6. Beachten Sie die Anweisungen zum Beladen der

Geschirrspülmaschine.
Achtung: Messer und andere Gebrauchsgegenstände mit
scharfen Spitzen müssen mit der Spitze nach unten oder in
waagrechter Lage in den Korb gelegt werden.

7. Dieses Produkt ist für die Verarbeitung haushaltsüblicher

Mengen im Haushalt oder in haushaltsähnlichen,
nichtgewerblichen Anwendungen bestimmt.
Haushaltsähnliche Anwendungen umfassen z. B. die
Verwendung in Mitarbeiterküchen von Läden, Büros sowie
die Nutzung durch Gäste von Pensionen, kleinen Hotels und
ähnlichen Wohneinrichtungen.

8. Beachten Sie alle Hinweise zur Installation.

9. Diese Geschirrspülmaschine verfügt über

Ventilationsönungen im Gehäuseboden. Diese Önungen
dürfen nicht verstopft werden (bspw. durch Teppichboden).

IM_ODW6021E FS-201118_V06_HR.indb 3IM_ODW6021E FS-201118_V06_HR.indb 3 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

DE

10. Wenn die Netzanschlussleitung dieses Gerätes beschädigt

4

wurde, muss sie durch den Hersteller oder seinen
Kundendienst oder eine ähnlich qualizierte Person ersetzt
werden, um Gefährdungen zu vermeiden.

11. Das Gerät ist an die Wasserversorgung angeschlossen.

Beachten Sie den minimalen und maximal zulässigen
Wassereinlassdruck, siehe Kapitel Technische Daten.
Beachten Sie alle Anweisungen zur Installation. Eine
Installation darf nur unter Verwendung neuer Schlauchsätze
erfolgen. Alte Schlauchsätze dürfen nicht wiederverwendet
werden.

12. Beachten Sie das Kapitel Reinigung und Pege.

13. Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch und geben Sie

sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in
dieser Bedienungsanleitung. Sie enthält wichtige Sicherheitshinweise sowie Gebrauchs- und
Wartungsanleitungen für das Produkt.

14. Verwenden Sie das Produkt nur zweckbestimmt und mit den empfohlenen Zubehörteilen und
Komponenten. Eine unsachgemäße oder falsche Nutzung ist gefährlich.

15. Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.

16. Reparieren Sie das Produkt auf keinen Fall selbst (z.B. wenn das Netzkabel beschädigt ist oder

das Produkt während der Installation fallengelassen wurde, etc.). Lassen Sie Wartungen und
Reparaturen nur von einem autorisierten Kundendienst durchführen.

17. Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.

18. Vermeiden Sie die Beschädigung des Netzkabels durch Knicken oder Kontakt mit scharfen Kanten.

19. Halten Sie das Produkt, einschließlich Netzkabel und Netzstecker, von Hitzequellen, wie z. B.

Heizkörpern, Öfen und anderen Hitze erzeugenden Produkten, fern.

20. Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am
Netzkabel.

21. Ziehen Sie den Netzstecker ...

- wenn das Produkt nicht benutzt wird,

- im Falle von Störungen,

- bevor Sie Zubehör anbringen oder abnehmen,

- vor der Reinigung des Produktes.

22. Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.

23. Dieses Produkt ist nicht für kommerziellen Gebrauch geeignet. Es ist nur für die Nutzung im

Haushalt konzipiert.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Produkt ist nur für das Reinigen von Geschirr und Besteck geeignet. Jeglicher anderer Gebrauch
kann zu Schaden am Produkt oder Verletzungen führen. Das Gerät ist nur für die Benutzung im privaten
Haushalt bestimmt und nicht für kommerziellen Gebrauch geeignet.
Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschaden, oder Verletzung
von Personen aufgrund von unachtsamer, unsachgemäßer, falscher oder nicht dem vom Hersteller
angegebenen Zweck entsprechender Verwendung des Produkts.

Garantie und Ersatzteile

Die für das Gerät geltende Dauer der Garantie, sowie die geltenden Garantiebestimmungen entnehmen
Sie der beiliegenden Garantiekarte. Ersatzteile, welche in der entsprechenden Ökodesign-Verordnung
aufgeführt sind, erhalten Sie bei unserem Servicecenter für die Dauer von 7 Jahren bzw. 10 Jahren. Die
jeweiligen Rufnummern nden sie in der beiliegenden Garantiekarte.

IM_ODW6021E FS-201118_V06_HR.indb 4IM_ODW6021E FS-201118_V06_HR.indb 4 19/11/2020 9:16 AM19/11/2020 9:16 AM

5

DE

BEDIENELEMTE UND KOMPONENTEN

A. Bedienfeld

A1. Ein/Aus-Schalter
A2. Programmwahltaste
A3. Programmanzeige
A4. Warnleuchten - Klarspüler , Spezialsalz , Wasserdetektor
A5. Timer-Anzeige
A6. Startzeit-Taste
A7. Halbvoll-Anzeige
A8. Halbvoll-Taste
A9. Start/Pause-Taste

B. Grimulde
C. Tür
D. Besteckkorb
E. Oberer Korb
F. Unterer Korb

G. Einfüllkammer

Geschirrspülmittel-Tab/Pulver-Fach

G1. Abdeckung
G2. Fach für Hauptspülgang
G3. Entriegelung
G4. Fach für Vorspülgang

Klarspülfach

G5. Füllindikator
G6. Klarspülertank

H. Innenraum

H1. Überlauf-Bypass
H2. Salztank
H3. Wasserabuss mit Filtereinsatz
H4. Unterer Sprüharm

Rückseite

I. Netzkabel mit Netzstecker
J. Abwasserschlauch (vormontiert)
K. Schlauch für Wasseranschluss (vormontiert)

Zubehörteile

Einfülltrichter (Nicht abgebildet)

Lieferumfang

1 x Geschirrspüler
1 x Bedienungsanleitung
1 x Garantiekarte

VOR DEM ERSTEN GEBRAUCH

• Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Es empehlt sich,
die Originalverpackung für späteres Verstauen aufzubewahren. Möchten Sie die Originalverpackung
entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur
richtigen Entsorgung, fragen Sie bei Ihrer örtlichen Behörde nach.

• Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der
Verpackungsinhalt unvollständig oder sollten Beschädigungen feststellbar sein, kontaktieren Sie
umgehend Ihre Verkaufsstelle.

• Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pege.

IM_ODW6021E FS-201118_V06_HR.indb 5IM_ODW6021E FS-201118_V06_HR.indb 5 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

DE

6

INSTALLATION
Hinweis: Der Geschirrspüler ist mit Netzkabel und Netzstecker ausgestattet. Stellen Sie vor Einbau sicher,

dass sich am gewünschten Standort eine Wandsteckdose bendet.

Beachten Sie die Abmessungen des Produktes beim Aufstellen und bei der Montage.

1

Stellen Sie den Geschirrspüler auf einem ebenen, waagerechten und festen Untergrund auf. Stellen
Sie mit Hilfe einer Wasserwaage sicher, dass das Produkt waagerecht steht.
Note: The dishwasher is not intended to be built in.

Der Geschirrspüler muss an einen Abuss angeschlossen werden.

2

1. Der Abussschlauch ist schon fest am Abwasseranschluss an der Rückseite des Geräts montiert.

Schneiden Sie die Kabelbinder auf und wickeln Sie den Schlauch ab.

2. Schließen Sie das andere Ende am Abussrohr an (Option A oder B). Beachten Sie beim
Anschluss die max. Höhe des Schlauchendes.

Hinweis:

Geeignete Schlauchhalter sind als optionales Zubehör erhältlich.
Schließen Sie den Wasseranschluss mit dem vormontierten Schlauch an Ihr Leitungswassersystem

3

an (3/4”) und stellen Sie sicher, dass alles korrekt und fest angeschlossen ist.
Hinweis: Sind die Wasserleitungen neu oder wurden sie über einen längeren Zeitraum nicht
benutzt, lassen Sie erst eine gewisse Menge Wasser ablaufen bis Sie sicher sind, dass das Wasser
klar und frei von Fremdkörpern ist. Wird dieser Punkt nicht beachtet, besteht die Gefahr, dass der
Wassereinlass verstopft und das Gerät beschädigt wird.

Stecken Sie den Netzstecker in eine geeignete Steckdose.

4

Hinweis: Stellen Sie vor der ersten Inbetriebnahme sicher, dass alle wasserführenden Verbindungen
des Produktes korrekt an das Gerät und das Hauswassersystem angeschlossen und abgedichtet sind.
Überprüfen Sie alle Anschlüsse in regelmäßigen Abständen auf Dichtigkeit um mögliche Leckagen zu
vermeiden.

VORBEREITUNG
Salztank mit Salz befüllen

Abhängig von der Härte Ihres Leitungswassers (Wasserhärte) müssen Sie zusätzlich Salz verwenden

5

um das Wasser weicher zu machen. Beachten Sie immer die Hinweise und Anleitungen auf der
Verpackung des Spezialsalzes.

1. Entfernen Sie den Geschirrkorb und schrauben Sie dann die Verschlusskappe des Salztanks ab.

2. Vor dem ersten Gebrauch füllen Sie 1,5 Liter Wasser in den Salztank.

3. Stecken Sie das Ende des mitgelieferten Trichters in die Önung des Salztanks und füllen Sie

ca.1,5 kg Salz ein. Es ist normal wenn dabei etwas Wasser aus dem Salztank austritt.

4. Haben Sie den Salztank befüllt, verschrauben Sie die Verschlusskappe wieder und stellen sicher,
dass sie fest sitzt.

5. Führen Sie nach dem Befüllen mit Salz immer einen Spülgang durch (ein kurzes Programm wird
empfohlen). Ansonsten können Filtersystem, Pumpe oder andere wichtige Komponenten des
Gerätes durch Salzwasser beschädigt werden, wodurch auch die Garantie erlischt.

Hinweis: Je nachdem wie vollständig sich das Salz auöst, kann die Salzwarnlampe trotz gefülltem
Salztank weiterhin leuchten.

Achtung!

• Benutzen Sie nur spezielles Salz welches für Geschirrpüler geeignet ist. Alle anderen Salze welche
nicht speziell für Geschirrspüler entwickelt wurden, speziell Tafelsalz, werden den Geschirrspüler
beschädigen. Im Falle von Schäden, welche durch ungeeignetes Salz hervorgerufen werden, erlischt
die Garantie und der Hersteller übernimmt keinerlei Haftung für entstandene Schäden.

• Wenn Salz verschüttet wurde, starten Sie einen Schnellspülgang um Salzspuren zu entfernen.

• Füllen Sie nur Salz ein wenn Sie unmittelbar danach einen kompletten Waschgang starten. Das
verhindert, dass Spuren von Salz oder Salzwasser, welches verschüttet wurde, für evtl. längere Zeit auf
der Oberäche verbleiben, was Rost verursachen könnte.

• Der Salztank darf nur aufgefüllt werden wenn die Salzwarnlampe zu leuchten beginnt.

IM_ODW6021E FS-201118_V06_HR.indb 6IM_ODW6021E FS-201118_V06_HR.indb 6 19/11/2020 9:16 AM19/11/2020 9:16 AM

7

DE

Salzmenge einstellen

1. Einstellmodus aktivieren: Schließen Sie die Tür innerhalb von 60 Sekunden nachdem Sie

6

das Gerät eingeschaltet haben. Drücken und halten Sie die Programmtaste P für 5 Sekunden
gedrückt. Dadurch wird der Einstellmodus aktiviert, was durch Blinken der Warnleuchte
angezeigt wird.

2. Salzverbrauch einstellen: Drücken Sie jeweils kurz die Programmtaste P, um die korrekte

Salzmenge einzustellen. Beachten Sie nachfolgende Tabelle für die korrekte Einstellung. Anhand
der beleuchteten Programmleuchten, können Sie die aktuelle Stufe erkennen.

Wasserhärte (grad)

1)

°dH

mmol/l

Einstellung Entsprechende LED-Anzeige

2)

0-5 0-0,94 1

6-11 1,0-2,0 2

12-17 2,1-3,0 3 *

18-22 3,1-4,0 4

23-34 4,1-6,0 5

35-55 6,1-9,8 6

3. Der Einstellmodus wird automatisch, 5 Sekunden nach der letzten Einstellung, beendet.

Hinweis:

1)

Grad deutscher Härte (°dH)

2)

Millimol, internationale Einheit für Wasserhärte
*) Werkseinstellung
Kontaktieren Sie Ihre zuständige Wasserversorgung um die bei Ihnen vorhandene Wasserhärte zu
erfahren.

IM_ODW6021E FS-201118_V06_HR.indb 7IM_ODW6021E FS-201118_V06_HR.indb 7 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

DE

Geschirrspülpulver oder -tabs einfüllen

• Das Geschirrspülmittelfach muss vor jedem Spülgang neu aufgefüllt werden.

7

• Für die richtige Menge beachten Sie die Hinweise und Anleitungen des Geschirrspülmittels.

1. Drücken Sie die Deckelönungstaste und der Deckel springt auf.

2. Füllen Sie das Geschirrspülmittel (Pulver oder Tabs) erst unmittelbar vor dem Spülvorgang

ein, da es sonst durch länger anhaltende Feuchtigkeit verkleben oder verhärten könnte.

3. Ist das Geschirr stark verschmutzt, füllen Sie eine zusätzliche Menge in das Fach für Vorspülen.
Dieses Geschirrspülmittel wird dann schon während des Vorspülens zugegeben.

Beachten Sie die Unterschiede beider Fächer:

a) Spülmittelfach für Hauptspülgang.
b) Spülmittelfach für Vorspülen.

4. Drücken Sie den Deckel, sodass er einrastet.

Hinweis: Benutzen Sie nur spezielles Geschirrspülmittel, welches für die Verwendung in
Geschirrspülmaschinen vorgesehen ist. Halten Sie das Geschirrspülmittel frisch und trocken.

Klarspüler auüllen

Ihr Geschirrspüler ist für den Gebrauch mit üssigen Klarspülern vorgesehen. Dieser wird im letzten

8

Spülgang dem klaren Wasser zugegeben, um Kalkecken auf dem Geschirr zu verhindern.

1. Entfernen Sie die Verschlusskappe und füllen Sie Klarspüler in den Tank bis der Füllstandsindikator
vollständig schwarz erscheint. Die max. Kapazität des Tanks beträgt ca. 110 ml.

• Zum Önen der Verschlusskappe drehen Sie diese auf die Position “open” (oen) in

Pfeilrichtung links und nehmen Sie sie ab.

• Füllen Sie Klarspüler in den Tank. Überfüllen Sie den Tank nicht.

Anzeige Füllstand

8

voll

¾ voll

½ voll

¼ voll

leer

• Zum Schließen des Tanks setzen Sie die Verschlusskappe in der Position “open” (oen) in den

Tank und drehen Sie sie in Position “closed” (geschlossen) in Pfeilrichtung rechts.

Hinweis: Füllen Sie den Tank nicht mit anderen Reinigungsmitteln (z.B. Geschirrspülmittel oder
Flüssigseife), da dadurch das Gerät beschädigt werden könnte.

2. Klarspüler wird automatisch während des letzten Spülvorganges zugegeben, um sicherzustellen,
das während des Trocknens keine Kalkecken oder Streifen entstehen.

3. Wenn der Klarspülertank leer ist, leuchtet die Warnleuchte Klarspüler

IM_ODW6021E FS-201118_V06_HR.indb 8IM_ODW6021E FS-201118_V06_HR.indb 8 19/11/2020 9:16 AM19/11/2020 9:16 AM

auf.

9

DE

Dosiermenge für Klarspüler einstellen

Die Dosiermenge ist in 6 Stufen einstellbar. Werkseitig ist die Stufe 4 eingestellt. Diese Einstellung ist eine
Empfehlung.

Hinweis:

• Dosiermenge höher einstellen, wenn Flecken auf dem Geschirr zurückbleiben.

• Dosiermenge verringern, wenn Wolken oder Schlieren auf dem Geschirr zurückbleiben.

• Nehmen Sie eine Münze zur Hilfe, um die Einstellung zu verändern.

Beachten Sie den Plan zum Einlegen von Besteck in den Besteckkorb. Beachten Sie nachfolgende

9

Tabelle für die Teilebeschreibung.

Suppenlöel

1

Kompottlöel

5

Gabeln

2

Servierlöel

6

Messer

3

Serviergabeln

7

Teelöel

4

Soßenkelle

8

Geschirrkorb auüllen

• Reinigen Sie im Geschirrspüler nur geschirrspülfestes oder -geeignetes Geschirr und Besteck.

• Schaben Sie Speisereste ab. Weichen Sie angebrannte Reste in Bratpfannen an.

• Es ist nicht nötig das Geschirr unter ießendem Wasser vorzureinigen.

• Beladen sie den Geschirrspüler mit Geschirr und Besteck folgendermaßen:

- Teile wie Tassen, Gläser, Töpfe/Pfannen mit der Önung nach unten, sodass Wasser heraus
laufen kann.

- Gebogene oder mit Vertiefungen versehene Teile laden sie schräg damit Wasser ablaufen kann.

- Alle Teile müssen sicher stecken bzw. liegen und dürfen nicht kippen.

- Alle Teile müssen so stecken bzw. liegen, dass die Sprüharme sich frei bewegen können.

- Ordnen Sie in den Oberkorb kleine, leichte und empndliche Teile, wie Untertassen, Tassen,
Gläser, Dessertschalen usw. ein.

- Ordnen Sie große und schwere Teile, wie Teller, Platten, Töpfe, Schalen usw. in den Unterkorb.

Hinweis: Sehr kleine Teile sollten nicht im Geschirrspüler gewaschen werden, da sie leicht aus dem
Korb fallen könnten und unter Umständen den Geschirrspüler beschädigen.

Achtung!

• Messer mit langen Klingen, welche aufrecht eingelegt werden, sind eine potentielle Gefahr.

• Es dürfen keine Teile durch den Korb hindurchgesteckt werden.

• Scharfe Teile immer mit den scharfen Punkten nach unten einlegen!

• Überladen Sie den Geschirrspüler nicht, da dadurch das Ergebnis negativ beeinusst wird.

IM_ODW6021E FS-201118_V06_HR.indb 9IM_ODW6021E FS-201118_V06_HR.indb 9 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

DE

1

1

2

3

4

5

6

Beachten Sie den allgemeinen Plan zum Einlegen von Geschirr und Besteck in den Korb. Beachten
Sie dazu nachfolgende Tabellen, Abbildungen und Beschreibungen.

1

4

3

5

1

2

Oberer Korb Unterer Korb

1

Tassen Untertassen Glasschüssel

6

2

7

10

1 1

15

14

13

12

5

Gläser

10

10

7

9

12

6

8

4

3

8

4

Kompottschüsseln

9

Pötte

Ovale

Servierplatte

Kleiner Topf Kompottteller Suppenteller

11

12

13

14

15

Besteckkorb Melaminschalen Ofentopf

BEDIENUNG
Geschirrspülen

• Beachten Sie folgende Schritte um den Spülvorgang zu starten:

10

1. Korb beladen.

2. Geschirrspülreiniger und ggf. Klarspüler einfüllen.

Wichtig: Sicherstellen, dass der Wasserhahn/Wasserzulauf geönet ist, der Netzstecker steckt
und die Tür korrekt geschlossen ist.

3. Drücken Sie die Taste

IM_ODW6021E FS-201118_V06_HR.indb 10IM_ODW6021E FS-201118_V06_HR.indb 10 19/11/2020 9:16 AM19/11/2020 9:16 AM

um den Geschirrspüler einzuschalten.

Melamin-

Kompottteller

Teller

11

DE

4. Wählen Sie mit der Taste P Ihr Programm aus. Beachten Sie das Kapitel Programm auswählen.

Wenn der Geschirrspüler nicht komplett gefüllt ist, dann wählen Sie bitte zusätzlich die
Funktion Halbvoll. Mit dieser Funktion können Sie bei Verwendung des unteren und oberen
Korbs Ihres Geschirrspülers sowohl Wasser als auch Strom sparen. Drücken Sie die Taste 1/2
und die Anzeige für halbvoll leuchtet auf.
Hinweis:

• Diese Funktion kann nur mit den Programmeinstellungen Intensive, ECO und 90 min.

verwendet werden.

• Wir empfehlen die Funktion Halbvoll zu verwenden, wenn das Geschirr nur leicht
verschmutzt ist.

5. Zur Benutzung der Timer-Funktion beachten Sie das Kapitel Timer - verzögertes Spülen.

Drücken Sie die Taste um den Waschgang zu starten.

• Um den Vorgang anzuhalten drücken Sie nochmals die Taste .

Hinweis: Die Indikatorleuchte des Programms zeigt den aktuellen Stand des Spülvorgangs an.

a) Indikatorleuchte leuchtet dauerhaft: Standby oder Pause.
b) Indikatorleuchte blinkt: Spülvorgang läuft.

6. Nach Beendigung des Spülvorgangs ertönt für 8 Sekunden ein Piepton.

- Schalten Sie das Gerät mit der Taste aus und schließen Sie ggf. die Wasserzufuhr.

- Önen Sie die Tür des Geschirrspülers.

Achtung! Es ist gefährlich die Tür während des Spülvorganges zu önen, da heißes Wasser
Verbrühungen verursachen könnte.

- Warten Sie einige Minuten bevor Sie das Gerät entladen, da Geschirr und Besteck noch heiß
sein könnten. Sie trocknen auch besser im Gerät.

- Geschirrspüler entladen.

Spülvorgang ändern / pausieren

• Sie können das Spülprogramm ändern wenn der Geschirrspüler nur kurz gelaufen ist (am
Anfang). Ansonsten könnte sich der Geschirrspülreiniger bereits aufgelöst haben und das
Waschwasser könnte schon abgepumpt sein.

- Drücken Sie die Taste und danach die Programmwahltaste P für mehr als 3 Sekunden, das

Gerät wechselt in den stand-by Modus.

- Ändern Sie Ihr Programm.

- Drücken Sie die Taste erneut um in der neuen Einstellung fortzufahren.

Hinweis: Wenn Sie die Tür während des Spülvorgangs önen pausiert das Gerät. Nachdem Sie die
Tür wieder geschlossen haben, wird der Spülvorgang nach 10 Sekunden fortgesetzt.

• Wenn Sie ein Geschirrteil vergessen haben, können Sie den Spülvorgang pausieren und dieses
hinzufügen. Stellen Sie jedoch sicher, dass das Fach des Reinigers nicht bereits geönet ist.

1. Drücken Sie die Taste um den Spülvorgang zu pausieren.

2. Nachdem die Sprüharme zum Stillstand gekommen sind, können Sie die Tür vollständig

önen.

3. Zusätzliches Geschirr einlegen.

4. Tür schließen und Taste drücken. Der Spülvorgang wird nach 10 Sekunden fortgesetzt.

Reinigerempfehlung
Beachten Sie für ein besseres Waschergebnis und zur Schonung von Ressourcen und Umwelt
nachfolgende Hinweise zur Reiniger- und Salzdosierung:

• Dosieren Sie Reiniger, Salz etc. nach den Angaben des Herstellers, basierend auf der Beladungsmenge
und dem Verschmutzungsgrad des Geschirrs

• Mischen Sie keine unterschiedlichen Reinigungsmittel bzw. Salze. Verwenden Sie keine Reiniger, die
Lösemittel oder andere ätzende Stoe enthalten

• Vermeiden Sie eine Überdosierung des Reinigers
Achtung: Eine Fehldosierung von Reiniger, Salz und anderen Zusatzstoen kann das Produkt
beschädigen und dessen korrekte Funktion beeinträchtigen.

IM_ODW6021E FS-201118_V06_HR.indb 11IM_ODW6021E FS-201118_V06_HR.indb 11 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

DE

12

PROGRAMM AUSWÄHLEN

Programmtabelle

11

Verwenden Sie nachfolgende Tabelle um das richtige Programm, basierend auf dem
Verschmutzungsgrad des Geschirrs zu wählen. Beachten Sie außerdem die Angaben zur
empfohlenen Reinigermenge, Programmdauer und Ressourcenverbrauch.

Programm

Intensiv

Einsatzgebiet

Extrem stark ver

­schmutztes Koch­geschirr, normal
verschmutzte Töpfe,
Pfannen, Teller, usw.
mit festgetrockneten

Programmbe

schreibung

Vorwäsche 50 °C
Wäsche 65 °C
Spülen
Spülen
Spülen 65 °C
Trocknen

-

Reiniger

Vor/Haupt

4/16 g

(1 oder 2

Stk.)

Laufzeit

in min

205

Energiever-

brauch in

kWh

1,621 17,8

Speiseresten

-

Vorwäsche
Wäsche 45 °C
Spülen 60 °C
Trocknen

4/16 g

(1 oder

2Stk.)

230 0,923 11,0

(*EN 60436)

Standardisiertes Pro
gramm: Bei normal ver­schmutztem Geschirr
ist es das ezienteste
Programm hinsichtlich
Energie- und Wasser­verbrauch für diese Art
von Geschirr

90 Min.

Rapid

Für leicht verschmutzte
Ladungen welche nicht
vollständig abtrocknen
müssen

Schnellspülgang für
leicht verschmutzte
Ladungen ohne
Trocknung

Wäsche 60 °C
Spülen
Spülen 65 °C
Trocknen

Wäsche 50 °C
Spülen
Spülen 45 °C

20 g

(1 Stk.)

20 g

(1 oder 2

Stk.)

90 1,35 11,5

30 0,751 11,2 —

Wasser-

verbrauch

in Liter

Klar-

spüler

Hinweis:

* ECO: Dieses Programm ist für die Reinigung von normal verschmutzen Geschirr geeignet

und für diesen Zweck, dass ezienteste Programm hinsichtlich kombiniertem Energie- und
Wasserverbrauch. Es wird zur Überprüfung der Einhaltung der EU-Ökodesign-Vorschriften
verwendet.
Hinweis: Bei den angegebenen Werten, für andere Programme außer dem Programm ECO,
handelt es sich um Richtwerte.

IM_ODW6021E FS-201118_V06_HR.indb 12IM_ODW6021E FS-201118_V06_HR.indb 12 19/11/2020 9:16 AM19/11/2020 9:16 AM

13

DE

TIMER  VERZÖGERTES SPÜLEN

Der Geschirrspüler ist mit einer Timer-Funktion ausgestattet, die das Spülen mit einem

12

zeitverzögertem Start ermöglicht. Zur Auswahl stehen 3, 6, oder 9 Stunden Verzögerung.

• Wählen Sie die gewünschte Verzögerungszeit mit der Taste

(Startzeitvorwahl) aus. Die
ausgewählte Zeit wird durch eine rote LED angezeigt. Der Spülvorgang beginnt mit der
eingestellten Verzögerung.

REINIGUNG UND PFLEGE

• Achtung! Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten,

metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die
Plastikteile an; scheuernde Reiniger und Hilfsmittel zerkratzen die Oberäche.

• Reinigen Sie die Außenächen des Produktes mit einem leicht angefeuchteten Tuch und trocknen Sie
sie anschließend gut ab. Achten Sie darauf, dass kein Wasser (z.B. an den Schaltern) ins Produktinnere
gelangt.

• Reinigen Sie die Kanten um die Tür herum mit einem weichen, feuchten Tuch. Um das Eindringen
von Wasser in die Türverriegelung oder elektrische Bauteile zu verhindern, benutzen Sie keinerlei
Sprühreiniger.

Filtereinsatz reinigen

Der Filter verhindert, dass größere Speisereste in Wasserkreislauf und Pumpe gelangen. Prüfen Sie nach
jeder Benutzung die Filter auf Blockierungen.

Das Filtersystem besteht aus Vorlter, achem Hauptlter und einem Feinlter.

13

• Hauptlter A: Speise- und Schmutzreste die an diesem Filter hängenbleiben werden durch den

Strahl der Sprüharme abgespült.

• Feinlter B: Diese Filter hält Speisereste zurück, sodass diese dem Wasserkreislauf entzogen

werden.

• Vorlter C: Große Stücke, wie bspw. Teile von Knochen oder Glas welche den Wasserkreislauf

blockieren könnten, werden in diesem Filter festgehalten. Um die Reste zu entfernen ziehen Sie
den Filter an der Lasche greifend heraus.

Demontage and Reinigung der Filter wie nachfolgend beschrieben:

• Drehen Sie die Filterkappe gegen den Uhrzeigersinn (Filter C) und entnehmen Sie den gesamten
Filtereinsatz.

• Entnehmen Sie die Filter B und C.

• Entnehmen Sie den Filter C.

• Waschen Sie die Filter unter ießendem Wasser und entfernen Sie vorhandene Rückstände und
Fremdkörper.

• Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Stellen Sie sicher dass der Filtereinsatz
korrekt installiert wurde.

Achtung: Benutzen Sie den Geschirrspüler niemals ohne Filtereinsatz!

Reinigung der Sprüharme

Führen Sie eine regelmäßige Reinigung durch (ca. alle zwei Monate durch), um eine mögliche

14

Verstopfung der Düsen zu vermeiden.

• Nehmen Sie die Sprüharme ab.

• Spülen Sie die Sprüharme unter ießendem Wasser gründlich ab.

• Stecken Sie den Sprüharm wieder auf den jeweiligen Anschluss und stellen Sie sicher, dass er
korrekt sitzt und frei rotieren kann.

Entkalken

Bei richtiger Reinigerdosierung ist ein Entkalken normalerweise nicht nötig. Falls doch, gehen Sie nach
Angaben des Entkalkungsmittel-Herstellers vor. Geeignete Entkalker können Sie über den Handel
beziehen.

IM_ODW6021E FS-201118_V06_HR.indb 13IM_ODW6021E FS-201118_V06_HR.indb 13 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

DE

14

FEHLERCODES

Code Bedeutung Mögliche Ursachen

• Wasserhahn geschlossen

• Wassereinlass blockiert

• Wasserdruck zu niedrig

• Fehlfunktion der Heizelementen

• Leck an Komponenten des Produkts

• Oener Schaltkreis oder Kabelbruch

Die Lampe

Die Lampen
blinken

Die Lampe

Die Lampen

blinken

blinkt

und

blinkt

, und

Kein oder schwacher
Wasserzulauf

Erforderliche Temperatur
nicht erreicht

Überlauf

Fehler zwischen
Hauptplatine und
Displayplatine

Im Fall von Fehlermeldungen, die sich nicht beseitigen lassen, kontaktieren Sie den Kundenservice. Die
entsprechenden Rufnummern nden Sie in der beiliegenden Garantiekarte.

FEHLERBEHEBUNG

Sollte es während des Betriebs zu Störungen kommen, beachten Sie nachfolgende Tabelle. Sollten die
Probleme wie unter Behebung angegeben nicht abgestellt werden können oder sollten Ersatzteile
für die Eigenreparatur benötig werden, wenden Sie sich an das Servicecenter. Die entsprechenden
Rufnummern nden Sie in der beiliegenden Garantiekarte. Beachten Sie, dass eine inkorrekte
Eigenreparatur zu Gefährdungen und Verlust der Garantie führen kann und im Zweifelsfall unterlassen
werden sollte.

Problem Mögliche Ursache Behebung

Produkt funktioniert nicht • Keine Stromversorgung • Überprüfen der Stromversorgung

• Der Wasserhahn ist
geschlossen

• Die Tür ist nicht richtig

• Önen Sie den Wasserhahn
vollständig

• Drücken Sie die Tür fest zu

geschlossen

Fehler beim Wasserablauf • Der Ablaufschlauch ist

abgeknickt

• Überprüfen Sie den
Abußschlauch

• Filter sind verstopft • Überprüfen und reinigen den
Hauptlter

• Küchenabuß ist verstopft • Überprüfen Sie den Abuß oder
fragen Sie einen Installateur nach
möglicher Abhilfe

Besteckteile weisen
Rostspuren auf

Schaum in der Wanne • Falsches Reinigerprodukt

• Besteckteile sind nicht

ausreichend rostbeständig

• Nach dem Auüllen von

Regeneriersalz wurde kein
Programm gestartet

• Verschlusskappe des

Salzbehälters ist nicht fest
geschlossen

• Klarspüler verschüttelt

• Washen Sie nur
spülmaschinenfestes Besteck

• Starten Sie grundsätzlich nach
dem Salzeinfüllen ein kurzes
Programm ohne Spülgut

• Setzen Sie die Verschlusskappe
gerade auf und drehen Sie sie
fest zu

• Nur spezielle Reinigerprodukte
verwenden, um Aufschäumen
zu vermeiden.

• Verschütteten Klarspüler sofort
abwischen.

IM_ODW6021E FS-201118_V06_HR.indb 14IM_ODW6021E FS-201118_V06_HR.indb 14 19/11/2020 9:16 AM19/11/2020 9:16 AM

15

DE

Problem Mögliche Ursache Behebung

Flecken auf
Wanneninnenseite

Schlagendes Geräusch im
Spülraum

Klapperndes Geräusch im
Spülraum

Schlagendes Geräusch in der
Wasserleitung

• Reinigerprodukt mit Farbmittel
wurde verwendet

• Ein Sprüharm schlägt an ein
Geschirrteil

• Geschirrteile bewegen sich im
Spülraum

• Wird eventuell durch
bauseitige Verlegung bzw. den

• Nur Reinigerprodukte ohne
Farbmittel verwenden.

• Unterbrechen Sie das
Programm und ordnen Sie die
Geschirrteile so ein, dass sie
fest sitzen und die Sprüharme
nicht blockieren

• Hat keinen Einuss auf die
Funktion des Geschirrspülers

zu geringen Querschnitt der
Wasserleitung verursacht

Geschirr ist nicht sauber • Geschirr wurde nicht richtig

eingeordnet

• Sprüharme sind durch

• Ordnen Sie die Geschirrteile
wie im Kapitel Geschirrkorb

füllen

Geschirrteile blockiert

• Es wurde zu wenig Reiniger
dosiert

• Verwenden Sie mehr Reiniger
oder wechseln Sie evtl. das
Reinigerprodukt

• Das Programm war zu schwach • Wählen Sie ein stärkeres
Programm

• Der Filtereinsatz im Spülraum

ist nicht sauber oder nicht

• Reinigen Sie die Filter oder
setzen Sie sie richtig ein

richtig eingesetzt

Auf den Gläsern und dem
Besteck verbleiben Schlieren

Besteck hat schwarze oder
graue Flecken

Reiniger verbleibt in der
Einfüllkammer

• Die Klarspülermenge ist zu
hoch eingestellt

• Aluminiumbesteckteille haben
am Geschirr gerieben

• Deckel der Einfüllkammer
blockiert

• Verringern Sie die
Dosiermenge

• Verwenden Sie einen milden
Reiniger

• Ordnen Sie die Geschirrteile
so an, wie es im Kapitel
Geschirrkorb auüllen
beschrieben wird

Das Geschirr wird nicht
trocken

• Sie verwenden Reiniger­Produkte mit Kombifunktion,
deren Trocknungsleistung zu

• Wechseln Sie das
Reinigerprodukt oder füllen Sie
Klarspüler ein

schwach ist

• Die Klarspülermenge
ist zu gering oder der

• Füllen Sie Klarspüler ein,
erhöhen Sie die Dosiermenge

Klarspülerbehälter ist leer.

• Das Geschirr wurde zu früh
ausgeräumt

• Räumen Sie das Geschirr später
aus

IM_ODW6021E FS-201118_V06_HR.indb 15IM_ODW6021E FS-201118_V06_HR.indb 15 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

DE

16

TECHNISCHE DATEN

Leistung 1760 - 2100 W
Nennspannung /-frequenz 220 - 240 V ~ 50 Hz
Wasserdruck (Durchussdruck) 0,4 - 10 bar / 0,04 - 1 MPa
Wassertemperatur kalt

• Dies ist ein Geschirrspüler.

• Siehe Website unten für detaillierte technische Informationen oder bitten Sie den Händler um ein

technisches Datenblatt. www.ok-online.com.

ENTSORGUNG

Das Produkt nicht im Hausmüll entsorgen. Das Produkt ist an den ausgewiesenen Sammelstellen
für elektrische und elektronische Geräte zu entsorgen. Für weitere Informationen wenden Sie
sich bitte an Ihren Händler oder die zuständige Behörde am Ort.

Hinweise zum Energie- und Wasserverbrauch des Geschirrspülers

• Das eco-Programm ist zur Reinigung von normal verschmutztem Geschirr geeignet. Es ist für diesen
Zweck mit Blick auf den kombinierten Energie- und Wasserverbrauch das ezienteste Programm und
wird verwendet, um die Einhaltung der EU-Ökodesign-Vorschriften zu prüfen.

• Durch das Beladen des Haushaltsgeschirrspülers bis zu der vom Hersteller angegebenen Kapazität
kann Energie und Wasser eingespart werden. Ordnen Sie das Geschirr korrekt ein, so wie in den
Beladeplänen in dieser Anleitung beschrieben. Unsachgemäße Beladung verursacht inezientes
Geschirrspülen und ggf. auch Fehlfunktionen.

• Manuelles Vorspülen des Geschirrs führt zu einem höheren Wasser- und Energieverbrauch und wird
nicht empfohlen.

• Bei der Reinigung von Geschirr in einem Haushaltsgeschirrspüler wird in der Regel weniger Energie
und Wasser verbraucht als beim Handspülen, sofern der Haushaltsgeschirrspüler gemäß den
Herstelleranleitungen verwendet wird.

• Werte für die Programmdauer sowie den Energie- und Wasserverbrauch aller Programme, die einen
Betriebszyklus umfassen, entnehmen Sie den entsprechenden Tabellen in dieser Anleitung.

• Beachten Sie die Angaben zur ordnungsgemäßes Installation (u. a. waagerechte Ausrichtung,
Anschluss an das Stromnetz, Wasseranschlüsse) in dieser Anleitung.

• Die Verwendung von Reiniger, Salz und anderen Zusatzstoen muss sachgemäß erfolgen. Eine falsche
Dosierung führt zu erhöhter Umweltbelastung und ggf. auch Schäden am Gerät.

• Beseitigen Sie vor jeder Verwendung jegliche Fremdkörper aus dem Haushaltsgeschirrspüler.

• Die regelmäßige Reinigung und Einhaltung der optimalen Reinigungsintervalle und Maßnahmen
zur Vorbeugung von Kalkablagerungen sind wichtig. Beachten Sie dazu das Kapitel Reinigung und
Pege.

• Eine regelmäßige Kontrolle der Filter und Einhaltung der optimalen Intervalle sind wichtig. Beachten
Sie dazu das Kapitel Reinigung und Pege.

IM_ODW6021E FS-201118_V06_HR.indb 16IM_ODW6021E FS-201118_V06_HR.indb 16 19/11/2020 9:16 AM19/11/2020 9:16 AM

17

EN

CONGRATULATIONS

Thank you for your purchase of an ok. product. Please read this manual carefully and keep it for future
reference.

IMPORTANT SAFETY INSTRUCTIONS . READ CAREFULLY AND KEEP FOR FUTURE REFERENCE.

1.

This product can be used by children aged from 8 years
and above and persons with reduced physical, sensory or
mental capabilities or lack of experience and knowledge
if they are being supervised or if they have received
instructions concerning use of the appliance in a safe way
and understand the hazards involved.

2. Children shall not play with the product.

3. Cleaning and user maintenance shall not be carried out by

children without supervision.

4. This product is designed for washing a maximum of 12 place

setting.

5. The door shall not be left in the open position since this

could present a tripping hazard.

6. Follow the instructions on how to load the dishwasher.

Warning: Knives and other utensils with sharp points must
be loaded in the basket with their points down or placed in a
horizontal position.

7. The product is designed for the processing of normal

household quantities in the home, or in household-like,
noncommercial environments. Household-like environments
include sta kitchens in shops, oces, agricultural and other
small businesses or for use by guests at bed-and-breakfast
establishments, small hotels and similar residential facilities.

8. Follow the supplied instructions for installation.

9. The dishwasher has ventilation openings in the base. These

openings must not be obstructed, e.g. by carpet.

10. If the supply cord is damaged, it must be replaced by the

manufacturer, its service agent or similarly qualied persons
in order to avoid a hazard.

IM_ODW6021E FS-201118_V06_HR.indb 17IM_ODW6021E FS-201118_V06_HR.indb 17 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

EN

11. This product is connected to the water mains. Consider the

18

minimum and maximum permitted inlet water pressure, see
chapter Technical Data. Consider all instructions relevant for
the installation of detachable hose-sets, use new hose-sets
for installation. Do not reuse old hose-sets.

12. Follow the instructions in the chapter Cleaning and Care.

13. Read this user manual thoroughly before rst use and pass it on with the product. Pay attention to

the warnings on the product and in this user manual. It contains important information for your
safety as well as for the use and maintenance of the equipment.

14. Use the product only for its intended purpose and with recommended accessories and

components. Improper use or wrong operation may lead to hazards.

15. Never leave the product unsupervised while it is switched on.

16. Do not under any circumstances attempt to repair the product yourself (e.g. power supply cord has

been damaged, product has been dropped during installation). For servicing and repairs, please
consult an authorised service agent.

17. The mains voltage must match the information on the rating label of the product.

18. Avoid damages to the power cord that may be caused by kinks or contact with sharp corners.

19. Keep this product including power cord and power plug away from all heat sources such as ovens,

hot plates and other heat-producing products/objects.

20. Only unplug from the power socket by the plug itself. Do not pull on the cord.

21. Unplug the product ...

- when the product is not being used,

- in case of malfunctions,

- before attaching / detaching accessories and

- before cleaning the product.

22. Use this product in dry indoor areas only and never outdoors.

23. This product is not intended for commercial use. It is designed for household use only.

INTENDED USE

This product is only intended for cleaning dishes and cutlery which are dishwasher proof or suitable for
dishwashers. Any other use may result in damage to product or injuries. This product is designed for
household use only and not intended for commercial use.
The Imtron GmbH assumes no liability for damage to the product, for property damage or for personal
injury due to careless or improper usage of the product, or usage of product which does not meet the
manufacturer’s specied purpose.

WARRANTY AND SPARE PARTS

The warranty period of the product, as well as the applicable conditions of the warranty can be found
in the warranty card provided with the product. The spare parts, which are listed in the corresponding
ecodesign directive, can be obtained by contacting the customer service center, for a period of at least 7
years, respectively 10 years.

IM_ODW6021E FS-201118_V06_HR.indb 18IM_ODW6021E FS-201118_V06_HR.indb 18 19/11/2020 9:16 AM19/11/2020 9:16 AM

19

EN

CONTROLS AND COMPONENTS

A. Operation panel

A1. On/o button
A2. Program selection button
A3. Program display
A4. Signal LEDs - rinse aid , water softener salt , water detector
A5. Timer display
A6. Timer button
A7. Half load indicator
A8. Half load button
A9. Start/Pause button

B. Handle
C. Door
D. Cutlery basket
E. Upper dish basket
F. Lower dish basket

G. Fill compartment

Detergent tab/powder compartment

G1. Cover
G2. Compartment for main washing
G3. Lock
G4. Compartment for pre-washing

Rinse aid compartment

G5. Fill indicator
G6. Rinse aid container

H. Inside

H1. Overow bypass
H2. Salt container
H3. Water outlet with lter set
H4. Lower spray arm

Backside

I. Power cord with plug
J. Waste water hose (pre-assemble)
K. Hose for water inlet (pre-assemble)

Accessories

Funnel (not shown)

Content

1 x Dishwasher
1 x User manual
1 x Warranty card

BEFORE FIRST TIME USE

• Remove the product and accessories carefully from the original packaging. It is recommended to keep
the original packaging for storage. If you wish to dispose of the original packaging, please observe
applicable legal provisions. Should you have any questions regarding proper disposal, contact your
local waste management center.

• Inspect the delivery contents for completeness and damages. Should the delivery contents be
incomplete or damaged, contact your sales outlet immediately.

• After unpacking, please refer to chapter Cleaning and care.

IM_ODW6021E FS-201118_V06_HR.indb 19IM_ODW6021E FS-201118_V06_HR.indb 19 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

EN

20

INSTALLATION
Note: The dishwasher is equipped with power cord and plug. Make sure before installation that a wall

outlet is at the desired place of installation.

Consider the dimension of the product for placing and installation.

1

Place the dishwasher on an even, horizontal and steady surface. Ensure, that the product is
absolutely levelled, by using a spirit level.
Note: The dishwasher is not intended to be built in.

The dishwasher must be connected to drainage.

2

1. The hose is already connected the waste water outlet at the back of the product. Cut the straps

and unwind the hose.

2. Connect the end to a drainpipe (Option A or B). Observe the max. height of the outlet of the
drainage hose.

Note:

A suitable hose holder is available as optional accessories.
Connect the water inlet to tap water supply (3/4”) using the pre-assembled hose and make sure it is

3

fastened tightly.
Note: If the water pipes are new or have not been used for an extended period of time, let the
water run for a while to make sure, that the water is clear and free of impurities. If this precaution is
not taken, there is a risk that the water inlet can get blocked and the appliance might be damaged.

Connect the power plug to the mains.

4

Note: Before using the product for the rst time, make sure, that all hydrophilic connections of the
product are correctly sealed and connected to both the device as well as the water mains. Check all
connections periodically to avoid possible leakage.

PREPARATION
Filling salt into the salt container

Depending on your tap water hardness (hardness degree) use additional salt (water softener).

5

Always consider the suppliers instructions provided with the salt.

1. Remove the basket and then unscrew and remove the cap from the salt container.

2. Before rst usage, ll 1.5 lt. of water into the salt container of your machine.

3. Place the end of the funnel (supplied) into the hole and pour in about 1.5 kg of salt. It is normal

for a small amount of water to come out of the salt container.

4. After lling the container, screw the cap back on and ensure it is properly fastened.

5. Immediately after lling the salt into the salt container, a washing program must be started

(rapid program suggested). Otherwise the lter system, pump or other important components
of the machine may be damaged by salty water which voids the warranty.

Note: Depending on how fully the salt dissolves, the salt warning light may still be on even though
the salt container has been lled.

Warning!

• Only use salt specically designed for use in dishwashers! All other types of salt not specically
designed for use in a dishwasher, especially table salt, will damage the product. In case of damages
caused by the use of unsuitable salt the manufacturer does not give any warranty and is not liable for
any caused damages.

• If salt has been spilled, a soak or a rapid program must be run to remove the excess salt.

• Only ll with salt just before starting one of the complete washing programs. This will prevent any
grains of salt or salty water, which may have been spilt, from remaining at the bottom of the machine
for any period of time, which may cause corrosion.

• The salt container must only be relled when the salt warning light in the control panel comes on.

IM_ODW6021E FS-201118_V06_HR.indb 20IM_ODW6021E FS-201118_V06_HR.indb 20 19/11/2020 9:16 AM19/11/2020 9:16 AM

21

EN

Adjusting salt consumption

1. Activate the setup mode: Close the door within 60 seconds after power ON, press the program

6

P button and hold it for 5 seconds, the machine will enter the setup mode which is indicated by
the blinking indicator light of salt

.

2. Adjust the level of salt consumption: Press the program P button to select the proper setting

according to your local environment. Follow the table below to nd the correct setting. You can
see the current setting, by observing, which program indicators light up.

Water Hardness level

1)

°dH

mmol/l

Setting Digital display stalls

2)

0-5 0-0.94 1

6-11 1.0-2.0 2

12-17 2.1-3.0 3 *

18-22 3.1-4.0 4

23-34 4.1-6.0 5

35-55 6.1-9.8 6

3. The product will exit the setup mode automatically, 5 seconds after last setting/operation of
switch.

Note:

1)

German degree of measurement for the water hardness

2)

Millimol, international unit for water hardness
*) Factory setting
Contact your local water board for information on the hardness of your water supply.

IM_ODW6021E FS-201118_V06_HR.indb 21IM_ODW6021E FS-201118_V06_HR.indb 21 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

EN

Adding detergent

• The dispenser must be relled before the start of each wash cycle.

7

• For the correct amount follow the instructions provided with the detergent.

1. Press the release button and the lid opens.

2. Always add the detergent just before starting each wash cycle, otherwise it could get damp

and will not dissolve properly.

3. If the dishes are heavily soiled, place an additional detergent dose in the pre-wash detergent
chamber. This detergent will take eect during the pre-wash phase.

Consider the dierence of the two compartments:

a) Compartment for the main wash cycle.
b) Compartment for the pre-wash cycle.

4. Close the lid and press it down until it locks in place.

Note: Only use detergent specically made for use in dishwashers. Keep your detergent fresh and dry.

Filling the rinse aid dispenser

Your dishwasher is designed to use liquid rinse aids which are released during the nal rinse to

8

prevent water from forming droplets on your dishes.

1. Open the cap and pour the rinse aid into the dispenser until the level indicator turns completely
black. The volume of the rinse aid container is about 110 ml.

• To open the dispenser, turn the cap towards the “open” (left) arrow and lift it out.

• Pour the rinse aid into the dispenser, being careful not to overll it.

Indicator Status

22

Full

¾ full

½ full

¼ full

Empty

• Replace the cap by inserting it aligned with the “open” arrow and turning it towards the

“closed” (right) arrow.

Note: Never ll the rinse aid dispenser with any other substances (e.g. dishwasher cleaning
agent, liquid detergent). This would damage the appliance.

2. Rinse aid is automatically added during the last rinse, ensuring thorough rinsing, and spot and
streak free drying.

3. If the rinse aid dispenser is empty the rinse aid signal lamp

IM_ODW6021E FS-201118_V06_HR.indb 22IM_ODW6021E FS-201118_V06_HR.indb 22 19/11/2020 9:16 AM19/11/2020 9:16 AM

will turn on red.

23

EN

Adjust the rinse aid dispenser

The dosage can be adjusted in 6 levels. Default level is 4. This setting is a recommendation.

Note:

• Set the dosage level higher, if stains remain on the dishes.

• Decrease the dosage if clouds or streaks remain on the dishes.

• Use a coin to change the setting.

Observe the plan for placing cutlery into the cutlery basket. See table below for possible part

9

designations.

Soup spoons

1

Dessert spoons6 Serving spoons

5

2

Forks

Knives

3

Serving forks

7

Teaspoons

4

Gravy ladies

8

Loading the dishwasher basket

• Only clean dishes and cutlery which are dishwasher proof or suitable for dishwashers. Follow the
instructions of the manufacturers.

• Scrape o any large amounts of leftover food. Soften remnants of burnt-in food in pans, pots etc.

• It is not necessary to rinse the dishes under running water.

• Place objects in the dishwasher in the following way:

- Items such as cups, glasses, pots/pans, etc. face down.

- Curved items, or those with recesses, should be loaded at a slant so that water can run o.

- All utensils must be stacked securely so they cannot tip over.

- All utensils must be placed in such a way that the spray arms can rotated freely during washing.

- Arrange small dishes in the upper basket, e.g. lightweight and delicate items such as saucers,
cups, glasses, dessert bowls etc.

- Arrange large and heavy parts in the lower basket, such as plates, sheets, pots, bowls etc.

Note: Very small items should not be washed in the dishwasher as they could easily fall out of the
basket and damage the appliance.

Warning!

• Long bladed knives stored in an upright position are a potential hazard.

• Do not let any item extend through the bottom of the baskets.

• Always load sharp utensils with the sharp points down!

• Do not overload your dishwasher as this will impair the results.

IM_ODW6021E FS-201118_V06_HR.indb 23IM_ODW6021E FS-201118_V06_HR.indb 23 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

EN

1

1

2

3

4

5

6

Observe the general plan for placing dishes and cutlery into the basket. See table below for
possible part designations.

1

4

3

5

1

2

Upper basket Lower basket

1

Cups Saucers Glass bowls Dessert bowls Glasses

6

2

7

24

1 1

15

14

13

12

5

10

10

7

9

12

6

8

4

3

8

4

9

Mugs Oval platter Small pot Dessert dishes Soup plates

11

12

13

14

15

Cutlery basket Melamine bowls Oven pot

OPERATION
Washing dishes

• Consider below steps to start the washing process:

10

1. Load the dishwasher basket.

2. Add detergent.

Important: Make sure the water-tap/water supply is open, the appliance is connected to the
mains and the door is closed correctly.

3. Push the

IM_ODW6021E FS-201118_V06_HR.indb 24IM_ODW6021E FS-201118_V06_HR.indb 24 19/11/2020 9:16 AM19/11/2020 9:16 AM

switch to turn on the dishwasher.

Melamine

dessert plates

Dinner plates

25

EN

4. Press the button P to choose your program, refer to chapter Choosing Program. If the
dishwasher is not completely loaded, then you can additionally select the half load mode.
This mode allows you to save both water and electricity when using the bottom and top
basket of your dishwasher. Press the button 1/2 and the half load indicator lights up.
Note:

• This mode can only be used with the program setting Intensive, ECO and 90 min.

• We recommend to use the half load function if the dishes are only slightly soiled.

5. For a delayed start, please refer to chapter TIMER - DELAY WASHING. Push the button to
start the wash cycle.

• To stop the wash cycle push the button again.

Note: The program lights show the state of the dishwasher:

a) Program light on: standby or pause.
b) Program light blinking: washing process ongoing.

6. When the working cycle has nished, the dishwasher will give out an acoustical signal for 8
seconds, then stop.

- Turn o the appliance using the button and shut o the water supply.

- Open the door of the dishwasher.

Warning! It is dangerous to open the door when washing, because the hot water may scald
you.

- Wait a few minutes before unloading the dishwasher to avoid handling the dishes and
utensils while they are still hot. They will also dry better.

- Unload the dishwasher.

Change/ pause the washing cycle

• You can modify the washing program when the dishwasher has just been started. Otherwise,
the detergent may have already been released, and the appliance may have already drained the
wash water.

- Press the button and then the Program selection button P for more than 3 seconds. The

machine will switch to standby mode.

- Change the program to the desired cycle setting.

- Press the button again to continue the washing process.

Note: If you open the door during washing, the machine will pause. When you close the door, the
machine will continue working after 10 seconds.

• If you forgot a dish you can pause the process and add it, but make sure the detergent
compartment has not already opened.

1. Press the button to pause the washing process.

2. After the spray arms have come to rest, you can open the door completely.

3. Add forgotten dishes.

4. Close the door and press the button again and the dishwasher will continue after 10

seconds.

Recommendations on the type of detergent

Consider below notes in order to improve the cleaning result, while reducing the energy consumption as
well as environmental impact:

• Dose the detergent, salt and rinse aid based on the recommendations / requirements of the supplier,
while considering the mass and soiling level of the table-wares.

• Do not mix dierent detergents and / salts.

• Do you use detergents that as based on solvents or corrosive ingredients.

• Avoid overdosing, as this might damage the appliance.
Caution: An incorrect dosage of detergent, salt and other additives can damage the product and
impair its correct function.

IM_ODW6021E FS-201118_V06_HR.indb 25IM_ODW6021E FS-201118_V06_HR.indb 25 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

EN

26

CHOOSING PROGRAM

Program table

11

The table below shows which programs are best for the levels of food residue on them and how
much detergent is needed. It also shows various information about the programs.

Program

Intensiv

Information and

purpose

For heaviest soiled
crockery, and nor

­mally soiled pots, pans,
dishes, etc. with dried
on soiling.

Description of cycle

Pre-wash 50 °C
Wash 65 °C
Rinse
Rinse
Rinse 65 °C

Detergent

Pre/Main

4/16 g

(1 or 2 pcs.)

Running

time in

min

205

Energy

cons. in

kWh

1.621 17.8

Drying

(*EN 60436)

This is standard
programme; It is suit
able to clean normally
soiled tableware and
it is the most ecient
program in terms of its

Pre-wash

-

Wash 45 °C
Rinse 60 °C
Drying

4/16 g

(1 or 2 pcs.)

230 0.923 11.0

combined energy and
water consumption for
that type of tableware.

90 Min.

Rapid

For lightly soiled
crockery and glass.

A shorter wash for
lightly soiled loads
and quick wash.

Wash 60 °C
Rinse
Rinse 65 °C
Drying

Wash 50 °C
Rinse
Rinse 45 °C

20 g

(1 pc.)

20 g

(1 or 2 pcs.)

90 1.35 11.5

30 0.751 11.2 —

Water

cons. in

litre

Rinse

aid

Note:

* ECO: This program is suitable to clean normally soiled tableware and for this use, it is the most

ecient program in terms of its combined energy and water consumption. It is used to assess the
compliance with the EU ecodesign legislation.
Note: The values given for programs other than the ECO program are indicative only.

IM_ODW6021E FS-201118_V06_HR.indb 26IM_ODW6021E FS-201118_V06_HR.indb 26 19/11/2020 9:16 AM19/11/2020 9:16 AM

27

EN

TIMER  DELAY WASHING

The dishwasher is equipped with a timer function that enables subsequent rinsing. Choose from 3,

12

6, or 9 hours delay.

• Select the desired delay time with the delay button

(start time delay). The selected time will

be indicated by a red LED. The washing process starts with the set delay.

CLEANING AND CARE

• Warning! When cleaning, never use solvents or abrasive materials, hard brushes, metallic or sharp

objects. Solvents are harmful to human health and can attack plastic parts, while abrasive cleaning
mechanisms and tools may scratch the surface(s).

• Clean the exterior surfaces of the product with a slightly damp cloth and dry them well. Make sure
that no water enters the product interior (e.g. at the buttons).

• Clean the edge around the door using a soft, warm and damp cloth only. To avoid penetration of
water into the door lock and electrical components, do not use a spray cleaner of any kind.

Cleaning the lter assembly

The lter prevents larger remnants of food or other objects from entering the pump. Inspect the lters
for blocking every time the dishwasher has been used.

The lter system consists of a coarse lter, a at (main lter) and a micro lter (ne lter).

13

• Main lter A: Food and soil particles trapped by this lter are pulverized by a special jet on the

spray arm and washed down to drain.

• Fine lter B: This lter holds soil and food residue in the sump area and prevents it from being

deposited on the dishes during the wash cycle.

• Coarse lter C: Larger items, such as pieces of bones or glass that could block the drain are

trapped in the coarse lter. To remove the items caught by the lter, gently squeeze the tap on
the top of this lter and lift out.

Disassemble and clean the lter according to following steps:

• Turn the lter cap (lter C) anti-clockwise and take o whole lter assembly.

• Take out lters B and C.

• Take out lter C.

• Wash lters under running water and remove all residues and foreign objects.

• Reassembling is done in reverse order. Make sure the lter assembly is installed correctly.

Note: Do not use the dishwasher with lter system not installed.

Cleaning the spray arms

The spray arms can be easily removed for periodic cleaning of the nozzles (approx. every two month), to

14

prevent possible clogging.

• Grasp the middle of the spray arm, pull it upwards to remove it.

• Wash the arms under a jet of running water .

• Return them carefully to their seat and make sure that the spray arms are installed correctly and
can turn freely.

Descaling

Descaling is not necessary if the detergent is dosed correctly. If you want to descale the product,
proceed according to the descaling agent manufacturer’s instructions. You can obtain suitable descaling
agents from retailers.

IM_ODW6021E FS-201118_V06_HR.indb 27IM_ODW6021E FS-201118_V06_HR.indb 27 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

EN

28

ERROR CODES

Code Meaning Possible causes

• Faucets is not opened

The

The

is on.

and

indicators icker frequently

The

The

light ickers.

, and

lights icker

Longer inlet time

Not reaching required
temperature

Overow

Not reaching required
temperature

• Water intake is restricted

• Water pressure is too low

• Malfunction of heating elements

• Some component of dishwasher leaks

• Malfunction of heating element

When an ERROR code appears and the problem cannot be resolved, please contact the customer service.
The respective hotlines are noted in the provided warranty card.

TROUBLESHOOTING

If there are any problems during operation, please refer to the following table. If the problems cannot
be solved as indicated under Solution or if spare parts for self-repair are necessary, please contact the
service center. The respective hotlines are noted in the warranty card, provided with this product. Please
note, that improper self-repair can lead to hazards as well as voidance of the warranty and should be
refrained from, if in doubt.

Problem Possible causes Solution

Product does not work • Interrupted power supply • Check the power supply

• Water pressure is low • Check whether water supply is
connected properly and water
is turned on

• Dishwasher door is not

• Ensure door is closed properly

closed properly

Water isn't pumped from
dishwasher

• Kink in drain hose • Check the drain hose

• Filter is clogged • Check and clean the coarse lter

• Kitchen sink is clogged • Check if the kitchen sink is
draining well or call a service
agent for help

Sud in the tub • Improper detergent • Only use special dishwasher

detergent

• Spilled rinse aid • Wipe up rinse-aid spills

Stained tub interior • Detergent with colourant

was used

• Only use detergent without
colourant

White lm on inside surfact • Hard water minerals • Clean the interior with a damp

sponge regulary

Rust stains on cutlery • Cutlery are not corrosion

resistant

• A programme was not run
after relling salt

• Do not wash these items in the
dishwasher

• Always run a short programme
after adding salt

• Softener lid is loose • Check and properly close it

IM_ODW6021E FS-201118_V06_HR.indb 28IM_ODW6021E FS-201118_V06_HR.indb 28 19/11/2020 9:16 AM19/11/2020 9:16 AM

29

EN

Problem Possible causes Solution

Knocking noise in the cabinet • Spray arm is knocking against

an item in the basket

• Interrupt the program and re­arrange the items

Rattling noise • Items of crockery are loose in

the cabinet

Knocking noise in water pipes • Caused by on- site

installation or cross section of

• This has no inuence in the
dishwasher function

the piping

Dishes aren't cleaned • Dishes not loaded correctly • Re-arrange the dishes

• Spray arms are blocked

• Not enough detergent • Add more detergent

• Program was not powerful

• Choose another program

enough

• Filter is dirty or not correctly
inserted

• Clean the lter and ensure it’s
tted correctly

Cloudiness on glassware • Too much detergent • Use less detergent and choose

shortest cycle for cleaning
glasses

Black or grey marks on dishes • Aluminum utensils have

• Use a mild abrasive cleaner

rubbed against dishes

Detergent left in dispenser

• Detergent cups are blocked • Re-arrange the dishes

cups

Dishes are not drying • Improper loading • Change the detergent product

or add rinse aid

• Rinse-aid level is too low • Increase the rinse-aid level

• Dishes removed too soon • Do not removed the dishes
immediately after washing.

IM_ODW6021E FS-201118_V06_HR.indb 29IM_ODW6021E FS-201118_V06_HR.indb 29 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

EN

30

TECHNICAL DATA

Power consumption 1760 - 2100 W
Rated voltage / frequency 220 - 240 V ~ 50 Hz
Water pressure (ow pressure) 0.4 - 10 bar / 0.04 - 1 MPa
Water temperature Cold

• This is a Dishwasher.

• See website below for detailed technical information or ask your vendor for specication sheet.

www.ok-online.com.

DISPOSAL

Do not dispose of this product as unsorted municipal waste. Return it to a designated collection
point for the recycling of WEEE. By doing so, you will help to conserve resources and protect the
environment. Contact your retailer or local authorities for more information.

Notes concerning the energy- and water consumption of the dishwasher

• The eco program is suitable for cleaning normally soiled dishes. It is the most ecient program for this
purpose in terms of combined energy and water consumption and is used to assess compliance with
the EU ecodesign legislation.

• By loading the domestic dishwasher up to the capacity specied by the manufacturer, energy
and water can be saved. Arrange the dishes correctly as described in the loading plans in these
instructions. Improper loading causes inecient dish-washing and possibly malfunctions.

• Manual pre-washing of the dishes leads to higher water and energy consumption and is not
recommended.

• Washing dishes in a household dishwasher generally uses less energy and water than washing by
hand, provided the household dishwasher is used in accordance with the manufacturer’s instructions.

• Values for the program duration as well as the energy and water consumption of all programs that
include an operating cycle can be found in the corresponding tables in these instructions.

• Observe the information on proper installation (including horizontal alignment, connection to the
power supply, water connections) in these instructions.

• The use of cleaning agents, salt and other additives must be carried out properly. Incorrect dosage
leads to increased environmental pollution and possibly damage to the device.

• Before each use, remove all foreign objects from the household dishwasher.

• Regular cleaning and compliance with the optimal cleaning intervals and measures to prevent
limescale deposits, are important. Please refer to the chapter on Cleaning and care.

• Regular control of the lters and the optimal cleaning intervals are important. Please refer to the
chapter on Cleaning and care.

IM_ODW6021E FS-201118_V06_HR.indb 30IM_ODW6021E FS-201118_V06_HR.indb 30 19/11/2020 9:16 AM19/11/2020 9:16 AM

31

ES

ENHORABUENA

Gracias por adquirir éste producto ok.. Por favor, lea atentamente este manual y guárdelo para un uso
posterior.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES. LÉALAS CUIDADOSAMENTE Y CONSÉRVELAS
PARA FUTURAS CONSULTAS.

1.

Este producto puede ser usado por niños mayores de 8 años
de edad si reciben supervisión o instrucciones sobre el uso
del producto de forma segura, y si comprenden los riesgos
que implica.

2. Los niños no deben jugar con el aparato.

3. La limpieza y el mantenimiento del usuario no deben ser

realizados por niños a menos que sean mayores de 8 años y
reciban supervisión.

4. Este producto dispone de un máximo de 12 compartimentos

para el lavado.

5. La puerta no deberá dejarse abierta nunca, ya que puede

suponer un riesgo.

6. Siga las instrucciones para una correcta carga del lavavajillas.

Advertencia: Los cuchillos y otros utensilios con puntas
aladas deben colocarse en la cesta con las puntas hacia
abajo o en posición horizontal.

7. El producto está diseñado para la preparación de las

cantidades propias del uso doméstico, o de entornos
similares al doméstico, y no es adecuado para uso comercial.
Los entornos similares al doméstico incluyen cocinas para
el personal en tiendas, ocinas y otros negocios pequeños,
o para los huéspedes en albergues, hoteles pequeños e
instalaciones residenciales parecidas.

8. Siga las instrucciones para la instalación.

9. El lavavajillas tiene aperturas de ventilación en la base. Estas

aperturas no deben quedar obstruidas por una moqueta.

10. Un cable de alimentación dañado sólo puede ser

reemplazado por el agente autorizado de servicio para evitar
peligros.

IM_ODW6021E FS-201118_V06_HR.indb 31IM_ODW6021E FS-201118_V06_HR.indb 31 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

ES

11. Este producto está conectado a la conexión de agua. Tenga

32

en cuenta la presión del agua de entrada mínima y máxima.
Consulte el capítulo Datos técnicos. Tenga en cuenta todas
las instrucciones sobre la instalación de gomas extraíbles,
utilice gomas nuevas para la instalación. No reutilice gomas
antiguas.

12. Siga las instrucciones del capítulo Limpieza y cuidados.

13. Lea por completo este manual del usuario antes del primer uso y entréguelo con el producto.

Preste atención a las advertencias del producto y el manual del usuario. Contiene información
importante para su seguridad y el uso y mantenimiento del equipo.

14. Use el producto exclusivamente para su nalidad y con los accesorios y componentes

recomendados. Un uso inadecuado o incorrecto puede provocar riesgos.

15. Nunca deje el producto sin supervisión mientras esté encendido.

16. No intente bajo ninguna circunstancia reparar usted mismo el producto (p.ej., cable de

alimentación dañado, si ha caído el producto, etc.). Para cualquier asistencia y reparación, consulte
con un agente de servicio autorizado.

17. El voltaje de la red debe coincidir con la información de la etiqueta de valores nominales del

producto.

18. Evite daños en el cable de alimentación que podrían ser causados por torceduras o el contacto con

rincones alados.

19. Mantenga este producto incluido el cable de alimentación y el enchufe de alimentación lejos

de fuentes de calor como por ejemplo, hornos, platos calientes y otros dispositivos/objetos que
produzcan calor.

20. Sólo desenchufe de la toma de alimentación tirando del propio enchufe. No tire del cable.

21. Desenchufe el producto cuando el producto no esté en uso, en caso de disfunción, antes de

conectar o quitar accesorios y antes de cada limpieza.

22. Utilice este producto sólo en zonas interiores secas y nunca fuera.

23. Este producto no es adecuado para uso comercial. Está diseñado solamente para uso doméstico.

USO PARA EL QUE ESTÁ DESTINADO

Este producto solo está destinado a lavar la vajilla y las cuberterías que sean aptas o adecuadas para
el lavavajillas. Cualquier otro uso puede provocar daños en el producto o lesiones personales. Este
producto está diseñado solo para uso doméstico y no está pensado para uso comercial.
Imtron GmbH no asume ninguna responsabilidad por daños producidos al producto, a la propiedad o
por lesiones personales debidas al uso inadecuado del producto o por su utilización para una nalidad
distinta a la especicada por el fabricante.

GARANTÍA Y REPUESTOS

El período de garantía del producto, así como las condiciones aplicables de la garantía se pueden
encontrar en la tarjeta de garantía proporcionada con el producto. Los repuestos, que se enumeran en
la directiva de ecodiseño correspondiente, se pueden obtener contactando con el centro de atención al
cliente, durante un período de al menos 7 años para unas partes y 10 años para otras.

IM_ODW6021E FS-201118_V06_HR.indb 32IM_ODW6021E FS-201118_V06_HR.indb 32 19/11/2020 9:16 AM19/11/2020 9:16 AM

33

ES

CONTROL Y COMPONENTES

A. Panel de funcionamiento

A1. Botón de encendido/apagado
A2. Botón de selección de programa
A3. Indicación de programa
A4. LED de señal - asistencia de enjuague , sal antical , dete`ctor de agua
A5. Indicación de temporizador
A6. Botón de temporizador
A7. Indicador de media carga
A8. Botón de media carga
A9. Botón de Inicio/Pausa

B. Asa
C. Puerta
D. Cesta de cubiertos
E. Cesta de platos superior
F. Cesta de platos inferior

G. Compartimiento de llenado

Compartimiento de pastilla/polvo de detergente

G1. Tapa
G2. Compartimiento para el lavado principal
G3. Bloqueo
G4. Compartimiento para prelavado

Compartimento del abrillantador

G5. Indicador de llenado
G6. Compartimento del abrillantador

H. Interior

H1. Paso de derramamiento
H2. Compartimento de sal
H3. Recipiente para sal
H4. Brazo pulverizador inferior

Parte trasera

I. Cable de alimentación con enchufe
J. Tubo de agua residual (ya montado)
K. Conducto de entrada de agua (ya montado)

Accesorios

Embudo (no se muestra)

Contenido

1 x Lavavajillas
1 x Manual de usuario
1 x Tarjeta de garantía

ANTES DEL PRIMER USO

• Saque el producto y sus accesorios cuidadosamente del embalaje original. Se recomienda conservar
el embalaje original para guardarlo. Si quiere desechar el embalaje original, tenga en cuenta las
normas legales aplicables. Si tiene dudas sobre una eliminación adecuada, contacte con su centro de
gestión de residuos local.

• Compruebe que el contenido entregado esté completo y sin daños. Si el contenido está incompleto o
dañado, contacte de inmediato con su lugar de adquisición.

• Tras desembalarlo, consulte el capítulo Limpieza y cuidados.

IM_ODW6021E FS-201118_V06_HR.indb 33IM_ODW6021E FS-201118_V06_HR.indb 33 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

ES

34

INSTALACIÓN
Importante: El lavavajillas está equipado con cable de alimentación y enchufe. Antes de la instalación,

asegúrese de que la toma de la pared esté en el lugar deseado para la instalación.

Tenga en cuenta las dimensiones del producto cuando lo coloque e instale.

1

Coloque el lavavajillas sobre una supercie uniforme, horizontal y estable. Asegúrese de que el
producto esté absolutamente nivelado, utilizando un nivel de burbuja.
Importante: El lavavajillas no está diseñado para encastrarse.

El lavavajillas debe estar conectado al drenaje.

2

1. El tubo ya está conectado a la toma de aguas residuales. Corte las tiras y desenrolle el tubo.

2. Conecte el extremo a la tubería de desagüe (Opción A o B). Tenga en cuenta la altura máxima de

la toma del tubo de drenaje.

Importante:

Un soporte adecuado para tubos está disponible como accesorio opcional.
Conecte la entrada de agua para aprovechar el suministro de agua (3/4") usando el tubo que se

3

proporciona y asegúrese de que esté rmemente ajustado.
Importante: Si las tuberías del agua son nuevas o no se han usado durante un largo período de
tiempo, deje correr el agua para asegurarse de que el agua está clara y libre de impurezas. Si no
toma esta precaución, hay riesgo de que se bloquee la entrada de agua y dañe el aparato.

Conecte el enchufe a la red eléctrica.

4

Nota: Antes de utilizar por primera vez el producto, asegúrese de que todas las conexiones hidrólas
del producto estén correctamente selladas y conectadas tanto al dispositivo como a la red de agua.
Compruebe todas las conexiones periódicamente para evitar posibles fugas.

PREPARACIÓN
Ponga sal en el compartimento de la sal

Dependiendo de la dureza de su agua corriente (grado de dureza) use sal adicional (descalcicador

5

de agua). Tenga en cuenta siempre las instrucciones que se incluyen con la sal.

1. Extraiga la cesta y, a continuación, desatornille y extraiga la tapa del compartimento de la sal.

2. Después del primer lavado, añada 1,5 litro de agua en el compartimento de la sal de su máquina.

3. Coloque el extremo del embudo (incluido) en el oricio e introduzca alrededor de 1,5 kg de sal.

Es normal que una pequeña cantidad de agua salga del compartimento de la sal.

4. Tras llenar el compartimento, vuelva a atornillar bien la tapa en el sentido de las agujas del reloj.

5. Inmediatamente después de echar sal en el compartimento, debería iniciarse un programa de

lavado (recomendamos el programa rápido). Si no lo hace, el agua salada podría dañar el sistema
de ltrado, la bomba u otros componentes de la máquina que están fuera de garantía.

Nota: Dependiendo de cómo se disuelva la sal, la luz de advertencia de sal podría permanecer
encendida aunque se haya rellenado el compartimento.

¡Advertencia!

• ¡Utilice únicamente sal concebida especícamente para su uso en lavavajillas! Cualquier otro
tipo de sal no concebida especícamente para lavavajillas, especialmente la sal de mesa, dañará
el descalcicador. En caso de averías provocadas por el uso de sal inadecuada, el fabricante no
concederá ninguna garantía ni será responsable de los daños causados.

• Si hay vertidos de sal, deberá seleccionar un programa de remojo o un programa rápido para eliminar
el exceso de sal.

• Rellene con sal únicamente antes de iniciar uno de los programas de lavado completos. De esta
manera, se evitará la formación de granos de sal o agua salada que puedan haberse vertido y hayan
quedado en el fondo de la máquina durante un tiempo, lo que puede provocar corrosión.

• El compartimento de la sal solo se debe rellenar cuando se encienda la luz de advertencia de sal en el
panel de control.

IM_ODW6021E FS-201118_V06_HR.indb 34IM_ODW6021E FS-201118_V06_HR.indb 34 19/11/2020 9:16 AM19/11/2020 9:16 AM

35

ES

Ajuste del consumo de sal

1. Active el modo instalación: Cierre la puerta en un plazo de 60 segundos tras el encendido,

6

pulse el botón P y espere 5 segundos. La máquina entrará en el modo de conguración que se
indica con la luz indicadora parpadeante

.

2. Ajuste el nivel de consumo de sal: Presione el botón de programa P para seleccionar la

conguración adecuada según su entorno local. Siga la tabla a continuación para encontrar
la conguración correcta. Puede ver la conguración actual observando qué indicadores de
programa se iluminan.

Nivel de dureza del agua

1)

°dH

mmol/l

Selección Mensaje de la pantalla digital

2)

0-5 0-0,94 1

6-11 1,0-2,0 2

12-17 2,1-3,0 3 *

18-22 3,1-4,0 4

23-34 4,1-6,0 5

35-55 6,1-9,8 6

3. El producto saldrá del modo de conguración 5 segundos después del último ajuste u operación
del interruptor.

Importante:

1)

unidad alemana de medida de la dureza del agua

2)

milimol, unidad internacional de la dureza del agua
*) conguración de fábrica
Póngase en contacto con la empresa local de suministro de agua para obtener información sobre la
dureza de su suministro de agua.

IM_ODW6021E FS-201118_V06_HR.indb 35IM_ODW6021E FS-201118_V06_HR.indb 35 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

ES

Añadir detergente

• El dispensador debe volver a llenarse antes del comienzo de cada ciclo de lavado.

7

• Para añadir la cantidad correcta, siga las instrucciones que aparezcan en el detergente.

1. Presione el botón de liberación. La tapa se abrirá como un resorte.

2. Añada siempre el detergente justo antes de poner en marcha el lavavajillas; de lo contrario,

podría humedecerse y no disolverse adecuadamente.

3. Si los platos están muy sucios, ponga una dosis de detergente adicional en el compartimento
del detergente de prelavado. Este detergente actuará durante la fase de prelavado.

Tenga en cuenta las diferencias entre los dos compartimentos:

a) Compartimento para el detergente para el ciclo de lavado principal.
b) Compartimento para el detergente para el ciclo de prelavado.

4. Cierre la tapa y presione hasta bloquearla.

Importante: Utilice únicamente detergente fabricado especícamente para lavavajillas. Guarde el
detergente en un lugar fresco y seco.

Recarga del dosicador de abrillantador

Su lavavajillas está diseñado para usar abrillantador líquido, que se dosica durante el enjuague

8

nal para prevenir que sus platos tengan manchas de gotas de agua.

1. Para llenar el dosicador, abra la tapa y vierta el abrillantador hasta que el indicador de nivel se vuelva
completamente negro. La capacidad de este compartimento es de aproximadamente 110 ml.

• Para abrir el dispensador, gire la tapa hacia la echa "abrir" (izquierda) y extráigala.

• Vierta el abrillantador en el dispensador intentando que no rebose.

Indicador Estado

36

Lleno

¾ lleno

½ lleno

¼ lleno

Vacío

• Vuelva a colocar la tapa insertándola en línea con la echa "abrir" y girándola hacia la echa de

cerrado (derecha).

Importante: No llene nunca el dosicador de abrillantador con ninguna otra sustancia (por
ejemplo, limpiador de lavavajillas, detergente líquido). Podría provocar daños en el aparato.

2. El abrillantador se añade automáticamente durante el último enjuague para garantizar una
limpieza a fondo y un secado sin manchas ni rayones.

3. Si el dosicador de abrillantador está vacío, la luz de advertencia
en rojo.

IM_ODW6021E FS-201118_V06_HR.indb 36IM_ODW6021E FS-201118_V06_HR.indb 36 19/11/2020 9:16 AM19/11/2020 9:16 AM

del abrillantador se iluminará

37

ES

Ajuste del dispensador de asistente de enjuague

La dosicación puede ajustarse en 6 niveles. Por defecto el nivel es 4. Esta posición es solamente una
recomendación.

Nota:

• Ponga el nivel de dosicación más alto si queda suciedad en los platos.

• Ponga la dosicación más baja si los platos quedan empañados o con restos de detergente.

• Use una moneda para cambiar la posición.

Tenga en cuenta la distribución designada de los cubiertos en la cesta de cubiertos. Observe la

9

tabla inferior para las colocaciones posibles

Cucharas soperas

1

Cucharas de postre6 Cucharas de servir7 Tenedores de servir

5

Tenedores

2

Cuchillos

3

Cucharillas

4

Salseras

8

Carga de la cesta del lavavajillas

• Cargue el lavavajillas solo con platos y cubiertos aptos para lavavajillas. Siga las instrucciones de
los fabricantes.

• Quite los restos de comida de gran tamaño. Reblandezca los restos de comida quemada en
sartenes, cazos, etc.

• No es necesario enjuagar los platos bajo el grifo.

• Coloque los objetos en el lavavajillas de la siguiente manera:

- Los utensilios como tazas, vasos, ollas o sartenes, etc. se colocan boca abajo.

- Los utensilios curvos o con huecos deben colocarse de manera inclinada para que el agua
pueda correr.

- Todos los utensilios deben apilarse, de manera que queden bien jados y no se puedan volcar.

- Todos los utensilios se colocan de tal manera que los brazos pulverizadores puedan rotar
libremente durante el lavado.

- Coloque los platos pequeños en la cesta superior, por ejemplo objetos ligeros y delicados como
salseras, tazas, vasos, cuencos de postre, etc.

- Coloque los elementos grandes y pesados en la cesta inferior, como platos grandes, bandejas
de horno, cazos, cuencos grandes, etc.

Nota: Los objetos muy pequeños no deben lavarse en el lavavajillas, ya que pueden caerse
fácilmente de la cesta y dañar el aparato.

¡Advertencia!

• Los cuchillos con hojas de gran tamaño colocados hacia arriba son un posible peligro.

• No permita que ningún utensilio sobrepase el fondo.

• Colocaque siempre los utensilios alados con la punta hacia abajo.

• No cargue en exceso su lavavajillas, ya que esto afectará a la limpieza.

IM_ODW6021E FS-201118_V06_HR.indb 37IM_ODW6021E FS-201118_V06_HR.indb 37 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

ES

1

1

2

3

4

5

6

Observe el plan general para colocar platos y cubiertos en la cesta. Consulte la tabla siguiente para
ver las posibles designaciones de piezas.

1

4

3

5

1

2

Cesta superior Cesta inferior

1

Tazas Platillos

6

2

7

38

6

3

Cuencos de

vidrio

8

10

7

9

12

15

14

13

8

4

4

Cuencos de

postre

9

1 1

12

5

Vasos

10

Tazas Fuente ovalada Olla pequeña Platos de postre Platos de sopa

11

12

13

14

15

Cesta para

cubiertos

FUNCIONAMIENTO
Lavado de platos

• Tenga en cuenta los siguientes pasos para iniciar el proceso de lavado:

10

1. Cargue la cesta del lavavajillas.

2. Añada detergente o abrillantador.

Importante: Asegúrese de que el suministro de agua esté abierto, que el aparato esté conectado
a la red y que la puerta esté cerrada correctamente.

3. Pulse el interruptor

IM_ODW6021E FS-201118_V06_HR.indb 38IM_ODW6021E FS-201118_V06_HR.indb 38 19/11/2020 9:16 AM19/11/2020 9:16 AM

Cuencos de

melamina

para encender el lavavajillas

Olla de horno

Platos de postre

de melamina

Platos de comida

39

ES

4. Pulse P para elegir el programa, consulte Selección de programa. Si el lavavajillas no está
totalmente cargado, puede seleccionar además el modo de media carga. Este modo permite
ahorrar agua y electricidad cuando use el cesto inferior y superior del lavavajillas. Pulse el
botón 1/2 y se encenderá el indicador de media carga.
Nota:

• Este modo solamente puede usarse con la posición de programa Intensivo, ECO y 90 min.

• Se recomienda usar la función de media carga si los platos solo están poco sucios.

5. Para la función de temporizador (retraso), consulte el capítulo TEMPORIZADOR - LAVADO
CON RETRASO. Pulse el botón .

• Para detener el proceso pulse otra vez el botón .

Importante: Las luces del programa muestran el estado del lavavajillas.

a) Luces encendidas: en espera o pausa
b) Luces parpadeando: lavado en curso

6. Una vez nalizado el ciclo de lavado, la alarma del lavavajillas sonará durante 8 segundos y
luego se parará.

- Apague el aparato presionando el botón y corte el suministro de agua

- Abra la puerta del lavavajillas.

¡Advertencia! Es peligroso abrir la puerta del lavavajillas cuando esté lavando, ya que podría
salpicarle agua caliente.

- Espere unos minutos antes de descargar el lavavajillas, ya que los platos y los utensilios
seguirán calientes y podrían romperse con más facilidad. También se secarán mejor.

- Descargue el lavavajillas.

Cambiar/pausar el ciclo de lavado

• Puede modicar el programa de lavado cuando el lavavajillas funcione durante un corto período
de tiempo. De lo contrario, puede que el detergente ya haya empezado a salir y que el aparato ya
haya drenado el agua de lavado.

- Pulse el botón y a continuación el botón de selección de programa P más de 3 segundos. El

aparato pasará a modo espera.

- Cambie el programa al programa de lavado deseado

- Presione el botón de nuevo para continuar el proceso de lavado

Importante: Si abre la puerta durante un ciclo de lavado, la máquina se pondrá en pausa. Cuando
cierre la puerta, la máquina seguirá funcionando después de 10 segundos.

• Si olvidó un plato, puede pausar el proceso y meterlo, pero asegúrese de que el compartimento
del detergente aún no se haya abierto.

1. Pulse el botón para pausar el proceso de lavado.

2. Una vez que los brazos pulverizadores se detengan, puede abrir la puerta completamente.

3. Añada los platos olvidados.

4. Cierre la puerta y pulse de nuevo el botón , el lavavajillas continuará pasados 10

segundos.

Recomendaciones sobre el tipo de detergente

Tenga en cuenta las indicaciones siguientes para mejorar el resultado de la limpieza, reduciendo el
consumo de energía y el impacto ambiental.

• Dosique el detergente, sal y abrillantador según las recomendaciones / exigencias del proveedor,
teniendo en cuenta la masa y nivel de suciedad de la vajilla.

• No mezcle distintos detergentes y sales.

• No use detergentes basados en ingredientes disolventes ni corrosivos.

• Evite dosicar en exceso.
Precaución: Una dosicación incorrecta de detergente, sal y otros aditivos pueden dañar el producto
y afectar a su correcto funcionamiento.

IM_ODW6021E FS-201118_V06_HR.indb 39IM_ODW6021E FS-201118_V06_HR.indb 39 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

ES

40

SELECCIÓN DEL PROGRAMA

Tabla de programas

11

La tabla siguiente muestra los programas más adecuados para los niveles de restos de alimentos
los platos y la cantidad de detergente necesaria. También muestra información diversa sobre los
programas.

Programa Información y función

Para vajillas muy sucias
y cacerolas, platos y
sartenes con suciedad

Intensiv

normal y seca.

Descripción del

ciclo

Prelavado 50 °C
Lavado 65 °C
Enjuague
Enjuague
Enjuague 65 °C

Detergente

prelavado/

principal

4/16 g

(1 o 2

piezas)

Tiempo
de lava­do

(min)

205

-

Energéti

co (Kwh)

1,621 17,8

Secado

(*EN 60436)

Este programa estándar
es apto para limpiar
vajillas con suciedad
normal, y es el más
efectivo en términos de
energía combinada y

Prelavado
Lavado 45 °C
Enjuague 60 °C
Secado

4/16 g

(1 o 2

piezas)

230 0,923 11,0

consumo de agua para
ese tipo de vajillas.

90 Min.

Rapid

Para cargas con
suciedad normal que
necesitan un secado
prolongado.

Un enjuague rápido
para cargas poco sucias
sin secar.

Lavado 60 °C
Enjuague
Enjuague 65 °C
Secado

Lavado 50 °C
Enjuague
Enjuague 45 °C

20 g

(1 pieza)

20 g

(1 o 2

piezas)

90 1,35 11,5

30 0,751 11,2 —

Agua

(L)

dor

Abri-

llanta-

Aid

Nota:
* ECO: Este programa es adecuado para limpiar vajillas con suciedad normal y, para este uso, es el

programa más eciente en términos de su consumo combinado de energía y agua. Se usa
para valorar el cumplimiento con la legislación de ecodiseño de la UE.

Nota:

Los valores indicados para programas distintos al programa ECO son solamente indicativos.

IM_ODW6021E FS-201118_V06_HR.indb 40IM_ODW6021E FS-201118_V06_HR.indb 40 19/11/2020 9:16 AM19/11/2020 9:16 AM

41

ES

TEMPORIZADOR  LAVADO CON RETRASO

El lavavajillas está equipado con una función de temporizador que permite un enjuague

12

subsiguiente. Elija entre retrasos de 3, 6 o 9 horas.

• Seleccione el tiempo de retraso deseado con el botón de retraso

(retraso de tiempo de
activación). El tiempo seleccionado se indicará con un LED rojo. El proceso de lavado comenzará
con el retraso establecido.

ANTES DEL PRIMER USO

• Atención! Al limpiar, no use nunca disolventes ni materiales abrasivos, cepillos rígidos, objetos

metálicos o alados. Los disolventes son dañinos para la salud humana y pueden afectar a las piezas
de plástico, mientras que los mecanismos y herramientas de limpieza abrasivos pueden rayar las
supercies.

• Limpie las supercies exteriores del dispositivo con un paño húmedo y después séquelas
completamente. Asegúrese de que no entre agua en el producto (por ejemplo, por el interruptor).

• Limpie los bordes que rodean la puerta con un trapo húmedo, caliente y suave. A n de evitar la
entrada de agua en el cierre de la puerta y los componentes eléctricos, no utilice un spray limpiador
de ningún tipo.

Limpieza del ltro

El ltro previene que los restos de comida de mayor tamaño u otros objetos entren en la bomba.
Inspeccione los ltros en busca de obstrucciones cada vez que se utilice el lavavajillas.

El sistema de ltrado consiste en un ltro ordinario, un ltro plano (ltro principal) y un microltro

13

(ltro no).

• Filtro principal A: Las partículas de suciedad y comida atrapadas en este ltro son pulverizadas

por un chorro especial que sale del brazo pulverizador, y luego se drenan.

• Filtro no B: Este ltro retiene residuos de comida y suciedad en el sumidero, y evita que

vuelvan a los platos durante el ciclo de lavado.

• Filtro ordinario C: En este ltro quedan atrapados elementos más grandes, como piezas de

huesos o cristal que podrían bloquear el drenaje. Para extraer los elementos atrapados por el
ltro, apriete suavemente la llave de la parte superior de este ltro para levantarlo.

Desmonte y limpie el ltro siguiendo los siguientes pasos:

• Gire el tapón del ltro (ltro C) en el sentido contrario a las agujas del reloj y sáquelo.

• Saque los ltros B y C.

• Saque el ltro C.

• Limpie los ltros bajo el grifo.

• Vuelva a montar los ltros en orden inverso. Asegúrese de que se hayan instalado correctamente.

Importante: No utilice el lavavajillas cuando el sistema de ltrado no esté instalado.

Limpieza de los brazos pulverizadores

Los brazos aspersores se pueden quitar fácilmente para la limpieza periódica de las boquillas

14

(aproximadamente cada dos meses), para evitar posibles obstrucciones.

• Agarre el brazo pulverizador por el centro y tire de él hacia arriba para extraerlo.

• Limpie los brazos bajo el grifo

• Devuélvalos con cuidado a su posición y asegúrese de que los brazos pulverizadores se hayan
instalado correctamente y puedan rotar libremente.

Descalcicación

No es necesario descalcicar si el detergente se dosica correctamente. Si desea descalcicar el
producto, proceda de acuerdo con las instrucciones del fabricante del agente descalcicador. Puede
obtener agentes descalcicadores adecuados en los minoristas.

IM_ODW6021E FS-201118_V06_HR.indb 41IM_ODW6021E FS-201118_V06_HR.indb 41 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

ES

42

CÓDIGOS DE ERRORES

Código Signicado Causas posibles

• Los grifos no están abiertos

• Se restringe la entrada de agua

• La presión de agua es demasiado baja

• Avería de los elementos calentadores

• Se ha producido una fuga en algún
componente del lavavajillas.

• Mal funcionamiento del elemento
calefactor

encendido.

Los indicadores
y parpadean con
frecuencia

The

El

light ickers.

, y las luces

parpadean

Tiempo de entrada más
largo

No se alcanza la
temperatura necesaria

Rebosamiento

No alcanza la
temperatura requerida

Cuando encuentre códigos de ERROR, comuníquese con el servicio al cliente. Las líneas directas
correspondientes se proporcionan en un documento separado.

RESOLUCIÓN DE PROBLEMAS

Si hay algún problema durante el funcionamiento, consulte la siguiente tabla. Si los problemas no se
pueden resolver como se indica en la Solución o si son necesarias piezas de repuesto para la reparación
automática, comuníquese con el centro de servicio. Las respectivas líneas directas se indican en la tarjeta
de garantía que se proporciona con este producto. Tenga en cuenta que la autorreparación inadecuada
puede dar lugar a peligros y a la anulación de la garantía. En caso de duda, absténgase de reparar.

Problema Causas posibles Solución

El producto no funciona • Suministro de corriente

interrumpido

• La presión de agua es
demasiado baja

• Compruebe el suministro de
corriente

• Compruebe si el suministro
de agua está conectado
correctamente y que la llave del
agua está abierta

No se bombea agua al
lavavajillas

• La puerta del lavavajillas no
se ha cerrado correctamente

• El tubo de drenaje está
torcido

• Compruebe que la puerta esté
bien cerrada

• Compruebe el tubo de drenaje

• El ltro está obstruido • Compruebe y limpie el ltro
grueso

• El desagüe está obstruido • Compruebe que el desagüe
funciona correctamente, de lo
contrario, póngase en contacto
con un servicio técnico

Espuma en la cuba • Detergente inadecuado • Utilice solo detergente apto

para lavavajillas

• El abrillantador rebosa • Limpie el abrillantador sobrante

Interior de la cuba manchado • Se ha utilizado detergente

con colorante

Capa blanca en la supercie

• Minerales de agua dura • Limpie el interior

interna

• Utilice solamente detergentes
incoloros

periódicamente con una
esponja húmeda

IM_ODW6021E FS-201118_V06_HR.indb 42IM_ODW6021E FS-201118_V06_HR.indb 42 19/11/2020 9:16 AM19/11/2020 9:16 AM

43

ES

Problema Causas posibles Solución

Manchas de óxido en los
cubiertos

Se oye un golpeteo en el
interior

• Los cubiertos no son
inoxidables

• No se ha puesto ningún
programa después de añadir
la sal en el lavavajillas

• La tapa del suavizante está
suelta

• Un aspersor está golpeando
contra un objeto en una cesta

• No lave estos cubiertos en el
lavavajillas

• Inicie el programa de lavado
inmediatamente después de
agregar la sal

• Asegúrese de que la tapa está
cerrada

• Interrumpa el programa y
vuelva a colocar la vajilla

Sonido de tintineo • Algunas piezas de la vajilla

están sueltas en el interior

Se oye un golpeteo en las
tuberías de agua

Los platos no están limpios • La vajilla no se ha cargado

• Puede ocasionarlo el cruce de
las tomas de agua

• Esto no inuye en el
funcionamiento del lavavajillas

• Vuelva a colocar los platos

correctamente

• Los brazos aspersores están
bloqueados

• No hay suciente detergente • Añada más detergente

• El programa no era lo

• Elija otro programa

sucientemente potente

• El Filtro está sucio o mal
colocado

• Limpie el ltro y colóquelo
correctamente

La cristalería está opaca • Tiene demasiado detergente • Use menos detergente y

seleccione el ciclo más corto
para la cristalería

Marcas negras o grises en los
platos

Detergente dejado en las
tazas del dispensador

• Los utensilios de aluminio se
han rozado con los platos

• Las tazas de detergente están
bloqueadas

• Use un limpiador suave

• Reorganizar los platos

Los platos no se secan • Carga inadecuada • Cambiar el producto de

limpieza o rellenar el enjuague

• El nivel del abrillantador es
demasiado bajo

• Se han sacado los platos
demasiado pronto

• Aumente el nivel del
abrillantador

• No saque los platos
inmediatamente después del
lavado

IM_ODW6021E FS-201118_V06_HR.indb 43IM_ODW6021E FS-201118_V06_HR.indb 43 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

ES

44

DATOS TÉCNICOS

Consumo de energía 1760 - 2100 W
Voltaje nominal/frecuencia 220 - 240 V ~ 50 Hz
Presión de agua (presión de ujo) 0,4 - 10 bar / 0,04 - 1 MPa
Temperatura de agua Fría

• Esto es un lavavajillas.

• Por favor, consulte el sitio Web de abajo para obtener información técnica detallada o contacte con el

fabricante para que le proporcione el documento técnico: www.ok-online.com

ELIMINACIÓN

No deseche este aparato como residuo doméstico convencional. Devuélvalo a un punto de
recogida de reciclado de piezas eléctricas y electrónicas WEEE. Con ello ayudará a preservar los
recursos naturales y a proteger el medio ambiente. Contactar con su vendedor o las autoridades

locales para obtener más información.

Notas sobre el consumo de energía y agua del lavavajillas

• El programa eco es adecuado para lavar platos con suciedad normal. Es el programa más eciente
para esta nalidad en términos de consumo de energía y agua combinado y se usa para valorar el
cumplimiento con la legislación de ecodiseño de la UE.

• Cargando el lavavajillas hasta la capacidad especicada por el fabricante puede ahorrar agua
y energía. Coloque correctamente los platos como se indica en los planos de carga de estas
instrucciones. Una carga incorrecta causa un lavado ineciente y posiblemente averías.

• El prelavado manual de los platos causa un consumo de agua y energía superior y no se recomienda.

• Lavar los platos en un lavavajillas doméstico usa normalmente menos energía y agua que lavar a
mano, siempre que el lavavajillas doméstico se use según las instrucciones del fabricante.

• Los valores de duración de programa, así como el consumo de energía y agua de todos los programas
que incluyan un ciclo operativo, pueden encontrarse en las tablas correspondientes de estas
instrucciones.

• Tenga en cuenta la información sobre instalación correcta (incluyendo alineación horizontal, conexión
de la alimentación, conexiones de agua fría) en estas instrucciones.

• El uso de agentes limpiadores, sal y otros aditivos debe realizarse correctamente. Una dosicación
incorrecta causa una contaminación ambiental superior, y posiblemente daños al dispositivo.

• Antes de cada uso, saque todos los objetos extraños del lavavajillas doméstico.

• Una limpieza regular y el cumplimiento de los intervalos de limpieza óptimos, así como medidas para
evitar depósitos de cal, son importantes. Consulte el capítulo sobre Limpieza y cuidados.

• El control regular de los ltros y los intervalos de limpieza óptimos son importantes. Consulte el
capítulo sobre Limpieza y cuidados.

IM_ODW6021E FS-201118_V06_HR.indb 44IM_ODW6021E FS-201118_V06_HR.indb 44 19/11/2020 9:16 AM19/11/2020 9:16 AM

45

FR

TOUTES NOS FÉLICITATIONS

Nous vous remercions d’avoir fait l’acquisition de ce produit ok.. Veuillez lire le présent manuel
attentivement et le conserver an de pouvoir vous y référer ultérieurement.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES. LISEZ ATTENTIVEMENT ET CONSERVEZ CE
MANUEL AFIN DE POUVOIR VOUS Y RÉFÉRER ULTÉRIEUREMENT.

1.

Ce produit peut être utilisé par des enfants agés de 8 ans
et plus, s'ils sont surveillés ou s'ils ont reçu les instructions
pour une utilisation en toute sécurité de ce produit et s'ils
comprennent les risques qui en découlent.

2. Les enfants ne doivent pas jouer avec l'appareil.

3. Le nettoyage et la maintenance de l'appareil ne doivent pas

être réalisés par des enfants à moins qu'ils soient agés de 8 et
plus et qu'ils soient sous la surveillance d'un adulte.

4. Cet appareil est destiné au lavage de 12 couverts maximum.

5. La porte ne doit pas rester en position ouverte car cela peut

être un risque de chute.

6. Respectez les consignes de la procédure sur le chargement

du lave-vaisselle.
Avertissement : Les couteaux et autres ustensiles avec des
bouts coupants doivent être mis dans le panier le bout vers
le bas ou mis en position horizontale.

7. Ce produit est conçu pour la préparation de quantités

adaptées à un domicile, ou à un environnement similaire,
non commercial. Les environnements similaires au domicile
peuvent être la cuisine du personnel d’un magasin, un
bureau, de petites entreprises agricoles et autres, une
chambre d’hôte, un petit hôtel ou des logements résidentiels
de même importance.

8. Respectez les consignes d'installation fournies.

9. Le lave-vaisselle est muni d'orices de ventilation au socle.

Ces ouvertures ne doivent pas être bouchées par une
moquette.

10. Un cordon d’alimentation détérioré ne peut être remplacé

que par un service après-vente agréé an de ne pas s’exposer
à d’éventuels risques.

IM_ODW6021E FS-201118_V06_HR.indb 45IM_ODW6021E FS-201118_V06_HR.indb 45 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

FR

11. Cet appareil es branché à l'alimentation d'eau. Respectez la

46

pression minimale et maximale d'arrivée d'eau, voir la section
Données Techniques. Respectez toutes les instructions
concernant l'installation des tuyaux démontables, utilisez
de nouveaux tuyaux pour l'installation. Ne réutilisez pas de
vieux tuyaux.

12. Suivez les instructions de la section Nettoyage et entretien.

13. Lisez intégralement ce mode d'emploi avant la première utilisation. Si vous cédez ce produit à

quelqu'un, donnez-lui mode d'emploi. Soyez attentif aux mises en garde sur le produit et dans
ce mode d'emploi. In contient des informations importantes pour votre sécurité, l'utilisation et
l'entretien de l'équipement.

14. N’utilisez le produit que pour son usage prévu et avec les accessoires et composants recommandés.

Une mauvaise utilisation peut entraîner des risques.

15. Ne laissez jamais l’appareil sans surveillance lorsqu’il est sous tension.

16. N'essayez sous aucun prétexte (ex.: cordon d'alimentation endommagé, produit tombé, etc.) de

réparer le produit vous -même. Pour l'entretien et les réparations, veuillez consulter un réparateur
agréé.

17. La tension du secteur doit correspondre à celle indiquée sur la plaque signalétique.

18. Évitez de détériorer le cordon d’alimentation en le pliant ou par contact avec des angles vifs.

19. Veuillez tenir l’appareil, y compris son cordon d’alimentation et sa che électrique, à l’écart de toute

source de chaleur, telle qu’un poêle, une plaque chauante ou tout autre appareil/équipement
générant de la chaleur.

20. Pour débrancher l’appareil de la prise de courant, tirez sur la che électrique et non pas sur le

cordon.

21. Débranchez l’appareil lorsqu’il n’est pas utilisé, en cas de dysfonctionnement, avant de monter ou

de démonter les accessoires et avant chaque nettoyage.

22. Utilisez cet appareil dans un lieu en intérieur non humide et jamais à l’extérieur.

23. Ce produit n'est pas adapté à une utilisation commerciale. Il est conçu uniquement pour une

utilisation domestique.

UTILISATION PRÉVUE

Cet appareil n'est destiné qu'au nettoyage de la vaisselle et de couverts qui peuvent être lavés au lave­vaisselle ou adaptés aux lave-vaisselle. Toute autre utilisation peut endommager l’appareil ou entraîner
des blessures. Cet appareil n'est destiné qu'à l'utilisation domestique et non à l'utilisation commerciale.
Imtron GmbH n’assume aucune responsabilité quant à des dommages au produit, à des dommages
matériels ou à des blessures corporelles dus à une négligence ou un usage inapproprié du produit, ou à
un usage du produit non indiqué par le fabricant.

GARANTIE ET PIÈCES DE RECHANGE

La durée de garantie du produit, ainsi que les conditions applicables de la garantie sont disponibles
sur la carte de garantie fournie avec le produit. Les pièces détachées, qui sont listées dans la directive
sur l’écoconception correspondante, peuvent être obtenues en contactant le centre de service client,
pendant une période d’au moins 7 ans, voire 10 ans selon les pièces.

IM_ODW6021E FS-201118_V06_HR.indb 46IM_ODW6021E FS-201118_V06_HR.indb 46 19/11/2020 9:16 AM19/11/2020 9:16 AM

47

FR

CONTRÔLE ET COMPOSANTS

A. Panneau de commande

A1. Bouton marche/arrêt
A2. Bouton de sélection de programme
A3. Achage du programme
A4. LED d’avertissement - produit de rinçage , sels adoucissants , détecteur d’eau

A5. Achage du retardateur
A6. Bouton du retardateur
A7. Indicateur de demi-charge
A8. Bouton de demi-charge
A9. Bouton Marche/Pause

B. Poignée
C. Porte
D. Panier à couverts
E. Panier à vaisselle supérieur
F. Panier à vaisselle inférieur

G. Compartiment de remplissage

Compartiment du détergent en tablettes/poudre

G1. Cache
G2. Compartiment pour lavage principal
G3. Verrouillage
G4. Compartiment pour prélavage

Compartiment du produit de rinçage

G5. Repère de remplissage
G6. Bac du produit de rinçage

H. Intérieur

H1. Dérivation de débordement
H2. Bac à sels
H3. Sortie d’eau avec ltre
H4. Bras d’aspersion inférieur

Arrière

I. Cordon d'alimentation avec prise
J. Tuyau d’évacuation d’eau (préassemblé)
K. Tuyau d’alimentation d’eau (préassemblé)

Accessoires

Entonnoir (non illustré)

Matériel fourni

1 x Lave-vaisselle
1 x Mode d’emploi
1 x Carte de garantie

AVANT DE L’UTILISER POUR LA PREMIERE FOIS

• Retirez soigneusement le produit et les accessoires de leur emballage d’origine. Il est conseillé
de conserver l’emballage d’origine pour le rangement. Si vous souhaitez disposer de l’emballage
d’origine, veuillez respecter les recommandations légales en vigueur. Si vous avez des questions
concernant le rebut approprié, contactez le service de déchetterie local.

• Vériez que le contenu est complet et qu'il n'est pas endommagé. Si le contenu livré est incomplet ou
endommagé, contactez immédiatement votre revendeur.

• Après avoir déballé, veuillez consulter la section Nettoyage et entretien.

IM_ODW6021E FS-201118_V06_HR.indb 47IM_ODW6021E FS-201118_V06_HR.indb 47 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

FR

48

INSTALLATION
Remarque : Le lave-vaisselle est muni d'un cordon d'alimentation avec che. Veillez à ce que la prise

murale soit à l'endroit d'installation souhaité avant de le placer.

Respectez les dimensions de l'appareil pour la localisation et l'installation.

1

Posez le lave-vaisselle sur une surface plate, horizontale et solide. Assurez-vous que le produit est
parfaitement nivelé, en utilisant un niveau à bulle.
Remarque : Ce lave-vaisselle n'est pas destiné à être encastré.

Le lave-vaisselle doit être branché à l'évacuation.

2

1. Le tuyau est déjà branché à la sortie d'évacuation d'eau. Coupez les sangles et déroulez le tuyau.

2. Branchez au bout du tuyau de l'évacuation d'eau (Option A ou B). Respectez la hauteur maximale

de la sortie du tuyau d'évacuation.

Remarque :
Un support adapté de tuyau est disponible en options d'accessoires.

Branchez l'arrivée d'eau à un robinet d'alimentation d'eau (3/4'') avec le tuyau fourni et veillez à le

3

serrer fermement.
Remarque : Si les tuyaux d'eau sont nouveaux ou n'ont pas été utilisés depuis une longue période,
laissez couler l'eau pour veiller à ce que l'eau soit claire et sans impureté. Si cette précaution n'est
pas prise, l'arrivée d'eau risque de se boucher et d'endommager l'appareil.

Branchez la che d'alimentation au secteur.

4

Remarque : Avant d’utiliser le produit pour la première fois, assurez-vous que toutes les connexions
hydrophiles du produit sont scellées correctement et branchées à la fois sur l’appareil ainsi que sur les
conduites d’eau. Vériez toutes les connexions périodiquement pour éviter des fuites.

PRÉPARATION
Mettre du sel dans le bac à sel

Selon la dureté de votre eau du robinet (taux de dureté) utilisez plus de sel (adoucissant d'eau).

5

Respectez toujours les instructions indiquées avec le sel.

1. Retirez le panier et dévissez et enlevez le bouchon du bac à sel.

2. Avant le premier lavage, ajoutez 1,5 l d'eau dans le bac à sel de votre machine.

3. Mettez le bout de l'entonnoir (fourni) dans l'orice et versez environ 1,5 kg de sel. Il est normal

qu'une petite quantité d'eau ressorte du bac à sel.

4. Après avoir rempli le bac, revissez fermement le bouchon dans le sens des aiguilles d'une
montre.

5. Immédiatement après avoir rempli de sel le bac à sel, un programme de lavage doit être
déclenché (programme rapide est suggéré). Sinon, le système du ltre, de la pompe et des
autres parties importantes de l'appareil peuvent être endommagés par l'eau salée qui n'est pas
couverte pas la garantie.

Remarque : Dépendant de la dissolution totale des sels, le voyant d'avertissement des sels peut
être encore allumé bien que le bac à sel soit rempli.

Avertissement !

• N'utilisez que du sel spécialement destiné à être utiliser pour les lave-vaisselle ! Tous les autres types
de sel qui ne sont pas spécialement destinés à l'utilisation aux lave-vaisselle, en particulier le sel
de table, endommageront l'adoucissant d'eau. Dans le cas de dégâts provoqués par l'utilisation de
sel inadéquat, le fabricant ne donne aucune garantie et ne sera pas tenu responsable des dégâts
occasionnés.

• Si le sel déborde, un programme de trempage ou un programme rapide devrait être eectué pour
retirer l'excès de sel.

• Ne remplissez de sel que juste avant de commencer un des programmes complets de lavage. Cela
évitera des grains de sel ou de l'eau salée, qui auront été éventuellement versés, de rester au fond de
la machine pendant une durée indéterminée, pouvant entraîner la corrosion.

• Le bac à sel ne doit être re-rempli que lorsque le voyant d'avertissement de sel du tableau de
fonctions s'allume.

IM_ODW6021E FS-201118_V06_HR.indb 48IM_ODW6021E FS-201118_V06_HR.indb 48 19/11/2020 9:16 AM19/11/2020 9:16 AM

49

FR

Ajuster la consommation de sel

1. Allumer le mode de réglage : Refermez la porte dans les 60 secondes après la mise en MARCHE,

6

maintenez le bouton P enfoncé pendant 5 secondes, la machine entrera en mode de réglage qui
est indiqué par le voyant clignotant

.

2. Ajuster le niveau de consommation de sel : Appuyez sur le bouton de programme P pour

sélectionner le réglage approprié à votre vaisselle. Consultez le tableau ci-dessous pour trouver
le réglage adapté. Vous pouvez voir le réglage en cours en observant le voyant qui est allumé.

Taux de dureté d'eau

1)

°dH

mmol/l

Réglage L'écran numérique s'arrête

2)

0-5 0-0,94 1

6-11 1,0-2,0 2

12-17 2,1-3,0 3 *

18-22 3,1-4,0 4

23-34 4,1-6,0 5

35-55 6,1-9,8 6

3. L'appareil quittera automatiquement le mode de réglage 5 secondes après le dernier réglage/
bouton opérationnel.

Remarque :

1)

Degré de mesure allemand de la dureté d'eau

2)

millimol, unité internationale de la dureté d'eau
*) réglage d'usine
Contactez votre distributeur d'alimentation d'eau pour des informations concernant la dureté de votre
alimentation d'eau.

IM_ODW6021E FS-201118_V06_HR.indb 49IM_ODW6021E FS-201118_V06_HR.indb 49 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

FR

50

Ajouter du détergent

• Le compartiment doit être re-rempli avant le commencement de chaque cycle de lavage.

7

• Pour la quantité adéquate, respectez les instructions indiquées avec le détergent

1. Appuyez sur le bouton de déverrouillage. Le couvercle s'ouvre.

2. Ajoutez toujours le détergent juste avant de commencer chaque cycle de lavage, sinon, il

pourrait s'humidier et ne pas se dissoudre correctement.

3. Si la vaisselle est très sale, mettez une dose supplémentaire de détergent dans le compartiment
du détergent de prélavage. Ce détergent fera eet durant la phase de prélavage.
Veillez à la diérence des deux compartiments.
a) Compartiment du détergent du cycle de lavage principal.
b) Compartiment du détergent du cycle de prélavage.

4. Refermez le couvercle et appuyez jusqu'à ce qu'il se verrouille en place.

Remarque : N'utilisez que le détergent spécialement fabriqué pour l'utilisation au lave-vaisselle.
Gardez votre détergent frais et sec.

Remplir le compartiment du produit de rinçage

Votre lave-vaisselle est destiné à l'utilisation de produits de rinçage liquides libérés au dernier

8

rinçage pour éviter toute trace de gouttelettes d’eau sur votre vaisselle.

1. Ouvrez le bouchon et versez le produit de rinçage dans le compartiment jusqu'à ce que le niveau
du repère devienne complètement noir. Le volume du compartiment du produit de rinçage est
d'environ 110 ml.

• Pour ouvrir le compartiment, tournez le bouchon jusqu’à la èche (gauche) 'open' (ouvrir) et

retirez-le.

• Versez le produit de rinçage dans le compartiment, en prenant soin de ne pas trop le remplir.

Indicateur État

Plein

¾ plein

½ plein

¼ plein

Vide

• Remettez le bouchon en l'insérant en alignement avec la èche 'open' (ouvrir) et en le

tournant vers la èche pour le fermer (droite).

Remarque : Ne jamais remplir le compartiment de produit de rinçage avec d'autres substances
(ex : Produit nettoyant de lave-vaisselle, détergent liquide). Ceci endommagerait l'appareil.

2. Le produit de rinçage est automatiquement ajouté pendant le dernier rinçage, assurant un
rinçage minutieux et un séchage sans tâche et traces.

3. Si le compartiment du produit de rinçage est vide, le voyant du produit de rinçage

s'allumera en

rouge.

IM_ODW6021E FS-201118_V06_HR.indb 50IM_ODW6021E FS-201118_V06_HR.indb 50 19/11/2020 9:16 AM19/11/2020 9:16 AM

51

FR

Ajuster le distributeur de produit de rinçage

Le dosage peut être ajusté selon 6 niveaux. Le niveau par défaut est 4. Ce réglage est recommandé.

Remarque :

• Augmentez le niveau de dosage si la vaisselle reste sale.

• Baissez le dosage s’il reste des traces de buée ou des marques sur la vaisselle.

• Utilisez une pièce pour changer le réglage

Respectez l'organisation de l'emplacement de la coutellerie dans le panier à coutellerie. Voir le

9

tableau suivant pour les désignations possibles.

Cuillères à soupe

1

Cuillères à dessert6 Cuillères de service7 Fourchettes de service8 Louche à sauces

5

Fourchettes

2

Couteaux

3

Petites cuillères

4

Charger le panier du lave-vaisselle

• Ne nettoyez que la vaisselle et les couverts qui résistent au lave-vaisselle ou qui sont adaptés.
Respectez les instructions des fabricants.

• Raclez toutes grandes quantités restantes de nourriture. Ramollissez les restes de nourriture
brûlée dans une poêle, casserole, etc.

• Il n'est pas nécessaire de rincer la vaisselle au robinet.

• Mettez la vaisselle dans le lave-vaisselle de la manière suivante :

- La vaisselle telles les tasses, verres, plats/casseroles, etc. est tournée vers le bas.

- La vaisselle ronde, ou celle avec des renfoncements, doit être chargée inclinée an que l'eau
puisse s'écouler.

- Tous les ustensiles sont rangés en sécurité et ne peuvent pas se renverser.

- Tous les ustensiles sont mis de manière à ce que les jets d'eau puissent pivoter librement
durant le lavage.

- Placez les petits éléments tels que la vaisselle délicate et légère comme les sous-tasses, les
tasses, les verres, les bols à dessert, etc. dans le panier du haut.

- Placez les éléments les plus gros et lourds, comme les assiettes, les plaques de cuisson, les
casseroles, les bols, etc. dans le panier du bas.

Remarque : Les très petites pièces ne devraient pas être lavées au lave-vaisselle, car elles
pourraient facilement tomber du panier et endommager l’appareil.

Avertissement !

• Les couteaux à longues lames rangés debout sont éventuellement dangereux.

• Ne laissez aucun élément dépasser par le bas.

• Chargez toujours les ustensiles tranchants avec une pointe coupante vers le bas !

• Ne à surchargez pas votre lave-vaisselle car les résultats seront moindres.

IM_ODW6021E FS-201118_V06_HR.indb 51IM_ODW6021E FS-201118_V06_HR.indb 51 19/11/2020 9:16 AM19/11/2020 9:16 AM

Size = A5

FR

1

1

2

3

4

5

6

Respectez le plan général pour placer la vaisselle et les couverts dans le panier. Voir le tableau ci­dessous pour connaître les éventuelles désignations des éléments.

1

4

3

5

1

2

Panier supérieur Panier inférieur

1

Tasses Soucoupes

6

2

7

52

6

3

Saladiers en

verre

8

10

7

9

12

15

14

13

8

4

4

Ramequins Verres

9

1 1

12

5

10

Mugs Plat ovale Petit faitout Assiettes à dessert Assiettes creuses

11

12

13

14

15

Panier à couverts Bols en mélanine Cocotte

FONCTIONNEMENT
Lavage des assiettes

• Respectez les étapes suivantes pour commencer le cycle de lavage :

10

1. Chargez le panier du lave-vaisselle.

2. Ajoutez le détergent ou le produit de rinçage.

Important : Veillez que le robinet/alimentation d'eau soit ouvert, que l'appareil soit branché au
secteur et que la porte soit correctement refermée.

3. Appuyez sur le bouton

IM_ODW6021E FS-201118_V06_HR.indb 52IM_ODW6021E FS-201118_V06_HR.indb 52 19/11/2020 9:17 AM19/11/2020 9:17 AM

pour allumer le lave-vaisselle.

Assiettes à dessert

en mélanine

Assiettes plates

53

FR

4. Appuyez sur P pour sélectionner votre programme, consultez la section Sélection du
programme. Si le lave-vaisselle n’est pas complètement rempli, vous pouvez sélectionner le
mode demi-charge. Ce mode vous permet d’économiser à la fois l’eau et l’électricité lorsque

vous utilisez les paniers du bas et du haut du lave-vaisselle. Appuyez sur le bouton 1/2,
l’indicateur de demi-charge s’illumine.
Remarque :

• Ce mode ne peut être utilisé qu’avec les paramètres de programme Intensif, ECO et 90 min.

• Nous vous recommandons d'utiliser la fonction demi-charge si la vaisselle n'est que

légèrement sale.

5. Pour la fonction du retardateur (mise en marche diérée), veuillez consulter la section
RETARDATEUR - LAVAGE DIFFÉRÉ. Appuyez sur le bouton .

• Pour arrêter le processus, appuyez à nouveau sur le bouton .

Remarque : Les voyants du programme indiquent l'état du lave-vaisselle.

a) Voyant du programme allumé : veille ou pause
b) Voyant du programme clignotant : cycle de lavage en cours

6. Lorsque le cycle de lavage est terminé, le signal du lave-vaisselle sera émis pendant 8
secondes, puis s'arrêtera

- Arrêtez l'appareil avec le bouton et coupez l'arrivée d'eau.

- Ouvrez la porte du lave-vaisselle

Avertissement ! Il est dangereux d'ouvrir la porte durant le lavage, car l'eau chaude peut
vous brûler.

- Patientez quelques minutes avant de vider le lave-vaisselle pour éviter la manipulation de
vaisselle et ustensiles tant qu'ils sont encore chauds et plus susceptibles de se casser. De
plus, ils sècheront mieux.

- Videz le lave-vaisselle.

Changer/mettre en pause le cycle de lavage

• Le programme de lavage peut être changé lorsque le lave-vaisselle ne fonctionne que pendant
peu de temps. Autrement, le détergent peut avoir déjà été libéré, et l'appareil peut avoir déjà
vidé l'eau de lavage.

- Appuyez sur le bouton et puis sur le bouton de sélection de programme P pendant plus de

3 secondes. La machine se mettra en mode veille.

- Changez le programme sur le réglage du cycle souhaité

- Appuyez à nouveau sur le bouton pour continuer le cycle de lavage

Remarque : Si la porte est ouverte durant le lavage, la machine se mettra sur pause. Lorsque la
porte est refermée et la machine continuera de fonctionner 10 secondes plus tard.

• Si un plat a été oublié, le processus peut être pausé et il peut être rajouté, mais veillez à ce que le
compartiment du détergent ne soit pas déjà ouvert.

1. Appuyez sur le bouton pour mettre en pause le processus de lavage.

2. Une fois que les bras gicleurs sont immobilisés, la porte peut être totalement ouverte.

3. Ajoutez les plats oubliés.

4. Refermez la porte et appuyez à nouveau sur le bouton et le lave-vaisselle continuera de

fonctionner 10 secondes plus tard.

Recommandations du type de détergent

Consultez les notes ci-dessous pour améliorer les résultats de lavage, tout en réduisant à la fois votre
consommation énergétique et l'impact environnemental :

• Dosez la quantité de détergent, de sel et de produit de rinçage en vous appuyant sur les recommandations/
exigences du fabricant et en tenant compte de la quantité et du degré de salissure de la vaisselle.

• Ne mélangez pas diérents détergents et sels.

• N’utilisez pas de détergents à base d'éléments corrosifs ou de solvants.

• Évitez le surdosage.
Attention : Un dosage inapproprié de détergent, de sel et d'autres additifs peut endommager le
produit et compromettre son bon fonctionnement.

IM_ODW6021E FS-201118_V06_HR.indb 53IM_ODW6021E FS-201118_V06_HR.indb 53 19/11/2020 9:17 AM19/11/2020 9:17 AM

Size = A5

FR

54

SÉLECTION DU PROGRAMME

Tableau de programmes

11

Le tableau ci-dessous indique les programmes les plus adaptés aux niveaux de résidus alimentaires
de la vaisselle et la quantité de détergent nécessaire. Il donne également des informations sur les
programmes.

Programme

Intensiv

Informations et objectif

Pour la vaisselle très
sale, et les casseroles,
poêles, assiettes, etc.
avec des résidus secs.

Description du

cycle

Pré-lavage 50 °C
Lavage 65 °C
Rinçage
Rinçage
Rinçage 65 °C

Détergent

Pré/Principal

4/16 g
(1 ou 2
pièces)

Durée

du cycle

(min)

205

Consomma

tion d’énergie

­D'eau

(Kwh)

(L)

1,621 17,8

Séchage

Pré-lavage
Lavage 45 °C
Rinçage 60 °C

-

Séchage

4/16 g
(1 ou 2
pièces)

230 0,923 11,0

(*EN 60436)

Cela est un programme
normal; il convient
pour nettoyer la
vaisselle « normale
ment salie » et c’est
le programme le plus
ecace par rapport
à la consommation
d'énergie et d'eau pour
ce type de vaisselle.

90 Min.

Rapid

Pour de la vaisselle
normalement sale
nécessitant un séchage
intense.

Un rinçage rapide
pour une vaisselle
légèrement sale sans
séchage.

Lavage 60 °C
Rinçage
Rinçage 65 °C
Séchage

Lavage 50 °C
Rinçage
Rinçage 45 °C

20 g

(1 pièce)

20 g
(1 ou 2
pièces)

90 1,35 11,5

30 0,751 11,2 —

Produit

de

rinçage

* ECO: Ce programme convient pour nettoyer la vaisselle normalement sale et, pour ce

type d'utilisation, c'est le programme le plus ecace en termes de consommation
combinée d'énergie et d'eau. Il permet d'évaluer la conformité à la législation en matière
d'écoconception EU.

Remarque :

Les valeurs indiquées pour les programmes autres que le programme ECO ne sont fournies qu'à
titre indicatif.

IM_ODW6021E FS-201118_V06_HR.indb 54IM_ODW6021E FS-201118_V06_HR.indb 54 19/11/2020 9:17 AM19/11/2020 9:17 AM

55

FR

RETARDATEUR  LAVAGE DIFFÉRÉ

Ce lave-vaisselle est équipé d’une fonction de retardateur qui permet un rinçage ultérieur.

12

Choisissez de diérer la mise en marche du programme de 3, 6 ou 9 heures.

• Appuyez sur le bouton du retardateur

(délai de mise en marche ) pour sélectionner le temps
diéré souhaité. Le temps sélectionné sera indiqué par une LED rouge. Le processus de lavage
commence par le délai déni.

NETTOYAGE ET ENTRETIEN

• Avertissement! Lors du nettoyage, ne jamais utiliser de solvants ou des matériaux abrasifs, des

brosses dures, des objets métalliques ou pointus. Les solvants sont dangereux pour la santé humaine
et peuvent ronger les éléments en plastique, alors que des mécanismes et des outils de nettoyage
agressifs peuvent rayer les surfaces.

• Nettoyez les surfaces extérieures de l’appareil avec un chion humide et puis essuyez-les
soigneusement. Assurez-vous qu’aucun liquide ne pénètre à l’intérieur de l’appareil (par exemple, par
le bouton).

• Nettoyez le contour de la porte avec uniquement un chion doux, chaud et humide. An d'éviter la
pénétration d'eau dans le verrouillage de la porte et des composants électriques, n'utilisez aucun type
de détergent vaporisateur.

Nettoyage de l’assemblage du ltre

Le ltre empêche les gros résidus de nourriture ou d’autres détritus de pénétrer dans la pompe. Vériez
les ltres en cas de blocage chaque fois que le lave-vaisselle est utilisé.

Le système du ltre consiste d'un ltre à grosses mailles, un plat (Filtre principal) et un micro ltre

13

(petites mailles).

• Filtre principal A: Les particules de nourriture et de saleté retenues par ce ltre sont pulvérisées

par un jet d'eau spécial et lavés pour évacuation.

• Micro ltre B: Ce ltre retient les résidus de saleté et de nourriture dans l'emplacement du

siphon et les empêche d'être déposés sur la vaisselle durant le cycle de lavage.

• Filtre grosses mailles C: Les plus gros détritus, tels les morceaux d'os ou de verre pouvant

bloquer l'évacuation sont retenus par le ltre à grosses mailles. Pour retirer les détritus pris par le
ltre, pincez légèrement le bouchon sur le haut du ltre et retirez-le.

Démontez et nettoyez le ltre en respectant les étapes suivantes :

• Tournez le bouchon du ltre (ltre C) dans le sens inverse des aiguilles d’une montre et retirez
l'assemblage entier du ltre.

• Retirez les ltres B et C.

• Retirez le ltre C.

• Lavez les ltres sous le robinet.

• Remettez-les en faisant l'inverse. Veillez à ce que l'assemblage du ltre soit correctement placé.

Remarque : Ne pas utiliser le lave-vaisselle sans que le système de ltre soit installé.

Nettoyage des jets d'eau

Les bras de pulvérisation peuvent être retirés facilement pour un nettoyage régulier des buses (env. tous

14

les deux mois) pour éviter les obstructions.

• Prenez le jet d'eau par le milieu, tirez-le vers le haut et retirez-le.

• Lavez les jets sous un robinet d'eau

• Remettez-les soigneusement en place et veillez à ce que les jets d'eau soient correctement xés
et puissent tourner librement.

Détartrage

Un détartrage n’est pas nécessaire avec un dosage correct du détergent. Si vous souhaitez détartrer le
produit, procédez selon les instructions du fabricant du produit de détartrage. Vous pouvez obtenir des
produits de détartrage auprès des revendeurs.

IM_ODW6021E FS-201118_V06_HR.indb 55IM_ODW6021E FS-201118_V06_HR.indb 55 19/11/2020 9:17 AM19/11/2020 9:17 AM

Size = A5

FR

56

CODES D'ERREUR

Codes Signication Causes possibles

• Robinets fermés

• Arrivée d’eau limitée

• Pression d’eau trop faible

• Mauvais fonctionnement des
éléments de chauage

• Un élément du lave-vaisselle fuit

• Dysfonctionnement de l’élément
chauant

Le

est allumé.

Les indicateurs

clignotent régulièrement

Le voyant

clignote.

Les voyants
et clignotent

et

,

Durée plus longue
d'arrivée

N’atteignant pas la
température requise

Débordement

Température requise non
atteinte

Si vous rencontrez des codes d’erreur (ERROR), veuillez contacter le service client. Les lignes d’assistance
téléphonique respectives sont fournies dans un document fourni à part.

DÉPANNAGE

En cas de problème de fonctionnement, veuillez vous référer au tableau ci-dessous. Si le problème ne
peut pas être résolu tel qu’indiqué dans la partie Solution ou si des pièces de rechange sont nécessaires
pour la réparation par vois soins, veuillez contacter le centre de service. Vous trouverez les diérents
numéros d’assistance téléphonique sur la carte de garantie fournie avec ce produit. Veuillez noter qu’une
mauvaise réparation par vos soins peut être dangereuse et mener à une annulation de la garantie. En cas
de doute, abstenez-vous d’eectuer la réparation.

Problème Causes possibles Solution

L’appareil ne fonctionne pas • Alimentation interrompue • Vériez la source d'alimentation

• Pression d'eau trop faible • Assurez-vous que l'arrivée d'eau
est correctement connectée et
que le robinet est ouvert

L’eau n’est pas pompée hors
du lave-vaisselle

• La porte de la machine à

laver est mal fermée.

• Le tuyau d'évacuation est

obstrué

• Vériez que la porte est
correctement fermée

• Vériez le tuyau d'évacuation

• Le ltre est obstrué • Vériez et lavez le ltre

• L'évier de la cuisine est
bouché

• Vériez que l'eau s'écoule bien
dans l'évier, et appelez un
technicien en cas de problème

Résidus dans le fond • Détergent incorrect • Utilisez seulement un détergent

spécial pour lave-vaisselle

• Produit de rinçage débordé • Essuyez les débordements de
produit de rinçage

Intérieur du compartiment
taché

Film blanc sur la surface
intérieure du compartiment

• Du détergent avec colorant a

été utilisé

• Utilisez seulement du détergent
non coloré

• L'eau est forte en minéraux • Nettoyez régulièrement
l'intérieur avec une éponge
humide

IM_ODW6021E FS-201118_V06_HR.indb 56IM_ODW6021E FS-201118_V06_HR.indb 56 19/11/2020 9:17 AM19/11/2020 9:17 AM

57

FR

Problème Causes possibles Solution

Tâches de rouille sur la
coutellerie

• La coutellerie n'est pas en
matériaux inoxydable

• Aucun programme lancé
après remplissage des sels

• Ne pas nettoyez ces éléments
dans la machine à laver

• Lancez toujours un programme
rapide après remplissage des
sels

• Le couvercle du
compartiment à adoucissant

• Vériez et fermez-le
hermétiquement

mal fermé

Bruits de chocs dans le
compartiment

• Les jets d'eau butent dans un
élément du panier

• Interrompez le programme et
réorganisez les éléments

Bruits de cliquetis • De la vaisselle se déplace

dans le compartiment

Bruits de chocs dans les
tuyaux d’eau

• Cela est entraîné par
l'installation particulière des
tuyaux ou un croisement

• Cela n'inuence pas le bon
fonctionnement du lave­vaisselle

La vaisselle n’est pas propre • Vaisselle mal chargée • Réorganisez la vaisselle

• Les jets d'eau sont bloqués

• Pas assez de détergent • Ajoutez du détergent

• Le programme n'est pas assez

• Choisissez un autre programme

puissant

• Le ltre est sale ou inséré
incorrectement

• Nettoyez le ltre et assurez-vous
qu’il est bien inséré

Pellicule pale sur le verre • Trop de détergent • Utilisez moins de détergent et

choisissez le cycle le plus court
pour nettoyer les verres

Taches noires ou grises sur la
vaisselle

Détergent laissé dans les
gobelets distributeurs

• Des ustensiles d'aluminium
ont frotté sur la vaisselle

• Les tasses de détergent sont
bloquées

• Utilisez un nettoyant
légèrement abrasif

• Réorganiser les plats

La vaisselle n'est pas sèche • Chargement incorrect • Changer le produit nettoyant ou

remplir le produit de rinçage

• Le niveau de produit de
rinçage est trop bas

• Augmentez le niveau de produit
de rinçage

• Vaisselle retirée trop tôt • Ne retirez pas la vaisselle
immédiatement après
nettoyage

IM_ODW6021E FS-201118_V06_HR.indb 57IM_ODW6021E FS-201118_V06_HR.indb 57 19/11/2020 9:17 AM19/11/2020 9:17 AM

Size = A5

FR

58

DONNÉES TECHNIQUES

Consommation énergétique 1760 - 2100 W
Tension nominal / Fréquence 220 - 240 V ~ 50 Hz
Pression d'eau (écoulement d'eau) 0,4 - 10 bar / 0,04 - 1 MPa
Température de l’eau Froide

• Ceci est un Lave-vaisselle

• Voir site web ci-dessus pour de plus amples détails techniques ou contactez le fabricant pour recevoir

une che technique. www.ok-online.com

MISE AU REBUT

Ne pas éliminer cet appareil dans les déchets ménagers municipaux non triés. Les retourner au
point de collecte désigné pour le recyclage des WEEE. Se conduire ainsi aidera à préserver les
ressources et à protéger l’environnement. Contacter votre revendeur ou les autorités locales pour
de plus amples informations.

Notes concernant la consommation d’eau et d’énergie du lave-vaisselle

• Le programme eco est adapté pour nettoyer les plats normalement sales. C’est le programme le
plus ecace à cet eet en termes de consommation d’énergie et d’eau et il est utilisé pour évaluer la
conformité avec la législation européenne en matière d’écoconception.

• En chargeant le lave-vaisselle domestique jusqu’à la capacité spéciée par le fabricant, l’énergie
et l’eau peuvent être économisées. Disposez les plats correctement, comme décrit dans les plans
de chargement dans ces instructions. Un chargement incorrect entraîne un lavage inecace de la
vaisselle et peut-être des dysfonctionnements.

• Le pré-lavage manuel de la vaisselle entraîne une consommation d’eau et d’énergie plus élevée et
n’est pas recommandé.

• Le lavage de la vaisselle dans un lave-vaisselle domestique consomme généralement moins
d’énergie et d’eau que le lavage à la main, à condition que le lave-vaisselle domestique soit utilisé
conformément aux instructions du fabricant.

• Les valeurs pour la durée des programmes ainsi que la consommation d’énergie et d’eau de tous les
programmes qui incluent un cycle de fonctionnement se trouvent dans les tableaux correspondants
de ces instructions.

• Respectez les informations d’installation correcte (y compris l’alignement horizontal, le raccordement
à l’alimentation électrique, le branchement à l’eau froide) dans ces instructions.

• L’utilisation de produits de lavage, du sel et d’autres additifs doit être eectuée correctement. Un
dosage Incorrect entraîne une plus grande pollution environnementale et peut endommager
l’appareil.

• Avant chaque utilisation, retirez tous les objets étrangers du lave-vaisselle domestique.

• Un nettoyage régulier et le respect des intervalles de nettoyage optimaux et les mesures pour
prévenir les dépôts de calcaire sont importants. Veuillez consulter le chapitre Nettoyage et entretien.

• Le contrôle régulier des ltres et des intervalles de nettoyage optimaux sont importants. Veuillez
consulter le chapitre Nettoyage et entretien.

IM_ODW6021E FS-201118_V06_HR.indb 58IM_ODW6021E FS-201118_V06_HR.indb 58 19/11/2020 9:17 AM19/11/2020 9:17 AM

59

IT

CONGRATULAZIONI

Grazie per aver acquistato questo prodotto ok.. Leggere attentamente il presente manuale e conservarlo
per futuro riferimento.

ISTRUZIONI IMPORTANTI SULLA SICUREZZA. LEGGERE ATTENTAMENTE E CONSERVARE PER
FUTURO RIFERIMENTO.

1.

Questo prodotto può essere usato da bambini dagli 8 anni in
su e se supervisionati o istruiti sull'uso del prodotto in modo
sicuro e se in grado di comprendere i pericoli.

2. I bambini non devono giocare con l'apparecchio.

3. La pulizia e a manutenzione non devono essere eettuati

da bambini a meno che non siano di età superiore a 8 anni e
controllati.

4. Questo prodotto è stato progettato per il lavaggio di

massimo 12 coperti.

5. Lo sportello non deve essere lasciato in posizione aperta

poiché potrebbe costituire un pericolo di inciampo.

6. Seguire le istruzioni su come caricare la lavastoviglie.

Attenzione: I coltelli e gli utensili con punte acuminate
vanno caricati nel cestello con le punte rivolte verso il basso
o collocati in posizione orizzontale.

7. Il prodotto è progettato per la preparazione di normali

quantità in ambiente domestico, o ambienti simili non
commerciali. Ambienti comparabili a quello domestico
includono cucine per sta nei negozi, uci, ambito agricolo
o altre piccole attività o per l’uso da parte degli ospiti
presso costruzioni bed & breakfast, piccoli hotel e strutture
residenziali simili.

8. Seguire le istruzioni fornite per l'installazione.

9. La lavastoviglie ha delle aperture di ventilazione alla base.

Queste aperture non devono essere ostruite da un tappeto.

10. Se il cavo è danneggiato, è necessario farlo sostituire dal

produttore o dall’assistenza o personale qualicato per
evitare pericoli.

IM_ODW6021E FS-201118_V06_HR.indb 59IM_ODW6021E FS-201118_V06_HR.indb 59 19/11/2020 9:17 AM19/11/2020 9:17 AM

Size = A5

IT

11. Questo prodotto va collegato alla rete idrica. Rispettare

60

le pressioni minima e massima dell'acqua in ingresso,
vedere il capitolo Dati tecnici. Rispettare tutte le istruzioni
sull'installazione di tubi staccabili, utilizzare un tubo nuovo
per l'installazione. Non riutilizzare vecchi tubi.

12. Seguire le istruzioni nel capitolo Pulizia e cura.

13. Leggere con attenzione questo manuale dell'utente al primo utilizzo e consegnarlo col prodotto.

Far attenzione alle avvertenze sul prodotto e in questo manuale d'uso. Contiene informazioni
importanti per la sicurezza nonché relative all'uso e alla manutenzione del dispositivo.

14. Usare il prodotto solo per lo scopo previsto e con gli accessori e componenti consigliati. L’uso

improprio o funzionamento sbagliato possono determinare pericoli.

15. Non lasciare mai l’apparecchio incustodito durante l’utilizzo.

16. Non cercare per nessun motivo (ad es. danno al cavo, prodotto caduto, ecc.) di riparare il prodotto

da solo. Per la manutenzione e riparazione, consultare un responsabile autorizzato.

17. Il voltaggio deve corrispondere alle informazioni presenti sull'etichetta del modello del prodotto.

18. Evitare guasti del cavo di alimentazione causati da calpestamento o contatto con angoli taglienti.

19. Conservare il dispositivo e il cavo di alimentazione lontano da fonti di calore come forni, piastre e

altri dispositivi/oggetti che producono calore.

20. Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.

21. Scollegare il dispositivo se non in uso, prima di montare o smontare accessori e prima di pulirlo.

22. Usare questo prodotto in ambienti chiusi e mai all'aperto.

23. Questo apparecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso

domestico.

USO PREVISTO

Questo prodotto è destinato esclusivamente per la pulizia di piatti e posate lavabili in lavastoviglie o
adatti per il lavaggio in lavastoviglie. Ogni altro uso può causare danni al prodotto o lesioni. Questo
prodotto è stato progettato per uso domestico e non è destinato a uso commerciale.
Imtron GmbH non si assume alcuna responsabilità in caso di danni al prodotto, alle cose o in caso di
lesioni personali dovuti a usi inappropriati o impropri , o per usi del prodotto che non rispondono alle
nalità indicate dal costruttore.

GARANZIA E PEZZI DI RICAMBIO

Il periodo di garanzia del prodotto, nonché le condizioni di garanzia applicabili si trovano nel certicato
di garanzia fornito con il prodotto. I pezzi di ricambio, elencati nella corrispondente direttiva sulla
progettazione ecocompatibile, possono essere ottenuti contattando il centro assistenza clienti, per un
periodo di almeno 7anni, rispettivamente 10 anni.

IM_ODW6021E FS-201118_V06_HR.indb 60IM_ODW6021E FS-201118_V06_HR.indb 60 19/11/2020 9:17 AM19/11/2020 9:17 AM

IT

CONTROLLI E COMPONENTI

A. Pannello di controllo

A1. Pulsante di accensione/spegnimento
A2. Pulsante di selezione programma
A3. Visualizzazione del programma
A4. LED di segnalazione - brillantante per risciacquo ,

sale addolcitore dell’acqua , rilevatore d’acqua
A5. Visualizzazione del timer
A6. Pulsante timer
A7. Indicatore di metà carico
A8. Pulsante di metà carico
A9. Pulsante Avvio/Pausa

B. Maniglia
C. Porta
D. Cestello per le posate
E. Cestello per stoviglie superiore
F. Cestello per stoviglie inferiore

G. Scomparto di riempimento

Vano detergente, pastiglie/polvere

G1. Coperchio
G2. Scomparto per il lavaggio principale
G3. Chiusura
G4. Scomparto per il prelavaggio

Vano per brillantante

G5. Indicatore di livello
G6. Contenitore del brillantante

61

H. Interno

H1. Valvola di troppopieno
H2. Contenitore del sale
H3. Uscita acqua con set ltro
H4. Bracci irroratore inferiore

Lato posteriore

I. Cavo di alimentazione con spina
J. Tubo di scarico dell’acqua (preassemblato)
K. Tubo di ingresso dell’acqua (preassemblato)

Accessori

Imbuto (non mostrato)

Contenuto

1 x Lavastoviglie
1 x Manuale d'uso
1 x Scheda di garanzia

PRIMA MESSA IN FUNZIONE

• Rimuovere accuratamente il prodotto e gli accessori dalla confezione originale. Si consiglia di
conservare la confezione originale per l'immagazzinamento. Se si desidera smaltire la confezione
originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto
smaltimento, contattare il centro locale di gestione dei riuti.

• Ispezionare i contenuti della consegna per vericarne la completezza e l'eventuale presenza di danni. Nel
caso in cui il contenuto sia incompleto o danneggiato, contattare immediatamente il punto vendita.

• Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura.

IM_ODW6021E FS-201118_V06_HR.indb 61IM_ODW6021E FS-201118_V06_HR.indb 61 19/11/2020 9:17 AM19/11/2020 9:17 AM

Size = A5

IT

62

INSTALLAZIONE
Nota: La lavastoviglie è dotata di cavo di alimentazione e spina. Prima dell'installazione assicurarsi che la

presa a muro sia nel punto desiderato.

Si consideri la dimensione del prodotto per il posizionamento e l'installazione.

1

Posizionare la lavastoviglie su una supercie piana, orizzontale e stabile. Assicurarsi che il prodotto
sia assolutamente livellato, utilizzando una livella a bolla d'aria.
Nota: La lavastoviglie non è adatta all'incasso.

La lavastoviglie deve essere collegata allo scarico.

2

1. Il tubo è al pronto per essere collegato allo scarico delle acque reue. Tagliare le fascette e

raddrizzare il tubo.

2. Collegare l'estremità a un tubo di scarico (Opzione A o B). Osservare l'altezza massima dell'uscita
del tubo di scarico.

Nota:

Come accessorio opzionale è disponibile un supporto per il tubo.
Collegare l'ingresso dell'acqua a un rubinetto dell'acqua corrente (3/4") utilizzando il tubo in

3

dotazione e assicurarsi che ssato saldamente.
Nota: Se i tubi dell'acqua sono nuovi o non sono stati utilizzati per un lungo periodo di tempo,
lasciar scorrere l'acqua per assicurarsi che sia è limpida e priva di impurità. ln mancanza di questa
precauzione, vi è il rischio che l'ingresso dell'acqua possa bloccarsi e danneggiare l'apparecchio.

Collegare la spina di alimentazione alla rete elettrica.

4

Nota: Prima di usare il prodotto per la prima volta, vericare che tutte le connessioni idrole del
prodotto siano correttamente sigillate e collegate ad entrambi di dispositivi e alle condotte idriche.
Controllare tutte le connessioni periodicamente per evitare eventuali perdite.

PREPARAZIONE
Riempimento del contenitore del sale

A seconda della durezza dell'acqua di casa (grado di durezza) utilizzare il sale supplementare

5

(addolcitore). Rispettare sempre le istruzioni fornite con il sale.

1. Togliere il cestello, poi svitare e togliere il tappo del contenitore del sale.

2. Prima del primo lavaggio, aggiungere 1,5 It di acqua nel contenitore del sale della macchina.

3. Posizionare l'estremità dell'imbuto (in dotazione) nel foro e versare circa 1,5 kg di sale. Una

piccola fuoriuscita di acqua dal contenitore del sale è normale.

4. Dopo aver riempito il contenitore, riavvitare il tappo in senso orario.

5. Subito dopo il riempimento del sale nel suo contenitore, occorre avviare un programma di

lavaggio (si suggerisce un programma rapido). In caso contrario il sistema dei ltri, la pompa
o altre importanti parti della macchina possono essere danneggiati dall'acqua salata con
conseguente perdita della garanzia.

Nota: A seconda di quanto si scioglie il sale, la spia può restare accesa anche dopo il riempimento
del contenitore.

Attenzione!

• Utilizzare solo sale specico per lavastoviglie! Tutti gli altri tipi di sale non specici per l'uso in
lavastoviglie, in particolare il sale da cucina, possono danneggiare l'addolcitore dell'acqua. In caso
di danni causati dall'utilizzo di un sale inadatto, il costruttore non fornisce alcuna garanzia né è
responsabile per eventuali danni.

• Se vi sono fuoriuscite del sale, va eseguito un risciacquo o un programma rapido per eliminare il sale
in eccesso.

• Aggiungere il sale poco prima di iniziare uno dei programmi di lavaggio completo. Questo impedirà
la formazione di eventuali granelli di sale o acqua salata rimasti sul fondo della macchina per un certo
periodo di tempo, il che può causare corrosione.

• Il contenitore del sale deve essere riempito solo quando si accende la spia del sale nel pannello di
controllo.

IM_ODW6021E FS-201118_V06_HR.indb 62IM_ODW6021E FS-201118_V06_HR.indb 62 19/11/2020 9:17 AM19/11/2020 9:17 AM

63

IT

Regolazione del consumo di sale

1. Attivare la modalità di impostazione: Chiudere lo sportello entro 60 secondi dall'accensione,

6

premere il pulsnate di P e tenerlo premuto per 5 secondi. La macchina entrerà in modalità
impostazione, indicata dalla spia lampeggiante

.

2. Regolare il livello di consumo di sale: Premere il pulsante del programma P per selezionare

l'impostazione corretta in base all'ambiente locale. Seguire la tabella seguente per trovare
l'impostazione corretta. È possibile vedere l'impostazione corrente, osservando, quali indicatori
di programma si accendono.

Grado di durezza dell'acqua

1)

°dH

mmol/l

Impostazione Display digitale

2)

0-5 0-0,94 1

6-11 1,0-2,0 2

12-17 2,1-3,0 3 *

18-22 3,1-4,0 4

23-34 4,1-6,0 5

35-55 6,1-9,8 6

3. Il prodotto uscirà automaticamente dalla modalità di impostazione 5 secondi dopo l'ultima
impostazione/funzionamento dell'interruttore.

Nota:

1)

Grado tedesco di misura della durezza dell'acqua

2)

millimol, unità internazionale per la durezza dell'acqua
*) impostazione di fabbrica
Contattare le autorità di gestione dell'acqua locali per informazioni sulla durezza del rifornimento idrico.

IM_ODW6021E FS-201118_V06_HR.indb 63IM_ODW6021E FS-201118_V06_HR.indb 63 19/11/2020 9:17 AM19/11/2020 9:17 AM

Size = A5

IT

Aggiunta del detersivo

• L'erogatore deve essere riempito prima dell'inizio di ogni ciclo di lavaggio.

7

• Per la quantità corretta seguire le istruzioni fornite con il detersivo.

1. Premere il pulsante di rilascio. Il coperchio scatta automaticamente.

2. Aggiungere sempre il detersivo poco prima dell'inizio di ogni ciclo di lavaggio, altrimenti

potrebbe inumidirsi e non dissolversi correttamente.

3. Se le stoviglie sono molto sporche, mettere una dose supplementare di detersivo nello
scomparto del prelavaggio. Questo detersivo entrerà in azione durante la fase di prelavaggio.

Si noti la dierenza tra i due scomparti:

a) Scomparto del detersivo per il lavaggio principale.
b) Scomparto del detersivo per il ciclo di prelavaggio.

4. Chiudere il coperchio e premere nché non scatta in posizione.

Nota: Utilizzare solo detersivo specico per lavastoviglie. Mantenere il detersivo fresco ed asciutto.

Riempire il serbatoio del brillantante

La lavastoviglie è progettata per utilizzare il brillantante liquido che viene rilasciato durante il

8

risciacquo nale per evitare che l'acqua formi gocce sulle stoviglie.

1. Aprire il tappo e versare il brillantante nel dosatore no a quando l'indicatore di livello diventa
completamente nero. Il volume del contenitore del brillantante è di circa 110 ml.

• Per aprire il dosatore occorre ruotare il tappo seguendo la freccia di "apertura" (a sinistra) ed

estrarlo.

• Versare il brillantante nel dosatore, facendo attenzione a non riempirlo eccessivamente.

Indicatore Stato

64

Pieno

¾ pieno

½ pieno

¼ pieno

Vuoto

• Rimettere il tappo allineandolo con la freccia di "apertura" e ruotandolo verso la freccia di

chiusura (a destra).

Nota: Non riempire mai il dosatore del brillantante con altre sostanze (detergenti per
lavastoviglie, detersivi liquidi). Questo danneggerebbe l'apparecchio.

2. Il brillantante viene aggiunto automaticamente durante l'ultimo risciacquo, garantendo
un'asciugatura senza macchie o strisciature.

3. Se il dosatore del brillantante è vuoto la spia del brillantante

IM_ODW6021E FS-201118_V06_HR.indb 64IM_ODW6021E FS-201118_V06_HR.indb 64 19/11/2020 9:17 AM19/11/2020 9:17 AM

si accende di rosso.

65

IT

Regolare il serbatoio del brillantante

Il dosaggio può essere regolato in base a 6 livelli. Il livello predenito è il 4. Questa impostazione è quella
consigliata.

Nota:

• Impostare il livello di dosaggio più alto, se le macchie rimangono sulle stoviglie.

• Impostare il dosaggio più basso, se sulle stoviglie rimangono aloni o striature.

• Utilizzare una moneta per modicare l’impostazione.

Osservare lo schema per il posizionamento delle posate nell'apposito cestello. Vedere la tabella qui

9

sotto per le denominazione delle parti.

Cucchiai per zuppa

1

Cucchiaini per dolce6 Cucchiai di servizio7 Forchette di servizio8 Mestoli per salse

5

Forchette

2

Coltelli

3

Cucchiaini da tè

4

Caricamento del cestello della lavastoviglie

• Solo stoviglie pulite e posate lavabili in lavastoviglie o adatte per lavastoviglie. Seguire le
istruzioni dei produttori.

• Raschiare eventuali avanzi di cibo. Ammorbidire i resti di cibo bruciato in padelle, pentole, ecc.

• Raschiare eventuali avanzi di cibo. Ammorbidire i residui di bruciato nelle padelle. Non è
necessario sciacquare le stoviglie sotto l'acqua corrente.

• Posizionare gli oggetti nella lavastoviglie nel modo seguente:

- Oggetti come tazze, bicchieri, pentole/padelle, ecc. vanno a faccia in giù.

- Elementi curvi, o con rientranze, devono essere caricati di taglio in modo che l'acqua possa
deuire.

- Tutti gli utensili vanno impilati in modo sicuro e senza possibilità di ribaltarsi.

- Tutti gli utensili vanno posizionati in modo che i bracci possano ruotare liberamente durante il
lavaggio.

- Disporre piccoli piatti nel cestello superiore, ad esempio oggetti leggeri e delicati come piattini,
tazze, bicchieri, ciotole da dessert, ecc.

- Disporre parti grandi e pesanti nel cestello inferiore, come piatti, vassoi, pentole, ciotole, ecc.

Nota: Oggetti molto piccoli non devono essere lavati in lavastoviglie in quanto potrebbero
facilmente cadere dal cestello e danneggiare l'apparecchio.

Attenzione!

• I coltelli a lama lunga in posizione verticale rappresentano un potenziale pericolo.

• Non lasciate che un oggetto tocchi il fondo.

• Caricare sempre gli utensili alati con la punta acuminata verso il basso!

• Non sovraccaricare la lavastoviglie per non comprometterne il funzionamento.

IM_ODW6021E FS-201118_V06_HR.indb 65IM_ODW6021E FS-201118_V06_HR.indb 65 19/11/2020 9:17 AM19/11/2020 9:17 AM

Size = A5

IT

1

1

2

3

4

5

6

Attenersi al piano generale per posizionare i piatti e le posate nel cestello. Vedere la tabella
seguente per le possibili designazioni delle parti.

1

4

3

5

1

2

Cestello superiore Cestello inferiore

1

Coppe Piattini Ciotole in vetro Ciotole da dessert Bicchieri

6

2

7

66

1 1

15

14

13

12

5

10

10

7

9

12

6

8

4

3

8

4

9

Tazze Piatto ovale Pentola piccola Piatto da dessert Piatti da zuppa

11

12

13

14

15

Cestello per posate

FUNZIONAMENTO
Lavaggio delle stoviglie

• Osservare la seguente procedura per avviare il processo di lavaggio:

10

1. Caricare il cestello della lavastoviglie.

2. Aggiungere il detersivo o il brillantante.

Importante: Assicurarsi che l'alimentazione idrica sia aperta, che l'apparecchio sia collegato alla
rete e che lo sportello sia ben chiuso.

3. Premere l’interruttore

IM_ODW6021E FS-201118_V06_HR.indb 66IM_ODW6021E FS-201118_V06_HR.indb 66 19/11/2020 9:17 AM19/11/2020 9:17 AM

Ciotole in

melamina

per accendere la lavastoviglie.

Pentola da forno

Piattini da dessert

in melamina

Piatti per pizza

67

IT

4. Premere P per selezionare un programma, fare riferimento alla sezione Selezione di un
programma. Se la lavastoviglie non è completamente carica, è possibile selezionare anche

la modalità a mezzo carico. Questa modalità consente di risparmiare acqua ed elettricità
quando si utilizza il cestello inferiore e superiore della lavastoviglie. Premere il pulsante 1/2
dopodiché l’indicatore di metà carico si accende.
Nota:

• Questa modalità può essere utilizzata solo con le impostazioni di programma Intensivo,

ECO e 90 min.

• Si consiglia di utilizzare la funzione di mezzo carico se le stoviglie sono solo leggermente

sporche.

5. Per la funzione timer (ritardo) si rimanda al capitolo TIMER - RITARDO DI LAVAGGIO. Premere
il pulsante .

• Per interrompere il processo premere di nuovo il pulsante

.

Nota: Le spie del programma mostrano lo stato della lavastoviglie:

a) Luce del programma accesa: standby o pausa
b) Luce del programma lampeggiante: programma di lavaggio in corso

6. Quando il ciclo di lavoro è terminato, il segnale acustico della lavastoviglie suonerà 8 secondi,
per poi fermarsi.

- Spegnere l'apparecchio con il pulsante

e chiudere il rubinetto dell'acqua.

- Aprire lo sportello della lavastoviglie.

Attenzione! È pericoloso aprire lo sportello durante il lavaggio, perché ci si può scottare con
l'acqua calda.

- Attendere qualche minuto prima di scaricare la lavastoviglie per evitare di maneggiare
stoviglie e utensili mentre sono ancora caldi e più suscettibile alle rotture. Essi potranno
anche asciugare meglio.

- Scaricare la lavastoviglie.

Modica/ pausa del ciclo di lavaggio

• È possibile modicare il programma di lavaggio, quando la lavastoviglie è in funzione solo da
breve tempo. In caso contrario, il detersivo potrebbe essere già stato rilasciato, e l'apparecchio
potrebbe avere già scaricato l'acqua di lavaggio.

- Premere il pulsante e poi il pulsante di selezione programma P per più di 3 secondi.

L’apparecchio passerò in modalità standby.

- Modicare il programma per l'impostazione del ciclo desiderato

- Premere nuovamente il pulsante per continuare il processo di lavaggio.

Nota: Se si apre la porta durante il lavaggio, la macchina si ferma. Quando si chiude lo sportello e la
macchina continua a lavorare dopo 10 secondi.

• Se si è dimenticato un piatto, si può mettere in pausa il programma e aggiungerlo, ma occorre
assicurarsi che lo scomparto del detersivo si sia ancora aperto.

1. Premere il pulsante per interrompere il processo di lavaggio.

2. Dopo l'arresto dei bracci irroratori, è possibile aprire completamente lo sportello.

3. Aggiungere i piatti mancanti.

4. Chiudere lo sportello e premere nuovamente il pulsante la lavastoviglie continuerà dopo

10 secondi.

Consigli sul tipo di detersivo

Consultare le note di seguito per migliorare il risultato della pulizia, riducendo al contempo il consumo
energetico e l’impatto ambientale:

• Dosare il detersivo, il sale e il brillantante in base ai suggerimenti / requisiti del fornitore, tenendo
conto della massa e del livello di sporcizia del servizio da tavola.

• Non utilizzare insieme tipi di detersivo e sale dierenti

• Si utilizzano detersivi a base di solventi o ingredienti corrosivi.

• Evitare il sovradosaggio.
Attenzione: Un dosaggio errato di detersivo, sale o altri additivi può danneggiare il prodotto e
comprometterne il corretto funzionamento.

IM_ODW6021E FS-201118_V06_HR.indb 67IM_ODW6021E FS-201118_V06_HR.indb 67 19/11/2020 9:17 AM19/11/2020 9:17 AM

Size = A5

IT

68

SCELTA DEL PROGRAMMA

Tabella dei programmi

11

La tabella seguente mostra quali sono i programmi migliori da utilizzare per diversi livelli di residui
di cibo sulle stoviglie e quanto detersivo è necessario. Inoltre vengono mostrate le informazioni sui
programmi.

-

205

Consumo

di energia

(Kwh)

1,621 17,8

Programma

Intensiv

Informazione e scopo

Per stoviglie molto
sporche, pentole
normalmente sporche,
padelle, piatti, ecc. con
sporco secco.

Informazione e

scopo

Prelavaggio 50 °C
Lavaggio 65 °C
Risciacquo
Risciacquo
Risciacquo 65 °C

Detersivo
Pre/Princ.

4/16 g

(1 o 2

pezzi)

Funzio

namento

Tempo (min)

Asciugatura

(*EN 60436)

Questo è il programma
standard. È adatto
per pulire stoviglie
normalmente sporche
ed è il programma più
eciente in termini di

Prelavaggio
Lavaggio 45 °C
Risciacquo 60 °C
Asciugatura

4/16 g

(1 o 2

pezzi)

230 0,923 11,0

consumo energetico e
idrico per quel tipo di
stoviglie.

90 Min.

Rapid

Per carichi normal­mente sporchi che
richiedono un'asciuga­tura completa.

Un rapido risciacquo
per carichi legger­mente sporchi senza
asciugare.

Lavaggio 60 °C
Risciacquo
Risciacquo 65 °C
Asciugatura

Lavaggio 50 °C
Risciacquo
Risciacquo 45 °C

20 g

(1 pezzo)

20 g

(1 or 2 pcs.)

90 1,35 11,5

30 0,751 11,2 —

Idrico

(L)

Bril
lan-

tante

-

Nota:
* ECO: Questo programma è adatto alla pulizia di stoviglie normalmente sporche e per tale scopo

è il programma più eciente in termini di consumo combinato di energia e di acqua. Viene
utilizzato per valutare la conformità alla legislazione UE sulla progettazione ecocompatibile.

Nota:

I valori indicati per i programmi diversi dal programma ECO sono solo indicativi.

IM_ODW6021E FS-201118_V06_HR.indb 68IM_ODW6021E FS-201118_V06_HR.indb 68 19/11/2020 9:17 AM19/11/2020 9:17 AM

69

IT

TIMER  RITARDO DI LAVAGGIO

La lavastoviglie è dotata di una funzione timer che consente il successivo risciacquo. Scegliere tra 3,

12

6, o 9 ore di ritardo.

• Selezionare il tempo di ritardo desiderato tramite il pulsante

(avvio del tempo di ritardo). Il
tempo selezionato verrà indicato da un LED rosso. Il processo di lavaggio viene avviato con il
ritardo impostato.

PULIZIA E MANUTENZIONE

• Attenzione! Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche,

oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in
plastica, mentre i meccanismi di pulizia e gli utensili potrebbero graare la supercie.

• Pulire le superci esterne del dispositivo con un panno umido e quindi asciugarle completamente. Far
attenzione a non far entrare acqua all’interno del prodotto (ad esempio, attraverso l’interruttore).

• Pulire il bordo intorno allo sportello solo con un panno morbido, caldo e umido. Per evitare che
penetri acqua nella serratura e nei componenti elettrici, non utilizzare alcun detergente spray.

Pulizia del gruppo ltro

Il ltro impedisce che resti di cibo di grandi dimensioni o altri oggetti penetrino all'interno della pompa.
Ispezionare i ltri per vericare la presenza di blocchi dopo ogni utilizzo della lavastoviglie.

Il sistema ltrante è costituito da un ltro a grana grossa, un ltro piatto (ltro principale) e un

13

micro ltro (ltro ne).

• Filtro Principale A: Alimenti e particelle intrappolati da questo ltro vengono polverizzati da un

getto speciale del braccio e lavati via.

• Filtro ne B: Questo ltro trattiene residui di sporco e cibo nella zona del pozzetto e impedisce

che si depositino sulle stoviglie durante il ciclo di lavaggio.

• Filtro a grana grossa C: Oggetti più grandi, come pezzi di ossa o di vetro che potrebbero

bloccare lo scarico vengono intrappolati nel ltro a grana grossa. Per rimuovere gli elementi
catturati dal ltro, premere delicatamente il tappo sulla parte superiore di questo ltro e
sollevarla.

Smontare e pulire il ltro con la seguente procedura:

• Ruotare il tappo (ltro C) in senso antiorario e togliere l'intero gruppo del ltro.

• Estrarre i ltri B e C.

• Estrarre il ltro C.

• Lavare i ltri sotto l'acqua corrente.

• Il rimontaggio avviene in ordine inverso. Assicurarsi che il gruppo del ltro sia installato
correttamente.

Nota: Non usare la lavastoviglie con il sistema ltrante non installato.

Pulizia dei bracci irroratori

I bracci irroratori possono essere facilmente rimossi per la pulizia periodica degli ugelli (circa ogni due

14

mesi), per evitare possibili intasamenti.

• Aerrare il braccio nel mezzo e tirarlo verso l'alto per rimuoverlo.

• Lavare i bracci sotto un getto di acqua corrente.

• Reinserirli accuratamente nella loro sede e assicurarsi che siano installati correttamente e
possono girare liberamente.

Decalcicazione

La decalcicazione non è necessaria se il detersivo è dosato correttamente. Se si desidera decalcicare il
prodotto, procedere secondo le istruzioni del produttore del decalcicante. È possibile ottenere agenti
disincrostanti adeguati dai rivenditori.

IM_ODW6021E FS-201118_V06_HR.indb 69IM_ODW6021E FS-201118_V06_HR.indb 69 19/11/2020 9:17 AM19/11/2020 9:17 AM

Size = A5

IT

70

CODICI DI ERRORE

Codice Signicato Possibili cause

• Il rubinetto non è aperto

• L’ingresso dell’acqua è limitato

• La pressione dell’acqua è troppo bassa

• Malfunzionamento degli elementi
riscaldanti

• Alcuni componenti della lavastoviglie
presentano delle perdite

• Malfunzionamento dell'elemento
riscaldante

L’indicatore

Gli indicatori

lampeggiano in modo

continuo

L’indicatore

Le luci

, e

lampeggianti

è acceso.

e

lampeggia.

Tempo di ingresso
dell'acqua più lungo

La temperatura richiesta
non viene raggiunta

Troppo pieno

Non raggiunge la
temperatura richiesta

Se si trovano codici ERRORE, contattare il servizio clienti. I numero di assistenza sono forniti in un
documento separato.

RISOLUZIONE DEI PROBLEMI

In caso di problemi durante il funzionamento, fare riferimento alla tabella seguente. Se i problemi non
possono essere risolti come indicato in Soluzione o se sono necessari pezzi di ricambio per l’auto­riparazione, contattare il centro di assistenza. I rispettivi numeri di assistenza sono indicati nella scheda
di garanzia fornita con questo prodotto. Si noti che l’auto-riparazione impropria può comportare pericoli
e l’annullamento della garanzia e dovrebbe essere evitata, in caso di dubbio.

Problema Possibili cause Soluzione

Il prodotto non funziona • Alimentazione interrotta • Controllare alimentazione

elettrica

• La pressione dell'acqua è
troppo bassa

• Vericare che
l'approvvigionamento idrico sia
stato collegato correttamente e
che l'acqua sia stata aperta

• Lo sportello della
lavastoviglie non è stato

• Assicurarsi che lo sportello sia
stato chiuso correttamente

chiuso correttamente

L’acqua non viene pompata
dalla lavastoviglie

• Il tubo di scarico è piegato • Controllare il tubo di scarico

• Il ltro è otturato • Controllare il ltro grossolano

• Il lavandino della cucina è
otturato

• Assicurarsi che il lavandino della
cucina scarichi bene oppure
contattare il servizio assistenza
per aiuto

Schiuma nella vaschetta • Detersivo inadatto • Utilizzare solamente detersivi

appositi per lavastoviglie

• Riversamenti di brillantante • Pulire i riversamenti di
brillantante

Schiuma nella vaschetta
interna

Strato bianco sulla supercie
interna

• È stato utilizzato del detersivo

con colorante

• Utilizzare solo detersivo senza
colorante

• Minerali d'acqua duri • Pulire regolarmente l'interno
con una spugna umida

IM_ODW6021E FS-201118_V06_HR.indb 70IM_ODW6021E FS-201118_V06_HR.indb 70 19/11/2020 9:17 AM19/11/2020 9:17 AM

71

IT

Problema Possibili cause Soluzione

Macchie di ruggine sulle
posate

• Le posate non sono resistenti
alla corrosione

• Un programma non è stato
avviato dopo il rifornimento
del sale

• Il coperchio

• Non lavare questi oggetti nella
lavastoviglie

• Avviare sempre un programma
rapido dopo aver aggiunto il
sale

• Controllare e avvitarlo

dell'ammorbidente è lento

Rumore martellante nel telaio • Il braccio spruzzatore sbatte

contro un oggetto nel

• Interrompere il programma e
risistemare gli oggetti

cestello

Rumore metallico • Le stoviglie sono sparse nel

telaio

Rumore martellante nei tubi
dell’acqua

Le stoviglie non sono pulite • Stoviglie caricate in modo

• Causato dall'installazione
in loco o dalla sezione
trasversale della tubazione

• Questo non inuisce sul
funzionamento della
lavastoviglie

• Risistemare le stoviglie

scorretto

• I bracci spruzzatori sono
bloccati

• Detersivo insuciente • Aggiungere più detersivo

• Il programma non è potente

• Scegliere un altro programma

a sucienza

Opacizzazione sulle stoviglie
in vetro

• Il ltro è sporco o non è
inserito correttamente

• Detersivo eccessivo • Usare meno detersivo e

• Pulire il ltro e assicurarsi che
sia inserito correttamente

scegliere il ciclo più breve per
pulire i bicchieri

Segni neri o grigi sulle
stoviglie

• Le stoviglie sono state
graate da utensili in

• Utilizzare un detergente
abrasivo delicato

alluminio

Il detersivo è rimasto nelle
tazze del distributore

• Le tazze del detersivo sono
bloccate

• Riorganizzare i piatti

Le stoviglie non si asciugano • Carico scorretto • Sostituire il prodotto detergente

o immettere il brillantante

• Il livello di brillantante è
troppo basso

• Le stoviglie vengono rimosse
troppo presto

• Aumentare il livello di
brillantante

• Non rimuovere le stoviglie
subito dopo il lavaggio.

IM_ODW6021E FS-201118_V06_HR.indb 71IM_ODW6021E FS-201118_V06_HR.indb 71 19/11/2020 9:17 AM19/11/2020 9:17 AM

Size = A5

IT

72

DATI TECNICI

Consumo energetico 1760 - 2100 W
Tensione / nominale 220 - 240 V ~ 50 Hz
Pressione idrica (pressione di usso) 0,4 - 10 bar / 0,04 - 1 MPa
Temperatura dell’acqua Cold

• Questa è una lavastoviglie.

• Far riferimento al sito Web di seguito per informazioni tecniche o contattare il produttore per la

documentazione tecnica: www.ok-online.com

SMALTIMENTO

Non smaltire questi apparecchi con i riuti domestici. Consegnarlo presso un punto di raccolta
per il riciclo WEEE. Così aiutate a risparmiare le risorse ed a proteggere l’ambiente. Contattare le

autorità o il rivenditore locale per ulteriori informazioni.

Note relative al consumo energetico e idrico della lavastoviglie

• Il programma eco è adatto per la pulizia di stoviglie normalmente sporche. È il programma più
eciente a tale scopo in termini di consumo combinato di energia e di acqua e viene utilizzato per
valutare la conformità alla legislazione UE sulla progettazione ecocompatibile.

• Caricando la lavastoviglie domestica no alla capacità indicata dal produttore, è possibile risparmiare
energia e acqua. Disporre le stoviglie correttamente come descritto nei piani di carico delle presenti
istruzioni. Un carico improprio può causare un lavaggio ineciente delle stoviglie e possibili
malfunzionamenti.

• Il prelavaggio manuale delle stoviglie comporta un maggiore consumo di acqua e di energia e viene
sconsigliato.

• Il lavaggio delle stoviglie in una lavastoviglie domestica consuma generalmente meno energia e
meno acqua rispetto al lavaggio a mano, a condizione che la lavastoviglie domestica venga utilizzata
secondo le istruzioni del produttore.

• I valori per la durata del programma e il consumo di energia e di acqua di tutti i programmi che
includono un ciclo di funzionamento sono riportati nelle tabelle corrispondenti delle presenti
istruzioni.

• Osservare le informazioni sulla corretta installazione (incluso l’allineamento orizzontale, il
collegamento all’alimentazione elettrica, i collegamenti dell’acqua fredda) contenute nelle presenti
istruzioni.

• L’uso di detersivi, sale e altri additivi deve essere eettuato correttamente. Un dosaggio errato
comporta un aumento dell’inquinamento ambientale ed eventuali danni all’apparecchio.

• Prima di ogni utilizzo, rimuovere tutti i corpi estranei dalla lavastoviglie.

• La pulizia regolare e il rispetto degli intervalli di pulizia ottimali e delle misure per evitare depositi di
calcare sono particolarmente importanti. Fare riferimento al capitolo Pulizia e cura.

• Il controllo regolare dei ltri e gli intervalli di pulizia ottimali sono particolarmente importanti. Fare
riferimento al capitolo Pulizia e cura.

IM_ODW6021E FS-201118_V06_HR.indb 72IM_ODW6021E FS-201118_V06_HR.indb 72 19/11/2020 9:17 AM19/11/2020 9:17 AM

73

NL

GEFELICITEERD

Bedankt voor uw aankoop van dit ok. product. Lees deze gebruiksaanwijzing zorgvuldig door en bewaar
deze voor toekomstige raadpleging.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES LEES ZORGVULDIG EN BEWAAR VOOR LATERE
RAADPLEGING.

1.

Dit apparaat kan onder toezicht en na uitleg over het veilige
gebruik van het apparaat, en nadat zij zich bewust zijn van
de mogelijke gevaren, worden bediend door kinderen ouder
dan 8 jaar.

2. Kinderen mogen niet met het product spelen.

3. Reiniging en onderhoud dient uitsluitend uitgevoerd te

worden door kinderen ouder dan 8 jaar en onder toezicht.

4. Dit product is ontworpen voor het wassen van maximaal 12

plaatsinstellingen.

5. De deur mag niet in de geopende stand worden

achtergelaten, omdat dit een struikelgevaar kan zijn.

6. Volg de instructies op voor het vullen van de vaatwasser.

Waarschuwing: Messen en andere artikelen met scherpe
punten moeten met de punt naar beneden of liggend in de
korf worden geladen.

7. Het product is ontworpen voor de bereiding van normale

hoeveelheden thuis of in huishoudelijke niet-commerciële
omgevingen zoals personeelskeukens in winkels, kantoren,
boeren- en kleine bedrijven of door gasten bij een bed &
brakfast, kleine hotels en soortgelijke verblijfsomgevingen.

8. Volg de meegeleverde instructies op voor de installatie.

9. De vaatwasser heeft ventilatieopeningen in de onderkant.

Deze openingen mogen niet worden belemmerd door een
tapijt.

10. Een beschadigde stroomkabel dient uitsluitend te worden

vervangen door bevoegde onderhoudsinstanties om gevaar
te voorkomen.

IM_ODW6021E FS-201118_V06_HR.indb 73IM_ODW6021E FS-201118_V06_HR.indb 73 19/11/2020 9:17 AM19/11/2020 9:17 AM

Size = A5

NL

11. Dit product wordt aangesloten op de hoofdwaterleiding. Let

74

op de minimale en maximale toegestane inlaatdruk van het
water, zie het hoofdstuk Technische gegevens. Let op alle
instructies over de installatie van de afneembare slangsets
en gebruik nieuwe slangsets voor de installatie. Gebruik
geen oude slangsets opnieuw.

12. Volg de aanwijzingen in het hoofdstuk Reiniging en zorg.

13. Lees deze gebruikershandleiding voor het eerste gebruik aandachtig door en geef het met het

product door. Neem de waarschuwingen die op het product en in deze gebruikershandleiding
staan vermeld, in acht. De waarschuwingen bevatten belangrijke informatie voor uw veiligheid en
voor het gebruik en onderhoud van het apparaat.

14. Gebruik het product uitsluitend voor het beoogde gebruik en met de aangeraden accessoires en

onderdelen. Oneigenlijk gebruik of een verkeerde bediening kan leiden tot risico’s op gevaar.

15. Laat het apparaat nooit zonder toezicht als het is ingeschakeld.

16. Probeer onder geen beding om het product (bijv. bij schade aan de stroomkabel, als het product

is gevallen, enz.) zelf te repareren. Voor onderhoud en reparaties dient u contact op te nemen met
een geautoriseerde servicedienst.

17. De netspanning dient overeen te komen met de informatie die staat vermeld op het kenplaatje van

het apparaat.

18. Vermijd schade aan de stroomkabel door knikken of contact met scherpe hoeken.

19. Houd dit apparaat, met inbegrip van de stroomkabel en de stekker, uit de buurt van alle

hittebronnen, zoals bijvoorbeeld ovens, kookplaten en andere hitteproducerende apparaten/
voorwerpen.

20. Verwijder de stroomkabel uit het stopcontact door aan de stekker te trekken. Niet aan het snoer

trekken.

21. Koppel het apparaat los van het voedingsnet als het apparaat niet in gebruik is of als er

sprake is van storingen en alvorens accessoires te verbinden of te verwijderen en voor elke
reinigingshandeling.

22. Gebruik dit apparaat uitsluitend op droge plaatsen en binnen, niet geschikt voor gebruik buiten.

23. Dit product is niet geschikt voor commercieel gebruik. Het is alleen ontworpen voor huishoudelijk

gebruik.

BEOOGD GEBRUIK

Dit product is uitsluitend bedoeld voor het reinigen van borden en bestek die vaatwasserbestendig en
geschikt voor vaatwassers zijn. Elk ander gebruik kan tot schade aan het product of tot letsel leiden. Dit
product is ontworpen voor huishoudelijk gebruik en is niet voor commercieel gebruik bestemd.
Imtron GmbH aanvaardt geen aansprakelijkheid voor schade aan het product, schade aan
eigendommen of lichamelijk letsel als gevolg van onzorgvuldig of oneigenlijk gebruik van het product,
of gebruik van het product die niet voldoet aan het doel opgegeven door de fabrikant.

GARANTIE EN RESERVEONDERDELEN

De garantietijd van het product en de geldende garantievoorwaarden staan vermeld op de
garantiekaart die bij het product geleverd is. De reserveonderdelen, die in de desbetreende Ecodesign
richtlijn worden vermeld, kunnen worden verkregen door contact op te nemen met de klantenservice
voor een periode van respectievelijk 7 jaar of 10 jaar.

IM_ODW6021E FS-201118_V06_HR.indb 74IM_ODW6021E FS-201118_V06_HR.indb 74 19/11/2020 9:17 AM19/11/2020 9:17 AM

75

NL

BESTURINGSELEMENT EN ONDERDELEN

A. Bedieningspaneel

A1. Aan/Uit knop
A2. Programma keuzetoets
A3. Programmaweergave
A4. Signaal LEDs - spoelhulp , waterontharder zout , water detector
A5. Timerweergave
A6. Timer knop
A7. Halve lading indicator
A8. Halve lading knop
A9. Start/Pauze knop

B. Handvat
C. Deur
D. Bestekkorf
E. Bovenste vaatkorf
F. Onderste vaatkorf

G. Vul compartiment

Wasmiddel, tablet/poeder compartiment

G1. Afdekking
G2. Compartiment voor de hoofdafwas
G3. Vergrendelen
G4. Compartiment voor de voorwas

Spoelmiddelcompartiment

G5. Vulindicator
G6. Spoelmiddelreservoir

H. Binnenkant

H1. Overloop omleiding
H2. Zoutreservoir
H3. Wateruitloop met lterset
H4. Onderste sproeiarm

Achterkant

I. Netsnoer met stekker
J. Waterafvoerslang (voorgemonteerd)
K. Wateraanvoerslang (voorgemonteerd)

Accessoires

Trechter (niet afgebeeld)

Inhoud

1 x Vaatwasser
1 x Gebruikershandleiding
1 x Garantiekaart

VOOR HET EERSTE GEBRUIK

• Verwijder het apparaat en de accessoires voorzichtig uit de verpakking. Het is aangeraden om de
originele verpakking te bewaren voor opslag. Als u de originele verpakking wenst weg te gooien,
dient u dit in overeenkomst met de wettelijke bepalingen te doen. Voor vragen over de correcte wijze
van afvalverwerking, kunt u contact opnemen met uw lokale afvalverwerkingscentrum.

• Controleer de inhoud van de verpakking op compleetheid en schade. Indien de inhoud incompleet of
beschadigd is, dient u direct contact op te nemen met uw lokale verkooppunt.

• Raadpleeg het hoofdstuk Reiniging en zorg nadat u de verpakking heeft verwijderd.

IM_ODW6021E FS-201118_V06_HR.indb 75IM_ODW6021E FS-201118_V06_HR.indb 75 19/11/2020 9:17 AM19/11/2020 9:17 AM

Size = A5

NL

76

INSTALLATIE
Opmerking: De vaatwasser is uitgerust met een snoer en stekker. Zorg vóór de installatie ervoor dat op

de gewenste plaats van installatie een stopcontact aanwezig is.

Let op de afmetingen van het product bij het plaatsen en installeren.

1

Plaats de vaatwasser op een vlak, horizontaal en stabiel oppervlak. Zorg ervoor dat het product
absoluut waterpas staat.
Opmerking: De vaatwasser is niet bedoeld om te worden ingebouwd.

De vaatwasser moet op de afvoer worden aangesloten.

2

1. De slang is al op de afvalwateraansluiting aangesloten. Snij de binder los en wikkel de slang af.

2. Sluit het uiteinde aan op een afvoerpijp (Optie A of B). Let op de max. hoogte van het uiteinde

van de slang.

Opmerking:
Een geschikte slanghouder is als optionele accessoire verkrijgbaar.

Sluit de wateraansluiting met behulp van de meegeleverde slang aan op de waterleiding (3/4 inch)

3

en zorg ervoor dat het stevig is bevestigd.
Opmerking: Als de waterleidingen nieuw zijn of voor een langere tijd niet zijn gebruikt, laat het
water lopen om er voor te zorgen dat het water helder is. Als deze voorzorgsmaatregel niet wordt
genomen, bestaat het risico dat de waterinlaat geblokkeerd en het toestel beschadigd raken.

Steek de stekker in het stopcontact.

4

Opmerking: Controleer voordat u het product voor de eerste keer gebruikt of alle wateraansluitingen
van het product correct zijn afgedicht en zowel op het apparaat als op het waterleidingnet zijn
aangesloten. Controleer alle aansluitingen regelmatig om mogelijke lekkage te voorkomen.

VOORBEREIDING
Het zoutreservoir vullen

Afhankelijk van de hardheid van uw leidingwater (hardheidsgraad) gebruik extra zout

5

(waterontharder). Volg altijd de instructies van het zout op.

1. Verwijder de mand en schroef vervolgens de dop van het zoutreservoir eraf.

2. Vul vóór de eerste vaatwas 1,5 liter water in het zoutreservoir van uw machine.

3. Steek het uiteinde van de meegeleverde trechter in de opening van het zoutreservoir en

vul deze met ongeveer 1,5 kg zout. Het is normaal dat een kleine hoeveelheid water uit het
zoutreservoir komt.

4. Na het vullen van het reservoir, schroef de dop stevig linksom terug.

5. Direct na het vullen van het zout in het zoutreservoir moet een wasprogramma gestart worden

(we stellen het snelprogramma voor). Anders kan het ltersysteem, de pomp of andere
belangrijke onderdelen van de machine door het zoute water beschadigd raken, waardoor de
garantie komt te vervallen.

Let op: Afhankelijk van hoe goed het zout oplost, kan het controlelampje voor het zout nog steeds
branden, zelfs als het zoutreservoir is gevuld.

Waarschuwing!

• Gebruik alleen zout speciaal ontwikkeld voor het gebruik in vaatwassers! Elke andere soort zout
die niet speciek ontwikkeld is voor gebruik in een vaatwasser, vooral tafelzout, zal de waterwasser
beschadigen. In het geval van schade veroorzaakt door het gebruik van ongeschikt zout, geeft de
fabrikant geen garantie en is niet aansprakelijk voor de veroorzaakte schade.

• Als er zout gemorst is, moet een snelprogramma worden gedraaid om het overtollige zout te
verwijderen.

• Vul uitsluitend met zout net vóór het starten van één van de volledige wasprogramma's. Hierdoor
wordt voorkomen dat zoutresten of zout water, die gemorst kunnen zijn, voor een langere
tijdsperiode op het oppervlak van de machine achterblijven, wat tot corrosie kan leiden.

• Het zoutreservoir mag alleen worden bijgevuld als het controlelampje voor het zout in het
bedieningspaneel gaat branden.

IM_ODW6021E FS-201118_V06_HR.indb 76IM_ODW6021E FS-201118_V06_HR.indb 76 19/11/2020 9:17 AM19/11/2020 9:17 AM

77

NL

Instellen zoutverbruik

1. De instelmodus activeren: Sluit de deur binnen 60 seconden na het inschakelen, druk op en

6

houd de knop P voor 5 seconden ingedrukt, de machine gaat naar de instellingsmodus die
wordt aangegeven door het knipperende indicatielampje.

.

2. Het zoutverbruik instellen: Druk op de programeertoets P om de juiste instelling te selecteren

in overeenstemming met uw lokale omgeving. Volg de onderstaande tabel om de juiste
instelling te vinden. Aan de hand van de programma-indicatoren die gaan branden, ziet u de
huidige instelling.

Waterhardheidsgraad

1)

°dH

mmol/l

Instelling Corresponderende LED-indicatie

2)

0-5 0-0,94 1

6-11 1,0-2,0 2

12-17 2,1-3,0 3 *

18-22 3,1-4,0 4

23-34 4,1-6,0 5

35-55 6,1-9,8 6

3. Het product zal automatisch de instelmodus 5 seconden na de laatste instelling verlaten.

Opmerking:

1)

Duitse hardheidsgraad van het water

2)

millimol, internationale eenheid voor waterhardheid
*) fabrieksinstelling
Neem contact op met uw waterleidingbedrijf voor informatie over de hardheid van het water.

IM_ODW6021E FS-201118_V06_HR.indb 77IM_ODW6021E FS-201118_V06_HR.indb 77 19/11/2020 9:17 AM19/11/2020 9:17 AM

Size = A5

NL

Vaatwasmiddel toevoegen

• De dispenser moet vóór het begin van elke wasprogramma opnieuw worden gevuld.

7

• Volg de instructies bij het vaatwasmiddel voor de juiste hoeveelheid.

1. Druk op de ontgrendelingsknop. Het deksel springt open.

2. Voeg altijd het vaatwasmiddel vlak voor het starten van de vaatwasmachine toe, anders kan

het vochtig worden en zal het niet goed oplossen.

3. Als de vaat erg vuil is, plaatst u een extra dosis vaatwasmiddel in het voorwasmiddelvak. Dit
voorwasmiddel zal tijdens de voorwasgang worden gebruikt.

Let op het verschil van beide vakken:

a) Wasmiddelvak voor de hoofdwas.
b) Wasmiddelvak voor de voorwasgang.

4. Sluit het deksel en druk totdat deze vastklikt.

Opmerking: Gebruik alleen vaatwasmiddel speciaal gemaakt voor gebruik in vaatwassers. Houd
uw vaatwasmiddel fris en droog.

Het glansmiddelreservoir vullen

Uw vaatwasser is ontwikkeld om glansmiddel te gebruiken dat vrijkomt tijdens de laatste spoeling

8

om te voorkomen dat waterdruppels op de vaat worden gevormd.

1. Om het reservoir te vullen, open de dop en giet het glansmiddel in het reservoir totdat de
niveau-indicator helemaal zwart wordt. Het volume van het glansmiddelreservoir is ongeveer
110 ml.

• Om het reservoir te openen, draai de dop naar de “open”-pijl (links) en til het eruit.

• Giet het glansmiddel voorzichtig niet te vol in het reservoir.

Indicator Status

78

Vol

¾ vol

½ vol

¼ vol

Leeg

• Plaats de dop terug door deze in lijn met de “open”-pijl aan te brengen en het naar de

“gesloten”-pijl (rechts) te draaien.

Opmerking: Vul nooit het glansmiddelreservoir met andere middelen (bijv.
vaatwasserreinigingsmiddel, vloeibaar vaatwasmiddel). Dit zal het apparaat beschadigen.

2. Het glansmiddel wordt automatisch tijdens de laatste spoeling gedoseerd, zodat grondig
spoelen, en vlekke- en streeploos drogen gegarandeerd wordt.

3. Als het glansmiddelreservoir leeg is zal het lampje

IM_ODW6021E FS-201118_V06_HR.indb 78IM_ODW6021E FS-201118_V06_HR.indb 78 19/11/2020 9:17 AM19/11/2020 9:17 AM

van het glansmiddel rood oplichten.

79

NL

Stel de spoelglansafgifte in

De dosering kan op 6 niveaus worden ingesteld. Standaard niveau is 4. Deze instelling is een
aanbeveling.

Opmerking:

• Stel het doseerniveau hoger in als er vlekken op de vaat achterblijven.

• Stel het doseerniveau lager in als er aanslag of strepen op de vaat achterblijven.

• Gebruik een muntstuk om de instelling te wijzigen.

Let op het algemene plan voor het plaatsen van bestek in de bestekmand. Zie onderstaande tabel

9

voor mogelijke benamingen.

Soeplepels

1

Dessertlepels

5

Vorken

2

Opscheplepels

6

Messen

3

Opdienvorken

7

Theelepels

4

Juslepels

8

De vaatwassermand vullen

• Reinig uitsluitend borden en bestek die vaatwasserbestendig en geschikt voor vaatwassers zijn.
Volg de instructies van de fabrikanten.

• Schraap eventuele grote hoeveelheden etensresten eraf. Week overblijfselen van ingebrand
voedsel in pannen, potten etc.

• Het is niet nodig om de vaat aft e spoelen onder stromend water.

• Plaats artikelen op de volgende manier in de vaatwasser:

- Artikelen zoals kopjes, glazen, potten/pannen, enz. naar beneden gericht.

- Gebogen artikelen of met uitsparingen moeten schuin worden geladen zodat het water kan
weglopen.

- Al het bestek wordt veilig gestapeld en kan niet omvallen.

- Al het bestek wordt zodanig geplaatst zodat de sproeiarmen tijdens het wassen vrij kunnen
draaien.

- Plaats kleine vaat in de bovenste korf, bijvoorbeeld lichtgewicht en delicate items zoals
schotels, kopjes, glazen, dessertkommen etc.

- Plaats grote en zware delen in de onderste korf, zoals borden, bladen, pannen, kommen enz.

Opmerking: Zeer kleine artikelen mogen niet in de vaatwasser worden gewassen omdat ze
gemakkelijk uit de korf kunnen vallen en daardoor het apparaat kunnen beschadigen.

Waarschuwing!

• Langbladige messen opgeborgen in een verticale positie zijn een potentieel gevaar.

• Laat geen artikelen door de bodem uitsteken.

• Laad altijd scherpe artikelen met de scherpe punt naar beneden!

• Laad uw vaatwasser niet te vol omdat dit het resultaat zal beïnvloeden.

IM_ODW6021E FS-201118_V06_HR.indb 79IM_ODW6021E FS-201118_V06_HR.indb 79 19/11/2020 9:17 AM19/11/2020 9:17 AM

Size = A5

NL

1

1

2

3

4

5

6

Neem het algemene plan voor het plaatsen van borden en bestek in de mand in acht. Bekijk
hieronder waar u eventueel onderdelen kunt plaatsen.

1

4

3

5

1

2

Bovenste korf Onderste korf

1

Kopjes Schotels

6

2

7

80

6

Glazen

kommen

10

7

9

12

15

14

13

8

4

3

8

4

Dessertschaaltjes Glazen

9

1 1

12

5

10

Bekers Dienblad Kleine pan Dessertbordjes Soepborden

11

12

13

14

15

Bestekmand

GEBRUIK
Vaatwassen

• Volg de volgende stappen om het wasproces te starten:

10

1. Vul de vaatwasserkorf.

2. Voeg vaatwasmiddel of spoelmiddel toe.

Belangrijk: Zorg ervoor dat de waterkraan/watertoevoer is geopend, de machine op het
stopcontact is aangesloten en de deur goed is gesloten.

3. Druk op de

IM_ODW6021E FS-201118_V06_HR.indb 80IM_ODW6021E FS-201118_V06_HR.indb 80 19/11/2020 9:17 AM19/11/2020 9:17 AM

Melamine

kommen

schakelaar om de vaatwasser aan te zetten.

Oven pan

Melamine

dessertbordjes

Diner borden

81

NL

4. Druk op de P om uw programma te kiezen, zie hoofdstuk Kiezen van een programma. Als

de vaatwasser niet volledig is geladen, kunt u bovendien de halve laadmodus selecteren. Met
deze modus kunt u zowel water als elektriciteit besparen wanneer u de onderste en bovenste
mand van uw vaatwasser gebruikt. Druk de toets 1/2 en de timer toets tegelijk in en de halve
lading indicator licht op.
Opmerking:

• Deze modus kan alleen worden gebruikt met de programma-instellingen Intensief, ECO
en 90 minuten.

• Wij raden aan de halve lading functie te gebruiken als de vaat slechts licht vervuild is.

5. Voor timerfunctie (uitstel), zie hoofdstuk TIMER - WASSEN UITSTELLEN. Druk op de knop.

• Om het proces te stoppen, drukt u nogmaals op de knop.

Opmerking: De programmalampjes geven de status van de vaatwasser weer:

a) Programmalampje brand continu: stand-by of pauze
b) Programmalampje knippert: wasgang draait

6. Wanneer het vaatwasprogramma is voltooid, zal de zoemer van de vaatwasser gedurende 8
seconden luiden en vervolgens stoppen.

- Schakel het toestel uit met behulp van de knop (aan/uit) en sluit de watertoevoer af.

- Open de deur van de vaatwasser.

Waarschuwing! Het is gevaarlijk om de deur tijdens het wassen te openen, omdat het hete
water u kan verbranden.

- Wacht een paar minuten voor het leegmaken van de vaatwasser om het hanteren van de
vaat en gebruiksvoorwerpen, terwijl het nog heet en gevoelig voor breuk is, te voorkomen.
Het zal ook beter drogen.

- Maak de vaatwasser leeg.

Verander/ onderbreek het vaatwasprogramma

• U kunt het wasprogramma wijzigen wanneer de vaatwasser slechts voor een korte tijd loopt.
Anders kan het afwasmiddel al zijn vrijgekomen en kan het apparaat het afwaswater al hebben
afgevoerd.

- Druk op de knop en vervolgens op de programma keuze knop P gedurende meer dan 3

seconden. De machine schakelt nu naar stand-by.

- Wijzig het programma met de gewenste programma-instelling

- Druk opnieuw op de knop om het wasproces te stoppen.

Opmerking: Als u de deur tijdens een wasprogramma opent, zal de machine pauzeren. Wanneer u
de deur sluit en zal de machine na 10 seconden verdergaan met werken.

• Als u een bord bent vergeten kunt u het proces onderbreken en het toevoegen, maar controleer
of het wasmiddelreservoir nog niet is geopend.

1. Druk op de knop om het vaatwasprogramma pauzeren.

2. Wanneer de sproeiarmen gestopt zijn met draaien, kunt u de deur volledig openen.

3. Voeg de vergeten vaat toe.

4. Sluit de deur en druk opnieuw op de knop, de machine zal na 10 seconden verdergaan.

Aanbevelingen voor het type wasmiddel

Overweeg onderstaande opmerkingen om het reinigingsresultaat te verbeteren en tegelijkertijd het
energieverbruik en de impact op het milieu te verminderen:

• Doseer het wasmiddel, zout en spoelglansmiddel op basis van de aanbevelingen/vereisten van de
leverancier, rekening houdend met de massa en het vuilgehalte van het serviesgoed.

• Meng geen verschillende wasmiddelen en zouten.

• Gebruik geen wasmiddelen die zijn gebaseerd op oplosmiddelen of bijtende ingrediënten.

• Vermijd overdosering.
Voorzichtig: Een verkeerde dosering van wasmiddel, zout en andere toevoegingen kan het product
beschadigen en de goede werking nadelig beïnvloeden.

IM_ODW6021E FS-201118_V06_HR.indb 81IM_ODW6021E FS-201118_V06_HR.indb 81 19/11/2020 9:17 AM19/11/2020 9:17 AM

Size = A5

NL

82

KIEZEN VAN EEN PROGRAMMA

Programmatabel

11

De onderstaande tabel laat zien welke programma’s het beste zijn voor de hoeveelheid
voedselresten op de vaat en hoeveel afwasmiddel er nodig is. Het toont ook verschillende
informatie over de programma’s.

Programma

Intensiv

Informatie en doel

Voor de zwaarste be

­vuilde vaat en normaal
bevuilde potten, pan­nen, borden etc. met
opgedroogd vuil.

Beschrijving van

het programma

Voorwas 50 °C
Wassen 65 °C
Spoelen
Spoelen
Spoelen 65 °C

Wasmiddel

voor-/

hoofdwas

4/16 g

(1 of 2

stukken)

Looptijd

(min)

205

Energie
verbruik

(Kwh)

1,621 17,8

Drogen

-

Voorwas
Wassen 45 °C
Spoelen 60 °C
Drogen

4/16 g

(1 of 2

stukken)

230 0,923 11,0

(*EN 60436)

Dit is een standaard
programma; Dit
programma is geschikt
voor het reinigen
van normaal vervuild
serviesgoed en het is
het meest eciënte
programma in termen
van het gecombi
neerde energie- en
waterverbruik voor dat
type vaatwerk.

90 Min.

Rapid

Voor normaal bevuilde
ladingen die intensief
moeten worden
gedroogd.

Een snelle spoelbeurt
voor licht bevuilde
ladingen zonder te
drogen.

Wassen 60 °C
Spoelen
Spoelen 65 °C
Drogen

Wassen 50 °C
Spoelen
Spoelen 45 °C

20 g

(1 stuk)

20 g

(1 of 2

stukken)

90 1,35 11,5

30 0,751 11,2 —

­Water (L)

Glans-

mid-

del

Opmerking:
* ECO: Dit programma is geschikt voor het reinigen van normaal vervuild serviesgoed en voor dit

gebruik is het het meest eciënte programma in termen van gecombineerd energie- en
waterverbruik. Het wordt gebruikt om de naleving van de EU-wetgeving inzake ecologisch
ontwerp te beoordelen.

Opmerking:
De opgegeven waarden voor een ander programma dan het ECO programma zijn slechts indicatief.

IM_ODW6021E FS-201118_V06_HR.indb 82IM_ODW6021E FS-201118_V06_HR.indb 82 19/11/2020 9:17 AM19/11/2020 9:17 AM

83

NL

TIMER  WASSEN UITSTELLEN

De vaatwasser is uitgerust met een timer functie die vertraagd inschakelen mogelijk maakt. Kies uit

12

3, 6, of 9 uur uitstel.

• Selecteer de gewenste uitsteltijd met de startvertraging knop

(starttijdvertraging). De
gekozen tijd wordt aangegeven door een rode LED. Het wassen start met de ingestelde
vertraging.

REINIGING EN ONDERHOUD

• Waarschuwing! Gebruik tijdens het reinigen nooit oplosmiddelen, schurende materialen, harde

borstels, metalen voorwerpen of scherpe voorwerpen. Oplosmiddelen zijn schadelijk voor de
gezondheid en kunnen de kunststof onderdelen van het apparaat aantasten, terwijl schurende
reinigingsmiddelen krassen kunnen veroorzaken op het oppervlakte/de oppervlaktes.

• Reinig de buitenvlakken van het apparaat met een vochtige doek en droog ze vervolgens volledig af.
Zorg ervoor dat er geen water het apparaat (bijvoorbeeld via de schakelaar) binnendringt.

• Reinig de rand rond de deur alleen met behulp van een zachte, warme en vochtige doek. Om
indringing van water in het deurslot en elektrische componenten te voorkomen, gebruik geen enkele
soort reinigingsspray.

Het lterelement reinigen

De lter voorkomt dat grotere voedselresten of andere voorwerpen in de pomp terechtkomen.
Inspecteer de lters voor verstoppingen telkens nadat de vaatwasser is gebruikt.

Het ltersysteem bestaat uit een grolter, een platte (hoofdlter) en een microlter (jnlter).

13

• Hoofdlter A: Voedsel- en vuildeeltjes in deze lter gevangen worden door een speciale straal

op de onderste sproeiarm verpulverd en door de afvoer gespoeld.

• Fijnlter B: Deze lter houdt vuil- en etensresten in de zinkputruimte vast en voorkomt dat het

tijdens het wasprogramma opnieuw op de vaat wordt afgezet.

• Grolter C: Grotere artikelen, zoals stukjes bot of glas, die de afvoer kunnen blokkeren worden

door de grolter gevangen. Om de artikelen die door de lter zijn gevangen te verwijderen, trek
zachtjes aan de lipjes bovenop deze lter en til het eruit.

Demonteer en reinig de lter als volgt:

• Draai de lterdop (lter C) linksom en neem het hele lterelement eruit.

• Neem de lters B en C eruit.

• Neem lter C eruit.

• Was de lters onder stromend water.

• In elkaar terugzetten wordt in omgekeerde volgorde gedaan. Zorg ervoor dat het lterelement
correct is geïnstalleerd.

Opmerking: Gebruik de vaatwasser niet zonder het ltersysteem geïnstalleerd.

De sproeiarmen schoonmaken

De spuitarmen kunnen eenvoudig worden verwijderd voor periodieke reiniging van de spuitdoppen

14

(ongeveer om de twee maanden), om eventuele verstopping te voorkomen.

• Pak het midden van de sproeiarm, trek het naar boven om te verwijderen.

• Was de armen onder een straal van stromend water.

• Plaats ze zorgvuldig in hun zittingen terug en zorg ervoor dat de sproeiarmen correct worden
geïnstalleerd en vrij kunnen draaien.

Ontkalken

Ontkalken is niet nodig als het reinigingsmiddel op de juiste manier wordt gedoseerd. Als u het
product wilt ontkalken, volgt u de instructies van de fabrikant van de ontkalker. U kunt geschikte
ontkalkingsmiddelen verkrijgen bij een handelaar.

IM_ODW6021E FS-201118_V06_HR.indb 83IM_ODW6021E FS-201118_V06_HR.indb 83 19/11/2020 9:17 AM19/11/2020 9:17 AM

Size = A5

NL

84

FOUTCODES

Code Betekenis Mogelijke oorzaken

• Kranen zijn niet geopend

De

De

is aan.

en

indicatoren knipperen vaak

Het

De

lampje knippert.

, en

lichten knipperen

Langere inlaattijd

Bereikt de gewenste
temperatuur niet

Overstroming

Vereiste temperatuur niet
bereiken

• Waterinname is beperkt

• De waterdruk is te laag

• Probleem met
verwarmingselementen

• Een onderdeel van de vaatwasser lekt

• Verwarmingselement defect

Neem contact op met de klantenservice als u FOUT codes krijgt. De desbetreende meldpunten worden
verstrekt in een apart, meegeleverd, document.

PROBLEMEN OPLOSSEN

Raadpleeg de volgende tabel als er problemen zijn tijdens het gebruik. Als de problemen niet kunnen
worden opgelost zoals aangegeven onder Oplossing of als reserveonderdelen voor zelfreparatie
nodig zijn, neem dan contact op met het servicecentrum. De betreende hotlines staan vermeld op de
garantiekaart die bij dit product wordt geleverd. Let op: Onjuiste zelfreparatie kan zowel tot gevaren
leiden als tot het vervallen van de garantie en moet bij twijfel worden nagelaten.

Probleem Mogelijke oorzaken Oplossing

Het product werkt niet • Onderbroken

stroomvoorziening

• Controleer de
stroomvoorziening

• De waterdruk is te laag • Controleer of de watertoevoer
correct is aangesloten en de
waterkraan is opengedraaid.

• De deur is niet goed gesloten • Zorg dat de deur goed dicht is

Het water wordt niet
weggepompt

• Knik in de afvoerslang • Controleer de afvoerslang

• Filter is verstopt • Controleer en reinig het grove
lter

• De gootsteen is verstopt • Controleer of de gootsteen
goed aoopt of bel een
monteur voor hulp

Schuim in de kuip • Verkeerd wasmiddel • Gebruik alleen speciaal

wasmiddel voor de vaatwasser

• Glansmiddel gemorst • Veeg gemorst glansmiddel op

Verkleurd kuipinterieur • Een wasmiddel met kleurstof

werd gebruikt

• Gebruik wasmiddel zonder
kleurstof

Witte lm op binnenzijde • Hard water mineralen • Regelmatig de binnenkant

schoonmaken met een vochtige
spons

IM_ODW6021E FS-201118_V06_HR.indb 84IM_ODW6021E FS-201118_V06_HR.indb 84 19/11/2020 9:17 AM19/11/2020 9:17 AM

85

NL

Probleem Mogelijke oorzaken Oplossing

Roestvlekken op bestek • Het bestek is niet roestvast • Was deze spullen niet in de

vaatwasser

• Een programma werd niet
uitgevoerd nadat zout werd
bijgevuld

• Laat altijd een kort programma
draaien na het toevoegen van
zout

• Spoelmiddeldeksel zit los • Controleer en draai vast

Kloppend geluid in de kast • Een sproeiarm klopt tegen

een artikel in een korf

• Onderbreek het programma en
herschik de vaat

Ratelend geluid • Artikelen van het servies

liggen los in de kast

Kloppend geluid in de
waterleidingen

• Veroorzaakt door installatie
ter plekke of diameter van de

• Dit heeft geen invloed op de
functie van de vaatwasser

buizen

De vaat is niet schoon • Onjuist beladen vaat • Plaats de vaat anders

• Sproeiarmen zijn
geblokkeerd

• Niet genoeg wasmiddel • Voeg meer wasmiddel toe

• Het programma was niet

• Kies een ander programma

krachtig genoeg

• Het lter is vuil of niet juist
geplaatst

• Reinig het lter en zorg dat het
correct geplaatst is

Sluier op het glaswerk • Teveel wasmiddel • Gebruik minder wasmiddel en

kies het kortste programma
voor het afwassen van glazen

Zwarte of grijze vlekken op
de borden

• Aluminium
gebruiksvoorwerpen hebben

• Gebruik een mild schuurmiddel

tegen de borden gewreven

Wasmiddel achter in
dispenser cups

• Wasmiddelkoppen zijn
geblokkeerd

• Verander de gerechten opnieuw

De vaat droogt niet • Verkeerd beladen • Verander het schonere product

of vul het in

• Glansspoelmiddel

• Er zit te weinig spoelmiddel in• Vul het spoelmiddel bij

• De vaat is te snel verwijderd • Haal de vaatwasser niet meteen

leeg na het afwassen.

IM_ODW6021E FS-201118_V06_HR.indb 85IM_ODW6021E FS-201118_V06_HR.indb 85 19/11/2020 9:17 AM19/11/2020 9:17 AM

Size = A5

NL

86

TECHNISCHE GEGEVENS

Energieverbruik 1760 - 2100 W
Nominale spanning /frequentie 220 - 240 V ~ 50 Hz
Waterdruk (stroomdruk) 0,4 - 10 bar / 0,04 - 1 MPa
Watertemperatuur Koud

• Dit is een vaatwasser.

• Raadpleeg de onderstaande website voor gedetailleerde technische informatie, of neem contact op
met de fabrikant voor een technisch document:

www.ok-online.com

AFVAL

Gooi dit apparaat niet weg bij het huisafval. Lever het in bij een inzamelpunt voor de recycling
van elektrische en elektronische apparatuur. Op deze manier helpt u bronnen te sparen en het
milieu te beschermen. Neem contact op met uw detailhandelaar of met de lokale autoriteiten
voor meer informatie.

Opmerkingen over het energie- en waterverbruik van de vaatwasser

• Het eco-programma is geschikt voor het wassen van normaal bevuilde vaat. Dit is het meest eciënte
programma voor wat betreft het energie- en waterverbruik en wordt gebruikt om te voldoen aan de
EU-wetgeving inzake ecodesign.

• Door de huishoudelijke vaatwasser te vullen tot de capaciteit zoals aangegeven door de fabrikant
bespaart u op energie en water. Orden de vaat netjes zoals beschreven in deze gebruiksaanwijzing.
Het apparaat verkeerd vullen leidt tot onvoldoende wasprestaties en mogelijke storingen.

• Het handmatig voorwassen van de vaat leidt tot een hoger water- en energieverbruik en wordt
afgeraden.

• Het wassen van de vaat in een huishoudelijke vaatwasser gebruikt over het algemeen minder energie
en water dan wassen met de hand, gegeven dat de huishoudelijke vaatwasser wordt gebruikt volgens
de instructies van de fabrikant.

• Waarden voor de programmaduur en het energie- en waterverbruik van alle programma’s met de
vaatcyclus kunnen in de overeenkomstige tabellen in deze gebruiksaanwijzing worden gevonden.

• Houd rekening met de informatie over de juiste installatie (waaronder horizontale uitlijning,
aansluiting op de netvoeding, koud wateraansluitingen) in deze gebruiksaanwijzing.

• Het gebruiken van vaatwasmiddelen, zout en andere additieven moet op een juiste manier gebeuren.
Een verkeerde dosering leidt tot meer vervuiling van het milieu en mogelijke schade aan het apparaat.

• Voor elk gebruik, verwijder vreemde voorwerpen uit de huishoudelijke vaatwasser.

• Een regelmatige reiniging zoals aangegeven en de nodige maatregelen nemen om kalkaanslag te
vermijden zijn belangrijk. Raadpleeg het hoofdstuk Reiniging en onderhoud.

• Een regelmatige controle van de lters en een regelmatige juiste reiniging zijn belangrijk. Raadpleeg
het hoofdstuk Reiniging en onderhoud.

IM_ODW6021E FS-201118_V06_HR.indb 86IM_ODW6021E FS-201118_V06_HR.indb 86 19/11/2020 9:17 AM19/11/2020 9:17 AM
