Page 1

ODT 200 Kondenstrockner

Express

30min

Timer

20min Mangel feucht

Baumwolle

Normal trocken

Extra trocken

Ein/Aus

Synthetik

Extra

trocken

Wasserbehälter

Normal

leeren

trocken Mangel

Flusensieb

feucht

reinigen

Wolle

Auf-

Schon-

Knitter-

frischen

programm

Start/Pause

Signal

schutz

Startzeitvorwahl

ODT 200

GEBRAUCHSANLEITUNG

Page 2

...

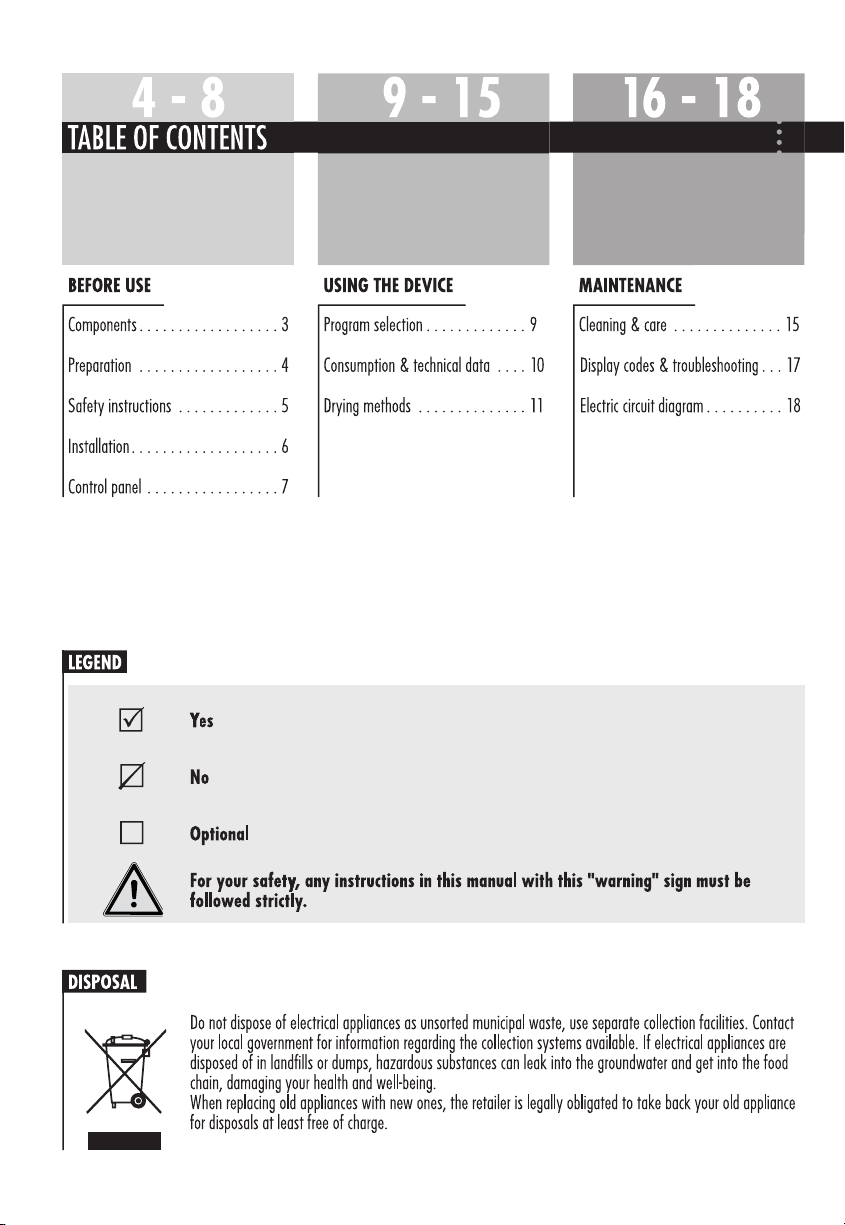

INHALT

VOR DEM GEBRAUCH

LIEFERUMFANG

VORBEREITUNG

SICHERHEITSANWEISUNGEN

INSTALLATION

BEDIENBLENDE

. . . . .

. . . . . .

LEGENDE

Nein

Optional

BETRIEB

PROGRAMMAUSWAHL

. .

VERBRAUCH UND TECHNISCHE DATEN

TROCKENMETHODE

. . . . . .

WARTUNG

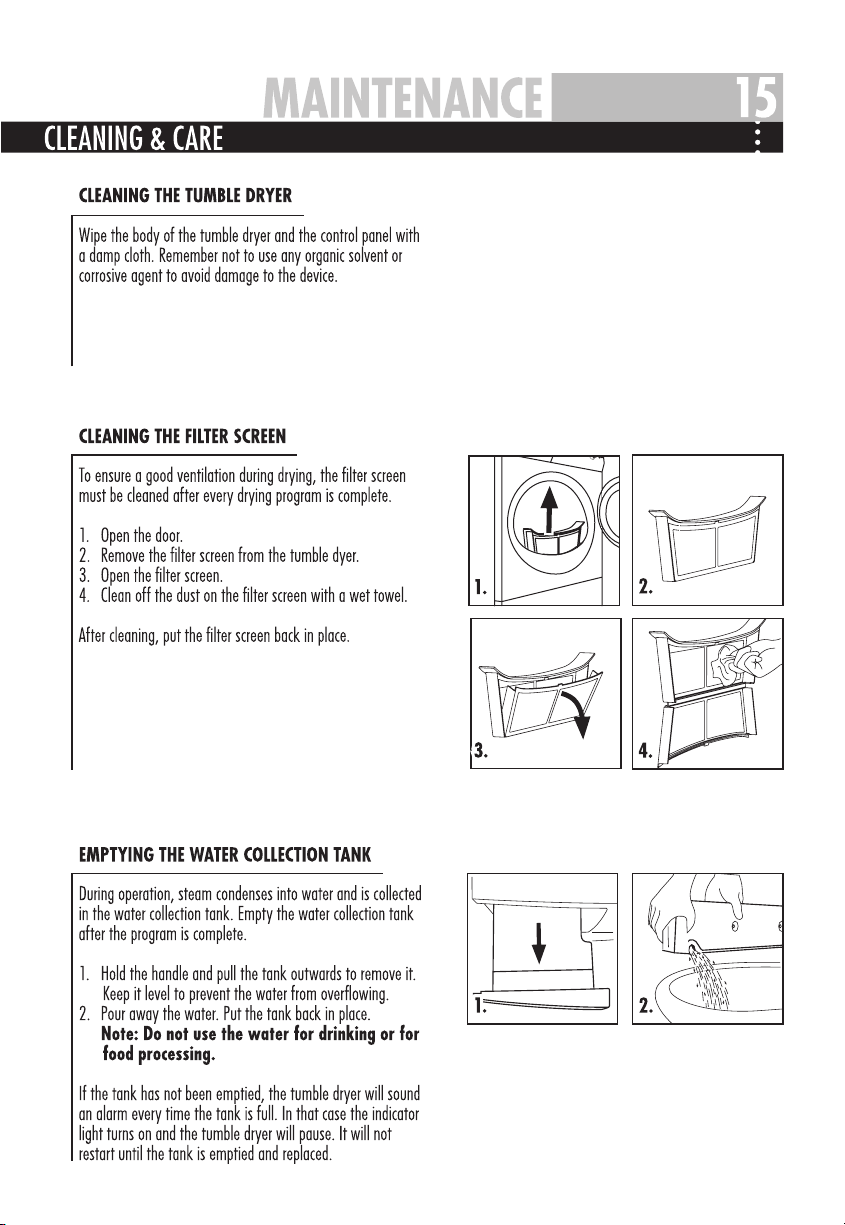

REINIGUNG UND PFLEGE

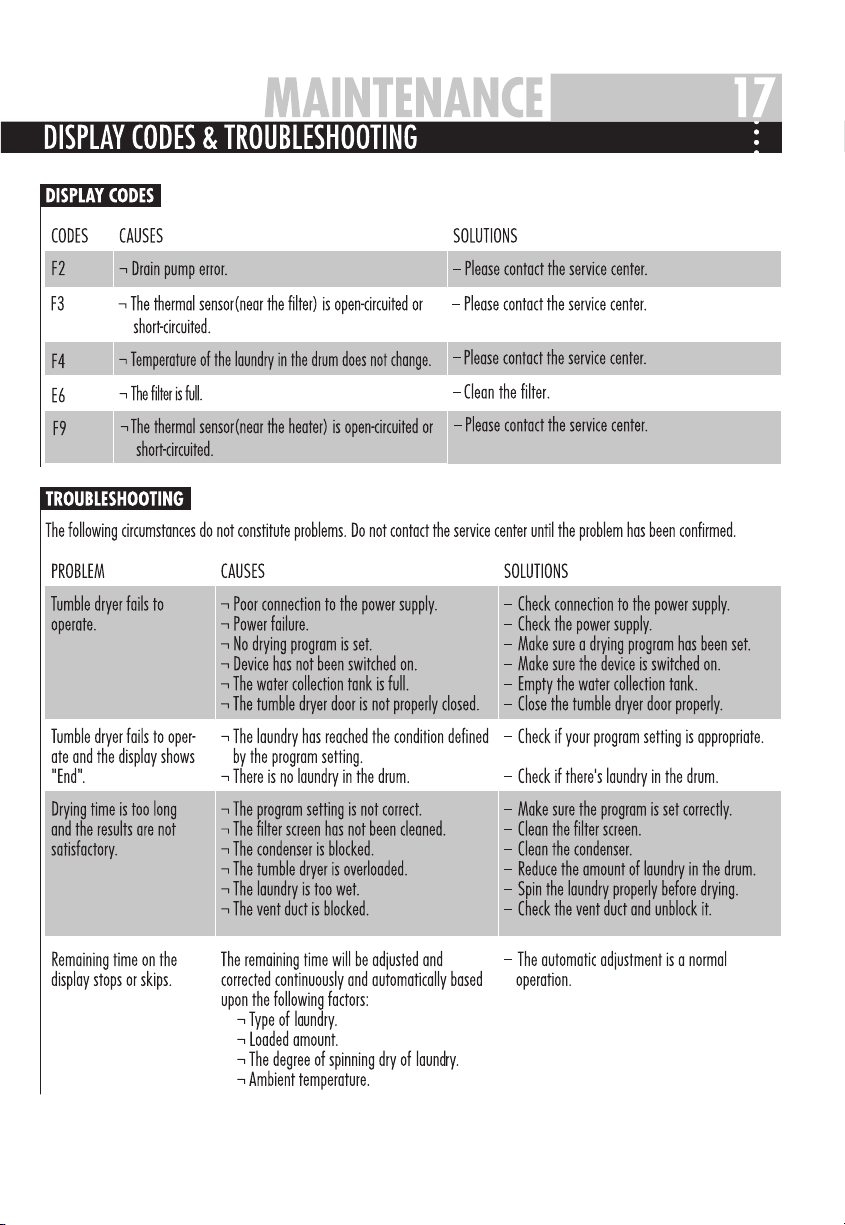

DISPLAY-CODES UND FEHLERBEHEBUNG

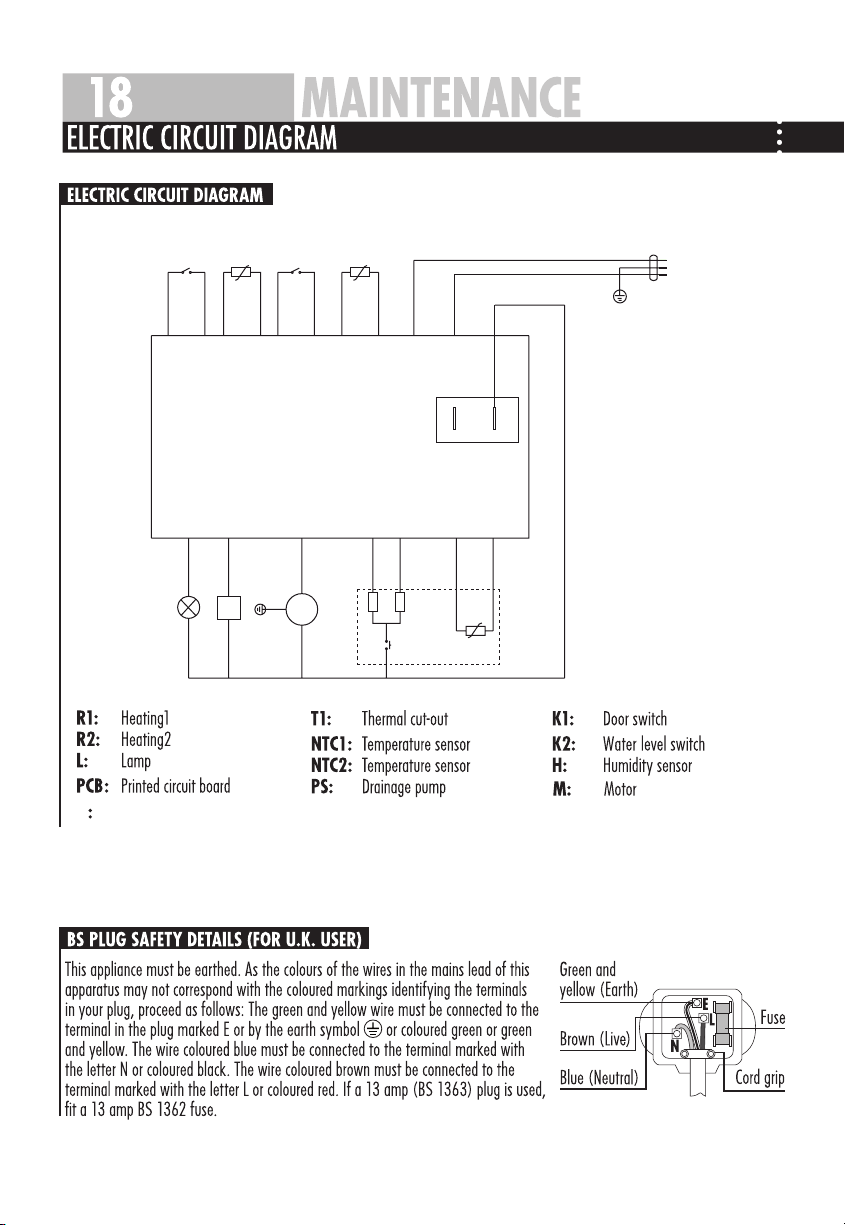

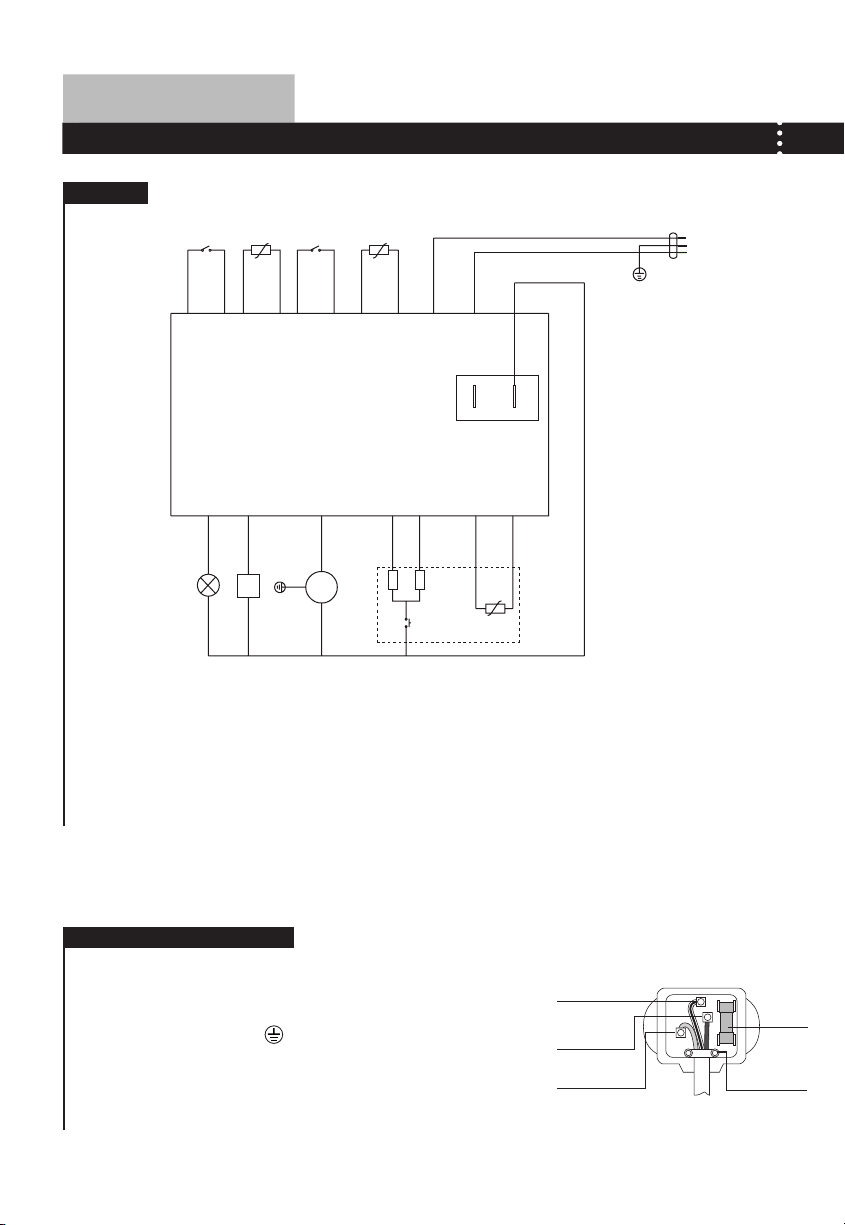

SCHALTPLAN

. .

Die mit diesem Warnschild gekennzeichneten Anweisungen zu Ihrer eigenen Sicherheit unbedingt befolgen!

ENTSOR-GUNG

Elektrogeräte nicht in den Hausmüll geben, sondern getrennt entsorgen.Wenden Sie sich an Ihren Abfallwirtschaftsbetrieb für genauere Informationen über die Möglichkeiten zur Entsorgung.Wenn Elektrogeräte auf Mülldeponien oder Schuttabladeplätzen entsorgt werden, können gefährliche Substanzen ins Grundwasser und dadurch in die Nahrungskette gelangen, was zu gesundheitlichen Beeinträchtigungen führen kann. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt erworben haben.

Page 3

VOR DEM GEBRAUCH

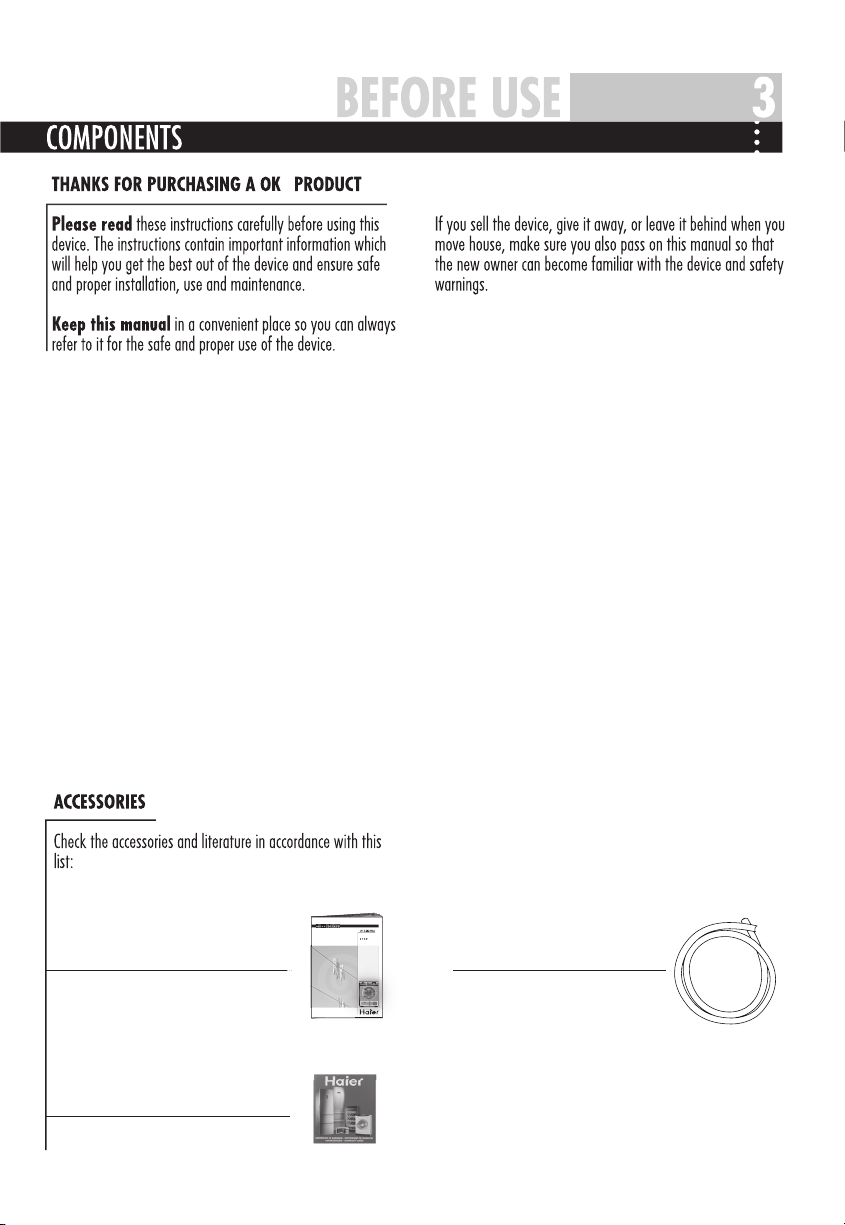

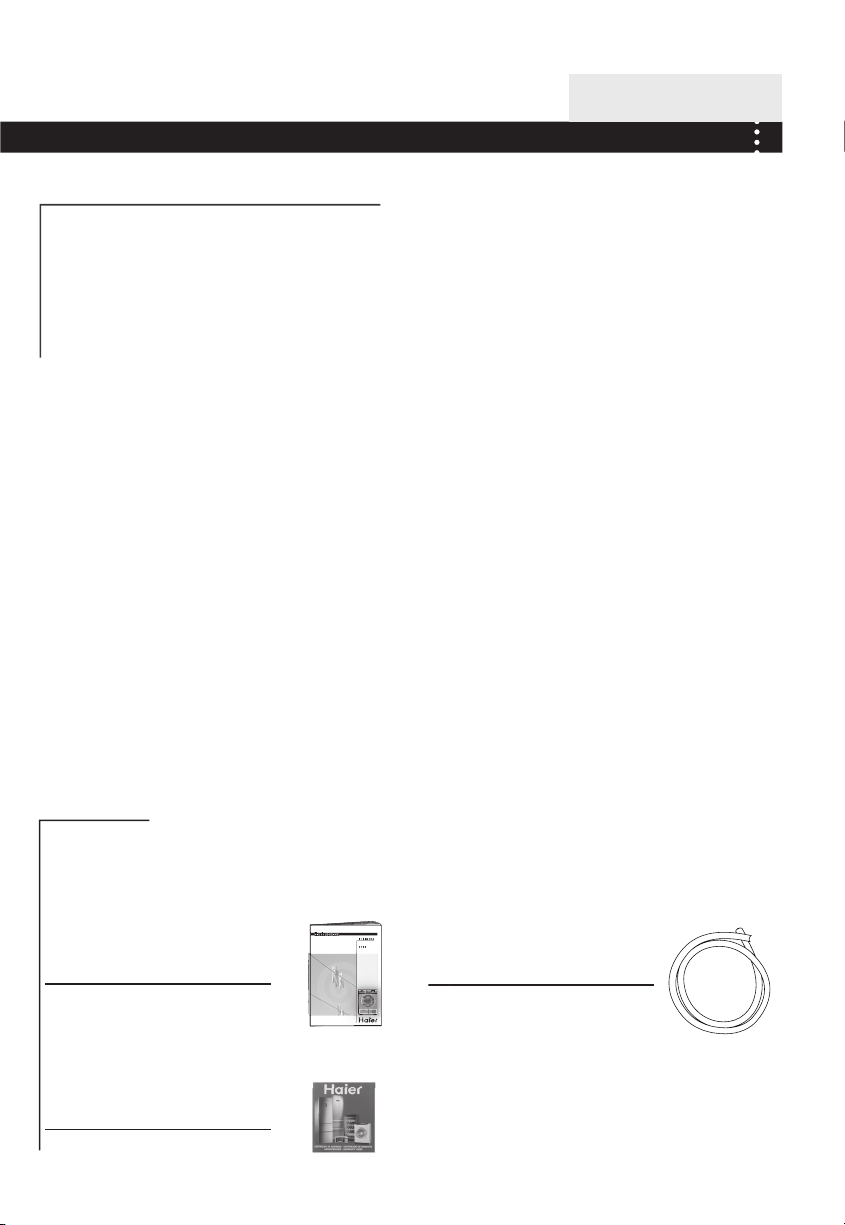

LIEFERUMFANG

VIELEN DANK, DASS SIE EIN OK. PRODUKT GEKAUFT HABEN!

Bitte lesen Sie diese Betriebsanleitung sorgfältig, bevor Sie

das Gerät in Betrieb nehmen. Sie enthält wichtige Informationen, damit Sie viel Freude an Ihrem Gerät haben und eine sichere Installation sowie ein sicherer und sauberer Betrieb und die richtige Wartung gewährleistet sind. Bewahren Sie dieses Handbuch gut auf, damit Sie bei Bedarf immer wieder darauf zurückgreifen können.

Wenn Sie die Maschine verkaufen, abgeben oder bei einem Umzug zurücklassen, geben Sie auch diese Betriebsanleitung dazu, damit der neue Besitzer sich mit den Anweisungen zur Benutzung und zum sicheren Betrieb vertraut machen kann.

ZUBEHÖR

Prüfen Sie das Zubehör und die Papiere anhand der die Papiere anhand der folgenden Liste:

ENSERTU

COND

MBLEDRYER

1x Bedienungsanleitung

1x Garantiekarte (optional)

1x Ablaufschlauch

Page 4

VOR DEM GEBRAUCH

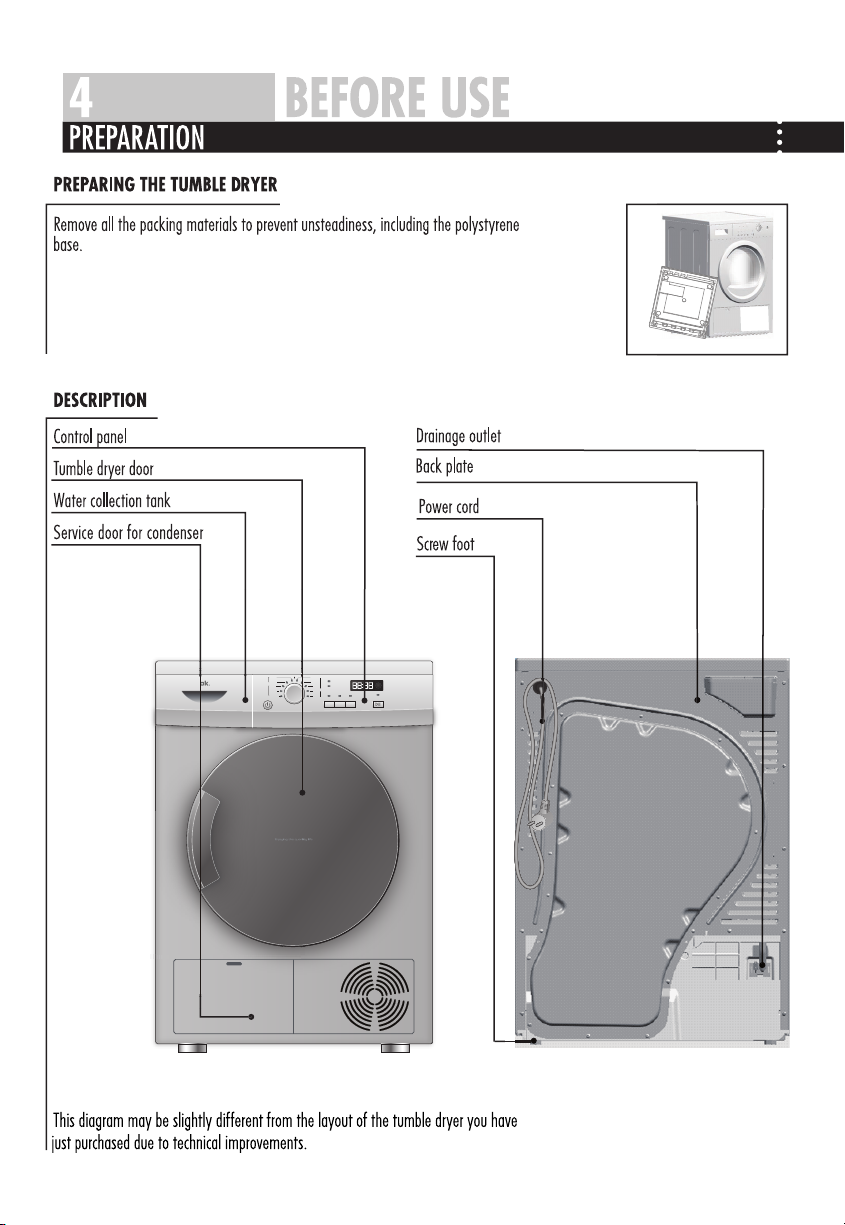

VORBEREITUNG

VORBEREITUNG DES TROCKNERS

Entfernen Sie das gesamte Verpackungsmaterial, auch die Polystyrol-Unterplatte, damit die Maschine fest steht.

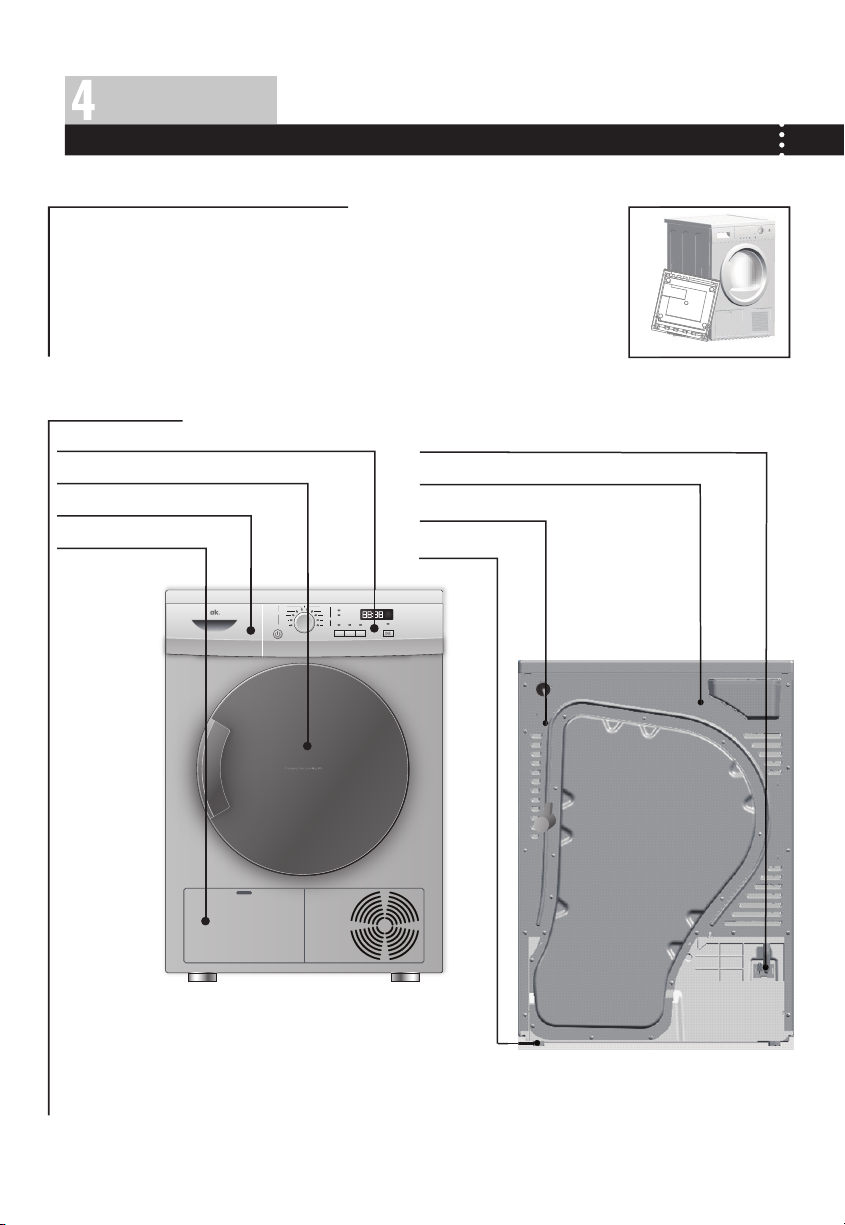

BESCHREIBUNG

Startzeitvorwahl

Start/Pause

Ablaufanschluss Rückwand

Stromkabel

Schraubfuß

ODT 200

Bedienblende Trockner-Tür

Kondenswasser-Behälter

Serviceklappe

Express

30min

Synthetik

Extra

Timer

trocken 20min Mangel feucht

Baumwolle

Normal trocken Extra trocken

Wasserbehälter

Normal

leeren trocken Mangel

Flusensieb feucht

reinigen

Wolle

Auf-

Schon-

Knitter-

frischen

Signal

programm

Ein/Aus

schutz

Aufgrund technischer Änderungen kann diese Zeichnung möglicherweise von dem von Ihnen erworbenen Modell abweichen.

Page 5

VOR DEM GEBRAUCH

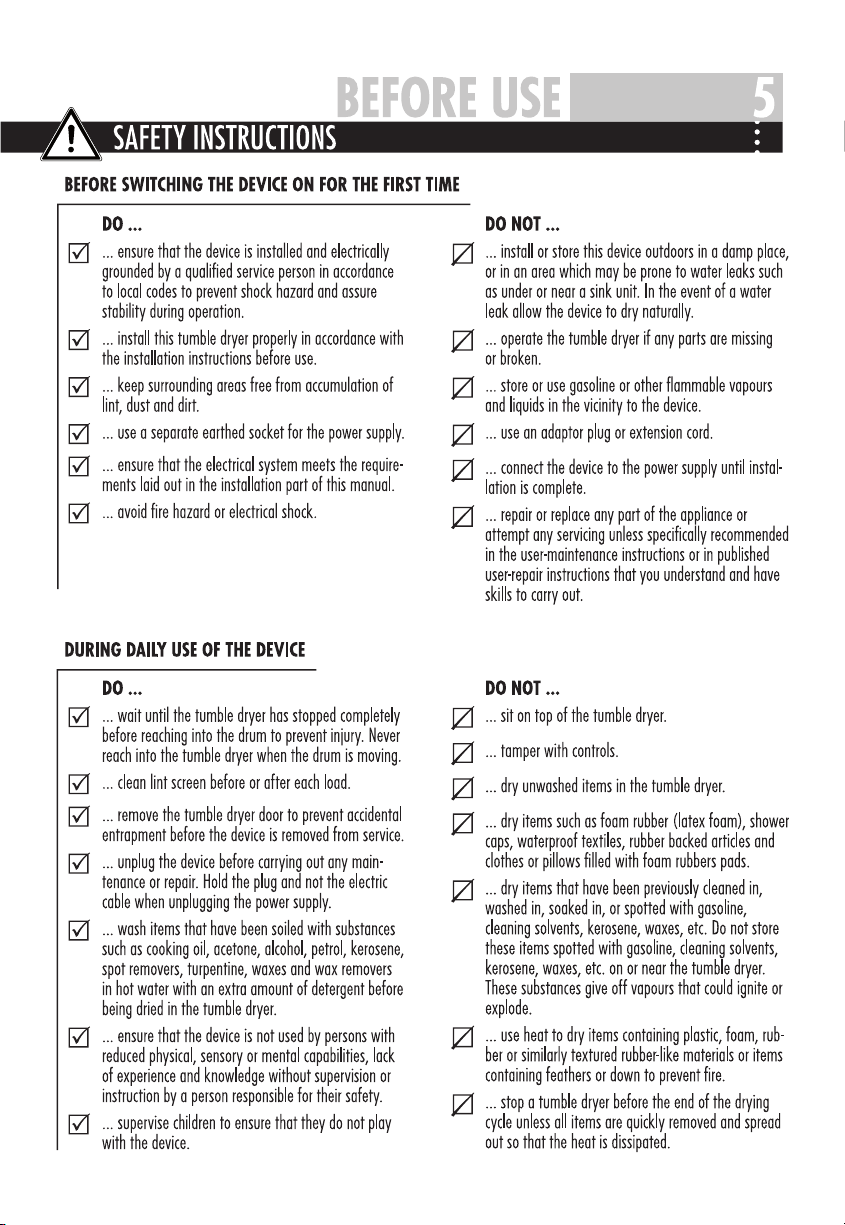

SICHERHEITSANWEISUNGEN

BEVOR SIE DIE MASCHINE ZUM ERSTEN MAL ANSCHALTEN

Vergewissern Sie sich, dass...

... die Maschine durch einen qualiﬁzierten Techniker gemäß den geltenden Bestimmungen installiert und elektrisch geerdet wurde, um Stromschläge zu vermeiden sowie einen sicheren und stabilen Betrieb zu garantieren. ... dieser Trockner gemäß der Installationsanleitung ordnungsgemäß installiert wurde, bevor er in Betrieb genommen wird. ... sich in der Umgebung der Maschine keine Ansammlungen

von Flusen Staub oder Schmutz bilden. ... die Maschine an einer separaten geerdeten Steckdose angeschlossen ist. ... die elektrische Anlage den im Abschnitt Installation dieses Handbuchs angegebenen Anforderungen entspricht. ...Feuergefahr oder die Gefahr von Stromschlägen vermieden wird.

BEIM TÄGLICHEN GEBRAUCH DER MASCHINE

Denken Sie daran, dass Sie...

... immer warten, bis der Trockner vollständig gestoppt die Trommel zu greifen. So vermeiden Sie Verletzungen. niemals bei sich noch drehender Trommel in den Trockner. ... nach jeder Maschinenladung das Flusensieb reinigen. ... die Tür des Trockners abbauen, bevor das Gerät verschrottet wird.So wird verhindert, dass sich spielende Kinder versehentlich im Gerät einsc ... das Gerät immer ausstecken, bevor Wartungs- oder Reparaturarbeiten durchgeführt werden. Beim Ausstecken des Geräts immer am Stecker ziehen, nicht am Kabel.

.... Wäschestücke, die mit Substanzen wie Speiseöl, Azeton,

Alkohol, Petroleum, Kerosin, Fleckentfernern, Terpentin, Wachs oder Wachsentfernern verschmutzt wurden, erst in heißem Wasser mit einer zusätzlichen Menge an Waschmittel waschen, bevor Sie diese zum Trocknen in den Trockner geben. ... dieses Gerät nicht zur Verwendung durch Personen bestimmt ist, deren physische, sensorische oder psychische Fähigkeiten eingeschränkt sind, oder durch Personen ohne ausreichende Erfahrung oder Kenntnisse, es sei denn, sie werden von einer Person beaufsichtigt, die für ihre Sicherheit verantwortlich ist. ... bei Kindern besonders darauf achten, dass diese nicht mit dem Gerät spielen.

hließen können.

Greifen Sie

hat, um in

Achten Sie darauf, dass Sie...

... die Maschine nicht draußen in einer feuchten Umgebung aufstellen oder lagern,oder an einem Platz, wo Wasser darauf tropfen kann, wie beispielsweise unter oder in der Nähe eines Spülbeckens. Falls die Maschine aus irgendeinem Grund mal nass werden sollte, lassen Sie sie von selbst wieder trocknen. ... den Trockner nicht in Betrieb nehmen, wenn Teile fehlen oder defekt sind. ...in der Nähe des Geräts kein Benzin oder andere entﬂammbare Gase und Flüssigkeiten lagern oder verwenden. ... keinen Adapterstecker oder Verlängerungska ...

das Gerät erst nach abgeschlossener Installation an die Steckdose

anschließen. ... keine Reparatur- oder Austauscharbeiten am Gerät vornehmen Wartungsarbeiten nur dann durchführen, wenn diese in der Bedienungsanleitung oder in veröffentlichen Reparaturanleitungen ausdrücklich verlangt werden, Sie diese verstehen und Sie die entsprechenden Kenntnisse zur Ausführung besitzen.

Auf keinen Fall...

... sich auf den Trockner setzen. ... An den Bedienelementen herumspielen. .

.. den Trockner zum Trocknen ungewaschener Wäschestücke

verwenden.

..Gegenstände damit trocknen, wie beispielsweise Schaumstoff

. (Latex-Schaum),Duschhauben, wasserdichte Textilien, gummierte Artikel sowie Kleidungsstücke oder Kissen, die mit Schaumstoffpolsterung ausgestattet sind. ...Gegenstände trocknen, die zuvor mit Benzin, Kerosin, Wachs usw. gewaschen, getränkt oder behandelt wurden. Derartige Gegenstände auch nicht auf oder in der Nähe des Trockners ablegen. Diese Substanzen erzeugen Dämpfe, die sich entzünde oder zu einer Explosion führen könnten. ... Gegenstände mit Hitze trocknen, wenn diese Kunststoff, Schaumstoff, Gummi oder texturierte, gummi-ähnliche M

aterialien enthalten sowie Gegenstände, mit Federn oder Daunen, um Feuergefahr zu vermeiden. ... einen Trockner vor Ablauf des Trocknungszyklus stoppen, es sei denn, alle Gegenstände werden schnell aus dem Trockner genommen und ausgebreitet, damit die Hitze abgeführt werden kann.

bel verwenden.

Page 6

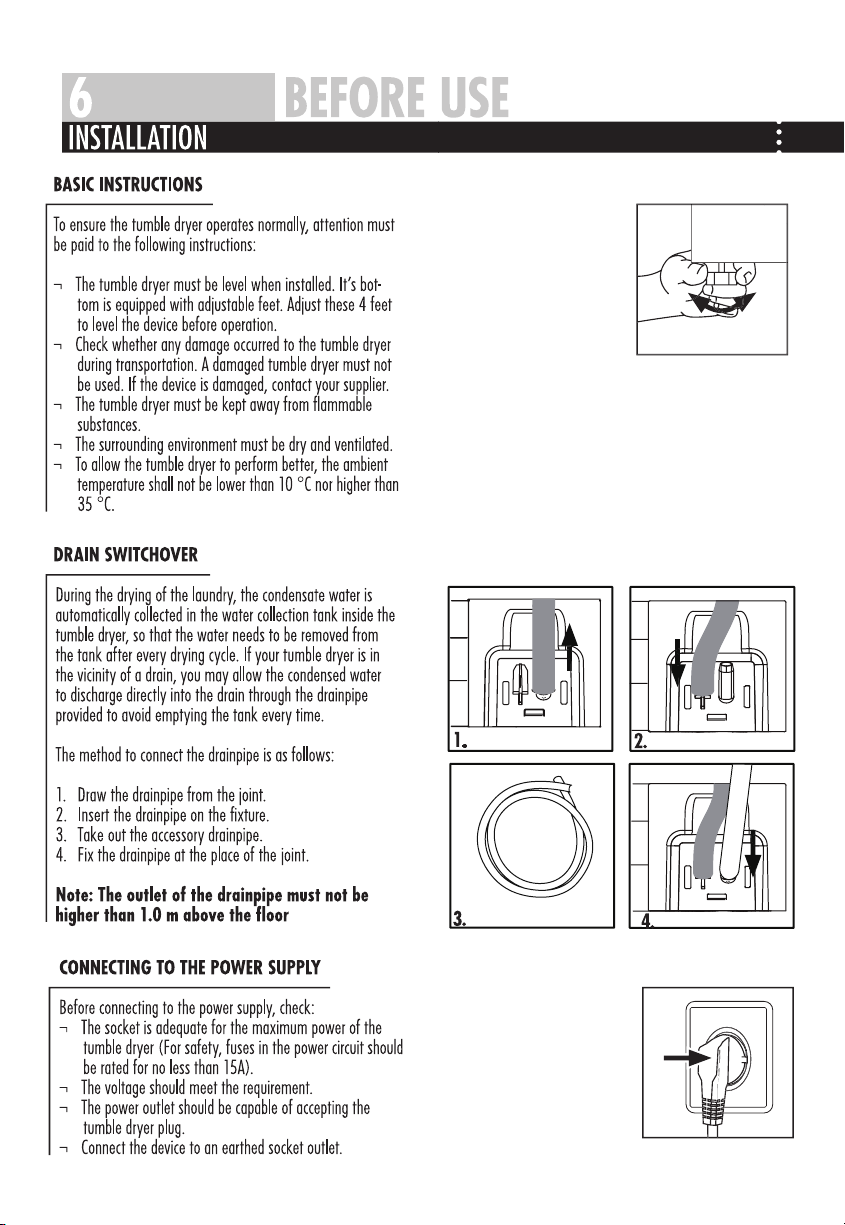

GRUNDSÄTZLICHES

VOR DEM GEBRAUCH

GRUNDSÄTZLICHES

Um sicherzustellen, dass der Trockner ordnungsgemäß funktioniert, müssen die folgenden Punkte beachtet werden:

Der Trockner muss nach dem Aufstellen waagerecht stehen. An seiner Unterseite beﬁnden sich Gerät waagerecht steht und nicht wackelt. Prüfen Sie den Trockner auf Transportschäden.Ein beschädigter Trockner darf nicht benutzt werden. Sollte das Gerät beschädigt sein, wenden Sie sich umgehend an Ihren Händler. Halten Sie den Trockner fern von entﬂammbaren Substanzen. Die Umgebung des Geräts muss trocken und gut belüftet sein. Die nicht über 35 °C liegt.

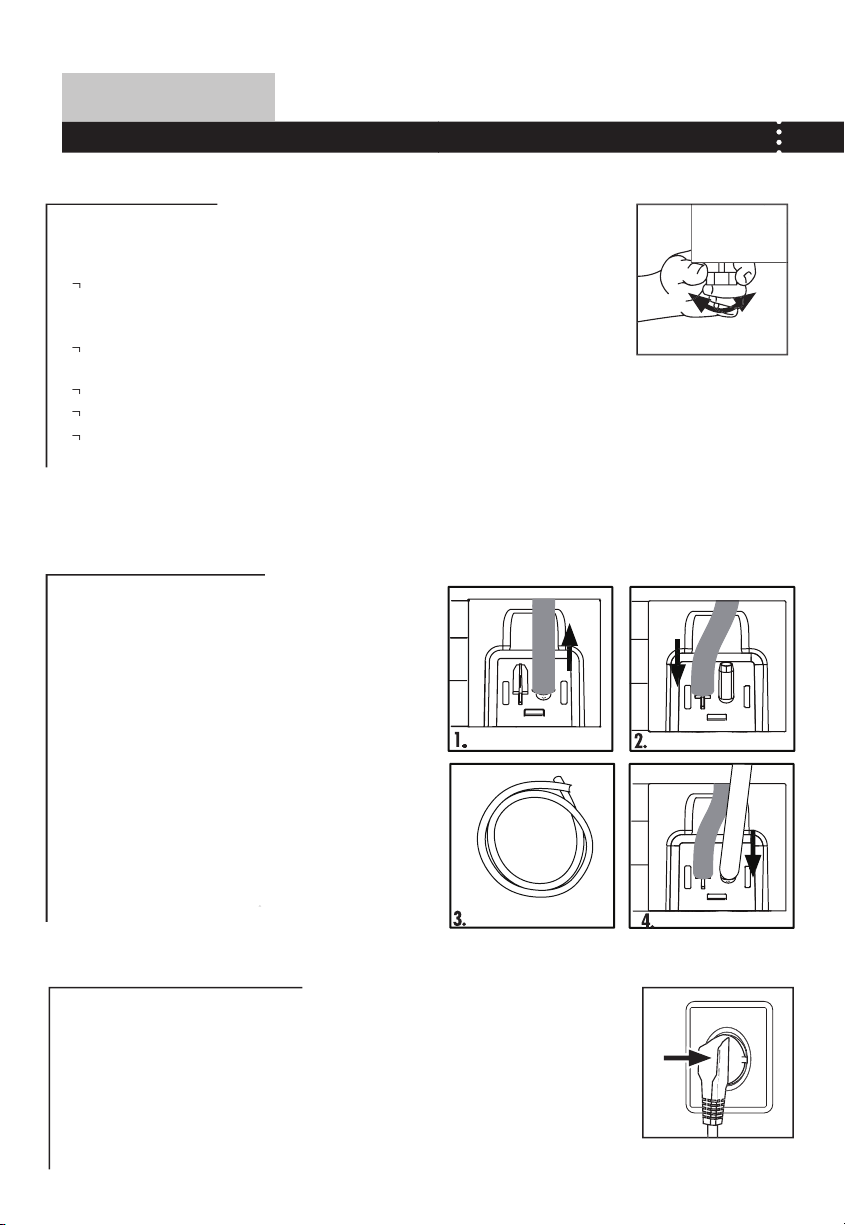

WECHSELN DES ABLAUFS

einstellbare Füße. Stellen Sie vor der ersten Benutzung diese vier Füße so ein, dass das

besten Ergebnisse erzielt der Trockner, wenn die Umgebungstemperatur nicht unter 10 °C und

VOR DEM GEBRAUCH

Beim Trocknen der Wäsche sammelt sich das Kondenswasser automatisch im Kondenswasser-Behälter im Innern des Trockners und muss nach jedem Trockenzyklus aus dem Behälter entleert werden. Wenn sich Ihr Trockner in der Nähe eines Spülbeckens oder Ablaufs beﬁndet, können Sie das Kondenswasser über den mitgelieferten Ablaufschlauch direkt in das Spülbecken ablaufen lassen, und müssen nicht jedes Mal den Behälter entleeren. Schließen Sie dazu den Ablaufschlauch wie folgt an:

1.Ziehen Sie den Ablaufschlauch vom Anschluss.

2.Stecken Sie den Ablaufschlauch auf die Halterung.

3.Nehmen Sie den als Zubehör mitgelieferten Ablaufschlauch heraus.

4.Stecken Sie diesen Ablaufschlauch jetzt fest auf den freien Anschluss.

Anmerkung: Die Auslassöffnung des Ablaufschlauchs darf nicht höher als 1 Meter über dem Boden liegen.

NSCHLUSS ANS STROMNETZ

Vor dem Anschließen der Maschine an das Stromnetz bitte prüfen: ¬ Die Steckdose muss für die maximale Leistung des Trockners

ausgelegt sein (zur Sicherheit keine Sicherungen unter 15 A verwenden).

¬ Die Netzspannung muss den Anforderungen der Maschine

entsprechen.

¬ Das Steckdosenformat muss mit dem Stecker am Trockner

übereinstimmen.

¬ Den Trockner nur an eine Steckdose mit Schutzkontakt anschließen.

Page 7

VOR DEM GEBRAUCH

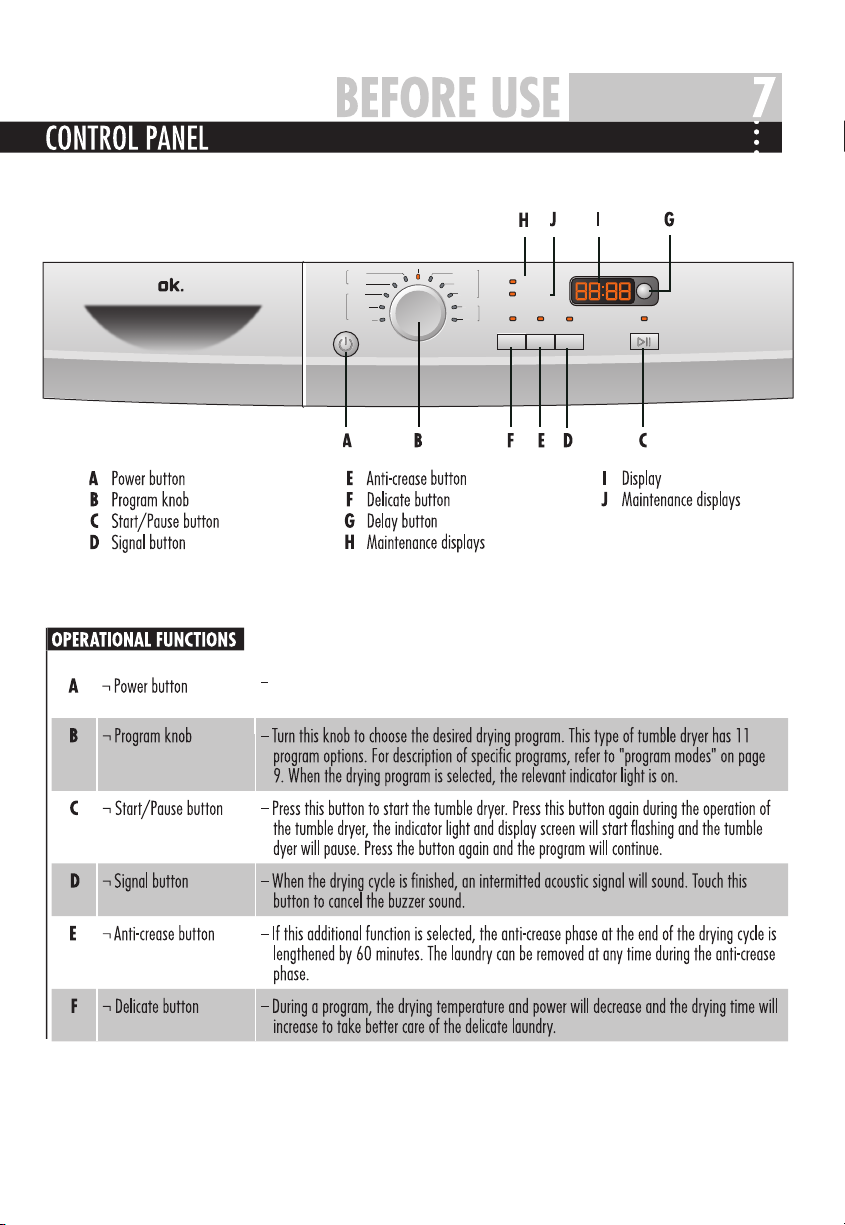

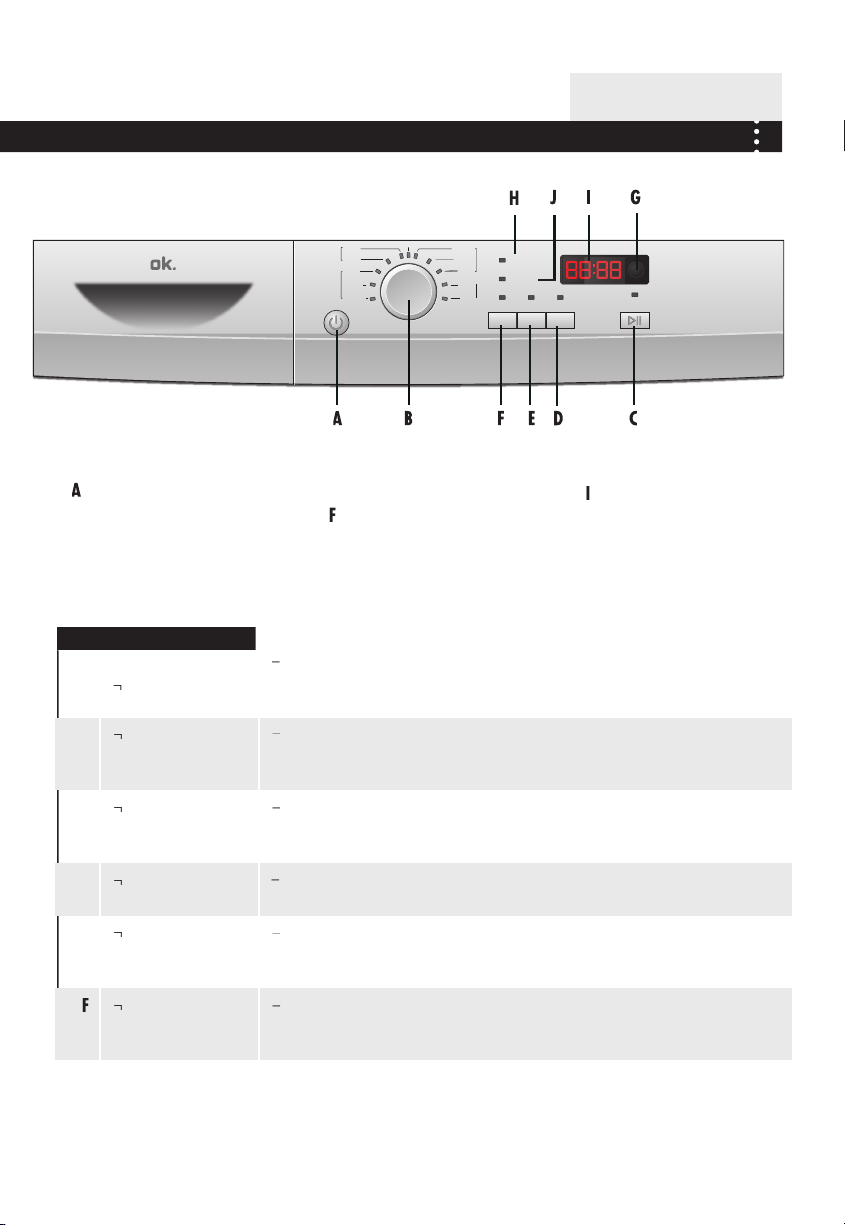

BEDIENBLENDE

Timer

Baumwolle

30min

20min Mangel feucht Normal trocken Extra trocken

Ein/Aus

Express

Extra trocken Normal trocken Mangel feucht

Wolle

Auffrischen

Synthetik

Schonprogramm

Wasserbehälter leeren

Flusensieb reinigen

Knitterschutz

Startzeitvorwahl

Signal

Start/Pause

ODT 200

Ein/Aus

Programmwähler Start/Pause Signalgeber

FUNKTIONEN

Ein/Aus

Programmwähler

Start/Pause

Signalgeber

Knitterfrei

Pﬂegeleicht

Knitterfrei Pﬂegeleicht

Display

Wartungsanzeige Zeitvorwahl Wartungsanzeige

Drücken Sie diese Taste, um den Trockner einzuschalten. Drücken Sie die Taste erneut, um es auszuschalten. Drücken Sie diese Taste für 2 Sekunden zum Abschalten des Trockners. Bitte leicht drücken wegen Sensortaste.

Knopf drehen, um das gewünschte Trockenprogramm auszuwählen. Dieser Trockner verfügt über 11 Programmoptionen. Informationen zu den einzelnen Programmen siehe unter “Programm-Modus”

auf Seite 9. Bei der Auswahl des Trockenprogramms leuchtet die entsprechende Anzeigelampe auf. Taste drücken zum Starten des Trockners. Wird die Taste im laufenden Trockner-Betrieb erneut

gedrückt, beginnen die Anzeigelampe und das Display zu blinken und der Trockner hält an.

Taste

erneut drücken um das angehaltene Programm fortzusetzen. Nach Abschluss des Trockenzyklus ertönt ein unterbrochenes akustisches Signal. Taste kurz drücken,

um das akustische Signal zu beenden. Durch Wählen dieser Zusatzfunktion wird die Knitterfrei-Phase am Ende des Trockenzyklus um 60

Minuten verlängert. Die Wäsche kann während der Knitterfrei-Phase jederzeit aus der Maschine genommen werden.

Führt dazu, dass während eines Programms die Trockentemperatur und die Leistung verringert werden. Die Trockenzeit wird verlängert, um so besser den Ansprüchen Ihrer Pﬂegeleicht-Wäsche gerecht zu werden.

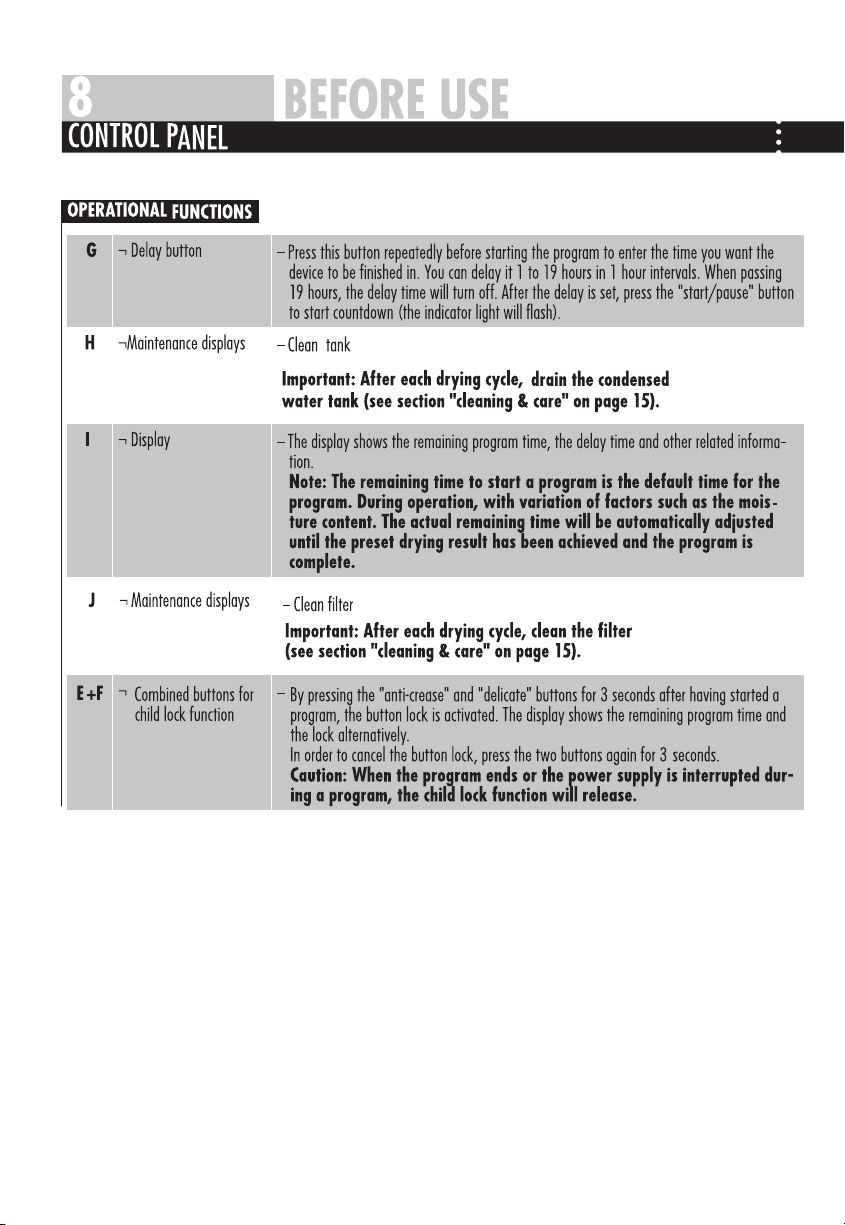

Page 8

BEDIENBLENDE

FUNKTIONEN

G ¬ Zeitvorwahl

H ¬ Wartungsanzeigen

¬ Display

Wartungsanzeigen

J ¬

D+E

Tastenkombination für die Funktion “Kindersicherung”

VOR DEM GEBRAUCH

Taste vor dem Starten des Programms wiederholt drücken, Trockenvorgang verzögern möchten. Sie können eine Verzögerungszeit von 1 bis 19 Stunden in Schritten von 1 Stunde einstellen. Werden 19 Stunden bei der Einstellung überschritten, schaltet sich

die Zeitvorwahl aus. Drücken Sie nach dem Einstellen der Verzögerungszeit die Taste “Start/

Pause”, um den Countdown zu starten (die Anzeigeleuchte blinkt)

Behälter reinigen

Wichtig: Entleeren Sie nach jedem Trockenzyklus den Kondenswasser-

Sammelbehälter (siehe Abschnitt “Reinigung und Pﬂe

Auf dem Display werden die Programm-Restzeit, die Verzögerungszeit und weitere Informationen angezeigt.

Anmerkung: Die verbleibende Zeit beim Starten eines Programms ist die Vorgabezeit für das Programm. Im laufenden Betrieb ändern sich Faktoren wie beispielsweise der Feuchtigkeitsgehalt.Die tatsächliche Restzeit wird automatisch angepasst, bis das voreingestellte Trockenergebnis erreicht wurde und das Programm beendet ist.

Flusensieb reinigen

Wichtig: Reinigen Sie nach jedem Trockenzyklus das Flusensieb (siehe Abschnitt “Reinigung und Pﬂege” auf Seite 15).

Drücken Sie nach dem Starten eines Programms gleichzeitig 3 Sekunden lang die Tasten “Knitterfrei” und “Pﬂegeleicht” zur Aktivierung der Tastensperre. Auf dem Display werden abwechselnd die Programm-Restzeit und die Tastensperre angezeigt.

reagieren alle andere Funktionstaste nicht. 3 Sekunden drücken.

Vorsicht: Bei Programmende oder bei Stromausfall während eines Programms wird die Kindersicherung freigegeben.

Zur Aufhebung der Tastensperre

um die Zeit einzugeben,mit der Sie den

ge” auf Seite 15).

Außer den An/Ausschalter,

beide Tasten nochmals

Page 9

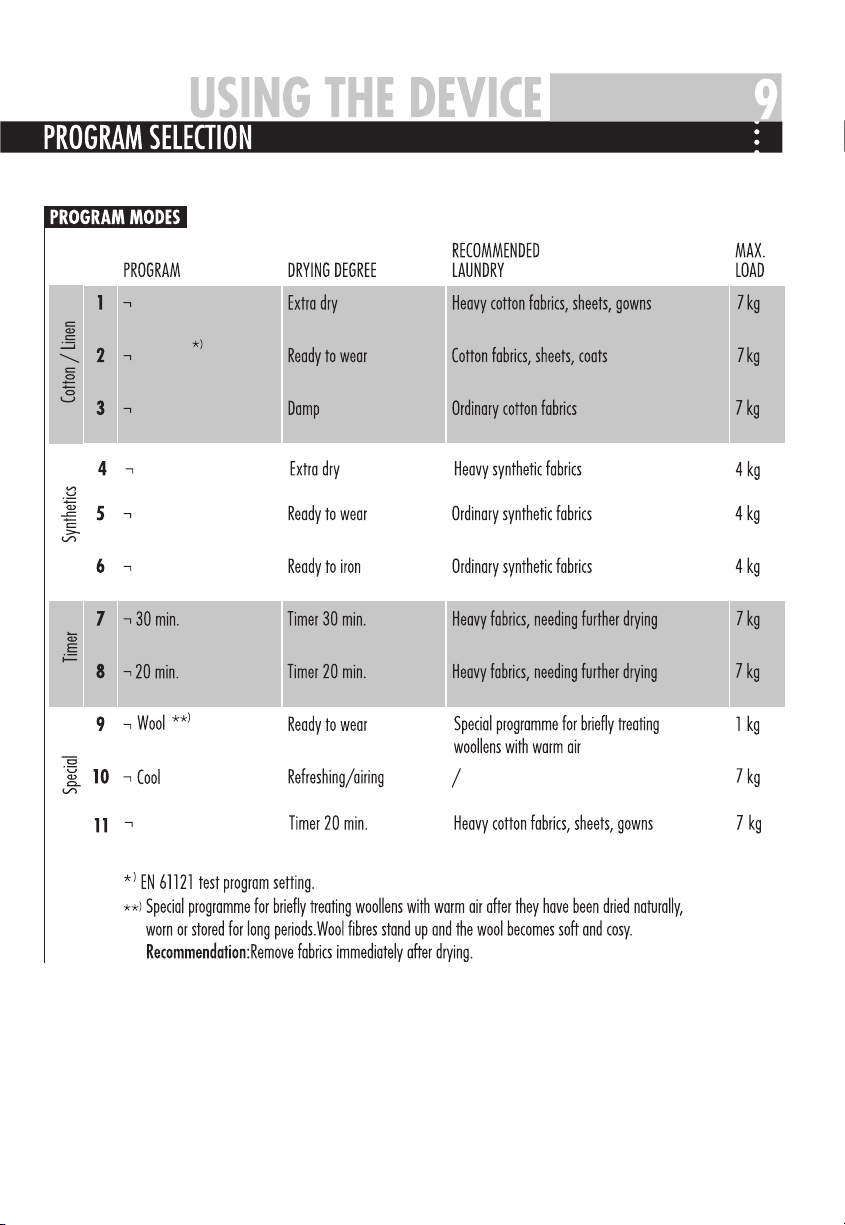

PROGRAMMAUSWAHL

TROCKENPROGRAMME

BETRIEB

¬ Sehr trocken

)

2 ¬ Normal

Baumwolle /Leinen

¬ Feucht Feucht

4 ¬ Sehr trocken

5 ¬ Normal

Synthetik

¬ Feucht

¬ 30 min

Timer

8 ¬ 20 min. Timer 20 min.

9 ¬ Wolle

Spezial

10 7 kgAuffrischen / LüftenKühl¬ 11 7 kgExpress¬

Extratrocken

Schranktrocken

Extratrocken

Schranktrocken

Bügelfertig

Timer 30 min

Schranktrocken

Timer 20 min.

EMPFOHLENE WÄSCHETROCKNUNGS-GRADPROGRAMM

Schwere Baumwollstoffe, Betttücher, Kleider

Baumwollstoffe, Betttücher, Jacken

Normale Baumwollstoffe

Schwere Synthetikstoffe

Normale Synthetikstoffe

Schwere Stoffe, die weiteres Trocknen erfordern

Normale Synthetikstoffe

Schwere Baumwollstoffe, Betttücher, Kleider

MAX. FÜLLMENGE

7 kg

4 kg

7 kg

)

Testprogramm-Einstellung nach EN 61121.

Page 10

BETRIEB

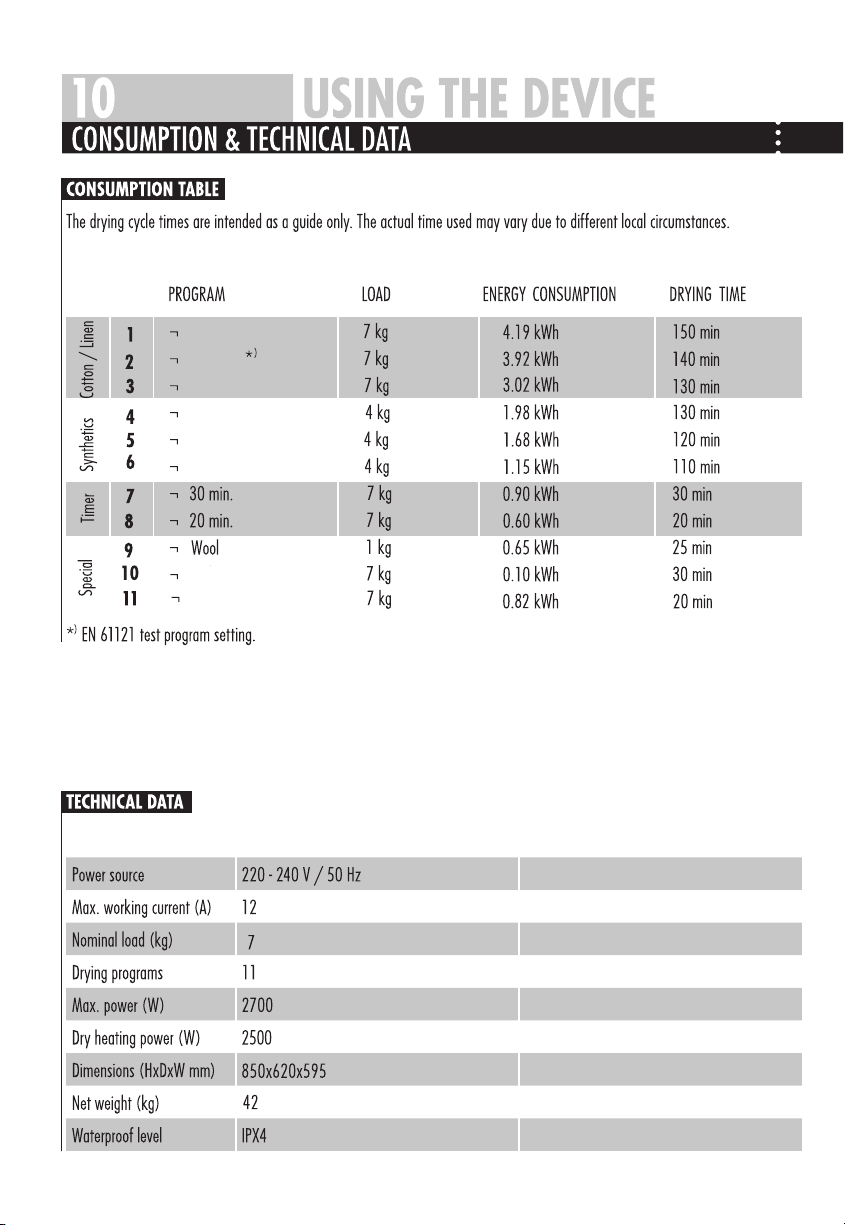

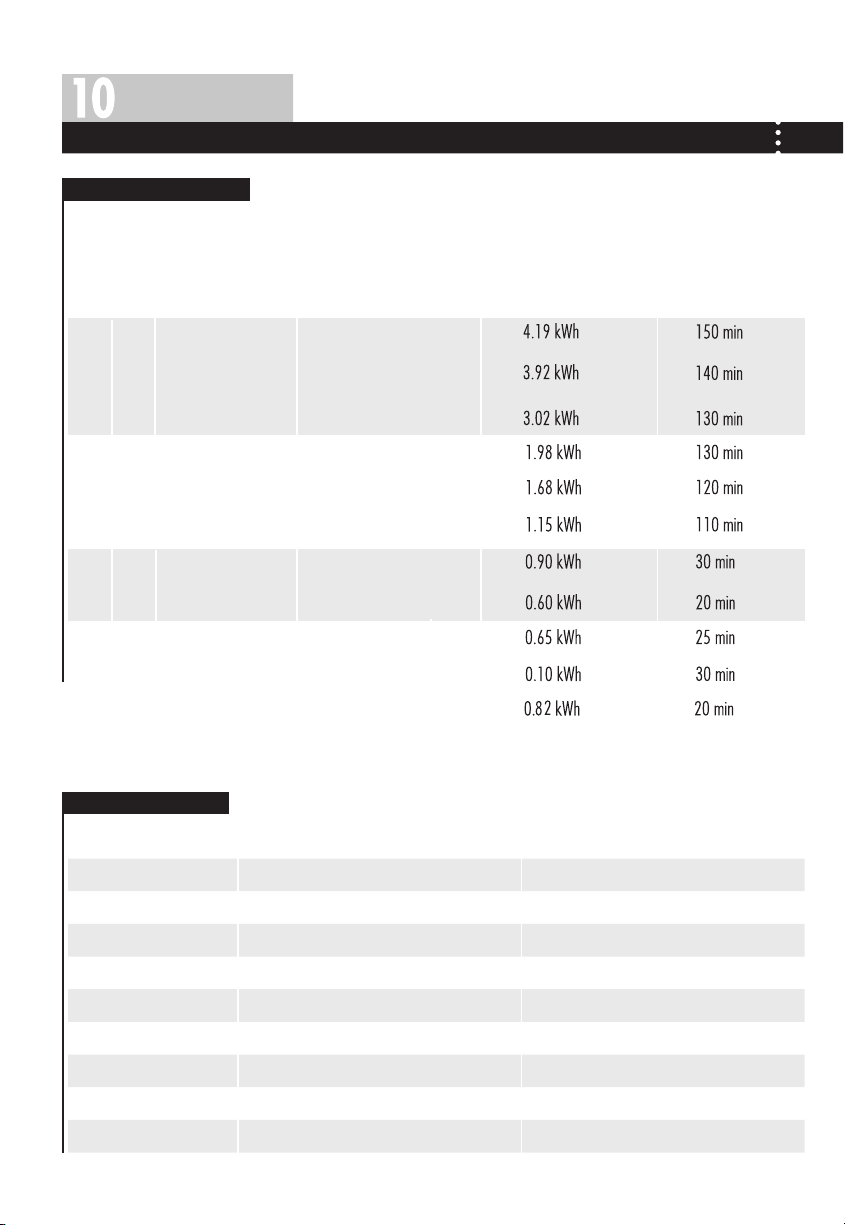

VERBRAUCH UND TECHNISCHE DATEN

VERBRAUCHSTABELLE

Die angegebenen Trockenzeiten sind nur als Anhaltspunkt zu verstehen.Die tatsächlich benötigten Zeiten können je nach örtlichen Gegebenheiten variieren.

PROGRAMM FÜLLMENGE

¬ Sehr trocken

2 ¬ Normal

Baumwolle /Leinen

3 4 ¬ Sehr trocken

Synthetik

6 ¬ Feucht

Timer

8 ¬ 20 min 9 ¬ Wolle

Spezial

10 Kühl¬

)

Testprogramm-Einstellung nach EN 61121.

TECHNISCHE DATEN

Stromanschluss 220 - 240 V / 50 Hz Max. Stromaufnahme (A) 12 Kapazität (kg) 7 Trockenprogramme 11 Max. Leistung (W) 2700 Trocken-Heizleistung (W) 2500 aße (H x T x B) mm Gewicht (kg) Schutzklasse

¬ Feucht

¬ Normal

¬ 30 min

Express

ODT 200

850x620x595

IPX4

7 k g

7 k g 4 k g

4 k g

7 k g

1 k g 7 k g

7 k g

ENERGIE-VERBRAUCH

TROCKENZEIT

Page 11

BETRIEB

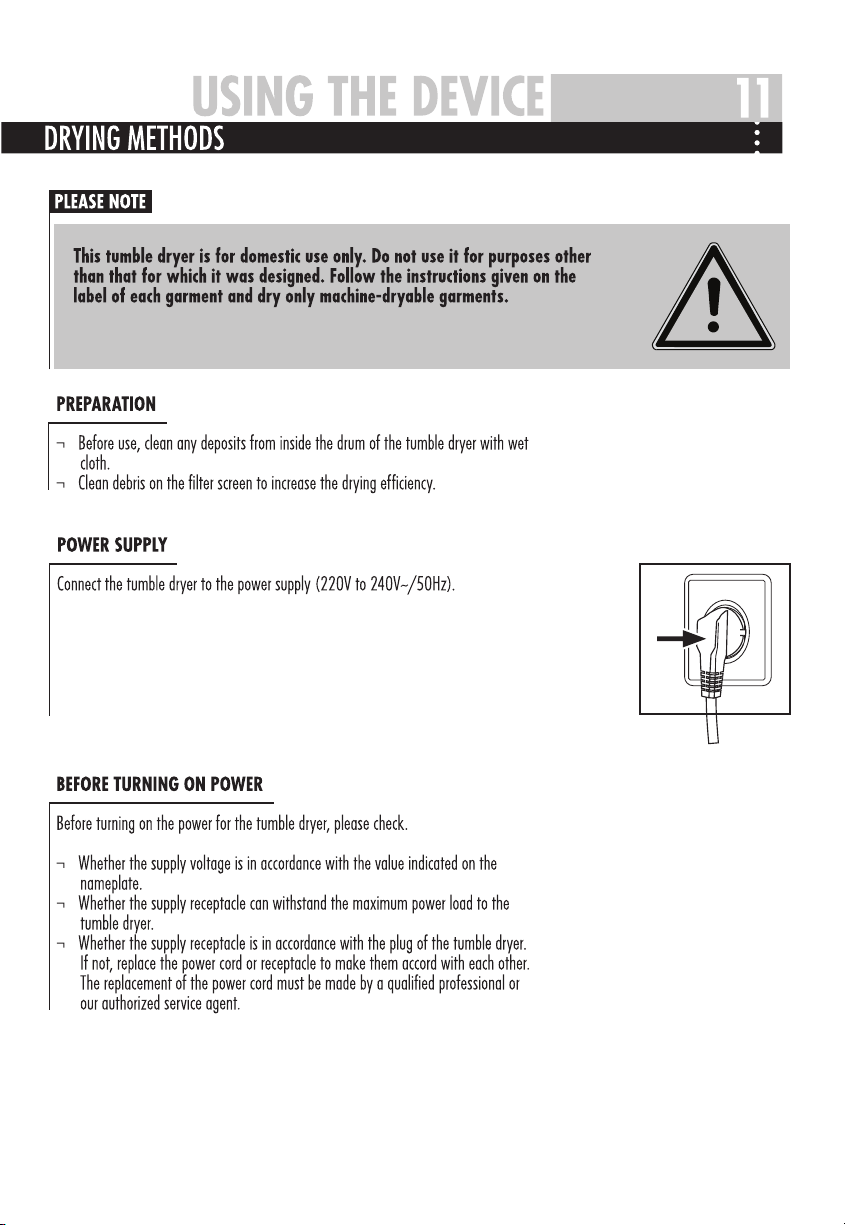

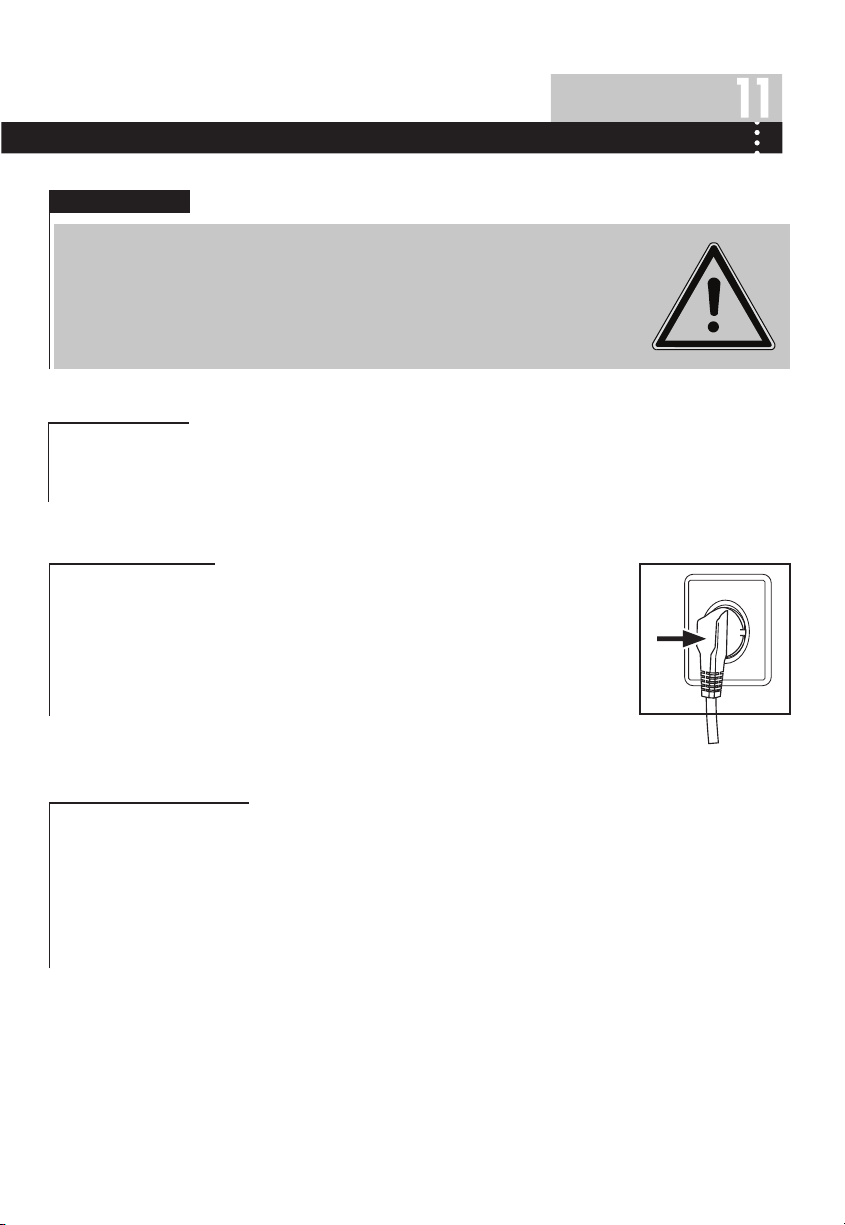

TROCKENMETHODE

BITTE BEACHTEN

Dieser Trockner ist nur für den privaten, häuslichen Gebrauch bestimmt. Verwenden Sie ihn nicht für andere Zwecke als die, für die er ausgelegt ist.Beachten Sie die Pﬂegeanleitungen auf den Etiketten der Wäschestücke und trocknen Sie nur Wäschestücke, die für maschinelle Trocknung geeignet sind.

VORBEREITUNG

Reinigen Sie vor dem Gebrauch das Innere der Trommel mit einem nassen Tuch von eventuellen Ablagerungen.

Reinigen Sie das Flusensieb, um den Trocknungseffekt zu erhöhen.

STROMANSCHLUSS

Schließen Sie den Trockner an eine Steckdose an (220 V bis 240 V ~ / 50 Hz).

VOR DEM EINSCHALTEN

Bevor Sie den Trockner einschalten, prüfen Sie bitte:

¬ Ob die Netzspannung mit dem Wert übereinstimmt, der am Typenschild angegeben ist. Ob die gewählte Steckdose sich für die

maximale Belastung durch den Trockner eignet.

¬ Ob die gewählte Steckdose zum Stecker des Trockners passt. Andernfalls muss das Stromkabel oder die Steckdose ersetzt werden,

damit beide zueinander passen.

¬ Das Ersetzen des Stromkabels muss durch einen entsprechenden Fachmann oder einen autorisierten Kundendienst ausgeführt werden.

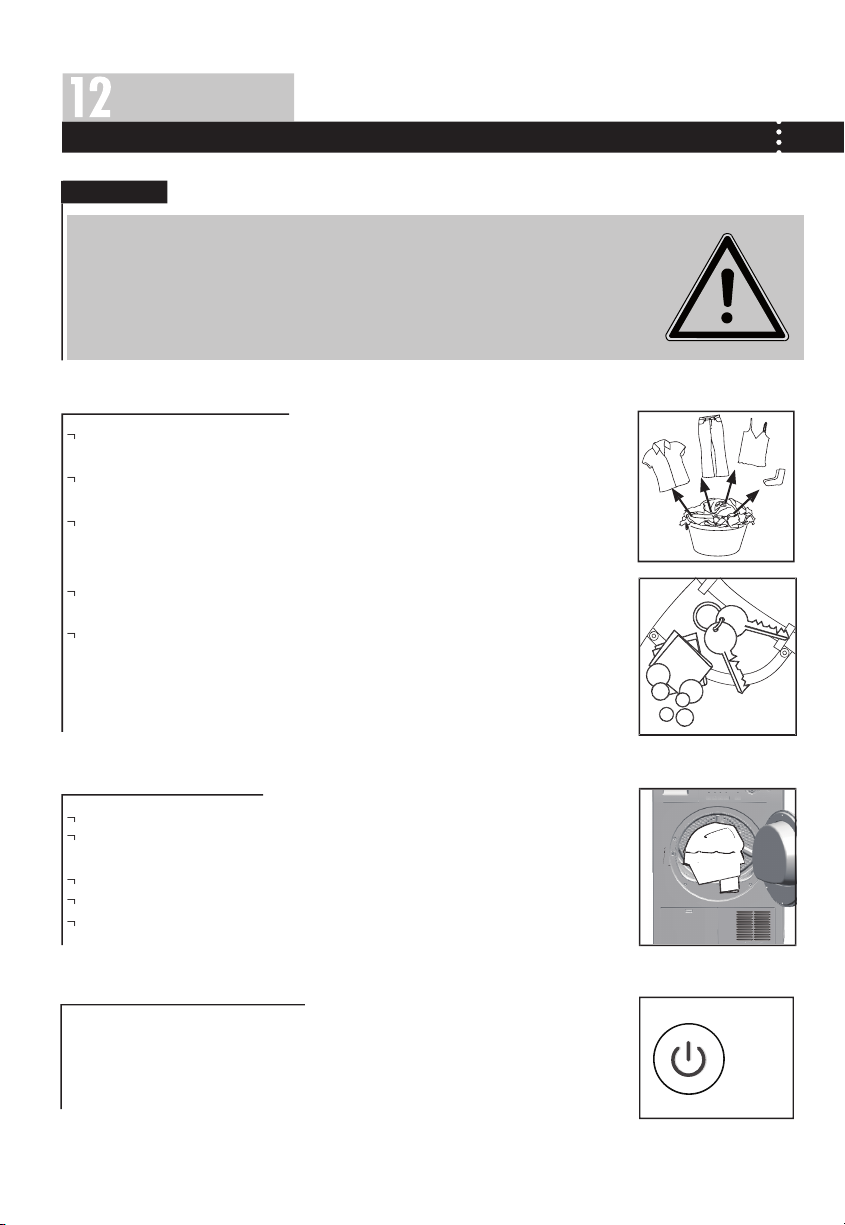

Page 12

BETRIEB

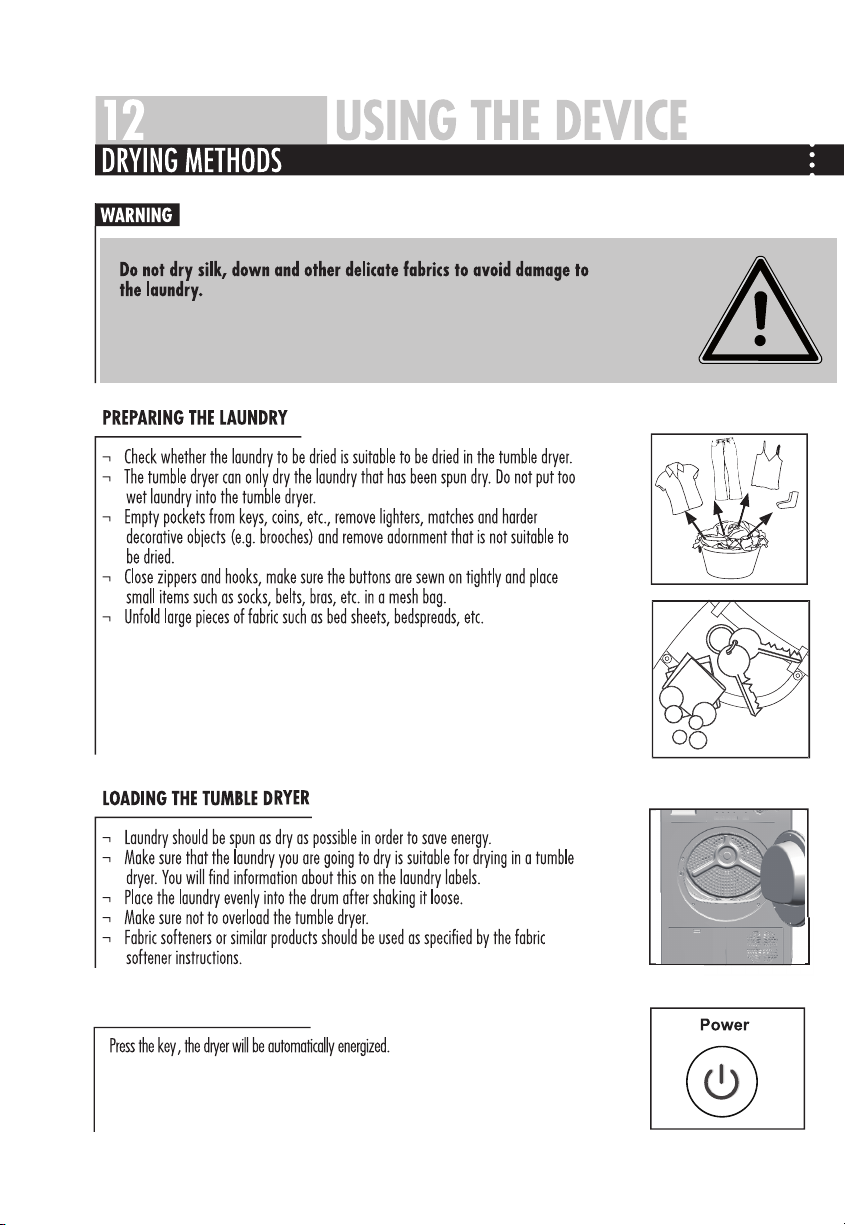

TROCKENMETHODEN

WARNUNG

Um Schäden an den Wäschestücken zu vermeiden, Seide, Daunen oder andere empﬁndliche Gewebe nicht trocknen.

VORBEREITUNG DER WÄSCHE

Überprüfen Sie, ob die zu trocknenden Wäschestücke für das Trocknen im Trockner geeignet sind, und die Wäsche nicht mit Weichspüler vorbehandelt wurde. Der Trockner kann nur Wäsche trocknen, die zuvor trocken geschleudert wurde. Beladen Sie den Trockner nicht mit zu nasser Wäsche. Entleeren Sie die Taschen (Schlüssel, Münzen usw.), entfernen Sie Feuerzeuge und Streichhölzer sowie härtere Dekogegenstände (z. B. Broschen). Entfernen Sie Verzierungen, die sich nicht zum eignen.

Schließen Sie Reißverschlüsse und Haken, vergewissern Sie sich, dass Knöpfe fest angenäht sind und legen Sie kleine Gegenstände wie Socken, Gürtel, BHs usw. einen Netzbeutel. Falten Sie große Stoffteile wie Betttücher, Tagesdecken usw. auseinander.

Trocknen

BELADEN DES TROCKNERS

Um Energie zu sparen, muss die Wäsche so trocken wie möglich geschleudert werden. Vergewissern Sie sich, dass die Wäsche, die Sie trocknen möchten, sich auch für das Trocknen in einem Trockner eignet. Informationen dazu ﬁnden Sie auf den Etiketten der Wäschestücke. Schütteln Sie die Wäsch Überladen Sie den Trockner nicht. Trocknertücher oder ähnliche Produkte gemäß den Angaben des jeweiligen Produkthersteller anwenden.

EINSCHALTEN DER MASCHINE

Drücken Sie die Taste, der Trockner wird automatisch mit Strom versorgt.

estücke lose und legen Sie diese gleichmäßig in die Trommel.

Ein/Aus

Page 13

BETRIEB

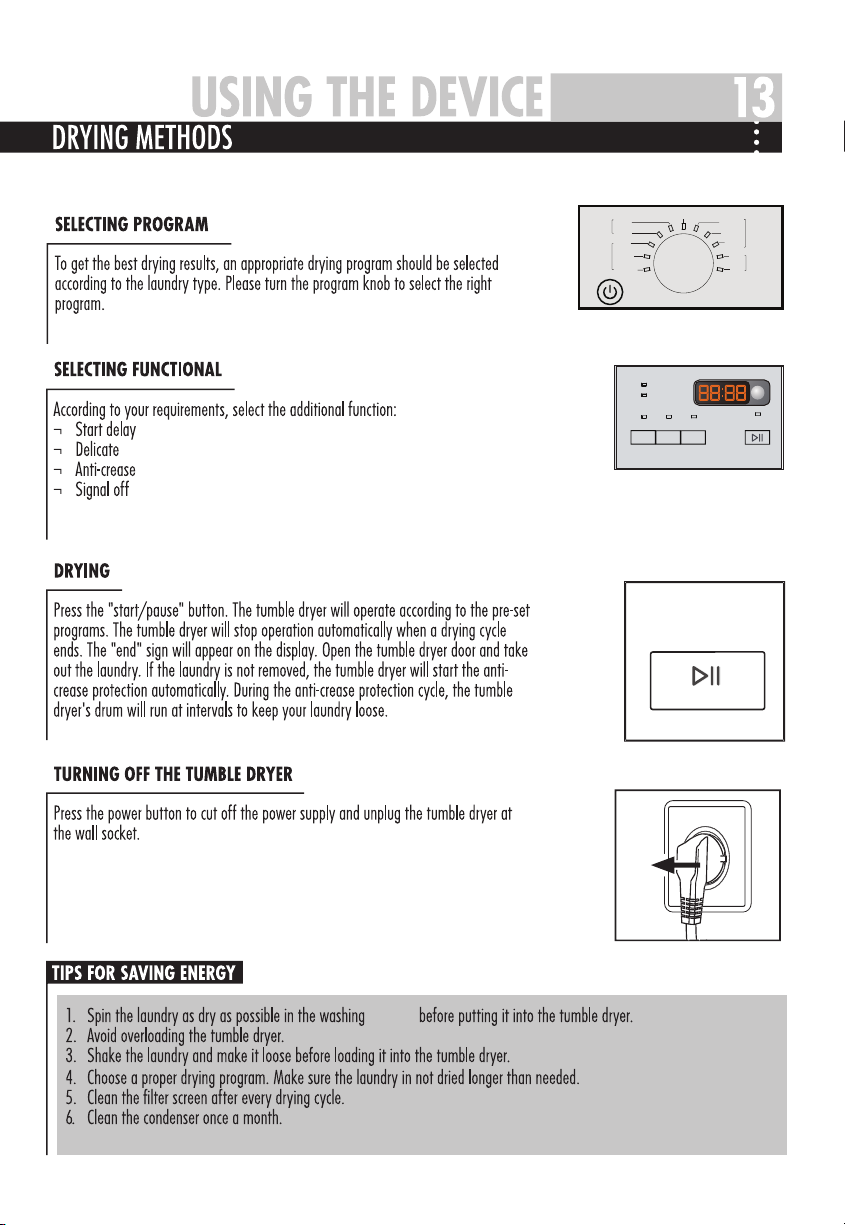

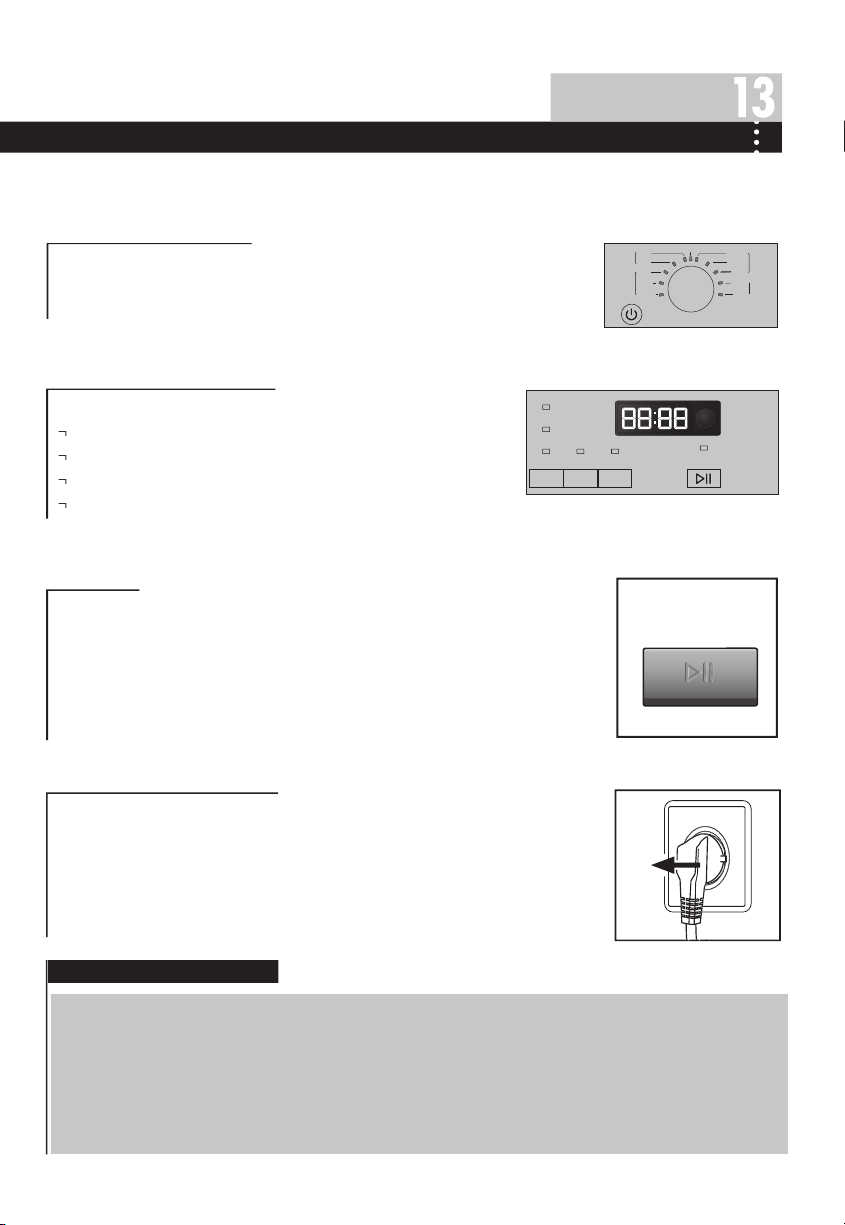

PROGRAMM AUSWÄHLEN

Damit Sie das beste Trocknungsergebnis erziele passendes Trockenprogramm gewählt werden. Den Knopf zur Auswahl des richtigen Programms drehen.

SWAHL VON FUNKTIONEN

Wählen Sie entsprechend Ihrer Anforderungen die Zusatzfunktion:

Zeitvorwahl Pﬂegeleicht Knitterfrei Akustisches Signal aus

n, muss entsprechend zur Art der Wäsche ein

Schonprogramm

TROCKNEN

Drücken Sie die Taste “Start/Pause“. Der Trockner beginnt entsprechend zum voreingestellten Programm zu arbeiten. Der Trockner stoppt automatisch, wenn ein Trockenzyklus beendet ist. Am Display wird “End” angezeigt. Öffnen Sie die Tür des Trockners und nehmen Sie die Wäsche heraus. Wird die Wäsche nicht herausgenom

men,startet der Trockner automatisch das Knitterfrei-Programm. Während des Knitterfrei-Zyklus wird die Trommel des Trockners in gewissen Zeitabständen laufen gelassen, um Ihre Wäsche lose und locker zu halten.

ABSCHALTEN DES TROCKNERS

Wasserbehälter leeren

Flusensieb reinigen

Knitterschutz

Timer

Baumwolle

Signal

Express

30min

20min Mangel feucht Normal trocken Extra trocken

Ein/Aus

Start/Pause

Extra

Synthetik

trocken Normal trocken Mangel feucht

Wolle

Auffrischen

Startzeitvorwahl

Drücken Sie die Taste “Ein/Aus”, um die Stromversorgung zu unterbrechen und ziehen Sie den Stecker des Trockners aus der Steckdose.

TIPPS ZUM ENERGIESPAREN

1.Schleudern Sie die Wäsche in der Waschmaschine so trocken wie möglich, bevor Sie die Wäsche in den Trockner legen.

2.Vermeiden Sie ein Überladen des Trockners.

3.Schütteln Sie zum Auﬂockern die Wäschestücke vor dem Einlegen in den Trockner.

4.Reinigen Sie die Trommel regelmäßig mit einem nassen Tuch,insbesondere die Edelstahlteile an den Flügeln.

5.Wählen Sie ein geeignetes Trockenprogramm. Stellen Sie sicher, dass die Wäsche nicht länger als nötig getrocknet wird.

6.Reinigen Sie das Flusensieb nach jedem Trockenzyklus.

7.Reinigen Sie monatlich den Kondensator.

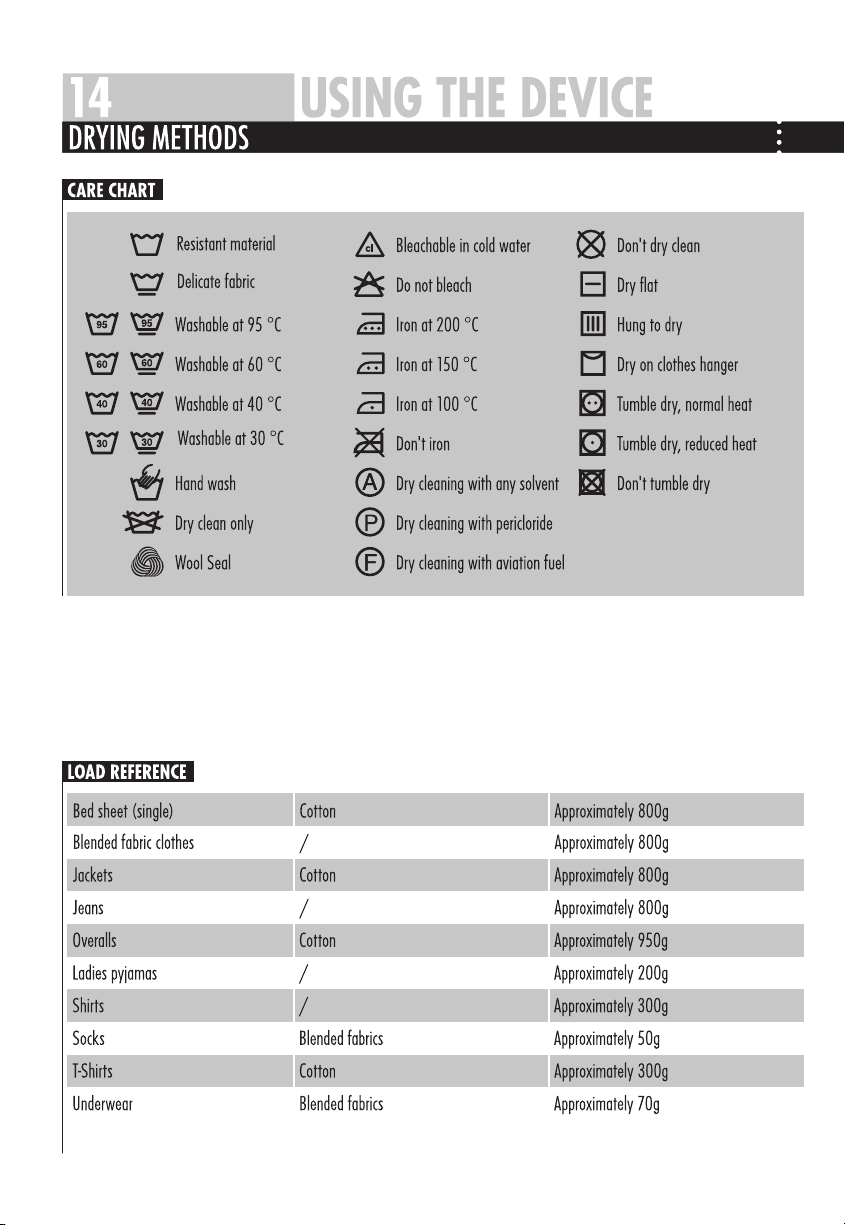

Page 14

TROCKENMETHODEN

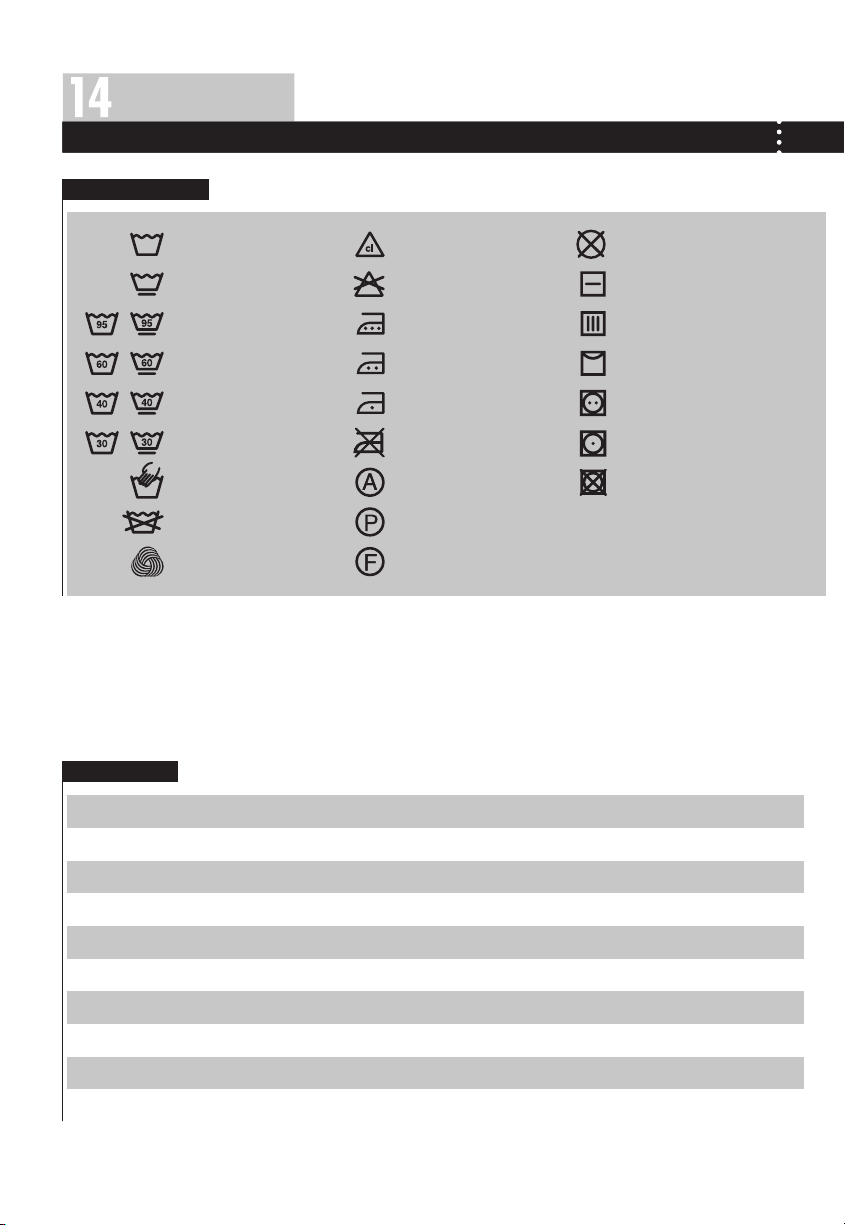

PFLEGESYMBOLE

BETRIEB

GEWICHTE

Betttuch (einzeln)

Kleidung aus Mischgewebe Jacke Jeans Overall Damenpyjama Hemd Socken T-Shirt

Unterwäsche

Widerstandsfähiger Stoff

Empﬁndlicher Stoff

Waschbar bei 95 °C Bügeln bei 200 °C Hängend trocknen

Waschbar bei 60 °C Bügeln bei 150 °C Hängend trocknen(Bügel)

Waschbar bei 40 °C Bügeln bei 100 °C Trockner, normale Temp. Waschbar bei 30 °C

Handwäsche Trockenreinigung jeder Art Nicht in den Trockner

NurTrockenreinigung Perchlorid-Trockenreinigung

Wollsiegel Benzin-Trockenreinigung

Baumwolle / Baumwolle / Baumwolle / / Mischgewebe Baumwolle Mischgewebe

Bleichen in kaltem Wasser KeineTrockenreinigung

Nicht bleichen

Nicht bügeln Trockner, reduzierte Temp.

Flach trocknen

. 800 g

ca ca. 800 g ca. 800 g ca. 800 g ca. 950g

ca. 200g

ca. 300g ca. 50g ca. 300g

ca. 70g

Page 15

WARTUNG

REINIGUNG UND PFLEGE

REINIGUNG DES TROCKNERS

Mit einem feuchten Tuch das Gehäuse des Trockners

und die Bedienblende abwischen. Denken Sie daran,

keine organischen Lösungsmittel oder ätzende Substanzen

zu verwenden, um das Gerät nicht zu beschädigen.

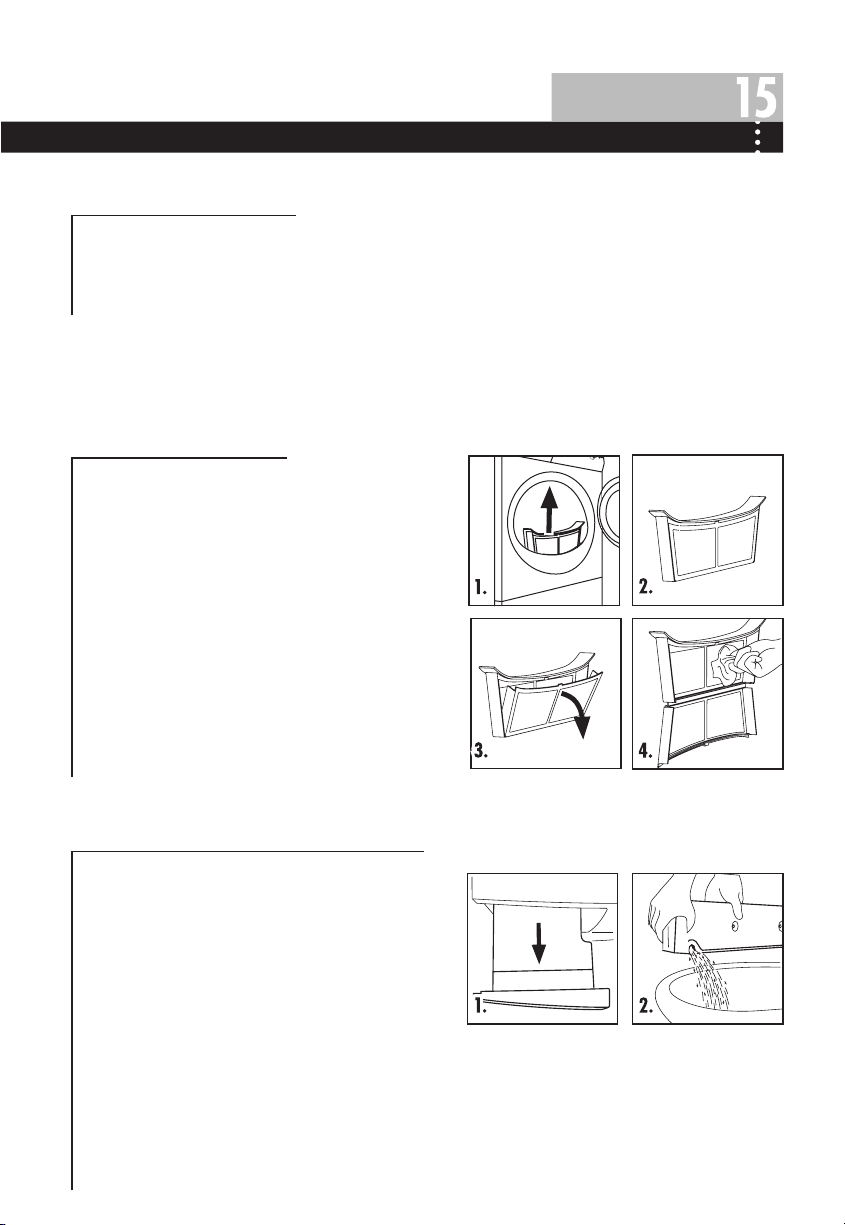

REINIGEN DES FLUSENSIEBS

Damit die Trommel während des Trocknens gut durchlüftet wird, muss

das

Flusensieb am Ende jedes Trockenprogramms gereinigt werden.

1. Die Tür des Trockners öffnen.

2. Das Flusensieb aus dem Trockner heraus nehmen.

3. Das Flusensieb öffnen.

4. Den Staub am Flusensieb mit einem nassen Handtuch abwischen. Nach der Reinigung das Flusensieb wieder einsetzen.

ENTLEEREN DES KONDENSWASSER-BEHÄLTERS

Während des Betriebs kondensiert Dampf zu Wasser und wird im Kondenswasser-Behälter gesammelt. Entleeren Sie den Kondenswasser-Behälter

1. Halten Sie den Griff fest, ziehen Sie den Behälter nach außen und nehmen

um kein Wasser zu

2. Schütten

Sie das Wasser in einen Ausguss. Setzen Sie den Behälter

ein.

wieder

Anmerkung: Das Wasser keinesfalls als Trinkwasser

oder zur

Zubereitung von Speisen verwenden.

Wenn der Behälter nicht entleert wurde, gibt der Trockner immer dann

akustischen Alarm, wenn der Behälter voll ist. In diesem Fall

einen

leuchtet die pausiert. Ein Neustart wieder eingesetzt wurde.

entsprechende Anzeigeleuchte auf und der Trockner

nachdem das Programm beendet ist.

Sie ihn heraus. Halten Sie den Behälter waagerecht,

verschütten.

erfolgt erst wenn der Behälter entleert und

Page 16

WARTUNG

REINIGUNG UND PFLEGE

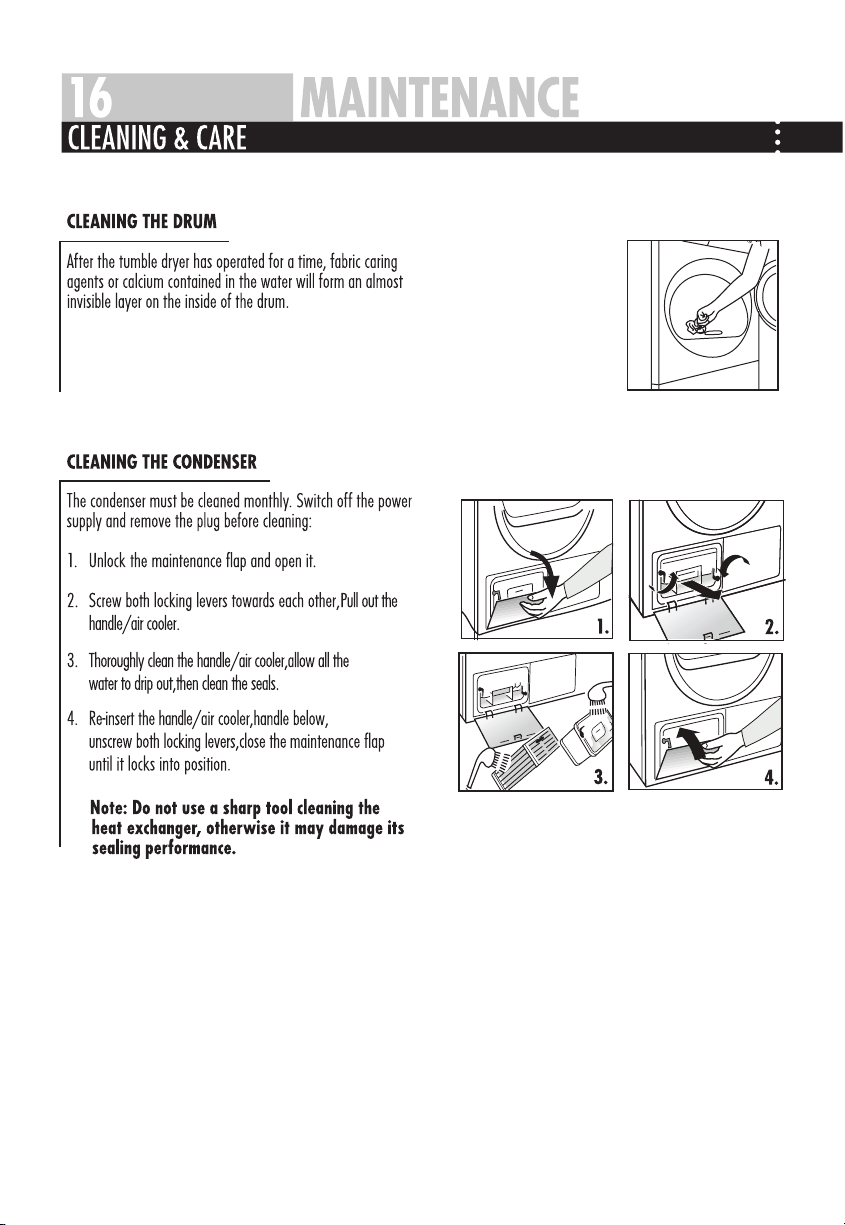

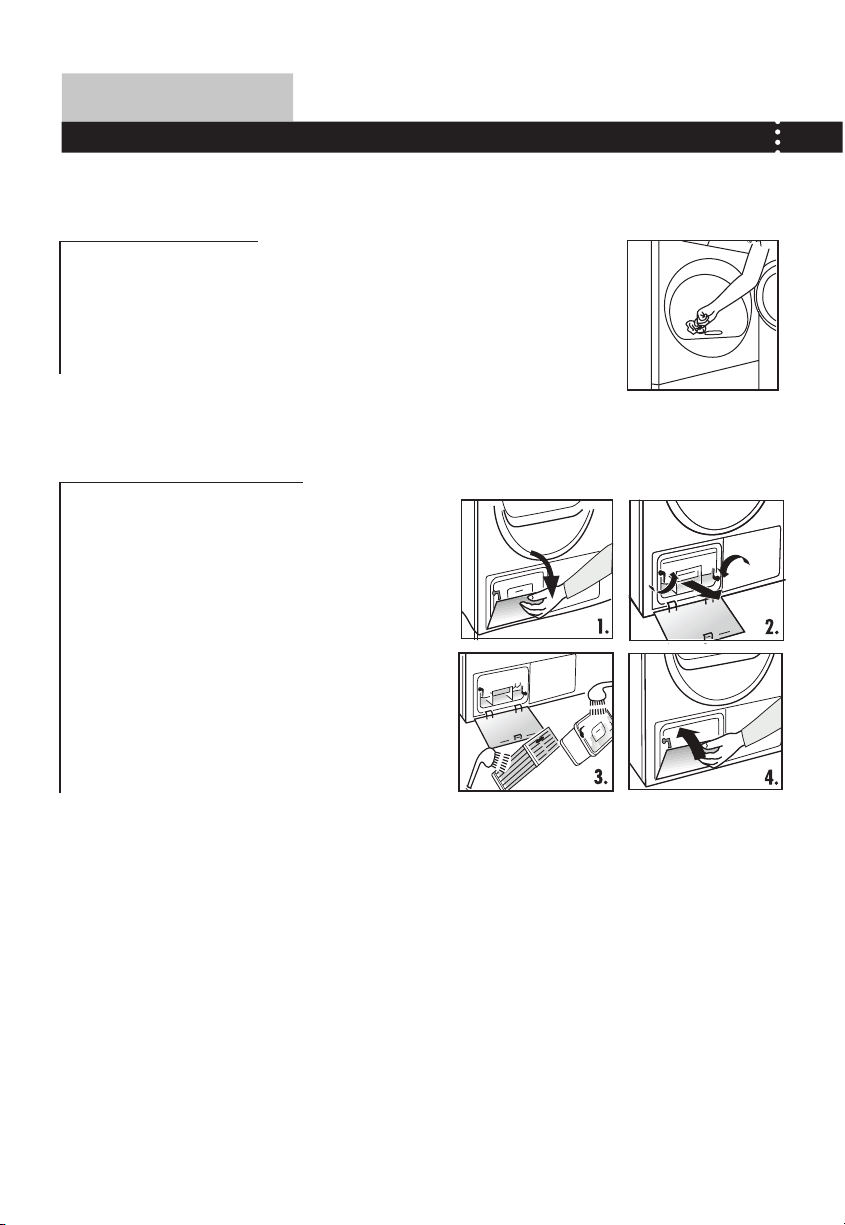

REINIGEN DER TROMMEL

Nach einer gewissen Betriebszeit bildet sich durch Textilpﬂegemittel oder im Wasser enthaltenen Kalk eine fast unsichtbare Schicht auf der Trommelinnenseite. Die Innenseite der Trommel, insbesondere die Edelstahlteile an den Flügeln, muss regelmäßig mit einem nassen Tuch gereinigt werden.

REINIGEN DES KONDENSATORS

Der Kondensator muss monatlich gereinigt werden. Schalten Sie vor der Reinigung die Stromzufuhr aus und ziehen Sie den Stecker aus der Steckdose:

1.Entriegeln Sie die Serviceklappe und öffnen Sie diese.

2.Drehen Sie beide Verriegelungshebel zueinander und ziehen Sie den Griff/Luftkühler heraus.

3.Reinigen Sie den Griff/Luftkühler sorgfältig, lassen Sie das gesamte Wasser abtropfen und reinigen Sie dann die Dichtungen.

4.Setzen Sie Griff/Luftkühler wieder ein - Griff nach unten – drehen Sie beide Verriegelungshebel fest und schlie

Serviceklappe

Anmerkung: Verwenden Sie zur Reinigung des

Kondensators

dadurch könnte die

bis zum Einrasten.

(Wärmetauscher) kein scharfes Werkzeug,

Abdichtung beschädigt werden.

ßen Sie die

Page 17

WARTUNG

DISPLAY-CODES UND FEHLERBEHEBUNG

DISPLAY -CODES

CODE GRUND LÖSUNG

¬ Fehler Ablaufpumpe. ¬ Der thermische Sensor (in der Nähe des Filters) ist im Leerlauf oder Kurzschluss.

Temperatur der Wäsche in der Trommel ändert sich nicht.

Bitte wenden Sie sich an den Kundendienst.

Der Filter ist voll.

Der thermische Sensor (in der Nähe der Heizung) ist im Leerlauf oder Kurzschluss.

FEHLERBEHEBUNG

Die nachstehend aufgezählten Probleme können Sie meist selbst beheben. Wenden Sie sich erst dann an einen Kundendienst, wenn Sie alles geprüft haben und damit den Fehler nicht beseitigen können.

PROBLEM GRU

Der Trockner funktioniert nicht.

Der Trockner funktioniert nicht und am Display erscheint "End".

Die Trockenzeit ist zu lang und das Ergebnis ist nicht befriedigend.

Die auf dem Display angezeigte Restzeit bleibt stehen oder springt.

ND LÖSUNG

¬ Ist das Stromkabel eingesteckt? ¬ Gibt es einen Stromausfall? ¬ Es wurde kein Trockenprogramm eingestellt. ¬ Ist das Gerät eingeschaltet? ¬ Der Wasser-Sammelbehälter ist voll. ¬ Ist die Trocknertür richtig geschlossen?

¬ Die Wäsche hat den durch das eingestellte Programm festgelegten Zustand erreicht. ¬ Es beﬁndet sich keine Wäsche in der Trommel.

¬ Die Programmeinstellung ist nicht korrekt.

¬ Das Flusensieb wurde nicht gereinigt. ¬ Der Kondensator ist verstopft.

¬ Der Trockner wurde überladen. ¬ Die Wäsche ist zu nass.

¬ Der Lüftungskanal ist verstopft.

tzeit wird fortlaufend und automatisch

Die Res anhand der folgenden Faktoren angepasst und korrigiert:

¬ Art der Wäsche ¬ Eingefüllte Wäschemenge ¬ Feuchtigkeitsgehalt der Wäsche ¬ Umgebungstemperatur

Bitte reinigen.

Bitte wenden Sie sich an den Kundendienst.

Prüfen Sie die Verbindung zum Stromnetz.

Prüfen Sie das Stromnetz.

Stellen Sie ein Trockenprogramm ein.

Schalten Sie die Maschine ein.

Entleeren Sie den Wasser-Sammelbehälter.

Schließen Sie die Trocknertür richtig.

Prüfen Sie, ob das richtige Programm eingestellt wurde.

Prüfen Sie, ob sich Wäsche in der Trommel beﬁndet.

Vergewissern Sie sich, dass das Programm korrekt eingestellt ist.

Reinigen Sie das Flusensieb.

Reinigen Sie den Kondensator.

Reduzieren Sie die Wäschemenge in der Trommel.

Schleudern Sie die Wäsche vor dem Trocknen ordnungsgemäß.

Überprüfen Sie den Lüftungskanal und beseitigen Sie die Verstopfung. Die automatische Anpassung ist ein normaler Vorgang.

Page 18

18 WARTUNG

SCHALTPLAN

Schaltplan

NTC1

PCB

R2R1

TG2

NK1

TG1

NK2

R1: Heizrohr 1 R2: Heizrohr 2 L: Glühbirne

PCB:PC-Schalttafel

T1: Wärmeanschalter K1: Türschalter NTC1:

NTC2: Temperatursensor

PS: Drainagepumpe

NTC2

Temperatursensor

K : Null-Linie Relais

EINZELHEITEN BS-SICHERHEIT

Dieses Gerät muss geerdet werden. Weil die Farben der Drähte im Stromkabel dieses Geräts möglicherweise nicht mit den Farbmarkierungen der Klemmen in Ihrem Stecker übereinstimmen,gehen Sie bitte wie folgt vor: Der grün/gelbe Draht muss an die mit “E” oder dem Erdungssymbol oder grün bzw. grün/gelb markierte Klemme im Stecker angeschlossen werden. Der blaue Draht muss an die mit dem Buchstaben "N" oder schwarz markierte Klemme angeschlossen werden. Der braune Draht muss an die mit dem Buchstaben "L" oder rot markierte Klemme angeschlossen werden. Wird ein 13-A-Stecker (BS 1363) verwendet, setzen Sie eine 13-A-Sicherung (BS 1362) ein.

K2: Wasserniveauschalter H: Feuchtigkeitssensor

M: Motor

Grün und gelb (Erde)

Braun (Phase)

Blau (Nulll-)

)

Sicherung

Zugentlastung

Page 19

Page 20

Page 21

ODT 200 CONDENSER TUMBLE DRYER

Express

30min

Timer

20min Mangel feucht

Baumwolle

Normal trocken

Extra trocken

Ein/Aus

Synthetik

Extra

trocken

Wasserbehälter

Normal

leeren

trocken Mangel

Flusensieb

feucht

reinigen

Wolle

Auf-

Schon-

Knitter-

frischen

programm

Start/Pause

Signal

schutz

Startzeitvorwahl

ODT 200

USER MANUAL

Page 22

Page 23

．

1x User manual

1x Warranty card (optional)

ENSERTU

COND

MBLEDRYER

1x Drainpipe

Page 24

Express

30min

Synthetik

Extra

Timer

trocken 20min Mangel feucht

Baumwolle

Normal trocken Extra trocken

Wasserbehälter

Normal

leeren trocken Mangel

Flusensieb feucht

reinigen

Wolle

Auf-

Schon-

Knitter-

frischen

Signal

programm

Ein/Aus

schutz

ODT 200

Startzeitvorwahl

Start/Pause

Page 25

Page 26

Page 27

Time

Cotton

Power

30min

20min

Damp

Normal

Very Dry

Super Quick

Very Dry

Normal

Damp

Wool

Cool

Synthetic

Delicate

Clean Tank

Clean Filter

Anti-crease

Long

Signal

Delay

Start/Pause

Press this button to switch on the tumble dryer. Press it again to switch it off. Press this button gently for 2 seconds to switch off the dryer as buttons are soft touch sensitive.

ODT 200

Page 28
