Ohaus 5000 User Manual [en, de, es, fr, it]

AC Relay Option Kit P/N 80500720

DC Relay Option Kit P/N 80500727
Instruction Manual

Paquete opcional de relé de corriente alterna N/P 80500720

Paquete opcional de relé de corriente alterna N/P 80500727
Manual de instrucciones

Kit d'option du relais CA, réf. 80500720

Kit d'option du relais CC, réf. 80500727
Manuel d’instructions

Wechselstromrelais-Optionssatz, Teilenr. 80500720

Gleichstromrelais-Optionssatz, Teilenr. 80500727
Bedienungsanleitung

Kit opzionale relé di alimentazione CA, N/P 80500720

Kit opzionale relé di alimentazione CC, N/P 80500727
Manuale di istruzioni

Relay Option Kit EN-1

1. INTRODUCTION

AC Relay Kit 80500720 and DC Relay Kit 80500727 are intended for use with the
Ohaus 5000 and 7000 Series Indicators. The AC relay kit is used to control up to
three external AC circuits. The DC relay kit is used to control up to three external DC
circuits. Each solid-state relay output is equivalent to a single pole, single throw
switch (SPST). Each relay circuit is protected by a replaceable fuse.

Applications include: driving external Over/Accept/Under displays, motor controls for
semi-automatic filling systems, sorting systems, interfacing to industrial PLC
systems, etc. The Relay outputs can also be used as slave relays to drive higher
power relays in larger systems.

Please read this manual completely before installation and operation.

CAUTION: READ ALL SAFETY WARNINGS BEFORE INSTALLING,
MAKING CONNECTIONS, OR SERVICING THE RELAY OPTION. FAILURE
TO COMPLY WITH THESE WARNINGS COULD RESULT IN PERSONAL
INJURY AND/OR PROPERTY DAMAGE. RETAIN ALL INSTRUCTIONS FOR
FUTURE REFERENCE.

1.1 Kit Contents

80500720
Common Parts

• AC relay pc board

• Instruction manual

80500727
Common Parts

• DC relay pc board

• Instruction manual

T51P, T71P parts
(bag marked "T--P")

• Terminal cover

• Screws (6)

• Long cable

• Short cable

• Strain relief bushing

T51P, T71P parts
(bag marked "T--P")

• Terminal cover

• Screws (6)

• Long cable

• Short cable

• Strain relief bushing

T51XW, T71XW parts
(bag marked "T--XW")

• Terminal cover

• Screws (6)

• Long cable

• Short cable

• Cable tie (2)

T51XW, T71XW parts
(bag marked "T--XW")

• Terminal cover

• Screws (6)

• Long cable

• Short cable

• Cable tie (2)

EN-2 Relay Option Kit

2. INSTALLATION

2.1 Safety Precautions

For safe and dependable operation of this equipment, please comply with all safety
precautions mentioned in this manual.

• Installation of these options should only be performed by qualified personnel.

• Disconnect all equipment from the mains power supply before beginning
installation.

• If batteries are installed in the indicator’s battery compartment, remove them
before beginning installation.

• If the rechargeable battery option is installed in the indicator, disconnect the
battery from the charging pc board before beginning installation.

2.2 Relay Wiring Guidelines

WARNING: WHEN MAKING ANY LINE VOLTAGE CONNECTIONS TO THE

AC RELAY OPTION, FOLLOW NATIONAL ELECTRICAL CODE (NEC) OR
LOCAL AUTHORITY WIRING STANDARDS AND SAFETY PRACTICES.

IMPORTANT: WHEN CONNECTING ANY AC LINE SUPPLIED DEVICE TO
THE RELAY OPTION, ENSURE THAT EACH EXTERNAL DEVICE UTILIZES A
PROPERLY GROUNDED AC CONNECTION.

• For connections to nominal 120 VAC or 220-240 VAC systems, use only
insulated wire sets rated to the local electrical code requirements.

• The wire sets used for connection to the relay option pc board must be part of a
multi-conductor cable with a smooth, round outer insulating jacket.

• Do not run more than one cable through the strain relief bushing.

• Do not use the cable that connects to the relays to make other connections.

• The indicator’s strain relief bushing only permits cable diameters from 0.16 to

0.31 inch (4 to 8 mm).

• The terminal block on the relay pc board only permits wire sizes of 26 to 16 AWG
(0.14 to 1.5 mm

2

). Strip the wire ends to 0.25 inch (6 mm).

Relay Option Kit EN-3

Figure 2.1 Wire Preparation

• The relay connections provide a switch closure only. AC or DC power must be
supplied externally.

• Each relay output has a terminal block with two connecti ons. See Figure 2.2, for
the relay contact diagram.

- The AC relay pc board can only be used with AC circuits.

- The DC relay pc board can only be used with DC circuits.

• Connect each wire pair to the appropriate set of terminal block connections.

• For the DC relay pc board, make sure the polarity is correct.

Figure 2.2 Relay Contact Diagram.

EN-4 Relay Option Kit

2.3 Relay Wiring Examples

Figure 2.3. 4-wire relay connection with internal common line.

Figure 2.4. 6-wire relay connection with external common line.

Relay Option Kit EN-5

Figure 2.5. 6-wire relay connection with three separate power and load devices.

EN-6 Relay Option Kit

2.4 80500720 Installation in T51P and T71P

WARNING: ELECTRICAL SHOCK HAZARDS EXIST WITHIN THE

HOUSING. THE HOUSING SHOULD ONLY BE OPENED BY AUTHORIZED
AND QUALIFIED PERSONNEL. REMOVE ALL POWER CONNECTIONS TO
THE UNIT BEFORE OPENING. IF THE UNIT CONTAINS AN OPTIONAL
RELAY CONTROL BOARD, ADDITIONAL AC OR DC POWER
CONNECTIONS MAY STILL EXIST WITHIN THE HOUSING.

Refer to Figure 2.6 when performing these steps.

1. Remove the four screws from the corners of the rear housing.

2. Pull the front housing forward.

3. Remove the plastic hole cover located next to the power connection from the

rear housing.

3. Install the strain relief bushing in the exposed hole next to the power connection.

4. Attach the relay pc board to the rear housing using the four self tapping screws

supplied.

5. Connect the long cable to one of the 9 pin connectors on the relay pc board and

connector J8 on the main pc board.
Note: If an optional RS232 or RS485/422 pc boar d is alr eady installed, do not
use the long cable. Connect the short cable between the relay pc board and the
optional RS232 or RS485/422 pc board instead.

6. Feed the cable from the external device through the new strain relief bushing and

under the right side of the main pc board.

7. Attach the wires of the cable to the terminal blocks on the relay pc board.

8. Position the cable in the slots along the right side of the rear housing.

9. Pull the excess cable through the strain relief bushing and tighten the external

nut on the bushing.

10. Install the terminal cover over the terminal block using the two self tapping

screws supplied.

11. Close the housing and reinstall the four screws.

Relay Option Kit EN-7

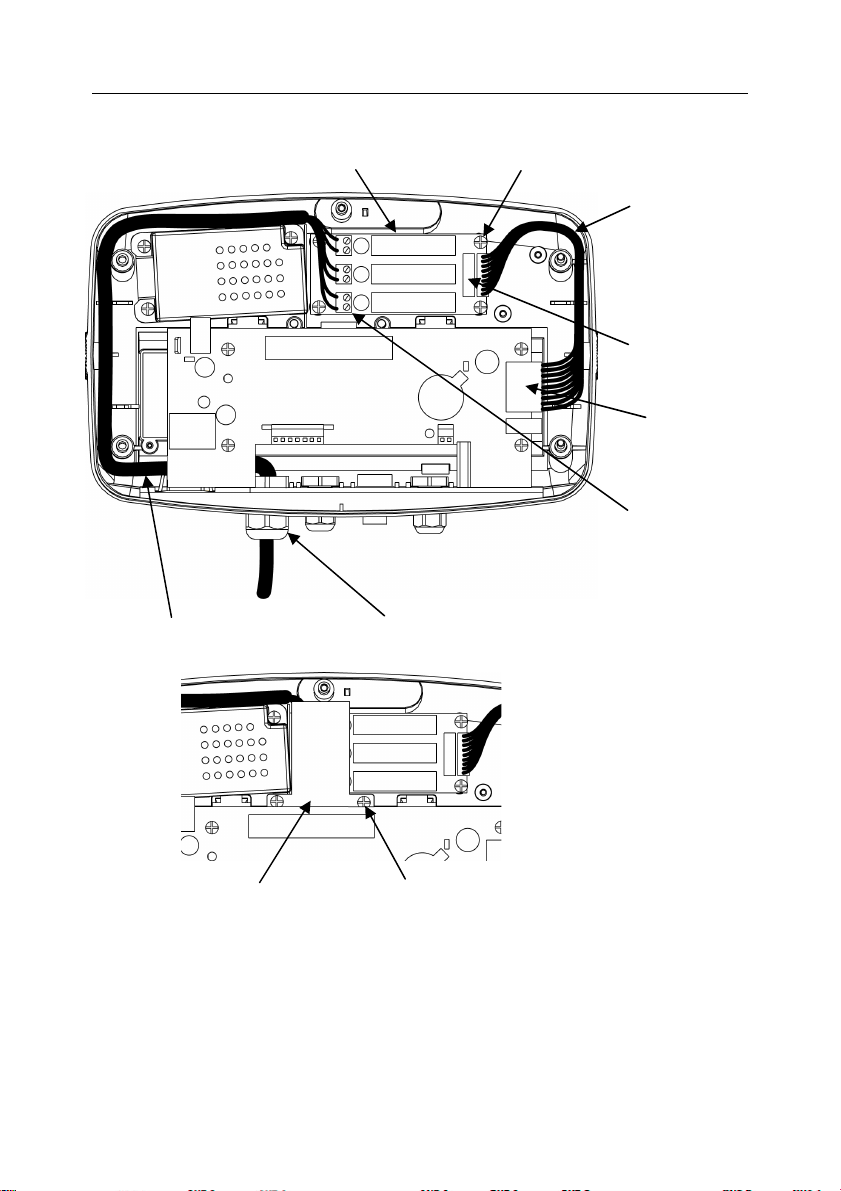

Relay pc board Screws (4)

Long

cable

9 pin

connectors

Connector

J8

Terminal

blocks

Cable from external device Strain relief bushing

Terminal cover Screws (2)

Figure 2.6. T51P, T71P

EN-8 Relay Option Kit

2.5 80500721 Installation in T51XW and T71XW

WARNING: ELECTRICAL SHOCK HAZARDS EXIST WITHIN THE

HOUSING. THE HOUSING SHOULD ONLY BE OPENED BY AUTHORIZED
AND QUALIFIED PERSONNEL. REMOVE ALL POWER CONNECTIONS TO
THE UNIT BEFORE OPENING. IF THE UNIT CONTAINS AN OPTIONAL
RELAY CONTROL BOARD, ADDITIONAL AC OR DC POWER
CONNECTIONS MAY STILL EXIST WITHIN THE HOUSING.

Refer to Figure 2.7 when performing these steps.

1. Remove the hex bolts from the corners of the rear housing.

2. Pull the front housing forward.

3. Attach the relay pc board to the rear housing using the four machine screws

supplied.

4. Connect the long cable to one of the 9 pin connectors on the relay pc b oard and

connector J8 on the main pc board.
Note: If an optional RS232 or RS485/422 pc boar d is alr eady installed, do not
use the long cable. Connect the short cable between the relay pc board and the
optional RS232 or RS485/422 pc board instead. Then skip to step 6.

5. Secure the long cable to the cable tie mount using the cable tie.

6. Feed the cable from the external device through the strain relief bushing furthest

from the power cord.

7. Attach the wires of the cable to the terminal block on the relay pc board.

8. Pull the excess cable through the strain relief bushing and tighten the external nut

on the bushing.

9. Attach a cable tie around the cable near the strain relief to prevent the cable from

pulling out.

10. Install the terminal cover over the terminal block using the two machine screws

supplied.

11. Close the housing and reinstall the four hex bolts.

Relay Option Kit EN-9

9 pin connectors Long cable Cable tie

Screws (4)

Relay pc

board

Terminal

blocks

Cable tie

Strain relief

bushing

Cable from

external

device

Connector

J8

Rear

housing

Cable

mount

Front

housing

Terminal

cover

Figure 2.7. T51XW, T71XW

Screws (2)

EN-10 Relay Option Kit

3. OPERATION

CAUTION: DO NOT OPERATE THE RELAY OPTION WITHOUT THE

PROTECTIVE TERMINAL COVER IN PLACE.

IMPORTANT: REVIEW THE I/O MENU BEFORE USING THE RELAY
OPTION BOARD TO CONTROL EXTERNAL DEVICES.

Refer to the instruction manual supplied with the indicator. Set up the relay controls
as described in the I/O menu section of that manual.

The indicator software allows the relays to be programmed in a variety of ways.
Optional set ups include: Normally open or normally closed simulation, on-off or on­hold sequencing, simultaneous, break- befor e-make (BBM) or make-before-break
(MBB) contact switching.

External devices can be coordinated to work with the indicator ’s LED displays.

• Relay Out 0 corresponds to the Yellow LED.

• Relay Out 1 corresponds to the Green LED.

• Relay Out 2 corresponds to the Red LED.

Relay Option Kit EN-11

4. MAINTENANCE

4.1 Fuse Replacement

WARNING: ELECTRICAL SHOCK HAZARDS EXIST WITHIN THE

HOUSING. THE HOUSING SHOULD ONLY BE OPENED BY AUTHORIZED
AND QUALIFIED PERSONNEL. REMOVE ALL POWER CONNECTIONS TO
THE UNIT BEFORE OPENING. IF THE UNIT CONTAINS AN OPTIONAL
RELAY CONTROL BOARD, ADDITIONAL AC OR DC POWER
CONNECTIONS MAY STILL EXIST WITHIN THE HOUSING.

1. Open the housing and remove the terminal cover

2. Replace the burned fuse with a 2.5 A / 250 V type TR5 radial fuse.

3. Reinstall the terminal cover and reassemble the housing.

4.2 Service Information

For Service assistance in the United States, call toll-free 1-800-526-0659 between
8:00 AM and 5:00 PM Eastern Standard Time. An Ohaus Product Service S pecialist
will be available to assist you. Outside the USA, please visit our website
www.ohaus.com to locate the Ohaus office nearest you.

EN-12 Relay Option Kit

5. TECHNICAL DATA

5.1 Specifications

Part Number 80500720 80500727
Relay Type AC 1) DC
Output Voltage Rating 24-240 VAC 5-60 VDC
Current Rating 1 A 1 A
Fuse Rating 2.5 A / 250 V 2.5 A / 250 V
Off State Leakage 5 mA max 1 mA max
Output Voltage Drop 1.6 VAC 1.5 VDC
Isolation 4000 V Optical 4000 V Optical
Load Type Resistive or Inductive 2) Resistive or Inductive 2)
Fuse Type and Rating Type TR5 2.5 A 250V Type TR5 2.5 A 250V

Notes:

1) AC relays are zero crossing turn-on, solid state type.

Paquete opcional de relé ES-1

1. INTRODUCCIÓN

Los paquetes de relé de corriente alterna 80500720 y 80500727 están diseñados
para usarse con los indicadores Ohaus serie 5000 y 7000. Estos paquetes de relé
de corriente alterna se usan para controlar hasta tres circuitos de corriente alterna
externos. Los paquetes de relé de corriente continua se usan para controlar hasta
tres circuitos de corriente continua externos. Cada salida de relé de estado sólido
equivale a un interruptor simple (SPST). Cada circuito de relé está protegido por un
fusible reemplazable.

Las aplicaciones incluyen: control de pantallas externas para pesos Por arriba,
Aceptar y Por debajo, controles para sistemas de llenado semiautomátic o, sistemas
de separación, interfaz con sistemas PLC industriales y otras. Las salidas de relé
también pueden usarse como relés esclavos para controlar relés de mayor potenci a
en sistemas más grandes.

Lea completamente este manual antes de instalar y trabajar con su báscula.

PRECAUCIÓN: LEA TODAS LAS ADVERTENCIAS DE SEGURIDAD ANTES
DE INSTALAR, HACER CONEXIONES O DAR SERVICIO A LA OPCIÓN DE
RELÉ. LA FALTA DE CUMPLIMIENTO DE ESTAS ADVERTENCIAS PODRÍA
RESULTAR EN LESIONES PERSONALES Y/O DAÑOS A LA PROPIEDAD.
CONSERVE TODAS LAS INSTRUCCIONES PARA REFERENCIA FUTURA.

1.1 Contenido del paquete

80500720
Partes comunes Partes T51P, T71P

(bolsa marcada "T--P")

• Tarjeta de PC de
relé de CA

• Manual de
instrucciones

• Tapa de terminales

• Tornillos de fijación (6)

• Câble largo

• Câble corto

• Manguito de alivio de
tensión

Partes T51XW, T71XW
(bolsa marcada "T--XW")

• Tapa de terminales

• Tornillos de fijación (6)

• Câble largo

• Câble corto

• Cintas para cable (2)

ES-2 Paquete opcional de relé

80500727
Partes comunes Partes T51P, T71P

(bolsa marcada "T--P")

• Tarjeta de PC de
relé de CC

• Manual de
instrucciones

• Tapa de terminales

• Tornillos de fijación (6)

• Câble largo

• Câble corto

• Manguito de alivio de
tensión

Partes T51XW, T71XW
(bolsa marcada "T--XW")

• Tapa de terminales

• Tornillos de fijación (6)

• Câble largo

• Câble corto

• Cintas para cable (2)

2. INSTALACIÓN

2.1 Precauciones de seguridad

Para una operación segura y confiable de este equipo, siga todas las precauciones
de seguridad mencionadas en este manual.

• La instalación de estas opciones sólo debe hacerse mediante personal calificado.

• Desconecte todo el equipo de la alimentación eléctrica principal antes de
comenzar la instalación.

• Si hay baterías instaladas en el compartimiento de baterías del indicador, retírelas
antes de comenzar la instalación.

• Si está instalada la opción de baterías recargables en el indicador, desconecte las
baterías de la tarjeta de PC de carga antes de comenzar la instalación.

2.2 Recomendaciones de cableado del relé

ADVERTENCIA: CUANDO HAGA CUALESQUIER CONEXIONES DE

VOLTAJE DE LA LÍNEA CON LA OPCIÓN DE RELÉ DE CORRIENTE
ALTERNA, SIGA LAS NORMAS DE CABLEADO Y PRÁCTICAS DE
SEGURIDAD DEL CÓDIGO ELÉCTRICO NACIONAL (NEC) O DE SU
ENTIDAD LOCAL.

IMPORTANTE: CUANDO CONECTE ALGÚN DISPOSITIVO
ALIMENTADO CON LA LÍNEA DE CORRIENTE ALTERNA A LA OPCIÓN
DE RELÉ, ASEGÚRESE DE QUE CADA DISPOSITIVO EXTERNO
UTILICE UNA CONEXIÓN DE CORRIENTE ALTERNA CONECTADA A
TIERRA CORRECTAMENTE.

Paquete opcional de relé ES-3

(

)

• Para conexiones a los sistemas nominales de 120 VCA o 220-240 VCA, use
solamente grupos de cables aislados clasificados para los requerimientos del
código eléctrico local.

• Los grupos de cables usados para conectar la tarjeta de PC de opción de relé
deben ser parte de un cable multiconductor que tenga un forro aislante externo
liso y redondeado.

• No instale más de un cable a través del manguito de alivio de tensión.

• No use el cable que se conecta con los relés para hacer otras conexiones.

• El manguito de alivio de tensión del indicador sólo permite diámetros de cable de

0.16 a 0.31 pulgadas (4 a 8 mm).

• El bloque de terminales en la tarjeta de PC de relé sólo permite calibres de cable
26 a 16 AWG (0.14 a 1.5 mm

2

). Descubra los extremos de los cables 0.25

pulgadas(6 mm).

Diámetro del cable:

0.16 pulgadas a

0.312 pulgadas
(4 a 8 mm)

Longitud del hilo:

1.5 pulgadas
38 mm

Longitud

descubierta:

0.25 pulgadas
(6 mm)

Diámetro del hilo:

26 a 16 AWG

(0.14 a 1.5 mm²)

Figura 2.1 Preparación del cable

• Las conexiones del relé sólo proporcionan un cierre del interruptor. Se debe
suministrar energía de corriente alterna o de cor r i ente continua en forma externa.

• Cada salida de relé tiene un bloque de terminales con dos conexi ones. La Figura

2.2 contiene el diagrama de contacto del relé.

- La tarjeta de PC de relé de CA sólo puede usarse con circuitos de CA.

- La tarjeta de PC de relé de CC sólo puede usarse con circuitos de CC.

ES-4 Paquete opcional de relé

A

A

TARJETA DE RELÉ

FUSIBLE FUSIBLE

SAL 0 SAL 1 SAL 2

FUSIBLE

Figura 2.2 Diagrama de contacto del relé.

• Conecte cada par de cables en el grupo correspondiente de conexiones del
bloque de terminales.

• Para la tarjeta de PC del relé de CC, asegúrese de que la polaridad sea correcta.

2.3 Ejemplos de cableado de relé

LIMENTACIÓN DE ENERGÍA

SAL0 SAL 1 SAL 2

POR DEBAJO

CEPTAR

POR ARRIBA

Figura 2.3. Conexión de relé de 4 hilos con línea común interna.

Paquete opcional de relé ES-5

A

A

SAL0 SAL 1 SAL 2

LIMENTACIÓN DE ENERGÍA

POR DEBAJO

CEPTAR

POR

ARRIBA

Figura 2.4. Conexión de relé de 6 hilos con línea común externa.

SAL0 SAL 1 SAL 2

CARGA

1

ALIMENTACIÓN

DE ENERGÍA 1

CARGA

2

ALIMENTACIÓN

DE ENERGÍA 2

CARGA

3

ALIMENTACIÓN

DE ENERGÍA 3

Figura 2.5. Conexión de relé de 6 hilos con tres dispositivos de energía y carga

separados.

ES-6 Paquete opcional de relé

2.4 Instalación del 80500720 en T51P y T71P

ADVERTENCIA: EXISTE EL RIESGO DE DESCARGA ELÉCTRICA

DENTRO DE LA CAJA LA CAJA DEBE SER ABIERTA SOLAMENTE
POR PERSONAL AUTORIZADO Y CALIFICADO. DESCONECTE TODAS
LAS CONEXIONES DE ENERGÍA HACIA LA UNID AD A N TES DE
ABRIRLA. SI LA UNIDAD CONTIENE UNA TARJETA DE CONTROL DE
RELÉ OPCIONAL, ES POSIBLE QUE EXISTAN CONEXIONES DE
ENERGÍA ADICIONALES DE CORRIENTE ALTERNA O DE CORRIENTE
CONTINUA EN EL INTERIOR DE LA CAJA.

Consulte la Figura 2.6 cuando realice estos pasos.

1. Retire los cuatro tornillos de las esquinas de la caja posterior.

2. Tire de la caja anterior hacia adelante.

3. Retire la tapa de plástico del orificio ubicada junto a la conexión de energía de

la caja posterior.

3. Instale el manguito de alivio de tensión en el orificio expuesto junto a la

conexión de energía.

4. Fije la tarjeta de PC de relé en la caja posterior mediante los cuatro tornillos

autorroscantes incluidos.

5. Conecte el cable largo en uno de los 9 conectores de patilla en la tarjeta de PC

de relé y en el conector J8 en la tarjeta de PC principal.
Nota: Si ya está instalada una tarjeta de PC RS232 o RS485/422 opcional, no
use el cable largo. En su lugar, conecte el cable corto entre la tarjeta de PC de
relé y la tarjeta de PC RS232 o RS485/422 opcional.

6. Alimente el cable desde el dispositivo externo a través de un nuevo manguito de

alivio de tensión y debajo del lado derecho de la tarj eta de PC principal.

7. Fije los hilos del cable en los bloques de terminales en la tarjeta de PC de relé.

8. Coloque el cable en las ranuras junto al lado derech o de la caja posterior.

9. Jale el exceso de cable a través del manguito de alivio de tensión y apriete la

tuerca externa en el manguito.

10. Instale la tapa de terminales sobre el bloque de terminales mediante los dos

tornillos autorroscantes incluidos.

11. Cierre la caja y reinstale los cuatro tornillos.

Paquete opcional de relé ES-7

Tarjeta de PC de relé Tornillos (4)

Cable desde dispositivo externo Manguito de alivio de tensión

Cable largo

9 conectores

de patilla

Conector

J8

Bloques de

terminales

Tapa de terminales Tornillos (2)

Figura 2.6. T51P, T71P

ES-8 Paquete opcional de relé

2.5 Instalación del 80500721 en T51XW y T71XW

ADVERTENCIA: EXISTE EL RIESGO DE DESCARGA ELÉCTRICA

DENTRO DE LA CAJA. LA CAJA DEBE SER ABIERTA SOLAMENTE
POR PERSONAL AUTORIZADO Y CALIFICADO. DESCONECTE
TODAS LAS CONEXIONES DE ENERGÍA HACIA LA UNIDAD ANTES
DE ABRIRLA. SI LA UNIDAD CONTIENE UNA TARJETA DE CONTROL
DE RELÉ OPCIONAL, ES POSIBLE QUE EXISTAN CONEXIONES DE
ENERGÍA ADICIONALES DE CORRIENTE ALTERNA O DE
CORRIENTE CONTINUA EN EL INTERIOR DE LA CAJA.

Consulte la Figura 2.7 cuando realice estos pasos.

1. Retire los tornillos hexagonales de las esquinas de la caja posterior.

2. Tire de la caja anterior hacia adelante.

3. Fije la tarjeta de PC de relé en la caja posterior mediante los cuatro tornillos

mecánicos incluidos.

4. Conecte el cable largo en uno de los 9 conectores de patilla en la tarjeta de PC

de relé y en el conector J8 en la tarjeta de PC principal.
Nota: Si ya está instalada una tarjeta de PC RS232 o RS485/422 opcional, no
use el cable largo. En su lugar, conecte el cable corto entre la tarjeta de PC de
relé y la tarjeta de PC RS232 o RS485/422 opcional. Después vaya al paso 6.

5. Asegure el cable largo en el montaje para cintas de amar r e d e cables mediante

una cinta de amarre.

6. Alimente el cable desde el dispositivo externo a través del manguito de alivio de

tensión que está más allá del cordón eléctrico.

7. Fije los hilos del cable en el bloque de terminales en la tarjeta de PC de relé.

8. Jale el exceso de cable a través del manguito de alivio de tensión y apriete la

tuerca externa en el manguito.

9. Fije una cinta de amarre para cable alrededor del cable cerca del alivio de

tensión para evitar que el cable se jale hacia fuera.

10. Instale la tapa de terminales sobre el bloque de terminales mediante los dos

tornillos mecánicos incluidos.

11. Cierre la caja y reinstale los cuatro tornillos hexagonales.

Paquete opcional de relé ES-9

9 conectores de patilla Cable largo Cinta para cable

Tornillos

(4)

Tarjeta de

PC de relé

Bloques de

terminales
Cinta para

cable

Manguito

de alivio

de tensión

Cable
desde

dispositivo

externo

Conector

J8

Tapa de

terminales

Caja

posterior

Montaje

de cintas

para

cable

Caja

anterior

Tornillos

(2)

Figura 2.7. T51XW, T71XW

ES-10 Paquete opcional de relé

3. OPERACIÓN

PRECAUCIÓN: NO OPERE LA OPCIÓN DE RELÉ SIN HABER

COLOCADO LA TAPA DE TERMINALES PROTECTORA.

Consulte el manual de instrucciones incluido con el indicador. Ajuste los controles
del relé como se describe en la sección del menú de entradas y salidas (E/S) de
dicho manual.

El software del indicador permite programar los relés en diferentes maneras. Los
ajustes opcionales incluyen: Interrupción de cont acto de simulación normalmente
abierto o normalmente cerrado, secuencia activado-desactivado o activado-en
espera, simultáneo, apertura antes del cierre o cierre antes de la apertura.

Los dispositivos externos pueden coordinarse para funcionar con las pantallas LED
del indicador.

• La salida del relé 0 corresponde al LED amarillo.

• La salida del relé 1 corresponde al LED verde.

• La salida del relé 2 corresponde al LED rojo.

IMPORTANTE: REVISE EL MENÚ DE ENTRADAS Y SALIDAS A NTES
DE USAR LA TARJETA DE LA OPCIÓN DE RELÉ PARA CONTROLAR
DISPOSITIVOS EXTERNOS.

Paquete opcional de relé ES-11

4. MANTENIMIENTO

4.1 Reemplazo de fusibles

ADVERTENCIA: EXISTE EL RIESGO DE DESCARGA ELÉ CTRICA

DENTRO DE LA CAJA LA CAJA DEBE SER ABIERTA SOLAMENTE
POR PERSONAL AUTORIZADO Y CALIFICADO. DESCONECTE TODAS
LAS CONEXIONES DE ENERGÍA HACIA LA UNID AD A N TES DE
ABRIRLA. SI LA UNIDAD CONTIENE UNA TARJETA DE CONTROL DE
RELÉ OPCIONAL, ES POSIBLE QUE EXISTAN CONEXIONES DE
ENERGÍA ADICIONALES DE CORRIENTE ALTERNA O DE CORRIENTE
CONTINUA EN EL INTERIOR DE LA CAJA.

1. Abra la caja y retire la tapa de terminales

2. Reemplace el fusible quemado con un fusible radial de 2.5 A / 250 V tipo TR5.

3. Reinstale la tapa de terminales y arme la caja.

4.2 Información de servicio

Para asistencia de servicio en los Estados Unidos, llame gratis al 1-800- 526-0659
entre las 8:00 a.m. y las 5:00 p.m. hora del este. Un especialista en servicio de
productos de Ohaus estará disponible para ayudarle. Fuer a de los Estados Unidos,
visite nuestra página web en www.ohaus.com para encontrar la oficina de Ohaus
más cercana a usted.

ES-12 Paquete opcional de relé

5. DATOS TÉCNICOS

5.1 Especificaciones

Parte No. 80500720 80500727
Tipo de relé CA 1) CC
Capacidad de voltaje de
salida
Capacidad de corriente 1 A 1 A
Capacidad del fusible 2.5 A / 250 V 2.5 A / 250 V
Pérdida en estado de
desactivado
Reducción de voltaje de
salida
Aislamiento 4000 V óptico 4000 V óptico
Tipo de carga Resistiva o inductiva 2) Resistiva o inductiva 2)
Tipo y capacidad del
fusible

Notas:

1) Los relés de CA son de tipo activación cruce por cero de estado sólido.

24-240 VCA 5-60 VCC

5 mA máximo 1 mA máximo

1.6 VAC 1.5 VCC

Tipo TR5 2.5 A 250 V Tipo TR5 2.5 A 250 V

Kit d’option du relais FR-1

1. INTRODUCTION

Les kits de relais CA 80500720 et CC 80500727sont destinés à être utilisés avec
les indicateurs Ohaus séries 5000 et 7000. Le kit de relais CA est utilisé pour le
contrôle de trois circuits CA externes maximum. Le kit de relais CC est utilisé pour le
contrôle de trois circuits CC externes maximum. Toutes les sorties de relais à semi­conducteurs sont équivalentes à un commutat eur unipolaire, unidirectionnel (SPST).
Les circuits sont protégés par un fusible remplaçable.

Les applications comprennent : contrôle de l’affichage externe Over/Accept/Under
[Excessif/Valider/Insuffisant], commandes du moteur pour les systèmes de
remplissage semi-automatiques, systèmes de tri, interfaçage avec les systèmes CPL
industriels, etc. Les sorties de relais peuvent également être utilisées comme relais
esclaves pour alimenter les relais de puissance supérieure dans les systèmes plus
grands.

Veuillez lire toutes ces instructions avant l'installation et l'utilisation du produit.

ATTENTION: `LIRE TOUS LES AVERTISSEMENTS DE SÉCURITÉ AVANT
D’EFFECTUER L’INSTALLATION, LES CONNEXIONS OU LES
RÉPARATIONS DE L’OPTION DE RELAIS. NE PAS RESPECTER CETTE
CONSIGNE PEUT ENTRAÎNER DES BLESSURES ET/OU DE S
DOMMAGES MATÉRIELS. CONSERVER LES INSTRUCTIONS POUR
TOUTE RÉFÉRENCE ULTERIEURE.

1.1 Contenu du kit

80500720
Pièces standard

• Carte de circuits
imprimés relais CA

• Manuel d'instructions

Pièces T51P, T71P
(sac marqué T--P)

• Cache-borne

• Vis (6)

• Câble long

• Câble court

• Anneau réducteur de
tension

Pièces T51XW, T71XW
(sac marqué T--P)

• Cache-borne

• Vis (6)

• Câble long

• Câble court

• Serre-câble (2)

FR-2 Kit d’option du relais

80500727
Pièces standard

• Carte de circuits
imprimés relais CC

• Manuel d'instructions

Pièces T51P, T71P
(sac marqué T--P)

• Cache-borne

• Vis (6)

• Câble long

• Câble court

• Anneau réducteur de
tension

Pièces T51XW, T71XW
(sac marqué T--P)

• Cache-borne

• Vis (6)

• Câble long

• Câble court

• Serre-câble (2)

2. INSTALLATION

2.1 Consignes de sécurité

Pour garantir un fonctionnement sécuritaire et fiable de l'équipement, conformez­vous aux consignes de sécurité stipulées dans ce manuel.

• Ces options doivent uniquement être installées par un personnel qualifié.

• Déconnectez l'équipement du secteur avant de procéder à l'installation.

• Si des piles sont installées dans le compartiment des piles de l'indicateur,
enlevez-les avant de procéder à l'installation.

• Si l'option de batterie rechargeable est installée dans l'indicateur, déconnectez la
batterie de la carte de circuits imprimés chargeante avant de procéder à
l'installation.

2.2 Directives relatives au câblage du relais

AVERTISSEMENT : LORS DE LA CONNEXION D'UNE LIGNE DE TENSION

À L’OPTION DU RELAIS CA, RESPECTER LE CODE ÉLECTRIQUE
NATIONAL (NEC) OU LES NORMES ET LES PRATIQUES DE SÉCURITÉ
RÉGISSANT LE CÂBLAGE D’UNE AUTORITÉ LOCALE.

IMPORTANT : LORS DE LA CONNEXION DE DISPOSITIFS ALIMENTÉS
PAR UNE LIGNE CA À LA CARTE D’OPTION DE RELAIS, ASSUREZ-VOUS
QUE LES DISPOSITIFS EXTERNES SONT DOTÉS D’UNE CONNEXION CA
CORRECTEMENT MISE À LA TERRE.

Kit d’option du relais FR-3

• Pour toute connexion à des systèmes de 120 VCA ou 220 à 240 VCA, utilisez
uniquement les ensembles de fil isolés calibrés selon les conditions régissant le
code local d’électricité.

• L’ensemble des fils utilisé pour la connexion à la carte de circuits imprimés
d’option de relais doit faire partie d’un câble multi-conducteur doté d’une gaine
isolante externe lisse et ronde.

• Ne passez qu’un seul câble par l'anneau réducteur de tension.

• N'utilisez pas le câble connectant les relais pour effectuer d'autres connexions.

• L'anneau réducteur de tension de l'indicateur n'accepte que des câbles d'un
diamètre entre 4 et 8 mm ( 0,16 à 0,31 po).

• Le bornier sur la carte de circuits imprimés du relais n'accepte que des fils de
calibre 26 à 16 AWG (soit 0,14 à 1,5 mm
jusqu’à 6 mm (0,25 po).

Dia. Câble
4 à 8 mm

Figure 2.1 Préparation des fils

• Les connexions de relais fournissent uniquement une fermeture d'interrupteur.
L'alimentation CA ou CC doit être fournie de l'extérieur.

• Chaque sortie de relais dispose d'un bornier avec deux connexi ons. Voir le
schéma contact du relais sur la Figure 2.2.

- La carte de circuits imprimés de relais CA ne peut être utilisée qu’avec les

circuits CA.

- La carte de circuits imprimés de relais CC ne peut être utilisée qu’avec les

circuits CC.

2

). Dénudez les extrémités des fils

Longueur fil

38 mm

Longueur bande

Dia. Fil

26 à 16 AWG

(0,14 à 1,5 mm²)

6 mm

FR-4 Kit d’option du relais

CARTE RELAIS

SOR0 SOR 1 SOR 2

Figure 2.2 Schéma de contact de relais.

• Connectez chaque paire de fils à l'ensemble approprié des connexions du bornier.

• Pour la carte de circuits imprimés de relais CC, assurez-vous que la polarité est
correcte.

2.3 Exemples relatifs au câblage du relais

SOR0 SOR 1 SOR 2

ENTRÉE ALIM.

SOUSACCEPT

SUR

Figure 2.3. Connexion de relais à 4 fils avec ligne commune interne.

SOR0 SOR 1 SOR 2

Kit d’option du relais FR-5

SOUSACCEPT SUR

Figure 2.4. Connexion de relais à 6 fils avec ligne commune externe.

Charge

2

Charge

3

ENTRÉE ALIM.3

SOR0 SOR 1 SOR 2

Charge

1

ENTRÉE ALIM.1 ENTRÉE ALIM.2

Figure 2.5. Connexion de relais à 6 fils avec trois dispositifs de chargement et

d'alimentation distincts.

FR-6 Kit d’option du relais

2.4 80500720 Installation dans T51P et T71P

AVERTISSEMENT : IL Y A RISQUES DE CHOCS ÉLECTRIQUES

DANS LE BOÎTIER. LE BOÎTIER DOIT ÊTRE OUVERT UNIQUEMENT
PAR UN PERSONNEL QUALIFIÉ ET AUTORISÉ. ENLEVER TOUTES
LES CONNEXIONS D’ALIMENTATION À L’UNITÉ AVANT
L’OUVERTURE. SI L’UNITÉ CONTIENT UNE CARTE DE CONTRÔLE
DE RELAIS OPTIONNELLE, DES CONNEXIONS
SUPPLÉMENTAIRES D’ALIMENTATION CA OU CC PEUVENT ÊTRE
PRÉSENTES DANS LE BOÎTIER.

Reportez-vous à la Figure 2.6 lors de l'exécution de ces étapes.

1. Enlevez les quatre vis des coins du boîtier arrière.

2. Tirez le boîtier frontal vers l'avant.

3. Enlevez le couvercle en plastique de l'orifice situé près de la connexion

d'alimentation du boîtier arrière.

3. Installez l'anneau réducteur de tension dans l'orifice exposé près de la

connexion d'alimentation.

4. Fixez la carte de circuits imprimés du relais au boîtier arrière à l'aide des quatre

vis autotaraudeuses (fournies).

5. Connectez le câble long à l'un des connecteurs à 9 broches situés sur la carte

de circuits imprimés du relais et au connecteur J8 sur la carte de circuits
imprimés principale.
Remarque : Si une carte de circuits imprimés RS232 ou RS485/422 est déjà
installée, n'utilisez pas de câble long. Connectez le câble court entre la carte de
circuits imprimés du relais et la carte optionnelle de circuits imprimés RS232 ou
RS485/422 à la place.

6. Passez le câble du dispositif externe par le nouvel anneau réducteur de tension

et sous le côté droit de la carte de circuits imprimés principale.

7. Fixez les fils du câble aux borniers sur la carte de circuits imprimés du relais.

8. Placez le câble dans les fentes le long du côté droit du boîtier arrière.

9. Tirez le câble excessif par l'anneau réducteur de tension et resserrez l'écrou

externe sur l'anneau.

10. Installez le cache-borne sur le bornier à l'aide des deux vis autotaraudeuses

(fournies).

11. Fermez le boîtier et réinstallez les quatre vis.

Kit d’option du relais FR-7

Carte relais Vis (4)

Câble du dispositif externe Anneau réducteur de tension

Câble long

Connecteurs
à 9 broches

Connecteur

J8

Borniers

Cache-borne Vis (2)

Figure 2.6. T51P, T71P

FR-8 Kit d’option du relais

2.5 80500721 Installation dans T51XW et T71XW

AVERTISSEMENT : IL Y A RISQUES DE CHOCS ÉLECTRIQUES

DANS LE BOÎTIER. LE BOÎTIER DOIT ÊTRE OUVERT UNIQUEMENT
PAR UN PERSONNEL QUALIFIÉ ET AUTORISÉ. ENLEVER TOUTES
LES CONNEXIONS D’ALIMENTATION À L’UNITÉ AVANT
L’OUVERTURE. SI L’UNITÉ CONTIENT UNE CARTE DE CONTRÔLE
DE RELAIS OPTIONNELLE, DES CONNEXIONS
SUPPLÉMENTAIRES D’ALIMENTATION CA OU CC PEUVENT ÊTRE
PRÉSENTES DANS LE BOÎTIER.

Reportez-vous à la Figure 2.7 lors de l'exécution de ces étapes.

1. Enlevez les boulons hexagonaux des coins du boîtier arrière.

2. Tirez le boîtier frontal vers l'avant.

3. Fixez la carte de circuits imprimés du relais au boîtier arrière à l'aide des quatre

vis mécaniques (fournies).

4. Connectez le câble long à l'un des connecteurs à 9 broches situés sur la carte

de circuits imprimés du relais et au connecteur J8 sur la carte de circuits
imprimés principale.
Remarque : Si une carte de circuits imprimés RS232 ou RS485/422 est déjà
installée, n'utilisez pas de cable long. Connectez le câble court entre la carte de
circuits imprimés du relais et la carte optionnelle de circuits imprimés RS232 ou
RS485/422 à la place. Puis passez à l’étape 6.

5. Fixez le câble long au support de serre-câble à l'aide du serre-câble.

6. Acheminez le câble du dispositif externe par l'anneau réducteur de tension le

plus loin possible du cordon d'alimentation.

7. Fixez les fils du câble au bornier sur la carte de circuits imprimés du relais.

8. Tirez le câble excessif par l'anneau réducteur de tension et resserrez l'écrou

externe sur l'anneau.

9. Fixez un serre-câble autour du câble près du réducteur de tension afin d'éviter

que le câble ne sorte.

10. Installez le cache-borne sur le bornier à l'aide des deux vis mécaniques

(fournies).

11. Fermez le boîtier et réinstallez les quatre boulons hexagonaux.

Kit d’option du relais FR-9

Connecteurs à 9 broches Câble long Serre-câble

Vis (4)

Carte relais

Borniers

Serre-câble

Anneau

réducteur

de tension

Câble du
dispositif

extern

Connecteur

J8

Boîtier
arrière

Support

serre-câble

Boîtier
avante

Cache-

borne

Figure 2.7. T51XW, T71XW

Vis (2)

FR-10 Kit d’option du relais

3. OPÉRATION

ATTENTION : NE PAS UTILISER L’OPTION RELAIS SANS LES CACHE-

BORNES DE PROTECTION EN PLACE.

IMPORTANT : CONSULTER LE MENU E/S AVANT D’UTILISER LA CARTE
D’OPTION RELAIS POUR LE CONTRÔLE DE DISPOSITIFS EXTERNES.

Voir le manuel d'instructions livré avec l'indicateur. Réglez les commandes de relais
selon les instructions de la section du menu E/S dans ce manuel.

Le logiciel de l'indicateur permet au relais d’être programmé de plusieurs façons. Les
configurations optionnelles incluent : Simulation nor malement ouverte ou
normalement fermée, séquencement activation- désactivation ou en attente,
commutation de contact simultanée, contact sans chev auchement (BBM) ou contact
avec chevauchement (MBB).

Les dispositifs externes peuvent être coordonnés pour travailler avec les diodes LED
de l'indicateur.

• La sortie 0 du relais correspond à diode LED jaune.

• La sortie 1 du relais correspond à diode LED verte.

• La sortie 2 du relais correspond à diode LED rouge.

Kit d’option du relais FR-11

4. MAINTENANCE

4.1 Remplacement de fusible

AVERTISSEMENT : IL Y A RISQUES DE CHOCS ÉLECTRIQUES

DANS LE BOÎTIER. LE BOÎTIER DOIT ÊTRE OUVERT UNIQUEMENT
PAR UN PERSONNEL QUALIFIÉ ET AUTORISÉ. ENLEVER TOUTES
LES CONNEXIONS D’ALIMENTATION À L’UNITÉ AVANT
L’OUVERTURE. SI L’UNITÉ CONTIENT UNE CARTE DE CONTRÔLE
DE RELAIS OPTIONNELLE, DES CONNEXIONS
SUPPLÉMENTAIRES D’ALIMENTATION CA OU CC PEUVENT ÊTRE
PRÉSENTES DANS LE BOÎTIER.

1. Ouvrez le boîtier et enlevez le cache-borne

2. Remplacez le fusible grillé par un fusible radial 2,5 A / 250 V de type TR5.

3. Réinstallez le cache-borne et réassemblez le boîtier.

4.2 Informations sur le service

Pour toute assistance technique aux États-Unis, appelez le nu mér o sa ns frais +1
[phone] entre 8h00 à 17h00 (heure de New York). Un expert des produits
Ohaus se tient à votre disposition pour répondre à vos questions. En dehors des
États-Unis, visitez le site Web à l’adresse suivante : www.ohaus.com pour localiser
le bureau Ohaus le plus près de chez vous.

FR-12 Kit d’option du relais

5. DONNÉES TECHNIQUES

5.1 Spécifications

Réf. pièce 80500720 80500727
Type de relais CA 1) CC
Tension nominale de
sortie
Courant nominal 1 A 1 A
Fusible 2,5 A / 250 V 2,5 A / 250 V
Fuite à l’état 0 5 mA max 1 mA max
Chute de tension de sortie 1,6 VCA 1,5 VCC
Isolation 4 000 V optique 4 000 V optique
Type de chargement Résistive ou inductive 2) Résistive ou inductive 2)
Type fusible et valeur
nominale

Remarques :

1) Les relais CA sont de type semi-conducteurs, activation du passage par zéro.

24-240 VCA 5-60 VCC

Type TR5 2,5 A 250V Type TR5 2,5 A 250V

Relais-Optionssatz DE-1

1. EINLEITUNG

Der Wechselstromrelaissatz 80500720 und Gleichstromrelaissatz 80500727 sind
für die Verwendung mit Ohaus-Indikatoren der Serie 5000 und 7000 bestimmt. Der
Wechselstromrelaissatz wird zur Steuerung von bis zu drei externen Wechsel­stromkreisen verwendet. Der Gleichstromrelaissatz wird zur Steuerung von bis zu
drei externen Gleichstromkreisen verwendet. Jeder elektronische Lastrelaisausgang
entspricht einem einpoligen Ein-/Aus-Sc h alter (SPST). Jeder Relaisschaltkreis wird
durch eine austauschbare Sicherung geschützt.

Die Anwendungen umfassen: Ansteuern externer Über-/Akzeptieren-/Unter-Anzeigen,
Motorsteuerungen für halbautomatische Füllsysteme, Sortiersysteme, Verbindung mit
industriellen PLC-Systemen usw. Die Relais-Ausgänge können auch als Slave-Relais
zum Ansteuern von Relais mit höherer Leistung in größeren Systemen verwendet
werden.

Bitte lesen Sie dieses Handbuch vor der Installation und Inbetriebnahme vollständig
durch.

VORSICHT: VOR DER INSTALLATION, DEM HERSTELLEN VON
ANSCHLÜSSEN ODER DER DURCHFÜHRUNG VON WARTUNGS­ARBEITEN AN DER RELAISOPTION MÜSSEN SIE ALLE
SICHERHEITSHINWEISE LESEN. DIE NICHTBEFOLGUNG DIESER
WARNHINWEISE KÖNNTE ZU VERLETZUNGEN UND/ODER
SACHSCHÄDEN FÜHREN. BEWAHREN SIE ALLE ANWEISUNGEN FÜR
ZUKÜNFTIGE NACHSCHLAGEZWECKE AUF.

1.1 Inhalt des Satzes

80500720
Gemeinsame Teile Teile für T51P, T71P

(Beutel mit der Markierung
„T--P“)

• Wechselstrom
relais-Platine

• Bedienungsan­leitung

• Terminalabdeckung

• Schrauben (6)

• Langes Kabel

• Kurzes Kabel

• Zugentlastungsbuchse

Teile für T51XW, T71XW
(Beutel mit der
Markierung „T--XW“)

• Terminalabdeckung

• Schrauben (6)

• Langes Kabel

• Kurzes Kabel

• Kabelbinder (2)

DE-2 Relais-Optionssatz

80500727
Gemeinsame Teile Teile für T51P, T71P

(Beutel mit der Markierung
„T--P“)

• Gleichstromrelais­Platine

• Bedienungsan­leitung

• Terminalabdeckung

• Schrauben (6)

• Langes Kabel

• Kurzes Kabel

• Zugentlastungsbuchse

Teile für T51XW, T71XW
(Beutel mit der Markierung
„T--XW“)

• Terminalabdeckung

• Schrauben (6)

• Langes Kabel

• Kurzes Kabel

• Kabelbinder (2)

2. INSTALLATION

2.1 Sicherheitsvorkehrungen

Zur Gewährleistung eines sicheren und zuverlässigen Betriebs dieses Gerätes halten
Sie bitte alle in diesem Handbuch erwähnten Sicherheitsvorkehrungen ein.

• Die Installation dieser Optionen sollte nur von qualifiziertem Personal durchgeführt
werden.

• Vor Beginn der Installation muss das Gerät von der Netzversorgung abgetrennt
werden.

• Wenn die Batterien im Batteriefach des Indikators eingelegt sind, müssen sie vor
Beginn der Installation herausgenommen we rden.

• Wenn die Option mit dem aufladbaren Akku im Indikator installiert wird, muss der
Akku vor Beginn der Installation von der Ladeplatine abgetrennt werden.

2.2 Verdrahtungsrichtlinien für Relais

ACHTUNG: WENN IRGENDWELCHE LEITUNGSSPANNUNGS-

ANSCHLÜSSE AN DER WECHSELSTROMRELAIS-OPTION HERGESTELLT
WERDEN, MÜSSEN ALLE NEC- ODER ÖRTLICHEN VERDRAHTUNG­SNORMEN UND SICHERHEITSVORSCHRIFTEN BEFOLGT WERDEN.

WICHTIG: WENN EIN ÜBER EINE NETZLEITUNG VERSORGTES GERÄT
AN DER RELAIS-OPTION ANGESCHLOSSEN WIRD, MUSS SICHER­GESTELLT WERDEN, DASS JEDES EXTERNE GERÄT EINEN ORDNUNGS­GEMÄSS GEERDETEN WECHSELSTROMANSCHLUSS VERWENDET.

Relais-Optionssatz DE-3

• Bei Anschlüssen mit Nennleistungen von 120 V AC oder 220-240 V AC dürfen nur
isolierte Drahtsätze verwendet werden, deren Nennleistung den örtlichen
Vorschriften entspricht.

• Die für den Anschluss an die Relais-Optionsplatine verwendeten Drahtsätze sollten
Teil eines Mehrleiterkabels mit einem glatten, runden Isolierungsaußenmantel
sein.

• Es darf nicht mehr als ein Kabel durch die Zugentlastu n gsbuchse geführt werden.

• Es darf nicht das Kabel verwendet werden, das an die Relais angeschlossen ist,
um andere Verbindungen herzustellen.

• Die Zugentlastungsbuchse des Indikators erlaubt nur Kabeldurchmesser von 4 bis
8 mm (0,16 bis 0,31 in.).

• Der Klemmenblock auf der Relaisplatine erlaubt nur Drahtgröße n vo n 0,14 bis
1,5 mm
abisoliert.

2

(26 bis 16 AWG). Die Drahtenden werden auf 6 mm (0,25 in.)

Abbildung 2.1 Präparieren des Drahtes

• Die Relaisverbindungen sorgen nur für den Schalterschluss. Wechsel- oder
Gleichstrom muss extern gespeist werden.

• Jeder Relaisausgang verfügt über einen Klemmenblock mit zwei Anschlüssen.
Abbildung 2.2 enthält das Relaiskontaktdiagramm.

- Die Wechselstrom-Relais-Platine kann nur mit Wechselstromkreisen verwendet

werden.

- Die Gleichstrom-Relais-Platine kann nur mit Gleichstromkreisen verwendet

werden.

DE-4 Relais-Optionssatz

Abbildung 2.2 Relaiskontaktdiagramm.

• Verbinden Sie jedes Adernpaar mit dem entspreche nden Satz der
Klemmenblockanschlüsse.

• Bei der Gleichstrom-Relaisplatine muss sichergestellt werden, dass die Polarität
korrekt ist.

2.3 Relaisverdrahtungsbeispiele

Abbildung 2.3. 4-adrige Relaisverbindung mit interner gemeinsamer Leitung.

Relais-Optionssatz DE-5

Abbildung 2.4. 6-adrige Relaisverbindung mit externer gemeinsamer Leitung.

Abbildung 2.5. 6-adrige Relaisverbindung mit drei separaten Strom- und

Lastgeräten.

DE-6 Relais-Optionssatz

2.4 80500720-Installation in T51P und T71P

ACHTUNG: IM GEHÄUSE BESTEHT STROMSCHLAGG EFAHR. DAS

GEHÄUSE SOLLTE NUR VON BEFUGTEM UND QUALIFIZIERTEM
PERSONAL GEÖFFNET WERDEN. VOR DEM ÖFFNEN JEGLICHE
STROMANSCHLÜSSE ZUM GERÄT ABTRENNEN. WENN DAS GERÄT
EINE OPTIONALE RELAISSTEUERPLATINE ENTHÄLT, KÖNNEN IM
GEHÄUSE ZUSÄTZLICHE WECHSEL- ODER
GLEICHSTROMANSCHLÜSSE VORHANDEN SEIN.

Bei der Durchführung dieser Schritte beziehen Sie sich auf Abbildung 2.6.

1. Entfernen Sie die vier Schrauben von den Ecken des hinteren Gehäuses.

2. Ziehen Sie die vordere Abdeckung nach vorne.

3. Entfernen Sie die Kunststofflochabdeckung neben dem Stromanschluss vom

hinteren Gehäuse.

3. Installieren Sie die Zugentlastungsbuchse in dem freien Loch neben dem

Stromanschluss.

4. Befestigen Sie die Relaisplatine mit den vier im Lieferumfang enthaltenen

Schneidschrauben am hinteren Gehäuse.

5. Schließen Sie das Langes Kabel an einem der 9-poligen Steckanschlüsse auf

der Relaisplatine und dem Steckanschluss J8 auf der Hauptplatine an.
Hinweis: Wenn eine optionale RS232- oder RS485/422-Platine bereits
installiert ist, verwenden Sie nicht das Langes Kabel. Schließen Sie statt dessen
das Kurzes Kabel zwischen Relaisplatine und optionaler RS232- oder
RS485/422-Platine an.

6. Führen Sie das Kabel vom externen Gerät durch die neue Zug e ntlastungsbuchse

und unter die rechte Seite der Hauptplatine.

7. Befestigen Sie die Drähte des Kabels an die Klemmenblöcke auf der

Relaisplatine.

8. Positionieren Sie das Kabel in die Schlitze entlang der rechten Seite des hinteren

Gehäuses.

9. Ziehen Sie die überschüssige Kabellänge durch die Zugentlastungsbuchse und

ziehen Sie die Außenmutter auf der Buchse fest.

10. Bauen Sie die Klemmenabdeckung mithilfe der zwei im Lieferumfang

enthaltenen Schneidschrauben über dem Kle mmen block ein.

11. Schließen Sie das Gehäuse und bauen Sie die vier Schrauben wieder ein.

Relais-Optionssatz DE-7

Relaisplatine Schrauben (4)

Steckanschlüsse

Steckanschluss

Klemmenblöcke

Kabel von externem Gerät Zugentlastungsbuchse

Langes Kabel

9-poligen

J8

Klemmenabdeckung Schrauben (2)

Abbildung 2.6. T51P, T71P

DE-8 Relais-Optionssatz

2.5 80500721-Installation in T51XW und T71XW

ACHTUNG: IM GEHÄUSE BESTEHT STROMSCHLAGGEFAHR. DAS

GEHÄUSE SOLLTE NUR VON BEFUGTEM UND QUALIFIZIERTEM
PERSONAL GEÖFFNET WERDEN. VOR DEM ÖFFNEN JEGLICHE
STROMANSCHLÜSSE ZUM GERÄT ABTRENNEN. WENN DAS GERÄT
EINE OPTIONALE RELAISSTEUERPLATINE ENTHÄLT, KÖNNEN IM
GEHÄUSE ZUSÄTZLICHE WECHSEL- ODER
GLEICHSTROMANSCHLÜSSE VORHANDEN SEIN.

Bei der Durchführung dieser Schritte beziehen Sie sich auf Abbildung 2.7.

1. Entfernen Sie die vier Sechskantschrauben von den Ecken des hinteren

Gehäuses.

2. Ziehen Sie die vordere Abdeckung nach vorne.

3. Befestigen Sie die Relaisplatine mit den vier im Lieferumfang enthaltenen

Maschinenschrauben am hinteren Gehäuse.

4. Schließen Sie das Langes Kabel an einem der 9-poligen Steckanschlüsse auf der

Relaisplatine und dem Steckanschluss J8 auf der Hauptplatine an.
Hinweis: Wenn eine optionale RS232- oder RS485/422-Platine bereits installiert
ist, verwenden Sie nicht das Langes Kabel. Schließen Sie statt dessen das
Kurzes Kabel zwischen Relaisplatine und optionaler RS232- oder RS485/422­Platine an. Fahren Sie dann mit Schritt 6 fort.

5. Sichern Sie das Langes Kabel mithilfe des Kabelbinders an der

Kabelbinderhalterung.

6. Führen Sie das Kabel vom externen Gerät durch die Zugentlas t ungsbuchse, die

sich am weitesten vom Stromkabel befindet.

7. Befestigen Sie die Drähte des Kabels an den Klemmenblock auf der Relaisplatine.

8. Ziehen Sie die überschüssige Kabellänge durch die Zugentlastungsbuchse und

ziehen Sie die Außenmutter auf der Buchse fest.

9. Befestigen Sie einen Kabelbinder um das Kabel in der Nähe der Kabelentlastung,

um ein Herausziehen des Kabels zu vermeiden.

10. Bauen Sie die Klemmenabdeckung mithilfe der zwei im Lieferumfang enthaltenen

Maschinenschrauben über dem Klemmenblo ck ein.

11. Schließen Sie das Gehäuse und bauen Sie die vier Sechskant schrauben wieder

ein.

Relais-Optionssatz DE-9

9-poligen Steckanschlüsse Langes Kabel Kabelbinder

Schrauben (4)

Relaisplatine

Klemmenblöcke

Kabelbinder

Zugentlastungs-

buchse

Kabel von

externem Gerät

Steckanschluss

J8

Hinteres

Gehäuse

Kabelbinder-

halterung

Vorder-

gehäuse

Klemmenab-

deckung

Abbildung 2.7. T51XW, T71XW

Schrauben

(2)

DE-10 Relais-Optionssatz

3. BETRIEB

VORSICHT: DIE RELAIS-OPTION DARF NICHT OHNE INSTALLIERTE

KLEMMENSCHUTZABDECKUNG BETRIEBEN WERDEN.

Beziehen Sie sich auf die mit dem Indikator gelieferte Bedienungsanleitung. Richten
Sie die Relais-Steuerungen wie im I/O-Menü-Abschnitt dieses Handbuchs
beschrieben ein.

Über die Indikator-Software können die Relais unterschiedlich programmiert werden.
Die optionalen Konfigurationen sind u. a. : NO- oder NC-Simulation, Ein-Aus- oder
Ein-Halte-Sequencing, simultane Break-Before-Make- (BBM; ohne Überlappung)
oder Make-Before-Break- (MBB; mit Überlappung) Kontaktschaltung.

Externe Geräte können so koordiniert werden, dass sie mit den LED-Anzeigen des
Indikators funktionieren.

• Relais Aus 0 entspricht der gelben LED.

• Relais Aus 1 entspricht der grünen LED.

• Relais Aus 2 entspricht der roten LED.

WICHTIG: VOR DER VERWENDUNG DER RELAIS-OPTIONSPLATINE
ZUR STEUERUNG EXTERNER GERÄTE SOLLT EN SIE DAS I/O-MENÜ
ÜBERPRÜFEN.

Relais-Optionssatz DE-11

4. WARTUNG

4.1 Austausch der Sicherung

ACHTUNG: IM GEHÄUSE BESTEHT STROMSCHLAGGEFAHR. DAS

GEHÄUSE SOLLTE NUR VON BEFUGTEM UND QUALIFIZIERTEM
PERSONAL GEÖFFNET WERDEN. VOR DEM ÖFFNEN JEGLICHE
STROMANSCHLÜSSE ZUM GERÄT ABTRENNEN. WENN DAS GERÄT
EINE OPTIONALE RELAISSTEUERPLATINE ENTHÄLT, KÖNNEN IM
GEHÄUSE ZUSÄTZLICHE WECHSEL- ODER
GLEICHSTROMANSCHLÜSSE VORHANDEN SEIN.

1. Öffnen Sie das Gehäuse und nehmen Sie die Klemmenabdeckung ab.

2. Ersetzen Sie die ausgebrannte Sicherung d urch eine radial bedrahtete Sicherung

des Typs TR5 mit 2,5 A / 250 V.

3. Installieren Sie die Klemmenabdeckung und bauen Sie das Gehäuse wieder

zusammen.

4.2 Wartungsinformationen

Wenn Sie in den Vereinigten Staaten Hilfe benötigen, rufen Sie bitte die folgende (in
den USA) gebührenfreie Nummer an: 1-800-526-0659 zwischen 8.00 und 17 Uhr
amerikanischer Ostküsten-Standardzeit. Ein Produktservice-Spezialist vo n Ohaus
wird Ihnen dann weiterhelfen. Außerhalb der USA besuchen Sie unsere Website
www.ohaus.com, um die für Sie am nächsten gelegene Ohaus-Geschäftsstelle zu
finden.

DE-12 Relais-Optionssatz

5. TECHNISCHE DATEN

5.1 Spezifikationen

Teilenummer 80500720 80500727
Relaistyp AC
Ausgangsnennspannung 24-240 V AC 5-60 V DC
Nennstrom 1 A 1 A
Sicherungsnennwert 2,5 A / 250 V 2,5 A / 250 V
Aus-Zustands-Kriechstrom max. 5 mA max. 1 mA
Ausgangsspannungsabfall 1,6 V AC 1,5 V DC
Isolierung 4000 V optisch 4000 V optisch
Lasttyp Ohmsche oder induktive

Sicherungstyp und ­nennwert

Anmerkungen:

1) Wechselstromrelais sind elektronische Nulldurchgangs-Einschaltrelais.

1)

DC

Ohmsche oder induktive
Last2)

Last

2)

Typ TR5 2,5 A 250 V Typ TR5 2,5 A 250 V

Kit opzionale relè IT-1

1. INTRODUZIONE

Il kit relé CA 80500720 e il kit relé CC 80500727 sono predisposti per l’utilizzo con
gli indicatori delle serie 5000 e 7000 Ohaus. Il kit relé CA viene utilizzato per
controllare fino a tre circuiti CA esterni. Il kit relé CC viene utilizzato per controllare
fino a tre circuiti CC esterni. Ciascuna uscita del relé a stato solido è equivalente ad
un interruttore unipolare, (SPST). Ciascun cir c uito del r e lé è protetto da un fusibile
sostituibile.

Le applicazioni comprendono: funzionamento dei display esterni Over (Al di
sopra)/Accept (Accettazione)/Under (Al di sotto), controlli elettronici di motore per
sistemi di riempimento semiautomatici, sistemi di classificazione, interfacciamento
verso sistemi PLC industriali, ecc. Le uscite a relé possono essere utilizzate come
relé slave per pilotare relé di potenza superiore in sistemi più grandi.

Leggere integralmente il manuale prima dell'installazione e della messa in funzione.

ATTENZIONE: LEGGERE TUTTE LE AVVERTENZE DI SICUREZZA PRIMA
DI PROCEDERE ALL'INSTALLAZIONE, ALLA REALIZZAZIONE D EI
COLLEGAMENTI ALLA MANUTENZIONE DELLA OPZIONALE RELÉ. IL
MANCATO RISPETTO DI QUESTA AVVERTENZA POTREBB E
COMPORTARE DANNI ALLA PROPRIETÀ E/O LESIONI CORPOREE.
CONSERVARE TUTTE LE ISTRUZIONI PER UTILIZZO FUTURO.

1.1 Contenuto della confezione

80500720
Parti comuni Parti T51P, T71P

(scatolo con contrassegno
“T--P”)

• Scheda pc del relé
CA

• Manuale di
istruzioni

• Coperchio del terminale

• Viti (6)

• Cavo lungo

• Cavo corto

• Boccola fermacavo

Parti T51XW, T71XW
(scatolo con contrassegno
“T--XW”)

• Coperchio del terminale

• Viti (6)

• Cavo lungo

• Cavo corto

• Fermacavo (2)

IT-2 Kit opzionale relè

80500727
Parti comuni Parti T51P, T71P

(scatolo con contrassegno
“T--P”)

• Scheda pc del relé
CC

• Manuale di
istruzioni

• Coperchio del terminale

• Viti (6)

• Cavo lungo

• Cavo corto

• Boccola fermacavo

Parti T51XW, T71XW
(scatolo con contrassegno
“T--XW”)

• Coperchio del terminale

• Viti (6)

• Cavo lungo

• Cavo corto

• Fermacavo (2)

2. INSTALLAZIONE

2.1 Precauzioni di sicurezza

Per un funzionamento sicuro e affidabile dell’apparecchiatura, rispettare le misure di
sicurezza menzionate nel presente manuale.

• L’installazione di queste opzioni deve essere eseguita soltanto da personale

qualificato.

• Scollegare l’apparecchiatura dalla rete elettrica prima di iniziare l’installazione.

• Se le batterie sono presenti nell’apposito comparto dell’indicatore,rimuoverle

prima di iniziare l’installazione.

• Se l’opzione “batteria ricaricabile” è installata nell’indicatore, disconnettere la

batteria dalla scheda ricarica pc prima di effettuare l’installazione.

2.2 Linea guida per il cablaggio relé

AVVERTENZA: QUANDO SI EFFETTUANO I COLLEGAMENTI DELLA

TENSIONE DI LINEA ALLA SCHEDA OPZIONALE RELÉ IN
ALIMENTAZIONE ELETTRICA DI RETE, ATTENERSI AGLI STANDARD DI
CABLAGGIO E ALLE PROCEDURE DI SICUREZZA PREVISTI DAL
NATIONAL ELECTRICAL CODE (NEC) O DALLE AUTORITÀ LOCALI.

IMPORTANTE: QUANDO SI COLLEGA ALLA PCB DEL RELÉ OPZIONALE
UN DISPOSITIVO FORNITO DALLA LINEA DI ALIMENTAZIONE CA,
ASSICURARSI CHE TUTTI I DISPOSITIVI ESTERNI UTILIZZINO UNA
CONNESSIONE CA CORRETTAMENTE MESSA A TERRA.

Kit opzionale relè IT-3

• Per i collegamenti a sistemi nominali da 120 VCA o 220-240 VCA, utilizzare

soltanto set di fili isolati i cui valori nominali siano conformi ai requisiti previsti
dalle normative elettriche locali.

• Il set di fili impiegato per la connessione alla PCB del relé opzionale deve fare

parte di un cavo multiconduttore con una guaina isolante esterna, rotonda e
liscia.

• Non far passare più di un cavo attraverso la boccola fermacavo.

• Non utilizzare il cavo che si connette al relé per effettuare altre connessioni.

• La boccola fermacavo dell’indicatore consente solo cavi con diametro compreso

tra 0,157 e 0,315 pollici (4 e 8 mm).

• Le connessioni dei terminali richiedono dimensioni dei cavi comprese

2

nell'intervallo 0,14 mm

– 1,5 mm2 (26-16 AWG). Le estremità dei fili arrivano

fino a 6 mm (0,25 pollici).

Figura 2.1. Preparazione dei fili.

• Le connessioni del relé sono prevedono soltanto una chiusura di

commutazione. L'energia CA O CC deve essere fornita esternamente.

• Ogni uscita del relé ha un blocco terminale con due connes sioni. Vedere la

Figura 2,2, per il diagramma del contatto del re lé.

- La scheda pc del relé CA può essere utilizzata esclusivamente con circuiti CA.

- La scheda pc del relé CC può essere utilizzata esclusivamente con circuiti con
alimentazione CC.

IT-4 Kit opzionale relè

Figura 2.2. Diagramma dei contatti del relé.

• Connettere ogni coppia di fili al set appropriato del blocco terminale.

• Per la scheda pc del relé CC , assicurarsi che la polarità sia corretta.

2.3 Esempi di cablaggio del relé

Figura 2.3. Connessione del relé a 4 fili con linea interna comune

Kit opzionale relè IT-5

Figura 2.4. Connessione del relé a 6 fili con linea esterna comune.

Figura 2.5. Connessione del relé a 6 fili con tre dispositivi di alimentazione e carica

separati.

IT-6 Kit opzionale relè

2.4 Installazione di 80500720 in T51P e T71P

AVVERTENZA: ALL'INTERNO DELL'ALLOGGIAMENTO ESISTE IL

PERICOLO DI SCOSSA ELETTRICA. L'ALLOGGIAMENTO DEVE
ESSERE APERTO ESCLUSIVAMENTE DA PER SONALE AUTORIZZATO
E QUALIFICATO. PRIMA DELL'APERTURA, RIMUOVER E TUTTE LE
CONNESSIONI DELL'ALIMENTAZIONE ELETTRICA ALL'UNITÀ. SE
L’UNITÀ CONTIENE UNA SCHEDA DI CONTROLLO A RELÉ
OPZIONALE, LE CONNESSIONI DI RETE CA O CC POSSONO
ESISTERE ALL’INTERNO DELL’ALLOGGIAMENTO.

Fare riferimento alla Figura 2.6 quando si eseguono questi passaggi.

1. Rimuovere le quattro viti dagli angoli dell’alloggiamento posteriore.

2. Estrarre l’alloggiamento anteriore.

3. Rimuovere la copertura del foro in plastica,situata accanto la connessione

elettrica dell'alloggiamento posteriore.

3. Installare la boccola fermacavo nel buco esposto accanto la connessione

elettrica.

4. Collegare la scheda pc del relé all'alloggiamento posteriore utilizzando le quattro

viti filettate fornite.

5. Connettere il cavo lungo ad uno dei connettori a 9 pin sulla scheda pc del r e lé e

il connettore J8 alla scheda pc principale.
Nota: se una scheda di rete opzionale RS232 o RS485/422 è già installata,non
utilizzare il cavo lungo. Connettere il cavo corto tra la scheda pc del relé e
l’opzionale RS232 o invece della scheda pc RS485/422.

6. Alimentare il cavo dal dispositivo esterno attraverso la nuova boccola

fermacavo e sotto il lato destro della scheda pc principale.

7. Attaccare i fili del cavo ai blocchi terminali sulla scheda pc del relé.

8. Posizionare il cavo negli slot lungo il lato destro dell'alloggiamento posteriore.

9. Estrarre il cavo in eccesso attraverso la boccola fermacavo e serrare il dado

esterno sulla boccola.

10. Installare il coperchio del terminale sul blocco terminale utilizzando le viti

filettate fornite.

11. Chiudere l’alloggiamento e reinstallare le quattro viti.

Kit opzionale relè IT-7

Scheda PC di ricarica Viti(4)

Cavo

lungo

J8

Connettori

a 9 pin

Connettore

J8

Blocchi

terminali

Cavo dal congegno esterno Boccola pressacavo

Coperchio terminale Viti (2)

Figura 2.6. T51P,T71P

IT-8 Kit opzionale relè

2.5 Installazione di 80500721in T51XW e T71XW

AVVERTENZA: ALL'INTERNO DELL'ALLOGGIAMENTO ESISTE IL

PERICOLO DI SCOSSA ELETTRICA. L'ALLOGGIAMENTO DEVE
ESSERE APERTO ESCLUSIVAMENTE DA PER SONALE AUTORIZZATO
E QUALIFICATO. PRIMA DELL'APERTURA, RIMUOVE RE TUTTE LE
CONNESSIONI DELL'ALIMENTAZIONE ELETTRICA ALL'UNITÀ. SE
L’UNITÀ CONTIENE UNA SCHEDA DI CONTROLLO A RELÉ
OPZIONALE, LE CONNESSIONI DI RETE CA O CC POSSONO
ESISTERE ALL’INTERNO DELL’ALLOGGIAMENTO.

Fare riferimento alla Figura 2.7 quando si eseguono questi passaggi.

1. Rimuovere i perni esagonali dagli angoli dell’alloggiamento posteri or e.

2. Estrarre l’alloggiamento anteriore.

3. Collegare la scheda pc del relé all’alloggiamento posteriore utilizzando le

quattro viti filettate fornite.

4. Connettere il cavo lungo ad uno dei connettori a 9 pin sulla scheda pc del r e lé e

il connettore J8 alla scheda pc principale.
Nota: se una scheda di rete opzionale RS232 o RS485/422 è già installata,non
utilizzare il cavo lungo. Connettere il cavo corto tra la scheda pc del relé e
l’opzionale RS232 o invece della scheda pc RS485/422. Passare al punto 6.

5. Fissare il cavo lungo con il supporto fermacavi.

6. Alimentare il cavo dal dispositivo esterno attraverso la boccola fermacavo il più

lontano possibile dal cavo elettrico.

7. Collegare i fili del cavo ai blocchi terminali sulla scheda pc.

8. Estrarre il cavo in eccesso attraverso la boccola fermacavo e serrare il dado

esterno sulla boccola.

9. Collegare un fermacavi intorno per evitare che il cavo fuoriesca.

10. Installare il coperchio del terminale sul blocco terminale utilizzando le due viti

filettate fornite.

11. Chiudere l’alloggiamento e reinstallare i quattro perni esagonali.

Kit opzionale relè IT-9

Connettori a 9 pin Cavo lungo Fermacavo

Viti(4)

Scheda PC

di ricarica

Blocchi

terminali

Fermacavo

Boccola

pressacavo

Cavo dal

congegno

esterno

Connettore

J8

Alloggia-

mento

posteriore

Attacco

fermacavo

Allog-

giamento

anteriore

Coperchio

terminale

Figura 2.7. T51P,T71P

Viti (2)

IT-10 Kit opzionale relè

3. FUNZIONAMENTO

ATTENZIONE: NON UTILIZZARE IL RELÉ OPZIONALE SENZA IL

COPERCHIO PROTETTIVO DEL TERMINALE AL PROPRIO POSTO.

IMPORTANTE: RIESAMINARE IL MENU I/O PRIMA DI UTILIZZARE LA
SCHEDA OPZIONALE DEL RELÉ PER CONTROLLARE I DISPOSITIVI
ESTERNI.

Fare riferimento al manuale di istruzioni fornito con l’indicatore. Configurare i
controlli relé come descritto nella sezione I/0 del presente manuale.

Il software dell’indicatore consente di programmare i relé in una varietà di modi. Le
impostazioni opzionali includono: Simulazione di stato nor malmente aperto o
normalmente chiuso, sequenze on-off,simultaneo, commutazione di deviatore non
cortocircuitante (Break-Before-Make) o di contatto in apertura-chiusura (Make­Before-Break).

I dispositivi esterni possono essere coordinati per funzionare con i LED
dell'indicatore.

• L'uscita a relé Out 0 corrisponde al LED giallo.

• L'uscita a relé Out 1 corrisponde al LED verde.

• L'uscita a relé Out 2 corrisponde al LED rosso.

Kit opzionale relè IT-11

4. MANUTENZIONE

4.1 Sostituzione del fusibile

AVVERTENZA: ALL'INTERNO DELL'ALLOGGIAMENTO ESISTE IL

PERICOLO DI SCOSSA ELETTRICA. L'ALLOGGIAMENTO DEVE ESSERE
APERTO ESCLUSIVAMENTE DA PERSONALE AUTORIZZATO E
QUALIFICATO. PRIMA DELL'APERTURA, RIMUOVERE TUTTE LE
CONNESSIONI DELL'ALIMENTAZIONE ELETTRICA ALL'UNITÀ. SE
L’UNITÀ CONTIENE UNA SCHEDA DI CONTROLLO A RELÉ OPZIONALE,
LE CONNESSIONI DI RETE CA O CC POSSONO ESISTERE AL L’INTERNO
DELL’ALLOGGIAMENTO.

1. Dopo l'apertura dell'alloggiamento, rimuovere prima il coperchio del terminale.

2. Sostituire il fusibile bruciato con un tipo di fusibile TR5 radial e, da 2.5/250 V

3. Reinstallare il coperchio del terminale e riassemblare l’alloggiamento.

4.2 Informazioni relative all'assistenza

Per assistenza tecnica negli Stati Uniti, contattare il numero verde 1-800-526-0659,
dalle ore 8 e alle ore 17 (ora della costa orientale degli Stati Uniti). Il personale
Ohaus specializzato addetto alla manutenzione dei prodotti sarà disponibile
all’assistenza. Al di fuori degli Stati Uniti, consultare il sito Web www.ohaus.com
per individuare l'ufficio Ohaus più vicino.

IT-12 Kit opzionale relè

5. DATI TECNICI

5.1 Specifiche tecniche

Numero parte 80500720 80500727
tipo di relé CA 1) CC
Tensione di uscita
nominale
Corrente nominale 1 A 1 A
Valori nominali fusibili 2,5 A / 250 V 2,5 A / 250 V
Fuoriuscita dello stato OFF
(Spento)
Caduta della tensione di
uscita
Isolamento 4000 V Ottico 4000 V Ottico
Tipo di carico Resistivo o induttivo 2) Resistivo o induttivo 2)
Tipo e valore nominale
fusibile

Note:

1) I relé CA sono a stato solido, ad accensione con attraversamento di zero.

24-240 VCA 5 - 60 VCC

5 mA max 1 mA max
1,6 VCA 1,5 VCC

Tipo TR5 2,5 A 250 V Tipo TR5 2,5 A 250 V

Ohaus Corporation
19A Chapin Road
P.O. Box 2033
Pine Brook, NJ 07058, USA
Tel: [phone]
Fax: [phone]

With offices worldwide / Con oficinas alrededor del mundo / Avec des bureaux dans le monde
entier / Weltweite Geshäftsstellen / Con uffici in tutto il mondo.

www.ohaus.com

*80251411*

P/N 80251411 B © 2008 Ohaus Corporation, all rights reserved / todos los derechos
reservados / tous droits réservés / Alle Rechte vorbehalten / tutti i diritti riservati.

Printed in China / Impreso en la China / Imprimé en Chine / Gedruckt in China /
Stampato in Cina
