Inhaltsverzeichnis

1 Willkommen..........................................................................................................4

2 Lieferumfang.........................................................................................................5

3 Inbetriebnahme.....................................................................................................6

3.1 Bedienelemente ....................................................................................................... 6

3.2 LCD-Anzeige und -Symbole..................................................................................... 7

3.3 Ein- und Ausschalten ............................................................................................... 8

4 Bedienung ............................................................................................................9

4.1 Musik-Modus............................................................................................................ 9

4.2 Aufnahme-Modus (Sprachaufnahme) .................................................................... 10

4.3 Wiedergabe-Modus (Sprachaufnahme).................................................................. 10

4.4 Systemeinstellungen .............................................................................................. 11

5 Technische Daten...............................................................................................13

5.1 Batteriehinweise ..................................................................................................... 13

4

DE

1 Willkommen

Danke, dass Sie sich für unser Produkt entschieden haben. Bitte lesen Sie zuerst dieses
Benutzerhandbuch sorgfältig durch, um alle Funktionen nutzen zu können und um eine
lange Lebensdauer des Produkts zu gewährleisten. Bitte bewahren Sie die Anleitung für
späteres Nachschlagen gut auf.

Dieses Produkt ist ein tragbarer digitaler Audio-Player, mit dem Sie Ihre MP3- und WMA­Musiktitel wiedergeben (Multi-Codec-Player), Sprache aufzeichnen oder beliebige Dateien
abspeichern können. Das beleuchtete LCD informiert Sie per ID3-Tag über die aktuelle
digitale Musikdatei.

Support

URL: http://www.axdia.de
Auf unseren Websiten finden Sie neueste Informationen über diesen MP3-Player, über

andere Produkte unseres Unternehmens und über unser Unternehmen selbst. Eventuelle
Firmware-Aktualisierungen für diesen MP3-Player werden ebenfalls auf unserer Website
angeboten. Falls Sie Fragen oder Probleme haben, lesen Sie die FAQ’s auf unserer
Website oder wenden Sie sich an unseren Kundendienst [email protected]

.

5

DE

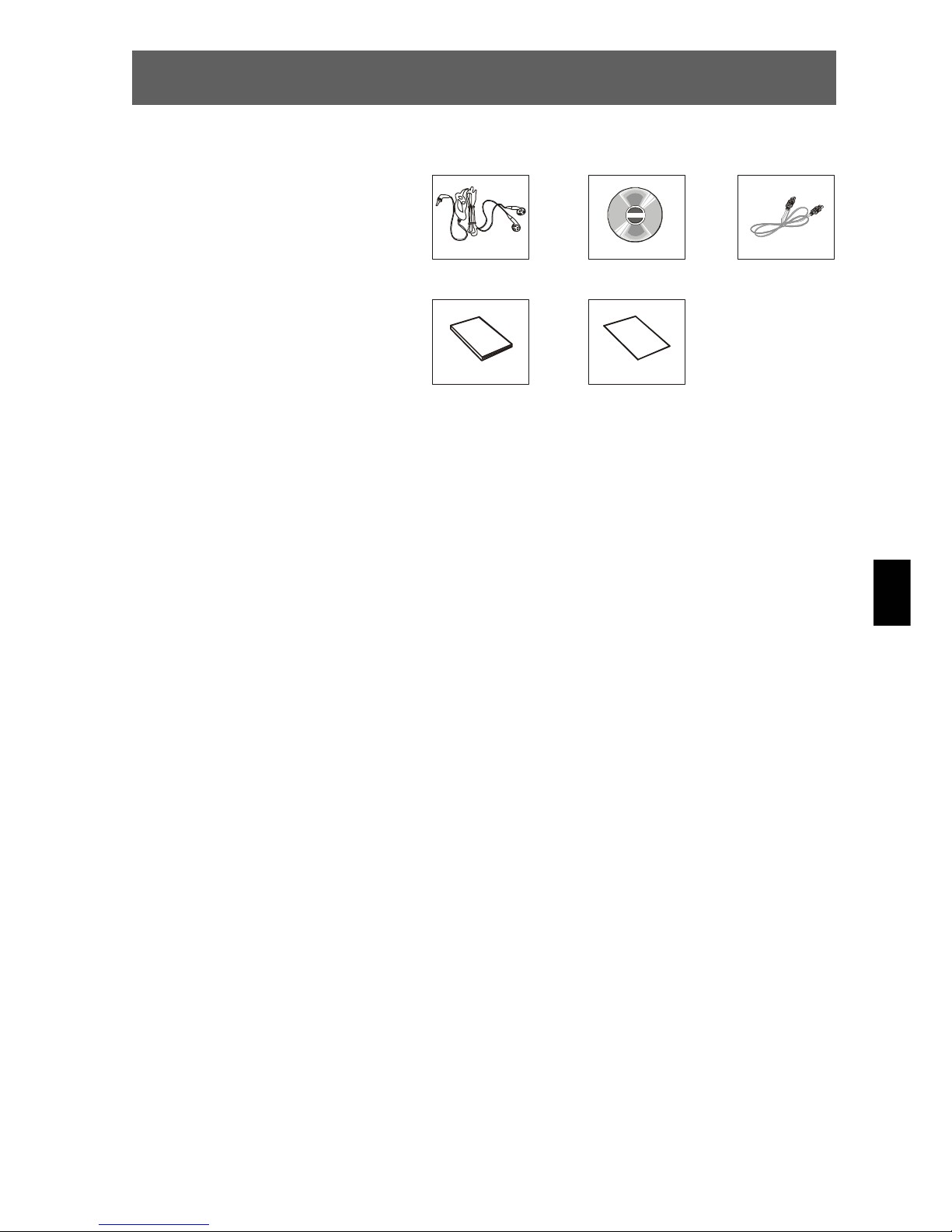

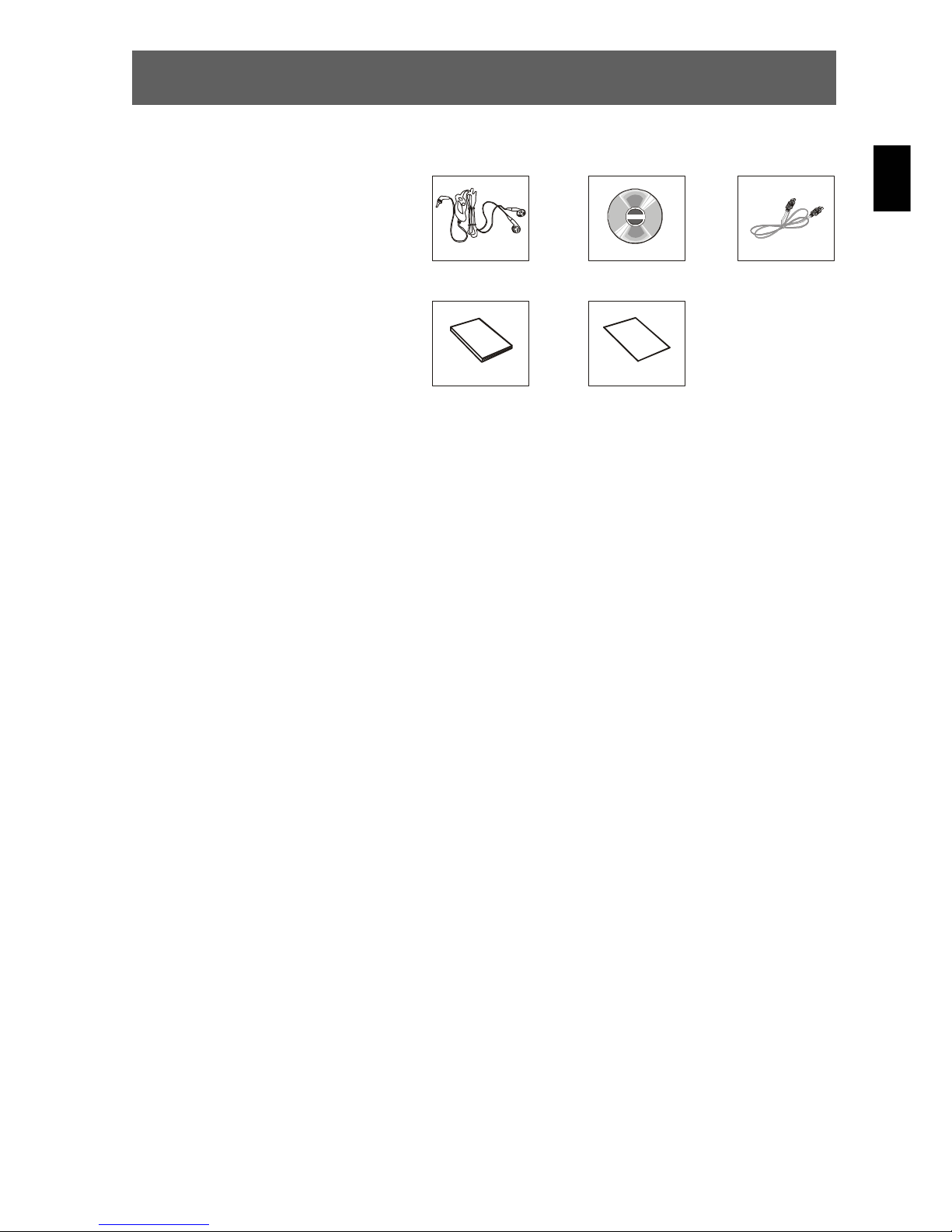

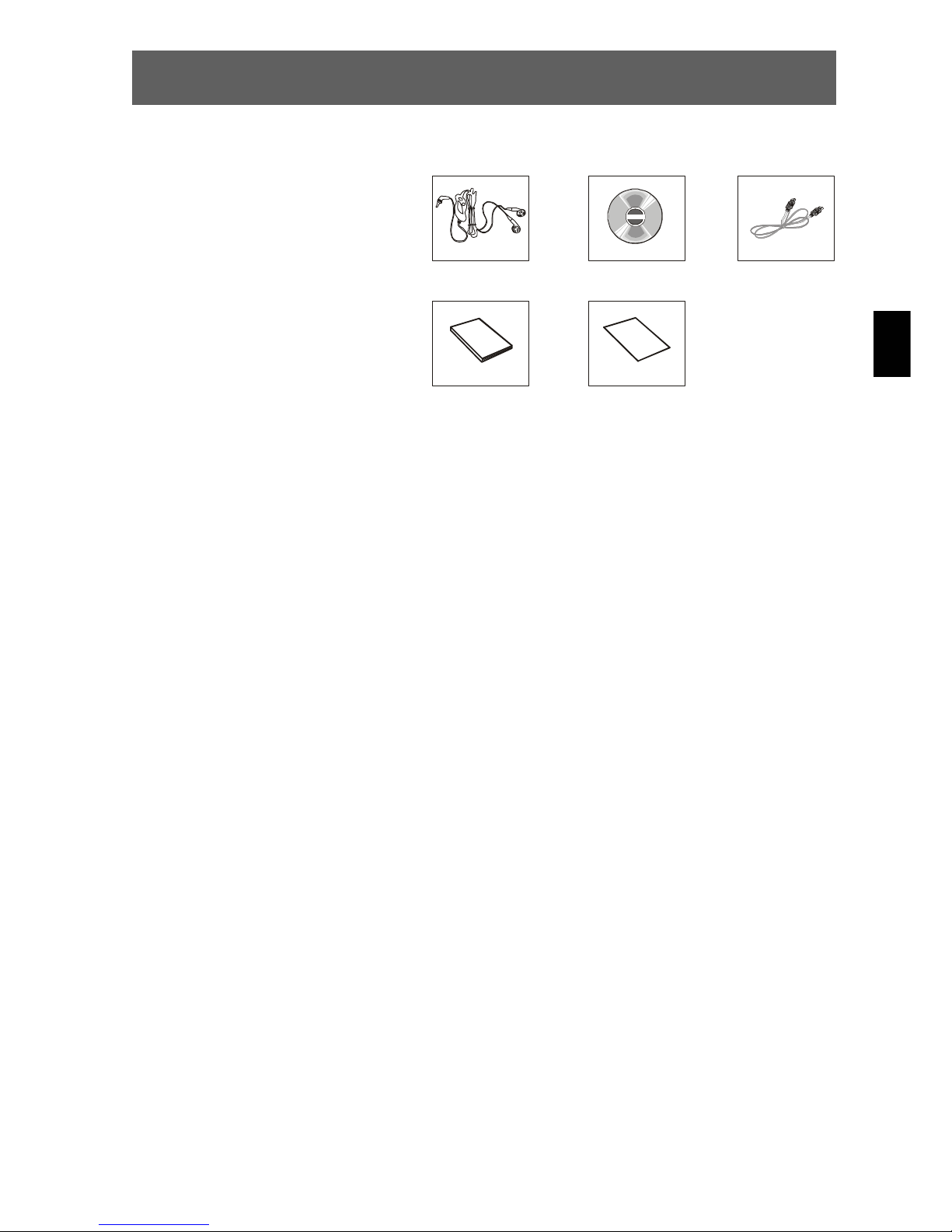

2 Lieferumfang

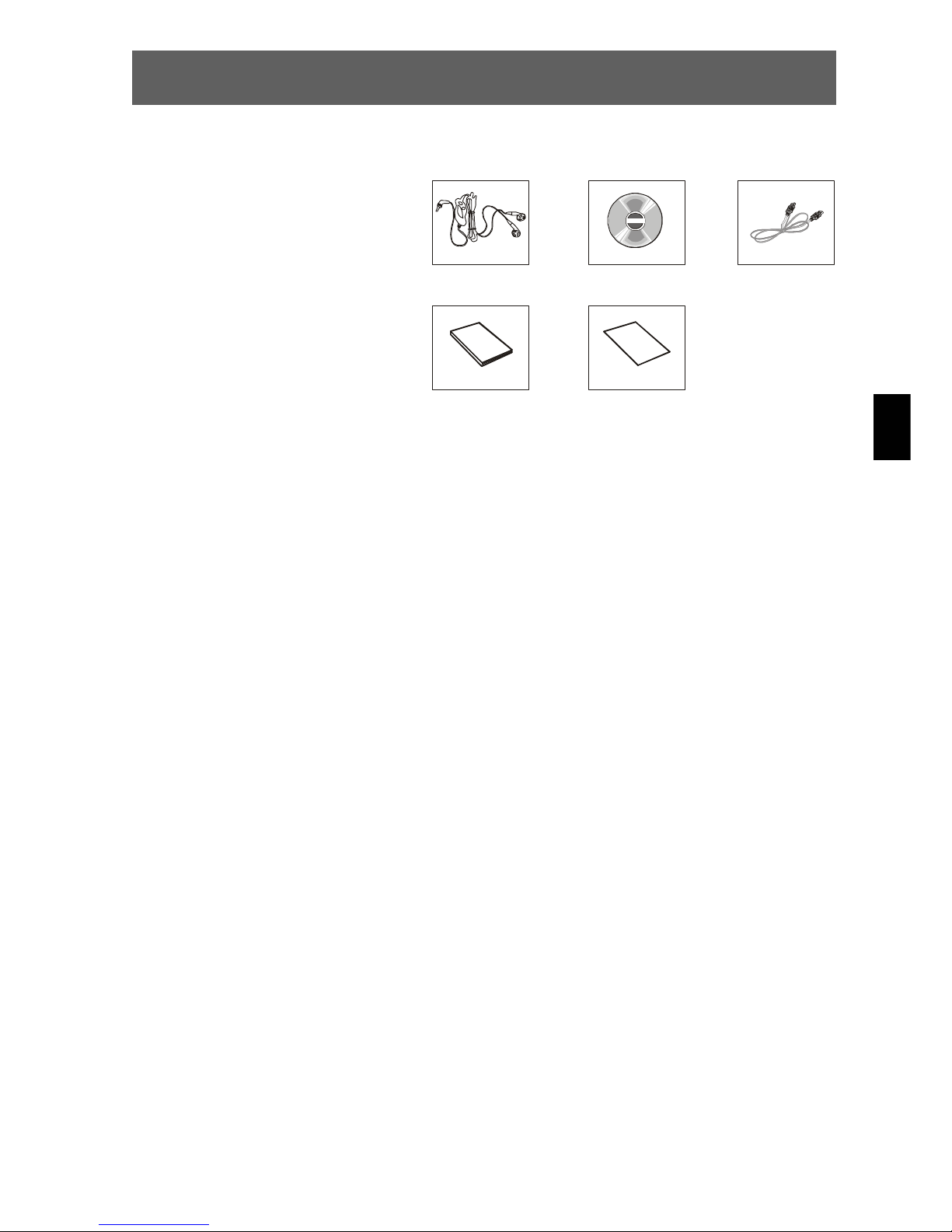

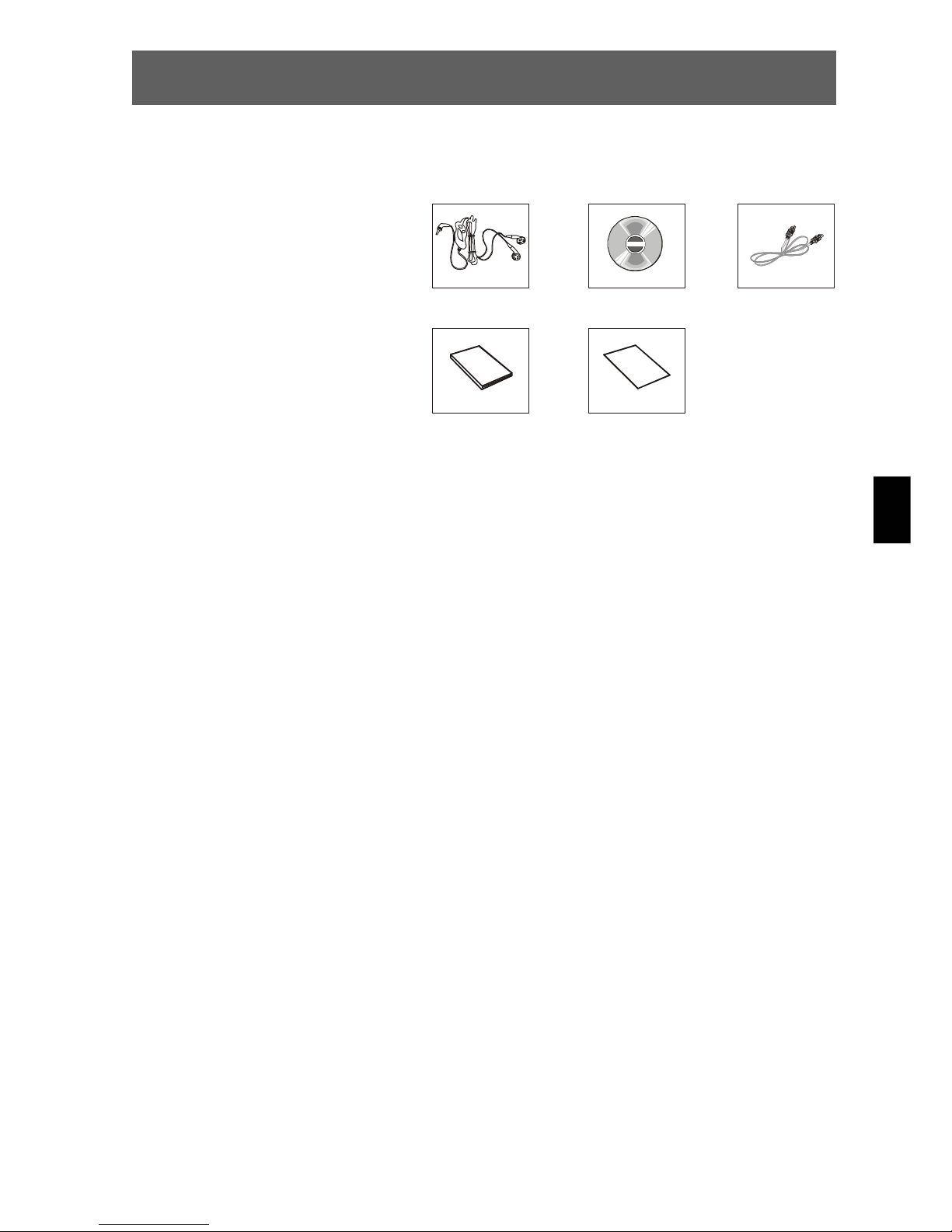

Bitte überprüfen Sie den Karton auf
folgenden Inhalt. Falls der Inhalt
nicht vollständig ist, benachrichtigen
Sie bitte Ihren Händler.

1 x MP3-Player MP3-S5
1 x Kopfhörer
1 x USB-Kabel
1 x CD-ROM
1 x Benutzerhandbuch
1 x Garantiekarte

6

DE

3 Inbetriebnahme

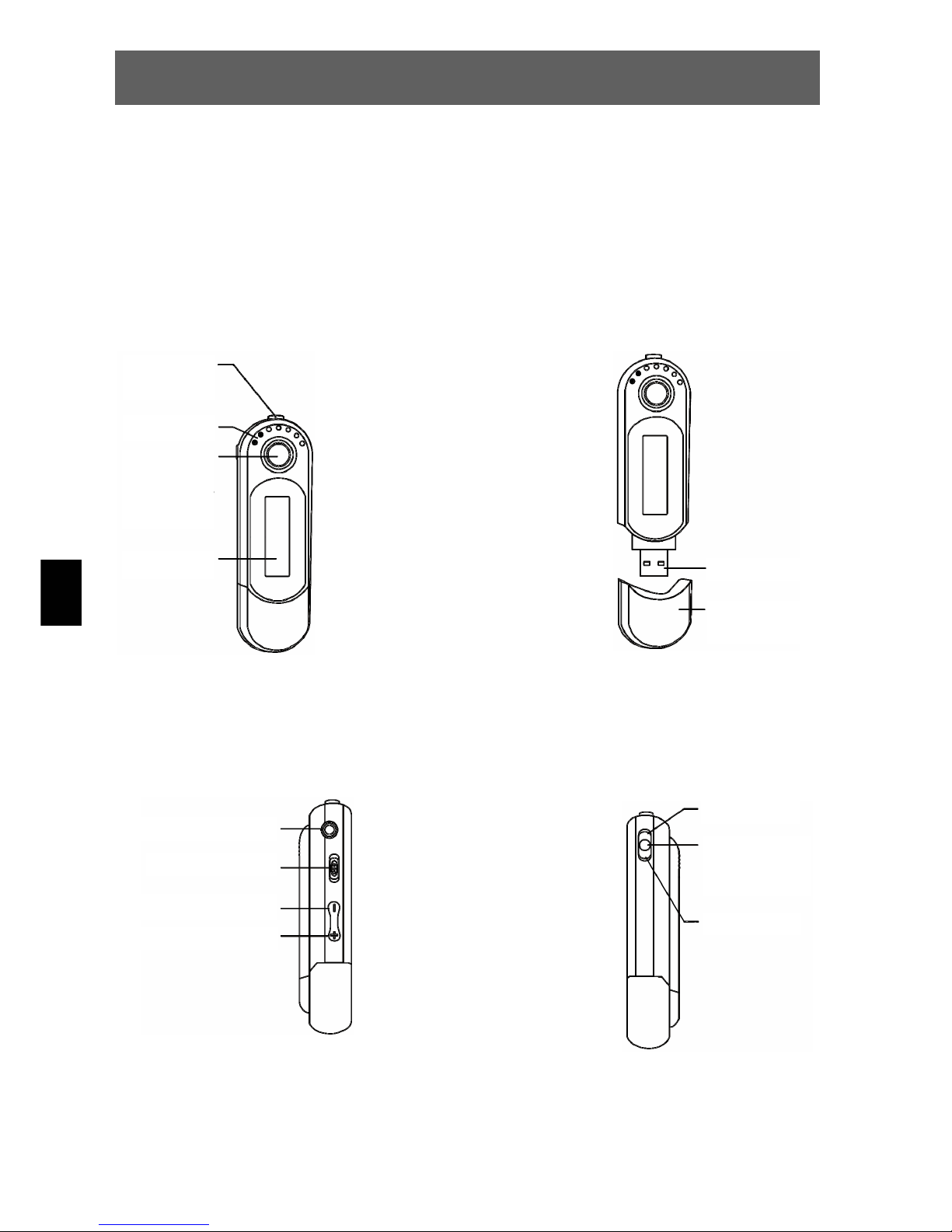

3.1 Bedienelemente

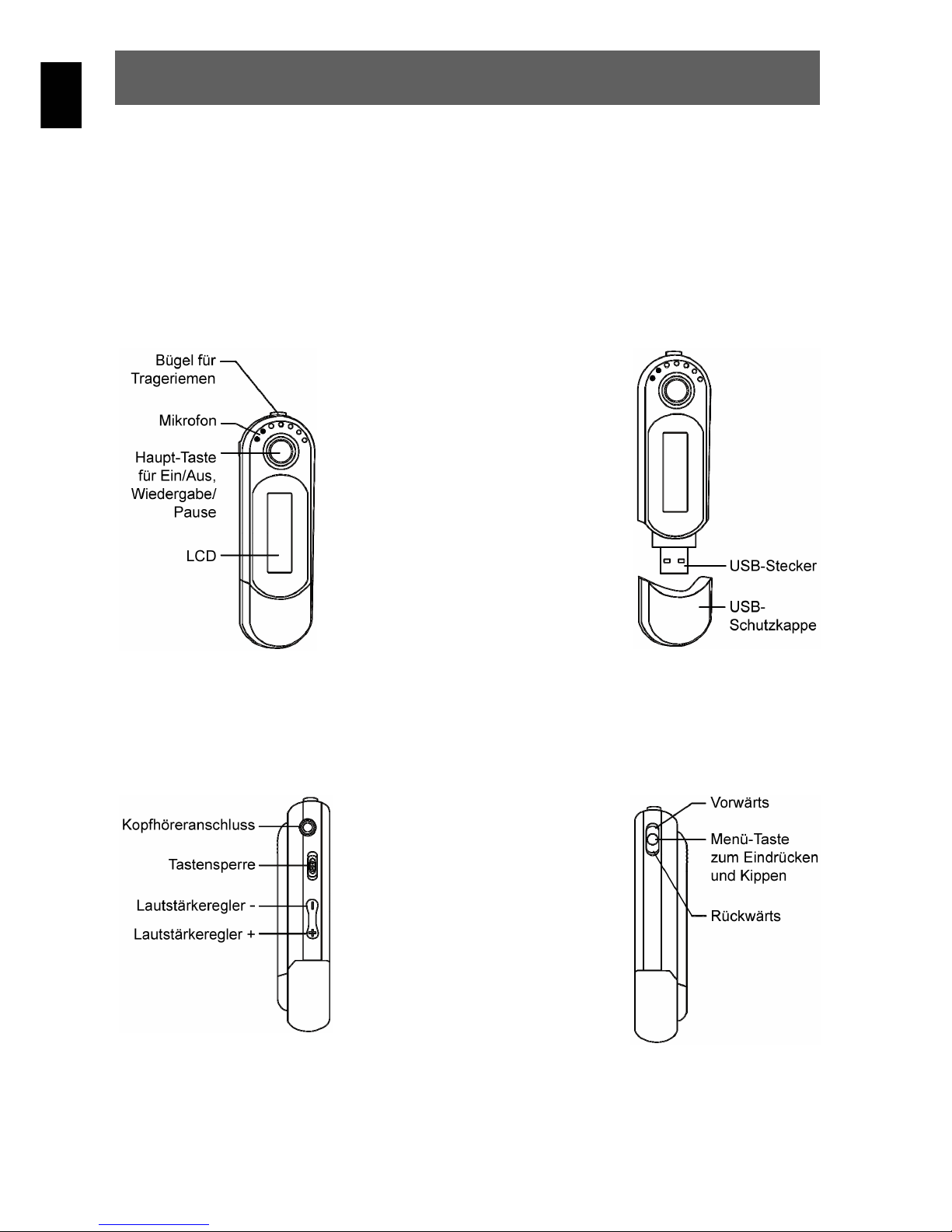

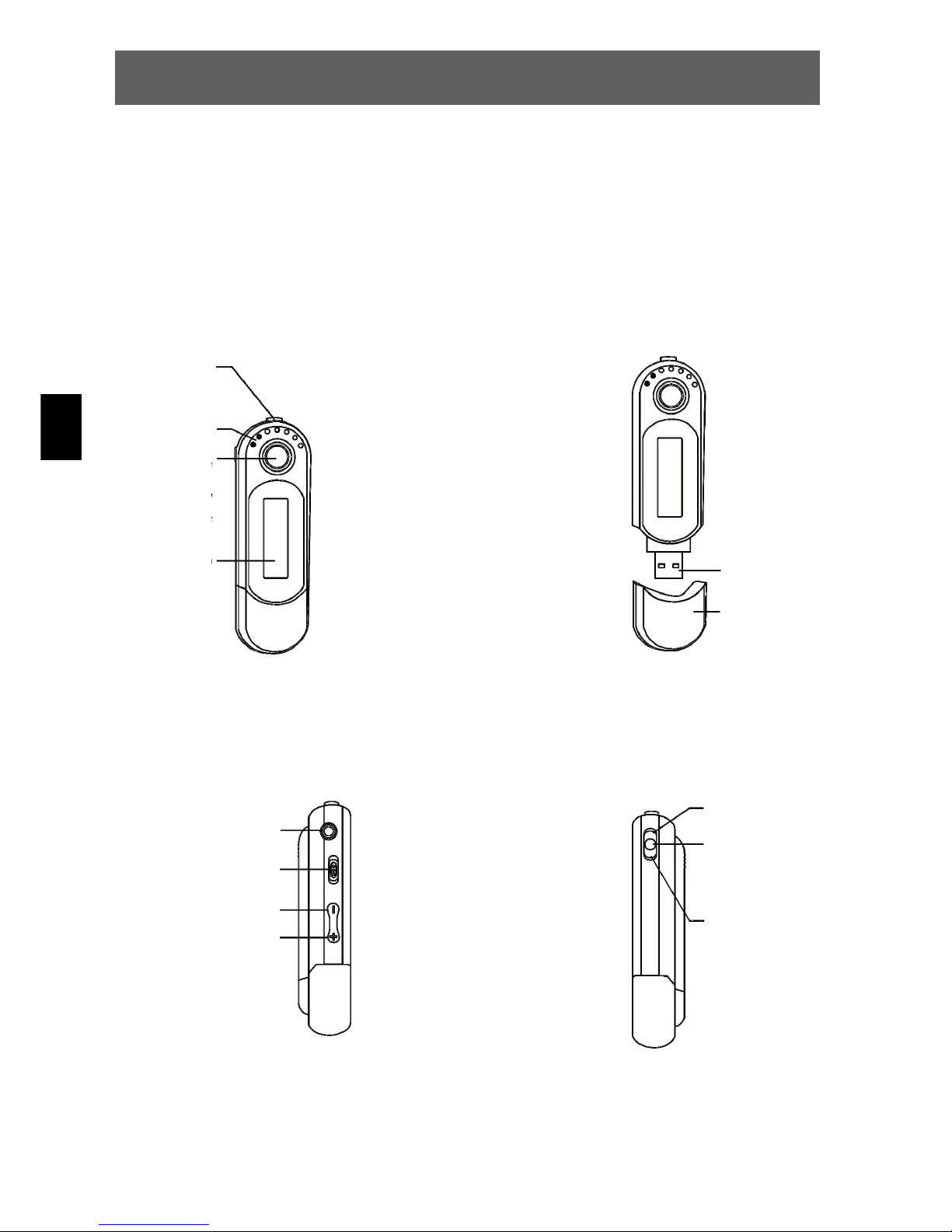

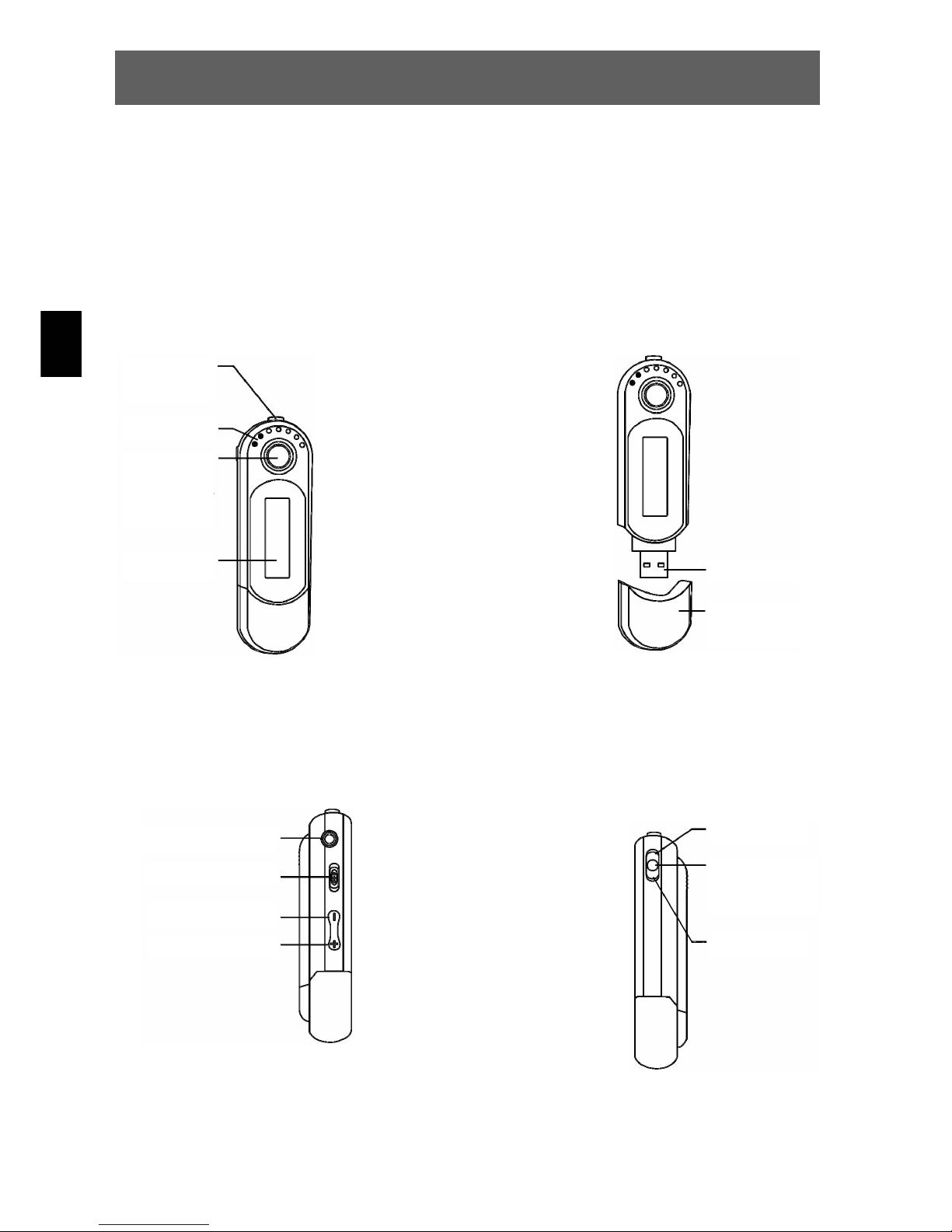

Lernen Sie vor Gebrauch die Bedienelemente Ihres MP3-Players kennen.

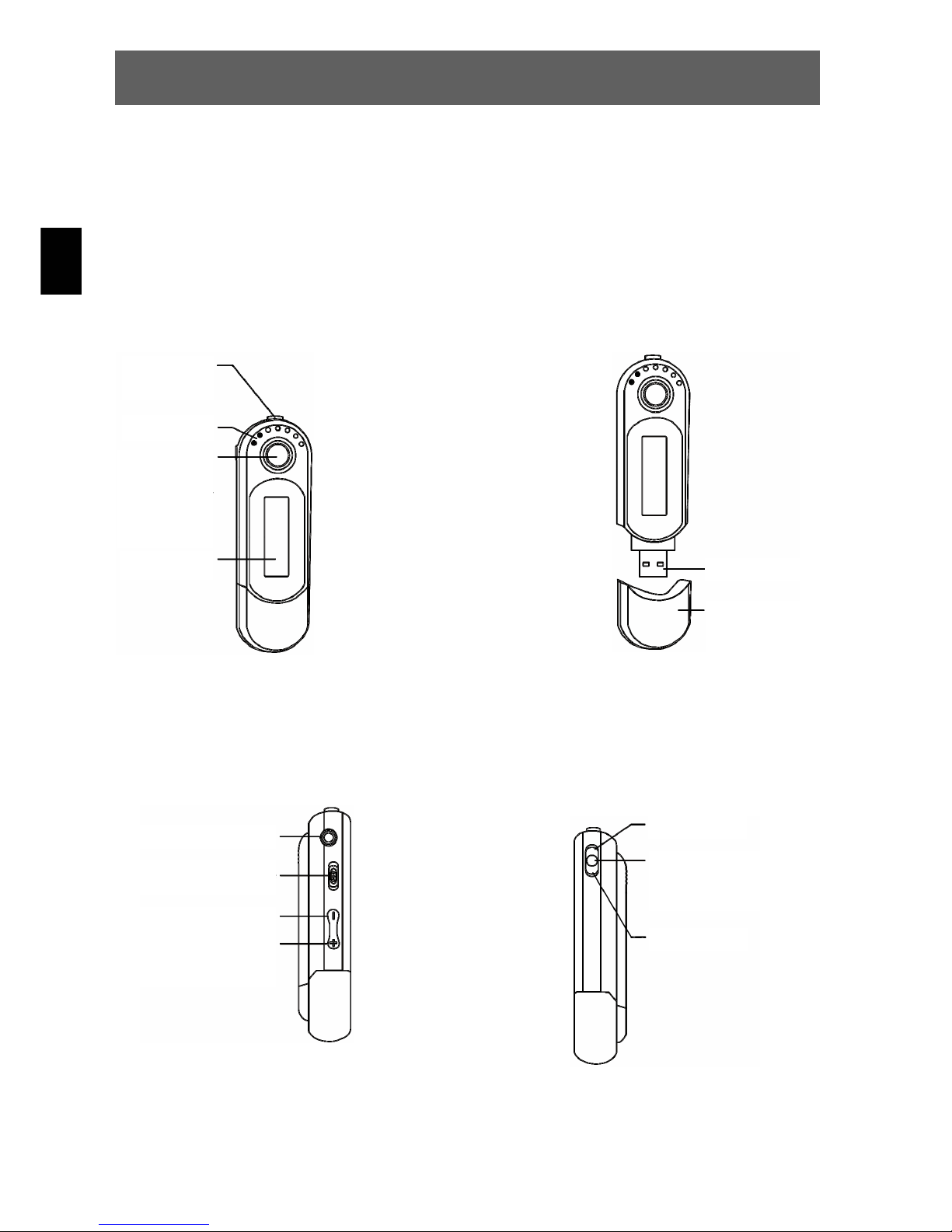

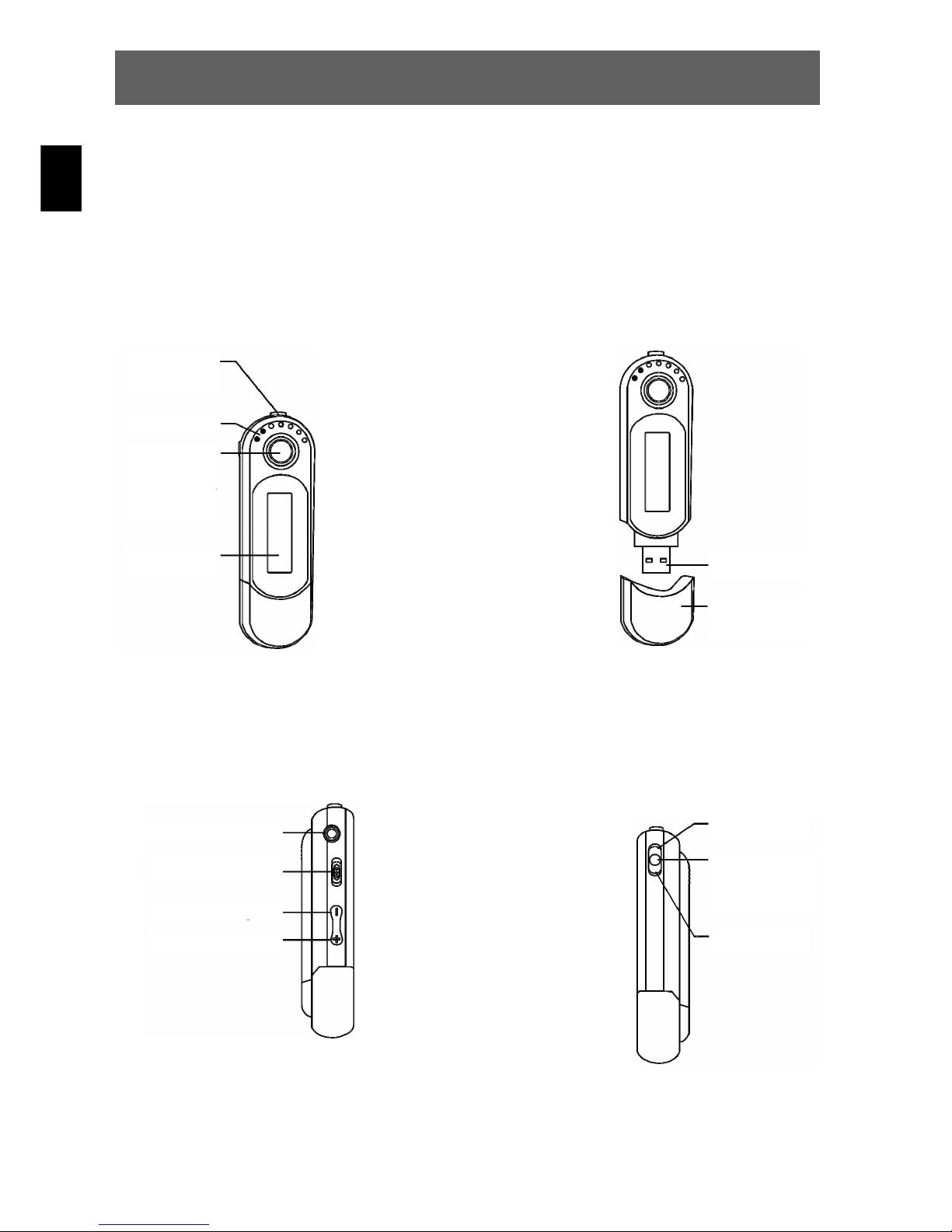

Vorderansicht

Vorderansicht

mit loser Kappe

linke Seitenansicht

rechte Seitenansicht

7

DE

3.2 LCD-Anzeige und -Symbole

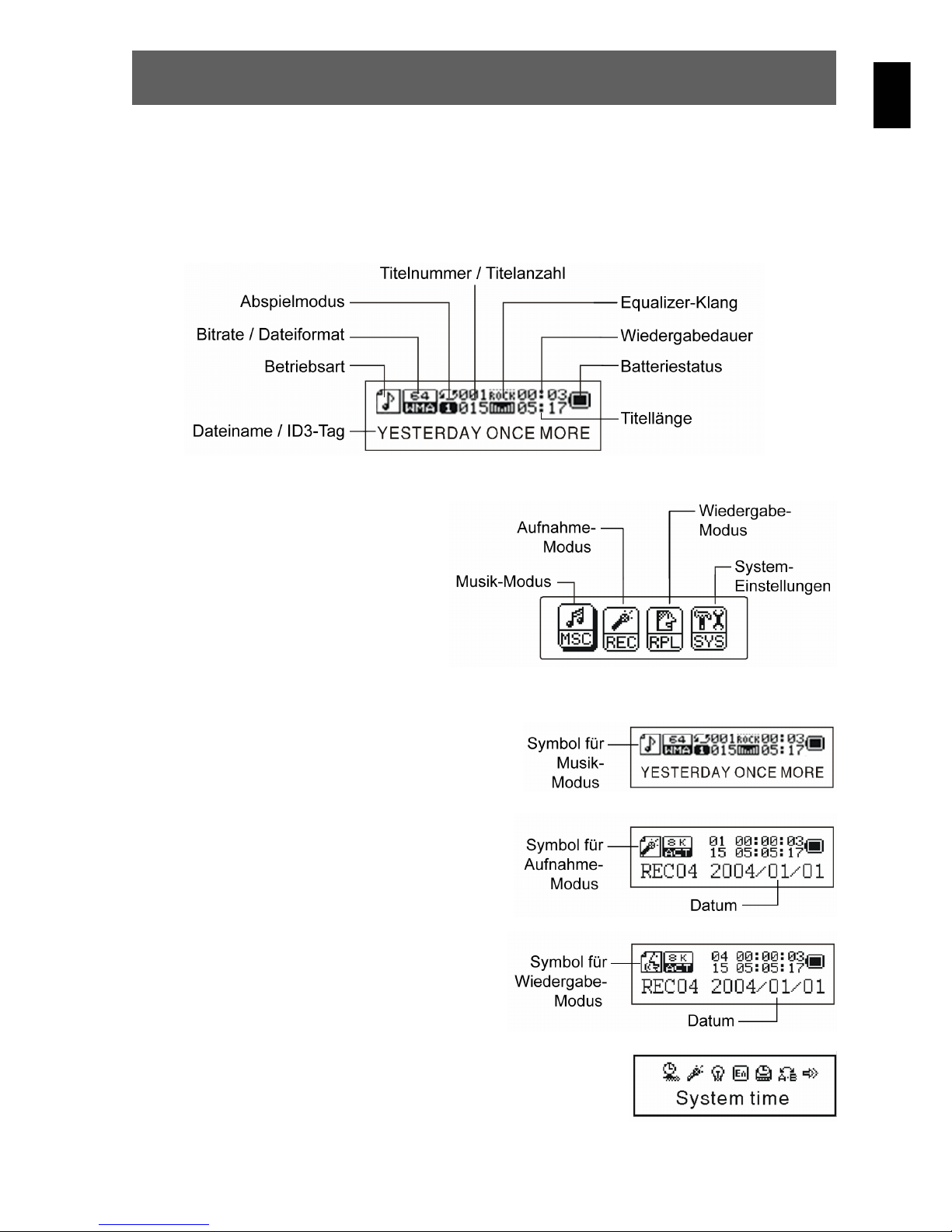

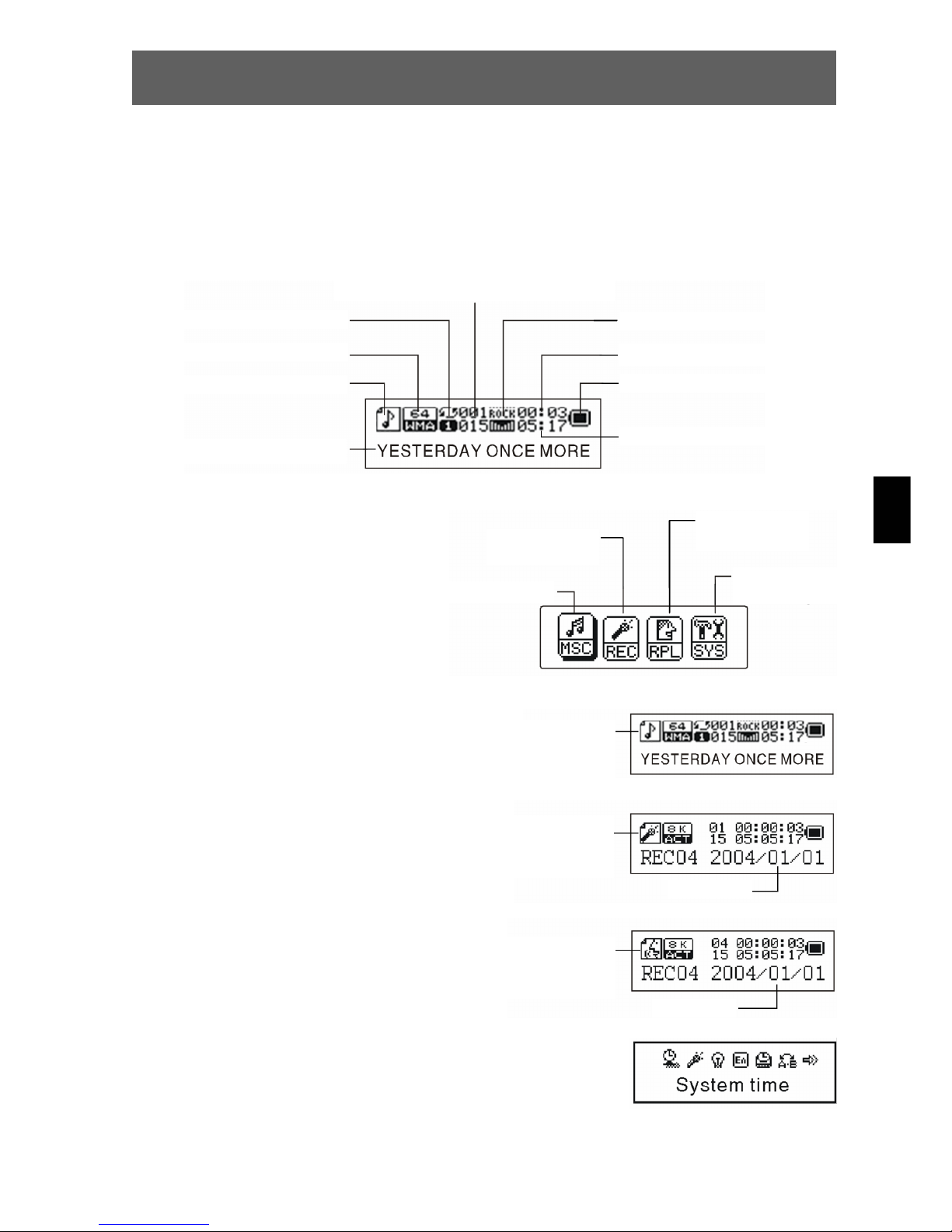

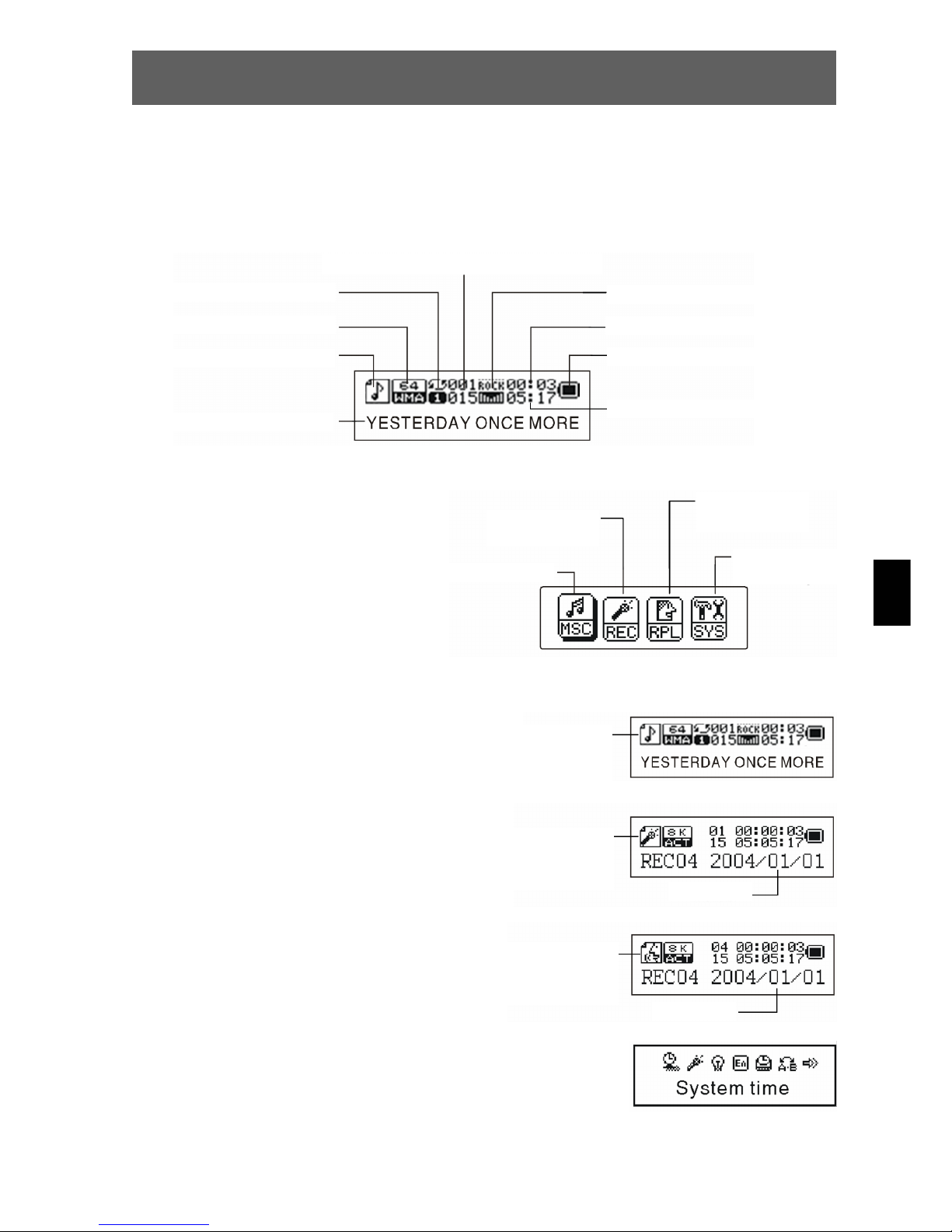

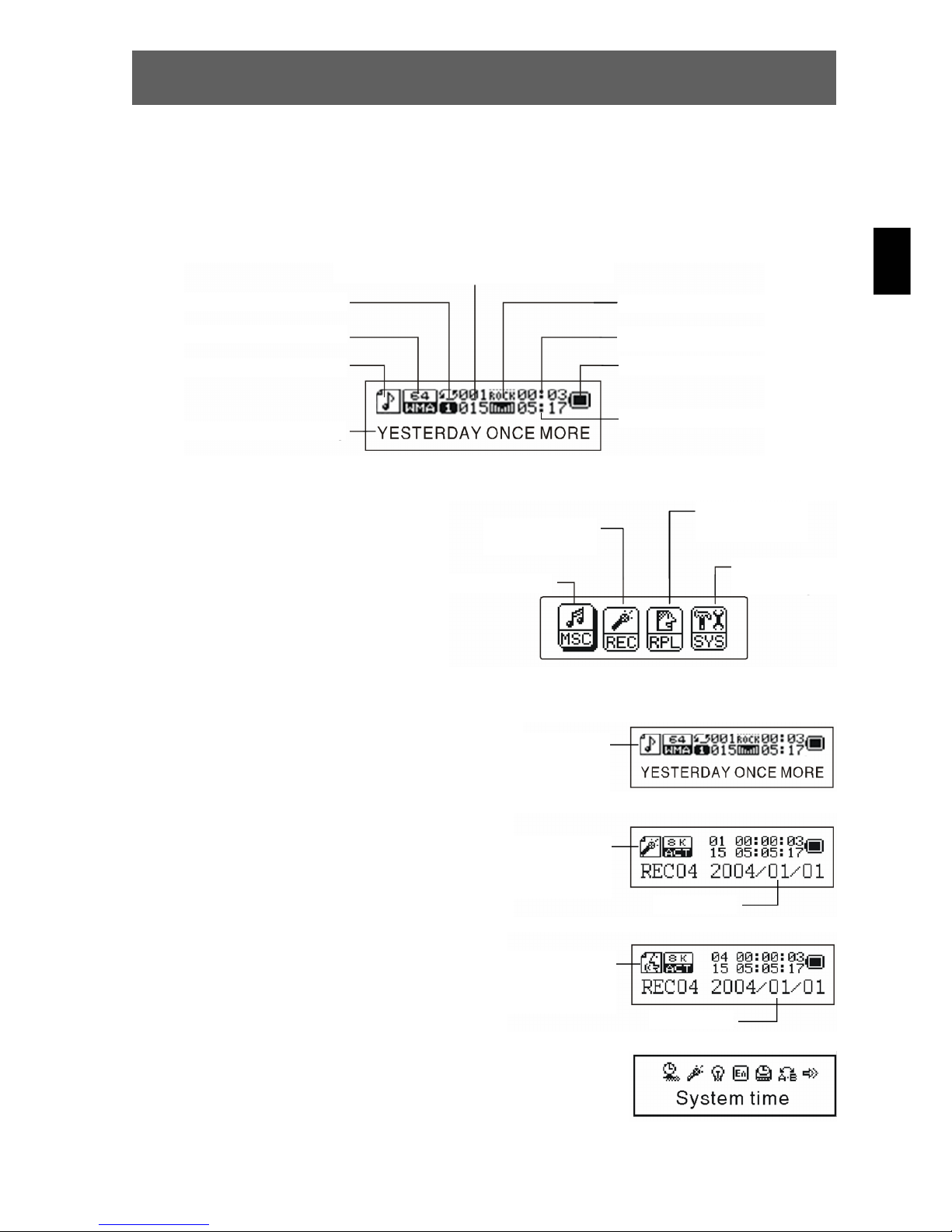

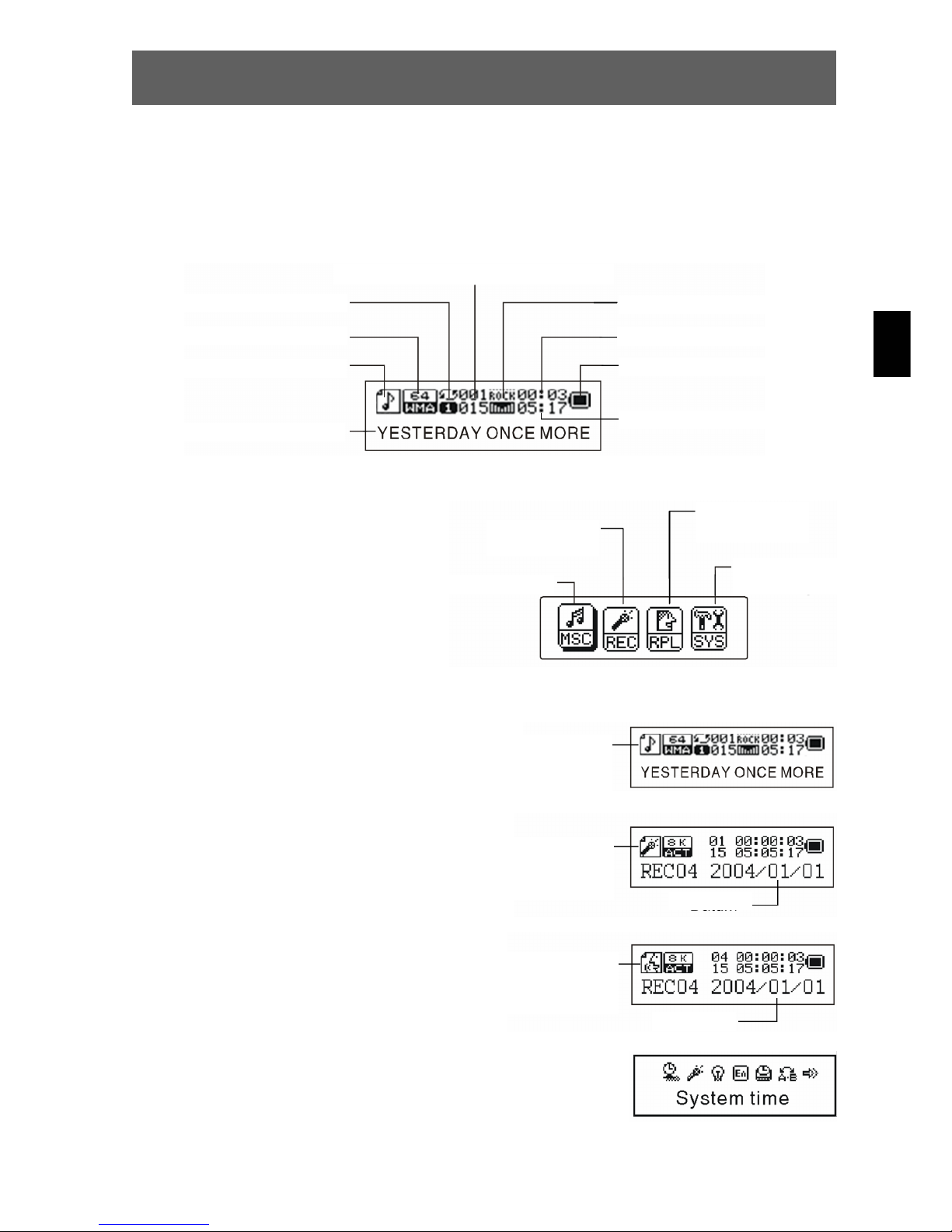

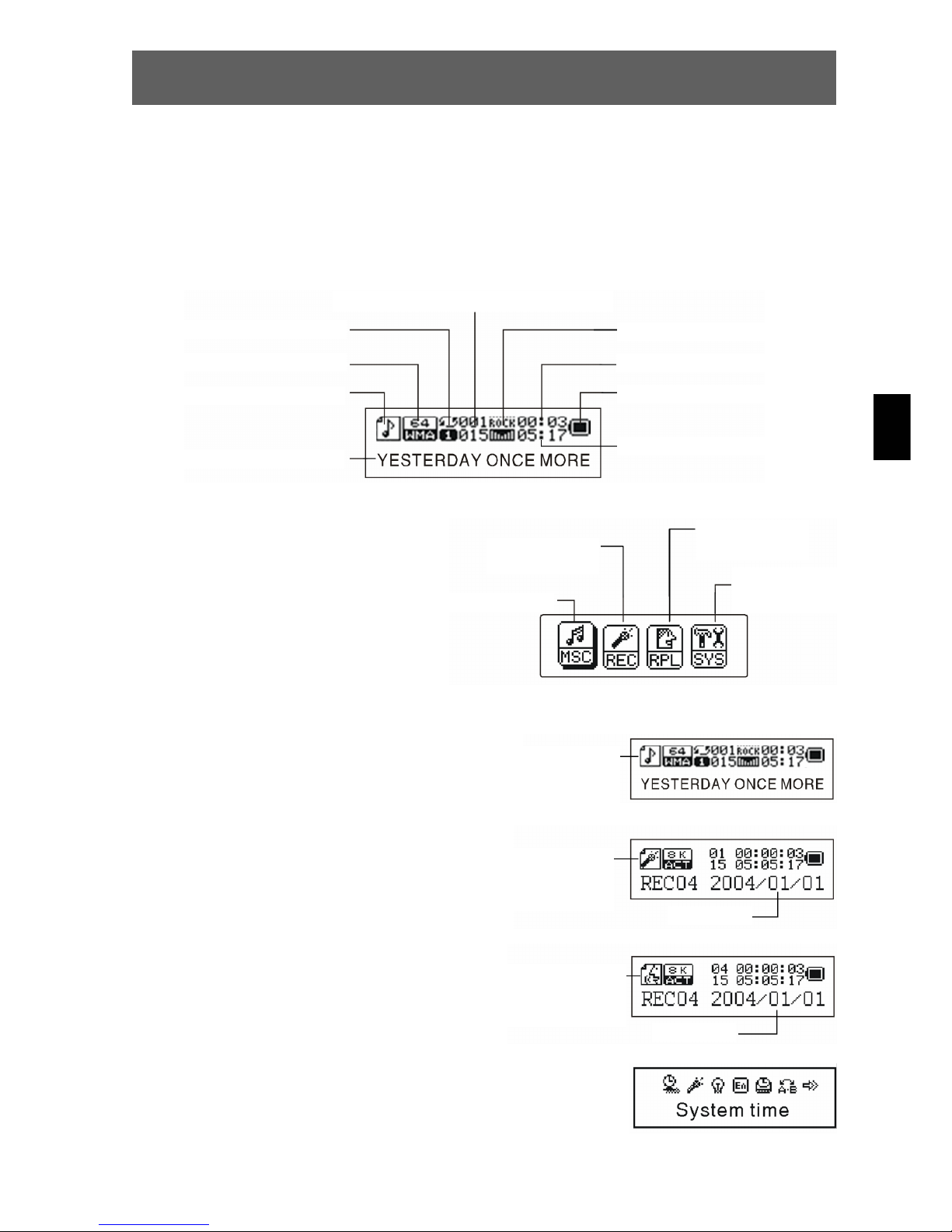

Überblick LCD-Anzeige

Die LCD-Anzeige zeigt diverse Informationen über den aktuellen Musiktitel, die Laufzeit
und die Systemeinstellungen. Nachfolgend werden die Symbole erklärt.

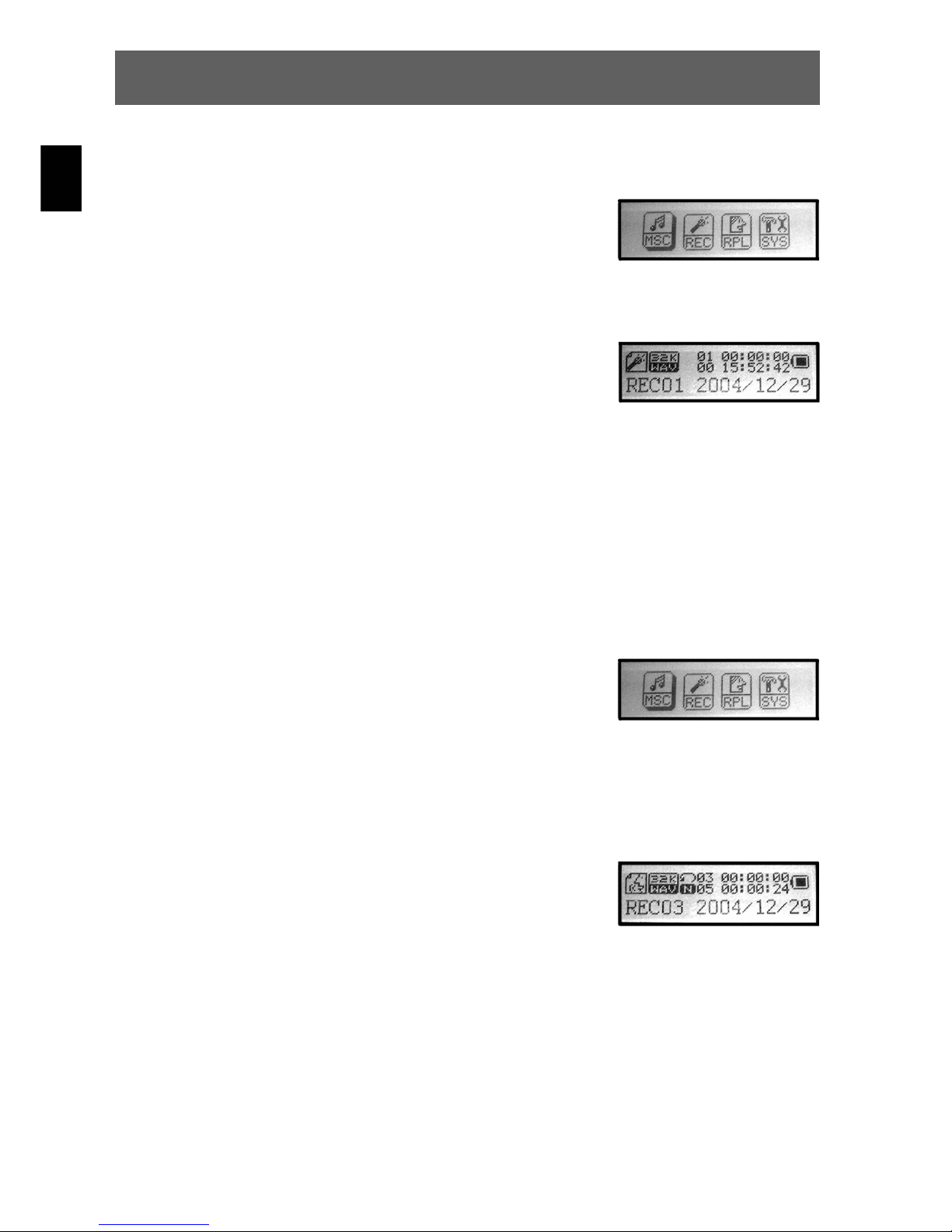

Anzeige Menü-Modus

Hier können Sie die Betriebsart

(Modus) auswählen und eine Reihe

von Systemeinstellungen
vornehmen. Nachfolgend sind
Beispiele für die LCD-Anzeige

dieser Betriebsarten und der

Systemeinstellungen dargestellt.

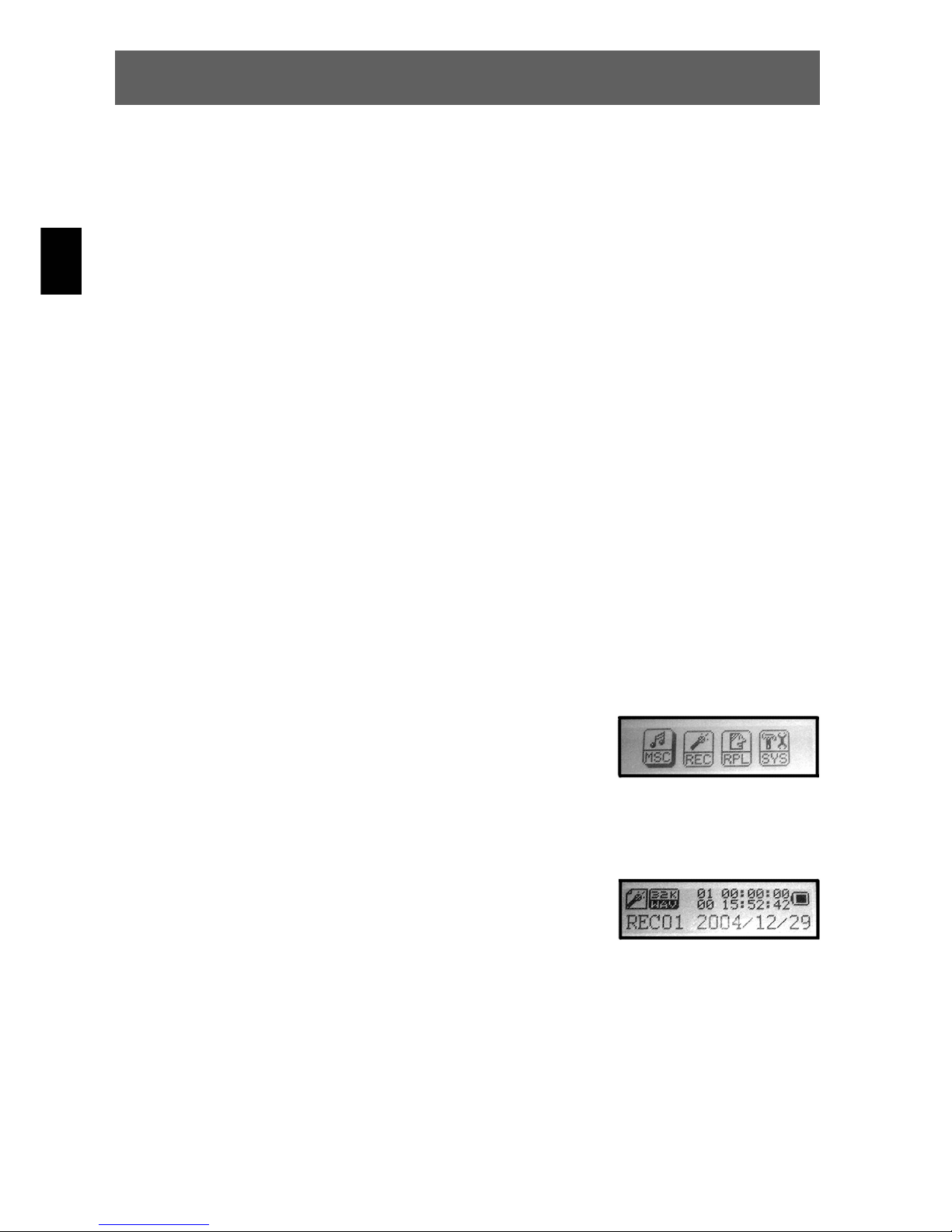

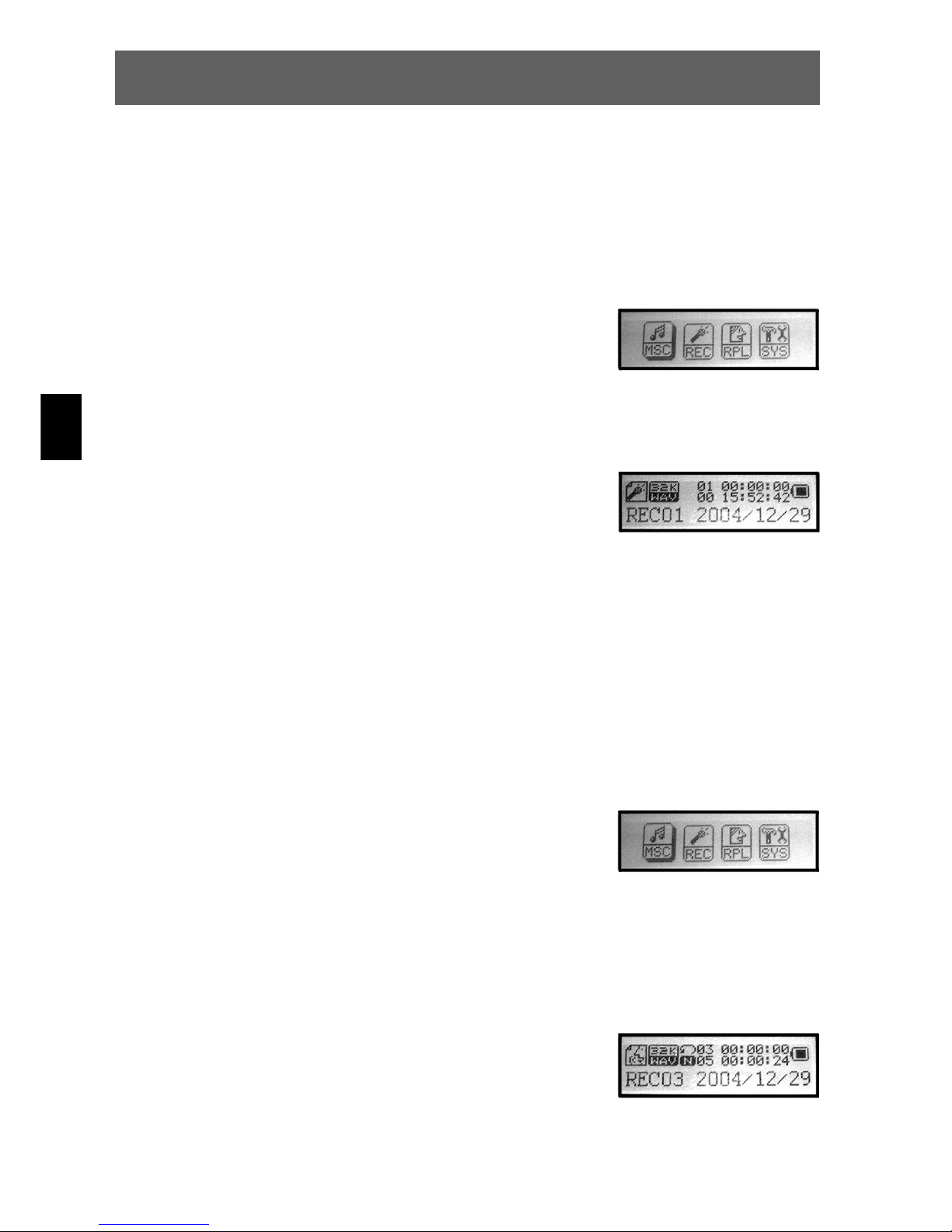

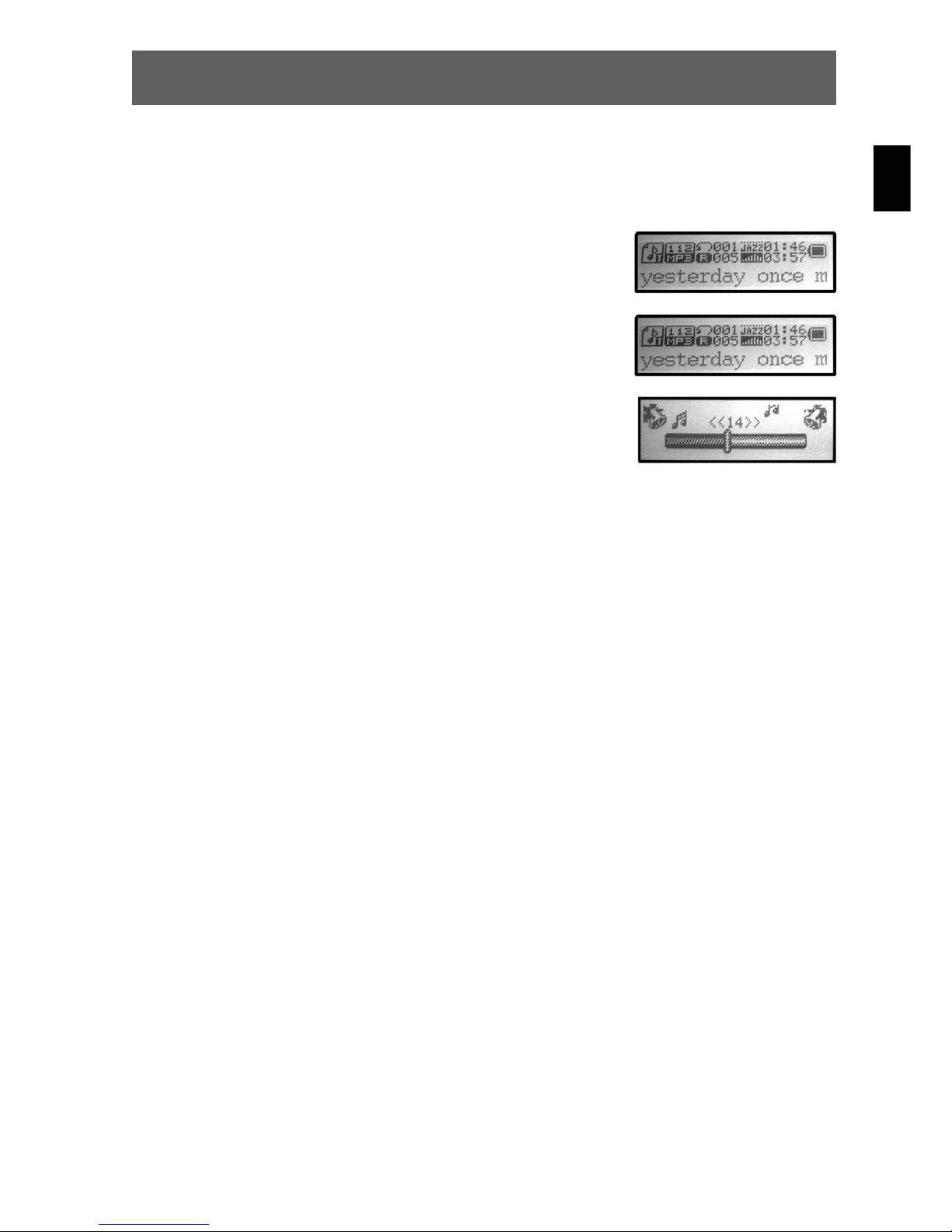

Anzeige im Musik-Modus

Anzeige im Aufnahme-Modus

(Sprachaufnahme)

Anzeige im Wiedergabe-Modus

(für Sprachaufnahmen)

Anzeige Systemeinstellungen

8

DE

3.3 Ein- und Ausschalten

Einschalten

1

Überprüfen Sie, ob die Tastensperre deaktiviert ist. Schieben Sie gegebenen­falls den Schalter in die Entsperren-Position nach rechts.

2

Halten Sie die Haupt-Taste (Ein/Aus, Wiedergabe/Pause) ca. eine Sekunde
lang gedrückt, bis sich die LCD-Anzeige mit der voreingestellten blauen
Hintergrundbeleuchtung einschaltet und eine Begrüßung angezeigt wird.
Der MP3-Player befindet sich nun im Menü-Modus.

Ausschalten

Halten Sie die Haupt-Taste im Standby-Modus ca. eine Sekunde lang gedrückt, bis
die LCD-Anzeige erlischt. Außerdem schaltet sich der MP3-Player bei Nichtnutzung
nach Ablauf der in den Systemeinstellungen eingestellten Zeit automatisch ab (siehe
Kapitel 6.4).

9

DE

4 Bedienung

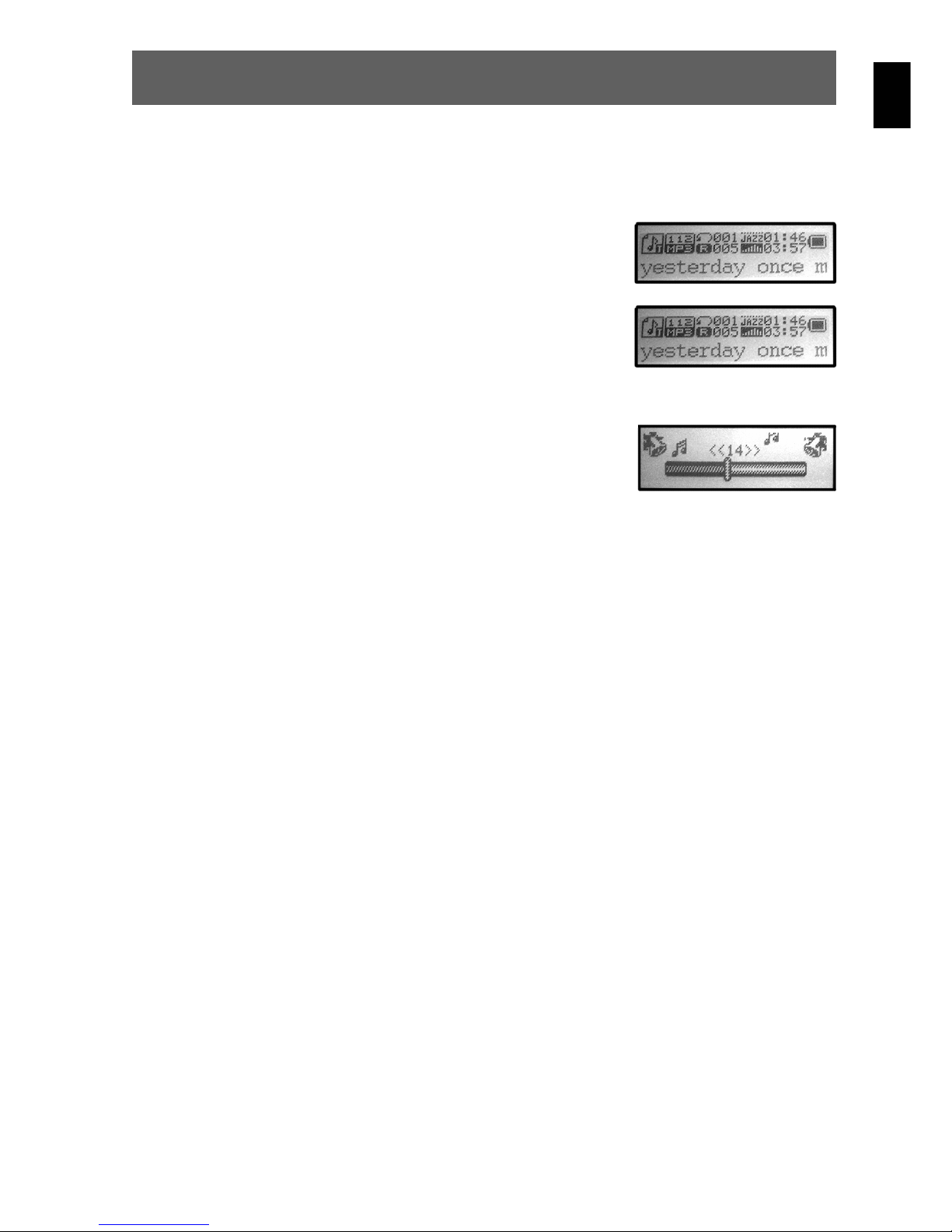

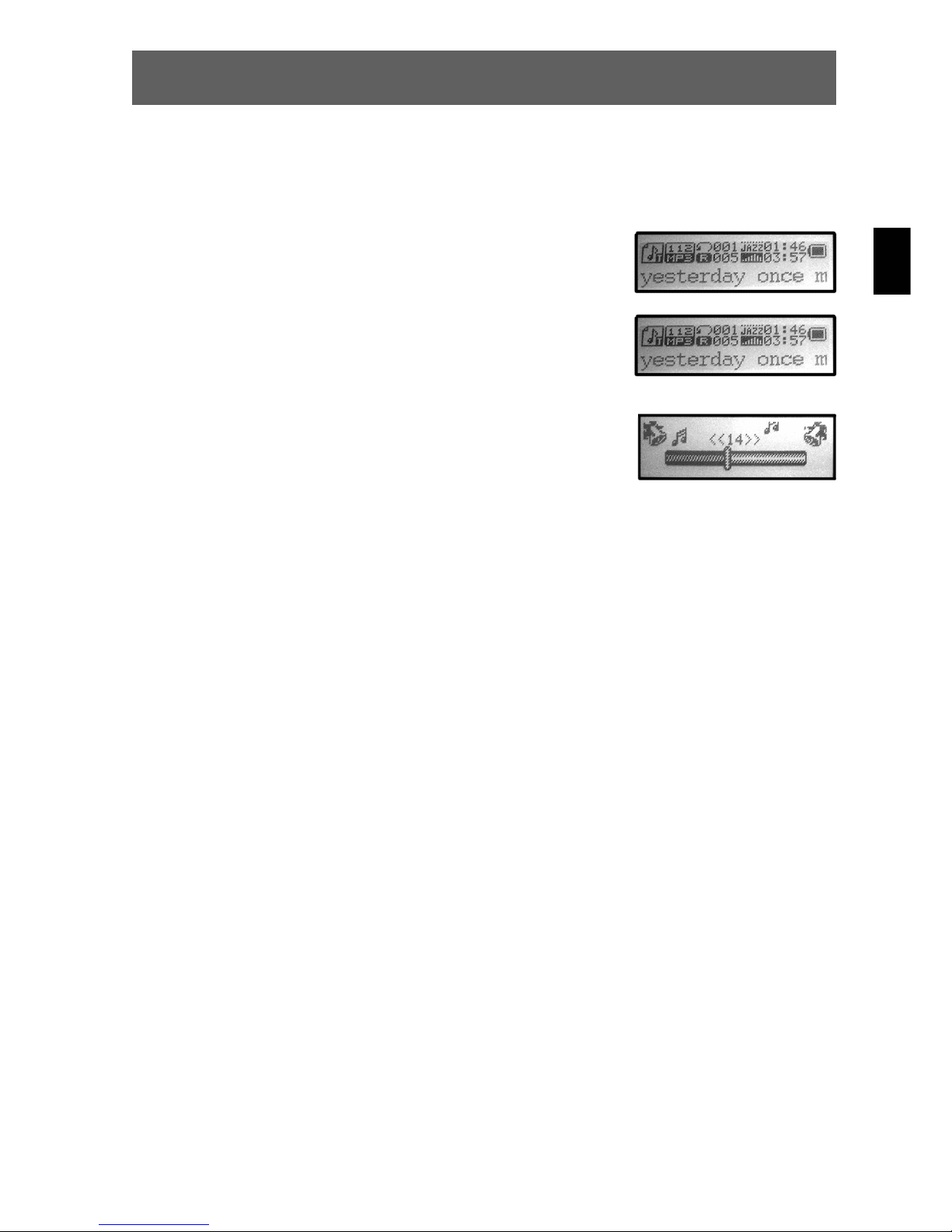

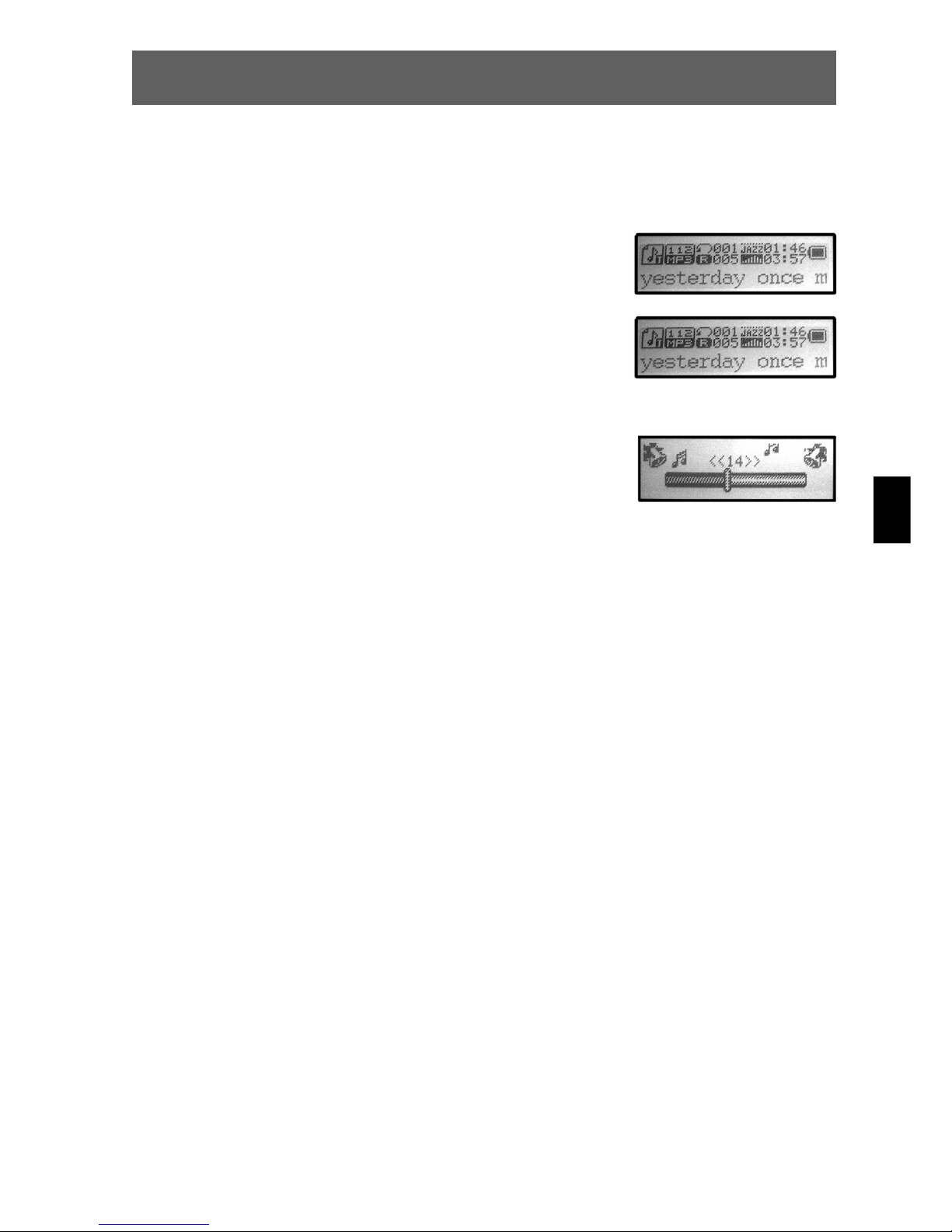

4.1 Musik-Modus

1

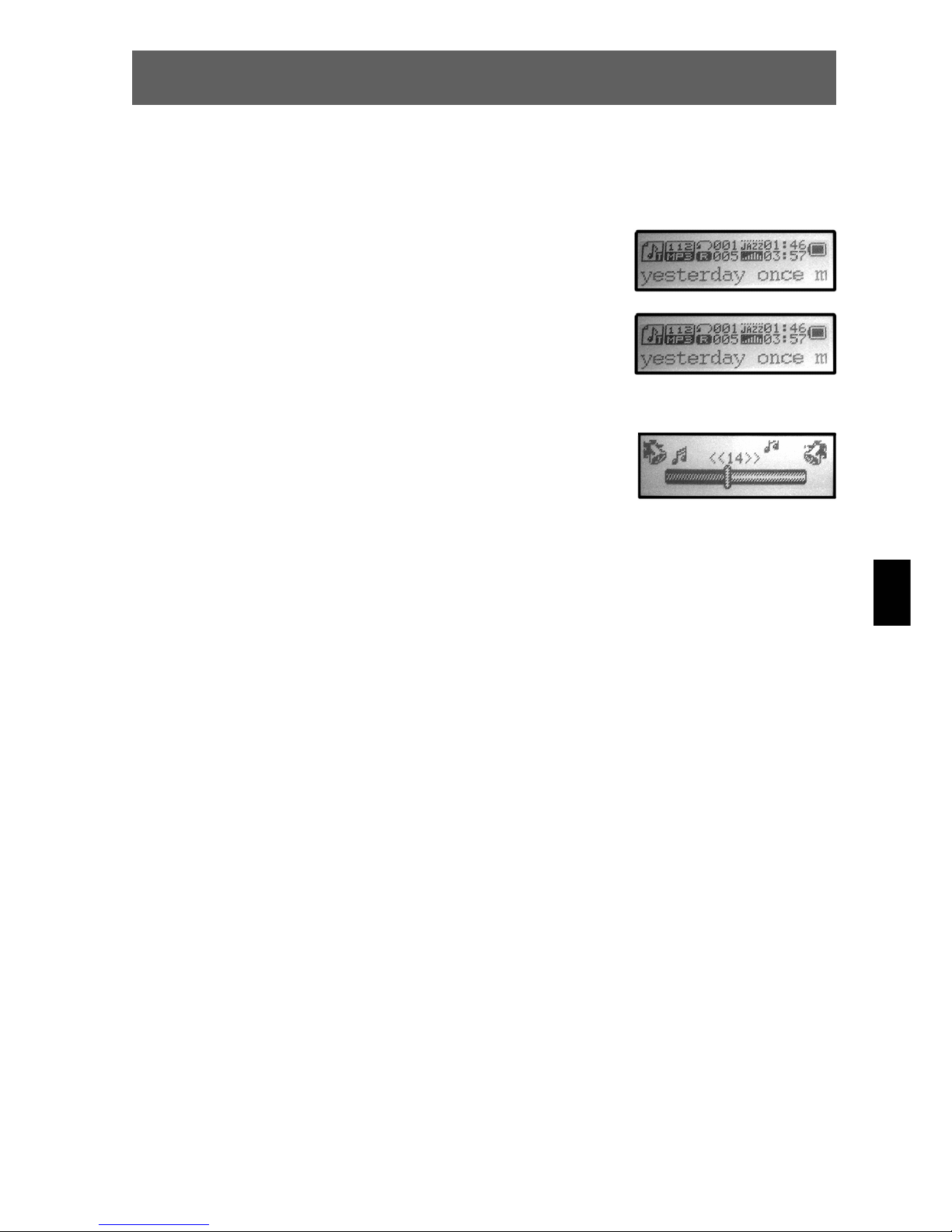

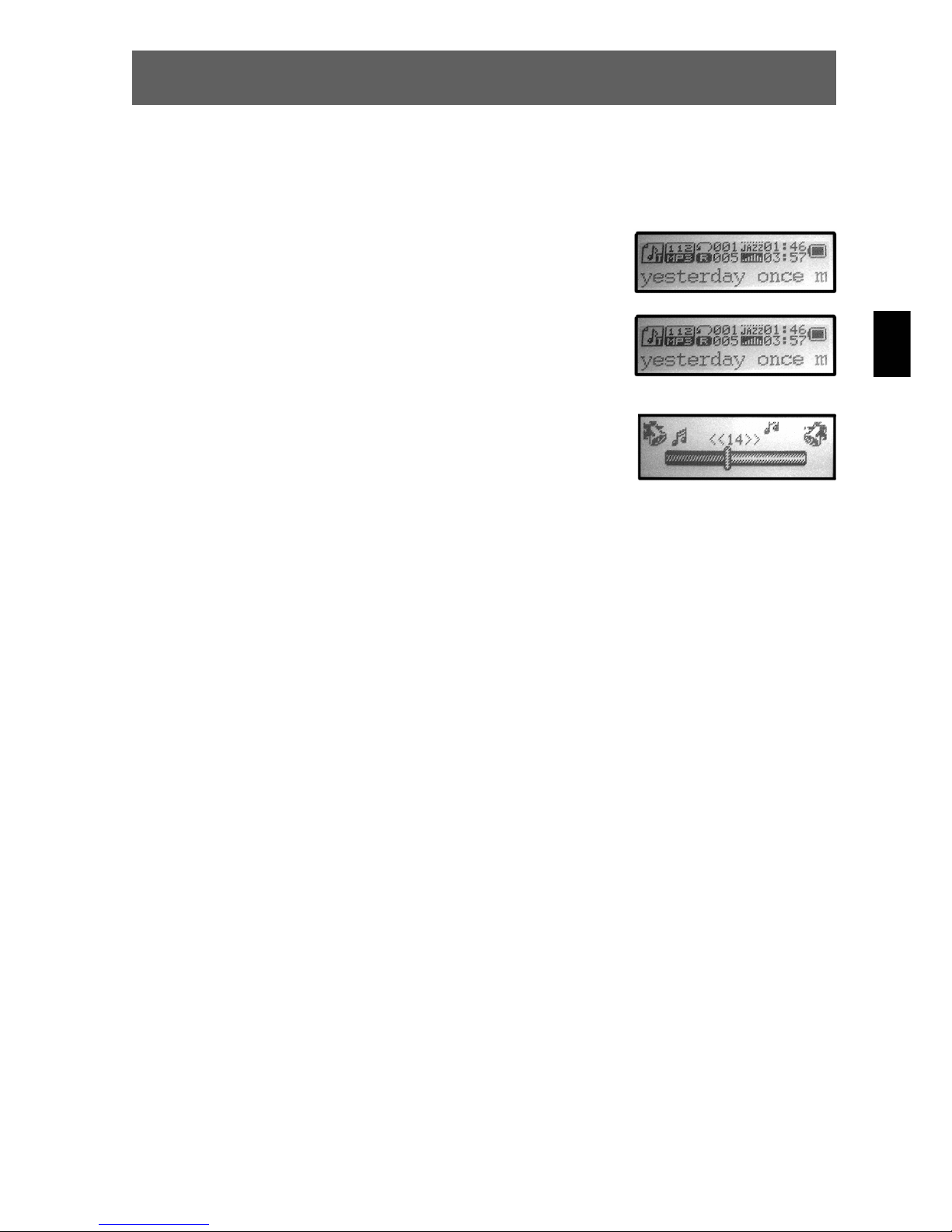

Musiktitel wählen: Wählen Sie den gewünsch­ten Musiktitel, indem Sie die Menü-Taste in die
Vorwärts- bzw. Rückwärts-Richtung kippen.

2

Wiedergabe: Drücken Sie die Haupt-Taste, um
den angezeigten Musiktitel abzuspielen. Die
Informationen zur Musikdatei (ID3-Tag) werden
nun auf der LCD-Anzeige in Form eines Lauf­bandes dargestellt.

3

Lautstärke einstellen: Verringern oder erhöhen
Sie die Lautstärke, indem Sie auf die jeweilige
Taste für die Lautstärkereglung (+, −) drücken
bzw. diese gedrückt halten.

4

Vorwärts und Rückwärts navigieren: Kippen und halten Sie die Menü-Taste
während der Wiedergabe in die Vorwärts- bzw. Rückwärts-Richtung für einen
schnellen Vor- oder Rücklauf innerhalb des Musiktitels. Wenn Sie die Menü­Taste nur kurz in die Vorwärts- bzw. Rückwärts-Richtung kippen, springt die
Wiedergabe zum nächsten bzw. vorherigen Musiktitel.

5

Pause und Ausschalten: Drücken Sie während der Wiedergabe kurz auf die
Haupt-Taste, um die Wiedergabe anzuhalten (Pause) oder drücken Sie die
Haupt-Taste für ca. eine Sekunde, um die Musik-Wiedergabe abzubrechen und
den MP3-Player auszuschalten. Nach dem erneuten Einschalten können Sie
die Wiedergabe an genau der vorherigen Position des Musiktitels fortgesetzen.

Replay (A-B Wiederholung)

Mit dieser Funktion können Sie einen bestimmten Abschnitt einer Musikdatei wiederholen
lassen, indem Sie während der Musik-Wiedergabe den Start- und Endpunkt dieses
Ausschnitts setzen.

1

Wählen Sie dazu im Wiedergabe-Menü die Funktion „Replay“ aus. Danach
erscheint in der LCD-Anzeige ein kleines Symbol „A-B“, wobei der Buchstabe
„A“ blinkt.

2

Zum Festlegen des Startpunkts kippen Sie die Menü-Taste einmal nach rechts
(Vorwärts). Der Buchstabe „B“ beginnt nun zu blinken.

3

Zum Festlegen des Endpunkts kippen Sie die Menü-Taste erneut einmal nach
rechts. Von nun an wird der festgelegte Ausschnitt so oft wiederholt, wie es
unter der nachfolgend beschriebenen Funktion „Replay Times“ eingestellt ist.
An dieser Stelle können Sie die Funktion „Replay“ beenden, indem Sie kurz auf
die Menü-Taste drücken.

10

DE

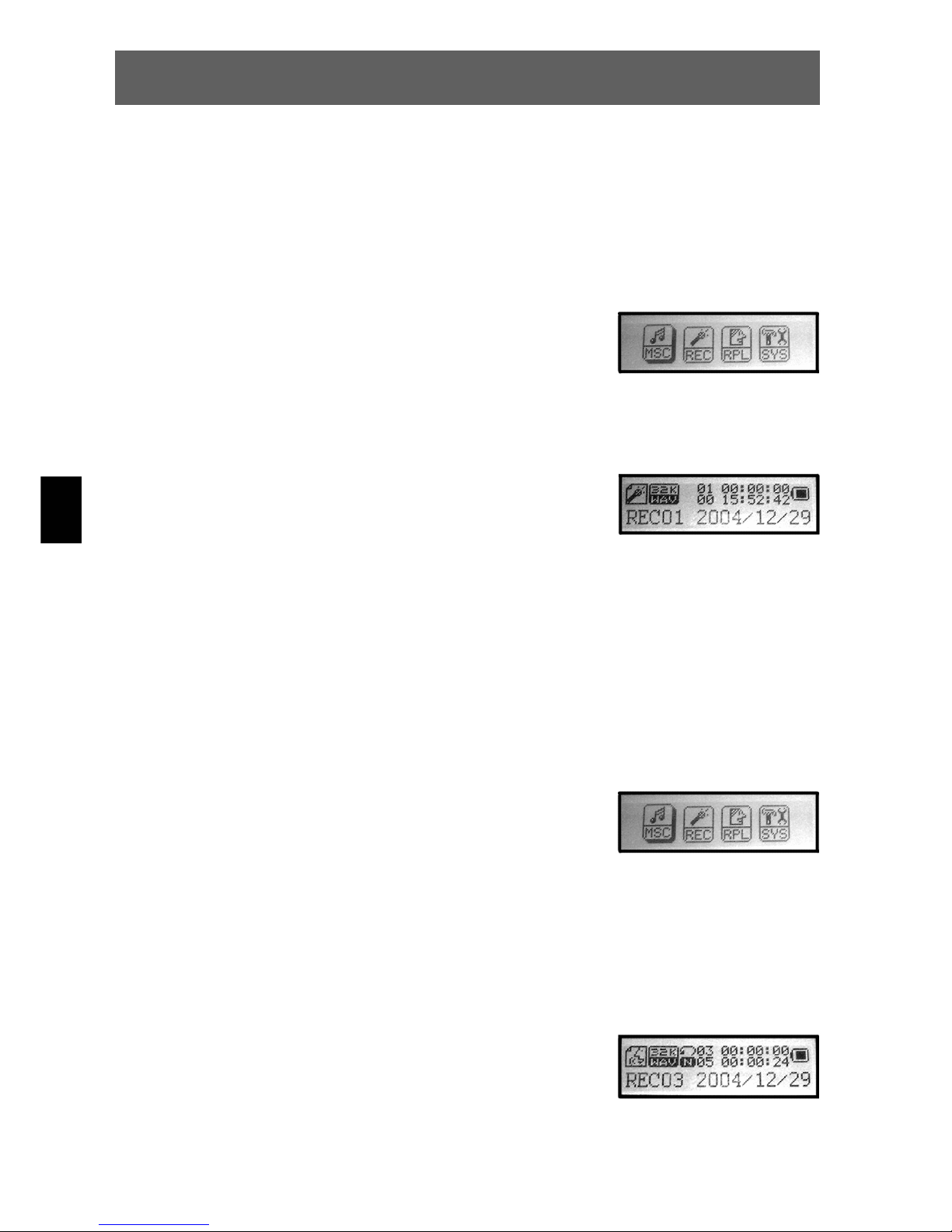

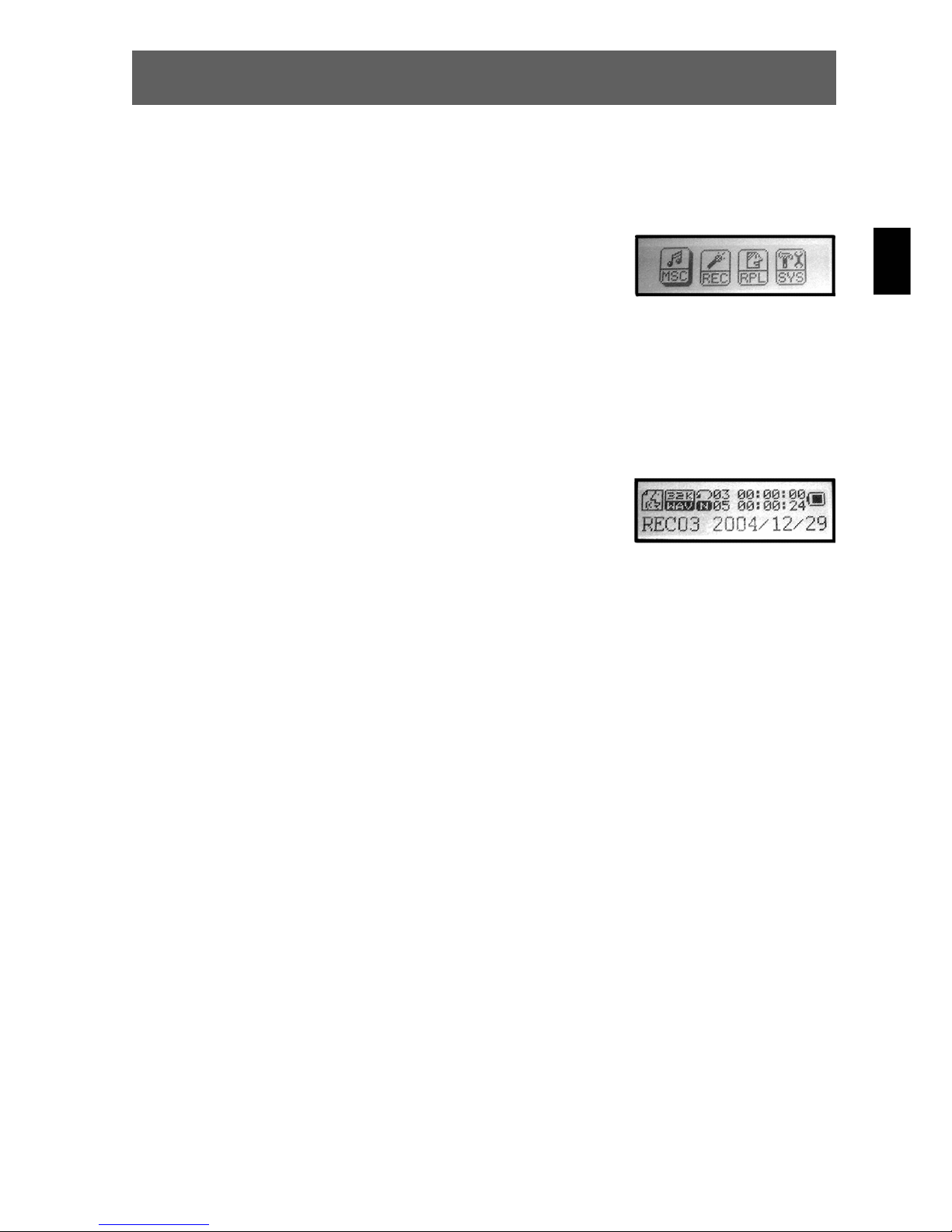

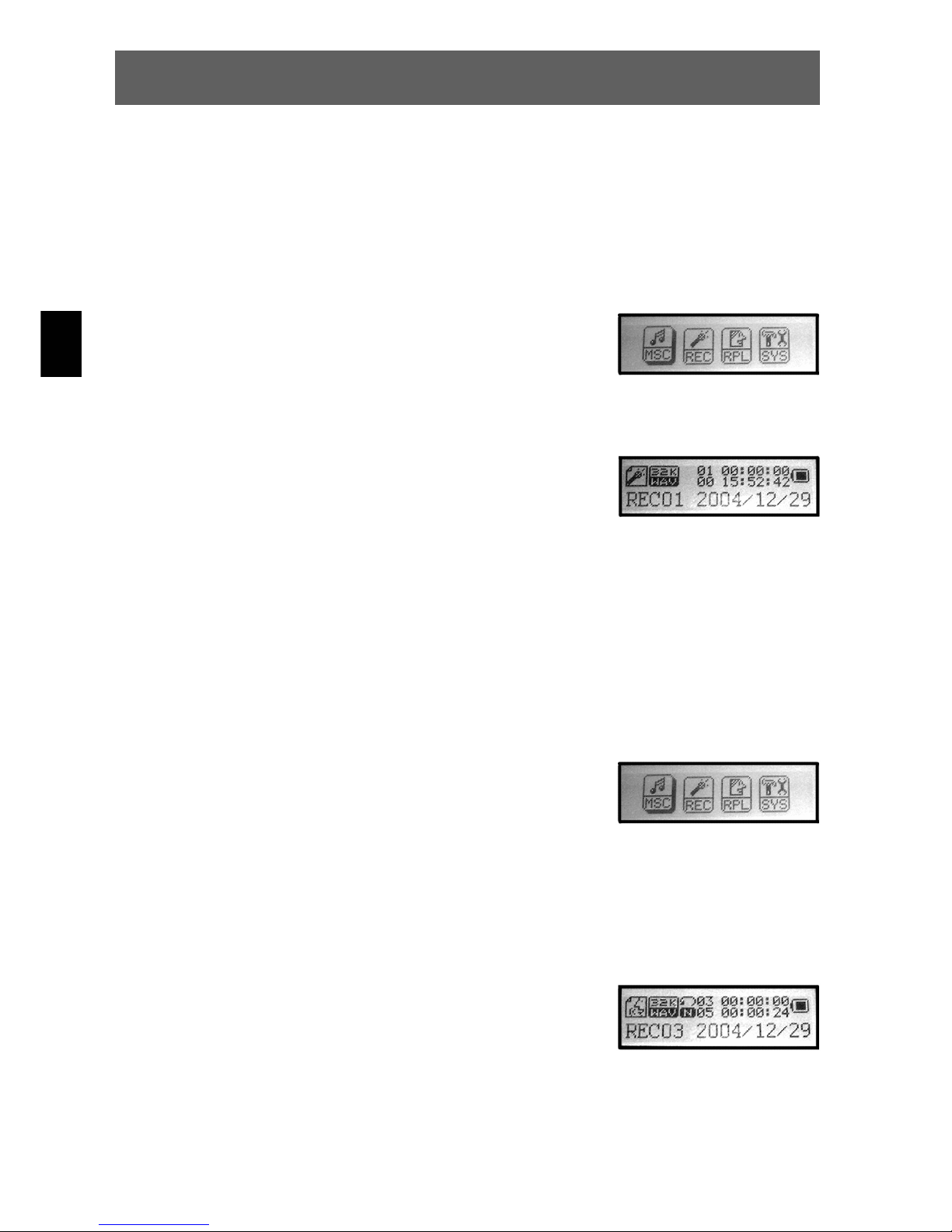

4.2 Aufnahme-Modus (Sprachaufnahme)

Ihr MP3-Player lässt sich auch als digitales Diktiergerät verwenden. So können Sie z. B.
unterwegs wichtige Ideen oder Gedanken aufzeichnen, um sie nicht zu vergessen.
Um eine Sprachaufnahme zu speichern gehen Sie wie folgt vor:

1

Einschalten: Schalten Sie, falls noch nicht geschehen, den MP3-Player mit der
Haupt-Taste ein.

2

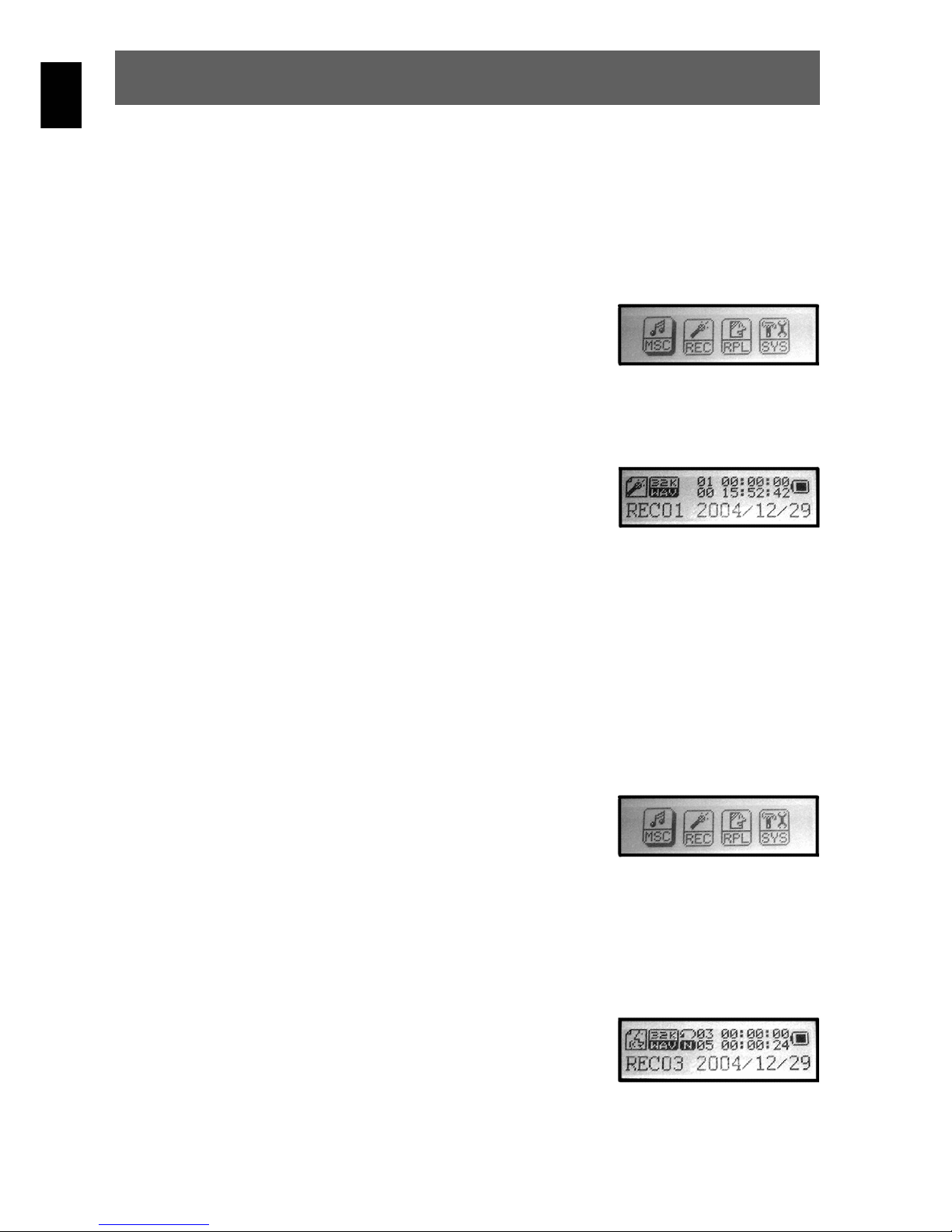

Menü-Modus wählen: Wechseln Sie in den
Menü-Modus, indem Sie die Menü-Taste
drücken.

3

Aufnahme-Modus wählen: Navigieren Sie durch Kippen der Menü-Taste auf
das REC-Symbol. Bestätigen Sie danach die Auswahl durch Drücken der
Menü-Taste.

4

Starten der Sprachaufnahme: Drücken Sie die
Haupt-Taste, um die Sprachaufnahme zu starten.

5

Lautstärke: Die Lautstärke und stellen Sie wie in Kapitel 4.1 beschrieben ein.

6

Pause: Drücken Sie einmal kurz die Haupt-Taste, um die Aufnahme
anzuhalten.

4.3 Wiedergabe-Modus (Sprachaufnahme)

1

Einschalten: Schalten Sie, falls noch nicht geschehen, den MP3-Player mit der
Haupt-Taste ein.

2

Menü-Modus wählen: Wechseln Sie in den
Menü-Modus, indem Sie die Menü-Taste
drücken.

3

Wiedergabe-Modus wählen: Navigieren Sie durch Kippen der Menü-Taste auf
das RPL-Symbol. Bestätigen Sie danach die Auswahl durch Drücken der Menü­Taste.

4

Sprachaufnahme wählen: Wählen Sie die gewünschte Sprachaufnahme mit
der Menü-Taste (nach rechts oder links kippen).

5

Starten der Wiedergabe: Drücken Sie die
Haupt-Taste, um die Wiedergabe zu starten.

6

Lautstärke: Die Lautstärke und stellen Sie wie in Kap. 4.1 beschrieben ein.

11

DE

7

Pause, Menüwechsel oder Ausschalten: Drücken Sie während der Wieder­gabe kurz auf die Haupt-Taste, um die Wiedergabe anzuhalten (Pause).
Wechseln Sie in den Menü-Modus, indem Sie die Menü-Taste für mindestens
eine Sekunde gedrückt halten oder drücken Sie die Haupt-Taste für ca. eine
Sekunde, um die Wiedergabe abzubrechen und den MP3-Player auszu­schalten. Nach dem erneuten Einschalten können Sie die Wiedergabe an
genau der vorherigen Position der Aufnahme fortsetzen.

4.4 Systemeinstellungen

Im letzten Menü des Menü-Modus (SYS) können Sie wichtige Systemeinstellungen für
Ihren MP3-Player verändern. Es umfasst insgesamt 10 Unterpunkte und Exit.

1

Einschalten: Schalten Sie, falls noch nicht geschehen, den MP3-Player mit der
Haupt-Taste ein.

2

Menü-Modus wählen: Wechseln Sie in den
Menü-Modus, indem Sie die Menü-Taste für
mindestens eine Sekunde gedrückt halten.

3

Systemeinstellungen-Modus wählen: Navigieren Sie auf das SYS-Symbol.
Bestätigen Sie danach die Auswahl durch das Drücken der Menü-Taste.

4

Auswahl der Einstellung: Die Systemeinstel­lungen werden in einem neuen Untermenü mit
Symbolen angezeigt. Navigieren Sie mit der
Menütaste auf die konkrete Systemeinstellung,
die Sie kontrollieren oder ändern möchten und
bestätigen Sie durch Drücken der Menü-Taste.

Durch langes Drücken auf die Menü-Taste oder die Haupt-Taste kehren Sie zurück in den
Menü-Modus. Folgende Menüeinstellungen, die Sie mit der oben beschriebenen Tasten­bedienung verändern können, stehen zur Verfügung:

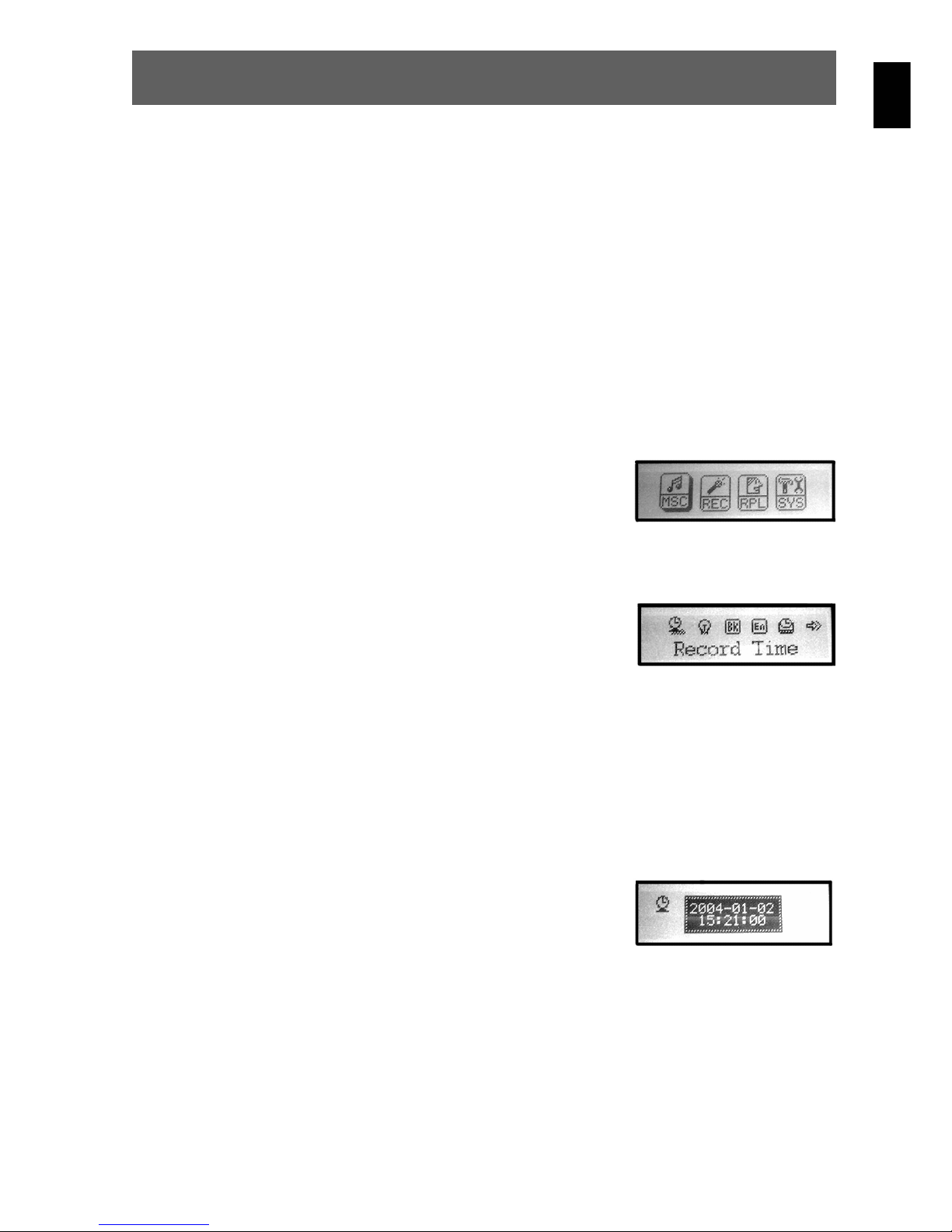

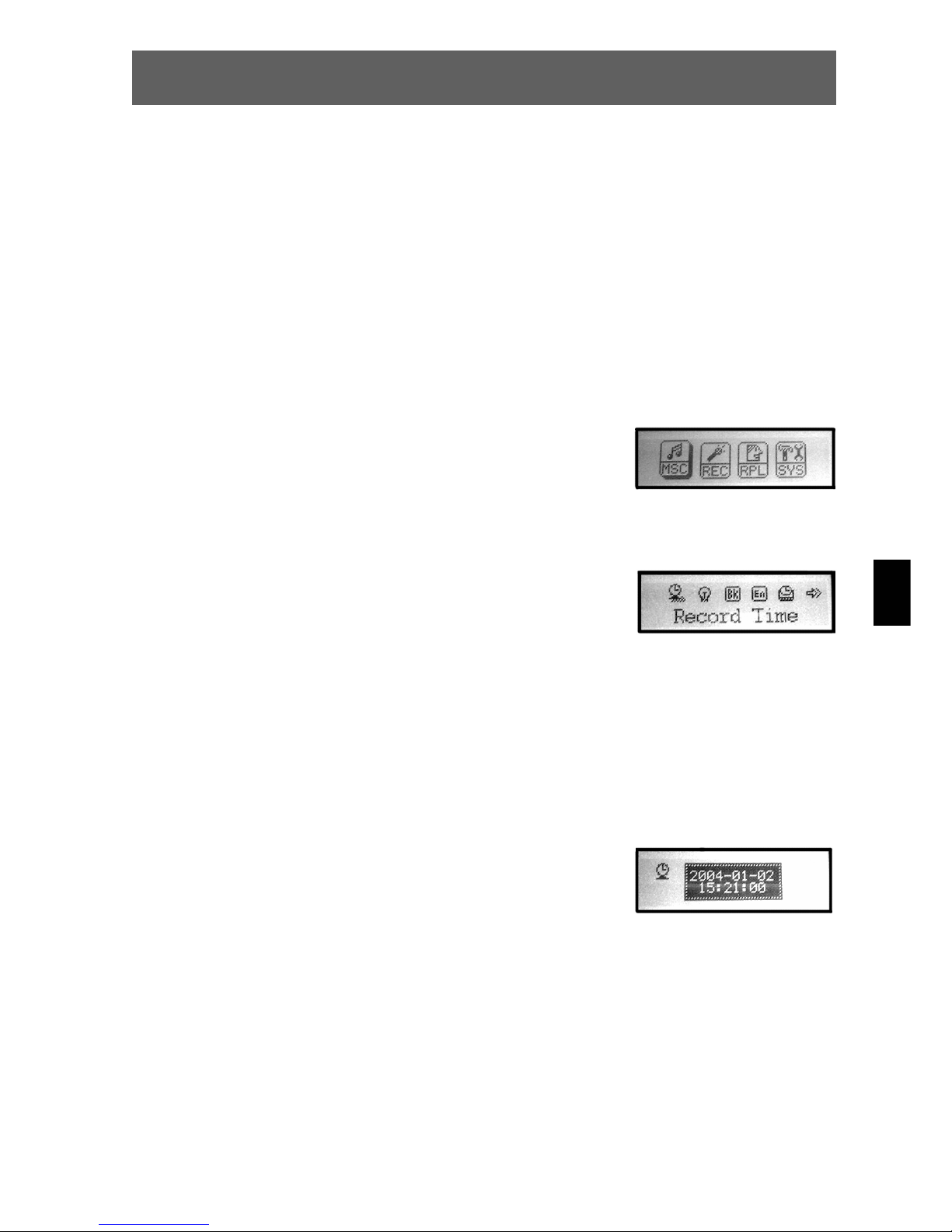

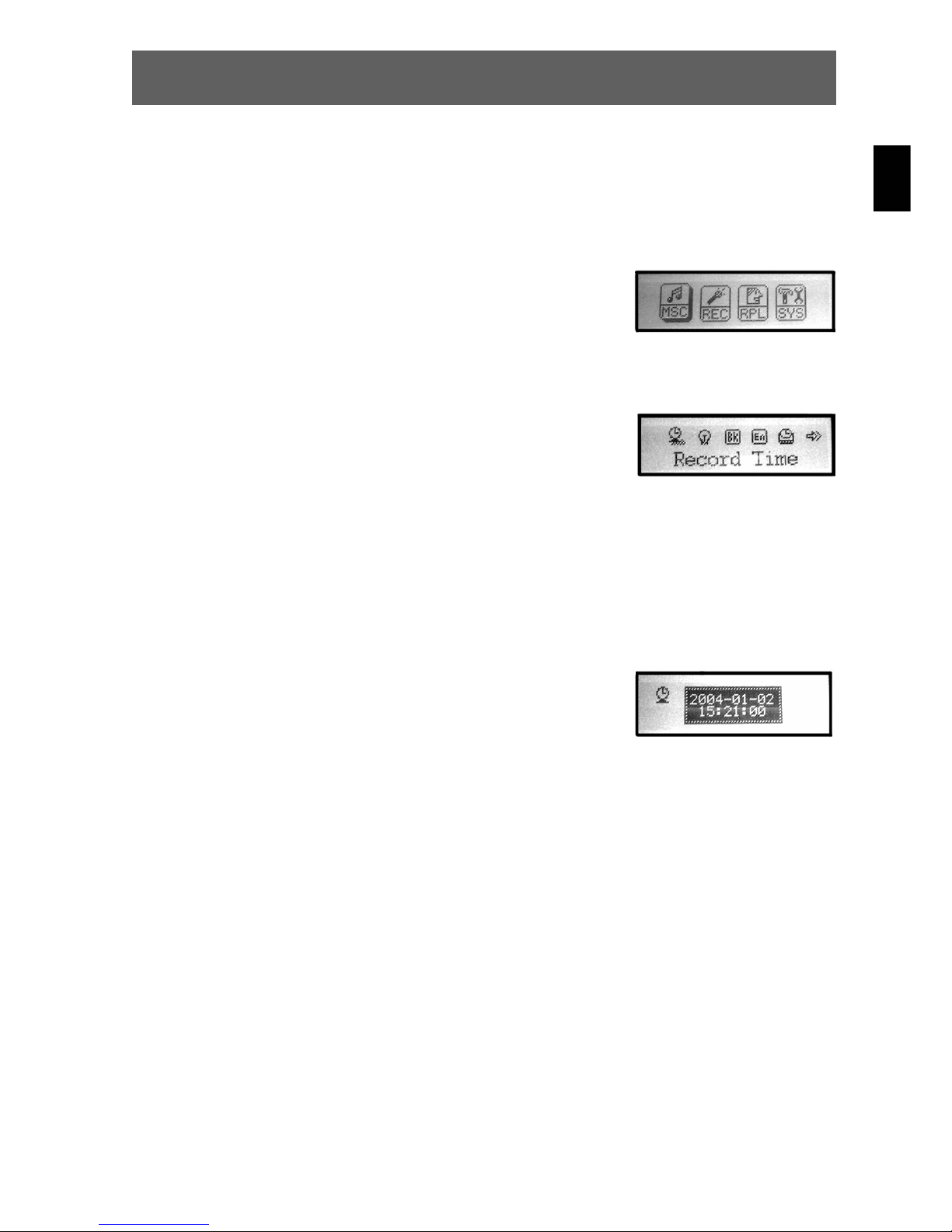

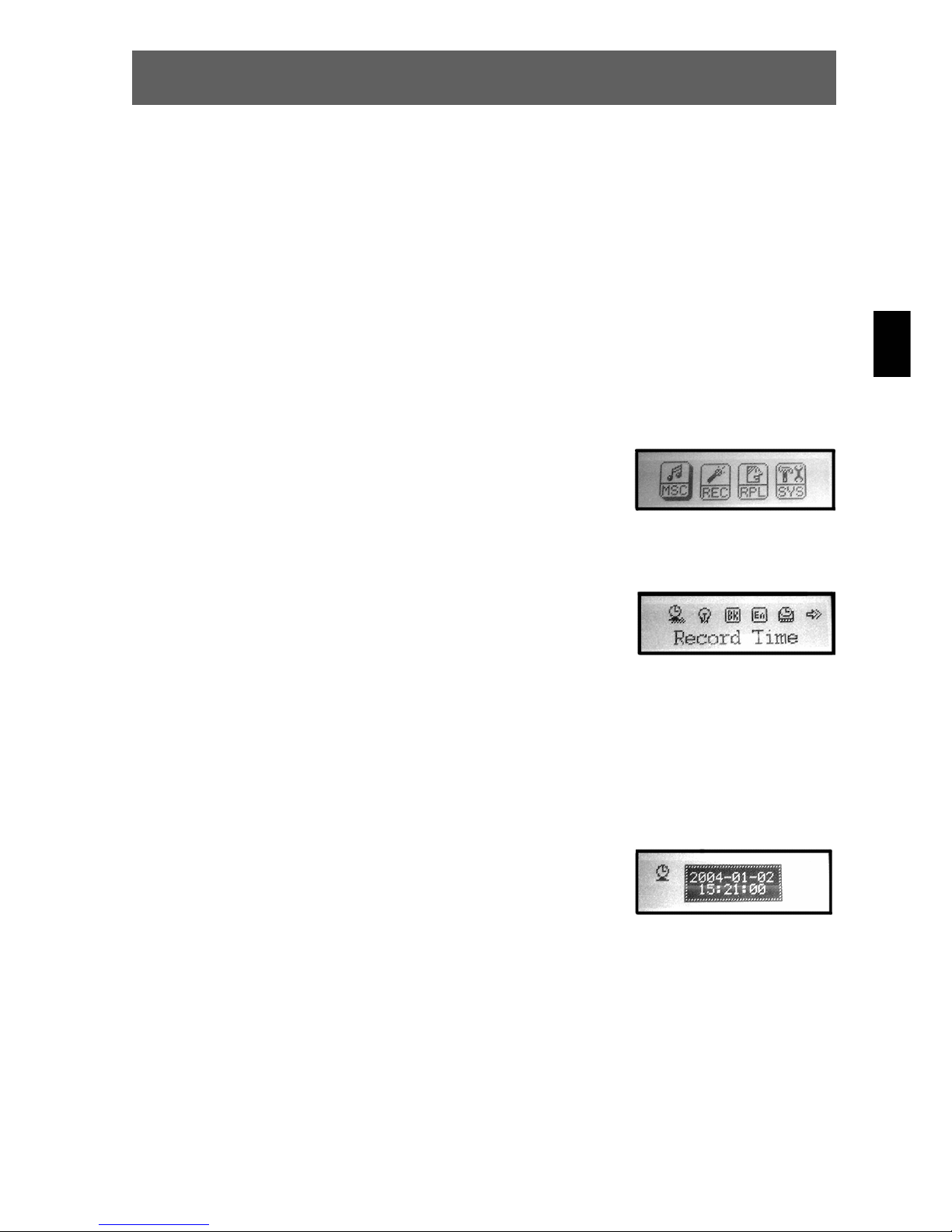

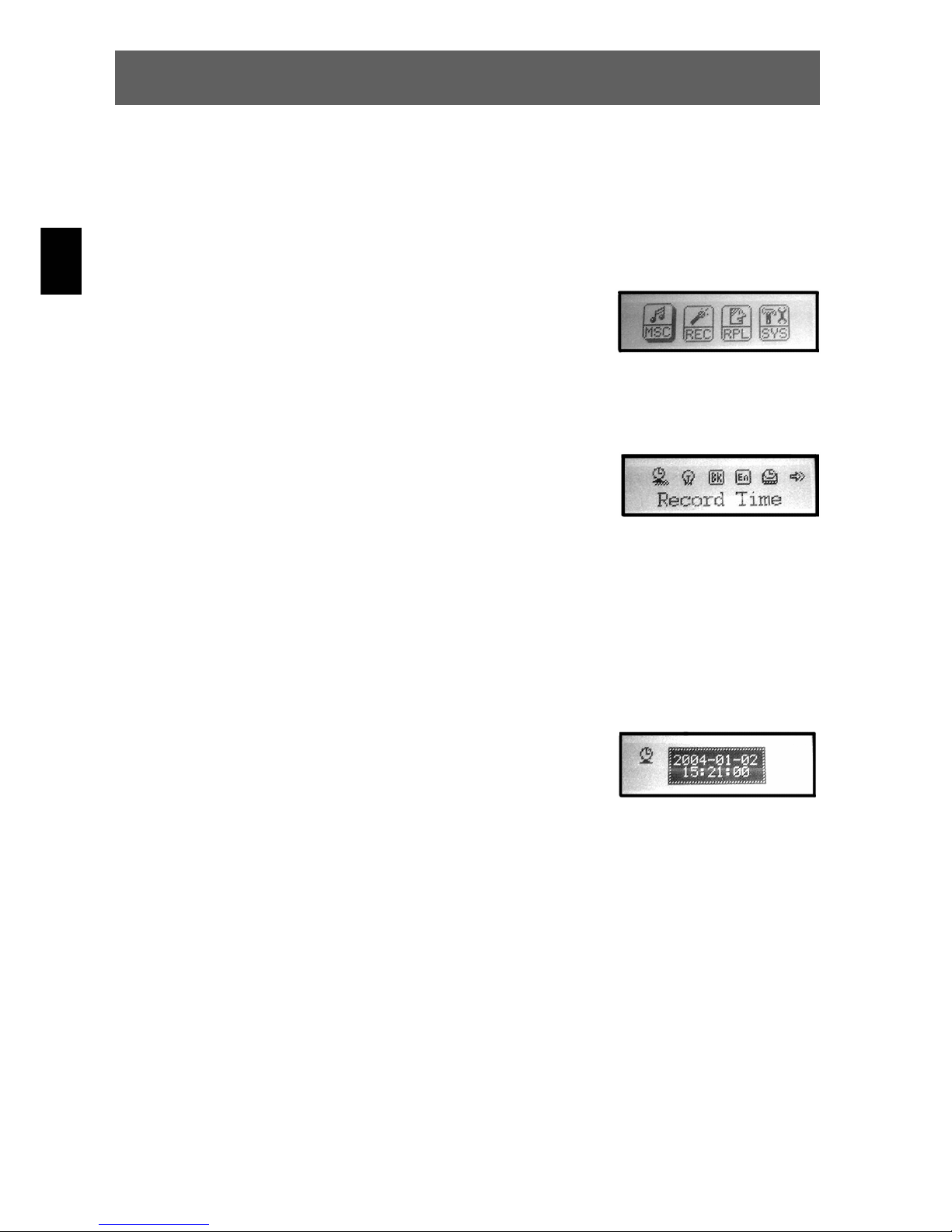

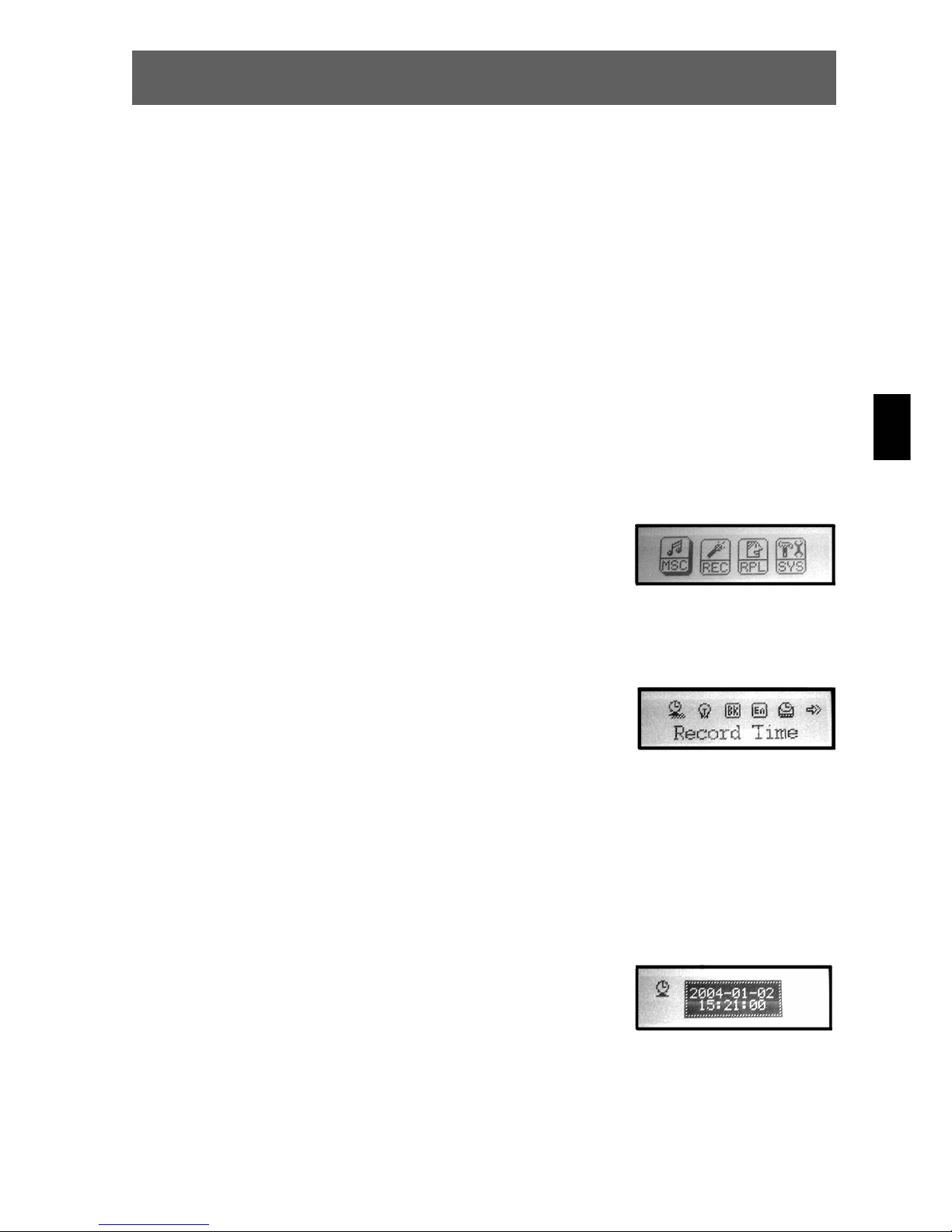

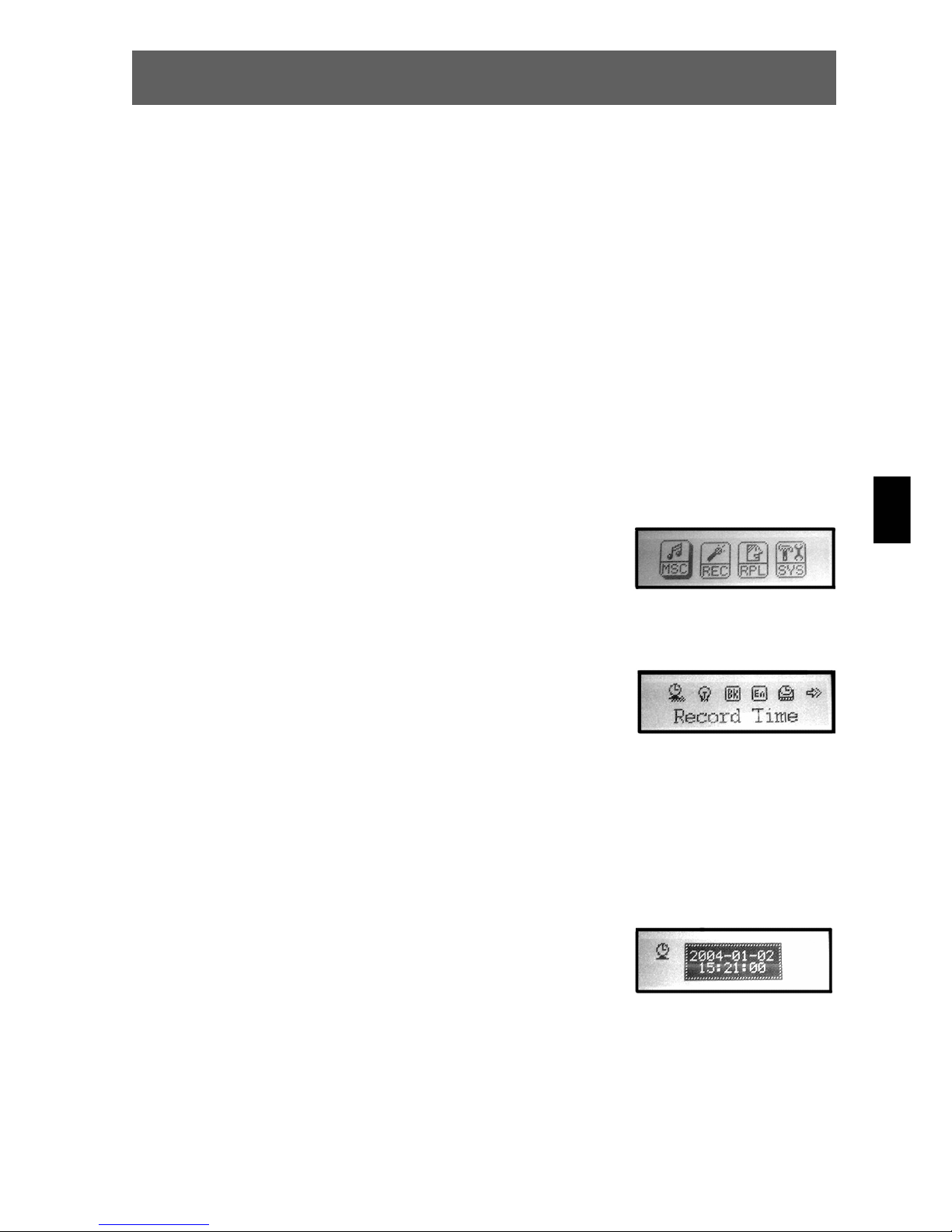

Record Time (Aufnahmezeit)

Hier können Sie aktuelle Daten für das Datum und die
Uhrzeit einstellen. Diese Daten werden für zeitliche
Kennzeichnung der Sprachaufnahmen benötigt. Wählen
Sie mit den Tasten des Lautstärkereglers die Zahlen des
Datums und der Uhrzeit an und ändern Sie jeweils durch
Kippen der Menü-Taste die Zeiteinstellung.

Backlight (Hintergrundbeleuchtung)

Stellen Sie hier ein, wie ob und wie lange die Hintergrundbeleuchtung nach dem letzten
Tastendruck eingeschaltet bleiben soll (Werte zwischen 0 und 30 Sekunden).

12

DE

Backlight Mode (Farbe der Hintergrundbeleuchtung)

Wählen Sie hier aus sieben verschiedenen Farben für die Hintergrundbeleuchtung.

Language (Sprache)

Stellen Sie mit diesem Menüpunkt die gewünschte Sprache ein.

Power Off (Automatisches Abschalten)

In diesem Menü können Sie zwei verschiedene Abschalt-Modi einstellen. Als erstes ist die
Off time-Anzeige aktiviert. Zur Sleep time-Anzeige schalten Sie durch das Kippen der
Menü-Taste. Drücken Sie die Menü-Taste und stellen Sie jeweils die Abschaltzeit ein.

Replay Modus (Wiederholungsmodus)

Stellen Sie hier ein, ob die A-B Wiederholung automatisch oder manuell erfolgen soll.

LCD-Kontrast

Stellen Sie hier in den gewünschten Display-Kontrast ein.

USB Modus

Hier können Sie Einstellungen für den Wechseldatenträger im USB Modus vornehmen.

Memory Info (Speicherinformation)

Hier können Sie sich über den aktuellen freien Speicherplatz Ihres MP3-Players
informieren.

Firmware Version

Informieren Sie sich hier bei evtl. anstehenden Firmware-Updates über die derzeit
installierte Firmware auf Ihrem MP3-Player.

13

DE

5 Technische Daten

Speicherkapazität

64MB/128MB/256MB/512MB

Sprachabtastung

8 kHz

Formate

MP3, WMA, ADPCM

Aufnahmezeit

bis zu 34 h (512 MB)

LCD

132 x 32 (2-zeilig)

Kopfhörerausgang

5mw + 5mw

Unterstützte
Sprachen

Englisch

Rauschabstand

≥ 90 dB

Interner Speicher

Integrierter Flash-Speicher

USB-Typ

USB 1.1

Betriebstemperatur

-10° bis 50°

Stromversorgung

1 x AAA Batterie

Kanaltrennung

>80 dB

Batterielaufzeit

ca. 6 Stunden

Ausgangsfrequenz

20 Hz … 20 kHz

Abmessungen

95 x 31 x 32 (mm)

Klirrfaktor

<0,1%

Gewicht

35 g (ohne Batterien)

5.1 Batteriehinweise

Entsorgungshinweis: Bitte werfen Sie defekte und entladene Batterien nicht in

den normalen Hausmüll. Bringen Sie verbrauchte Batterien zu Ihrem Fachhändler
oder zu einer entsprechenden Sammelstelle. Damit ermöglichen Sie eine umwelt­gerechte Entsorgung. Entladen sind Batterien in der Regel dann, wenn das Gerät
abschaltet und „Batterie leer“ signalisiert oder nach längerer Gebrauchsdauer der
Batterien nicht mehr korrekt funktioniert.

14

DE

15

GB

Table of contents

1 Welcome.............................................................................................................16

2 Contents of package...........................................................................................17

3 Getting started....................................................................................................18

3.1 Controls.................................................................................................................. 18

3.2 LCD and symbols ................................................................................................... 19

3.3 Switching the MP3 player on and off ...................................................................... 20

4 Operation............................................................................................................21

4.1 Music Mode............................................................................................................ 21

4.2 Record mode (voice recording) .............................................................................. 21

4.3 Playback mode (voice recording) ........................................................................... 22

4.4 System settings ...................................................................................................... 23

5 Specifications .....................................................................................................25

16

GB

1 Welcome

Thank you for choosing our product. Please read this manual carefully before use to make
best use of all functions of the product and to guarantee that it has a long service life.
Please store the manual in a safe place for later reference.

This product is a portable digital audio player which allows you to play your MP3 and WMA
tracks (multi-codec player), make voice recordings or save files of any kind. The backlit
LCD displays information on the current digital music file via the ID3 tag.

Support

URL: http://www.axdia.de
See our website for the latest information on this MP3 player, on other products by our

company and on our company itself. Any firmware updates for this MP3 player are also
made available on our website. If you have questions or problems, please read the FAQs
on our website or contact our customer support service [email protected].

17

GB

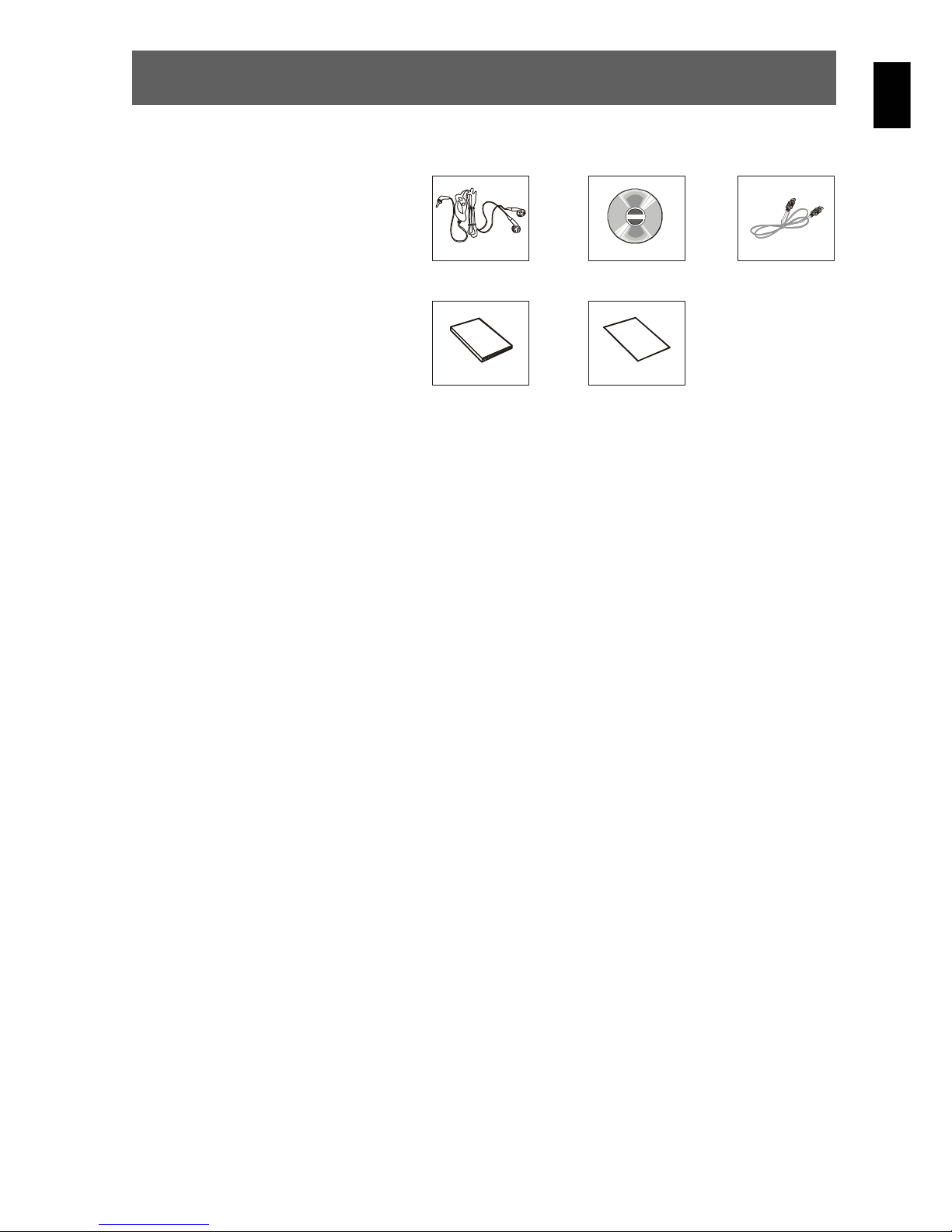

2 Contents of package

Please ensure that the following
items are included in the box. If the
package is not complete, please
contact your dealer.

1 x MP3 Player MP3-S5
1 x headphones
1 x USB cable
1 x CD-ROM
1 x user manual
1 x warranty card

18

GB

3 Getting started

3.1 Controls

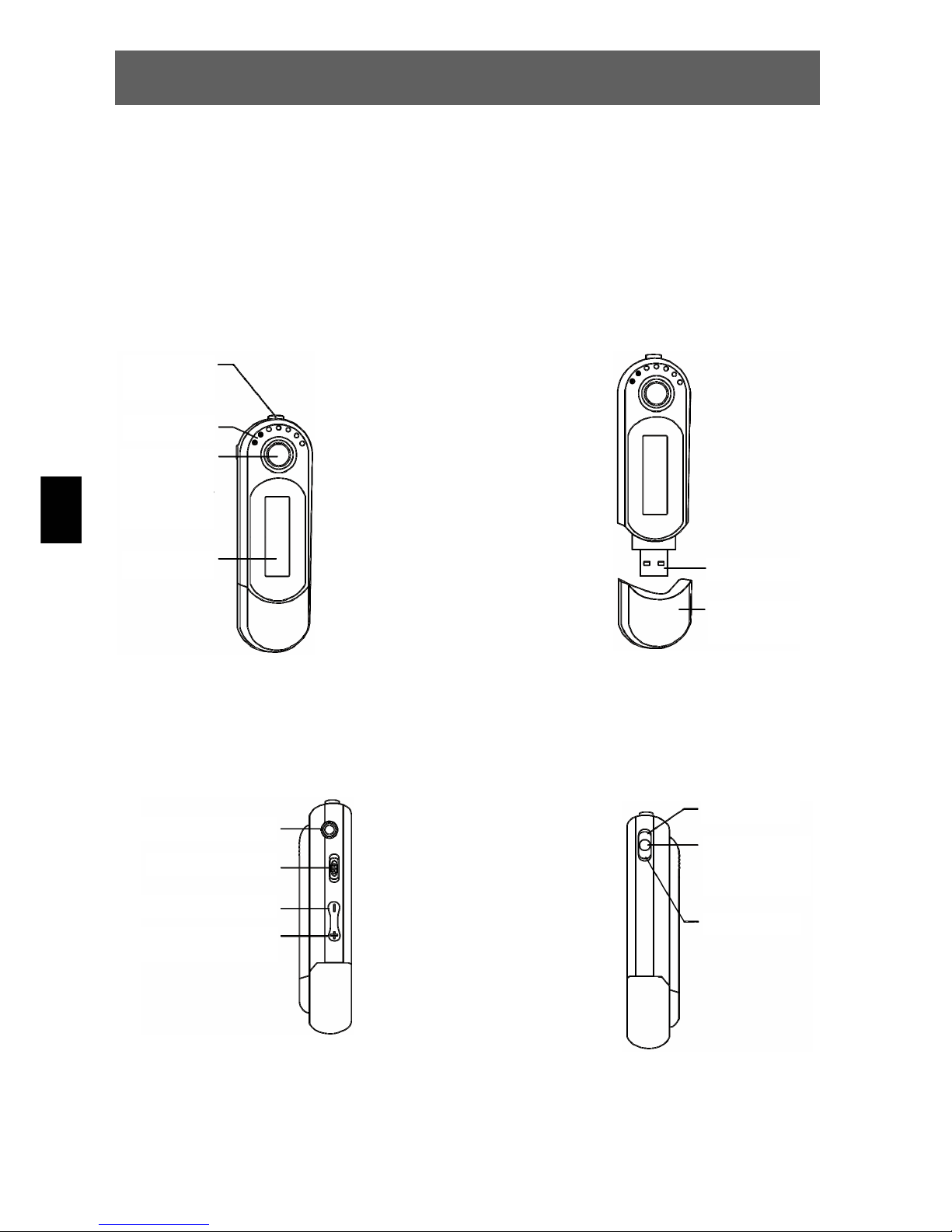

Familiarise yourself with the controls of your MP3 player before use.

Front view

Front view

with cap removed

Left side

Right side

Loop for

carrying strap

Microphone

Main switch

for on/off/

play/pause

LCD

USB connector

USB
protective cap

Headphone connection

Hold switch

Volume controller -

Volume controller +

Forwards

Press and
tilt menu
button

Back

19

GB

3.2 LCD and symbols

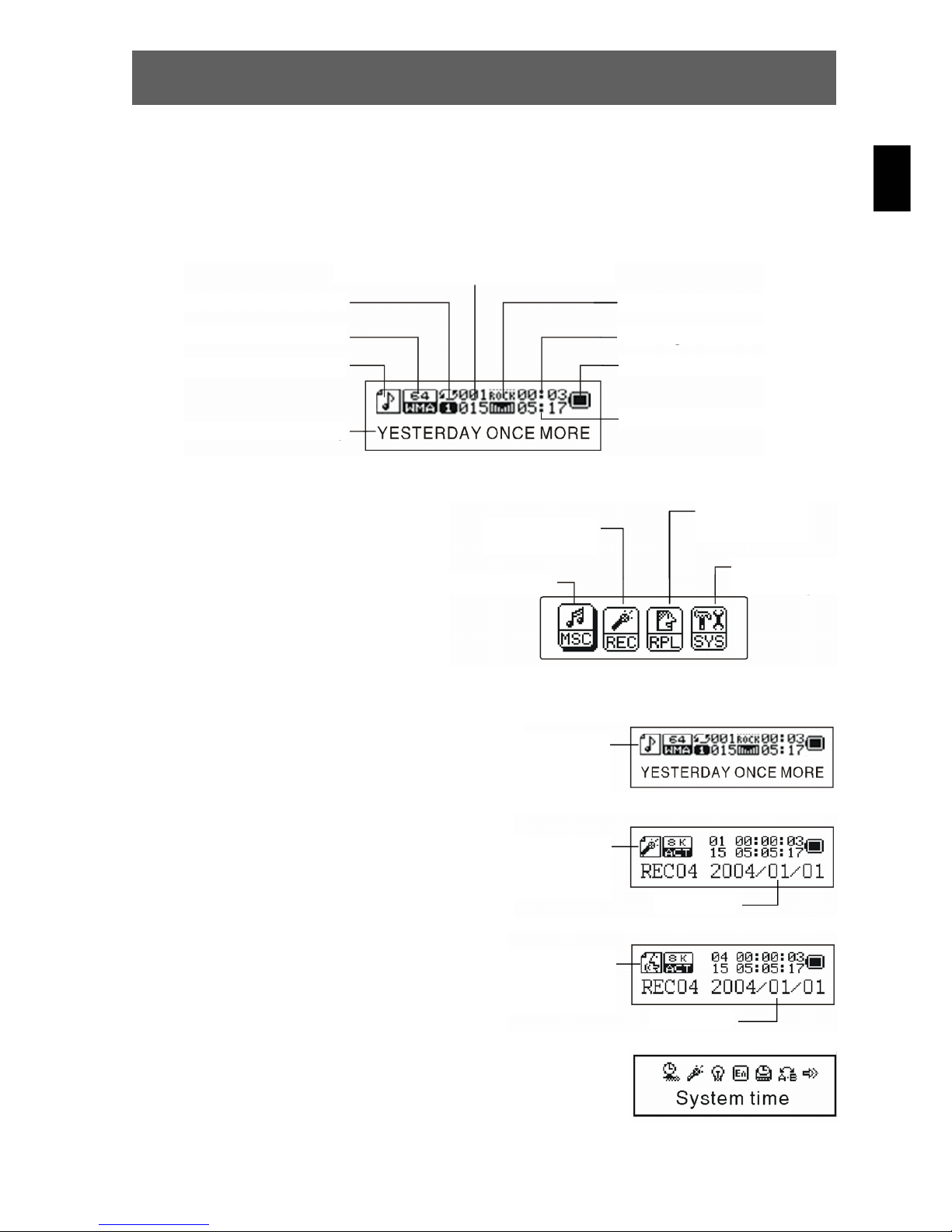

Overview of the LCD

The LCD shows a variety of information on the current track, the running time and the
system settings. The symbols are explained below.

Display menu mode

Allows you to select the mode and

make a number of system settings.

Examples of the LCD displays for

these modes and the system

settings are provided below.

Display in music mode

Display in record mode

(voice recording)

Display in playback mode

(for voice recordings)

Display of system settings

Track number / number of tracks

Play mode

Bit rate / file format

Mode

File name / ID3 tag

Equalizer sound

Battery status

Playback time

Track length

Playback mode

System settings

Sound recording

mode

Music mode

Symbol for

music mode

Symbol for

record mode

Symbol for

playback mode

Date

Date

20

GB

3.3 Switching the MP3 player on and off

Switching the MP3 player on:

1

Ensure that the hold setting is deactivated. If necessary, push the hold switch to
the right into the off position.

2

Hold the main switch (on/off, play/pause) down for approx. one second until the
LCD with the preset blue backlighting illuminates and a greeting is displayed.
The MP3 player is now in menu mode.

Switching the MP3 player off:

Press and hold the main switch for approximately one second in standby mode until the
LCD illumination deactivates. The MP3 player also switches off automatically after the
period set in the system settings.

21

GB

4 Operation

4.1 Music Mode

1

Selecting a track: Tilt the menu button forwards
or back to select the required track.

2

Playback: Press the main switch to play the track
played. The track information (ID3 tag) is scrolled
on the LCD.

3

Setting the volume: Press or hold the respective
volume control button (+, -) to raise or lower the
volume.

4

Navigating forwards and back: Tilt and hold the menu button forwards or
back during playback to skip forwards or back within the track. If you tilt the
menu button briefly forwards or back, playback skips to the next or the previous
track.

5

Pausing and switching the MP3 player off: Press the main switch briefly
to pause playback, or press the main switch for approx. one second to stop
playback and switch off the MP3 player. When you switch the MP3 player on
again, you can continue exactly from the position the track stopped playing.

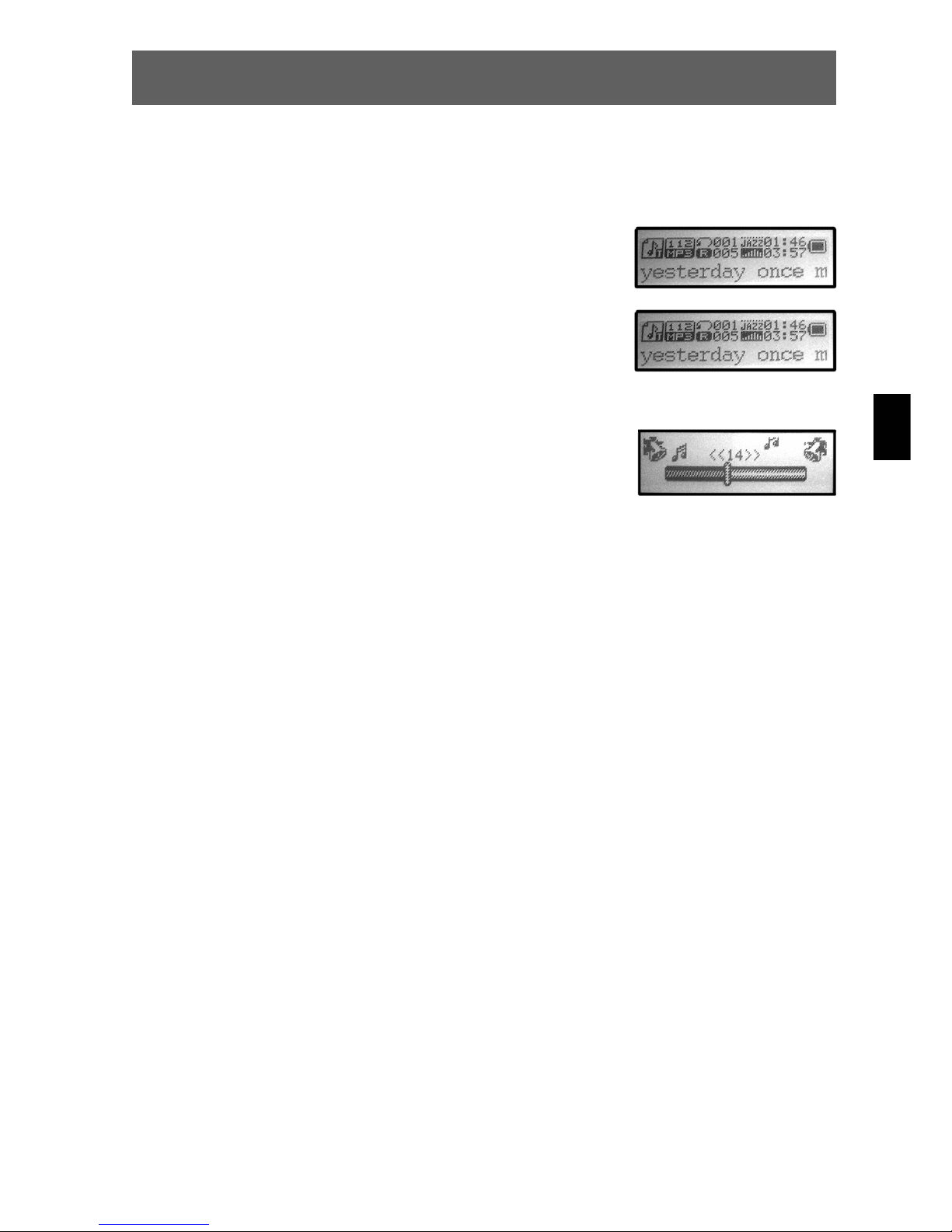

Replay (A-B repeat)

This function allows you to repeat a specific section of a music file by setting the starting
and finishing point of the section during playback.

1

To do so, select the “Replay” function in the playback menu. A small “A-B”
symbol appears in the LCD. The letter “A” flashes.

2

Tilt the menu button to the right (forwards) once to set the starting point.
The letter “B” starts to flash.

3

Tilt the menu button to the right (forwards) again once to set the finishing point.
The section set is then repeated the amount of time set in the “Replay Times”
function described below. At this point you can stop the “Replay” function by
pressing the menu button briefly.

4.2 Record mode (voice recording)

Your MP3 player can also be used as a digital dictaphone. This allows you to record
important ideas or thoughts when away from home, so you don’t forget them. Proceed as
follows to save a voice recording:

22

GB

1

Activate: Press the main switch to activate the MP3 player, if you have not
already done so.

2

Selecting the menu mode: Press the menu
button to switch to the menu mode.

3

Selecting the voice recording mode: Tilt the menu button to the REC symbol
to navigate. Press the menu button to confirm the selection.

4

Starting voice recording: Press the main switch
to start voice recording.

5

Volume: Set the volume as described in chapter 4.1.

6

Pause: Press the main switch briefly once to pause voice recording.

4.3 Playback mode (voice recording)

1

Activate: Press the main switch to activate the MP3 player, if you have not
already done so.

2

Select the menu mode: Press the menu button
to switch to the menu mode.

3

Select the playback mode: Tilt the menu button to the RPL symbol to
navigate. Press the menu button to confirm the selection.

4

Select the voice recording: Press the menu button (tilt left or right) to select
the required voice recording.

5

Starting playback: Press the main switch to start
playback.

6

Volume: Set the volume as described in chap. 4.1.

7

Pause, switching menu or switching off the MP3 player: Press the main
switch during playback to pause. Press the menu button for at least one second
to switch to menu mode, or press the main switch for approx. one second to
stop playback and switch off the MP3 player. When you switch the MP3 player
on again, you can continue exactly from the position the voice recording
stopped playing.

23

GB

4.4 System settings

The last menu of the menu mode (SYS) allows you to change important system settings
for your MP3 player. It contains a total of 10 sub-items and Exit.

1

Switch the MP3 player on: Press the main switch to activate the MP3 player, if
you have not already done so.

2

Select the menu mode: Press and hold the
menu button for at least one second to switch to
the menu mode.

3

Selecting the system settings mode: Go to the SYS symbol. Press the menu
button to confirm the selection.

4

Selecting the setting: The system settings are
shown in a new sub-menu with symbols. Press
the menu button to navigate to the specific
system setting you wish to check or change.
Press the menu button to confirm.

Press and hold the menu button or the main switch to return to the menu mode. The
following menu settings are available and can be changed using the operating procedure
described above.

Record Time

This allows you to set the current data for the date and the
time. This data is required to mark voice recordings with
the date and time. Use the volume control buttons to select
the digits of the date and time and tilt the menu button to
change the time setting.

Backlight

This allows you to set whether the backlight is to remain on after a button is pressed and
how long it stays on (values between 0 and 30 seconds).

Backlight Mode (colour of the backlighting)

Select one of seven different colours for the backlighting.

Language

This menu item allows you to set the required language.

Power Off (automatic shutdown)

This menu allows you set one of two different shutdown modes. The off time display is
activated initially. Tilt the menu button to switch to the sleep time display. Press the menu
button and set the respective shutdown time.

24

GB

Replay Mode (repeat mode)

Allows you to set whether A-B repeat is to occur automatically or manually.

LCD Contrast

Allows you to set the required display contrast.

USB Mode

Allows you to make settings for the (removable media) in USB mode.

Memory Information

Shows the current amount of free memory space on your MP3 player.

Firmware Version

Check the firmware version installed on your MP3 player when firmware updates are made
available.

25

GB

5 Specifications

Memory capacity

64MB/128MB/256MB/512MB

Voice sampling

8kHz

Formats

MP3, WMA, ADPCM

Recording time

Up to 34h (512MB)

LCD

132 x 32 (2-line)

Headphone output

5mw + 5 mw

Languages
supported

English

S/N ratio

≥ 90dB

Internal memory

Integrated flash memory

USB type

USB 1.1

Operating
temperature

-10° to 50°

Power supply

1 x AAA battery

Channel breakup

>80dB

Battery life

approx. 6 hours

Output frequency

20Hz … 20kHz

Dimensions

95 x 31 x 32 (mm)

Harmonic distortion

<0.1%

Weight

35g (without
batteries)

26

GB

27

FR

Sommaire

1 Bienvenue...........................................................................................................28

2 Matériel livré .......................................................................................................29

3 Mise en service...................................................................................................30

3.1 Eléments de commande......................................................................................... 30

3.2 Ecran et symboles LCD.......................................................................................... 31

3.3 Mise en marche/à l'arrêt ......................................................................................... 32

4 Fonctionnement..................................................................................................33

4.1 Mode Musique........................................................................................................ 33

4.2 Affichage en mode Enregistrement (enregistrement vocal).................................... 34

4.3 Mode Lecture (enregistrement vocal)..................................................................... 35

4.4 Réglages système.................................................................................................. 36

5 Caractéristiques techniques ...............................................................................38

28

FR

1 Bienvenue

Nous vous remercions d'avoir acheté notre produit. Veuillez lire attentivement le présent
manuel d’utilisation, afin de vous familiariser avec les fonctions du produit et d'assurer
durablement son bon fonctionnement. Conservez le manuel d'utilisation à portée de main,
afin de pouvoir le consulter en cas de besoin.

Ce produit est un lecteur audio numérique portable, qui vous permet de lire vos plages
musicales sur formats MP3 et WMA (multi-codec-player), de réaliser des enregistrements
vocaux ou de sauvegarder des fichiers de votre choix. L'écran LCD rétroéclairé vous
donne des informations par ID3-Tag sur le fichier musical numérique actuel.

Support

URL : http://www.axdia.de
Vous trouverez sur nos sites Internet les informations actualisées concernant ce lecteur de

MP3, ainsi que des informations sur d'autres produits de notre entreprise et sur l'entreprise
elle-même. D'éventuelles mises à jours du microprogramme de ce lecteur de MP3 sont
également disponibles sur notre site Internet. Si vous avez des questions, ou rencontrez
des problèmes, lisez les FAQ's (Foires Aux Questions) sur notre site Internet, ou
adressez-vous à notre service clientèle [email protected]

.

29

FR

2 Matériel livré

Vérifiez le contenu du carton de
livraison : dans le cas où ce
contenu serait incomplet, veuillez
en informer votre revendeur.

1 x lecteur de MP3 MP3-S5
1 x écouteurs
1 x câble USB
1 x CD ROM
1 x manuel d’utilisation
1 x bon de garantie

30

FR

3 Mise en service

3.1 Eléments de commande

Avant d'utiliser votre lecteur de MP3, familiarisez-vous avec ses fonctions.

Vue de face

Vue de face

avec capuchon retiré

Vue latérale, côté gauche

Vue latérale, côté droit

Etrier pour

cordon

Microphone

Touche des

fonctions

principales

Marche/Arrêt/

Lecture/Pause

LCD

Connecteur USB

Capuchon de
protection du
connecteur
USB

Prise écouteurs

Système de verrouillage
des touches

Réglage du volume -

Réglage du volume +

Avance

Touche de menu
à enfoncer et à
faire coulisser

Retour

31

FR

3.2 Ecran et symboles LCD

Vue d'ensemble de l'écran LCD

L'écran LCD affiche diverses informations sur les plages musicales actuelles, la durée de
lecture et les réglages système. La signification des symboles est donnée ci-après.

Affichage mode Menu

Vous pouvez sélectionner ici le

mode de fonctionnement (mode), et

procéder à toute une série de

réglages système. Des exemples

d'affichage LCD pour ces modes de

fonctionnement et pour les réglages

système sont représentés ci-après.

Affichage en mode Musique

Affichage en mode

Enregistrement

(enregistrement vocal)

Affichage en mode Lecture

(pour enregistrements vocaux)

Affichage des réglages

système

Numéro de la plage / nombre de plages

Mode Lecture

Débit binaire / format de fichier

Mode de fonctionnement

Nom de fichier / ID3-Tag

Egaliseur sonore

Etat de la batterie

Durée de lecture

Durée de la plage

Mode Lecture

Réglages
système

Mode

Enregistrement

Mode Musique

Symbole pour le

mode Musique

Symbole

pour le mode

Enregistrement

Symbole pour le

mode Lecture

Date

Date

32

FR

3.3 Mise en marche/à l'arrêt

Mise en marche

1

Vérifiez que le système de verrouillage des touches est désactivé. Au besoin,
mettez le bouton en position de déverrouillage, en le poussant vers la droite.

2

Appuyez sur la touche des fonctions principales (Marche/Arrêt, Lecture/Pause),
et maintenez votre pression pendant au moins une seconde, jusqu'à ce que
l'écran LCD s'allume, avec un rétroéclairage bleu conformément au pré­réglage, et qu'un message de bienvenue s'affiche. Le lecteur de MP3 est
maintenant en mode Menu.

Mise à l'arrêt

Appuyez sur la touche des fonctions principales en mode Veille, et maintenez votre
pression pendant env. une seconde, jusqu'à ce que l'écran LCD s'éteigne. De plus, le
lecteur de MP3 s'éteint automatiquement en cas de non utilisation, après écoulement
de la durée déterminée lors des réglages système.

33

FR

4 Fonctionnement

4.1 Mode Musique

1

Sélection de la plage musicale : sélectionnez la
plage musicale souhaitée en déplaçant la touche
de menu vers l'avant ou vers l'arrière.

2

Lecture : appuyez sur la touche des fonctions
principales pour lire la plage musicale affichée.
Les informations concernant le fichier musical
(ID3-Tag) défilent maintenant sur l'écran LCD.

3

Réglage du volume : augmentez ou diminuez le
volume en appuyant sur la touche de réglage
adéquate (+, -), et maintenez si nécessaire la
pression sur cette touche.

4

Navigation en avant et en arrière : En mode Lecture, faites coulisser la
touche de menu en avant ou en arrière, et appuyez dessus en maintenant votre
pression, pour activer la fonction d'avance ou de retour rapide dans la plage
musicale. Si vous n'appuyez que brièvement sur la touche de menu, en avant
ou en arrière, la fonction de lecture passe à la plage musicale suivante ou
précédente.

5

Pause et mise à l'arrêt : en mode Lecture, appuyez brièvement sur la touche
des fonctions principales, pour interrompre la lecture (Pause) ; vous pouvez
également appuyer sur la touche des fonctions principales pendant env. une
seconde, pour interrompre la lecture de la musique, et mettre le lecteur de MP3
à l'arrêt. Quand vous remettrez le lecteur de MP3 en marche, vous pourrez
poursuivre la lecture de la plage musicale à partir de l'endroit exact où vous
l'avez interrompue.

34

FR

Replay (relecture A-B)

Cette fonction vous permet de répéter la lecture d'un extrait donné d'un fichier musical, en
déterminant pendant la lecture le début et la fin de l'extrait.

1

Sélectionnez dans ce but la fonction « Replay » (relecture) dans le menu
Lecture. Le petit symbole « A-B » apparaît alors sur l'affichage LCD, avec la
lettre « A » qui clignote.

2

Pour déterminer le début de l'extrait, faites coulisser la touche de menu d'un
cran vers la droite (avance). La lettre « B » commence maintenant à clignoter.

3

Pour déterminer la fin de l'extrait, faites coulisser la touche de menu d'un cran
supplémentaire vers la droite. L'extrait ainsi sélectionné est alors répété un
nombre de fois qui correspond à la valeur réglée avec la fonction « Replay
times » (nombre de relectures) décrite ci-après. Vous pouvez terminer la
fonction « Replay » (relecture) à cet endroit en appuyant brièvement sur la
touche de menu.

4.2 Affichage en mode Enregistrement (enregistrement vocal)

Votre lecteur MP3 peut également être utilisé comme dictaphone numérique. Si vous êtes
en déplacement, vous pouvez p. ex. enregistrer des idées ou des pensées importantes,
pour ne pas les oublier. Pour effectuer un enregistrement vocal, procédez comme suit :

1

Mise en marche : mettez le lecteur de MP3 en marche avec la touche des
fonctions principales, au cas où vous ne l'auriez pas déjà fait.

2

Sélection du mode Menu : commutez sur le
mode Menu en appuyant sur la touche de menu.

3

Sélection du Mode enregistrement : naviguez en faisant coulisser la touche
de menu, pour sélectionner le symbole REC. Confirmez ensuite la sélection en
appuyant sur la touche de menu.

4

Démarrage de l'enregistrement vocal :
appuyez sur la touche des fonctions principales
pour commencer l'enregistrement.

5

Volume : réglez le volume conformément aux instructions du chapitre 4.1.

6

Pause : appuyez une fois brièvement sur la touche des fonctions principales
pour interrompre l'enregistrement.

35

FR

4.3 Mode Lecture (enregistrement vocal)

1

Mise en marche : mettez le lecteur de MP3 en marche avec la touche des
fonctions principales, au cas où vous ne l'auriez pas déjà fait.

2

Sélection du mode Menu : commutez sur le
mode Menu en appuyant sur la touche de menu.

3

Sélection du Mode Lecture : naviguez en faisant coulisser la touche de menu,
pour sélectionner le symbole RPL (relecture). Confirmez ensuite la sélection en
appuyant sur la touche de menu.

4

Sélection de la fonction d'enregistrement vocal : Sélectionnez l'enregistre­ment vocal souhaité à l'aide de la touche de menu (déplacez-la vers la droite
ou vers la gauche).

5

Démarrage de la lecture : appuyez sur la touche
des fonctions principales pour commencer
l'enregistrement.

6

Volume : réglez le volume conformément aux instructions du chapitre 4.1.

7

Pause, changement de menu ou mise à l'arrêt : en mode Lecture, appuyez
brièvement sur la touche des fonctions principales pour interrompre la lecture
(Pause). Commutez sur le mode Menu en appuyant pendant au moins une
seconde sur la touche de menu; vous pouvez également appuyer sur la touche
des fonctions principales pendant env. une seconde, pour interrompre la lecture
et mettre le lecteur de MP3 à l'arrêt. Quand vous remettrez le lecteur de MP3
en marche, vous pourrez poursuivre la lecture à partir de l'endroit exact où vous
l'avez interrompue.

36

FR

4.4 Réglages système

Dans le dernier menu du mode Menu (SYS), vous pouvez modifier des réglages système
importants pour votre lecteur de MP3. Le menu comprend 10 sous-menus et une
instruction de sortie.

1

Mise en marche : mettez le lecteur de MP3 en marche avec la touche des
fonctions principales, au cas où vous ne l'auriez pas déjà fait.

2

Sélection du mode Menu : commutez sur le
mode Menu en appuyant sur la touche de menu
pendant au moins une seconde.

3

Sélection du mode Réglages système : Naviguez jusqu'à ce que vous soyez
sur le symbole SYS. Confirmez ensuite la sélection en appuyant sur la touche
de menu.

4

Sélection du réglage : les réglages système
sont affichés dans un nouveau sous-menu avec
des symboles. Naviguez à l'aide de la touche de
menu pour sélectionner un réglage système
précis, que vous souhaitez contrôler ou modifier,
et confirmez en appuyant sur la touche de menu.

Appuyez de manière prolongée sur la touche de menu ou sur la touche des fonctions
principales pour retourner dans le mode Menu. Les réglages menu suivants, que vous
pouvez modifier à l'aide des touches décrites ci-dessus, sont à votre disposition.

Record Time (durée d'enregistrement)

Vous pouvez régler ici la date et l'heure actuelles. Ces
données sont nécessaires pour définir les paramètres
temporels des enregistrements vocaux. A l'aide des
touches du bouton de réglage du volume, sélectionnez les
chiffres de la date et de l'heure, et modifiez le réglage des
paramètres temporels en faisant coulisser la touche de
menu.

Backlight (rétroéclairage)

Déterminez ici si le rétroéclairage rester allumé, et pour combien de temps, après le
dernier actionnement de touche (valeurs entre 0 et 30 secondes).

Mode Backlight (couleur du rétroéclairage)

Sélectionnez ici, dans un choix de sept couleurs différentes, celle que vous souhaitez pour
le rétroéclairage.

Language (langue)

A l'aide de cette rubrique, réglez la langue souhaitée.

37

FR

Power Off (mise à l'arrêt automatique)

Ce menu vous permet de régler deux modes de mise à l'arrêt différents. L'affichage Off­time est tout d'abord activé. Pour passer à l'affichage Sleep-time, faites coulisser la touche
de menu. Appuyez sur la touche de menu et réglez l'heure de mise à l'arrêt.

Mode Replay (mode Relecture)

Déterminez ici, si la répétition A-B doit se produire automatiquement ou manuellement.

Contraste LCD

Réglez le contraste souhaité pour l'écran.

Mode USB

Vous pouvez procéder ici à des réglages concernant le support de données externe en
mode USB.

Memory Info (informations sur la mémoire)

Vous pouvez obtenir ici des informations sur la capacité mémoire actuellement disponible
dans votre lecteur de MP3.

Firmware version (version du microprogramme)

Vous pouvez vous informer ici des mises à jour éventuellement disponibles pour le
microprogramme installé dans votre lecteur de MP3.

38

FR

5 Caractéristiques techniques

Capacité mémoire

64 Mo/

128 Mo/

256 Mo/

512 Mo

Fréquence
d'échantillonnage

8 kHz

Formats

MP3, WMA, ADPCM

Durée
d'enregistrement

jusqu'à 34 h
(512 Mo)

LCD

132 x 32 (en 2 parties)

Sortie écouteurs

5 mw + 5 mw

Langues supportées

Anglais

Rapport signal/bruit
pondéré

≥ 90 dB

Mémoire interne

Mémoire flash intégrée

Type USB

USB 1.1

Température de
service

-10° à 50°

Alimentation
électrique

1 x batterie AAA

Séparation des
canaux

>80 dB

Durée de service de
la batterie

env. 6 heures

Fréquence de sortie

20 Hz … 20 kHz

Dimensions

95 x 31 x 32 (mm)

Distorsion
harmonique

<0,1%

Poids

35 g (sans batteries)

39

NL

Inhoud

1 Welkom...............................................................................................................40

2 Inhoud van de verpakking ..................................................................................41

3 Aan de slag.........................................................................................................42

3.1 Bedieningselementen............................................................................................. 42

3.2 LCD-scherm en LCD-symbolen.............................................................................. 43

3.3 In- en uitschakelen ................................................................................................. 44

4 Bediening............................................................................................................45

4.1 Muziekmodus ......................................................................................................... 45

4.2 Opnamemodus (spraakopname)............................................................................ 46

4.3 Weergavemodus (spraakopname) ......................................................................... 46

4.4 Systeeminstellingen ............................................................................................... 47

5 Technische gegevens.........................................................................................49

40

NL

1 Welkom

Geachte gebruiker, we danken u voor de aankoop van dit product. Lees deze gebruikers­handleiding eerst zorgvuldig door, zodat u gebruik kunt maken van alle functies van het
product en zodat wij een lange levensduur kunnen garanderen. Bewaar deze handleiding
als naslagwerk.

Dit product is een draagbare digitale audiospeler, waarmee u MP3- en WMA-muziek­bestanden kunt afluisteren (Multi-Codec-Player), spraakopnames kunt maken of een
willekeurig bestand kunt opslaan. Het verlichte LCD-scherm informeert u met een ID3-tag
over het actuele digitale muziekbestand.

Support

URL: http://www.axdia.de
Op onze websites vindt u actuele informatie over deze MP3-speler, over onze andere

producten en over de firma Axdia. Eventuele upgrades voor deze MP3-speler vindt u
eveneens op onze website. Mocht u vragen of problemen hebben, lees dan de FAQ’s op
onze website of neem contact op met onze klantenservice onder [email protected]

.

41

NL

2 Inhoud van de verpakking

Controleer of de inhoud van de
verpakking overeenkomt met
onderstaande lijst. Mocht de inhoud
niet volledig zijn, neem dan contact
op met uw dealer.

1 x MP3-speler MP3-S5
1 x hoofdtelefoon
1 x USB-kabel
1 x cd-rom
1 x gebruikershandleiding
1 x garantiekaart

42

NL

3 Aan de slag

3.1 Bedieningselementen

Bekijk, voordat u de MP3-speler in gebruik neemt, de bedieningselementen goed.

Vooraanzicht

Vooraanzicht

kapje eraf

Zijaanzicht links

Zijaanzicht rechts

Beugel voor

riemlus

Microfoon

Hoofdtoets

voor Aan/Uit/

Weergave/

Pauze

LCD

USB connector

USB­beschermkapje

Aansluiting hoofdtelefoon

Toetsenblokkering

Volumeregeling -

Volumeregeling +

Vooruit

Menutoets
indrukken
en schuiven

Terug

43

NL

3.2 LCD-scherm en LCD-symbolen

Overzicht LCD-scherm

Het LCD-scherm geeft informatie over de actuele muziektitel, de speelduur en de
systeeminstellingen. Hierna volgt een verklaring van de symbolen.

Menumodus

Hier kunt u de modus selecteren en

een aantal systeeminstellingen

vastleggen. Hiernaast staan een

aantal voorbeelden afgebeeld van

deze modi en systeeminstellingen

voor het LCD-scherm.

Muziekmodus

Opnamemodus

(spraakopname)

Weergavemodus

(voor spraakopnames)

Systeeminstellingen

Titelnummer / aantal titels

Afspeelmodus

Bitrate / bestandsformaat

Modus

Bestandsnaam / ID3-tag

Equalizer

Batterijstatus

Weergaveduur

Titellengte

Weergavemodus

Systeem­instellingen

Opnamemodus

Muziekmodus

Symbool voor
muziekmodus

Symbool voor

opnamemodus

Symbool voor

weergavemodus

Datum

Datum

44

NL

3.3 In- en uitschakelen

Inschakelen

1

Controleer of de toetsenblokkering gedeactiveerd is. Schuif, indien ja, de
schakelaar in de ontgrendelstand (naar rechts).

2

Houd de hoofdtoets (Aan/Uit, Weergave/Pauze) ca. een seconde ingedrukt
tot het LCD-scherm met de blauwe achtergrond zichtbaar wordt en er een
begroeting verschijnt. De MP3-speler bevindt zich nu in de menumodus.

Uitschakelen

Houd de hoofdtoets in de standby-modus ca. een seconde ingedrukt tot het LCD-scherm
uitgaat. Daarnaast wordt de MP3-speler, na verloop van een ingestelde tijd, die u onder
systeeminstellingen kunt vastleggen, automatisch uitgeschakeld.

45

NL

4 Bediening

4.1 Muziekmodus

1

Muziektitel selecteren: selecteer de gewenste
muziektitel door de menutoets naar voren of naar
achteren te schuiven.

2

Weergave: druk de hoofdtoets in om de
weergegeven muziektitel af te spelen. Informatie
over het muziekbestand (ID3-tag) wordt ver­volgens in het LCD-scherm weergegeven.

3

Volume regelen: verlaag of verhoog het volume
door de betreffende toets voor volumeregeling
(+, −) in te drukken en/of ingedrukt te houden.

4

Snel door- en terugspoelen: schuif de menutoets tijdens de weergave naar
voren of naar achteren en houd hem vast. Zo kunt u snel door- of terugspoelen
binnen een muziektitel. Als u de menutoets slechts kort naar voren of naar
achteren schuift, springt de MP3-speler naar de volgende of vorige muziektitel.

5

Pauze en uitschakelen: druk tijdens de weergave kort op de hoofdtoets om de
weergave stop te zetten (pauze). Door de hoofdtoets gedurende ca. 1 seconde
in te drukken, breekt u de muziekweergave af en wordt de MP3-speler
uitgeschakeld. Zodra u de MP3-speler weer inschakelt kunt u de weergave
voortzetten vanaf de positie waar u het stuk heeft afgebroken.

Replay (A-B herhaling)

Met deze functie kunt u een bepaald gedeelte van een muziekbestand herhalen door
tijdens de muziekweergave het start- en eindpunt van dit gedeelte vast te leggen.

1

Selecteer daarvoor in het weergavemenu de functie „Replay”. Vervolgens
verschijnt in het LCD-scherm het kleine symbool „A-B”. De letter „A” knippert.

2

Schuif om het startpunt vast te leggen de menutoets eenmaal naar rechts (naar
voren). Vervolgens begint de letter „B” te knipperen.

3

Schuif voor het vastleggen van het eindpunt de menutoets opnieuw naar rechts.
Vanaf dat moment wordt het vastgelegde gedeelte herhaald. Het aantal her­halingen wordt ingesteld met de functie „Replay Times”, die hierna beschreven
wordt. U kunt de functie „Replay” afbreken door de menutoets kort in te drukken.

46

NL

4.2 Opnamemodus (spraakopname)

U kunt uw MP3-speler ook als digitaal dicteerapparaat gebruiken. Dan kunt u, als u
bijvoorbeeld onderweg bent, belangrijke ideeën of gedachten opnemen, waarmee u
voorkomt dat u ze vergeet. Ga voor het opnemen van een spraakbestand als volgt te
werk:

1

Inschakelen: schakel de MP3-speler met de hoofdtoets in.

2

Menumodus selecteren: ga naar de
menumodus door de menutoets in te drukken.

3

Opnamemodus selecteren: navigeer door de menutoets naar voren/achteren
te schuiven maar het REC-symbool. Druk vervolgens de menutoets in.

4

Starten van de spraakopname: druk de hoofd­toets in om de spraakopname te starten.

5

Volume: regel het volume aan de hand van de aanwijzingen in hoofdstuk 4.1.

6

Pauze: druk de hoofdtoets eenmaal kort in om de opname stop te zetten.

4.3 Weergavemodus (spraakopname)

1

Inschakelen: schakel de MP3-speler met de hoofdtoets in.

2

Menumodus selecteren: ga naar de
menumodus door de menutoets in te drukken.

3

Weergavemodus selecteren: navigeer door de menutoets naar
voren/achteren te schuiven maar het RPL-symbool. Druk vervolgens de
menutoets in.

4

Spraakopname selecteren: selecteer de gewenste spraakopname met de
menutoets (naar rechts of links schuiven).

5

Starten van de weergave: druk de hoofdtoets in
om de weergave te starten.

6

Volume: regel het volume aan de hand van de aanwijzingen in hoofdstuk 4.1.

47

NL

7

Pauze, ander menu of uitschakelen: druk tijdens de weergave kort op de
hoofdtoets om de weergave stop te zetten (pauze). Ga naar een ander menu
door de menutoets gedurende minstens een seconde ingedrukt te houden.
Breek de weergave af en schakel de MP3-speler uit door de hoofdtoets
gedurende ca. een seconde in te drukken. Zodra u de MP3-speler weer
inschakelt kunt u de weergave voortzetten vanaf de positie waar u het stuk
heeft afgebroken.

4.4 Systeeminstellingen

In het laatste menu van de menumodus (SYS) kunt u belangrijke systeeminstellingen van
de MP3-speler wijzigen. Dit menu bevat in totaal 10 submenu’s en Exit.

1

Inschakelen: schakel de MP3-speler met de hoofdtoets in.

2

Menumodus selecteren: ga naar de menu­modus door de menutoets gedurende ca. een
seconde ingedrukt te houden.

3

Modus systeeminstellingen selecteren: navigeer naar het SYS-symbool.
Druk vervolgens de menutoets in.

4

Selecteren van de instelling: de systeem­instellingen worden in een nieuw submenu met
symbolen weergegeven. Navigeer met de
menutoets naar de systeeminstelling die u wilt
controleren of wijzigen en druk de menutoets in.

Door de menutoets of de hoofdtoets langer in te drukken, keert u terug naar de
menumodus. De volgende menu-instellingen kunt u op de hiervoor beschreven manier
wijzigen:

Record Time (opnametijd)

Hier kunt u datum en tijd vastleggen. Deze gegevens zijn
nodig voor de tijdsaanduiding van spraakopnames.
Selecteer met de volumetoetsen datum en tijd en wijzig de
tijdsinstelling door de menutoets te verschuiven.

Backlight (achtergrondverlichting)

Hier kunt u instellen hoe en hoelang de achtergrondverlichting na de laatste druk op een
toets ingeschakeld moet blijven (tussen 0 en 30 seconden).

Backlight Mode (kleur van de achtergrondverlichting)

In deze modus heeft u de keuze uit zeven verschillende kleuren voor de achtergrond­verlichting.

48

NL

Language (taal)

Op dit menuniveau legt u de gewenste taal vast.

Power Off (automatisch uitschakelen)

In dit menu kunt u twee verschillende uitschakel-modi vastleggen. Als eerste wordt de
weergave van de Off time geactiveerd. U gaat naar de weergave voor Sleep time door de
menutoets naar voren/achteren te schuiven. Druk op de menutoets en stel een uitschakel­tijd in.

Replay Modus (herhalingsmodus)

Hier legt u vast of de A-B herhaling automatisch of handmatig plaatsvindt.

LCD-contrast

Hier kunt u het gewenste displaycontrast instellen.

USB-modus

In deze modus zijn instellingen voor de verwisselbare harde schijf in de USB-modus
mogelijk.

Memory Info (geheugeninformatie)

In dit menu staat hoeveel actuele geheugencapaciteit er nog op uw MP3-speler
beschikbaar is.

Firmware Version

Hier staat informatie over evt. toekomstige firmware-updates van de firmware die
momenteel op uw MP3-speler geïnstalleerd is.

49

NL

5 Technische gegevens

Geheugencapaciteit

64MB/128MB/256MB/512MB

Spraakaftasting

8 kHz

Formaten

MP3, WMA, ADPCM

Opnametijd

max. 34 u
(512 MB)

LCD

132 x 32 (2 regels)

Hoofdtelefoonuitgang

5mw + 5mw

Ondersteunde talen

Engels

Signaal­ruisverhouding

≥ 90 dB

Intern geheugen

Geïntegreerd flash­geheugen

USB-type

USB 1.1

Bedrijfstemperatuur

-10° t/m 50°

Stroomvoorziening

1 x AAA batterij

Kanaalscheiding

>80 dB

Batterijcapaciteit

ca. 6 uur

Uitgangsfrequentie

20 Hz … 20 kHz

Afmetingen

95 x 31 x 32 (mm)

Vervormingsfactor

<0,1%

Gewicht

35 g (zonder
batterijen)

50

NL

51

PT

Índice

1 Introdução...........................................................................................................52

2 Conteúdo da embalagem ...................................................................................53

3 Colocação em funcionamento............................................................................54

3.1 Elementos de comando.......................................................................................... 54

3.2 Visor LCD e símbolos apresentados no visor......................................................... 55

3.3 Ligar e desligar o aparelho..................................................................................... 56

4 Comando do aparelho........................................................................................57

4.1 Modo de música ..................................................................................................... 57

4.2 Modo de gravação (gravação de voz) .................................................................... 58

4.3 Modo de reprodução (de gravações de voz).......................................................... 58

4.4 Configurações do sistema...................................................................................... 59

5 Especificações....................................................................................................61

52

PT

1 Introdução

Obrigado por ter optado pelo nosso produto. Por favor leia estas instruções atentamente
antes de usar o aparelho, a fim de poder usufruir de todas as suas funções e garantir uma
longa vida do leitor MP3. Guarde estas instruções para uso futuro.

Este produto é um leitor áudio digital portátil, com o qual poderá tocar os seus títulos de
música MP3 e WMA (Multi-Codec-Player), efectuar gravações de voz ou memorizar
outros tipos de ficheiros. O visor LCD iluminado informá-lo-á sobre o ficheiro de música
digital tocado através das informações contidas na ID3-Tag do ficheiro.

Serviço de Apoio ao Cliente

URL: http://www.axdia.de
No nosso site da Internet encontrará sempre as informações mais actuais sobre este leitor

MP3, sobre outros produtos da nossa gama de produtos e sobre a nossa empresa. Neste
site encontrará também eventuais actualizações do firmware do leitor MP3. Em caso de
dúvidas ou ocorrência de problemas, leia os FAQ´s nas nossas páginas da Internet ou
envie um email ao nosso Serviço de Apoio ao Cliente [email protected].

53

PT

2 Conteúdo da embalagem

Após a entrega, controle sempre o
conteúdo da embalagem. Informe
imediatamente o seu fornecedor se
o conteúdo da embalagem estiver
incompleto.

1 x Leitor MP3 MP3-S5
1 x Auscultadores
1 x Cabo USB
1 x CD-ROM
1 x Manual de instruções
1 x Cartão de garantia

54

PT

3 Colocação em funcionamento

3.1 Elementos de comando

Antes de usar o seu leitor MP3 familiarize-se com os elementos de comando do aparelho.

Frente

Frente

com a tampa retirada

Lado esquerdo

Lado direito

Gancho para

tira de

transporte

Microfone

Botão

principal p/

ligar/desligar/

reprodução/

pausa

Visor LCD

Conector USB

Tampa de
protecção do
conector USB

Saída para

auscultadores

Bloqueio das teclas

Volume do som -

Volume do som +

Avanço

Tecla de menu
de premir ou
bascular

Recuo

55

PT

3.2 Visor LCD e símbolos apresentados no visor

Vista geral do visor LCD

No visor LCD são apresentadas várias informações sobre o título de música tocado, o
tempo decorrido e as configurações do sistema. Na secção seguinte são explicados os
símbolos apresentados no visor.

Modo de menus

Neste modo pode seleccionar os

vários modos de operação e efectuar

várias configurações de sistema. Nas

figuras são apresentados exemplos

das indicações para este tipo de

modos e configurações de sistema.

Modo de música

Modo de gravação

(gravação de voz)

Modo de reprodução

(de gravações de voz)

Configurações do sistema

Número do título / Número total de títulos

Modo de leitura

Bitrate / Formato do ficheiro

Modo de operação

Nome do ficheiro / ID3-Tag

Tipo de som equalizador

Estado da pilha

Tempo de leitura

Duração do título

Modo de
reprodução

Configurações
do sistema

Modo de

gravação

Modo de música

Símbolo do modo

de gravação

Símbolo do modo

de gravação

Símbolo do modo

de reprodução

Data

Data

56

PT

3.3 Ligar e desligar o aparelho

Ligar

1

Verifique se o comutador de bloqueio/desbloqueio está desactivado.
Se necessário, mova o comutador para a posição de desbloqueado.

2

Prima o botão principal (ligar/desligar, reprodução/pausa) e mantenha-o
premido durante aprox. um segundo, até o visor LCD se ligar e ser iluminado
na cor azul pré-configurada, e indicar uma mensagem de boas-vindas. O leitor
MP3 encontra-se agora no modo de menu.

Desligar

No modo de standby, prima o botão principal e mantenha-o premido durante aprox.
um segundo até o visor LCD ser desligado. O leitor MP3 desliga-se automaticamente
decorrido o período de inactividade configurado nas configurações do sistema.

57

PT

4 Comando do aparelho

4.1 Modo de música

1

Seleccionar um título de música: Seleccione o
título de música desejado premindo o respectivo
lado da tecla de menu (título seguinte ou anterior).

2

Reprodução: Prima o botão principal para tocar o
título de música indicado no visor LCD. As
informações referentes ao título de música tocado
(ID3-Tag) são apresentadas no visor LCD sob a
forma de linha corrediça.

3

Regular o volume do som: Para aumentar ou
reduzir o volume do som, prima o respectivo lado
da tecla de regulação do volume do som (+, −),
mantendo-o premido até alcançar o volume
desejado.

4

Avançar ou recuar na reprodução: Prima o respectivo lado da tecla de menu
durante a reprodução do título de música e mantenha-o premido para avançar e
recuar rapidamente dentro do título tocado. Premindo ligeiramente a tecla para um
dos lados, o leitor salta para o título seguinte ou anterior respectivamente.

5

Pausa e desligar o aparelho: Durante a reprodução, prima ligeiramente o botão
principal para interromper a leitura (pausa), ou prima o botão durante aprox. um
segundo para interromper a leitura e desligar o leitor MP3. Ao voltar a ligar o
aparelho, a leitura do título de música é retomada na posição em que foi
interrompida.

Repetição de um segmento A-B

Esta função permite tocar um determinado segmento de um título de música de forma
cíclica. Para o efeito terá que definir durante a reprodução do título o começo e o fim do
segmento a ser tocado.

1

No menu de reprodução seleccione a função «Replay». No visor LCD é
indicado um pequeno símbolo «A-B». A letra «A» pisca.

2

Para definir o início do segmento, prima uma vez o lado direito da tecla de
menu (avançar). A letra «B» pisca agora no visor.

3

Para definir o fim do segmento, volte a premir uma vez o lado direito da tecla
de menu. O segmento definido é agora tocado pelo leitor de forma cíclica o
número de vezes configurado na função «Replay Times» abaixo descrita. Pode
cancelar a função «Replay» premindo ligeiramente a tecla de menu.

58

PT

4.2 Modo de gravação (gravação de voz)

O seu leitor MP3 poderá também ser usado como aparelho de ditar. Isto permite-lhe por
ex., gravar ideias ou pensamentos importantes durante a viajem, para que não os
esqueça. Para efectuar uma gravação de voz proceda da seguinte forma:

1

Ligue o aparelho: Se o leitor MP3 não está ligado, ligue-o usando o botão
principal do aparelho.

2

Seleccione o modo de menu: Mude para o
modo de menu premindo a tecla de menu.

3

Seleccione o modo de gravação: Seleccione o símbolo «REC» entre os
símbolos apresentados pressionando um dos lados da tecla de menu.
Confirme a selecção premindo novamente a tecla de menu.

4

Inicie a gravação de voz: Para iniciar a
gravação de voz pressione o botão principal.

5

Volume do som: Para regular o volume do som consulte as respectivas
informações do capítulo 4.1.

6

Pausa: Para interromper a gravação pressione ligeiramente o botão principal
uma vez.

4.3 Modo de reprodução (de gravações de voz)

1

Ligue o aparelho: Se o leitor MP3 não está ligado, ligue-o usando o botão
principal do aparelho.

2

Seleccione o modo de menu: Mude para o
modo de menu premindo a tecla de menu.

3

Seleccione o modo de reprodução: Seleccione o símbolo «RPL» entre os
símbolos apresentados pressionando um dos lados da tecla de menu.
Confirme a selecção premindo novamente a tecla de menu.

4

Seleccione a gravação: Seleccione a gravação desejada usando a tecla de
menu (premir um dos lados da tecla).

5

Inicie a reprodução: Para iniciar a reprodução
da gravação pressione o botão principal.

59

PT

6

Volume do som: Para regular o volume do som consulte as respectivas
informações do capítulo 4.1.

7

Pausa, mudança de menu ou desligar: Para interromper a reprodução da
gravação (pausa) pressione ligeiramente o botão principal durante a
reprodução. Mude para o modo de menu premindo a tecla de menu durante
pelo menos um segundo, ou prima o botão principal durante aprox. um
segundo para parar a reprodução e desligar o leitor MP3. Ao voltar a ligar o
aparelho, pode retomar a reprodução da gravação na posição em que esta
foi interrompida.

4.4 Configurações do sistema

No último menu do modo de menu (SYS) poderá alterar configurações de sistema
importantes do seu leitor MP3. Este menu abrange um total de 10 itens e «Exit».

1

Ligue o aparelho: Se o leitor MP3 não está ligado, ligue-o usando o botão
principal do aparelho.

2

Seleccione o modo de menu: Mude para o
modo de menu premindo a tecla de menu
durante pelo menus um segundo.

3

Seleccione o modo de configurações do sistema: Seleccione o símbolo
“SYS” entre os símbolos apresentados. Confirme a selecção premindo
novamente a tecla de menu.

4

Selecção da configuração: As várias
configurações do sistema são apresentadas
num novo sub-menu através dos respectivos
símbolos. Seleccione o símbolo correspondente
à configuração do sistema que deseja alterar, e
confirme a selecção premindo a tecla de menu.

Pode regressar sempre ao modo de menu principal premindo prolongadamente a tecla de
menu ou o botão principal do aparelho. Estão disponíveis as seguintes configurações que
podem ser chamadas como indicado acima:

Record Time (tempo de gravação)

Nesta configuração pode regular a data e as horas do
aparelho. Estas informações são usadas para identificar as
gravações de voz efectuadas. Seleccione os algarismos da
data e das horas usando a tecla de regulação do volume
do som, e altere a configuração premindo um dos lados
da tecla de menu.

60

PT

Backlight (iluminação de fundo do visor)

Nesta configuração pode regular o modo e a duração da iluminação de fundo do visor
durante a qual o visor deverá permanecer iluminado depois de uma tecla ter sido premida
(valor entre 0 e 30 segundos).

Backlight Mode (cor para a iluminação de fundo do visor)

Aqui pode seleccionar a cor para a iluminação de fundo do visor entre sete cores
possíveis.

Language (língua)

Neste item do menu pode seleccionar a língua das informações apresentadas no visor.

Power Off (desligar automático)

Neste menu poderá escolher entre dois modos para desligar o aparelho. Como primeiro
modo está activado a indicação Off Time. Para seleccionar o modo Sleep time pressione
um dos lados da tecla de menu. Pressione a tecla de menu e regule o respectivo tempo
de desligar.

Replay Mode (modo de repetição de um segmento)

Configure neste item se a repetição do segmento A-B deve dar-se automaticamente ou
manualmente.

Contrast (contraste do visor LCD)

Regure neste item o contraste desejado para o visor LCD.

Modo USB

Neste item pode realizar configurações para o suporte de dados portátil no modo USB.

Memory Info (informação sobre a memória)

Aqui pode ler as informações sobre a memória livre do seu leitor MP3.

Firmware Version (versão do firmware)

Aqui pode obter as informações sobre a versão do firmware do seu leitor MP3 em caso de
eventuais actualizações.

61

PT

5 Especificações

Capacidade de
memória

64MB/128MB/256MB/512MB

Varredura de voz

8 kHz

Formatos
suportados

MP3, WMA, ADPCM

Duração de
gravação

até 34 h (512 MB)

Visor LCD

132 x 32 (2 linhas)

Saída para
auscultadores

5mw + 5mw

Língua suportada

Inglês

Nível de ruído

≥ 90 dB

Memória interna

Memória flash integrada

Versão USB

USB 1.1

Temperatura de
operação

-10° até 50°

Alimentação

1 x pilha do tipo AAA

Separação dos
canais

>80 dB

Duração da pilha

aprox. 6 horas

Frequência de saída

20 Hz … 20 kHz

Dimensões

95 x 31 x 32 (mm)

Coeficiente de
distorção

<0,1%

Peso

35 g (sem pilha)

62

PT

63

ES

Índice

1 Bienvenido..........................................................................................................64

2 Volumen de suministro.......................................................................................65

3 Primeros pasos...................................................................................................66

3.1 Elementos de manejo............................................................................................. 66

3.2 Pantalla LCD y sus símbolos.................................................................................. 67

3.3 Encendido y apagado............................................................................................. 68

4 Manejo................................................................................................................69

4.1 Modo de música ..................................................................................................... 69

4.2 Modo de grabación (grabación de voz) .................................................................. 70

4.3 Modo de reproducción (grabación de voz) ............................................................. 70

4.4 Ajustes de sistema ................................................................................................. 71

5 Datos técnicos....................................................................................................73

64

ES

1 Bienvenido

Celebramos que se haya decidido por nuestro producto. Léase atentamente este manual
del usuario para poder utilizar todas las funciones del producto y para disfrutar de una
larga vida útil de éste. Guarde estas instrucciones para consultas posteriores.

Este producto es un reproductor digital de audio portátil con el que podrá reproducir sus
títulos musicales en formato MP3 y WMA (Multi-Codec-Player), grabar voz o guardar
cualquier tipo de archivos. La pantalla LCD iluminada le informará mediante ID3-Tag
sobre el archivo digital de música actual.

Soporte

URL: http://www.axdia.de
En nuestras páginas web encontrará la información más nueva sobre este reproductor

de MP3, sobre otros productos de nuestra empresa y sobre nuestra empresa en concreto.
Las actualizaciones eventuales de firmware para este reproductor de MP3 se ofrecerán
igualmente en nuestra página web. En caso de duda o si se presentan problemas, léase
las preguntas más frecuentes (FAQ’s) en nuestra página web o diríjase a nuestro servicio
de asistencia al cliente [email protected]

.

65

ES

2 Volumen de suministro

Compruebe que en la caja de
cartón se encuentran los siguientes
componentes. En caso de que
el contenido no esté completo,
informe de ello a su distribuidor.

1 reproductor de MP3 MP3-S5
1 auriculares
1 cable USB
1 CD-ROM
1 manual del usuario
1 tarjeta de garantía

66

ES

3 Primeros pasos

3.1 Elementos de manejo

Conozca los elementos de manejo de su reproductor de MP 3 antes de usarlo.

Vista frontal

Vista frontal

con la tapa quitada

Vista lateral izquierda

Vista lateral derecha

Estribo para

correa

Micrófono

Tecla principal

para ON/OFF/

Reproducción/

Pausa

LCD

Conector USB

Tapa protectora
de USB

Conexión de auriculares

Bloqueo de teclas

Regulador de volumen +
Regulador de volumen –

Avance

Tecla de menú
para pulsar y
deslizar

Retroceso

67

ES

3.2 Pantalla LCD y sus símbolos

Vista general de la pantalla LCD

La pantalla LCD muestra diversas informaciones sobre el título de música actual, sobre
el tiempo de funcionamiento y sobre la configuración del sistema. A continuación,
explicaremos el significado de los símbolos.

Pantalla en el modo de menús

Aquí puede elegir el tipo de

funcionamiento (modo) y realizar

una serie de ajustes de sistema. A

continuación presentamos ejemplos

de la pantalla LCD para estos tipos

de funcionamiento y ajustes de

sistema.

Pantalla en el modo de música

Pantalla en el modo de

grabación

(grabación de voz)

Pantalla en el modo de

reproducción

(para grabaciones de voz)

Pantalla de ajustes de sistema

Modo de
reproducción

Ajustes de
sistema

Modo de

grabación

Modo de música

Símbolo de

modo de música

Símbolo de

modo de

grabación

Símbolo de

modo de

reproducción

Fecha

Fecha

Número del título / Número de títulos

Modo de reproducción

Bitrate / Formato de archivo

Modo de funcionamiento

Nombre de archivo / ID3-Tag

Sonido de ecualizador

Estado de la pila

Duración de la reproducción

Duración del título

68

ES

3.3 Encendido y apagado

Encendido

1

Compruebe si la tecla de bloqueo está desactivada. En caso necesario, deslice
el interruptor hacia la derecha, hacia la posición de desbloqueo.

2

Mantenga pulsada la tecla principal (On/Off, Reproducción/Pausa) durante
aprox. un segundo hasta que la pantalla LCD se conecte con la iluminación de
fondo azul preajustada y se visualice el saludo de bienvenida. El reproductor de
MP3 se encuentra entonces en el modo de menús.

Apagado

Mantenga pulsada la tecla principal en el modo stand-by durante aprox. un segundo hasta
que la pantalla LCD se apague. Además, en caso de no utilizarse el reproductor de MP3
durante el tiempo ajustado en la configuración del sistema, el reproductor se apaga
automáticamente.

69

ES

4 Manejo

4.1 Modo de música

1

Seleccionar el título de música: Seleccione el
título de música deseado llevando la tecla de
menús hacia delante o hacia atrás.

2

Reproducción: Pulse la tecla principal para
reproducir el título de música que se visualiza.
Las informaciones sobre el archivo de música
(ID3-Tag) se visualizan en la pantalla LCD en
forma de una cinta en movimiento.

3

Regulación de volumen: Aumente o reduzca
el volumen pulsando o manteniendo pulsada
la tecla correspondiente para la regulación
de volumen (+, −).

4

Navegar hacia delante y hacia atrás: Durante la reproducción, lleve la tecla
de menús hacia delante o hacia atrás y manténgala en una de esas posiciones
si desea realizar un avance o un retroceso rápido dentro de un título de música.
Si lleva la tecla de menús sólo brevemente hacia delante o hacia atrás, la
reproducción salta al título de música siguiente o anterior respectivamente.

5

Pausa y apagado: Durante la reproducción, pulse brevemente la tecla principal
para detener la reproducción (pausa) o manténgala pulsada durante aprox.
1 segundo para interrumpir la reproducción de música y apagar el reproductor
de MP3. Cuando encienda de nuevo el reproductor, podrá reanudar la repro­ducción exactamente desde la posición anterior del título de música.

Replay (repetición A-B)

Con esta función, puede repetir una sección determinada de un archivo de música
estableciendo el punto inicial y el punto final de esta sección durante la reproducción de
música.

1

En el menú de reproducción, seleccione la función «Replay». A continuación, en la
pantalla LCD aparecerá el pequeño símbolo «A-B», con la letra «A» parpadeando.

2

Para determinar el punto inicial, lleve la tecla de menús una vez hacia la
derecha (avance). La letra «B» empieza entonces a parpadear.

3

Para determinar el punto final, lleve de nuevo la tecla de menús una vez hacia
la derecha. A partir de ahora, la sección determinada se repetirá tantas veces
como se haya ajustado en la función «Replay Times»; esta función se descri­birá posteriormente. Llegado a este punto, puede finalizar la función «Replay»
pulsando brevemente la tecla de menús.

70

ES

4.2 Modo de grabación (grabación de voz)

Su reproductor MP3 se puede utilizar también como aparato digital de dictado. Así, podrá
grabar en todo momento ideas o pensamientos importantes para que no se le olviden.
Para guardar una grabación de voz, proceda del siguiente modo:

1

Encender: Encienda el reproductor de MP3 con la tecla principal en caso de
que esté apagado.

2

Seleccionar el modo de menús: Cambie al
modo de menús pulsando la tecla de menús.

3

Seleccionar el modo de grabación: Con ayuda de la tecla de menús,
navegue hasta llegar al símbolo REC. Pulse a continuación la tecla de menús
para confirmar la selección.

4

Iniciar la grabación de voz: Pulse la tecla
principal para iniciar la grabación de voz.

5

Volumen: Ajuste el volumen tal y como se describe en el capítulo 4.1.

6

Pausa: Pulse brevemente la tecla principal una vez para detener la grabación.

4.3 Modo de reproducción (grabación de voz)

1

Encender: Encienda el reproductor de MP3 con la tecla principal en caso de
que esté apagado.

2

Seleccionar el modo de menús: Cambie al
modo de menús pulsando la tecla de menús.

3

Seleccionar el modo de reproducción: Con ayuda de la tecla de menús,
navegue hasta llegar al símbolo RPL. Pulse a continuación la tecla de menús
para confirmar la selección.

4

Seleccionar la grabación de voz: Seleccione la grabación de voz deseada
con ayuda de la tecla de menús (llevándola hacia la derecha o hacia la
izquierda).

5

Iniciar la reproducción: Pulse la tecla principal
para iniciar la reproducción.

71

ES

6

Volumen: Ajuste el volumen tal y como se describe en el cap. 4.1.

7

Pausa, cambiar de menú o apagar: Durante la reproducción, pulse
brevemente la tecla principal para detener la reproducción (pausa). Cambie al
modo de menús manteniendo pulsada la tecla de menús durante un segundo
como mínimo, o bien pulse la tecla principal durante aprox. un segundo para
interrumpir la grabación y apagar el reproductor de MP3. Cuando encienda de
nuevo el reproductor, podrá reanudar la reproducción exactamente desde la
posición anterior de la grabación.

4.4 Ajustes de sistema

En el último menú del modo de menús (SYS) puede realizar importantes cambios en los
ajustes de sistema de su reproductor MP3. Este menú dispone en total de 10 subpuntos y
de Exit.

1

Encender: Encienda el reproductor de MP3 con la tecla principal en caso de
que esté apagado.

2

Seleccionar el modo de menús: Cambie al
modo de menús manteniendo pulsada la tecla de
menús durante un segundo como mínimo.

3

Seleccionar el modo de ajustes de sistema: Navegue hasta llegar al símbolo
SYS. Pulse a continuación la tecla de menús para confirmar la selección.

4

Seleccionar el ajuste: Los ajustes de sistema se
visualizan en un nuevo submenú con símbolos.
Con la tecla de menús, navegue hasta llegar al
ajuste de sistema que desee controlar o modifi­car y confirme pulsando la tecla de menús.

Manteniendo pulsada la tecla de menús o la tecla principal, volverá al modo de menús.
Dispondrá de los siguientes ajustes de menú, que podrá cambiar con el manejo de teclas
que se acaba de describir:

Record Time (tiempo de grabación)

Aquí puede ajustar los datos actuales de hora y fecha.
Estos datos son necesarios para la identificación por
tiempo de las grabaciones de voz. Con ayuda de las
teclas de la regulación de volumen, seleccione los dígitos
de la fecha y de la hora y, deslizando la tecla de menús,
modifíquelos correspondientemente.

Backlight (iluminación de fondo)

Aquí puede ajustar cómo, si y durante cuánto tiempo debe permanecer activada la
iluminación de fondo tras la última pulsación de tecla (valores entre 0 y 30 segundos).

72

ES

Backlight Mode (color de la iluminación de fondo)

Elija el color de la iluminación de fondo entre siete colores distintos.

Language (idioma)

Ajuste el idioma deseado en este punto de menú.

Power Off (desconexión automática)

En este menú puede ajustar dos modos distintos de desconexión. Primero, se encuentra
activada la indicación de Off time. Con ayuda de la tecla de menús, puede cambiar a la
indicación de Sleep time. Pulse la tecla de menús para ajustar en cada caso el tiempo de
desconexión.

Replay Modus (modo de repetición)

Aquí puede ajustar si la repetición A-B se debe realizar de forma automática o manual.

Contraste LCD

Ajuste aquí el contraste deseado para la pantalla.

Modo USB

Aquí puede realizar ajustes para el medio extraíble de almacenamiento de datos en el
modo USB.

Memory Info (información de almacenamiento)

Aquí se puede informar sobre el espacio libre de memoria actual de su reproductor de MP 3.

Firmware Version

Aquí se puede informar sobre las próximas actualizaciones de firmware para el firmware
actual de su reproductor de MP3.

73

ES

5 Datos técnicos

Capacidad de
almacenamiento

64MB/128MB/256MB/512MB

Registro de voz

8 kHz

Formatos

MP3, WMA, ADPCM

Tiempo de
grabación

hasta 34 h (512 MB)

LCD

132 x 32 (2 líneas)

Salida de
auriculares

5mw +5mw

Idiomas soportados

Inglés

Relación
señal/ruido

≥ 90 dB

Memoria interna

Memoria Flash integrada

Tipo de USB

USB 1.1

Temperatura de
funcionamiento

de -10° a 50°

Alimentación de
corriente

1 pila AAA

Separación de canal

>80 dB

Tiempo de
funcionamiento de
la pila

aprox. 6 horas

Frecuencia de salida

20 Hz … 20 kHz

Dimensiones

95 x 31 x 32 (mm)

Coeficiente de
distorsión no lineal

<0,1%

Peso

35 g (sin pila)

74

ES

75

IT

Indice

1 Benvenuti............................................................................................................76

2 Confezione .........................................................................................................77

3 Messa in esercizio..............................................................................................78

3.1 Elementi di comando.............................................................................................. 78

3.2 Display LCD e simboli ............................................................................................ 79

3.3 Accensione e spegnimento .................................................................................... 80

4 Comando ............................................................................................................81

4.1 Modo musica.......................................................................................................... 81

4.2 Modo registrazione (registrazione vocale).............................................................. 82

4.3 Modo riproduzione (registrazione vocale)............................................................... 82

4.4 Impostazioni di sistema .......................................................................................... 83

5 Dati tecnici ..........................................................................................................85

76

IT

1 Benvenuti

Grazie di aver acquistato il nostro prodotto. Leggere attentamente questo manuale per
poter utilizzare al meglio tutte le funzioni e garantire una lunga durata del prodotto.
Conservare le istruzioni per un utilizzo successivo.

Questo prodotto è un lettore audio digitale con cui è possibile riprodurre formati MP3 e
WMA (Multi-Codec-Player), registrare la voce o memorizzare qualsiasi tipo di file. Il display
LCD illuminato visualizza le informazioni ID3 sul file musicale digitale attuale.

Assistenza

URL: http://www.axdia.de
Sul nostro sito web sono disponibili le informazioni più attuali su questo lettore MP3,

sugli altri prodotti della nostra azienda e sull'azienda stessa. Anche eventuali aggiorna­menti del firmware per questo lettore MP3 si trovano sul nostro sito. In caso di domande
o problemi, consultare le FAQ's sul nostro sito Internet o rivolgersi al nostro servizio clienti

[email protected].

77

IT

2 Confezione

Controllare che nella confezione sia
presente quanto segue. Se il conte­nuto non è completo, rivolgersi al
proprio rivenditore.

1 MP3-Player MP3-S5
1 auricolare
1 cavo USB
1 CD-ROM
1 manuale per l'utente
1 scheda di garanzia

78

IT

3 Messa in esercizio

3.1 Elementi di comando

Prima dell'uso, familiarizzare con gli elementi di comando del lettore MP3.

Vista anteriore

Vista anteriore
con tappo staccato

Vista laterale sinistra

Vista laterale destra

Staffa per

tracolla

Microfono

Tasto

principale per

On/Off/Play/

Pausa

LCD

Connettore USB

Tappo di
protezione USB

Attacco auricolare

Blocco tasti

Regolatore volume -

Regolatore volume +

Avanti

Tasto menu
per premere
e spostare

Indietro

79

IT

3.2 Display LCD e simboli

Panoramica del display LCD

Il display LCD mostra diverse informazioni sui brani musicali attuali, sulla durata e le
impostazioni di sistema. I simboli vengono spiegati qui di seguito.

Visualizzazione nel modo menu

Qui è possibile scegliere il tipo di

esercizio (modo) e effettuare una

serie di impostazioni di sistema. Qui

di seguito vengono illustrati esempi

di visualizzazione LCD di questi tipi

di esercizio e delle impostazioni di

sistema.

Visualizzazione nel modo musica

Visualizzazione nel modo

registrazione (registrazione

vocale)

Visualizzazione nel modo

riproduzione (per registrazioni

vocali)

Visualizzazione impostazioni di

sistema

Numero titolo / numero titoli

Modo di riproduzione

Bitrate / formato file

Tipo di esercizio

Nome file / ID3-Tag

Suono equalizzatore

Stato batteria

Durata riproduzione

Lunghezza titoli

Modo
riproduzione

Impostazioni di
sistema

Modo

registrazione

Modo musica

Simbolo per

modo musica

Simbolo per

modo

registrazione

Simbolo per

modo

riproduzione

Data

Data

80

IT

3.3 Accensione e spegnimento

Accensione

1

Controllare che il tasto di blocco sia disattivato. Eventualmente spingere
l'interruttore nella posizione di sblocco verso destra.

2

Tenere premuto il tasto principale (on/off, play/pausa) per ca. un secondo,
finché non si accende il display con l'illuminazione di sfondo blu preimpostata e
viene visualizzato un messaggio di benvenuto. Il lettore MP3 si trova ora nel
modo menu.

Spegnimento

Tenere premuto il tasto principale nel modo stand-by per ca. un secondo, finché il display
non si spegne. Se non viene utilizzato, il lettore MP3 si spegne automaticamente una volta
trascorso il tempo impostato nelle impostazioni di sistema.

81

IT

4 Comando

4.1 Modo musica

1

Selezione brani: Scegliere il brano musicale
desiderato, spostando il tasto menu in posizione
avanti o indietro.

2

Riproduzione: Premere il tasto principale per
riprodurre il brano visualizzato. Le informazioni
relative al file musicale (ID3-Tag) vengono
visualizzate sul display LCD in forma di nastro
scorrevole.

3

Impostazione del volume: Diminuire o aumen­tare il volume premendo o tenendo premuto il
tasto per la regolazione del volume (+, -).

4

Navigare avanti o indietro: Spostare e tenere il tasto menu in posizione avanti
o indietro durante la riproduzione, per scorrere velocemente avanti o indietro
all'interno dei brani musicali. Spostando brevemente il tasto menu in posizione
avanti o indietro si passa al brano successivo o a quello precedente.

5

Pausa e spegnimento: Durante la riproduzione, premere brevemente il tasto
principale per interrompere la riproduzione (pausa) o premere il tasto principale
per ca. un secondo per interrompere la riproduzione e spegnere il lettore MP3.
Quando si riaccende il lettore si può riprendere la riproduzione dal punto esatto
in cui era stata terminata.

Replay (ripetizione A-B)

Con questa funzione si può ripetere un determinato pezzo di un file musicale, stabilendo
durante la riproduzione musicale il punto di inizio e fine di questo pezzo.

1

Selezionare nel menu riproduzione la funzione «Replay». Sul display LCD viene
visualizzato un piccolo simbolo «A-B», in cui lampeggia la lettera «A».

2

Per stabilire il punto d'inizio, spostare il tasto menu una volta verso destra
(in avanti). Ora la lettera «B» comincia a lampeggiare.

3

Per stabilire il punto finale, spostare nuovamente il tasto menu una volta verso
destra. Da questo momento in poi il pezzo desiderato viene ripetuto tante volte
quante impostato quante descritto qui di seguito alla funzione «Replay times».
A questo punto si può terminare la funzione «Replay» premendo brevemente
il tasto menu.

82

IT

4.2 Modo registrazione (registrazione vocale)

Il lettore MP3 può essere utilizzato anche come dittafono digitale. È possibile registrare
ad es. per strada idee o pensieri importanti per non dimenticarli. Per memorizzare una
registrazione vocale, procedere come segue:

1

Accensione: Accendere il lettore MP3 mediante il tasto principale.

2

Selezione modo menu: Passare al modo menu
premendo il tasto menu.

3

Selezione modo registrazione: Navigare spostando il tasto menu sul simbolo
REC. Confermare la selezione premendo il tasto menu.

4

Avvio della registrazione vocale: Premere
il tasto principale per avviare la registrazione
vocale.

5

Volume: Regolare il volume come descritto al capitolo 4.1.

6

Pausa: Premere brevemente il tasto principale per avviare la registrazione.

4.3 Modo riproduzione (registrazione vocale)

1

Accensione: Accendere il lettore MP3 mediante il tasto principale.

2

Selezione modo menu: Passare al modo menu
premendo il tasto menu.

3

Selezione modo riproduzione: Navigare spostando il tasto menu sul simbolo
RPL. Confermare la selezione premendo il tasto menu.

4

Selezione registrazione vocale: Selezionare la registrazione vocale
desiderata con il tasto menu (spostandolo verso destra o verso sinistra).

5

Avvio della riproduzione: Premere il tasto
principale per avviare la riproduzione.

6

Volume: Regolare il volume come descritto al capitolo 4.1.

83

IT

7

Pausa, cambio di menu o spegnimento: Durante la riproduzione premere
brevemente il tasto principale per interrompere la riproduzione (pausa).
Passare al modo menu tenendo premuto il tasto menu per almeno un secondo
o premendo il tasto principale per ca. un secondo per interrompere la
riproduzione e spegnere il lettore MP3. Quando si riaccende il lettore si
può riprendere la riproduzione dal punto esatto in cui era stata terminata.

4.4 Impostazioni di sistema

Nell'ultimo menu del modo menu (SYS) è possibile effettuare impostazioni di sistema
importanti per il lettore MP3. In totale vi sono 10 sottomenu e Exit.

1

Accensione: Accendere il lettore MP3 mediante il tasto principale.

2

Selezione modo menu: Passare al modo menu
premendo il tasto menu per almeno un secondo.

3

Selezione impostazioni di sistema: Navigare sul simbolo SYS. Confermare la
selezione premendo il tasto menu.

4

Selezione dell'impostazione: Le impostazioni
di sistema vengono visualizzate in un nuovo
sottomenu con simboli. Navigare con il tasto
menu sulle impostazioni di sistema che si
desidera controllare o modificare e confermarle
premendo il tasto menu.

Premendo a lungo il tasto principale o il tasto menu si torna al modo menu. Sono
disponibili le seguenti impostazioni di menu che si possono modificare con i comandi tasti
descritti sopra.

Record Time (tempo di registrazione)

Qui è possibile impostare i dati attuali per la data e l'ora.
Questi dati sono necessari per il contrassegno temporale
della registrazione vocale. Scegliere con i tasti della
regolazione del volume i numeri della data e dell'ora e
modificare le impostazioni spostando il tasto menu.

84

IT

Backlight (retroilluminazione)

Impostare qui se e per quanto tempo deve rimanere attiva la retroilluminazione dopo
aver premuto l'ultimo tasto (valori tra 0 e 30 secondi).

Modo Backlight (colore della retroilluminazione)

Selezionare qui uno dei sette colori per la retroilluminazione.

Language (lingua)

Selezionare la lingua desiderata in questa voce di menu.

Power Off (spegnimento automatico)

In questo menu è possibile impostare due diversi modi di spegnimento. È attiva la
visualizzazione off-time. Per passare alla visualizzazione sleep time, spostare il tasto
menu. Premere il tasto menu e impostare il tempo di spegnimento desiderato.

Replay Modus (modo di ripetizione)

Impostare qui se la ripetizione A-B deve essere automatica o manuale.

Contrasto LCD

Impostare qui il contrasto del display desiderato.

Modo USB

Qui è possibile per i supporti di scambio dati nel modo USB.

Memory Info (informazione memoria)

Qui è possibile visualizzare lo stato attuale della memoria libera del lettore MP3.

Versione firmware

Informarsi sugli eventuali aggiornamenti firmware della versione firmware installata
sul lettore MP3.

85

IT

5 Dati tecnici

Capacità memoria

64MB/128MB/256MB/512MB

Sensibilità vocale

8 kHz

Formati

MP3, WMA, ADPCM

Tempo
registrazione

fino a 34 h (512 MB)

LCD

132 x 32 (2 righe)

Uscita auricolare

5mw + 5mw

Lingue supportate

Inglese

Distanza
interferenza

= 90 dB

Memoria interna

Memoria flash integrata

Tipo USB

USB 1.1

Temperatura di
esercizio

da -10° a 50°

Alimentazione
elettrica

1 batteria AAA

Separazione canale

>80 dB

Durata batteria

ca. 6 ore

Frequenza di uscita

20 Hz … 20 kHz

Dimensioni

95 x 31 x 32 (mm)

Fattore vibrazione

<0,1%

Peso

35 g (senza batterie)

86

IT
