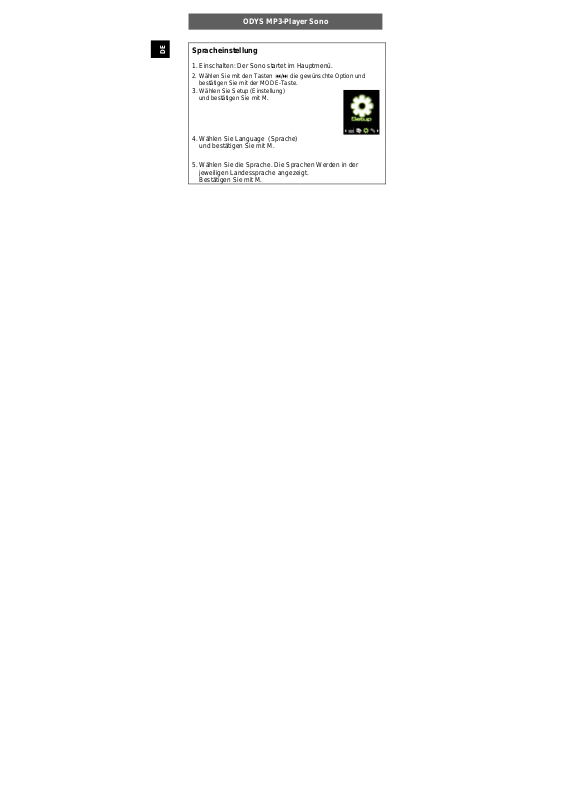

Page 1
ODYS MP3-Player Sono
Spracheinstellung
DE
1. Einschalten: Der Sono startet im Hauptmenü.
2. Wählen Sie mit den Tasten / die gewünschte Option und
bestätigen Sie mit der MODE-Taste.
3. Wählen Sie Setup (Einstellung)
und bestätigen Sie mit M.
4. Wählen Sie Language (Sprache)
und bestätigen Sie mit M.
5. Wählen Sie die Sprache. Die Sprachen Werden in der
jeweiligen Landessprache angezeigt.
Bestätigen Sie mit M.
Page 2
ODYS MP3-Player Sono
Inhaltsverzeichnis
DE
Spracheinstellung....................................................................1
1 Lieferumfang................................................................ 3
2 Einleitung..................................................................... 4
3 Inbetriebnahme............................................................ 6
3.1 Bedienelemente............................................................ 6
3.2 Batteriestatus................................................................7
3.3 Verwenden einer Micro-SD-Karte..................................8
3.4 Treiberinstallation.......................................................... 9
3.5 Batterie über den USB-Anschluss aufladen...................9
3.6 Dateiübertragung MP3-Player - PC............................. 10
3.7 Abmelden des MP3-Players vom PC..........................12
4 Bedienung ................................................................. 13
4.1 Ein- und Ausschalten.................................................. 13
4.2 Musik-Modus...............................................................15
4.3 Photo-Modus...............................................................19
4.4 Text-Modus.................................................................20
4.5 Sprachaufzeichnungen (Voice-Modus)........................21
4.6 Sprachwiedergabe......................................................22
4.7 System-Einstellungen (Setup).....................................23
5 Fehlerbehebung ........................................................ 26
6 Technische Daten...................................................... 28
7 Sicherheitshinweise................................................... 29
8 Garantiebedingungen................................................ 31
2
Page 3
ODYS MP3-Player Sono
1 Lieferumfang
Bitte überprüfen Sie den Karton auf folgenden Inhalt. Falls der Inhalt
nicht vollständig ist, benachrichtigen Sie bitte Ihren Händler:
DE
ODYS MP3-
Player X19
Garantiekarte
USB-Kabel
CD-ROM
(Treiber)
Kopfhörer
Benutzerhandbuch
3
Page 4
ODYS MP3-Player Sono
2 Einleitung
DE
Danke, dass Sie sich für unser Produkt entschieden haben. Bitte lesen
Sie die Anleitung sorgfältig durch, um alle Funktionen des Produkts
nutzen zu können und um eine lange Lebensdauer zu gewährleisten.
Bewahren Sie die Anleitung für späteres Nachschlagen gut auf.
Dieses Produkt ist ein tragbarer digitaler MP3-Player, mit dem Sie Ihre
MP3- und WMA-Musiktitel wiedergeben, Sprache aufzeichnen oder
beliebige Dateien abspeichern können. Mit dem modernen FarbDisplay können Sie auch digitale Bilder ansehen.
Achtung
Lesen Sie bitte vor dem Gebrauch des MP3-Players die allgemeinen Sicherheitshinweise. Beachten Sie auch insbeso ndere
die Hinweise zur sicheren Beendung des Datenaustausches
zwischen MP3-Player und Computer..
Produkteigenschaften
• 1,8 Zoll CSTN Farbdisplay (160 x 128 Pixel) 65.000 Farben
• schnelle Datenübertragung über USB 2.0
• unterstützte Formate: MP3, WMA, WAV, JPEG
• eingebaute Lithium-Ionen Batterie
• Energiesparfunktionen und Ausschaltzeit einstellbar
• Gebrauch als mobiler Datenträger möglich
• verschiedene Wiederholungs- und Equalizermodi
• digitale Sprachaufnahme über das Mikrofon und Sprachwiedergabe
• mehrsprachige Menüs wählbar
4
Page 5
ODYS MP3-Player Sono
Support
URL: http://www.odys.de
Auf unseren Websiten finden Sie neueste Informationen über diesen MP3-
Player, über andere Produkte unseres Unternehmens und über unser
Unternehmen selbst. Eventuelle Firmware-Aktualisierungen für diesen MP3Player werden ebenfalls auf unserer Website angeboten. Falls Sie Fragen
oder Probleme haben, lesen Sie die FAQ’s auf unserer Website oder
wenden Sie sich an unseren Kundendienst [email protected].
Gehörschutz
Wählen Sie eine moderate Lautstärke: Das Verwenden von
Kopfhörern bei zu hoher Lautstärke kann Ihrem Gehör schaden.
Dieses Produkt kann Töne in einem Dezibelbereich wiedergeben,
der bei einem gesunden Menschen bereits nach weniger als einer
Minute zu Gehörschäden führen kann. Der höhere Dezibelbereich
ist für Personen gedacht, die bereits unter einer Beeinträchtigung
ihres Hörvermögens leiden. Die Lautstärke kann täuschen. Die als
angenehm empfundene Lautstärke erhöht sich mit der Zeit.
Deswegen kann es vorkommen, dass nach längerem Zuhören als
“normal” empfunden wird, was in Wirklichkeit sehr laut und für Ihr
Gehör schädlich ist. Um diesen Effekt zu vermeiden, sollten Sie
Ihre Lautstärke aus einem sicheren Bereich auswählen, bevor sich
ihr Gehör daran gewöhnt, und Sie sollten diese Einstellung nicht
verändern. So finden Sie Ihren sicheren Lautstärkepegel: Stellen
Sie den Lautstärkeregler auf eine geringe Lautstärke. Erhöhen Sie
langsam die Lautstärke, bis der Ton klar und deutlich zu hören ist.
Hören Sie nur eine angemessene Zeit: Bei sehr intensiver Nutzung
kann auch eine “sichere” Lautstärke zu Gehörschäden führen.
Verwenden Sie deshalb Ihre Geräte in vernünftiger Weise, und
pausieren Sie in angemessenen Zeitabständen. Beachten Sie bei
der Verwendung von Kopfhörern folgende Richtlinien: Hören Sie
nur bei angemessener Lautstärke und nur eine angemessene Zeit
lang. Achten Sie darauf, auch nach Gewöhnung an einen
Lautstärkepegel, diesen nicht zu erhöhen. Stellen Sie die
Lautstärke nur so hoch ein, dass Sie Umgebungsgeräusche noch
wahrnehmen können. Bei potentiell gefährlichen Situationen sollten
Sie sehr vorsichtig sein oder die Verwendung kurzzeitig
unterbrechen. Verwenden Sie die Kopfhörer nicht, während Sie ein
motorisiertes Fahrzeug führen, Fahrrad oder Skateboard usw.
fahren. Dies könnte für den Straßenverkehr gefährlich sein und ist
in vielen Ländern verboten.
DE
5
Page 6
ODYS MP3-Player Sono
3 Inbetriebnahme
DE
3.1 Bedienelemente
Lernen Sie bitte vor Gebrauch die Bedienelemente Ihres MP3-Players
kennen.
Display
Tastenfunktionen
1 : Schneller Rücklauf, vorherige Datei, Menü verlassen
2 Play-Taste: Wiedergabe, Pause, Ein/Aus-Taste (Standby),
3 : Schneller Vorlauf, nächste Datei, Auswahl von Optionen
4 Vol: Lautstärke erhöhen, Lautstärke verringern, Tastensperre
5 Menü-Taste: Wechseln zum Menü, Auswahl von Optionen/Dateien
6 Micro SD Karteneinschub
7 USB Anschluss
8 Ein/Aus Hauptschalter: Ein/Aus-Schalter (Zurücksetzen des Players
nach Funktionsstörungen oder Bedienungsfehlern)
9 Kopfhörerbuchse
l Mikrofon
6
Page 7
Beschreibung der Tastenbedienung
Die Tasten können auf drei Arten bedient werden: kurzes Drücken,
längeres Drücken und gedrückt Halten. Im späteren Verlauf des
Handbuchs ist ohne weitere Erläuterung immer ein kurzes Drücken
gemeint.
Kurzes Drücken:
Der Effekt tritt nach einem kurzen Druck auf die Taste ein.
Längeres Drücken:
Der Effekt tritt ein, wenn Sie die Taste drücken und für
1 … 2 Sekunden gedrückt halten.
Gedrückt Halten:
Der Effekt tritt beim Drücken bis zum Loslassen in bestimmten Abständen
wiederholt ein, z. B. Schnellvorlauf oder Schnellrücklauf.
ODYS MP3-Player Sono
3.2 Batteriestatus
Die Spannung der internen, wideraufladbaren Batterie beträgt 3,7 V.
Der Ladezustand der Batterie wird mit verschiedenen Symbolen angezeigt, so dass Sie grob abschätzen können, wie lange der Betrieb des
Players noch möglich ist. Im Laufe der Nutzung nimmt diese Anzeige
langsam ab.
voll etwa halb voll bald leer leer
Das Ladungssymbol „leer“ wird angezeigt, wenn die Batterie nahezu
leer ist. Zu diesem Zeitpunkt sollten Sie das Gerät wieder aufladen.
Die interne Batterie kann über die USB-Schnittstelle des PC/USB-Hub
oder mit einem separaten USB-Netzteil/Ladegerät aufgeladen werden
(siehe Kap. 3.5).
Das separate USB- Netzteil/Ladegerät kann über unsere Website
www.odys.de nachbestellt werden.
Laden Sie bitte die Batterie vor dem ersten Gebrauch voll
auf. Das Laden einer leeren Batterie dauert etwa 3 - 4 h.
DE
7
Page 8
ODYS MP3-Player Sono
Beachten Sie bitte, dass der Player während des Ladens
DE
nicht bedient werden kann.
3.3 Verwenden einer Micro-SD-Karte
Einstecken der Karte
Zum Einschieben der Micro-SD-Karte sehen Sie auf die PlayerVorderseite und halten Sie die Micro-SD-Karte mit den Kontakten nach
unten entsprechend der Abbildung.
Schieben Sie nun die Karte in das Kartenfach ein und drücken Sie mit
dem Fingernagel auf den Kartenrand bis die Karte hörbar einrastet.
Entfernen der Karte
Drücken Sie die Karte kurz einmal in das Fach hinein, um sie hörbar
zu entriegeln. Entfernen oder wechseln Sie nun die Karte.
Verwenden Sie nur Micro-SD-Karten bis 8 GB Speicherplatz.
Eine Micro-SD-Karte gehört nicht zum Lieferumfang.
Ist eine Micro-SD-Karte in den Player eingelegt, zeigt der PC
bei bestehender USB-Verbindung zwei MassenspeicherGeräte an: den internen Speicher des Players und den
Speicher der Micro-SD-Karte.
8
Page 9
Drücken Sie die Karte nicht zu fest in das Fach, sonst wird
das Gerät beschädigt. Die Karte sollte sich normalerweise
leicht einschieben lassen.
Versuchen Sie nicht andere schmale Gegenstände in das
Fach einzuschieben.
ODYS MP3-Player Sono
3.4 Treiberinstallation
• Schalten Sie den Hauptschalter am Player ein (Position ON).
• Verbinden Sie den MP3-Player mit Hilfe des beigefügten USB-
Kabels mit Ihrem PC.
• Die Treiberinstallation wird gestartet. Unter Windows ME, 2000, XP,
Vista und Windows 7 erkennt der PC ein neues Hardware-Gerät
(Massenspeichergerät) und installiert die entsprechenden Treiber
automatisch.
• Wenn bei der Installation Fehler auftreten, entfernen Sie das USBKabel, starten das Betriebssystem neu und verbinden das USBKabel erneut mit dem PC.
Unter Windows 98SE müssen Sie vor dem Verbinden des
MP3-Players mit dem PC zuerst den entsprechenden
Treiber installieren.
3.5 Batterie über den USB-Anschluss aufladen
Die interne, wideraufladbare Batterie können Sie über den USBAnschluss Ihres Computers, über einen USB-Hub mit eigener
Stromversorgung oder mit einem separaten USB-Netzteil/Ladegerät
aufladen. Bevor Sie den Akku des Players zum ersten Mal aufladen,
verbrauchen Sie bitte die vorhandene Akku-Energie.
Laden Sie danach den Akku voll auf. Nur so wird die volle AkkuKapazität erreicht.
DE
9
Page 10
ODYS MP3-Player Sono
• Schalten Sie den Hauptschalter am Player ein (Position ON).
• Verbinden Sie den MP3-Player mit Hilfe des beigefügten USB-
DE
Kabels mit der Stromversorgung.
• Der Ladevorgang beginnt automatisch. Lassen Sie den Akku stets
voll aufladen (siehe Batteriesymbol im Display).
• Die Tasten des Players sind während des Aufladens außer Betrieb.
Die Batterielaufzeit des Players hängt stark von der eingestellten Lautstärke ab. Bei hoher Lautstärke verkürzt sich die
Batterielaufzeit entsprechend. Je nach abgespieltem
Dateityp und Menge der Tastenbedienung verändert sich
ebenfalls die Laufzeit der Batterie.
Nutzen Sie die Energiesparfunktionen zum automatischen
Abschalten des Displays und des Players (Kap. 4.8).
3.6 Dateiübertragung MP3-Player - PC
• Verbinden Sie den MP3-Player mit Hilfe des beigefügten USBKabels mit Ihrem PC.
• Öffnen Sie den Windows-Explorer oder doppelklicken Sie auf den
Arbeitsplatz.
• Wählen Sie die zu übertragenden Ordner oder Dateien aus und
ziehen Sie diese auf das Wechseldatenträger-Symbol des MP3Players (Download ins Wurzelverzeichnis).
Sie können sich zuvor auch verschiedene Ordner zur Klassifizierung
ihrer Dateitypen im Speicher des Players anlegen und die jeweiligen
Dateien dort ablegen.
• Nach dem Übertragungsende überprüfen Sie mit einem Klick auf das
MP3-Player-Symbol, ob die Dateien vollständig kopiert wurden.
• Analog kopieren Sie auch Dateien vom MP3-Player zum PC
(Upload).
10
Page 11
Ist eine Micro-SD-Karte in den Player eingelegt, zeigt der PC
bei bestehender USB-Verbindung zwei MassenspeicherGeräte an: den internen Speicher des Players und den
Speicher der Micro-SD-Karte.
Sie können Ihren MP3-Player auch zum Transport von
Dateien mit beliebigem Format verwenden.
Entfernen Sie während der Dateiübertragung oder während
des Formatierens nicht das USB-Kabel vom MP3-Player.
Beachten Sie, dass das Hauptverzeichnis des Players
maximal 150 Einträge (Ordner und Dateien) verwalten kann.
Wollen Sie mehr Dateien verwalten, dann legen Sie entsprechende Unterordner an. In diese Unterordner können Sie
beliebig viele Dateien ablegen.
Formatieren des Flash-Speichers
Über das PC-Betriebssystem:
Öffnen Sie den Windows-Explorer und klicken Sie mit der rechten
Maustaste auf das Wechseldatenträger-Symbol des Players. Klicken Sie
dann im Kontextmenü auf d ie Op t ion F or mat i er en .
ODYS MP3-Player Sono
DE
11
Page 12
ODYS MP3-Player Sono
3.7 Abmelden des MP3-Players vom PC
DE
• Melden Sie den MP3-Player mit der Option „Hardware sicher
entfernen“
• Klicken Sie in der Taskleiste rechts unten auf das Symbol
wählen Sie im nachfolgenden Dialog-Fenster den Eintrag „USBMassenspeichergerät – Laufwerk (X:) entfernen“.
• Danach erscheint die Meldung, dass die Hardware nun entfernt
werden kann.
wieder korrekt vom Betriebssystem ab.
Unter Windows 98SE erscheint kein Symbol in der Taskleiste. Ziehen Sie hier nach dem Beenden der Dateiübertragung einfach das USB-Kabel ab.
und
12
Page 13
ODYS MP3-Player Sono
4 Bedienung
4.1 Ein- und Ausschalten
Einschalten
• Schalten Sie den Hauptschalter am Player ein (Position ON).
• Oder:
Halten Sie die Play-Taste für etwa 3 Sekunde gedrückt, bis die
Tasten aufleuchten und eine Begrüßung auf dem Display angezeigt
wird.
• Das Display zeigt nun das Hauptmenü.
• Falls das Gerät nicht einschaltet, laden Sie bitte die Batterie über
den USB-Anschluss auf.
Beachten Sie, dass der Player nach dem Aufleuchten der
Tasten bis zur Anzeige des Hauptmenüs im Display einen
Augenblick braucht.
Moduswechsel über das Hauptmenü
• Über das Hauptmenü haben Sie Zugriff auf
die verschiedenen Betriebsarten und
Einstellungen des Players: Music, Photo,
Text, Record, Explorer, Game und Setup
• Wählen Sie mit den Tasten / die
gewünschte Option und bestätigen Sie mit der
Menü-Taste.
• Um zurück in das Hauptmenü zu wechseln,
drücken Sie wieder ca. 3 s lang die Menü-Taste.
DE
13
Page 14
ODYS MP3-Player Sono
Ausschalten
Halten Sie die PLAY-Taste für ca. drei Sekunden gedrückt, bis die
DE
Anzeige erlischt. Dies gilt unabhängig vom Betriebszustand, in dem
sich der Player gerade befindet.
Der Player ist nun im Standby-Modus, in dem der Player
jedoch noch einen geringen Stromverbrauch hat. Nutzen Sie
die Standby-Funktion daher nur für kurze AusschaltPerioden, sonst wird die Batterie unnötig entladen.
Um den Player vollständig auszuschalten, schalten Sie den
Hauptschalter aus (OFF).
Tastensperre
Sie können alle Tasten Ihres MP3-Players sperren, um ein versehentliches Bedienen zu vermeiden (Musik- und Voice-Modus).
• Tastensperre aktivieren: Drücken Sie dazu die
Vol-Taste für 3 Sek. Im oberen Displaybereich
erscheint nun ein kleines Schloßsymbol (MusikModus).
Tastensperre aktiv
• Tastensperre deaktivieren: Drücken Sie erneut
die Vol-Taste, um die Tastensperre wieder zu
deaktivieren.
Beachten Sie, dass der Player schreibgeschützt ist, wenn
die Tastensperre aktiv ist (keine Datenspeicherung möglich).
Reset
Bei Funktionsstörungen können Sie den Player zurücksetzen und neu
starten, indem Sie den Hauptschalter aus- und wieder einschalten
(ON/OFF).
Tastensperre inaktiv
14
Page 15
edergabedaue
A
ODYS MP3-Player Sono
4.2 Musik-Modus
Überblick Display-Anzeige
Die Display-Anzeige zeigt diverse Informationen über den aktuellen
Musiktitel, die Laufzeit und die Systemeinstellungen. Nachfolgend
werden die Symbole erklärt.
-B
Wiedergabe-
Modus
Wiedergabe-dauer
des Titels
Wiedergabe
Wiedergabe-
dauer grafisch
Wiedergabe, Vorwärts/Rückwärts, Pause
• Stecken Sie den Kopfhörer in den Kopfhörer-Anschluss und schalten
Sie den Player ein. Wählen Sie im Hauptmenü den Musik-Modus
und bestätigen Sie mit der Menü-Taste.
• Drücken Sie die Play-Taste, um den angezeigten Musiktitel
abzuspielen. Die Informationen zur Musikdatei werden nun auf der
Anzeige dargestellt.
Um zwischen der Anzeige des Dateinamens und der ID3
Tag Anzeige zu wechseln drücken Sie bitte länger die Play-
Taste (etwa 3 Sekunden).
EQ-Klang
Lautstärke
Batteriestatus
Titelnummer
Dateiname/
ID3-Tag
abgelaufene
Wi
DE
r
15
Page 16
ODYS MP3-Player Sono
• Drücken Sie während der Wiedergabe kurz auf die Play-Taste, um
die Wiedergabe anzuhalten (Pause). Zum Fortsetzen der Wieder-
DE
gabe drücken Sie erneut die Play-Taste (Resume-Funktion).
• Drücken und halten Sie während der Wiedergabe die Tasten /
für einen schnellen Vor- bzw. Rücklauf innerhalb des Musiktitels.
• Wenn Sie während der Wiedergabe, der Pause oder im StopZustand die Tasten / kurz drücken, springt die Anzeige zum
nächsten bzw. vorherigen Musiktitel.
Lautstärke
• Zum Einstellen der Lautstärke drücken Sie zunächst kurz die Vol
Taste und stellen die Lautstärke danach mit den Tasten / ein.
Drücken Sie zur Bestätigung nochmals die Vol-Taste.
Lyrics-Funktion
Ihr Player unterstützt die synchrone Anzeige des Liedtextes bei der
Wiedergabe von mp3-Dateien. Der Dateiname der separaten Lyric-Datei
(*.lrc) muss dabei mit dem Dateinamen der mp3-Datei (*.mp3) übereinstimmen und die Lyric-Dat ei mus s im gle iche n Ordn er vorl iege n.
Wiederholungsfunktionen (Repeat mode)
• Drücken Sie kurz die Menü-Taste, um in das Untermenü Repeat
mode zu wechseln.
• Mit Hilfe / können Sie die gewünschte Funktion (Once, Repeat
One, Folder Once, Folder Repeat, All Once, All Repeat, Intro)
aussuchen.
• Drücken Sie zur Bestätigung nochmals die Menü-Taste.
Normal: Wiederholt einmal die aktuelle Datei.
Repeat One: Wiederholt die aktuelle Datei mehrfach.
Folder: Wiederholt einmal alle Dateien des aktuellen Verzeichnisses.
Folder Repeat: Wiederholt alle Dateien des aktuellen Verzeichnisses
mehrfach.
All Repeat: Wiederholt alle Dateien mehrfach.
Random: Spiel alle Dateien in zufä ll ig er R ei he nf ol ge
Intro: Spielt nur die ersten 10 Sekunden jed es Ti tels an.
16
Page 17
Equalizer-Einstellungen (Equalizer settings, EQ Select)
• Drücken Sie kurz die Menü-Taste, um in das Untermenü EQ zu
wechseln.
• Mit Hilfe / können Sie den gewünschten Klang (Normal, 3D,
Rock, Pop, Classic, Bass, Jazz, User EQ) aussuchen.
• Drücken Sie zur Bestätigung nochmals die Menü-Taste.
A/B Wiederholung (Replay)
Mit dieser Funktion können Sie einen bestimmten Abschnitt einer
Musikdatei wiederholen lassen, indem Sie während der MusikWiedergabe den Start- und Endpunkt dieses Abschnitts setzen.
• Drücken Sie während der Musik-Wiedergabe kurz die Menü-Taste
und wählen Sie Replay.Bestätigen Sie mit M.
• Drücken Sie während der Musik-Wiedergabe kurz die -Taste, um
den Startpunkt A des Abschnitts auszuwählen (
• Drücken Sie dann im V e rlaufe der Musik-Wiedergabe beim ge-
wünschten Endpunkt B nochmals die (
• Der ausgewählte Abschnitt wird nun so lange wiederholt, bis Sie ein
drittes Mal auf die Menü-Taste drücken.
Replay Time (Wiederholungen für A-B)
• Drücken Sie kurz die Menü-Taste, um in das Untermenü zu
wechseln.
• Mit Hilfe / können Sie den gewünschten Wert einstellen
• Drücken Sie zur Bestätigung nochmals die Menü-Taste.
Replay Gap (Wiedergabepause für A-B)
• Drücken Sie kurz die Menü-Taste, um in das Untermenü zu
wechseln.
• Mit Hilfe / können Sie den gewünschten Wert einstellen
• Drücken Sie zur Bestätigung nochmals die Menü-Taste.
ODYS MP3-Player Sono
).
).
DE
17
Page 18
ODYS MP3-Player Sono
Delete files (Dateien löschen)
DE
• Drücken Sie kurz die Menü-Taste, um in das Untermenü zu
wechseln.
• Wählen sie „Delete“ (Löschen) mit Hilfe der / Tasten.
• Drücken Sie zur Bestätigung nochmals die Menü-Taste und wählen
Sie nun die zulöschende Datei.
• Drücken Sie zur Bestätigung erneut die Menü-Taste.
• Wählen Sie „Yes“ (Ja) um die gewählte Datei zu löschen oder „No“
(Nein) um den Vorgang abzubrechen. Bestätigen Sie mit der MenüTaste.
Das Löschen von Dateien auf Ihrem Player ist in Kapitel 4.7
beschrieben. Dateien und Ordner können Sie auch über den
Dateimanager Ihres PCs bei bestehender USB-Verbindung
MP3-Player - PC löschen.
18
Page 19
ODYS MP3-Player Sono
4.3 Photo-Modus
Diese Funktion dient zum Darstellen von Bildern im verbreiteten JPEG
/ BMP / GIF Format.
• Wählen Sie im Hauptmenü mit den Tasten /
den Photo-Modus und bestätigen Sie mit der M
Taste.
• Im Display werden nun die Ordner und Bild-
Dateien des Players angezeigt (Browseransicht). Wenn keine Dateien sichtbar sind, ist
der Playerspeicher leer.
• Mit / können Sie durch die Ordnerstruktur
navigieren und die gewünschte Datei aussuchen. Um einen Ordner zu
öffnen, drücken Sie die Menü-Taste. Drücken Sie die M-Taste, um
einen Ordner zu verlassen.
• Drücken Sie zur Bestätigung nochmals die
Play Taste um die gewünschte Datei
auszuwählen und wiederzugeben.
• Drücken Sie die Tasten / kurz, um das
nächste oder vorherige Bild anzuzeigen.
• Drücken Sie kurz auf die ,
Browseransicht zurückzukehren.
• Um zurück in das Hauptmenü zu wechseln,
drücken Sie ca. 3 s lang die Menü-Taste.
Play Set
• Press M key to enter the sub-menu under folder or files brower list of
Photo mode.
• To select play set by pressing M key again, then the player enters
the music brower list
• Press the / buttons to select manual play or auto play
The files can be delete in same way as music files in music mode.
Taste um zur
DE
19
Page 20
ODYS MP3-Player Sono
Die anzuzeigenden Bild-Dateien sollten idealerweise eine
DE
Größe von 160x 128 Pixel aufweisen. Andere Geometrien
und Pixelzahlen sind auch möglich. Die Bilder füllen dann
aber nicht das gesamte Display aus.
4.4 Text-Modus
Diese Funktion dient zum Darstellen von Text im
TXT-Format.
• Wählen Sie im Hauptmenü mit den Tasten /
den Text-Modus und bestätigen Sie mit der
Menü-Taste.
• Wie Bilder im Photo-Modus können Sie nun TextDateien auswählen und wiedergeben.
• Drücken Sie kurz auf die ,
zurückzukehren. Um zurück in das Hauptmenü zu wechseln,
drücken Sie ca. 3 s lang die Menü-Taste.
The manual play and auto play can be setted in the same way as
photos in photo mode.
Play Taste um zur Browseransicht
20
Page 21
A
A
A
ODYS MP3-Player Sono
4.5 Sprachaufzeichnungen (VoiceModus)
Ihr MP3-Player lässt sich auch als digitales
Diktiergerät verwenden.
So können Sie z. B. unterwegs wichtige Ideen
oder Gedanken aufzeichnen.
ufnahmezeit
• Wählen Sie im Hauptmenü mit den Tasten / den Voice-Modus
und bestätigen Sie mit der Menü-Taste.
Sprachaufnahme
• Drücken Sie kurz die
starten und sprechen Sie in das Player-Mikrofon.
• Drücken Sie die Play-Taste, um die Sprachaufnahme zu unter-
brechen. Zum Fortsetzen der Sprachaufnahme drücken Sie
nochmals die Play-Taste.
• Zum Beenden und Speichern der Sprachaufnahme drücken Sie ca.
3 s lang die Menü-Taste. Das Hauptmenü wird wieder angezeigt.
Die aufgenommenen Dateien werden im Ordner „VOICE“ im
WAV-Format gespeichert. Speichern Sie hier keine MP3oder WMA-Dateien ab.
Play-Taste, um die Sprachaufnahme zu
ktuelle Datei
Verfügbare
ufnahmezeit
DE
21
Page 22
ODYS MP3-Player Sono
4.6 Sprachwiedergabe
DE
• Ist der Player in einem anderen Modus,
wechseln Sie wie oben beschrieben über das
Hauptmenü zum Musik-Modus.
• Drücken Sie die Menü-Taste, um den Datei-
Browser zu öffnen.
Öffnen Sie hier den Ordner “VOICE”. Mit /
können Sie die gewünschte Datei auswählen
und mit der Play Taste wiedergeben.
• Um zurück in das Hauptmenü zu wechseln, drücken Sie wieder ca.
3 s lang die Menü-Taste.
Das Löschen von Dateien auf Ihrem Player ist in Kapitel 4.2
beschrieben. Dateien und Ordner können Sie auch über den
Dateimanager Ihres PCs bei bestehender USB-Verbindung
MP3-Player - PC löschen.
22
Page 23
ODYS MP3-Player Sono
4.7 System-Einstellungen (Setup)
Im Settings-Modus können Sie wichtige
Systemeinstellungen für Ihren MP3-Player
verändern.
• Wählen Sie im Hauptmenü mit den Tasten
/ den Setup-Modus und bestätigen Sie mit
der Menü-Taste. Das Settings-Menü enthält die
Untermenüs für die Display Einstellungen
(LCD Set), Sprache (Language), Auto aus (Power off), Speicher
info (Memory info), Firmware version, Firmware upgrade und
Verlassen (Exit).
• Wählen Sie mit den Tasten / das entsprechende Untermenü und
bestätigen Sie mit der Menü-Taste.
• Um zurück in das Hauptmenü zu wechseln, drücken Sie wieder ca.
3 s lang die Menü-Taste. Sie können auch die Play-Taste für den
Wechsel in die nächsthöhere Menüebene verwenden.
Display Einstellungen
Screen Savers
Wann nach dem letzten Tastendruck der Bildschirmschoner
eingeschaltet werden soll :(0, 5, 10, 15, 20, 25, 30 Sekunden)
Ausschalten (Black)
Stellen Sie hier ein, wie lange das Display nach dem letzten
Tastendruck eingeschaltet bleiben soll :(0, 5, 10, 15, 20, 25, 30
Sekunden)
Sprache (Language)
Stellen Sie mit diesem Menüpunkt die gewünschte Sprache
ein:Chinese (simple), Chinese (trad.), English, Spanish, French,
German, Italian, Portuguese, …
DE
23
Page 24
ODYS MP3-Player Sono
DE
Automatisches Ausschalten (PowerOFF)
Beim automatischen Ausschalten wird das Gerät automatisch ausgeschaltet, um Energie zu sparen, wenn über den festgelegten Zeitraum
keine Tasten gedrückt werden. Sie können diese Funktion auch als
Sleep Timer verwenden.
• Wählen Sie eine der folgenden Optionen aus:
0 s, 10 s, 20s, 30s, 40s, 50s, 60s, … 200s.
• Bestätigen Sie mit der
• Wählen Sie “0s” um die Funktion auszuschalten.
Sleep Timer
Das Gerät schaltet sich nach eingestellter Zeit ab, unabhängig davon
in Welchem Modus.
• Wählen Sie eine der folgenden Optionen aus:
0m, 10m, 20m, 30m, 40m, 50m, 60m, 70m, 80m, 90m,
100m,110m, 120m.
• Zur Bestätigung drücken Sie die Play Taste
• Wählen Sie “0s” um die Funktion auszuschalten.
Speicher Information
Hier können Sie sich über folgende Systemdaten informieren:
- verwendeter und gesamter Speicherplatz des internen Speichers
.
Firmware version
Anzeige der Firmware version
Play Taste.
.
24
Page 25
Aktualisieren des Players (Firmware-Upgrade)
Die Firmware-Aktualisierung wird zum Verbessern und
Optimieren der Leistung des Players verwendet. Der
normale Betrieb des Players ohne Firmware-Aktualisierung
wird nicht beeinträchtigt.
Unter Umständen können Firmware-Aktualisierungen
aufgrund von fehlerhafter Anwendung zu Betriebsfehlern
führen! Lesen Sie die Anweisungen vor der Aktualisierung
sorgfältig.
Die Firmware-Aktualisierungen des Players sind nicht für
andere Player geeignet und umgekehrt. Verwenden Sie
weitere Update-Dateien nur von unserer Website
www.odys.de. Falls dort keine Firmware-Updates vorliegen,
sind für Ihr Gerät keine Updates notwendig. Die Garantie
erlischt, wenn Sie nicht unterstützte Firmware-Versionen
verwenden.
Ein Firmware-Update ist oft nu r dann notwen dig, wenn da s
Gerät nicht mehr funkti on ie rt u n d en t sp rechende Softwarefehler beseitigt werden müssen.
ODYS MP3-Player Sono
DE
25
Page 26
ODYS MP3-Player Sono
5 Fehlerbehebung
DE
Problem Ursache und Abhilfe
Das Gerät funktioniert
nicht.
Über die Kopfhörer wird
kein Ton ausgegeben.
Auf der Anzeige werden
unbekannte Zeichen
ausgegeben.
Musik kann nicht wie
gewohnt heruntergeladen werden.
Überprüfen Sie, ob der Akku eine ausreichende
Ladung aufweist.
Vergewissern Sie sich, dass der Player
eingeschaltet ist.
Ist der Hauptschalter eingeschaltet?
Vergewissern Sie sich, dass die Lautstärke
über null eingestellt ist und dass der Kopfhörer
ordnungsgemäß angeschlossen ist.
Vergewissern Sie sich, dass der Kopfhörer
nicht verschmutzt ist.
Bei fehlerhaften MP3-Dateien werden verschiedene Geräusche ausgegeben, auch wenn
keine Musik wiedergegeben werden kann.
Vergewissern Sie sich, dass die Dateien
vollständig sind.
Verwenden Sie probeweise andere Kopfhörer.
Vergewissern Sie sich, dass Sie die richtige
Sprache ausgewählt haben.
Überprüfen Sie, ob der Treiber ordnungsgemäß installiert wurde.
Überprüfen Sie, ob das USB - .Kabel beschädigt
ist, und vergewissern Sie sich, dass das Gerät
ordnungsgemäß mit dem USB-Anschluss
verbunden ist. Vergewissern Sie sich, dass
ausreichender Speicherplatz vorhanden ist.
Vergewissern Sie sich, dass die Tastensperre
nicht aktiviert ist.
26
Page 27
ODYS MP3-Player Sono
Es kommt keine USBVerbindung zum PC
zustande.
Das Gerät lässt sich
nicht mehr bedienen.
Der Player schaltet sich
nach kurzer Zeit aus
oder kann nicht
eingeschaltet werden.
Die USB-Verbindung
funktioniert aber.
Kabel/Steckerverbindung zum PC überprüfen,
Windows-Systemkonfiguration und USBTreiber überprüfen.
PC neustarten, USB-Kabel abziehen und
erneut verbinden, Treiber neu installieren
Besteht die Störung weiterhin, wenden Sie sich
an den Kundendienst.
Nutzen Sie die Reset-Funktion des Players.
Batterie voll aufladen (3 – 4 h)
Ist der Player eine längere Zeit nicht benutzt
worden, wird für die ersten beiden Ladezyklen
jeweils 8 h empfohlen.
DE
27
Page 28
ODYS MP3-Player Sono
6 Technische Daten
DE
Speichermedium 128MB-8GB
Kompressionsrate MP3 (8-320 kbps), WMA (5-384kbps)
Unsterstützte
Photoformate
Akku Eingebautes Li-Polymer Akku
Schnittstelle USB2.0 (full speed)
Bildschirm 1.8” Color TFT Display
Frequenzbereich 20Hz – 22KHz
Verzerrung <0.5%
Rauschabstand >85dB
Kopfhörerausgang 10mW
Gewicht 30 g
Abmessungen 40(W) * 7.5(D) * 82(H) mm
JPEG / BMP / GIF
28
Page 29
ODYS MP3-Player Sono
7 Sicherheitshinweise
Obwohl es sich um ein sicheres Produkt handelt, sollten Sie folgende
Hinweise und Warnungen beachten.
• Setzen Sie das Gerät niemals extremer Kälte, Hitze,
Nässe, direkter Sonneneinstrahlung oder staubigen
Bedingungen aus. Fehlfunktionen und Beschädigungen
können die Folge sein.
• Verwenden Sie das Gerät nicht in extrem trockener Umgebung, um elektrostatische Aufladungen zu vermeiden.
• Das Gerät nicht schütteln oder harten Stößen aussetzen.
Stellen Sie keine schweren Gegenstände auf das Gerät.
• Laden Sie den internen Akku des Gerätes rechtzeitig.
• Bedienen Sie den MP3-Player nicht während des Führens
eines Fahrzeugs.
• Drücken Sie niemals zwei Tasten gleichzeitig und behandeln Sie das Display vorsichtig.
• Tragen Sie den MP3-Player nicht zusammen mit anderen
metallischen Gegenständen (Münzen oder Schlüssel) in
Ihrer Hosentasche.
• Reinigen Sie das Gerät nur mit einem weichen, trockenen
Tuch und verwenden Sie zum Reinigen des Geräts keine
flüchtigen Substanzen wie z. B. Lösungsmittel, um Beschädigungen der Oberfläche zu vermeiden.
• Öffnen Sie keinesfalls das Gehäuse des Geräts und versuchen Sie nicht, das Gerät zu reparieren oder zu
modifizieren.
• Unterbrechen Sie niemals die USB-Verbindung des MP3Players zum PC während der Dateiübertragung oder des
Formatierens des Speichers. Melden Sie den MP3-Player
wieder korrekt vom Betriebssystem ab. Andernfalls kann
es zu Datenverlusten und Störungen kommen.
DE
29
Page 30
DE
ODYS MP3-Player Sono
Entsorgungshinweis
Bitte werfen Sie den eventuell defekten MP3-Player nicht in
den normalen Hausmüll (interne Batterie). Bringen Sie das
defekte Gerät zu Ihrem Fachhändler oder zu einer
entsprechenden Sammelstelle. Damit ermöglichen Sie eine
umweltgerechte Entsorgung.
30
Page 31
ODYS MP3-Player Sono
8 Garantiebedingungen
Die nachstehenden Bedingungen beinhalten die Voraussetzungen und den Umfang unserer
Garantieleistungen und lassen unsere gesetzlichen und vertraglichen Gewährleistungsverpflichtungen unberührt.
Für unsere Produkte leisten wir Garantie gemäß nachfolgenden
Bedingungen:
1. Wir geben 24 Monate-Gewährleistung für Odys-Produkte. Innerhalb von 12
Monaten ab Kaufdatum beheben wir unentgeltlich nach Massgab e der folgenden
Garantiebedingungen Schäden oder Mängel am Produkt. Bei einem Mangel ode r
Defekt, der später als 12 Monate nach dem Kaufdatum festgestellt wird, m uß für
eine Garantiereparatur ein Fabrikationsfehler nachweislich vorliegen.
Die Garantie erstreckt sich nicht auf Batterien und andere Teile, die zu den
Verbrauchsgütern zählen, leicht zerbrec hliche T eile, wie z.B. Glas oder Kunsts toff
sowie Defekte aufgrund des normalen Vers chleißes. Eine Garantiepflicht wird
nicht ausgelöst durch geringfügige Ab weichungen von der Soll-Beschaffenheit,
die für die Wert- und Gebrauchstauglichk eit des Pr oduk ts unerheblich s ind, durc h
Schäden aus chemischen und elektrochemischen Einwirkungen, von Wasser
sowie allgemein aus anormalen Bedingungen.
2. Die G ara nti el eis tun g erf olgt in d er Weise, dass mangelhaf te T ei le nac h un ser er Wahl
unentgeltlich instand ges etzt oder durch einwandfrei e Teile ersetzt werden. AXDIA
behält sich das Recht auf Austausch gegen ein gleichwertiges Ersatzgerät vor, falls
das eingesandte Produkt innerhalb eines angemessenen Zeit- und Kostenrahmens
nicht instand gesetzt werden kann. Ebenso kann das Produkt gegen ein anderes
gleichwertiges Model l ausgetausc ht werden. Ins tandsetzung en vor Ort könn en nicht
verlangt werden. Ersetzte bzw. getauschte Teile geh en in unser Eigen tum übe r.
3. Der Garantieanspruc h erlischt, wenn Reparaturen oder Eingriffe von Pers onen
vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn
unsere Produkte mit Ergänzungs- oder Zubeh örteilen versehen werden, die nicht
auf unsere Produkte abgestimmt sind.
4. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch
setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute
Ersatzteile endet mit der Garantiefrist für das ganze Produkt.
5. Weitergehende und andere Ansprüche, insbesondere solche auf Ersatz
außerhalb des Produkts entstandener Schäd en sind – soweit eine Haftung nic ht
zwingend gesetzlich angeordnet ist – ausges chlossen. Wir haften also nicht für
zufällige, indirekte oder sonstige Folgeschäden aller Art, die zu
Nutzungseinschränkungen, Datenverlusten, Gewinneinbußen oder
Betriebsausfall führen.
DE
31
Page 32
ODYS MP3-Player Sono
Geltendmachung eines Garantiefalles
DE
1. Um den Garantieservice in Anspruc h zu nehm en, m üssen Sie K ontak t mit AXDIA
Service-Center über Email, per Fax oder Telef on aufnehm en (Kontak tdaten siehe
unten). Ebenso steht Ihnen dafür uns er Serviceformular auf unserer Webseite
oder auf der Rückseite der Garantiebedienungen zur Verfügung.
2. AX DIA Service-Center wird versuchen, Ihr Problem zu diagnostizieren und zu
lösen. Wird ein Garantiefall festges tellt, erhalt en Sie eine RM A Nummer ( Return
Material Authorization) und werden gebeten, das Produkt zu AXDIA einzusenden.
ACHTUNG: AXDIA nimmt nur Sendungen an, die mit einer RMA-
Nummer versehen sind.
Für die Einsendung des Produktes ist folgendes zu beachten:
1. Die Sendung ist ausreichend frankiert, versichert und transportgerecht
einzusenden. Dem Produkt darf k ein Zubehör beig efügt sein (keine Kabel, CD‘s,
Speicherkarten, Handbücher, etc.), wenn nicht von AX DIA Service- Center a nders
bestimmt.
2. Die RMA-Num mer ist sichtbar und lesbar von außen auf der Verpackung zu
vermerken.
3. Eine Kopie des Kaufbelegs muss als Garantienachweis beigefügt werden.
4. Nach Eingang des eingesandten Produkts leistet AXDIA Garantie gemäß
Garantiebedienungen und sendet das Produkt frei Haus versichert zurück.
32
Loading...
