- DE -

- DE -

Original Gebrauchsanleitung

WARNUNG

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefah­ren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Be-

aufsichtigung durchgeführt werden.

• Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem
Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.

• Gerät nur anschließen, wenn die elektrischen Daten von Gerät und
Stromversorgung übereinstimmen. Die Gerätedaten befinden sich
auf dem Typenschild am Gerät, auf der Verpackung oder in dieser
Anleitung.

• Tod oder schwere Verletzungen durch Stromschlag sind möglich!
Bevor Sie ins Wasser greifen, Geräte im Wasser mit einer Spannung
>12 V AC oder >30 V DC vom Stromnetz trennen.

• Gerät nur betreiben, wenn sich keine Personen im Wasser aufhalten.

• Gerät nicht verwenden, wenn elektrische Leitungen oder Gehäuse

beschädigt sind.

Gefahr in explosiver Umgebung

Das Gerät ist nicht explosionsgeschützt. Verwenden Sie es niemals in Gegenwart explosiver Stäube, Flüssigkeiten
oder Dämpfe!

Sicherheitshinweise

Vorschriftsmäßige elektrische Installation

• Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer Elek­trofachkraft vorgenommen werden.

• Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen
befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fachkraft

umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler Normen,
Vorschriften und Bestimmungen.

• Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

• Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet

sein (spritzwassergeschützt).

• Steckerverbindungen vor Feuchtigkeit schützen.

• Gerät nur an einer vorschriftsmäßig installierten Steckdose anschließen.

4

- DE -

Sicherer Betrieb

• Gerät nicht im Regen verwenden oder stehen lassen.

• Der Sicherheitsabstand des Gerätes zum Wasser muss mindestens 2 m betragen.

• Leitungen geschützt vor Beschädigungen verlegen und darauf achten, dass niemand darüber fallen kann.

• Gerät nicht an der elektrischen Leitung tragen oder ziehen.

• Bei defekter elektrischer Leitung darf das Gerät nicht betrieben werden.

• Niemals technische Änderungen am Gerät vornehmen.

• Nur die Arbeiten am Gerät durchführen, die in dieser Anleitung beschrieben sind. Wenn sich Probleme nicht beheben

lassen, eine autorisierte Kundendienststelle oder im Zweifelsfall den Hersteller kontaktieren.

• Nur Original-Ersatzteile und –Zubehör für das Gerät verwenden.

Hinweise zu dieser Gebrauchsanleitung

Willkommen bei OASE Living Water. Mit dem Kauf des Produkts PondoVac 3 haben Sie eine gute Wahl getroffen.
Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut.

Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.

Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.
Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter.

Symbole in dieser Anleitung

Warnhinweise

Die Warnhinweise in dieser Anleitung sind durch Signalworte klassifiziert, die das Ausmaß der Gefährdung anzeigen.

WARNUNG

• Bezeichnet eine möglicherweise gefährliche Situation.

• Bei Nichtbeachtung kann Tod oder schwerste Verletzung die Folge sein.

VORSICHT

• Bezeichnet eine möglicherweise gefährliche Situation.

• Bei Nichtbeachtung kann leichte oder geringfügige Verletzung die Folge sein.

HINWEIS

Informationen, die zum besseren Verständnis oder der Vorbeugung möglicher Sach- oder Umweltschäden
dienen.

Weitere Hinweise

 A Verweis auf eine Abbildung, z. B. Abbildung A.

→ Verweis auf ein anderes Kapitel.

5

- DE -

Bestimmungsgemäße Verwendung

PondoVac 3 , im weiteren "Gerät" genannt, darf nur zum Absaugen von Teichschlamm oder als Nass-Sauger verwen­det werden. Auch alle anderen Teile aus dem Lieferumfang dürfen nur in diesem Zusammenhang verwendet werden.
Der zugehörige Filter ist nur für Flüssigkeiten geeignet. Das Aufsaugen von Staub oder Schmutz würde ihn zerstören.

Das Gerät ist nur für den häuslichen Privatgebrauch und nicht für den gewerblichen Einsatz oder den Verleih be­stimmt.

Das Gerät darf auf keinen Fall benutzt werden zum Aufsaugen von

• entflammbaren oder giftigen Stoffen (z.B. Benzin, Asbest, Asbeststaub, Kopiertoner),

• flüchtigen Substanzen,

• Säuren,

• heisser oder glühender Asche,

• Staub, Sand oder ähnlichen Schmutzstoffen.

Montage

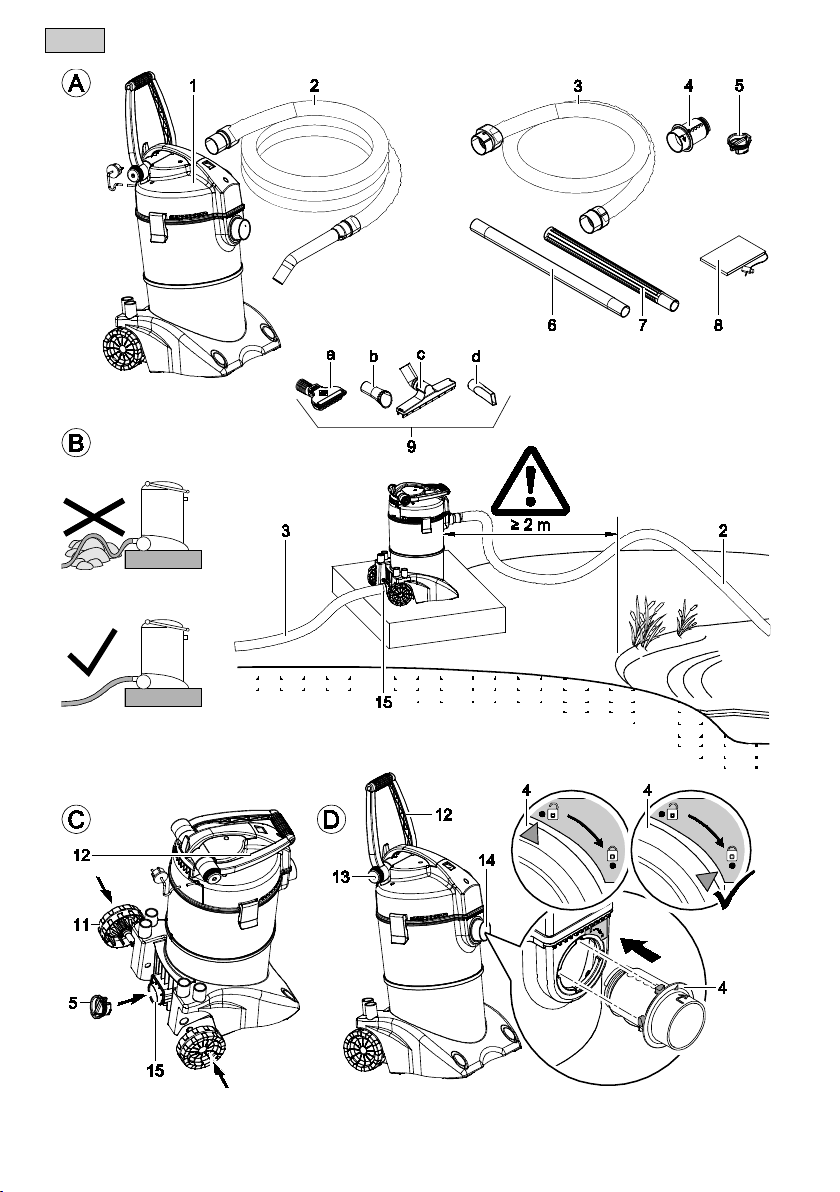

Vorbereitung (Bild C, D, E):

– Räder (Bild C 11) auf das Gehäuse stecken.
– Transportbügel (12) in gewünschte Stellung bringen. Dazu Handschraube (13) lösen und wieder festdrehen.
– Einlassverteiler (Bild D 4) in den Einlass (14) stecken und dann durch eine Drehbewegung im Uhrzeigersinn fixie-

ren (Bajonettverschluss). Der Verteiler ist korrekt montiert, wenn der Markierungspfeil auf den Markierungspunkt

mit dem „Schloss geschlossen“ Symbol zeigt.
– Saugschlauch (Bild E 2) an Einlassverteiler (4) anschließen.
– Verlängerungsrohre ( Bild A, 6, 7) am Handteil des Schlauches (2) anbringen. Das klare Rohr (6) ermöglicht es,

den Durchfluss zu kontrollieren, um so Verstopfungen schneller zu erkennen.
– Für Vorhaben geeignete Düse (9) aufschieben.

Hinweis: Je mehr Rohre verwendet werden, desto höher ist der Rohrreibungswiderstand. Dadurch verringert sich die
Saugleistung.

Betrieb als Schlammsauger (Bild B, E)
Hinweis: Wenn Sie das Gerät als Schlammsauger verwenden, wird das Abwasser sofort über den Ablauf-

schlauch (Bild B, 3) ausgeleitet. Das Abwasser wird nicht im Behälter gesammelt.
So gehen Sie vor:

– Gerät mindestens 2 m vom Gewässer entfernt aufstellen.
– Ein leichtes Gefälle für den Ablaufschlauch (3) erzeugen: Gerät leicht erhöht aber mit festem und sicherem Stand

aufstellen. Die Ablauföffnung (15) muss über der Höhe des Wasserspiegels liegen.
– Ablaufschlauch (3) in die Ablauföffnung (15) des Auffangbehälters stecken.
– Darauf achten, dass der Schlauch gerade liegt: Keine Knicke oder Bögen wegen Bodenunebenheiten. Das Ab-

wasser muss ungehindert ablaufen können und gemäß den örtlichen Gegebenheiten entsorgt werden.

Hinweis: Wenn Sie den Schmutzfangbeutel (Bild A, 8) über das freie Ende des Ablaufschlauches (3) stülpen, können
Sie das von groben Partikeln wie Laub oder Algen gereinigte Abwasser in den Teich zurückleiten. Alternativ können
Sie den abgesaugten Teichschlamm als Pflanzendünger verwenden. In diesem Fall legen Sie den Ablaufschlauch di­rekt in ein Beet. Ansonsten gemäß den örtlichen Gegebenheiten entsorgen.

Betrieb als Nass-Sauger
Hinweis: Wenn Sie das Gerät als Nass-Sauger verwenden, wird das Abwasser im Behälter gesammelt. Maximal 10 l

Flüssigkeit können aufgesaugt werden.
So gehen Sie vor:

– Gerät mindestens 2 m vom Wasser entfernt aufstellen (Bild B).
– Verschlussstopfen (Bild C, 5) in die Ablauföffnung (15) des Auffangbehälters stecken.

6

Störung

Ursache

Abhilfe

Am Gerät tritt Dampf aus

Bei kalter Witterung bildet sich im Gerät Kon-

abgegeben wird

Normales Vorkommnis. Keine Abhilfe nötig

Gerät macht Geräusche und/oder vibriert stark

Tank voll

Tank leeren

Einlassverteiler, Ablauf oder Filterschaum ver-

Gerät ausschalten, 20 s warten und erneut ein-

gen.

Das Gerät saugt nicht oder verliert an Leistung

Netzspannung fehlt

Netzspannung überprüfen

Höhenunterschied zwischen Wasserspiegel
und Gerät zu groß

Auslass sollte etwas über Höhe des Wasser-

spiegels liegen

Beide Behälter sind voll Wasser. Die Schwim­mer dichten vollständig ab

Gerät entleeren

Schmutz verstopft Filterschaum, Saugrohr oder
Saugschlauch

Schmutz entfernen

Klappe am Einlassverteiler klemmt oder ist ver­schmutzt

Einlassverteiler abnehmen. Sitz der Klappe
kontrollieren (Bild I, 4)

O-Ring am Einlassverteiler sitzt nicht richtig

Sitz des O-Rings kontrollieren (Bild I, 4)

Klappe am Auslassventil klemmt oder ist ver-

Ablaufschlauch abnehmen. Sitz der Klappe

O-Ring am Innentank sitzt nicht richtig

Sitz des O-Rings kontrollieren (Bild I, 27)

Geringe Saugleistung

Erhöhter Rohrreibungswiderstand

Saugleitung möglichst kurz und flach halten.

Saugtiefe zu groß. Ab 1,5 m Saugtiefe nimmt
die Saugleistung konstruktionsbedingt ab

Saugtiefe verringern

Der Behälter läuft nicht leer

Ablaufschlauch geknickt oder nicht mit Gefälle

verlegt

Schlauch richtig verlegen. Siehe Montage.

Schmutz verstopft Ablaufschlauch oder Ablauf-

ventil

Schmutz aus Ablaufschlauch und Ablaufventil

entfernen

Gerät schaltet zwischen den Behältern unzu-

Schmutzfilm auf den Kolben nach längerer

Motorgehäuse (G, 17) abnehmen. Manuelles

halten des Motorkopfes.

- DE -

Verwendung der Düsen (Bild A, 9):

Universaldüse (a): Zum Absaugen von Teichschlamm ohne den Teich-Kies mit aufzusaugen.
Fadenalgendüse (b): Für das Separieren und Entfernen von Fadenalgensträngen.
Nasssaugdüse (c): Nur beim Betrieb als Nass-Sauger zum Aufsaugen von Schmutzwasser oder Restwasser.
Hinweis: Jedes Absaugen sollte langsam und mit ruhigen, gleichmäßigen Bewegungen erfolgen. So werden Sedi-

mentaufwirbelungen weitgehend vermieden.

Inbetriebnahme

Achtung! Das Gerät nie ohne Filterschaum (Bild H, 22) oder Schwimmer betreiben! Beide sind im Lieferzustand mon-

tiert. Niemals Staub oder Schmutz aufsaugen!
Schließen Sie das Gerät an das Stromnetz an. Das Gerät verfügt über einen Netzschalter (Bild F, 16):

Position I: Automatikbetrieb. Kontinuierliches Saugen.
Position 0: Das Gerät ist ausgeschaltet.

Betrieb

Auffälligkeiten

Während des Betriebs kann es zu Auffälligkeiten kommen.

Das Gerät vibriert stark. Schalten Sie das Gerät mit dem Netzschalter (16) aus und nach 20 Sekunden wieder ein.
Treten die Vibrationen wieder auf, dann ist wahrscheinlich,

– der Tank voll (Betrieb als Nass-Sauger, Verschlussstopfen eingesetzt),
– der Einlaufverteiler, der Ablauf oder der Filterschaum verschmutzt.

Führen Sie dann eine Reinigung und Wartung des Gerätes durch.
Es entwickelt sich Dampf. Kein Grund zur Sorge. Es handelt sich um Kondenswasser, das nun in Form von Wasser-

dampf durch die Lüftungsschlitze abgegeben wird. Der Effekt tritt besonders bei kalter Witterung auf.

Störungsbeseitigung

denswasser, das in Form von Wasserdampf

reichend oder nicht um

schmutzt

schmutzt

Standzeit

schalten. Tritt Störung wieder auf, Gerät reini-

kontrollieren

Einleiten des Schaltvorgangs durch Überkopf-

7

- DE -

Mit Originalteilen von OASE bleibt das Gerät sicher und ar-

beitet weiterhin zuverlässig.
Ersatzteilzeichnungen und Ersatzteile finden Sie auf unse­rer Internetseite.

www.oase-livingwater.com/ersatzteile

Reinigung und Wartung

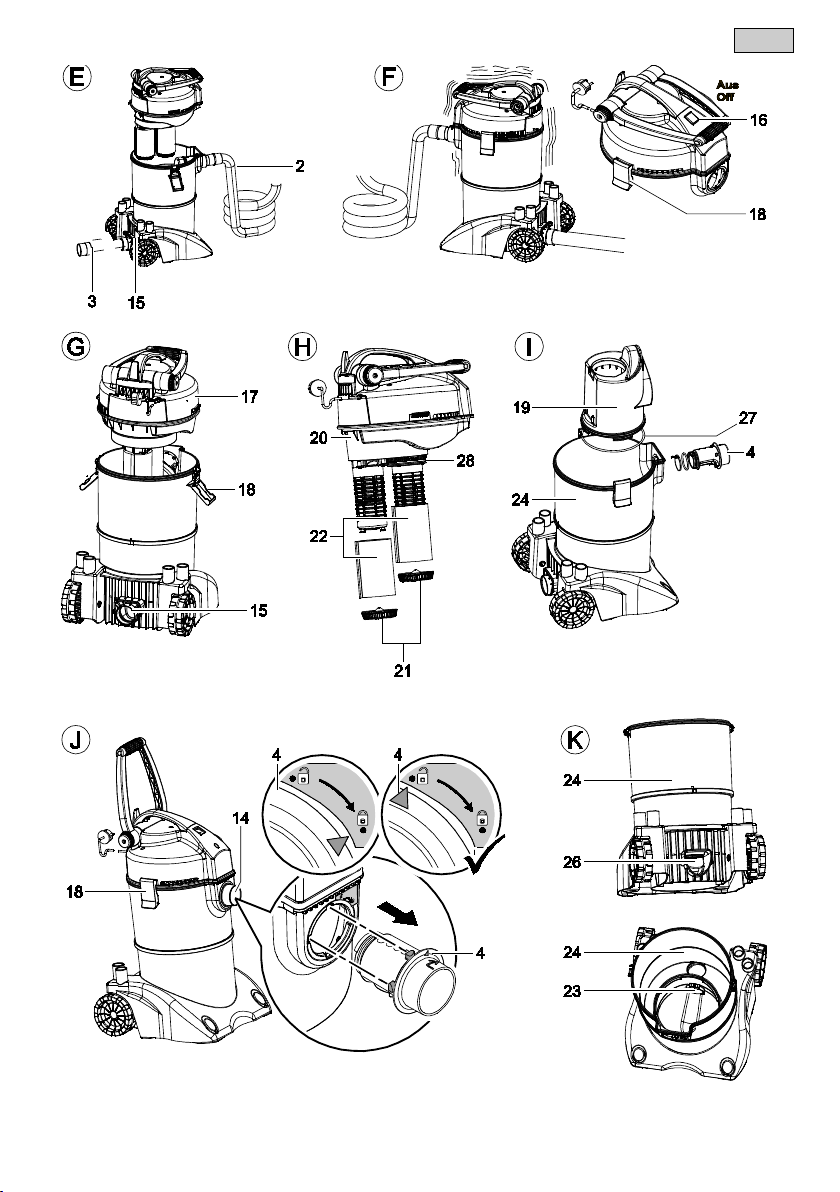

Standardreinigung (Bild F - H)

– Gerät am Netzschalter (16) ausschalten und Netzstecker ziehen.
– Alle Schläuche entfernen.
– Behälterentriegelung lösen (18).
– Motorgehäuse abnehmen (17).
– Innentank durchspülen (19), aber nicht herausnehmen.
– Rastplatten (21) unter Filterschäumen (22) lösen.
– Filterschäume (22) abziehen und mit klarem Wasser auswaschen.

Hinweis: Filterschäume sind Verschleißteile. Prüfen Sie bei dieser Gelegenheit die Filterschäume. Bei Beschädigung
nur durch Original OASE-Ersatzteil ersetzen.

Innentank, Auffangbehälter, Einlassverteiler und Ablaufventil reinigen (Bild I - K)

– Einlassverteiler (Bild J): Einlassverteiler (4) aus Bajonettverschluss (14) drehen. Gummidichtungen (25) im Ein-

lassverteiler auf Vollständigkeit und Zustand prüfen.
– Einlassverteiler durchspülen.
– Innentank (Bild I 19) ausbauen und durchspülen .

• Zustand der Gummidichtung (27) kontrollieren.

• Auffangbehälter (Bild K 24) und Ablaufventil (23) ausspülen.

• Klappe (26) in Ablauföffnung auf Sitz und Gängigkeit überprüfen.

Hinweis: Dichtringe und Ventilgummis sind Verschleißteile. Bei Beschädigung oder Verlust nur durch Original OASE
Ersatzteile ersetzen.

Gerät zusammenbauen

Anschließend das Gerät wieder in umgekehrter Reihenfolge zusammenbauen. Vergessen Sie nicht, das Motorge­häuse mit Hilfe der Rasthaken zu verriegeln (Bild J, 18).

Verschleißteile

• Dichtringe

• Filterschäume

• Ventilgummis

Lagerung

Auffangbehälter entleeren und das Gerät reinigen. Für Kinder unzugänglich in einem trockenen und frostfreien Raum

aufbewahren.

Ersatzteile

Entsorgung

Nicht mehr verwendete Filterschäume und Dichtungen können zusammen mit dem Hausmüll entsorgt werden.

HINWEIS

Dieses Gerät darf nicht als Hausmüll entsorgt werden.

• Gerät durch Abschneiden der Kabel unbrauchbar machen und über das dafür vorgesehene Rücknahmesy-
stem entsorgen.

8

- EN -

Translation of the original Operating Instructions

WARNING

• This unit can be used by children aged 8  and above and by per-
sons with reduced physical, sensory or mental capabilities or lack
of experience and knowledge if they are supervised or have been
instructed on how to use the unit in a safe way and they understand
the hazards involved.

• Do not allow children to play with the unit.

• Only allow children to carry out cleaning and user maintenance un-

- EN -

der supervision.

• Ensure that the unit is fused for a rated fault current of max. 30 mA
by means of a fault current protection device.

• Only connect the unit if the electrical data of the unit and the power
supply correspond. The unit data is to be found on the unit type plate,
on the packaging or in this manual.

• Possible death or severe injury from electrocution! Before reaching
into the water, always disconnect all units in the water that have a
voltage of >12 V AC or >30 V DC from the power supply.

• Only operate the unit if no persons are in the water.

• Do not use the unit if electrical cables or housings are damaged.

Hazard in explosive environments

The unit is not explosion protected. Never use the unit in the presence of explosive dust, fluids or vapours!

Safety information

Correct electrical installation

• Electrical installations must meet the national regulations and may only be carried out by a qualified electrician.

• A person is regarded as a qualified electrician if, due to his/her vocational education, knowledge and experience, he

or she is capable of and authorised to judge and carry out the work commissioned to him/her. This also includes the
recognition of possible hazards and the adherence to the pertinent regional and national standards, rules and regula­tions.

• For your own safety, please consult a qualified electrician.

• Extension cables and power distributors (e.g. outlet strips) must be suitable for outdoor use (splash-proof).

• Protect the plug connection from moisture.

• Only connect the unit to a correctly fitted socket.

Safe operation

• Do not operate or leave the unit in the rain.

• Minimum safety distance between the unit and the water: 2 m.

• Route cables such that they are protected from damage and do not present a tripping hazard.

• Never carry or pull the unit by the electrical cable.

• Never operate the unit if an electrical cable is defective!

9

- EN -

• Never carry out technical changes to the unit.

• Only carry out work on the unit that is described in this manual. If problems cannot be overcome, please contact an

authorised customer service point or, if in doubt, the manufacturer.

• Only use original spare parts and accessories for the unit.

Information about these operating instructions

Welcome to OASE Living Water. You made a good choice with the purchase of this product PondoVac 3.
Prior to commissioning the unit, please read the instructions of use carefully and fully familiarise yourself with the unit.

Ensure that all work on and with this unit is only carried out in accordance with these instructions.
Adhere to the safety information for the correct and safe use of the unit.
Keep these instructions in a safe place! Please also hand over the instructions when passing the unit on to a new

owner.

Symbols used in these instructions

Warnings

The warning information is categorised by signal words, which indicate the extent of the hazard.

WARNING

• Indicates a possibly hazardous situation.

• Non-observance may lead to death or serious injuries.

CAUTION

• Indicates a possibly hazardous situation.

• Non-observance may lead to slight or minor injuries.

NOTE

Information for the purpose of clarification or for preventing possible damage to assets or to the environment.

Additional information

 A Reference to a figure, e.g. Fig. A.

→ Reference to another section.

10

- EN -

Intended use

PondoVac 3 , in the following text termed unit, is restricted to draw out pond sludge or as a wet -vacuum cleaner. This
also applies to all other components being part of our scope of delivery. The attendant filter is only suitable for fluids.
Taking in of dust or dirt will lead to its destruction.

The unit is only intended for private domestic use, not for commercial purposes or rental.
Never use the unit to collect flammable or toxic substances

• (e.g. benzene, asbestos, asbestos dust, copier toner),

• volatile substances,

• acids,

• hot or glowing ash,

• dust, sand or similar dirt.

Installation

Preparation (Fig. C, D, E):

– Fit the wheels (11) on the housing.
– Bring the transport brace (12) into the desired position. For this purpose, loosen and retighten the hand

screw (13).
– Fit the intake distributor (4) into the inlet (14) by performing a plug-turn movement (bayonet closure).
– Connect the suction hose (2) to the intake distributor (4).
– Fit the extension tube (Fig. A, 6, 7) at the hand-held nozzle of the tube (2). The transparent tube (6) allows a flow

control to be able to detect blockages earlier.
– Slide on the tool (9) appropriate for the task.

Note: The higher the number of tubes used, the higher the tube frictional resistance. This leads to a reduction of the
suction capacity.

Operation as a sludge suction unit (Fig. B, E)
Note: When the unit is used as a sludge suction unit, the waste water is directly drained through the drain

hose (Fig. B, 3). The water is not collected in the container.
How to proceed:

– Place the unit at a minimum distance of 2 m from the water.
– Route the drain hose (3) with a slight gravity: Places the unit slightly higher. Ensure a safe and stable position.

Ensure that the drain opening (15) is above the water level.
– Plug the drain hose (3) into the drain opening (15) of the collection container.
– Ensure that the hose lies straight: Avoid kinks or bends caused by unevenness of the ground. Allow unrestricted

draining of the water, which has to be disposed of in accordance with the local conditions.

Note: When you pull the dirt catcher bag (Fig. A, 8) over the free end of the drain hose (3), you can return the water,
then free from coarse particles, such as dead leaves or algae, into the pond. As an alternative, the removed pond

sludge can be used as plant fertiliser. In this case, lay the drain hose directly on a plant bed. Otherwise dispose of in
accordance with the local conditions.

Use as a wet vacuum cleaner
Note: When using the unit as a wet vacuum cleaner, the waste water is collected in the container. A maximum of 10 l

of fluid can be taken in.
How to proceed:

– Place the unit at a minimum distance of 2 m from the water (Fig. B).
– Seal the drain opening (15) of the collection container by means of the plug (Fig. C, 5).

11

- EN -

Malfunction

Cause

Remedy

Vapour escapes from the unit

In cold weather, condensate forms in the unit,
which is released in the form of water vapour.

This is normal. No remedy necessary

The unit develops noise and/or heavy vibration

The tank is full

Drain tank

Intake distributor, drain or foam filter is soiled

Switch off the unit, wait 20 s, then switch on

unit.

The unit does not suck or its performance re-

No mains voltage

Check mains voltage

Excessive height difference between water
level and unit

We recommend that the outlet height is slightly
above the water level

Both containers are full of water. The float bod­ies seal completely

Drain the unit

Dirt plugs foam filters, the suction tube or the
suction hose

Remove dirt

The flap at the intake distributor is jammed or
soiled

Remove the intake distributor. Check the flap

seating (Fig. I, 4)

O ring at the inlet distributor not properly seated

Check the O-ring seating (Fig. I, 4)
The flap at the outlet valve is jammed or soiled

Remove the drain hose. Check the flap seating

O ring at the inner tank not properly seated

Check the O-ring seating (Fig. I, 27)

Low suction capacity

Increased tube friction resistance

Keep the suction hose as short and flat as pos­sible.

Suction depth too large. Due to the design, the

depth of 1,5 m

Reduce the suction depth

The container does not empty

The drain hose is kinked or was not laid with an
incline

Route the hose correctly. See Installation.

Drain hose or drain valve plugged with dirt

Remove dirt from the drain hose and the drain
valve

Poor unit switching behaviour between the con-

Dirt film on the pistons after an extended down

Remove motor housing (G, 17). Start the

head overhead.

Use of the tools (Fig. A, 9):

Universal tool (a): To remove pond sludge without taking in the pond gravel.
Thread algae tool (b): For the separation and removal of thread algae.

Wet suction tool (c): Only to be used when operating the unit as a wet vacuum cleaner to remove soiled water or resid-
ual water.

Note: Always work slowly, performing smooth, uniform movements. This largely prevents sediments from being swirled
up.

Commissioning/start-up

Attention! Never operate the unit without foam filter (Fig. H, 22) or float body! Both are fitted when delivered. Never

vacuum dust or dirt!

Connect the unit to the power supply. The unit is equipped with a power switch (Fig. F, 16):
Position I: Automatic mode. Continuous operation.

Position 0: The unit is switched off.

Operation

Abnormalities

Unusual behaviour could be encountered during operation.
The unit heavily vibrates. Turn the unit off at the power switch (16) and on again after 20 seconds. If vibration per-

sists, probably either

– the tank is full (when operated as a wet vacuum cleaner, plug inserted),
– or the intake distributor, the drain or the foam filter is soiled.

In this case, clean and service the unit.
Vapour develops. No reason to worry. This is condensate released through the ventilation slots in the form of water

vapour. This effect is particularly encountered in cold weather.

Remedy of faults

duces

tainers, or no switch-over

12

suction capacity reduces as from a suction

time

again. If the malfunction reoccurs, clean the

switching cycle manually by holding the motor

The use of original parts from OASE ensures continued
safe and reliable operation of the unit.
Please visit our website for spare parts drawings and spare
parts.

www.oase-livingwater.com/spareparts

- EN -

Maintenance and cleaning

Standard cleaning (Fig. F - H)

– Switch the unit off at the power switch (16) and pull out the power plug.
– Remove all hoses.
– Unlock the container lock (18).
– Remove the motor housing (17).
– Flush the inner tank (19), but do not remove.
– Unlock the engagement plates (21) beneath the foam filters (22).
– Remove the foam filters (22) and wash out with clean water.

Note: Foam filters are wear parts. Check the foam filters at the same time. If damaged, only replace with original
OASE spare parts.

Clean inner tank, collector, intake distributor and drain valve (Fig. I - K)

– Intake distributor (Fig. J): Turn the intake distributor (4) out of the bayonet closure (14). Check the completeness

and condition of the rubber seals (25) in the intake distributor.
– Rinse the intake distributor.
– Remove the inner tank (Fig. I 19) and rinse.

• Check the condition of the rubber seal (27).

• Rinse the collector (Fig. K 24) and drain valve (23).

• Check seating and ease of movement of the flap (26) in the drain opening.

Note: Sealing rings and valve rubber elements are wear parts. If damaged or lost, only replace with original OASE
spare parts.

Reassembling the unit

Subsequently, reassemble the unit in the reverse order. Do not forget to lock the motor housing using the engagement
hooks (Fig. J, 18).

Wear parts

• Sealing rings

• Foam filters

• Valve rubber elements

Storage

Empty out the collection container and clean the unit. Store in a dry, frost protected room, inaccessible to children.

Spare parts

Disposal

Foam filters and seals no longer used can be disposed of with the household waste.

NOTE

Do not dispose of this unit with domestic waste.

• Render the unit unusable beforehand by cutting the cables and dispose of the unit via the return system
provided for this purpose.

13

- FR -

- FR -

Traduction de la notice d'emploi originale

AVERTISSEMENT

• Attention :
Dans le cas où cet appareil serait utilisé par des mineurs de moins
de 8 ans ainsi que par des personnes souffrant d'un handicap men­tal ou plus généralement par des personnes manquant d'expé­rience, un adulte averti devra être présent, qui renseignera le mi­neur ou la personne fragilisée concernée sur le bon emploi de ce
matériel. Les enfants ne doivent pas jouer avec cet appareil. Ne
pas laisser un enfant sans surveillance pour le nettoyage ou l'entre­tien.

• Veiller à ce que l'appareil soit absolument protégé par fusible par le
biais d’une protection différentielle avec un courant assigné de
30 mA maximum.

• Ne brancher l'appareil que lorsque les caractéristiques électriques
de l'appareil et de l'alimentation électrique correspondent. Les carac­téristiques de l'appareil sont indiquées sur la plaque signalétique de
l'appareil, sur l'emballage ou dans cette notice d'emploi.

• La mort ou des blessures graves par choc électrique sont possibles

! Avant de mettre les mains dans l'eau, débranchez les appareils
dans l'eau d'une tension >12 V CA ou >30 V CC.

• Utiliser l'appareil uniquement lorsque personne ne se trouve dans
l'eau.

• Ne pas utiliser l'appareil lorsque les câbles électriques ou les boîtiers
sont endommagés.

Danger dans un environnement explosif

L'appareil n'est pas protégé contre l'explosion. Ne jamais utiliser l'appareil en présence de poussières, de liquides ou
de vapeurs pouvant exploser !

Consignes de sécurité

Installation électrique correspondant aux prescriptions

• Les installations électriques doivent répondre aux règlements d'installation nationaux et leur exécution est exclusive­ment réservée à un technicien électricien.

• Une personne est considérée comme technicien électricien lorsqu'elle est capable et habilitée à apprécier et réaliser
les travaux qui lui sont confiés en raison de sa formation technique, de ses connaissances et de son expérience.
Travailler en tant que technicien consiste également à identifier d'éventuels dangers et à respecter les normes régio­nales et nationales, les règlements et les dispositions en vigueur qui se rapportent aux tâches à exécuter.

• En cas de questions et de problèmes, prière de vous adresser à un technicien électricien.

• Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être conçus pour une utilisation

en extérieur (protégé contre les projections d'eau).

14

- FR -

• Protéger les raccordements à fiche contre l'humidité.

• Raccorder l'appareil uniquement à une prise installée de manière réglementaire.

Exploitation sécurisée

• Ne pas utiliser ou laisser l'appareil sous la pluie.

• La distance de sécurité entre l'appareil et la pièce d'eau doit être d'au moins 2 m.

• Poser les câbles de manière à ce qu'ils soient protégés contre d'éventuels endommagements et veiller à ce que

personne ne puisse trébucher.

• Ne pas porter ou tirer l'appareil par les câbles électriques.

• Il est interdit d'utiliser l'appareil si le câble électrique est défectueux.

• Ne jamais procéder à des modifications techniques sur l’appareil.

• Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi. S'il est impossible

de remédier aux problèmes, contacter le SAV agréé ou en cas de doute le constructeur.

• N’utiliser que des pièces de rechange et des accessoires d’origine pour l’appareil.

Remarques relatives à cette notice d'emploi

Bienvenue chez OASE Living Water. Avec l'acquisition du produit, PondoVac 3 vous avez fait le bon choix.
Avant la première utilisation de l'appareil, lire attentivement cette notice d'emploi et se familiariser avec l'appareil. Tous

les travaux effectués avec et sur cet appareil devront être exécutés conformément aux directives ci-jointes.
Respecter impérativement les consignes de sécurité relatives à une utilisation correcte et en toute sécurité.
Conserver soigneusement cette notice d'emploi. Lors d'un changement de propriétaire, prière de transmettre égale-

ment cette notice d'emploi.

Symboles dans cette notice d'emploi

Avertissements

Dans cette notice, les avertissements sont classés par mots de signalisation qui indiquent l'ampleur du risque.

AVERTISSEMENT

• signale une situation éventuellement dangereuse.

• Le non-respect risque d'entraîner la mort ou des blessures graves.

ATTENTION

• signale une situation éventuellement dangereuse.

• Le non-respect risque d'entraîner de légères blessures et futiles.

REMARQUE

Informations permettant d’assurer une meilleure compréhension et d’éviter des dommages matériels ou envi­ronnementaux.

Autres remarques

 A Renvoi à l'illustration, p. ex. Figure A.

→ Renvoi à un autre chapitre.

15

- FR -

Utilisation conforme à la finalité

PondoVac 3 , nommé par la suite "appareil", doit être uniquement utilisé pour aspirer la vase ou comme aspira-teur
pour eau. Tous les autres éléments faisant partie des fournitures ne doivent être utilisés que dans ce contexte. Le
filtre correspondant n'est conçu que pour des liquides. L'aspiration de poussière ou de salissure entraînerait un dom-
mage irréversible.

L'appareil est destiné exclusivement à une utilisation privée et non pas à une application commerciale ou à la location.
N'utiliser l'appareil en aucun cas pour aspirer des

• des substances inflammables ou nocives (par ex. essence, amiante, poussière d'amiante, toner de photocopieuse),

• des substances volatiles,

• des acides,

• des cendres chaudes ou incandescentes,

• de la poussière, du sable ou des saletés similaires.

Montage

Préparation (figures C, D, E) :

– Introduire les roues (11) sur le carter.
– Mettre la poignée de transport (12) dans la position souhaitée. Pour cela débloquer la vis manuelle (13) et la re-

bloquer.

– Monter le distributeur d'aspiration (4) dans l'orifice d'aspiration (14) en insérant et en tournant (verrouillage à

baïonnette).
– Raccorder le tuyau d'aspiration (2) sur le distributeur d'aspiration (4) .
– Mettre en place les tubes de rallonge (figure A, 6, 7) sur la partie manuelle du tuyau (2). Le tube clair (6) permet

de contrôler le débit afin de détecter plus rapidement d'éventuels colmatages.
– Installer le suceur (9) approprié au projet.

Remarque : plus on utilise de tubes, plus élevée sera la résistance due au frottement dans le tube. La puissance
d'aspiration s'en trouve ainsi diminuée.

Utilisation comme aspirateur de vase (figures B, E)
Remarque : lorsque l'appareil est utilisé comme aspirateur de vase, l'eau usée est rejetée immédiatement via le tuyau

d'écoulement (figure B, 3). L'eau usée n'est pas récupérée dans le récipient.
Voici comment procéder :

– Placer l'appareil à au moins 2 m de l'eau.
– Prévoir une légère inclinaison pour le tuyau d'écoulement (3) : appareil légèrement surélevé mais sur un empla-

cement stable et sûr. L'ouverture d'écoulement (15) doit se trouver au-dessus de la surface de l'eau.
– Introduire le tuyau d'écoulement (3) dans l'ouverture d'écoulement (15) du récipient collecteur.
– Veiller que le tuyau repose à plat : éviter tout pli ou coude en raison d'irrégularités du sol. L'eau usée doit pouvoir

s'écouler librement et être éliminée selon les réglementations locales.

Remarque : Si vous placez le sac de récupération d'impuretés (figugre A, 8) au-dessus de l'extrémité libre du tuyau
d'écoulement (3), il vous est alors possible de renvoyer l'eau usée dans votre bassin une fois libérée des particules
grossières, telles que des feuilles ou des algues. Il est également possible d'utiliser la vase aspirée comme engrais
pour plantes. Dans ce cas, placer le tuyau d'écoulement directement dans vos plates-bandes. Sinon procéder à un
recyclage conformément aux réglementations locales.

Utilisation comme aspirateur pour eau
Remarque : Si l'appareil est utilisé comme aspirateur pour eau, l'eau usée est accumulée dans le récipient. il est pos-

sible d'aspirer 10 l de liquide au maximum.
Voici comment procéder :

– Placer l'appareil à au moins 2 m de l'eau (figure B).
– Introduire le bouchon obturateur (figure C, 5) dans l'ouverture d'écoulement (15) du récipient collecteur.

16

Dérangement

Cause

Remède

De la vapeur sort de l'appareil

Par temps froid, de l'eau de condensation se

vapeur d'eau

Situation normale. Aucun remède nécessaire

L'appareil émet des bruits et/ou vibre fortement

Réservoir plein

Vider le réservoir

Distributeur d'aspiration, évacuation ou mousse

Mettre l'appareil hors circuit, attendre 20 se-

ment survient à nouveau, nettoyer l'appareil.

L'appareil n'aspire pas ou perd de la puissance

Aucune tension du réseau électrique

Vérifier la tension de réseau électrique

La différence de hauteur entre la surface de
l'eau et l'appareil est trop importante

La sortie d'écoulement doit se trouver légère­ment au-dessus du niveau de l'eau

Les deux récipients sont pleins d'eau. Les flot­teurs calfeutrent complètement.

Vider l'appareil

De la saleté obstrue la mousse filtrante, le tube
d'aspiration ou le tuyau flexible d'aspiration

Retirer la saleté

Le clapet du distributeur d'aspiration est bloqué
ou encrassé

Retirer le distributeur d'aspiration Contrôler le

positionnement du clapet (figure I, 4)

Le joint torique du distributeur d'aspiration n'est
pas mis correctement en place

Contrôler le positionnement du joint torique (fi­gure I, 4)

Le clapet de la soupape de vidange est bloqué

Retirer le tuyau d'écoulement. Contrôler le posi­Le joint torique du réservoir interne n'est pas

mis correctement en place

Contrôler le positionnement du joint torique (fi­gure I, 27)

Faible puissance d'aspiration

Résistance de frottement du tuyau accrue

Maintenir si possible la conduite d'aspiration
courte et à plat.

Profondeur d'aspiration trop importante. À partir

construction

Réduire la profondeur d'aspiration

Le récipient ne se vide pas

Le tuyau d'écoulement à un pli ou il n'est pas
suffisamment incliné

Installer correctement le tuyau. Voir montage.

De la saleté obstrue le tuyau d'écoulement ou
la soupape de vidange.

Retirer la saleté se trouvant dans le tuyau
d'écoulement et dans la soupape de vidange

L'appareil commute de manière insuffisante

Pellicule de saleté sur les pistons après une pé-

Retirer le carter du moteur (G, 17). Engager

en maintenant la tête du moteur vers le bas.

- FR -

Utilisation des suceurs (figure A, 9) :

Suceur universel (a) : pour l'aspiration de vase de bassin sans aspirer le gravier du bassin.
Suceur pour algues filamenteuses (b) : pour la séparation et l'élimination d'amas d'algues filamenteuses.
Suceur pour liquide (c) : uniquement pour l'utilisation comme aspirateur pour liquide pour l'aspiration d'eau sale ou

d'eau résiduelle.
Remarque : effectuer chaque aspiration lentement et calmement avec des mouvements réguliers. Ceci permet ainsi

d'éviter en grande partie des tourbillonnements de sédiments.

Mise en service

Attention ! Ne jamais utiliser l’appareil sans mousse filtrante (figure H, 22), ni flotteur ! Les deux sont livrés déjà mon-

tés. Ne jamais aspirer de poussière, ni de saletés !
Raccorder l'appareil au secteur. L'appareil dispose d'un interrupteur principal (figure F, 16) :

Position I : Mode automatique. Aspiration continue.
Position 0 : L'appareil est hors circuit.

Exploitation

Particularités

Des anomalies peuvent se produire pendant l'exploitation.

L'appareil vibre très fortement. Mettre l'appareil hors circuit par l'interrupteur principal (16) et le remettre en circuit

après 20 secondes. Si les vibrations se reproduisent, il est alors probable que

– le réservoir soit plein (utilisation comme aspirateur pour eau, bouchon obturateur en place),
– le distributeur d'entrée, l'écoulement ou la mousse filtrante sont encrassés.

Effectuer alors le nettoyage et l'entretien de l'appareil.
Formation de vapeur. Ne vous faites pas de soucis. Il s'agit d'eau de condensation qui est évacuée sous forme de

vapeur d'eau à travers les fentes d'aération. Ceci se produit particulièrement par temps froid.

Dépannage

forme dans l'appareil, ce qui se traduit par de la

entre les récipients ou pas du tout

filtrante encrassés

ou encrassé

d'une profondeur d'aspiration de 1,5 m, la puis­sance d'aspiration diminue pour des raisons de

riode d'immobilisation prolongée

condes et le remettre en circuit. Si le dérange-

tionnement du clapet

manuellement la procédure d'enclenchement

17

- FR -

L'appareil continue de fonctionner de manière fiable et sé-

curisée avec des pièces originales d'OASE.

Vous trouverez nos pièces de rechange et leurs schémas
sur notre site internet.

www.oase-livingwater.com/piecesdetachees

Nettoyage et entretien

Nettoyage standard (figures F - H)

– Mettre l'appareil hors circuit avec le commutateur principal (16) et retirer la fiche du secteur.
– Retirer tous les tuyaux.
– Débloquer le verrouillage du récipientn (18).
– Retirer le carter du moteur (17).
– Rincer le réservoir interne (19) sans le retirer.
– Débloquer les éléments de verrouillage (21) sous les mousses filtrantes (22).
– Retirer les mousses filtrantes (22) et les rincer à l'eau claire.

Remarque : les mousses filtrantes sont des pièces d'usure. Contrôler à cette occasion l'état des mousses filtrantes.
En cas de dommage, les remplacer par des pièces de rechange OASE d'origine.

Nettoyage du réservoir interne, du récipient collecteur, du distributeur d'aspiration et de la soupape de vi­dange (figures I - K)

– Distributeur d'aspiration (figure J) : tourner le distributeur d'aspiration (4) hors du verrouillage à baïonnette (14).

Contrôler l'intégralité et l'état des joints d'étanchéité en caoutchouc (25) dans le distributeur d'aspiration.

– Rincer le distributeur d'aspiration.
– Démonter et rincer le réservoir interne (figure I 19).

• Contrôler l'état du joint en caoutchouc (27).

• Rincer le récipient collecteur (figure K 24) et la soupape de vidange (23).

• Vérifier la position correcte et la bonne marche du clapet (26) dans l'ouverture d'écoulement.

Remarque : les bagues d'étanchéité et les caoutchoucs de soupape sont des pièces d'usure. En cas de détérioration
ou de perte, les remplacer par des pièces de rechange OASE d'origine.

Assemblage de l'appareil

Remonter ensuite l'appareil dans l'ordre inverse. Ne pas oublier de verrouiller le carter de moteur à l'aide des crochets
(figure J, 18).

Pièces d'usure

• Bagues d'étanchéité

• Mousses filtrantes

• Caoutchoucs de soupapes

Stockage

Vider le récipient collecteur et nettoyer l'appareil. Entreposer l'appareil hors de portée des enfants dans un endroit sec
et protégé du gel.

Pièces de rechange

Recyclage

Les mousses filtrantes et les joints d'étanchéité qui ne sont plus utilisés peuvent être jetés avec les ordures ména­gères.

REMARQUE

Il est interdit de mettre cet appareil au rebut en l'évacuant vers la gestion des ordures ménagères.

• Rendre l'appareil inutilisable en coupant le câble et le mettre au rebut en utilisant le système de retour
prévu à cet effet.

18

- NL -

Vertaling van de oorspronkelijke gebruiksaanwijzing

WAARSCHUWING

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en
daarnaast door personen met verminderde fysieke, sensorische of
mentale vermogens of een gebrek aan ervaring en kennis, mits zij
onder toezicht staan of geïnstrueerd werden over het veilige ge­bruik van het apparaat en de gevaren begrijpen, die hiermee sa­menhangen.

• Kinderen mogen niet met het apparaat spelen.

• Reiniging en onderhoud door de gebruiker mogen niet worden uit-

- NL -

gevoerd door kinderen, die niet onder toezicht staan.

• Het apparaat moet beveiligd zijn via een aardlekschakelaar met een
vastgestelde lekstroom van maximaal 30 mA.

• Apparaat alleen aansluiten als de elektrische specificaties van het
apparaat en de voeding overeenstemmen. De specificaties staan op
het typeplaatje van het apparaat, op de verpakking, of in deze hand­leiding vermeld.

• Dodelijk of ernstig lichamelijk letsel is mogelijk door elektrische
schokken! Voor u in het water grijpt, moet u apparaten met een span­ning >12 V AC of >30 V DC van het elektriciteitsnet scheiden.

• Apparaat alleen toepassen wanneer er zich geen personen in het
water ophouden.

• Apparaat niet gebruiken als elektrische snoeren of behuizing be-
schadigd zijn.

Risico in explosiegevaarlijke omgeving

Het apparaat is niet explosiebeveiligd. Gebruik het nooit als explosieve stoffen, vloeistoffen of dampen aanwezig zijn!

Veiligheidsinstructies

Elektrische installatie volgens de voorschriften

• Elektrische installaties dienen te voldoen aan de nationale opstellingsvoorschriften en mogen slechts door een elek­tricien worden uitgevoerd.

• Een persoon is een elektricien als hij of zij op grond van zijn of haar opleiding, kennis en ervaring in staat en bevoegd
is, de aan hem of haar overgedragen werkzaamheden te beoordelen en uit te voeren. De werkzaamheden als spe­cialist omvatten ook het herkennen van mogelijke gevaren en het in acht nemen van geldige regionale en nationale
normen, voorschriften en bepalingen.

• Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien.

• Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwater-

bestendig).

• Stekkerverbindingen tegen vocht beschermen.

• Apparaat alleen op een volgens de voorschriften geïnstalleerde wandcontactdoos aansluiten.

19

- NL -

Veilig gebruik

• Gebruik het apparaat niet in de regen en laat het ook niet in de regen staan.

• De veiligheidsafstand tussen het apparaat en het water moet minstens 2 m bedragen.

• Snoeren beschermd tegen beschadigingen aanleggen en erop letten dat niemand erover kan struikelen.

• Apparaat niet aan het elektrische snoer dragen of trekken.

• Bij defecte elektrische kabel mag het apparaat niet worden gebruikt.

• Het apparaat nooit aan technische modificaties onderwerpen.

• Alleen werkzaamheden aan het apparaat uitvoeren die in deze handleiding beschreven staan. Als problemen zich

niet laten verhelpen contact opnemen met een klantenservice of in geval van twijfel met de fabrikant.

• Alleen originele onderdelen en toebehoren voor het apparaat toepassen.

Instructies betreft deze gebruiksaanwijzing

Welkom bij OASE Living Water. Met de aanschaf van het product PondoVac 3 heeft u een goede keuze gemaakt.
Voordat u het apparaat in gebruik neemt dient u de gebruiksaanwijzing zorgvuldig door te lezen en zich met het appa-

raat vertrouwd te maken. Alle werkzaamheden aan en met dit apparaat mogen uitsluitend verricht worden als ze con­form de onderhavige handleiding zijn.

Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsvoorschriften.
Bewaar deze gebruiksaanwijzing zorgvuldig. Geef de gebruiksaanwijzing aan de nieuwe eigenaar wanneer het appa-

raat van eigenaar verwisselt.

Symbolen in deze handleiding

Waarschuwingen

De waarschuwingen in deze handleiding zijn met signaalwoorden gemarkeerd, die de mate van gevaar aangeven.

WAARSCHUWING

• Betekent een mogelijk gevaarlijke situatie.

• Bij niet aanhouden van de instructie kan dodelijk of ernstig lichamelijk letsel het gevolg zijn.

VOORZICHTIG

• Betekent een mogelijk gevaarlijke situatie.

• Bij niet aanhouden van de instructie kan licht lichamelijk letsel het gevolg zijn.

OPMERKING

Informatie, die voor een beter begrip of preventie van mogelijke materiële of milieuschade is bedoeld.

Overige instructies

 A Verwijst naar een afbeelding, bijvoorbeeld afbeelding A.

→ Verwijst naar een ander hoofdstuk.

20

- NL -

Beoogd gebruik

PondoVac 3 , hiernavolgend "apparaat" genoemd, mag uitsluitend worden gebruikt voor het afzuigen-van vijverslib, of
als natte zuiger. Ook alle andere onderdelen uit de levering mogen slechts in deze samenhang worden gebruikt. De
bijbehorende filter is alleen geschikt voor vloeistoffen. Het opzuigen van stof of vuil beschadigt de filter onherstelbaar.

Het apparaat is uitsluitend geschikt voor huishoudelijk privégebruik en mag niet commercieel worden gebruikt of wor­den verhuurd.

Het apparaat in geen geval gebruiken voor het opzuigen van

• ontvlambare of giftige stoffen (bijv. benzine, asbest, asbeststof, toner voor kopieermachines),

• vluchtige substanties,

• zuren,

• hete of gloeiende as,

• stof, zand of dergelijke afvalstoffen.

Montage

Voorbereiding (afbeelding C, D, E):

– Wielen (11) op de behuizing steken.
– Transportbeugel (12) in de gewenste stand zetten. Daarvoor handschroef (13) los- en weer vastdraaien.
– Inlaatverdeler (4) door steek-draaibeweging in inlaat (14) monteren (bajonetsluiting).
– Zuigslang (2) op inlaatverdeler (4) aansluiten.
– Verlengbuizen (afbeelding A, 6, 7) op het handgedeelte van de slang (2) aanbrengen. Door de transparante buis

(6) kan men het debiet controleren, om zo verstoppingen sneller te kunnen herkennen.

– Voor de taak geschikte spuitmonden (9) erop schuiven.

Aanwijzing: Hoe meer buizen u gebruikt, des te hoger is de wrijvingsweerstand in de buizen. Daardoor wordt het zuig­vermogen verminderd.

Gebruik als slibzuiger (afbeelding B, E)
Aanwijzing: Als u het apparaat als slibzuiger gebruikt, wordt het afvoerwater direct via de afvoerslang (afbeelding B,

3) weggevoerd. Het afvoerwater wordt niet in het bekken verzameld.

Zo gaat u te werk:

– Apparaat ten minste 2 m van het water af opstellen.
– Zorg voor een kleine helling voor de afvoerslang (3): Zet het apparaat ietsje hoger maar stevig en veilig opge-

steld. De afvoeropening (15) moet boven het niveau van het wateroppervlak liggen.
– Afvoerslang (3) in de afvoeropening (15) van het opvangbekken steken.
– Let erop, dat de slang recht ligt: Geen knikken of bochten door oneffenheden van de bodem. Het afvoerwater

moet ongehinderd kunnen weglopen en volgens de plaatselijke faciliteiten worden afgevoerd.

Aanwijzing: Als u de vuilopvangzak (afbeelding A, 8) over het vrije einde van de afvoerslang (3) doet, kunt u het van
grote deeltjes zoals loof of algen gereinigde afvoerwater in de vijver terugleiden. Optioneel kunt u het weggezogen vij-

verslib als plantenmest gebruiken. In dit geval legt u de afvoerslang direct in een bloembed. Anders volgens de plaat-

selijke faciliteiten afvoeren.

Gebruik als nat-zuiger
Opmerking: Als u het apparaat als nat-zuiger gebruikt, wordt het afvoerwater in het reservoir verzameld. Maximaal

10 l vloeistof kunnen worden opgezogen.
Zo gaat u te werk:

– Apparaat ten minste 2 m van het water verwijderd opstellen (afbeelding B).
– Afsluitdop (afbeelding C, 5) in de afvoeropening (15) van het opvangbekken steken.

21

- NL -

Storing

Oorzaak

Remedie

Er komt stoom uit het apparaat

Bij koud weer vormt zich in het apparaat con-

komt

Normaal voorval. Geen remedie nodig

Apparaat maakt geluiden en/of trilt sterk

Tank vol

Tank leegmaken

Inlaatverdeler, afvoer of filterschuim verontrei-

Apparaat uitschakelen, 20 s wachten en op-

apparaat reinigen.

Het apparaat zuigt niet of verliest aan ver-

Netspanning ontbreekt

Netspanning controleren

Hoogteverschil tussen het wateroppervlak en
het apparaat is te groot

Uitlaat dient iets boven het wateroppervlak te
liggen

Beide bekkens zijn vol water. De vlotters dich­ten volledig af

Apparaat leegmaken
Vuil verstopt filterschuim, zuigbuis of zuigslang

Vuil verwijderen

Klep op de inlaatverdeler klemt of is vervuild

Inlaatverdeler afnemen Controleren of klep ste-

vig vastzit (afbeelding I, 4)

O-ring op de inlaatverdeler zit niet goed

Controleren of O-ring stevig vastzit (afbeelding
I, 4)

Klep op de uitlaatklep klemt of is vervuild

Afvoerslang afnemen. Controleren of de klep

O-ring op de binnentank zit niet goed

Controleren of O-ring stevig vastzit (afbeelding
I, 27)

Gering zuigvermogen

Verhoogde buiswrijvingsweerstand

Zuigleiding zo kort en vlak mogelijk houden.

Zuigdiepte te groot. Vanaf 1,5 m zuigdiepte
neemt het zuigvermogen ontwerpafhankelijk af

Zuigdiepte verminderen

De opvangbak loopt niet leeg
Afvoerslang is geknikt of is niet op een hellend

vlak gelegd

Slang juist leggen. Zie montage.
Vuil verstopt afvoerslang of afvoerklep

Vuil uit afvoerslang en afvoerklep verwijderen

Apparaat schakelt tussen de bekkens onvol-

Vuillaagje op de zuigers na langere tijd stilge-

Motorbehuizing (G, 17) afnemen. Handmatig in

op de kop houden van de motorkop.

Gebruik van de spuitmonden (afbeelding A, 9):

Universele spuitmond (a): Voor het opzuigen van vijverslib zonder de kiezelsteentjes van de vijver mee te zuigen.
Wierspuitmond (b): Voor het scheiden en verwijderen van strengen wier.
Natzuigspuitmond (c): Alleen voor de werking als natzuiger voor het opzuigen van vuil water of restwater.

Aanwijzing: Het zuigen dient elke keer langzaam en met rustige, gelijkmatige bewegingen te worden uitgevoerd. Zo
wordt het opstuiven van sediment vermeden.

Inbedrijfstelling

Let op! Gebruik het apparaat nooit zonder filterschuim (afbeelding H, 22) of vlotter! Beide zijn af fabriek gemonteerd.

Zuig nooit stof of vuil op!

Sluit het apparaat aan op het elektriciteitsnet. Het apparaat beschikt over een netschakelaar (afbeelding F, 16):
Stand I: Automatische werking. Continu zuigen.

Stand 0: Het apparaat is uitgeschakeld.

Werking

Opvallendheden

Tijdens de werking kunnen abnormaliteiten optreden.
Het apparaat trilt sterk. Schakel het apparaat met de netschakelaar (16) uit en na 20 seconden weer aan. Begint het

trillen opnieuw, dan is waarschijnlijk de tank vol,

– (gebruik als natzuiger, afsluitdop ingezet), de inloopverdeler, de afvoer
– of het filterschuim verontreinigd.

Voer dan een reiniging en onderhoud van het apparaat door.
Er wordt stoom ontwikkeld. Geen reden tot onrust. Het betreft hier condenswater, dat nu in de vorm van waterdamp

door de ventilatiegleuven vrijkomt. Het effect treedt in het bijzonder bij koud weer op.

Storing verhelpen

denswater, dat in de vorm van waterdamp vrij-

mogen

doende of niet om

22

nigd

staan te hebben

nieuw inschakelen. Treedt storing opnieuw op,

stevig vastzit

werking zetten van het schakelproces door het

Met originele onderdelen van OASE blijft het apparaat vei-

lig en werkt het weer betrouwbaar.
Onderdelentekeningen en reserveonderdelen vindt u op
onze website.

w

www.oase-livingwater.com/onderdelen

- NL -

Reiniging en onderhoud

Standaardreiniging (afbeelding F- H)

– Apparaat op de netschakelaar (16) uitschakelen en stekker van het netsnoer uit het stopcontact halen.
– Verwijder alle slangen.
– Bekkenvergrendeling ontgrendelen (18).
– Motorbehuizing afnemen (17).
– Binnentank doorspoelen (19), maar er niet uitnemen.
– Roosters (21) onder filterschuimen (22) losmaken.
– Filterschuimen (22) aftrekken en met schoon water uitwassen.

Aanwijzing: Filterschuimen zijn slijtagedelen. Controleer bij deze gelegenheid de filterschuimen. Bij beschadiging al-
leen door origineel OASE-reserveonderdeel vervangen.

Binnentank, opvangbekken, inlaatverdeler en afvoerklep reinigen (afbeelding I - K)

– Inlaatverdeler (afbeelding J): Inlaatverdeler (4) uit bajonetsluiting (14) draaien. Rubberpakkingen (25) in de

inlaatverdeler op volledigheid en toestand controleren.
– Inlaatverdeler doorspoelen.
– Binnentank (afbeelding I 19) demonteren endoorspoelen.

• Controleren of rubberpakking stevig vastzit (27).

• Opvangbekken (afbeelding K 24) en afvoerklep (23) uitspoelen.

• Controleren of klep (26) in afvoeropening stevig vastzit en soepel loopt.

Aanwijzing: Afdichtringen en rubberkleppen zijn slijtagedelen. Bij beschadiging of verlies alleen door originele OASE­reserveonderdelen vervangen.

Assemblage van het apparaat

Vervolgens het apparaat in omgekeerde volgorde weer in elkaar zetten. Vergeet niet de motorbehuizing met behulp
van het richtplaatje te vergrendelen (afbeelding J, 18).

Slijtagedelen

• Dichtringen

• Filtersponzen

• Ventielrubbers

Opslag

Opvangbak leegmaken en het apparaat reinigen. Buiten bereik van kinderen bewaren in een droge, vorstvrije ruimte.

Reserveonderdelen

Afvoer van het afgedankte apparaat

Niet meer gebruikt filterschuim en pakkingen kunnen samen met het huishoudelijk afval worden afgevoerd.

OPMERKING

Dit apparaat niet met het huishoudelijk afval afvoeren!

• Apparaat door afknippen van de netvoedingskabel onbruikbar maken en via het daarvoor bedoelde inname-
systeem afvoeren.

23

- ES -

- ES -

Traducción de las instrucciones de uso originales

ADVERTENCIA

• Este equipo puede ser utilizado por niños a partir de 8 años y ma­yores así como por personas con capacidades físicas, sensoriales
o mentales reducidas o que no dispongan de la experiencia y cono­cimientos necesarios, cuando sean supervisados o hayan sido ins­truidos en el uso seguro del equipo y los posibles peligros resultan­tes.

• Los niños no deben jugar con el equipo.

• Está prohibido que los niños ejecuten la limpieza y el manteni-

miento sin supervisión.

• El equipo tiene que estar protegido con un dispositivo de protección
contra corriente de fuga máxima de 30 mA.

• Conecte el equipo sólo cuando los datos eléctricos del equipo coin-
ciden con los datos de la alimentación de corriente. Los datos del
equipo se encuentran en la placa de datos técnicos en el equipo, en
el embalaje o en estas instrucciones.

• Son posibles la muerte o lesiones graves por choque eléctrico. Antes
de tocar el agua, separe de la red de corriente los equipos con una
tensión >12 V CA o >30 V CC que se encuentran en el agua.

• Opere el equipo sólo cuando no se encuentren personas en el agua.

• No emplee el equipo cuando las líneas eléctricas o la caja estén da-

ñadas.

Peligro en entorno explosivo

El equipo no está protegido contra explosión. ¡No emplee nunca el equipo en presencia de polvos, líquidos o vapores
explosivos!

Indicaciones de seguridad

Instalación eléctrica conforme a lo prescrito

• Las instalaciones eléctricas deben cumplir las prescripciones de montaje nacionales y se deben realizar sólo por un
electricista calificado.

• Una persona es un electricista calificado cuando por su formación, conocimientos y experiencias profesionales es
capaz y está autorizada a valorar y ejecutar los trabajos encargardos. Los trabajos como personal técnico también
incluyen el reconocimiento de los posibles peligros y el cumplimiento de las correspondientes normas, prescripciones
y disposiciones regionales y nacionales.

• En caso de preguntas y problemas diríjase a personal electricista especializado.

• Las líneas de prolongación y distribuidores de corriente (p. ej. enchufes múltiples) deben ser apropiados para el

empleo a la intemperie (protegido contra salpicaduras de agua).

• Proteja las conexiones de enchufe contra humedad.

• Conecte el equipo sólo a un tomacorriente instalado conforme a lo prescrito.

24

- ES -

Funcionamiento seguro

• No exponga el equipo a la influencia de lluvias.

• La distancia de seguridad del equipo al agua tiene que ser como mínimo de 2 m.

• Tienda las líneas con protección contra daños y garantice que ninguna persona tropiece con ellas.

• No transporte ni tire el equipo por la línea eléctrica.

• Está prohibido operar el equipo si la línea eléctrica está defectuosa.

• No realice nunca modificaciones técnicas en el equipo.

• Ejecute en el equipo sólo los trabajos descritos en estas instrucciones. Si no es posible eliminar determinados pro-

blemas diríjase a una oficina de atención a los clientes o en caso de dudas al fabricante.

• Emplee para el equipo sólo piezas de recambio y accesorios originales.

Indicaciones sobre estas instrucciones de uso

Bienvenido a OASE Living Water. La compra del producto PondoVac 3 es una buena decisión.
Lea minuciosamente las instrucciones y familiarícese con el equipo antes de usar el mismo por primera vez. Todos los

trabajos en y con este equipo sólo se deben ejecutar conforme a estas instrucciones.
Tenga necesariamente en cuenta las indicaciones de seguridad para garantizar un uso correcto y seguro del equipo.
Guarde cuidadosamente estas instrucciones. Entregue estas instrucciones al nuevo propietario en caso de cambio de

propietario.

Símbolos en estas instrucciones

Indicaciones de advertencia

Las indicaciones de advertencia contenidas en estas instrucciones están clasificadas mediante palabras de adverten­cia que muestran la dimensión del peligro.

ADVERTENCIA

• Denomina una situación posiblemente peligrosa.

• En caso de incumplimiento, la consecuencia puede ser la muerta o una lesión muy grave.

CUIDADO

• Denomina una situación posiblemente peligrosa.

• En caso de incumplimiento, la consecuencia puede ser una lesión ligera.

INDICACIÓN

Informaciones que sirven para una mejor comprensión o la prevención de posibles daños materiales o me­dioambientales.

Otras indicaciones

 A Referencia a una ilustración, p. ej. ilustración A.

→ Referencia a otro capítulo.

25

- ES -

Uso conforme a lo prescrito

PondoVac 3 El , denominado a continuación “equipo” sólo se debe emplear como aspirador del lodo de estanque o
como aspirador en- húmedo. Todas las otras piezas contenidas en el suministro sólo se deben emplear en este con­texto. El filtro correspondiente sólo se apropia para líquidos. El filtro se destruiría cuando se aspira polvo o suciedad.

El equipo sólo está destinado para el uso privado y no para el uso industrial o el alquiler.
El equipo no se debe usar para aspirar

• sustancias inflamables o tóxicas (p. ej. bencina, asbesto, polvo de asbesto, tóner para copiar),

• sustancias volátiles,

• ácidos,

• ceniza caliente o rescoldo,

• polvo, arena o contaminantes similares.

Montaje

Preparación (Ilustración C, D, E):

– Coloque las ruedas (11) en la carcasa.
– Ponga el estribo de transporte (12) en la posición deseada. Suelte el tornillo para apretar con la mano (13) y

apriételo de nuevo.
– Monte el distribuidor de entrada (4) fijándolo y girándolo en la entrada (14) (cierre de bayoneta).
– Conecte el tubo flexible de aspiración (2) en el distribuidor de entrada (4).
– Monte los tubos de prolongación (Ilustración A, 6, 7) en el elemento de mano del tubo flexible (2). Con el tubo

transparente (6) se puede controlar el paso para reconocer más rápido las obturaciones.
– Coloque la tobera (9) apropiada para este cometido.

Nota:Cuanto más tubos se empleen mayor es la resistencia de rozamiento de los tubos. De esta forma disminuye la

potencia de aspiración.

Utilización como aspirador de lodo (Ilustración B, E)
Nota: En caso que el equipo se emplee como aspirador de lodo, las aguas residuales se evacúan de inmediato a tra-

vés del tubo flexible de desagüe (Ilustración B, 3). Las aguas residuales no se colectan en el recipiente.

Proceda de la forma siguiente:

– Emplace el equipo como mínimo 2 m del agua.
– Colocación del tubo flexible de desagüe (3) con una ligera inclinación: emplace el equipo ligeramente elevado,

pero en una posición segura y fija. El orificio de desagüe (15) debe encontrarse por encima del nivel de agua.
– Coloque el tubo flexible de desagüe (3) en el orificio de desagüe (15) del recipiente colector.
– Garantice que el tubo flexible esté recto: sin estrangulación ni dobleces por desnivelación del suelo. Las aguas

residuales deben evacuarse sin dificultad y conforme a las condiciones locales existentes.

Nota: Si se coloca la bolsa colectora de suciedad (Ilustración A, 8) sobre el extremo libre del tubo flexible de desa-
güe (3), las aguas residuales depuradas sin hojas o algas se pueden retornar al estanque. Como alternativa se puede
emplear el lodo de estanque aspirado como abono vegetal. Coloque en este caso el tubo flexible de desagüe directa-
mente en un bancal. En otros casos deseche el lodo conforme a las condiciones locales.

Utilización como aspirador en húmedo
Nota: En caso que el equipo se utilice como aspirador en húmedo, las aguas residuales se colectan en el recipiente.

Se pueden aspirar como máximo 10 litros de líquido.
Proceda de la forma siguiente:

– Emplace el equipo a una distancia mínima de 2 m del agua (Ilustración B).
– Coloque el tapón (Ilustración C, 5) en el orificio de desagüe (15) del recipiente colector.

26

Fallo

Causa

Acción correctora

Del equipo sale vapor

Si hay frío, en el equipo se produce agua con­densada que sale en forma de vapor de agua.

Acontecimiento normal. No es necesario nin-

guna acción correctora

El equipo hace ruidos y/o vibra mucho.

Tanque lleno

Vacíe el tanque

Distribuidor de entrada, desagüe o elemento de

Desconecte el equipo, espere 20 s y conéctelo

nuevo el fallo.

El equipo no aspira o pierde potencia

No hay tensión de alimentación

Compruebe la tensión de alimentación

La diferencia entre el nivel de agua y el equipo
es muy grande.

La salida debe encontrarse un poco por encima
del nivel del agua

Los dos recipientes están llenos de agua. Los
flotadores hermetizan completamente.

Vacíe el equipo

La suciedad obstruye el elemento de espuma

de aspiración

Elimine la suciedad
La tapa en el distribuidor de entrada está blo­queada o sucia

Desmonte el distribuidor de entrada. Controle

el asiento de la tapa (Ilustración I, 4)

El anillo en O en el distribuidor de entrada no
está correctamente colocado

Controle el asiento del anillo en O (Ilustra­ción I, 4)

La tapa en el distribuidor de salida está blo-

Quite el tubo flexible de desagüe. Controle el

El anillo en O en el tanque interno no está co­rrectamente colocado

Controle el asiento del anillo en O (Ilustra­ción I, 27)

Potencia de aspiración reducida

Resistencia de rozamiento de los tubos aumen­tada

Mantenga la línea de aspiración lo más corta y
plana posible.

Profundidad de aspiración muy grande. La po-

construcción.

Disminuya la profundidad de aspiración

El recipiente no se vacía

El tubo flexible de desagüe está doblado o no
se colocó con inclinación

Coloque correctamente el tubo flexible. Véase
el montaje.

La suciedad obstruye el tubo flexible de desa­güe o la válvula de desagüe

Elimine la suciedad del tubo flexible de desa­güe y la válvula de desagüe

El equipo no conmuta o no conmuta suficiente-

Película de suciedad en los émbolos después

Desmonte la carcasa del motor (G, 17). Con-

motor por encima de la cabeza.

- ES -

Empleo de las toberas (Ilustración A, 9):

Tobera universal (a): para aspirar el lodo de estanque sin la grava de estanque.
Tobera de algas barbudas (b): para separar y eliminar los hilos de algas barbudas.
Tobera de aspiración en húmedo (c): sólo como aspirador en húmedo para aspirar el agua sucia o el agua residual.
Nota: La aspiración se debe realizar de forma lenta y con movimientos tranquilos y uniformes. De esta forma se evitan

arremolinados de los sedimentos.

Puesta en marcha

¡Atención!No opere nunca el equipo sin elemento de espuma filtrante (Ilustración H, 22) o flotador. Ambos se sumi-

nistran montados. No aspire nunca polvo ni suciedad.

Conecte el equipo a la red eléctrica. El equipo tiene un interruptor de alimentación (Ilustración F, 16):
Posición I: Servicio automático. Aspiración continua.

Posición 0: El equipo está desconectado.

Funcionamiento

Situaciones extrañas

Durante el funcionamiento se pueden producir situaciones extrañas.

El equipo vibra mucho. Desconecte el equipo con el interruptor de alimentación (16) y conéctelo de nuevo después

de 20 segundos. Si se producen de nuevo vibraciones probablemente

– está lleno el tanque (utilización como aspirador en húmedo, tapón colocado),
– el distribuidor de entrada, el desagüe o el elemento de espuma filtrante está sucio.

En este caso limpie y realice un mantenimiento al equipo.
Se produce vapor. No se preocupe. Se trata de agua condensada que sale en forma de vapor de agua por las ranu-

ras de ventilación. El efecto se produce especialmente si hay frío.

Eliminación de fallos

mente entre los recipientes

espuma filtrante sucio

filtrante, el tubo de aspiración o el tubo flexible

queada o sucia

tencia de aspiración disminuye a partir de una
profundidad de aspiración de 1,5 m debido a la

de un largo tiempo de uso

de nuevo. Limpie el equipo si se produce de

asiento de la tapa.

mute manualmente sosteniendo la cabeza del

27

- ES -

El equipo se mantiene seguro y trabaja de forma fiable con
las piezas

Consulte los dibujos de piezas de recambio y las piezas de

recambio en nuestra página web.

www.oase-livingwater.com/piezasderepuesto

Limpieza y mantenimiento

Limpieza estándar (Ilustración F - H)

– Desconecte el equipo con la clavija de la red (16) y saque la clavija de la red.
– Quite todos los tubos flexibles.
– Suelte el desenclavamiento del recipiente (18).
– Desmonte la carcasa del motor (17).
– Enjuague el tanque interior (19), pero no lo saque.
– Suelte las planchas de retención (21) debajo de los elementos de espuma filtrantes (22).
– Saque los elementos de espuma filtrantes (22) y lávelos con agua limpia.

Nota: Los elementos de espuma filtrantes son piezas de desgaste. Compruebe en esta ocasión los elementos de es-
puma filtrantes. En caso que estén dañados sustitúyalos por piezas de recambio originales de OASE.

Limpieza del tanque interior, el recipiente colector, el distribuidor de entrada y la válvula de desagüe (Ilustra­ción J - K)

– Distribuidor de entrada (Ilustración J): Gire el distribuidor de entrada (4) del cierre de bayoneta (14). Compruebe

si las juntas de goma (25) en el distribuidor de entrada están completas y en buen estado.
– Enjuague el distribuidor de entrada.
– Desmonte y enjuague el tanque interior (Ilustración I 19).

• Controle el estado de la junta de goma (27).

• Enjuague el recipiente colector (Ilustración K 24) y la válvula de desagüe (23).

• Compruebe el movimiento suave y el asiento de la tapa (26) en el orificio de salida.

Nota: Los anillos de junta y las gomas de las válvulas son piezas de desgaste. En caso que estén dañados o falten

sustitúyalos por piezas de recambio originales de OASE.

Montaje del equipo

Monte a continuación el equipo de nuevo en secuencia contraria. No olvide enclavar la carcasa del motor con los gan­chos de retención (Ilustración J, 18).

Piezas de desgaste

• Anillos de junta

• Elementos de espuma filtrantes

• Gomas de válvulas

Almacenamiento

Vacíe el recipiente colector y limpie el equipo. Guarde el equipo fuera del alcance de los niños en un lugar seco y
exento de heladas.

Piezas de recambio

originales de OASE.

Desecho

Los elementos de espuma filtrantes y las juntas que ya no se usan se pueden desechar en la basura doméstica.

INDICACIÓN

Está prohibido desechar este equipo en la basura doméstica.

• Inutilice el equipo cortando el cable y entréguelo al sistema de recogida previsto.

28

- PT -

Tradução das instruções de uso originais

AVISO

• O aparelho pode ser utilizado por crianças com idade igual ou su-
perior a 8 anos e pessoas com capacidades físicas, sensoriais ou
mentais reduzidas ou com falta de experiência ou conhecimentos,
enquanto vigiadas por adultos ou quando foram informadas sobre
o uso seguro do aparelho e entenderam os riscos remanescentes.

• Crianças não podem brincar com o aparelho.

• A limpeza e a manutenção não podem ser realizadas por crianças

- PT -

sem que sejam vigiadas por adultos.

• O disjuntor de corrente de avaria deve proteger o aparelho com o
valor máximo de 30 mA - rated leakage current.

• Antes de conectar o aparelho, controlar que as características eléc-
tricas do aparelho correspondem às da rede eléctrica. As caracterís­ticas do aparelho estão indicadas na etiqueta de identificação, sobre
a embalagem ou nestas instruções de uso.

• Morte ou graves lesões por electrocussão! Antes de meter a mão na
água, desligue todos os aparelhos com uma tensão eléctrica
>12 V AC ou >30 V DC que se encontram na água.

• Operar o aparelho só quando não estão pessoas na água.

• O aparelho não pode ser utilizado quando apresenta cabos e fios

defeituosos ou a carcaça danificada.

Risco em ambiente explosivo

O aparelho não está protegido contra explosões. É proibido utilizar o aparelho na presença de poeiras, líquidos ou

vapores explosivos!

Instruções de segurança

Instalação eléctrica conforme as normas vigentes

• Todas as instalações eléctricas devem preencher os requisitos constantes das normas nacionais, podendo ser reali-
zadas só por um electricista qualificado e autorizado.

• É electricista quem em virtude da sua formação profissional, conhecimentos e experiência profissional tem a habili-
tação e autorização para julgar e realizar os trabalhos dos quais for encarregado. O trabalho como electricista também
inclui a capacidade de reconhecer eventuais perigos e a observação das normas, disposições e regulamentos naci-

onais e regionais.

• Se houver dúvidas ou problemas, dirija-se a um electricista qualificado e autorizado!

• Os fios de extensão e distribuidores eléctricos (por exemplo, conjunto de várias tomadas) devem ser autorizados

para a utilização fora da casa (protecção contra salpicos de água).

• Proteger a ficha contra a penetração de água.

• Conectar o aparelho só com uma tomada instalada de acordo com as normas vigentes.

29

- PT -

Operação segura

• Não utilize o aparelho durante a chuva nem o deixe na chuva.

• Entre o aparelho e a água deve ser observada uma distância mínima de 2 m.

• Instalar os cabos e fios de forma que estejam protegidos contra danificação e ninguém possa tropeçar.

• Não transportar ou puxar o aparelho pelo cabo eléctrico.

• Com o fio eléctrico defeituoso, o aparelho não pode ser operado.

• Nunca proceda a modificações técnicas do aparelho.

• Fazer só os trabalhos, no aparelho, descritos nestas instruções de uso. Recomendamos que se dirija a um centro de

serviço ou, em caso de dúvida, ao fabricante, caso não consiga eliminar os problemas.

• Utilizar exclusivamente peças e acessórios originais para o aparelho.

Explicações necessárias às Instruções de uso

Bem-vindo a OASE Living Water. Com a aquisição do produto PondoVac 3 tomou uma boa decisão.
Antes de utilizar pela primeira vez o aparelho, leia atentamente as instruções de uso e familiarize-se com a operação.

Todos os trabalhos com este aparelho poderão ser realizados exclusivamente conforme as presentes instruções.
Observe estritamente as instruções de segurança com respeito ao uso correcto e seguro do aparelho.
Guarde estas instruções de uso em local seguro. Se ceder o aparelho a outra pessoa, entregue-lhe as instruções de

uso.

Símbolos usados nestas instruções

Instruções de advertência

As instruções de advertência estão classificadas por palavras-sinal que informam sobre o grau do perigo.

ADVERTÊNCIA

• Refere-se a uma situação eventualmente perigosa.

• A não observação pode provocar a morte ou lesões muito graves.

CUIDADO

• Refere-se a uma situação eventualmente perigosa.

• A não observação pode provocar ligeiras lesões ou ferimentos não graves.

NOTA

Informações que servem para compreender melhor ou prevenir eventuais danos materiais ou ecológicos.

Outras instruções

 A Faz referência a uma figura, p. ex., figura A

→ Nota remissiva a outro capítulo

30

- PT -

Emprego conforme o fim de utilização acordado

PondoVac 3 , doravante designado "aparelho", por ser utilizado só para remover lama ou como aspirador para líqui­dos.- O fim de utilização indicado também se refere a todos os demais componentes do aparelho. O filtro está apropri-

ado exclusivamente para líquidos. A aspiração de poeira, varredura ou qualquer outra sujidade destrói o aparelho.
O aparelho está previsto só para o uso privado e não para utilizações industriais ou para o aluguer profissional.

De maneira nenhuma o aparelho pode ser usado para aspirar

• matérias e substâncias inflamáveis ou tóxicas (por exemplo, gasolina, amianto, pó de amianto, toner),

• substâncias voláteis,

• ácidos,

• cinza quente ou em brasa,

• poeira, areia ou material semelhante.

Montagem

Preparação (figura C, D, E):

– Montar as rodas (11) eixo do aparelho.
– Posicionar a pega de transporte (12), conforme desejado. Para o efeito, desapertar o parafuso manual (13) e

apertar após a correcção.
– Montar o distribuidor (4) na entrada (14), introduzindo e girando-o(fecho de baioneta).
– Ligar a mangueira de aspiração (2) ao distribuidor (4) .
– Ligar o tubo de extensão (Figura A, 6, 7) ao elemento manual da mangueira (2). O tubo transparente (6) permite

verificar a passagem do líquido de modo a reconhecer de imediato eventual entupimento.
– Aplicar o bico (9) apropriado para os trabalhos.

Nota: Quanto maior o comprimento da tubagem, maior a resistência pelo atrito no interior dela. Na consequência, a
capacidade de aspiração sofre redução.

Utilização como aspirador de lama (Figura B, E)
Nota: Caso o aparelho seja utilizado como aspirador de lama, a água suja sai directamente pela mangueira de des-

carga (Figura B, 3). A água não é retida no depósito colector.
Proceder conforme descrito abaixo:

– O aparelho deve ter uma distância mínima de 2 m à água.
– Observar um pouco de inclinação para a mangueira de descarga (3) : Colocar o aparelho sobre uma proeminên-

cia, numa base estável e resistente. A abertura de descarga (15) deve situar-se acima do nível de água.
– Introduzir a mangueira de descarga (3) na abertura de descarga (15) do depósito colector.
– Controlar que a mangueira é recta: Não pode apresentar curvas por acidentes do solo. A água suja deve escoar-

se sem obstáculos e ser eliminada conforme o disposto nas normas vigentes.

Nota: Se a extremidade da mangueira de descarga (3) for metida num saco colector de impurezas (Figura A, 8), a
água privada de impurezas grossas (folhas, algas) pode ser reconduzida para o lago. Como alternativa, a lama sepa-

rada por aspiração pode ser aproveitada como adubo. Se optra por esta alternativa, coloque a mangueira de descarga
directamente num canteiro. Se não quiser fazer isto, eliminar a lama conforme o disposto nas normas vigentes.

Utilização como aspirador de líquidos
Nota: A utilização do aparelho como aspirador de líquidos faz com que a água suja seja retida no recipiente. Podem

ser aspirados 10 l (máximo) de líquido.
Proceder conforme descrito abaixo:

– Observar uma distância mínima de 2 m à água (Figura B).
– Fechar com o bujão (Figura C, 5) a abertura de descarga (15) do depósito colector.

31

- PT -

Avaria/Falha

Causa

Remédio

Do aparelho sai vapor

Durante tempo frio se produz água condensada
no interior do aparelho que emana como vapor

É absolutamente normal. Não é necessária cor­recção alguma.

Ruído e/ou fortes vibrações

Depósito cheio

Esvaziar

Distribuidor, saída ou filtro sujo

Desligar o aparelho, esperar 20 s e voltar a li-

lho.

O aparelho não aspira, a capacidade vai bai-

Falta de tensão eléctrica

Verificar a tensão eléctrica

Desnível excessivo entre nível de água e apa­relho

O bocal de saída deve ficar um pouco acima do
nível de água

Os dois depósitos são cheios de água. Os
flutuadores vedam totalmente.

Esvaziar o aparelho

Filtro, tubo de aspiração ou mangueira de aspi­ração entupido por sujidade

Fazer limpeza

Borboleta do distribuidor de entrada presa ou
entupida

Desmontar o distribuidor. Inspeccionar a borbo­leta(Figura I, 4)

O-ring do distribuidor de entrada mal posicio­nado

Inspeccionar o posicionamento do O-ring (Fi-
gura I, 4)

Borboleta da válvula de saída presa ou entu-

Retirar a mangueira de descarga. Controlar a

O-ring do depósito interno mal posicionado

Inspeccionar o posicionamento do O-ring (Fi-
gura I, 27)

Falta de poder de aspiração

Resistência excessiva por atrito, na tubagem

Manter a tubagem de aspiração o mais baixo e

curto possível

Profundidade de aspiração fora do valor limite

aspiração diminui cada vez mais

Reduzir a profundidade

O depósito não se esvazia

Mangueira de descarga estrangulada ou com

falta de inclinação

Corrigir a disposição da mangueira. Ver monta-

gem.

Mangueira de descarga ou válvula de descarga
entupida

Limpar a mangueira e válvula

O aparelho não muda de depósito ou mudança

Película de sujidade no êmbolo, após longo

Retirar carcaça do motor(G, 17). Activação ma-

da cabeça.

Utilização dos bicos (Figura A, 9):

Bico universal (a): Para remover o lodo sem que possam ser aspiradas pequenas pedras ou seixas.
Bico de algas (b): Permite separar e remover algas.
Bico de líquidos (c): Permite aspirar água suja e restos de água sempre que o aparelho for utilizado como aspirador

de líquidos.
Nota: Ao aspirar, faça movimentos lentos, uniformes e não bruscos. Deste modo pode ser evitado o levantamento de

sedimentos.

Colocar o aparelho em operação

Atenção! Não utilizar o aparelho sem elementos de espuma de filtro (Figura H, 22) ou flutuador! Os elementos do fil-

tro e o flutuador encontram-se montados aquando da expedição do aparelho. Nunca aspirar poeira ou sujidade!
Conecte o aparelho à rede eléctrica. O aparelho apresenta um interruptor ON/OFF (Figura F, 16):

Posição I: Modo automático. Aspiração contínua.
Posição 0: O aparelho está desligado.

Operação

Particularidades

Em quanto em operação, o aparelho pode apresentar anomalias.
Fortes vibrações. Desligar o aparelho com o interruptor principal (16) e voltar a ligar depois de 20 segundos. Caso as

vibrações continuem, as causas podem ser

– depósito colector cheio (Utilização como aspirador de líquidos: Bujão está montado),
– distribuidor, ponto de saída ou filtro entupido.

Faça a limpeza e manutenção do aparelho.
É possível que saia vapor. Não se preocupe! Trata-se apenas de água condensada que sai como vapor pelas fen-

das de ventilação. O fenómeno ocorre frequentemento com tempo frio.

Eliminação de falhas

xando

incorrecta

32

pida

A partir de 1,5 m de profundidade, o poder de

tempo de repouso

gar. Caso a anomalia se repita, limpar o apare-

posição da borboleta

nual da mudança, levantando-se o motor acima

Com peças de reposição originais da OASE, o aparelho

permanece seguro e opera perfeitamente.

Os desenhos e mones das peças de reposição podem ser

vistos na nossa website

www.oase-livingwater.com/spareparts_INT

- PT -

Limpeza e manutenção

Limpeza geral (Figura F - H)

– Desligar o aparelho com o interruptor principal(16) e desconectar a ficha eléctrica.
– Desmontar todas as mangueiras.
– Abrir os fechos do depósito (18).
– Retirar a carcaça (17) do motor.
– Lavar o depósito interno (19) sem o retirar.
– Soltar as placas de engate (21), debaixo dos elementos de espuma (22).
– Tirar os elementos (22) e lavar em água limpa.

Nota: Os elementos (espumas) do filtro são peças expostas a desgaste contínuo. Inspeccione os elementos do filtro.
Quando defeituosos, substituir só por elementos originais OASE.

Limpar depósito interior, recipiente colector, distribuidor de entrada e válvula de descarga (Figura I - K)

– Distribuidor de entrada (Figura J): Tirar o distribuidor (4) do fecho de baioneta (14). Verificar o estado de conser-

vação e a integridade numérica das vedações de borracha (25) do distribuidor.

– Limpar o interior do distribuidor mediante água.
– Desmontar o depósito interior (Figura I 19) e limpar o interior.

• Controlar o estado de conservação do elemento de vedação de borracha (27).

• Limpar com água o interior do recipiente colector (Figura K 24) e da válvula de descarga (23).

• Controlar a posição correcta e o funcionamento da borboleta (26), na abertura de descarga.

Nota: Os anéis de vedação do distribuidor e da válvula são peças expostas a desgaste contínua. Quando defeituosos
ou ausentes, substituir só por elementos originais OASE.

Montagem do aparelho

De seguida, montar o aparelho na ordem inversa à desmontagem. Não se esqueça de fechar a carcaça do motor me­diante os fechos laterais (Figura J, 18).

Peças de desgaste

• Anéis de vedação

• Espumas filtrantes

• Juntas de borracha das válvulas

Guardar o aparelho

Vazar o depósito e limpar o aparelho. Guardar fora do alcance de crianças, em recinto seco e livre de geada.

Peças de reposição

.

Descartar o aparelho usado

Os filtros gastos e os elementos de vedação defeituosos podem ser eliminados com o lixo doméstico.

NOTA

O aparelho não poderá ser eliminado com o lixo doméstico.

• Tornar o aparelho inutilizável pela separação dos fios eléctricos e entregar ao sistema de recolha selectiva.

33

- IT -

- IT -

Traduzione delle istruzioni d'uso originali

AVVISO

• Questo apparecchio può essere utilizzato da bambini di età supe­riore a 8 anni e da persone con capacità fisiche, sensoriali o men­tali ridotte, se sono supervisionate o se sono state istruite sull'uso
sicuro dell'apparecchio e che sono in grado di comprendere i peri­coli che ne possono derivare.

• Ai bambini è vietato giocare con l'apparecchio.

• La pulizia e la manutenzione utente non devono essere effettuate

da bambini senza opportuna supervisione.

• L'apparecchio deve essere protetto con un dispositivo di protezione
per correnti di guasto con una corrente di taratura di max. 30 mA.

• Collegare l'apparecchio solo se i dati elettrici dell'apparecchio e
dell'alimentazione elettrica coincidono. I dati sono riportati sulla tar­ghetta di identificazione dell'apparecchio, sulla confezione, oppure
nelle presenti istruzioni d'uso.

• Possibilità di morte o di gravi lesioni dovute a folgorazione! Prima di
infilare le mani nell'acqua, scollegare dalla tensione elettrica gli ap-

parecchi in acqua funzionanti con una tensione >12 V AC o
>30 V DC.

• Far funzionare l'apparecchio solo se non ci sono persone in acqua.

• Non utilizzare l'apparecchio se i cavi elettrici o l'alloggiamento sono

danneggiati.

Pericolo in ambiente esplosivo

L'apparecchio non è antideflagrante. Non utilizzarlo mai in presenza di polveri, fluidi o vapori esplosivi!

Avvertenze di sicurezza

Installazione elettrica conforme alle norme

• Le installazioni elettriche devono soddisfare le disposizioni d'installazione nazionali e possono essere eseguite solo
da un elettricista specializzato.

• Una persona viene considerata un elettricista specializzato se essa è abilitata e autorizzata - data la formazione
professionale, le cognizioni tecniche e l'esperienza - a valutare e ad eseguire gli interventi conferiti. Il lavoro del tecnico
comprende anche il saper riconoscere eventuali pericoli e l'osservanza delle norme, prescrizioni e disposizioni nazio­nali vigenti in materia.

• Rivolgersi ad un elettricista specializzato qualora dovessero sorgere domande e problemi.

• I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto

(protetti contro gli spruzzi d'acqua).

• Proteggere i connettori dall'infiltrazione di umidità.

• Collegare l'apparecchio solo ad una presa installata secondo le norme.

34

- IT -

Funzionamento sicuro

• Non impiegare o lasciare l'apparecchio sotto la pioggia.

• La distanza di sicurezza fra apparecchio e acqua deve essere minimo 2 m.

• Posare i cavi in modo che siano protetti contro i danni e assicurarsi che nessuno possa cadervi sopra.

• Non trasportare né tirare l'apparecchio per il cavo elettrico.

• Se il cavo elettrico è difettoso, l'apparecchio non deve essere fatto funzionare.

• Non apportare mai modifiche tecniche all'apparecchio.

• Eseguire sull'apparecchio solo le operazioni descritte in queste istruzioni. In caso di mancata risoluzione dei problemi,

rivolgersi ad un centro d'assistenza autorizzato o in caso di dubbio al produttore.

• Impiegare per l'apparecchio solo parti di ricambio ed accessori originali.

Note sulle presenti istruzioni d'uso

Benvenuti all'OASE Living Water. Avete fatto un'ottima scelta acquistando il prodotto PondoVac 3.
Prima della messa in servizio leggere attentamente le istruzioni d'uso e familiarizzare con l'apparecchio. Eseguire tutte

le operazioni su e con questo apparecchio osservando sempre le presenti istruzioni.
Osservare attentamente le norme di sicurezza al fine di garantire un impiego corretto e sicuro dell'apparecchio.
Conservare accuratamente queste istruzioni d'uso. Consegnarle al nuovo acquirente in caso di cambio di proprietà.

Simboli utilizzati in queste istruzioni

Avvertenze

Le avvertenze contenute in queste istruzioni sono contrassegnate da parole segnaletiche che indicano l'entità del ri­schio.

AVVISO

• Definisce una situazione possibilmente pericolosa.

• In caso di inosservanza ne possono conseguire la morte o serie lesioni.

CAUTELA

• Definisce una situazione possibilmente pericolosa.

• In caso di inosservanza ne possono conseguire leggere o lievi lesioni.

NOTA

Informazioni destinate ad una migliore comprensione o alla prevenzione di possibili danni materiali o all'am­biente.

Altre avvertenze

 A Riferimento ad un'illustrazione, ad es. illustrazione A.

→ Rimando ad un altro capitolo.

35

- IT -

Impiego ammesso

PondoVac 3 Il , chiamato "apparecchio" qui di seguito, deve essere utilizzato solo per aspirare fango di stagni o come
aspiratore di liquidi.- Anche tutti gli altri componenti riportati nel volume di fornitura devono essere utilizzati solo per
questi scopi. Il relativo filtro è adatto solo per i liquidi! Viene danneggiato irreparabilmente se aspira polvere o sporco.

L'apparecchio è destinato solo all'uso personale domestico e non all'impiego industriale o al noleggio.
Non utilizzare mai l'apparecchio per aspirare sostanze

• infiammabili o velenose (ad es. benzina, amianto, polvere di amianto, toner copiativo),

• sostanze volatili,

• acidi,

• cenere calda o incandescente,

• polvere, sabbia o simili impurità.

Montaggio

Preparazione (fig. C, D, E)

– Innestare le ruote (11) sul corpo.
– Portare la staffa di trasporto (12) nella posizione desiderata. Perciò sbloccare la vite manuale (13) e poi stringere

nuovamente.

– Montare il distributore (4) nell'ammissione (14) eseguendo un movimento rotatorio ad innesto (chiusura a baio-

netta).
– Collegare il tubo flessibile di aspirazione (2) al distributore (4).
– Applicare i tubi di prolungamento (fig. A, 6, 7) sulla parte manuale del tubo flessibile (2). Il tubo trasparente (6)

permette di controllare il flusso in modo da localizzare più rapidamente gli intasamenti.
– Montare ugelli (9) adatti per i progetti.

Nota: Quanti più tubi vengono utilizzati, tanto più elevata è la resistenza di attrito nei medesimi. In tal modo viene ri­dotta la potenza di aspirazione.

Funzionamento come aspiratore di fanghi (fig. B, E)
Nota: Utilizzando l'apparecchio come aspiratore di fanghi, le acque di scarico vengono fatte defluire immediatamente

attraverso il tubo flessibile (fig. B, 3). Le acque non vengono raccolte nel recipiente.

Procedere nel modo seguente:

– Installare l'apparecchio minimo 2 m dall'acqua.
– Realizzare una leggera pendenza per il tubo flessibile di scarico (3): l'apparecchio leggermente in posizione rial-

zata, però su una base rigida e sicura. L'apertura di scarico (15) deve essere sopra l'altezza della superficie

dell'acqua.
– Innestare il tubo flessibile (3) nell'apertura di scarico (15) del recipiente di raccolta.
– Assicurarsi che il tubo flessibile sia in posizione diritta: nessuna piega o curve a causa delle irregolarità del ter-

reno. Le acque di scarico devono poter defluire liberamente ed essere smaltite secondo le condizioni locali.

Nota: Applicando il sacchetto di ritenuta dei fanghi (fig. A, 8) sull'estremità libera del tubo flessibile (3), le acque di sca-
rico depurate da particelle grossolane, ad es. fogliame o alghe, possono essere fatte rifluire nello stagno. Alternativa-

mente si può utilizzare il fango aspirato come fertilizzante per le piante. In questo caso sistemare il tubo flessibile di
scarico direttamente in una aiuola. Altrimenti smaltire il fango secondo le condizioni locali.

Funzionamento come aspiratore di liquidi
Nota: L'acqua di scarico viene raccolta nel recipiente se l'apparecchio viene utilizzato come aspiratore di liquidi. Si

possono aspirare max. 10 litri di liquido.
Procedere nel modo seguente:

– Installare l'apparecchio minimo 2 m dall'acqua (fig. B).
– Inserire il tappo di chiusura (fig. C, 5) nell'apertura di scarico (15) del recipiente di raccolta.

36

Anomalia

Causa

Intervento

Dall'apparecchio fuoriesce vapore

Col tempo freddo si forma acqua di condensa

di vapore acqueo

Evento normale. Non occorre intervenire

L'apparecchio è rumoroso e/o vibra eccessiva-

Serbatoio pieno

Svuotare il serbatoio

Distributore di ammissione, scarico o elemento

Spegnere l'apparecchio, aspettare 20 secondi e

dovesse manifestarsi nuovamente

L'apparecchio non aspira o perde potenza

Manca la tensione di rete

Controllare la tensione di rete

Il dislivello fra la superficie dell'acqua e l'appa­recchio è troppo grande

Lo scarico dovrebbe essere leggermente sopra
l'altezza della superficie dell'acqua

I due recipienti sono pieni d'acqua. I gal­leggianti ermetizzano completamente

Svuotare l'apparecchio

Lo sporco intasa elemento filtrante di espanso,
tubo di aspirazione o tubo flessibile

Eliminare lo sporco

La farfalla sul distributore di ammissione si
blocca o è sporca

Rimuovere il distributore. Controllare la sede

della farfalla (fig. I, 4)

L'O-ring sul distributore di ammissione non è in
posizione corretta

Controllare la sede dell'O-ring (fig. I, 4)

La farfalla sulla valvola di scarico si blocca o è

Rimuovere il tubo flessibile di scarico. Control-

L'O-ring sul serbatoio interno non è in posizione
corretta

Controllare la sede dell'O-ring (fig. I, 27)

Potenza di aspirazione non sufficiente

Maggiore resistenza di attrito nei tubi

Assicurarsi che il tubo di aspirazione sia possi-

bilmente corto e piano

Profondità di aspirazione eccessiva. Da 1,5 m

sce data la struttura dell'apparecchio

Ridurre la profondità di aspirazione

Il recipiente non si svuota

Il tubo flessibile di scarico è piegato o non in­stallato con pendenza

Installare correttamente il tubo flessibile (vedi
"Montaggio")

Lo sporco intasa tubo flessibile o valvola di sca­rico

Eliminare lo sporco da tubo flessibile e valvola

L'apparecchio commuta fra i recipienti in modo

Film di sporco sul pistone dopo un lungo tempo

Rimuovere il carter del motore (G, 17). Iniziare

mantenendo sopratesta la testa del motore

- IT -

Impiego degli ugelli (fig. A, 9)

Ugello universale (a): per aspirare il fango dello stagno senza che venga aspirata anche la ghiaia.
Ugello per alghe filiformi (b): per separare ed eliminare fasci di alghe filiformi.

Ugello di aspirazione per liquidi (c): solo per il funzionamento come aspiratore per liquidi, ossia per aspirare acqua
sporca o acqua residua.

Nota: Ogni aspirazione dovrebbe essere eseguita lentamente e con movimenti calmi e costanti. In tal modo si evitano
notevolmente i vortici di sedimentazione.

Messa in funzione

Attenzione! Non far funzionare mai l'apparecchio senza elemento filtrante di espanso (fig. H, 22) o galleggiante! En-

trambi sono montati al momento della consegna dell'apparecchio. Non aspirare mai polvere o sporco!
Collegare l'apparecchio alla rete elettrica. L'apparecchio dispone di un interruttore di rete (fig. F, 16):

Posizione I: funzionamento automatico. Aspirazione continua.
Posizione 0: l'apparecchio è spento.

Funzionamento

Anormalità

Durante il funzionamento possono verificarsi delle irregolarità.
L'apparecchio vibra eccessivamente. Spegnere l'apparecchio agendo sull'interruttore di rete (16) e poi riavviare

dopo 20 secondi. Se le vibrazioni si manifestano nuovamente, allora

– il serbatoio è probabilmente pieno (funzionamento come aspiratore di liquidi, tappo di chiusura inserito),
– il distributore di ammissione, lo scarico o l'elemento filtrante di espanso sono sporchi.

Perciò pulire e revisionare l'apparecchio.
Si sviluppa vapore. Non c'è bisogno di preoccuparsi. Si tratta di acqua di condensa che viene emessa sotto forma di

vapore acqueo attraverso le feritoie di ventilazione. L'effetto si verifica soprattutto col tempo freddo.

Eliminazione di anomalie

nell'apparecchio che viene emessa sotto forma

mente

insufficiente o non commuta affatto

fitrante di espanso sporchi

sporca

di profondità la potenza di aspirazione diminui-

di inattività

poi riavviare. Pulire l'apparecchio se l'anomalia

lare la sede della farfalla

manualmente l'operazione di commutazione

37

- IT -

Con ricambi originali OASE l'apparecchio rimane sicuro e

funzionerà sem
Per i disegni dei ricambi e per i ricambi stessi, vedere al
nostro sito Internet.

www.oase-livingwater.com/spareparts_INT

Pulizia e manutenzione

Pulizia standard (fig. F - H)

– Spegnere l'apparecchio agendo sull'interruttore di rete (16) e poi staccare la spina elettrica.
– Rimuovere tutti i tubi flessibili.
– Allentare lo sblocco del recipiente (18).
– Rimuovere il carter del motore (17).
– Lavare a fondo il serbatoio interno (19), però non rimuoverlo.
– Sbloccare le piastre di arresto (21) sotto gli elementi filtranti di espanso (22).
– Sfilare gli elementi filtranti di espanso (22) e poi lavarli con acqua pulita.

Nota: Gli elementi filtranti di espanso sono pezzi soggetti a usura. In questa occasione controllare gli elementi. Sosti­tuirli solo con parti di ricambio originali OASE qualora fossero danneggiati.

Pulire serbatoio interno, recipiente di raccolta, distributore di ammissione e valvola di scarico (fig. I - K)

– Distributore di ammissione (fig. J): rimuovere il distributore (4) dalla chiusura a baionetta (14). Nel distributore

controllare se le guarnizioni in gomma (25) sono al completo e la relativa condizione.

– Lavare a fondo il distributore di ammissione.
– Smontare e lavare a fondo il serbatoio interno (fig. I 19).

• Controllare lo stato della guarnizione in gomma (27).

• Lavare recipiente di raccolta (fig. K 24) e valvola di scarico (23).

• Controllare sede e funzionamento della farfalla (26).

Nota: Gli anelli di tenuta e le guarnizioni in gomma delle valvole sono pezzi soggetti a usura. Sostituirli solo con parti di

ricambio originali OASE qualora fossero danneggiati.

Montare l'apparecchio

Poi rimontare l'apparecchio seguendo l'ordine inverso. Non dimenticare di bloccare il carter del motore con l'ausilio dei
ganci di arresto (fig. (Bild J, 18).

Pezzi soggetti a usura

• Anelli di tenuta e le guarnizioni

• Elementi filtranti di espanso

• Gomma delle valvole

Stoccaggio

Svuotare il recipiente di raccolta e pulire l'apparecchio. Conservarlo in un locale asciutto e senza gelo in modo che non

sia accessibile ai bambini.

Parti di ricambio

pre regolarmente.

Smaltimento

Non smaltire più le guarnizioni e gli elementi filtranti di espanso utilizzati unitamente ai rifiuti domestici.

NOTA

Non smaltire questo apparecchio gettandolo nei rifiuti domestici!

• Rendere inutilizzabile l'apparecchio tagliando i cavi e poi smaltirlo attraverso l'apposito sistema di ritiro.

38

- DA -

Oversættelse af den originale brugsanvisning

ADVARSEL

• Dette apparat kan bruges af børn fra 8 år og derover og personer
med nedsatte fysiske, sensoriske eller mentale evner eller mang­lende erfaring og viden, når de er under opsyn eller får instruktion i
sikker brug af apparatet og forstår de dermed forbundne risici.

• Børn må ikke lege med apparatet.

- DA -

• Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

• Apparatet skal afsikres med lækageafbryder indstillet til en nominel

fejlstrøm på maksimalt 30 mA.

• Enheden må kun tilsluttes, hvis de elektriske data for enheden og
strømforsyningen stemmer overens. Enhedens data findes på enhe­dens typeskilt, på emballagen eller i denne brugsanvisning.

• Der kan opstå død eller svære kvæstelser pga. elektrisk stød! Før du
rækker ned i vandet, skal apparater med en spænding >12 V AC eller
>30 V DC kobles fra strømnettet.

• Apparatet må kun anvendes, når der ikke er personer i vandet.

• Anvend ikke apparatet, hvis de elektriske ledninger eller huset er be-

skadiget.

Fare ved eksplosive omgivelser

Apparatet er ikke eksplosionssikkert. Anvend det aldrig i nærheden af eksplosive støvpartikler, væske eller dampe!

Sikkerhedsanvisninger

Forskriftsmæssig elektrisk installation

• Elektriske installationer skal overholde de nationale byggebestemmelser og må kun udføres af en autoriseret elektri­ker.

• En person betragtes som autoriseret elektriker, hvis vedkommende som følge af sin faglige uddannelse, sin viden og
erfaring er i stand til og berettiget til at bedømme og udføre det arbejde, som er blevet overdraget til vedkommende.
Arbejdet som autoriseret elektriker omfatter også erkendelse af eventuelle farer og hensyntagen til relevante regionale
og nationale normer, forskrifter og bestemmelser.

• Ved spørgsmål og problemer rettes henvendelse til en autoriseret el-installatør.

• Forlængerledning og strømfordeler (f.eks. strømskinne) skal være egnet til udendørs brug (stænktæt).

• Beskyt stikforbindelser mod fugt.

• Tilslut kun apparatet i en forskriftsmæssigt installeret stikkontakt.

Sikker drift

• Brug ikke apparatet og lad det ikke stå udenfor i regnvejr.

• Sikkerhedsafstanden fra enheden til bassinet skal være på mindst 2 m.

• Læg kablerne, så de er beskyttet mod skader, og sørg for, at ingen kan snuble over dem.

• Apparatet må ikke bæres eller trækkes i den elektriske ledning.

• Hvis den elektriske ledning er defekt, må apparatet ikke tages i brug.

• Foretag aldrig tekniske ændringer på apparatet.

39

- DA -

• Der må kun gennemføres arbejde på apparatet, som er beskrevet i denne vejledning. Henvend dig til et autoriseret
serviceværksted eller i tvivlstilfælde til producenten, hvis det ikke er muligt at afhjælpe problemerne.

• Brug kun originale reservedele og originalt tilbehør til apparatet.

Henvisninger vedrørende denne brugsanvisning

Velkommen til OASE Living Water. Med dit køb af PondoVac 3 har du truffet et godt valg.
Inden du bruger apparatet første gang, er det vigtigt, at du læser brugsanvisningen grundigt igennem og gør dig fortro-

lig med apparatet. Alle arbejder på og med dette apparat må kun udføres iht. foreliggende vejledning.

Sikkerhedshenvisningerne skal ubetinget overholdes for korrekt og sikker anvendelse.
Opbevar denne brugsanvisning omhyggeligt. Ved ejerskifte, videregiv venligst brugsanvisningen.

Symboler i denne vejledning

Advarsler

Advarslerne i denne vejledning er klassificeret med signalord, der angiver farens omfang.

ADVARSEL

• Betegner en muligvis farlig situation.

• Manglende overholdelse kan medføre død eller alvorlige kvæstelser.

FORSIGTIG

• Betegner en muligvis farlig situation.

• Manglende overholdelse kan medføre lette eller mindre kvæstelser.

OBS!

Oplysninger der medvirker til bedre forståelse eller til forebyggelse af mulige materielle skader eller miljøska­der.

Yderligere anvisninger

 A Henvisning til en figur, f.eks. figur A.

→ Henvisning til et andet kapitel.

40

- DA -

Formålsbestemt anvendelse

PondoVac 3 , i det følgende benævnt "apparatet", må kun bruges til opsugning af bassinslam eller som vådsuger-.
Også alle andre dele i leveringen må kun anvendes i denne sammenhæng. Det tilhørende filter er kun egnet til væ­sker. Opsugning af støv eller snavs kan ødelægge den.

Apparatet er kun beregnet til privat anvendelse i husholdningen og ikke til erhvervsmæssig indsats eller udlån.
Apparatet må under ingen omstændigheder benyttes til at opsuge

• brandbare eller giftige materialer (f.eks. benzin, asbest, asbeststøv, kopimasinetoner),

• flygtige stoffer,

• syre,

• varmt eller glødende aske,

• støv, sand eller tilsvarende forurenende stoffer.

Montering

Klargøring (Billede C, D, E):

– Hjulene (11) sættes på kabinettet.
– Transporthanken (12) anbringes i den ønskede stilling. Dertil løsnes håndskruen (13) og drejes fast igen.
– Indsugningsmanifold (4) monteres på indgangen (14) ved en sæt i-og-drej-bevægelse Bajonetfatning).
– Sugeslangen (2) sættes på Indsugningsmanifoldet (4).
– Forlængerrøret ( Billede A, 6, 7) anbringes på slangens håndtag (2). Det gennemsigtige rør (6) muliggør, at gen-

nemstrømning kan kontrolleres, så tilstopning hurtigere kan opdages.

– En til formålet passende dyse (9) sættes på.

OBS: Jo flere rør der bruges, jo større er rørfriktionsmodstanden. Derigennem forringes sugekraften.

Funktion som slamsuger (billede B, E)
OBS: Når du anvender apparatet som slamsuger, bliver spildevandet straks ledt ud gennem afløbsslangen (bil-

lede B, 3). Spildevandet bliver ikke opsamlet i beholderen.

Sådan gør du:

– Placér apparatet i mindst 2 meters afstand fra vand.
– Frembring en let hældning for afløbsslangen (3): Hold apparatet hævet med let, men fast og sikker hånd. Af-

løbsåbningen (15) skal ligge over vandspejlshøjde.
– Afløbsslangen(3) sættes i opsamlingsbeholderens afløbsåbning(15).
– Vær opmærksom på, at slangen ligger lige: Ingen knæk eller buk som følge af underlagets ujævnhed. Spildevan-

det skal uhindret kunne løbe væk i overensstemmelse med de lokale mundigheders forskrifter.

OBS: Når du tømmer slamsugerposen ud (billede A, 8) gennem den åbne ende af afløbsslangen (3), kan du komme
til at lede grove partikler så som blade eller alger og egentligt spildevand fra bassinet tilbage. Alternativt kan du an­vende den opsugede bassinslam som plantegødning. I dette tilfælde sæt afløbsslangen direkte ned i et bed. Ellers

sørg for, at bortskaffelsen sker i overensstemmelse med de lokale myndigheders forskrifter.

Funktion som vådsuger
OBS: Hvis du anvender apparatet som vådsuger, samles spildevandet i en beholder. Der kan maksimalt opsuges 10 l

væske.
Sådan gør du:

– Placér apparatet i mindst 2 meters afstand fra vand (billede B).
– Sæt bundproppen (billede C, 5) i opsamlingsbeholderens afløbsåbning (15).

41

- DA -

Fejl

Årsag

Afhjælpning

Der kommer damp fra apparatet

Ved koldt vejr dannes kondensvand i apparatet,
som udledes i form af damp

Normal forekomst. Ingen afhjælpning nødven-

dig

Apparatet laver lyde og/eller vibrerer stærkt

Tanken er fuld

Tanken er tom

Indsugningsmanifold, afløb eller filterskum er

Sluk apparatet, vent 20 sekunder og tilslut

tet.

Apparatet suger ikke eller yder mindre

Netspænding mangler

Kontrollér netspænding

Højdeforskellen mellem vandoverfladen og ap­paratet er for stor

Afløbet bør ligge højere end vandspejlet

Begge beholdere er fulde af vand. Svømmerne
tætner fuldstændigt

Tøm apparatet

Snavs tilstopper filterskum, sugerør eller suges­lange

Fjern snavs

Ventilen i indsugningsmanifoldet er klemt eller
beskidt

Tag indsugningsmanifoldet af. Kontrollér lem­mens position (billede I, 4)

O-ringen på indsugningsmanifoldet sidder ikke
rigtigt

Kontrollér O-ringens position (billede I, 4)

Ventilen i afløbsventilen er klemt eller beskidt

Tag afløbsslangen af. Kontrollér ventilens posi­O-ringen på indertanken sidder ikke rigtigt

Kontrollér O-ringens position (billede I, 27)

Ringe sugeeffekt

Forhøjet friktionsmodstand i røret

Hold sugeledningen så kort og fladt som muligt.

Sugedybde for dyb. Fra 1,5 meters sugedybde
aftager sugeevnen som følge af konstruktionen

Forringet sugedybde

Beholderen løber ikke tom

Afløbsslangen er knækket eller er ikke holdt
med hældning

Hold slangen rigtigt. Se montering.

Snavs tilstopper afløbsslangen eller afløbsven­tilen

Fjern snavs fra afløbsslangen eller afløbsventi­len

Apparatet skifter utilstrækkeligt eller slet ikke

Smudsfilm på skæftet efter længere levetid

Motorkabinet (G, 17) tages af. Manuel udled-

torhovedet over hovedhøjde.

Anvendelse af dyse (billede A, 9):

Universaldyse (a): Anvend kun til at udsuge bassinslam uden at suge gruset i dammen op.
Trådalgedyse (b): Til at separere og fjerne trådalgestrenge.
Vådsugedyse (c): Anvend kun vådsugedyse til at opsuge spildevand eller restvand.

OBS: Hver udsugning skal foretages langsomt og med rolige, ensartede bevægelser. Således bliver sediment resu-
spension stort set undgået.

Idrifttagning

OBS! Brug aldrig apparatet uden filterskum (billede H, 22) eller svømmer! Begge er indstillet ved leveringen. Sug aldrig

støv eller snavs op!

Tilslut apparatet til strømnettet. Apparatet indeholder en strømafbryder (billede F, 16):
Position I: Automatisk drift. Kontinuerlig sugning.
Position 0: Apparat er slukket.

Drift

Påfaldenheder

Under anvendelse kan der forkomme abnormiteter.

Apparatet vibrerer stærkt. Afbryd apparatet på strømafbryderen (16), og slå det til igen efter 20 sekunder. Fortsætter

vibrationerne, er det sandsynligt,

– at tanken er fuld (funktion som vådsuger, indsæt bundprop),
– indsugningsmanifoldet, afløbet eller filterskummet er beskidt.

Gennemfør da rengøring og eftersyn af apparatet.
Damp dannes. Ingen grund til bekymring. Det drejer sig om kondensvand, som nu i form af vanddampe bliver ledt ud

gennem ventilationshullerne. Effekten forekommer særligt ved koldt vejr.

Fejlafhjælpning

mellem beholderne

42

beskidt

påny. Hvis fejlen fortsætter, rengør da appara-

tion

ning af skifteprocessen sker ved at holde mo-

Med originale reservedele fra OASE forbliver apparatet sik-

kert og fortsætter med at arbejde pålideligt.

Reservedelstegninger og reservedele findes på vores
hjemmeside.

www.oase-livingwater.com/spareparts_INT

- DA -

Rengøring og vedligeholdelse

Sandardrengøring (billede F - H)

– Sluk apparatet på strømafbryderen (16) og træk strømstikket ud.
– Fjern alle slanger.
– Løsn beholderlåsen (18).
– Motorkabinet (17) tages af.
– Indertanker gennemspules (19), men tages ikke ud.
– Hvilepladen (21) under filterskummet (22) løsnes.
– Filterskummet (22) trækkes af og vaskes med rent vand.

OBS: Filterskummene er sliddele. Afprøv ved denne lejlighed filterskummet. Ved beskadigelse erstat kun med origi-
nale OASE-reservedele.

Rengøring af beholder, indsugningsmanifold og afløbsventil (billede I - K)

– Indsugningsmanifoldbillede J): Drej på bajonetfatningen (14) på indsugningsmanifoldet(4). Afprøv gummitætnin-

gens (25) fuldstændighed og tilstand i indsugningsmanifoldet.

– Skyl indsugningsmanifold.
– Afmonter indertanken (billede I 19) og skylden.

• Kontroller gummipakningens (27) tilstand.

• Skyl beholder (billede K 24) og afløbsventil (23).

• Kontroller position og funktion på lemmen (26) i udløbsåbningen.

OBS: Tætningsringe og gummiventiler er sliddele. Ved beskadigelse erstat kun med originale OASE-reservedele.

Samling af apparatet

Sæt apparatet sammen i omvendt rækkefølge. Glem ikke at låse motorkabinettet ved hjælp af krogen (billede J, 18).

Lukkedele

• Tætningsringe

• Filterskum

• Gummiventiler

Opbevaring

Tøm opsamlingsbeholderen og rengør apparatet. Opbevares utilgængeligt for børn i et tørt, frostfrit rum.

Reservedele

Bortskaffelse

Filterskum og pakninger, der ikke længere anvendes, kan bortskaffes sammen med husholdningsaffaldet.

OBS!

Dette apparat må ikke bortskaffes som husholdningsaffald.

• Apparatet gøres ubrugeligt ved at skære kablet af og bortskaffes via det dertil beregnede genbrugssystem.

43

- NO -

- NO -

Oversettelse av den originale bruksanvisningen

ADVARSEL

• Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av
personer med reduserte fysiske, sensoriske eller mentale begrens­ninger, eller som mangler erfaring og kunnskap, hvis de er under

oppsikt eller har fått opplæring i riktig bruk av apparatet, og forstår

farene forbundet med å bruke dette.

• Barn må ikke leke med apparatet.

• Rengjøring eller brukervedlikehold må ikke utføres av barn uten at

de er under oppsikt.

• Apparatet må være sikret gjennom en jordfeilbryter med en
utløserstrøm på maksimalt 30 mA.

• Koble apparatet bare til dersom de elektriske dataene til apparatet
og strømforsyningen stemmer overens. Du finner apparatdataene på
typeskiltet på apparatet, på forpakningen og i denne bruksanvisnin­gen.

• Strømstøt kan føre til død eller alvorlige personskader! Før du griper

ned i vannet må apparatene i vannet med en spenning >12 V AC eller
>30 V DC kobles fra strømnettet.

• Apparatet skal kun brukes hvis det ikke oppholder seg personer i
vannet.

• Bruk ikke apparatet når elektriske ledninger eller hus er skadet.

Farlig i eksplosive omgivelser

Apparatet er ikke eksplosjonsbeskyttet. Bruk aldri apparatet i nærheten av eksplosivt støv, væsker eller damp.

Sikkerhetsanvisninger

Forskriftsmessig elektrisk installasjon

• Elektriske installasjoner må tilsvare nasjonale installasjonsforskrifter og må kun gjennomføres av en fagperson.

• En person teller som elektrofagperson, hvis vedkommende på grunn av faglig utdanning, kunnskap og erfaring er

skikket og berettiget til å vurdere og utføre arbeidene vedkommende får tildelt. Arbeidet som fagperson omfatter også
å oppdage mulige farer og følge gjeldende regionale og nasjonale normer, forskrifter og bestemmelser.

• Kontakt en elektrofagperson ved spørsmål og problemer.

• Skjøteledninger og strømfordelere (f. eks. stikkontaktlister) må være beregnet for utendørs bruk (beskyttet mot vann-

sprut).

• Beskytt pluggforbindelser mot fuktighet.

• Apparatet må bare kobles til en forskriftsmessig installert stikkontakt.

Sikker drift

• Ikke bruk, eller la produktet bli stående i regnvær.

• Sikkerhetsavstanden fra apparatet til vannet må være minst 2 m.

44

- NO -

• Legg ledningene slik at de er beskyttet mot skader, og pass på at ingen kan snuble i dem.

• Ikke bær eller trekk apparatet etter den elektriske ledningen.

• Hvis den elektriske ledningen er defekt, må apparatet ikke brukes.

• Utfør aldri tekniske endringer på apparatet.

• Utfør kun arbeid på apparatet som er beskrevet i denne bruksanvisningen. Kontakt autorisert kundeservice eller pro-

dusenten ved tvil eller hvis problemet ikke kan utbedres.

• Bruk kun originale reservedeler og originalt tilbehør for apparatet.

Merknader til denne bruksanvisningen

Velkommen til Oase Living Water. Med kjøpet av produktet PondoVac 3 har du gjort et godt valg.
Les denne bruksanvisningen nøye og gjør deg kjent med apparatet før du tar det i bruk første gang. Alt arbeid på og

med dette apparatet skal gjennomføres etter de anvisninger som foreligger.
Ta hensyn til sikkerhetsanvisningene for riktig og sikker bruk av apparatet.
Ta godt vare på denne bruksanvisningen. Hvis apparatet selges skal bruksanvisningen følge med.

Symboler i denne bruksanvisningen

Advarsler

Advarslene i denne bruksanvisningen er klassifisert med signalord som antyder graden av fare.

ADVARSEL

• Betegner en potensielt farlig situasjon.

• Å ignorere advarselen kan føre til død eller alvorlig personskade.

FORSIKTIG

• Betegner en potensielt farlig situasjon.

• Å ignorere advarselen kan føre til lett eller ubetydelig personskade.

MERK

Informasjon som skal gi bedre forståelse eller som skal bidra til å forebygge eventuelle materielle skader eller
miljøødeleggelser.

Andre merknader

 A Viser til en illustrasjon, f.eks. Illustrasjon A.

→ Viser til et annet kapittel.

45

- NO -

Tilsiktet bruk

PondoVac 3 , heretter kalt "Apparat", må kun brukes til oppsuging av damslam eller som våt-suger. Også de andre
delene av denne leveransen skal kun brukes i denne sammenhengen. Det tilhørende filteret egner seg bare for væs-

ker. Suging av tørt støv elle smuss vil ødelegge dette.

Apparatet er bare for privat hjemmebruk og ikke for kommersielt bruk eller utleie.
Apparatet skal ikke under noen omstendighet brukes til oppsuging av

• brennbare eller giftig stoffer, (f. eks. bensin, asbest, asbeststøv, toner for kopimaskin)

• flyktige substanser,

• syrer,

• varm eller glødende aske,

• støv, sand eller lignende smuss.

Montering

Forberedelser (bilde C, D, E):

– Sett hjulene på (11) på beholderen.
– Sett transportbøylen (12) i ønsket posisjon. Løsne håndskruen (13) og trekk den så til igjen.
– Monter innløpsfordeleren (4) ved å trykke inn og vri (14) (bajonettlås).
– Koble til sugeslangen (2) på innløpsfordeleren (4) .
– Sett forlengelsesrøret ( bilde A, 6, 7) på slangens håndtak (2). Det gjennomsiktige røret (6) gjør det mulig å kont-

rollere gjennomstrømmingen, slik at man raskere kan oppdage tilstoppinger.

– Sett på en dyse (9) som egner seg for formålet.

Merk: Jo mer røret brukes, jo større blir friksjonsmotstanden i røret. Dermed reduseres sugekraften.

I bruk som slamsuger (bilde B, E)
Merk: Når apparatet brukes som slamsuger, ledes avløpsvannet rett ut gjennom avløpsslangen (bilde B, 3). Avløps-

vannet samles ikke opp i beholderen.
Slik går du frem:

– Plassser apparatet minst 2 m fra vannet.
– Sørg for at utløpsslangen (3) har et lett fall. Plasser apparatet litt høyere, men likevel støtt og sikkert.

Avløpsåpningen (15) må være høyere enn vannspeilet.
– Sett avløpsslangen (3) inn i avløpsåpningen (15) på oppsamlingsbeholderen .
– Pass på at slangen ligger rett: Uten knekk eller bøyninger på grunn av ujevnheter i underlaget. Avløpsvannet må

kunne renne fritt ut og fjernes i henhold til lokale betingelser.

Merk: Hvis du monterer slamoppsamlingsposen (bilde A, 8) på den løse enden på avløpssslangen (3), kan du tilbake-
føre vannet til dammen, da dette nå er renset for grove partikler, som løv eller alger. Alternativt kan du bruke slammet
som er sugd opp av dammen som plantegjødsel. I så fall kan du legge avløpsslangen direkte i et blomsterbed. Ellers
må avløpsvannet fjernes i henhold til lokale betingelser.

Bruk som våtsuger
Informasjon: Når du bruker enheten som våtsuger, blir spillvann samlet i beholderen. Maksimalt 10 l væske kan su-

ges opp.
Slik går du frem:

– Plasser apparatet minst 2 m fra vannet (bilde B)..
– Sett blindpluggen (bilde C,5) inn i avløpsåpningen (15) på oppsamlingsbeholderen.

46

Feil

Årsak

Utbedring

Det kommer damp ut av apparatet

I kaldt vær dannes det kondensvann i appara-

tet, som avgis i form av vanndamp

Normal hendelse Ingen tiltak er nødvendige

Apparatet støyer og / eller vibrerer sterkt

Tanken er full

Tanken er tom

Innløpsfordeler, utløp eller skumfilter tilsmusset

Slå av apparatet, vent i 20 sek og slå på igjen.
Dersom problemet fortsetter, rengjør apparatet.

Apparatet suger ikke eller har redusert ytelse

Nettspenning mangler

Nettspenning kontrolleres

Høydeforskjellen mellom vannspeilet og appa­ratet er for stor

Avløpsåpningen må være høyere enn

vannspeilet.

Begge beholderene er fulle av vann. Flottøren
tetter fullstendig

Tøm apparatet

Smuss tilstopper skumfilteret, sugerøret eller
sugeslangen

Fjern smusset

Klaffen på innløpsfordeleren er klemt eller er
tilsmusset

Ta av innløpsfordeleren Kontroller at klaffen sit­ter som den skal (bilde I, 4)

O-ring på innløpsfordeler sitter ikke riktig

Kontroller at O-ringen sitter som den
skal (bilde I, 4)

Klaffen på utløpsventilen er klemt eller er tils-

Ta av utløpsslangen Kontroller at klaffen sitter
O-ring på den innvendige tanken sitter ikke rik-

tig

Kontroller at O-ringen sitter som den skal
(bilde I, 27)

Liten sugeeffekt

For stor friksjon i rørene

Sørg for at sugeledningen er så kort, og ligger
så flatt som mulig

Sugedybden er for stor Ved 1,5 m sugedybde
reduseres sugekraften konstruksjonsbetinget

reduser sugedybden

Beholderen tømmes ikke

Avløpsslangen har knekk på seg eller er ikke
lagt med helling

Legg slangen riktig Se installasjon.

Smuss tilstopper avløpsslangen eller avløps­ventilen

Fjern smuss fra avløpsslange og avløpsventil

Apparatet skifter ikke mellom beholderne som

Smussfilm på kolben etter lang tids bruk

Ta av motorkabinettet (G, 17) . Sett i gang opp-

det opp.

- NO -

Bruk av munnstykker (bilde A, 9, 10):

Universalmunnstykke (a): For suging av slam uten å få med grus fra dammen.
Trådalgemunnstykke (b): For utskilling og fjerning av trådalgestrenger.
Væskemunnstykke (c): Kun for bruk som væskesuger for oppsuging av skittenvann eller restvann.
Merk: All oppsuging bør foretas med rolige, regelmessige bevegelser. Slik kan man langt på vei unngå oppvirvling av

sedimentbelegg.

Idriftssettelse

Forsiktig!Apparatet må aldri brukes uten skumfilter (bilde H, 22) eller flottør! Begge er ferdig montert fra leveandøren.

Bruk aldri apparatet til å suge opp støv eller skitt!
Koble apparatet til strømnettet. Apparatet har en hovedbryter med 3 trinn: (bilde F, 16):

Posisjon I: Automatisk drift. Kontinuerlig sug.
Posisjon 0: Apparatet er slått av.

Drift

Abnormaliteter

Under driften kan det oppstå påfallende situasjoner.

Apparatet vibrerer kraftig. Slå av apparatet med hovedbryteren (16), og vent 20 sekunder før du slår det på igjen.

Dersom vibrasjonene fortsetter, er sannsynligvis

– tanken full (hvis den brukes som våtsuger, kan det ha oppstått tilstoppinger),
– i innløpsfordeleren, i utløpet eller skumfilteret kan være tilsmusset.

Utfør rengjøring og vedlikehold av apparatet.
Det oppstår damputvikling. Dette er helt ufarlig. Det dreier seg om kondensvann, som avgis gjennom luftehullene i

form av vanndamp. Effekten opptrer særlig i kaldt vær

Utbedrefeil

den skal

musset

som den skal

startprosedyrene manuelt ved å holde motorho-

47

- NO -

Med originaldeler fra OASE forblir apparatet sikkert og fort-

setter å arbeie pålitelig.
Reservedeltegninger og reservedeler finner du på vår inter­nettside.

www.oase-livingwater.com/spareparts_INT

Rengjøring og vedlikehold

Standardrensing (bilde F-H)

– Slå av apparatet med bryteren(16) og trekk ut nettstøpselet.
– Fjern alle slanger.
– Løsne beholderlåsen(18).
– Ta av motorkabinettet (17).
– Sil gjennom innertanken (19) men ikke trekk den av.
– Løsne låseplatene(21) under skumfilterne (22).
– Trekk av skumfilteret (22) og vask det i rent vann.

OBS: Filterskummene er sliddele. Afprøv ved denne lejlighed filterskummet. Ved beskadigelse erstat kun med origi-
nale OASE-reservedele.

Rengjør innertank, oppsamlingsbeholder, innløpsfordeler og avløpsventil (bilde I - K)

– Innløpsfordeler(bilde J): Vri innløpsfordeler (4) ut av bajonettlåsen (14). Kontroller at gummitetningen (25) i

innløpsfordeleren er tett og i orden.
– Skyll gjennom innløpsfordeler.
– Innertank (bilde I 19) demonter og skyll gjennom.

• Sjekk tilstanden til gummipakningen (27).

• Skyll ut oppsamlerbeholder (bilde K 24) og avløpsventil (23).

• Sjekk om luken (26) i avløpsåpningen lukker seg og at den sitter godt.

Merk:Tetteringer og ventilgummi er slitedeler. Ved skade eller tap skal kun originale OASE-reservedeler brukes.
Sette apparatet sammen

Sett deretter apparatet sammen igjen i motsatt rekkefølge. Husk å feste motorkabinettet med låsehakene (bilde J, 18).

Slitedeler

• Tetningsringer

• Skumfilter

• Ventilgummi

Oppbevaring

Tøm oppsamlingsbeholderen og rengjør apparatet. Oppbevares utilgjengelig for barn i et tørt og frostfritt rom.

Reservedeler

Kassering

Filterskum og pakninger som ikke lenger benyttes kan fjernes sammen med husholdningsavfallet.

MERK

Dette apparatet må ikke kastes i vanlig husholdningsavfall.

• Gjør apparatet ubrukelig ved å kutte av kablene og kasser det i retursystemet.

48

- SV -

Översättning av originalbruksanvisningen

VARNING

• Denna apparat kan användas av barn som är 8 år eller äldre samt
av personer med sänkt fysisk, sensorisk eller mental förmåga eller
brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt
eller instrueras i hur de använder apparaten säkert samt de risker
som kan uppstå.

• Barn får inte leka med apparaten.

• Rengöring och användarunderhåll får inte utföras av barn utan upp-

- SV -

sikt.

• Apparaten ska vara ansluten till en jordfelsbrytare vars dimension-
erade felström uppgår till max. 30 mA.

• Apparaten får endast anslutas om de elektriska data som gäller för
apparaten stämmer överens med strömförsörjningen. Apparatens

data anges på typskylten på apparaten, på förpackningen eller i
denna bruksanvisning.

• Risk för dödsolyckor eller allvarliga personskador av elektriska slag.
Innan du griper in i vattnet måste du se till att apparaterna har kopp­lats ifrån spänningsförsörjningen >12 V AC eller >30 V DC.

• Använd inte apparaten om personer befinner sig i vattnet.

• Använd inte apparaten om elektriska ledningar eller kåpan har ska-

dats.

Fara i explosiv atmosfär

Apparaten är inte explosionsskyddad. Använd aldrig apparaten om explosivt damm, vätska eller ånga finns i närheten!

Säkerhetsanvisningar

Elektrisk installation enligt föreskrift

• Elektriska installationer måste ha utförts i enlighet med nationella bestämmelser och får endast utföras av en behörig
elinstallatör.

• En behörig elinstallatör är en person som till följd av sin yrkesutbildning, kunskap och erfarenhet både kan och är
berättigad att bedöma och genomföra tilldelade arbetsuppgifter. Sådana arbetsuppgifter som utförs av behörig per­sonal omfattar även förmågan att identifiera möjliga faror samt att beakta gällande regionala och nationella standarder,
föreskrifter och bestämmelser.

• Om frågor eller problem uppstår måste du kontakta en elinstallatör.

• Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning utomhus (dropptäta).

• Skydda stickanslutningarna mot fukt.

• Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter.

Säker drift

• Använd inte apparaten i regn och låt den inte heller stå ute i regn.

• Säkerhetsavståndet från apparaten till vattnet måste uppgå till minst 2 m.

49

- SV -

• Dra kablarna så att de är skyddade och inte kan skadas, och se till att ingen kan snava över dem.

• Bär inte och dra inte apparaten i elkabeln.

• Apparaten får inte användas om elkabeln är defekt.

• Gör aldrig några tekniska ändringar på apparaten.

• Genomför endast sådana arbeten på apparaten som beskrivs i denna bruksanvisning. Kontakta en behörig kund-

tjänstverkstad, eller ev. tillverkaren, om problem inte kan åtgärdas.

• Använd endast originalreservdelar och -tillbehör till apparaten.

Information om denna bruksanvisning

Välkommen till OASE Living Water. Med din nya produkt PondoVac 3 har du gjort ett bra val.
Läs igenom bruksanvisningen noggrant före första användningstillfället och ta reda på hur apparaten fungerar. Alla

slags arbeten som utförs på denna apparat får endast genomföras enligt föreliggande instruktioner.
Beakta noga säkerhetsanvisningarna, de är en förutsättning för korrekt och säker användning.
Förvara denna bruksanvisning på ett säkert ställe. Om apparaten byter ägare måste även bruksanvisningen följa med.

Symboler i denna bruksanvisning

Varningsanvisningar

Varningsanvisningarna i denna bruksanvisning är indelade med signalord som visar omfattningen av faran.

VARNING

• Beskriver en möjligtvis farlig situation.

• Om detta inte beaktas kan detta leda till dödsolyckor eller allvarliga personskador.

OBS!

• Beskriver en möjligtvis farlig situation.

• Om detta inte beaktas finns det risk för lätta eller mindre personskador.

ANVISNING

Information som ska ge bättre förståelse eller förebygga ev. sak- eller miljöskador.

Andra anvisningar

 A Referens till en bild, t ex bild A.

→ Referens till ett annat kapitel.

50

- SV -

Ändamålsenlig användning

PondoVac 3 , som i denna dokumentation betecknas som en apparat, får endast användas som våtsugare eller till att
suga ren dammen från slam. Alla andra delar som medföljer får endast användas till dessa syften. Det tillhörande filtret
är endast lämpligt för vätska. Om damm eller smuts sugs in kommer filtret att förstöras.

Apparaten är endast avsedd för privat bruk i hushållet och inte för industriell användning eller för uthyrning.
Apparaten får aldrig användas till att suga upp

• brandfarliga eller giftiga ämnen (t ex bensin, asbest, asbestdamm, kopieringstoner)

• flyktiga substanser

• syror

• het eller glödande aska

• damm, sand eller liknande smuts

Installation

Förberedelser (bild C, D, E)

– Sätt hjulen (11) på kåpan.
– Ställ transportbygeln (12) i önskat läge. Lossa först på handskruven (13) och dra sedan åt den igen.
– Montera inloppsfördelaren (4) i inloppet (14) genom att sticka in den och sedan vrida runt (bajonettkoppling).
– Anslut sugslangen (2) till inloppsfördelaren (4).
– Sätt förlängningsrören (bild A, 6, 7) på handdelen på slangen (2). Med hjälp av det transparenta röret (6) kan du

kontrollera flödet, och vid behov snabbare lokalisera blockeringar.

– Sätt på ett lämpligt munstycke (9).

Obs! Ju fler rör som används, desto högre blir den totala friktionen i rören. Detta leder till lägre sugprestanda.

Använda apparaten som slamsugare (bild B, E)
Obs! Om apparaten används som slamsugare kommer smutsvattnet att ledas bort direkt via utloppsslangen (bild B, 3).

Smutsvattnet samlas inte i behållaren.

Gör så här:

– Ställ apparaten minst 2 m från vattnet.
– Se till att utloppsslangen (3) har en lätt lutning: Ställ apparaten på en högre plats, samtidigt som den måste stå

säkert och stabilt. Utloppsöppningen (15) måste vara högre än vattennivån.
– Anslut utloppsslangen (3) till utloppsöppningen (15) på uppsamlingbehållaren.
– Se till att slangen ligger rakt: Slangen får inte vara vikt eller uppvisa några böjar pga ojämnheter i marken. Smuts-

vattnet måste kunna rinna ut obehindrat och därefter hanteras enligt villkoren på platsen.

Obs! Om du trär smutspåsen (bild A, 8) över den fria änden på utloppsslangen (3), kan du leda tillbaka smutsvattnet till
dammen, efter att det har rengjorts från grova partiklar såsom löv och alger. Alternativt kan du använda slammet som
sugts upp från dammen till att gödsla i trädgården. I sådant fall måste utloppsslangen läggas direkt till en rabatt. I annat
fall måste slammet hanteras enligt villkoren på platsen.

Använda apparaten som våtsugare
Obs! När du använder apparaten som våtsugare samlas spillvattnet i behållaren. Högst 10 l vätska kan sugas upp.

Gör så här:

– Ställ apparaten minst 2 m från vattnet (bild B).
– Sätt en plugg (bild C, 5) i utloppsöppningen (15) på uppsamlingsbehållaren.

51

- SV -

Störning

Orsak

Åtgärd

Ånga läcker ut ur apparaten

Vid kall väderlek bildas kondensvatten i appara­ten som sedan avges som vattenånga

Normalt beteende. Inga åtgärder krävs

Apparaten avger buller och/eller vibrerar kraftigt

Tanken är full

Töm tanken

Inloppsfördelaren, utloppet eller filtret är smut-

Slå ifrån apparaten, vänta i 20 sekunder och slå

måste apparaten rengöras.

Apparaten suger inte eller tappar prestanda

Nätspänning saknas

Kontrollera nätspänningen

Höjdskillnaden mellan vattenytan och appara­ten är för stor

Utloppet bör vara en aning högre än vattenni­vån

Båda behållare är fyllda med vatten. Flottörerna
stänger helt

Töm apparaten

Smuts blockerar filtret, sugröret eller
sugslangen

Ta bort smutsen

Luckan i inloppsfördelaren klämmer eller är
smutsig

Ta av inloppsfördelaren. Kontrollera luckans
läge (bild I, 4)

O-ringen vid inloppsfördelaren sitter inte rätt

Kontrollera O-ringens läge (bild I, 4)

Luckan i utloppsventilen klämmer eller är smut-

Ta av utloppsslangen. Kontrollera luckans läge
O-ringen vid innertanken sitter inte rätt

Kontrollera O-ringens läge (bild I, 27)

Låg sugprestanda

Hög friktion i rören

Håll sugledningen så kort och så långt ned som
möjligt.

För lågt sugdjup. Av konstruktionsskäl avtar

sugprestandan från och med 1,5 m sugdjup

Minska sugdjupet

Behållaren töms inte

Utloppsslangen har vikts eller ligger inte med
lutning nedåt

Lägg slangen rätt. Se Montering.

Smuts täpper till utloppsslangen eller utlopp­ventilen

Ta bort smuts från utloppsslangen eller utlopp­sventilen

Apparaten kopplar endast otillräckligt mellan

Smutsfilm på kolvarna om apparaten inte har

Ta av motorkåpan (G, 17) . Starta omkopp-

del upp och ned.

Använda munstyckena (bild A, 9)

Universalmunstycke (a): För uppsugning av slam i dammar, utan att singelsten sugs med.
Munstycke för trådalger (b): För separering och borttagning av trådalger.
Våtsugmunstycke (c): Endast om apparaten används som våtsugare för upptagning av smutsvatten och restvatten.
Obs! Uppsugningen måste alltid genomföras långsamt och med lugna, jämna rörelser. Därmed kan man förhindra att

alltför mycket sediment virvlas upp

Driftstart

Varning! Apparaten får aldrig användas utan filtersvamp (bild H, 22) eller flottör! Båda två är monterade vid leverans.

Sug aldrig in damm eller annan smuts!

Anslut apparaten till elnätet. Apparaten är utrustad med en nätströmbrytare (bild F, 16):
Position I: Automatisk drift. Kontinuerlig sugning.
Position 0: Apparaten är frånslagen.

Användning

Avvikelser

Medan apparaten används är det möjligt att avvikelser uppstår.
Apparaten vibrerar kraftigt. Slå ifrån apparaten med nätströmbrytaren (16) och slå på igen efter 20 sekunder. Om

vibrationer uppstår igen

– är tanken troligen fylld (apparaten används som våtsugare, pluggen har satts in)
– är inloppsfördelaren, utloppet eller filtersvampen smutsig

Rengör och underhåll apparaten.
Ånga uppstår. Oroa dig inte. Det rör sig om kondensvatten som avges genom ventilationsöppningarna i form av vat-

tenånga. Denna effekt förekommer särskilt vid kallt väder.

Felavhjälpning

behållarna, eller kopplar inte alls

52

sigt

sig

använts under längre tid

sedan på den igen. Om störningen uppstår igen

lingen manuellt genom att hålla motorns ovan-

Apparaten arbetar säkert med originaldelar från OASE.
Reservdelsritningar och
sida.

www.oase-livingwater.com/spareparts_INT

- SV -

Rengöring och underhåll

Standardrengöring (bild F - H)

– Slå ifrån apparaten med nätströmbrytaren (16) och dra sedan ut stickkontakten.
– Ta av samtliga slangar.
– Lossa på behållarspärren (18).
– Ta av motorkåpan (17).
– Spola ur innertanken (19), men ta inte ut den.
– Lossa på spärrplattorna (21) under filtersvamparna (22).
– Dra av filtersvamparna (22) och tvätta ur med klart vatten.

Obs! Filtersvampar är slitagedelar. Kontrollera filtersvamparna vid detta tillfälle. Om de har skadats måste de bytas ut
mot OASE-originalreservdelar.

Rengöring av innertank, uppsamlingsbehållare, inloppsfördelare och utloppsventil (bild I - K)

– Inloppsfördelare (bild J): Vrid ut inloppsfördelaren (4) ur bajonettkopplingen (14). Kontrollera att gummipackning-

arna (25) i inloppsfördelaren är kompletta och i fullgott skick.
– Spola genom inloppsfördelaren.
– Demontera och spola genom innertanken (bild I 19) .

• Kontrollera gummipackningens skick (27).

• Spola ur uppsamlingsbehållaren (bild K 24) och utloppsventilen (23).

• Kontrollera placeringen av luckan (26) i utloppsöppningen och att den går lätt.

Obs! Tätningsringar och ventilgummin är slitagedelar. Om de har skadats eller saknas måste de bytas ut mot OASE-
originalreservdelar.

Montera samman apparaten

Montera sedan samman apparaten omvänd ordningsföljd. Glöm inte att spärra motorkåpan med hjälp av spärrkro­karna (bild J, 18).

Slitagedelar

• Tätningsringar

• Filtersvampar

• Ventilgummin

Förvaring

Töm uppsamlingbehållaren och rengör apparaten. Förvara apparaten oåtkomlig för barn i ett torrt och frostfritt ut­rymme.

Reservdelar

reservdelar finns på vår intenet-

Avfallshantering

Filter och packningar som inte längre används kan kastas i hushållssoporna.

ANVISNING

Den här apparaten får inte kastas i hushållssoporna!

• Gör apparaten obrukbar genom att klippa av kablarna och lämna därefter in den till en återvinningscentral.

53

- FI -

- FI -

Alkuperäisen käyttöohjeen käännös

VAROITUS

• Tätä laitetta saavat käyttää yli 8 -vuotiaat lapset, sekä henkilöt, joi­den fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai
joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina
ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja
kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaa­rat.

• Lapset eivät saa leikkiä laitteella.

• Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten

toimesta ilman valvontaa.

• Laite on varmistettava vikavirtasuojalaitteella, jonka nimellisvikavirta
on enintään 30 mA.

• Laitteen saa yhdistää vain silloin, kun laitteen ja virransyötön tiedot
vastaavat toisiaan. Laitetiedot ovat tyyppikilvessä laitteessa, pak­kauksessa tai tässä käyttöohjeessa.

• Sähköisku voi johtaa kuolemaan tai vakaviin vammoihin! Ennen ve-

teen käsin koskettamista on vedessä olevat jännitteellä >12 V AC tai
>30 V DC varustetut laitteet irrotettava virtaverkosta.

• Laitetta saa käyttää vain silloin, kun vedessä ei ole ketään ihmisiä.

• Laitetta ei saa käyttää, jos sähköjohdot tai kotelo ovat vaurioituneet.

Vaara räjähdysalttiissa ympäristössä

Laite ei ole räjähdyssuojattu. Älä koskaan käytä ympäristössä, jossa on räjähtäviä pölyjä, nesteitä ta höyryjä!

Turvaohjeet

Määräystenmukainen sähköasennus

• Sähköasennusten täytyy vastata maakohtaisia asennusmääräyksiä ja ne saa suorittaa vain sähköalan ammattilainen.

• Sähköalan ammattilainen on henkilö, joka ammatillisen koulutuksen, tietojen ja kokemuksen perusteella on kykenevä

ja oikeutettu arvioimaan ja suorittamaan hänelle annettuja töitä. Ammattilaisena työskentelyyn kuuluu myös mahdol-

listen vaarojen tunnistaminen sekä noudatettavien paikallisten ja maakohtaisten normien, sääntöjen ja määräysten
huomioonottaminen.

• Kysymyksissä ja ongelmissa voi kääntyä sähköalan ammattilaisen puoleen.

• Pidennysjohtojen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokäyttöön sopivia (roiskevedeltä suojattuja).

• Pistoliitännät on suojattava kosteudelta.

• Laitteen saa yhdistää vain määräysten mukaisesti asennettuun pistorasiaan.

Turvallinen käyttö

• Älä käytä tai seisota laitetta sateessa.

• Laitteen turvaetäisyyden veteen on oltava vähintään 2 m.

• Johdot on asennettava suojattuina vaurioitumiselta ja kiinnitettävä huomiota siihen, että kukaan ei kompastu niihin.

• Laitetta ei saa kantaa tai vetää sähköjohdosta.

54

- FI -

• Laitetta ei saa käyttää, jos sähköjohto on viallinen.

• Laitteeseen ei koskaan saa tehdä teknisiä muutoksia.

• Laitteelle saa suorittaa vain sellaisia töitä, kuin tässä käyttöohjeessa on kuvattu. Jos ongelmia ei voi poistaa, on kään-

nyttävä valtuutetun asiakaspalvelupisteen tai epäselvässä tapauksessa valmistajan puoleen.

• Vain laitteeseen tarkoitettuja alkuperäisvaraosia ja -lisävarusteita saa käyttää.

Ohjeita tähän käyttöohjeeseen

Tervetuloa OASE Living Water -yritykseen. Tällä ostoksella PondoVac 3 olette tehnyt hyvän valinnan.
Lukekaa tämä käyttöohje huolellisesti läpi ennen laitteen ensimmäistä käyttöä ja tutustukaa laitteeseen. Kaikki tätä lai-

tetta koskevat työt ja työt tällä laitteella saa suorittaa vain kyseessä olevan ohjeen mukaan.
Noudattakaa ehdottomasti oikean ja turvallisen käytön ohjeita.
Säilyttäkää tämä käyttöohje huolellisesti! Jos laite vaihtaa omistajaa, antakaa käyttöohje eteenpäin.

Tämän ohjeen symbolit

Varoitusohjeita

Tämän käyttöohjeen varoitusohjeet on luokiteltu merkkisanojen mukaan, jotka ilmoittavat vaaran vakavuuden.

VAROITUS

• Tarkoittaa mahdollisesti vaarallista tilannetta.

• Noudattamatta jättäminen voi johtaa kuolemaan tai hyvin vakaviin vammoihin.

HUOMIO

• Tarkoittaa mahdollisesti vaarallista tilannetta.

• Noudattamatta jättäminen voi johtaa vähäisempiin vammoihin.

OHJE

Tietoja, jotka auttavat ymmärtämään tai ennaltaehkäisemään mahdolliset aineelliset tai ympäristövahingot.

Muita ohjeita

 A Viittaus johonkin kuvaan esim. Kuva A.

→ Viittaus johonkin toiseen lukuun.

55

- FI -

Määräystenmukainen käyttö

PondoVac 3 , kutsutaan jatkossa "laitteeksi", voi käyttää lampiliejun imemiseen vain märkäimurina. Myös kaikkia muita
toimituksen osia saa käyttää vain tässä yhteydessä. Suodatin soveltuu käytettäväksi vain nesteiden kanssa. Pölyn tai
lian imeminen turmelee sen.

Laite on tarkoitettu vain yksityiskäyttöön kotona eikä ammattikäyttöön tai vuokraukseen.
Laitetta ei missään tapauksesa saa käyttä imemään

• syttyviä tai myrkyllisiä aineita (esim. bensiiniä, asbestia, asbestipölyä, kopiointisavea),

• haihtuvia aineita,

• happoja,

• kuumaa tai hehkuvaa tuhkaa,

• pölyä, hiekkaa tai vastaavia likaavia aineita.

Asennus

Valmistelu (Kuvat C, D, E):

– Aseta pyörät (11) runkokoteloon.
– Aseta kuljetuskahva (12) haluttuun asentoon. Irrota sitä varten käsiruuvi (13) ja kiristä uudelleen.
– Asenna sisääntulojakaja (4) pisto-kierto-liikkeellä sisääntulosuuttimeen (14) (bajonettikiinnitys).
– Liitä imuletku (2) sisääntulojakajaan (4) .
– Sijoita pidennysputket ( kuvat A, 6, 7) letkun (2) käsiosaan. Kirkkaan putken (6) kautta voi tarkkailla läpikulkua,

tukkeutumien nopeaa tunnistusta varten.

– Työnnä tarkoitukseen sopiva suutin (9) paikalleen.

Ohje: Mitä enemmän putkia käytetään, sitä suurempi on putken kitkavastus. Näin imuteho pienenee.
laskeumien pyörteittäisen ylösnousun.

Käyttö mutaimurina (kuvat B, E)
Ohje: Jos käytät laitetta mutaimurina, poistovesi johdetaan pois suoraan poistoletkulla (kuva B, 3). Poistovettä ei

kerätä säiliöön.
Toimit näin:

– Sijoita laite vähintään 2 m:n päähän vedestä.
– Asenna poistoputki (3) loivasti viettäväksi: Sijoita laite vähän korkeammalle tukevasti ja varmasti seisovaksi.

Poistoaukon (15) on oltava vedenpinnan yläpuolella.
– Asetapoistoputki (3) vastaanottoastian poistoaukkoon (15) .
– Varmista, että letku makaa suorana: Ei maanpinnan epätasaisuuksien aiheuttamia taitoksia ja kaartumia. Poisto-

veden on voitava juosta vapaasti, ja se on hävitettävä paikallisten olosuhteiden mukaisesti.

Ohje: Kun kumoat liankeräysastian (kuva A, 8) poistoletkun (3) vapaan pään yli, voit johtaa suurista roskista puhdiste-
tun veden takaisin lampeen. Vaihtoehtoisesti voit käyttää poisimettyä lampiliejua kasvilannoitteena. Aseta tässä ta-
pauksessa poistoletku suoraan kasvimaahan. Hävitä muuten paikallisten olosuhteiden mukaisesti.

Käyttö märkäimurina
Ohje: Kun käytät laitetta märkäimurina, kerätään likavesi säiliöstä. Nestettä voidaan imeä enintään 10 l.

Toimit näin:

– Aseta laite vähintään 2 m:n päähän vedestä (kuva B).
– Aseta sulkutulpat (kuva C, 5) keräilyastian poistoaukkoon (15).

56

Häiriö

Syy

Korjaus

Laitteesta vuotaa höyryä

Kylmällä ilmalla laitteessa muodostuu tiivisty-

dossa

Normaali tapahtuma. Korjaaminen ei tarpeel-

Laite muodostaa savua ja/tai värähtelee voi-

Säiliö täysi

Tyhjennä säiliö

Imusarja, tyhjennysputki tai suodatinvaahtoele­mentti likaantunut

Sammuta laite, odota 20 s ja käynnistä uudel­leen. Jos häiriö esiintyy jälleen, puhdista laite.

Laite ei ime tai menettää tehoa

Verkkojännite puuttuu

Tarkista verkkojännite

Korkeusero vedenpinnan ja laitteen välillä liian
suuri

Poistoaukon tulisi olla hieman yläpuolella ve­denpinnan korkeutta

Molemmat säiliöt ovat täynnä vettä. Kelluke ti­ivistää täysin

Tyhjennä laite

Lika tukkii suodatinvaahtoelementin, imuputken
tai imuletkun

Poista lika

Luukku imusarjassa juuttunut tai on likainen

Irrota imusarja. Tarkasta luukun kiinnitys
(kuva I, 4)

O-rengas imusarjassa ei kiinnity oikein

Tarkasta O-renkaan kiinnitys (kuva I, 4)

Luukku poistoaukossa juuttunut tai on likaantu-

Irrota tyhjennysletku. Tarkasta luukun kiinnitys
O-rengas sisäsäiliössä ei kiinnity oikein

Tarkasta O-renkaan kiinnitys (kuva I, 27)

Vähäinen imuteho

Kasvanut putken kitkavastus

Pidä imutehoa mahdollisimman vähäisenä ja
matalana.

Imusyvyys liian suuri. Alkaen 1,5 m:n imusyvyy­destä vähenee imuteho rakenteesta riippuen

Vähennä imusyvyyttä

Säiliö ei valu tyhjäksi

Tyhjennysletku taittunut tai ei asennettu viettä­västi

Asenna letku oikein. Katso asennus.

Lika tukkii tyhjennysletkun tai tyhjennysventtiilin

Poista lika tyhjennysletkusta ja tyhjennysventtii­listä

Laite vaihtaa säiliöiden välillä puutteellisesti tai

Muodostuu likakalvo mäntään pitemmän sei-

Irrota moottorinkuori (G, 17) . Manuaalisen kyt-

yläpäätuen kautta.

- FI -

Suuttimien käyttö (kuva A, 9):

Yleissuutin (a): lammikkoliejun poisimemiseen ilman lammikkosoraa imun mukana.
Rihmaleväkasvustosuutin (b): rihmalevykasvustokimppujen erottamiseen ja poistamiseen.
Märkäimusuutin (c): vain käyttöön märkäimurina likaveden tai jäteveden imemiseen.

Ohje: Kaikki imeminen tulee tapahtua hitaasti ja rauhallisilla, tasaisilla liikkeillä. Näin vältetään laajat kerrostumien ylös­pyörteilyt.

Käyttöönotto

Huomio! Älä koskaan käytä laitetta ilman suodatusvaahtoa (kuva H, 22) tai uimuria! Kumpikin on asennettuna toimitet-

taessa. Älä koskaan ime pölyä tai likaa!
Kytke laite verkkovirtaan. Laitteessa on verkkokytkin (kuva F, 16):

asento I: automaattikäyttö. Jatkuva imu.
asento 0: laite on kytketty pois päältä.

Käyttö

Epäsäännöllisyydet

Käytön aikana voivat jotkut asiat tuntua oudoilta.
Laite värähtelee voimakkaasti. Kytke laite pääkytkimestä (16) pois päältä ja 20 sekunnin kuluttua takaisin päälle. Jos

värinä jatkuu, silloin todennäköisesti

– tankki on täynnä (käyttö märkäimurina, sulkutulppa paikalleen asennettuna).
– Sisäänjuoksujakaja, poismeno tai suodatinvaahto on likaantunut.

Puhdista ja huolla laite.
Höyryn muodostuminen. Ei huolta. Kyseessä on kondensoitunut vesi, joka poistuu ilmastointiraon kautta vesi-

höyrynä. Ilmiö esiintyy varsinkin kylminä päivinä.

Häiriöiden korjaaminen

makkaasti

ei vaihda ollenkaan

mävettä, joka pääsee pois vesihöyryn muo-

nut

sonta-ajan jälkeen

lista

kentätapahtuman käynnistäminen moottoripään

57

- FI -

OASEn alkuperäisosia käyttämällä laite on aina turvallinen

ja toimii edelleen luotettavasti.
Varaosapiirroksia ja varaosia löytyy verkkosivustostamme.

www.oase-livingwater.com/spareparts_INT

Puhdistus ja huolto

Yleispuhdistus (kuva F - H)

– Katkaise laitteesta virta virtakytkimestä(16) ja vedä pistoke pois pistorasiasta.
– Poista kaikki letkut.
– Irrota säliölukitus (18).
– Poista moottorikotelo (17).
– Huuhdo sisätankki(19), mutta älä poista sitä.
– Irrota pykälälevyt (21) suodatinvaahtojen alla (22) .
– Vedä suodatinvaahdot (22) pois ja pese kirkaalla vedellä.

Ohje: Suodatinvaahdot ja kuluvat osat. Tarkasta tässä tilanteessa suodatinvaahdot. Korvaa vahingoittuneet osat vain
alkuperäisillä OASE-varaosilla.

Sisäsäiliön, keräyssäiliön, imusarjan ja tyhjennysventtiilin puhdistaminen (kuva I - K)

– Keräyssäiliö (kuva J): Sulje imusarja (4) pikaliittimellä (14). Tarkista kumitiivisteiden (25) täydellisyys ja kunto imu-

sarjassa.
– Läpihuuhtele imusarja.
– Pura sisäsäiliö (kuva I 19) ja läpihuuhtele se.

• Tarkasta kumitiivisteen (27) kunto.

• Huuhdo keräyssäiliö (kuva K 24) ja tyhjennysventtiili (23) puhtaaksi.

• Tarkista tyhjennysaukon luukun (26) kiinnitys ja liikkuvuus.

Ohje: Tiivisterenkaat ja venttiilikumit ovat kuluvia osia. Korvaa vahingoittuneet tai kuluneet osat vain alkuperäisillä

OASE-varaosilla.

Laitteen kokoaminen

Asenna suodatin päinvastaisessa järjestyksessä. Älä unohda sulkea moottorikoteloa pykälähaalla (kuva J, 18).

Kuluvat osat

• Tiivisterenkaat

• Suodatinvaahdot

• Venttiilikumit

Varastointi

Vastaanottosäiliöiden tyhjennys ja laitteen puhdistus. Säilytä laite lasten ulottumattomissa kuivassa tilassa, jäätymi­seltä suojattuna.

Varaosat

Hävittäminen

Ei enää käytettävät suodatinvaahtoelementit ja tiivisteet voidaan hävittää yhdessä talousjätteiden kanssa.

O HJE

Tätä laitetta ei saa hävittää talousjätteiden mukana.

• Tee laite käyttökelvottomaksi leikkaamalla laitteen johto poikki ja toimita se kierrätyskeskukseen.

58

- HU -

Az eredeti használati útmutató fordítása

FIGYELMEZTETÉS

• A jelen készüléket 8 évesnél idősebb gyermekek, valamint
csökkent fizikai, érzékszervi vagy mentális képességű, ill. hiányos
tapasztalattal és megfelelő tudással rendelkező személyek akkor

kezelhetik, ha felügyelet alatt állnak, vagy a készülék biztonságos
használata vonatkozásában eligazításban részesültek, és megér­tették az ebből eredő veszélyeket.

• Gyermekek nem játszhatnak a készülékkel.

• Tisztítást és a felhasználó által végzendő karbantartási munkákat

nem végezhetnek olyan gyermekek, akik nem állnak felügyelet

- HU -

alatt.

• A készüléket maximum 30 mA névleges áramerősségű hibaáram­védelemmel kell ellátni.

• Csak akkor csatlakoztassa a készüléket, ha a készülék és az ára-
mellátás elektromos adatai megegyeznek. A készülék adatai a

típustáblán, a csomagoláson vagy ebben az útmutatóban találhatóak
meg.

• Áramütés okozta halálos vagy súlyos sérülések lehetségesek!

Mielőtt vízbe nyúlnak, a 12 V AC -t vagy 30 V DC-t meghaladó fes-
zültséggel üzemelő készülékeket le kell választani az elektromos

hálózatról.

• A készüléket csak akkor szabad használni, ha nem tartózkodnak
személyek a vízben.

• A készüléke nem szabad használni sérült elektromos vezetékek
vagy sérült burkolat esetén.

Veszély robbanékony környezetben

A készülék nem robbanásvédett. Robbanékony porok, folyadékok, vagy gőzök környezetében tilos használni!

Biztonsági útmutatások

Előírásszerű elektromos telepítés

• Az elektromos szerelési munkálatoknak meg kell felelniük a létesítésre vonatkozó nemzeti rendelkezéseknek, és e-
zeket kizárólag villamossági szakember végezheti el.

• Egy személy akkor számít villamossági szakembernek, ha szakmai képesítése, ismeretei és tapasztalatai alapján

képes és jogosult a rábízott munkát felmérni és elvégezni. A szakembernek képesnek kell lennie a lehetséges ves-
zélyek felismerésére, valamint a vonatkozó regionális és nemzeti szabványok, előírások és rendelkezések be-

tartására is.

• Kérdések és problémák esetén forduljon villamossági szakemberhez.

59

- HU -

• A hosszabbító vezetékeknek és elosztóknak (pl. elosztósáv) alkalmasnak kell lenniük szabadban történő használatra
(fröccsenő víz elleni védelem).

• Óvja a dugós csatlakozókat a nedvességtől.

• A készüléket csak előírásszerűen telepített dugaszolóaljzatra csatlakoztassa.

Biztonságos üzemeltetés

• A készüléket ne használja, vagy ne hagyja kint esőben.

• A készülék víztől számított biztonsági távolsága legalább 2 m kell, hogy legyen.

• A vezetékeket sérülésektől védetten fektesse le és ügyeljen arra, hogy senki ne eshessen el bennük.

• A készüléket nem szabad az elektromos vezetéknél fogva hordozni vagy húzni.

• Sérült elektromos vezeték esetén a készüléket tilos használni.

• Soha ne hajtson végre műszaki változtatásokat a készüléken.

• Csak olyan munkálatokat végezzen a készüléken, amelyek a jelen útmutatóban ismertetve vannak. Ha az adott pro-

bléma nem szüntethető meg, forduljon felhatalmazott ügyfélszolgálati ponthoz vagy kétség esetén a gyártóhoz.

• A készülékhez csak eredeti pótalkatrészeket és tartozékokat használjon.

Információk ehhez a használati útmutatóhoz

Üdvözöljük az OASE Living Water nevében. Ön ezen termék PondoVac 3 megvásárlásával jó döntést hozott.
Az első használatba vétel előtt olvassa el gondosan a használati útmutatót és ismerkedjen meg a készülékkel. Az kés-

zülékkel, vagy a készüléken végzett bármilyen munka esetén tartsa be a jelen útmutatóban leírtakat.

A készülék helyes és biztonságos haszálata érdekében feltétlenül vegye figyelembe a biztonsági előírásokat.
Őrizze meg gondosan a jelen használati útmutatót. Ha másnak adja a készüléket, adja oda ezt a használati útmutatót

is.

A jelen útmutatóban használt szimbólumok

Figyelmeztetések

A jelen útmutatóban található figyelmeztetések jelzőszavak segítségével vannak csoportosítva, amelyek jelzik a ves­zély mértékét.

FIGYELMEZTETÉS

• Lehetséges veszélyes helyzetet jelöl.

• A figyelmeztetés figyelmen kívül hagyása halált vagy rendkívül súlyos sérüléseket okozhat.

VIGYÁZAT

• Lehetséges veszélyes helyzetet jelöl.

• A figyelmeztetés figyelmen kívül hagyása enyhe vagy könnyű sérüléseket okozhat.

ÚTMUTATÁS

A jobb megértést vagy a lehetséges anyagi és környezeti károk megelőzésére szolgáló információk.

További útmutatások

 A Hivatkozás ábrára, pl. A ábra.

→ Hivatkozás egy másik fejezetre.

60

- HU -

Rendeltetésszerű használat

PondoVac 3 , A továbbiakban „készülék” kizárólag tavi iszap leszívására, vagy nedves-szivattyúként használható -fel.
A csomagban lévő összes többi alkatrész is csak ezzel összefüggésben használható fel. A hozzátartozó szűrő

kizárólag folyadékokhoz használható. Por és piszok felszívása tönkretenné.

A készülék csak háztartási magán használatra való, professzionális használatra, vagy kölcsönzésre nem alkalmas.
A készüléket semmi esetre sem szabad az alábbiak felszívására használni:

• Gyúlékony, vagy mérgező anyagok (pl.: benzin, azbeszt, azbesztpor, fénymásolótinta),

• Illó anyagok,

• Savak,

• Forró, vagy izzó parázs,

• Por, homok, vagy hasonló szennyezőanyagok.

Felszerelés

Előkészítés (C, D, E képek):

– Kerekek (11) felhelyezése a házra.
– A szállítófogantyút (12) állítsa a megfelelő helyzetbe. Ehhez oldja meg a (13) kézikereket majd ismét húzza meg.
– A bemeneti elosztót (4) benyomó-forgató mozgással helyezze be a bemeneti részbe (14) (Bajonettzár).
– Csatlakoztassa a szívótömlőt (2) a bementi elosztóra (4).
– A hosszabbítótömlőt (A, 6, 7 kép) csatlakoztassa a tömlő (2) kezelőrészére. Az átlátszó tömlő (6) lehetővé teszi,

hogy ellenőrizze az átáramlást és gyorsan felismerje a szennyeződéseket.

– Igény szerint helyezze fel a megfelelő fúvókát (9).

Fontos: Minél több csövet használnak, annál nagyobb a cső-súrlódási ellenállás. Ez csökkenti a szívási teljesítményt.

Zagyszivattyúként való üzem (B, E kép)
Fontos: Ha a készüléket iszapleszívásra használja, a víz azonnal kivezetésre kerül a kimenő tömlőn (B kép, 3) ke-

resztül. A víz nem gyűlik fel a tartályban.

Ez az alábbiak szerint végezhető el:

– A készüléket minimálisan 2 m-re állítsa fel a víztől.
– A kimeneti tömlőt (3) enyhén eső módon helyezze el. A készüléket kissé megemelve, de stabil és szilárd alapra

helyezze el. A kimeneti nyílás (15) a vízszint felett kell hogy legyen.
– A kimeneti tömlőt (3) helyezze be a gyűjtőtartály (15) kimeneti nyílásába.
– Ügyelje arra, hogy a tömlő egyenes legyen: A talaj egyenetlenségei ne okozzanak töréseket, vagy hurkokat. A

kimenő víz akadálytalanul kell hogy távozhasson és ezt a helyi adottságoknak megfelelően kell ártalmatlanítani.

Fontos: Ha a szennyződésgyűjtő zsákot (A kép, 8) a kimenő tömlő (3) szabad vége fölé hajtja, a durva
szennyeződésektől (levelek, algák) megtisztított vizet visszavezetheti a tóba. A tavi iszapot akár a növények tápanyag­visszapótlására is felhasználhatja. Ebben az esetben a kimeneti tömlőt közvetlenül az ágyásba helyezze. Egyéb
esetekben a helyi adottságoknak megfelelően ártalmatlanítsa.

Üzemeltetés folyadék szivattyúként
Útmutatás: Ha a készüléket folyadékok felszívására használja, a folyadék a tartályban gyűlik fel. Maximálisan 10 l

folyadék szívható fel.
Ez az alábbiak szerint végezhető el:

– A készüléket minimálisan 2 m-re állítsa fel a víztől (B kép).
– A záródugót (C kép, 5) helyezze be a gyűjtőtároló kimeneti nyílásába (15).

61

- HU -

Zavar

Ok

Megoldás

A készüléken gőz lép ki

Hideg időben a készülékben víz csapódik le
mely vízgőz formájában távozik ismét.

Ez normális jelenség. Nincs szükség beavat­kozásra

A készülék zajt ad, erősen rázkódik

Tele van a tartály

Ürítse ki a tartályt

A bemeneti elosztó, a kimenet, vagy a

Kapcsolja ki a készüléket, várjon 20 mp-et,

kezik, tisztítsa ki a készüléket.

A készülék nem szív, vagy csökken a tel-

Hiányzik a hálózati feszültség

Ellenőrizze a hálózati feszültséget

Túl nagy a szintkülönbség a vízszint és a kés­zülék között

A kimenetnek valamivel a vízszint fölött kell len­nie

Mindkét tartály tele van vízzel. Az úszók tel-
jesen lezárnak

Ürítse ki a készüléket

A szennyeződés eltömíti a szűrőhabot, a
szívócsövet, vagy a szívótömlőt

Távolítsa el a szennyeződést

A bemeneti elosztó csappantyúja beszorult,
vagy elszennyeződött

Vegye le a bemeneti elosztót. Ennelőrizze a

csappantyú illeszkedését (I kép, 4)

A bemeneti elosztón nem jól helyezkedik el az
O-gyűrű

Ellenőrizze az O-gyűrű illeszkedését (I kép, 4)

A kimeneti szelep csappantyúja beszorult, vagy

Vegye le a kimenő tömlőt. Ellenőrizze a csap­A belső tartályon nem jól helyezkedik el az O-

gyűrű

Ellenőrizze az O-gyűrű helyzetét (I kép, 27)

Alacsony szívóteljesítmény

Megnövekedett csőellenállás

A szívóvezetéknek lehetőleg rövidnek és

síknak kell lennie.

Szívási mélység túl nagy A konstrukció miatt

csökken

Csökkentse a szívási mélységet

A tartály nem ürül ki

Meg van törve a kimenő tömlő, vagy nincs

esése

Helyezze el megfelelően a tömlőt. Lásd:
összeszerelés.

A szennyeződése eltömítette a kimeneti tömlőt,

vagy a szelepet

Távolítsa el a szennyeződést a kimeneti
tömlőből és távolítsa el a szelepet

A tartályok között nem megfelelően, vagy nem

Hosszabb állás után szennyeződésréteg alakul

Szerelje le (G, 17) a motorházat A motorfej

műveletet.

A fúvókák alkalmazása (A kép, 9):

Univerzális szívófej (a): A tavi iszap leszívásához a kavics felszívása nélkül.
Fonalas alga szívófej b): A fonalas algák kötegeinek eltávolítására.
Nedves szívfej (c): Kizárólag nedves szívó üzemmódban szennyvizek és pangó vizek felszívására.

Fontos: A leszívást lassú, nyugodt és egyenletes mozdulatokkal hajtsa végre. Így elkerülheti az üledék felka-
varodását.

Üzembe helyezés

Figyelem! Szűrőhab (Hkép, 22) és úszó nélkül ne üzemeltesse a készüléket! Kiszállításkor mindkettő be van szerelve.

Soha nem szabad port vagy szennyeződést felszívatni!
Csatlakoztassa a készüléket az áramhálózatra. A készülék fel van szerelve hálózati kapcsolóval (F kép, 16):

I-es állás: Automatikus üzemmód. Folyamatos leszívás.
0 állás: A készülék ki van kapcsolva.

Üzem

Feltűnő tényezők

Üzem közben az alábbiak fordulhatnak elő:
A készülék erősen rázkódik. A hálózati kapcsolóval (16) kapcsolja ki a készüléket és 20 másodperc elteltéval ismét

kapcsolja be. Amennyiben a rázkódások ismét megjelennek, valószínű,

– hogy tele van a tartály (nedves üzem esetén, be van helyezve a záródugó),
– a bemeneti elosztó, a kimenet, vagy a szűrőhab el van szennyeződve.

A készüléken hajtson végre tisztítást és karbantartást.
Gőz képződik. Nincs ok az aggodalomra. Ez csak kondenzvíz, mely vízgőz formájában távozik a szellőzőnyílásokon

keresztül. Ez főleg hideg időjárás esetén tapasztalható.

Hibaelhárítás

jesítménye

kapcsol át a készülék

62

szűrőhab elszennyeződött

elszennyeződött

1,5 m szívási mélységtől a teljesítmény

ki a dugattyúk on

majd kapcsolja be. Ha ismét üzemzavar kelet-

pantyú elhelyezkedését

felemelésével manuálisan váltsa ki a kapcsolási

Az OASE eredeti alkatrészeivel a készülék biztonságos
marad és továbbra is megbízhatóan működik.
Alkatrészrajzokat és alkatrészeket internetes oldalunkon

talál.

www.oase-livingwater.com/alkatreszek

- HU -

Tisztítás és karbantartás

Teljes tisztítás (F - H ábra)

– A hálózati kapcsolónál (16) kapcsolja ki a készüléket és húzza ki a csatlakozó aljatból.
– Távolítsa el az összes tömlőt.
– Oldja meg a tartályrögítéseket (18).
– Szerelje le (17) a motorházat
– Öblítse ki a belső tartályt (19), de ne vegye ki.
– Oldja meg a tartólemezeket és a szűrőhabokat (22).
– Húzza ki a szűrőhabokat (22) és mossa ki tiszta vízzel.

Fontos: A szűrőhabok kopó alkatrésznek számítanak. Ekkor ellenőrizze a szűrőhabokat is. Sérülés esetén cserélje ki
eredeti OASE szűrőhabra.

Tisztítsa meg a gyűjtőtartályt, a bemeneti elosztót és a kimeneti szelepet (I – K képek)

– Bemeneti elosztó (J kép): A bemeneti elosztót (4) tekerje ki a bajonettzárból (14). Ellenőrizze a bemeneti elosztó

gumitömítéseinek (25) meglétét és állapotát.

– Öblítse át a bemeneti elosztót.
– Belső tartály (I kép 19) kiszerelése és átöblítése.

• Ellenőrizze a gumitömítés (27) állapotát.

• Öblítse ki a gyűjtőtartályt (K kép 24) és a kifolyószelepet (23).

• A kifolyónyílásban ellenőrizze a csappantyú (26) elhelyezkedését és könnyed járását.

Fontos: A tömítések és szelepgumik kopó alkatrésznek számítanak. Sérülés, vagy hiány esetén helyettesítse eredeti
OASE alkatrésszel.

A készülék összeszerelése

Végezetül a szétszerelés lépéseivel ellenkező sorrendben szerelje össze. Ne felejtse el a motorházat a rögzítőkampó
segítségével rögzíteni (J kép, 18).

Kopóalkatrészek

• Tömítőgyűrűk

• Szűrőhabok

• Szelepgumik

Tárolás

Ürítse ki a gyűjtőtartályt, és tisztítsa ki a készüléket. Száraz és fagymentes helyen, gyermekektől elzárva tárolandó.

Pótalkatrészek

Megsemmisítés

A már nem használt szűrőhabok és tömítések a háztartási hulladékkal egy együtt leselejtezhetőek.

ÚTMUTATÁS

A készüléket nem szabad háztartási hulladékként ártalmatlanítani.

• A készüléket a kábel levágásával használhatatlanná kell tenni, és az arra előirányzott visszavételi rendsze-
ren keresztül kell ártalmatlanítani.

63

- PL -

- PL -

Tłumaczenie oryginalnej instrukcji użytkowania

OSTRZEŻENIE

• Urządzenie może być używane przez dzieci od 8 lat i ponadto
przez osoby o ograniczonych fizycznych i umysłowych zdolno­ściach, albo nie posiadających niezbędnego doświadczenia i wie­dzy, gdy będą one pod nadzorem osoby odpowiedzialnej za bez­pieczeństwo użytkowania tego urządzenia lub zostaną odpowiednio
przez nią poinstruowane i poinformowane o wynikających stąd za­grożeniach.

• Dzieciom zabrania się zabawy z tym urządzeniem.

• Czyszczenie ani czynności serwisowe użytkownika nie mogą być

wykonywane przez dzieci bez nadzoru osoby dorosłej.

• Urządzenie musi być zabezpieczone wyłącznikiem różnicowoprądo-
wym, ze znamionowym prądem upływowym wynoszącym maksy­malnie 30 mA.

• Urządzenie podłączyć tylko wtedy, gdy parametry elektryczne urzą-
dzenia i zasilania energią są zgodne. Dane urządzenia znajdują się
na tabliczce znamionowej na urządzeniu; na opakowaniu lub w ni-

niejszej instrukcji.

• Śmierć lub ciężkie obrażenia przez porażenie prądem są możliwe!
Przed włożeniem rąk do wody należy odłączyć od sieci prądowej
urządzenia będące pod napięciem >12 V AC lub >30 V DC.

• Urządzenie użytkować tylko wtedy, gdy nikt nie przebywa w wodzie.

• Nie używać urządzenia, gdy przewody elektryczne lub obudowa są

uszkodzone.

Niebezpieczeństwo w otoczeniu wybuchowym

Urządzenie nie posiada zabezpieczeń przeciwwybuchowych. Nie wolno używać urządzenia w obecności wybucho­wych pyłów, cieczy, ani oparów!

Przepisy bezpieczeństwa

Instalacja elektryczna zgodna z przepisami

• Instalacje elektryczne muszą odpowiadać krajowym przepisom instalacyjnym i mogą być wykonywane tylko przez
specjalistów elektryków.

• Specjalistą elektrykiem jest osoba, która w oparciu o swoje wykształcenie, wiedzę i doświadczenie jest zdolna i upraw-
niona do oceny oraz przeprowadzenia końcowego oddania do eksploatacji wykonanych prac. Do zadań specjalistów
należy też określenie potencjalnych niebezpieczeństw i zapewnienie przestrzegania obowiązujących miejscowych
oraz krajowych norm, przepisów i postanowień.

• W przypadku pytań i problemów należy zwrócić się do specjalisty elektryka.

• Przedłużacze przewodów i rozdzielacze prądu (np. listwy z gniazdkami) muszą być przeznaczone do użytkowania na

wolnym powietrzu (zabezpieczone przed rozpryskami wody).

64

- PL -

• Chronić złącza wtykowe przed wilgocią.

• Urządzenie podłączyć tylko do prawidłowo zainstalowanego gniazdka.

Bezpieczna eksploatacja

• Nie użytkować urządzenia podczas deszczu i chronić je przed opadami.

• Odstęp bezpieczeństwa urządzenia od wody musi wynosić co najmniej 2 m.

• Przewody należy układać w sposób chroniony przed uszkodzeniami i tak, żeby nie stanowiły niebezpieczeństwa po-

tknięcia się.

• Nie przenosić ani ciągnąć urządzenia chwytając za przewód elektryczny.

• W przypadku uszkodzonego przewodu elektrycznego nie wolno użytkować urządzenia.

• Nie dokonywać żadnych przeróbek technicznych urządzenia.

• Przy urządzeniu należy wykonywać tylko te prace, które są opisane w niniejszej instrukcji. Jeśli nie da się usunąć

problemu we własnym zakresie, to należy zwrócić się do autoryzowanego punktu serwisowego lub w razie wątpliwości

do producenta.

• Używać tylko oryginalnych części zamiennych i oryginalnego wyposażenia dodatkowego.

Przedmowa do instrukcji użytkowania

Witamy w OASE Living Water. Kupując PondoVac 3, dokonali Państwo dobrego wyboru.
Przed pierwszym uruchomieniem urządzenia należy uważnie przeczytać instrukcję użytkowania i zapoznać się z za-

sadą działania urządzenia. Wszystkie prace dotyczące tego urządzenia mogą być wykonywane tylko zgodnie z zalece-

niami dostarczonej instrukcji.

Bezwzględnie przestrzegać przepisów bezpieczeństwa pracy w odniesieniu do prawidłowego i bezpiecznego użytko-

wania.

Instrukcję użytkowania należy przechowywać w bezpiecznym miejscu. W przypadku sprzedaży urządzenia nowemu
właścicielowi należy przekazać również instrukcję użytkowania.

Symbole w niniejszej instrukcji

Ostrzeżenia

Ostrzeżenia w niniejszej instrukcji są klasyfikowane przez hasła ostrzegawcze, które określają wielkość zagrożenia.

OSTRZEŻENIE

• Określa możliwą niebezpieczną sytuację.

• W razie lekceważenia może dojść do wypadku z ciężkimi lub śmiertelnymi obrażeniami.

OSTROŻNIE

• Określa możliwą niebezpieczną sytuację.

• W razie lekceważenia może dojść do lekkich lub nieznacznych skaleczeń.

WSKAZÓWKA

Informacje przyczyniające się do lepszego zrozumienia i do zapobiegania możliwym szkodom materialnym lub
w środowisku naturalnym.

Dalsze wskazówki

 A Odnośnik do rysunku, np. rysunek A.

→ Odnośnik do innego rozdziału.

65

- PL -

Zastosowanie zgodne z przeznaczeniem

PondoVac 3 , dalej zwany "urządzeniem" może być stosowany tylko do odsysania szlamu stawowego lub jako urzą-
dzenie do odsysania "na mokro"-. Także wszystkie inne części wchodzące w zakres dostawy mogą być używane tylko

w tym celu. Filtr jest przeznaczony tylko do cieczy. Odsysanie pyłu lub brudu może spowodować jego zniszczenie.
Urządzenie jest przeznaczone tylko do prywatnego użytku domowego, a nie do zastosowań przemysłowych ani do

wypożyczania.
Urządzenia nie wolno w żadnym wypadku używać do odsysania:

• substancji palnych lub trujących (np. benzyny, azbestu, pyłu azbestowego, toneru do kopiarek),

• substancji lotnych,

• kwasów,

• gorących lub żarzących popiołów,

• pyłu, piasku ani podobnych zanieczyszczeń.

Montaż

Przygotowanie (rys. C, D, E):

– Koła (11) nasunąć na obudowę.
– Pałąk transportowy (12) umieścić w żądanym położeniu. W tym celu należy poluzować śrubę (13) i ponownie

dokręcić.
– Rozdzielacz wlotowy (4) zamontować we wlocie (14) ruchem wtykowo-obrotowym (zamknięcie bagnetowe).
– Wąż ssący (2) podłączyć do rozdzielacza wlotowego (4).
– Rury przedłużacza ( rys. A, 6, 7) umieścić przy rękojeści węża (2). Przezroczysta rura (6) umożliwia kontrolowa-

nie przepływu i szybkie rozpoznanie zatkania.
– Nasunąć dyszę odpowiednią dla planu (9).

Wskazówka:Im więcej zainstalowanych rur, tym wyższe opory przepływu. Dzięki temu zmniejsza się wydajność
pompy próżniowej.

Użytkowanie jako odsysacza szlamu (rys. B, E)
Wskazówka: Jeśli urządzenie jest stosowane jako odsysacz szlamu, ścieki zostają natychmiast wyprowadzone po-

przez wąż wylotowy (rys. B, 3). Ścieki nie będą zbierane w zbiorniku.
Należy postępować w sposób następujący:

– Urządzenie należy ustawić w odległości wynoszącej co najmniej 2 m od akwenu.
– Wąż odpływowy (3) musi być ustawiony pod lekkim spadkiem: Urządzenie ustawić trochę wyżej, ale w położeniu

trwałym i bezpiecznym. Otwór wylotowy (15) musi znajdować się ponad wysokością lustra wody.
– Wąż odpływowy (3) wetknąć w otwór wylotowy (15) zbiornika przyjmującego.
– Zwrócić uwagę, czy wąż leży prosto: Żadnych zagięć ani łuków z powodu nierówności podłoża. Odpływ ścieków

nie może być w żaden sposób utrudniony – ścieki muszą być usuwane zgodnie z miejscowymi przepisami.

Wskazówka: Kiedy worek do wychwytywania zabrudzeń (rys. A, 8) jest zamontowany przez wolną końcówkę węża
wylotowego (3), ścieki oczyszczone z dużych cząstek, takich jak liście i glony można z powrotem odprowadzić do

stawu. Alternatywnie przefiltrowany pod próżnią szlam stawowy można wykorzystać jako nawóz roślinny. W takim
przypadku należy włożyć wąż odpływowy bezpośrednio do grządki. W przeciwnym razie należy utylizować je zgodnie z

miejscowymi warunkami.

Użytkowanie urządzenia w zakresie odsysania „na mokro”
Wskazówka: Jeśli urządzenie jest użytkowane do odsysania „na mokro”, ścieki będą gromadzone w zbiorniku. Zasy-

sane może być maksymalnie 10 l cieczy.
Należy postępować w sposób następujący:

– Urządzenie należy ustawić w odległości co najmniej 2 m od wody (rys. B).
– Zatyczkę (rys. C, 5) włożyć w otwór wylotowy (15) zbiornika przyjmującego.

66

Usterka

Przyczyna

Środki zaradcze

Z urządzenia wydobywa się para

Przy zimnej pogodzie w urządzeniu tworzą się

wodnej

Normalne zdarzenie. Nie jest potrzebna żadna

Z urządzenia wydobywają się hałasy i/lub silne

Zbiornik jest pełny

Opróżnić zbiornik

Rozdzielacz wlotowy, odpływ lub pianka filtra-

Wyłączyć urządzenie, poczekać 20 sekund i

nownie, należy wyczyścić urządzenie.

Urządzenie nie zasysa lub spadek wydajności.

Brak napięcia sieciowego

Sprawdzić napięcie sieciowe

Różnica wysokości między lustrem wody i urzą­dzeniem jest zbyt duża

Wylot powinien znajdować się nieco ponad lu-
strem wody

Oba zbiorniki są pełne wody. Całkowicie
uszczelnić pływaki

Opróżnić urządzenie

Brud zatkał piankę filtrującą, rurę ssącą lub wąż
ssący.

Usunąć zabrudzenie

Klapa rozdzielacza wlotowego zakleszczona
lub zabrudzona

Zdjąć rozdzielacz wlotowy. Skontrolować osa-

dzenie klapy (rys. I, 4)

Pierścień uszczelniający O-ring na rozdzielaczu
wlotowym nie jest założony prawidłowo

Skontrolować osadzenie pierścienia uszczelnia­jącego (rys. I, 4)

Klapa zaworu wylotowego jest zakleszczona

Zdjąć wąż wylotowy. Skontrolować osadzenie
Pierścień O-ring na zbiorniku wewnętrznym jest

źle dopasowany

Skontrolować osadzenie pierścienia (rys. I, 27)

Niska wydajność odsysania

Podwyższony opór tarcia w rurach

Przewód ssania powinien być możliwie krótki i
płasko ułożony.

Głębokość ssania jest zbyt duża. Począwszy

konstrukcji

Zmniejszyć głębokość ssania

Zbiornik nie ulega opróżnieniu.

Wąż wylotowy jest zagięty lub nie ułożony w

nachyleniu

Wąż ułożyć prawidłowo. Zobacz montaż.

Brud zatkał wąż wylotowy lub zawór wylotowy

Usunąć zabrudzenia z węża wylotowego i za-

woru wylotowego

Urządzenie przełącza między zbiornikami w

wcale

Warstwa brudu na tłokach po dłuższym czasie

Zdjąć obudowę silnika (G, 17). Ręczne wpro-

nie pułapu głowicy.

- PL -

Zastosowanie dysz (rys. A, 9):

Dysza uniwersalna (a): Do odsysania szlamu stawowego bez żwiru stawowego.
Dysza do glonów nitkowatych (b): Do odseparowywania i usuwania pasm glonów nitkowatych.
Dysza do odsysania „na mokro” (c): Tylko w trybie urządzenia do odsysania „na mokro” do odsysania brudnej wody i

ścieków.

Wskazówka: Odsysanie powinno zawsze następować powoli, należy wykonywać wszystkie ruchy w sposób spokojny i
równomierny. W ten sposób można uniknąć znacznych zawirowań osadu.

Uruchomienie

Uwaga! Nie należy nigdy użytkować urządzenia bez pianki filtrującej (rys. H 22) lub pływaka! Oba są zamontowane w

stanie dostarczenia. Nigdy nie zasysaj pyłu lub brudu!
Podłącz urządzenie do sieci elektrycznej. Urządzenie jest wyposażone w wyłącznik zasilania (rys. F, 16):

Pozycja I: Tryb automatyczny. Ssanie ciągłe.
Pozycja 0: Urządzenie jest wyłączone.

Eksploatacja

Zachowania odbiegające od normy

W przypadku niecodziennego zachowania urządzenia podczas eksploatacji.

Urządzenie mocno wibruje Wyłączyć urządzenie wyłącznikiem zasilania (16) i włączyć ponownie po upływie 20 se-
kund. Jeśli wibracje pojawią się ponownie, wtedy prawdopodobnie,

– zbiornik jest pełny (użytkowanie jako odsysacz "na mokro", założona zatyczka),
– rozdzielacz wlotowy, odpływ lub pianka filtracyjna zabrudzone.

W takim przypadku należy przeprowadzić czyszczenie i konserwację urządzenia.
Powstaje para. Nie stanowi to problemu. Chodzi jedynie o skropliny, które są oddawane tylko w formie pary wodnej

przez szczelinę wentylacyjną. Efekt ten pojawia się w szczególności przy zimnej pogodzie.

Usuwanie usterek

wibracje

sposób niewystarczający lub nie przełącza

skropliny, które są oddawane w postaci pary

cyjna zabrudzone

lub zabrudzona

od głębokości ssania wynoszącej 1,5 m, wydaj-
ność ssania ulega zmniejszeniu zależnie od

przestoju

pomoc

ponownie włączyć. Jeśli usterka wystąpi po-

klapy

wadzenie procesu przełączania przez utrzyma-

67

- PL -

Dzięki oryginalnym częściom zamiennym OASE urządze-

nie pozostaje bezpieczne

łać.
Rysunki i wykazy części zamiennych znajdują się na na-

szej stronie internetowej.

www.oase-livingwater.com/czescizamienne

Czyszczenie i konserwacja

Czyszczenie standardowe (rys. F - H)

– Wyłączyć urządzenie wyłącznikiem zasilania (16) i wyjąć wtyczkę sieciową.
– Odłączyć wszystkie węże.
– Zwolnić blokadę zbiornika (18).
– Zdjąć obudowę silnika (17).
– Przepłukać zbiornik wewnętrzny (19), ale nie wyjmować go.
– Poluzować płyty zatrzaskowe (21) pod piankami filtrującymi (22).
– Zdjąć pianki filtrujące (22) i wymyć w czystej wodzie.

Wskazówka: Pianki filtracyjne są częściami podlegającymi zużyciu. Sprawdzić przy tej okazji pianki filtracyjne. W przy­padku uszkodzenia wymieniać tylko na oryginalne części zamienne firmy OASE.

Wyczyścić zbiornik wewnętrzny, zbiornik wychwytujący, rozdzielacz wlotowy i zawór spustowy (rys. I - K)

– Rozdzielacz wlotowy (rys. J): Obrócić zawór wlotowy (4) z zamknięcia bagnetowego (14). Sprawdzić komplet-

ność i stan uszczelek gumowych (25) w rozdzielaczu wlotowym.
– Przepłukać rozdzielacz wlotowy.
– Wymontować i przepłukać zbiornik wewnętrzny (rys. I 19).

• Skontrolować stan uszczelki gumowej (27).

• Wypłukać zbiornik wychwytujący (rys. K 24) i zawór spustowy (23).

• Sprawdzić osadzenie i prawidłowość pracy klapy (26) w otworze spustowym.

Wskazówka: Pierścienie uszczelniające i gumy zaworowe są częściami podlegającymi zużyciu. W przypadku uszko­dzenia lub utraty wymieniać tylko na oryginalne części zamienne firmy OASE.

Montaż urządzenia

Następnie urządzenie zmontować w odwrotnej kolejności. Nie zapomnieć o zaryglowaniu obudowy silnika za pomocą
haków zatrzaskowych (rys. J, 18).

Części ulegające zużyciu

• Pierścienie uszczelniające

• Pianki filtracyjne

• Gumy zaworowe

Przechowywanie

Opróżnić zbiornik i oczyścić urządzenie. Przechowywać w miejscu niedostępnym dla dzieci, w pomieszczeniu suchym

i zabezpieczonym przed mrozem.

Części zamienne

Usuwanie odpadów

Zużyte pianki filtracyjne i uszczelki mogą być utylizowane razem z odpadami domowymi.

i będzie nadal niezawodnie dzia-

WSKAZÓWKA

Urządzenia nie wolno wyrzucać do pojemnika na odpady komunalne.

• Urządzenie uczynić nienadającym się do użytku poprzez odcięcie kabla zasilającego i oddać do utylizacji
tylko poprzez przewidziany do tego system zwrotów.

68

- CS -

Překlad originálu Návodu k použití.

VAROVÁNÍ

• Tento přístroj nesmí být používaný dětmi do 8 let a kromě toho i
osobami se sníženými fyzickými, senzorickými nebo mentálními
schopnostmi nebo nedostatkem zkušeností a vědomostí, pokud
nejsou pod dohledem nebo nebyly poučeny o bezpečném
používání přístroje a mohou z tohoto důvodu vzniknout nebezpečí.

• Děti si nesmí s přístrojem hrát.

• Čištění a uživatelská údržba nesmí být prováděna dětmi bez do-

- CS -

zoru.

• Přístroj musí být zajištěn pomocí ochranného zařízení chybného
proudu s jmenovitým poruchovým proudem maximálně 30 mA.

• Přístroj zapojujte pouze tehdy, shodují-li se elektrické údaje přístroje
s údaji elektrického napájení. Údaje o přístroji se nachází na typo-
vém štítku přístroje, na obalu nebo v tomto návodu.

• Může dojít ke smrti nebo těžkým zraněním elektrickým proudem!
Dříve, než sáhnete do vody, odpojte ze sítě přístroje ve vodě s na­pětím >12 V AC nebo >30 V DC.

• Přístroj provozujte pouze tehdy, pokud se vodě nezdržují žádné
osoby.

• Přístroj nesmíte používat, pokud jsou poškozené elektrické vodiče
nebo kryty.

Nebezpečí ve výbušném prostředí

Přístroj není vyroben pro výbušné prostředí. Nikdy nepoužívejte v blízkosti střelného prachu, výbušných kapalin nebo
výparů!

Bezpečnostní pokyny

Elektrická instalace podle předpisů

• Elektrické instalace musí odpovídat národním ustanovením pro zřizovatele a smí je provádět pouze kvalifikovaný
elektrikář.

• Za kvalifikovaného elektrikáře je považována osoba, která je na základě svého odborného vzdělání, znalostí a zkuše-
ností způsobilá a oprávněná provádět jí zadané práce. Práce odborníka zahrnuje také rozeznání možného nebezpečí
a dodržování příslušných místních a národních norem, předpisů a ustanovení.

• S případnými otázkami a potížemi se obraťte na kvalifikovaného elektrikáře.

• Prodlužovací vedení a elektrický rozvaděč (např. zásuvkový systém) musí být určeny k užití ve venkovním prostředí

(odstřikující voda).

• Chraňte konektorové spoje před vlhkostí.

• Připojujte přístroj pouze ke správně instalované zásuvce.

69

- CS -

Bezpečný provoz

• Nepoužívejte nebo nenechte přístroj stát v dešti.

• Bezpečná vzdálenost přístroje od vody musí činit nejméně 2 m.

• Vodiče instalujte tak, aby byly chráněné před poškozením a pamatujte, že o ně nesmí nikdo zakopnout.

• Nepřenášejte přístroj za elektrické vodiče ani jej za ně netahejte.

• Při vadném vedení nesmí být přístroj provozován.

• Nikdy neprovádějte technické změny na zařízení.

• Provádějte na přístroji pouze takové práce, které jsou popsané v tomto návodu. Pokud nelze problémy odstranit,

kontaktujte autorizovaný zákaznický servis nebo v případě pochybností výrobce.

• Používejte pro přístroj pouze originální náhradní díly a příslušenství.

Pokyny k tomuto návodu k použití

Vítejte u OASE Living Water. Koupě tohoto výrobku PondoVac 3 byla dobrou volbou.
Ještě před prvním použitím tohoto zařízení si pečlivě pročtěte návod k použití a dobře se s vaším novým zařízením

seznamte. Veškeré práce na tomto a s tímto přístrojem mohou být prováděny jen podle přiloženého návodu.
Bezpodmínečně dodržujte bezpečnostní pokyny pro správné a bezpečné používání.
Tento návod k použití pečlivě uschovejte. Při změnì vlastníka předejte i návod k použití.

Symboly použité v tomto návodu

Varovné pokyny

Varovné pokyny v tomto návodě jsou klasifikovány pomocí signálních slov, které označují míru nebezpečí.

VAROVÁNÍ

• Označuje možnou nebezpečnou situaci.

• Při nedodržení můžou být důsledkem smrt nebo těžká zranění.

OPATRNĚ

• Označuje možnou nebezpečnou situaci.

• Při nedodržení můžou být důsledkem lehká nebo nepatrné zranění.

UPOZORNĚNÍ

Informace, které slouží pro lepší pochopení nebo předcházení možným materiálním škodám nebo škodám na
životním prostředí.

Další pokyny

 A Odkaz na jeden z obrázků., např. obrázek A.

→ Odkaz k jiné kapitole.

70

- CS -

Použití v souladu s určeným účelem

PondoVac 3 , dále jen přístroj se smí používat jen k odsávání rybničního kalu nebo jako vysavač pro nasávání mo­krých nečistot-. Také všechny ostatní díly ze zásuvkového spojení smí být používány pouze k tomuto účelu. Příslušný
filtr je vhodný pouze k tekutinám. Nasáváním prachu nebo nečistot se zničí.

Přístroj je určen pouze k domácímu soukromému užívání a není určen ke komerčnímu užití nebo k distribuci.
Přístroj se nemůže v žádném případě používat k nasávání

• hořlavých nebo jedovatých látek (např. benzín, azbest, azbestový prach, toner pro kopírky),

• prchavých substancí,

• kyselin

• nebo žhavého popela,

• prachu, písku nebo podobných nečistot.

Montáž

Příprava (Obrázek C, D, E):

– Nasaďte kolečka (11) na kryty.
– Přepravní držadlo (12) nastavte do požadované polohy. K tomu povolte a opět utáhněte ruční šrouby (13).
– Vtokový rozdělovač (4) namontujte otáčivým pohybem do přívodu (14) (bajonetový uzávěr).
– Připojte sací hadici (2) vtokový rozdělovač (4) l.
– Namontujte prodlužovací trubky (Obrázek A, 6, 7) na úchytnou část hadice (2). Průhledná trubka (6) umožní kon-

trolovat průtok a tím i rychleji rozpoznat ucpání.

– Dle určení nasaďte vhodnou trysku (9).

Upozornění:Čím viac rúrok sa použije, tým väčší je trecí odpor v rúrkach. Tím se sníží sací výkon.

Provoz jako vysavač kalu (Obrázek B, E)
Upozornění: Pokud používáte přístroj jako vysavač kalu, bude odpadní voda okamžitě odváděna odtokovou

hadicí (Obrázek B, 3). Odpadní voda se nebude shromažďovat v nádržce.
Postupujte následovně:

– Přístroj musí být postaven minimálně ve vzdálenosti 2 m od vod.
– Položte odtokovou hadici (3) v mírném spádu: Přístroj instalujte na lehce vyvýšeném, ale stabilním a bezpečném

místě. Odtokové hadice (15) musí ležet nad úrovní hladiny vody.
– Odtokovou hadici (3) nasaďte do odtokového otvoru (15) sběrné nádoby.
– Dbejte na to, aby hadice ležela rovně: Bez zalomení nebo oblouků kvůli nerovnosti terénu. Odpadní voda musí

bez překážek odtékat a musí se zlikvidovat podle místních podmínek.

Upozornění: Po nasazení sáčku na zachycování nečistot (Obrázek A, 8) přes volné konce odtokové hadice (3),
můžete vyčištěnou odpadní vodu od hrubých částic jako je listí nebo řasy, přivádět zpět do rybníka. Alternativně
můžete odsátý rybniční kal používat jako rostlinné hnojivo. V tomto případě položte odtokovou hadici přímo do záhonu.

Jinak se musí zlikvidovat podle místních podmínek.

Provoz jako vysavač mokrých nečistot
Upozornění: Pokud přístroj používáte jako vysavač mokrých nečistot, odpadní voda se bude shromažďovat v nádržce.

Může být nasáto maximálně 10 l kapaliny.
Postupujte následovně:

– Přístroj musí být instalován ve vzdálenosti minimálně 2 m od vody (Obrázek B).
– Nasaďte zátku (Obrázek C, 5) do odtokového otvoru (15) sběrné nádoby.

71

- CS -

Porucha

Příčina

Odstranění

Z přístroje vychází pára

Za studeného počasí se v přístroji tvoří sražená
voda, která vychází ve formě vodní páry

Běžný výskyt. Pomoc není nutná

Přístroj vydává hluky a/nebo silně vibruje

Plná nádrž

Vyprázdněte nádrž

Znečištěn vtokový rozdělovač, odtok nebo
filtrační pěna

Vypněte přístroj, počkejte 20 s a opět zapněte.
Pokud dojde opět k poruše, vyčistěte přístroj.

Přístroj nesaje nebo ztrácí výkon

Chybí síťové napětí

Zkontrolovat síťové napětí

Výškový rozdíl mezi vodní hladinou a přístrojem
je příliš velký

Výtok by měl ležet o něco výše nad úrovní hla-

diny vody

Obě nádoby jsou plné vody. Plovák zcela
utěsněn

Vyprázdněte přístroj

Nečistoty ucpaly filtrační pěnu, sací trubku

nebo sací hadici

Odstraňte nečistoty

Klapka na vtokovém rozdělovači je zaseklá
nebo znečištěná.

Sejměte vtokový rozdělovač. Zkontrolujte

usazení klapky (Obrázek I, 4)

O-kroužek na vtokovém rozdělovači nnení
správně usazený

Zkontrolujte usazení O-kroužků (Obrázek I, 4)

Klapka na odtokovém ventilu je zaseklá nebo

Sejměte odtokovou hadici. Zkontrolujte usazení
O-kroužek na vnitřní nádrži není správně

usazený

Zkontrolujte usazení O-kroužku (Obrázek I, 27)

Malý sací výkon

Zvýšený třecí odpor v trubkách

Sací vedení držte pokud možno krátké a

naplocho.

Hloubka sání je příliš velká. Od 1,5 m hloubky
sání odebírá sací výkon daný konstrukcí

Snižte hloubku sání

Nádoba se nevypouští

Odtoková hadice je zalomená nebo nebyla po-

ložena ve spádu

Přemístěte správně hadici. Viz Montáž.

Nečistoty ucpaly odtokovou hadici nebo odto­kový ventil

Odstraňte nečistoty z odtokové hadice nebo

odtokového ventilu

Přístroj špatně přepíná mezi nádobami nebo

Znečištěná vrstva na pístu po delší době život-

Sejměte kryt motoru (G, 17). Ruční zahájení

toru.

Použití trysek (Obrázek A, 9):

Univerzální tryska (a): K odsávání rybničního kalu bez nasávání rybničního štěrku.
Tryska na vláknité řasy (b): Pro oddělení a odstranění vláknitých řas.
Tryska pro vysání tekutin (c): Pouze při provozu jako vysavač mokrých nečistot k nasávání znečištěné vody nebo

zbytků vody.
Upozornění: Každé odsávání by mělo být prováděno pomalu a klidnným, rovnoměrným pohybem. To zamezí ro-

zsáhlému rozvíření usazenin.

Uvedení do provozu

Pozor! Nikdy přístroj neprovozujte bez filtrační pěny (Obrázek H, 22) nebo plováku! Obojí se montuje při dodání. Nikdy

nenasávejte prach nebo suché nečistoty!
Připojte přístroj na sít’. Přístroj má síťový vypínač (Obrázek F, 16):

Poloha I: Automatický provoz. Kontinuální sání.
Poloha 0: Přístroj je vypnutý.

Provoz

Náchylnosti

Během provozu může docházet k náchylnosti.
Přístroj silně vibruje. Vypněte přístroj síťovým vypínačem (16) a po 20 sekundách jej opět zapněte. Pokud se vibrace

opět objeví, potom je pravděpodobné,

– že nádrž je plná (provoz jako vysavač mokrých nečistot, nasazena odtoková hadice),
– vtokový rozvaděč, odtok nebo filtrační pěna jsou znečištěny.

Potom proveďte čištění a údržbu stroje.
Vydává páry. Žádný důvod k panice. Jedná se o srážení vody, které nyní odchází ve formě vodní páry ventilační

štěrbinou. K tomuto efektu dochází zejména za studeného počasí.

Odstraňování poruch

vůbec nepřepíná

72

znečištěná.

nosti

klapky

přepínání prostřednictvím zastavení hlavy mo-

S originálními díly OASE zůstane zařízení bezpečné a

bude nadále

Výkresy náhradních dílů a náhradní díly naleznete na naší

internetové stránce.

www.oase-livingwater.com/nahradnidily

- CS -

Čištění a údržba

Běžné čištění (Obrázek F - H)

– Přístroj vypněte síťovým vypínačem (16) a vytáhněte zádtrčku.
– Odstraňte všechny hadice.
– Uvolněte odjištění nádoby (18).
– Sejměte kryt motoru (17).
– Vnitřní nádrž propláchněte (19), ale nevyjímejte.
– Uvolněte západky (21) pod filtrační pěnou (22).
– Stáhněte filtrační pěnu (22) a vymyjte ji čistou vodou.

Upozornění: Filtrační hmoty jsou součásti podléhající opotřebení. Při této příležitosti zkontrolujte filtrační pěny. Při
poškození vyměňte pouze za originální náhradní díl od společnosti OASE.

Vyčistěte vnitřní nádrž, sběrnou nádobu, vtokový rozdělovač a odtokový ventil (Obrázek I - K)

– Vtokový rozdělovač (Obrázek J): Vytočte vtokový rozdělovač (4) z bajonetového závitu (14). Zkontrolujte pryžová

těsnění (25) ve vtokovém rozdělovači na úplnost a stav.

– Propláchněte vtokový rozdělovač.
– Demontujte a propláchněte vnitřní nádrž (Obrázek I 19).

• Zkontrolujte stav pryžového těsnění (27).

• Vypláchněte sběrnou nádobu (Obrázek K 24) a odtokový ventil (23).

• Zkontrolujte nasazení klapky (26) v odtokovém otvoru a průchodnost.

Upozornění: Těsnící kroužky a ventilové gumičky jsou součásti podléhající opotřebení. Při poškození nebo ztrátě
zaměňujte pouze za originální nágradní díly společnosti OASE.

Sestavení přístroje

Následně opět přístroj sestavte opačným postupem. Nezapomínejte zajistit kryt motoru pomocí přichycovacího
háčku (Obrázek J, 18).

Súčasti podliehajúce opotrebeniu

• Těsnící kroužky

• Filtrační pěny

• Ventilové gumičk

Uložení

Vypustit sběrnou nádobu a vyčistit přístroj. Uchovávejte mimo dosah dětí, v suché místnosti chráněné proti mrazu.

Náhradní díly

spolehlivě fungovat.

Likvidace

Filtrační pěna a těsnění nesmí být likvidovány společně s domovním odpadem.

UPOZORNĚNÍ

Toto zařízení nesmí být likvidováno společně s domovním odpadem.

• Přístroj znehodnotit odříznutím kabelu a zabránit dalšímu použití. Zlikvidovat vhodným systémem zpětného
odběru.

73

- SK -

- SK -

Preklad originálu Návodu na použitie

VÝSTRAHA

• Tento prístroj môžu používať deti staršie ako 8 rokov a osoby so
zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami
alebo s nedostatočnými skúsenosťami a znalosťami, keď sú pod
dohľadom alebo boli poučené o bezpečnom používaní prístroja a
pochopili nebezpečenstvá, ktoré z toho vyplývajú.

• Deti sa s prístrojom nesmú hrať.

• Deti nesmú vykonávať čistenie a používateľskú údržbu.

• Prístroj musí byť zabezpečený ochranným zariadením proti

chybnému prúdu s menovitým chybným prúdom, ktorý nie je väčší
než 30 mA.

• Prístroj pripájajte iba vtedy, ak sa zhodujú elektrické údaje prístroja
a jeho napájania. Údaje o prístroji sa nachádzajú na typovom štítku
prístroja, na obale alebo v tomto návode na obsluhu.

• Smrť alebo ťažké zranenia spôsobené zásahom elektrického prúdu!
Skôr ako siahnete do vody, odpojte od elektrickej siete prístroje s
napätím >12 V AC alebo >30 V DC.

• Prístroj prevádzkujte len vtedy, ak sa vo vode nezdržiavajú osoby.

• Nepoužívajte zariadenie, ak sú elektrické prípojky alebo kryty

poškodené.

Nebezpečenstvo vo výbušnom prostredí

Prístroj nie je vyrobený pre výbušné prostredie. Nikdy nepoužívajte v prítomnosti výbušných plynov, kvapalín alebo
výparov!

Bezpečnostné pokyny

Elektrická inštalácia podľa predpisov

• Elektrické inštalácie musia zodpovedať národným predpisom pre zriaďovateľov inštalácie a môže ich vykonávať iba
kvalifikovaný elektrikár.

• Za kvalifikovaného elektrikára sa považuje osoba, ktorá je na základe svojho odborného vzdelania, znalostí a skúse-
nosti schopná a oprávnená posudzovať a vykonávať zadané činnosti. Práca odborníka zahŕňa tiež rozpoznanie
možných nebezpečenstiev a rešpektovanie regionálnych a národných noriem, predpisov a nariadení.

• Pri otázkach a problémoch sa obráťte na kvalifikovaného elektrikára.

• Predlžovacie rozvody a rozdeľovač prúdu (napr. lišty so zásuvkami) musia byť vhodné na používanie v vonku

(chránené pred striekajúcou vodou).

• Zástrčkové spoje chráňte pred vlhkosťou.

• Pripojte prístroj len na zásuvku inštalovanú podľa predpisov.

Bezpečná prevádzka

• Nepoužívajte alebo nenechajte prístroj stát’ v daždi.

• Bezpečnostná vzdialenosť prístroja od vody musí byť minimálne 2 m.

74

- SK -

• Vedenia uložte tak, aby boli chránené pred poškodeniami a dbajte na to, aby o ne nemohol nikto zakopnúť.

• Prístroj neneste a neťahajte za elektrické vedenie.

• Prístroj sa nesmie prevádzkovať s chybným elektrickým vedením.

• Nikdy nevykonávajte technické zmeny na prístroji.

• Na prístroji vykonávajte iba činnosti, ktoré sú opísané v tomto návode. Ak nie je možné problémy odstrániť, kontaktujte

autorizované miesto zákazníckeho servisu alebo v prípade pochybností výrobcu.

• Používajte pre prístroj len originálne náhradné diely a príslušenstvo.

Pokyny k tomuto Návodu na použitie

Víta Vás OASE Living Water. S kúpou PondoVac 3 ste urobili dobré rozhodnutie.
Pred prvým použitím prístroja si starostlivo prečítajte návod na použitie a oboznámte sa s prístrojom. Všetky práce na

tomto prístroji a s týmto prístrojom smú byt’ vykonávané len podľa priloženého návodu.
Bezpodmienečne dodržiavajte bezpečnostné pokyny pre správne a bezpečné používanie.
Tento návod na použitie starostlivo uschovajte. Pri zmene vlastníka, prosím odovzdajte ďalej aj návod na použitie.

Symboly v tomto návode

Výstražné upozornenia

Výstražné pokyny v tomto návode sú klasifikované signálnymi slovami, ktoré indikujú mieru ohrozenia.

VÝSTRAHA

• Označuje možnú nebezpečnú situáciu.

• V prípade nerešpektovania môže mať za následok smrť alebo najťažšie poranenia.

OPATRNE

• Označuje možnú nebezpečnú situáciu.

• V prípade nerešpektovania môže byť následkom ľahké alebo zanedbateľné poranenie.

UPOZORNENIE

Informácie, ktoré slúžia na lepšie porozumenie alebo na predchádzanie možným vecným škodám alebo
poškodeniu životného prostredia.

Ďalšie pokyny

 A Odkaz na obrázok, napr. obrázok A.

→ Odkaz na inú kapitolu.

75

- SK -

Použitie v súlade s určeným účelom

PondoVac 3 , ďalej nazývaný ako "prístroj", sa môže používať iba na odsávanie kalu z jazierka alebo ako mokrý -od-
sávač. Tiež ostatné súčiastky z obsahu dodávky sa môžu používať iba v tejto súvislosti. Príslušný filter je vhodný iba
pre kvapaliny. Nasávanie prachu alebo nečistoty by ho zničilo.

Prístroj je vhodný len na domáce použitie a nie je určený pre priemyselné použitie alebo na prenájom.
Prístroj sa nesmie v žiadnom prípade používať na odsávanie

• horľavých alebo jedovatých látok (napr. benzínu, azbestu, azbestového prachu, tónerov do kopírky),

• prchavých látok,

• kyselín,

• horúceho alebo žeravého popola,

• prachu, piesku alebo podobných nečistôt.

Montáž

Príprava (obrázok C, D, E):

– Nasuňte kolesá (11) na teleso.
– Presuňte transportnú rukoväť (12) do potrebnej polohy. Uvoľnite k tomu a opäť riadne utiahnite ručnú

skrutku (13).
– Napúšťací rozdeľovač (4) sa musí namontovať zásuvno-otočným pohybom na vtok (14) (bajonetový uzáver).
– Nasávacia hadica (2) sa musí pripojiť k napúšťaciemu rozdeľovaču (4).
– Namontujte predlžovaciu rúrku (obrázok A, 6, 7) na ručný diel hadice (2). Priesvitná rúrka (6) umožňuje, aby ste

mohli kontrolovať prietok kvôli rýchlejše identifikácii upchávok.
– Nasuňte na tento účel vhodnú hubicu (9)

Upozornenie:Čím viac rúrok sa použije, tým väčší je trecí odpor v rúrkach. Znižuje sa tak vysávací výkon.

Prevádzka ako odsávač kalu (obrázok B, E)
Upozornenie: Ak sa prístroj používa ako odsávač kalu, vypúšťa sa odpadová voda okamžite cez vypúšťaciu had-

icu (obrázok B, 3). Odpadová voda sa nezhromažďuje v zásobníku.
Postupujte nasledovne:

– Inštalujte prístroj minimálne 2 m od vodných zdrojov.
– Vytvorte jemný spád pre vypúšťaciu hadicu (3): Zľahka nadvihnite prístroj, ale inštalujte ho na pevnom a

bezpečnom mieste. Vypúšťací otvor (15) sa musí nachádzať nad výškou vodnej hladiny.
– Zasuňte vypúšťaciu hadicu (3) do vypúšťacieho otvoru (15) zbernej nádrže.
– Dávajte pozor na to, aby bola hadica vo rovnej polohe: Bez zalomenia alebo oblúkov kvôli nerovnostiam terénu.

Odpadová voda musí odtekať bez prekážok a musí sa zlikvidovať podľa lokálnych predpisov.

Upozornenie: Ak nasadíte zberný zásobník na nečistotu (obrázok A, 8) na voľný koniec vypúšťacej hadice (3), môžete
odpadovú vodu vyčistenú od hrubých častíc, ako sú napr. lístie alebo riasy, vypustiť späť do jazierka. Alternatívne
môžete využiť odsávaný kal z rybníka ako hnojivo na kvety. V tomto prípade vložte vypúšťaciu hadicu priamo do
záhonu. V opačnom prípade zlikvidujte odpadovú vodu podľa lokálnych predpisov.

Prevádzka ako vysávač mokrých nečistôt
Upozornenie: Ak používate prístroj na mokré nasávanie, odpadová voda sa zhromažďuje v zásobníku. Nasať sa

môže maximálne 10 l kvapaliny.
Postupujte nasledovne:

– Inštalujte prístroj v minimálne 2 m vzdialenosti od vody (obrázok B).
– Uzatváraciu upchávku (obrázok C, 5) zasuňte do vypúšťacieho otvoru (15) zbernej nádrže.

76

Porucha

Príčina

Odstránenie

Z prístroja uniká para

Za chladného počasia sa vytvára v prístroji kon-

vodnej pary

Bežná záležitosť. Nie je potrebná žiadna

Prístroj vydáva hluk a/alebo silno vibruje.

Plná nádrž

Vyprázdnite nádrž

Napúšťací rozdeľovač, odtok alebo filtračná
pena sú znečistené

Vypnite prístroj, počkajte 20 sekúnd a opäť ho
zapnite. Ak porucha pretrváva, vyčistite prístroj.

Prístroj nesaje/stráca výkon

Chýba sieťové napätie

Skontrolujte sieťové napätie

Výškový rozdiel medzi vodnou hladinou a
prístrojom príliš veľký

Výpust by sa mal nachádzať o niečo vyššie nad

hladinou vody

Oba zásobníky sú plné vody. Plaváky sú úplne
utesnené

Vyprázdnite prístroj

Filtračná pena, nasávacia rúrka alebo hadica je
upchatá nečistotou

Odstráňte nečistotu

Klapka na napúšťacom rozdeľovači je prilepená
alebo znečistená

Demontujte napúšťací rozdeľovač. Skontrolujte

upevnenie klapky (obrázok I, 4)

Tesniaca podložka na napúšťacom rozdeľovači

nie je správne upevnená

Skontrolujte upevnenie tesniacej podložky

(obrázok I, 4)

Klapka na vypúšťacom ventile je prilepená

Demontujte vypúšťaciu hadicu. Skontrolujte
Tesniaca podložka na vnútornej nádrži nie je

správne upevnená

Skontrolujte upevnenie tesniacej podložky

(obrázok I, 27)

Malý sací výkon

Zvýšený trecí odpor rúrky

Sacie vedenie držat’ pokiaľ možno krátke a

naplocho.

Hĺbka nasávania príliš veľká. Od hĺbky nasáva-

konštrukcie

Zmenšite hĺbku nasávania

Nádoba sa nevypúšt’a

Zalomená vypúšťacia hadica alebo nesprávny
sklon uloženej hadice

Uložte správne hadicu. Pozri montáž.

Nečistota upchala vypúšťaciu hadicu alebo
vypúšťací ventil

Odstráňte nečistotu z vypúšťacej hadice a
vypúšťacieho ventilu

Prístroj sa nedostatočne prepína medzi

Ochranný film na piestoch po dlhšom prestoji

Odstráňte teleso motora (G, 17). Manuálne

hlavy motora nad hlavou.

- SK -

Používanie dýz (obrázok A, 9):

Univerzálna dýza (a): Na odsávanie kalu z rybníka bez toho, aby sa odsával štrk z jazierka.
Dýza na vláknité riasy (b): Na separovanie a odstraňovanie chchvalcov vláknitých rias.
Dýza na mokré čistenie (c): Iba pri prevádzke ako mokrý odsávač na odsávanie znečistenej alebo zbytkovej vody.
Upozornenie: Každé odsávanie by sa malo vykonávať pomaly a pokojnými, rovnomernými pohybmi. Zabráni sa tak z

veľkej časti rozvíreniu usadenín.

Uvedenie do prevádzky

Pozor! Neprevádzkujte prístroj nikdy bez filtrovacej peny (obrázok H, 22) alebo plaváka! Obe sú namontované v

dodávacom stave. Nikdy nenasávajte prach alebo nečistoty!
Pripojte prístroj na siet. Prístroj má k dispozícii sieťový vypínač (obrázok F, 16):

Poloha I: Automatická prevádzka. Kontinuálne nasávanie.
Poloha 0: Prístroj je vypnutý.

Prevádzka

Nezrovnalosti

Počas prevádzky môže dôjsť k nápadným javom.
Prístroj silno vibruje. Vypnite prístroj sieťovým vypínačom (16) a po 20 sekundách ho opäť zapnite. Ak vibrácie

pokračujú, potom je pravdepodobné, že

– je plná nádrž (prevádzka ako mokrý odsávač, použitá uzatváracia upchávka)
– je znečistený napúšťací rozdeľovač, odtok alebo filtračná pena.

Vykonajte potom čistenie a údržbu prístroja.
Prichádza k vzniku pary. Žiadny dôvod na starosti. Ide o kondenzovanú vodu, ktorá sa odparuje vo forme vodnej

pary cez vetracie otvory. Tento efekt vzniká najmä za chladného počasia.

Odstráňte poruchu

zásobníkmi, alebo sa vôbec neprepína

denzovaná voda, ktorá sa odparuje vo forme

alebo znečistená

nia 1,5 m klesá nasávací výkon v závislosti od

prístroja

náprava

upevnenie klapky

spustenie spínacieho procesu pomocou držania

77

- SK -

S originálnymi dielmi od firmy OASE zostane prístroj be­zpečný a bude aj naďalej spoľahlivo fungovať.
Výkresy náhradných dielov a náhradné diely možno nájsť
na našich internetových stránkach.

www.oase-livingwater.com/spareparts_INT

Čistenie a údržba

Kompletné čistenie (obrázok F - H)

– Vypnite prístroj sieťovým vypínačom (16) a vytiahnite sieťovú zástrčku.
– Odstráňte všetky hadice.
– Uvoľnite zablokovanie nádrže (18).
– Odstráňte teleso motora (17).
– Prepláchnite vnútornú nádrž (19), ale nevyberajte ju.
– Uvoľnite zaklapávacie dosky (21) pod filtračnými penami (22).
– Vytiahnite filtračné peny (22) a poumývajte ich čistou vodou.

Upozornenie: Filtračné peny sú opotrebiteľné súčiastky. Skontrolujte pri tejto príležitosti filtračné peny. Pri poškodení
používajte na výmenu iba originálne náhradné diely OASE.

Vyčistite vnútornú cisternu, zbernú nádrž a vypúšťací ventil (obrázok I-K)

– Napúšťací rozdeľovač (obrázok J): Vyskrutkujte napúšťací rozdeľovač (4) z bajonetového uzáveru (14). Skontro-

lujte kompletnosť a stav gumených tesnení (25) v napúšťacom rozdeľovači.

– Prepláchnite napúšťací rozdeľovač.
– Vnútornú cisternu (obrázok I 19) demontujte a prepláchnite.

• Skontrolujte stav gumeného tesnenia (27).

• Vypláchnite zbernú nádrž (obrázok K 24) a vypúšťací ventil (23).

• Skontrolujte pevné uloženie a pohyblivosť klapky (26).

Upozornenie: Tesniace podložky a gumičky ventilov sú opotrebiteľné diely. Pri poškodení alebo strate používajte na
výmenu iba originálne náhradné diely OASE.

Zostavenie prístroja

Potom poskladajte opäť prístroj v obrátenom poradí. Nezabudnite na to, že sa musí teleso motora zablokovať pomo­cou aretačného háku (obrázok J, 18).

Súčasti podliehajúce opotrebeniu

• Tesniace krúžky

• Filtračné peny

• Gumičky ventilov

Uloženie

Vypustit’ zbernú nádobu a vyčistit’ prístroj. Skladujte na suchom mieste chránenom pred mrazom a neprístupnom pre
deti.

Náhradné diely

Likvidácia

Už nepoužívaná filtračná pena a tesnenia môžete likvidovať spolu s domovým odpadom.

UPOZORNENIE

Tento prístroj sa nesmie likvidovať spolu s domovým odpadom.

• Prístroj znefunkčnite odrezaním kábla a zlikvidujte ho cez príslušný zberný systém.

78

- SL -

Prevod originalnih navodil za uporabo

OPOZORILO

• To napravo lahko uporabljajo otroci, stari 8 let in več, ter osebe z
zmanjšanimi telesnimi, zaznavnimi ali psihičnimi sposobnostmi ali
osebe s pomanjkanjem izkušenj in znanja, če so pri tem pod nad-

zorom ali so bile seznanjene z varno uporabo naprave in razumejo
posledične nevarnosti.

• Otroci se ne smejo igrati z napravo.

• Čiščenja in uporabniškega vzdrževanja ne smejo izvajati otroci, ki

- SL -

so brez nadzora.

• Napravo morate zavarovati z varovalno napravo za okvarni tok z
odmero okvarnega toka maksimalno 30 mA.

• Napravo smete priključiti samo, če se električni podatki naprave
ujemajo s podatki električnega napajanja. Podatke o napravi najdete
na tipski tablici na napravi, na embalaži ali v teh navodilih.

• Možnosti smrti ali hudih telesnih poškodb zaradi električnega udara!
Preden sežete v vodo, izključite naprave v vodi z napetostjo > 12 V
na izmenični tok ali > 30 V na enosmerni tok iz električnega omrežja.

• Naprava lahko obratuje le, če v vodi ni ljudi.

• Naprave ne uporabljajte, če so električni kabli ali ohišje poškodovani.

Nevarnost v okolici z eksplozivom

Aparat ni zaščiten pred eksplozijami. Nikoli ga ne uporabite, če so prisotni eksplozivni prah, tekočine ali para!

Varnostna navodila

Pravilna električna namestitev

• Električne instalacije morajo ustrezati nacionalnim graditeljskim določilom in jih sme prevzeti samo strokovnjak za
elektriko.

• Oseba velja za strokovnjaka za elektriko, ko je kvalificiran zaradi svoje strokovne izobrazbe, znanja in izkušenj in je

upravičen, da poveri in presodi delo in ga izvede. Delo strokovnjaka zajema tudi spoznavanje možnih nevarnosti in
opazovanje zadevnih regionalnih in nacionalnih norm, predpisov in določil.

• Če imate kakršnakoli vprašanja in probleme, se obrnite na strokovnjaka.

• Podaljšek napeljave in električni delilnik (npr. razdelilniki z več vtičnicami) morata biti primerna za uporabo na prostem

(zaščitena pred škropljenjem).

• Vtično povezavo zaščitite pred vlago.

• Napravo je dovoljeno priključiti le v instalirano vtičnico, ki je v skladu s predpisi.

Varna uporaba

• Aparata ne uporabljajte ali puščajte zunaj, ko dežuje.

• Varnostna razdalja med napravo in vodo mora biti vsaj 2 m.

• Vode polagajte tako, da so zaščiteni pred poškodbami, hkrati pa pazite, da nihče ne more pasti čez njih.

• Naprave med nošenjem ne držite ali vlecite za električni kabel.

79

- SL -

• Naprave s poškodovanim električnim vodom ni dovoljeno uporabljati.

• Na napravi ni dovoljeno izvajati tehničnih sprememb.

• Na napravi opravljajte samo tista dela, ki so opisana v teh navodilih. Če težav ni mogoče odpraviti, se obrnite na

pooblaščeno servisno službo ali v primeru dvoma na proizvajalca.

• Za napravo uporabljajte samo originalne nadomestne dele in pribor.

Opozorila k navodilom za uporabo

Dobrodošli pri podjetju OASE Living Water. Z nakupom tega izdelka PondoVac 3 ste dobro izbrali.
Pred prvo uporabo natančno preberite navodila za uporabo naprave in dobro spoznajte napravo. Vsa dela na in z tem

aparatom se smejo izvajati samo v skladu s pričujočimi navodili za uporabo.

Obvezno upoštevajte varnostna navodila za varno in pravilno uporabo.
Navodila za uporabo skrbno shranite. V primeru menjave lastnika priložite napravi tudi navodila za uporabo.

Simboli v teh navodilih

Opozorila

Opozorila v teh navodilih so razvrščena s signalnimi besedami, ki prikazujejo stopnjo nevarnosti.

OPOZORILO

• Opisuje morebitno nevarno situacijo.

• Pri neupoštevanju lahko pride do smrti ali hudih telesnih poškodb.

PREDVIDNO

• Opisuje morebitno nevarno situacijo.

• Pri neupoštevanju lahko pride do lahkih ali majhnih telesnih poškodb.

OPOMBA

Informacije, ki so namenjene boljšemu razumevanju ali preprečevanju morebitne materialne ali okoljske škode.

Dodatni napotki

 A Sklic na eno sliko, npr. sliko A.

→ Sklic na neko drugo poglavje.

80

- SL -

Pravilna uporaba

PondoVac 3 , v nadaljevanju imenovano "Napravo", smete uporabljati samo za sesanje blata iz ribnika ali za mo­kro- sesanje. Tudi vse druge dobavljene dele smete uporabljati samo v tem sklopu. Zraven spadajoč filter je primeren

samo za tekočine. Sesanje prahu ali umazanije bi ga uničilo.
Naprava je določena le za hišno, zasebno uporabo in ne za gospodarsko uporabo ali izposojo.

Naprave nikakor ne smete uporabljati za sesanje

• vnetljivih ali strupenih snovi (npr. bencina, azbesta, azbestnega prahu, kopirne kartuše),

• hlapljivih snovi,

• kislin,

• vročega ali žarečega pepela,

• prahu, peska ali podobne umazanije.

Montaža

Predpriprava (Slika C, D, E):

– Kolo (11) vtaknete v ohišje.
– Transportni ročaj (12) postavite v želeni položaj. Zato ročni vijak (13) odvijete in spet privijete.
– Vstopni delilnik (4) s premikom pri vtikanju in vrtenju (14) montirajte (bajonetna zapora).
– Sesalno cev (2) na vstopni delilnik (4) priključite.
– Podaljšane cevi (Slika A, 6, 7) k ročnemu delu cevi(2) namestite. Brezbarvna cev (6) omogoča, da nadzirate pre-

tok in da hitreje prepoznate zamašitve.

– Primerno šobo za vaše namene (9) odprite.

Navodilo: Več cevi uporabljate, večji je torni upor cevi S tem se zmanjša moč sesanja.

Deluje kot sesalec za blato (Slika B, E)
Navodilo: Ko napravo uporabljate kot sesalec za blato, bo odplaka takoj izločena preko odtočne cevi (Slika B, 3).

Odplaka ne bo zbrana v posodi.
Postopek je naslednji:

– Napravo namestite vsaj 2 m oddaljeno od vode.
– Rahli naklon za potek cevi (3) ustvarite: Napravo rahlo dvignite, toda postavite jo na stabilno in varno mesto.

Odtočna odprtina (15) mora biti nad višino vodne gladine.
– Odtočno cev (3) vtaknete v odtočno odprtino (15) prestrezljive posode.
– Zato pazite, da je cev ravna: Nobenih pregibov ali lokov zaradi neravnih tal. Odplake morajo neovirano odtekati in

odpadke odlagate v skladu s krajevnimi danostmi.

Navodilo: Ko vrečko za nesnago (Slika A, 8) poveznete preko prostega konca odtočne cevi (3), lahko od velikih
delcev, kot so listje ali alge, očiščene odplake pošljete nazaj v ribnik. Alternativno lahko posesano blato iz ribnika

uporabite za gnojilo za rastline. V tem primeru položite odtočno cev naravnost v gredo. Sicer ustrezno odlagate
odpadke v skladu s krajevnimi danostmi.

Aparat kot mokri sesalec
Napotek: Kadar napravo uporabljate kot mokri sesalnik, se odpadna voda zbira v posodi. Posesate lahko maksimalno

10 l tekočine.
Postopek je naslednji:

– Napravo namestite vsaj 2 m oddaljeno od vode (Slika B).
– Zapiralne lonce (Slika C, 5) vtaknete v odtočno odprtino (15) prestrezljive posode.

81

- SL -

Motnja

Vzrok

Rešitev

V napravi se naredi para

V hladnem vremenu nastane v napravi konden­zacijska voda, ki se pojavi v obliki vodne pare

Normalen dogodek. Nobena pomoč ni potrebna

Naprava šumi in/ali močno vibrira

Tank je poln

Izpraznite tank

Dovodni delilnik, odtok ali penasti filter so uma-

Napravo izklopite, 20 s počakajte in ponovno

očistite napravo.

Aparat ne sesa ali izgublja moč

Ni omrežne napetosti

Preskusite omrežno napetost

Višinska razlika med vodno gladino in napravo
je prevelika

Odtek mora biti malo nad višino vodne gladine

Obe posodi sta polni vode. Plovec popolnoma
tesni

Izpraznite napravo
Umazanija zamaši penasti filter, sesalno cev

Odstranite umazanijo

Pokrov dovodnega delilnika se težko odpira ali

je umazan

Snamete dovodni delilnik. Preverite ležišče

pokrova (Slika I, 4)

O-obroč dovodnega delilnika se ne prilega pra-
vilno.

Preverite ležišče O-obroča (Slika I, 4)

Pokrov odtočnega ventila se težko odpira ali je

Odtočno cev snamete. Preverite ležišče

O-obroč v notranjem tanku se ne prilega pra-
vilno.

Ležišče O-obroča preverite (Slika I, 27)

Majhna sesalna moč

Povišajte torni upor cevi.

Sesalni vod naj bo čim krajši in raven.

Prevelika globina sesanja. Od 1,5 m sesalne

sanja.

Znižajte sesalno globino.

Posoda se ne izprazni

Odtočna cev je preganjena ali ni položena z na-

klonom

Pravilno položite cev. Glejte montažo.

Umazanija zamaši odtočno cev ali odtočni ven-

til.

Umazanijo odstranite iz odtočne cevi in od-
točnega ventila.

Naprava nezadostno preklaplja med posodami
ali ne preklaplja.

Umazan film iz bata po dolgi življenjski dobi.

Snamete ohišje motorja (G, 17). Ročno dova-
jate stik preko nadobračalke glave motorja.

Uporaba šob (Slika A, 9):

Univerzalna šoba (a): Za sesanje blata iz ribnika, ne da bi posesali ribniški prod.
Šoba za nitkaste alge (b): Za ločevanje in odstranjevanje vrvi nitkastih alg.
Šoba za mokro sesanje (c): Samo za delovanje mokrega sesalca za sesanje umazane vode ali ostankov.

Navodilo: Vsako sesanje mora potekati počasi in v mirnih, enakomernih gibih. Tako boste dviganje usedlin v glavnem
preprečili.

Zagon

Pozor! Naprava ne sme nikoli obratovati brez penastega filtra (Slika H, 22) ali plovca. Oba sta montirana ob dobavi.

Nikoli ne sesajte prahu ali umazanije!

Aparat priključite na električno omrežje. Naprava razpolaga z omrežnim stikalom (Slika F, 16):
Položaj I: samodejni pogon. Kontinuirano sesanje.
Položaj 0: aparat je izklopljen.

Delovanje

Posebnosti

Med delovanjem lahko zbudijo pozornost naslednje stvari.
Naprava močno vibrira. Napravo izklopite z omrežnim stikalom (16) in jo po 20 sekundah spet vklopite. Če se spet

pojavijo vibracije, potem je verjetno

– tank poln (deluje kot mokri sesalec, naravnajte zapiralne lonce),
– dotočni delilnik, odtok ali penasti filter so umazani.

Opravite čiščenje in vzdrževanje naprave.
Nastaja para. Nobenega razloga za skrb. Gre za kondenzacijsko vodo, ki se pojavi v obliki vodne pare v prezračevalni

odprtini. Ta učinek se naredi posebno v hladnem vremenu.

Odpravljanje motenj

82

zani

umazan.

globine naprej upade konstrukcijska moč se-

vklopite napravo Če se ponovno pojavi motnja,

pokrova.

Z uporabo originalnih delov podjetja OASE je naprava še

naprej varna in brezhibno deluje.
Risbe nadomestnih delov in nadomestne dele najdete na
naši spletni strani.

www.oase-livingwater.com/spareparts_INT

- SL -

Čiščenje in vzdrževanje

Standardno čiščenje (slika F - H)

– Napravo iz omrežnega stikala (16) iz klopite in izvlečete električni vtič.
– Odstranite vse cevi.
– Odpirač posode odvijte (18).
– Snamete ohišje motorja (17).
– Notranji tank sperete (19), toda ne vzamete ga ven.
– Zaskočne plošče (21) pod filtrirnimi penami (22) odvijete.
– Filtrirno peno (22) vzamete ven in operete s čisto vodo.

Navodilo: Filtrirne pene so deli, ki se obrabijo. Ob tej priložnosti preverite filtrirno peno. Pri poškodbi nadomestite
samo z originalnimi OASE-nadomestnimi deli.

Očistite notranji tank, zbiralno posodo, dovodni delilnik in odtočni ventil (Slika I-K)

– Dovodni delilnik (Slika J): Dovodni delilnik (4) iz bajonetnega zapirala (14) zavrtite. Preverite popolnost in stanje

gumenega tesnila (25) v dovodnem delilniku.
– Splaknite dovodni delilnik.
– Notranji tank (slika I 19) demontirajte in splaknite.

• Preverite stanje gumijastega tesnila (27).

• Sperite zbiralno posodo (slika K 24) in odtočni ventil (23).

• Pokrov (26) na odtočni odprtini preverite na ležišče in gibljivost.

Navodilo: Tesnilni obroči in ventilne gumice so deli, ki se obrabijo. Pri poškodbi ali izgubi nadomestite samo z original-
nimi OASE-nadomestnimi deli.

Sestavi napravo

Takoj nato napravo ponovno v obratnem vrstnem redu sestavite. Ne pozabite zapreti ohišja motorja s pomočjo
zaskočne kljuke. (Slika J, 18).

Deli, ki se obrabijo

• Tesnilni obroči

• Filtrirne pene

• Ventilne gumice

Skladiščenje

Lovilno posodo izpraznite in očistite aparat. Hranite v suhem prostoru, brez zmrzali in nedostopno za otroke.

Nadomestni deli

Odlaganje odpadkov

Filtrne pene in tesnila, ki jih ne uporabljate več, lahko odstranite skupaj z gospodinjskimi odpadki.

OPOMBA

Te naprave ne smete zavreči med gospodinjske odpadke.

• Onemogočite uporabo naprave tako, da prerežete kable in ga predajte službi za odstranjevanje odpadkov.

83

- HR -

- HR -

Prijevod originalnih uputa za uporabu

UPOZORENJE

• Djeca od 8 i više godina i osobe sa smanjenim tjelesnim, osjetilnim

ili mentalnim mogućnostima te s ograničenim iskustvom i znanjem
ovaj uređaj smiju upotrebljavati samo uz nadzor ili ako su upućene

u njegovu sigurnu uporabu i razumiju opasnosti koje iz nje
proizlaze.

• Djeca se ne smiju igrati s uređajem.

• Djeca ne smiju obavljati radove čišćenja i korisničkog održavanja

uređaja bez nadzora.

• Uređaj mora biti zaštićen sklopkom na diferencijalnu (preostalu)
struju s nazivnom diferencijalnom strujom od maksimalno 30 mA.

• Uređaj priključite samo ako se električni podaci uređaja podudaraju
s podacima za napajanje. Podaci uređaja nalaze se na označnoj
pločici na uređaju, na pakiranju ili u ovim uputama.

• Može doći do smrti ili teških ozljeda zbog strujnog udara! Prije nego
dotaknete vodu, uređaje pod naponom >12 V AC ili >30 V DC koji se
nalaze u vodi odvojite s električne mreže.

• Uređaj rabite samo ako se nitko ne nalazi u vodi.

• Nemojte se koristiti uređajem ako su oštećeni električni vodovi ili

kućište.

Opasnost u eksplozivnom okružju.

Uređaj nije zaštićen od eksplozije. Ne koristite uz rad nikada eksplozivne prašine, tekućine ili pare!

Sigurnosne napomene

Ispravne električne instalacije

• Električne instalacije moraju odgovarati nacionalnim odredbama i smije ih obaviti samo elektrotehnički stručnjak.

• Elektrotehnički stručnjak osoba je koja je na temelju stručne izobrazbe, znanja i iskustva osposobljena i ovlaštena

obavljati povjerene radove. Rad stručnjaka obuhvaća i prepoznavanje mogućih opasnosti te poštivanje regionalnih i

nacionalnih normi, pravila i propisa.

• Za sva pitanja i probleme obratite se elektrotehničkom stručnjaku.

• Produžni kabeli i strujni razdjelnici (npr. adapteri s više utičnica) moraju biti prikladni za vanjsku upotrebu (zaštićeni

od prskanja vode).

• Zaštitite utične spojeve od vlage.

• Uređaj priključite samo na propisno montiranu utičnicu.

Siguran rad

• Uređaj nemojte koristiti niti ostaviti da stoji na kiši.

• Sigurnosna udaljenost uređaja od vode mora iznositi najmanje 2 m.

• Vodove položite tako da se ne mogu oštetiti i pripazite da nitko preko njih ne može pasti.

• Uređaj nemojte nositi ili povlačiti na električnim vodovima.

84

- HR -

• Uređaj se ne smije rabiti ako je električni kabel neispravan.

• Nemojte nikada provoditi nikakve izmjene na uređaju.

• Na uređaju izvodite samo zahvate opisane u ovim uputama. Ako probleme ne možete sami otkloniti, obratite se ov-

laštenoj servisnoj službi ili – ako ste u nedoumici – samom proizvođaču.

• Za uređaj upotrebljavajte samo originalne rezervne dijelove i pribor.

Savjeti uz ove upute za upotrebu

Dobrodošli u OASE Living Water. Kupnjom PondoVac 3 učinili ste dobar izbor.
Prije prve upotrebe uređaja pažljivo pročitajte ovu uputu za upotrebu, te se upoznajte s uređajem. Svi radovi na ovom

uređaju i s ovim uređajem smiju se izvoditi samo prema ovim uputama.
U svrhu ispravne i sigurne upotrebe, obvezno se pridržavajte uputa za sigurnost.
Brižno čuvajte ovu uputu za upotrebu. Ako uređaj predate drugome korisniku, obvezno mu proslijedite i ove upute.

Simboli u ovim uputama

Upozorenja

Upozorenja navedena u ovim uputama kategorizirana su prema signalnim riječima kojima se ukazuje na stupanj

ugroze.

UPOZORENJE

• Označava moguću opasnu situaciju.

• Posljedice zanemarivanja ove napomene mogu biti smrt ili najteže ozljede.

OPREZ

• Označava potencijalno opasnu situaciju.

• Posljedice zanemarivanja ove napomene mogu biti lake ili neznatne ozljede.

NAPOMENA

Informacije koje služe za bolje razumijevanje ili izbjegavanje mogućih materijalnih šteta ili onečišćenja okoliša.

Ostale napomene

 A Referenca na jednu sliku, primjerice sliku A.

→ Referenca na neko drugo poglavlje.

85

- HR -

Namjensko korištenje

PondoVac 3 , daljnje nazvan „uređaj” smije se koristiti samo za usisavanje mulja iz jezeraca ili kao usisavač za mo-
kro -usisavanje. Svi ostali dijelovi u isporuci smiju sekoristiti samo za tu primjenu. Pripadajući filteri primjenjivisu samo

za usisavanje tekućina. Usisavanje prašine ili prljavštine uništava filter.
Uređaj je namijenjen samo za privatnu upotrebu u domaćinstvima i nije namijenjen komercijalnoj upotrebi ili iznajm-

ljivanju.
Uređaj se ni u kojem slučaju ne smije upotrebljavati za usisavanje

• zapaljivih ili otrovnih materijala (npr. benzin, azbest, azbestna prašina, toneri za tiskače),

• isparavajućih tvari,

• kiselina,

• vrućeg ili tinjajućeg pepela,

• prašine, pijeska ili sličnih otpadnih materijala.

Montaža

Priprema (Slika C, D, E):

– Kotače (11) učvrstiti na kućište.
– Dršku za nošenje (12) staviti u željenu poziciju. Za to vijak (13) odviti i ponovno čvrsto zavrnuti.
– Ulazni ventil (4) putem pritiskanja i potom zakretanja monatirati u ulaz (14) (bajunetni zapor).
– Usisnu cijev (2) na ulazni ventil (4) priključiti.
– Produžne cijevi (slika A, 6, 7) na ručni dio crijeva (2) pričvrstiti. Prozirna cijev (6) omogućuje kontrolu protoka,

kako bi se brže prepoznala zaštopanja.

– Prema nakani, odgovarajuće mlaznice (9) staviti.

Napomena: Što se više cijevi koristi, to je veći otpor trenja u njima. Time se smanjuje učinkovitost usisavanja.

Upotreba uređaja za usisavanje mulja (Slika B, E)
Napomena: Kada uređaj koristite kao usisavač mulja, otpadne vode se direktno odvode putem odvodnog cri-

jeva (slika B, 3). Otpadna voda se ne sakuplja u spremnik.

Postupite na sljedeći način:

– Uređaj postaviti najmanje 2 m udaljen od vode.
– Lagani pad za odvodno crijevo (3) stvoriti: Uređaj postaviti povišeno, ali na čvrsto i sigurno mjesto. Odvodni otvor

(15) mora biti iznad razine vode.
– Odvodno crijevo (3)u odvodni otvor (15) S premnika utaknuti.
– Pri tome pripaziti da crijevo ravno leži: bez presavijanja i namotaja radi neravnosti podloge. Otpadna voda mora

neometano istjecati i prema mjesnim okolnostima biti uklonjena.

Napomena: Kada vrećicu za skupljanje prljavštine (slika A, 8) prevučete preko slobodnog kraja odvodnog crijeva (3),
možete tako pročišćenu vodu od grubih nečistoća kao što je lišće ili alge, ponovno ispuštati u jezerce. Alternativno
možete usisani mulj iskoristiti kao gnojivo za biljke. U tom slučaju položite odvodno crijevo direktno u lijehu s biljem.
Inače ukloniti otpadnu vodu prema mjesnim odredbama.

Rad kao usisavač za mokro usisavanje
Napomena: Ako uređaj koristite za mokro usisavanje, otpadna se voda sakuplja u spremniku. Usisati se može maksi-

malno 10 l tekućine.
Postupite na sljedeći način:

– Uređaj postaviti na udaljenosti od najmanje 2 m od vode (slika B).
– Čepove za zatvaranje (slika C, 5) u otvor za odvod (15) spremnika utaknuti.

86

Smetnja

Uzrok

Rješenje

Na uređaju izlazi para

Pri hladnijem vremenu u uređaju nastaje kon-

lazi van.

Normalna pojava. Nije potrebna pomoć.

Uređaj proizvodi buku i/ili jako vibrira.

Spremnik pun

Isprazniti spremnik

Ulazni ventil, odvod ili filteri prljavi

Uređaj isključiti,sačekati 20 sekundi i ponovno
uključiti. Pojavili se smetnja opet, uređaj očistiti.

Uređaj ne usisava ili gubi snagu

Nema napona strujne mreže

Provjerite napon strujne mreže

Visinska razlika između razine vode i uređaja

prevelika

Odvod treba biti nešto iznad razine vode

Oba spremnika puna vode. Plovci potpuno
brtve

Isprazniti uređaj

Prljavština zaštopava pjenaste filtere, usisnu
cijev ili crijevo

Ukloniti prljavštinu

Poklopac na ulaznom ventilu steže ili je zaprljan

Skinuti ulazni ventil Provjerite sjedi li poklopac
ispravno (Slika I, 4)

O-prsten na ulaznom ventilu ne sjedi pravilno

Provjerite sjedi li O-prsten ispravno (Slika I, 4)

Poklopac na izlaznom ventilu steže ili je

Skinuti odvodno crijevo. Provjeriti položaj
O-prsten na unutarnjem spremniku ne sjedi

pravilno

Prekontrolirati položaj O-prstena (slika I, 27)

Mala usisna snaga

Povišen otpor u cijevima

Usisni vod treba biti što kraći i ležati što je
moguće ravnije.

Usisna dubina prevelika. Preko 1,5 m usisne

vano konstrukcijom.

Smanjiti usisnu dubinu

Spremnik se ne prazni

Odvodno crijevo presavijeno ili nije povišeno

položeno

Crijevo pravilo položiti. Pogledati montiranje.

Prljavština zaštopava odvodno crijevo ili
odvodni ventil

Ukloniti prljavštinu iz odvodnog crijeva ili odvod­nog ventila

Uređaj nedovoljno prespaja između spremnika

Film nečistoće na klipovima radi duljeg stajanja

Kućište motora (G, 17) skinuti. Manuelno

glave motora.

- HR -

Primjena blaznica (slika A, 9):

Universalna mlaznica (a): Za usisavanje mulja iz jezeraca, bez da se usisaju kamenčići na dnu.
Mlaznica za vlaknaste alge (b): Za odvajanje i otklanjanje nakupljenih vlaknastih algi.
Mlaznica za usisavanje vode (c): Samo za korištenje uređaja kod usisavanja vode, za usisavanje prljave vode ili osta-

taka vode.

Napomena: Svako usisavanje treba uslijediti polakim, mirnim i jednakomjernim pokretima. Na taj način se spriječava
vrtloženje naslaga.

Stavljanje u pogon

Pozor! Uređaj nikada ne koristiti bez filtera za pjenu (Slika H, 22) ili plovka! Oboje je montirano već po isporuci. Nikada

nemojte usisavati prašinu niti prljavštinu!
Priključite uređaj na strujnu mrežu. Uređaj posjeduje električni prekidač (slika F, 16):

Položaj I: Automatski način rada. Kontinuirano usisavanje.
Položaj 0: Uređaj je isključen.

Rad

Abnormalnosti

Tijekom rada može doći do neuobičajenosti.

Uređaj jako vibrira. Isključite uređaj na prekidaču (16) i nakon 20 sekundi ga ponovno uključite. Ukoliko se vibracije
ponovno pojave, vjerovatno je

– spremnik pun (korištenje mokrog usisavanja, primjenjeni čpovi za zatvaranje odvoda);
– ulazni ventil, odvod, ili filteri prljavi.

Provedite čišćenje i održavanje uređaja.
Razvija se para. Nema potrebe za brigu. Radi se o kondenzacijskoj vodi, koja u obliku vodene pare izlazi kroz izlaze

za zračenje. Ovaj efekt pojavljuje se osobito pri hladnijem vremenu.

Otklanjanje neispravnosti

denzacijska voda, koje u obliku vodene pare iz-

ili uopće ne prespaja

zaprljana

dubine opada snaga usisavanja što je uvjeto-

poklopca

uvođenje prespajanja putem naopakog držanja

87

- HR -

Pri upotrebi originalnih dijelova društva OASE uređaj ostaje

siguran i nastavlja raditi pouzdano.

Nacrte rezervnih dijelova i rezervne dijelove možete
pronaći na našoj internetskoj stranici.

www.oase-livingwater.com/spareparts_INT

Čišćenje i održavanje

Kompletno čišćenje (slika F - H)

– Uređaj na prekidaču (16) issključitii izvući prekidač iz struje.
– Ukloniti sva crijeva.
– Držače spremnika otpustiti (18).
– Skinuti kućište motora (17).
– Unutarnji spremnik isprati (19), ali ga ne vaditi.
– Držače ploče (21) ispod pjenastih filtera otpustiti (22).
– Pjenaste filtere (22) izvući i isprati pod čistom vodom.

Napomena: Pjenasti filteri su potrošni dijelovi. Ovom prilikom provjerite stanje pjenastih filtera. Pri oštećenjima zamije-
niti samo originalnim OASE- rezervnim dijelovima.

Očistite unutrašnji spremnik, prihvatni spremnik, ulazni razvodnik i ispusni ventil (slika I - K)

– Ulazni razvodnik (slika J): Ulazni razvodnik (4) iz bajonetnog zapora (14) odvrnuti. Gumene brtve (25) u ulaznom

razvodniku provjeriti na cjelovistost i stanje.
– Isperite ulazni razvodnik.
– Skinite i isperite unutrašnji spremnik (slika I 19).

• Provjerite stanje gumene brtve (27).

• Isperite prihvatni spremnik (slika K 24) i ispusni ventil (23).

• Provjerite mogućnost pomicanja i nasjedanje zaklopca (26) na ispusnom otvoru.

Napomena: Brtveni prsteni i gumice za ventile su potošni dijelovi. Pri oštećenju ili gubitku zamijeniti sa originalnim re-
zervnim dijelovima OASE.

Sastavljanje uređaja

Konačno uređaj ponovno obrnutim redoslijedom sastaviti. Ne zaboravite, kućište motora pomoću kvačica učvr­stiti. (slika J, 18).

Potrošni dijelovi

• Brtveni prsteni

• Filtarske spužve

• Gumice za ventile

Skladištenje

Ispraznite prihvatne spremnike i očistite uređaj. Čuvati u suhoj prostoriji zaštićeno od smrzavanja i dohvata djece.

Pričuvni dijelovi

Zbrinjavanje

Stare pjenaste filtre i brtve možete zbrinuti zajedno s kućnim otpadom.

Napomena

Uređaj se ne smije bacati u kućni otpad.

• Učinite uređaj neuporabljivim tako da prerežete kabel, a zatim ga zbrinite preko odgovarajućeg sustava za
recikliranje otpada.

88

- RO -

Traducerea instrucţiunilor de utilizare originale

AVERTIZARE

• Acest aparat poate fi folosit de către copii începând cu 8 ani şi pe­ste, precum şi persoane cu deficienţe psihice, senzoriale sau abili­tăţi mentale, ori cu experienţă redusă şi cu cunoştinţe reduse, dacă
sunt supravegheate sau au fost instruite în ceea ce priveşte utiliza­rea sigură a aparatului şi au înţeles pericolele rezultate.

• Copiii nu au voie să se joace cu aparatul.

• Este interzisă curăţarea şi întreţinerea curentă de către copii fără

- RO -

supraveghere.

• Aparatul trebuie să dispună de un sistem de protecţie împotriva cu-
renţilor vagabonzi cu o eroare de calcul a curentului de maxim
30 mA.

• Conectaţi aparatul numai dacă datele electrice ale aparatului coincid
cu cele ale instalaţiei de alimentare cu curent. Datele aparatului sunt
menţionate pe plăcuţa cu date tehnice de pe aparat, de pe ambalaj
sau din prezentele instrucţiuni.

• Pericol de deces sau de accidente grave prin electrocutare! Înainte

de a introduce mâna în apă, scoateţi de sub tensiune aparatele din
apă cu o tensiune >12 V CA sau >30 V CC.

• Utilizaţi aparatul numai dacă în apă nu se află nicio persoană.

• Nu utilizaţi aparatul în cazul în care cablurile electrice sau carcasa

sunt deteriorate.

Pericol în mediu exploziv

Aparatul nu este protejat la explozie. Nu îl utilizaţi în niciun caz în apropiere de pulberi, lichide sau vapori explozivi!

Indicaţii de securitate

Instalaţie electrică conform normelor

• Instalaţiile electrice trebuie să respecte normele firmelor naţionale de montaj, lucrările fiind efectuate numai de către
un electrician specializat.

• O persoană este considerată electrician specializat în cazul în care, ca urmare a instruirii de specialitate, a
cunoştinţelor şi a experienţelor are capacitatea şi dreptul să aprecieze şi să efectueze lucrările care îi sunt încre­dinţate. Lucrările efectuate în calitate de specialist includ şi identificarea pericolelor posibile şi respectarea normelor,
prevederilor şi dispoziţiilor regionale şi naţionale.

• Pentru întrebări şi probleme, vă rugăm să vă adresaţi unui electrician specializat.

• Cablurile prelungitoare şi distribuitoarele de energie electrică (de exemplu reglete de prize) trebuie să fie compatibile

pentru utilizarea în aer liber (cu protecţie împotriva stropilor de apă).

• Protejaţi conectorii împotriva umidităţii.

• Conectaţi aparatul numai la o priză instalată în conformitate cu prescripţiile.

89

- RO -

Funcţionare sigură

• Nu utilizaţi şi nu lăsaţi aparatul în ploaie.

• Distanţa de siguranţă a echipamentului faţă de apă trebuie să fie de minim 2 m.

• Pozaţi cablurile protejate împotriva deteriorărilor şi aveţi grijă ca nimeni să nu cadă peste acestea.

• Nu purtaţi sau nu trageţi aparatul prin prindere de cablul electric.

• În cazul unui cablu electric defect, aparatul nu poate fi utilizat.

• Nu efectuaţi niciodată modificări tehnice asupra aparatului.

• Efectuaţi la aparat numai lucrările care sunt descrise în aceste instrucţiuni. În cazul în care problemele nu pot fi

soluționate, adresaţi-vă unui punct de service autorizat sau, în caz de incertitudine, producătorului.

• Utilizaţi pentru acest aparat numai piese de schimb şi accesorii originale.

Indicaţii privind aceste instrucţiuni de utilizare

Bine aţi venit la OASE Living Water. Prin achiziţionarea produsului PondoVac 3 aţi făcut o alegere bună.
Înainte de folosirea aparatului vă rugăm să citiţi cu atenţie instrucţiunile de utilizare şi să vă familiarizaţi cu aparatul.

Toate lucrările la nivelul şi cu acest echipament pot fi efectuate numai conform prezentelor instrucţiuni.
Respectarea indicaþiilor privind securitatea este obligatorie, în scopul unei utilizãri corecte ºi sigure.
Vă rugăm să păstraţi aceste instrucţiuni la loc sigur. În cazul schimbării proprietarului, înmânaţi-le acestuia.

Simboluri din prezentele instrucţiuni

Indicaţii de avertizare

Indicaţiile de avertizare din acest manual sunt clasificate prin cuvinte semnal care afişează gradul de periculozitate.

AVERTIZARE

• Desemnează o situaţie potenţial periculoasă.

• În cazul nerespectării pot urma accidente mortale sau vătămări dintre cele mai grave.

PRECAUŢIE

• Desemnează o situaţie potenţial periculoasă.

• În cazul nerespectării pot urma vătămări uşoare sau minore.

INDICAŢIE

Informaţii care servesc la o înţelegere mai bună sau la prevenirea posibilelor prejudicii materiale sau asupra

mediului.

Alte indicaţii

 A Referire la o figură, de. ex. figura A.

→ Referire la un alt capitol.

90

- RO -

Utilizarea în conformitate cu destinaţia

PondoVac 3 , denumit în cele ce urmează "aparat" poate fi utilizat numai pentru aspirarea nămolului din iaz sau ca
aspirator pentru -mediu umed. Şi toate celelalte componente din pachetul de livrare vor fi utilizate numai în acest sens.

Filtrul corespunzător este compatibil numai pentru lichide. Aspirarea de praf sau impurităţi l-ar distruge.
Aparatul este conceput numai pentru utilizarea în gospodărie şi nu pentru folosirea în mediu industrial sau închiriere.
În niciun caz nu este admisă utilizarea aparatului pentru aspirarea de

• substanţe inflamabile sau toxice (de exemplu benzină, azbest, praf de azbest, toner de copiator),

• substanţe volatile,

• acizi,

• cenuşă încinsă sau incandescentă,

• praf, nisip sau impurităţi similare.

Montare

Pregătire (imaginea C, D, E):

– Cuplaţi roţile (11) pe carcasă.
– Aduceţi etrierele de transport (12) în poziţia dorită. În acest scop, desfaceţi şurubul manual (13) şi strângeţi-l la

loc.

– Distribuitorul de admisie (4) va fi montat prin mişcare de conectare şi rotire în admisie (14) (închidere tip baio-

netă).
– Conectaţi furtunul de aspiraţie (2) la distribuitorul de admisie (4).
– Montaţi ţeava prelungitoare ( imaginea A, 6, 7) la nivelul componentei manuale a furtunului (2). Ţeava transpa-

rentă (6) permite controlarea debitului pentru a identifica astfel mai rapid colmatările.
– Împingeţi duza corespunzătoare (9) pentru operaţiune.

Indicaţie: Cu cât sunt utilizate mai multe ţevi, cu atât este mai mare rezistenţa datorată forţei de frecare din acestea.
Astfel se reduce capacitatea de aspiraţie.

Utilizare ca aspirator de nămol (imaginea B, E)
Indicaţie: Dacă utilizaţi aparatul ca aspirator de nămol, apa uzată este eliminată imediat prin furtunul de scur-

gere (imaginea B, 3). Apa uzată nu este colectată într-un recipient.
Procedaţi după cum urmează:

– Montaţi echipamentul la o distanţă de minim 2 m de apă.
– Realizaţi o pantă uşoară pentru furtunul de scurgere (3): Montaţi echipamentul într-o poziţie uşor ridicată, dar so-

lidă şi stabilă. Orificiul de scurgere (15) trebuie să fie peste nivelul apei.
– Introduceţi furtunul de scurgere (3) în orificiul de scurgere (15) al recipientului de colectare.
– Verificaţi poziţia dreaptă a furtunului: Evitaţi coturile sau curburile ca urmare a denivelărilor solului. Apa uzată tre-

buie să se poată scurge fără probleme şi să fie eliminată confirm condiţiilor de la faţa locului.

Indicaţie: În cazul în care sacii de colectare a deşeurilor (imaginea A, 8) acoperă capătul liber al furtunului de scur-
gere (3), apa uzată curăţată de particule grosiere, de exemplu frunze sau alge, poate reveni în iaz. Alternativ puteţi

utiliza nămolul aspirat din iaz ca îngrăşământ pentru plante. În acest caz, poziţionaţi furtunul de scurgere direct într-un
răsad. În caz contrar, eliminarea se realizează conform condiţiilor de la faţa locului.

Utilizarea ca aspirator umed

Indicaţie: Dacă utilizaţi aparatul ca aspirator pentru mediu umed, apa uzată este colectată în rezervor. Poate fi aspi­rată o cantitate maximă de 10 l de lichid.

Procedaţi după cum urmează:

– Montaţi echipamentul la o distanţă de minim 2 m de apă (imaginea B).
– Introduceţi dopurile (imaginea C, 5) în orificiul de scurgere (15) al recipientului de colectare.

91

- RO -

Defecţiune

Cauză

Măsuri de remediere

De la nivelul aparatului este evacuat abur

În cazul unei temperaturi exterioare scăzute, în

sub formă de vapori de apă

Eveniment normal. Nu este necesară

Aparatul produce zgomote şi/sau vibrează put-

Rezervorul plin

Golirea rezervorului

Distribuitorul de admisie, scurgerea sau spuma

de filtrare prezintă impurităţi

Opriţi aparatul, aşteptaţi 20 s şi reporniţi-l. Dacă
problema apare din nou, curăţaţi echipamentul.

Aparatul nu aspiră sau pierde din putere

Nu există tensiune de alimentare

Verificaţi tensiunea din reţea

Diferenţa de nivel dintre apă şi aparat este prea

mare

Scurgerea trebuie să fie mai sus faţă de nivelul

apei

Ambele recipiente sunt pline cu apă. Flotoarele
etanşează complet

Golirea aparatului

Impurităţile colmatează spuma de filtrare, ţeava
de aspiraţie sau furtunul de aspiraţie

Eliminaţi impurităţile

Clapeta la nivelul distribuitorului de admisie
este blocată sau prezintă impurităţi

Demontaţi distribuitorul de admisie. Verificaţi
poziţia clapetei (imaginea I, 4)

Garnitura toroidală la nivelul distribuitorului de
admisie nu are o poziţie corectă

Verificaţi poziţia garniturii toroidale (imaginea

I, 4)

Clapeta ventilului de evacuare este blocată sau

Decuplaţi furtunul de scurgere. Verificaţi poziţia
Garnitura toroidală din rezervorul interior nu

este poziţionată corect

Verificaţi poziţia garniturii toroidale (imagi-

nea I, 27)

Capacitate de aspiraţie redusă

Rezistenţă ridicată la frecare

Menţineţi conducta de aspiraţie cât mai scurtă
şi plană.

Adâncimea de aspiraţie prea mare. De la o

structive

Reduceţi adâncimea de aspiraţie

Rezervorul nu se goleşte

Furtunul de evacuare este îndoit sau nu este

montat în pantă

Montaţi furtunul corect. A se vedea Montaj.

Impurităţile colmatează furtunul de evacuare

sau ventilul de evacuare

Eliminaţi impurităţile din furtunul de evacuare şi

ventilul de evacuare

Aparatul nu comută suficient între recipiente

Strat de impurităţi pe pistoane după o perioadă

Demontaţi carcasa motorului (G, 17). Iniţializa-

ridicarea capului motorului deasupra capului.

Utilizarea duzelor (imaginea A, 9):

Duză universală (a): Pentru aspirarea nămolului din iaz fără a preleva şi pietrişul din nămol.
Duză pentru alge filiforme (b): Pentru separarea şi eliminarea acumulărilor de alge filiforme.
Duză de aspirare umedă (c): Numai la utilizarea ca aspirator umed, pentru aspirarea de apă murdară sau apă rezi-

duală.

Indicaţie: Fiecare aspirare trebuie efectuată treptat şi cu mişcări calme, uniforme. Astfel se evită în mare măsură agi-
tarea sedimentelor depuse.

Punerea în funcţiune

Atenţie! Nu utilizaţi în nici un caz echipamentul fără spumă de filtru (imaginea H, 22) sau flotor! Ambele sunt montate

în starea de livrare. Nu aspiraţi niciodată praf sau murdărie !
Conectaţi aparatul la reţeaua de alimentare cu energie electrică. Aparatul dispune de un buton de reţea (imaginea

F, 16):
Poziţia I: Funcţionare automată. Aspirare continuă.
Poziţia 0: Aparatul este decuplat.

Operare

Probleme

Pe parcursul exploatării pot apărea probleme.

Aparatul vibrează puternic. Opriţi aparatul prin intermediul butonului de reţea (16), cu repornirea acestuia după 20 de
secunde. Dacă vibraţiile apar din nou, probabil că

– rezervorul este plin (utilizare ca aspirator la umezeală, dopurile montate),
– distribuitorul de încărcare, scurgerea sau spuma filtrului sunt colmatate.

Efectuaţi lucrări de curăţare şi întreţinere a echipamentului.
Se formează aburi. Nu există motive de îngrijorare. Este vorba despre apă condensată care este transmisă sub formă

de aburi de apă prin orificiile de aerisire. Efectul apare în special în condiţiile unei temperaturi exterioare scăzute.

Resetarea defecțiunii

ernic

sau comutarea este insuficientă

92

aparat se formează apă condensată, eliberată

prezintă impurităţi

adâncime de aspiraţie de 1,5 m scade capa-
citatea de aspiraţie ca urmare a execuţiei con-

mai lungă de neutilizare

adoptarea de măsuri de asistenţă

clapetei

rea manuală a procesului de comutare prin

Cu piese originale de la OASE, aparatul se păstrează în
stare sigură şi funcţionează în continuare ireproşabil.
Desene pentru piesele de schimb şi piese de schimb găsiţi
pe pagina noastră de internet.

www.oase-livingwater.com/spareparts_INT

- RO -

Curăţarea şi întreţinerea

Curăţarea standard (Figura F - H)

– Opriţi aparatul la nivelul ştecărului cablului de alimentare (16) şi scoateţi ştecărul cablului de alimentare.
– Decuplaţi toate furtunurile.
– Demontaţi sistemul de fixare a recipientului (18).
– Demontaţi carcasa motorului (17).
– Clătiţi rezervorul interior (19), fără demontarea acestuia.
– Desfaceţi plăcile de fixare (21) sub spumele filtrelor (22).
– Demontaţi spumele filtrelor (22) şi spălaţi cu apă curată.

Indicaţie: Spumele filtrelor sunt piese supuse uzurii. Cu această ocazie, verificaţi spumele filtrelor. În caz de deterio-
rare, înlocuirea se realizează numai cu piesă de schimb originală OASE.

Curăţaţi rezervorul interior, recipientul de colectare, distribuitorul de admisie şi ventilul de scurgere (imaginea

I - K)

– Distribuitor de admisie (imaginea J): Rotiţi distribuitorul de admisie (4) din sistemul de închidere tip baionetă (14).

Verificaţi starea şi caracterul complet al garniturilor de cauciuc (25) din distribuitorul de admisie.

– Clătiţi distribuitorul de admisie.
– Demontaţi rezervorul interior (imaginea I 19) şi clătiţi-l.

• Verificaţi starea garniturii de cauciuc (27).

• Clătiţi recipientul de colectare (imaginea K 24) şi ventilul de scurgere (23).

• Verificaţi clapeta (26) din orificiul de evacuare cu privire la poziţie şi uşurinţă de acţionare.

Indicaţie: Inelele de etanşare şi garniturile ventilelor sunt piese supuse uzurii. În caz de deteriorare sau pierdere se
înlocuiesc numai cu piese de schimb originale OASE.

Asamblarea aparatului

Ulterior, aparatul este asamblat în ordine inversă. Nu uitaţi să blocaţi carcasa motorului cu ajutorul cârligelor de blo­care (imaginea J, 18).

Consumabile

• Inelele de etanşare

• Bureţi de filtrare

• Gumy zaworowe

Depozitarea

Goliţi rezervorul de colectare şi curăţaţi aparatul. Se depozitează într-o cameră fără umiditate şi protejată împotriva
îngheţului, care nu este la îndemâna copiilor.

Piese de schimb

Îndepărtarea deşeurilor

Spumele de filtrare şi garniturile care nu mai sunt utilizate pot fi eliminate cu deşeurile menajere.

INDICAŢIE

Nu este permisă eliminarea ca deşeu menajer a acestui aparat.

• Faceți aparatul inutilizabil prin tăierea cablului de alimentare și eliminați-l prin sistemul de preluare prevăzut
pentru aceasta.

93

- BG -

- BG -

Превод на оригиналното упътване за употреба

ПРЕДУПРЕЖДЕНИЕ

• Този уред може да се използва от деца от 8 -годишна възраст
и нагоре, както и от хора с намалени физически, сензорни или
умствени възможности или такива, които нямат опит и позна­ния, само ако са наблюдавани или инструктирани за безопас­ната употреба и разбират произтичащите от това опасности.

• Децата не играят с уреда.

• Почистването и поддръжката не трябва да се извършват от

деца без надзор.

• Уредът трябва да е обезопасен със защитно съоръжение за ток
на утечка с номинален ток на утечка от максимум 30 mA.

• Свържете уреда само ако електрическите данни на уреда и
електрозахранването съвпадат. Данните за уреда се намират
върху заводската табела на корпуса му, върху опаковката или в
настоящото ръководство.

• Възможни са смърт или тежки наранявания от токов удар! Преди
контакт с водата, изключете уредите с напрежение >12 V AC или
>30 V DC от електрическата мрежа.

• Използвайте уреда само ако във водата няма хора.

• Не използвайте уреда, ако електрическите проводници или кор-

пусът са повредени.

Опасност във взривоопасна среда

Уредът не е защитен от експлозия. Никога не го използвайте при наличие на взривоопасни прахове, течности
или пари!

Указания за безопасност

Електрическо инсталиране съгласно предписанията

• Електрическите инсталации трябва да отговарят на националните разпоредби за изграждане и могат да се
правят само от електротехник.

• Дадено лице се счита за електротехник, ако е квалифицирано и упълномощено въз основа на своето профе­сионално образование, познания и опит да оценява и извършва възложената му работа. Работата като спе­циалист обхваща също разпознаването на възможни опасности и спазването на действащите регионални и
национални стандарти, предписания и разпоредби.

• При въпроси и проблеми се обръщайте към електроспециалист.

• Удължаващи кабели и токови разпределители (напр. многогнездови контакти) трябва да са подходящи за

използване на открито (защитени от пръски вода).

• Пазете щепселните съединения от навлизане на влага.

• Свързвайте уреда само към монтиран според изискванията контакт.

94

- BG -

Безопасна работа

• Не оставяйте и не експлоатирайте уреда при дъжд.

• Безопасното разстояние на уреда до водата трябва да е най-малко 2 м.

• Полагайте проводниците по начин, който ги предпазва от увреждания и не позволява спъване в тях.

• Не използвайте електрическия проводник за пренасяне на уреда и не го дърпайте.

• При дефектен електрически проводник уредът не бива да се използва.

• Не извършвайте технически промени по уреда.

• Извършвайте само работи по уреда, които са описани в това ръководство. Ако проблемите не могат да бъдат

отстранени, обърнете се към упълномощен филиал на клиентската служба, а при съмнения – към производи-
теля.

• За уреда използвайте само оригинални резервни части и приспособления от окомплектовката.

Инструкции към настоящото упътване за употреба

Добре дошли в OASE Living Water. С покупката на продуктаPondoVac 3 Вие направихте добър избор.
Преди първото използване на уреда внимателно прочетете Ръководството и се запознайте с уреда. Всички

работи по и с този уред трябва да се изпълняват в съответствие с настоящето ръководство.
Непременно спазвайте инструкциите за безопасност за правилното и безопасно ползване.
Грижливо съхранете това ръководство. При смяна на собственика, моля, предайте и ръководството.

Символите в това упътване

Предупредителни указания

Предупредителните указания в това ръководство са класифицирани със сигнални думи, които показват сте­пента на опасността.

ПРЕДУПРЕЖДЕНИЕ

• Обозначава възможна опасна ситуация.

• При несъблюдаване последствията могат да бъдат смърт или тежко нараняване.

ВНИМАНИЕ

• Обозначава възможна опасна ситуация.

• При несъблюдаване последствията могат да бъдат леко или незначително нараняване.

УКАЗАНИЕ

Информация, служеща за по-доброто разбиране или за предотвратяването на евентуални имущест­вени щети или щети за околната среда.

Други указания

 A Препратка към фигура, напр. фигура A.

→ Препратка към друга глава.

95

- BG -

Употреба по предназначение

PondoVac 3 , наричан по-нататък „уред” може да се използва само за изсмукване на тиня от градински езера
или като мокър -смукател. Също така всички други детайли от обема на поръчката могат да се използват само
в тази връзка. Принадлежащите филтри са подходящи само за течности. Засмукването на прах или мръсотия
би го разрушило.

Уредът е предназначен само за домашно частно ползване, а не за промишлена употреба или даване под наем.
Уредът в никакъв случай не бива да се използва за изсмукване на

• запалими или отровни вещества (напр. бензин, азбест, прах от азбест, тонер от копирни машини),

• летливи субстанции,

• киселини,

• гореща или нажежена пепел,

• прах, пясък или подобни замърсяващи материали.

Монтаж

Подготовка (рис. C, D, E):

– Поставете колелата (11) върху корпуса.
– Поставете транспортните скоби (12) в желаното положение. За целта освободете винта (13) и отново го

затегнете.
– Монтирайте пускателния вентил (4) с въртене във входния отвор (14) (байонетен затвор).
– Свържете смукателния маркуч (2) към входния разпределител (4).
– Поставете удължаващи тръби (рис. A, 6, 7) към ръчната част на маркуча (2). Прозрачната тръба (6) дава

възможност, да се контролира дебита, за да се разпознае по-бързо евентуално запушване.
– За целта сложете върху нея подходяща дюза (9).

Инструкция: Колкото повече тръби се използват, толкова по-голямо е съпротивлението при триене в тръбите.
По този начин се намалява смукателната способност.

Работа в качеството на смукател на тиня (рис. B, E)
Инструкция: Ако използвате уреда като смукател на тиня, отпадъчната вода се отвежда веднага през изпус-

кателния маркуч (рис. B, 3). Отпадъчната вода не се събира в резервоар.
Процедирайте по следния начин:

– Поставете уреда най-малко на 2 м разстояние от водата.
– Леко наклонете изпускателния маркуч (3): Поставете уреда леко повдигнат, но добре закрепен и в без-

опасно състояние. Изпускателния отвор (15) трябва да е над нивото на водата.
– Поставете изпускателния маркуч (3) в изпускателния отвор (15) на колектора.
– Внимавайте маркучът да лежи в права линия: Без пречупване или огъване поради неравности на почвата.

Отточната вода трябва да може да изтича без препятствия и да бъде отстранявана според местните да-

дености.

Инструкция: Ако на свободния край на изпускателния маркуч (3) нахлузите улавяща замърсяванията торбичка
(рис. A, 8), почистената от едри частици като шума или водорасли вода можете да отведете обратно в градин­ското езеро. Изсмукваната от градинското езеро тиня можете да използвате алтернативно като тор за расте­ния.. В този случай положете изпускателния маркуч директно в лехата. В противен случай се освободете от
отпадъка съгласно местните дадености.

Експлоатация за мокро изсмукване
Забележка: Ако използвате уреда като мокър смукател, отпадъчната вода се събира в резервоара. Могат да

се изсмучат максимум 10 л течност.
Процедирайте по следния начин:

– Поставете уреда на разстояние най-малко в м от водата (рис. B).
– Поставете глуха пробка (рис. C, 5) в изпускателния отвор (15) на колектора.

96

Повреда

Причина

Отстраняване на смущението

Около уреда се образува пара.

При студено време в уреда се образува кон-

пари

Нормално явление. Не е нужно отстраня-

Уредът създава шум и/или силно вибрира

Пълен резервоар

Изпразнете резервоара

Пускателния вентил, отточната тръба или

Изключете уреда, изчакайте 20 секунди и от-

появи, почистете уреда.

Уредът не всмуква/губи мощност

Липсва захранващо напрежение от мрежата

Проверете напрежението в мрежата

Разликата между нивото на водата и нивото
на уреда е много голяма.

Изпускателния отвор трябва да е малко над
нивото на водата.

Двата резервоара са пълни с вода.
Поплавъците са напълно запушени

Изпразнете уреда

Замърсявания запушват пено-филтъра, сму­кателната тръба или смукателния маркуч

Отстранете замърсяванията

Клапата на входния разпределител заяжда
или е замърсена

Свалете входния разпределител. Проверете
закрепването на клапата (рис. I, 4)

O-пръстена при пускателния вентил не е по­ставен правилно

Проверете положението на О­пръстена (рис. I, 4)

Клапата на изпускателния вентил заяжда

Свалете изпускателния маркуч. Проверете
O-пръстена на вътрешния резервоар не е

правилно поставен

Проверете закрепването на O-пръстена

(рис. I, 27)

Недостатъчно добро изсмукване

Повишено съпротивление при триене в
тръбите

Всмукващия тръбопровод да е възможно
най-къс и разположен хоризонтално.

Дълбочината на засмукване е много голяма.

конструктивни причини.

Намалете дълбочината на засмукване

Резервоарът не се изпразва

Изпускателният маркуч е прегънат или не е
положен под наклон.

Положете маркуча правилно. Виж монтажа.

Замърсявания запушват изпускателния мар­куч или изпускателния клапан.

Отстранете замърсяванията от изпускател­ния маркуч или изпускателния клапан

Уредът превключва недостатъчно или не

Образувал се е филм от мръсотия върху бу-

Свалете корпуса (G, 17) на двигателя. Ръчно

гателя в горна позиция.

- BG -

Използване на дюзите (рис. A, 9):

Универсална дюза (a): За изсмукване на тинята от градинското езеро без да се засмуква чакъла от дъното.
Дюза за нишковидни водорасли (b): За сепариране и отстраняване на снопове нишковидни водорасли.
Дюза за мокро изсмукване (c): Само при работа като мокър смукател за изсмукване на замърсена или

остатъчна вода..
Инструкция: Всяко изсмукване трябва да се извършва бавно и със спокойни, равни движения. По този начин

значително се предотвратява седиментно завихряне.

Въвеждане в експлоатация

Внимание! Никога не пускайте уреда без пено-филтър (рис. H, 22) или поплавък! Двата са готово монтирани

при доставката. Никога не засмуквайте прах или мръсотия!
Свържете уреда към електрическата мрежа. Уредът има мрежов прекъсвач (рис. F, 16):

Положение І: автоматичен режим на работа. Непрекъснато изсмукване.
Положение 0: Уредът е изключен.

Работа

Особености

По време на работа може да се случат следните необичайни прояви.
Уредът силно вибрира. Изключете уреда от мрежовия прекъсвач (16) и отново го включете след 20 секунди.

Ако отново се появят вибрации, тогава вероятно

– резервоарът е пълен (режим като мокър смукател, сложена е глуха пробка),
– входният разпределител, изходния отвор или пено-филтъра са замърсени.

Тогава извършете почистване и техническа поддръжка на уреда.
Образува се пара. Няма основание за тревога. Касае се за кондензат, който сега се отделя под формата на

водна пара през прорезите на вентилацията. Ефектът се появява особено при студено време.

Отстраняване на неизправности

превключва между резервоарите.

дензат, който се отделя във вид на водни

пено-филтъра са замърсени

или е замърсена

От 1,5 м и повече дълбочина на засмукване
мощността на засмукване намалява поради

талата след дълго стоене.

ване

ново го включете. Ако смущението отново се

закрепването на клапата

пускане чрез задържане на главата на дви-

97

- BG -

С оригинални части от OASE уредът ще продължи да
функционира безопасно и надеждно.
Резервни части и схеми към тях ще откриете на нашата
интернет страница.

www.oase-livingwater.com/spareparts_INT

Почистване и поддръжка

Стандартно почистване (Фиг. F-H)

– Изключете уреда с мрежовия прекъсвач (16) и изтеглете мрежовия щекер.
– Отстранете всички маркучи.
– Освободете блокировката на резервоара (18).
– Свалете корпуса на двигателя (17).
– Продухайте вътрешния резервоар (19), но не го изваждайте.
– Освободете фиксиращитепластини (21) под пено-филтрите (22).
– Изтеглете пено-филтрите (22) и ги измийте с чиста вода.

Инструкция: Пено-филтрите са бързо износващи се части. При този удобен случай проверете пено-филтрите.
При повреда ги заменете само с оригинални резервни части на OASE.

Почистете вътрешния резервоар, съда за улавяне, входния разпределител и изпускателния клапан
(рис. I - K)

– Входен разпределител (рис. J): Отвийте входния разпределител (4) от байонетния затвор (14). Проверете

гумените уплътнения (25) във входния разпределител дали са в комплект и в добро състояние.

– Промийте входния разпределител.
– Демонтирайте и промийте вътрешния резервоар (рис. I 19).

• Проверете състоянието на гуменото уплътнение (27).

• Промийте съда за улавяне (рис. K 24) и изпускателния клапан (23) .

• Проверете клапата (26) в отточния отвор дали е правилно поставена и дали пропуска.

Инструкция: Уплътнителните пръстени и гумичките на клапана са бързо износващи се части. При повреда или
загуба ги заменете само с оригинални резервни части на OASE.

Сглобяване на уреда

След това отново сглобете уреда в обратен ред. Не забравяйте да заключите корпуса на двигателя с помощта
на фиксиращите кукички (рис. J, 18).

Бързо износващи се части

• Уплътнителните пръстени

• Пенофилтри

• гумичките на клапана

Съхранение

Изпразнете резервоара и почистете уреда. Съхранявайте в сухо и без опасност от замръзване помещение да­леч от достъпа на деца.

Резервни части

Изхвърляне

Вече неизползвани пенофилтри и уплътнения могат да се изхвърлят заедно с битовите отпадъци.

УКАЗАНИЕ

Този уред не бива да се изхвърля като битов отпадък.

• Направете уреда неизползваем, отрязвайки кабела и го изхвърлете в съответния събирателен пункт.

98

- UK -

Переклад оригінального посібника з експлуатації

ПОПЕРЕДЖЕННЯ

• Діти від 8 років і старше, а також люди с обмеженими фізич­ними, сенсорними чи психічними можливостями або люди з не­великим досвідом та об’ємом знань можуть користуватись цим
приладом, якщо вони при цьому знаходяться під контролем або
отримали інструкції по безпечному поводженні з приладом, з
повним розумінням всіх небезпек при роботі з ним.

• Діти не можуть гратися з приладом.

• Дітям заборонено чистити чи обслуговувати без належного кон-

- UK -

тролю з боку дорослих.

• Прилад повинен бути захищений за допомогою захисного при-
строю від струму ушкодження з максимальним розрахунковим
струмом 30 мА.

• Під'єднуйте пристрій лише в тому випадку, якщо електричні ха-
рактеристики приладу збігаються з характеристиками джерела
струму. Дані приладу містяться на заводській табличці, на упа­ковці або в цій інструкції.

• Ризик смерті або важких травм внаслідок ураження електричним
струмом! Перед тим як торкатися води, від'єднайте прилади, що
знаходяться у воді, з напругою >12 В змінного струму або
>30 В постійного струму від електричної мережі.

• Використовуйте прилад тільки якщо в воді немає людей.

• Не використовуйте прилад в разі пошкодження електричних

з'єднань або корпусу.

Небезпека – вибухонебезпечне середовище

Пристрій не є вибухобезпечним. У жодному разі не використовувати прилад за наявності вибухонебезпечного
пилу, рідин або пар!

Інструкція з техніки безпеки

Електричний монтаж згідно з правилами

• Електромонтаж повинен відповідати національним будівельним інструкціям і виконуватися тільки кваліфікова-
ними електриками.

• Особа вважається кваліфікованим електриком, тільки якщо вона на підставі професійного навчання, знання й
досвіду підходить для виконання й оцінки доручених робіт. Спеціаліст також повинен вміти визначати можливі
небезпеки, дотримуватися чинних регіональних і національних норм, приписів і положень.

• У разі виникнення питань і проблем звертайтеся до фахівця-електрика.

99

- UK -

• Подовжувачі й розподільники (наприклад, колодки) повинні бути призначені для використання на відкритому
повітрі (захищені від водяних бризок).

• Штепсельні роз’єми необхідно захистити від впливу вологи.

• Підключайте прилад тільки до розетки, встановленої згідно з інструкцією.

Безпечна робота

• Забороняється використовувати або залишати пристрій під дощем.

• Безпечна відстань від приладу до води має становити не менш 2 м.

• Кабелі слід прокладати так, щоб захистити їх від ушкоджень і не створювати небезпеку падіння для людей.

• Забороняється тягнути або нести пристрій за електричні кабелі.

• При пошкодженні електричного кабелю експлуатувати пристрій заборонено.

• Забороняється змінювати конструкцію пристрою.

• Проводьте на пристрої тільки ті роботи, які описані в цій інструкції. Якщо проблеми не вдається усунути,

зверніться до авторизованого сервісного центру або, в разі сумнівів, до виробника.

• Для пристрою можна використовувати тільки оригінальні запасні частини й оригінальне оснащення.

Вказівки до цієї інструкції з експлуатації

Раді вітати вас у компанії «OASE Living Water». Придбавши дану продукцію PondoVac 3, Ви зробили гарний
вибір.

Перед першим використанням пристрою ретельно прочитайте інструкцію з експлуатації і ознайомтеся з при­строєм. Всі роботи з даним приладом та на ньому дозволяється проводити тільки при дотриманні умов цієї ін­струкції по експлуатації.

Обов’язково дотримуйтеся правил техніки безпеки для правильного та безпечного використання пристрою.
Ретельно зберігайте цю інструкцію з експлуатації. У випадку зміни власника передайте йому інструкцію з

експлуатації.

Символи, що використані у цій інструкції з експлуатації

Попереджувальні знаки

Попереджувальні сигнали в цій інструкції класифікуються за допомогою сигнальних слів, які позначають розмір
загрози.

ПОПЕРЕДЖЕННЯ

• Означає можливо небезпечну ситуацію.

• При недотримання може призвести до смерті або важкої травми.

ОБЕРЕЖНО

• Означає можливо небезпечну ситуацію.

• Недотримання може призвести до легкої або незначної травми.

ВКАЗІВКА

Інформація, що слугує кращому розумінню або запобіганню можливої шкоди майну чи навколишньому
середовищу.

Подальші вказівки

 A Посилання на малюнок, наприклад малюнок А.

→ Посилання на іншу главу.

100
