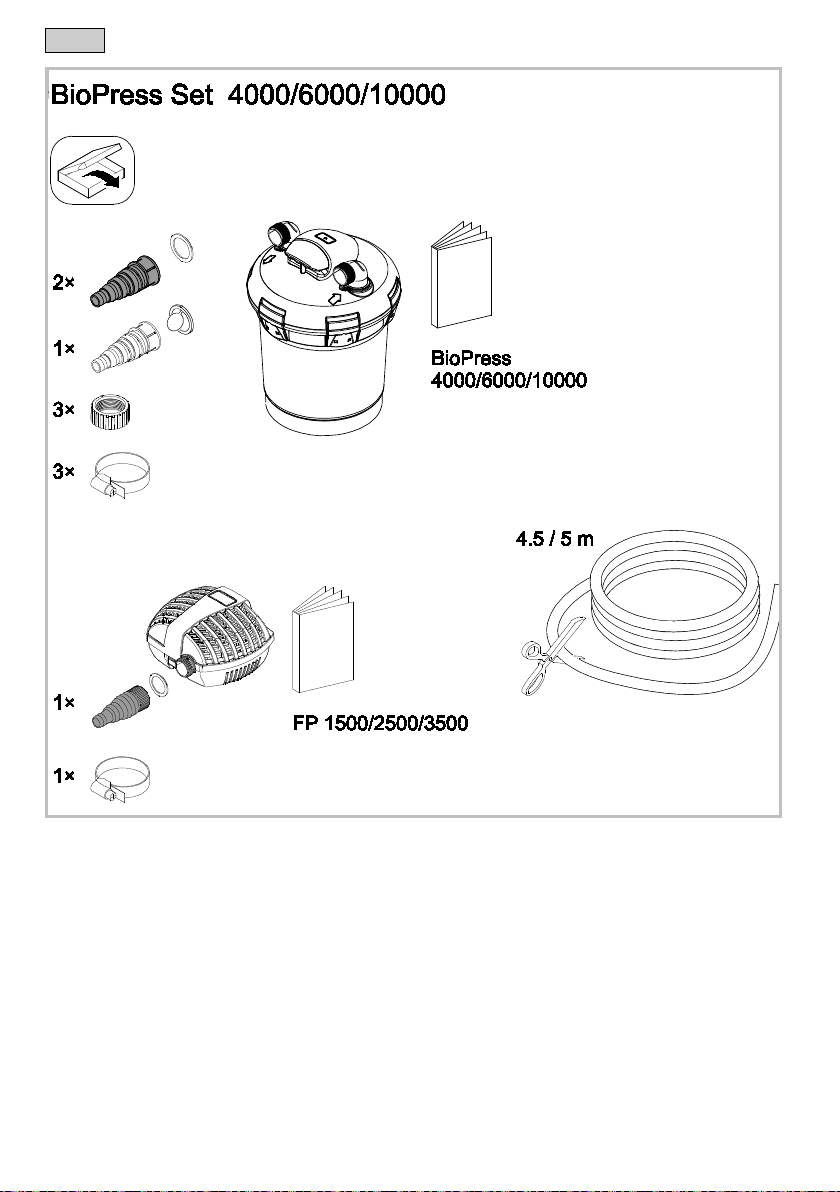

BioPress 4000/6000/10 000

Page 2

-  -

Page 3

-  -

Page 4

-  -

Page 5

-  -

Page 6

- DE -

Original Gebrauchsanleitung

WARNUNG

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Be-

aufsichtigung durchgeführt werden.

• Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.

• Gerät nur anschließen, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen. Die Gerätedaten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in dieser Anleitung.

• Tod oder schwere Verletzungen durch Stromschlag sind möglich! Bevor Sie ins Wasser greifen, Geräte im Wasser mit einer Spannung >12 V AC oder >30 V DC vom Stromnetz trennen.

• Gerät nicht verwenden, wenn elektrische Leitungen oder Gehäuse beschädigt sind.

• Gerät nur betreiben, wenn sich keine Personen im Wasser aufhalten.

Sicherheitshinweise

Elektrischer Anschluss

• Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer Elektrofachkraft vorgenommen werden.

• Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fachkraft umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler Normen, Vorschriften und Bestimmungen.

• Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

• Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet

sein (spritzwassergeschützt).

• Das Gerät, Anschlüsse und Stecker sind nicht wasserdicht und dürfen nicht im Wasser verlegt bzw. montiert werden.

• Steckerverbindungen vor Feuchtigkeit schützen.

• Gerät nur an einer vorschriftsmäßig installierten Steckdose anschließen.

Page 7

- DE -

Sicherer Betrieb

• Der Sicherheitsabstand des Gerätes zum Wasser muss mindestens 2 m betragen.

• Gerät nicht an der elektrischen Leitung tragen oder ziehen.

• Leitungen geschützt vor Beschädigungen verlegen und darauf achten, dass niemand darüber fallen kann.

• Gehäuse des Gerätes oder zugehöriger Teile nur öffnen, wenn in dieser Anleitung ausdrücklich dazu aufgefordert

wird.

• Nur die Arbeiten am Gerät durchführen, die in dieser Anleitung beschrieben sind. Wenn sich Probleme nicht beheben lassen, eine autorisierte Kundendienststelle oder im Zweifelsfall den Hersteller kontaktieren.

• Nur Original-Ersatzteile und –Zubehör für das Gerät verwenden.

• Niemals technische Änderungen am Gerät vornehmen.

Über diese Gebrauchsanleitung

Willkommen bei OASE Living Water. Mit dem Kauf des Produkts BioPress 4000/6000/10000 haben Sie eine gute Wahl getroffen.

Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut. Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.

Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch. Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter.

Symbole in dieser Anleitung

Warnhinweise

Die Warnhinweise in dieser Anleitung sind durch Signalworte klassifiziert, die das Ausmaß der Gefährdung anzeigen.

WARNUNG

• Bezeichnet eine möglicherweise gefährliche Situation.

• Bei Nichtbeachtung kann Tod oder schwerste Verletzung die Folge sein.

VORSICHT

• Bezeichnet eine möglicherweise gefährliche Situation.

• Bei Nichtbeachtung kann leichte oder geringfügige Verletzung die Folge sein.

HINWEIS

Informationen, die zum besseren Verständnis oder der Vorbeugung möglicher Sach- oder Umweltschäden dienen.

Weitere Hinweise

 A Verweis auf eine Abbildung, z. B. Abbildung A.

→ Verweis auf ein anderes Kapitel.

Bestimmungsgemäße Verwendung

BioPress 4000/6000/10000, "Gerät" genannt, darf ausschließlich wie folgt verwendet werden:

• Zum Betrieb mit sauberem Wasser.

• Zur mechanischen und biologischen Reinigung von Gartenteichen

• Betrieb unter Einhaltung der technischen Daten.

Die in das Gerät eingebaute UVC-Lampe dient zum Abtöten von Algen und Bakterien im Teichwasser. Ihre Strahlung ist auch in geringen Dosierungen gefährlich für die Augen und die Haut. Die UVC-Lampe darf niemals in einem defekten Gehäuse oder ausserhalb ihres Gehäuses oder für andere Zwecke verwendet werden.

Für das Gerät gelten folgende Einschränkungen:

• Niemals andere Flüssigkeiten als Wasser fördern.

• Niemals ohne Wasserdurchfluss betreiben.

• Nicht für gewerbliche oder industrielle Zwecke verwenden.

• Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.

Page 8

- DE -

Achtung!

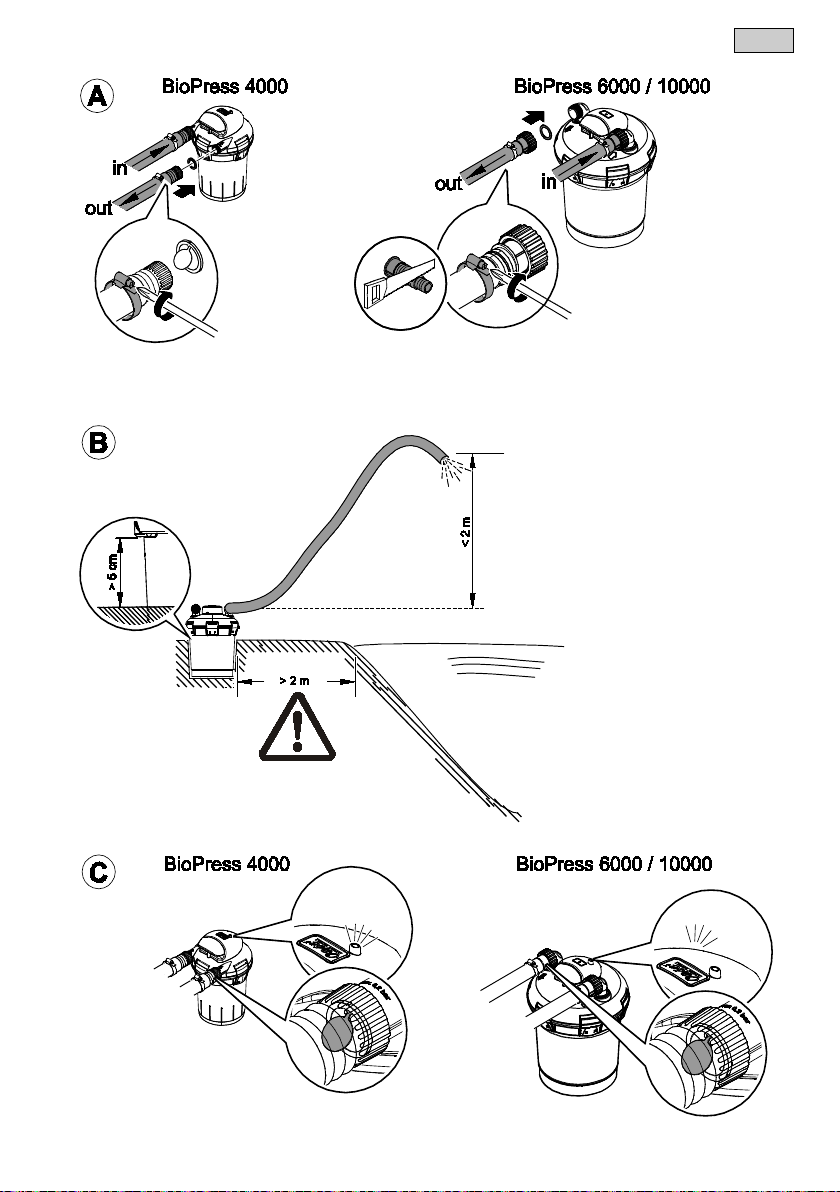

Montage

Verwenden Sie Schläuche, die für mindestens 1 bar Druck geeignet sind. So gehen Sie vor:  A

• BioPress 6000/10000: Stufenschlauchtüllen soweit kürzen, dass die Anschlussöffnung dem Schlauchdurchmesser

entspricht. Dadurch vermeiden Sie Druckverluste.

• Die Überwurfmuttern über die Stufenschlauchtüllen schieben, die Schläuche auf die Stufenschlauchtülle aufschieben

bzw. aufdrehen und mit Schlauchklemmen sichern.

• Flachdichtung bzw. O-Ring in die Überwurfmutter für die schwarze Schlauchtülle einlegen und auf den Einlauf des

Druckfilters aufschrauben.

• Flachdichtung mit Durchflussfahne in die Überwurfmutter für die transparente Stufenschlauchtülle einlegen und auf

den Auslauf des Druckfilters aufschrauben. An der transparenten Stufenschlauchtülle mit Durchflussfahne können Sie die Reinigungswirkung des Druckfilters kontrollieren.

Aufstellen

WARNUNG

Tod oder schwere Verletzungen durch gefährliche elektrische Spannung!

• Gerät nur mit Schutzhaube betreiben.

• Gerät überflutungssicher in einem Abstand von mindestens 2 m zum Wasser aufstellen.

Stellen Sie das Gerät so auf, dass es nicht der direkten Sonneneinstrahlung ausgesetzt ist (max. 40 ºC). So gehen Sie vor:  B

• Stellen Sie den Behälter überflutungssicher mindestens 2 m vom Teichrand entfernt auf einen festen und ebenen Untergrund. – Alternativ können Sie den Behälter bis ca. 50 mm unterhalb der Klammern in die Erde einlassen.

• Der Höhenunterschied zwischen Deckel und freier Auslaufstelle darf max. 2 m betragen.

• Achten Sie auf einen ungehinderten Zugang, um Arbeiten am Gerät durchführen zu können.

Inbetriebnahme

WARNUNG

Tod oder schwere Verletzungen durch gefährliche elektrische Spannung!

• Bevor Sie ins Wasser greifen, Netzspannung aller im Wasser befindlichen Geräte abschalten.

• Vor Arbeiten am Gerät Netzspannung abschalten.

Betreiben Sie das Gerät niemals mit mehr als 0,2 bar Wasserdruck!

So gehen Sie vor:  C

Wichtig:

• Erst die Pumpe, dann das UVC-Vorklärgerät einschalten.

• Gerät nicht ohne Wasserdurchfluss betreiben.

• Das Gerät schaltet sich automatisch ein, wenn die Stromverbindung hergestellt ist.

Einschalten: Netzstecker in die Steckdose stecken.

• Kontrolllampe leuchtet.

• Durchflussfahne in der durchsichtigen Stufenschlauchtülle am Auslauf bewegt sich.

Hinweis:

• Bei Neuinstallation erreicht das Gerät seine vollständige biologische Reinigungswirkung erst nach einigen Wochen.

• Eine umfangreiche Bakterientätigkeit ergibt sich erst ab einer Wassertemperatur von + 10 °C.

• Der eingebaute Temperaturwächter schaltet die UVC-Lampe bei Überhitzung automatisch aus, nach Abkühlung wird

die UVC-Lampe automatisch wieder eingeschaltet.

Alle Anschlüsse auf Dichtigkeit prüfen. Ausschalten: Netzstecker ziehen.

Page 9

- DE -

Reinigung und Wartung

WARNUNG

Tod oder schwere Verletzungen durch gefährliche elektrische Spannung!

• Bevor Sie ins Wasser greifen, Netzspannung aller im Wasser befindlichen Geräte abschalten.

• Vor Arbeiten am Gerät Netzspannung abschalten.

Hinweis

• Kontrollieren und reinigen Sie den Wasserablauf zum Teich regelmäßig.

• Die Filtermedien regelmäßig (z.B. alle vier Wochen) reinigen, spätestens, wenn aus dem Wasserauslass trübes oder

schmutziges Wasser in den Gartenteich zurückgeleitet wird.

• Zunächst eine Schnellreinigung durchführen. Falls dies nicht ausreicht, eine Komplettreinigung durchführen.

• Ein verstopfter Filter kann zu Undichtigkeiten führen.

• Verwenden Sie keine chemischen Reinigungsmittel.

Schnellreinigung

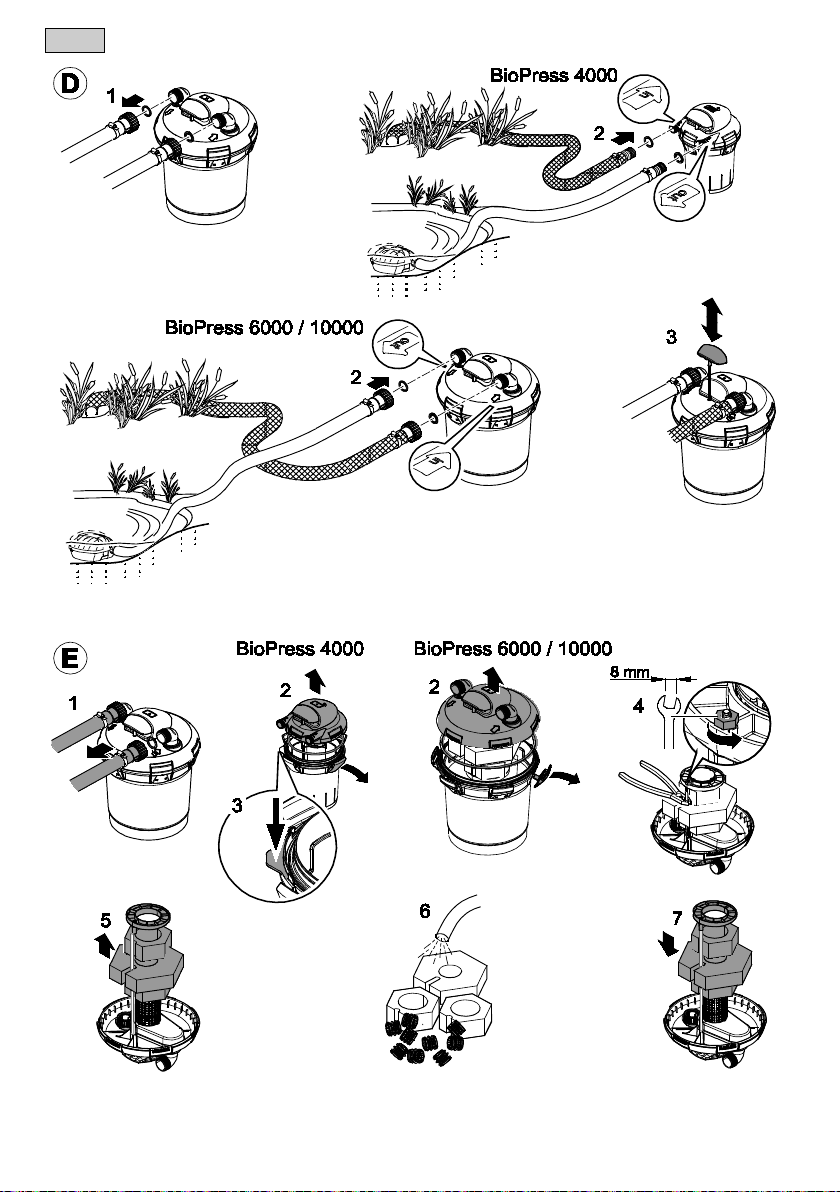

So gehen Sie vor:  D

• Filterpumpe ausschalten.

• Schlauch vom Filterauslauf durch Abdrehen der Überwurfmutter entfernen (1).

• Schlauch vom Filtereinlauf durch Abdrehen der Überwurfmutter entfernen und auf den Filterauslauf schrauben (2).

• Einen Schmutzablaufschlauch mit Stufenschlauchtülle auf den Filtereinlauf schrauben.

• Filterpumpe einschalten.

• Kräftig am Reinigungsgriff ziehen und mehrmals „pumpen“ (3). Die Filterschäume werden so mechanisch gereinigt,

bis das auslaufende Wasser klar wird.

• Filterpumpe ausschalten.

• Schmutzablaufschlauch entfernen und für den normalen Betrieb die Schläuche wieder richtig anschließen (Bild A).

Komplettreinigung durchführen

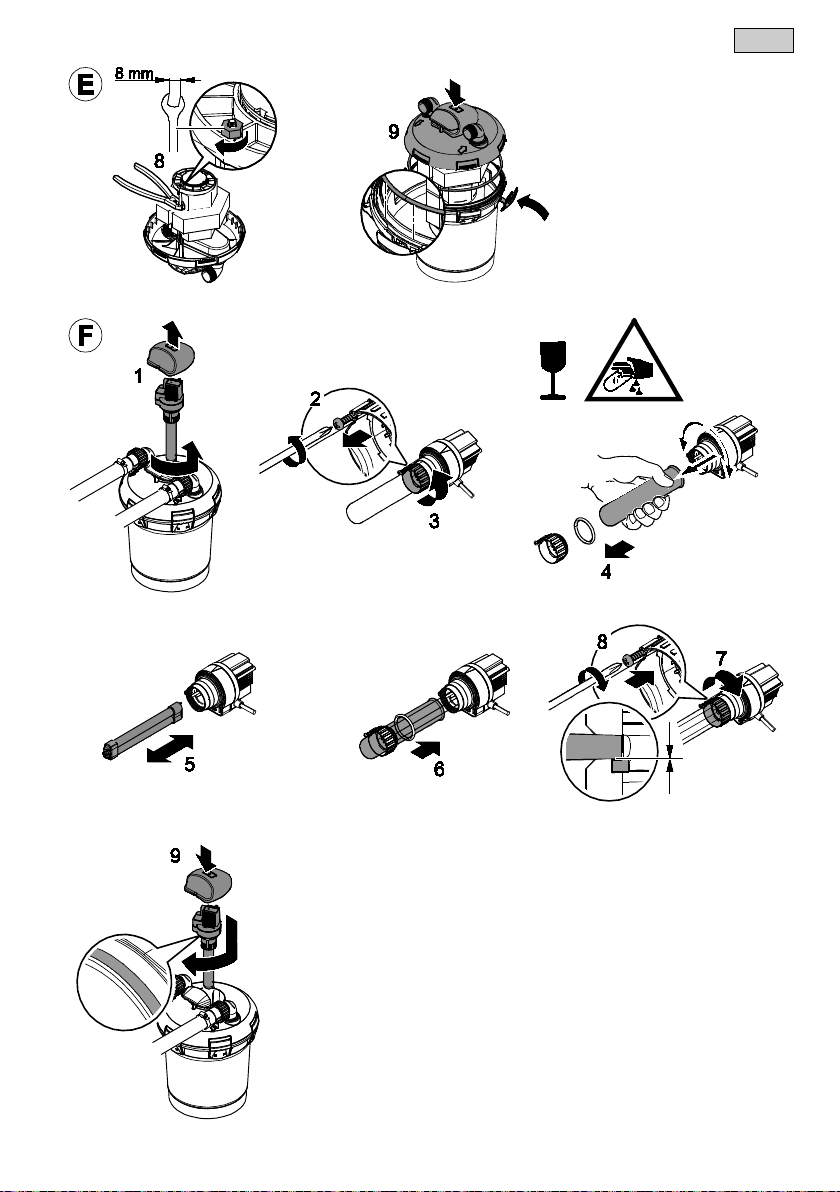

So gehen Sie vor:  E

• Alle Schläuche durch Abdrehen der Überwurfmuttern entfernen (1).

• Die Verschlussklammern des Filterbehälters öffnen (2).

BioPress 4000: Filterbehälter am Niederhalter festhalten und Deckel mit Filterschaumpaket abheben (3). BioPress 6000/10000: Deckel mit Filterschaumpaket abheben (2)

• Deckel mit dem Kopf nach unten auf eine weiche saubere Unterlage legen, so dass die Filterschäume mit dem Pressring oben liegen (4).

• Pressring durch Entfernen der Mutter von der Zugstange abnehmen (4). Zum Lösen der Mutter die Zugstange mit einer Kombizange gegenhalten. Hinweis: Zugstange nicht aus dem Deckel ziehen.

• Filterschäume abziehen (5).

• Durch kräftiges Zusammendrücken unter fließendem Wasser reinigen (6). Bioballs, Behälter, Deckel mit Gitterrohr

und Pressring unter fließendem Wasser reinigen (6).

• Filterschäume aufschieben, so dass die Zugstange in der Aussparung der Filterschäume liegt (7).

• Pressring mit der Stangenführung nach unten aufsetzen und die Mutter auf die Zugstange schrauben (8).

Zum Festschrauben der Mutter die Zugstange mit einer Kombizange gegenhalten. BioPress 6000/10000: Das Gitterrohr muss komplett im Ringdurchmesser liegen.

• Deckeldichtung vom Behälter abnehmen und auf Beschädigungen überprüfen, reinigen bzw. ersetzen und auf den oberen Rand des Behälters auflegen.

• Deckel mit Filterschaumpaket auf den Behälter aufdrücken und Verschlussklammern einrasten (9).

• Schnellreinigung durchführen (siehe Schnellreinigung).

Page 10

- DE -

Quarzglas reinigen / UVC-Lampe ersetzen

VORSICHT

Die ultraviolette Strahlung der UVC-Lampe kann Augen oder Haut verbrennen.

• UVC-Lampe niemals außerhalb des Gehäuses betreiben.

• UVC-Lampe niemals in einem defekten Gehäuse betreiben.

VORSICHT

Quarzglas und UVC-Lampe können zerbrechen und Schnittverletzungen verursachen.

• Vorsichtig mit Quarzglas und UVC-Lampe umgehen.

HINWEIS

Aus Sicherheitsgründen lässt sich die UVC-Lampe erst einschalten, wenn der Gerätekopf ordnungsgemäß in das Gehäuse eingebaut ist.

So gehen Sie vor:  F

UVC-Vorklärgerät öffnen

• Abdeckkappe vom UVC-Vorklärgerät abnehmen.

• UVC-Vorklärgerät gegen den Uhrzeigersinn bis zum Anschlag drehen (Bajonettverschluss) und mitsamt O-Ring vor-

sichtig aus dem Deckel des Filters ziehen (1).

• Die Blechschraube soweit lösen, bis die Schraubenspitze im Gehäuse der Klemmschraube versenkt ist (2).

• Klemmschraube gegen den Uhrzeigersinn abschrauben (3).

• Quarzglas mit O-Ring mit einer leichten Drehbewegung nach vorne abziehen (4).

• Quarzglas und O-Ring auf Beschädigungen prüfen und gegebenenfalls ersetzen.

• Quarzglas von außen mit einem feuchten Tuch reinigen.

UVC-Lampe austauschen Wichtig: Nur Lampen verwenden, deren Bezeichnung und Leistungsangabe mit den Angaben auf dem Typenschild

übereinstimmen. Für eine optimale Filterleistung sollten Sie die UVC-Lampe nach ca. 8.000 Betriebsstunden wechseln.

• UVC-Lampe heraus ziehen und ersetzen.

UVC-Vorklärgerät zusammenbauen

• Das Quarzglas mit O-Ring bis zum Anschlag in den Gerätekopf einsetzen (6).

• Der O-Ring muss in den Spalt zwischen Gerätekopf und Quarzglas gedrückt werden.

• Die Klemmschraube im Uhrzeigersinn bis zum Anschlag festdrehen (7).

• Die Blechschraube festziehen (8).

• O-Ring am Gerätekopf auf Beschädigungen prüfen und gegebenenfalls ersetzen (9).

• Gerätekopf vorsichtig und mit leichtem Druck in das Gehäuse schieben. Die Zapfen des Gehäuses müssen in die

Nuten des Bajonettverschlusses greifen.

• Gerätekopf unter leichtem Druck im Uhrzeigersinn bis zum Anschlag drehen.

• Die Abdeckkappe für das UVC-Vorklärgerät wieder aufstecken.

1. Blechschraube soweit lösen, bis die Schraubenspitze im Gehäuse der Klemmschraube versenkt ist.

2. Klemmschraube gegen den Uhrzeigersinn abschrauben.

3. Quarzglas mit O-Ring mit einer leichten Drehbewegung nach vorne abziehen.

4. UVC-Lampe herausziehen und ersetzen.

5. Quarzglas mit O-Ring vorsichtig bis zum Anschlag in den Gerätekopf drücken. – O-Ring reinigen, bei Beschädigung ersetzen. – Der O-Ring muss in dem Spalt zwischen Gerätekopf und Quarzglas liegen.

6. Klemmschraube im Uhrzeigersinn bis zum Anschlag festdrehen.

7. Blechschraube festziehen.

Page 11

Mit Originalteilen von OASE bleibt das Gerät sicher und arbeitet weiterhin zuverlässig. Ersatz rer Internetseite.

www.oase-livingwater.com/ersatzteile

Störung

Ursache

Abhilfe

Das Gerät erbringt keine zufriedenstellende

Gerät noch nicht lange in Betrieb

Die vollständige biologische Reinigungswirkung wird erst nach einigen Wochen erreicht

Wasser ist extrem verschmutzt

Algen und Blätter aus dem Teich entfernen, Wasser tauschen

Fisch- und Tierbestand zu hoch

Richtwert: ca. 60 cm Fischlänge auf 1 m³ Teichwasser

Filtermedien sind verschmutzt

Filtermedien reinigen

Quarzglasrohr ist verschmutzt

UVC ausbauen und Quarzglas reinigen

UVC-Lampe hat keine Leistung mehr

Die Lampe muss nach 8.000 Betriebsstunden erneuert werden

Anzeige UVC-Lampe leuchtet nicht

Netzstecker vom UVC nicht angeschlossen

Netzstecker vom UVC anschließen

UVC-Lampe defekt

UVC-Lampe austauschen

Anschluss defekt

Elektrischen Anschluss überprüfen

UVC überhitzt

Nach Abkühlung automatische Einschaltung vom UVC

Kein Wasseraustritt aus Teicheinlauf

Netzstecker der Pumpe nicht angeschlossen

Netzstecker der Pumpe anschließen

Teicheinlauf verstopft

Teicheinlauf reinigen

Filterbehälter/Pumpengehäuse verstopft

Filterbehälter/Pumpengehäuse reinigen

- DE -

Lagern/Überwintern

• Bei Wassertemperaturen unter 8 °C oder spätestens bei zu erwartendem Frost müssen Sie das Gerät außer Betrieb nehmen.

• Das Gerät entleeren, eine gründliche Reinigung durchführen und auf Schäden überprüfen.

• Alle Filtermedien entfernen und reinigen, trocken und frostfrei lagern.

• Der Aufbewahrungsort muss für Kinder unzugänglich sein.

• Decken Sie den Filterbehälter so ab, dass kein Regenwasser eindringen kann.

• Entleeren Sie sämtliche Schläuche, Rohrleitungen und Anschlüsse soweit wie möglich.

Verschleißteile

• Filtermedien

• UVC-Lampe, Quarzglas und O-Ring für Quarzglas

Ersatzteile

teilzeichnungen und Ersatzteile finden Sie auf unse-

Entsorgung

HINWEIS

Dieses Gerät darf nicht als Hausmüll entsorgt werden.

• Gerät durch Abschneiden der Kabel unbrauchbar machen und über das dafür vorgesehene Rücknahmesy-

Entsorgen Sie die UVC-Lampe über das dafür vorgesehene Rücknahmesystem.

Störungsbeseitigung

stem entsorgen.

Leistung

Page 12

- EN -

Translation of the original Operating Instructions

WARNING

• This unit can be used by children aged 8 and above and by per- sons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they are supervised or have been instructed on how to use the unit in a safe way and they understand the hazards involved.

• Do not allow children to play with the unit.

• Only allow children to carry out cleaning and user maintenance un-

der supervision.

• Ensure that the unit is fused for a rated fault current of max. 30 mA by means of a fault current protection device.

• Only connect the unit if the electrical data of the unit and the power supply correspond. The unit data is to be found on the unit type plate, on the packaging or in this manual.

• Possible death or severe injury from electrocution! Before reaching into the water, always disconnect all units in the water that have a voltage of >12 V AC or >30 V DC from the power supply.

• Do not use the unit if electrical cables or housings are damaged.

• Only operate the unit if no persons are in the water.

Safety information

Electrical connection

• Electrical installations must meet the national regulations and may only be carried out by a qualified electrician.

• A person is regarded as a qualified electrician if, due to his/her vocational education, knowledge and experience, he

or she is capable of and authorised to judge and carry out the work commissioned to him/her. This also includes the recognition of possible hazards and the adherence to the pertinent regional and national standards, rules and regulations.

• For your own safety, please consult a qualified electrician.

• Extension cables and power distributors (e.g. outlet strips) must be suitable for outdoor use (splash-proof).

• The unit, the connections and plugs are not water-proof and must not be routed or installed in water.

• Protect the plug connection from moisture.

• Only connect the unit to a correctly fitted socket.

Page 13

- EN -

Safe operation

• Minimum safety distance between the unit and the water: 2 m.

• Never carry or pull the unit by the electrical cable.

• Route cables such that they are protected from damage and do not present a tripping hazard.

• Only open the unit housing or its attendant components if this is explicitly specified in the operating instructions.

• Only carry out work on the unit that is described in this manual. If problems cannot be overcome, please contact an

authorised customer service point or, if in doubt, the manufacturer.

• Only use original spare parts and accessories for the unit.

• Never carry out technical changes to the unit.

Information about this operating manual

Welcome to OASE Living Water. You made a good choice with the purchase of this product BioPress 4000/6000/10000.

Prior to commissioning the unit, please read the instructions of use carefully and fully familiarise yourself with the unit. Ensure that all work on and with this unit is only carried out in accordance with these instructions. Adhere to the safety information for the correct and safe use of the unit.

Keep these instructions in a safe place! Please also hand over the instructions when passing the unit on to a new owner.

Symbols used in these instructions

Warnings

The warning information is categorised by signal words, which indicate the extent of the hazard.

WARNING

• Indicates a possibly hazardous situation.

• Non-observance may lead to death or serious injuries.

CAUTION

• Indicates a possibly hazardous situation.

• Non-observance may lead to slight or minor injuries.

NOTE

Information for the purpose of clarification or for preventing possible damage to assets or to the environment.

Additional information

 A Reference to a figure, e.g. Fig. A.

→ Reference to another section.

Intended use

BioPress 4000/6000/10000, referred to as "unit", may only be used as specified in the following:

• For operation with clean water.

• For mechanical and biological cleaning of garden ponds

• Operate in accordance with instructions.

The UVC lamp installed in the unit is intended to kill algae and bacteria in the pond water. Even in small doses, its radiation is harmful for eyes and skin. Never use the UVC lamp in a defective housing or outside the housing, or any other purpose other than that intended.

The following restrictions apply to the unit:

• Never use the unit to convey fluids other than water.

• Never run the unit without water.

• Do not use for commercial or industrial purposes.

• Do not use in conjunction with chemicals, foodstuff, easily flammable or explosive substances.

Page 14

- EN -

Attention! Never operate the unit with a water pressure of more than 0.2 bar!

Installation

Use hoses that are suitable for a pressure of at least 1 bar. How to proceed:

 A

• BioPress 6000/10000: Shorten stepped hose adapters such that the connection opening coincide with the hose diameter. This helps to avoid pressure loss.

• Push the union nuts over the stepped hose adapters, push or turn on the stepped hose adapter, and secure with the hose clips.

• Insert the flat sealing ring or the O ring into the union nut for the black hose adapter and screw onto the pressure filter inlet.

• Insert the flat sealing ring including the flow indicator flap for the transparent stepped hose adapter, then screw onto the pressure filter outlet. The cleaning effect of the pressure filter can be checked at the transparent stepped hose adapter with flow indicator flap.

Installation

WARNING

Possible death or severe injury from hazardous electrical voltage!

• Only operate the unit with the protection hood fitted.

• Ensure that the unit is installed in a flood protected position at a distance of at least 2 m from the water.

Install the unit so that it is not exposed to direct sun radiation (max. 40 ºC). How to proceed:

 B

• Place the pressure filter in a flood protected position at a distance from the pond edge of at least 2m on firm and level ground. – As an alternative, the filter can also be partly buried up to approx. 5 cm below the closing clamps.

• The height difference between the filter lid and the free outlet point may be max. 2 m.

• Ensure unrestricted access to the cover to be able to carry out work on the unit.

Commissioning/start-up

WARNING

Possible death or severe injury from hazardous electrical voltage!

• Prior to reaching into the water, isolate (switch off and disconnect) all units/devices used in the water.

• Isolate the device (disconnect from the power supply) before carrying out any work on it.

How to proceed:  C

Important:

• Switch the pump on first, then the UVC clarifying unit.

• Do not operate the unit without water flowing through.

• The unit switches on automatically when power connection is established.

Switching on: Connect power plug to the socket.

• The control lamp is lit.

• The flow indicator flap in the transparent stepped hose adapter in the outlet moves.

Note:

• After a new installation, the unit only reaches its full biological cleaning effect after a few weeks.

• The full effect on bacteria is only reached as from a water temperature of + 10 °C.

• In the event of overheating, the installed temperature monitor switches the UVC lamp off automatically, the lamp

automatically switches on again once cooled down.

Check all connections for leaks.

Switching off: Disconnect the power plug.

Maintenance and cleaning

Page 15

- EN -

WARNING

Possible death or severe injury from hazardous electrical voltage!

• Prior to reaching into the water, isolate (switch off and disconnect) all units/devices used in the water.

• Isolate the device (disconnect from the power supply) before carrying out any work on it.

Note:

• Check and clean the water outlet into the pond at regular intervals.

• Clean the filters at regular intervals (e.g. every four weeks), however, at the latest when cloudy or dirty water from the

water outlet returns to the garden pond.

• Carry out quick cleaning first. Should this prove insufficient, clean the entire unit.

• A blocked filter could lead to leakages.

• Never use chemical cleaning agents.

Quick cleaning

How to proceed:  D

• Switch off the filter pump.

• Remove hose from the filter outlet by turning off the union nut (1).

• Remove hose from the filter inlet by turning off the union nut and screw on the filter outlet (2).

• Screw a dirt drain hose with stepped hose adapter on the filter inlet.

• Switch on the filter pump.

• Vigorously pull on the cleaning handle and „pump“ several times (3). In this manner, the foam filters are mechanically

cleaned until the draining water is clear.

• Switch off the filter pump.

• Remove the dirt drain hose and correctly reconnect the hoses for normal operation (Figure A).

Thoroughly cleaning the unit

How to proceed:  E

• Disconnect all hoses by turning off the union nuts (1).

• Open the closing clamps of the filter container (2).

BioPress 4000: Hold the filter container at the hold-down element and lift off cover including the foam filter package (3). BioPress 6000/10000: Lift off cover including foam filter package (2)

• Place the cover upside down onto a soft, clean surface, so that the foam filters with the press ring face up (4).

• Remove the press ring by undoing the nut from the pulling rod (4).

To remove the nut, hold the pulling rod using combination pliers. Note: Do not pull the pulling rod out of the cover.

• Pull off the foam filters (5).

• Clean under running water by vigorously compressing and releasing (6). Clean the bioballs, container, cover with

meshed tube and press ring under running water (6).

• Push on foam filters such that the pulling rod rests in the recess of the foam filters (7).

• Fit the pressing ring with the rod guidance pointing down, and screw the nut onto the pulling rod (8).

To tighten the nut, hold the pulling rod using combination pliers. BioPress 6000/10000: Ensure that the meshed tube fits completely in the ring diameter.

• Remove the cover sealing ring from the container and check for damage; clean or replace, and place on the top container rim.

• Press on the cover including the foam filter package, allow the closing clamps to engage (9).

• Perform a quick cleaning (see 'quick cleaning').

Page 16

- EN -

Cleaning the quartz glass / Replacing the UVC lamp

CAUTION

The ultra-violet radiation of the UVC lamp can burn your eyes and skin.

• Never operate the UVC lamp outside its casing.

• Never operate the UVC lamp in a casing that is defective.

CAUTION

Quartz glass and UVC lamp can break and cause cut injuries.

• Handle the quartz glass and UVC lamp with care.

NOTE

For safety reasons, the UVC lamp can only be switched on when the unit head has been correctly fitted into the casing.

How to proceed:  F

Opening the UCV clarifying unit

• Remove the cover from the UVC clarifying unit.

• Turn the UVC clarifying unit counter-clockwise up against the stop (bayonet closure), then carefully pull out of the filter

cover including the O ring (1).

• Loosen the self-tapping screw (7) until the the screw tip is sunk in the housing of the clamping screw (2).

• Unscrew the clamping screw counter-clockwise (3).

• Remove the quartz glass including the O ring towards the front with a slight turning movement (4).

• Check the quartz glass and the O ring for damage and replace, if necessary.

• Clean the quartz glass outer face with a moist cloth.

Replacing the UVC lamp Important: Only use lamps the identification and capacity data of which correspond to the information on the type

plate. For an optimum filter performance, we recommend to replace the UVC lamp after approx. 8,000 operating hours.

• Pull out and replace the UVC lamp.

Assembly of the UVC clarifying unit

• Insert the quartz glass including the O ring against the stop in the unit head (6).

• Press the O ring into the gap between unit head and quartz glass.

• Tighten the clamping screw clockwise up to the stop (7).

• Tighten the self-tapping screw (8).

• Check the O-Ring at the unit head for damage and replace, if necessary (9).

• Carefully push the unit head into the housing while applying slight pressure. Ensure that the tenons at the housing

engage in the grooves of the bayonet closure.

• Turn the unit head clockwise against the stop while applying slight pressure.

• Refit the cover for the UVC pre-clarifying unit.

1. Loosen the self-tapping screw until the the screw tip is sunk in the housing of the clamping screw.

2. Unscrew the clamping screw counter-clockwise.

3. Remove the quartz glass including the O ring towards the front with a slight turning movement.

4. Pull out the UVC lamp and replace.

5. Push the quartz glass including the O ring as far as the stop in the unit head. – Clean the O ring, replace if damaged. – Ensure that the O ring is located in the gap between the unit head and the quartz glass.

6. Tighten the clamping screw clockwise up to the stop.

7. Tighten the self-tapping screw.

Page 17

The use of original parts from OASE ensures continued safe and reliable operation of the unit. Please visit our website for spare parts drawings and spare parts.

www.oase-livingwater.com/spareparts

Malfunction

Cause

Remedy

The unit performance is not satisfactory

Unit has been in operation only for a short time

The complete biological cleaning effect is only achieved after several weeks

Water extremely soiled

Remove algae and leaves from the pond, change the water

Excessive fish and animal population

Guide value: approx. 60 cm fish length in 1 m³3 pond water

Foam filters soiled

Clean filters

Quartz glass tube soiled

Remove UVC and clean quartz glass

UVC lamp capacity exhausted

Replace the lamp after approx. 8,000 operating hours

UVC lamp display is not lit

Power supply of Filtoclear-UVC not connected

Connect UVC power plug

UVC lamp defective

Replace the UVC lamp

Connection defective

Check electrical connection

UVC overheated

UVC automatically switches on when cooled down

No water outlet from the pond inlet

Pump power supply not connected

Connect pump power supply

Pond inlet blocked

Clean pond inlet

Filter container/pump housing clogged

Clean filter container/pump housing

- EN -

Storage/overwintering

• Put the unit out of operation at water temperatures below 8 °C or, at the latest, when freezing temperatures are to be expected.

• Drain and thoroughly clean the unit, check for damage.

• Remove, clean, dry and store all filters in a frost-free environment.

• Ensure that the storage place is inaccessible to children.

• Cover the filter container such that the ingress of rain water is excluded.

• Drain all hoses, pipes and connections as far as possible.

Wear parts

• Filter media

• UVC lamp, quartz glass and O ring for quartz glass

Spare parts

Disposal

NOTE

Do not dispose of this unit with domestic waste.

• Render the unit unusable beforehand by cutting the cables and dispose of the unit via the return system

Only dispose of the UVC lamp by using the return system provided for this purpose.

Remedy of faults

provided for this purpose.

Page 18

- FR -

Traduction de la notice d'emploi originale

AVERTISSEMENT

• Attention : Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présent, qui renseignera le mineur ou la personne fragilisée concernée sur le bon emploi de ce matériel. Les enfants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.

• Veiller à ce que l'appareil soit absolument protégé par fusible par le biais d’une protection différentielle avec un courant assigné de 30 mA maximum.

• Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimentation électrique correspondent. Les caractéristiques de l'appareil sont indiquées sur la plaque signalétique de l'appareil, sur l'emballage ou dans cette notice d'emploi.

• La mort ou des blessures graves par choc électrique sont possibles ! Avant de mettre les mains dans l'eau, débranchez les appareils dans l'eau d'une tension >12 V CA ou >30 V CC.

• Ne pas utiliser l'appareil lorsque les câbles électriques ou les boîtiers sont endommagés.

• Utiliser l'appareil uniquement lorsque personne ne se trouve dans l'eau.

Consignes de sécurité

Raccordement électrique

• Les installations électriques doivent répondre aux règlements d'installation nationaux et leur exécution est exclusivement réservée à un technicien électricien.

• Une personne est considérée comme technicien électricien lorsqu'elle est capable et habilitée à apprécier et réaliser les travaux qui lui sont confiés en raison de sa formation technique, de ses connaissances et de son expérience. Travailler en tant que technicien consiste également à identifier d'éventuels dangers et à respecter les normes régionales et nationales, les règlements et les dispositions en vigueur qui se rapportent aux tâches à exécuter.

• En cas de questions et de problèmes, prière de vous adresser à un technicien électricien.

• Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être conçus pour une utilisation

en extérieur (protégé contre les projections d'eau).

• L'appareil, les raccords et les fiches mâles ne sont pas étanches. Il est interdit de les poser voire de les monter dans l’eau.

• Protéger les raccordements à fiche contre l'humidité.

• Raccorder l'appareil uniquement à une prise installée de manière réglementaire.

Page 19

- FR -

Exploitation sécurisée

• La distance de sécurité entre l'appareil et la pièce d'eau doit être d'au moins 2 m.

• Ne pas porter ou tirer l'appareil par les câbles électriques.

• Poser les câbles de manière à ce qu'ils soient protégés contre d'éventuels endommagements et veiller à ce que

personne ne puisse trébucher.

• N'ouvrir le boîtier de l'appareil ou des éléments s'y rapportant que si cela est expressément sollicité dans la notice d'emploi.

• Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi. S'il est impossible de remédier aux problèmes, contacter le SAV agréé ou en cas de doute le constructeur.

• N’utiliser que des pièces de rechange et des accessoires d’origine pour l’appareil.

• Ne jamais procéder à des modifications techniques sur l’appareil.

En ce qui concerne cette notice d'emploi

Bienvenue chez OASE Living Water. Avec l'acquisition du produit, BioPress 4000/6000/10000 vous avez fait le bon choix. Avant la première utilisation de l'appareil, lire attentivement cette notice d'emploi et se familiariser avec l'appareil. Tous

les travaux effectués avec et sur cet appareil devront être exécutés conformément aux directives ci-jointes. Respecter impérativement les consignes de sécurité relatives à une utilisation correcte et en toute sécurité. Conserver soigneusement cette notice d'emploi. Lors d'un changement de propriétaire, prière de transmettre égale-

ment cette notice d'emploi.

Symboles dans cette notice d'emploi

Avertissements

Dans cette notice, les avertissements sont classés par mots de signalisation qui indiquent l'ampleur du risque.

AVERTISSEMENT

• signale une situation éventuellement dangereuse.

• Le non-respect risque d'entraîner la mort ou des blessures graves.

ATTENTION

• signale une situation éventuellement dangereuse.

• Le non-respect risque d'entraîner de légères blessures et futiles.

REMARQUE

Informations permettant d’assurer une meilleure compréhension et d’éviter des dommages matériels ou environnementaux.

Autres remarques

 A Renvoi à l'illustration, p. ex. Figure A.

→ Renvoi à un autre chapitre.

Utilisation conforme à la finalité

BioPress 4000/6000/10000, appelé par la suite «appareil», doit être utilisé exclusivement comme suit :

• Pour une exploitation avec de l'eau propre.

• Pour le nettoyage mécanique et biologique d'étangs/bassins de jardin

• Exploitation dans le respect des données techniques.

La lampe UVC intégrée dans l'appareil sert à détruire les algues et les bactéries se trouvant dans l'eau du bassin/de l'étang. Son rayonnement est également dangereux pour les yeux et la peau même à faibles doses. La lampe UVC ne doit jamais être utilisée dans un boîtier défectueux, ni en dehors de son boîtier, ni dans d'autres buts que ceux prévus par sa finalité.

Les restrictions suivantes sont valables pour l'appareil :

• Ne jamais refouler des liquides autres que de l'eau.

• Ne jamais utiliser sans débit d'eau.

• Ne pas utiliser à des fins commerciales ou industrielles.

• Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des matériaux facilement inflam-

mables ou explosifs.

Page 20

- FR -

Attention

Montage

Utiliser des conduites souples conçues pour une pression d'au moins 1 bar. Voici comment procéder :

 A

• BioPress 6000/10000 : Raccourcir les embouts à étages pour que l'ouverture de raccordement corresponde bien au

diamètre du tuyau Ceci permet d'éviter des pertes de pression.

• Faire passer les écrous-raccords par les embouts à étages, enfoncer les tuyaux sur les embouts à étages ou bien les

visser et les bloquer avec des colliers de serrage.

• Placer le joint d'étanchéité plat ou le joint torique dans les écrous-raccords pour l'embout de tuyau noir et les visser à

l'entrée du filtre sous pression.

• Placer le joint d'étanchéité plat avec indicateur de débit dans les écrous-raccords pour l'embout à étages tansparent

et le visser à la sortie du filtre sous pression. Au niveau de l'embout à étages transparent avec indicateur de débit, vous pouvez contrôler l'effet de nettoyage du filtre sous pression.

Mise en place

AVERTISSEMENT

La mort ou des blessures graves dues à une tension électrique dangereuse !

• N'utiliser l'appareil qu'avec le capot de protection.

• Placer l'appareil à une distance d'au moins 2 m de l'eau, à l'abri de toute inondation.

Placer l'appareil de telle sorte qu'il ne soit pas exposé directement au rayonnement solaire (max. 40 ºC). Voici comment procéder :

 B

• Placer le filtre sous pression à l'abri de toute inondation à au moins 2 m de la berge de l'étang/bassin sur un support stable et plat. – Le filtre peut être également enterré jusqu'à env. 5 cm en-dessous des fixations de verrouillage.

• La différence de hauteur entre le couvercle du filtre et le point de sortie ne doit pas dépasser 2 mètres.

• Veiller à laisser un accès libre au couvercle afin de pouvoir effectuer des travaux sur l'appareil.

Mise en service

AVERTISSEMENT

La mort ou des blessures graves dues à une tension électrique dangereuse !

• Toujours couper l'alimentation électrique de tous les appareils se trouvant dans l'eau avant tout contact avec l’eau.

• Couper la tension secteur avant toute exécution de travaux sur l'appareil.

Voici comment procéder :  C

Important :

! Ne jamais utiliser l'appareil sous une pression d'eau supérieure à 0,2 bar !

• mettre tout d'abord la pompe en circuit, puis l'appareil de préclarification à UVC.

• Ne pas utiliser l'appareil sans débit d'eau.

• L'appareil se met automatiquement en marche dès que la connexion avec le réseau est établie.

Mise en circuit : Brancher la prise de secteur dans la prise de courant.

• Le voyant lumineux s'allume.

• L'indicateur de débit dans l'embout à étages transparent au niveau de la sortie est en mouvement.

Remarque :

• dans le cas d'une nouvelle installation, l'appareil n'atteint sa pleine capacité d'épuration biologique qu'après quelques semaines.

• Les bactéries ne sont pleinement efficaces qu'à partir d'une température de l'eau de + 10 °C.

• Le contrôleur de température intégré coupe automatiquement la lampe UVC en cas de surchauffe et la rallume auto-

matiquement après refroidissement.

Vérifier l'étanchéité de tous les raccordements. Mise hors circuit : Retirer la prise de secteur.

Page 21

- FR -

Nettoyage et entretien

AVERTISSEMENT

La mort ou des blessures graves dues à une tension électrique dangereuse !

• Toujours couper l'alimentation électrique de tous les appareils se trouvant dans l'eau avant tout contact avec l’eau.

• Couper la tension secteur avant toute exécution de travaux sur l'appareil.

Remarque :

• Contrôler et nettoyer régulièrement l'écoulement de l'eau dans l'étang/le bassin.

• Nettoyer les éléments filtrants régulièrement (par ex. toutes les quatre semaines), au plus tard lorsque de l'eau trouble

ou sale s'écoule de la sortie d'eau vers l'étang/bassin.

• Effectuer tout d'abord un nettoyage rapide. Si cela ne suffit pas, effectuer un nettoyage complet.

• Le système peut perdre son étanchéité si un filtre est colmaté.

• N'utiliser aucun produit chimique de nettoyage.

Nettoyage rapide

Voici comment procéder :  D

• Mise hors circuit de la pompe.

• Retirer le tuyau de sortie du filtre en tournant l'écrou de raccordement (1).

• Retirer le tuyau d'entée du filtre en dévissant l'écrou de raccordement et le visser sur la sortie du filtre (2).

• Visser un tuyau d'écoulement de saletés avec embout à étages sur l'entrée du filtre.

• Mettre la pompe de filtration en circuit.

• Tirer fortement la poignée de nettoyage et « pomper » plusieurs fois (3). Les mousses filtrantes sont ainsi nettoyées

mécaniquement jusqu'à ce que l'eau qui s'écoule soit claire.

• Mise hors circuit de la pompe.

• Retirer le tuyau d'écoulement de la saleté et raccorder correctement les tuyaux pour l'exploitation normale (figure A).

Effectuer un nettoyage complet

Voici comment procéder :  E

• Retirer tous les tuyaux en desserrant les contre-écrous (1).

• Ouvrir les fixations de verrouillage du récipient de filtrage (2).

BioPress 4000 : Tenir fermement le récipient de filtrage au niveau du dispositif de maintien et soulever le couvercle avec les mousses filtrantes (3). BioPress 6000/10000 : Soulever le couvercle avec les mousses filtrantes (2)

• Poser le couvercle la tête en bas sur un support souple et propre, de manière à ce que les mousses filtrantes soient orientées vers le haut, avec l'anneau de pression (4).

• Retirer l'anneau de pression en retirant l'écrou de la tige de traction (4). Pour desserrer l'écrou, maintenir la tige de traction avec une pince universelle. Remarque : Ne pas sortir la tige de traction du couvercle.

• Retirer les mousses filtrantes (5).

• Rincer à l'eau courante en les pressant fermement (6). Rincer à l'eau courante les billes bio, le récipient, le couvercle

avec le tube grillagé et l'anneau de pression (6).

• Faire glisser les mousses filtrantes de telle sorte que la tige de traction se trouve dans l'évidement des mousses filtrantes (7).

• Placer l'anneau de pression avec le guidage de tige vers le bas et le visser avec l'écrou sur la tige de traction (8). Pour serrer l'écrou à fond, maintenir la tige de traction avec une pince universelle. BioPress 6000/10000 : Le tube grillagé doit se trouver entièrement dans le diamètre de l'anneau.

• Retirer le joint du couvercle du récipient et contrôler la présence éventuelle de détériorations, le nettoyer ou le remplacer et le poser sur le bord supérieur du récipient.

• Poser le couvercle avec les mousses filtrantes sur le récipient et exercer une pression sur celui-ci, enclencher les fixations de verrouillage (9).

• Effectuer un nettoyage rapide (voir Nettoyage rapide).

Page 22

- FR -

Nettoyer le verre à quartz / remplacer la lampe UVC

ATTENTION

Le rayonnement ultraviolet de la lampe UVC risque de brûler les yeux et la peau.

• Ne jamais faire marcher la lampe UVC en dehors du boîtier.

• Ne jamais faire marcher la lampe UVC dans un boîtier défectueux.

ATTENTION

Le verre de quartz et la lampe UVC sont cassables et risquent de causer des blessures par coupure.

• Traiter le verre de quartz et la lampe UVC avec précaution.

REMARQUE

Pour des raisons de sécurité, la lampe UVC ne se laisse mettre sous tension que si la tête de l'appareil est correctement montée dans le boîtier.

Voici comment procéder :  F

Ouverture de l'appareil de préclarification à UVC

• Retirer la chape de l'appareil de préclarification à UVC.

• Tourner l’appareil de préclarification à UVC dans le sens anti-horaire jusqu’à la butée (verrouillage à baïonnette) et le

retirer prudemment avec le joint torique hors du couvercle du filtre (1).

• Desserrer la vis Parker (7) jusqu'à ce que la pointe de la vis soit immergée dans le carter de la vis de serrage (2).

• Dévisser la vis de serrage dans le sens anti-horaire (3).

• Retirer le verre à quartz avec le joint torique vers l'avant en exerçant un léger mouvement de rotation (4)

• Vérifier la présence éventuelle de détériorations au niveau du verre à quartz et du joint torique et, le cas échéant, les

remplacer.

• Nettoyer l'extérieur du verre à quartz avec un chiffon humide.

Remplacement de la lampe UVC Important : N'employer que des lampes dont la désignation et la puissance correspondent aux indications fournies sur

la plaque signalétique. Pour un rendement de filtrage optimal, il est nécessaire de remplacer la lampe UVC après environ 8.000 heures de

service.

• Retirer et remplacer la lampe UVC.

Assemblage de l'appareil de préclarification à UVC

• Insérer le verre à quartz avec le joint torique jusqu'à la butée dans la tête de l'appareil (6).

• Le joint torique doit être pressé dans la fente comprise entre la tête d'appareil et le verre à quartz.

• Tourner la vis de serrage dans le sens horaire jusqu'à la butée (7).

• Serrer à fond la vis Parker (8).

• Contrôler la présence éventuelle d'endommagements au niveau du joint torique sur la tête de l'appareil et le rempla-

cer, le cas échéant (9).

• Faire glisser prudemment et avec une légère pression la tête de l'appareil dans le carter. Les ergots du carter doivent s'engager dans les rainures du verrouillage à baïonnette.

• Tourner la tête de l'appareil dans le sens horaire jusqu'à la butée en exerçant une légère pression.

• Remettre en place la chape de l'appareil de préclarification à UVC.

1. Desserrer la vis Parker jusqu'à ce que la pointe de la vis soit abaissée dans le logement de la vis de serrage.

2. Dévisser la vis de serrage dans le sens horaire inverse.

3. Retirer le verre à quartz avec le joint torique vers l'avant en exerçant un léger mouvement de rotation

4. Retirer et remplacer la lampe UVC.

5. Insérer le verre à quartz avec le joint torique jusqu'en butée dans la tête de l'appareil. – Nettoyer le joint torique et le remplacer en cas de dommage. – Le joint torique doit se situer dans l'espacement compris entre la tête d'appareil et le verre à quartz.

6. Tourner la vis de serrage dans le sens horaire jusqu'à butée.

7. Serrer la vis Parker.

Page 23

L'appareil continue de fonctionner de manière fiable et sécurisée avec des Vous trouverez nos pièces de rechange et leurs schémas sur notre site internet.

www.oase-livingwater.com/piecesdetachees

Dérangement

Cause

Remède

Le rendement de l'appareil n'est pas satisfai-

L'appareil n'est en service que depuis peu de temps

L'effet de nettoyage biologique complet n'est atteint qu'après quelques semaines

L'eau est extrêmement sale

Retirer les algues et les feuilles du bassin/de l'étang, remplacer l'eau

La quantité de poissons et d'animaux est trop élevée

Valeur indicative : env. 60 cm de longueur de poisson pour 1 m³ d'eau de bassin

Les éléments filtrants sont encrassés

Nettoyer les éléments filtrants

Le tube en verre à quartz est sale

Démonter UVC et nettoyer le verre à quartz

La lampe UVC n'a plus de rendement

Il est nécessaire de remplacer la lampe UVC après 8.000 heures de service

Le témoin de la lampe UVC ne s'allume pas.

La prise de courant UVC n'est pas raccordée

Raccorder la prise de courant UVC

La lampe UVC est défectueuse

Remplacer la lampe UVC

Raccordement défectueux

Vérifier le raccordement électrique

UVC surchauffé

Réenclenchement automatique de l'UVC après refroidissement

Aucune sortie d'eau sur le retour au bassin

La prise de la pompe n'est pas branchée

Brancher la prise de la pompe

L'entrée dans le bassin est colmatée

Nettoyer l'entrée dans le bassin

Récipient de filtrage/carter de la pompe bouchés

Nettoyer le récipient de filtrage/le carter de la pompe

Stockage / entreposage pour l'hiver

• Mettre l'appareil hors service si la température de l'eau est inférieure à 8 °C, ou en cas de risque de gel.

• Vidanger l'appareil, procéder à un nettoyage soigneux et vérifier l'absence de dommages.

• Retirer tous les éléments filtrants et les nettoyer, les entreposer au sec et à l'abri du gel.

• Le lieu de stockage doit être hors de portée des enfants.

• Couvrir le récipient de filtrage de telle sorte que l'eau de pluie ne puisse pas y pénétrer.

• Vider dans la mesure du possible tous les tuyaux, toutes les conduites et tous les raccordements.

Pièces d'usure

• Eléments de filtration

• lampe UVC, verre quartz et joint torique pour le verre quartz

Pièces de rechange

pièces originales d'OASE.

Recyclage

REMARQUE

Il est interdit de mettre cet appareil au rebut en l'évacuant vers la gestion des ordures ménagères.

• Rendre l'appareil inutilisable en coupant le câble et le mettre au rebut en utilisant le système de retour

Éliminer la lampe UVC par le biais du système de reprise prévu à cet effet.

Dépannage

prévu à cet effet.

- FR -

sant

Page 24

- NL -

Vertaling van de oorspronkelijke gebruiksaanwijzing

WAARSCHUWING

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen.

• Kinderen mogen niet met het apparaat spelen.

• Reiniging en onderhoud door de gebruiker mogen niet worden uit-

gevoerd door kinderen, die niet onder toezicht staan.

• Het apparaat moet beveiligd zijn via een aardlekschakelaar met een vastgestelde lekstroom van maximaal 30 mA.

• Apparaat alleen aansluiten als de elektrische specificaties van het apparaat en de voeding overeenstemmen. De specificaties staan op het typeplaatje van het apparaat, op de verpakking, of in deze handleiding vermeld.

• Dodelijk of ernstig lichamelijk letsel is mogelijk door elektrische schokken! Voor u in het water grijpt, moet u apparaten met een spanning >12 V AC of >30 V DC van het elektriciteitsnet scheiden.

• Apparaat niet gebruiken als elektrische snoeren of behuizing beschadigd zijn.

• Apparaat alleen toepassen wanneer er zich geen personen in het water ophouden.

Veiligheidsinstructies

Elektrische aansluiting

• Elektrische installaties dienen te voldoen aan de nationale opstellingsvoorschriften en mogen slechts door een elektricien worden uitgevoerd.

• Een persoon is een elektricien als hij of zij op grond van zijn of haar opleiding, kennis en ervaring in staat en bevoegd is, de aan hem of haar overgedragen werkzaamheden te beoordelen en uit te voeren. De werkzaamheden als specialist omvatten ook het herkennen van mogelijke gevaren en het in acht nemen van geldige regionale en nationale normen, voorschriften en bepalingen.

• Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien.

• Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwater-

bestendig).

• Het apparaat, aansluitingen en stekkers zijn niet waterdicht en mogen niet onder water aangelegd of gemonteerd worden.

• Stekkerverbindingen tegen vocht beschermen.

• Apparaat alleen op een volgens de voorschriften geïnstalleerde wandcontactdoos aansluiten.

Page 25

- NL -

Veilig gebruik

• De veiligheidsafstand tussen het apparaat en het water moet minstens 2 m bedragen.

• Apparaat niet aan het elektrische snoer dragen of trekken.

• Snoeren beschermd tegen beschadigingen aanleggen en erop letten dat niemand erover kan struikelen.

• De behuizing van het apparaat of bijbehorende delen alleen openen als dit in de handleiding uitdrukkelijk is vereist.

• Alleen werkzaamheden aan het apparaat uitvoeren die in deze handleiding beschreven staan. Als problemen zich

niet laten verhelpen contact opnemen met een klantenservice of in geval van twijfel met de fabrikant.

• Alleen originele onderdelen en toebehoren voor het apparaat toepassen.

• Het apparaat nooit aan technische modificaties onderwerpen.

Over deze gebruiksaanwijzing

Welkom bij OASE Living Water. Met de aanschaf van het product BioPress 4000/6000/10000 heeft u een goede keuze gemaakt.

Voordat u het apparaat in gebruik neemt dient u de gebruiksaanwijzing zorgvuldig door te lezen en zich met het apparaat vertrouwd te maken. Alle werkzaamheden aan en met dit apparaat mogen uitsluitend verricht worden als ze conform de onderhavige handleiding zijn. Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsvoorschriften.

Bewaar deze gebruiksaanwijzing zorgvuldig. Geef de gebruiksaanwijzing aan de nieuwe eigenaar wanneer het apparaat van eigenaar verwisselt.

Symbolen in deze handleiding

Waarschuwingen

De waarschuwingen in deze handleiding zijn met signaalwoorden gemarkeerd, die de mate van gevaar aangeven.

WAARSCHUWING

• Betekent een mogelijk gevaarlijke situatie.

• Bij niet aanhouden van de instructie kan dodelijk of ernstig lichamelijk letsel het gevolg zijn.

VOORZICHTIG

• Betekent een mogelijk gevaarlijke situatie.

• Bij niet aanhouden van de instructie kan licht lichamelijk letsel het gevolg zijn.

OPMERKING

Informatie, die voor een beter begrip of preventie van mogelijke materiële of milieuschade is bedoeld.

Overige instructies

 A Verwijst naar een afbeelding, bijvoorbeeld afbeelding A.

→ Verwijst naar een ander hoofdstuk.

Beoogd gebruik

BioPress 4000/6000/10000, verder "apparaat" genoemd, mag alleen als volgt worden gebruikt:

• Voor gebruik met schoon water.

• Voor het mechanisch en biologisch schoonmaken van tuinvijvers

• Gebruik onder naleving van de technische gegevens.

De in het apparaat ingebouwde UVC-lamp dient voor het doden van algen en bacteriën in het vijverwater. De straling van deze lamp is ook in kleine doses gevaarlijk voor ogen en huid. Gebruik de UVC-lamp nooit in een defecte behuizing of buiten de behuizing of voor andere doeleinden.

De volgende inperkingen gelden voor het apparaat:

• Transporteer nimmer andere vloeistoffen dan water.

• Nooit gebruiken zonder doorstromend water.

• Niet gebruiken voor commerciële of industriële doeleinden.

• Niet gebruiken in combinatie met chemicaliën, levensmiddelen, licht brandbare of explosieve stoffen.

Page 26

- NL -

Let op!

Montage

Gebruik slangen, die geschikt zijn voor een druk van minstens 1 bar. Zo gaat u te werk:

 A

• BioPress 6000/10000: Kort de verloopslangtulen zover in, dat de aansluitopening overeenkomt met de diameter van de slang. Zo voorkomt u drukverlies.

• DSchuif de wartels over de slangtulen; schuif of draai daarna de slangen over de slangtulen en borg ze met slangklemmen.

• Plaats de vlakafdichting respectievelijk de O-ring voor de zwarte slangtule in de wartel en schroef deze vast op de inloopzijde van de drukfilter.

• Plaats de vlakafdichting met de doorstroomvaan voor de transparante slangtule in de wartel en schroef deze vast op de uitloopzijde van de drukfilter. U kunt de reinigende werking van de drukfilter controleren aan de transparante slangtule met de doorstroomvaan.

Plaatsen van het apparaat

WAARSCHUWING

Dood of zware verwondingen door gevaarlijke elektrische spanning!

• Het apparaat mag uitsluitend met een beschermkap worden gebruikt.

• Het apparaat moet overstromingsveilig op een afstand van minimaal 2 m van het water worden geplaatst.

Plaats het apparaat zodanig dat het niet wordt blootgesteld aan rechtstreeks zonlicht (max. 40 ºC). Zo gaat u te werk:

 B

• Plaats de drukfilter minstens 2 m van de vijverrand, op een vaste en vlakke ondergrond en zorg er voor dat het niet onder water komt te staan. – Als alternatief kunt u ook de filter tot ca. 5 cm onder het niveau van de klemmen in de grond plaatsen.

• Het hoogteverschil tussen filterdeksel en vrije wateruitloop mag max. 2 meter bedragen.

• Houd - om werkzaamheden aan het apparaat te kunnen verrichten - de toegang tot het deksel helemaal vrij.

Inbedrijfstelling

WAARSCHUWING

Dood of zware verwondingen door gevaarlijke elektrische spanning!

• Voordat u in het water grijpt, moet u eerst de netspanning van alle apparaten die zich in het water bevinden uitschakelen.

• De netspanning uitschakelen voordat er aan het apparaat mag worden gewerkt.

Zo gaat u te werk:  C

Belangrijk:

Gebruik het apparaat nooit met een waterdruk van meer dan 0,2 bar!

• Schakel eerst de pomp in en daarna het UV-C-voorzuiverapparaat.

• Gebruik het apparaat niet zonder waterdoorstroming.

• Het apparaat schakelt automatisch in nadat de elektrische aansluiting is gemaakt.

Inschakelen: Plaats de netsteker in de contactdoos.

• De controlelamp licht op.

• De doorstroomvaan in de doorzichtige slangtule op de uitloop beweegt.

Opmerking:

• Na nieuw-installatie bereikt het apparaat zijn volledige biologisch reinigende werking pas na enkele weken.

• Een omvangrijke bacteriële activiteit ontstaat pas vanaf een watertemperatuur van +10 °C.

• De ingebouwde temperatuursensor schakelt de UV-C-lamp bij oververhitting automatisch uit; de UV-C-lamp schakelt

- na te zijn afgekoeld - automatisch weer in.

Controleer alle aansluitingen op dichtheid. Uitschakelen: Trek de netsteker uit de contactdoos.

Page 27

- NL -

Reiniging en onderhoud

WAARSCHUWING

Dood of zware verwondingen door gevaarlijke elektrische spanning!

• Voordat u in het water grijpt, moet u eerst de netspanning van alle apparaten die zich in het water bevinden uitschakelen.

• De netspanning uitschakelen voordat er aan het apparaat mag worden gewerkt.

Aanwijzing:

• Controleer en reinig regelmatig de waterafvoer naar de vijver.

• Maak regelmatig de filtermedia schoon, bijvoorbeeld om de 4 weken, maar uiterlijk als uit de wateruitlaat troebel of

vuil water naar de tuinvijver terugstroomt.

• Voer om te beginnen een snelle schoonmaakbeurt uit. Voer een volledige schoonmaakbeurt uit als een snelle schoonmaakbeurt niet afdoende is.

• Een verstopte filter kan tot ondichtheden leiden.

• Gebruik geen chemische schoonmaakmiddelen.

Snelle schoonmaakbeurt

Zo gaat u te werk:  D

• Schakel de filterpomp uit.

• Neem de slang weg van de filteruitloop door de wartel er af te draaien (1).

• Neem - door de wartel van de filterinloop af te draaien - de slang van de filterinloop weg en schroef die vervolgens op

de filteruitloop (2).

• Schroef een slang (met slangtule) om het vuil af te tappen op de filterinloop.

• Schakel de filterpomp in.

• Trek stevig aan de schoonmaakhendel en maak een aantal pompslagen (3). Het schuimmateriaal van de filter wordt

op deze manier mechanisch schoongemaakt, totdat het uitstromende water helder is.

• Schakel de filterpomp uit.

• Neem de vuilaftapslang weg en sluit - voor het normale bedrijf - de slang weer aan (afb. A).

Complete reiniging uitvoeren

Zo gaat u te werk:  E

• Neem alle slangen weg door de wartelmoeren er af te draaien (1).

• Open de sluitklemmen van de filterhouder (2).

BioPress 4000: Houd de filterhouder vast bij de neerhouder en neem het deksel met het pakket filterschuim er af (3). BioPress 6000/10000: Neem het deksel met het pakket filterschuim er af (2)

• Leg het deksel op zijn kop op een zachte, schone ondergrond zodat het filterschuim met de drukring boven ligt (4).

• Neem de drukring er af door de moer van de trekstang te draaien (4).

Houd met behulp van een combinatietang de trekstang tegen om de moer te kunnen losdraaien. Aanwijzing: Trek de trekstang niet uit het deksel.

• Trek het filterschuim er af (5).

• Maak de filter schoon door deze krachtig onder stromend water samen te drukken(6). Reinig bioballen, lavastenen,

reservoirs, deksels met geperforeerde buis en drukring onder stromend water (6).

• Schuif het filterschuim er zo op dat de trekstang in de uitsparing van het filterschuim ligt (7).

• Plaats de drukring met de stanggeleiding naar onderen en schroef de moer op de trekstang (8).

Houd met behulp van een combinatietang de trekstang tegen om de moer te kunnen vastdraaien. BioPress 6000/10000: De geperforeerde buis moet volledig binnen de ringomtrek liggen.

• Neem de dekselafdichting van de filterhouder af, en controleer de afdichting op beschadigingen, maak hem schoon of vervang hem zo nodig, en plaats hem op de bovenrand van de filterhouder.

• Druk het deksel met het pakket filterschuim op de filterhouder en klik de sluitklemmen vast (9).

• Voer een snelle schoonmaakbeurt uit (zie Snel schoonmaken).

Page 28

- NL -

Schoonmaken van het kwartsglas / Vervangen van de UV-C-lamp

VOORZICHTIG

De ultraviolette straling van de UVC-lamp kan ogen of huid verbranden!

• UVC-lamp nooit buiten de behuizing gebruiken.

• UVC-lamp nooit in een defecte behuizing gebruiken.

VOORZICHTIG

Kwartsglas en UVC-lamp kunnen breken en snijwonden veroorzaken.

• Voorzichtig met kwartsglas en UVC-lampen omgaan.

OPMERKING

Uit veiligheidsoverwegingen kan de UVC-lamp pas worden ingeschakeld, als de kop van het apparaat correct in de behuizing is ingebouwd.

Zo gaat u te werk:  F

Openen van het UV-C-voorzuiverapparaat

• Neem de afdekkap van het UV-C-voorzuiverapparaat af.

• Draai het UV-C-voorzuiverapparaat - tegen de richting van de klok in - tot aan de aanslag (bajonetsluiting) en trek

deze samen met de O-ring voorzichtig uit het deksel van de filter (1).

• Los de plaatschroef zover, dat de punt van de schroef in de behuizing van de klemschroef verzonken is (2).

• Draai de klemschroef - tegen de richting van de klok in - er af (3).

• Trek het kwartsglas met de O-ring met een lichte draaibeweging naar voren toe af (4).

• Controleer het kwartsglas en de O-ring op beschadigingen en vervang ze zo nodig.

• Maak het uitwendige van het kwartsglas schoon met behulp van een vochtige doek.

Vervangen van de UV-C-lamp Belangrijk: Gebruik alleen lampen waarvan de aanduiding en het vermogen overeenstemmen met die op het type-

plaatje. Vervang - voor een optimale filterwerking - de UV-C-lamp na ca. 8.000 bedrijfsuren.

• Trek de UV-C-lamp uit en vervang deze.

Samenbouwen van het UV-C-voorzuiverapparaat

• Plaats het kwartsglas met de O-ring tot aan de aanslag in de kop van het apparaat (6)

• Druk de O-ring in de spleet tussen de kop van het apparaat en het kwartsglas.

• Draai de klemschroef - met de richting van de klok mee - vast tot aan de aanslag (7).

• Trek de plaatschroef vast aan (8).

• Controleer de O-ring op de kop van het apparaat op beschadigingen en vervang zo nodig deze ring (9).

• Schuif de kop van het apparaat voorzichtig en onder lichte druk in de behuizing. Hierbij moeten de pallen van de

behuizing in de gleuven van de bajonetsluiting grijpen.

• Draai de kop van het apparaat onder lichte druk - met de richting van de klok mee - tot aan de aanslag.

• Plaats de afdekkap voor het UV-C-voorzuiverapparaat weer terug.

1. Los plaatschroef zover, dat de punt van de schroef in de behuizing van de klemschroef verzonken is.

2. Draai de klemschroef - tegen de richting van de klok in - er af.

3. Trek het kwartsglas met de O-ring met een lichte draaibeweging naar voren toe af.

4. Trek de UV-C-lamp eruit en vervang deze.

5. Plaats het kwartsglas met de O-ring voorzichtig tot aan de aanslag in de kop van het apparaat. – Reinig de O-ring en vervang hem indien hij beschadigd is. – De O-ring moet in de spleet tussen de kop van het apparaat en het kwartsglas liggen.

6. Klemschroef met de wijzers van de klok mee tot de aanslag vastdraaien.

7. Plaatschroef vastdraaien.

Page 29

Met originele onderdelen van OASE blijft het apparaat veilig en werkt het weer betrouwbaar. Onderdelentekeningen en reserveonderdelen vindt u op onze website.

www.oase-livingwater.com/onderdelen

Storing

Oorzaak

Remedie

Het apparaat presteert niet naar behoren

Apparaat nog niet lang in gebruik

De volledige biologisch reinigende werking wordt pas verkregen na enkele weken gebruik

Het water is extreem vervuild.

Verwijder algen en bladeren uit de vijver, ververs het water

Te veel vissen en dieren

Richtwaarde: ca. 60 cm (lengte) aan vis op 1 m3 vijverwater

De filtermedia zijn vervuild

Maak de filtermedia schoon

De buis van kwartsglas is vervuild.

Demonteer de UV-C en maak het kwartsglas schoon

De UV-C-lamp heeft geen lichtopbrengst meer

Vervang de lamp na ca. 8000 bedrijfsuren

De indicator van de UV-C-lamp brandt niet

De netsteker van de UV-C is niet aangesloten

Sluit de netsteker van de UV-C aan

De UV-C-lamp is defect

Vervang de UV-C-lamp

De aansluiting is defect

Controleer de elektrische aansluiting

De UV-C is oververhit

Na te zijn afgekoeld schakelt de UV-C automatisch weer in

Er komt geen water uit de vijverinloop

De netsteker van de pomp is niet aangesloten

Sluit de netsteker van de pomp aan

De vijverinloop is verstopt

Maak de vijverinloop schoon

Het filterhuis/pomphuis is verstopt

Maak het filterhuis/pomphuis schoon

- NL -

Opslag/overwinteren

• Bij watertemperaturen beneden 8 °C of op zijn laatst bij kans op vorst, moet u het apparaat uit bedrijf nemen.

• Maak het apparaat leeg, reinig het grondig en controleer of het beschadigd is.

• Verwijder alle filterelementen, maak ze schoon en bewaar ze op een droge, vorstvrije plaats.

• De plaats van opslag mag niet toegankelijk zijn voor kinderen.

• Dek de filterhouder zo af dat er geen regenwater in kan binnendringen.

• Maak alle slangen, buizen en aansluitingen zoveel mogelijk leeg.

Slijtagedelen

• Filtermedia

• UV-C-lamp, kwartsglas en O-ring voor kwartsglas

Reserveonderdelen

Afvoer van het afgedankte apparaat

OPMERKING

Dit apparaat niet met het huishoudelijk afval afvoeren!

• Apparaat door afknippen van de netvoedingskabel onbruikbar maken en via het daarvoor bedoelde inname-

Verwijder de UVC-lamp via het daartoe bedoelde retourstelsel.

Storing verhelpen

systeem afvoeren.

Page 30

- ES -

Traducción de las instrucciones de uso originales

ADVERTENCIA

• Este equipo puede ser utilizado por niños a partir de 8 años y mayores así como por personas con capacidades físicas, sensoriales o mentales reducidas o que no dispongan de la experiencia y conocimientos necesarios, cuando sean supervisados o hayan sido instruidos en el uso seguro del equipo y los posibles peligros resultantes.

• Los niños no deben jugar con el equipo.

• Está prohibido que los niños ejecuten la limpieza y el manteni-

miento sin supervisión.

• El equipo tiene que estar protegido con un dispositivo de protección contra corriente de fuga máxima de 30 mA.

• Conecte el equipo sólo cuando los datos eléctricos del equipo coinciden con los datos de la alimentación de corriente. Los datos del equipo se encuentran en la placa de datos técnicos en el equipo, en el embalaje o en estas instrucciones.

• Son posibles la muerte o lesiones graves por choque eléctrico. Antes de tocar el agua, separe de la red de corriente los equipos con una tensión >12 V CA o >30 V CC que se encuentran en el agua.

• No emplee el equipo cuando las líneas eléctricas o la caja estén dañadas.

• Opere el equipo sólo cuando no se encuentren personas en el agua.

Indicaciones de seguridad

Conexión eléctrica

• Las instalaciones eléctricas deben cumplir las prescripciones de montaje nacionales y se deben realizar sólo por un electricista calificado.

• Una persona es un electricista calificado cuando por su formación, conocimientos y experiencias profesionales es capaz y está autorizada a valorar y ejecutar los trabajos encargardos. Los trabajos como personal técnico también incluyen el reconocimiento de los posibles peligros y el cumplimiento de las correspondientes normas, prescripciones y disposiciones regionales y nacionales.

• En caso de preguntas y problemas diríjase a personal electricista especializado.

• Las líneas de prolongación y distribuidores de corriente (p. ej. enchufes múltiples) deben ser apropiados para el

empleo a la intemperie (protegido contra salpicaduras de agua).

• El equipo, las conexiones y las clavijas no son impermeables al agua y no se pueden tender ni montar en el agua.

• Proteja las conexiones de enchufe contra humedad.

• Conecte el equipo sólo a un tomacorriente instalado conforme a lo prescrito.

Page 31

- ES -

Funcionamiento seguro

• La distancia de seguridad del equipo al agua tiene que ser como mínimo de 2 m.

• No transporte ni tire el equipo por la línea eléctrica.

• Tienda las líneas con protección contra daños y garantice que ninguna persona tropiece con ellas.

• Abra la caja del equipo o las partes pertenecientes sólo si esto se requiere expresamente en estas instrucciones.

• Ejecute en el equipo sólo los trabajos descritos en estas instrucciones. Si no es posible eliminar determinados pro-

blemas diríjase a una oficina de atención a los clientes o en caso de dudas al fabricante.

• Emplee para el equipo sólo piezas de recambio y accesorios originales.

• No realice nunca modificaciones técnicas en el equipo.

Sobre estas instrucciones de uso

Bienvenido a OASE Living Water. La compra del producto BioPress 4000/6000/10000 es una buena decisión. Lea minuciosamente las instrucciones y familiarícese con el equipo antes de usar el mismo por primera vez. Todos los

trabajos en y con este equipo sólo se deben ejecutar conforme a estas instrucciones. Tenga necesariamente en cuenta las indicaciones de seguridad para garantizar un uso correcto y seguro del equipo. Guarde cuidadosamente estas instrucciones. Entregue estas instrucciones al nuevo propietario en caso de cambio de

propietario.

Símbolos en estas instrucciones

Indicaciones de advertencia

Las indicaciones de advertencia contenidas en estas instrucciones están clasificadas mediante palabras de advertencia que muestran la dimensión del peligro.

ADVERTENCIA

• Denomina una situación posiblemente peligrosa.

• En caso de incumplimiento, la consecuencia puede ser la muerta o una lesión muy grave.

CUIDADO

• Denomina una situación posiblemente peligrosa.

• En caso de incumplimiento, la consecuencia puede ser una lesión ligera.

INDICACIÓN

Informaciones que sirven para una mejor comprensión o la prevención de posibles daños materiales o medioambientales.

Otras indicaciones

 A Referencia a una ilustración, p. ej. ilustración A.

→ Referencia a otro capítulo.

Uso conforme a lo prescrito

BioPress 4000/6000/10000, denominado "equipo", se puede utilizar sólo de la forma siguiente:

• Para la operación con agua limpia.

• Para la limpieza mecánica y biológica de estanques de jardín

• Operación observando los datos técnicos.

La lámpara UVC montada en el equipo sirve para matar las algas y bacterias en el agua de estanque. Su radiación es peligrosa para los ojos y la piel, también en pequeñas dosificaciones. La lámpara UVC nunca se debe emplear en una carcasa defectuosa o fuera de su carcasa o para otros fines.

Para el equipo son válidas las siguientes limitaciones:

• No transporte nunca otros líquidos que no sea el agua.

• No opere nunca sin circulación de agua.

• No emplee el equipo para fines industriales.

• No emplee el equipo en combinación con productos químicos, alimentos y sustancias fácilmente inflamables o ex-

plosivas.

Page 32

- ES -

¡Atención!

Montaje

Emplee mangueras apropiadas para una presión mínima de 1 bar. Proceda de la forma siguiente:

 A

• BioPress 6000/10000: Acorte las boquillas portatubos escalonadas hasta que la abertura de conexión corresponda al diámetro del tubo flexible. De esta forma se evitan pérdidas de presión.

• Ponga las tuercas racores sobre las boquillas portatubos escalonadas, desplace y enrosque los tubos flexibles en la boquilla portatubo escalonada y asegúrelos con abrazaderas para tubos flexibles.

• Coloque la junta plana o el anillo en O en la tuerca racor para la boquilla portatubo y enrósquela en la entrada del filtro a presión.

• Coloque la junta plana con el medidor de paso en la tuerca racor para la boquilla portatubo escalonada transparente y enrósquela en la salida del filtro a presión. En la boquilla portatubo escalonada transparente con el medidor de paso se puede controlar el efecto limpiador del filtro a presión.

Emplazamiento

ADVERTENCIA

Son posibles la muerte o lesiones graves por tensión eléctrica peligrosa.

• Opere el equipo sólo con la cubierta protectora.

• Emplace el equipo protegido contra inundación a una distancia mínima de 2 m del agua.

Emplace el equipo de forma que no esté expuesto a la radiación directa del sol (max. 40 ºC). Proceda de la forma siguiente:

 B

• Coloque el filtro a presión por lo menos a 2 m de distancia del borde del estanque sobre una base resistente y plana y protegido contra la inundación. – Como alternativa se puede sumergir el filtro en la tierra hasta aprox. 5 cm debajo de las pinzas de cierre.

• La diferencia de altura entre la tapa del filtro y el punto de salida libre debe ser como máximo de 2 m.

• Observe de que se pueda acceder a la tapa sin problemas para poder ejecutar los trabajos en el equipo.

Puesta en marcha

ADVERTENCIA

Son posibles la muerte o lesiones graves por tensión eléctrica peligrosa.

• Desconecte la tensión de alimentación de todos los equipos que se encuentran en el agua antes de tocar el agua.

• Antes de realizar trabajos en el equipo desconecte la tensión de alimentación.

Proceda de la forma siguiente:  C

Importante:

No opere nunca el equipo con una presión del agua por encima de 0,2 bar.

• Conecte primero la bomba y después el equipo preclarificador UVC.

• No opere el equipo sin circulación de agua.

• El equipo se conecta automáticamente cuando se haya realizado la conexión eléctrica.

Conexión: Enchufe la clavija de red en el tomacorriente.

• La lámpara de control se ilumina.

• El medidor de paso en la boquilla portatubo escalonada en la salida se mueve.

Nota:

• El equipo alcanza su pleno efecto limpiador biológico algunas semanas después de su primera instalación.

• Una amplia actividad de las bacterias empieza a partir de una temperatura del agua de + 10 °C.

• El controlador de temperatura montado desconecta automáticamente la lámpara UVC en caso de un calentamiento

excesivo. La lámpara UVC se conecta automáticamente después del enfriamiento.

Compruebe la hermeticidad de todas las conexiones. Desconexión: Saque la clavija de la red.

Page 33

- ES -

Limpieza y mantenimiento

ADVERTENCIA

Son posibles la muerte o lesiones graves por tensión eléctrica peligrosa.

• Desconecte la tensión de alimentación de todos los equipos que se encuentran en el agua antes de tocar el agua.

• Antes de realizar trabajos en el equipo desconecte la tensión de alimentación.

Nota:

• Controle y limpie regularmente la salida de agua al estanque.

• Limpie regularmente (p. ej. cada cuatro semanas) los medios filtrantes, pero a más tardar cuando retorne agua turbia

o sucia de la salida de agua al estanque de jardín.

• Ejecute primero una limpieza rápida. Si esto no es suficiente ejecute una limpieza completa.

• Un filtro obstruido puede provocar fugas.

• No emplee productos de limpieza químicos.

Limpieza rápida

Proceda de la forma siguiente:  D

• Desconecte la bomba de filtro.

• Quite el tubo flexible de la salida del filtro desenroscando la tuerca racor (1).

• Quite el tubo flexible de la entrada del filtro desenroscando la tuerca racor y enrósquelo en la salida de filtro (2).

• Enrosque un tubo flexible de desagüe de suciedades con boquilla portatubo escalonada en la entrada de filtro.

• Conecte la bomba de filtro.

• Tire fuertemente del grifo de limpieza y “bombee” varias veces (3). Los elementos de espuma filtrantes se limpian de

forma mecánica hasta que el agua salga clara.

• Desconecte la bomba de filtro.

• Quite el tubo flexible de desagüe de suciedades y conecte los tubos flexibles de forma correcta para el funcionamiento

normal (ilustración A).

Ejecutar una limpieza completa

Proceda de la forma siguiente:  E

• Quite todos los tubos flexibles desenroscando las tuercas racor (1).

• Abra las pinzas de cierre del recipiente de filtro (2).

BioPress 4000: Sujete el recipiente de filtro en el sujetador y suba la tapa con el paquete de elementos de espuma filtrantes (3). BioPress 6000/10000: Suba la tapa con el paquete de elementos de espuma filtrantes (2).

• Coloque la tapa cabeza abajo sobre una base suave y limpia de forma que los elementos de espuma filtrantes con el anillo de presión estén hacia arriba (4).

• Quite el anillo de presión soltando la tuerca de la barra de tracción (4). Sujete la barra de tracción con un alicate universal para soltar la tuerca. Nota:No saque la barra de tracción de la tapa.

• Saque los elementos de espuma filtrantes (5).

• Límpielos presionándolos fuertemente bajo el agua corriente (6). Limpie los bioballs, los recipientes, la tapa con tubo

de rejilla y anillo de presión bajo agua corriente (6).

• Introduzca los elementos de espuma filtrantes hasta que la barra de tracción se encuentre en la entalladura de los

elementos de espuma filtrantes (7).

• Ponga el anillo de presión con la guía de barra hacia abajo y enrosque la tuerca en la barra de tracción (8). Sujete la barra de tracción con un alicate universal para fijar la tuerca. BioPress 6000/10000: El tubo de rejilla se tiene que encontrar completamente en el diámetro del anillo.

• Quite la junta de tapa del recipiente y compruebe si presenta daños, límpiela o sustitúyala y colóquela en el borde superior del recipiente.

• Presione la tapa con el paquete de elementos de espuma filtrantes sobre el recipiente y enclave las pinzas de cierre (9).

• Ejecute una limpieza rápida (véase limpieza rápida).

Page 34

- ES -

Limpieza del vidrio cuarzoso / sustitución de la lámpara UVC

CUIDADO

La radiación ultravioleta de la lámpara UVC puede quemar los ojos o la piel.

• No opere nunca la lámpara UVC fuera de la carcasa.

• No opere nunca la lámpara UVC en una carcasa defectuosa.

CUIDADO

El vidrio de cuarzo y la lámpara UVC se pueden romper y ocasionar lesiones de corte.

• Manipule con cuidado el vidrio de cuarzo y la lámpara UVC.

INDICACIÓN

Por razones de seguridad, la lámpara UVC sólo se puede conectar cuando se haya montado correctamente la cabeza del equipo en la carcasa.

Proceda de la forma siguiente:  F

Abertura del equipo preclarificador UVC

• Quite la tapa cobertora del equipo preclarificador UVC.

• Gire el equipo preclarificador UVC en sentido antihorario hasta el tope (cierre de bayoneta) y sáquelo junto con el

anillo en O cuidadosamente de la tapa del filtro (1).

• Afloje el tornillo de chapa hasta que la punta del tornillo esté encajada en la carcasa del tornillo de fijación (2).

• Desenrosque el tornillo de fijación en sentido antihorario (3).

• Saque el vidrio cuarzoso con el anillo en O con un ligero movimiento de giro hacia delante (4).

• Compruebe si el vidrio cuarzoso y el anillo en O están dañados y sutitúyalos si fuera necesario.

• Limpie el vidrio cuarzoso por fuera con un paño húmedo.

Sustitución de la lámpara UVC Importante: Emplee sólo lámparas cuya denominación y especificación de potencia se correspondan con las especifi-

caciones en la placa de datos técnicos. Para una potencia de filtraje óptima se debe cambiar la lámpara UVC después de aprox. 8.000 horas de servicio.

• Saque y cambie la lámpara UVC.

Montaje del equipo preclarificador UVC

• Introduzca el vidrio cuarzoso con el anillo en O hasta el tope en la cabeza del equipo (6).

• El anillo en O se tiene que presionar en la ranura entre la cabeza del equipo y el vidrio cuarzoso.

• Enrosque el tornillo de apriete en el sentido horario hasta el tope (7).

• Apriete el tornillo de chapa (8).

• Controle si el anillo en O (12) en la cabeza del equipo presenta daños y sustitúyalo si fuera necesario (9).

• Introduzca la cabeza del equipo cuidadosamente con una ligera presión en la carcasa. Los pivotes de la carcasa

tienen que agarrar en las ranuras del cierre de bayoneta.

• Gire la cabeza del equipo con una ligera presión en el sentido horario hasta el tope.

• Coloque de nuevo la tapa cobertora del equipo preclarificador UVC.

1. Afloje el tornillo de chapa hasta que la punta del tornillo esté encajada en la caja del tornillo de fijación.

2. Desenrosque el tornillo de fijación en sentido antihorario.

3. Saque el vidrio cuarzoso con la junta tórica con un ligero movimiento de giro hacia delante.

4. Saque y sustituya la lámpara UVC.

5. Introduzca el vidrio cuarzoso con la junta tórica cuidadosamente en la cabeza del equipo hasta el tope. – Limpie la junta tórica. Sustitúyala si estuviera dañada. – La junta tórica tiene que estar en la ranura entre la cabeza del equipo y el vidrio cuarzoso.

6. Enrosque el tornillo de fijación en sentido horario hasta el tope.

7. Apriete el tornillo de chapa.

Page 35

El equipo se mantiene seguro y trabaja de forma fiable con las piezas o Consulte los dibujos de piezas de recambio y las piezas de recambio en nuestra página web.

www.oase-livingwater.com/piezasderepuesto

Fallo

Causa

Acción correctora

El rendimiento del equipo es insuficiente.

El equipo funciona desde hace poco tiempo.

El pleno efecto limpiador biológico se alcanza después de algunas semanas.

El agua está extremadamente sucia.

Elimine las algas y hojas del estanque. Cambie el agua

Exceso de peces y animales en el estanque

Valor aproximativo: Peces en una longitud de aprox. 60 cm por 1 m³ de agua de estanque

Medios filtrantes sucios

Limpie los medios filtrantes

El tubo de vidrio cuarzoso está sucio

Desmonte el UVC y limpie el vidrio cuarzoso

La lámpara UVC ya no tiene rendimiento

La lámpara se tiene que sustituir después de

8.000 horas de servicio.

La indicación de la lámpara UVC no se ilu-

La clavija del UVC no está conectada a la red

Conecte la clavija de UVC a la red

Lámpara UVC defectuosa

Sustituya la lámpara UVC

Conexión defectuosa

Compruebe la conexión eléctrica

UVC sobrecalentado

El UVC se conecta automáticamente después del enfriamiento.

No sale agua por la entrada del estanque

La clavija de la bomba no está conectada a la red

Conecte la clavija de la bomba a la red Entrada del estanque obstruida

Limpie la entrada del estanque

Recipiente de filtro / carcasa de la bomba obstruidos

Limpie el recipiente de filtro / la carcasa de la bomba

- ES -

Almacenamiento / Conservación durante el invierno

• El equipo se tiene que poner fuera de servicio si la temperatura del agua baja por debajo de 8 °C o a más tardar cuando se esperen heladas.

• Vacíe el equipo, límpielo minuciosamente y compruebe si está dañado.

• Quite y limpie todos los medios filtrantes y almacénelos secos y protegidos contra heladas.

• El lugar de almacenamiento no debe estar al alcance de los niños.

• Cubra el recipiente de filtro de forma que no pueda entrar el agua de lluvia.

• Vacíe lo más posible todos los tubos flexibles, tuberías y conexiones.

Piezas de desgaste

• Medios filtrantes

• Lámpara UVC, vidrio cuarzoso y junta tórica para vidrio cuarzoso

Piezas de recambio

riginales de OASE.

Desecho

INDICACIÓN

Está prohibido desechar este equipo en la basura doméstica.

• Inutilice el equipo cortando el cable y entréguelo al sistema de recogida previsto.

Deseche la lámpara UVC a través del sistema de recogida previsto.

Eliminación de fallos

mina.

Page 36

- PT -

Tradução das instruções de uso originais

AVISO

• O aparelho pode ser utilizado por crianças com idade igual ou su- perior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência ou conhecimentos, enquanto vigiadas por adultos ou quando foram informadas sobre o uso seguro do aparelho e entenderam os riscos remanescentes.

• Crianças não podem brincar com o aparelho.

• A limpeza e a manutenção não podem ser realizadas por crianças

sem que sejam vigiadas por adultos.

• O disjuntor de corrente de avaria deve proteger o aparelho com o valor máximo de 30 mA - rated leakage current.

• Antes de conectar o aparelho, controlar que as características eléctricas do aparelho correspondem às da rede eléctrica. As caracterís-

ticas do aparelho estão indicadas na etiqueta de identificação, sobre a embalagem ou nestas instruções de uso.

• Morte ou graves lesões por electrocussão! Antes de meter a mão na água, desligue todos os aparelhos com uma tensão eléctrica >12 V AC ou >30 V DC que se encontram na água.

• O aparelho não pode ser utilizado quando apresenta cabos e fios defeituosos ou a carcaça danificada.

• Operar o aparelho só quando não estão pessoas na água.

Instruções de segurança

Conexão eléctrica

• Todas as instalações eléctricas devem preencher os requisitos constantes das normas nacionais, podendo ser reali- zadas só por um electricista qualificado e autorizado.

• É electricista quem em virtude da sua formação profissional, conhecimentos e experiência profissional tem a habili- tação e autorização para julgar e realizar os trabalhos dos quais for encarregado. O trabalho como electricista também

inclui a capacidade de reconhecer eventuais perigos e a observação das normas, disposições e regulamentos naci- onais e regionais.

• Se houver dúvidas ou problemas, dirija-se a um electricista qualificado e autorizado!

• Os fios de extensão e distribuidores eléctricos (por exemplo, conjunto de várias tomadas) devem ser autorizados

para a utilização fora da casa (protecção contra salpicos de água).

• O aparelho, os pontos de conexão e as fichas não são à prova de água, não podendo ser banhados.

• Proteger a ficha contra a penetração de água.

• Conectar o aparelho só com uma tomada instalada de acordo com as normas vigentes.

Page 37

- PT -

Operação segura

• Entre o aparelho e a água deve ser observada uma distância mínima de 2 m.

• Não transportar ou puxar o aparelho pelo cabo eléctrico.

• Instalar os cabos e fios de forma que estejam protegidos contra danificação e ninguém possa tropeçar.

• Não abrir a carcaça do aparelho ou os componentes do mesmo, a menos que as instruções de uso autorizem ex-

pressamente tal intervenção.

• Fazer só os trabalhos, no aparelho, descritos nestas instruções de uso. Recomendamos que se dirija a um centro de serviço ou, em caso de dúvida, ao fabricante, caso não consiga eliminar os problemas.

• Utilizar exclusivamente peças e acessórios originais para o aparelho.

• Nunca proceda a modificações técnicas do aparelho.

Informação relativa a estas instruções de uso

Bem-vindo a OASE Living Water. Com a aquisição do produto BioPress 4000/6000/10000 tomou uma boa decisão. Antes de utilizar pela primeira vez o aparelho, leia atentamente as instruções de uso e familiarize-se com a operação.

Todos os trabalhos com este aparelho poderão ser realizados exclusivamente conforme as presentes instruções. Observe estritamente as instruções de segurança com respeito ao uso correcto e seguro do aparelho. Guarde estas instruções de uso em local seguro. Se ceder o aparelho a outra pessoa, entregue-lhe as instruções de

uso.

Símbolos usados nestas instruções

Instruções de advertência

As instruções de advertência estão classificadas por palavras-sinal que informam sobre o grau do perigo.

ADVERTÊNCIA

• Refere-se a uma situação eventualmente perigosa.

• A não observação pode provocar a morte ou lesões muito graves.

CUIDADO

• Refere-se a uma situação eventualmente perigosa.

• A não observação pode provocar ligeiras lesões ou ferimentos não graves.

NOTA

Informações que servem para compreender melhor ou prevenir eventuais danos materiais ou ecológicos.

Outras instruções

 A Faz referência a uma figura, p. ex., figura A

→ Nota remissiva a outro capítulo

Emprego conforme o fim de utilização acordado

BioPress 4000/6000/10000, doravante designado aparelho", só pode ser utilizado conforme descrito abaixo:

• Para a operação com água limpa.

• Para a limpeza mecânica e biológica de lagos e tanques de jardim.

• Operação, sendo observadas as características técnicas.

A lâmpada UVC do aparelho serve para matar as algas e bactérias contidas na água do lago. Mesmo em baixas quantidades, os raios da lâmpada podem prejudicar os olhos e a pele. A lâmpada UVC nunca pode ser utilizada numa

carcaça defeituosa ou fora do aparelho ou para outros fins. O aparelho está sujeito a estas restrições:

• Nunca bombear outros líquidos que não a água.

• Nunca operar a bomba sem que seja percorrida por água.

• Não serve para utilizações industriais.

• Não utilizar em contacto com produtos químicos, géneros alimentícios, combustíveis ou substâncias explosivas.

Page 38

- PT -

Atenção! Não opere o aparelho com uma pressão de água superior a 0,2 bar!

Montagem

Recomendamos mangueiras que sirvam para uma pressão igual ou superior a 1 bar. Proceder conforme descrito abaixo:

 A

• BioPress 6000/10000: Encurtar os bocais escalonados até que a abertura corresponda ao diâmetro da mangueira.

Deste modo evitam-se perdas de pressão.

• Enfiar as porcas de capa sobre os bocais escalonados,ligar as mangueiras aos bocais escalonados e fixar mediante

abraçadeiras.

• Colocar o anel de vedação plano ou o O-ring na porca de capa para o bocal preto e enroscar ao ponto de entrada do

filtro de pressão.

• Colocar o anel de vedação plano, com indicador de passagem, na porca de capa para o bocal escalonado transpa-

rente e enroscar à saída do filtro de pressão.

No bocal transparente, com indicador de passagem, o utilizador pode controlar o efeito de limpeza do filtro de pres-

são.

Instalação

AVISO

Morte ou graves lesões por tensão eléctrica perigosa!

• Operar o aparelho só com a cobertura de protecção.

• O aparelho não pode ser banhado nem mergulhado e deve apresentar uma distância mínima de 2 m à

Coloque o aparelho num recinto que o proteja da radiação solar directa (max. 40 ºC). Proceder conforme descrito abaixo:

 B

• Coloque o filtro de pressão a uma distância mínima de 2 m da borda do tanque sobre uma base resistente e plana,

• A diferença de nível entre a tampa do filtro e o ponto de escoamento livre não pode exceder 2 m.

• Deve existir sempre acesso livre à tampa para poder fazer trabalhos no aparelho.

Colocar o aparelho em operação

água.

de forma que não possa ser banhado. – Como alternativa, o filtro pode ser embebido na terra até 5 cm por baixo das molas de fecho.

AVISO

Morte ou graves lesões por tensão eléctrica perigosa!

• Antes de meter a mão na água, desligue a alimentação eléctrica de todos os aparelhos que se encontram na água.

• Antes de trabalhar no aparelho, desligar a alimentação eléctrica.

Proceder conforme descrito abaixo:  C

Nota importante:

• Ligar primeiro a bomba e depois o aparelho de pré-tratamento UVC.

• Nunca operar o aparelho sem que seja percorrido por água.

• O aparelho é ligado automaticamente com o estabelecimento da alimentação eléctrica.

Ligar: Conectar a ficha à tomada.

• A lâmpada indicadora é acesa.

• O indicador de passagem, no interior do bocal escalonado transparente junto à saída, é movido.

Nota:

• Cada aparelho atinge o seu pleno efeito de limpeza biológica só depois de várias semanas.

• Uma acção eficiente ao nível das bactérias é obtida só a partir de uma temperatura da água de +10 °C.

• O termóstato desliga automaticamente a lâmpada UVC em caso de aquecimento excessivo. Depois de arrefecida, a

lâmpada volta a ser ligada.

Controlar a ausência de fugas em todos os pontos de união. Desligar: Desconectar a ficha.

Page 39

- PT -

Limpeza e manutenção

AVISO

Morte ou graves lesões por tensão eléctrica perigosa!

• Antes de meter a mão na água, desligue a alimentação eléctrica de todos os aparelhos que se encontram na água.

• Antes de trabalhar no aparelho, desligar a alimentação eléctrica.

Nota:

• Verifique e limpe regularmente a mangueira de retorno de água para o tanque.

• Convém limpar os elementos filtrantes com regularidade (p. ex. de 4 em 4 semanas), mas o mais tardar quando do

bocal de saída sai água suja ou turva para o tanque.

• Faça primeiro uma limpeza rápida. Se a limpeza rápida for insuficiente, será necessária uma limpeza completa.

• O filtro entupido pode provocar permeabilidades e fugas.

• Não use produtos químicos para a limpeza.

Limpeza rápida

Proceder conforme descrito abaixo:  D

• Desligar a bomba.

• Desenroscar a porca de capa a fim de retirar a mangueira do ponto de saída do filtro (1).

• Desenroscar a porca de capa a fim de retirar a mangueira do ponto de entrada do filtro e ligar ao ponto de saída (2).

• Ligar uma mangueira de descarga de água suja, dotada de bocal escalonado, ao ponto de entrada do filtro.

• Ligar a bomba.

• Puxar com força o puxador de limpeza e "bombear“ várias vezes (3). Os elementos de espuma são mecanicamente

limpos até que saia água clara.

• Desligar a bomba.

• Retirar a mangueira de água suja e voltar a ligar correctamente todas as mangueiras, com vista à operação nor-

mal (figura A).

Fazer limpeza total

Proceder conforme descrito abaixo:  E

• Abrir todas as porcas de capa e tirar todas as mangueiras (1).

• Abrir as molas de fecho do depósito do filtro (2).

BioPress 4000: Segurar o depósito pelo retentor e retirar a tampa com o pacote de elementos de espuma (3). BioPress 6000/10000: Retirar a tampa com o pacote de elementos de espuma (2)

• Colocar a tampa, com a cabeça voltada para baixo, sobre uma base macia e limpa de forma que os elementos de espuma e o anel de pressão estão virados para cima (4).

• Desenroscar a porca a fim de retirar o anel de pressão do tirante (4). Para desapertar a porca, segurar o tirante mediante um alicate universal. Nota: Não tirar o tirante da tampa.

• Afastar os elementos de espuma (5).

• Espremer bem várias vezes e limpar simultaneamente sob água corrente (6). Lavar em água corrente os bioballs, o

depósito, a tampa com tubo de rede e o anel de pressão (6).

• Colocar os elementos de espuma de modo que o tirante fique no rebaixo dos mesmos (7).

• Aplicar o anel de pressão com a guia virada para baixo e enroscar a porca ao tirante (8).

Para apertar a porca, segurar o tirante mediante um alicate universal. BioPress 6000/10000: O tubo de rede deve ajustar-se totalmente ao diâmetro do anel.

• Retirar o elemento de vedação do depósito e controlar com respeito a eventuais defeitos, limpar ou substituir o ele- mento e aplicar à borda superior do depóstito.

• Aplicar a tampa, com o pacote de elementos de espuma, ao depósito e fazer as molas (9) engatar.

• Fazer limpeza rápida (ver "Limpeza rápida").

Page 40

- PT -

Limpar o vidro de cristal / Mudar a lâmpada UVC

CUIDADO

A radiação ultravioleta da lâmpada UVC é susceptível de causar queimaduras dos olhos ou da pele.

• Nunca utilizar a lâmpada UVC fora da carcaça.

• Nunca utilizar a lâmpada UVC numa caixa defeituosa.

CUIDADO

O vidro de sílica e a lâmpada UVC podem partir-se e provocar cortadelas.

• Ter muito cuidado ao manusear o vidro de sílica e a lâmpada UVC.

NOTA

Por razões de segurança, a lâmpada UVC não pode ser activada sem que a cabeça do aparelho esteja cor-

rectamente montada na carcaça.

Proceder conforme descrito abaixo:  F

Abrir o aparelho de pré-tratamento UVC

• Retirar a tampa do aparelho de pré-tratamento UVC.

• Girar o aparelho de pré-tratamento UVC no sentido contrário ao dos ponteiros do relógio, até encontrar resistência

(fecho de baioneta), e retirar cuidadosamente da tampa do filtro juntamente com o O-ring (1).

• Desapertar o parafuso de rosca de chapa até que a sua ponta tenha entrado na caixa do parafuso de aperto (2).

• Desenroscar o parafuso de aperto no sentido contrário ao dos ponteiros do relógio (3).

• Retirar o vidro de cristal e o O-ring com um ligeiro movimento giratório (4).

• Controlar o vidro de cristal e o O-ring com respeitpo a eventuais defeitos e, se preciso, substituir.

• Limpar o lado exterior do vidro de cristal mediante um pano húmido.

Substituir a lâmpada UVC Nota importante:Podem ser utilizadas só lâmpadas cuja designação e potência correspondam às informações indica-

das na placa de características. Para garantir o efeito de filtragem óptimo, a lâmpada UVC deve ser substituída após 8.000 horas de serviço.

• Retirar e substituir a lâmpada UVC.

Montar o aparelho de pré-tratamento UVC

• Introduzir o vidro de cristal, com O-ring, na cabeça (6) do aparelho, até encontrarem resistência.

• Obrigar o O-ring a entrar na fenda situada entre a cabeça do aparelho e o vidro de cristal.

• Apertar o parafuso de aperto, no sentido dos ponteiros do relógio (7).

• Apertar o parafuso de rosca de chapa (8).

• Controlar oO-ring , na cabeça do aparelho, com respeito a eventuais defeitos e, se preciso, substituir (9).

• Introduzir cuidadosamente, com ligeira pressão, a cabeça na carcaça. As respigas da caixa devem entrar nas ranhu-

ras do fecho de baioneta.

• Girar com pouca pressão a cabeça do aparelho no sentido dos ponteiros do relógio, até encontrar resistência.

• Aplicar a tampa ao aparelho de pré-tratamento UVC.

1. Desandar o parafuso de rosca de chapa até que a sua ponta tenha entrado na caixa do parafuso de aperto.

2. Desenroscar o parafuso de aperto no sentido contrário ao dos ponteiros do relógio.

3. Retirar o vidro de cristal e o O-ring com um ligeiro movimento giratório.

4. Retirar a lâmpada UVC e substituir.

5. Introduzir o vidro de cristal com o O-ring na cabeça do aparelho, até encontrar resistência. – Limpar o O-ring e, se preciso, substituir. – D O O-ring deve encontrar-se na fenda situada entre a cabeça e o vidro de cristal.

6. Fixar o parafuso de aperto, no sentido dos ponteiros do relógio, até encontrar resistência.

7. Apertar o parafuso de rosca de chapa.

Page 41

Com peças de reposição originais da OASE, o aparelho

permanece seguro e opera perfeitamente.

Os desenhos e mones das peças de reposição podem ser

vistos na

www.oase-livingwater.com/spareparts_INT

Avaria/Falha

Causa

Remédio

Efeito insatisfatório do aparelho

Período de funcionamento insuficiente

O pleno efeito da limpeza biológica é atingido só após algumas semanas

Água muito suja

Tirar algas e folhas do lago, substituir a água

Excesso de animais no tanque

Valor de orientação: 60 cm de comprimento de peixe por 1 m³ de água

Elementos filtrantes sujos

Limpar os elementos filtrantes

Tubo de vidro sujo

Desmontar o aparelho UVC e limpar vidro de cristal

Lâmpada UVC sem rendimento

A lâmpada deve ser substituída de 8.000 em

8.000 horas

O LED da lâmpada UVC não se acende

A ficha do UVC não está conectada

Conectar a ficha eléctrica do aparelho UVC

Lâmpada UVC defeituosa

Substituir a lâmpada UVC

Ligação defeituosa

Verificar a ligação eléctrica

Sobreaquecimento UVC

Depois de arrefecido, o UVC é ligado automaticamente

Da mangueira de retorno do sistema não sai

A ficha eléctrica da bomba não está conectada

Conectar a ficha da bomba

Mangueira de retorno entupida

Desentupir a mangueira

Depósito do filtro ou carcaça da bomba entu-

pida

Limpar depósito do filtro ou carcaça da bomba

- PT -

Armazenar/Invernar

• O aparelho deve ser colocado fora de serviço a temperaturas inferiores a 8 °C da água ou em caso de geada.

• Esvaziar o aparelho, fazer limpeza cuidadosa e controlar quanto a eventuais defeitos.

• Tirar, limpar, secar e guardar à prova de geada todos os elementos do filtro.

• Guardar os elementos e componentes fora do alcance de crianças.

• Tapar o depósito do filtro de forma que não possa penetrar água pluvial.

• Esvaziar na medida do possível todas as mangueiras, tubos e ligações.

Peças de desgaste

• Elementos filtrantes

• Lâmpada UVC, cristal e O-ring para o cristal

Peças de reposição

nossa website.

Descartar o aparelho usado

NOTA

O aparelho não poderá ser eliminado com o lixo doméstico.

• Tornar o aparelho inutilizável pela separação dos fios eléctricos e entregar ao sistema de recolha selectiva.

Elimine a lâmpada UVC gasta só através do sistema de recolha selectiva de lixo.

Eliminação de falhas

água ao tanque

Page 42

- IT -

Traduzione delle istruzioni d'uso originali

AVVISO

• Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, se sono supervisionate o se sono state istruite sull'uso sicuro dell'apparecchio e che sono in grado di comprendere i pericoli che ne possono derivare.

• Ai bambini è vietato giocare con l'apparecchio.

• La pulizia e la manutenzione utente non devono essere effettuate

da bambini senza opportuna supervisione.

• L'apparecchio deve essere protetto con un dispositivo di protezione per correnti di guasto con una corrente di taratura di max. 30 mA.

• Collegare l'apparecchio solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica coincidono. I dati sono riportati sulla targhetta di identificazione dell'apparecchio, sulla confezione, oppure nelle presenti istruzioni d'uso.

• Possibilità di morte o di gravi lesioni dovute a folgorazione! Prima di infilare le mani nell'acqua, scollegare dalla tensione elettrica gli apparecchi in acqua funzionanti con una tensione >12 V AC o >30 V DC.

• Non utilizzare l'apparecchio se i cavi elettrici o l'alloggiamento sono danneggiati.

• Far funzionare l'apparecchio solo se non ci sono persone in acqua.

Avvertenze di sicurezza

Allacciamento elettrico

• Le installazioni elettriche devono soddisfare le disposizioni d'installazione nazionali e possono essere eseguite solo da un elettricista specializzato.

• Una persona viene considerata un elettricista specializzato se essa è abilitata e autorizzata - data la formazione professionale, le cognizioni tecniche e l'esperienza - a valutare e ad eseguire gli interventi conferiti. Il lavoro del tecnico comprende anche il saper riconoscere eventuali pericoli e l'osservanza delle norme, prescrizioni e disposizioni nazionali vigenti in materia.

• Rivolgersi ad un elettricista specializzato qualora dovessero sorgere domande e problemi.

• I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto

(protetti contro gli spruzzi d'acqua).

• L'apparecchio, gli attacchi e i connettori non sono a tenuta d'acqua, quindi non devono essere installati o montati nell'acqua.

• Proteggere i connettori dall'infiltrazione di umidità.

• Collegare l'apparecchio solo ad una presa installata secondo le norme.

Page 43

- IT -

Funzionamento sicuro

• La distanza di sicurezza fra apparecchio e acqua deve essere minimo 2 m.

• Non trasportare né tirare l'apparecchio per il cavo elettrico.

• Posare i cavi in modo che siano protetti contro i danni e assicurarsi che nessuno possa cadervi sopra.

• Aprire l'alloggiamento dell'apparecchio o dei relativi componenti solo se ciò è espressamente indicato nelle presenti

istruzioni.

• Eseguire sull'apparecchio solo le operazioni descritte in queste istruzioni. In caso di mancata risoluzione dei problemi, rivolgersi ad un centro d'assistenza autorizzato o in caso di dubbio al produttore.

• Impiegare per l'apparecchio solo parti di ricambio ed accessori originali.

• Non apportare mai modifiche tecniche all'apparecchio.

Sulle presenti istruzioni d'uso

Benvenuti all'OASE Living Water. Avete fatto un'ottima scelta acquistando il prodotto BioPress 4000/6000/10000. Prima della messa in servizio leggere attentamente le istruzioni d'uso e familiarizzare con l'apparecchio. Eseguire tutte

le operazioni su e con questo apparecchio osservando sempre le presenti istruzioni. Osservare attentamente le norme di sicurezza al fine di garantire un impiego corretto e sicuro dell'apparecchio. Conservare accuratamente queste istruzioni d'uso. Consegnarle al nuovo acquirente in caso di cambio di proprietà.

Simboli utilizzati in queste istruzioni

Avvertenze

Le avvertenze contenute in queste istruzioni sono contrassegnate da parole segnaletiche che indicano l'entità del rischio.

AVVISO

• Definisce una situazione possibilmente pericolosa.

• In caso di inosservanza ne possono conseguire la morte o serie lesioni.

CAUTELA

• Definisce una situazione possibilmente pericolosa.

• In caso di inosservanza ne possono conseguire leggere o lievi lesioni.

NOTA

Informazioni destinate ad una migliore comprensione o alla prevenzione di possibili danni materiali o all'ambiente.

Altre avvertenze

 A Riferimento ad un'illustrazione, ad es. illustrazione A.

→ Rimando ad un altro capitolo.

Impiego ammesso

Il BioPress 4000/6000/10000, chiamato "apparecchio", può essere utilizzato solo nel modo seguente:

• Per il funzionamento con acqua pulita.

• Per la pulizia meccanica e biologica di laghetti da giardino.

• Funzionamento in conformità alle caratteristiche tecniche.

La lampada UVC montata nell'apparecchio serve per uccidere alghe e batteri presenti nell'acqua del laghetto. Le radiazioni emesse sono pericolose per occhi e pelle anche in piccole dosi. Non utilizzare mai la lampada UVC in un corpo difettoso o al di fuori di quest'ultimo oppure per altri scopi.

Per l'apparecchio valgono le seguenti restrizioni:

• Non trasportare mai liquidi diversi dall'acqua.

• Non utilizzarlo mai senza flusso d'acqua.

• Non utilizzarlo per scopi commerciali o industriali.

• Non utilizzarlo unitamente a prodotti chimici, generi alimentari, sostanze facilmente infiammabili o esplosive.

Page 44

- IT -

Attenzione!

Montaggio

Utilizzare tubi flessibili adatti per una pressione minima di 1 bar. Procedere nel modo seguente:

 A

• BioPress 6000/10000: Accorciare le boccole a gradini in modo che l'apertura di attacco corrisponda al diametro del

tubo flessibile. In tal modo si evitano perdite di pressione.

• Spingere le ghiere sopra le boccole a gradini, spingere o avvitare i tubi flessibili sulla boccole e poi assicurare con

fascette stringitubo.

• Inserire la guarnizione piatta o l'O-ring nella ghiera per la boccola nera e avvitarli sull'entrata del filtro a pressione.

• Inserire la guarnizione piatta con bandiera di portata nella ghiera per la boccola a gradini trasparente e poi avvitarla

sull'uscita del filtro a pressione. Sulla boccola trasparente con bandiera di portata si può controllare l'effetto di depurazione del filtro a pressione.

Installazione

AVVISO

Possibilità di morte o di gravi lesioni per folgorazione!

• Far funzionare l'apparecchio solo con calotta di protezione.

• Installare l'apparecchio a prova di inondazione ad una distanza minima di 2 m dall'acqua.

Collocate l'apparecchio in modo che non sia esposto all'irradiazione solare diretta (max. 40 ºC). Procedere nel modo seguente:

 B

• Installare il filtro a pressione in modo che non venga inondato, minimo 2 m dal bordo del laghetto e su un fondo solido e piano. – Il filtro può essere anche interrato fino a circa 5 cm sotto i morsetti di chiusura.

• Il dislivello fra coperchio del filtro e punto di uscita libero non deve superare 2 m.

• Assicurarsi che l'accesso al coperchio sia libero in modo da poter eseguire gli interventi sull'apparecchio.

Messa in funzione

AVVISO

Possibilità di morte o di gravi lesioni per folgorazione!

• Prima di mettere le mani nell'acqua, disinserire la tensione di rete di tutti gli apparecchi ivi presenti.

• Disinserire la tensione di rete prima di intervenire sull'apparecchio.

Procedere nel modo seguente:  C

Importante:

• Avviare prima la pompa e poi il predepuratore UVC.

• Non utilizzare l'apparecchio senza flusso d'acqua.

• L'apparecchio viene avviato automaticamente una volta stabilito il collegamento elettrico.

Avviamento: Innestare la spina elettrica nella presa.

• La spia di controllo è accesa.

• La bandiera di portata nella boccola a gradini trasparente sull'uscita si muove.

Nota:

• In caso di nuova installazione l'apparecchio raggiunge l'effetto di depurazione biologico completo solo dopo alcune settimane.

• Un'intensa azione batterica è possibile solo a partire da una temperatura di + 10 °C.

• Il termostato incorporato disattiva automaticamente la lampada UVC in caso di surriscaldamento; dopo il raffredda-

mento la lampada UVC viene riattivata automaticamente.

Controllare la tenuta di tutti gli attacchi.

Spegnimento: Staccare la spina elettrica.

Pulizia e manutenzione

Non utilizzare mai l'apparecchio con una pressione dell'acqua superiore a 0,2 bar!

Page 45

AVVISO

Possibilità di morte o di gravi lesioni per folgorazione!

• Prima di mettere le mani nell'acqua, disinserire la tensione di rete di tutti gli apparecchi ivi presenti.

• Disinserire la tensione di rete prima di intervenire sull'apparecchio.

Nota:

• Controllare e pulire periodicamente lo scarico dell'acqua nel laghetto.

• Pulire periodicamente gli elementi filtranti (ad es. ogni 4 settimane), al più tardi quando dallo scarico dell'acqua rifluisce

nel laghetto acqua torbida o sporca.

• Per prima cosa eseguire una pulizia rapida. Se questo non basta eseguire una pulizia completa.

• Un filtro intasato può provocare difetti di tenuta.

• Non utilizzare detergenti chimici.

Pulizia rapida

Procedere nel modo seguente:  D

• Spegnere la pompa del filtro.

• Rimuovere il tubo flessibile dall'uscita del filtro svitando la ghiera (1).

• Rimuovere il tubo flessibile dall'entrata del filtro svitando la ghiera e poi avvitarlo sull'uscita del medesimo (2).

• Avvitare un tubo di scarico dello sporco con boccola a gradini sull'entrata del filtro.

• Avviare la pompa del filtro.

• Tirare energicamente la maniglia di pulizia e "pompare" più volte (3). Così gli elementi filtranti in espanso vengono

puliti meccanicamente finché l'acqua in uscita non è limpida.

• Spegnere la pompa del filtro.

• Rimuovere il tubo di scarico dello sporco e poi ricollegare correttamente i tubi flessibili per il funzionamento standard

(fig. A).

Eseguire una pulizia completa

Procedere nel modo seguente:  E

• Rimuovere tutti i tubi flessibili svitando le ghiere (1).

• Aprire i morsetti di chiusura del recipiente filtrante (2).

BioPress 4000: Tenere fermo il recipiente filtrante sul pressore e poi sollevare il coperchio con il pacchetto di elementi filtranti in espanso (3). BioPress 6000/10000: Sollevare il coperchio con il pacchetto di elementi filtranti in espanso (2).

• Sistemare il coperchio con la testa verso il basso su una base morbida e pulita in modo che gli elementi filtranti in espanso siano in alto con l'anello di pressione (4).

• Togliere l'anello di pressione rimuovendo il dado dal tirante (4). Per sbloccare il dado, tenere fermo il tirante agendo su una pinza universale. Nota: Non rimuovere il tirante dal coperchio.

• Sfilare gli elementi filtranti in espanso (5).

• Eseguire la pulizia sotto acqua corrente esercitando una forte compressione (6): bioballs, recipiente, coperchio con

tubo reticolare e anello di pressione (6).

• Spingere gli elementi filtranti in espanso in modo che il tirante sia posizionato nello spazio vuoto dei medesimi (7).

• Posizionare l'anello di pressione con la guida dell'asta verso il basso e poi avvitare il dado sul tirante (8).

Per avvitare il dado, tenere fermo il tirante agendo su una pinza universale. BioPress 6000/10000: Il tubo reticolare deve poggiare completamente nel diametro dell'anello.

• Rimuovere la guarnizione del coperchio e controllare se è danneggiata, pulirla oppure sostituirla e poi applicarla sul bordo superiore del recipiente.

• Applicare il coperchio con il pacchetto di elementi filtranti sul recipiente e poi innestare i morsetti di chiusura (9).

• Eseguire la pulizia rapida (vedi pulizia rapida).

- IT -

Page 46

- IT -

Pulire vetro di quarzo / Sostituire lampada UVC

CAUTELA

La radiazione ultravioletta della lampada UVC può ustionare gli occhi o la cute.

• Non utilizzare mai la lampada UVC al di fuori del corpo.

• Non utilizzare mai la lampada UVC in un corpo difettoso.

CAUTELA

Il vetro al quarzo e la lampada UVC possono frantumarsi e causare lesioni da taglio.

• Manipolare cautamente il vetro di quarzo e la lampada UVC.

NOTA

Per motivi di sicurezza è possibile accendere la lampada UVC solo se la testa dell'apparecchio è montata correttamente nella scatola.

Procedere nel modo seguente:  F

Aprire il predepuratore UVC

• Rimuovere la calotta protettiva dal predepuratore UVC.

• Girare il predepuratore in senso antiorario fino alla battuta (chiusura a baionetta) e poi sfilarlo cautamente dal coper-

chio del filtro unitamente all'O-ring (1).

• Sbloccare la vite autofilettante finché la relativa punta non è incassata nel corpo della vite di serraggio (2).

• Sbloccare la vite di serraggio in senso antiorario (3).

• Sfilare in avanti il vetro di quarzo con l'O-ring eseguendo un leggero movimento rotante (4).

• Controllare se il vetro di quarzo e l'O-ring sono danneggiati, eventualmente sostituire.

• Pulire il vetro di quarzo dall'esterno con un panno umido.

Sostituire la lampada UVC Importante: Utilizzare solo lampade la cui denominazione e indicazione di potenza corrispondono ai dati riportati sulla

targhetta di identificazione. Per ottenere una potenza di filtraggio ottimale, si consiglia di sostituire la lampada UVC dopo circa 8.000 ore d'eserci-

zio.

• Sfilare la lampada UVC e sostituirla.

Assemblare il predepuratore UVC

• Inserire il vetro di quarzo con O-ring fino alla battuta nella testa dell'apparecchio (6).

• Premere l'O-ring nella fessura fra testa dell'apparecchio e vetro di quarzo.

• Stringere la vite di serraggio in senso orario fino alla battuta (7).

• Stringere la vite autofilettante (8).

• Controllare se l'O-ring sulla testa dell'apparecchio è danneggiato, eventualmente sostituire (9).

• Spingere cautamente la testa nel corpo esercitando una leggera pressione. I perni del corpo devono far presa nelle

scanalature della chiusura a baionetta.

• Esercitando una leggera pressione girare la testa dell'apparecchio in senso orario fino alla battuta.

• Applicare nuovamente la calotta protettiva del predepuratore UVC.

1. Sbloccare la vite autofilettante finché la relativa punta non è incassata nel corpo della vite di serraggio.

2. Sbloccare la vite di serraggio in senso antiorario.

3. Sfilare in avanti il vetro di quarzo con l'O-ring eseguendo un leggero movimento rotante.

4. Sfilare e sostituire la lampada UVC.

5. Premere il vetro di quarzo con O-ring cautamente nella testa dell'apparecchio fino alla battuta. – Pulire l'O-ring, sostituirlo se danneggiato. – L'O-ring deve essere nella fessura fra testa dell'apparecchio e vetro di quarzo.

6. Stringere la vite di serraggio in senso orario fino alla battuta.

7. Stringere la vite autofilettante.

Page 47

Con ricambi originali OASE l'apparecchio rimane sicuro e funzionerà sempre regolarmente. Per i disegni dei ricambi e per i ricambi stessi, vedere al nostro sito I

www.oase-livingwater.com/spareparts_INT

Anomalia

Causa

Intervento

L'apparecchio non fornisce prestazioni soddi-

Apparecchio non in funzione da molto tempo

L'effetto di depurazione biologico completo viene raggiunto solo dopo alcune settimane

L'acqua è estremamente sporca

Togliere alghe e foglie dal laghetto, cambiare l'acqua

Eccessiva quantità di pesci e di altri animali

Valore orientativo: lunghezza dei pesci ca. 60 cm in 1 m³ d'acqua

Gli elementi filtranti sono sporchi

Pulire gli elementi filtranti

Il tubo di vetro di quarzo è sporco

Smontare l'UVC e pulire il vetro di quarzo

La lampada UVC non ha più potenza

Sostituire la lampada dopo 8.000 ore d'esercizio

Indicatore lampada UVC non acceso

Spina elettrica dell'UVC non collegata

Collegare la spina elettrica dell'UVC

Lampada UVC difettosa

Sostituire la lampada UVC

Collegamento difettoso

Controllare il collegamento elettrico

UVC surriscaldato

Attivazione automatica dell'UVC dopo il raffreddamento

Nessuna uscita d'acqua dall'entrata nel la-

Spina elettrica della pompa non collegata

Collegare la spina elettrica della pompa

Entrata laghetto intasata

Pulire l'entrata

Recipiente filtrante/corpo della pompa intasati

Pulire recipiente filtrante/corpo della pompa

- IT -

Immagazzinaggio/Invernaggio

• Mettere fuori servizio l'apparecchio in caso di temperature dell'acqua inferiori a 8 °C o al più tardi quando si prevede il gelo.

• Svuotare l'apparecchio, eseguire una pulizia accurata e controllare se è danneggiato.

• Rimuovere tutti gli elementi filtranti, pulirli e poi immagazzinarli in un luogo asciutto e non esposto al gelo.

• Il luogo di deposito non deve essere accessibile ai bambini.

• Coprire il recipiente di filtraggio in modo da evitare la penetrazione dell'acqua piovana.

• Svuotare per quanto possibile tutti i tubi flessibili, le tubazioni e gli attacchi.

Pezzi soggetti a usura

• Filtermedien

• Lampada UVC, vetro di quarzo e O-ring per vetro di quarzo

Parti di ricambio

nternet.

Smaltimento

NOTA

Non smaltire questo apparecchio gettandolo nei rifiuti domestici!

• Rendere inutilizzabile l'apparecchio tagliando i cavi e poi smaltirlo attraverso l'apposito sistema di ritiro.

Smaltire la lampada UVC solo attraverso l'apposito sistema di ritiro.

Eliminazione di anomalie

sfacenti

ghetto

Page 48

- DA -

Oversættelse af den originale brugsanvisning

ADVARSEL

• Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici.

• Børn må ikke lege med apparatet.

• Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

• Apparatet skal afsikres med lækageafbryder indstillet til en nominel

fejlstrøm på maksimalt 30 mA.

• Enheden må kun tilsluttes, hvis de elektriske data for enheden og strømforsyningen stemmer overens. Enhedens data findes på enhedens typeskilt, på emballagen eller i denne brugsanvisning.

• Der kan opstå død eller svære kvæstelser pga. elektrisk stød! Før du rækker ned i vandet, skal apparater med en spænding >12 V AC eller >30 V DC kobles fra strømnettet.

• Anvend ikke apparatet, hvis de elektriske ledninger eller huset er beskadiget.

• Apparatet må kun anvendes, når der ikke er personer i vandet.

Sikkerhedsanvisninger

El-tilslutning

• Elektriske installationer skal overholde de nationale byggebestemmelser og må kun udføres af en autoriseret elektriker.

• En person betragtes som autoriseret elektriker, hvis vedkommende som følge af sin faglige uddannelse, sin viden og erfaring er i stand til og berettiget til at bedømme og udføre det arbejde, som er blevet overdraget til vedkommende. Arbejdet som autoriseret elektriker omfatter også erkendelse af eventuelle farer og hensyntagen til relevante regionale og nationale normer, forskrifter og bestemmelser.

• Ved spørgsmål og problemer rettes henvendelse til en autoriseret el-installatør.

• Forlængerledning og strømfordeler (f.eks. strømskinne) skal være egnet til udendørs brug (stænktæt).

• Apparatet, tilslutningerne og stikkene er ikke vandtætte og må ikke monteres i vand.

• Beskyt stikforbindelser mod fugt.

• Tilslut kun apparatet i en forskriftsmæssigt installeret stikkontakt.

Page 49

- DA -

Sikker drift

• Sikkerhedsafstanden fra enheden til bassinet skal være på mindst 2 m.

• Apparatet må ikke bæres eller trækkes i den elektriske ledning.

• Læg kablerne, så de er beskyttet mod skader, og sørg for, at ingen kan snuble over dem.

• Apparatets kabinet eller tilhørende dele må kun åbnes, hvis du udtrykkeligt bliver opfordret til det i vejledningen.

• Der må kun gennemføres arbejde på apparatet, som er beskrevet i denne vejledning. Henvend dig til et autoriseret

serviceværksted eller i tvivlstilfælde til producenten, hvis det ikke er muligt at afhjælpe problemerne.

• Brug kun originale reservedele og originalt tilbehør til apparatet.

• Foretag aldrig tekniske ændringer på apparatet.

Om denne brugsanvisning

Velkommen til OASE Living Water. Med dit køb af BioPress 4000/6000/10000 har du truffet et godt valg. Inden du bruger apparatet første gang, er det vigtigt, at du læser brugsanvisningen grundigt igennem og gør dig fortro-

lig med apparatet. Alle arbejder på og med dette apparat må kun udføres iht. foreliggende vejledning. Sikkerhedshenvisningerne skal ubetinget overholdes for korrekt og sikker anvendelse. Opbevar denne brugsanvisning omhyggeligt. Ved ejerskifte, videregiv venligst brugsanvisningen.

Symboler i denne vejledning

Advarsler

Advarslerne i denne vejledning er klassificeret med signalord, der angiver farens omfang.

ADVARSEL

• Betegner en muligvis farlig situation.

• Manglende overholdelse kan medføre død eller alvorlige kvæstelser.

FORSIGTIG

• Betegner en muligvis farlig situation.

• Manglende overholdelse kan medføre lette eller mindre kvæstelser.

OBS!

Oplysninger der medvirker til bedre forståelse eller til forebyggelse af mulige materielle skader eller miljøskader.

Yderligere anvisninger

 A Henvisning til en figur, f.eks. figur A.

→ Henvisning til et andet kapitel.

Formålsbestemt anvendelse

BioPress 4000/6000/10000, kaldet "enheden", må udelukkende anvendes på følgende måde:

• Til brug med rent vand.

• Til mekanisk og biologisk rensning af havedamme

• Drift ved overholdelse af de tekniske data.

Den indbyggede UVC-pære i apparatet er beregnet til at dræbe alger og bakterier i bassinvandet. Strålingen fra pæren er farlig for øjnene og huden også i lave doser. UVC-pæren må aldrig anvendes i et defekt hus eller udenfor huset eller til andre formål.

Der gælder følgende restriktioner for apparatet:

• Anvend aldrig andre væsker end vand.

• Må aldrig betjenes uden gennemstrømning af vand.

• Må ikke anvendes til erhvervs- eller industrimæssige formål.

• Må ikke sættes i forbindelse med kemikalier, levnedsmidler, let brændbare eller eksplosive stoffer.

Page 50

- DA -

Forsigtig! Brug aldrig enheden med et større vandtryk end 0,2 bar!

Montering

Brug slanger, der er egnede til et tryk på mindst 1 bar. Sådan gør du:

 A

• BioPress 6000/10000: Afkort de trinvise slangestudser netop så meget, at tilslutningsåbningen svarer til slangens diameter. Derved undgås tryktab.

• Skub omløbermøtrikkerne over de trinvise slangestudse på filteret, skub eller drej slangerne på de trinvise slangestudse, og arreter dem ved hjælp af slangeklemmer.

• Læg pakning respektive O-ring i omløbermøtrikken til den sorte slangestuds og skru den på indløbeet til trykfiltret.

• Læg pakning med flowfordeler i omløbermøtrikken til den transparente trinvise slangestuds og skru den på trykløbets

udløb. Du kan kontrollere trykfiltrets rensevirkning på den transparente trinvise slangestuds med flowfordeleren.

Opstilling

ADVARSEL

Død eller alvorlige kvæstelser pga. farlig elektrisk spænding!

• Anvend kun apparatet med beskyttelseskappe.

• Apparatet skal opstilles i en afstand af mindst 2 m fra vandet, så det ikke oversvømmes.

Stil apparatet så det ikke udsættes for direkte sollys (max. 40 ºC). Sådan gør du:

 B

• Anbring trykfilteret mindst 2 m fra bassinkanten på et fast og jævnt underlag, så det er sikret mod oversvømmelse. – Alternativt kan filteret også sættes ned i jorden til ca. 5 cm under lukkeklemmerne.

• Højdeforskellen mellem filterdækslet og det frie udløbssted må maksimalt være 2 m.

• Sørg for uhindret adgang til dækslet, så der kan udføres arbejder på apparatet.

Idrifttagning

ADVARSEL

Død eller alvorlige kvæstelser pga. farlig elektrisk spænding!

• Sluk for strømtilførslen til alle apparater der befinder sig i vandet, før du stikker hånden ned i vandet.

• Sluk for apparatet før du arbejder på det.

Sådan gør du:  C

Vigtigt:

• Tænd først pumpen, derefter UVC-forrenseenheden.

• Betjen ikke apparatet uden vandgennemstrømning.

• Apparatet tænder automatisk, når strømmen er sluttet til.

Tilslutning: Anbring netstikket i stikdåsen.

• Kontrollampe lyser.

• Flowfordeleren i den gennemsigtige trinvise slangestuds på udløbet bevæger sig.

OBS:

• Ved nyinstallering opnår apparatet først sin fuldstændige biologiske rensevirkning efter nogle uger.

• Bakterieaktiviteten kommer først til udfoldelse fra en vandtemperatur på + 10 °C.

• Den indbyggede temperaturovervågning slukker automatisk for UVC-lampen ved overophedning; når lampen er kølet

af, tændes der automatisk for den igen.

Kontrollér, at alle tilslutninger er tætte. Frakobling: Træk netstikket ud.

Page 51

- DA -

Rengøring og vedligeholdelse

ADVARSEL

Død eller alvorlige kvæstelser pga. farlig elektrisk spænding!

• Sluk for strømtilførslen til alle apparater der befinder sig i vandet, før du stikker hånden ned i vandet.

• Sluk for apparatet før du arbejder på det.

OBS:

• Kontrollér og rengør vandafløbet til bassinet regelmæssigt.

• Rengør filtermedierne regelmæssigt (f.eks. hver fjerde uge), senest når der fra vandafløbet ledes uklart eller snavset

vand tilbage i havedammen.

• Foretag først en hurtig rengøring. Hvis det ikke er tilstrækkeligt, skal der udføres en komplet rengøring.

• Et tilstoppet filter kan forårsage utætheder.

• Undgå brug af kemiske rengøringsmidler.

Hurtig rengøring

Sådan gør du:  D

• Sluk for filterpumpen.

• Afmonter slangen fra filterudløbet ved at dreje omløbermøtrikken af (1).

• Afmonter slangen fra filterindløbet ved at dreje omløbermøtrikken af, og skru den på filterudløbet (2).

• Skru en smudsafløbsslange med trinvis slangestuds på filterindløbet.

• Tænd filterpumpen.

• Træk hårdt i rengøringsgrebet, og "pump" flere gange (3). På den måde renses filterskummet mekanisk, indtil det

udløbende vand bliver klart.

• Sluk for filterpumpen.

• Afmonter smudsafløbsslangen og tilslut atter slangerne korrekt til normal brug (figur A).

Gennemfør komplet rengøring

Sådan gør du:  E

• Fjern alle slanger ved at skrue omløbermøtrikkerne af (1).

• Åbn filterbeholderens lukkeklemmer (2).

BioPress 4000: Hold filterbeholderen fast på tilholderen og løft låget med filterskumpakken af (3). BioPress 6000/10000: Løft låget med filterskumpakken af (2)

• Læg låget med hovedet nedad på et blødt, rent underlag, således at filterskummet med presringen vender opad (4).

• Tag presringen af ved at fjerne møtrikken fra trækstangen (4).

Løsn møtrikken ved at holde trækstangen kontra med en kombitang. OBS: Træk ikke trækstangen ud af dækslet.

• Træk filterskummet af (5).

• Rengør ved at trykke hårdt sammen under rindende vand (6). Rengør bioballs, beholder, dæksel med gitterrør og

presring under rindende vand (6).

• Skub filterskummet på, så trækstangen ligger i filterskummets udsparing (7).

• Monter presringen med stangføringen nedad, og skru møtrikken på trækstangen (8).

Skru møtrikken fast ved at holde trækstangen kontra med en kombitang. BioPress 6000/10000: Gitterrøret skal udfylde ringdiameteren helt.

• Tag dækseltætningen af beholderen og kontroller den for beskadigelser, rengør den respektive udskift den og læg den på beholderens øverste kant.

• Tryk dækslet med filterskumpakken på beholderen så lukkeklemmerne går i indgreb (9).

• Foretag en hurtig rengøring (se Hurtig rengøring).

Page 52

- DA -

Rengøring af kvartsglas/udskiftning af UVC-pære

FORSIGTIG

Den ultraviolette stråling fra UVC-pæren kan medføre forbrændinger på øjne eller hud.

• Brug aldrig UVC-pæren uden for huset.

• Brug aldrig UVC-pæren i et defekt hus.

FORSIGTIG

Kvartsglas og UVC-pære kan gå itu og medføre snitsår.

• Kvartsglasset og UVC-pæren skal behandles forsigtigt.

HENVISNING

Af sikkerhedsmæssige grunde kan UVC-pæren først tændes, når apparathovedet er korrekt monteret i huset.

Sådan gør du:  F

Åbning af UVC-forrenseenheden

• Afmonter dækkappen til UVC-forrenseenheden.

• Drej UVC-forrenseenheden mod urets retning indtil anslag (bajonetlås), og træk den forsigtigt ud af filterets dæksel

sammen med O-ringen (1).

• Løsn pladeskruen, indtil skruespidsen er sænket ned i klemskruens kabinet (2).

• Skru klemskruen af modsat urets retning (3).

• Træk kvartsglasset med O-ringen af fremefter med en let drejebevægelse (4).

• Kontroller kvartsglas og O-ring for beskadigelser og udskift om nødvendigt.

• Rengør kvartsglasset udvendigt med en fugtig klud.

Udskiftning af UVC-pæren Vigtigt: Der må kun bruges pærer, hvis betegnelse og effektangivelse stemmer overens med oplysningerne på type-

skiltet. For at sikre en optimal filtereffekt bør du udskifte UVC-pæren efter ca. 8.000 brugstimer.

• Tag UVC-pæren ud, og udskift den.

Saml UVC-forrenseenheden

• Sæt kvartsglasset med O-ringen ind i apparathovedet (6) indtil anslag.

• O-ringen skal trykkes ned i slidsen mellem apparathovedet og kvartsglasset.

• Skru klemskruen fast i urets retning indtil anslag (7).

• Stram pladeskruen (8).

• Kontroller O-ringen på apparathovedet for beskadigelser og udskift om nødvendigt (9).

• Skub forsigtigt apparathovedet ind i huset med et let tryk. Tapperne på huset skal gribe ind i bajonetlåsens fordybnin-

ger.

• Drej apparathovedet i urets retning med et let tryk indtil anslag.

• Monter dækkappen til UVC-forrenseenheden igen.

1. Løsn pladeskruen, indtil skruespidsen er sænket ned i klemskruens kabinet.

2. Skru klemskruen af modsat urets retning.

3. Træk kvartsglasset med o-ringen af fremefter med en let drejebevægelse.

4. Træk UVC-pæren ud, og udskift den.

5. Sæt kvartsglasset med o-ringen forsigtigt ind i apparathovedet indtil anslag. – Rengør o-ringen, og udskift den, hvis den er beskadiget. – O-ringen skal ligge i slidsen mellem apparathovedet og kvartsglasset.

6. Skru spændeskruen fast i urets retning indtil anslag.

7. Spænd pladeskruen.

Page 53

Med originale reservedele fra OASE forbliver apparatet sikkert og fortsætter med at arbejde pålideligt. Reservedelstegninger og reservedele findes på vores hjemmeside.

www.oase-livingwater.com/spareparts_INT

Fejl

Årsag

Afhjælpning

Apparatet giver ikke en tilfredsstillende virkning

Enheden har ikke været i funktion særlig længe

Den fuldstændige biologiske renseeffekt opnås først efter nogle uger

Vandet er meget snavset

Fjern alger og blade fra bassinet, udskift vandet

Fiske- og dyrebestanden er for stor

Vejledende værdi: ca. 60 cm fisk pr. 1 m³ bassinvand

Filtermedierne er tilsmudsede

Rengør filtermedierne

Kvartsglasrøret er tilsmudset

Demonter UVC og rengør kvartsglasset

UVC-pæren er uden effekt

Pæren skal udskiftes efter ca. 8.000 driftstimer

UVC-kontrollampen lyser ikke

Netstikket fra UVC er ikke tilsluttet

Tilslut netstikket fra UVC

UVC-pæren er defekt

Udskift UVC-pæren

Tilslutningen er defekt

Kontrollér den elektriske tilslutning

UVC er overophedet

Efter afkøling tændes der automatisk for UVC

Der kommer ikke vand ud af bassinindløbet

Pumpens netstik er ikke sluttet til

Slut pumpens netstik til

Bassinindløbet er tilstoppet

Rengør bassinindløbet

Filterbeholder/pumpehuset er tilstoppet

Rengør filterbeholder/pumpehuset

Opbevaring/overvintring

• Ved vandtemperaturer under 8 °C eller senest ved forventet frostvejr skal apparatet tages ud af drift.

• Tøm apparatet, rengør det grundigt og kontroller for skader.

• Fjern alle filtermedier, rengør dem, og opbevar dem tørt og frostfrit.

• Opbevaringsstedet skal være utilgængeligt for børn.

• Tildæk filterbeholderen, så der ikke kan trænge regnvand ind.

• Tøm samtlige slanger, rørledninger og tilslutninger, så vidt det er muligt.

Lukkedele

• Filtermedier

• UVC-pære, kvartsglas og o-ring til kvartsglas

Reservedele

Bortskaffelse

OBS!

Dette apparat må ikke bortskaffes som husholdningsaffald.

• Apparatet gøres ubrugeligt ved at skære kablet af og bortskaffes via det dertil beregnede genbrugssystem.

Bortskaf UVC-lampen på genbrugssteder, der er beregnet til det.

Fejlafhjælpning

- DA -

Page 54

- NO -

Oversettelse av den originale bruksanvisningen

ADVARSEL

• Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med reduserte fysiske, sensoriske eller mentale begrensninger, eller som mangler erfaring og kunnskap, hvis de er under oppsikt eller har fått opplæring i riktig bruk av apparatet, og forstår farene forbundet med å bruke dette.

• Barn må ikke leke med apparatet.

• Rengjøring eller brukervedlikehold må ikke utføres av barn uten at

de er under oppsikt.

• Apparatet må være sikret gjennom en jordfeilbryter med en utløserstrøm på maksimalt 30 mA.

• Koble apparatet bare til dersom de elektriske dataene til apparatet og strømforsyningen stemmer overens. Du finner apparatdataene på typeskiltet på apparatet, på forpakningen og i denne bruksanvisningen.

• Strømstøt kan føre til død eller alvorlige personskader! Før du griper

ned i vannet må apparatene i vannet med en spenning >12 V AC eller >30 V DC kobles fra strømnettet.

• Bruk ikke apparatet når elektriske ledninger eller hus er skadet.

• Apparatet skal kun brukes hvis det ikke oppholder seg personer i

vannet.

Sikkerhetsanvisninger

Elektrisk tilkobling

• Elektriske installasjoner må tilsvare nasjonale installasjonsforskrifter og må kun gjennomføres av en fagperson.

• En person teller som elektrofagperson, hvis vedkommende på grunn av faglig utdanning, kunnskap og erfaring er

skikket og berettiget til å vurdere og utføre arbeidene vedkommende får tildelt. Arbeidet som fagperson omfatter også å oppdage mulige farer og følge gjeldende regionale og nasjonale normer, forskrifter og bestemmelser.

• Kontakt en elektrofagperson ved spørsmål og problemer.

• Skjøteledninger og strømfordelere (f. eks. stikkontaktlister) må være beregnet for utendørs bruk (beskyttet mot vann-

sprut).

• Apparatet, tilkoblinger og plugger er ikke vanntette og må ikke plasseres hhv. monteres i vann.

• Beskytt pluggforbindelser mot fuktighet.

• Apparatet må bare kobles til en forskriftsmessig installert stikkontakt.

Page 55

- NO -

Sikker drift

• Sikkerhetsavstanden fra apparatet til vannet må være minst 2 m.

• Ikke bær eller trekk apparatet etter den elektriske ledningen.

• Legg ledningene slik at de er beskyttet mot skader, og pass på at ingen kan snuble i dem.

• Åpne huset på apparatet eller tilhørende deler kun hvis det uttrykkelig oppfordres til det i bruksanvisningen.

• Utfør kun arbeid på apparatet som er beskrevet i denne bruksanvisningen. Kontakt autorisert kundeservice eller pro-

dusenten ved tvil eller hvis problemet ikke kan utbedres.

• Bruk kun originale reservedeler og originalt tilbehør for apparatet.

• Utfør aldri tekniske endringer på apparatet.

Om denne bruksanvisningen:

Velkommen til Oase Living Water. Med kjøpet av produktet BioPress 4000/6000/10000 har du gjort et godt valg. Les denne bruksanvisningen nøye og gjør deg kjent med apparatet før du tar det i bruk første gang. Alt arbeid på og

med dette apparatet skal gjennomføres etter de anvisninger som foreligger. Ta hensyn til sikkerhetsanvisningene for riktig og sikker bruk av apparatet. Ta godt vare på denne bruksanvisningen. Hvis apparatet selges skal bruksanvisningen følge med.

Symboler i denne bruksanvisningen

Advarsler

Advarslene i denne bruksanvisningen er klassifisert med signalord som antyder graden av fare.

ADVARSEL

• Betegner en potensielt farlig situasjon.

• Å ignorere advarselen kan føre til død eller alvorlig personskade.

FORSIKTIG

• Betegner en potensielt farlig situasjon.

• Å ignorere advarselen kan føre til lett eller ubetydelig personskade.

MERK

Informasjon som skal gi bedre forståelse eller som skal bidra til å forebygge eventuelle materielle skader eller miljøødeleggelser.

Andre merknader

 A Viser til en illustrasjon, f.eks. Illustrasjon A.

→ Viser til et annet kapittel.

Tilsiktet bruk

BioPress 4000/6000/10000, kalt "utstyret", må kun brukes på følgende måte:

• Skal kun drives med rent vann.

• For mekanisk og biologisk rensing av hagedammer.

• Drift ved overholdelse av tekniske data.

Den UVC-lampen som er innebygd i apparatet, er til for å drepe alger og bakterier i damvannet. Strålingen fra denne er farlig for øynene og huden, også i små doser. UVC-lampen må aldri brukes i et defekt hus eller utenfor huset den er montert i, eller bli brukt for andre formål.

Følgende restriksjoner gjelder for apparatet:

• Bruk aldri apparatet til å pumpe andre væsker enn vann.

• Skal aldri brukes uten vanngjennomstrømning.

• Skal ikke brukes for nærings- eller industriformål.

• Skal ikke brukes i forbindelse med kjemikalier, næringsmidler, lett brennbare eller eksplosive stoffer.

Page 56

- NO -

Forsiktig!Bruk aldri apparatet med mer enn 0,2 bar vanntrykk!

Montering

Bruk slanger som er egnet for minst 1 bar trykk. Slik går du frem:

 A

• BioPress 6000/10000: Trinnslangetuten skal være så kort at tilkoblingsåpningen tilsvarer slangediameteren. På den måten unngås trykktap.

• Skyv nippelmutteren over trinnslangetuten, skyv evt. vri slangene på trinnslangetutene og sikre med slangeklemmer.

• Legg inn flatpakning hhv. o-ring i nippelmutteren for den svarte slangetuten og skru på innløpettil trykkfilteret.

• Legg flatpakning med gjennomstrømsfane inn i nippelmutteren for den gjennomsiktige trinnslangetuten og skru på

utløpet til trykkfilteret. I den gjennomsiktige trinnslangetuten med gjennomstrømningsfane kan man kontrollere rengjøringsvirkningen i trykkfilteret.

Oppstilling

ADVARSEL

Farlig elektrisk spenning kan føre til død eller alvorlige personskader!

• Ikke bruk enheten uten beskyttelsesdeksel.

• Apparatet må plasseres slik at det ikke kan oversvømmes, i en avstand fra vann på minst 2 meter.

Plasser apparatet slik at det ikke er utsatt for direkte solstråling (max. 40 ºC). Slik går du frem:

 B

• Sett trykkfilteret flomsikkert minst 2 m fra kanten av dammen på et fast og jevnt underlag. – Alternativt kan filteret også settes opp inntil ca. 5 cm under låseklemmene i jorden.

• Høydeforskjell mellom filterdeksel og fritt utløpssted må maksimalt utgjøre 2 m.

• Sørg for å ha uhindret tilgang til dekslet, for å kunne gjennomføre arbeid på apparatet.

Idriftssettelse

ADVARSEL

Farlig elektrisk spenning kan føre til død eller alvorlige personskader!

• Før du berører vannet, må nettstøpslene for alle apparater som befinner seg i vannet trekkes ut.

• For du starter arbeidet må du skru av nettspenningen.

Slik går du frem:  C

Viktig:

• Slå på pumpen først, deretter UVC-forsedimenteringsapparatet.

• Apparatet drives ikke uten vanngjennomstrømming.

• Apparatet slår seg på automatisk, når strømforbindelsen er opprettet.

Slå på: Sett støpslet i stikkontakten.

• Kontrolllampe lyser.

• Gjennomstrømningsfanen i den gjennomsiktige trinnslangetuten ved utløpet beveger seg.

Merk:

• Ved nyinstallering oppnår først apparatet sin fulle biologiske rengjøringsvirkning etter noen uker.

• Omfattende bakterieaktivitet viser seg først fra en vanntemperatur på +10 °C.

• Den innbygde temperaturmåleren slår av UVC-lampen automatisk ved overoppheting, etter avkjøling blir UVC-lampen

igjen automatisk slått på.

Kontroller alle tilkoblinger for lekkasjer. Slå av: Trekk ut støpsel.

Page 57

- NO -

Rengjøring og vedlikehold

ADVARSEL

Farlig elektrisk spenning kan føre til død eller alvorlige personskader!

• Før du berører vannet, må nettstøpslene for alle apparater som befinner seg i vannet trekkes ut.

• For du starter arbeidet må du skru av nettspenningen.

Merk:

• Kontroller og rengjør vannavløpet til dammen regelmessig.

• Rengjør filtermediet regelmessig (f. eks. hver fjerde uke), og ikke senere enn når det blir ledet tilbake uklart eller

skittent vann i hagedammen.

• Gjennomfør først en hurtigrengjøring. Dersom dette ikke er tilstrekkelig, gjennomføres en fullstendig rengjøring.

• Et tett filter kan føre til lekkasjer.

• Ikke bruk kjemiske rengjøringsmidler.

Hurtigrengjøring

Slik går du frem:  D

• Slå av filterpumpen.

• Fjern slange fra filterutløp ved å dreie nippelmutteren (1).

• Fjern slange fra filterinnløp ved å dreie nippelmutteren og skru av filterutløpet(2).

• Skru på en smussavløpslange med trinnslangetut på filterinnløpet.

• Slå på filterpumpe.

• Trekk kraftig i rengjøringsgrepet og „pump“ flere ganger(3). Filterskummet blir mekanisk rengjort, inntil det utstrøm-

mende vannet blir klart.

• Slå av filterpumpen.

• Fjern smussavløpslangen og for normal drift tilkobles slangene igjen riktig (bilde A).

Fullstendig rengjøring

Slik går du frem:  E

• Alle slangene fjernes ved å skru opp nippelmutterne (1).

• Åpne låseklemmene på filterbeholder (2).

BioPress 4000: Hold fast filterbeholderen på nedre beholder og løft av deksel med filterskumpakke (3). BioPress 6000/10000: Løft deksel med filterskumpakke (2)

• Legg deksel med toppen ned mot et mykt, rent underlag, slik at filterskummet med pressringen ligger opp (4).

• Ta av pressring ved fjerning av mutter fra koblingsstangen (4).

For å løsne mutteren motholdes koblingsstangen med en kombitang. Merk: Ikke trekk koblingsstangen ut av dekslet.

• Fjern filterskum (5).

• Rengjør ved kraftig sammentrykking under rennende vann (6). Rengjør bioballer, beholdere, deksel med gitterrør og

pressring under rennende vann (6).

• Skyv opp fliterskummet slik at koblingsstangen ligger i utsparingen til filterskummet (7)

• Plasser pressringen med stangføringen ned og skru mutteren på koblingsstangen (8).

For å skru fast mutteren motholdes koblingsstangen med en kombitang. BioPress 6000/10000: Gitterrøret må ligge helt i ringdiameteren.

• Ta dekselpakningen fra beholderen og kontroller for skader, rengjør hhv. erstatt og legg den på øvre kant av beholderen.

• Sett deksel med filterskumpakke på beholderen og tilpass låseklemmene (9).

• Gjennomfør hurtigrengjøring (se hurtigrengjøring).

Page 58

- NO -

Rengjør kvartsglass / Erstatt UVC-lampe

FORSIKTIG

Den ultrafiolette strålingen fra UVC-lampen kan føre til forbrenning av øyne og hud.

• Bruk aldri UVC-lampen utenfor huset.

• Bruk aldri UVC-lampen i et defekt hus.

FORSIKTIG

Kvartsglass og UVC-lampe kan ødelegges og føre til kuttskader.

• Håndter kvartsglasset og UVC-lampen forsiktig.

MERK

Av sikkerhetsgrunner kan UVC-lampen først slås på når apparathodet er forskriftsmessig bygd inn i huset.

Slik går du frem:  F

Åpne UVC-forsedimenteringsapparat

• Ta av beskyttelsetrekket på UVC-forsedimenteringsapparatet.

• Skru UVC-forsedimenteringsapparatet mot urviseren til det stopper (bajonettlås) og trekk samtidig o-ringen forsiktig

av dekslet til filteret (1).

• Løsne plateskruen litt, inntil skruespissen er forsenket i huset til klemskruen (2) .

• Skru av klemskruen mot urviseren (3).

• Ta av kvartsglasset med o-ringen med en lett dreiebevegelse forover (4).

• Kontroller kvartsglass og o-ring for skader og erstatt eventuelt .

• Rengjør kvartsglass på utsiden med en fuktig klut.

Bytt UVC-lampe Viktig: Bruk bare lamper, der betegnelse og effektangivelse stemmer overens med spesifikasjonene på typeskiltet.

For optimal filtereffekt skal UVC-lampene skiftes etter ca. 8000 driftstimer.

• Trekk ut UVC-lampen og erstatt.

Sett sammen UVC-forsedimenteringsapparatet

• Sett inn kvartsglasset med o-ringen inntil det stopper i apparattoppen (6).

• O-ringen må trykkes ned i spalten mellom apparattopp og kvartsglass.

• Trekk til klemskruen med urviseren til den stopper (7).

• Stram plateskruen (8).

• Kontroller o-ringen på apparattoppen for skader og erstatt eventuelt (9).

• Skyv apparattoppen forsiktig og med lett trykk inn i huset. Pluggene i huset må gripe inn i sporene i bajonettlåsen.

• Drei apparattoppen med lett trykk med urviseren til den stopper.

• Sett på igjen beskyttelsetrekket for UVC-forsedimenteringsapparatet.

1. Løsne plateskruen litt, inntil skruespissen er forsenket i huset til klemskruen.

2. Skru av klemskruen mot urviseren.

3. Ta av kvartsglasset med O-ringen med en lett dreiebevegelse forover.

4. Dra ut UVC-lampen og erstatt den med en ny.

5. Sett kvartsglass med O-ring forsiktig inn i apparathodet så langt det går. – Rengjør O-ringen, og skift den ut hvis den er skadet. – O-ringen må ligge i spalten mellom apparathodet og kvartsglasset.

6. Skru inn klemskruen med urviseren så langt det går.

7. Trekk til plateskruen.

Page 59

Med originaldeler fra OASE forblir apparatet sikkert og fortsetter å arbeie pålitelig. Reservedeltegninger og reservedeler finner du på vår internettside.

www.oase-livingwater.com/spareparts_INT

Feil

Årsak

Utbedring

Apparatet gir ikke tilfredsstillende effekt

Apparatet ikke lenge nok i drift

Fullstendig biologisk rengjøringsvirkning blir først oppnådd etter noen uker

Vannet er ekstremt skittent

Fjern alger og blader fra dammen, skift vann

For høy fiske- og dyrebestand

Referanseverdi: ca. 60 cm fiskelengde til 1 m³ damvann

Filtermedium er skittent

Rengjør filtermedium

Kvartsglassrør er skittent

Bytt UVC og rengjør kvartsglass

UVC-lampe har ingen effekt lenger

Lampen må fornyes etter 8000 driftstimer

Display UVC-lampe lyser ikke

Støpsel ikke tilkoblet UVC

Tilkoble støpsel til UVC

UVC-lampe defekt

Bytt UVC-lampe

Tilkobling defekt

Kontroller elektriske tilkoblinger

UVC overopphetet

Etter avkjøling automatisk innkobling av UVC

Ingen vannlekkasje fra daminnløp

Støpsel til pumpe ikke tilkoblet

Tilkoble støpsel til pumpen

Daminnløp tett

Rengjør daminnløp

Filterbeholder/pumpehus er tett

Rengjør filterbeholder/pumpehus

Lagring/overvintring

• Ved vanntemperatur på under 8 °C eller senest ved ventet frost, må apparatet tas ut av drift.

• Tøm apparatet, gjennomfør en grundig rengjøring og kontroller for skader.

• Ta ut alle filtermedier og rengjør, tørk, og oppbevar frostfritt.

• Oppbevaringsstedet må være utilgjengelig for barn.

• Dekk til filterbeholderen slik at regnvann ikke kan trenge inn.

• Tøm alle slanger, rørledninger og tilkoblinger så godt som mulig.

Slitedeler

• Filtermedier

• UVC-lampe, kvartsglass og O-ring for kvartsglass

Reservedeler

Kassering

MERK

Dette apparatet må ikke kastes i vanlig husholdningsavfall.

• Gjør apparatet ubrukelig ved å kutte av kablene og kasser det i retursystemet.

UVC-lampene må kasseres ved de systemene for tilbakelevering som finnes for dette.

Utbedrefeil

- NO -

Page 60

- SV -

Översättning av originalbruksanvisningen

VARNING

• Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå.

• Barn får inte leka med apparaten.

• Rengöring och användarunderhåll får inte utföras av barn utan upp-

sikt.

• Apparaten ska vara ansluten till en jordfelsbrytare vars dimensionerade felström uppgår till max. 30 mA.

• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörjningen. Apparatens data anges på typskylten på apparaten, på förpackningen eller i denna bruksanvisning.

• Risk för dödsolyckor eller allvarliga personskador av elektriska slag. Innan du griper in i vattnet måste du se till att apparaterna har kopplats ifrån spänningsförsörjningen >12 V AC eller >30 V DC.

• Använd inte apparaten om elektriska ledningar eller kåpan har skadats.

• Använd inte apparaten om personer befinner sig i vattnet.

Säkerhetsanvisningar

Elanslutning

• Elektriska installationer måste ha utförts i enlighet med nationella bestämmelser och får endast utföras av en behörig elinstallatör.

• En behörig elinstallatör är en person som till följd av sin yrkesutbildning, kunskap och erfarenhet både kan och är berättigad att bedöma och genomföra tilldelade arbetsuppgifter. Sådana arbetsuppgifter som utförs av behörig personal omfattar även förmågan att identifiera möjliga faror samt att beakta gällande regionala och nationella standarder, föreskrifter och bestämmelser.

• Om frågor eller problem uppstår måste du kontakta en elinstallatör.

• Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning utomhus (dropptäta).

• Apparaten, anslutningarna och kontakterna är inte vattentäta och får inte placeras eller monteras i vatten.

• Skydda stickanslutningarna mot fukt.

• Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter.

Page 61

- SV -

Säker drift

• Säkerhetsavståndet från apparaten till vattnet måste uppgå till minst 2 m.

• Bär inte och dra inte apparaten i elkabeln.

• Dra kablarna så att de är skyddade och inte kan skadas, och se till att ingen kan snava över dem.

• Öppna apparatens kåpa eller tillhörande delar endast när du uttryckligen uppmanas till detta i bruksanvisningen.

• Genomför endast sådana arbeten på apparaten som beskrivs i denna bruksanvisning. Kontakta en behörig kund-

tjänstverkstad, eller ev. tillverkaren, om problem inte kan åtgärdas.

• Använd endast originalreservdelar och -tillbehör till apparaten.

• Gör aldrig några tekniska ändringar på apparaten.

Om denna bruksanvisning

Välkommen till OASE Living Water. Med din nya produkt BioPress 4000/6000/10000 har du gjort ett bra val. Läs igenom bruksanvisningen noggrant före första användningstillfället och ta reda på hur apparaten fungerar. Alla

slags arbeten som utförs på denna apparat får endast genomföras enligt föreliggande instruktioner. Beakta noga säkerhetsanvisningarna, de är en förutsättning för korrekt och säker användning. Förvara denna bruksanvisning på ett säkert ställe. Om apparaten byter ägare måste även bruksanvisningen följa med.

Symboler i denna bruksanvisning

Varningsanvisningar

Varningsanvisningarna i denna bruksanvisning är indelade med signalord som visar omfattningen av faran.

VARNING

• Beskriver en möjligtvis farlig situation.

• Om detta inte beaktas kan detta leda till dödsolyckor eller allvarliga personskador.

OBS!

• Beskriver en möjligtvis farlig situation.

• Om detta inte beaktas finns det risk för lätta eller mindre personskador.

ANVISNING

Information som ska ge bättre förståelse eller förebygga ev. sak- eller miljöskador.

Andra anvisningar

 A Referens till en bild, t ex bild A.

→ Referens till ett annat kapitel.

Ändamålsenlig användning

BioPress 4000/6000/10000, som här betecknas som apparat, får endast användas på följande sätt:

• För drift med rent vatten.

• För mekanisk och biologisk rengöring av trädgårdsdammar

• Drift under iakttagande av tekniska data.

UVC-lampan som är monterad i apparaten används till att döda alger och bakterier i dammvattnet: Även vid svaga doseringar är strålningen från denna lampa farlig för ögonen och huden. UVC-lampan får aldrig användas om kåpan är defekt, utanför kåpan eller till andra syften.

För apparaten gäller följande begränsningar:

• Pumpa aldrig andra vätskor än vatten.

• Kör aldrig utan vattengenomströmning.

• Använd inte för kommersiella eller industriella ändamål.

• Använd inte kombination med kemikalier, livsmedel eller lättantändliga eller explosiva ämnen.

Page 62

- SV -

Varning! Använd aldrig apparaten med mer än 0,2 bar vattentryck!

Installation

Använd slangar som är gjorda för ett tryck på minst 1 bar. Gör så här:

 A

• BioPress 6000/10000: Korta av de koniska slangkopplingarna så pass mycket att anslutningsöppningen motsvarar slangdiametern. Därigenom kan man undvika tryckförluster.

• Skjut överfallsmuttrarna över de koniska slanganslutningarna, skjut eller vrid in slangarna på slanganslutningen och fixera därefter med slangklämmor.

• Lägg in en flat packning eller en O-ring i överfallsmuttern för den svarta slangkopplingen och skruva sedan fast på tryckfiltrets inlopp.

• Lägg in en flat packning med flödesremsa i överfallsmuttern för den transparenta koniska slanganslutningen och skruva fast på tryckfiltrets utlopp. Med hjälp av den transparenta koniska slanganslutningen med flödesremsa kan du kontrollera reningseffekten i tryckfiltret.

Installation

VARNING

Risk för allvarliga personskador av elektrisk spänning.

• Apparaten får endast användas med monterad skyddskåpa.

• Apparaten ska placeras minst 2 m från vattnet där den inte kan översvämmas.

Ställ apparaten så att den inte är utsatt för direkt solstrålning (max. 40 ºC). Gör så här:

 B

• Placera tryckfiltret minst 2 m från dammens kant på ett stabilt och jämnt underlag där det inte finns risk för att det kan översvämmas. – Alternativt kan filtret även sänkas ned i marken till ca 5 cm under spärrklamrarna.

• Höjdskillnaden mellan filterlock och det fria utloppsstället får max. uppgå till 2 m.

• Se till att locket alltid är lättillgängligt så att arbeten kan utföras på apparaten.

Driftstart

VARNING

Risk för allvarliga personskador av elektrisk spänning.

• Innan du doppar ned handen i vattnet, koppla ur el-anslutningar till alla apparater som befinner sig i vattnet.

• Slå ifrån nätspänningen innan arbeten utförs på apparaten.

Gör så här:  C

Viktigt:

• Slå först på pumpen, och sedan UVC-förreningen.

• Använd inte apparaten utan vattenflöde.

• Apparaten slås på automatiskt när den matas med ström.

Inkoppling: Anslut stickkontakten till stickuttaget.

• Kontrollampan tänds.

• Flödesremsan i den transparenta koniska slanganslutningen vid utloppet rör sig.

Obs!

• Vid en ny installation uppnår apparaten inte sin fullständiga biologiska rengöringseffekt förrän efter ett par veckor.

• En omfattande bakterieaktivitet startar inte förrän vattentemperaturen har stigit över +10°C.

• Den integrerade temperaturvakten slår ifrån UVC-lampan automatiskt vid överhettning. Efter att UVC-lampan har

svalnat slås den på automatiskt igen.

Kontrollera att alla anslutningar är täta.

Frånkoppling: Dra ut stickkontakten.

Rengöring och underhåll

Page 63

- SV -

VARNING

Risk för allvarliga personskador av elektrisk spänning.

• Innan du doppar ned handen i vattnet, koppla ur el-anslutningar till alla apparater som befinner sig i vattnet.

• Slå ifrån nätspänningen innan arbeten utförs på apparaten.

Obs!

• Kontrollera och rengör vattentilloppet till dammen med jämna mellanrum.

• Filtermedia ska rengöras regelbundet (t ex var fjärde vecka), dock senast när grumligt eller smutsigt vatten kommer

ut från vattenutloppet och leds tillbaka till trädgårdsdammen.

• Genomför först en snabbrengöring. Om detta inte är tillräckligt krävs en komplettrengöring.

• Ett tilltäppt filter kan leda till otätheter.

• Använd inga kemiska rengöringsmedel.

Snabbrengöring

Gör så här:  D

• Byt ut filterpumpen.

• Ta bort slangen från filterutloppet genom att skruva av överfallsmuttern (1).

• Ta bort slangen från filterinlopp genom att skruva av överfallsmuttern och skruva fast på filterutloppet (2).

• Skruva fast en smutsavloppsslang med konisk slanganslutning på filterinloppet.

• Slå på filterpumpen.

• Dra kraftigt i rengöringshandtaget och "pumpa" flera gånger (3). Filtersvamparna rengörs därmed mekaniskt tills vatt-

net som tappas av blir klart.

• Slå ifrån filterpumpen.

• Ta bort smutsavloppsslangen och anslut slangarna rätt igen för normal drift (bild A).

Genomför komplettrengöring

Gör så här:  E

• Ta bort alla slangar genom att lossa på överfallsmuttrarna (1).

• Öppna på spärrklamrarna på filterbehållaren (2).

BioPress 4000: Håll fast filterbehållaren i nedhållaren och lyft av locket med filtersvamppaketet (3). BioPress 6000/10000: Lyft av locket inkl. filtersvamppaketet (2).

• Lägg locket med ovandelen nedåt på ett mjukt och rent underlag så att filtersvamparna med pressringen är uppåt (4).

• Ta av pressringen genom att ta av muttern från dragstången (4).

Håll emot dragstången med en kombinationstång för att lossa på muttern. Obs! Dra inte ut dragstången ur locket.

• Dra av filtersvamparna (5).

• Rengör genom att trycka samman kraftigt under rinnande vatten (6). Rengör biobollar, behållare, lock med gallerrör

samt pressringen under rinnande vatten så att de blir rena (6).

• Skjut på filtersvamparna så att dragstången ligger i urtaget i filtersvamparna (7).

• Sätt pressringen med stångstyrningen nedåt och skruva sedan fast muttern på dragstången (8).

Håll emot dragstången med en kombinationstång för att dra åt muttern. BioPress 6000/10000: Gallerröret måste ligga komplett i ringdiametern.

• Ta av lockpackningen från behållaren och kontrollera om den har skadats. Rengör resp. byt ut och lägg på den övre kanten på behållaren.

• Tryck fast locket inkl. filtersvamppaketet på behållaren och låt spärrklamrarna snäppa in (9).

• Genomför snabbrengöring (se Snabbrengöring).

Page 64

- SV -

Rengöra kvartsglaset / Byta ut UVC-lampan

OBS!

Det finns risk för att den ultravioletta strålningen från UVC-lampan orsakar brännskador i ögonen eller på huden.

• Använd aldrig UVC-lampan utanför kåpan.

• Använd aldrig UVC-lampan i en defekt kåpa.

OBS!

Det finns risk för att kvartsglaset och UVC-lampan spricker och orsakar skärskador.

• Var försiktig när du hanterar kvartsglaset och UVC-lampan.

ANVISNING!

Av säkerhetsskäl kan UVC-lampan inte tändas förrän apparatens ovandel har monterats korrekt i kåpan.

Gör så här:  F

Öppna UVC-förreningen

• Ta av locket från UVC-förreningen.

• Vrid UVC-förreningen i motsols riktning tills det tar emot (bajonettkoppling) och dra den sedan försiktigt, tillsammans

med O-ringen, ut ur filtrets lock (1).

• Lossa på plåtskruven så pass mycket att skruvspetsen inte längre skjuter ut ur klämringens (2) kåpa.

• Skruva av klämringen i motsols riktning (3).

• Dra av kvartsglaset framåt med en lätt vridande rörelse (4).

• Kontrollera om kvartsglaset och O-ringen har skadats och byt ut vid behov.

• Rengör kvartsglaset från utsidan med en fuktig duk.

Byta ut UVC-lampan Viktigt! Använd endast lampor vars beteckning och effekt stämmer överens med uppgifterna som finns på typskylten.

För optimal filterkapacitet ska UVC-lampan bytas ut efter ca 8 000 drifttimmar.

• Dra ut UVC-lampan och byt ut den mot en ny.

Montera samman UVC-förreningen

• Skjut in kvartsglaset inkl. O-ringen i apparatens ovandel (6) tills det tar emot.

• O-ringen måste tryckas in i öppningen mellan apparatens ovandel och kvartsglaset.

• Vrid klämringen i medsols riktning tills det tar emot (7).

• Dra åt plåtskruven (8)

• Kontrollera om O-ringen vid apparatens ovandel har skadats och byt ut vid behov (9).

• Skjut in apparatens ovandel i kåpan försiktigt och med svagt tryck. Tapparna i kåpan måste gripa in i bajonettkopplin-

gens spår.

• Vrid apparatens ovandel i medsols riktning med lätt tryck tills det tar emot.

• Sätt på locket till UVC-förreningen igen.

1. Lossa plåtskruven så pass mycket att skruvspetsen inte längre skjuter ut ur klämringens kåpa.

2. Skruva av klämringen moturs.

3. Dra av kvartsglaset framåt med en lätt vridande rörelse.

4. Dra ut och byt ut UVC-lampan.

5. Tryck försiktigt in kvartsglaset tillsammans med O-ringen fram till anslaget i enhetens ovandel. – Rengör O-ringen, byt ut den om den är skadad. – O-ringen måste ligga i öppningen mellan enhetens ovandel och kvartsglaset.

6. Dra åt klämskruven medurs till anslag.

7. Dra åt plåtskruven.

Page 65

Apparaten arbetar säkert med originaldelar från OASE. Reservdelsritningar och reservdelar finns på vår intenetsida.

www.oase-livingwater.com/spareparts_INT

Fel

Orsak

Åtgärd

Apparaten avger inte tillräcklig effekt

Apparaten har inte varit i drift under lång tid

Den fullständiga biologiska reningseffekten uppnås inte förrän efter ett par veckor

Vattnet är extremt smutsigt

Ta upp alger och löv ur dammen, byt ut vattnet

För mycket fisk och andra djur

Riktvärde: ca 60 cm fisklängd på 1 m³ dammvatten

Filtermedia är smutsiga

Rengör filtermedia

Kvartsglasröret är smutsigt

Demontera UVC och rengör kvartsglaset

UVC-lampan saknar effekt

Lampan måste bytas ut efter 8 000 drifttimmar

Indikeringen för UVC-lampan lyser inte

Stickkontakten till UVC har inte anslutits

Anslut stickkontakten till UVC

UVC-lampan defekt

Byt ut UVC-lampan

Anslutningen defekt

Kontrollera elanslutningen

UVC överhettad

UVC slås på automatiskt efter att den har svalnat

Inget vatten matas till dammen

Stickkontakten till pumpen har inte anslutits

Anslut pumpens stickkontakt

Vattenmatningen till dammen tilltäppt

Rengör vattenmatningen till dammen

Filterbehållaren/pumphuset tilltäppt

Rengör filterbehållaren/pumphuset

Förvaring / Lagring under vintern

• Ta apparaten ur drift om vattentemperaturen sjunker under 8 °C eller om frost kan förväntas.

• Töm apparaten, rengör den noggrant och kontrollera om den har skadats.

• Ta bort och rengör alla filtermedia, förvara på en torr och frostfri plats.

• Förvaringsplatsen måste vara oåtkomlig för barn.

• Täck över filterbehållaren så att inget regnvatten kan tränga in.

• Töm samtliga slangar, rörledningar och anslutningar så gott som möjligt.

Slitagedelar

• Filtermedia

• UVC-lampa, kvartsglas och O-ring till kvartsglas

Reservdelar

- SV -

Avfallshantering

ANVISNING

Den här apparaten får inte kastas i hushållssoporna!

• Gör apparaten obrukbar genom att klippa av kablarna och lämna därefter in den till en återvinningscentral.

När UVC-lampan är förbrukad ska den tas om hand enligt föreskrifterna för avfallshantering.

Felavhjälpning

Page 66

- FI -

Alkuperäisen käyttöohjeen käännös

VAROITUS

• Tätä laitetta saavat käyttää yli 8 -vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaarat.

• Lapset eivät saa leikkiä laitteella.

• Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten

toimesta ilman valvontaa.

• Laite on varmistettava vikavirtasuojalaitteella, jonka nimellisvikavirta on enintään 30 mA.

• Laitteen saa yhdistää vain silloin, kun laitteen ja virransyötön tiedot vastaavat toisiaan. Laitetiedot ovat tyyppikilvessä laitteessa, pakkauksessa tai tässä käyttöohjeessa.

• Sähköisku voi johtaa kuolemaan tai vakaviin vammoihin! Ennen veteen käsin koskettamista on vedessä olevat jännitteellä >12 V AC tai >30 V DC varustetut laitteet irrotettava virtaverkosta.

• Laitetta ei saa käyttää, jos sähköjohdot tai kotelo ovat vaurioituneet.

• Laitetta saa käyttää vain silloin, kun vedessä ei ole ketään ihmisiä.

Turvaohjeet

Sähköliitäntä

• Sähköasennusten täytyy vastata maakohtaisia asennusmääräyksiä ja ne saa suorittaa vain sähköalan ammattilainen.

• Sähköalan ammattilainen on henkilö, joka ammatillisen koulutuksen, tietojen ja kokemuksen perusteella on kykenevä

ja oikeutettu arvioimaan ja suorittamaan hänelle annettuja töitä. Ammattilaisena työskentelyyn kuuluu myös mahdollisten vaarojen tunnistaminen sekä noudatettavien paikallisten ja maakohtaisten normien, sääntöjen ja määräysten huomioonottaminen.

• Kysymyksissä ja ongelmissa voi kääntyä sähköalan ammattilaisen puoleen.

• Pidennysjohtojen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokäyttöön sopivia (roiskevedeltä suojattuja).

• Laite, liitännät ja pistokkeet eivät ole vesitiiviitä, eikä niitä saa vetää tai asentaa veteen.

• Pistoliitännät on suojattava kosteudelta.

• Laitteen saa yhdistää vain määräysten mukaisesti asennettuun pistorasiaan.

Page 67

- FI -

Turvallinen käyttö

• Laitteen turvaetäisyyden veteen on oltava vähintään 2 m.

• Laitetta ei saa kantaa tai vetää sähköjohdosta.

• Johdot on asennettava suojattuina vaurioitumiselta ja kiinnitettävä huomiota siihen, että kukaan ei kompastu niihin.

• Laitteen kotelon tai siihen kuuluvat osat saa avata vain silloin, kun tässä käyttöohjeessa nimenomaisesti kehotetaan

näin tekemään.

• Laitteelle saa suorittaa vain sellaisia töitä, kuin tässä käyttöohjeessa on kuvattu. Jos ongelmia ei voi poistaa, on käännyttävä valtuutetun asiakaspalvelupisteen tai epäselvässä tapauksessa valmistajan puoleen.

• Vain laitteeseen tarkoitettuja alkuperäisvaraosia ja -lisävarusteita saa käyttää.

• Laitteeseen ei koskaan saa tehdä teknisiä muutoksia.

Tätä käyttöohjetta koskevia tietoja

Tervetuloa OASE Living Water -yritykseen. Tällä ostoksella BioPress 4000/6000/10000 olette tehnyt hyvän valinnan. Lukekaa tämä käyttöohje huolellisesti läpi ennen laitteen ensimmäistä käyttöä ja tutustukaa laitteeseen. Kaikki tätä lai-

tetta koskevat työt ja työt tällä laitteella saa suorittaa vain kyseessä olevan ohjeen mukaan. Noudattakaa ehdottomasti oikean ja turvallisen käytön ohjeita. Säilyttäkää tämä käyttöohje huolellisesti! Jos laite vaihtaa omistajaa, antakaa käyttöohje eteenpäin.

Tämän ohjeen symbolit

Varoitusohjeita

Tämän käyttöohjeen varoitusohjeet on luokiteltu merkkisanojen mukaan, jotka ilmoittavat vaaran vakavuuden.

VAROITUS

• Tarkoittaa mahdollisesti vaarallista tilannetta.

• Noudattamatta jättäminen voi johtaa kuolemaan tai hyvin vakaviin vammoihin.

HUOMIO

• Tarkoittaa mahdollisesti vaarallista tilannetta.

• Noudattamatta jättäminen voi johtaa vähäisempiin vammoihin.

OHJE

Tietoja, jotka auttavat ymmärtämään tai ennaltaehkäisemään mahdolliset aineelliset tai ympäristövahingot.

Muita ohjeita

 A Viittaus johonkin kuvaan esim. Kuva A.

→ Viittaus johonkin toiseen lukuun.

Määräystenmukainen käyttö

BioPress 4000/6000/10000, jota seuraavassa nimitetään "laitteeksi", saa käyttää ainoastaan seuraavasti:

• Käyttöön puhtaan veden kanssa.

• Mekaaniseen ja biologiseen puutarhalammikkojen puhdistukseen.

• Teknisten tietojen käyttö ja noudattaminen.

Laitteeseen asennettu UV-lamppu tappaa levää ja bakteereita lammikossa. Sen säteily on myös vain vähäisessä määrin vaarallista silmille ja iholle. UV-lamppua ei saa koskaan käyttää viallisella kotelolla tai kotelon ulkopuolella tai muihin tarkoituksiin.

Laitteelle ovat voimassa seuraavat rajoitukset:

• Älä koskaan siirrä muita nesteitä kuin vettä.

• Älä käytä koskaan ilman, että vettä virtaa läpi.

• Ei ammattimaiseen tai teolliseen käyttöön.

• Ei käyttöön kemikaalien, elintarvikkeiden, helposti palavien tai räjähtävien aineiden yhteydessä.

Page 68

- FI -

Huomio! Älä koskaan käytä laitetta yli 0,2 baarin vedenpaineella!

Asennus

Käytä letkuja, jotka soveltuvat vähintään paineelle 1 bar. Toimit näin:

 A

• BioPress 6000/10000: Lyhennä porrastettuja letkuyhteitä niin paljon, että liitäntäaukko vastaa letkun halkaisijaa. Siten

vältät painehäviöitä.

• Työnnä hattumutterit letkuyhteidenyli, työnnä letkut letkuyhteisiin tai kierrä niihin ja varmista letkunkiinnikkeillä.

• Aseta tasotiiviste tai O-rengas mustan letkuyhteen hattumutteriin ja ruuvaa painesuodattimen sisääntuloon.

• Aseta tasotiiviste läpivirtauslipun kanssa läpinäkyvän porrastetun letkuyhteen hattumutterin sisään ja ruuvaa se pai-

nesuodattimen ulostuloon. Voit tarkistaa puhdistusvaikutuksen läpinäkyvästä porrastetusta letkuyhteestä, jossa on läpivirtauslippu.

Asennus

VAROITUS

Vaarallinen sähköjännite voi johtaa kuolemaan tai vakaviin vammoihin!

• Käytä laitetta ainoastaan suojakotelon kanssa.

• Laitteen tulvavedeltä suojaamiseksi on sijoituspaikan oltava vähintään 2 m vedenrajasta.

Asenna laite siten, että se ei altistu suoraan auringonvalolle (max. 40 ºC). Toimit näin:

 B

• Aseta painesuodatin tulvavedeltä suojattuna vähintään kahden metrin päähän lammikon reunasta kiinteälle ja tasaiselle alustalle. – Vaihtoehtoisesti suodatin voidaan asettaa myös noin 5 cm lukitushakasten alapuolelle maahan.

• Kannen ja vapaan poistokohdan välinen korkeusero saa olla enintään 2 metriä.

• Huolehdi, että kanteen päästään esteettä käsiksi, jotta laitteella voidaan suorittaa toimenpiteitä.

Käyttöönotto

VAROITUS

Vaarallinen sähköjännite voi johtaa kuolemaan tai vakaviin vammoihin!

• Irrota kaikkien vedessä olevien laitteiden verkkopistokkeet ennen kuin kosket veteen.

• Kytke verkkojännite pois päältä ennen töitä laitteelle.

Toimit näin:  C

Tärkeää:

• Kytke ensin pumppu päälle, sitten UVC-esipuhdistuslaite.

• Älä käytä laitetta ilman veden läpivirtausta.

• Laite kytkeytyy automaattisesti päälle, kun se kytketään sähköverkkoon.

Päällekytkentä: Työnnä verkkopistoke pistorasiaan.

• Merkkivalo palaa.

• Läpivirtauslippu liikkuu ulostulon läpinäkyvässä porrastetussa letkuyhteessä.

Ohje:

• Uudessa asennuksessa laite saavuttaa täydellisen biologisen puhdistustoiminnan vasta muutaman viikon kuluttua.

• Laaja bakteerien toiminta alkaa vasta +10 °C:n käyttölämpötilasta.

• Sisäänrakennettu lämpötilavahti kytkee UVC-lampun automaattisesti pois päältä ylikuumenemisen yhteydessä. Jääh-

dytyksen jälkeen UVC-lamppu kytketään jälleen automaattisesti päälle.

Tarkista kaikkien liitäntöjen tiiviys. Poiskytkentä: Irrota verkkopistoke.

Page 69

- FI -

Puhdistus ja huolto

VAROITUS

Vaarallinen sähköjännite voi johtaa kuolemaan tai vakaviin vammoihin!

• Irrota kaikkien vedessä olevien laitteiden verkkopistokkeet ennen kuin kosket veteen.

• Kytke verkkojännite pois päältä ennen töitä laitteelle.

Otettava huomioon:

• Tarkasta ja puhdista säännöllisesti lammikkoon johtava vedenpoisto.

• Suodatinosat on puhdistettava säännöllisesti (esim. neljän viikon välein). Ne on puhdistettava kuitenkin viimeistään

silloin, kun veden poistoaukosta virtaa lammikkoon sameaa tai likaista vettä.

• Suorita aluksi pikapuhdistus. Mikäli se ei riitä, suorita perusteellinen puhdistus.

• Tukkiutunut suodatin voi aiheuttaa vuotoja.

• Älä käytä kemiallisia puhdistusaineita.

Pikapuhdistus

Toimit näin:  D

• Kytke suodatinpumppu pois päältä.

• Irrota letku suodattimen ulostulosta kääntämällä hattumutteri auki (1).

• Irrota letku suodattimen sisääntulosta kääntämällä hattumutteri auki ja kiinnitä se suodattimen ulostuloon (2).

• Kiinnitä suodattimen sisääntuloon lianpoistoletku porrastetulla letkuyhteellä.

• Kytke suodatinpumppu päälle.

• Vedä voimakkaasti puhdistuskahvasta ja "pumppaa" useamman kerran (3). Suodatusvaahtoja puhdistetaan tällä ta-

valla mekaanisesti, kunnes ulos tuleva vesi on puhdasta.

• Kytke suodatinpumppu pois päältä.

• Irrota lianpoistoletku ja liitä letkut jälleen oikein normaalia käyttöä varten (kuva A).

Koko järjestelmän puhdistus

Toimit näin:  E

• Poista kaikki letkut irrottamalla hattumutterit (1).

• Avaa suodatinsäiliön lukitushakaset (2).

BioPress 4000: Pidä suodatinsäiliön alaspainimesta kiinni ja nosta kansi suodatinvaahtopaketin kanssa pois (3). BioPress 6000/10000: Nosta kansi ja suodatinvaahtopaketti pois (2).

• Aseta kansi päällipuoli alaspäin pehmeän ja puhtaan alustan päälle niin, että suodatusvaahdot osoittavat puristusrenkaan kanssa ylös (4).

• Irrota puristusrengas poistamalla mutteri vetotangosta (4). Avataksesi mutterin pidä pihdeillä vetotangosta vastaan. Otettava huomioon: Älä vedä vetotankoa ulos kannesta.

• Vedä suodatinvaahdot pois (5).

• Puhdista voimakkaalla yhteenpainamisella virtaavan veden alla (6). Puhdista biopallot, säiliö, kansi ritiläputken kanssa

ja puristustusrengas virtaavan veden alla (6).

• Työnnä suodatinvaahdot niin, että vetotanko on suodatinvaahtojen aukossa (7).

• Aseta puristusrengas tangonohjaimella alaspäin ja kiinnitä mutterilla vetotankoon (8).

Kiristääksesi mutterin pidä pihdeillä vetotangosta vastaan. BioPress 6000/10000: Ritiläputken on oltava kokonaan renkaan halkaisijassa.

• Poista kansitiiviste säiliöstä ja tarkasta sen mahdolliset vauriot, puhdista tai vaihda uuteen ja aseta säiliön yläreunan päälle.

• Paina kansi suodatinvaahtopaketteineen säiliön päälle niin, että lukitushakaset lukittuvat (9).

• Tee pikapuhdistus (katso Pikapuhdistus).

Page 70

- FI -

Kvartsilasin puhdistus/UVC-lampun vaihtaminen

HUOMIO

UVC-lampun ultraviolettisäteily voi polttaa silmiä tai ihoa.

• UVC-lamppua ei saa koskaan käyttää kuoren ulkopuolella.

• UVC-lamppua ei saa käyttää koskaan viallisessa kuoressa.

HUOMIO

Kvartsilasi ja UVC-lamppu voivat rikkoutua ja aiheuttaa viiltohaavoja.

• Käsittele kvartsilasia ja UVC-lamppuja varovasti.

OHJE

Turvallisuussyistä voi UVC-lampun kytkeä päälle vasta, kun laitepää on asianmukaisesti asennettu koteloon.

Toimit näin:  F

UVC-esipuhdistuslaitteen avaaminen

• Irrota UVC-esipuhdistuslaitteen suojakansi.

• Käännä UVC-esipuhdistuslaitetta vastapäivään vasteeseen saakka (pikasuljin) ja vedä yhdessä O-renkaan kanssa

varovasti pois suodattimen kannesta (1).

• Löysää peltiruuvia niin paljon, kunnes ruuvinkärki on peittynyt kiristysruuvin kuoressa (2).

• Avaa kiristysruuvi kiertämällä vastapäivään (3).

• Vedä kvartsilasi ja O-rengas kevyellä kääntöliikkeellä eteenpäin (4).

• Tarkasta kvartsilasista ja O-renkaasta mahdolliset vauriot ja tarvittaessa vaihda ne.

• Puhdista kvartsilasi ulkoa kostealla liinalla.

UVC-lampun vaihtaminen Tärkeää: Käytä ainoastaan sellaisia lamppuja, joiden kuvaus ja tehotieto vastaavat tyyppikilven tietoja.

Optimaalisen suodattimen tehon saavuttamiseksi UVC-lamppu on vaihdettava n. 8 000 käyttötunnin jälkeen.

• Vedä UVC-lamppu ulos ja vaihda se uuteen.

UVC-esipuhdistuslaitteen kokoaminen

• Aseta kvartsilasi ja O-rengas paikoilleen vasteeseen saakka laitteen päähän (6).

• O-rengas on painettava kotelon pään ja kvartsilasin väliseen rakoon.

• Kiinnitä kiristysruuvi kiertämällä myötäpäivään vasteeseen saakka (7).

• Kiristä peltiruuvi (8).

• Tarkasta laitteen päässä olevastaO-renkaasta vauriot ja tarvittaessa vaihda (9).

• Työnnä laitepää koteloon varovasti ja kevyellä painalluksella. Kotelon tappien on tartuttava tässä yhteydessä pikasul-

kimen uriin.

• Käännä laitteen päätä kevyellä painalluksella myötäpäivään vasteeseen saakka.

• Kiinnitä UVC-esipuhdistuslaitteen suojakansi takaisin paikalleen.

1. Avaa peltiruuvia niin paljon, että ruuvin kärki on uponnut kiristysruuvin kuoreen.

2. Avaa kiristysruuvi kiertämällä vastapäivään.

3. Vedä kvartsilasi ja O-rengas kevyellä kääntöliikkeellä eteenpäin pois.

4. Vedä UVC-lamppu ulos ja vaihda se uuteen.

5. Paina kvartsilasi ja O-rengas paikoilleen vasteeseen saakka laitepäähän. – Puhdista O-rengas, vaihda sen ollessa vaurioitunut. – O-rengas on painettava laitepään ja kvartsilasin väliseen rakoon.

6. Kiristä kiristysruuvi kääntämällä sitä myötäpäivään vasteeseen saakka.

7. Kiristä peltiruuvi.

Page 71

OASEn alkuperäisosia käyttämällä laite on aina turvallinen ja toimii edelleen luotettavasti. Varaosapiirroksia ja varaosia löytyy verkkosivustostamme.

www.oase-livingwater.com/spareparts_INT

Häiriö

Syy

Korjaus

Laitteen teho ei ole tyydyttävä.

Laite ei ole vielä ollut kauan käytössä

Täydellinen biologinen puhdistusteho saavutetaan vasta muutamien viikkojen kuluttua.

Vesi on erittäin likaantunut

Poista levä ja puiden lehdet lammesta, vaihda vesi

Liian paljon kaloja ja eläimiä

Ohjearvo: Noin 60 cm kalan pituus 1 m³ lammikkovettä kohti

Suodatinosat ovat likaisia.

Puhdista suodatinosat

Kvartsilasiputki likaantunut

Irrota UVC ja puhdista kvartsilasi

UVC-lampussa ei ole enää tehoa

Lamppu on vaihdettava noin 8000 käyttötunnin jälkeen

UVC-lampun näytössä ei ole valoa.

UVC:n verkkopistoketta ei ole liitetty.

Liitä UVC:n verkkopistoke.

UVC-lamppu rikki

Vaihda UVC-lamppu

Liitäntä on viallinen.

Tarkista sähköliitäntä

UVC ylikuumentunut

Jäähdyttämisen jälkeen UVC kytkeytyy automaattisesti päälle

Vesi ei pääse ulos lammikon tuloaukosta

Pumpun virtapistoketta ei liitetty.

Liitä pumpun virtapistoke.

Lammikon tuloaukko tukkiutunut

Puhdista lammikon tuloaukko

Suodatinsäiliö/pumppukotelo tukossa

Puhdista suodatinsäiliö/pumppukotelo

- FI -

Varastointi/säilytys talven yli

• Laite on poistettava käytöstä veden lämpötilan ollessa alle 8 °C tai viimeistään silloin, kun on odotettavissa pakkasta.

• Tyhjennä laite, puhdista se perusteellisesti ja tarkasta mahdolliset vauriot.

• Poista ja puhdista kaikki suodatinosat.

• Säilytä niitä kuivassa paikassa pakkaselta suojattuna.

• Säilytyspaikan on oltava lasten ulottumattomissa.

• Peitä suodatinastia siten, että siihen ei pääse sadevettä.

• Tyhjennä kaikki letkut, putkijohdot ja liitännät mahdollisuuksien mukaan.

Kuluvat osat

• Suodatinosat

• UVC-lamppu, kvartsilasi ja kvartsilasin O-rengas

Varaosat

Hävittäminen

OHJE

Tätä laitetta ei saa hävittää talousjätteiden mukana.

• Tee laite käyttökelvottomaksi leikkaamalla laitteen johto poikki ja toimita se kierrätyskeskukseen.

Huolehdi UVC-lamppu sitä varten järjestettyyn keräyspisteeseen.

Häiriöiden korjaaminen

Page 72

- HU -

Az eredeti használati útmutató fordítása

FIGYELMEZTETÉS

• A jelen készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasztalattal és megfelelő tudással rendelkező személyek akkor

kezelhetik, ha felügyelet alatt állnak, vagy a készülék biztonságos használata vonatkozásában eligazításban részesültek, és megértették az ebből eredő veszélyeket.

• Gyermekek nem játszhatnak a készülékkel.

• Tisztítást és a felhasználó által végzendő karbantartási munkákat

nem végezhetnek olyan gyermekek, akik nem állnak felügyelet alatt.

• A készüléket maximum 30 mA névleges áramerősségű hibaáramvédelemmel kell ellátni.

• Csak akkor csatlakoztassa a készüléket, ha a készülék és az áramellátás elektromos adatai megegyeznek. A készülék adatai a típustáblán, a csomagoláson vagy ebben az útmutatóban találhatóak meg.

• Áramütés okozta halálos vagy súlyos sérülések lehetségesek!

Mielőtt vízbe nyúlnak, a 12 V AC -t vagy 30 V DC-t meghaladó fes- zültséggel üzemelő készülékeket le kell választani az elektromos

hálózatról.

• A készüléke nem szabad használni sérült elektromos vezetékek vagy sérült burkolat esetén.

• A készüléket csak akkor szabad használni, ha nem tartózkodnak személyek a vízben.

Biztonsági útmutatások

Elektromos csatlakoztatás

• Az elektromos szerelési munkálatoknak meg kell felelniük a létesítésre vonatkozó nemzeti rendelkezéseknek, és ezeket kizárólag villamossági szakember végezheti el.

• Egy személy akkor számít villamossági szakembernek, ha szakmai képesítése, ismeretei és tapasztalatai alapján képes és jogosult a rábízott munkát felmérni és elvégezni. A szakembernek képesnek kell lennie a lehetséges ves-

zélyek felismerésére, valamint a vonatkozó regionális és nemzeti szabványok, előírások és rendelkezések be-

tartására is.

• Kérdések és problémák esetén forduljon villamossági szakemberhez.

• A hosszabbító vezetékeknek és elosztóknak (pl. elosztósáv) alkalmasnak kell lenniük szabadban történő használatra

(fröccsenő víz elleni védelem).

• A készülék, a csatlakozók és aljzatok nem vízállóak, ezért a vízbe nem helyezhetők bele, ill. ott nem szerelhetők össze.

• Óvja a dugós csatlakozókat a nedvességtől.

• A készüléket csak előírásszerűen telepített dugaszolóaljzatra csatlakoztassa.

Page 73

- HU -

Biztonságos üzemeltetés

• A készülék víztől számított biztonsági távolsága legalább 2 m kell, hogy legyen.

• A készüléket nem szabad az elektromos vezetéknél fogva hordozni vagy húzni.

• A vezetékeket sérülésektől védetten fektesse le és ügyeljen arra, hogy senki ne eshessen el bennük.

• Csak akkor nyissa fel a készülék vagy a hozzá tartozó részek házát, ha erre a jelen útmutató kifejezetten felszólítja.

• Csak olyan munkálatokat végezzen a készüléken, amelyek a jelen útmutatóban ismertetve vannak. Ha az adott pro-

bléma nem szüntethető meg, forduljon felhatalmazott ügyfélszolgálati ponthoz vagy kétség esetén a gyártóhoz.

• A készülékhez csak eredeti pótalkatrészeket és tartozékokat használjon.

• Soha ne hajtson végre műszaki változtatásokat a készüléken.

A jelen használati útmutatóról:

Üdvözöljük az OASE Living Water nevében. Ön ezen termék BioPress 4000/6000/10000 megvásárlásával jó döntést hozott.

Az első használatba vétel előtt olvassa el gondosan a használati útmutatót és ismerkedjen meg a készülékkel. Az kés-

zülékkel, vagy a készüléken végzett bármilyen munka esetén tartsa be a jelen útmutatóban leírtakat.

A készülék helyes és biztonságos haszálata érdekében feltétlenül vegye figyelembe a biztonsági előírásokat. Őrizze meg gondosan a jelen használati útmutatót. Ha másnak adja a készüléket, adja oda ezt a használati útmutatót

is.

A jelen útmutatóban használt szimbólumok

Figyelmeztetések

A jelen útmutatóban található figyelmeztetések jelzőszavak segítségével vannak csoportosítva, amelyek jelzik a ves-

zély mértékét.

FIGYELMEZTETÉS

• Lehetséges veszélyes helyzetet jelöl.

• A figyelmeztetés figyelmen kívül hagyása halált vagy rendkívül súlyos sérüléseket okozhat.

VIGYÁZAT

• Lehetséges veszélyes helyzetet jelöl.

• A figyelmeztetés figyelmen kívül hagyása enyhe vagy könnyű sérüléseket okozhat.

ÚTMUTATÁS

A jobb megértést vagy a lehetséges anyagi és környezeti károk megelőzésére szolgáló információk.

További útmutatások

 A Hivatkozás ábrára, pl. A ábra.

→ Hivatkozás egy másik fejezetre.

Rendeltetésszerű használat

BioPress 4000/6000/10000, a továbbiakban: „készülék”, kizárólag csak a következőképpen használható:

• Tiszta vízzel történő üzemeltetésre.

• Kerti tavak mechanikus és biológiai tisztítására

• Üzemeltetés a műszaki adatok betartása mellett.

A készülékbe beépített UVC lámpa az algák és baktériumok kiirtására való a tó vizéből. Ez a sugárzás kis mennyiség- ben is veszélyes a szemre és a bőrre. Az UVC lámpát tilos sérült burkolattal, a készüléken kívül, vagy más célokra

használni. A készülékre a következő korlátozások érvényesek:

• A készüléket soha nem szabad vízen kívül más folyadékkal használni.

• Soha nem szabad vízátfolyás nélkül működtetni.

• Nem szabad kisipari- vagy ipari célokra használni.

• Nem szabad vegyszerekkel, élelmiszerekkel, gyúlékony vagy robbanékony anyagokkal együtt alkalmazni.

Page 74

- HU -

Figyelem!

Felszerelés

Legalább 1 bar nyomáshoz megfelelő tömlőket használjon. Ez az alábbiak szerint végezhető el:

 A

• BioPress 6000/10000: A lépcsőzetes tömlővéget oly módon rövidítse meg, hogy az rámenjen a csatlakozóvégre. Így elkerülhetőek a nyomásveszteségek.

• Tolja rá a szűrőnél a hollandi-anyákat a lépcsőzetes tömlővégekre, tolja, ill. csavarja fel a tömlőket a lépcsőzetes tömlővégekre, és rögzítse azokat tömlőszorítókkal.

• Helyezze rá a fekete tömlővégre hollandi anyájára a tömítést, ill. O-gyűrűt és csavarja rá a présszűrő bemeneti csat- lakozójára.

• Helyezze rá az átlátszó tömlővégre hollandi anyájára az átfolyási zászlós tömítést és csavarja rá a présszűrő kimeneti csatlakozójára.

Az átfolyási zászlóval ellátott átlátszó tömlővégen ellenőrizheti a présszűrő hatékonyságát.

Elhelyezés

FIGYELMEZTETÉS

Halál vagy súlyos sérülések veszélyes elektromos feszültség miatt!

• A készüléket csak védőburkolattal üzemeltesse.

• A készüléket elárasztástól védett helyen, a víztől minimum 2 m távolságra állítsa fel.

Úgy állítsa fel a készüléket, hogy az ne legyen közvetlen napsugárzásnak kitéve (max. 40 ºC). Ez az alábbiak szerint végezhető el:

 B

• Állítsa fel a présszűrőt elárasztástól védve, szilárd és sík aljzatra, legalább 2 m-re a tó szélétől. – Alternatív módon a szűrőt kb. 5 cm-rel a zárókamrák alá lehet süllyeszteni a talajba.

• A fedél és a szabad kivezetési pont közötti magasságkülönbségnek max. 2 m-nek szabad lennie.

• Hagyjon szabad hozzáférést a fedélhez, hogy a készüléken a szükséges munkálatokat el lehessen végezni.

Üzembe helyezés

FIGYELMEZTETÉS

Halál vagy súlyos sérülések veszélyes elektromos feszültség miatt!

• Mielőtt vízbe nyúlna, feszültségmentesítse az összes, vízben lévő készüléket.

• A készüléken végzendő munka megkezdése előtt kapcsolja le a hálózati feszültséget.

Ez az alábbiak szerint végezhető el:

 C

Fontos:

Soha ne működtesse a készüléket 0,2 bar-nál nagyobb víznyomással!

• Először a szivattyút kapcsolja be, majd az UVC-előderítő készüléket.

• Vízátáramlás nélkül tilos üzemeltetni a készüléket.

• A készülék automatikusan bekapcsol, ha azt az elektromos hálózatra kötötték.

Bekapcsolás: Csatlakoztassa a csatlakozót az aljzathoz.

• Az ellenőrző lámpa világít.

• Az átfolyási zászló az átlátszó a kimeneten lévő tömlőben mozog.

Fontos:

• Új telepítéskor a készülék teljes biológiai tisztítóhatását csak néhány hét elteltével éri el.

• Kiterjedt baktérium-tevékenység csak + 10°C-os alkalmazási hőmérséklettől kezdődően érhető el.

• A beépített hőmérséklet-érzékelő túlhevülés esetén automatikusan lekapcsolja az UVC-lámpát, lehűlés után az UVC-

lámpa automatikusan újból bekapcsol.

Ellenőrizzen minden csatlakozást tömítettség szempontjából. Kikapcsolás: Húzza ki a hálózati csatlakozót.

Page 75

- HU -

Tisztítás és karbantartás

FIGYELMEZTETÉS

Halál vagy súlyos sérülések veszélyes elektromos feszültség miatt!

• Mielőtt vízbe nyúlna, feszültségmentesítse az összes, vízben lévő készüléket.

• A készüléken végzendő munka megkezdése előtt kapcsolja le a hálózati feszültséget.

Fontos:

• Rendszeresen ellenőrizze és tisztítsa a tóhoz vezető vízlefolyót.

• A szűrőközegeket rendszeresen (pl. négyhetente) ki kell tisztítani, de legkésőbb akkor, ha a vízkivezetésen zavaros

vagy koszos víz táplálódik vissza a kerti tóba.

• Először végezzen gyorstisztítást. Ha ez nem elegendő, akkor végezzen komplett tisztítást.

• Az eltömődött szűrő tömítetlenséghez vezethet.

• Ne használjon vegyi tisztítószereket.

Gyorstisztítás

Ez az alábbiak szerint végezhető el:

 D

• Kapcsolja ki a szűrőszivattyút.

• Távolítsa el a tömlőt a szűrő kivezetéséről a hollandi anya (1) lecsavarásával.

• Távolítsa el a tömlőt a szűrő bemenetéről a hollandi anya lecsavarásával és csavarja rá a szűrő bemenetére (2).

• Egy lépcsős végű szennyeződés-elvezető tömlőt csavarjon rá a szűrőbemenetre.

• Kapcsolja be a szűrőszivattyút.

• Húzza meg erősen a tisztítófogantyút, és végezzen többször „pumpálást“ (3). A szűrőhabok így mechanikusan tisztul-

nak, míg a távozó víz tiszta nem lesz.

• Kapcsolja ki a szűrőszivattyút.

• Távolítsa el a szennyeződéskivezető tömlőt és a normál üzemhez ismét csatlakoztassa a tömlőket (A ábra).

Komplett tisztítás végzése

Ez az alábbiak szerint végezhető el:

 E

• Vegyen le minden csövet a hollandi-anyák lecsavarásával (1).

• Nyissa fel a szűrőtartály záróbilincseit (2).

BioPress 4000: A rögzítésnél fogja meg a szűrőtartályt és emelje le a fedelet a szűrőhab-egységgel (3). BioPress 6000/10000: Emelje le a fedelet a szűrőhab-egységgel (2)

• A fedelet fejjel lefelé tegye le puha, tiszta aljzatra úgy, hogy a szűrőhabok a nyomógyűrűvel felfelé legyenek (4).

• Az anyacsavar eltávolításával vegye le a nyomógyűrűt a vonórúdról (4).

Az anya oldásához a vonórudat tartsa ellen egy kombináltfogóval. Fontos: A vonórudat ne húzza ki a fedélből.

• Húzza ki a szűrőhabokat (5).

• Erősen összenyomva tisztítsa meg folyó víz alatt (6). Tisztítsa ki a biogolyókat, a tartályt, a fedelet a rácsos csővel és

nyomógyűrűvel együtt folyó víz alatt (6).

• Helyezze fel a szűrőhabokat úgy, hogy a vonórúd a szűrőhabok nyílásában legyen (7).

• Helyezze fel a nyomógyűrűt a rúdvezetéssel lefelé, és csavarozza rá az anyával a vonórúdra (8).

Az anya meghúzásához a vonórudat tartsa ellen egy kombináltfogóval. BioPress 6000/10000: A rácsos csőnek teljesen fel kell feküdnie a gyűrű átmérőjén.

• Vegye le a fedéltömítést a tartályról, és ellenőrizze épségét, tisztítsa meg, ill. cserélje ki, majd helyezze fel a fedél felső peremére.

• Nyomja rá a fedelet a szűrőhab-egységgel a tartályra, és pattintsa be a záróbilincseket (9).

• Gyorstisztítás elvégzése (lásd: gyorstisztítás).

Page 76

- HU -

Kvarcüveg tisztítása / UVC lámpa cseréje

VIGYÁZAT

Az UVC lámpa ultraibolya sugárzása égési sérüléseket okozhat a szemnek vagy a bőrön.

• Az UVC lámpát tilos a burkolaton kívül üzemeltetni.

• Az UVC lámpát tilos sérült burkolatban üzemeltetni.

VIGYÁZAT

A kvarcüveg és az UVC lámpa széttörhet, és vágási sérüléseket okozhat.

• Óvatosan bánjon a kvarcüveggel és az UVC lámpával.

ÚTMUTATÁS

Biztonsági okokból az UVC lámpa csak akkor kapcsolható be, ha a készülékfej szabályszerűen be van sze- relve a házba.

Ez az alábbiak szerint végezhető el:  F

Az UVC-előderítő készülék felnyitása

• Vegye le az UVC-előderítő fedőkupakját.

• Forgassa el ütközésig az UVC-előderítő készüléket az óramutató járásával ellentétes irányba (bajonettzár), és óvato-

san húzza ki az O-gyűrűvel együtt a szűrő fedeléből (1).

• Lazítsa meg annyira a lemezcsavart, hogy a csavar hegye belemélyedjen a szorítócsavar házába (2).

• Óra járásával ellenkező irányba csavarja le a szorítócsavart (3).

• Könnyed forgató mozdulattal vegye le a kvarcüveget az O-gyűrűvel együtt (4).

• Ellenőrizze a kvarcüveg és az O-gyűrű épségét és szükség esetén cserélje ki.

• Tisztítsa meg a kvarcüveget kívülről nedves kendővel.

Az UVC-lámpa cseréje Fontos: Csak olyan lámpákat szabad használni, melyek jelölése és teljesítményadatai egyeznek a típustáblán szere-

plő adatokkal. Optimális szűrőteljesítmény érdekében az UVC-lámpát kb. 8000 üzemóránként ki kell cserélni.

• Húzza ki az UVC-lámpát, és cserélje ki.

Az UVC-előderítő készülék összeszerelése

• Helyezze be a kvarcüveget az O-gyűrűvel ütközésig a készülék fejrészébe (6).

• Az O-gyűrűnek az eszköz feje és a kvarcüveg közötti hézagban nyomódnia kell.

• Húzza rá ütközésig a szorítócsavart az óramutató járásával megegyező irányban (7).

• Húzza meg a lemezcsavart (8).

• Ellenőrizze, hogy az O-gyűrű a készülék fejrészén nem sérült-e meg és szükség esetén cserélje ki (9).

• Tolja be a készülék fejrészét óvatosan, enyhe nyomással a házba. A házon lévő csapoknak ekkor bele kell kapas-

zkodniuk a bajonettzár hornyaiba.

• Forgassa el a készülék fejrészét enyhe nyomással ütközésig az óramutató járásával megegyező irányban.

• Tegye fel újra az UVC-előderítő készülék fedőkupakját.

1. Lazítsa meg annyira a lemezcsavart, hogy a csavar hegye belemélyedjen a szorítócsavar házába.

2. Csavarja le a szorítócsavart az óramutató járásával ellenkező irányban.

3. Könnyed forgató mozdulattal húzza le előre a kvarcüveget az O-gyűrűvel együtt

4. Húzza ki és cserélje ki az UVC lámpát.

5. Helyezze be a kvarcüveget óvatosan az O-gyűrűvel ütközésig a készülékfejbe – Tisztítsa meg az O-gyűrűt, sérülés esetén cserélje ki. – Az O-gyűrűnek a készülékfej és a kvarcüveg közötti hézagban kell lennie

6. Húzza rá ütközésig a szorítócsavart az óramutató járásával megegyező irányban.

7. Húzza meg a lemezcsavart

Page 77

Az OASE eredeti alkatrészeivel a készülék biztonságos

marad és továbbra is megbízhatóan működik.

Al talál.

www.oase-livingwater.com/alkatreszek

Zavar

Megoldás

A készülék nem rendelkezik kielégítő tel-

A készülék még nem régóta üzemel

A teljes biológiai tisztítóhatás csak néhány hét elteltével kerül elérésre

A víz rendkívül koszos

Távolítsa el az algákat és a leveleket a tóból, cserélje le a vizet

Túl nagy a hal- és állatállomány

Standard érték: kb. 60 cm hal-hosszúság 1 m³ tóvízhez

A szűrőközegek koszosak

Tisztítsa ki a szűrőközegeket

A kvarcüveg cső elkoszolódott

Az UVC-t szerelje ki, és a kvarcüveget tisztítsa meg

Az UVC-lámpának már nincs teljesítménye

A lámpát 8000 üzemóra után kell cserélni

Az UVC-lámpa kijelzője nem világít

Az UVC hálózati csatlakozója nincs csatlakoztatva

Csatlakoztassa az UVC hálózati csatlakozóját Az UVC-lámpa meghibásodott

Az UVC-lámpa cseréje

A csatlakozó hibás

Ellenőrizze az elektromos csatlakozót

Az UVC túlhevült

Lehűlés után az UVC automatikusan bekapcsol

Nincs kilépő víz a tó betáplálásán

A szivattyú hálózati csatlakozója nincs csatlakoztatva

Csatlakoztassa a szivattyú hálózati csatlakozóját

A tó betáplálása eldugult

Tisztítsa ki a tó betáplálását

A szűrőtartály/szivattyúház eltömődött

A szűrőtartály/szivattyúház tisztítása

- HU -

Tárolás/Telelés

• 8 °C-os vízhőmérséklet alatt, vagy legkésőbb a várható fagyok esetén a készüléket üzemen kívül kell helyezni.

• Ürítse ki a készüléket, végezzen alapos tisztítást, és ellenőrizze a készülék sérüléseit.

• Vegye ki, tisztítsa meg, szárítsa ki és tárolja fagymentesen az összes szűrőközeget.

• A készüléket gyermekek számára nem hozzáférhető helyen kell tárolni.

• Úgy takarja le a szűrőtartályt, hogy ne juthasson bele esővíz.

• Ürítsen ki valamennyi tömlőt, csővezetéket és csatlakozást annyira, amennyire csak lehetséges.

Kopóalkatrészek

• Szűrőközegek

• UVC lámpa, kvarcüveg és a kvarcüveghez való O-gyűrű

Pótalkatrészek

katrészrajzokat és alkatrészeket internetes oldalunkon

Megsemmisítés

ÚTMUTATÁS

A készüléket nem szabad háztartási hulladékként ártalmatlanítani.

• A készüléket a kábel levágásával használhatatlanná kell tenni, és az arra előirányzott visszavételi rendsze-

Az UVC lámpát az erre szolgáló visszavételi rendszeren keresztül ártalmatlanítsa.

Hibaelhárítás

ren keresztül kell ártalmatlanítani.

jesítménnyel

Page 78

- PL -

Tłumaczenie oryginalnej instrukcji użytkowania

OSTRZEŻENIE

• Urządzenie może być używane przez dzieci od 8 lat i ponadto przez osoby o ograniczonych fizycznych i umysłowych zdolnościach, albo nie posiadających niezbędnego doświadczenia i wiedzy, gdy będą one pod nadzorem osoby odpowiedzialnej za bez- pieczeństwo użytkowania tego urządzenia lub zostaną odpowiednio przez nią poinstruowane i poinformowane o wynikających stąd zagrożeniach.

• Dzieciom zabrania się zabawy z tym urządzeniem.

• Czyszczenie ani czynności serwisowe użytkownika nie mogą być

wykonywane przez dzieci bez nadzoru osoby dorosłej.

• Urządzenie musi być zabezpieczone wyłącznikiem różnicowoprądo- wym, ze znamionowym prądem upływowym wynoszącym maksy-

malnie 30 mA.

• Urządzenie podłączyć tylko wtedy, gdy parametry elektryczne urzą- dzenia i zasilania energią są zgodne. Dane urządzenia znajdują się

na tabliczce znamionowej na urządzeniu; na opakowaniu lub w ni-

niejszej instrukcji.

• Śmierć lub ciężkie obrażenia przez porażenie prądem są możliwe! Przed włożeniem rąk do wody należy odłączyć od sieci prądowej urządzenia będące pod napięciem >12 V AC lub >30 V DC.

• Nie używać urządzenia, gdy przewody elektryczne lub obudowa są uszkodzone.

• Urządzenie użytkować tylko wtedy, gdy nikt nie przebywa w wodzie.

Przepisy bezpieczeństwa

Przyłącze elektryczne

• Instalacje elektryczne muszą odpowiadać krajowym przepisom instalacyjnym i mogą być wykonywane tylko przez specjalistów elektryków.

• Specjalistą elektrykiem jest osoba, która w oparciu o swoje wykształcenie, wiedzę i doświadczenie jest zdolna i upraw- niona do oceny oraz przeprowadzenia końcowego oddania do eksploatacji wykonanych prac. Do zadań specjalistów

należy też określenie potencjalnych niebezpieczeństw i zapewnienie przestrzegania obowiązujących miejscowych oraz krajowych norm, przepisów i postanowień.

• W przypadku pytań i problemów należy zwrócić się do specjalisty elektryka.

• Przedłużacze przewodów i rozdzielacze prądu (np. listwy z gniazdkami) muszą być przeznaczone do użytkowania na

wolnym powietrzu (zabezpieczone przed rozpryskami wody).

• Urządzenie, przyłącza i wtyczki nie są wodoszczelne i nie mogą być położone, ani montowane w wodzie.

• Chronić złącza wtykowe przed wilgocią.

• Urządzenie podłączyć tylko do prawidłowo zainstalowanego gniazdka.

Page 79

- PL -

Bezpieczna eksploatacja

• Odstęp bezpieczeństwa urządzenia od wody musi wynosić co najmniej 2 m.

• Nie przenosić ani ciągnąć urządzenia chwytając za przewód elektryczny.

• Przewody należy układać w sposób chroniony przed uszkodzeniami i tak, żeby nie stanowiły niebezpieczeństwa po-

tknięcia się.

• Obudowę urządzenia oraz należących do niego elementów wolno otworzyć tylko wtedy, gdy jest to wyraźnie zalecane w instrukcji.

• Przy urządzeniu należy wykonywać tylko te prace, które są opisane w niniejszej instrukcji. Jeśli nie da się usunąć problemu we własnym zakresie, to należy zwrócić się do autoryzowanego punktu serwisowego lub w razie wątpliwości

do producenta.

• Używać tylko oryginalnych części zamiennych i oryginalnego wyposażenia dodatkowego.

• Nie dokonywać żadnych przeróbek technicznych urządzenia.

Informacje dotyczące instrukcji użytkowania

Witamy w OASE Living Water. Kupując BioPress 4000/6000/10000, dokonali Państwo dobrego wyboru. Przed pierwszym uruchomieniem urządzenia należy uważnie przeczytać instrukcję użytkowania i zapoznać się z za-

sadą działania urządzenia. Wszystkie prace dotyczące tego urządzenia mogą być wykonywane tylko zgodnie z zalece-

niami dostarczonej instrukcji.

Bezwzględnie przestrzegać przepisów bezpieczeństwa pracy w odniesieniu do prawidłowego i bezpiecznego użytko-

wania.

Instrukcję użytkowania należy przechowywać w bezpiecznym miejscu. W przypadku sprzedaży urządzenia nowemu właścicielowi należy przekazać również instrukcję użytkowania.

Symbole w niniejszej instrukcji

Ostrzeżenia

Ostrzeżenia w niniejszej instrukcji są klasyfikowane przez hasła ostrzegawcze, które określają wielkość zagrożenia.

OSTRZEŻENIE

• Określa możliwą niebezpieczną sytuację.

• W razie lekceważenia może dojść do wypadku z ciężkimi lub śmiertelnymi obrażeniami.

OSTROŻNIE

• Określa możliwą niebezpieczną sytuację.

• W razie lekceważenia może dojść do lekkich lub nieznacznych skaleczeń.

WSKAZÓWKA

Informacje przyczyniające się do lepszego zrozumienia i do zapobiegania możliwym szkodom materialnym lub w środowisku naturalnym.

Dalsze wskazówki

 A Odnośnik do rysunku, np. rysunek A.

→ Odnośnik do innego rozdziału.

Zastosowanie zgodne z przeznaczeniem

BioPress 4000/6000/10000, zwany dalej "Urządzeniem", może być używany wyłącznie w następujący sposób:

• Do użytkowania z czystą wodą.

• Do oczyszczania biologicznego i mechanicznego wody stawu ogrodowego

• Eksploatacja w warunkach zgodnych z danymi technicznymi.

Zamontowana w urządzeniu lampa ultrafioletowa służy do likwidowania glonów i bakterii w wodzie stawowej. Jej promieniowanie jest nawet w małych dawkach niebezpieczne dla oczu i skóry. W żadnym wypadku lampa ultrafioletowa nie może być używana w uszkodzonej obudowie lub bez swojej obudowy, bądź w jakichkolwiek innych celach, niż określone powyżej.

W stosunku do tego urządzenia obowiązują następujące ograniczenia:

• Nigdy nie tłoczyć innych cieczy niż woda.

• Nigdy nie użytkować urządzenia bez przepływu wody.

• Nie nadaje się do celów rzemieślniczych ani przemysłowych.

• Nie użytkować połączeniu z chemikaliami, artykułami spożywczymi, substancjami łatwopalnymi lub wybuchowymi.

Page 80

- PL -

Uwaga! Nigdy nie użytkować urządzenia przy ciśnieniu wody wyższym niż 0,2 bar!

Montaż

Zastosować węże, które są przystosowane do ciśnienia przynajmniej 1 bar. Należy postępować w sposób następujący:

 A

• BioPress 6000/10000: Stopniowane końcówki węży należy skrócić o tyle, aby otwór przyłącza odpowiadał średnicy

węża. Zapobiega to stratom ciśnienia.

• Nakrętki złączkowe wsunąć przez końcówki węży, węże nasunąć lub nakręcić na stopniowaną końcówkę węża i

zabezpieczyć zaciskaczami.

• Uszczelkę płaską lub pierścień uszczelniający o-ring włożyć w nakrętkę złączkową dla czarnej końcówki węża i na-

kręcić na wlot filtra ciśnieniowego.

• Płaską uszczelkę ze skrzydełkiem przepływowym włożyć w nakrętkę złączkową dla przezroczystej końcówki węża i

nakręcić na wylot filtra ciśnieniowego. Na przezroczystej końcówce węża ze skrzydełkiem przepływowym można skontrolować skuteczność czyszczenia przez filtr ciśnieniowy.

Ustawienie

OSTRZEŻENIE

Śmierć lub ciężkie obrażenia przez porażenie niebezpiecznym napięciem elektrycznym!

• Urządzenie może być używane tylko z pokrywą ochronną.

• Ustawić urządzenie w sposób zabezpieczony przed zalaniem, w odległości co najmniej 2 m od wody.

Ustaw urządzenie w miejscu nie narażonym na bezpośredni wpływ promieni słonecznych (max. 40 ºC). Należy postępować w sposób następujący:

 B

• Filtr ciśnieniowy ustawić w odległości przynajmniej 2 m od brzegu stawu w miejscu niezagrożonym zalaniem wodą, na płaskim i stabilnym podłożu.

– Alternatywnie można także ustawić filtr w sposób wpuszczony do podłoża, na głębokości maksymalnie do

ok. 5 cm poniżej zatrzasków.

• Różnica wysokości pomiędzy pokrywą filtra i miejscem wolnego wypływu może wynosić najwyżej 2 m.

• Ustawić je tak, aby w przypadku wykonywania prac przy urządzeniu zagwarantowany był łatwy dostęp do pokrywy.

Uruchomienie

OSTRZEŻENIE

Śmierć lub ciężkie obrażenia przez porażenie niebezpiecznym napięciem elektrycznym!

• Przed włożeniem rąk do wody należy odłączyć napięcie sieciowe wszystkich znajdujących się w wodzie urządzeń.

• Przed rozpoczęciem prac przy urządzeniu należy odłączyć napięcie sieciowe.

Należy postępować w sposób następujący:

 C

Ważne:

• Najpierw włączyć pompę, potem urządzenie oczyszczające z lampą ultrafioletową.

• Nie wolno użytkować urządzenia bez przepływu wody.

• Urządzenie włącza się automatycznie, gdy zostanie podłączone do sieci elektrycznej.

Włączanie: Włożyć wtyczkę sieciową do gniazdka.

• Lampka kontrolna świeci się.

• Skrzydełko przepływowe porusza się w przezroczystej końcówce węża przy wylocie.

Wskazówka:

• Nowozainstalowane urządzenie osiąga pełną skuteczność działania w zakresie oczyszczania biologicznego dopiero po upływie kilku tygodni.

• Efektywne oddziaływanie antybakteryjne zachodzi dopiero przy temperaturze wody powyżej + 10°C.

• Zainstalowany czujnik temperatury wyłącza automatycznie lampę ultrafioletową, chroniąc ją przed przegrzaniem - po

jej ochłodzeniu włącza się znów samoczynnie.

Sprawdzić szczelność wszystkich przyłączy.

Wyłączanie: Wyciągnąć wtyczkę sieciową.

Page 81

- PL -

Czyszczenie i konserwacja

OSTRZEŻENIE

Śmierć lub ciężkie obrażenia przez porażenie niebezpiecznym napięciem elektrycznym!

• Przed włożeniem rąk do wody należy odłączyć napięcie sieciowe wszystkich znajdujących się w wodzie urządzeń.

• Przed rozpoczęciem prac przy urządzeniu należy odłączyć napięcie sieciowe.

Wskazówka:

• Regularnie kontrolować i czyścić odpływ wody do stawu.

• Media filtracyjne należy regularnie czyścić (np. co cztery tygodnie) - najpóźniej wtedy, gdy woda wypływająca z wylotu

z powrotem do stawu będzie mętna lub zanieczyszczona.

• Należy przeprowadzić co najmniej jedno szybkie czyszczenie. Jeśli nie przyniesie to oczekiwanego skutku, przepro- wadzić kompletne czyszczenie.

• Zatkany filtr może prowadzić do nieszczelności.

• Nie stosować żadnych chemicznych środków czyszczących.

Szybkie czyszczenie

Należy postępować w sposób następujący:

 D

• Wyłączyć pompę filtracyjną.

• Wyjąć wąż z wylotu filtra przez wykręcenie nakrętki złączkowej (1).

• Wyjąć wąż z wylotu filtra przez wykręcenie nakrętki złączkowej i nakręcić na wylot filtra (2).

• Wąż wylotowy wody brudnej z końcówką węża nakręcić na wlot filtra.

• Włączyć pompę filtracyjną

• Mocno pociągnąć za rączkę do czyszczenia i kilkakrotnie "pompować" (3). Pianki filtracyjne czyścić mechanicznie tak

długo, aż wypływająca woda będzie klarowna.

• Wyłączyć pompę filtracyjną.

• Zdjąć wąż wylotowy brudnej wody i ponownie podłączyć w sposób prawidłowy dla normalnej eksploatacji węża (Rys.

A).

Przeprowadzenie kompletnego czyszczenia

Należy postępować w sposób następujący:

 E

• Zdjąć wszystkie węże przez wykręcenie nakrętek złączkowych (1).

• Otworzyć klamry zamykające zbiornik filtracyjny (2).

BioPress 4000: Zbiornik filtracyjny przytrzymać za uchwyt i podnieść pokrywę z pakietem pianek filtracyjnych (3). BioPress 6000/10000: Podnieść pokrywę z pakietem pianek filtracyjnych (2)

• Pokrywę z głowicą odłożyć na dół na miękką czystą podkładkę, tak aby pianki filtracyjne z pierścieniem prasowanym leżały u góry (4).

• Wyjąć pierścień prasowany przez zdjęcie nakrętki z cięgła (4). W celu odkręcenia nakrętki należy przytrzymać cięgło kombinerkami. Wskazówka: Nie wyciągać cięgła z pokrywy.

• Wyjąć pianki filtracyjne (5).

• Przez silne ściskanie wyczyścić pod bieżącą wodą (6). kulki Bioballs, zbiornik, pokrywę z rurą siatkową i pierścień

prasowany wyczyścić (6).

• Nasunąć pianki filtracyjne tak, aby cięgło było umieszczone w wycięciu pianek filtracyjnych (7).

• Pierścień prasowany z prowadnicą nasadzić w dół i nakręcić nakrętkę na cięgło (8).

W celu dokręcenia nakrętki należy przytrzymać cięgło kombinerkami. BioPress 6000/10000: Rura siatkowa musi się kompletnie pokrywać z średnicą pierścienia.

• Zdjąć uszczelnienie pokrywy ze zbiornika i sprawdzić pod kątem uszkodzeń, wyczyścić lub wymienić, a następnie nałożyć na górny rand zbiornika.

• Pokrywę z pakietem pianek filtracyjnych docisnąć do zbiornika i zatrzasnąć klamry zamykające (9).

• Przeprowadzić szybkie czyszczenie (patrz szybkie czyszczenie).

Page 82

- PL -

Czyszczenie klosza kwarcowego / wymiana lampy ultrafioletowej

OSTROŻNIE

Promieniowanie ultrafioletowe lampy UV może spowodować oparzenie oczu lub skóry.

• Nigdy nie wolno użytkować lampy ultrafioletowej poza obudową.

• Nigdy nie wolno użytkować lampy ultrafioletowej w uszkodzonej obudowie.

OSTROŻNIE

Klosz kwarcowy i lampa ultrafioletowa mogą ulec stłuczeniu i spowodować rany cięte.

• Z kloszem kwarcowym i lampą ultrafioletową należy obchodzić się ostrożnie.

WSKAZÓWKA

Ze względu na bezpieczeństwo włączenie lampy ultrafioletowej jest możliwe dopiero wtedy, gdy głowica urządzenia jest prawidłowo zamontowana w obudowie.

Należy postępować w sposób następujący:

 F

Czyszczenie urządzenia oczyszczającego z lampą ultrafioletową

• Zdjąć klapę pokrywy z urządzenia oczyszczającego z lampą ultrafioletową.

• Przekręcić do oporu urządzenie oczyszczające z lampą ultrafioletową w kierunku przeciwnym do ruchu wskazówek

zegara (zamknięcie bagnetowe) i ostrożnie wyciągnąć z pokrywy filtra wraz z o-ringiem (1).

• Blachowkręt odkręcić na tyle, aż szpic wkrętu zanurzy się w obudowie śruby zaciskowej (2).

• Śrubę zaciskową odkręcić w kierunku przeciwnym do ruchu wskazówek zegara (3).

• Klosz kwarcowy z pierścieniem uszczelniającym zdjąć przez lekkie obrócenie do przodu (4).

• Sprawdzić ewentualne uszkodzenia klosza kwarcowego i pierścienia uszczelniającego, w razie potrzeby wymienić.

• Klosz kwarcowy oczyścić z zewnątrz wilgotną ścierką.

Wymiana lampy ultrafioletowej

Ważne:Dozwolone jest stosowanie tylko takich lamp ultrafioletowych, których oznaczenie i podana moc pokrywa się z

danymi na tabliczce znamionowej.

Utrzymanie optymalnej skuteczności filtrowanie wymaga dokonania wymiany lampy ultrafioletowej po ok. 8000 robo-

czogodzin.

• Lampę ultrafioletową wyciągnąć i wymienić.

Zmontować urządzenie oczyszczające z lampą ultrafioletową

• Klosz kwarcowy z pierścieniem uszczelniającym włożyć do oporu w głowicę urządzenia (6).

• Pierścień uszczelniający O-ring musi być wciśnięty do rowka pomiędzy głowicę urządzenia i klosz kwarcowy.

• Śrubę zaciskową dokręcić do oporu zgodnie z ruchem wskazówek zegara (7).

• Dokręcić blachowkręt (8).

• Pierścień uszczelniający O-ring głowicy urządzenia sprawdzić pod kątem uszkodzeń i w razie potrzeby wymienić (9).

• Ostrożnie wsunąć głowicę urządzenia do obudowy wywierając lekki nacisk. Czopy na obudowie muszą się wejść do

rowków zamknięcia bagnetowego.

• Głowicę urządzenia z lekkim naciskiem przekręcić aż do oporu w kierunku zgodnym z ruchem wskazówek zegara.

• Nałożyć ponownie pokrywę urządzenia oczyszczającego z lampą ultrafioletową.

1. Blachowkręt odkręcić na tyle, aż ostrze wkrętu zagłębi się w obudowie śruby zaciskowej.

2. Śrubę zaciskową odkręcić w kierunku przeciwnym do ruchu wskazówek zegara.

3. Klosz kwarcowy z pierścieniem uszczelniającym wyjąć do przodu wykonując przy tym lekki obrót.

4. Lampę ultrafioletową wyciągnąć i wymienić.

5. Klosz kwarcowy z pierścieniem uszczelniającym ostrożnie wcisnąć aż do oporu w głowicy urządzenia. – Oczyścić uszczelkę typu o-ring, w razie stwierdzenia uszkodzeń wymienić ją. – Uszczelka typu o-ring musi znajdować się w szczelinie między głowicą urządzenia a kloszem kwarcowym.

6. Śrubę zaciskającą dokręcić do oporu w kierunku zgodnym z ruchem wskazówek zegara.

7. Dokręcić blachowkręt.

Page 83

Dzięki oryginalnym częściom zamiennym OASE urządzenie pozostaje bezpieczne i będzie nadal niezawodnie działać. Rysunki i wykazy części zamiennych znajdują się na na-

szej stronie inte

www.oase-livingwater.com/czescizamienne

Usterka

Przyczyna

Środki zaradcze

Urządzenie nie wykazuje zadawalającej mocy

Urządzenie jest dopiero krótko w eksploatacji.

Pełna skuteczność działania w zakresie

piero po upływie kilku tygodni.

Woda jest bardzo mocno zabrudzona.

Usunąć wodorosty i liście ze stawu, wymienić wodę.

Zbyt bogata flora i fauna

Wartość orientacyjna: ok. 60 cm długości ryba

na 1 m³ wody stawowej

Zanieczyszczone media filtracyjne.

Oczyścić media filtracyjne

Zanieczyszczona rura ze szkła kwarcowego.

Wymontować lampę utrafioletową i wyczyścić klosz ze szkła kwarcowego.

Lampa nie daje już światła ultrafioletowego

Lampa ultrafioletowa musi zostać wymieniona

po 8.000 roboczogodzinach.

Kontrolka lampy ultrafioletowej nie świeci się.

Wtyczka sieciowa lampy ultrafioletowej nie jest

podłączona.

Podłączyć wtyczkę sieciową lampy ultrafioleto-

wej.

Wadliwa lampa UV

Wymiana lampy ultrafioletowej

Wadliwe przyłącze

Sprawdzić przyłącze elektryczne.

Przegrzana lampa ultrafioletowa.

Po ochłodzeniu następuje automatyczne włą-

czenie lampy ultrafioletowej.

Brak wypływu wody z wlotu ze stawu

Wtyczka sieciowa pompy nie jest podłączona.

Podłączyć wtyczkę sieciową pompy.

Zatkany wlot wody ze stawu.

Wyczyścić wlot wody ze stawu.

Zbiornik filtracyjny/obudowa pompy zatkane

Wyczyścić zbiornik filtracyjny/obudowę pompy

- PL -

Magazynowanie / Przechowywanie w okresie zimowym

• W razie spadku temperatury poniżej 8 °C lub najpóźniej przy zapowiadanym mrozie zaprzestać użytkowania urzą- dzenia.

• Opróżnić urządzenie, przeprowadzić gruntowne czyszczenie i skontrolować je pod względem uszkodzeń.

• Wymontować wszystkie media filtrujące i wymyć je, osuszyć i przechowywać w miejscu nienarażonym na działanie

mrozu.

• Miejsce przechowywania musi być niedostępne dla dzieci.

• Zbiornik filtra okryć w taki sposób, aby nie przedostała się do niego woda deszczowa.

• Opróżnić w miarę możliwości wszystkie węże, rurociągi i przyłącza.

Części ulegające zużyciu

• Media filtracyjne

• Lampa ultrafioletowa, klosz kwarcowy i uszczelka typu o-ring dla klosza kwarcowego

Części zamienne

rnetowej.

Usuwanie odpadów

WSKAZÓWKA

Urządzenia nie wolno wyrzucać do pojemnika na odpady komunalne.

• Urządzenie uczynić nienadającym się do użytku poprzez odcięcie kabla zasilającego i oddać do utylizacji

Lampę ultrafioletową należy utylizować poprzez przewidziany do tego system recyklingowy.

Usuwanie usterek

tylko poprzez przewidziany do tego system zwrotów.

oczyszczania biologicznego jest osiągana do-

Page 84

- CS -

Překlad originálu Návodu k použití.

VAROVÁNÍ

• Tento přístroj nesmí být používaný dětmi do 8 let a kromě toho i osobami se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo nedostatkem zkušeností a vědomostí, pokud nejsou pod dohledem nebo nebyly poučeny o bezpečném používání přístroje a mohou z tohoto důvodu vzniknout nebezpečí.

• Děti si nesmí s přístrojem hrát.

• Čištění a uživatelská údržba nesmí být prováděna dětmi bez do-

zoru.

• Přístroj musí být zajištěn pomocí ochranného zařízení chybného proudu s jmenovitým poruchovým proudem maximálně 30 mA.

• Přístroj zapojujte pouze tehdy, shodují-li se elektrické údaje přístroje s údaji elektrického napájení. Údaje o přístroji se nachází na typo- vém štítku přístroje, na obalu nebo v tomto návodu.

• Může dojít ke smrti nebo těžkým zraněním elektrickým proudem! Dříve, než sáhnete do vody, odpojte ze sítě přístroje ve vodě s napětím >12 V AC nebo >30 V DC.

• Přístroj nesmíte používat, pokud jsou poškozené elektrické vodiče nebo kryty.

• Přístroj provozujte pouze tehdy, pokud se vodě nezdržují žádné osoby.

Bezpečnostní pokyny

Elektrická přípojka

• Elektrické instalace musí odpovídat národním ustanovením pro zřizovatele a smí je provádět pouze kvalifikovaný elektrikář.

• Za kvalifikovaného elektrikáře je považována osoba, která je na základě svého odborného vzdělání, znalostí a zkuše- ností způsobilá a oprávněná provádět jí zadané práce. Práce odborníka zahrnuje také rozeznání možného nebezpečí a dodržování příslušných místních a národních norem, předpisů a ustanovení.

• S případnými otázkami a potížemi se obraťte na kvalifikovaného elektrikáře.

• Prodlužovací vedení a elektrický rozvaděč (např. zásuvkový systém) musí být určeny k užití ve venkovním prostředí

(odstřikující voda).

• Přístroj, přípojky a zásuvka nejsou zástrčky nejsou vodotěsné a nesmí být instalovány resp. montovány ve vodě.

• Chraňte konektorové spoje před vlhkostí.

• Připojujte přístroj pouze ke správně instalované zásuvce.

Page 85

- CS -

Bezpečný provoz

• Bezpečná vzdálenost přístroje od vody musí činit nejméně 2 m.

• Nepřenášejte přístroj za elektrické vodiče ani jej za ně netahejte.

• Vodiče instalujte tak, aby byly chráněné před poškozením a pamatujte, že o ně nesmí nikdo zakopnout.

• Otevírejte kryt přístroje nebo příslušné díly pouze za předpokladu, že jste k tomu vysloveně vyzvání v návodu.

• Provádějte na přístroji pouze takové práce, které jsou popsané v tomto návodu. Pokud nelze problémy odstranit,

kontaktujte autorizovaný zákaznický servis nebo v případě pochybností výrobce.

• Používejte pro přístroj pouze originální náhradní díly a příslušenství.

• Nikdy neprovádějte technické změny na zařízení.

O tomto návodu k obsluze

Vítejte u OASE Living Water. Koupě tohoto výrobku BioPress 4000/6000/10000 byla dobrou volbou. Ještě před prvním použitím tohoto zařízení si pečlivě pročtěte návod k použití a dobře se s vaším novým zařízením

seznamte. Veškeré práce na tomto a s tímto přístrojem mohou být prováděny jen podle přiloženého návodu. Bezpodmínečně dodržujte bezpečnostní pokyny pro správné a bezpečné používání. Tento návod k použití pečlivě uschovejte. Při změnì vlastníka předejte i návod k použití.

Symboly použité v tomto návodu

Varovné pokyny

Varovné pokyny v tomto návodě jsou klasifikovány pomocí signálních slov, které označují míru nebezpečí.

VAROVÁNÍ

• Označuje možnou nebezpečnou situaci.

• Při nedodržení můžou být důsledkem smrt nebo těžká zranění.

OPATRNĚ

• Označuje možnou nebezpečnou situaci.

• Při nedodržení můžou být důsledkem lehká nebo nepatrné zranění.

UPOZORNĚNÍ

Informace, které slouží pro lepší pochopení nebo předcházení možným materiálním škodám nebo škodám na životním prostředí.

Další pokyny

 A Odkaz na jeden z obrázků., např. obrázek A.

→ Odkaz k jiné kapitole.

Použití v souladu s určeným účelem

BioPress 4000/6000/10000, dále jen „přístroj“, se smí používat výhradně podle níže uvedených pokynů:

• Pro provoz s čistou vodou.

• Pro mechanické a biologické čištění zahradních jezírek

• Provoz při dodržení technických údajů.

UVC zářivka zabudovaná v přístroji slouží k ničení řas a bakterií v rybniční vodě. Její záření je také nebezpečné pro oči a pokožku i v nízkých dávkách. UVC zářivka nesmí být nikdy provozována v defektním krytu nebo mimo kryt nebo k jiným účelům než je určena.

Pro přístroj platí následující omezení:

• Nikdy nečerpejte jiné kapaliny než vodu.

• Nikdy neprovozujte bez průtoku vody.

• Nepoužívat pro komerční nebo průmyslové účely.

• Nepoužívat ve spojení s chemikáliemi, potravinami, lehce zápalnými nebo výbušnými látkami.

Page 86

- CS -

Pozor! Neprovozujte nikdy přístroj s přetlakem vody větším něž 0,2 bar!

Montáž

Používejte hadice, které jsou vhodné pro tlak min. 1 bar. Postupujte následovně:

 A

• BioPress 6000/10000: Zkraťte stupňovitá hadicová hrdla tak, aby připojovací otvor odpovídal průměru hadice. Zabráníte tím tlakovým ztrátám.

• Převlečnou hadici filtru nasuňte přes stupňovitá hadicová hrdla, nasuňte resp. natočte hadice na stupňovitá hadicová hrdla a zajistěte hadicovými sponami.

• Plochá těsnění resp. O-kroužek vložte do převlečné matice pro černá hadicová hrdla a našroubujte na vtok tlakového filtru.

• Ploché těsnění s indikačním praporkem vložte do převlečné matice pro průhledné hadicové hrdlo a našroubujte na výtok tlakového filtru. Na transparentním stupňovitém hadicovém hrdlu s indikačním praporkem lze kontrolovat čisticí účinek tlakového

filtru.

Instalace

VAROVÁNÍ

Smrt nebo těžká zranění nebezpečným elektrickým napětím!

• Přístroj provozujte pouze s ochranným krytem.

• Přístroj instalujte ve vzdálenosti minimálně 2 m od vody, aby nedošlo k zatopení.

Postavte přístroj tak, aby nebyl vystaven přímému slunečnímu záření (max. 40 ºC). Postupujte následovně:

 B

• Postavte tlakový filtr na místě bezpečném proti zaplavení minimálně 2 m od okraje jezírka na pevný a rovný podklad. – Alternativně může být filtr zapuštěn do země až přibl. 5 cm pod uzavírací spony.

• Výškový rozdíl mezi víkem filtru a volným místem pro výtok smí být max. 2 m.

• Dbejte na volný přístup k víku, abyste mohli provádět práce na přístroji.

Uvedení do provozu

VAROVÁNÍ

Smrt nebo těžká zranění nebezpečným elektrickým napětím!

• Dříve než budete sahat do vody, vypněte veškerá zařízení nacházející se pod vodou, která jsou pod napětím.

• Než začnete pracovat se zařízením, odpojte síťové napětí.

Postupujte následovně:

 C

Důležité:

• Najprv zapnite čerpadlo a potom predradný UVC prístroj.

• Přístroj neprovozujte bez průtoku vody.

• Přístroj se zapíná automaticky, když je zapojeno přívodní vedení elektrického proudu.

Zapínání: Zasuňte vidlici do zásuvky.

• Signální světlo svítí.

• Indikační praporek se pohybuje na výtoku v průhledném stupňovitém hadicovém hrdle .

Upozornění:

• U nové instalace dosáhne přístroj svého plného biologického čistícího účinku teprve po několika týdnech.

• Rozsáhlá činnost bakterií probíhá až při teplotě vody + 10 °C.

• Namontované kontrolní čidlo teploty vypíná automaticky při přehřátí UVC zářivku, po ochlazení se UVC zářivka opět

automaticky zapne.

Zkontrolujte všechny přípojky na těsnost. Vypínání: Vytáhněte vidlici ze zásuvky.

Čištění a údržba

Page 87

- CS -

VAROVÁNÍ

Smrt nebo těžká zranění nebezpečným elektrickým napětím!

• Dříve než budete sahat do vody, vypněte veškerá zařízení nacházející se pod vodou, která jsou pod napětím.

• Než začnete pracovat se zařízením, odpojte síťové napětí.

Upozornění:

• Kontrolujte a pravidelně čistěte odtok vody k jezírku.

• Filtrační média by se měla pravidelně (např. každé čtyři týdny) čistit, nejpozději tehdy, když z výtoku vody je do zahr-

adního jezírka přiváděna kalná nebo znečištěná voda.

• Nejprve proveďte rychlé čištění. Pokud toto nestačí, proveďte kompletní čištění.

• Zanesený filtr může vést k netěsnosti.

• Nepoužívejte chemické čistící prostředky.

Rychlé čištění

Postupujte následovně:

 D

• Vypněte čerpadlo filtru.

• Sejměte hadici z výtoku filtru odšroubováním převlečné matice (1).

• Sejměte hadici z vtoku filtru odšroubováním převlečné matice a našroubujte na výtok filtru (2).

• Našroubujte hadici pro odtok nečistot se stupňovitým hadicovým hrdlem na výtok filtru.

• Zapněte čerpadlo filtru.

• Silně zatáhněte za čistící držadlo a několikrát „zapumpujte“ (3). Filtrační pěnové prvky se tak mechanicky čistí, až je

vytékající voda čirá.

• Vypněte čerpadlo filtru.

• Odstraňte hadici pro odtok znečištěné vody, normální provoz obnovíte správným opětovným připojením hadice (Obr.

A).

Provádění úplného čištění

Postupujte následovně:

 E

• Odstraňte všechny hadice odšroubováním převlečných matic (1).

• Otevřete uzavírací spony nádoby filtru (2).

BioPress 4000: Nádobu filtru přidržte na přidržovači a zvedněte víko s paketem filtrační pěny (3). BioPress 6000/10000: Zvedněte víko s paketem filtrační pěny (2)

• Víko s hlavou položte dolů na měkkou čistou podložku tak, aby filtrační pěny ležely přítlačným kroužkem nahoru (4).

• Přítlačný kroužek sejměte odstraněním matice z táhla (4).

Matici táhla povolíte pomocí kombinaček.

Upozornění: Nevytahujte táhlo z víka.

• Stáhněte filtrační pěny (5).

• Ssilným stlačením je vyčistěte pod tekoucí vodou (6). Biokuličky, nádobu, víko s mřížkovou trubkou a přítlačný

kroužek očistěte pod tekoucí vodou (6).

• Nasaďte filtrační pěny tak, aby táhlo leželo ve vybrání filtračních pěn (7).

• Nasaďte přítlačný kroužek s vedením tyče dolů a přišroubujte ho maticí na táhlo (8).

Matici táhla přišroubujte pomocí kombinaček. BioPress 6000/10000: Mřížková trubka musí kompletně ležet v průměru kroužku.

• Sejměte těsnění víka z nádoby a zkontrolujte ho na poškození, vyčistěte ho resp. vyměňte a položte na horní okraj nádoby.

• Víko s paketem filtrační pěny přitlačte na nádobu a zajistěte sponami (9).

• Proveďte rychlé čištění (viz Rychlé čištění).

Page 88

- CS -

Vyčistěte křemenné sklo / Výměňte UVC zářivku

OPATRNĚ

Ultrafialové záření zářivky UVC může popálit oči a pokožku.

• Nikdy neprovozujte zářivku UVC mimo kryt.

• Nikdy neprovozujte zářivku UVC v defektním krytu.

O PATRNĚ

Křemíkové sklo a UVC zářivka se mohou rozbít a způsobit řezná poranění.

• S křemenným sklem a UVC zářivkou zacházejte opatrně.

UPOZORNĚNÍ

Z bezpečnostních důvodů lze UVC zářivku zapnout teprve tehdy, když je hlava přístroje řádně namontovaná v

plášti.

Postupujte následovně:  F

Otevřete předřadný přístroj UVC

• Sejměte kryt z předřadného přístroje UVC.

• Předřadný přístroj UVC otáčejte proti směru hodinových ruček až na doraz (bajonetový uzávěr) a společně s O-

kroužkem opatrně stáhněte z víka filtru (1).

• Samořezný šroub povolujte do té doby, dokud je špička šroubu zapuštěna do krytu upínacím šroubem (2).

• Odšroubujte upínací šroub proti směru hodinových ruček (3).

• Křemenné sklo s O-kroužkem lehkým otáčivým pohybem stáhněte směrem dopředu (4).

• Křemenné sklo a O-kroužek zkontrolujte na poškození a případně vyměňte.

• Křemenné sklo zvnějšku očistěte vlhkým hadříkem.

Výměna UVC zářivky Důležité:Používejte jen zářivky, jejichž označení a údaje o výkonu souhlasí s údaji na typovém štítku.

Pro optimální výkon filtru byste měli UVC zářivku vyměnit přibl. po 8000 hodinách provozu.

• Vytáhněte a vyměňte zářivku UVC.

Sestavení UVC předřadného přístroje

• Vsaďte křemenné sklo s O-kroužkem až na doraz do hlavy přístroje (6).

• O-kroužek musí být zatlačen do štěrbiny mezi hlavou přístroje a křemenným sklem.

• Upínací šroub utáhněte ve směru hodinových ruček až na doraz (7).

• Utáhněte samořezný šroub (8).

• O-kroužek na hlavě přístroje zkontrolujte na poškození a případně vyměňte (9).

• Hlavu přístroje opatrně a lehkým tlakem zasuňte do přístroje. Čepy krytu musí přitom zabírat do drážek bajonetového

závitu.

• Hlavu přístroje otáčejte pod lehkým tlakem ve směru hodinových ruček až na doraz.

• Opět nasaďte kryt pro předřadný přístroj UVC.

1. Samořezný šroub povolte natolik, dokud aby byla špička šroubu zapuštěna do krytu upínacího šroubu.

2. Odšroubujte upínací šroub proti směru hodinových ruček.

3. Křemenné sklo s O-kroužkem lehkým otáčivým pohybem vytáhněte směrem dopředu.

4. Vytáhněte a vyměňte zářivku UVC.

5. Vsaďte křemenné sklo s O-kroužkem opatrně až na doraz do hlavy přístroje. – Očistěte O-kroužek a v případě poškození jej vyměňte. – O-kroužek musí být zatlačen do štěrbiny mezi hlavou přístroje a křemenným sklem.

6. Upínací šroub pevně utáhněte ve směru hodinových ručiček až nadoraz.

7. Utáhněte samořezný šroub.

Page 89

S originálními díly OASE zůstane zařízení bezpečné a bude nadále spolehlivě fungov Výkresy náhradních dílů a náhradní díly naleznete na naší

internetové stránce.

www.oase-livingwater.com/nahradnidily

Porucha

Příčina

Odstranění

Přístroj nedává uspokojivý výkon

Přístroj ještě není dlouho v provozu

Dokonalého biologického čištění se dosahuje až po několika týdnech

Voda je mimořádně znečištěná

Odstraňte řasy a listí z jezírka, vyměňte vodu

Rybí a zvířecí obsádka je příliš vysoká

Orientační hodnota: přibl. 60 cm délky ryby na

1 m³ vody v jezírku

Filtrační média jsou znečištěná

Vyčistit filtrační média

Trubice z křemenného skla je znečištěná

Demontovat UVC a vyčistit křemenné sklo

Zářivka UVC již nemá výkon

UVC zářivka se musí vyměnit po přibl. 8 000

hodinách provozu

Světelná signalizace UVC zářivka nesvítí

Vidlice síťové přípojky UVC není zapojena

Připojit síťovou přípojku UVC

UVC zářivka je defektní

Výměna UVC zářivky

Přípojka je defektní

Zkontrolovat přípojku elektrického proudu

UVC je přehřátá

Po ochlazení automatické zapnutí UVC

Nevytéká voda na vtoku do jezírka

Síťová přípojka čerpadla není zapojena

Připojit zástrčku čerpadla do sítě

Vtok do jezírka je ucpaný

Vyčistit vtok do jezírka

Ucpaná nádoba filtru/těleso čerpadla

Vyčistěte nádobu filtru/těleso čerpadla

- CS -

Uložení/zazimování

• Při teplotách vody pod 8 C nebo nejpozději tehdy, když se očekávají mrazy, musíte uvést zařízení mimo provoz.

• Vypusťte přístroj a proveďte důkladné čištění a zkontrolujte na poškození.

• Odstraňte všechna filtrační média a vyčistěte je a skladujte v suchu při teplotě nad bodem mrazu.

• Místo uložení musí ležet mimo dosah dětí.

• Zakryjte nádobu filtru tak, aby do ní nemohla vniknout dešťová voda.

• Vypusťte všechny hadice, potrubí a přípojky, pokud je to možné.

Súčasti podliehajúce opotrebeniu

• Filtermedien

• UVC zářivka, křemenné sklo a O-kroužek pro křemenné sklo

Náhradní díly

at.

Likvidace

UPOZORNĚNÍ

Toto zařízení nesmí být likvidováno společně s domovním odpadem.

• Přístroj znehodnotit odříznutím kabelu a zabránit dalšímu použití. Zlikvidovat vhodným systémem zpětného

UVC zářivky likvidujte pouze v rámci k tomu určeného sběrného systému.

Odstraňování poruch

odběru.

Page 90

- SK -

Preklad originálu Návodu na použitie

VÝSTRAHA

• Tento prístroj môžu používať deti staršie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatočnými skúsenosťami a znalosťami, keď sú pod dohľadom alebo boli poučené o bezpečnom používaní prístroja a pochopili nebezpečenstvá, ktoré z toho vyplývajú.

• Deti sa s prístrojom nesmú hrať.

• Deti nesmú vykonávať čistenie a používateľskú údržbu.

• Prístroj musí byť zabezpečený ochranným zariadením proti

chybnému prúdu s menovitým chybným prúdom, ktorý nie je väčší než 30 mA.

• Prístroj pripájajte iba vtedy, ak sa zhodujú elektrické údaje prístroja a jeho napájania. Údaje o prístroji sa nachádzajú na typovom štítku prístroja, na obale alebo v tomto návode na obsluhu.

• Smrť alebo ťažké zranenia spôsobené zásahom elektrického prúdu! Skôr ako siahnete do vody, odpojte od elektrickej siete prístroje s napätím >12 V AC alebo >30 V DC.

• Nepoužívajte zariadenie, ak sú elektrické prípojky alebo kryty poškodené.

• Prístroj prevádzkujte len vtedy, ak sa vo vode nezdržiavajú osoby.

Bezpečnostné pokyny

Prípojka elektrickej energie

• Elektrické inštalácie musia zodpovedať národným predpisom pre zriaďovateľov inštalácie a môže ich vykonávať iba kvalifikovaný elektrikár.

• Za kvalifikovaného elektrikára sa považuje osoba, ktorá je na základe svojho odborného vzdelania, znalostí a skúse- nosti schopná a oprávnená posudzovať a vykonávať zadané činnosti. Práca odborníka zahŕňa tiež rozpoznanie možných nebezpečenstiev a rešpektovanie regionálnych a národných noriem, predpisov a nariadení.

• Pri otázkach a problémoch sa obráťte na kvalifikovaného elektrikára.

• Predlžovacie rozvody a rozdeľovač prúdu (napr. lišty so zásuvkami) musia byť vhodné na používanie v vonku

(chránené pred striekajúcou vodou).

• Prístroj, pripojenia a zástrčky nie sú vodotesné a nesmú sa ukladať, príp. montovať do vody.

• Zástrčkové spoje chráňte pred vlhkosťou.

• Pripojte prístroj len na zásuvku inštalovanú podľa predpisov.

Page 91

- SK -

Bezpečná prevádzka

• Bezpečnostná vzdialenosť prístroja od vody musí byť minimálne 2 m.

• Prístroj neneste a neťahajte za elektrické vedenie.

• Vedenia uložte tak, aby boli chránené pred poškodeniami a dbajte na to, aby o ne nemohol nikto zakopnúť.

• Kryt prístroja a príslušných dielov otvárajte len vtedy, ak je to výslovne uvedené v tomto návode.

• Na prístroji vykonávajte iba činnosti, ktoré sú opísané v tomto návode. Ak nie je možné problémy odstrániť, kontaktujte

autorizované miesto zákazníckeho servisu alebo v prípade pochybností výrobcu.

• Používajte pre prístroj len originálne náhradné diely a príslušenstvo.

• Nikdy nevykonávajte technické zmeny na prístroji.

O tomto návode na používanie

Víta Vás OASE Living Water. S kúpou BioPress 4000/6000/10000 ste urobili dobré rozhodnutie.

Pred prvým použitím prístroja si starostlivo prečítajte návod na použitie a oboznámte sa s prístrojom. Všetky práce na tomto prístroji a s týmto prístrojom smú byt’ vykonávané len podľa priloženého návodu.

Bezpodmienečne dodržiavajte bezpečnostné pokyny pre správne a bezpečné používanie. Tento návod na použitie starostlivo uschovajte. Pri zmene vlastníka, prosím odovzdajte ďalej aj návod na použitie.

Symboly v tomto návode

Výstražné upozornenia

Výstražné pokyny v tomto návode sú klasifikované signálnymi slovami, ktoré indikujú mieru ohrozenia.

VÝSTRAHA

• Označuje možnú nebezpečnú situáciu.

• V prípade nerešpektovania môže mať za následok smrť alebo najťažšie poranenia.

OPATRNE

• Označuje možnú nebezpečnú situáciu.

• V prípade nerešpektovania môže byť následkom ľahké alebo zanedbateľné poranenie.

UPOZORNENIE

Informácie, ktoré slúžia na lepšie porozumenie alebo na predchádzanie možným vecným škodám alebo poškodeniu životného prostredia.

Ďalšie pokyny

 A Odkaz na obrázok, napr. obrázok A.

→ Odkaz na inú kapitolu.

Použitie v súlade s určeným účelom

BioPress 4000/6000/10000, ďalej nazývaný „prístroj“, sa smie používať iba nasledovne:

• Pre prevádzku s čistou vodou.

• Pro mechanické a biologické čistenie záhradných jazierok

• Prevádzka pri dodržaní technických údajov.

UVC lampa namontovaná v prístroji slúži na ničenie rias a baktérií vo vode jazierka. Jej žiarenie je aj v malých dávkach nebezpečné pre oči a pokožku. UVC lampa sa nesmie nikdy používať v pokazenom telese alebo mimo svojho telesa, prípadne na iné účely.

Pro prístroj platia nasledujúce obmedzenia:

• Nikdy nečerpajte iné kvapaliny než vodu.

• Nikdy neprevádzkujte bez prietoku vody.

• Nepoužívať pre komerčné alebo priemyslové účely.

• Nepoužívať v spojení s chemikáliami, potravinami, ľahko zápalnými alebo výbušnými látkami.

Page 92

- SK -

Pozor! Neprevádzkujte nikdy prístroj s tlakom vody väčším ako 0,2 bar!

Montáž

Použite hadice, ktoré sú vhodné pre tlak min. 1 bar. Postupujte nasledovne:

 A

• BioPress 6000/10000: Stupňovité hadicové hrdlá skráťte natoľko, aby bol otvor pre pripojenie vhodný pre priemer hadice. Zabránite tak tlakovým stratám.

• Prevlečné matice posuňte cez stupňovité hadicové hrdlá, hadice nasuňte na stupňovité hadicové hrdlá, príp. ich nakrúťte a zaistite s hadicovými svorkami.

• Vložte ploché tesnenie, príp. tesniaci krúžok do prevlečnej matice pre čierne hadicové hrdlo a naskrutkujte maticu na vtok tlakového filtra.

• Vložte ploché tesnenie s prietokovou vlajkou do prevlečnej matice pre priehľadné stupňovité hadicové hrdlo a naskrut- kujte to na výtok tlakového filtra. Na priehľadnom stupňovitom hadicovom hrdle s prietokovou vlajkou môžete kontrolovať čistiaci účinok tlakového

filtra.

Inštalácia

VÝSTRAHA

Smrť alebo ťažké zranenia spôsobené nebezpečným elektrickým napätím!

• Prístroj prevádzkujte len s ochranným krytom.

• Prístroj sa musí postaviť vo vzdialenosti min. 2 m od vody, a musí byť chránený proti zaplaveniu.

Postavte prístroj tak, aby nebol vystavený priamemu slnečnému žiareniu (max. 40 ºC). Postupujte nasledovne:

 B

• Postavte tlakový filter bezpečne proti zatopeniu na pevný a rovný podklad vo vzdialenosti minimálne 2 m od okraja jazierka. – Alternatívne môže byť filter zapustený do zeme až pribl. 5 cm pod uzatváracie spony.

• Výškový rozdiel medzi vekom filtra a voľným miestom pre výtok smie byť max. 2 m.

• Dbajte na voľný prístup k veku, aby ste mohli vykonávať práce na prístroji.

Uvedenie do prevádzky

VÝSTRAHA

Smrť alebo ťažké zranenia spôsobené nebezpečným elektrickým napätím!

• Skôr než siahnete do vody, vypnite všetky zariadenia, ktoré sa vo vode nachádzajú.

• Pred prácami na prístroji vypnite sieťové napätie.

Postupujte nasledovne:  C

Dôležité:

• Najprv zapnite čerpadlo a potom odkalovací UVC prístroj.

• Prístroj neprevádzkujte bez prietoku vody.

• Prístroj sa zapína automaticky, keď je zapojený prívod elektrického prúdu.

Zapínanie: Zasuňte sieťovú zástrčku do zásuvky.

• Kontrolka svieti.

• Prietoková vlajka v priehľadnom stupňovitom hadicovom hrdle na výtoku sa pohybuje.

Upozornenie:

• U novej inštalácie dosiahne prístroj svoj plný biologický čistiaci účinok až po niekoľkých týždňoch.

• Rozsiahla činnosť baktérií prebieha až pri teplote vody + 10 °C.

• Namontované kontrolné čidlo teploty vypína automaticky UVC lampu pri prehriatí, po ochladení sa UVC lampa opät’

automaticky zapne.

Skontrolujte všetky prípojky na tesnosť. Vypínanie: Vytiahnite sieťovú zástrčku zo zásuvky.

Čistenie a údržba

Page 93

- SK -

VÝSTRAHA

Smrť alebo ťažké zranenia spôsobené nebezpečným elektrickým napätím!

• Skôr než siahnete do vody, vypnite všetky zariadenia, ktoré sa vo vode nachádzajú.

• Pred prácami na prístroji vypnite sieťové napätie.

Upozornenie:

• Kontrolujte a pravidelne čistite odtok vody k jazierku.

• Filtračné média by sa mali pravidelne (napr. každé štyri týždne) čistiť, najneskôr vtedy, keď z výtoku vody je do

záhradného jazierka privádzaná kalná alebo znečistená voda.

• Najprv vykonajte rýchle čistenie. Pokiaľ toto nestačí, vykonajte kompletné čistenie.

• Upchatý filter môže viesť k netesnostiam.

• Nepoužívajte žiadne chemické čistiace prostriedky.

Rýchle čistenie

Postupujte nasledovne:  D

• Vypnite filtračné čerpadlo.

• Odmontujte hadicu z výtoku filtra odkrútením prevlečnej matice (1).

• Odmontujte hadicu z vtoku filtra odkrútením prevlečnej matice a naskrutkujte ju na výtok filtra (2).

• Naskrutkujte na vtok filtra odtokovú hadicu nečistôt so stupňovitým hadicovým hrdlom.

• Zapnite filtračné čerpadlo.

• Silne zatiahnite za čistiace držadlo a niekoľkokrát „zapumpujte“ (3). Filtračné penové prvky sa tak mechanicky čistia,

až bude vytekajúca voda číra.

• Vypnite filtračné čerpadlo.

• Odstráňte odtokovú hadicu nečistôt a opäť správne pripojte hadice pre normálnu prevádzku (Obrázok A).

Vykonajte kompletné čistenie

Postupujte nasledovne:  E

• Odstráňte všetky hadice odskrutkovaním prevlečných matíc (1).

• Otvorte uzatváracie spony filtračnej nádoby (2).

BioPress 4000: Pevne pridržte filtračnú nádobu na pridržiavači a nadvihnite veko s filtračnou penovou sadou (3). BioPress 6000/10000: Nadvihnite veko s filtračnou penovou sadou (2)

• Uložte veko s hlavou nadol na mäkkú čistú podložku tak, aby filtračné peny ležali s prítlačným krúžkom nahor (4).

• Odoberte prítlačný krúžok odmontovaním matice z ťahadla (4).

Pre uvoľnenie matice pridržte ťahadlo s kombinačkami. Upozornenie: Nevytiahnite ťahadlo von z veka.

• Odtiahnite filtračné peny (5).

• Vyčistite ich silným stlačením pod tečúcou vodou (6). Bioguľôčky, nádobu, veko s mriežkovou rúrkou a prítlačný

krúžok vyčistite pod tečúcou vodou (6).

• Nasaďte filtračné peny tak, aby ťahadlo ležalo vo výrezoch filtračných pien (7).

• Nasaďte prítlačný krúžok s vedením tyče nadol a priskrutkujte maticou na tiahlo (8).

Pre dotiahnutie matice pridržte ťahadlo s kombinačkami. BioPress 6000/10000: Mriežková rúrka musí kompletne ležať v priemere krúžku.

• Odoberte tesnenie veka z nádoby a skontrolujte ho na poškodenia, vyčistite ho, príp. ho vymeňte za nové a uložte ho na horný okraj nádoby.

• Veko s filtračnou penovou sadou natlačte na nádobu a nechajte zapadnúť uzatváracie spony (9).

• Vykonajte rýchle čistenie (pozri Rýchle čistenie).

Page 94

- SK -

Čistenie kremičitého skla / nahradenie UVC lampy

OPATRNE

Ultrafialové žiarenie UVC žiarivky môže spáliť oči alebo pokožku.

• UV žiarivku nikdy neprevádzkujte mimo telesa.

• UV žiarivku nikdy neprevádzkujte s pokazeným telesom.

OPATRNE

Kremičité sklo a UVC žiarivka sa môžu rozbiť a spôsobiť rezné poranenia.

• S kremičitým sklom a UVC žiarivkou zaobchádzajte opatrne.

UPOZORNENIE

Z bezpečnostných dôvodov sa UVC žiarivka zapne až vtedy, keď je hlava prístroja namontovaná do telesa v súlade s predpismi.

Postupujte nasledovne:  F

Otvorenie odkalovacieho UVC prístroja

• Odoberte snímateľný kryt z odkalovacieho UVC prístroja.

• Otáčajte odkalovací UVC prístroj proti smeru hodinových ručičiek až na doraz (bajonetový uzáver) a spolu s tesniacim

krúžkom ho opatrne vytiahnite von z veka filtra. (1).

• Samoreznú skrutku do plechu povoľte natoľko, aby špička skrutky vošla do telesa sťahovacej skrutky (2).

• Sťahovaciu skrutku odskrutkujte proti smeru hodinových ručičiek (3).

• Ľahkým otáčavým pohybom odtiahnite dopredu kremičité sklo s tesniacim krúžkom (4).

• Skontrolujte kremičité sklo a tesniaci krúžok na poškodenia aprípadne ich vymeňte za nové.

• Kremičité sklo zvonku očistite vlhkou handričkou.

Výmena UVC lampy Dôležité:Používajte len žiarivky, ktorých označenie a údaje o výkone súhlasia s údajmi na typovom štítku.

Pre optimálny výkon filtra by ste mali UVC lampu vymeniť pribl. po 8000 hodinách prevádzky.

• Vytiahnite a vymeňte žiarivku UVC.

Montáž odkalovacieho UVC prístroja

• Kremičité sklo s tesniacim krúžkom nasaďte až na doraz do hlavy prístroja (6).

• Tesniaci musí byť zatlačený do štrbiny medzi hlavou prístroja a kremičitým sklom.

• Dotiahnite upínaciu skrutku v smere hodinových ručičiek až na doraz (7).

• Dotiahnite samoreznú skrutku do plechu (8).

• Tesniaci krúžok na hlave prístroja skontrolujte na pooškodenia a prípadne ho vymeňte za nový (9).

• Hlavu prístroja opatrne a ľahkým tlakom zasuňte do krytu prístroja. Čapy krytu musia pritom zasahovať do drážok

bajonetového uzáveru.

• Hlavu prístroja otáčajte ľahkým tlakom v smere hodinových ručičiek až na doraz.

• Opäť nasaďte kryt pre odkalovací UVC prístroj.

1. Samoreznú skrutku povoľte natoľko, aby sa špička skrutky zapustila do telesa sťahovacej skrutky.

2. Sťahovaciu skrutku odskrutkujte proti smeru hodinových ručičiek.

3. Ľahkým otáčavým pohybom odtiahnite dopredu kremičité sklo s O-krúžkom.

4. Vytiahnite a vymeňte UVC-žiarivku.

5. Kremičité sklo s O-krúžkom opatrne zatlačte až na doraz do hlavy prístroja. – Vyčistite O-krúžok a v prípade poškodenia ho vymeňte. – O-krúžok musí byť zatlačený do štrbiny medzi hlavou prístroja a kremičitým sklom.

6. Upínaciu skrutku utiahnite v smere hodinových ručičiek až na doraz.

7. Pevne utiahnite samoreznú skrutku.

Page 95

S originálnymi dielmi od firmy OASE zostane prístroj be-

zpečný a bude aj naďalej spoľahlivo fungovať. Výkresy náhradn na našich internetových stránkach.

www.oase-livingwater.com/spareparts_INT

Porucha

Príčina

Odstránenie

Prístroj nedáva uspokojivý výkon

Prístroj ešte nie je dlho v prevádzke

Dokonalé biologické čistenie sa dosahuje až po niekoľkých týždňoch

Voda je mimoriadne znečistená

Odstráňte riasy a lístie z jazierka, vymeňte

vodu

Rybacia a zvieracia násada je príliš vysoká

Orientačná hodnota: cca 60 cm dĺžky ryby na 1

m3 vody v jazierku

Filtračné peny sú znečistené

Vyčistiť filtračné média

Trubica z kremičitého skla je znečistená

Demontovať UVC a vyčistiť kremičité sklo

Žiarivka UVC už nemá žiadny výkon

Žiarivka sa musí vymenit’ po pribl. 8.000 ho-

dinách prevádzky

Svetelná signalizácia UVC žiarivka nesvieti

Vidlica sieťovej prípojky UVC nie je zapojená

Pripojiť sieťovú prípojku UVC

UVC-lampa je chybná

Výmena UVC žiarivky

Prípojka je chybná

Skontrolovat’ prípojku elektrického prúdu

UVC je prehriate

Po ochladení automatické zapnutie UVC

Nevyteká žiadna voda na vtoku do jazierka

Sieťová zástrčka čerpadla nie je pripojená

Pripojiť zástrčku čerpadla do siete

Vtok do jazierka je upchatý

Vyčistit’ vtok do jazierka

Filtračná nádoba/skriňa čerpadla je upchatá

Vyčistiť filtračnú nádobu/skriňu čerpadla

- SK -

Uloženie/prezimovanie

• Pri teplotách vody pod 8 C alebo najneskôr vtedy, keď sa očakávajú mrazy, musíte uviesť zariadenie mimo prevádzku.

• Vypust’te prístroj a vykonajte dôkladné čistenie a skontrolujte na poškodenie.

• Odstráňte všetky filtračné média a vyčistite ich a skladujte v suchu pri teplote nad bodom mrazu.

• Miesto uloženia musí ležať mimo dosah detí.

• Zakryte nádobu filtra tak, aby do neho nemohla vniknúť dažďová voda.

• Vypustite všetky hadice, potrubia a prípojky, pokiaľ je to možné.

Súčasti podliehajúce opotrebeniu

• Filtračné médiá

• UVC-žiarivka, kremičité sklo a O-krúžok pre kremičité sklo

Náhradné diely

ých dielov a náhradné diely možno nájsť

Likvidácia

UPOZORNENIE

Tento prístroj sa nesmie likvidovať spolu s domovým odpadom.

• Prístroj znefunkčnite odrezaním kábla a zlikvidujte ho cez príslušný zberný systém.

Zlikvidujte lampu UVC prostredníctvom naplánovaného systému na likvidáciu prístrojov.

Odstráňte poruchu

Page 96

- SL -

Prevod originalnih navodil za uporabo

OPOZORILO

• To napravo lahko uporabljajo otroci, stari 8 let in več, ter osebe z zmanjšanimi telesnimi, zaznavnimi ali psihičnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in znanja, če so pri tem pod nad-

zorom ali so bile seznanjene z varno uporabo naprave in razumejo posledične nevarnosti.

• Otroci se ne smejo igrati z napravo.

• Čiščenja in uporabniškega vzdrževanja ne smejo izvajati otroci, ki

so brez nadzora.

• Napravo morate zavarovati z varovalno napravo za okvarni tok z odmero okvarnega toka maksimalno 30 mA.

• Napravo smete priključiti samo, če se električni podatki naprave ujemajo s podatki električnega napajanja. Podatke o napravi najdete na tipski tablici na napravi, na embalaži ali v teh navodilih.

• Možnosti smrti ali hudih telesnih poškodb zaradi električnega udara! Preden sežete v vodo, izključite naprave v vodi z napetostjo > 12 V na izmenični tok ali > 30 V na enosmerni tok iz električnega omrežja.

• Naprave ne uporabljajte, če so električni kabli ali ohišje poškodovani.

• Naprava lahko obratuje le, če v vodi ni ljudi.

Varnostna navodila

Priključitev na električno omrežje

• Električne instalacije morajo ustrezati nacionalnim graditeljskim določilom in jih sme prevzeti samo strokovnjak za elektriko.

• Oseba velja za strokovnjaka za elektriko, ko je kvalificiran zaradi svoje strokovne izobrazbe, znanja in izkušenj in je

upravičen, da poveri in presodi delo in ga izvede. Delo strokovnjaka zajema tudi spoznavanje možnih nevarnosti in opazovanje zadevnih regionalnih in nacionalnih norm, predpisov in določil.

• Če imate kakršnakoli vprašanja in probleme, se obrnite na strokovnjaka.

• Podaljšek napeljave in električni delilnik (npr. razdelilniki z več vtičnicami) morata biti primerna za uporabo na prostem

(zaščitena pred škropljenjem).

• Naprava, priključki in vtič niso vodoodporni in jih ne smete položiti oziroma montirati v vodo.

• Vtično povezavo zaščitite pred vlago.

• Napravo je dovoljeno priključiti le v instalirano vtičnico, ki je v skladu s predpisi.

Page 97

- SL -

Varna uporaba

• Varnostna razdalja med napravo in vodo mora biti vsaj 2 m.

• Naprave med nošenjem ne držite ali vlecite za električni kabel.

• Vode polagajte tako, da so zaščiteni pred poškodbami, hkrati pa pazite, da nihče ne more pasti čez njih.

• Ohišje naprave ali pripadajočih delov odpirajte samo, če ste v teh navodilih izrecno pozvani k temu.

• Na napravi opravljajte samo tista dela, ki so opisana v teh navodilih. Če težav ni mogoče odpraviti, se obrnite na

pooblaščeno servisno službo ali v primeru dvoma na proizvajalca.

• Za napravo uporabljajte samo originalne nadomestne dele in pribor.

• Na napravi ni dovoljeno izvajati tehničnih sprememb.

Informacije glede teh navodil za uporabo

Dobrodošli pri podjetju OASE Living Water. Z nakupom tega izdelka BioPress 4000/6000/10000 ste dobro izbrali. Pred prvo uporabo natančno preberite navodila za uporabo naprave in dobro spoznajte napravo. Vsa dela na in z tem

aparatom se smejo izvajati samo v skladu s pričujočimi navodili za uporabo. Obvezno upoštevajte varnostna navodila za varno in pravilno uporabo. Navodila za uporabo skrbno shranite. V primeru menjave lastnika priložite napravi tudi navodila za uporabo.

Simboli v teh navodilih

Opozorila

Opozorila v teh navodilih so razvrščena s signalnimi besedami, ki prikazujejo stopnjo nevarnosti.

OPOZORILO

• Opisuje morebitno nevarno situacijo.

• Pri neupoštevanju lahko pride do smrti ali hudih telesnih poškodb.

PREDVIDNO

• Opisuje morebitno nevarno situacijo.

• Pri neupoštevanju lahko pride do lahkih ali majhnih telesnih poškodb.

OPOMBA

Informacije, ki so namenjene boljšemu razumevanju ali preprečevanju morebitne materialne ali okoljske škode.

Dodatni napotki

 A Sklic na eno sliko, npr. sliko A.

→ Sklic na neko drugo poglavje.

Pravilna uporaba

BioPress 4000/6000/10000, v nadaljevanju imenovano »naprava«, je dovoljeno uporabljati samo na naslednji način:

• Za delo s čisto vodo.

• Za mehansko in biološko čiščenje vrtnih ribnikov

• Obratovanje ob upoštevanju tehničnih podatkov.

V napravo vgrajena UVC svetilka služi uničevanju alg in bakterij v vodi v ribniku. Njihovo sevanje je tudi v malih odmerkih nevarno za oči in kožo. UVC svetilke ne smete nikoli uporabljati v pokvarjenem ohišju, zunaj ohišja ali za druge na-

mene. Za napravo veljajo naslednje omejitve:

• Nikoli ne črpajte drugih tekočin kot samo vodo.

• Nikoli ne delajte brez pretoka vode.

• Ne uporabljajte za profesionalne ali industrijske namene.

• Ne uporabljajte v povezavi s kemikalijami, živili, lahko vnetljivimi ali eksplozivnimi materiali.

Page 98

- SL -

Pozor! Aparata ne poganjajte z vodnim tlakom večjim od 0,2 bara!

Montaža

Uporabite cevi, ki zdržijo vsaj 1 bar tlaka. Postopek je naslednji:

 A

• BioPress 6000/10000: Cevaste stopničaste nastavke prikrajšajte za toliko, da odprtina za priključek ustreza premeru cevi. Tako boste zmanjšali tlačne izgube.

• Prekrivne matice potisnite preko cevastih stopničastih nastavkov, cevi potisnite oz. z zasukom namestite na stopničast cevasti nastavek in pritrdite s cevnimi objemkami.

• Plosko tesnilo oz. o-obroč vstavite v prekrivno matico za črn cevast nastavek in ga privijte na dotok tlačnega filtra.

• Plosko tesnilo z jezičkom pretoka vstavite v prekrivno matico za prozoren cevast stopničast nastavek in ga privijte na

izpust tlačnega filtra. Na prozornem cevastem stopničastem nastavku z jezičkom pretoka lahko kontrolirate učinek čiščenja tlačnega filtra.

Postavitev

OPOZORILO

Možnosti smrti ali hudih telesnih poškodb zaradi nevarne električne napetosti!

• Napravo uporabljajte samo z zaščitnim pokrovom.

• Napravo postavite tako, da je varna pred poplavami. Od vode mora biti oddaljena vsaj 2 m.

Napravo postavite tako, da ni izpostavljena direktnim sonnim žarkom (max. 40 ºC). Postopek je naslednji:

 B

• Aparat naj bo od roba ribnika oddaljen vsaj 2 m in postavljen na trdni in ravni podlagi, kjer ga voda ne bo mogla poplaviti. – Alternativno lahko filter spustite v zemljo tudi do ca. 5 cm pod zapiralno sponko.

• Višinska razlika med pokrovom filtra in prostim mestom iztoka sme znašati maks. 2 m.

• Upoštevajte, da je treba zagotoviti neoviran dostop do pokrova in s tem neovirana dela na napravi.

Zagon

OPOZORILO

Možnosti smrti ali hudih telesnih poškodb zaradi nevarne električne napetosti!

• Preden sežete v vodo, odklopite iz omrežne napetosti vse v vodi nahajajoče se naprave.

• Preden izvajate dela na napravi, jo odklopite iz omrežne napetosti.

Postopek je naslednji:  C

Pomembno:

• Najprej vključite črpalko in šele nato UVC predhodno čistilno napravo.

• Naprave ne poganjajte brez pretoka vode.

• Ko je vzpostavljena omrežna povezava, se naprava vključi samodejno.

Vklop: Vtič vtaknite v vtičnico.

• Kontrolna lučka sveti.

• Jeziček pretoka na prozornem cevastem stopničastem nastavku na iztoku se premika.

Navodilo:

• Po novi instalaciji doseže aparat svojo popolno biološko zmogljivost čiščenja šele po nekaj tednih.

• Intenzivno delovanje bakterij se začne šele od temperature vode +10° C dalje.

• Vgrajeno temperaturno varovalo pri pregrevanju avtomatično izklopi UVC-žarnico, ko pa se ohladi, jo avtomatično

priklopi nazaj.

Preverite, ali priključki tesnijo. Izklop: Izvlecite omrežni vtič.

Page 99

- SL -

Čiščenje in vzdrževanje

OPOZORILO

Možnosti smrti ali hudih telesnih poškodb zaradi nevarne električne napetosti!

• Preden sežete v vodo, odklopite iz omrežne napetosti vse v vodi nahajajoče se naprave.

• Preden izvajate dela na napravi, jo odklopite iz omrežne napetosti.

Navodilo:

• Redno kontrolirajte in čistite odtok vode k ribniku.

• Filtrirne snovi je treba redno (npr. na štiri tedne) čistiti, najkasneje pa tedaj, ko iz iztoka v ribnik prihaja kalna ali

umazana voda.

• Najprej opravite postopek hitrega čiščenja. Če to ne zadostuje, se lotite celotnega čiščenja.

• Zamašen filter lahko povzroči prepustnost.

• Ne uporabljajte kemičnih čistil.

Hitro čiščenje

Postopek je naslednji:  D

• Izklopite filtrirno črpalko.

• Cev iz iztoka filtra odstranite z odvitjem prekrivne matice (1).

• Cev iz dotoka filtra odstranite z odvitjem prekrivne matice in privijte na iztok iz filtra (2).

• Na dotok filtra privijte cev za odtok umazane vode s cevastim stopničastim nastavkom.

• Vklopite filtrirno črpalko.

• Močno povlecite za ročaj za čiščenje in opravite nekaj "črpalnih gibov" (3). Filtrske pene se tako mehansko očistijo in

so očiščene, ko je iztekajoča voda čista.

• Izklopite filtrirno črpalko.

• Odstranite cev za odvod umazane vode in za normalno delovanje ponovno pravilno priključite cevi (slika A).

Opravite popolno čiščenje

Postopek je naslednji:  E

• Vse cevi odstranite z odvitjem prekrivne matice (1).

• Odprite zaporne sponke filtrirne posode (2).

BioPress 4000: Filtrirno posodo pritrdite na držalo in privzdignite pokrov s filtrsko peno (3). BioPress 6000/10000: Privzdignite pokrov s filtrsko peno (2)

• Pokrov z glavo navzdol položite na mehko in čisto podlago, tako da filtrske pene s pritisnim obročem gledajo navzgor (4).

• Pritisni obroč z odstranitvijo matice vzemite iz vlečnega droga (4). Za odvijanje matice držite vlečni drog s kombinirkami. Navodilo: Vlečnega droga ne izvlecite iz pokrova.

• Snemite filtrske pene (5).

• Očistite pod tekočo vodo, pri tem pa filtrsko peno močno stisnite skupaj (6). Pod tekočo vodo očistite Bioballs, pokrov

z mrežasto cevjo in pritisni obroč (6).

• Filtrsko peno namestite tako, da vlečni drog leži v izrezu filtrskih pen (7).

• Pritisni obroč namestite z vodilom, obrnjenim navzdol, in privijte matico na vlečni drog (8).

Za privijanje matice držite vlečni drog s kombinirkami. BioPress 6000/10000: Mrežasta cev mora ležati popolnoma v območju premera obroča.

• Tesnilo pokrova posode snemite in preverite na poškodbe, očistite oz. nadomestite in položite na zgornji rob posode.

• Pokrov s paketom filtrske pene pritisnite na posodo in pustite, da se zaporne sponke zaskočijo (9).

• Izvedite hitro čiščenje (glej Hitro čiščenje).

Page 100

- SL -

Očistite kremenovo steklo / zamenjajte UVC žarnico

PREDVIDNO

Ultravijolično sevanje UVC-žarnice lahko opeče oči ali kožo.

• UVC-žarnice nikoli ne uporabljajte zunaj ohišja.

• UVC-žarnice nikoli ne uporabljajte v poškodovanem ohišju.

PREDVIDNO

Kremenovo steklo in UVC-žarnica se lahko zlomita in povzročita ureznine.

• Previdno pri rokovanju s kremenovim steklom in UVC-žarnicami.

NAPOTEK

Iz varnostnih razlogov lahko UVC-žarnico vklopite šele, ko je glava naprave ustrezno vgrajena v ohišje.

Postopek je naslednji:  F

Odpiranje UVC predhodne čistilne naprave

• Snemite pokrov UVC predhodne čistilne naprave.

• UVC predhodno čistilno napravo zavrtite v nasprotni smeri urinega kazalca do omejevalnika (bajonetno zapiralo) ter

skupaj z O-obročem previdno izvlecite iz pokrova filtra (1).

• Pločevinski vijak odvijte za toliko, da je konica vijaka vsajena v ohišje privojnega vijaka (2).

• Privojni vijak odvijte v nasprotni smeri urinega kazalca (3).

• Kremenovo steklo z O-obročem snemite z rahlim vrtenjem (4).

• Kremenovo steklo in O-obroč preverite na poškodbe in po potrebi zamenjajte.

• Kvarčno steklo z zunanje strani očistite z vlažno krpo.

Zamenjajte UVC žarnico Pomembno:Uporabljajo se lahko samo takšne žarnice, katerih oznaka in moč ustrezata navedbam na tipski tablici.

Za optimalno filtriranje je potrebno UVC žarnico zamenjati po približno 8.000 obratovalnih urah.

• Izvlecite UVC-žarnico in jo zamenjajte.

Sestavite UVC predhodno čistilno napravo

• Kremenovo steklo z O-obročem vstavite v glavo naprave do omejitve (6).

• O-obroč je treba potisniti v režo med glavo naprave in kremenovim steklom.

• Privojni vijak privijte v desno za toliko, kolikor je mogoče (7).

• Pritegnite pločevinski vijak (8).

• O-obroč na glavi naprave preverite na poškodbe in po potrebi zamenjajte (9).

• Glavo naprave previdno in z rahlim pritiskom potisnite v ohišje. Zatiči ohišja morajo pri tem nalegati v utore bajonet-

nega zaklepa.

• Glavo naprave z rahlim pritiskom v desno zasukajte do omejitve.

• Ponovno namestite pokrov za UVC predhodno čistilno napravo.

1. Pločevinasti vijak odvijte za toliko, da je konica vijaka vsajena v ohišje privojnega vijaka.

2. Privojni vijak odvijte v nasprotno smer urinega kazalca.

3. Z rahlim vrtenjem snemite kremenovo steklo z O-obročem.

4. Izvlecite UVC-žarnico in jo zamenjajte.

5. Kremenovo steklo z O-obročem vstavite v glavo naprave do omejevalnika. – Očistite O-obroč in ga zamenjajte, če je poškodovan. – O-obroč mora biti v reži med glavo naprave in kremenovim steklom.

6. Privojni vijak vrtite v smeri urnega kazalca do nastavka.

7. Zategnite pločevinasti vijak.

100
