NZXT H440 User Manual [en, ru, es]

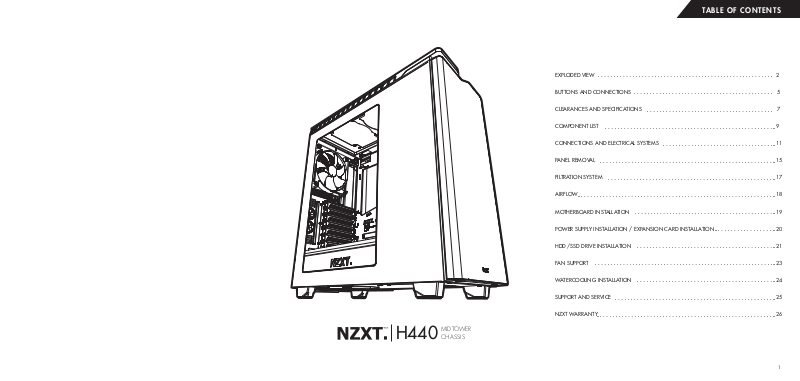

TABLE OF CONTENTS

EXPLODED VIEW 2

BUTTONS AND CONNECTIONS

CLEARANCES AND SPECIFICATIONS

COMPONENT LIST 9

CONNECTIONS AND ELECTRICAL SYSTEMS

FILTRATION SYSTEM 17

AIRFLOW

MOTHERBOARD INSTALLATION

POWER SUPPLY INSTALLATION / EXPANSION CARD INSTALLATION

HDD /SSD DRIVE INSTALLATION

15PANEL REMOVAL

23FAN SUPPORT

H440

MID TOWER CHASSIS

SUPPORT AND SERVICE

NZXT WARRANTY

24WATERCOOLING INSTALLATION

EXPLODED VIEW

EXPLOSIONSDARSTELLUNG VISTA DETALLADA VUE ÉCLATÉE VISUALIZAÇÃO DESTACADA ПОКОМПОНЕНТНЫЙ ВИД

部件分解图

展開図

1. Top Panel

2. Right Side Panel

3. Side Sound Dampening

4. Front Panel

5. Left Side Panel

6. Clear Side Window

7. Power and Reset Module

8. USB Module

9. I/O LED Switch

10. Front Filter

11. Bottom Rear Filter

12. Rear 140mm Fan

13. Front 120mm Fans

14. External Watercooling Ports

15. 2.5“ Drive Tray

16. Internal NZXT Logo LED

17. LED Hub Module

18. Fan Hub Module

19. Hard Drive Tray

20. 3.5’ & 2.5” Hard Drive Mount

2 43

1. Obere Blende

2. Rechte Blende

3. Seitliche Schalldämmung

4. Frontblende

5. Linke Blende

6. Durchsichtiges Seitenfenster

7. Betriebs- und Reset-Modul

8. USB-Modul

9. I/O-LED-Schalter

10. Frontlter

11. Unterer hinterer Filter

12. Hinterer 140-mm-Lüfter

13. Vordere 120-mm-Lüfter

14. Anschlüsse für externe Wasserkühlung

15. 2,5-Zoll-Laufwerkseinsatz

16. Interne NZXT-Logo-LED

17. LED-Hub-Modul

18. Lüfter-Hub-Modul

19. Festplatteneinsatz

20. 3,5- & 2,5-Zoll-Festplattenhalterung

1. Panel superior

2. Panel lateral derecho

3. Atenuación del sonido lateral

4. Panel frontal

5. Panel lateral izquierdo

6. Ventana lateral transparente

7. Módulo de alimentación y restablecimiento

8. Módulo USB

9. Conmutador de LED de E/S

10. Filtro frontal

11. Filtro inferior posterior

12. Ventilador posterior de 140 mm

13. Ventiladores frontales de 120 mm

14. Puertos para refrigeración por agua externos

15. Bandeja para unidades de 2,5”

16. LED para el logotipo de NZXT interno

17. Módulo concentrador de LED

18. Módulo concentrador de ventiladores

19. Bandeja para unidades de disco duro

20. Soporte para unidades de disco duro de 3,5” y 2,5”

1. Panneau supérieur

2. Panneau latéral droit

3. Amortisseur de sons latéral

4. Panneau avant

5. Panneau latéral gauche

6. Fenêtre latérale transparente

7. Module d'alimentation et de réinitialisation

8. Module USB

9. Interrupteur DEL E/S

10. Filtre avant

11. Filtre inférieur arrière

12. Ventilateur arrière 140 mm

13. Ventilateurs avant 120 mm

14. Ports de refroidissement externes

15. Bac de lecteur 2,5 “

16. DEL à logo NZXT interne

17. Module du concentrateur à DEL

18. Module du concentrateur de ventilateurs

19. Bac de disque dur

20. Espace de montage de disque dur de 3,5 ’ et 2,5 ”

1. Painel superior

2. Painel lateral direito

3. Absorção do ruído lateral

4. Painel frontal

5. Painel lateral esquerdo

6. Janela lateral transparente

7. Módulo de energia e reposição

8. Módulo USB

9. Comutador do LED de E/S

10. Filtro frontal

11. Filtro traseiro inferior

12. Ventoinha traseira de 140 mm

13. Ventoinha frontal de 120 mm

14. Portas externas de refrigeração a água

15. Compartimento de unidade de 2,5"

16. LED do logótipo NZXT interno

17. Módulo hub de LED

18. Módulo do concentrador de ventoinha

19. Compartimento do disco rígido

20. Suporte de montagem para unidade de disco rígido de 2,5" e 3,5''

1. Верхняя панель

2. Правая боковая панель

3. Боковая шумоизоляция

4. Передняя панель

5. Левая боковая панель

6. Прозрачное боковое окошко

7. Модуль включения и перезагрузки

8. USB-модуль

9. Переключатель ввода/вывода со светодиодной подсветкой

10. Передний фильтр

11. Задний нижний фильтр

12. Задний вентилятор 140 мм

13. Передние вентиляторы 120 мм

14. Порты для подключения внешней системы водяного охлаждения

15. Лоток для жестких дисков 2,5“

16. Внутренняя подсветка логотипа NZXT

17. Модуль концентратора с подсветкой

18. Модуль концентратора для вентиляторов

19. Лоток для жестких дисков

20. Крепление для жестких дисков 3,5” и 2,5”

1. 顶部面板

2. 右边面板

3. 侧面吸音棉

4. 前面板

5. 左边面板

6. 透明侧窗口

7. 电源和复位模块

8. USB 模块

9. I/O LED 开关

10. 前部滤网

11. 后下部滤网

12. 后面 140mm 风扇

13. 前面 120mm 风扇

14. 外部水冷端口

15. 2.5”驱动器托盘

16. 内部 NZXT 标志 LED

17. LED枢纽模块

18. 风扇枢纽模块

19. 硬盘驱动器托盘

20. 3.5” & 2.5”硬盘驱动器安装架

1. トップパネル

2. 右サイドパネル

3. 消音シート

4. フロントパネル

5. 左サイドパネル

6. クリアサイドウィンドウ

7. パワーSW及びリセットSWモデ

ュール

8. USBモデュール

9. I/O用LEDSW

10. 前面フィルター

11. 底後面フィルター

12. 背面140mmファン

13. 前面120mmファン

14. 水冷用チューブ通し穴

15. 2.5“ドライブトレイ

16. 内部NZXTロゴLED

17. LEDハブモデュール

18. ファンハブモデュール

19. HDDトレイ

20. 3.5“及び2.5”HDD用台

BUTTONS AND IO CONNECTIONS

TASTEN UND EIN-/AUSGÄNGE BOTONES Y CONEXIONES DE E/S BOUTONS ET CONNEXIONS E/S BOTÕES E LIGAÇÕES DE ENTRADA E SAÍDA

КНОПКИ И ВХОДНЫЕ/ВЫХОДНЫЕ РАЗЪЕМЫ

按钮和连接

ボタン及びI/Oコネクタ

1 2 3 4

Botón de reinicio

LED de HDD

Botón de encendido

LED de Botón E/S

Salida de Audio HD

Entrada de micrófono

Puertos USB 3.0

Puertos USB 2.0

Interrupteur de réinitialisation

Témoin HDD

Interrupteur marche/arrêt

Témoin d’alimentation

Sortie audio HD

Entrée micro

Ports USB3.0

Ports USB2.0

Comutador de reposição

Кнопка перезагрузки системы

LED da unidade de disco rígido

Comutador de alimentação

LED indicador de alimentação

Saída de áudio de alta denição

Entrada do microfone

Portas USB3.0

Portas USB2.0

Индикатор жесткого диска

Выключатель питания

Индикатор питания

Звуковой выход HD

Разъем для подключения микрофона

Порты USB3.0

Порты USB2.0

Reset switch

HDD LED

Power switch

Power LED

Audio jack

Mic jack

USB 3.0

USB 2.0

Reset-Taste

Festplatten-LED

Netzschalter

Power LED

HD-Audioausgang

Mikrofoneingang

USB 3.0-Ports

USB 2.0-Ports

重启键

HDD LED

电源开关

电源 LED

音频输出

麦克风输入

USB3.0 端口x2

USB2.0 端口x2

リセットスイッチ

HDD LED

パワースイッチ

パワーLED

HD オーディオアウトプット

Mic インプット

USB3.0 ポート

USB2.0 ポート

CLEARANCES AND SPECIFICATIONS

Motherboard Support

3.5" HDD Support

2.5" SSD Support Expansion Slots GPU Clearance

Cable Management

CPU Cooler Clearance

Top Radiator

Front Radiator

ITX, MICRO-ATX, ATX 6 8 7 305mm (With Hard Drive)

406.2mm (Without Hard Drive)

15.6mm (Lowest Point)

26.4mm (Highest Point) 180mm 140mm x2 / 120mm x3 140mm x2 / 120mm x3

Cartes mère prises en charge

HDD 3,5’’ pris en charge

SSD 2,5’’ pris en charge

Fentes d’expansion

Dégagement GPU

Gestion du câblage

Dégagement refroidisseur CPU

Radiateur supérieur

Radiateur frontal

ITX, MICRO-ATX, ATX

305 mm (avec disque dur)

406.2 mm (sans disque dur)

15.6mm (Point le plus bas)

26.4mm (point le plus haut)

180mm

2x 140 mm / 3x 120 mm

2x 140 mm / 3x 120mm

Motherboard-Unterstützung

3,5-Zoll-HDD-Unterstützung

2,5-Zoll-SSD-Unterstützung

Erweiterungssteckplätze

GPU-Abstand

Kabelverwaltung

CPU-Kühlerabstand

Oberer Kühlkörper

Vorderer Kühlkörper

ITX, MICRO-ATX, ATX

305mm (mit Festplattenlaufwerk)

406.2mm (ohne Festplattenlaufwerk)

15.6mm(niedrigster Punkt))

26.4mm(höchster Punkt)

180mm

140mm x2 / 120mm x3

主板支持

3.5" HDD 支持

2.5" SSD 支持

扩充槽

GPU 间距

线缆管理

CPU 散热器间距

上面散热器

前面散热器

ITX, MICRO-ATX, ATX 6 8 7 305mm (含硬盘盒)

406.2mm(不含硬盘盒)

15.6mm (最低点)

26.4mm(最高点) 180mm 140mm x2 / 120mm x3 140mm x2 / 120mm x3

マザーボードサポート

3.5“HDDサポート

2.5“SSDサポート

エクスパンションスロット

GPUクリアランス

ケーブルの管理

CPUクーラークリアランス

トップラディエーター

前面のラディエータ

ITX, MICRO-ATX, ATX 6 8 7 305mm(ケージ含む )

406.2mm(ケージ取り外し )

15.6mm（最低点）

26.4mm（最高点） 180mm 140mm x2 / 120mm x3 140mm x2 / 120mm x3

Compatibilidad Placa Base

Soporte para HDD de 3,5"

Soporte para SSD de 2,5"

Ranuras de Expansión

Medidas del GPU

Administración de los cables

Medidas del refrigerador del CPU

Radiador superior

Radiador Frontal

ITX, MICRO-ATX, ATX

305 mm (con unidad de disco duro)

406.2 mm (sin unidad de disco duro)

15.6mm (punto más bajo)

26.4 mm (punto más alto)

180mm

140mm x2 / 120mm x3

Placa-principais suportadas

Unidades de disco rígido de

3,5” suportadas

Unidades SSD de 2,5”

suportadas

Ranhuras de expansão

Folga para a GPU

Gestão dos cabos

Folga para dissipador de calor da CPU

Radiador superior

Radiador frontal

ITX, MICRO-ATX, ATX 6

7 305mm (com unidade de disco rígido)

406.2 mm (sem com unidade de disco rígid)

15.6 mm (ponto mais baixo)

26.4 mm (ponto mais alto) 180mm 140 mm x2 / 120 mm x3 140 mm x2 / 120 mm x3

Поддержка материнской

платы

Поддержка жестких дисков

3,5"

Поддержка твердотельных

накопителей 2,5"

Разъемы расширения

Зазор для графического

процессора

Организация кабельных

систем

Зазор для кулера процессора

Верхний радиатор

Передний радиатор

ITX, MICRO-ATX, ATX

7 305 мм (с жестким диском)

406.2 мм (без жесткого диска)

15.6 мм (в самой низкой точке)

26.4 мм (самая высокая точка) 180mm 140 мм x2 / 120 мм x3 140 мм x2 / 120 мм x3

Abstände und technische Daten MEDIDAS Y ESPECIFICACIONES DÉGAGEMENTS ET SPÉCIFICATIONS ESPECIFICAÇÕES TÉCNICAS

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ЗАЗОРЫ

间距和规格

空間と仕様

220 mm

476 mm

510 mm

7 8
