Nvidia QUADRO SYNC II Quick Start Manual

QUICK START GUIDE

QUADRO® SYNC II

01 02

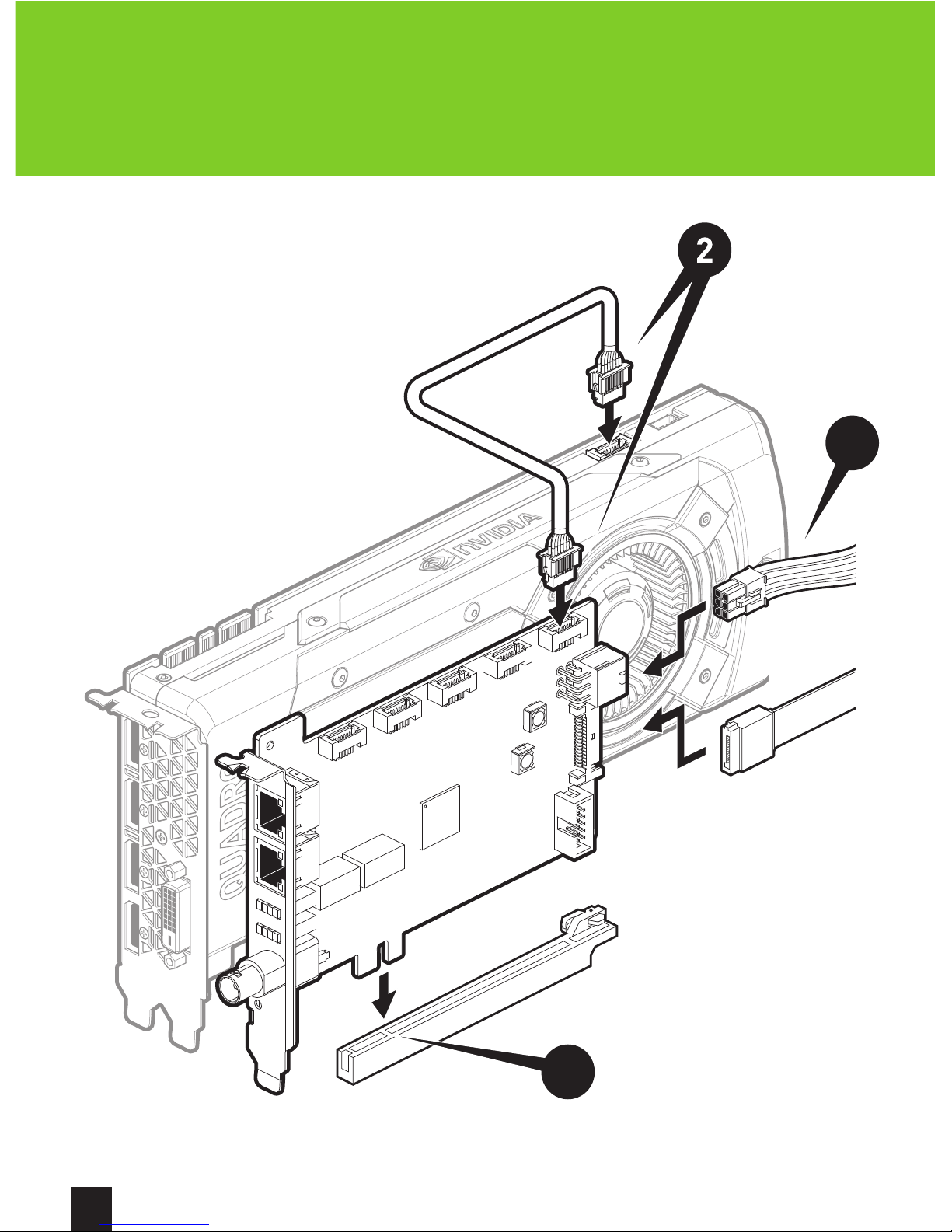

CONNECTION DIAGRAM

EN

OR

3

1

02

HARDWARE INSTALLATION

EN

1 Place the Quadro Sync II card into a free PCI or PCI Express slot.
2 Connect the included cables between the Quadro Sync II card and

Quadro GPU board.

Note: Make sure to connect to the connector labeled “SYNC”
on the Quadro GPU board.

3 Connect either a 6-pin PCI power cable or SATA hard drive power cable.

Note: Visit www.nvidia.com/sync for detailed system

requirements, driver configuration information, multiple
Quadro Sync II card configuration instructions and a
complete User Guide.

01

FR

SCHÉMA DE CONNEXION

OR

3

1

02

FR

INSTALLATION DU MATÉRIEL

1 Placez la carte Quadro SyncII dans un logement PCI ou PCI Express

non utilisé.

2 Avec les câbles inclus, connectez la carte Quadro Sync II à votre carte

graphique NVIDIA Quadro.

Remarque: Assurez-vous de connecter le module de
connexion identifié par "SYNC" sur votre carte graphique
Quadro.

3 Connectez soit un câble d’alimentation PCI à 6broches, soit un câble

d’alimentation pour périphérique SATA.

Remarque : Rendez-vous sur www.nvidia.com/sync pour
obtenir des informations détaillées sur la configuration
système requise, la configuration des pilotes et l’installation de
plusieurs cartes Quadro SyncII, mais aussi pour télécharger le
guide d’utilisation.

01 02

IT

DIAGRAMMA DI CONNESSIONE

OR

3

1

02

IT

INSTALLAZIONE HARDWARE

1 Inserire la scheda Quadro Sync II in un alloggiamento libero PCI o PCI

Express.

2 Collegare la scheda Quadro Sync II e la scheda Quadro GPU utilizzando

i cavi forniti in dotazione.

Nota: assicurarsi di collegare il connettore etichettato "SYNC"
alla scheda Quadro GPU.

3 Collegare un cavo di alimentazione PCI a 6 pin o un cavo di

alimentazione disco rigido SATA.

Nota: visitare la pagina www.nvidia.it/sync per maggiori
informazioni sui requisiti di sistema, sulla configurazione
del driver, sulle istruzioni per la configurazione di più schede
Quadro Sync II e per guida utente completa.

01

DE

ANSCHLUSSDIAGRAMM

OR

3

1

02

DE

HARDWARE-INSTALLATION

1 Legen Sie die Quadro SyncII-Karte in einen freien PCI- oder PCI

Express-Steckplatz ein.

2 Schließen Sie die im Lieferumfang enthaltenen Kabel an die Quadro

SyncII-Karte und die Quadro-Grafikkarte an.

Hinweis: Schließen Sie das Kabel unbedingt am mit „SYNC“
beschrifteten Anschluss der Quadro-Grafikkarte an.

3 Schließen Sie entweder ein 6-poliges PCI-Netzkabel oder ein SATA-

Festplattennetzkabel an.

Hinweis: Auf www.nvidia.com/sync finden Sie die
ausführlichen Systemanforderungen, Informationen zur
Treiberkonfiguration, verschiedene Konfigurationsanleitungen
für die Quadro SyncII-Karte sowie eine vollständige
Bedienungsanleitung.

01 02

ES

DIAGRAMA DE CONEXIONES

OR

3

1

02

ES

INSTALACIÓN DE HARDWARE

1 Instala la tarjeta Quadro Sync II en una ranura libre PCI o PCI Express.
2 Conecta los cable incluidos entre la tarjeta Quadro Sync II y la placa de

la GPU Quadro.

Nota: Asegúrate de conectar el conector “SYNC” de la placa de
la GPU Quadro.

3 Conecta un cable de alimentación PCI de 6 patillas o un cable de

alimentación de disco duro SATA.

Nota: Visita www.nvidia.com/sync para consultar los requisitos
detallados del sisema, las instrucciones de configuración de
varias tarjetas Quadro Sync II y la guía del usuario.

01 02

RU

СХЕМА ПОДКЛЮЧЕНИЯ

OR

3

1

02

RU

УСТАНОВКА ОБОРУДОВАНИЯ

1 Установите карту Quadro Sync II в свободный PCI или PCI Express

слот.

2 Соедините между собой карты Quadro Sync II и Quadro при помощи

прилагаемых кабелей.

Обратите внимание: Подключайте кабель к карте Quadro
через разъем, помеченный “SYNC”.

3 Используйте кабель питания PCI 6-pin или кабель питания SATA.

Обратите внимание: Зайдите на http://www.nvidia.
ru/object/quadro-sync-ru.html, чтобы ознакомиться

сподробными системными требованиями, информацией
оконфигурации драйверов, инструкциями о конфигурации
нескольких карт Quadro Sync II иполным руководством для
пользователей.

01 02

PL

SCHEMAT PODŁĄCZENIA

OR

3

1

02

PL

INSTALACJA SPRZĘTU

1 Umieść kartę Quadro Sync II w wolnym slocie PCI lub PCI Express.
2 Połącz za pomocą dołączonych kabli kartę Quadro Sync II z układem

GPU Quadro.

Uwaga: upewnij się, że podłączyłeś kartę do oznaczonego
symbolem "SYNC" złącza układu GPU Quadro.

3 Podłącz 6-pinowy kabel zasilający PCI lub kabel zasilający dysku

twardego SATA.

Uwaga: odwiedź stronę www.nvidia.com/sync, aby uzyskać
szczegółowe informacje na temat wymagań systemowych,
konfiguracji sterownika, instrukcji dotyczących konfiguracji
opartych na kilku kartach Quadro Sync II oraz kompletnego
Przewodnika Użytkownika.

01 02

SC

连接图

OR

3

1

02

SC

硬件安装

1 将 Quadro Sync II 卡插入 PCI 或 PCI Express 空插槽。
2 用随附的电缆连接 Quadro Sync II 卡和 Quadro GPU 板。

注意：请确保连接到 Quadro GPU 板 上 标 有“ SYNC”的 连 接 器 。

3 连接 6 针 PCI 电源线或 SATA 硬盘电源线。

注意：请访问 www.nvidia.com/sync，以查看详细的系统要求、
驱动程序配置信息、有关 Quadro Sync II 卡配置的多项说明和
完整的用户指南。

01 02

TC

連接示圖

OR

3

1

02

TC

硬體安裝

1 將 Quadro Sync II 卡插入未使用的 PCI 或 PCI Express 插 槽。
2 使用隨附的纜線連接 Quadro Sync II 卡和 Quadro GPU 繪 圖 卡。

附 註：請務必連接至 Quadro GPU 繪 圖 卡 上 標 示「SYNC」的 接 頭。

3 連接 6 接腳 PCI 電源線或 SATA 硬 碟 電 源 線。

附 註：請造訪 www.nvidia.com/sync，以 取 得 系 統 要 求 詳 細 資 訊、
驅動程式設定資訊，多項 Quadro Sync II 卡設定說明，以及完整的
使 用 者 指 南。

01 02

JP

接続図

OR

3

1

02

JP

ハードウェアの インストール

1 Quadro Sync II カ ード を PCI スロ ットま た は PCI Express ス ロット の 空 き

部 分 に 挿 入します。

2 付 属 ケ ーブ ル を Quadro Sync II カードと

Quadro GPU ボードの間に接続します。

注: Quadro GPU ボ ー ド上 の「 SYNC」
とラ ベ ル 付 け さ れ た コ ネクタに 接 続してくださ い 。

3 6ピン PCI 電 源 ケ ーブ ル ま た は SATA ハードドライブ電源ケーブルを接 続

しま す。

注: www.nvidia.com/sync で詳細なシステム要件、ドライバ構成
情 報 、マ ル チ プ ル
Quadro Sync II カ ードの 設 定手 順 、
完全なユーザー ガ イド をご 覧くださ い 。

01 02

KR

연결 다이어그램

OR

3

1

02

KR

하드웨어 설치

1 Quadro Sync II 카드를 빈 PCI 또는 PCI Express 슬롯에 밀어 넣습니다.
2 포함된 케이블로 Quadro Sync II 카드와 Quadro GPU 보드를 연결합니다.

참고: Quadro GPU 보드의 “SYNC” 라벨이 있는 커넥터에
연결합니다.

3 6핀 PCI 전원 케이블 또는 SATA 하드 드라이브 전원 케이블을 연결합니다.

참고: 자세한 시스템 요구 사항, 드라이버 구성 정보, 다중
Quadro Sync II 카드 구성 지침 및 전체 사용자 가이드를 확인하려면
www.nvidia.com/sync를 방문하십시오.
