Numark TTUSB User Manual [de]

USB Turntable

(TTUSB)

Kurzbedienungsanleitung(DEUTSCH)

Inhalt der Verpackung

Vor dem Aufbau

1.

Versichern Sie sich, dass alle am Anfang dieser Anleitung
aufgeführten Teile in der Verpackung enthalten sind.

2.

LESEN SIE DIE SICHERHEITSBROSCHÜRE BEVOR SIE DAS
GERÄT BENUTZEN

3.

Um das Produkt zu registrieren, besuchen Sie bitte www.ion-audio.de
oder www.ion-audio.com

ALLGEMEINE
BEDIENELEMENTE

1.

Stromkabel: Stecken
Sie das Stromkabel in
eine Steckdose,
NACHDEM alle
Tonanschlüsse erfolgt
sind.

2.

RCA­Audioausgabekabel:

Diese Kabel dienen
zum Anschluß des
Plattenspielers an z.B.
ein DJ-Mischpult, einen
Verstärker oder
analoge
Soundkartenanschlüsse eines PCs.

WICHTIGER HINWEIS:

Ein Umschalter an der Anschlussseite ermöglicht den Wechsel von

Phono zu Line Betrieb. Wählen Sie RCA-Phono zum Anschluss an
einen Phono-Eingang oder RCA-Line zum Anschluss an einen
Line/CD/AUX Eingang (eines Mischpultes, eines Verstärkers oder PCs)

WARNUNG: Sie könnten ihren Receiver/Verstärker
beschädigen, wenn Sie den TTUSB im Line Betrieb an einen
Phono Eingang anschließen!

3.

USB Audio Ausgang: Benutzen Sie das mitgelieferte USB Kabel um
den Plattenspieler mit ihrem Computer zu verbinden. Der TTUSB ist
kompatibel zu USB 1 und USB 2 Anschlüssen. Weitere Hinweise zu
den System Einstellung der Software entnehmen Sie bitte der
Anleitung zur Software Installation (online auf www.ion-audio.de
„TTUSB_Software_Audacity“)

4.

Ein/Ausschaltknopf: Der Ring um den Ein/Aus-Schaltknopf leuchtet
rot auf, wenn der Plattenspieler eingeschaltet ist.

5.

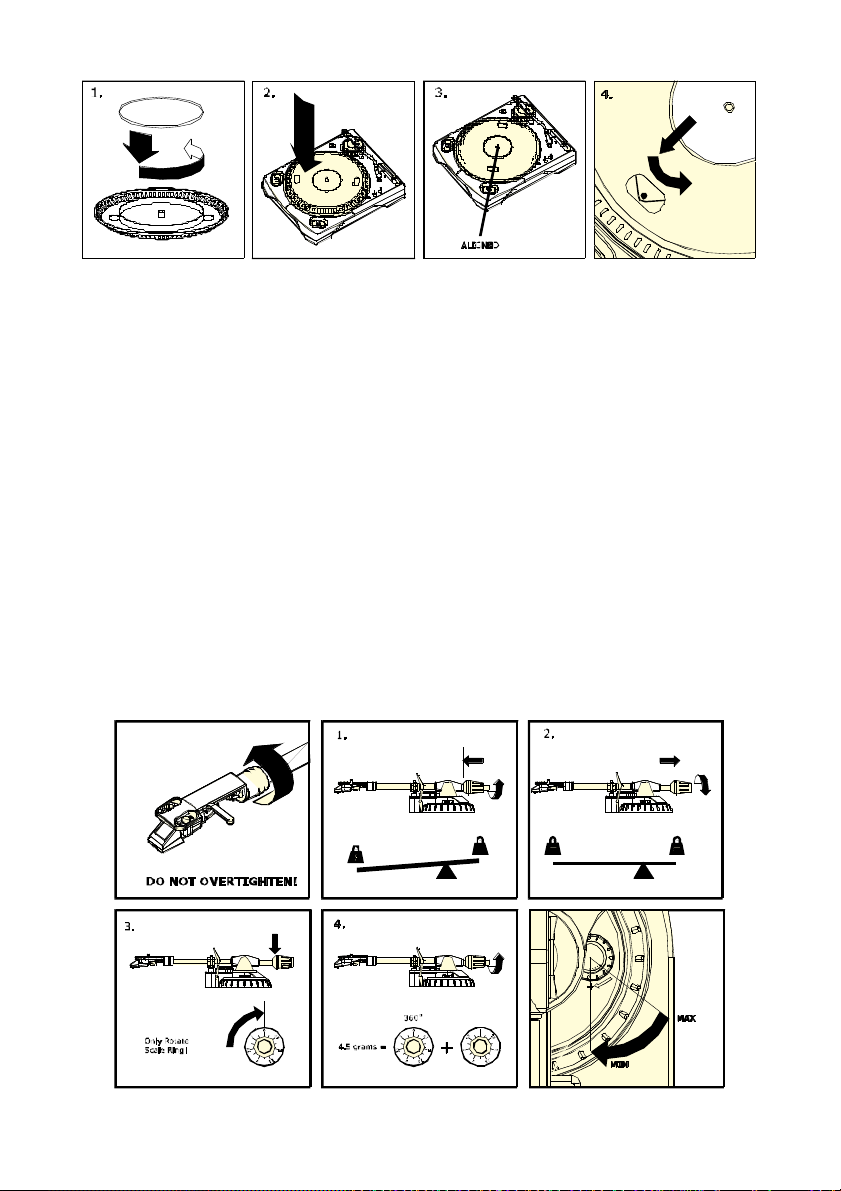

Plattenteller: Dieser Drehteller muss vor Inbetriebnahme mit dem
Plattenspieler fest verbunden sein. Der Motorantriebsriemen befindet
sich auf dem Antriebsring unterhalb des Drehtellers. Für Einzelheiten

zur Installation des Antriebsriemens lesen Sie bitte die
AUFBAUANLEITUNG (auf der folgenden Seite).

6.

Start/Stop-Tasten: Diese Tasten starten und stoppen den
Plattenspielermotor. Beide Tasten haben dieselbe Funktion. Falls diese
nicht zu funktionieren scheinen, stellen Sie mittels der
Aufbauanleitung sicher, dass der Motorantriebsriemen korrekt
installiert/montiert ist.

7.

Line in Audio-Eingang: Über diesen Line In Eingang (3,5 mm
Stereo Miniklinke) können externe Geräte (z.B. ein Kassettendeck)
angeschlossen werden, und deren Audiosignale ebenfalls über den
USB Audioausgang des TTUSB an den Computer geführt werden.

8.

33 und 45 RPM-Tasten: Diese Tasten steuern die
Umdrehungsgeschwindigkeit des Plattentellers. Eine rote Leuchtdiode
gibt an, welche Umdrehungsgeschwindigkeit gewählt wurde.

Hinweis: Beim Einschalten ist diese Umdrehungs-Einstellung
automatisch auf 33 RPM zurückgesetzt, auch wenn der
Plattenspieler bei einer Einstellung von 45 RPM ausgeschaltet
wurde.

9.

Tonhöhen-Leuchtdiode: Diese Leuchtdiode leuchtet grün auf, wenn
der Tonhöhenregler auf 0% steht. Wenn der Tonhöhenregler von 0
wegbewegt wird, leuchtet die Anzeige in rot auf.

10.

Tonhöhenregler: Mit diesem Schieberegler läßt sich die Tonhöhe
bzw. die Geschwindigkeit um 10% erhöhen oder vermindern. In der
mittleren Stellung ist die Tonhöhe bei 0%. Wenn der Regler von der
Mitte in Richtung Tonarm bewegt wird, vermindert sich die Tonhöhe
(Plattenteller wird langsamer), wenn vom Tonarm weg bewegt wird,
erhöht sich die Tonhöhe (Plattenteller wird schneller.)

TONARM: Die Punkte 11 – 15 sind alle Teile des Tonarms. Für zusätzliche
Einzelheiten über diese lesen Sie bitte im Abschnitt TONARM-AUFBAU
nach. Abhängig vom gekauften Modell ist Ihres entweder mit einem
geraden oder S-förmigen Arm ausgerüstet.

11.

Gegengewicht und Skalenring: Das Gegengewicht dient dazu, die
Headshell (Systemträger) mit dem Tonabnehmersystem so
auszubalancieren, dass der korrekte Nadeldruck auf die Schallplatte
ausgeübt wird.

12.

Anti-Skate-Einstellung: Dieser Drehknopf dient zum Ausgleich der
nach innen gerichteten Kräfte des Tonarms. Für weitere Einzelheiten,
lesen Sie bitte im Abschnitt TONARM-AUFBAU nach.

13.

Arm-Clip: Dieser speziell entworfene Arm-Clip sichert den Tonarm
während Pausen und bei Nichtgebrauch. Der Arm-Clip wurde so
entworfen, dass er in der aufrechten Stellung verbleibt solang er
geöffnet ist.

HINWEIS: Beim Transport des Plattenspielers ist es immer
empfehlenswert, das Headshell mit dem Tonabnehmer System zu
entfernen und den Arm-Clip zu verschliessen, um den Tonarm oder
den Plattenspieler vor Beschädigung zu schützen.
