Numark DXMPRO Quick Start Manual

Quick Start Owner’s Manual

BOX CONTENTS

• MIXER

• POWER SUPPLY

Manual de inicio rápido para el usuario

(ESPAÑOL)

CONTENIDOS DE LA CAJA

• MEZCLADOR

• FUENTE DE ALIMENTACIÓN

Kurzbedienungsanleitung

(DEUTSCH)

INHALT DER VERPACKUNG

• MISCHPULT

• STROMKABEL

Manuel d’utilisation du propriétaire

(FRANÇAIS)

CONTENU DE LA BOÎTE

• MIXER

• BLOC D’ALIMENTATION

Manuale rapido di utilizzazione

(ITALIANO)

CONTENUTO DELLA CONFEZIONE

• MIXER

• CAVI DI ALIMENTAZIONE

MIXER QUICK SETUP GUIDE (ENGLISH)

1. Make sure all items listed on the front of
this guide are included in the box.

2. READ SAFETY INSTRUCTION BOOKLET
BEFORE USING THE PRODUCT

3. Study this setup diagram.

4. Place mixer in an appropriate position for
operation.

5. Make sure all devices are turned off
and all faders are at “zero”

6. Connect all stereo input sources as
indicated in the diagram.

7. Connect the stereo outputs to th e power
amplifier(s), tape decks, and/or audio
sources.

8. Plug your mixer and other devices into AC
power.

9. Switch everything on in the following
order.

• audio input sources (i.e. turntables or
CD players)

• your mixer

• last, any amplifiers

10. When turning off, always reverse this
operation by,

• turning off amplifiers

• your mixer

• last, any input devices

11. Go to http://www.numark.com for product
registration.

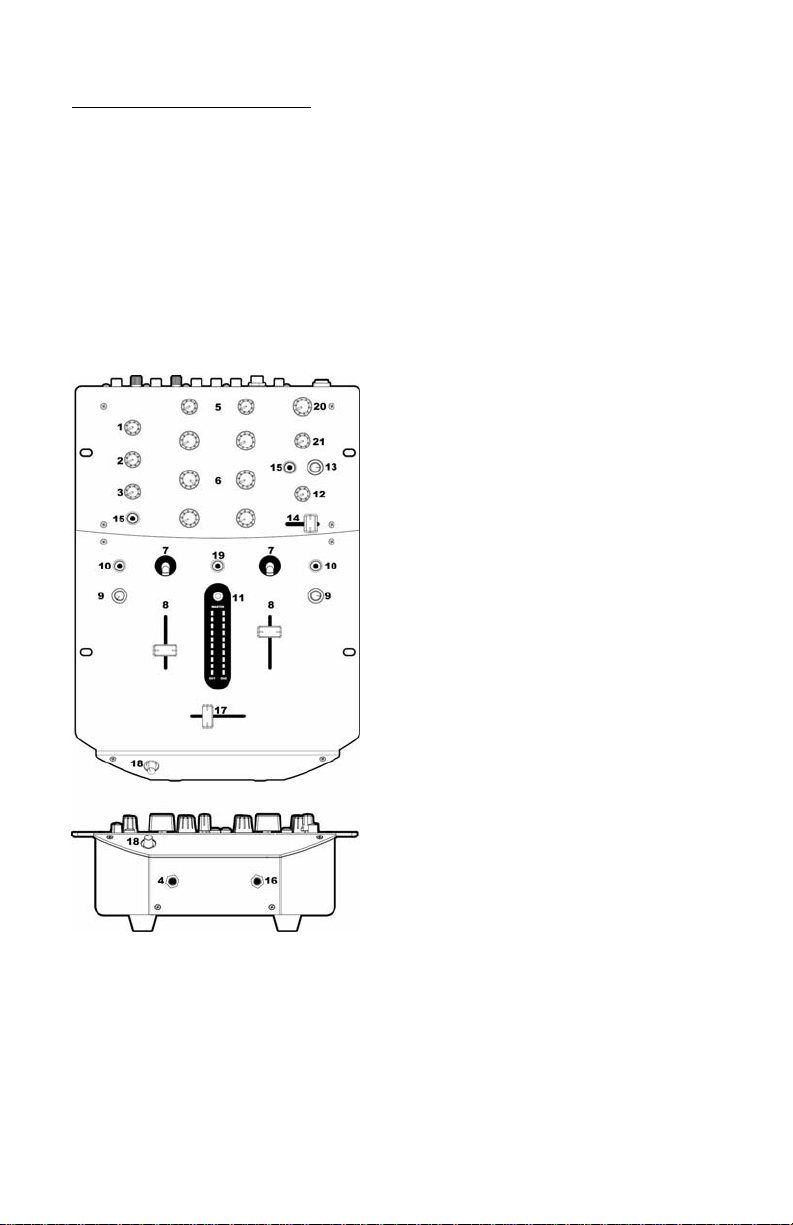

FRONT PANEL FEATURES

Microphone - Auxiliary Input Controls

1. “MIC – AUX GAIN” (Microphone - Auxiliary
Gain): This knob adjusts the volume of both
the main microphone and auxiliary inputs.
The gain should be turned completely to off
when connecting and disconnecting
equipment. If both inputs are used
simultaneously the inputs will be mixed
together.

2. “Treble” (Microphone - Auxiliary High EQ):
This knob adjusts the high-tone input sound of
the microphone.

3. “Bass” (Microphone - Auxiliary Low EQ): This
knob adjusts the low-tone input sound of the
microphone.

4. “Microphone” (Quarter Inch Microphone
Input): One microphone can be connected to
this Quarter Inch input terminal.

Primary Mixing Channel Controls

5. “Gain Knob” (Input Level Trim): This rotary
control adjusts the pre-fader input signal
levels of the inputs. This level adjustment
should be used with the pre-fader meter to
match levels of both input channels.

6. EQ:

“Treble” (Input Level High EQ): This rotary control

adjusts the high-tone sound of the inputs.
Turning the knob completely to the right
increases the level, turning the knob
completely to the left decreases the level to

off. This music “KILL” control allows for
unique mixing styles.

“Middle” (Input Level Midrange EQ): This rotary

control adjusts the high-tone sound of the
inputs. Turning the knob completely to the
right increases the level, turning the knob
completely to the left decreases the level to
off. This music “KILL” control allows for
unique mixing styles.

“Bass” (Input Level Low EQ): This rotary control

adjusts the high-tone sound of the inputs.
Turning the knob completely to the right
increases the level, turning the knob
completely to the left decreases the level to
off. This music “KILL” control allows for
unique mixing styles.

7. “Phono(AUX)/Line Switch” (Input Selector
Switch): These three-position toggles select
what input source is engaged among the
connected units and a flash position to allow
rapid transforming effect. These toggles can
be rotated to suit your mixing preferences by
removing the top Mixer Panel and adjusting
their position.

8. “Input Level Slider” (VCA Fader): These slide
faders adjust the level for CH-1 or CH-2
respectively.

Note: This fader is user replaceable if it should ever

wear out. Simply remove the facepanel and
then remove the screws holding it in position.
Replace the fader with a quality authorized
replacement from your local Numark retailer.

9. “Slope Knob” (Input Fader Curve Style
Control): The position of this knob determines
the rate of volume level increase of the fader.
When turned to the left, the fader will
gradually fade in the volume as it is engaged.
When it is turned all the way to the right, a
very sharp fade of the volume will occur
immediately when the fader is engaged.

10. “Reverse Button” (Input Fader Reverse
Control): Activation of this switch can reverse
the fader direction.

Cueing / Monitor Controls

11. “Program/PFL Level Meter and Button”:

Press to alternate display modes.

a) When PROGRAM is indicated, this meter

displays the stereo output levels of your
mixed signal.

b) When CH1 CH2 is indicated the meter

shows the peak, “PFL”, Pre Fader levels of
channels 1 and 2. You can use the
channel “Gain” and “EQ” controls to
match the levels of input signals while
cueing

12. “Cue Gain Knob” (Headphone Level): This

rotary control adjusts the levels of the
headphones connected to the front panel
input.

13. “Cue Tone Knob” (Headphone Tone Control):

This rotary knob adjusts the tone of the
headphone output. The knob can be raised
and lowered to hide away by pressing it
down.

14.

“Channel Cue Slider”: Channels 1 and 2 can

be previewed using this mini-crossfader.
Sliding this to the left plays the left channel­1 and sliding to the right plays the right
channel-2.

15. “Cue Button” (MIC and MASTER Cue

Buttons): When pressed, the CUE button
illuminates green indicating that the source
is being cued to the headphones. When
you press Mic PFL it adds it to the cue mix.

When Master Cue is pressed only the master
output is heard.

16. “Headphone Jack” (Quarter Inch Output
Terminal): Your headphones can be
connected to this ¼” terminals. The
Volume should always be set at its lowest
setting while connecting and disconnecting
headphones to prevent damage to
headphones and/or your hearing.

Crossfader Controls

17. “Crossfader Slider” (Digital VCA Crossfader):
This slide fader blends audio between CH-1
and CH-2. Its action can be modified with
the “Mode” , “Slope”, and “Direction”
controls. This digital mixer uses digital VCA
technology to accurately determine slider
position. Both the VCA and Digital
technologies combined allow for some very
powerful effects.

Note: This fader is user replaceable if it
should ever wear out. Simply remove the
facepanel and then remove the screws

REAR PANEL FEATURES

holding it in position. Replace the fader with
a quality authorized replacement from your
local Numark retailer.

18. “Contour Knob” (Crossfader Rate/Slope
Control): The position of this switch
determines how quickly or intensely the
crossfader will act depending upon mode
setting.

19. “Direction Button” (Crossfader Reverse
Control): Activation of this switch reverses
the assignment of CH-1 and CH-2 on the
crossfader.

Output Controls

20. “Master Knob” (Main Output Level Control):
This rotary control adjusts the main output
volume.

21. “Booth Knob” (Master/Split Style Headphone
Cueing Switch): This rotary control adjusts
the auxiliary (AKA booth) output volume.

1. “AUX-SESSION INPUT” (Auxiliary Input): The line lev el i nput is used to connect the output from an external
mixers or additional CD players and other line level devices such as samplers, tape decks, keyboards, and line
output turntables. This input is mixed with any connected microphone.

2. “Phono/AUX Inputs” (Turntable Input Connection): The Phono input is used for connecting your turntables or
other devices. Input source is determined by the PHONO/LINE switch on the rear panel.

3. “Phono/Line source switch”: This switch activates and deactivates the sensitive RIAA phono preamplifiers. Only
turntables with phono level output should be assigned when the switch is in the phono position. Some
turntables offer line level output. To use these turntables and other line devices like CD players, switch the
input to Line.

4. “GND” (Grounding Lug): This screw connector should be used to secure any devices connected to the mixer
that need to be grounded. Many turntables that are connected to the mixer will need to have a ground wire
that is designed to connect to the mixer’s chassis to eliminate hum and excessive noise.

5. “Line Inputs” (CD player, Tape Deck, Sampler Input Connection): The line level input is used to connect CD
players and other line level devices such as samplers, tape decks, keyboards, and line output turntables.

6. “Booth Output” (Auxiliary Stereo Unbalanced Output): This RCA output is for connecting a secondary external
monitoring device such as a booth monitor or second stereo output. The level of the booth output signal will
increase as the “Booth” volume control is I ncreased.

7. “Master Unbalanced Output” (Main Stereo RCA Output): This RCA output is for connecting an external
monitoring device such as a PA system, powered monitors or a home stereo. The level of the master stereo
output signal increases as the “master” volume control is increased.

8. “Master Balance Output” (Balanced Quarter Inch Stereo Output): These ¼” outputs are for sending a balanced
level signal to a PA system or recording device. The level of the balanced output signal will also increase with
the “master” volume control. These outputs are durable, offer a better output signal, and are well suited for
long cable runs.

9. “Digital Output” (Optical): 48kHz, 24-bit S/PDIF output. The format is type 2, form 1, also known as S/PDIF
(Sony/Phillips Digital Interface Format). This output can be connected to compatible devices such as CD
Burners, Hard Drive recorders, or other digital mixers. Higher audio fidelity is maintained from these outputs.

10. “Digital Output” (Coax): 48kHz, 24-bit S/PDIF output. The format is type 2, form 1, also known as S/PDIF
(Sony/Phillips Digital Interface Format). This output can be connected to compatible devices such as CD
Burners, Hard Drive recorders, or other digital mixers.

11. AC In: This mixer is designed to work with the power supply assembly that comes with the unit. While the
power is switched off, plug the power supply into the mixer first, then plug it into the outlet.

12. Power Switch: Use this switch to turn on the mixer after all input devi ces are already connected to prevent

damage to your equipment. Turn the mixer on before you turn on amplifiers and turn of amplifiers before you
turn off the mixer

1. Asegúrese de que todos los artículos

incluidos al inicio de este manual están
incluidos en la caja.

2. LEA LAS INSTRUCCIONES DEL

FOLLETO DE SEGURIDAD ANTES DE
UTILIZAR EL PRODUCTO.

3. Estudie este diagrama de instalación.

4. Coloque el mezclador en una posición

adecuada para su funcionamiento.

5. Asegúrese de que todos los

dispositivos están apagados y de que
todos los faders están en “cero”.

6. Conecte todas las fuentes de entrada al

estéreo como se indica en el diagrama.

7. Conecte las salidas del estéreo a el/los

amplificador/es de alimentación,

MANUAL DE INICIO RÁPIDO PARA EL MEZCLADOR (ESPAÑOL)

unidades de cinta magnética y/o fuentes
de audio.

8. Enchufe su mezclador y otros
dispositivos a la toma de corriente
alterna.

9. Prenda todo en el siguiente orden:

• fuentes de entrada de audio (por ej.

giradiscos o reproductores de CD)

• su mezclador

• por último, cualquier amplificador

10. Al apagar, realice siempre esta operación
al contrario,

• apague los amplificadores

• su mezclador

• por último, cualquier dispositivo de

entrada

11. Visite http://www.numark.com para
registrar el producto.

CARACTERÍSTICAS DEL PANEL FRO NTAL

Micrófono – Controles de entrada auxiliares

1. “MIC – GANANCIA AUX” (Micrófono – Ganancia

Auxiliar): Este botón ajusta tanto el volumen
tanto del micrófono principal como de las
entradas auxiliares. La ganancia debería está
completamente apagada cuando se conecte o
desconecte el equipo. Si se utilizan ambas
entradas de forma simultánea, las entradas de
mezclarán.

2. “Agudos” (Micrófono – EQ alto auxiliar): Este

botón ajusta el tono alto del sonido de entrada
del micrófono.

3. “Graves” (Micrófono – EQ bajo auxiliar): Este

botón ajusta el tono bajo del sonido de entrada
del micrófono.

4. “Micrófono” (Entrada de micrófono de ¼”):

Puede conectarse un micrófono a este terminal
de entrada de ¼”.

Controles de mezcla de canal primarios

5. “Botón de ganancia” (Compensación del nivel de

entrada): Este control giratorio ajusta los
niveles de señal de entrada del pre-fader de las
entradas. Este ajuste de nivel debería ser usado
con el medidor del pre-fader para emparejar los
niveles de ambos canales de entrada.

6. EQ:

“Agudos” (Nivel de entrada del alto del EQ): Este

control giratorio ajusta el tono alto del
sonido de las entradas. Al girar el control
completamente hacia la derecha se aumenta
el nivel; al girar el control hacia la izquierda
se disminuye el nivel hasta apagado. Este

control de música “Kill” permite la mezcla de
estilos únicos.

“Medios” (Nivel de entrada de frecuencias medias

de la ecualización): Este control giratorio
ajusta el tono alto del sonido de las
entradas. Al girar el botón completamente
hacia la derecha se aumenta el nivel; al girar
el botón completamente hacia la izquierda se
disminuye el nivel hasta apagado. Este
control de música “Kill” permite la mezcla de
estilos únicos.

“Graves” (Nivel de entrada del bajo del EQ): Este

control giratorio ajusta el tono alto del
sonido de las entradas. Al girar el botón
completamente hacia la derecha se aumenta
el nivel; al girar el botón completamente
hacia la izquierda se disminuye el nivel hasta
apagado. Este control de música “Kill”
permite la mezcla de estilos únicos.

7. “Conmutador de Phono (AUX)/Línea”

(Conmutador para selección de entrada). Estas
palancas de tres posiciones seleccionan que
fuente de entrada esta activa entre las unidades
conectadas y una posición de destello para
permitir efectos de transformación rápida.Estas
palancas pueden girarse para adaptarse a sus
preferencias de mezcla quitando el panel de
mezcla superior y ajustando su posición.

8. “Deslizador de nivel de entrada” (Fader VCA):

Estos faders deslizantes ajustan los niveles para
CAN-1 ó CAN-2 respectivamente.

Nota: El usuario puede reemplazar este fader en caso

de que se desgaste. Simplemente retire el panel
frontal y luego retire los tornillos que lo
mantienen sujeto. Cambie el fader por un
repuesto de calidad autorizado en su vendedor de
Numark más cercano.

9. “Botón de pendiente” (Slope) (Control de estilo

de curva del fader de entrada): La posición de
este botón determina el índice de aumento del
nivel de volumen del fader. Cuando se gire
hacia la izquierda, el fader se fundirá en el
volumen gradualmente al ser activado. Cuando
se gire por completo hacia la derecha, el
volumen se fundirá inmediatamente de forma
muy marcada cuando el fader esté activado.

10. “Botón d e reverso” (Control de reverso del fader

de entrada): Al activarse este conmutador se
puede revertir la dirección del fader.

Controles de Cue/Monitor

11. “Botón y medidor de nivel de Programa/PFL”.

Pulse este botón para alternar los modos de
visualización (display).
a) Cuando se indica PROGRAMA, este

medidor muestra los niveles de salida de
estéreo de su señal mezclada.

b) Cuando se indica CAN1 ó CAN2, el

medidor muestra los picos, “PFL”, niveles
de pre-fader de los canales 1 y 2. Usted
puede usar los controles de “Ganancia” y
“EQ” de los canales para igualar los
niveles de señales de entrada mientras

12. “Botón de ganancia de Cue” (Nivel de los

13. “Botón d e tono de Cue” (Control del tono de los

14. “Desl izador de Cue por canal”: Se pueden

15. “Botón d e Cue” (Botones MIC Cue y Master

avisa por medio de señales (CUE).

auriculares): Este control giratorio ajusta los
niveles de los auriculares conectados a la salida
del panel frontal.

auriculares): Este botón giratorio ajusta el tono
de la salida de los auriculares. Este botón puede
subirse o bajarse; si desea ocultar el sonido
puede variar su posición hacia abajo.

escuchar previamente los canales 1 y 2 usando
este minicrossfader. Deslizándolo hacia la
izquierda suena el canal-1 de la izquierda y
deslizándolo hacia la derecha suena el canal-2
de la derecha.

Cue): Cuando se pulsan, el botón CUE se

ilumina en verde indicando que la fuente está
pasando una señal de aviso a los auriculares.
Cuando usted pulse “Mic PFL” lo añadirá a la
mezcla de Cue. Cuando se pulse Master Cue
solo se escuchará la salida Master.

16. “Jack de auriculares” (Terminal de salida de

¼”): Puede conectar sus auriculares a
terminales de ¼”. El volumen debe ser siempre
regulado en su posición más baja cuando se
conecten los auriculares para prevenir que se
dañen los auriculares y/o su oído.

Controles de Crossfade r

17. “Deslizador de Crossfader” (Crossfader VCA

digital): Este fader deslizante combina el audio
entre el CAN-1 y el CAN-2. Esto puede
modificarse por medio de los controles de
“Modo”, “Pendiente” (Slope) y “Dirección”. Este
mezclador cuenta con tecnología VCA digital
para determinar con exactitud la posición del
control deslizante. La combinación de ambas
tecnologías, la digital y la VCA, tiene como
resultado algunos efectos muy potentes.

Nota: El usuario puede reemplazar este fader en
caso de que se desgaste. Simplemente retire el

CARACTERÍSTICAS DEL PANEL TRA S ERO

panel frontal y luego retire los tornillos que lo
mantienen sujeto. Cambie el fader por un
repuesto de calidad autorizado por su vendedor
de Numark más cercano.

18. “Botón de Contour” (Control de

Índice/Pendiente (Slope) de Crossfader): La
posición de este conmutador determina la
mayor o menor rapidez o intensidad con la que
el crossfader actuará dependiendo del la
configuración del modo.

19. “Botón d e Dirección” (Control de reverso del

crossfader): Al activar este conmutador invierte
la asignación de los canales 1 y 2 en el
crossfader.

Controles de salida

20. “Botón Master” (Control de nivel de salida

principal): Este control giratorio ajusta el
volumen de salida principal.

21. “Botón de cabina” (Estil o Master/Split del

conmutador de Cue de los auriculares): Este
control giratorio ajusta el volumen de la salida
auxiliar (cabina AKA).

1. “SALIDA AUX-SESSION” (Salida auxiliar): La entrada de nivel de línea se utiliza para conectar la salida de

mezcladores externos o reproductores de CD adicionales y otros dispositivos de nivel de línea como samplers,
unidades de cinta magnética, teclados y giradiscos de salida de línea. Esta entrada está mezclada con
cualquier micrófono conectado.

2. “Entradas Phono/AUX” (Conexión de entrada del giradiscos): La entrada de Phono se utilice para conectar sus

giradiscos u otros dispositivos. La fuente de entrada está determinada por el conmutador PHONO/LÍNEA del
panel trasero.

3. “Conmutador de fuente Phono/Línea”: Este conmutador activa y desactiva los pre-amplificadores Phono

sensitivos de RIAA. Solo los giradiscos con salida de nivel Phono deberían ser asignados cuando el
conmutador esté en posición Phono. Algunos giradiscos ofrecen salida de nivel de línea. Para usar estos
giradiscos y otros dispositivos de línea como reproductores de CD, cambie la entrada a “Línea”.

4. “GND” (Toma de tierra): Este conector de tornillo debe ser usado para sujetar cualquier dispositivo conectado

al mezclador que debe ser conectado a tierra. Muchos giradiscos conectados al mezclador necesitarán un
cable de toma de tierra diseñado para conectarse al chasis del mezclador para así eliminar zumbidos y ruido
excesivo.

5. “Entradas de Línea” (Conexión de entrada de reproductor de CD, unidades de cinta magnética y sampler): La

entrada de nivel de línea se utiliza para conectar reproductores de CD y otros dispositivos de nivel de línea
como samplers, unidades de cinta magnética, teclados y giradiscos de salida de línea.

6. “Salida de cabina” (salida no balanceada del estéreo auxiliar): Esta salida RCA se utiliza para conectar un

dispositivo de monitoreo externo secundario como un monitor de cabina o una segunda entrada de estéreo.
El nivel de la señal de entrada de la cabina aumentará cuando el control de volumen de la “Cabina” aumente.

7. “Salida no balanceada Master” (Salida RCA estéreo principal): Esta salida RCA sirve para conectar un

dispositivo de monitoreo como un sistema de megafonía, monitores de potencia o un estéreo. El nivel de la
señal de salida del Master de estéreo aumenta cuando el control de volumen del “Master” aumenta.

8. “Salida Balanceada del Master” (Salida de estéreo balanceada de ¼”): Estas salidas de ¼” se utilizan para

enviar una señal de nivel balanceada a un sistema de megafonía o un dispositivo de grabación. El nivel de la
señal de salida balanceada también aumentará con el control de volumen del “Master”. Estas salidas son
duraderas, ofrecen una mejor señal de salida y están bien adaptadas en caso de instalación de cables largos.

9. “Salida digital” (Óptica): Salida de 48kHz y 24 bits S/PDIF. el formato es tipo 2, forma 1, también conocido

como S/PDIF (Sony/Phillips Digital Interface Format). Esta salida puede conectarse a dispositivos compatibles
como grabadoras de CD,
grabadoras de disco duro u otros mezcladores digitales. Estas salidas mantienen una más alta fidelidad de
audio.

10. “Salida digital” (Coaxial): Salida de 48kHz y 24 bits S/PDIF. El formato es tipo 2, forma 1, también conocido

como S/PDIF (Sony/Phillips Digital Interface Format). Esta salida puede conectarse a dispositivos compatibles
como grabadoras de CD, grabadoras de disco duro u otros mezcladores digitales.

11. AC In (Corri ente alterna): Este mezclador está diseñado para trabajar con el montaje de suministro de

alimentación que acompaña a la unidad. Mientras esté apagada la alimentación, enchufe el suministro de
alimentación al mezclador primero y luego enchúfelo a la toma de corriente.

12. Interruptor de alimentación: Use este conmutador para prender el mezclador después de que todos los

dispositivos de entrada hayan sido conectados para prevenir daño a su equipo. Prenda el mezclador antes de
prender los amplificadores y apague los amplificadores antes de apagar el mezclador.

MISCHPULT SCHNELLAUFBAUANLEITUNG (DEUTSCH)

1. Versichern Sie sich, daß alle im Anfang dieser
Anleitung aufgeführten Teile in der Schachtel
enthalten sind.

2. LESEN SIE DIE SICHERHEITSBROSCHÜRE
BEVOR SIE DAS GERÄT BENUTZEN.

3. Sehen Sie sich dieses Aufbaudiagramm
sorgfältig an.

4. Stellen Sie das Mischpult an eine für den Betrieb
geeignete Stelle.

5. Stellen Sie sicher, daß alle Vorrichtungen
ausgeschaltet sind und alle Faders auf
“null” stehen.

6. Schließen Sie alle Stereoeingabequellen wie im
Diagramm gezeigt an.

7. Schließen Sie die Stereoausgänge an den (die)
Verstärker, Kassettendecks und/oder
Tonquellen an.

8. Schließen Sie Ihr Mischpult und die anderen
Geräte an die Wechselstromversorgung an.

9. Schalten Sie alles in der folgenden Reihenfolge
ein.

• Toneingabequellen (z.B. Plattenspieler oder
CD-Spieler)

• Ihr Mischpult

• zuletzt, vorhandene Verstärker

10. Beim Ausschalten drehen Sie diesen Vorgang
um, indem Sie

• die Verstärker,

• Ihr Mischpult,

• zuletzt, vorhandene Eingabequellen

ausschalten

11. Um das Produkt zu registrieren, besuchen Sie
bitte http://www.numark.com

.

BEDIENUNGSELEMENTE VORDERSEITE

Mikrofon - Zusatzeingang ssteuerungen

1. “MIC – AUX GAIN” (Mikrofon ­Zusatzlautstärkeregler): Dieser Regler stellt die
Lautstärke des Hauptmikrofons als auch der
Zusatzeingänge. Die Lautstärke sollte ganz
ausgeschaltet sein wenn Geräte angeschlossen
oder ausgesteckt werden. Falls beide Eingänge
simultan verwendet werden, werden diese
gemischt.

2. “Treble” (Mikrofon - Zusatzhöhenequaliser):
Dieser Regler stellt die Eingangs-Höhentöne des
Mikrofons ein.

3. “Bass” (Mikrofon - Zusatztiefenequaliser):
Dieser Regler stellt die Eingangs-Tiefentöne des
Mikrofons ein.

4. “Microphone” (Viertel-Zoll Mikrofon Eingang):
Ein Mikrofon kann an diesem Viertel-Zoll
Eingang angeschlossen werden.

Primäre Mischkanalkontrollen

5. “Gain Knob” (Eingabepegelabgleich): Dieser

Drehknopfregler stellt die Vor-Fader­Eingabesignalpegel der Eingänge ein. Diese
Pegeleinstellung sollte zusammen mit dem Vor­Fader-Messer verwendet werden um die Pegel
beider Eingangskanäle aufeinander abzustimmen.

6. Equaliser:

“Treble” (Eingangspegel-Höhen-Equaliser): Dieser

Drehknopfregler regelt die Hochtöne der
Eingänge. Eine vollständige Drehung nach rechts
erhöht den Pegel, eine vollständige Drehung nach
links vermindert den Pegel bis hin zu “Aus”.

Diese Musikabschaltkontrolle ermöglicht
einmalige Mixstile.

“Middle” (Eingangspegel-Mitten-Equaliser): Dieser

Drehknopfregler regelt die Mittentöne der
Eingänge. Eine vollständige Drehung nach rechts
erhöht den Pegel, eine vollständige Drehung nach
links vermindert den Pegel bis hin zu “Aus”.
Diese Musikabschaltkontrolle ermöglicht
einmalige Mixstile.

“Bass” (Input Level Low EQ): Dieser Drehknopfregler

regelt die Tiefentöne der Eingänge. Eine
vollständige Drehung nach rechts erhöht den
Pegel, eine vollständige Drehung nach links
vermindert den Pegel bis hin zu “Aus”. Diese
Musikabschaltkontrolle ermöglicht einmalige
Mixstile.

7. “Phono(AUX)/Line Switch”
(Eingabeauswahlschalter): Dieser 3-fach Schalter
waehlt das Eingang Signal, als auch eine Position
fuer rapide Transformationen.
können, gemäß Ihrer Mix-Präferenz, umbelegt
werden indem man die obere Abdeckung des
Mixers abnimmt und ohre Positionen einstellt.

8. “Input Level Slider” (VCA Fader): Diese
Schieberegler stellen jewels die Pegel der Kanäle
1 und 2 ein.

Hinweis: Dieser Fader kann vom Benutzer im Falle von

Abnutzung ausgewechselt werden. Nehmen Sie
lediglich die Abdeckung ab und entfernen Sie
dann die Schrauben, welche den Regler
positionieren. Ersetzen Sie den Fader mit einem
von Ihrem örtlichen Numark-Händler anerkannten
Ersatzteil.

9. “Slope Knob” (Regelung des Eingangsfader-

Ansprechverhaltens): Die Position dieses Reglers

bestimmt die Rate der Erhöhung des
Lautstärkepegels des Faders. Falls nach links
gedreht, blendet der Fader die Lautstärke nach
und nach, entsprechend der Belegung, ein. Falls
ganz nach rechts gedreht, tritt ein sehr starkes
Einblenden der Lautstärke auf, sobald der Fader
belegt wird.

10. “Reverse Button” (Eingabe-Fader Rückstellung):
Falls dieser Schalter aktiviert ist, wird die
Richtung des Faders umgekehrt.

Cueing / Monitorkontrollen

11. “Programm/PFL Pegel Meßanzeige und

Schalter”: Drücken, um zwischen Anzeigemodi
umzuschalten.

a. Falls PROGRAM angezeigt wird, zeigt die

Meßanzeige die Stereoausgabepegel Ihres
Mix-Signals.

b. Falls CH1 CH2 angezeigt wird, zeigt die

Meßanzeige die Spitze, “PFL”, Vor­Faderpegel der Kanäle 1 und 2. Sie können
die Kanal- “Gain” und “EQ” Regler
verwenden um die Pegel der Eingabesignale
während des Cueings aneinander
anzupassen.

12. “Cue Gain Knob” (Kopfhörerpegel): Dieser

Drehknopfregler stellt die Pegel des an der
Vorderseite angeschlossenen Kopfhörers ein.

13. “Cue Tone Knob” (Kopfhörertonkontrolle):

Dieser Drehknopfregler stellt den Ton der
Kopfhörerwiedergabe ein. Der Regler kann
durch Herunterdrücken entweder hochgestellt
oder vollständig versenkt werden.

14. “Channel Cue Slider”: Kanäle 1 und 2 können

mit diesem Mini-Crossfader vorab kontrolliert
werden. Schieben des Faders nach links spielt
den linken Kanal 1 und nach rechts den rechten
Kanal 2.

15. “Cue Button” (MIC und MASTER Cue Schalter):

Wenn gedrückt, leuchtet der CUE-Schalter grün
auf und zeigt an, daß die Quelle zum Kopfhörer
im Cueing ist. Wenn Sie “Mic PFL” drücken, wird

Die Positionen

dieses zum Cue-Mix hinzugefügt. Wenn “Master
Cue” gedr[ckt ist, kann nur die Master­Wiedergabe gehört werden.

16. “Headphone Jack” (Viertel-Zoll
Wiedergabeanschluß): An diese Viertel-Zoll­Anschlüsse kann Ihr Kopfhörer angeschlossen
werden. Die Lautstärke sollte während des Ein­und Aussteckens immer auf den niedrigsten
Wert eingelstellt werden um eine Beschädigung
des Kopfhörers und/oder eine Beeinträchtigung
Ihres Hörvermögens zu vermeiden.

Crossfader Regler

17. “Crossfader Slider” (Digitaler VCA-Crossfader):
Dieser Schiebe-Fader überlagert
Audiowiedergabe zwischen den Kanälen 1 und

2. Die Funktionsweise kann mit den “Mode-” ,
“Slope-”, und “Direction-” Reglern verändert
werden. Dieses digitale Mischpult benutzt
digitale VCA-Technologie um die Position des
Schiebereglers genau zu bestimmen. Die
Verbindung von digitaler und VCA-Technologie
ermöglicht einige sehr durchschlagende Effekte.

Hinweis: Dieser Fader kann vom Benutzer im
Falle von Abnutzung ausgewechselt werden.
Nehmen Sie lediglich die Abdeckung ab und

Rückseitige Bedienungselemente

entfernen Sie dann die Schrauben, welche den
Regler positionieren. Ersetzen Sie den Fader mit
einem von Ihrem örtlichen Numark-Händler
anerkannten Ersatzteil.

18. “Contour Knob” (Crossfader-Quoten­/Neigungskontrolle): Die Position dieses Reglers
bestimmt, wie schnell oder intensiv der
Crossfader, abhängig von der eingestellten
Betriebsart, reagiert.

19. “Direction Button” (Crossfader­Umkehrkontrolle): Aktivierung dieses Schalters
kehrt die Belegung des Crossfaders mit Kanälen
1 und 2 um.

Wiedergabekontrollen

20. “Master Knob”
(Hauptwiedergabepegelkontrolle): Dieser
Drehknopfregler stellt die Lautstärke der
Hauptwiedergabe ein.

21. “Booth Knob” (Master/Kopfhörer-Cueing
Trennungsregler): Dieser Drehknopfregler stellt
die Wiedergabelautstärke des Zusatzausgangs
(Booth) ein.

1. “AUX-SESSION INPUT” (Zusatzeingang): Diese Line-Pegeleingabe wird dazu verwendet, die Wiedergabe eines externen
Mixers oder zusätzlicher CD-Spieler und anderer Line-Pegelgeräte wie z.B. Sampler, Cassettendecks, Keyboards und
Plattenspieler mit Line-Wiedergabefunktion, anzuschliessen. Diese Eingabe wird mit einem angeschlossenen Mikrofon
gemischt.

2. “Phono/AUX Inputs” (Plattenspieleranschluß): Die Phonoeingabe dient zum Anschluß Ihrer Plattenspieler oder anderer
Geräte. Die Art der Eingabequelle wird durch den PHONO/LINE-Schalter an der Rückseite des Gerätes bestimmt.

3. “Phono/Line-Quellenschalter”: Dieser Schalter aktiviert die empfindlichen RIAA-Phono-Vorverstärker. Nur Plattenspieler
mit Phonopegelwiedergabe sollten eingesetzt werden wenn der Schalter auf PHONO Position steht. Einige Plattenspieler
bieten Line-Pegel-Wiedergabe. Um diese Plattenspieler und andere Line-Geräte zu benutzen, sollte die Eingabe auf Line
geschaltet werden.

4. “GND” (Erdungsanschluß): Dieser Schraubanschluß sollte zur Sicherung etwaiger an das Mischpult angeschlossenen
Geräte, welche geerdet werden müssen, verwendet werden. Viele Plattenspieler welche an das Mischpult angeschlossen
sind haben ein Erdungskabel, welches für die Verbindung zum Gehäuse des Mischpults entworfen ist, um Brummen und
überhöhtes Geräusch zu vermeiden.

5. “Line Inputs” (CD-Spieler, Cassettendeck, Sampler Eingabeanschluß): Der Line-Pegeleingang dient zum Anschluß von
CD-Spielern und anderer Line-Geräte wie Samplers, Cassettendecks, Keyboards und Plattenspieler mit Line-Wiedergabe.

6. “Booth Output” (Zusatz-Stereowiedergabe ohne Ausgleich): Diese RCA-Wiedergabe dient zum Anschluß eines
zweitrangigen, externen Monitors wie eines Booth-Monitors oder einer zweiten Stereowiedergabe. Der Pegel des Booth­Wiedergabesignals erhöht sich, wenn der “Booth”-Lautstärkeregler erhöht wird.

7. “Master Unbalanced Output” (Stereo RCA-Masterwiedergabe): Diese RCA-Wiedergabe dient zum Anschluß eines
externen Monitors wie einer PA, aktiver Monitoren oder einer Heimstereoanlage. Der Pegel der Stereo-Masterwiedergabe
nimmt zu mit der Erhöhung des Master-Lautstärkereglers.

8. “Master Balance Output” (Balanced Quarter Inch Stereo Output): Diese Viertel-Zoll Anschlüsse dienen dazu, ein
balanced Signal zu einer PA oder einem Aufnahmegerät zu senden. Der Pegel des Wiedergabesignals nimmt ebenfalls
mit Erhöhen des “Master”-Lautstärkereglers zu. Diese Anschlüsse sind sehr solide, bieten ein besseres Wiedergabesignal
und sind für lange Kabelführung gut geeignet.

9. “Digital Output” (Optisch): 48kHz, 24-bit S/PDIF-Ausgabe. Das Format ist vom Typ 2, Form 1, auch als S/PDIF
(Sony/Phillips Digital Interface Format) bekannt. Dieser Anschluß kann mit kompatiblen Geräten wie CD-Spielern,
Festplattenrecordern oder anderen digitalen Mischpulten verbunden werden. Diese Anschlüsse bieten bessere Audio­Klangtreue.

10. “Digital Output” (koaxial): 48kHz, 24-bit S/PDIF-Ausgabe. Das Format ist Typ 2, Form 1, auch als S/PDIF (Sony/Phillips
Digital Interface Format) bekannt. Dieser Anschluß kann mit kompatiblen Geräten wie CD-Spielern, Festplattenrecordern
oder anderen digitalen Mischpulten verbunden werden.

11. Wechselstrom Ein: Dieses Mischpult wurde zum Betrieb mit dem mitgelieferten Stromversorgungsadapter entworfen.
Schliessen Sie die Stromversorgung im ausgeschalteten Zustand zunächst an das Mischpult und stecken Sie diese dann
in die Steckdose.

12. Ein/Aus-Schalter: Verwenden Sie diesen Schalter um das Mischpult einzuschalten nachdem alle Eingabegeräte
angeschlossen sind um Beschädigung Ihrer Ausrüstung zu vermeiden. Schalten Sie das Mischpult ein bevor Sie die
Verstärker einschalten und schalten Sie die Verstärker aus bevor Sie das Mischpult ausschalten.

GUIDE D’INSTALLATION SIMPLIFIÉ POUR CONSOLE DE MIXA GE (FRANÇAIS)

1. Assurez-vous que tous les articles énumérés
sur la première page de ce guide sont inclus
dans la boîte.

2. LISEZ LE LIVRET D’INSTRUCTIONS DE
SÉCURITÉ AVANT D’UTILISER LE
PRODUIT

3. Étudiez bien le schéma d’installation.

4. Placez la console en position d’utilisation.

5. Assurez-vous que tous les dispositifs
soient hors tension et que tous les
atténuateurs (faders) soient à zéro

6. Reliez toutes les prises d’entrée comme
indiqué sur le schéma.

7. Reliez les sorties stéréo aux amplificateur (s)
de puissance, platine à cassettes et/ou aux
sources audio.

8. Branchez la console et autres dispositifs dans
le bloc d’alimentation.

9. Mettre tous les dispositifs sous tension dans
l’ordre suivant.

• sources d’entrée audio (tables ou lecteurs
de disque compact)

• votre console de mixage

• et en dernier, les amplificateurs

10. Pour mettre hors tension, toujours inverser
l’opération,

• Éteindre (OFF) les amplificateurs

• votre console de mixage

• En dernier, tous les dispositifs d’entrée

(input)

11. Cliquez sur http://www.numark.com

enregistrer le produit.

pour

CARACTÉRISTIQUES DU PANNEAU AVANT

Entrée Microphone/Auxiliaire (input) Controls

1. Gain microphone/auxiliaire : Ce bouton
ajuste le volume d’entrée du microphone et
des entrées auxiliaires. Le gain doit être
réglé au minimum durant le branchement et
le débranchement d’équipement. Si les
deux entrées sont utilisées simultanément
les données d’entrées seront mélangées
ensemble.

2. Égalisation aiguë Microphone – Auxilliaire :
Ce bouton ajuste les sons aigus du
microphone.

3. Égalisation basse Microphone – Auxilliaire :
Ce bouton ajuste les sons de basses du
microphone. Microphone ( Entrée pour
connecteur de ¼” ) : Les microphones avec
un connecteur de ¼” peuvent être connectés
à ce terminal d’entrée.

4. Entrée Micro (input) Les microphones ayant
un raccord de ¼” peuvent être connectés à
ce terminal d’entrée.

Contrôle principales des voies de mixage

5. Bouton de gain (niveau d’entrée) Ce
contrôle rotatif ajuste le niveau d’entrée
(input) du pre-fader. Ce contrôle doit être
utilisé avec le compteur du pre-fader pour
s’ajuster aux niveaux des deux voies
d’entrées.

6. Égalisation

Égalisation (aiguë) : Ce contrôle rotatif ajuste le

niveau des sons aiguës. Tourner le bouton

complètement vers la droite augmente le
niveau, tourner le bouton complètement
vers la gauche l’éteint. Ce contrôle coupe la
musique et permet de faire des mixages
uniques.

Égalisation medium: Ce contrôle rotatif ajuste le

niveau medium des entrées. Tourner le
bouton complètement vers la droite
augmente le niveau, tourner le bouton
complètement vers la gauche l’éteint. Ce
contrôle coupe la musique et permet de faire
des mixages uniques.

Égalisation (grave) : Ce contrôle rotatif ajuste les

graves des entrées. Tourner le bouton
complètement vers la droite augmente le
niveau, tourner le bouton complètement
vers la gauche l’éteint. Ce contrôle coupe la
musique et permet de faire des mixages
uniques. Interrupteur Ligne/Phono (AUX)

7. (Sélecteur) : Ces interrupteurs à deux
positions sélectionnent la source d’entrée
utilisée parmi tous les dispositifs (voir le
schéma de raccordement pour de plus
amples détails.) Ces interrupteurs peuvent
être déplacés pour s’adapter à vos
préférences de mixage en retirant le
panneau de la console et en ajustant leur
position.

8. Fader du niveau d’entrée : ces faders
ajustent respectivement le niveau des voies
CH-1 et CH-2.

Note: Ce fader peut être remplacé s’il se détériore.

Ôter simplement le panneau avant et retirer
les vis qui le retiennent. Remplacer
l’atténuateur avec un atténuateur de qualité
approuvé par votre distributeur Numark.

9. Commande Slope : (Réglage de la courbe
d'action du fader d'entrée) : La position de
ce bouton déterminera l’augmentation du
niveau de volume du fader. Lorsque tourné
ver la gauche, la transition du niveau du
volume se fera graduellement. Lorsque
tourné complètement vers la droite, la
transition du niveau du volume se fera
immédiatement une fois le bouton pressé.

10. Bouton Reverse (commande d’inversion du
fader d’entrée) : Activer ce commutateur
inverse la direction d’action du fader.

Contrôles de pré-écoute

11. Indicateur de niveau et bouton
Program/PFL : Pressez-le pour alterner entre
deux mode d’affichage.

a) Lorsque PROGRAM est affiché, l'i ndicateur

de niveau (bargraph) affiche les niveaux
de sortie stéréo de votre signal mixé.

b)

Lorsque CH1 et CH2 sont affichés, le

compteur indique les crêtes des
niveaux « PFL » des voies 1 et 2. Vous
pouvez utiliser le contrôle des voies
« Gain » et « EQ » pour harmoniser les
niveaux d’entrée (input) de signal durant
la synchronisation.

12. Bouton gain de pré-écoute (niveau des
écouteurs) : Ce contrôle rotatif ajuste le
niveau des écouteurs branchés sur l’entrée
du panneau avant.

13. Bouton de fréquence de pré-écoute (Contrôle
fréquence des écouteurs) : Ce bouton ajuste
les fréquences de la sortie des écouteurs.
Ce bouton peut être levé et abaissé et peut
aussi se faire discret en appuyant dessus.

14. Coulisse de pré-écoute des voies : Voies 1
et 2 peuvent être visionnées en se servant
de ce mini crossfader. Lorsqu’il se déplace
vers la gauche, il joue à gauche « voie-1 » et

lorsqu’il se déplace vers la droite, il joue à
droite « voie-2 ».

15. “Bouton de pré-écoute” (Boutons MIC et
MASTER): Quand il est pressé, le bouton
CUE s'allume en vert pour indiquer que la
source est entendue aux écouteurs. Quand
vous pressez Mic PFL, cette écoute pré-fader
s'ajoute au mixage d'écoute (cue). Quand
Master Cue est pressé, seule la sortie Master
est entendue.

16. Prise des écouteurs (Entrée pour connecteur
de ¼”) : Vos écouteurs peuvent être
branchés à ce terminal ¼”. Le volume
devrait toujours être au plus faible niveau
lors de la connexion ou de la déconnexion
des écouteurs pour éviter des dommages
aux écouteurs et/ou à vos oreilles.

Commande du crossfader

17. Crossfader” (Crossfader VCA
numérique): Ce fader mélange l'audio des

voies CH-1 et CH-2. Son action peut être
modifiée par les commandes “Mode”, “Slope”
et “Direction”. Ce mixer numérique utilise
une technologie de VCA numérique pour

CARACTÉRISTIQUES DU PANNEAU ARRIÈRE

déterminer avec précision la position du
fader. La combinaison des technologies VCA
et numérique permet de très puissants
effets.

Note: Ce fader est remplaçable par
l'utilisateur en cas d'usure. Retirez
simplement la façade puis les vis qui
maintiennent le fader en position. Remplacez
le fader par une pièce de rechange agréée
disponible chez votre revendeur Numark

18. Bouton de contour (Vitesse du crossfader/
contrôle de pente) : La position de ce bouton
déterminera à quelle vitesse ou intensité le
crossfader réagira selon le mode choisit.

19. “ Bouton Reverse” (Commande d'inversion
de crossfader): Activer ce commutateur
inverse la direction d'action du crossfader.

Sortie Contrôles

20. Contrôle du niveau de la sortie principale :
Cette commande ajuste la sortie du volume
principal.

21. « commande Booth » (Commande de volume
d'écoute cabine): Cette commande règle le
volume de la sortie auxiliaire (ou "booth).

1. “Entrée AUX-SESSION” (Entrée auxiliaire): L'entrée de niveau ligne sert à connecter la sortie d'un mixer
externe, d'un lecteur de CD ou d'un autre appareil à niveau ligne tel que sampler, magnétophone, clavier et
platine à sortie ligne. Cette entrée est mixée avec tout microphone connecté.

2. “Entrées Phono/AUX” (Connexion d'entrée de platine): L'entrée Phono est employée pour connecter
vos platines ou d'autres de vos appareils. La source d'entrée est déterminée par le sélecteur PHONO/LINE de
cette même face arrière.

3. “Sélecteur Phono/Line”: Ce sélecteur active et désactive l es préamplificateurs phono à correction RIAA.

Seules des platines à sortie de niveau phono doivent être connectées quand ce sélecteur est en
position phono. Certaines platines offrent une sortie de niveau ligne. Pour employer ces platines ainsi que

toute unité de niveau ligne telle qu'un lecteur de CD, commutez l'entrée sur Line.

4. “GND” (Cosse de mise à la terre): Ce connecteur à vis doit être employé pour sécuriser tout appareil
connecté au mixer et devant être mis à la terre. De nombreuses platines connectées au mixer nécessiteront
un câble de masse à brancher sur le châssis du mixer pour éliminer ronflements et bruit excessif.

5. “Entrées ligne (Line)”(Connexion d'entrée de lecteur de CD, magnétophone, sampler): L'entrée de
niveau ligne sert à connecter des lecteurs de CD ou autres appareils à niveau ligne tels que samplers,
magnétophones, claviers et platines à sortie ligne.

6. “Sortie Booth” (Sortie auxiliaire stéréo asymétrique): Cette sortie RCA sert à un second système
d'écoute de contrôle tel qu'un moniteur de cabine ou comme deuxième sortie stéréo. Le niveau du signal en
sortie Booth augmente quand on monte le volume à l'aide de la commande “Booth”.

7. “Sortie Master asymétrique” (Sortie RCA stéréo principale): Cette sortie RCA sert à un système
d'écoute de contrôle tel qu'une sonorisation, des moniteurs amplifiés ou une chaîne stéréo. Le niveau du
signal en sortie Master augmente quand on monte le volume à l'aide l'aide de la commande “master”.

8. “Sortie Master symétrique” (Sortie stéréo symétrique en jack 6,35 mm): Ces sorties jack 6,35 mm
servent à envoyer un signal symétrisé à une sonorisation ou un système d'enregistrement. Le niveau du
signal de sortie symétrique augmentera aussi sous l'impulsion de la commande de volume "Master". Ces
sorties sont résistantes, offrent un meilleur signal de sortie, et sont bien adaptées aux longs câbles.

9. “Sortie numérique” (Optique): Sortie S/PDIF 48kHz, 24 bits. Format de type 2, conformation 1, aussi
connu sous le nom de S/PDIF (Sony/Phillips Digital Interface Format). Cette sortie peut être connectée à des
appareils compatibles tels que graveurs de CD, enregistreurs sur disque dur ou d'autres mixers numériques.
Une fidélité audio plus élevée est maintenue par ces sorties.

10. “Sortie numérique” (Coaxia le): Sortie S/PDIF 48kHz, 24 bits. Format de type 2, conformation 1, aussi
connu sous le nom de S/PDIF (Sony/Phillips Digital Interface Format). Cette sortie peut être connectée à des
appareils compatibles tels que graveurs de CD, enregistreurs sur disque dur ou d'autres mixers numériques.

11. Entrée CA (secteur): Ce mixer est conçu pour fonctionner avec l'alimentation qui est fournie en standard.
Quand l'appareil est hors tension, branchez d'abord l'alimentation dans le mixer, puis dans la prise secteur.

12. Commutateur d'alimentation: Utilisez ce commutateur pour mettre le mixer sous tension après tous les
appareils déjà connectés à ses entrées pour prévenir des dommages causés à votre équipement. Allumez le
mixer avant les amplificateurs et éteignez les amplificateurs avant d'éteindre le mixer.

MANUALE RAPIDO DI MONTAGGIO DEL MIXER (ITALIANO)

1. Verificate che tutti gli elementi elencati sul

frontespizio di questo manuale siano inclusi
nella confezione.

2. PRIMA DI UTILIZZARE IL PRODOTTO

LEGGETE IL LIBRETTO DELLE
ISTRUZIONI DI SICUREZZA.

3. Esaminate attentamente lo schema di
montaggio.

4. Posizionate il mixer in modo adeguato
all’operazione.

5. Assicuratevi che tutti i dispositivi siano
spenti e che tutti i fader siano a “zero”.

6. Collegate tutti gli ingressi stereo come
indicato nello schema.

7. Collegate le uscite stereo agli amplificatori,
alle piastre di registrazione e/o a sorgenti
audio.

8. Collegate il vostro mixer e gli altri dispositivi
alla corrente CA.

9. Accendete tutto nel seguente ordine:

• sorgenti di ingresso audio (cioè le
piastre o i lettori CD)

• il vostro mixer

• per ultimi, tutti gli amplificatori.

10. Al momento dello spegnimento, invertite
sempre questa operazione,

• spegnendo gli amplificatori,

• il vostro mixer,

• per ult i mi, tutti i dispositivi di ingresso.

11. Andate sul sito http://www.numark.com

registrazione del prodotto.

per la

CONFIGURAZIONE PANNELLO ANTERIORE

Microfono – Controlli Ingressi Ausiliari

1. “MIC – AUX GAIN” (Microfono – Gain Ausiliario):
Questa manopola regola il volume del microfono
principale e degli ingressi ausiliari. La manopola
di guadagno deve essere girata completamente
in posizione di spegnimento al momento di
collegare e scollegare l’equipaggiamento. Se
entrambi gli ingressi vengono utilizzati
simultaneamente, verranno missati.

2. “Acuti (Treble)” (Microfono – EQ Ausiliario
Acuti): Questa manopola regola il suono dei toni
acuti in ingresso del microfo n o.

3. “Bassi (Bass)” (Microfono – EQ Ausiliario Bassi):
Questa manopola regola il suono dei toni bassi
in ingresso del microfono.

4. “ Microfono ” (Ingresso Microfono ¼”): Un
microfono può essere collegato a questo
terminale di ingresso da ¼”.

Controlli Canale Missaggio Primari

5. “Manopola Guadagno” (Taglio Livello Ingressi):
Questa manopola regola i livelli dei segnali degli
ingressi pre-fader. Questa regolazione di livello
andrebbe utilizzata con il misuratore pre-fader
per armonizzare i livelli di entrambi i canali di
ingresso.

6. EQ

“Acuti (Treble)” (Livello Ingressi EQ Alto): Questa

manopola regola il livello del suono dei toni
acuti in ingresso. Girando la m a nopola
completamente a destra si aumenta il livello,

girandola completamente a sinistra si
dimunuisce il livello fino a spegnerlo. Questo
controllo musicale “KILL” permette stili di
missaggio unici.

“Medi (Middle)” (Livello Ingressi EQ medio): Questa

manopola regola il livello del suono dei toni
medi in ingresso. Girando la ma nopola
completamente a destra si aumenta il livello,
girandola completamente a sinistra si
dimunuisce il livello fino a spegnerlo. Questo
controllo musicale “KILL” permette stili di
missaggio unici.

“Bassi (Bass)” (Livello Ingressi EQ basso): Questa

manopola regola il livello del suono dei toni
bassi in ingresso. Girando la manopola
completamente a destra si aumenta il livello,
girandola completamente a sinistra si
dimunuisce il livello fino a spegnerlo. Questo
controllo musicale “KILL” permette stili di
missaggio unici

7. “Commutatore Phono(AUX)/Linea ”
(Commutatore Selezione di Ingressi): Il
commutatore a tre posizioni permette di
selezionare la sorgente tra quelle connesse agli
ingressi di canale, permettendo altresì di creare
il classico effetto transformer. Questi dispositivi
sono orientabili per adattarli alle vostre
preferenze di missaggio, semplicemente
rimuovendo il pannello superiore del Mixer e
regolandone la posizione.

8. “Fader Livello Ingressi” (Fader VCA): Questi
fader scorrevoli regolano il livello
rispettivamente di CH-1 o CH-2.

Attenzione: Il cursore è sostituibile dall’utente, caso

mai si dovesse usurare. Rimuovete
semplicemente il pannello frontale e le viti che
lo mantengono in posizione. Sostituite il cursore
con un ricambio autorizzato che troverete
presso il vostro rivenditore locale Numark.

9. “Manopola Slope” (Controllo Taglio Ingressi
Fader): La posizione di questa manopola
determina l’aumento del liv ello di volume d el
fader. Quando viene girata a sinistra, il fader
sfumerà gradualmente di volume al momento in
cui viene ingaggiato. Quando viene girato tutto
a destra, si avrà un’immediata e netta
sfumatura del volume all’ingaggio del fader.

10. “Tasto Reverse” (Controllo Inversione Ingresso
Fader): L’attivazione di questo commutatore
inverte la direzione del fader.

Controlli Cueing / Monitor

11. “Programma/PFL Tasto e misuratore di Livello”:
Premere per alternare le modalità a display

a) Quando viene indicato PROGRAMMA, il

misuratore visualizza i livelli di uscita stereo
stereo del vostro segnale missato.

b)

12. “Manopola Guadagno Cue” (Livello Cuffie):

13. “Manopola Tonalità Cue” (Controllo Tonalità

14. “Cursore Cue Canale”: Usando questo mini-

Quando viene indicato CH1 CH2 il
misuratore visualizza il picco, “PFL”, livelli Pre
Fader dei canali 1 e 2. Potete usare i controlli di
canale “Gain” ed “EQ” per armonizzare i livelli di
segnale di ingresso durante il cueing

Questa manopola regola i livelli delle cuffie
collegate all’ingresso sul pannello anteriore.

Cuffie): Questa manopola regola il tono
dell’uscita delle cuffie. La manopola può essere
alzata e abbassata fino a nasconderla
premendola verso il basso.

crossfader si può effettuare un ascolto
preliminare dei Canali 1 e 2. Facendolo scorrere
a sinistra suonerà il “canale-1” di sinistra,
facendolo scorrere a destra suonerà il “canale­2” di destra.

15. “Tasto Cue ” (Tasti MIC e MASTER Cue):
Quando viene premuto, il tasto CUE si illumina
di verde a indicare che la sorgente è diretta in
cueing alle cuffie. Quando Mic PFL viene
premuto loaggiunge al missaggio del cueing.
Quando viene premuto Master Cue, si sente solo
l’uscita Master.

16. “Jack Cuffie” (Terminale 1/4”): Le vostre cuffie
possono essere connesse a questo terminale da
¼”. Il volume dovrebbe sempre essere
impostato al m inimo durante l’inserimento ed il
disinserimento delle cuffie per prevenire danni
alle cuffie stesse e/o al vostro udito.

Controlli Crossfader

17. “Cursore Crossfader ” (Crossfader Digitale
VCA): Questo fader a cursore miscela l’audio tra
CH-1 and CH-2. La sua azione può essere
modificata con i controlli “Modalità” , “Slope”, e
“Direzione”. Questo mixer digitale usa la
tecnologia digitale VCA per determinare
accuratamente la posizione del cursore. Le
tecnologie VCA e Digitale combinate danno
luogo a effetti molto potenti.

Attenzione: Il cursore è sostituibile
dal’utente caso mai si dovesse usurare.

CONFIGURAZIONE PANNELLO POSTERIORE

Rimuovete semplicemente il pannello frontale e
le viti che lo mantengono in posizione. Sostituite
il cursore con un ricambio autorizzato che
troverete presso il vostro rivenditore locale
Numark.

18. “Manopola Contour ” (Controllo Velocità/Curva
‘Slope’ del Crossfader): La posizione di questo
interruttore determina quanto velocemente o
intensamente lavorerà il crossfader a seconda
della modalità impostata.

19. “Tasto Direzione” (Controllo Reverse del
Crossfader): L’attivazione di questo interruttore
inverte l’assegnazione di CH-1 e CH-2 sul
crossfader.

Controlli Uscite

20. “Manopola Master” (Controllo livello Uscita
Principale): Questa manopola regola il volume
dell’uscita principale.

21. “Manopola Booth ” (Interruttore di Cueing in
Cuffia del Taglio Master/Split): Questa
manopola regola il volume delle uscite ausiliarie
(AKA booth).

1. “INGRESSI AUX-SESSION” (Ingressi Ausiliari): L’ingresso a livello di linea viene utilizzato per collegare l’uscita d i mixer o
ulteriori lettori CD e altri dispositivi a livello di linea quali campionatori, piastre, tastiere e giradischi con uscite a livello di
linea. Questo ingresso viene missato con qualsiasi microfono collegato.

2. “Ingressi Phono/AUX” (Collegamento Ingresso Giradischi): L’ingresso Phono viene utilizzato per collegare i vostri giradischi
o altri dispo sitivi. La sorgente di ingresso viene det erminata dal commutatore PHONO/LINEA che si trova sul pannello
posteriore.

3. “Commutatore sorgente Phono/Linea”: Questo commutatore attiva e disattiva i preamplificatori phono RIAA. Solo
giradischi con uscite a livello phono devono essere assegnati quando il commutatore è in posizione phono. Alcuni
giradischi presentano uscite a livello di linea. Per utilizzare questi giradischi e altri dispositivi a livello di linea quali i lettori
CD, commutate gli ingressi s u Linea.

4. “GND” (Presa a terra): Questo connettore a vite dev’essere utilizzato per assicurare piatti o altri dispositivi collegati al
mixer che richiedono una messa a terra. Molti giradischi collegati al mixer necessiteranno di una presa a terra che colleghi
lo chassis del mixer per eliminare ronzii ed eccessivo rumore.

5. “Ingressi di Linea” (collegamento ingressi di lettori CD, Piastre di Registrazione, Campionatori): L’ingresso a livello di
lineais è utilizzato per collegare lett ori CD e altri dis positivi di ingresso di line a quali campionatori, piastre, tastiere e
giradischi con uscita di linea.

6. “Uscita Booth” (Uscite Ausiliarie Stereo Non bilanciate): Questa uscita RCA è designata alla connessione di un impianto di
monitoraggio esterno quali un monitor o una seconda uscita stereo. Il livello del segnale di uscita booth aumenterà
all’aumentare del controllo del volume “Booth”.

7. “Uscita Master Non bilanciata” (Uscita Stereo RCA Principale): Questa uscita RCA è designata alla connessione di un
impianto di monitoraggio esterno, quali un sistema di diffusione sonora, diffusori o un impianto di home stereo. Il livello
del segnale stereo di uscita master aumenta all’aumentare del controllo volume “master”.

8. “Uscita Master Bilanciata” (Uscita Stereo Bilanciata da ¼”): Queste uscite da ¼” sono designate ad inviare un segnale
bilanciato a un sistema di diffusione sonora o a un impianto di registrazione. Il livello del segnale bilanciato in uscita
aumenterà anche con il controllo del volume “master”. Queste uscite sono durature, offrono un migliore segnale in uscita e
sono adatti per cavi lunghi.

9. “Uscita Digitale” (Ottica): uscita S/PDIF 48kHz, 24-bit. Il formato è di tipo 2, forma 1, nota anche come S/PDIF
(Interfaccia Digitale Sony/Phillips). Questa uscita può essere collegata a dispositivi compatibili quali masterizzatori,
registratori Hard Drive, o altri mixer digitali. Queste uscite mantengono una fedeltà audio maggiore.

10. “Uscita Digitale” (Coax): uscita S/PDIF 48kHz, 24-bit. Il formato è di tipo 2, forma 1, nota anche come S/PDIF (Interfaccia
Digitale Sony/Phillips). Questa uscita può essere collegata a dispositivi compatibili quali masterizzatori, registratori Hard
Drive, o altri mixer digitali.

11. Collegamento CA: Questo mixer è prediposto al funzionamento tramite l’insieme dei componenti di alimentazione forniti
con l’unità. Quando l’alimentazione è sp enta, inserite la spina dell’ alimentazione prima nel mixer, e quindi collegatela alla
presa di corrente.

12. Interruttore di Accensione: Utilizzate questo interruttore per accendere il mixer solo dopo che sono stati collegati tutti i
dispositivi di ingresso per prevenire danni al vostro equipaggiamento. Accendete il mixer prima di accendere gli
amplificatori e spegnete gli amplificatori prima di spegnere il mixer.
