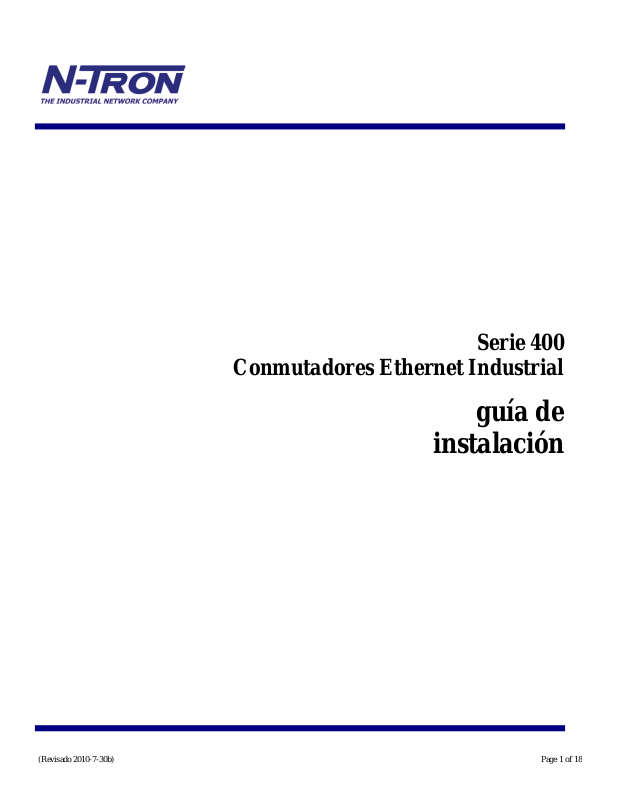

Serie 400
Conmutadores Ethernet Industrial
guía de
instalación
(Revisado 2010-7-30b)
Page 2
Page 2 of 18
Guía de instalación del conmutador Ethernet Industrial
405TX
405FX-SC
405FX-ST
405FXE-SC-YY
405FXE-ST-YY
donde: YY = -15, -40, o -80
(Revisado 2010-7-30b)
Page 3
Page 3 of 18
Copyright, © N-Tron Corp., 2008
820 S. University Blvd., Suite 4E
Mobile, AL 36609 USA
Todos los derechos reservados. Está prohibida la reproducción, adaptación o traducción de este material sin
el previo permiso escrito de N-Tron Corp., excepto cuando lo permitan las leyes de copyright.
Ethernet es una marca registrada de Xerox Corporation. Todos los otros nombres de productos, nombres de
empresas, logotipos u otras designaciones mencionadas en este documento son marcas registradas de sus
respectivos propietarios.
La información incluida en este documento está sujeta a cambios sin previo aviso. N-Tron Corp. no ofrece
ningún tipo de garantía con respecto a este material, incluidas, entre otras, las garantías implícitas de
comercialización o aptitud para un propósito en particular. En ningún caso N-Tron Corp. se hace
responsable por daños incidentales, especiales, indirectos o derivados en los que se incluyen, entre otros,
pérdidas surgidas por errores u omisiones en este manual o en la información que éste contiene.
Advertencia
No realice ningún servicio en la unidad a menos que esté capacitado para ello. No sustituya piezas no
autorizadas ni realice modificaciones no autorizadas a la unidad.
No opere la unidad sin la tapa superior ya que puede crear un peligro de descarga eléctrica o incendio.
No bloquee los orificios de ventilación en los laterales y en la parte superior de la unidad.
No opere el equipo en presencia de gases o eman aciones inflamables. Operar el equipo eléctrico en tales
condiciones representa un peligro de seguridad absoluto.
(Revisado 2010-7-30b)
Page 4
Page 4 of 18
ADVERTENCIAS DE SEGUR IDAD
SEGURIDAD ELÉCTRICA
ADVERTENCIA: No desconecte la unidad mientras el circuito esté activado a menos que esté seguro de
que el área no es peligrosa.
ADVERTENCIA: Desconecte el cable de corriente antes de quitar la tapa superior.
ADVERTENCIA: No opere la unidad si se ha quitado alguna tapa.
ADVERTENCIA: A tierra correctamente la unidad antes de conectar cualquier otra cosa a la unidad. Las
unidades no debidamente conectado a tierra puede resultar en un riesgo para la seguridad y podría ser
peligroso y puede anular la garantía. Vea la sección técnica de puesta a tierra de este manual de usuario de
manera apropiada para la unidad.
ADVERTENCIA: No trabaje sobre el equipo o los cables cuando haya relámpagos.
ADVERTENCIA: No realice ningún servicio en la unidad a menos que esté capacitado para ello.
ADVERTENCIA: No bloquee los orificios de ventilación.
ADVERTENCIA: Controle la polaridad correcta de voltaje de CC antes de instalar los cables de
entrada de corriente. Invertir la polaridad de voltaje puede causar daños permanentes en la unidad y
anular la garantía.
Alimentación debe ser suministrada por una fuente de aislamiento, y un 0,5 A máx nominal UL
reconocido fusible debe ser instalado inmediatamente antes de la unidad
Seguridad de láser (Sólo 405FXE)
PRECAUCIÓN: PRODUCTO LASER DE CLASE 1. No mire directamente al láser!)
(Revisado 2010-7-30b)
Page 5
Page 5 of 18
405FX, 405FXE, y 405TX Conmutadores Ethernet Industrial
El 405TX y 405FX no administrado los conmutadores Ethernet de alta velocidad Soporte de capas de 2 de
conmutación entre puertos.
El 405TX es una asequible conmutador de 5 puertos no administrado, que es capaz de auto negociación
10/100 Mb y media y las comunicaciones en dúplex completo. El 405TX N-TRON se encuentra en un
recinto de acero para uso rudo, y cuenta con 5 Categoría 5 conexiones 10/100-BaseT compatibl e para el
diseño de alto rendimiento de la red, y el concentrador / repetidor actualizaciones.
El 405FX es un conmutador de 5 puertos no administrado que tiene 4 puertos idéntica a la 405TX, además
de multimodo de puertos fibra ópticas adicionales de enlace ascendente, capaz de 2 Kilóm etros de 100 Mb
de comunicación sin el uso de repetidores.
El 405FXE es un conmutador de 5 puertos no administrado que es similar a la 405FX, pero de alcance
extendido. El 405FXE N-TRON utiliza un transceptor de fibra monomodo, que es capaz, de 15 Kilómetros
de 100 Mb de comunicaciones.
Tanto el 405FX y 405FXE utilizar el IEEE SC o ST conector dúplex en comunicaciones por fibra óptica.
Los 4 puertos RJ45 10/100 Base-TX utilizar el conector blindado.
Todas conmutadores de N-Tron están en un recinto ruggedized riel DIN, diseñado para soportar las más
exigentes aplicaciones industriales, y han sido probados y certificados plenamente a los extremos
ambientales industriales Todas las 405 unidades operan en [email protected].
Características principales
• Cumplimiento total con el IEEE 802.3 y 100Base-FX
• Especificaciones de entorno extendidas
• Soporte para Medio/Completo Dúplex Operación
• LED de enlace/actividad estado Indicación
• detección automática de velocidad y control de flujo
• Hasta 1,0 GB/s de transferencia máxima
• Estándar de la Industria Caja riel DIN
(Revisado 2010-7-30b)
Page 6
Page 6 of 18
CONTENIDO DEL PAQUETE
Asegúrese de que el paquete del conmutador Ethernet incluya los siguientes elementos:
1. Conmutador Ethernet 405FX/405FXE/405TX
2. Esta Guía de instalación
Póngase en contacto con el transportista si alguno de los elementos está dañado.
INSTALACIÓN
Lea la siguiente advertencia antes de comenzar la instalación:
ADVERTENCIA
La unidad 405FXE contiene un láser de clase 1. No mire al rayo láser (conector de fibra óptica) durante
la instalación del producto.
Nunca instale o trabaje sobre el equipamiento eléctrico o el cableado cuando haya relámpagos.
Desconecte el cable de corriente antes de quitar cualquier panel de protección.
No opere la unidad si se ha quitado alguna tapa.
DESEMPACADO
Quite todo el equipamiento del embalaje y guarde el embalaje en un lugar seguro.
Presente cualquier reclamo por daños al transportista.
(Revisado 2010-7-30b)
Page 7
Page 7 of 18

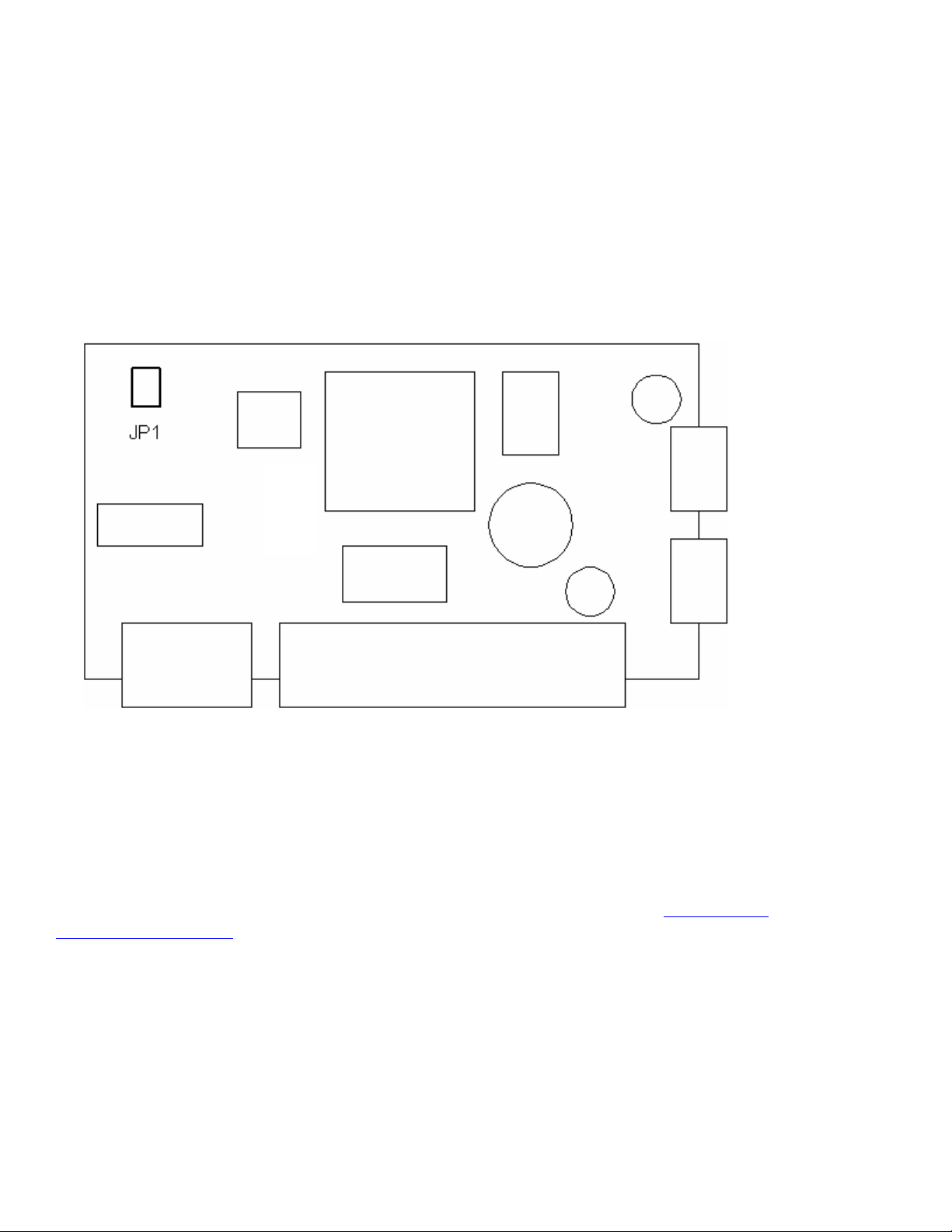

405FX/405FXE MEDIO DÚPLEX CONFIGURACIÓN
Si bien todos los puertos RJ45 son autodetección, el 405FX/405FXE Fibra Óptico Puerto se configura
en fábrica para la operación dúplex completo. En la operación medio dúplex caso se desea, siga estos
pasos:
1. Retire la clavija de red de tensión de entrada.
2. Retire la cubierta superior (8 tornillos).
3. Retire la tapa del puente (JP1) de las patillas 1 y 2.
4. Vuelva a colocar la cubierta superior.
5. Continúe con la instalación.
Dúplex Completo = Pines 1 y 2 en cortocircuito.
Medio Dúplex = Quitar el puente.
Con el fin de verificar la configuración de los puentes se han establecido correctamente, para las unidades que
tienen la opción N-View activado, Debe inst al ar N-ViewOPC software de servidor en un PC conectado a la
LAN. El software se distribuye libremente en el ProductCD y nuestro sitio web (http://www.n-
tron.com/html/opc.html). De entonces que la N-ViewOPC está instalado, usted debe ir a la página Puertos para
supervisar a distancia contra cada puerto conectado. Usted puede encontrar útil para copiar [Alt] +
[PrintScreen] la información contra el Puerto para cada puerto y pegar [Control] + [V] en un documento de
Windows para una revisión posterior. Por favor consulte a su N-View servidor OPC manual para obtener
información adicional.
(Revisado 2010-7-30b)
