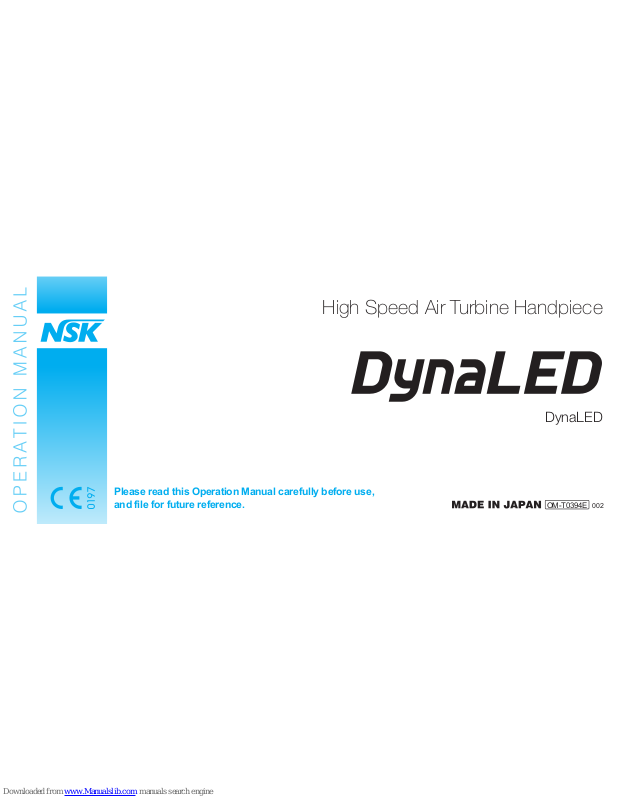

High Speed Air Turbine Handpiece
N-600 167X67mm
PANTONE 2945C PANTONE 7546C
DynaLED
002OM-T0394E
Please read this Operation Manual carefully before use,
and file for future reference.
Page 2
1
ENGLISH
CAUTION
• When operating the handpiece always consider the safety of the patient.
• Check for vibration, noise and overheating outside the patient's oral cavity before use. If any abnormalities are found, stop using the handpiece
immediately and contact dealer.
• Should the handpiece function abnormally, cease operation immediately and return the handpiece to an authorized dealer for repair.
• Depressing the push-button while the handpiece is rotating will result in OVERHEATING of the handpiece head. Special caution must be exercised
during use to keep cheek tissue AWAY from the push-button of the handpiece. Contact with cheek tissue may cause the push-button to depress and
burn injury to the patient may occur.
• Do not applying excessive power in the direction which bur removes. When the bur drops into patient’s oral cavity, they may drink by mistake and get
injured.
• This handpiece have built-in dynamo. Consumption Air generates electricity and LED become luminous. Therefore, do not perform autoclave
sterilization which it heat and cools rapidly.
• Do not allow any impact on to the Handpiece. Do not drop the Handpiece.
• Do not look into LED light directly.
Intended to use: This handpiece is designed only for clinical dental use by qualified personnel.
High Speed Air Turbine Handpiece
N-600 167X67mm
PANTONE 2945C PANTONE 7546C
DynaLED
002OM-T0394E
Please read this Operation Manual carefully before use,
and file for future reference.
Page 3
2
• When abnormalities are in LED (dark, do not light on or flashing or so), contact dealer to repair.
• Do not attempt to disassemble the handpiece or tamper with the mechanism except NSK recommend on this Operation Manual.
• Always keep bur shanks clean. Dirt or debris in a chuck could cause poor bur concentricity or low chuck retention force.
• Do not exceed the drive motor speed recommended the bur manufacturers. If the rotary speed which the manufacturer of bur nominates is lower than
spec of handpiece, do not use it.
• Do not connect or disconnect the handpiece or bur until the motor has completely stopped.
• NSK has not recommended the repair and disassembly of the cartridge without exception. Handpiece may perform abnormally (abnormal noise or
abnormal vibration). Damage, failure or accidents are outside of our guarantee.
• Do not wipe with, or clean or immerse in, high acid water or sterilizing solutions.
• Use eye protectors, mask for safety when operating this handpiece.
• User is responsible for operation, maintenance and safety.
• If the handpiece has not been used for a long period, check for noise, vibration, and overheating before use.
• Treatment under the sufficient irrigation water(Spraying water).
2017.03.17 02
S
Page 4
1
ENGLISH
3
ENGLISH FRENCH SPANISH
CAUTION
• When operating the handpiece always consider the safety of the patient.
• Check for vibration, noise and overheating outside the patient's oral cavity before use. If any abnormalities are found, stop using the handpiece
immediately and contact dealer.
• Should the handpiece function abnormally, cease operation immediately and return the handpiece to an authorized dealer for repair.
• Depressing the push-button while the handpiece is rotating will result in OVERHEATING of the handpiece head. Special caution must be exercised
during use to keep cheek tissue AWAY from the push-button of the handpiece. Contact with cheek tissue may cause the push-button to depress and
burn injury to the patient may occur.
• Do not applying excessive power in the direction which bur removes. When the bur drops into patient’s oral cavity, they may drink by mistake and get
injured.
• This handpiece have built-in dynamo. Consumption Air generates electricity and LED become luminous. Therefore, do not perform autoclave
sterilization which it heat and cools rapidly.
• Do not allow any impact on to the Handpiece. Do not drop the Handpiece.
• Do not look into LED light directly.
1. Specification
Intended to use: This handpiece is designed only for clinical dental use by qualified personnel.
M500LG M4
Mini Mini
ISO9168 Type 2 4 hole
380,000 - 450,000 min
-1
0.20MPa(2.0kgf/cm2) - 0.25MPa(2.5kgf/cm2)
Quattro Spray
Push Button Chuck
ISO 1797-1 Type3
φ1.59-1.60mm Short Shank Bur
9.0mm
21mm
φ2mm
45±5NL/min
M500LG B2
ISO9168 Type 1 2 hole
40±5NL/min
M500LG QD
M600LG M4
Standard Standard Mini Standard
330,000 - 430,000 min-1380,000 - 450,000 min-1330,000 - 430,000 min-1380,000 - 450,000 min-1330,000 - 430,000 min
-1
ISO1797-1 Type3
φ1.59-1.60mm Standard Bur
ISO 1797-1 Type3
φ1.59-1.60mm Short Shank Bur
ISO1797-1 Type3
φ1.59-1.60mm Standard Bur
ISO 1797-1 Type3
φ1.59-1.60mm Short Shank Bur
ISO1797-1 Type3
φ1.59-1.60mm Standard Bur
10.5mm 9.0mm 10.5mm 9.0mm 10.5mm
25mm
21mm
25mm
21mm
25mm
M600LG B2
M600LG QD
QD Coupling
Model
Head Type
Connection Type
Rotation Speed
Drive Air Pressure
Water Spray Type
Chuck Type
Bur Type
Min. Chucking Length
Max. Bur Length
Max. Working Part
Diameter
Max. Air Consumption
(0.25MPa)
Head Diameter x Height)
φ10.6mm x 12.4mm
φ12.1mm x 13.3mm
φ10.6mm x 12.4mm
φ12.1mm x 13.3mm
45±5NL/min
50±5NL/min
φ10.6mm x 12.4mm
φ12.1mm x 13.3mm
Water Pressure
Chip Air Pressure
0.05MPa(0.5kgf/cm
2
) - 0.20MPa(2.0kgf/cm2)
Optic
0.15MPa(1.5kgf/cm
2
) - 0.25MPa(2.5kgf/cm2)
-
0.15MPa(1.5kgf/cm
2
) - 0.25MPa(2.5kgf/cm
2
)
Glass Rod
High Speed Air Turbine Handpiece
DynaLED
002OM-T0394E
Please read this Operation Manual carefully before use,
and file for future reference.
Page 5
2
4
• When abnormalities are in LED (dark, do not light on or flashing or so), contact dealer to repair.
• Do not attempt to disassemble the handpiece or tamper with the mechanism except NSK recommend on this Operation Manual.
• Always keep bur shanks clean. Dirt or debris in a chuck could cause poor bur concentricity or low chuck retention force.
• Do not exceed the drive motor speed recommended the bur manufacturers. If the rotary speed which the manufacturer of bur nominates is lower than
spec of handpiece, do not use it.
• Do not connect or disconnect the handpiece or bur until the motor has completely stopped.
• NSK has not recommended the repair and disassembly of the cartridge without exception. Handpiece may perform abnormally (abnormal noise or
abnormal vibration). Damage, failure or accidents are outside of our guarantee.
• Do not wipe with, or clean or immerse in, high acid water or sterilizing solutions.
• Use eye protectors, mask for safety when operating this handpiece.
• User is responsible for operation, maintenance and safety.
• If the handpiece has not been used for a long period, check for noise, vibration, and overheating before use.
• Treatment under the sufficient irrigation water(Spraying water).
2. Connecting/Disconnecting Handpiece
M500LG M4/B2, M600LG M4/B2
2-1 Connecting
1) Insert the handpiece into the hose connector.
2) Tighten the Hose Nut. (Fig.1)
2-2 Disconnect
Loosen the Hose Nut and pull out the Hose.
M500LG QD, M600LG QD
2-3 Connecting
1) Insert the Coupling into the Hose Connector.
2) Tighten the Hose Nut.
3) Pull the Connector Ring.
4) Push into the handpiece into Coupling.
2-4 Disconnect
Slide back the Connector Ring as shown in Fig.2.
SUPPLY AIR PRESSURE Setting
Set the Air pressure at the “Air Check point” on Fig. 1 and Fig. 2 The setting values are on the specification
table. Do not exceed the recommended air pressure by using Multi Gauge.
Multi Gauge: Midwest 4 Hole Order code Z109400 / Borden2/3 Hole Order code Z109200
Fig. 1
Handpiece
Hose Nut
Air Check Point
Fig. 2
Air Check Point
Hose Nut
Connector Ring
Handpiece
Page 6
1
ENGLISH
3
ENGLISH FRENCH SPANISH
5
ENGLISH FRENCH SPANISH
CAUTION
• When operating the handpiece always consider the safety of the patient.
• Check for vibration, noise and overheating outside the patient's oral cavity before use. If any abnormalities are found, stop using the handpiece
immediately and contact dealer.
• Should the handpiece function abnormally, cease operation immediately and return the handpiece to an authorized dealer for repair.
• Depressing the push-button while the handpiece is rotating will result in OVERHEATING of the handpiece head. Special caution must be exercised
during use to keep cheek tissue AWAY from the push-button of the handpiece. Contact with cheek tissue may cause the push-button to depress and
burn injury to the patient may occur.
• Do not applying excessive power in the direction which bur removes. When the bur drops into patient’s oral cavity, they may drink by mistake and get
injured.
• This handpiece have built-in dynamo. Consumption Air generates electricity and LED become luminous. Therefore, do not perform autoclave
sterilization which it heat and cools rapidly.
• Do not allow any impact on to the Handpiece. Do not drop the Handpiece.
• Do not look into LED light directly.
CAUTION
• Ensure connect “Coupling and Hose” or “Handpiece and Coupling” firmly.
• Do not pull the Connector Ring while the handpiece is under air pressure. It may jump the handpiece out from the connector because of the
air pressure.
• Do not exceed the recommended air pressure. If it exceeds the pressure, it may bur jump out from the handpiece.
• Ensure clean, dry air supply. Moisture and debris in air supply may cause the motor to malfunction.
1. Specification
Intended to use: This handpiece is designed only for clinical dental use by qualified personnel.
3. Check before treatment
Follow the check below, before use. If any abnormalities are found, stop using the handpiece immediately and contact the authorized NSK dealer.
1) Insert the Bur. (Do not exceed maximum rotation speed for any item.)
2) Check that there is no abnormal rotation, vibration, noise and overheating.
3) If there are no immediate apparent abnormalities, continue to rotate the handpiece for about 1 minute. Then check that there is no abnormal
heating on the outer surface.
4) Operate it if there are not abnormalities above.
M500LG M4
Mini Mini
ISO9168 Type 2 4 hole
380,000 - 450,000 min
-1
0.20MPa(2.0kgf/cm2) - 0.25MPa(2.5kgf/cm2)
Quattro Spray
Push Button Chuck
ISO 1797-1 Type3
φ1.59-1.60mm Short Shank Bur
9.0mm
21mm
φ2mm
45±5NL/min
M500LG B2
ISO9168 Type 1 2 hole
40±5NL/min
M500LG QD
M600LG M4
Standard Standard Mini Standard
330,000 - 430,000 min-1380,000 - 450,000 min-1330,000 - 430,000 min-1380,000 - 450,000 min-1330,000 - 430,000 min
-1
ISO1797-1 Type3
φ1.59-1.60mm Standard Bur
ISO 1797-1 Type3
φ1.59-1.60mm Short Shank Bur
ISO1797-1 Type3
φ1.59-1.60mm Standard Bur
ISO 1797-1 Type3
φ1.59-1.60mm Short Shank Bur
ISO1797-1 Type3
φ1.59-1.60mm Standard Bur
10.5mm 9.0mm 10.5mm 9.0mm 10.5mm
25mm
21mm
25mm
21mm
25mm
M600LG B2
M600LG QD
QD Coupling
Model
Head Type
Connection Type
Rotation Speed
Drive Air Pressure
Water Spray Type
Chuck Type
Bur Type
Min. Chucking Length
Max. Bur Length
Max. Working Part
Diameter
Max. Air Consumption
(0.25MPa)
Head Diameter x Height)
φ10.6mm x 12.4mm
φ12.1mm x 13.3mm
φ10.6mm x 12.4mm
φ12.1mm x 13.3mm
45±5NL/min
50±5NL/min
φ10.6mm x 12.4mm
φ12.1mm x 13.3mm
Water Pressure
Chip Air Pressure
0.05MPa(0.5kgf/cm
2
) - 0.20MPa(2.0kgf/cm2)
Optic
0.15MPa(1.5kgf/cm
2
) - 0.25MPa(2.5kgf/cm2)
-
0.15MPa(1.5kgf/cm
2
) - 0.25MPa(2.5kgf/cm
2
)
Glass Rod
Page 7
2
4 5
6
• When abnormalities are in LED (dark, do not light on or flashing or so), contact dealer to repair.
• Do not attempt to disassemble the handpiece or tamper with the mechanism except NSK recommend on this Operation Manual.
• Always keep bur shanks clean. Dirt or debris in a chuck could cause poor bur concentricity or low chuck retention force.
• Do not exceed the drive motor speed recommended the bur manufacturers. If the rotary speed which the manufacturer of bur nominates is lower than
spec of handpiece, do not use it.
• Do not connect or disconnect the handpiece or bur until the motor has completely stopped.
• NSK has not recommended the repair and disassembly of the cartridge without exception. Handpiece may perform abnormally (abnormal noise or
abnormal vibration). Damage, failure or accidents are outside of our guarantee.
• Do not wipe with, or clean or immerse in, high acid water or sterilizing solutions.
• Use eye protectors, mask for safety when operating this handpiece.
• User is responsible for operation, maintenance and safety.
• If the handpiece has not been used for a long period, check for noise, vibration, and overheating before use.
• Treatment under the sufficient irrigation water(Spraying water).
CAUTION
• Do not use non-standard burs. The ISO standard shank diameter is φ1.59 - φ1.60 mm.
• Do not exceed the bur speed recommended by the bur manufacturer. Moreover, do not use the bur which it has lower rotation speed.
• Do not use long surgical burs. Do not use burs longer than 26mm.
• Do not use short shank burs. (M600LG M4, M600LG B2, M600LG QD)
• Always keep the bur shank clean. Entry of hard debris into the chuck via the bur shank could cause rotation slip and also prevent the bur from
being securely located in the chuck.
• Fully depress the Push Button and insert the bur into the chuck until it is secure.
• Test that the bur is secure by gently pulling and pushing the bur without depressing the Push Button.
4. Insertion /Removal of the Bur
2. Connecting/Disconnecting Handpiece
M500LG M4/B2, M600LG M4/B2
2-1 Connecting
1) Insert the handpiece into the hose connector.
2) Tighten the Hose Nut. (Fig.1)
2-2 Disconnect
Loosen the Hose Nut and pull out the Hose.
M500LG QD, M600LG QD
2-3 Connecting
1) Insert the Coupling into the Hose Connector.
2) Tighten the Hose Nut.
3) Pull the Connector Ring.
4) Push into the handpiece into Coupling.
2-4 Disconnect
Slide back the Connector Ring as shown in Fig.2.
SUPPLY AIR PRESSURE Setting
Set the Air pressure at the “Air Check point” on Fig. 1 and Fig. 2 The setting values are on the specification
table. Do not exceed the recommended air pressure by using Multi Gauge.
Multi Gauge: Midwest 4 Hole Order code Z109400 / Borden2/3 Hole Order code Z109200
Fig. 1
Handpiece
Hose Nut
Air Check Point
Fig. 2
Air Check Point
Hose Nut
Connector Ring
Handpiece
Page 8
3
ENGLISH FRENCH SPANISH
ENGLISH FRENCH SPANISH
7
ENGLISH FRENCH SPANISH
CAUTION
• Ensure connect “Coupling and Hose” or “Handpiece and Coupling” firmly.
• Do not pull the Connector Ring while the handpiece is under air pressure. It may jump the handpiece out from the connector because of the
air pressure.
• Do not exceed the recommended air pressure. If it exceeds the pressure, it may bur jump out from the handpiece.
• Ensure clean, dry air supply. Moisture and debris in air supply may cause the motor to malfunction.
CAUTION
• Do not connect or disconnect the handpiece or bur until the motor has completely stopped.
• When used for crown removal and other procedures that would involve heavy vibration, the bur may become difficult to remove. Push the
button firmly, and forcibly pull out the bur with a pair of pliers. Apply small amount of spray lubricant into the chuck. This can be prevented if
the bur is repositioned a few times during the procedure.
1. Specification
3. Check before treatment
Follow the check below, before use. If any abnormalities are found, stop using the handpiece immediately and contact the authorized NSK dealer.
1) Insert the Bur. (Do not exceed maximum rotation speed for any item.)
2) Check that there is no abnormal rotation, vibration, noise and overheating.
3) If there are no immediate apparent abnormalities, continue to rotate the handpiece for about 1 minute. Then check that there is no abnormal
heating on the outer surface.
4) Operate it if there are not abnormalities above.
4-1 To inserts the Bur
1) Insert the bur until it stops.( )
2) Depress the Push Button.( )
3) Insert the bur into the chuck until it is stops.( )
4) Release the button.
4-2 To remove the Bur
Depress the Push Button firmly and remove the bur.( )
M500LG M4
Mini Mini
ISO9168 Type 2 4 hole
380,000 - 450,000 min
-1
0.20MPa(2.0kgf/cm2) - 0.25MPa(2.5kgf/cm2)
Quattro Spray
Push Button Chuck
ISO 1797-1 Type3
φ1.59-1.60mm Short Shank Bur
9.0mm
21mm
φ2mm
45±5NL/min
M500LG B2
ISO9168 Type 1 2 hole
40±5NL/min
M500LG QD
M600LG M4
Standard Standard Mini Standard
330,000 - 430,000 min-1380,000 - 450,000 min-1330,000 - 430,000 min-1380,000 - 450,000 min-1330,000 - 430,000 min
-1
ISO1797-1 Type3
φ1.59-1.60mm Standard Bur
ISO 1797-1 Type3
φ1.59-1.60mm Short Shank Bur
ISO1797-1 Type3
φ1.59-1.60mm Standard Bur
ISO 1797-1 Type3
φ1.59-1.60mm Short Shank Bur
ISO1797-1 Type3
φ1.59-1.60mm Standard Bur
10.5mm 9.0mm 10.5mm 9.0mm 10.5mm
25mm
21mm
25mm
21mm
25mm
M600LG B2
M600LG QD
QD Coupling
Model
Head Type
Connection Type
Rotation Speed
Drive Air Pressure
Water Spray Type
Chuck Type
Bur Type
Min. Chucking Length
Max. Bur Length
Max. Working Part
Diameter
Max. Air Consumption
(0.25MPa)
Head Diameter x Height)
φ10.6mm x 12.4mm
φ12.1mm x 13.3mm
φ10.6mm x 12.4mm
φ12.1mm x 13.3mm
45±5NL/min
50±5NL/min
φ10.6mm x 12.4mm
φ12.1mm x 13.3mm
Water Pressure
Chip Air Pressure
0.05MPa(0.5kgf/cm
2
) - 0.20MPa(2.0kgf/cm2)
Optic
0.15MPa(1.5kgf/cm
2
) - 0.25MPa(2.5kgf/cm2)
-
0.15MPa(1.5kgf/cm
2
) - 0.25MPa(2.5kgf/cm
2
)
Glass Rod
Fig. 3
Page 9
4 5
6 7
8
CAUTION
• Do not use non-standard burs. The ISO standard shank diameter is φ1.59 - φ1.60 mm.
• Do not exceed the bur speed recommended by the bur manufacturer. Moreover, do not use the bur which it has lower rotation speed.
• Do not use long surgical burs. Do not use burs longer than 26mm.
• Do not use short shank burs. (M600LG M4, M600LG B2, M600LG QD)
• Always keep the bur shank clean. Entry of hard debris into the chuck via the bur shank could cause rotation slip and also prevent the bur from
being securely located in the chuck.
• Fully depress the Push Button and insert the bur into the chuck until it is secure.
• Test that the bur is secure by gently pulling and pushing the bur without depressing the Push Button.
4. Insertion /Removal of the Bur
2. Connecting/Disconnecting Handpiece
M500LG M4/B2, M600LG M4/B2
2-1 Connecting
1) Insert the handpiece into the hose connector.
2) Tighten the Hose Nut. (Fig.1)
2-2 Disconnect
Loosen the Hose Nut and pull out the Hose.
M500LG QD, M600LG QD
2-3 Connecting
1) Insert the Coupling into the Hose Connector.
2) Tighten the Hose Nut.
3) Pull the Connector Ring.
4) Push into the handpiece into Coupling.
2-4 Disconnect
Slide back the Connector Ring as shown in Fig.2.
SUPPLY AIR PRESSURE Setting
Set the Air pressure at the “Air Check point” on Fig. 1 and Fig. 2 The setting values are on the specification
table. Do not exceed the recommended air pressure by using Multi Gauge.
Multi Gauge: Midwest 4 Hole Order code Z109400 / Borden2/3 Hole Order code Z109200
5. Maintenance
After the treatment of each patient, perform maintenance below.
5-1 Cleaning (Clean-Head System)
1) Scrub dirt and debris from the handpiece.(Fig.4)
2) Half fill a cup with clean water.
3) Rotate the handpiece and immerse half of the handpice head. (Fig. 5)
4) Rotate and stop intermittently the handpiece about 2 to 3 seconds. (About 3 times)
5) By the function of the clean head system, the clean head hole can be washed.
6) Stop the handpiece and wipe it dry. If the dirt could not remove from the hole, remove the cartridge and clean by brush.
7) Perform lubrication (4-3 Lubrication) and sterilization. (5-4 Lubrication, 5-5 Sterilization)
CAUTION
Use only clean water to maintain the Clean Head System.
Fig. 4
Clean Head Hole
Clean Head HoleClean Head Hole
Fig. 5
Cotton Swab
Glass Rod OpticGlass Rod Optic
Fig. 1
Handpiece
Hose Nut
Air Check Point
Fig. 2
Air Check Point
Hose Nut
Connector Ring
Handpiece
Page 10
ENGLISH FRENCH SPANISH
ENGLISH FRENCH SPANISH
9
ENGLISH FRENCH SPANISH
CAUTION
• Ensure connect “Coupling and Hose” or “Handpiece and Coupling” firmly.
• Do not pull the Connector Ring while the handpiece is under air pressure. It may jump the handpiece out from the connector because of the
air pressure.
• Do not exceed the recommended air pressure. If it exceeds the pressure, it may bur jump out from the handpiece.
• Ensure clean, dry air supply. Moisture and debris in air supply may cause the motor to malfunction.
CAUTION
• Do not connect or disconnect the handpiece or bur until the motor has completely stopped.
• When used for crown removal and other procedures that would involve heavy vibration, the bur may become difficult to remove. Push the
button firmly, and forcibly pull out the bur with a pair of pliers. Apply small amount of spray lubricant into the chuck. This can be prevented if
the bur is repositioned a few times during the procedure.
3. Check before treatment
Follow the check below, before use. If any abnormalities are found, stop using the handpiece immediately and contact the authorized NSK dealer.
1) Insert the Bur. (Do not exceed maximum rotation speed for any item.)
2) Check that there is no abnormal rotation, vibration, noise and overheating.
3) If there are no immediate apparent abnormalities, continue to rotate the handpiece for about 1 minute. Then check that there is no abnormal
heating on the outer surface.
4) Operate it if there are not abnormalities above.
4-1 To inserts the Bur
1) Insert the bur until it stops.( )
2) Depress the Push Button.( )
3) Insert the bur into the chuck until it is stops.( )
4) Release the button.
4-2 To remove the Bur
Depress the Push Button firmly and remove the bur.( )
Fig. 3
CAUTION
Do not use a pointed tool or sharp edged to clean the Cellular Glass Optic Rod. They may damage the mirror finish and reduce the light
transmission efficiency. If Cellular Glass Optic Rod end has become damaged, return it to dealer for repair.
5-3 Cleaning
Scrub dirt and debris from the handpiece, and wipe clean with alcohol-immersed cotton swab or cloth. Do not
use a wire brush.
* Refer the manual of Thermo-Disinfector for performing it.
This handpiece can be washed via Thermo Disinfector.
5-2 Cleaning (Glass Rod)
Wipe clean the Cellular Glass Optic Rod entry point and exit point with an alcohol-immersed cotton swab. Remove all debris and oil.(Fig.6)
Fig. 6
Cotton Swab
Glass Rod OpticGlass Rod Optic
Page 11
6 7
8
10
CAUTION
• Do not use non-standard burs. The ISO standard shank diameter is φ1.59 - φ1.60 mm.
• Do not exceed the bur speed recommended by the bur manufacturer. Moreover, do not use the bur which it has lower rotation speed.
• Do not use long surgical burs. Do not use burs longer than 26mm.
• Do not use short shank burs. (M600LG M4, M600LG B2, M600LG QD)
• Always keep the bur shank clean. Entry of hard debris into the chuck via the bur shank could cause rotation slip and also prevent the bur from
being securely located in the chuck.
• Fully depress the Push Button and insert the bur into the chuck until it is secure.
• Test that the bur is secure by gently pulling and pushing the bur without depressing the Push Button.
4. Insertion /Removal of the Bur
5-4 Lubrication
Lubricate by PANA SPRAY Plus
1) Mount the Arrow Head Spray Nozzle into the Spray Port.(Fig.7)
2) Remove the Bur from the handpiece.
3) Insert the Arrow Head Spray Nozzle in the drive Air Tube of the
handpiece and spray for approximately 2-3 seconds.
1) Mount the Spray Nozzle into the Spray Port.(Fig.8)
2) Remove the bur from the handpiece.
3) Insert the Spray Nozzle in rear of the handpiece and spray for approximately 2-3 seconds.
5. Maintenance
After the treatment of each patient, perform maintenance below.
5-1 Cleaning (Clean-Head System)
1) Scrub dirt and debris from the handpiece.(Fig.4)
2) Half fill a cup with clean water.
3) Rotate the handpiece and immerse half of the handpice head. (Fig. 5)
4) Rotate and stop intermittently the handpiece about 2 to 3 seconds. (About 3 times)
5) By the function of the clean head system, the clean head hole can be washed.
6) Stop the handpiece and wipe it dry. If the dirt could not remove from the hole, remove the cartridge and clean by brush.
7) Perform lubrication (4-3 Lubrication) and sterilization. (5-4 Lubrication, 5-5 Sterilization)
Drive Air Tube
MidWest
4 hole
Bordent
2 hole
Handpiece
Arrow Head Spray Nozzle
PANA SPRAY plus/PANA SPRAY
Fig. 7
M500LG QD, M600LG QD
M500LG M4/B2, M600LG M4/B2
CAUTION
Use only clean water to maintain the Clean Head System.
Fig. 4
Clean Head Hole
Clean Head HoleClean Head Hole
Fig. 5
Cotton Swab
Glass Rod OpticGlass Rod Optic
Fig. 8
Spray Nozzle
Handpiece
PANA SPRAY plus/PANA SPRAY
Page 12
ENGLISH FRENCH SPANISH
11
ENGLISH FRENCH SPANISH
9
ENGLISH FRENCH SPANISH
CAUTION
• Do not connect or disconnect the handpiece or bur until the motor has completely stopped.
• When used for crown removal and other procedures that would involve heavy vibration, the bur may become difficult to remove. Push the
button firmly, and forcibly pull out the bur with a pair of pliers. Apply small amount of spray lubricant into the chuck. This can be prevented if
the bur is repositioned a few times during the procedure.
4-1 To inserts the Bur
1) Insert the bur until it stops.( )
2) Depress the Push Button.( )
3) Insert the bur into the chuck until it is stops.( )
4) Release the button.
4-2 To remove the Bur
Depress the Push Button firmly and remove the bur.( )
CAUTION
• Be sure to hold the handpiece firmly to prevent the handpiece from slipping out of hand by the spray pressure when lubricating.
• Supply lubricant until it comes out of the handpiece head.(at least 2 seconds)
• Hold the spray can upright.
5-5 Sterilization
Autoclave sterilization is recommended. Sterilization is required first time you use and after each patient as noted below.
This handpiece and motor can be autoclavable up to Max.135°C.
Lubricate by Care3 plus
NSK Care3 Plus automatic handpiece cleaning and lubrication system.
After connecting the handpiece to the correct adaptor, activate the Care3 System per the Care3 System Operation Manual.
Fig. 3
CAUTION
Do not use a pointed tool or sharp edged to clean the Cellular Glass Optic Rod. They may damage the mirror finish and reduce the light
transmission efficiency. If Cellular Glass Optic Rod end has become damaged, return it to dealer for repair.
5-3 Cleaning
Scrub dirt and debris from the handpiece, and wipe clean with alcohol-immersed cotton swab or cloth. Do not
use a wire brush.
* Refer the manual of Thermo-Disinfector for performing it.
This handpiece can be washed via Thermo Disinfector.
5-2 Cleaning (Glass Rod)
Wipe clean the Cellular Glass Optic Rod entry point and exit point with an alcohol-immersed cotton swab. Remove all debris and oil.(Fig.6)
Fig. 6
Cotton Swab
Glass Rod OpticGlass Rod Optic
Page 13
8
10 11
12
5-4 Lubrication
Lubricate by PANA SPRAY Plus
1) Mount the Arrow Head Spray Nozzle into the Spray Port.(Fig.7)
2) Remove the Bur from the handpiece.
3) Insert the Arrow Head Spray Nozzle in the drive Air Tube of the
handpiece and spray for approximately 2-3 seconds.
1) Mount the Spray Nozzle into the Spray Port.(Fig.8)
2) Remove the bur from the handpiece.
3) Insert the Spray Nozzle in rear of the handpiece and spray for approximately 2-3 seconds.
5. Maintenance
After the treatment of each patient, perform maintenance below.
5-1 Cleaning (Clean-Head System)
1) Scrub dirt and debris from the handpiece.(Fig.4)
2) Half fill a cup with clean water.
3) Rotate the handpiece and immerse half of the handpice head. (Fig. 5)
4) Rotate and stop intermittently the handpiece about 2 to 3 seconds. (About 3 times)
5) By the function of the clean head system, the clean head hole can be washed.
6) Stop the handpiece and wipe it dry. If the dirt could not remove from the hole, remove the cartridge and clean by brush.
7) Perform lubrication (4-3 Lubrication) and sterilization. (5-4 Lubrication, 5-5 Sterilization)
Autoclave Procedure:
1) Clean and lubricate the handpiece.
2) Insert into an autoclave pouch. Seal the pouch.
3) Autoclavable up to max. 135˚C.
ex.) Autoclave for 3 min. at 134°C.
4) Keep the handpiece in the autoclave pouch to keep it clean until you use it.
* EN13060/EN ISO17665-1 recommends autoclaving for 3 minutes (minimum holding time) at 134°C.
NSK recommends Class B sterilization.
Drive Air Tube
MidWest
4 hole
Bordent
2 hole
Handpiece
Arrow Head Spray Nozzle
PANA SPRAY plus/PANA SPRAY
Fig. 7
M500LG QD, M600LG QD
M500LG M4/B2, M600LG M4/B2
CAUTION
Use only clean water to maintain the Clean Head System.
Fig. 4
CAUTION
• To prevent infectiveness, Autoclave the handpiece every patient.
• Do not autoclave the handpiece, even when it is bagged, together with other instruments, from which chemicals are not sufficiently cleaned.
This is to avoid discoloration and/or damage to the plating of the handpiece.
• In case the sterilizer chamber temperature could exceed 135°C during the dry cycle, skip the dry cycle.
• Do not heat or cool the handpiece quickly. Rapid change in temperature could break the glass rod or dynamo or LED parts.
Clean Head Hole
Clean Head HoleClean Head Hole
Fig. 5
Cotton Swab
Glass Rod Optic
Glass Rod Optic
Fig. 8
Spray Nozzle
Handpiece
PANA SPRAY plus/PANA SPRAY
Page 14
ENGLISH FRENCH SPANISH
9
ENGLISH FRENCH SPANISH
13
ENGLISH FRENCH SPANISH
CAUTION
• Be sure to hold the handpiece firmly to prevent the handpiece from slipping out of hand by the spray pressure when lubricating.
• Supply lubricant until it comes out of the handpiece head.(at least 2 seconds)
• Hold the spray can upright.
5-5 Sterilization
Autoclave sterilization is recommended. Sterilization is required first time you use and after each patient as noted below.
This handpiece and motor can be autoclavable up to Max.135°C.
Lubricate by Care3 plus
NSK Care3 Plus automatic handpiece cleaning and lubrication system.
After connecting the handpiece to the correct adaptor, activate the Care3 System per the Care3 System Operation Manual.
6. Changing Turbine Cartridge
1) Mount a dummy bur in the chuck.
2) Turn the Wrench counter clockwise and remove the Head Cap by Head Cap Wrench.
3) Push up the dummy bur to remove Cartridge.
4) Clean the head interior. (Wipe extra oil after lubrication)
5) Align the Alignment Pin and insert Cartridge. (Fig. 8)
6) Turn the Wrench clockwise and mount the Head Cap. (Fig. 9)
* Replacement Cartridge: SX-MU03 Mini Cartridge Order Code P1001250
SX-SU03 Standard Cartridge Order Code P1002250
CAUTION
Do not use a pointed tool or sharp edged to clean the Cellular Glass Optic Rod. They may damage the mirror finish and reduce the light
transmission efficiency. If Cellular Glass Optic Rod end has become damaged, return it to dealer for repair.
5-3 Cleaning
Scrub dirt and debris from the handpiece, and wipe clean with alcohol-immersed cotton swab or cloth. Do not
use a wire brush.
* Refer the manual of Thermo-Disinfector for performing it.
This handpiece can be washed via Thermo Disinfector.
5-2 Cleaning (Glass Rod)
Wipe clean the Cellular Glass Optic Rod entry point and exit point with an alcohol-immersed cotton swab. Remove all debris and oil.(Fig.6)
Fig. 6
Cotton Swab
Glass Rod Optic
Glass Rod Optic
Fig. 9
Cartridge
Arraignment Slit
Head Cap
Head Cap
Wrench
Arraignment Pin
• Do not wash, soak, or wipe off the handpiece with/in the oxidation potential solution (strong acid, super acid solution) sterilized solution, strong
alkaline solution or functional water.
• The handpiece is kept in suitable atmospheric pressure, temperature, humidity, ventilation, and sunlight. Moreover, air does not include a dust,
salt and sulfur.
• Do not touch the handpiece just after the autoclave. It may very hot.
• NSK do not recommend you to sterilize on plasma sterilization or EOG sterilization.
Page 15
10 11
12
14
5-4 Lubrication
Lubricate by PANA SPRAY Plus
1) Mount the Arrow Head Spray Nozzle into the Spray Port.(Fig.7)
2) Remove the Bur from the handpiece.
3) Insert the Arrow Head Spray Nozzle in the drive Air Tube of the
handpiece and spray for approximately 2-3 seconds.
1) Mount the Spray Nozzle into the Spray Port.(Fig.8)
2) Remove the bur from the handpiece.
3) Insert the Spray Nozzle in rear of the handpiece and spray for approximately 2-3 seconds.
Autoclave Procedure:
1) Clean and lubricate the handpiece.
2) Insert into an autoclave pouch. Seal the pouch.
3) Autoclavable up to max. 135˚C.
ex.) Autoclave for 3 min. at 134°C.
4) Keep the handpiece in the autoclave pouch to keep it clean until you use it.
* EN13060/EN ISO17665-1 recommends autoclaving for 3 minutes (minimum holding time) at 134°C.
NSK recommends Class B sterilization.
Drive Air Tube
MidWest
4 hole
Bordent
2 hole
Handpiece
Arrow Head Spray Nozzle
PANA SPRAY plus/PANA SPRAY
Fig. 7
M500LG QD, M600LG QD
M500LG M4/B2, M600LG M4/B2
CAUTION
• To prevent infectiveness, Autoclave the handpiece every patient.
• Do not autoclave the handpiece, even when it is bagged, together with other instruments, from which chemicals are not sufficiently cleaned.
This is to avoid discoloration and/or damage to the plating of the handpiece.
• In case the sterilizer chamber temperature could exceed 135°C during the dry cycle, skip the dry cycle.
• Do not heat or cool the handpiece quickly. Rapid change in temperature could break the glass rod or dynamo or LED parts.
7．Spray Port Cleaning
When spray port are clogged, or spray does not exit evenly from three ports, clean the ports as follows:
1) Remove the bur from the chuck. (Refer to “4. Insertion/Removal the Bur” and “6.
Replacing the Cartridge”)
Cotton Swab
Glass Rod OpticGlass Rod Optic
Fig. 10
O-Ring
O-Ring
CAUTION
• Tighten the head cap after changing the cartridge. If attachment is loose, there are the causes of an injury in
oral cavity or possibility of accidental ingestion.
• Use only NSK purity cartridge. Competitive cartridge is not covered under warranty.
• The screw of head cap is very small. Do not bind tight using a Wrench from the start. After tightening by the
hand, use the Wrench.
• Check that the O-Rings are placed correct position and then install the cartridge.(Fig.10)
Fig. 11
Cartridge
Spray Port
Cleaning WireCleaning Wire
Fig. 8
Spray Nozzle
Handpiece
PANA SPRAY plus/PANA SPRAY
Page 16
ENGLISH FRENCH SPANISH
15
ENGLISH FRENCH SPANISH
13
ENGLISH FRENCH SPANISH
CAUTION
• Be sure to hold the handpiece firmly to prevent the handpiece from slipping out of hand by the spray pressure when lubricating.
• Supply lubricant until it comes out of the handpiece head.(at least 2 seconds)
• Hold the spray can upright.
9. Non-Retraction Valve (QD Coupling)
To prevent oral fluids drawn into the water line, QD coupling has Non-Retraction valve. If water is
beginning to leaking from handpiece, replace non-retraction valve.
1) Remove the back-end gasket.
2) Replace Non-Retraction Valve.
5-5 Sterilization
Autoclave sterilization is recommended. Sterilization is required first time you use and after each patient as noted below.
This handpiece and motor can be autoclavable up to Max.135°C.
Lubricate by Care3 plus
NSK Care3 Plus automatic handpiece cleaning and lubrication system.
After connecting the handpiece to the correct adaptor, activate the Care3 System per the Care3 System Operation Manual.
Gasket
Non-Retraction Valve
Fig. 13
6. Changing Turbine Cartridge
1) Mount a dummy bur in the chuck.
2) Turn the Wrench counter clockwise and remove the Head Cap by Head Cap Wrench.
3) Push up the dummy bur to remove Cartridge.
4) Clean the head interior. (Wipe extra oil after lubrication)
5) Align the Alignment Pin and insert Cartridge. (Fig. 8)
6) Turn the Wrench clockwise and mount the Head Cap. (Fig. 9)
* Replacement Cartridge: SX-MU03 Mini Cartridge Order Code P1001250
SX-SU03 Standard Cartridge Order Code P1002250
2) Take out the cleaning wire from the back end of the brush holder. Insert the wire straight into the spray ports with caution. Do not forcibly insert the
wire into the port. Damaged or disoriented port could cause the spray diverge or directed away from the bur, and the cooling efficiency deteriorates.
3) After use, clean the cleaning wire. Push into the brush holder with the pointed end of the wire inward.
8. Replacing the O-rings (QD Coupling)
Worn or damaged O-ring may cause air or water to leak.
When water is found in the exhaust air or water leak from the coupled point, replace four O-rings as shown in Fig.10.
Replacement O-ring Set (4pcs) : Order Code Y900592
Fig. 12
O-Ring
Cotton Swab
Glass Rod OpticGlass Rod Optic
Fig. 9
Cartridge
Arraignment Slit
Head Cap
Head Cap
Wrench
Arraignment Pin
• Do not wash, soak, or wipe off the handpiece with/in the oxidation potential solution (strong acid, super acid solution) sterilized solution, strong
alkaline solution or functional water.
• The handpiece is kept in suitable atmospheric pressure, temperature, humidity, ventilation, and sunlight. Moreover, air does not include a dust,
salt and sulfur.
• Do not touch the handpiece just after the autoclave. It may very hot.
• NSK do not recommend you to sterilize on plasma sterilization or EOG sterilization.
Page 17
12
16
14
10. Warranty
NSK warrants our product against poor manufacturing, poor workmanship and defects in materials. NSK reserves the right to analyze and determine
the cause of any problem. Warranty is voided should the handpiece be not used correctly. Replacement parts are available for seven years beyond
discontinuation of the model.
Autoclave Procedure:
1) Clean and lubricate the handpiece.
2) Insert into an autoclave pouch. Seal the pouch.
3) Autoclavable up to max. 135˚C.
ex.) Autoclave for 3 min. at 134°C.
4) Keep the handpiece in the autoclave pouch to keep it clean until you use it.
* EN13060/EN ISO17665-1 recommends autoclaving for 3 minutes (minimum holding time) at 134°C.
NSK recommends Class B sterilization.
CAUTION
• To prevent infectiveness, Autoclave the handpiece every patient.
• Do not autoclave the handpiece, even when it is bagged, together with other instruments, from which chemicals are not sufficiently cleaned.
This is to avoid discoloration and/or damage to the plating of the handpiece.
• In case the sterilizer chamber temperature could exceed 135°C during the dry cycle, skip the dry cycle.
• Do not heat or cool the handpiece quickly. Rapid change in temperature could break the glass rod or dynamo or LED parts.
7．Spray Port Cleaning
When spray port are clogged, or spray does not exit evenly from three ports, clean the ports as follows:
1) Remove the bur from the chuck. (Refer to “4. Insertion/Removal the Bur” and “6.
Replacing the Cartridge”)
Cotton Swab
Glass Rod OpticGlass Rod Optic
Fig. 10
O-Ring
O-Ring
CAUTION
• Tighten the head cap after changing the cartridge. If attachment is loose, there are the causes of an injury in
oral cavity or possibility of accidental ingestion.
• Use only NSK purity cartridge. Competitive cartridge is not covered under warranty.
• The screw of head cap is very small. Do not bind tight using a Wrench from the start. After tightening by the
hand, use the Wrench.
• Check that the O-Rings are placed correct position and then install the cartridge.(Fig.10)
Fig. 11
Cartridge
Spray Port
Cleaning WireCleaning Wire
Page 18
15
ENGLISH FRENCH SPANISH
12
ENGLISH GERMAN FRENCH SPANISH ITALIAN
13
ENGLISH FRENCH SPANISH
9. Non-Retraction Valve (QD Coupling)
To prevent oral fluids drawn into the water line, QD coupling has Non-Retraction valve. If water is
beginning to leaking from handpiece, replace non-retraction valve.
1) Remove the back-end gasket.
2) Replace Non-Retraction Valve.
Gasket
Non-Retraction Valve
Fig. 13
6. Changing Turbine Cartridge
1) Mount a dummy bur in the chuck.
2) Turn the Wrench counter clockwise and remove the Head Cap by Head Cap Wrench.
3) Push up the dummy bur to remove Cartridge.
4) Clean the head interior. (Wipe extra oil after lubrication)
5) Align the Alignment Pin and insert Cartridge. (Fig. 8)
6) Turn the Wrench clockwise and mount the Head Cap. (Fig. 9)
* Replacement Cartridge: SX-MU03 Mini Cartridge Order Code P1001250
SX-SU03 Standard Cartridge Order Code P1002250
2) Take out the cleaning wire from the back end of the brush holder. Insert the wire straight into the spray ports with caution. Do not forcibly insert the
wire into the port. Damaged or disoriented port could cause the spray diverge or directed away from the bur, and the cooling efficiency deteriorates.
3) After use, clean the cleaning wire. Push into the brush holder with the pointed end of the wire inward.
8. Replacing the O-rings (QD Coupling)
Worn or damaged O-ring may cause air or water to leak.
When water is found in the exhaust air or water leak from the coupled point, replace four O-rings as shown in Fig.10.
Replacement O-ring Set (4pcs) : Order Code Y900592
Fig. 12
O-Ring
Cotton Swab
Glass Rod OpticGlass Rod Optic
Fig. 9
Cartridge
Arraignment Slit
Head Cap
Head Cap
Wrench
Arraignment Pin
• Do not wash, soak, or wipe off the handpiece with/in the oxidation potential solution (strong acid, super acid solution) sterilized solution, strong
alkaline solution or functional water.
• The handpiece is kept in suitable atmospheric pressure, temperature, humidity, ventilation, and sunlight. Moreover, air does not include a dust,
salt and sulfur.
• Do not touch the handpiece just after the autoclave. It may very hot.
• NSK do not recommend you to sterilize on plasma sterilization or EOG sterilization.
17
FRANÇAIS
ATTENTION
• Lorsque vous utilisez la pièce à main, veillez à toujours vous assurer de la sécurité du patient.
• Vérifiez la vibration, le bruit et la surchauffe à l’extérieur de la cavité buccale du patient avant d’utiliser l’appareil. En cas d’anomalies, arrêtez
immédiatement d’utiliser la pièce à main et contactez votre revendeur.
• Si la pièce à main ne fonctionne pas correctement, arrêtez immédiatement de l’utiliser et renvoyez-la à un distributeur agréé pour réparation.
• Si vous appuyez sur le bouton-poussoir pendant que la pièce à main tourne, celle-ci risque de chauffer. Lorsque vous utilisez l’appareil, veillez à ce
que le tissu de la joue reste LOIN du bouton-poussoir de la pièce à main. Un contact avec le tissu de la joue pourrait en effet entraîner
l’enclenchement du bouton-poussoir et brûler le patient.
• N’appliquez pas de force excessive pouvant engendrer le retrait de la fraise. Si la fraise venait à se détacher dans la cavité buccale du patient, ce
dernier pourrait l’avaler accidentellement et se blesser.
• Cette pièce à main présente une dynamo intégrée. L’air consommé génère de l’électricité et allume la LED. Ne réalisez donc pas de stérilisation par
autoclave afin d'éviter un chauffage et un refroidissement rapides.
• Veillez à ce que la pièce à main ne soit soumise à aucun impact. Ne faites pas tomber la pièce à main.
• Ne regardez pas immédiatement la lumière émise par la LED.
• Si la LED ne fonctionne pas correctement (sombre, pas de lumière ou clignotement), contactez votre revendeur pour réparer la LED.
• N’essayez pas de démonter la pièce à main ou le mécanisme, sauf si NSK vous le recommande dans ce Mode d’emploi.
Utilisation:
Cette pièce à main est uniquement conçue pour des traitements dentaires cliniques par des personnes qualifiées.
Page 19
1
18
• N’utilisez JAMAIS les fraises répondant aux caractéristiques suivantes, car les fraises pourraient se briser ou se détacher.
- Les fraises courbées, déformées, usées, rouillées ou présentant un dysfonctionnement.
- Les fraises qui présentent une fissure dans leur bord ou leur axe.
- Les fraises qui ne sont pas standard.
• Veillez à ce que les mandrins des fraises soient toujours propres. Les saletés ou les débris présents dans la griffe pourraient provoquer une mauvaise
rectitude du mandrin de la fraise ou une diminution de la force de serrage de la griffe.
• Ne dépassez pas la pression d’air recommandée dans les caractéristiques ci-dessous. Il est important d'éviter les vitesses risquant de casser la fraise
ou de causer un dysfonctionnement prématuré des roulements.
• Ne dépassez pas la vitesse du micromoteur recommandée par le fabricant de la fraise. Si la vitesse de rotation recommandée par le fabricant de la
fraise est inférieure à celle mentionnée sur la pièce à main, ne l'utilisez pas.
• Ne connectez/déconnectez pas la pièce à main ou la fraise avant que le moteur ne soit complètement arrêté.
• Ne réparez pas et ne démontez pas la cartouche, car cela pourrait entraîner un dysfonctionnement de la pièce à main (bruits ou vibrations anormaux).
Les dommages, les dysfonctionnements ou les accidents ne sont pas couverts par notre garantie dans ces cas-là.
• N’essuyez pas, ne nettoyez pas ou n’immergez pas dans de l’eau très acide ou des solutions de stérilisation.
• Utilisez des lunettes de protection, un masque pour votre sécurité lors de l’utilisation de cette pièce à main.
• L’utilisateur est responsable de l’utilisation et de l'entretien de l'appareil ainsi que de la sécurité lors de son fonctionnement.
• Si la pièce à main n’a pas été utilisée pendant longtemps, vérifiez le bruit, la vibration et la surchauffe avant de l’utiliser.
• Le traitement doit être réalisé avec suffisamment d'eau d'irrigation. (eau pulvérisée)
Page 20
17
FRANÇAIS
19
ANGLAIS FRANÇAIS ESPAGNOL
ATTENTION
• Lorsque vous utilisez la pièce à main, veillez à toujours vous assurer de la sécurité du patient.
• Vérifiez la vibration, le bruit et la surchauffe à l’extérieur de la cavité buccale du patient avant d’utiliser l’appareil. En cas d’anomalies, arrêtez
immédiatement d’utiliser la pièce à main et contactez votre revendeur.
• Si la pièce à main ne fonctionne pas correctement, arrêtez immédiatement de l’utiliser et renvoyez-la à un distributeur agréé pour réparation.
• Si vous appuyez sur le bouton-poussoir pendant que la pièce à main tourne, celle-ci risque de chauffer. Lorsque vous utilisez l’appareil, veillez à ce
que le tissu de la joue reste LOIN du bouton-poussoir de la pièce à main. Un contact avec le tissu de la joue pourrait en effet entraîner
l’enclenchement du bouton-poussoir et brûler le patient.
• N’appliquez pas de force excessive pouvant engendrer le retrait de la fraise. Si la fraise venait à se détacher dans la cavité buccale du patient, ce
dernier pourrait l’avaler accidentellement et se blesser.
• Cette pièce à main présente une dynamo intégrée. L’air consommé génère de l’électricité et allume la LED. Ne réalisez donc pas de stérilisation par
autoclave afin d'éviter un chauffage et un refroidissement rapides.
• Veillez à ce que la pièce à main ne soit soumise à aucun impact. Ne faites pas tomber la pièce à main.
• Ne regardez pas immédiatement la lumière émise par la LED.
• Si la LED ne fonctionne pas correctement (sombre, pas de lumière ou clignotement), contactez votre revendeur pour réparer la LED.
• N’essayez pas de démonter la pièce à main ou le mécanisme, sauf si NSK vous le recommande dans ce Mode d’emploi.
1. Spécifications
Utilisation:
Cette pièce à main est uniquement conçue pour des traitements dentaires cliniques par des personnes qualifiées.
M500LG M4
Mini Mini
ISO9168 Type 2 4 trous
380.000 - 450.000 min
-1
0,20MPa(2,0kgf/cm2) - 0,25MPa(2,5kgf/cm2)
Quattro Spray
Griffe à bouton poussoir
ISO 1797-1 Type3 φ1,59-1,60mm
Fraise à manche court
9,0mm
21mm
45±5NL/min
M500LG B2
ISO9168 Type 1 2 trous
45±5NL/min 50±5NL/min 40±5NL/min
M500LG QD
M600LG M4
Standard Standard Mini Standard
330.000 - 430.000 min
-1
380.000 - 450.000 min
-1
330.000 - 430.000 min
-1
380.000 - 450.000 min
-1
330.000 - 430.000 min
-1
ISO1797-1 Type3 φ1,59-1,60mm
Fraise standard
ISO 1797-1 Type3 φ1,59-1,60mm
Fraise à manche court
ISO1797-1 Type3 φ1,59-1,60mm
Fraise standard
ISO 1797-1 Type3 φ1,59-1,60mm
Fraise à manche court
ISO1797-1 Type3 φ1,59-1,60mm
Fraise standard
10,5mm
9,0mm
10,5mm
9,0mm
10,5mm
25mm
21mm
25mm
21mm
25mm
M600LG B2
M600LG QD
Raccord QD
Modèle
Type de tête
Type de connexion
Vitesse de rotation
Pression arrivée d’air
Type de pulvérisateur d’eau
Type de griffe
Type de fraise
Longueur de griffe min.
Longueur de fraise max.
φ2mm
Diam. max. partie de travail
Consom. d’air max. (0.25MPa)
Diam. tête x Hauteur
φ10,6mm x 12,4mm
φ12,1mm x 13,3mm
φ10,6mm x 12,4mm
φ12,1mm x 13,3mm
φ10,6mm x 12,4mm
φ12,1mm x 13,3mm
Pression d’eau
Pression d’air puce
0,05MPa(0,5kgf/cm
2
) - 0,20MPa(2,0kgf/cm2)
Optique
0,15MPa(1,5kgf/cm
2
) - 0,25MPa(2,5kgf/cm2)
-
0,15MPa(1,5kgf/cm
2
) - 0,25MPa(2,5kgf/cm2)
Barreau de quartz
Page 21
1
18
20
2-1 Montage
1) Insérez la pièce à main dans le connecteur du
tuyau.
2) Serrez l’embout du tuyau. (Fig.1)
2-2 Démontage
Desserrez l'embout du tuyau et sortez
légèrement le tuyau.
• N’utilisez JAMAIS les fraises répondant aux caractéristiques suivantes, car les fraises pourraient se briser ou se détacher.
- Les fraises courbées, déformées, usées, rouillées ou présentant un dysfonctionnement.
- Les fraises qui présentent une fissure dans leur bord ou leur axe.
- Les fraises qui ne sont pas standard.
• Veillez à ce que les mandrins des fraises soient toujours propres. Les saletés ou les débris présents dans la griffe pourraient provoquer une mauvaise
rectitude du mandrin de la fraise ou une diminution de la force de serrage de la griffe.
• Ne dépassez pas la pression d’air recommandée dans les caractéristiques ci-dessous. Il est important d'éviter les vitesses risquant de casser la fraise
ou de causer un dysfonctionnement prématuré des roulements.
• Ne dépassez pas la vitesse du micromoteur recommandée par le fabricant de la fraise. Si la vitesse de rotation recommandée par le fabricant de la
fraise est inférieure à celle mentionnée sur la pièce à main, ne l'utilisez pas.
• Ne connectez/déconnectez pas la pièce à main ou la fraise avant que le moteur ne soit complètement arrêté.
• Ne réparez pas et ne démontez pas la cartouche, car cela pourrait entraîner un dysfonctionnement de la pièce à main (bruits ou vibrations anormaux).
Les dommages, les dysfonctionnements ou les accidents ne sont pas couverts par notre garantie dans ces cas-là.
• N’essuyez pas, ne nettoyez pas ou n’immergez pas dans de l’eau très acide ou des solutions de stérilisation.
• Utilisez des lunettes de protection, un masque pour votre sécurité lors de l’utilisation de cette pièce à main.
• L’utilisateur est responsable de l’utilisation et de l'entretien de l'appareil ainsi que de la sécurité lors de son fonctionnement.
• Si la pièce à main n’a pas été utilisée pendant longtemps, vérifiez le bruit, la vibration et la surchauffe avant de l’utiliser.
• Le traitement doit être réalisé avec suffisamment d'eau d'irrigation. (eau pulvérisée)
2. Montage/Démontage de la pièce à main
M500LG M4/B2, M600LG M4/B2
M500LG QD, M600LG QD
2-3 Montage
1) Insérez le raccord dans le connecteur du tuyau.
2) Serrez l’embout du tuyau.
3) Tirez l’anneau du connecteur.
4) Poussez la pièce à main dans le raccord.
2-4 Démontage
Faites glisser l’anneau du connecteur vers
l’arrière, comme l’illustre la fig.2.
REGLAGE DE L’ARRIVÉE DE PRESSION D’AIR
Réglez la pression d’air au « point de vérification de l’air » sur les fig. 1 et fig. 2. Les valeurs de paramétrage
se trouvent dans le tableau de spécification. Ne dépassez pas la pression d’air recommandée au moyen
d’une multi jauge.
Multi jauge: Midwest 4 trous Référence Z109400 / Borden 2/3 trous Référence Z109200
Fig. 1
Pièce à main
Embout tuyau
Point de vérif. air
Fig. 2
Point vérif. air
Embout tuyau
Anneau connecteur
Pièce à main
Page 22
17
FRANÇAIS
19
ANGLAIS FRANÇAIS ESPAGNOL
21
ANGLAIS FRANÇAIS ESPAGNOL
ATTENTION
• Lorsque vous utilisez la pièce à main, veillez à toujours vous assurer de la sécurité du patient.
• Vérifiez la vibration, le bruit et la surchauffe à l’extérieur de la cavité buccale du patient avant d’utiliser l’appareil. En cas d’anomalies, arrêtez
immédiatement d’utiliser la pièce à main et contactez votre revendeur.
• Si la pièce à main ne fonctionne pas correctement, arrêtez immédiatement de l’utiliser et renvoyez-la à un distributeur agréé pour réparation.
• Si vous appuyez sur le bouton-poussoir pendant que la pièce à main tourne, celle-ci risque de chauffer. Lorsque vous utilisez l’appareil, veillez à ce
que le tissu de la joue reste LOIN du bouton-poussoir de la pièce à main. Un contact avec le tissu de la joue pourrait en effet entraîner
l’enclenchement du bouton-poussoir et brûler le patient.
• N’appliquez pas de force excessive pouvant engendrer le retrait de la fraise. Si la fraise venait à se détacher dans la cavité buccale du patient, ce
dernier pourrait l’avaler accidentellement et se blesser.
• Cette pièce à main présente une dynamo intégrée. L’air consommé génère de l’électricité et allume la LED. Ne réalisez donc pas de stérilisation par
autoclave afin d'éviter un chauffage et un refroidissement rapides.
• Veillez à ce que la pièce à main ne soit soumise à aucun impact. Ne faites pas tomber la pièce à main.
• Ne regardez pas immédiatement la lumière émise par la LED.
• Si la LED ne fonctionne pas correctement (sombre, pas de lumière ou clignotement), contactez votre revendeur pour réparer la LED.
• N’essayez pas de démonter la pièce à main ou le mécanisme, sauf si NSK vous le recommande dans ce Mode d’emploi.
ATTENTION
• Veillez à ce que le Raccord et le tuyau ou la pièce à main et le raccord soient bien connectés.
• Ne tirez pas l’anneau du connecteur tant que la pièce à main est sous pression. Cela pourrait entraîner la déconnexion de la pièce à main en
dehors du connecteur en raison de la pression d'air.
• Ne dépassez pas la pression d’air recommandée. Si vous dépassez la pression recommandée, il se peut que la fraise soit déconnectée de la
pièce à main.
• Veillez à assurer une arrivée d’air sèche et propre. L’humidité et les débris présents dans l’arrivée d’air peuvent entraîner un
dysfonctionnement du moteur.
1. Spécifications
Utilisation:
Cette pièce à main est uniquement conçue pour des traitements dentaires cliniques par des personnes qualifiées.
3. Vérification préalable au traitement
Réalisez les vérifications suivantes avant toute utilisation. En cas d’anomalies, arrêtez immédiatement d’utiliser la pièce à main et contactez votre
revendeur agréé.
1) Insérez la fraise. (ne dépassez pas la vitesse de rotation maximale pour chaque pièce
)
2) Vérifiez qu'il n'y ait pas de rotation, de vibration, de bruit ou de surchauffe anormaux.
3) S'il n'y a pas d'anomalies apparentes immédiates, continuez de faire tourner la pièce à main pendant environ 1 minute. Vérifiez ensuite s'il n'y a
pas de chauffe anormale sur la surface externe.
4) Vous pouvez commencer à utiliser la pièce à main si aucune des anomalies susmentionnées n'apparaît.
M500LG M4
Mini Mini
ISO9168 Type 2 4 trous
380.000 - 450.000 min
-1
0,20MPa(2,0kgf/cm2) - 0,25MPa(2,5kgf/cm2)
Quattro Spray
Griffe à bouton poussoir
ISO 1797-1 Type3 φ1,59-1,60mm
Fraise à manche court
9,0mm
21mm
45±5NL/min
M500LG B2
ISO9168 Type 1 2 trous
45±5NL/min 50±5NL/min 40±5NL/min
M500LG QD
M600LG M4
Standard Standard Mini Standard
330.000 - 430.000 min
-1
380.000 - 450.000 min
-1
330.000 - 430.000 min
-1
380.000 - 450.000 min
-1
330.000 - 430.000 min
-1
ISO1797-1 Type3 φ1,59-1,60mm
Fraise standard
ISO 1797-1 Type3 φ1,59-1,60mm
Fraise à manche court
ISO1797-1 Type3 φ1,59-1,60mm
Fraise standard
ISO 1797-1 Type3 φ1,59-1,60mm
Fraise à manche court
ISO1797-1 Type3 φ1,59-1,60mm
Fraise standard
10,5mm
9,0mm
10,5mm
9,0mm
10,5mm
25mm
21mm
25mm
21mm
25mm
M600LG B2
M600LG QD
Raccord QD
Modèle
Type de tête
Type de connexion
Vitesse de rotation
Pression arrivée d’air
Type de pulvérisateur d’eau
Type de griffe
Type de fraise
Longueur de griffe min.
Longueur de fraise max.
φ2mm
Diam. max. partie de travail
Consom. d’air max. (0.25MPa)
Diam. tête x Hauteur
φ10,6mm x 12,4mm
φ12,1mm x 13,3mm
φ10,6mm x 12,4mm
φ12,1mm x 13,3mm
φ10,6mm x 12,4mm
φ12,1mm x 13,3mm
Pression d’eau
Pression d’air puce
0,05MPa(0,5kgf/cm
2
) - 0,20MPa(2,0kgf/cm2)
Optique
0,15MPa(1,5kgf/cm
2
) - 0,25MPa(2,5kgf/cm2)
-
0,15MPa(1,5kgf/cm
2
) - 0,25MPa(2,5kgf/cm2)
Barreau de quartz
Page 23
18
20 21
22
2-1 Montage
1) Insérez la pièce à main dans le connecteur du
tuyau.
2) Serrez l’embout du tuyau. (Fig.1)
2-2 Démontage
Desserrez l'embout du tuyau et sortez
légèrement le tuyau.
• N’utilisez JAMAIS les fraises répondant aux caractéristiques suivantes, car les fraises pourraient se briser ou se détacher.
- Les fraises courbées, déformées, usées, rouillées ou présentant un dysfonctionnement.
- Les fraises qui présentent une fissure dans leur bord ou leur axe.
- Les fraises qui ne sont pas standard.
• Veillez à ce que les mandrins des fraises soient toujours propres. Les saletés ou les débris présents dans la griffe pourraient provoquer une mauvaise
rectitude du mandrin de la fraise ou une diminution de la force de serrage de la griffe.
• Ne dépassez pas la pression d’air recommandée dans les caractéristiques ci-dessous. Il est important d'éviter les vitesses risquant de casser la fraise
ou de causer un dysfonctionnement prématuré des roulements.
• Ne dépassez pas la vitesse du micromoteur recommandée par le fabricant de la fraise. Si la vitesse de rotation recommandée par le fabricant de la
fraise est inférieure à celle mentionnée sur la pièce à main, ne l'utilisez pas.
• Ne connectez/déconnectez pas la pièce à main ou la fraise avant que le moteur ne soit complètement arrêté.
• Ne réparez pas et ne démontez pas la cartouche, car cela pourrait entraîner un dysfonctionnement de la pièce à main (bruits ou vibrations anormaux).
Les dommages, les dysfonctionnements ou les accidents ne sont pas couverts par notre garantie dans ces cas-là.
• N’essuyez pas, ne nettoyez pas ou n’immergez pas dans de l’eau très acide ou des solutions de stérilisation.
• Utilisez des lunettes de protection, un masque pour votre sécurité lors de l’utilisation de cette pièce à main.
• L’utilisateur est responsable de l’utilisation et de l'entretien de l'appareil ainsi que de la sécurité lors de son fonctionnement.
• Si la pièce à main n’a pas été utilisée pendant longtemps, vérifiez le bruit, la vibration et la surchauffe avant de l’utiliser.
• Le traitement doit être réalisé avec suffisamment d'eau d'irrigation. (eau pulvérisée)
ATTENTION
• N’utilisez pas de fraises non standards. Le diamètre ISO standard de l’alésoir est ø1,59 - ø1,60 mm.
• N’utilisez JAMAIS les fraises répondant aux caractéristiques suivantes, car les fraises pourraient se briser ou se détacher.
- Les fraises courbées, déformées, usées, rouillées ou présentant un dysfonctionnement.
- Les fraises qui présentent une fissure dans leur bord ou leur axe.
- Les fraises qui ne sont pas standard.
• Ne dépassez pas la vitesse du micromoteur recommandée par le fabricant de la fraise. Par ailleurs, n'utilisez pas de fraise dont la vitesse de
rotation serait inférieure.
• N’utilisez pas de longues fraises chirurgicales. N’utilisez pas de fraises de plus de 26 mm.
• N’utilisez pas de fraises à manche court. （M600LG M4、M600LG B2、M600LG QD）
• Veillez à ce que la tige de la fraise soit toujours propre. L’entrée de débris durs dans la griffe via la tige de la fraise peut entraîner une sortie
par rotation et empêcher le bon positionnement de la fraise dans la griffe.
• Enfoncez complètement le bouton-poussoir et insérez la fraise dans la griffe jusqu’à ce qu'elle soit bien fixée.
• Testez la bonne fixation de la fraise en tirant-poussant celle-ci sans appuyer sur le bouton-poussoir.
4. Insertion / Retrait de la fraise
2. Montage/Démontage de la pièce à main
M500LG M4/B2, M600LG M4/B2
M500LG QD, M600LG QD
2-3 Montage
1) Insérez le raccord dans le connecteur du tuyau.
2) Serrez l’embout du tuyau.
3) Tirez l’anneau du connecteur.
4) Poussez la pièce à main dans le raccord.
2-4 Démontage
Faites glisser l’anneau du connecteur vers
l’arrière, comme l’illustre la fig.2.
REGLAGE DE L’ARRIVÉE DE PRESSION D’AIR
Réglez la pression d’air au « point de vérification de l’air » sur les fig. 1 et fig. 2. Les valeurs de paramétrage
se trouvent dans le tableau de spécification. Ne dépassez pas la pression d’air recommandée au moyen
d’une multi jauge.
Multi jauge: Midwest 4 trous Référence Z109400 / Borden 2/3 trous Référence Z109200
Fig. 1
Pièce à main
Embout tuyau
Point de vérif. air
Fig. 2
Point vérif. air
Embout tuyau
Anneau connecteur
Pièce à main
Page 24
19
ANGLAIS FRANÇAIS ESPAGNOL
ANGLAIS FRANÇAIS ESPAGNOL
23
ANGLAIS FRANÇAIS ESPAGNOL
ATTENTION
• Veillez à ce que le Raccord et le tuyau ou la pièce à main et le raccord soient bien connectés.
• Ne tirez pas l’anneau du connecteur tant que la pièce à main est sous pression. Cela pourrait entraîner la déconnexion de la pièce à main en
dehors du connecteur en raison de la pression d'air.
• Ne dépassez pas la pression d’air recommandée. Si vous dépassez la pression recommandée, il se peut que la fraise soit déconnectée de la
pièce à main.
• Veillez à assurer une arrivée d’air sèche et propre. L’humidité et les débris présents dans l’arrivée d’air peuvent entraîner un
dysfonctionnement du moteur.
ATTENTION
• Ne connectez/déconnectez pas la pièce à main ou la fraise avant que le moteur ne soit complètement arrêté.
• Lorsque l’appareil est utilisé pour le descellement de couronnes ou d’autres procédures impliquant d’importantes vibrations, il se peut que la
fraise soit difficile à démonter. Appuyez fermement sur le bouton et retirez la fraise avec force au moyen de pinces. Appliquez une petite
quantité de lubrifiant en spray dans la griffe. Cette situation peut être évitée en remettant la fraise en place plusieurs fois durant la procédure.
1. Spécifications
3. Vérification préalable au traitement
Réalisez les vérifications suivantes avant toute utilisation. En cas d’anomalies, arrêtez immédiatement d’utiliser la pièce à main et contactez votre
revendeur agréé.
1) Insérez la fraise. (ne dépassez pas la vitesse de rotation maximale pour chaque pièce
)
2) Vérifiez qu'il n'y ait pas de rotation, de vibration, de bruit ou de surchauffe anormaux.
3) S'il n'y a pas d'anomalies apparentes immédiates, continuez de faire tourner la pièce à main pendant environ 1 minute. Vérifiez ensuite s'il n'y a
pas de chauffe anormale sur la surface externe.
4) Vous pouvez commencer à utiliser la pièce à main si aucune des anomalies susmentionnées n'apparaît.
4-1 Insertion de la fraise
1) Insérez la fraise jusqu’à ce qu’elle s’arrête.
( )
2) Appuyez sur le bouton-poussoir.
( )
3) Insérez la fraise dans la griffe jusqu’à ce qu’elle bute.
( )
4) Relâchez le bouton.
4-2 Démontage de la fraise
Appuyez fermement sur le bouton-poussoir et enlevez la fraise .
( )
M500LG M4
Mini Mini
ISO9168 Type 2 4 trous
380.000 - 450.000 min
-1
0,20MPa(2,0kgf/cm2) - 0,25MPa(2,5kgf/cm2)
Quattro Spray
Griffe à bouton poussoir
ISO 1797-1 Type3 φ1,59-1,60mm
Fraise à manche court
9,0mm
21mm
45±5NL/min
M500LG B2
ISO9168 Type 1 2 trous
45±5NL/min 50±5NL/min 40±5NL/min
M500LG QD
M600LG M4
Standard Standard Mini Standard
330.000 - 430.000 min
-1
380.000 - 450.000 min
-1
330.000 - 430.000 min
-1
380.000 - 450.000 min
-1
330.000 - 430.000 min
-1
ISO1797-1 Type3 φ1,59-1,60mm
Fraise standard
ISO 1797-1 Type3 φ1,59-1,60mm
Fraise à manche court
ISO1797-1 Type3 φ1,59-1,60mm
Fraise standard
ISO 1797-1 Type3 φ1,59-1,60mm
Fraise à manche court
ISO1797-1 Type3 φ1,59-1,60mm
Fraise standard
10,5mm
9,0mm
10,5mm
9,0mm
10,5mm
25mm
21mm
25mm
21mm
25mm
M600LG B2
M600LG QD
Raccord QD
Modèle
Type de tête
Type de connexion
Vitesse de rotation
Pression arrivée d’air
Type de pulvérisateur d’eau
Type de griffe
Type de fraise
Longueur de griffe min.
Longueur de fraise max.
φ2mm
Diam. max. partie de travail
Consom. d’air max. (0.25MPa)
Diam. tête x Hauteur
φ10,6mm x 12,4mm
φ12,1mm x 13,3mm
φ10,6mm x 12,4mm
φ12,1mm x 13,3mm
φ10,6mm x 12,4mm
φ12,1mm x 13,3mm
Pression d’eau
Pression d’air puce
0,05MPa(0,5kgf/cm
2
) - 0,20MPa(2,0kgf/cm2)
Optique
0,15MPa(1,5kgf/cm
2
) - 0,25MPa(2,5kgf/cm2)
-
0,15MPa(1,5kgf/cm
2
) - 0,25MPa(2,5kgf/cm2)
Barreau de quartz
Fig. 3
Page 25
20 21
22 23
24
2-1 Montage
1) Insérez la pièce à main dans le connecteur du
tuyau.
2) Serrez l’embout du tuyau. (Fig.1)
2-2 Démontage
Desserrez l'embout du tuyau et sortez
légèrement le tuyau.
ATTENTION
• N’utilisez pas de fraises non standards. Le diamètre ISO standard de l’alésoir est ø1,59 - ø1,60 mm.
• N’utilisez JAMAIS les fraises répondant aux caractéristiques suivantes, car les fraises pourraient se briser ou se détacher.
- Les fraises courbées, déformées, usées, rouillées ou présentant un dysfonctionnement.
- Les fraises qui présentent une fissure dans leur bord ou leur axe.
- Les fraises qui ne sont pas standard.
• Ne dépassez pas la vitesse du micromoteur recommandée par le fabricant de la fraise. Par ailleurs, n'utilisez pas de fraise dont la vitesse de
rotation serait inférieure.
• N’utilisez pas de longues fraises chirurgicales. N’utilisez pas de fraises de plus de 26 mm.
• N’utilisez pas de fraises à manche court. （M600LG M4、M600LG B2、M600LG QD）
• Veillez à ce que la tige de la fraise soit toujours propre. L’entrée de débris durs dans la griffe via la tige de la fraise peut entraîner une sortie
par rotation et empêcher le bon positionnement de la fraise dans la griffe.
• Enfoncez complètement le bouton-poussoir et insérez la fraise dans la griffe jusqu’à ce qu'elle soit bien fixée.
• Testez la bonne fixation de la fraise en tirant-poussant celle-ci sans appuyer sur le bouton-poussoir.
4. Insertion / Retrait de la fraise
2. Montage/Démontage de la pièce à main
M500LG M4/B2, M600LG M4/B2
M500LG QD, M600LG QD
2-3 Montage
1) Insérez le raccord dans le connecteur du tuyau.
2) Serrez l’embout du tuyau.
3) Tirez l’anneau du connecteur.
4) Poussez la pièce à main dans le raccord.
2-4 Démontage
Faites glisser l’anneau du connecteur vers
l’arrière, comme l’illustre la fig.2.
REGLAGE DE L’ARRIVÉE DE PRESSION D’AIR
Réglez la pression d’air au « point de vérification de l’air » sur les fig. 1 et fig. 2. Les valeurs de paramétrage
se trouvent dans le tableau de spécification. Ne dépassez pas la pression d’air recommandée au moyen
d’une multi jauge.
Multi jauge: Midwest 4 trous Référence Z109400 / Borden 2/3 trous Référence Z109200
5. Entretien
Réalisez les opérations d’entretien suivantes après chaque utilisation.
5-1 Nettoyage (système Clean Head
)
1) Eliminez les saletés et les débris présents sur la pièce à main. (Fig.4
)
2) Remplissez la moitié d’un récipient d’eau propre.
3) Faites pivoter la pièce à main et immergez la moitié de la pièce à main. (Fig. 5
)
4) Faites pivoter et arrêtez la pièce à main par intermittence pendant 2 à 3 secondes. (environ trois fois
)
5) Utilisez le système Clean Head pour nettoyer les orifices Clean Head.
6) Arrêtez la pièce à main et séchez-la. Si les saletés ne peuvent pas être supprimées de l’orifice, enlevez la cartouche et nettoyez à l’aide d’une
brosse.
7) Réalisez une lubrification et une stérilisation. (5-4 Lubrification, 5-5 Stérilisation
)
ATTENTION
N’utilisez que de l’eau propre pour entretenir le système Clean Head.
Fig. 4
Orifice Clean head
Fig. 5
Coton-tige
Barreau de quartzBarreau de quartz
Fig. 1
Pièce à main
Embout tuyau
Point de vérif. air
Fig. 2
Point vérif. air
Embout tuyau
Anneau connecteur
Pièce à main
Orifice Clean headOrifice Clean head
Page 26
ANGLAIS FRANÇAIS ESPAGNOL
ANGLAIS FRANÇAIS ESPAGNOL
25
ANGLAIS FRANÇAIS ESPAGNOL
ATTENTION
• Veillez à ce que le Raccord et le tuyau ou la pièce à main et le raccord soient bien connectés.
• Ne tirez pas l’anneau du connecteur tant que la pièce à main est sous pression. Cela pourrait entraîner la déconnexion de la pièce à main en
dehors du connecteur en raison de la pression d'air.
• Ne dépassez pas la pression d’air recommandée. Si vous dépassez la pression recommandée, il se peut que la fraise soit déconnectée de la
pièce à main.
• Veillez à assurer une arrivée d’air sèche et propre. L’humidité et les débris présents dans l’arrivée d’air peuvent entraîner un
dysfonctionnement du moteur.
ATTENTION
• Ne connectez/déconnectez pas la pièce à main ou la fraise avant que le moteur ne soit complètement arrêté.
• Lorsque l’appareil est utilisé pour le descellement de couronnes ou d’autres procédures impliquant d’importantes vibrations, il se peut que la
fraise soit difficile à démonter. Appuyez fermement sur le bouton et retirez la fraise avec force au moyen de pinces. Appliquez une petite
quantité de lubrifiant en spray dans la griffe. Cette situation peut être évitée en remettant la fraise en place plusieurs fois durant la procédure.
3. Vérification préalable au traitement
Réalisez les vérifications suivantes avant toute utilisation. En cas d’anomalies, arrêtez immédiatement d’utiliser la pièce à main et contactez votre
revendeur agréé.
1) Insérez la fraise. (ne dépassez pas la vitesse de rotation maximale pour chaque pièce
)
2) Vérifiez qu'il n'y ait pas de rotation, de vibration, de bruit ou de surchauffe anormaux.
3) S'il n'y a pas d'anomalies apparentes immédiates, continuez de faire tourner la pièce à main pendant environ 1 minute. Vérifiez ensuite s'il n'y a
pas de chauffe anormale sur la surface externe.
4) Vous pouvez commencer à utiliser la pièce à main si aucune des anomalies susmentionnées n'apparaît.
4-1 Insertion de la fraise
1) Insérez la fraise jusqu’à ce qu’elle s’arrête.
( )
2) Appuyez sur le bouton-poussoir.
( )
3) Insérez la fraise dans la griffe jusqu’à ce qu’elle bute.
( )
4) Relâchez le bouton.
4-2 Démontage de la fraise
Appuyez fermement sur le bouton-poussoir et enlevez la fraise .
( )
Fig. 3
ATTENTION
N'utilisez pas d'outil pointu pour nettoyer le barreau de quartz. Cela pourrait endommager la finition du barreau de quartz et réduire l'effet de la
transmission de la lumière. Si l'extrémité du barreau de quartz est endommagée, adressez-vous à votre revendeur pour une réparation.
5-3 Nettoyage
Éliminez la saleté et les débris de la pièce à main et nettoyez avec une lingette ou un coton-tige imbibé d’alcool.
N’utilisez pas de brosse métallique.
* Référez-vous au manuel du thermodésinfecteur pour l’utilisation de ce dernier.
Cette pièce à main peut être lavée avec un thermodésinfecteur.
5-2 Nettoyage (barreau de quartz
)
Nettoyez les extrémités du barreau de quartz avec un coton-tige imbibé d'alcool. Eliminez tous les débris et l’huile. (Fig. 6
)
Fig. 6
Coton-tige
Barreau de quartzBarreau de quartz
Page 27
22 23
24
26
ATTENTION
• N’utilisez pas de fraises non standards. Le diamètre ISO standard de l’alésoir est ø1,59 - ø1,60 mm.
• N’utilisez JAMAIS les fraises répondant aux caractéristiques suivantes, car les fraises pourraient se briser ou se détacher.
- Les fraises courbées, déformées, usées, rouillées ou présentant un dysfonctionnement.
- Les fraises qui présentent une fissure dans leur bord ou leur axe.
- Les fraises qui ne sont pas standard.
• Ne dépassez pas la vitesse du micromoteur recommandée par le fabricant de la fraise. Par ailleurs, n'utilisez pas de fraise dont la vitesse de
rotation serait inférieure.
• N’utilisez pas de longues fraises chirurgicales. N’utilisez pas de fraises de plus de 26 mm.
• N’utilisez pas de fraises à manche court. （M600LG M4、M600LG B2、M600LG QD）
• Veillez à ce que la tige de la fraise soit toujours propre. L’entrée de débris durs dans la griffe via la tige de la fraise peut entraîner une sortie
par rotation et empêcher le bon positionnement de la fraise dans la griffe.
• Enfoncez complètement le bouton-poussoir et insérez la fraise dans la griffe jusqu’à ce qu'elle soit bien fixée.
• Testez la bonne fixation de la fraise en tirant-poussant celle-ci sans appuyer sur le bouton-poussoir.
4. Insertion / Retrait de la fraise
5-4 Lubrification
Lubrifier avec PANA SPRAY Plus / PANA SPRAY
1) Insérez l'embout à tête biseautée du spray dans le raccord prévu à cet effet.
(Fig. 7
)
2) Otez la fraise de la pièce à main.
3) Insérez l’embout à tête biseautée du spray dans l’orifice d’arrivée d’air de la pièce à main et pulvérisez pendant environ 2-3 secondes.
1) Insérez l'embout du spray dans le raccord prévu à cet effet. (Fig. 8
)
2) Enlevez la fraise de la pièce à main.
3) Insérez l’embout du spray à l’arrière de la pièce à main et pulvérisez pendant environ 2-3 secondes.
5. Entretien
Réalisez les opérations d’entretien suivantes après chaque utilisation.
5-1 Nettoyage (système Clean Head
)
1) Eliminez les saletés et les débris présents sur la pièce à main. (Fig.4
)
2) Remplissez la moitié d’un récipient d’eau propre.
3) Faites pivoter la pièce à main et immergez la moitié de la pièce à main. (Fig. 5
)
4) Faites pivoter et arrêtez la pièce à main par intermittence pendant 2 à 3 secondes. (environ trois fois
)
5) Utilisez le système Clean Head pour nettoyer les orifices Clean Head.
6) Arrêtez la pièce à main et séchez-la. Si les saletés ne peuvent pas être supprimées de l’orifice, enlevez la cartouche et nettoyez à l’aide d’une
brosse.
7) Réalisez une lubrification et une stérilisation. (5-4 Lubrification, 5-5 Stérilisation
)
Orifice d’arrivée d’air
MidWest
4 trous
Bordent
2 trous
Pièce à main
Arrow Head Spray Nozzle
PANA SPRAY plus/PANA SPRAY
Fig. 7
M500LG QD, M600LG QD
M500LG M4/B2, M600LG M4/B2
ATTENTION
N’utilisez que de l’eau propre pour entretenir le système Clean Head.
Fig. 4
Orifice Clean head
Fig. 5
Coton-tige
Barreau de quartzBarreau de quartz
Fig. 8
Embout spray
PANA SPRAY plus/PANA SPRAY
Orifice Clean headOrifice Clean head
Page 28
ANGLAIS FRANÇAIS ESPAGNOL
27
ANGLAIS FRANÇAIS ESPAGNOL
25
ANGLAIS FRANÇAIS ESPAGNOL
ATTENTION
• Ne connectez/déconnectez pas la pièce à main ou la fraise avant que le moteur ne soit complètement arrêté.
• Lorsque l’appareil est utilisé pour le descellement de couronnes ou d’autres procédures impliquant d’importantes vibrations, il se peut que la
fraise soit difficile à démonter. Appuyez fermement sur le bouton et retirez la fraise avec force au moyen de pinces. Appliquez une petite
quantité de lubrifiant en spray dans la griffe. Cette situation peut être évitée en remettant la fraise en place plusieurs fois durant la procédure.
4-1 Insertion de la fraise
1) Insérez la fraise jusqu’à ce qu’elle s’arrête.
( )
2) Appuyez sur le bouton-poussoir.
( )
3) Insérez la fraise dans la griffe jusqu’à ce qu’elle bute.
( )
4) Relâchez le bouton.
4-2 Démontage de la fraise
Appuyez fermement sur le bouton-poussoir et enlevez la fraise .
( )
ATTENTION
• Veillez à bien tenir la pièce à main pour éviter qu’elle ne s’échappe de votre main suite à la pression exercée lors de la lubrification.
• Vaporisez du lubrifiant jusqu’à ce qu’il en ressorte de la tête de la pièce à main (au moins 2 secondes).
• Tenez le spray droit.
5-5 Stérilisation
La stérilisation par autoclave est recommandée. La stérilisation est recommandée avant la première utilisation et après chaque traitement,
comme indiqué ci-dessous.
La pièce à main et le moteur peuvent être stérilisés par autoclave jusqu’à 135°C max.
Lubrifier avec Care3 plus
Système de nettoyage et de lubrification automatique pour pièce à main NSK Care3.
Après avoir connecté la pièce à main au bon adaptateur, activez le système Care3 conformément au manuel d’utilisation du système Care3.
Fig. 3
ATTENTION
N'utilisez pas d'outil pointu pour nettoyer le barreau de quartz. Cela pourrait endommager la finition du barreau de quartz et réduire l'effet de la
transmission de la lumière. Si l'extrémité du barreau de quartz est endommagée, adressez-vous à votre revendeur pour une réparation.
5-3 Nettoyage
Éliminez la saleté et les débris de la pièce à main et nettoyez avec une lingette ou un coton-tige imbibé d’alcool.
N’utilisez pas de brosse métallique.
* Référez-vous au manuel du thermodésinfecteur pour l’utilisation de ce dernier.
Cette pièce à main peut être lavée avec un thermodésinfecteur.
5-2 Nettoyage (barreau de quartz
)
Nettoyez les extrémités du barreau de quartz avec un coton-tige imbibé d'alcool. Eliminez tous les débris et l’huile. (Fig. 6
)
Fig. 6
Coton-tige
Barreau de quartzBarreau de quartz
Page 29
24
26 27
28
5-4 Lubrification
Lubrifier avec PANA SPRAY Plus / PANA SPRAY
1) Insérez l'embout à tête biseautée du spray dans le raccord prévu à cet effet.
(Fig. 7
)
2) Otez la fraise de la pièce à main.
3) Insérez l’embout à tête biseautée du spray dans l’orifice d’arrivée d’air de la pièce à main et pulvérisez pendant environ 2-3 secondes.
1) Insérez l'embout du spray dans le raccord prévu à cet effet. (Fig. 8
)
2) Enlevez la fraise de la pièce à main.
3) Insérez l’embout du spray à l’arrière de la pièce à main et pulvérisez pendant environ 2-3 secondes.
5. Entretien
Réalisez les opérations d’entretien suivantes après chaque utilisation.
5-1 Nettoyage (système Clean Head
)
1) Eliminez les saletés et les débris présents sur la pièce à main. (Fig.4
)
2) Remplissez la moitié d’un récipient d’eau propre.
3) Faites pivoter la pièce à main et immergez la moitié de la pièce à main. (Fig. 5
)
4) Faites pivoter et arrêtez la pièce à main par intermittence pendant 2 à 3 secondes. (environ trois fois
)
5) Utilisez le système Clean Head pour nettoyer les orifices Clean Head.
6) Arrêtez la pièce à main et séchez-la. Si les saletés ne peuvent pas être supprimées de l’orifice, enlevez la cartouche et nettoyez à l’aide d’une
brosse.
7) Réalisez une lubrification et une stérilisation. (5-4 Lubrification, 5-5 Stérilisation
)
Procédure d’autoclave :
1) Nettoyez et lubrifiez la pièce à main.
2) Insérez dans un sachet pour autoclave. Scellez le sachet.
3) Stérilisez en autoclave à 135 ˚C max.
(par ex. : stérilisez par autoclave pendant 3 minutes à 134°C.(Classe B))
4) Conservez la pièce à main dans son sachet autoclave jusqu’à son utilisation.
* La norme EN13060/EN ISO17665-1 recommande l’autoclave pendant 3 minutes (durée de maintien minimale) à 134°C.
Orifice d’arrivée d’air
MidWest
4 trous
Bordent
2 trous
Pièce à main
Arrow Head Spray Nozzle
PANA SPRAY plus/PANA SPRAY
Fig. 7
M500LG QD, M600LG QD
M500LG M4/B2, M600LG M4/B2
ATTENTION
N’utilisez que de l’eau propre pour entretenir le système Clean Head.
Fig. 4
ATTENTION
• Pour prévenir les infections, stérilisez la pièce à main par autoclave après chaque traitement.
• Ne stérilisez pas la pièce à main en autoclave (même dans un sac) avec d’autres instruments dont les résidus de produits chimiques
n’auraient pas été suffisamment nettoyés. Ceci a pour but d’éviter la décoloration et/ou l’endommagement du revêtement de la pièce à main.
• Si la température de la chambre de stérilisation peut excéder 135°C pendant le cycle sec, passez le cycle de séchage.
• Ne chauffez et ne refroidissez pas la pièce à main rapidement. Un changement rapide de température pourrait briser la fibre optique, la
dynamo ou les LED.
Orifice Clean head
Fig. 5
Coton-tige
Barreau de quartzBarreau de quartz
Fig. 8
Embout spray
PANA SPRAY plus/PANA SPRAY
Orifice Clean headOrifice Clean head
Page 30
ANGLAIS FRANÇAIS ESPAGNOL
25
ANGLAIS FRANÇAIS ESPAGNOL
29
ANGLAIS FRANÇAIS ESPAGNOL
ATTENTION
• Veillez à bien tenir la pièce à main pour éviter qu’elle ne s’échappe de votre main suite à la pression exercée lors de la lubrification.
• Vaporisez du lubrifiant jusqu’à ce qu’il en ressorte de la tête de la pièce à main (au moins 2 secondes).
• Tenez le spray droit.
5-5 Stérilisation
La stérilisation par autoclave est recommandée. La stérilisation est recommandée avant la première utilisation et après chaque traitement,
comme indiqué ci-dessous.
La pièce à main et le moteur peuvent être stérilisés par autoclave jusqu’à 135°C max.
Lubrifier avec Care3 plus
Système de nettoyage et de lubrification automatique pour pièce à main NSK Care3.
Après avoir connecté la pièce à main au bon adaptateur, activez le système Care3 conformément au manuel d’utilisation du système Care3.
6. Remplacement de la cartouche de turbine
1) Insérez une fausse fraise dans la griffe.
2) Tournez la clé dans le sens contraire des aiguilles d'une montre et retirez le bouchon
de tête.
3) Relevez la fausse fraise pour retirer la cartouche.
4) Nettoyez l'intérieur de la tête. (essuyez l’huile excédentaire après la lubrification
)
5) Alignez l’ergot d’alignement et insérez la cartouche. (Fig. 9
)
6) Tournez la clé dans le sens horaire et montez le bouchon de tête. (Fig. 9
)
* Cartouche de rechange: SX-MU03 Mini cartouche Référence P1001250
SX-SU03 Cartouche standard Référence P1002250
ATTENTION
N'utilisez pas d'outil pointu pour nettoyer le barreau de quartz. Cela pourrait endommager la finition du barreau de quartz et réduire l'effet de la
transmission de la lumière. Si l'extrémité du barreau de quartz est endommagée, adressez-vous à votre revendeur pour une réparation.
5-3 Nettoyage
Éliminez la saleté et les débris de la pièce à main et nettoyez avec une lingette ou un coton-tige imbibé d’alcool.
N’utilisez pas de brosse métallique.
* Référez-vous au manuel du thermodésinfecteur pour l’utilisation de ce dernier.
Cette pièce à main peut être lavée avec un thermodésinfecteur.
5-2 Nettoyage (barreau de quartz
)
Nettoyez les extrémités du barreau de quartz avec un coton-tige imbibé d'alcool. Eliminez tous les débris et l’huile. (Fig. 6
)
Fig. 6
Coton-tige
Barreau de quartzBarreau de quartz
Fig. 9
Cartouche
Fente d’alignement
Bouchon de tête
Clé
Ergot d’alignement
• Ne lavez, ne trempez ou n’essuyez pas la pièce à main avec/dans des solutions pouvant entraîner une oxydation (acides puissants, solutions
très acides), des solutions de stérilisation, des solutions fortement alcalines ou de l’eau fonctionnelle.
• La pièce à main doit être conservée à une pression atmosphérique, une température, une humidité, une ventilation et une lumière solaire
adéquates. De plus, l’air fourni doit être exempt de poussières, de sel et de soufre.
• Ne touchez pas la pièce à main juste après l’autoclave, car elle peut être extrêmement chaude.
• NSK ne recommande pas la stérilisation plasma ni la stérilisation EOG.
Page 31
26 27
28
30
5-4 Lubrification
Lubrifier avec PANA SPRAY Plus / PANA SPRAY
1) Insérez l'embout à tête biseautée du spray dans le raccord prévu à cet effet.
(Fig. 7
)
2) Otez la fraise de la pièce à main.
3) Insérez l’embout à tête biseautée du spray dans l’orifice d’arrivée d’air de la pièce à main et pulvérisez pendant environ 2-3 secondes.
1) Insérez l'embout du spray dans le raccord prévu à cet effet. (Fig. 8
)
2) Enlevez la fraise de la pièce à main.
3) Insérez l’embout du spray à l’arrière de la pièce à main et pulvérisez pendant environ 2-3 secondes.
Procédure d’autoclave :
1) Nettoyez et lubrifiez la pièce à main.
2) Insérez dans un sachet pour autoclave. Scellez le sachet.
3) Stérilisez en autoclave à 135 ˚C max.
(par ex. : stérilisez par autoclave pendant 3 minutes à 134°C.(Classe B))
4) Conservez la pièce à main dans son sachet autoclave jusqu’à son utilisation.
* La norme EN13060/EN ISO17665-1 recommande l’autoclave pendant 3 minutes (durée de maintien minimale) à 134°C.
Orifice d’arrivée d’air
MidWest
4 trous
Bordent
2 trous
Pièce à main
Arrow Head Spray Nozzle
PANA SPRAY plus/PANA SPRAY
Fig. 7
M500LG QD, M600LG QD
M500LG M4/B2, M600LG M4/B2
ATTENTION
• Pour prévenir les infections, stérilisez la pièce à main par autoclave après chaque traitement.
• Ne stérilisez pas la pièce à main en autoclave (même dans un sac) avec d’autres instruments dont les résidus de produits chimiques
n’auraient pas été suffisamment nettoyés. Ceci a pour but d’éviter la décoloration et/ou l’endommagement du revêtement de la pièce à main.
• Si la température de la chambre de stérilisation peut excéder 135°C pendant le cycle sec, passez le cycle de séchage.
• Ne chauffez et ne refroidissez pas la pièce à main rapidement. Un changement rapide de température pourrait briser la fibre optique, la
dynamo ou les LED.
7.Nettoyage du spray
Si l’embout du spray est obstrué ou si le spray n’est pas expulsé équitablement des trois ports,
nettoyez ces derniers comme suit :
1) Ôtez la fraise de la griffe. (référez-vous au point « 4. Insertion/Retrait de la fraise » et au point « 6.
Remplacement de la cartouche de turbine»
)
Coton-tige
Barreau de quartzBarreau de quartz
Fig. 10
Joint
Joint
ATTENTION
• Serrez le bouchon de tête après avoir changé la cartouche. Si le bouchon de tête n’est pas bien fixé, il peut
causer des blessures dans la cavité buccale ou être avalé accidentellement.
• N’utilisez que des cartouches NSK originales. L’utilisation de cartouches d’autres marques n’est pas couverte
par la garantie.
• La vis du bouchon de tête est très petite. Ne serrez pas directement à l’aide d’une clé. Utilisez la clé après avoir
serré manuellement la vis.
• Vérifiez si les joints sont placés dans la bonne position et installez ensuite la cartouche. (Fig.10
)
Fig. 11
Cartouche
Embout
du spray
Fil de nettoyageFil de nettoyage
Fig. 8
Embout spray
PANA SPRAY plus/PANA SPRAY
Page 32
ANGLAIS FRANÇAIS ESPAGNOL
31
ANGLAIS FRANÇAIS ESPAGNOL
29
ANGLAIS FRANÇAIS ESPAGNOL
ATTENTION
• Veillez à bien tenir la pièce à main pour éviter qu’elle ne s’échappe de votre main suite à la pression exercée lors de la lubrification.
• Vaporisez du lubrifiant jusqu’à ce qu’il en ressorte de la tête de la pièce à main (au moins 2 secondes).
• Tenez le spray droit.
9. Valve anti-retour (Raccord QD
)
Pour empêcher l’écoulement de fluides oraux dans la conduite d’eau, le raccord QD est équipé
d’une valve anti-retour. Si de l’eau commence à s'écouler de la pièce à main, remplacez la valve
anti-retour.
1) Retirez le joint final.
2) Remplacez la valve anti-retour.
5-5 Stérilisation
La stérilisation par autoclave est recommandée. La stérilisation est recommandée avant la première utilisation et après chaque traitement,
comme indiqué ci-dessous.
La pièce à main et le moteur peuvent être stérilisés par autoclave jusqu’à 135°C max.
Lubrifier avec Care3 plus
Système de nettoyage et de lubrification automatique pour pièce à main NSK Care3.
Après avoir connecté la pièce à main au bon adaptateur, activez le système Care3 conformément au manuel d’utilisation du système Care3.
Joint
Valve anti-retour
Fig. 13
6. Remplacement de la cartouche de turbine
1) Insérez une fausse fraise dans la griffe.
2) Tournez la clé dans le sens contraire des aiguilles d'une montre et retirez le bouchon
de tête.
3) Relevez la fausse fraise pour retirer la cartouche.
4) Nettoyez l'intérieur de la tête. (essuyez l’huile excédentaire après la lubrification
)
5) Alignez l’ergot d’alignement et insérez la cartouche. (Fig. 9
)
6) Tournez la clé dans le sens horaire et montez le bouchon de tête. (Fig. 9
)
* Cartouche de rechange: SX-MU03 Mini cartouche Référence P1001250
SX-SU03 Cartouche standard Référence P1002250
2) Retirez le fil de nettoyage de l’arrière du porte-balai. Insérez avec précaution le fil dans l’embout du spray. Ne forcez pas le fil dans le port. Un port
endommagé ou déplacé pourrait modifier la trajectoire du spray ou l’éloigner de la fraise, et réduire ainsi l’efficacité du refroidissement.
3) Après utilisation, nettoyez le fil de nettoyage. Replacez le porte-balais avec l’extrémité pointue du fil vers l’intérieur.
8. Remplacement du joint (Raccord QD
)
Un joint usé ou endommagé peut entraîner une fuite d’air ou d’eau.
Si vous trouvez de l’eau dans l’air d’échappement ou une fuite d’eau au point de raccord, remplacez les quatre joints,
comme l’illustre la Fig.12.
*Kit de remplacement des joints (4 pièces) : Référence Y900592
Fig. 12
Joint
Coton-tige
Barreau de quartzBarreau de quartz
Fig. 9
Cartouche
Fente d’alignement
Bouchon de tête
Clé
Ergot d’alignement
• Ne lavez, ne trempez ou n’essuyez pas la pièce à main avec/dans des solutions pouvant entraîner une oxydation (acides puissants, solutions
très acides), des solutions de stérilisation, des solutions fortement alcalines ou de l’eau fonctionnelle.
• La pièce à main doit être conservée à une pression atmosphérique, une température, une humidité, une ventilation et une lumière solaire
adéquates. De plus, l’air fourni doit être exempt de poussières, de sel et de soufre.
• Ne touchez pas la pièce à main juste après l’autoclave, car elle peut être extrêmement chaude.
• NSK ne recommande pas la stérilisation plasma ni la stérilisation EOG.
Page 33
28
32
30
10. Garantie
NSK garantit ses produits contre les défauts de matériel et de fabrication. NSK se réserve le droit d'analyser et de déterminer la cause de tout
problème. La garantie est annulée si la pièce à main n'est pas utilisée correctement. Les pièces de remplacement sont disponibles pendant sept ans
après l'arrêt de production du modèle.
Procédure d’autoclave :
1) Nettoyez et lubrifiez la pièce à main.
2) Insérez dans un sachet pour autoclave. Scellez le sachet.
3) Stérilisez en autoclave à 135 ˚C max.
(par ex. : stérilisez par autoclave pendant 3 minutes à 134°C.(Classe B))
4) Conservez la pièce à main dans son sachet autoclave jusqu’à son utilisation.
* La norme EN13060/EN ISO17665-1 recommande l’autoclave pendant 3 minutes (durée de maintien minimale) à 134°C.
ATTENTION
• Pour prévenir les infections, stérilisez la pièce à main par autoclave après chaque traitement.
• Ne stérilisez pas la pièce à main en autoclave (même dans un sac) avec d’autres instruments dont les résidus de produits chimiques
n’auraient pas été suffisamment nettoyés. Ceci a pour but d’éviter la décoloration et/ou l’endommagement du revêtement de la pièce à main.
• Si la température de la chambre de stérilisation peut excéder 135°C pendant le cycle sec, passez le cycle de séchage.
• Ne chauffez et ne refroidissez pas la pièce à main rapidement. Un changement rapide de température pourrait briser la fibre optique, la
dynamo ou les LED.
7.Nettoyage du spray
Si l’embout du spray est obstrué ou si le spray n’est pas expulsé équitablement des trois ports,
nettoyez ces derniers comme suit :
1) Ôtez la fraise de la griffe. (référez-vous au point « 4. Insertion/Retrait de la fraise » et au point « 6.
Remplacement de la cartouche de turbine»
)
Coton-tige
Barreau de quartzBarreau de quartz
Fig. 10
Joint
Joint
ATTENTION
• Serrez le bouchon de tête après avoir changé la cartouche. Si le bouchon de tête n’est pas bien fixé, il peut
causer des blessures dans la cavité buccale ou être avalé accidentellement.
• N’utilisez que des cartouches NSK originales. L’utilisation de cartouches d’autres marques n’est pas couverte
par la garantie.
• La vis du bouchon de tête est très petite. Ne serrez pas directement à l’aide d’une clé. Utilisez la clé après avoir
serré manuellement la vis.
• Vérifiez si les joints sont placés dans la bonne position et installez ensuite la cartouche. (Fig.10
)
Fig. 11
Cartouche
Embout
du spray
Fil de nettoyageFil de nettoyage
Page 34
31
ANGLAIS FRANÇAIS ESPAGNOL
12
ANGLAIS FRANÇAIS ESPAGNOL
29
ANGLAIS FRANÇAIS ESPAGNOL
9. Valve anti-retour (Raccord QD
)
Pour empêcher l’écoulement de fluides oraux dans la conduite d’eau, le raccord QD est équipé
d’une valve anti-retour. Si de l’eau commence à s'écouler de la pièce à main, remplacez la valve
anti-retour.
1) Retirez le joint final.
2) Remplacez la valve anti-retour.
Joint
Valve anti-retour
Fig. 13
6. Remplacement de la cartouche de turbine
1) Insérez une fausse fraise dans la griffe.
2) Tournez la clé dans le sens contraire des aiguilles d'une montre et retirez le bouchon
de tête.
3) Relevez la fausse fraise pour retirer la cartouche.
4) Nettoyez l'intérieur de la tête. (essuyez l’huile excédentaire après la lubrification
)
5) Alignez l’ergot d’alignement et insérez la cartouche. (Fig. 9
)
6) Tournez la clé dans le sens horaire et montez le bouchon de tête. (Fig. 9
)
* Cartouche de rechange: SX-MU03 Mini cartouche Référence P1001250
SX-SU03 Cartouche standard Référence P1002250
2) Retirez le fil de nettoyage de l’arrière du porte-balai. Insérez avec précaution le fil dans l’embout du spray. Ne forcez pas le fil dans le port. Un port
endommagé ou déplacé pourrait modifier la trajectoire du spray ou l’éloigner de la fraise, et réduire ainsi l’efficacité du refroidissement.
3) Après utilisation, nettoyez le fil de nettoyage. Replacez le porte-balais avec l’extrémité pointue du fil vers l’intérieur.
8. Remplacement du joint (Raccord QD
)
Un joint usé ou endommagé peut entraîner une fuite d’air ou d’eau.
Si vous trouvez de l’eau dans l’air d’échappement ou une fuite d’eau au point de raccord, remplacez les quatre joints,
comme l’illustre la Fig.12.
*Kit de remplacement des joints (4 pièces) : Référence Y900592
Fig. 12
Joint
Coton-tige
Barreau de quartzBarreau de quartz
Fig. 9
Cartouche
Fente d’alignement
Bouchon de tête
Clé
Ergot d’alignement
• Ne lavez, ne trempez ou n’essuyez pas la pièce à main avec/dans des solutions pouvant entraîner une oxydation (acides puissants, solutions
très acides), des solutions de stérilisation, des solutions fortement alcalines ou de l’eau fonctionnelle.
• La pièce à main doit être conservée à une pression atmosphérique, une température, une humidité, une ventilation et une lumière solaire
adéquates. De plus, l’air fourni doit être exempt de poussières, de sel et de soufre.
• Ne touchez pas la pièce à main juste après l’autoclave, car elle peut être extrêmement chaude.
• NSK ne recommande pas la stérilisation plasma ni la stérilisation EOG.
33
ESPAÑOL
PRECAUCIÓN
• Cuando utilice la pieza de mano, piense siempre en la seguridad del paciente.
• Antes del uso, compruebe la vibración, el ruido y el sobrecalentamiento fuera de la cavidad oral del paciente. Si se produjera alguna anormalidad, pare
inmediatamente la pieza de mano y póngase en contacto con su distribuidor.
• En caso de que esta pieza de mano funcione de forma anormal, pare inmediatamente su funcionamiento y devuélvala a su distribuidor autorizado para
que la repare.
• Al pulsar el botón de arranque mientras la pieza de mano esté rotando se producirá un SOBRECALENTAMIENTO del cabezal de la pieza de mano. Preste
especial atención durante el uso para que los tejidos faciales queden LEJOS del botón de arranque de la pieza de mano. Al estar en contacto con los
tejidos faciales, el botón de arranque podría activarse y provocar quemaduras al paciente.
• No aplique una fuerza excesiva que cause la eliminación de la fresa. Si la fresa cayese en la cavidad oral del paciente, éste podría tragarla por error y
lesionarse.
• Esta pieza de mano tiene una dinamo integrada. El consumo de aire genera electricidad que ilumina el LED. Por lo tanto, no realice la esterilización con
autoclave para evitar el rápido calentamiento y enfriamiento.
• Evite que la pieza de mano sufra cualquier impacto. No deje caer la pieza de mano.
• No mire directamente a la luz LED.
• Cuando el LED no funciona correctamente (oscuro, sin luz encendida o parpadeando), póngase en contacto con su distribuidor para repararlo.
• No intente desmontar la pieza de mano o modificar el mecanismo excepto cuando así lo recomiende NSK en este manual de operaciones.
Uso previsto:
Esta pieza de mano está diseñada para un uso clínico-dental llevado a cabo únicamente por personal cualificado.
Page 35
1
34
• NUNCA utilice ninguna de las fresas siguiente ya que esto podría causar la ruptura de una fresa o su desgaste.
-Fresa doblada, deformada, desgastada, oxidada o deficiente.
-Fresa que muestra una raja en el borde o en el eje.
-Fresa no estándar.
• Mantenga siempre limpios los adaptadores. La suciedad o los restos en un dispositivo de sujeción pueden provocar una baja concentricidad de la fresa o
una baja fuerza de retención del dispositivo de sujeción.
• No supere la presión de aire recomendada en la especificación de abajo. Esto es importante para prevenir una velocidad superior que podría causar la
ruptura de la fresa y un fallo prematuro a los cojinetes.
• No supere la velocidad del motor recomendada por los fabricantes de la fresa. Si la velocidad de rotación indicada por el fabricante de la fresa es inferior
a la especificación de la pieza de mano, no la utilice.
• No conecte ni desconecte la pieza de mano o la fresa hasta que el motor se haya detenido completamente.
• No repare o desmonte el cartucho ya que esto podría provocar que la pieza de mano trabaje de forma anormal. (ruidos o vibraciones anormales) En esos
casos nuestra garantía no cubre los posibles daños, fallos o accidentes.
• No limpie, frote ni sumerja el aparato en agua muy ácida o en soluciones esterilizantes.
• Utilice gafas protectoras y máscara para su seguridad mientras esté trabajando con esta pieza de mano.
• El usuario es responsable del funcionamiento, mantenimiento y seguridad.
• Si la pieza de mano no se ha utilizado durante un largo periodo, compruebe si emite ruidos, vibraciones o si se sobrecalienta antes de su uso.
• Tratamiento bajo suficiente agua de riego. (agua pulverizada
)
Page 36
33
ESPAÑOL
35
INGLÉS FRANCÉS ESPAÑOL
PRECAUCIÓN
• Cuando utilice la pieza de mano, piense siempre en la seguridad del paciente.
• Antes del uso, compruebe la vibración, el ruido y el sobrecalentamiento fuera de la cavidad oral del paciente. Si se produjera alguna anormalidad, pare
inmediatamente la pieza de mano y póngase en contacto con su distribuidor.
• En caso de que esta pieza de mano funcione de forma anormal, pare inmediatamente su funcionamiento y devuélvala a su distribuidor autorizado para
que la repare.
• Al pulsar el botón de arranque mientras la pieza de mano esté rotando se producirá un SOBRECALENTAMIENTO del cabezal de la pieza de mano. Preste
especial atención durante el uso para que los tejidos faciales queden LEJOS del botón de arranque de la pieza de mano. Al estar en contacto con los
tejidos faciales, el botón de arranque podría activarse y provocar quemaduras al paciente.
• No aplique una fuerza excesiva que cause la eliminación de la fresa. Si la fresa cayese en la cavidad oral del paciente, éste podría tragarla por error y
lesionarse.
• Esta pieza de mano tiene una dinamo integrada. El consumo de aire genera electricidad que ilumina el LED. Por lo tanto, no realice la esterilización con
autoclave para evitar el rápido calentamiento y enfriamiento.
• Evite que la pieza de mano sufra cualquier impacto. No deje caer la pieza de mano.
• No mire directamente a la luz LED.
• Cuando el LED no funciona correctamente (oscuro, sin luz encendida o parpadeando), póngase en contacto con su distribuidor para repararlo.
• No intente desmontar la pieza de mano o modificar el mecanismo excepto cuando así lo recomiende NSK en este manual de operaciones.
1. Características técnicas
Uso previsto:
Esta pieza de mano está diseñada para un uso clínico-dental llevado a cabo únicamente por personal cualificado.
M500LG M4
Mini Mini
ISO9168 Tipo 2 4 orificios
380.000 - 450.000 min
-1
0,20MPa(2,0kgf/cm2) - 0,25MPa(2,5kgf/cm2)
Pulverizador Quattro
Pulse el botón del dispositivo de sujeción
ISO 1797-1 Tipo 3
Ø1,59-1,60mm Fresa de adaptador corta
9.0mm
21mm
Ø2mm
45±5NL/min
M500LG B2
ISO9168 Tipo 1 2 orificios
45±5NL/min 50±5NL/min 40±5NL/min
M500LG QD
M600LG M4
Estándar Estándar Mini Estándar
330.000 - 430.000 min
-1
380.000 - 450.000 min
-1
330.000 - 430.000 min
-1
380.000 - 450.000 min
-1
330.000 - 430.000 min
-1
ISO 1797-1 Tipo 3
Ø1,59-1,60mm Fresa estándar
ISO 1797-1 Tipo 3
Ø1,59-1,60mm Fresa de adaptador corta
ISO 1797-1 Tipo 3
Ø1,59-1,60mm Fresa estándar
ISO 1797-1 Tipo 3
Ø1,59-1,60mm Fresa de adaptador corta
ISO 1797-1 Tipo 3
Ø1,59-1,60mm Fresa estándar
10, 5mm
9,0mm
10,5mm
9,0mm
10,5mm
25mm
21mm
25mm
21mm
25mm
M600LG B2
M600LG QD
Acoplamiento QD
Modelo
Tipo de cabezal
Tipo de conexión
Velocidad de rotación
Presión de la conducción de aire
Tipo de pulverizador de agua
Tipo de dispositivo de sujeción
Tipo de fresa
Mínima longitud de sujeción
Longitud máx. fresa
Máximo diámetro de pieza de trabajo
Consumo máximo de aire
(0,25MPa)
Diámetro x Altura de cabezal
Ø10,6mm x 12,4mm
Ø12,1mm x 13,3mm
Ø10,6mm x 12,4mm
Ø12,1mm x 13,3mm
Ø10,6mm x 12,4mm
Ø12,1mm x 13,3mm
Presión del agua
Presión de aire de pulverización
0,05MPa(0,5kgf/cm2) - 0,20MPa(2,0kgf/cm2)
Óptico
0,15MPa(1,5kgf/cm
2
) - 0,25MPa(2,5kgf/cm2)
-
0,15MPa(1,5kgf/cm
2
) - 0,25MPa(2,5kgf/cm2)
Varilla de vidrio
Page 37
1
34
36
• NUNCA utilice ninguna de las fresas siguiente ya que esto podría causar la ruptura de una fresa o su desgaste.
-Fresa doblada, deformada, desgastada, oxidada o deficiente.
-Fresa que muestra una raja en el borde o en el eje.
-Fresa no estándar.
• Mantenga siempre limpios los adaptadores. La suciedad o los restos en un dispositivo de sujeción pueden provocar una baja concentricidad de la fresa o
una baja fuerza de retención del dispositivo de sujeción.
• No supere la presión de aire recomendada en la especificación de abajo. Esto es importante para prevenir una velocidad superior que podría causar la
ruptura de la fresa y un fallo prematuro a los cojinetes.
• No supere la velocidad del motor recomendada por los fabricantes de la fresa. Si la velocidad de rotación indicada por el fabricante de la fresa es inferior
a la especificación de la pieza de mano, no la utilice.
• No conecte ni desconecte la pieza de mano o la fresa hasta que el motor se haya detenido completamente.
• No repare o desmonte el cartucho ya que esto podría provocar que la pieza de mano trabaje de forma anormal. (ruidos o vibraciones anormales) En esos
casos nuestra garantía no cubre los posibles daños, fallos o accidentes.
• No limpie, frote ni sumerja el aparato en agua muy ácida o en soluciones esterilizantes.
• Utilice gafas protectoras y máscara para su seguridad mientras esté trabajando con esta pieza de mano.
• El usuario es responsable del funcionamiento, mantenimiento y seguridad.
• Si la pieza de mano no se ha utilizado durante un largo periodo, compruebe si emite ruidos, vibraciones o si se sobrecalienta antes de su uso.
• Tratamiento bajo suficiente agua de riego. (agua pulverizada
)
2. Conexión/Desconexión de pieza de mano
M500LG M4/B2, M600LG M4/B2
2-1 Conexión
1) Inserte la pieza de mano en el conector de tubo.
2) Ajuste la tuerca de tubo. (Fig.1)
2-2 Desconexión
Afloje la tuerca del tubo y tire del tubo.
M500LG QD, M600LG QD
2-3 Conexión
1) Inserte el acoplamiento en el conector de tubo.
2) Ajuste la tuerca de tubo.
3) Tire del anillo de conexión.
4) Presione la pieza de mano en el acoplamiento.
2-4 Disconnect
Deslice hacia atrás el anillo de conexión tal y
como se muestra la figura dos.
Ajuste de PRESIÓN DEL AIRE DE SUMINISTRO
Ajuste la presión del aire en el "Punto de comprobación de aire" en la figura 1 y 2. Los valores de ajuste están
en la tabla de especificaciones. No supere la presión de aire recomendada utilizando Multi Gauge.
Multi Gauge: Orificio Midwest 4 Código de pedido Z109400 / Orificio Borden 2/3 Código de pedido Z109200
Fig. 1
Pieza de mano
Tuerca del tubo
Punto de comprobación de aire
Fig. 2
Punto de comprobación de aire
Tuerca del tubo
Anillo de conexión
Pieza de mano
Page 38
33
ESPAÑOL
35
INGLÉS FRANCÉS ESPAÑOL
37
INGLÉS FRANCÉS ESPAÑOL
PRECAUCIÓN
• Cuando utilice la pieza de mano, piense siempre en la seguridad del paciente.
• Antes del uso, compruebe la vibración, el ruido y el sobrecalentamiento fuera de la cavidad oral del paciente. Si se produjera alguna anormalidad, pare
inmediatamente la pieza de mano y póngase en contacto con su distribuidor.
• En caso de que esta pieza de mano funcione de forma anormal, pare inmediatamente su funcionamiento y devuélvala a su distribuidor autorizado para
que la repare.
• Al pulsar el botón de arranque mientras la pieza de mano esté rotando se producirá un SOBRECALENTAMIENTO del cabezal de la pieza de mano. Preste
especial atención durante el uso para que los tejidos faciales queden LEJOS del botón de arranque de la pieza de mano. Al estar en contacto con los
tejidos faciales, el botón de arranque podría activarse y provocar quemaduras al paciente.
• No aplique una fuerza excesiva que cause la eliminación de la fresa. Si la fresa cayese en la cavidad oral del paciente, éste podría tragarla por error y
lesionarse.
• Esta pieza de mano tiene una dinamo integrada. El consumo de aire genera electricidad que ilumina el LED. Por lo tanto, no realice la esterilización con
autoclave para evitar el rápido calentamiento y enfriamiento.
• Evite que la pieza de mano sufra cualquier impacto. No deje caer la pieza de mano.
• No mire directamente a la luz LED.
• Cuando el LED no funciona correctamente (oscuro, sin luz encendida o parpadeando), póngase en contacto con su distribuidor para repararlo.
• No intente desmontar la pieza de mano o modificar el mecanismo excepto cuando así lo recomiende NSK en este manual de operaciones.
PRECAUCIÓN
• Asegúrese de que el "Acoplamiento y tubo" o "Pieza de mano y acoplamiento" están bien conectados.
• No tire del anillo de conexión mientras que la pieza de mano se encuentra bajo la presión del aire. Esto podría hacer que la pieza de mano se
desconectase del conector por la presión del aire.
• No supere la presión de aire recomendada. Si se supera la presión recomendada, la fresa puede desconectarse de la pieza de mano.
• Asegure un suministro de aire seco y limpio. La humedad y los deshechos en el suministro de aire pueden ocasionar que el motor funcione
incorrectamente.
1. Características técnicas
Uso previsto:
Esta pieza de mano está diseñada para un uso clínico-dental llevado a cabo únicamente por personal cualificado.
3. Verificación antes de tratamiento
Realice las siguientes comprobaciones antes de su uso. Si se produjera alguna anormalidad, detenga inmediatamente la pieza de mano y póngase en
contacto con su distribuidor autorizado de NSK.
1) Inserte la fresa. (No exceda la velocidad de rotación máxima para ningún artículo
)
2) Compruebe que no hay una rotación anormal, vibraciones, ruido y sobrecalentamiento.
3) Si no hay anomalías aparentes de inmediato, continúe girando la pieza de mano durante aproximadamente un minuto. A continuación
compruebe que no hay calentamiento anormal en la superficie externa.
4) Puede comenzar a utilizar la pieza de mano si no se ha producido ninguna de las anomalías anteriormente descritas.
M500LG M4
Mini Mini
ISO9168 Tipo 2 4 orificios
380.000 - 450.000 min
-1
0,20MPa(2,0kgf/cm2) - 0,25MPa(2,5kgf/cm2)
Pulverizador Quattro
Pulse el botón del dispositivo de sujeción
ISO 1797-1 Tipo 3
Ø1,59-1,60mm Fresa de adaptador corta
9.0mm
21mm
Ø2mm
45±5NL/min
M500LG B2
ISO9168 Tipo 1 2 orificios
45±5NL/min 50±5NL/min 40±5NL/min
M500LG QD
M600LG M4
Estándar Estándar Mini Estándar
330.000 - 430.000 min
-1
380.000 - 450.000 min
-1
330.000 - 430.000 min
-1
380.000 - 450.000 min
-1
330.000 - 430.000 min
-1
ISO 1797-1 Tipo 3
Ø1,59-1,60mm Fresa estándar
ISO 1797-1 Tipo 3
Ø1,59-1,60mm Fresa de adaptador corta
ISO 1797-1 Tipo 3
Ø1,59-1,60mm Fresa estándar
ISO 1797-1 Tipo 3
Ø1,59-1,60mm Fresa de adaptador corta
ISO 1797-1 Tipo 3
Ø1,59-1,60mm Fresa estándar
10, 5mm
9,0mm
10,5mm
9,0mm
10,5mm
25mm
21mm
25mm
21mm
25mm
M600LG B2
M600LG QD
Acoplamiento QD
Modelo
Tipo de cabezal
Tipo de conexión
Velocidad de rotación
Presión de la conducción de aire
Tipo de pulverizador de agua
Tipo de dispositivo de sujeción
Tipo de fresa
Mínima longitud de sujeción
Longitud máx. fresa
Máximo diámetro de pieza de trabajo
Consumo máximo de aire
(0,25MPa)
Diámetro x Altura de cabezal
Ø10,6mm x 12,4mm
Ø12,1mm x 13,3mm
Ø10,6mm x 12,4mm
Ø12,1mm x 13,3mm
Ø10,6mm x 12,4mm
Ø12,1mm x 13,3mm
Presión del agua
Presión de aire de pulverización
0,05MPa(0,5kgf/cm2) - 0,20MPa(2,0kgf/cm2)
Óptico
0,15MPa(1,5kgf/cm
2
) - 0,25MPa(2,5kgf/cm2)
-
0,15MPa(1,5kgf/cm
2
) - 0,25MPa(2,5kgf/cm2)
Varilla de vidrio
Page 39
34
36 37
38
• NUNCA utilice ninguna de las fresas siguiente ya que esto podría causar la ruptura de una fresa o su desgaste.
-Fresa doblada, deformada, desgastada, oxidada o deficiente.
-Fresa que muestra una raja en el borde o en el eje.
-Fresa no estándar.
• Mantenga siempre limpios los adaptadores. La suciedad o los restos en un dispositivo de sujeción pueden provocar una baja concentricidad de la fresa o
una baja fuerza de retención del dispositivo de sujeción.
• No supere la presión de aire recomendada en la especificación de abajo. Esto es importante para prevenir una velocidad superior que podría causar la
ruptura de la fresa y un fallo prematuro a los cojinetes.
• No supere la velocidad del motor recomendada por los fabricantes de la fresa. Si la velocidad de rotación indicada por el fabricante de la fresa es inferior
a la especificación de la pieza de mano, no la utilice.
• No conecte ni desconecte la pieza de mano o la fresa hasta que el motor se haya detenido completamente.
• No repare o desmonte el cartucho ya que esto podría provocar que la pieza de mano trabaje de forma anormal. (ruidos o vibraciones anormales) En esos
casos nuestra garantía no cubre los posibles daños, fallos o accidentes.
• No limpie, frote ni sumerja el aparato en agua muy ácida o en soluciones esterilizantes.
• Utilice gafas protectoras y máscara para su seguridad mientras esté trabajando con esta pieza de mano.
• El usuario es responsable del funcionamiento, mantenimiento y seguridad.
• Si la pieza de mano no se ha utilizado durante un largo periodo, compruebe si emite ruidos, vibraciones o si se sobrecalienta antes de su uso.
• Tratamiento bajo suficiente agua de riego. (agua pulverizada
)
PRECAUCIÓN
• No utilice fresas que no sean conformes con el estándar. El diámetro estándar ISO del adaptador es de ø1.59 - ø1.60 mm.
• NUNCA utilice ninguna de las fresas de abajo ya que esto podría causar la ruptura o desgaste de la fresa.
-Fresa doblada, deformada, desgastada, oxidada o deficiente.
-Fresa que muestra una raja en el borde o en el eje.
-Fresa no estándar.
• No supere la velocidad recomendada para la fresa por el fabricante. Además, no utilice la fresa cuando tenga una velocidad de rotación
inferior.
• No utilice fresas quirúrgicas largas. No utilice trépanos de más de 26mm.
• No utilice fresas adaptadoras cortas. (M600LG M4,M600LG B2,M600LG QD
)
• Mantenga siempre limpio el adaptador de la fresa. La entrada de desechos duros en el dispositivo de sujeción a través del adaptador de fresa
podría causar una salida por rotación así como evitar que la fresa esté colocada de forma segura en el dispositivo de sujeción.
• Apriete completamente el botón de arranque e introduzca la fresa en el dispositivo de sujeción hasta que esté firme.
• Compruebe la firmeza de la fresa moviéndola con suavidad sin apretar el botón de arranque.
4. Inserción/Retirada de la fresa
2. Conexión/Desconexión de pieza de mano
M500LG M4/B2, M600LG M4/B2
2-1 Conexión
1) Inserte la pieza de mano en el conector de tubo.
2) Ajuste la tuerca de tubo. (Fig.1)
2-2 Desconexión
Afloje la tuerca del tubo y tire del tubo.
M500LG QD, M600LG QD
2-3 Conexión
1) Inserte el acoplamiento en el conector de tubo.
2) Ajuste la tuerca de tubo.
3) Tire del anillo de conexión.
4) Presione la pieza de mano en el acoplamiento.
2-4 Disconnect
Deslice hacia atrás el anillo de conexión tal y
como se muestra la figura dos.
Ajuste de PRESIÓN DEL AIRE DE SUMINISTRO
Ajuste la presión del aire en el "Punto de comprobación de aire" en la figura 1 y 2. Los valores de ajuste están
en la tabla de especificaciones. No supere la presión de aire recomendada utilizando Multi Gauge.
Multi Gauge: Orificio Midwest 4 Código de pedido Z109400 / Orificio Borden 2/3 Código de pedido Z109200
Fig. 1
Pieza de mano
Tuerca del tubo
Punto de comprobación de aire
Fig. 2
Punto de comprobación de aire
Tuerca del tubo
Anillo de conexión
Pieza de mano
Page 40
35
INGLÉS FRANCÉS ESPAÑOL
INGLÉS FRANCÉS ESPAÑOL
39
INGLÉS FRANCÉS ESPAÑOL
PRECAUCIÓN
• Asegúrese de que el "Acoplamiento y tubo" o "Pieza de mano y acoplamiento" están bien conectados.
• No tire del anillo de conexión mientras que la pieza de mano se encuentra bajo la presión del aire. Esto podría hacer que la pieza de mano se
desconectase del conector por la presión del aire.
• No supere la presión de aire recomendada. Si se supera la presión recomendada, la fresa puede desconectarse de la pieza de mano.
• Asegure un suministro de aire seco y limpio. La humedad y los deshechos en el suministro de aire pueden ocasionar que el motor funcione
incorrectamente.
PRECAUCIÓN
• No conecte ni desconecte la pieza de mano o fresa hasta que el motor se haya detenido completamente.
• Si se utiliza para retirar la corona y otros procedimientos que implicarían fuertes vibraciones, podría dificultarse el movimiento de la fresa.
Presione firmemente el botón de arranque y tire con fuerza de la fresa con un par de alicates. Aplique una pequeña cantidad de lubricante por
pulverizador en el dispositivo de sujeción. Esto se puede evitar si la fresa se recoloca unos pocos minutos durante el procedimiento.
1. Características técnicas
3. Verificación antes de tratamiento
Realice las siguientes comprobaciones antes de su uso. Si se produjera alguna anormalidad, detenga inmediatamente la pieza de mano y póngase en
contacto con su distribuidor autorizado de NSK.
1) Inserte la fresa. (No exceda la velocidad de rotación máxima para ningún artículo
)
2) Compruebe que no hay una rotación anormal, vibraciones, ruido y sobrecalentamiento.
3) Si no hay anomalías aparentes de inmediato, continúe girando la pieza de mano durante aproximadamente un minuto. A continuación
compruebe que no hay calentamiento anormal en la superficie externa.
4) Puede comenzar a utilizar la pieza de mano si no se ha producido ninguna de las anomalías anteriormente descritas.
4-1 Insertar la fresa
1) Inserte la fresa hasta que se detenga.
( )
2) Apriete el botón de arranque.
( )
3) Introduzca el fresa en el dispositivo de sujeción hasta que se detenga.
( )
4) Apriete el botón de arranque.
4-2 Retirar la fresa
Apriete el botón de arranque con firmeza y retire la fresa.
( )
M500LG M4
Mini Mini
ISO9168 Tipo 2 4 orificios
380.000 - 450.000 min
-1
0,20MPa(2,0kgf/cm2) - 0,25MPa(2,5kgf/cm2)
Pulverizador Quattro
Pulse el botón del dispositivo de sujeción
ISO 1797-1 Tipo 3
Ø1,59-1,60mm Fresa de adaptador corta
9.0mm
21mm
Ø2mm
45±5NL/min
M500LG B2
ISO9168 Tipo 1 2 orificios
45±5NL/min 50±5NL/min 40±5NL/min
M500LG QD
M600LG M4
Estándar Estándar Mini Estándar
330.000 - 430.000 min
-1
380.000 - 450.000 min
-1
330.000 - 430.000 min
-1
380.000 - 450.000 min
-1
330.000 - 430.000 min
-1
ISO 1797-1 Tipo 3
Ø1,59-1,60mm Fresa estándar
ISO 1797-1 Tipo 3
Ø1,59-1,60mm Fresa de adaptador corta
ISO 1797-1 Tipo 3
Ø1,59-1,60mm Fresa estándar
ISO 1797-1 Tipo 3
Ø1,59-1,60mm Fresa de adaptador corta
ISO 1797-1 Tipo 3
Ø1,59-1,60mm Fresa estándar
10, 5mm
9,0mm
10,5mm
9,0mm
10,5mm
25mm
21mm
25mm
21mm
25mm
M600LG B2
M600LG QD
Acoplamiento QD
Modelo
Tipo de cabezal
Tipo de conexión
Velocidad de rotación
Presión de la conducción de aire
Tipo de pulverizador de agua
Tipo de dispositivo de sujeción
Tipo de fresa
Mínima longitud de sujeción
Longitud máx. fresa
Máximo diámetro de pieza de trabajo
Consumo máximo de aire
(0,25MPa)
Diámetro x Altura de cabezal
Ø10,6mm x 12,4mm
Ø12,1mm x 13,3mm
Ø10,6mm x 12,4mm
Ø12,1mm x 13,3mm
Ø10,6mm x 12,4mm
Ø12,1mm x 13,3mm
Presión del agua
Presión de aire de pulverización
0,05MPa(0,5kgf/cm2) - 0,20MPa(2,0kgf/cm2)
Óptico
0,15MPa(1,5kgf/cm
2
) - 0,25MPa(2,5kgf/cm2)
-
0,15MPa(1,5kgf/cm
2
) - 0,25MPa(2,5kgf/cm2)
Varilla de vidrio
Fig. 3
Page 41
36 37
38 39
40
PRECAUCIÓN
• No utilice fresas que no sean conformes con el estándar. El diámetro estándar ISO del adaptador es de ø1.59 - ø1.60 mm.
• NUNCA utilice ninguna de las fresas de abajo ya que esto podría causar la ruptura o desgaste de la fresa.
-Fresa doblada, deformada, desgastada, oxidada o deficiente.
-Fresa que muestra una raja en el borde o en el eje.
-Fresa no estándar.
• No supere la velocidad recomendada para la fresa por el fabricante. Además, no utilice la fresa cuando tenga una velocidad de rotación
inferior.
• No utilice fresas quirúrgicas largas. No utilice trépanos de más de 26mm.
• No utilice fresas adaptadoras cortas. (M600LG M4,M600LG B2,M600LG QD
)
• Mantenga siempre limpio el adaptador de la fresa. La entrada de desechos duros en el dispositivo de sujeción a través del adaptador de fresa
podría causar una salida por rotación así como evitar que la fresa esté colocada de forma segura en el dispositivo de sujeción.
• Apriete completamente el botón de arranque e introduzca la fresa en el dispositivo de sujeción hasta que esté firme.
• Compruebe la firmeza de la fresa moviéndola con suavidad sin apretar el botón de arranque.
4. Inserción/Retirada de la fresa
2. Conexión/Desconexión de pieza de mano
M500LG M4/B2, M600LG M4/B2
2-1 Conexión
1) Inserte la pieza de mano en el conector de tubo.
2) Ajuste la tuerca de tubo. (Fig.1)
2-2 Desconexión
Afloje la tuerca del tubo y tire del tubo.
M500LG QD, M600LG QD
2-3 Conexión
1) Inserte el acoplamiento en el conector de tubo.
2) Ajuste la tuerca de tubo.
3) Tire del anillo de conexión.
4) Presione la pieza de mano en el acoplamiento.
2-4 Disconnect
Deslice hacia atrás el anillo de conexión tal y
como se muestra la figura dos.
Ajuste de PRESIÓN DEL AIRE DE SUMINISTRO
Ajuste la presión del aire en el "Punto de comprobación de aire" en la figura 1 y 2. Los valores de ajuste están
en la tabla de especificaciones. No supere la presión de aire recomendada utilizando Multi Gauge.
Multi Gauge: Orificio Midwest 4 Código de pedido Z109400 / Orificio Borden 2/3 Código de pedido Z109200
5. Mantenimiento
Después de cada uso, realice operaciones de mantenimiento.
5-1 Limpieza (sistema de limpieza de cabezal
)
1) Friegue la suciedad y los deshechos de la pieza de mano.(Fig.4
)
2) Llene un recipiente con agua por la mitad.
3) Rote la pieza de mano e introduzca la mitad del cabezal de la pieza de mano. (Fig. 5
)
4) Rote y detenga de forma intermitente la pieza de mano durante unos dos a tres
segundos. (Unas tres veces
)
5) Utilice el sistema de limpieza de cabezales para lavar el orificio del cabezal.
6) Detenga la pieza de mano y séquela con una toallita. Si la suciedad no se puede retirar del orificio, retire el cartucho y límpielo utilizando un
cepillo.
7) Lleve a cabo la lubricación y esterilización.(5-4 Lubricación, 5-5 Esterilización
)
PRECAUCIÓN
Utilice únicamente agua limpia para mantener el sistema de limpieza de cabezal.
Fig. 4
Orificio de limpieza de cabezales
Fig. 5
Fig. 1
Pieza de mano
Tuerca del tubo
Punto de comprobación de aire
Fig. 2
Punto de comprobación de aire
Tuerca del tubo
Anillo de conexión
Pieza de mano
Orificio de limpieza de cabezales
Page 42
INGLÉS FRANCÉS ESPAÑOL
INGLÉS FRANCÉS ESPAÑOL
41
INGLÉS FRANCÉS ESPAÑOL
PRECAUCIÓN
• Asegúrese de que el "Acoplamiento y tubo" o "Pieza de mano y acoplamiento" están bien conectados.
• No tire del anillo de conexión mientras que la pieza de mano se encuentra bajo la presión del aire. Esto podría hacer que la pieza de mano se
desconectase del conector por la presión del aire.
• No supere la presión de aire recomendada. Si se supera la presión recomendada, la fresa puede desconectarse de la pieza de mano.
• Asegure un suministro de aire seco y limpio. La humedad y los deshechos en el suministro de aire pueden ocasionar que el motor funcione
incorrectamente.
PRECAUCIÓN
• No conecte ni desconecte la pieza de mano o fresa hasta que el motor se haya detenido completamente.
• Si se utiliza para retirar la corona y otros procedimientos que implicarían fuertes vibraciones, podría dificultarse el movimiento de la fresa.
Presione firmemente el botón de arranque y tire con fuerza de la fresa con un par de alicates. Aplique una pequeña cantidad de lubricante por
pulverizador en el dispositivo de sujeción. Esto se puede evitar si la fresa se recoloca unos pocos minutos durante el procedimiento.
3. Verificación antes de tratamiento
Realice las siguientes comprobaciones antes de su uso. Si se produjera alguna anormalidad, detenga inmediatamente la pieza de mano y póngase en
contacto con su distribuidor autorizado de NSK.
1) Inserte la fresa. (No exceda la velocidad de rotación máxima para ningún artículo
)
2) Compruebe que no hay una rotación anormal, vibraciones, ruido y sobrecalentamiento.
3) Si no hay anomalías aparentes de inmediato, continúe girando la pieza de mano durante aproximadamente un minuto. A continuación
compruebe que no hay calentamiento anormal en la superficie externa.
4) Puede comenzar a utilizar la pieza de mano si no se ha producido ninguna de las anomalías anteriormente descritas.
4-1 Insertar la fresa
1) Inserte la fresa hasta que se detenga.
( )
2) Apriete el botón de arranque.
( )
3) Introduzca el fresa en el dispositivo de sujeción hasta que se detenga.
( )
4) Apriete el botón de arranque.
4-2 Retirar la fresa
Apriete el botón de arranque con firmeza y retire la fresa.
( )
Fig. 3
PRECAUCIÓN
No utilice una herramienta puntiaguda o cortante para limpiar la varilla óptica de vidrio celular. Podría dañar el acabado del espejo y reducir la
eficacia de la transmisión de luz. Si la varilla de vidrio celular se ha dañado, devuélvala al distribuidor para su reparación.
5-3 Limpieza
Restriegue la suciedad y los deshechos de la pieza de mano con un paño o trapo de algodón impregnado en
algodón. No utilice un cepillo de alambre.
* Consulte el manual de termo-desinfectante para llevar a cabo esta acción.
Esta pieza de mano puede lavarse con un termo-desinfectante.
5-2 Limpieza (varilla de vidrio
)
Limpie el punto de entrada y de salida de la varilla óptica de vidrio celular con un algodón impregnado en alcohol. Elimine todos los restos y el
aceite.(Fig.6)
Fig. 6
Bastoncillo de
algodón
Óptica de la varilla de vidrio
Óptica de la varilla de vidrio
Page 43
38 39
40
42
PRECAUCIÓN
• No utilice fresas que no sean conformes con el estándar. El diámetro estándar ISO del adaptador es de ø1.59 - ø1.60 mm.
• NUNCA utilice ninguna de las fresas de abajo ya que esto podría causar la ruptura o desgaste de la fresa.
-Fresa doblada, deformada, desgastada, oxidada o deficiente.
-Fresa que muestra una raja en el borde o en el eje.
-Fresa no estándar.
• No supere la velocidad recomendada para la fresa por el fabricante. Además, no utilice la fresa cuando tenga una velocidad de rotación
inferior.
• No utilice fresas quirúrgicas largas. No utilice trépanos de más de 26mm.
• No utilice fresas adaptadoras cortas. (M600LG M4,M600LG B2,M600LG QD
)
• Mantenga siempre limpio el adaptador de la fresa. La entrada de desechos duros en el dispositivo de sujeción a través del adaptador de fresa
podría causar una salida por rotación así como evitar que la fresa esté colocada de forma segura en el dispositivo de sujeción.
• Apriete completamente el botón de arranque e introduzca la fresa en el dispositivo de sujeción hasta que esté firme.
• Compruebe la firmeza de la fresa moviéndola con suavidad sin apretar el botón de arranque.
4. Inserción/Retirada de la fresa
5-4 Lubricación
Lubrique con PANA SPRAY Plus / PANA SPRAY
1) Monte la boquilla de pulverizador del cabezal en flecha en el conducto de
pulverizador. (Fig.7
)
2) Retire la fresa de la pieza de mano.
3) Inserte la boquilla de pulverizador del cabezal en flecha en el tubo de conducción de aire de la pieza de mano y pulverice durante unos dos a
tres segundos.
1) Monte la boquilla de pulverizador en el conducto de pulverizador.(Fig.8)
2) Retire la fresa de la pieza de mano.
3) Inserte la boquilla del pulverizador en la parte trasera de la pieza de mano y pulverice durante alrededor de 2-3 segundos.
5. Mantenimiento
Después de cada uso, realice operaciones de mantenimiento.
5-1 Limpieza (sistema de limpieza de cabezal
)
1) Friegue la suciedad y los deshechos de la pieza de mano.(Fig.4
)
2) Llene un recipiente con agua por la mitad.
3) Rote la pieza de mano e introduzca la mitad del cabezal de la pieza de mano. (Fig. 5
)
4) Rote y detenga de forma intermitente la pieza de mano durante unos dos a tres
segundos. (Unas tres veces
)
5) Utilice el sistema de limpieza de cabezales para lavar el orificio del cabezal.
6) Detenga la pieza de mano y séquela con una toallita. Si la suciedad no se puede retirar del orificio, retire el cartucho y límpielo utilizando un
cepillo.
7) Lleve a cabo la lubricación y esterilización.(5-4 Lubricación, 5-5 Esterilización
)
Tubo de conducción de aire
MidWest
4 orificios
Bordent
2 orificios
Boquilla de pulverizador
de cabezal de flecha
PANA SPRAY Plus/PANA SPRAY
Fig. 7
M500LG QD, M600LG QD
M500LG M4/B2, M600LG M4/B2
PRECAUCIÓN
Utilice únicamente agua limpia para mantener el sistema de limpieza de cabezal.
Fig. 4
Orificio de limpieza de cabezales
Fig. 5
Fig. 8
Boquilla de pulverización
PANA SPRAY Plus/PANA SPRAY
Orificio de limpieza de cabezales
Page 44
INGLÉS FRANCÉS ESPAÑOL
43
INGLÉS FRANCÉS ESPAÑOL
41
INGLÉS FRANCÉS ESPAÑOL
PRECAUCIÓN
• No conecte ni desconecte la pieza de mano o fresa hasta que el motor se haya detenido completamente.
• Si se utiliza para retirar la corona y otros procedimientos que implicarían fuertes vibraciones, podría dificultarse el movimiento de la fresa.
Presione firmemente el botón de arranque y tire con fuerza de la fresa con un par de alicates. Aplique una pequeña cantidad de lubricante por
pulverizador en el dispositivo de sujeción. Esto se puede evitar si la fresa se recoloca unos pocos minutos durante el procedimiento.
4-1 Insertar la fresa
1) Inserte la fresa hasta que se detenga.
( )
2) Apriete el botón de arranque.
( )
3) Introduzca el fresa en el dispositivo de sujeción hasta que se detenga.
( )
4) Apriete el botón de arranque.
4-2 Retirar la fresa
Apriete el botón de arranque con firmeza y retire la fresa.
( )
PRECAUCIÓN
• Asegúrese de sostener la pieza de mano con firmeza para evitar que ésta se deslice de la mano por la presión de la pulverización en el
momento de lubricar.
• Aplique lubricante hasta que sobresalga del cabezal de la pieza de mano. (al menos dos segundos
)
• Mantenga la lata del pulverizador hacia arriba.
5-5 Esterilización
Se recomienda esterilizar con autoclave. Es necesaria una esterilización antes del primer uso y tras cada tratamiento, tal y como se indica a
continuación.
La pieza de mano y el motor son autoclave hasta un máximo de 135 °C.
Lubrique con Care3 Plus
Sistema de lubricación y limpieza automático de la pieza de mano NSK Care3 Plus.
Después de conectar la pieza de mano al adaptador correcto, active el sistema Care3 tal y como se especifica en el manual de operaciones del
sistema Care3.
Fig. 3
PRECAUCIÓN
No utilice una herramienta puntiaguda o cortante para limpiar la varilla óptica de vidrio celular. Podría dañar el acabado del espejo y reducir la
eficacia de la transmisión de luz. Si la varilla de vidrio celular se ha dañado, devuélvala al distribuidor para su reparación.
5-3 Limpieza
Restriegue la suciedad y los deshechos de la pieza de mano con un paño o trapo de algodón impregnado en
algodón. No utilice un cepillo de alambre.
* Consulte el manual de termo-desinfectante para llevar a cabo esta acción.
Esta pieza de mano puede lavarse con un termo-desinfectante.
5-2 Limpieza (varilla de vidrio
)
Limpie el punto de entrada y de salida de la varilla óptica de vidrio celular con un algodón impregnado en alcohol. Elimine todos los restos y el
aceite.(Fig.6)
Fig. 6
Bastoncillo de
algodón
Óptica de la varilla de vidrio
Óptica de la varilla de vidrio
Page 45
40
42 43
44
5-4 Lubricación
Lubrique con PANA SPRAY Plus / PANA SPRAY
1) Monte la boquilla de pulverizador del cabezal en flecha en el conducto de
pulverizador. (Fig.7
)
2) Retire la fresa de la pieza de mano.
3) Inserte la boquilla de pulverizador del cabezal en flecha en el tubo de conducción de aire de la pieza de mano y pulverice durante unos dos a
tres segundos.
1) Monte la boquilla de pulverizador en el conducto de pulverizador.(Fig.8)
2) Retire la fresa de la pieza de mano.
3) Inserte la boquilla del pulverizador en la parte trasera de la pieza de mano y pulverice durante alrededor de 2-3 segundos.
5. Mantenimiento
Después de cada uso, realice operaciones de mantenimiento.
5-1 Limpieza (sistema de limpieza de cabezal
)
1) Friegue la suciedad y los deshechos de la pieza de mano.(Fig.4
)
2) Llene un recipiente con agua por la mitad.
3) Rote la pieza de mano e introduzca la mitad del cabezal de la pieza de mano. (Fig. 5
)
4) Rote y detenga de forma intermitente la pieza de mano durante unos dos a tres
segundos. (Unas tres veces
)
5) Utilice el sistema de limpieza de cabezales para lavar el orificio del cabezal.
6) Detenga la pieza de mano y séquela con una toallita. Si la suciedad no se puede retirar del orificio, retire el cartucho y límpielo utilizando un
cepillo.
7) Lleve a cabo la lubricación y esterilización.(5-4 Lubricación, 5-5 Esterilización
)
Procedimiento con autoclave:
1) Limpie y lubrique la pieza de mano.
2) Introducir en un estuche de autoclave. Selle el estuche.
3) Esterilice con autoclave hasta 135 ºC máximo.
ej.) Esterilice con autoclave durante 3 min a 134 ºC.(Clase B
)
4) Mantenga la pieza de mano en el estuche de autoclave para mantenerla limpia hasta su uso.
* EN13060/EN ISO17665-1 recomienda limpieza con autoclave durante 3 minutos (tiempo de retención mínimo) a 134 °C .
Tubo de conducción de aire
MidWest
4 orificios
Bordent
2 orificios
Boquilla de pulverizador
de cabezal de flecha
PANA SPRAY Plus/PANA SPRAY
Fig. 7
M500LG QD, M600LG QD
M500LG M4/B2, M600LG M4/B2
PRECAUCIÓN
Utilice únicamente agua limpia para mantener el sistema de limpieza de cabezal.
Fig. 4
PRECAUCIÓN
• Para prevenir infecciones, limpie con autoclave la pieza de mano después de cada tratamiento.
• No esterilice con autoclave la pieza de mano, incluso cuando esté suelta, junto con otros instrumentos cuyos productos químicos no se hayan
limpiado de forma suficiente. Esto evita la decoloración y/o el daño del revestimiento de la pieza de mano.
• En caso de que la temperatura de la cámara esterilizadora superase los 135°C durante el ciclo de secado, sáltese el ciclo de secado.
• No caliente ni enfríe la pieza de mano rápidamente. Los cambios rápidos en la temperatura podrían romper la varilla de vidrio o la dínamo o
partes del LED.
Orificio de limpieza de cabezales
Fig. 5
Fig. 8
Boquilla de pulverización
PANA SPRAY Plus/PANA SPRAY
Orificio de limpieza de cabezales
Page 46
INGLÉS FRANCÉS ESPAÑOL
41
INGLÉS FRANCÉS ESPAÑOL
45
INGLÉS FRANCÉS ESPAÑOL
PRECAUCIÓN
• Asegúrese de sostener la pieza de mano con firmeza para evitar que ésta se deslice de la mano por la presión de la pulverización en el
momento de lubricar.
• Aplique lubricante hasta que sobresalga del cabezal de la pieza de mano. (al menos dos segundos
)
• Mantenga la lata del pulverizador hacia arriba.
5-5 Esterilización
Se recomienda esterilizar con autoclave. Es necesaria una esterilización antes del primer uso y tras cada tratamiento, tal y como se indica a
continuación.
La pieza de mano y el motor son autoclave hasta un máximo de 135 °C.
Lubrique con Care3 Plus
Sistema de lubricación y limpieza automático de la pieza de mano NSK Care3 Plus.
Después de conectar la pieza de mano al adaptador correcto, active el sistema Care3 tal y como se especifica en el manual de operaciones del
sistema Care3.
6. Cambio del cartucho de turbina
1) Introduzca una fresa de prueba en el dispositivo de sujeción.
2) Gire la lleve en sentido contrario a las agujas del reloj y retire el tapón de cabezal con
la llave de tapón de cabezal.
3) Empuje hacia arriba la fresa de prueba para retirar el cartucho.
4) Limpie el interior del cabezal. (Retire el aceite extra después de la lubricación
)
5) Alinee la patilla de alineación e inserte el cartucho.(Fig. 9)
6) Gire la llave en el sentido de las agujas del reloj y monté el tapón del cabezal. (Fig. 9)
* Sustitución de cartucho: Mini cartucho SX-MU03 Código de pedido P1001250
Cartucho estándar SX-SU03 Código de pedido P1002250
PRECAUCIÓN
No utilice una herramienta puntiaguda o cortante para limpiar la varilla óptica de vidrio celular. Podría dañar el acabado del espejo y reducir la
eficacia de la transmisión de luz. Si la varilla de vidrio celular se ha dañado, devuélvala al distribuidor para su reparación.
5-3 Limpieza
Restriegue la suciedad y los deshechos de la pieza de mano con un paño o trapo de algodón impregnado en
algodón. No utilice un cepillo de alambre.
* Consulte el manual de termo-desinfectante para llevar a cabo esta acción.
Esta pieza de mano puede lavarse con un termo-desinfectante.
5-2 Limpieza (varilla de vidrio
)
Limpie el punto de entrada y de salida de la varilla óptica de vidrio celular con un algodón impregnado en alcohol. Elimine todos los restos y el
aceite.(Fig.6)
Fig. 6
Bastoncillo de
algodón
Óptica de la varilla de vidrio
Óptica de la varilla de vidrio
Fig. 9
Cartucho
Ranura de alineación
Tapón del cabezal
Llave
Patilla de alineación
• No lave, empape, ni limpie la pieza de mano con/en una solución potencialmente óxida (ácido fuerte, solución muy ácida) o solución
esterilizada, solución alcalina fuerte o agua funcional.
• La pieza de mano se mantienen bajo una presión esférica, temperatura, humedad, ventilación y luz solar adecuadas. Además, el suministro de
aire debe estar libre de polvo, sal y azufre.
• No toque la pieza de mano justo después de esterilizarla con autoclave. Podría ponerse muy caliente.
• NSK no recomienda la esterilización de plasma o la esterilización EOG.
Page 47
42 43
44
46
5-4 Lubricación
Lubrique con PANA SPRAY Plus / PANA SPRAY
1) Monte la boquilla de pulverizador del cabezal en flecha en el conducto de
pulverizador. (Fig.7
)
2) Retire la fresa de la pieza de mano.
3) Inserte la boquilla de pulverizador del cabezal en flecha en el tubo de conducción de aire de la pieza de mano y pulverice durante unos dos a
tres segundos.
1) Monte la boquilla de pulverizador en el conducto de pulverizador.(Fig.8)
2) Retire la fresa de la pieza de mano.
3) Inserte la boquilla del pulverizador en la parte trasera de la pieza de mano y pulverice durante alrededor de 2-3 segundos.
Procedimiento con autoclave:
1) Limpie y lubrique la pieza de mano.
2) Introducir en un estuche de autoclave. Selle el estuche.
3) Esterilice con autoclave hasta 135 ºC máximo.
ej.) Esterilice con autoclave durante 3 min a 134 ºC.(Clase B
)
4) Mantenga la pieza de mano en el estuche de autoclave para mantenerla limpia hasta su uso.
* EN13060/EN ISO17665-1 recomienda limpieza con autoclave durante 3 minutos (tiempo de retención mínimo) a 134 °C .
Tubo de conducción de aire
MidWest
4 orificios
Bordent
2 orificios
Boquilla de pulverizador
de cabezal de flecha
PANA SPRAY Plus/PANA SPRAY
Fig. 7
M500LG QD, M600LG QD
M500LG M4/B2, M600LG M4/B2
PRECAUCIÓN
• Para prevenir infecciones, limpie con autoclave la pieza de mano después de cada tratamiento.
• No esterilice con autoclave la pieza de mano, incluso cuando esté suelta, junto con otros instrumentos cuyos productos químicos no se hayan
limpiado de forma suficiente. Esto evita la decoloración y/o el daño del revestimiento de la pieza de mano.
• En caso de que la temperatura de la cámara esterilizadora superase los 135°C durante el ciclo de secado, sáltese el ciclo de secado.
• No caliente ni enfríe la pieza de mano rápidamente. Los cambios rápidos en la temperatura podrían romper la varilla de vidrio o la dínamo o
partes del LED.
7．Limpieza del conducto del pulverizador
Cuando la boquilla del pulverizador esté obstruida o no salga por igual de los tres conductos, limpie
estos de la siguiente forma:
1) Retire la fresa del dispositivo de sujeción. (Consulte "4. Inserción/Retirada de la fresa" y "6. Cambio del
cartucho de turbina"
)
2) Saque el cable de limpieza de la parte trasera del soporte del cepillo. Introduzca el cable directamente en
Fig. 10
Junta
Junta
PRECAUCIÓN
• Apriete el tapón del cabezal después de cambiar el cartucho. Si el tapón del cabezal no está bien montado
puede causar lesiones en la cavidad oral o puede ser ingerido accidentalmente.
• Utilice únicamente cartuchos genuinos de NSK. El uso de cartuchos de otras marcas excluye el derecho a
beneficiarse de la garantía.
• El tornillo del tapón del cabezal es muy pequeño. No lo apriete utilizando una llave desde el principio. Utilice la
llave después de haberlo apretado a mano.
• Compruebe que las juntas tóricas están colocadas en la posición correcta e instale luego el cartucho.(Fig.10)
Fig. 11
Cartucho
Boquilla
de pulverización
Cable de limpiezaCable de limpieza
Fig. 8
Boquilla de pulverización
PANA SPRAY Plus/PANA SPRAY
Page 48
INGLÉS FRANCÉS ESPAÑOL
47
INGLÉS FRANCÉS ESPAÑOL
45
INGLÉS FRANCÉS ESPAÑOL
PRECAUCIÓN
• Asegúrese de sostener la pieza de mano con firmeza para evitar que ésta se deslice de la mano por la presión de la pulverización en el
momento de lubricar.
• Aplique lubricante hasta que sobresalga del cabezal de la pieza de mano. (al menos dos segundos
)
• Mantenga la lata del pulverizador hacia arriba.
9. Válvula antirretorno (Acoplamiento QD
)
Para evitar que los fluidos orales sean aspirados en la línea de agua, el acoplamiento QD presenta
una válvula de antirretorno. Si comienza una fuga de agua de la pieza de mano, sustituya la
válvula antirretorno.
1) Retire la junta final trasera.
2) Sustituya la válvula antirretorno.
5-5 Esterilización
Se recomienda esterilizar con autoclave. Es necesaria una esterilización antes del primer uso y tras cada tratamiento, tal y como se indica a
continuación.
La pieza de mano y el motor son autoclave hasta un máximo de 135 °C.
Lubrique con Care3 Plus
Sistema de lubricación y limpieza automático de la pieza de mano NSK Care3 Plus.
Después de conectar la pieza de mano al adaptador correcto, active el sistema Care3 tal y como se especifica en el manual de operaciones del
sistema Care3.
Anillo de
estanqueidad
Válvula antirretorno
Fig. 13
6. Cambio del cartucho de turbina
1) Introduzca una fresa de prueba en el dispositivo de sujeción.
2) Gire la lleve en sentido contrario a las agujas del reloj y retire el tapón de cabezal con
la llave de tapón de cabezal.
3) Empuje hacia arriba la fresa de prueba para retirar el cartucho.
4) Limpie el interior del cabezal. (Retire el aceite extra después de la lubricación
)
5) Alinee la patilla de alineación e inserte el cartucho.(Fig. 9)
6) Gire la llave en el sentido de las agujas del reloj y monté el tapón del cabezal. (Fig. 9)
* Sustitución de cartucho: Mini cartucho SX-MU03 Código de pedido P1001250
Cartucho estándar SX-SU03 Código de pedido P1002250
los conductos del pulverizador con precaución. No introduzca el cable por la fuerza en el conducto. Un conducto dañado o descolocado puede hacer
que el pulverizador se separe o se aleje de la fresa, reduciendo así la eficacia del enfriado.
3) Después de usarlo, limpie el cable de limpieza. Presione el soporte del cepillo con la punta del cable hacia dentro.
8. Sustituir las juntas históricas(Acoplamiento QD
)
Una junta tónica desgastada o dañada puede causar un escape de aire o de agua.
Si se encuentra agua en el aire de salida o sale agua en un punto de acoplamiento, sustituya a las cuatro juntas
históricas tal y como se muestra la figura 12.
*Sustitución del juego de juntas históricas (4pcs): Código de pedido Y900592
Fig. 12
Junta tórica
Fig. 9
Cartucho
Ranura de alineación
Tapón del cabezal
Llave
Patilla de alineación
• No lave, empape, ni limpie la pieza de mano con/en una solución potencialmente óxida (ácido fuerte, solución muy ácida) o solución
esterilizada, solución alcalina fuerte o agua funcional.
• La pieza de mano se mantienen bajo una presión esférica, temperatura, humedad, ventilación y luz solar adecuadas. Además, el suministro de
aire debe estar libre de polvo, sal y azufre.
• No toque la pieza de mano justo después de esterilizarla con autoclave. Podría ponerse muy caliente.
• NSK no recomienda la esterilización de plasma o la esterilización EOG.
Page 49
44
48
46
10. Garantía
NSK garantiza su producto ante una fabricación deficiente, una mala mano de obra y defectos en los materiales. NSK se reserva el derecho a analizar
y determinar la causa de cualquier problema. La garantía no será válida si la pieza de mano no se usa correctamente. Las piezas de repuesto están
disponibles durante los siete años posteriores a la interrupción en la venta del modelo.
Procedimiento con autoclave:
1) Limpie y lubrique la pieza de mano.
2) Introducir en un estuche de autoclave. Selle el estuche.
3) Esterilice con autoclave hasta 135 ºC máximo.
ej.) Esterilice con autoclave durante 3 min a 134 ºC.(Clase B
)
4) Mantenga la pieza de mano en el estuche de autoclave para mantenerla limpia hasta su uso.
* EN13060/EN ISO17665-1 recomienda limpieza con autoclave durante 3 minutos (tiempo de retención mínimo) a 134 °C .
PRECAUCIÓN
• Para prevenir infecciones, limpie con autoclave la pieza de mano después de cada tratamiento.
• No esterilice con autoclave la pieza de mano, incluso cuando esté suelta, junto con otros instrumentos cuyos productos químicos no se hayan
limpiado de forma suficiente. Esto evita la decoloración y/o el daño del revestimiento de la pieza de mano.
• En caso de que la temperatura de la cámara esterilizadora superase los 135°C durante el ciclo de secado, sáltese el ciclo de secado.
• No caliente ni enfríe la pieza de mano rápidamente. Los cambios rápidos en la temperatura podrían romper la varilla de vidrio o la dínamo o
partes del LED.
7．Limpieza del conducto del pulverizador
Cuando la boquilla del pulverizador esté obstruida o no salga por igual de los tres conductos, limpie
estos de la siguiente forma:
1) Retire la fresa del dispositivo de sujeción. (Consulte "4. Inserción/Retirada de la fresa" y "6. Cambio del
cartucho de turbina"
)
2) Saque el cable de limpieza de la parte trasera del soporte del cepillo. Introduzca el cable directamente en
Fig. 10
Junta
Junta
PRECAUCIÓN
• Apriete el tapón del cabezal después de cambiar el cartucho. Si el tapón del cabezal no está bien montado
puede causar lesiones en la cavidad oral o puede ser ingerido accidentalmente.
• Utilice únicamente cartuchos genuinos de NSK. El uso de cartuchos de otras marcas excluye el derecho a
beneficiarse de la garantía.
• El tornillo del tapón del cabezal es muy pequeño. No lo apriete utilizando una llave desde el principio. Utilice la
llave después de haberlo apretado a mano.
• Compruebe que las juntas tóricas están colocadas en la posición correcta e instale luego el cartucho.(Fig.10)
Fig. 11
Cartucho
Boquilla
de pulverización
Cable de limpiezaCable de limpieza
Page 50
47
INGLÉS FRANCÉS ESPAÑOL
45
INGLÉS FRANCÉS ESPAÑOL
9. Válvula antirretorno (Acoplamiento QD
)
Para evitar que los fluidos orales sean aspirados en la línea de agua, el acoplamiento QD presenta
una válvula de antirretorno. Si comienza una fuga de agua de la pieza de mano, sustituya la
válvula antirretorno.
1) Retire la junta final trasera.
2) Sustituya la válvula antirretorno.
Anillo de
estanqueidad
Válvula antirretorno
Fig. 13
6. Cambio del cartucho de turbina
1) Introduzca una fresa de prueba en el dispositivo de sujeción.
2) Gire la lleve en sentido contrario a las agujas del reloj y retire el tapón de cabezal con
la llave de tapón de cabezal.
3) Empuje hacia arriba la fresa de prueba para retirar el cartucho.
4) Limpie el interior del cabezal. (Retire el aceite extra después de la lubricación
)
5) Alinee la patilla de alineación e inserte el cartucho.(Fig. 9)
6) Gire la llave en el sentido de las agujas del reloj y monté el tapón del cabezal. (Fig. 9)
* Sustitución de cartucho: Mini cartucho SX-MU03 Código de pedido P1001250
Cartucho estándar SX-SU03 Código de pedido P1002250
los conductos del pulverizador con precaución. No introduzca el cable por la fuerza en el conducto. Un conducto dañado o descolocado puede hacer
que el pulverizador se separe o se aleje de la fresa, reduciendo así la eficacia del enfriado.
3) Después de usarlo, limpie el cable de limpieza. Presione el soporte del cepillo con la punta del cable hacia dentro.
8. Sustituir las juntas históricas(Acoplamiento QD
)
Una junta tónica desgastada o dañada puede causar un escape de aire o de agua.
Si se encuentra agua en el aire de salida o sale agua en un punto de acoplamiento, sustituya a las cuatro juntas
históricas tal y como se muestra la figura 12.
*Sustitución del juego de juntas históricas (4pcs): Código de pedido Y900592
Fig. 12
Junta tórica
Fig. 9
Cartucho
Ranura de alineación
Tapón del cabezal
Llave
Patilla de alineación
• No lave, empape, ni limpie la pieza de mano con/en una solución potencialmente óxida (ácido fuerte, solución muy ácida) o solución
esterilizada, solución alcalina fuerte o agua funcional.
• La pieza de mano se mantienen bajo una presión esférica, temperatura, humedad, ventilación y luz solar adecuadas. Además, el suministro de
aire debe estar libre de polvo, sal y azufre.
• No toque la pieza de mano justo después de esterilizarla con autoclave. Podría ponerse muy caliente.
• NSK no recomienda la esterilización de plasma o la esterilización EOG.
Store and
Transportation
environment
Temperature
Humidity
Atmospheric Pessure
-10 – 50 ˚C
10 - 85%RH
500 - 1,060hPa
Use Environment
Temperature
Humidity
Atmospheric Pressure
0 – 40 ˚C
(The liquid must not freeze up)
30 - 75% HR
700 - 1,060hPa
EN
Environnement de
stockage et de
transport
Température
Humidité
Pression atmosphérique
-10 – 50 degrés
10 - 85%RH
500 - 1.060hPa
Environnement
d’utilisation
Température
Humidité
Pression atmosphérique
0 – 40 degrés
(le liquide ne doit pas geler)
30 - 75% HR
700 - 1.060hPa
FR
Ambiente de
transporte y
almacenamiento
Temperatura
Humedad
Presión atmosférica
-10 – 50 Grados
10 - 85%RH
500 - 1.060hPa
Entorno de uso
Temperatura
Humedad
Presión atmosférica
0 – 40 Grados
(el liquido no se debe congelar)
30 - 75% HR
700 - 1.060hPa
ES
Page 51
2017.03.17 02
S
Loading...
